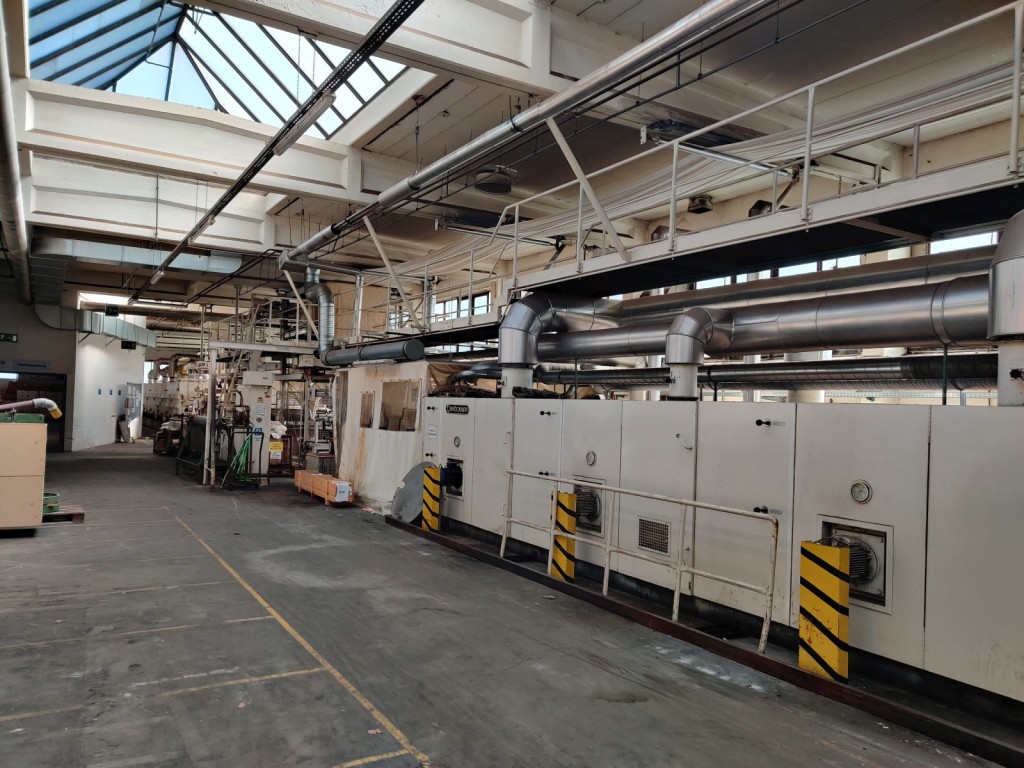

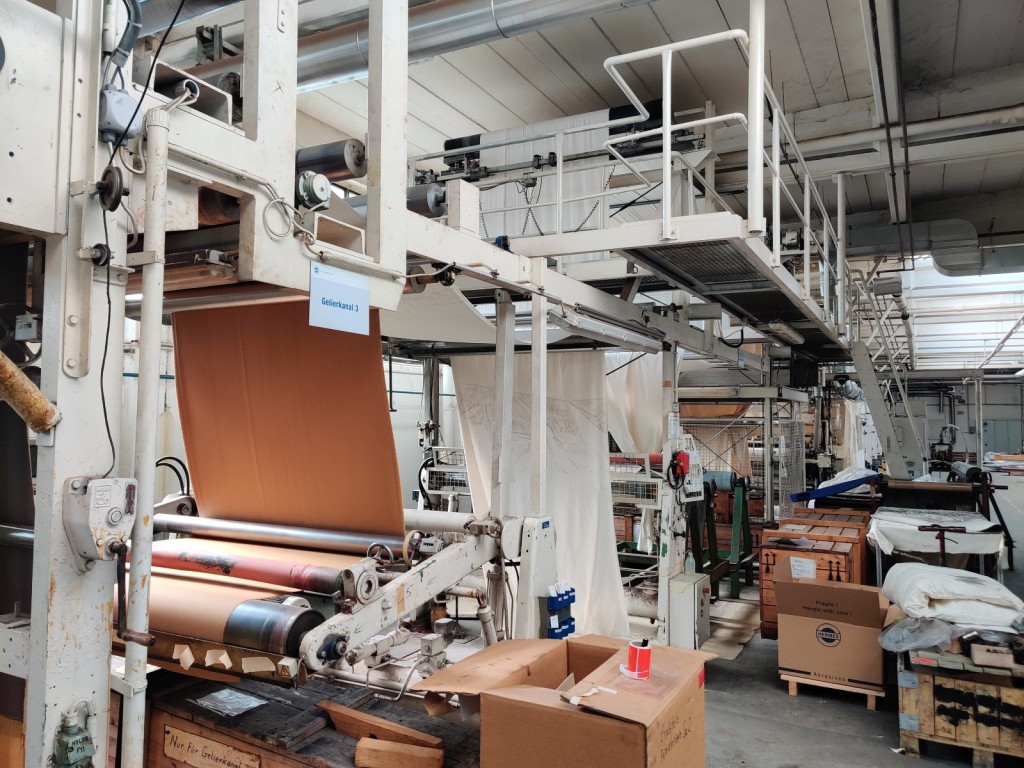

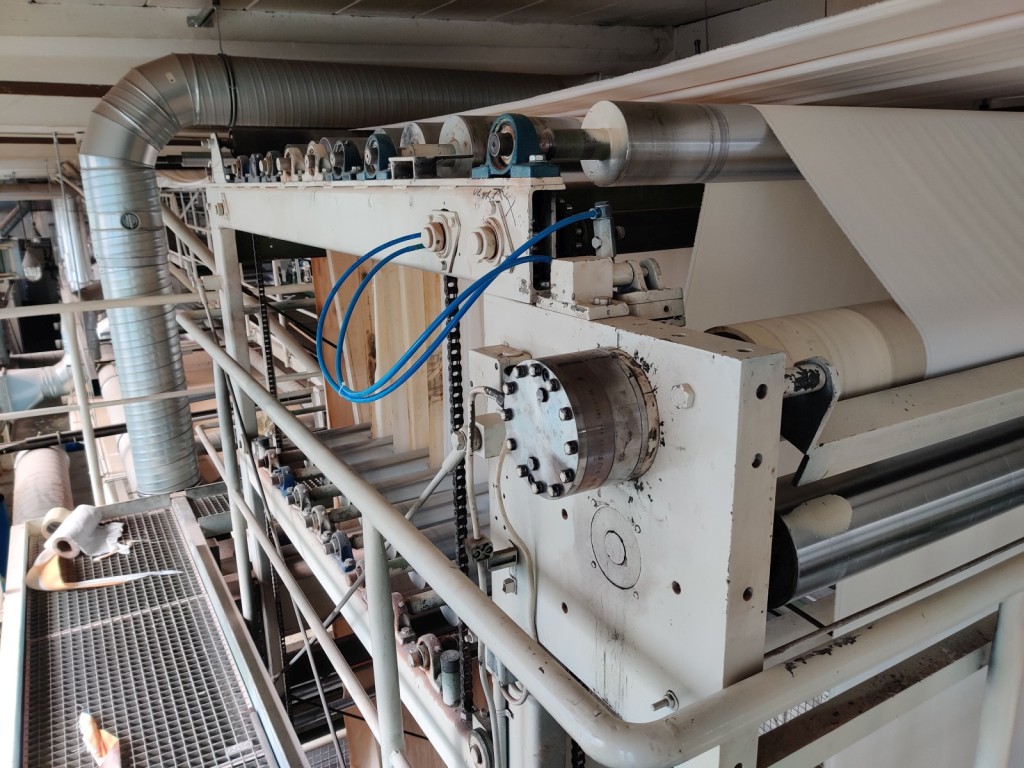

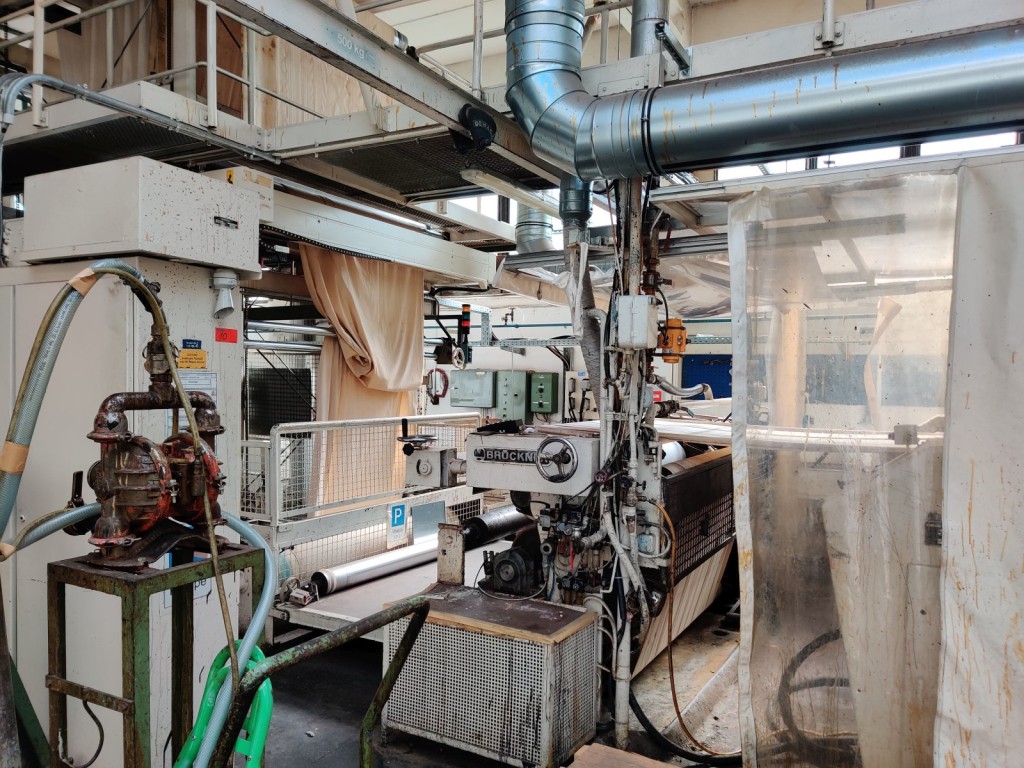

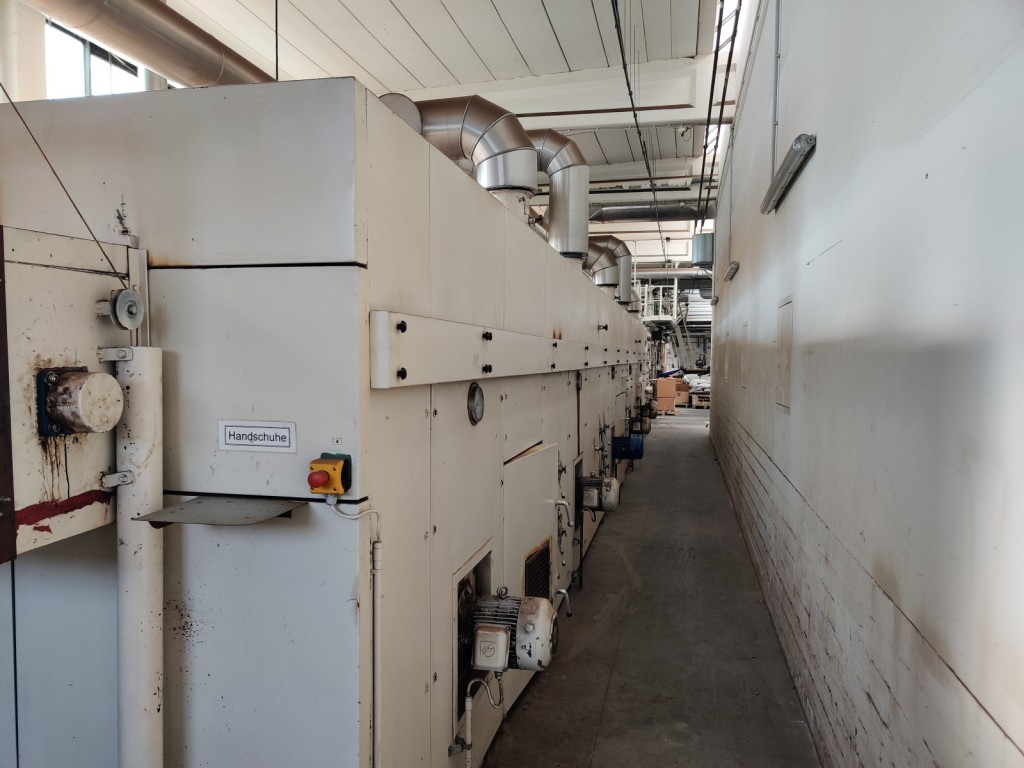

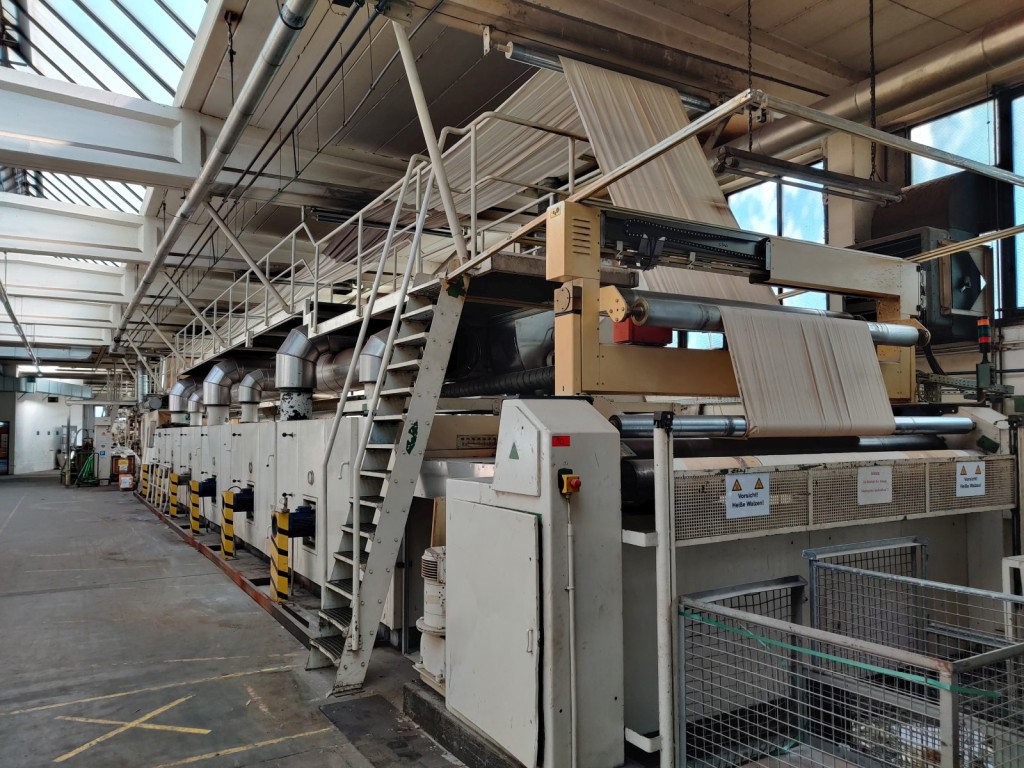

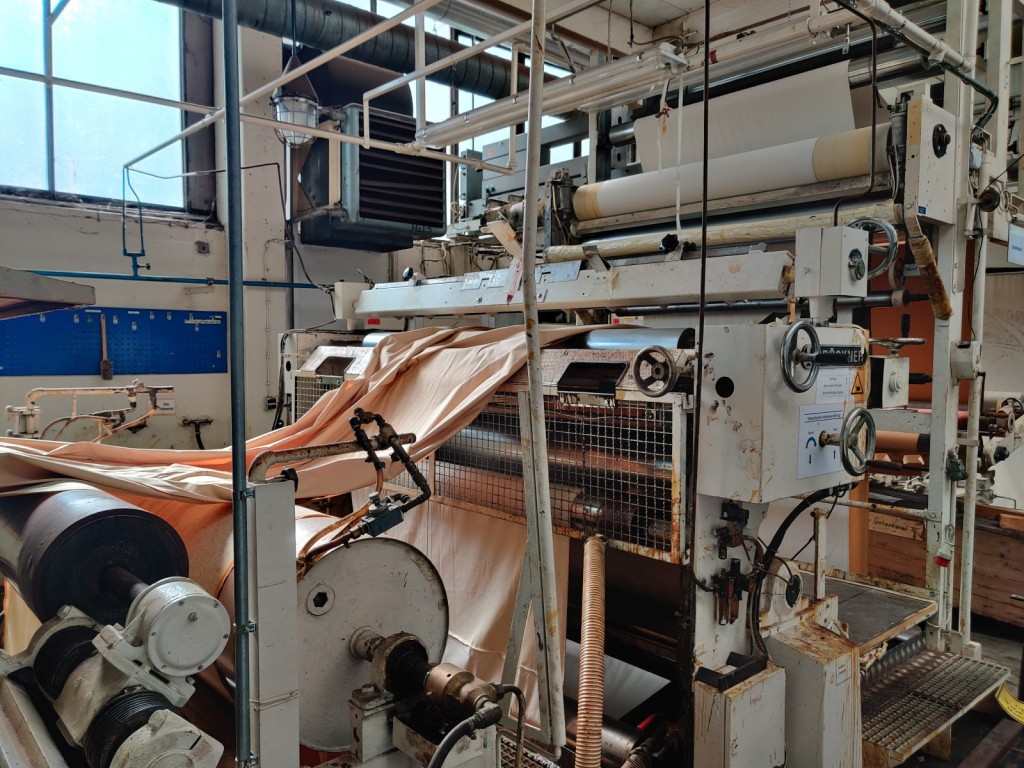

Cadre de serrage avec four de gélification/canal BrücknerTRADING#18098-10

4.000 mm point le plus large de l'ensemble de l'installation (cadre de serrage)
. 22.000 mm de long zone 1 (cadre de serrage)
5.600 mm Zone 2 (cadre de serrage)

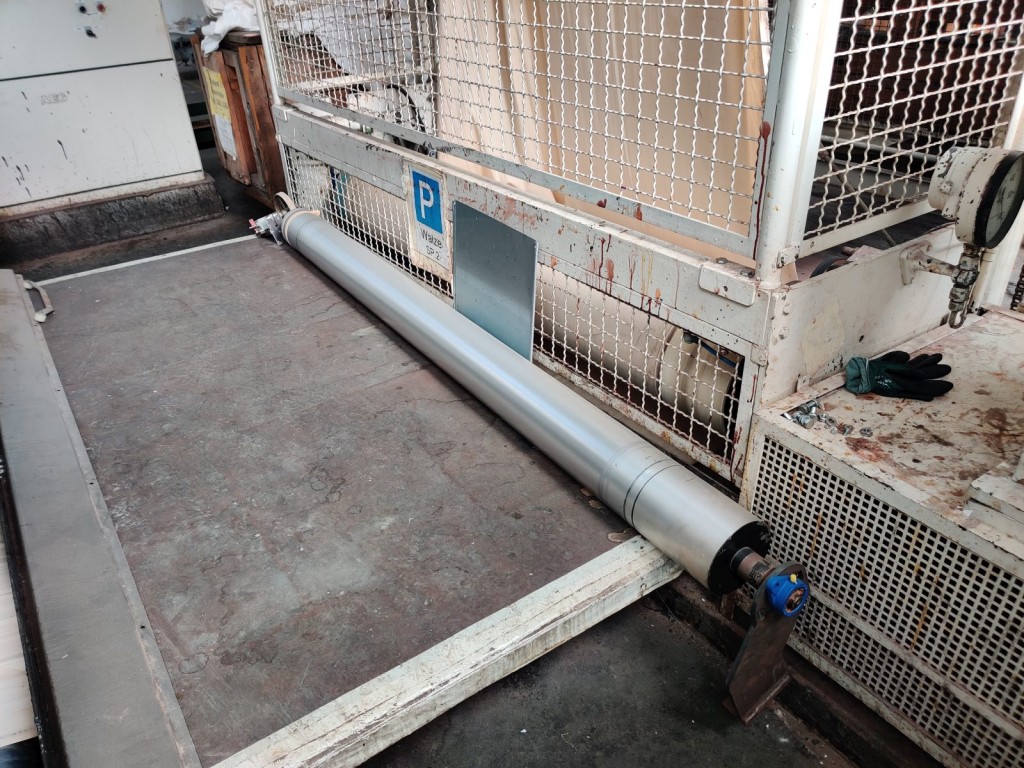

1.250 mm P Rouleau

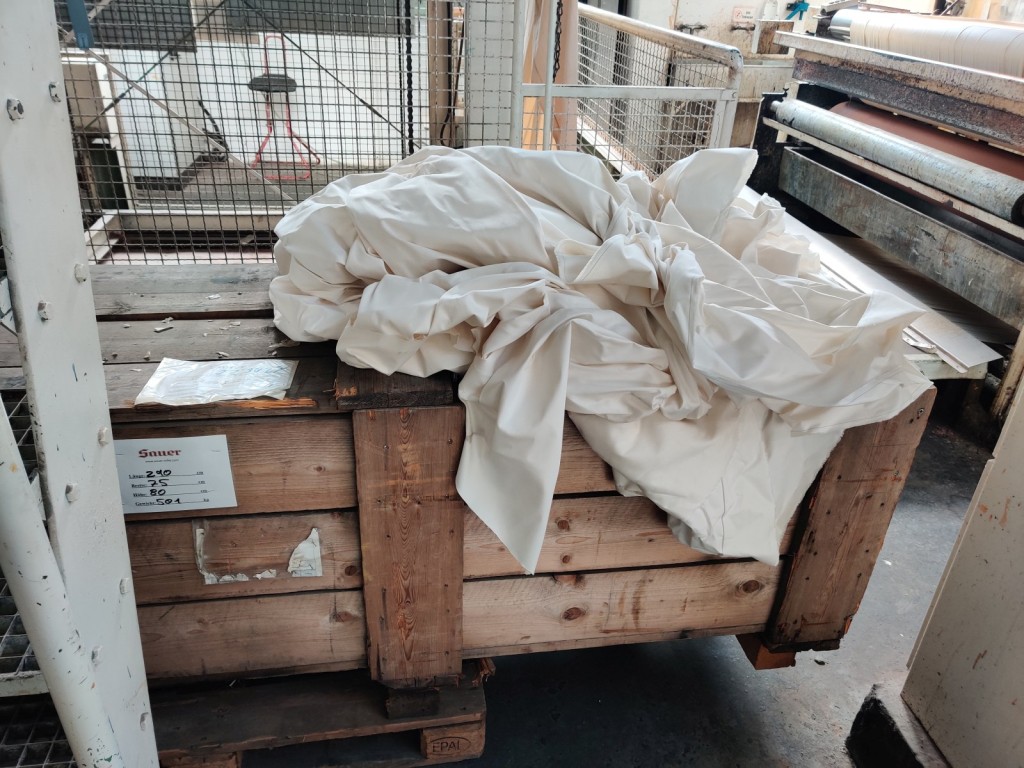

3.000 mm de stockage de marchandises

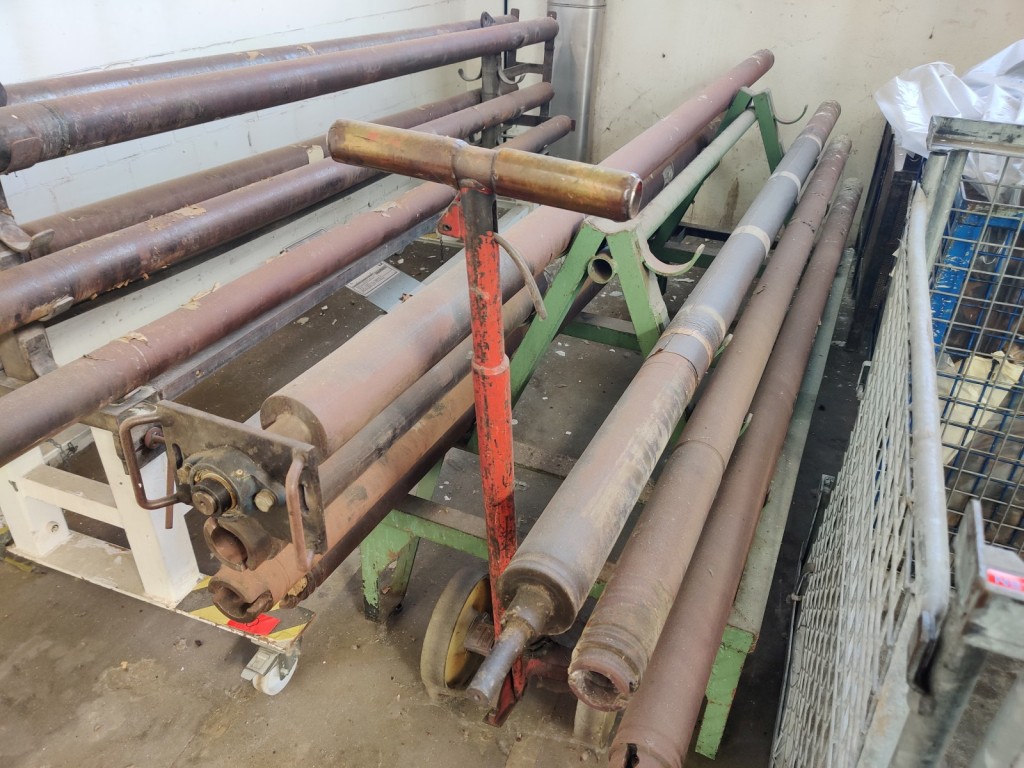

4.000 mm Rouleaux + rouleaux P
3.000 mm passage
2.000 mm passage des rouleaux au canal de gélification
5.000 mm passage canal de gélification
15.500 mm canal de gélification
Dimensions totales de l'installation env. : 66 m x 4 m x 6 m

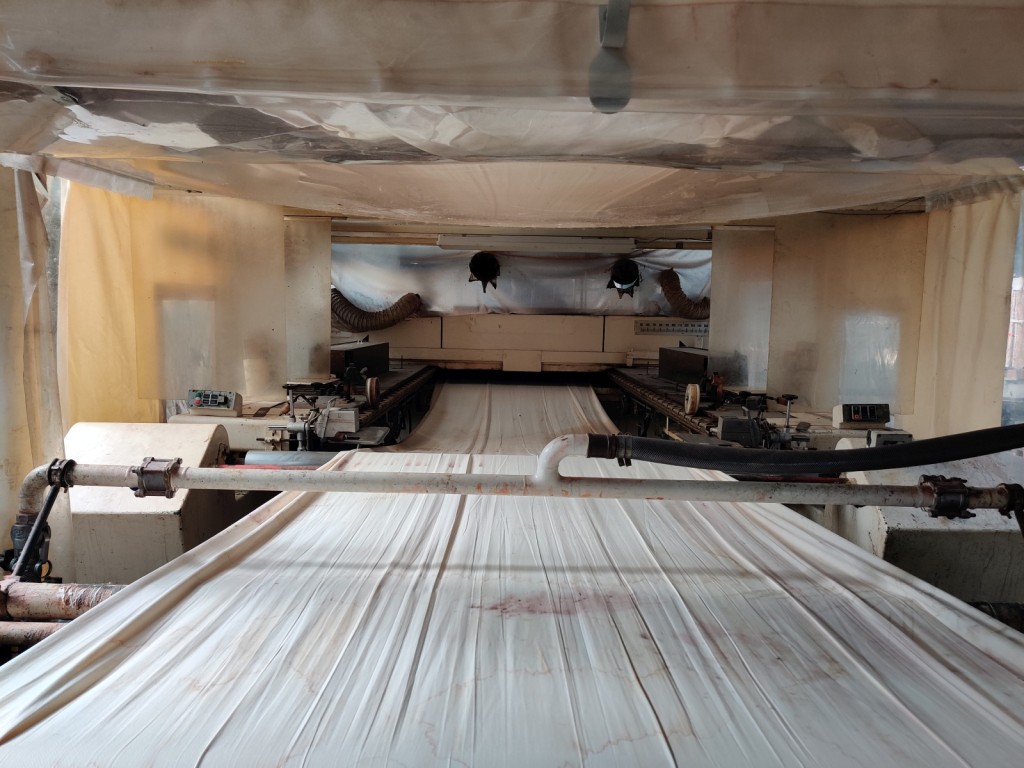

Caractéristiques techniques du cadre de tension:
Largeur supérieure des cylindres : 2.000 mm

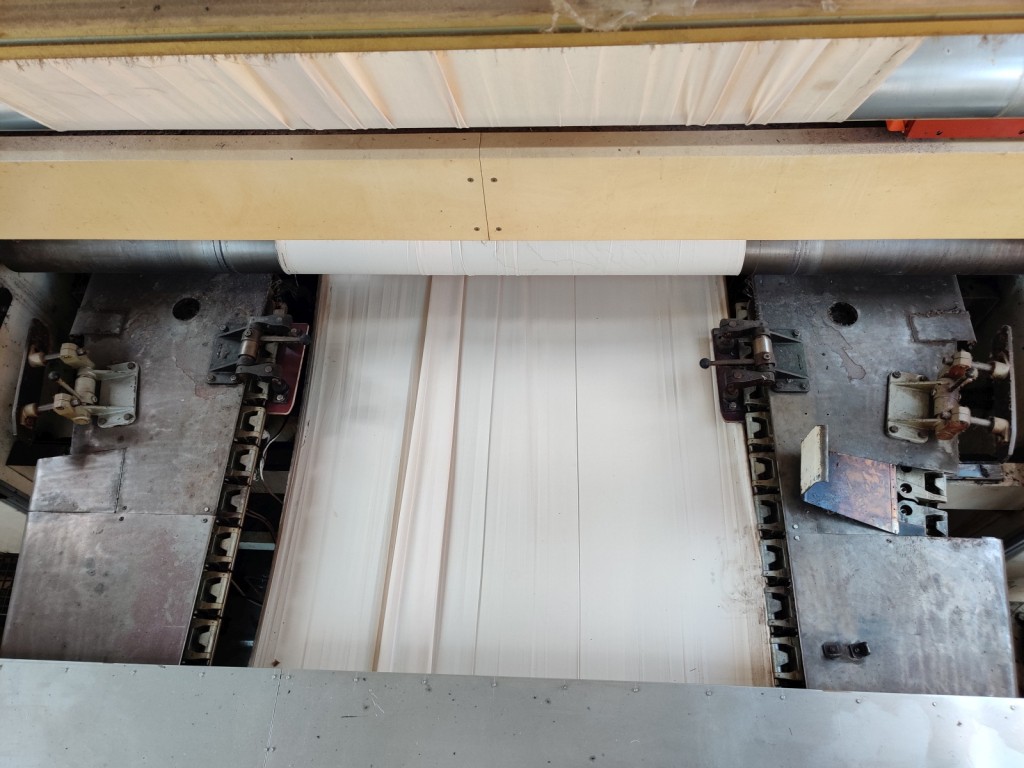

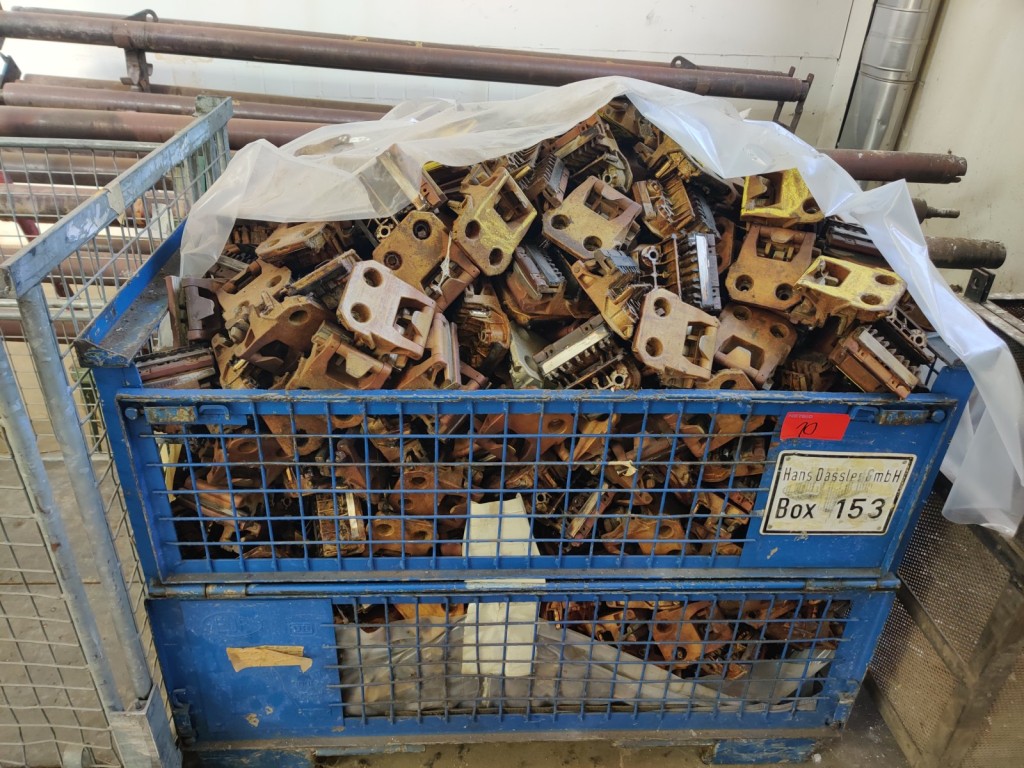

Chaîne de pinces horizontale

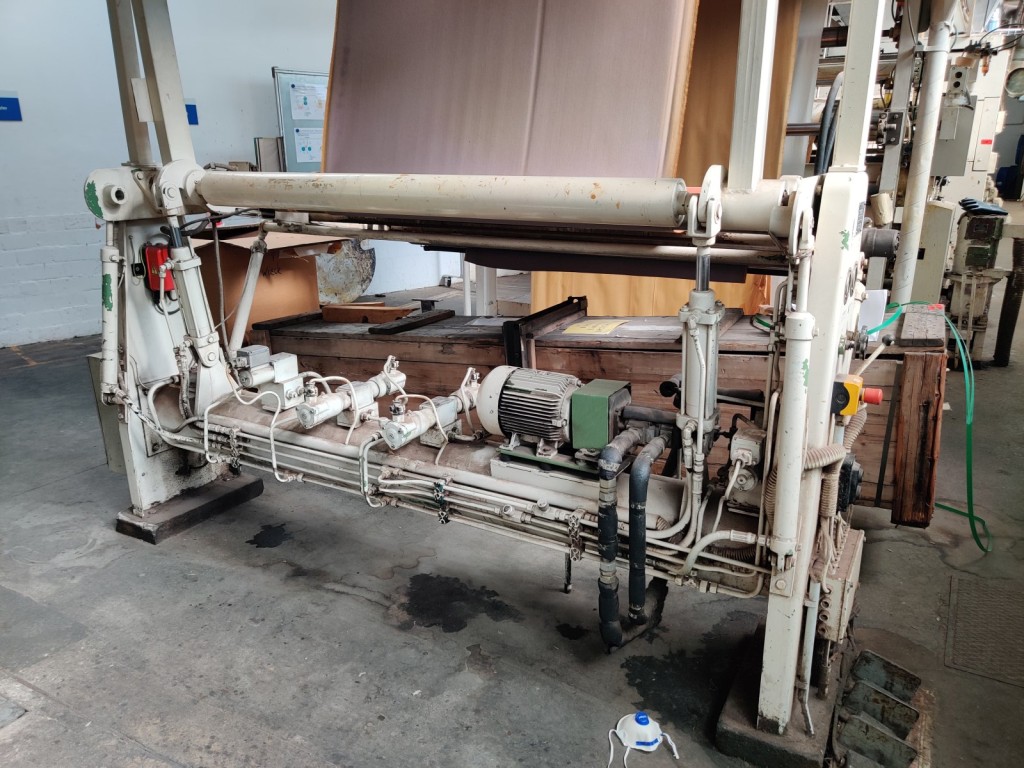

Déroulement de la cosse, réservoir de marchandise/compensateur env. 60 m de contenu de marchandise

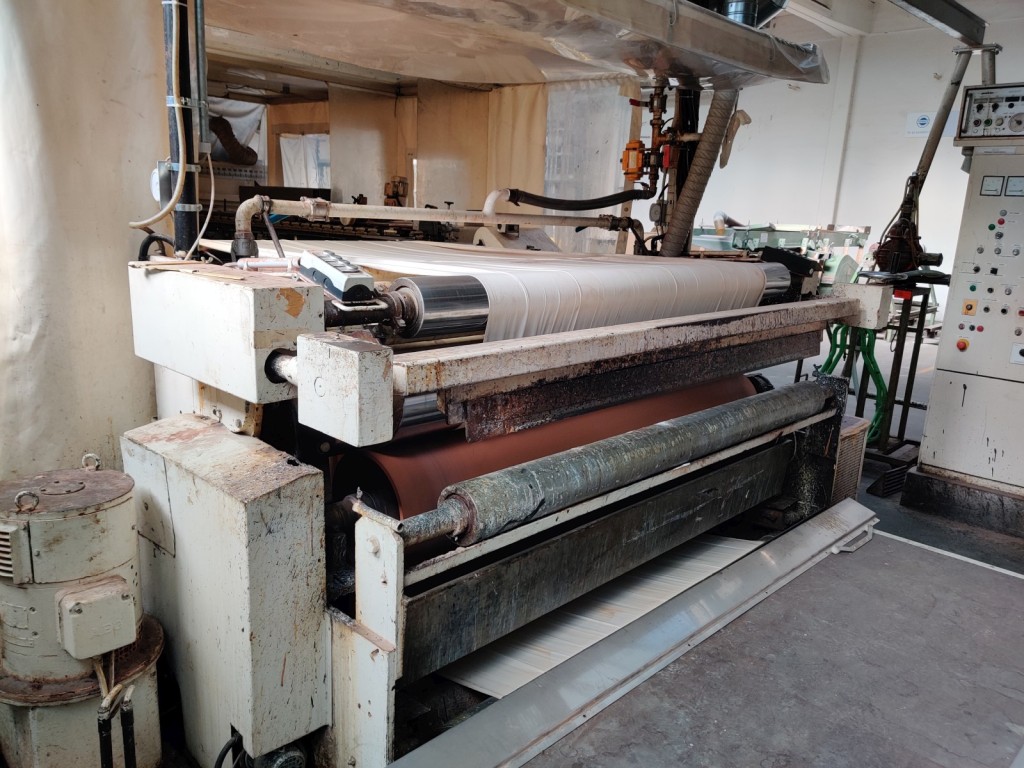

Travail à la commande : unité de labourage avec unité de raclage

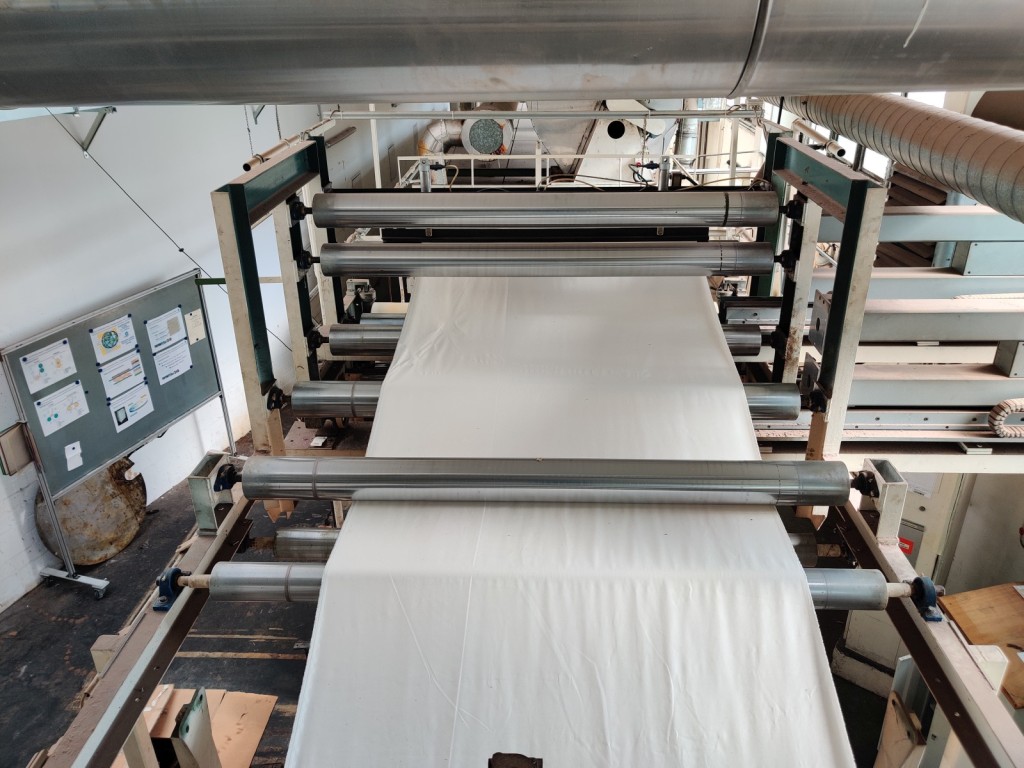

Introduction dans les cadres de tension avec chaîne à pinces horizontale, commande optoélectrique des bords (Erhard & Leimer, type FR1501) commande commune avec le canal de gélification 3

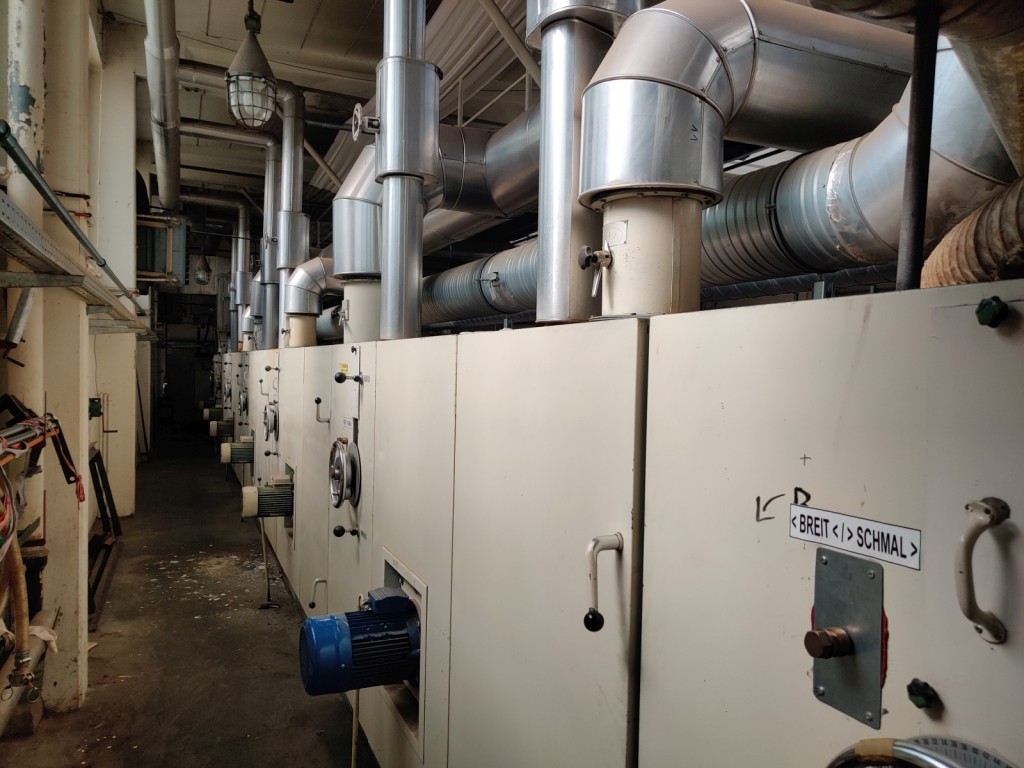

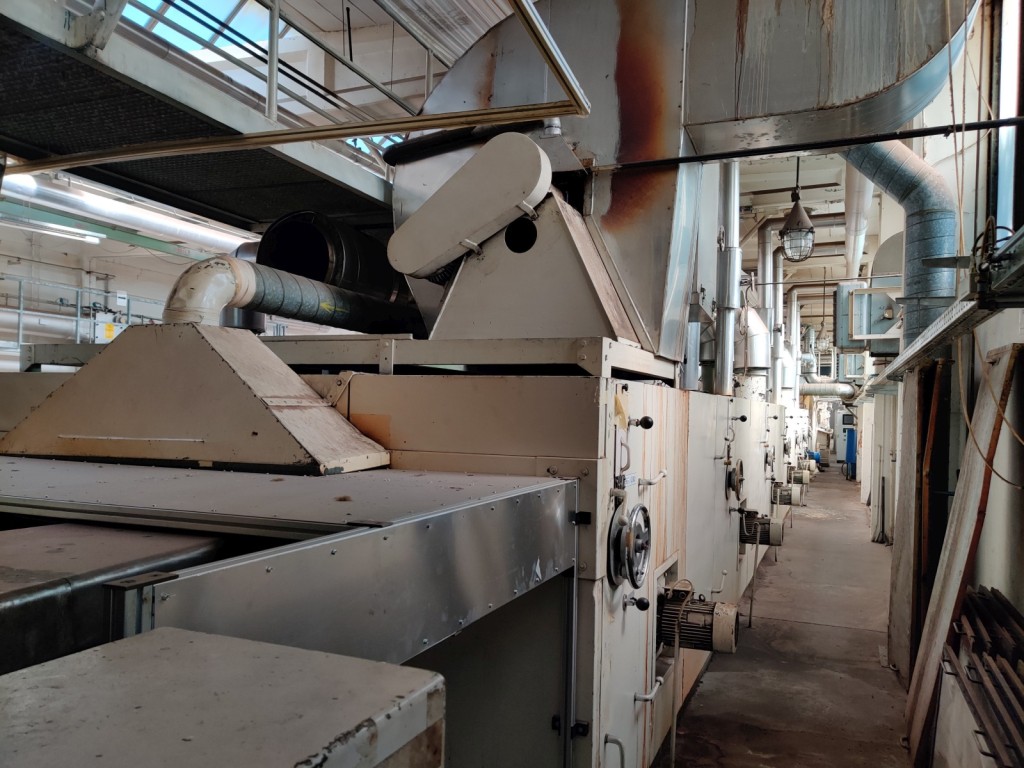

Type de chauffage : registre de chauffage à huile thermique
Nombre de zones de chauffage : 6 pièces
. Enroulement : enrouleur à mâchoires ou introduction directe dans le canal de gélification 3

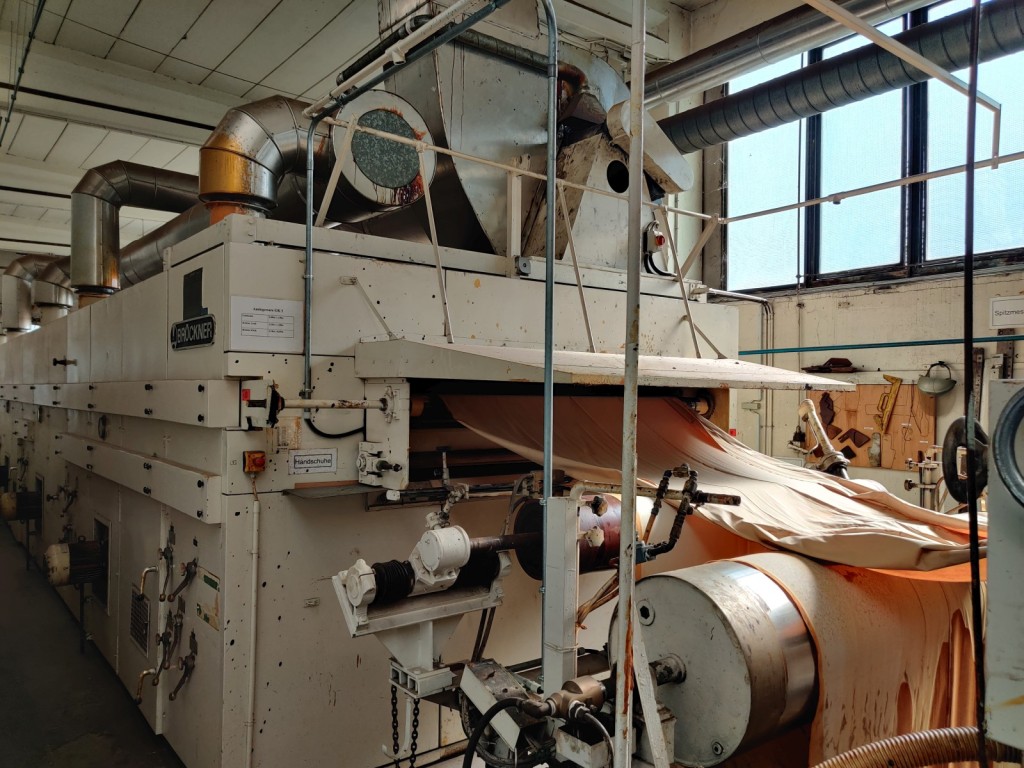

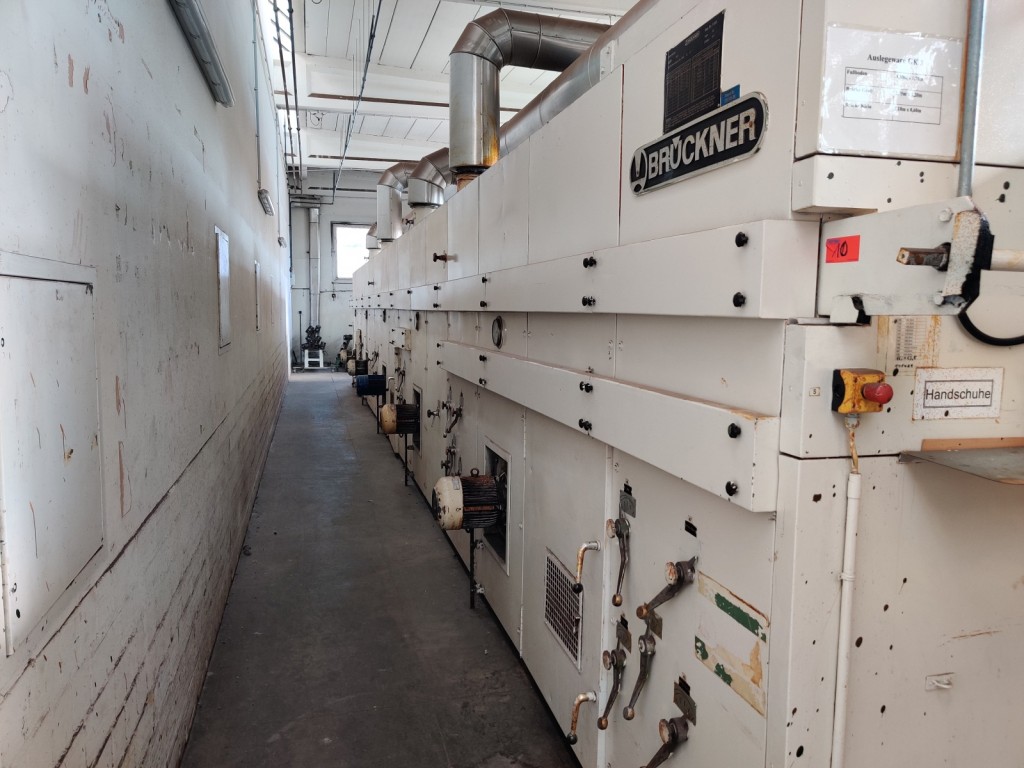

. Caractéristiques techniques du canal de gélification 3 de BRÜCKNER:
Largeur supérieure des cylindres : 2.000 mm
Déroulement de la cosse
Système d'application : système de patinage avec unité de racleur d'air
Type de chauffage : registre de chauffage à huile thermique
Nombre de zones de chauffage : 4 pièces (four à 2 étages)
Enroulement : enrouleur à cosses

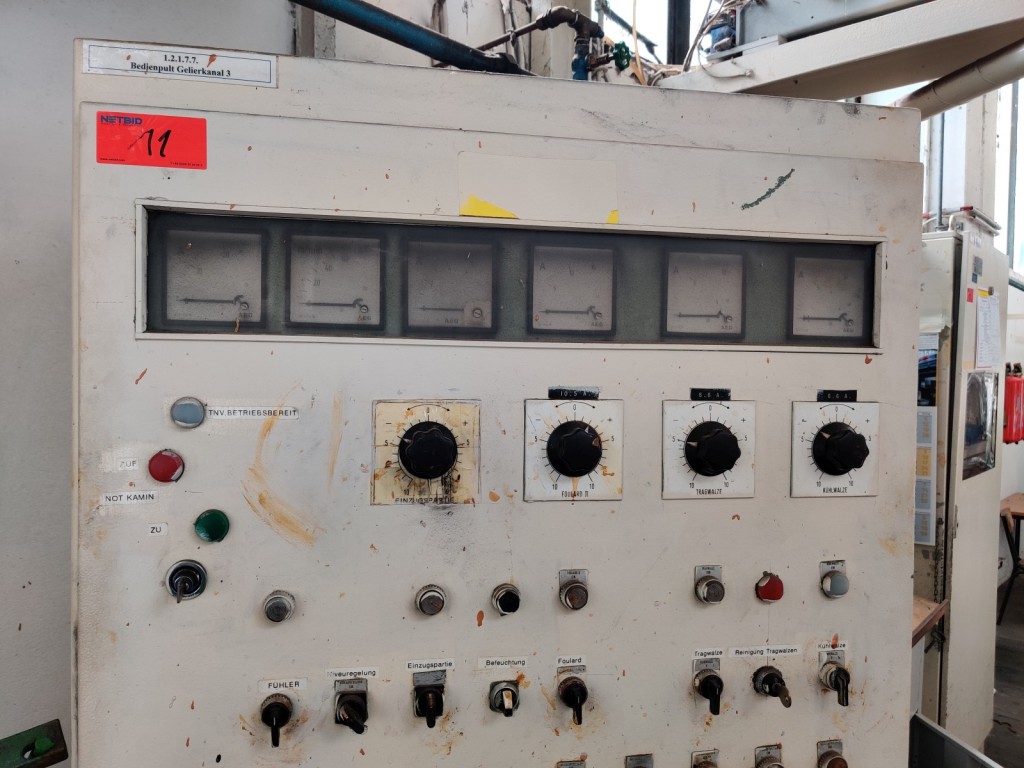

commande commune avec cadre de serrage 2
