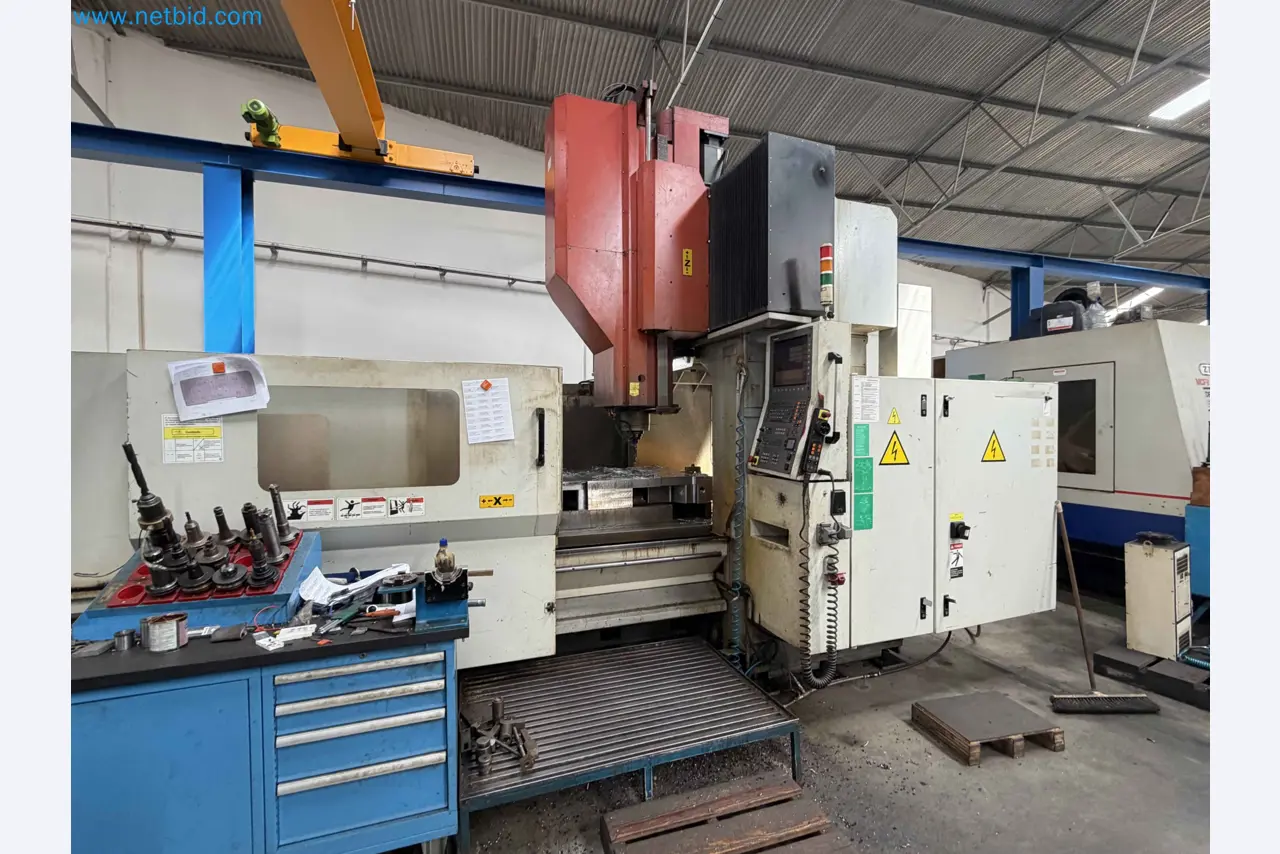

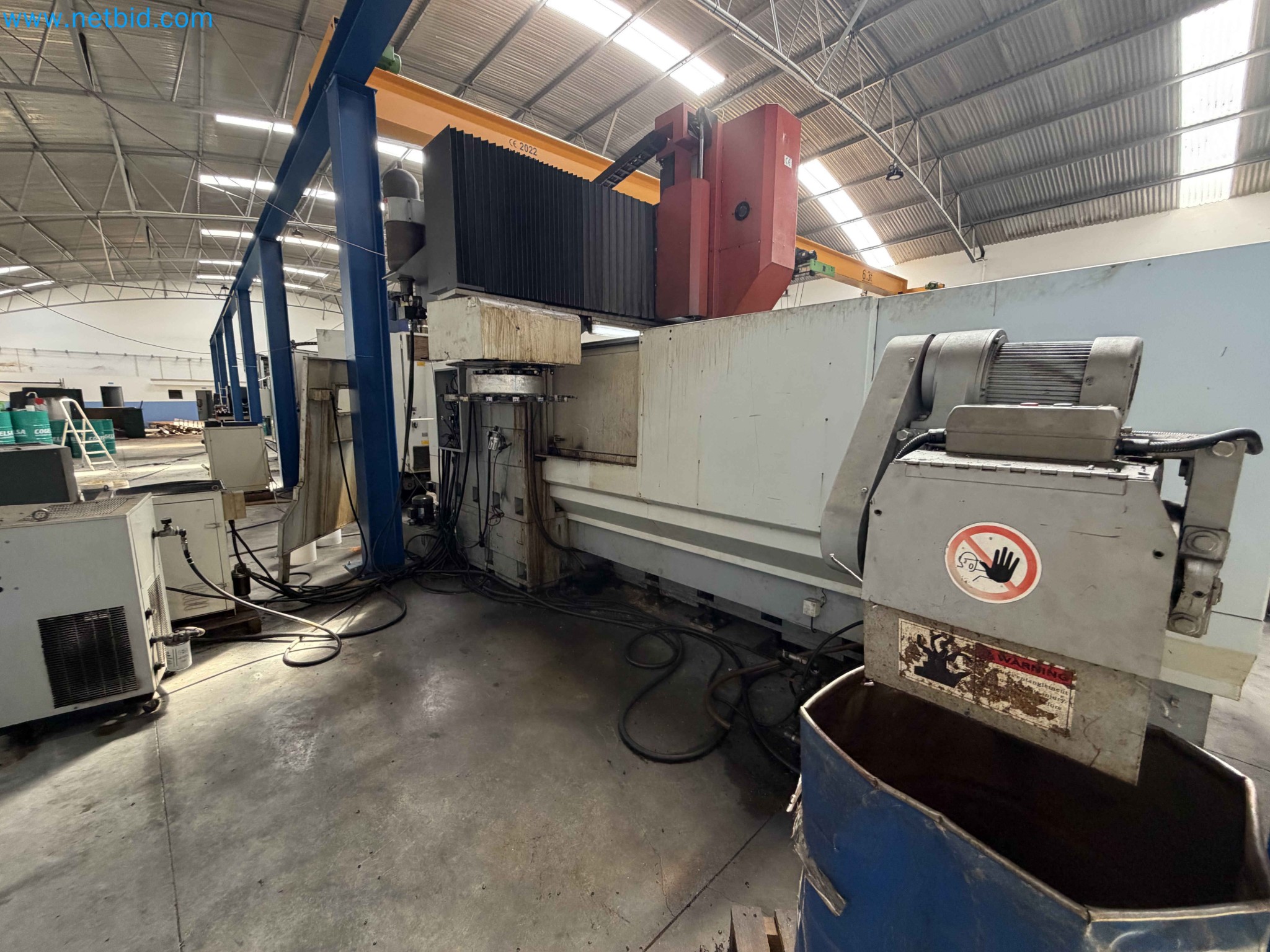

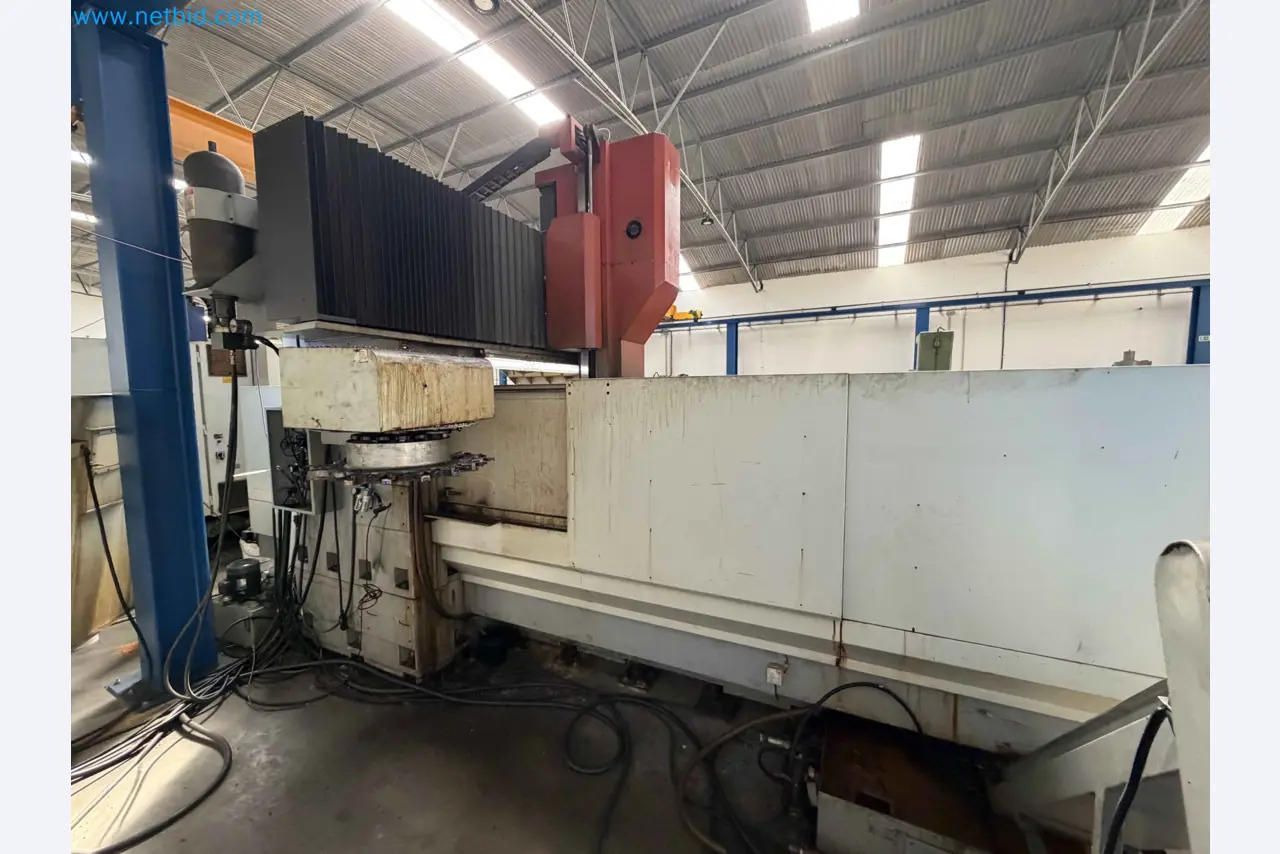

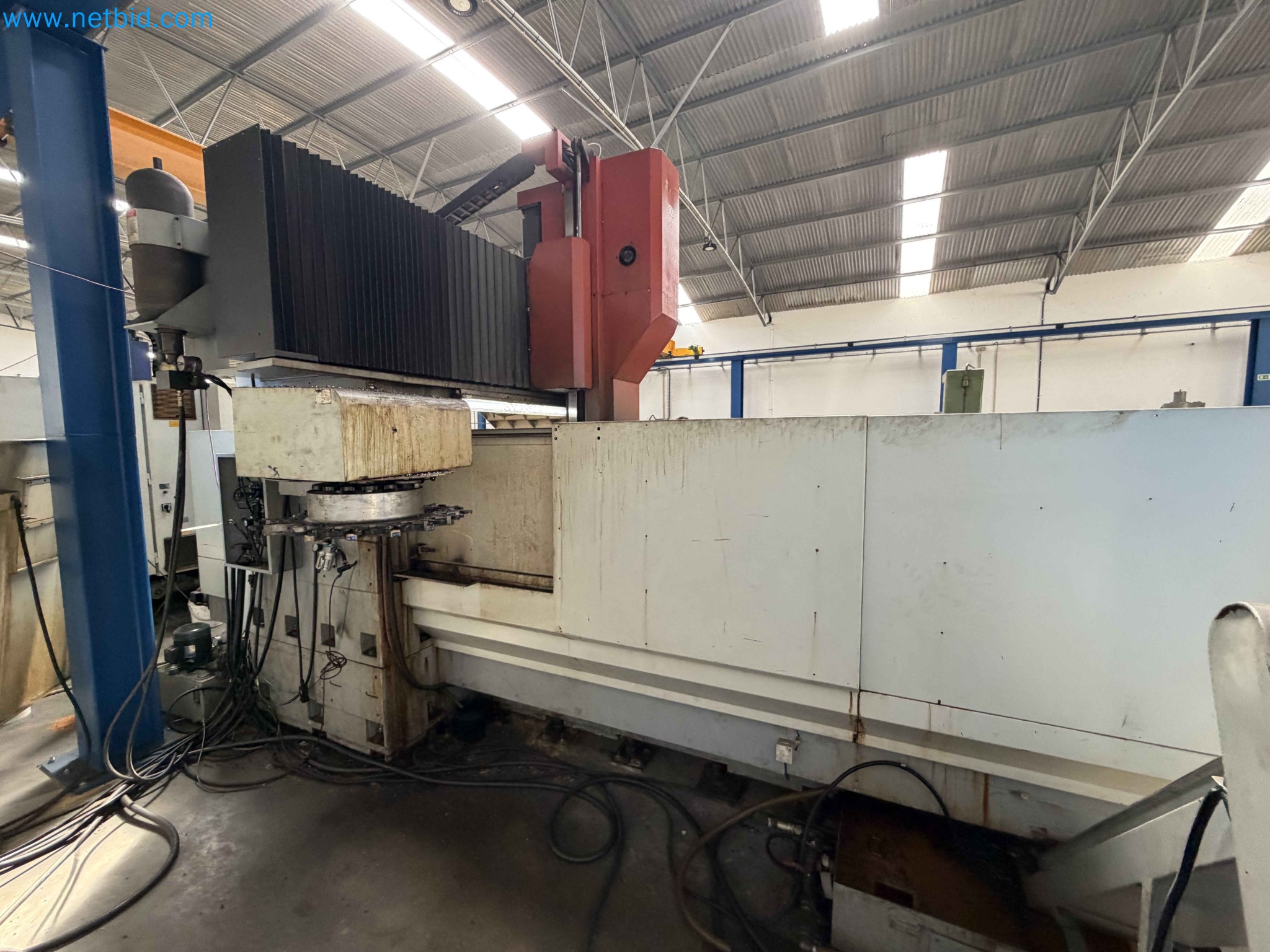

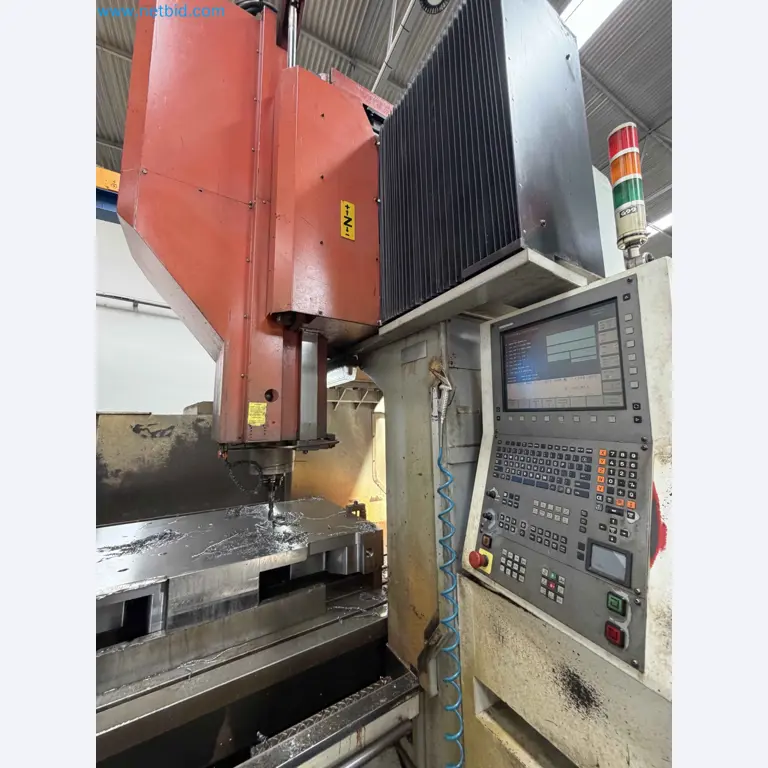

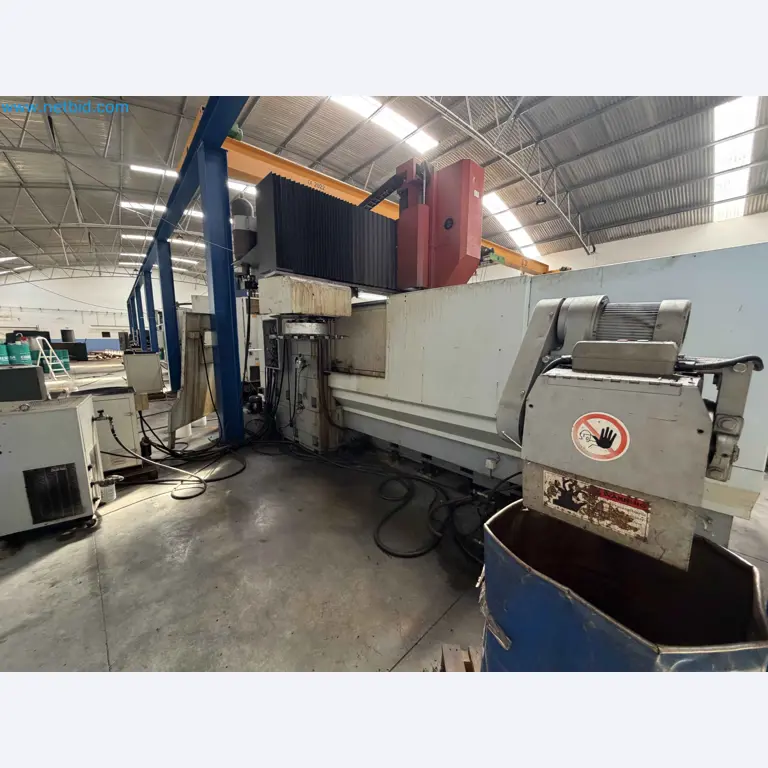

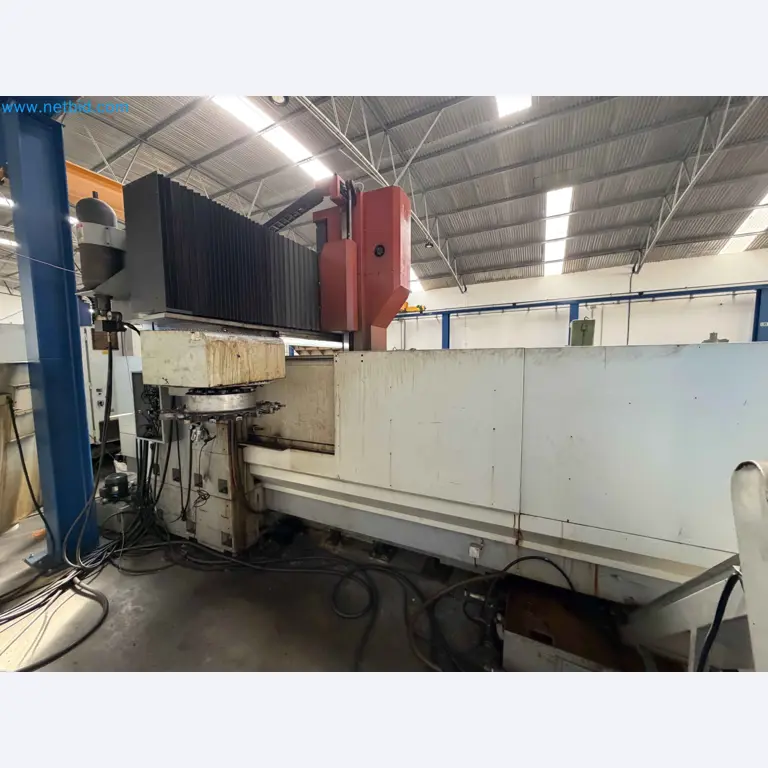

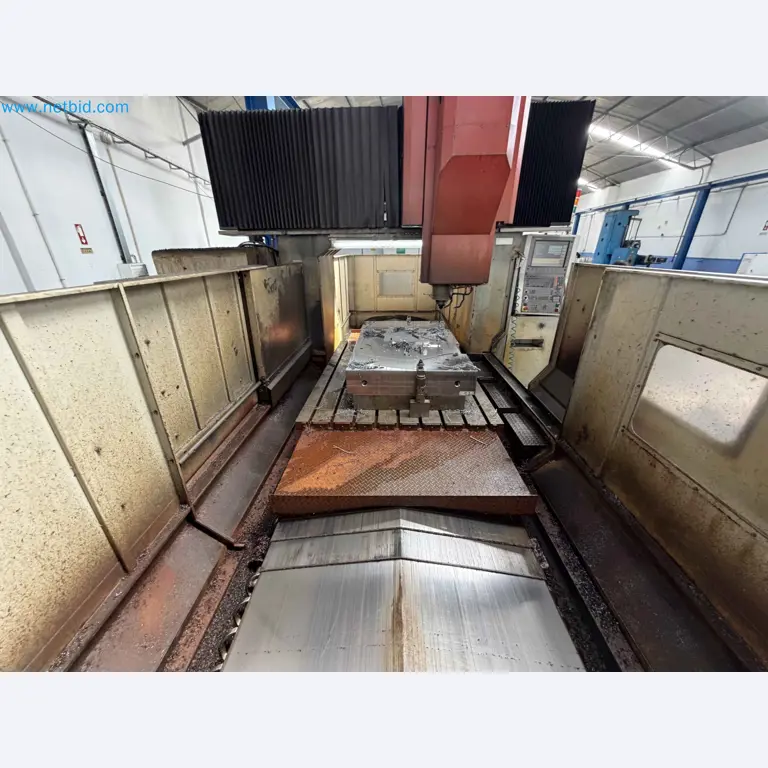

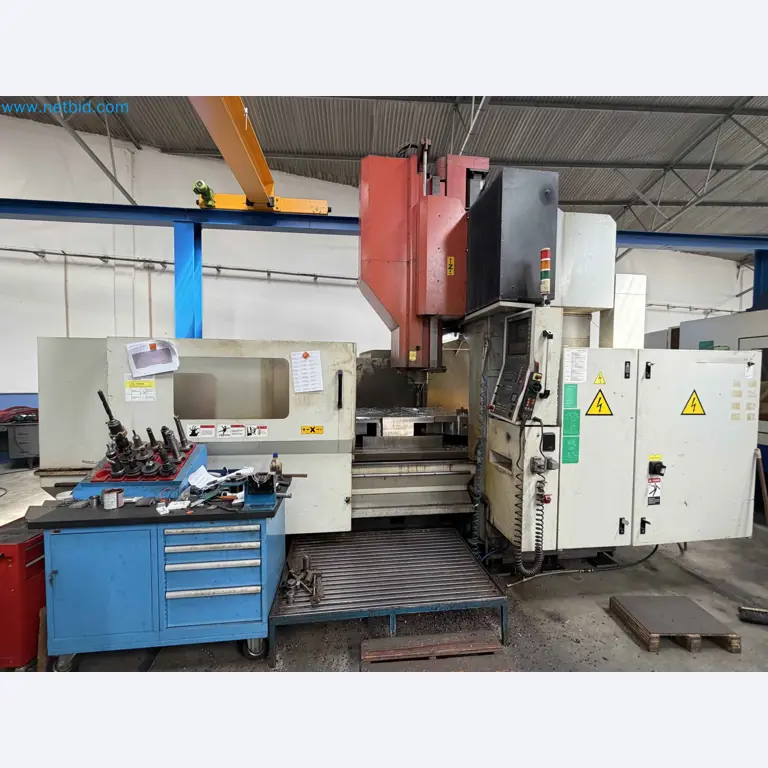

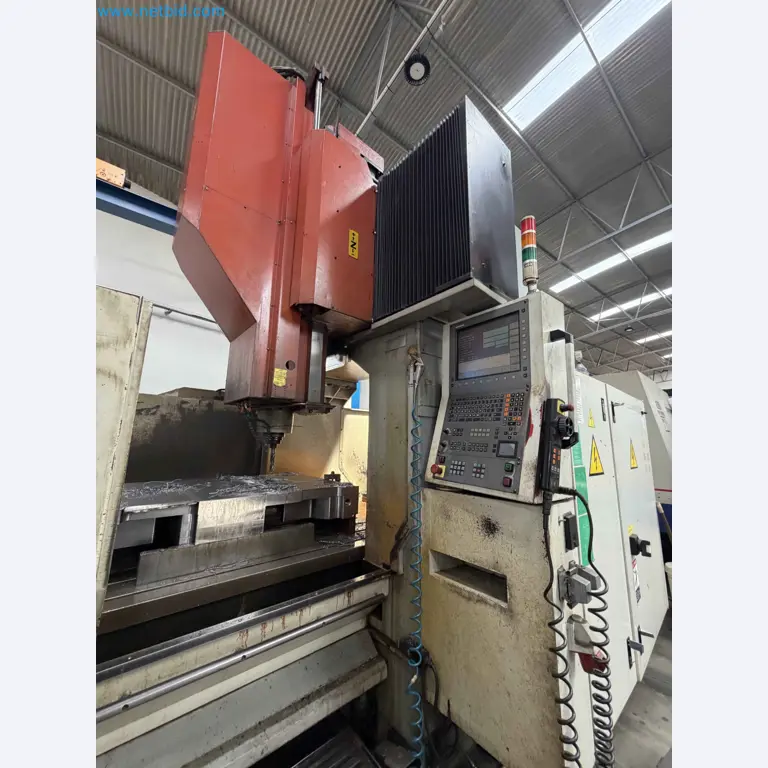

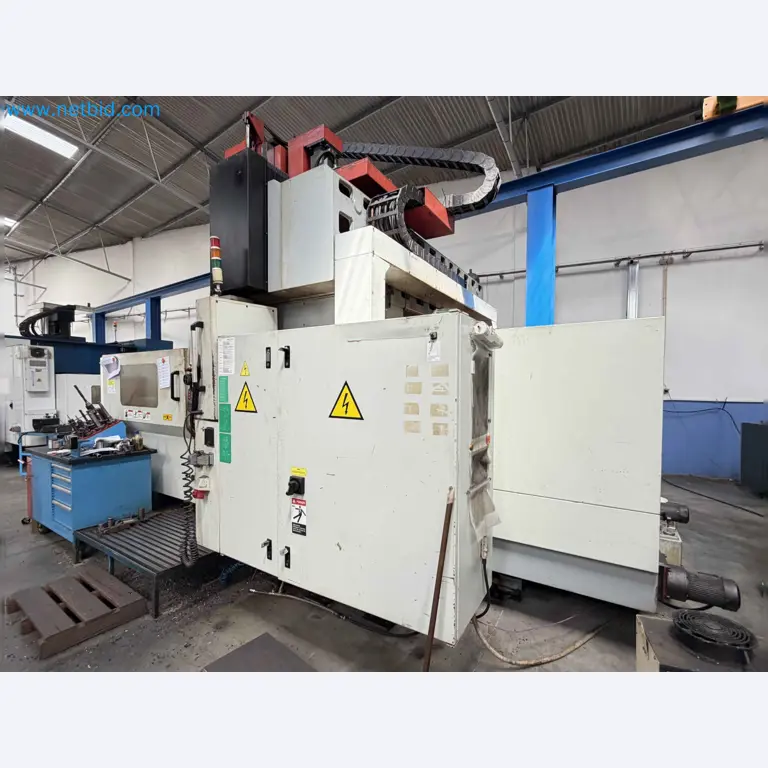

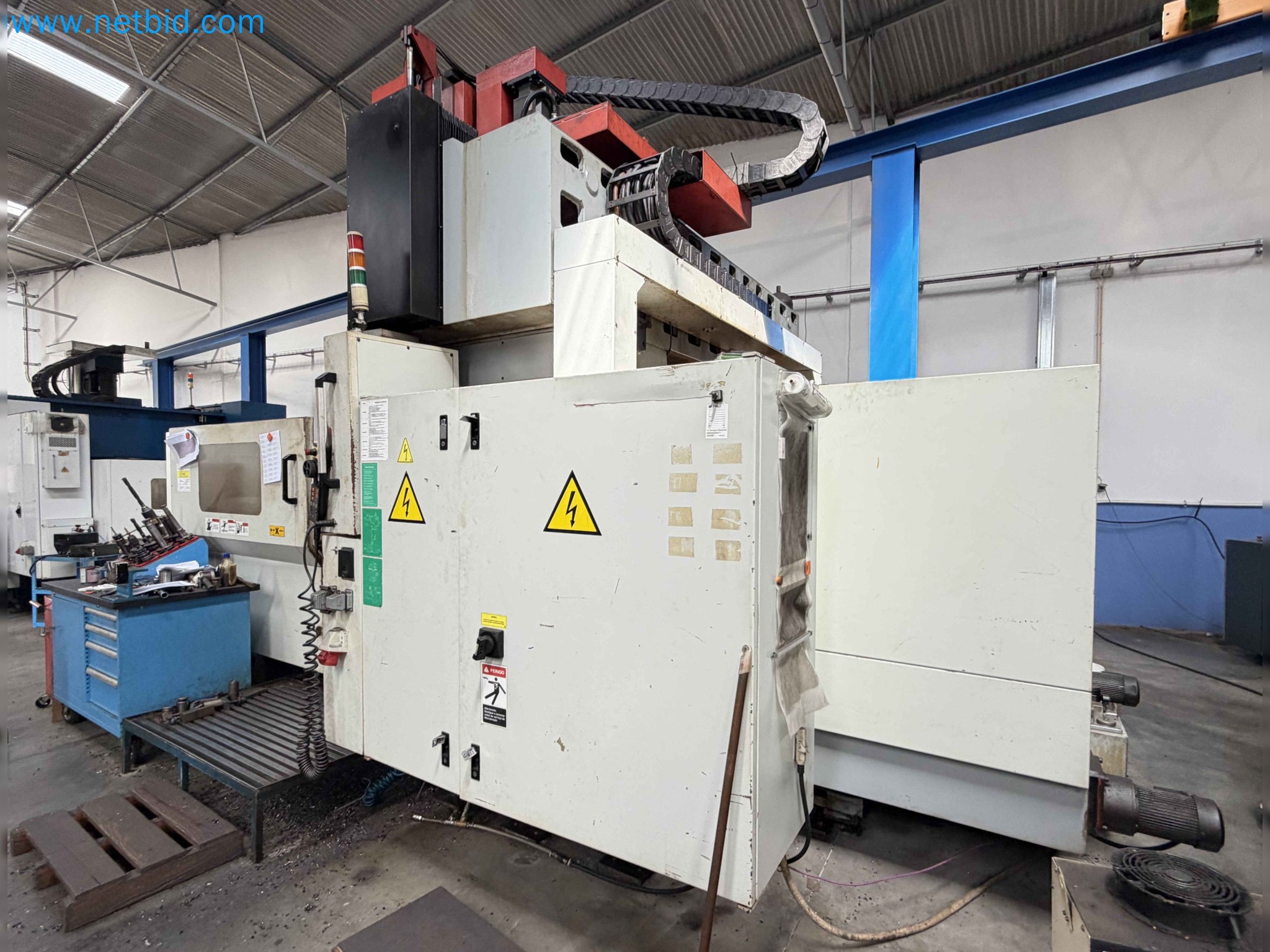

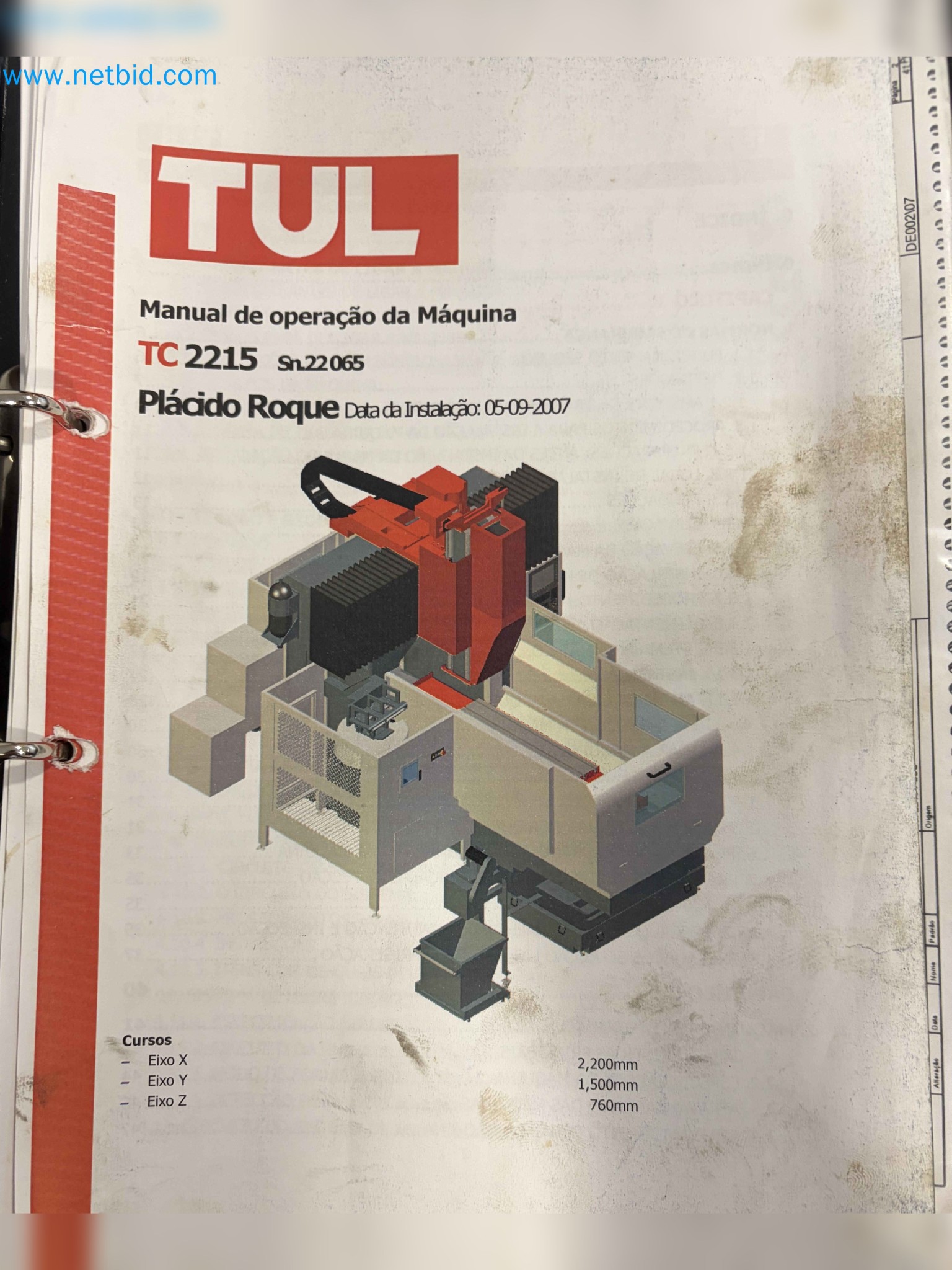

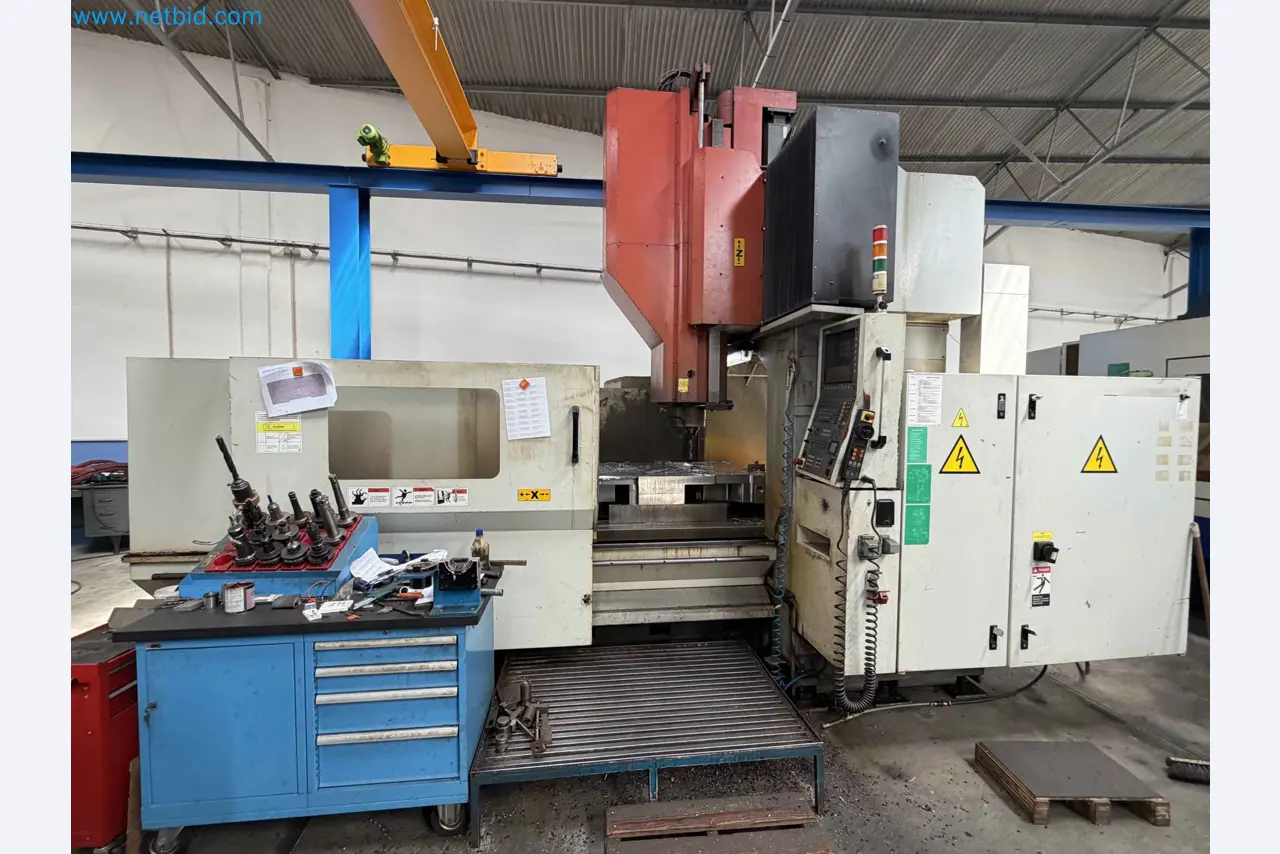

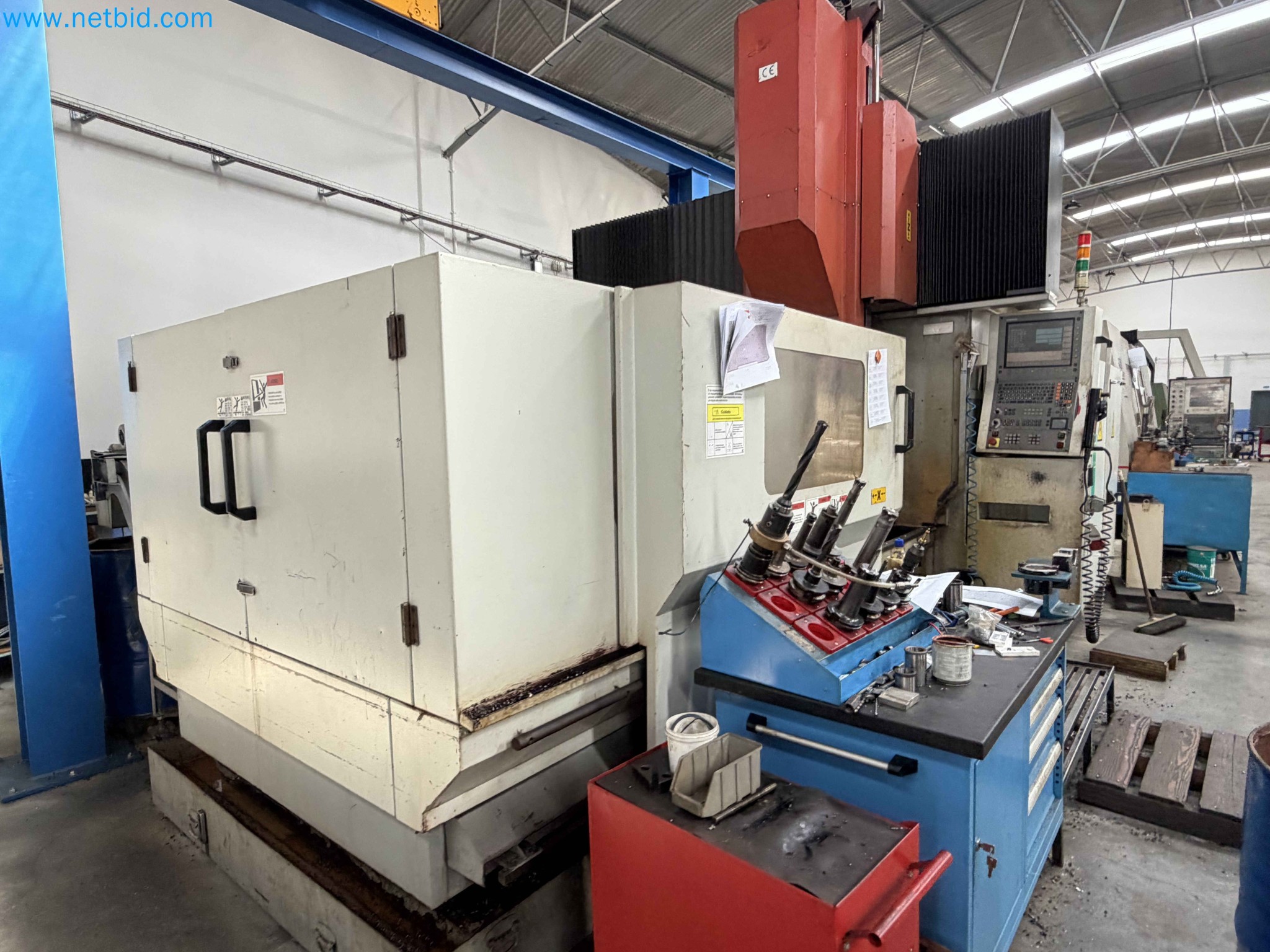

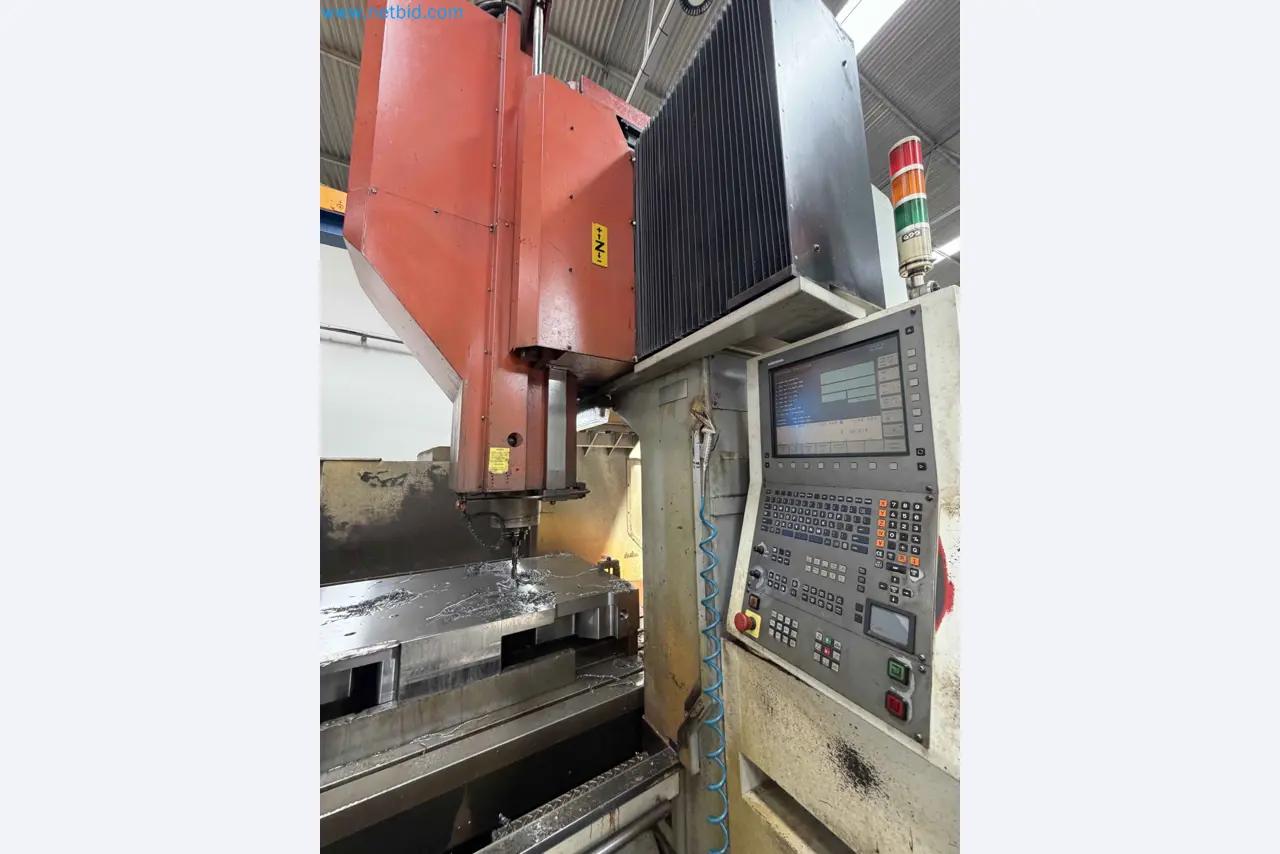

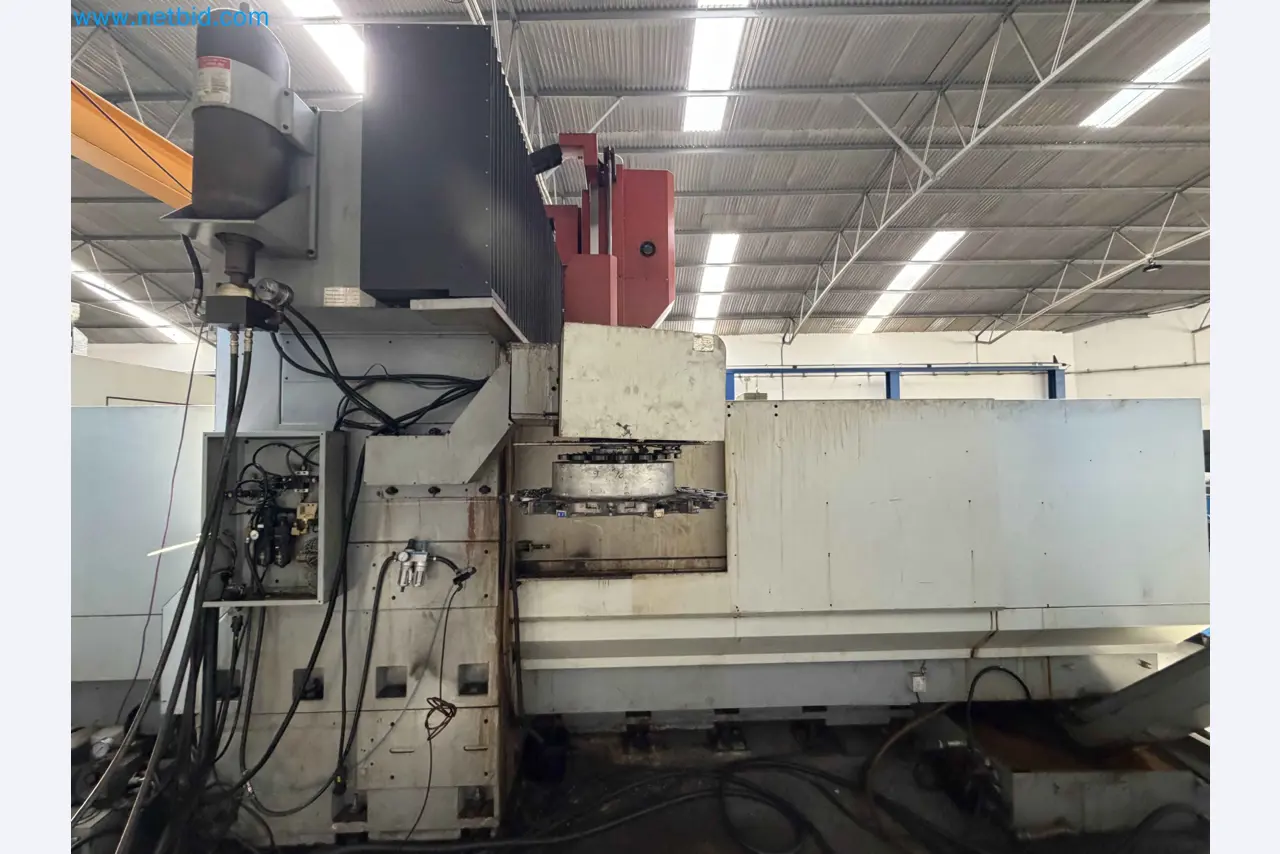

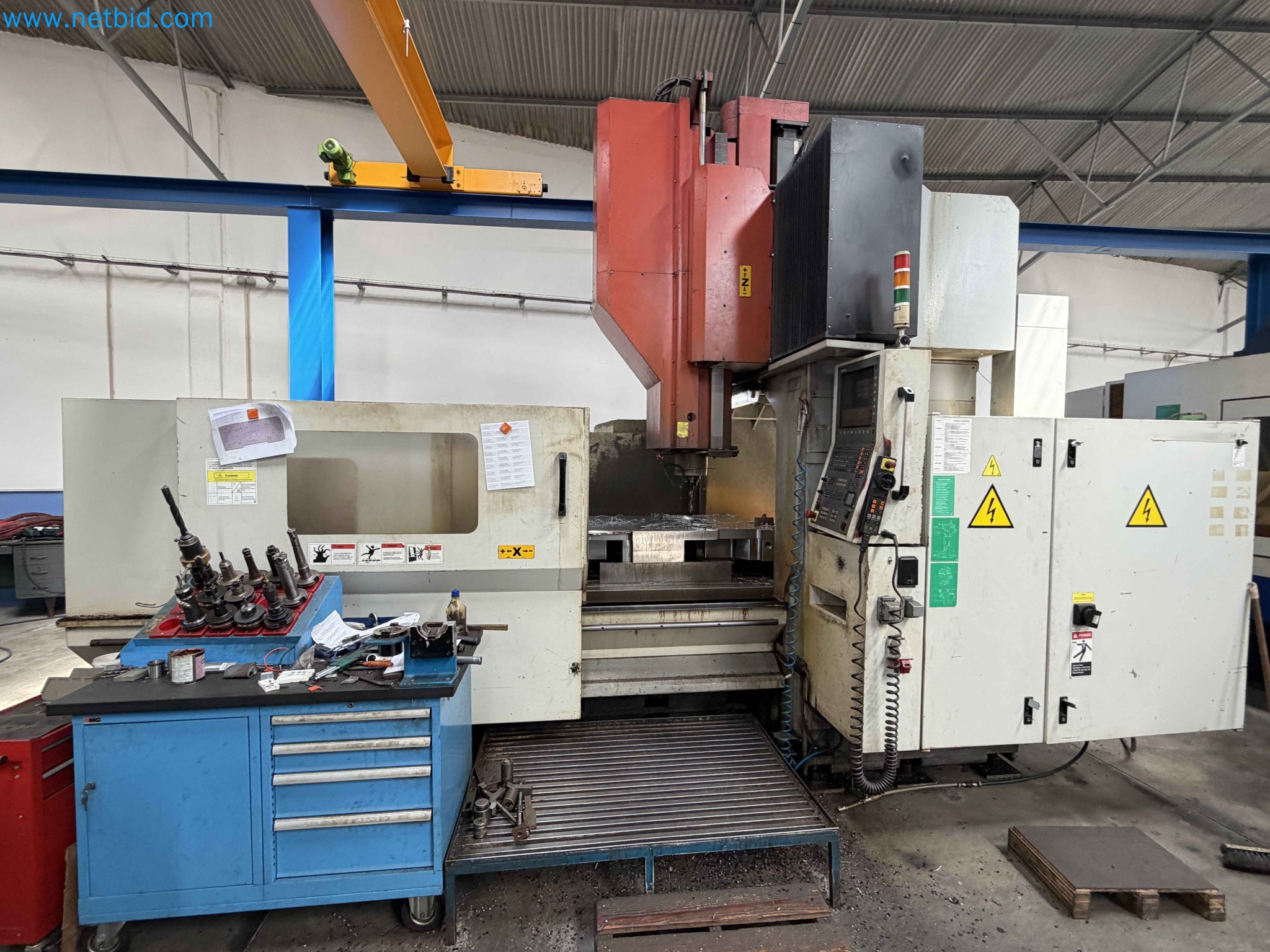

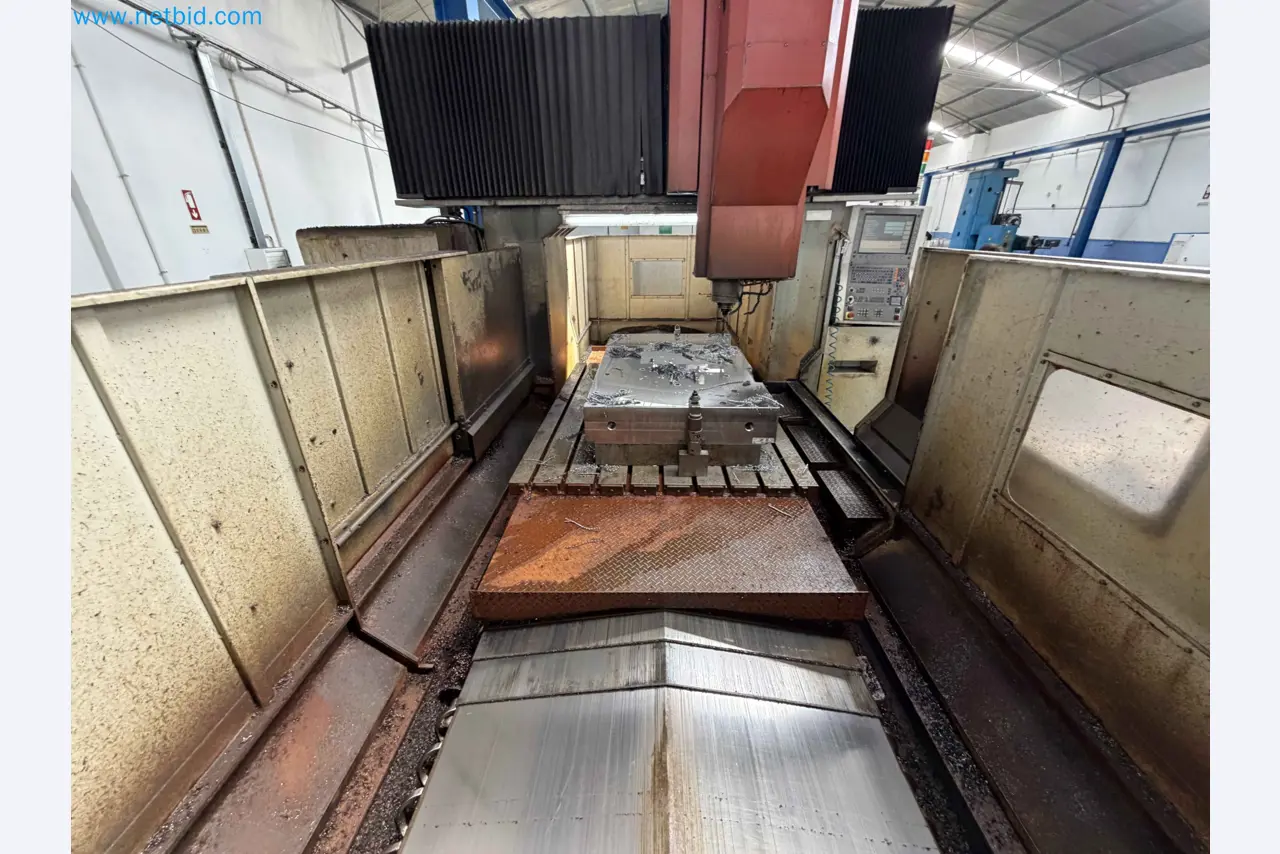

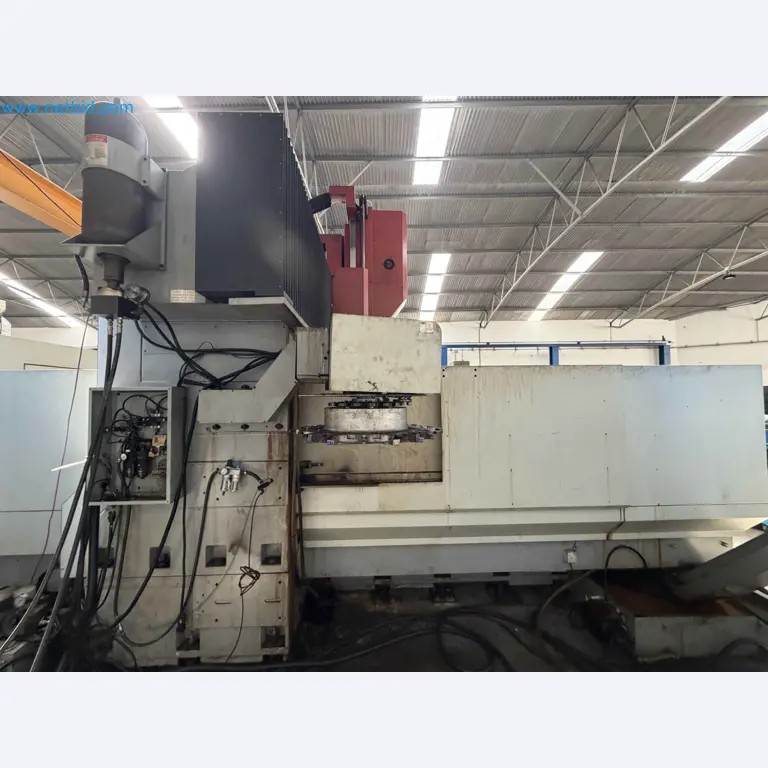

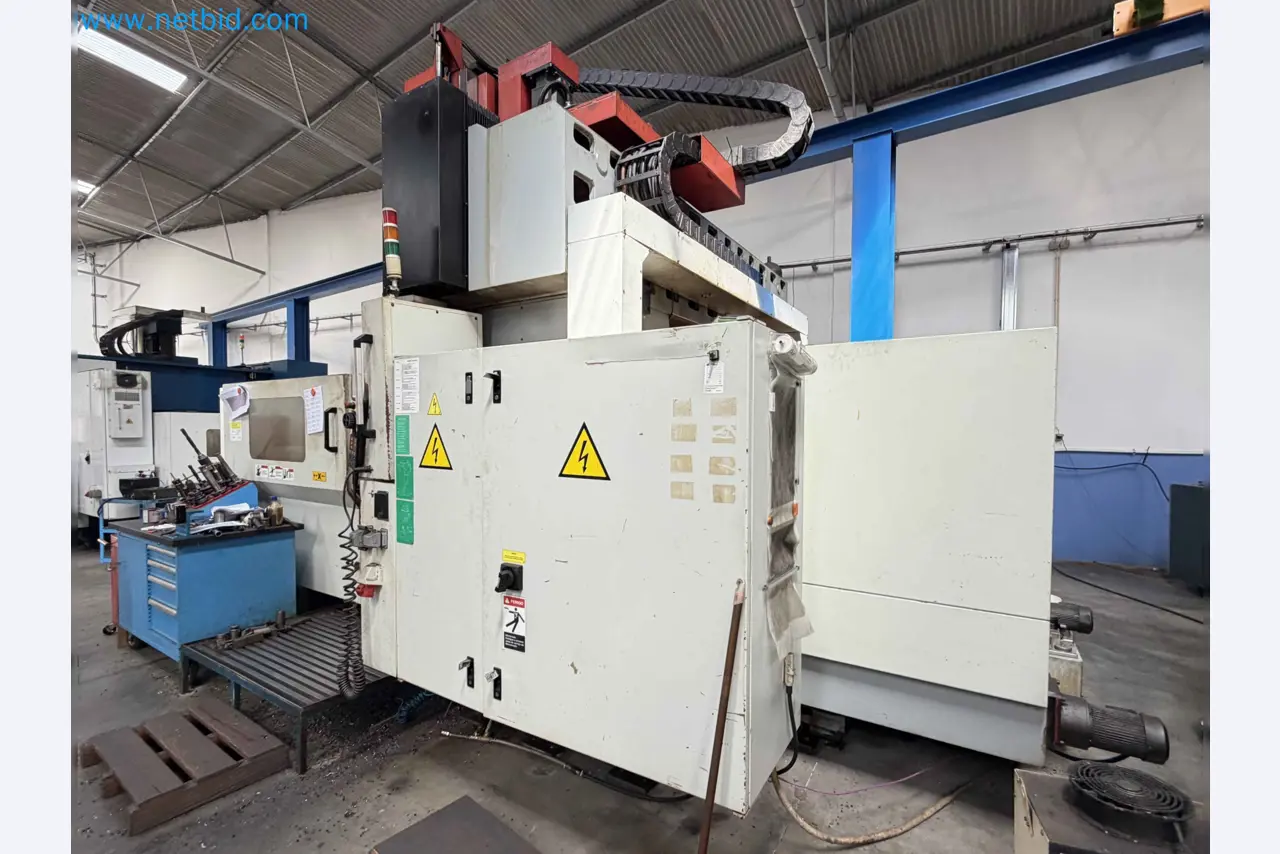

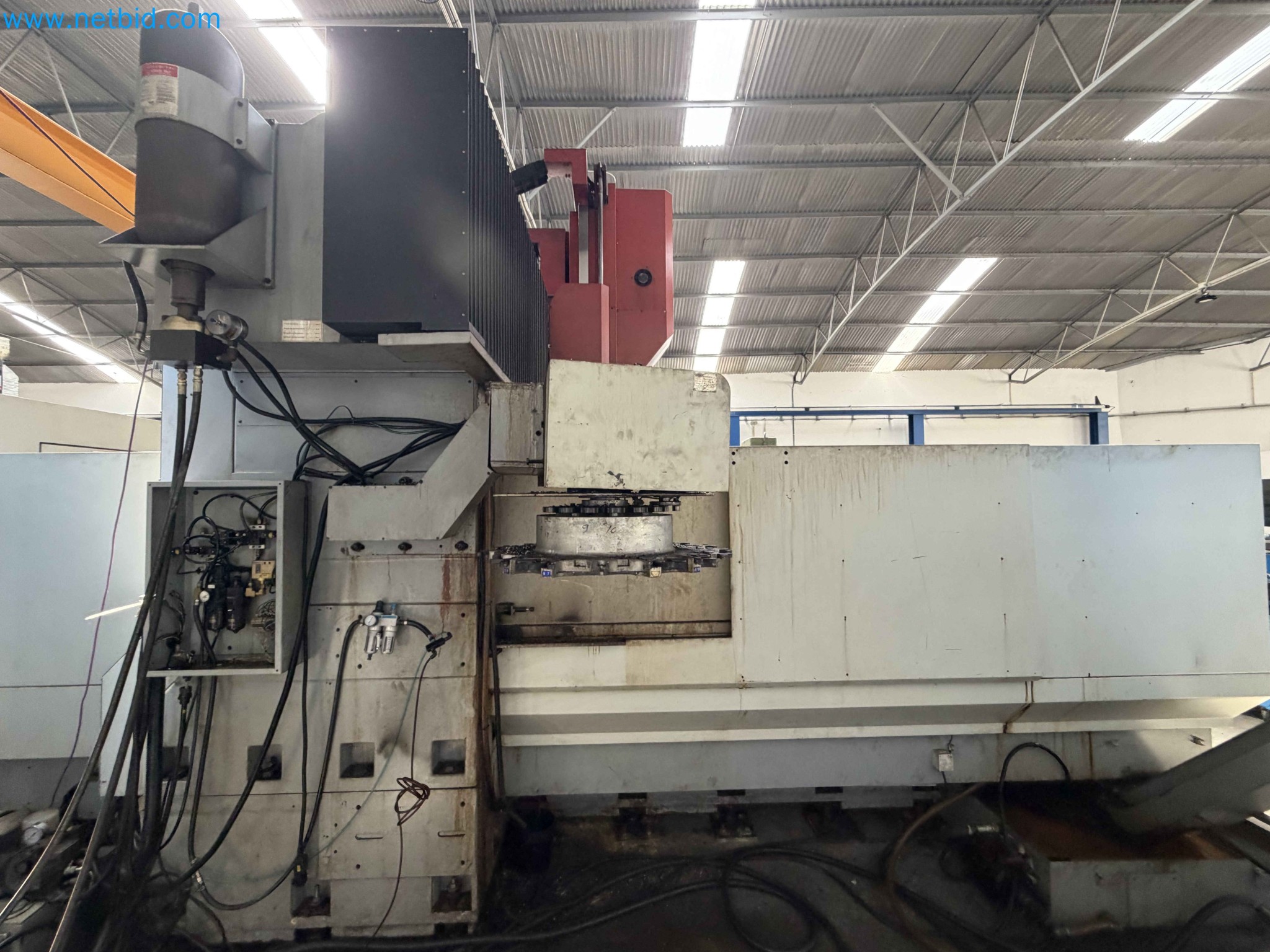

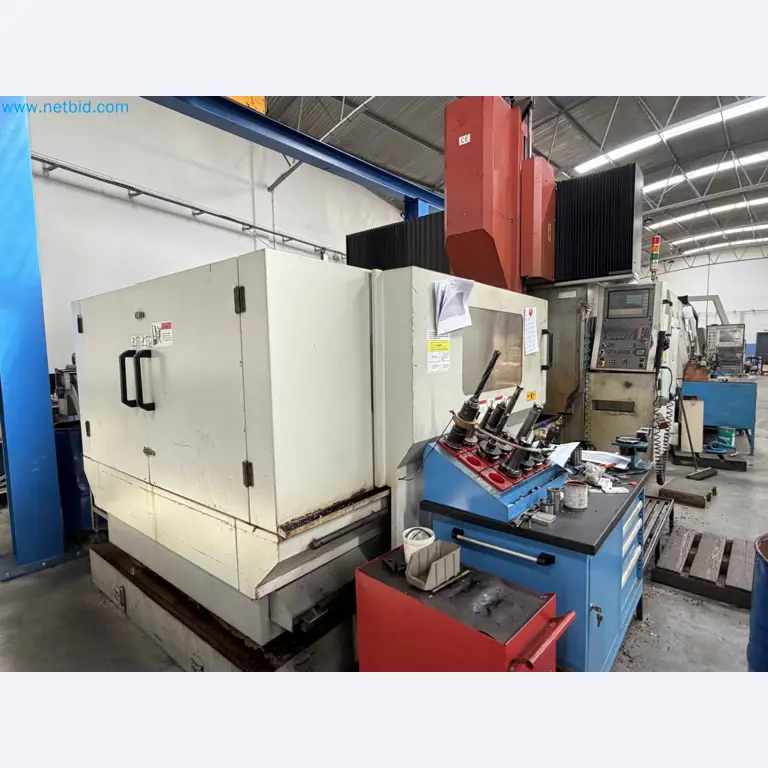

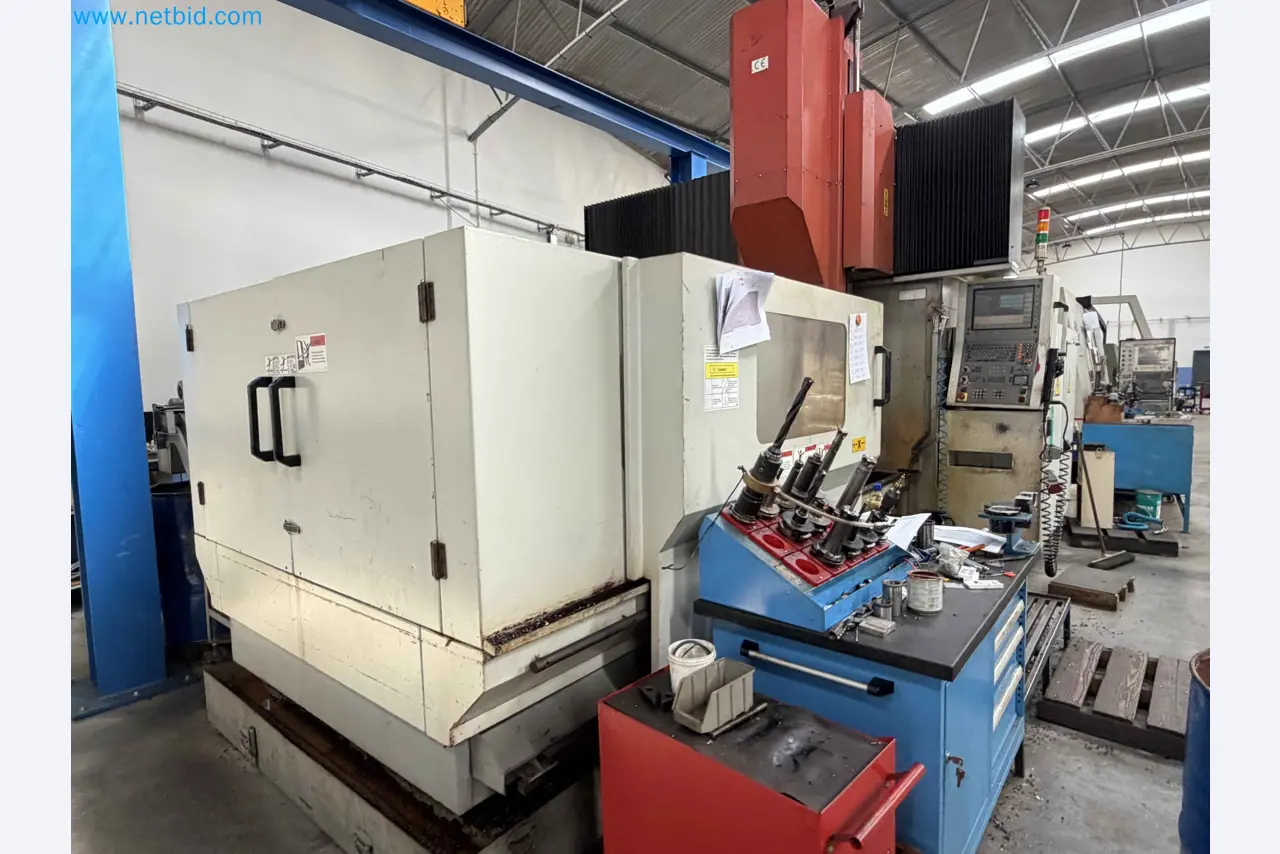

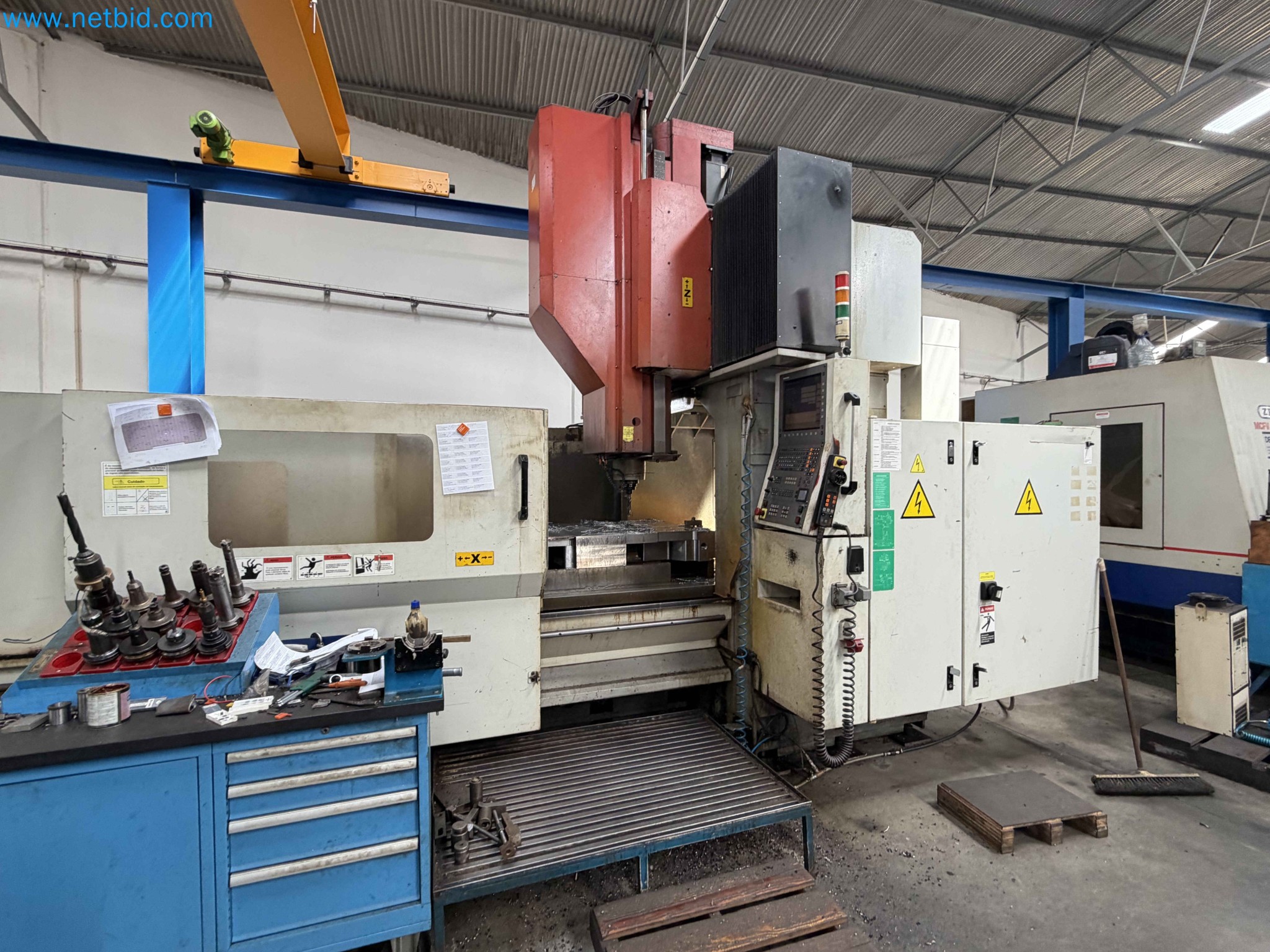

CNC-Portalbearbeitungszentrum TUL TC 2215 - SN 22 065AUCTION#19565-CG05 (A19566-5)

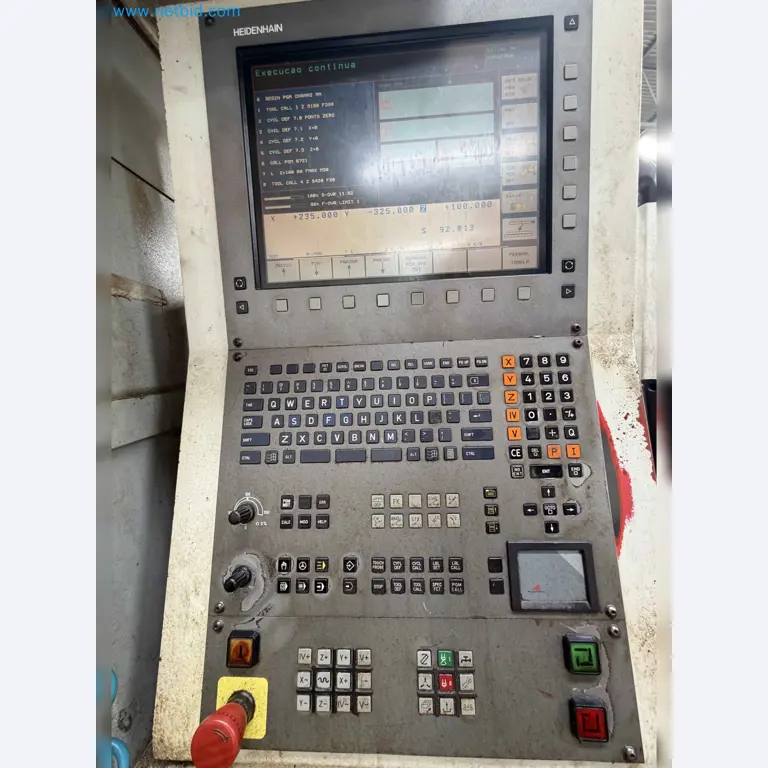

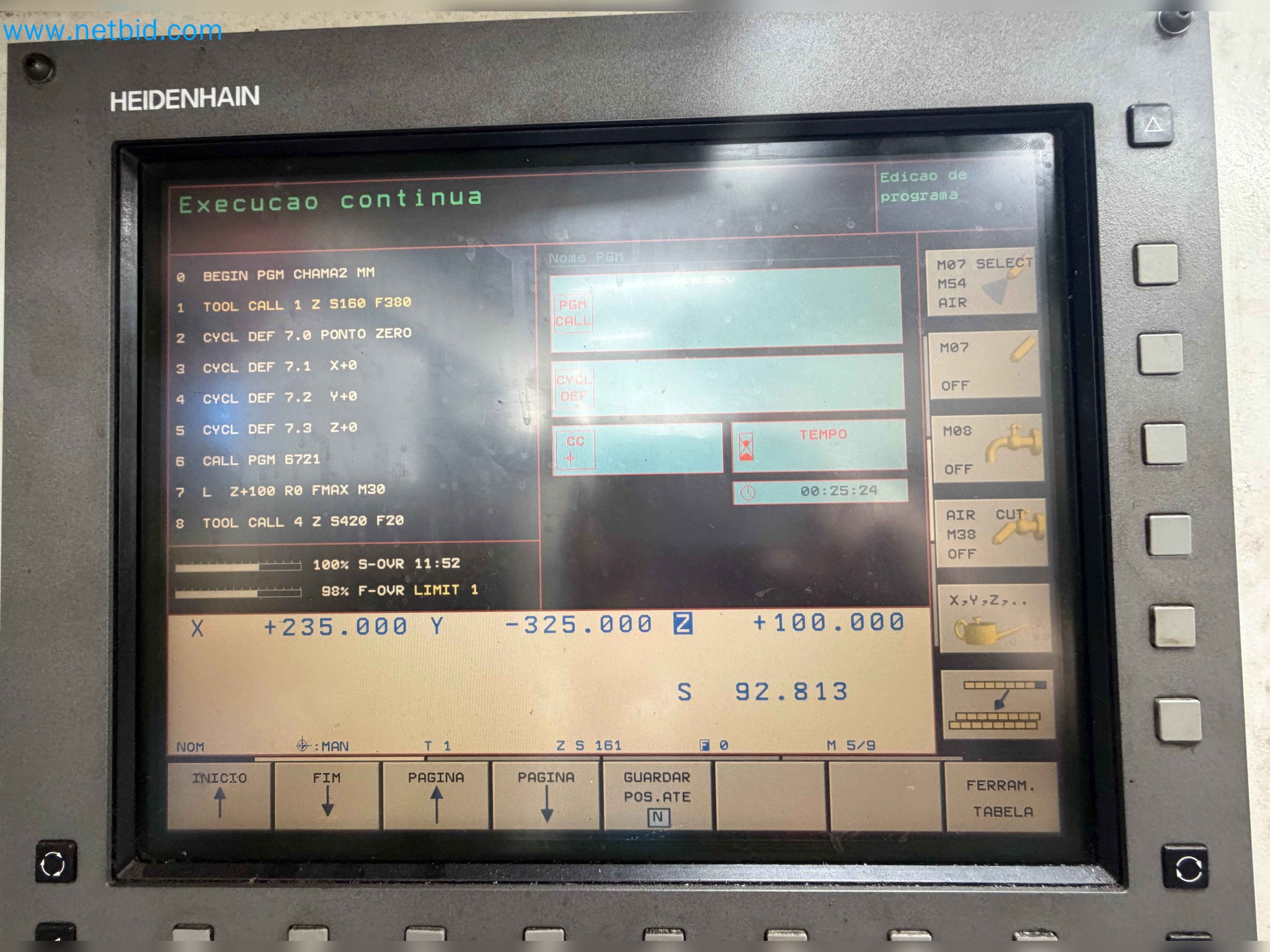

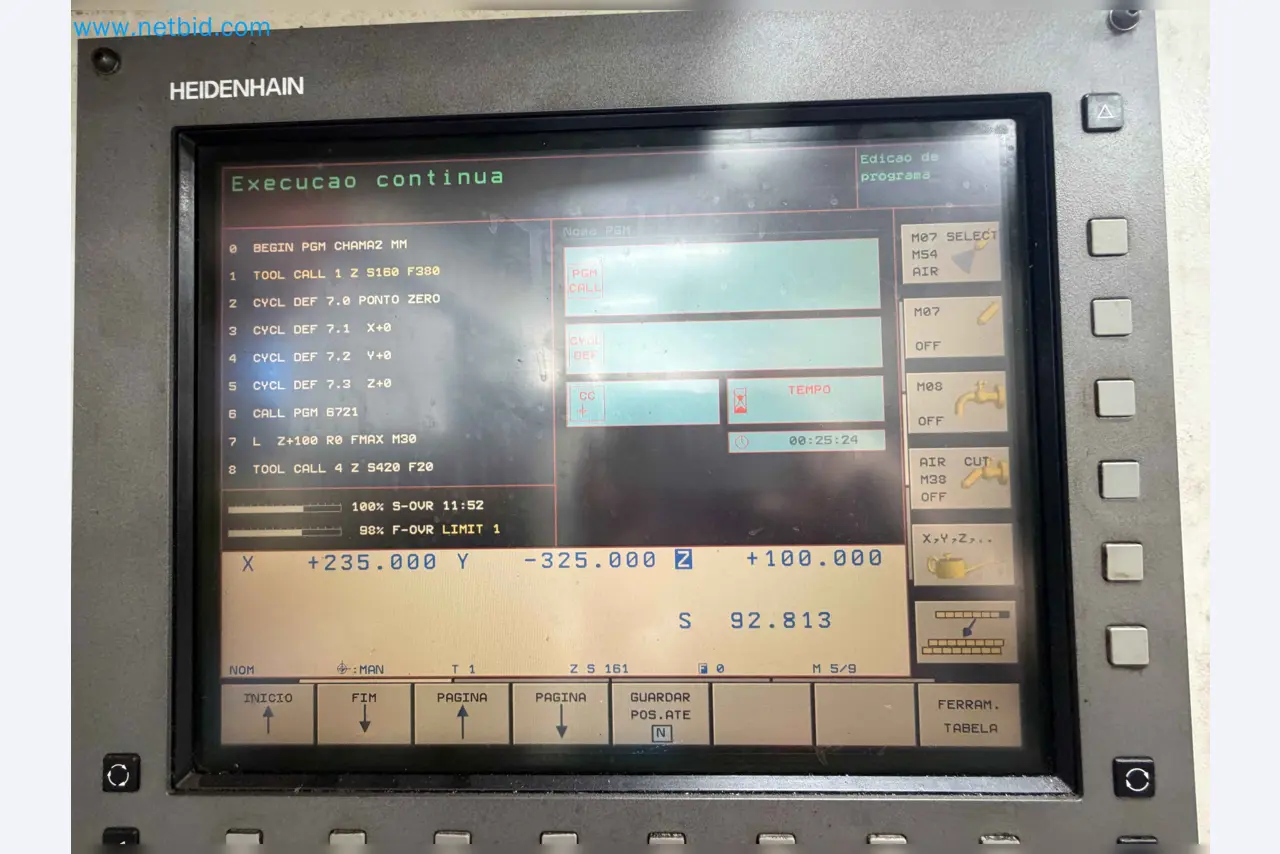

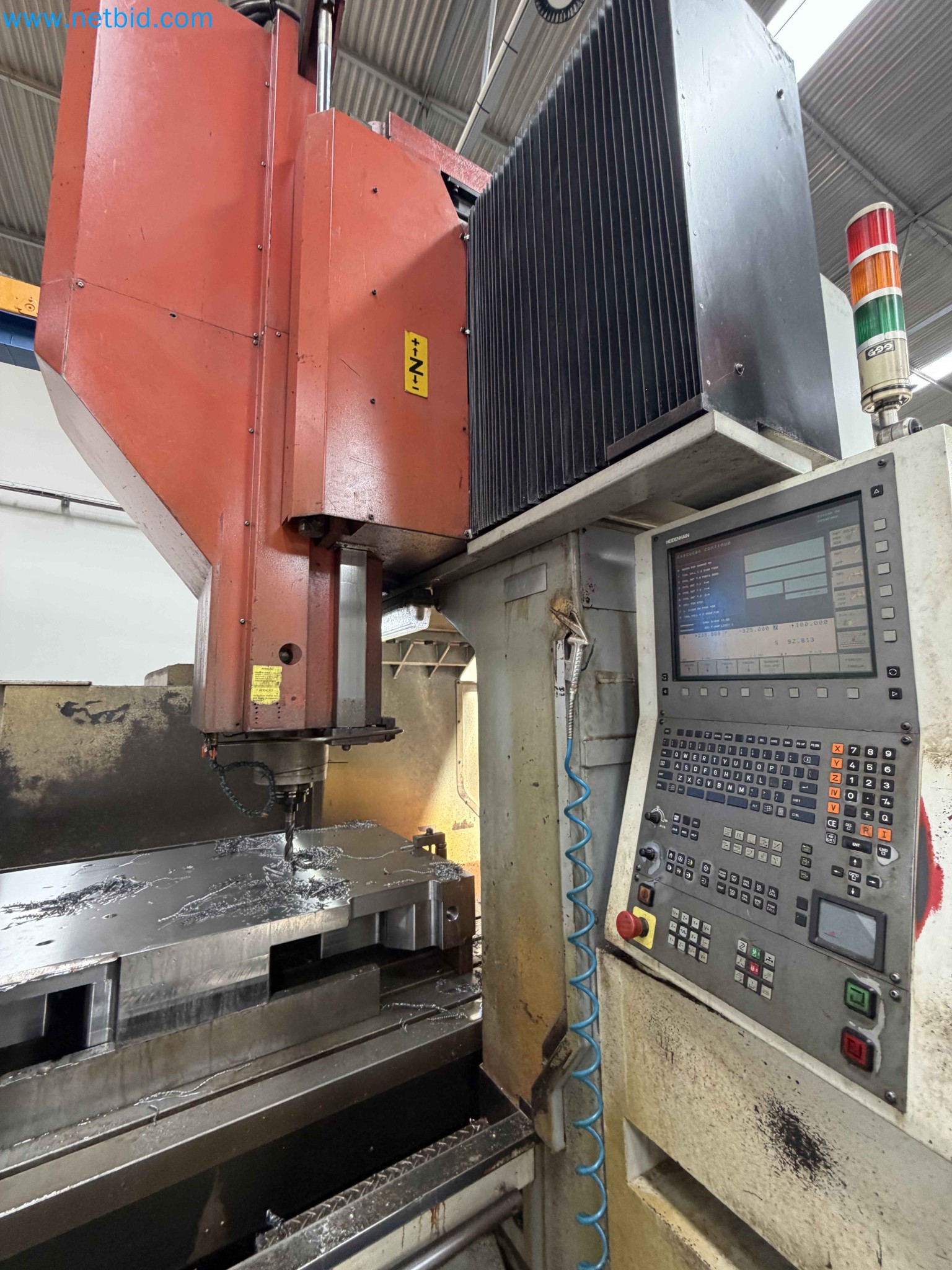

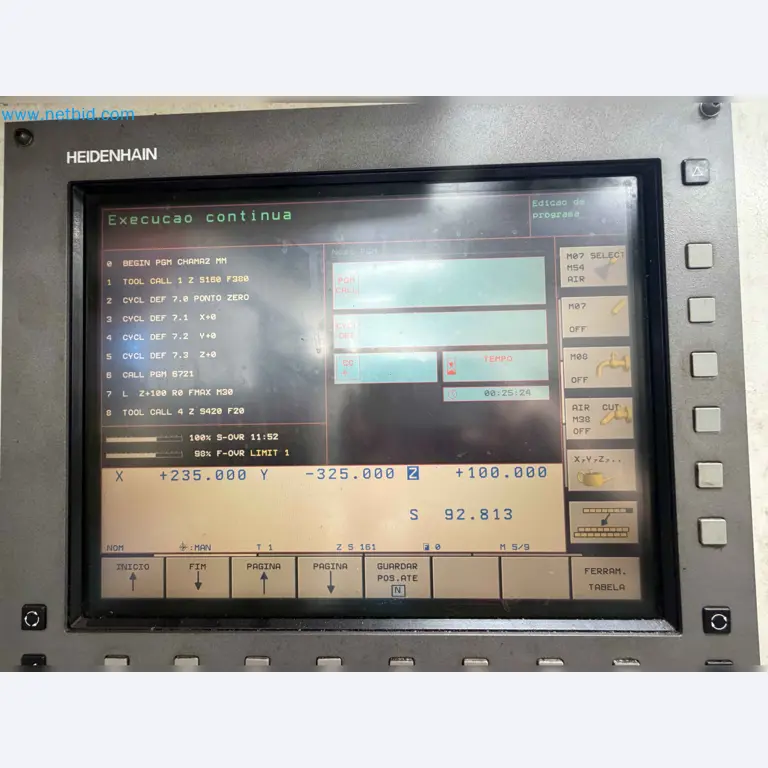

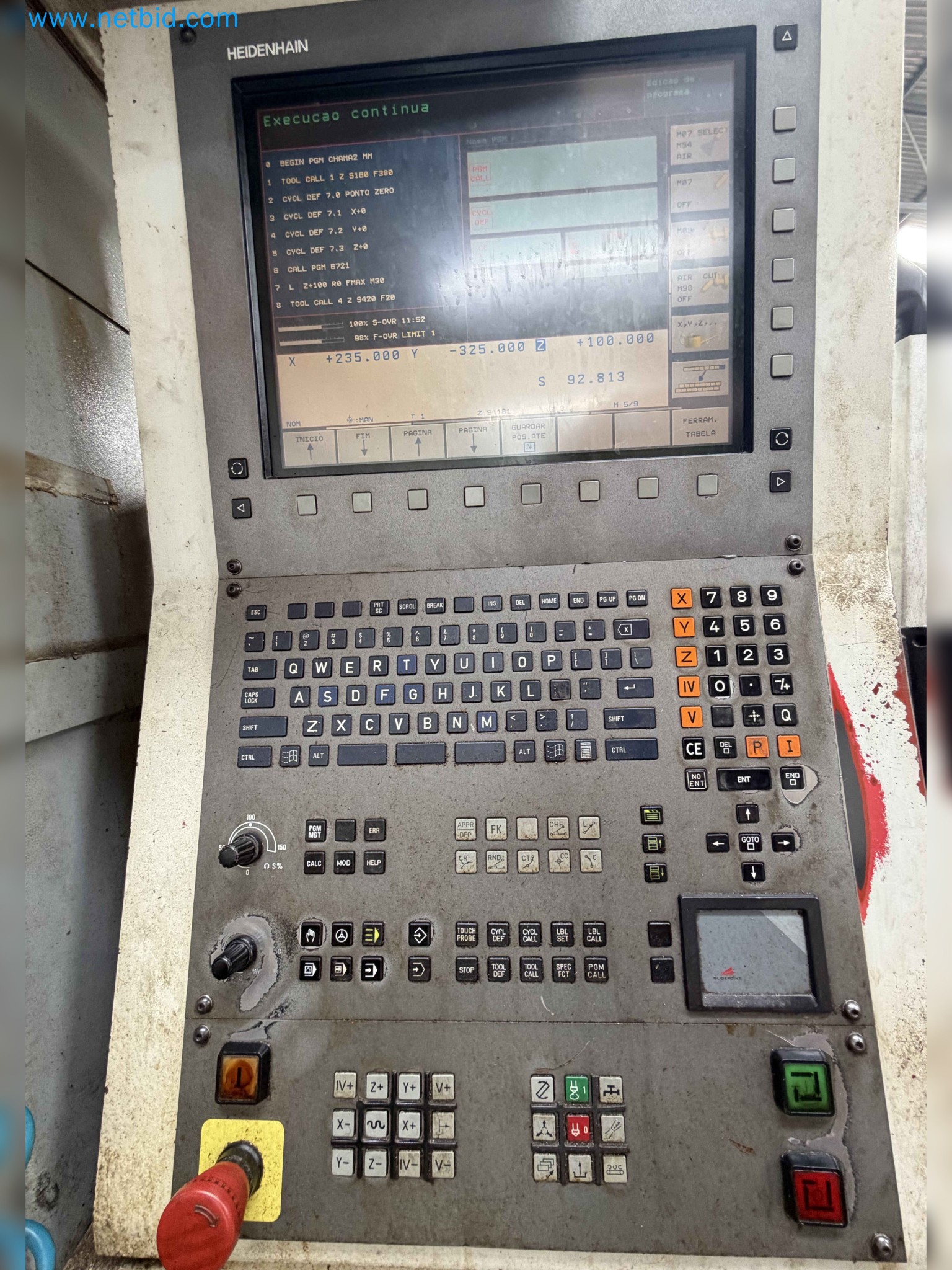

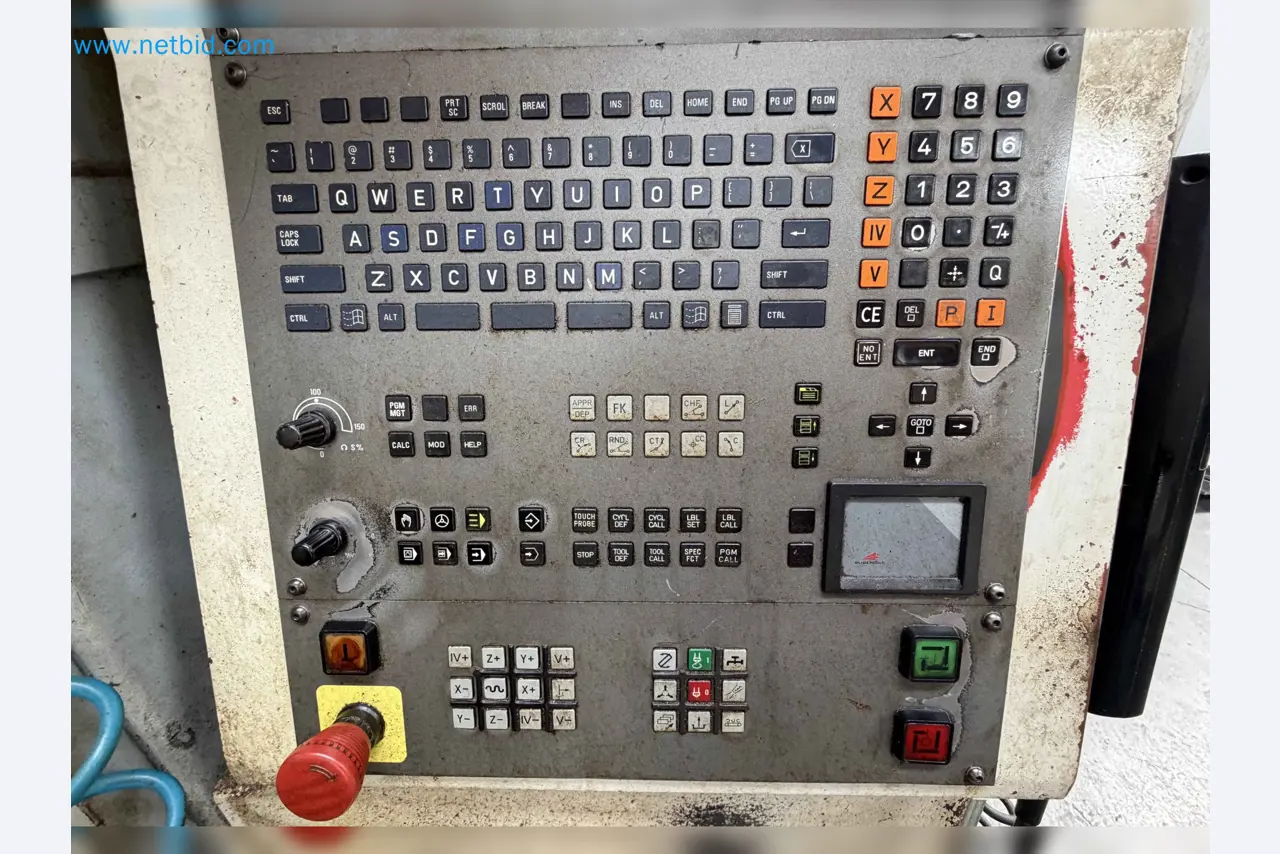

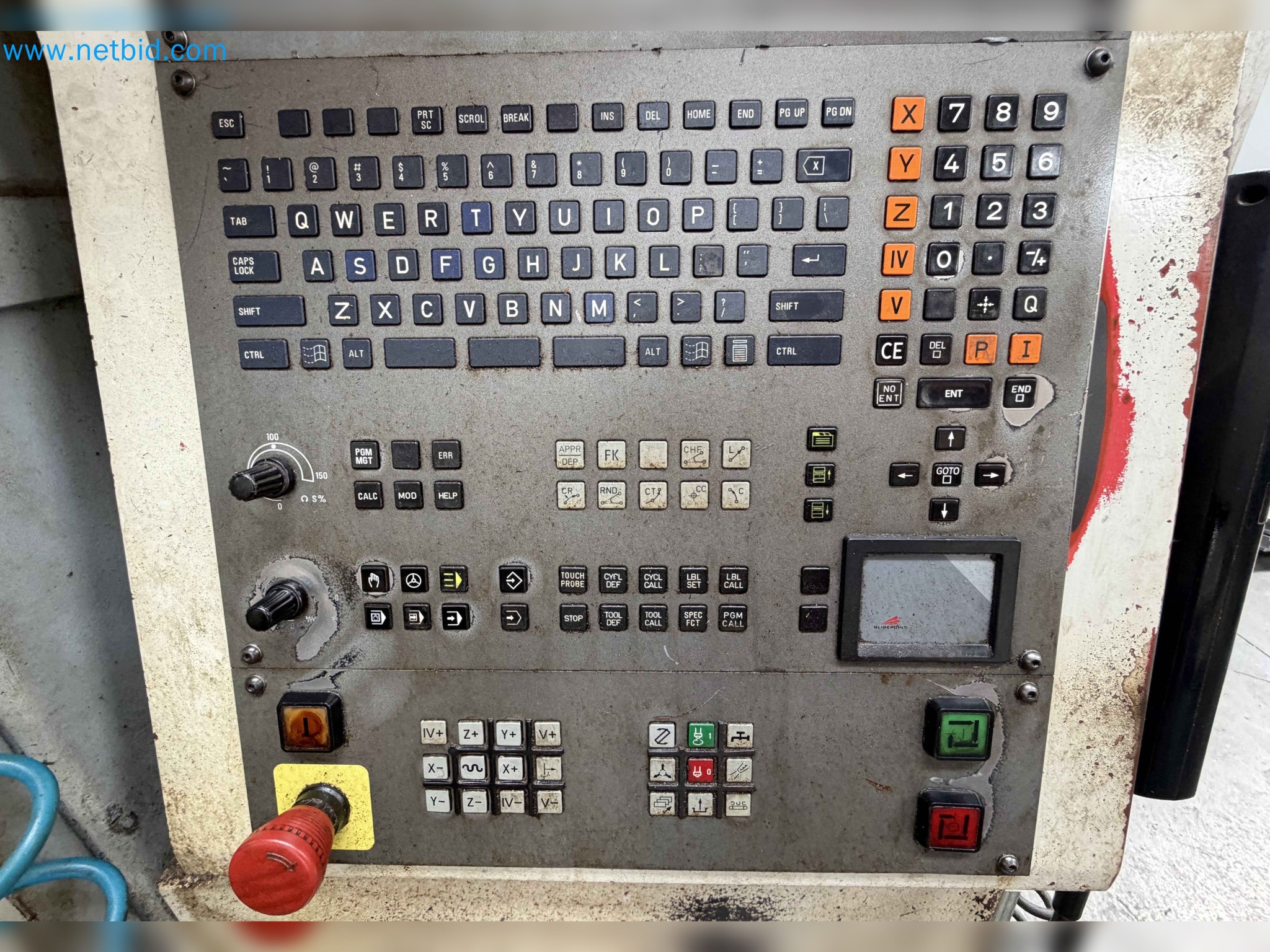

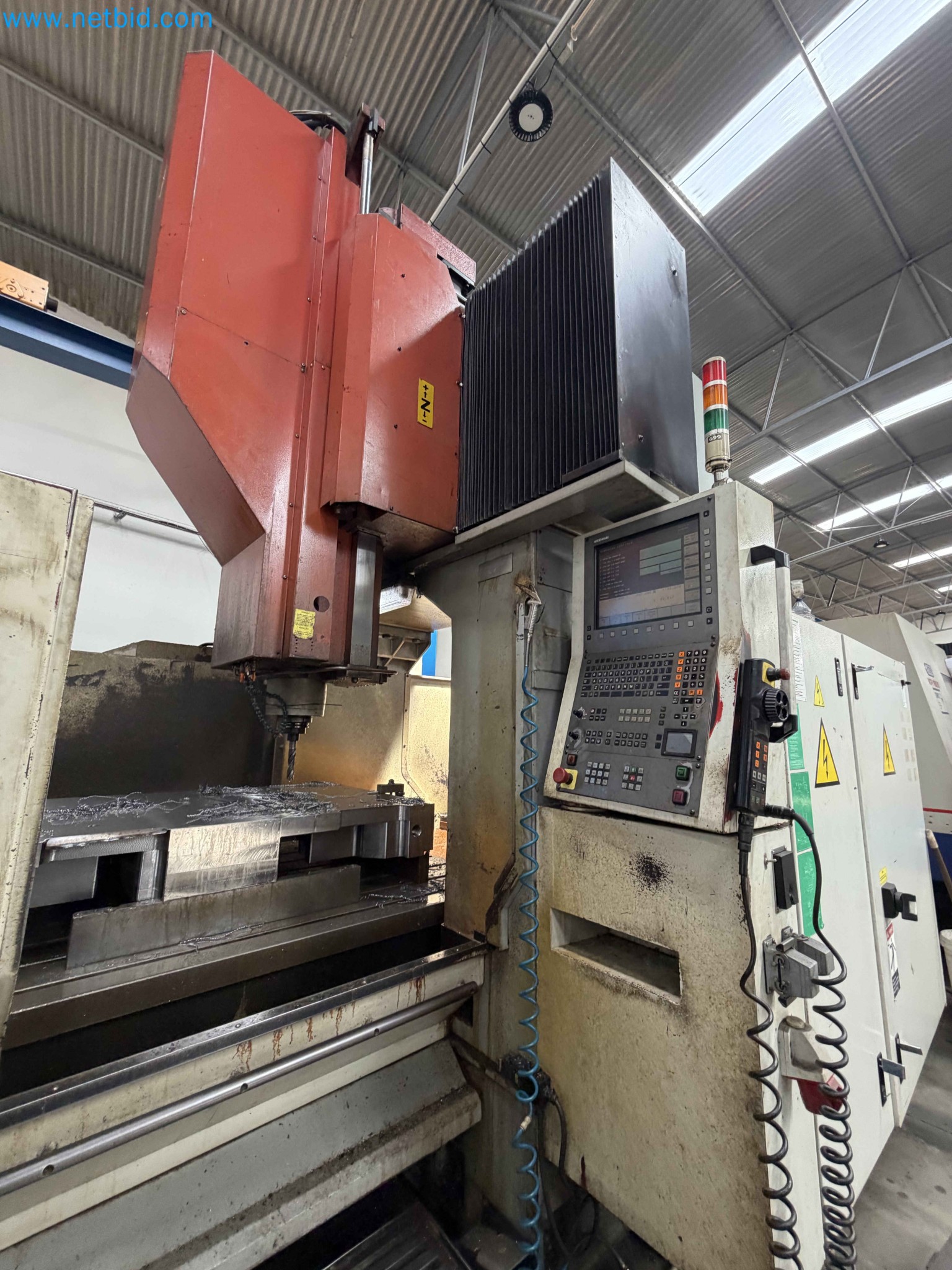

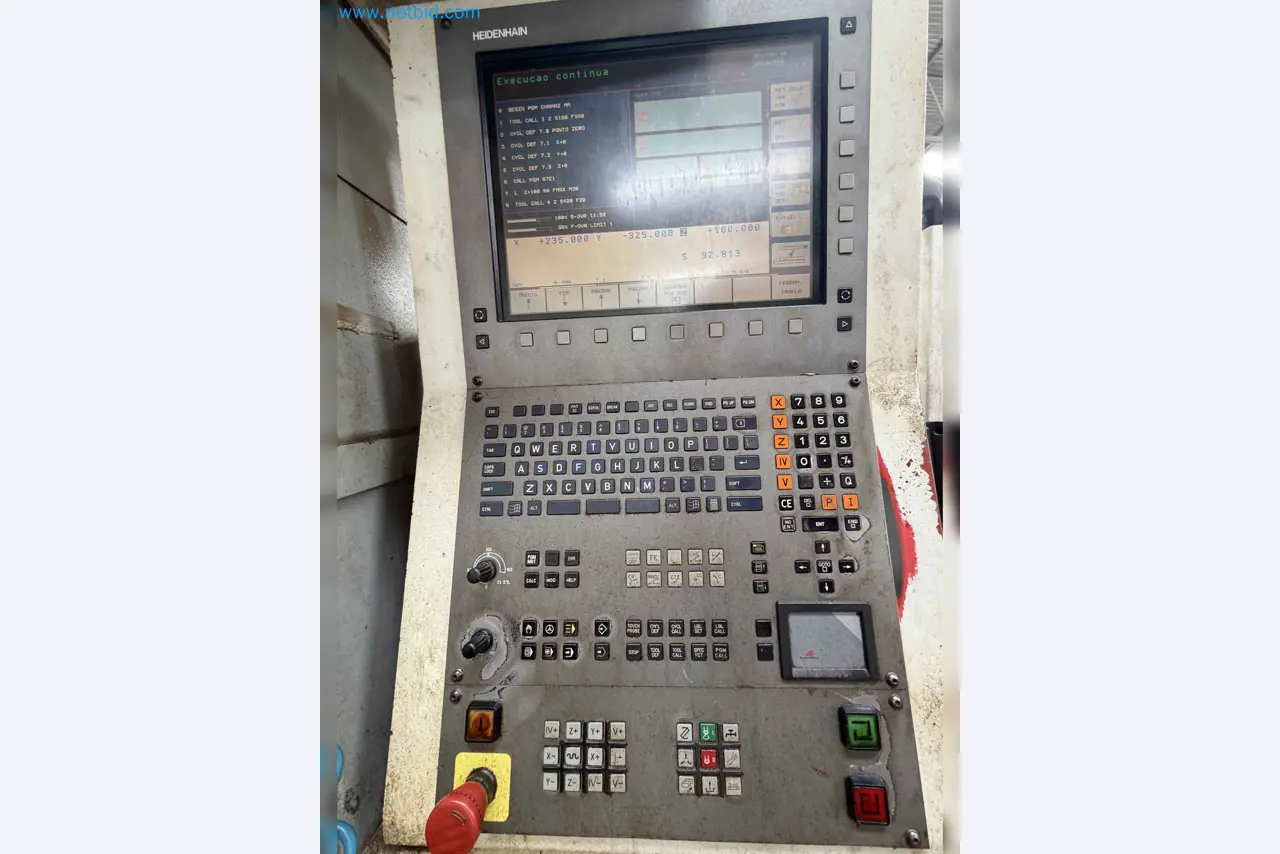

HEIDENHAIN iTNC 530
CNC-System
Grafische Benutzeroberfläche
DIN/ISO- und dialogorientierte Programmierung
Programmsimulation

Bearbeitungskapazitäten:
X-Achse: 2200 mm
Y-Achse: 1500 mm
Z-Achse: 100 mm
Abstand zwischen den Ständern: 1600 mm

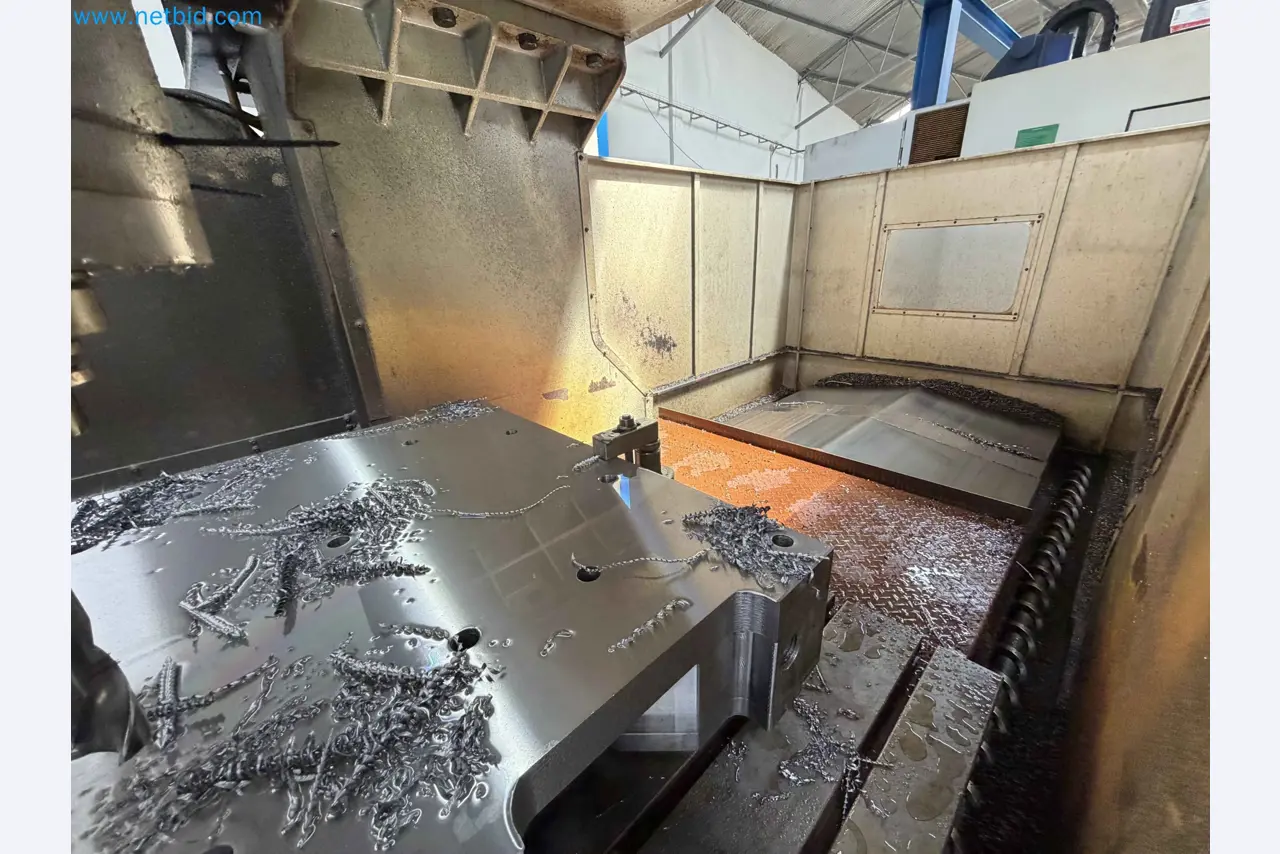

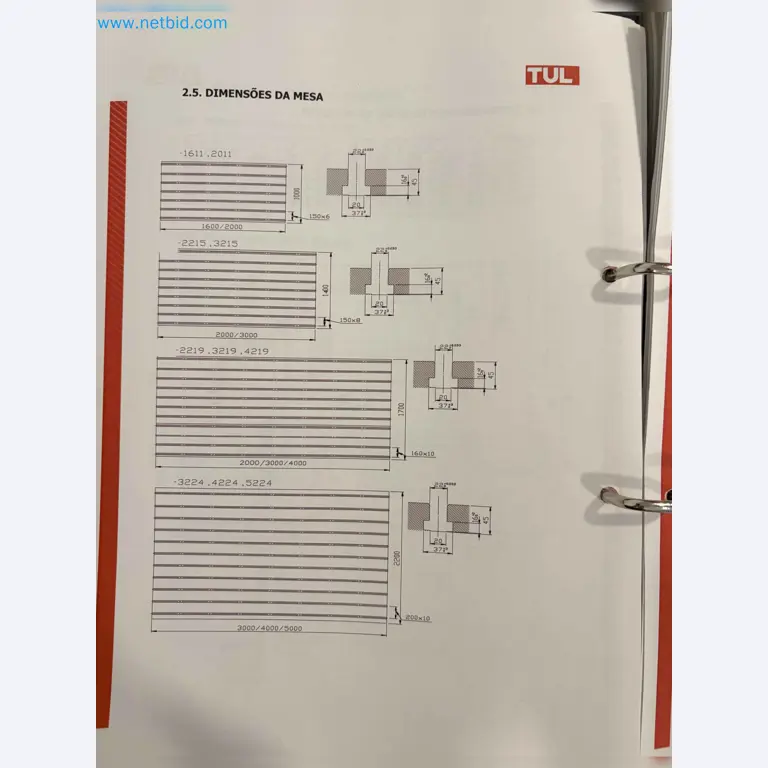

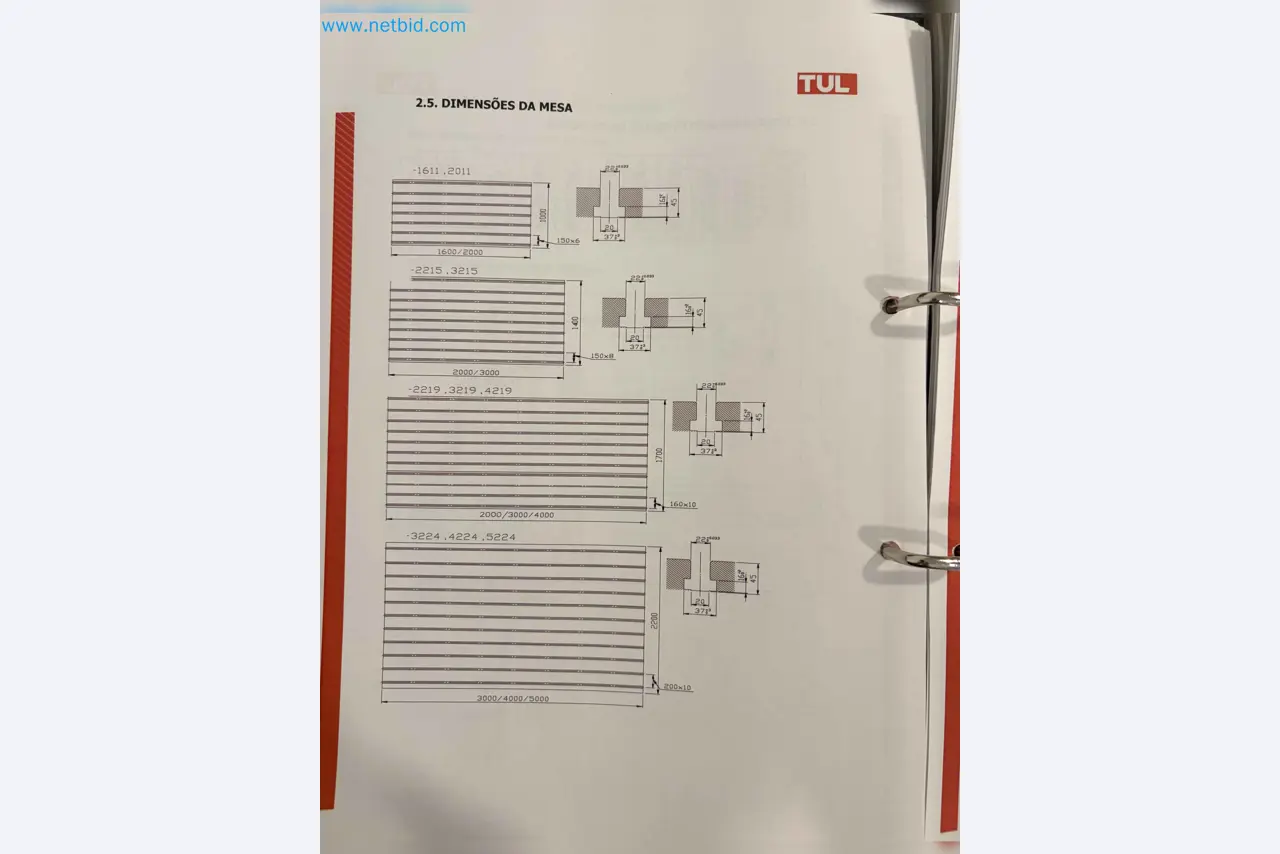

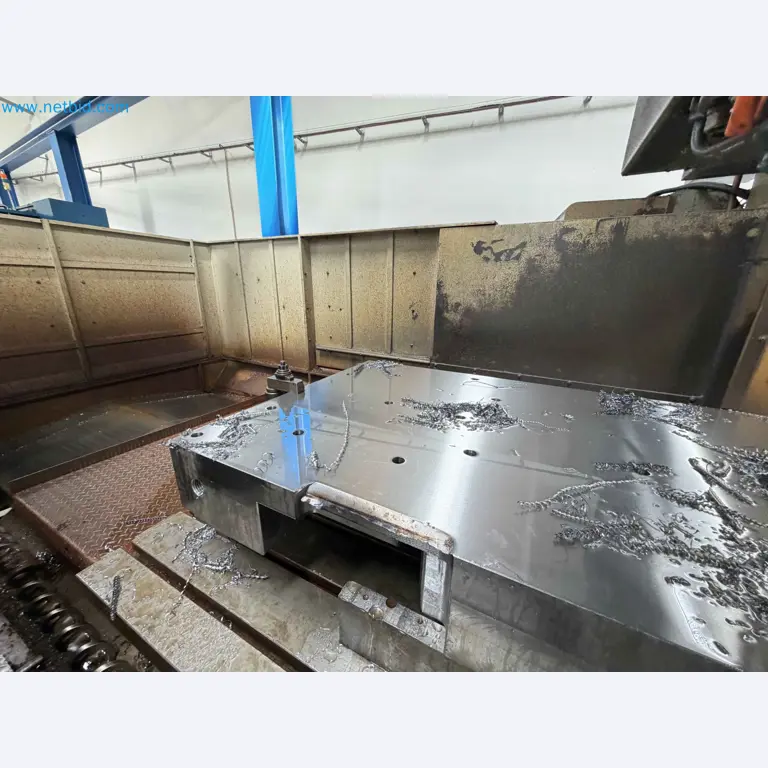

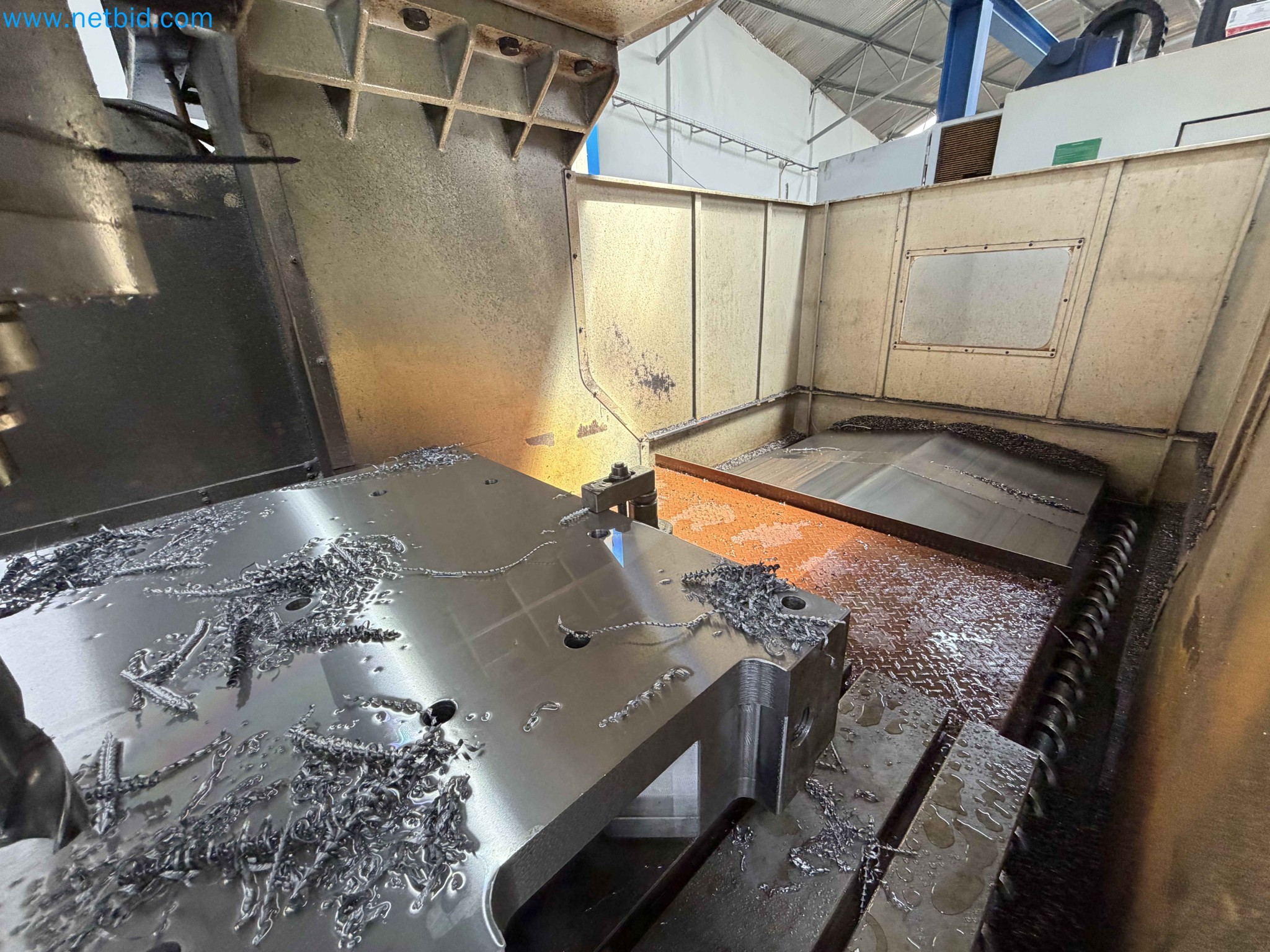

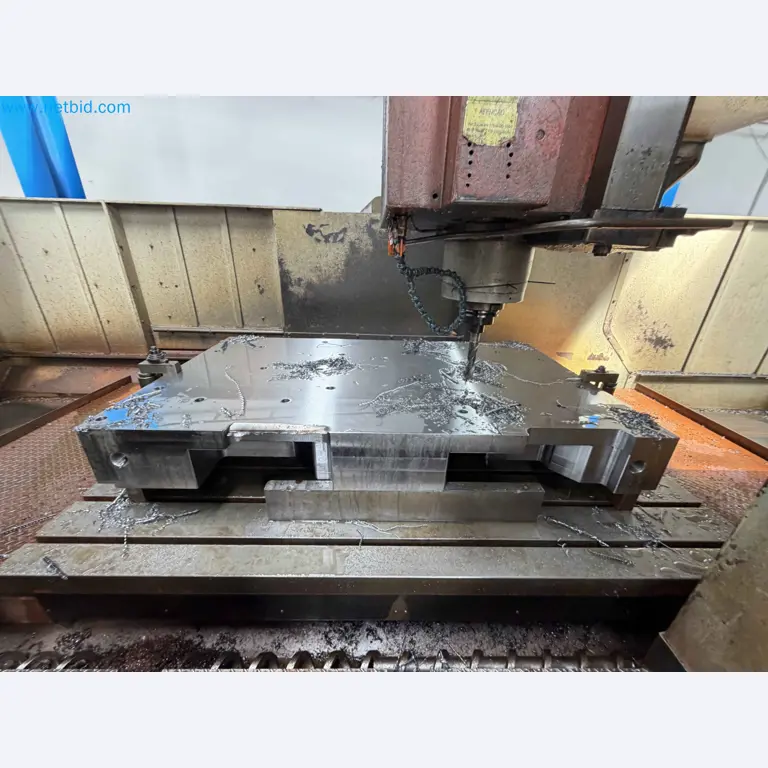

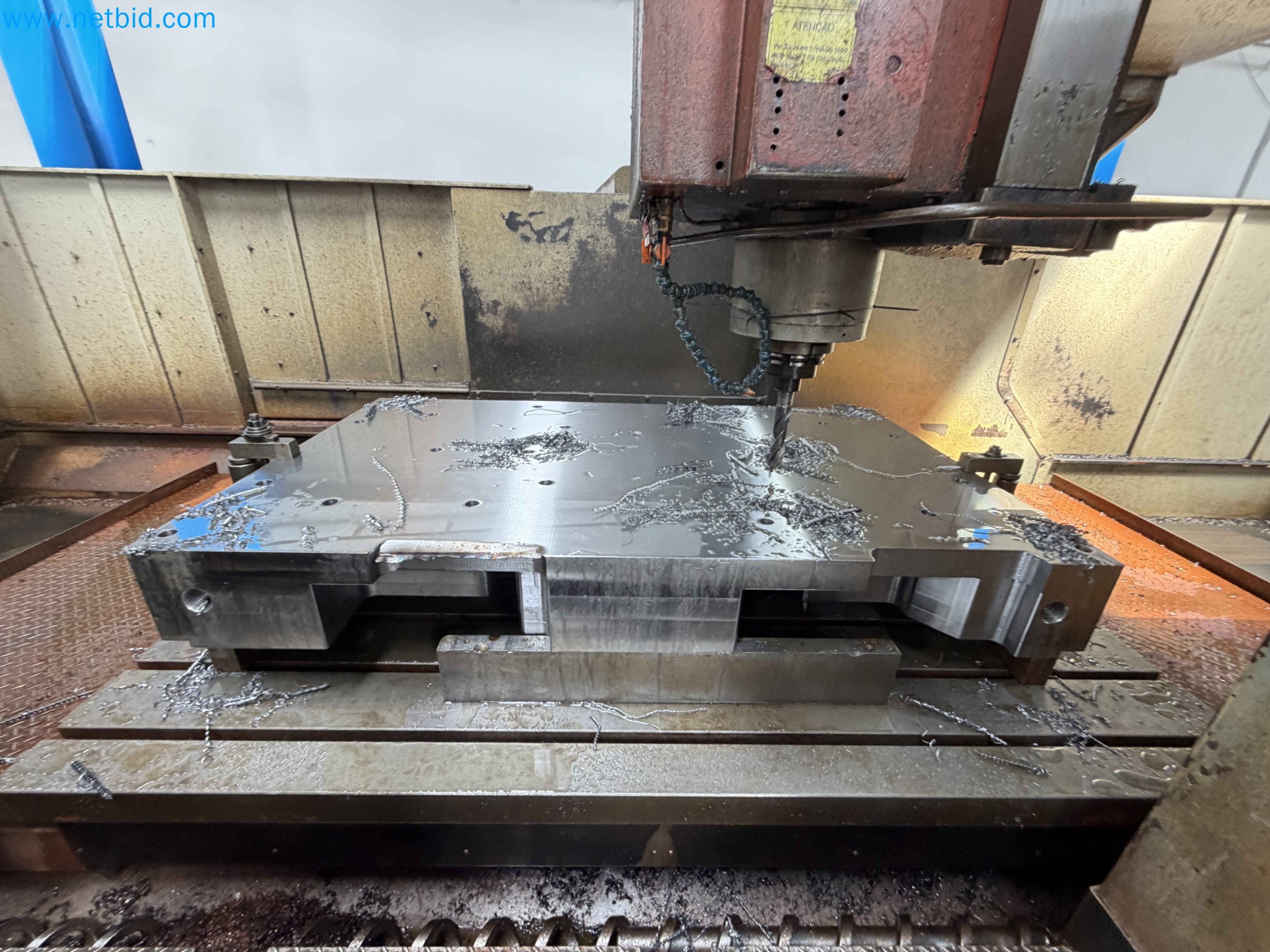

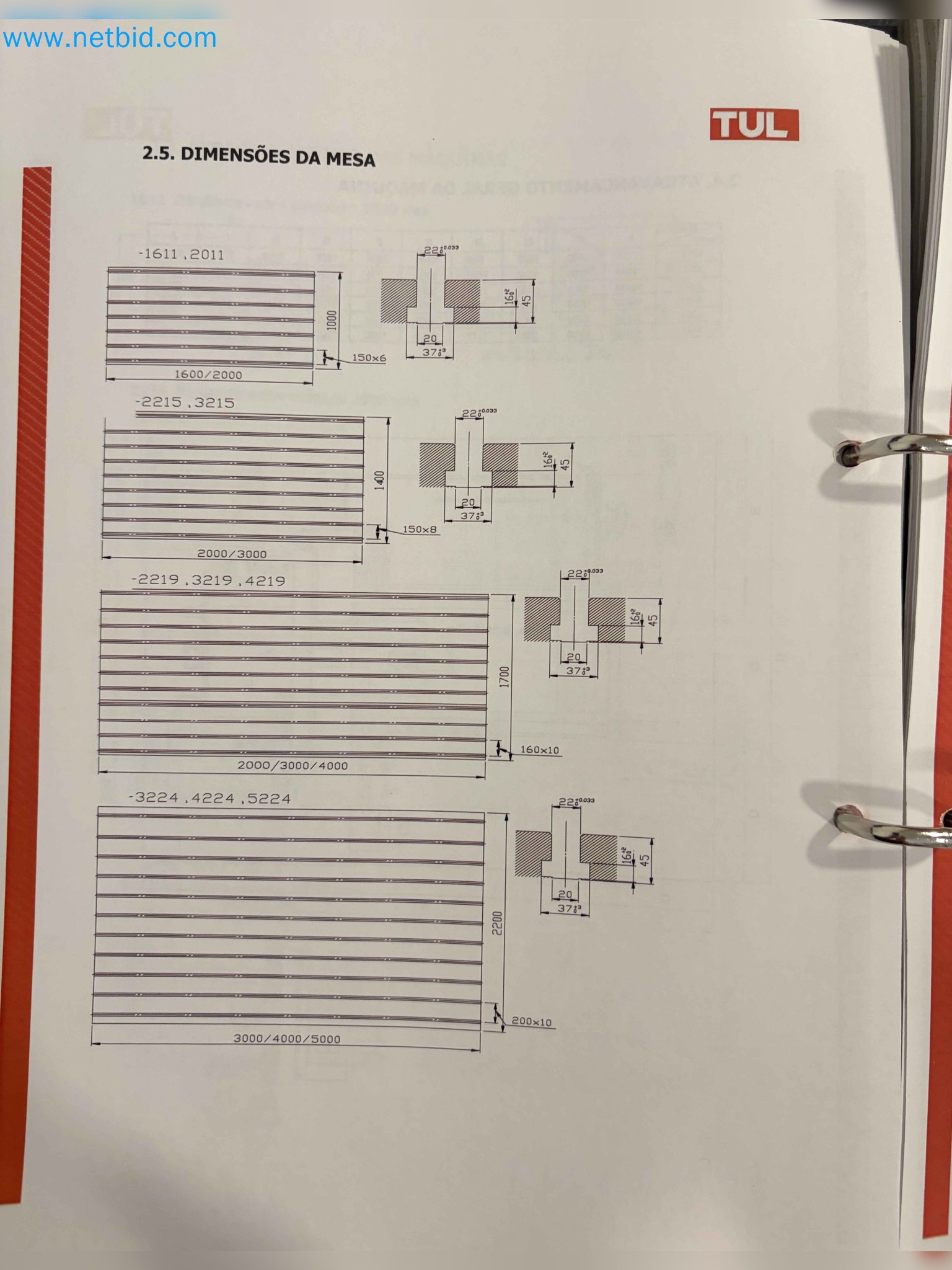

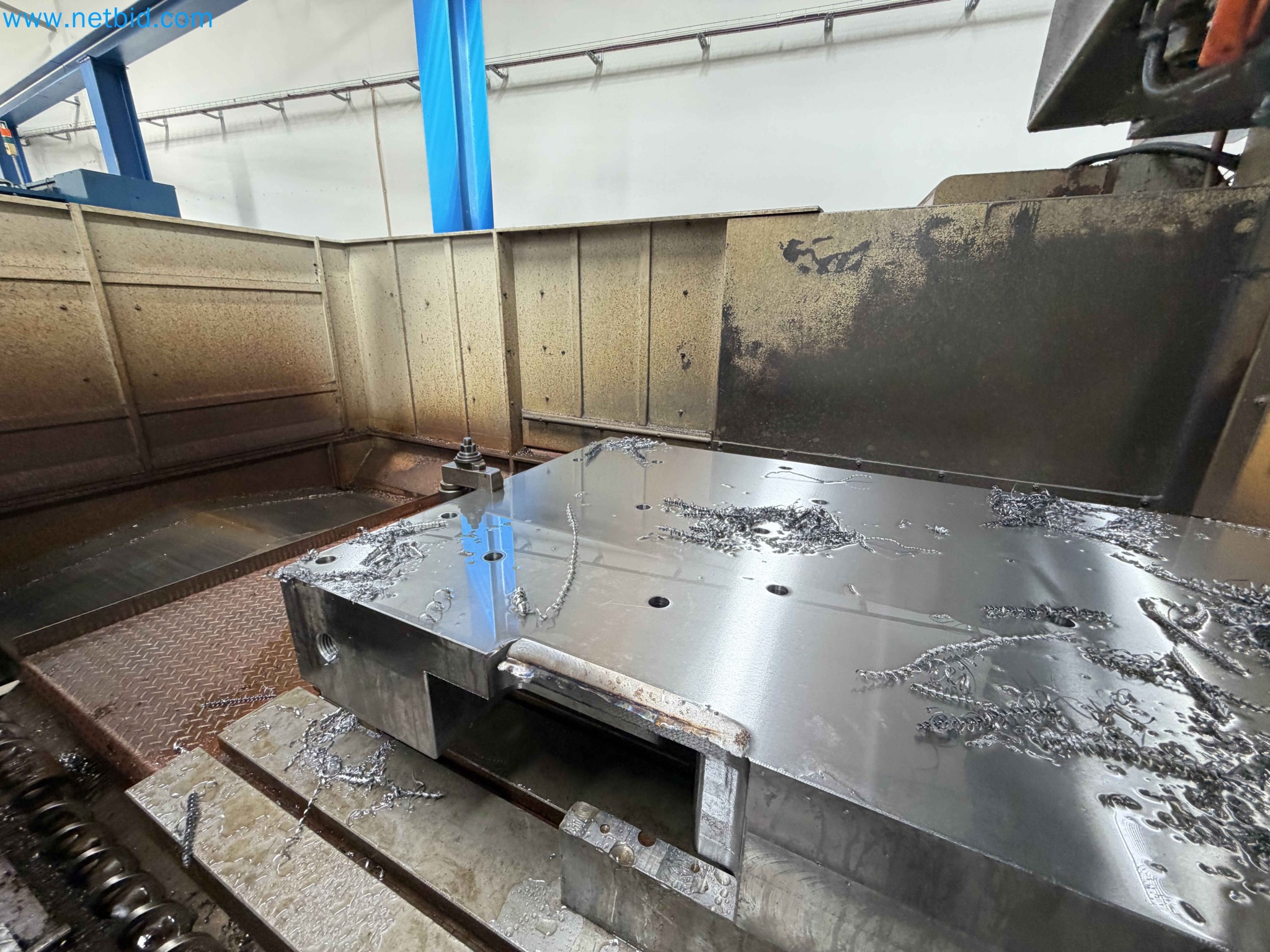

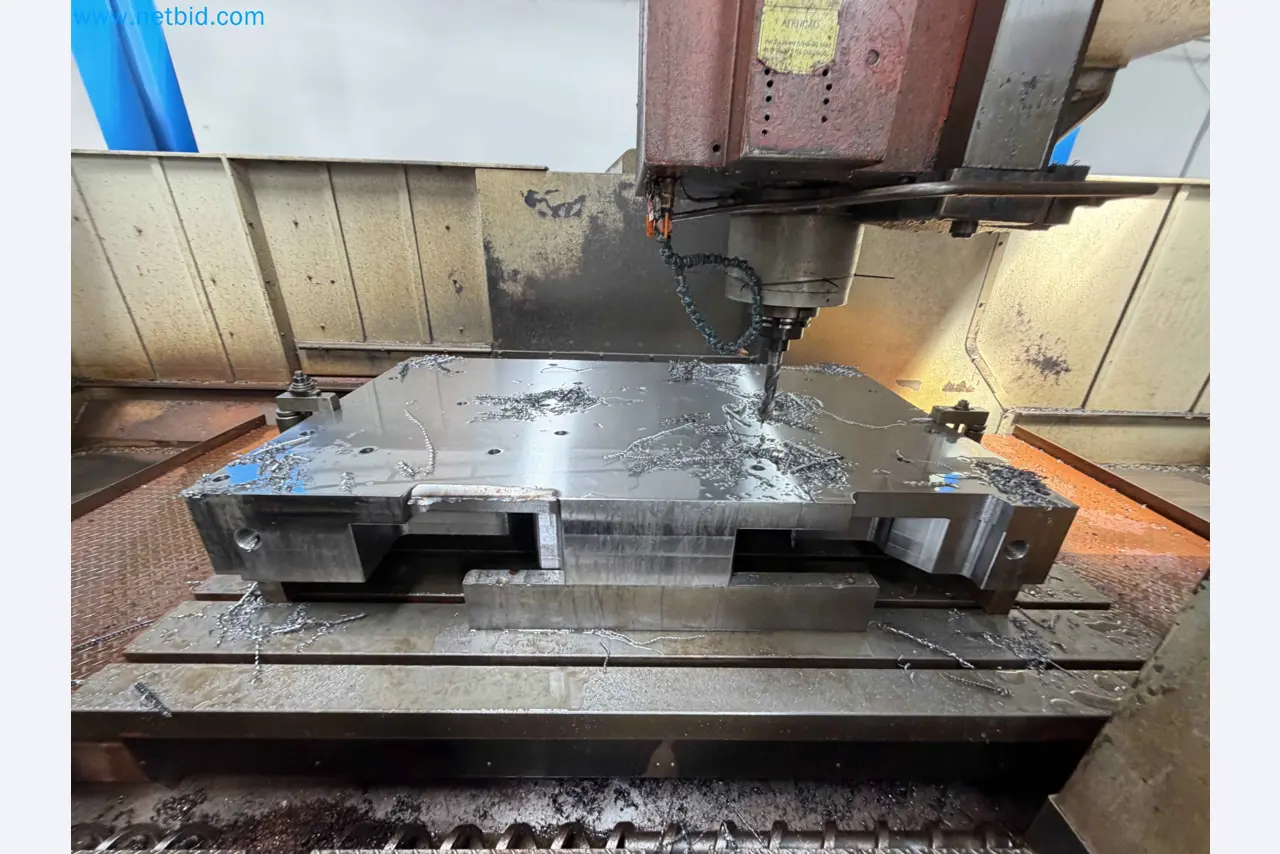

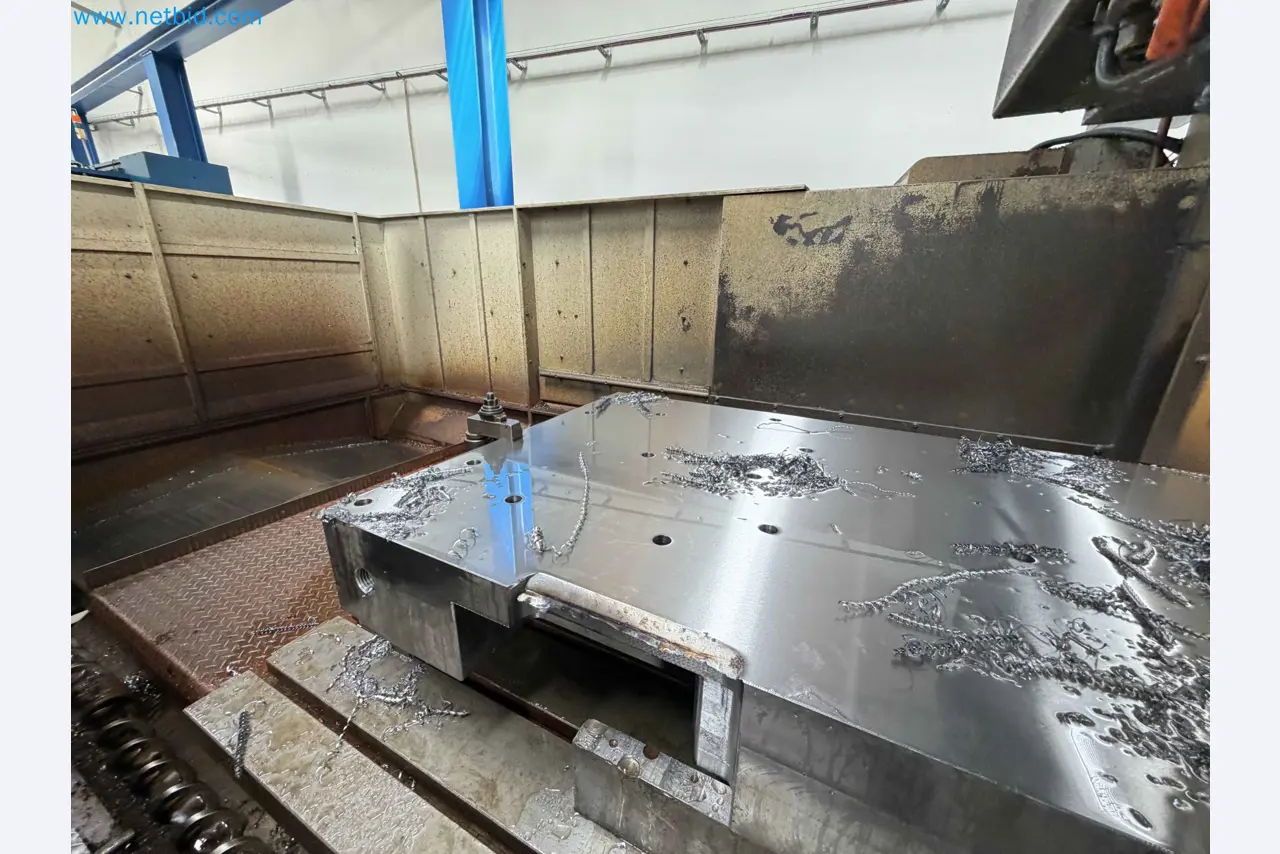

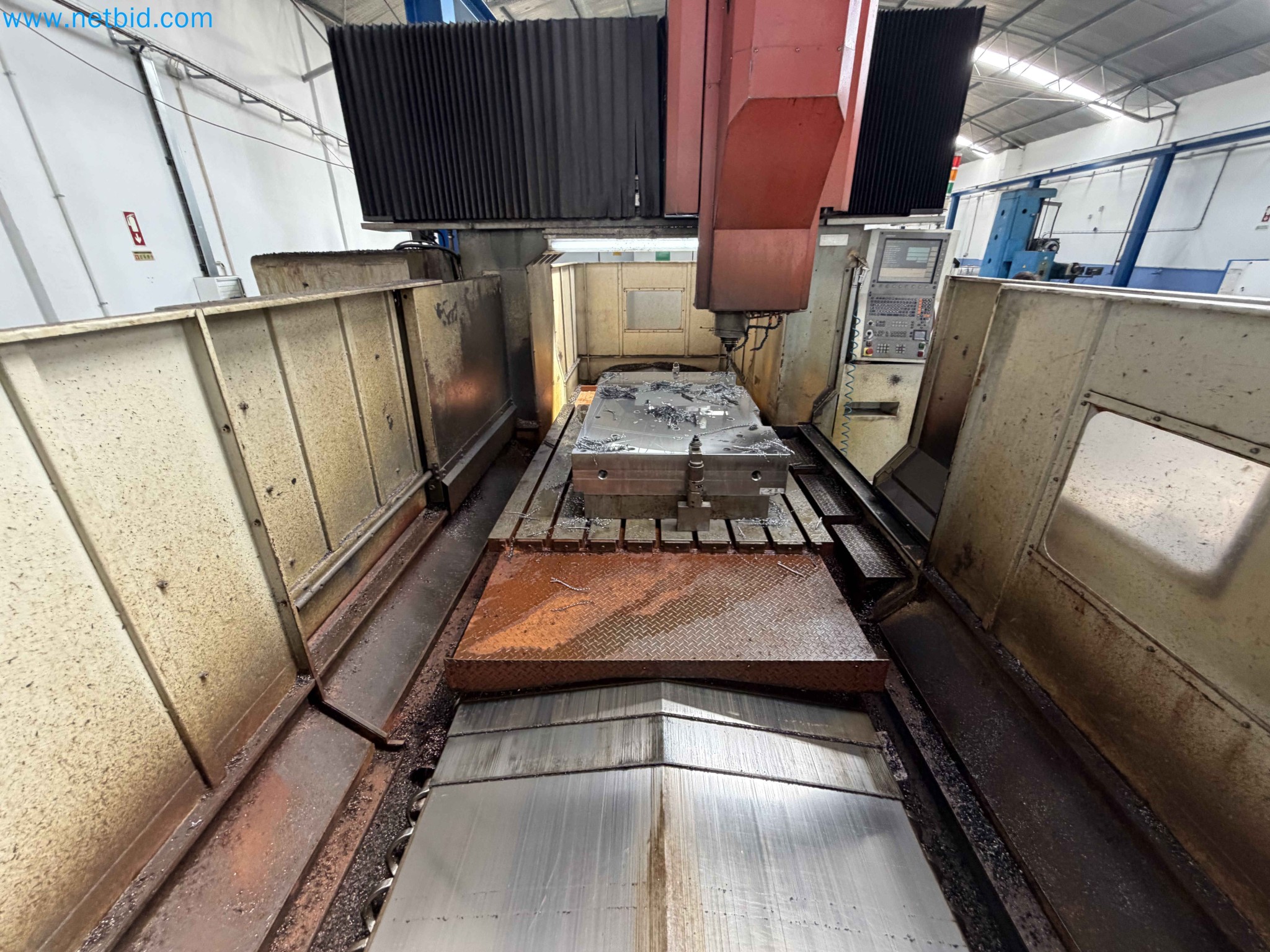

Arbeitstisch:
Abmessungen: 2000 × 1400 mm

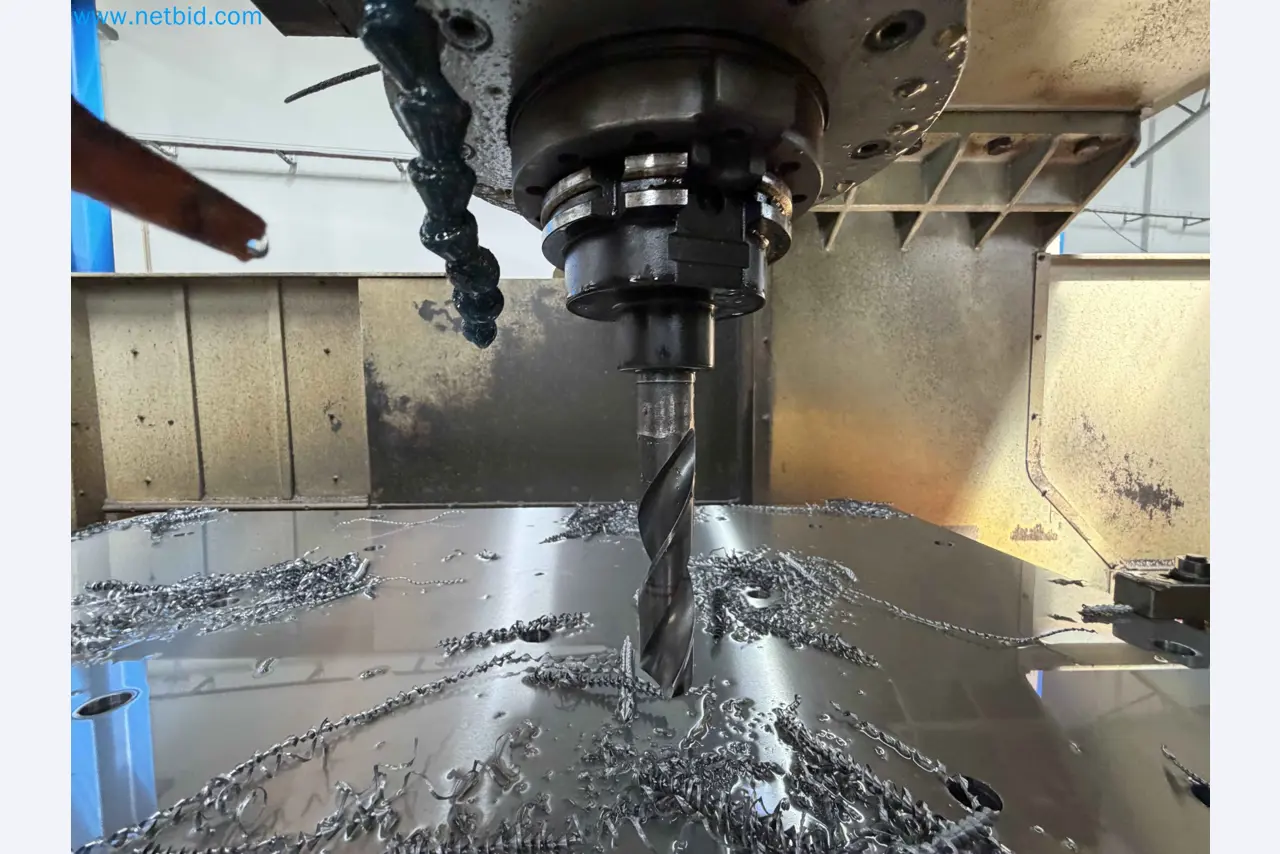

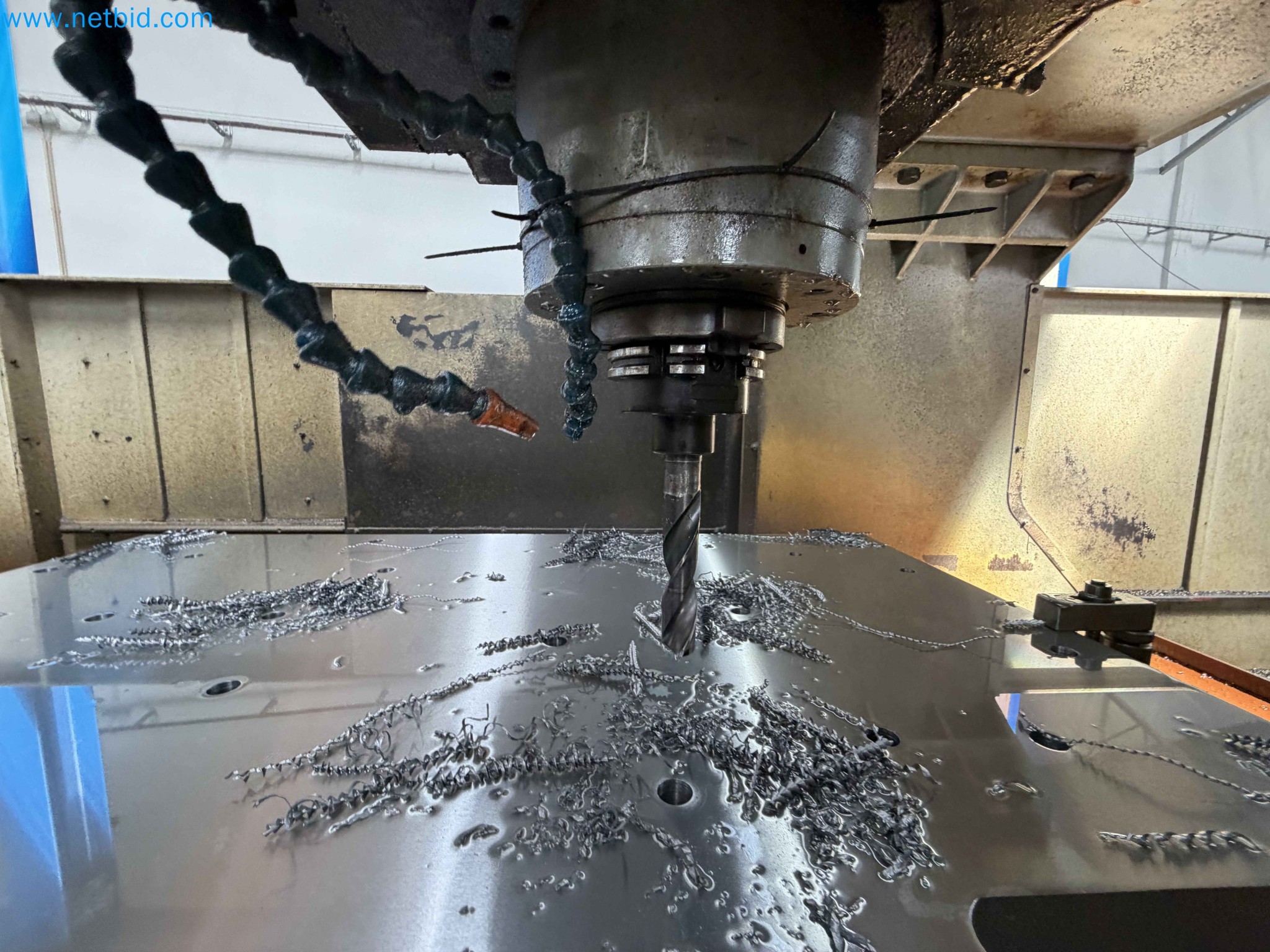

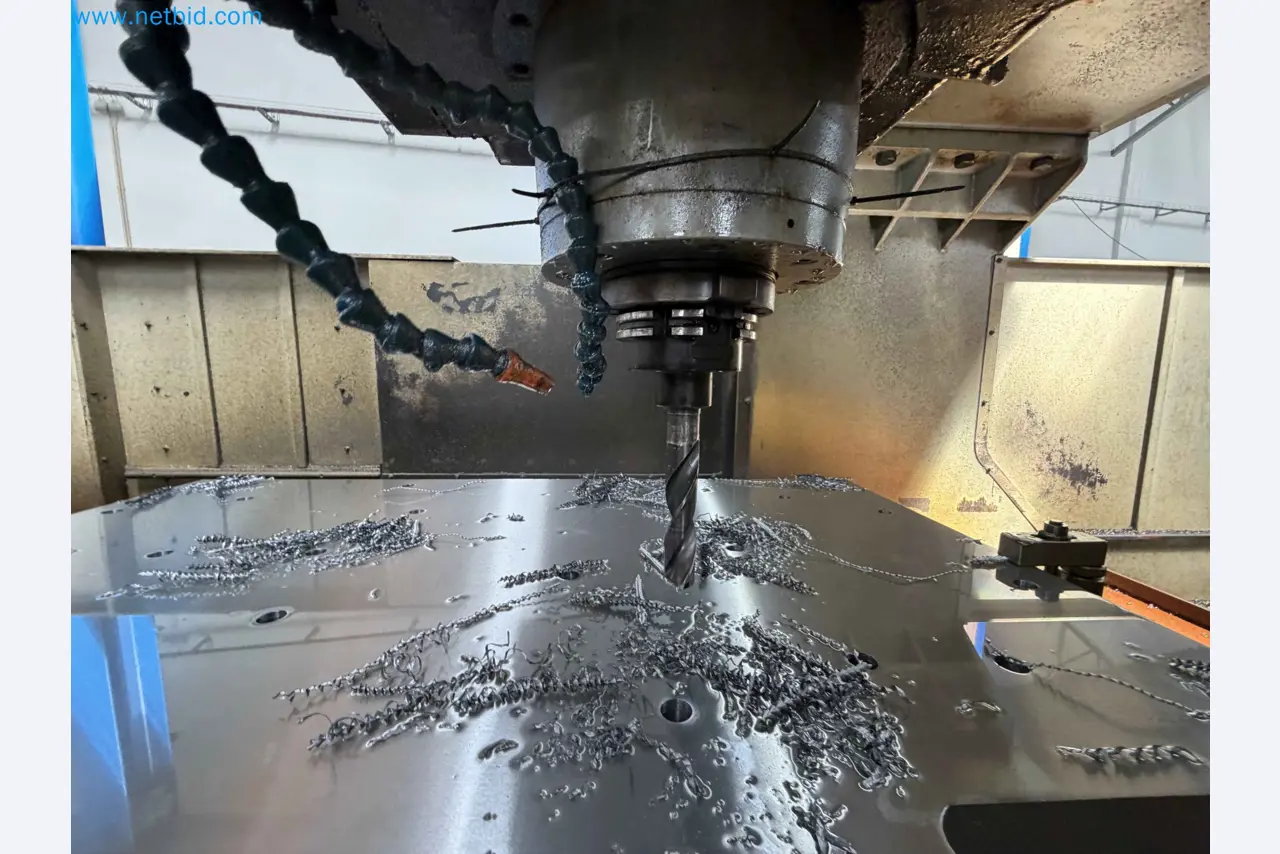

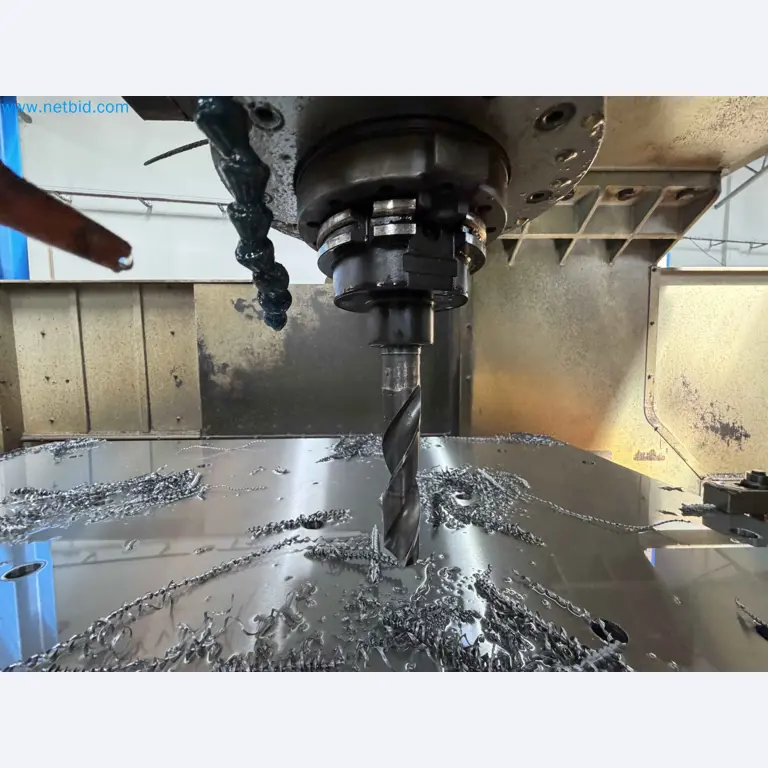

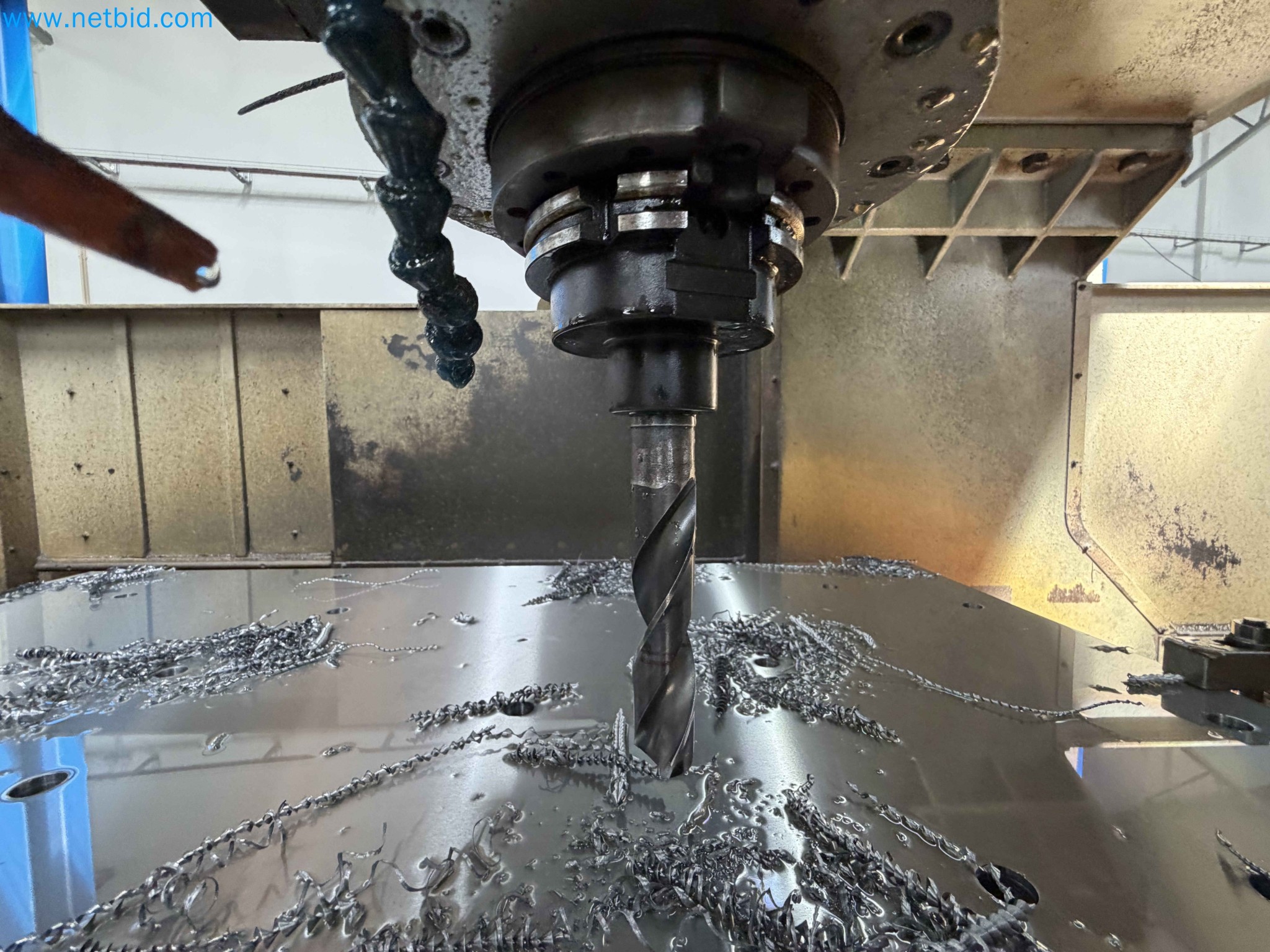

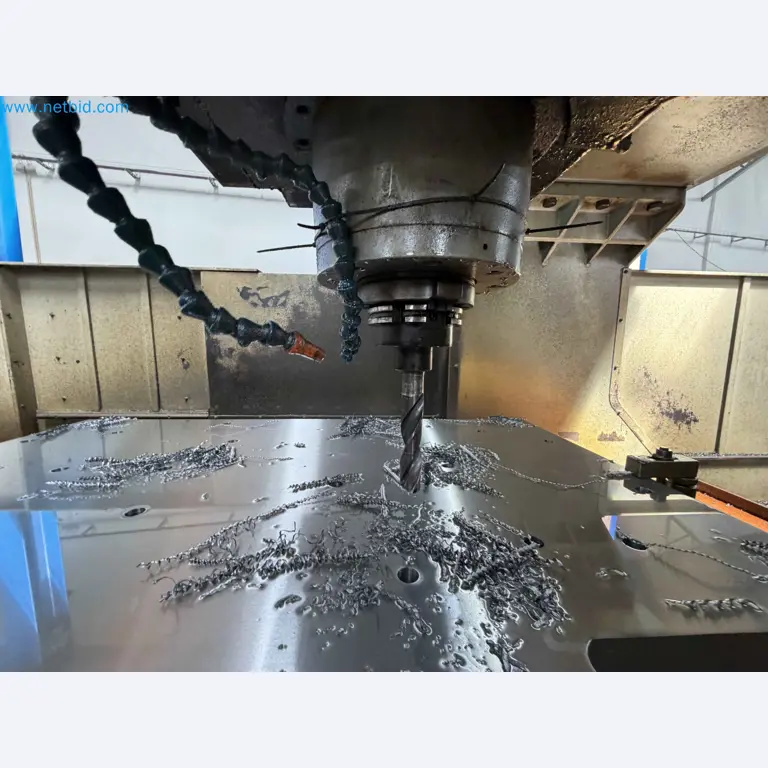

Spindel:
Drehzahl: bis zu 6000 U/min
Antrieb: ZF-Getriebe
Werkzeugaufnahme: ISO 50 (DIN 69871)
Innenkühlsystem durch Werkzeug
Hohes Drehmoment für Schwerzerspanung

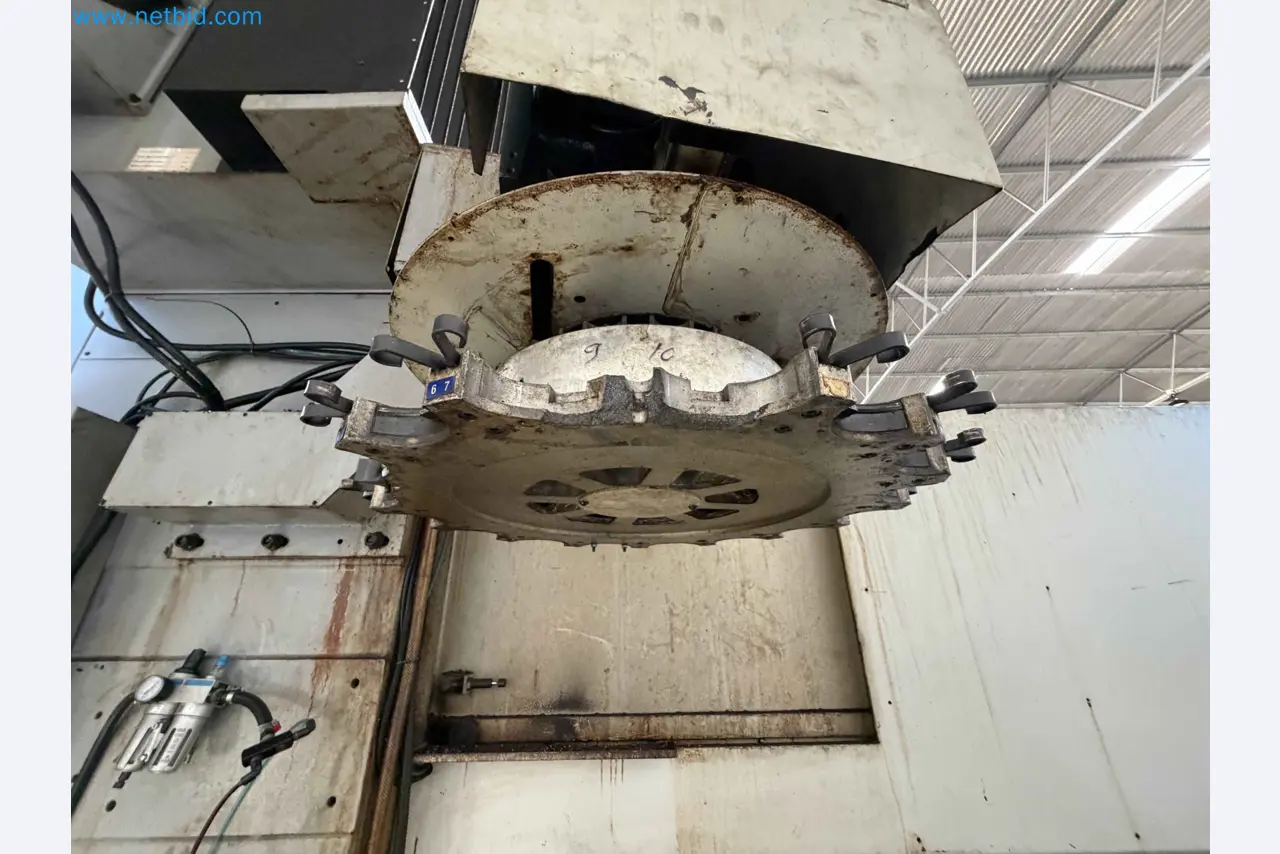

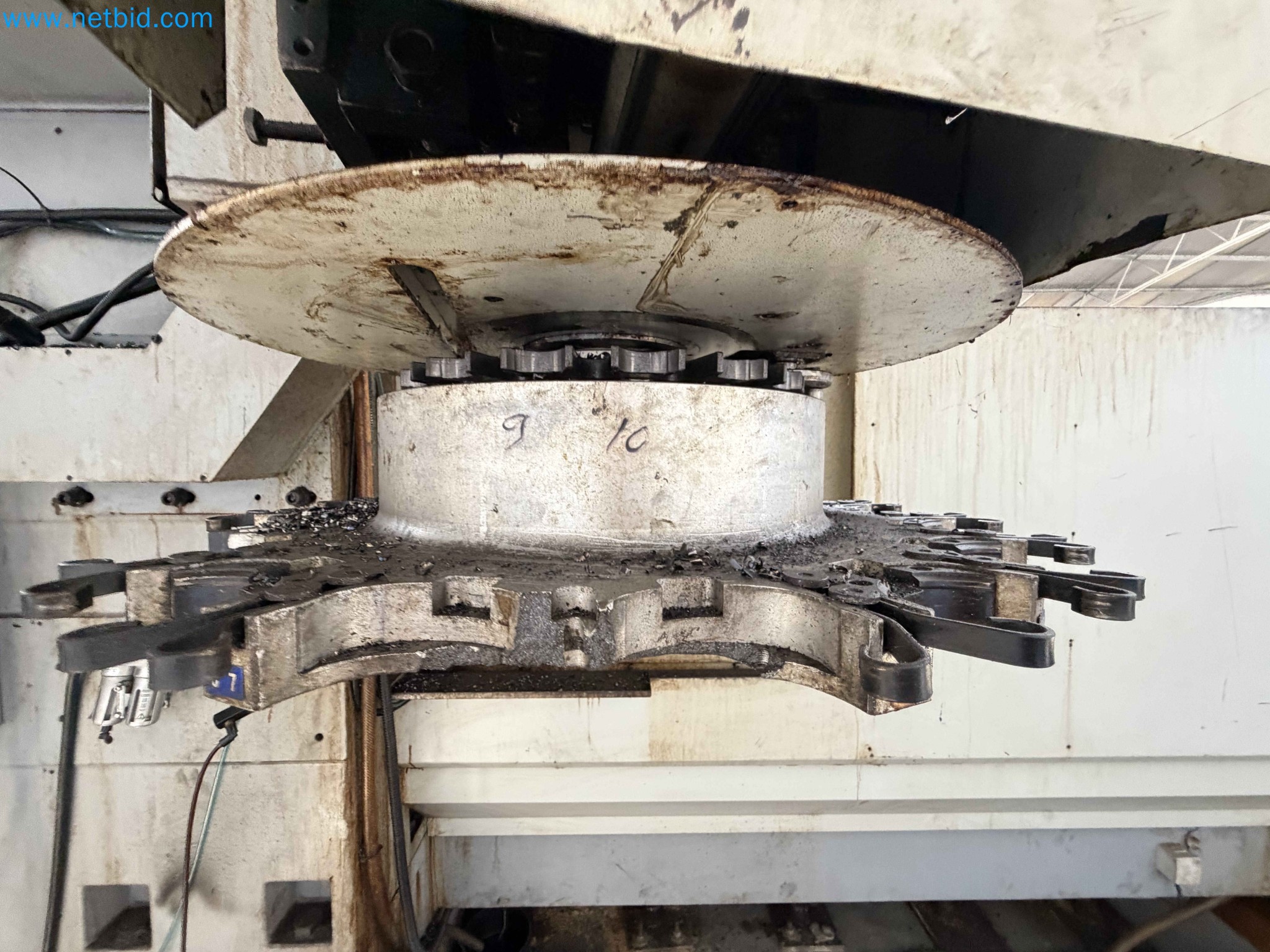

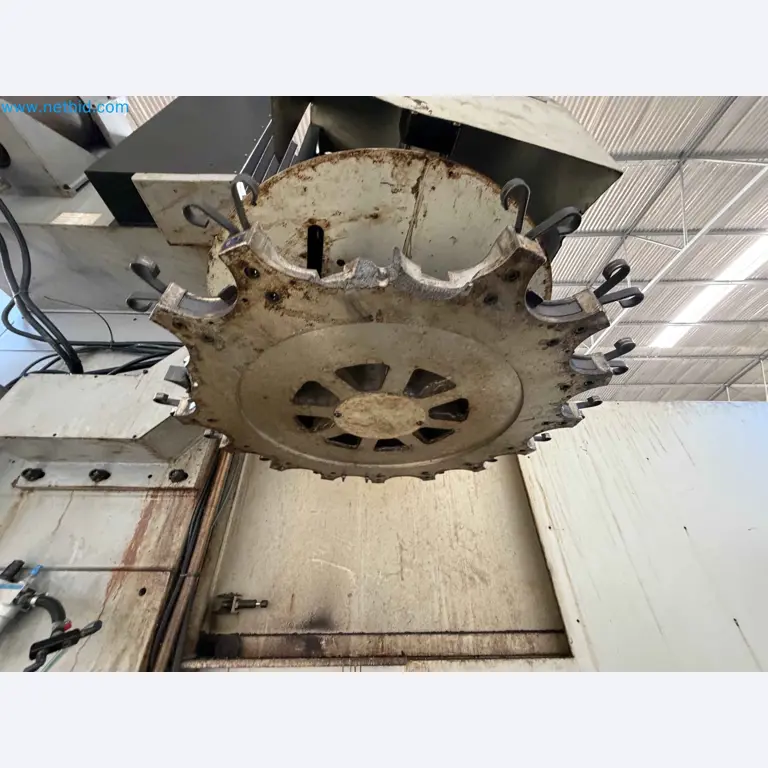

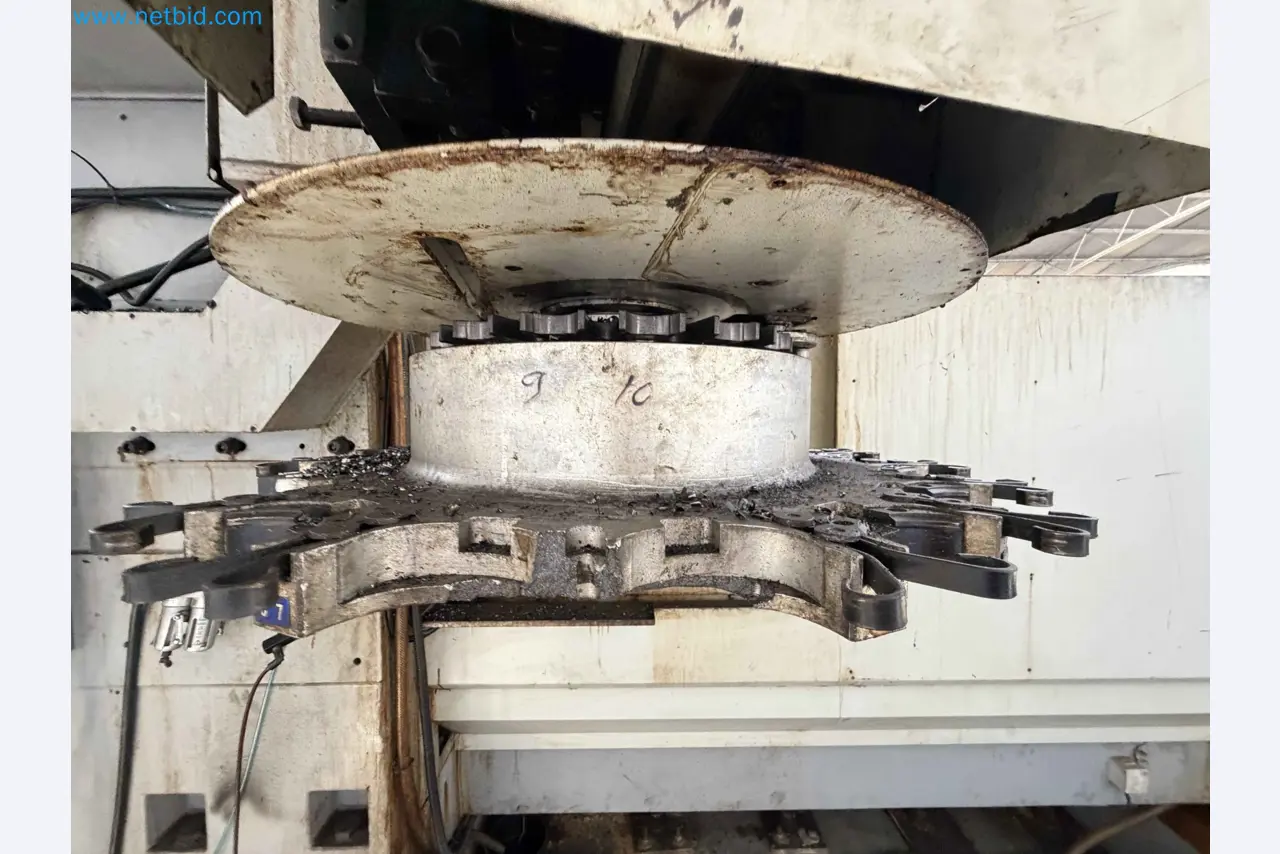

ATC-System
Automatischer Werkzeugwechsel

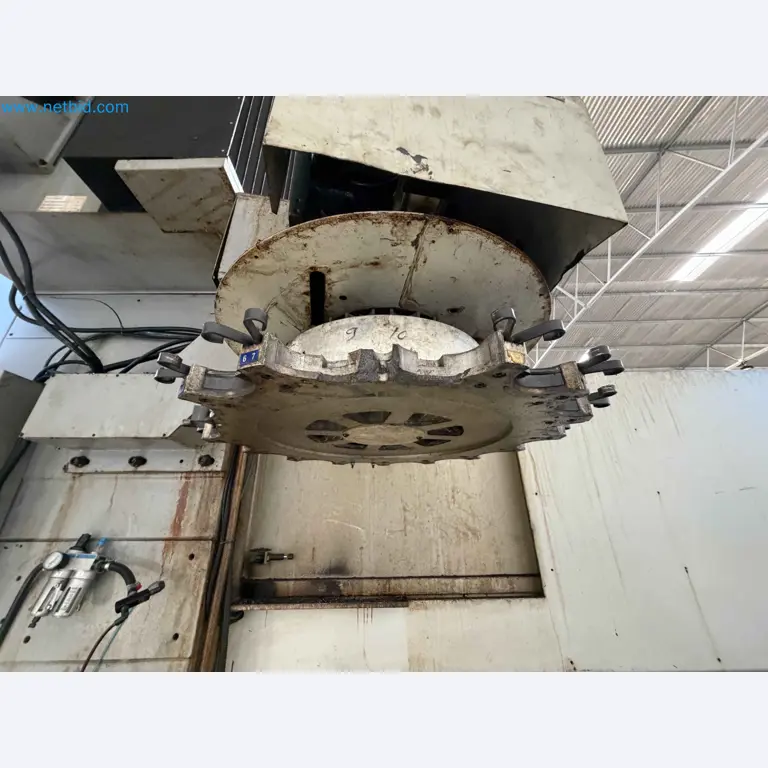

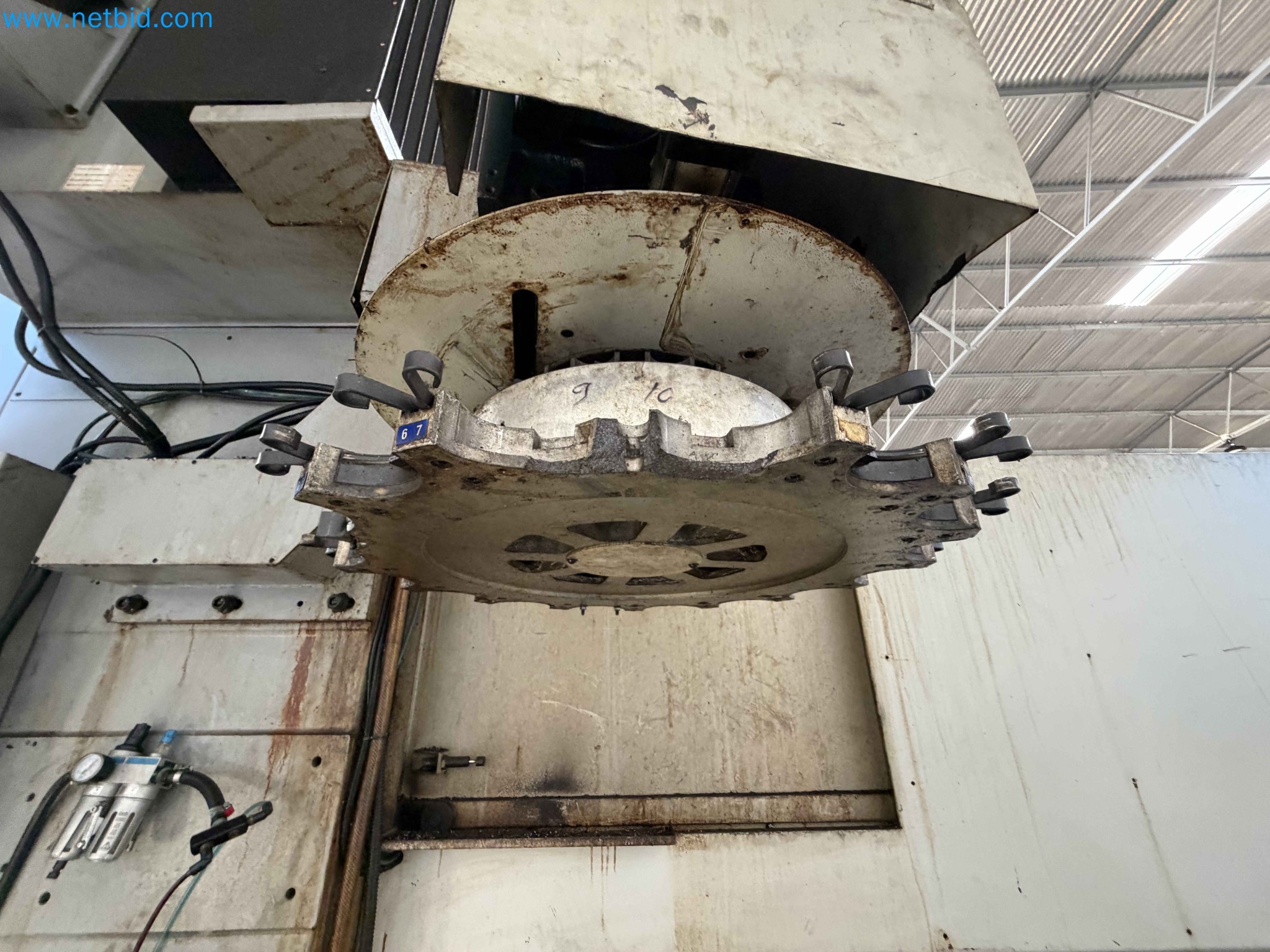

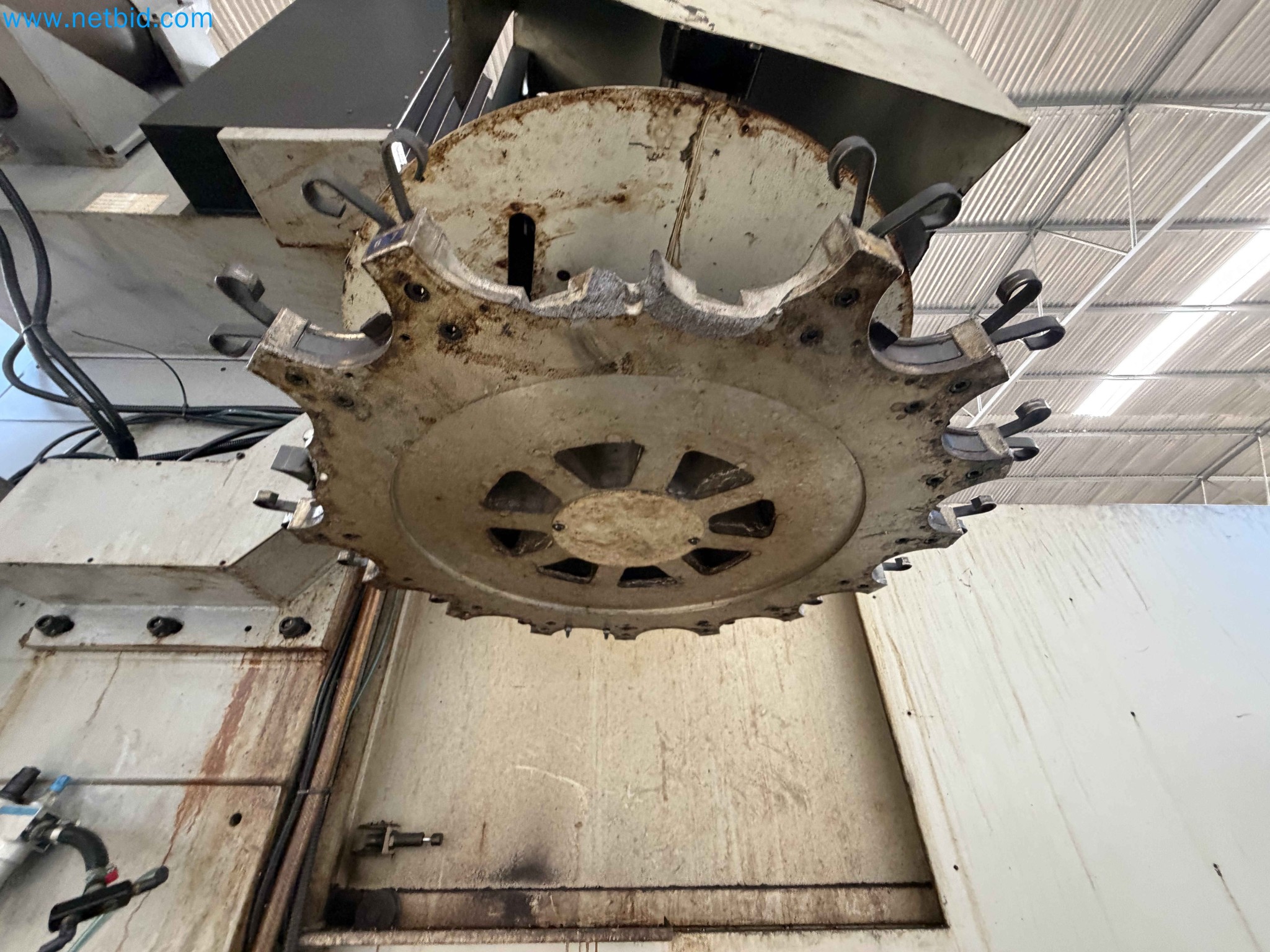

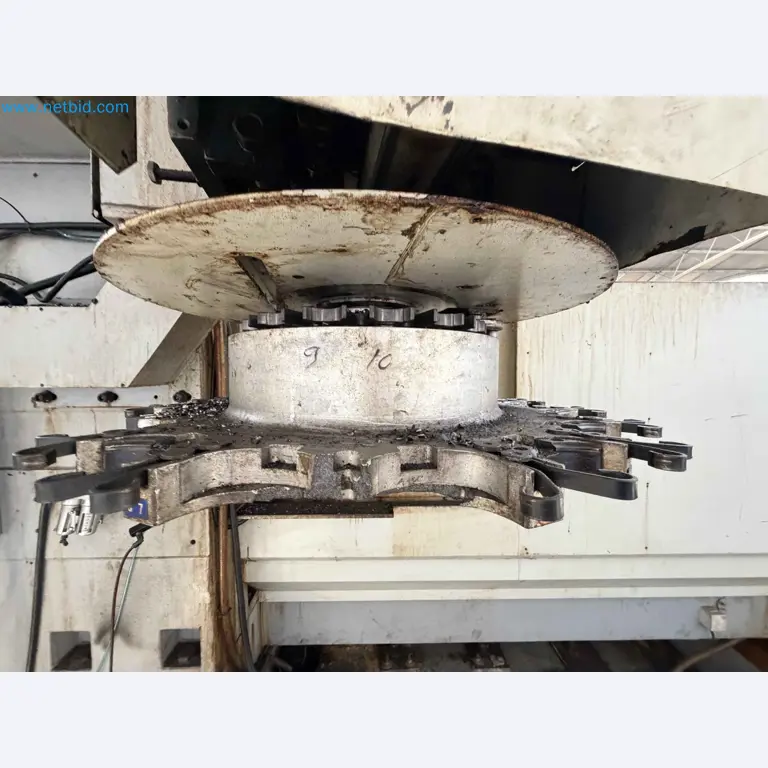

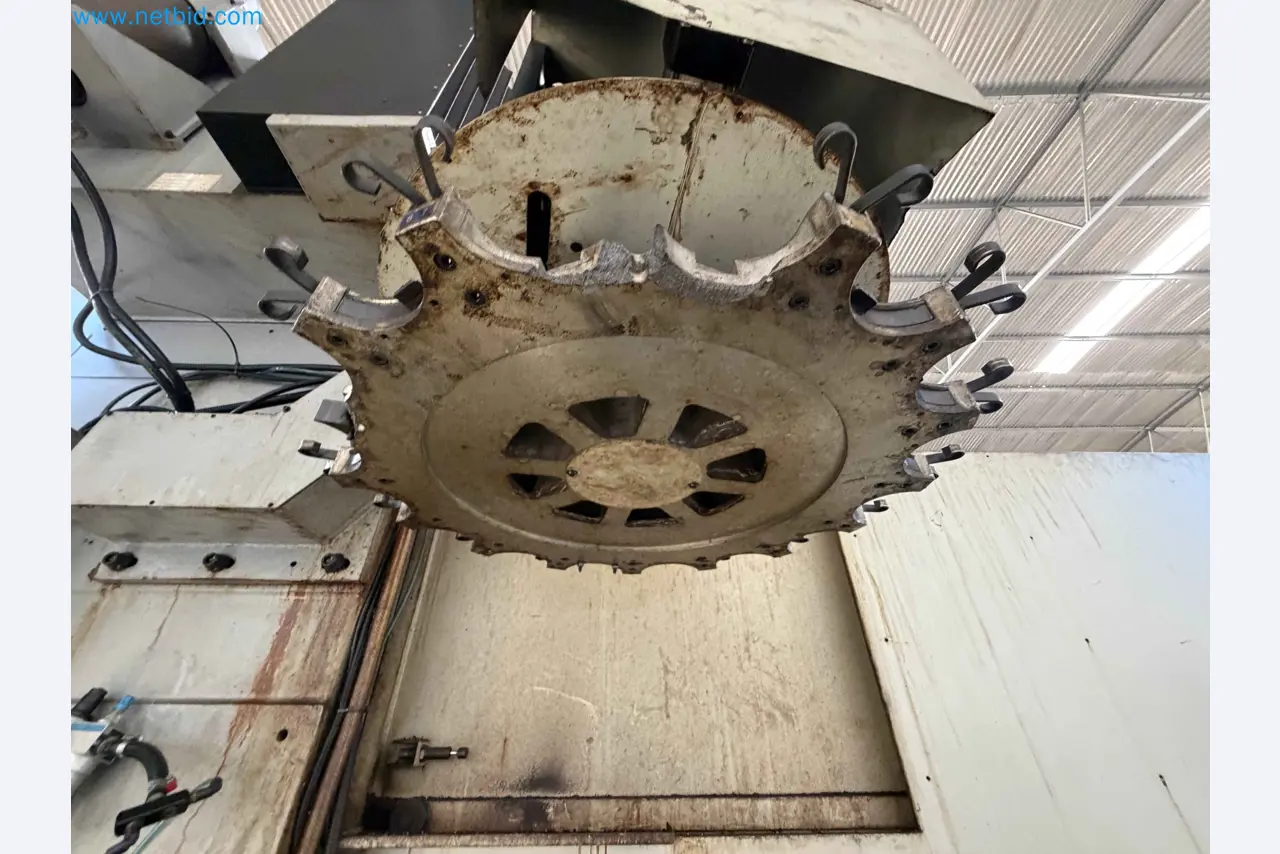

Rundmagazin
Kapazität: 17 Werkzeuge

Genauigkeit:
0.01 / 300 mm (JIS)
~0.025 mm (VDI)
Wiederholgenauigkeit: ±0.003 mm

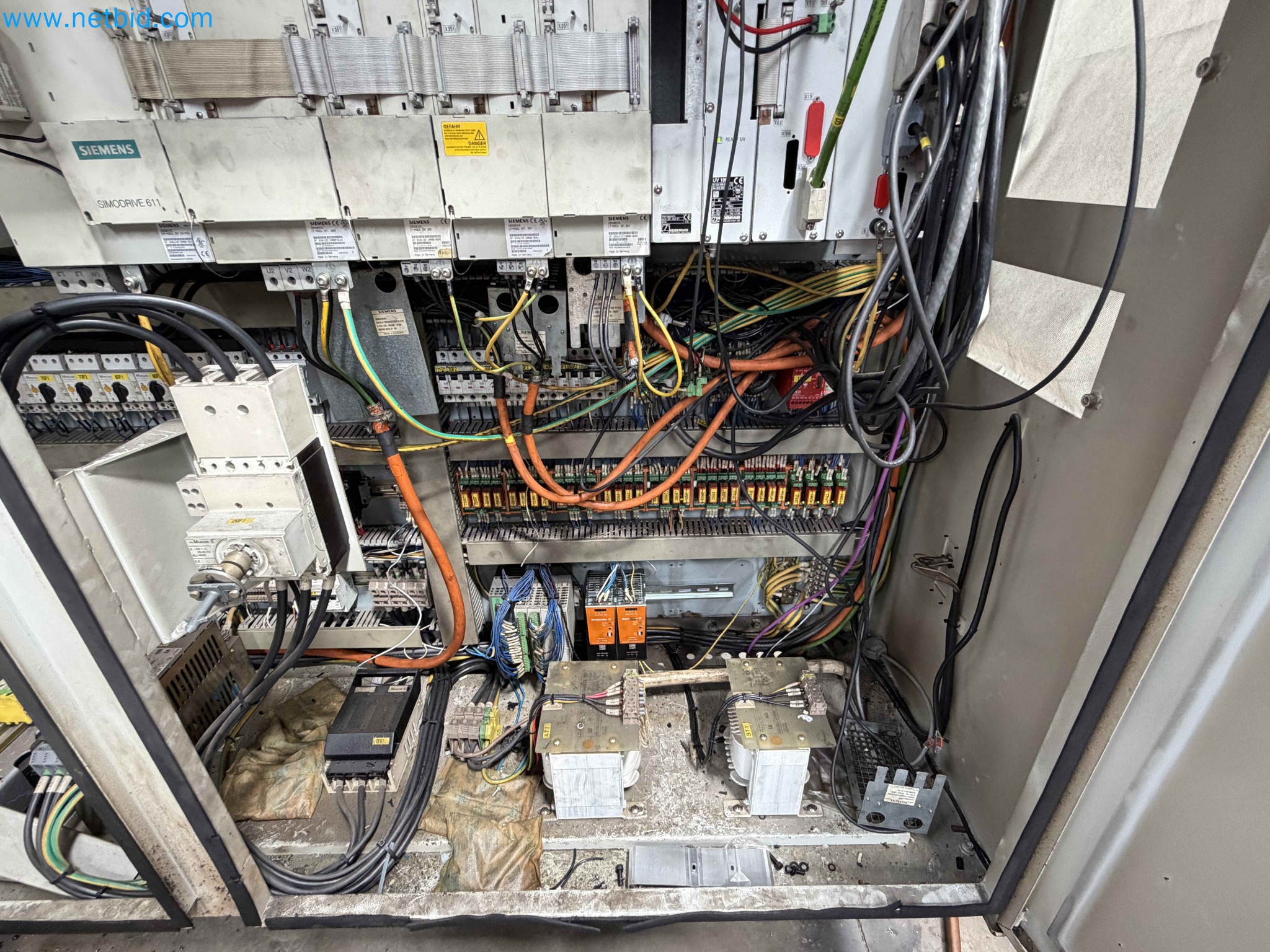

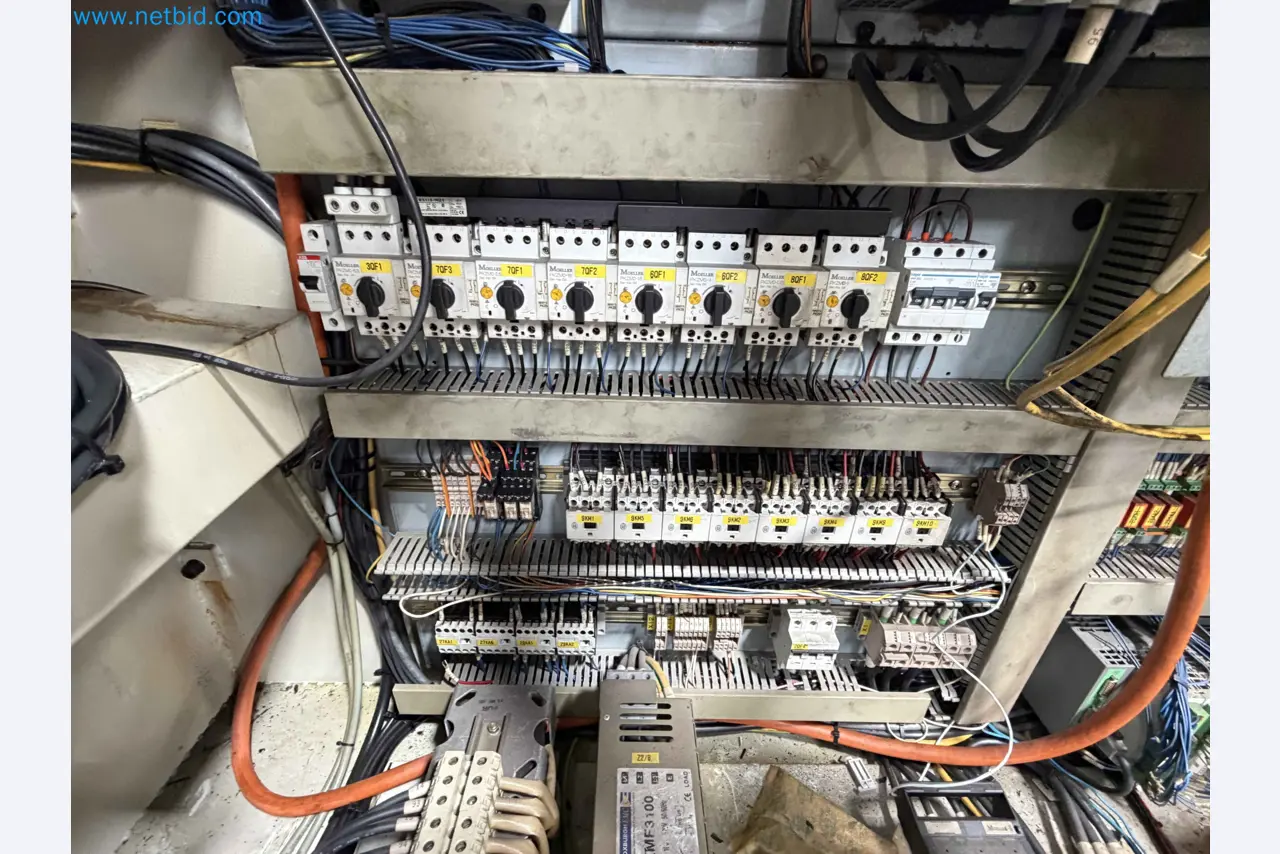

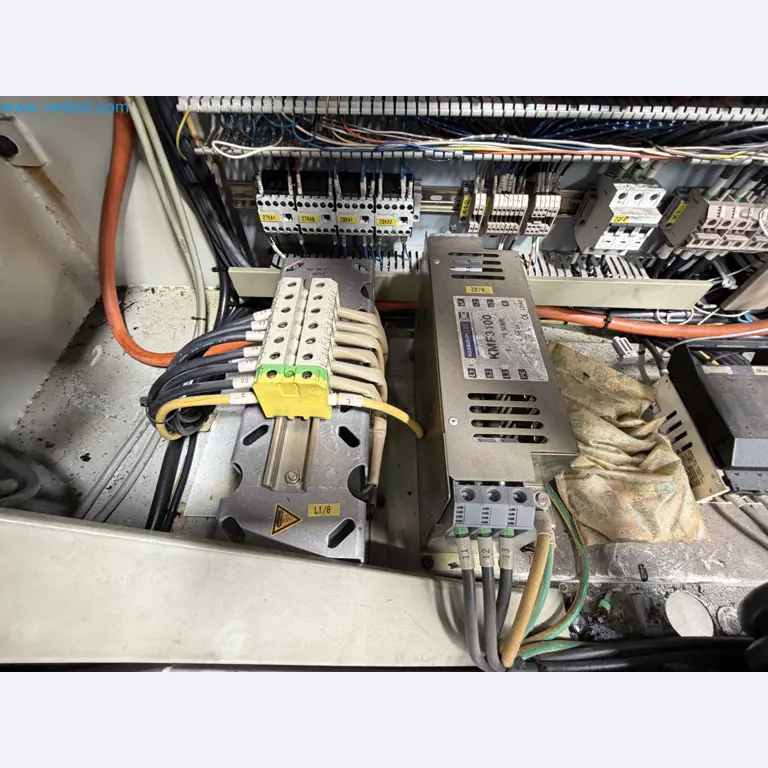

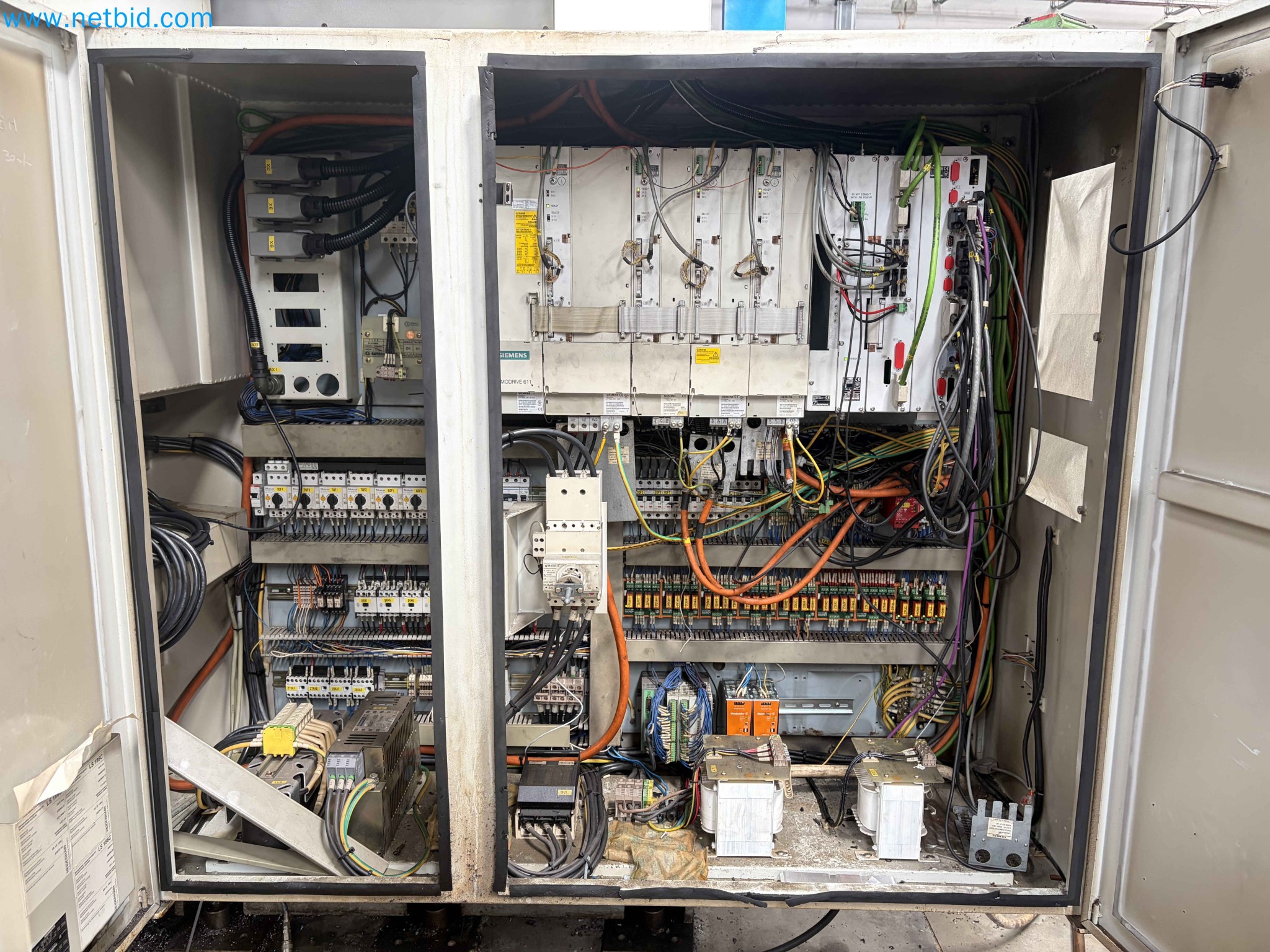

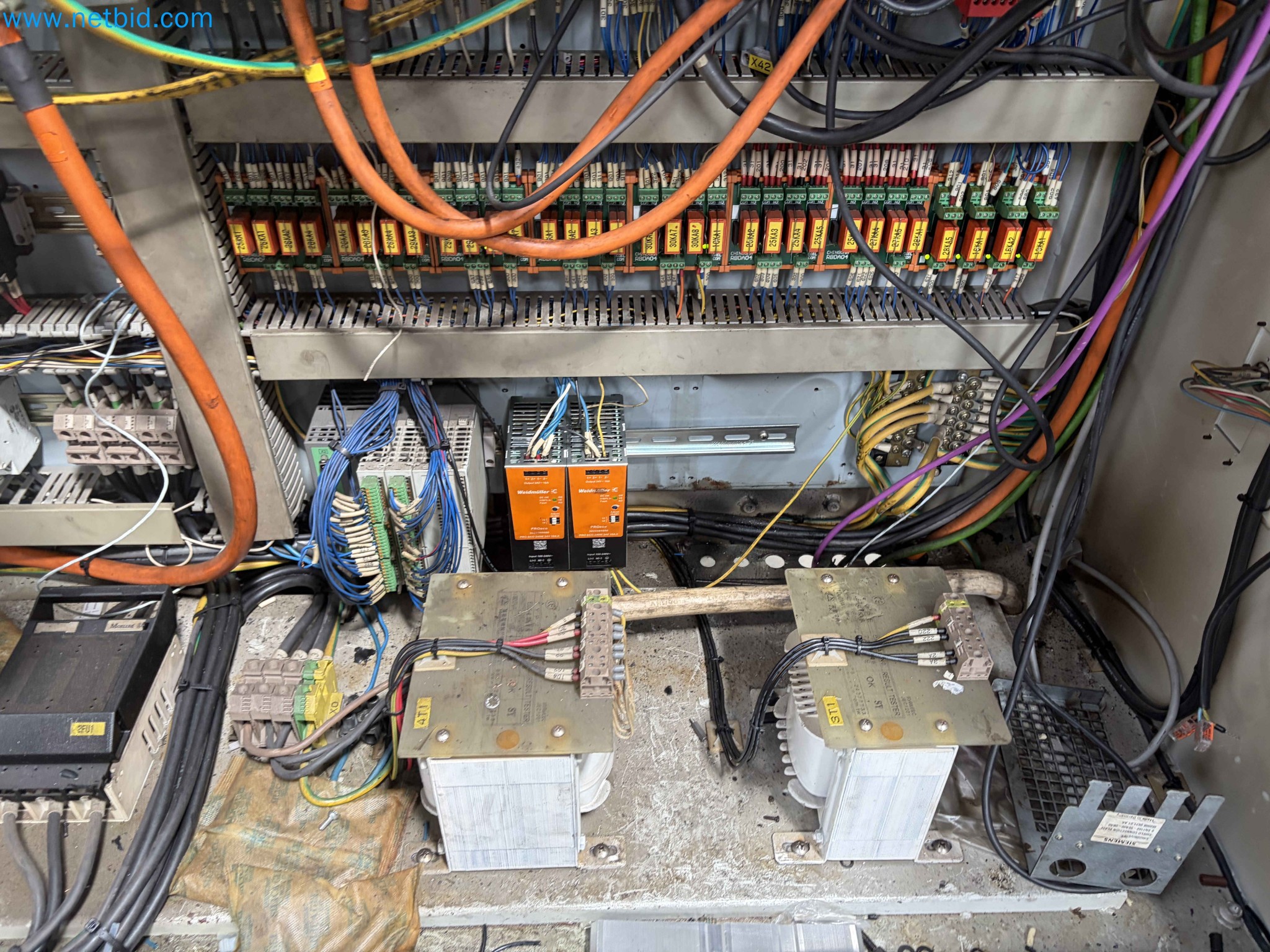

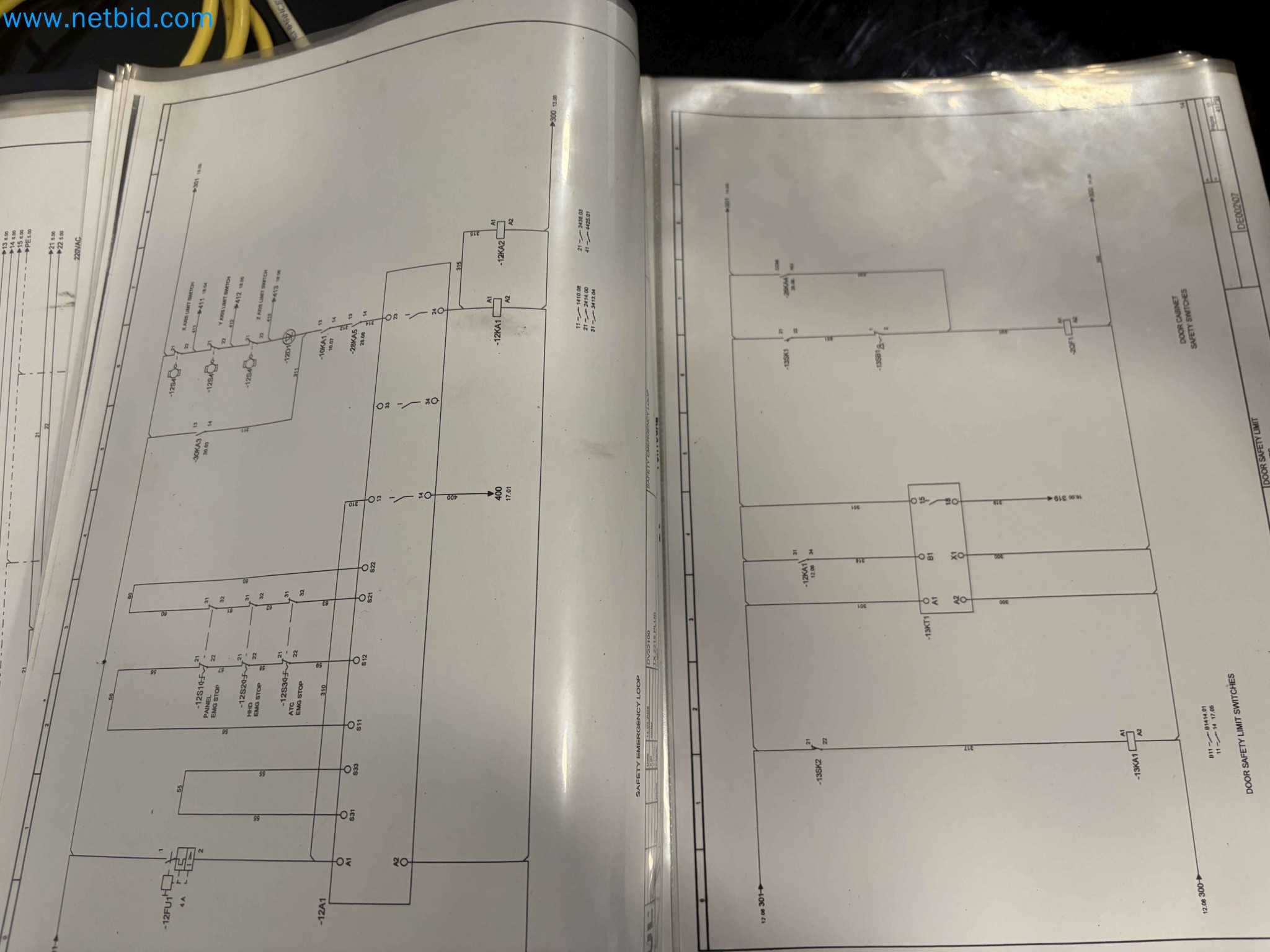

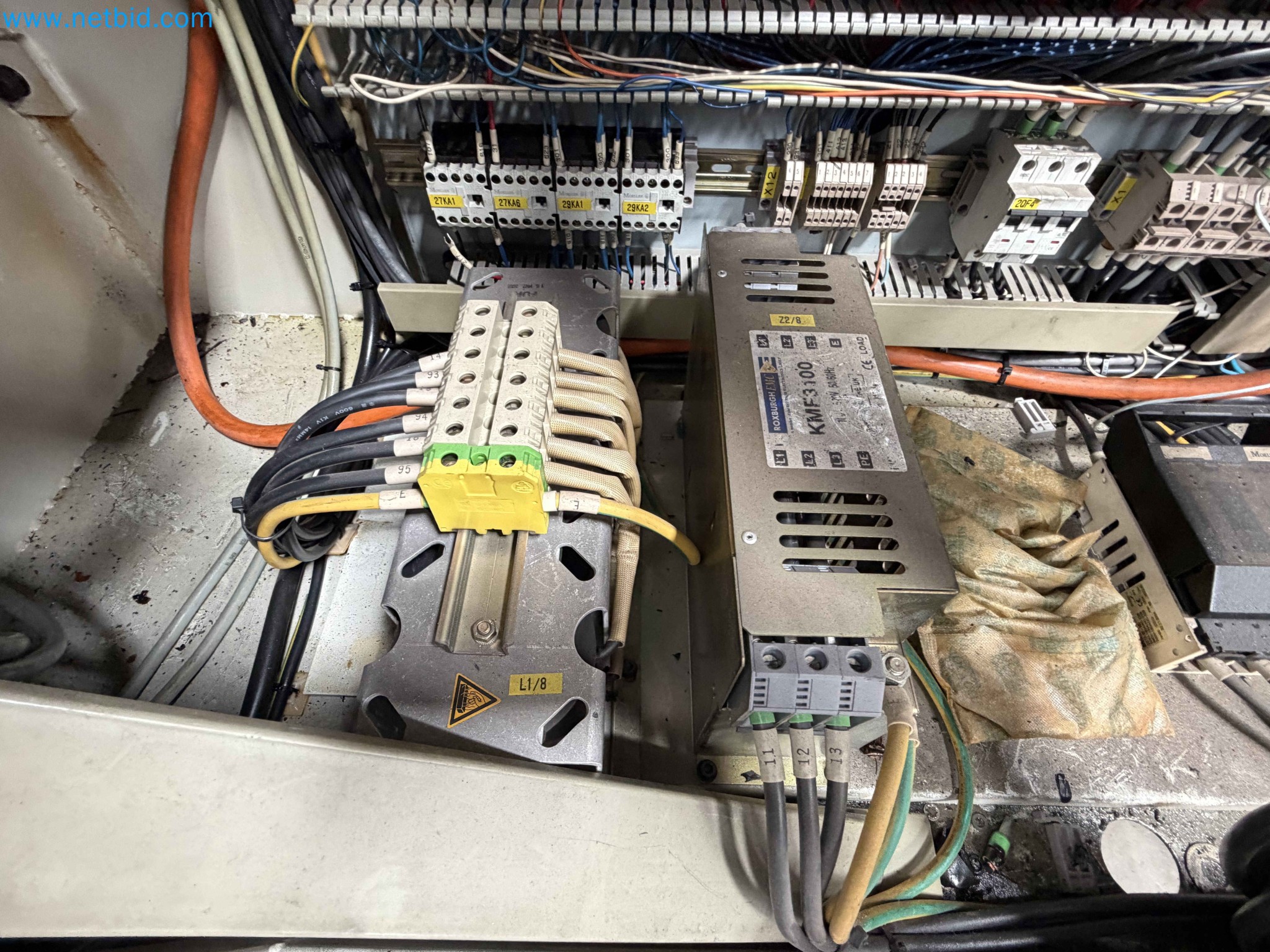

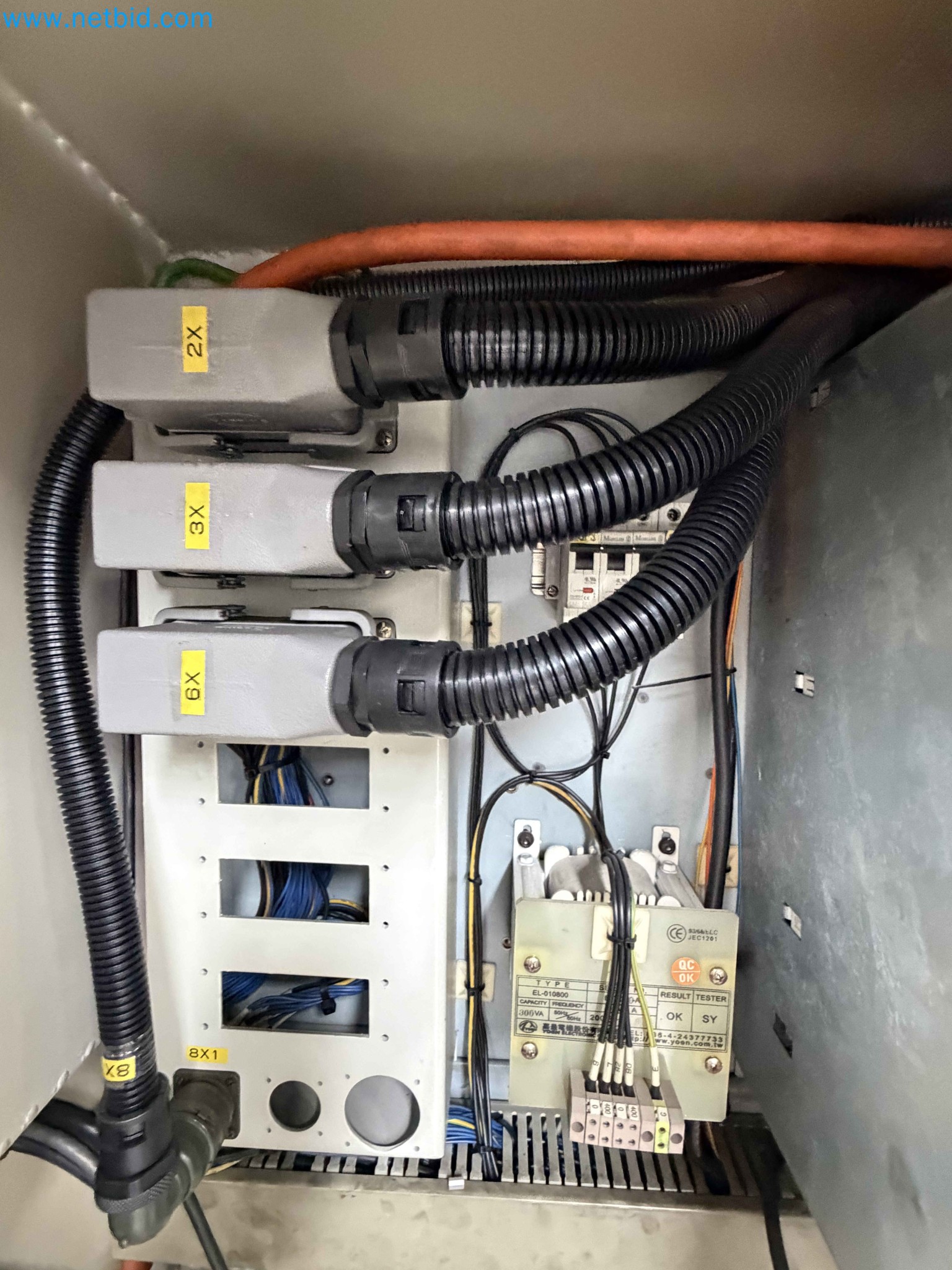

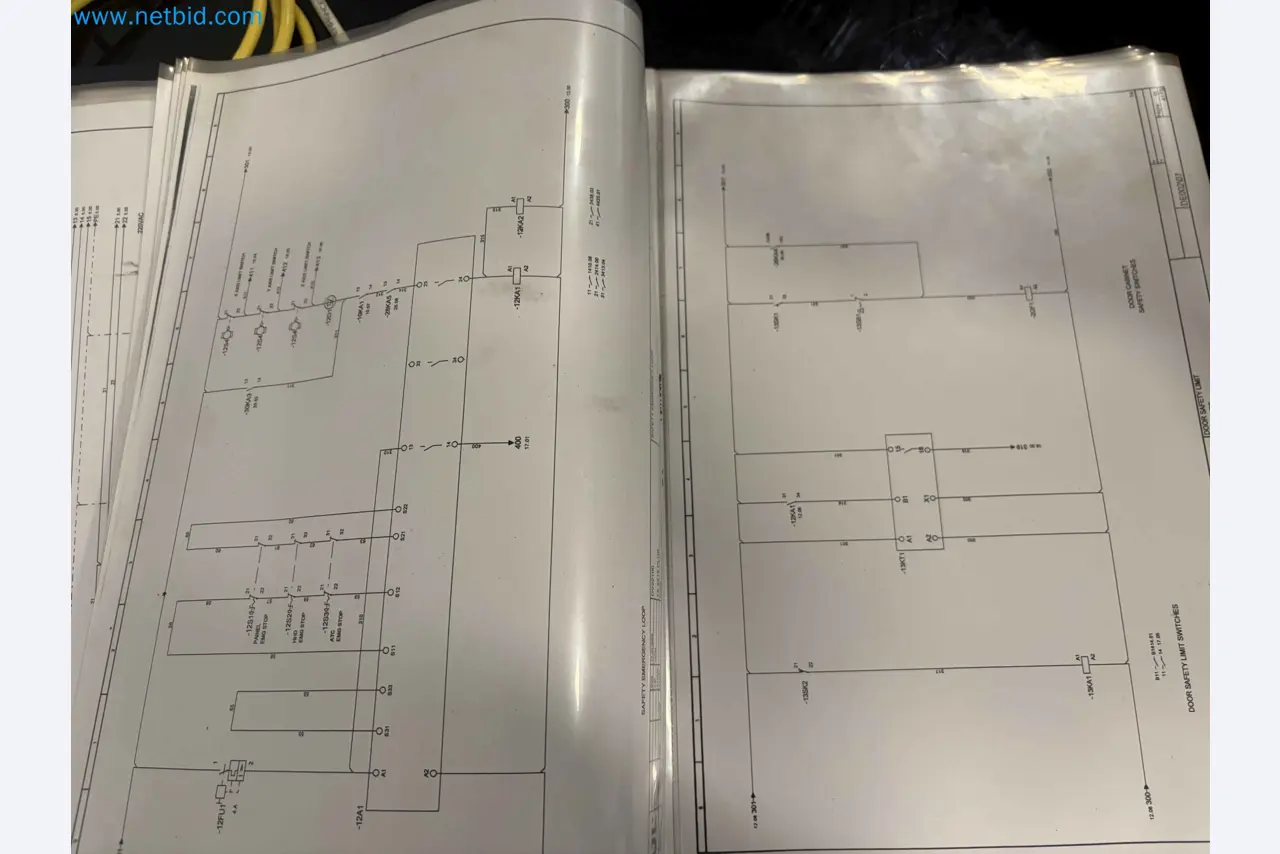

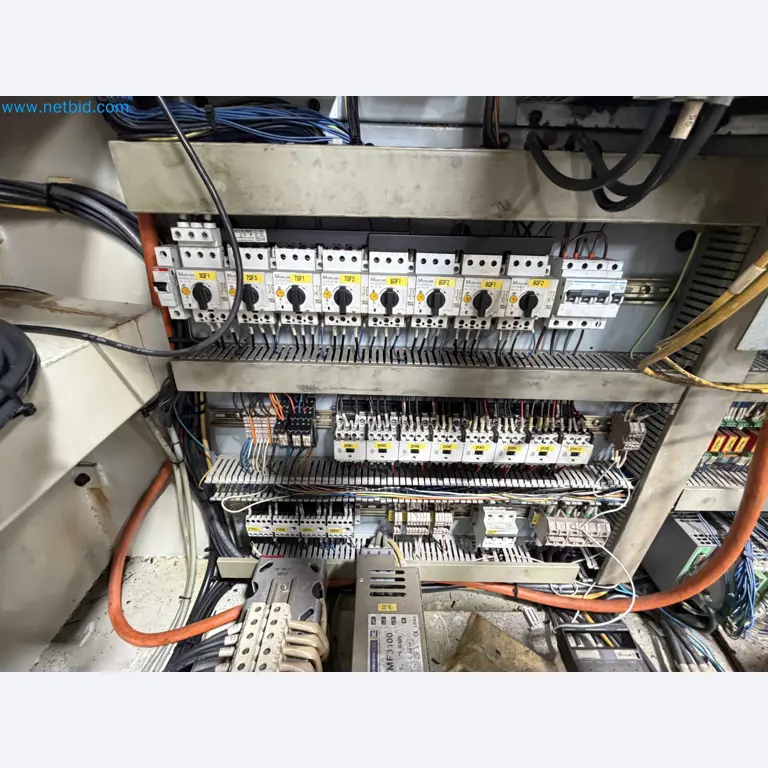

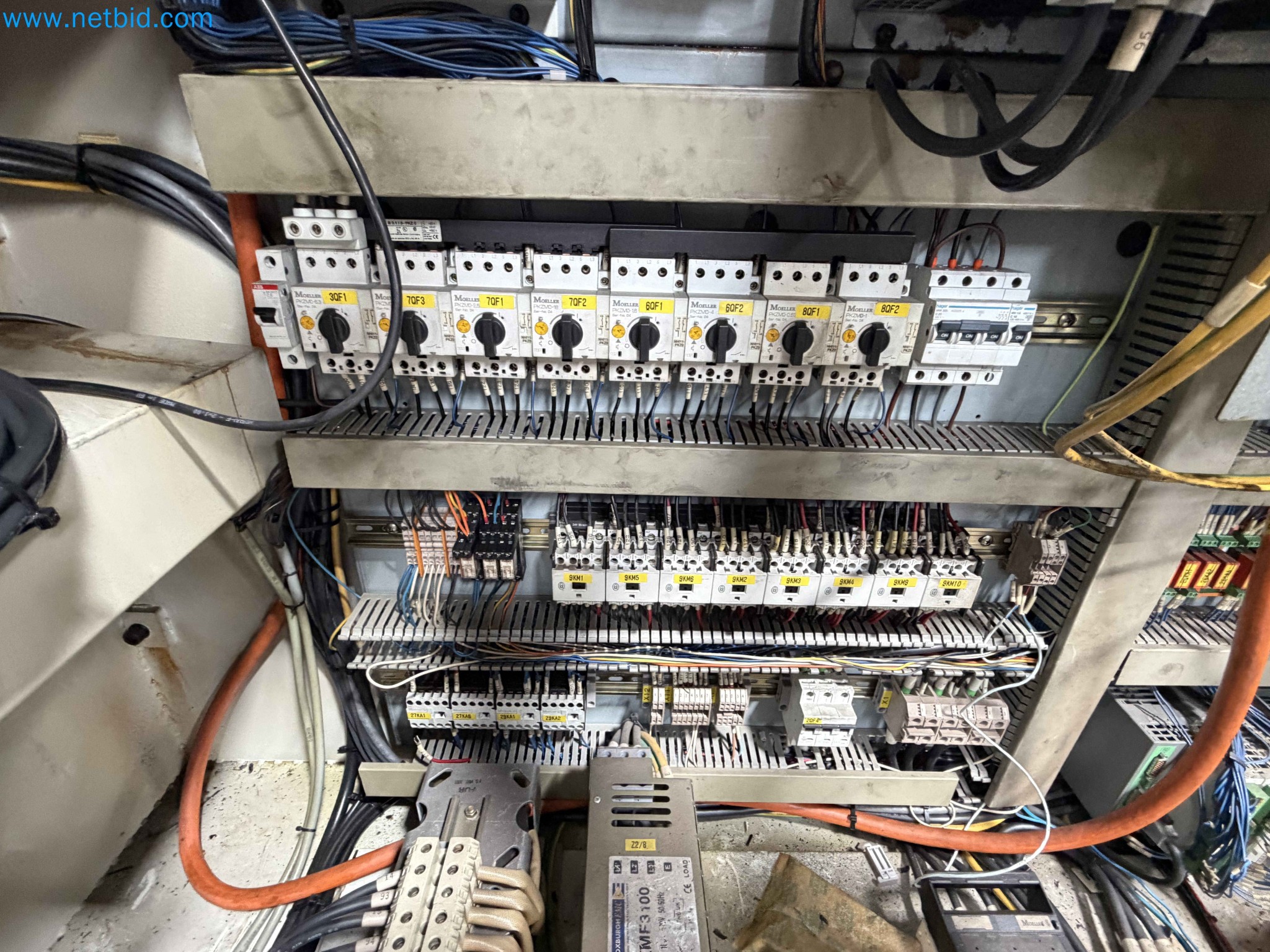

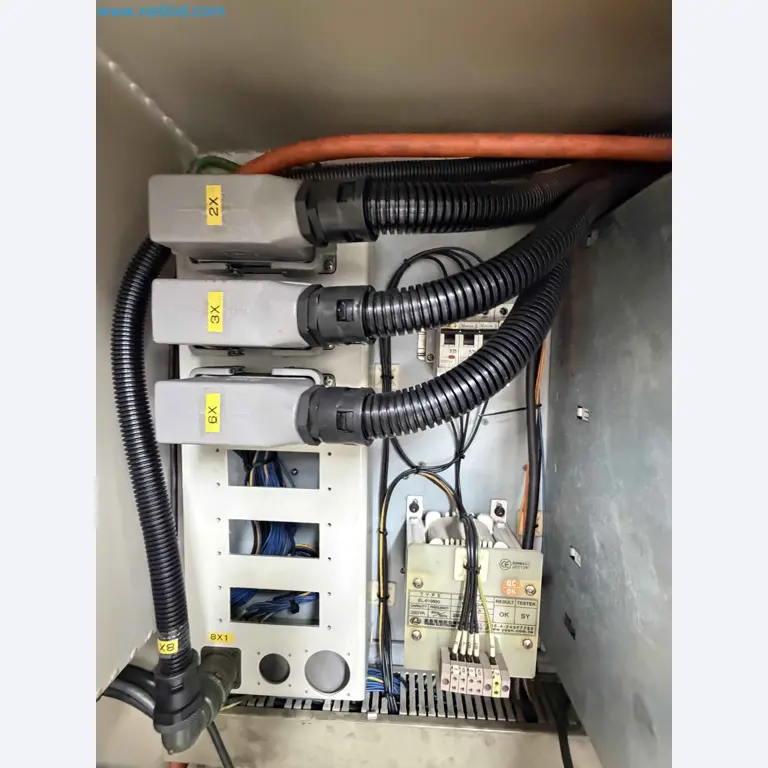

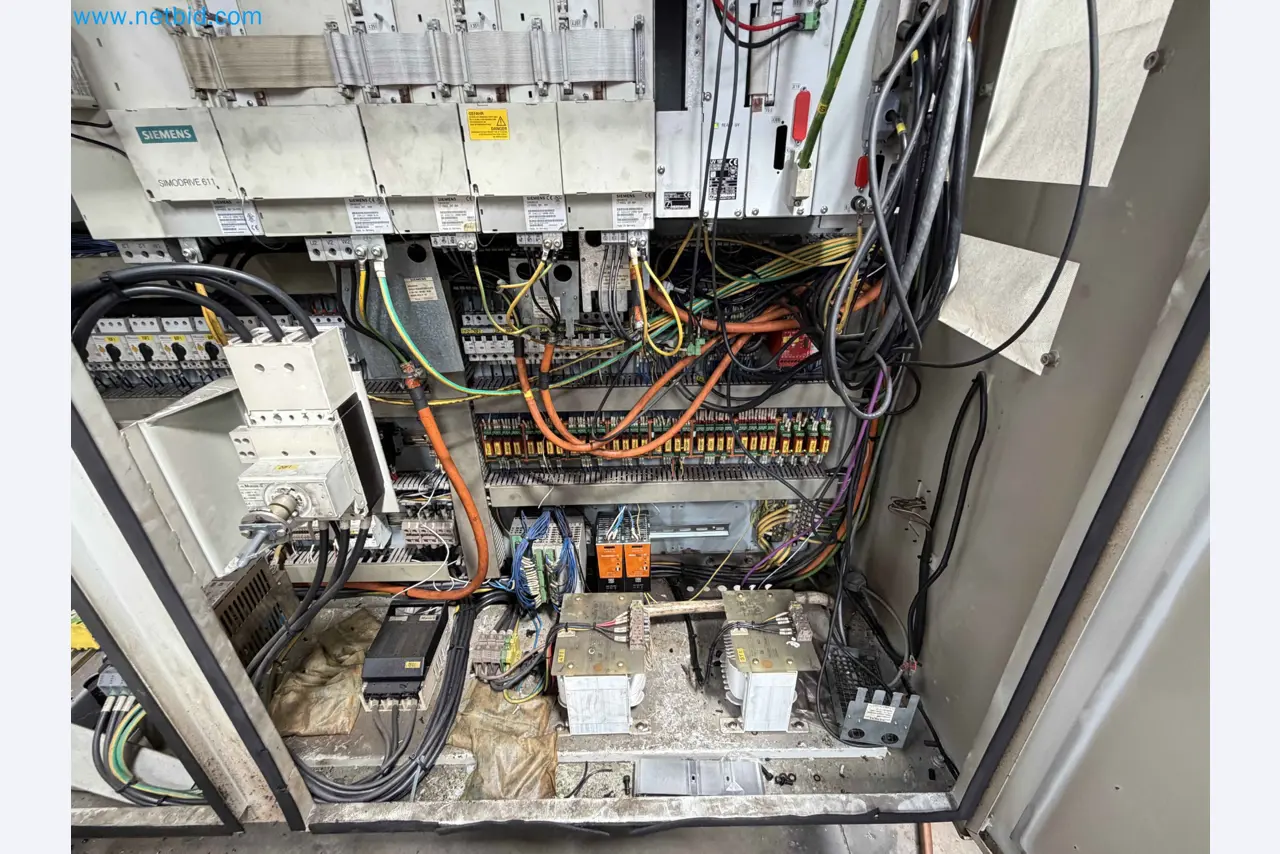

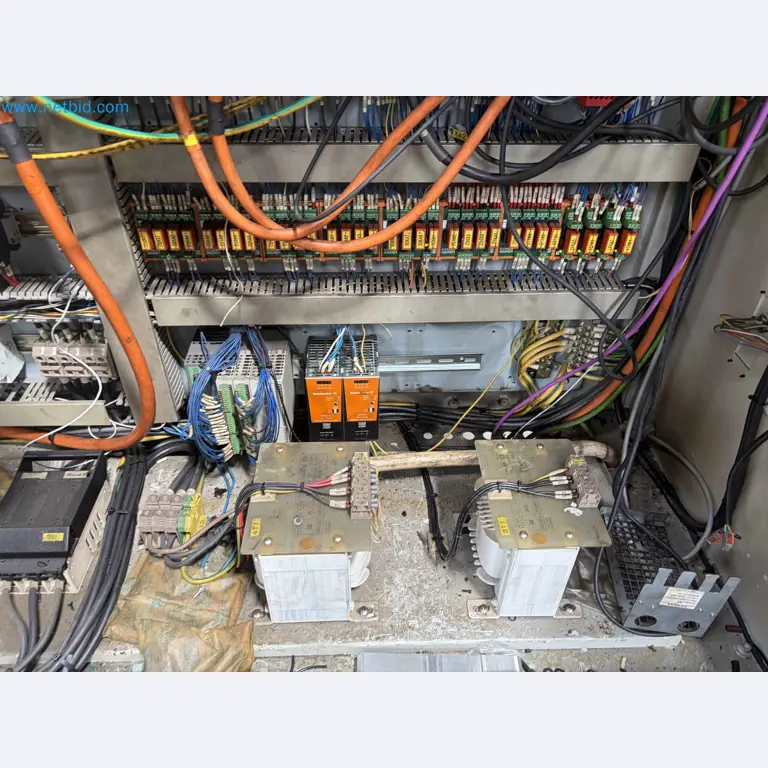

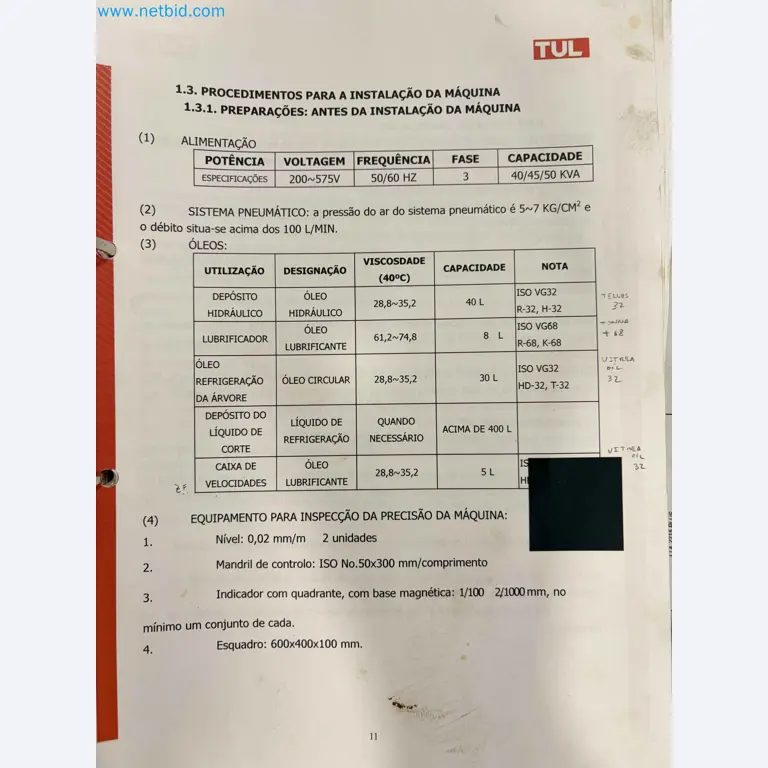

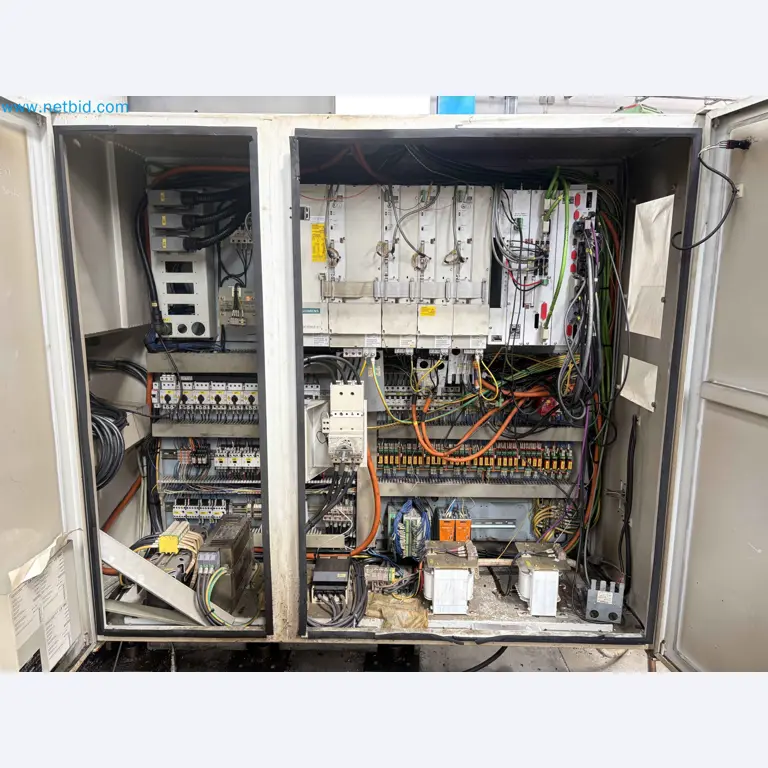

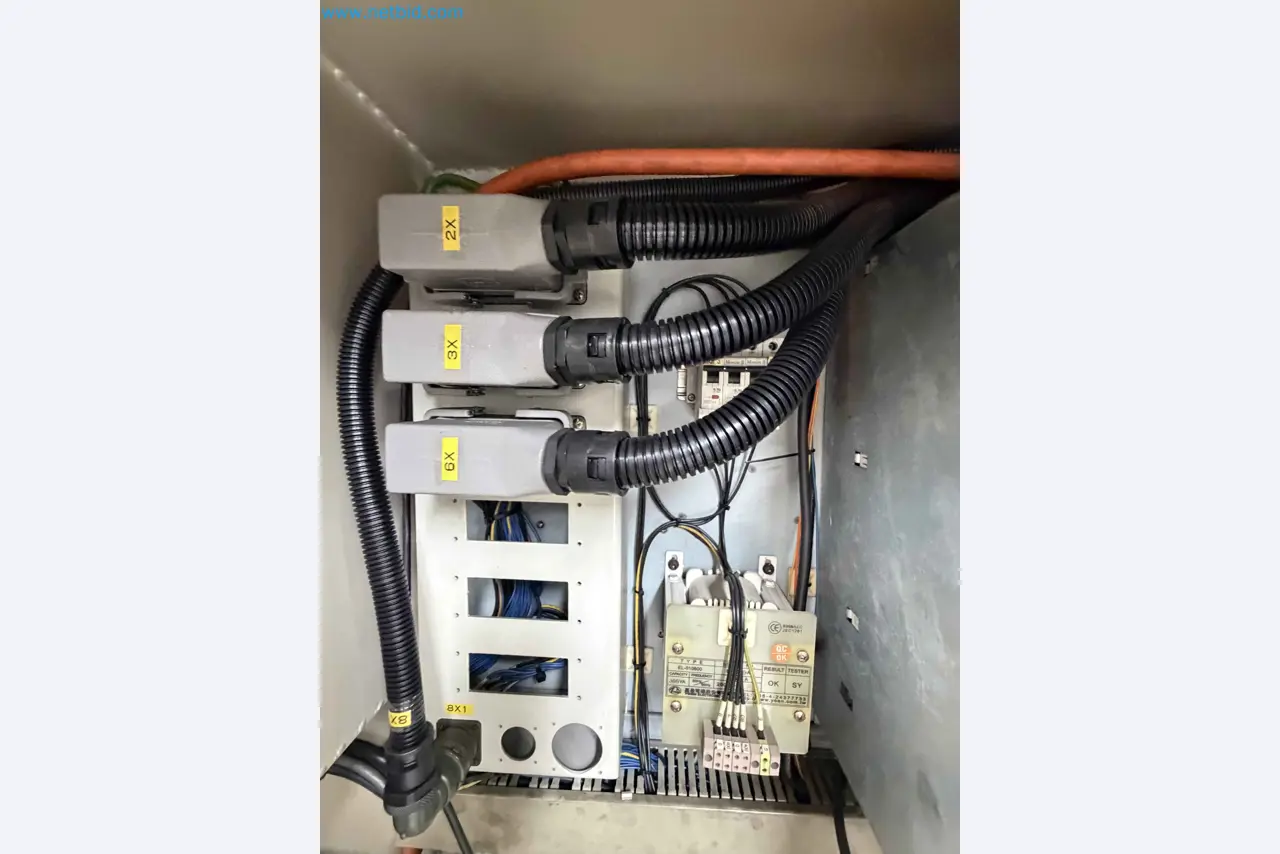

Elektrisches System:

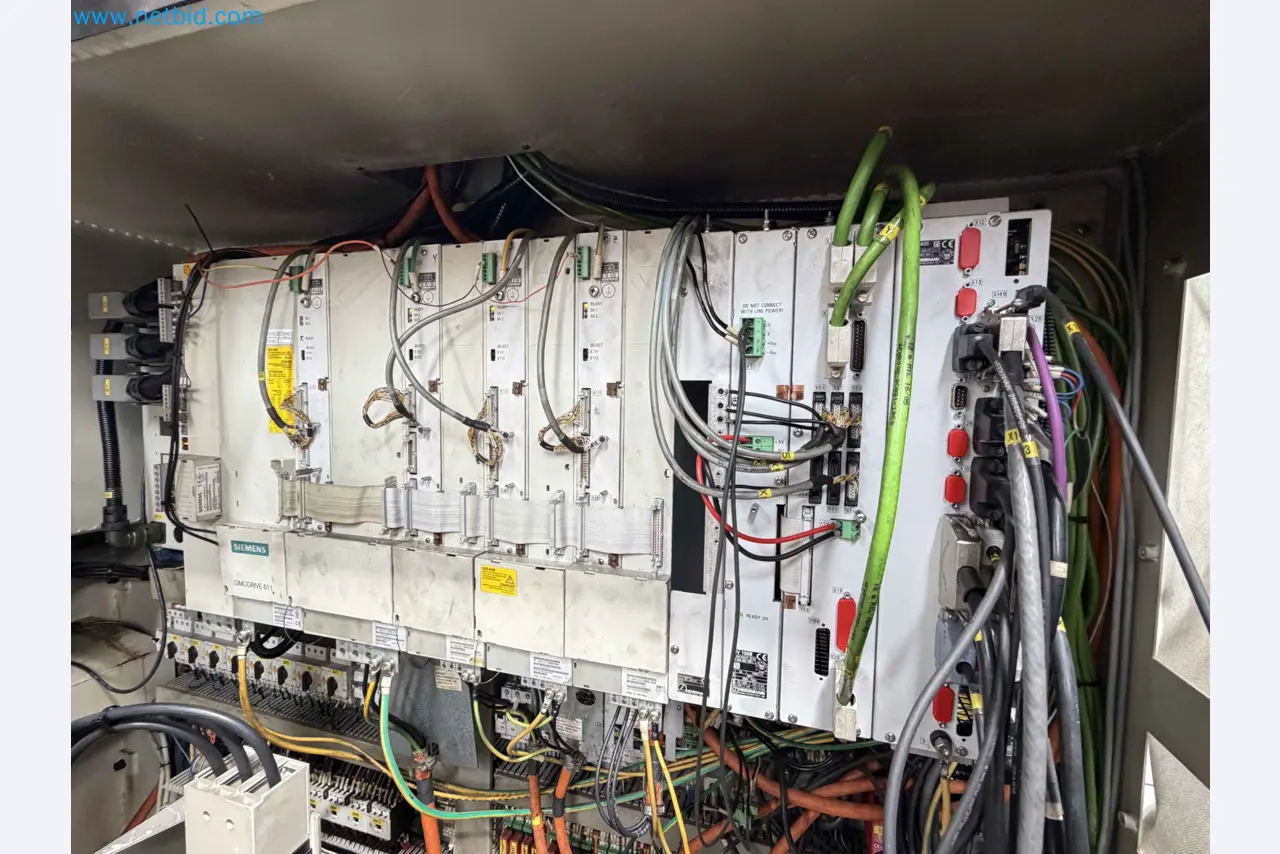

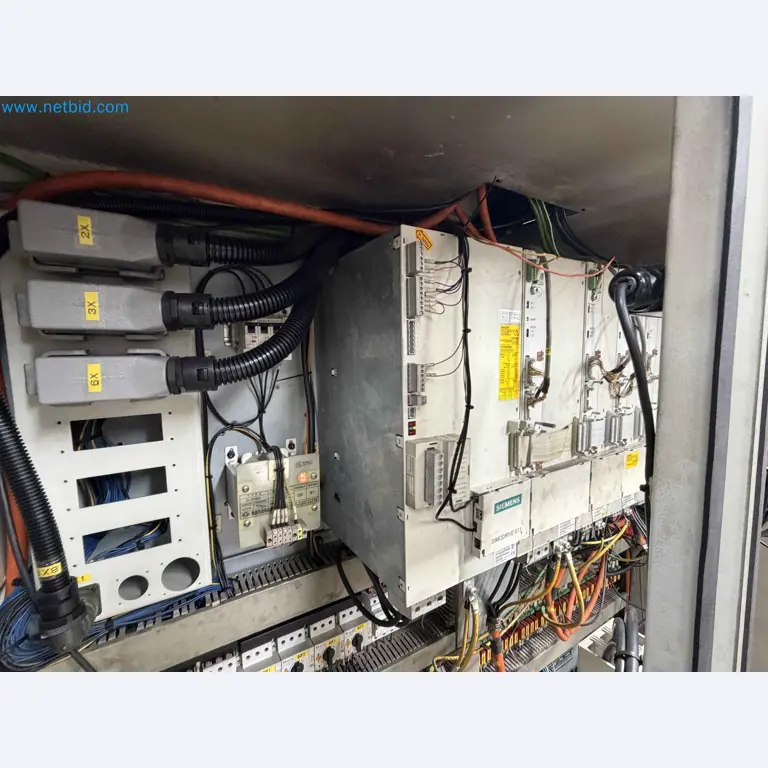

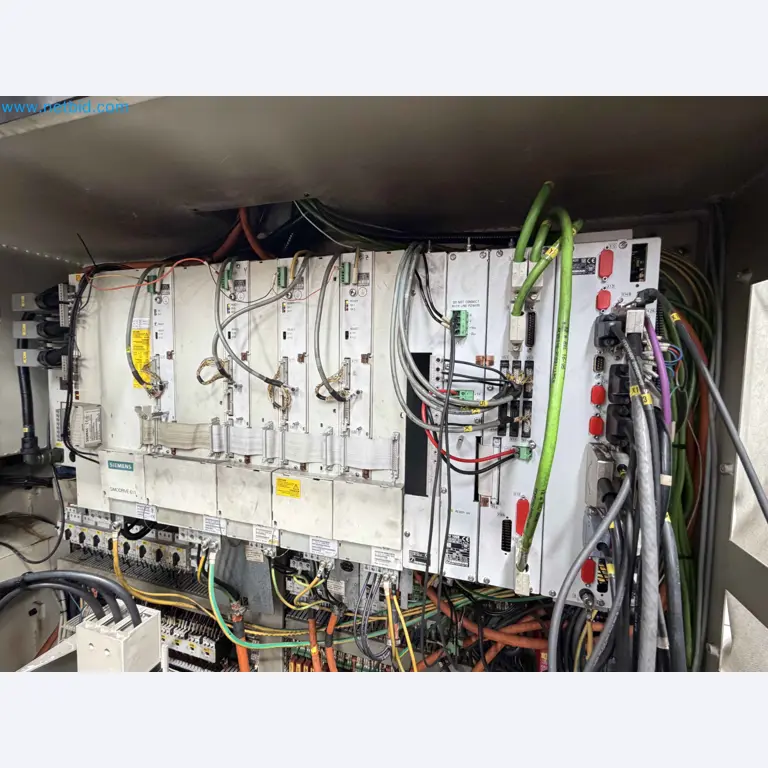

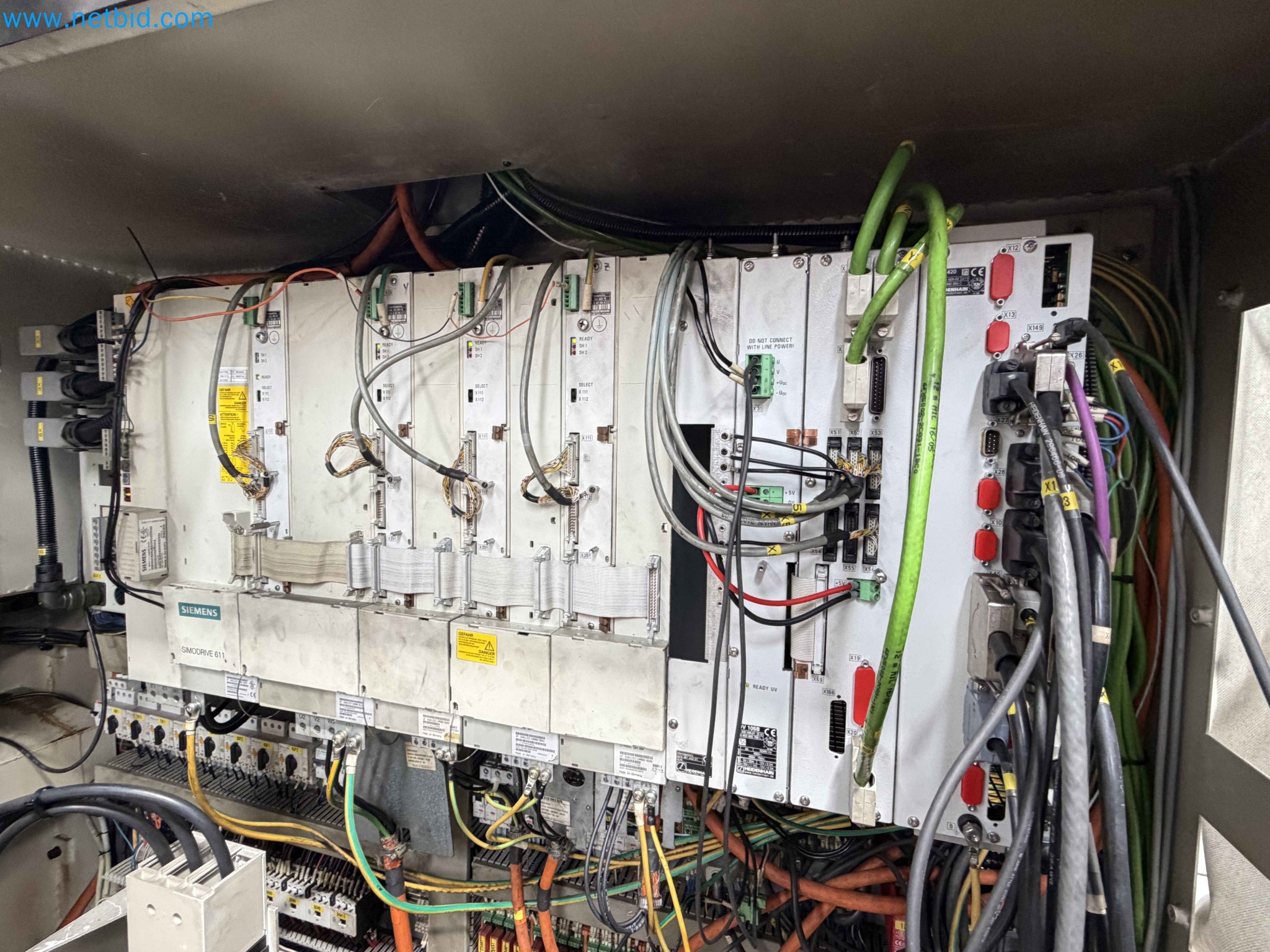

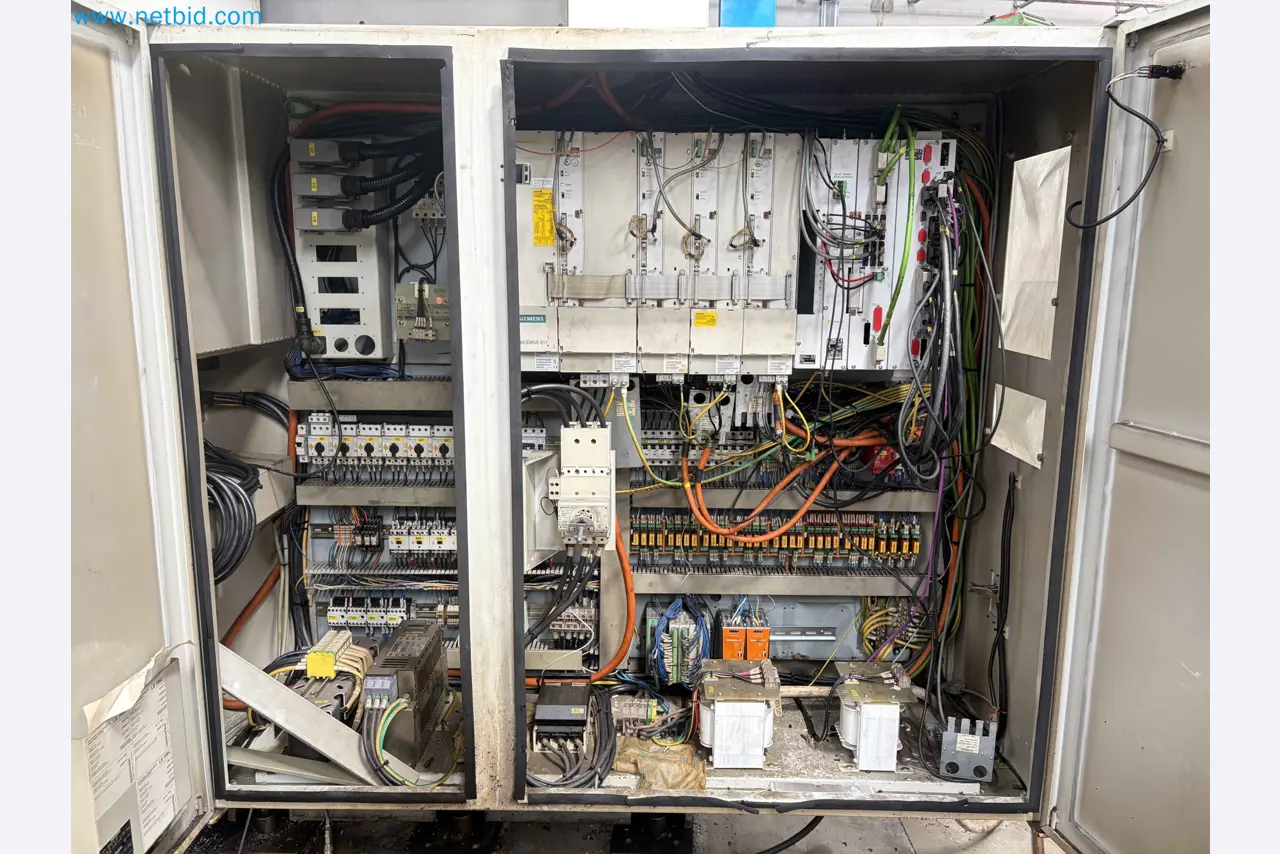

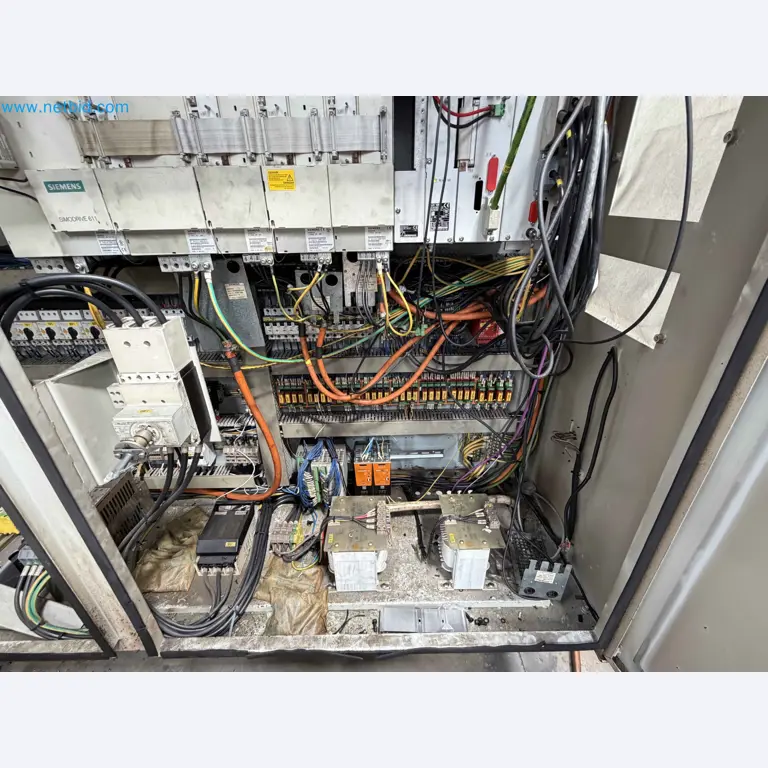

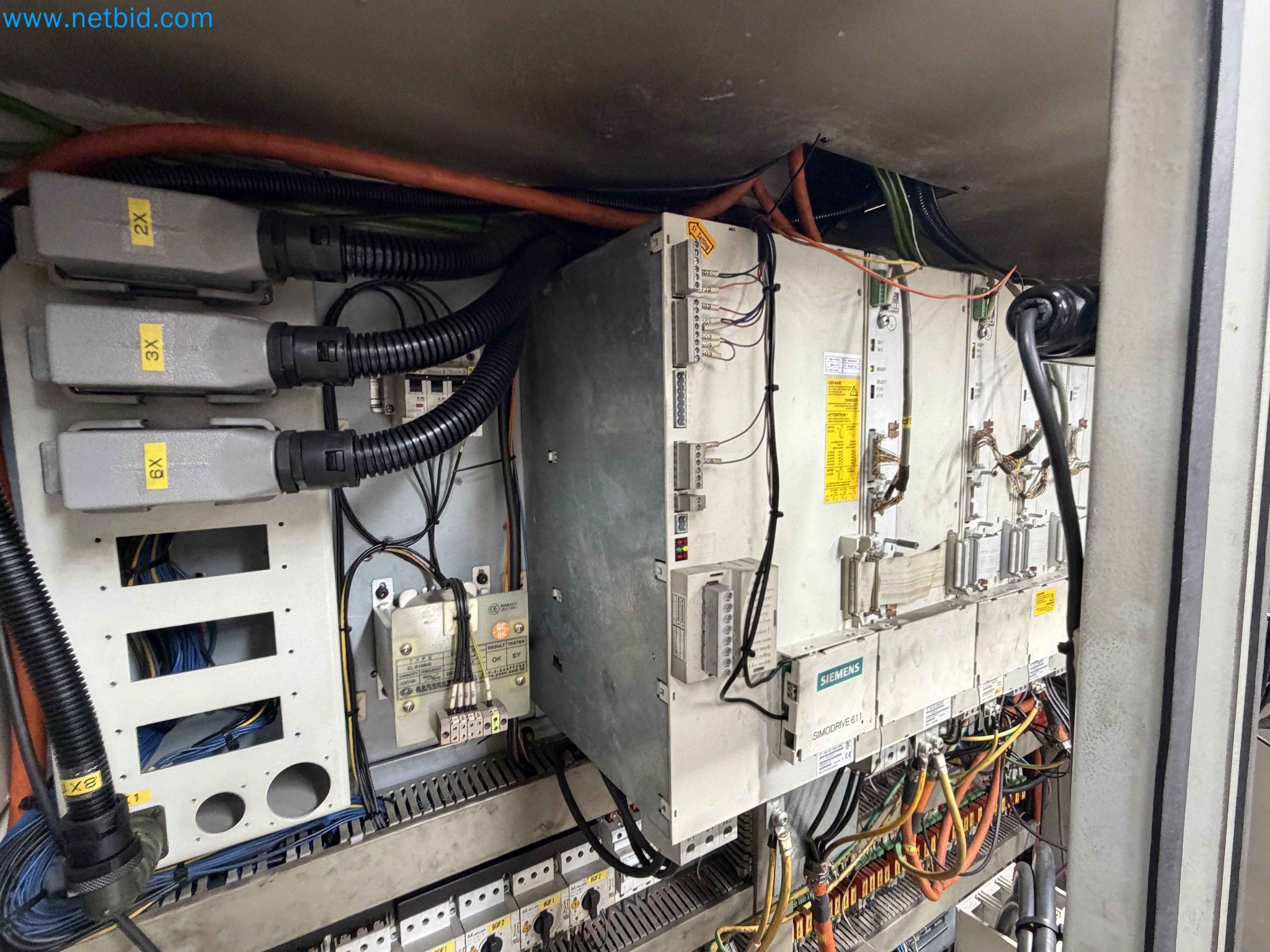

Antriebe: SIEMENS SIMODRIVE 611
Vollständige Integration mit HEIDENHAIN CNC
Modulare Architektur
CNC-Integration Heidenhain + Siemens

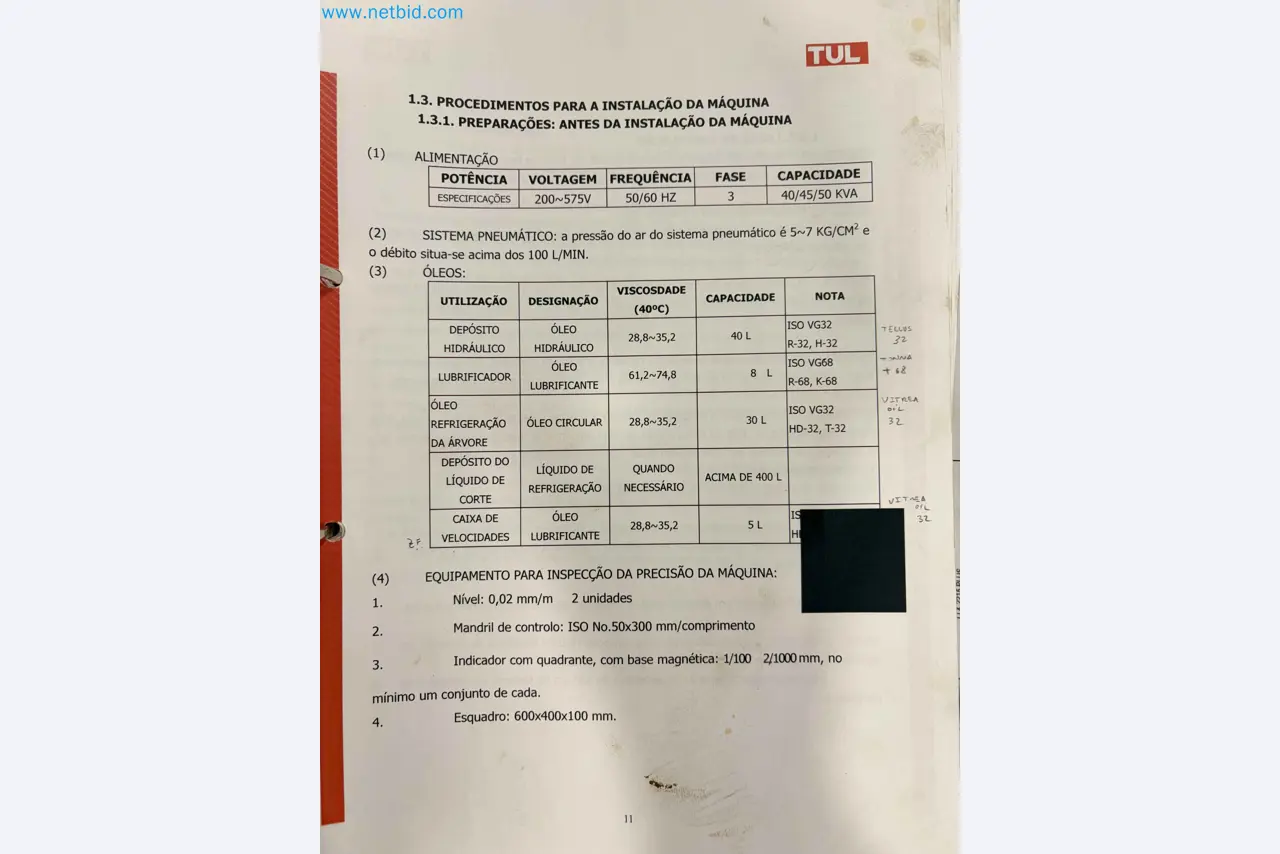

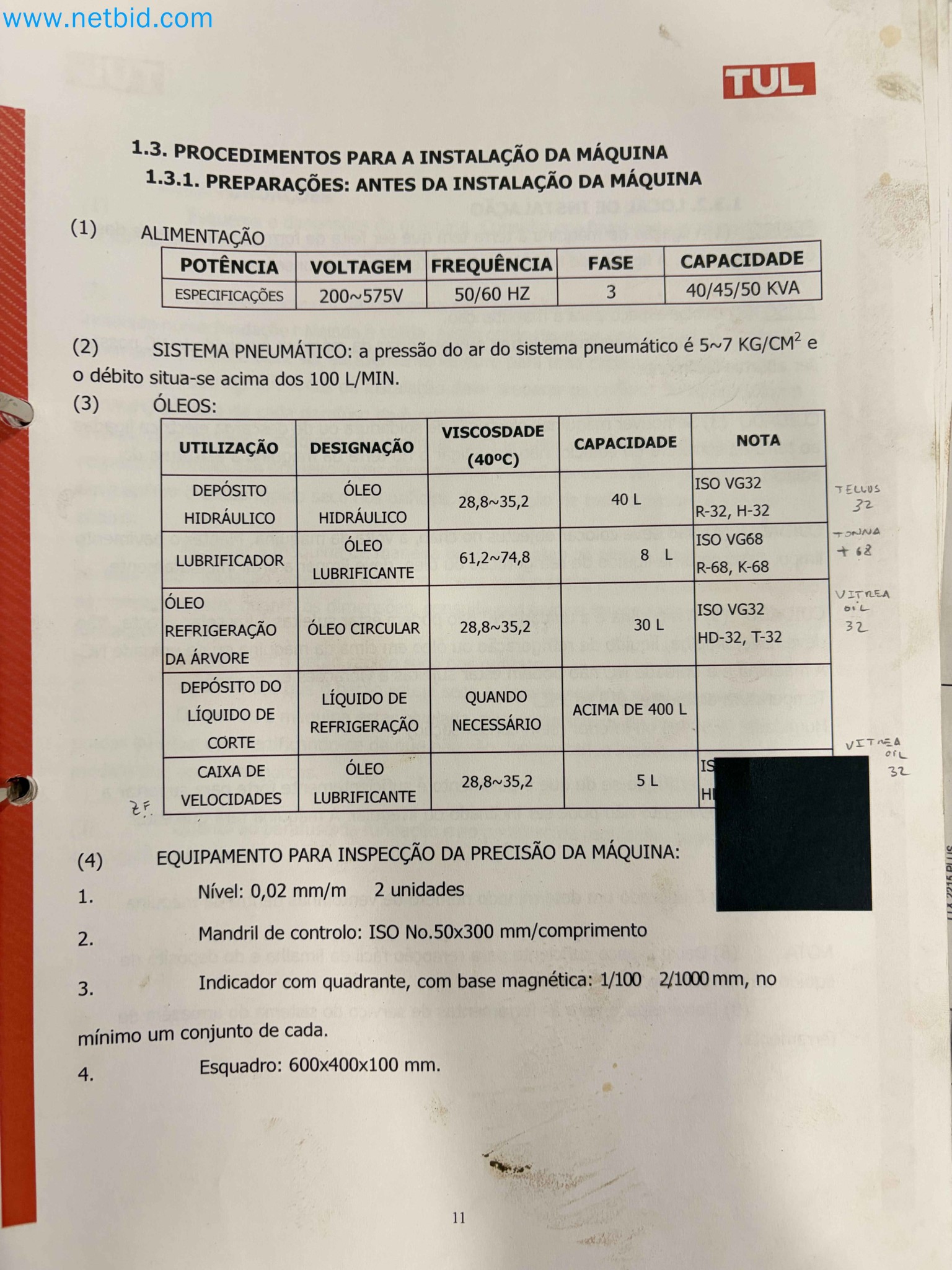

Stromversorgung: 200 – 575 V
Frequenz: 50 / 60 Hz
Phasen: 3
Leistung: 40 / 45 / 50 kVA

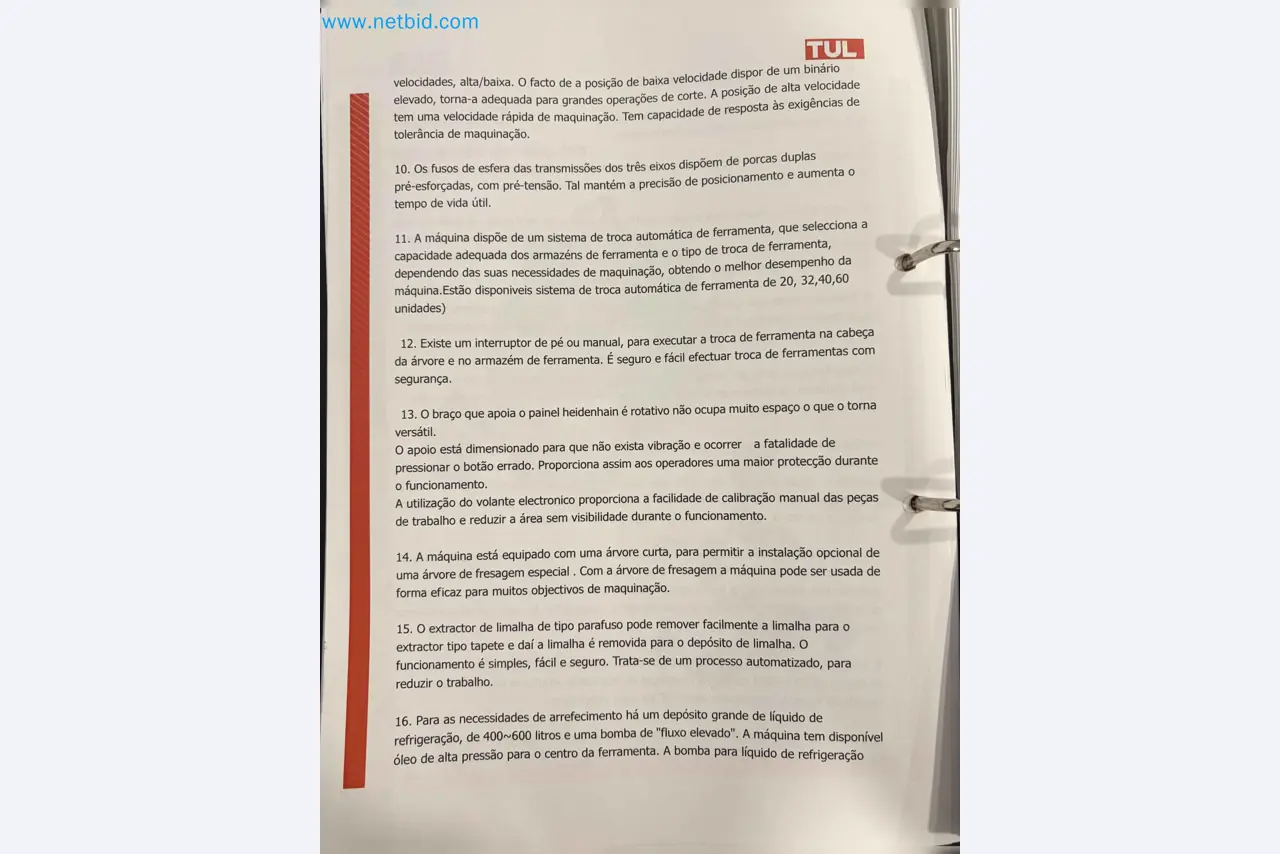

Kühlsystem
Tank: 400 – 600 Liter
Innenkühlung durch Werkzeug
Hochdruckpumpe

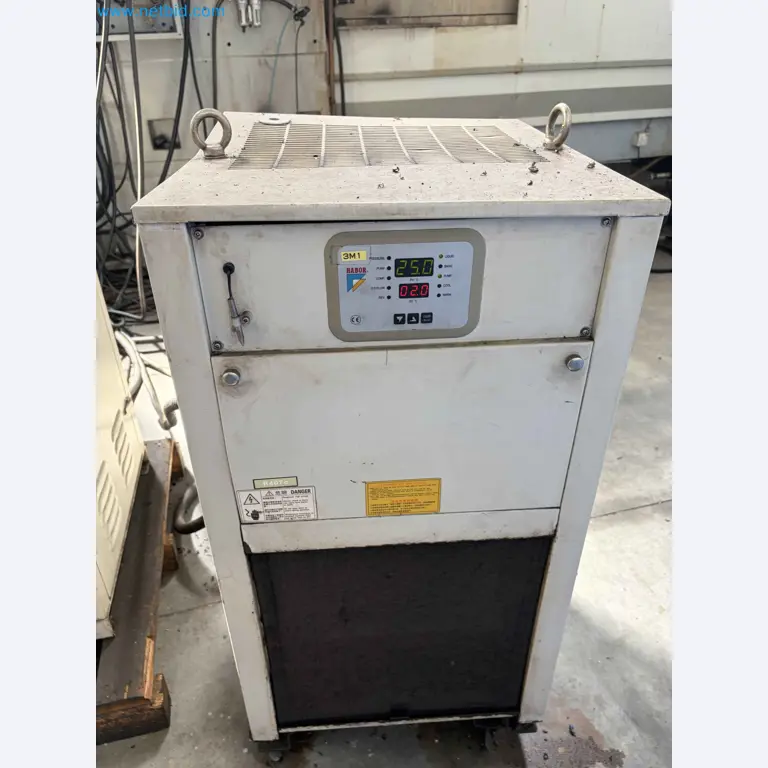

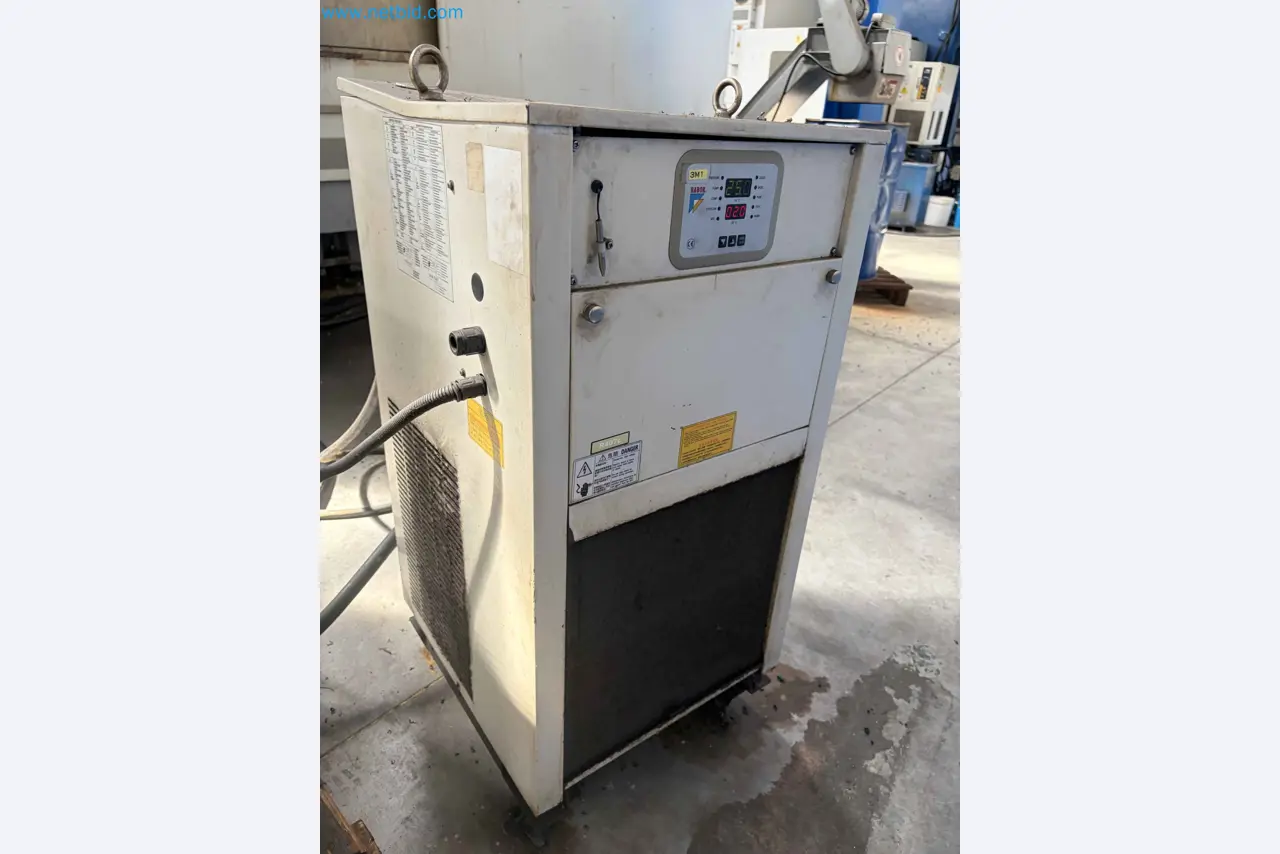

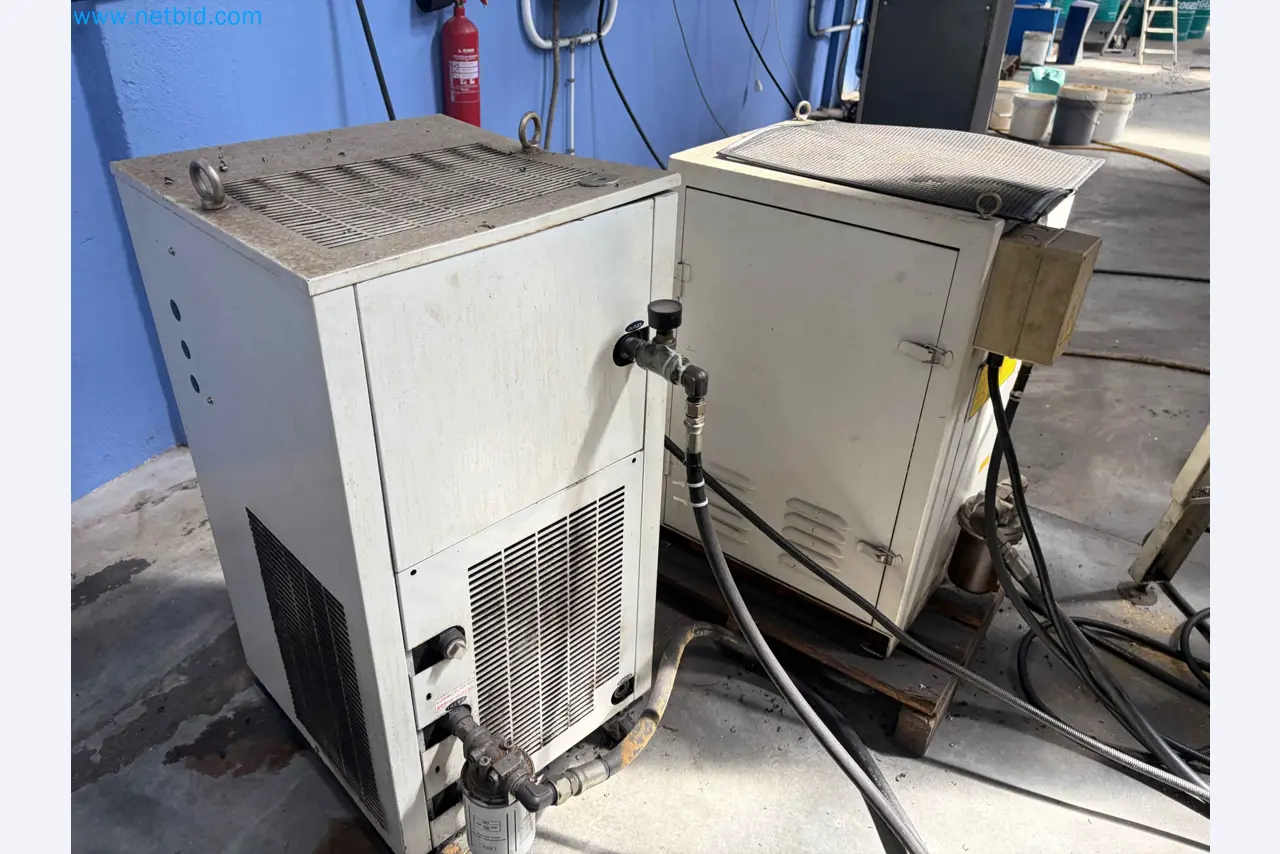

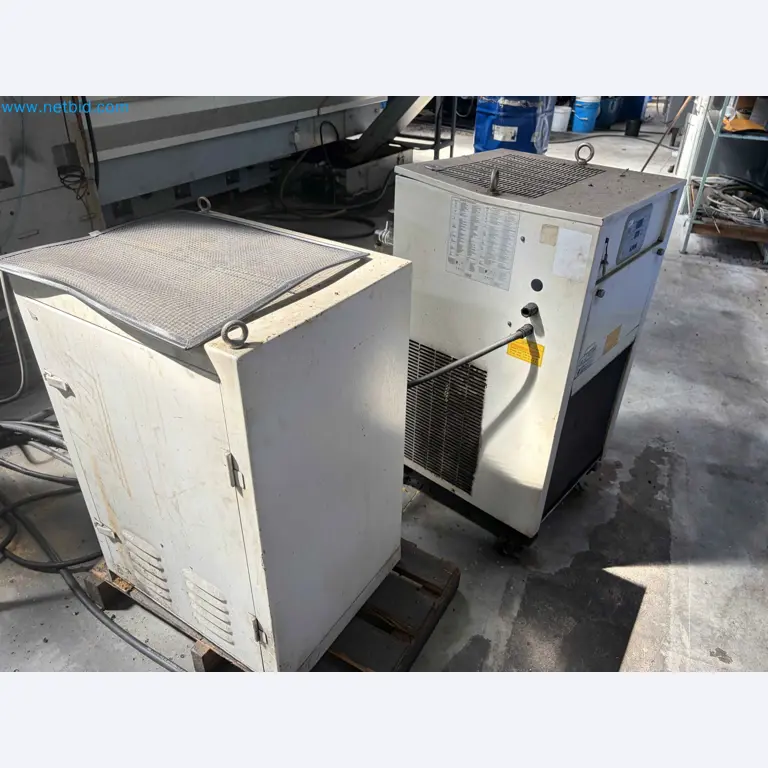

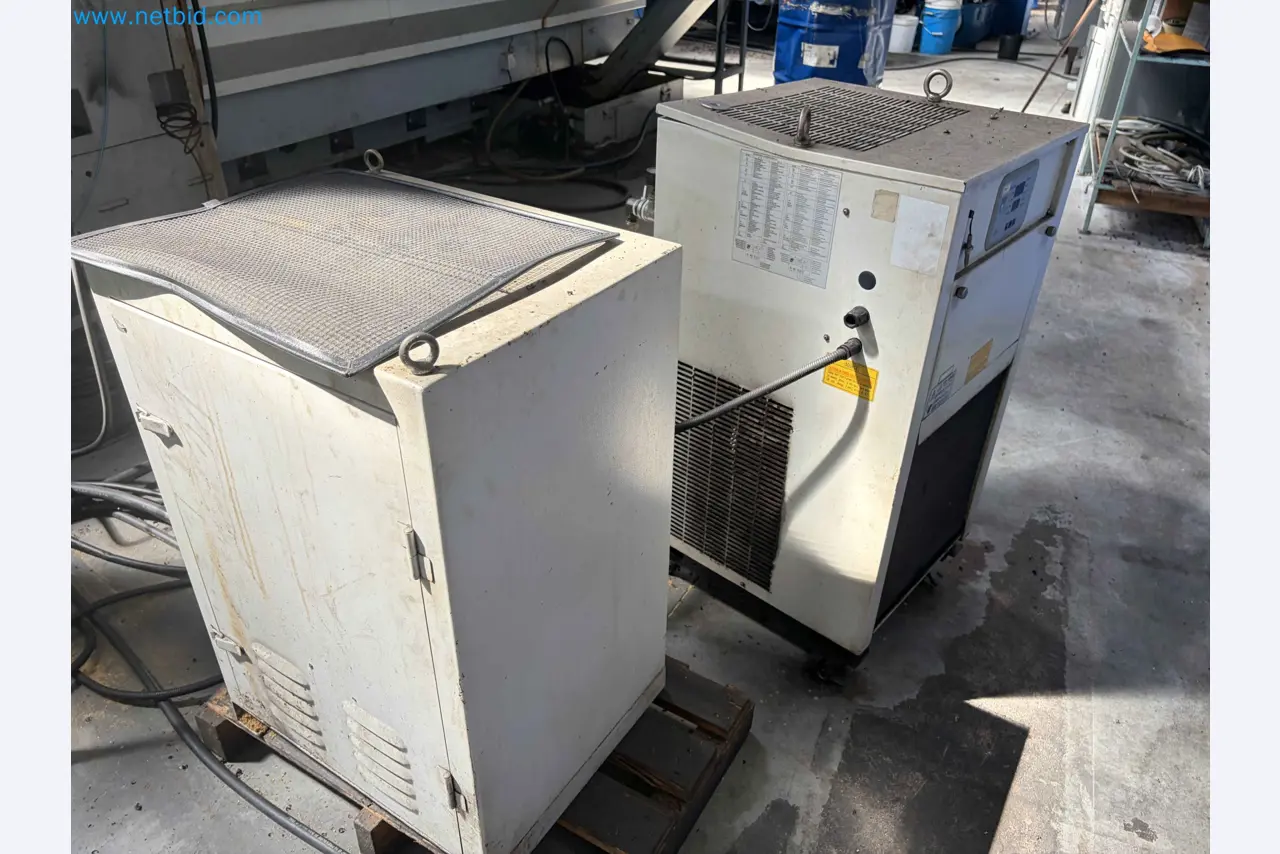

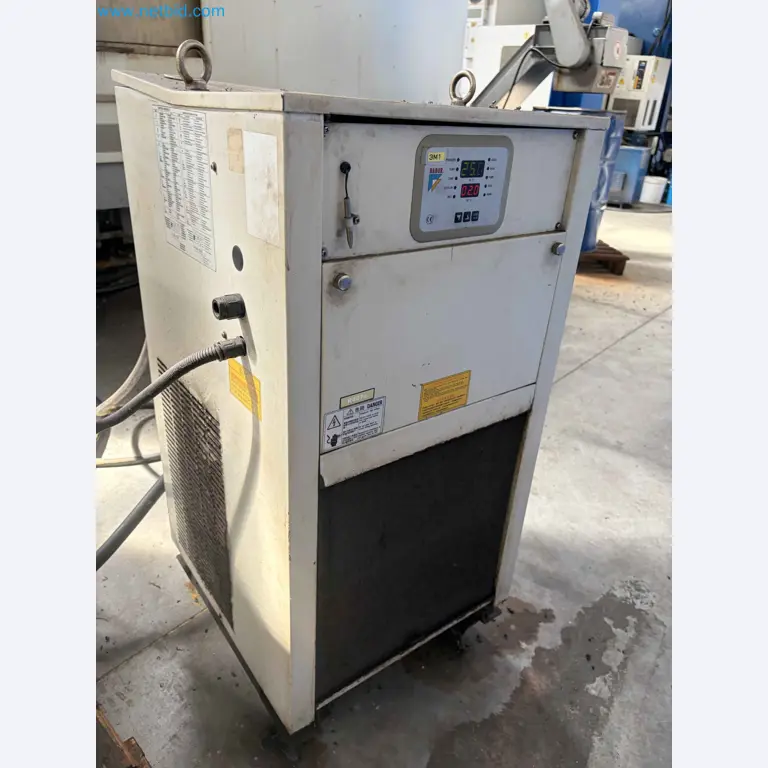

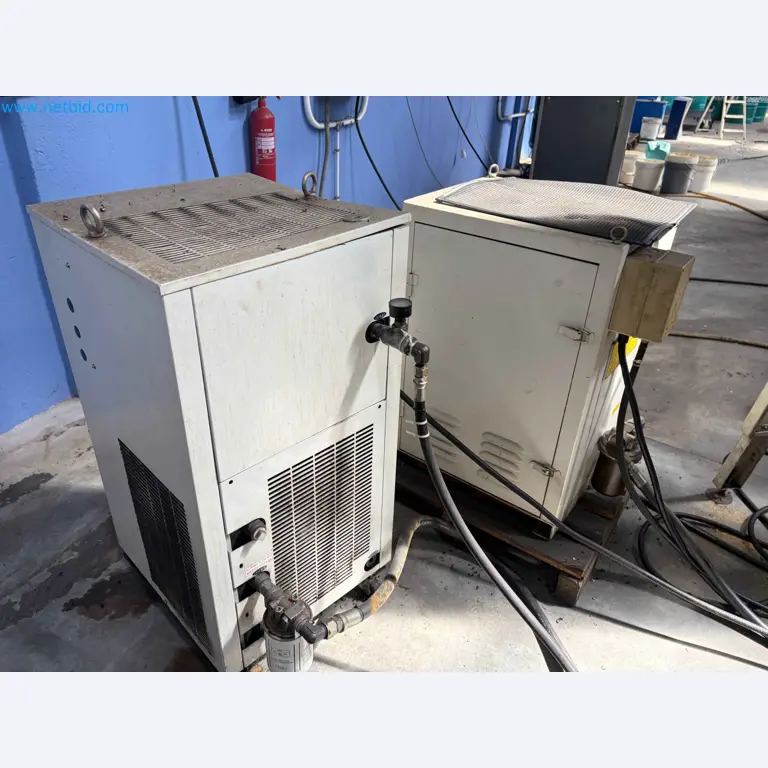

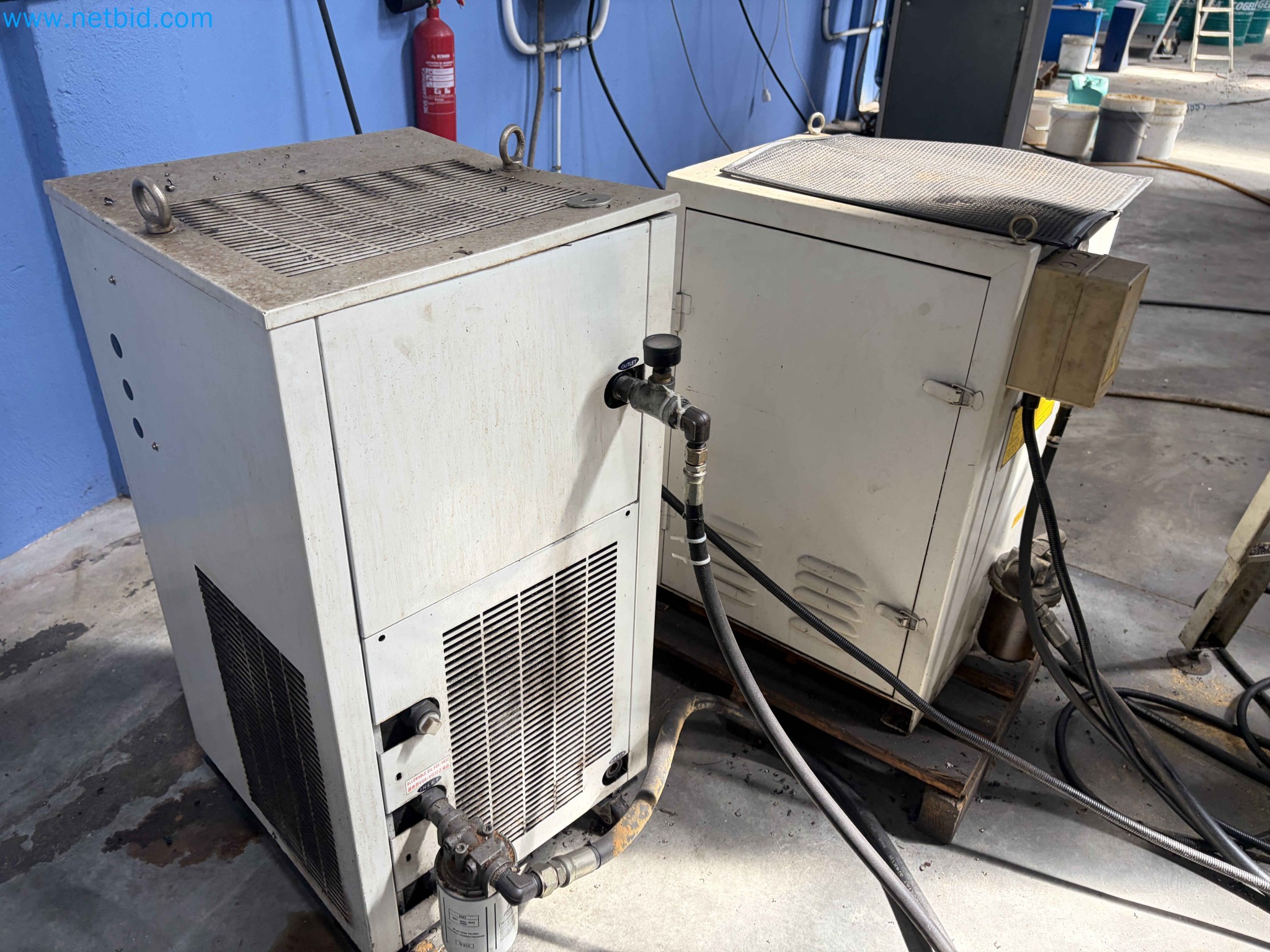

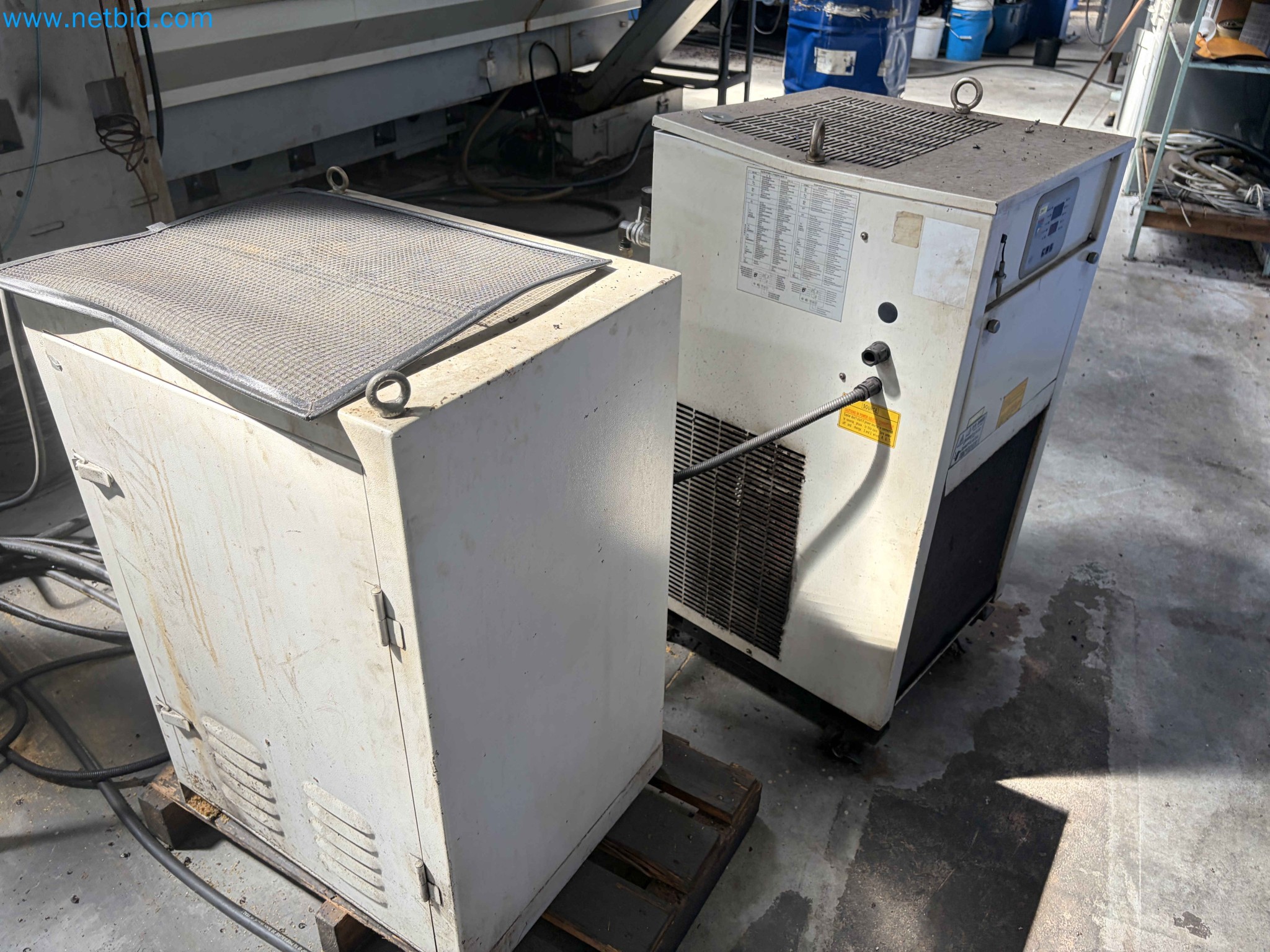

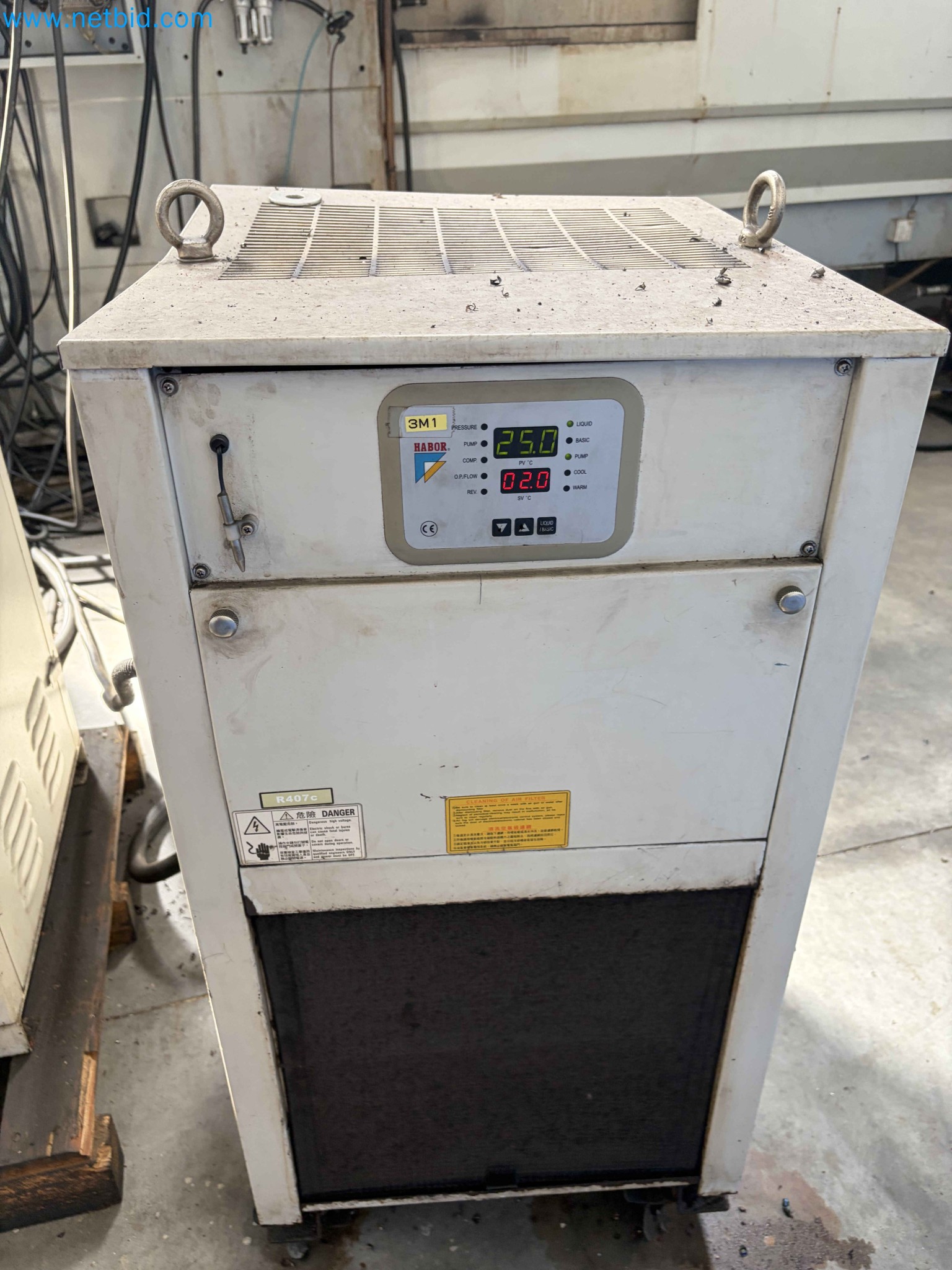

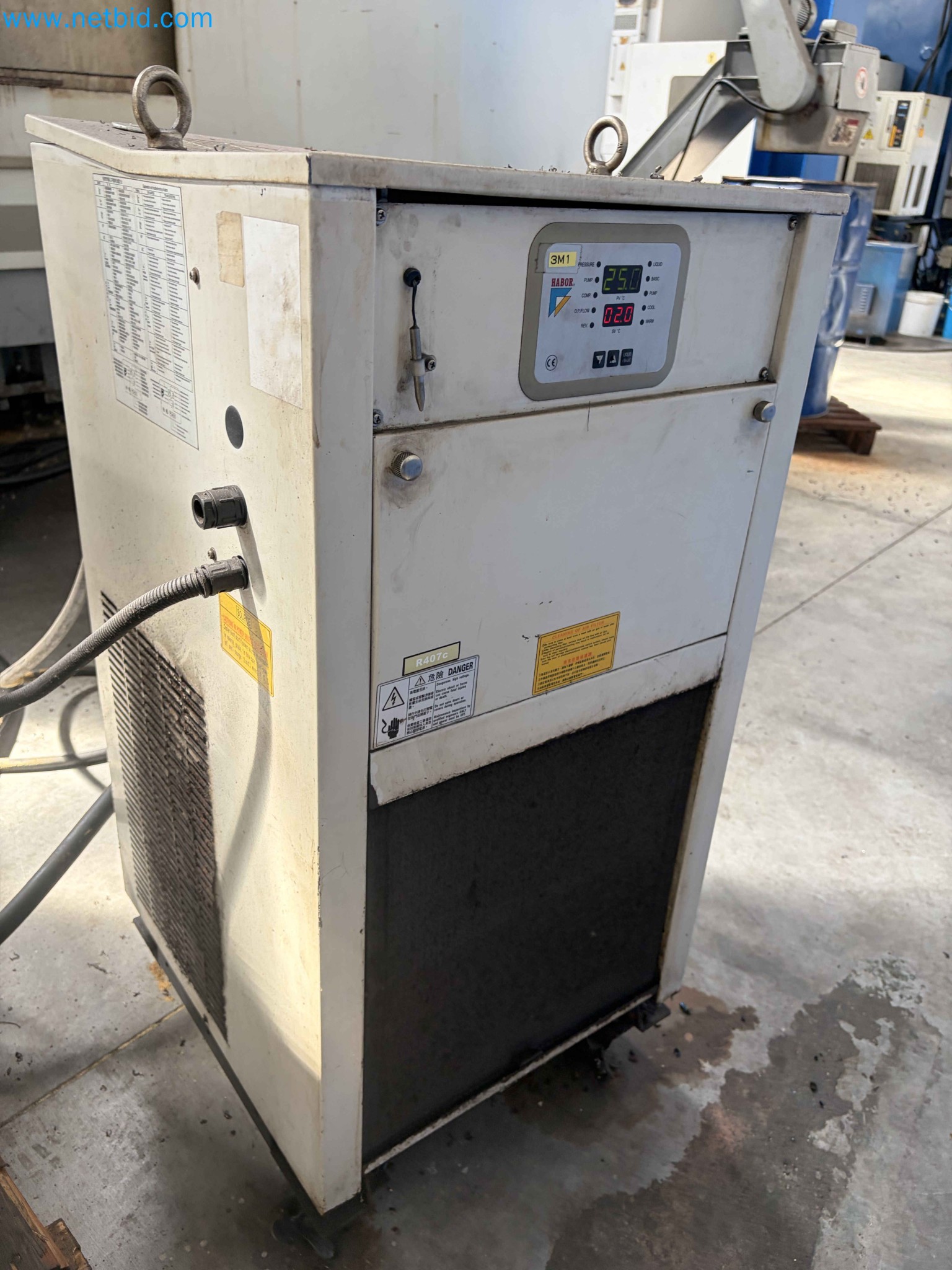

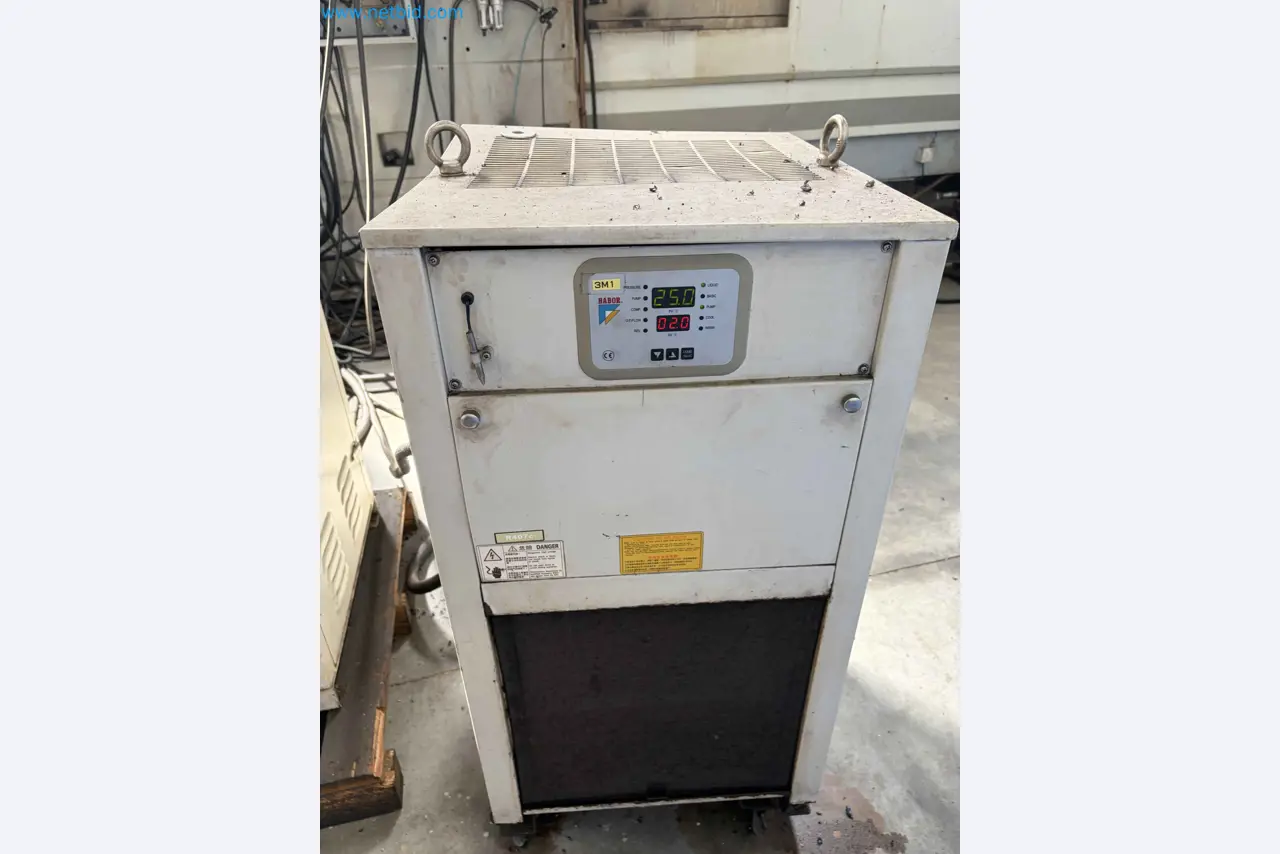

Externe Temperaturregelungseinheit (Kältemittel R407C)

Pneumatisches System
Druck: 5 – 7 kg/cm²
Verbrauch: >100 L/min
Filter- und Wartungseinheit (FRL)
Druckluftreinigungssystem

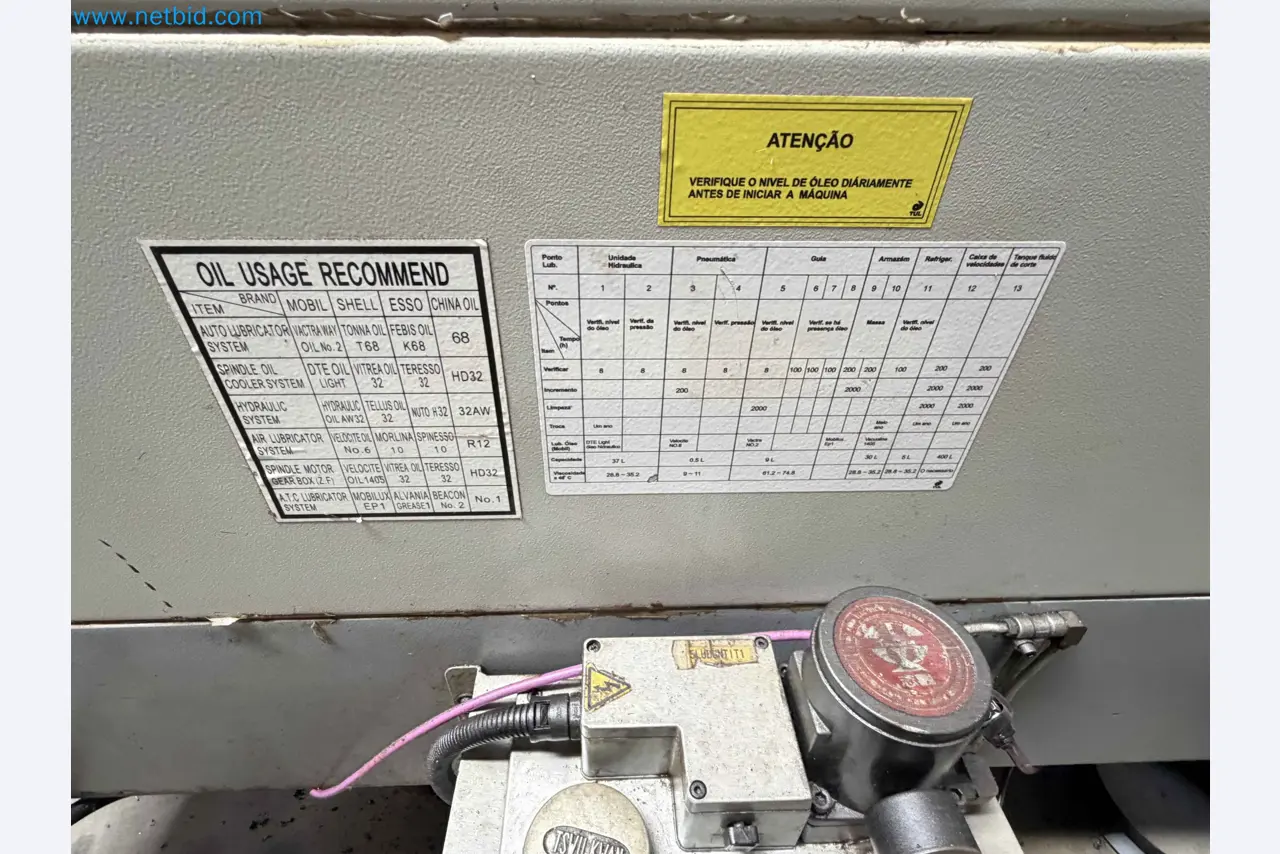

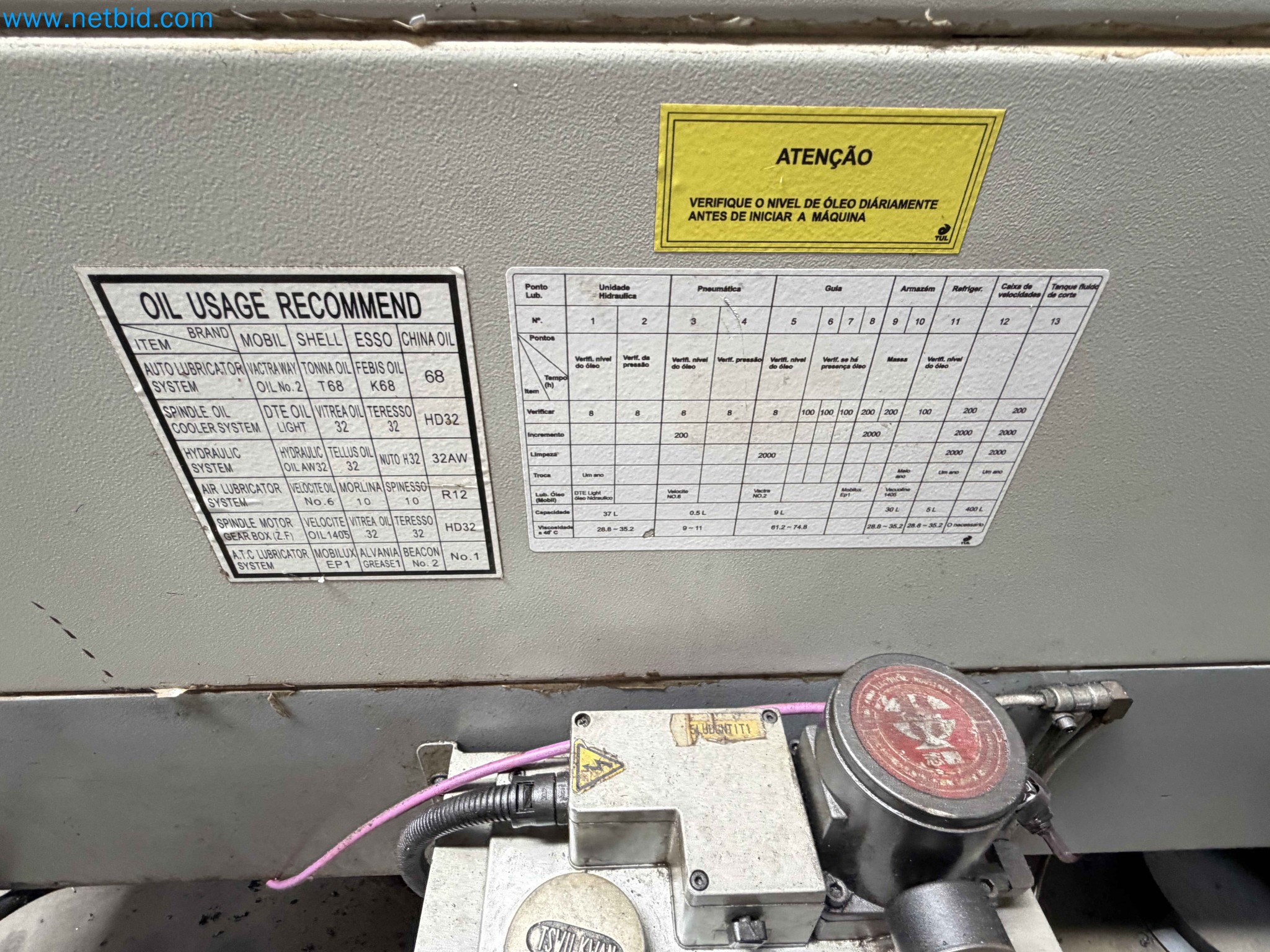

Flüssigkeitskapazitäten:
Hydraulik: 40 L

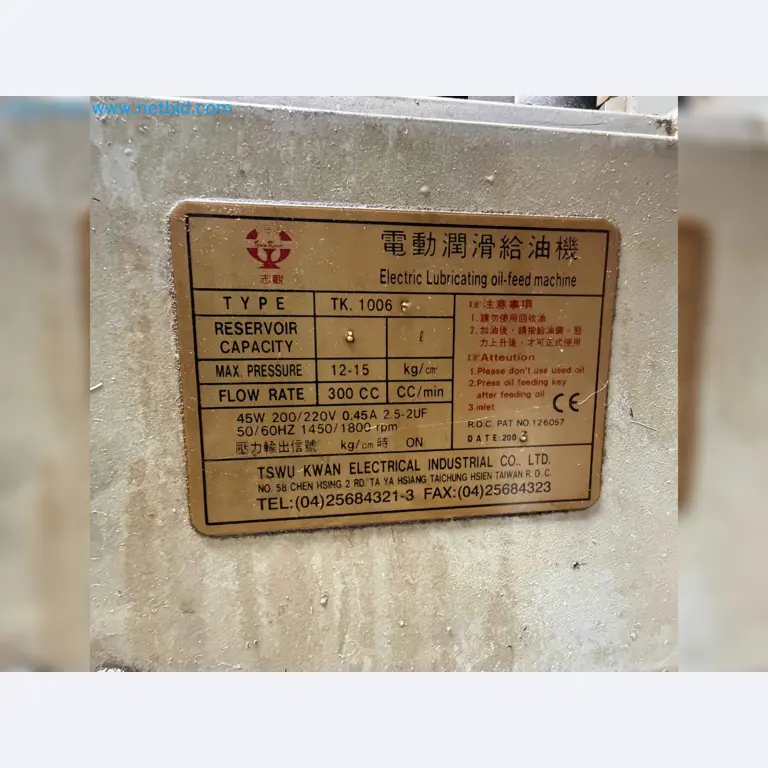

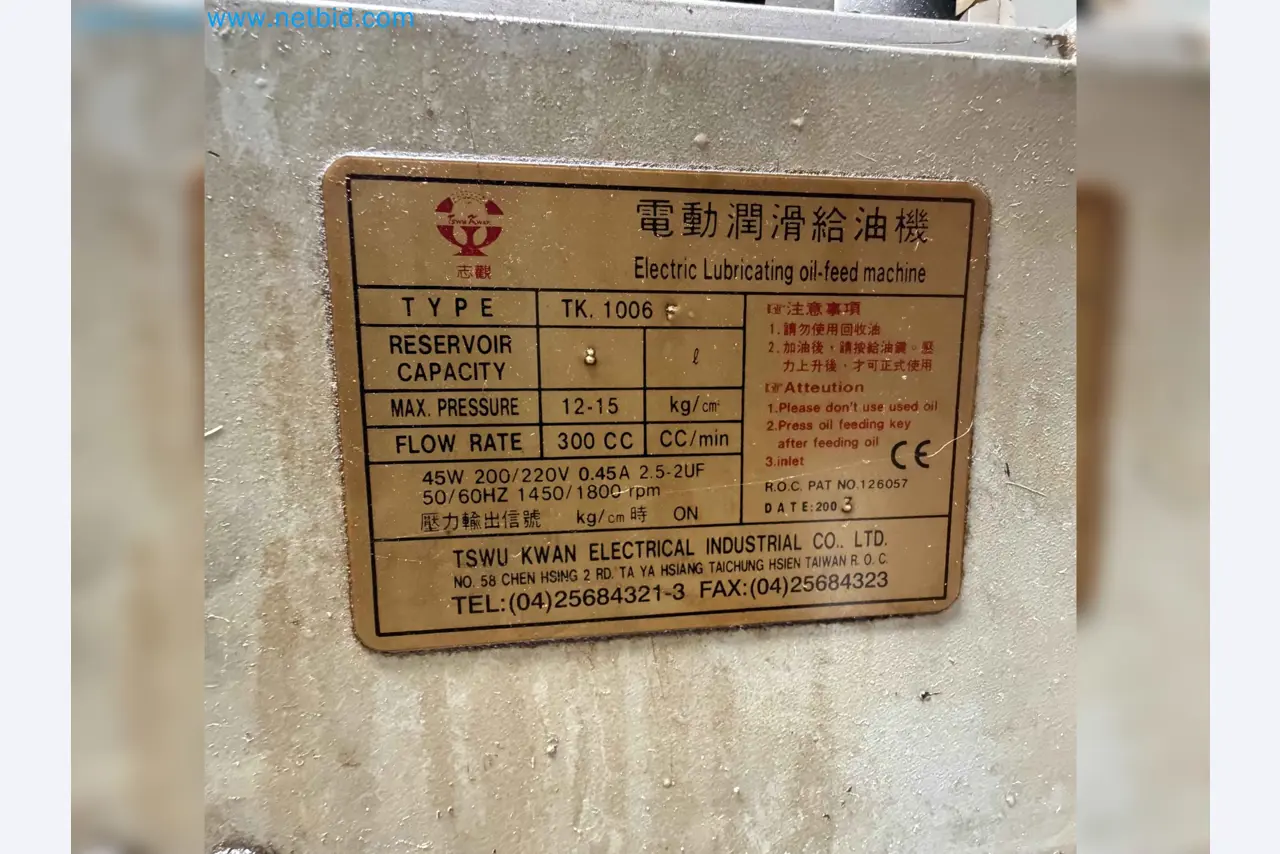

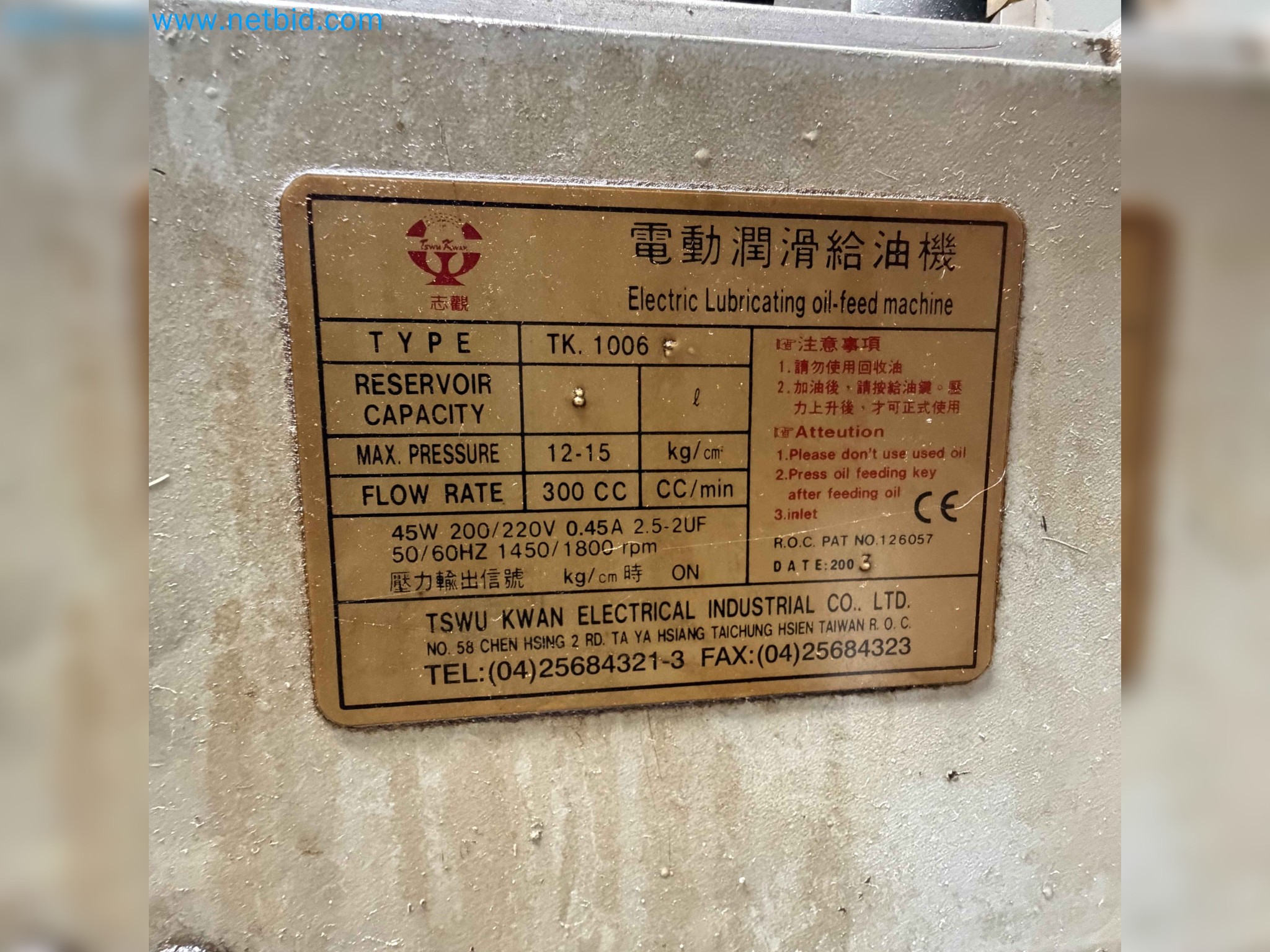

Schmierung: 8 L
Spindelkühlung: 30 L
Kühlmittel: >400 L

Hilfssysteme:
Hochdruckpumpe (15 kg/cm²)
Werkzeug-Innenkühlsystem
Reinigungssystem für den Arbeitsbereich

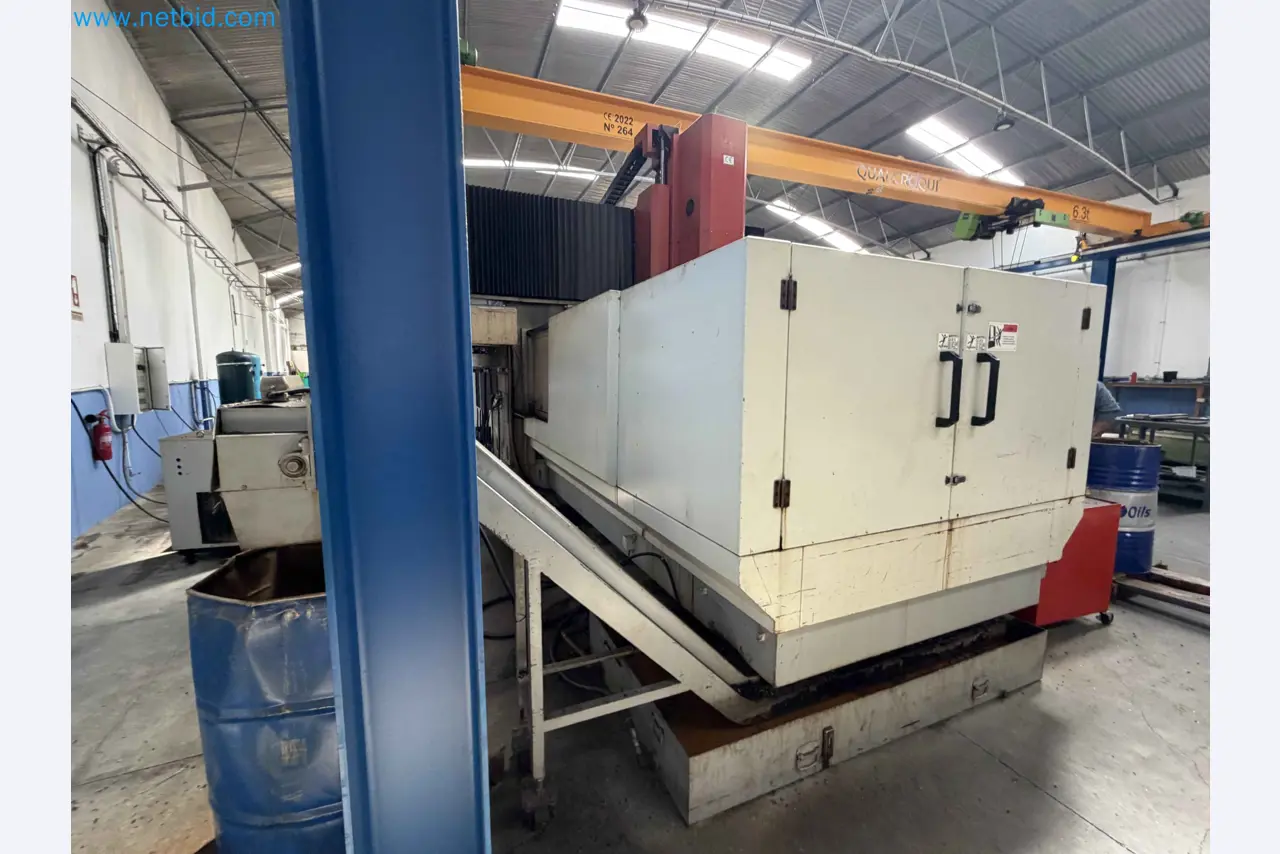

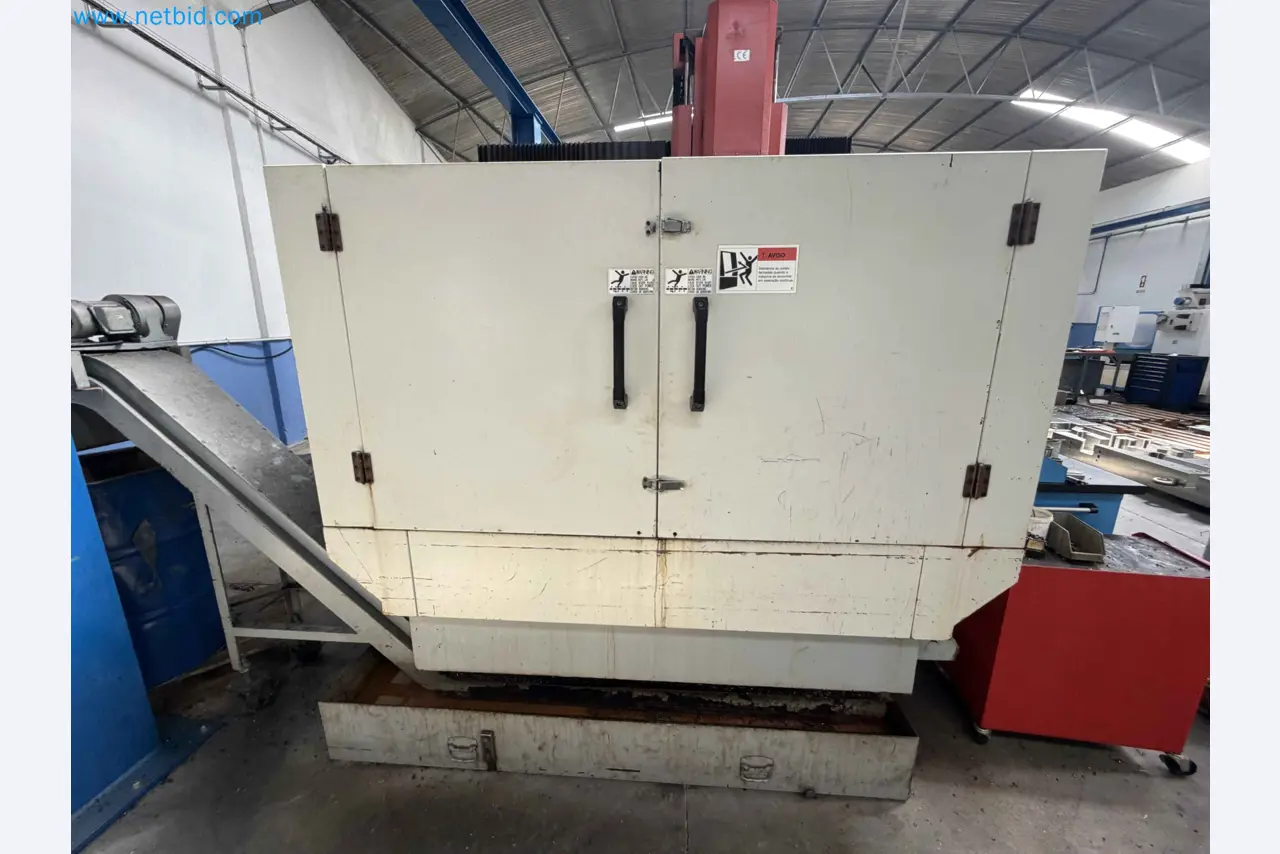

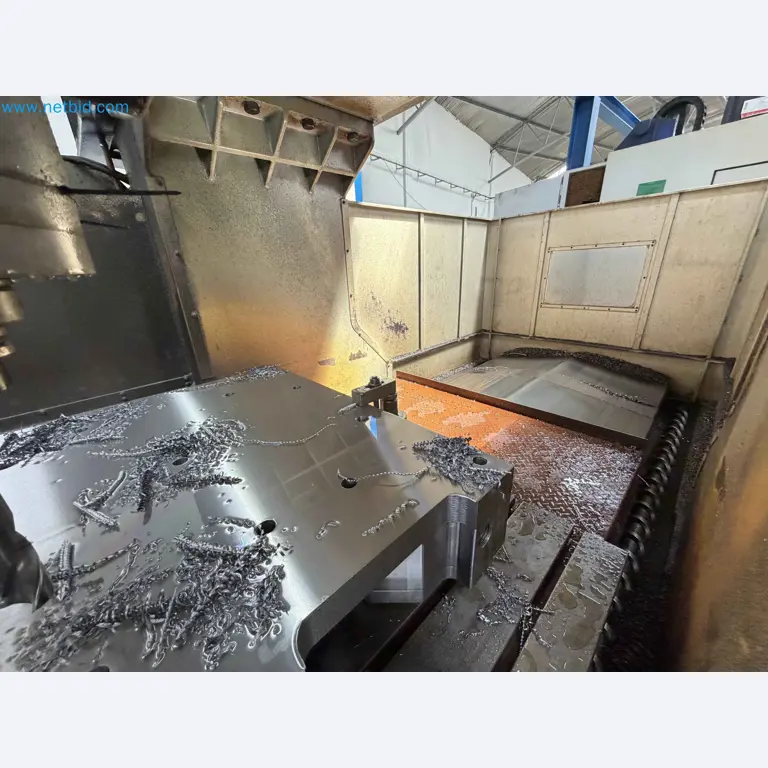

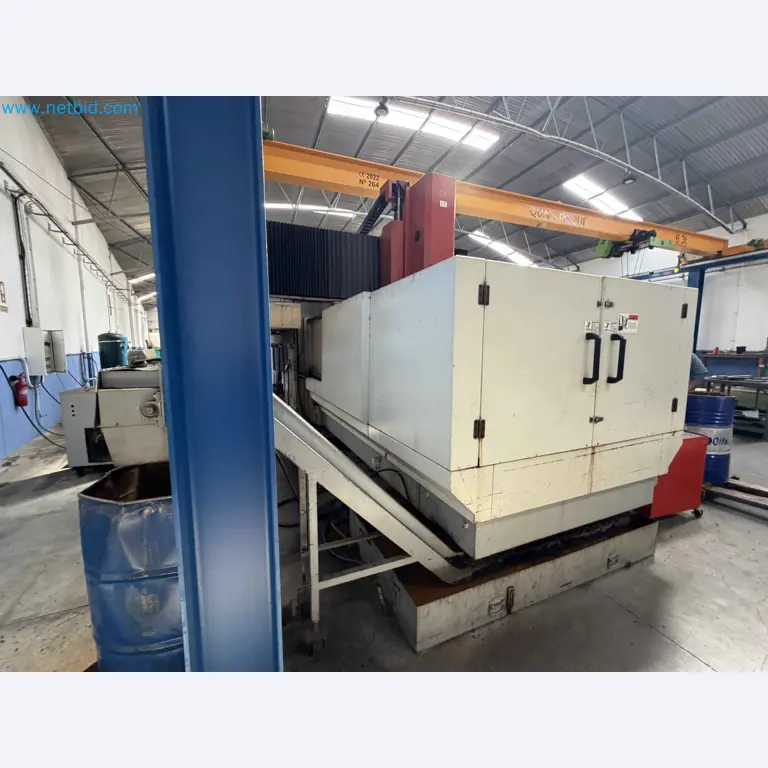

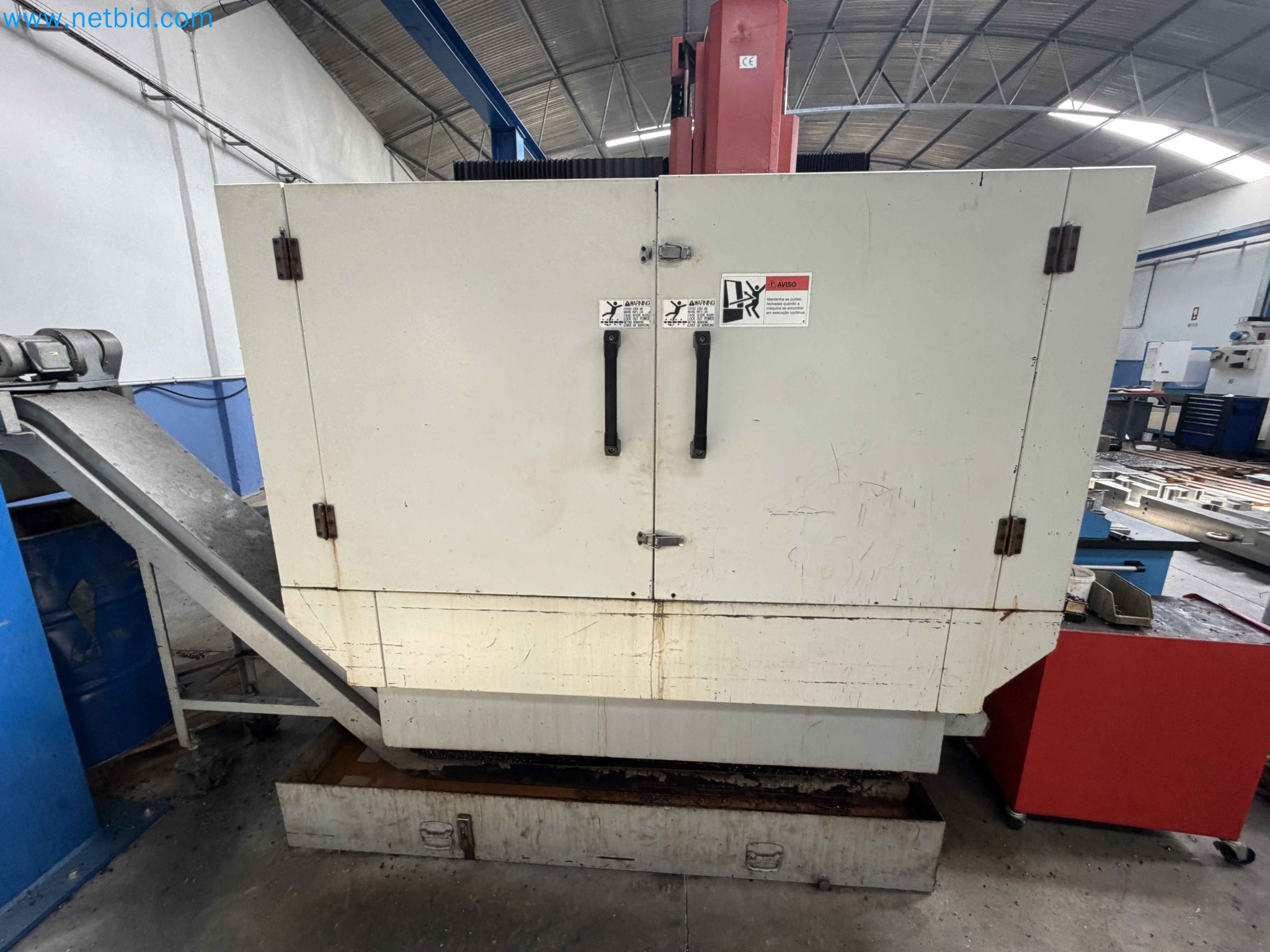

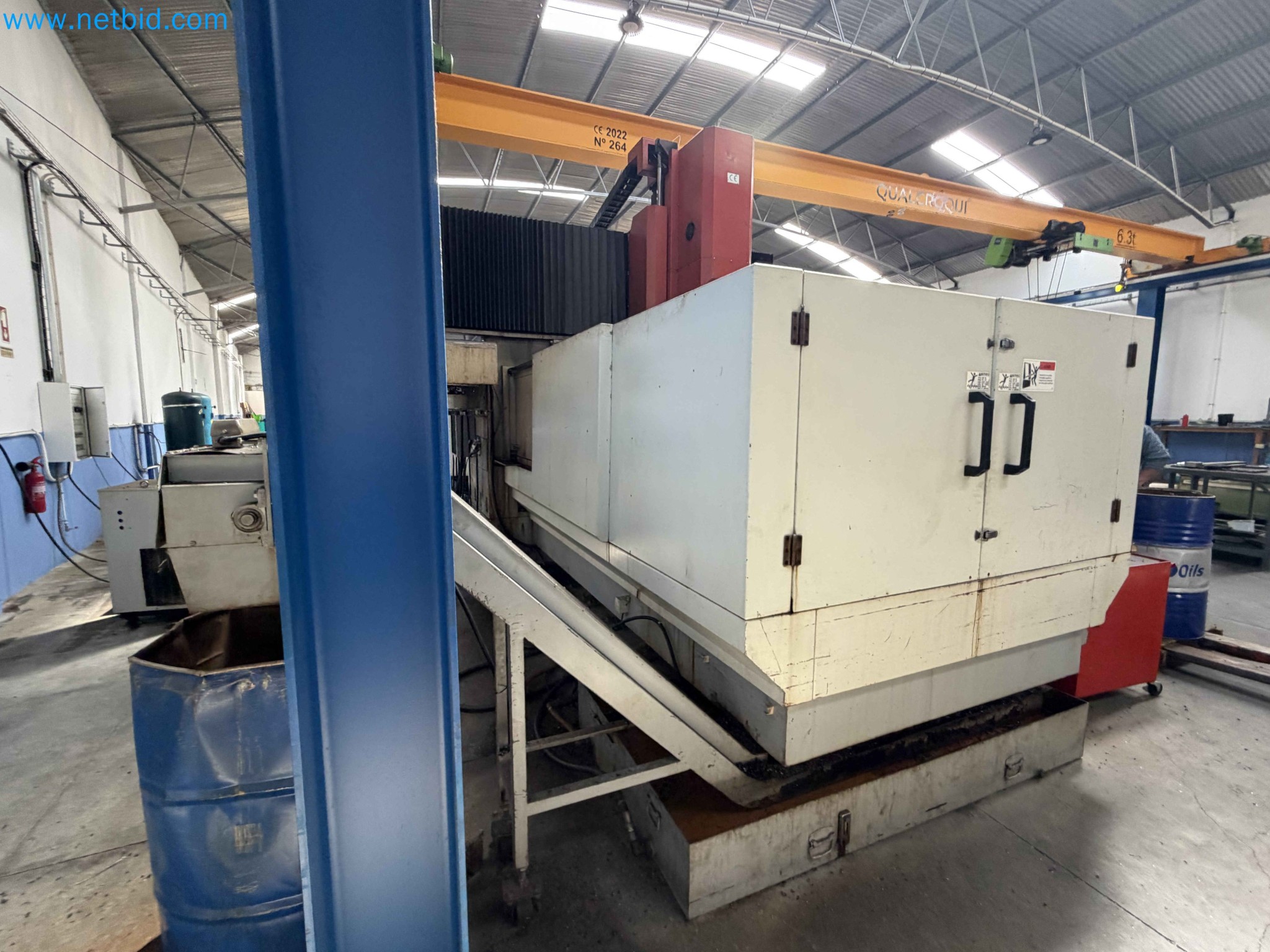

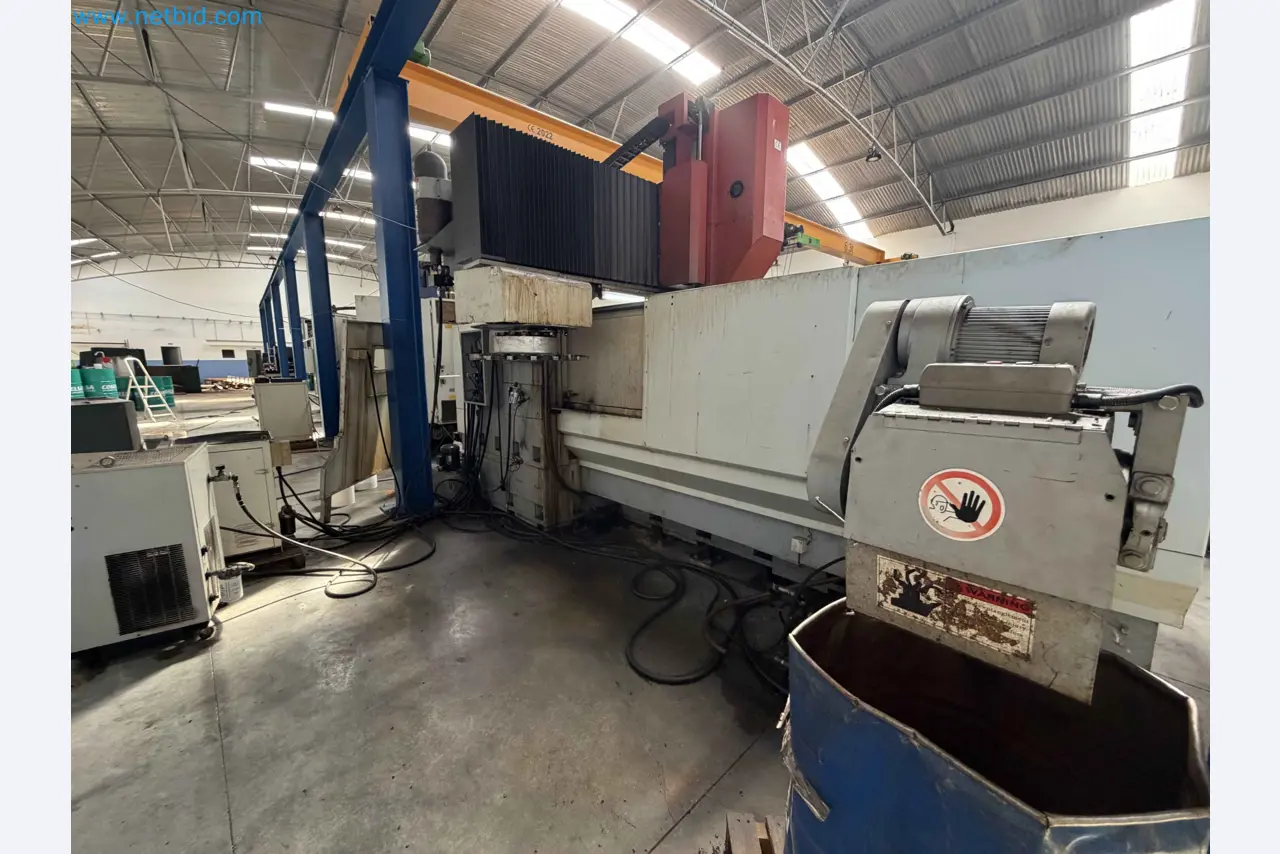

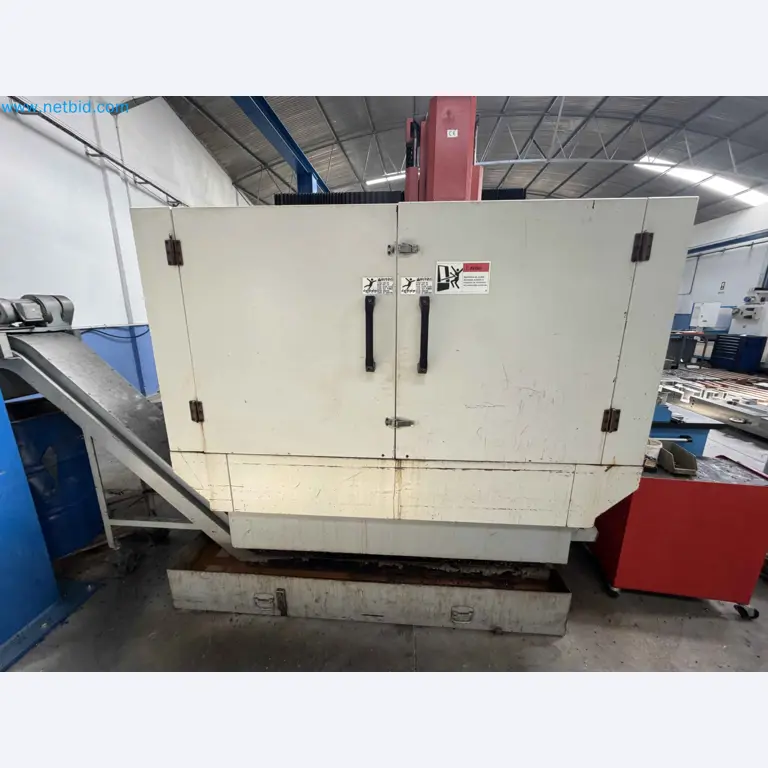

Späneförderer

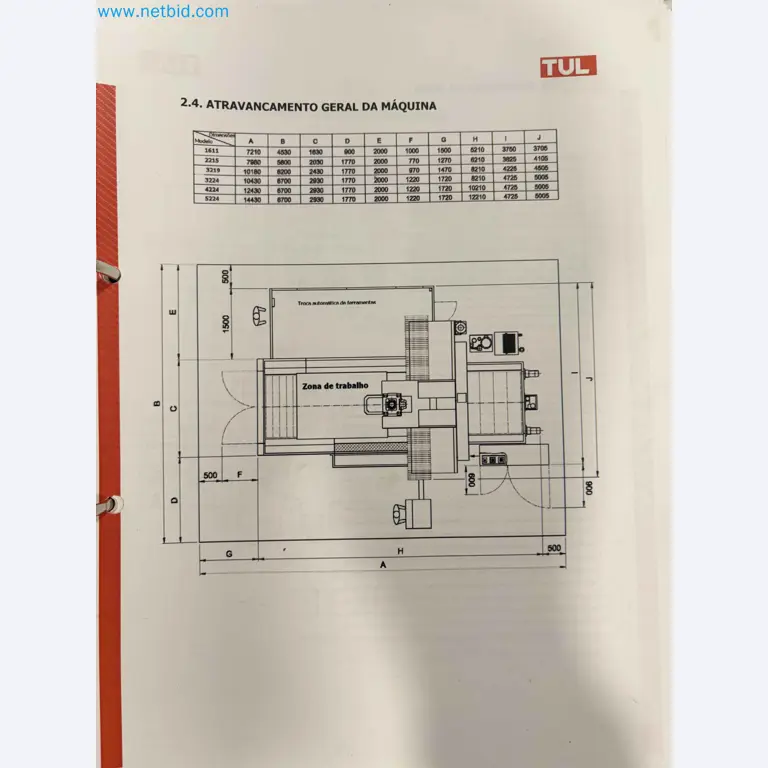

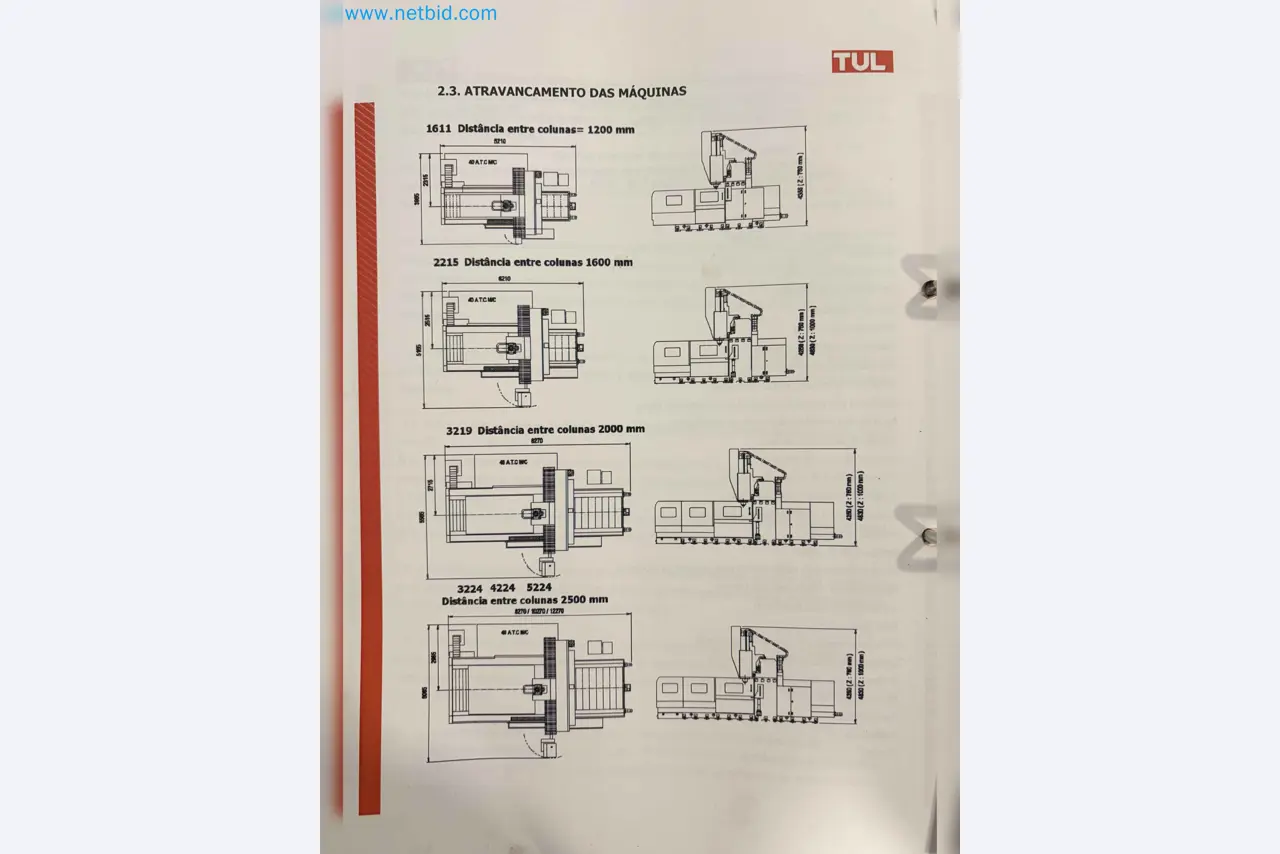

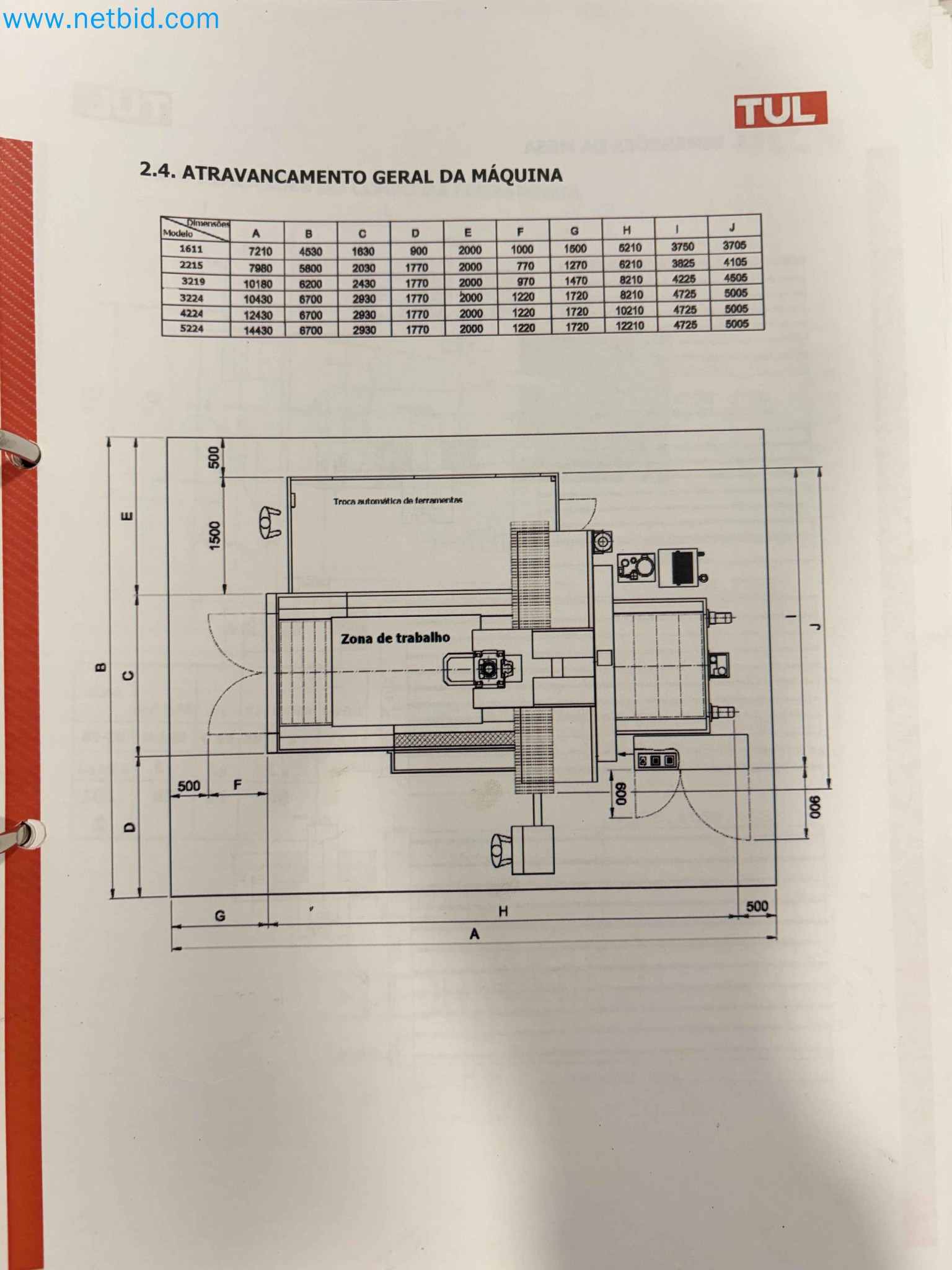

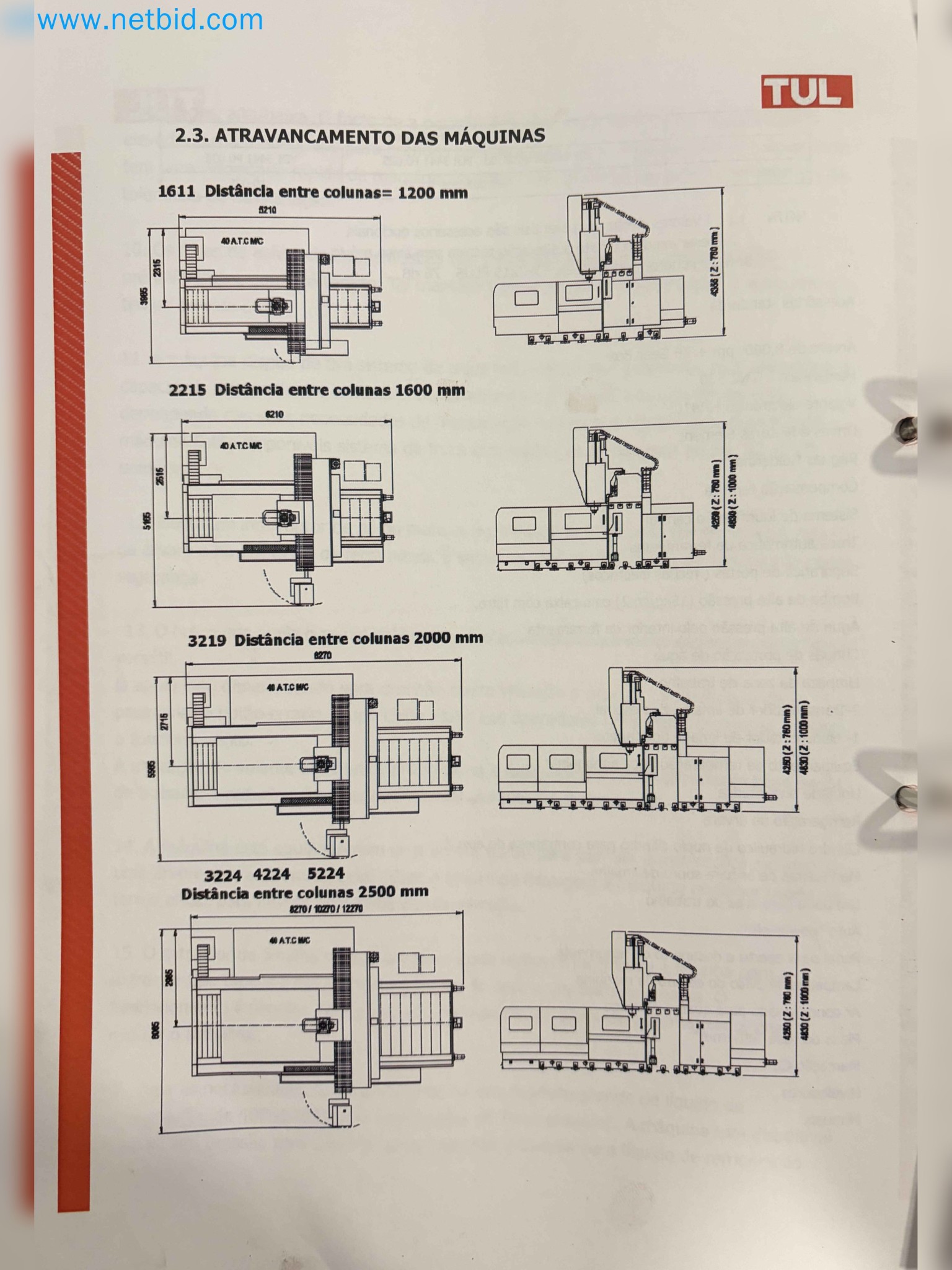

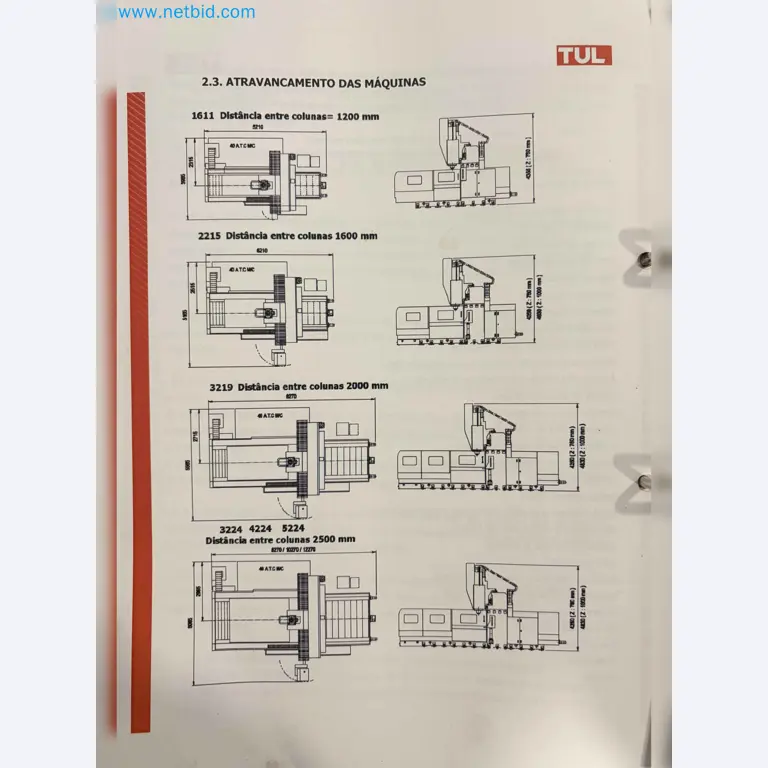

Abmessungen ca.: 7100 × 5200 × 4830 mm
Gewicht ca.: 21.000 kg

Optionale Demontage- und Verladekosten durch Dritte: 1500 €.
Zusätzliche Kosten im Zusammenhang mit der Losvorbereitung und Verpackungsanforderungen für den Transport, bereitgestellt durch Dritte, sind auf Anfrage verfügbar.
