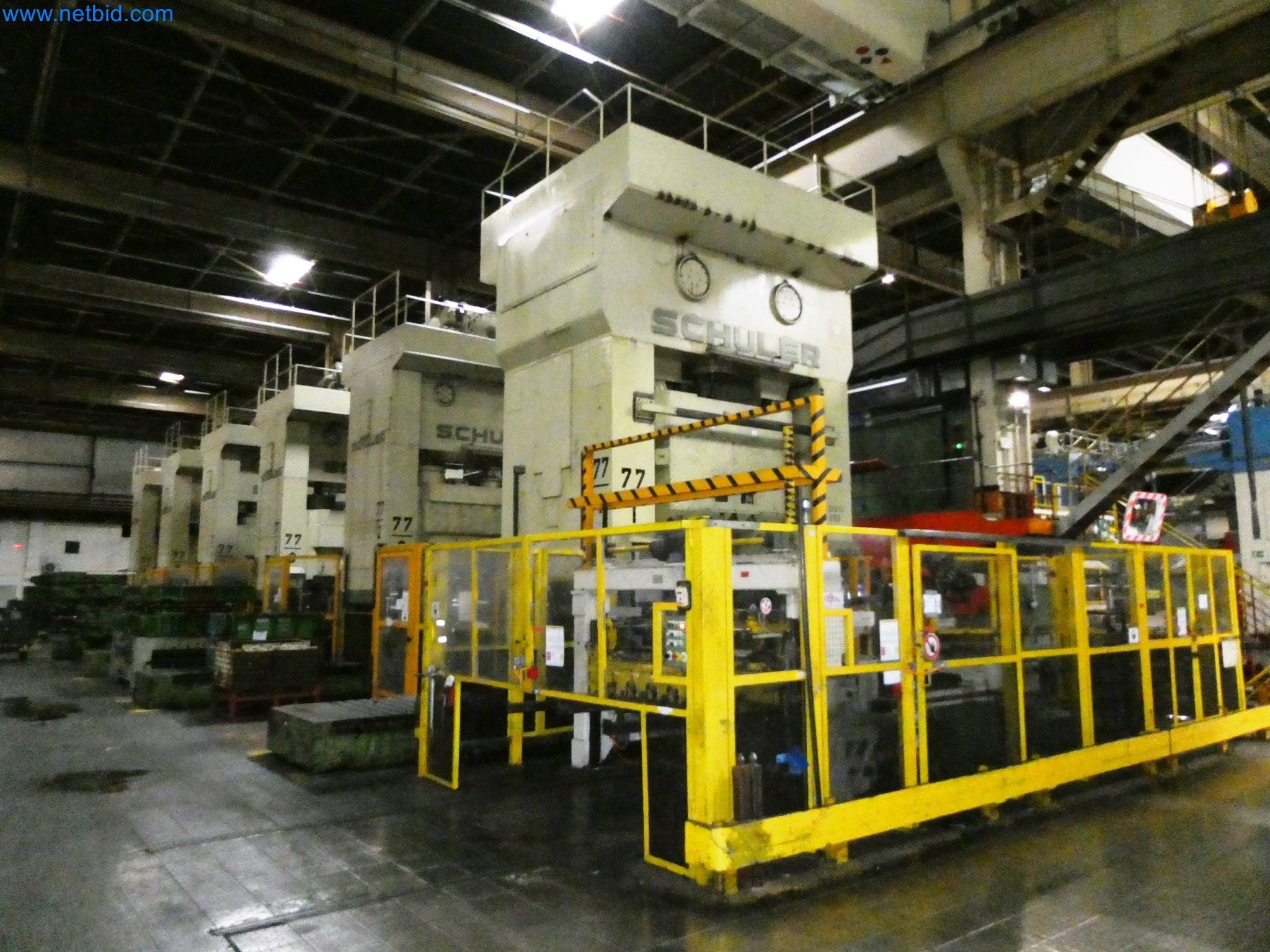

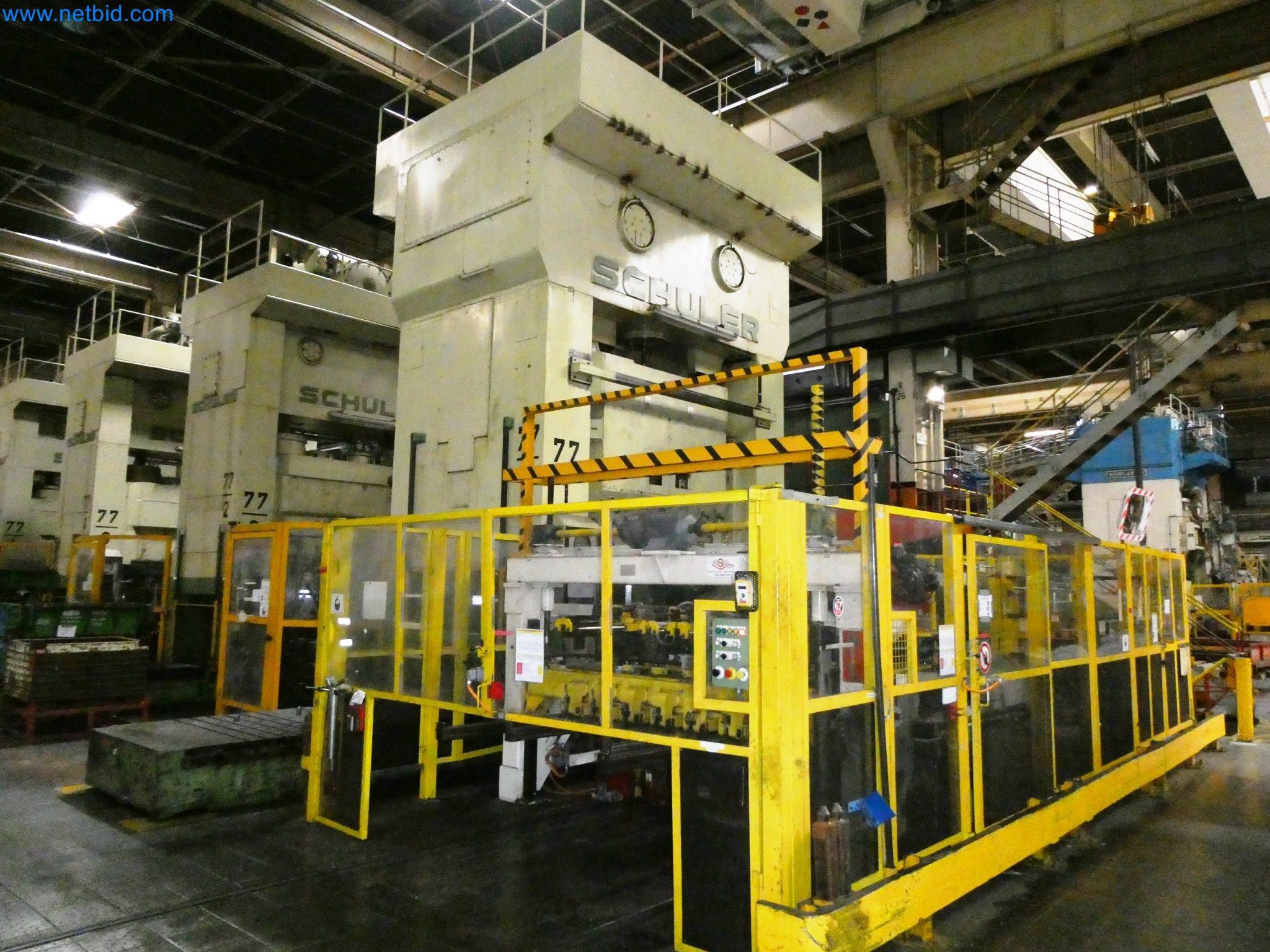

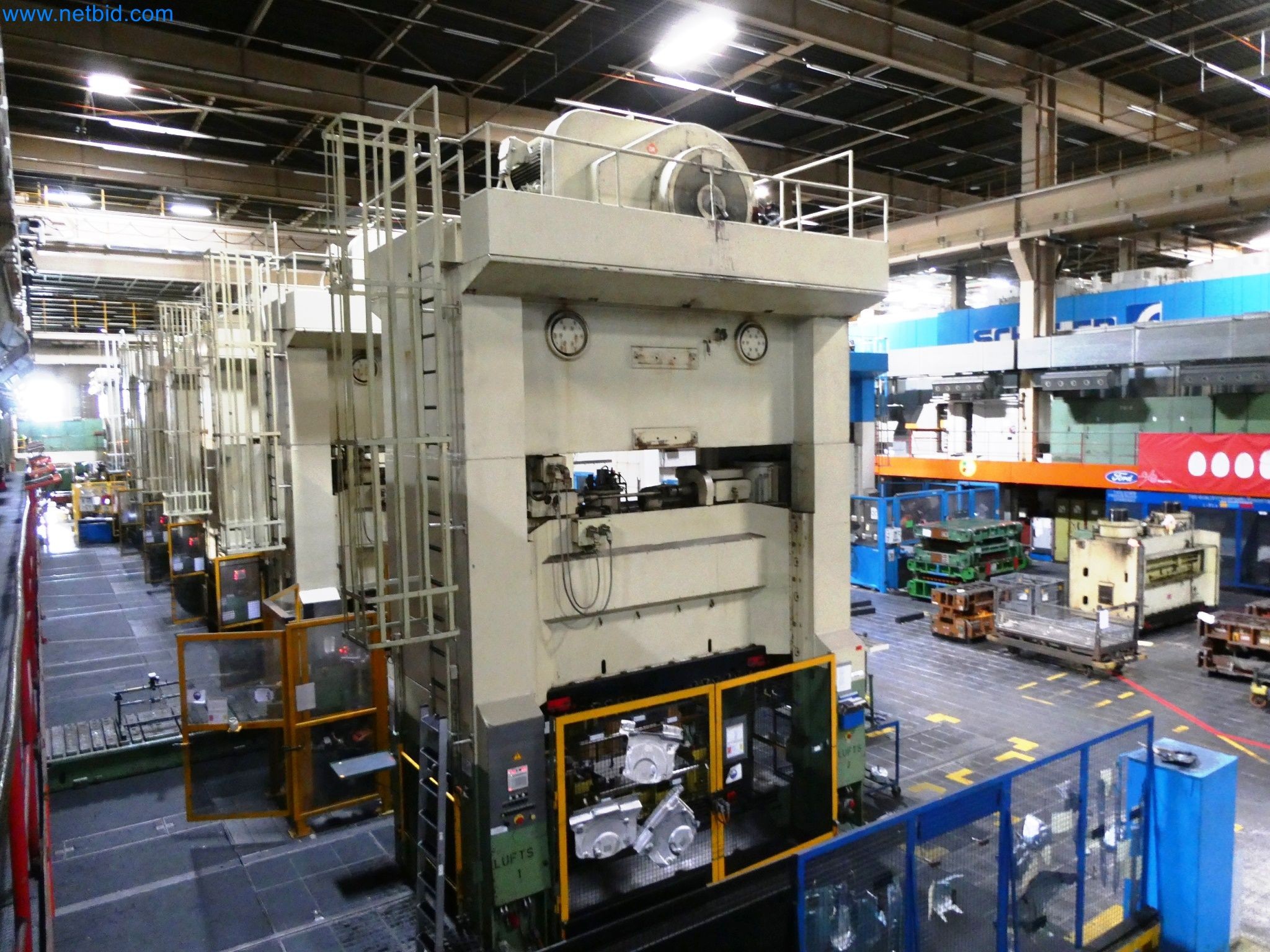

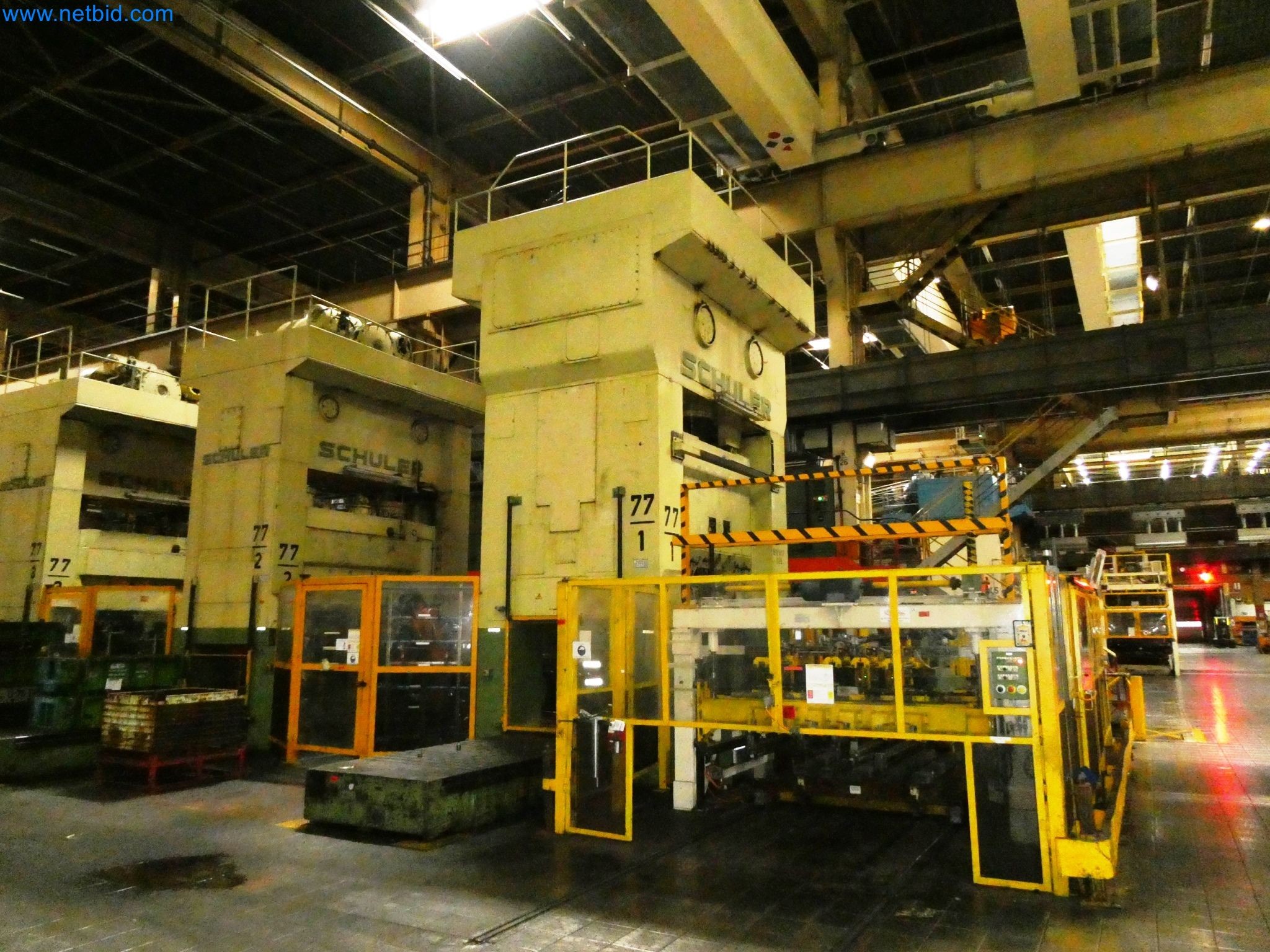

Linha de imprensa (77) SchulerNegociação#18844-5001

Última revisão 2014, composta por:

Desempilhador de placas, marca ASM, tipo ECPL-L77, sistema n.º 0902900

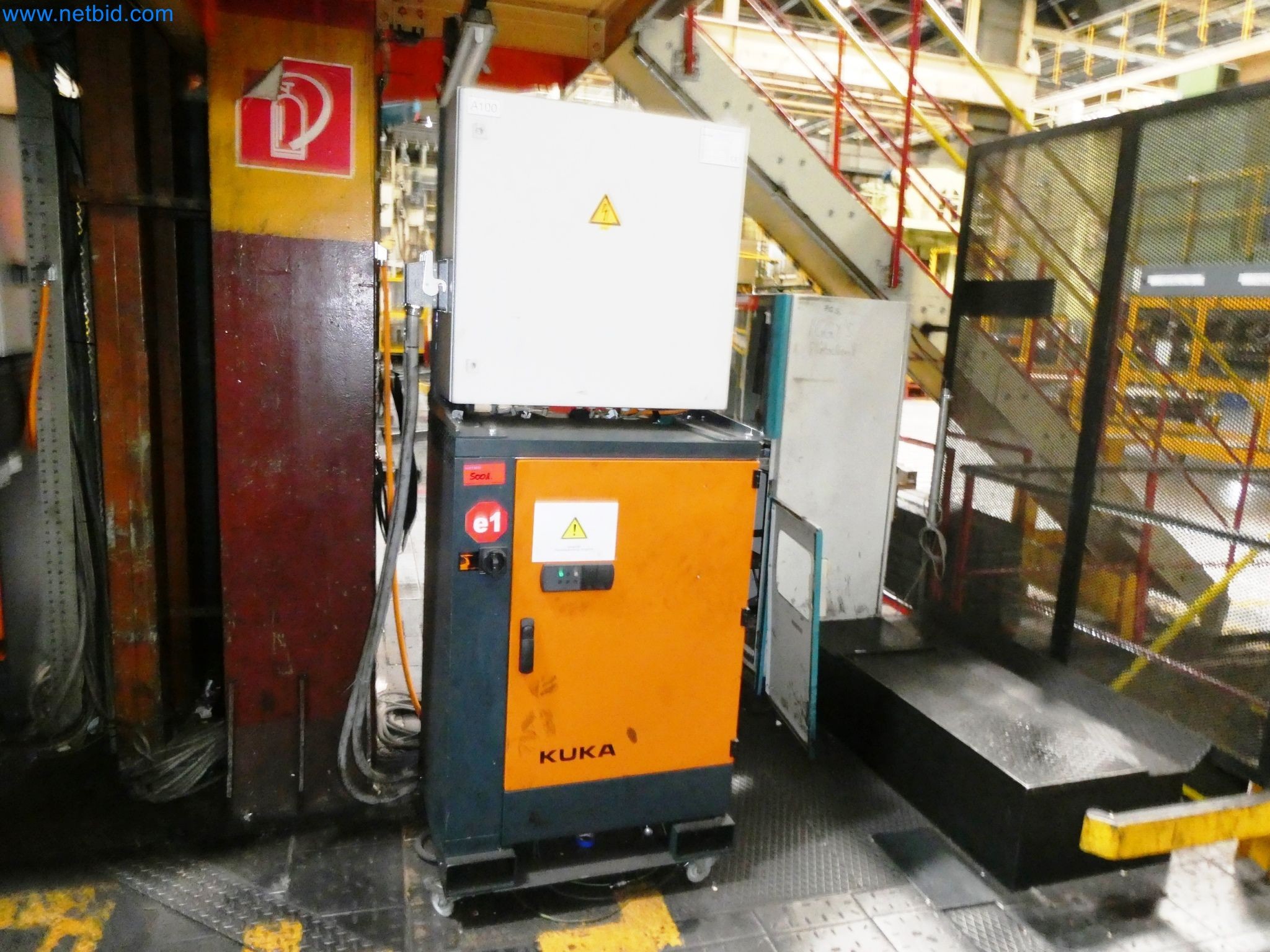

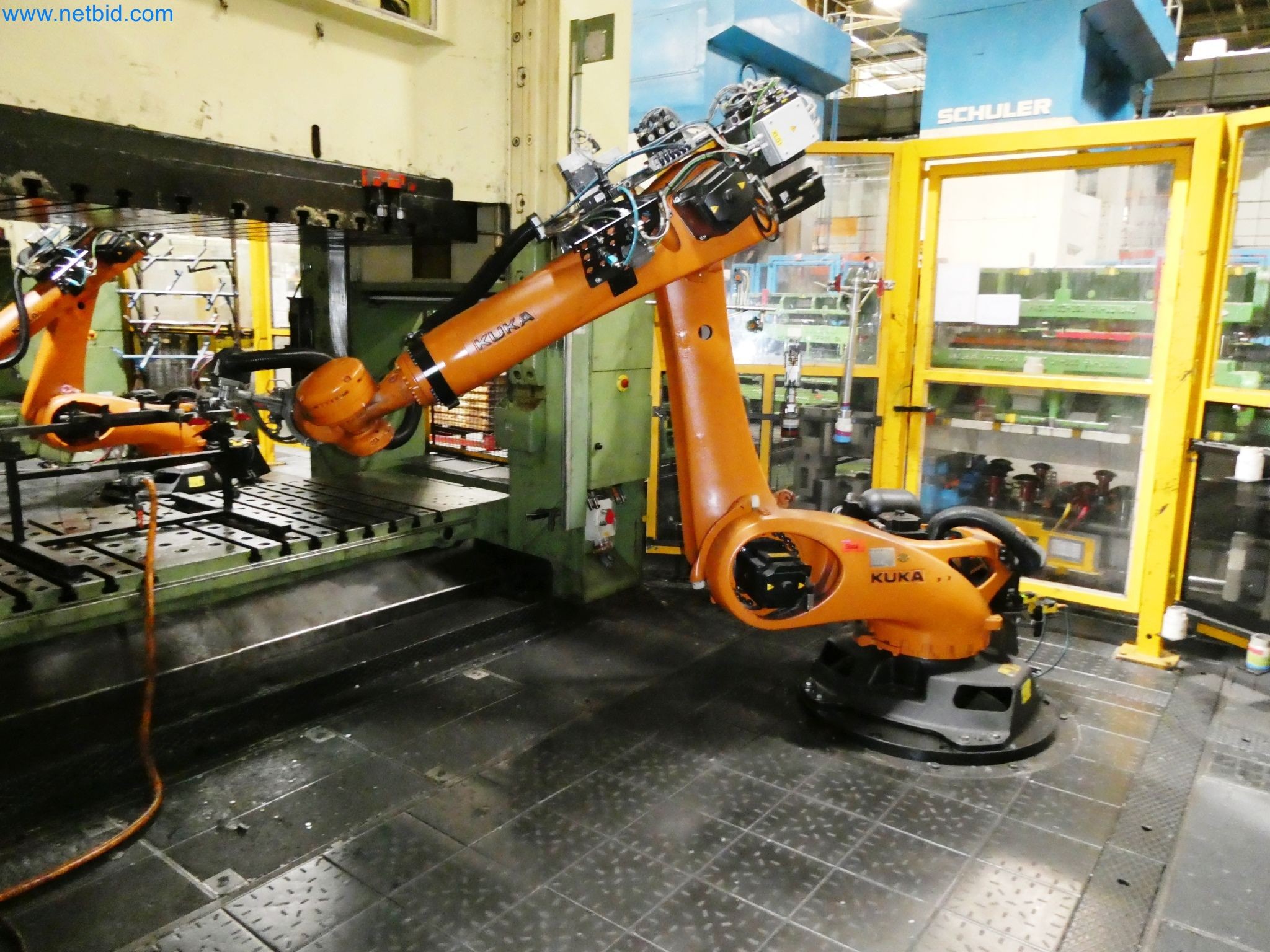

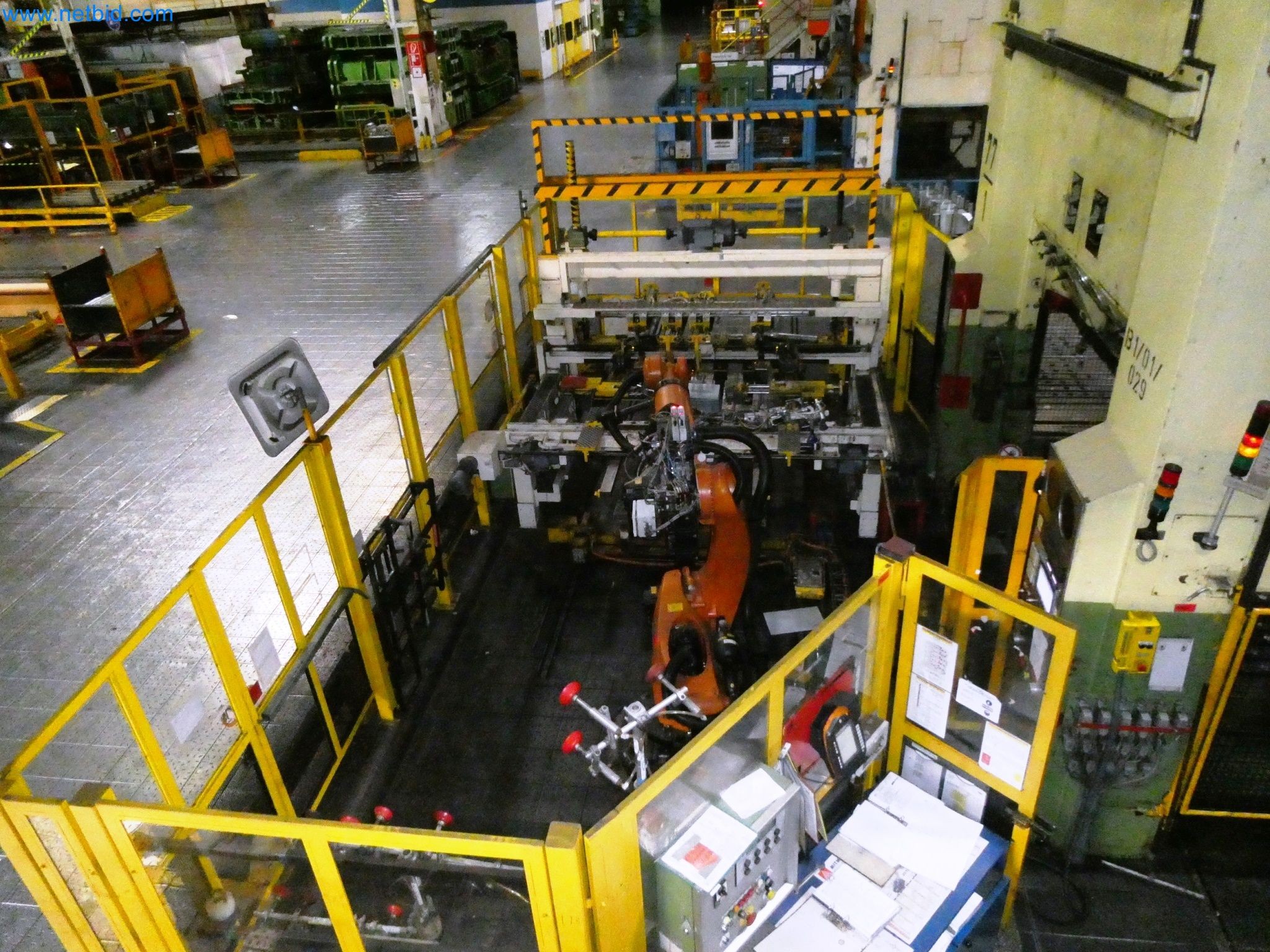

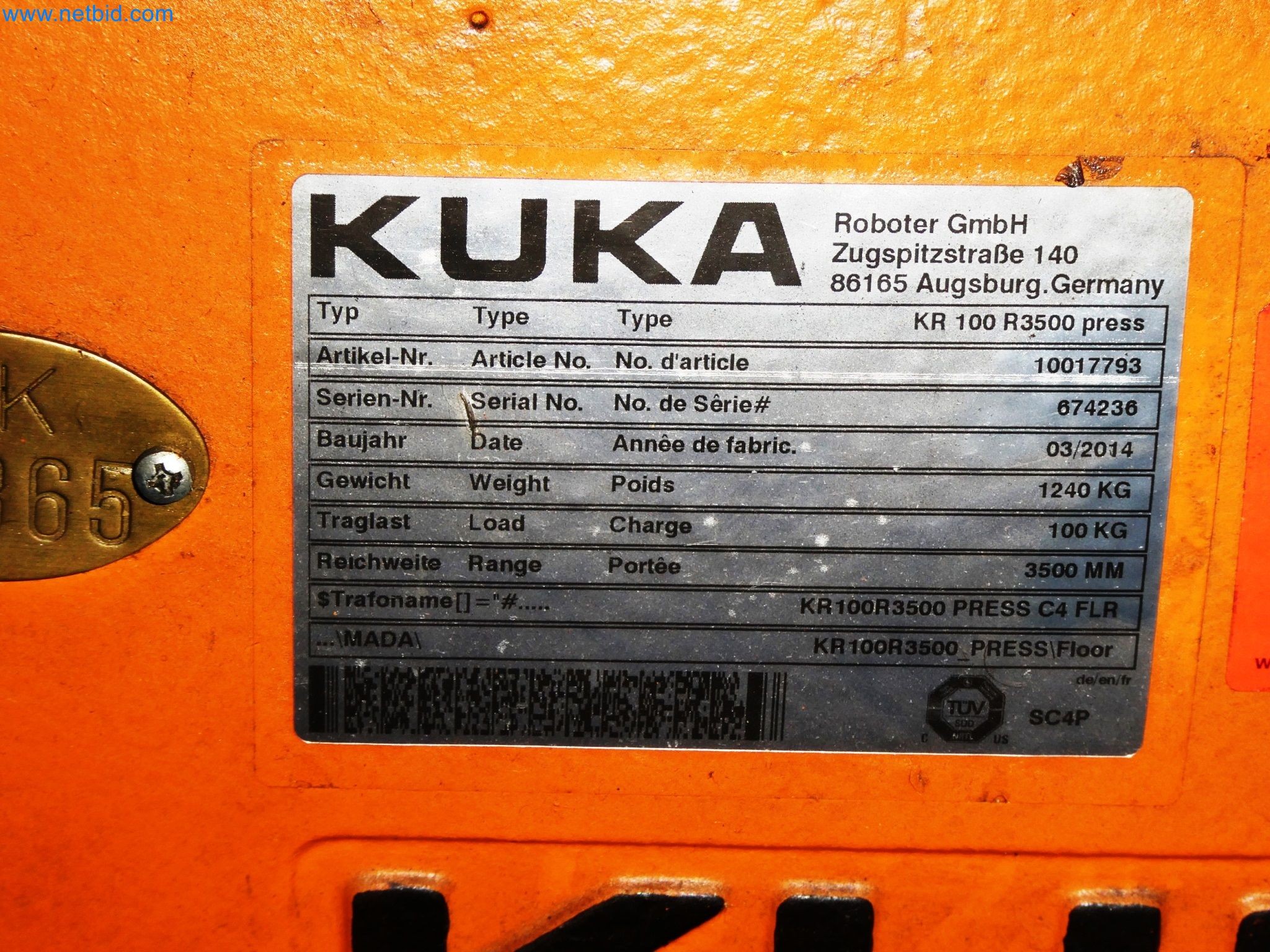

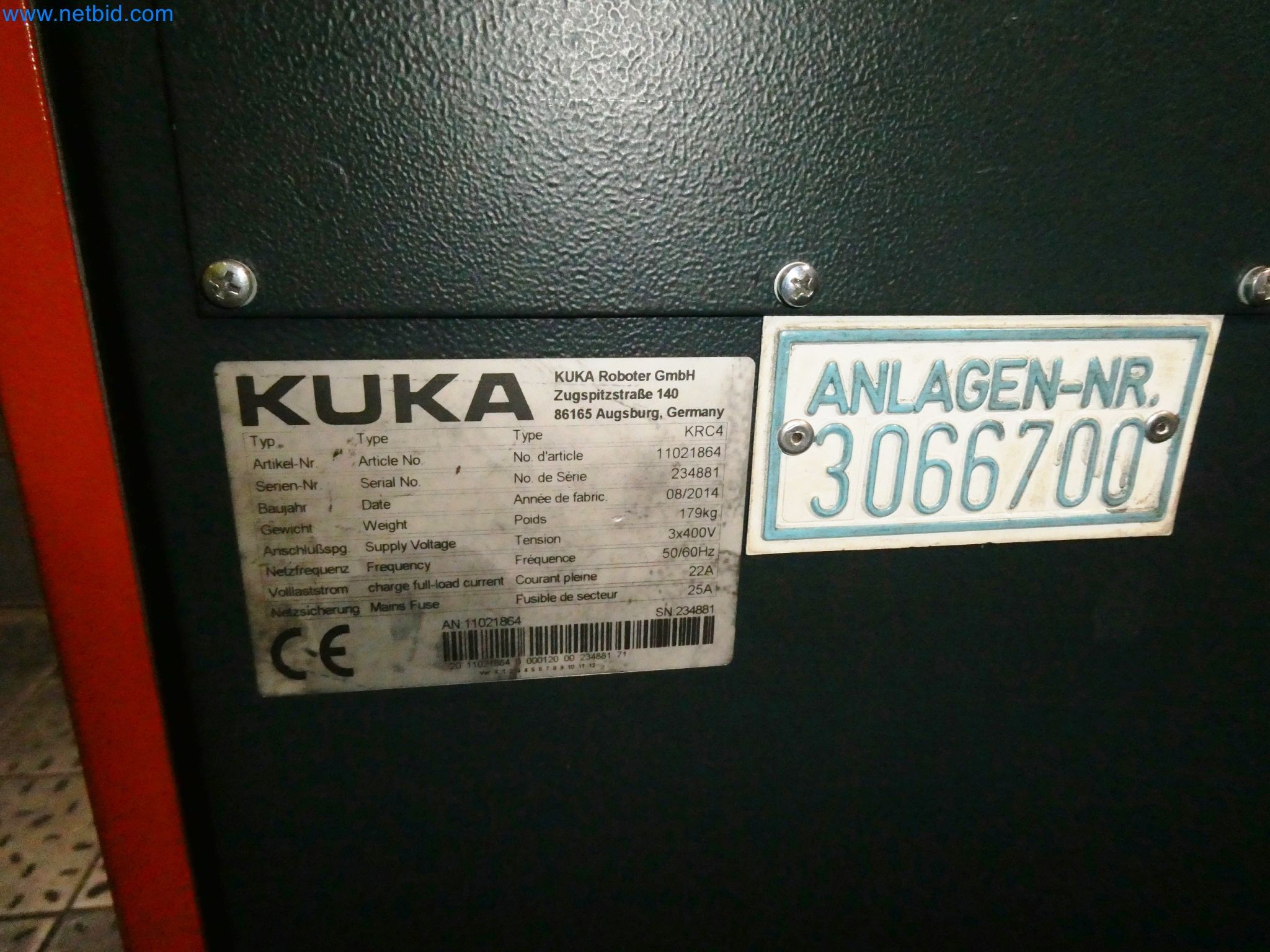

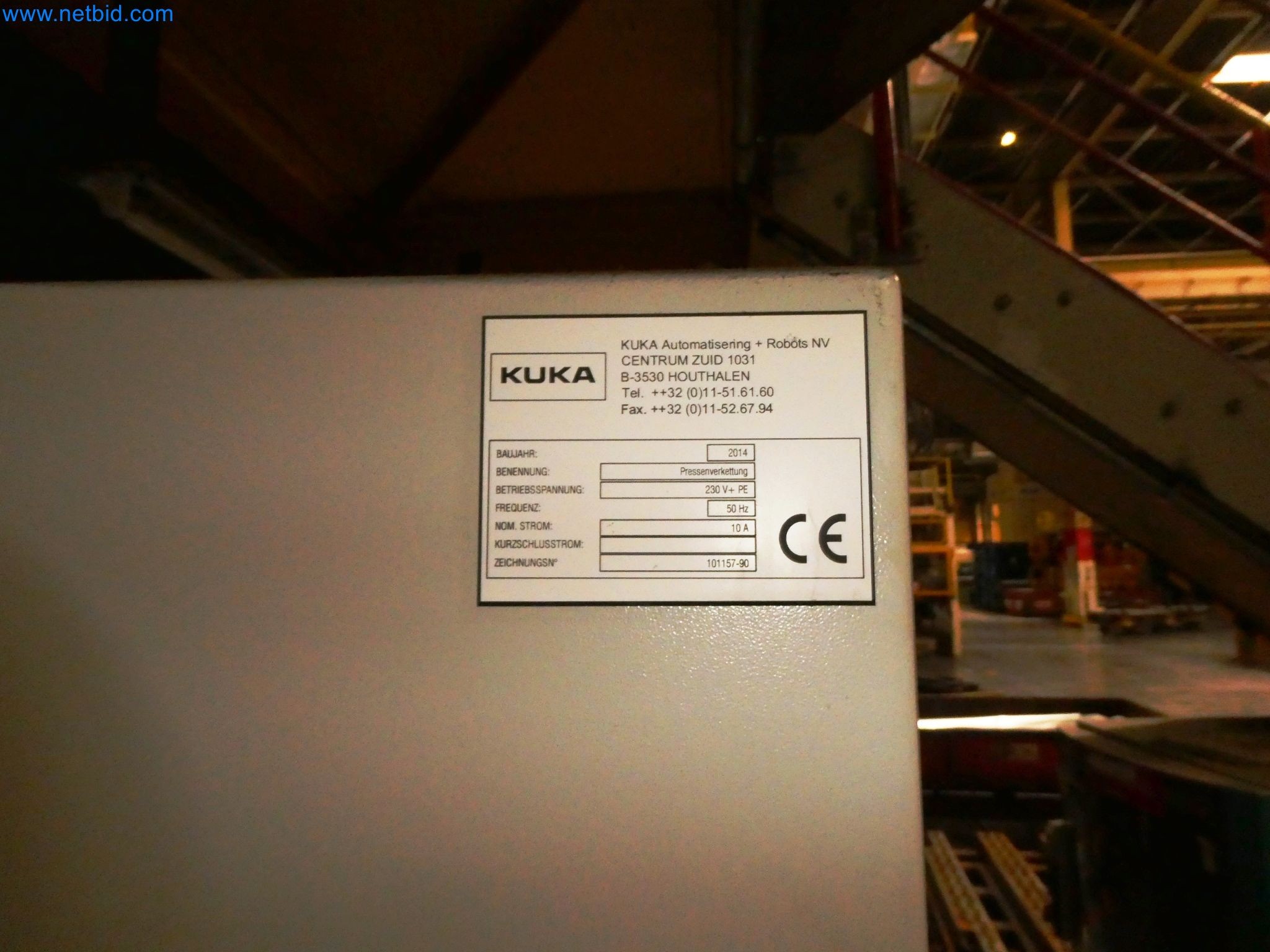

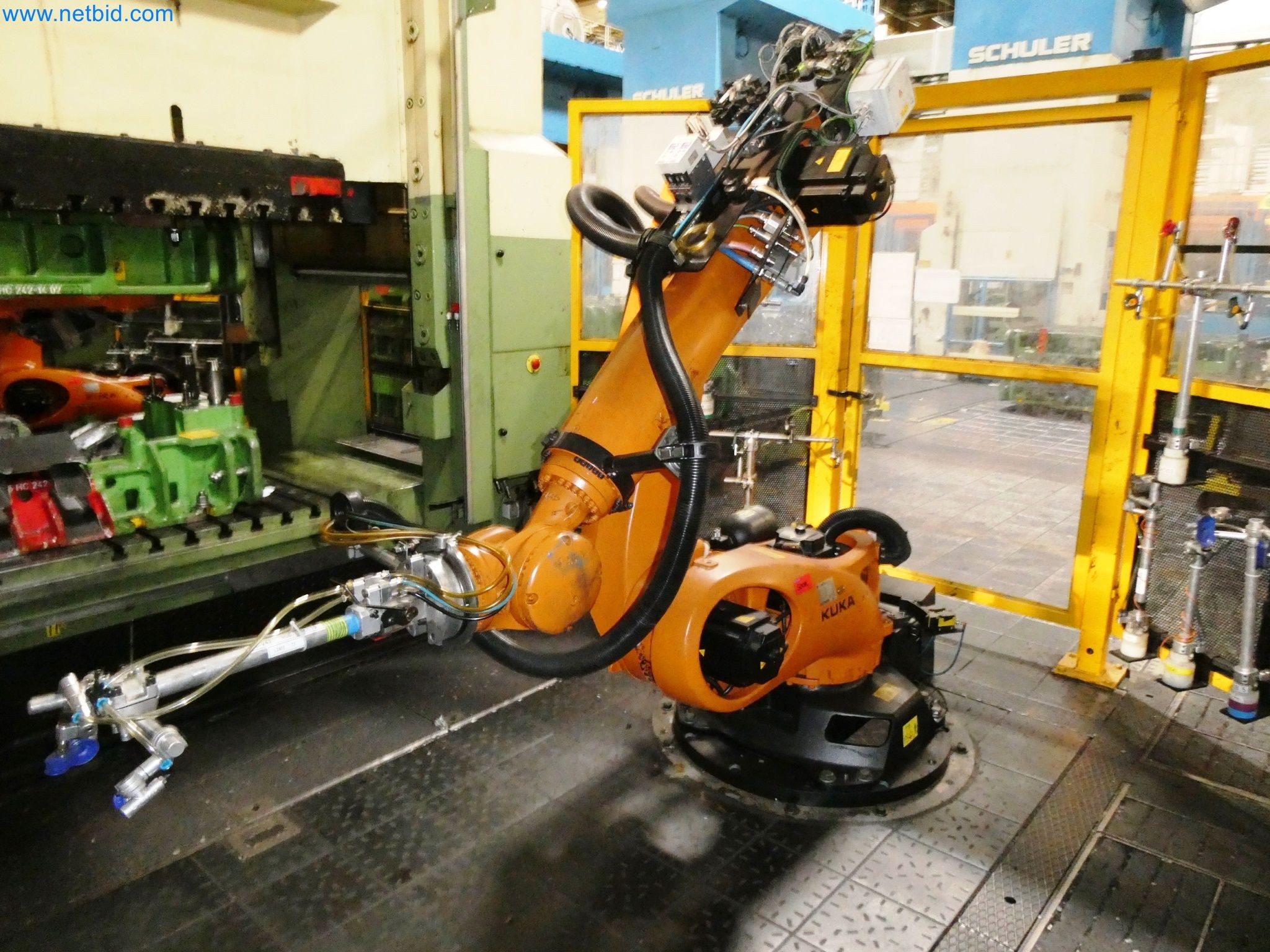

Robô de 6 eixos, fabricado pela Kuka, tipo KR 10 R3500 Press, ano 2014, SN 674236, peso 1.240 kg, capacidade de carga 100 kg, alcance 3.500 mm, com controlador, tipo KRC4, sistema n.º 3066700, armário de controlo e unidade de controlo manual, SN 23488, ligação de prensa fabricada pela Kuka

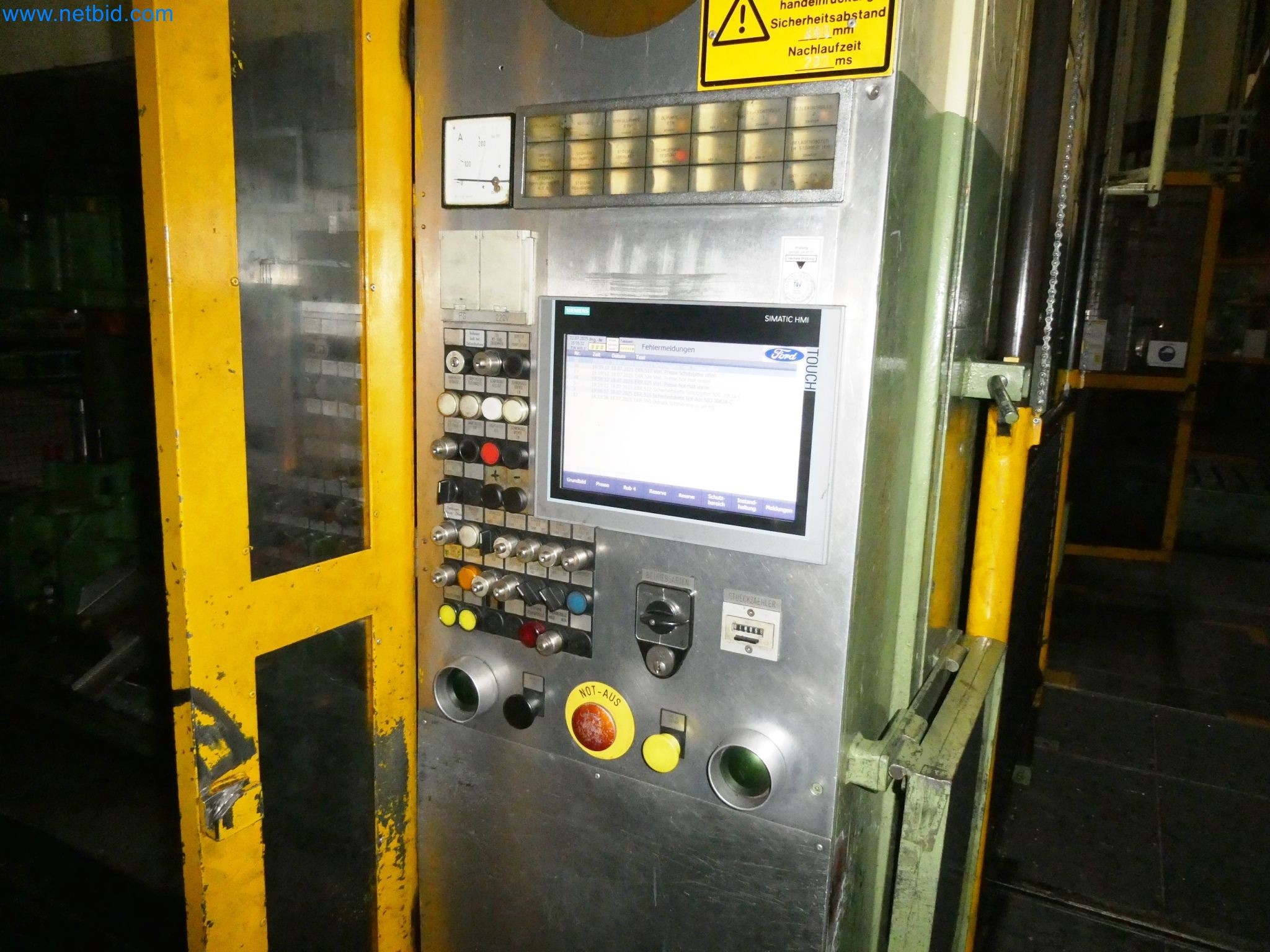

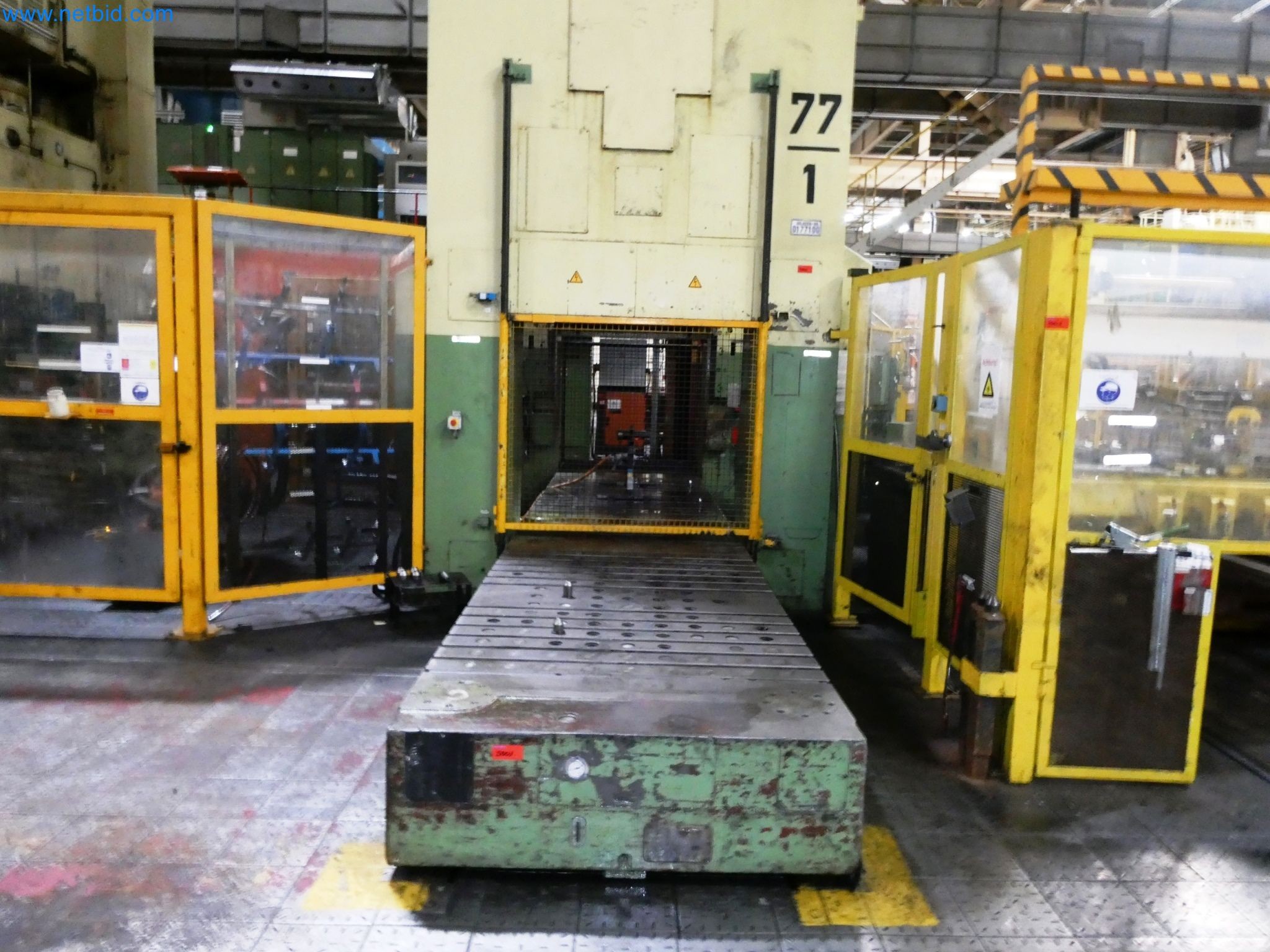

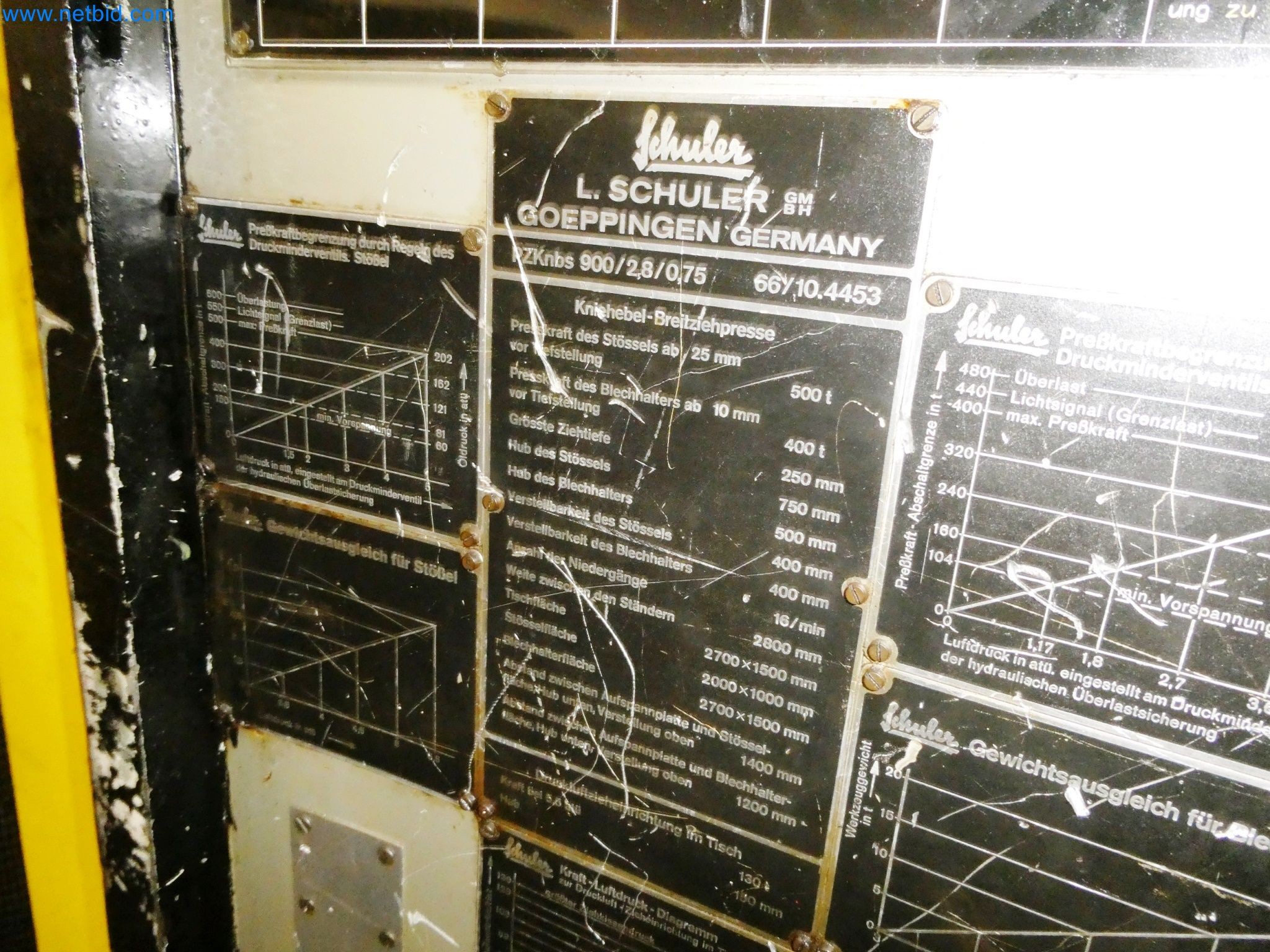

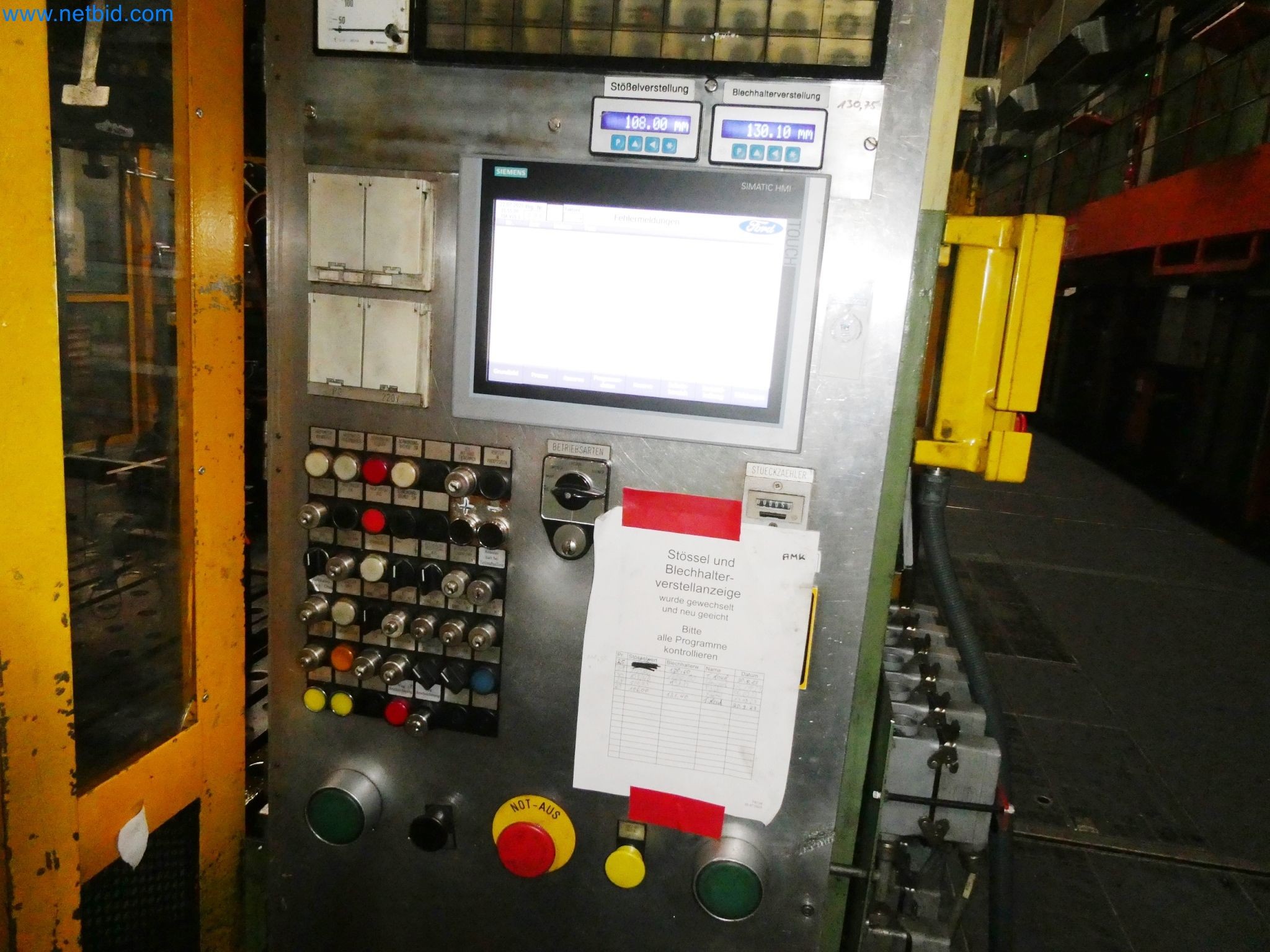

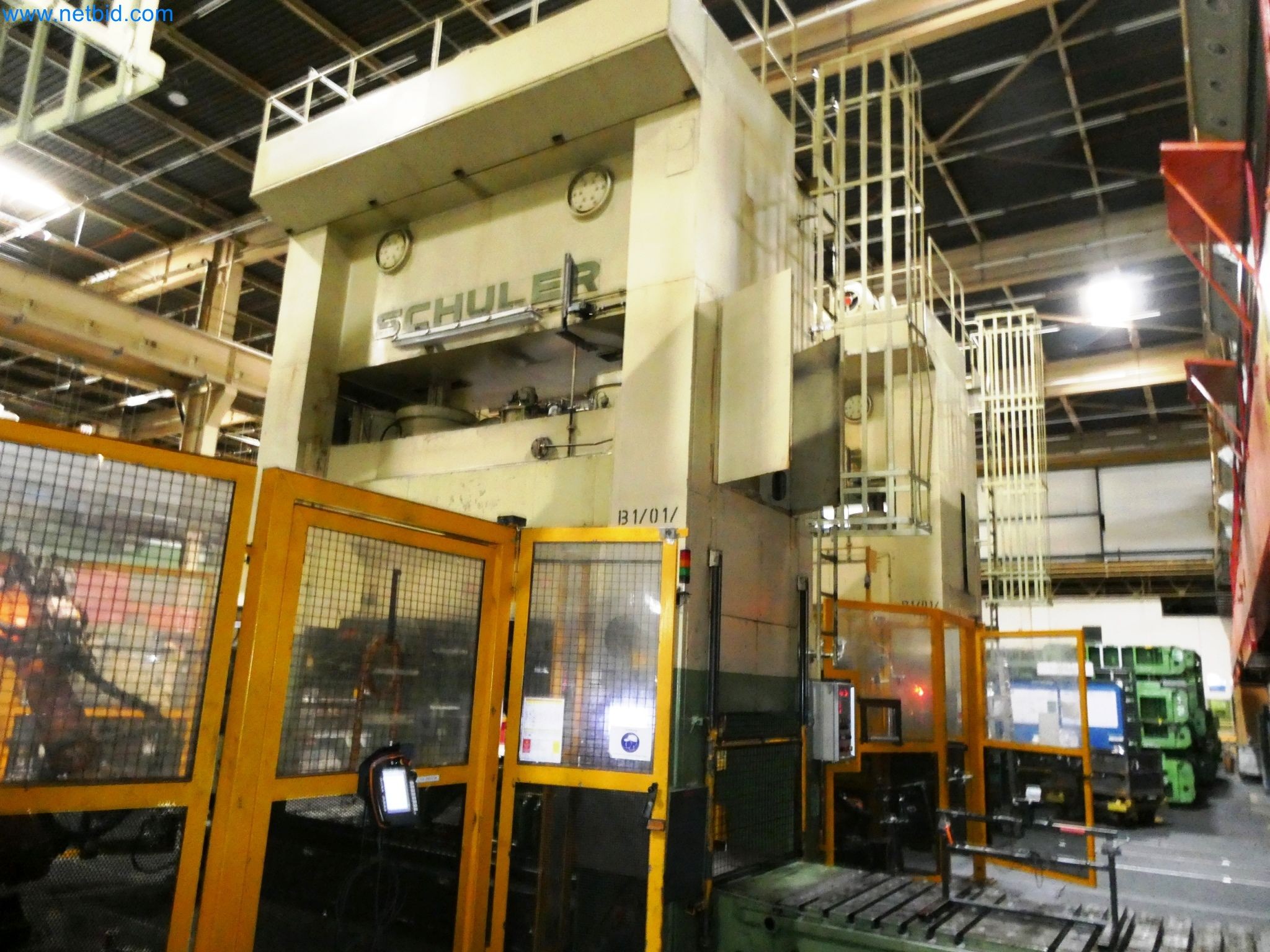

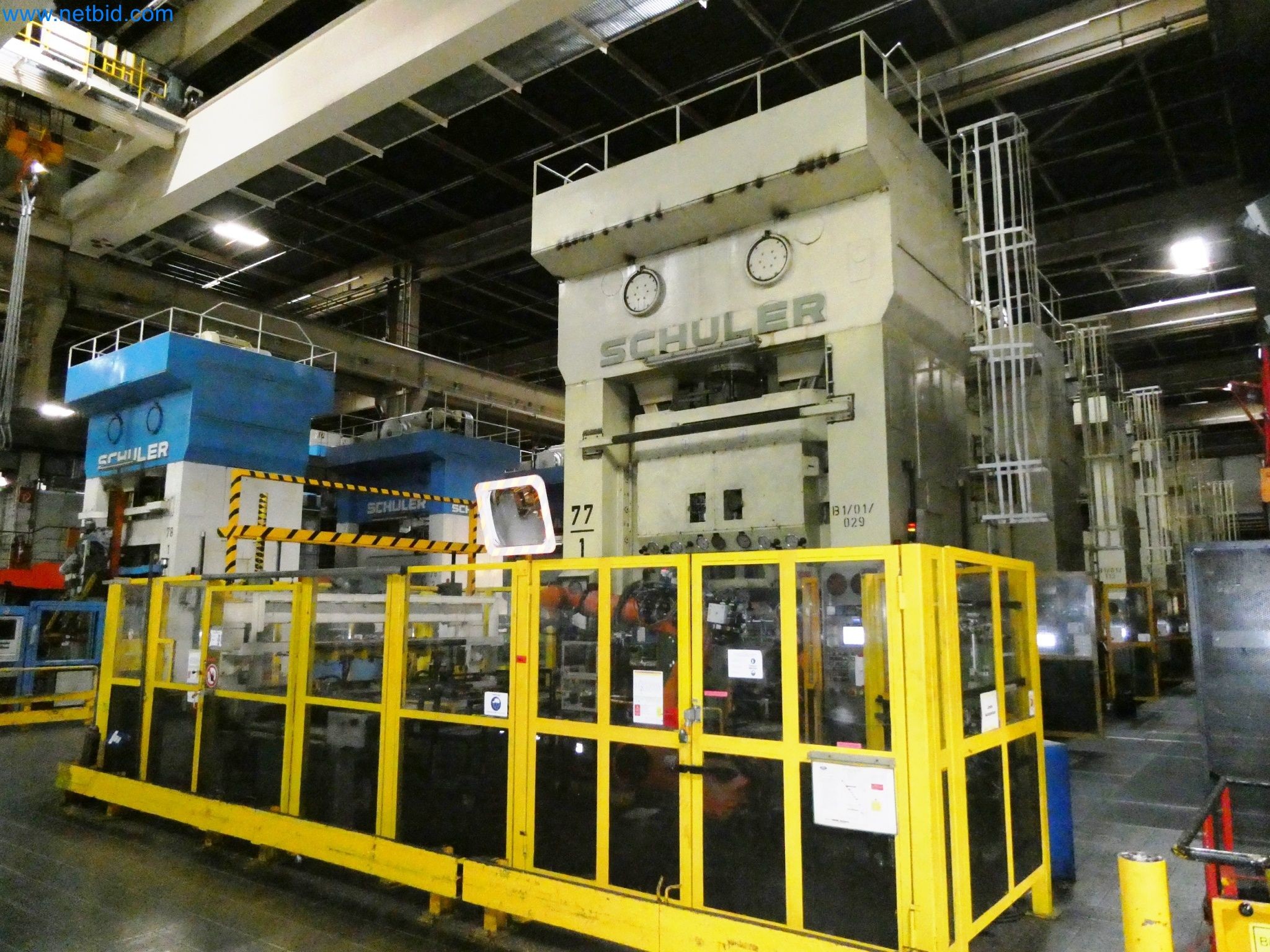

Prensa de trefilar com alavanca de alavanca, Schuler, tipo PZKNBS 900/2.8/075, SN 66/10.4453, dupla ação, força de prensagem do êmbolo 500 t, força de prensagem do suporte da folha 400 t, profundidade de trefilação 250 mm, curso do êmbolo 750 mm, curso do suporte da folha 500 mm, ajuste do êmbolo 400 mm, ajuste do suporte da folha 400 mm, cursos de descida 16/min, largura da estrutura 2.800 mm, superfície da mesa 2.700 x 1.500 mm, área do êmbolo 2.000 x 1.000 mm, área do suporte da folha 2.700 x 1.500 mm, distância entre a placa de fixação e a área do êmbolo 1.400 mm, distância entre a placa de fixação e a área do suporte da folha 1.200 mm, com 2 carros de troca de ferramentas, passagem lateral na coluna 1.500 x 2.000 mm, sistema de controlo, Siemens, tipo S5, painel de controlo Simatic HMI

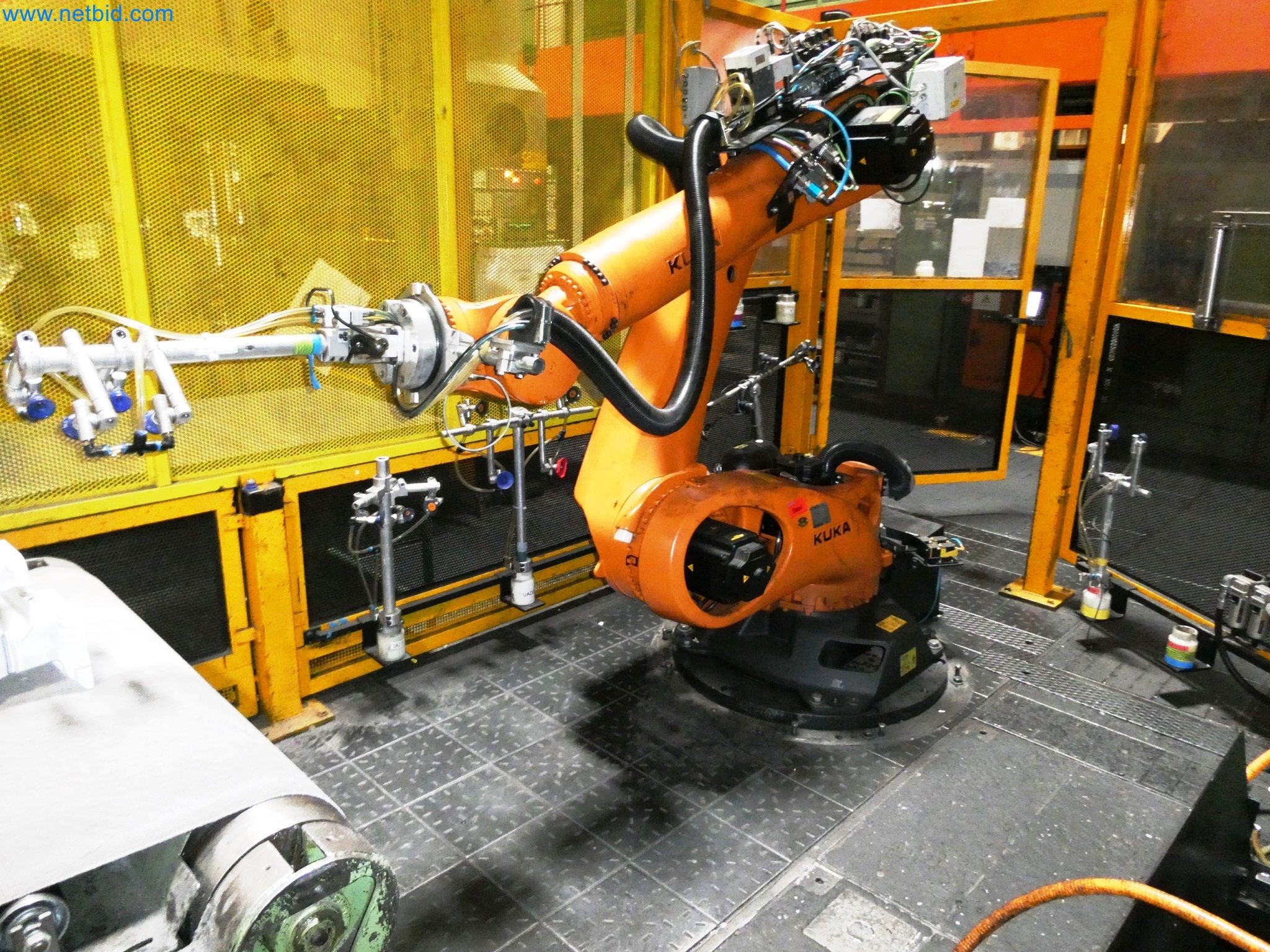

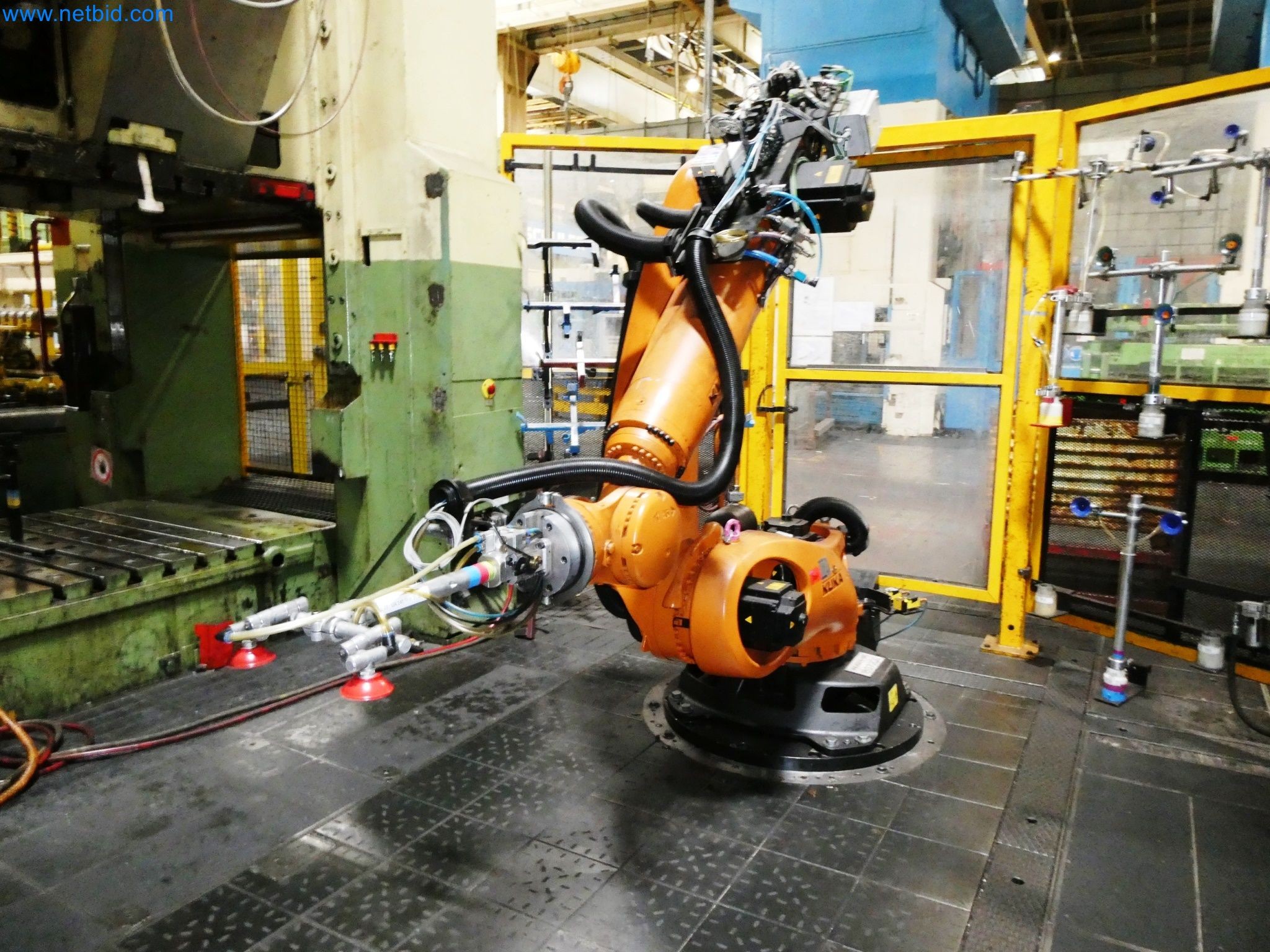

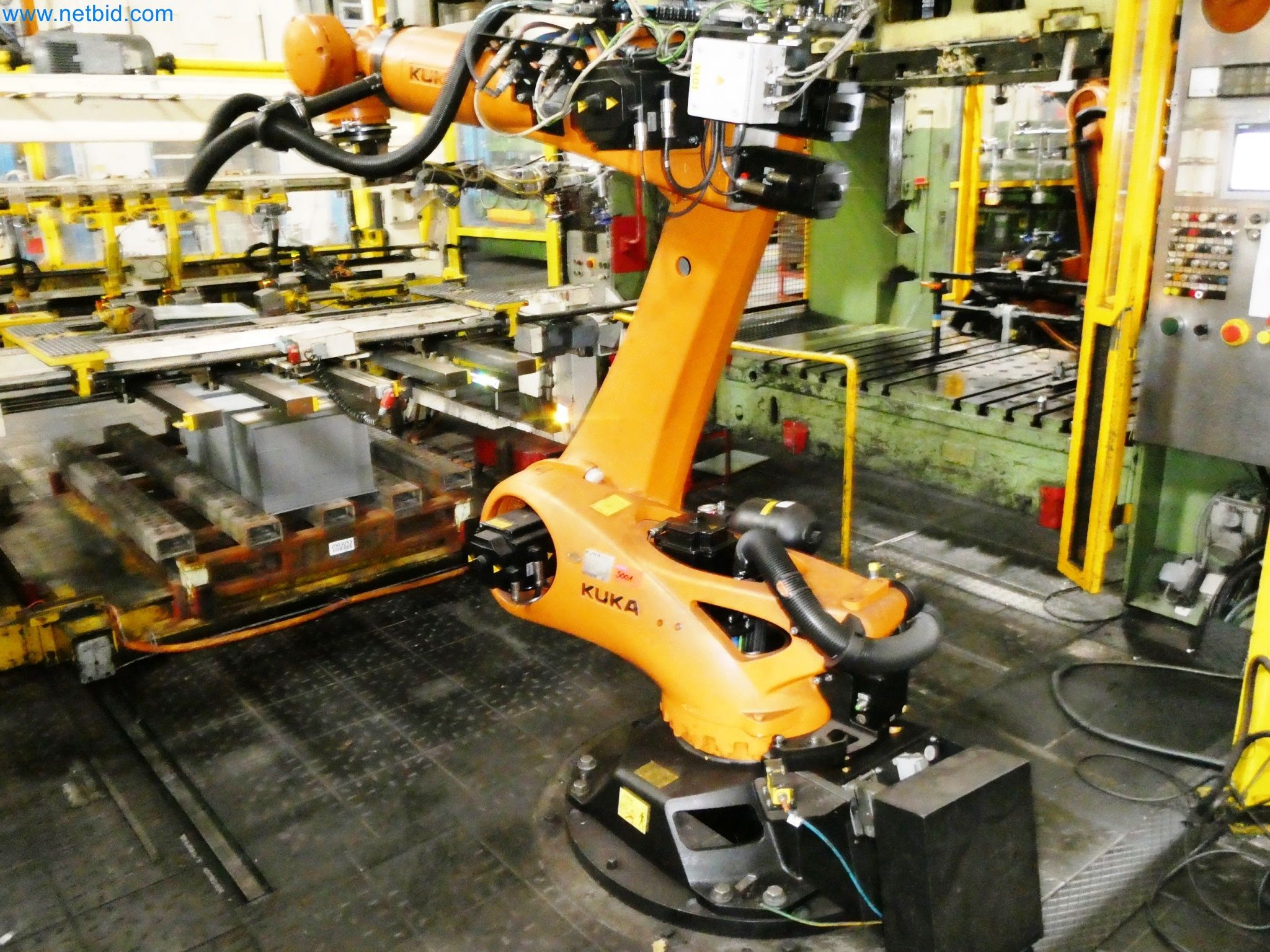

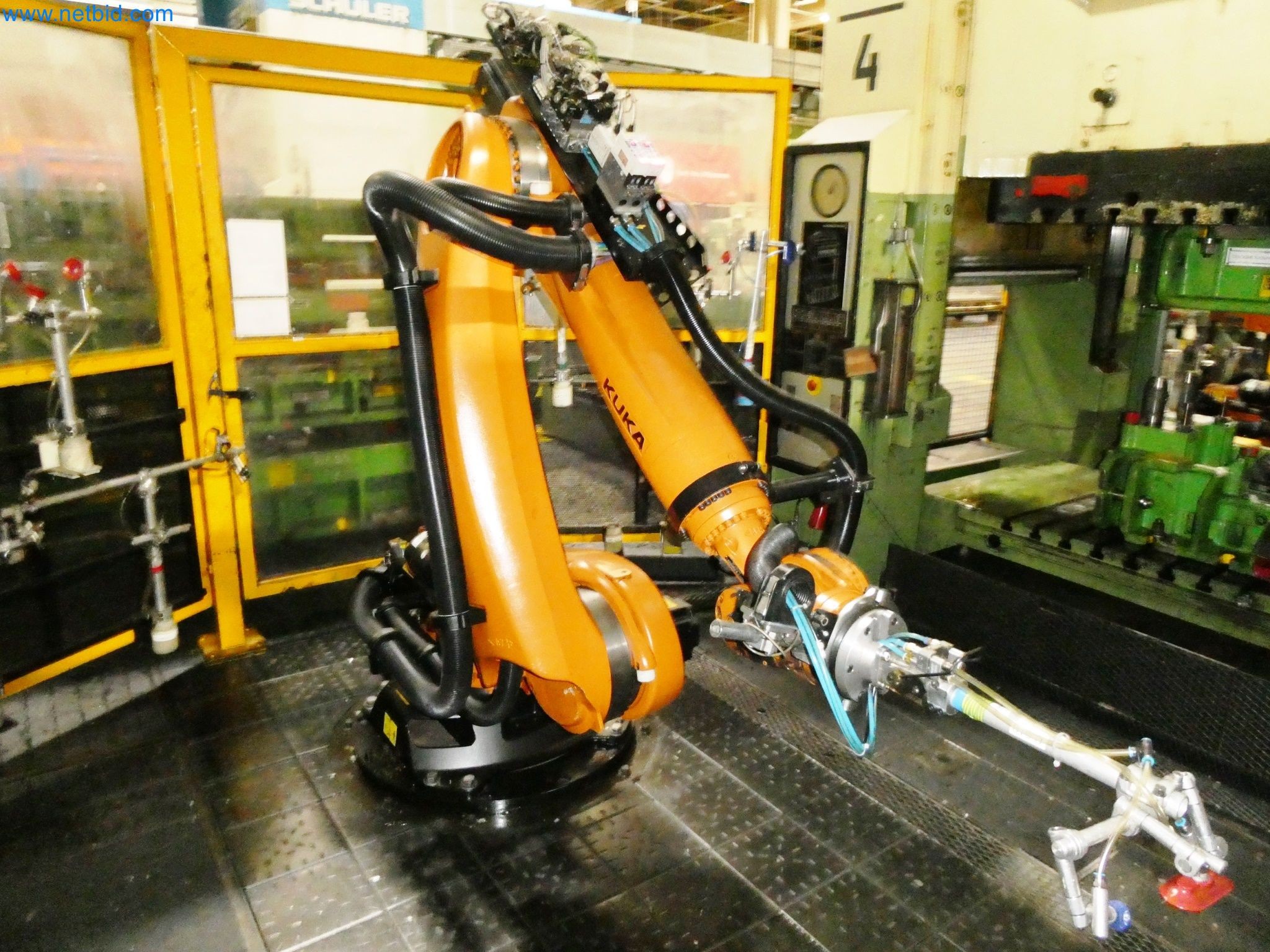

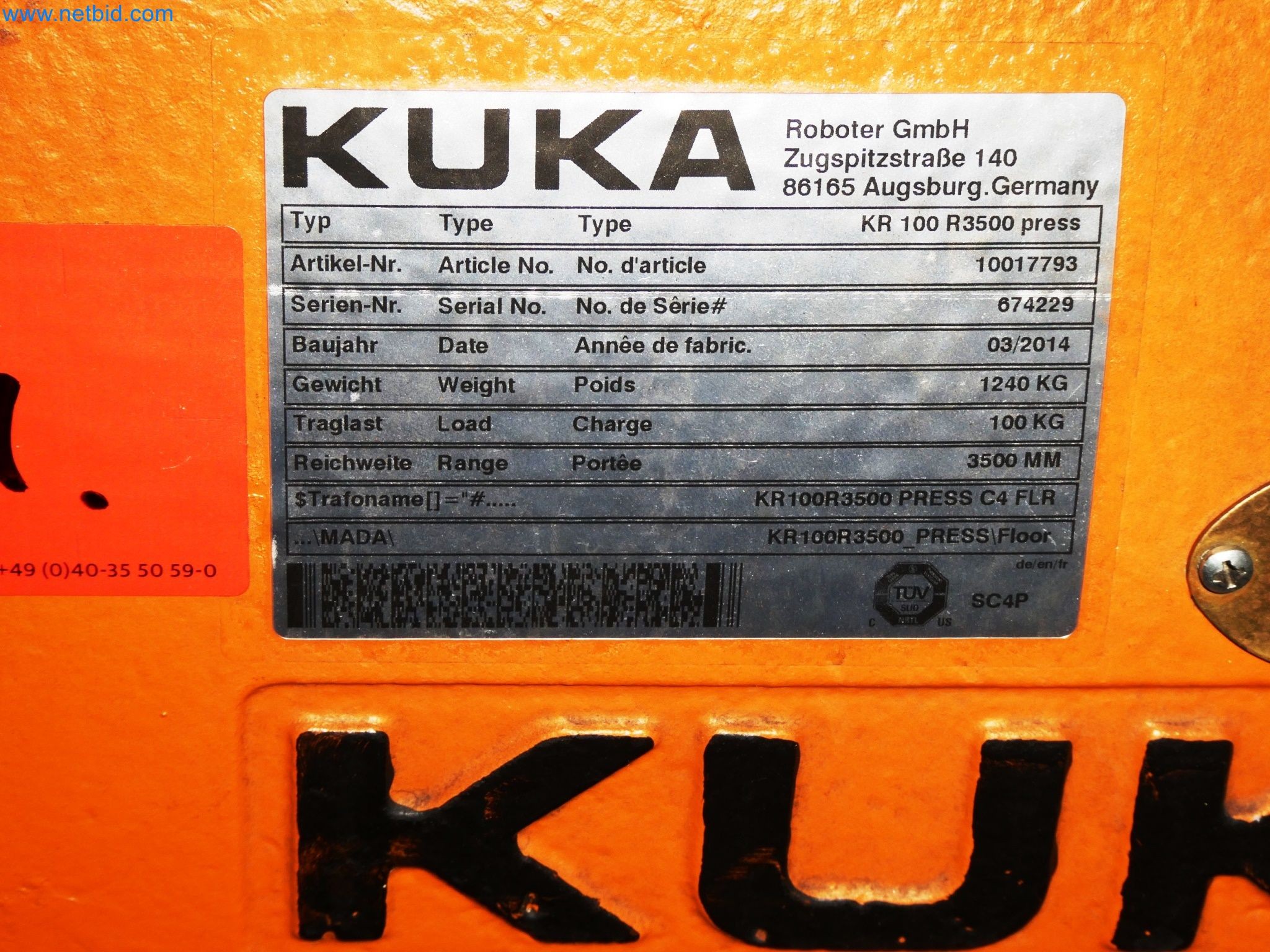

Robô de 6 eixos, fabricado pela Kuka, tipo KR 100 R3500 Press, ano 2014, SN 674229, peso 1.240 kg, capacidade de carga 100 kg, alcance 3.500 mm, sistema nº 1807200, sistema de controlo, tipo KRC4, sistema nº 3074300, com interligação de prensas, fabricado pela Kuka

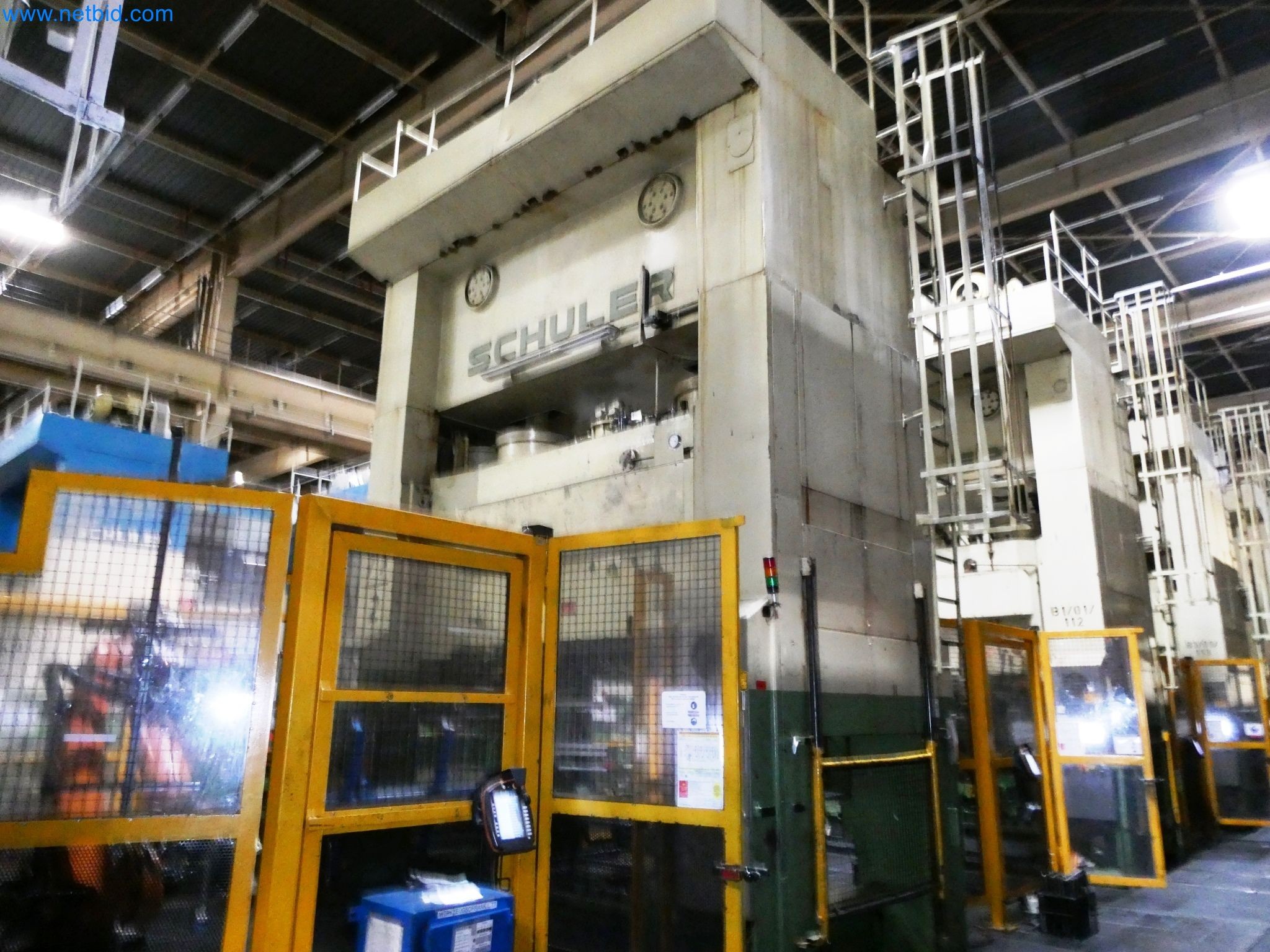

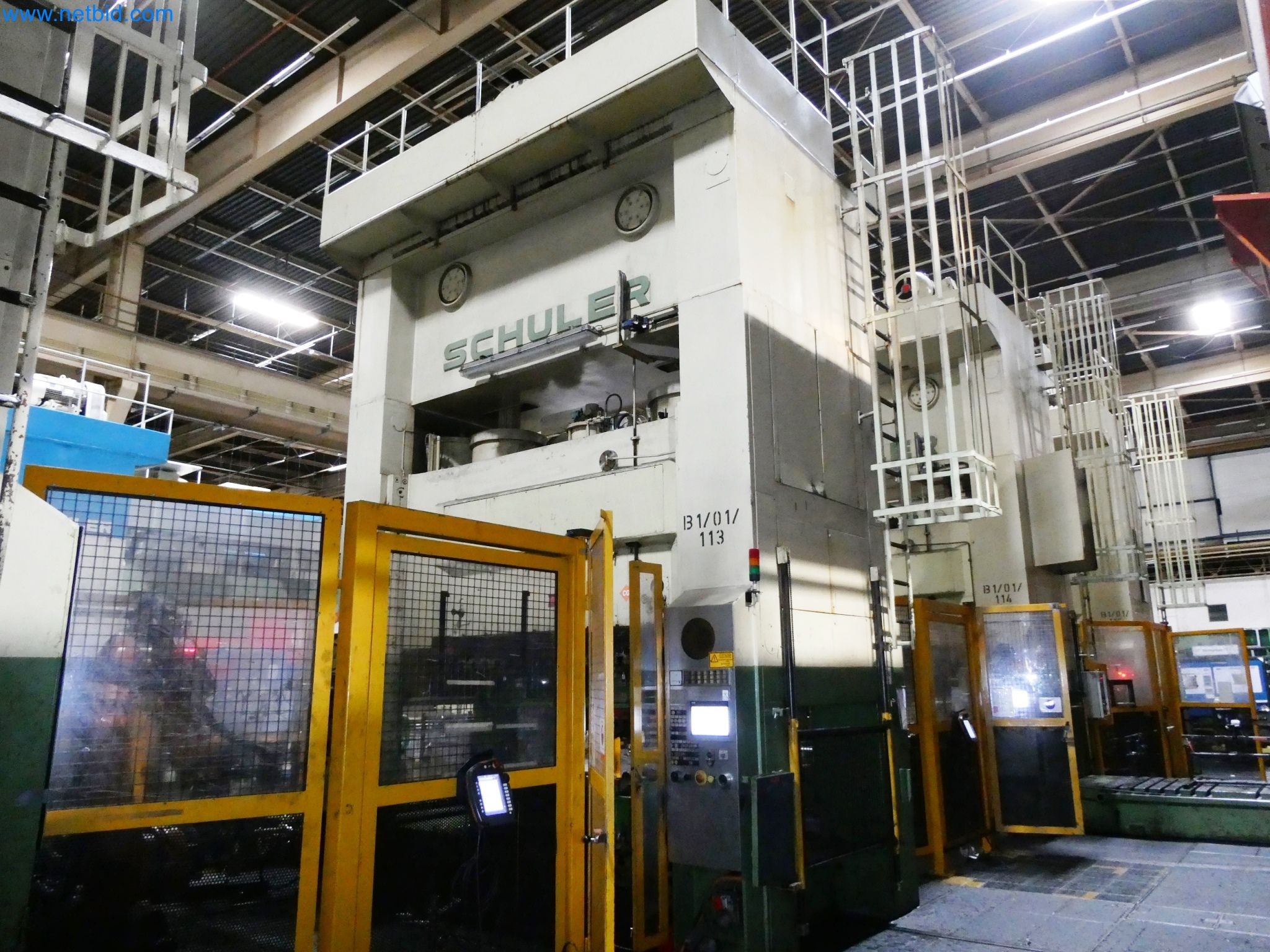

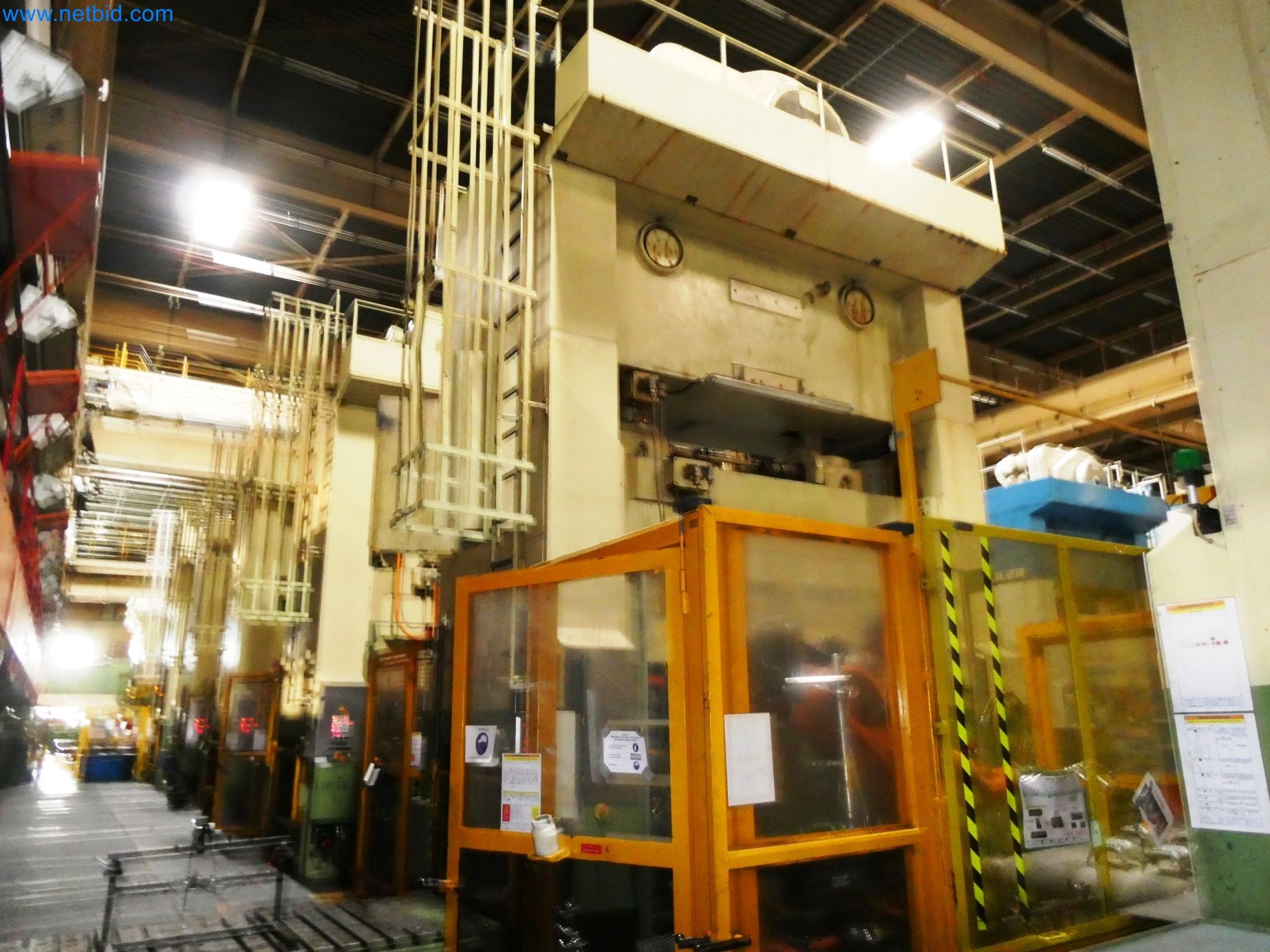

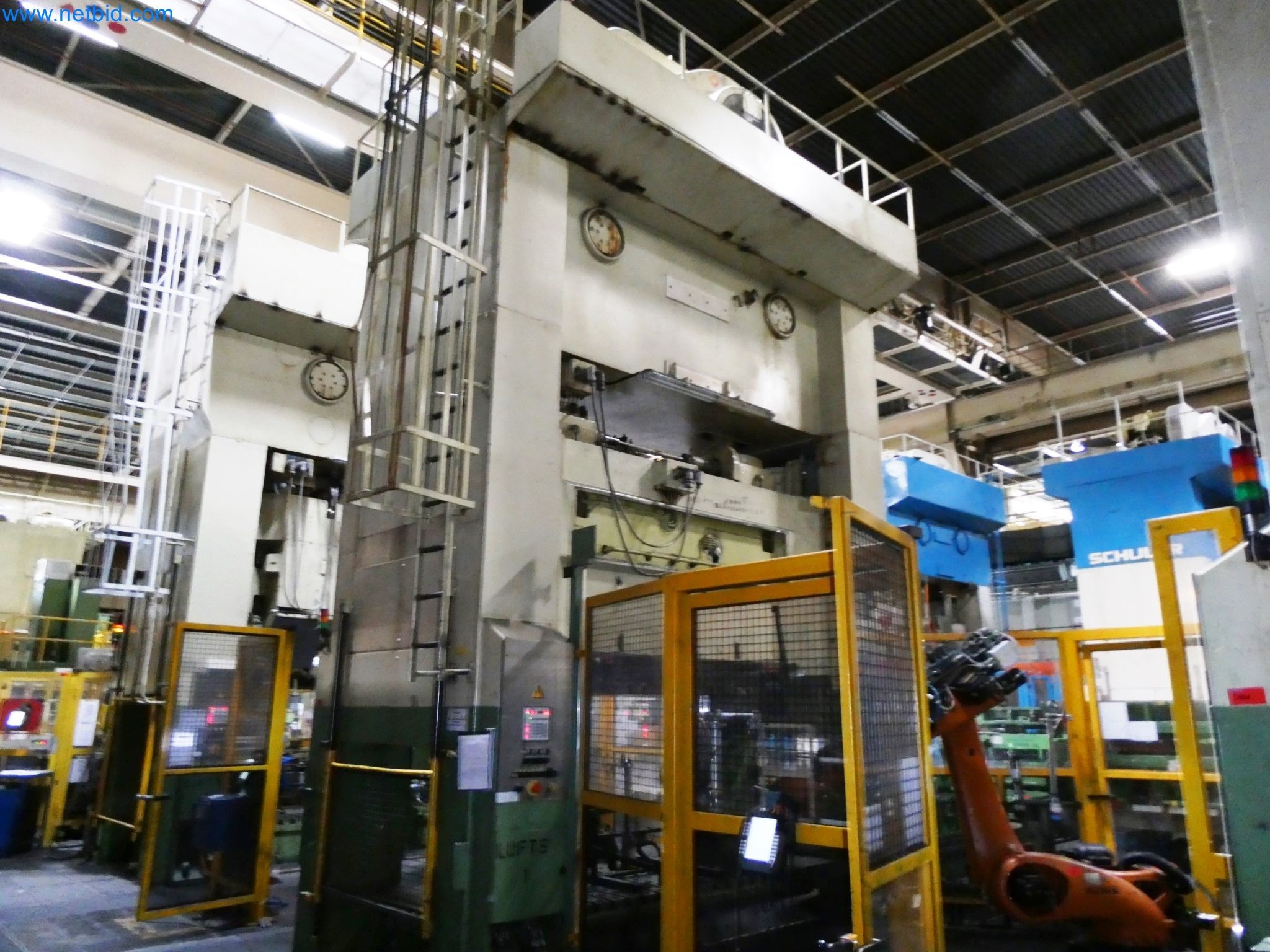

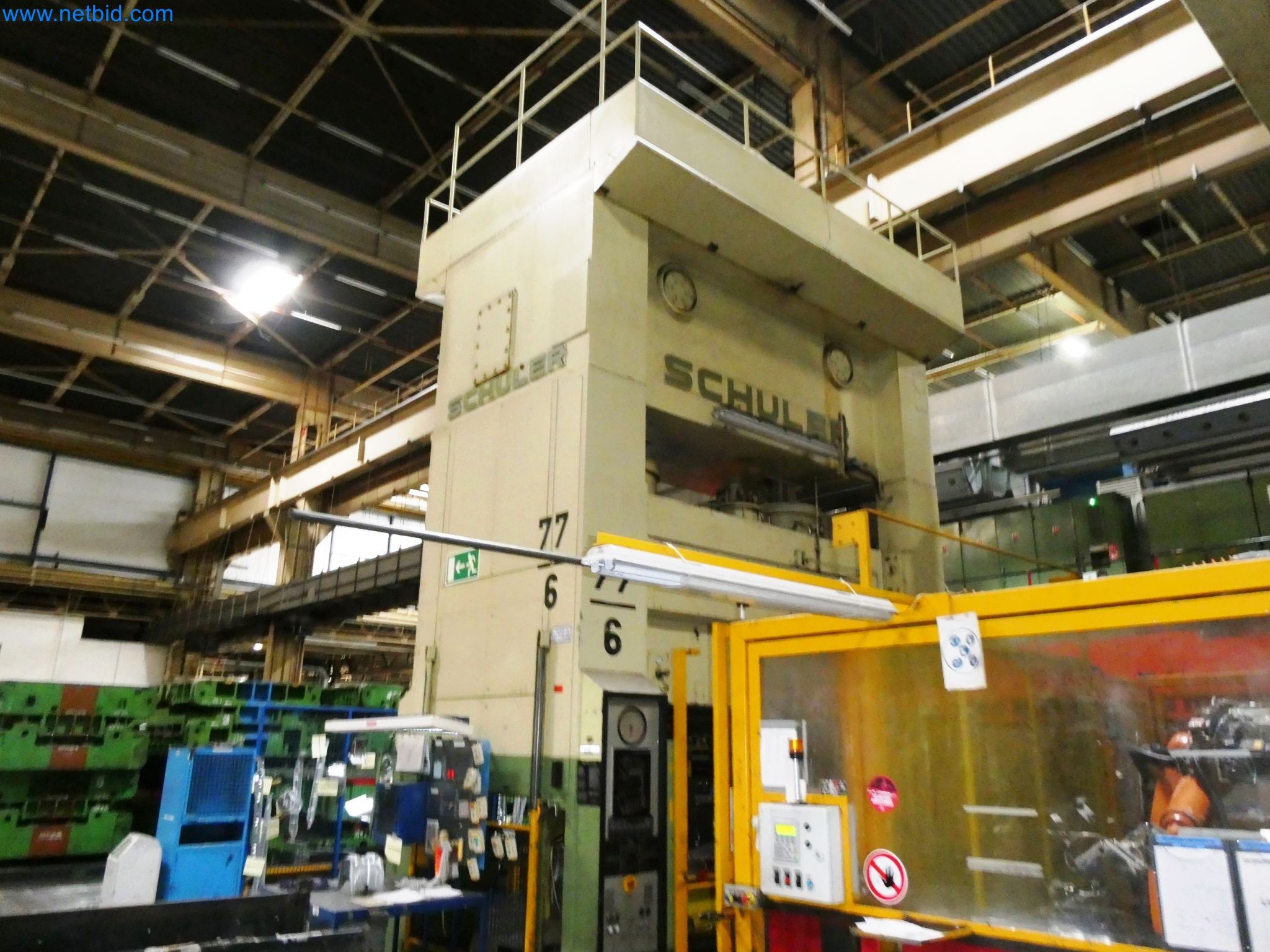

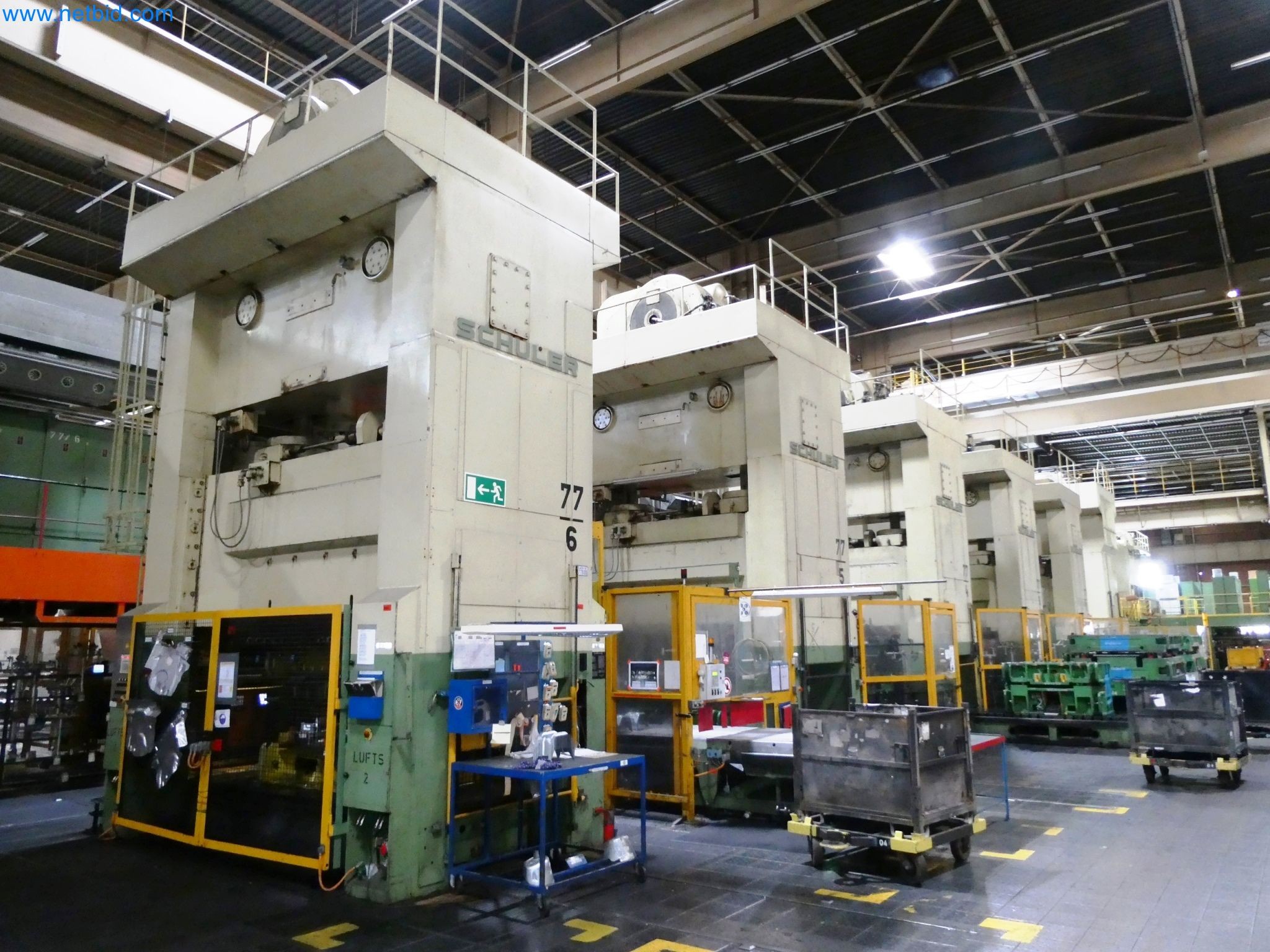

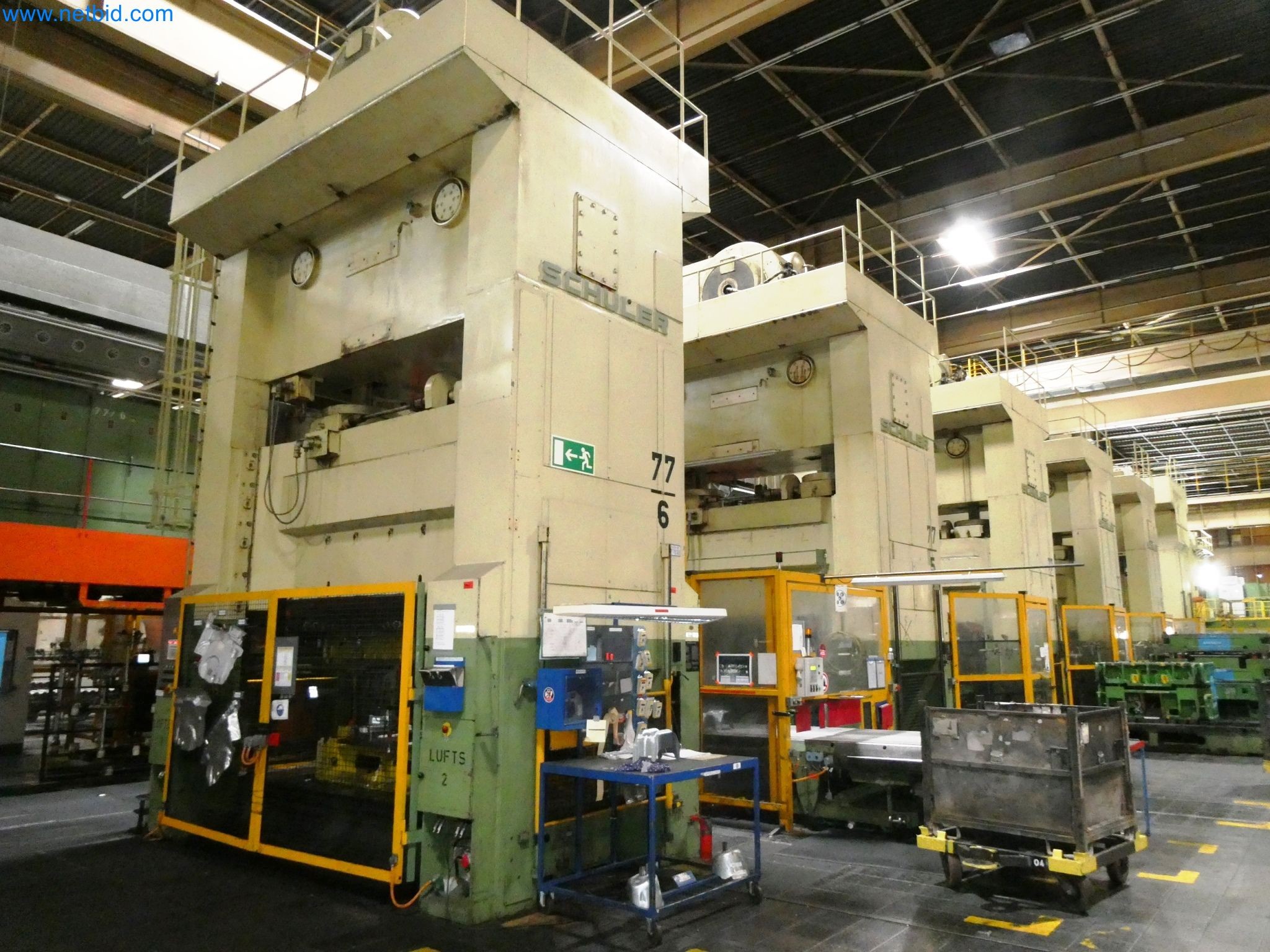

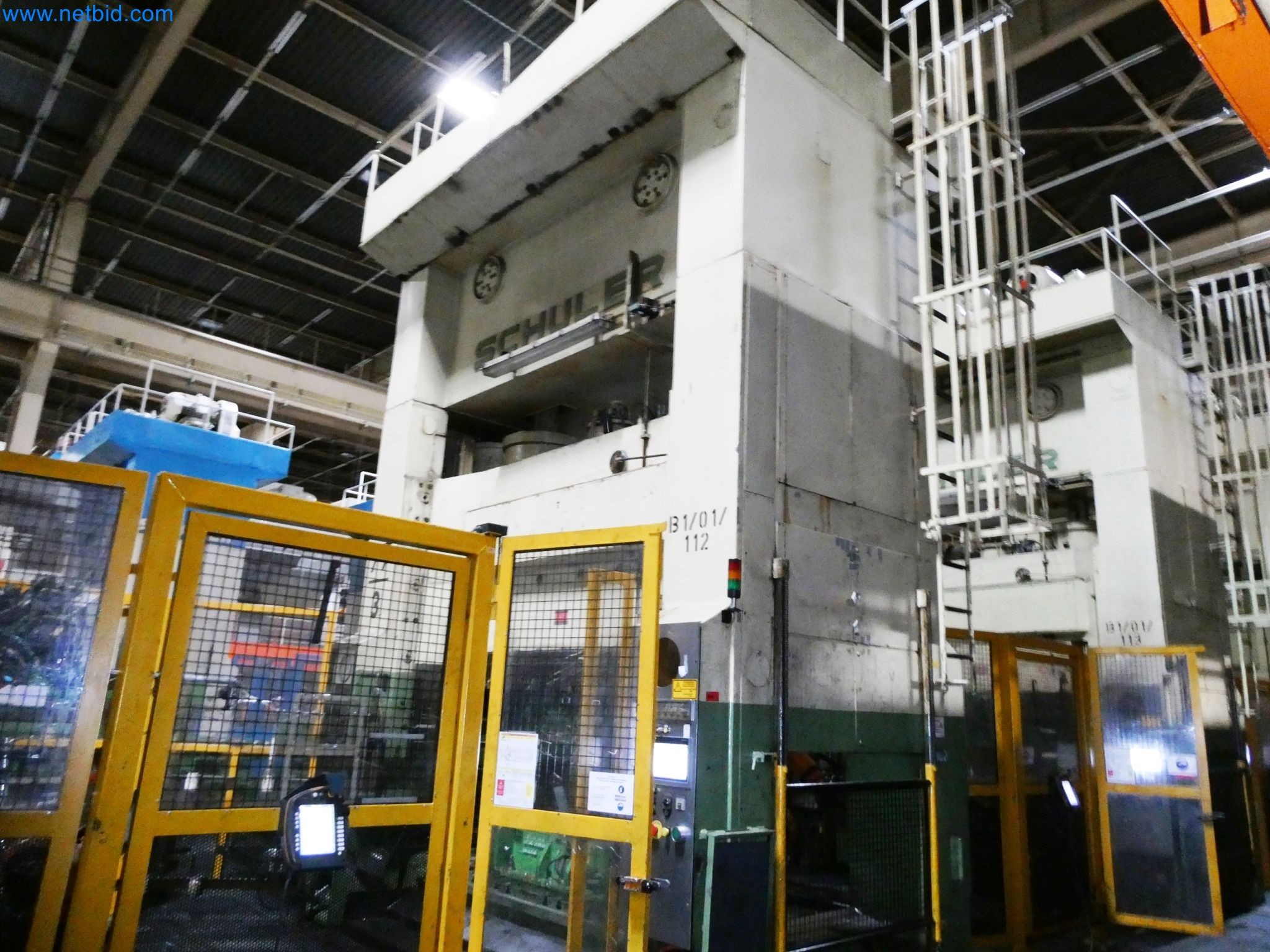

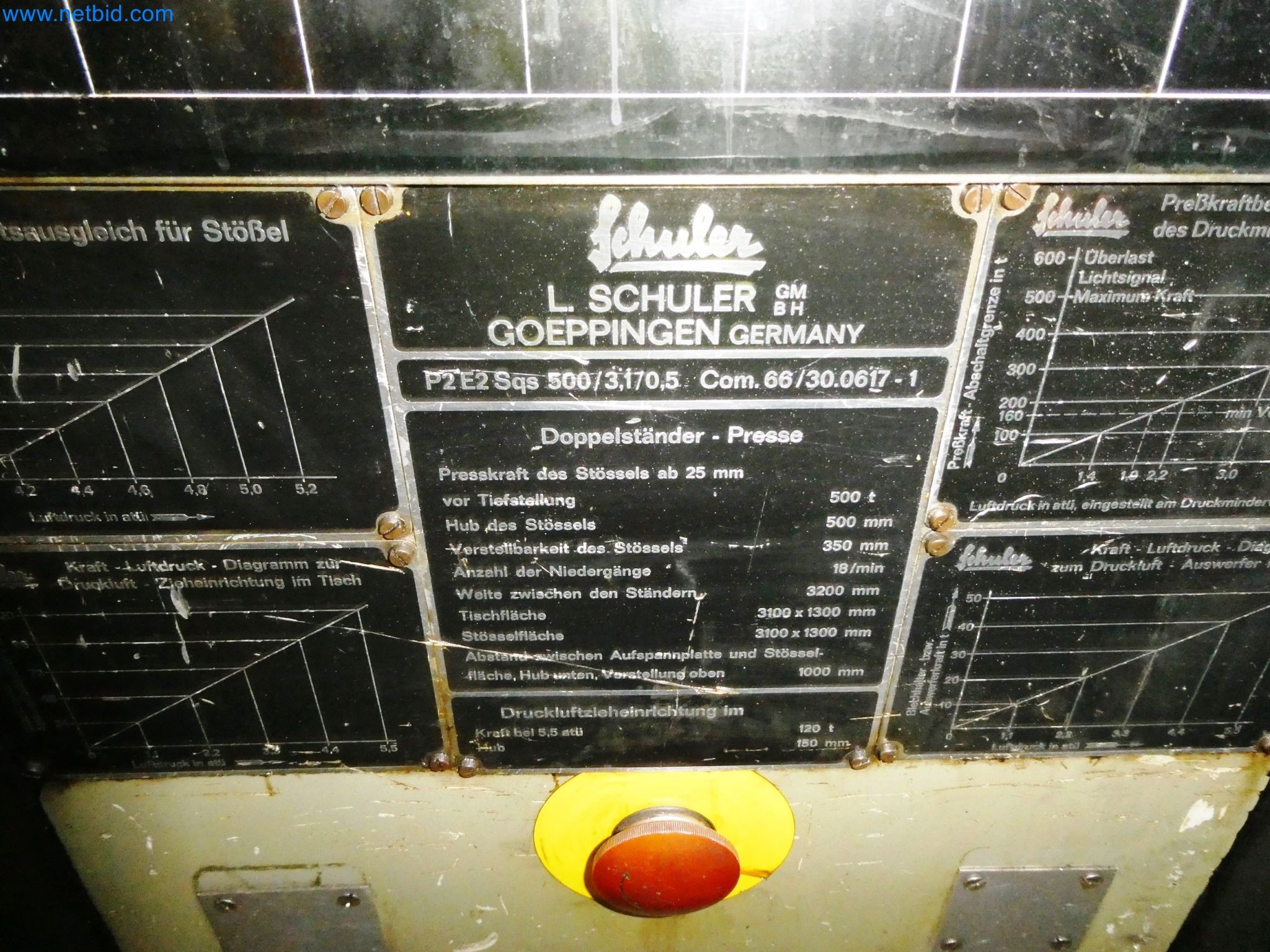

Prensa de coluna dupla, Schuler, tipo P2E2 SQS 500/3.1/0.5, SN 66/30.0617-1, força de prensagem do êmbolo 500 t, ação simples, curso do êmbolo 500 mm, ajuste do êmbolo 350 mm, avanço para baixo 18/min, largura da coluna 3.200 mm, superfície da mesa 3.100 x 1.300 mm, área do êmbolo 3.100 x 1.300 mm, distância entre a placa de fixação e a área do êmbolo 1.000 mm, passagem lateral da coluna 1.400 x 1.600 mm, 2 carrinhos de troca de molde, sistema de controlo, Siemens, tipo S5, painel de operação tipo Simatic HMI

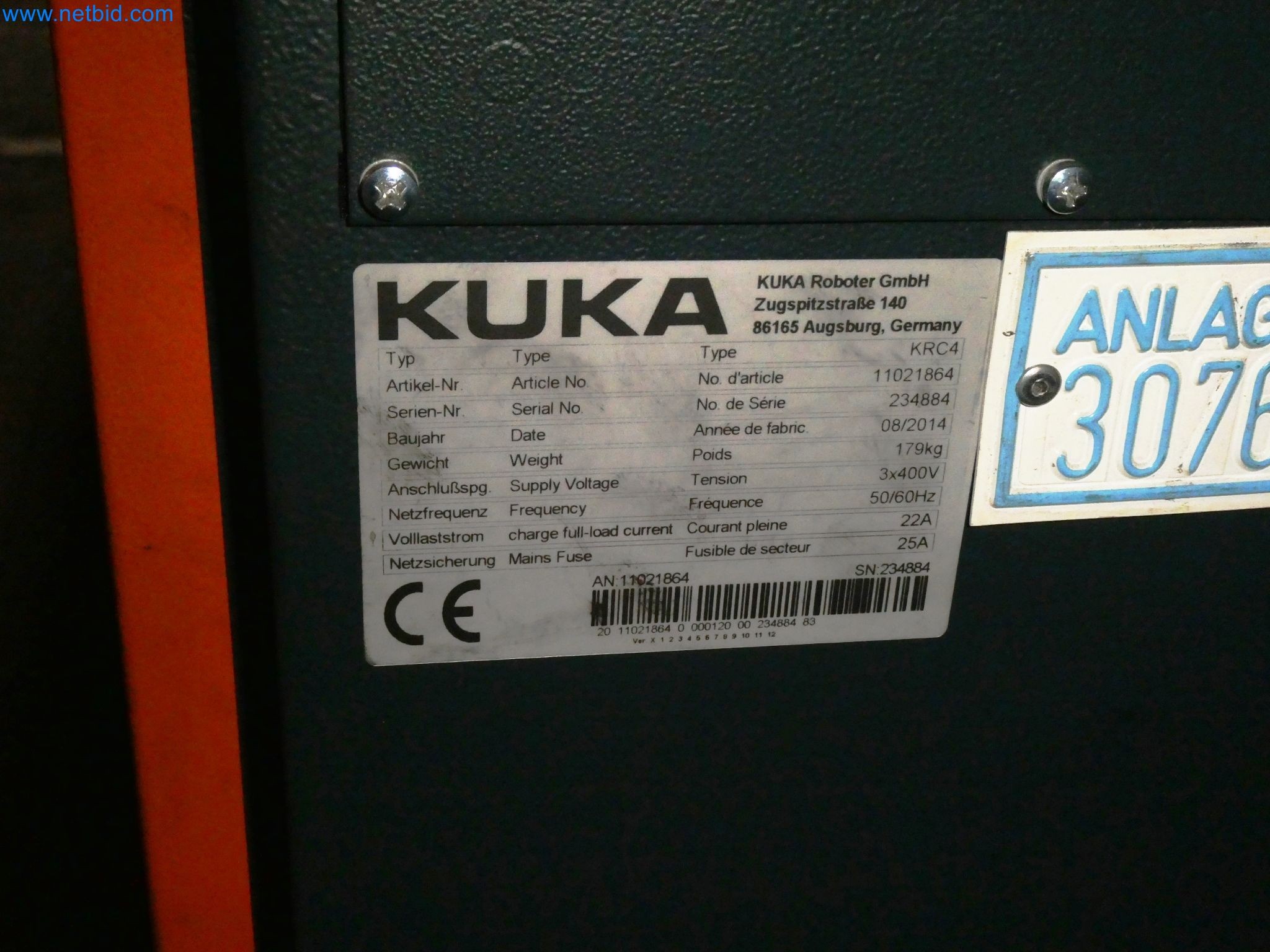

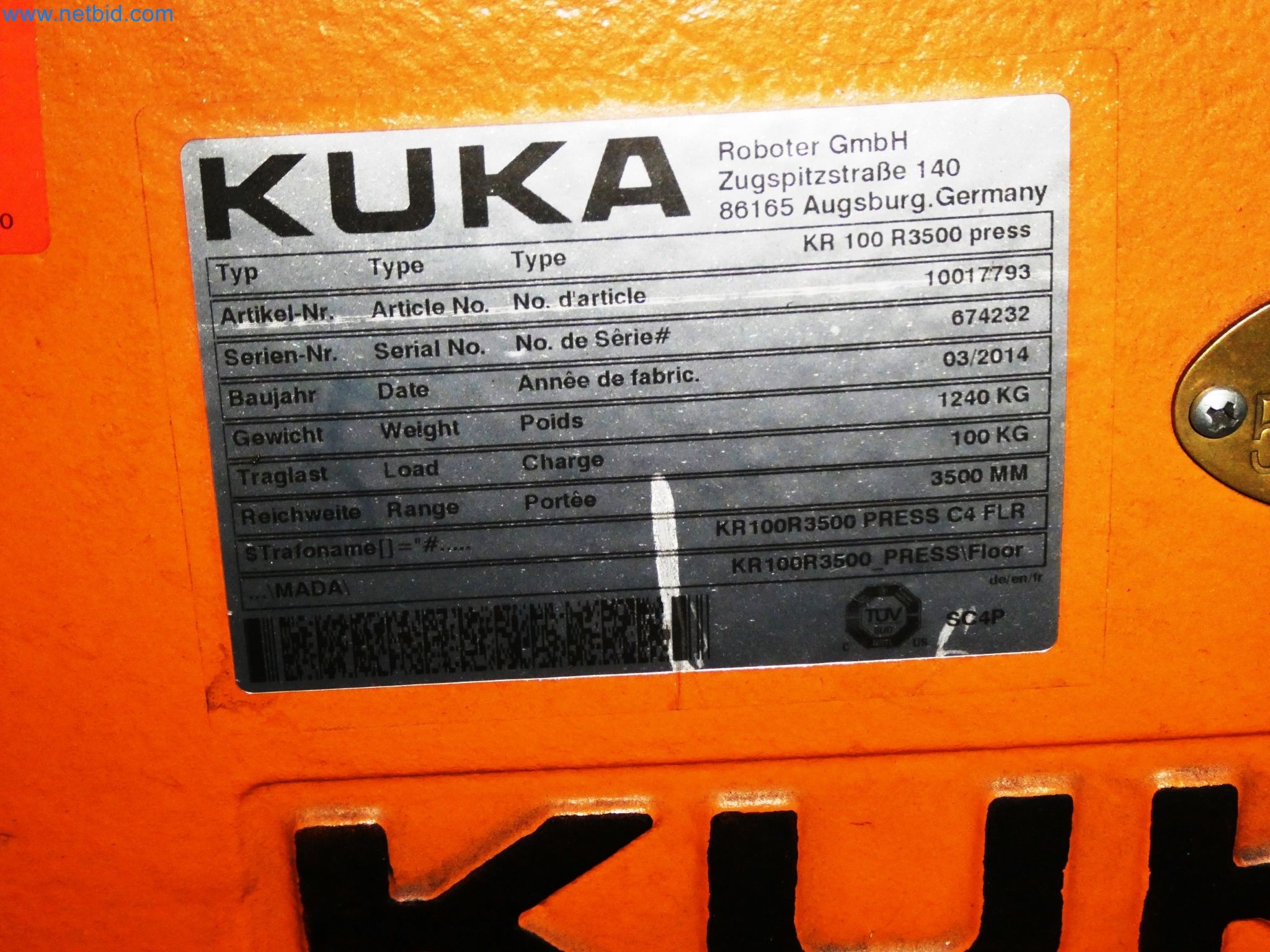

Robô de 6 eixos, marca Kuka, tipo KR 100 R3500 Press, ano 2014, SN 674232, peso 1.240 kg, capacidade de carga 100 kg, alcance 3.500 mm, sistema n.º 1804500, sistema de controlo, tipo KRC4, SN 234884, sistema n.º 3076300, com interligação de prensas, marca Kuka

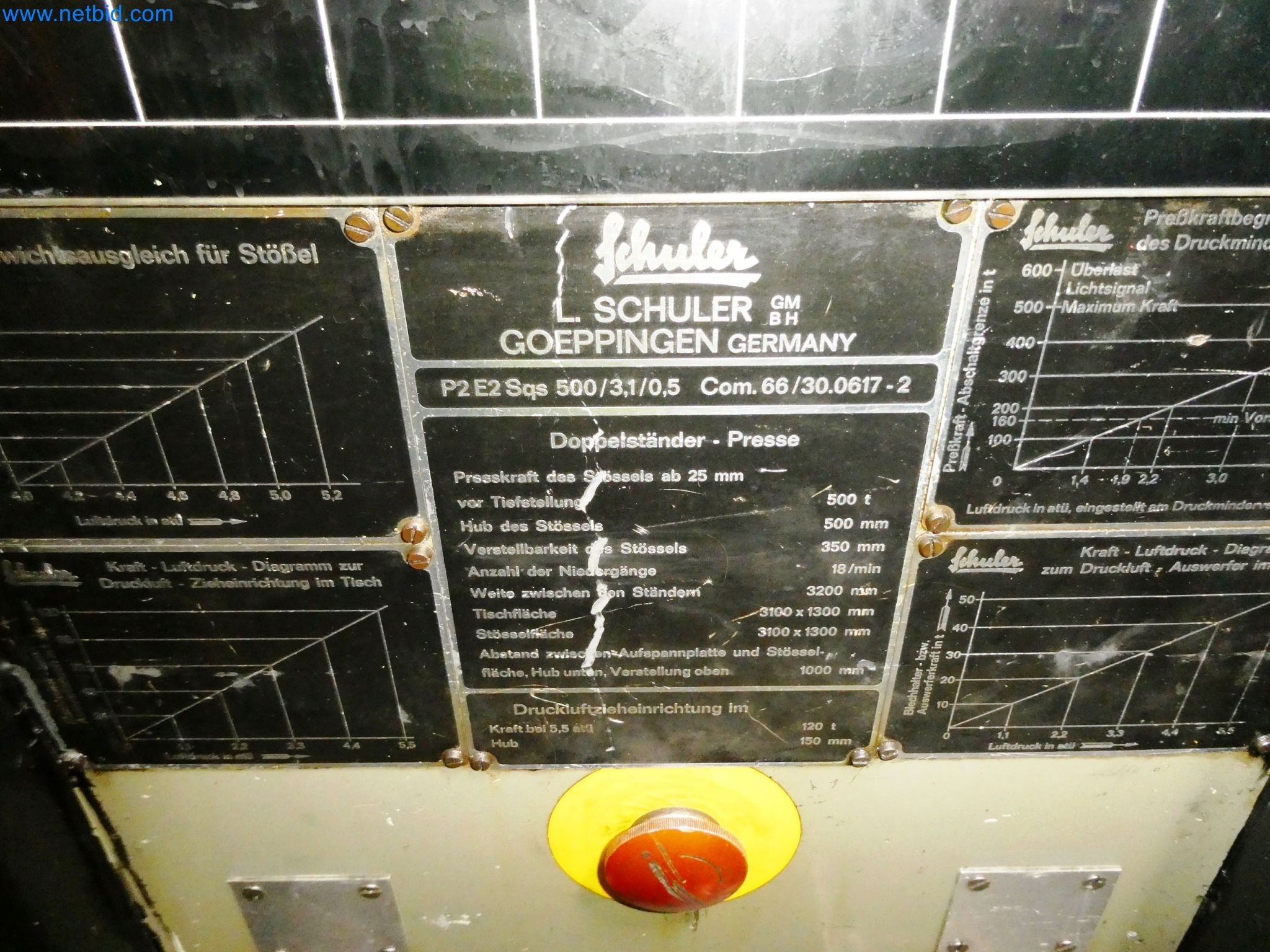

Prensa de coluna dupla (77/3), Schuler, tipo P2E2 SQS 500/3.1/0.5, SN 66/30.0617-2, ação simples, força de prensagem do cilindro 500 t, curso do cilindro 500 mm, ajuste do cilindro 350 mm, avanços 18/min, largura da coluna 3.200 mm, superfície da mesa 3.100 x 1.300 mm, superfície do êmbolo 3.100 x 1.300 mm, distância entre a placa de fixação e a superfície do êmbolo 1.000 mm, passagem lateral da coluna 1.400 x 1.600 mm, controlo, Siemens tipo S5, painel de operação tipo Simatic HMI

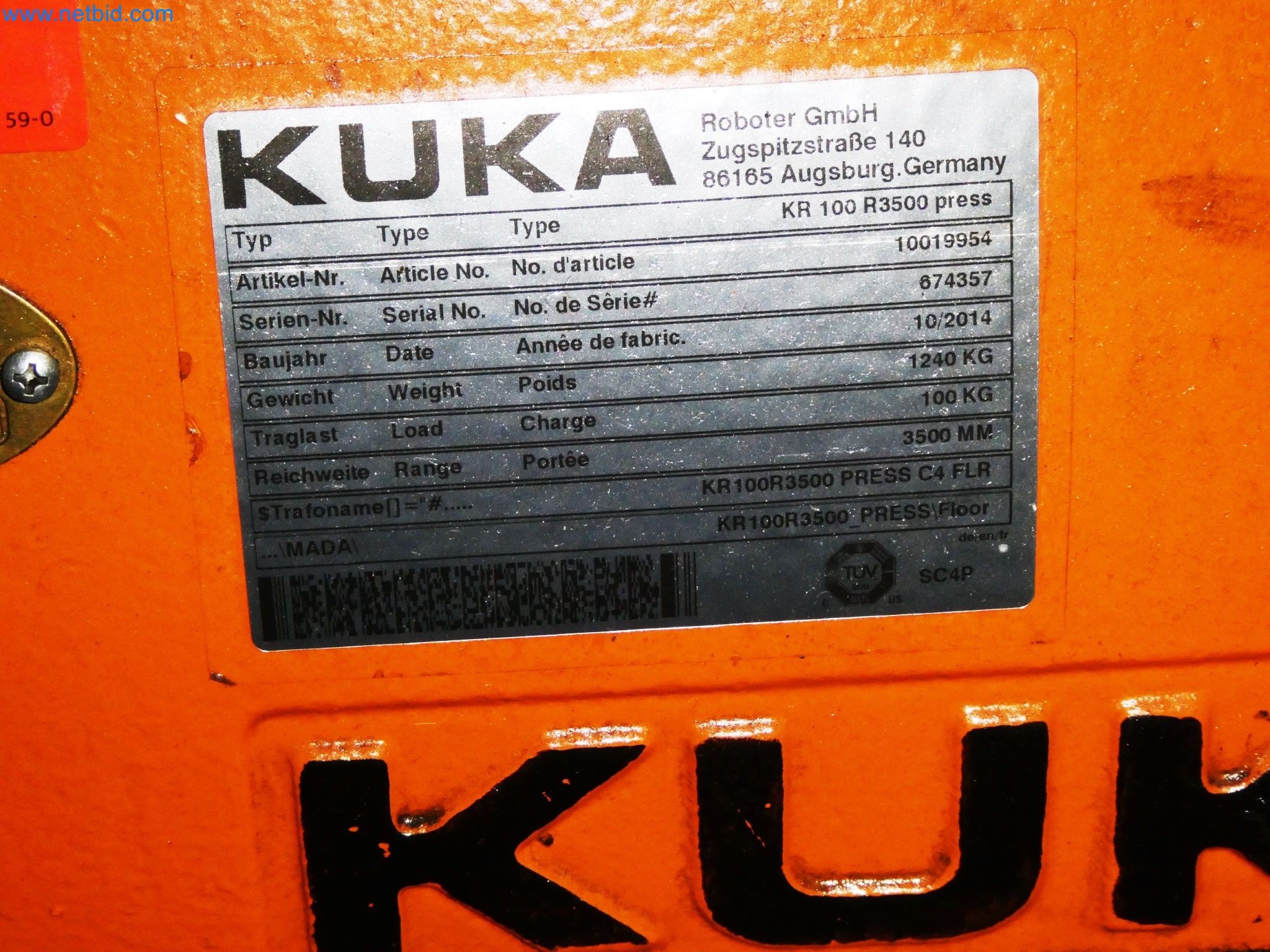

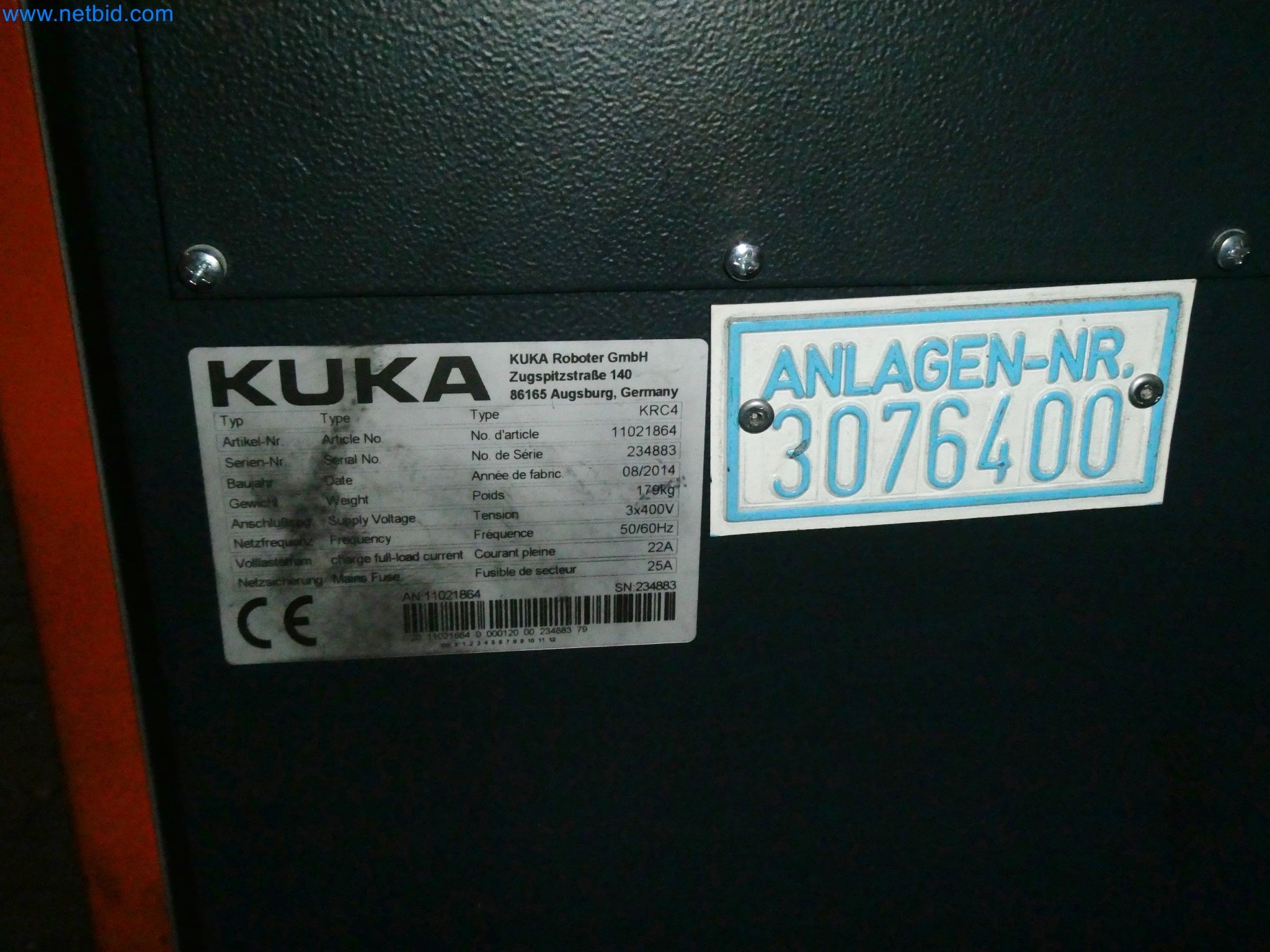

Robô de 6 eixos, Kuka, tipo KR 100 R3500 Press, ano 2014, SN 674357, peso 1.200 kg, capacidade de carga 100 kg, alcance 3.500 mm, sistema nº 18C0600, controlo, tipo KRC4,SN 234883, sistema nº 3076400, com interligação de prensas, Kuka

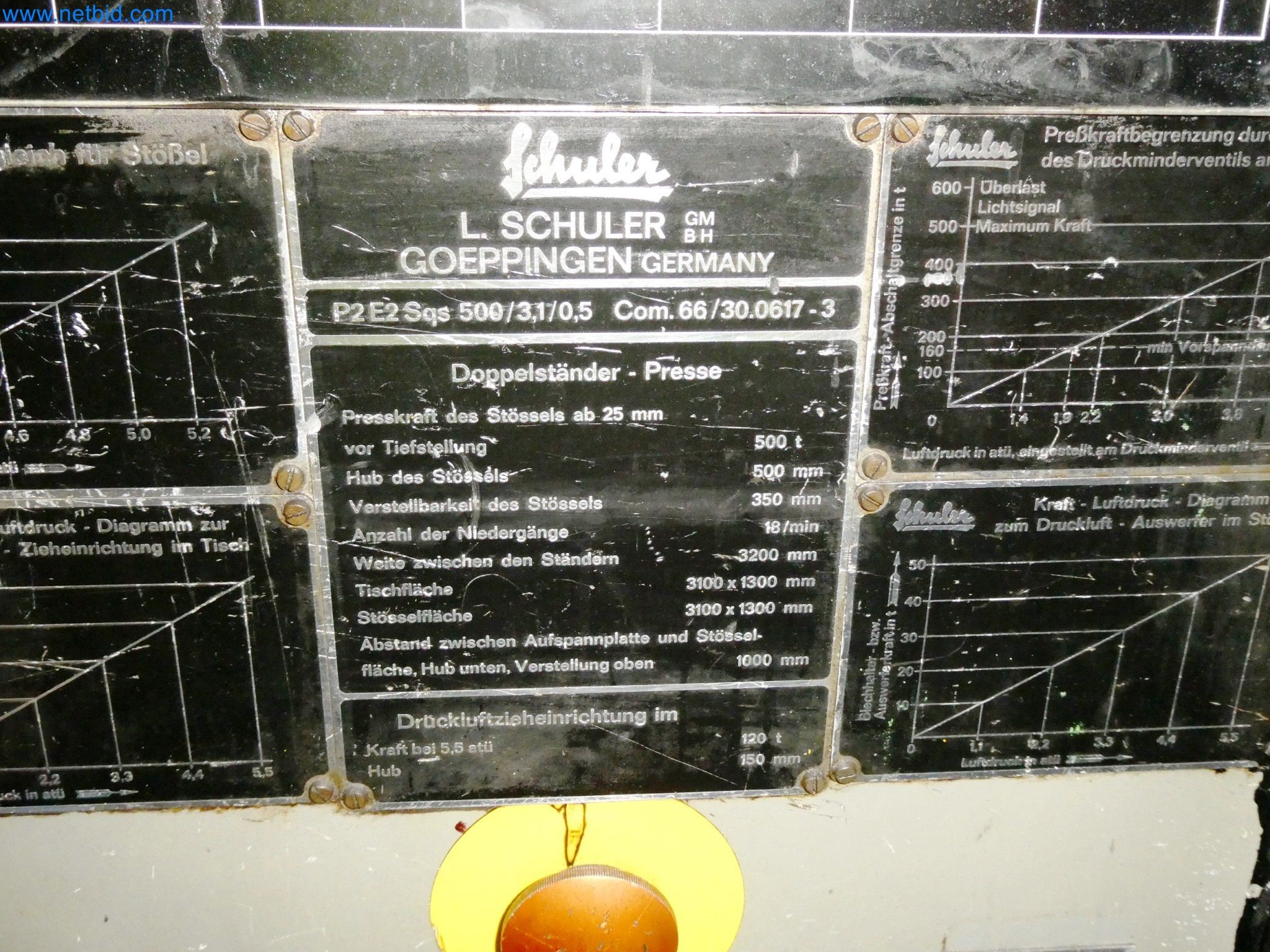

Prensa de coluna dupla, Schuler, tipo P2E2 SQS 500/3.1/0.5, SN 66/30.0617-3, ação simples, força de prensagem do êmbolo 500 t, curso do êmbolo 500 mm, ajuste do êmbolo 350 mm, avanço para baixo 18/min, largura da coluna 3.200 mm, superfície da mesa 3.100 x 1.300 mm, superfície do êmbolo 3.100 x 1.300 mm, distância entre a placa de fixação e a superfície do êmbolo 1.000 mm, passagem lateral da coluna 1.400 x 1.600 mm, 2 carrinhos de troca de ferramentas, sistema de controlo, Siemens, tipo S5, painel de operação tipo Simatic HMI

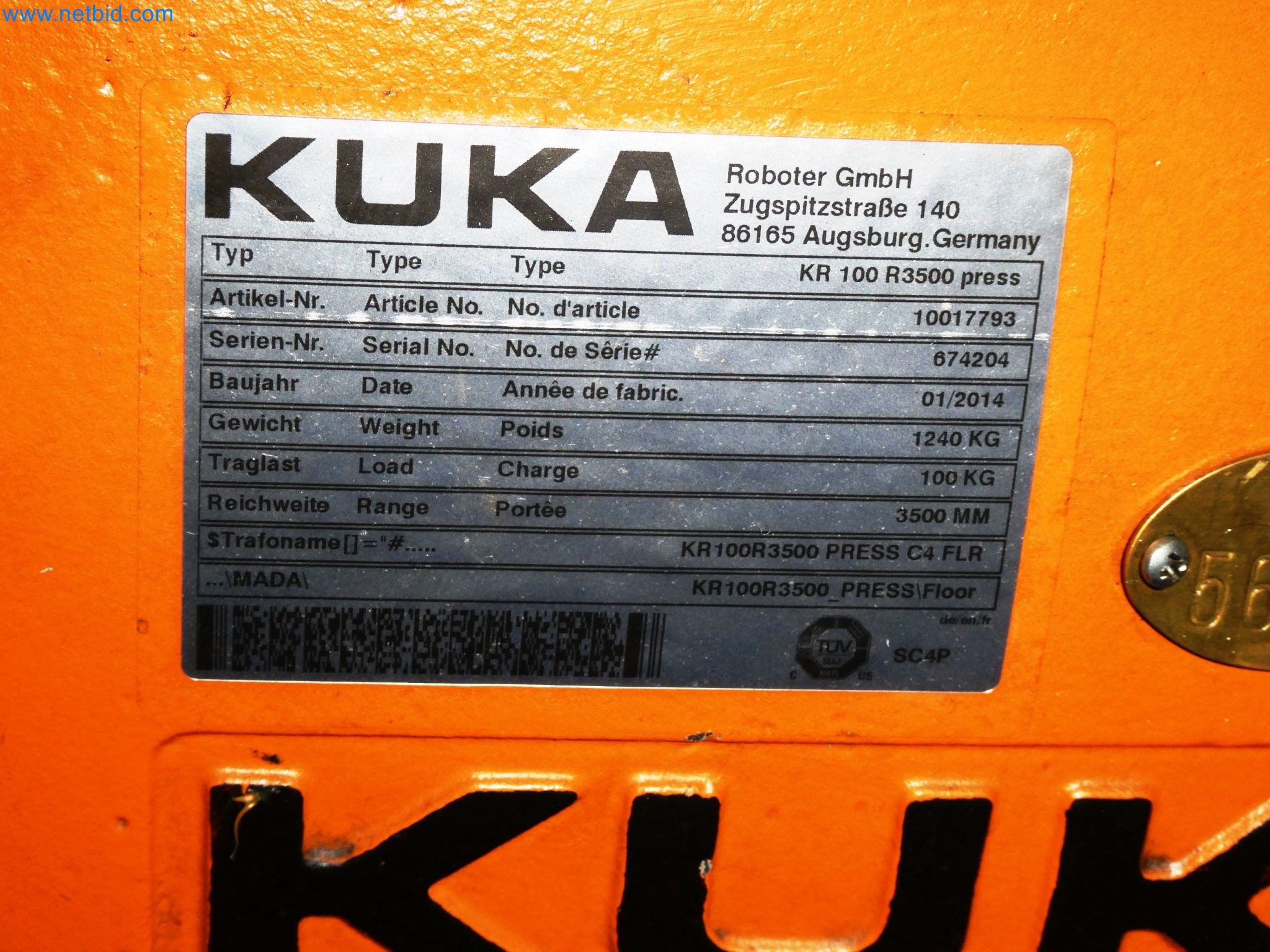

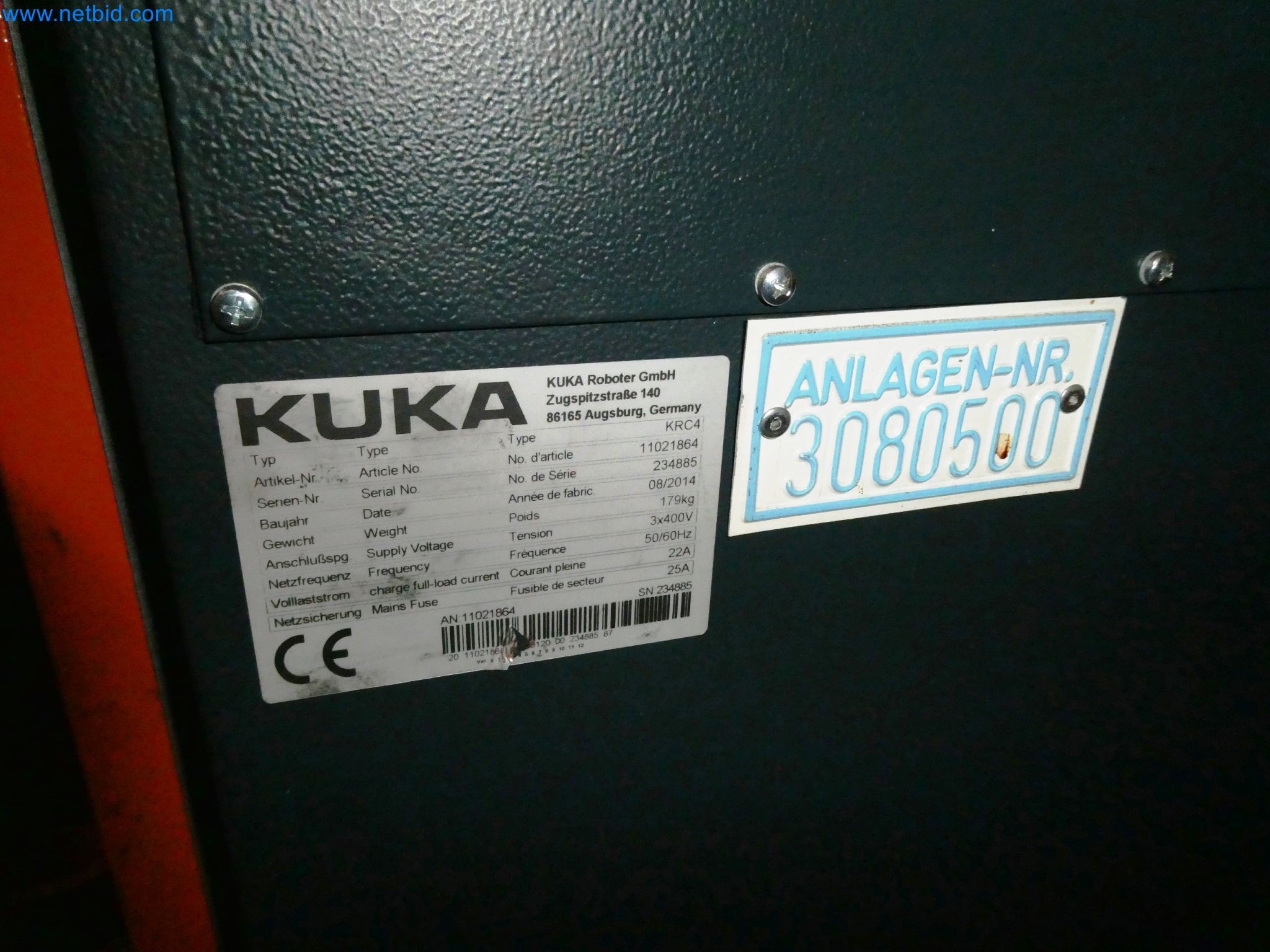

Robô de 6 eixos, Kuka, tipo KR 100 R3500 Press, ano 2014, SN 674204, peso 1.240 kg, capacidade de carga 100 kg, alcance 3.500 mm, sistema n.º 1810100, sistema de controlo, tipo KRC4, SN 234885, sistema n.º 3080500, com interligação de prensas, Kuka

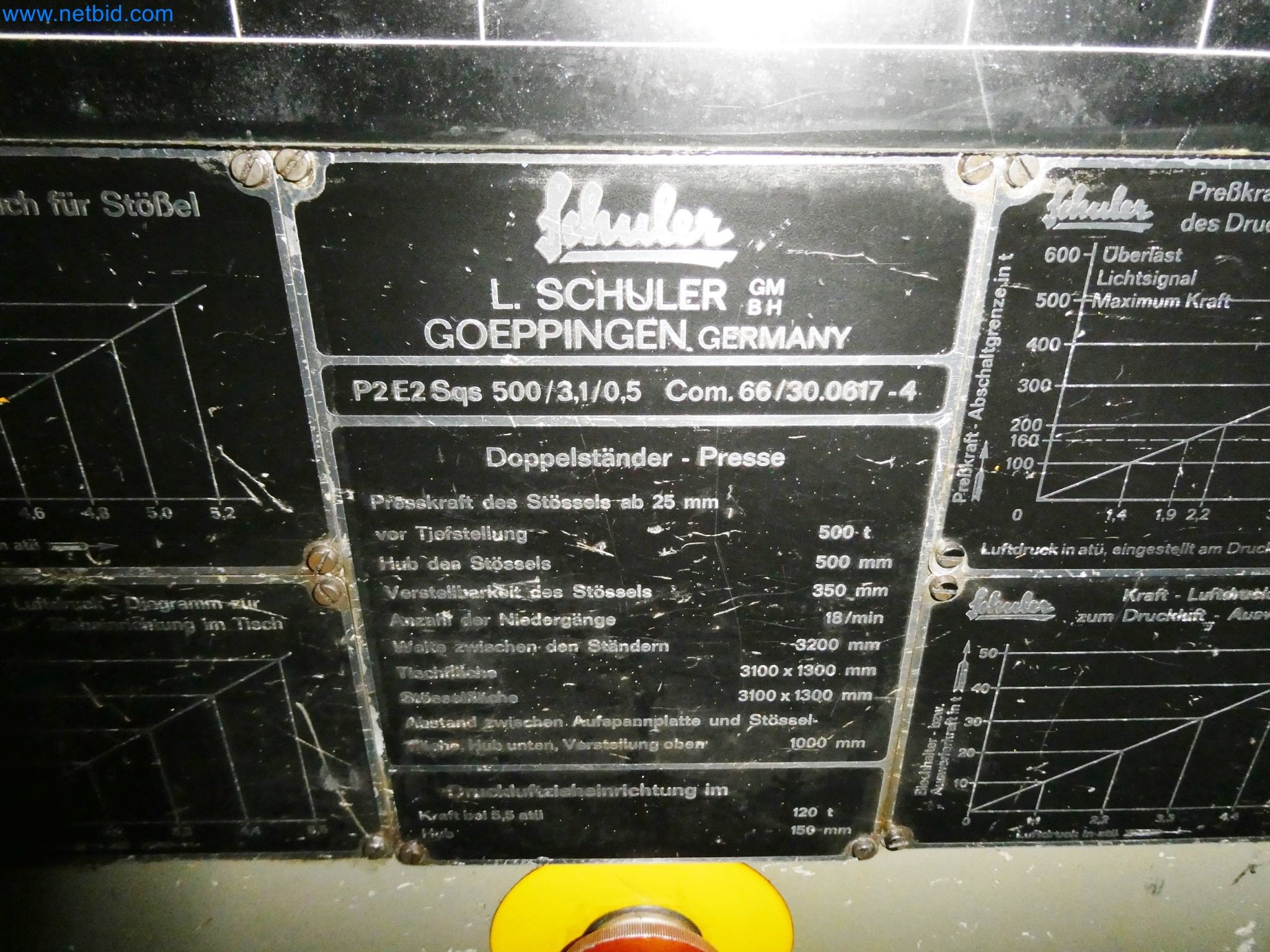

Prensa de coluna dupla, Schuler, tipo P2E2 SQS 500/3.1/0.5, SN 66/30.0617-4, ação simples, força de prensagem do cilindro 500 t, curso do cilindro 500 mm, ajuste do cilindro 350 mm, avanço para baixo 18/min, largura da coluna 3.200 mm, superfície da mesa 3.100 x 1.300 mm, superfície do êmbolo 3.100 x 1.300 mm, distância entre a placa de fixação e a superfície do êmbolo 1.000 mm, passagem lateral da coluna 1.400 x 1.600 mm, 2 carrinhos de troca de ferramentas, sistema de controlo, Siemens, tipo S5, painel de operação tipo Simatic HMI

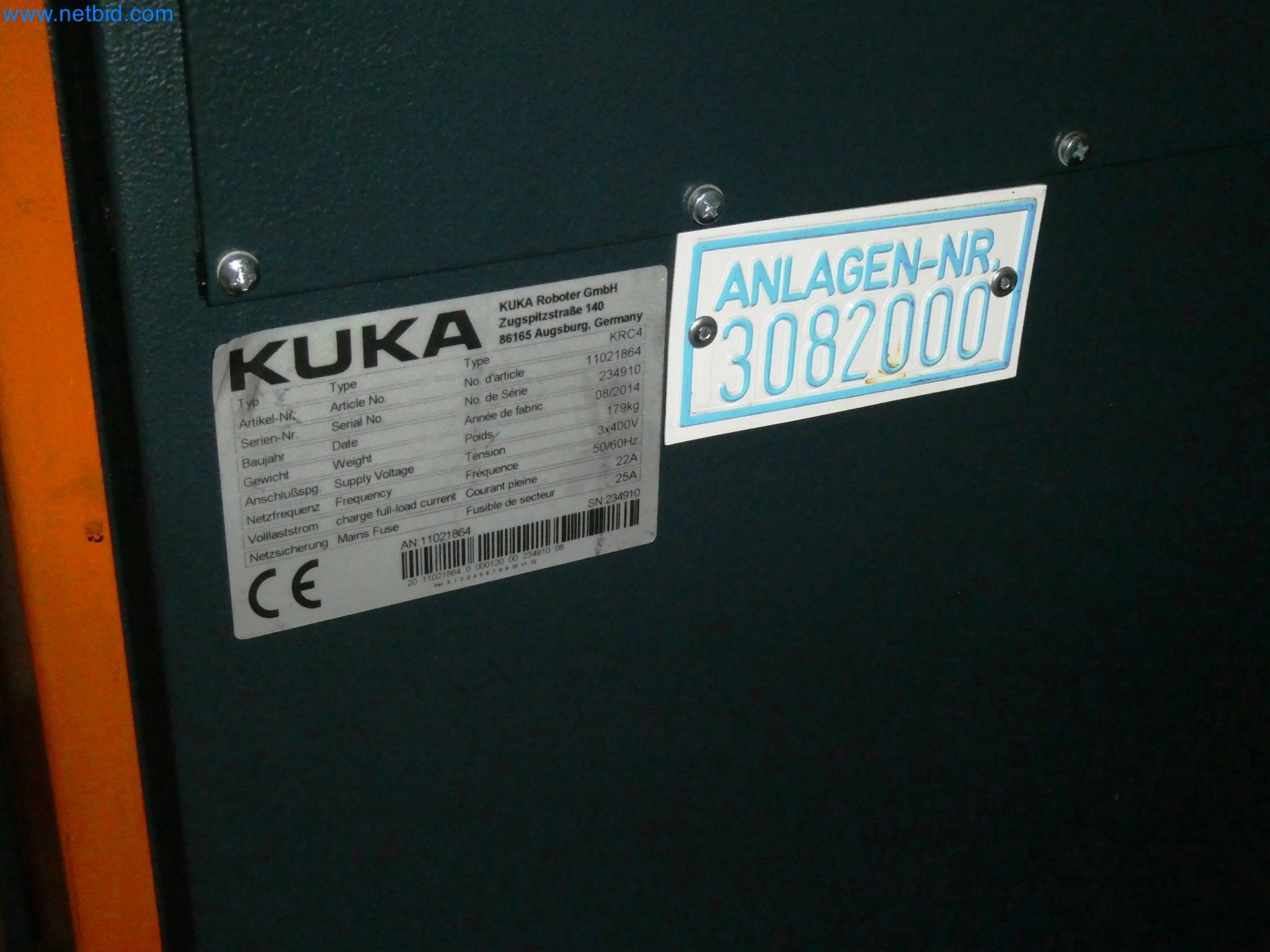

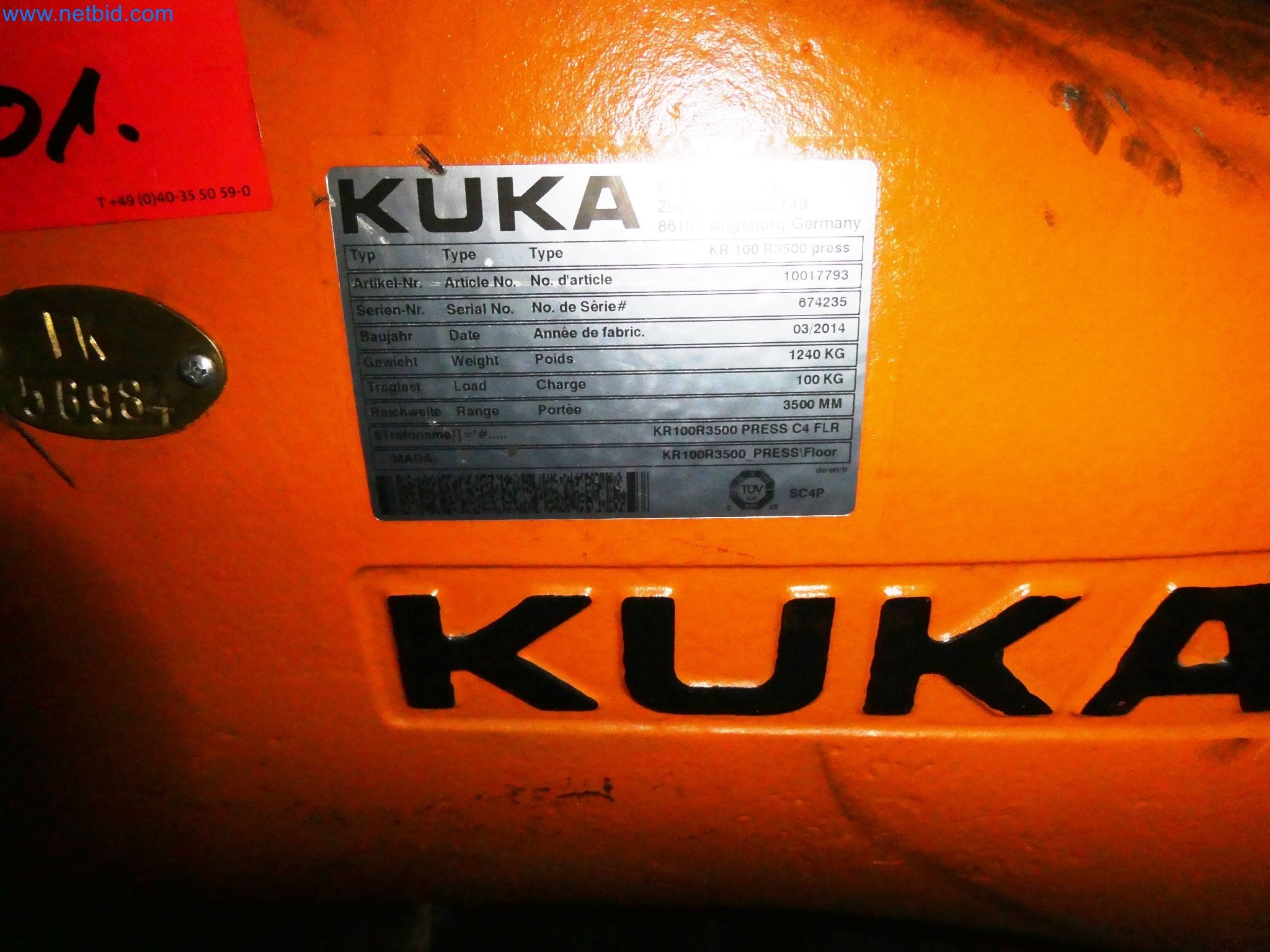

Robô de 6 eixos, marca Kuka, tipo KR 100 R3500 Press, ano 2014, SN 674235, peso 1.240 kg, capacidade de carga 100 kg, alcance 3.500 mm, sistema nº 1800700, sistema de controlo, tipo KRC4, SN 234910, sistema nº 3082000, com interligação de prensas, marca Kuka

Transportador de correia, tamanho da correia transportadora 4.000 x 1.200 mm

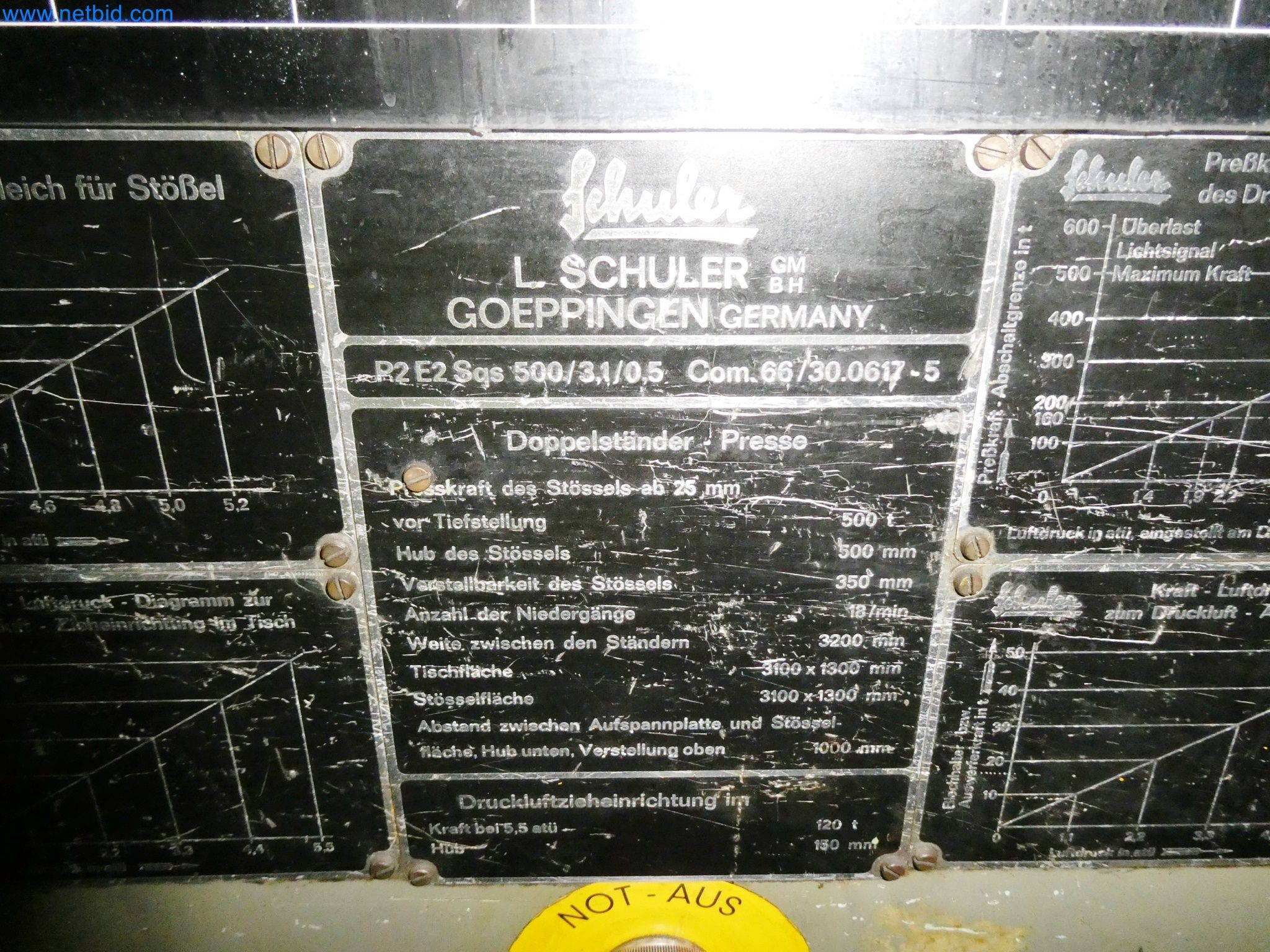

Prensa de coluna dupla, Schuler, tipo P2E2 SQS 500/3.1/0.5, SN 66/30.0617-5, ação simples, força de prensagem do cilindro 500 t, curso do cilindro 500 mm, ajuste do cilindro 350 mm, avanços 18/min, largura da coluna 3.200 mm, superfície da mesa 3.100 x 1.300 mm, superfície do cilindro 3.100 x 1.300 mm, distância entre a placa de fixação e a superfície do cilindro 1.000 mm, passagem lateral da coluna 1.400 x 1.600 mm, 1 carrinho de troca de ferramentas, controlo, Siemens, tipo S5, painel de controlo Simatic HMI

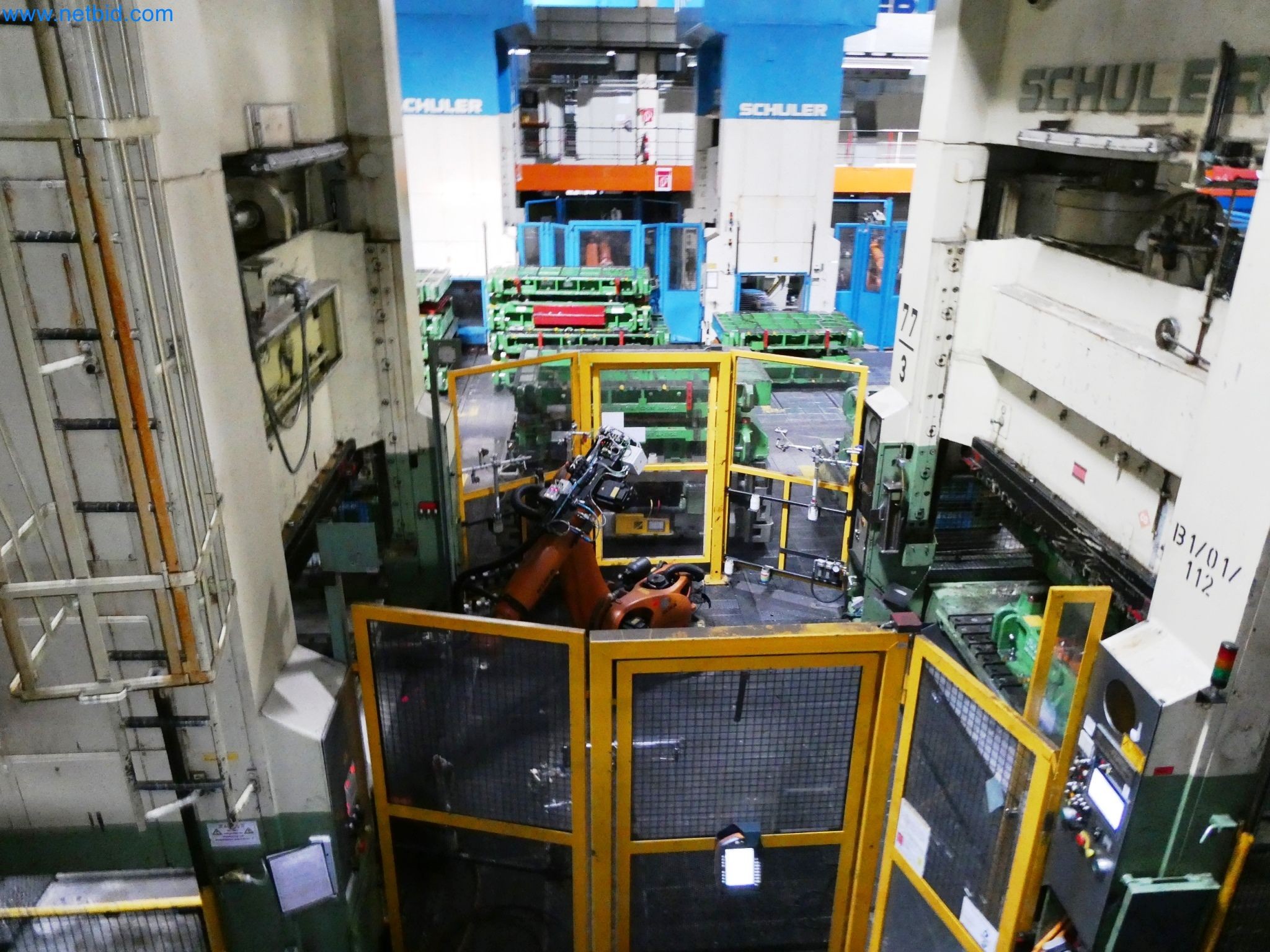

Sistema de vedação de segurança, constituído por: Elementos de rede metálica/Plexiglas, para a proteção dos espaços entre as prensas e as células robotizadas

Gabinetes de controlo na galeria

Sistema disponível de imediato

A desmontagem pode ser oferecida como opção
