Linha de imprensa (78A) SchulerNegociação#18844-5002

Última revisão 2001, linha não funcional, peças retiradas, última revisão em 2001, composto por:

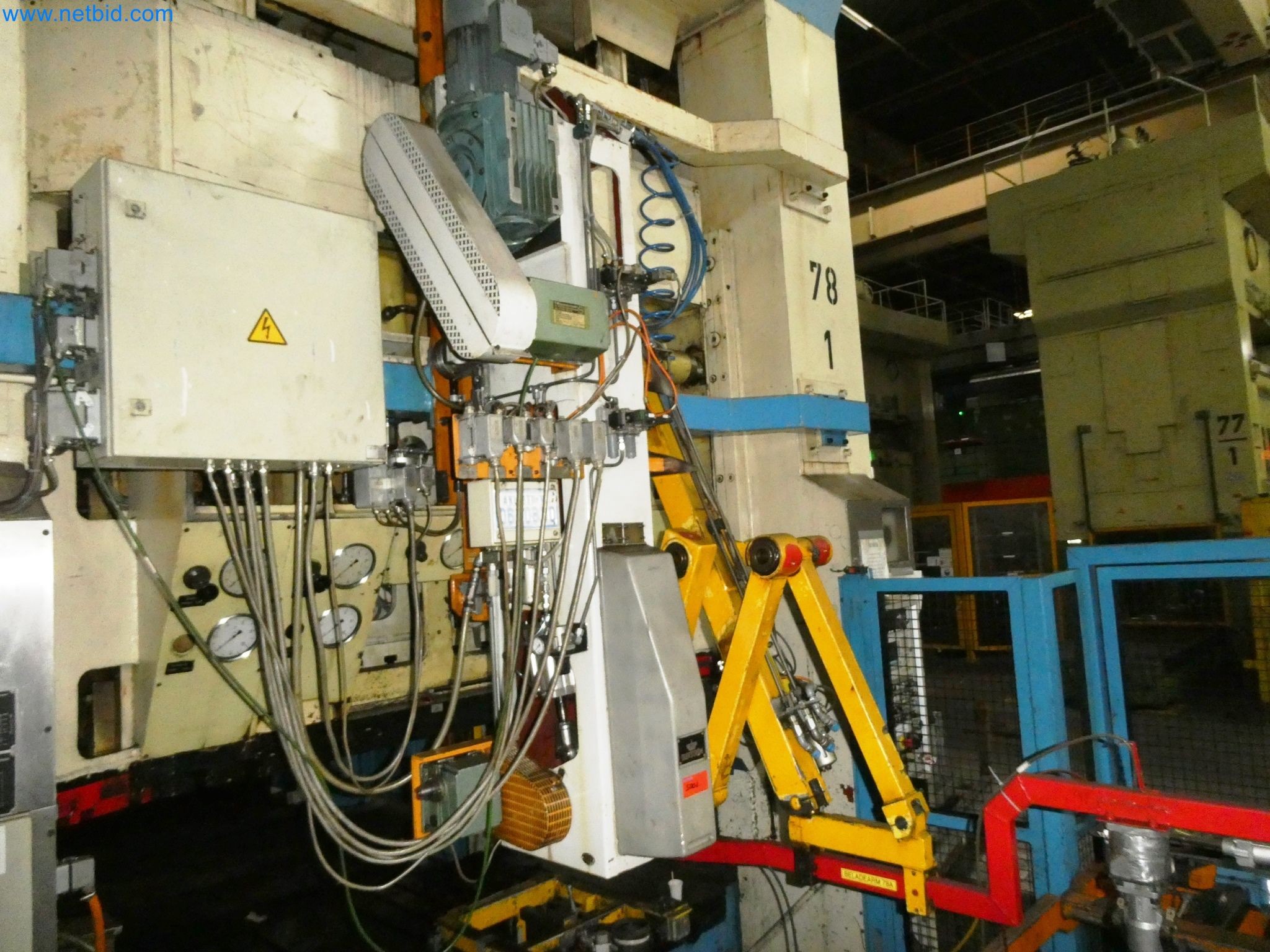

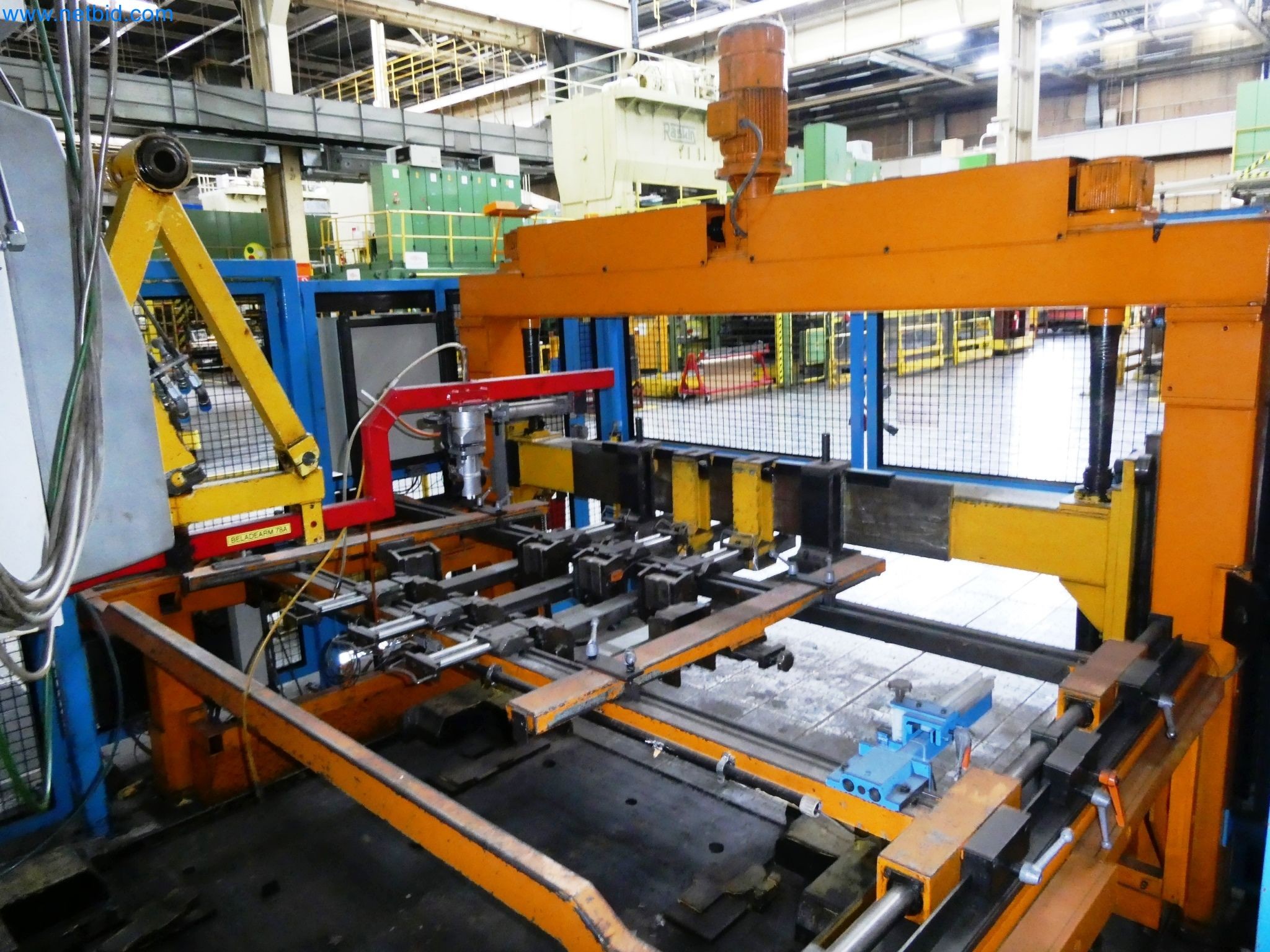

Autómato de quadros, fabricado pela GMG Automation, construído aprox. 1986, sistema nº 0903800, com carrinho de paletes móvel, braço de carga, fabricado pela Olofström, sistema nº 0600800

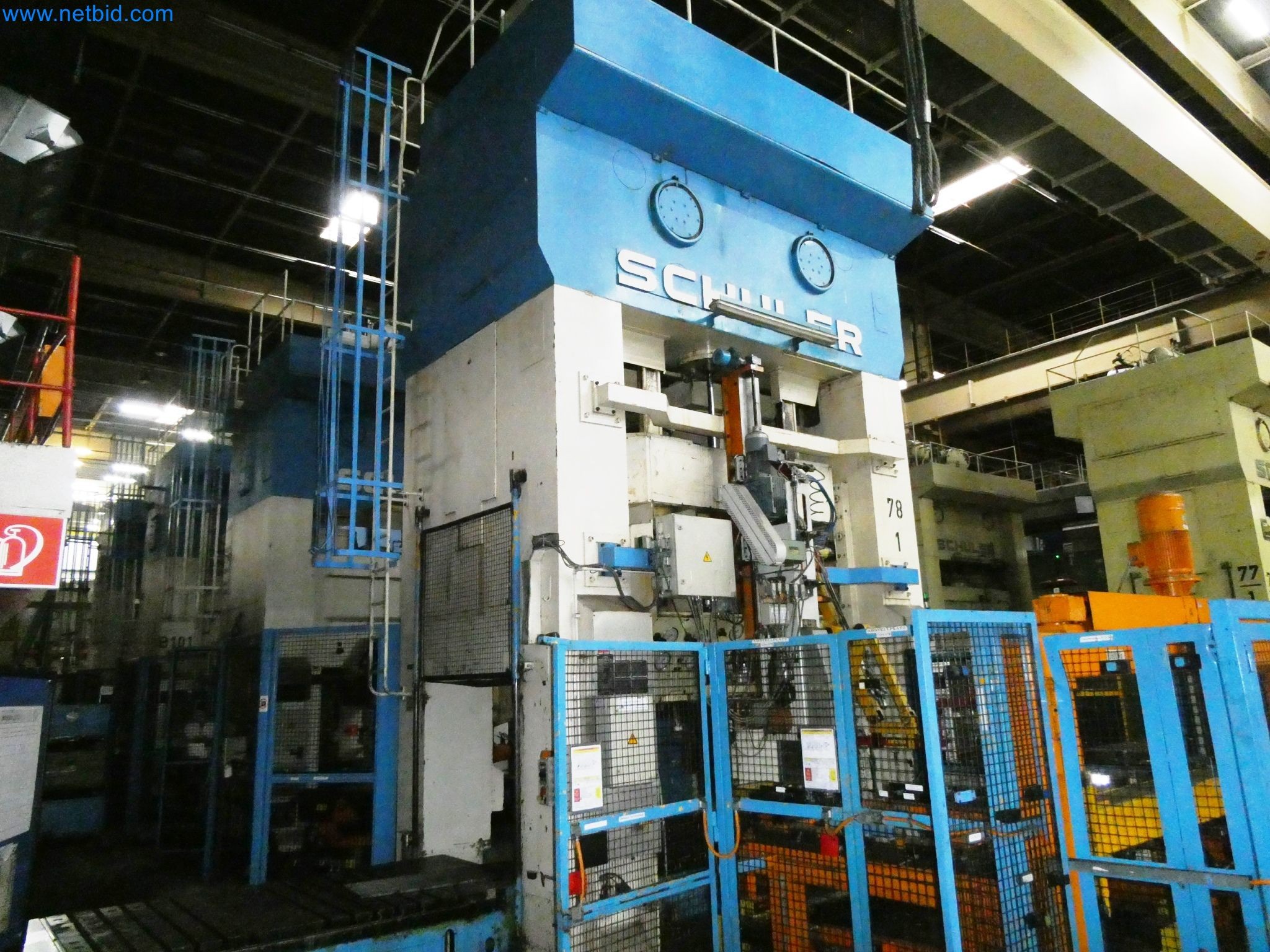

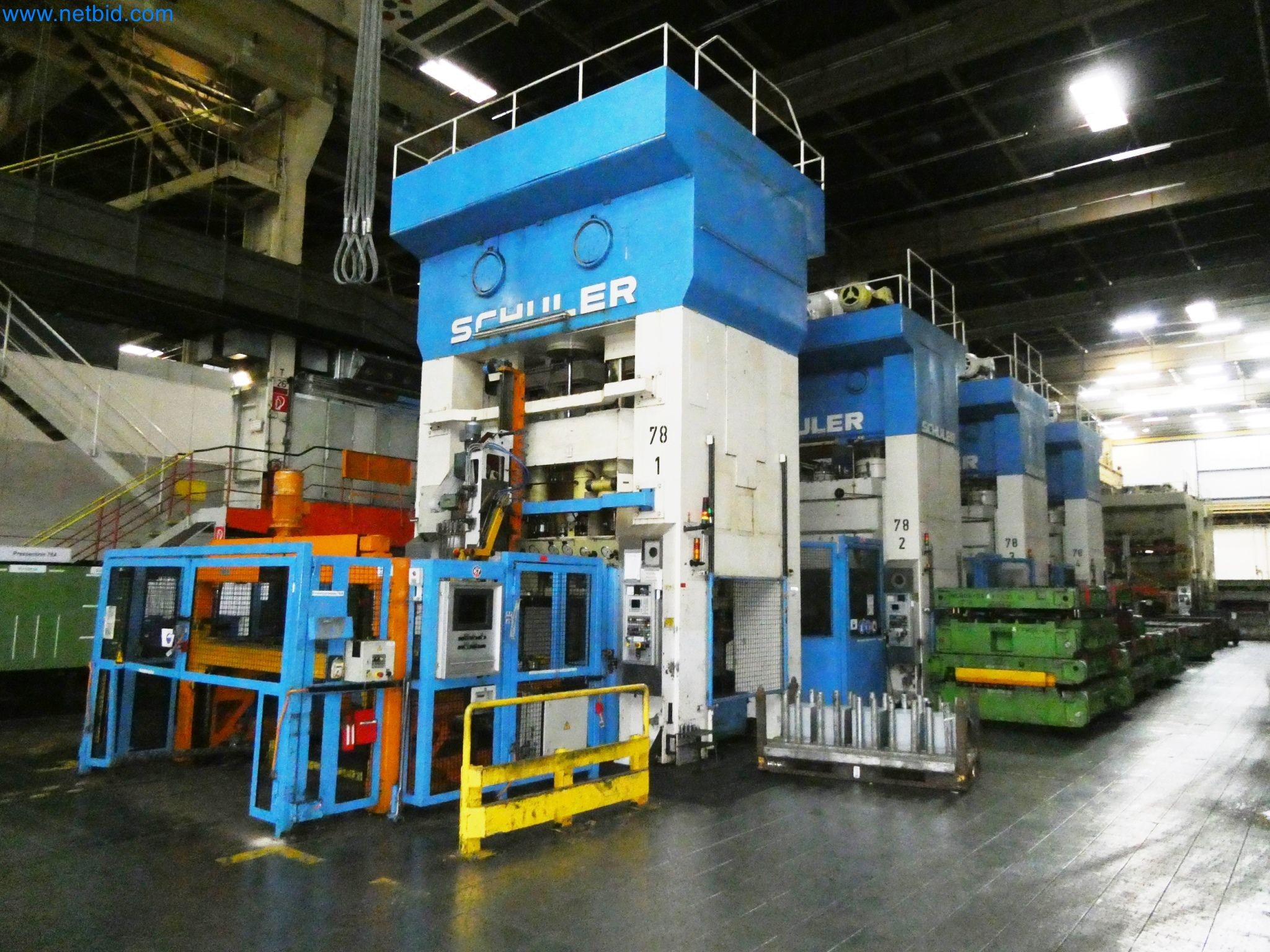

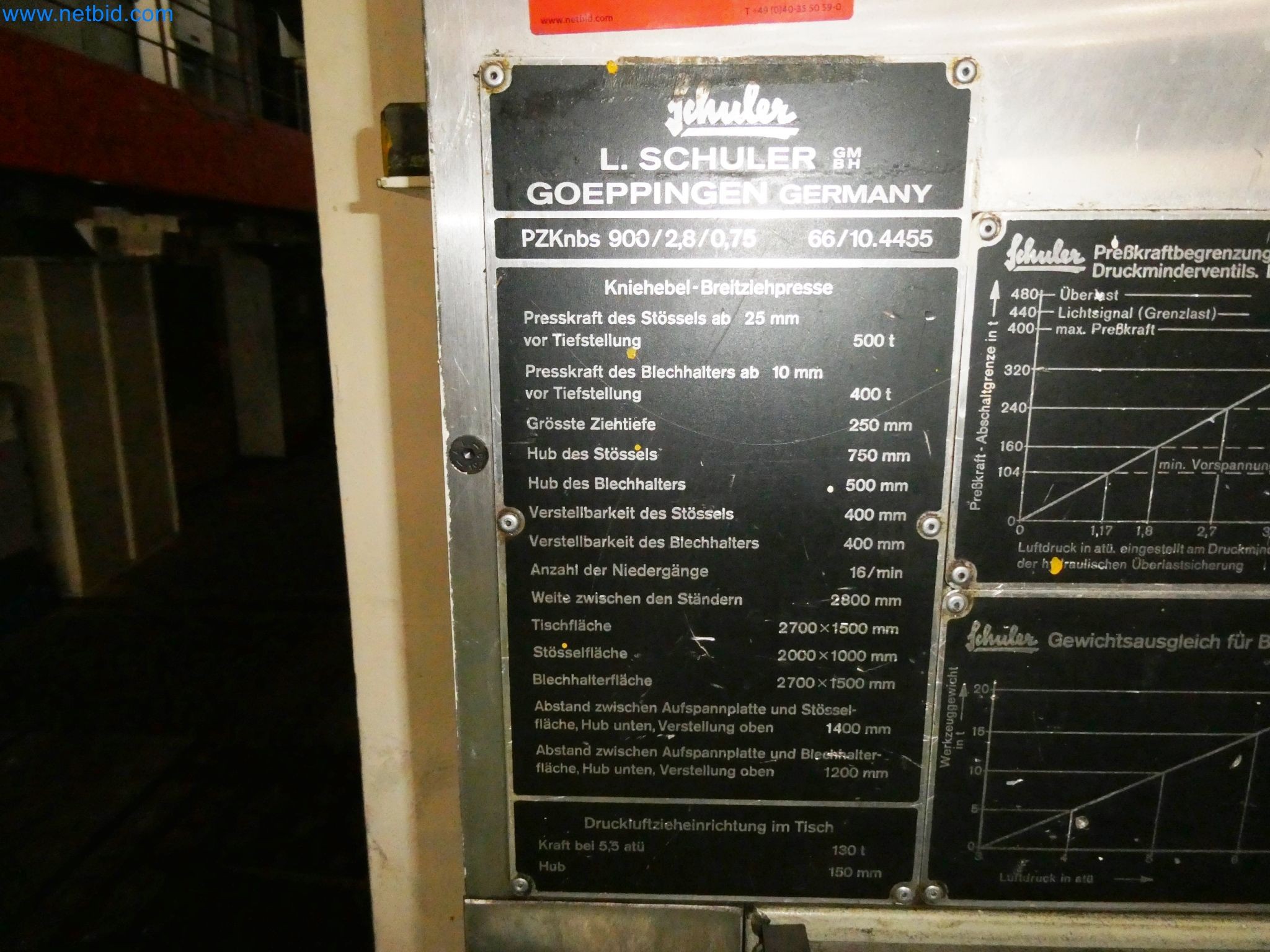

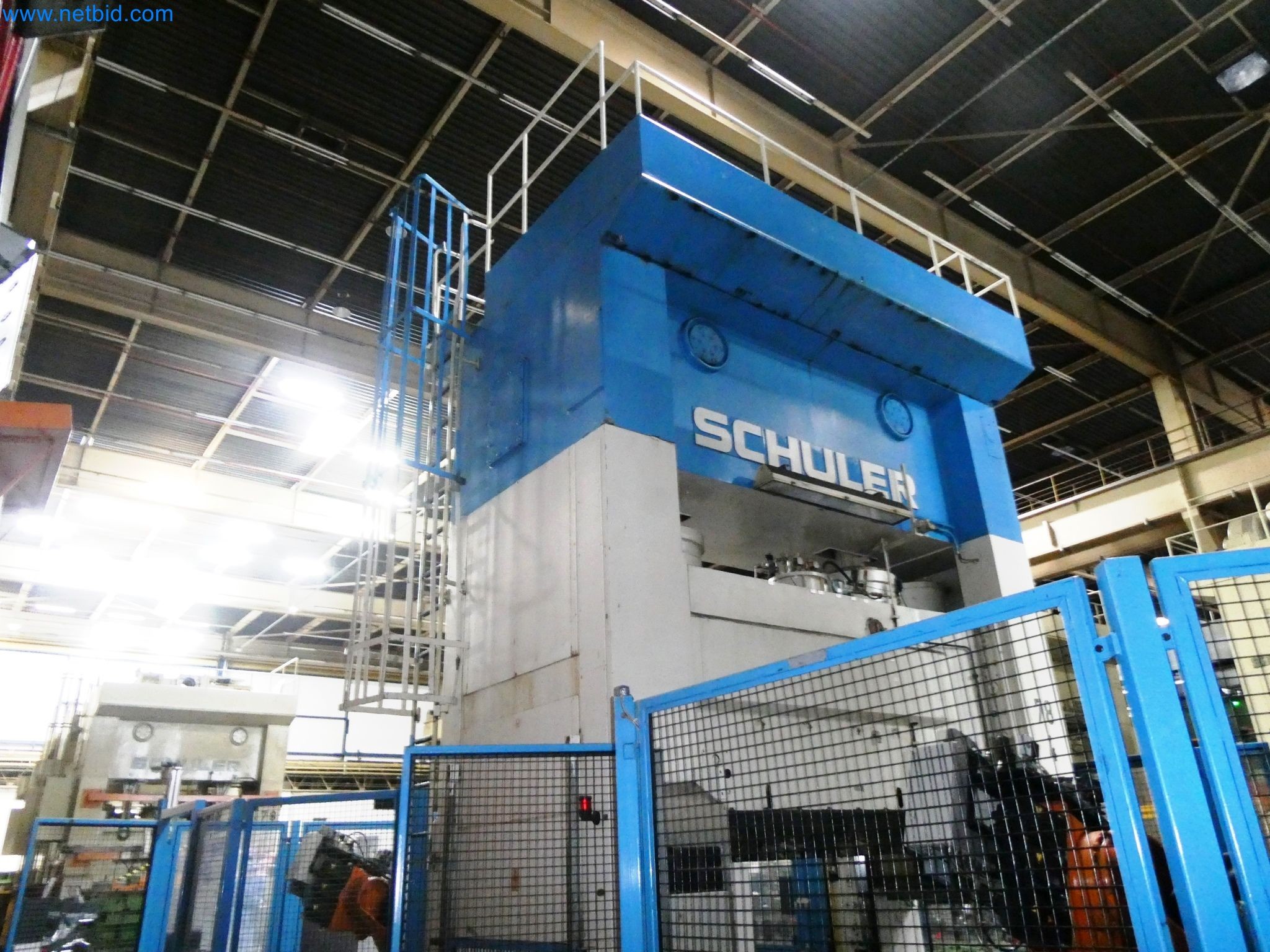

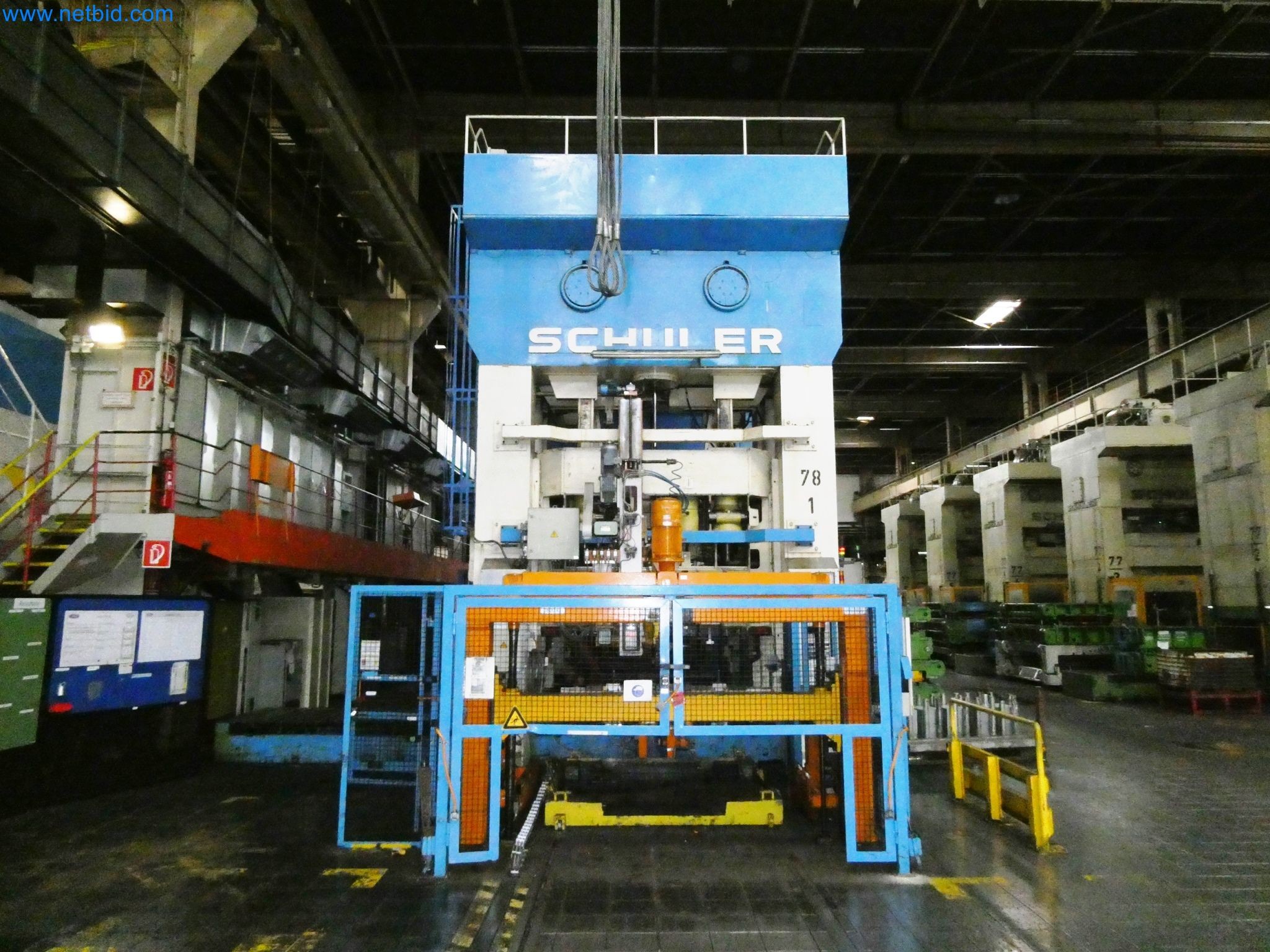

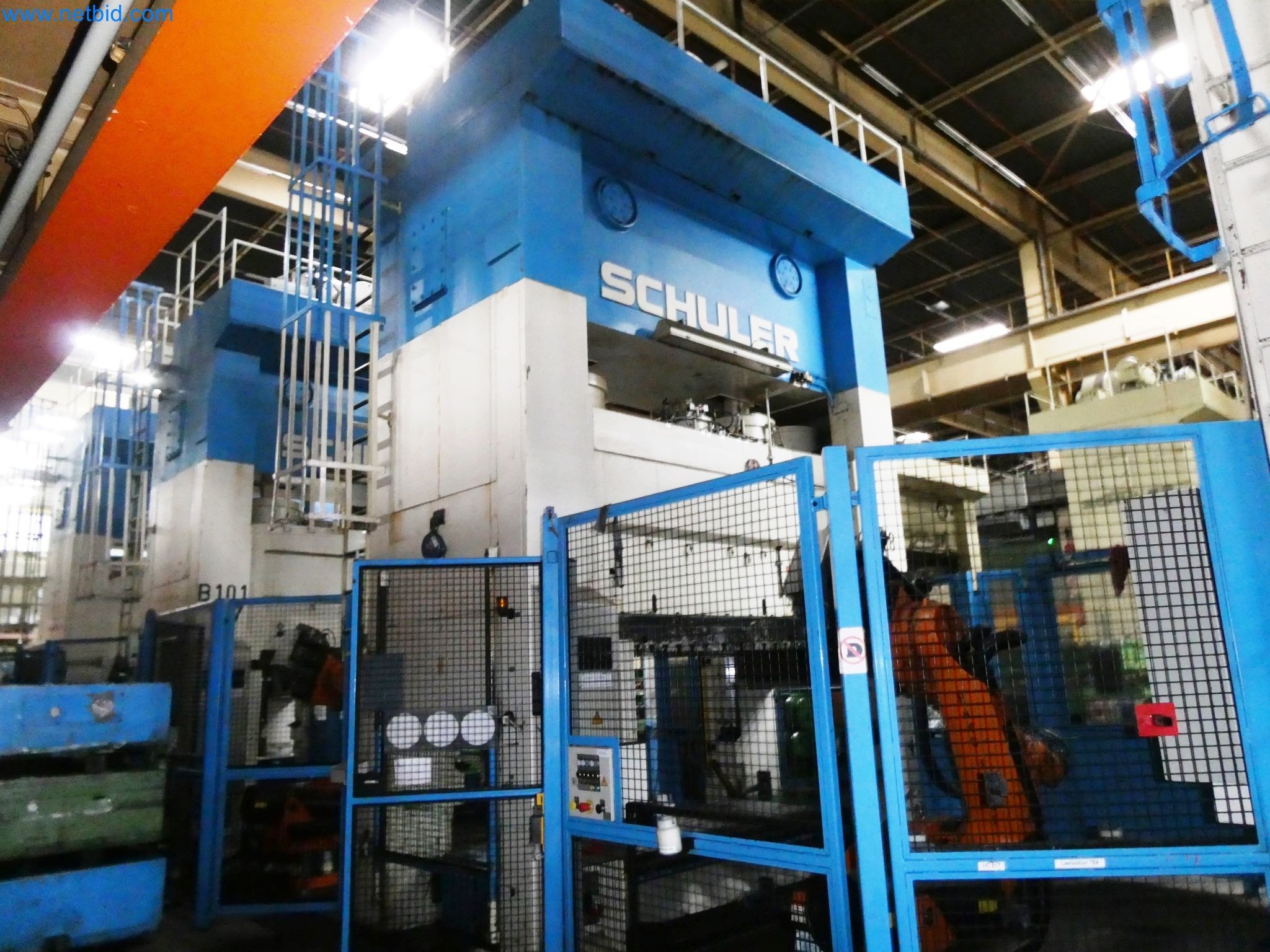

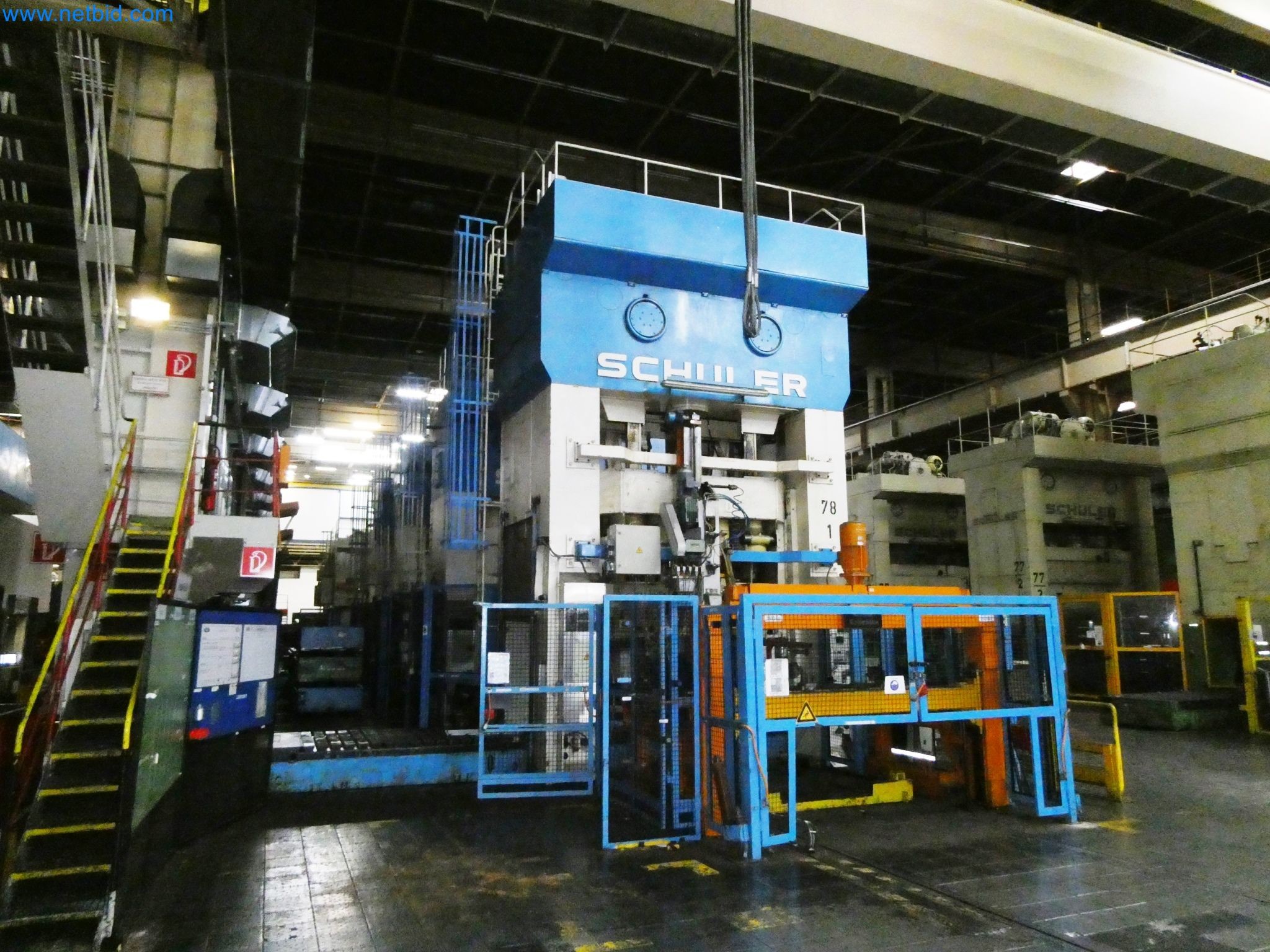

Prensa de trefilar com alavanca de alavanca, Schuler, tipo PZKNBS 900/2.8/0.75, SN 66/10.4455, dupla ação, força de prensagem do cilindro 500 t, força de prensagem do suporte da folha 400 t, profundidade de trefilação 250 mm, curso do cilindro 750 mm, ajuste do suporte da folha 400 mm, ajuste do cilindro 400 mm, ajuste do suporte da folha 400 mm, velocidade baixa 16/min, largura vertical 2.800 mm, superfície da mesa 2.700 x 1.500 mm, superfície do êmbolo 2.000 x 1.000 mm, superfície do suporte da folha 2.700 x 1.500 mm, distância entre a placa de aperto e a superfície do êmbolo 1.400 mm, distância entre a placa de aperto e a superfície do suporte da folha 1.200 mm, com passagem lateral na coluna 1.600 x 1.950 mm, 2 carrinhos de troca de ferramentas, controlo Siemens, tipo S7

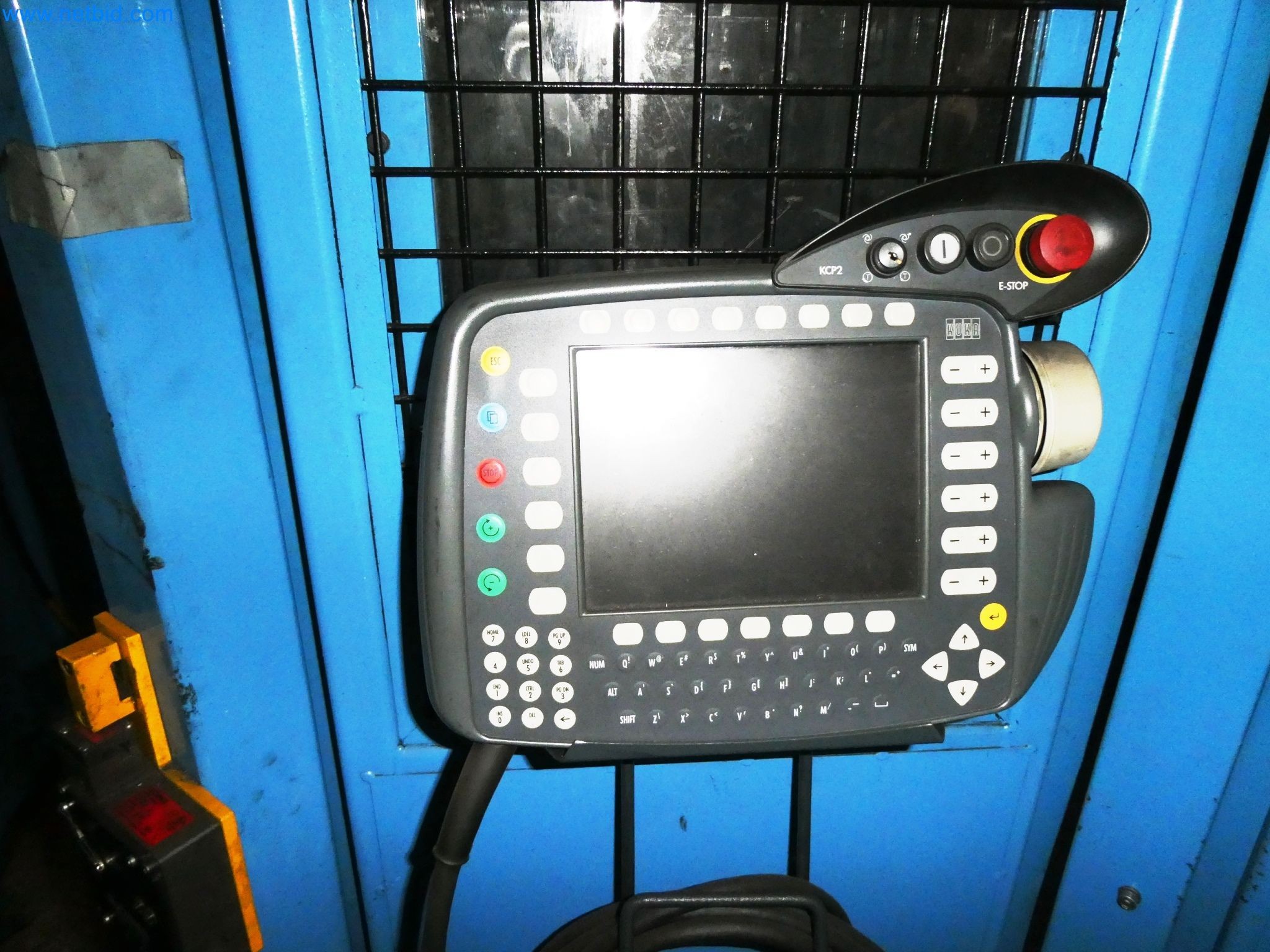

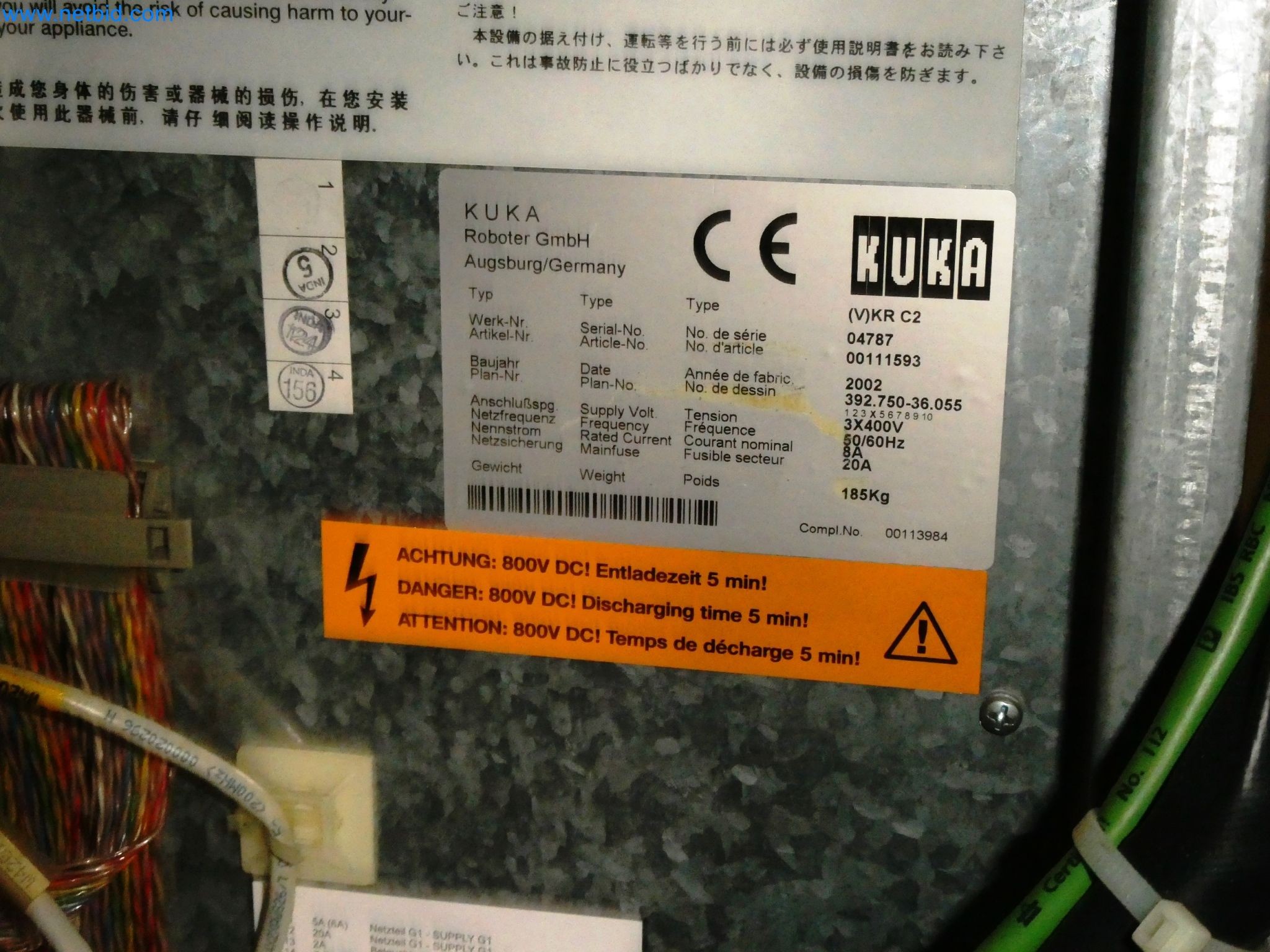

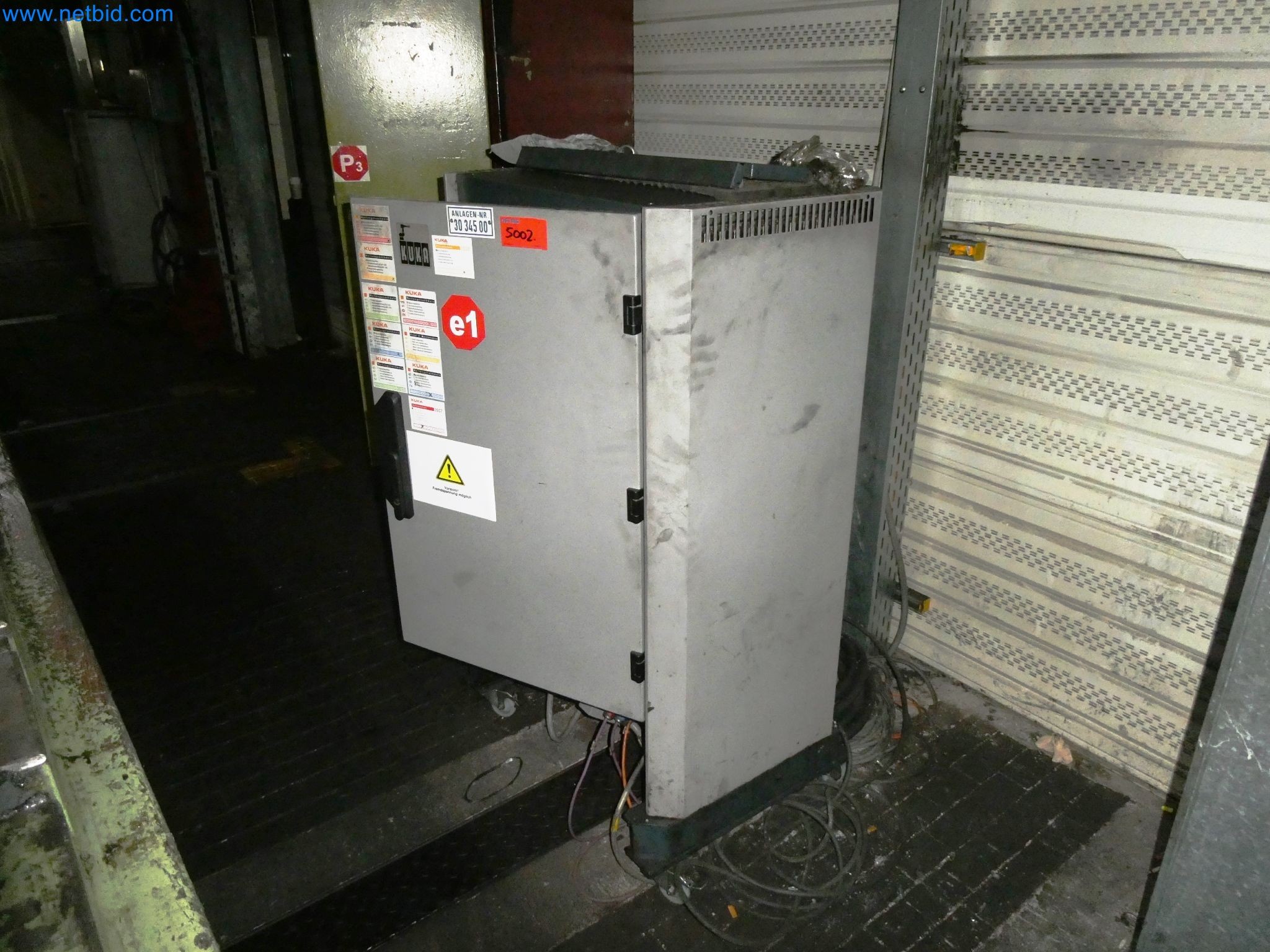

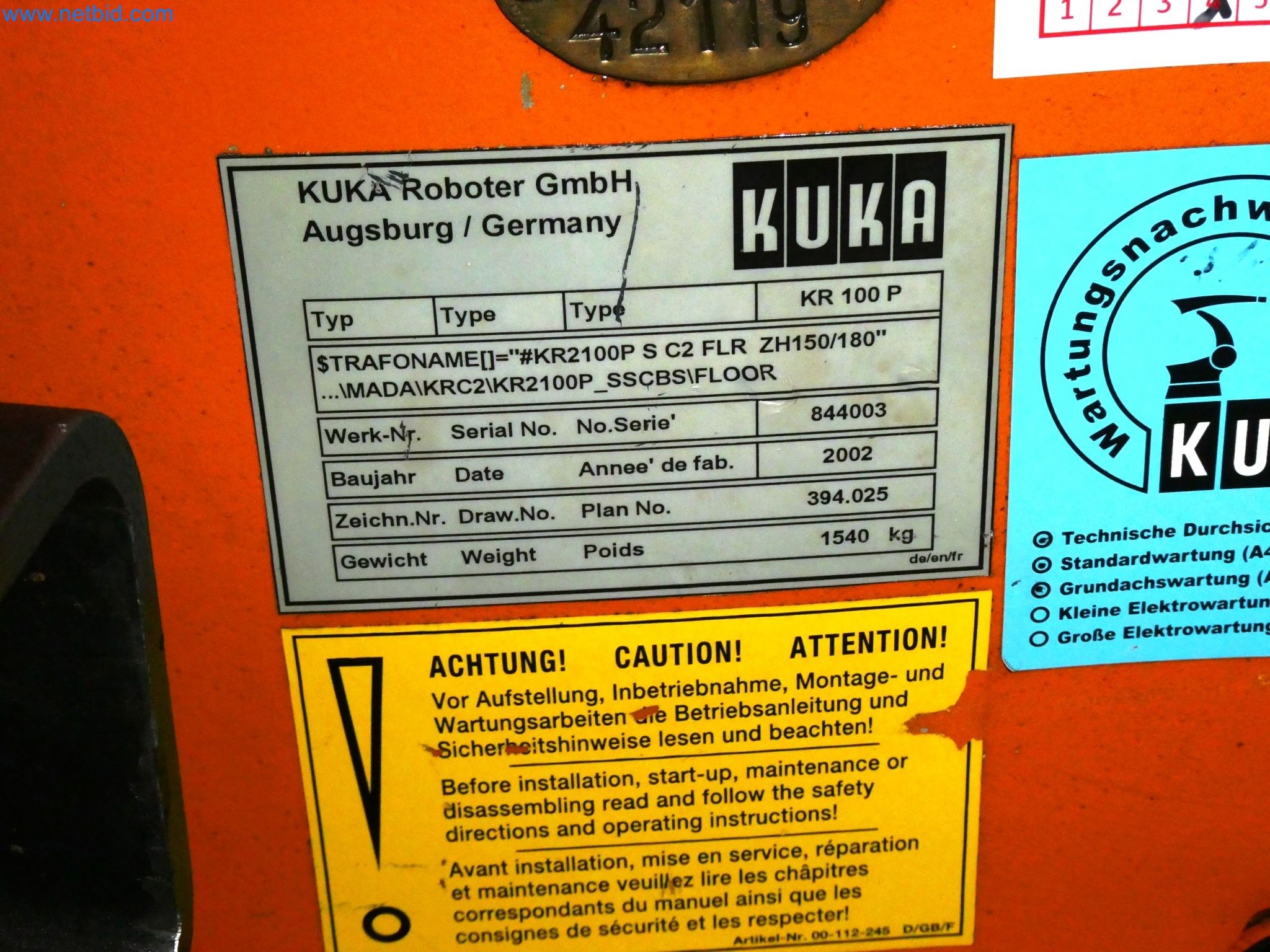

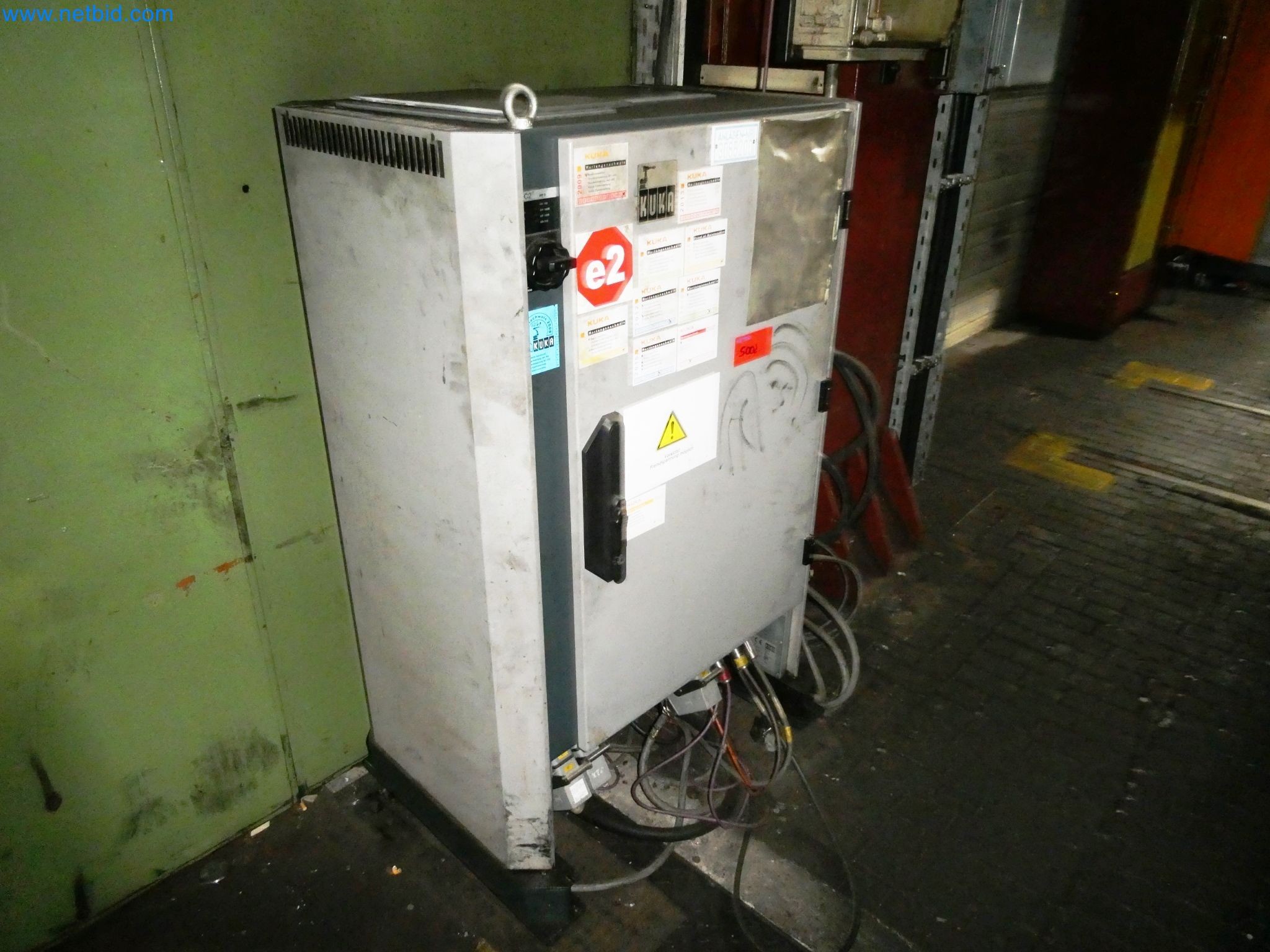

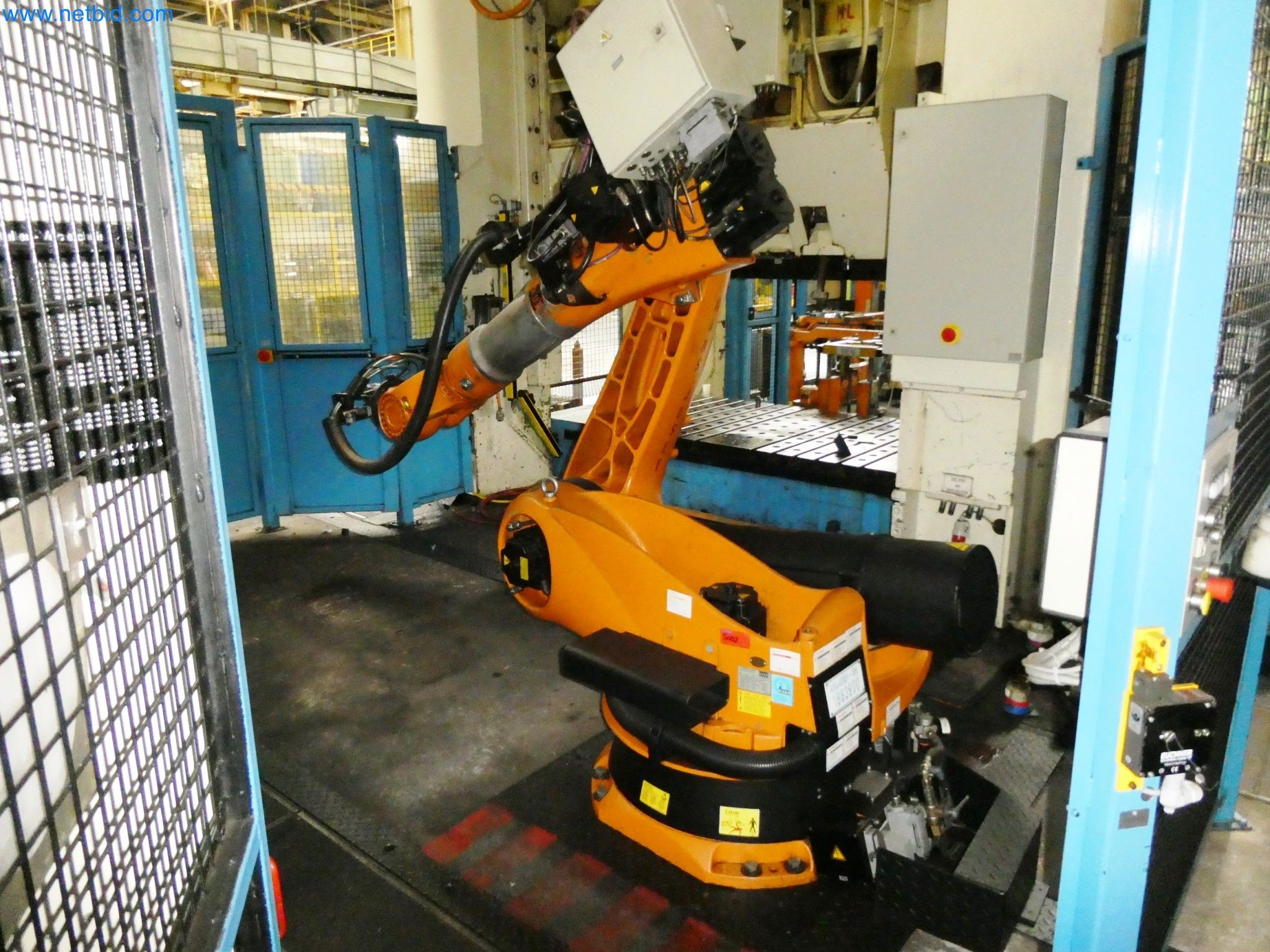

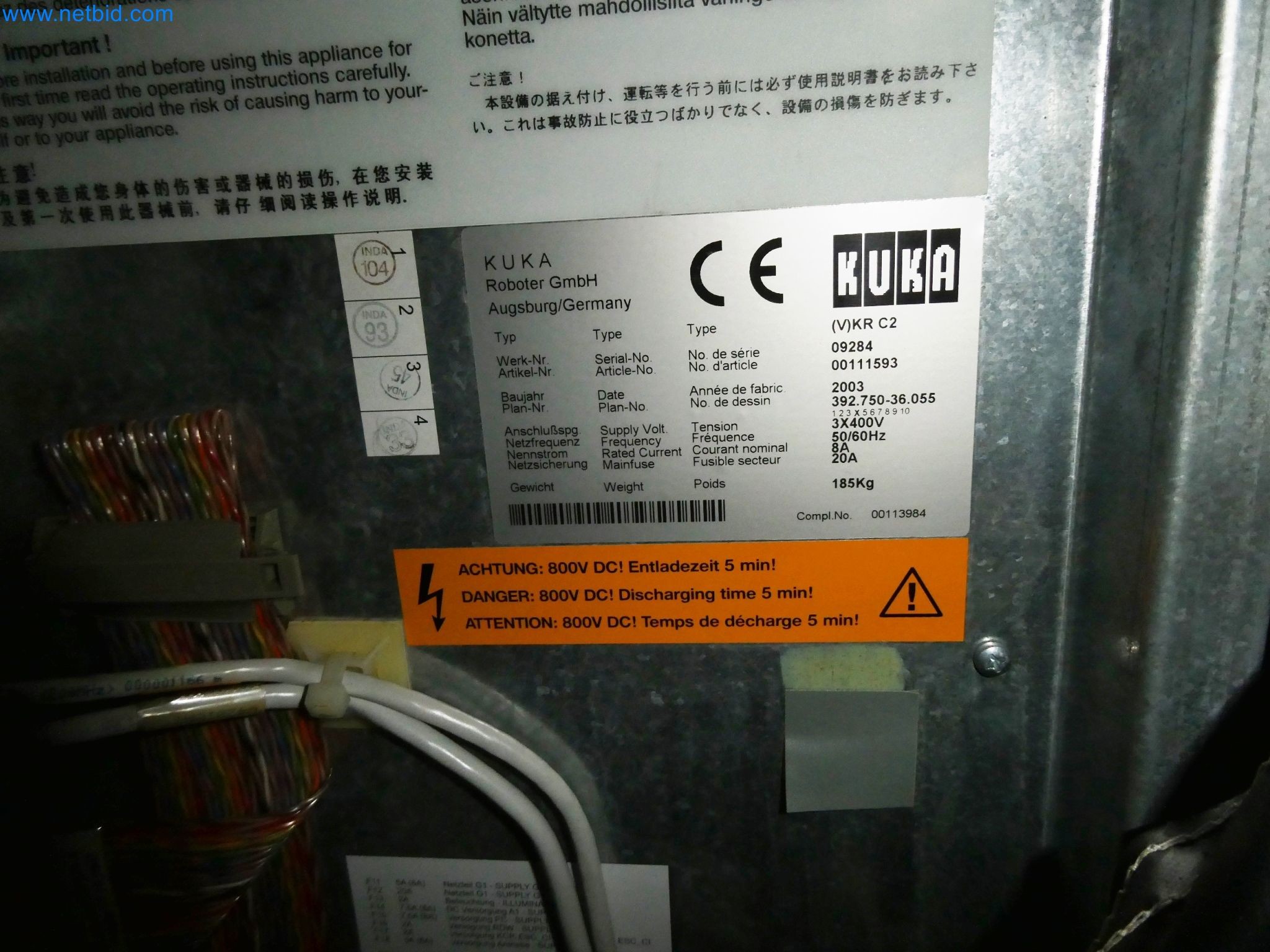

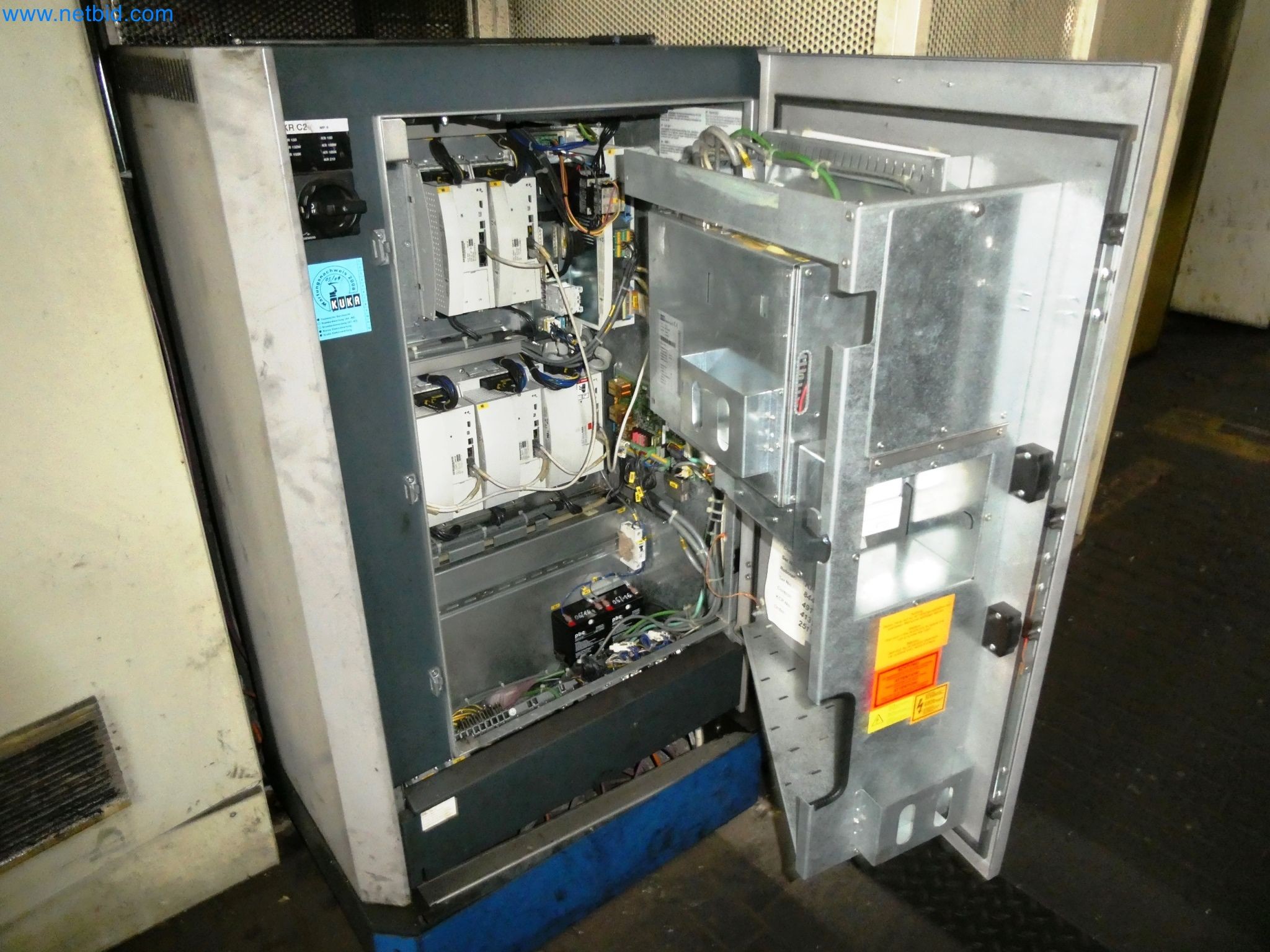

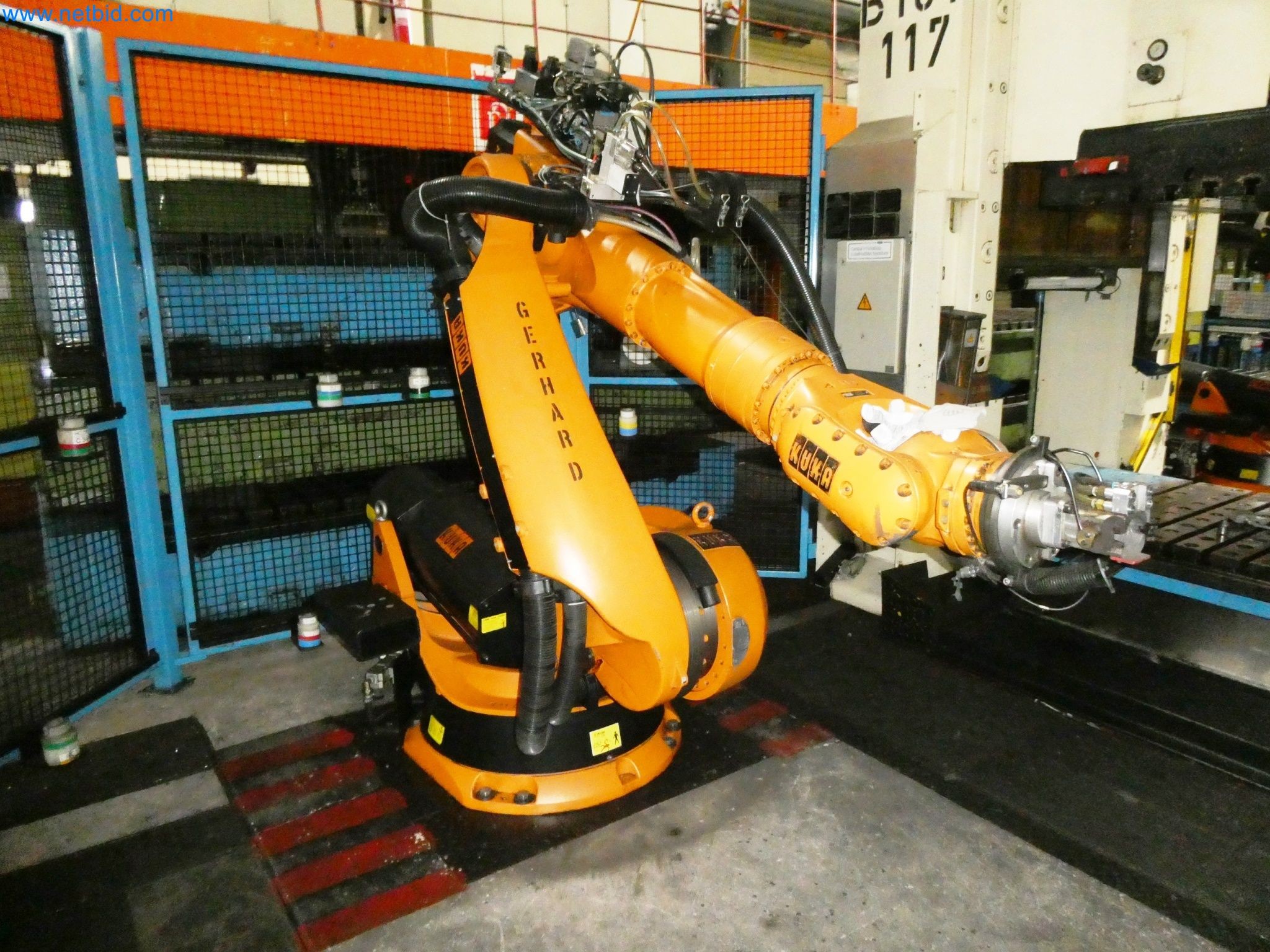

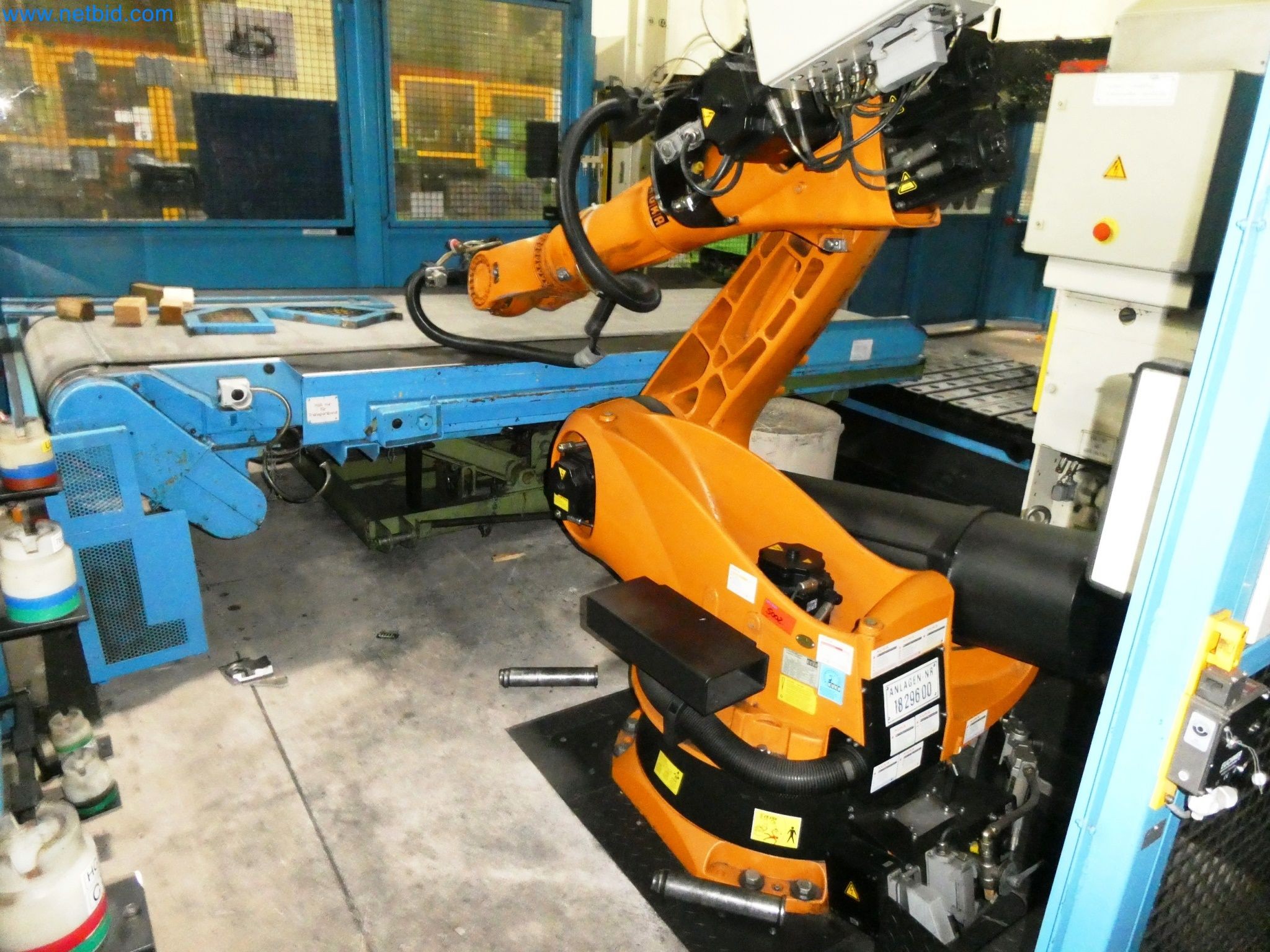

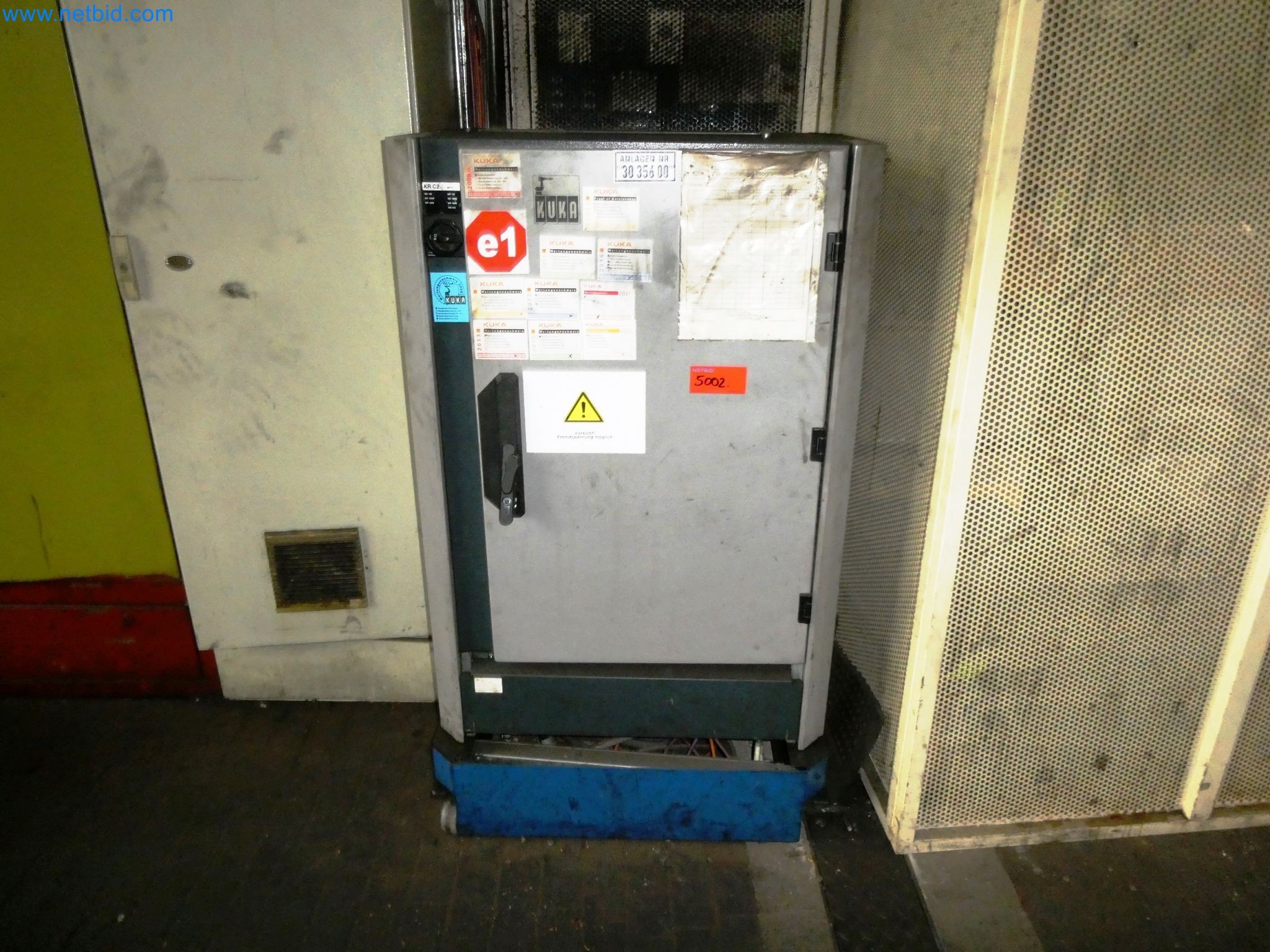

Robô de 6 eixos, Kuka, tipo KR 100 P, construído em 2002, SN 844003, peso 1.540 kg, sistema n.º 1883900, sistema de controlo, tipo KRC2, sistema n.º 3035600

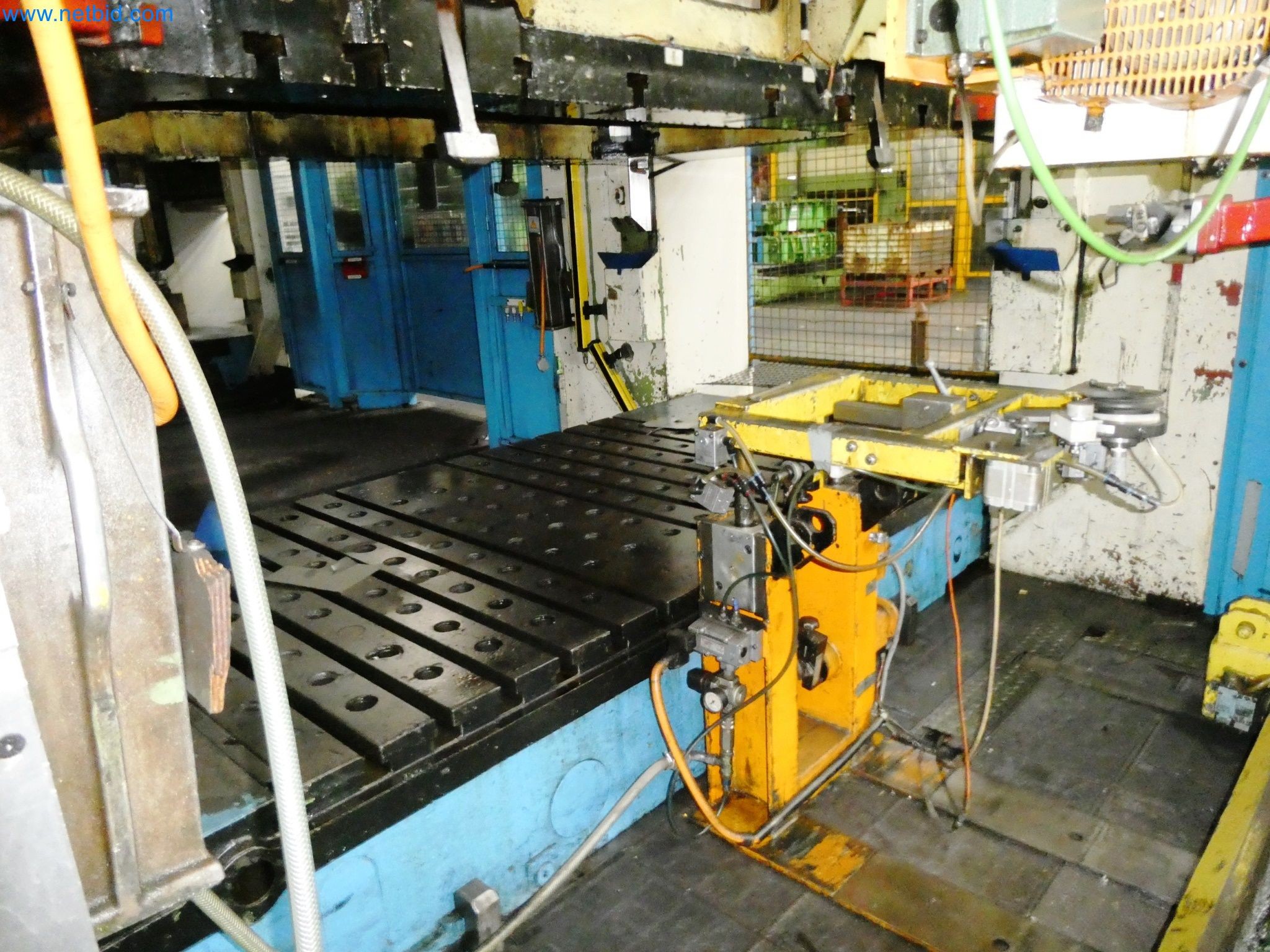

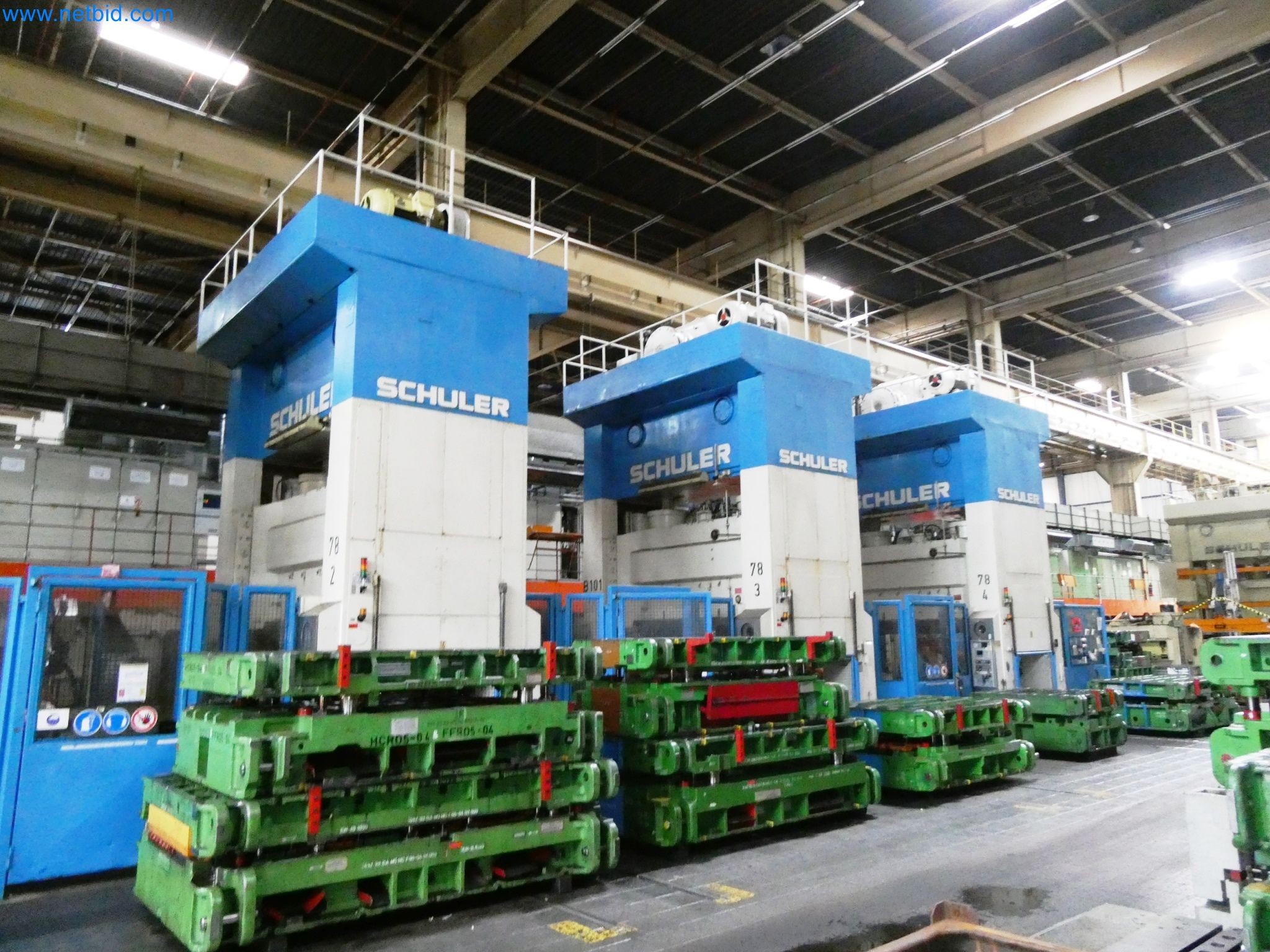

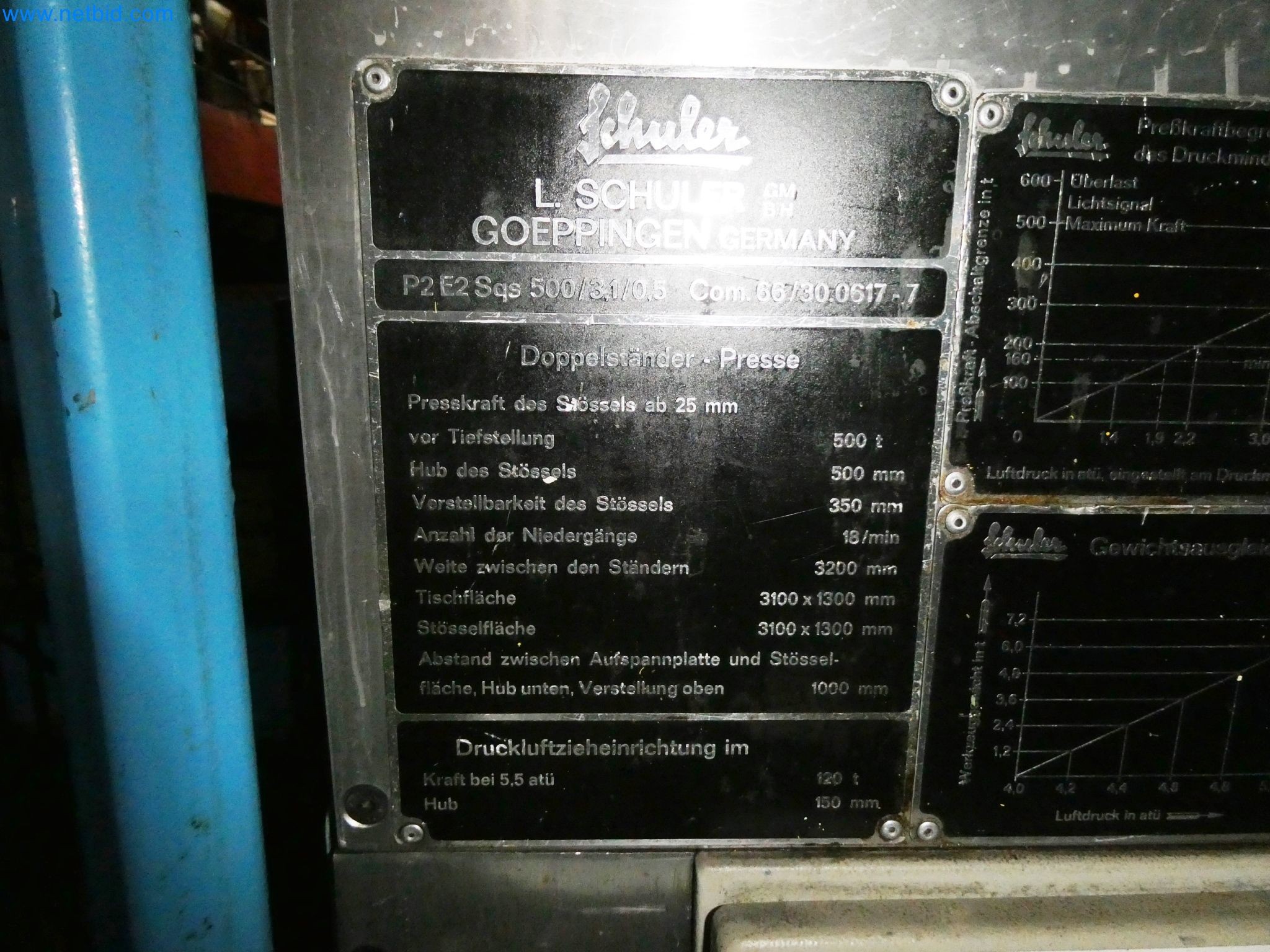

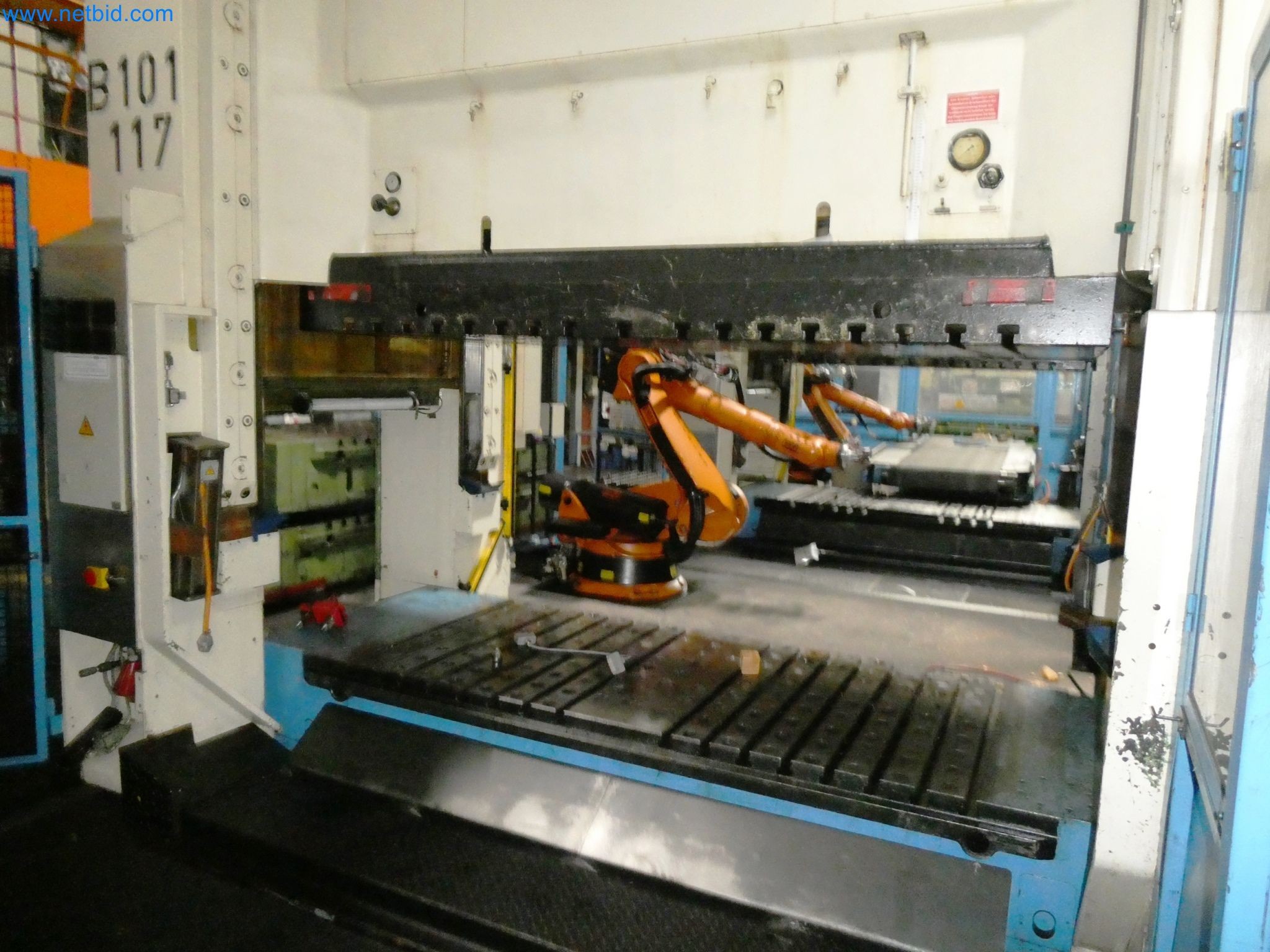

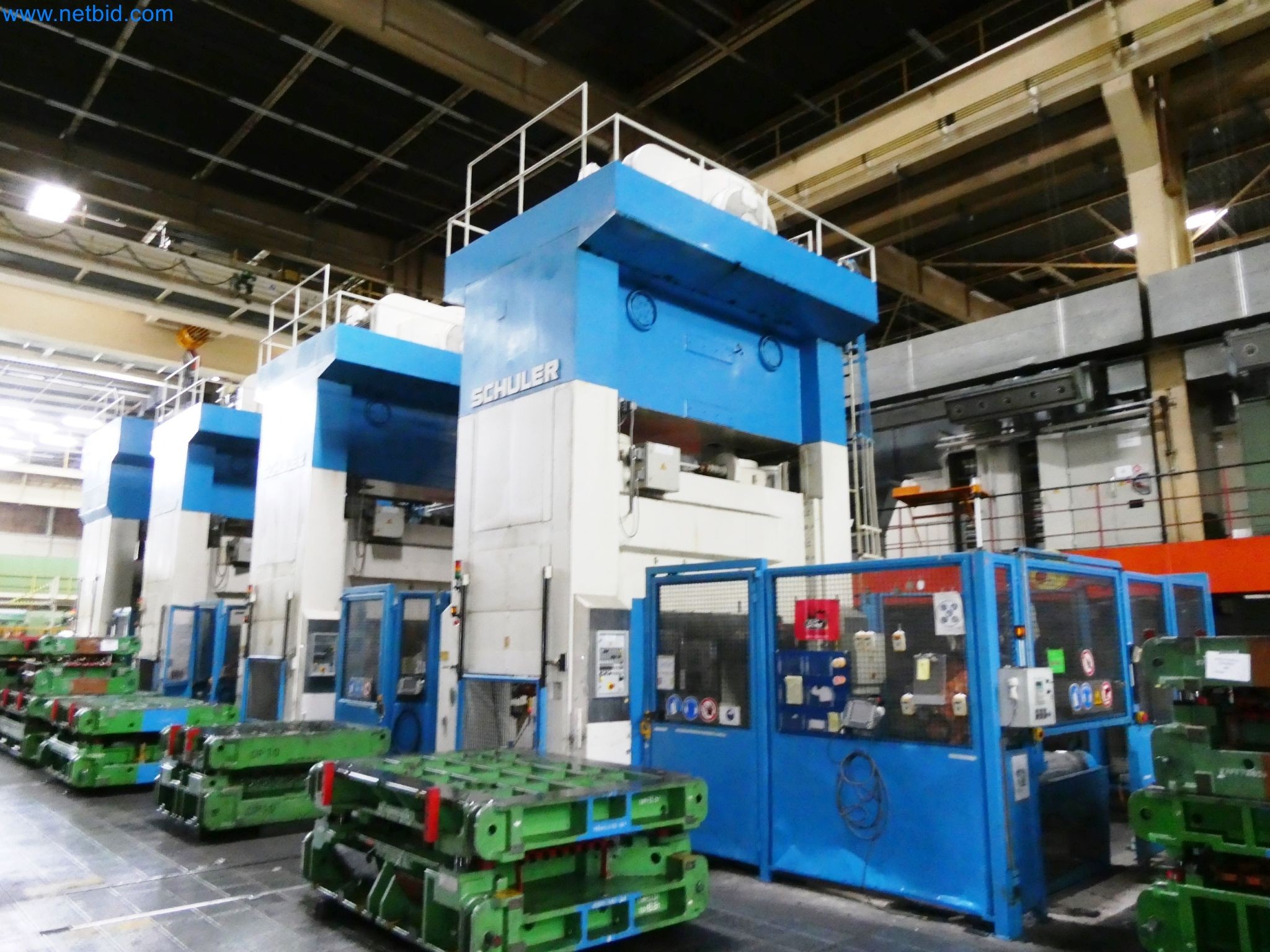

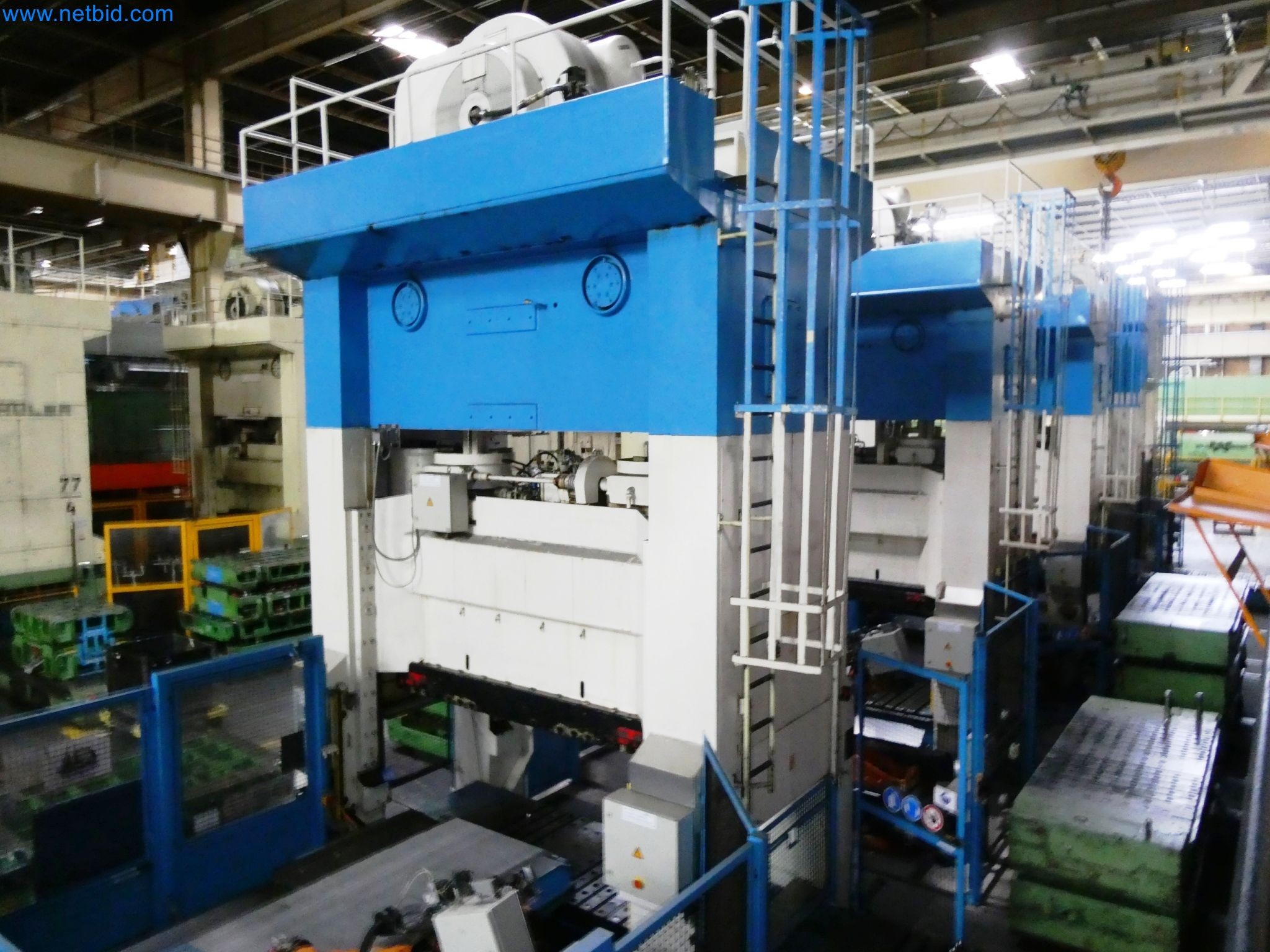

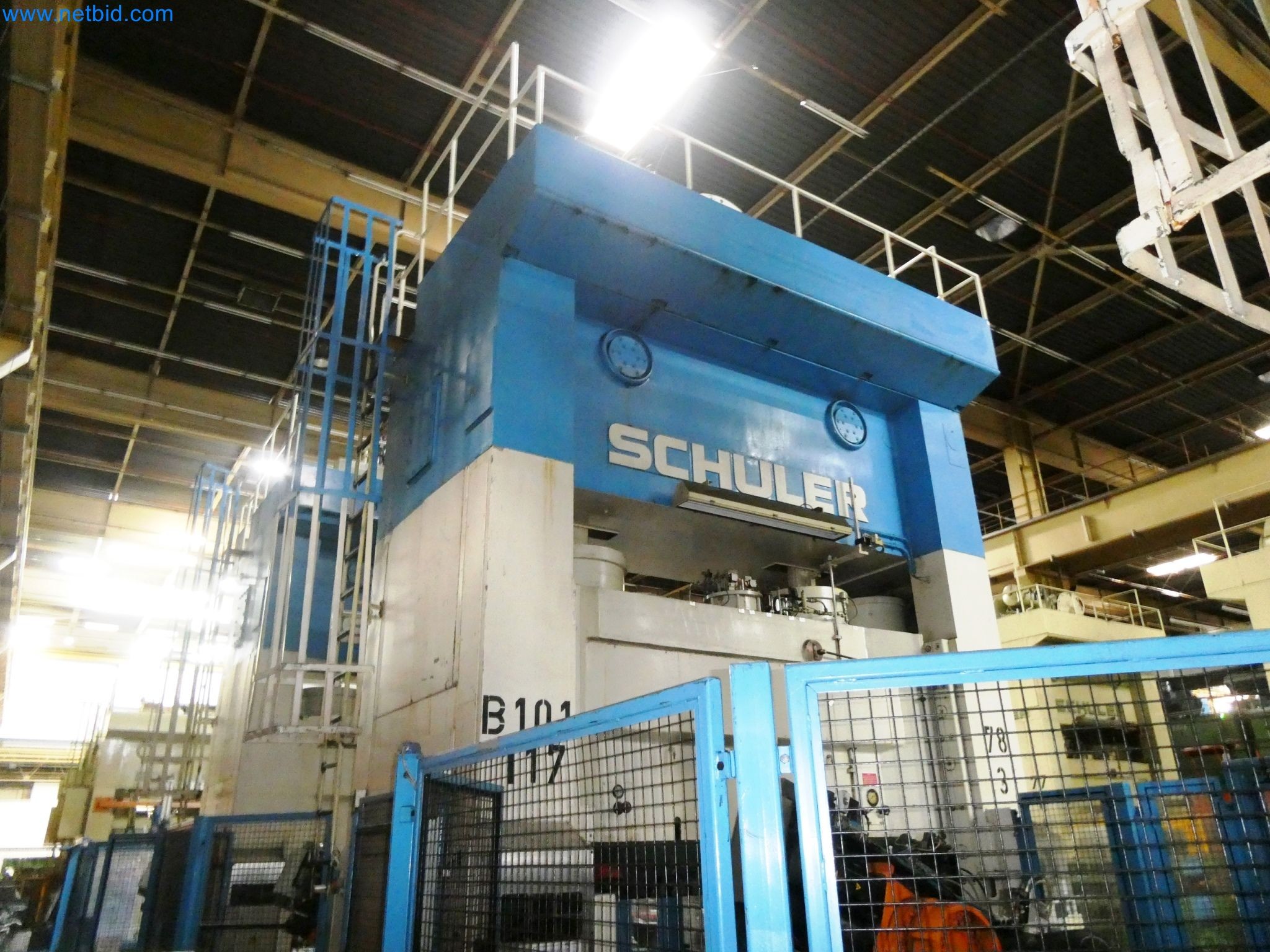

Prensa de coluna dupla, Schuler, tipo P2E2 SQS 500/3.1/0.5, SN 66/30.617-7, ação simples, força de prensagem do cilindro 500 t, curso do cilindro 500 mm, ajuste do cilindro 350 mm, avanço para baixo 18/min, largura da coluna 3.200 mm, superfície da mesa 3.100 x 1.300 mm, superfície do cilindro 3.100 x 1.300 mm, distância entre a placa de fixação e a superfície do cilindro 1.000 mm, passagem lateral da coluna 1.400 x 1.500 mm, controlo, Siemens, tipo S7

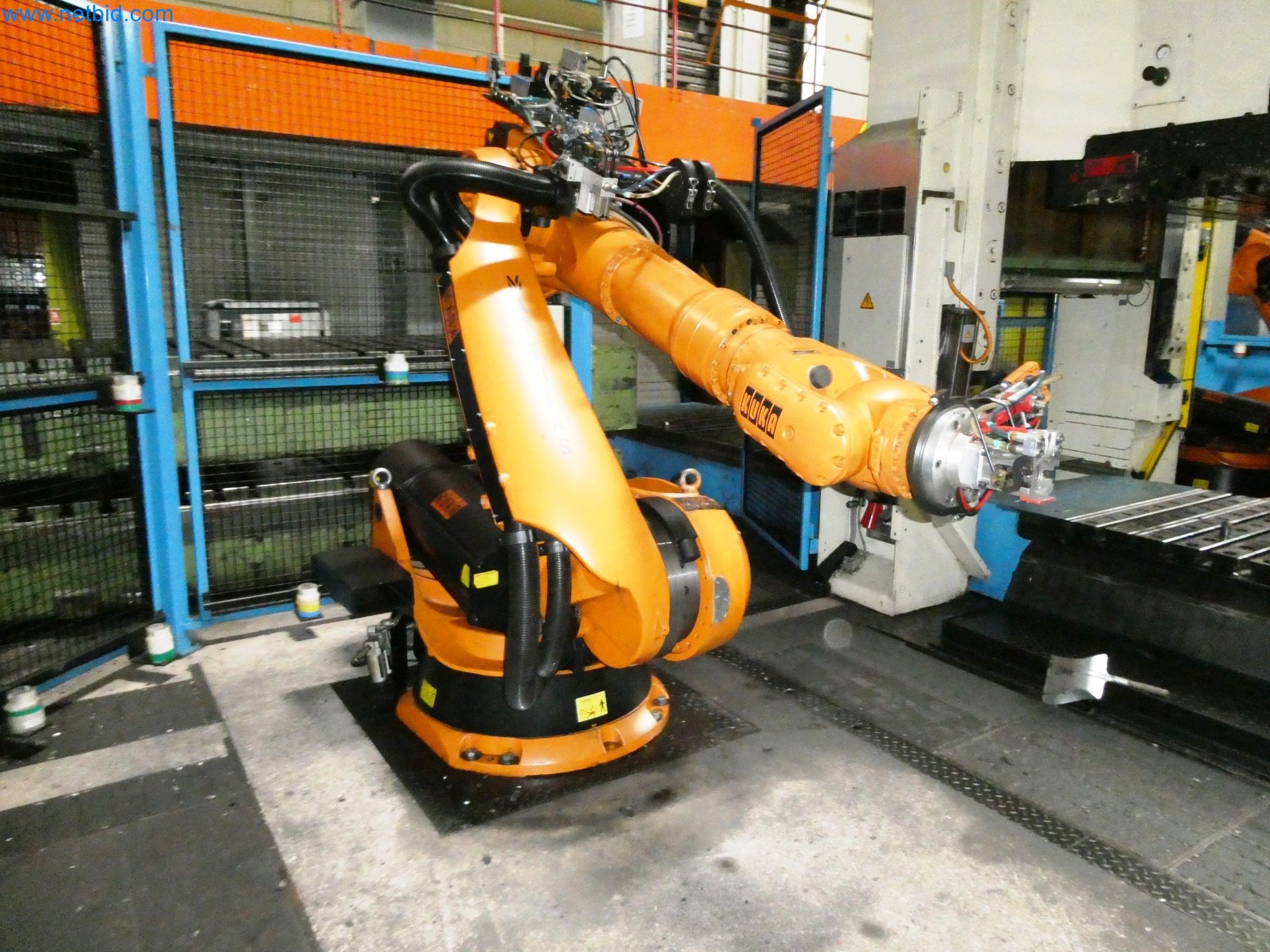

Robô de 6 eixos, Kuka, tipo KR 100 P, construído em 2002, sistema n.º 1883800, sistema de controlo, tipo KRC2, sistema n.º 3085200

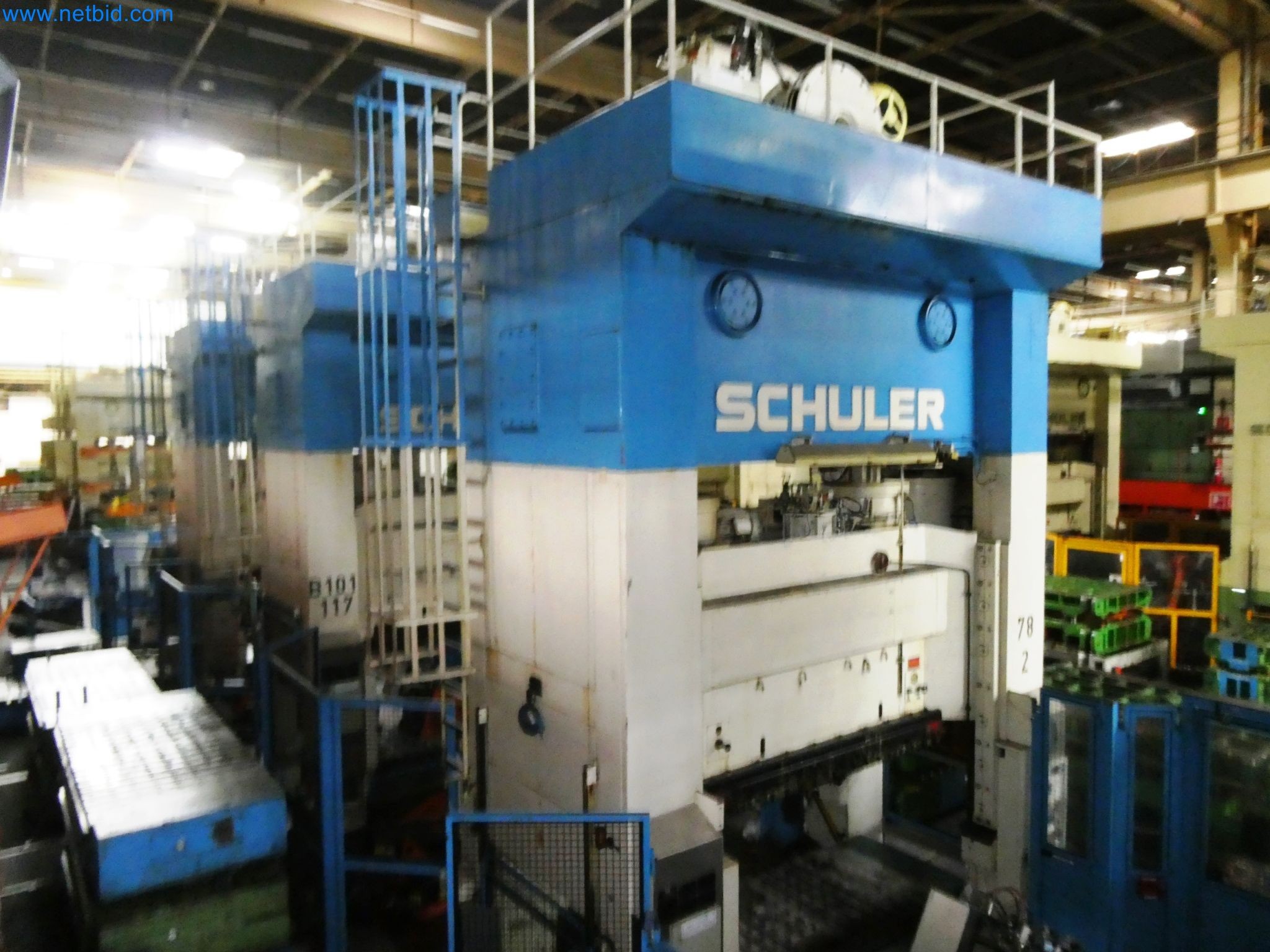

Prensa de coluna dupla, Schuler, tipo P2E2 SQS 500/3.1/0.5, SN 66/30.0617-6, força de prensagem do cilindro 500 t, curso do cilindro 500 mm, ajuste do cilindro 350 mm, avanços 18/min, largura da coluna 3.200 mm, superfície da mesa 3.100 x 1.300 mm, área do êmbolo 3.100 x 1.300 mm, distância entre a placa de fixação e a área do êmbolo 1.000 mm, passagem lateral da coluna 1.400 x 1.500 mm, sistema de controlo, Siemens, 2 carrinhos de mudança de molde, sistema de controlo Siemens, tipo S7

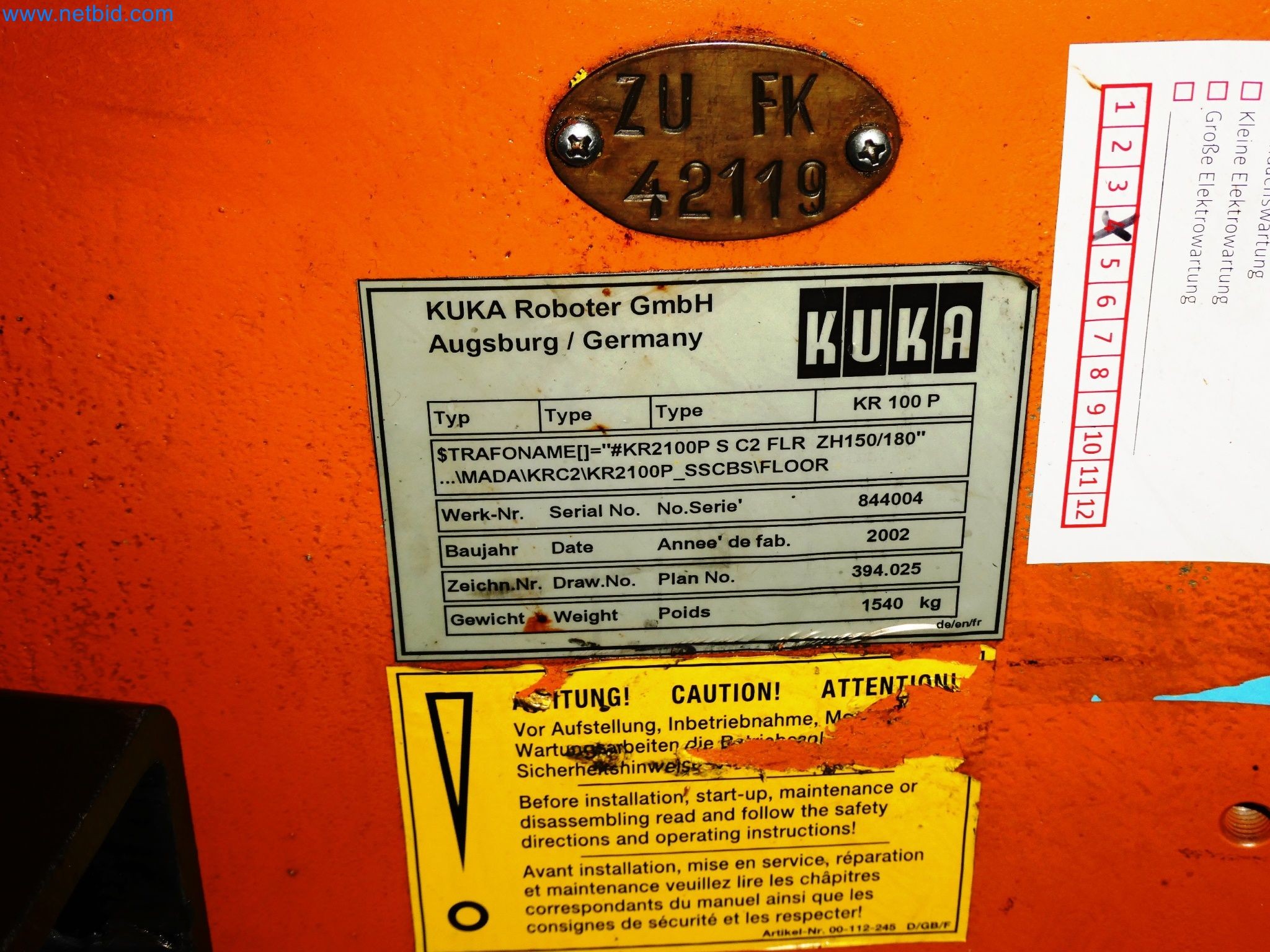

Robô de 6 eixos, Kuka, tipo KR 100 P, construído em 2002, SN 844004, peso 1.540 kg, sistema n.º 1884100, sistema de controlo, tipo KRC2, sistema n.º 3034500, prensa de coluna dupla, Fabr. Schuler, tipo P2E2 SQS 500/3.1/0.5, SN 66/30.0617-8, força de prensagem do cilindro 500 t, curso do cilindro 500 mm, ajuste do cilindro 350 mm, cursos descendentes 18/min, largura da coluna 3.200 mm, superfície da mesa 3.100 x 1.300 mm, superfície do cilindro 3.100 x 1.300 mm, distância entre a placa de fixação e a superfície do cilindro 1.000 mm, passagem lateral da coluna 1.400 x 1.500 mm, controlo, Siemens tipo S7, 2 carrinhos de troca de ferramentas

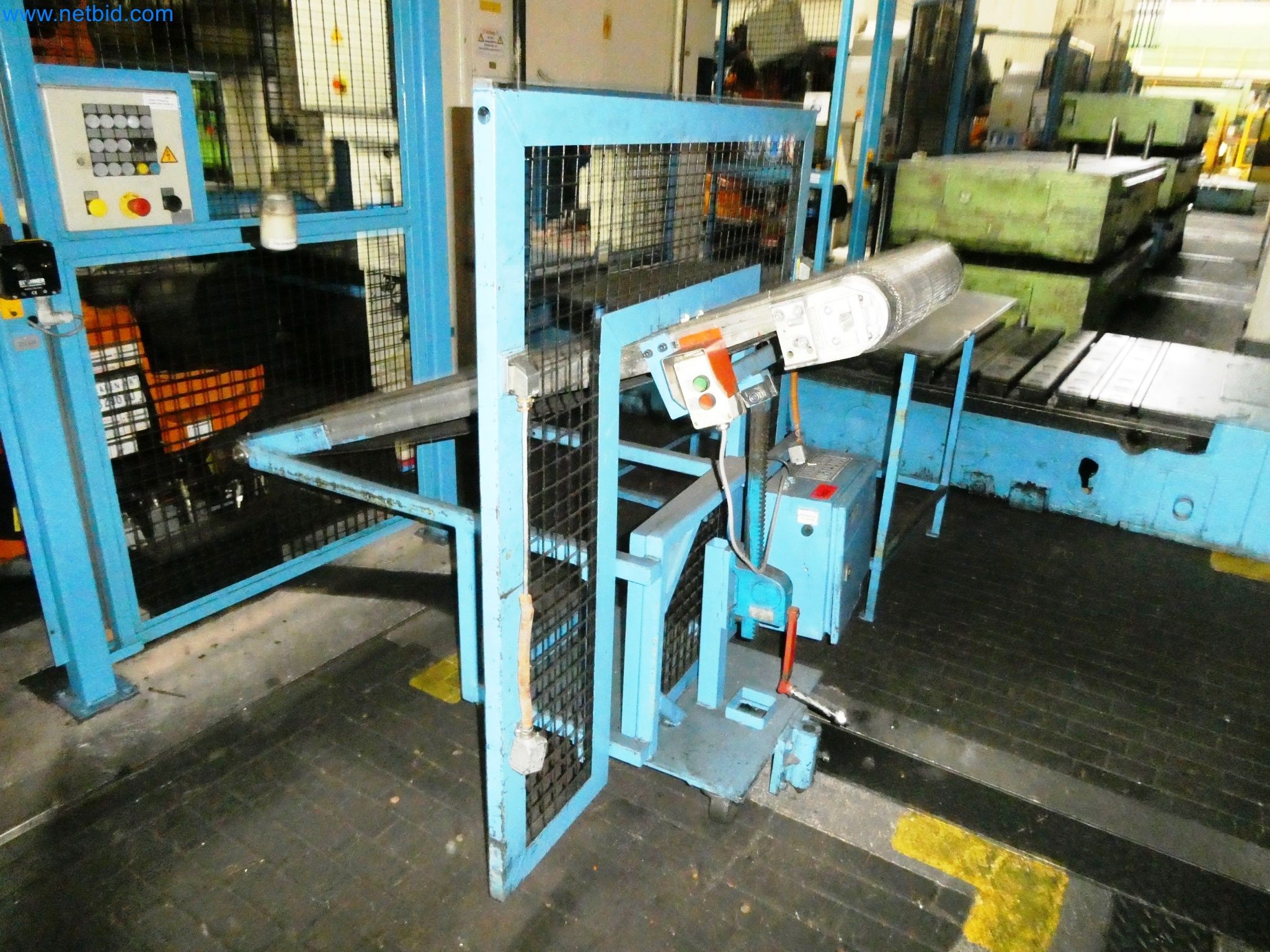

Correia transportadora inclinada, BDZ, comprimento aprox. 1.500 mm, largura da correia transportadora aprox. 400 mm, sobre rolos

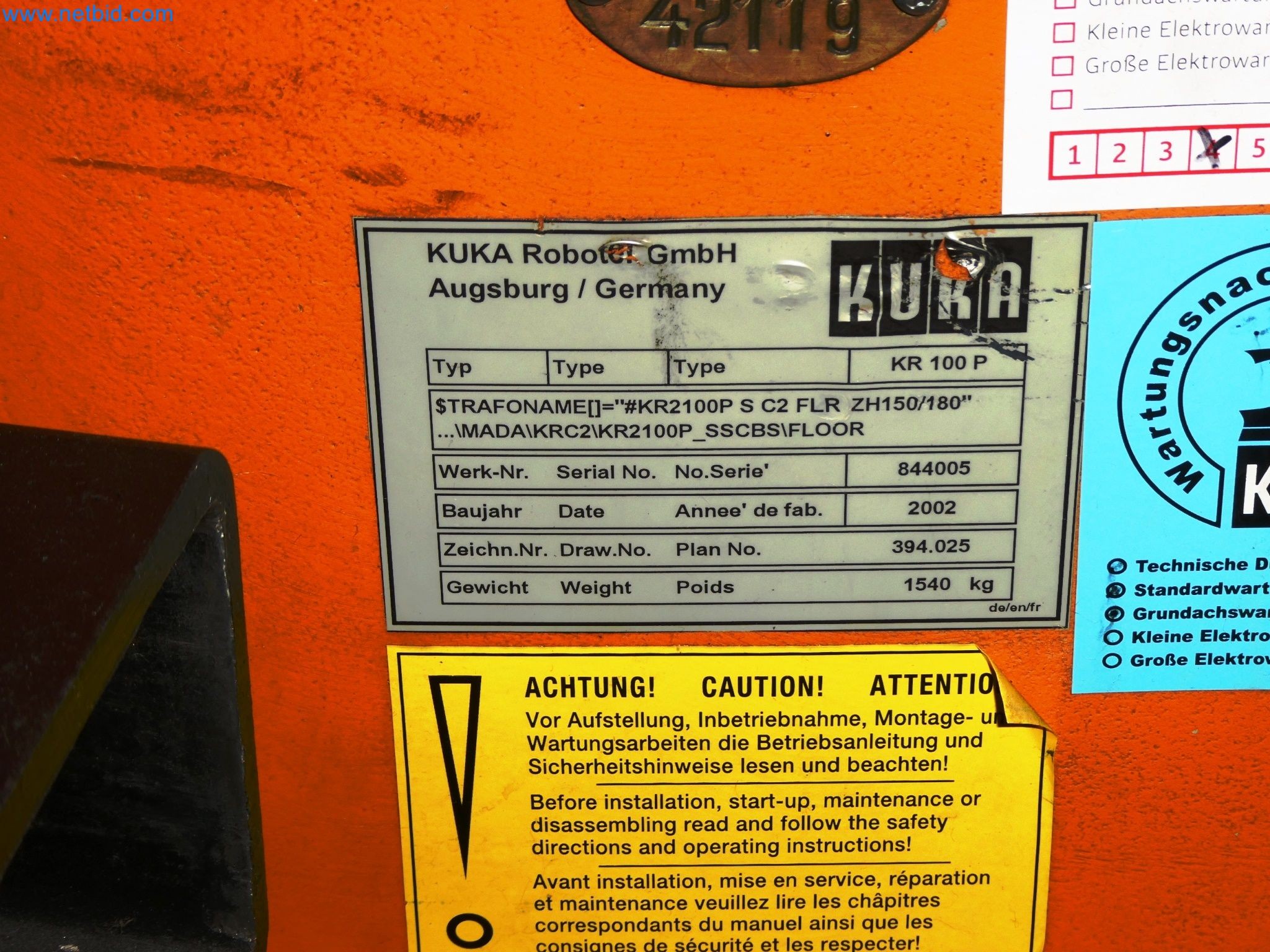

Robô de 6 eixos, fabricado pela Kuka, tipo KR 100 P, construído em 2002, SN 844005, peso 1.540 kg, sistema nº 1829600, sistema de controlo, tipo KRC2, sistema nº 3085400

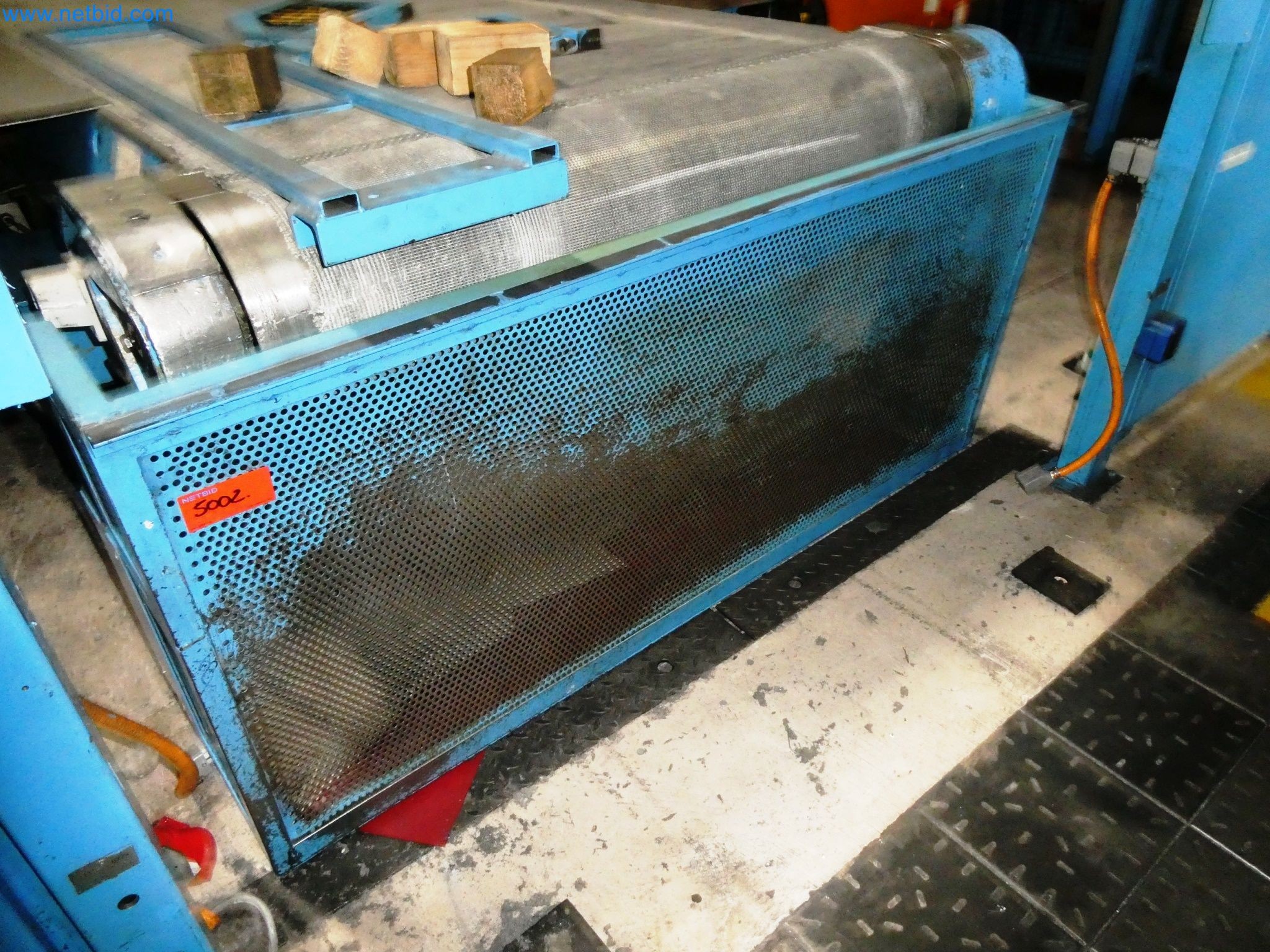

Transportador de correia, ajustável em altura, tamanho do transportador aprox. 4.500 x 1.200 mm

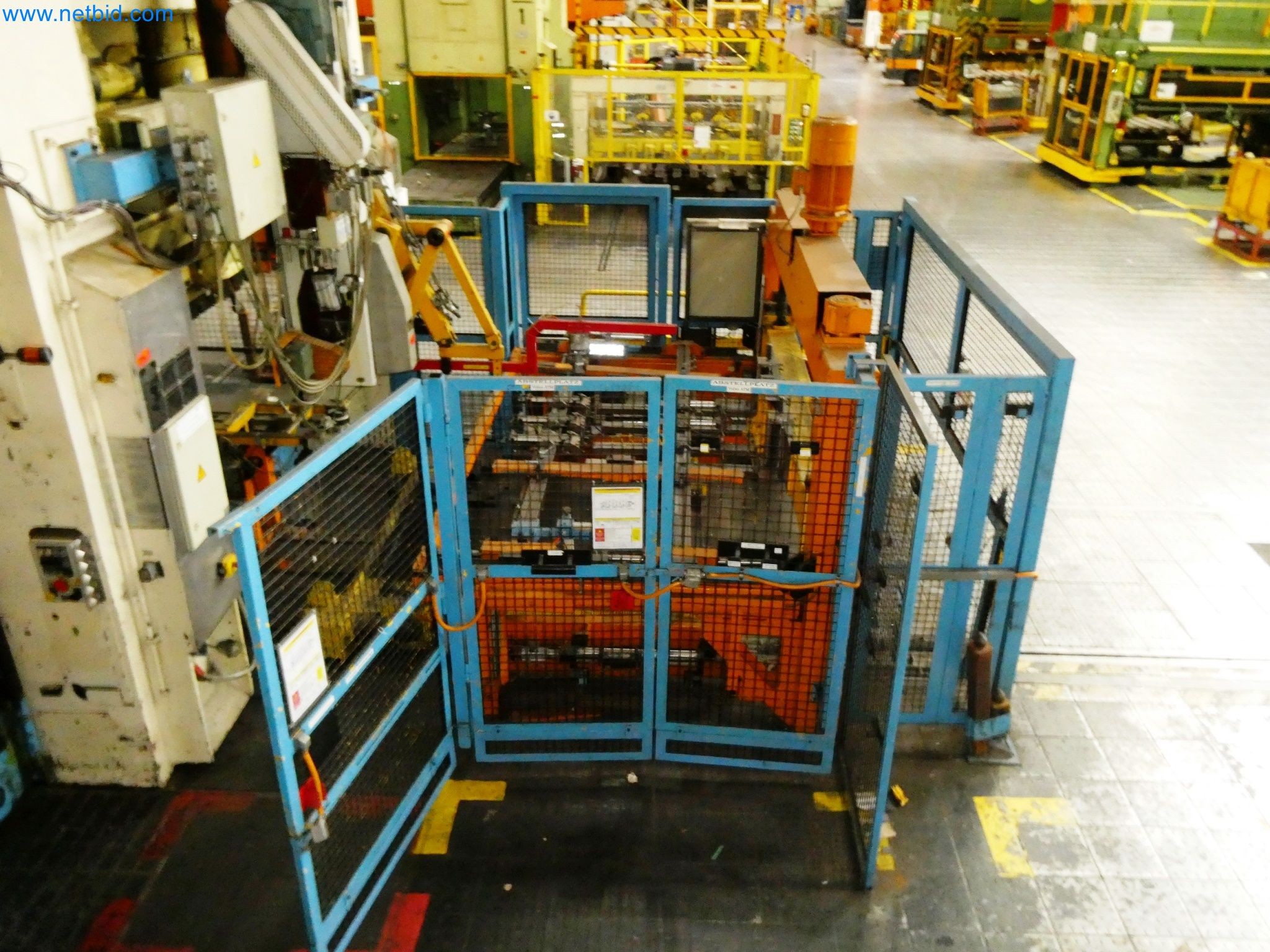

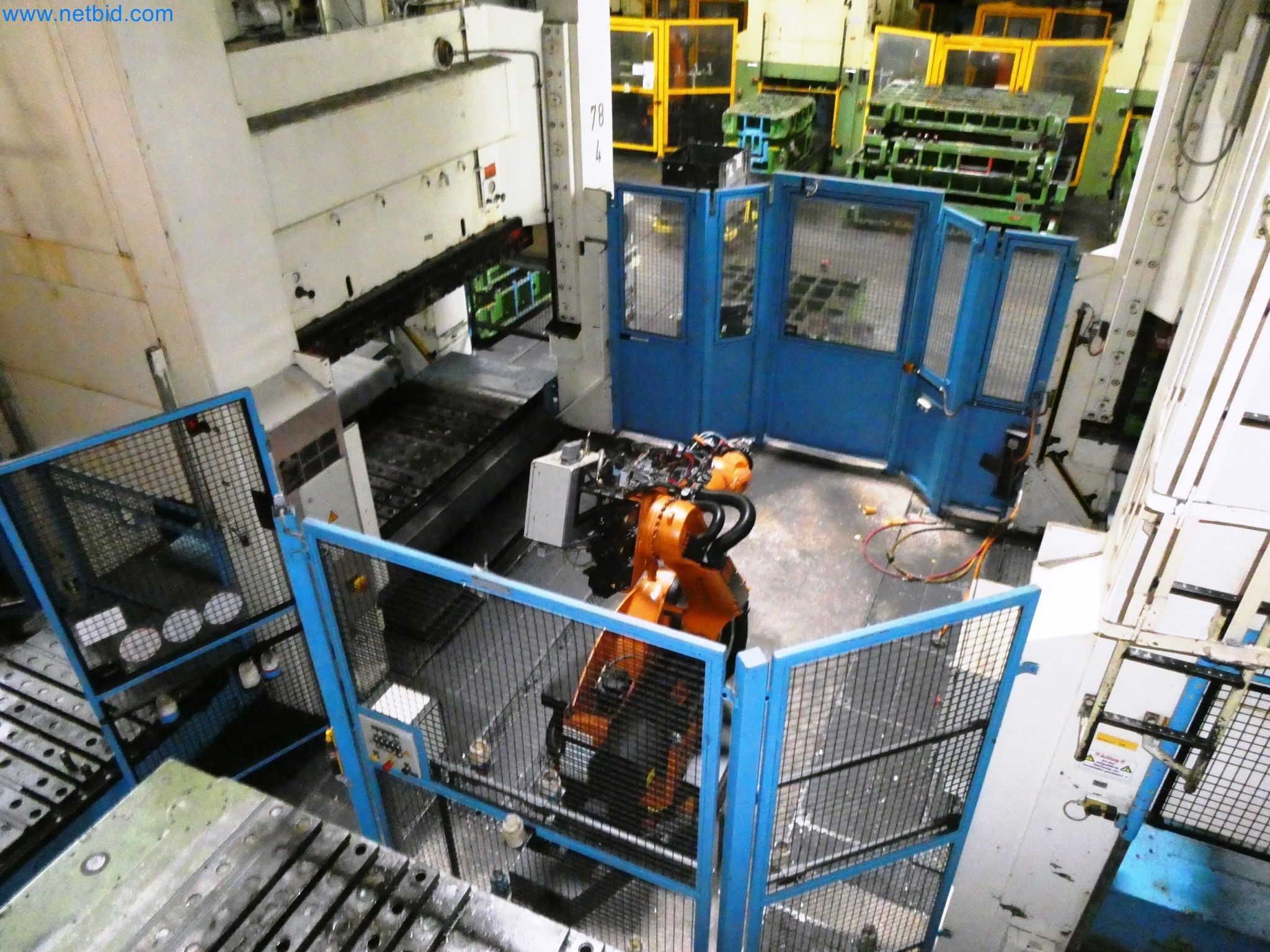

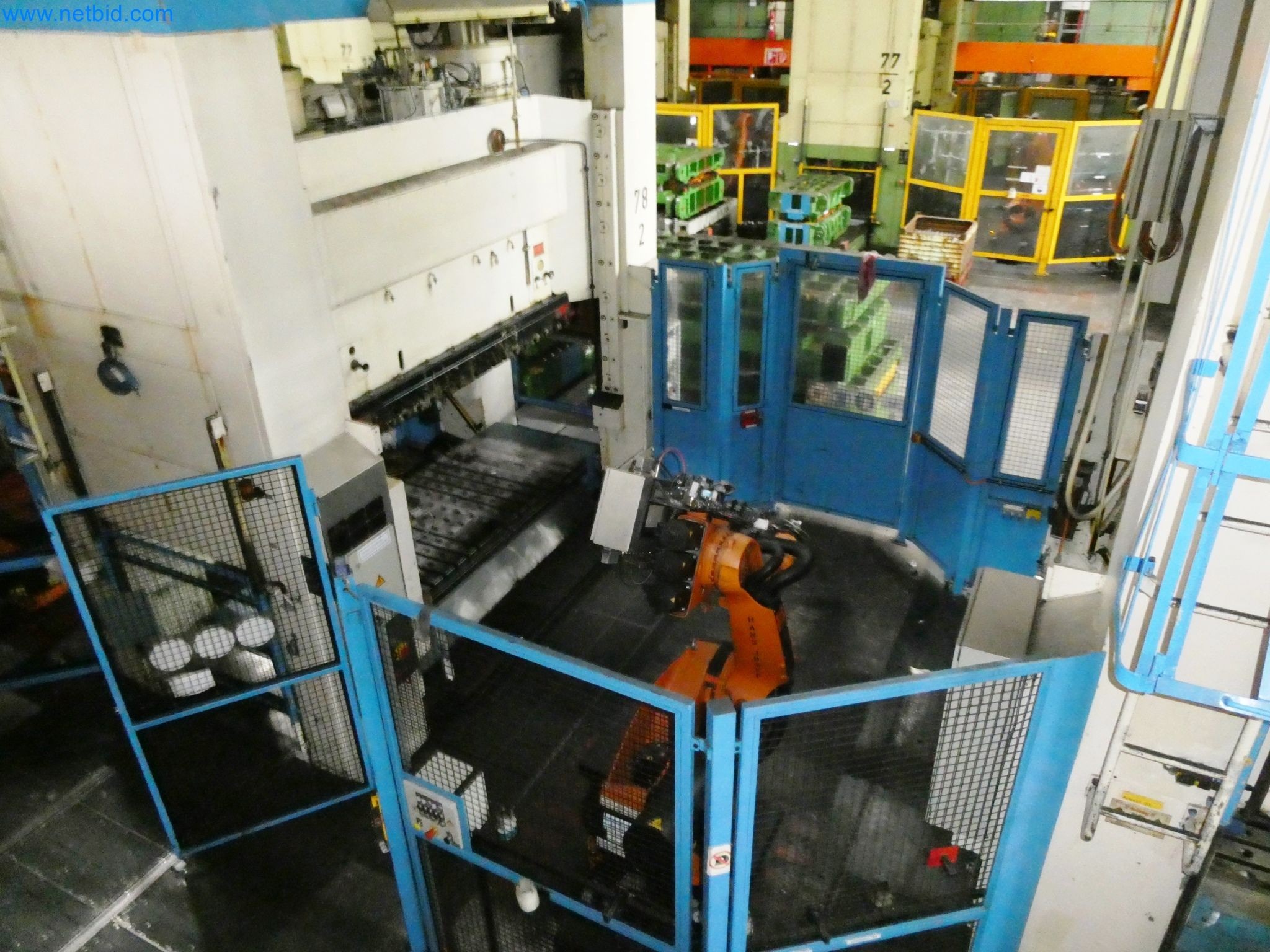

Sistema de vedação de segurança, para proteger áreas intermédias de prensagem e células robotizadas

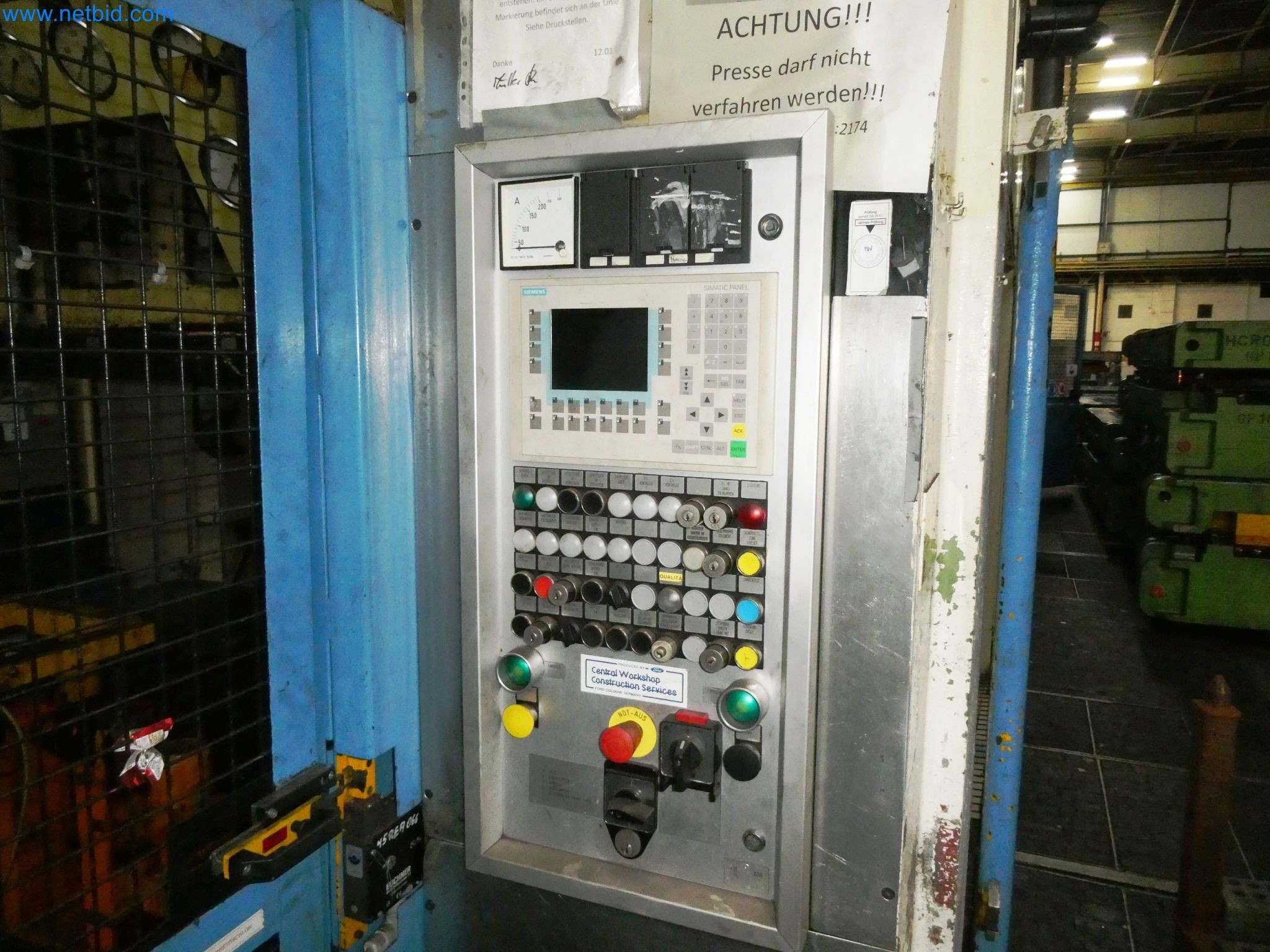

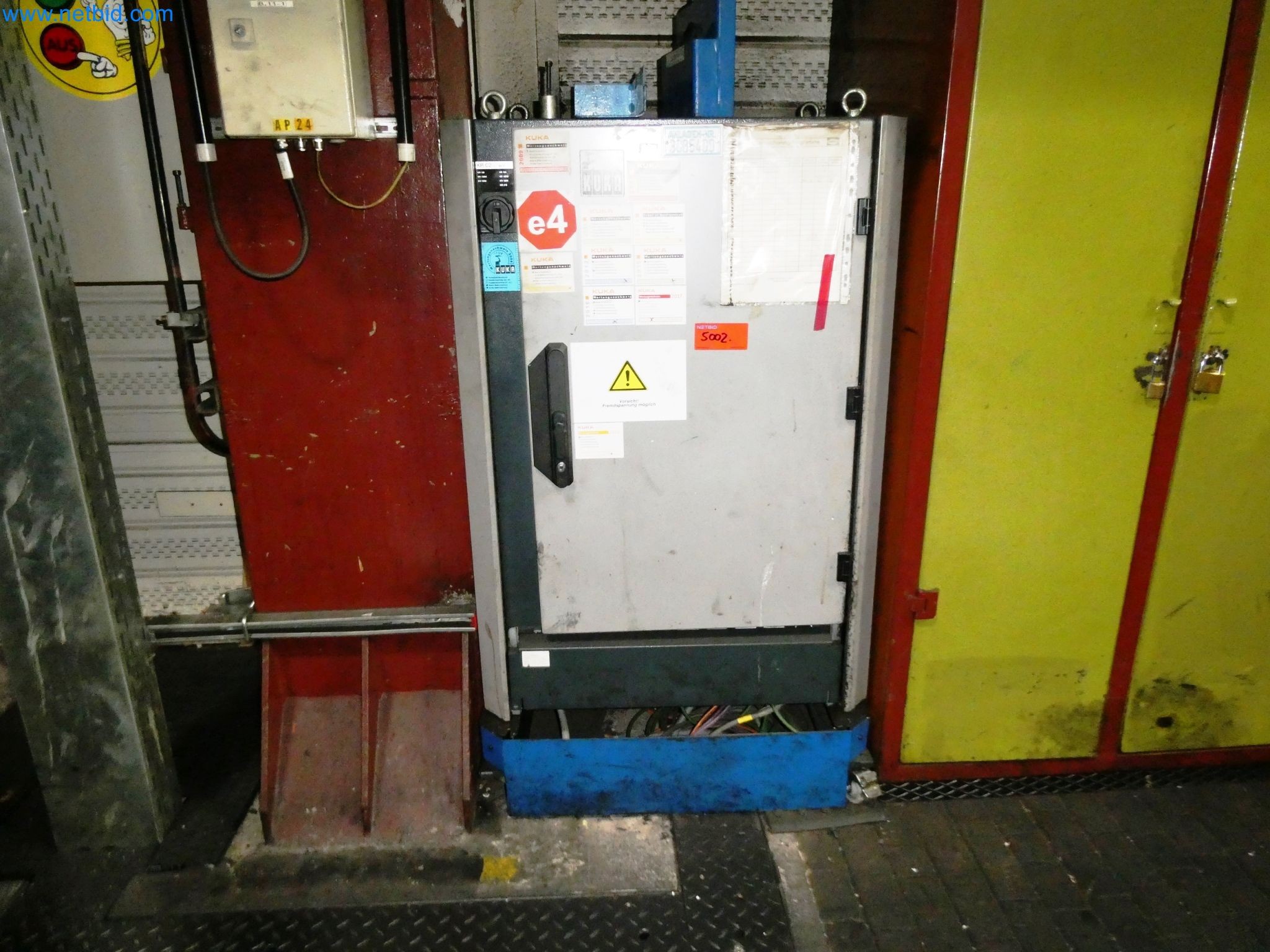

Gabinetes de controlo na galeria

Sistema imediatamente disponível

A desmontagem pode ser oferecida como opção
