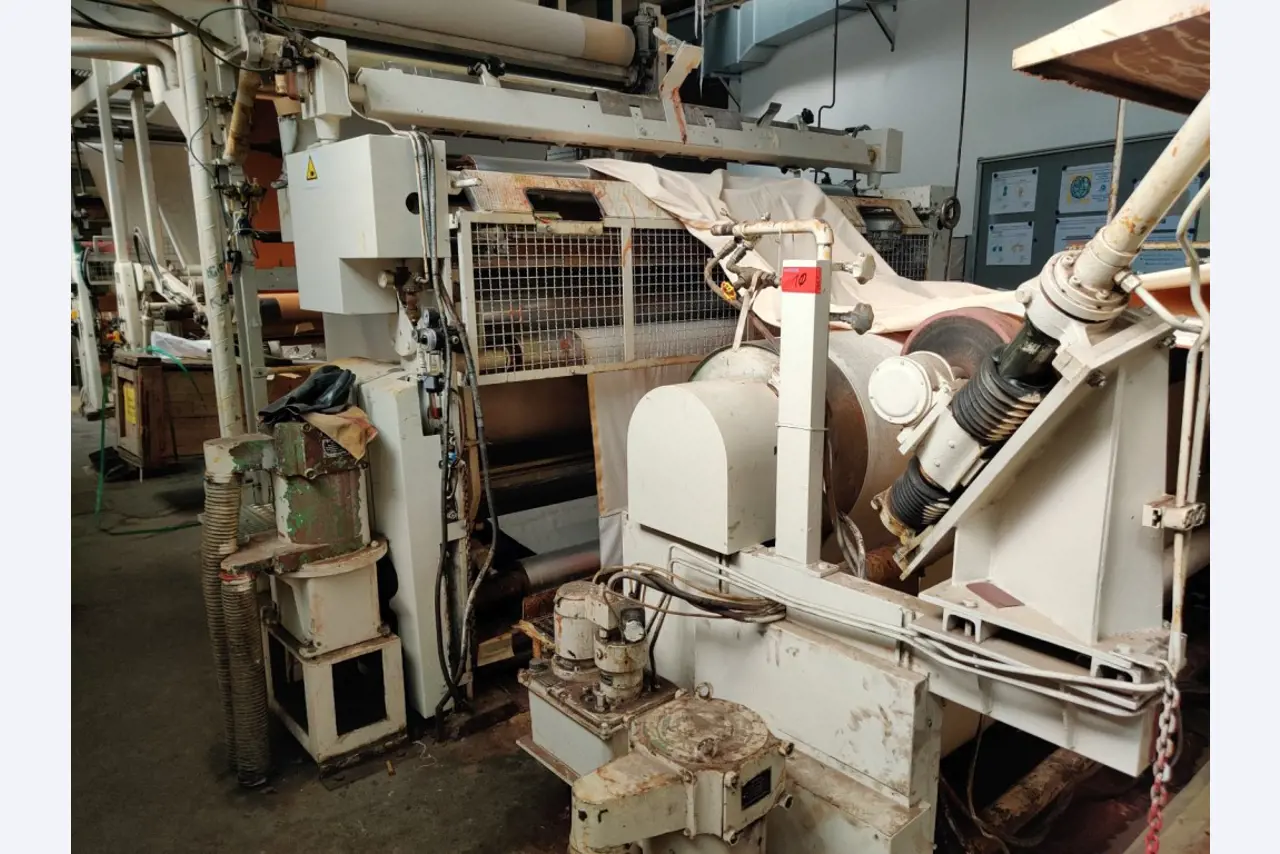

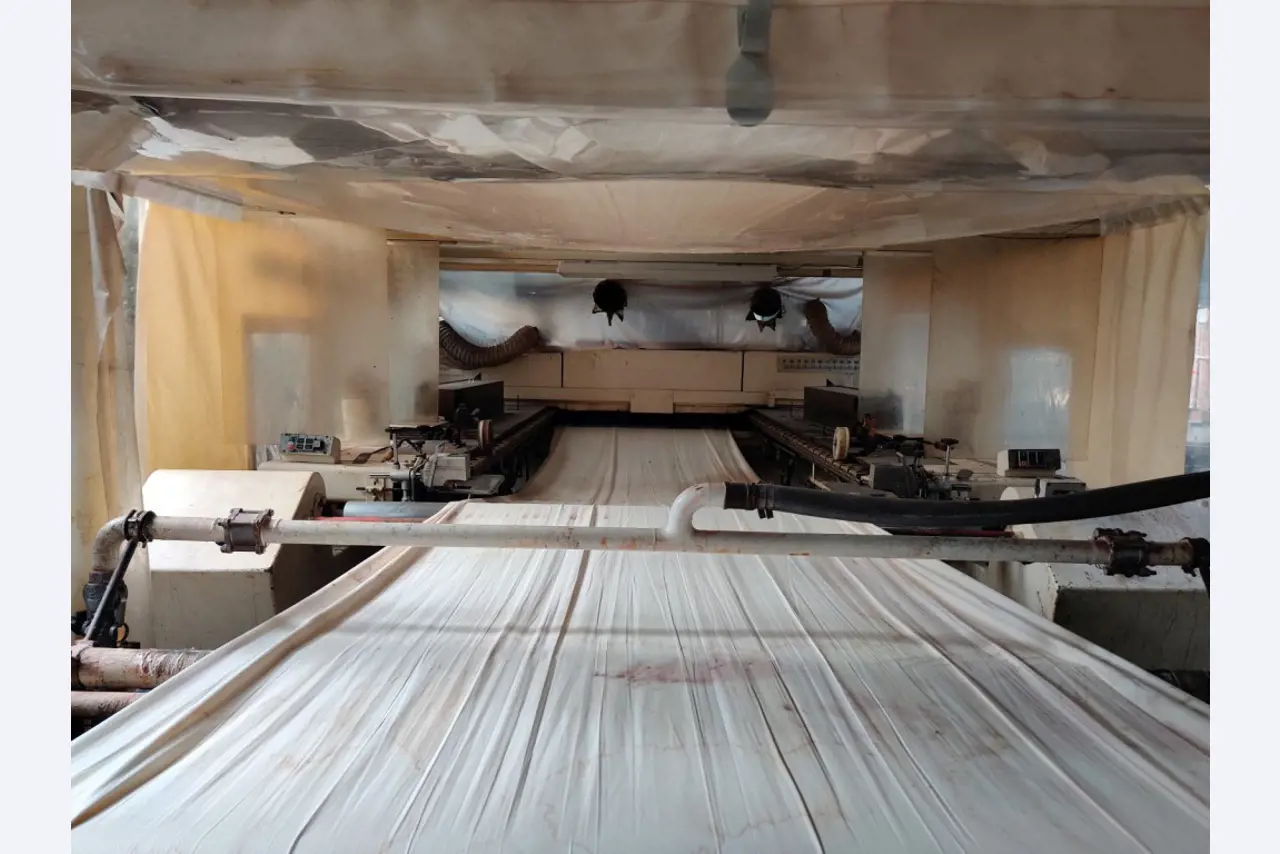

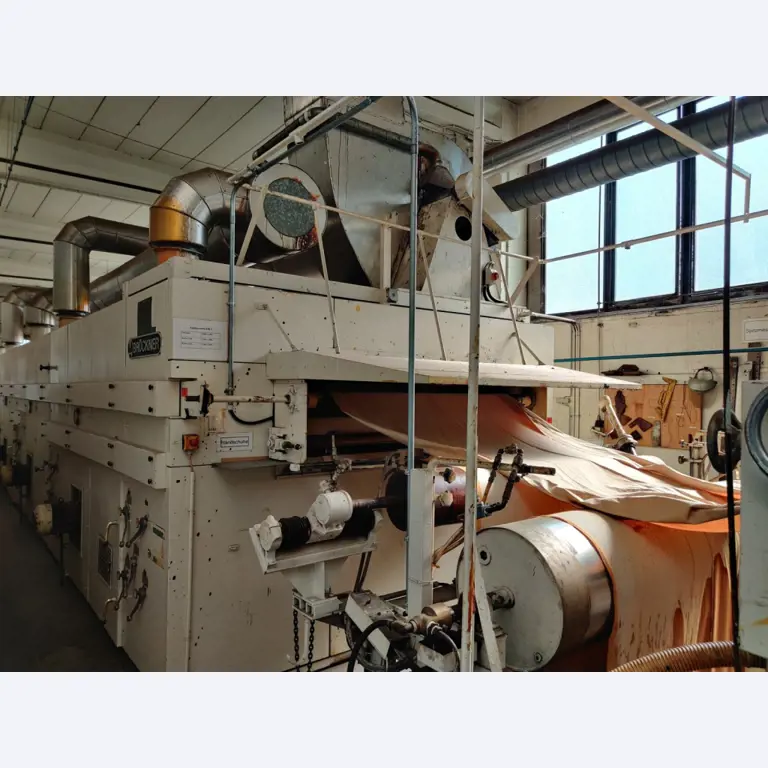

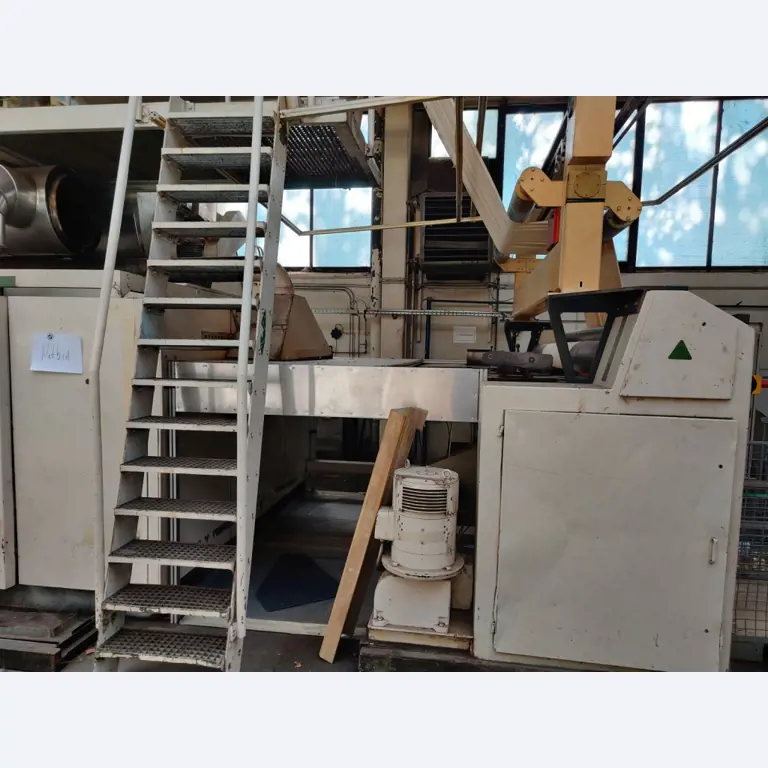

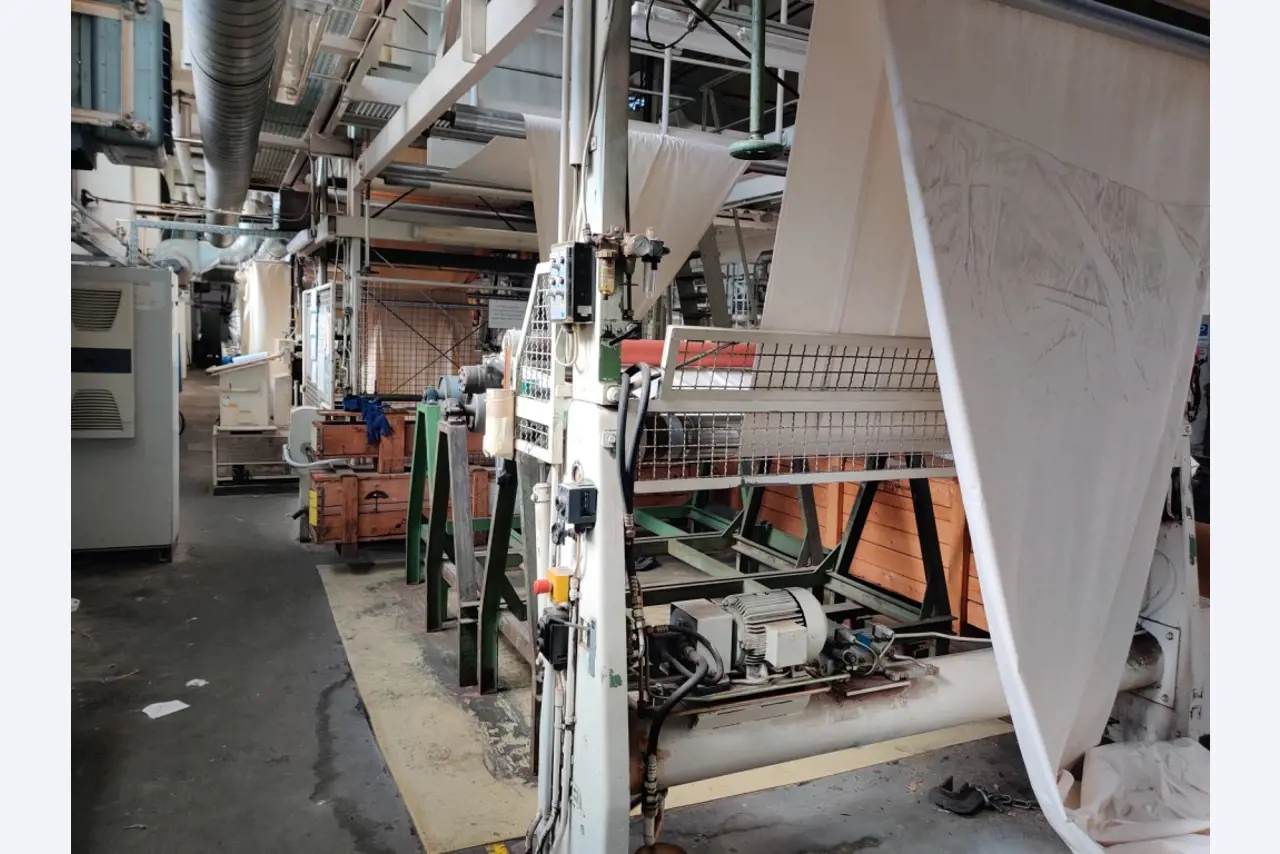

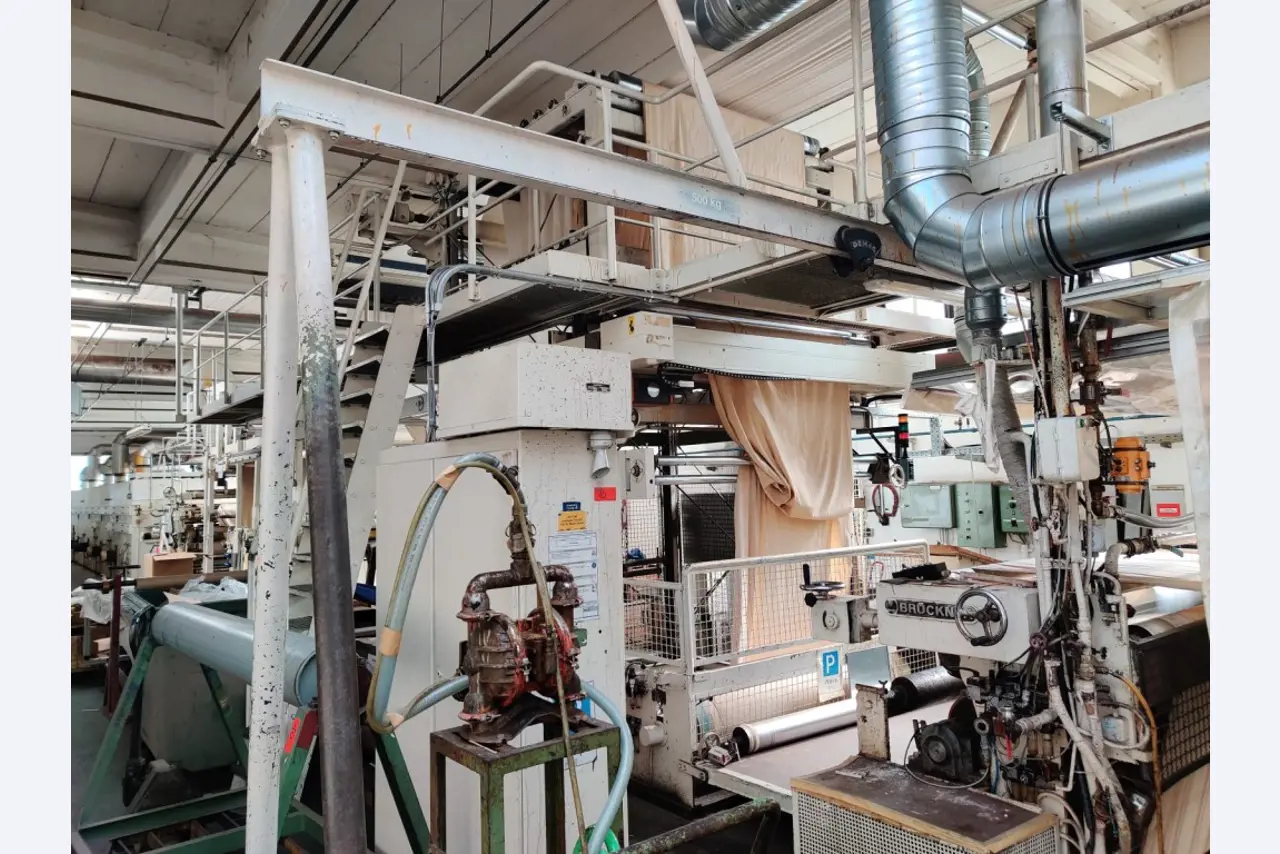

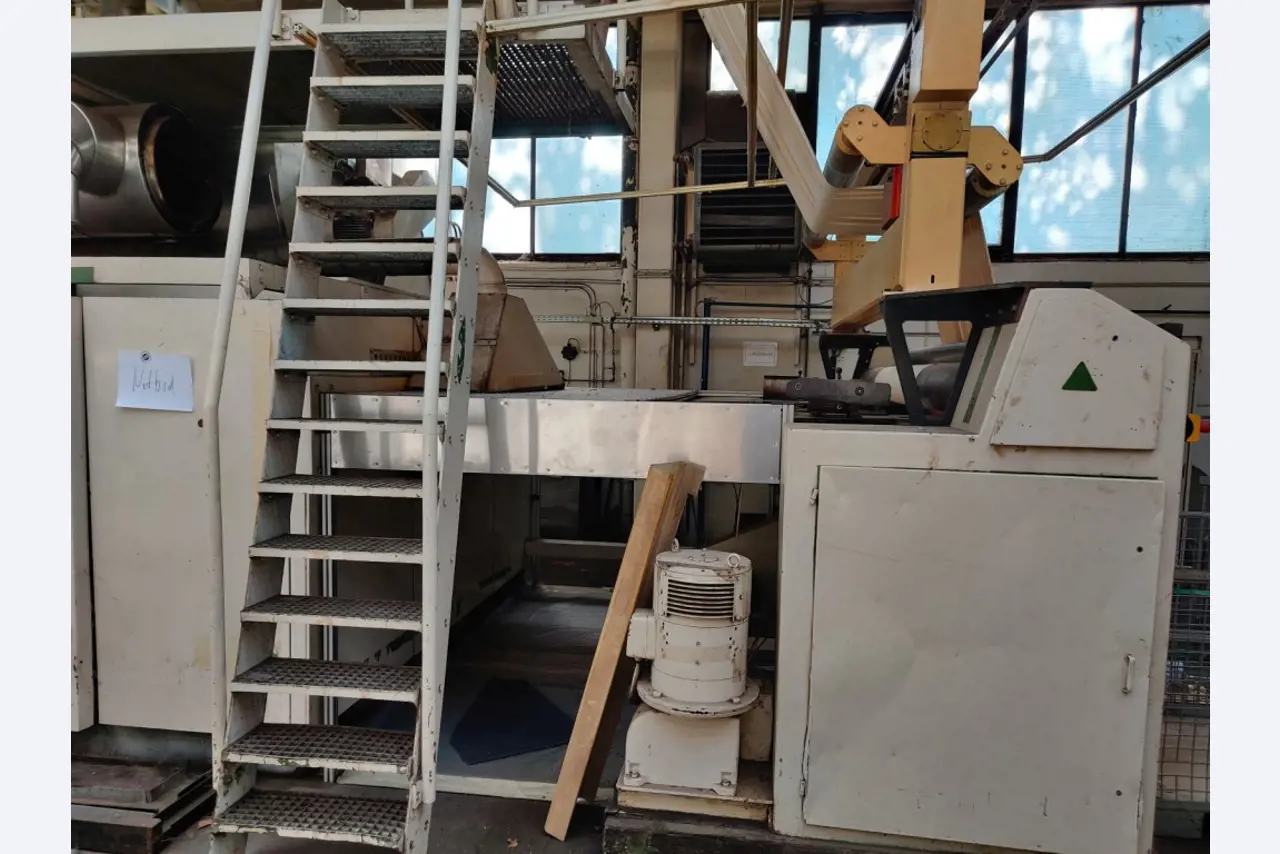

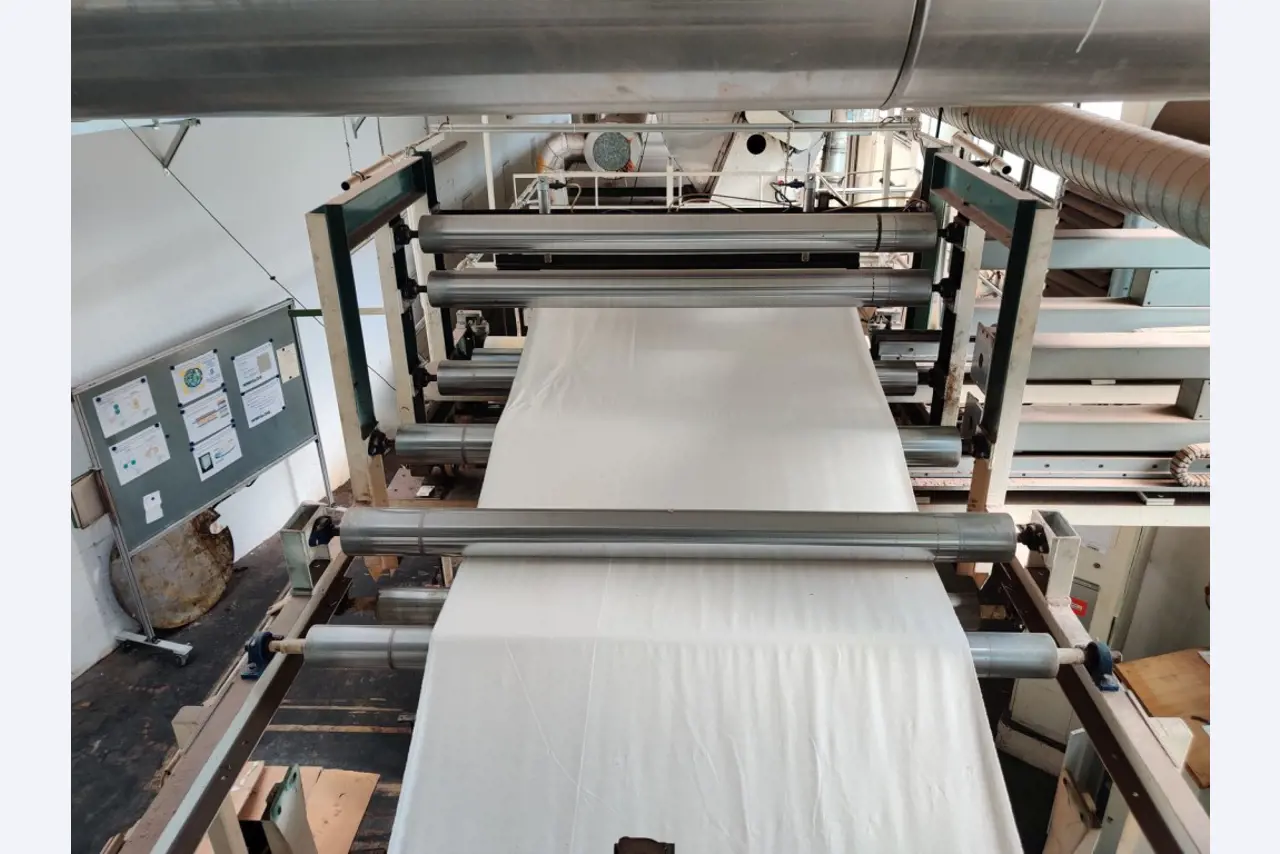

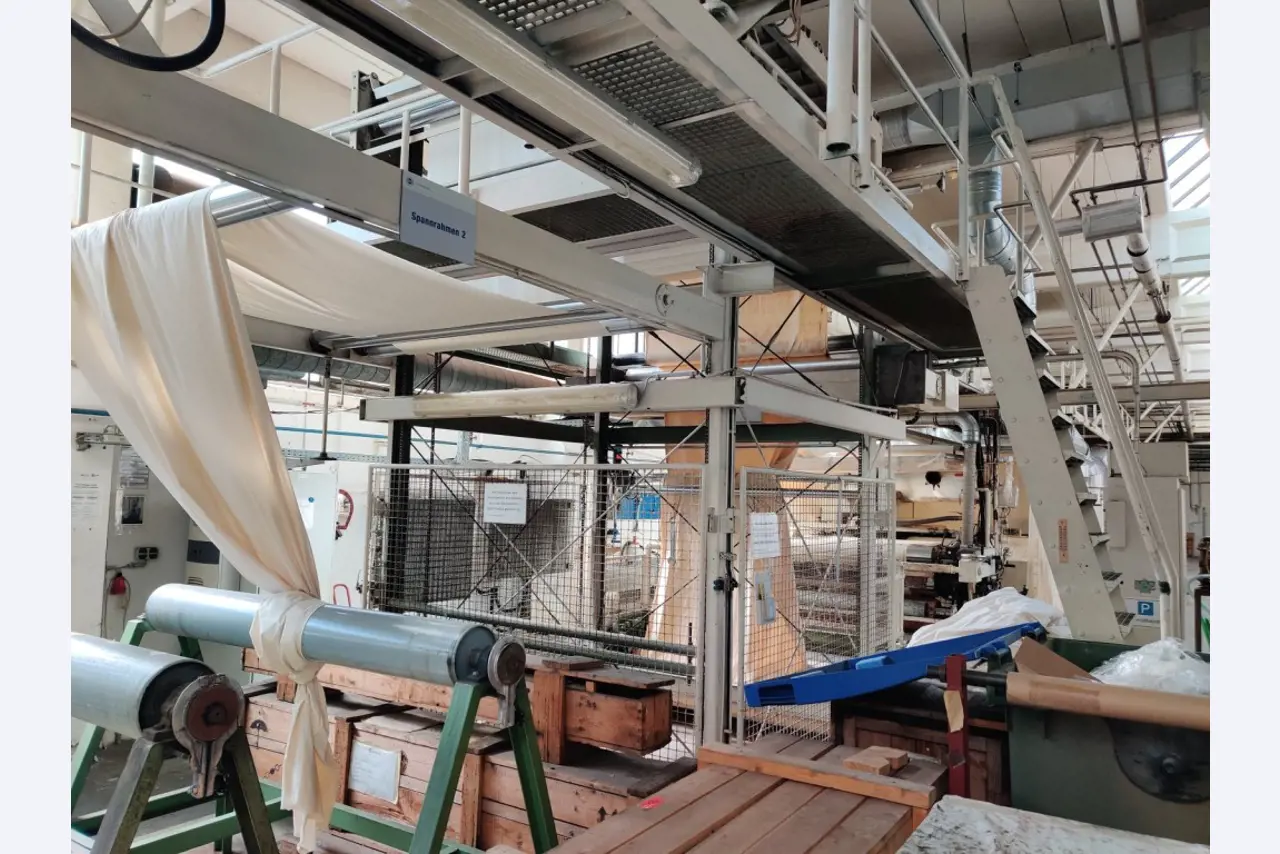

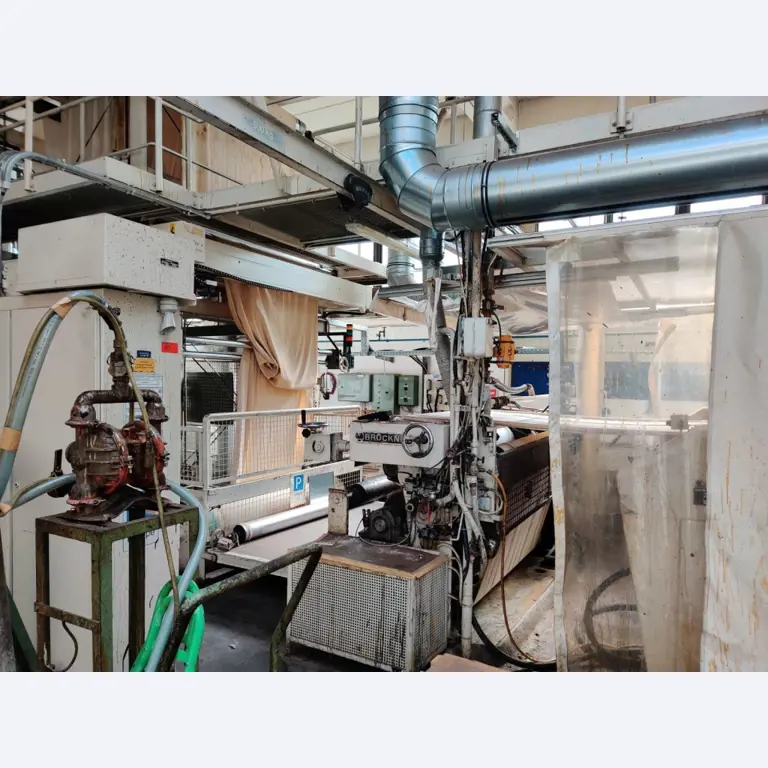

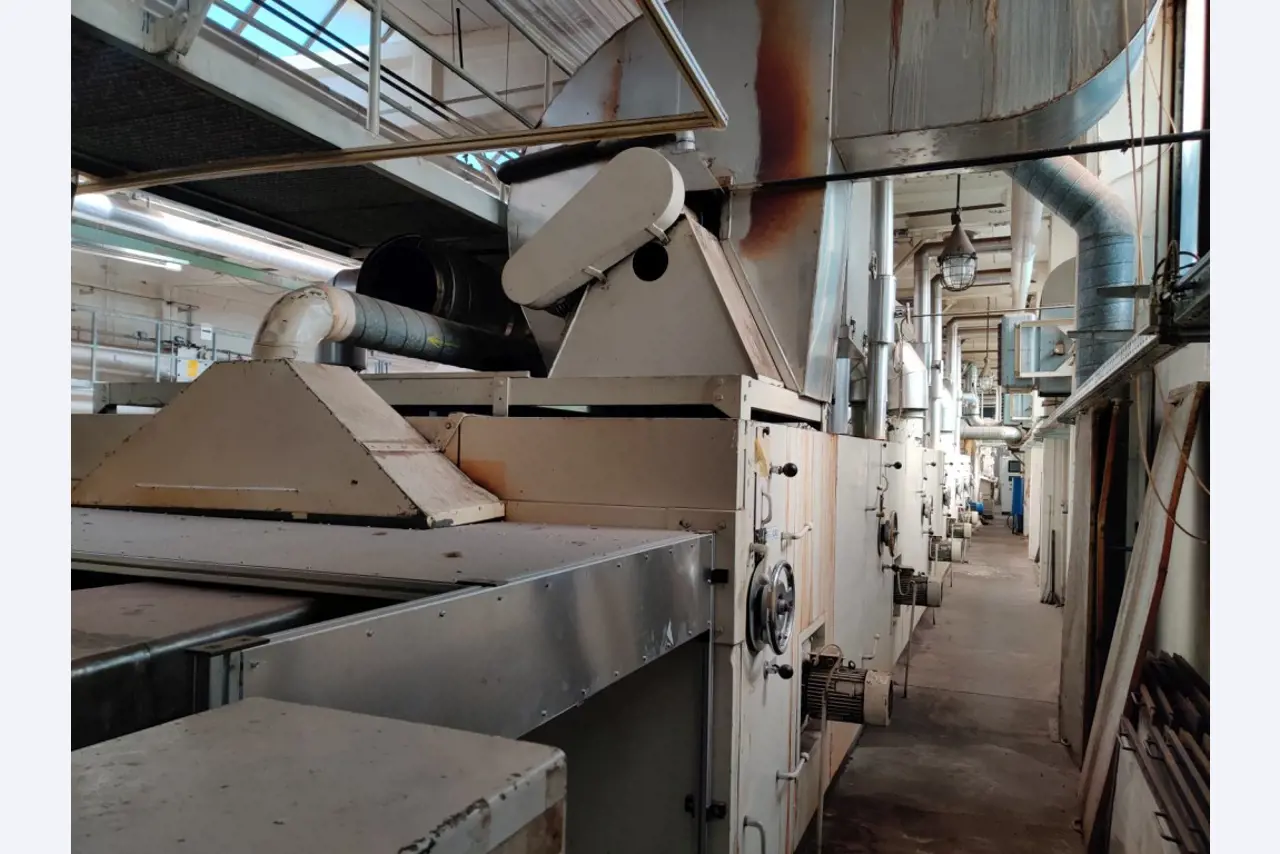

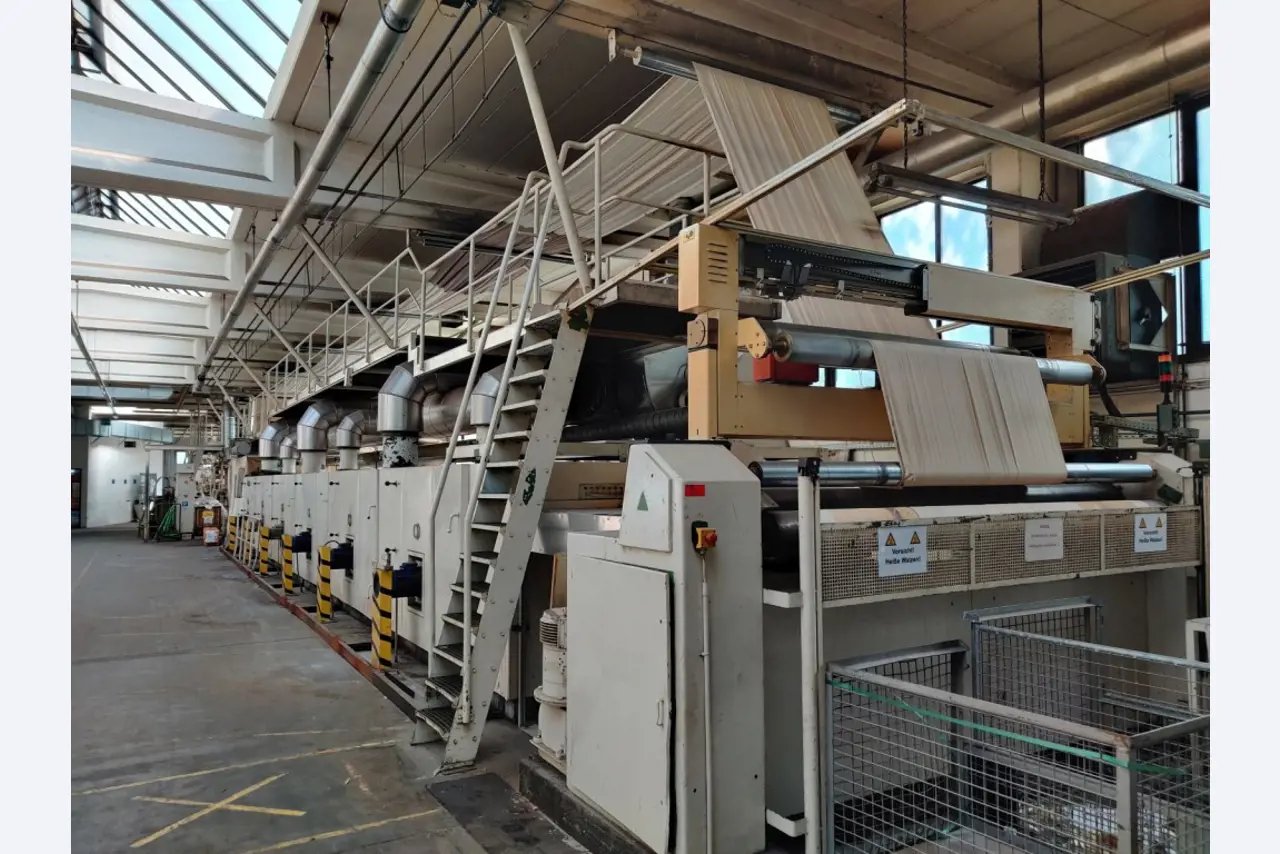

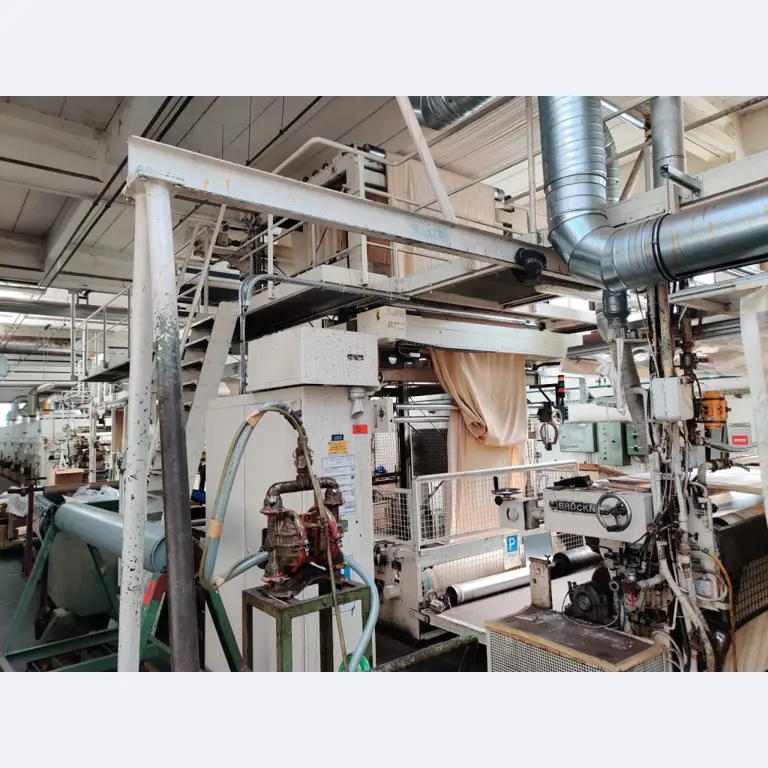

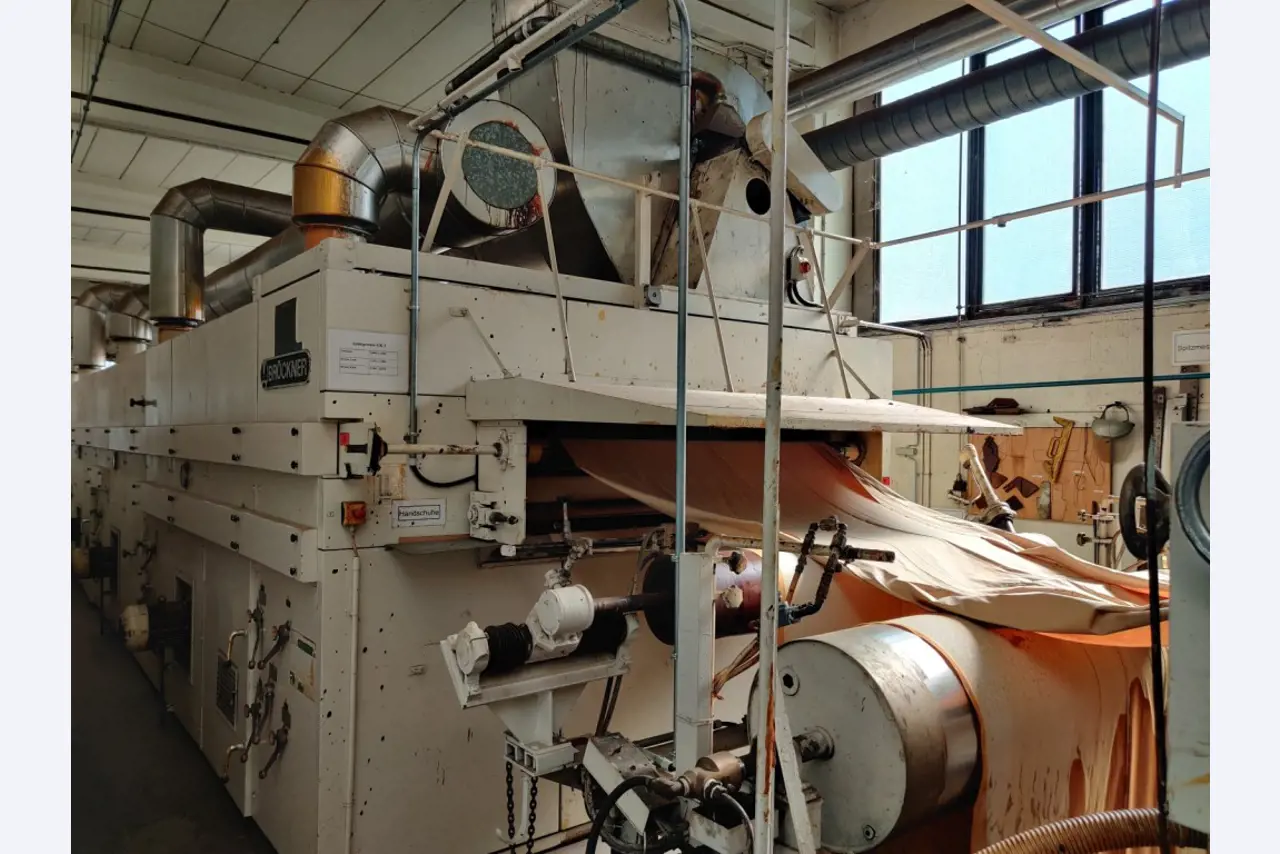

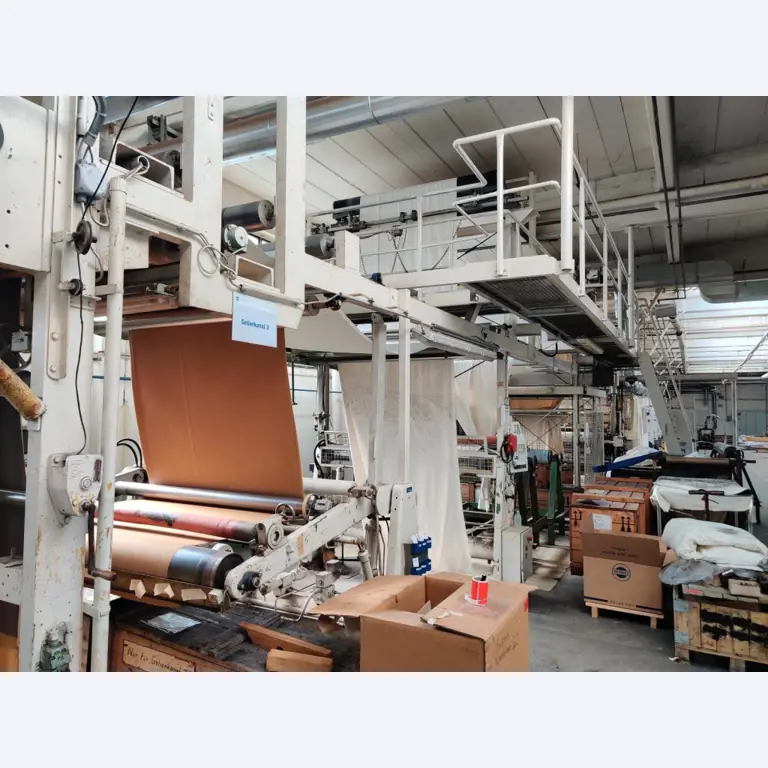

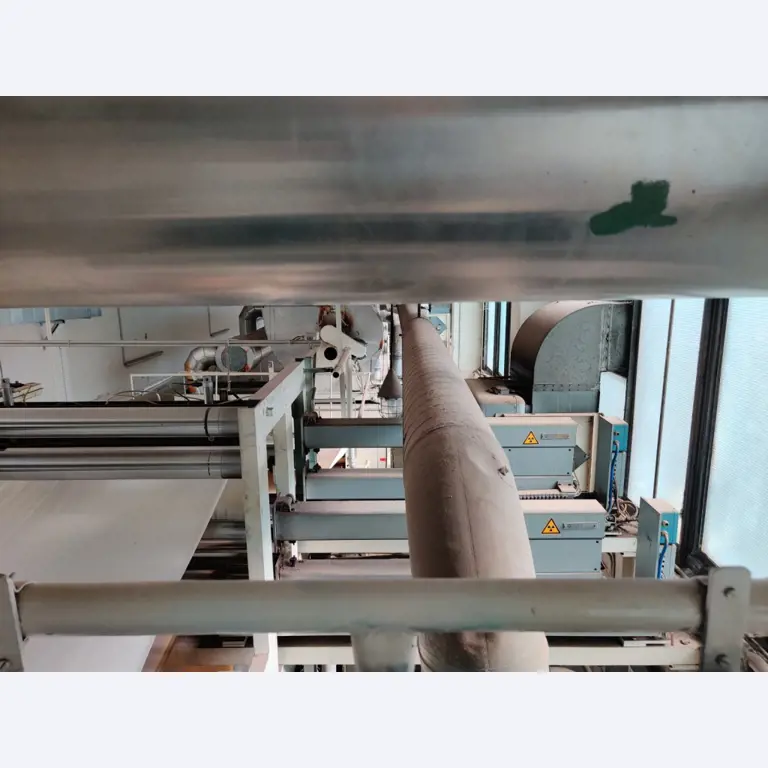

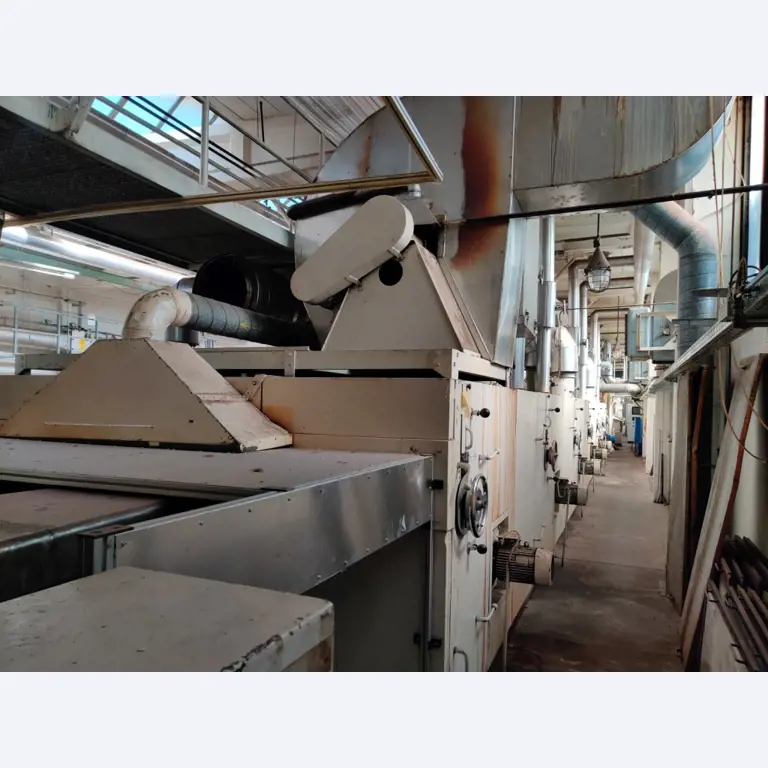

Stenterjev okvir s pečjo za želiranje/kanalom BrücknerTRADING#18098-10

4.000 mm najširša točka celotnega sistema (ogrodje stentera)
22.000 mm dolga cona 1 (ogrodje stentra)
5.600 mm območje 2 (okvir stenterja)

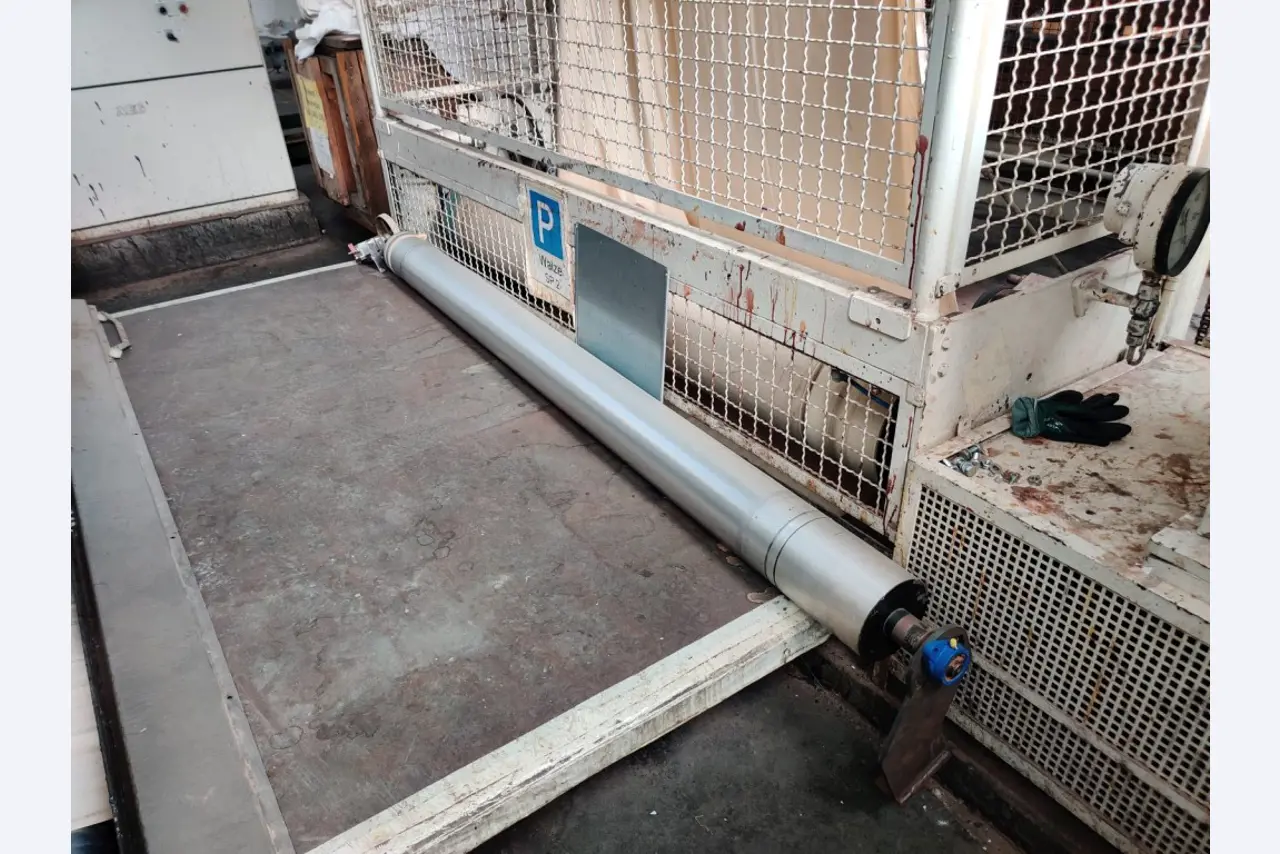

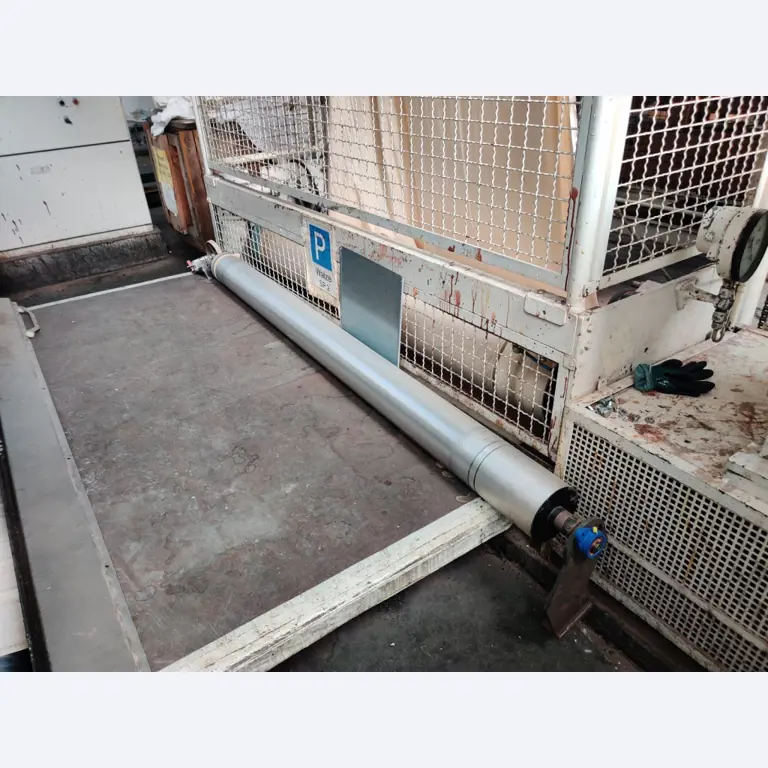

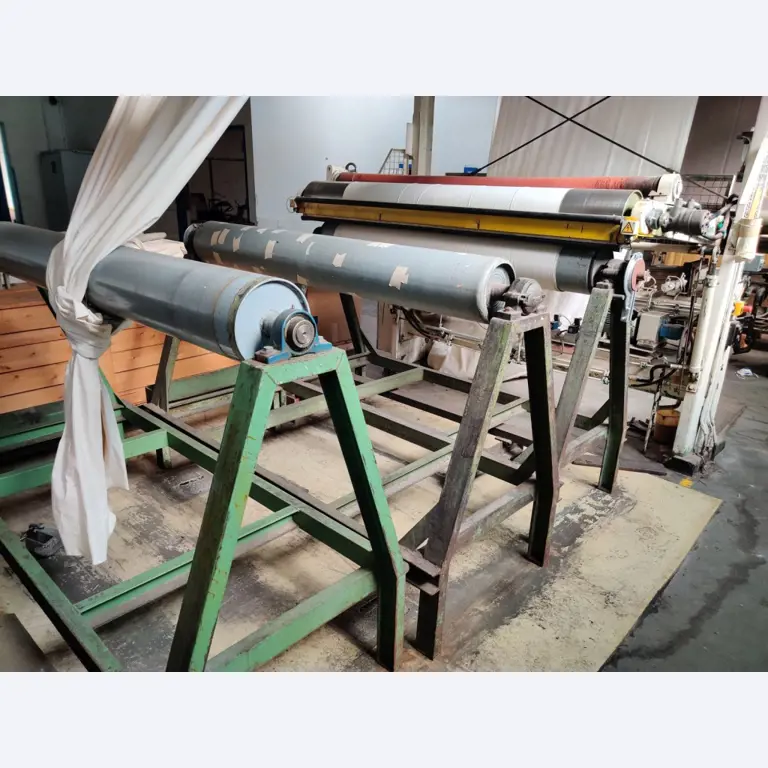

1.250 mm valj P
3.000 mm skladišče za tkanine

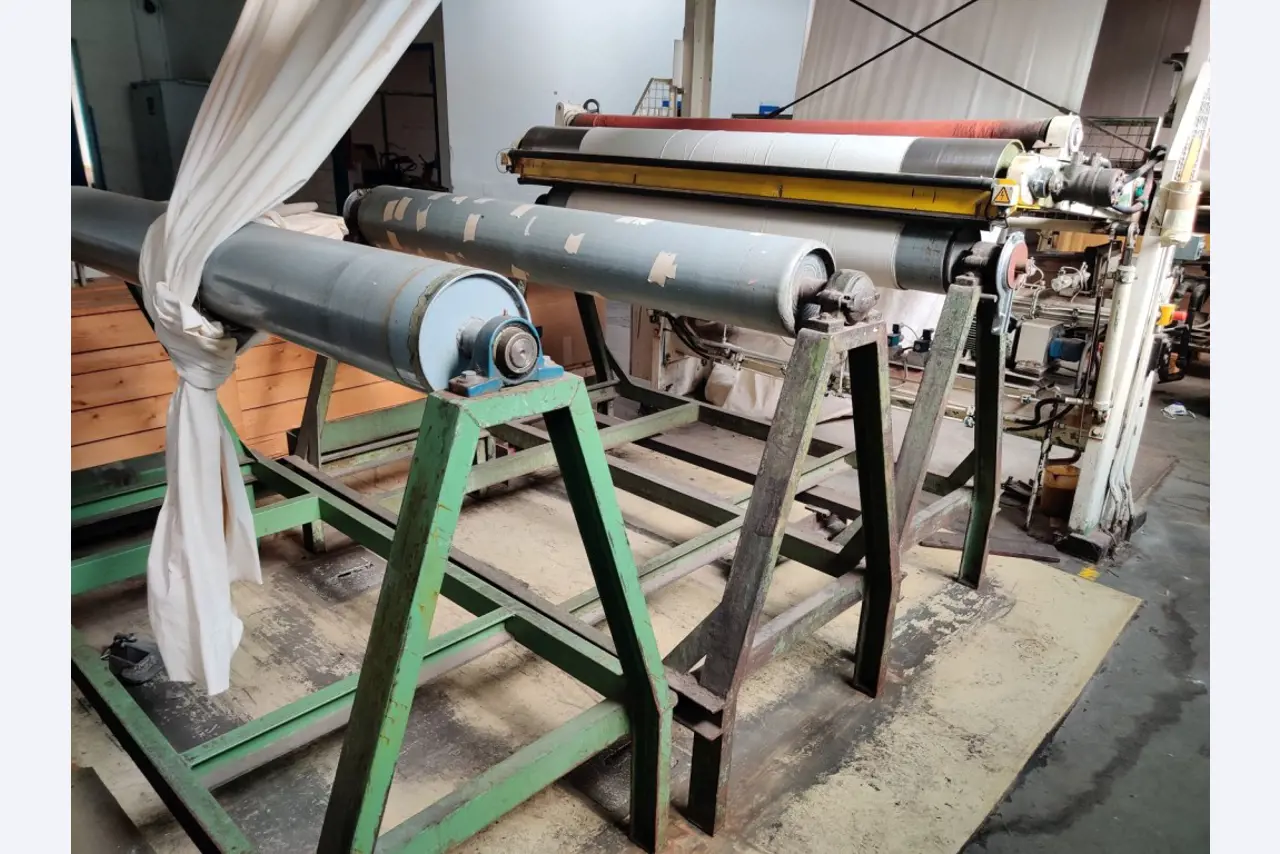

4.000 mm valji + valji P
3.000 mm prehod
2.000 mm prehod valjev v kanal za želiranje
5.000 mm prehod valjarja v kanal za želiranje

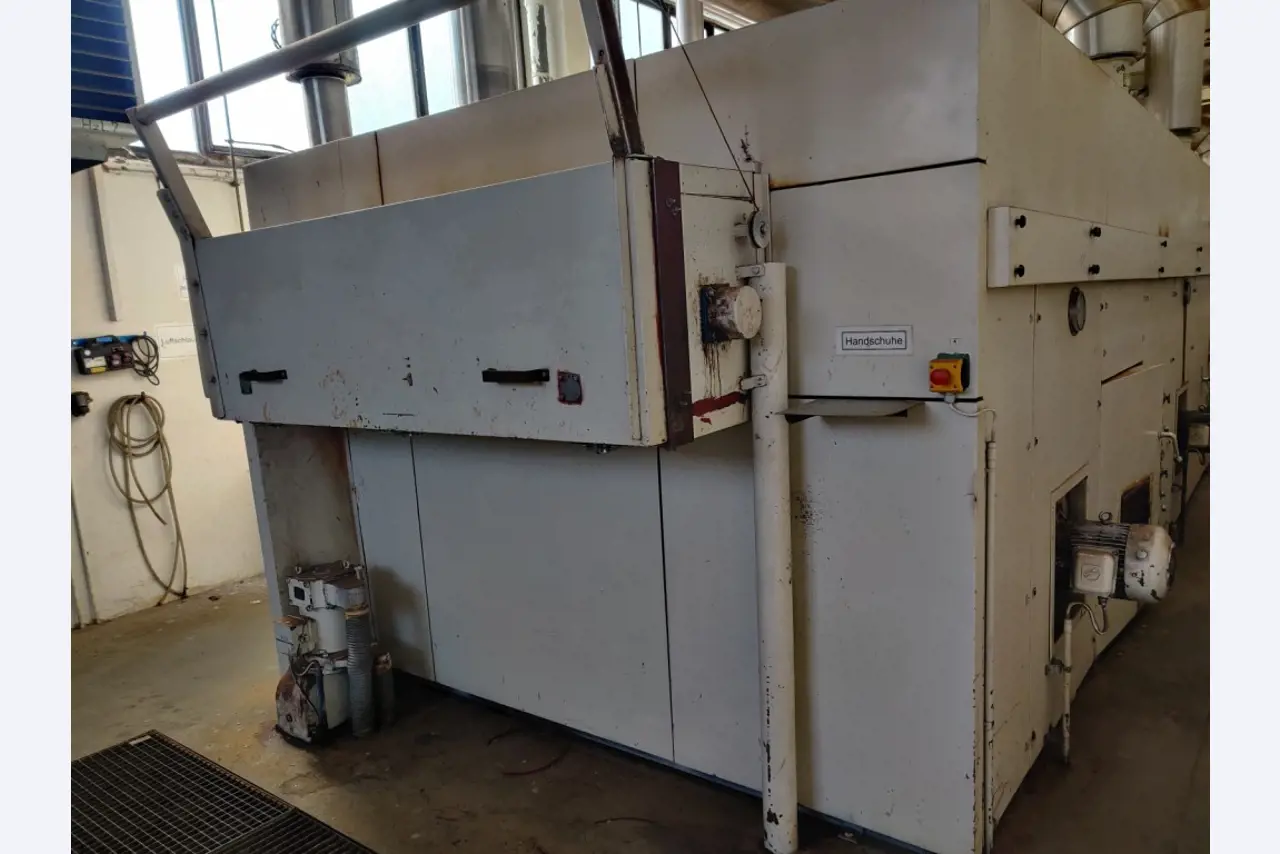

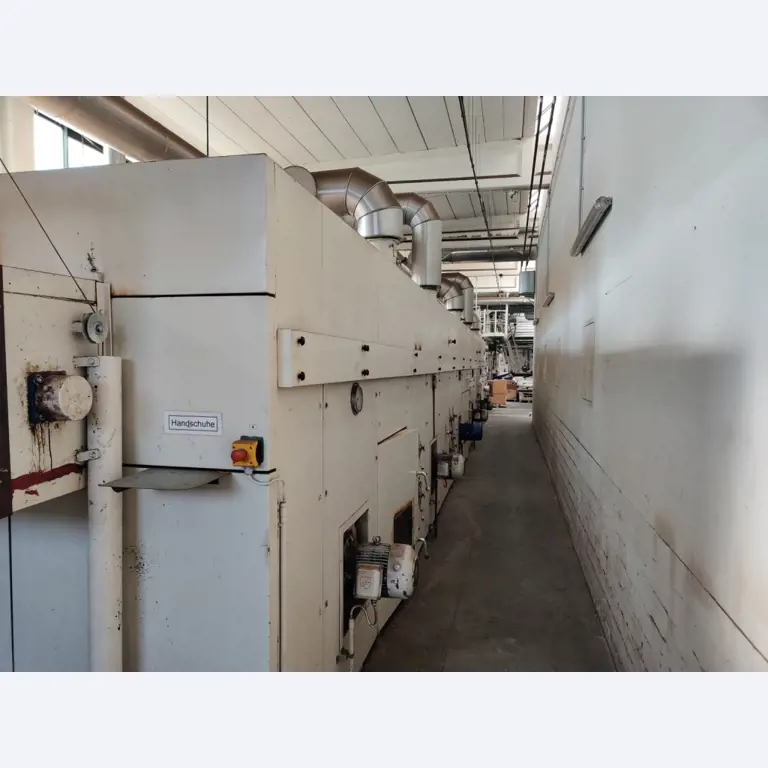

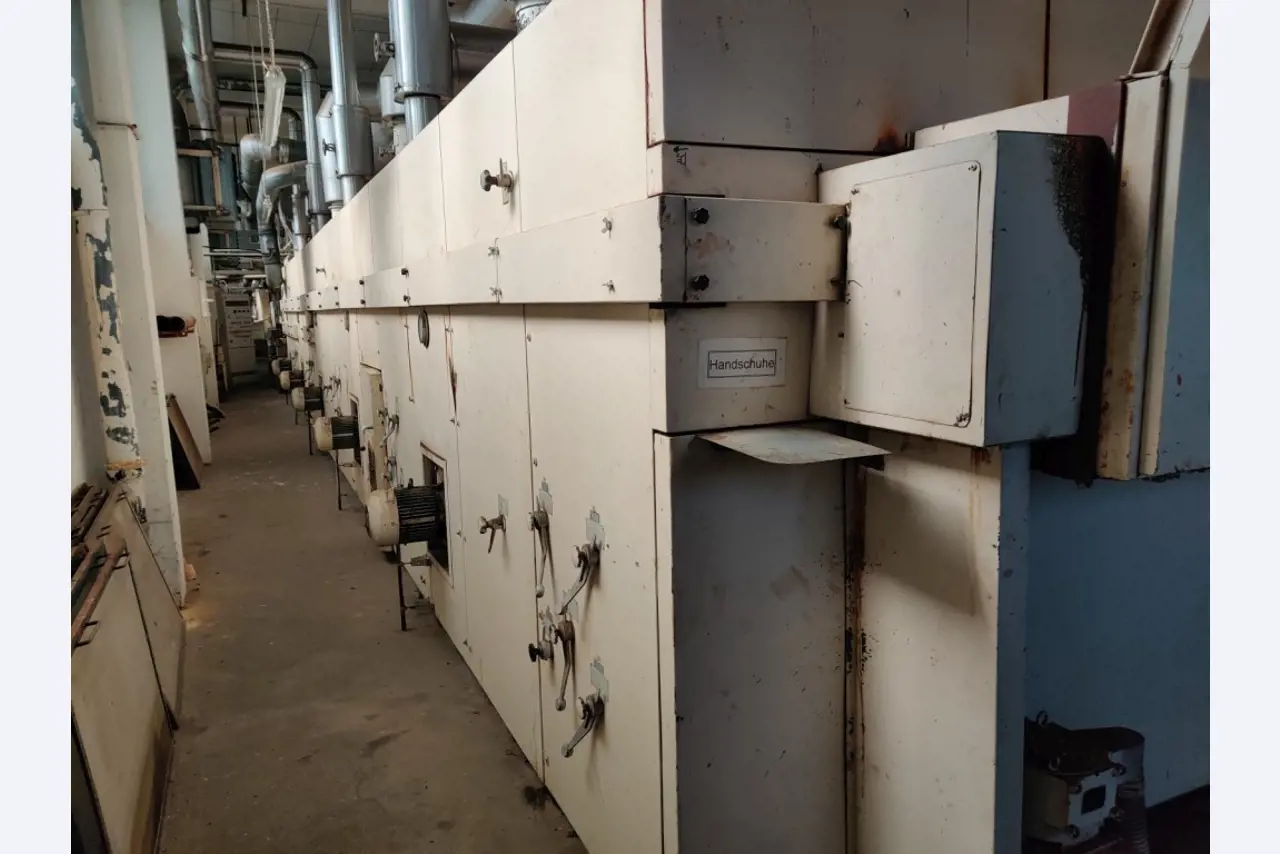

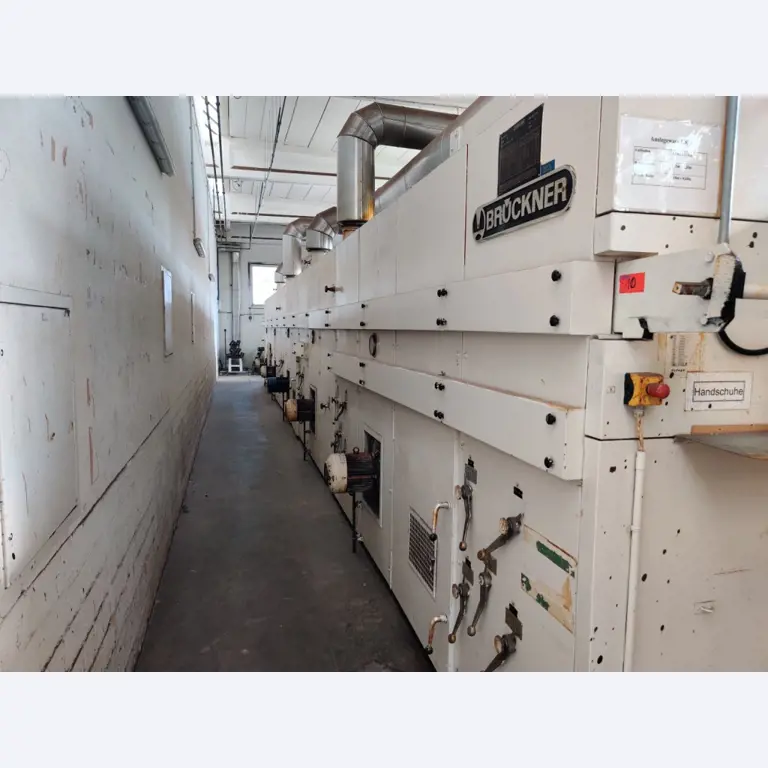

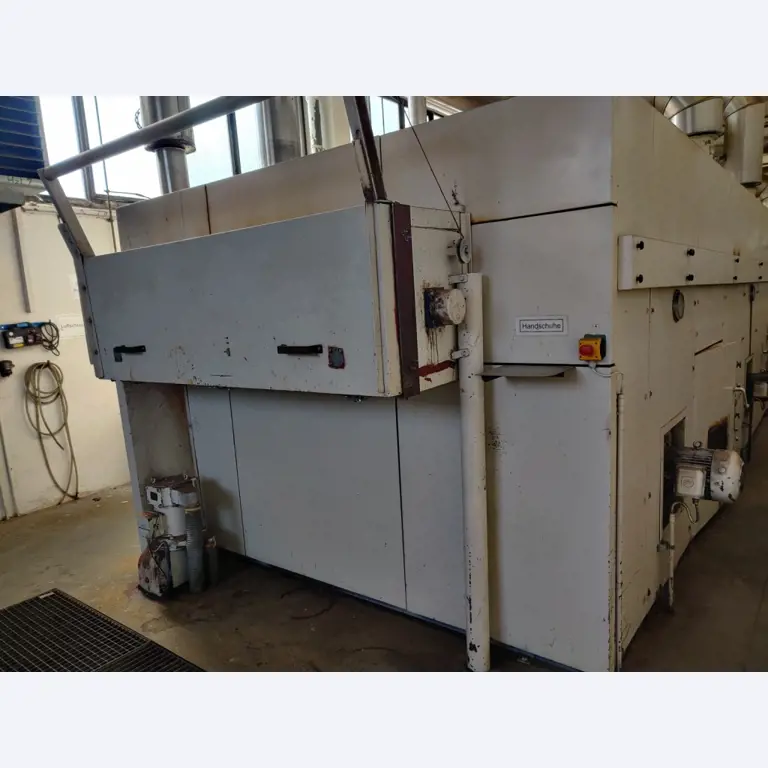

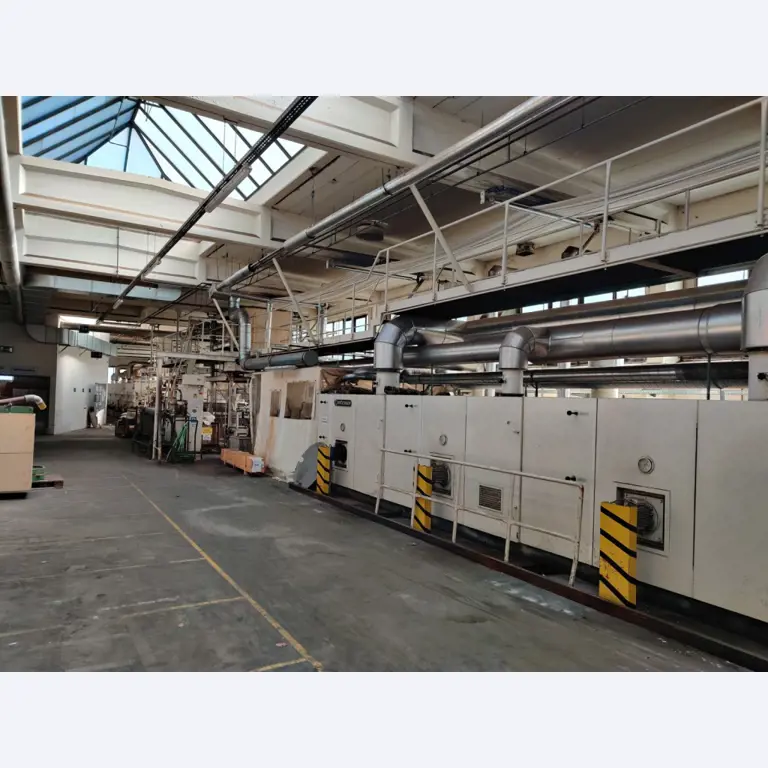

15.500 mm kanal za želiranje
Skupne dimenzije obrata približno: 66 m x 4 m x 6 m

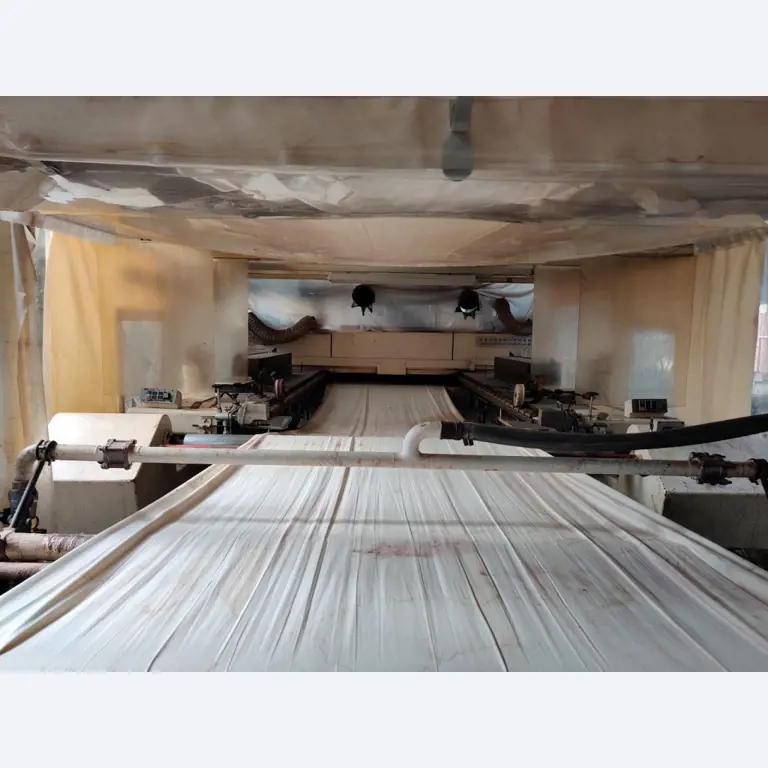

Tehnični podatki okvirja za stenter:
Širina zgornjega valja: 2.000 mm

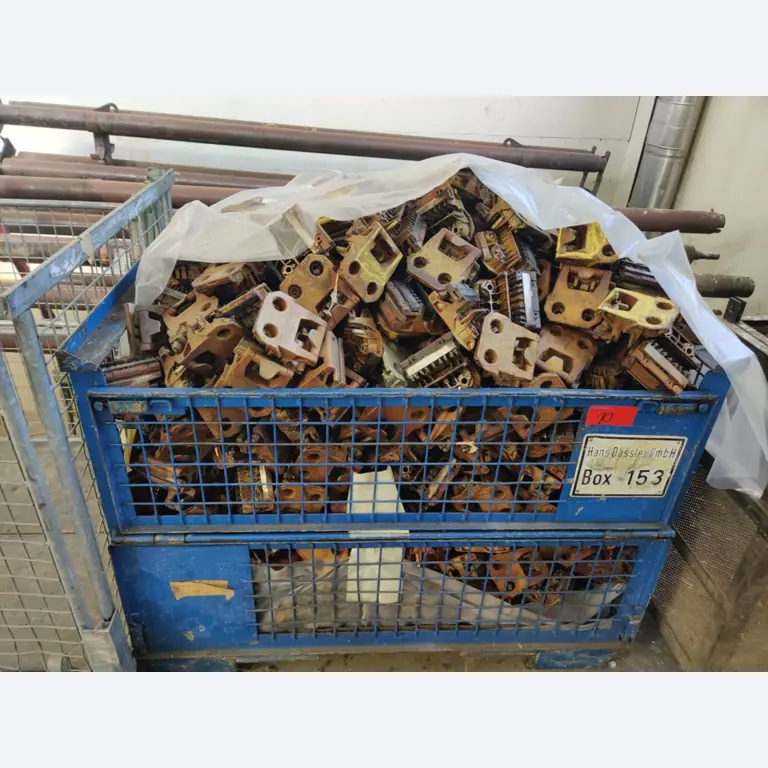

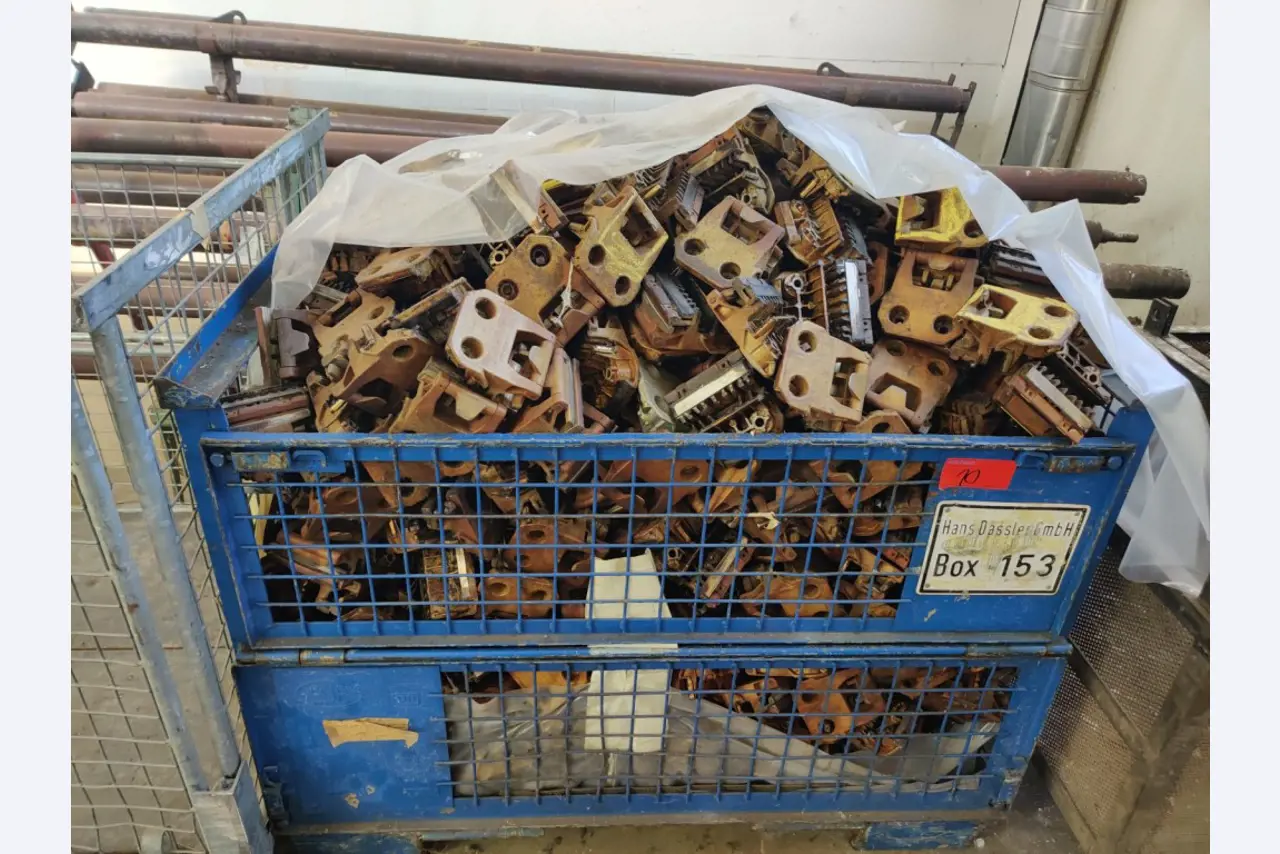

Veriga sklopke horizontalna

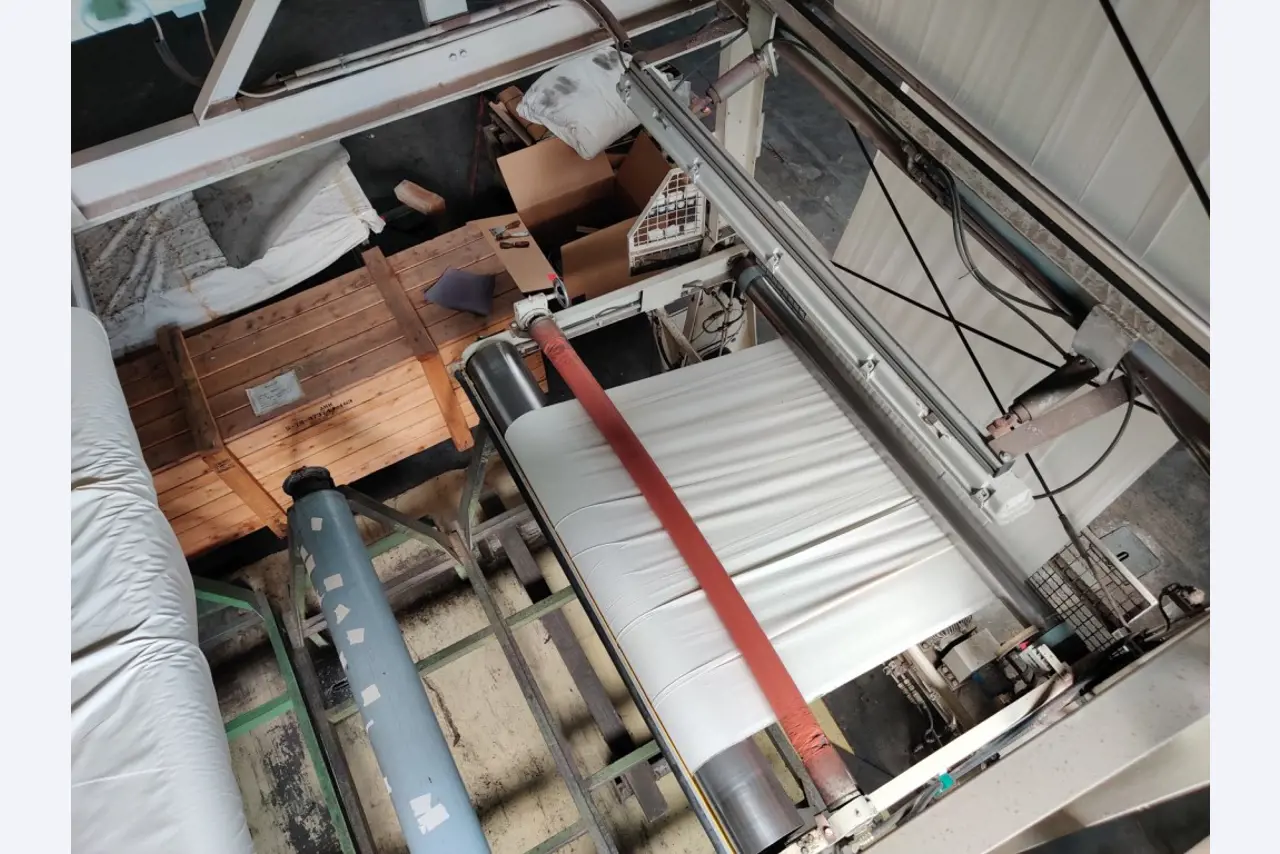

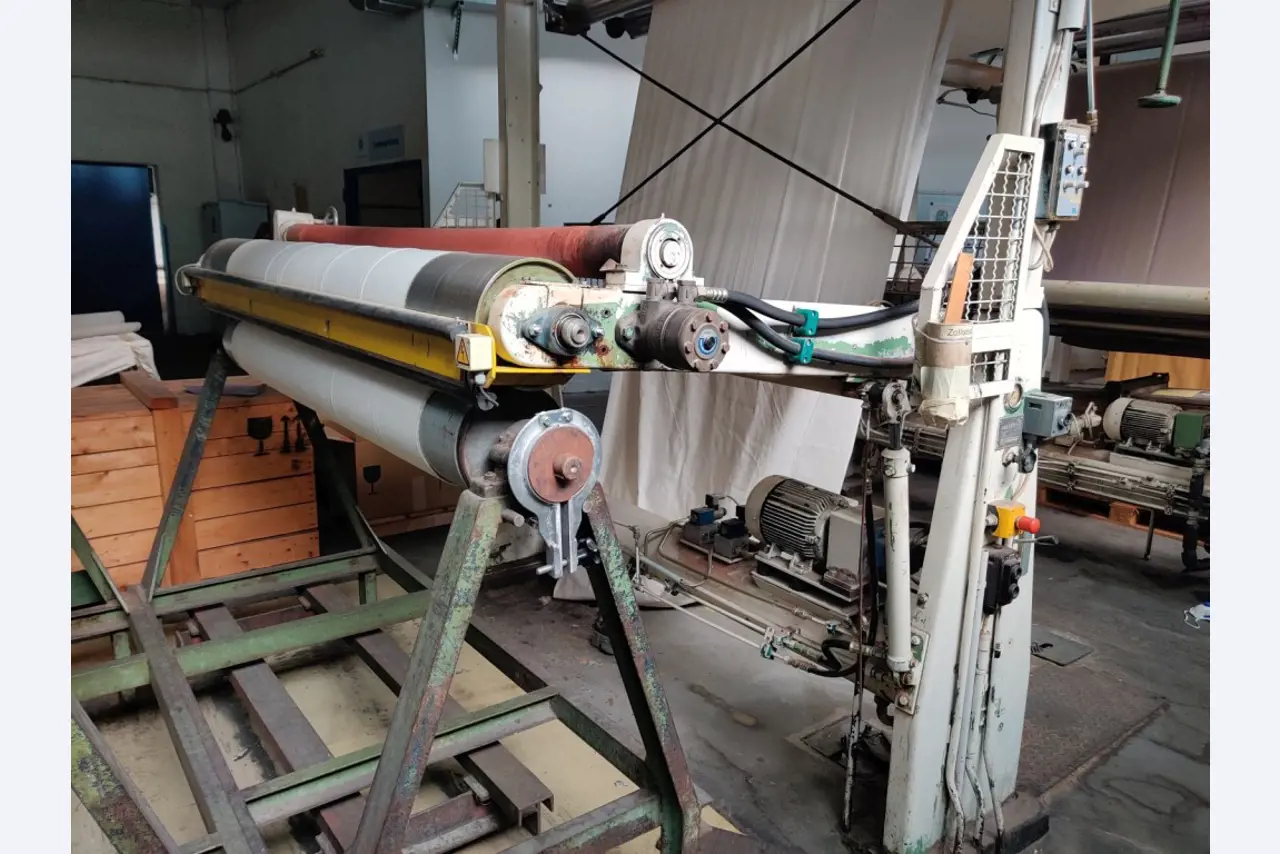

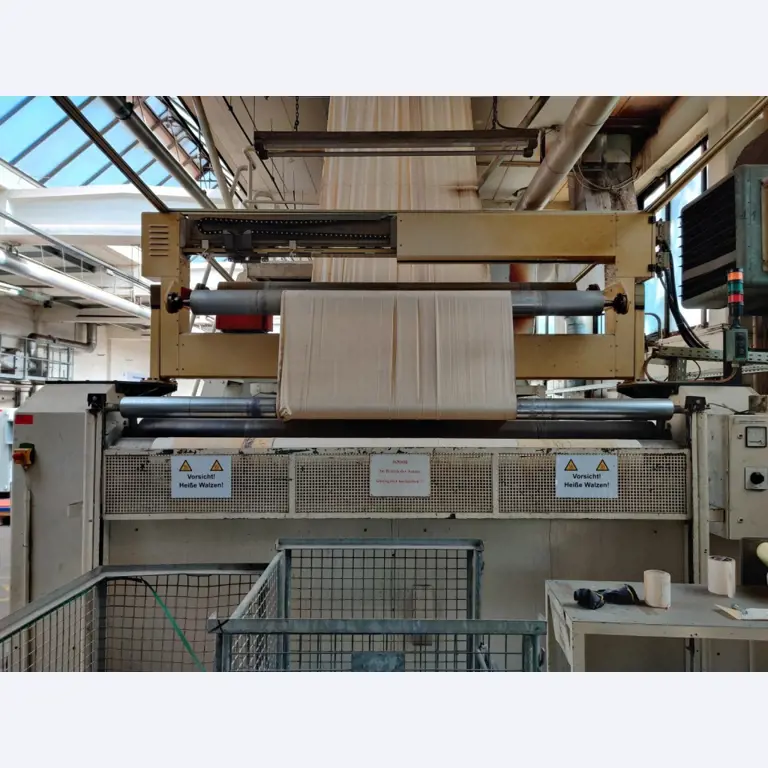

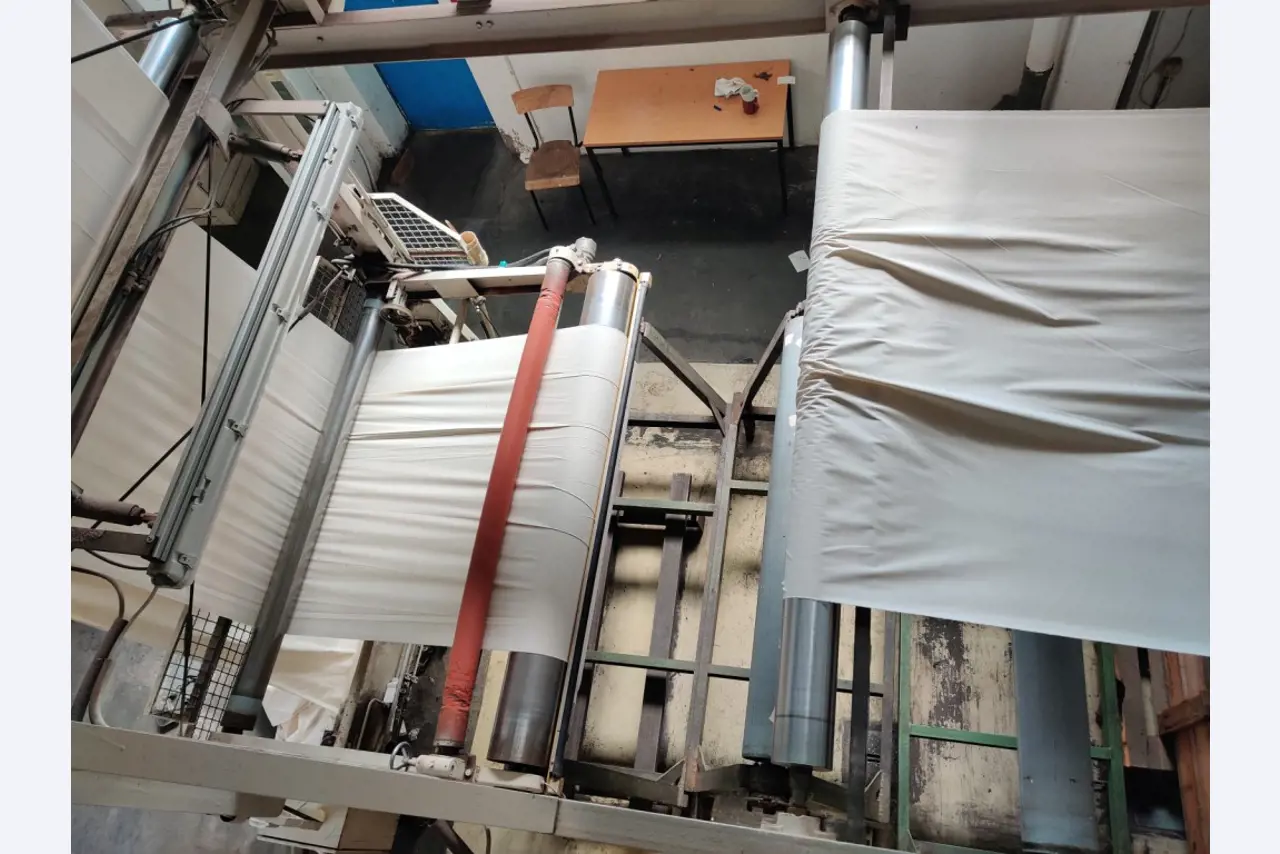

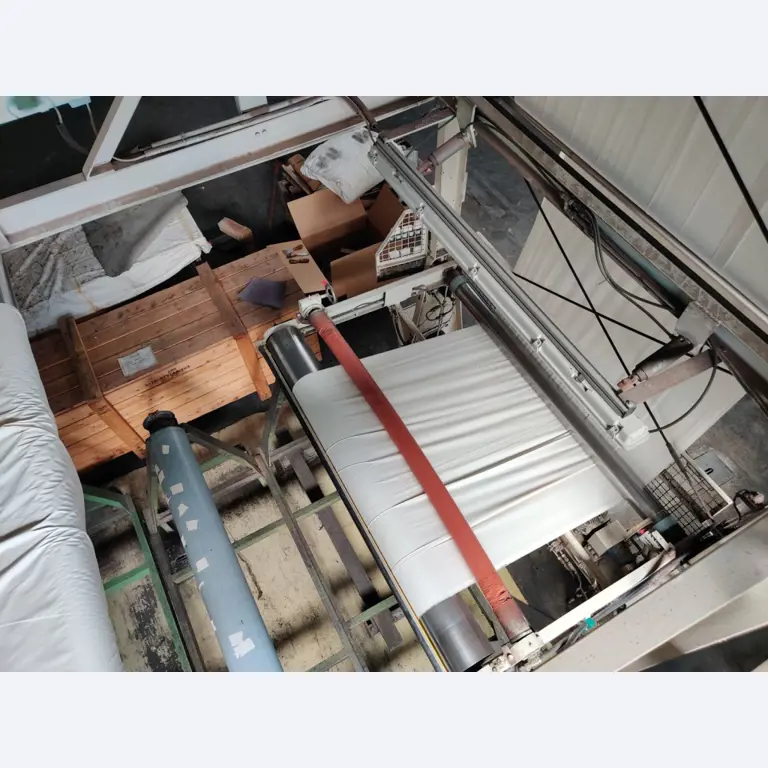

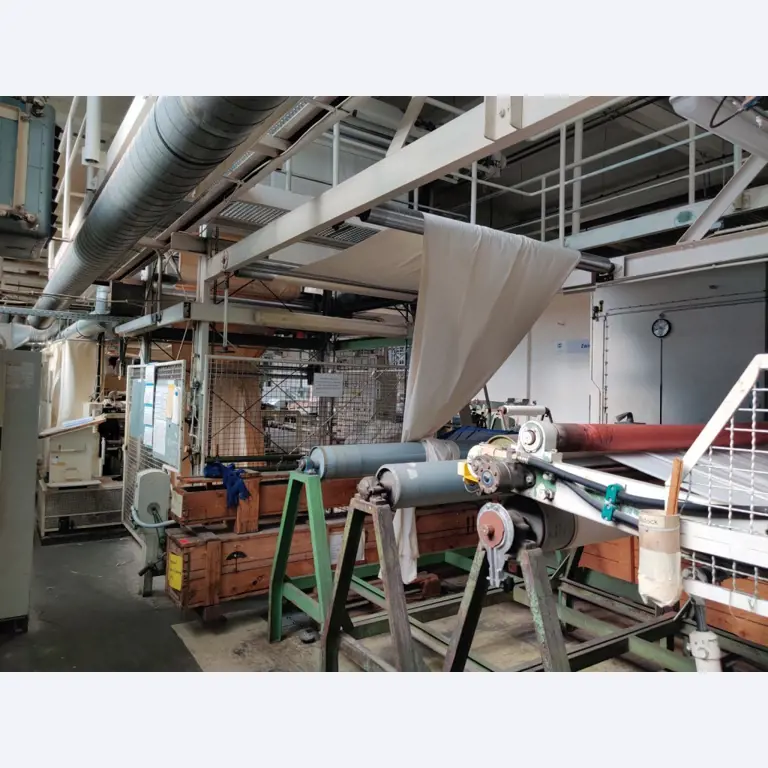

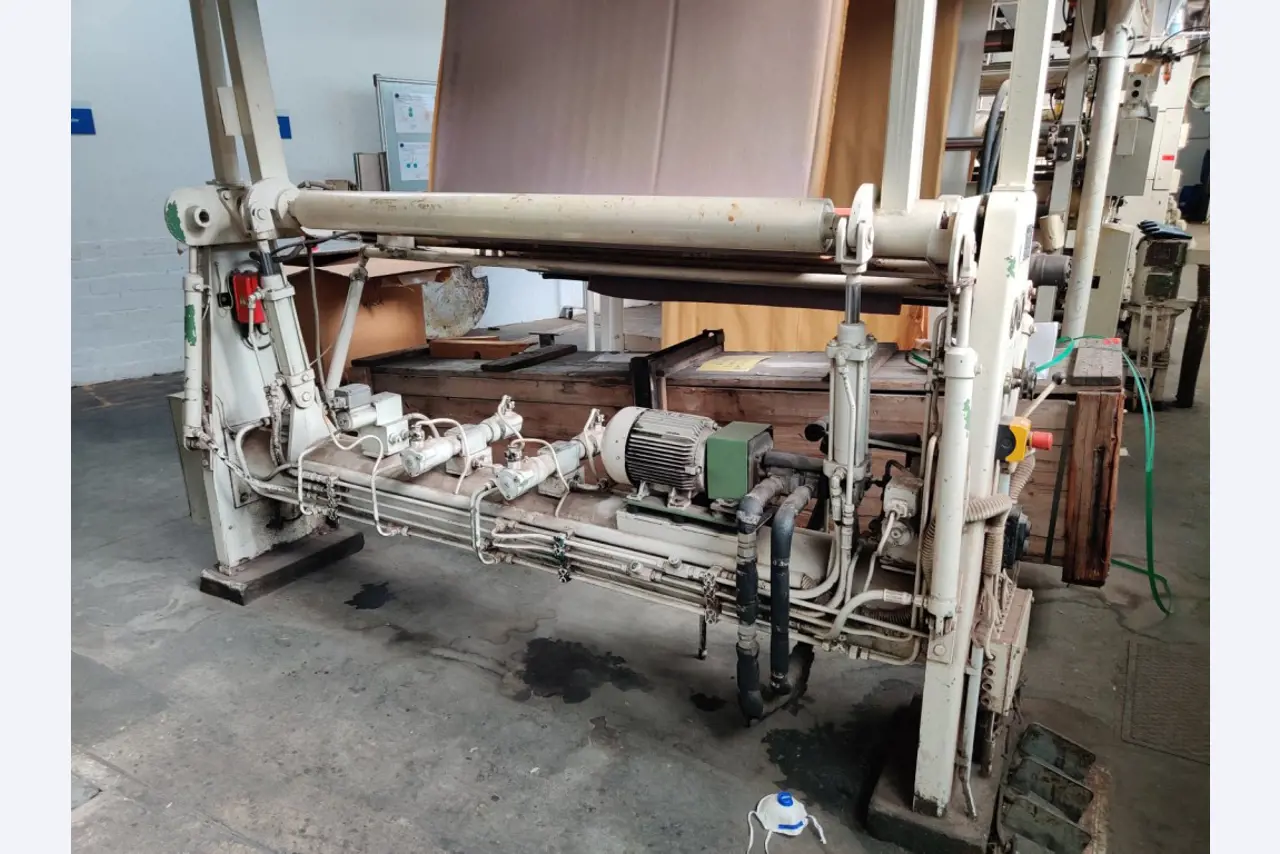

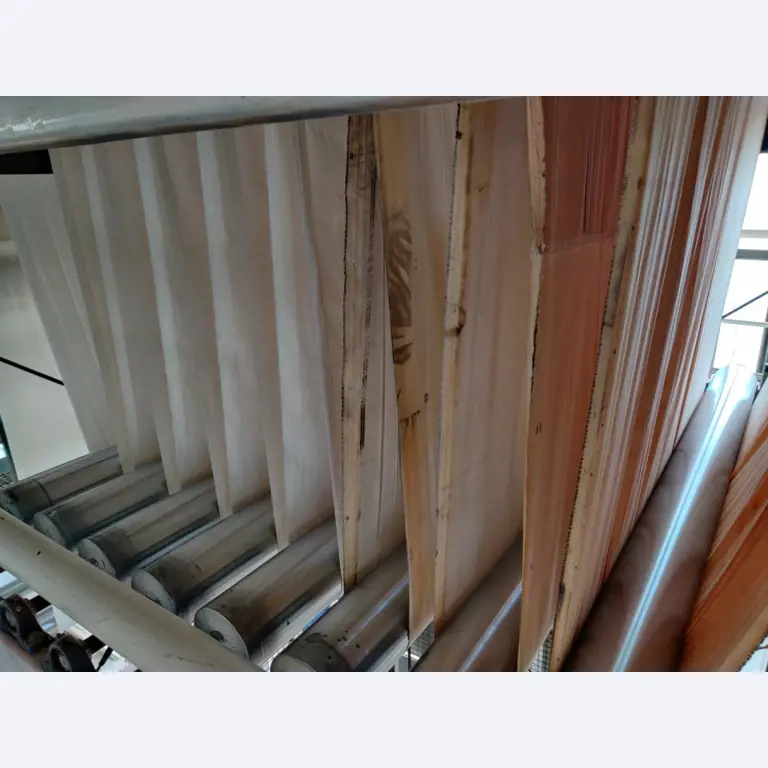

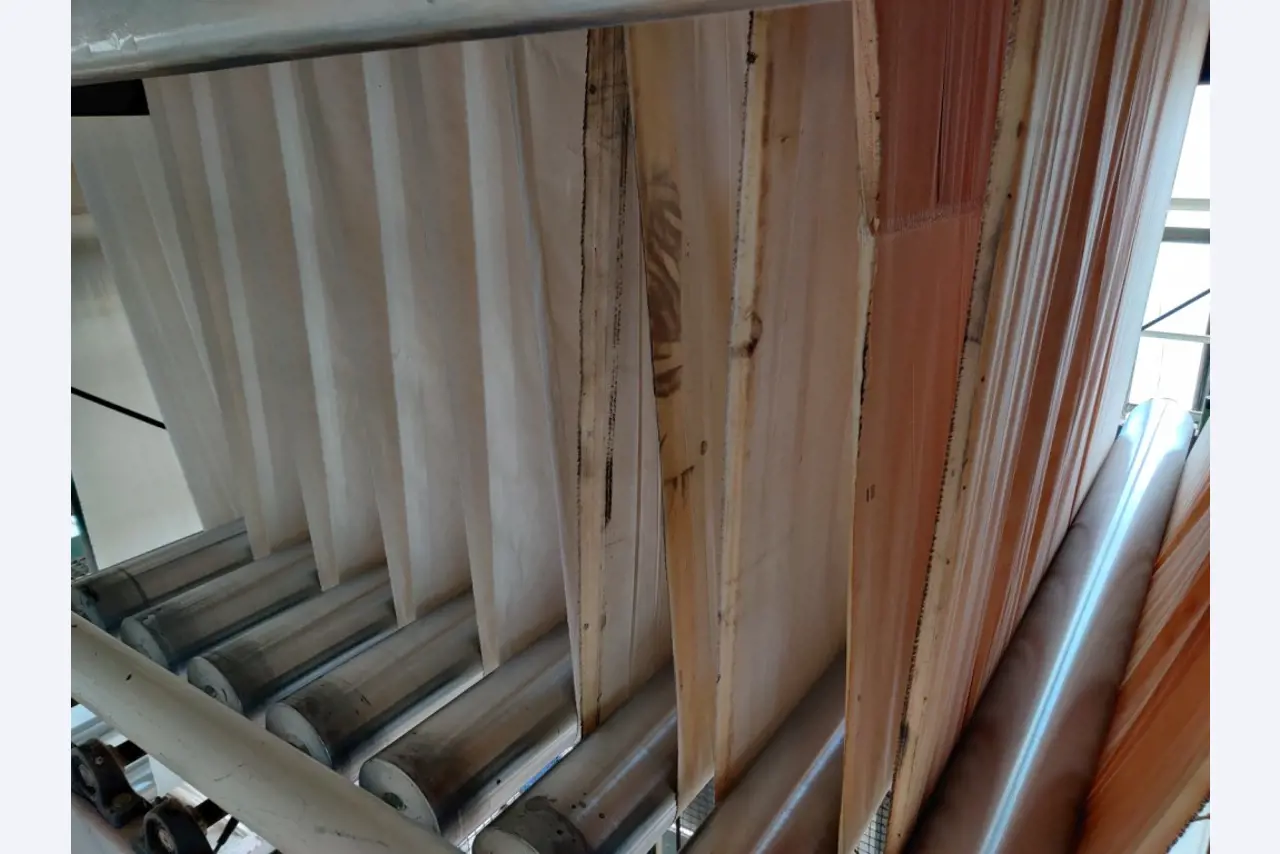

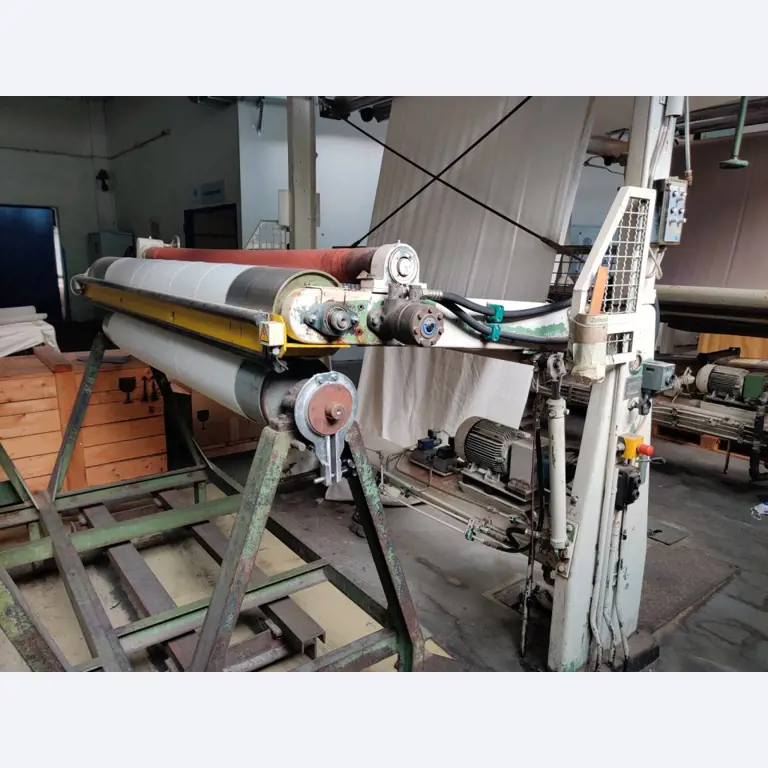

Odvitje kolutov, skladišče/kompenzator za tkanino pribl. 60 m vsebine tkanine

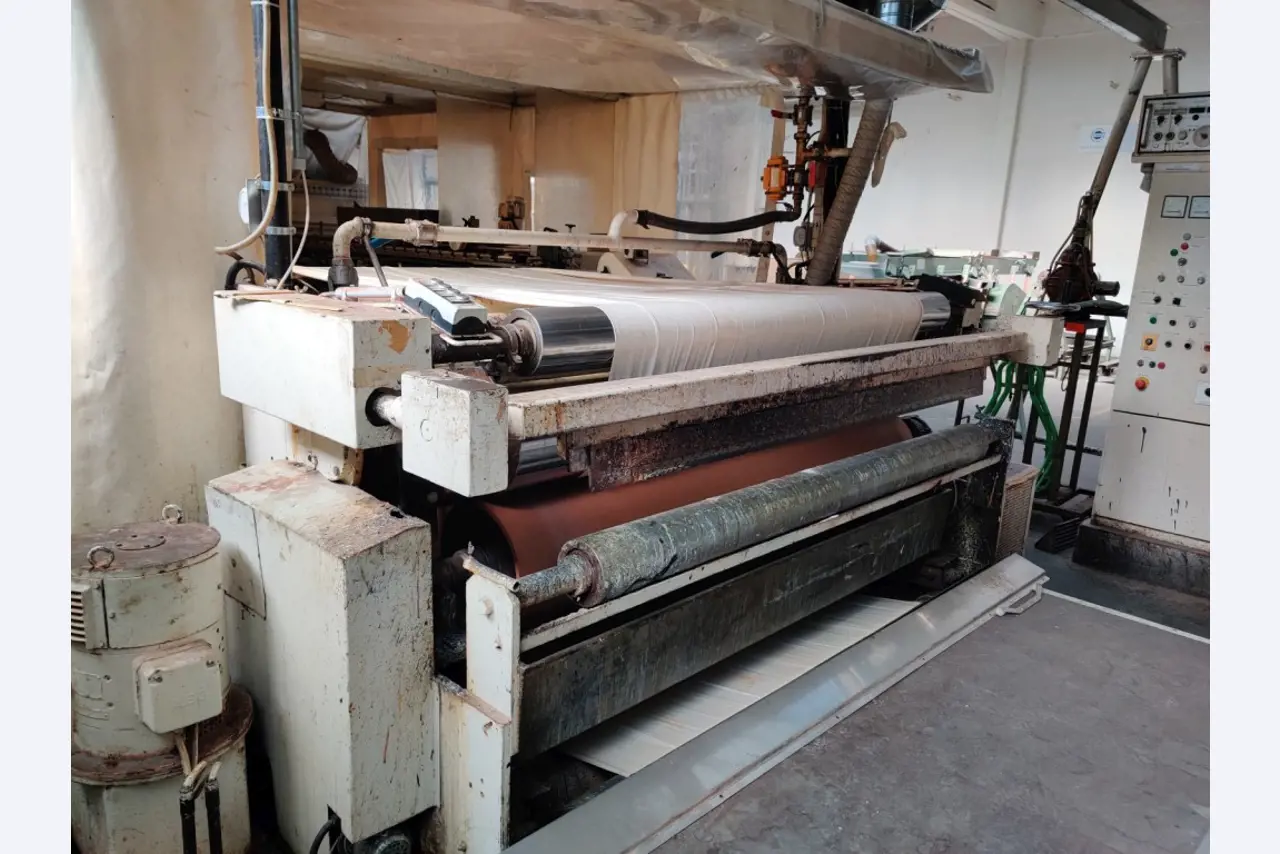

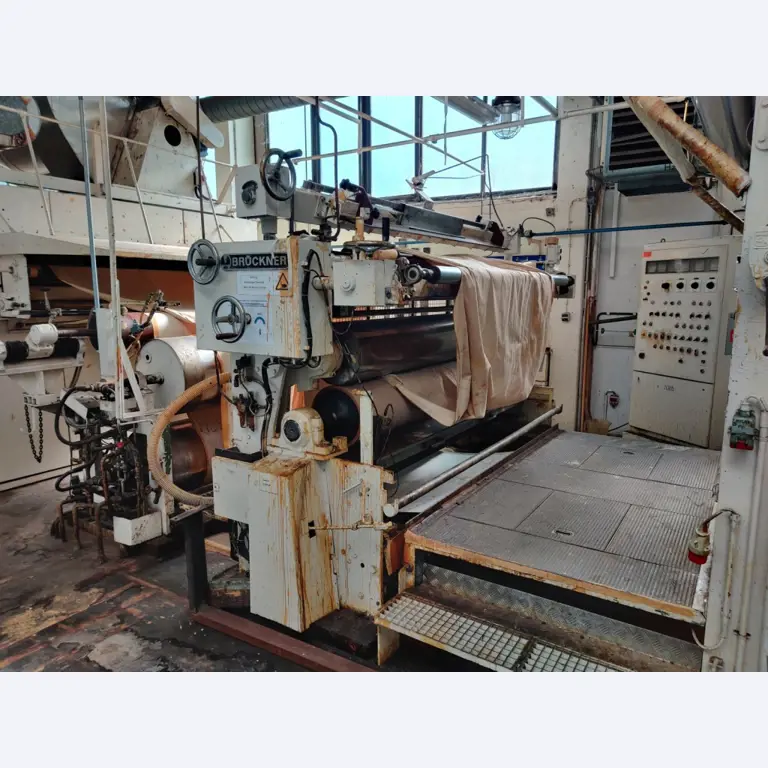

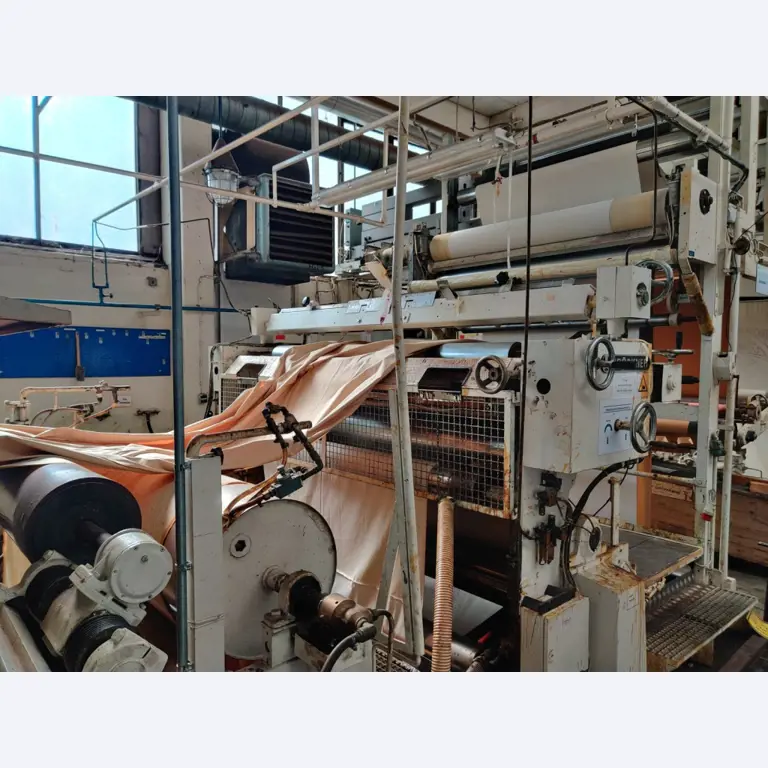

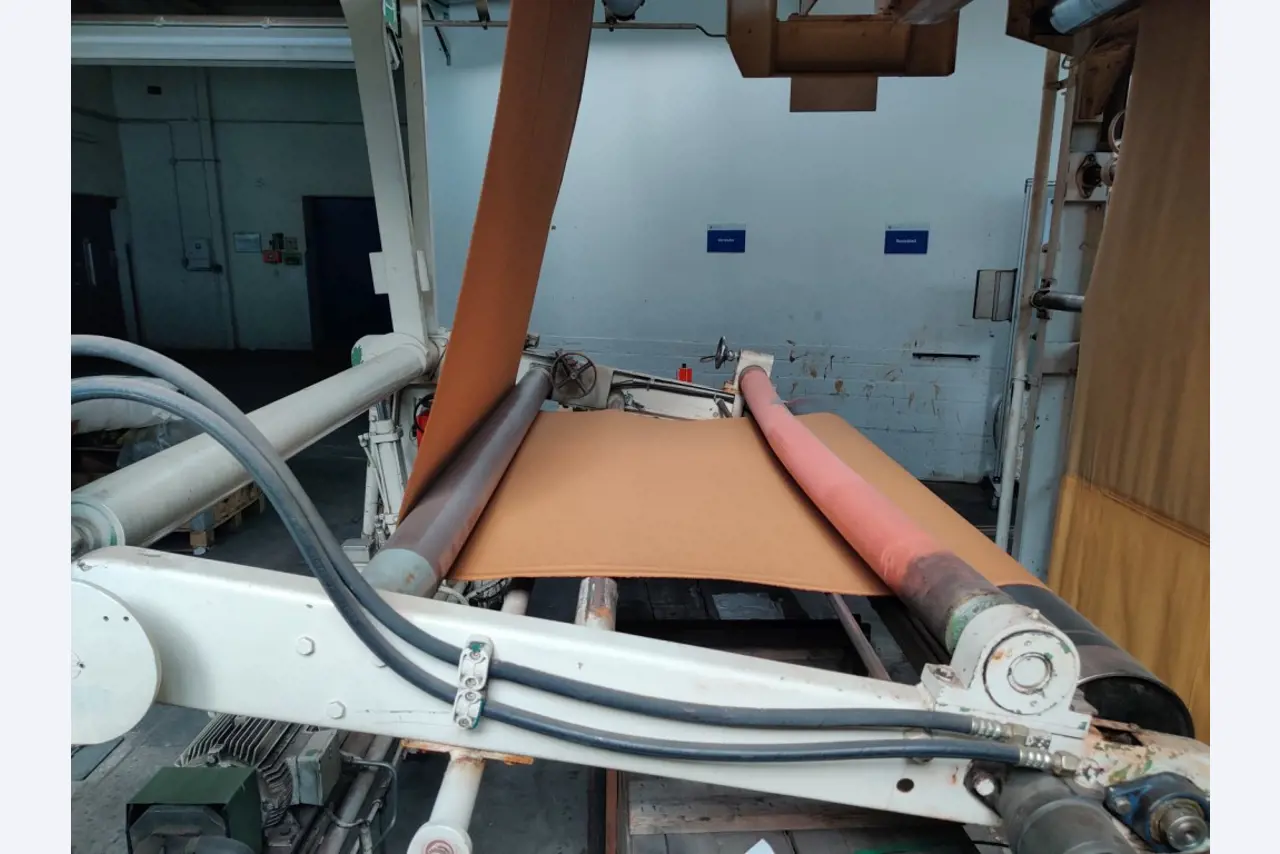

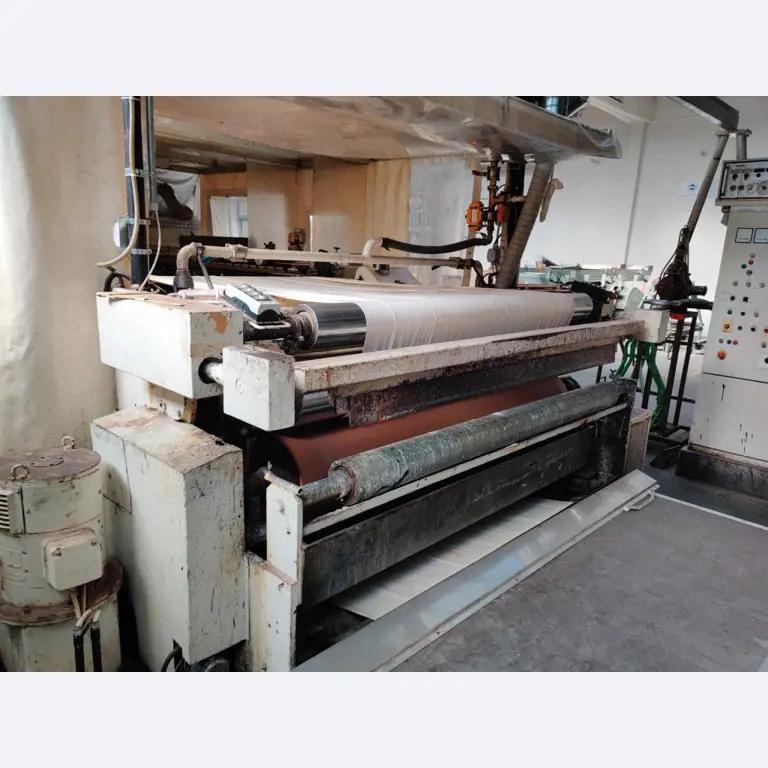

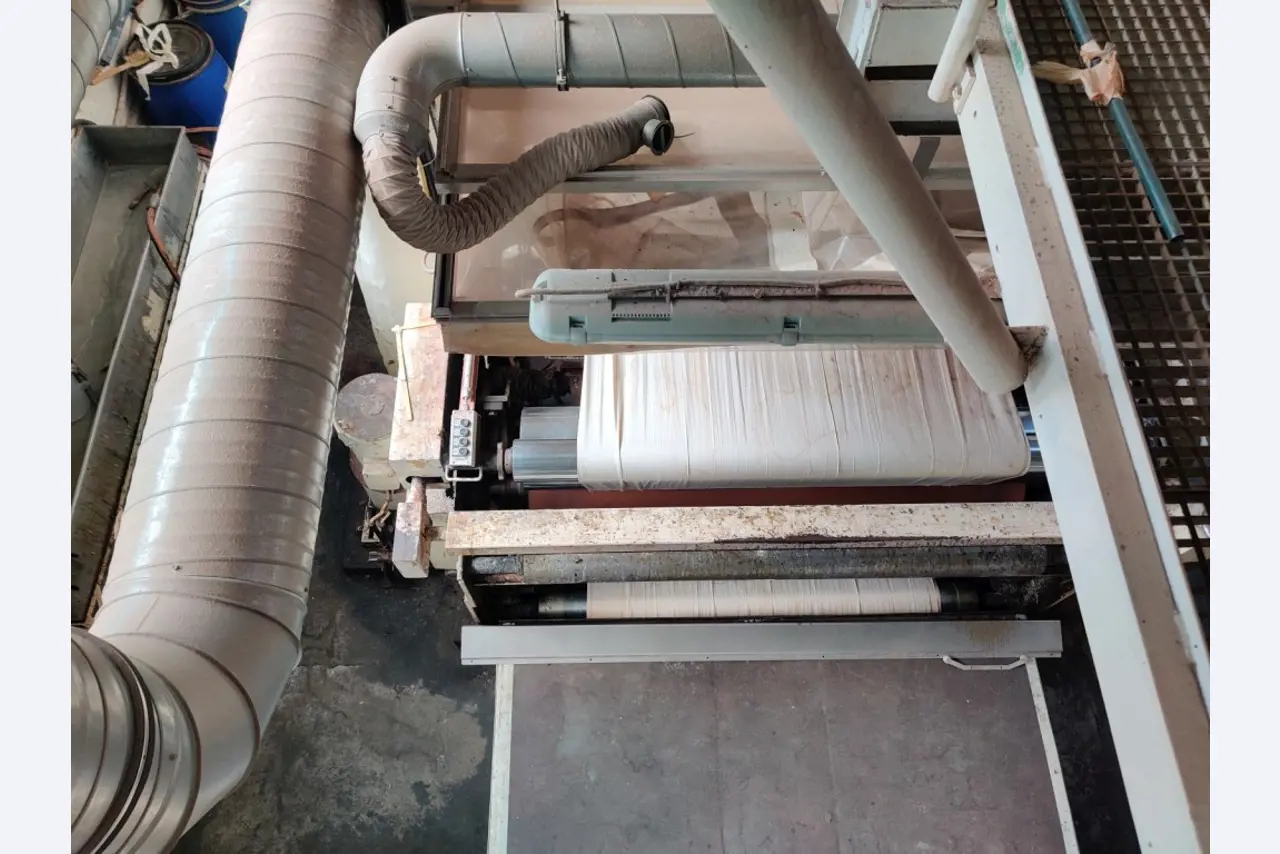

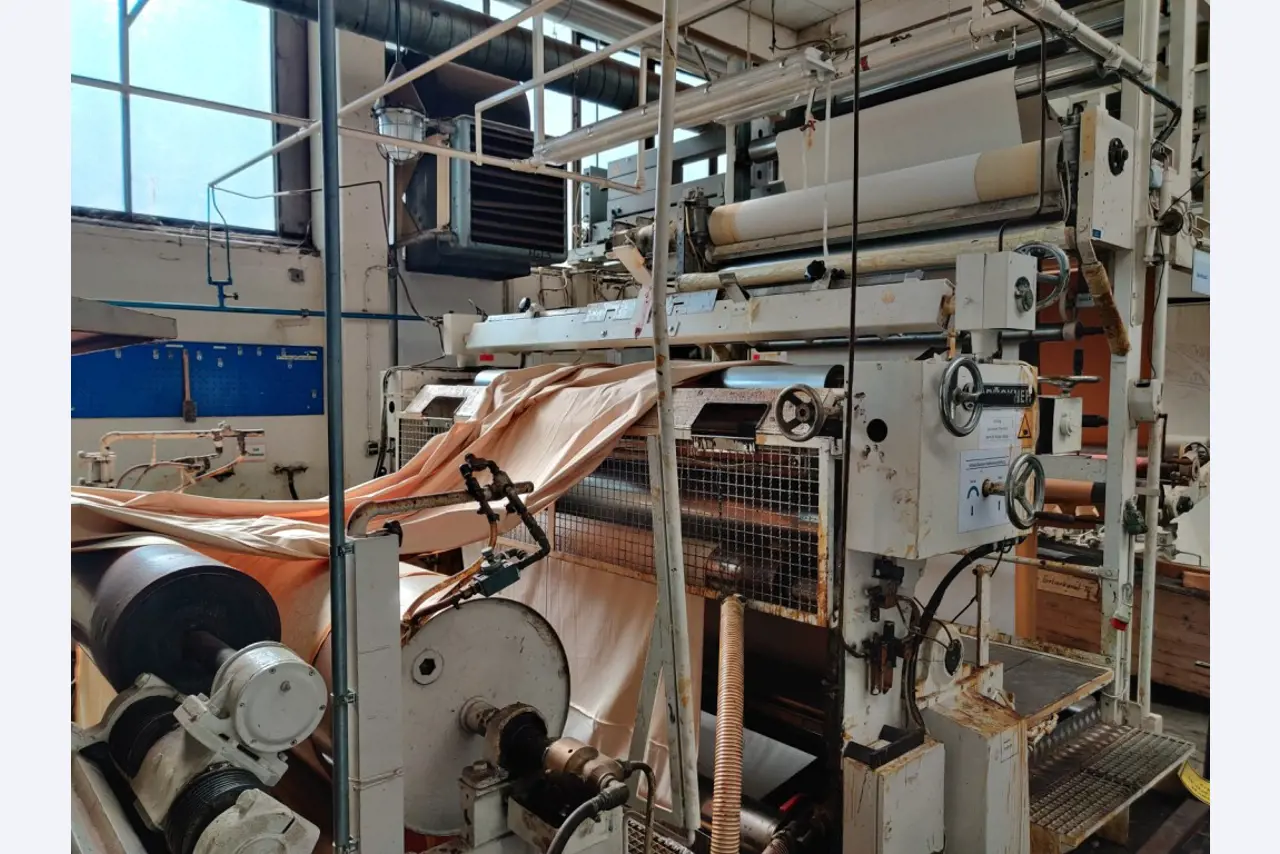

Enota za nanašanje: Enota za patiniranje z enoto za rezilo z zobotrebcem

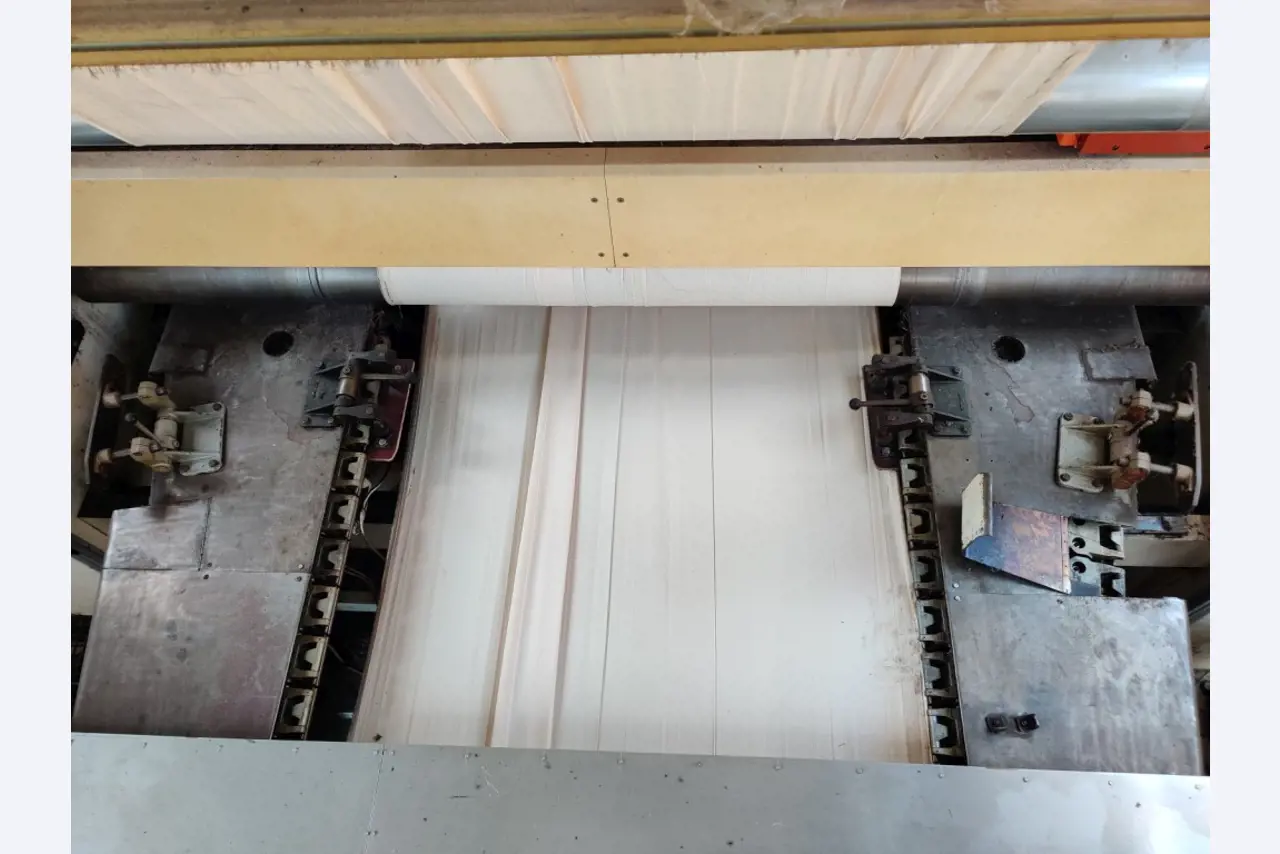

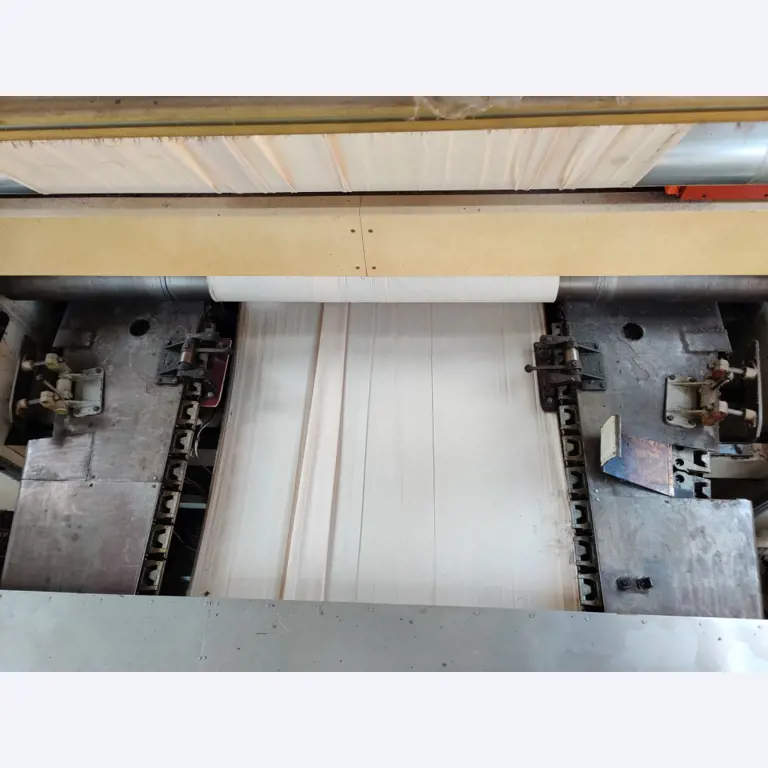

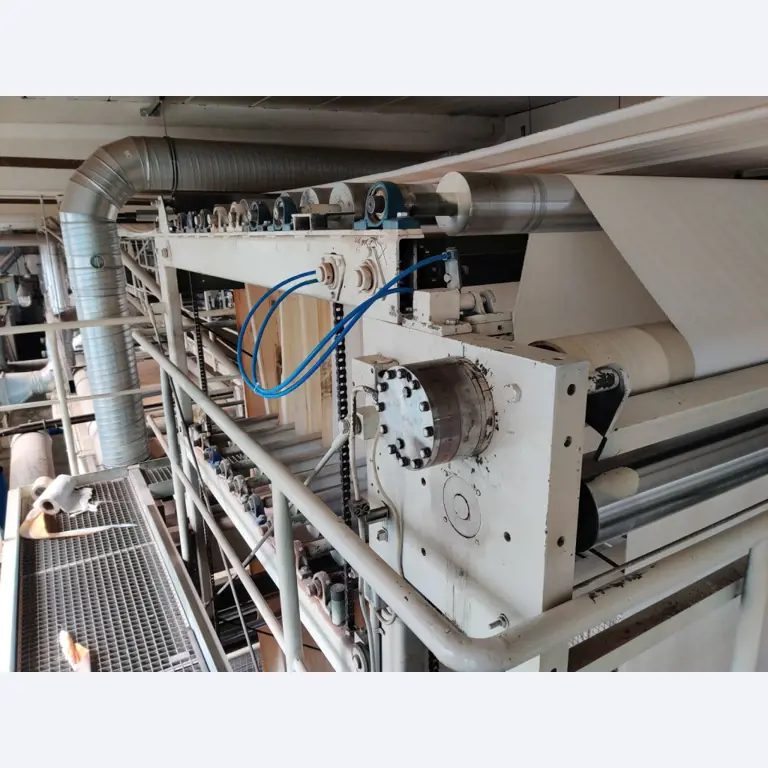

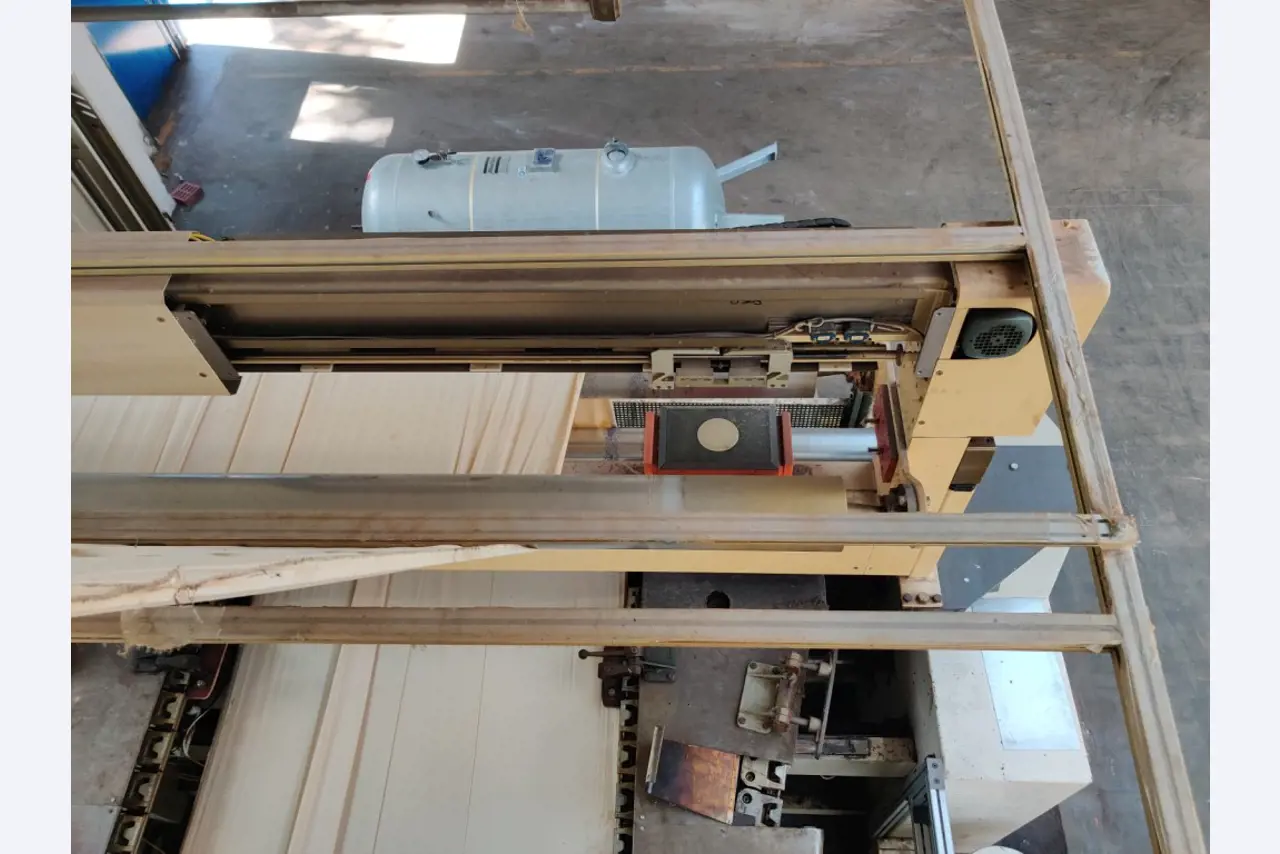

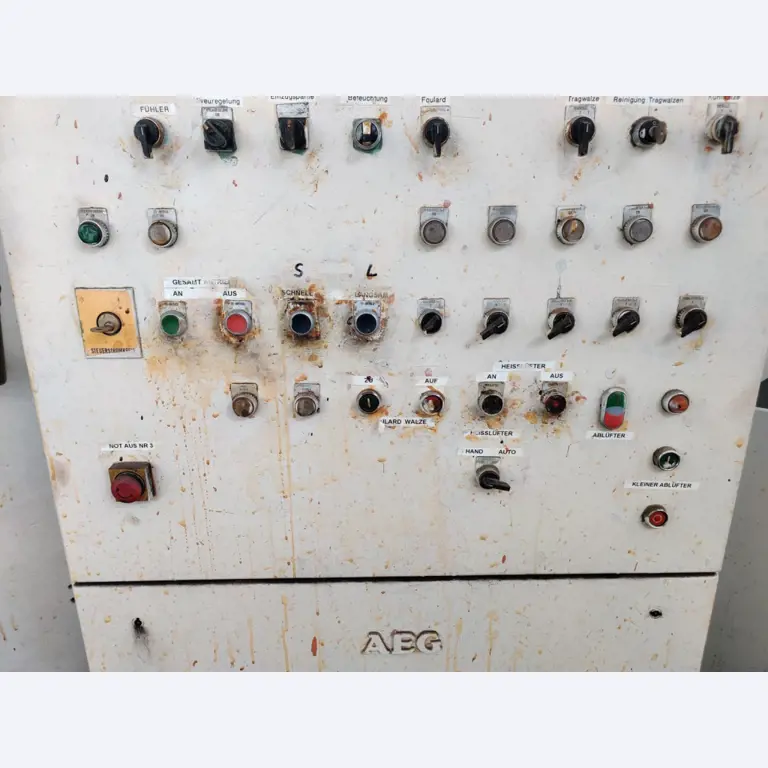

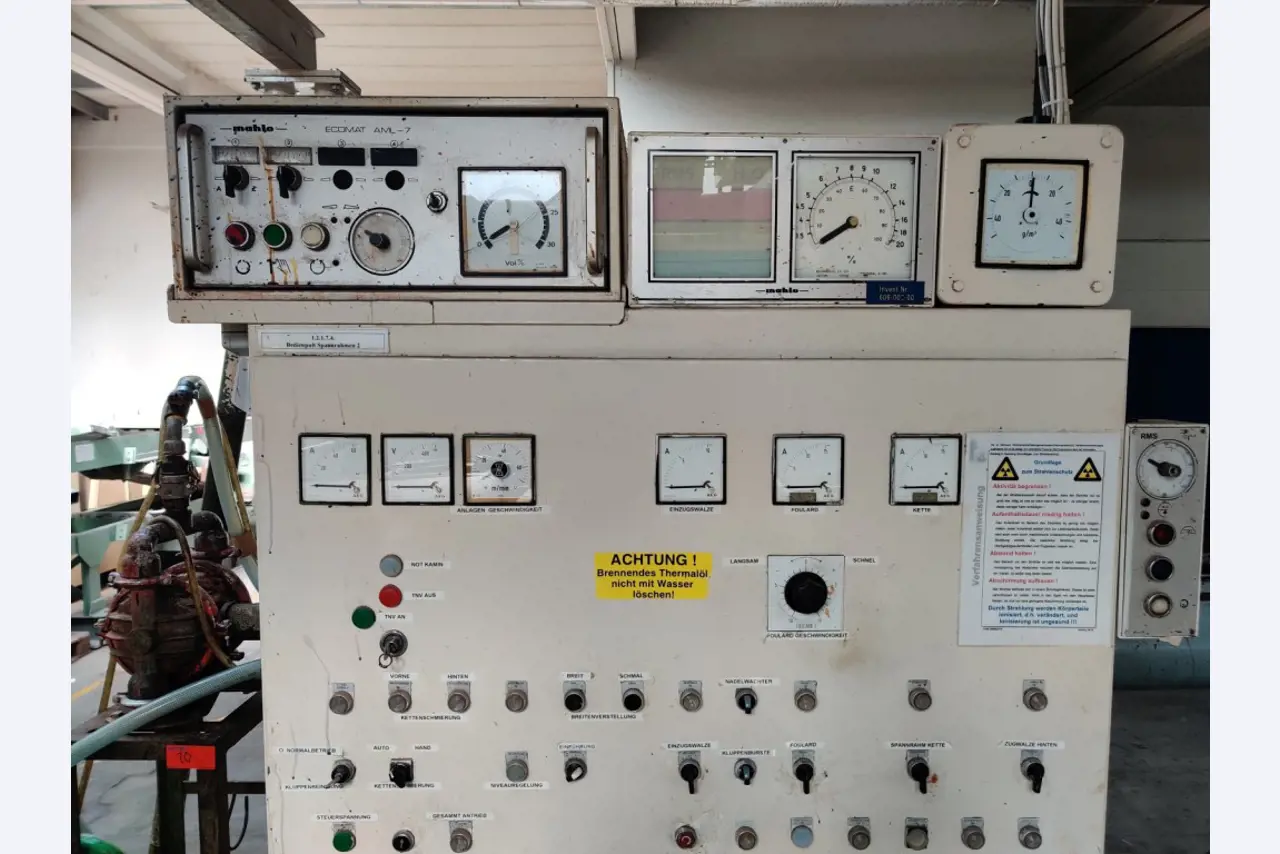

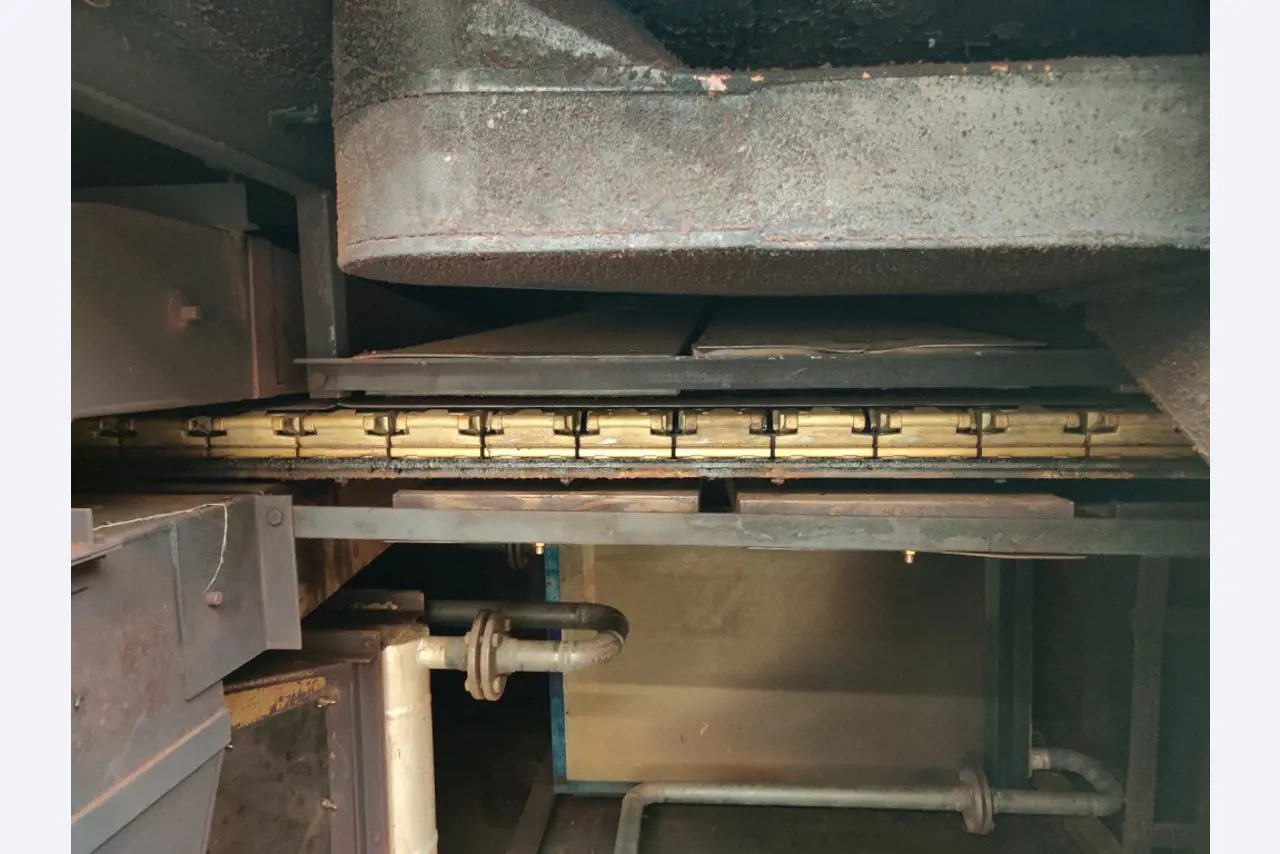

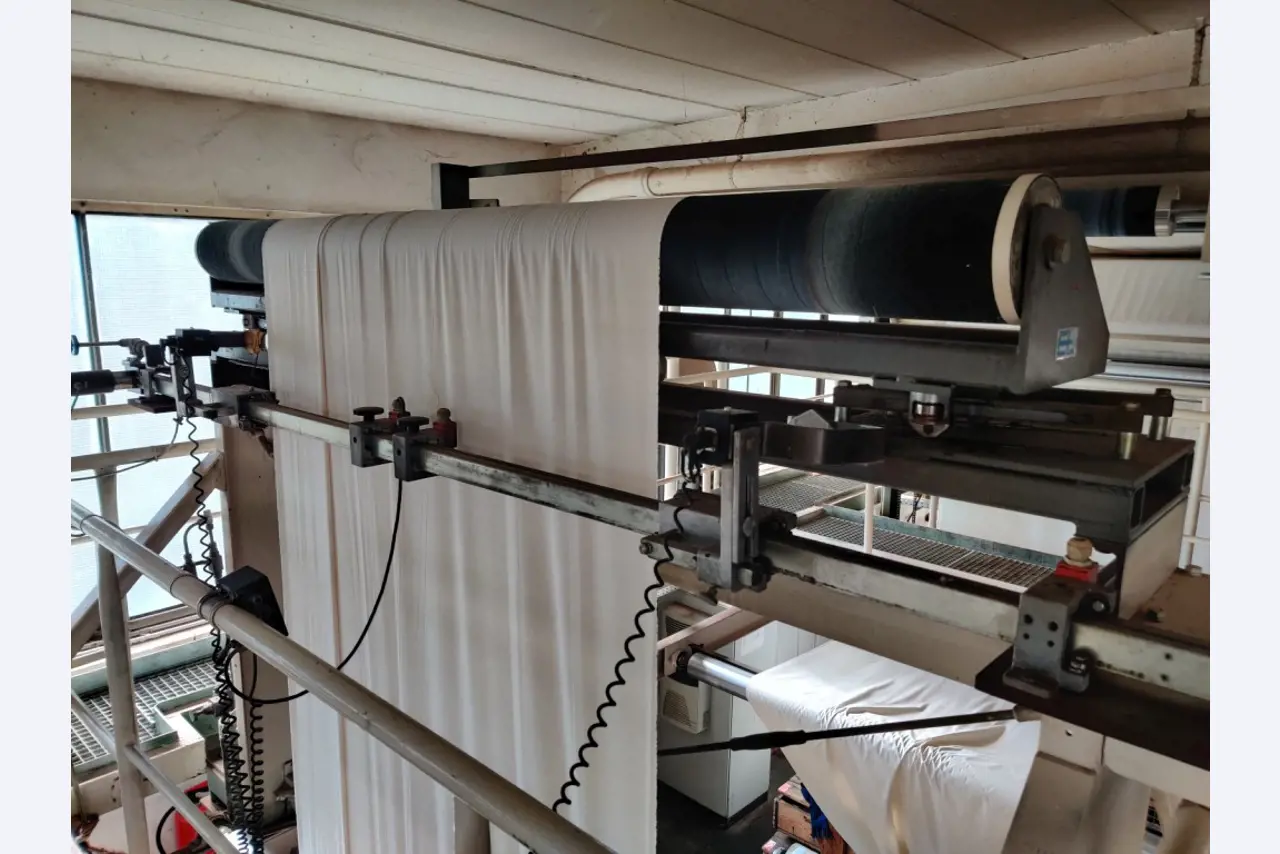

Uvajanje v okvir stenterja z vodoravno verigo za spenjanje, optoelektrični nadzor robov (Erhard & Leimer, tip FR1501) Skupno krmiljenje s kanalom za želiranje 3

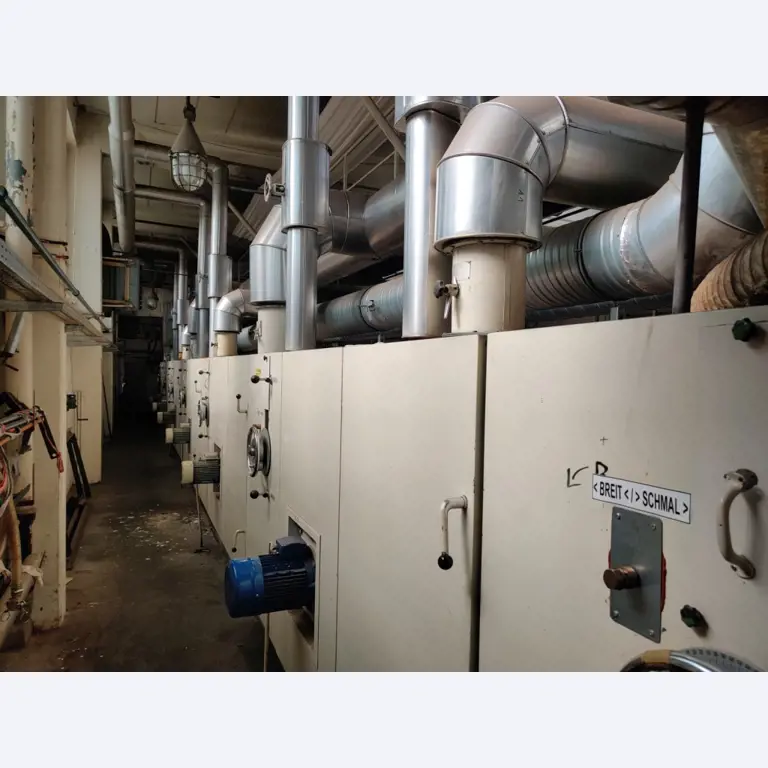

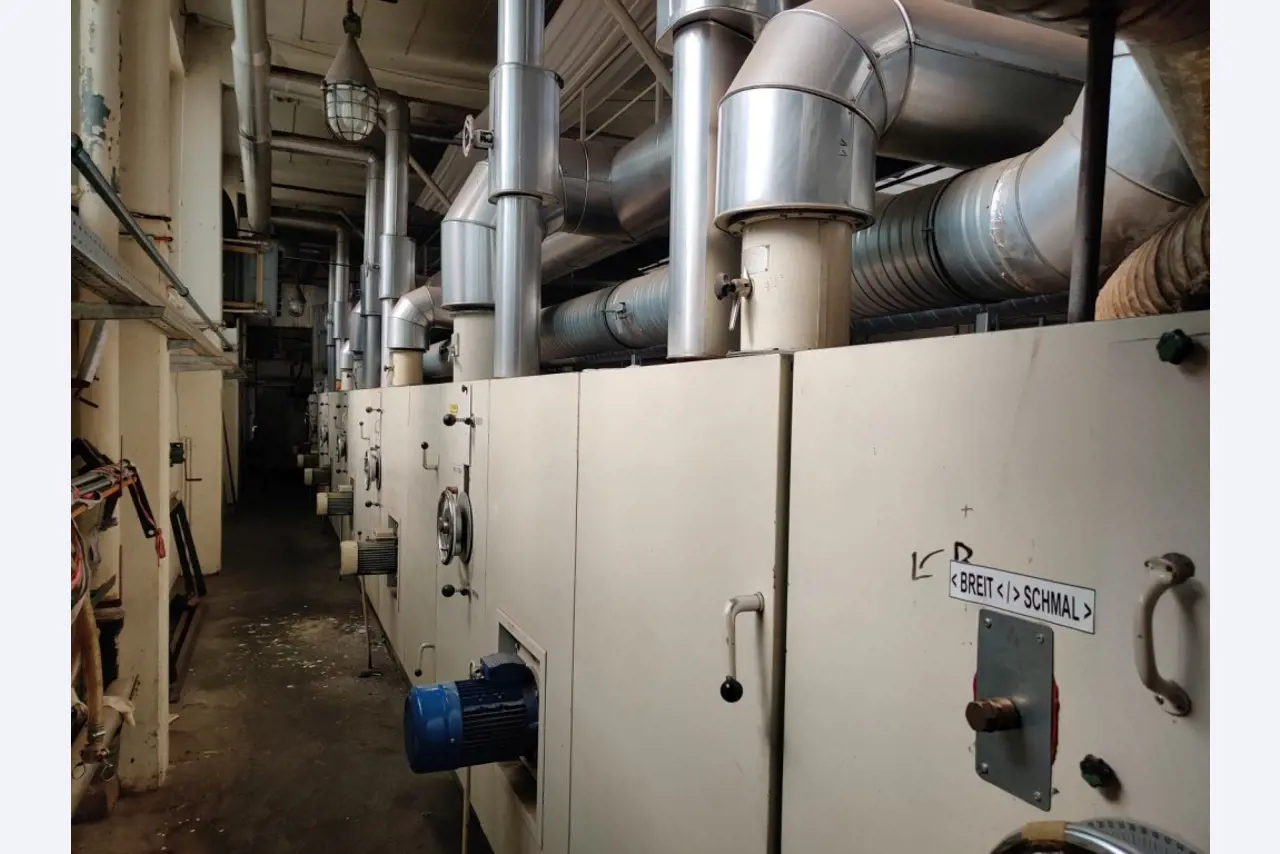

Vrsta ogrevanja: grelna spirala na termalno olje
Število ogrevalnih con: 6 kosov
Navijanje: navijalnik bobbin ali neposredno vstavljanje v kanal za želiranje 3

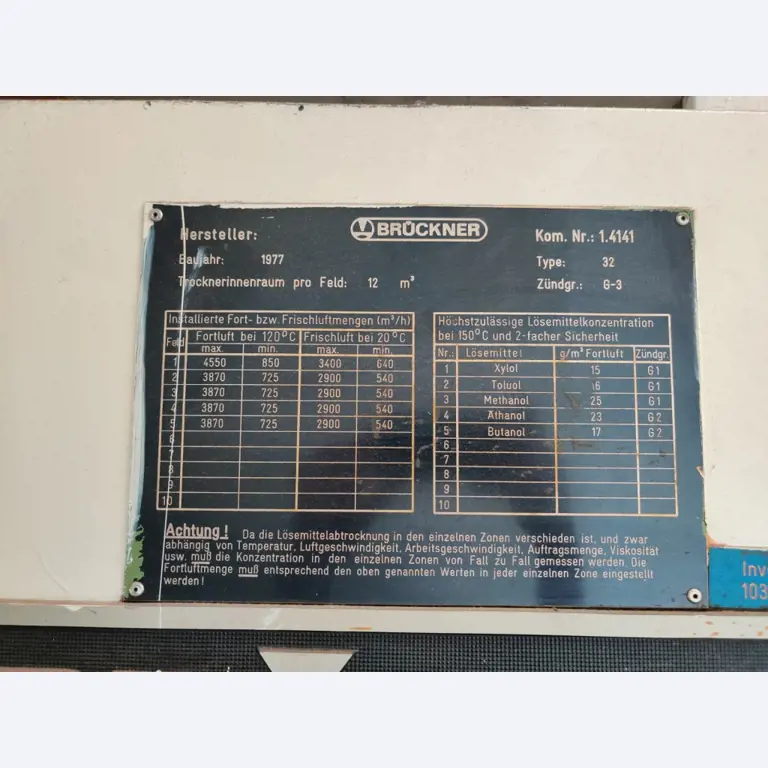

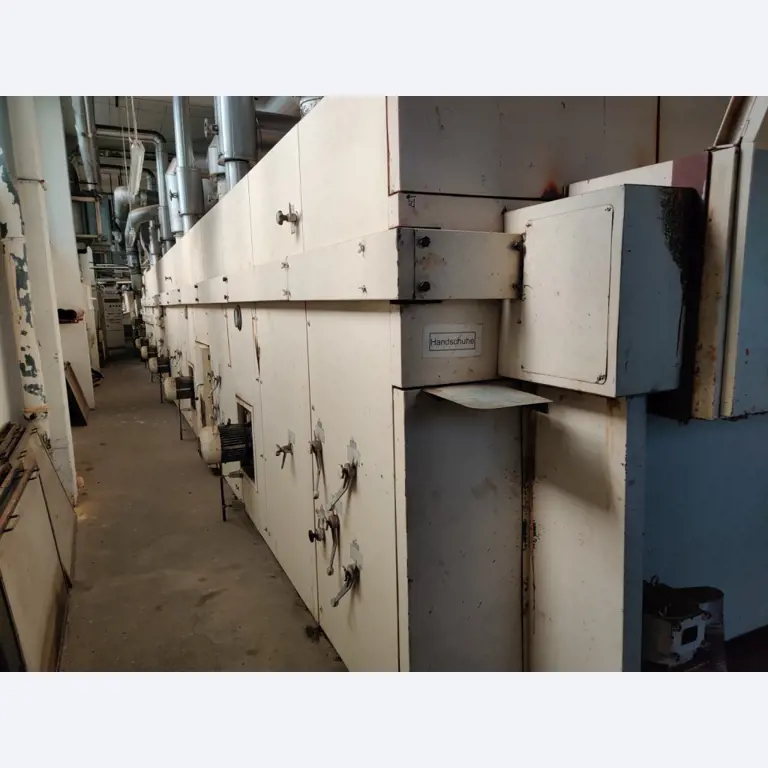

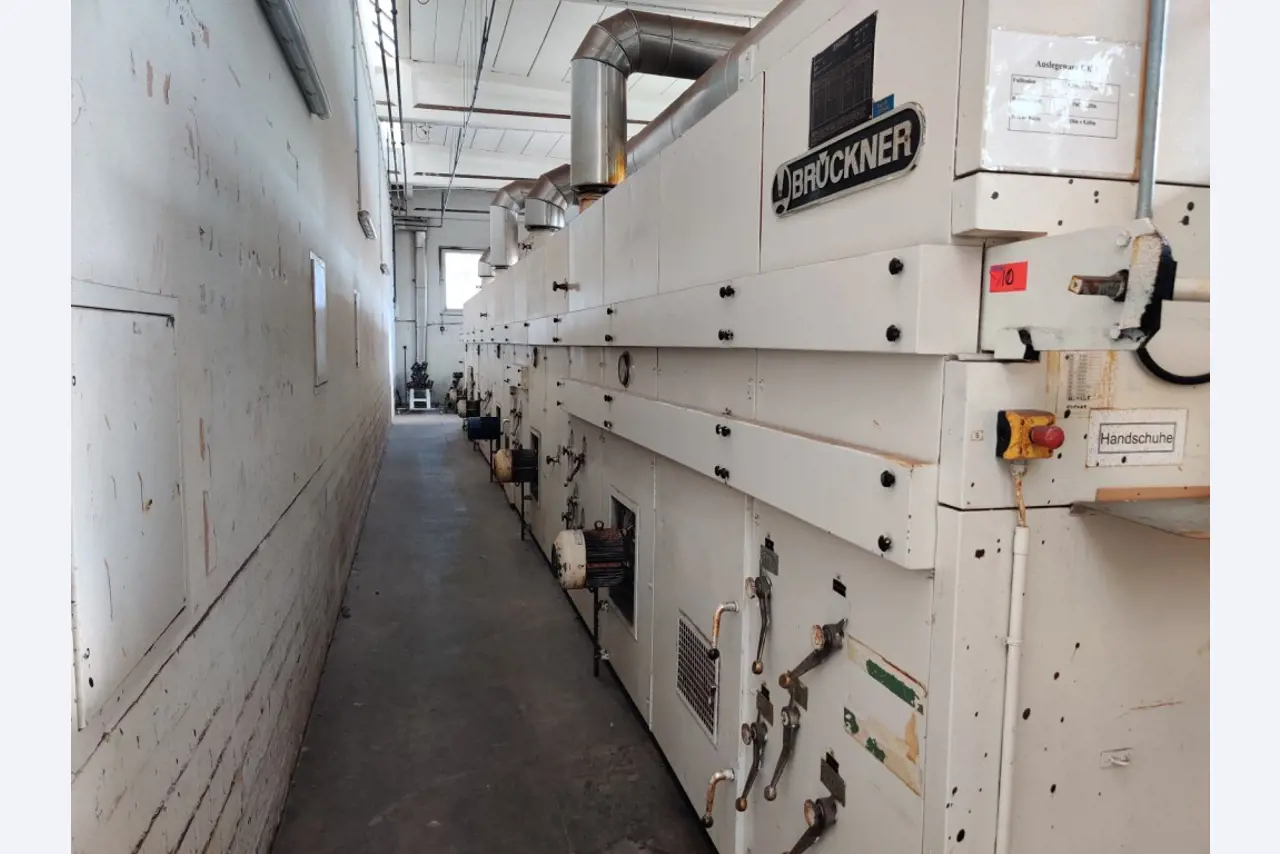

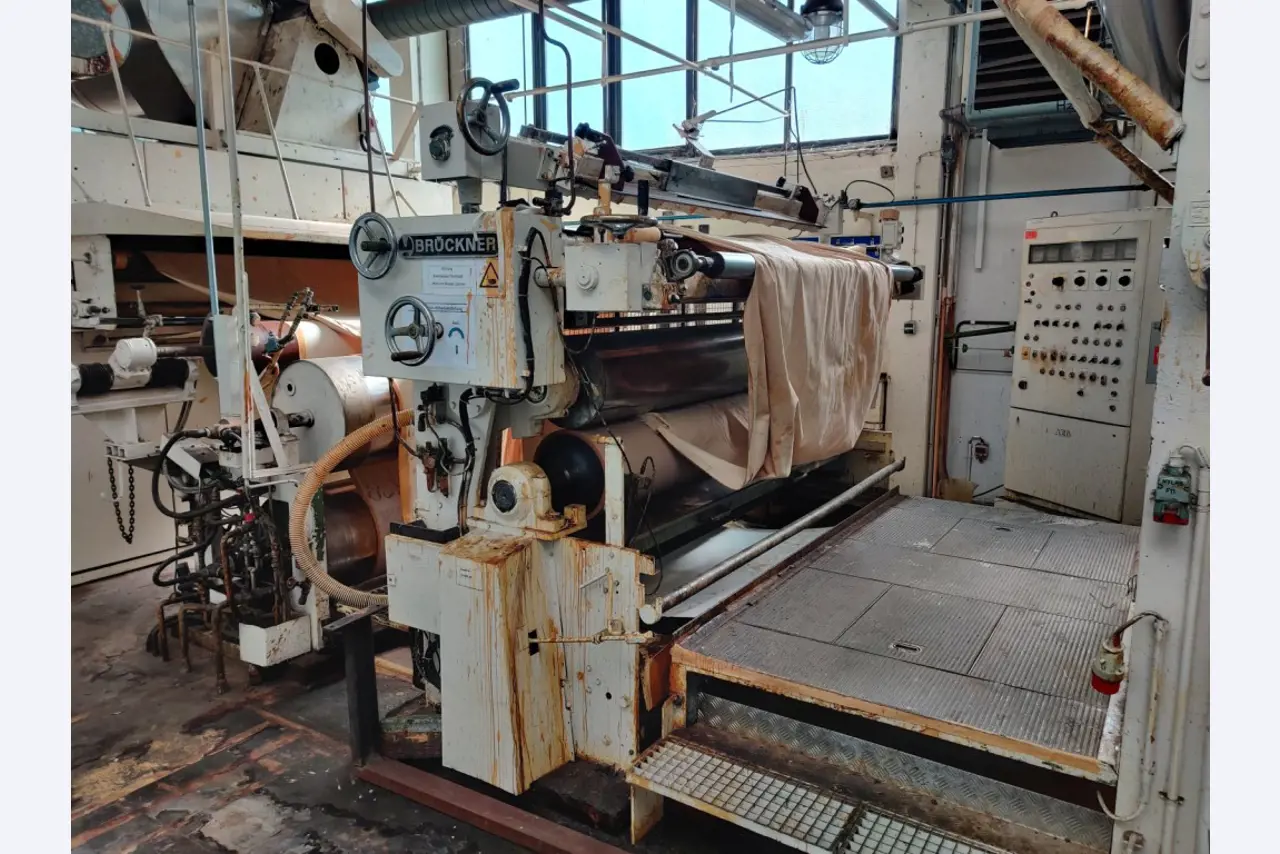

Tehnični podatki BRÜCKNER-jevega želatinastega kanala 3:
Širina zgornjega valja: 2.000 mm
Navijanje kolobarja
Enota za nanašanje premazov: enota za oranje z enoto z zračnim nožem
Vrsta ogrevanja: grelna spirala s termičnim oljem
Število ogrevalnih con: 4 kosi (dvonadstropna pečica)
Navijanje: navijalnik bobinov

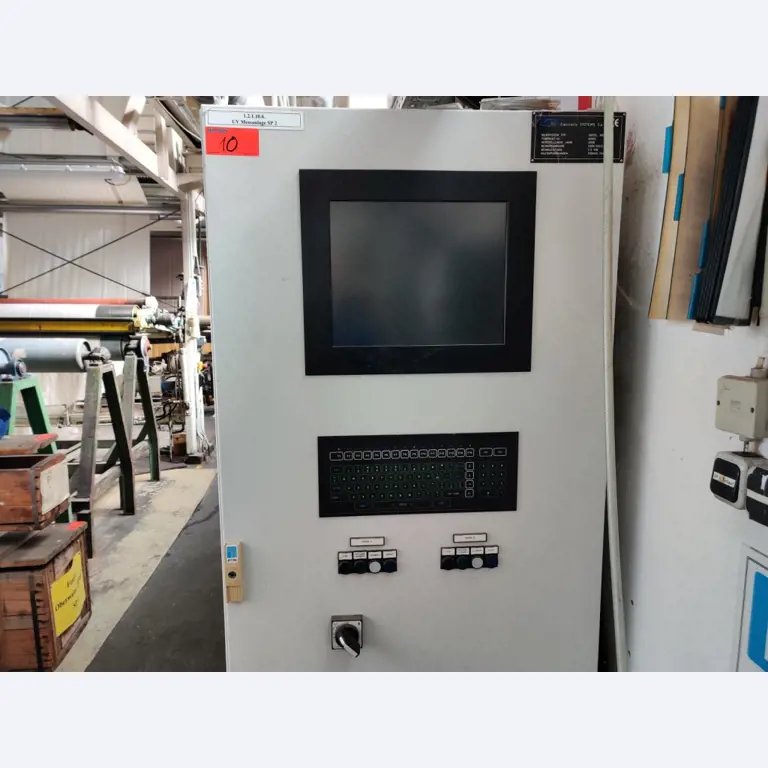

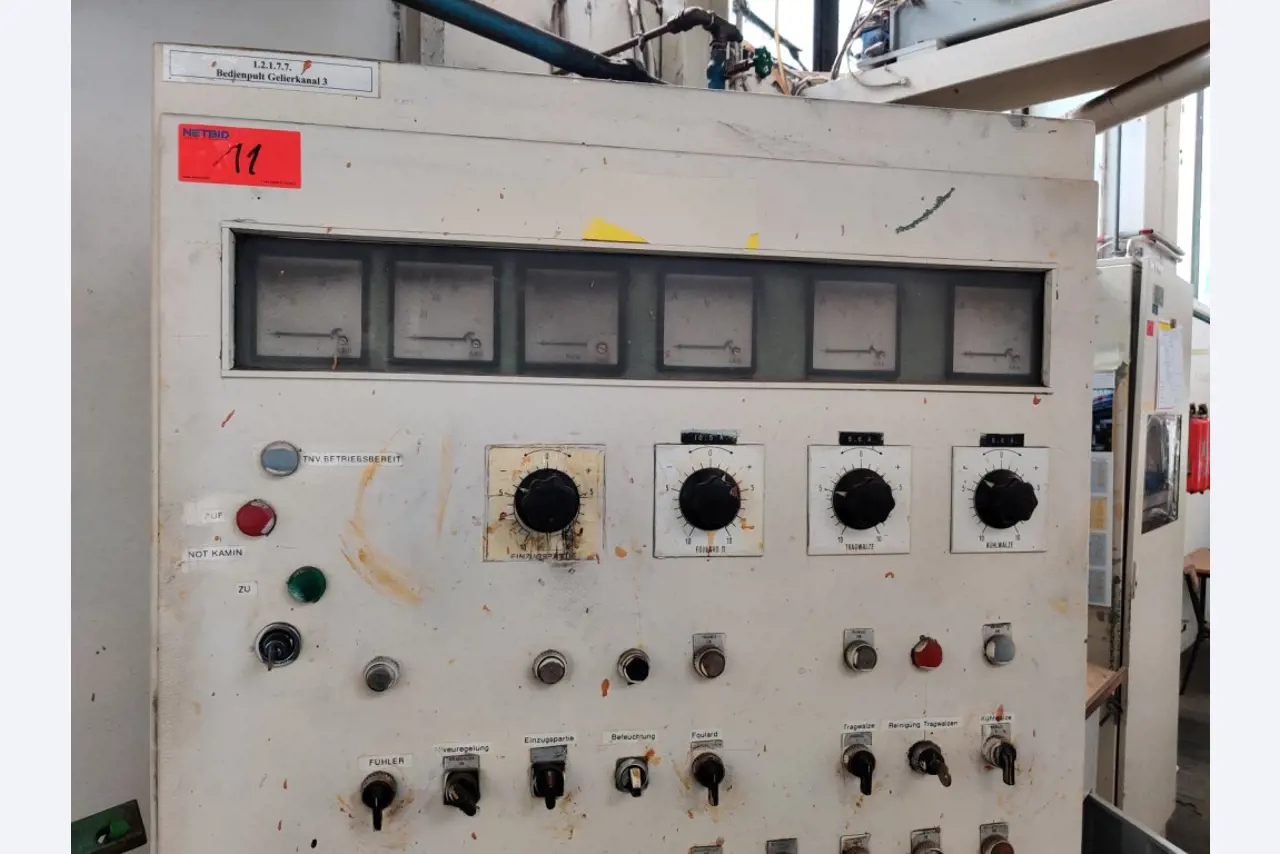

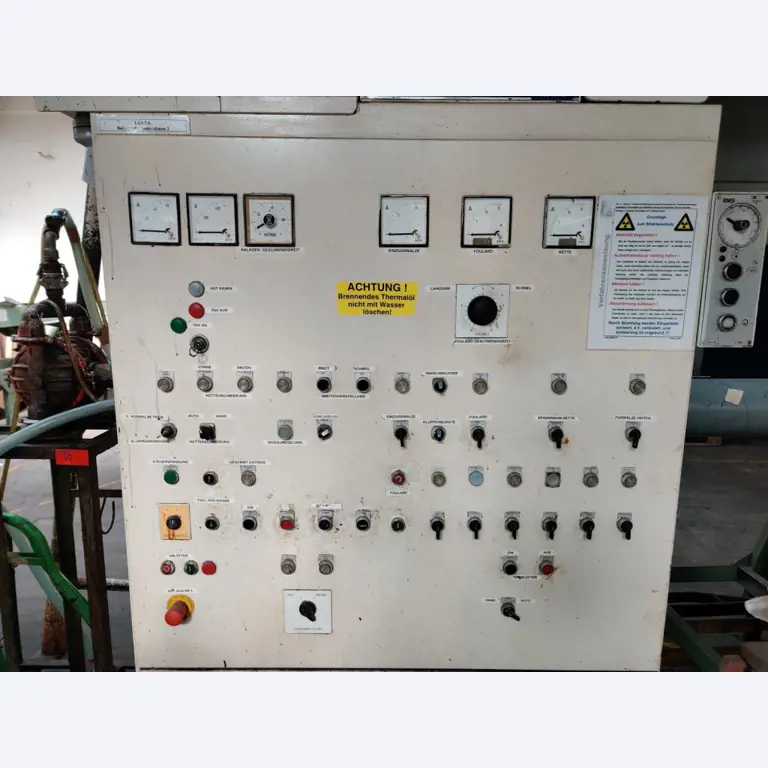

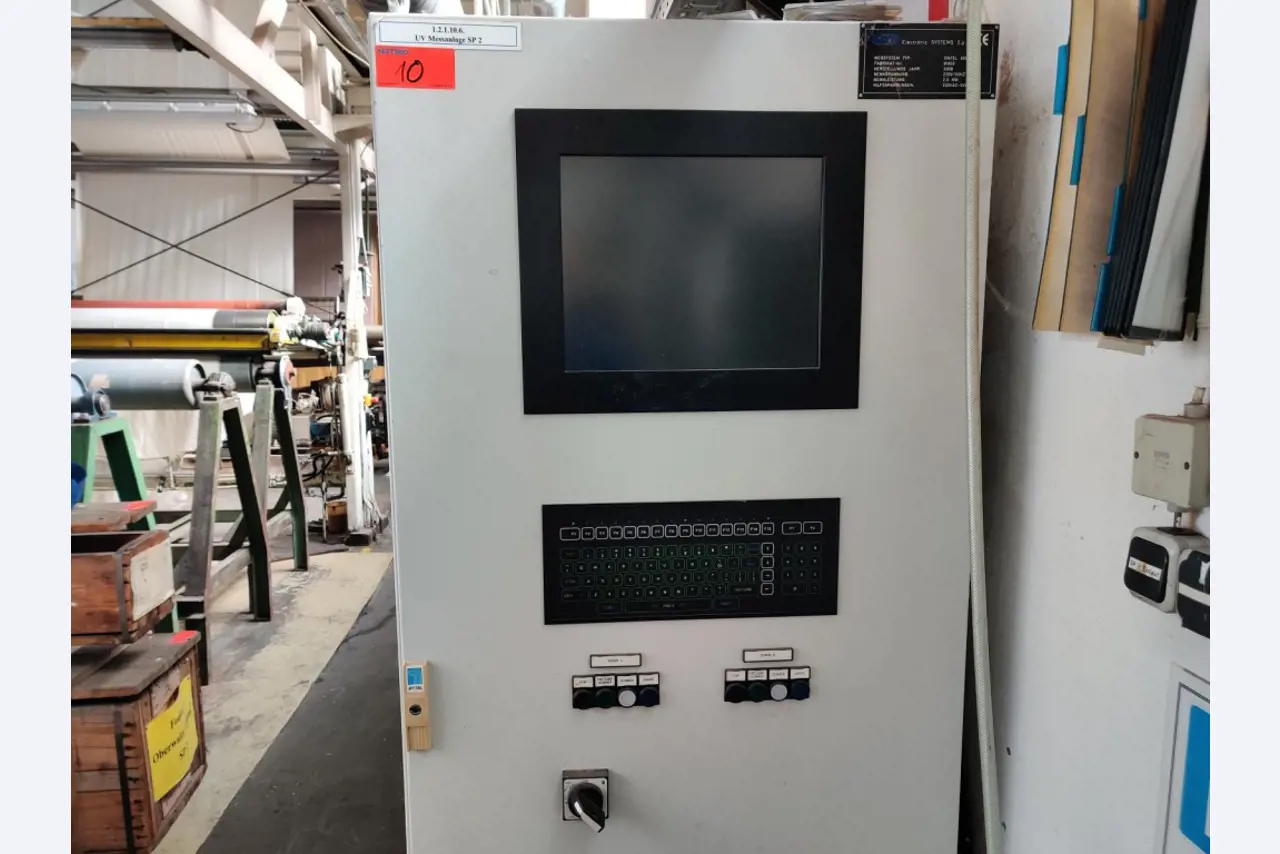

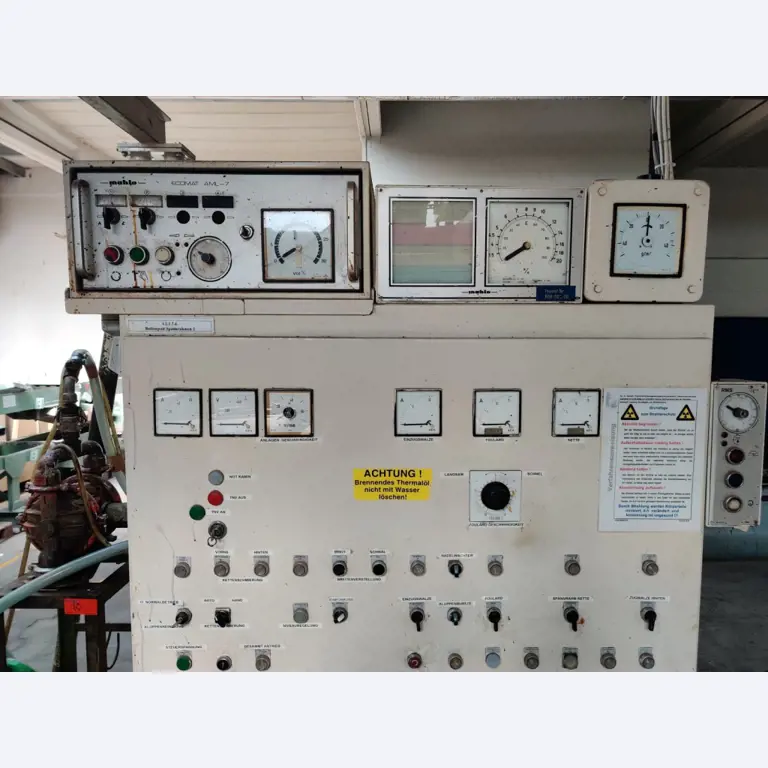

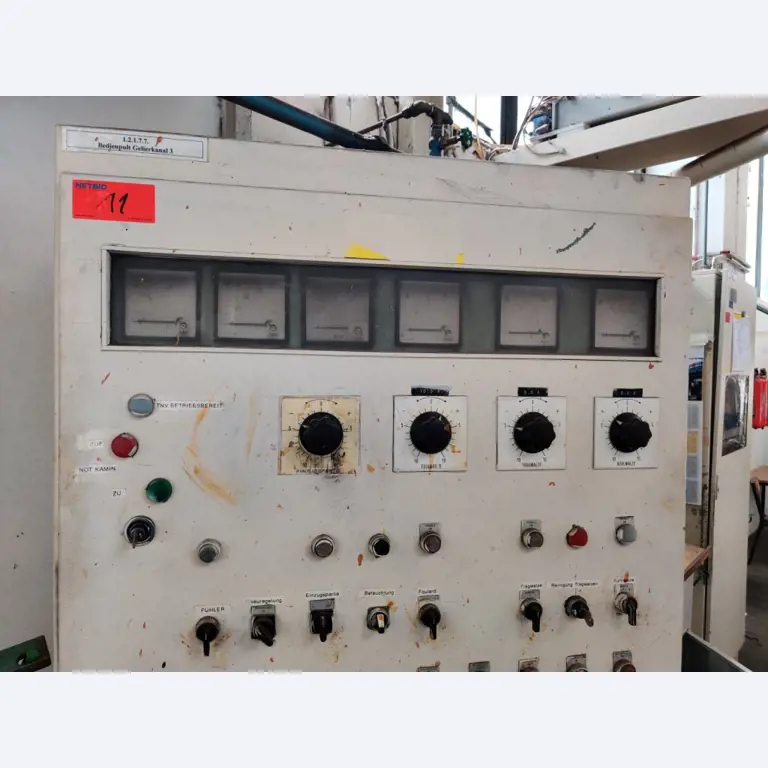

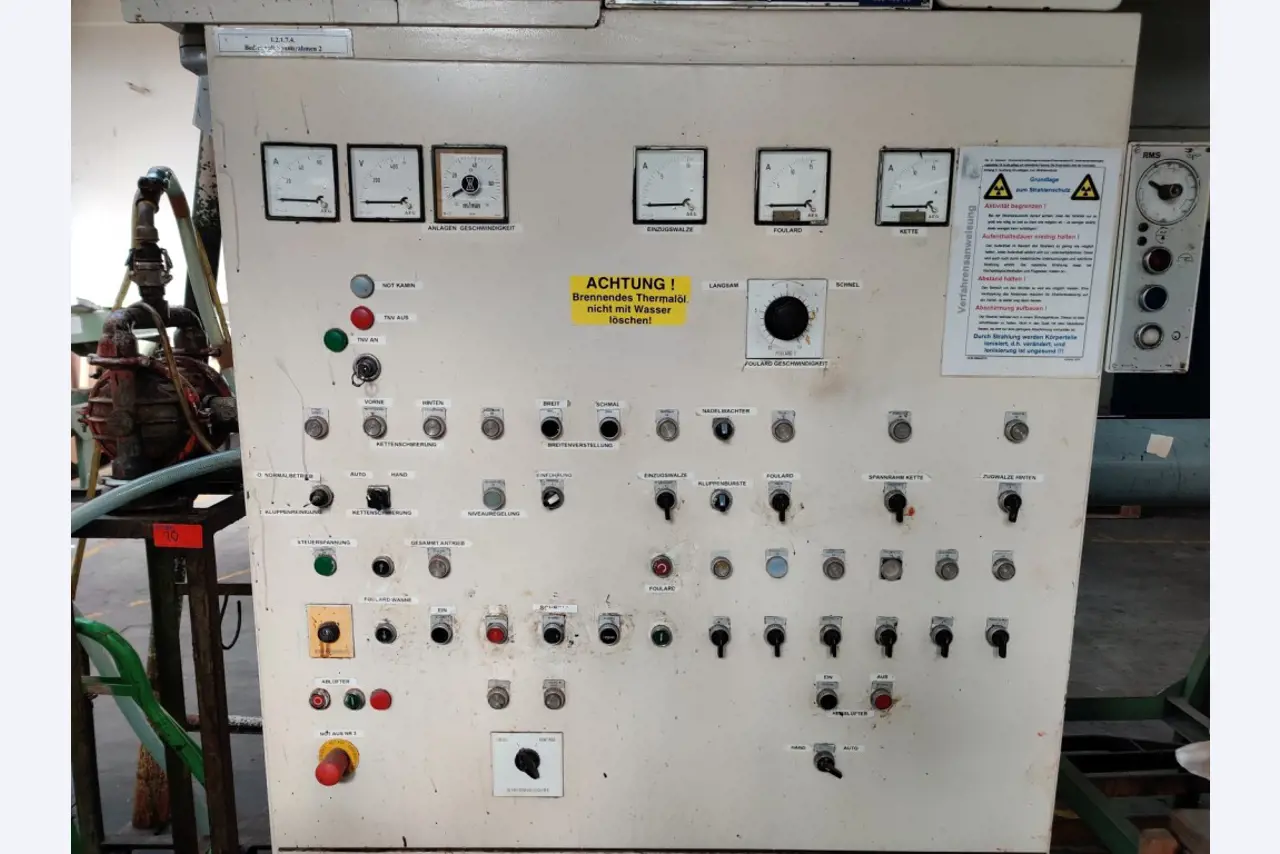

Skupno krmiljenje z okvirjem za stenter 2
