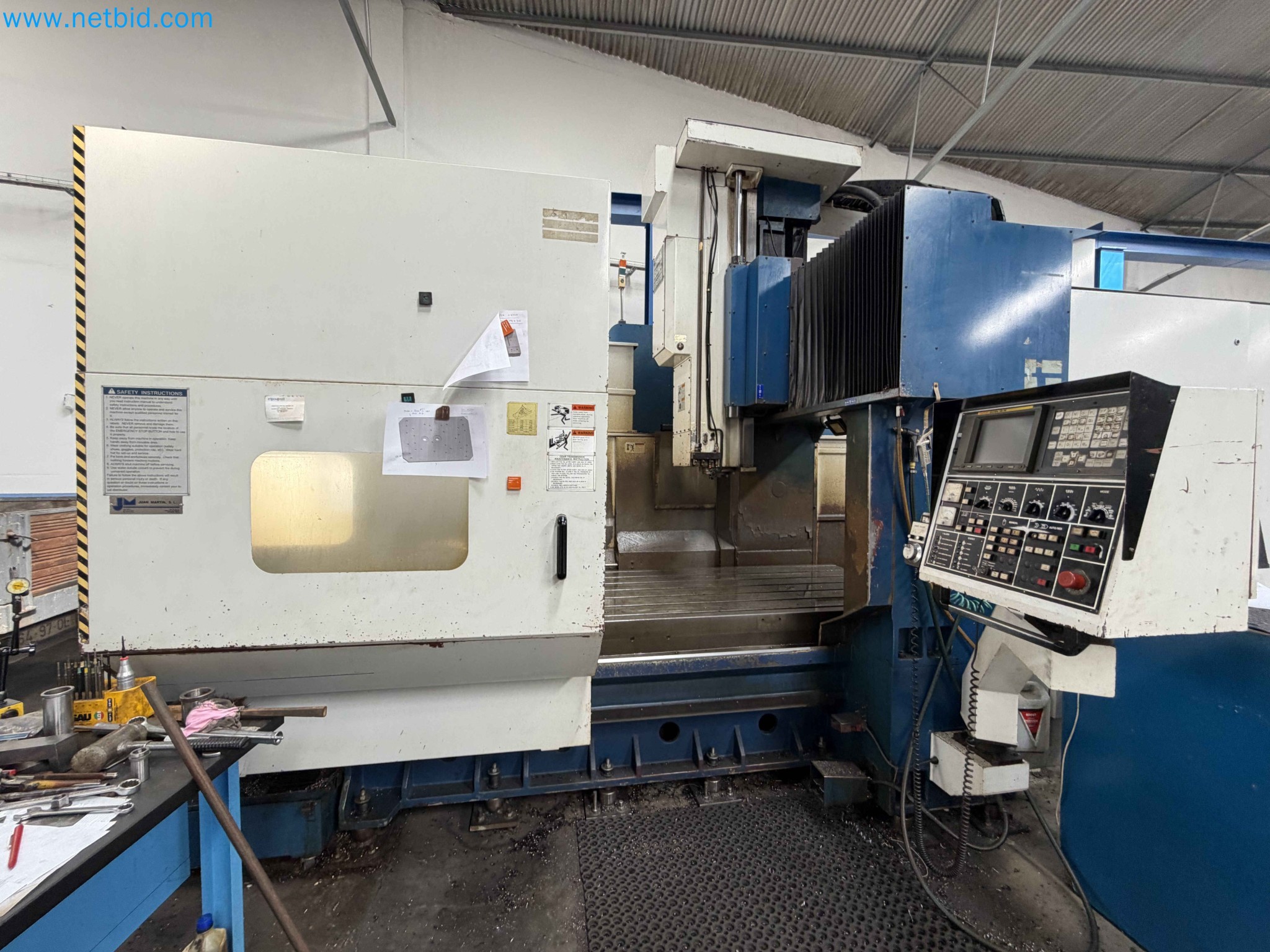

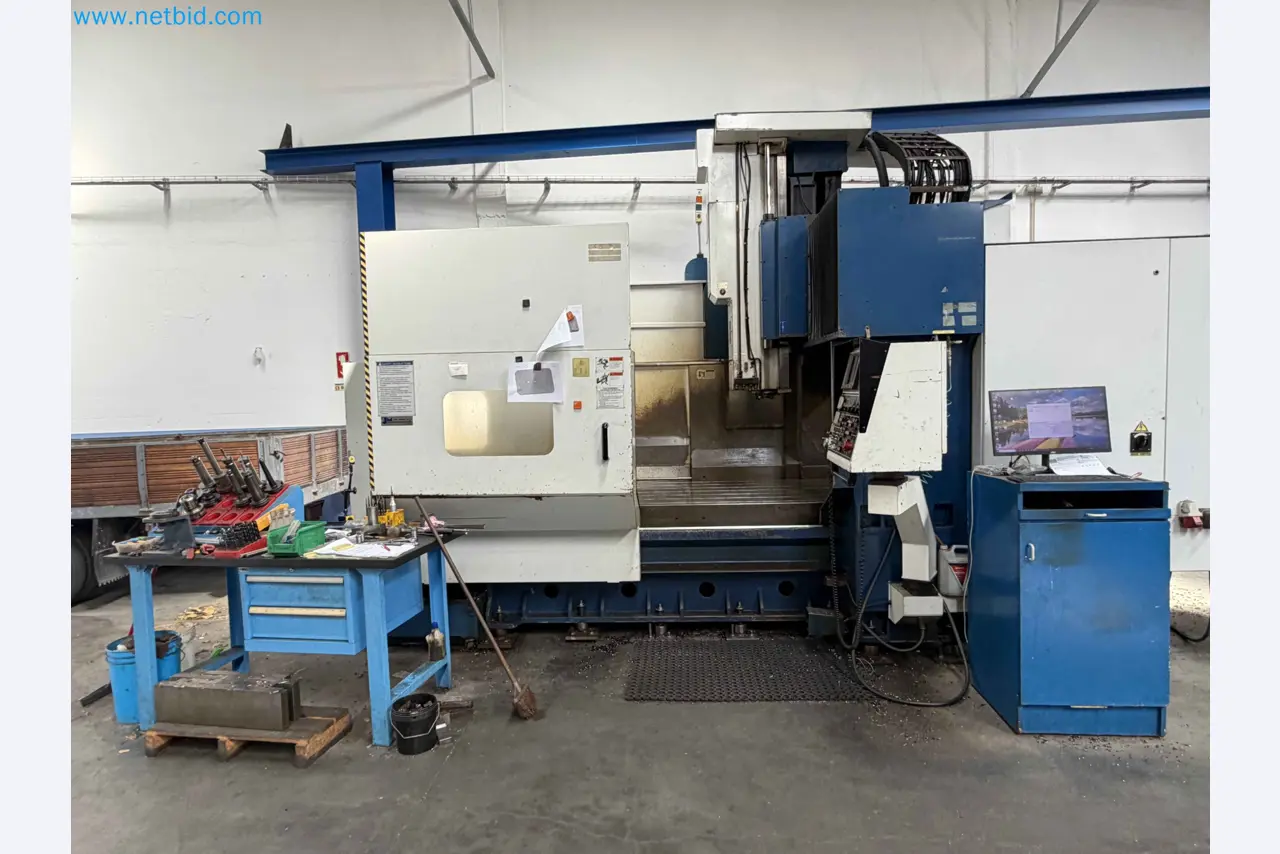

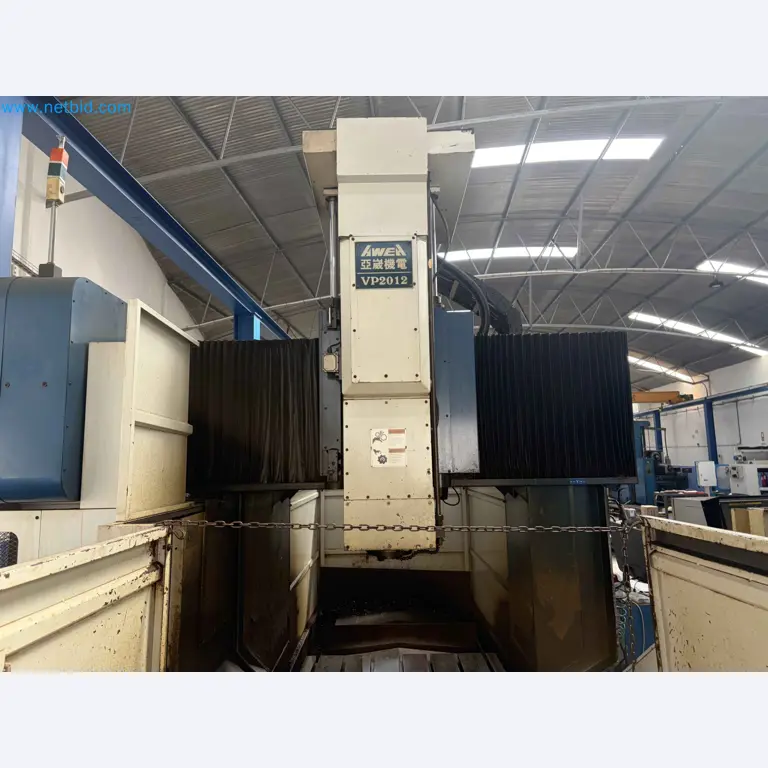

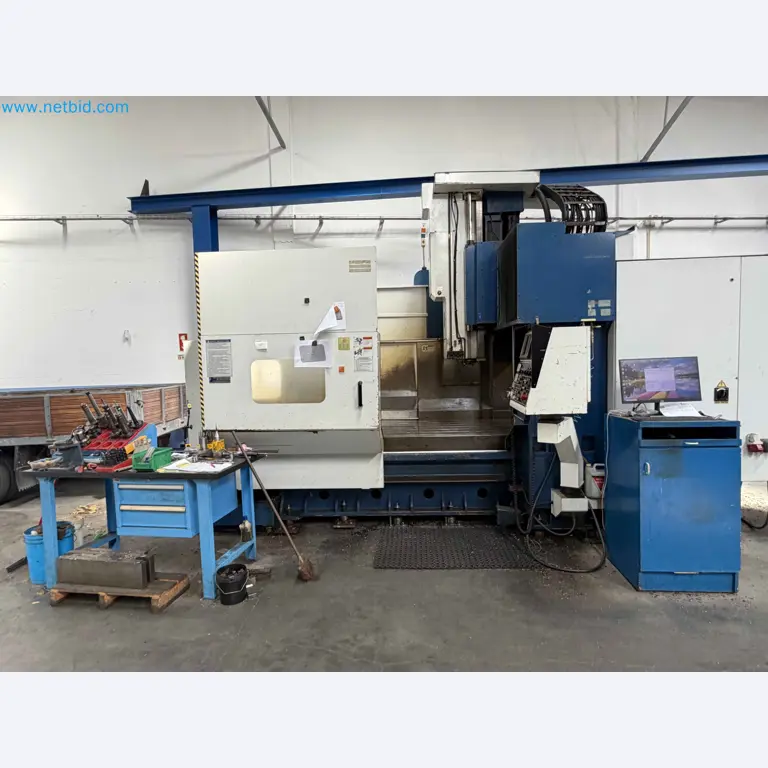

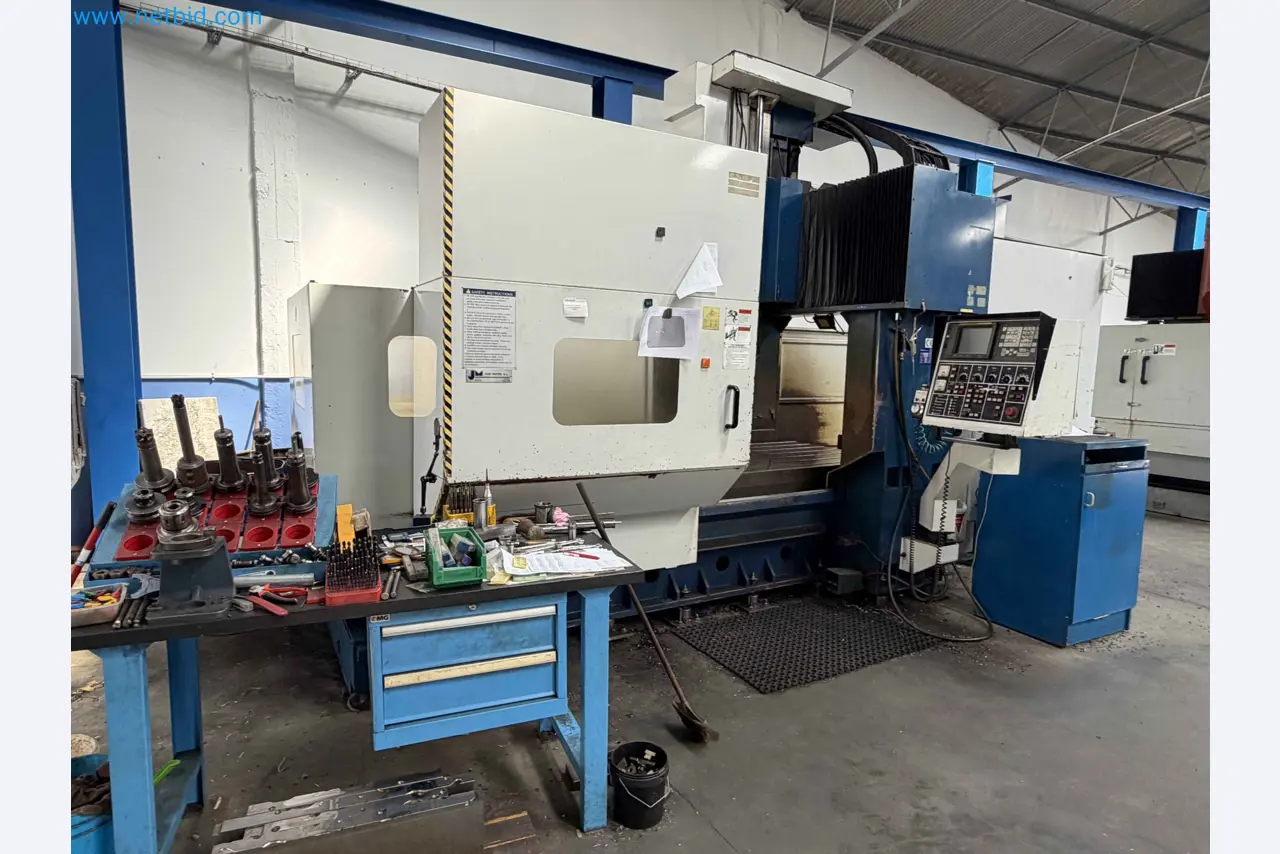

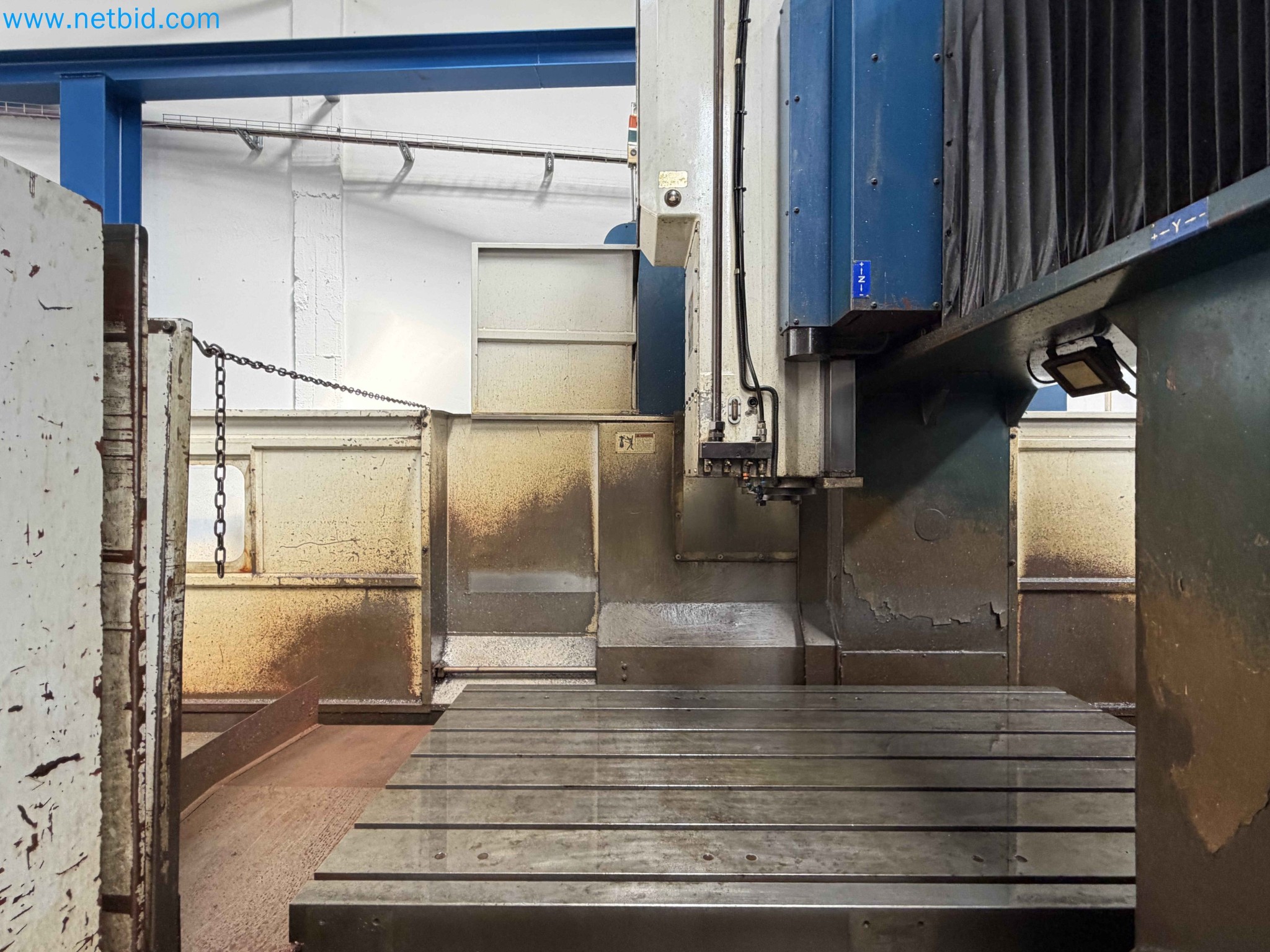

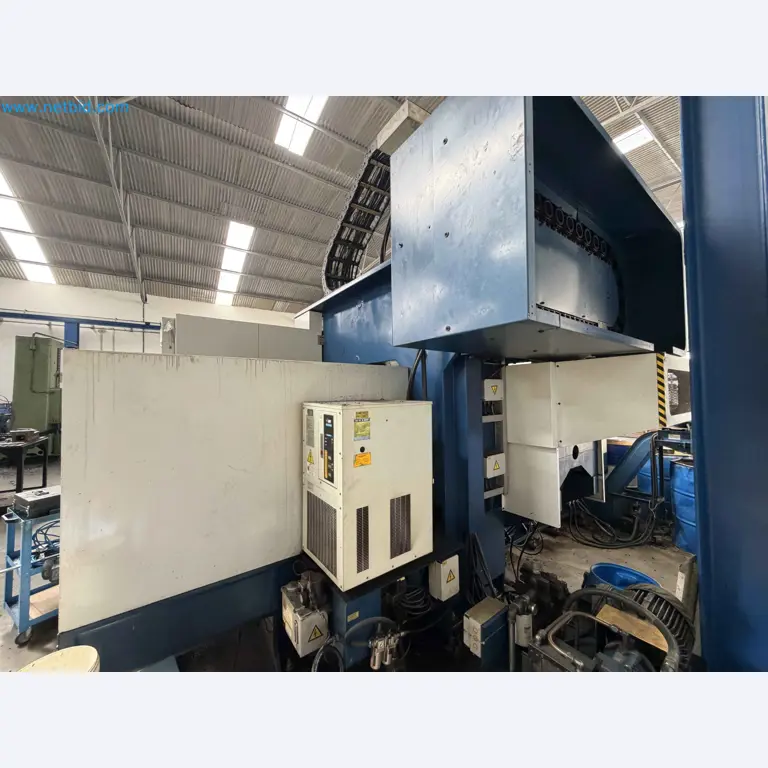

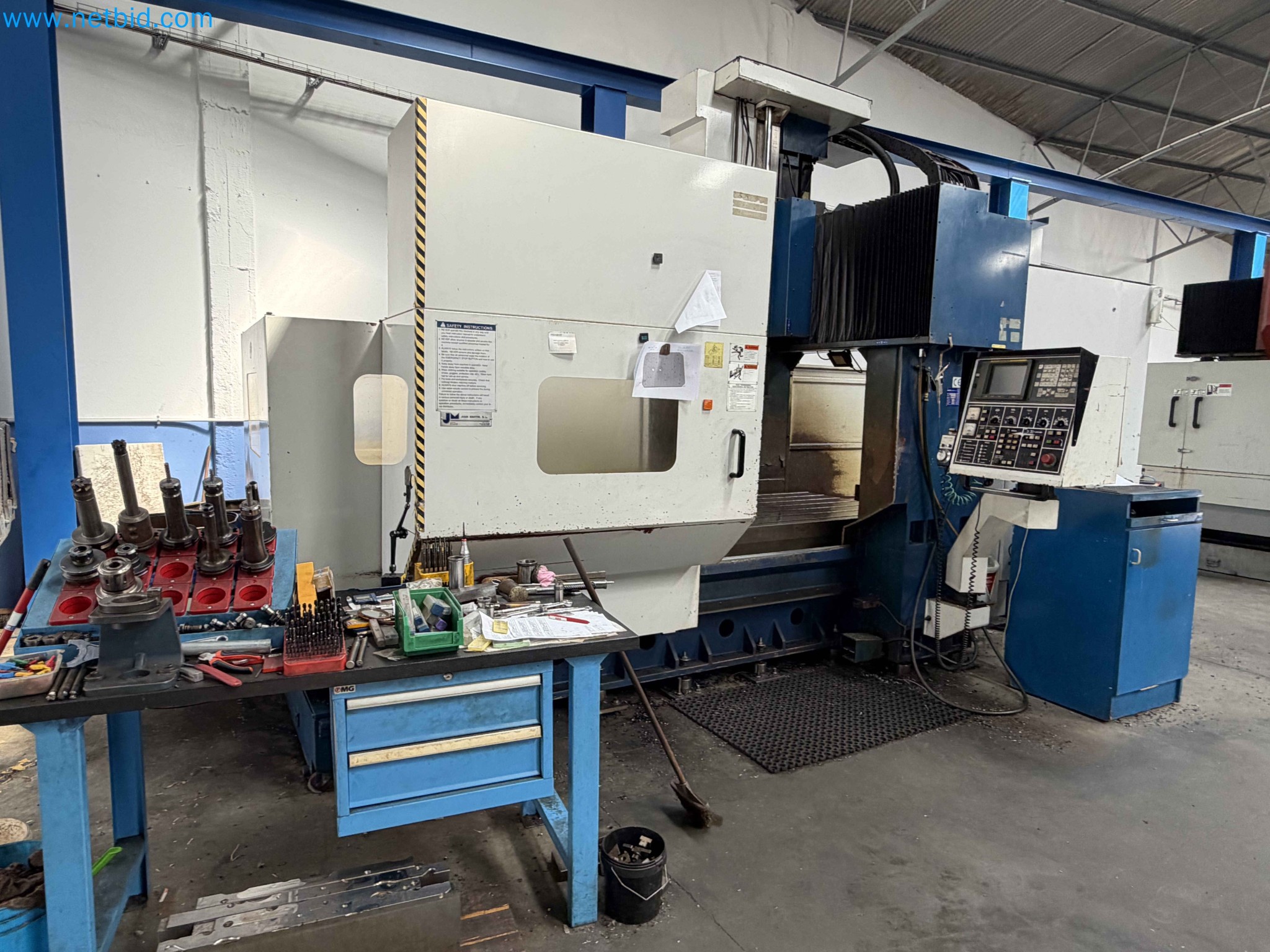

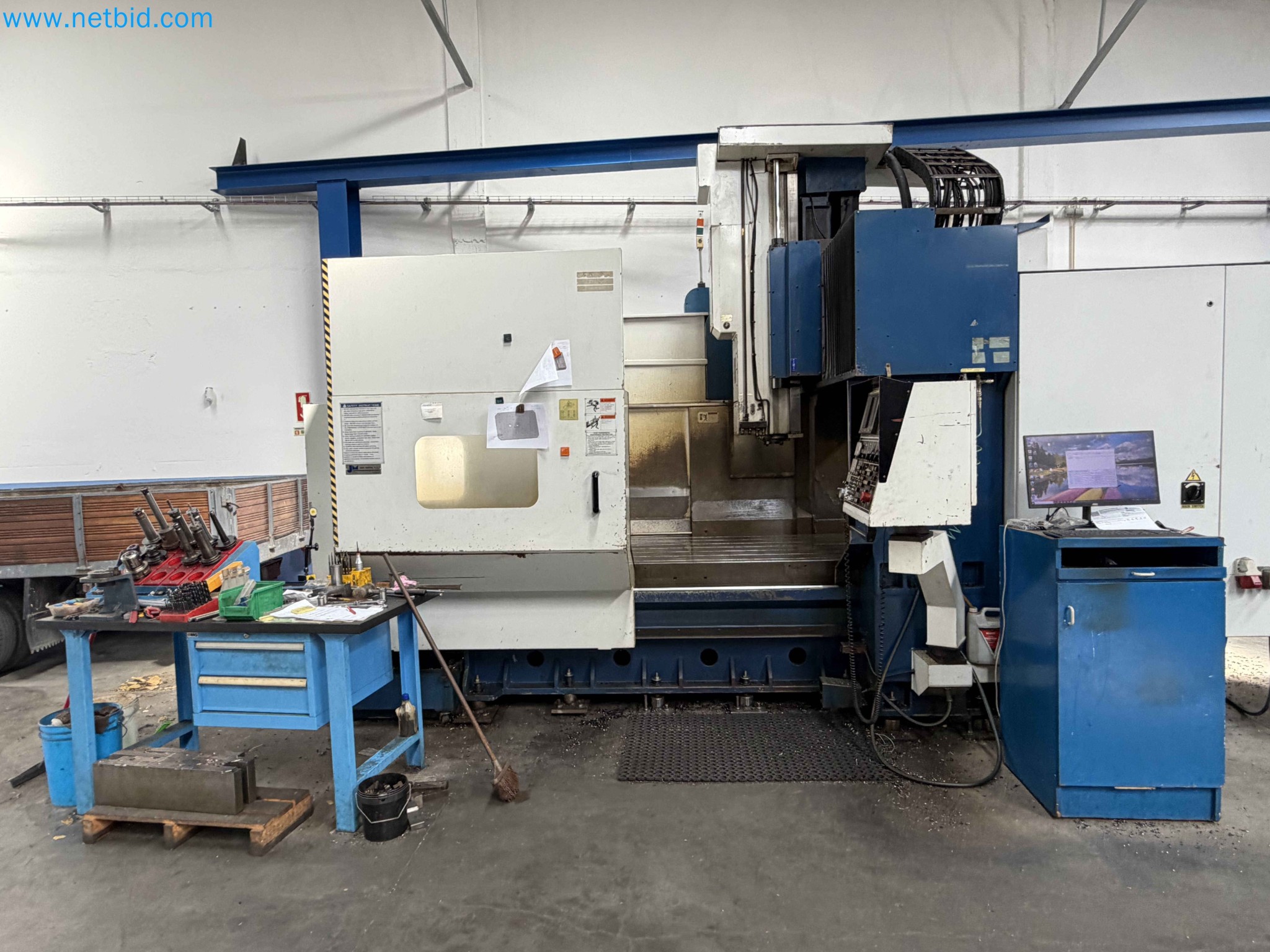

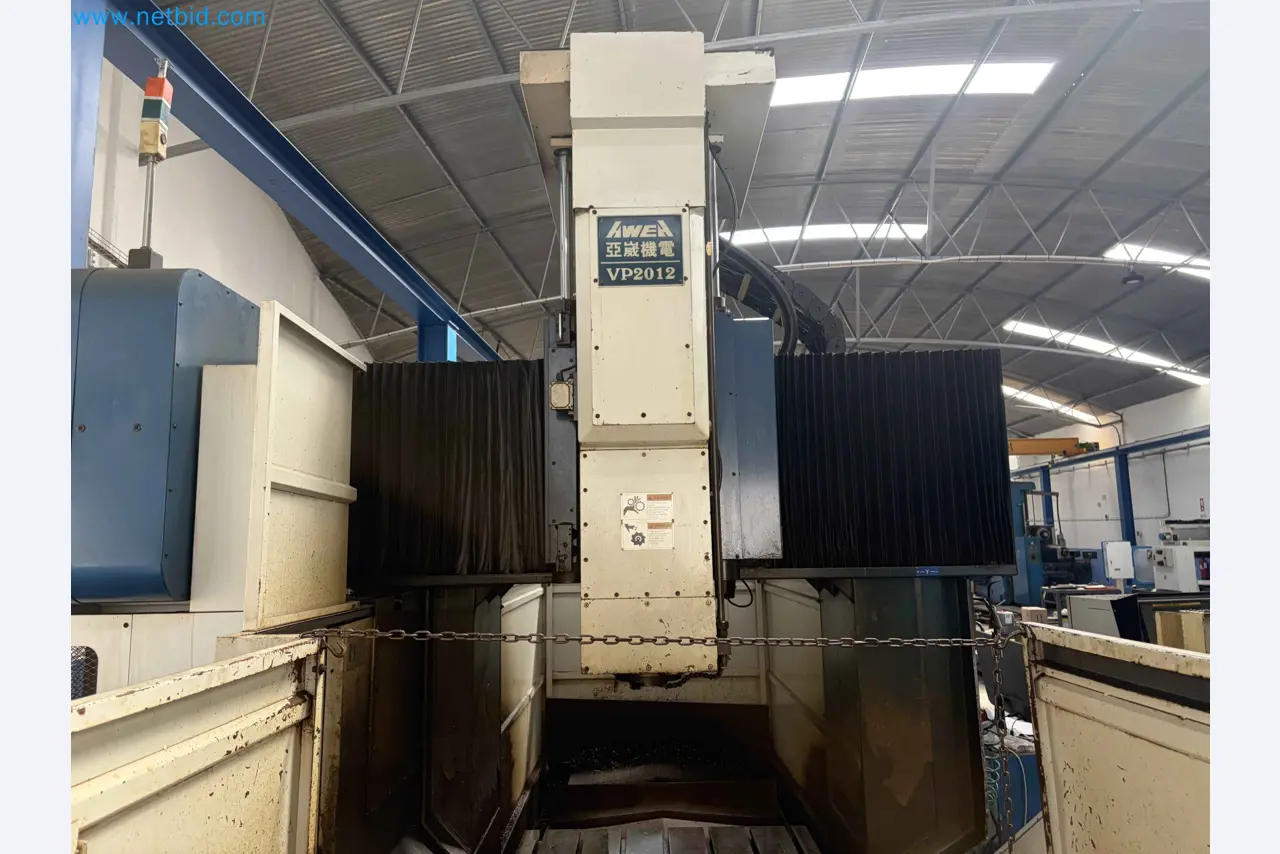

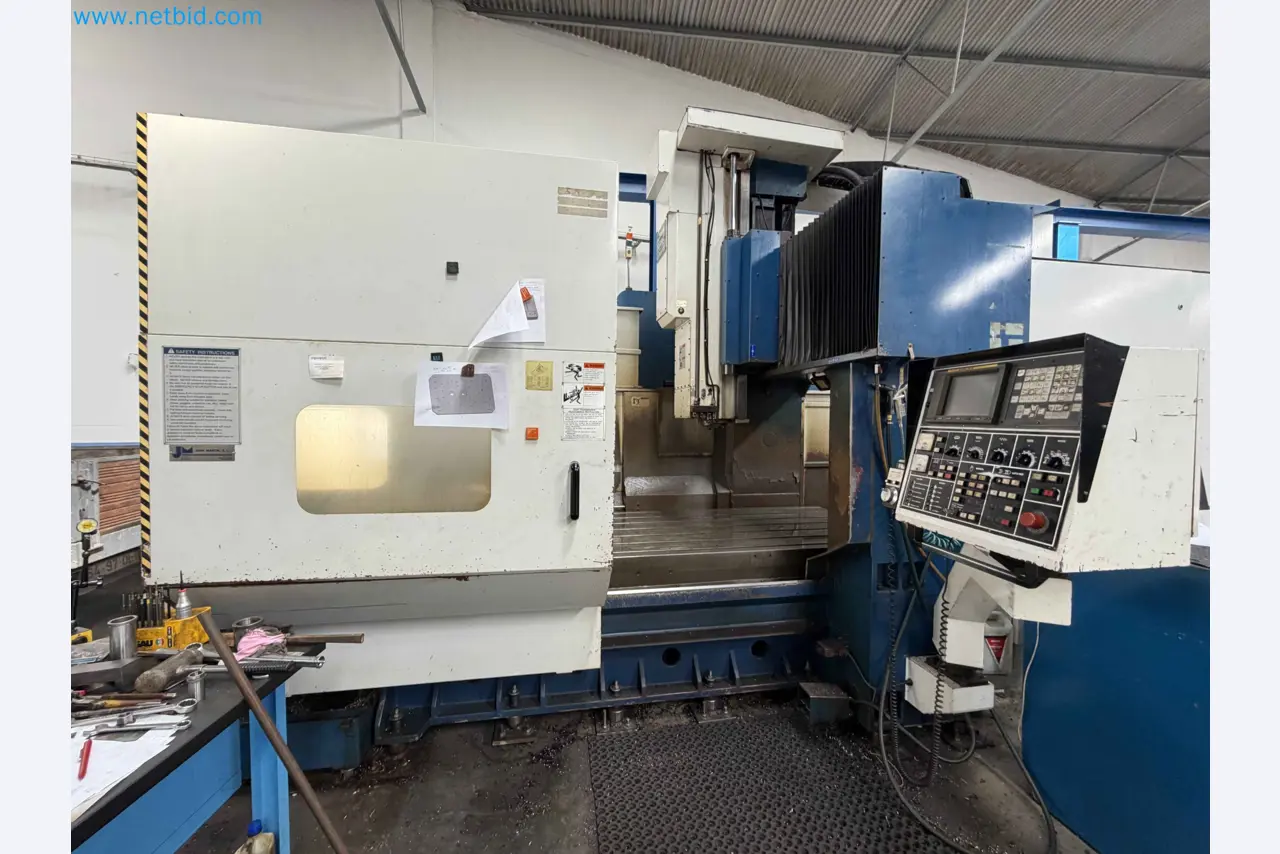

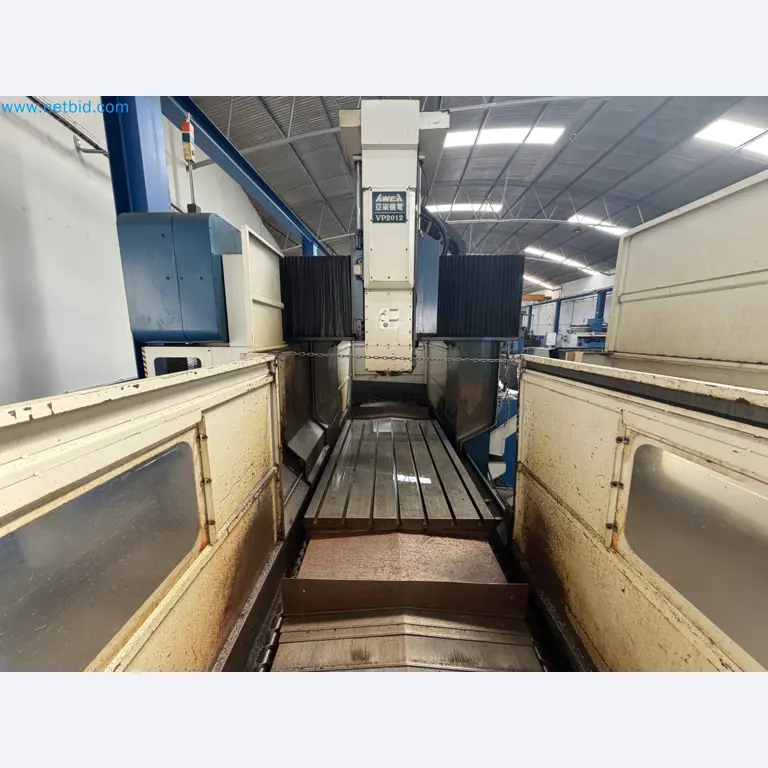

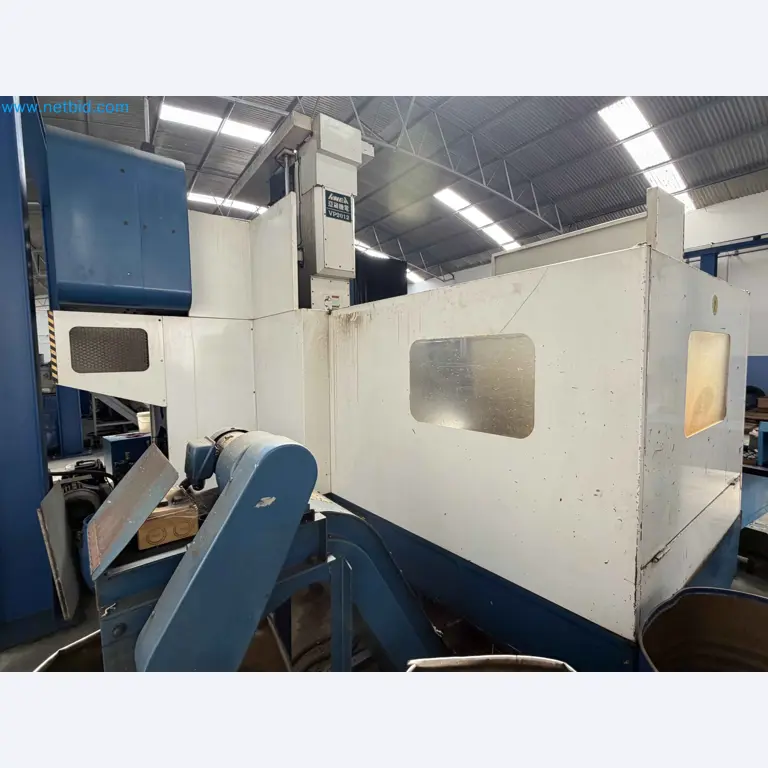

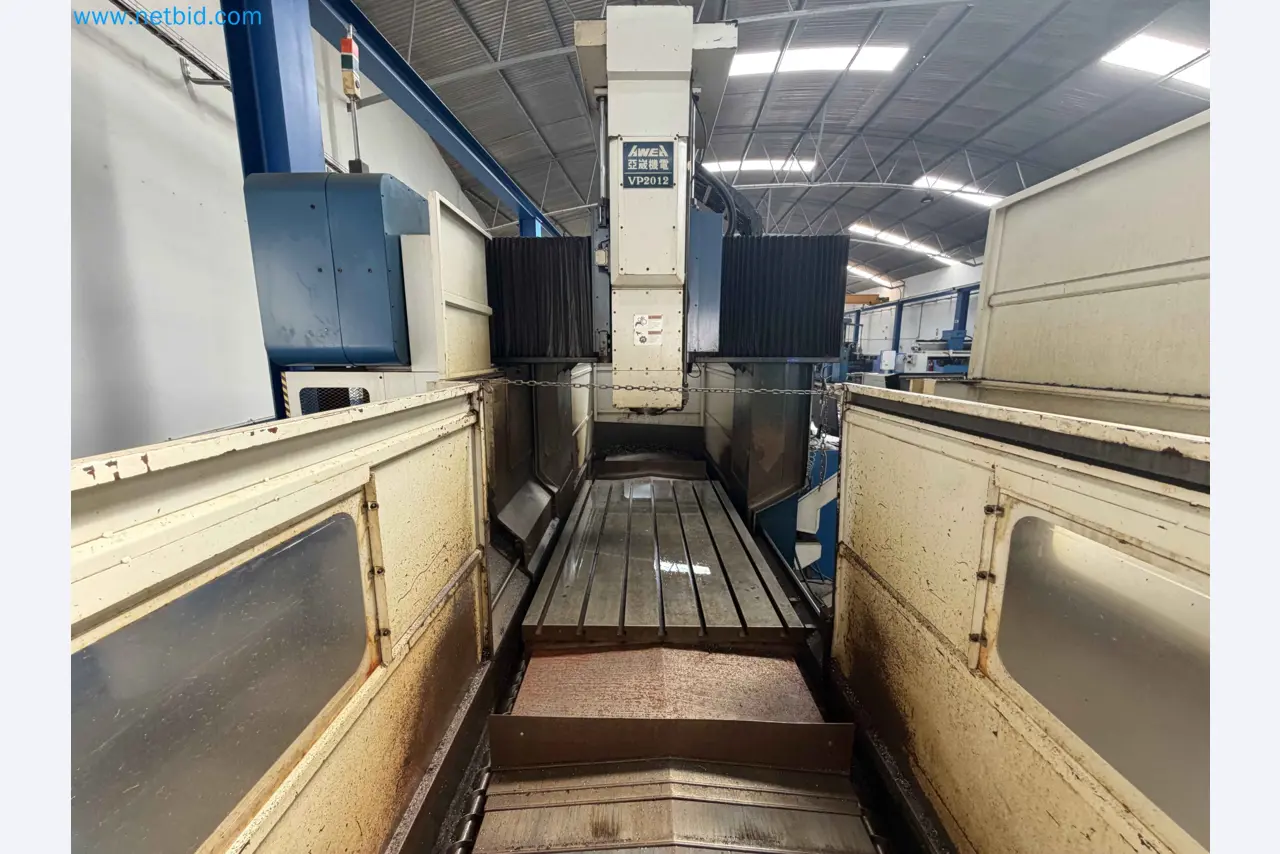

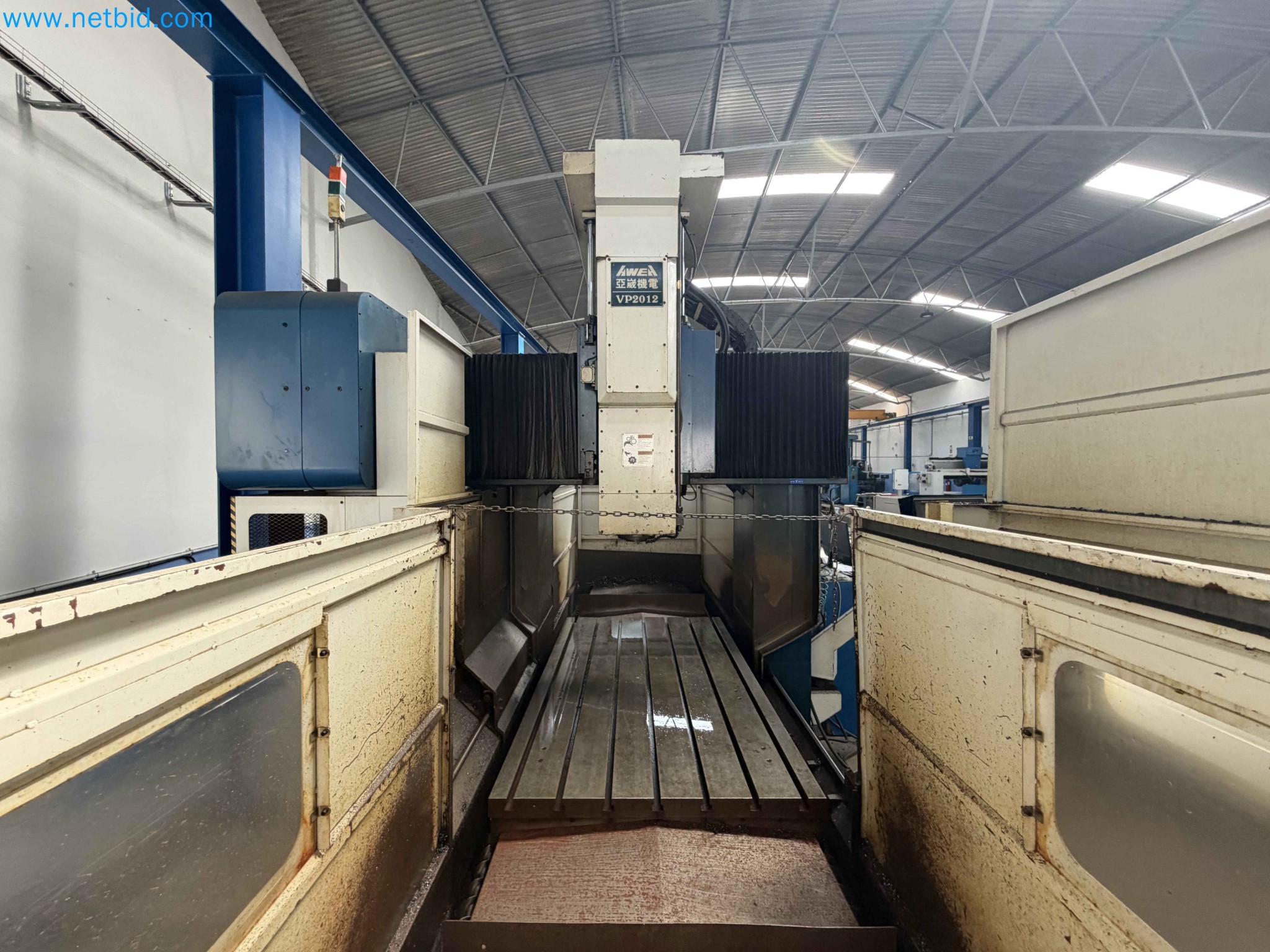

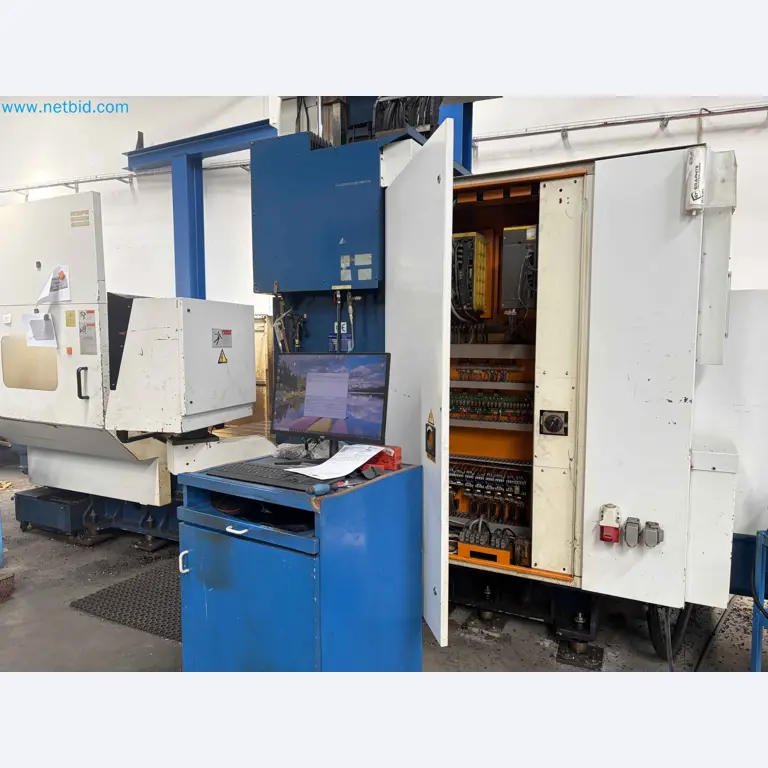

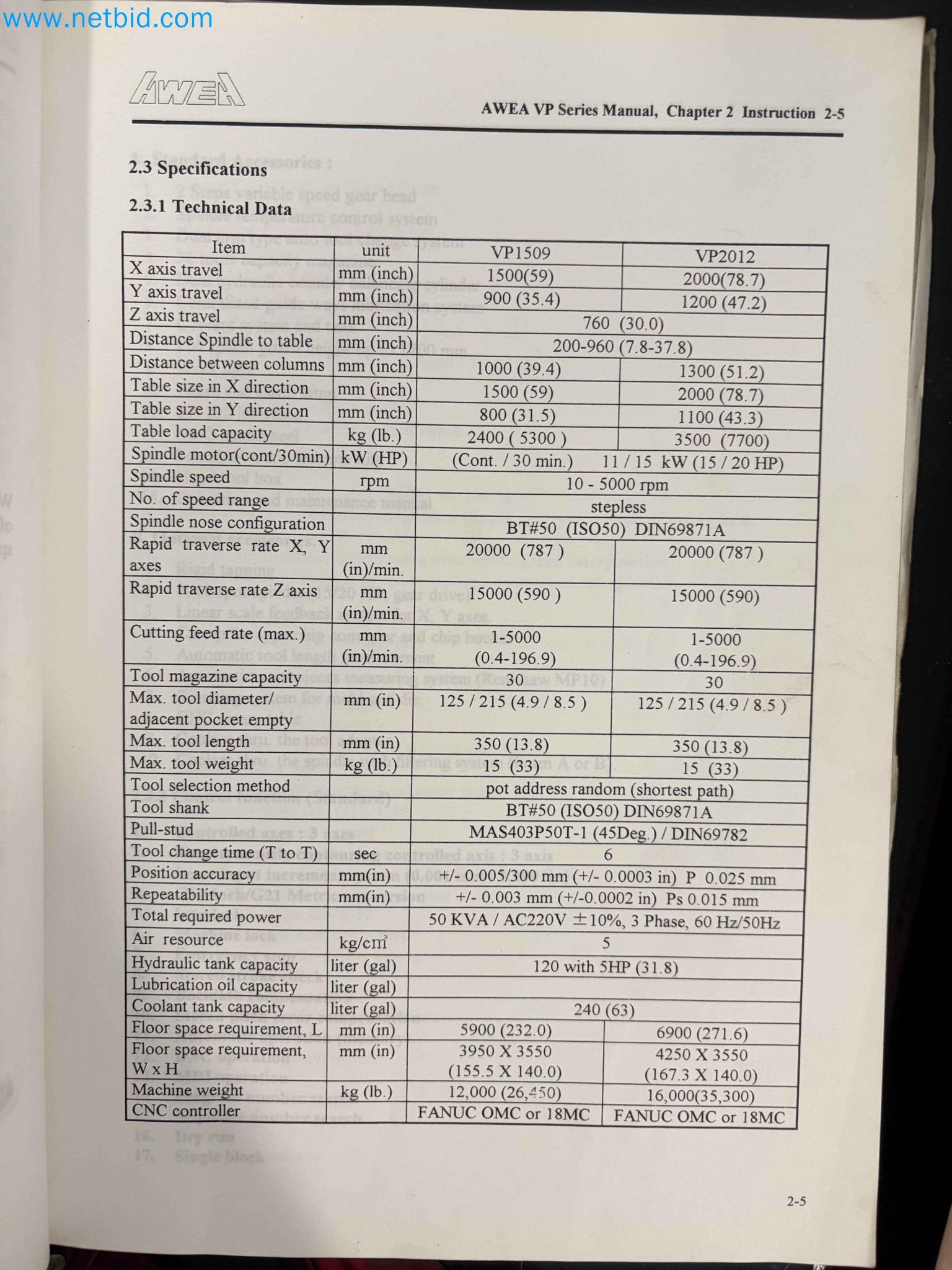

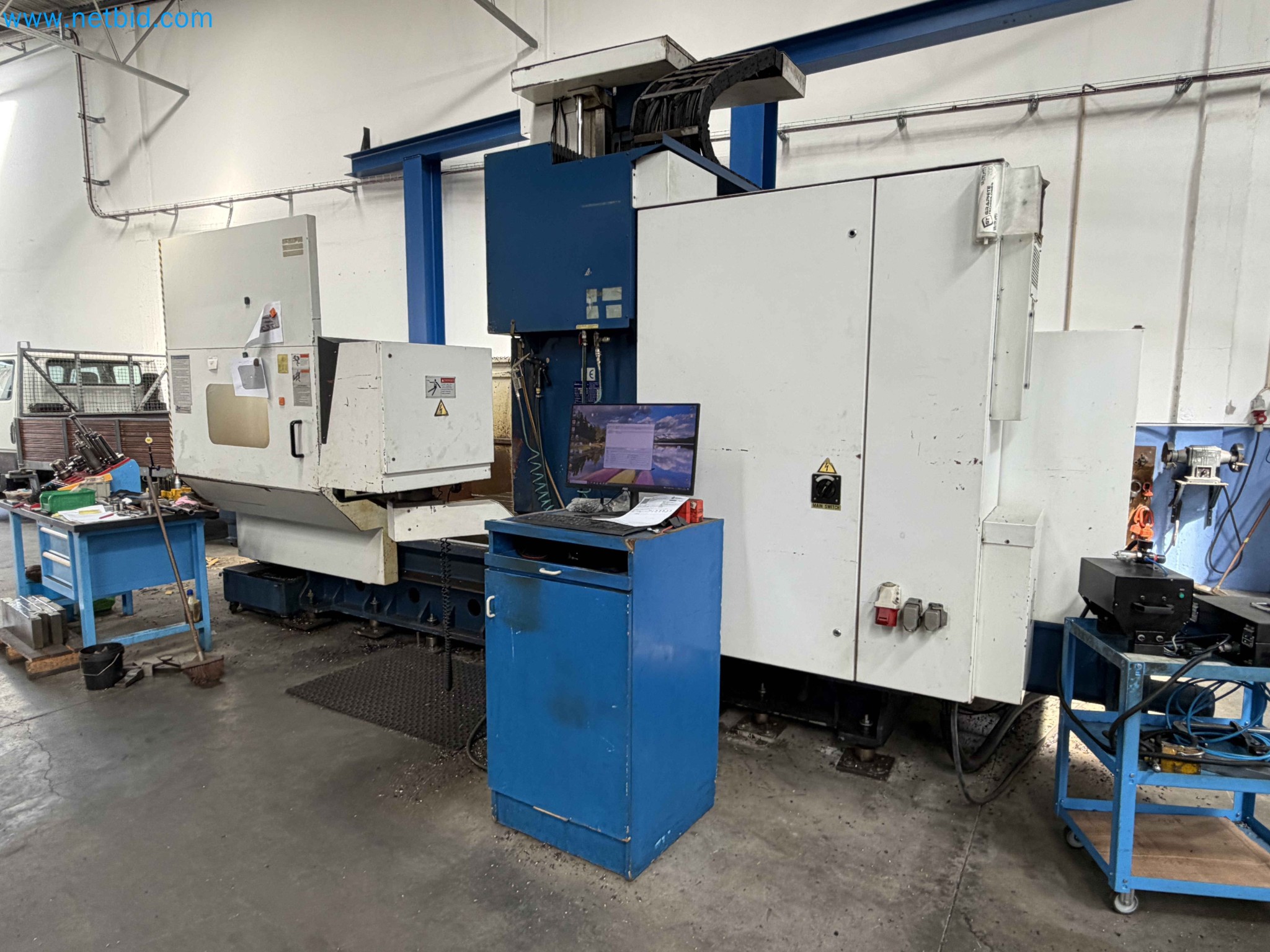

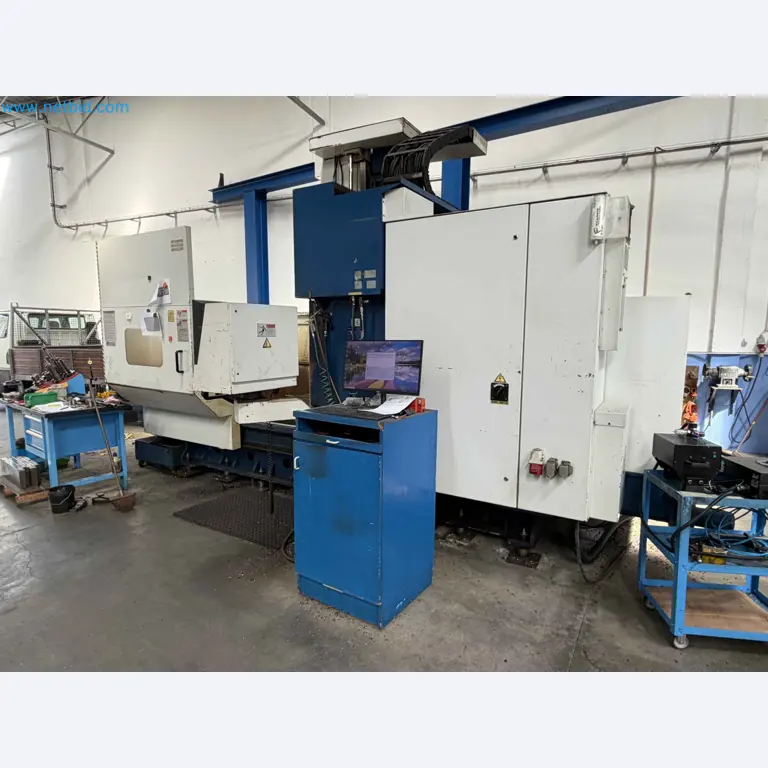

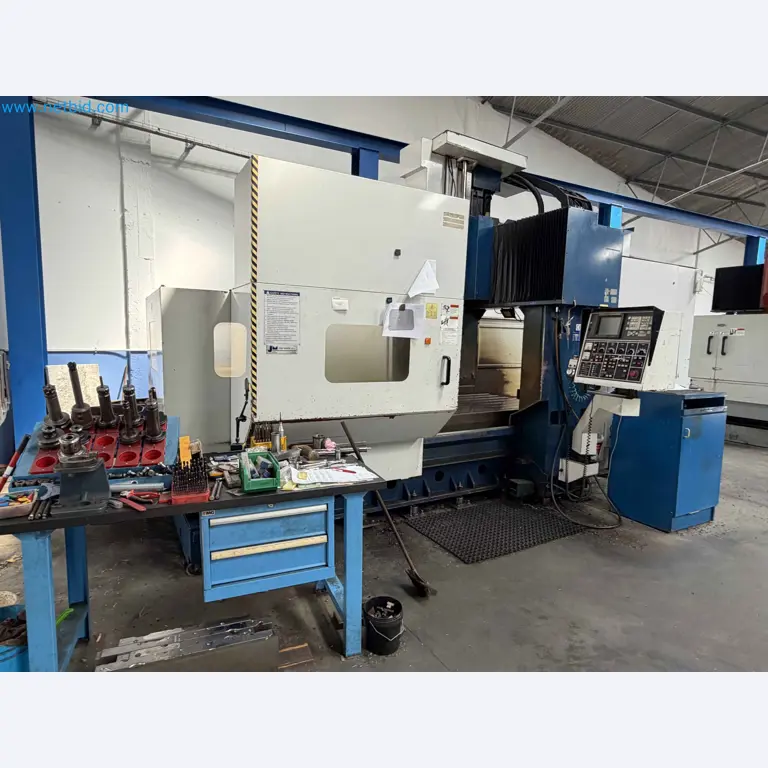

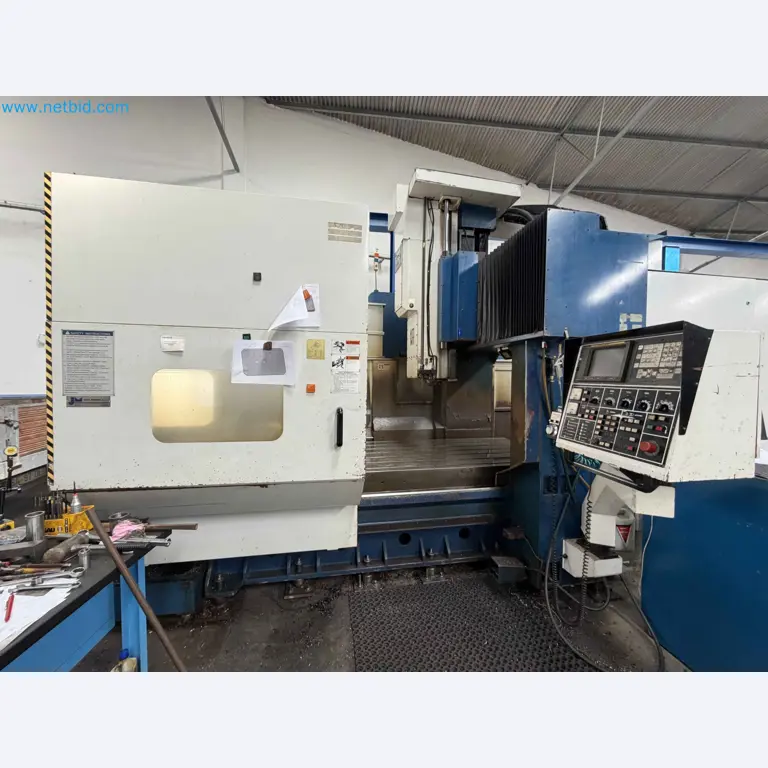

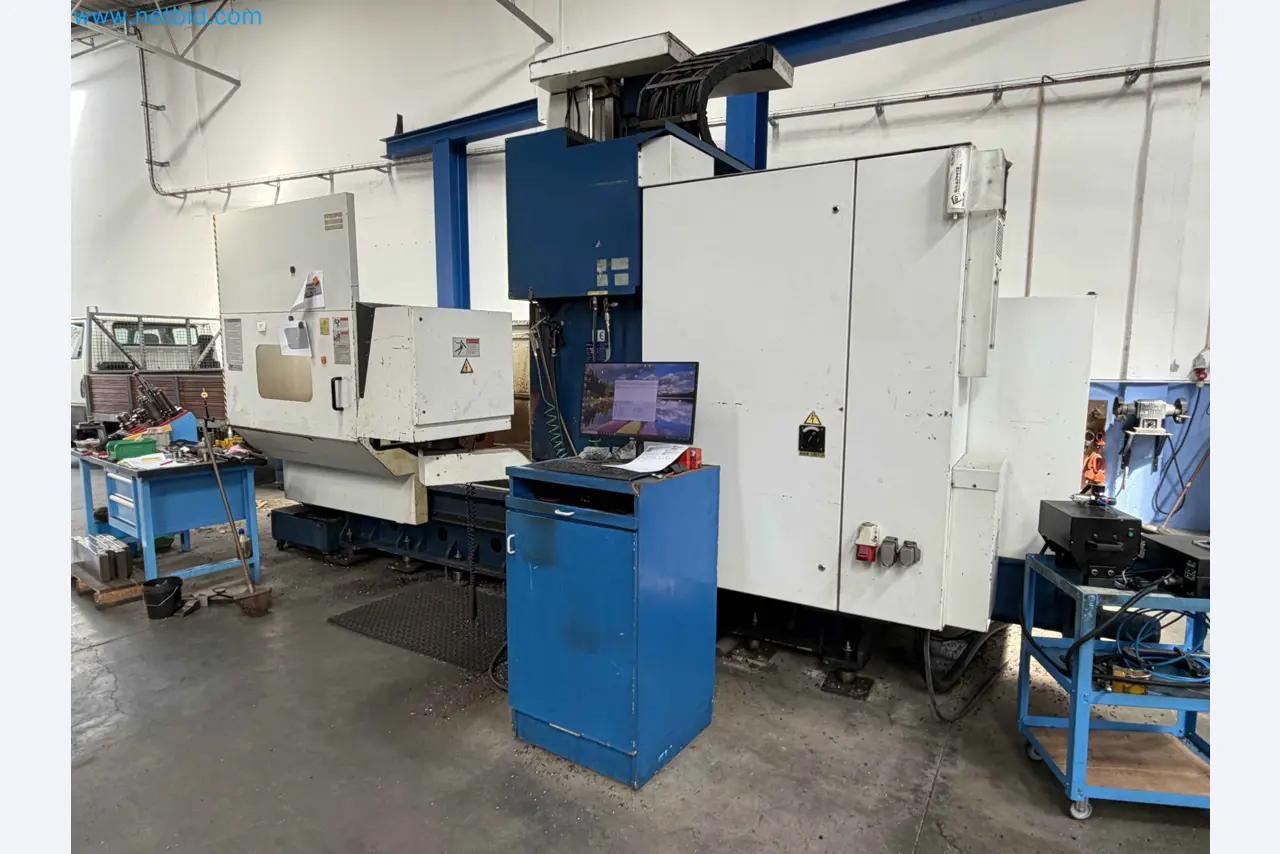

Vertikales Portal-Bearbeitungszentrum mit Doppelständer – 3 Achsen HWEA VP 2012AUCTION#19565-CG01 (A19566-1)

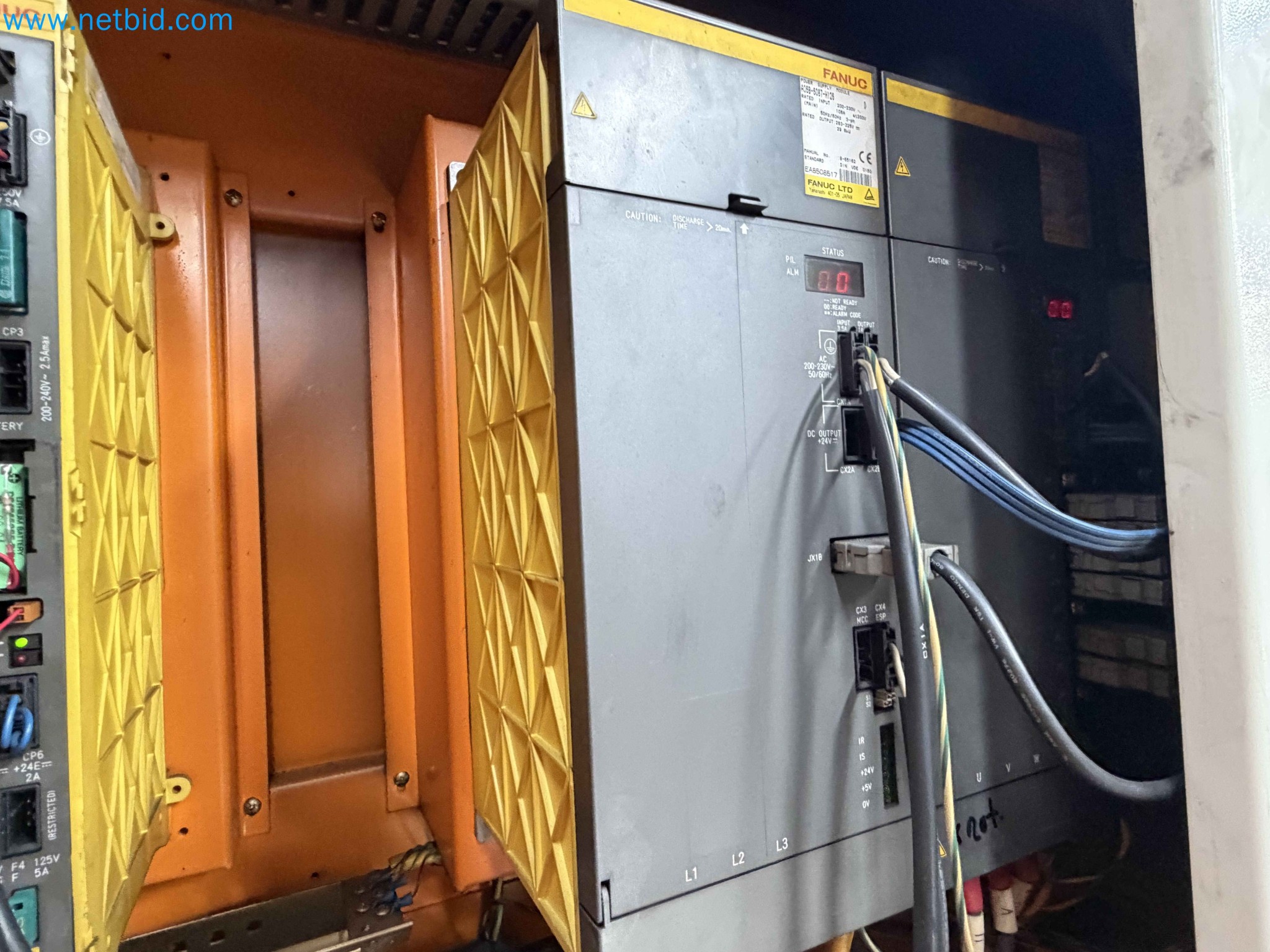

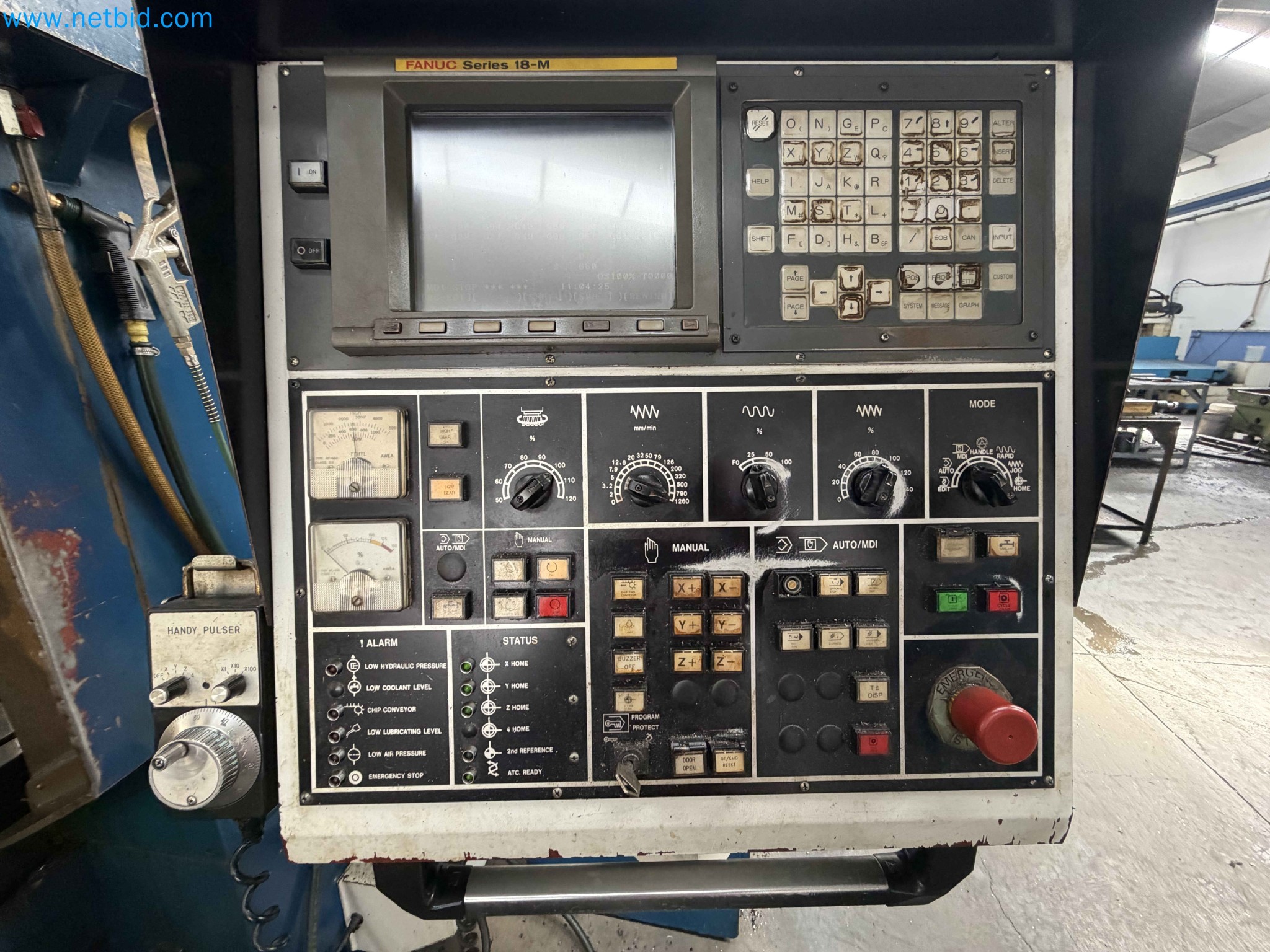

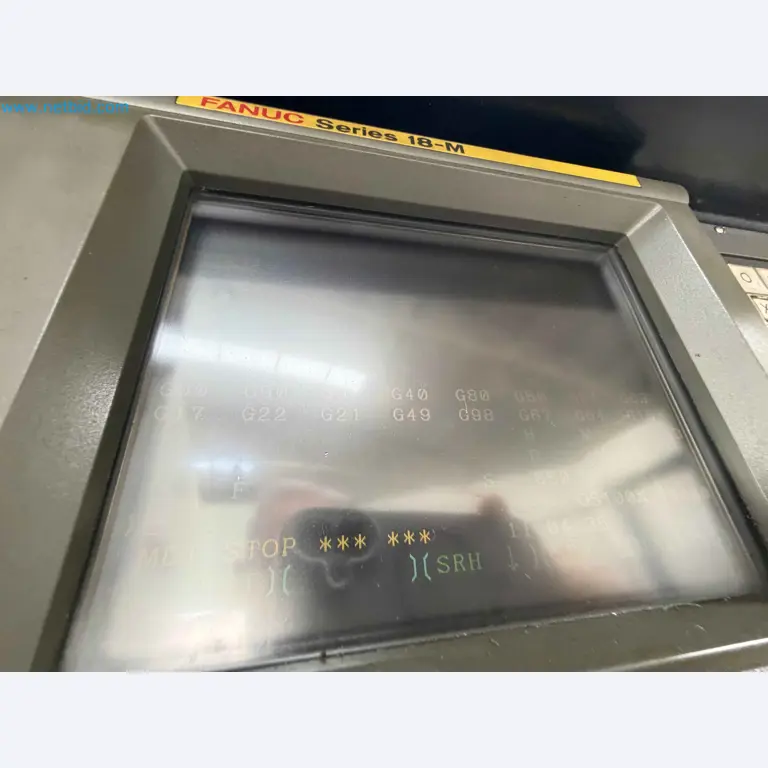

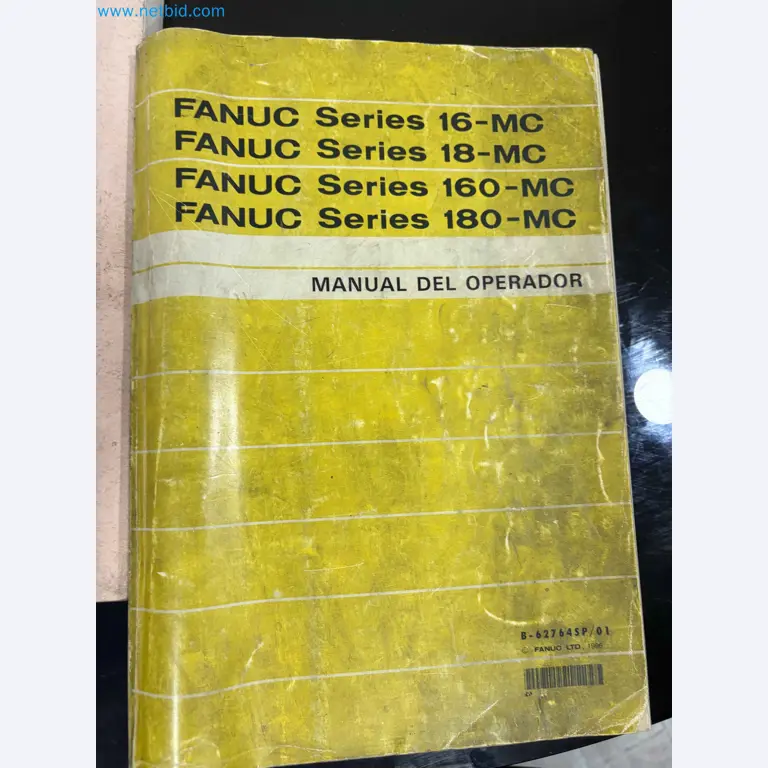

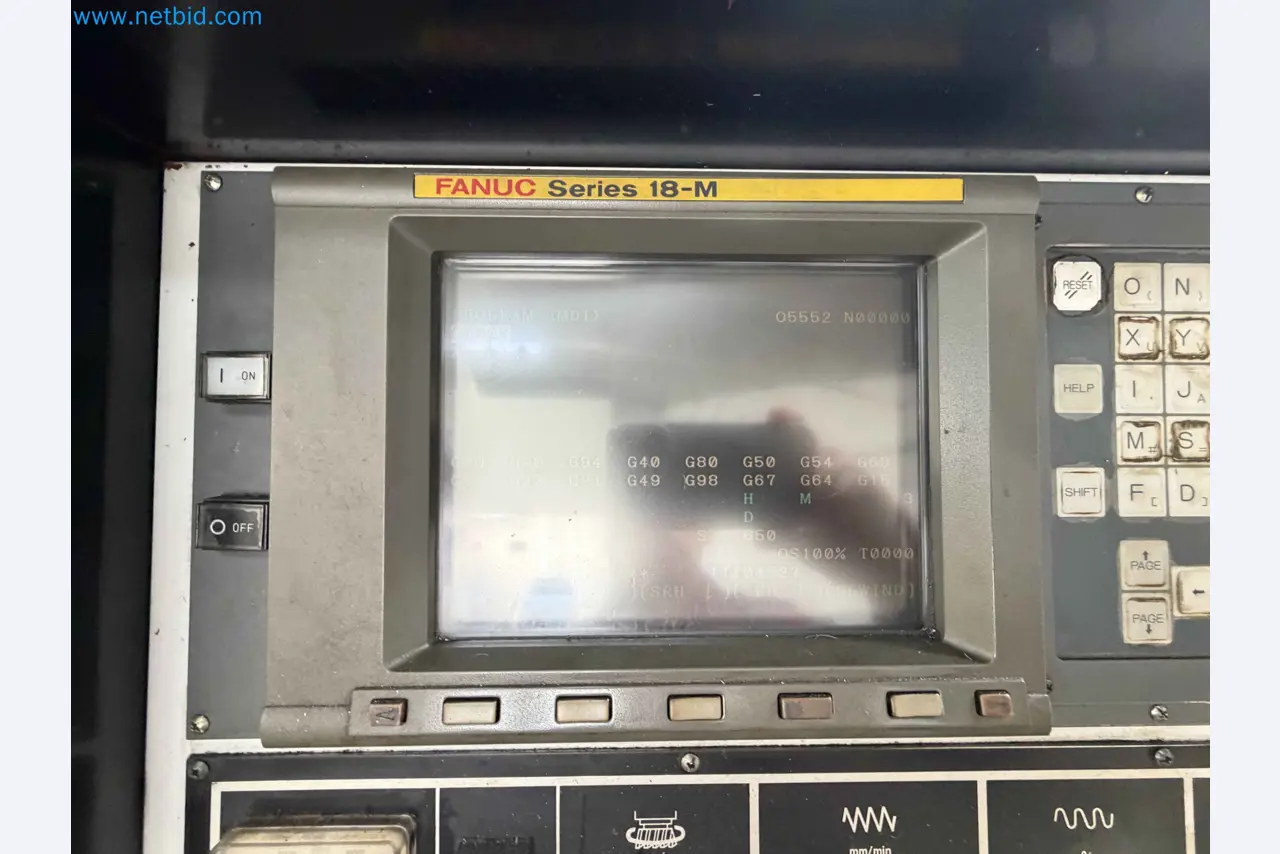

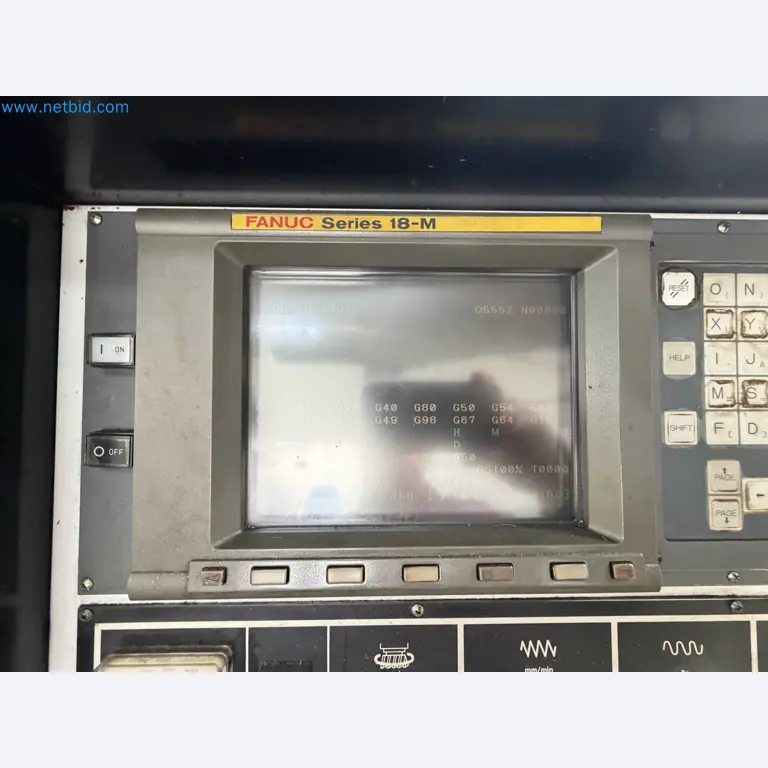

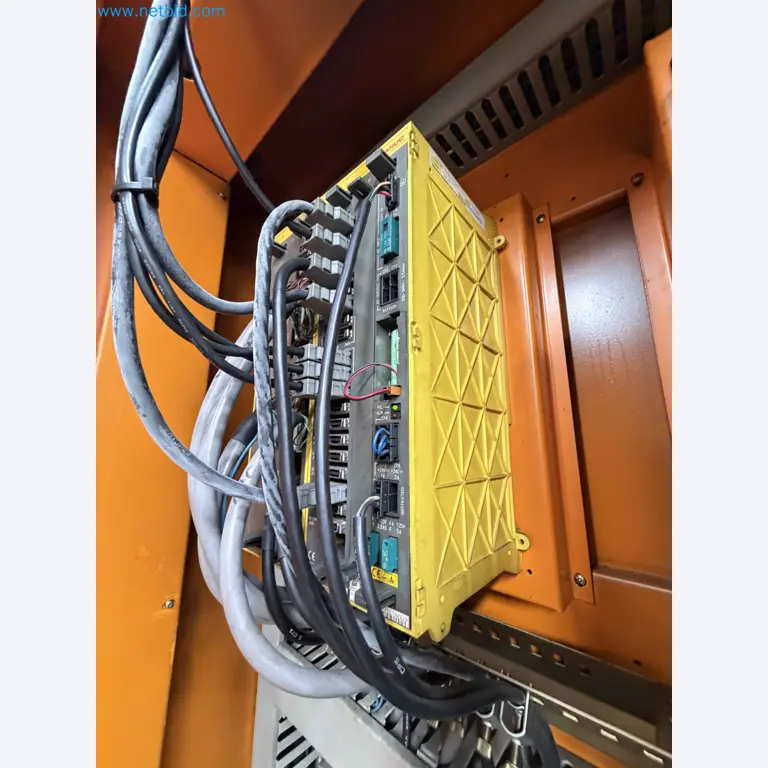

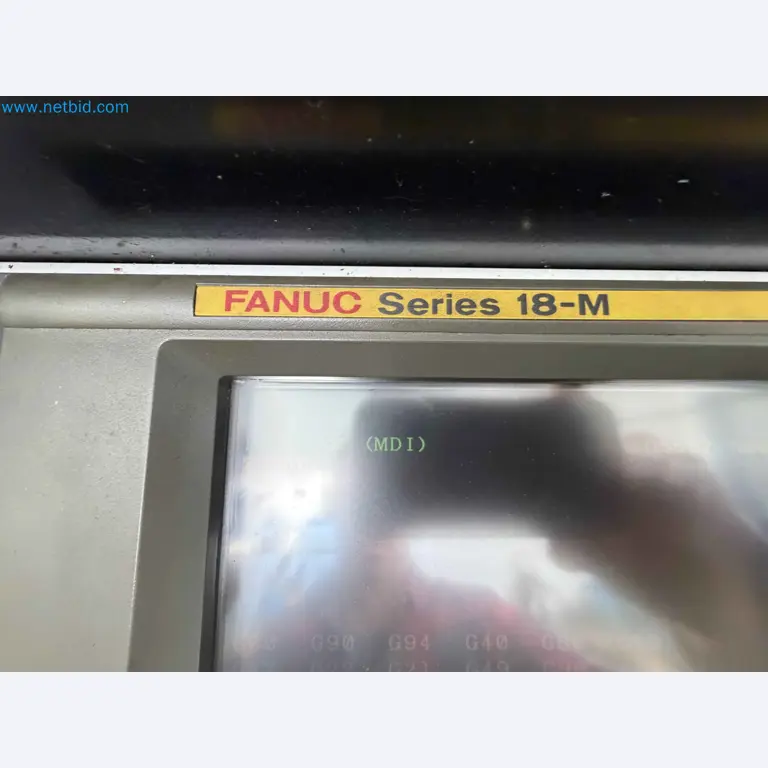

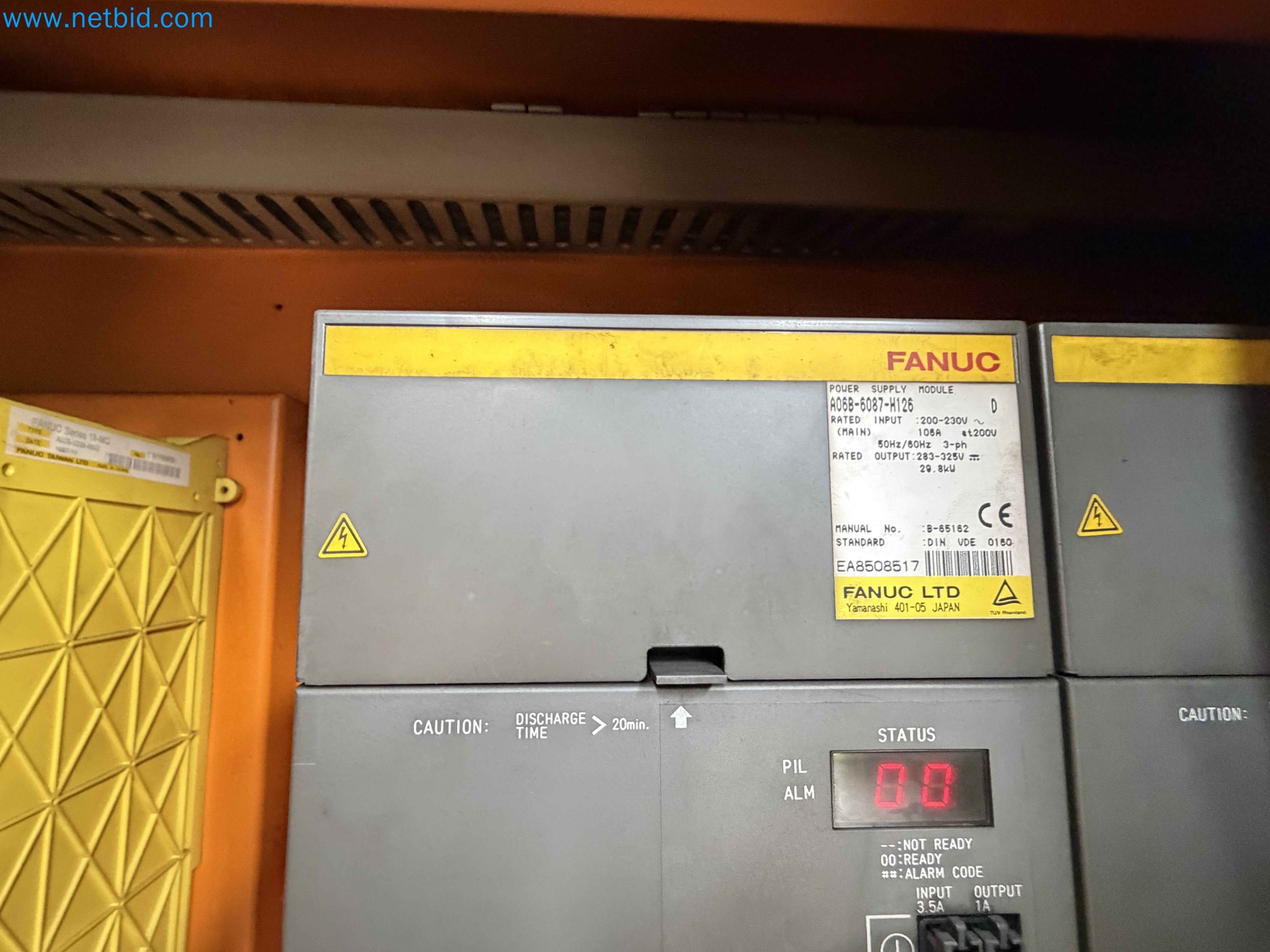

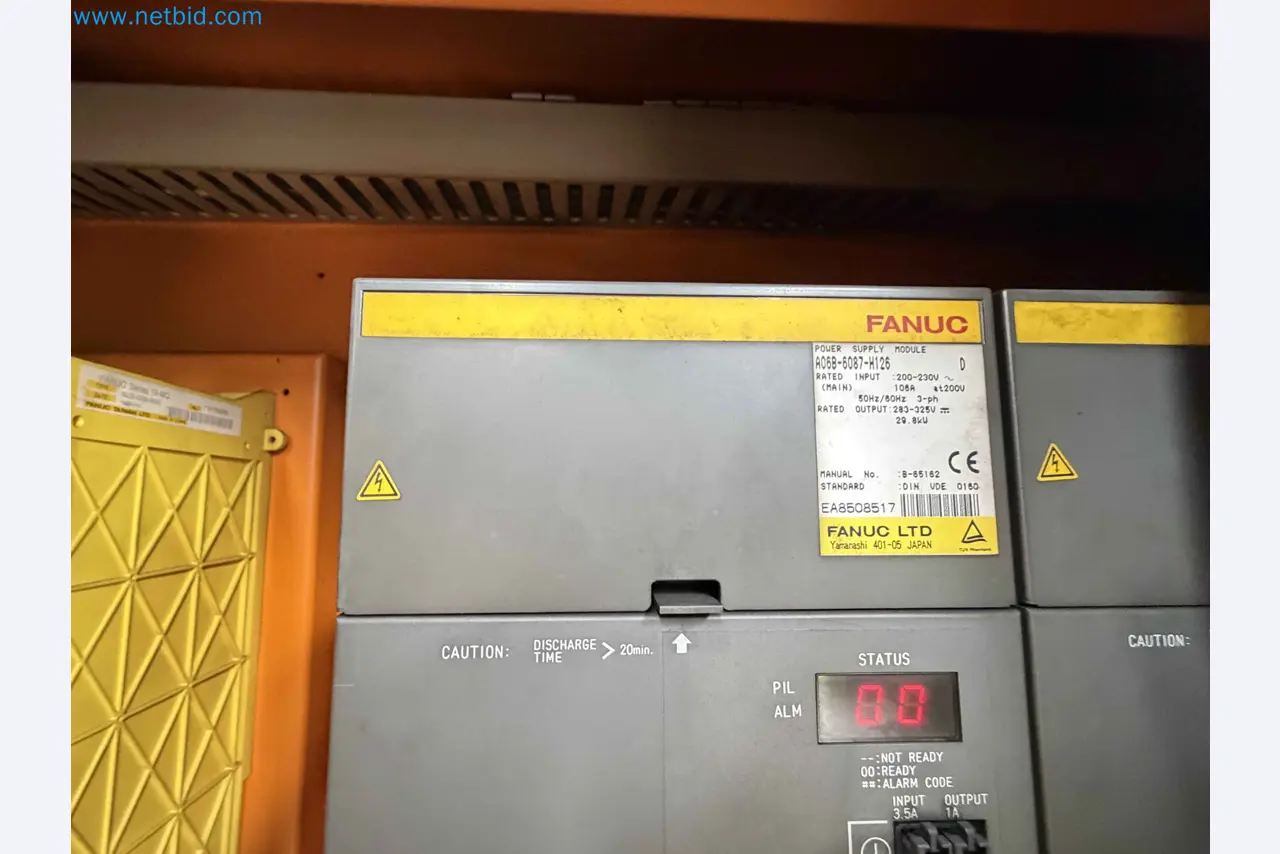

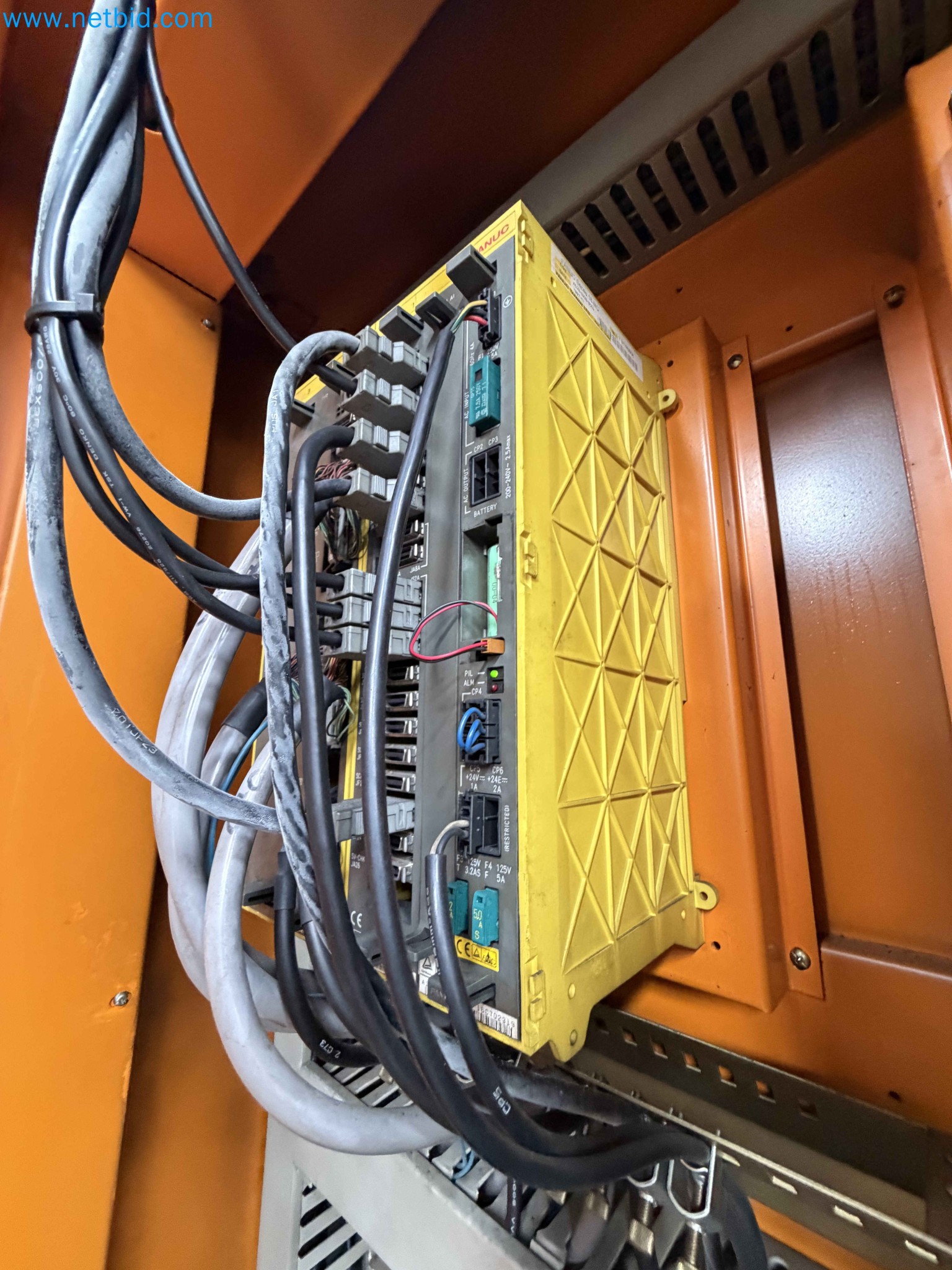

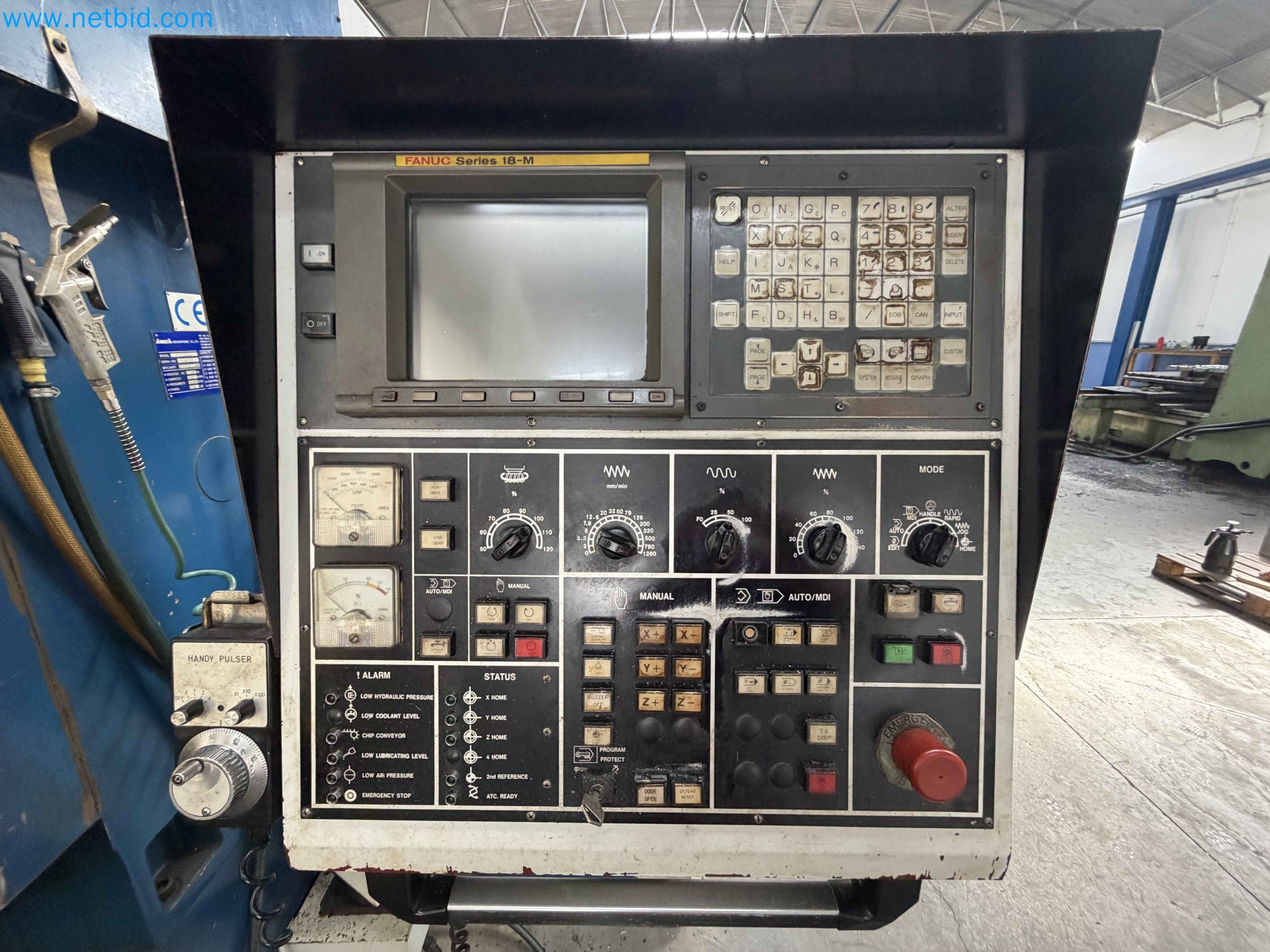

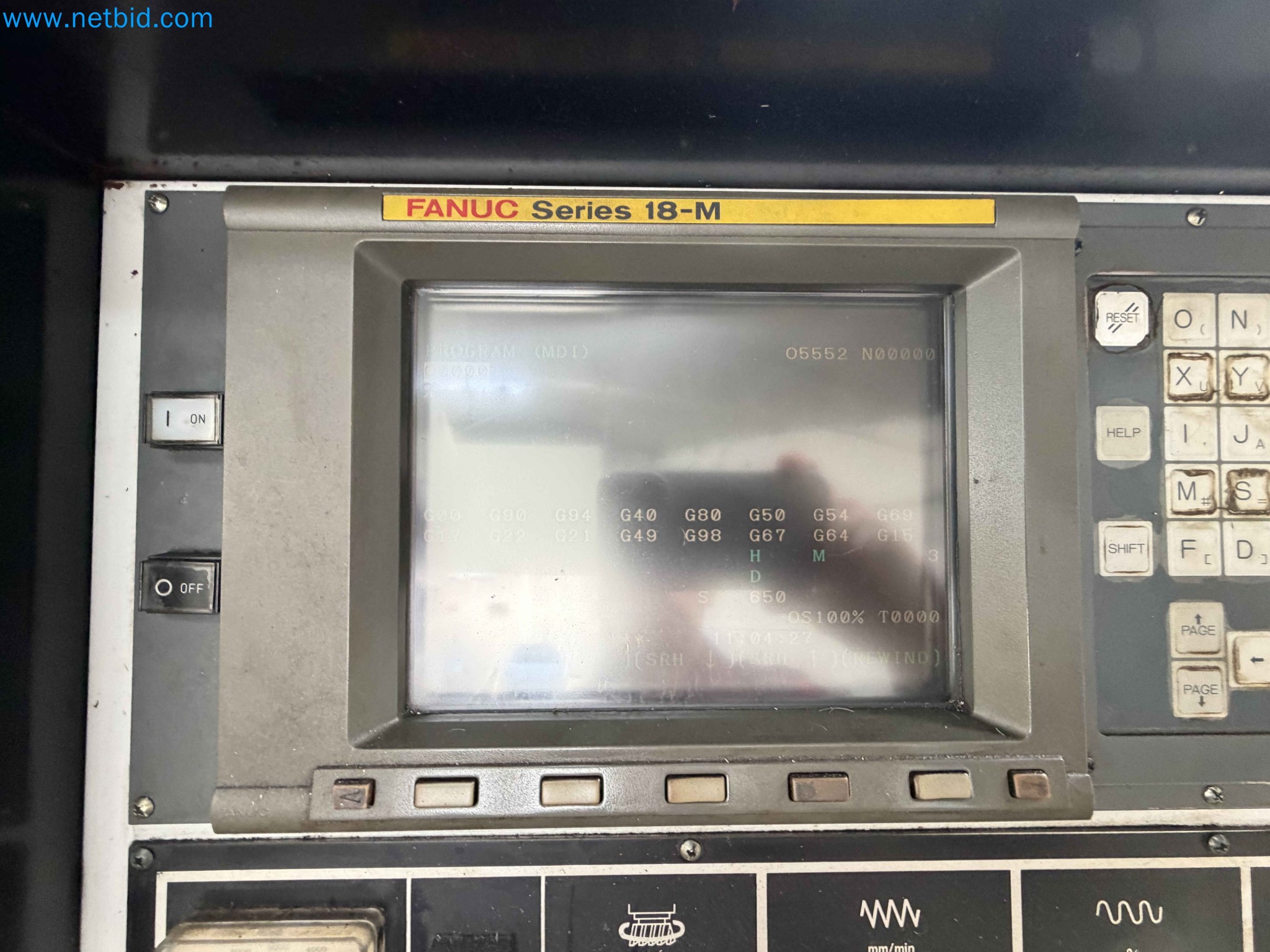

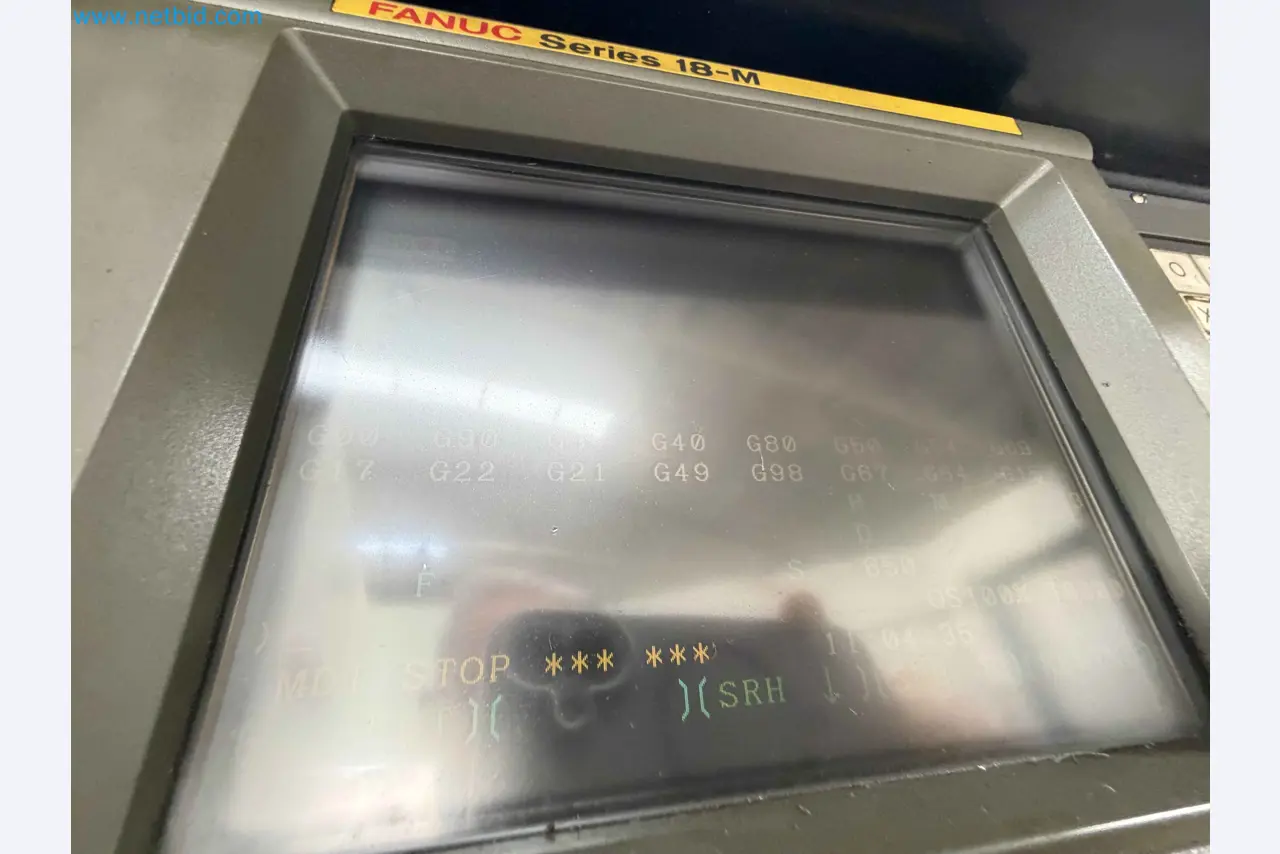

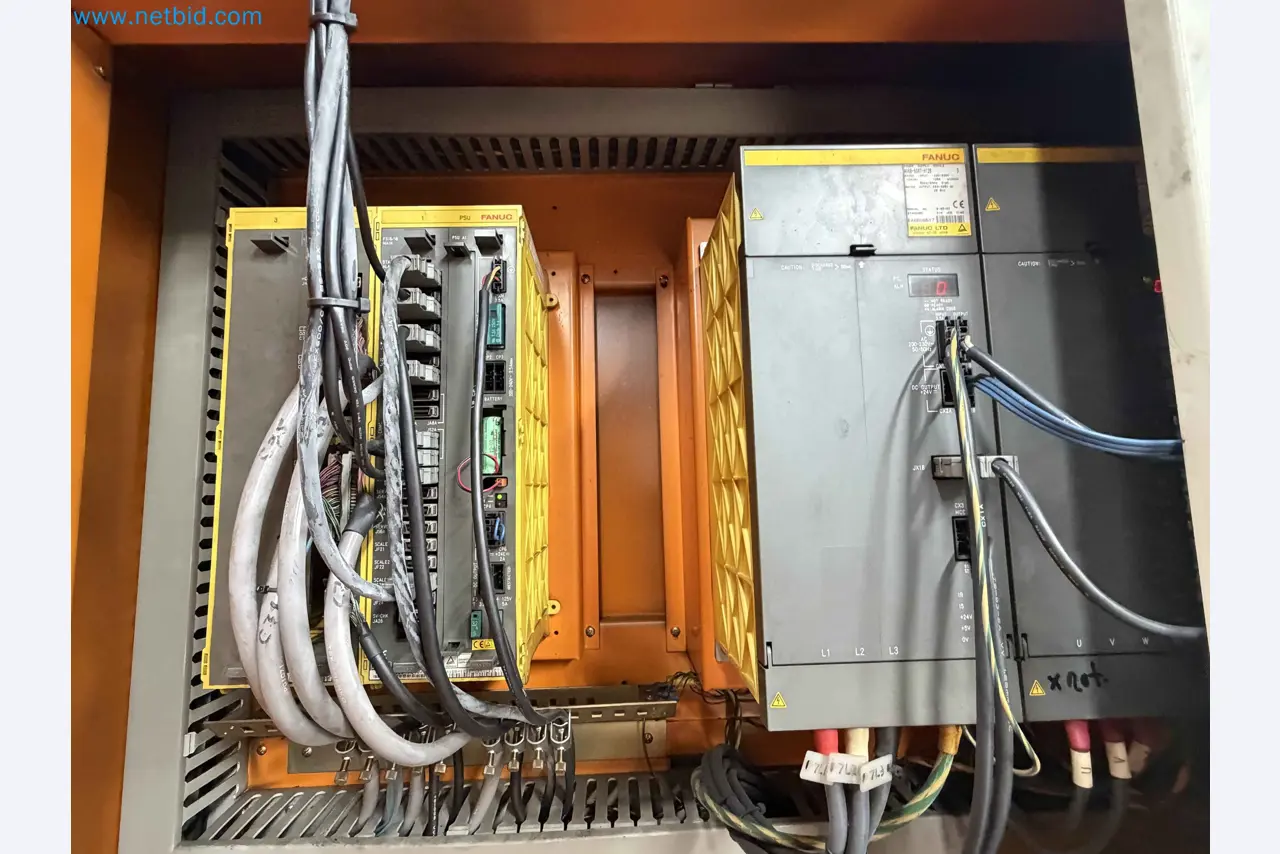

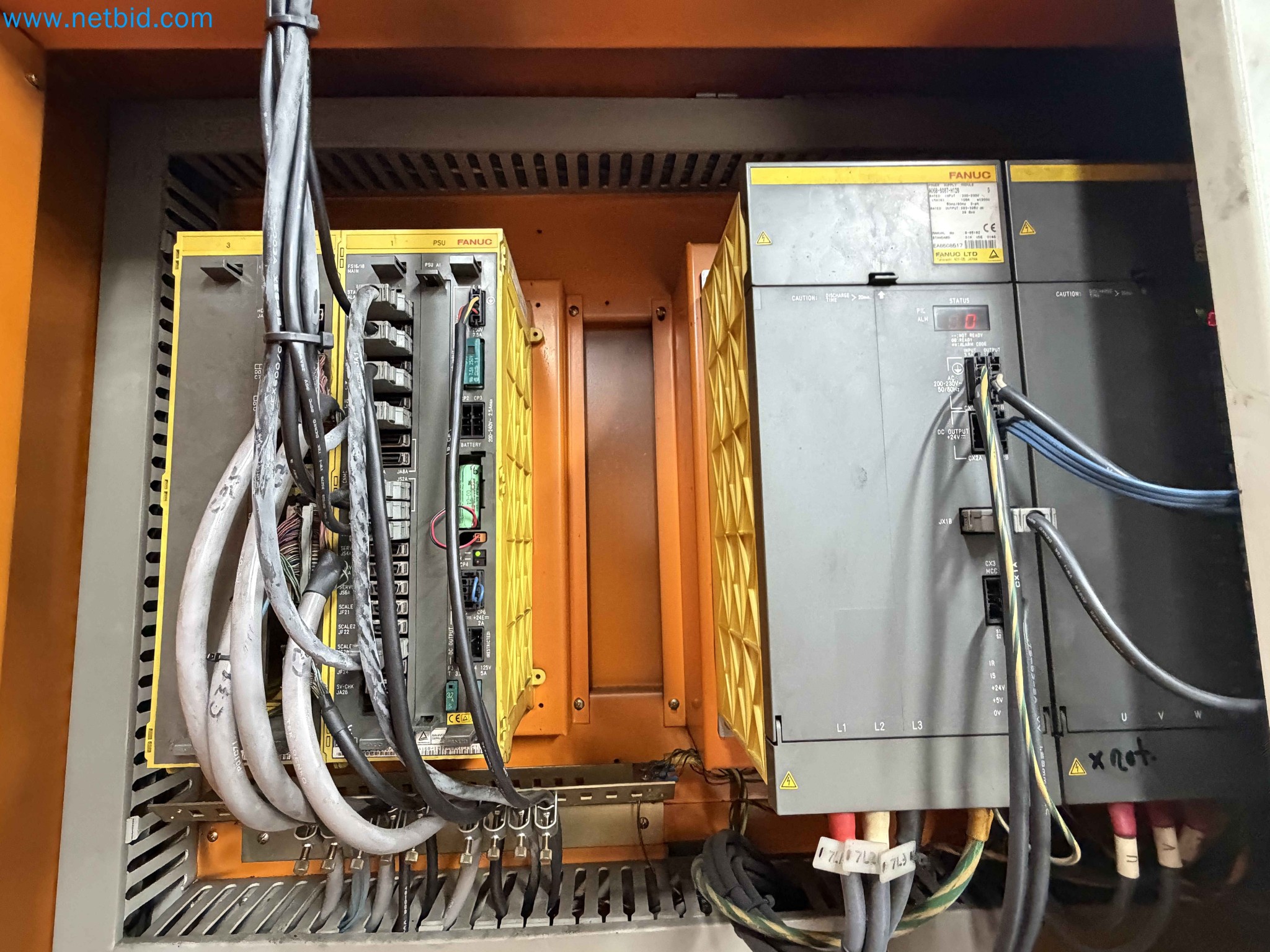

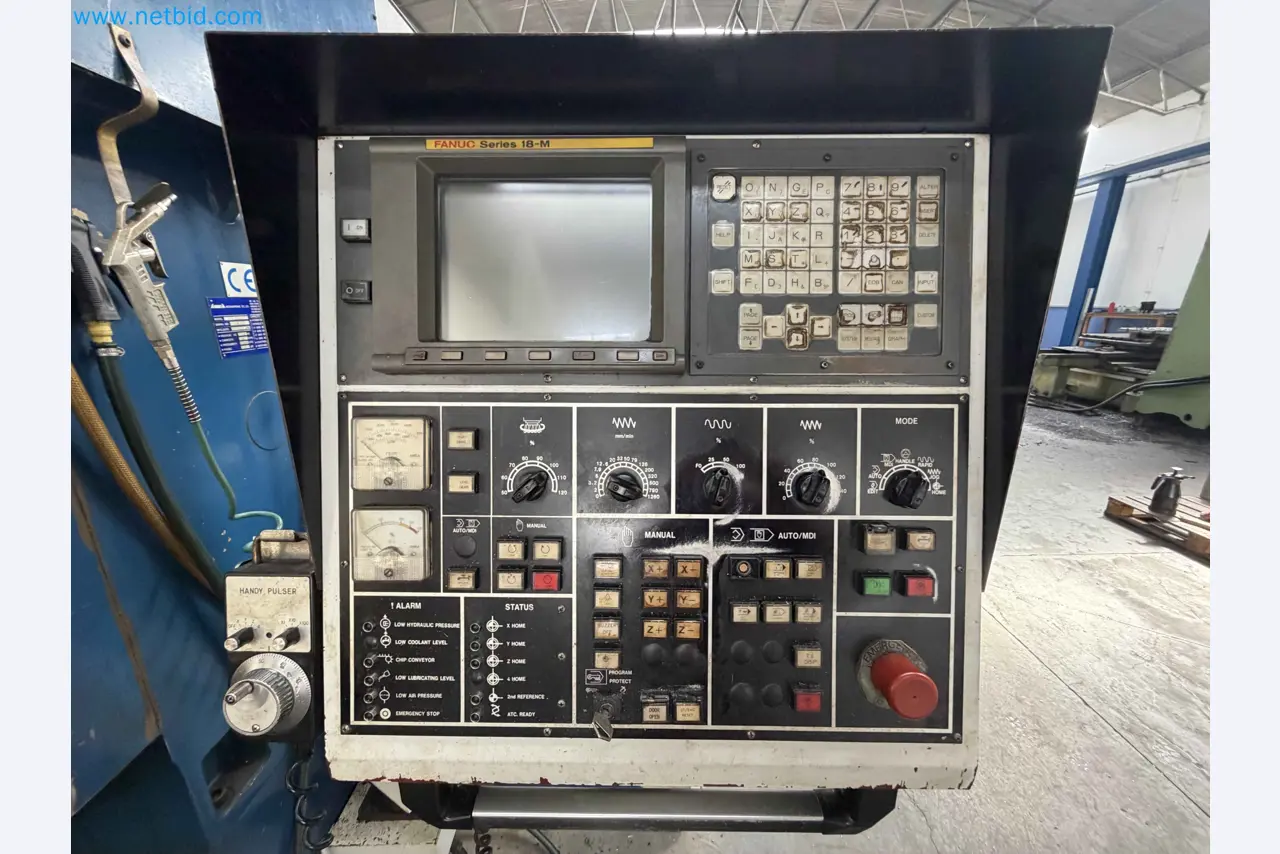

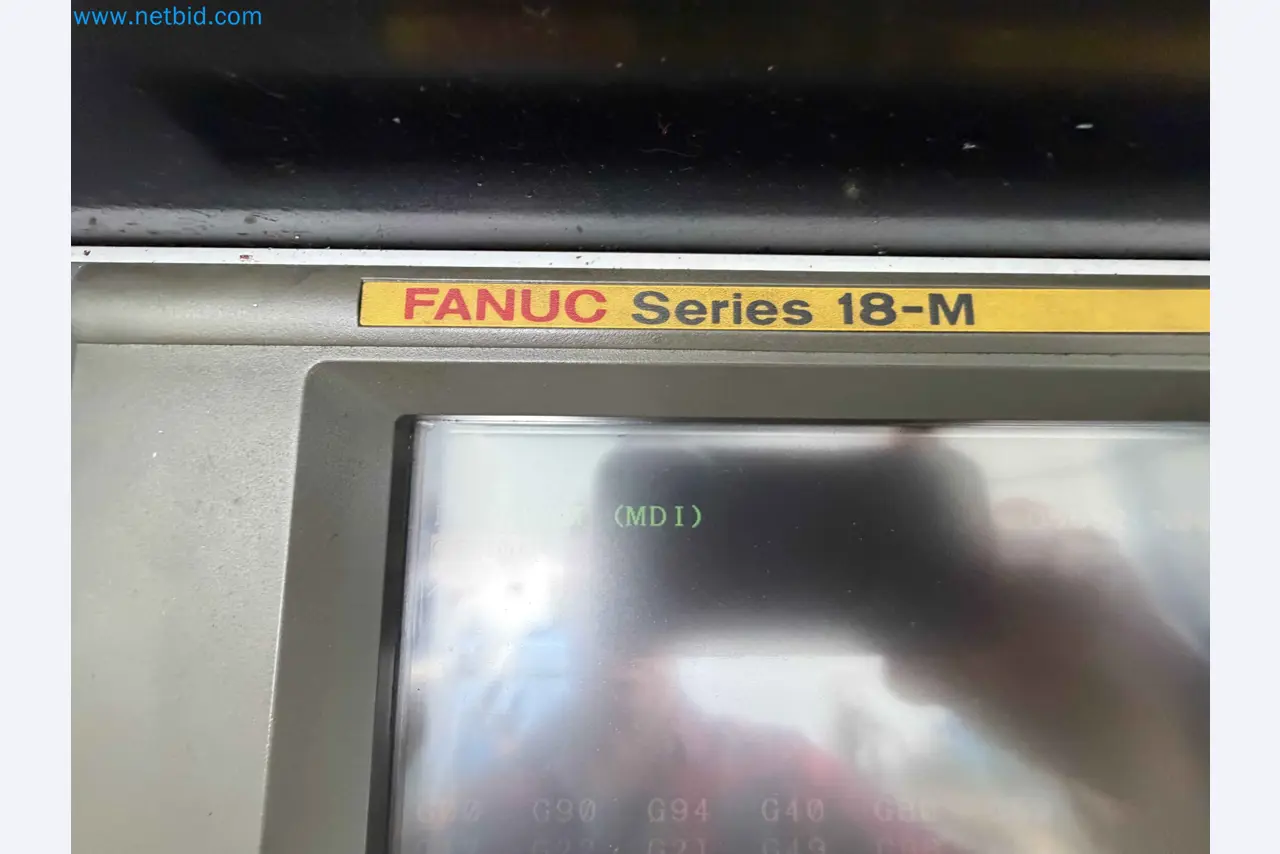

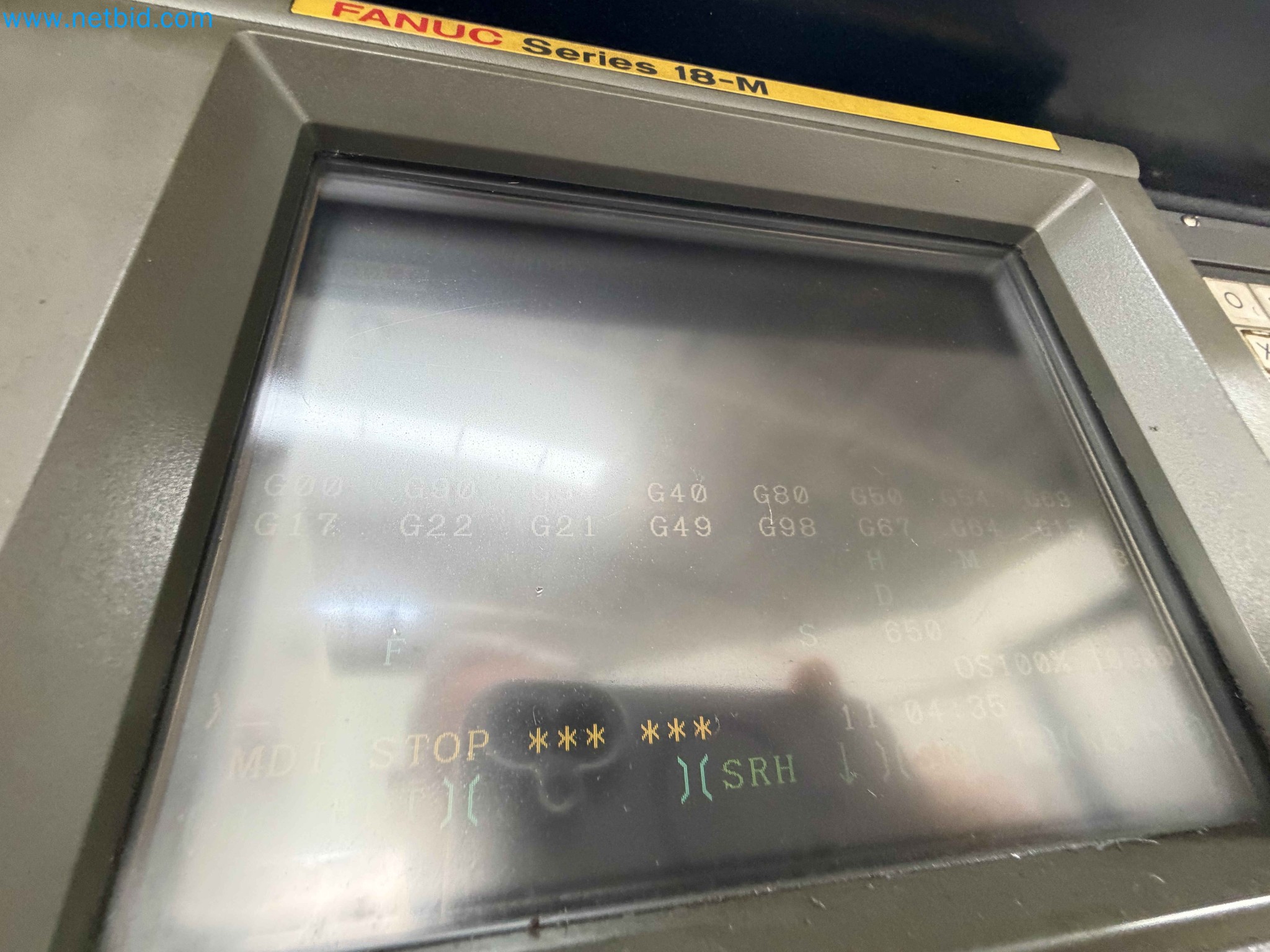

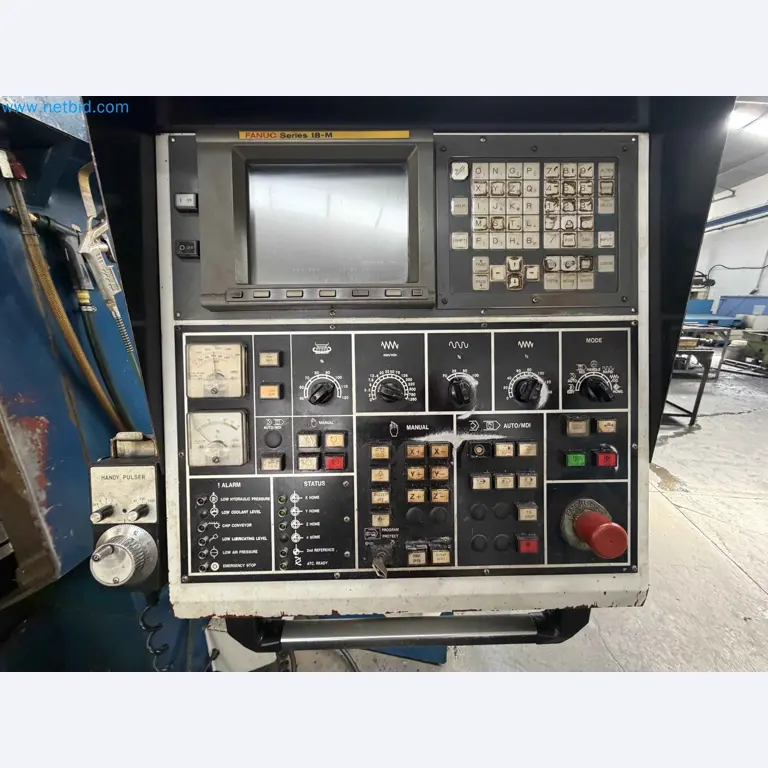

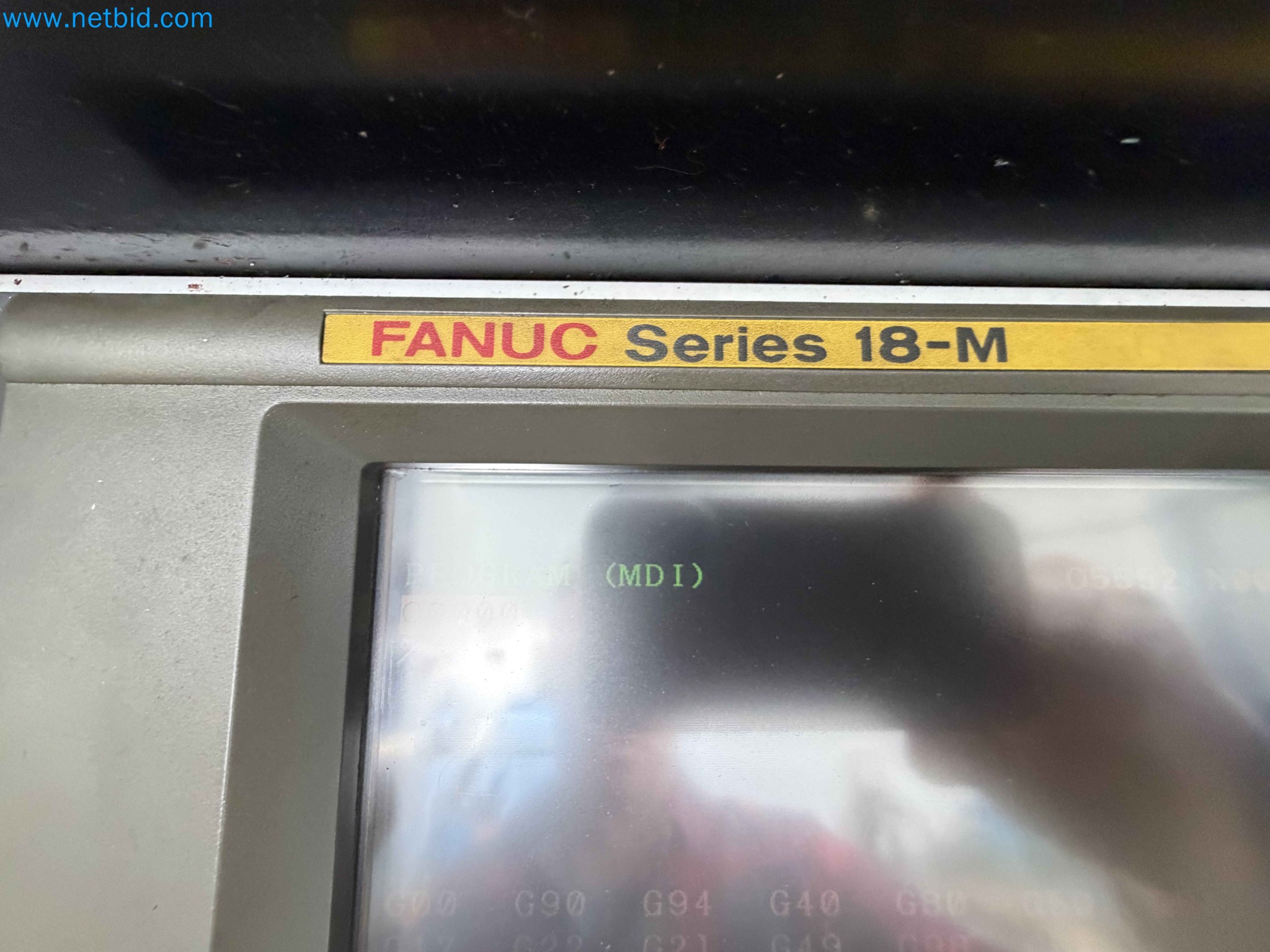

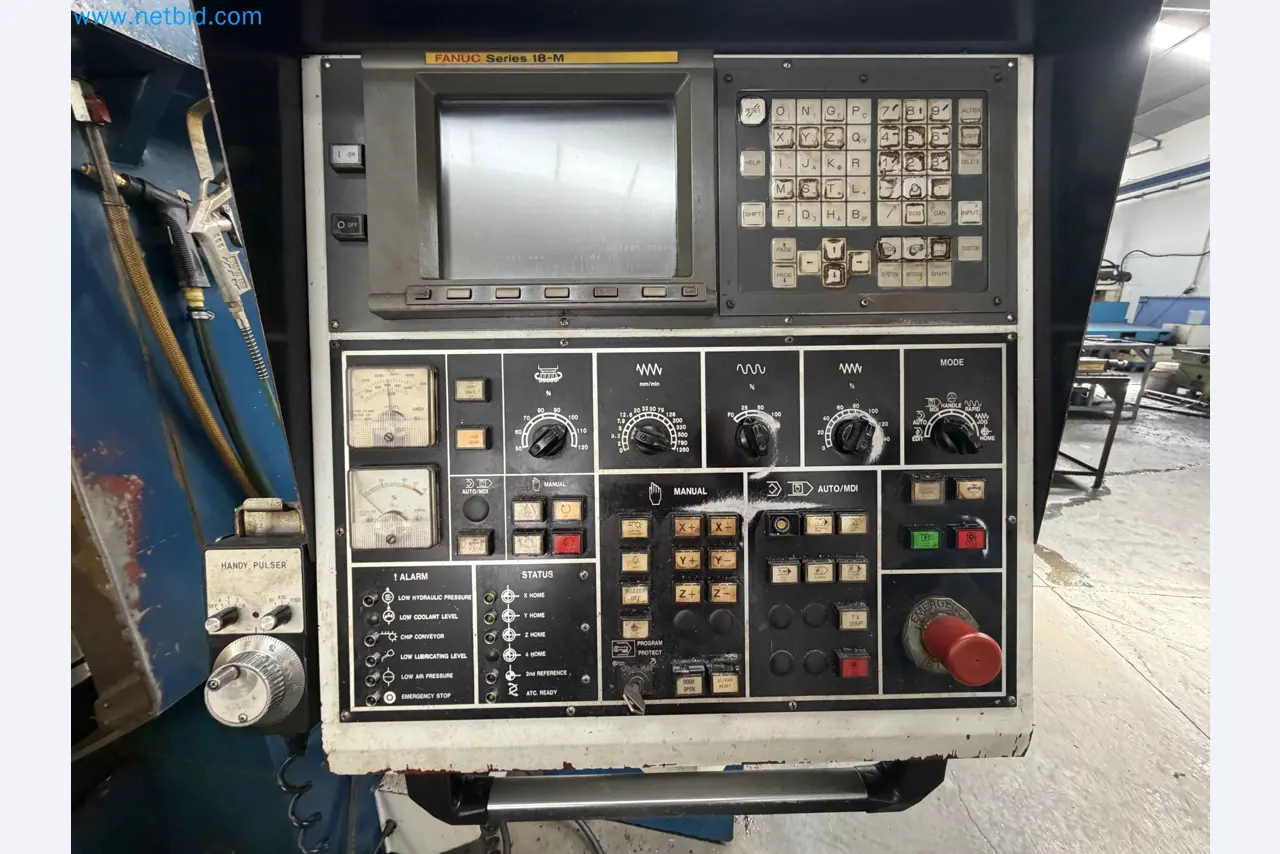

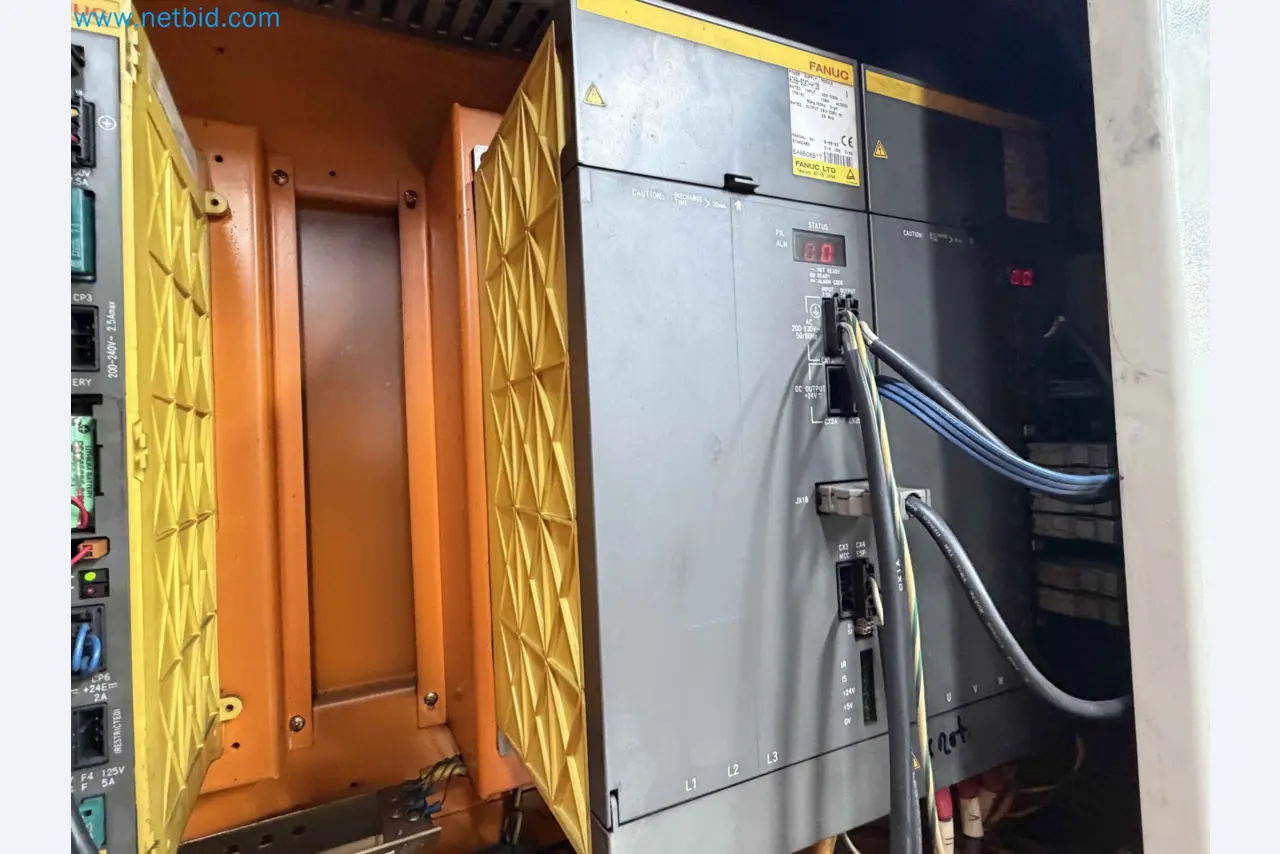

Steuerung: FANUC OMC / 18MC

X-Achse: 2000 mm
Y-Achse: 1200 mm

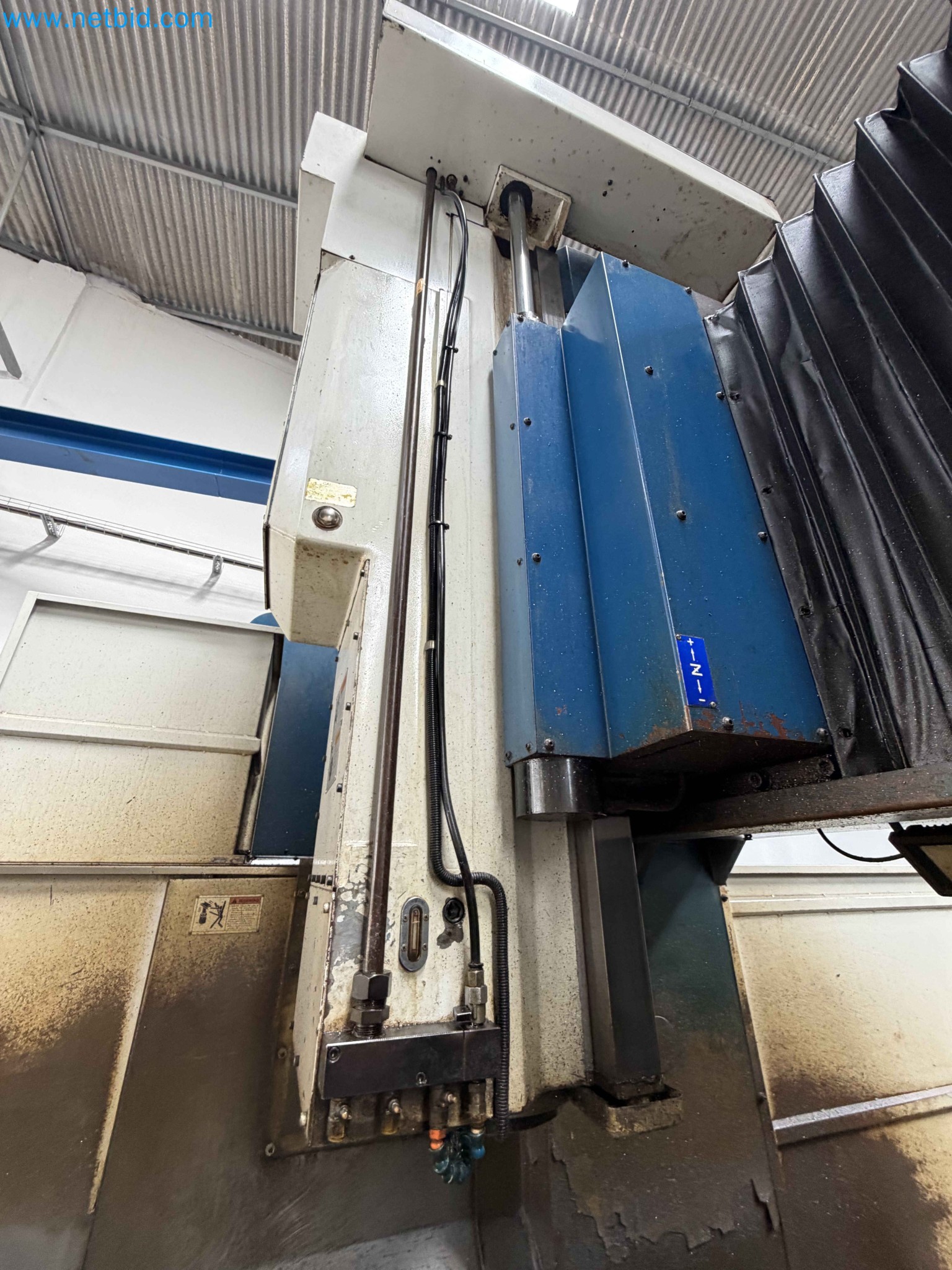

Z-Achse: 760 mm

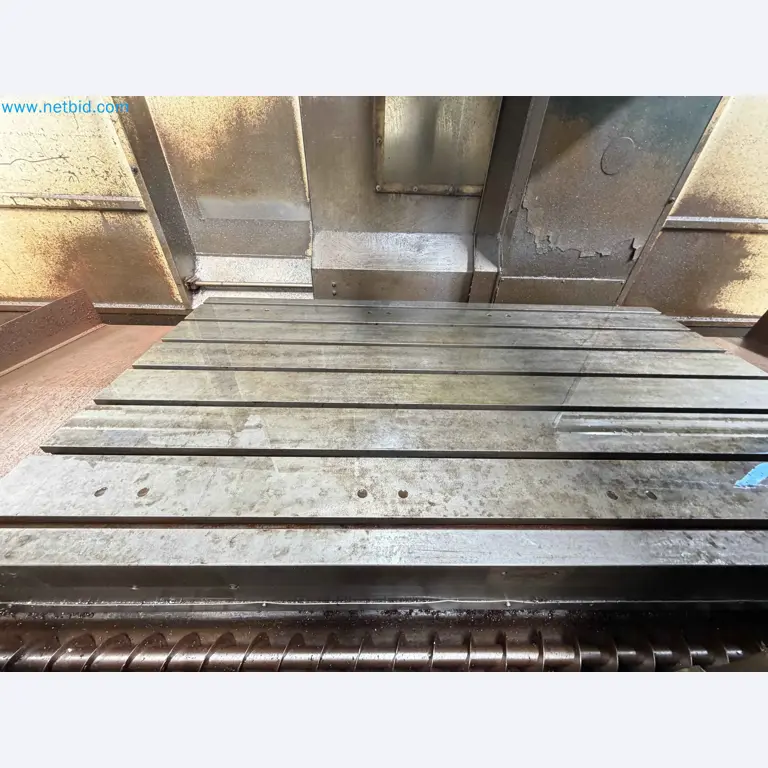

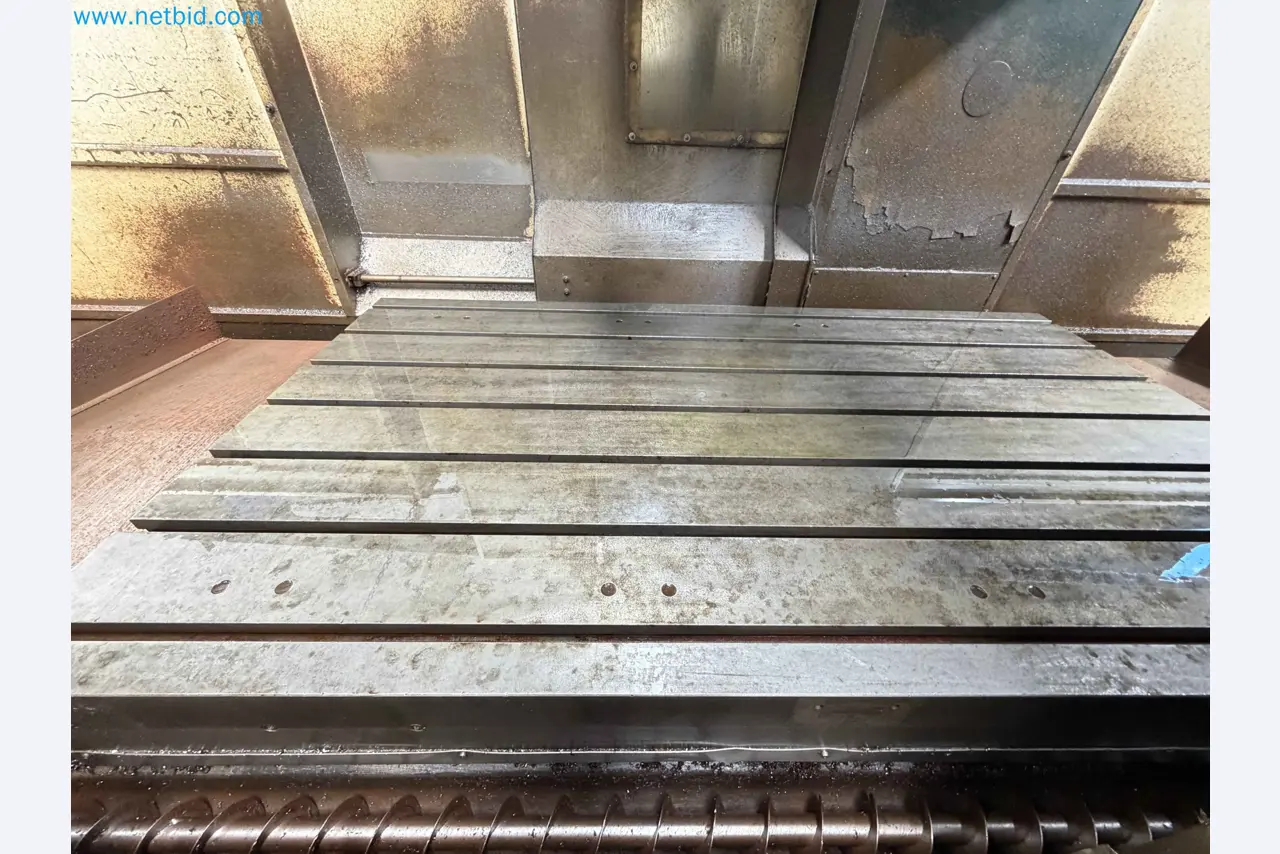

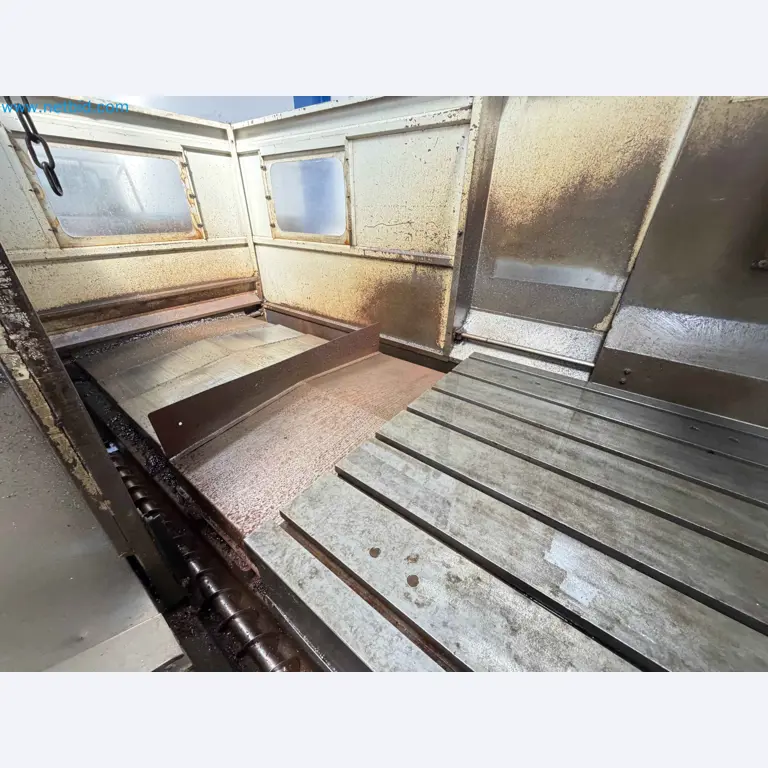

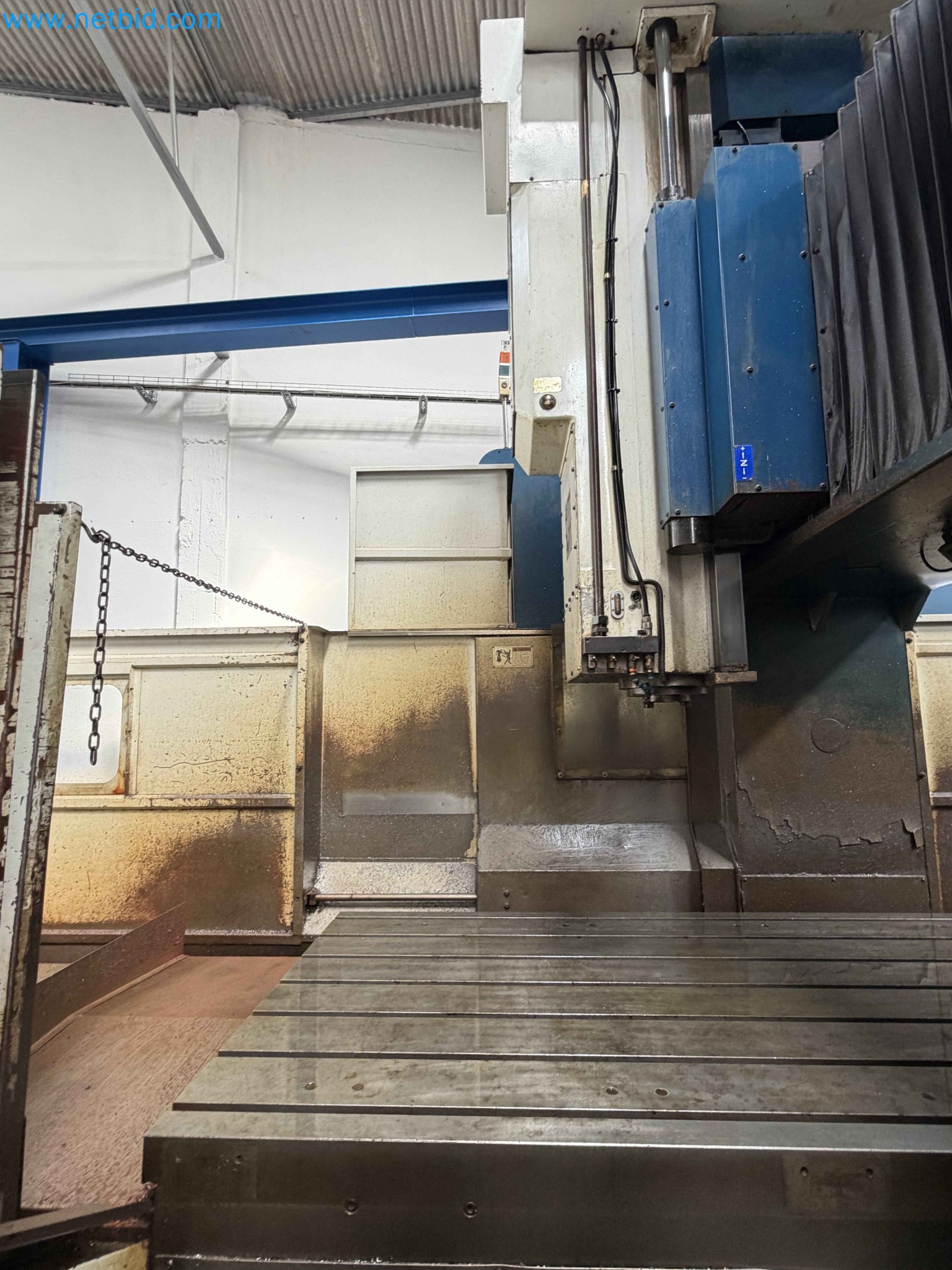

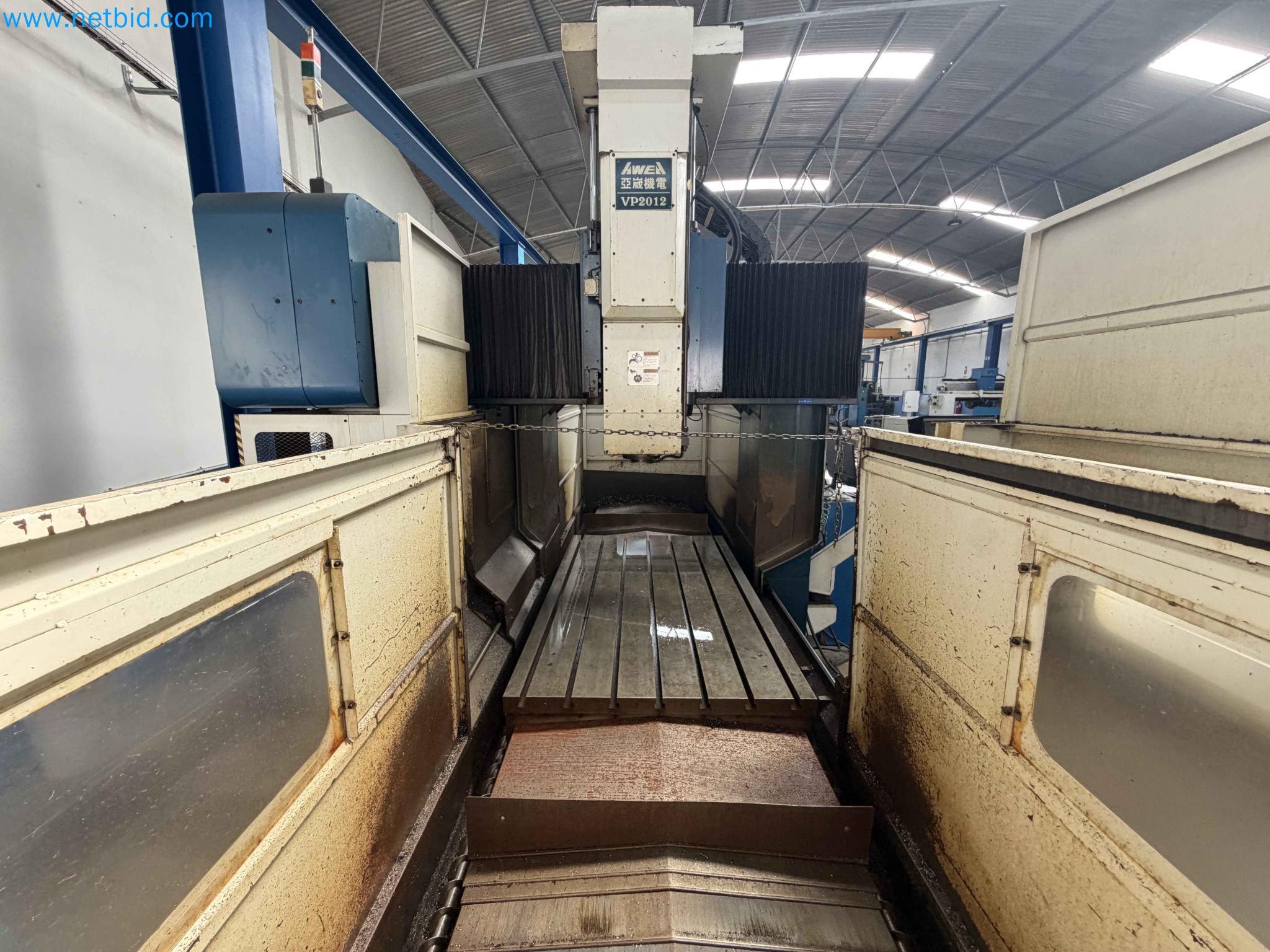

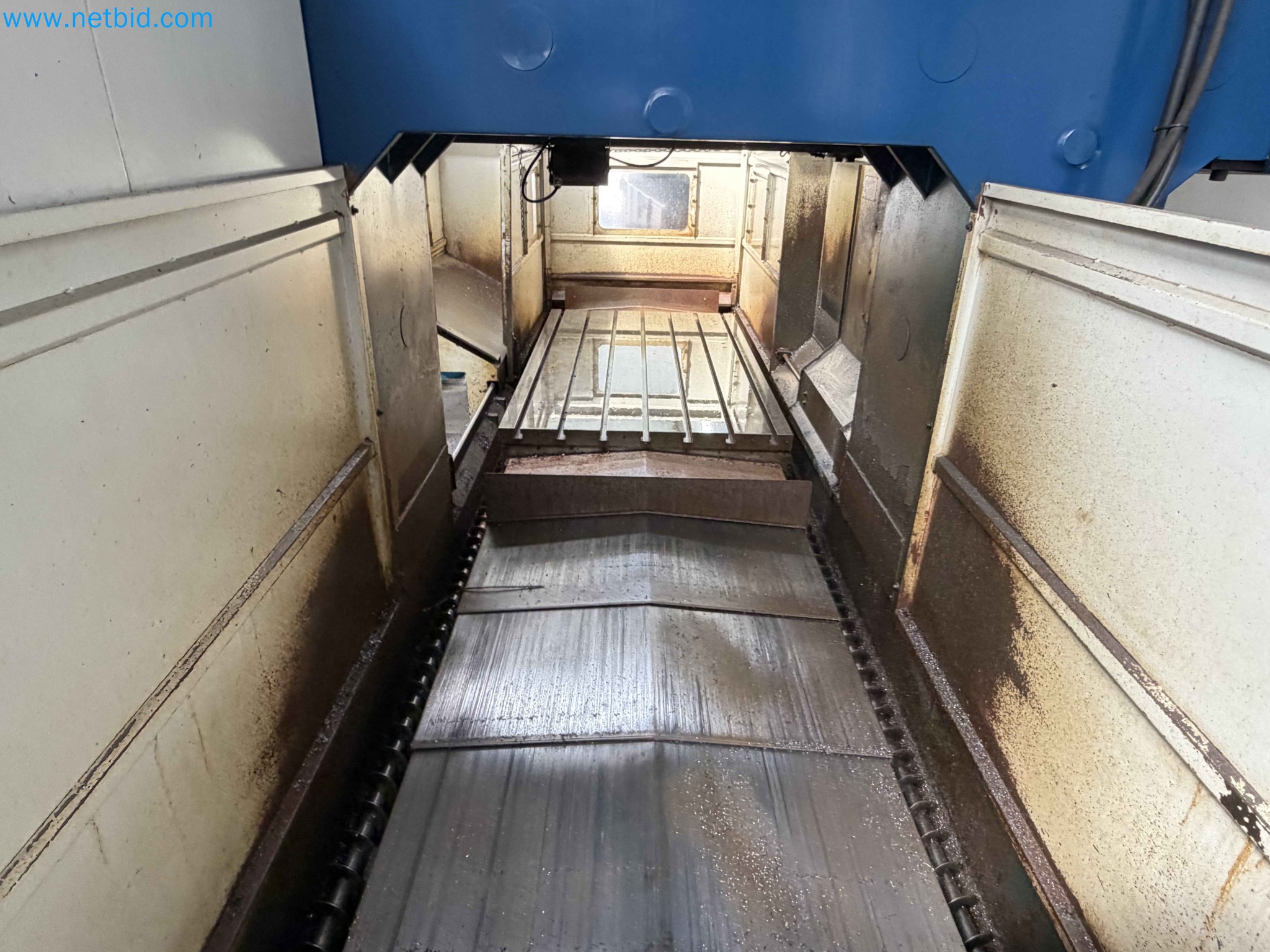

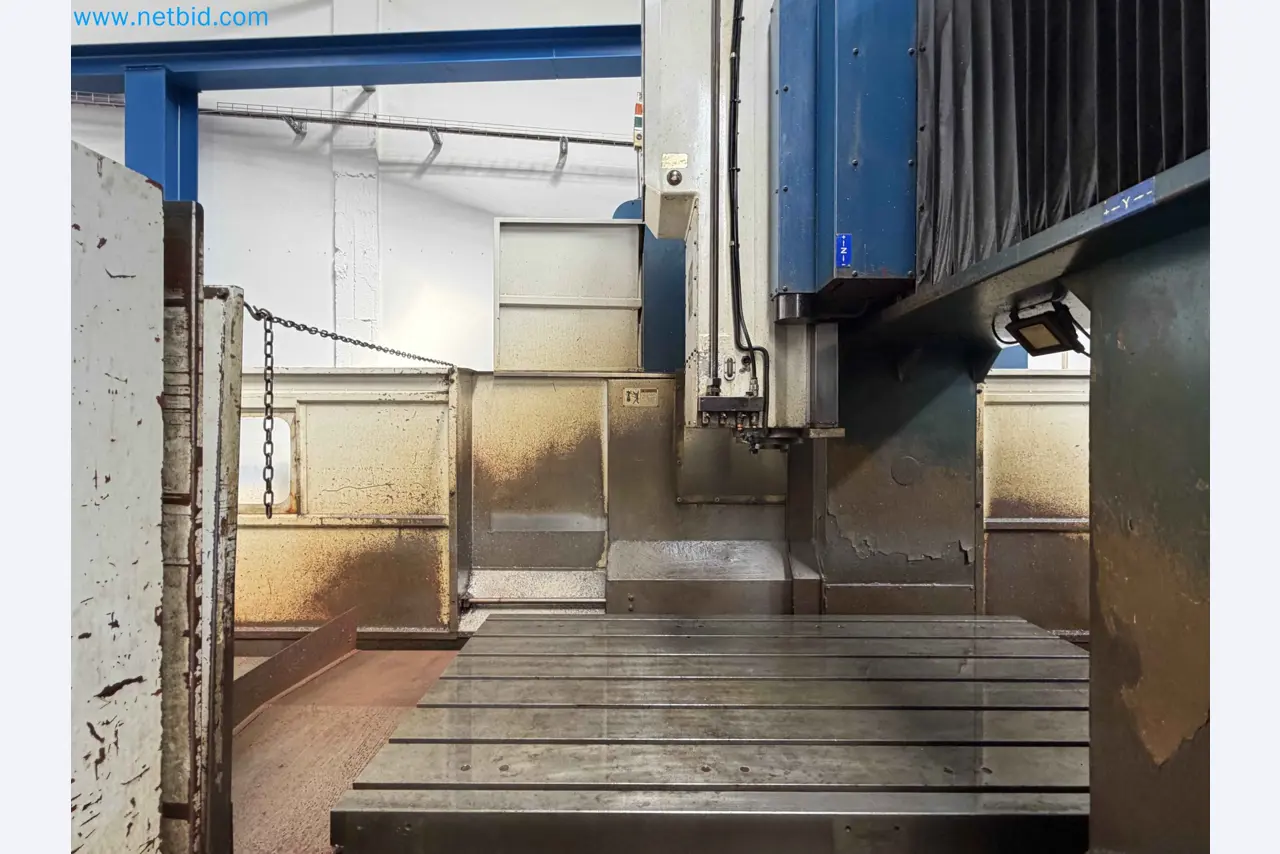

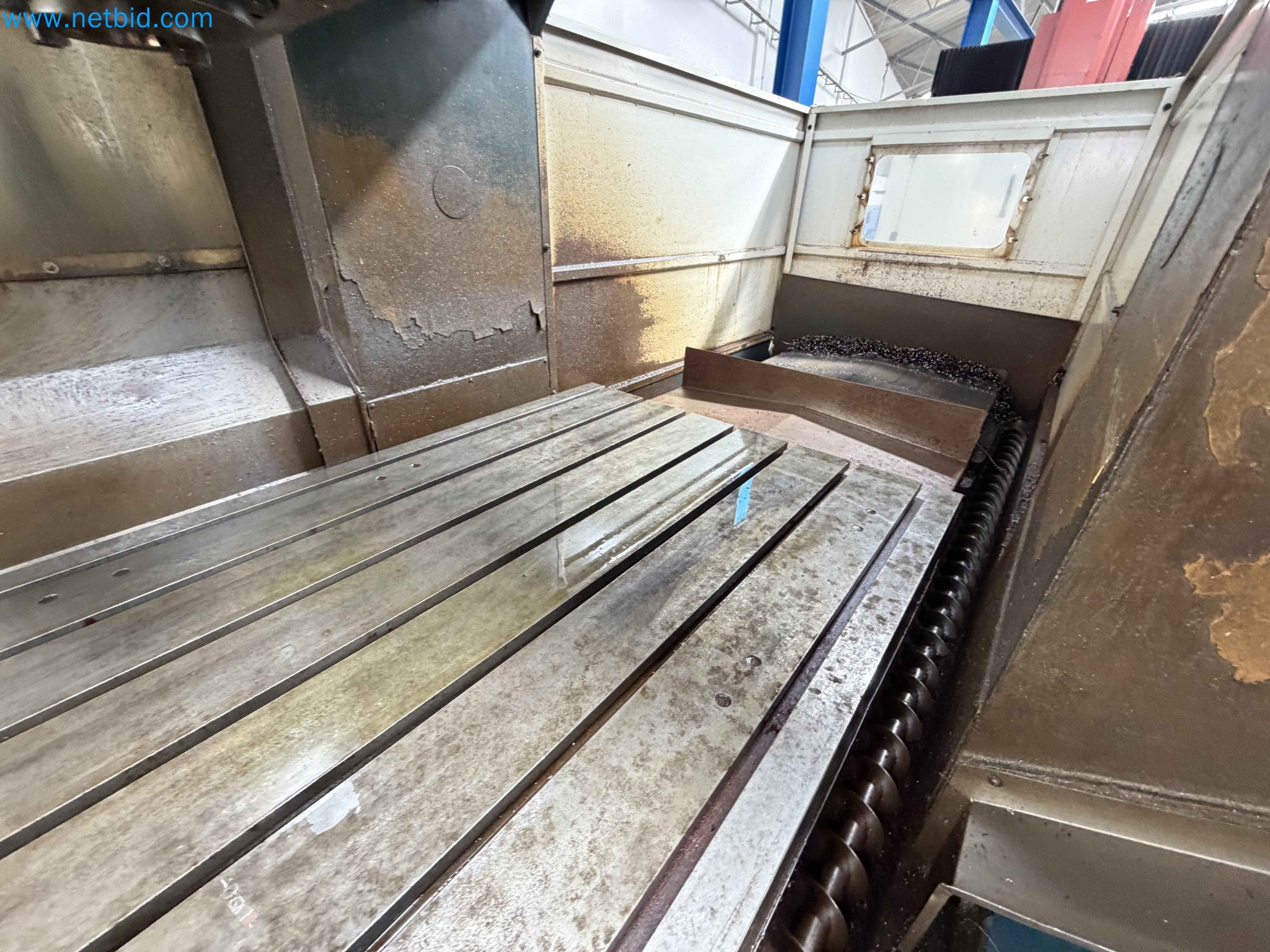

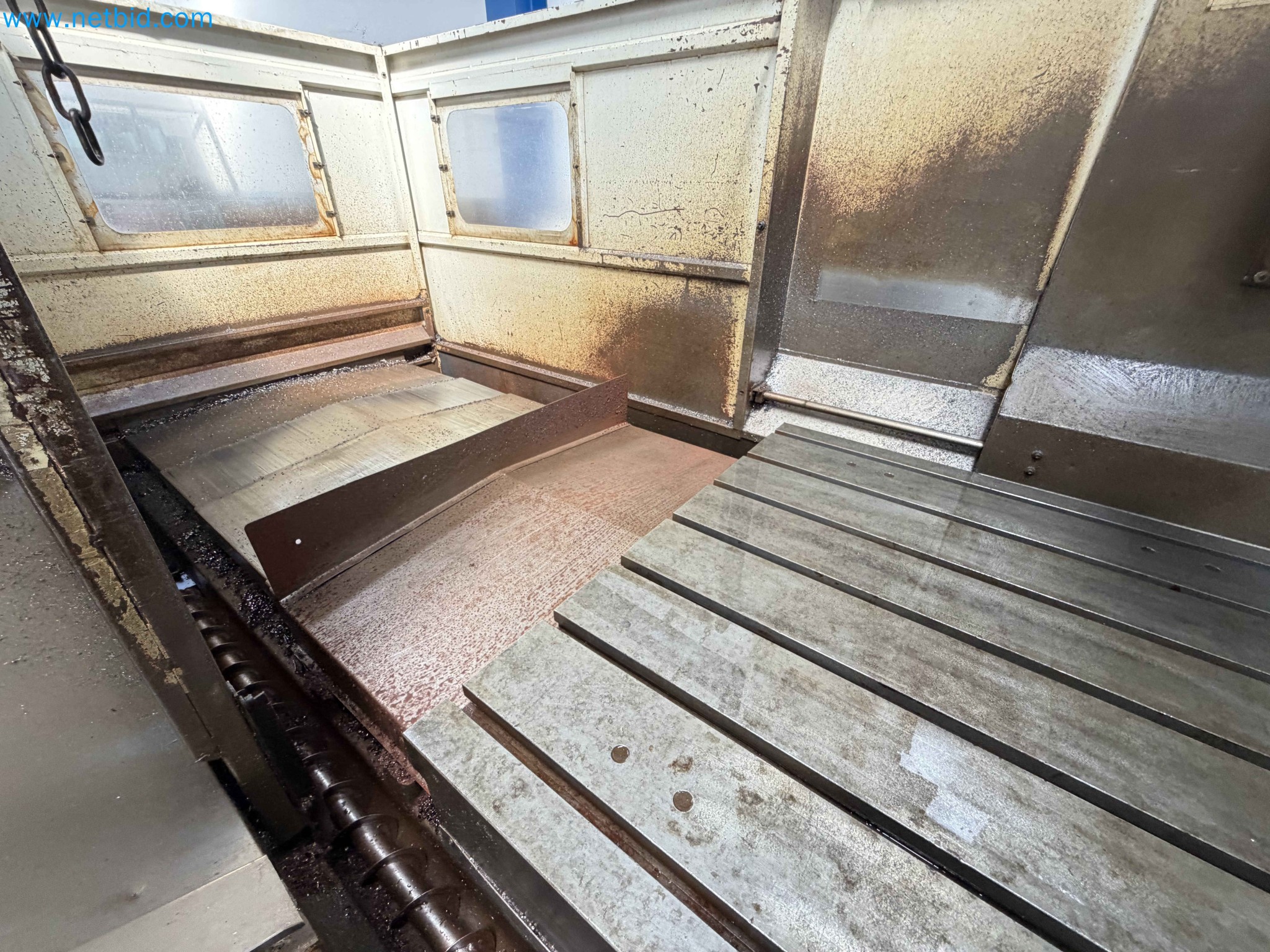

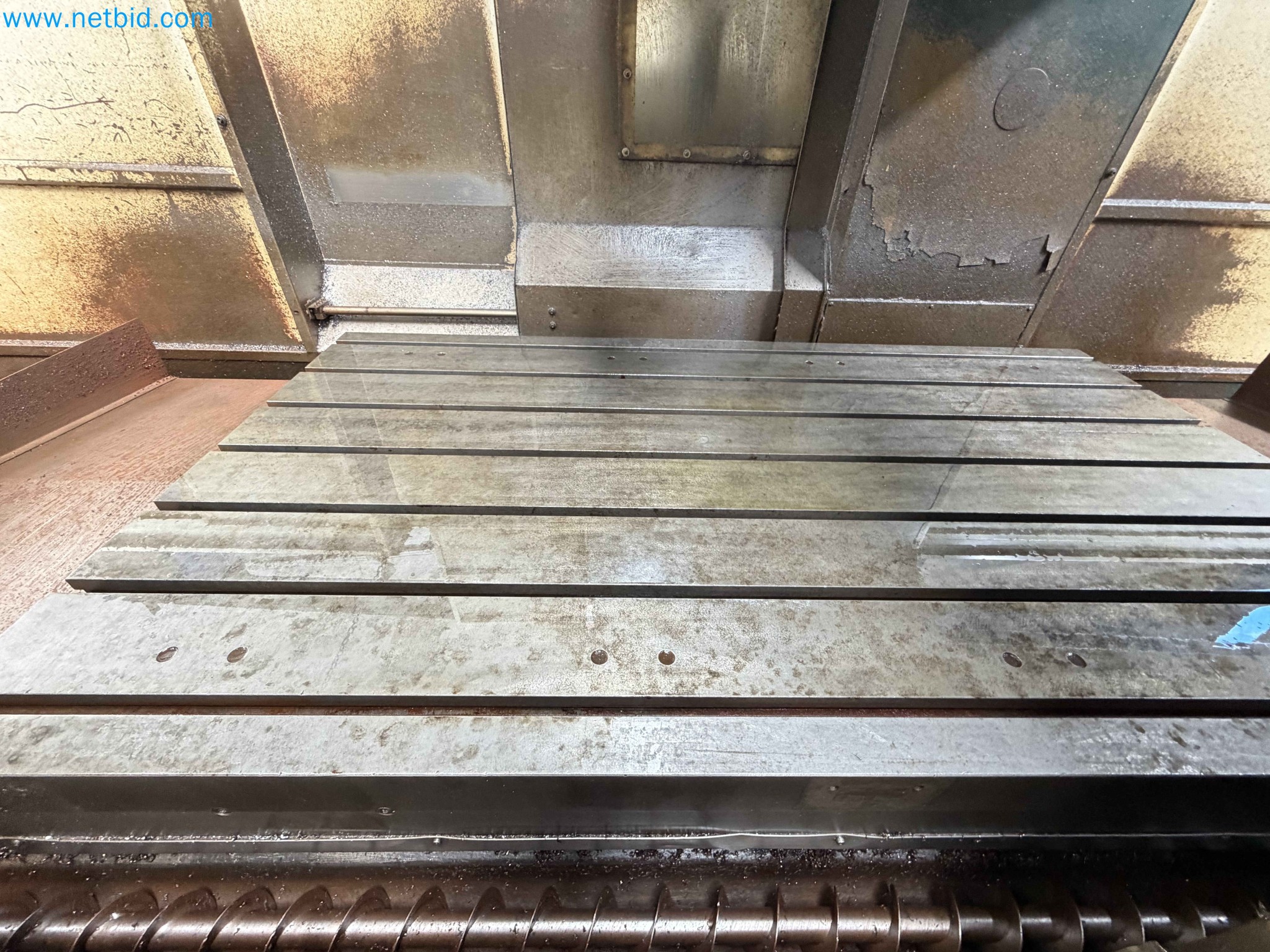

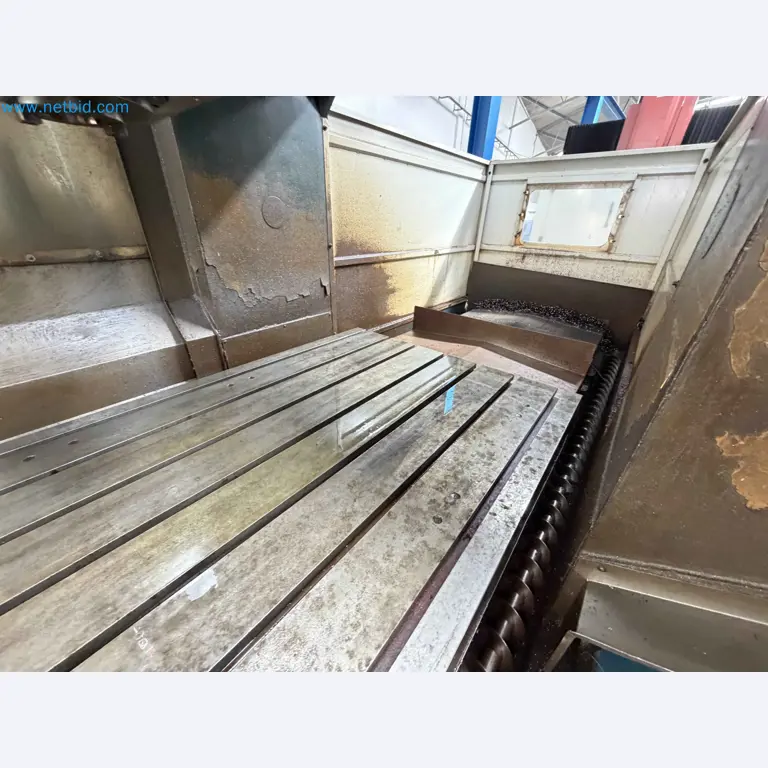

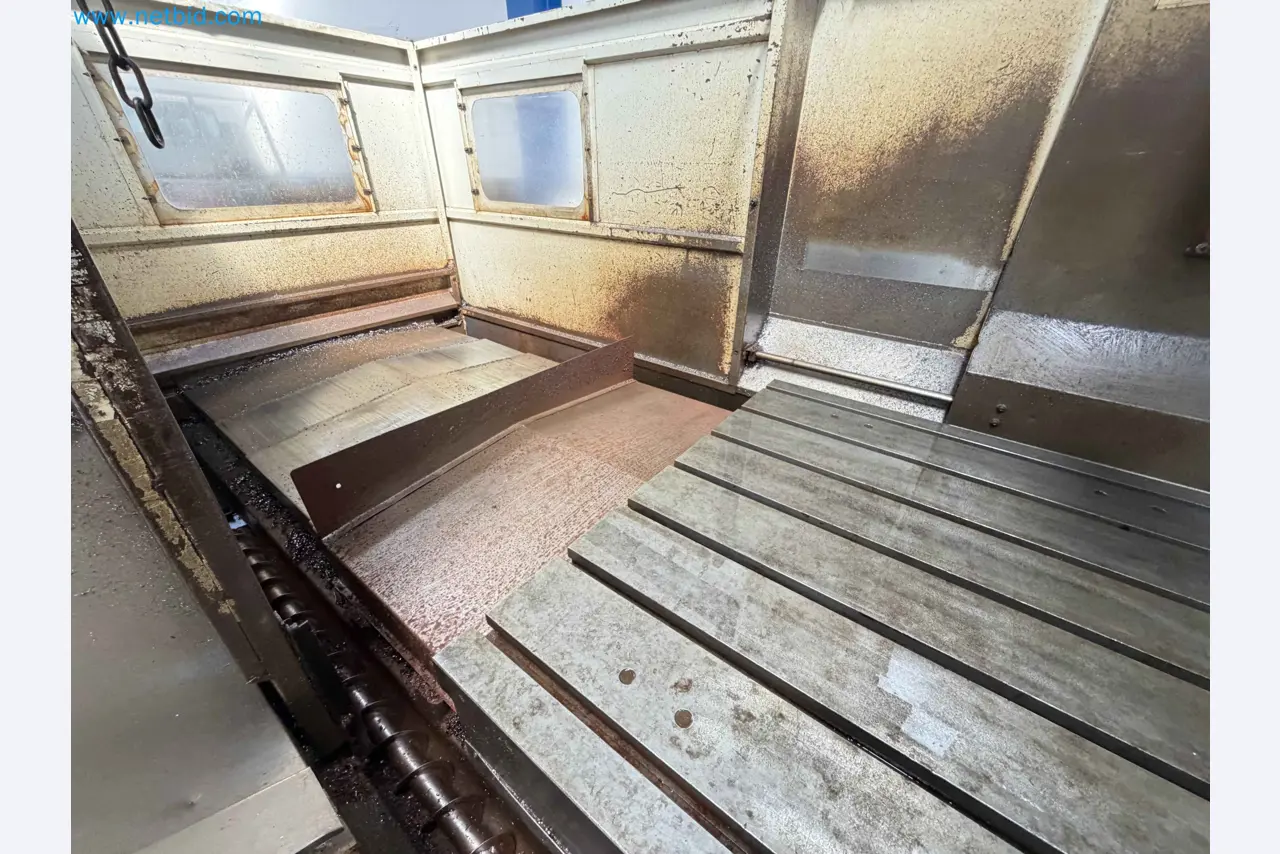

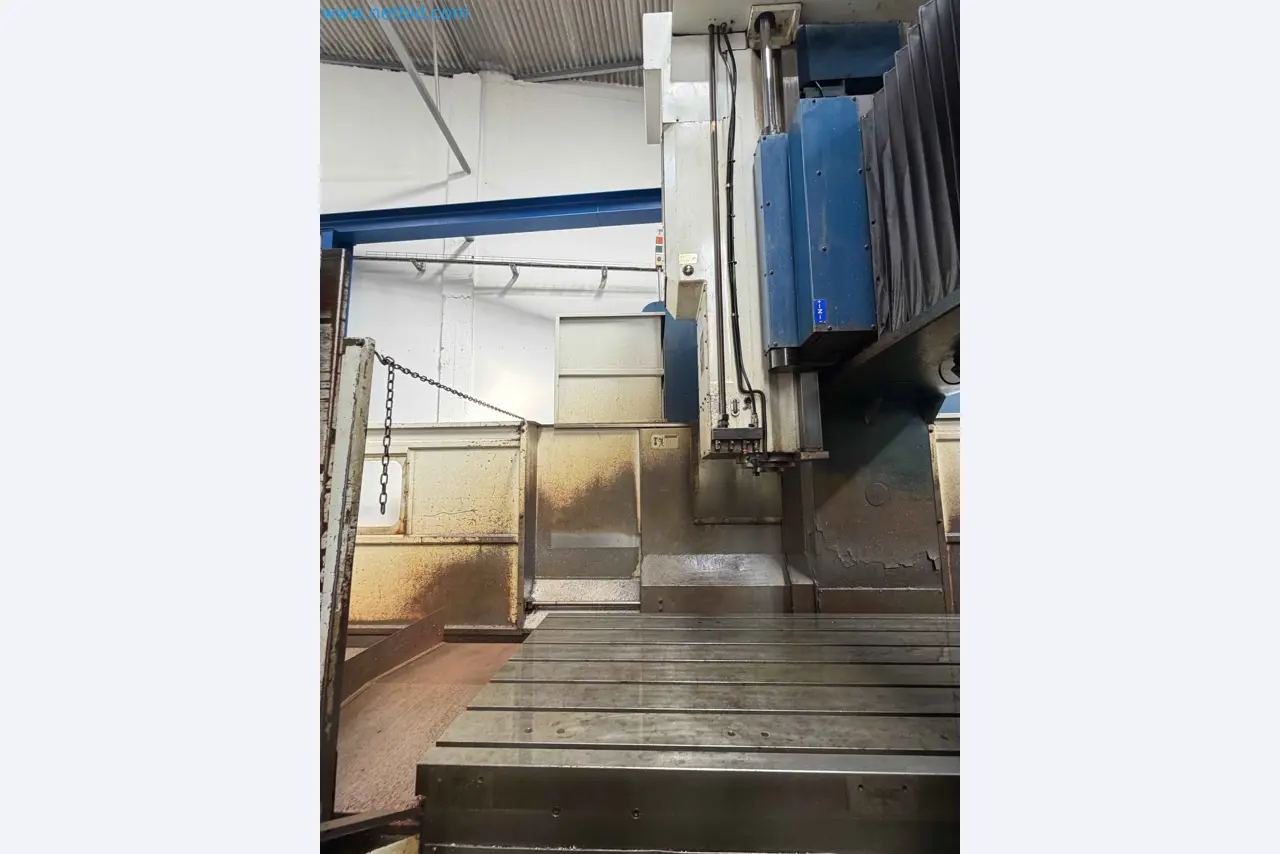

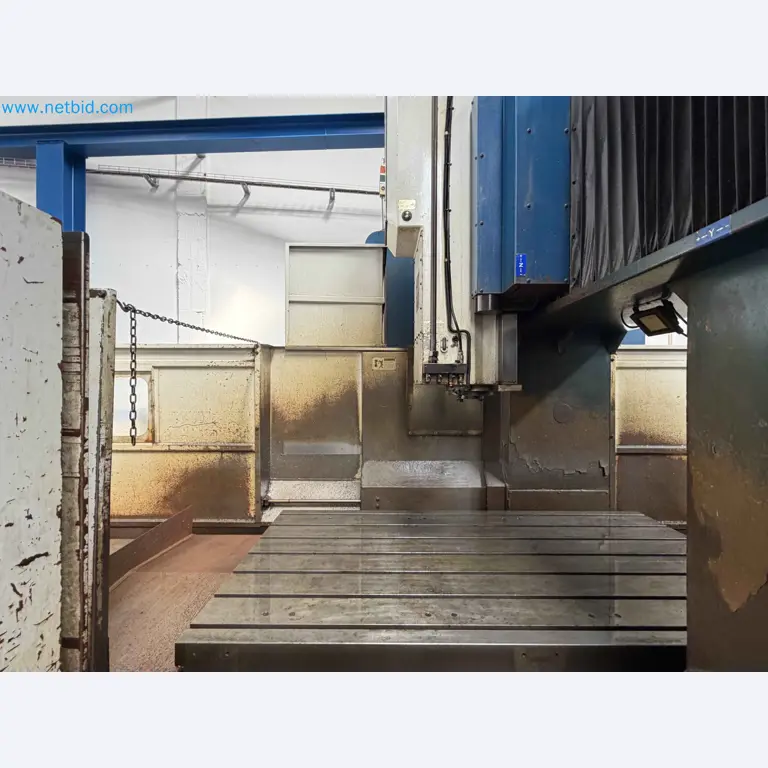

Tischgröße: 2000 × 1100 mm
Abstand zwischen den Ständern: 1300 mm
Abstand Spindel-Tisch: 200–960 mm
Max. Tischbelastung: 3500 kg
Abstand zwischen den Ständern: 1300 mm

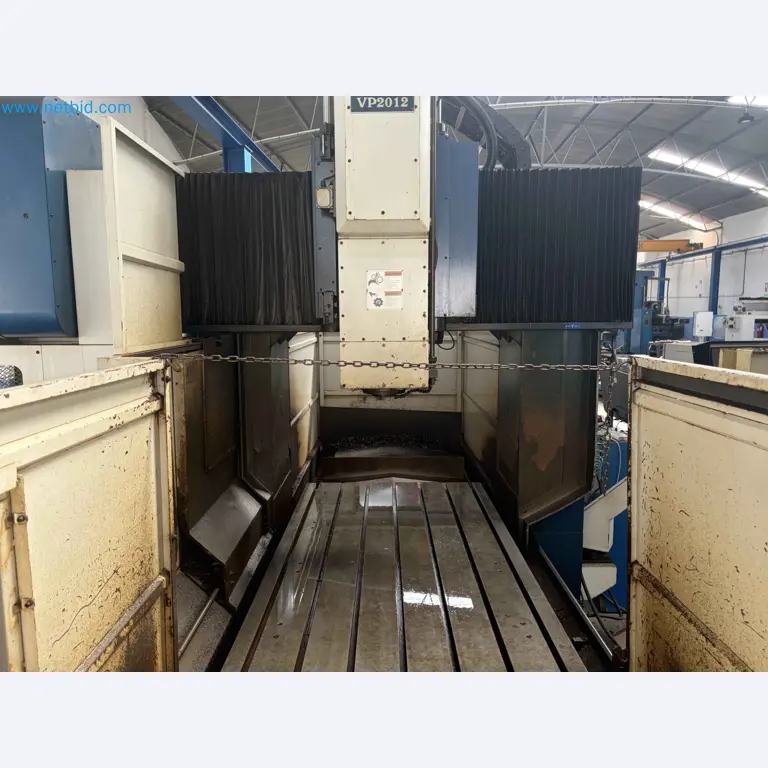

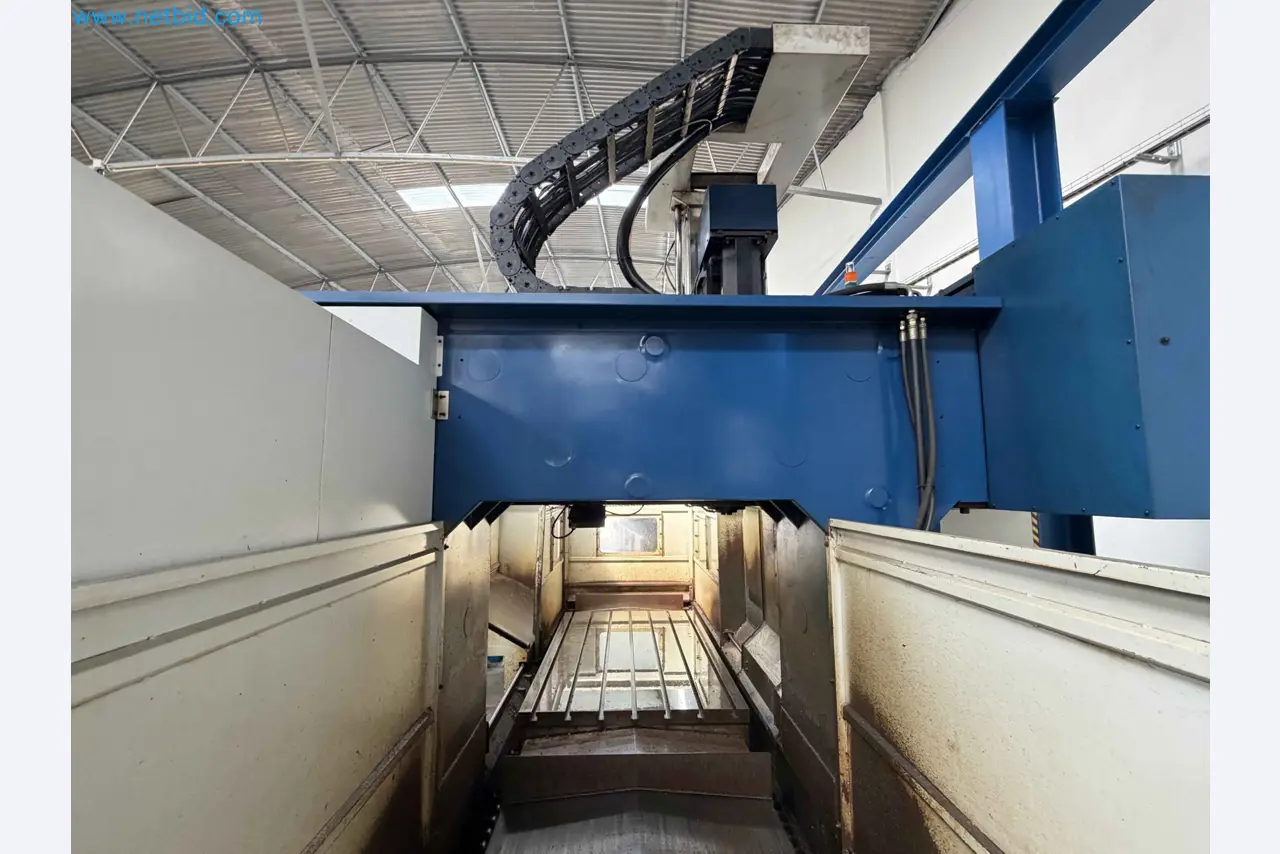

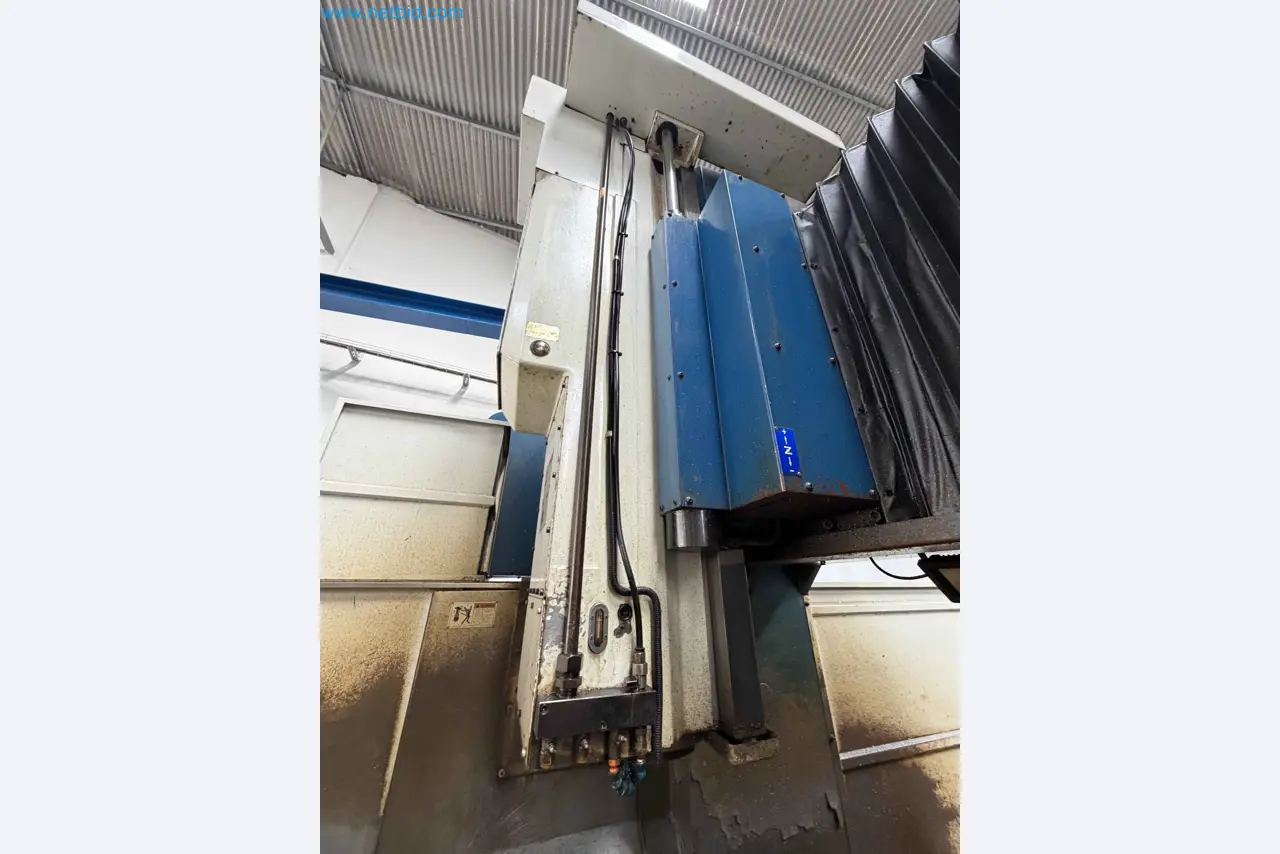

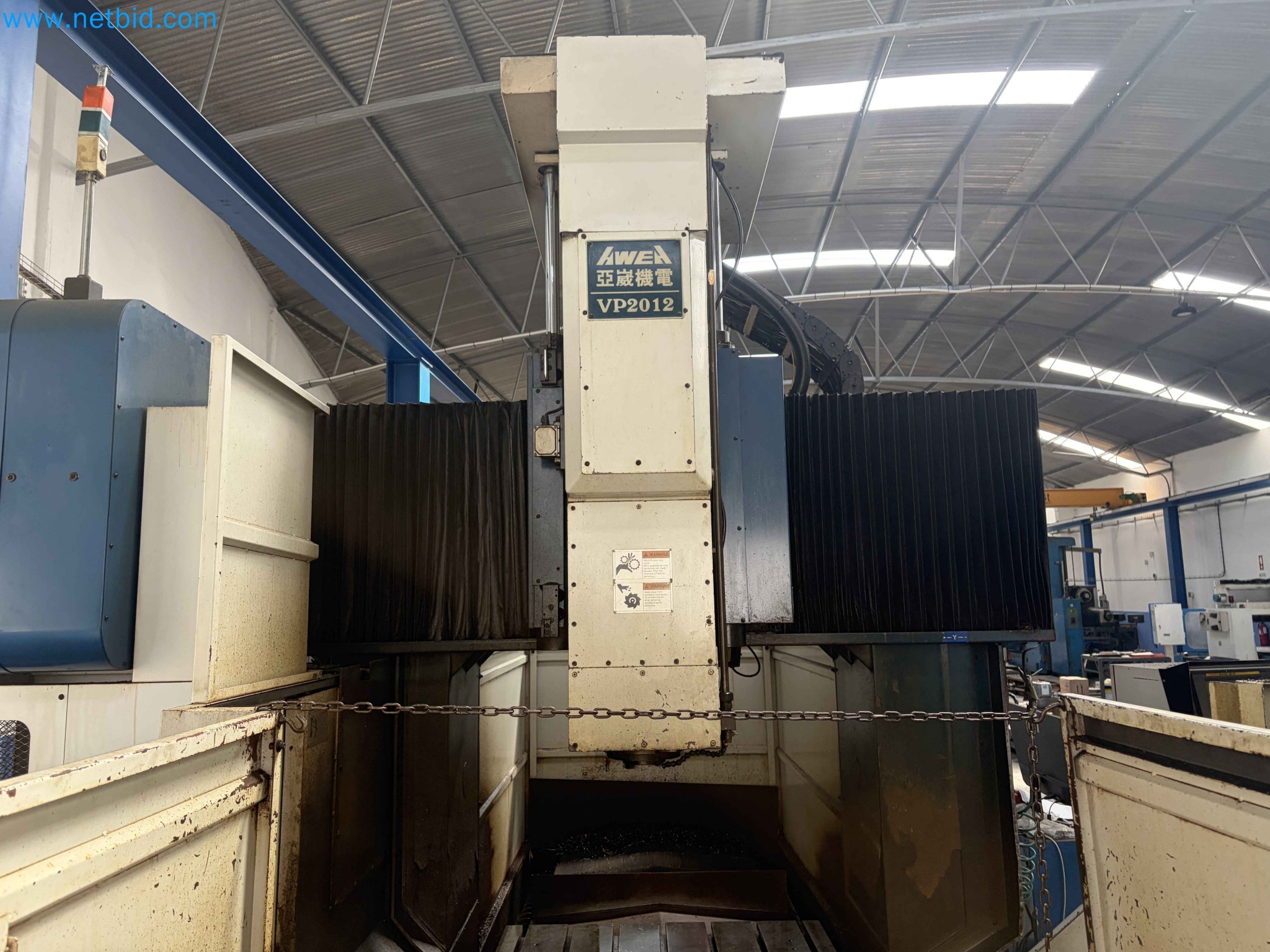

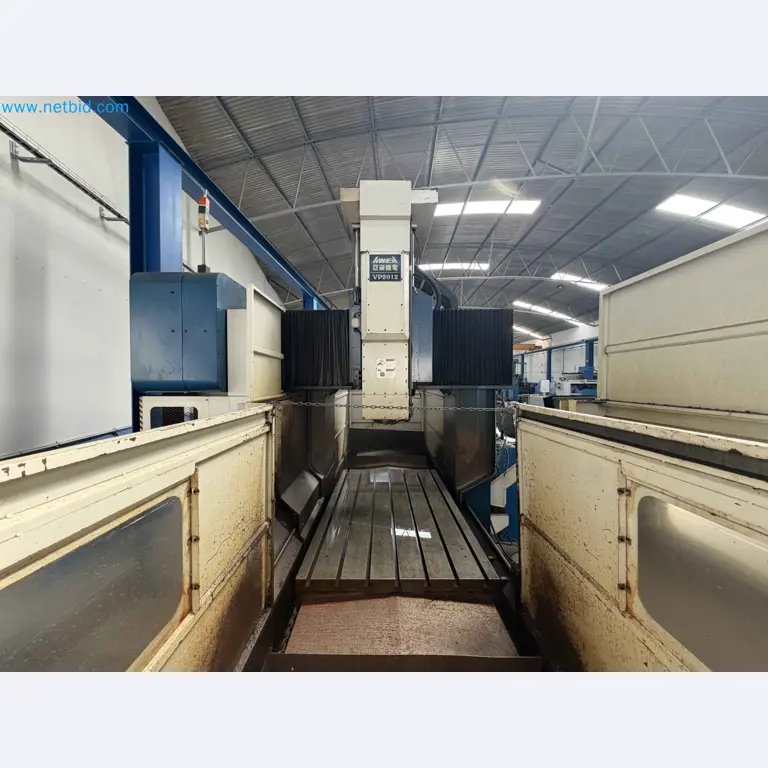

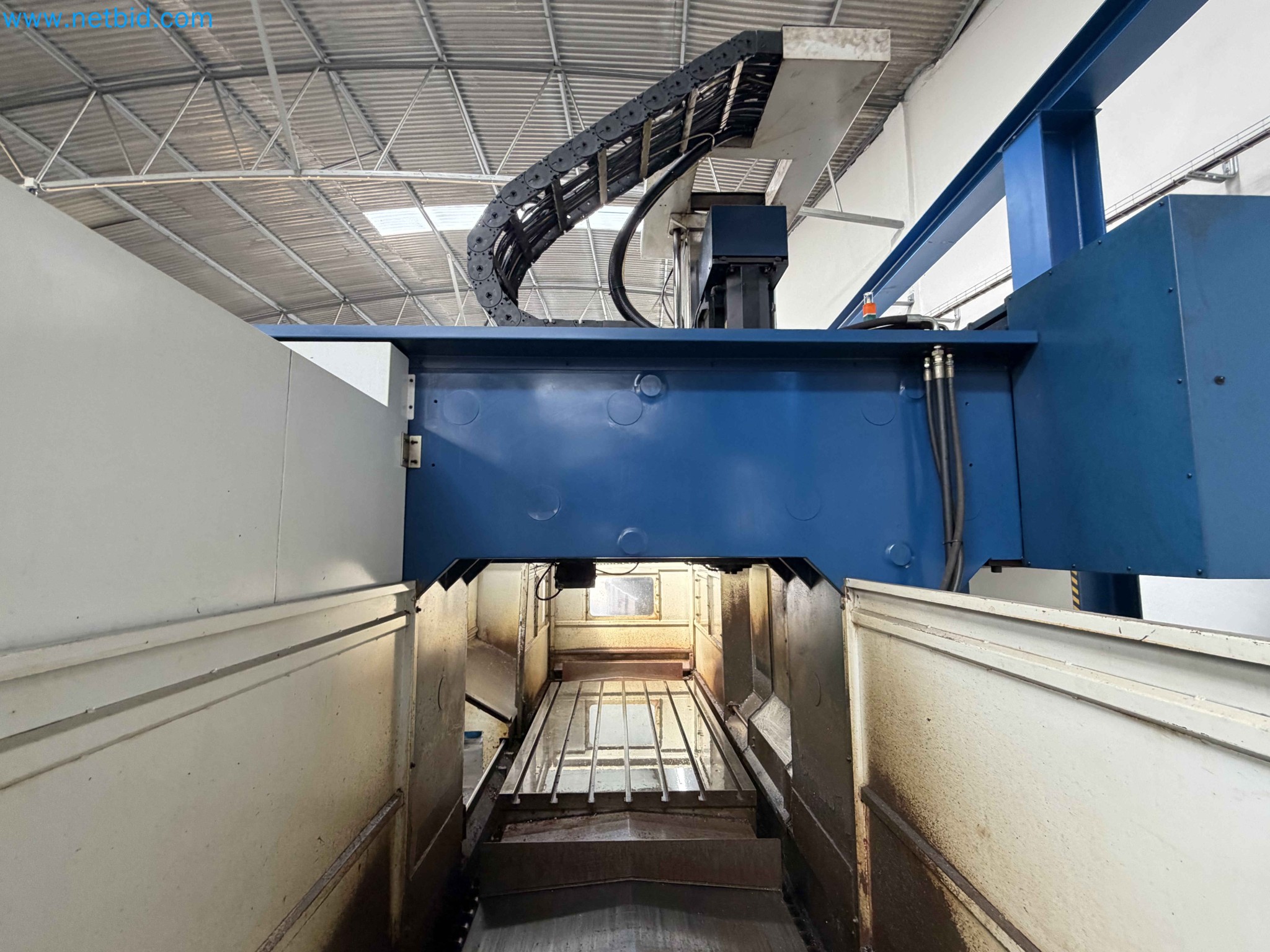

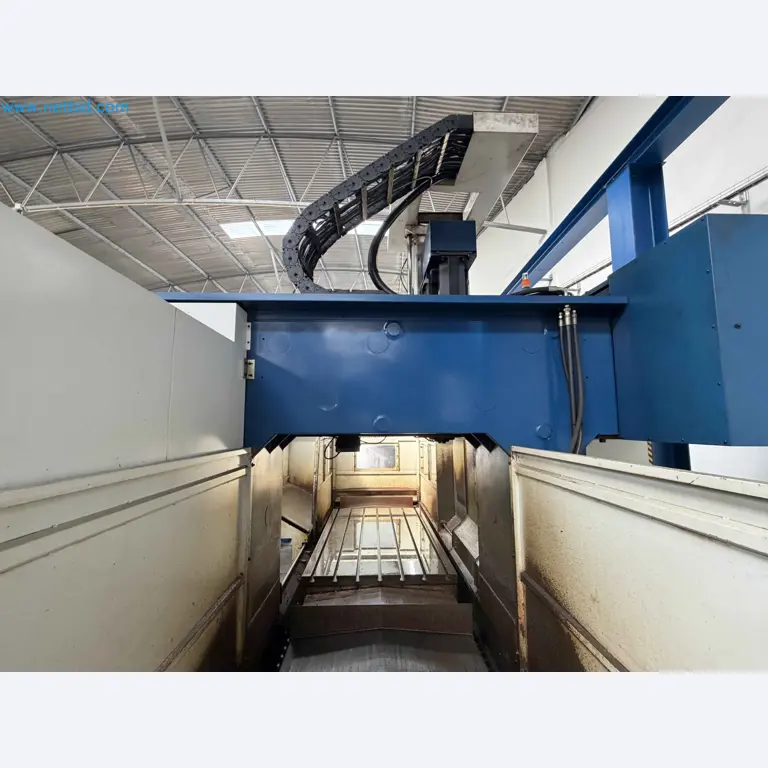

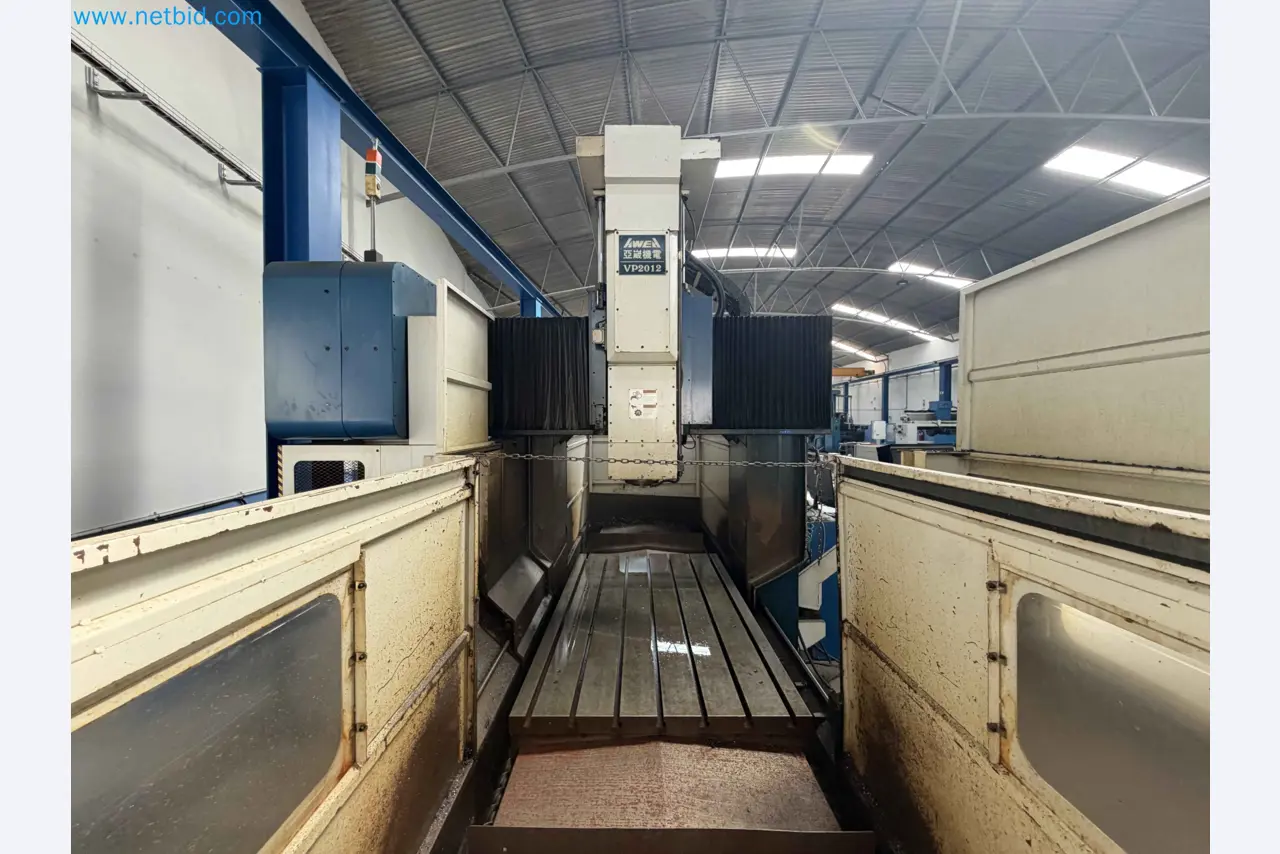

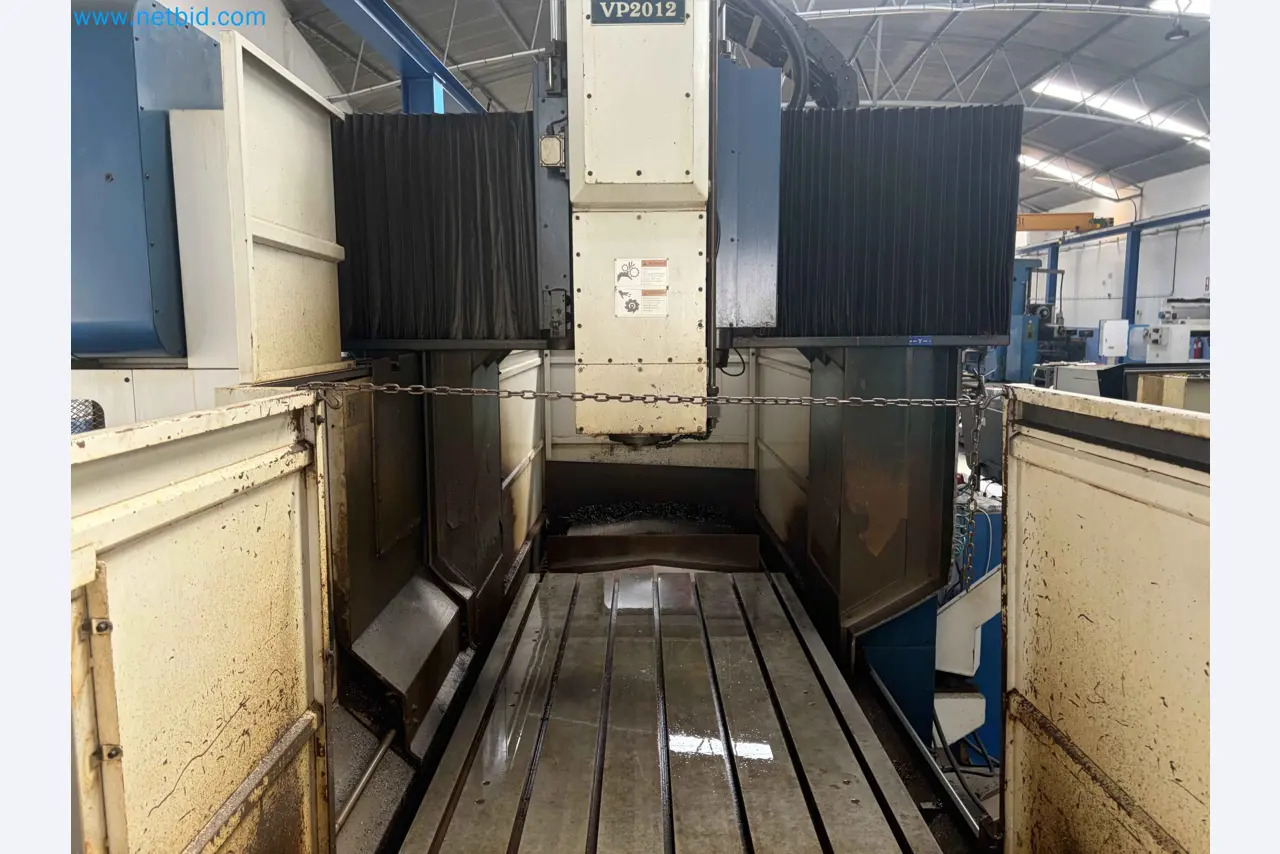

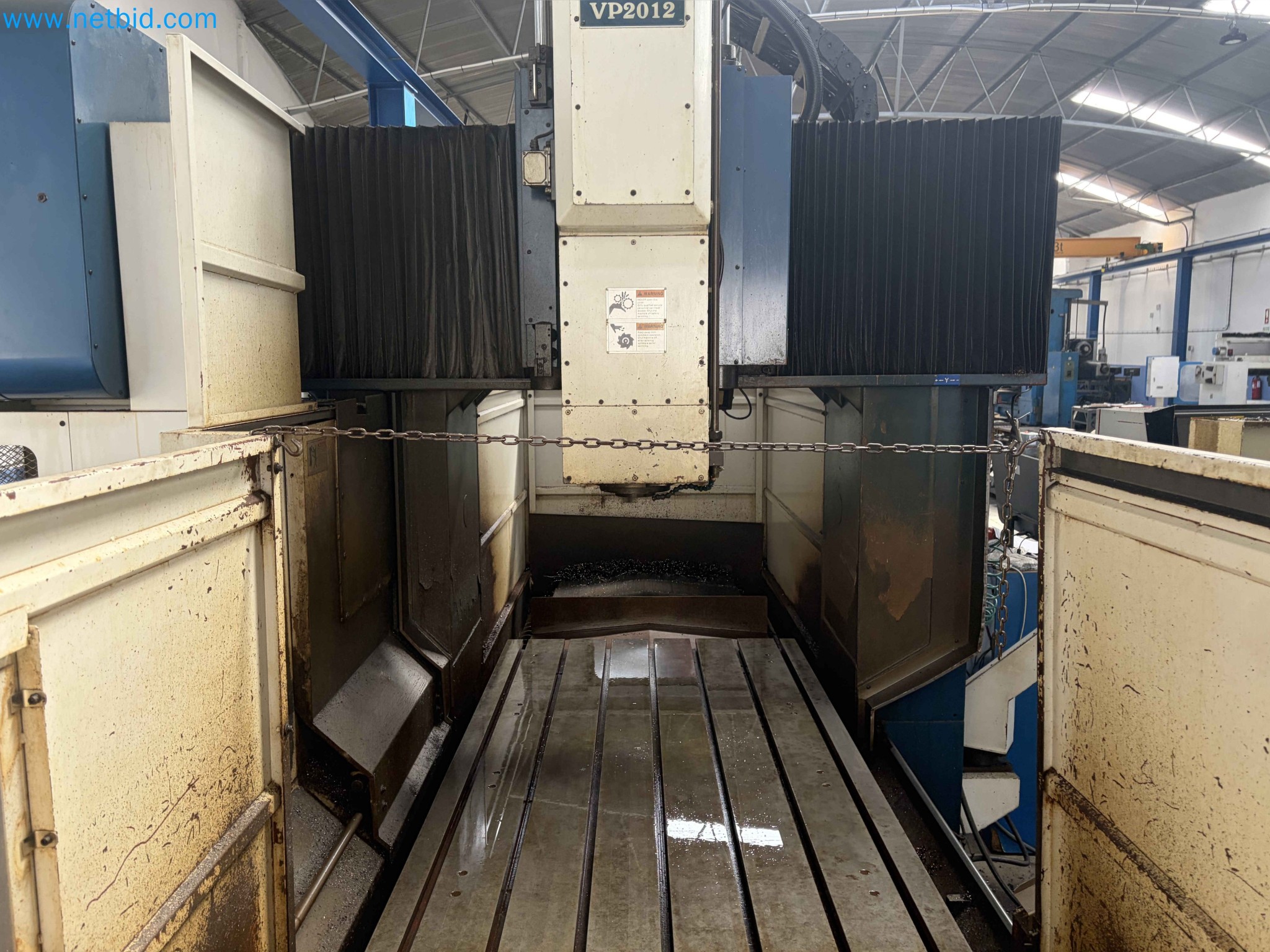

Portalbauweise (Doppelständer) für höhere Steifigkeit

Kopf / Spindel
Aufnahme: BT50 (ISO50 – DIN69871A)
Drehzahl: 10 – 5000 U/min
Spindelleistung: 11 / 15 kW (15 / 20 HP)
Antrieb: stufenlos regelbar (stepless)

Eilgang X/Y: 20.000 mm/min
Eilgang Z: 15.000 mm/min
Vorschub: 1 – 5.000 mm/min

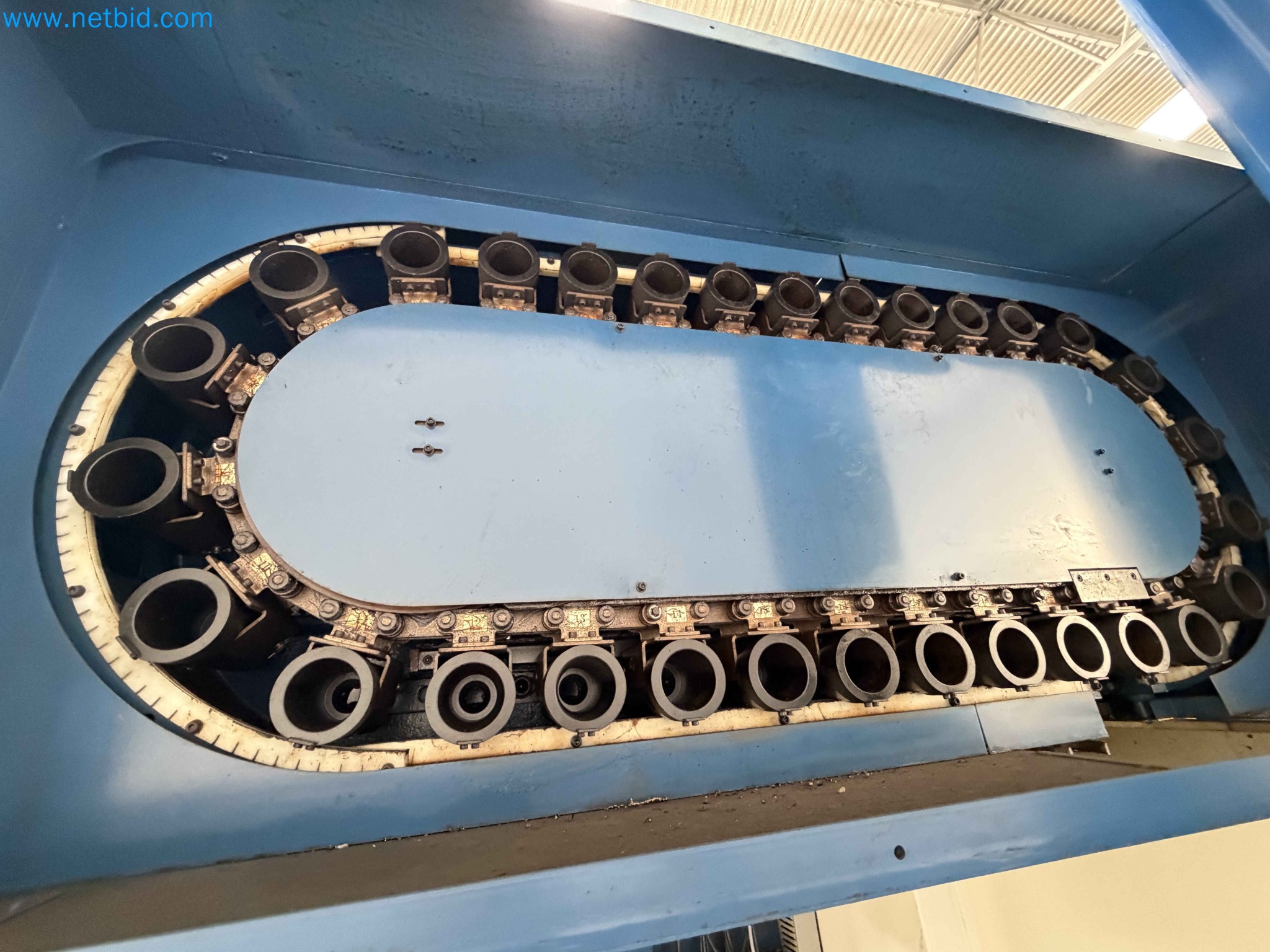

Werkzeugmagazin: 30 Werkzeuge
Werkzeugwechsel: automatisch (Doppelgreifer)
Werkzeugwechselzeit (T-T): ~6 Sek
Werkzeugaufnahme: BT50

Positioniergenauigkeit: ±0,005 mm / 300 mm
Wiederholgenauigkeit: ±0,003 mm

Gesteuerte Achsen: 3 Achsen simultan
Schnittstelle: RS-232
Zentralschmieranlage

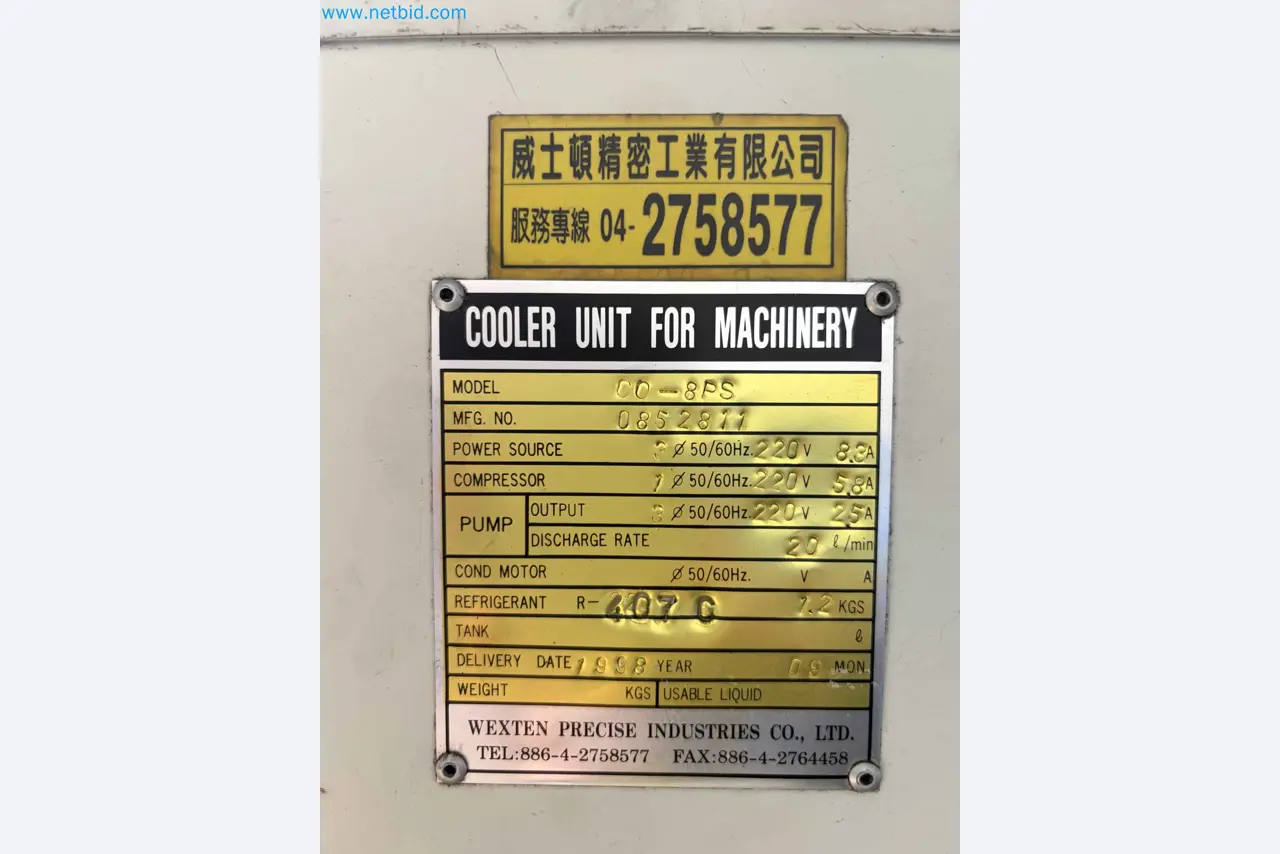

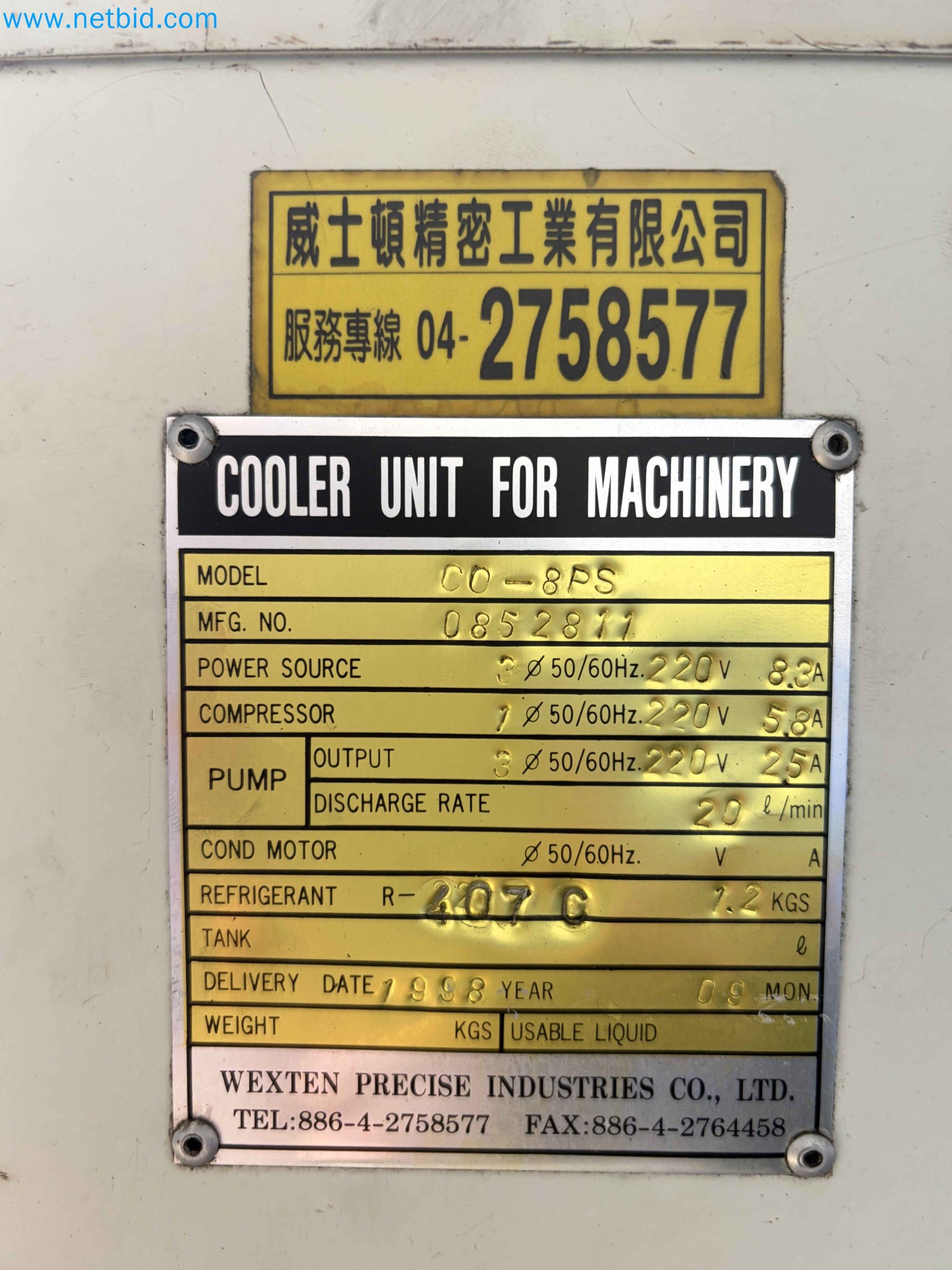

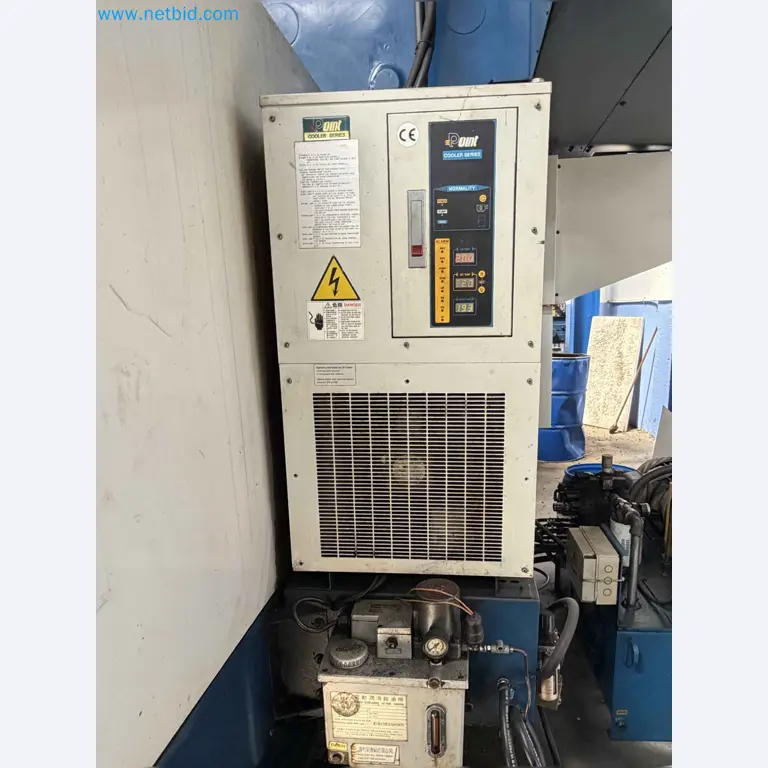

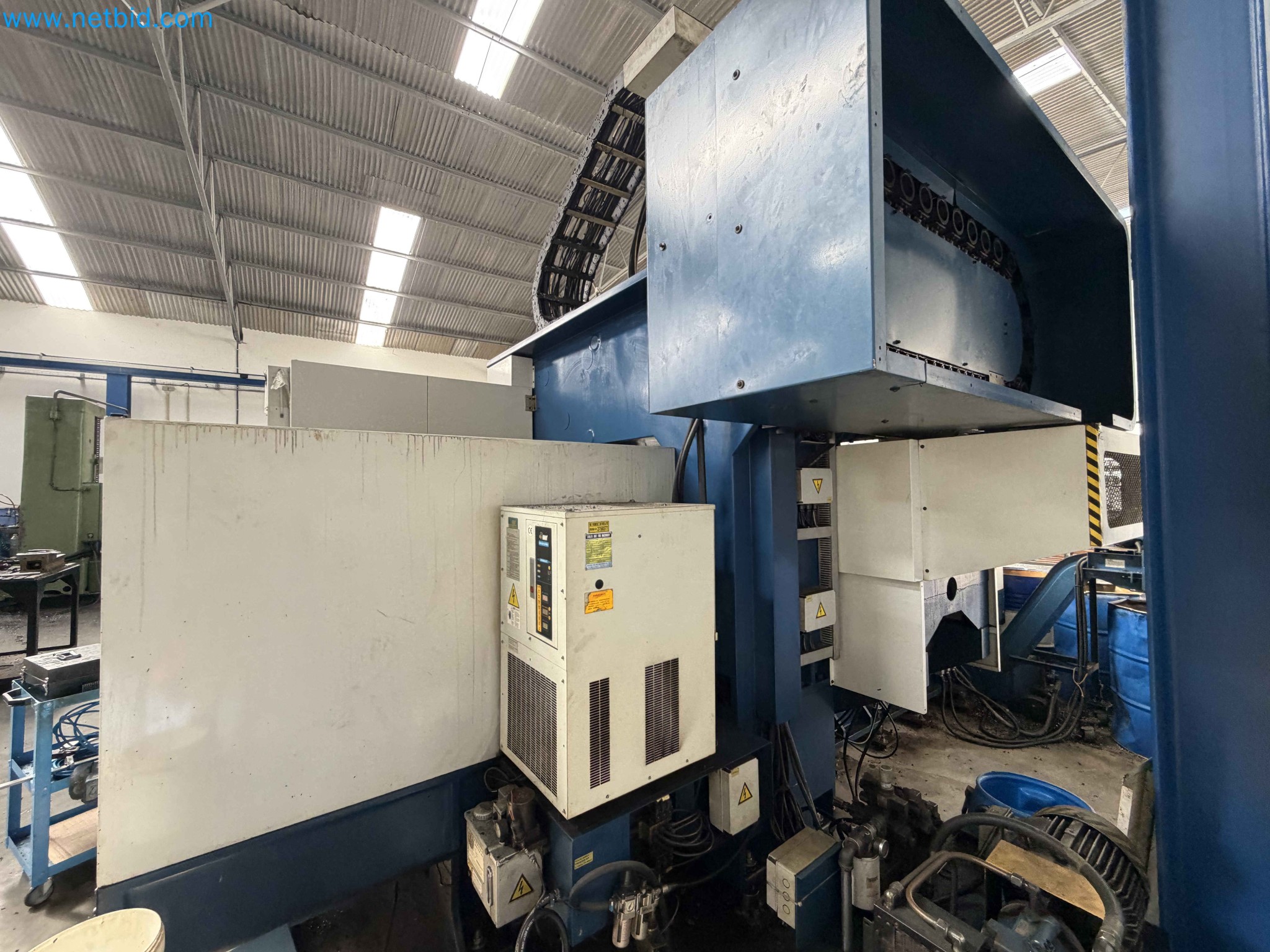

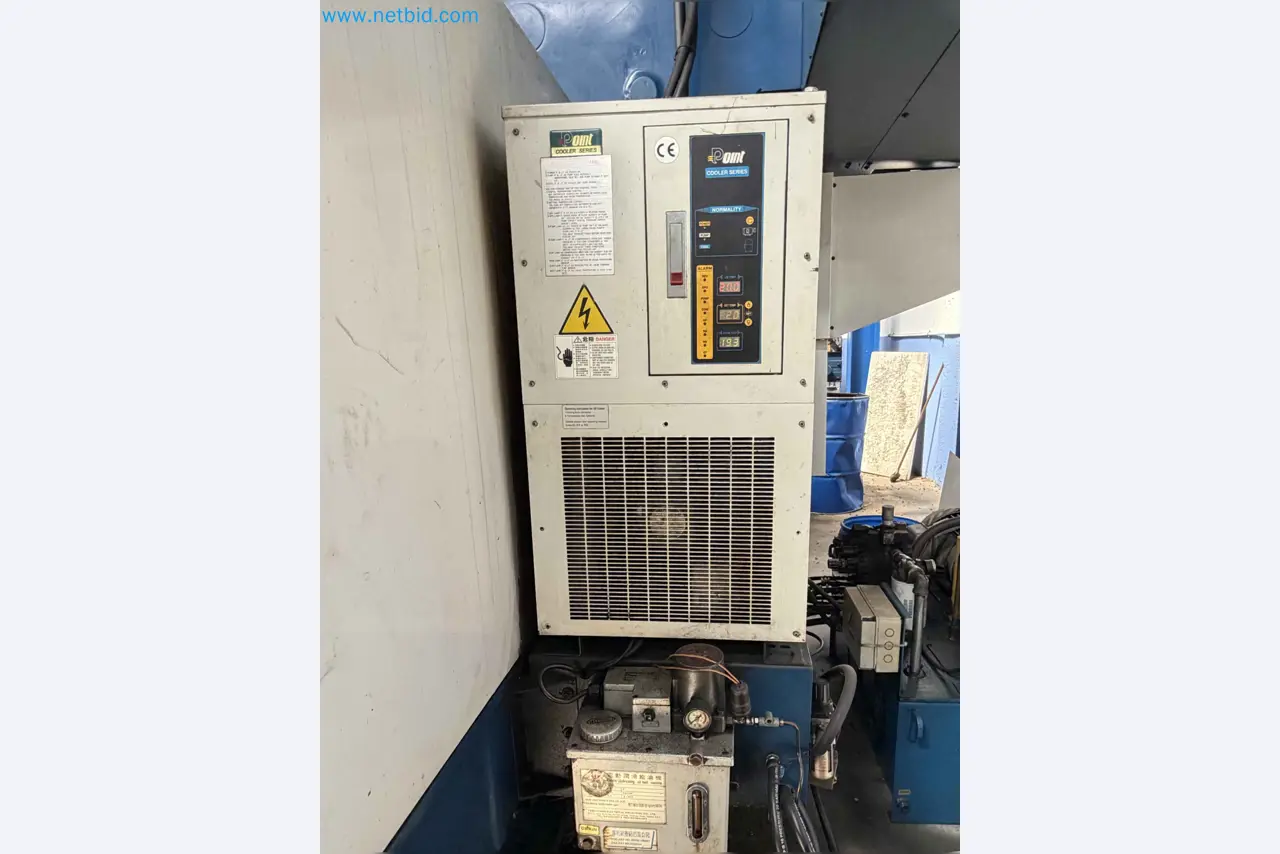

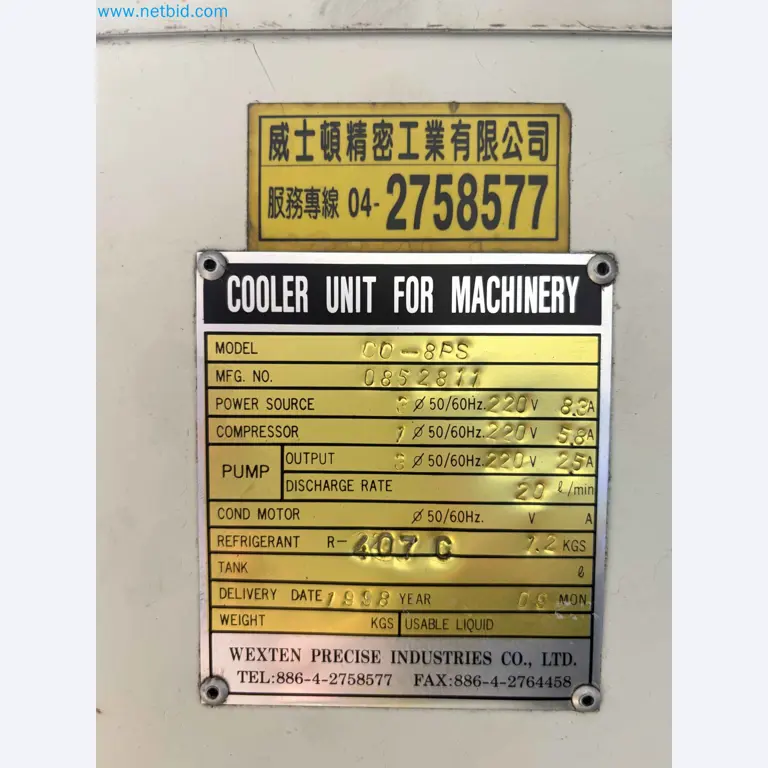

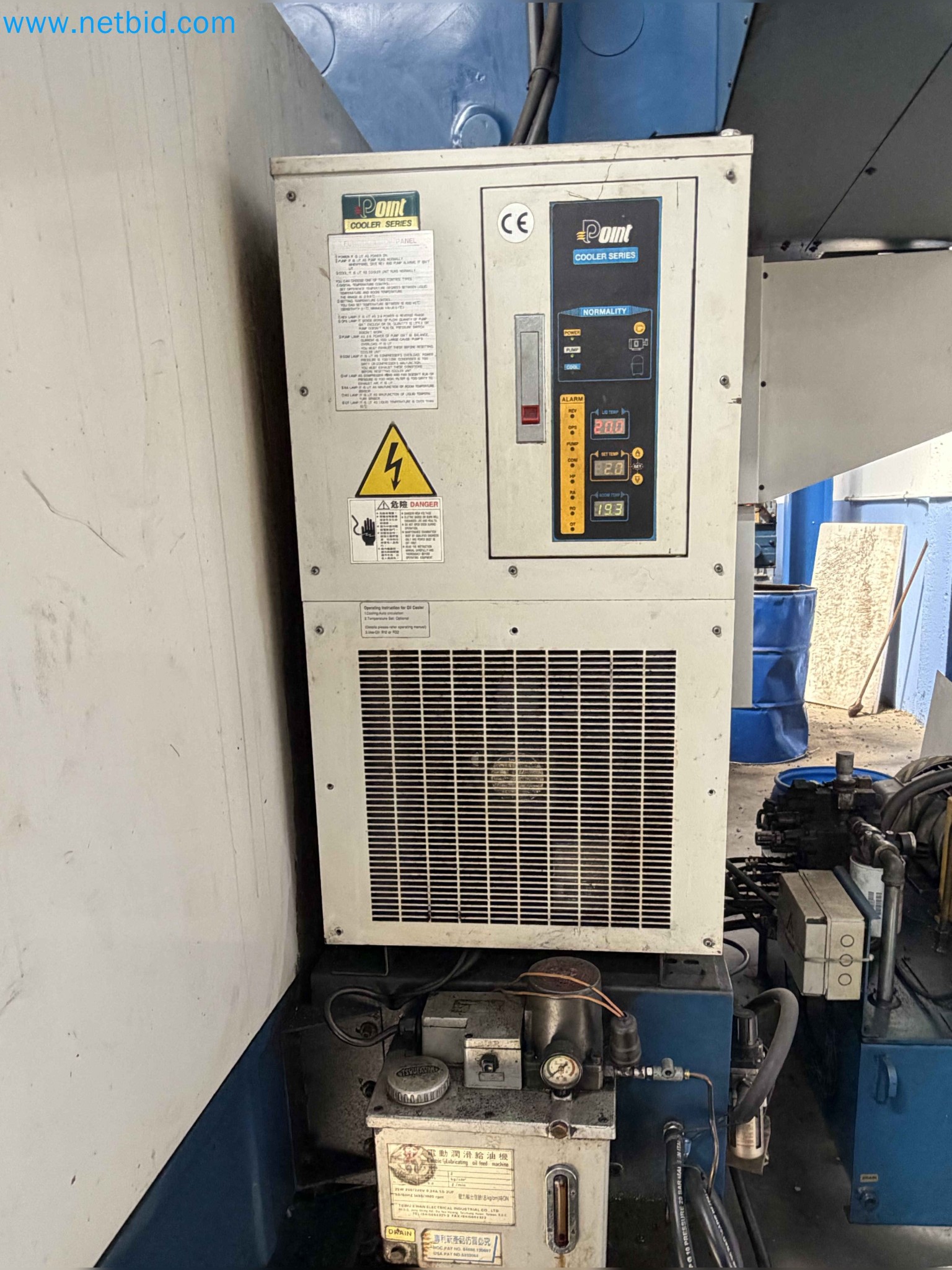

Kühlsystem mit Tank
Backlash-Kompensation
Steigungsfehlerkompensation
DNC + MDI Modus

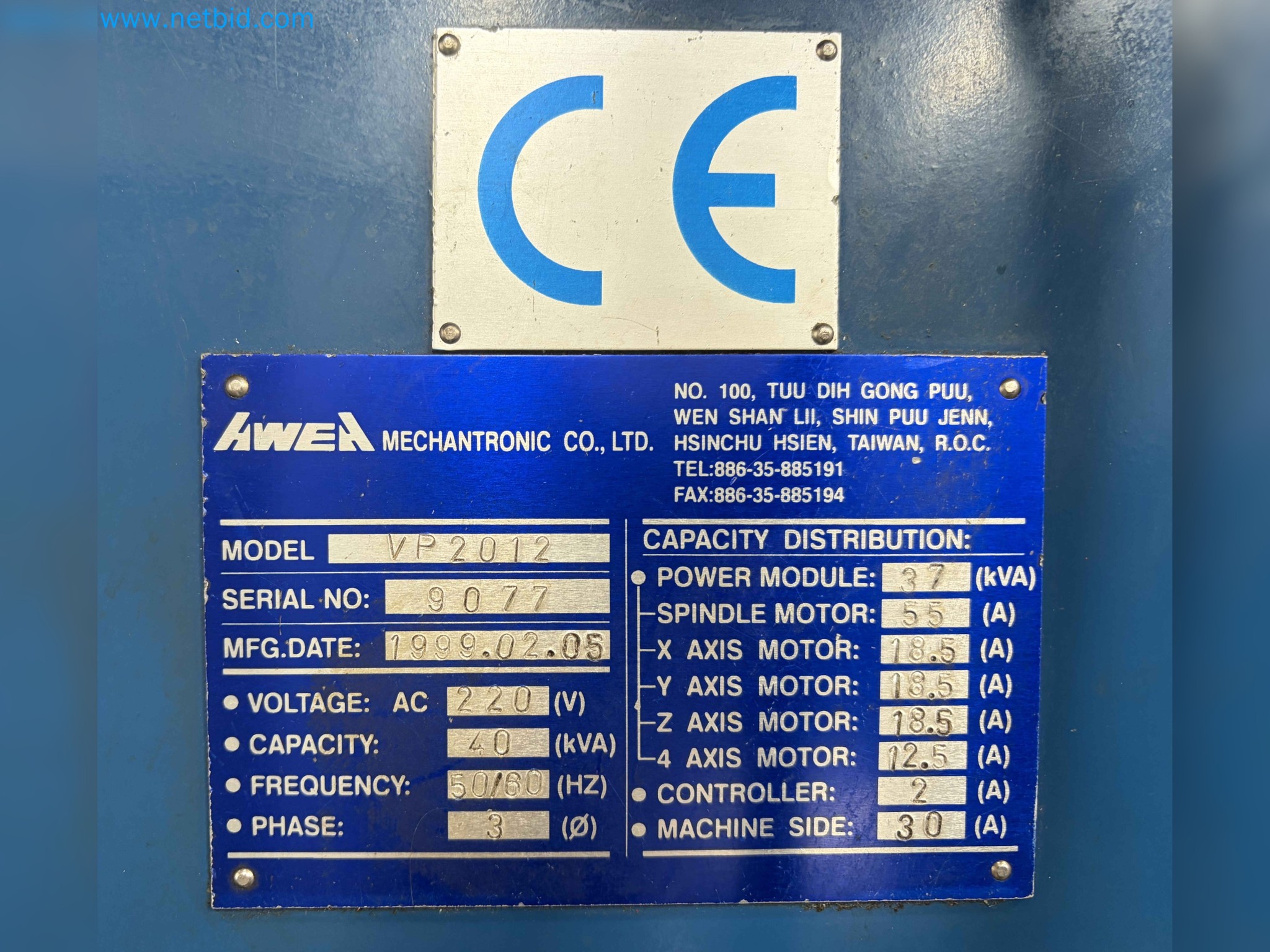

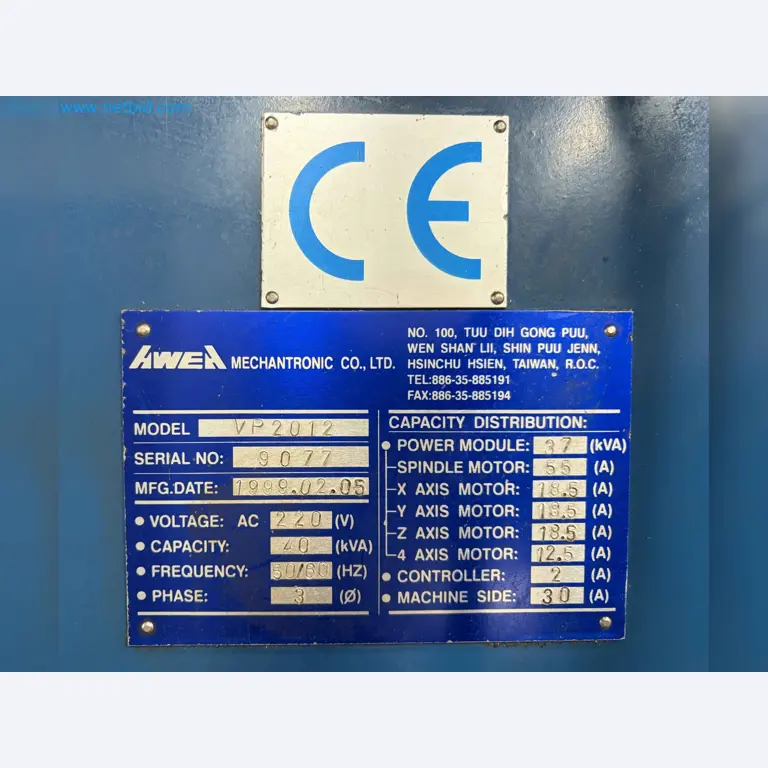

Spannung: AC 220V
Frequenz: 50/60 Hz
Phasen: 3
Gesamtleistung: ~50 kVA
Stromversorgung: AC 220V ±10%, dreiphasig
Luftdruck: ~5 kg/cm²

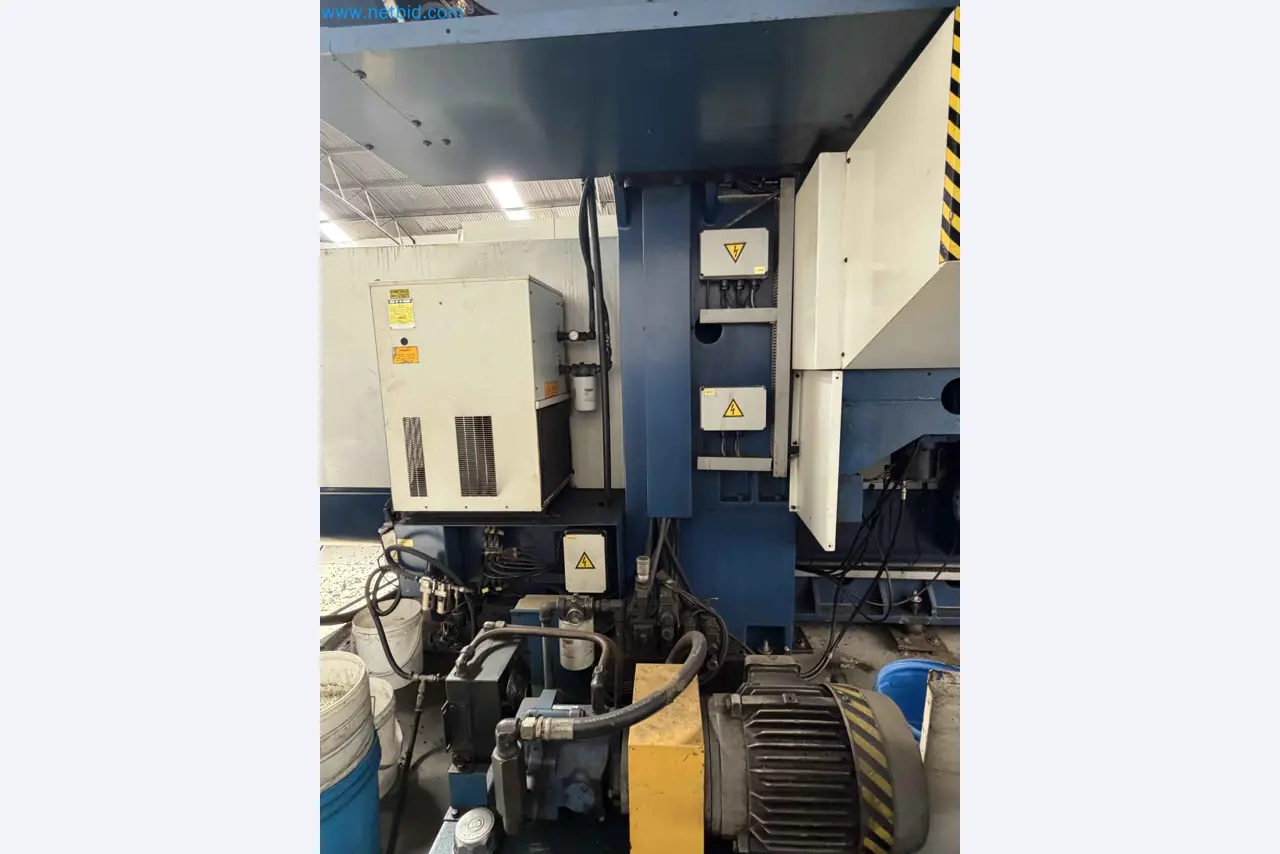

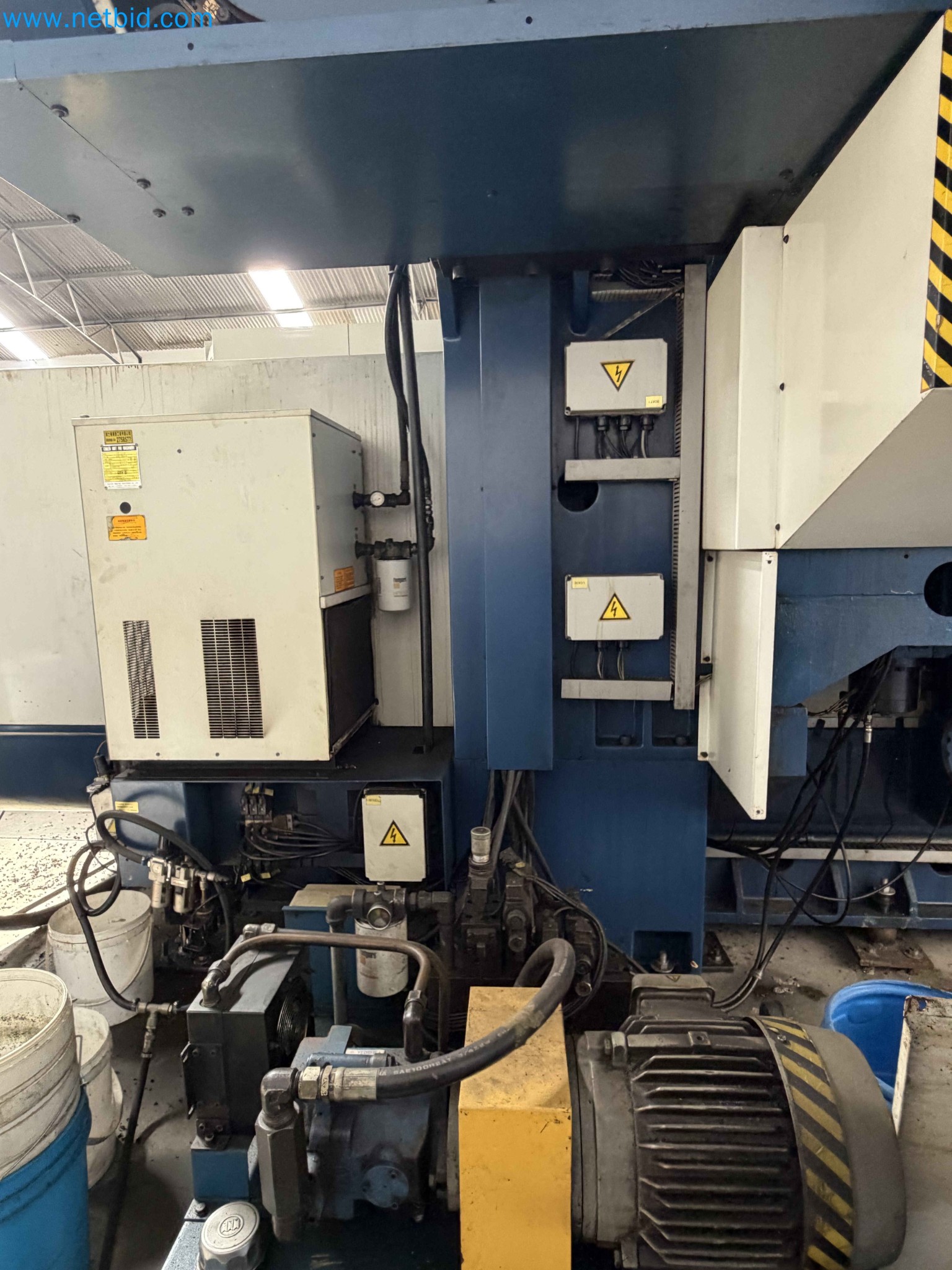

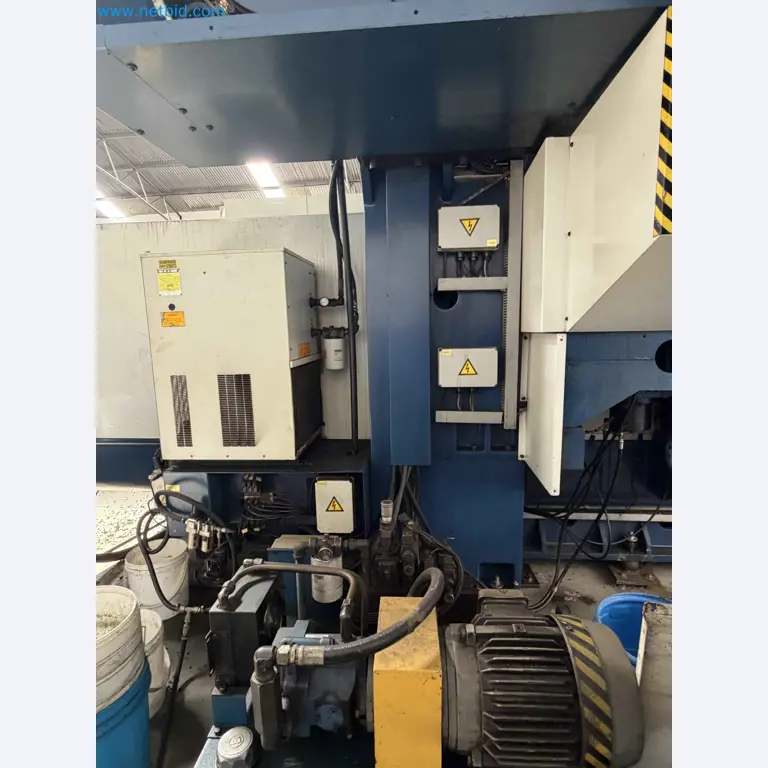

Hydrauliktank: 120 L
Kühlmitteltank: 240 L

Kühlsystem mit Tank
Zentralschmieranlage
RS-232 Schnittstelle

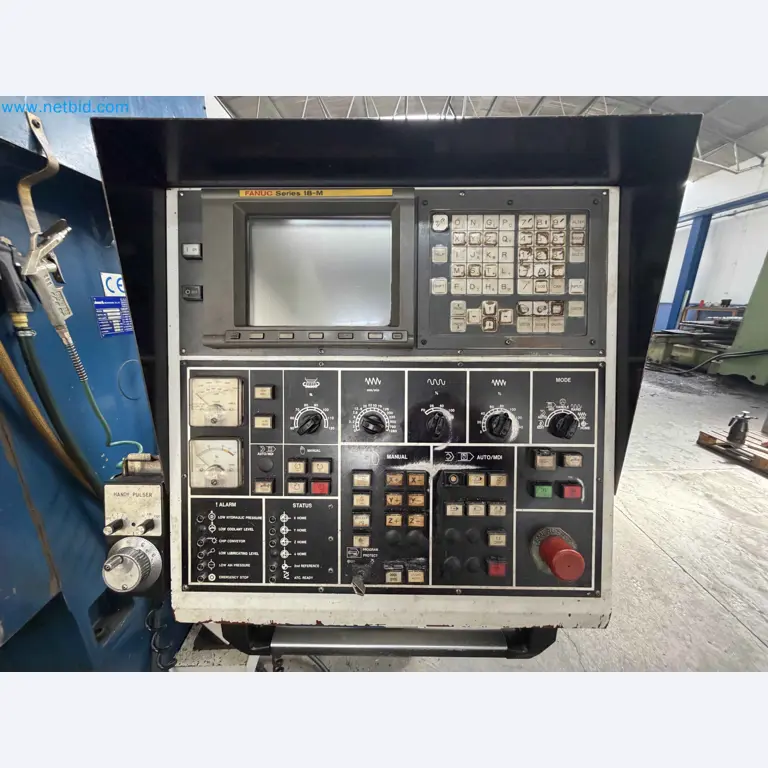

Handrad (MPG)

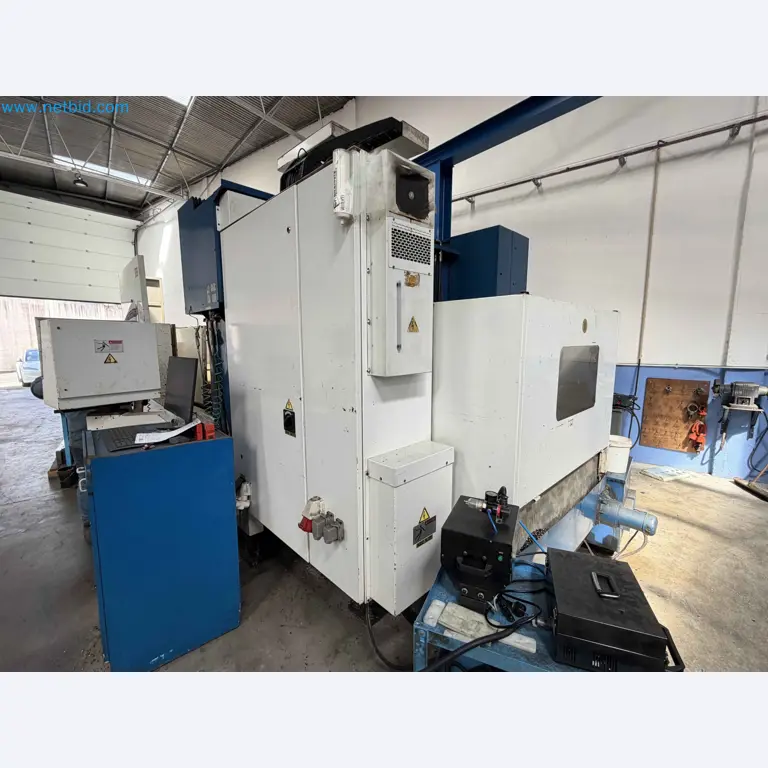

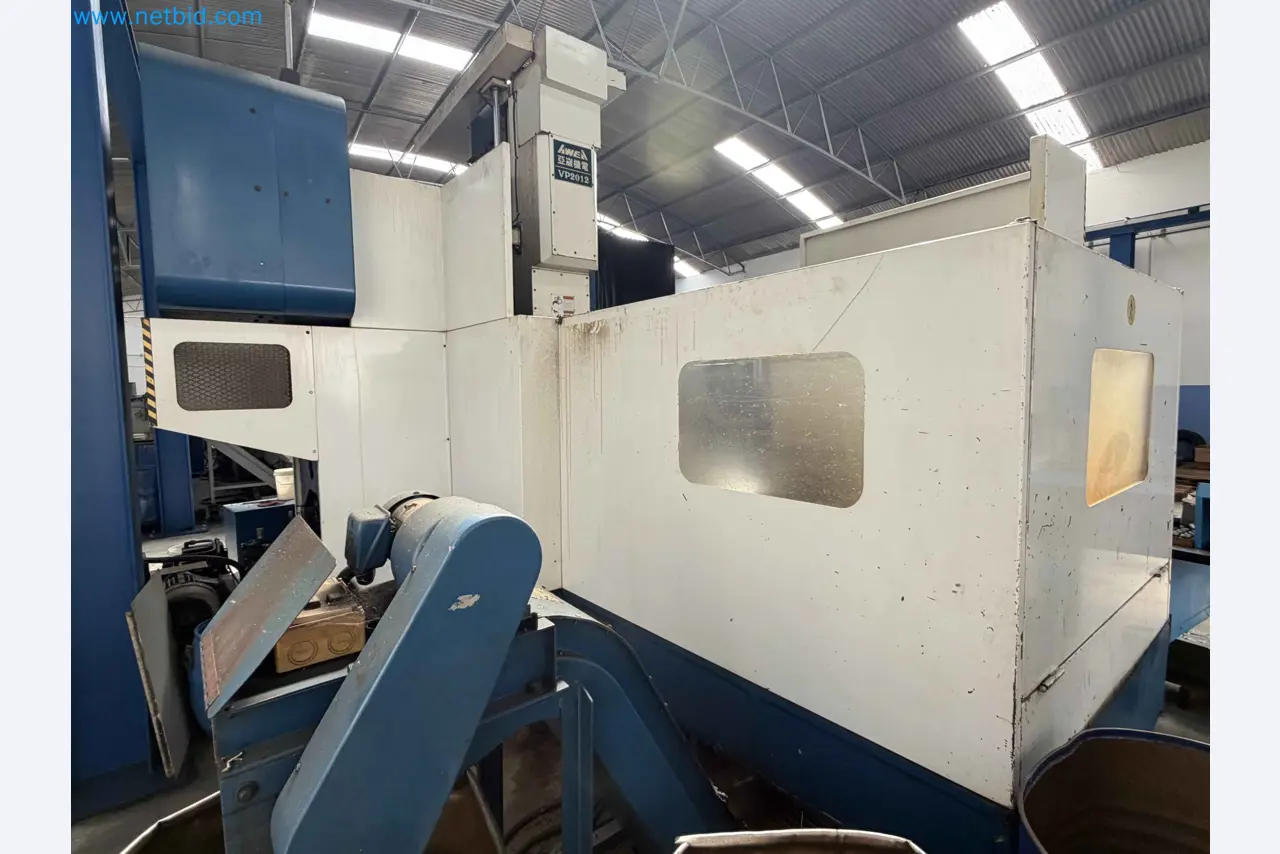

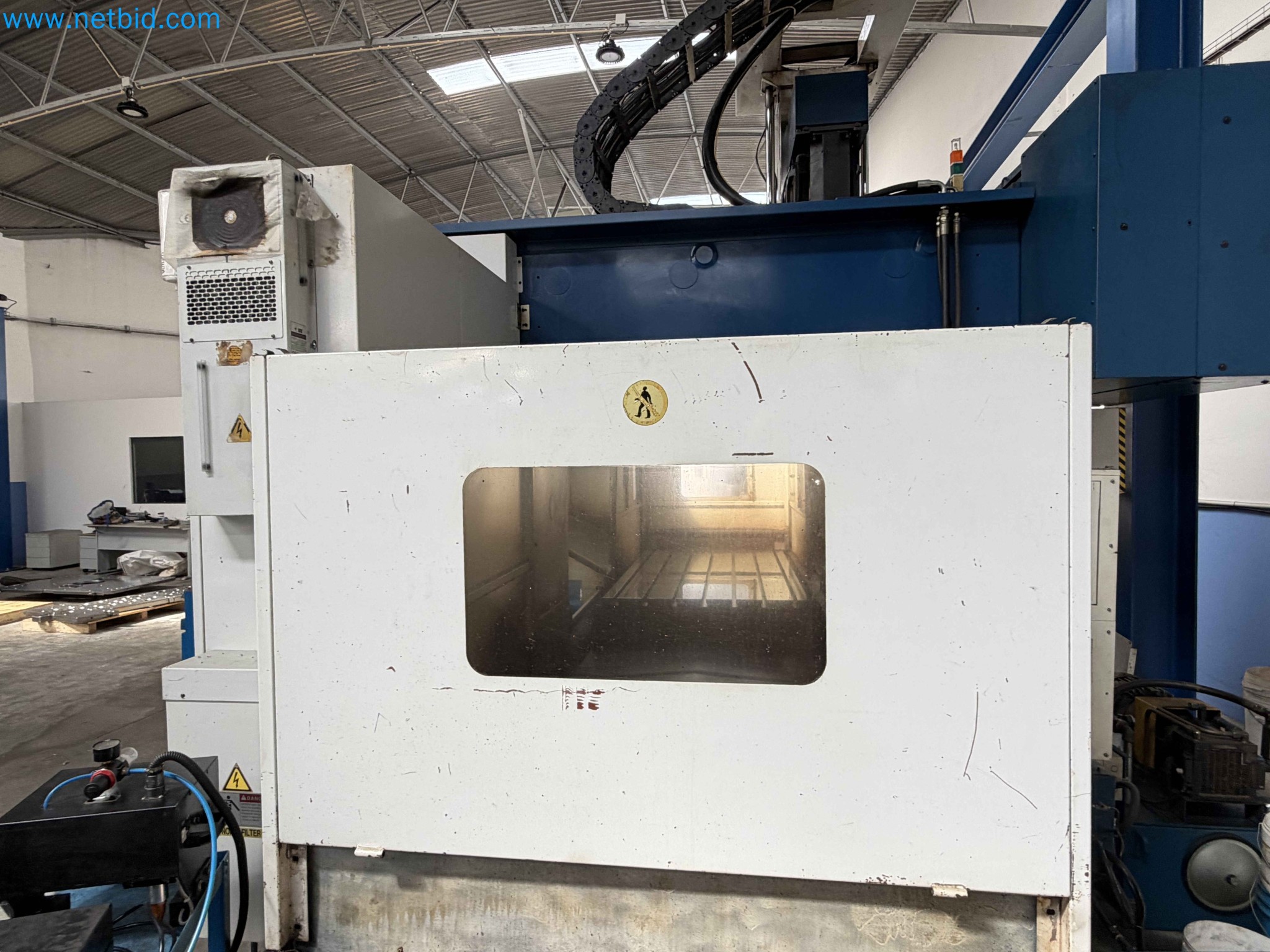

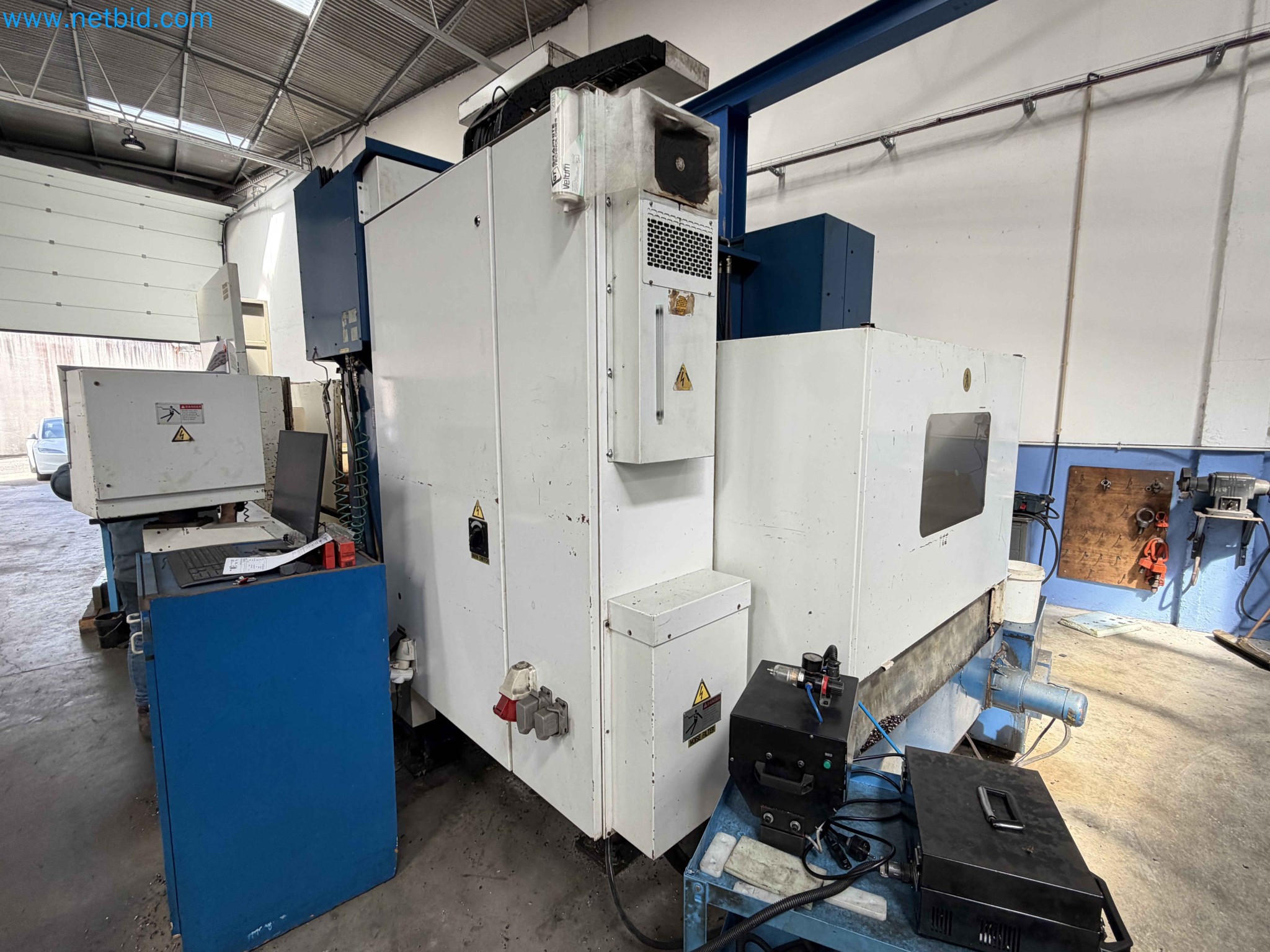

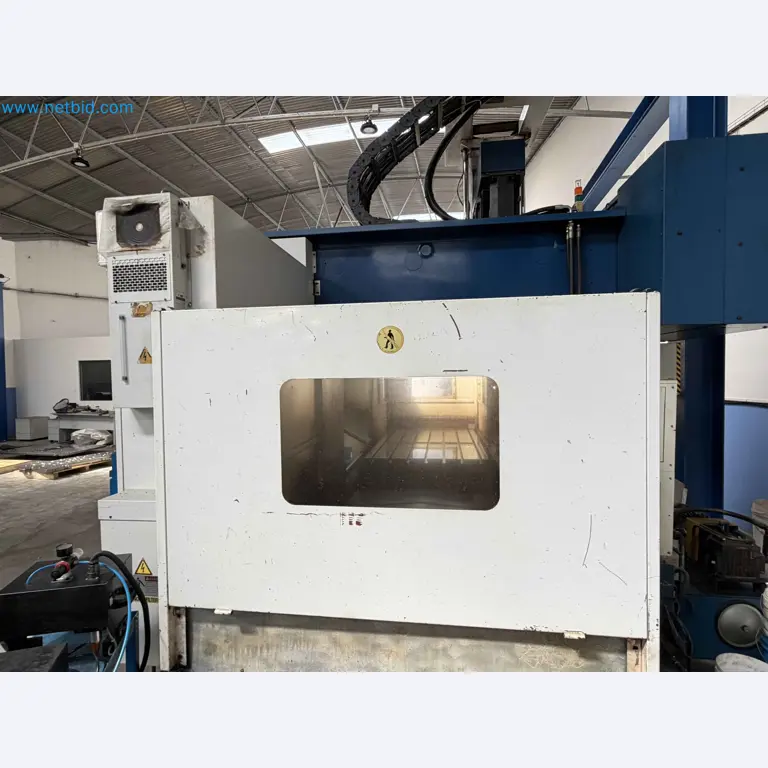

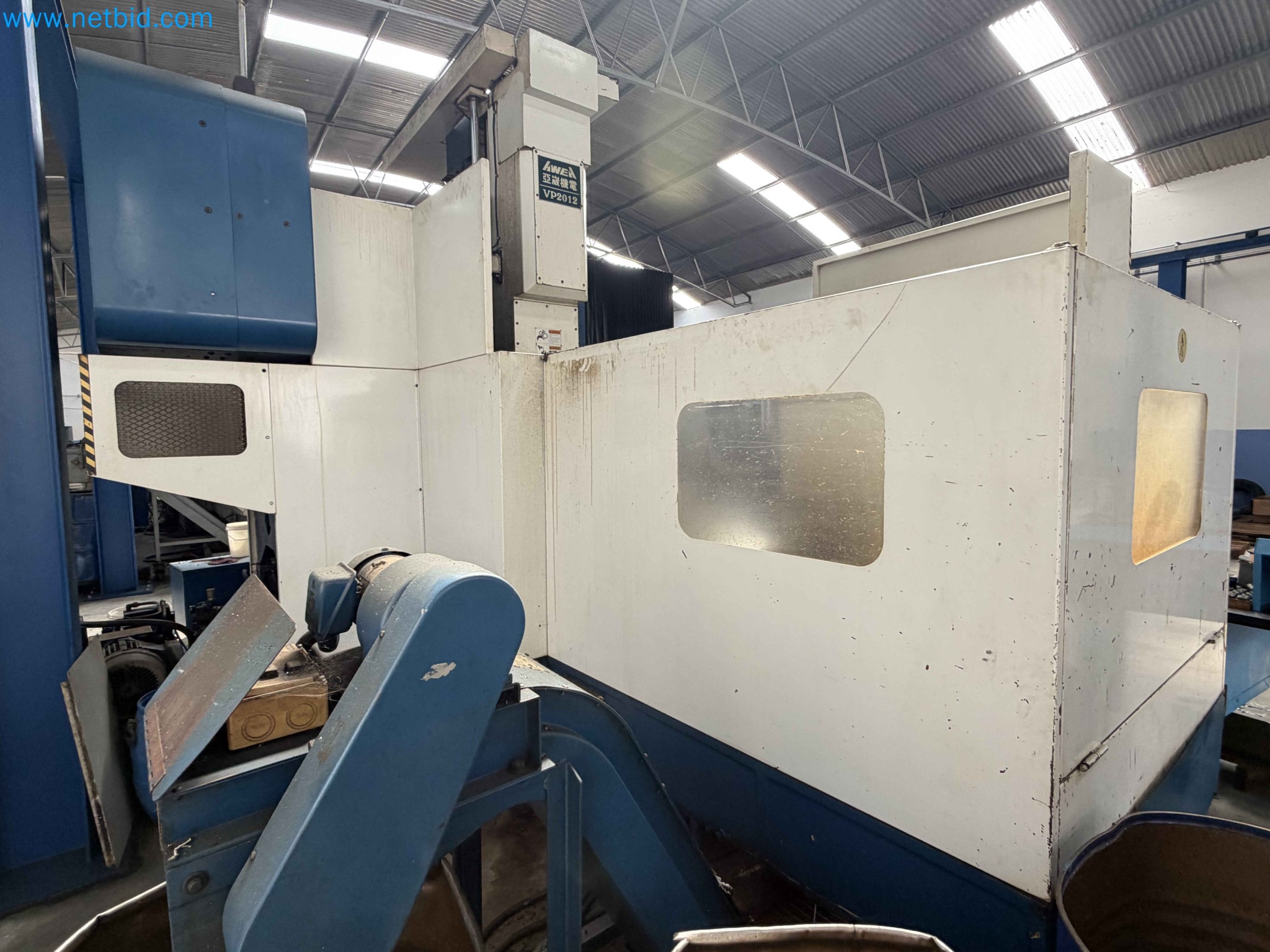

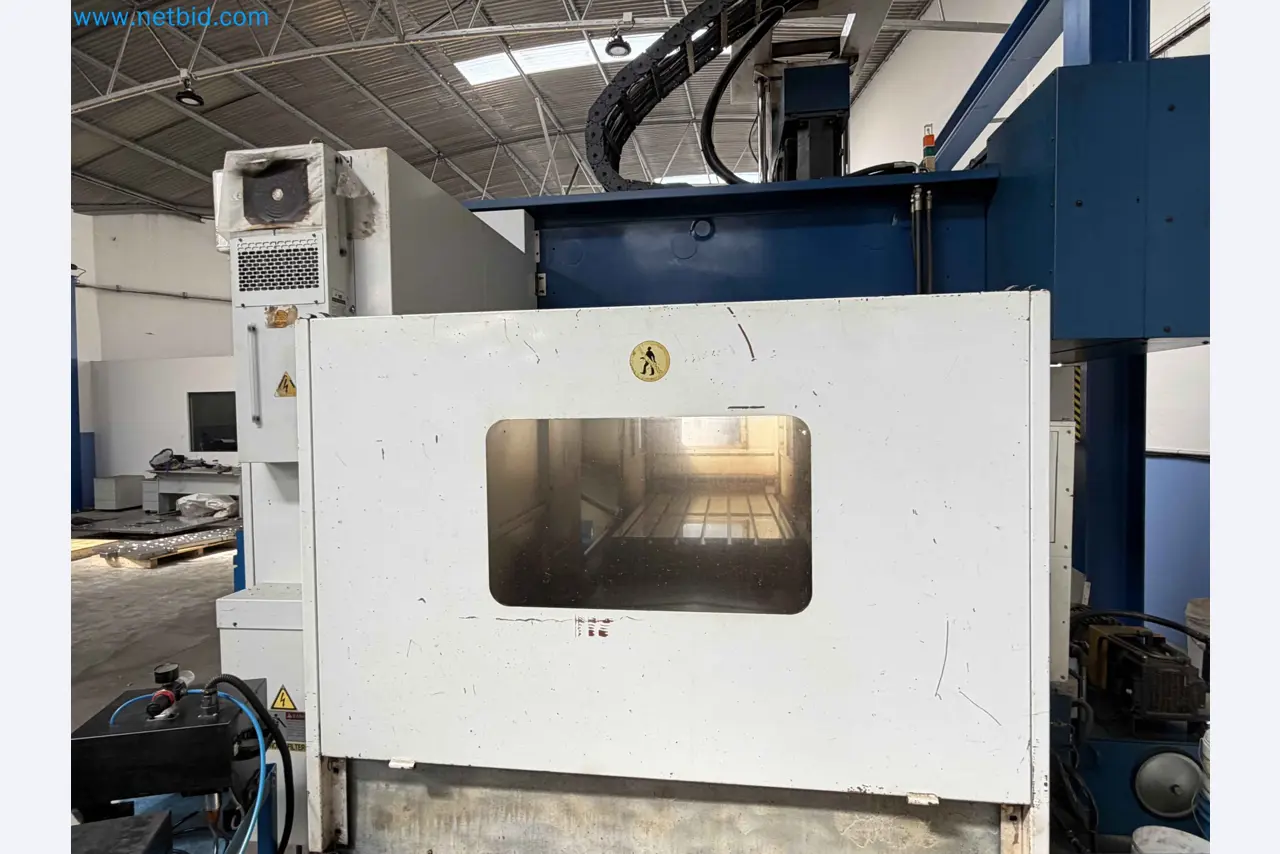

Vollverkleidung (full enclosure)

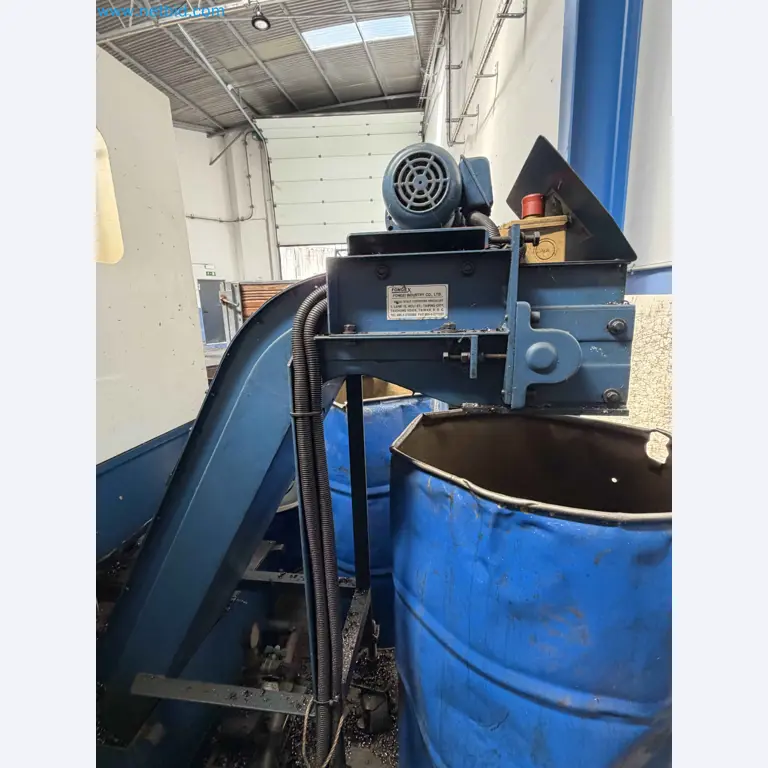

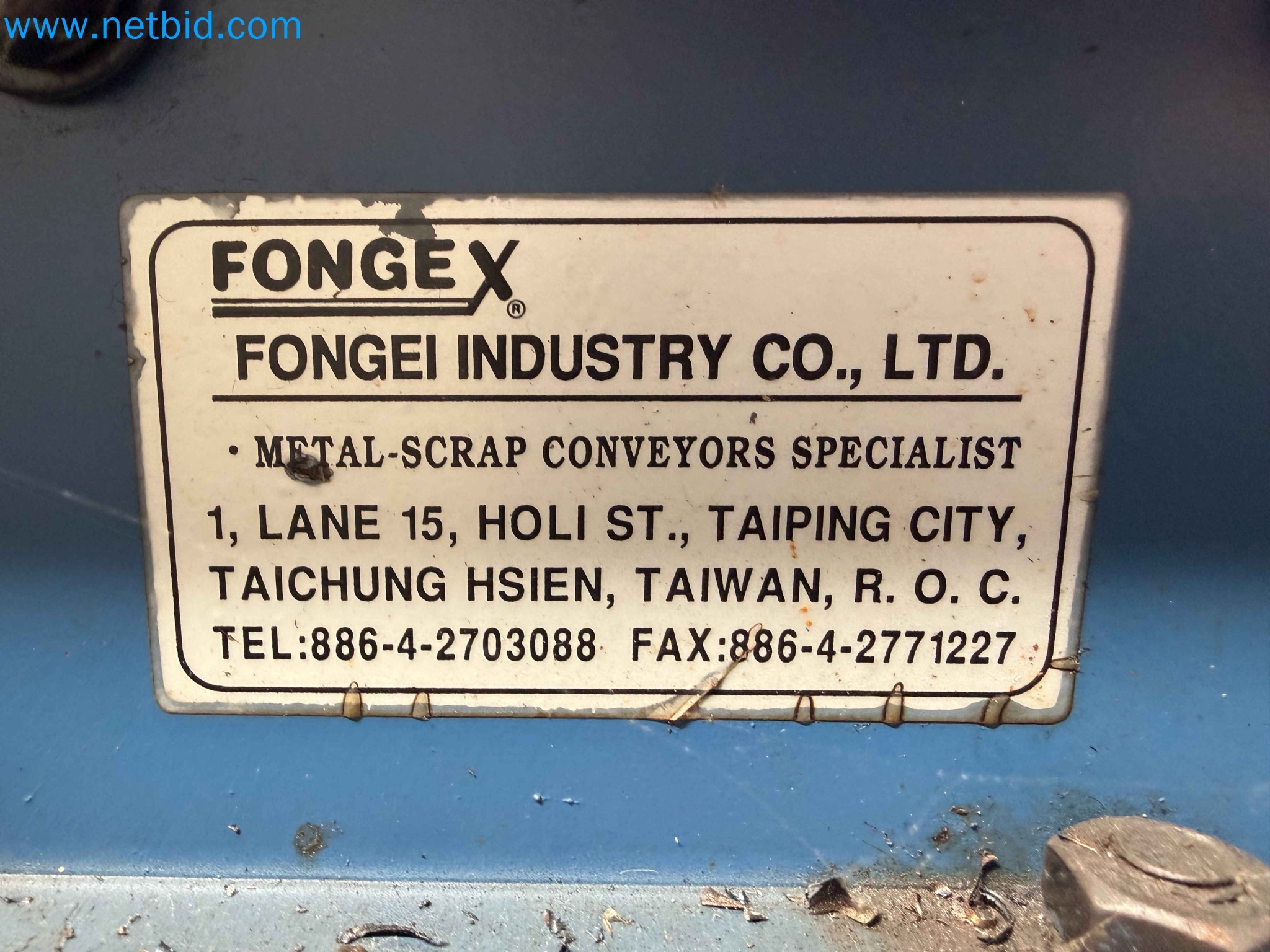

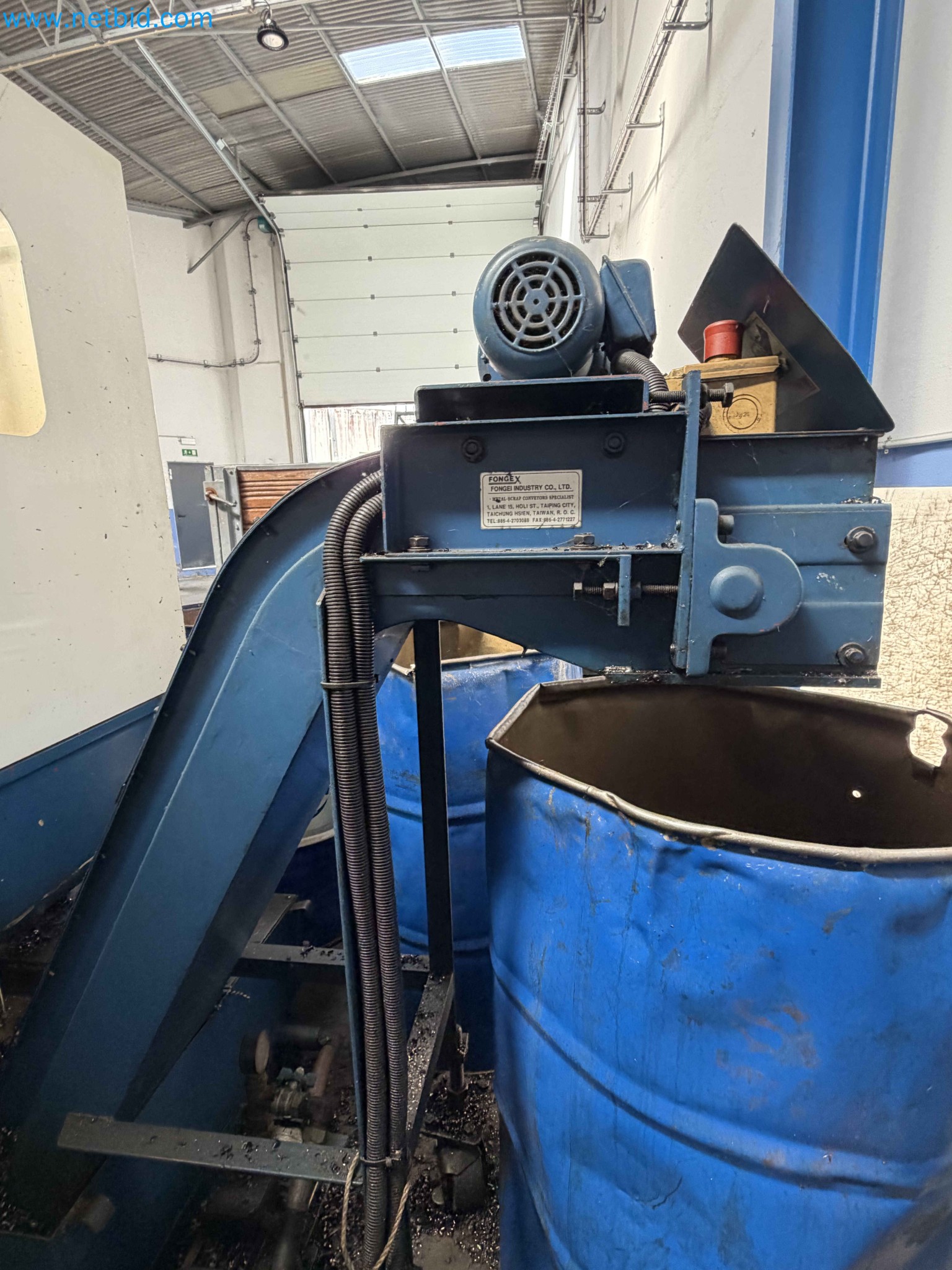

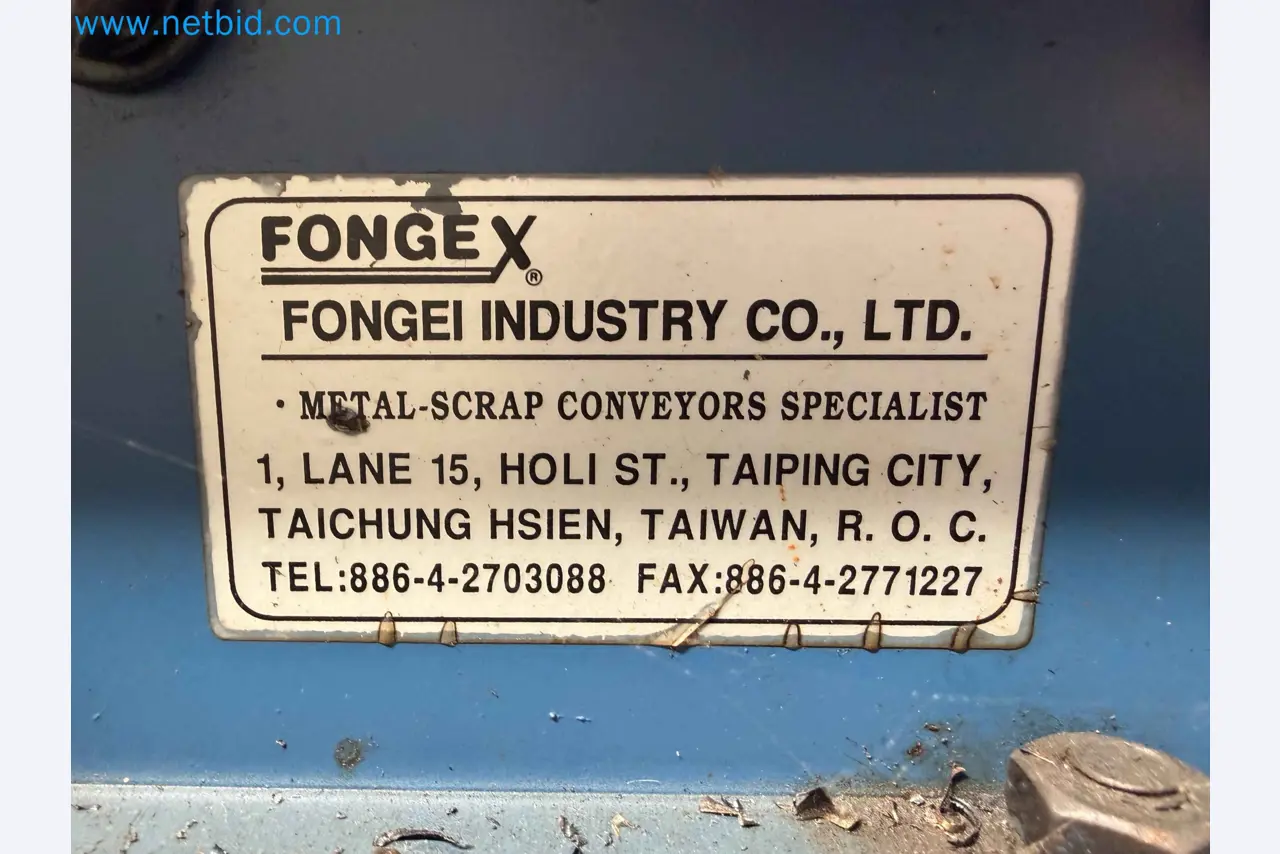

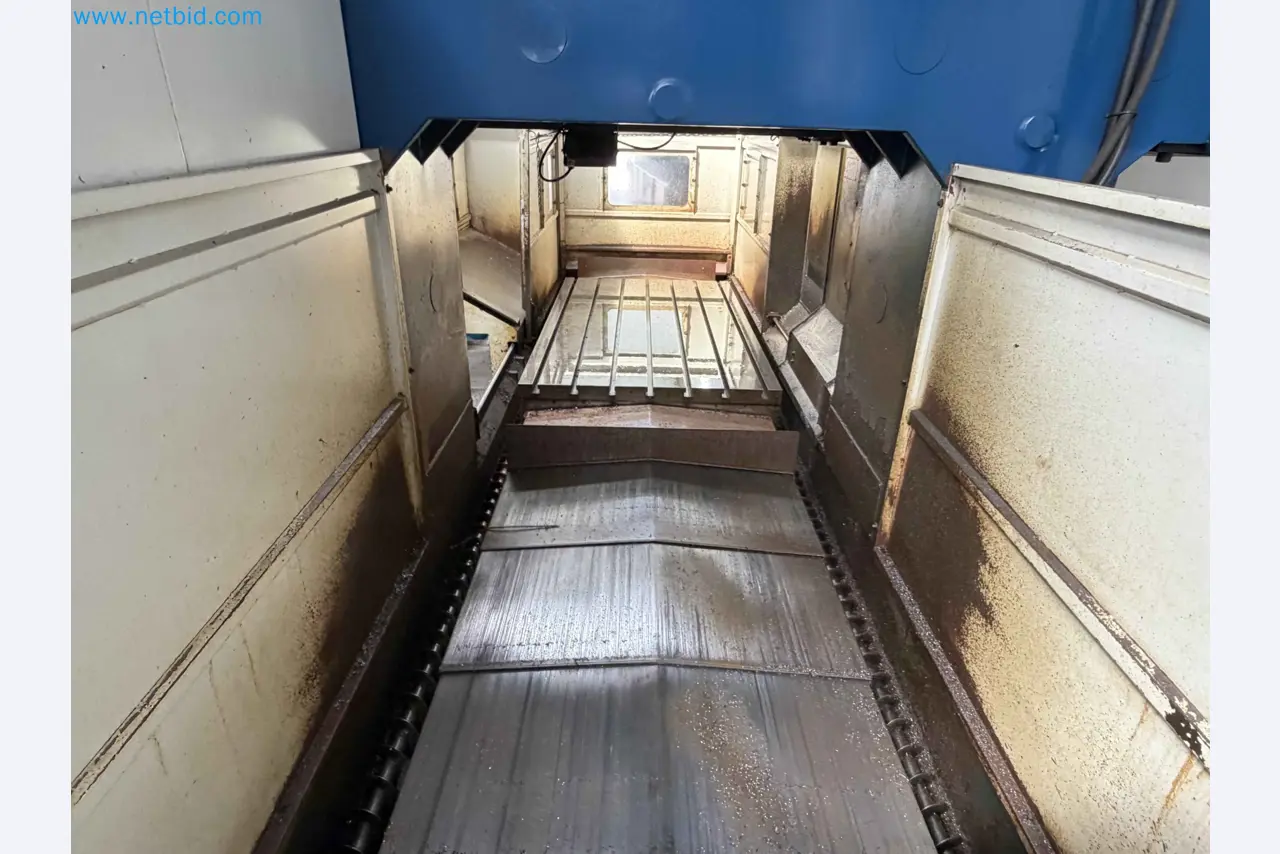

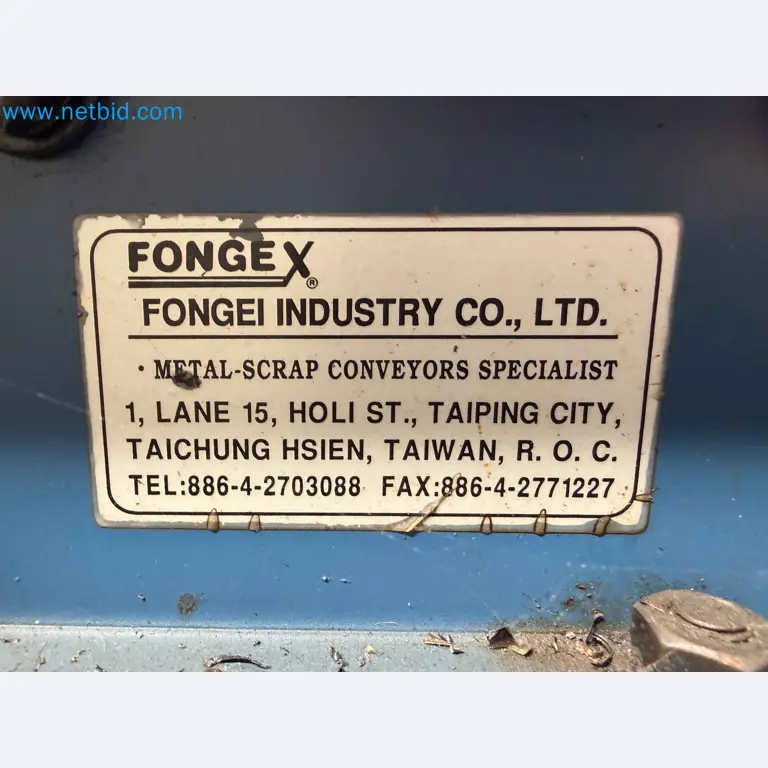

Späneförderer (FONGEX – Taiwan)
Spindelkopf mit Temperaturkontrolle
Zentralschmierung
Vollschutz (Spritzschutz 1700 mm)

Abmessungen ca.: 6900 mm x 4250 mm
Gewicht ca.: 16.000 kg

Optionale Demontage- und Verladekosten durch Dritte: 1500 €.
Etwaige zusätzliche Kosten für Losvorbereitung und Verpackungsanforderungen für den Transport, bereitgestellt durch Dritte, sind auf Anfrage verfügbar.
