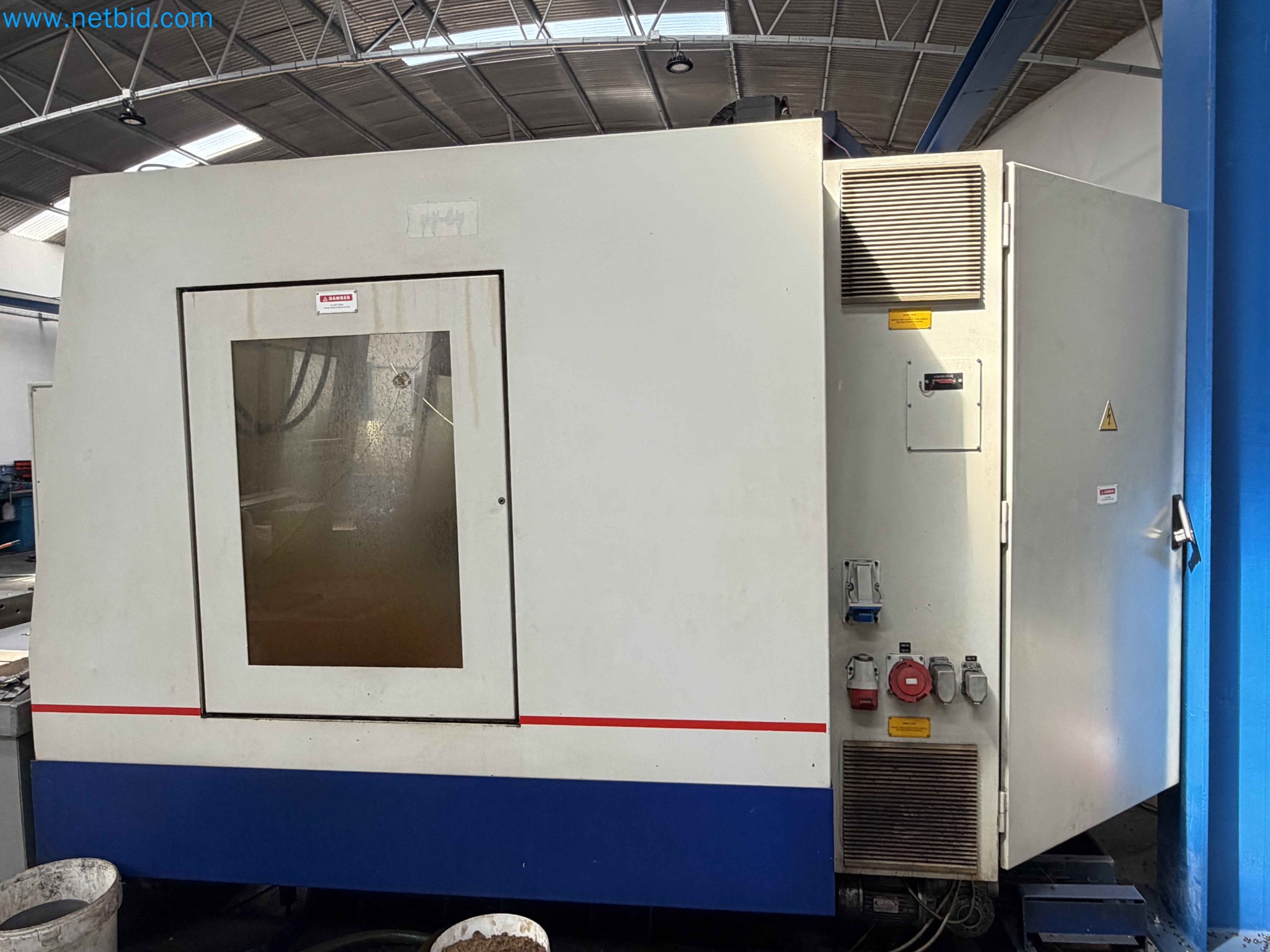

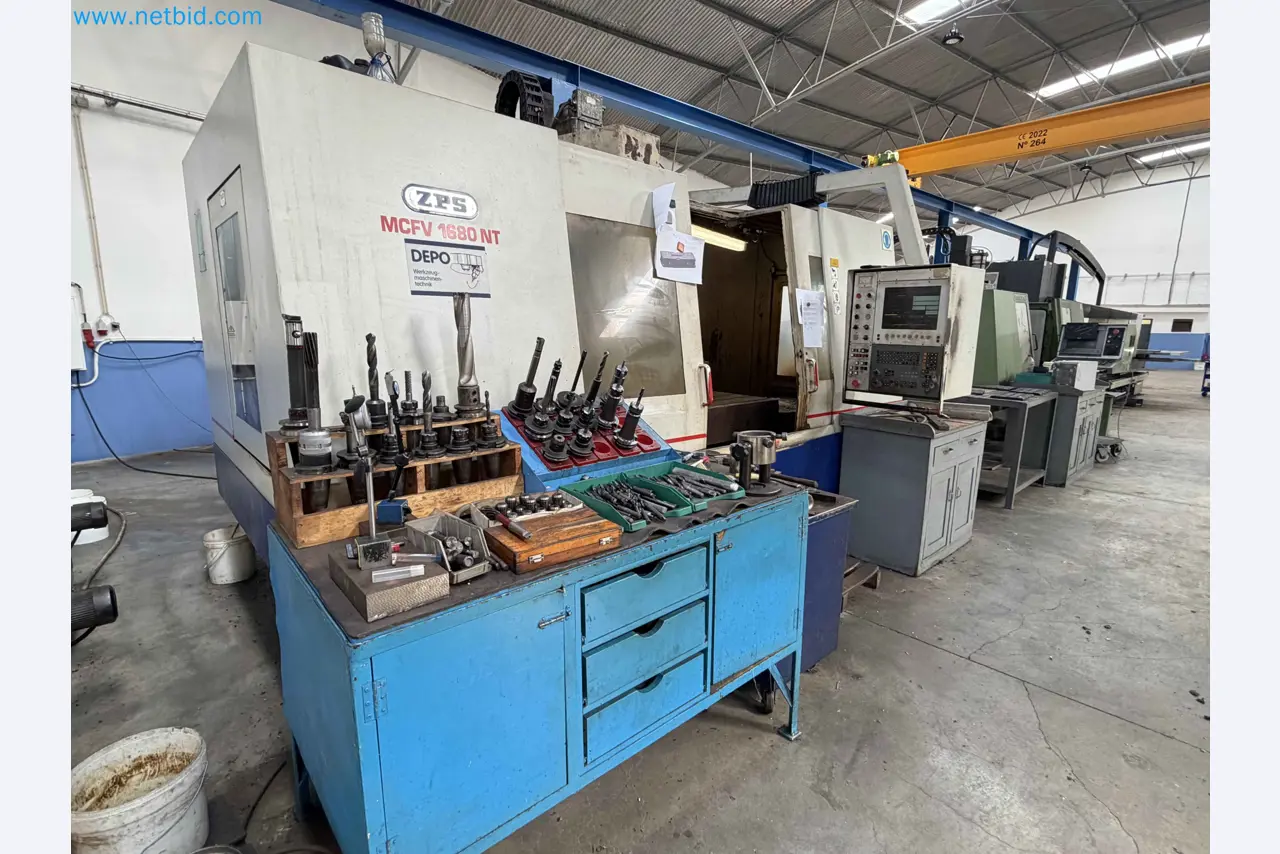

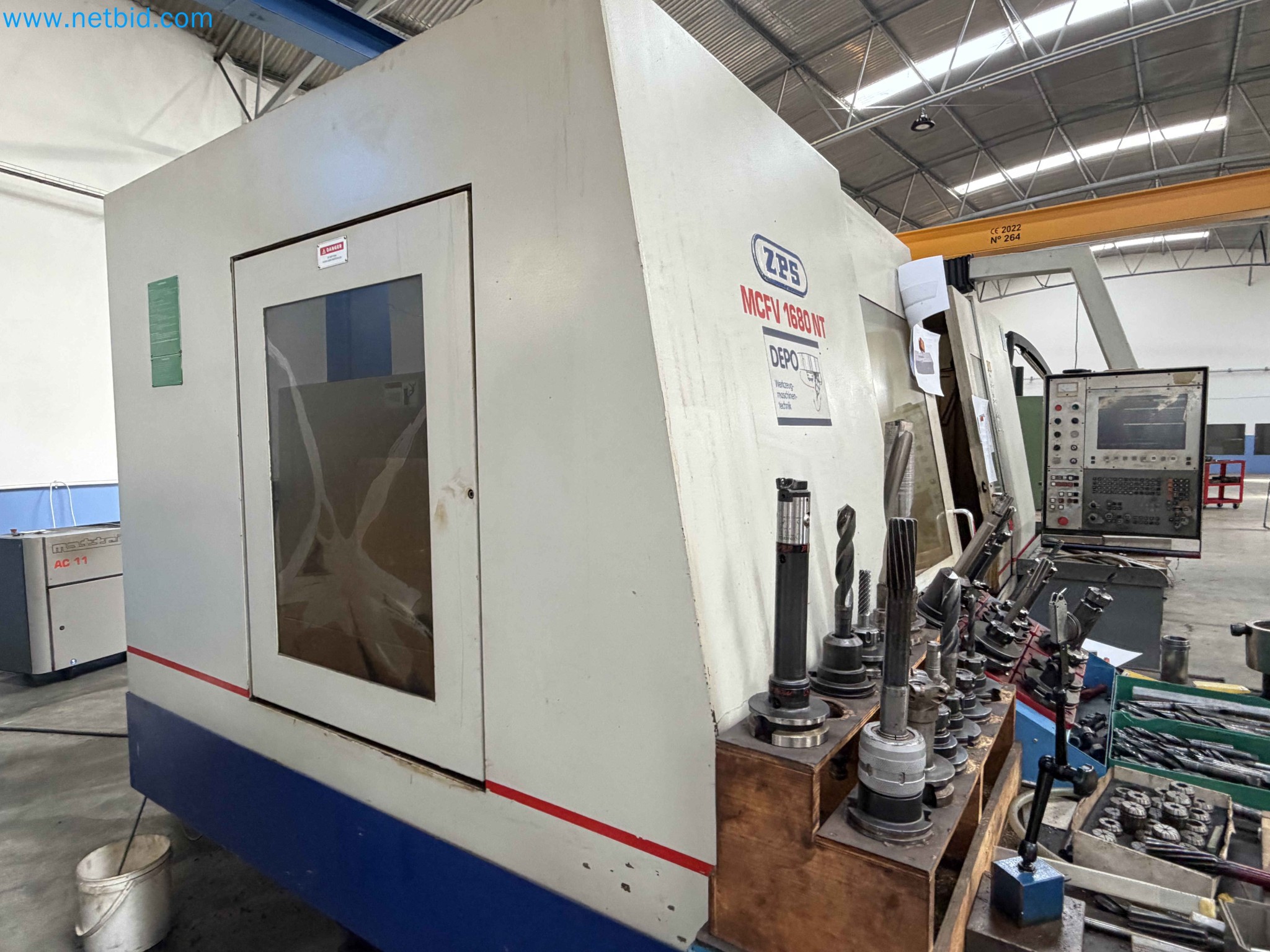

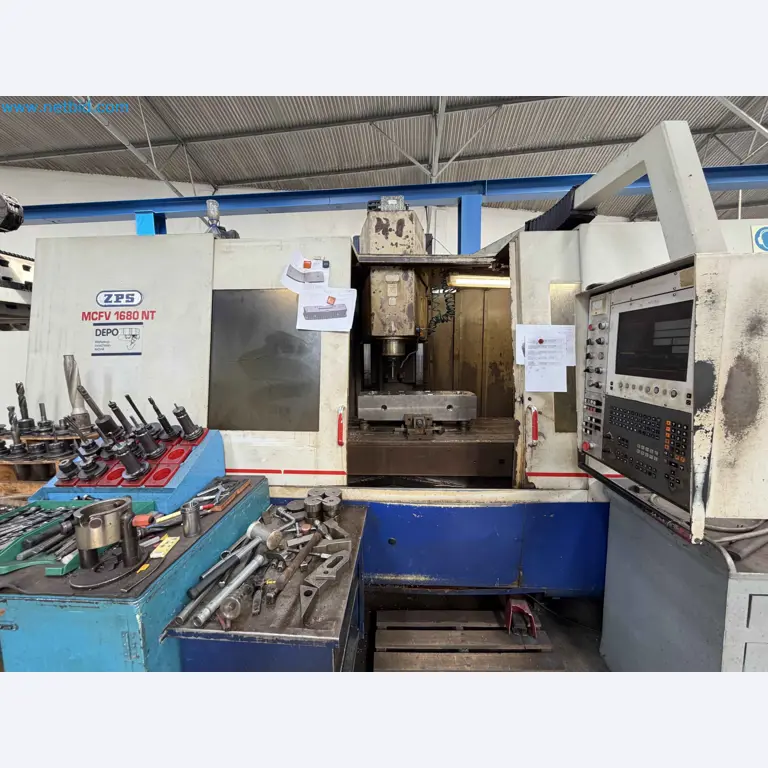

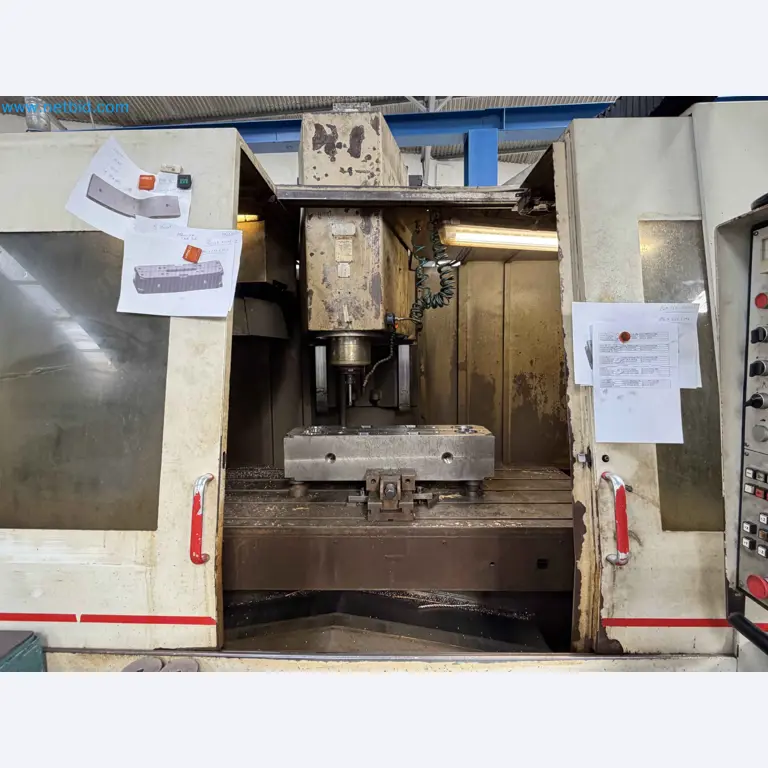

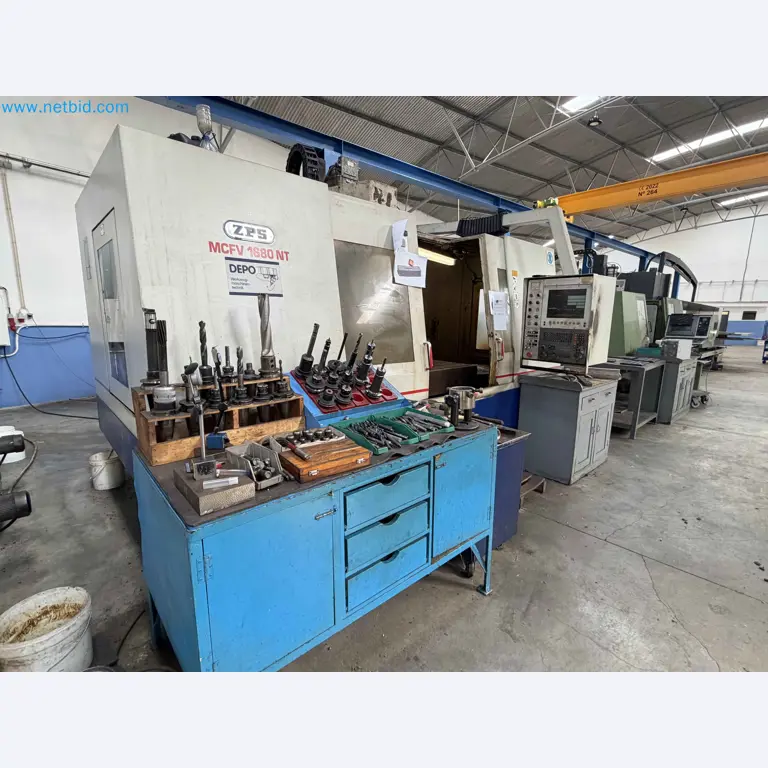

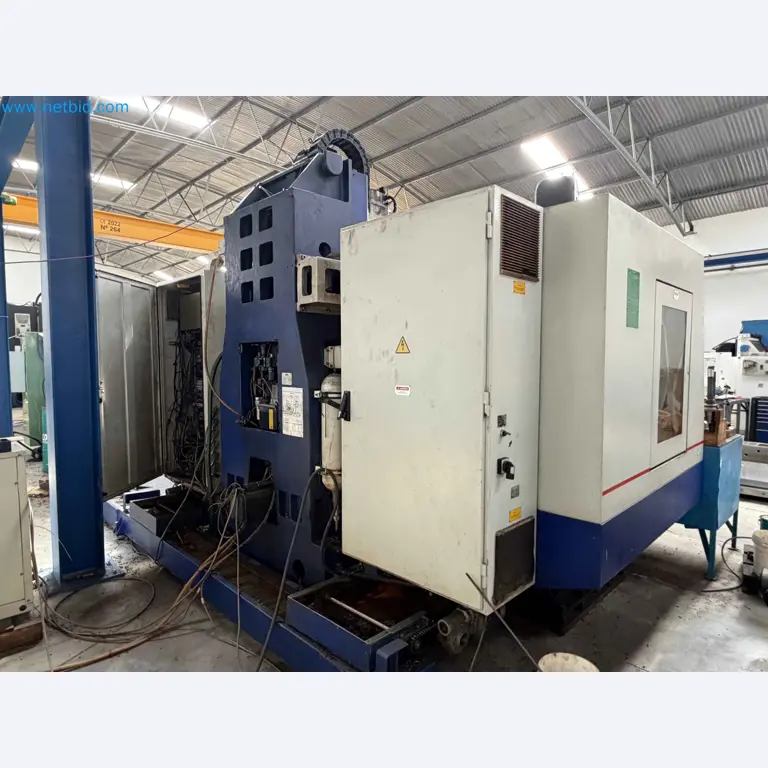

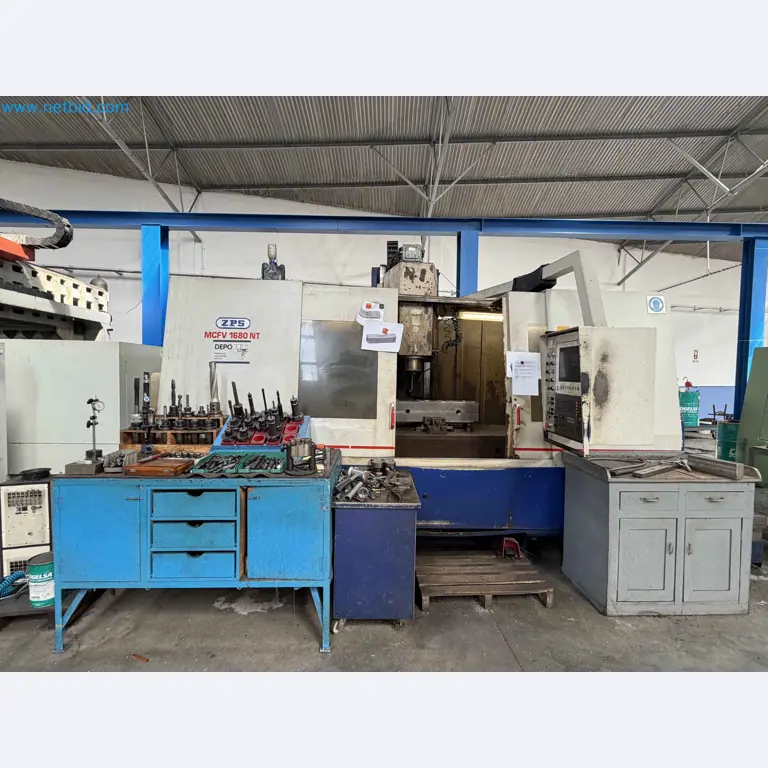

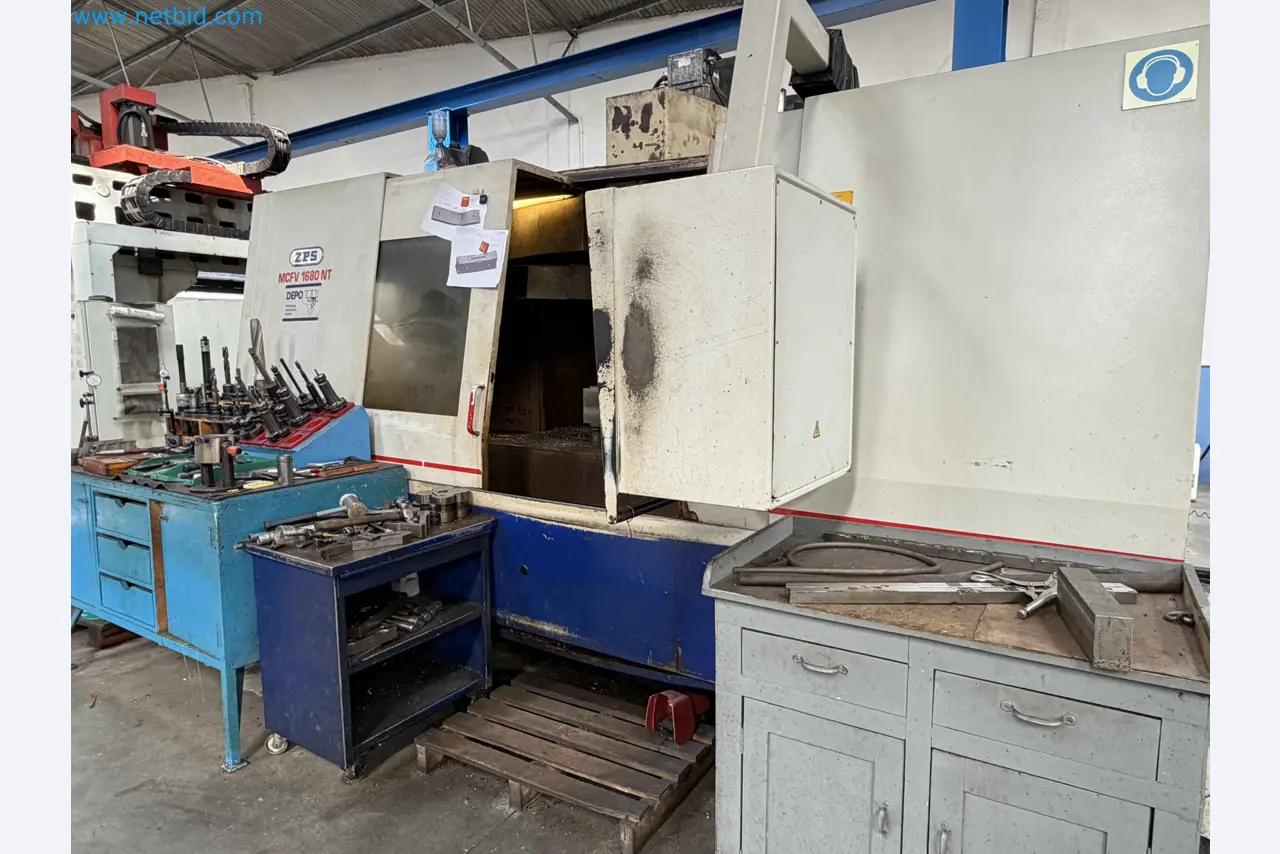

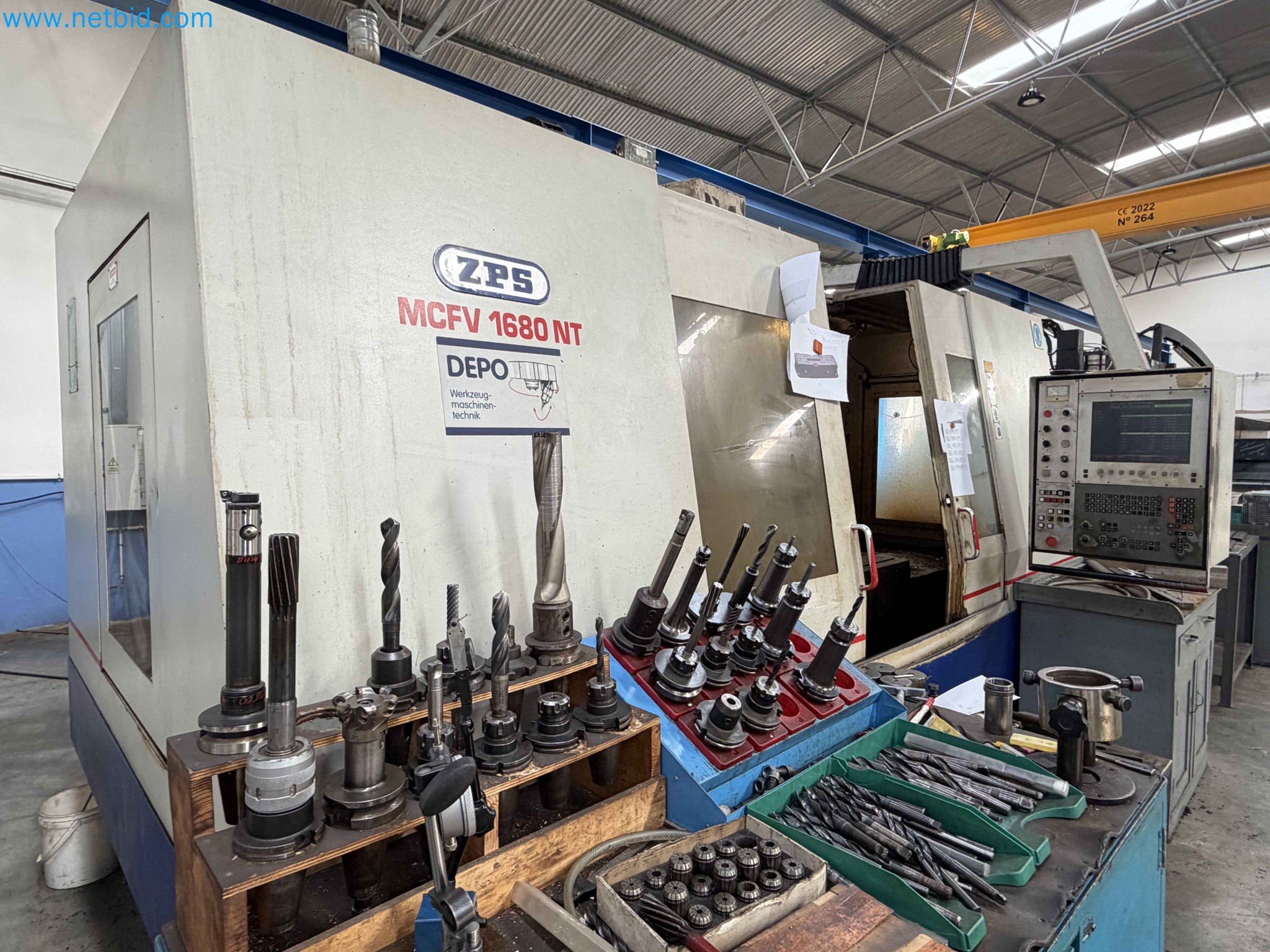

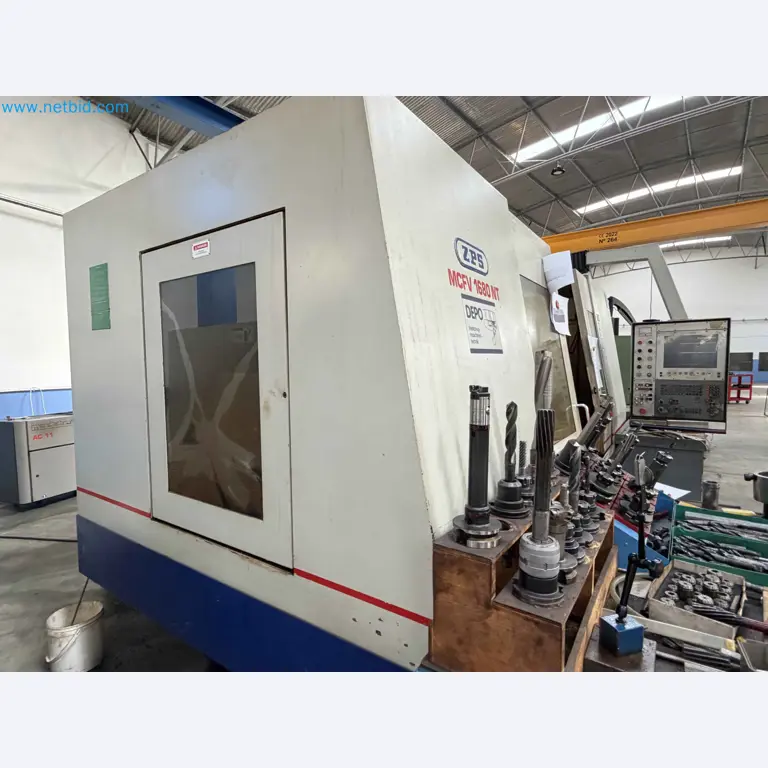

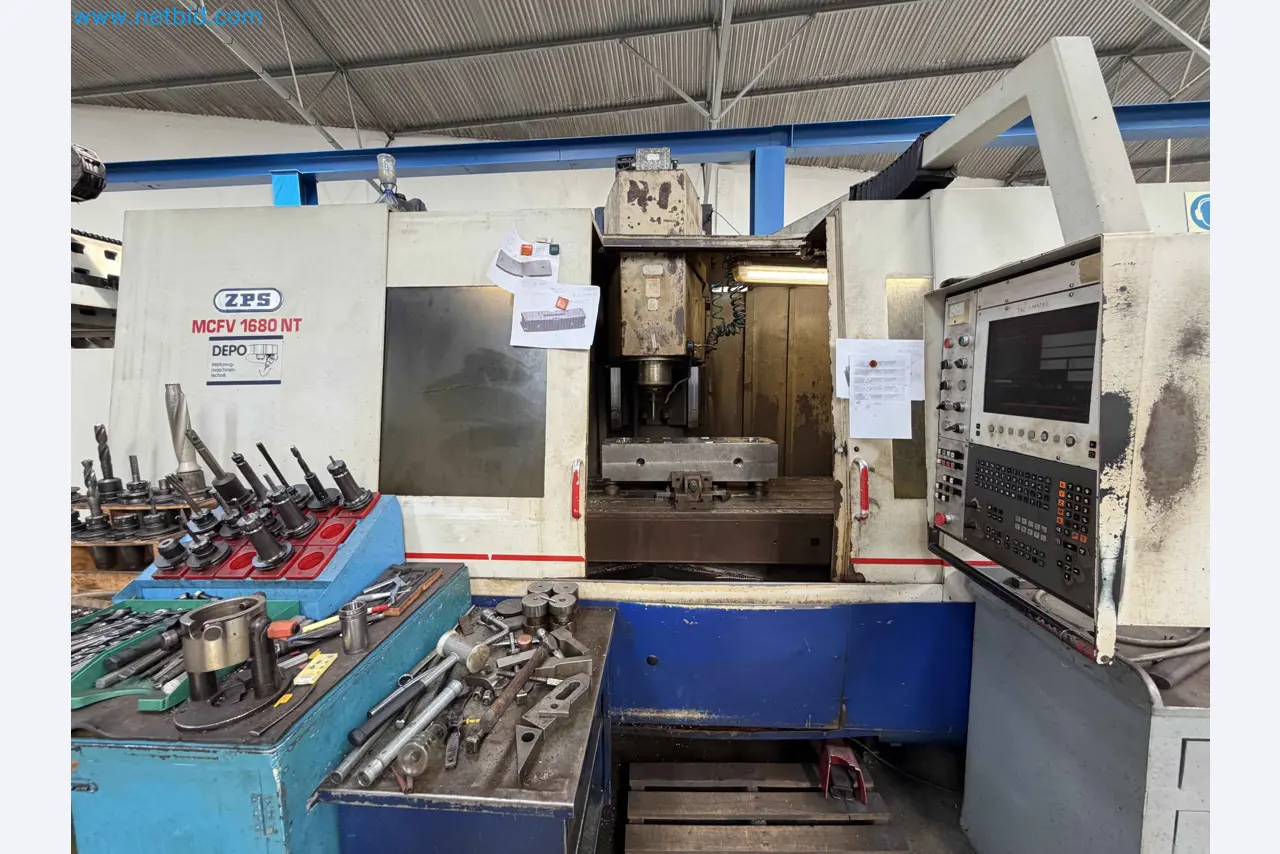

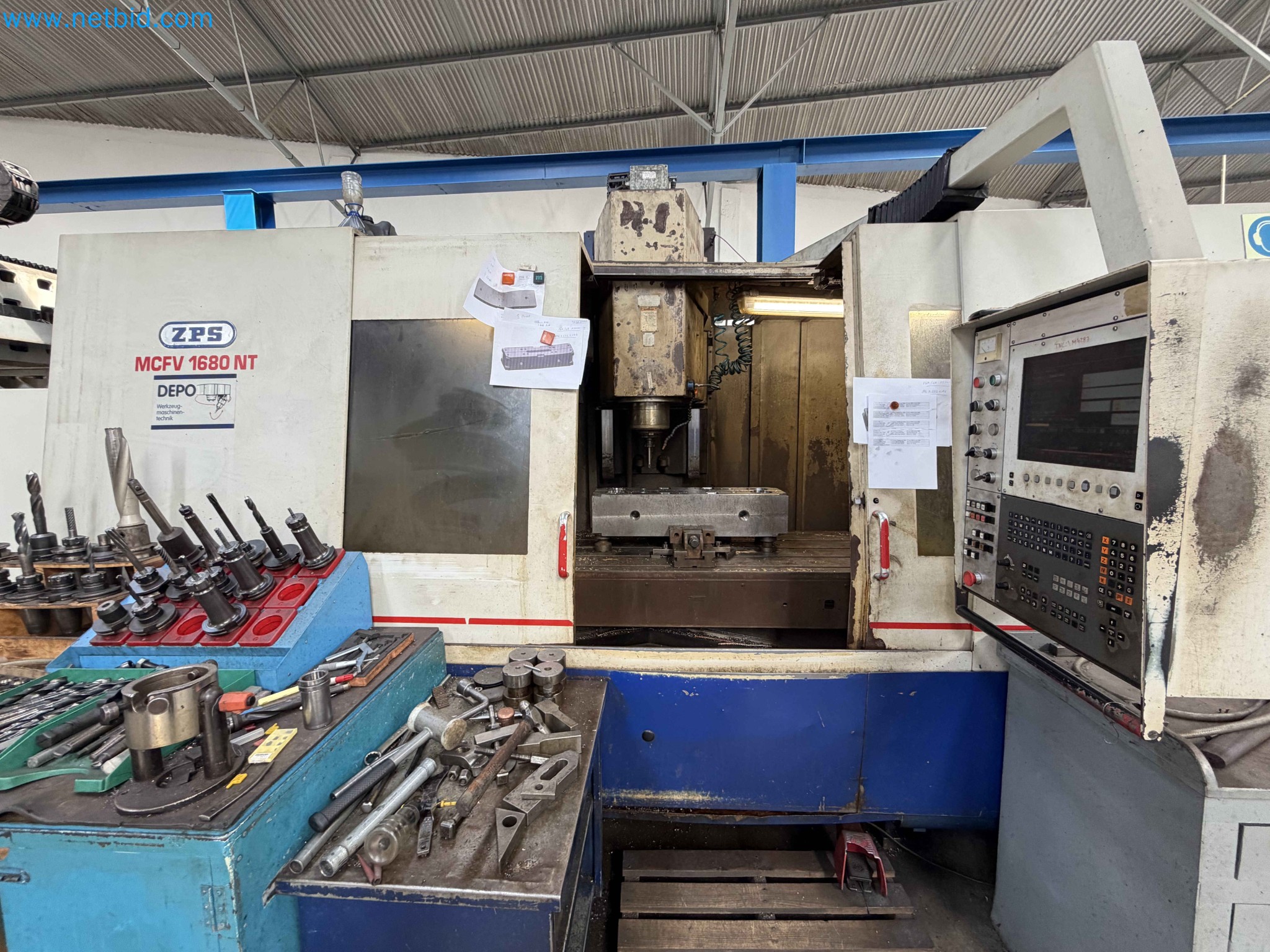

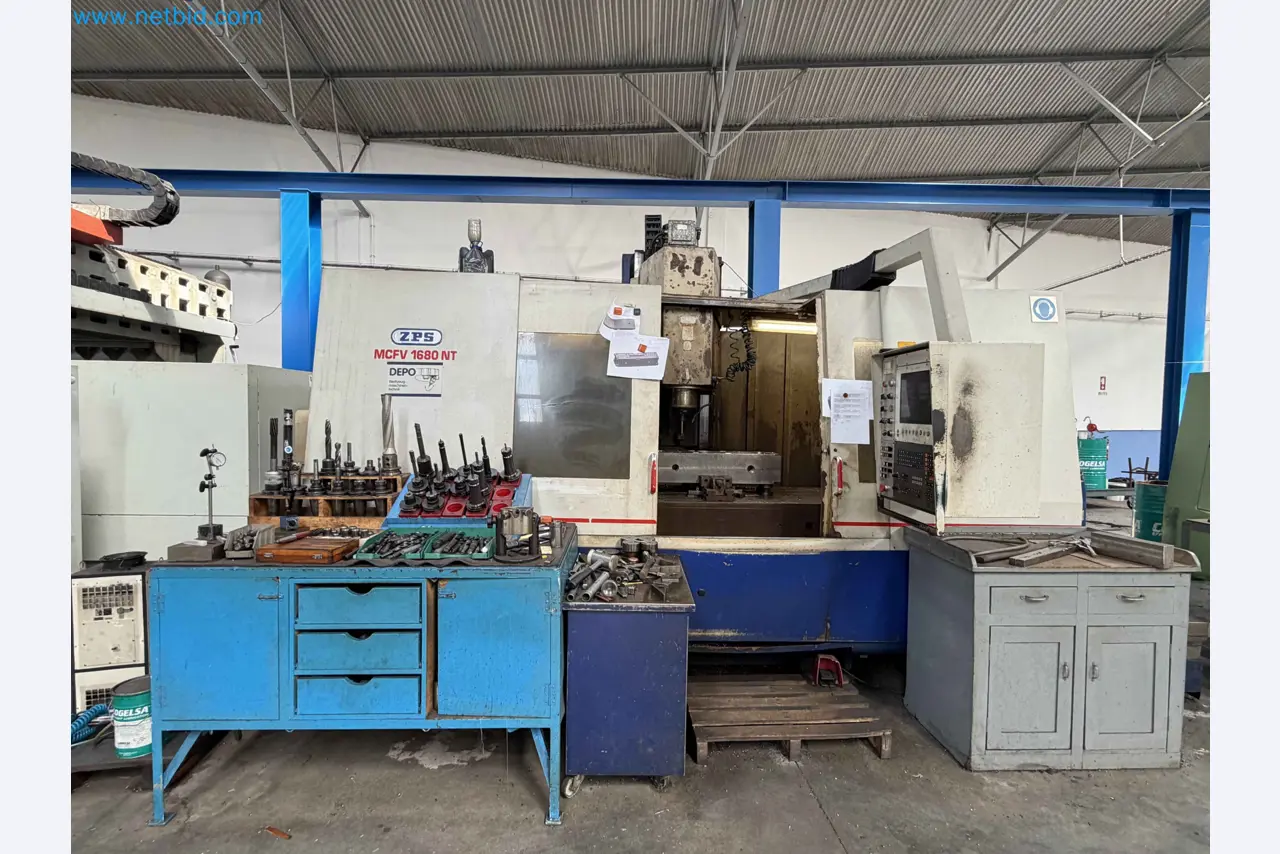

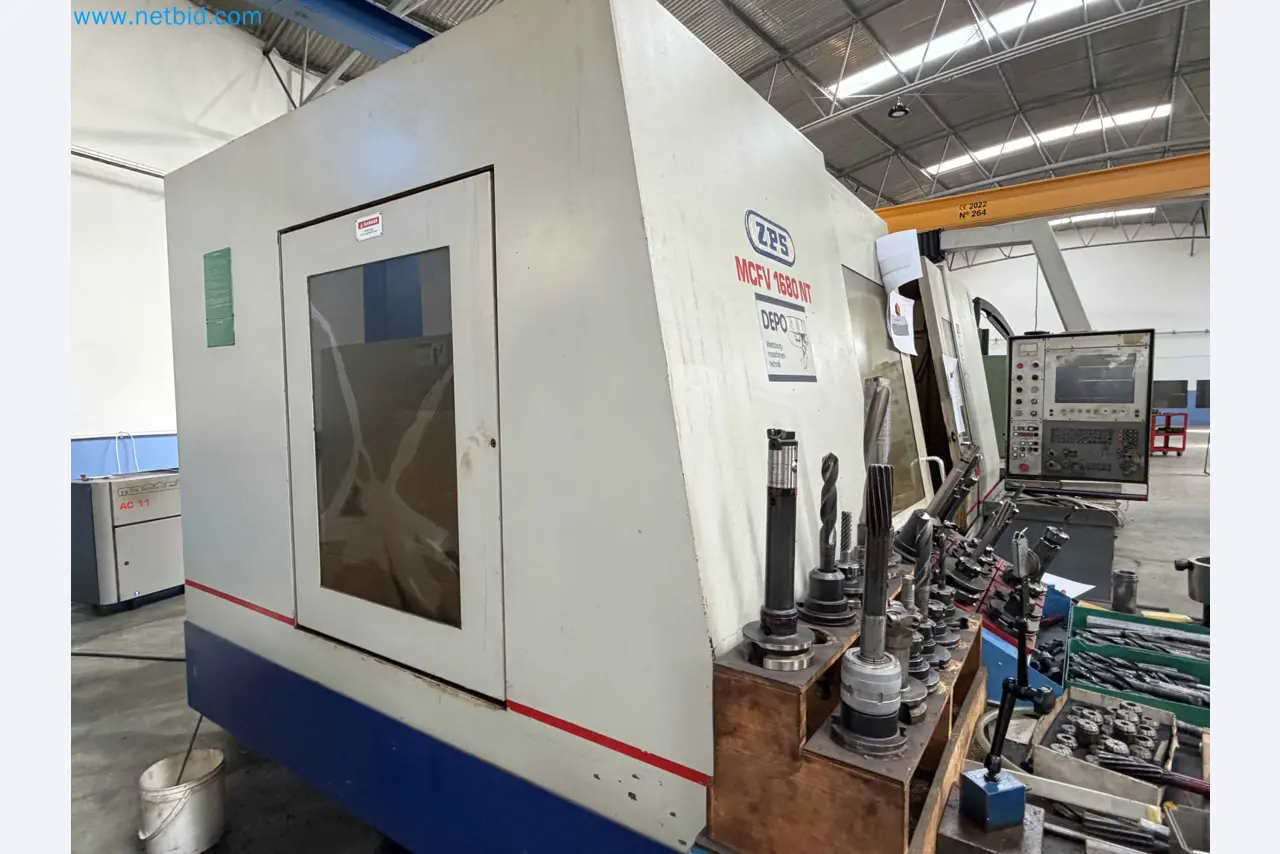

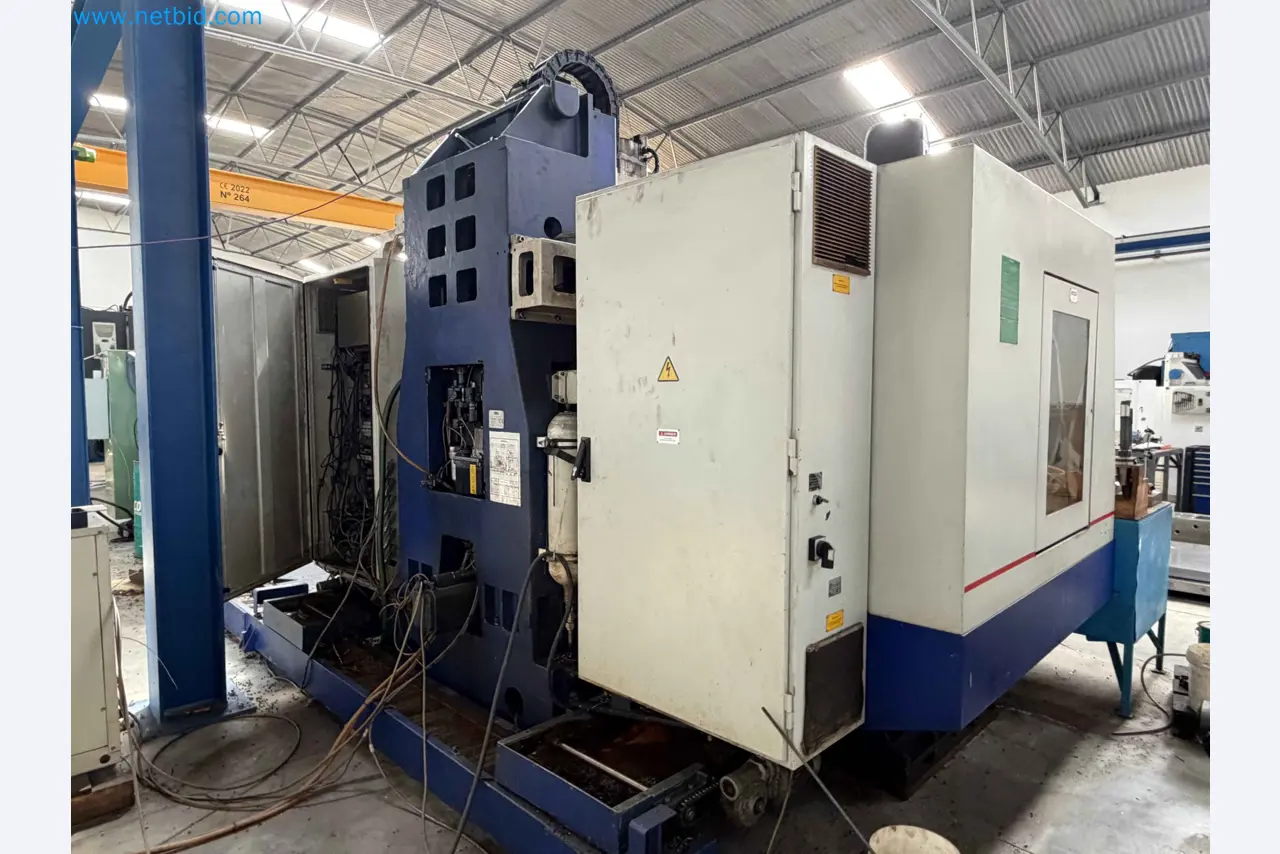

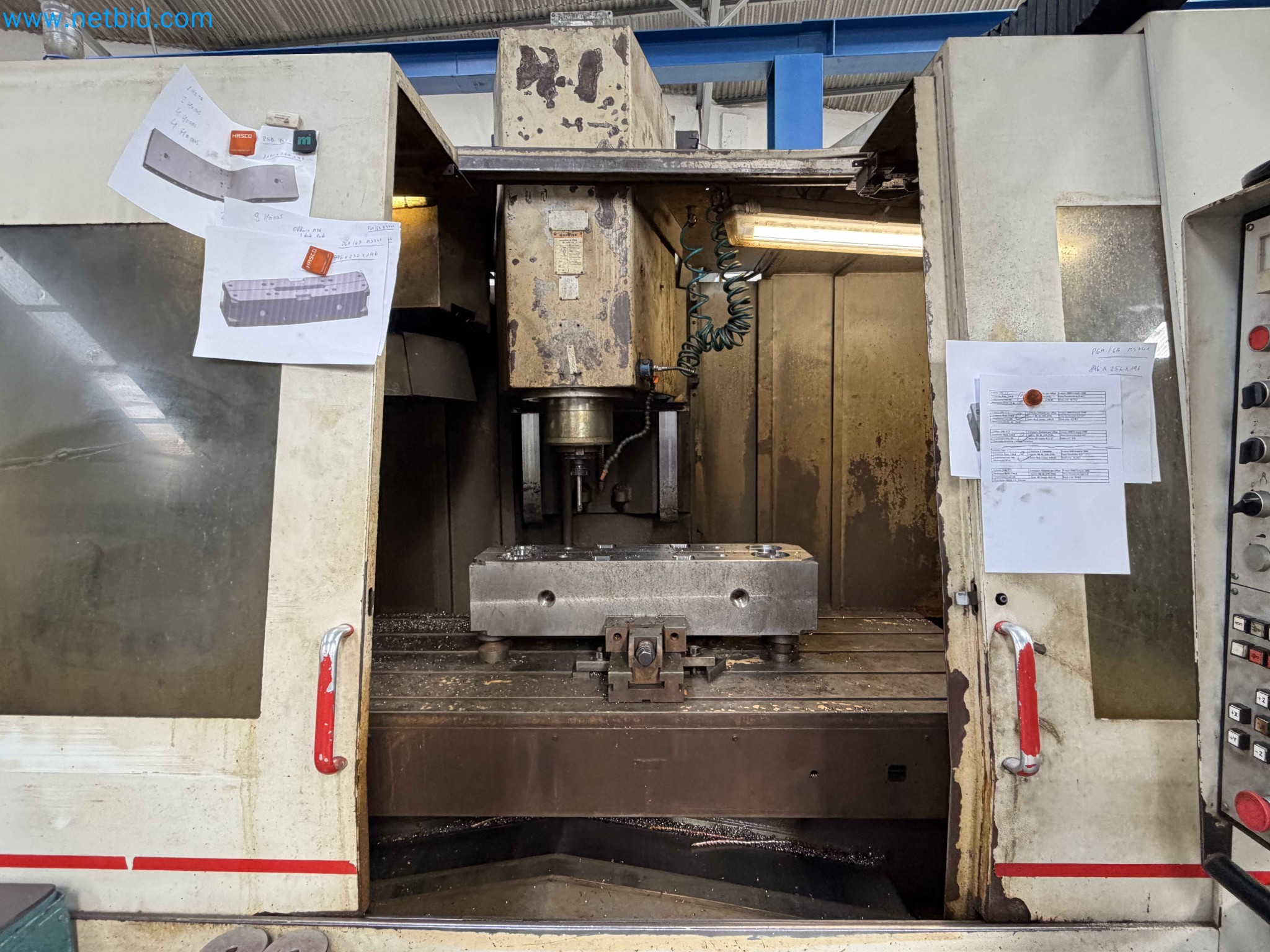

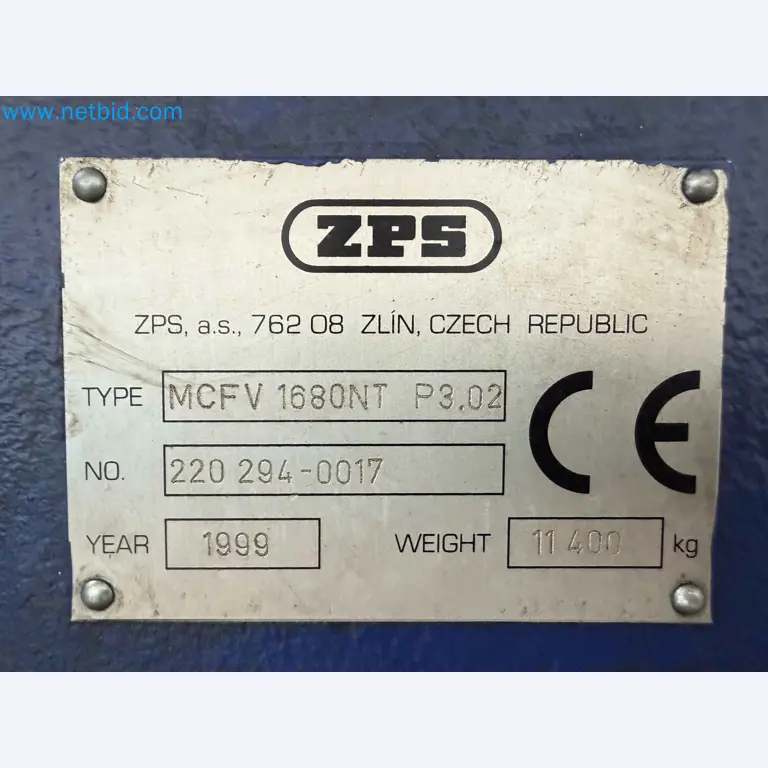

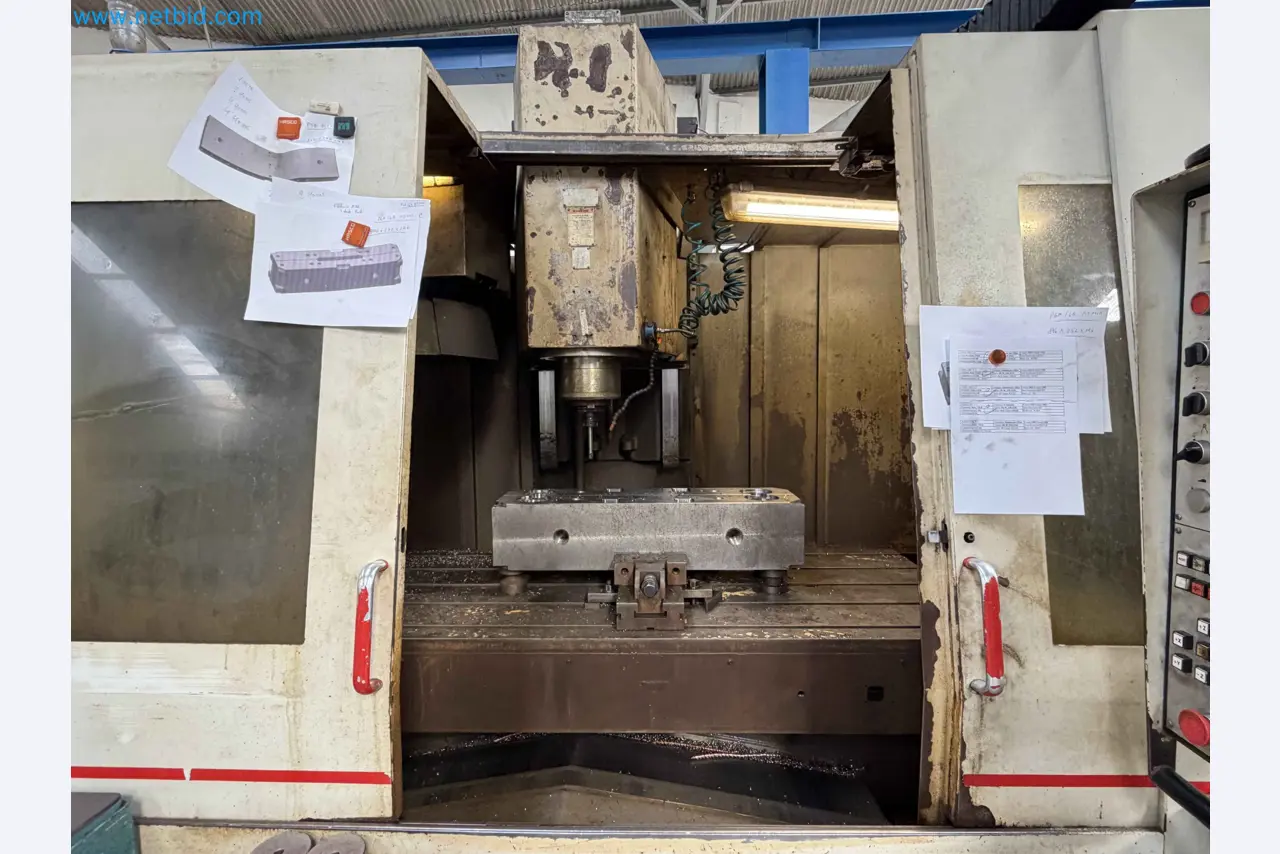

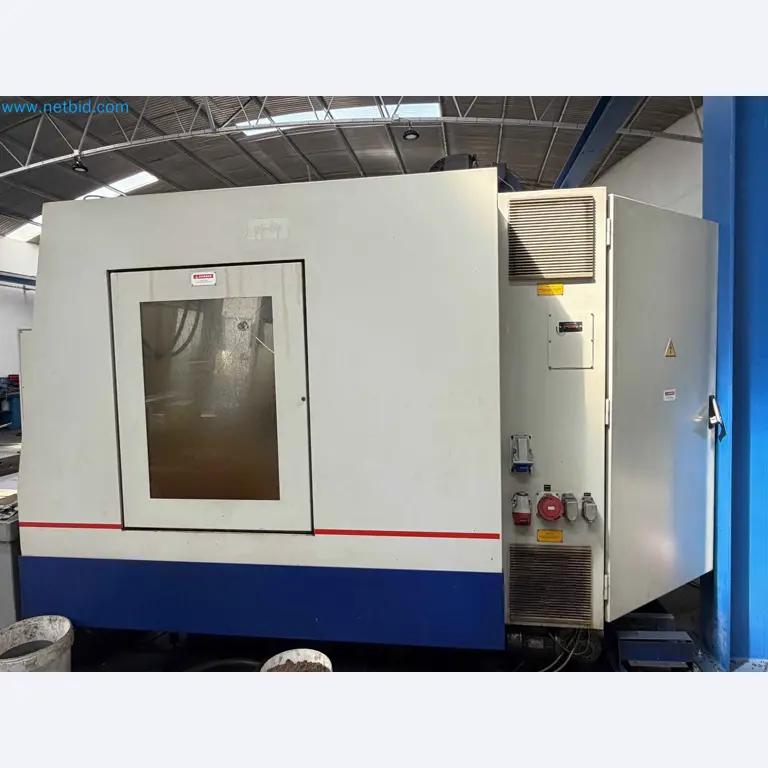

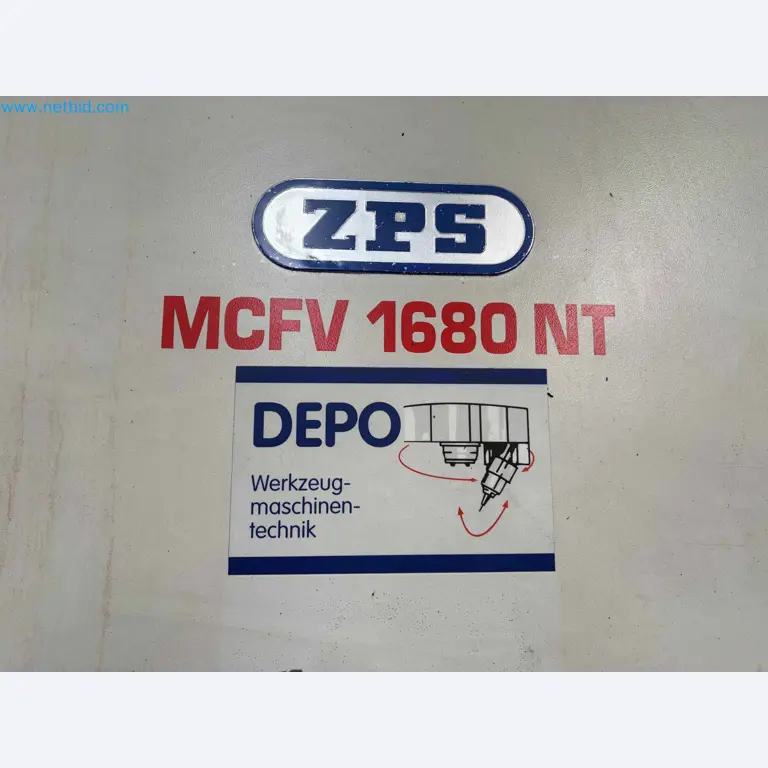

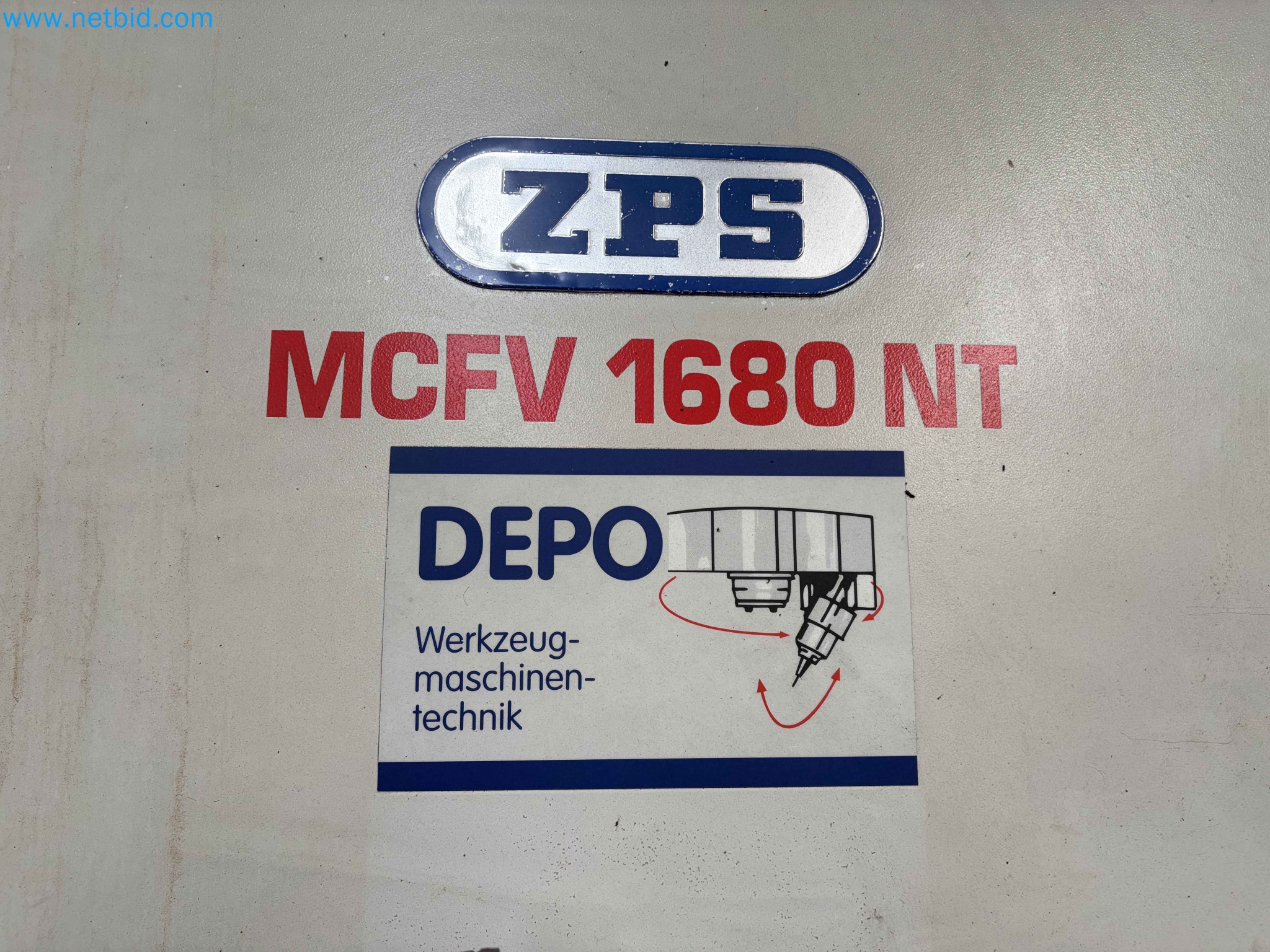

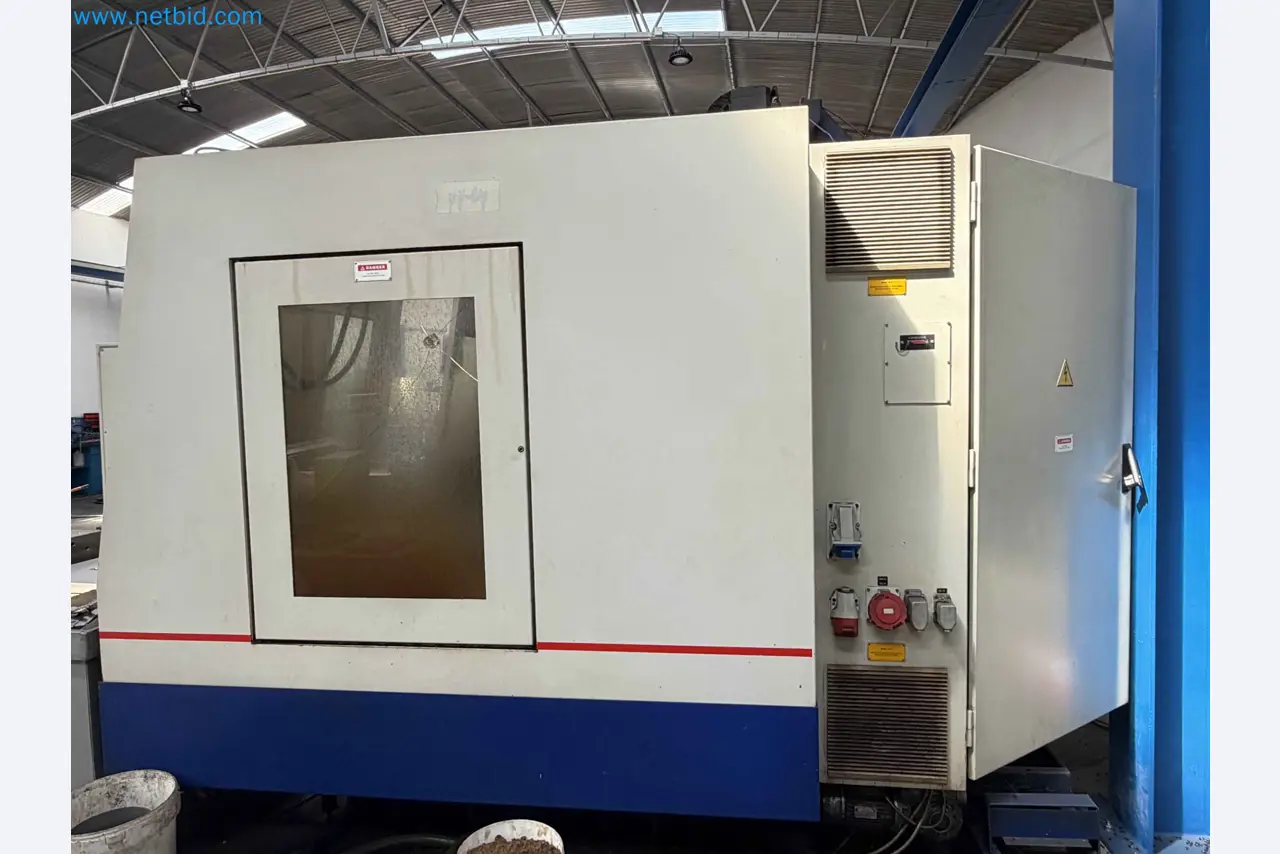

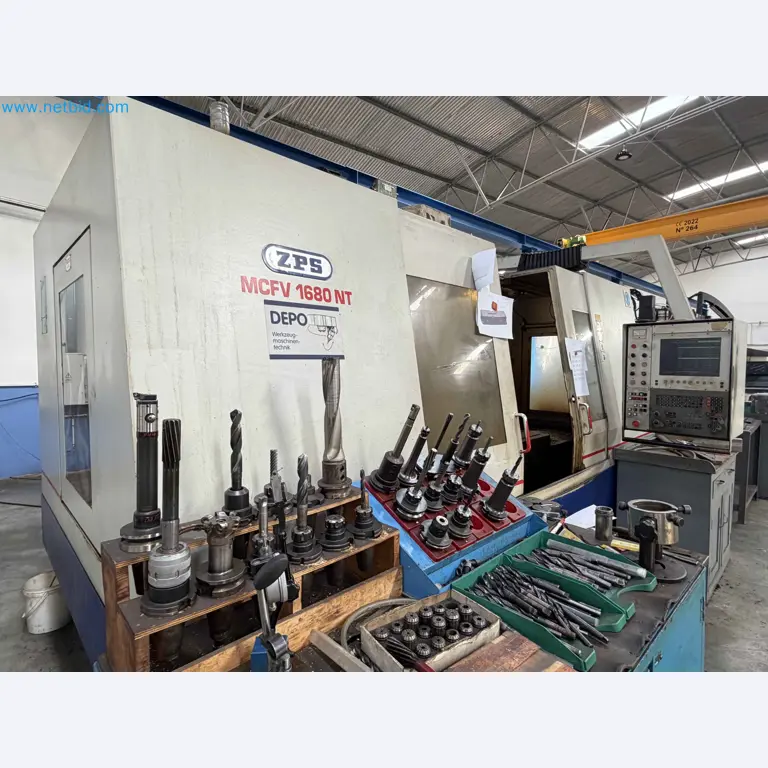

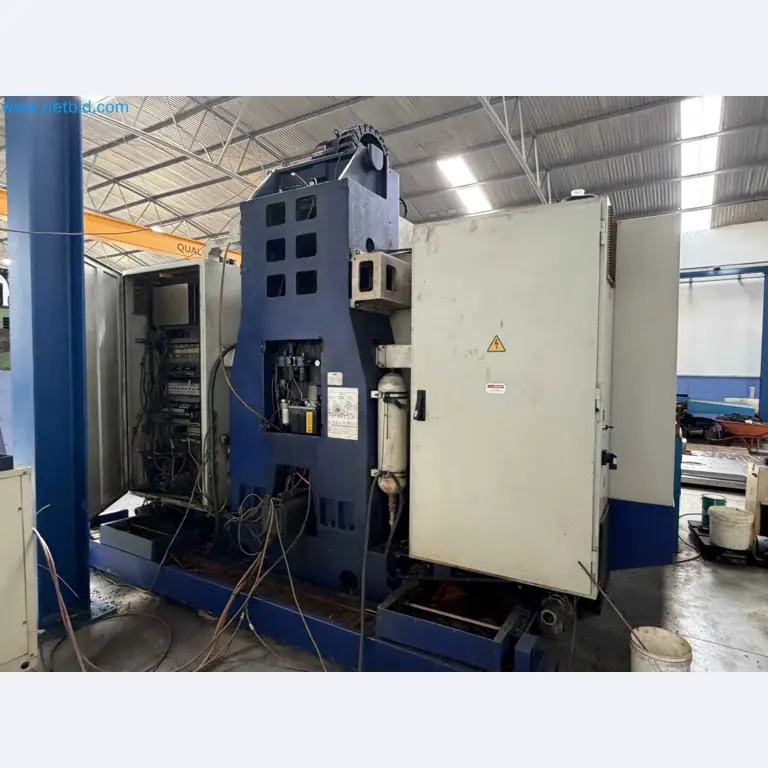

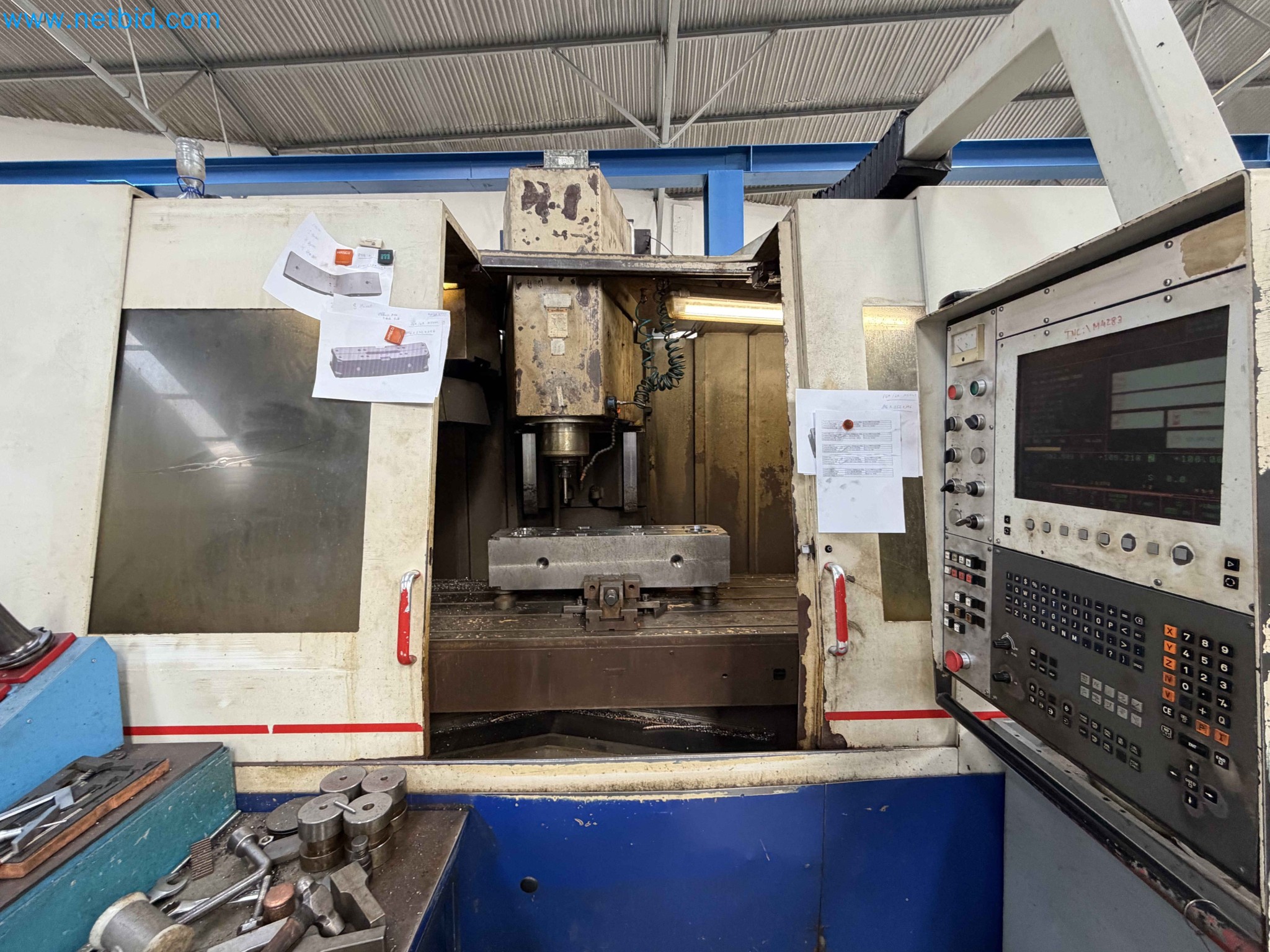

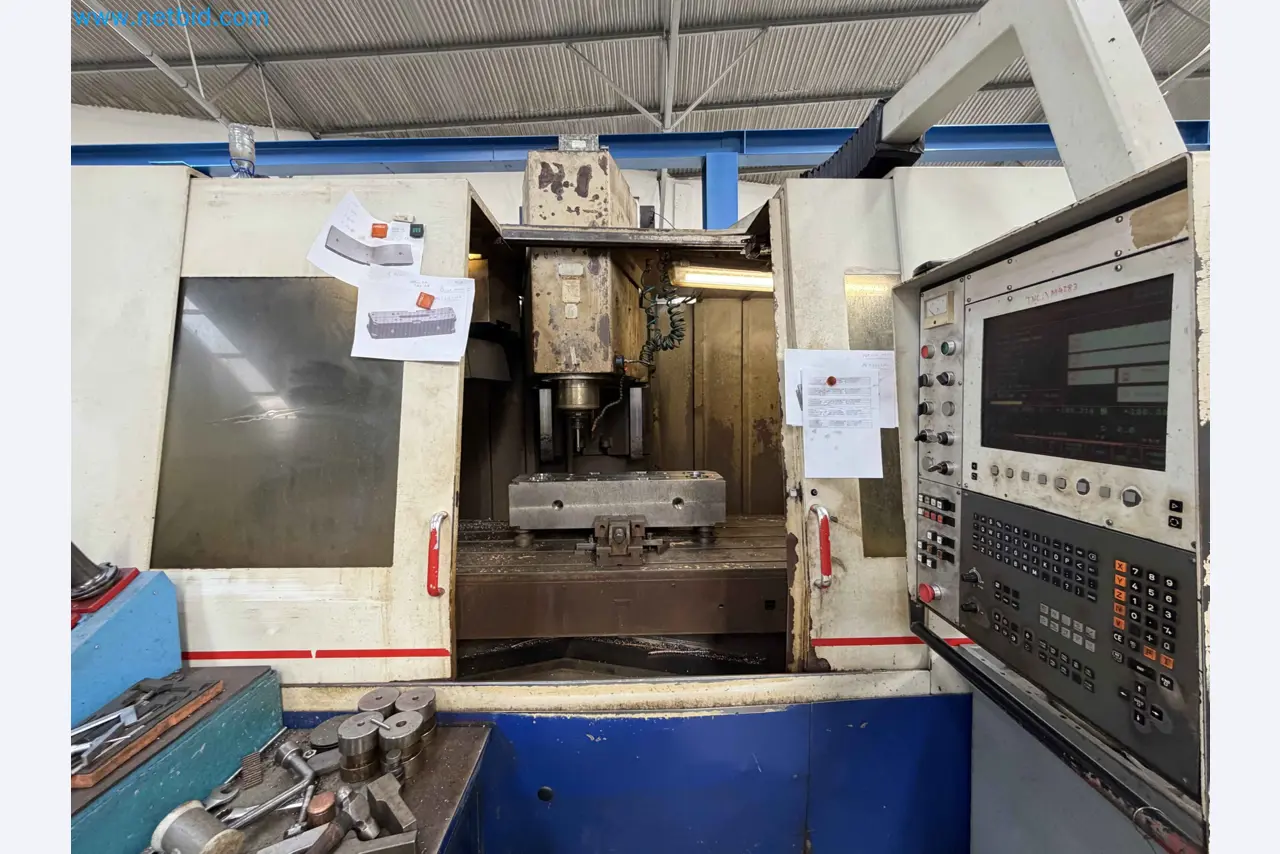

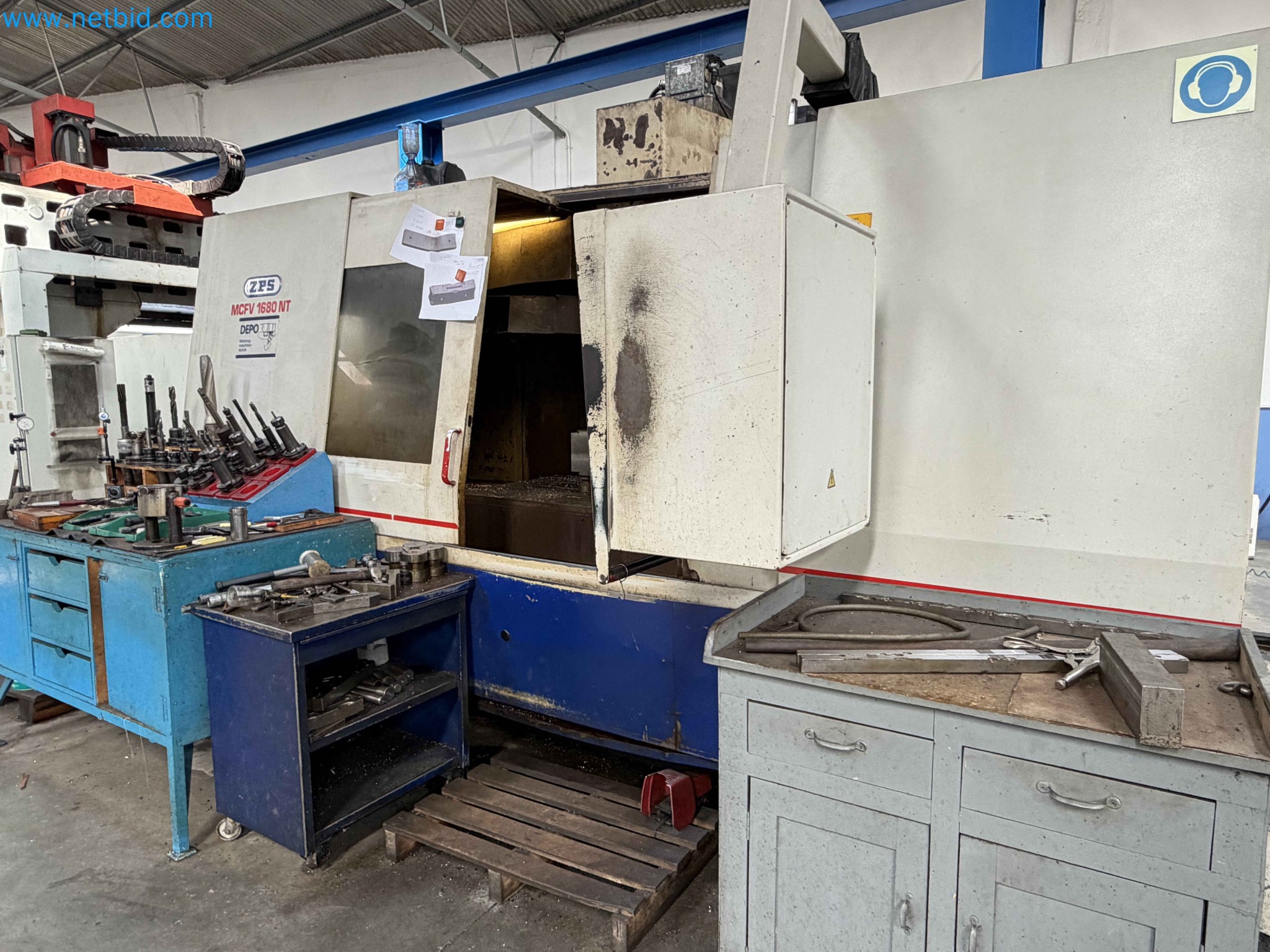

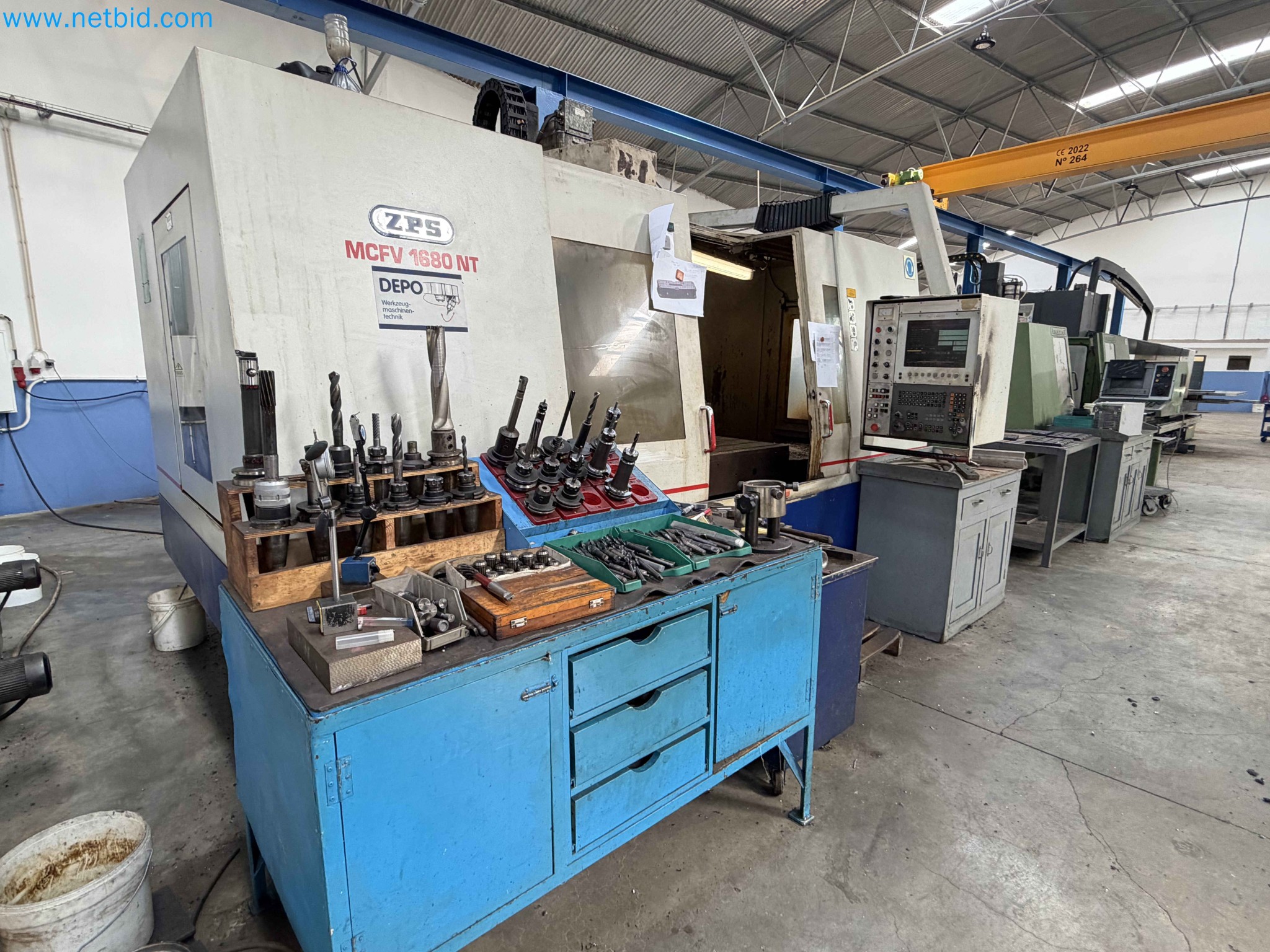

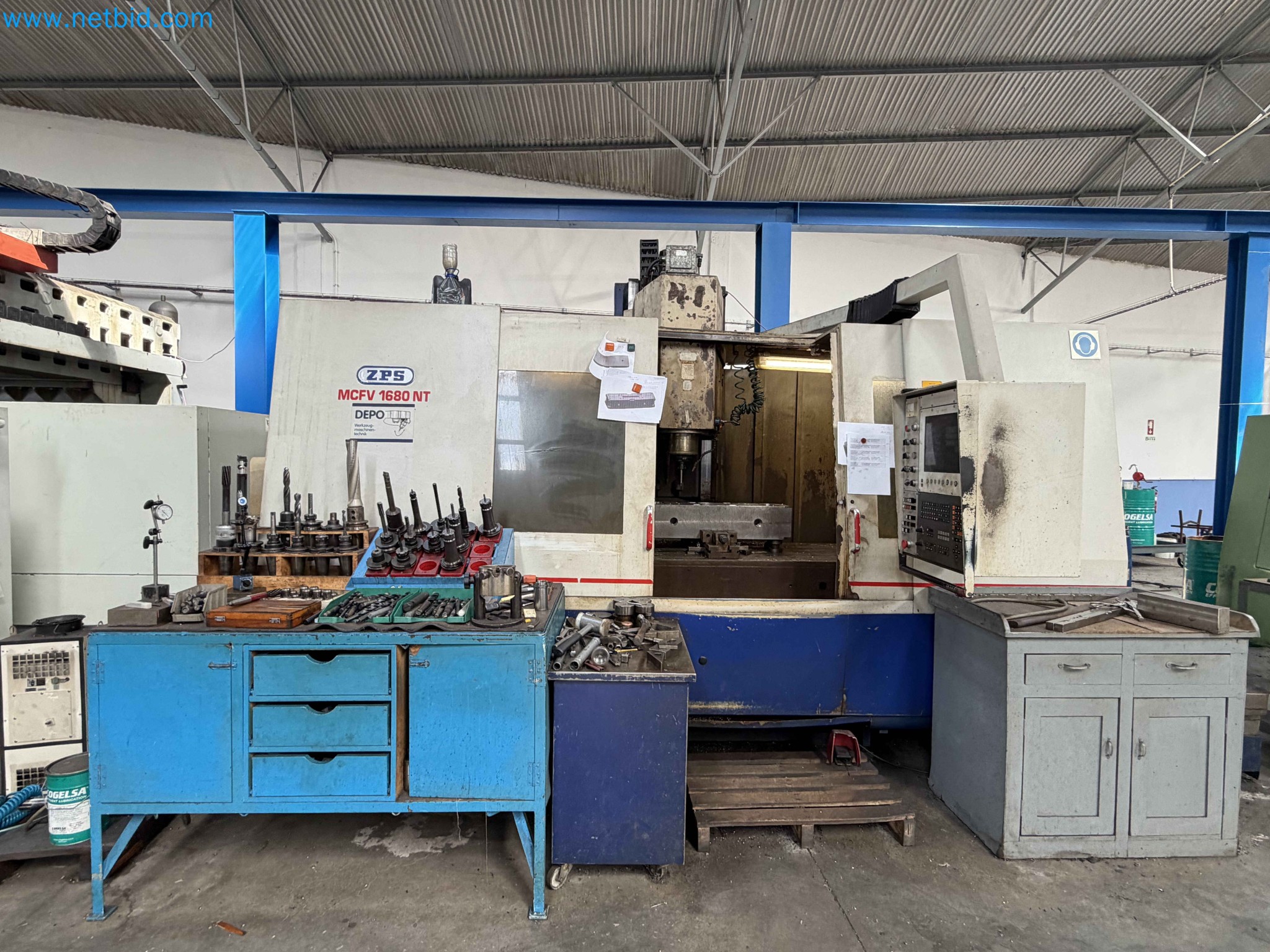

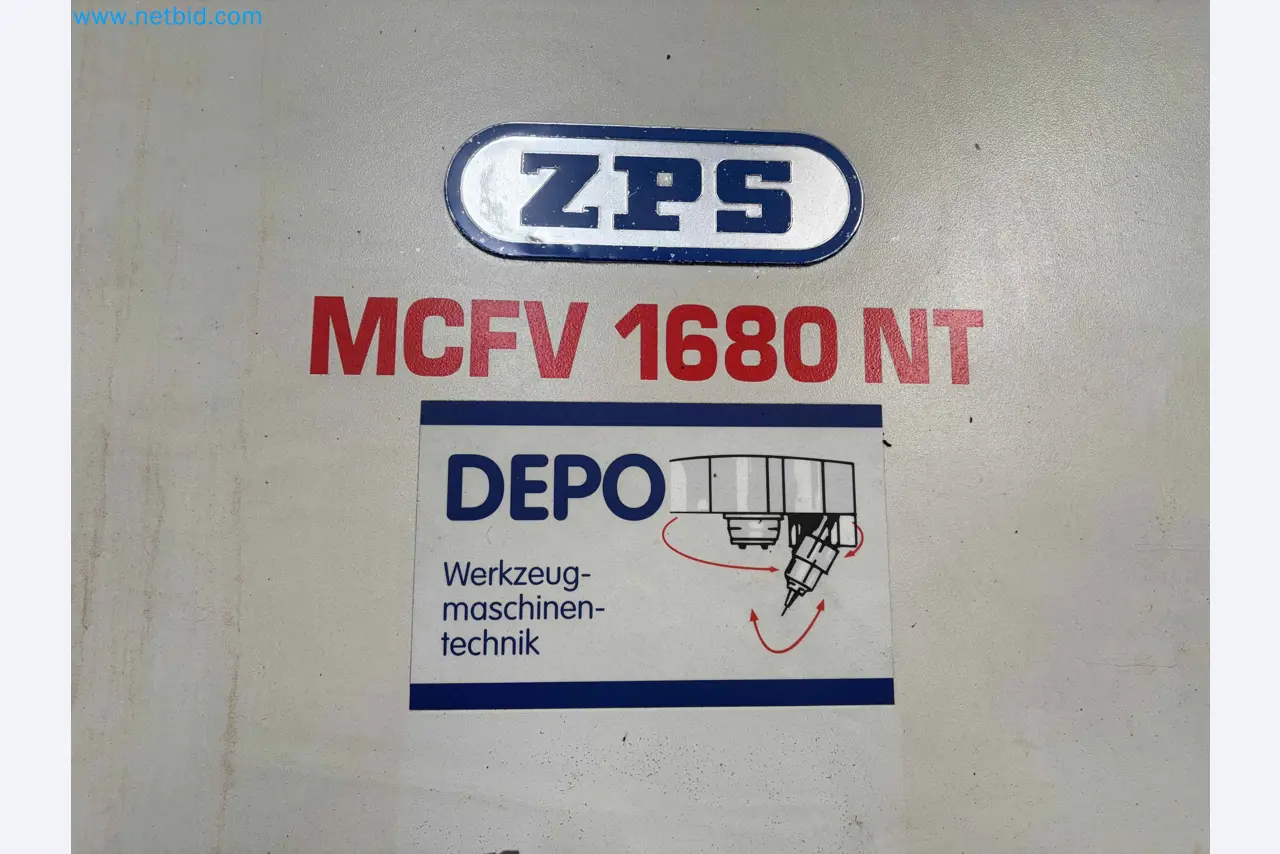

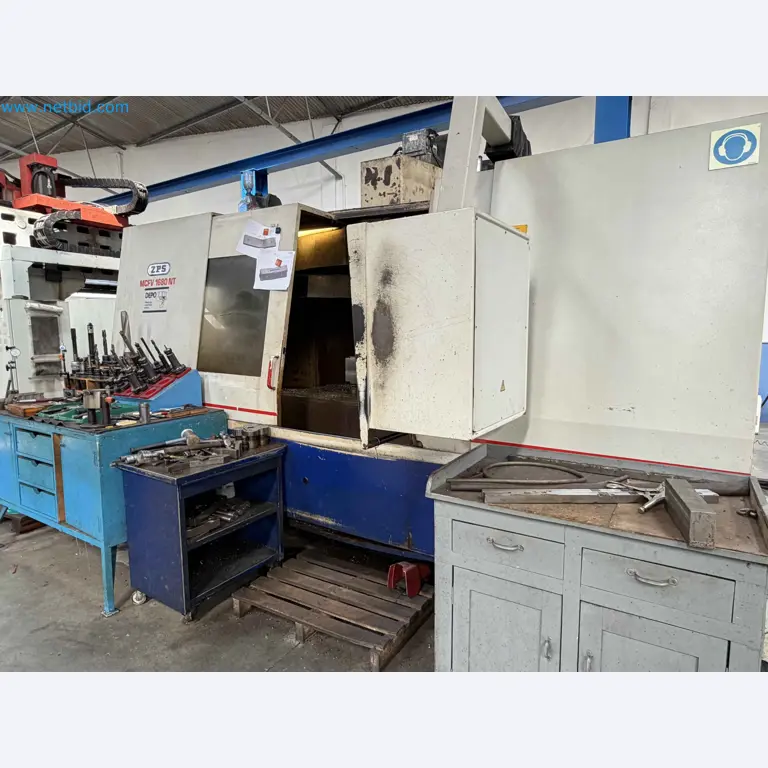

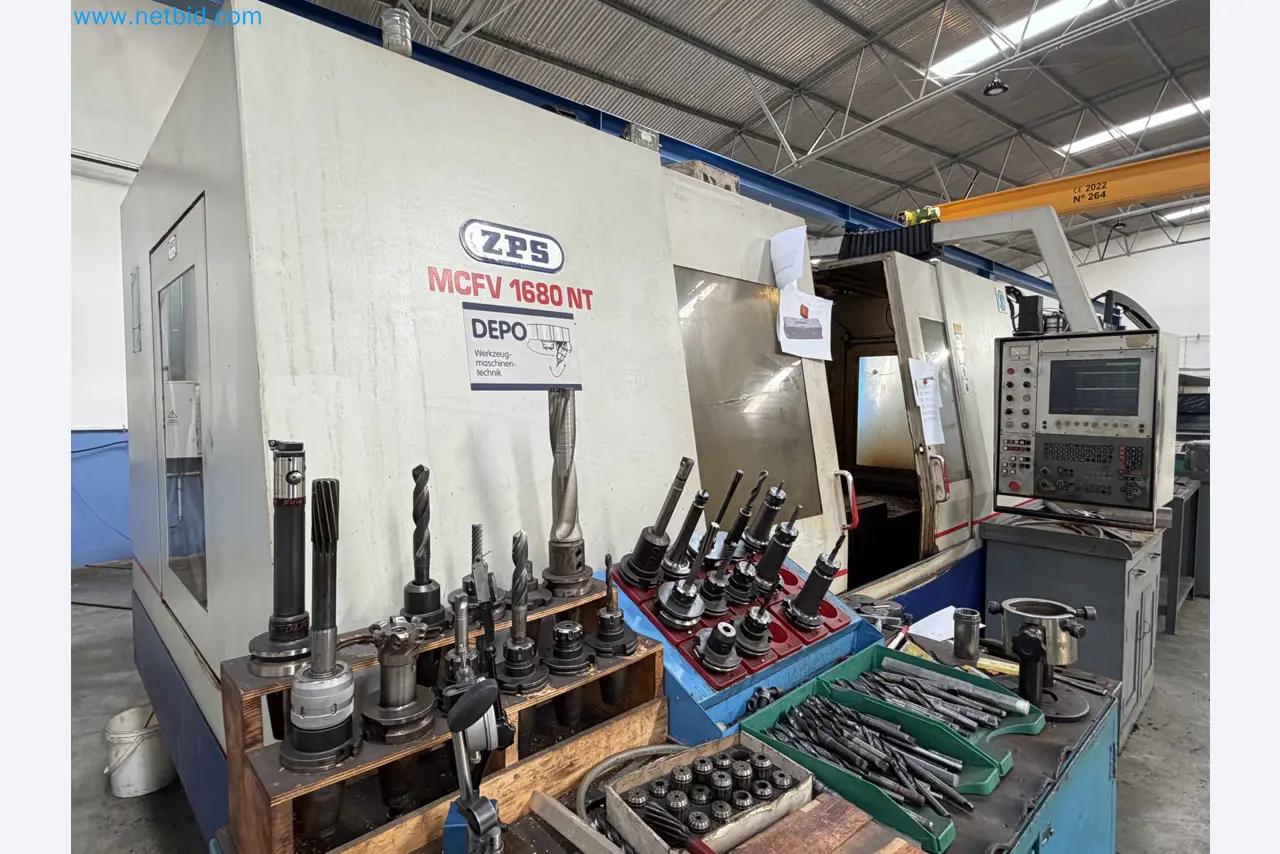

Vertikales Bearbeitungszentrum ZPS MCFV 1680 NT - P3.02AUCTION#19565-CG02 (A19566-2)

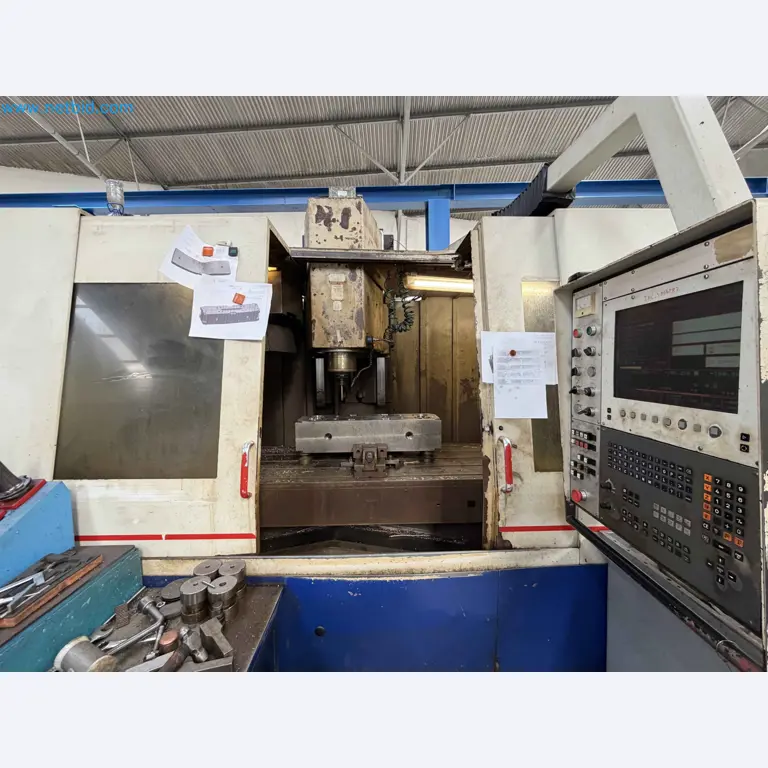

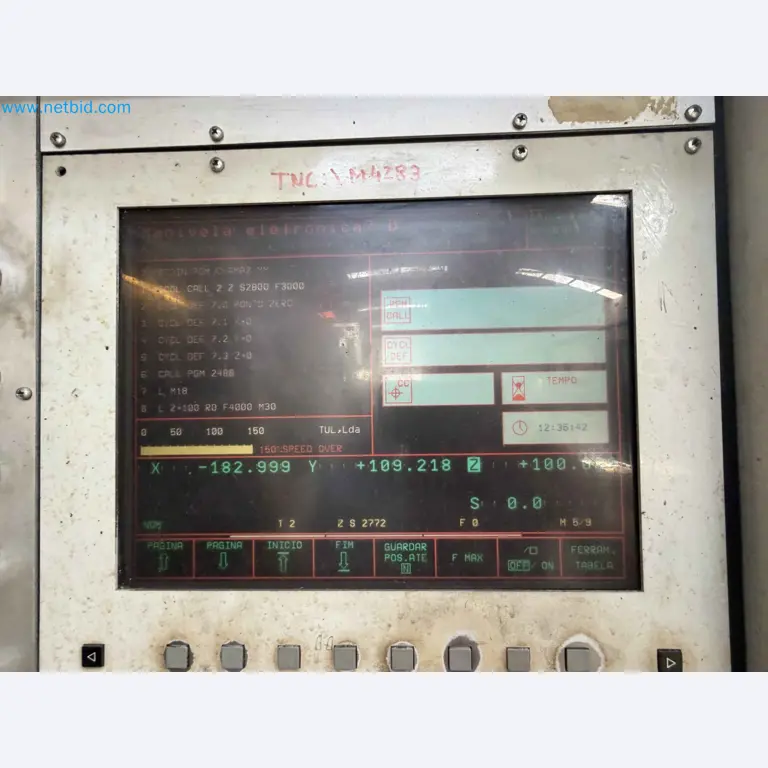

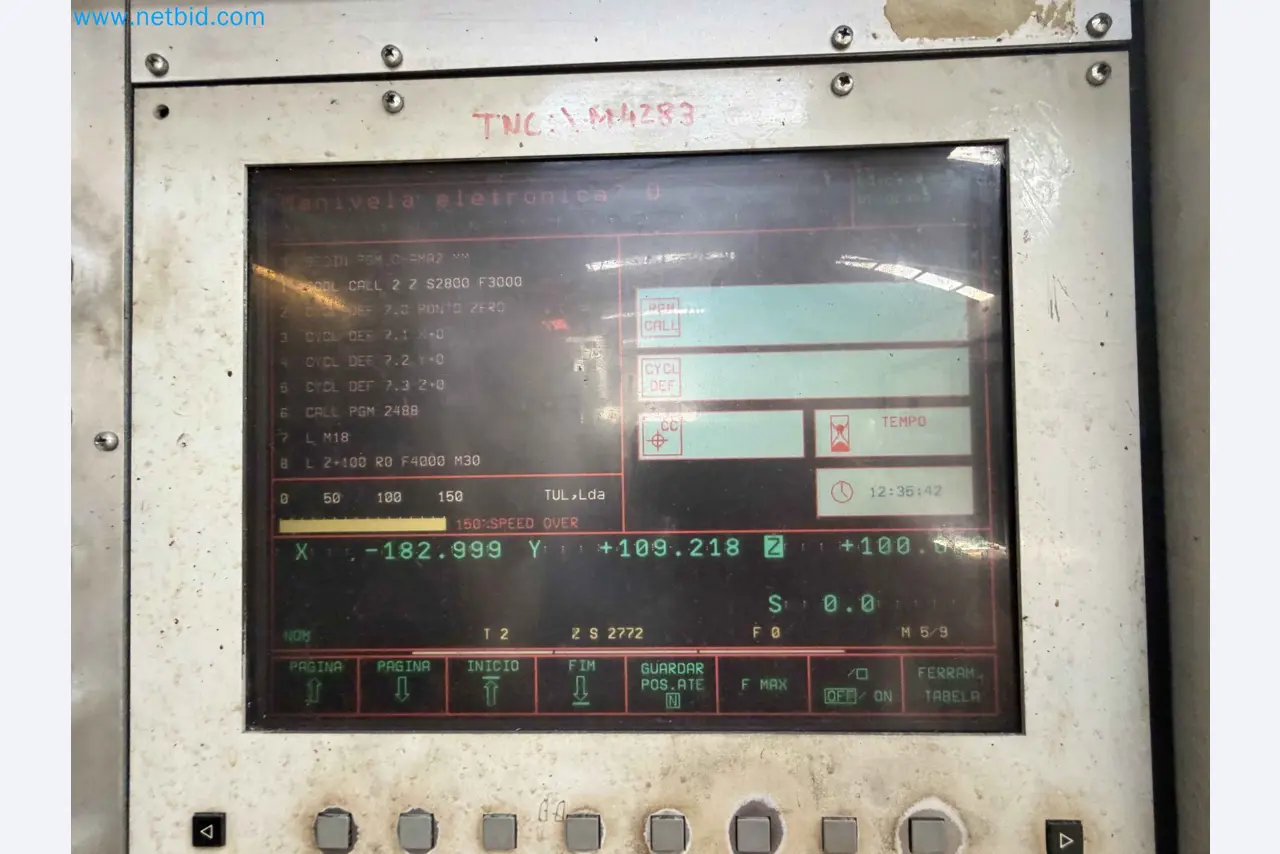

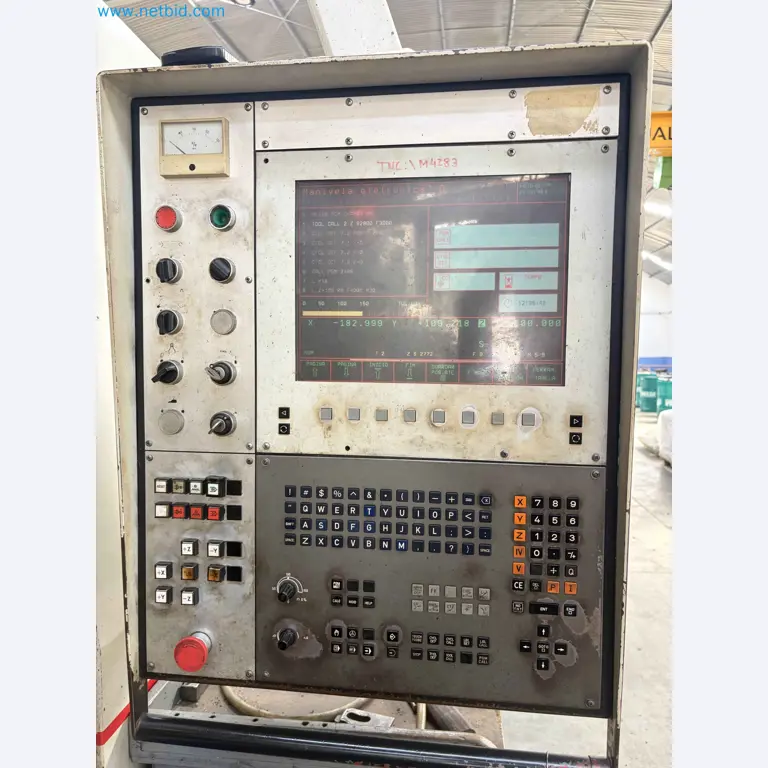

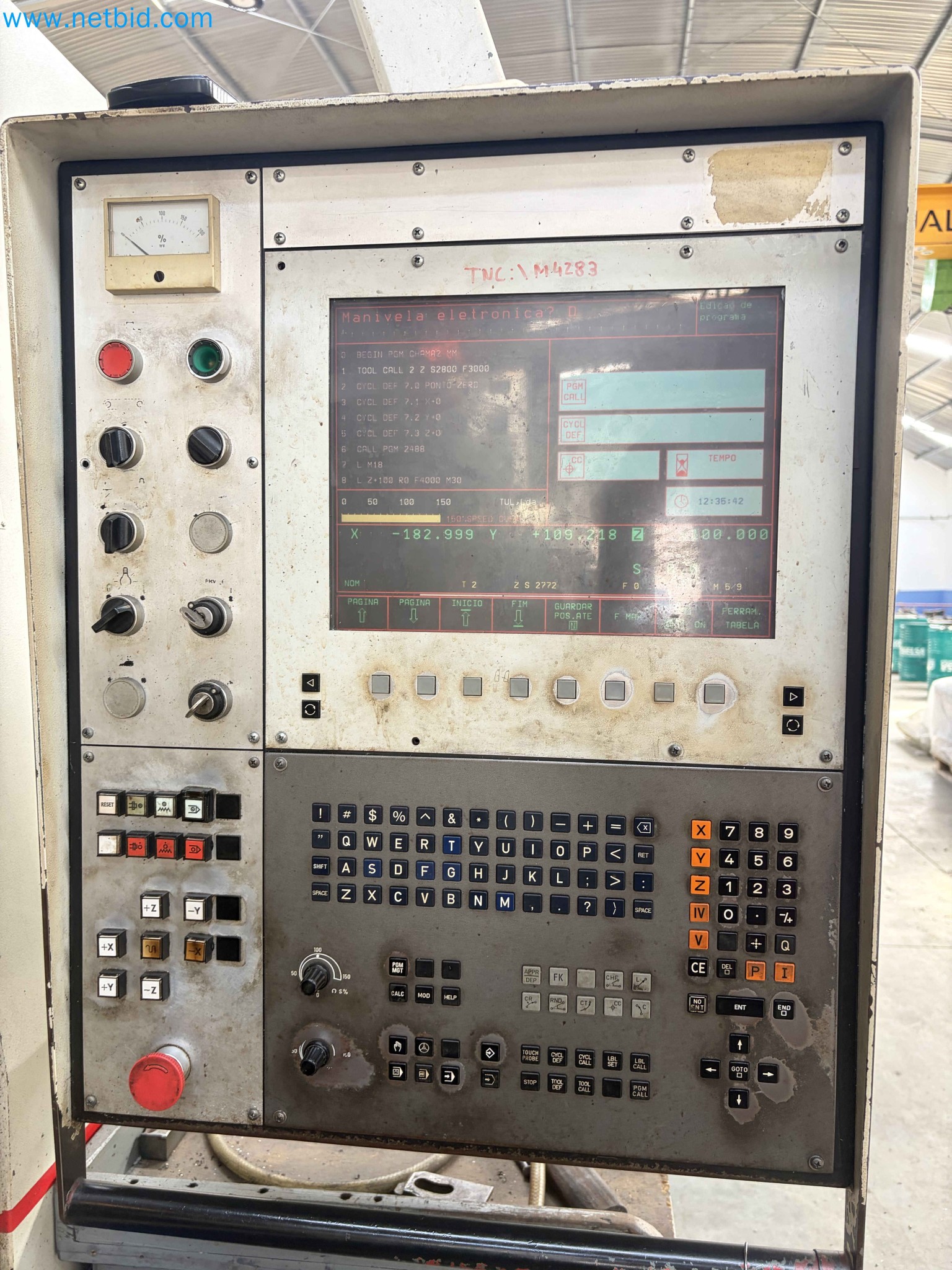

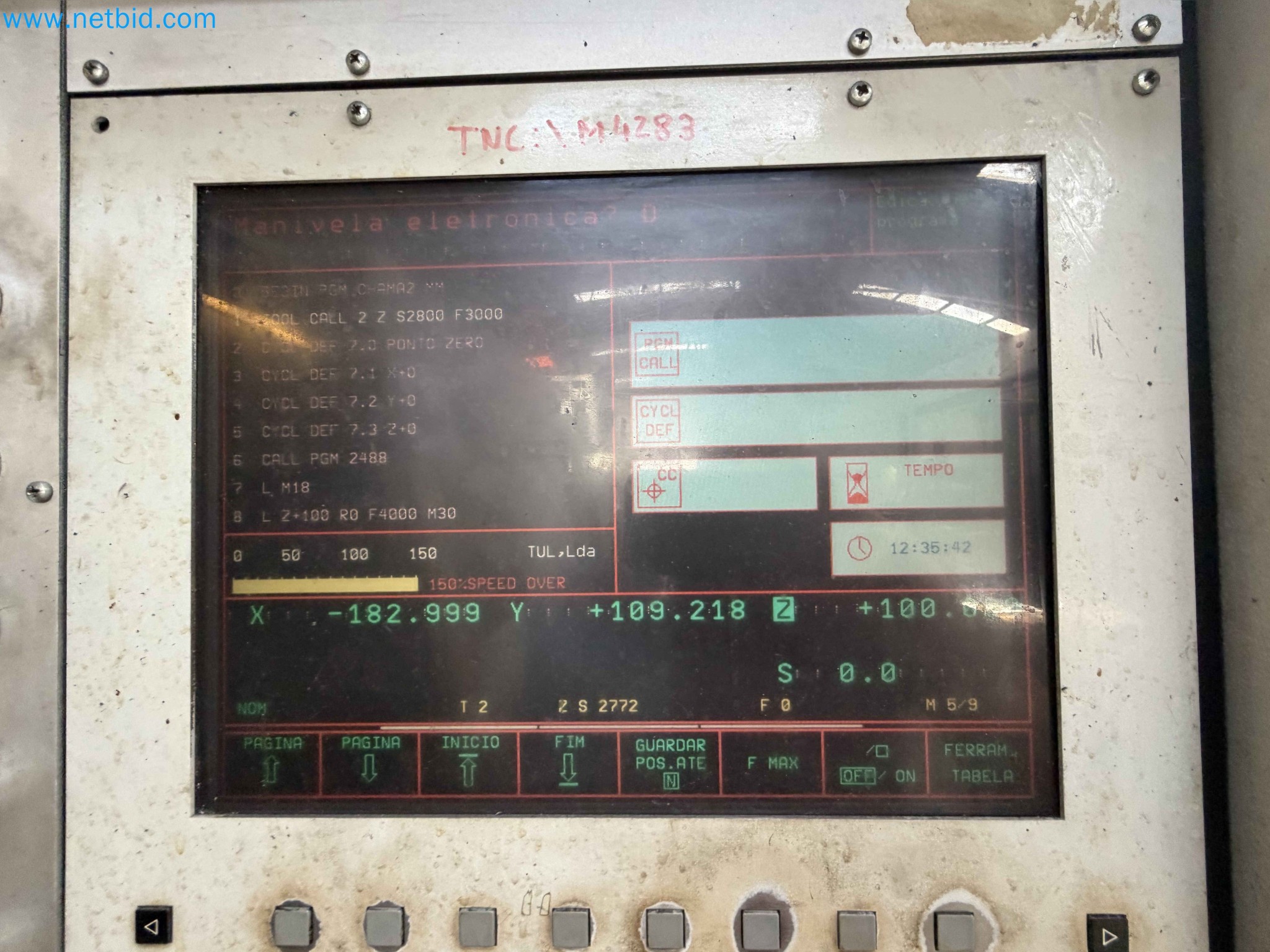

Steuerung: HEIDENHAIN TNC 426 PB

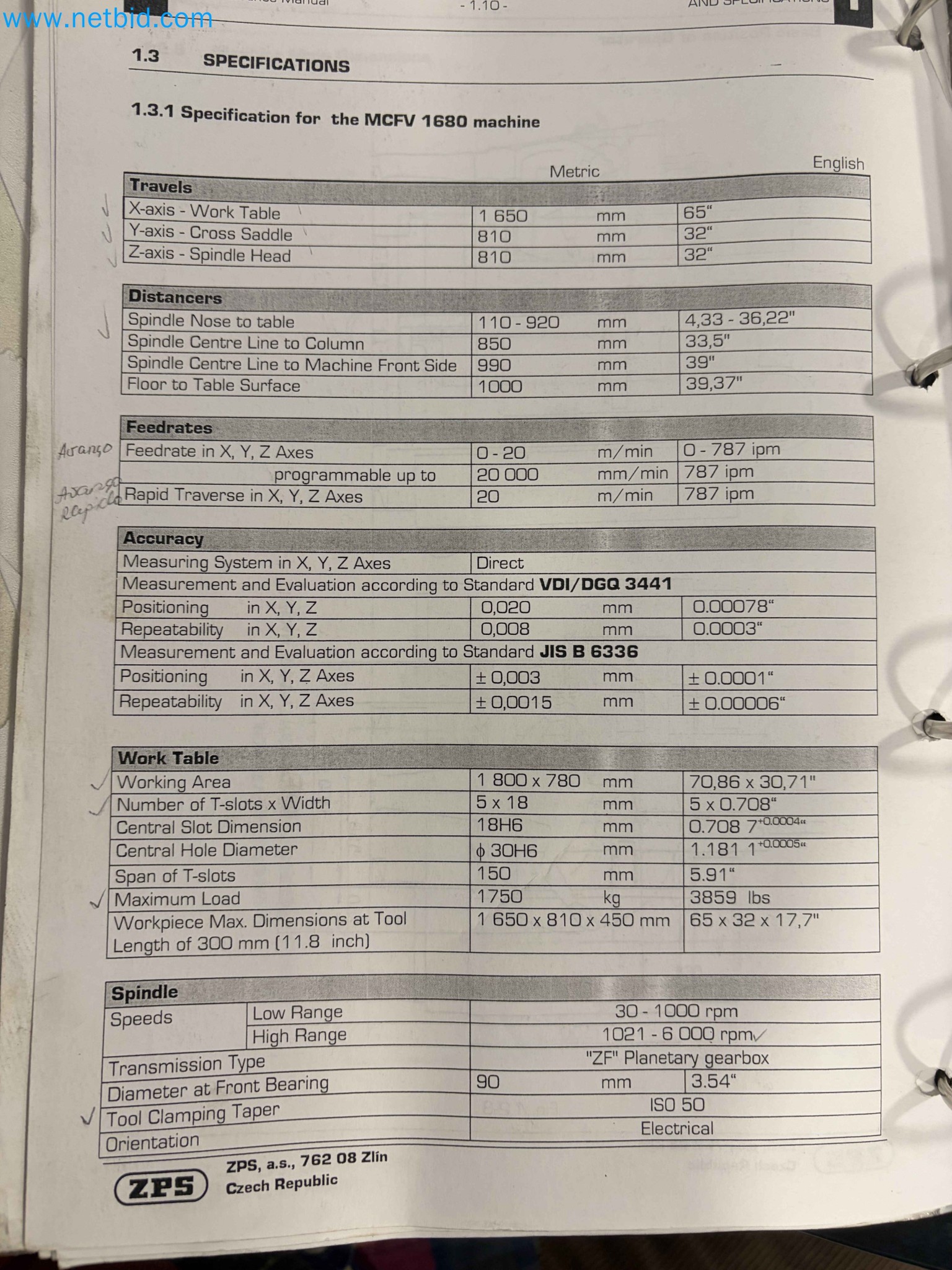

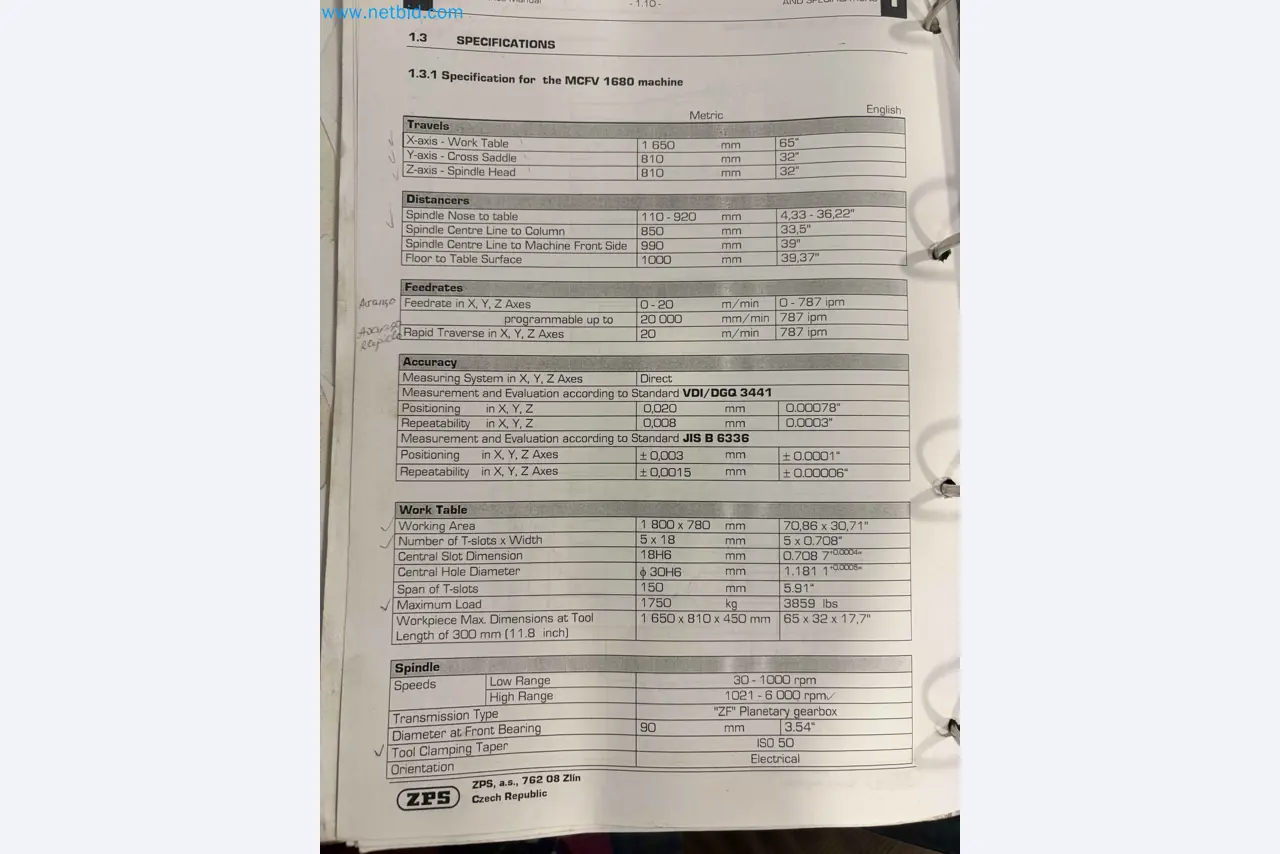

X-Achse: 1650 mm
Y-Achse: 810 mm
Z-Achse: 810 mm

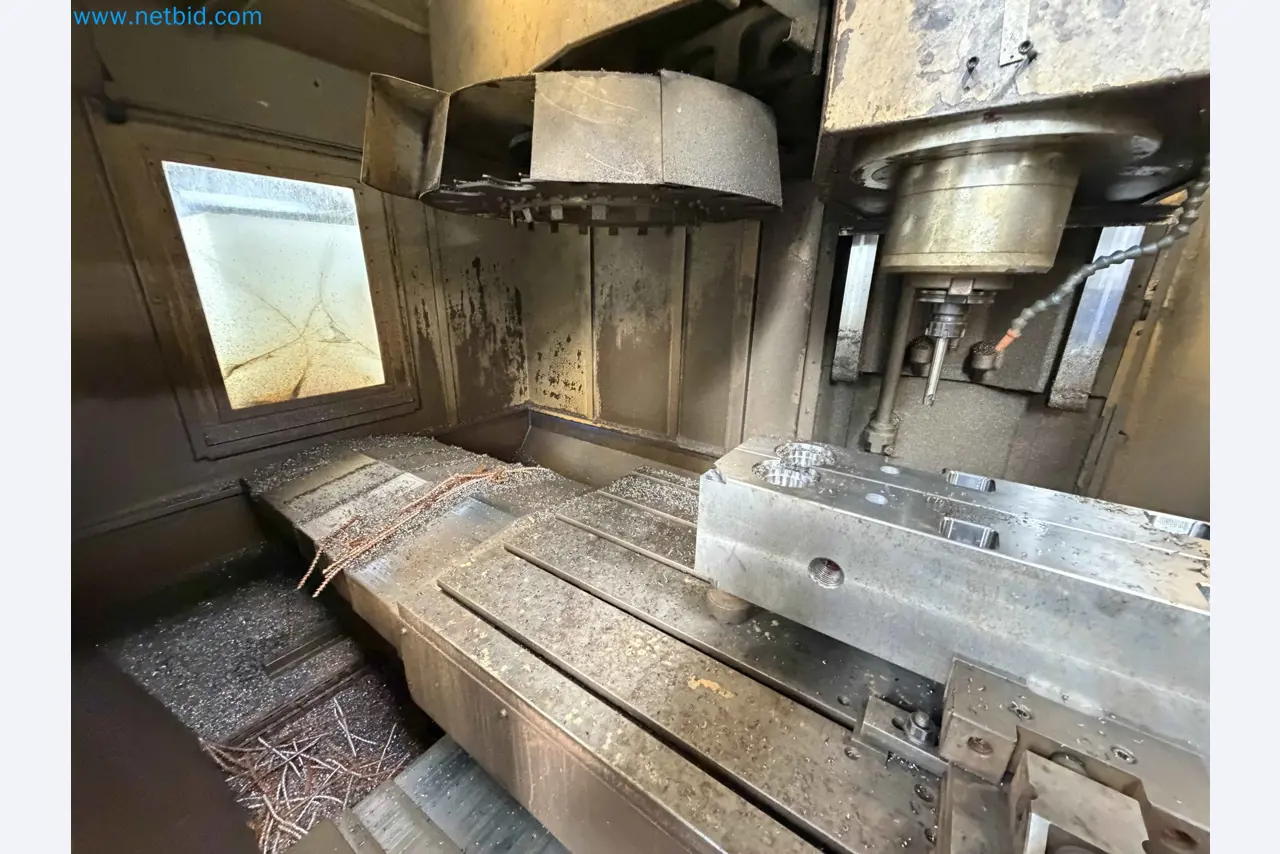

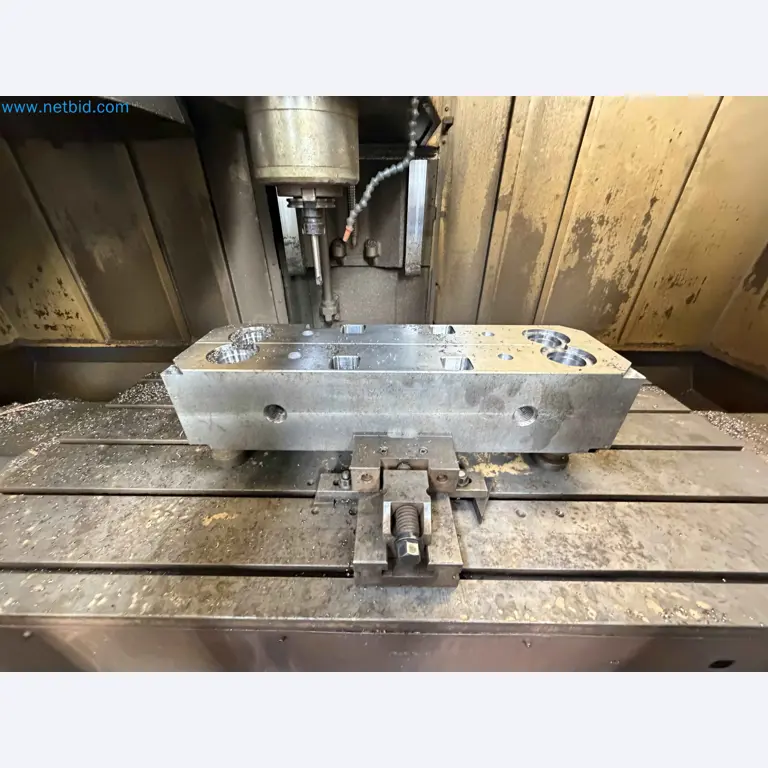

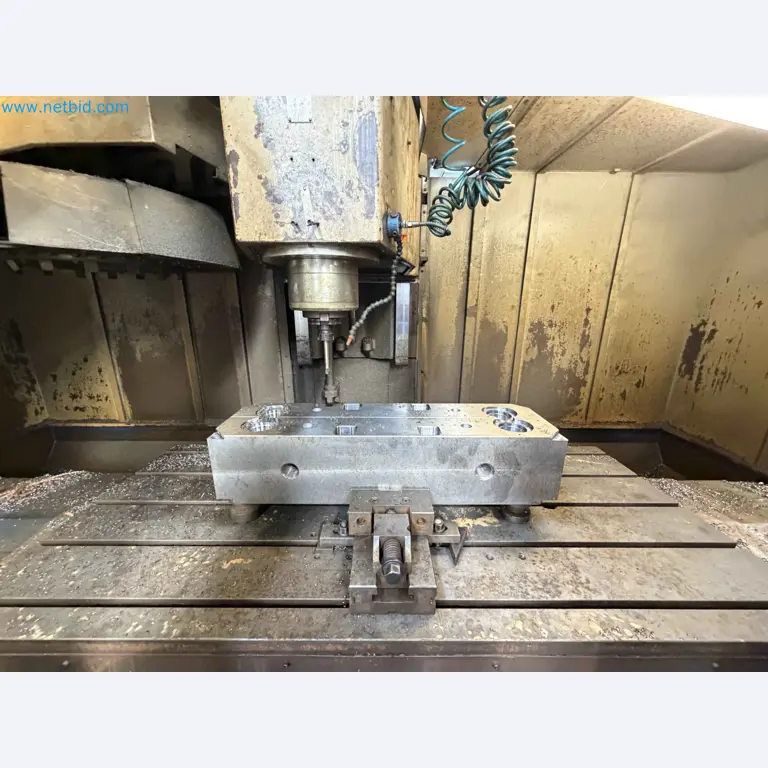

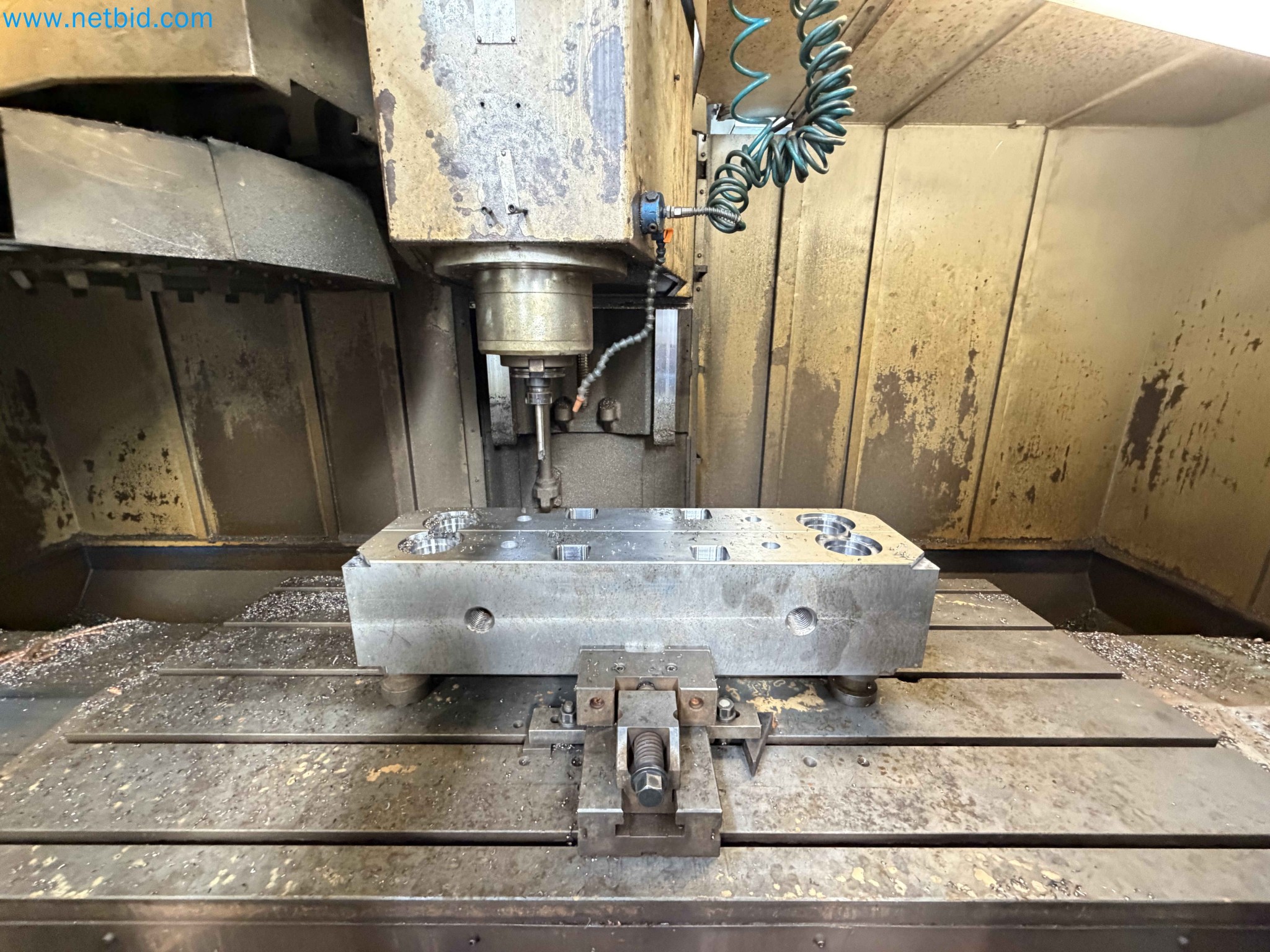

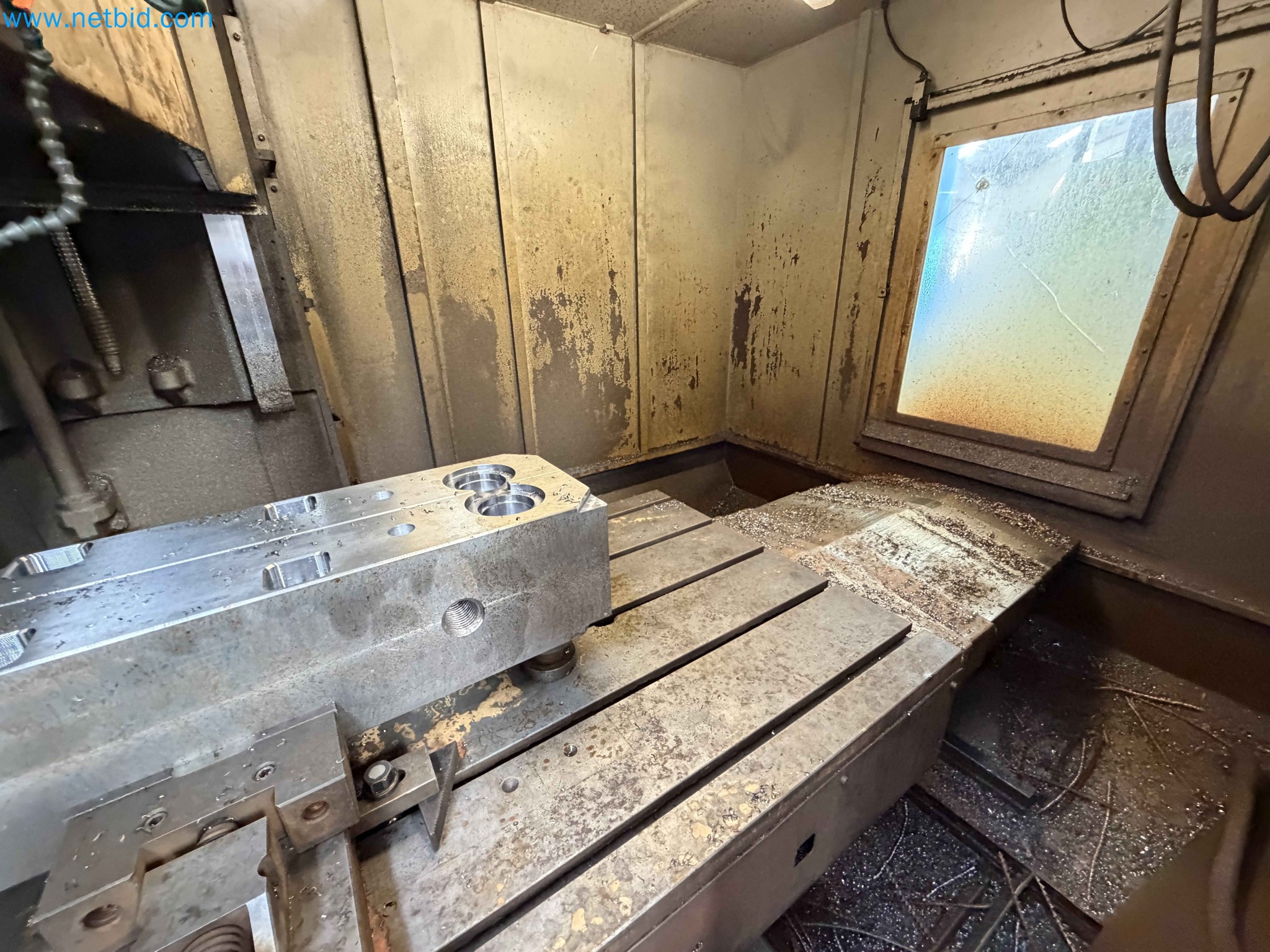

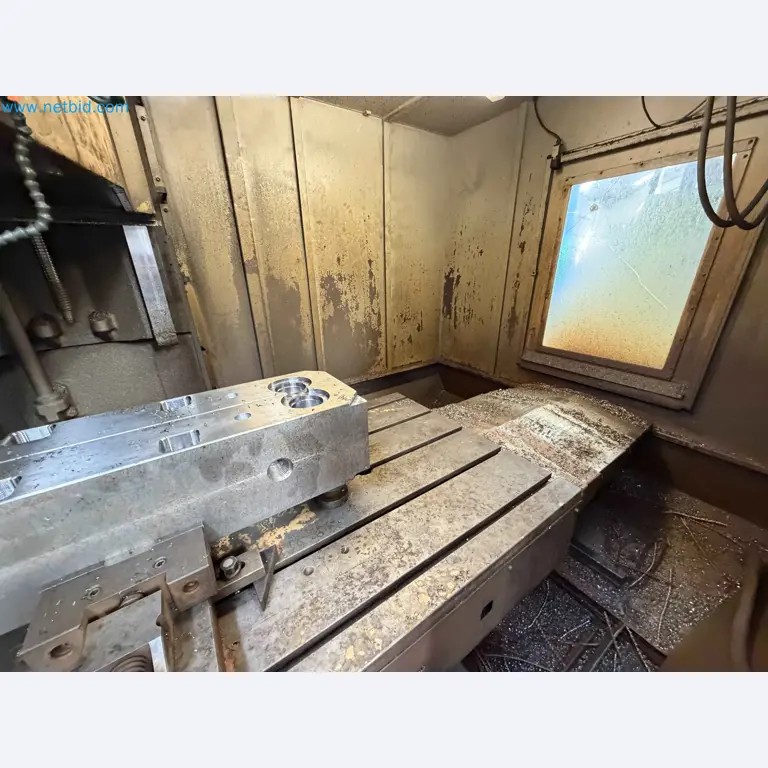

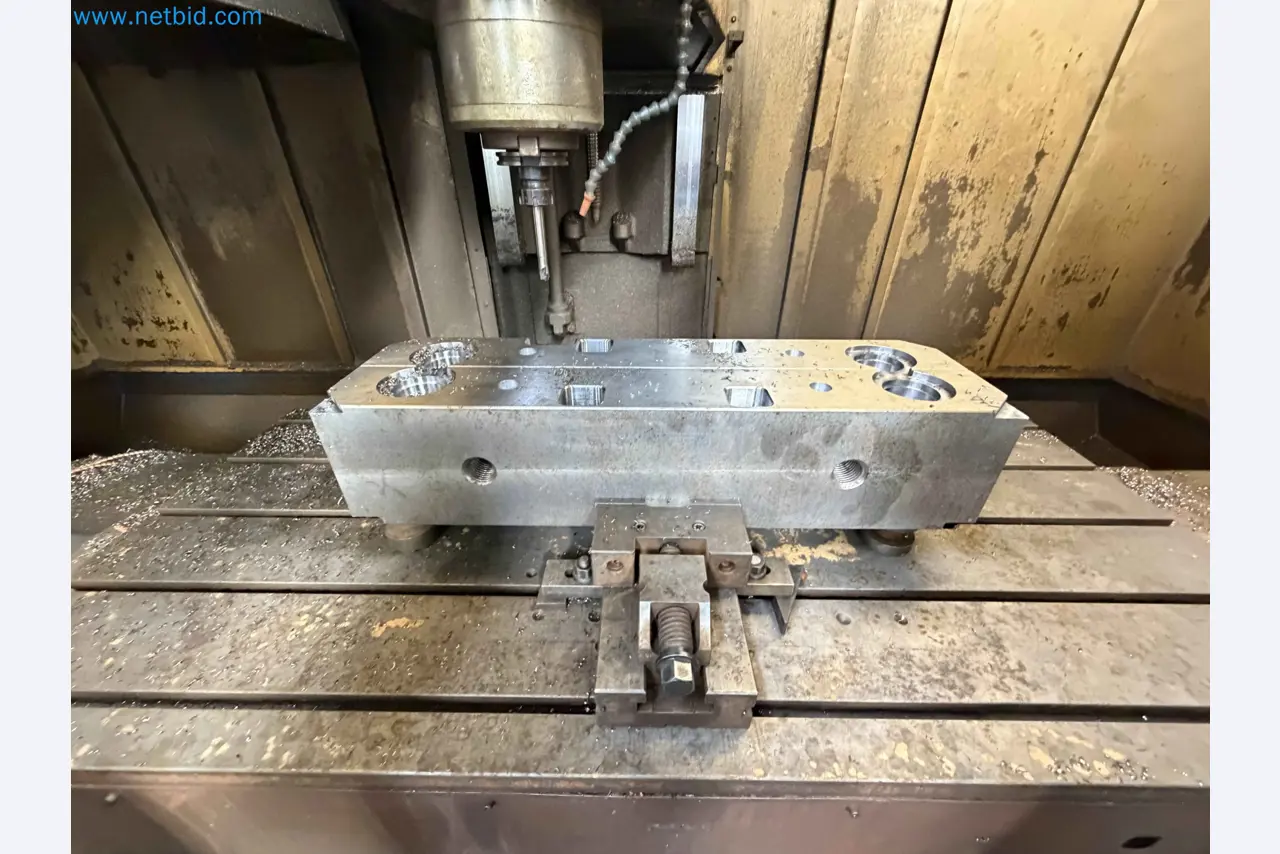

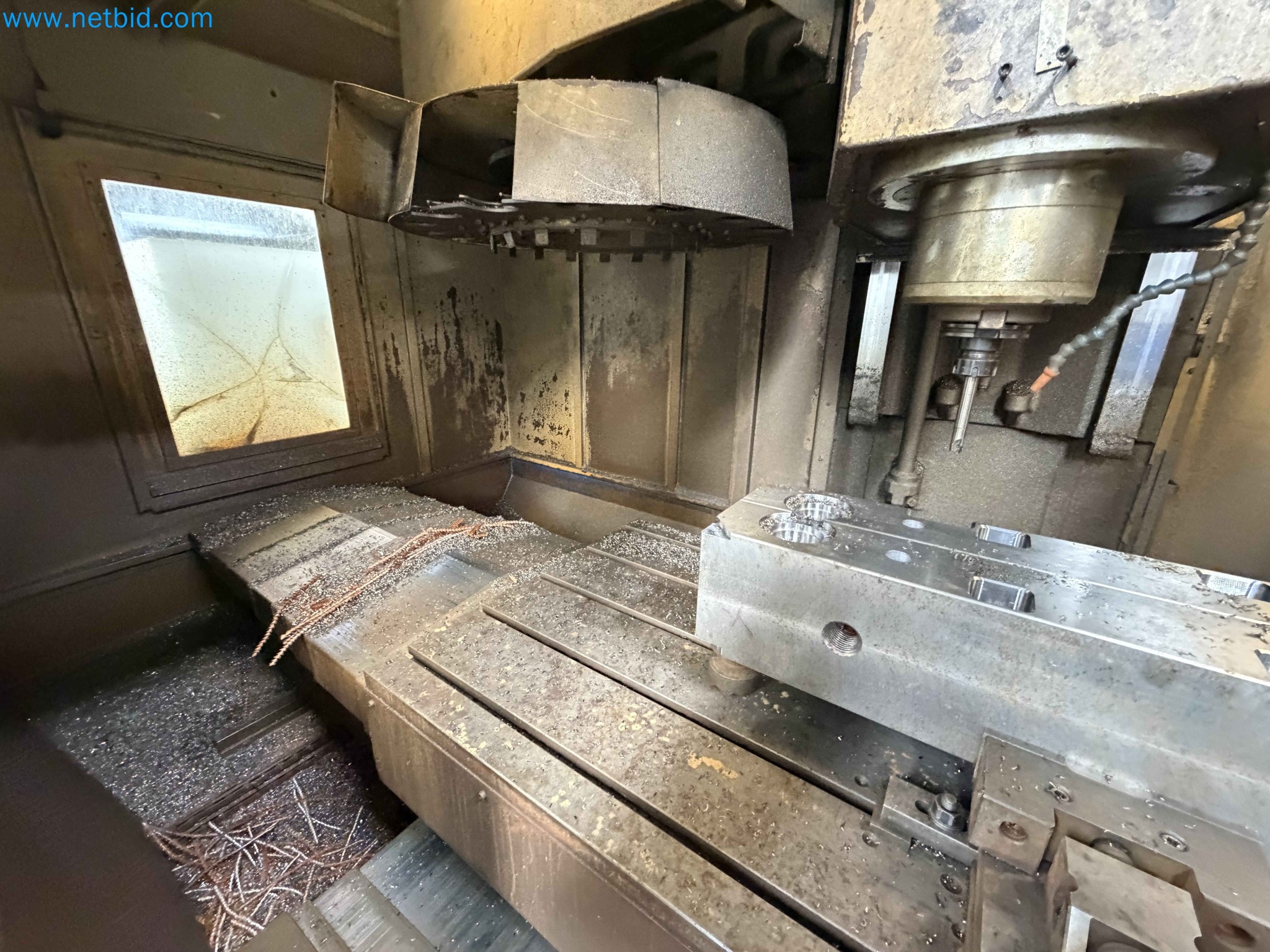

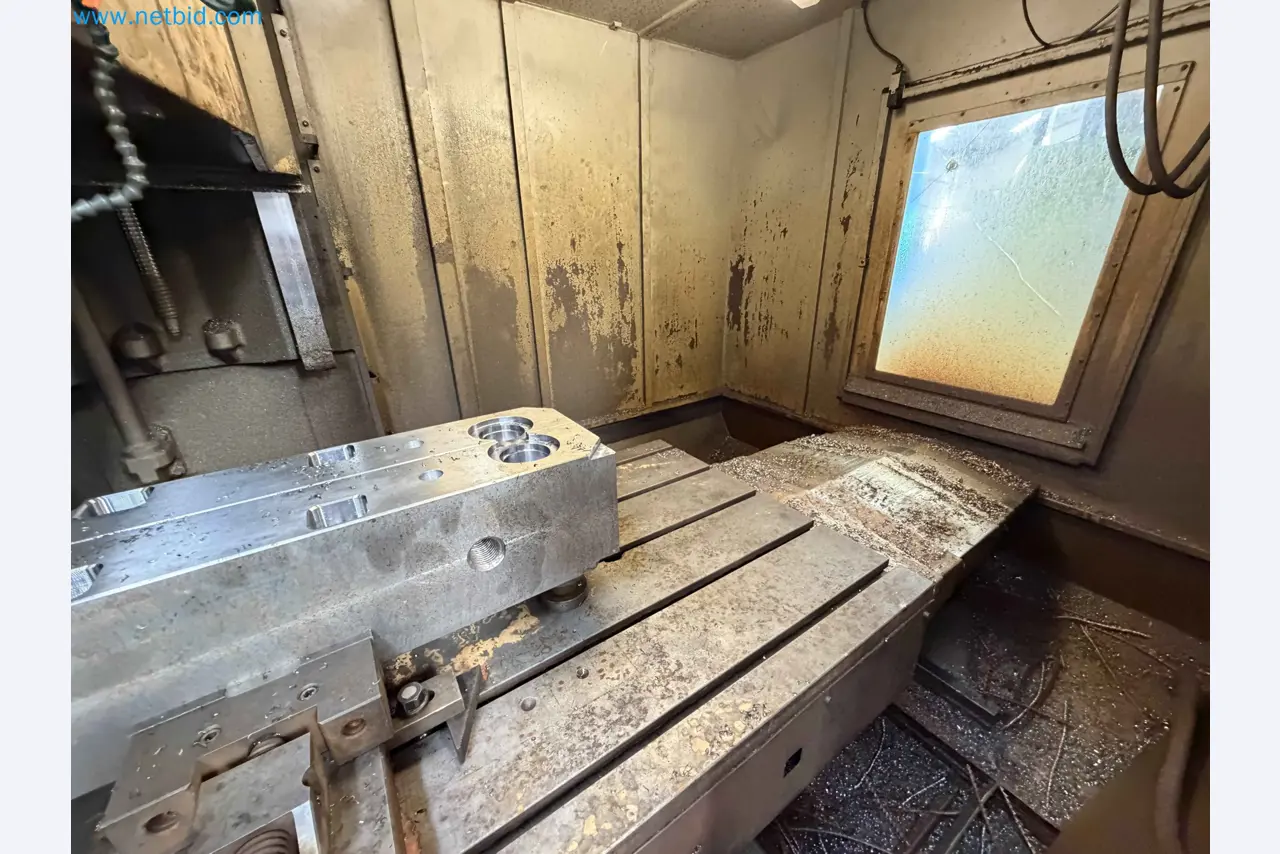

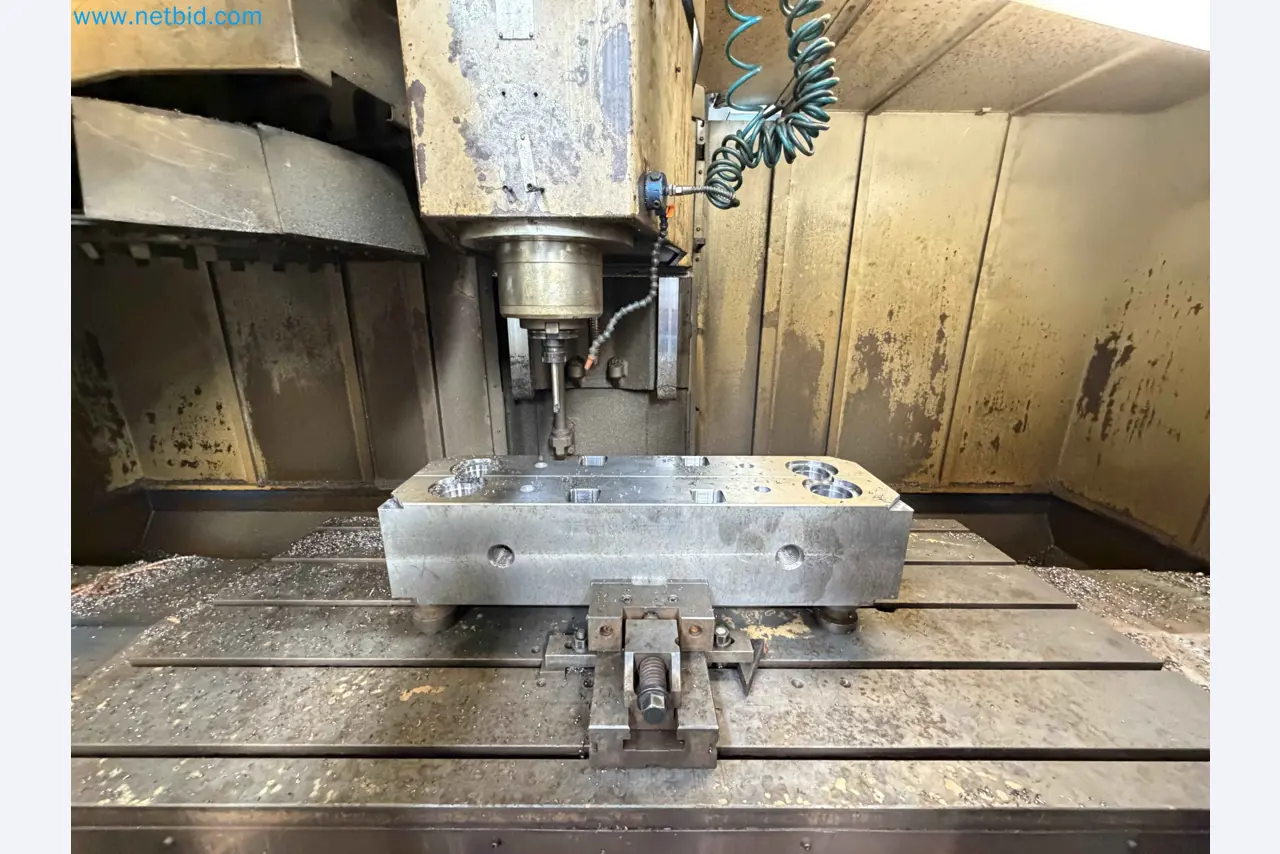

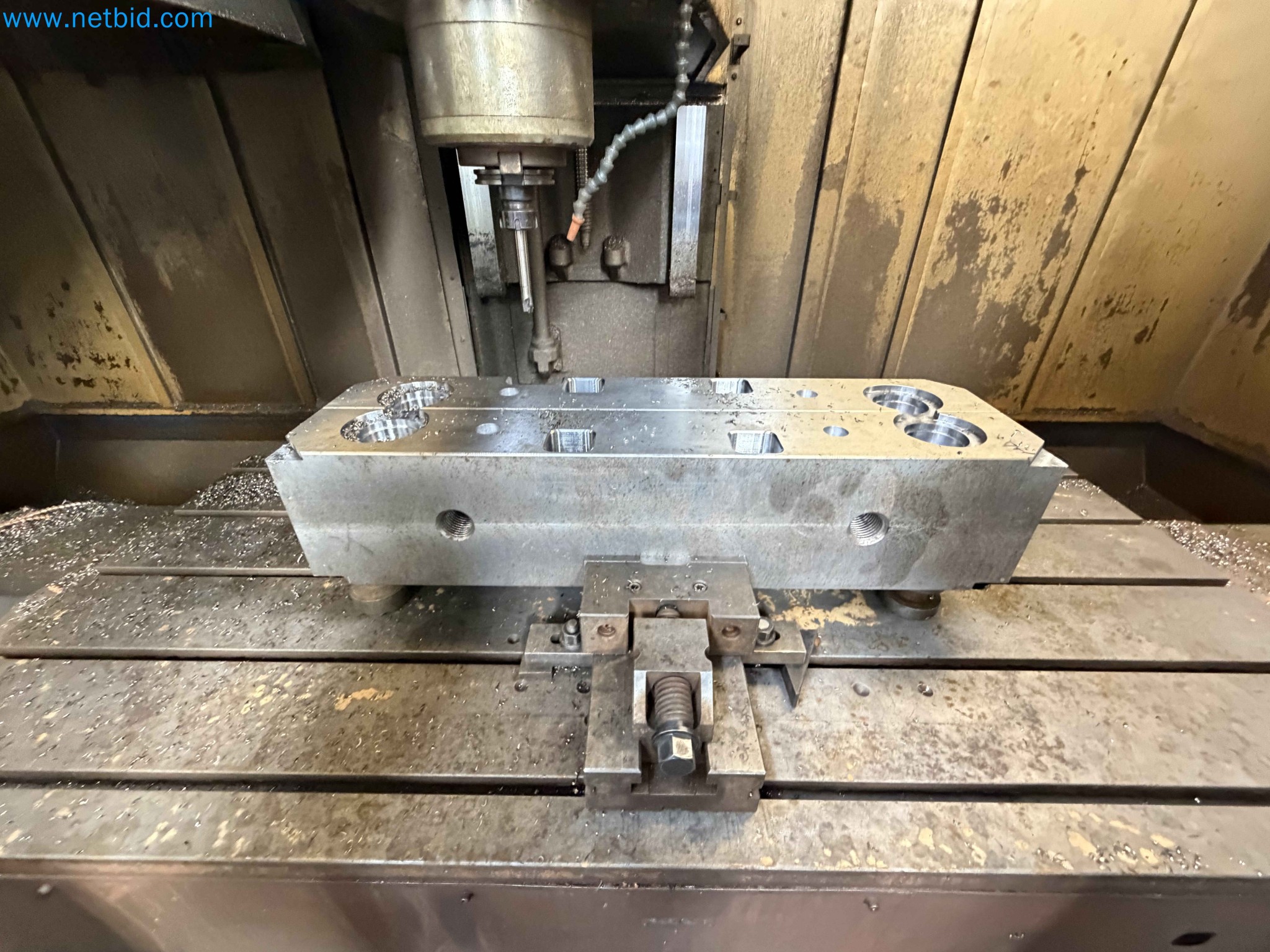

Arbeitstisch
Nutzbare Fläche: 1800 × 780 mm
Anzahl T-Nuten: 5 × 18 mm
Abstand zwischen den Nuten: 150 mm
Max. Tragfähigkeit: 1750 kg

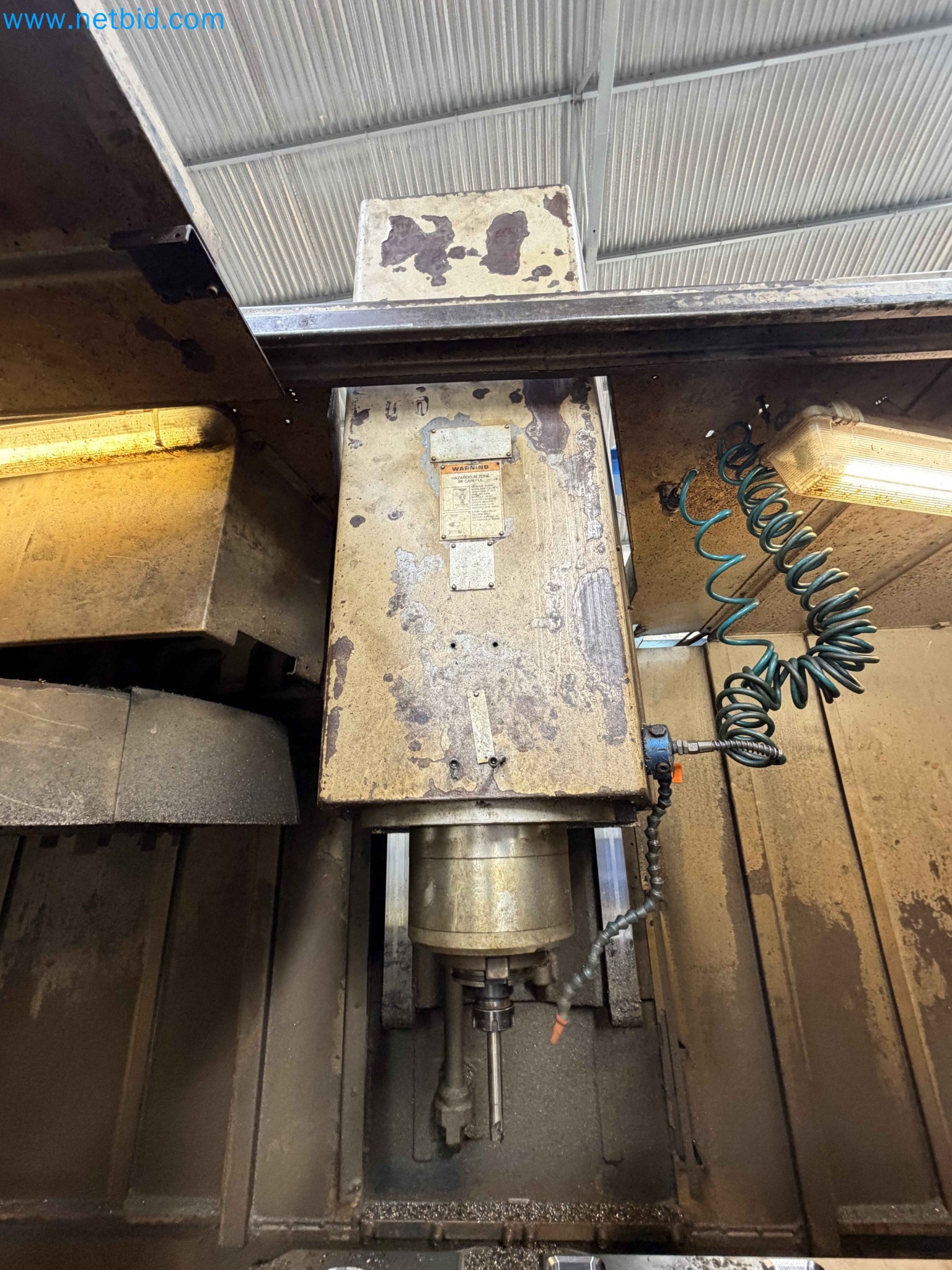

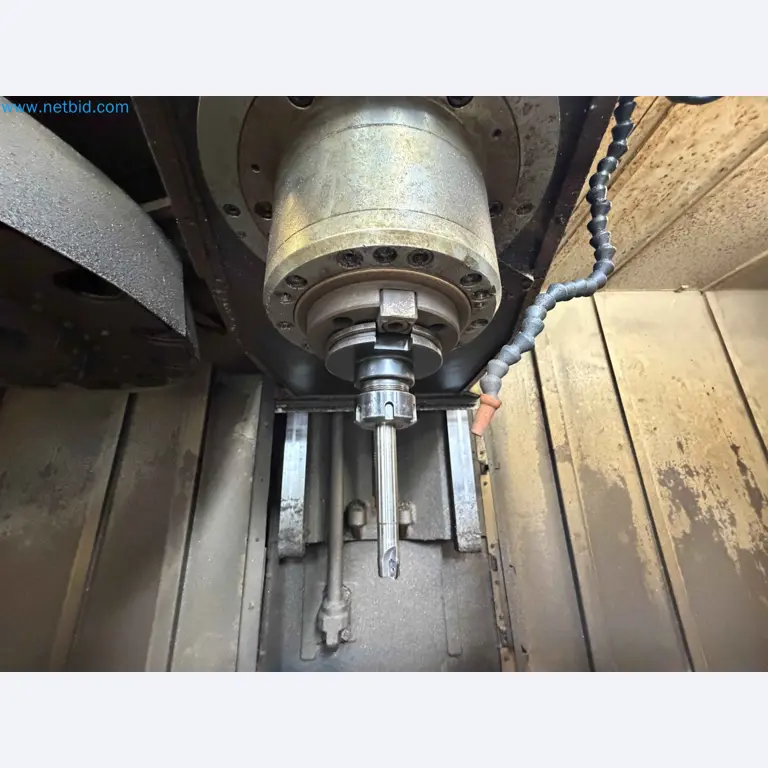

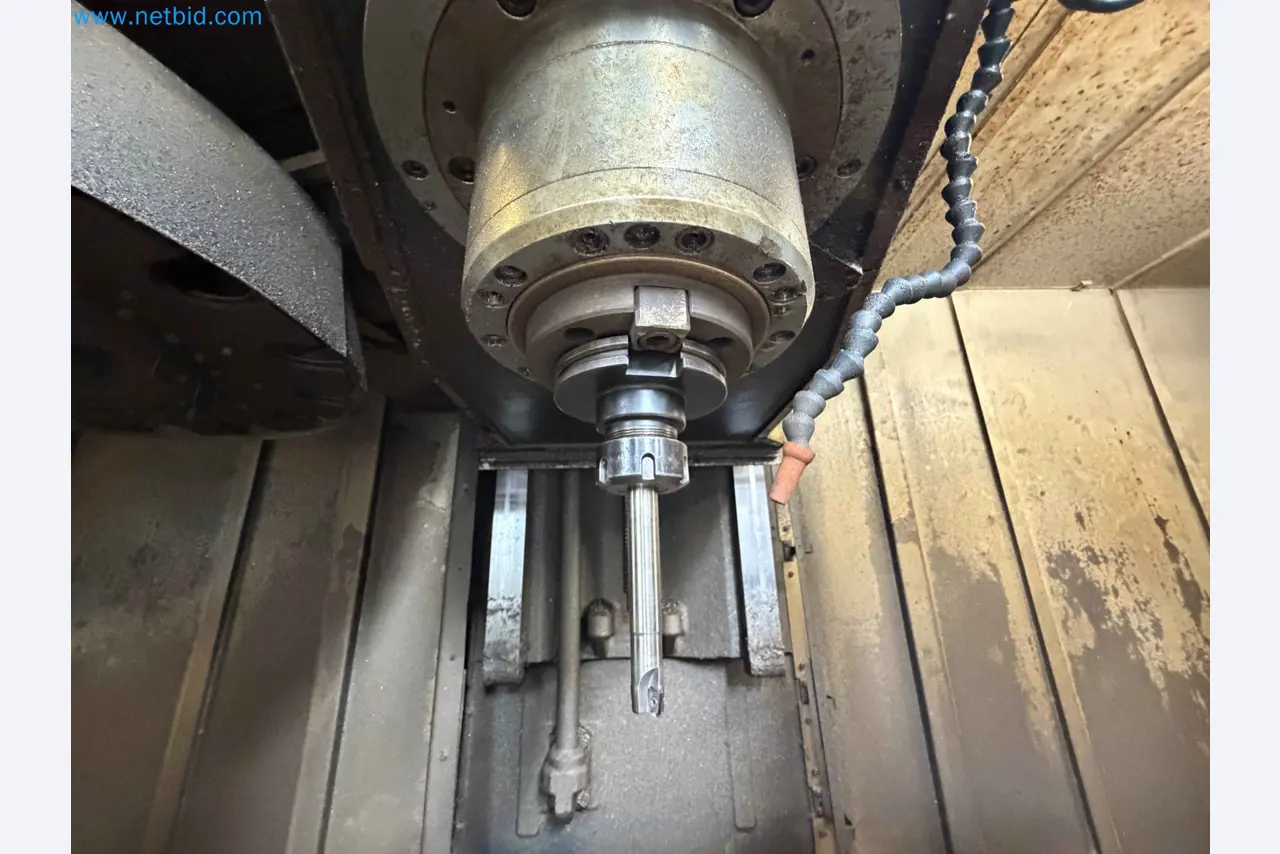

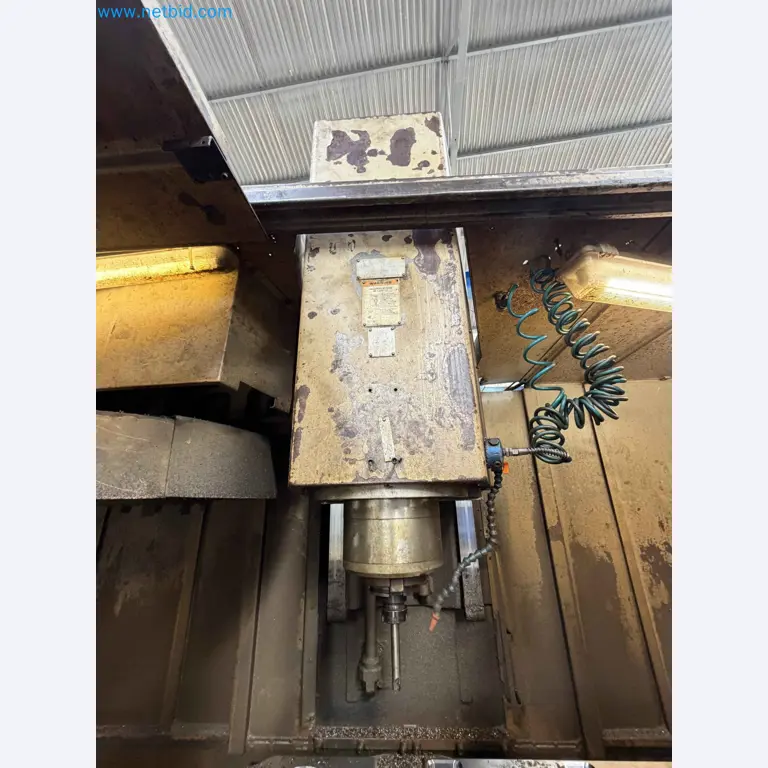

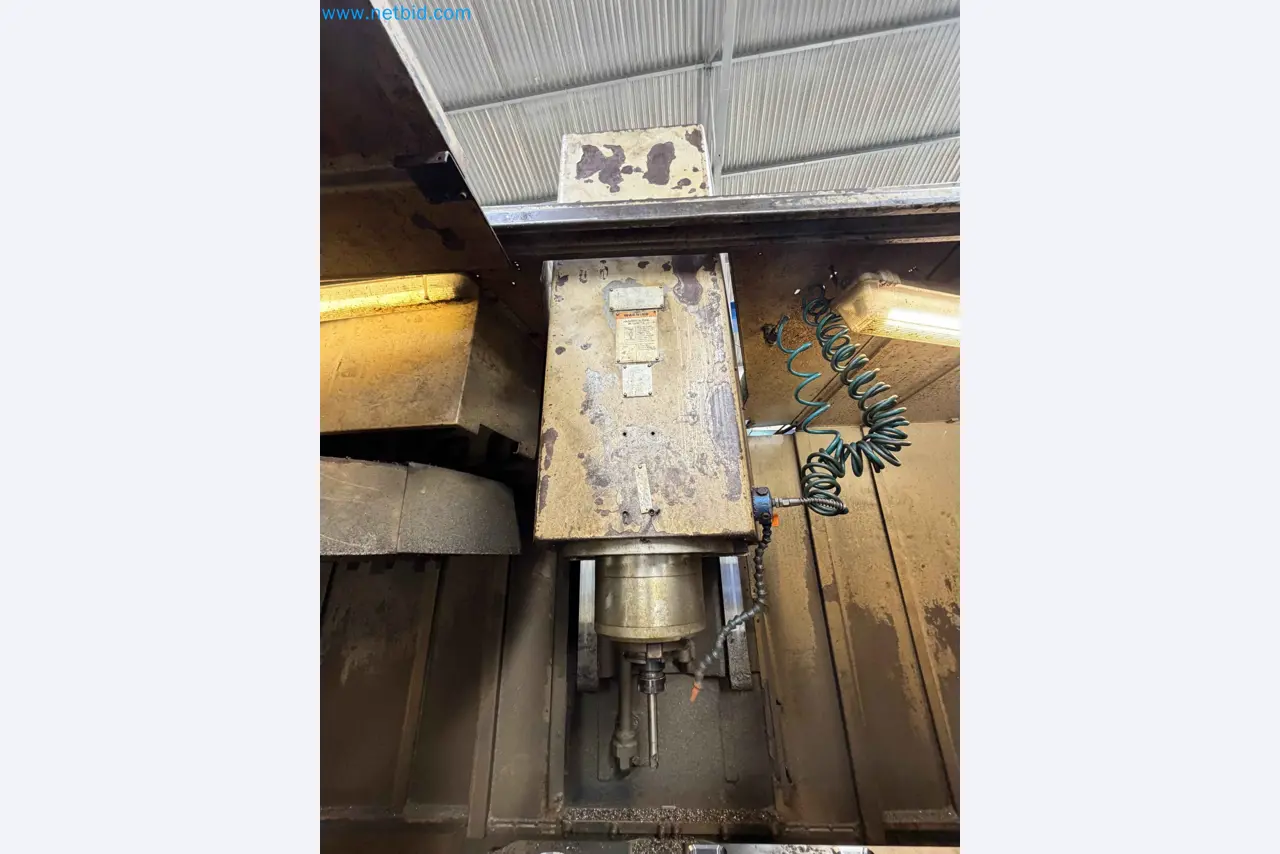

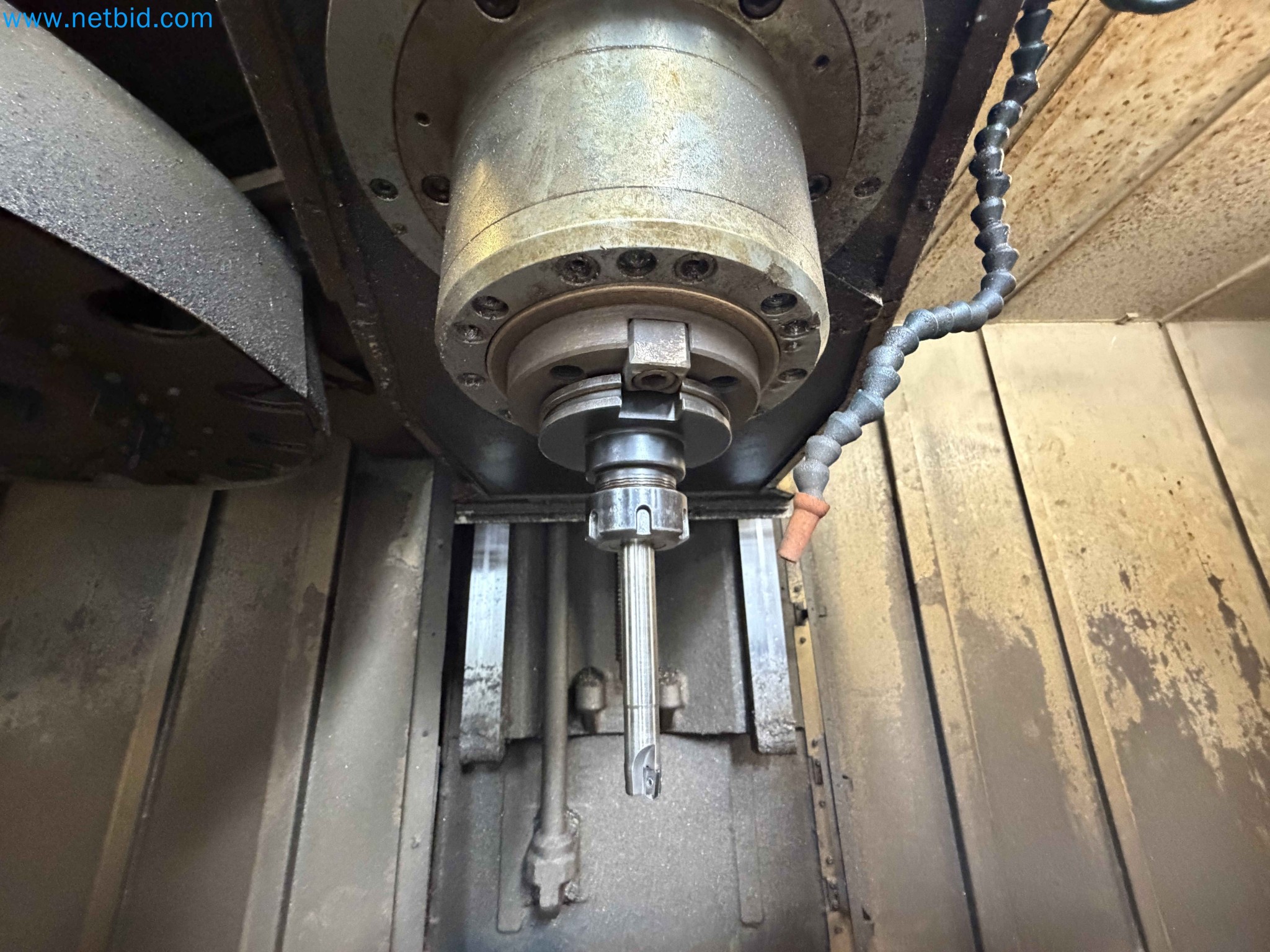

Spindel
Aufnahme: ISO 50
Drehzahl:
Niedrig: 30 – 1000 U/min
Hoch: 1021 – 6000 U/min

Leistung:
Dauerleistung: 17 kW
Überlast: 20.5 kW

Drehmoment:
Dauer: 650 Nm
Max.: 955 Nm
Antrieb: ZF-Planetengetriebe

Vorschübe
Programmierbare Vorschübe: 0 – 20 m/min
Eilgang X/Y/Z: 20 m/min

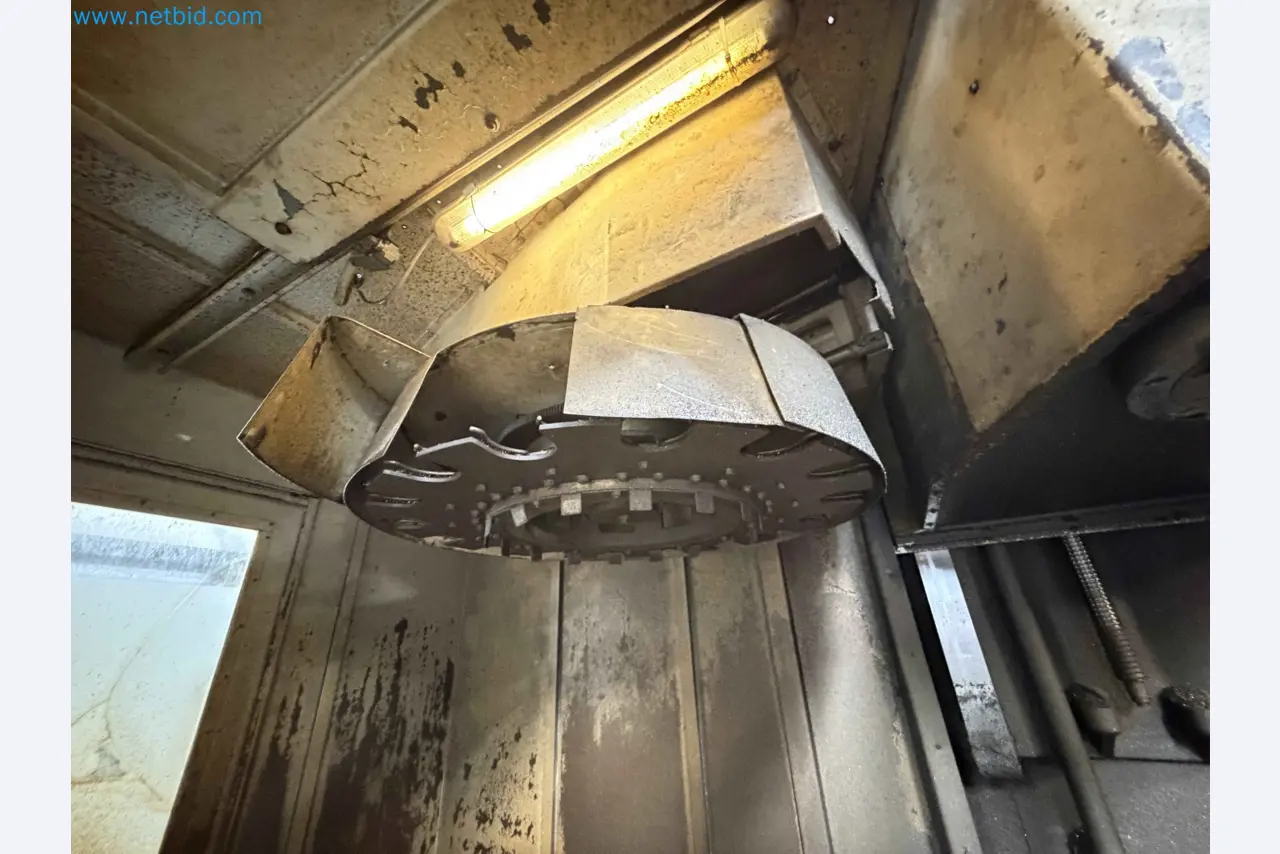

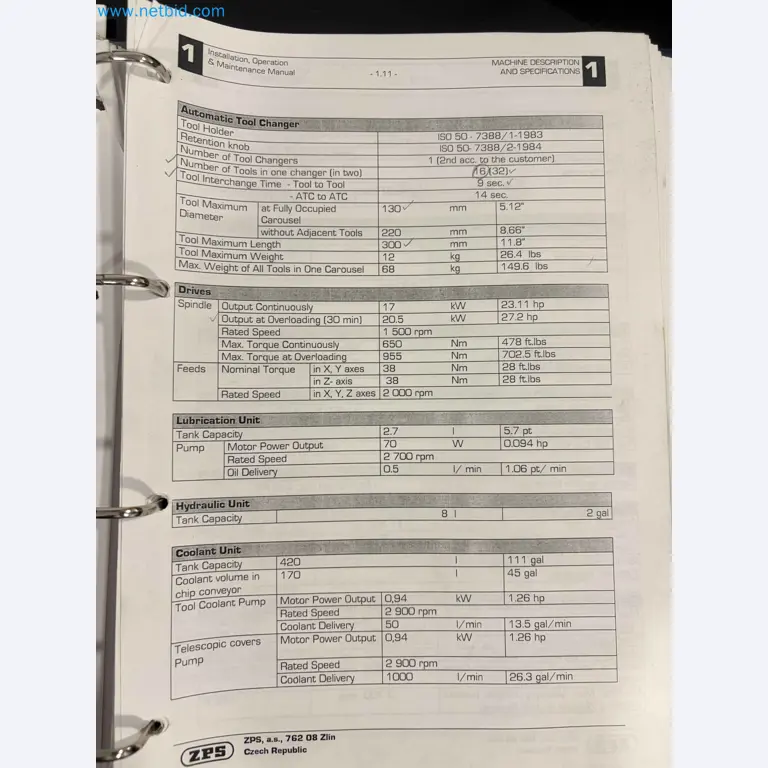

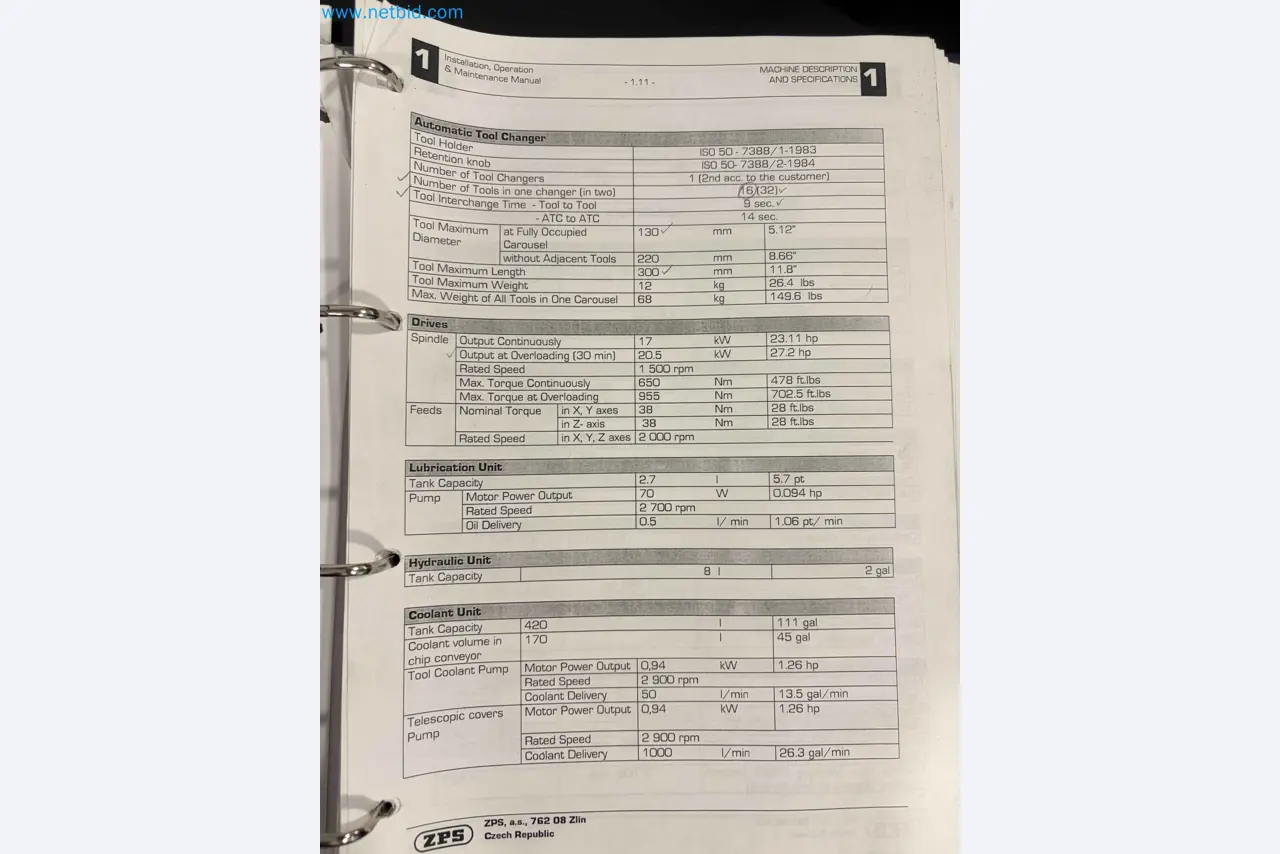

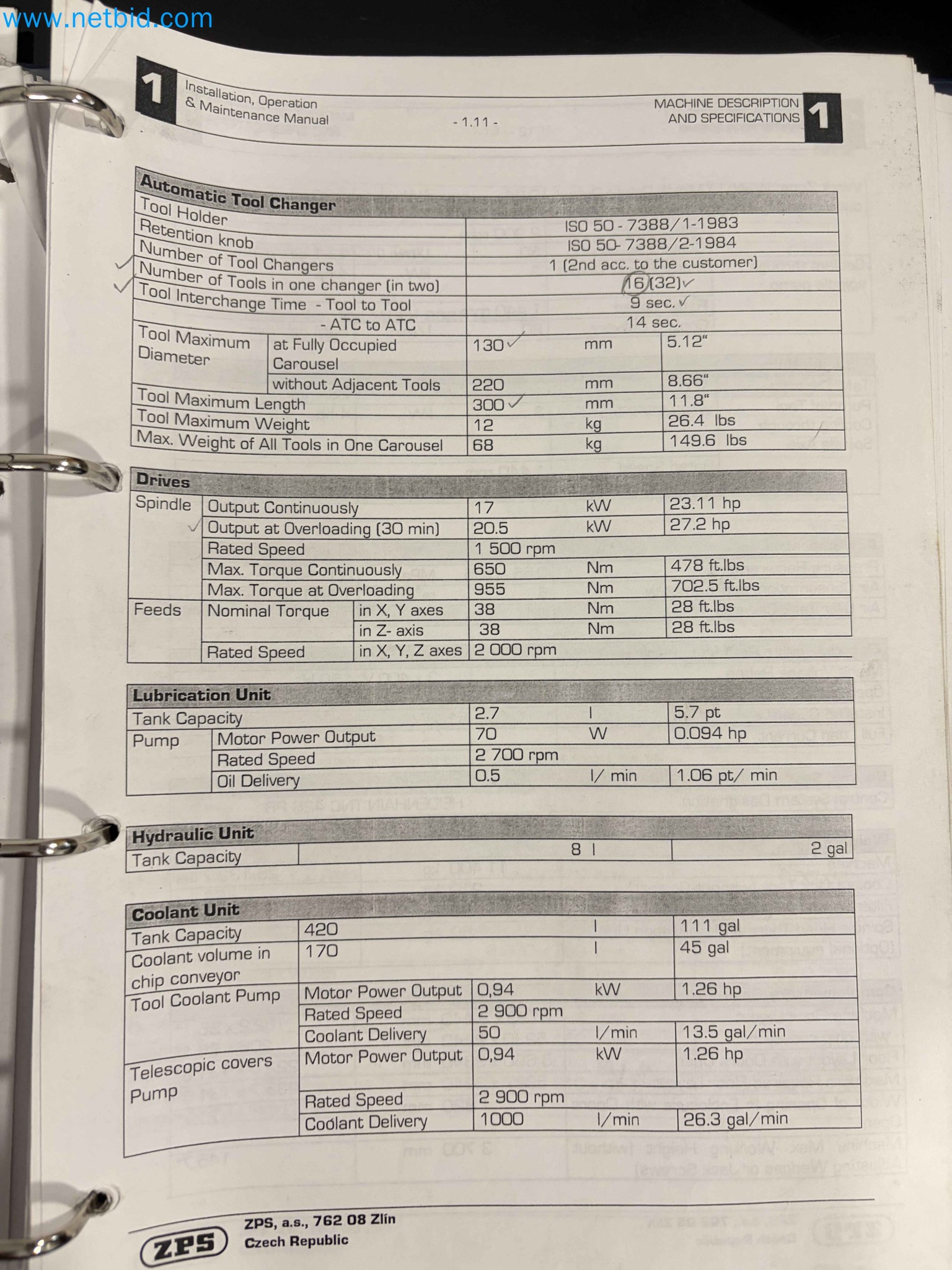

Werkzeuge (ATC)
Werkzeugaufnahme: ISO 50

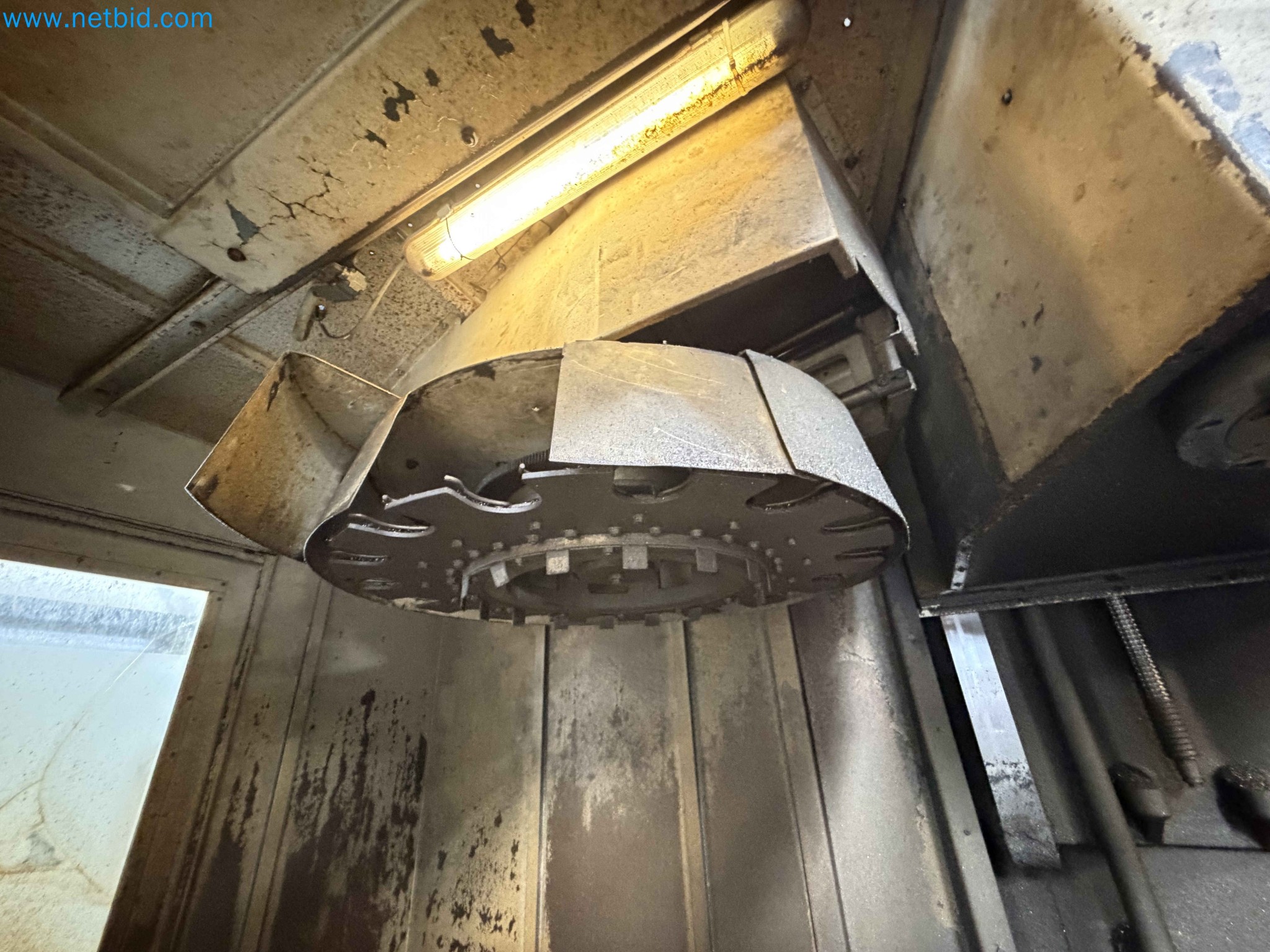

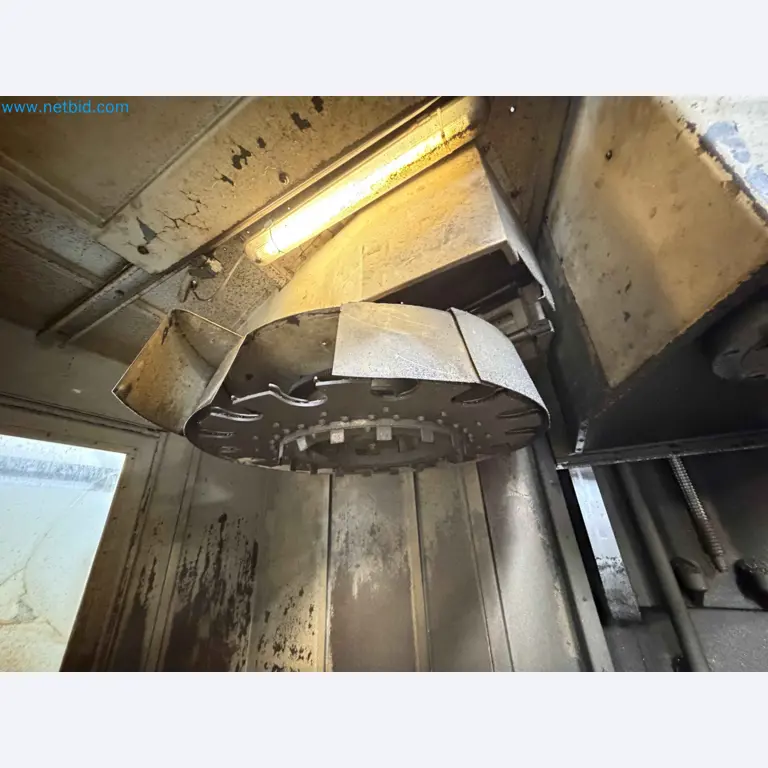

Magazinkapazität: 16 Werkzeuge (32 optional)

Werkzeugwechselzeiten:
T-T: 9 Sek
ATC-ATC: 14 Sek

Werkzeugabmessungen
Max. Ø:
130 mm (belegt)
220 mm (frei)

Max. Länge: 300 mm
Max. Gewicht: 12 kg

Genauigkeit
Positionierung: 0.020 mm
Wiederholgenauigkeit: 0.008 mm
(Norm VDI/DGQ 3441 und JIS B6336)

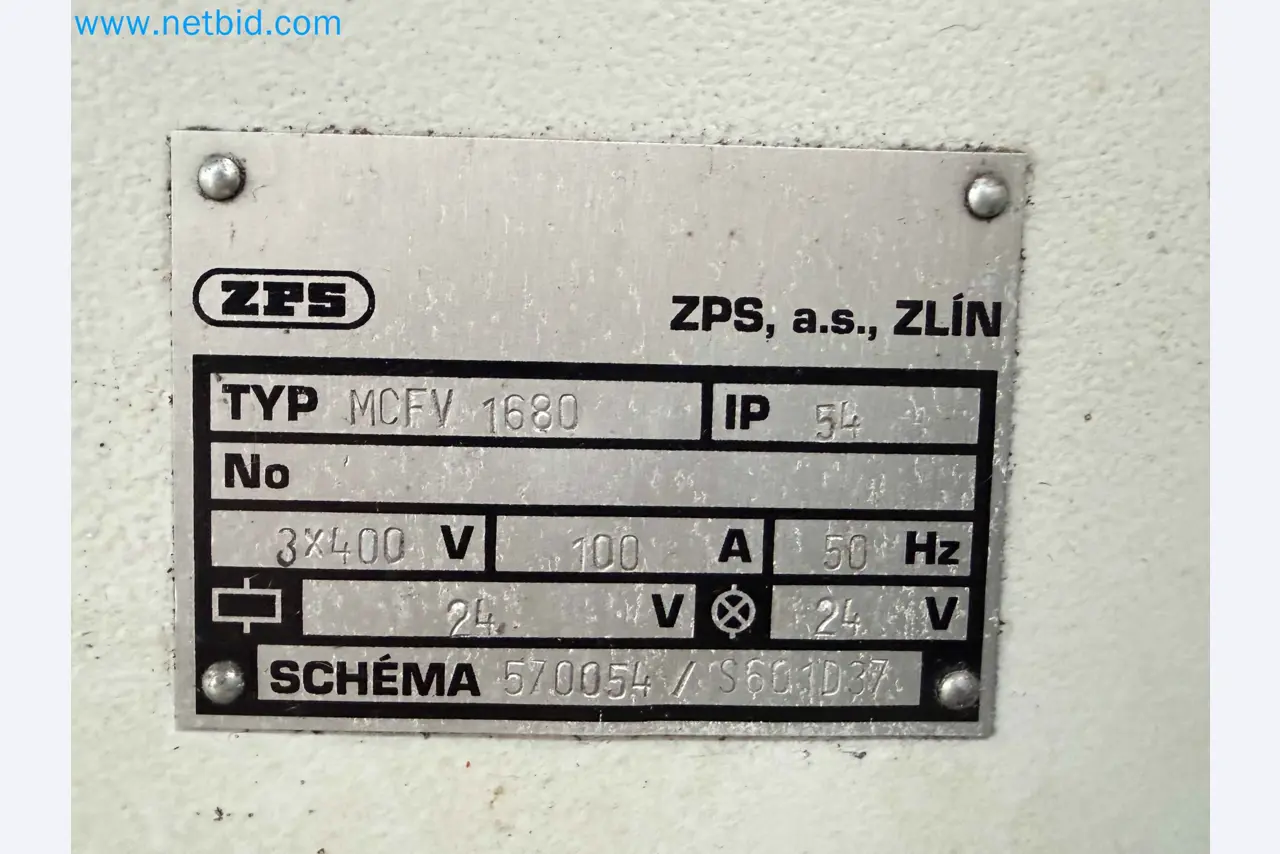

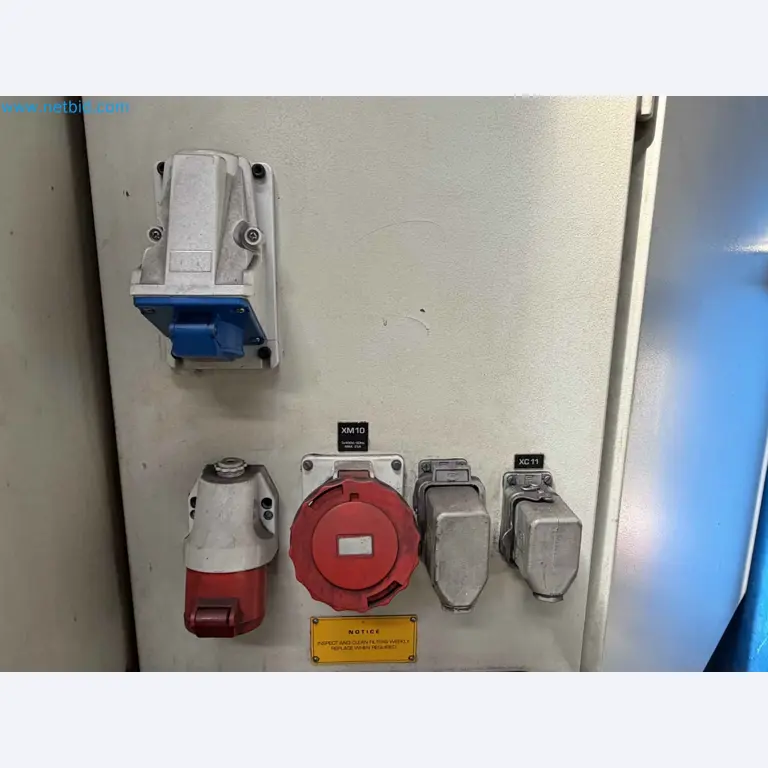

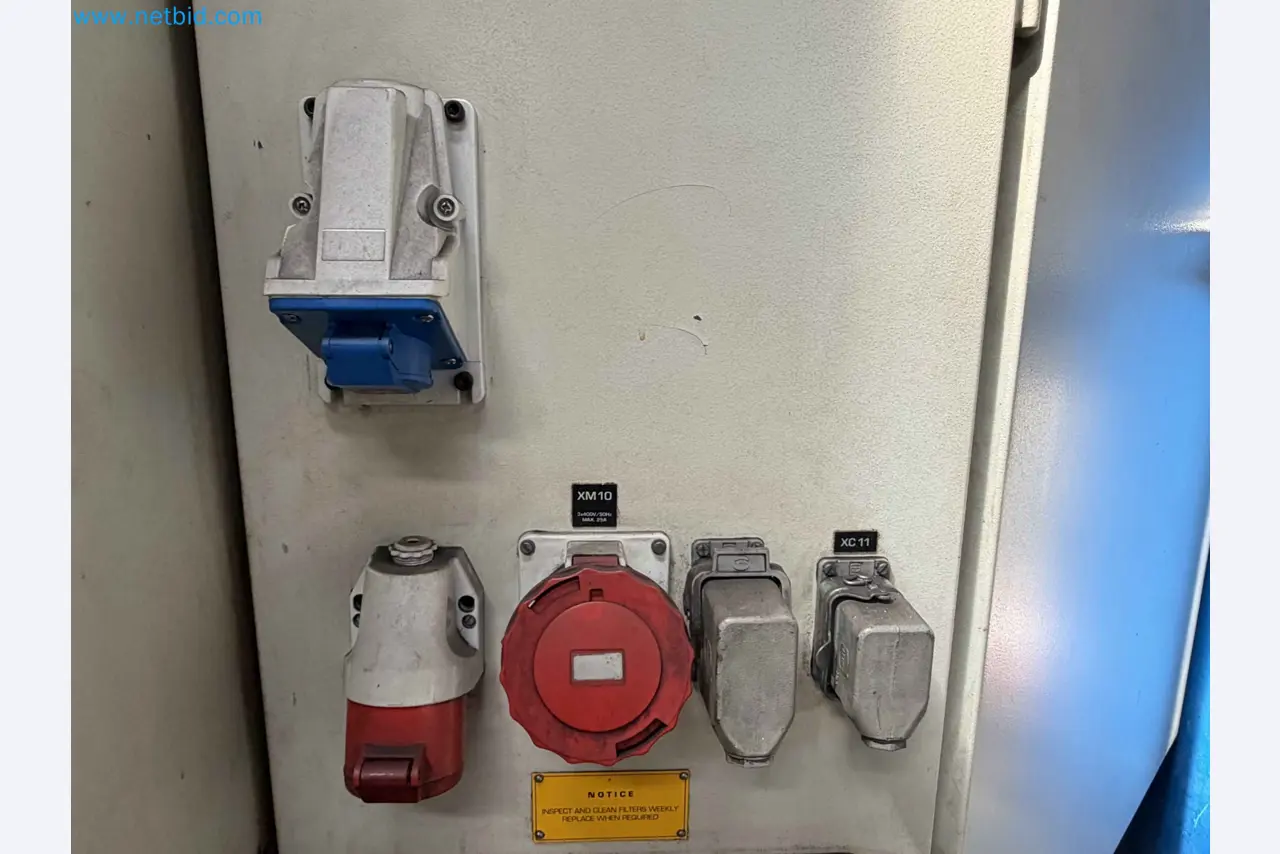

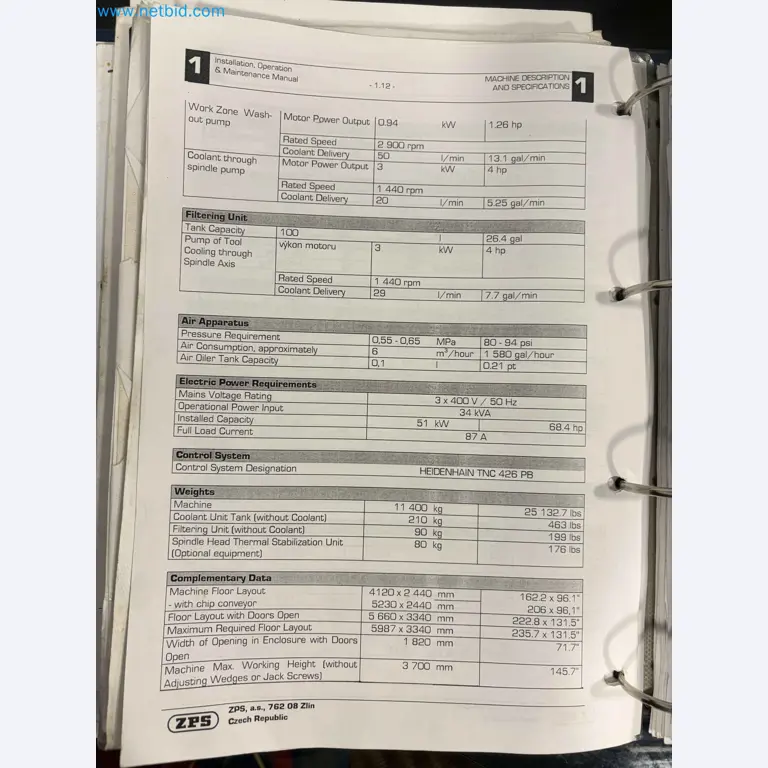

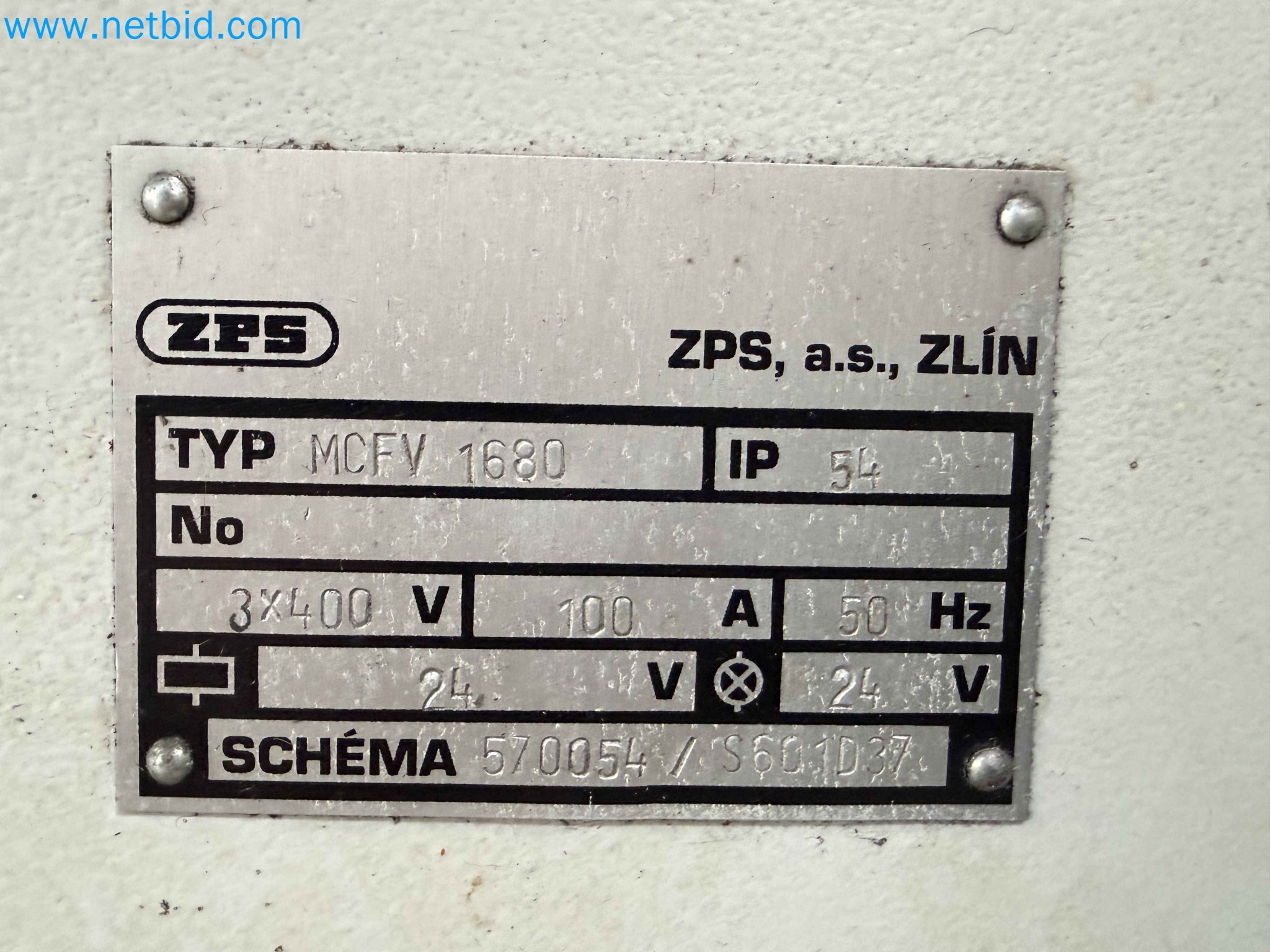

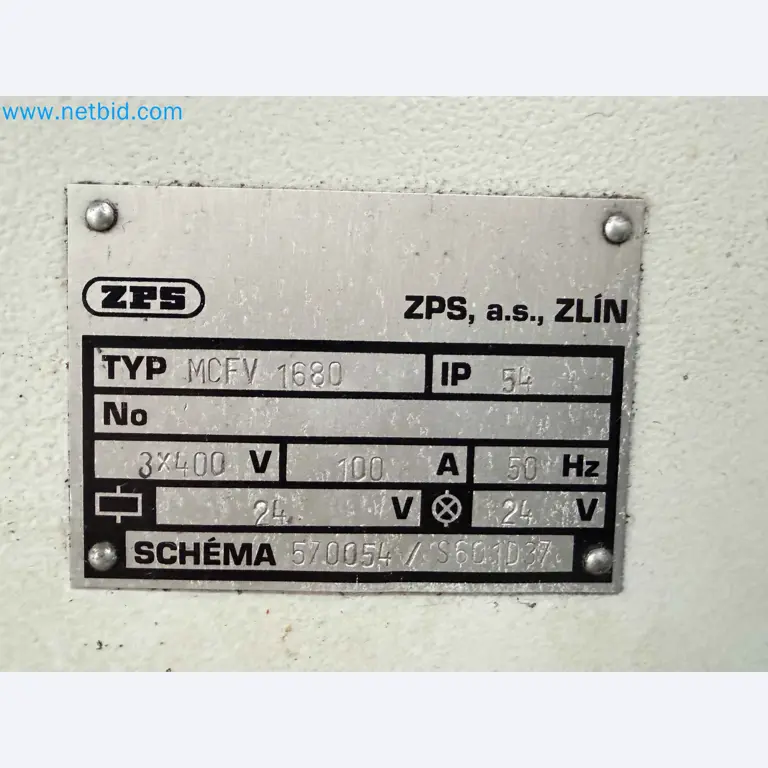

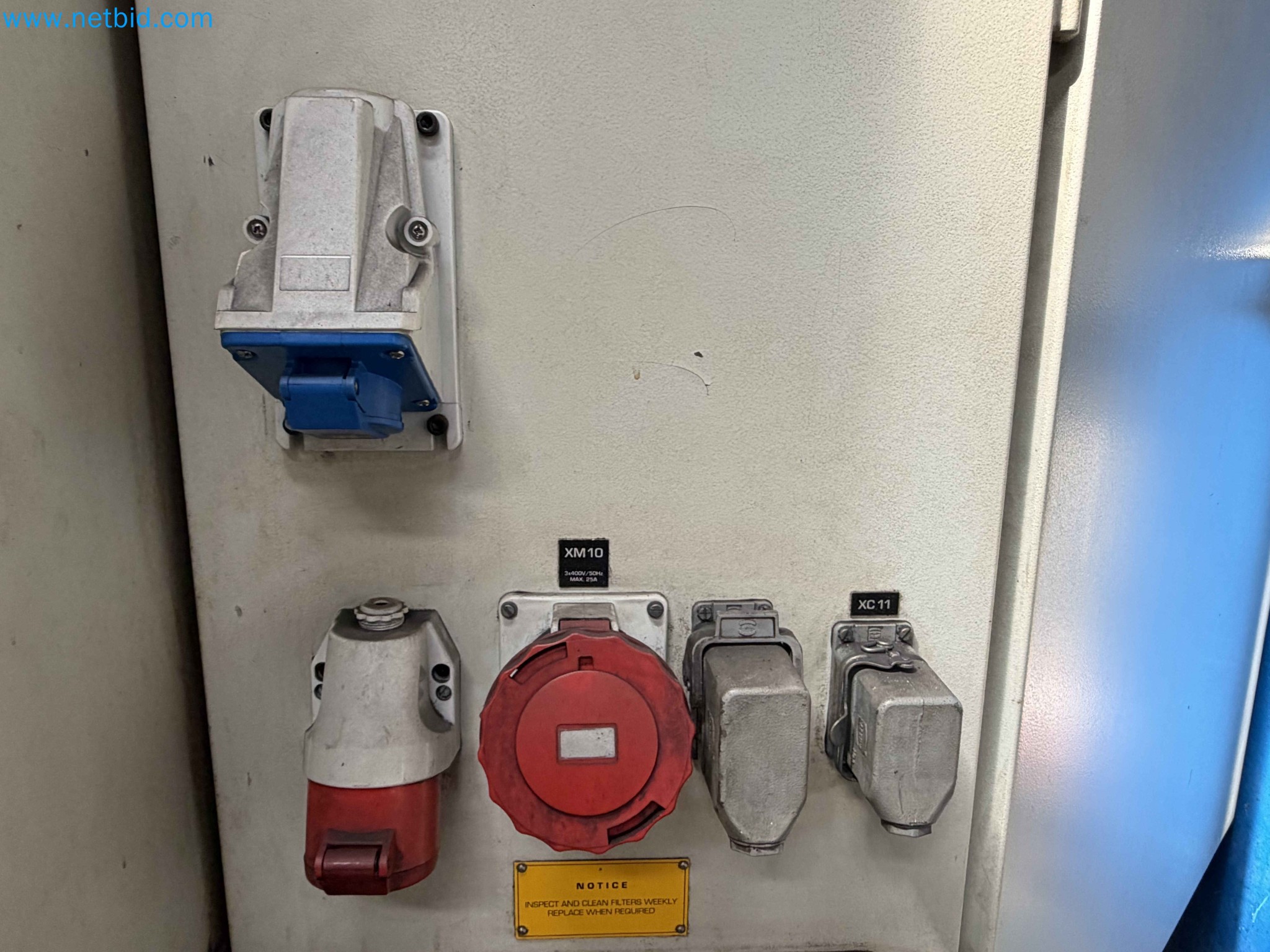

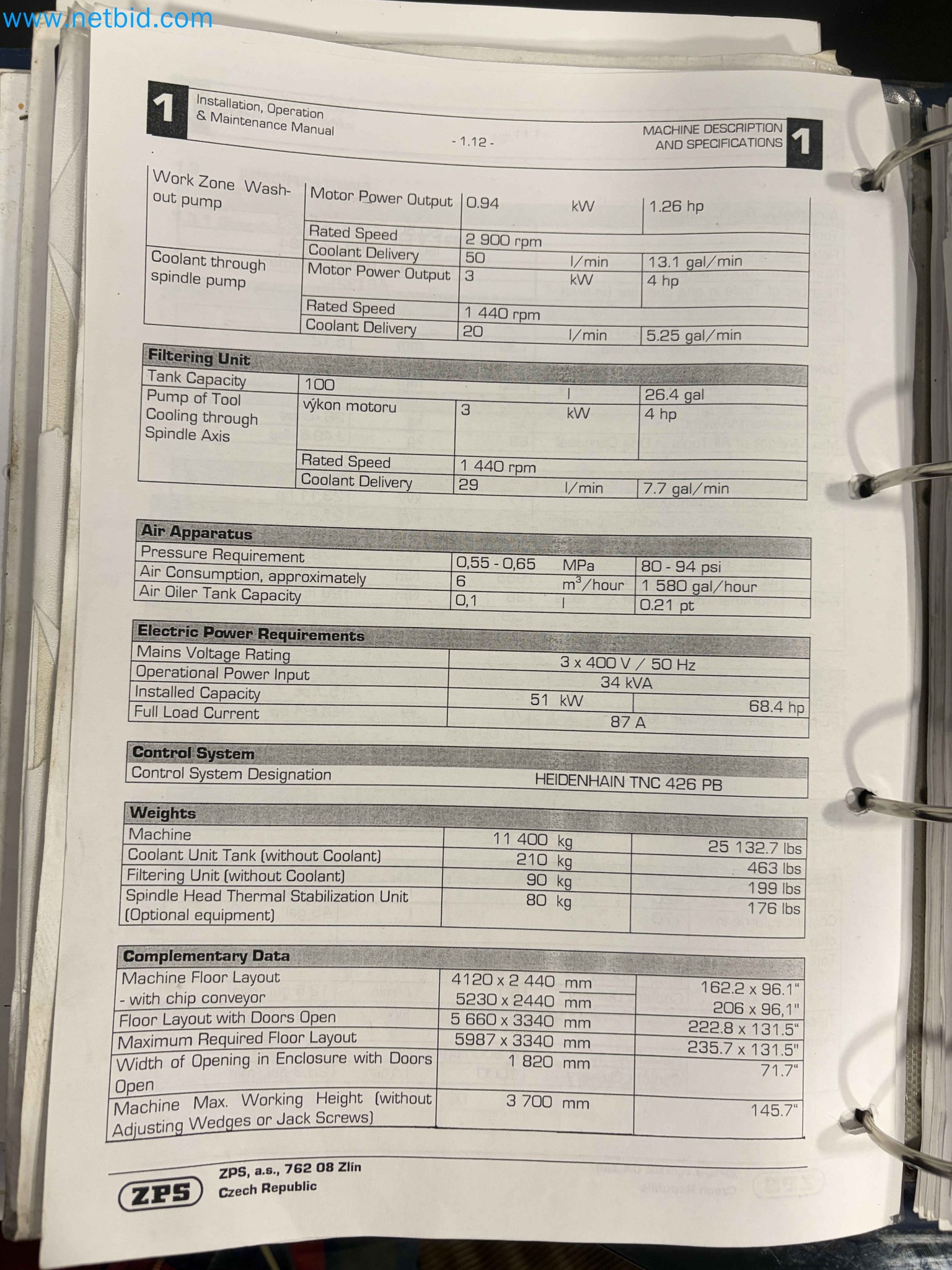

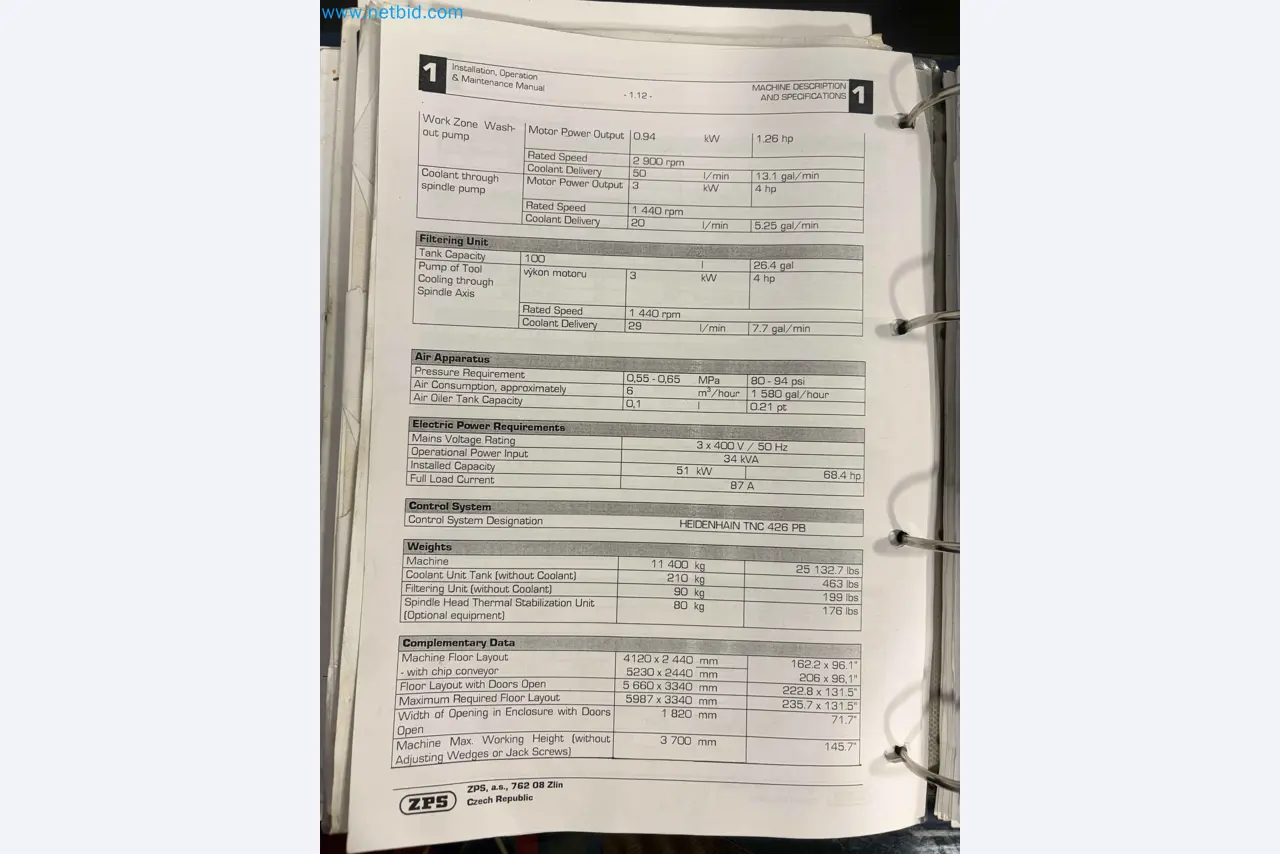

Spannung: 3 × 400 V / 50 Hz
Installierte Leistung: 51 kW
Leistungsaufnahme: 34 kVA
Max. Strom: 87 A

Kühlung: Tank 420 L
Kühlmittelpumpe: 0.94 kW / 50 l/min
Filtration: Tank 100 L

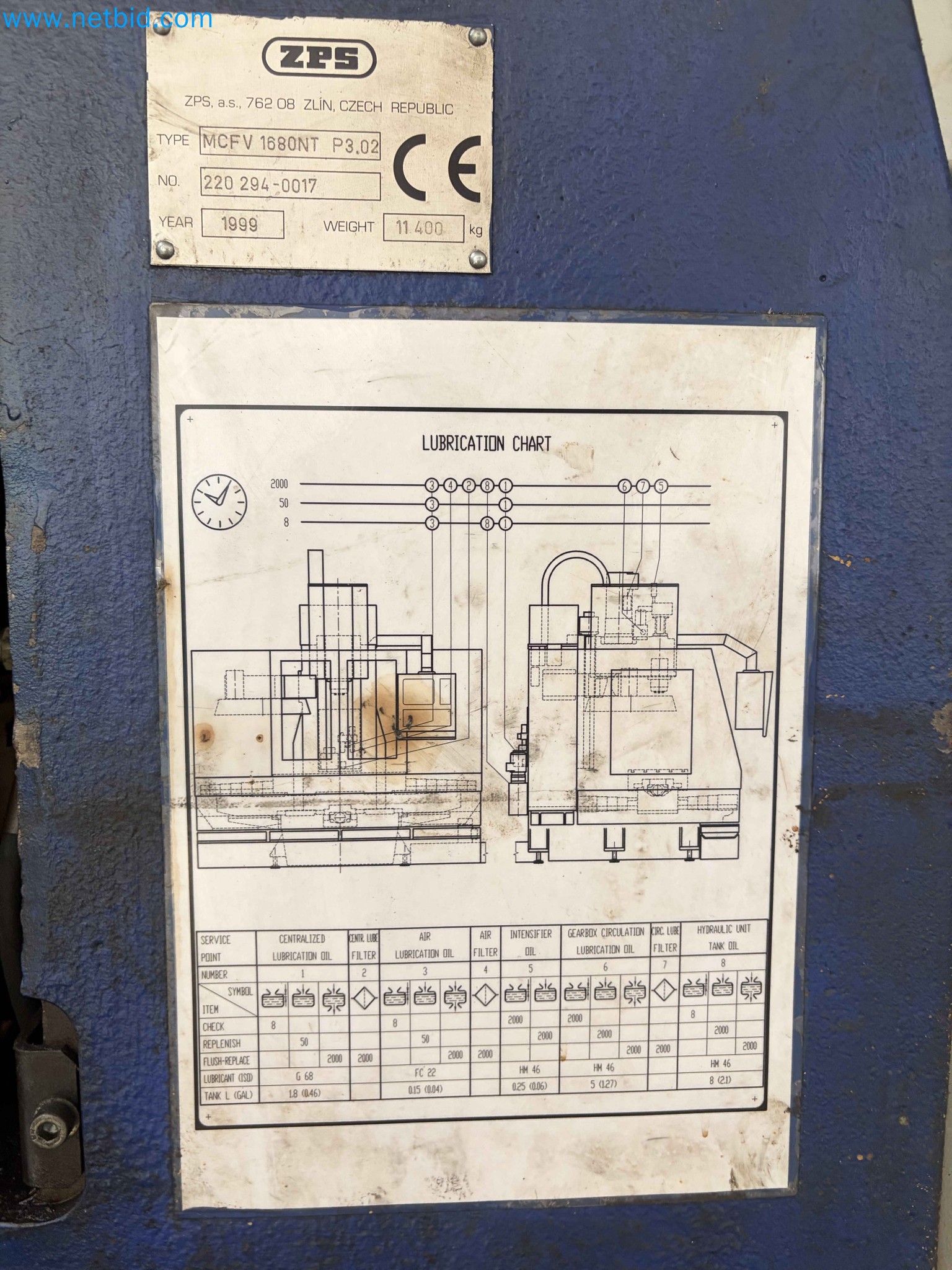

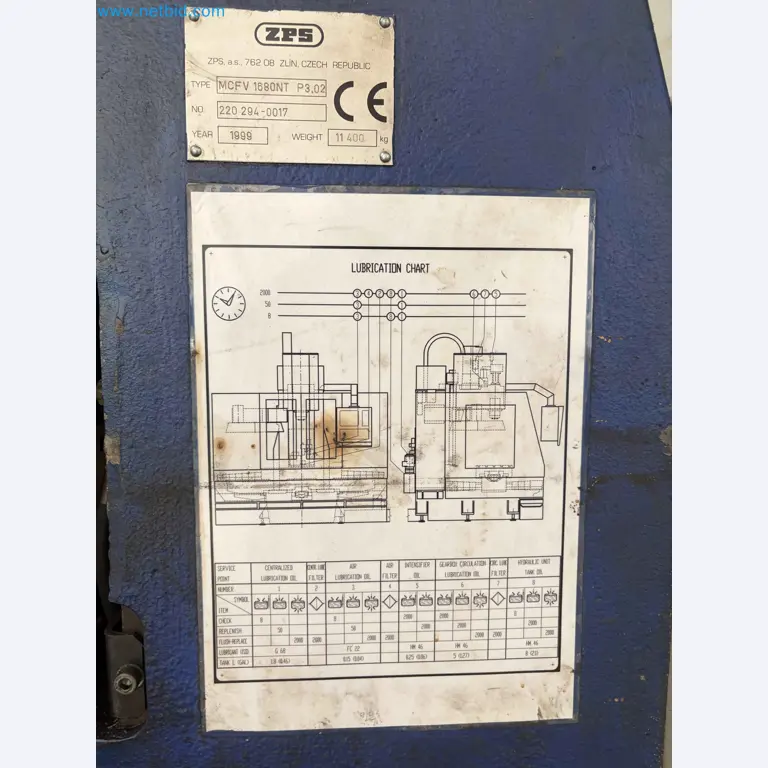

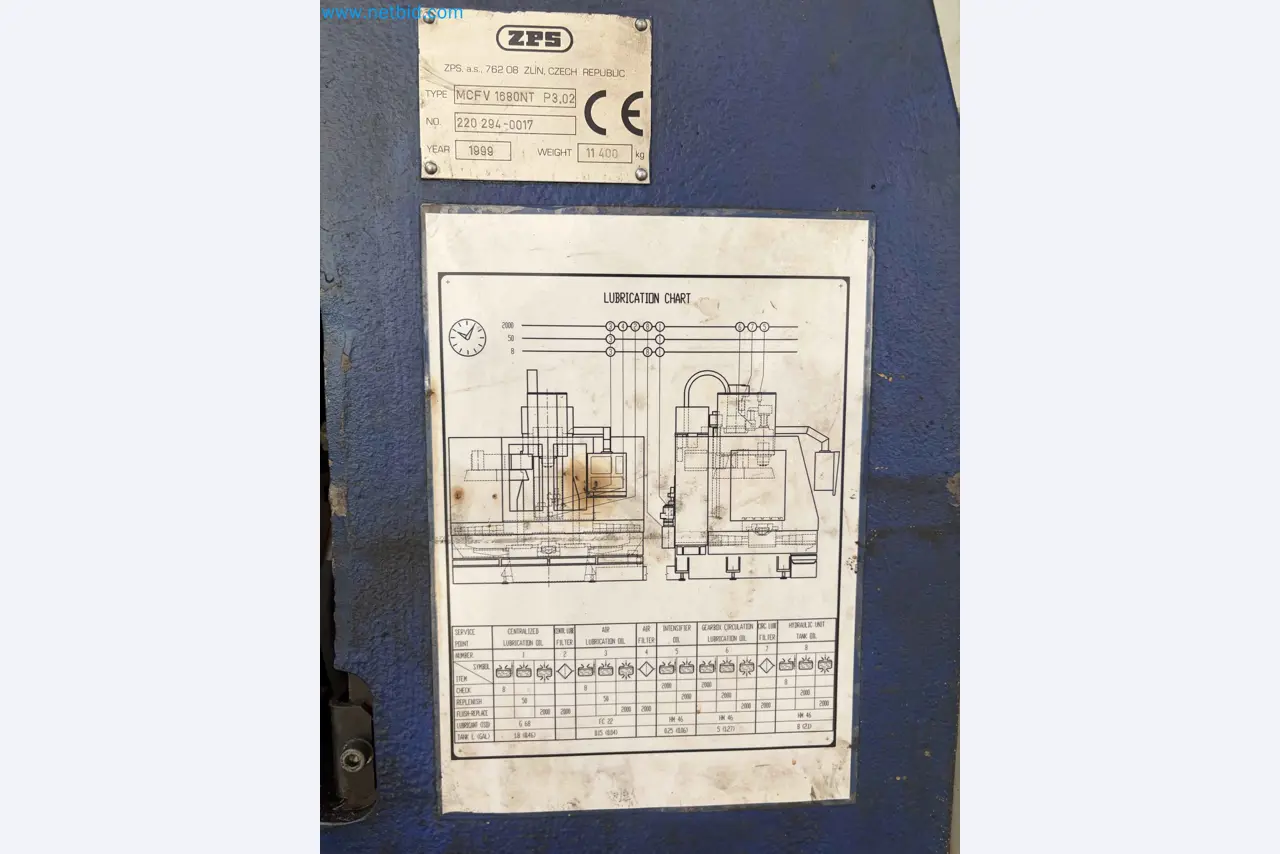

Schmierung: Tank: 2.7 L
3 kW
20 l/min

Druckluft
Druck: 0.55 – 0.65 MPa
Verbrauch: 6 m³/h

Automatisches ATC

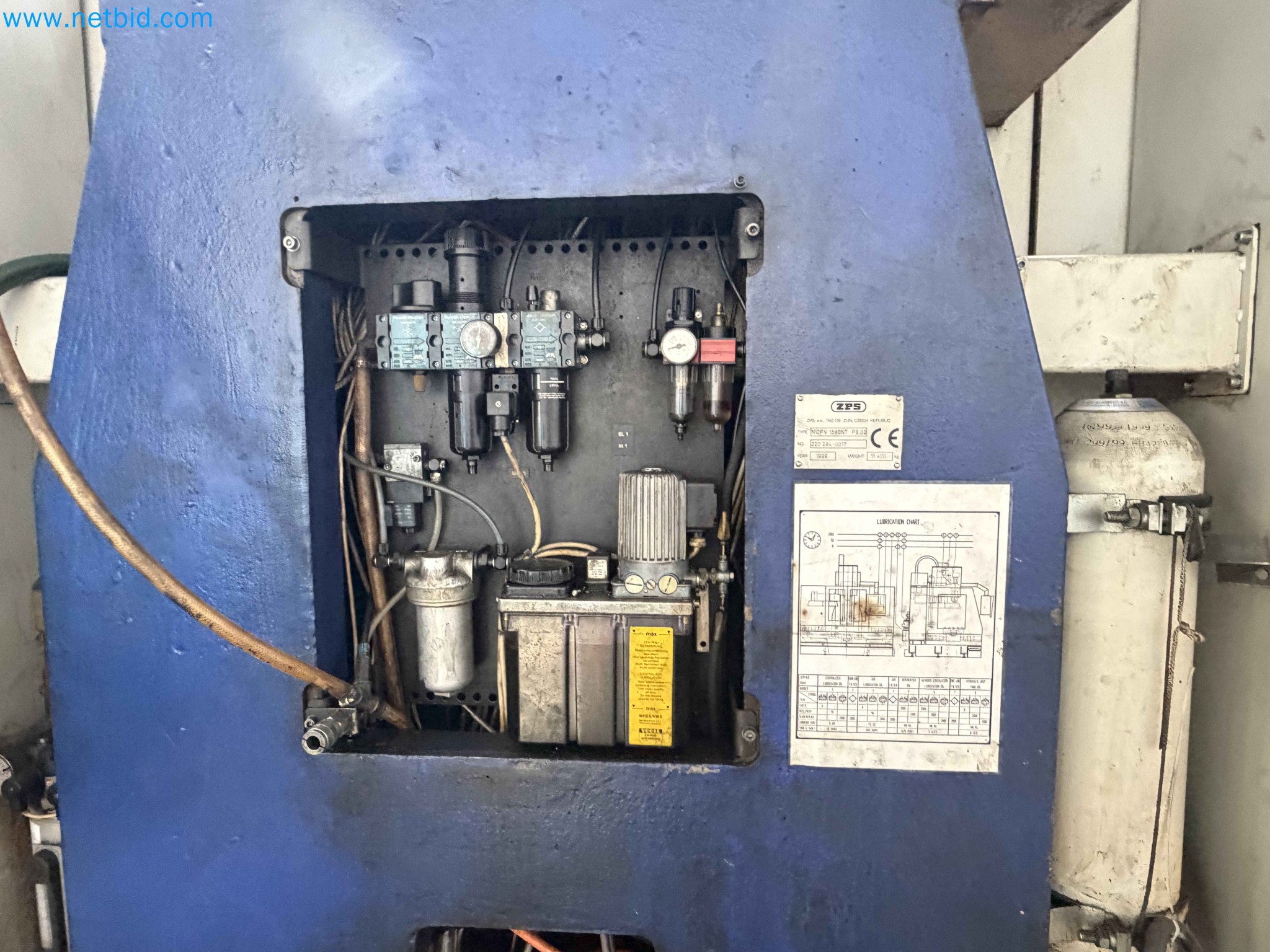

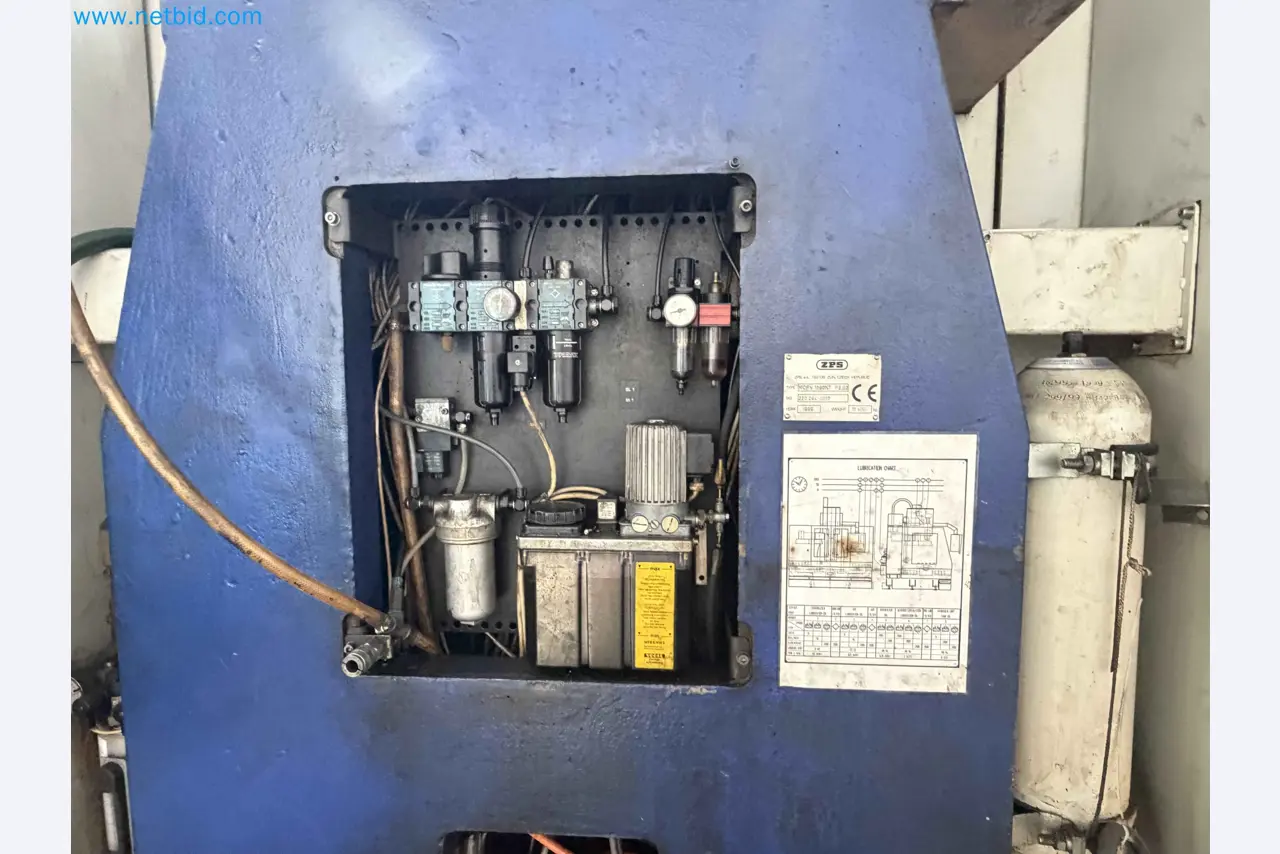

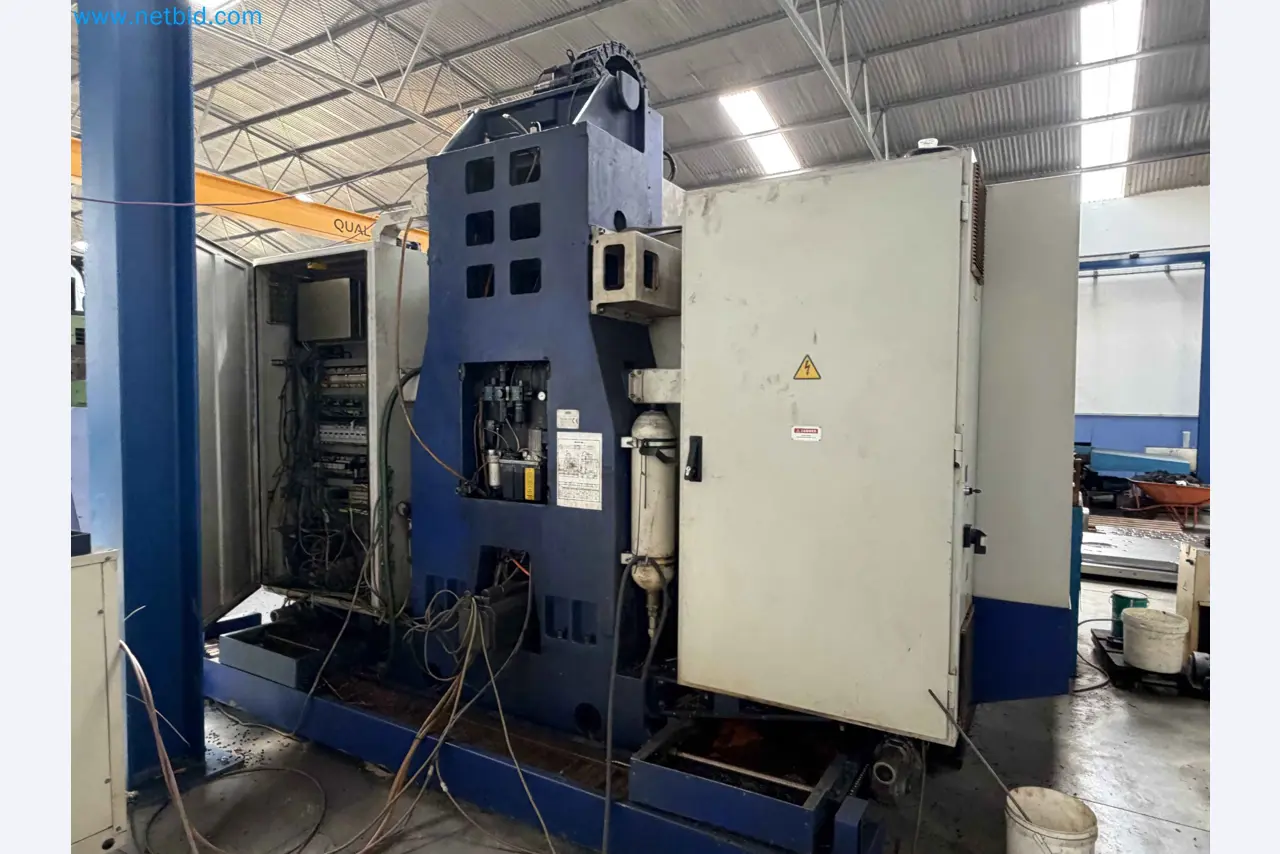

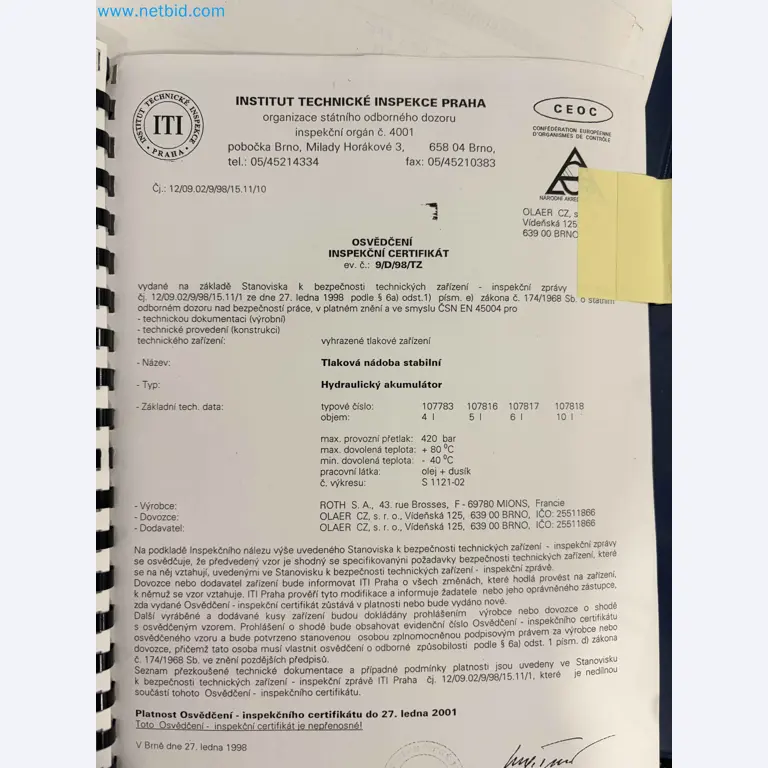

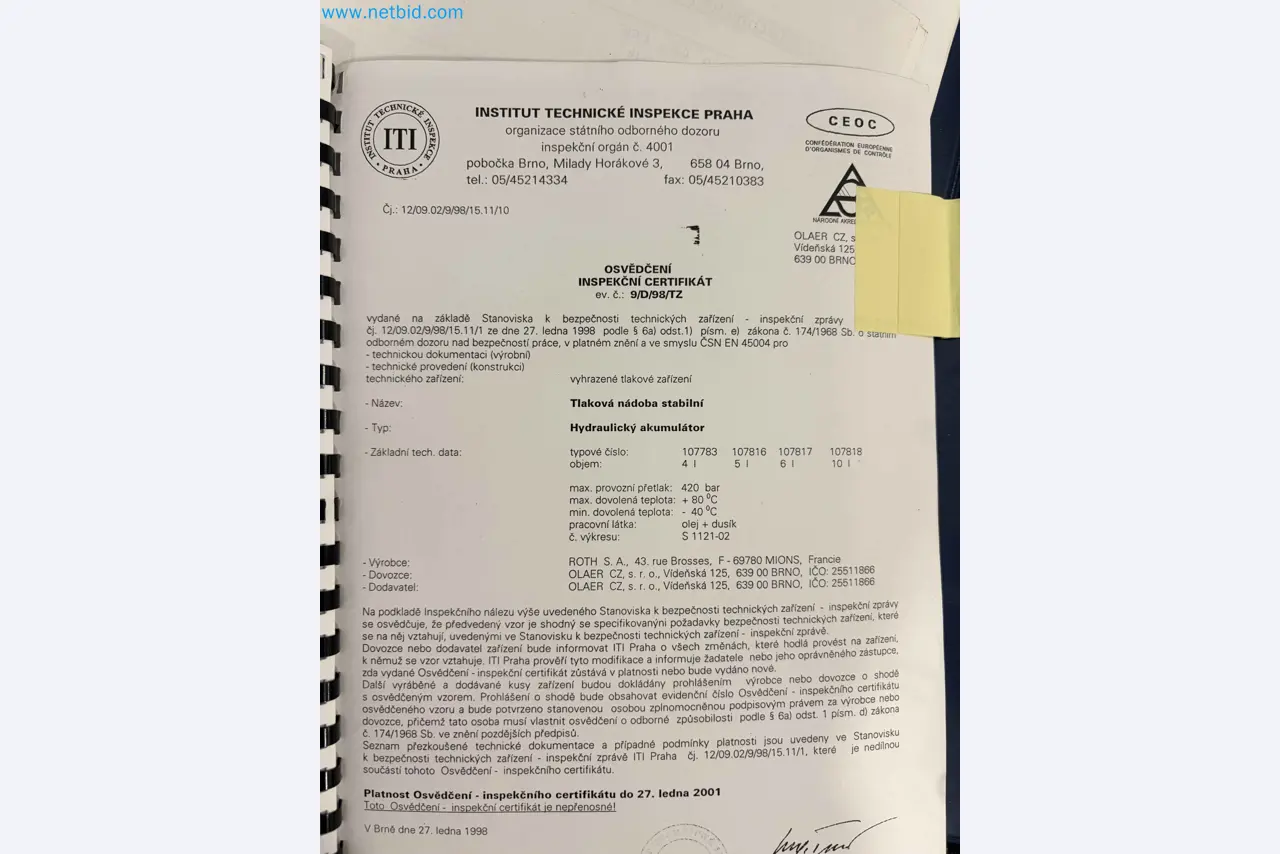

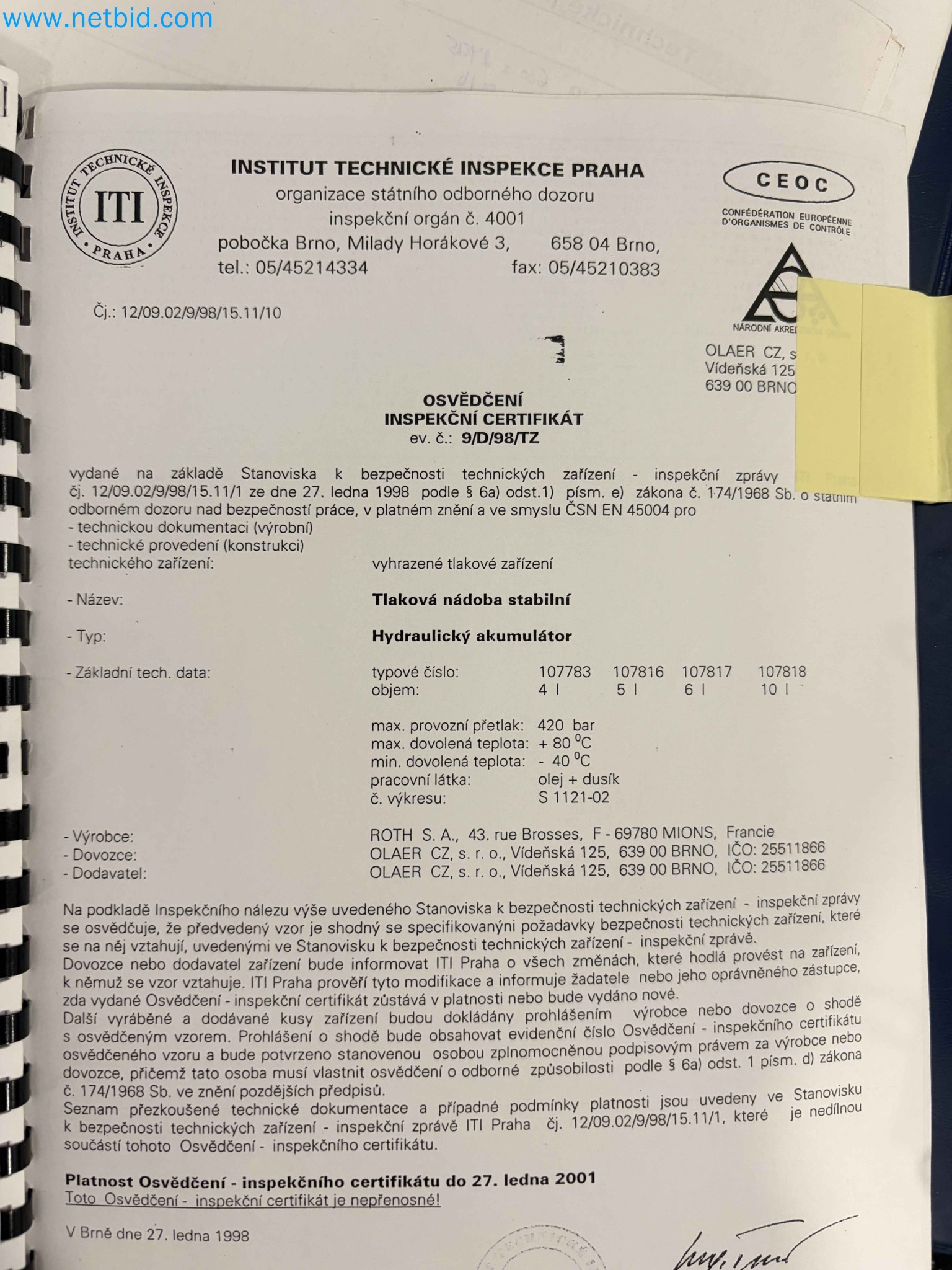

Hydrauliksystem mit zertifiziertem Druckspeicher
Komplettes Kühlsystem

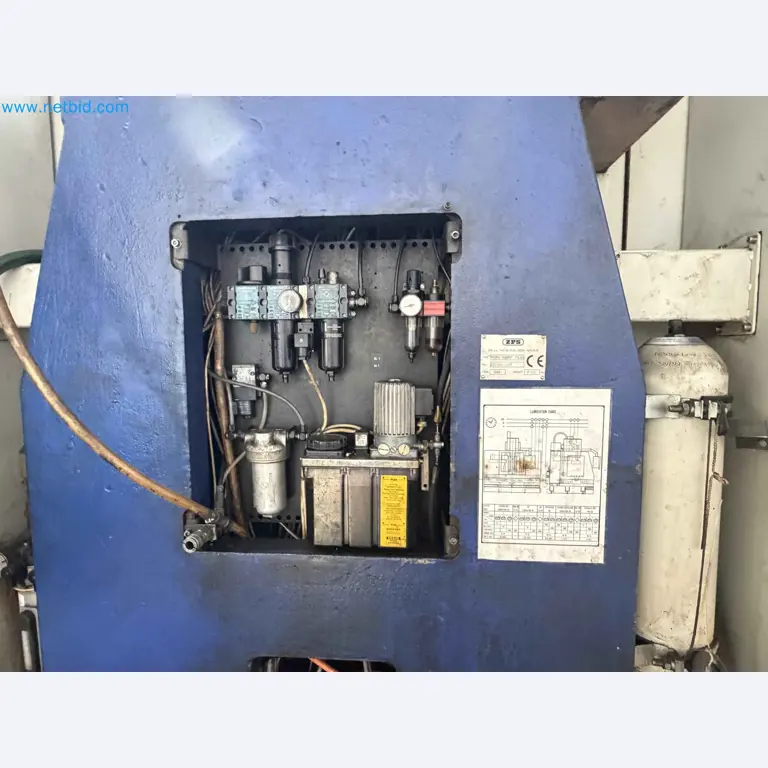

Zentralschmierung

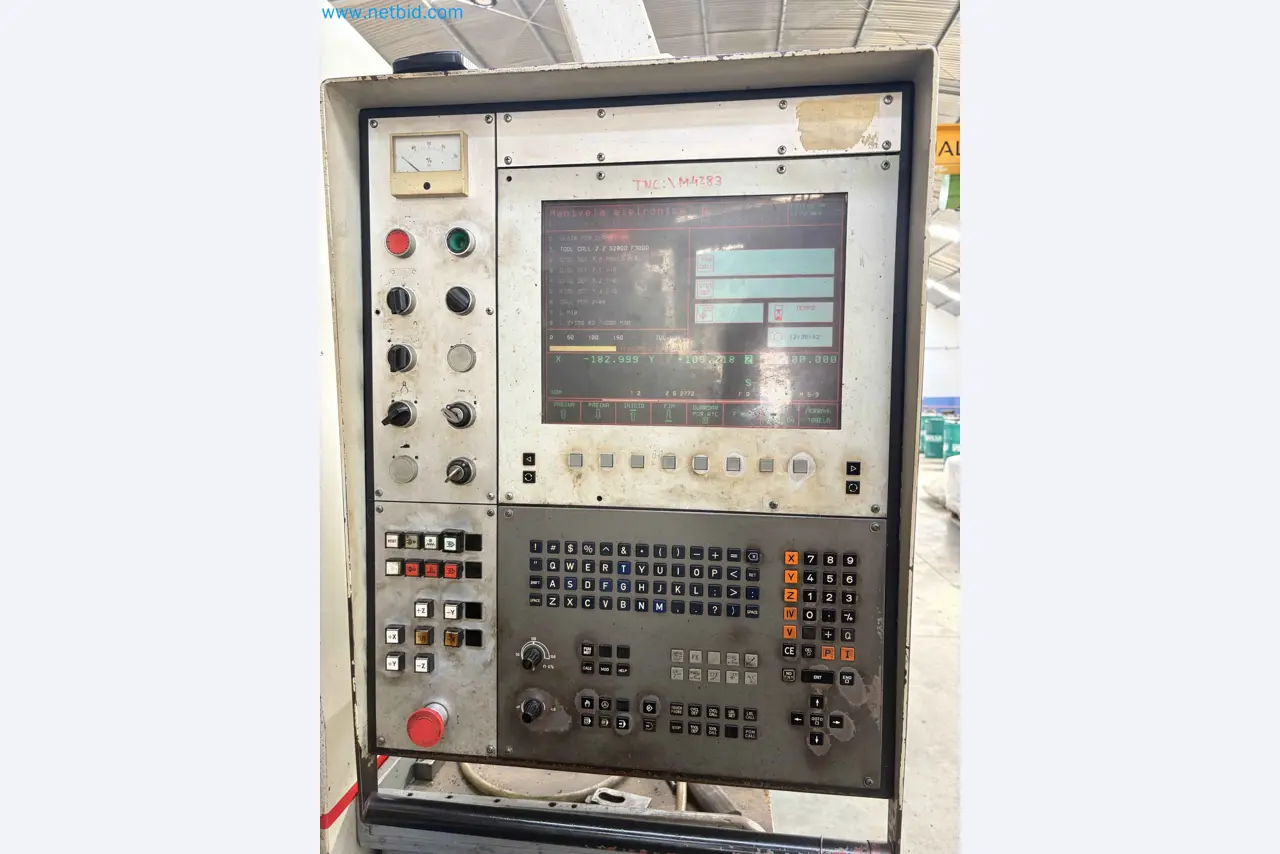

Unabhängiges Bedienpult
Teleskopabdeckungen
Innenkühlung (through spindle)

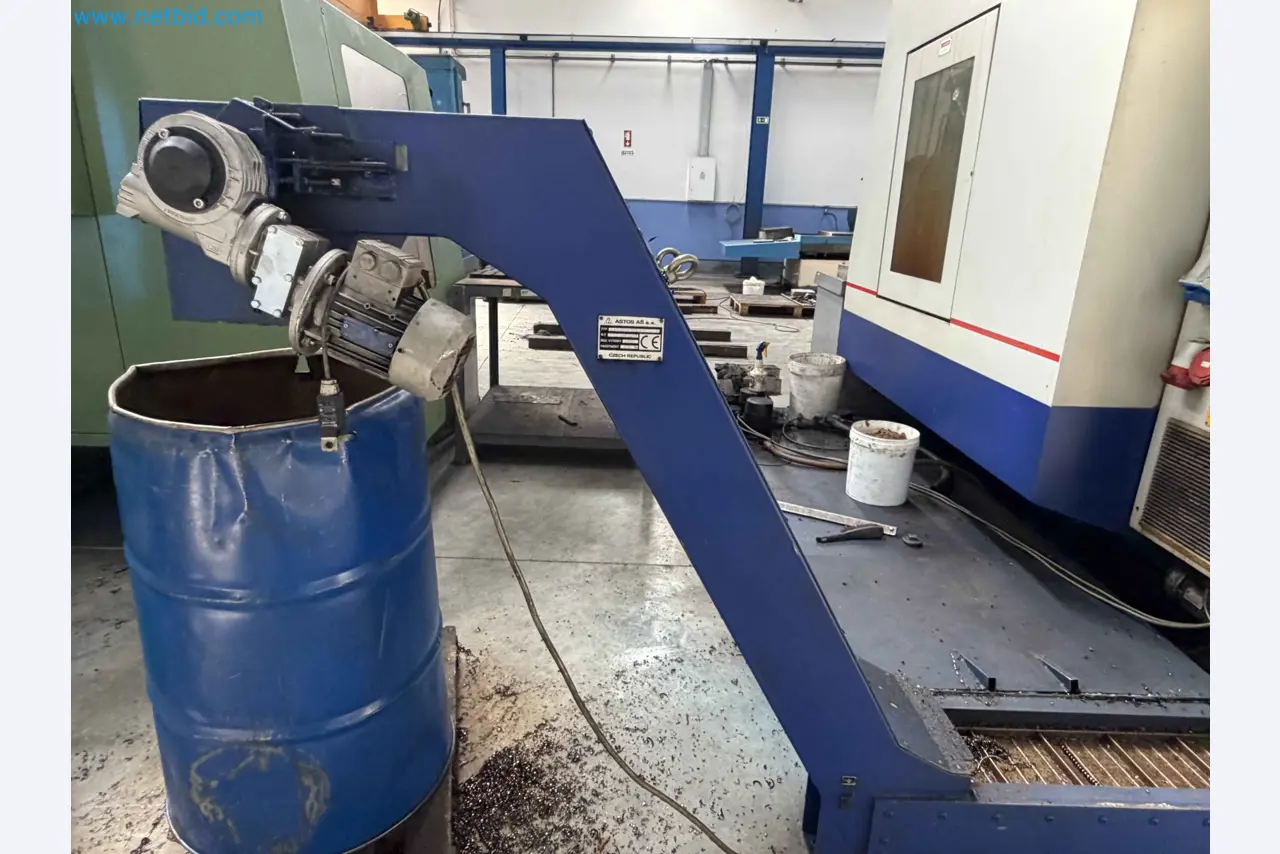

Filtereinheit

Abmessungen ca.: 4120 × 2440 mm x 3700 mm
Gewicht ca.: 11.400 kg

Optionale Demontage- und Verladekosten durch Dritte: 1000 €.
Zusätzliche Kosten im Zusammenhang mit der Losvorbereitung und Verpackungsanforderungen für den Transport, bereitgestellt durch Dritte, sind auf Anfrage erhältlich.
