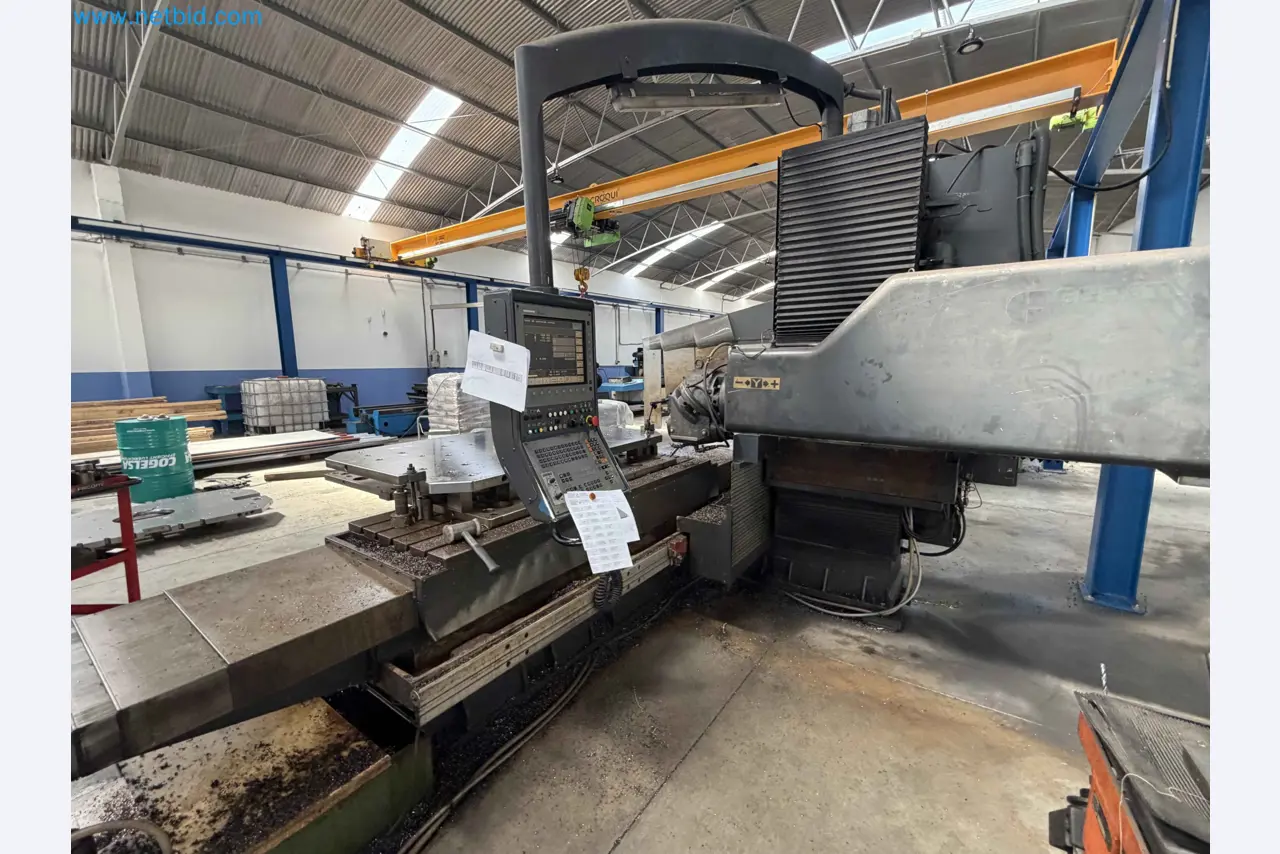

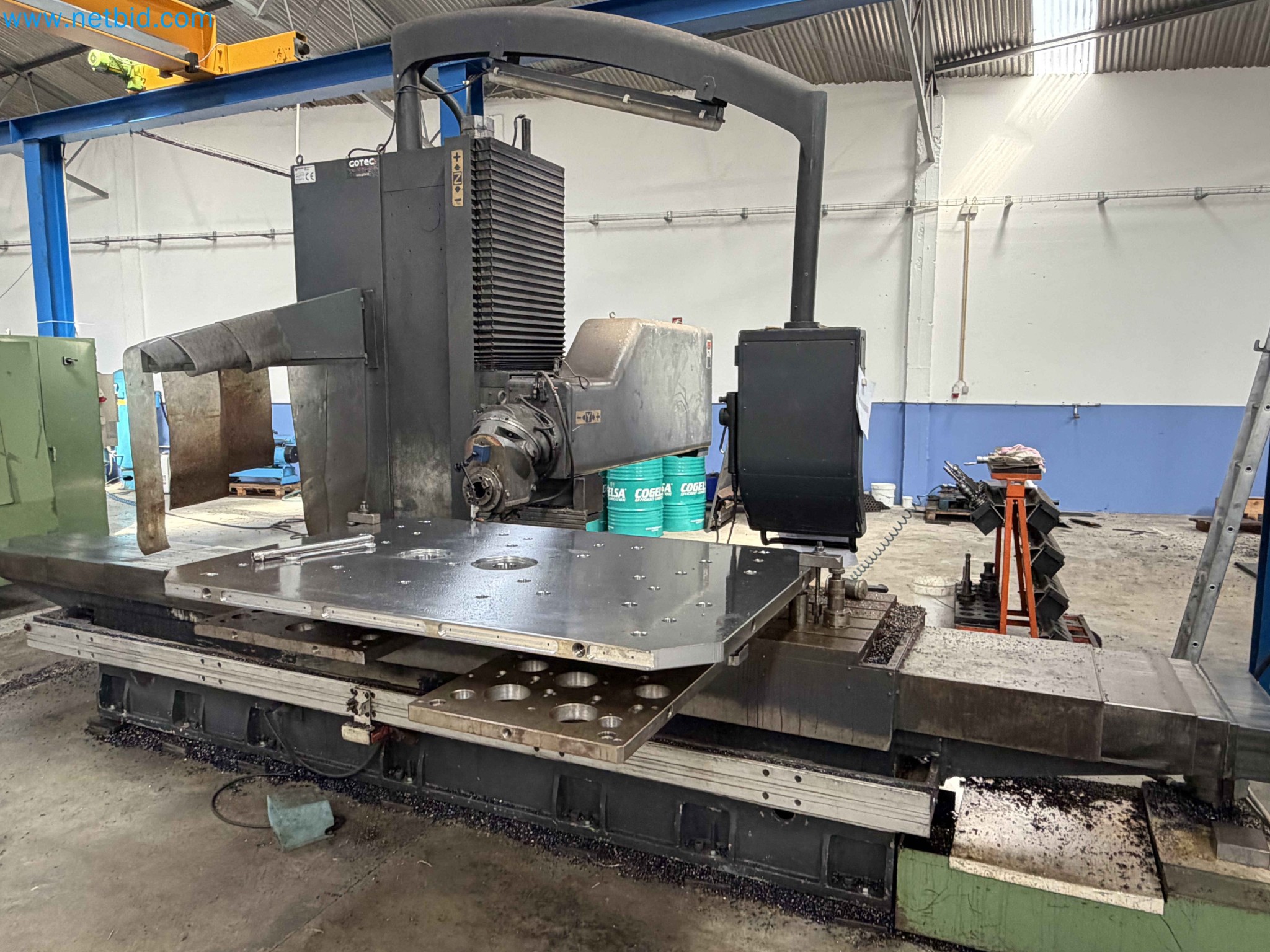

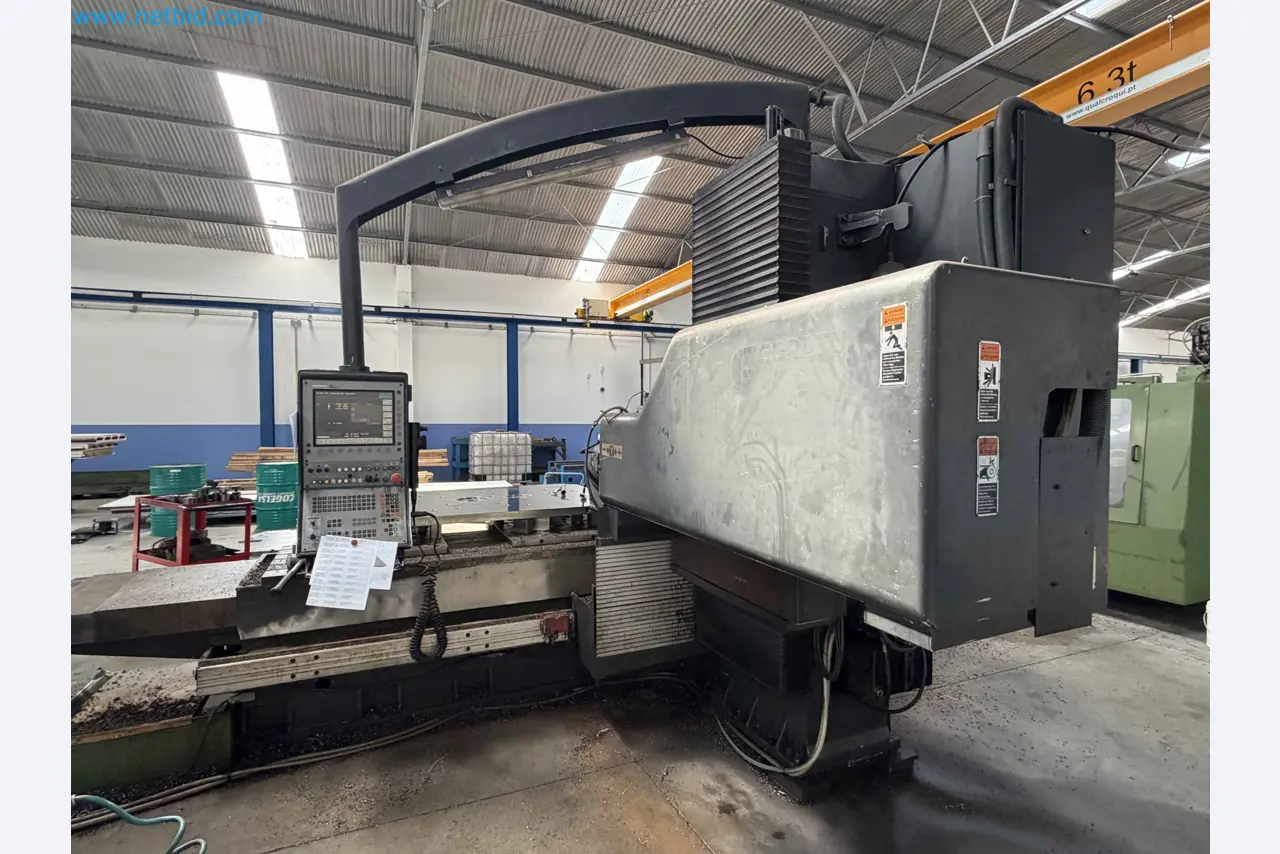

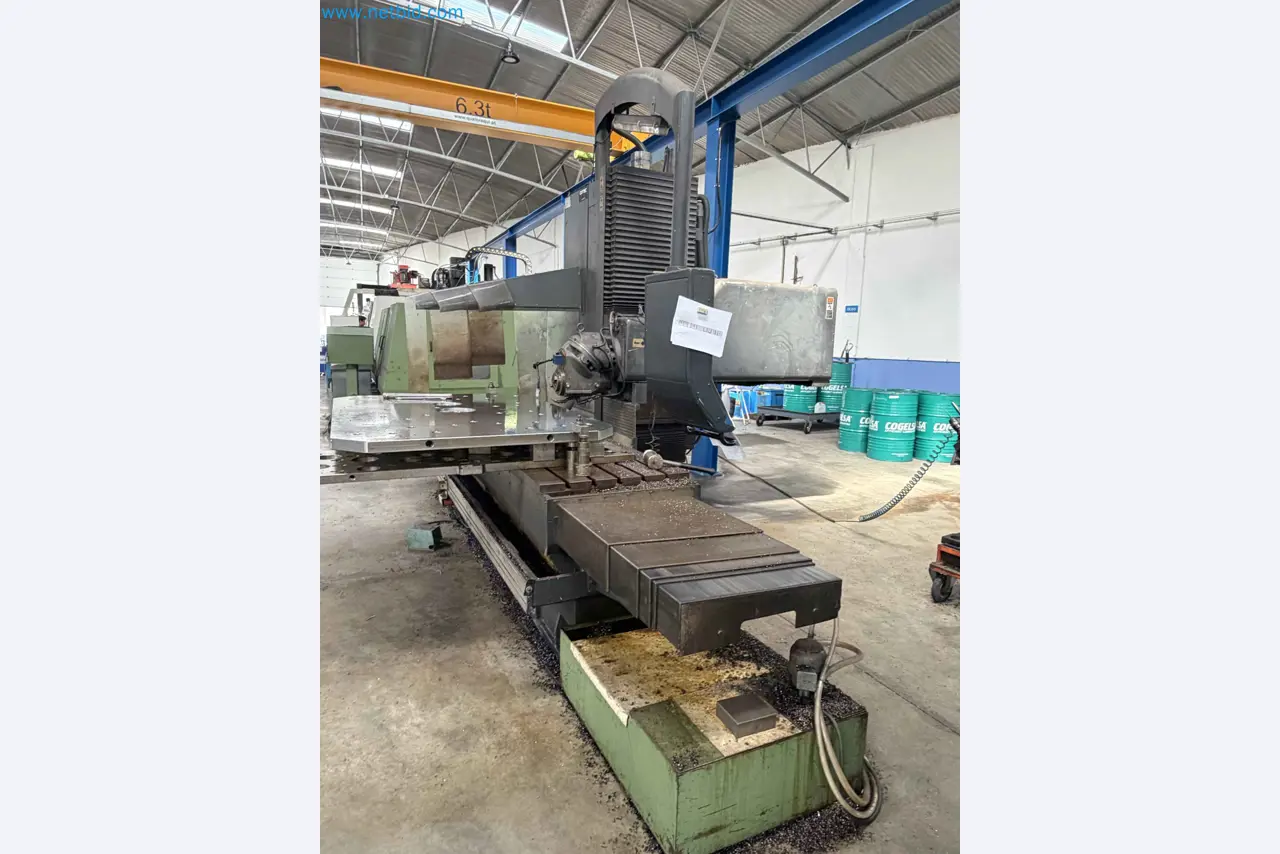

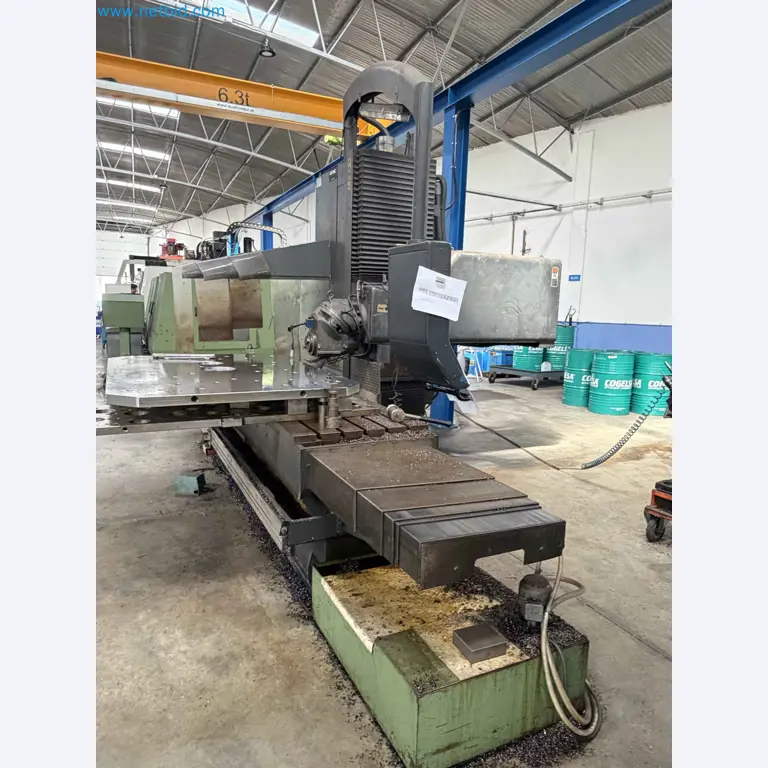

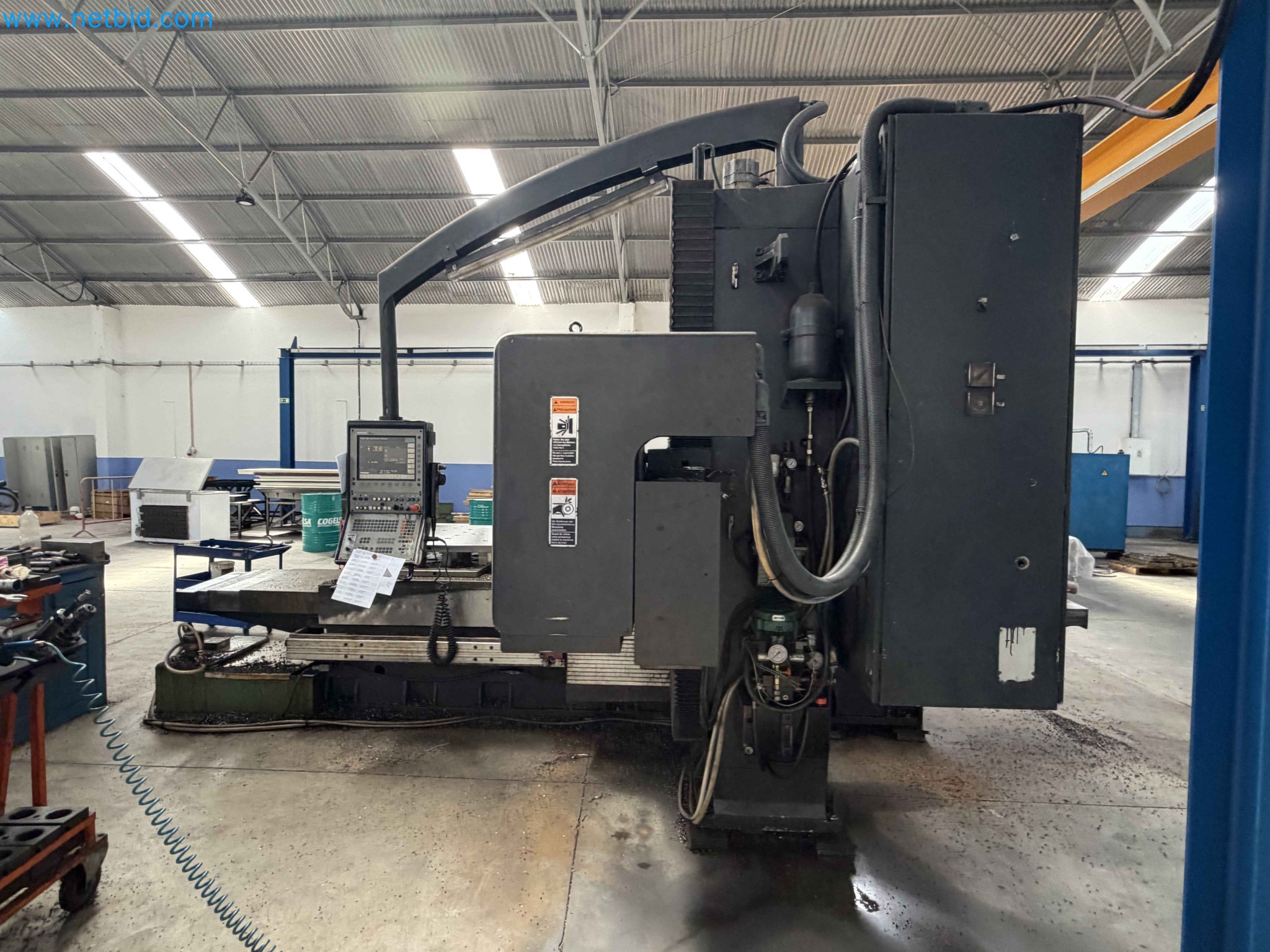

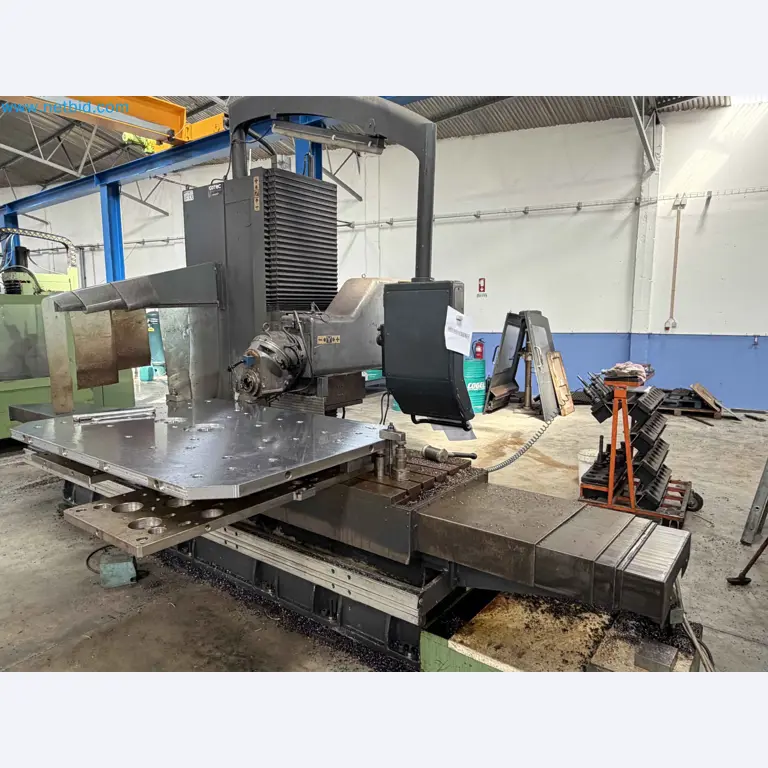

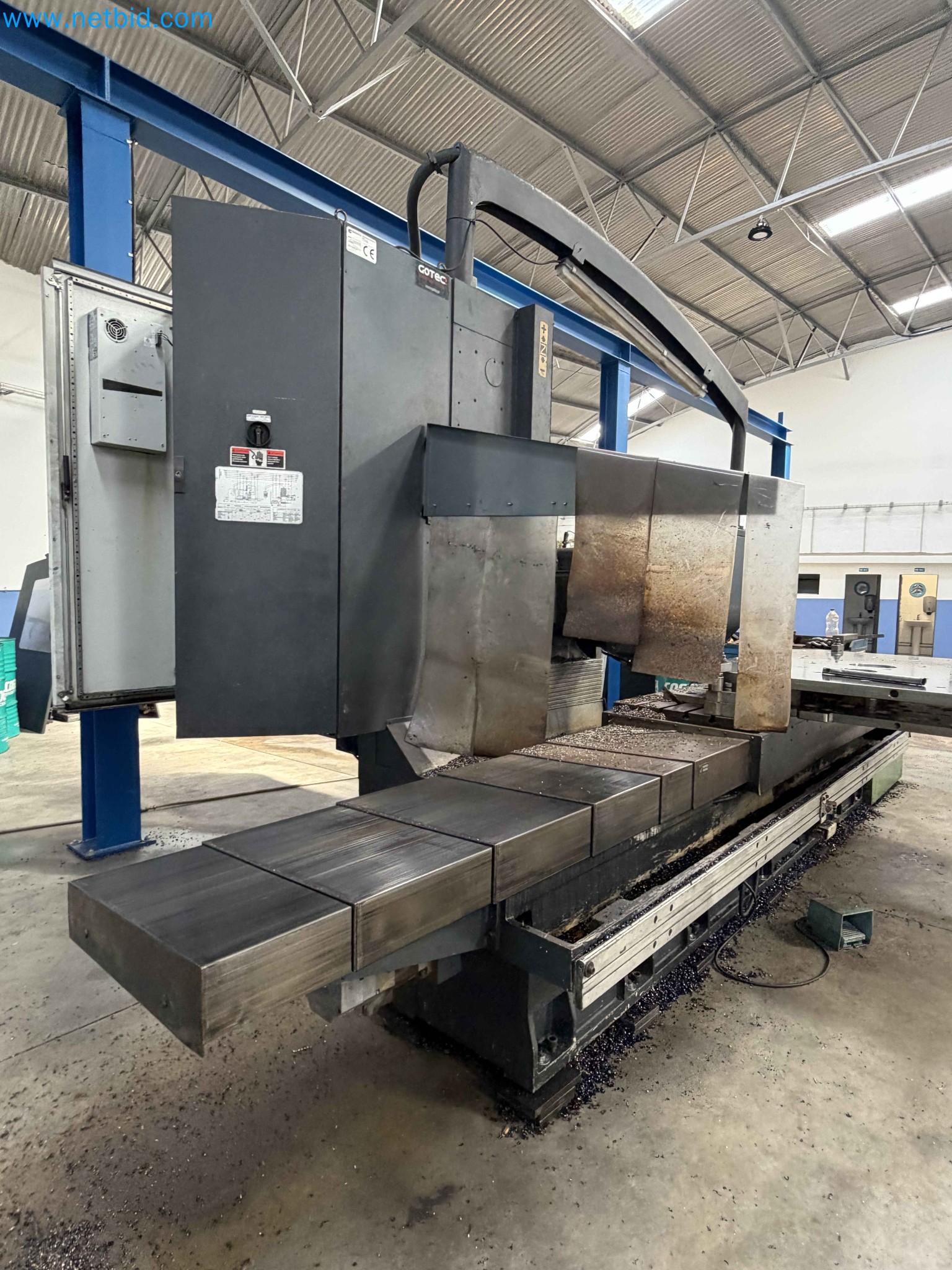

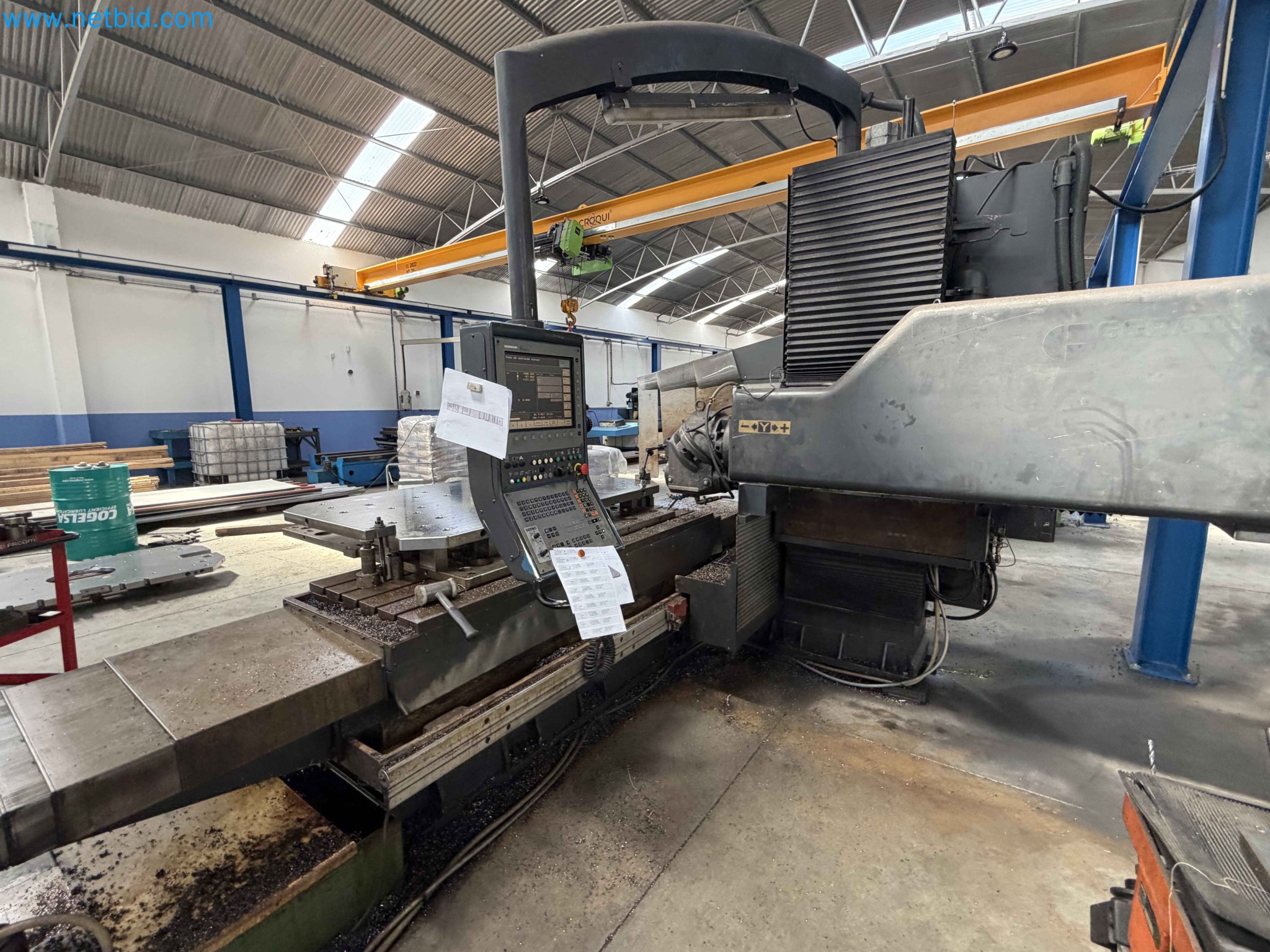

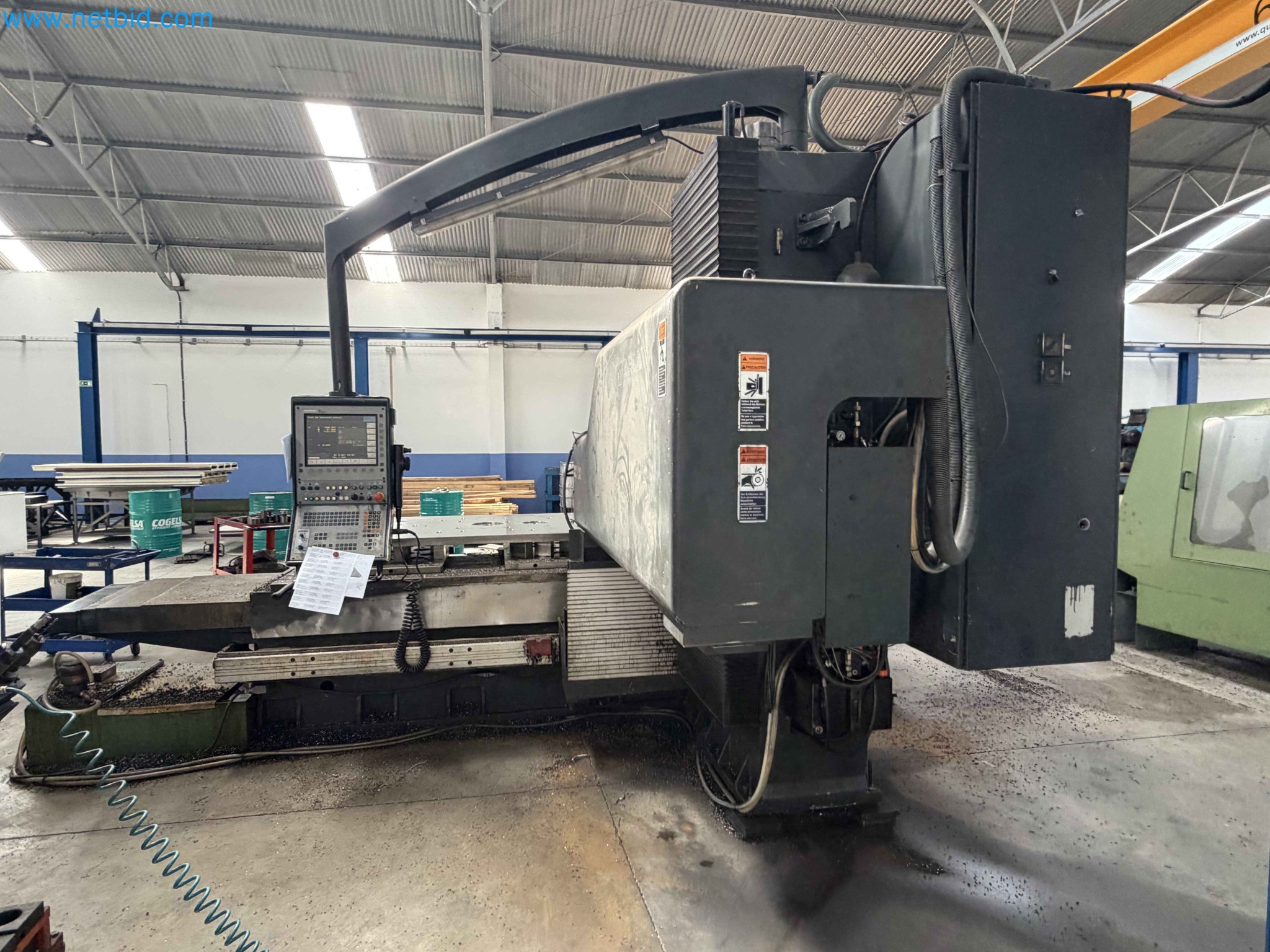

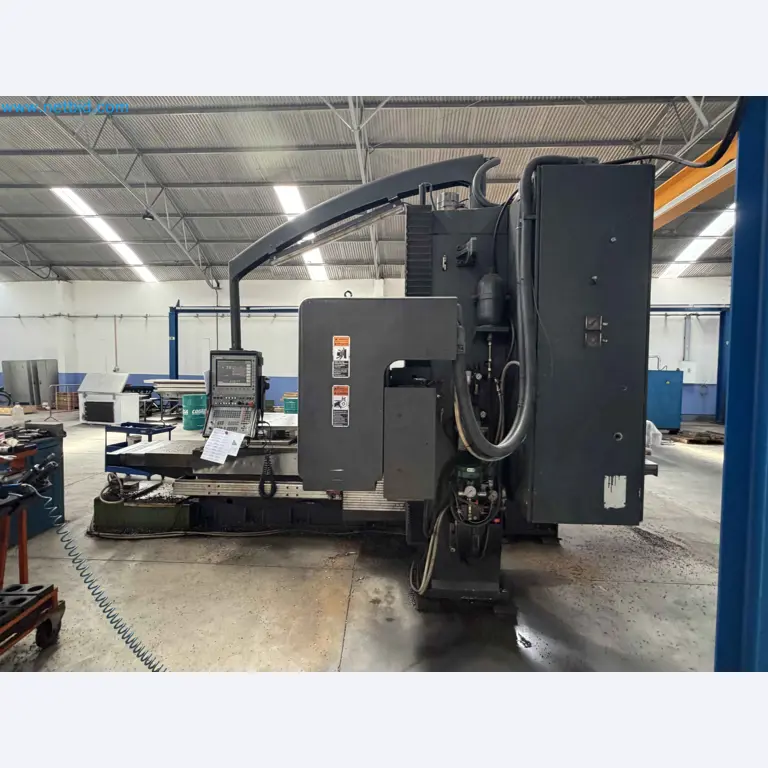

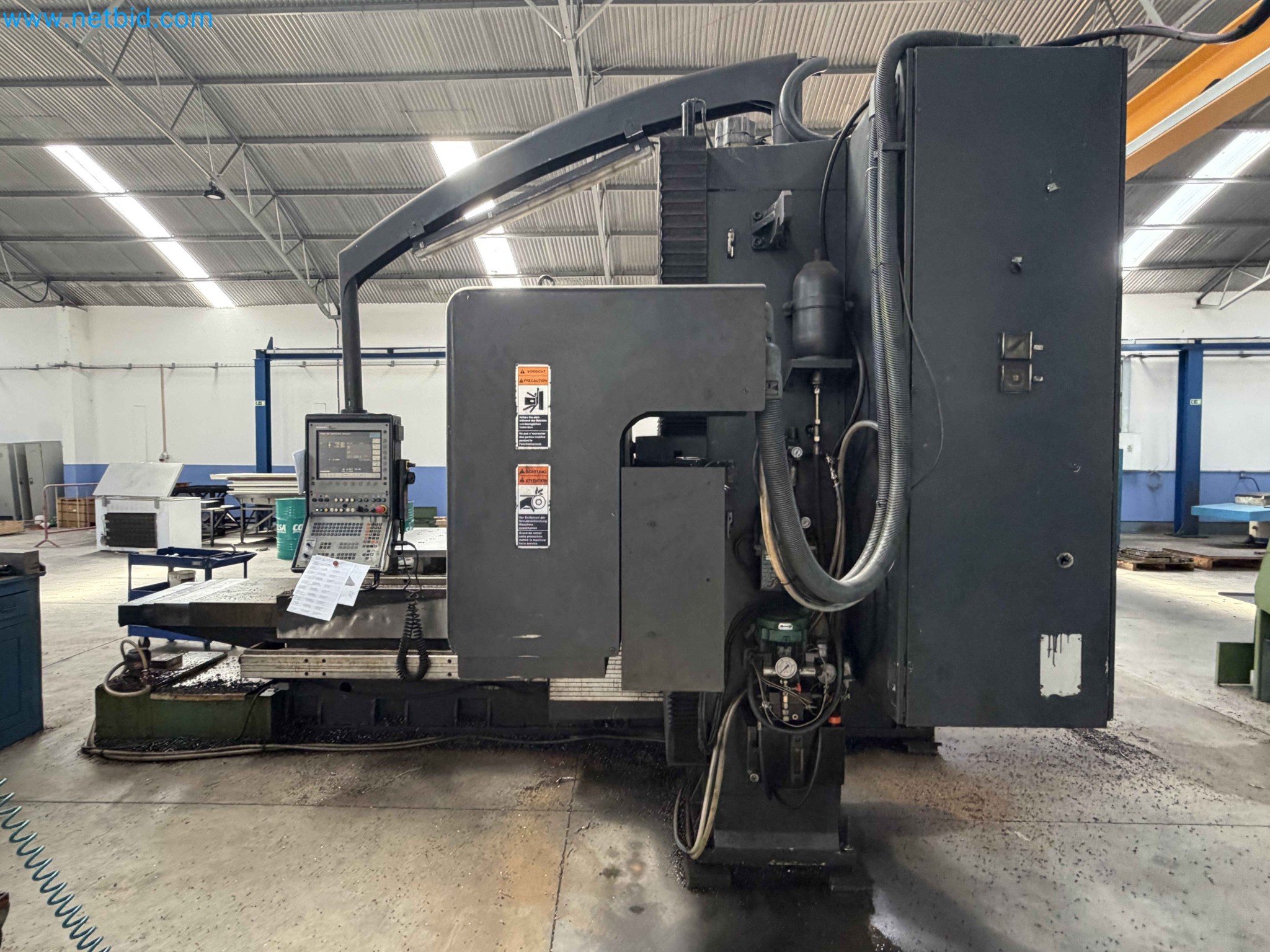

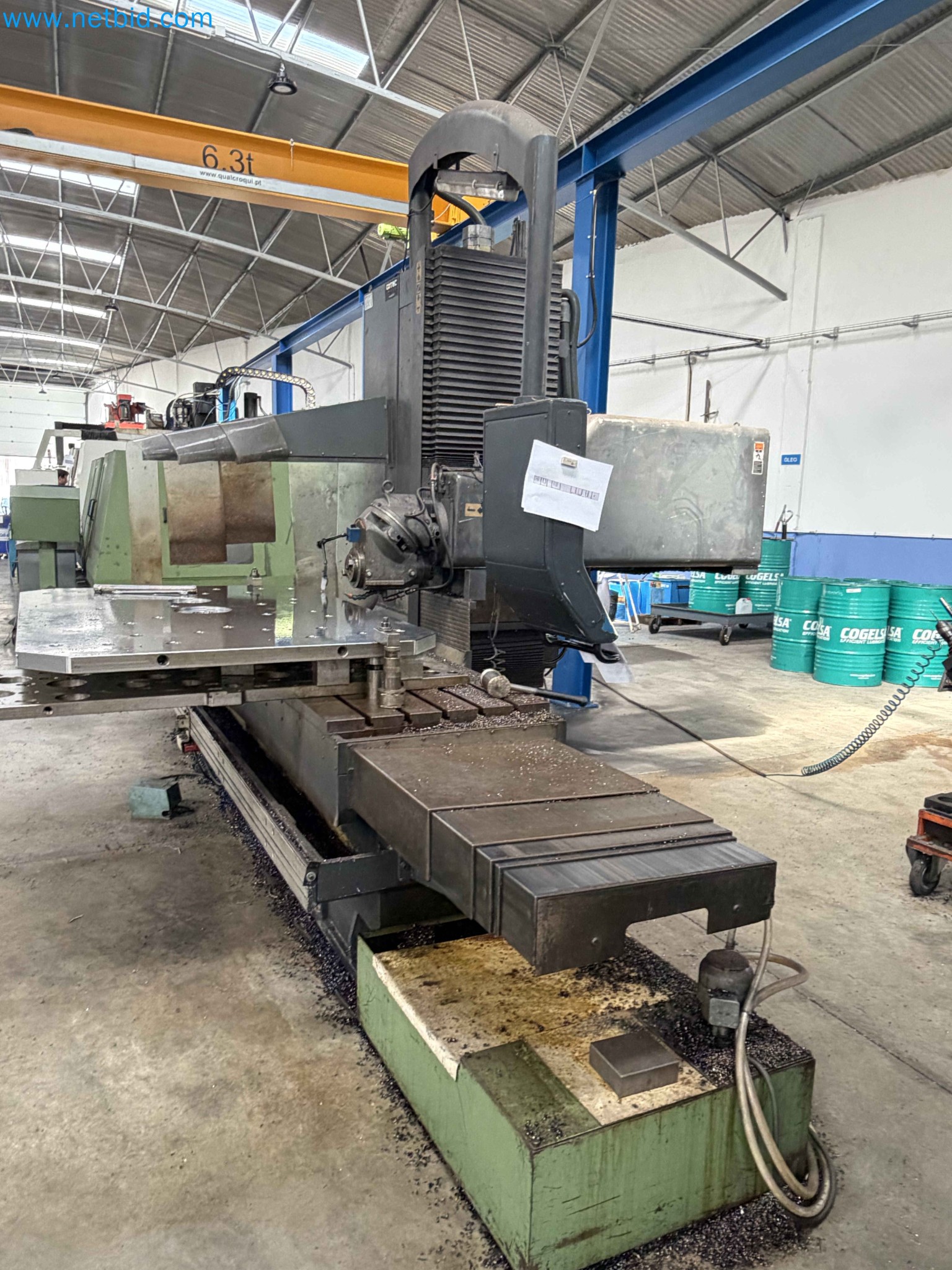

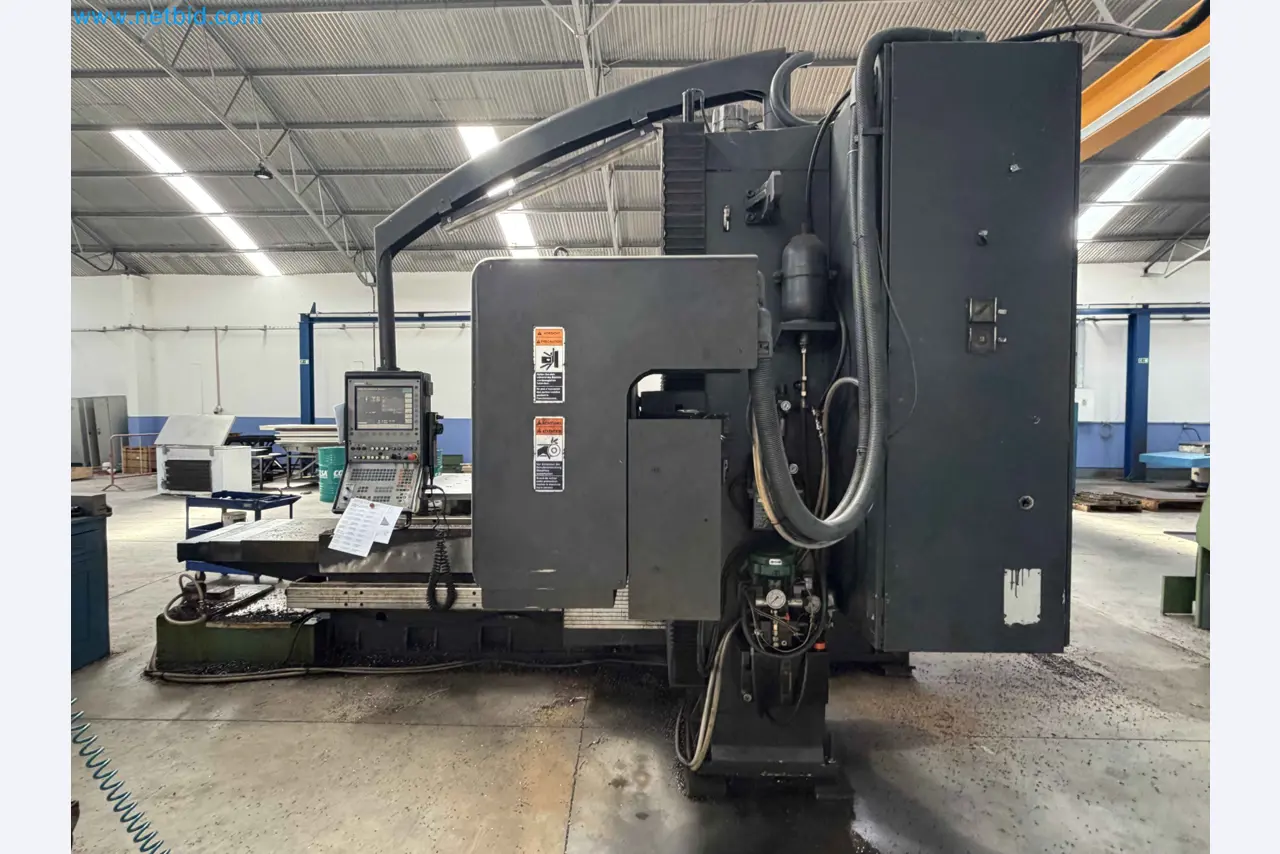

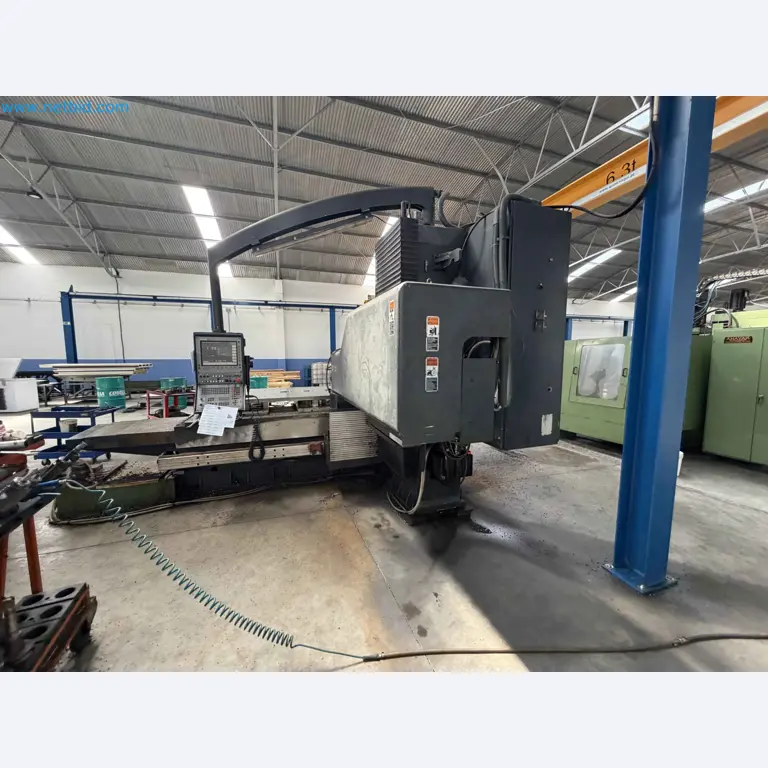

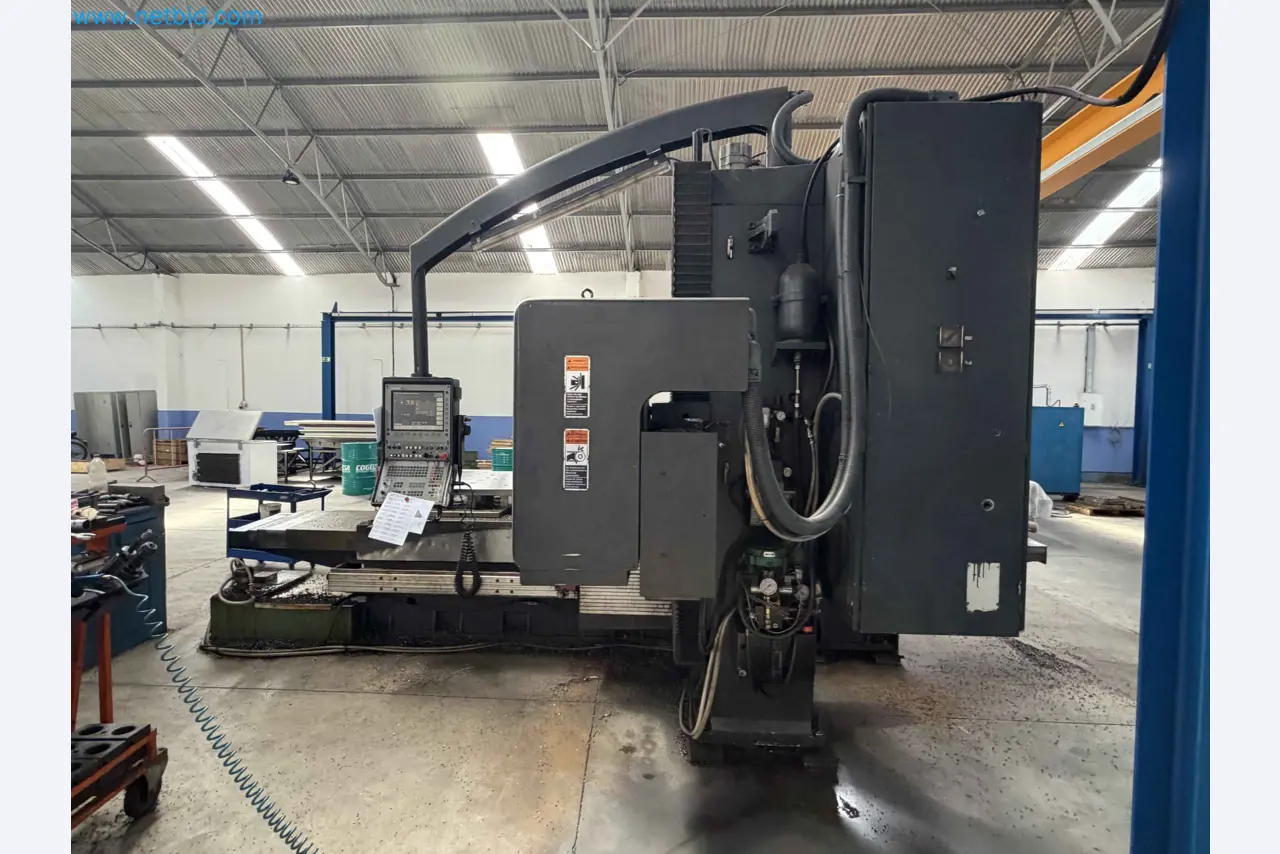

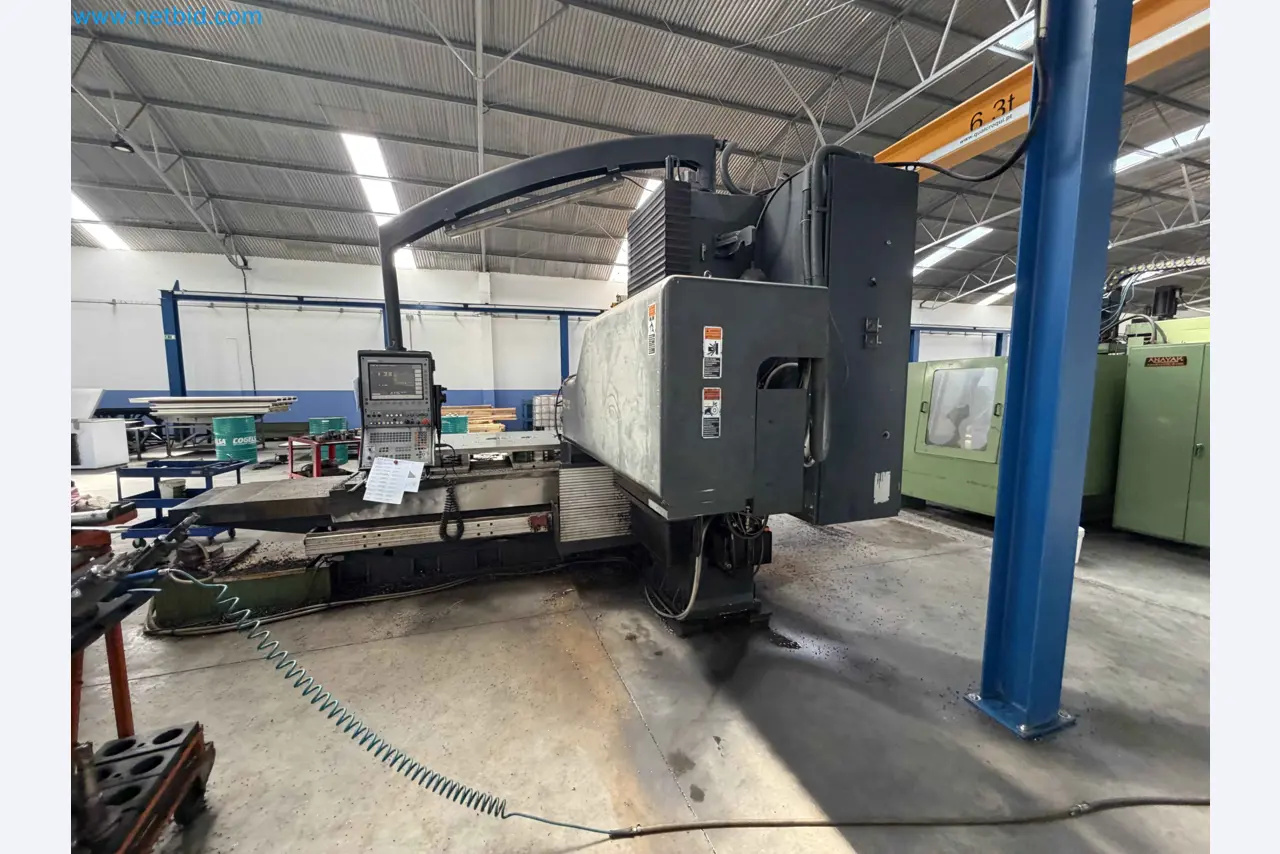

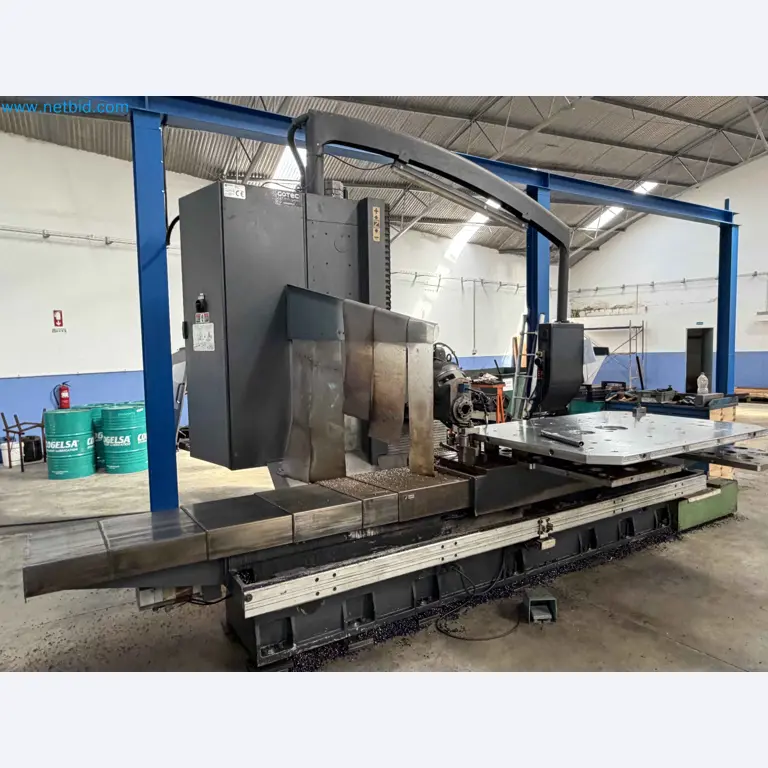

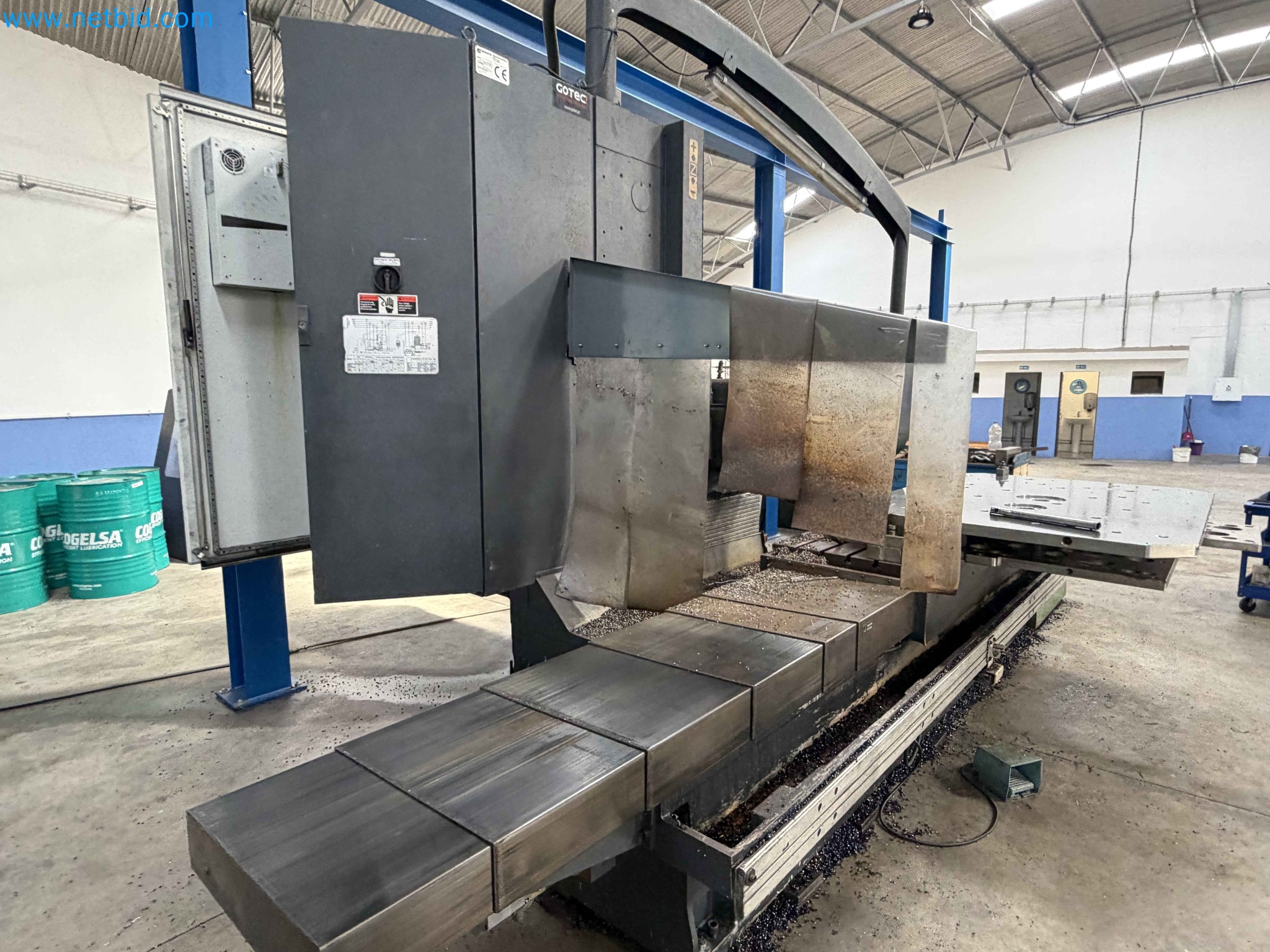

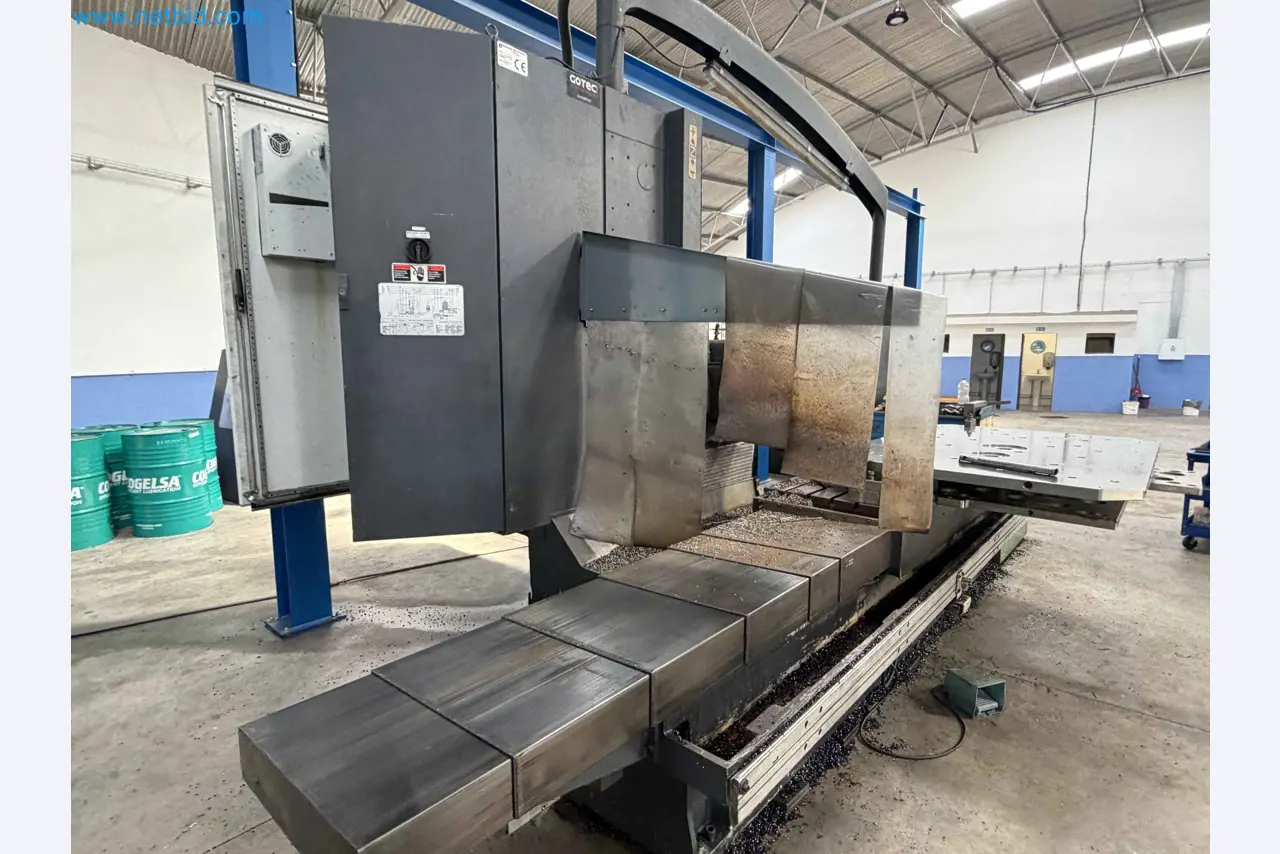

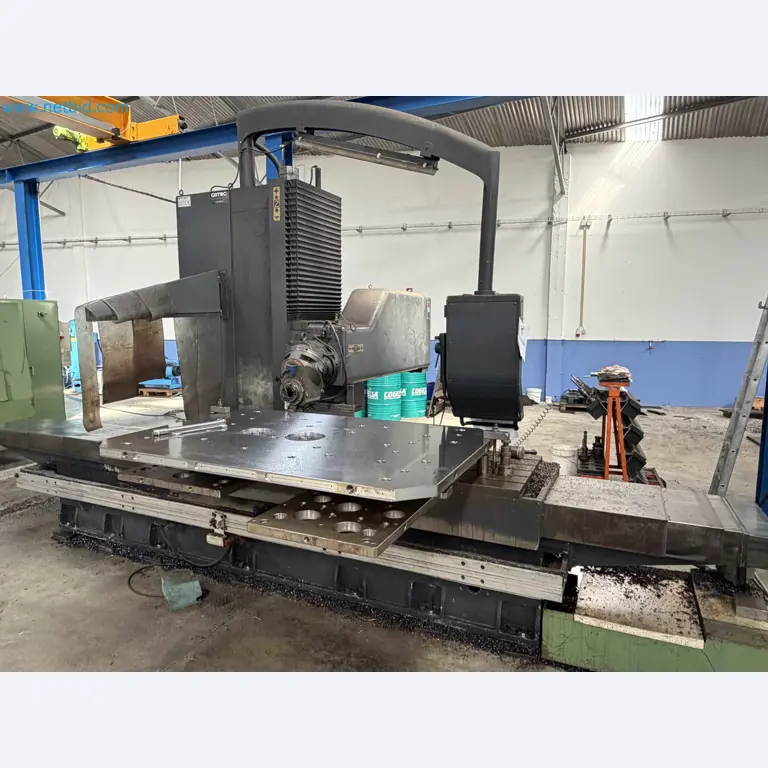

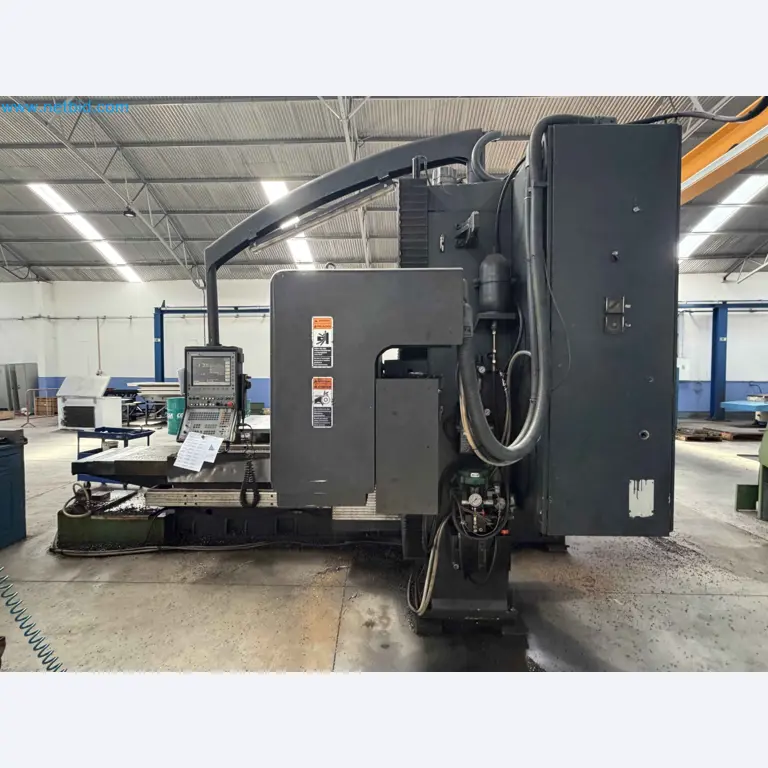

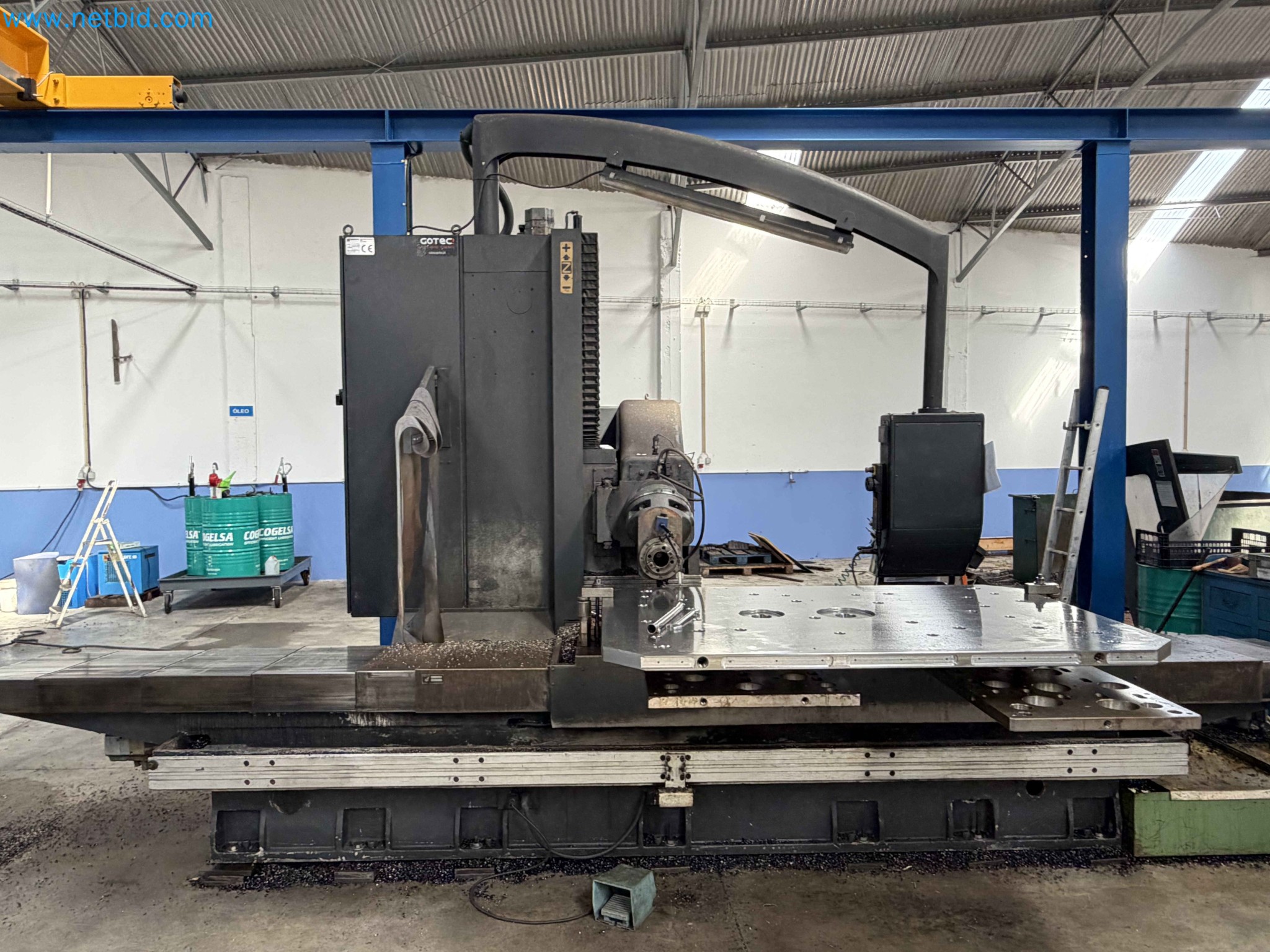

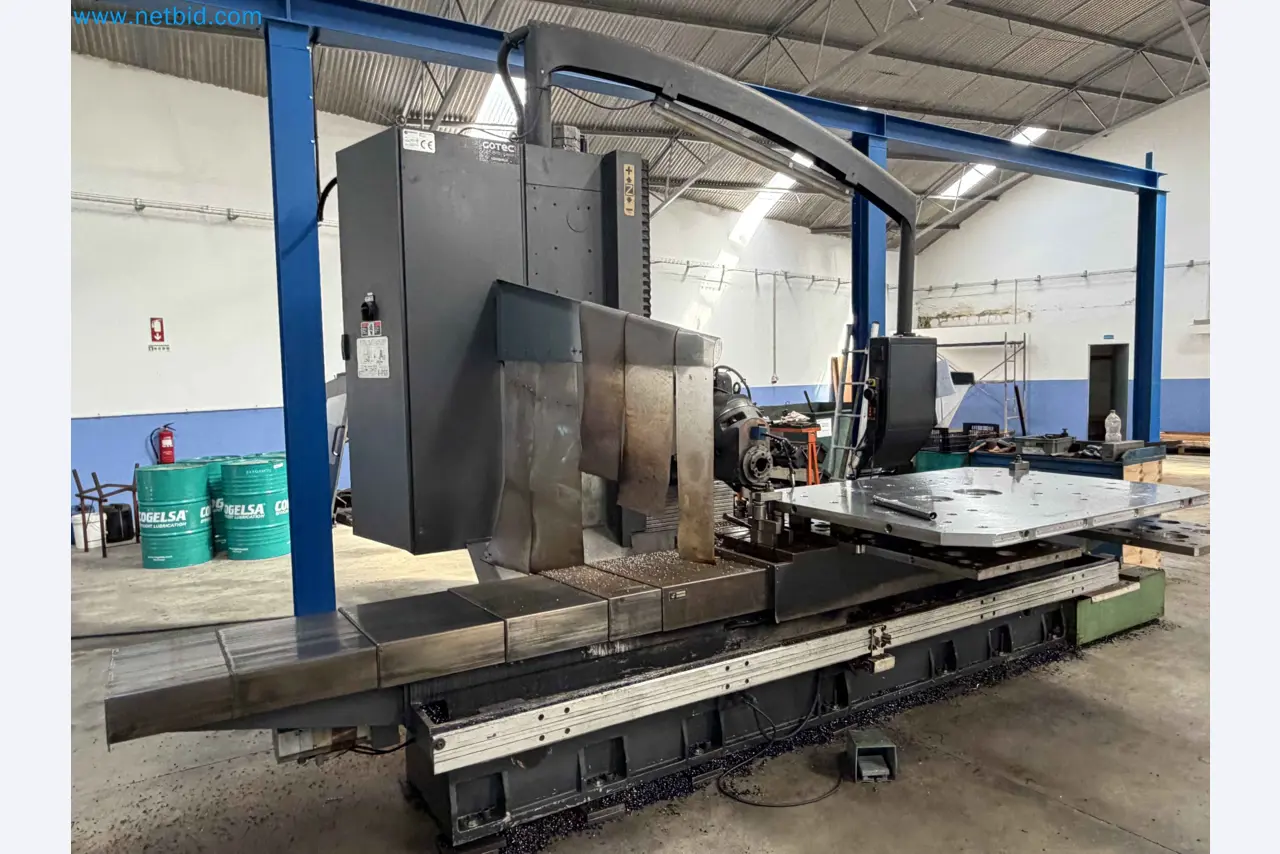

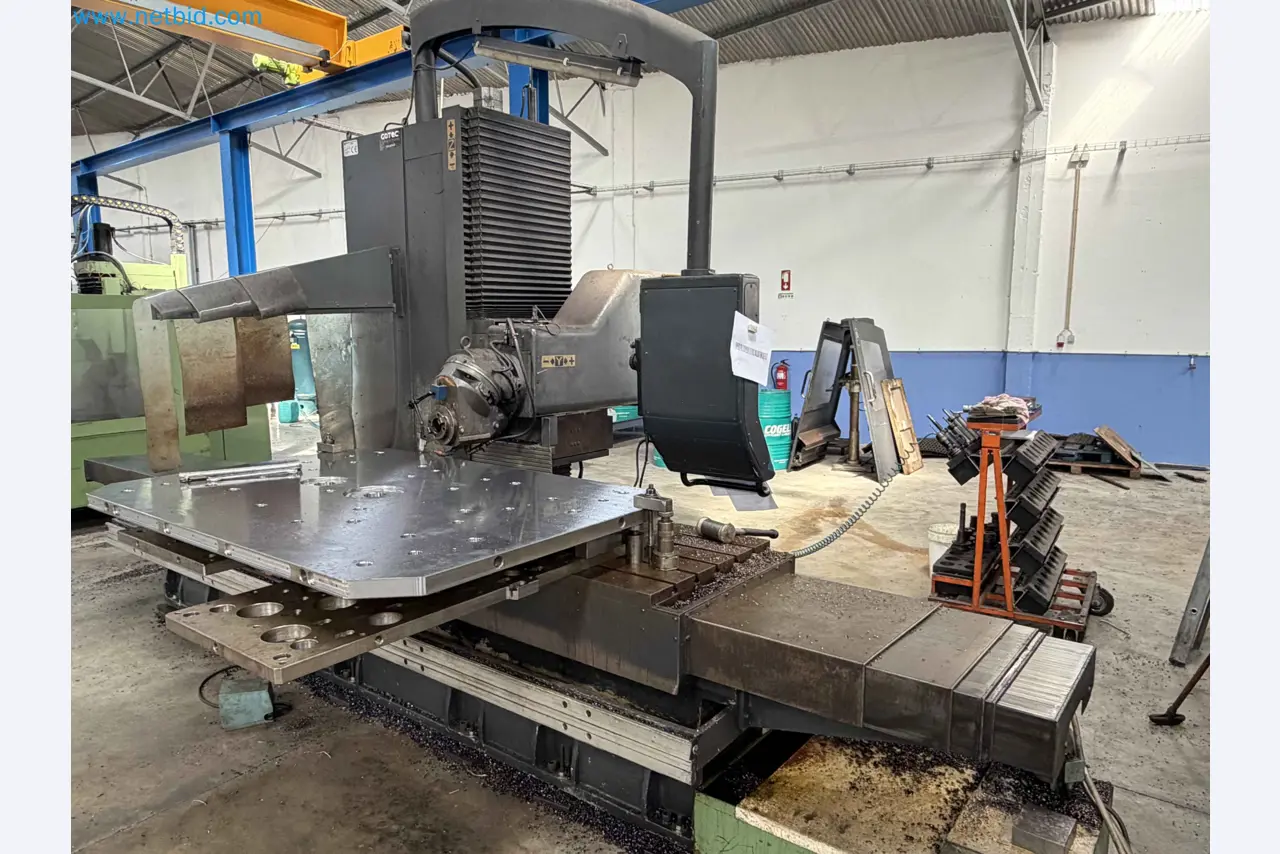

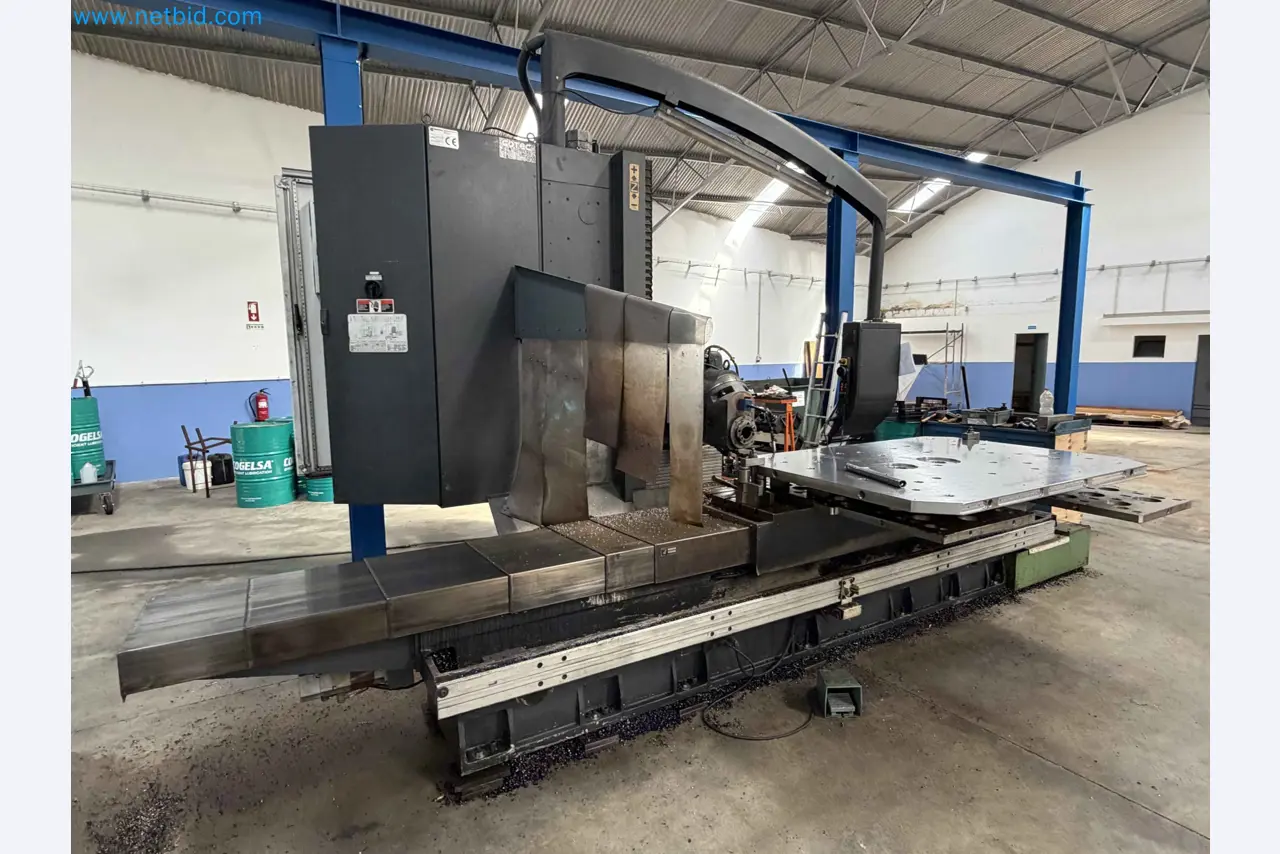

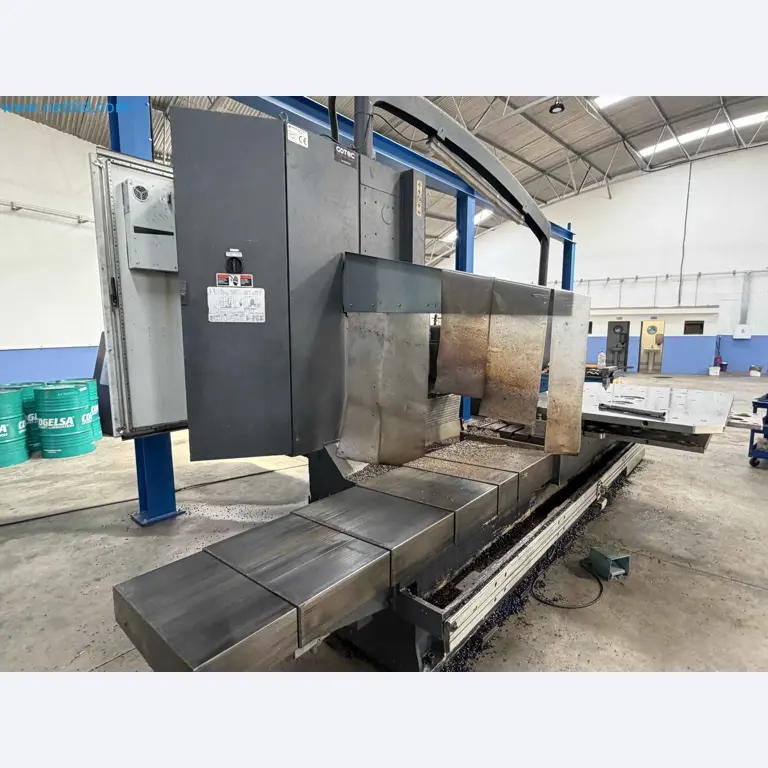

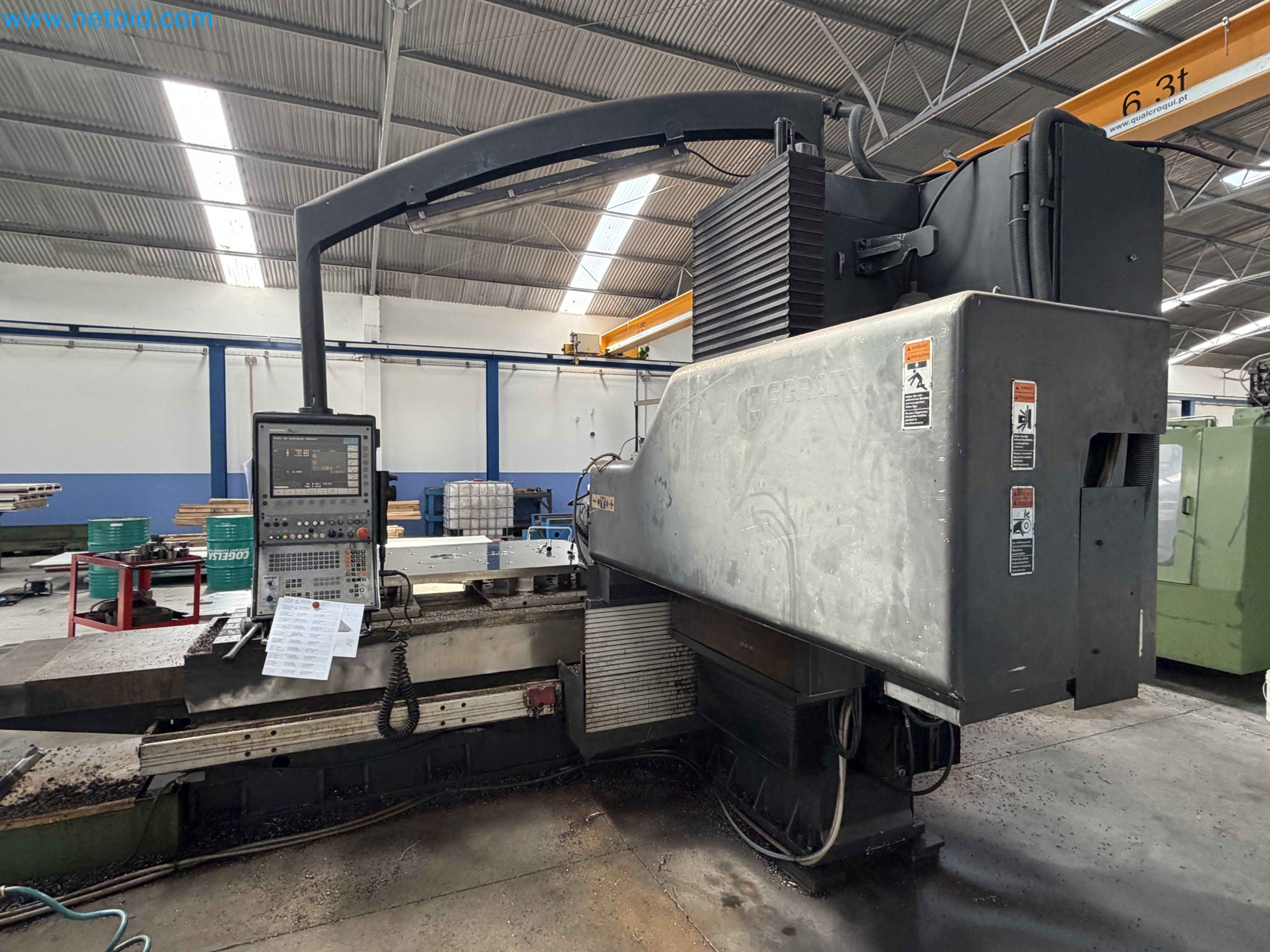

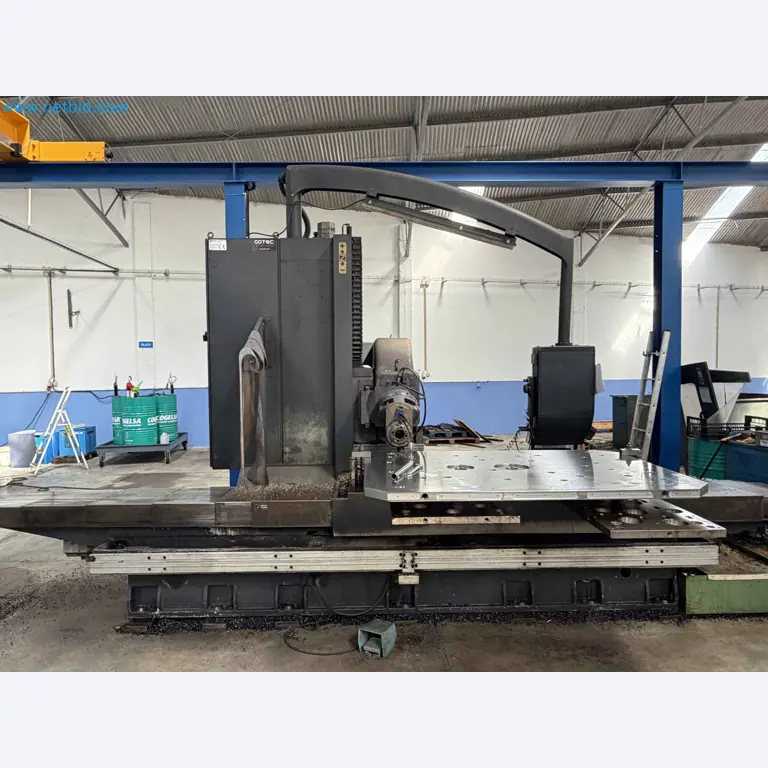

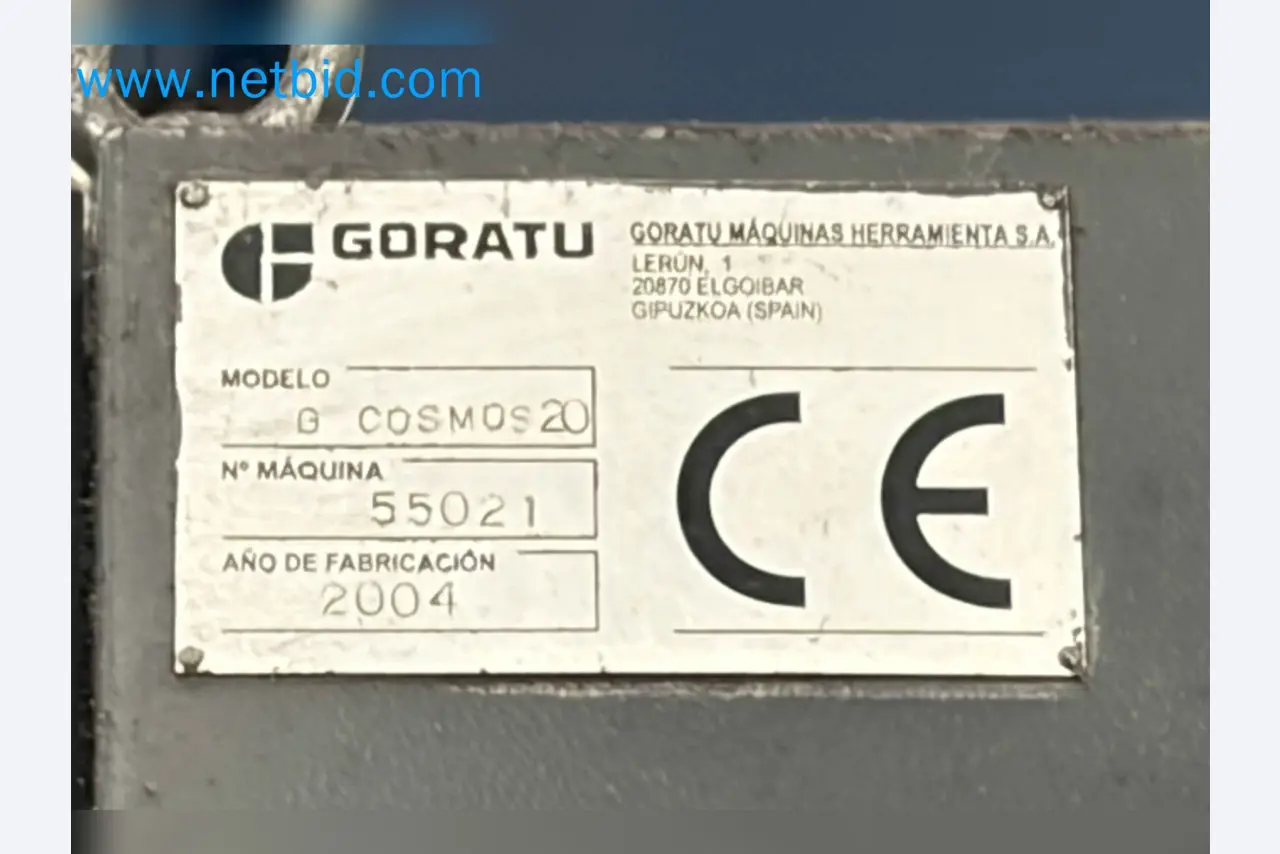

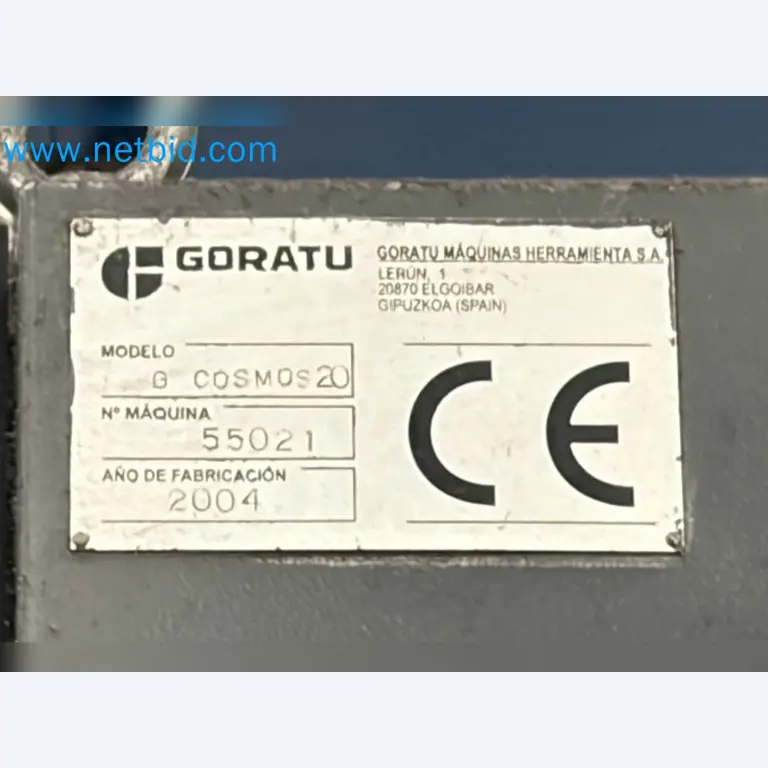

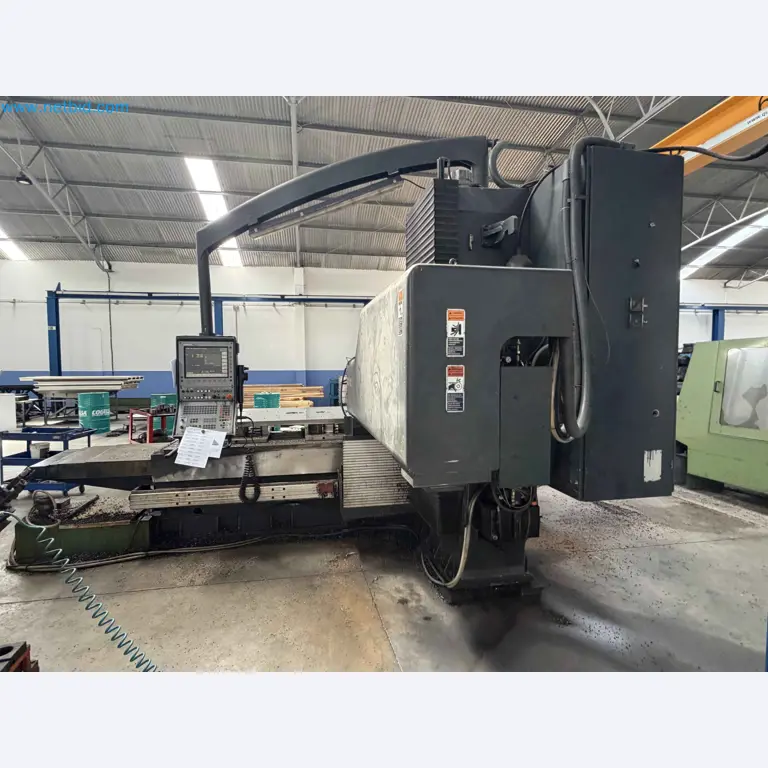

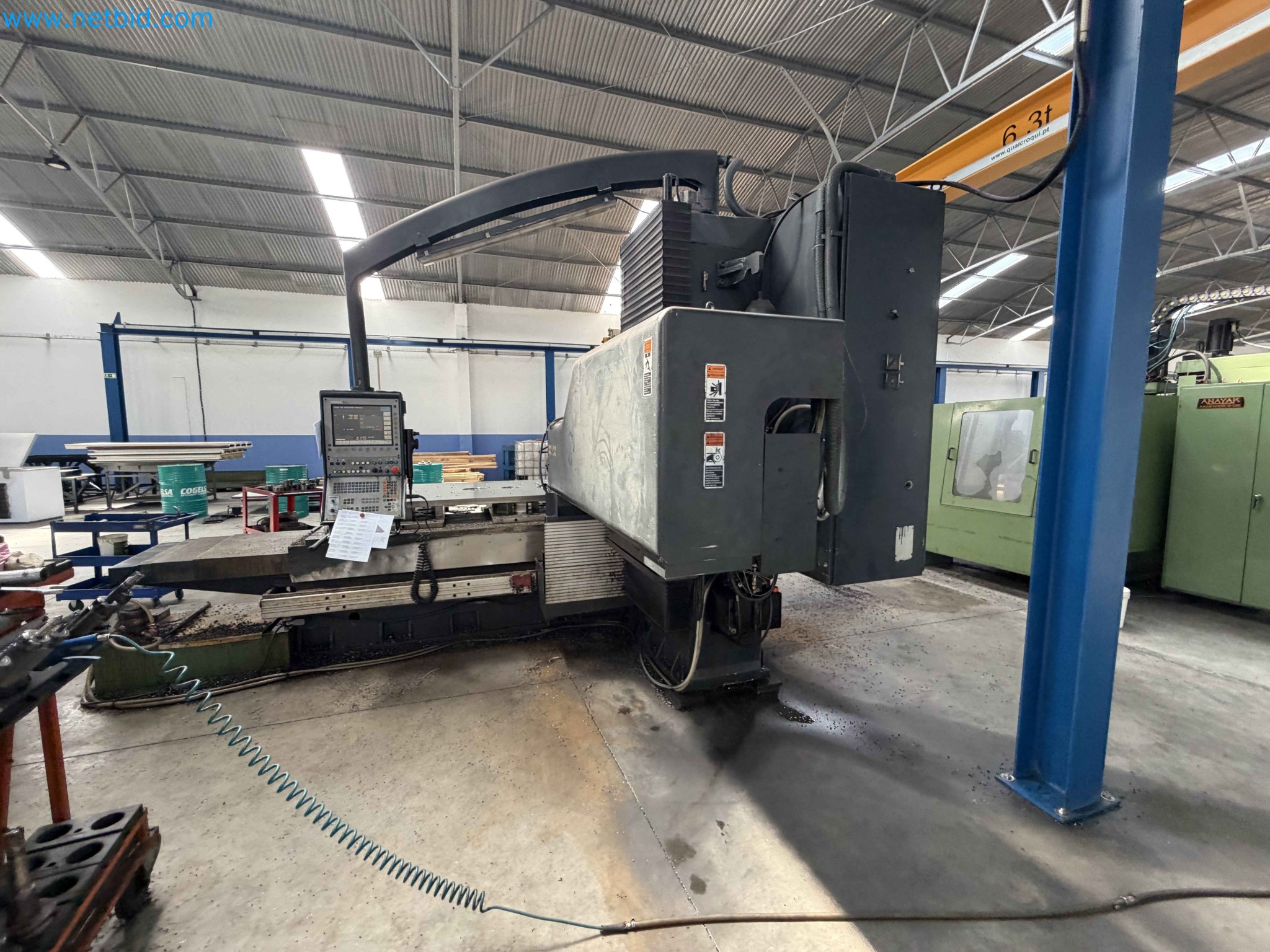

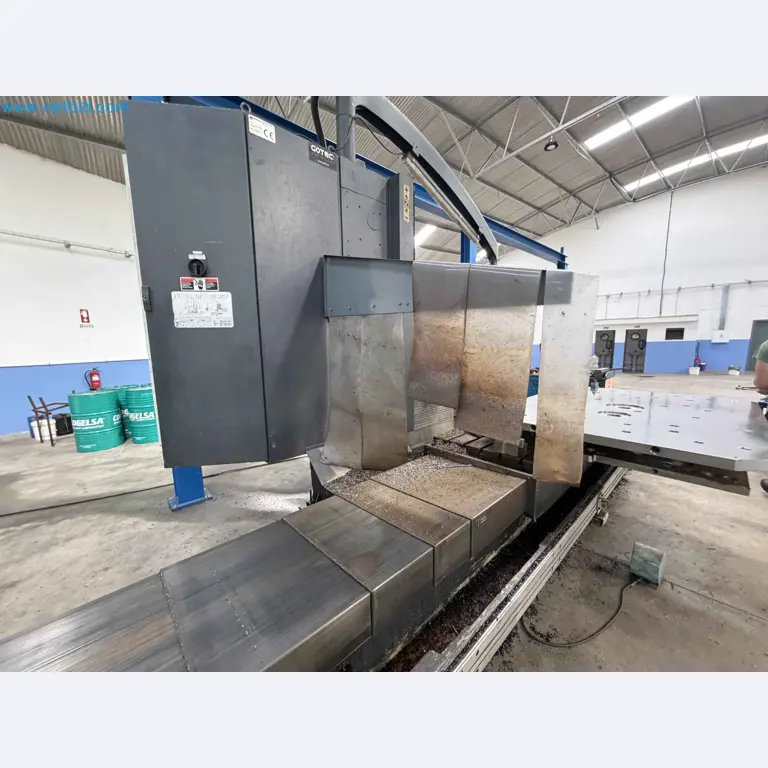

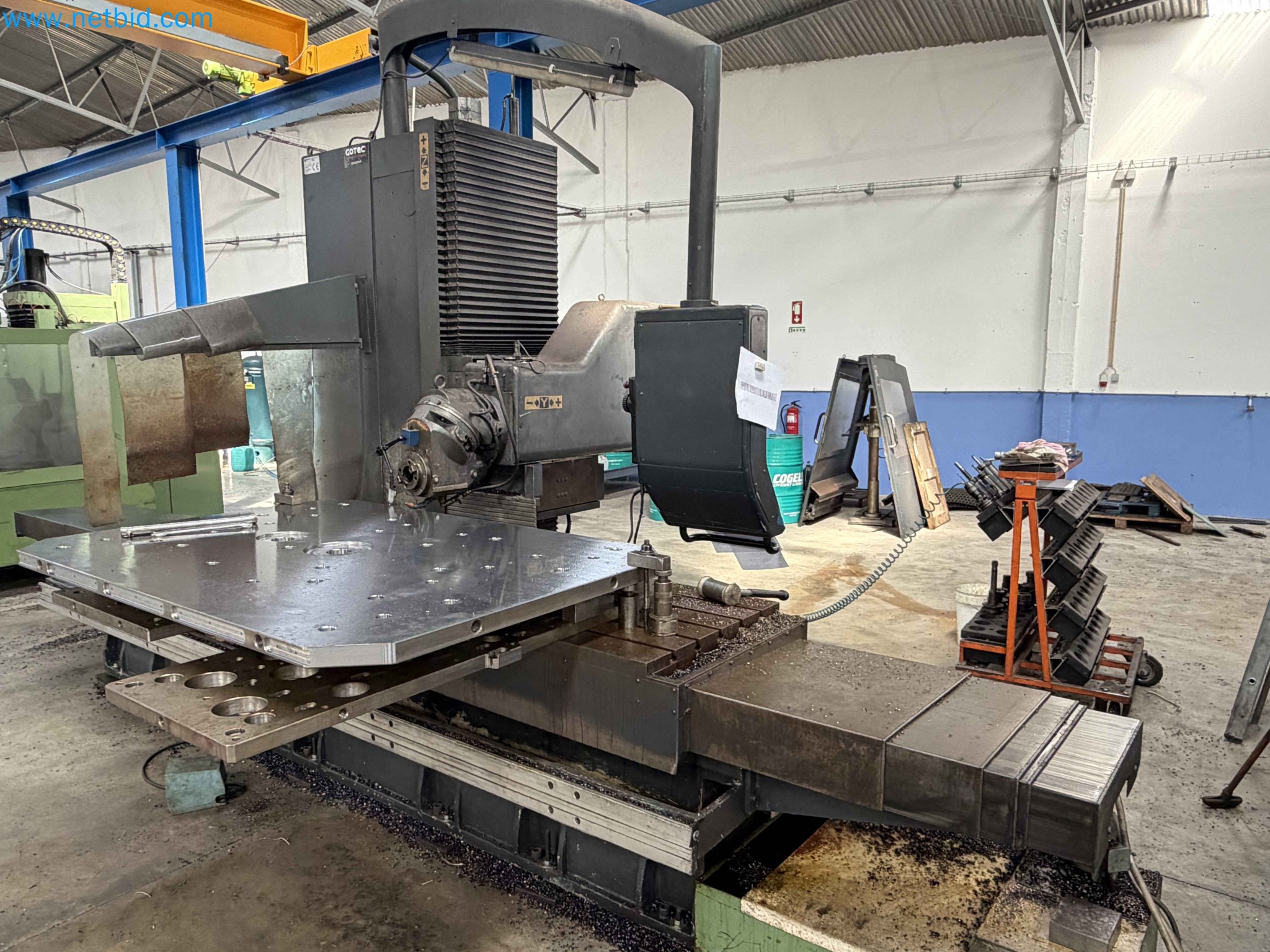

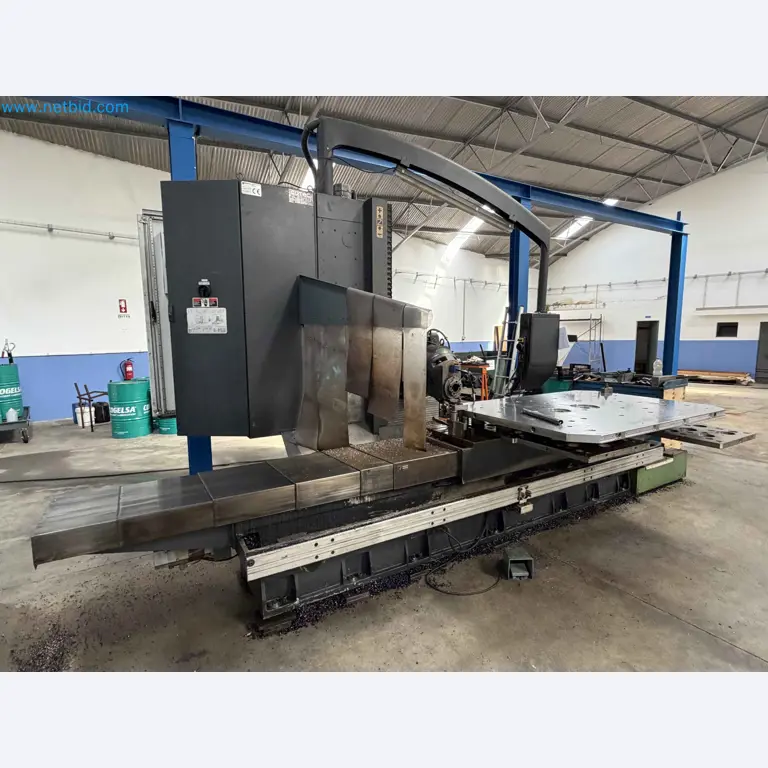

CNC-Fräsmaschine LAGUN GORATU G COSMOS 20AUCTION#19565-CG03 (A19566-3)

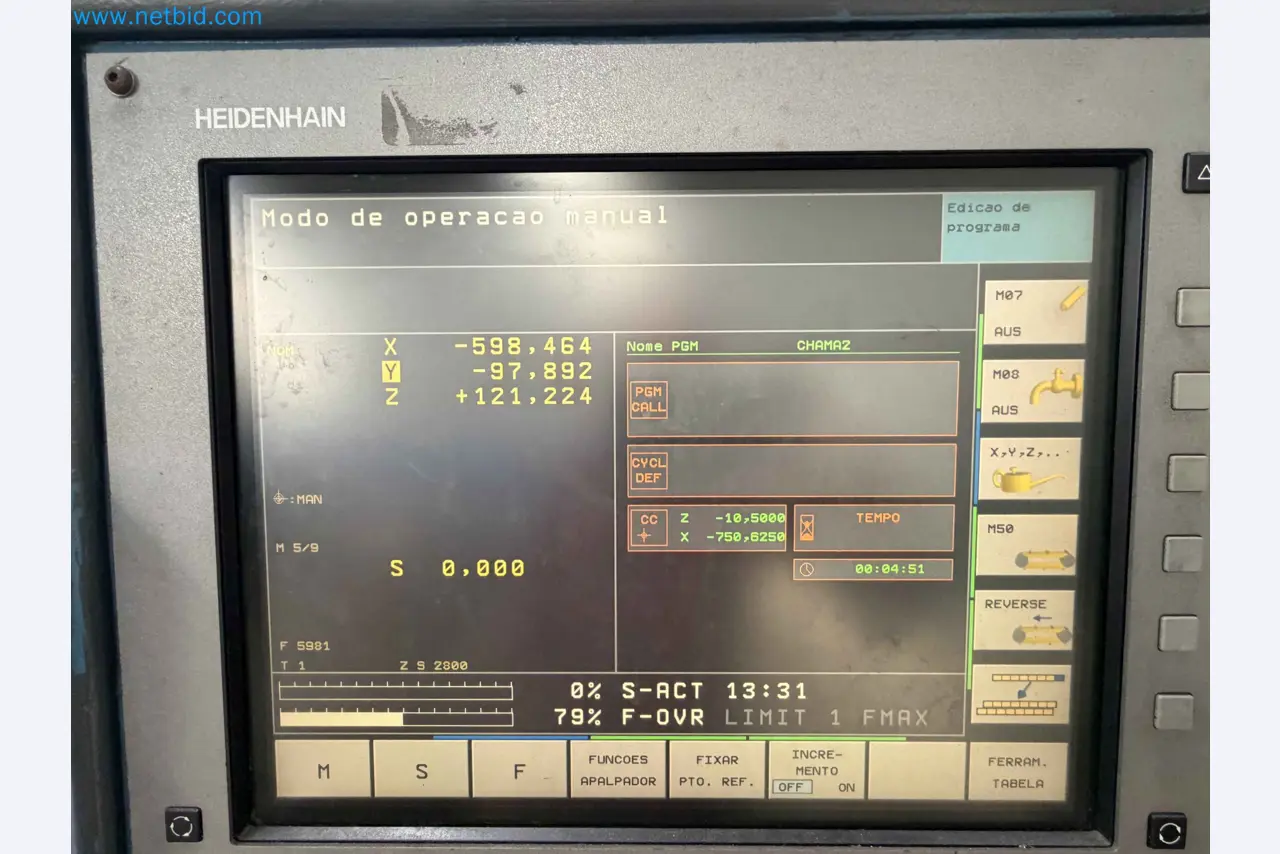

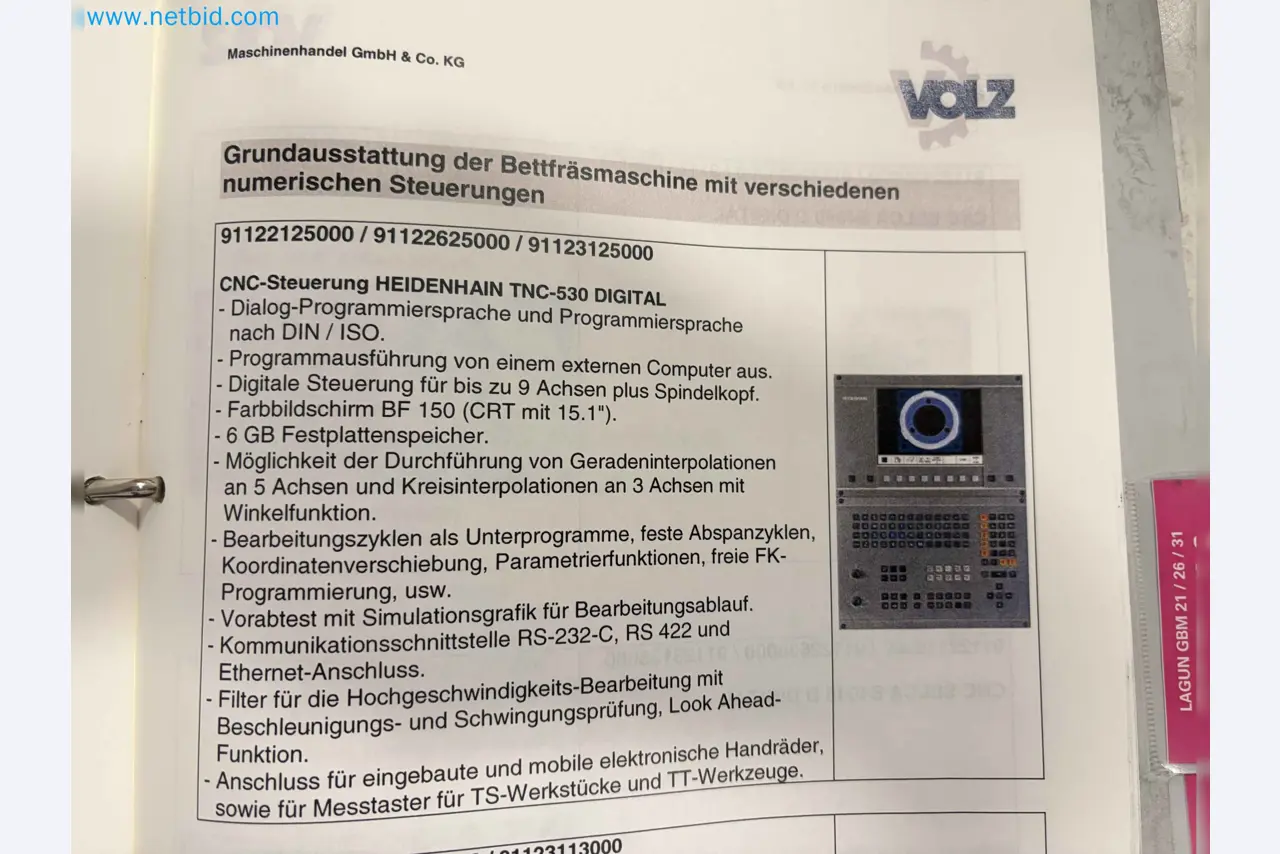

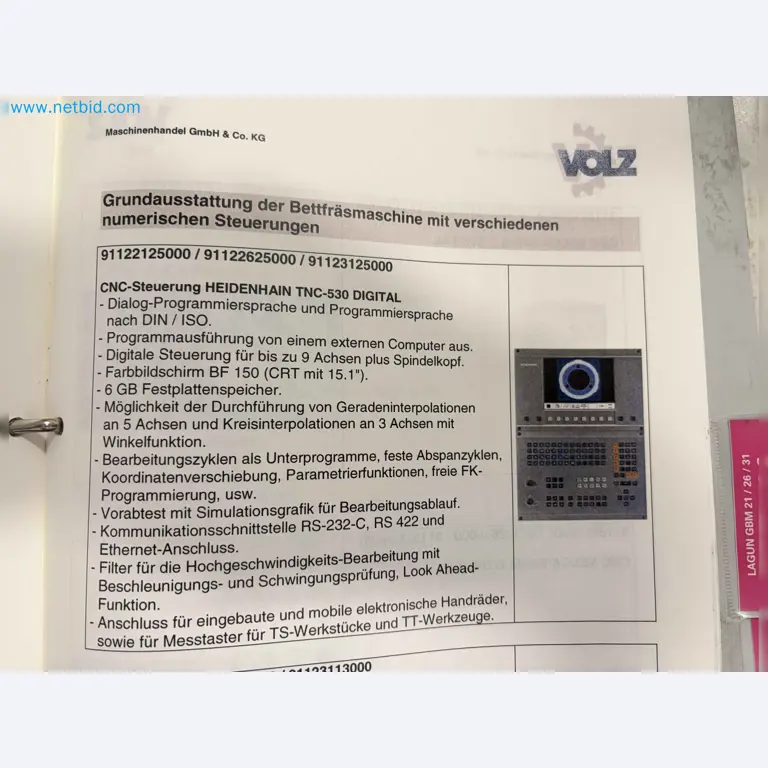

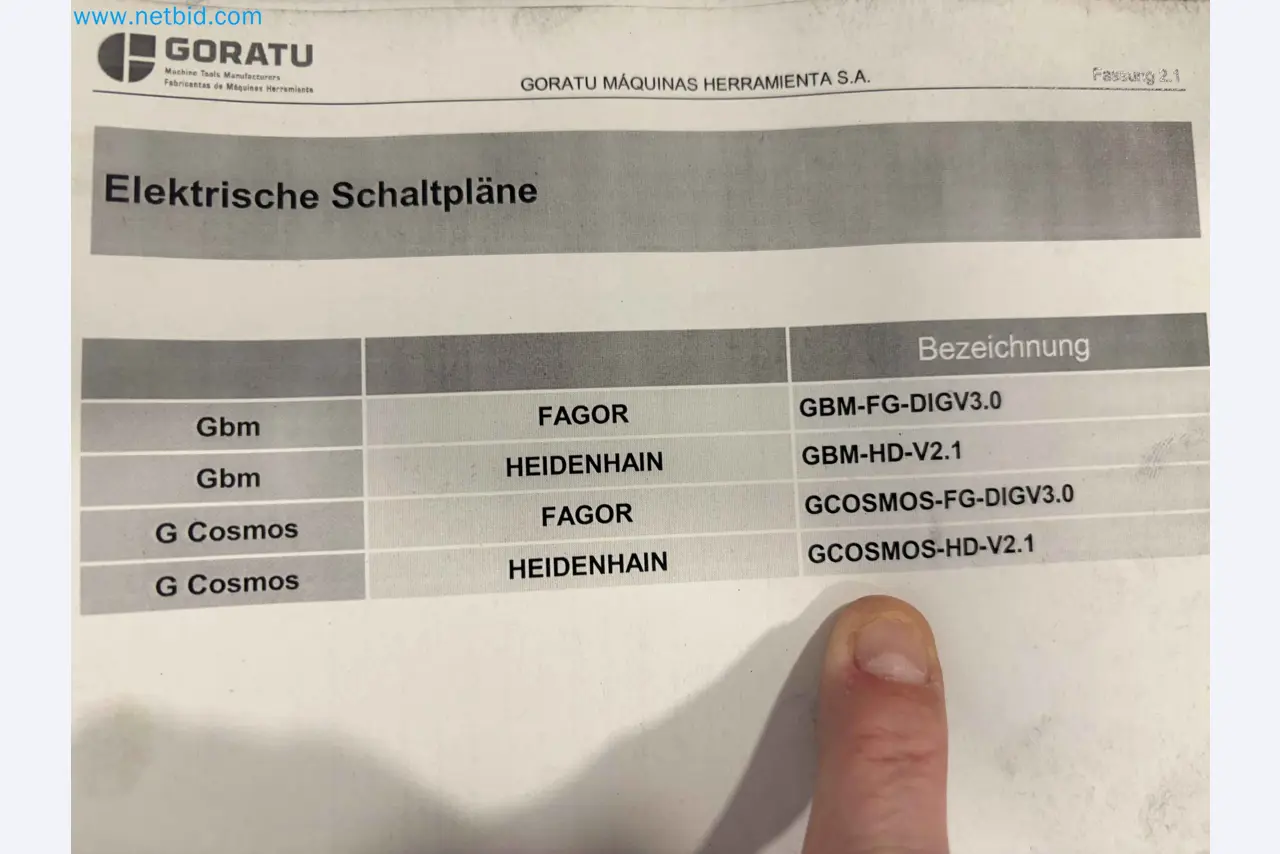

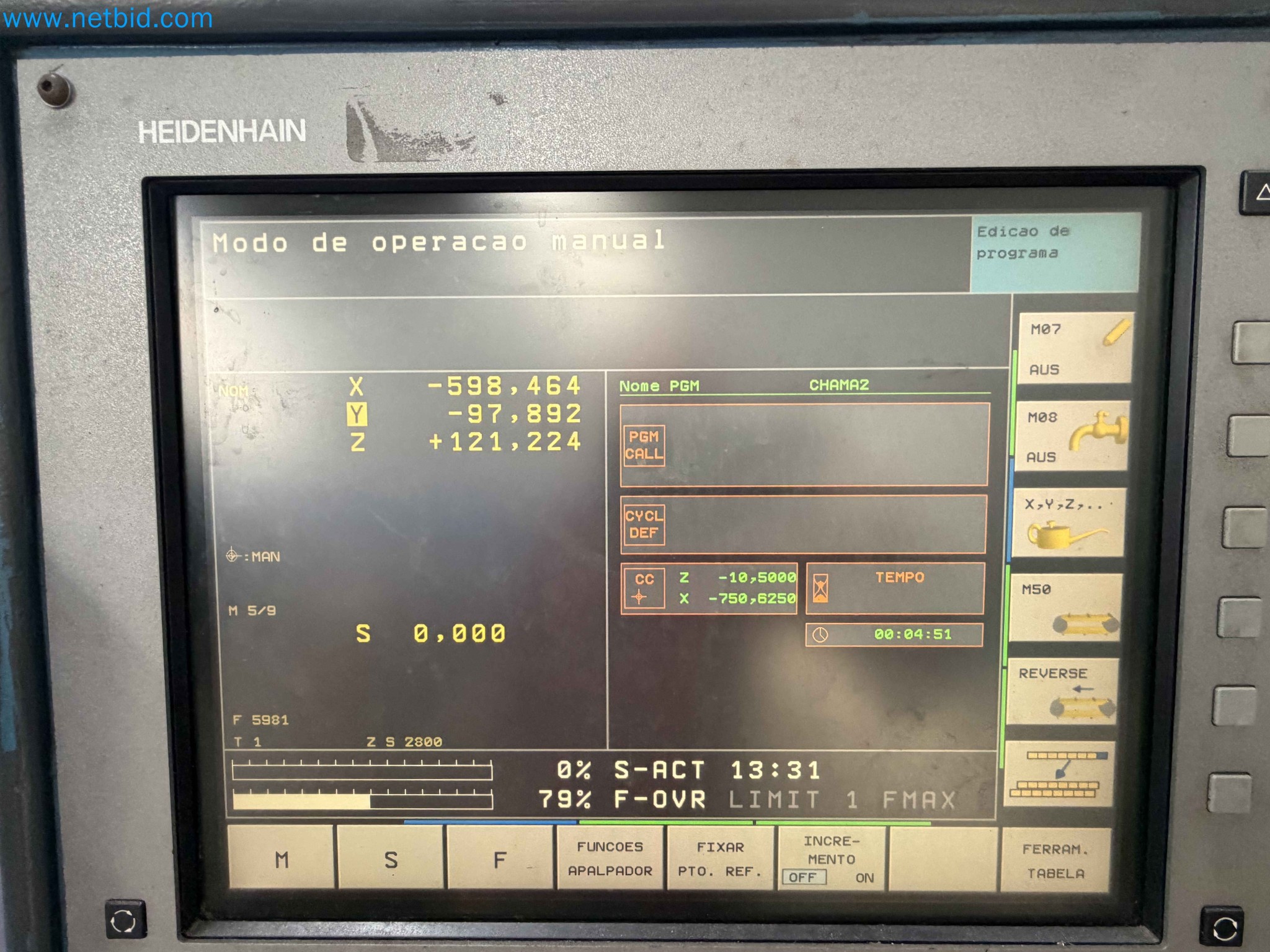

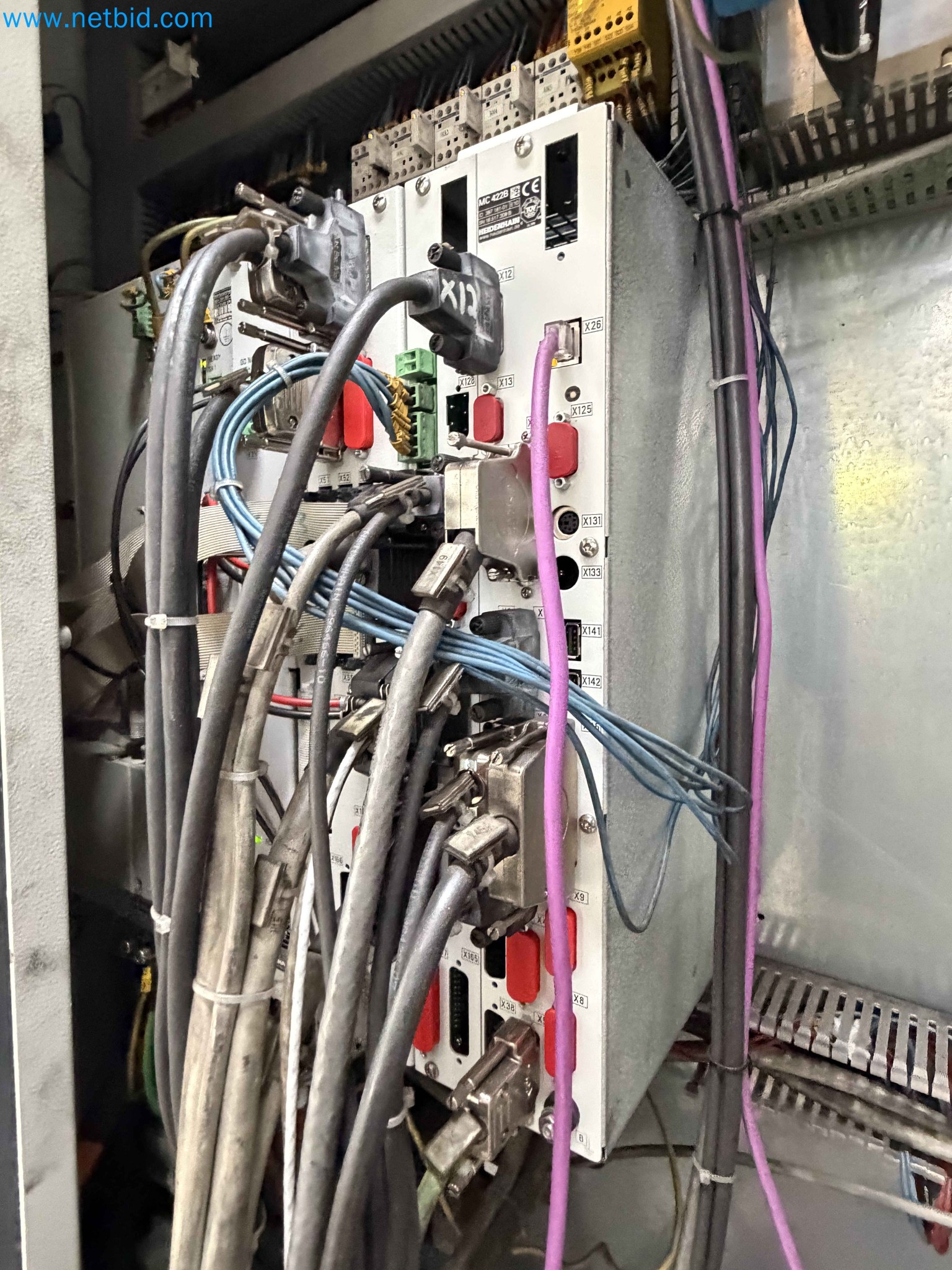

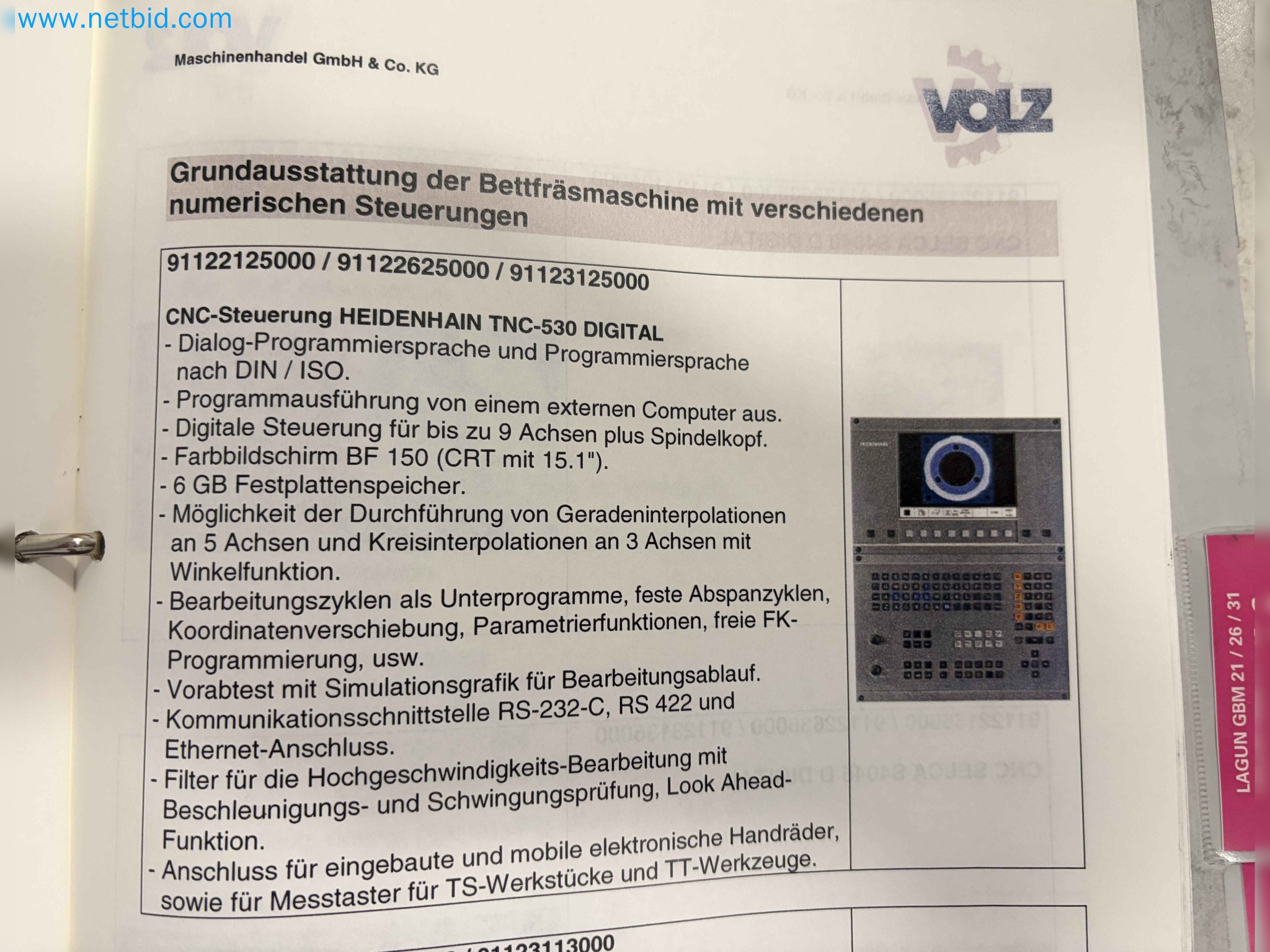

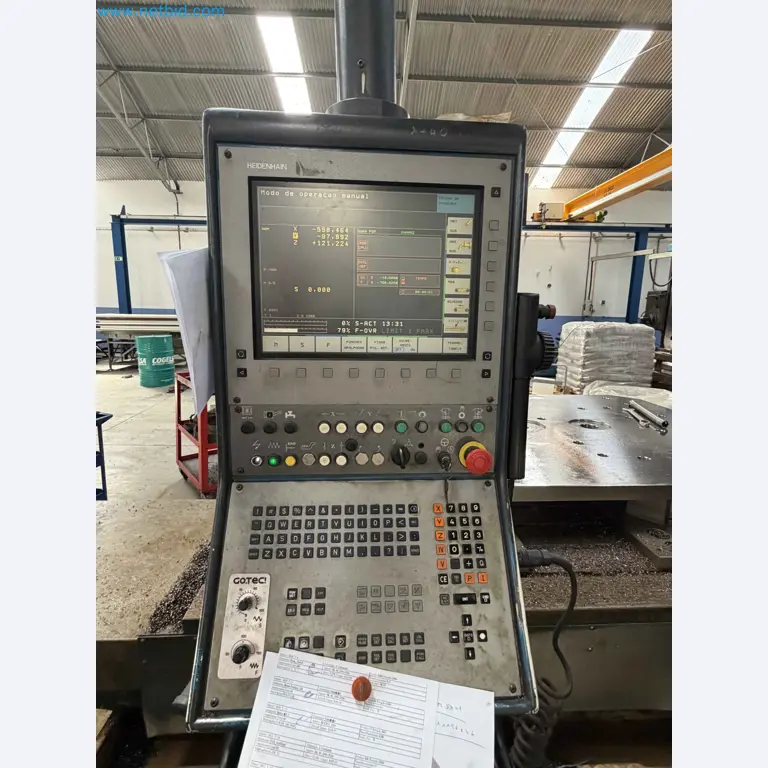

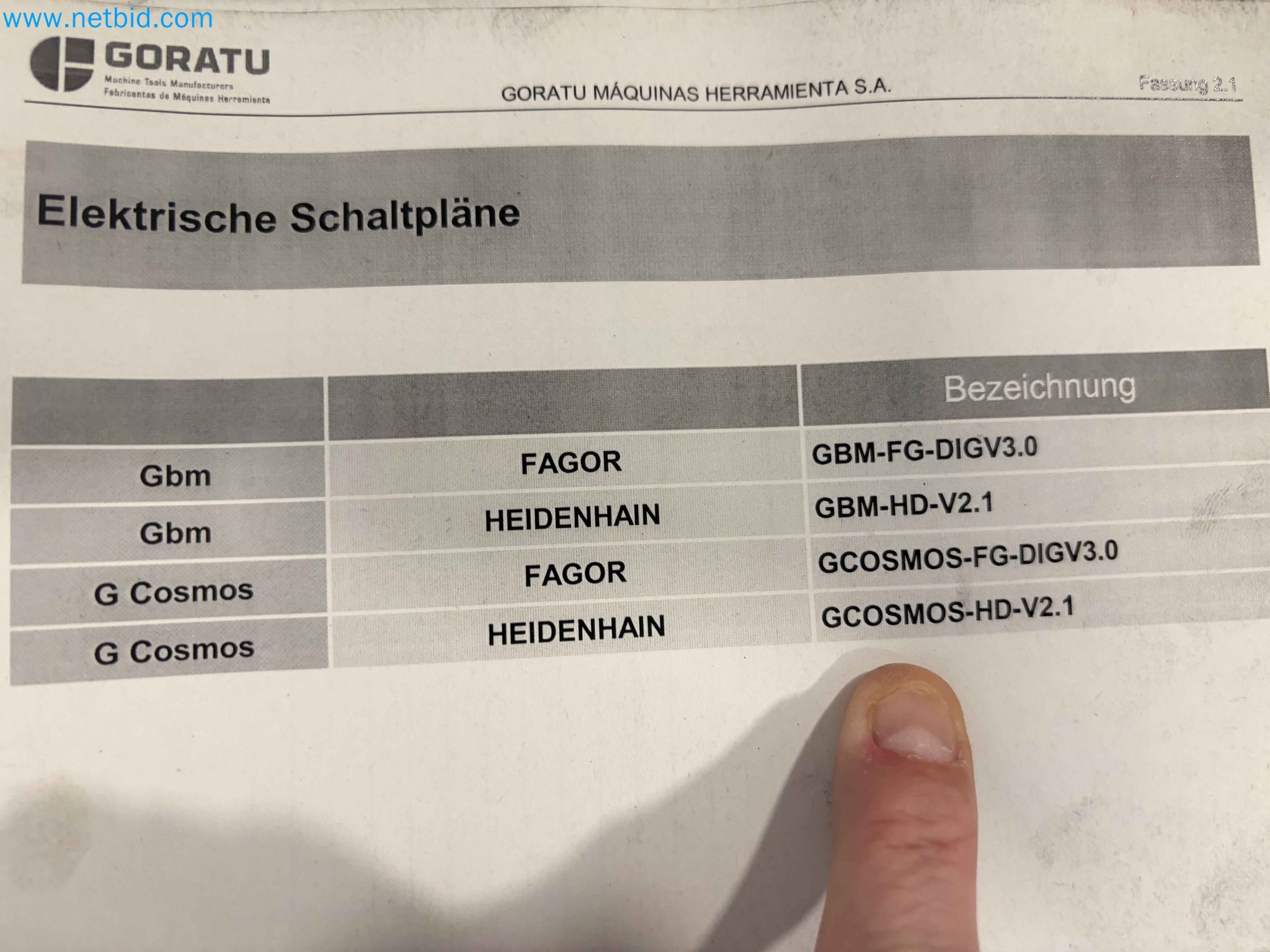

Steuerung: HEIDENHAIN GCOSMOS-HD-V2.1 / TNC 530 Digital
Farbdisplay 15,1"
Speicherkapazität: ˜ 6 GB
CNC-System
DIN / ISO Programmierung
Interpolation: bis zu 5 lineare Achsen / 3 Kreisachsen
Integrierte grafische Simulation
Schnittstelle: RS-232 / RS-422
Grafische Bearbeitungssimulation
Look Ahead Funktion
Ethernet

Bearbeitungskapazitäten

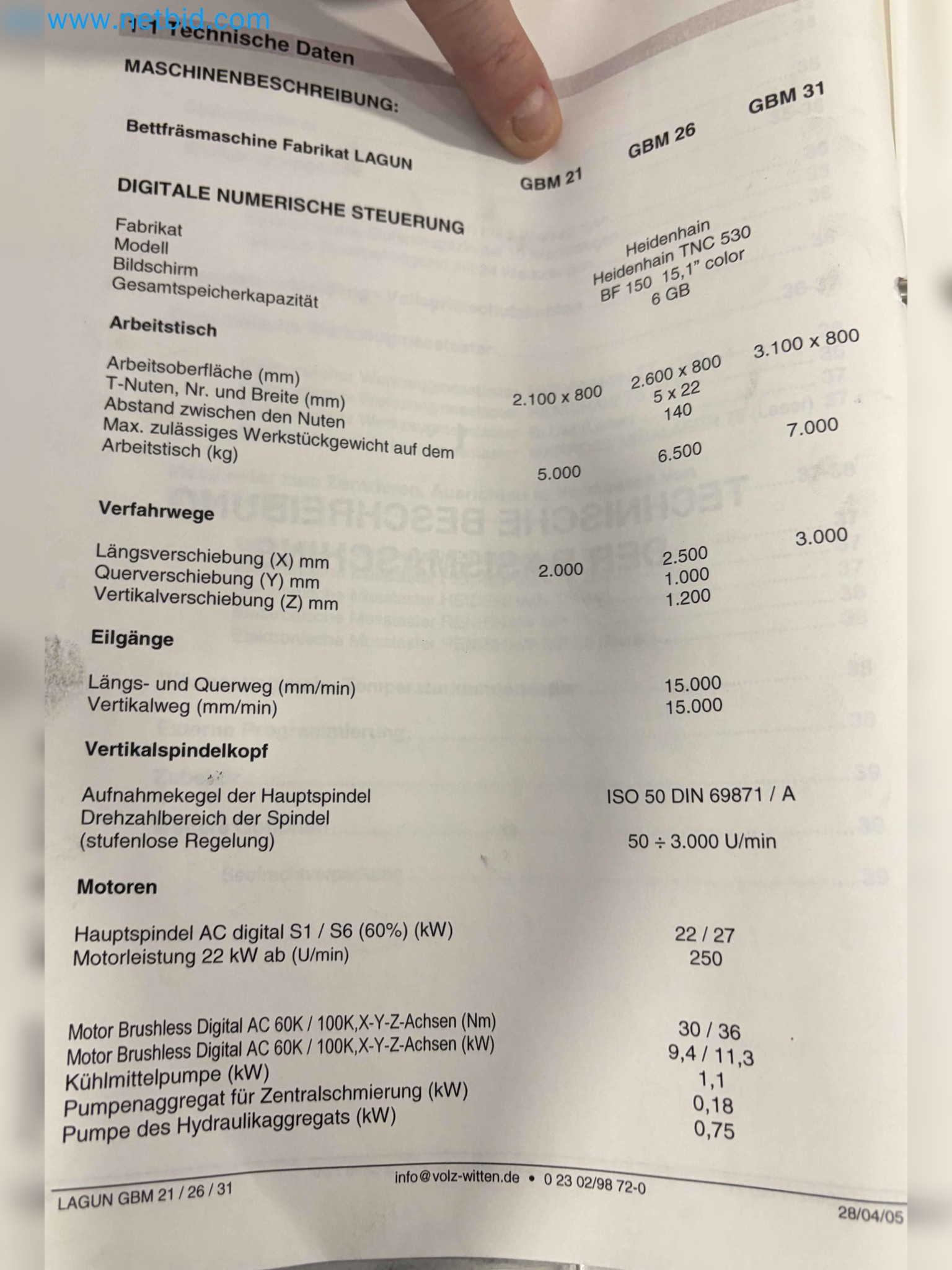

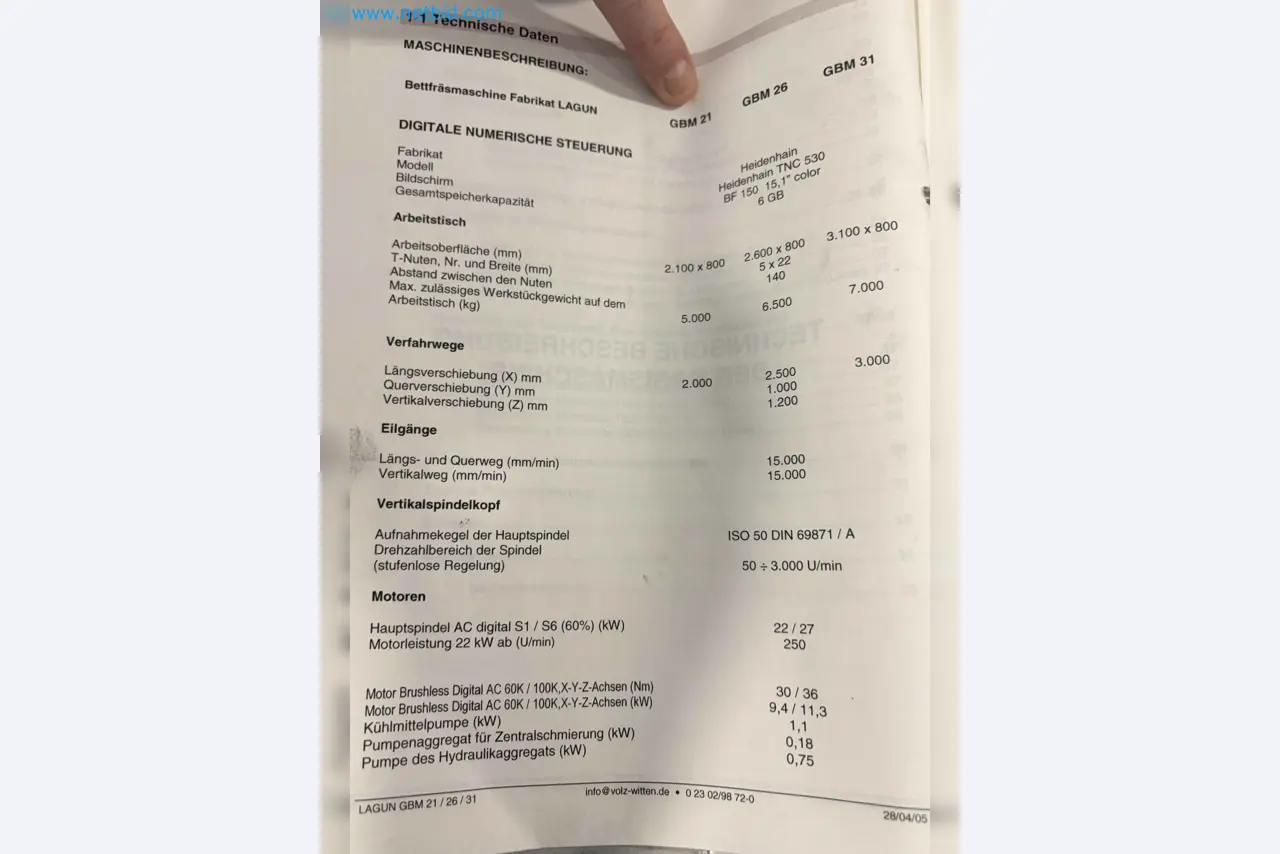

Achsenverfahrwege (GBM 21)
X-Achse: 2000 mm
Y-Achse: 1000 mm
Z-Achse: 1000 mm

Vorschübe:
Vorschub X/Y: bis zu 15.000 mm/min
Vorschub Z: bis zu 15.000 mm/min

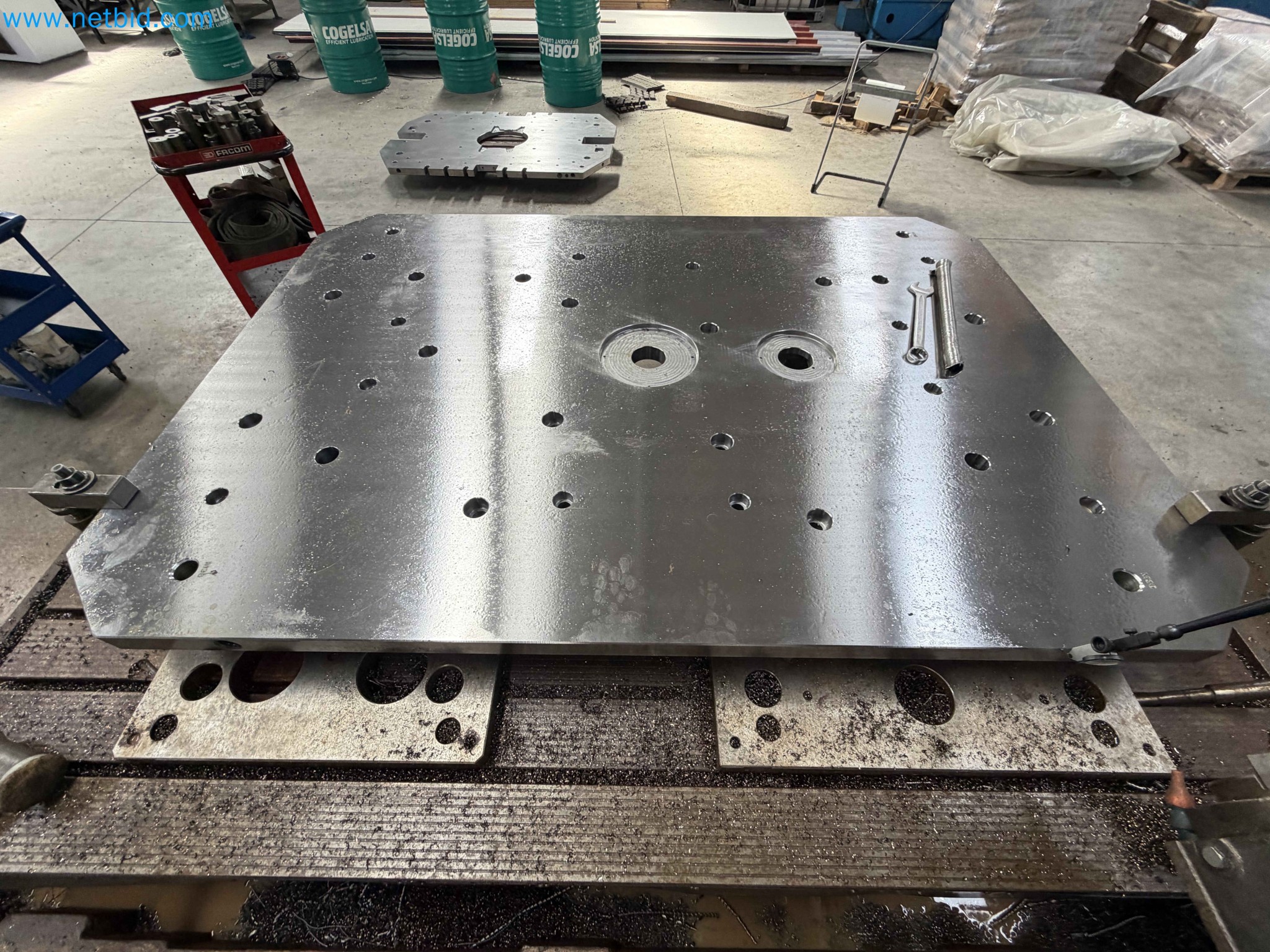

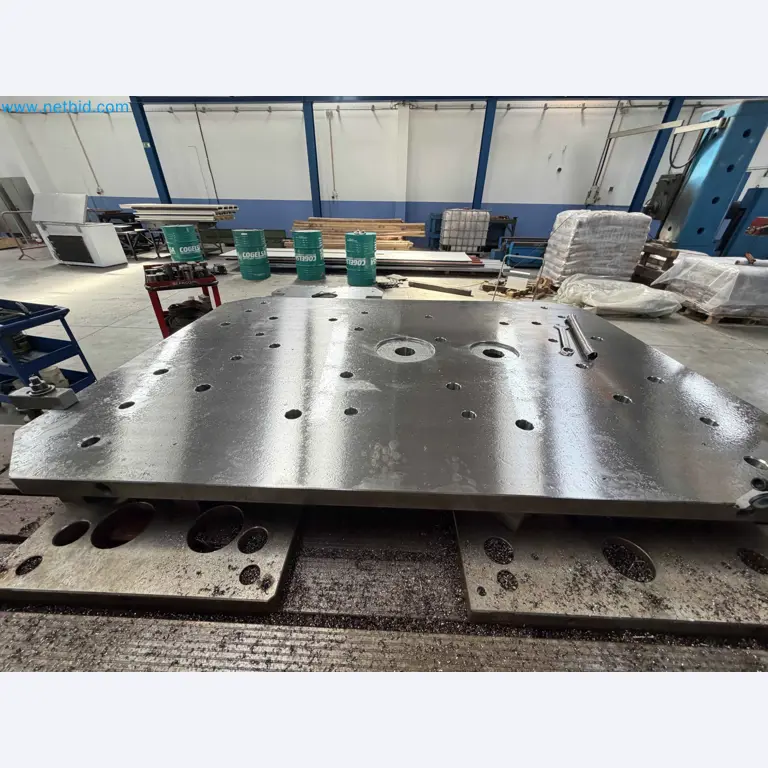

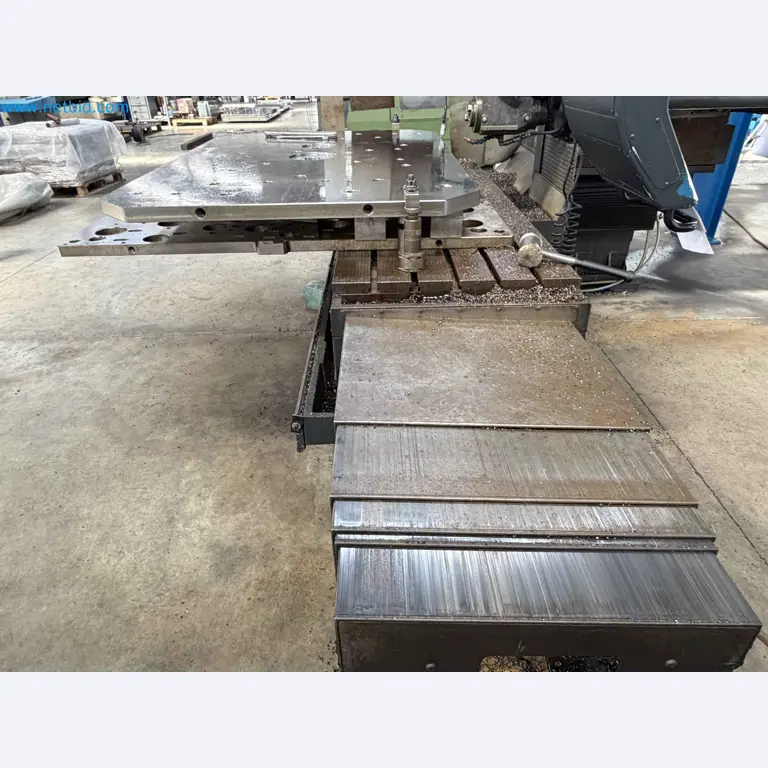

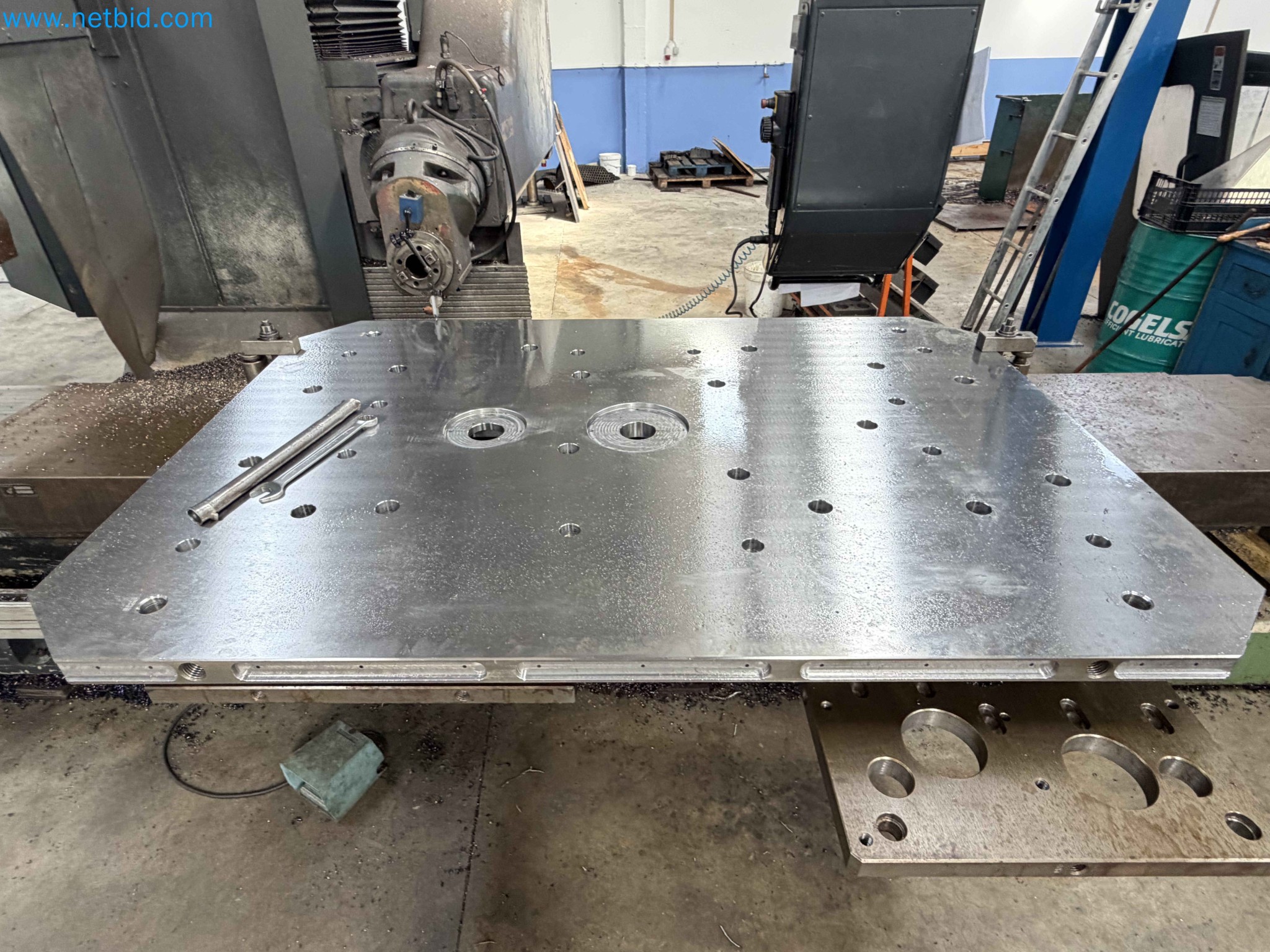

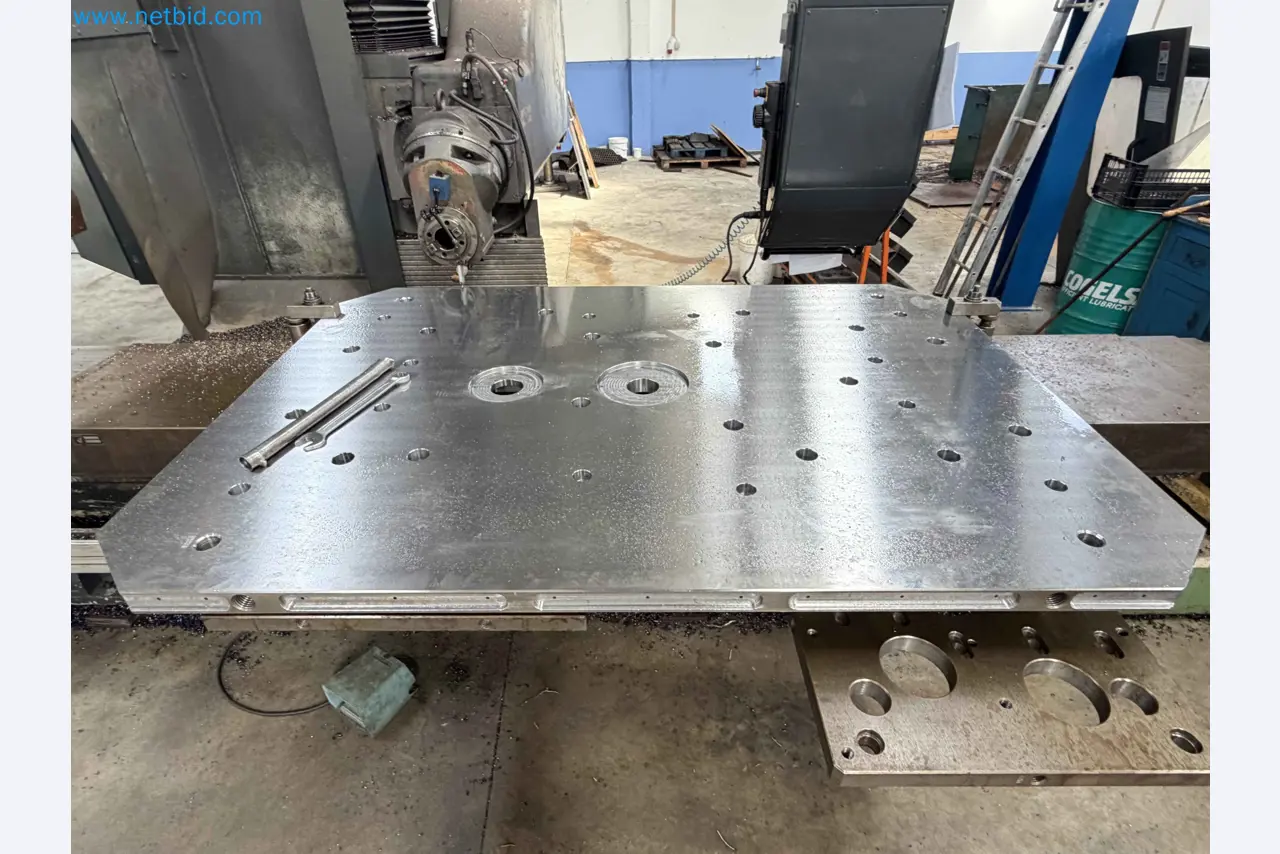

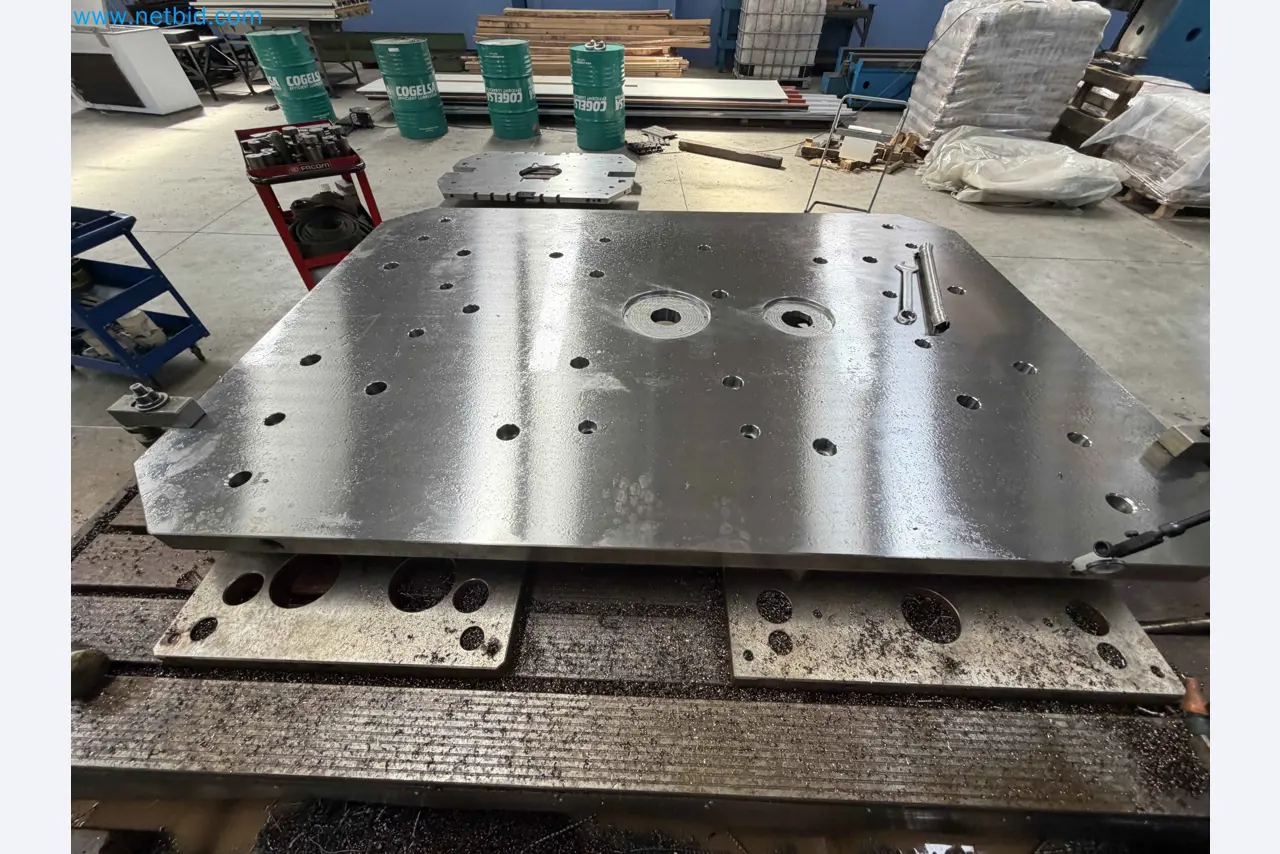

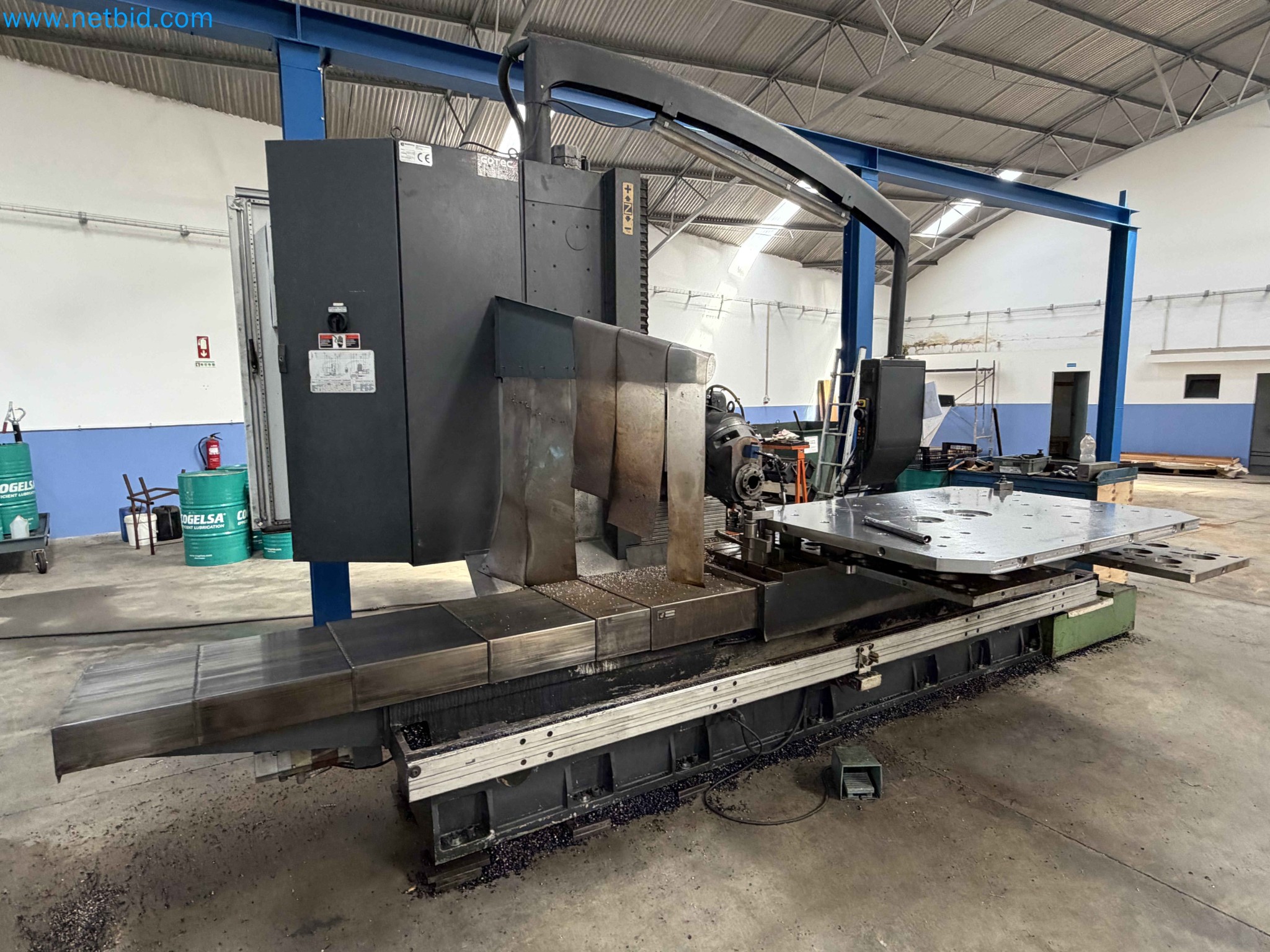

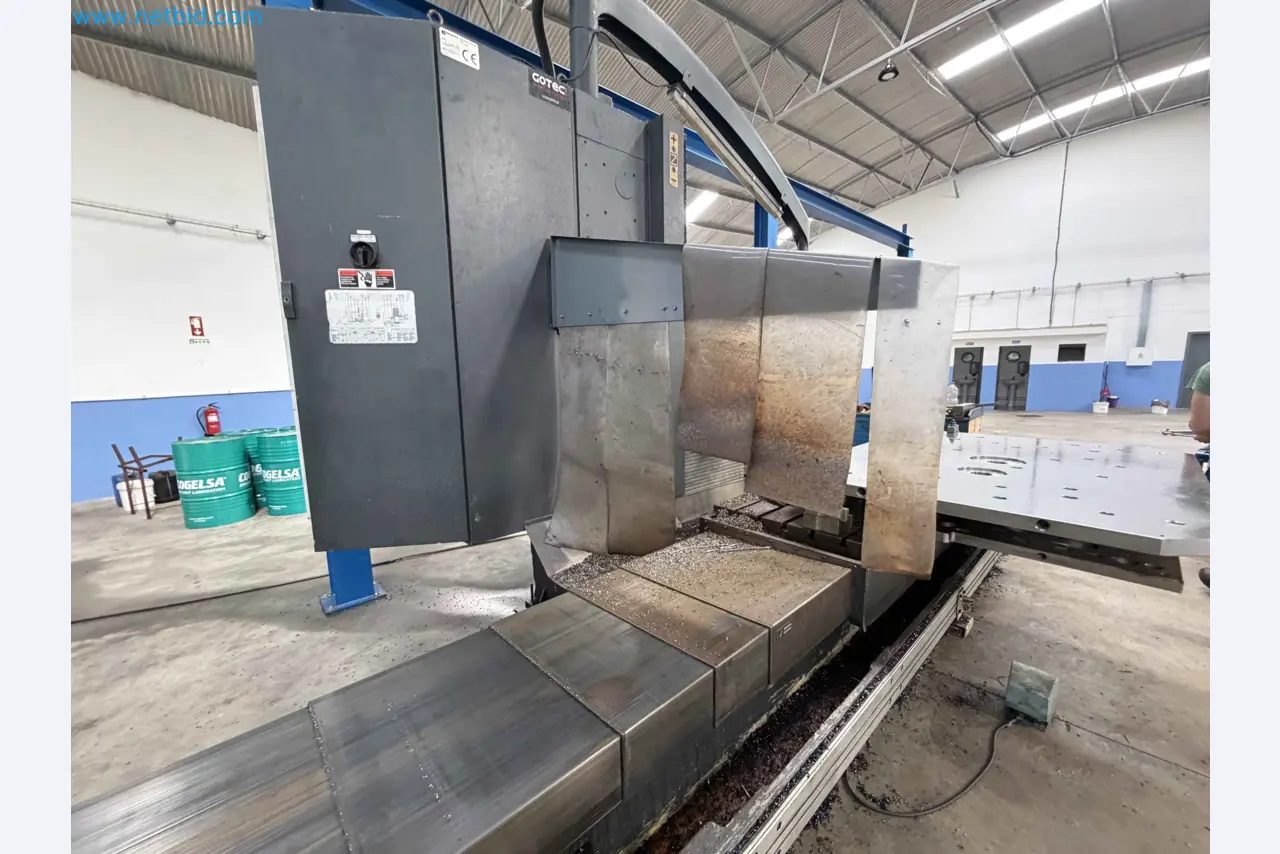

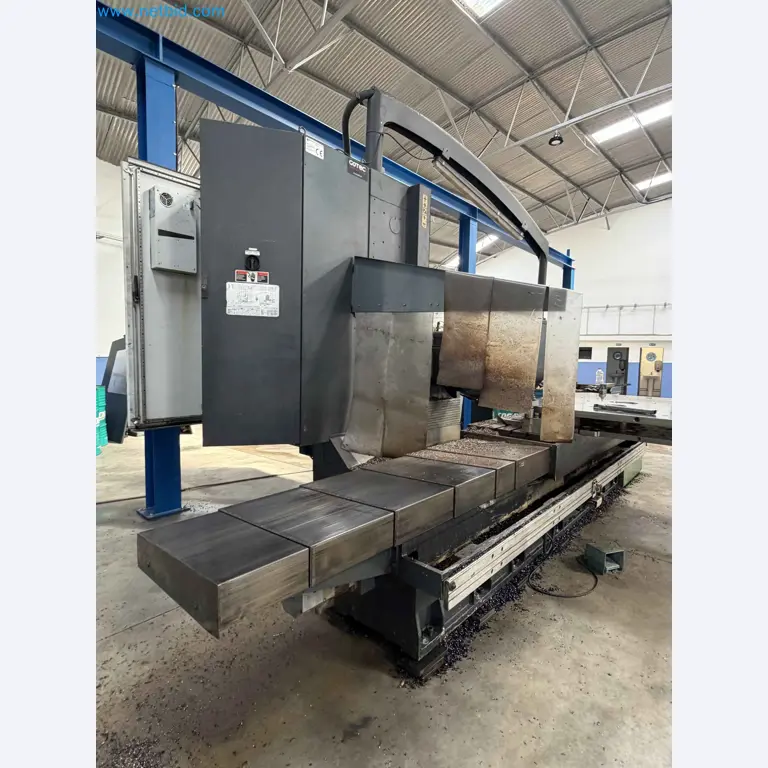

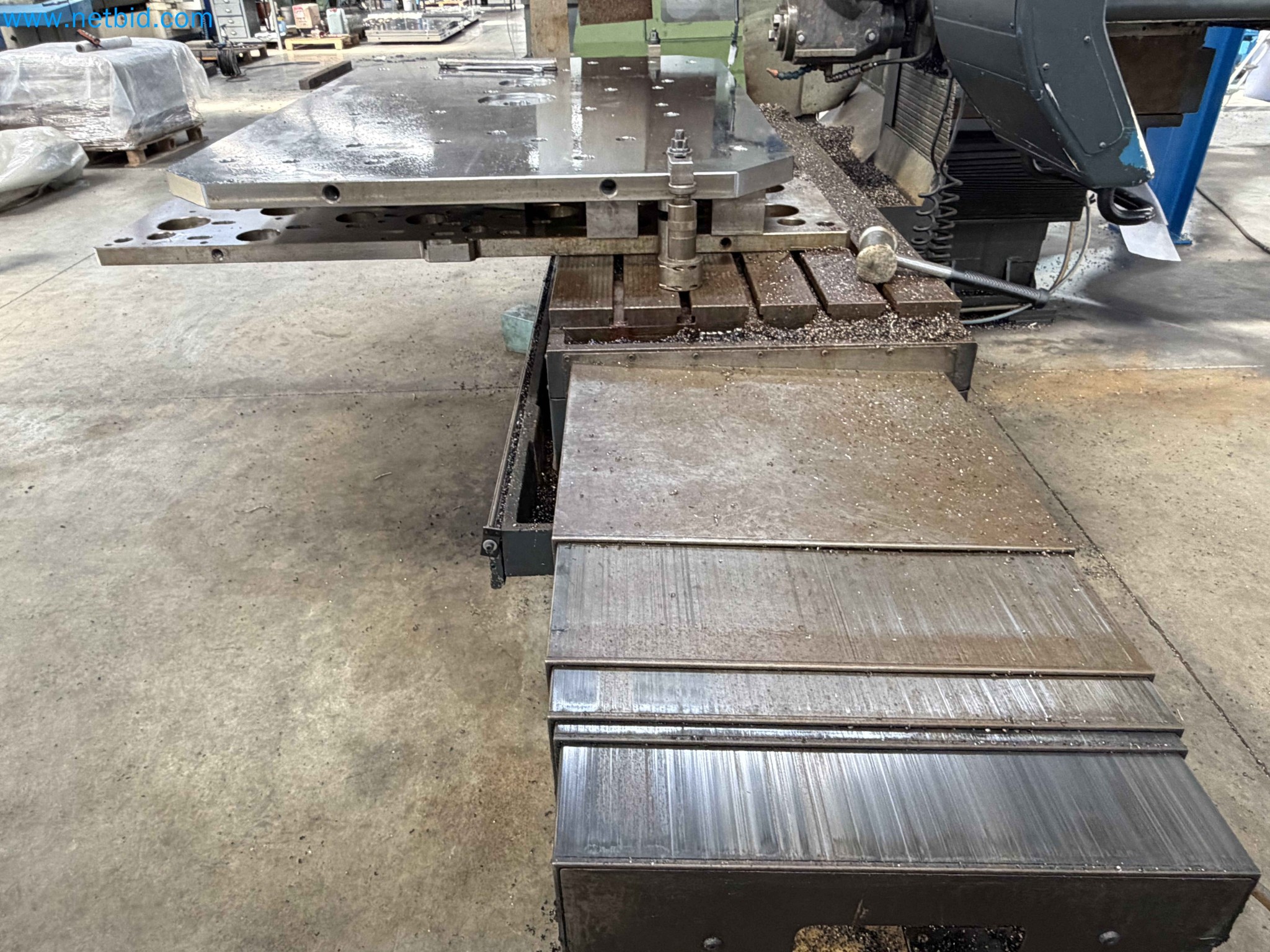

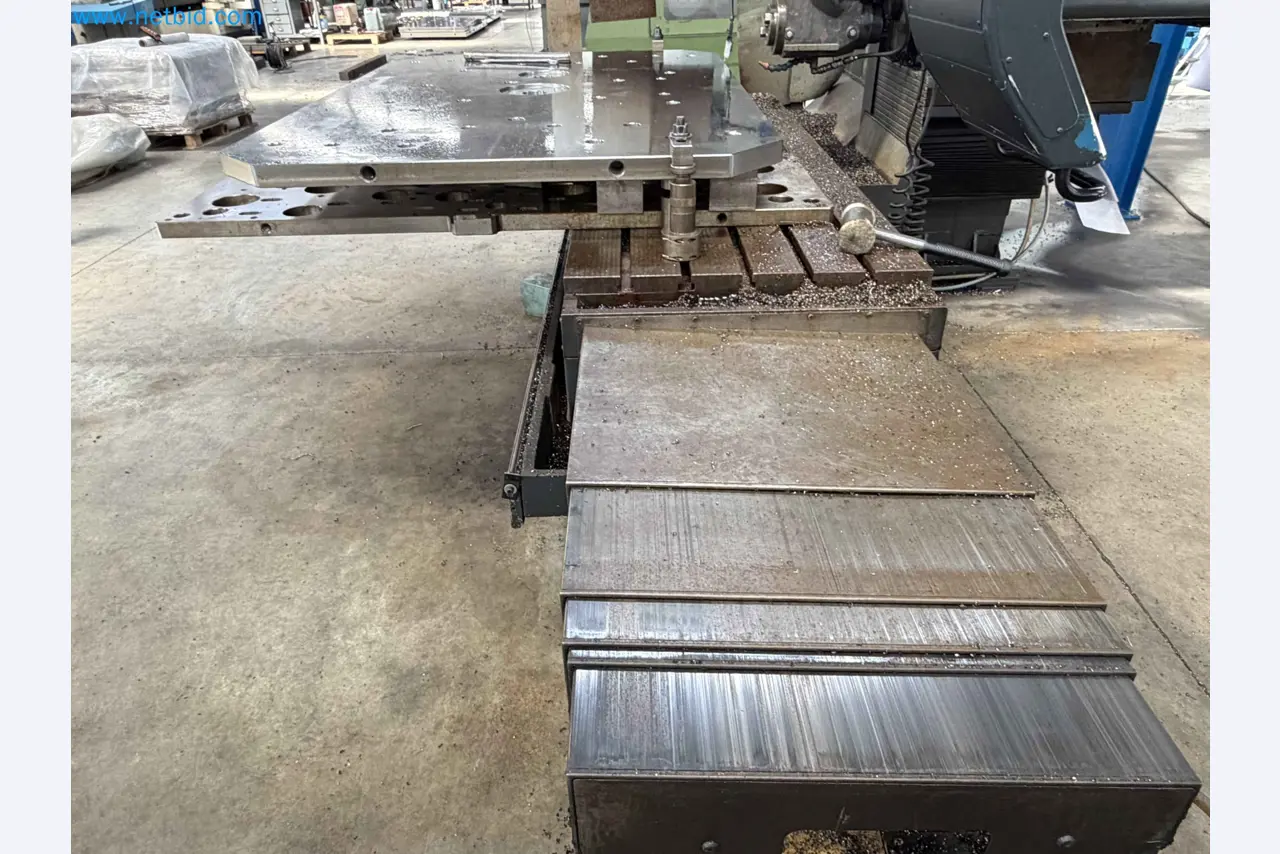

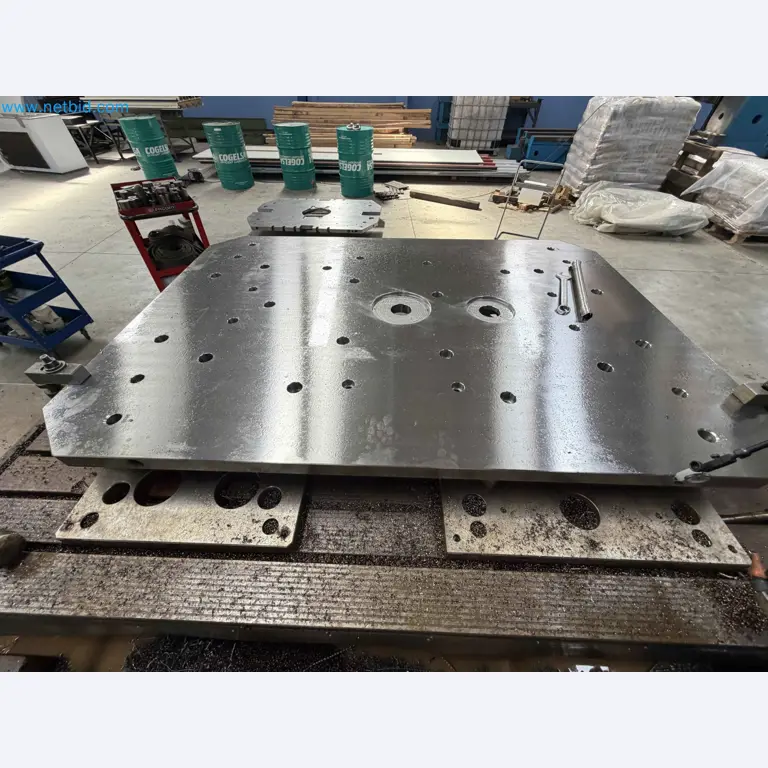

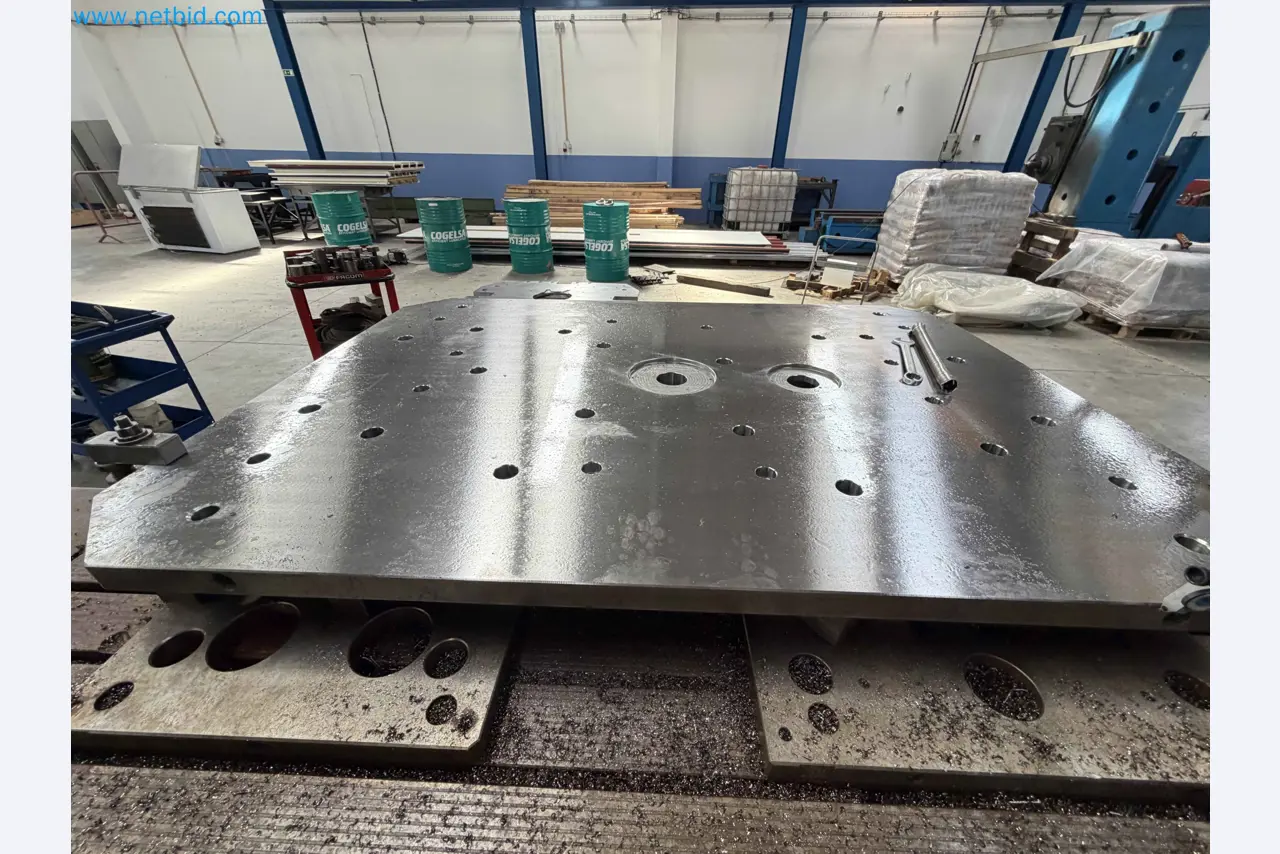

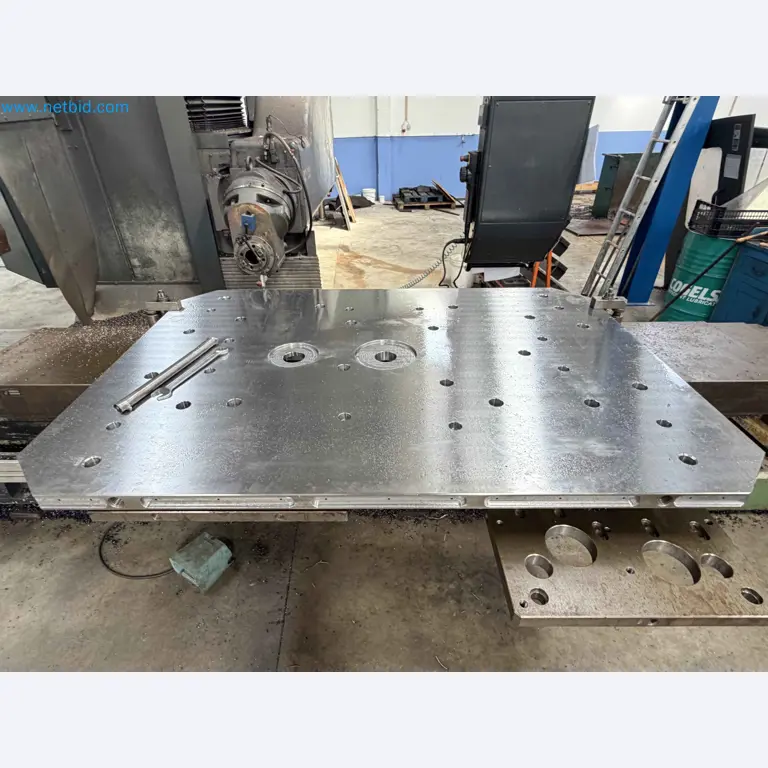

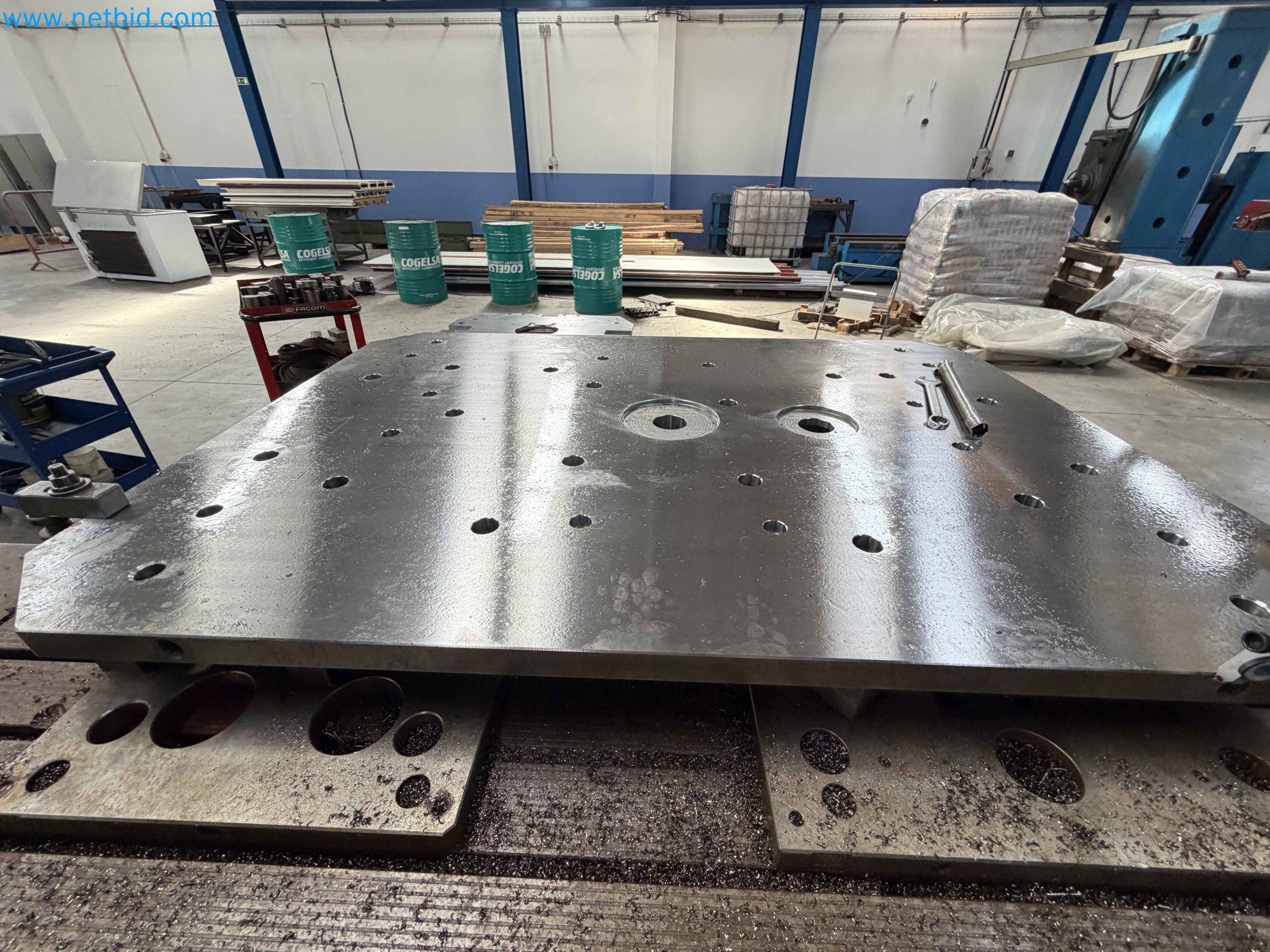

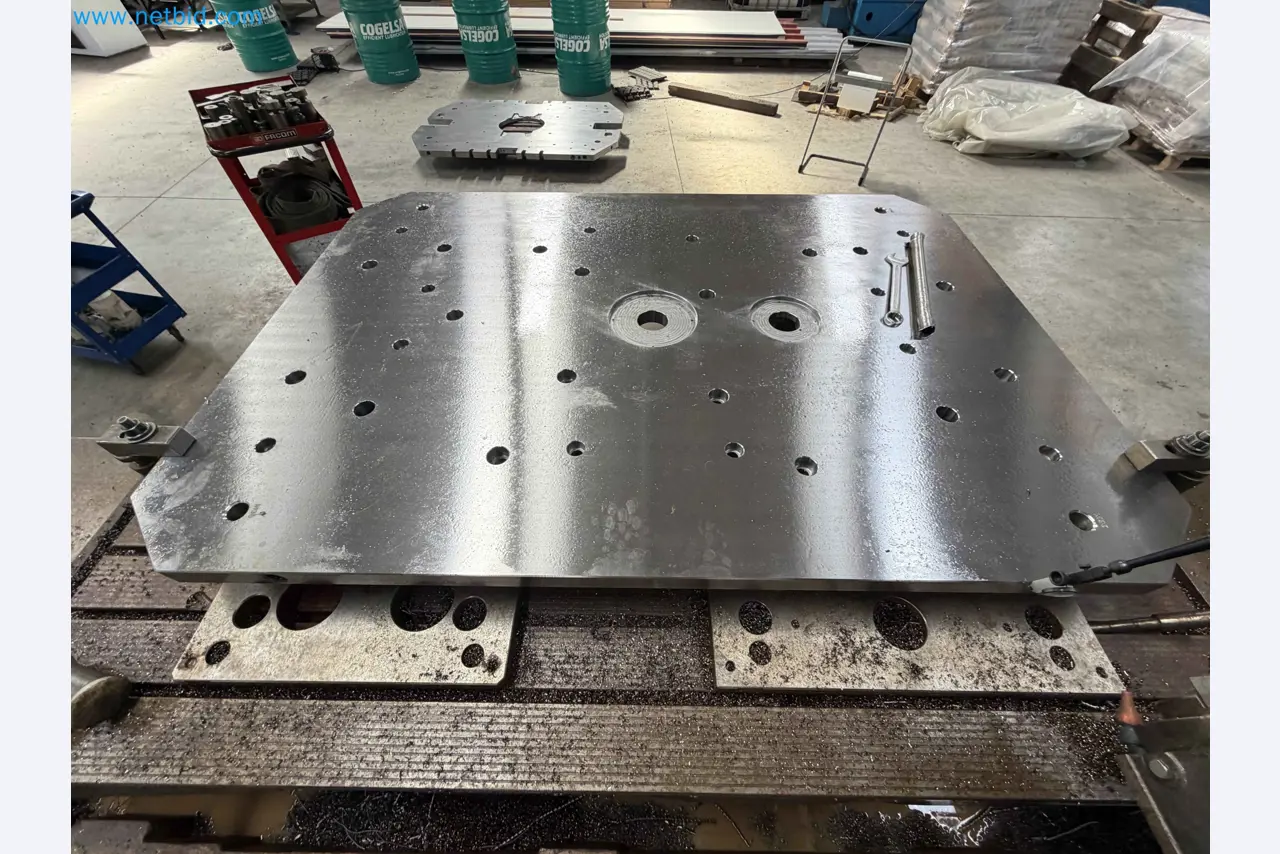

Arbeitstisch:
Tischgröße: 2100 × 800 mm
T-Nuten: 5 × 22 mm
Abstand zwischen den Nuten: 140 mm
Max. Tischbelastung: 5000 kg (Bettbauweise)

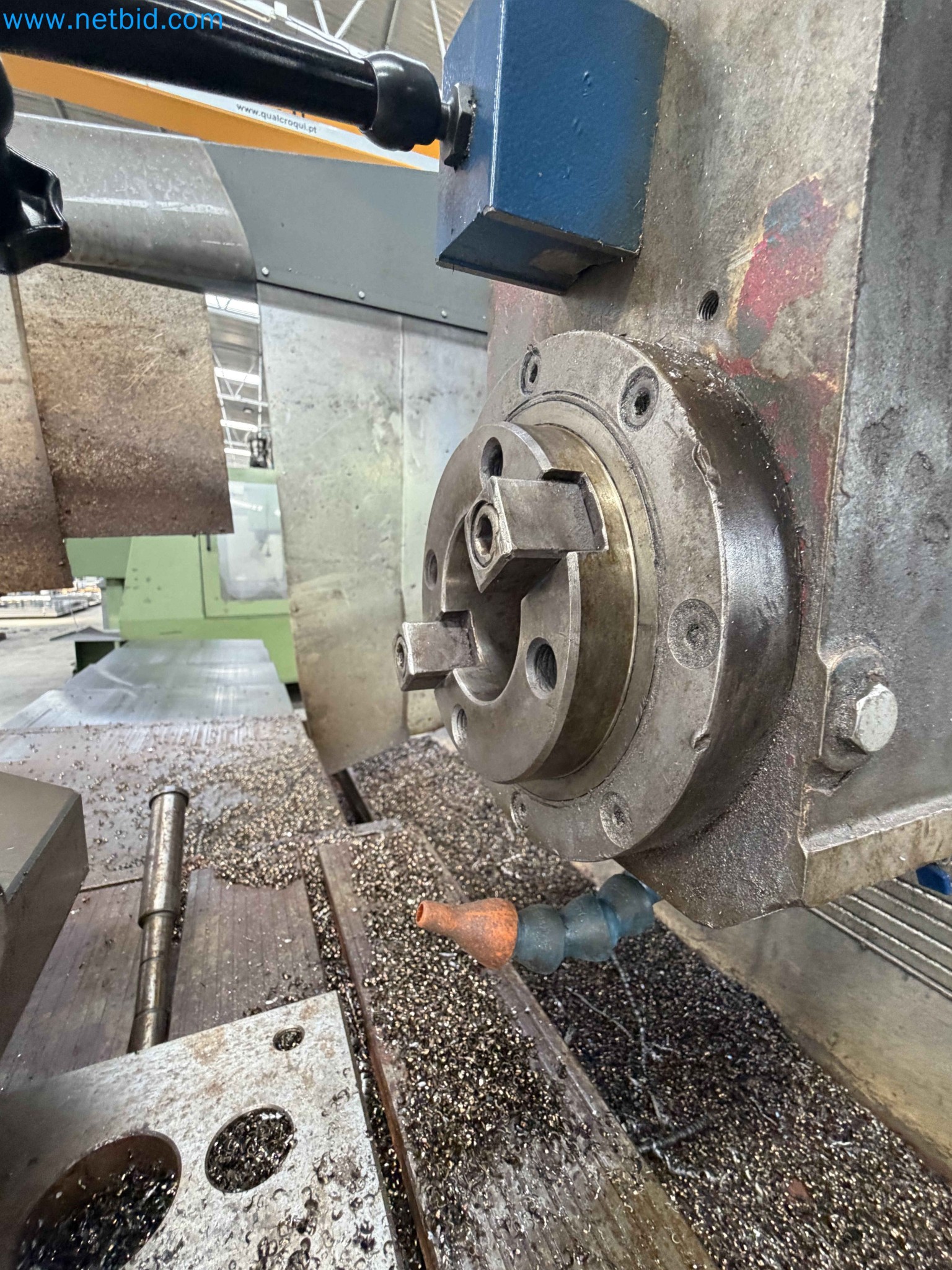

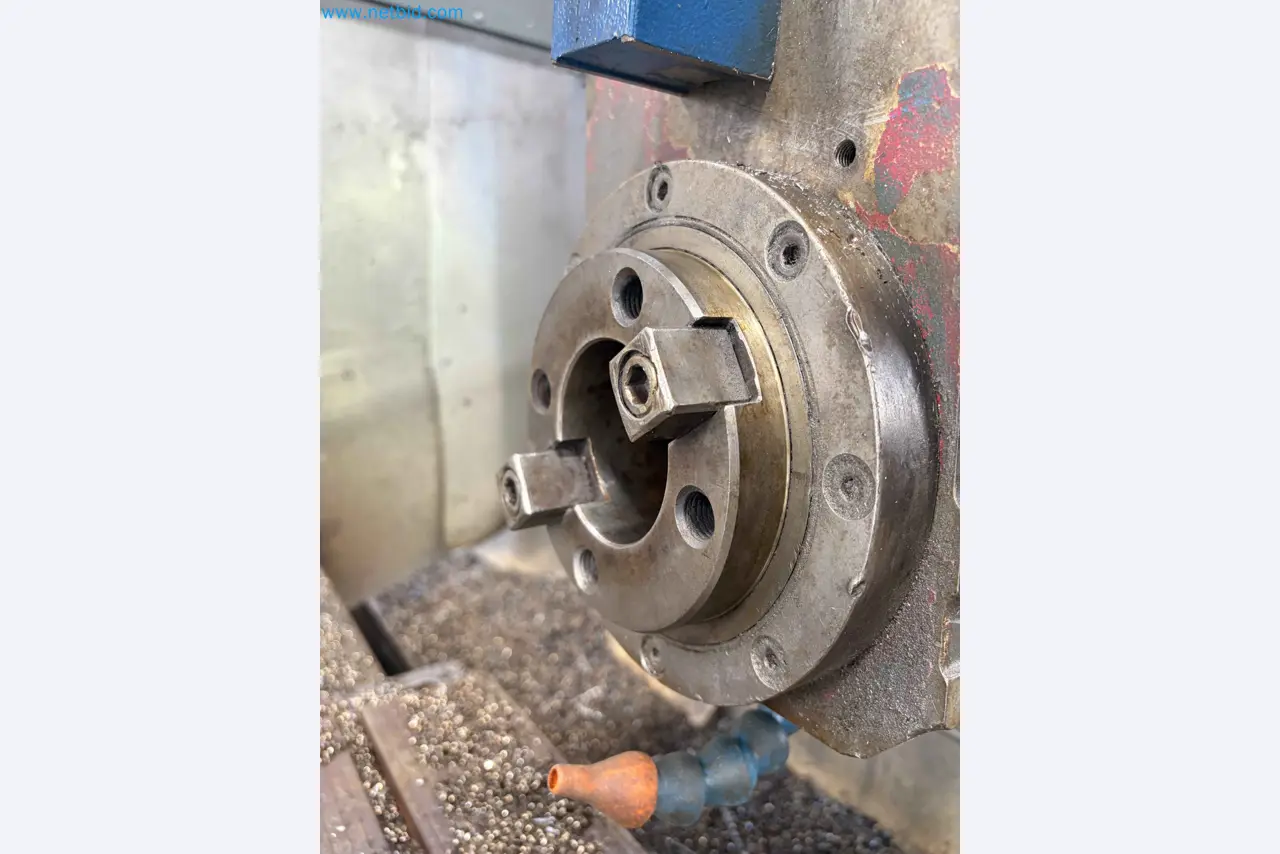

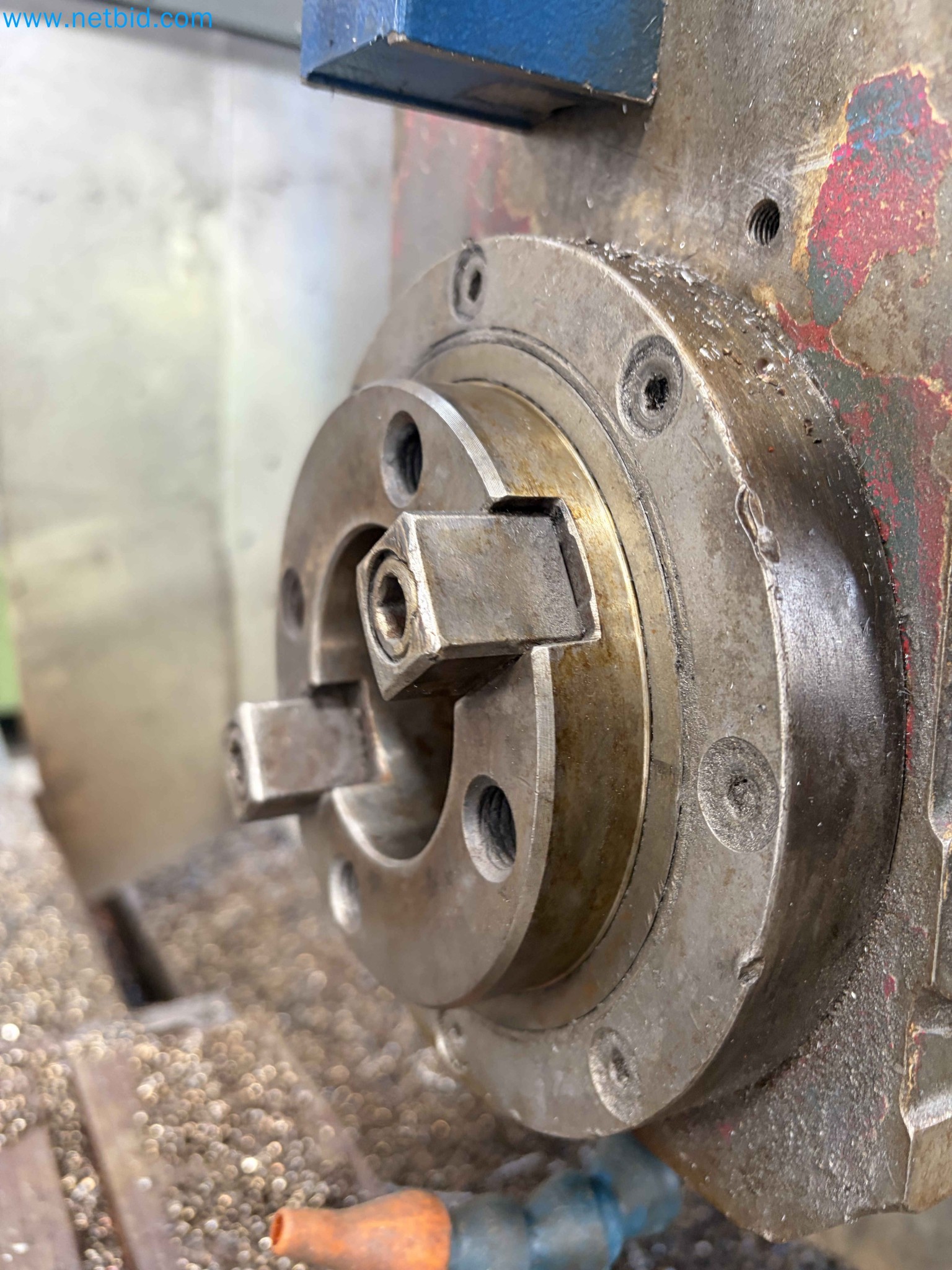

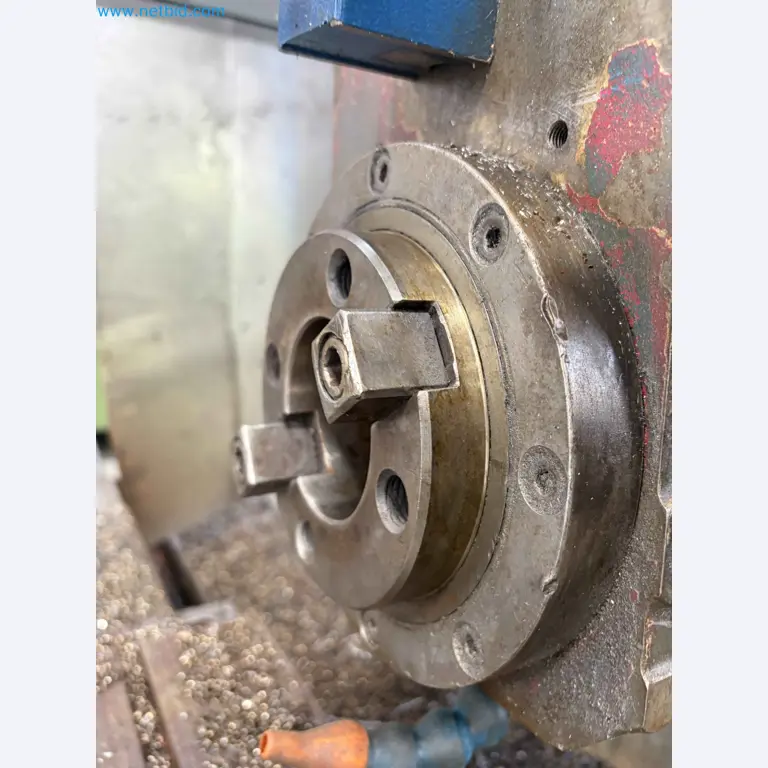

Spindel
Aufnahme: ISO 50 (DIN 69871)
Drehzahl: 50 – 3000 U/min

Leistung:
Dauerleistung: 22 kW
Maximal: 27 kW
Motortyp: Digitaler AC-Motor S1/S6 (60%)

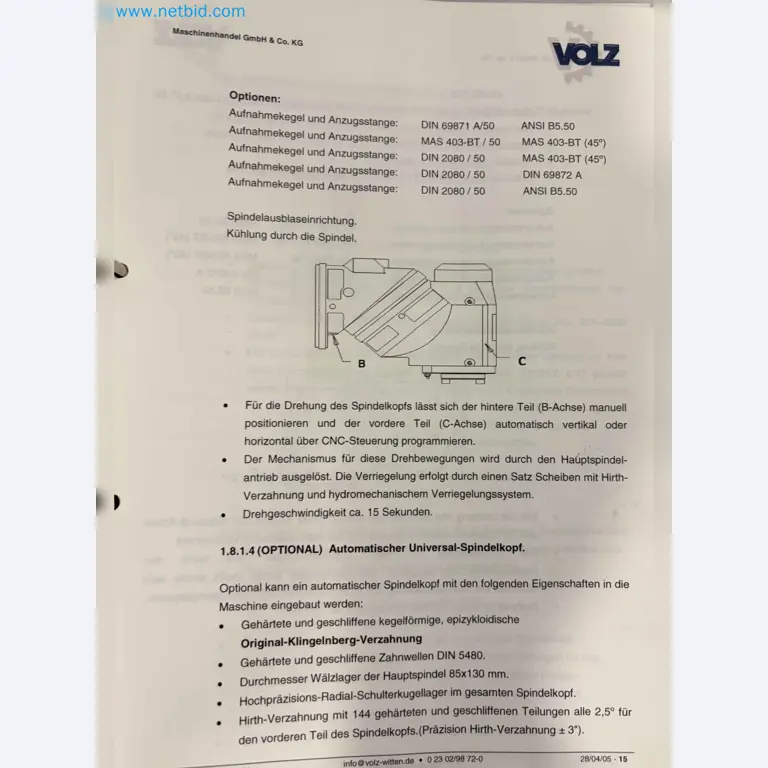

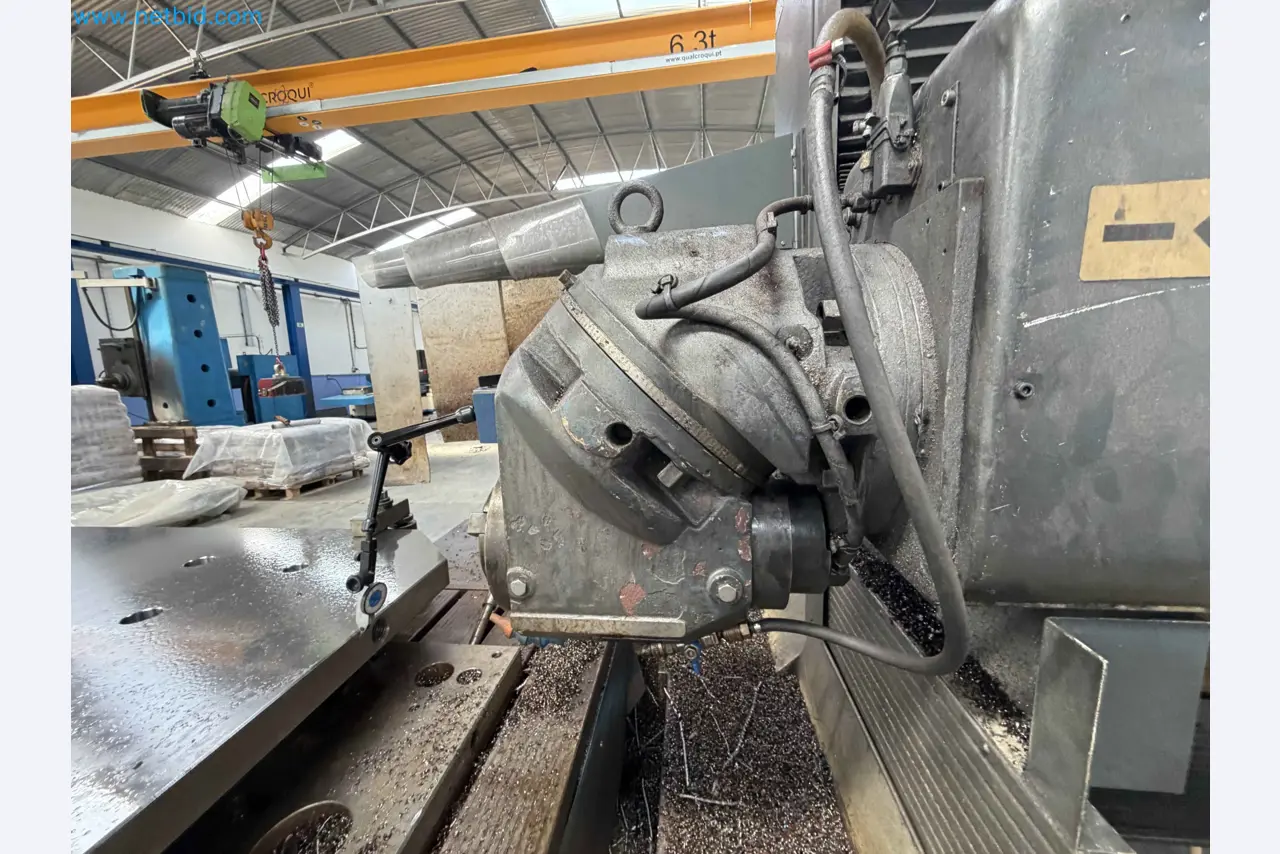

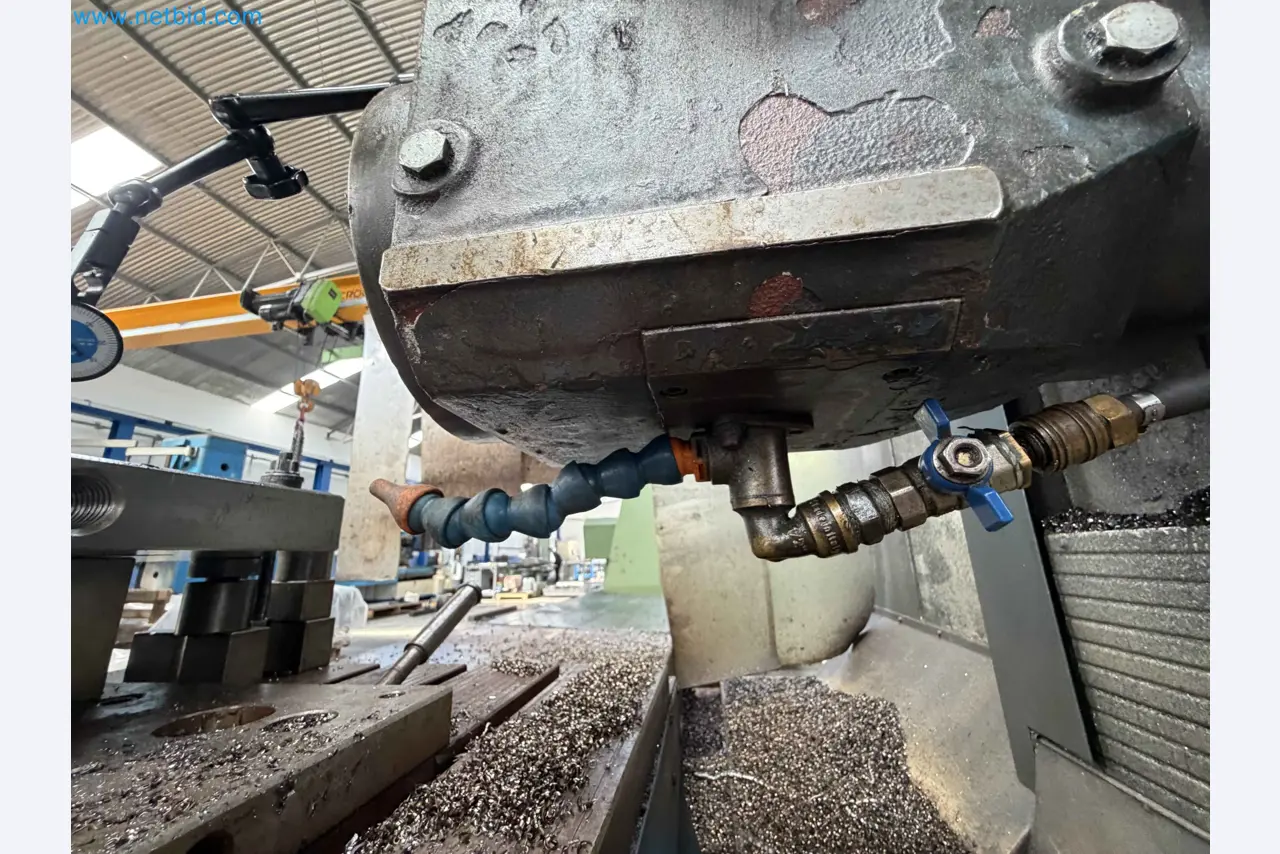

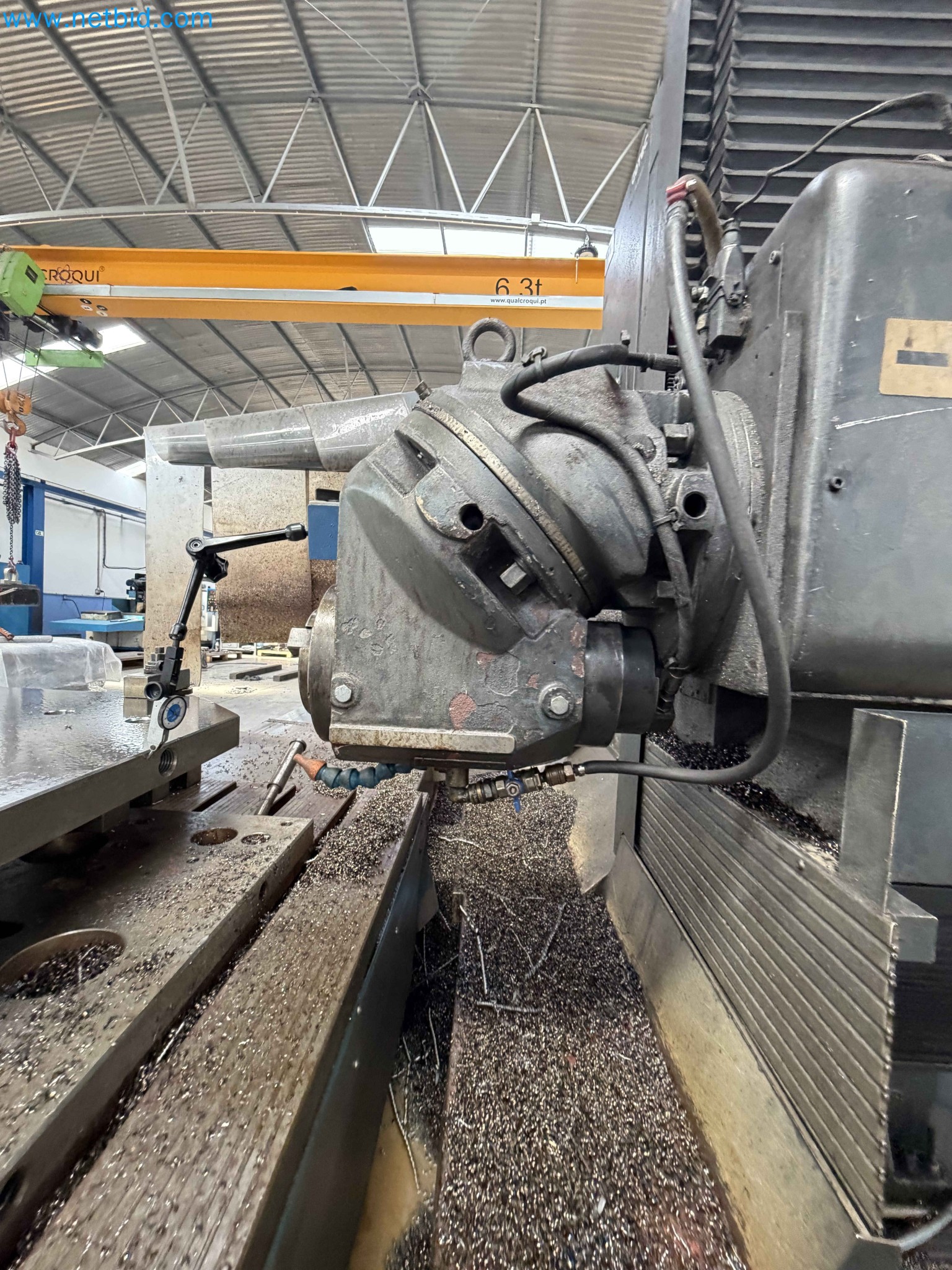

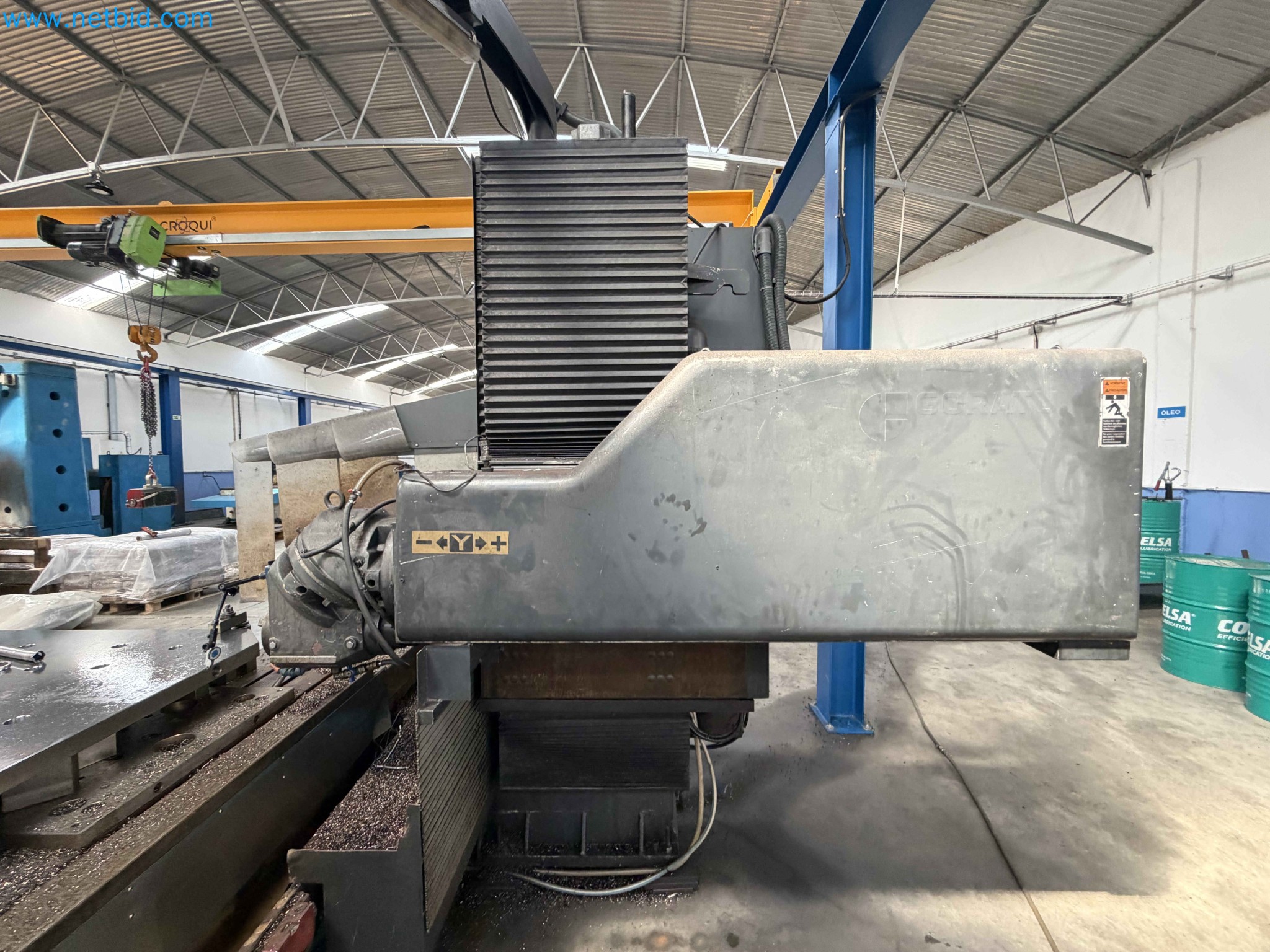

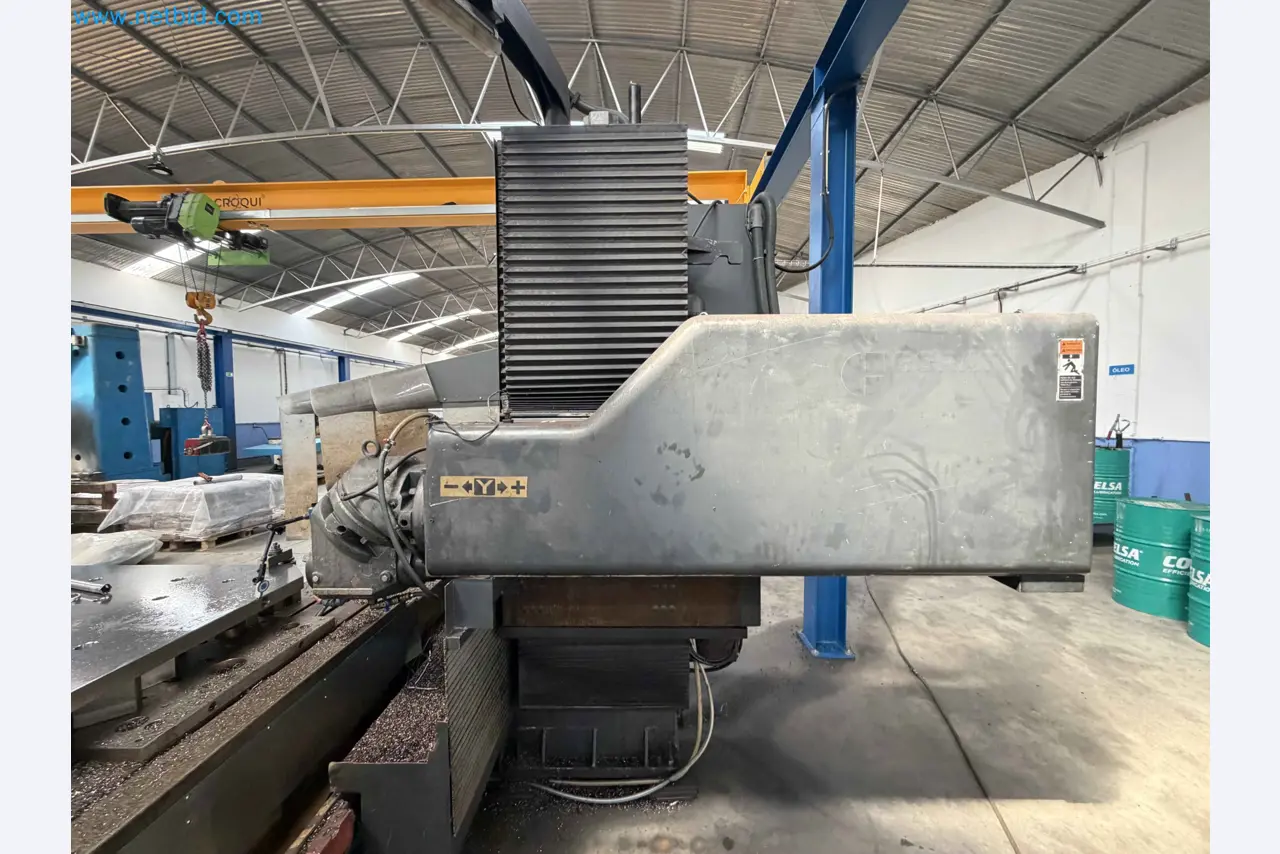

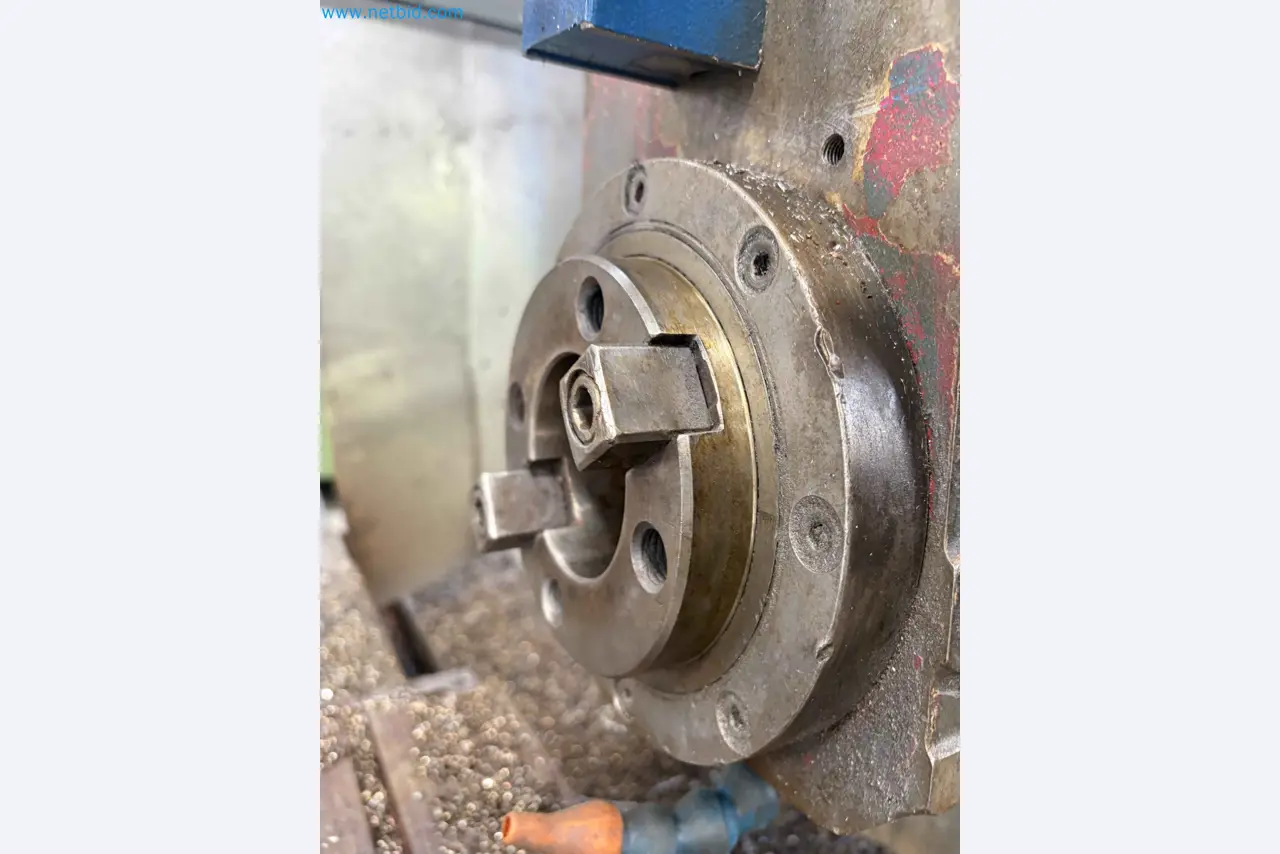

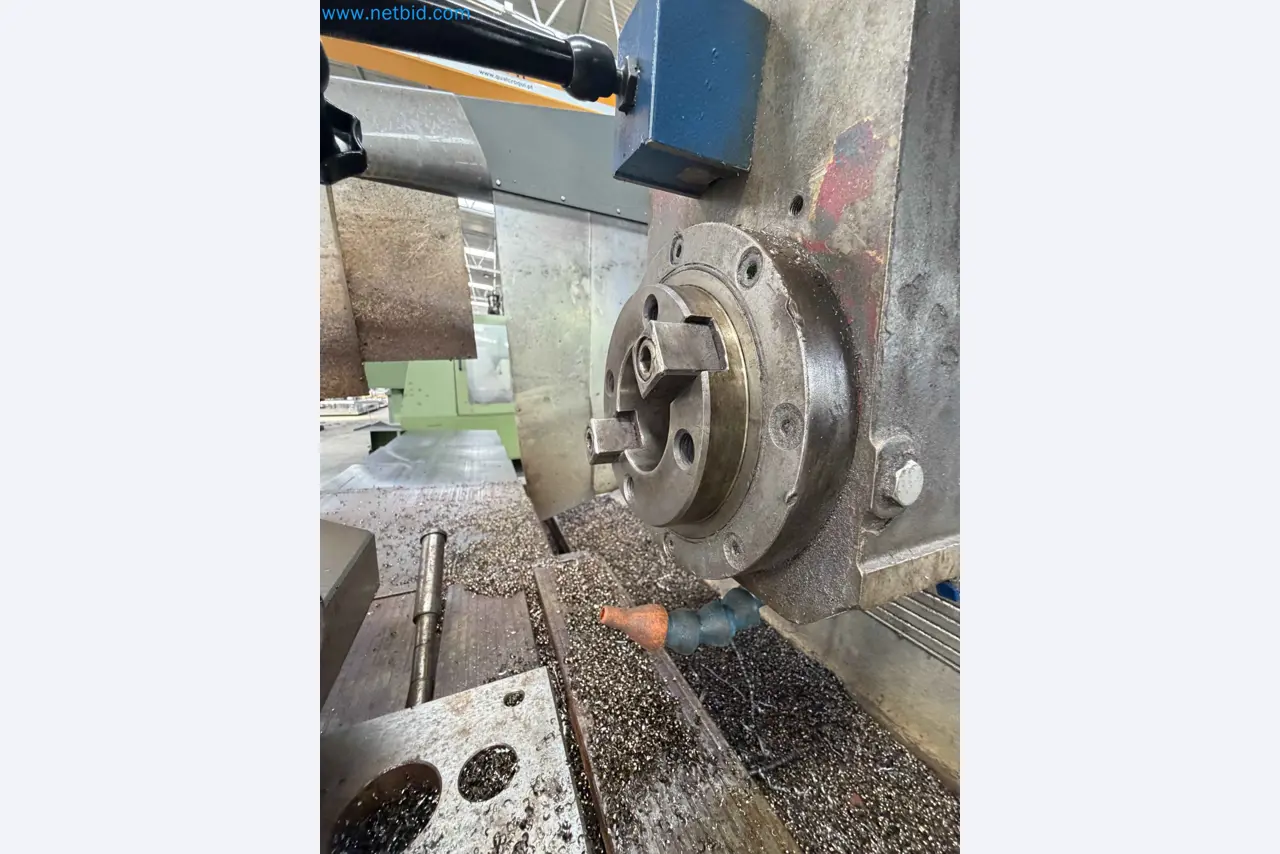

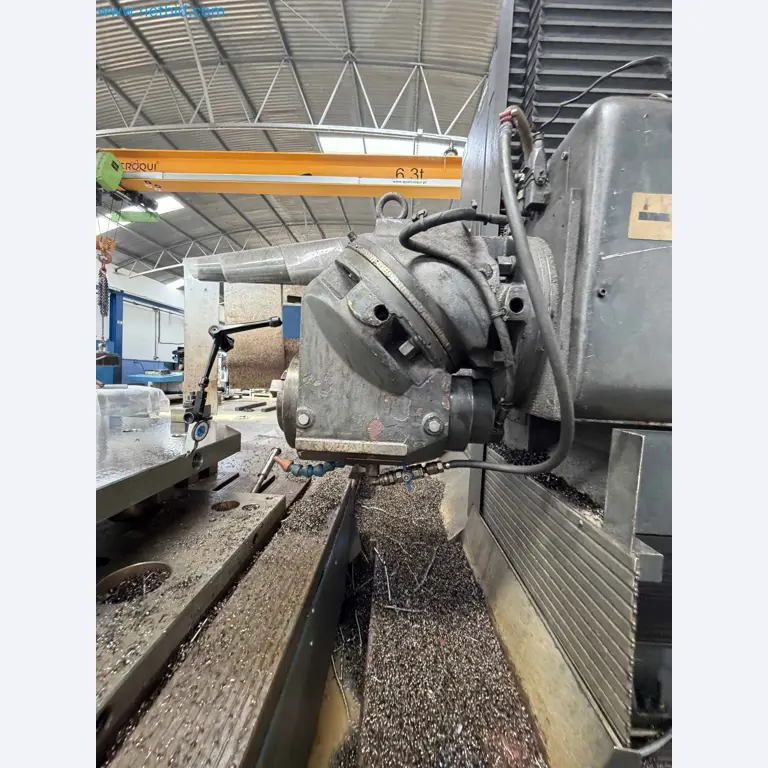

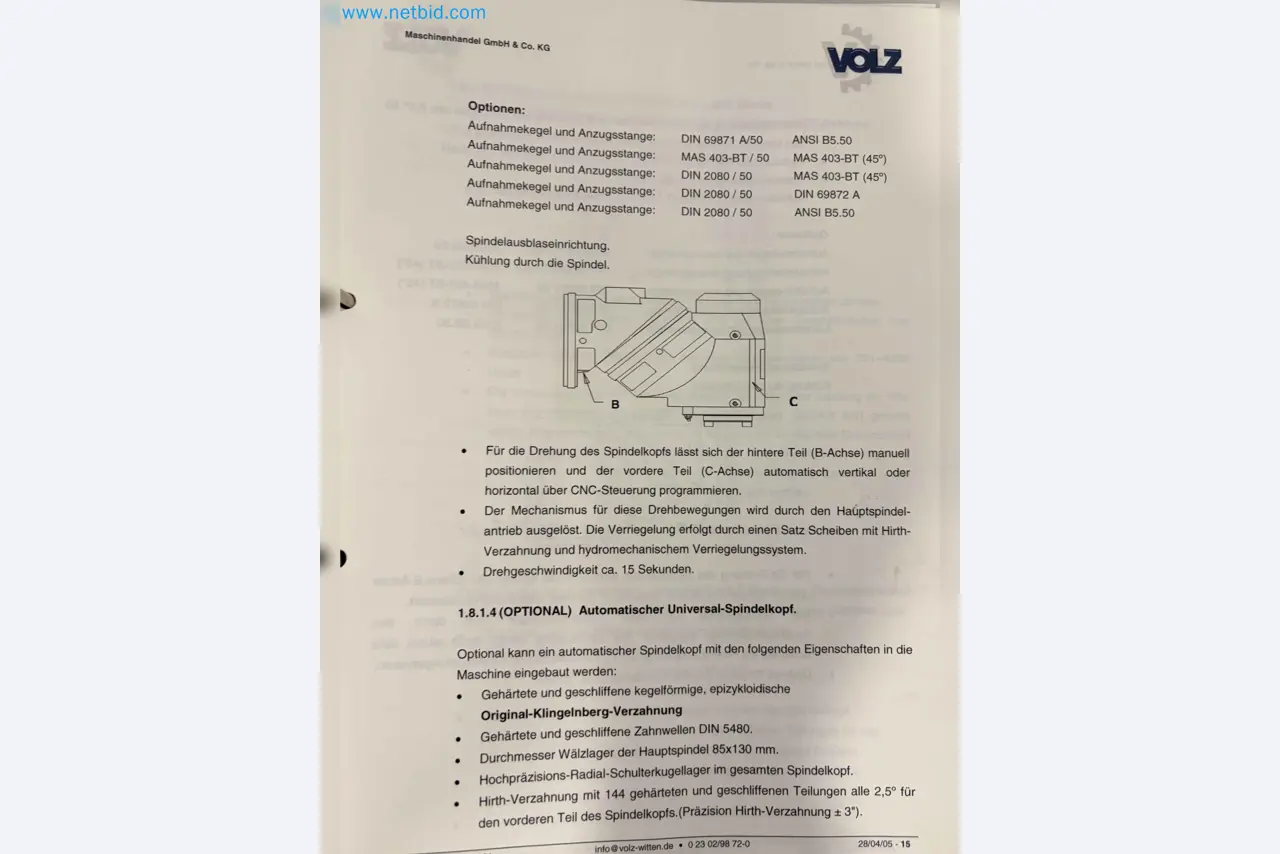

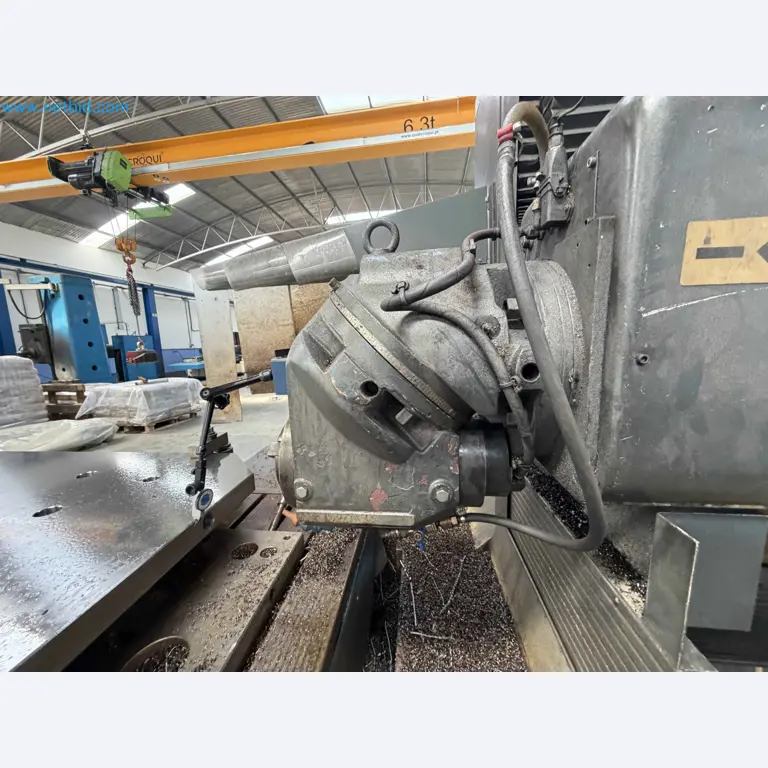

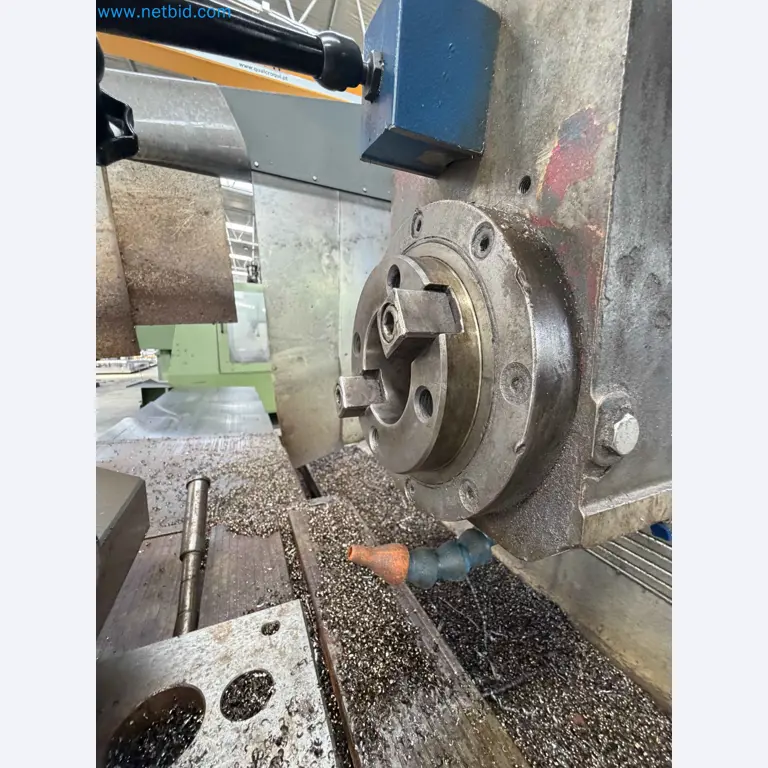

Universalfräskopf
Schwenkbarer Kopf mit B-Achse (manuell) und C-Achse (automatisch über CNC)
Vertikale und horizontale Bearbeitung programmierbar

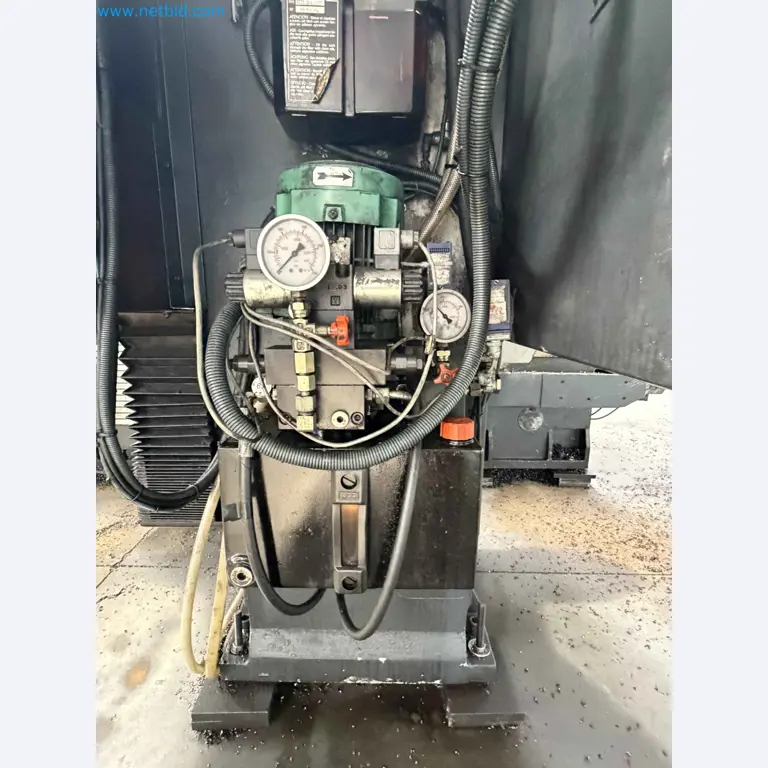

Hydro-mechanisches Verriegelungssystem mit Hirth-Verzahnung
Mechanische Hirth-Verzahnung
Antrieb über Spindel
Schwenkzeit ca.: 15 Sekunden

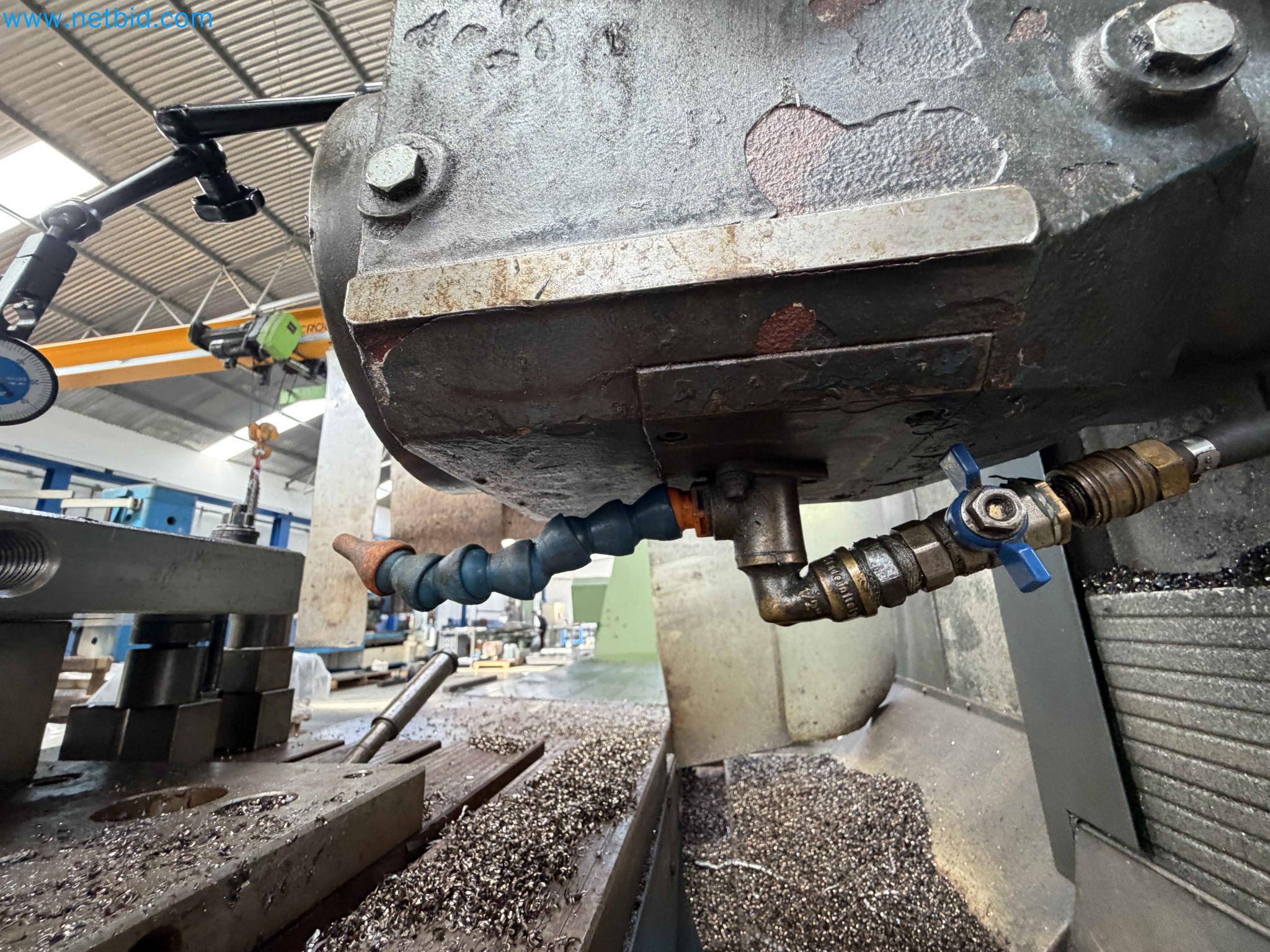

Innere Kühlung durch die Spindel (through spindle ready)
Spindelluft-Ausblas-/Ausstoßsystem
Winkelbearbeitung + horizontal + vertikal

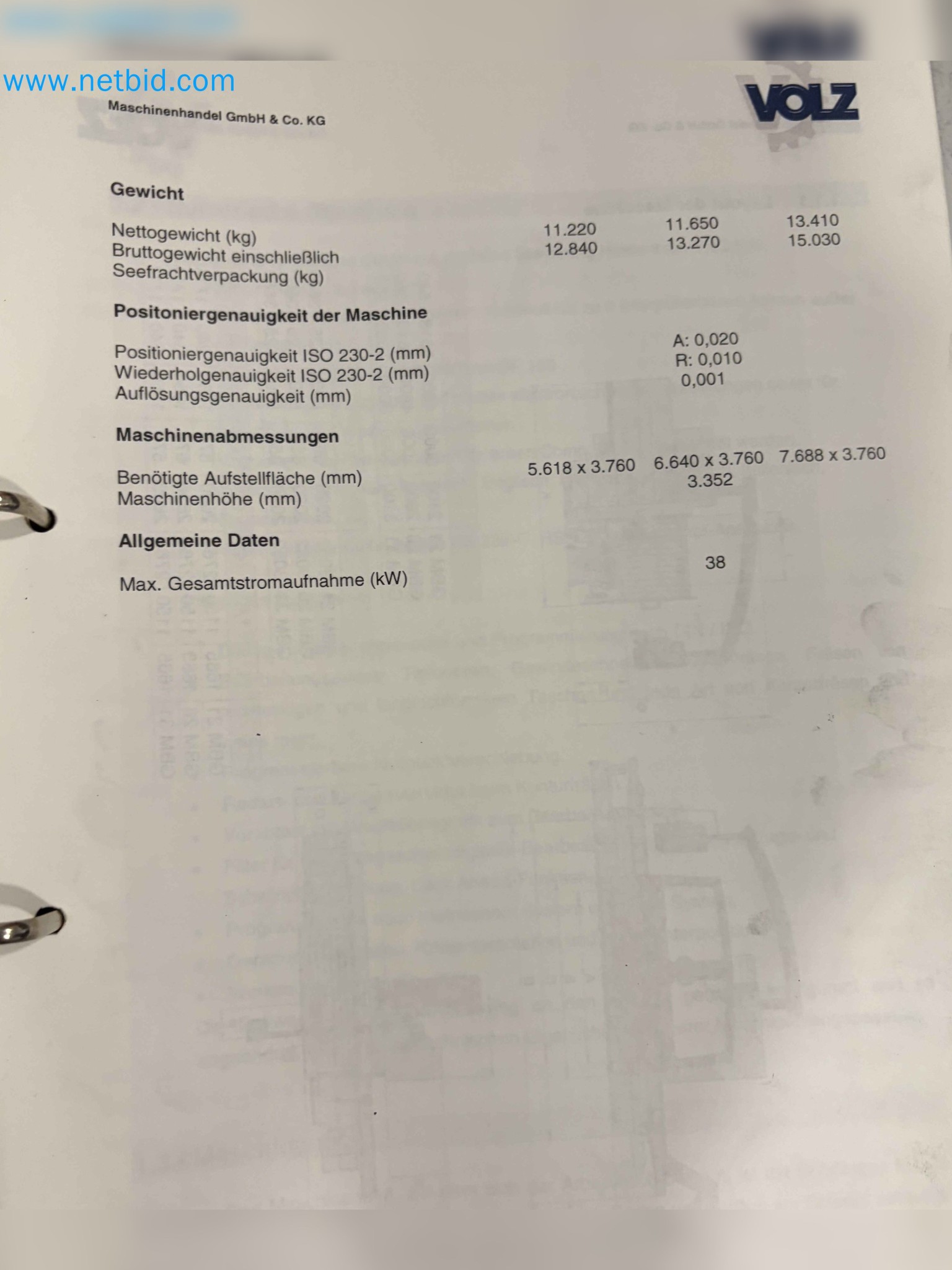

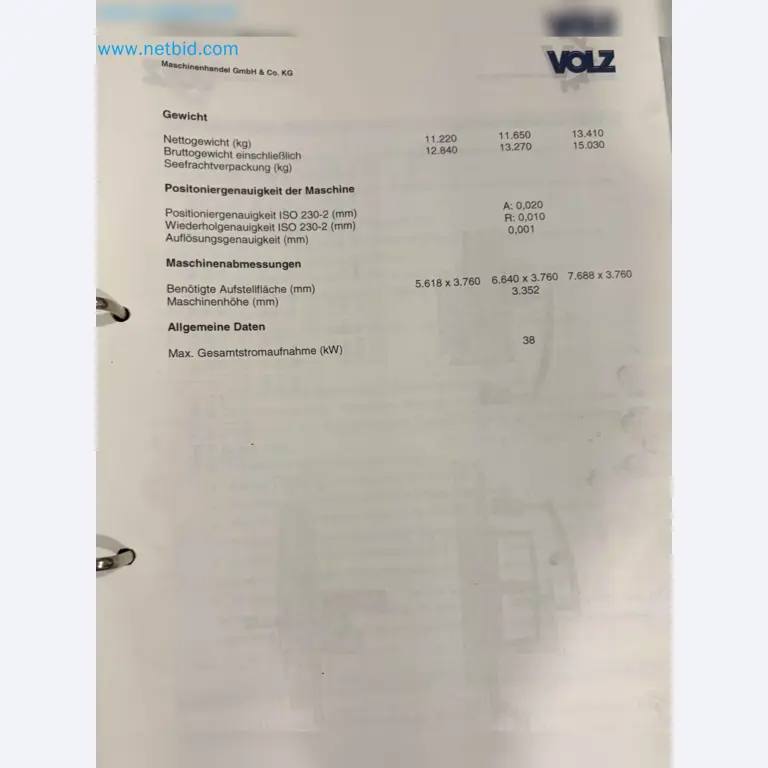

Genauigkeit:
Positioniergenauigkeit: 0.020 mm (ISO 230-2)
Wiederholgenauigkeit: 0.010 mm
Auflösung: 0.001 mm
Norm: ISO 230-2

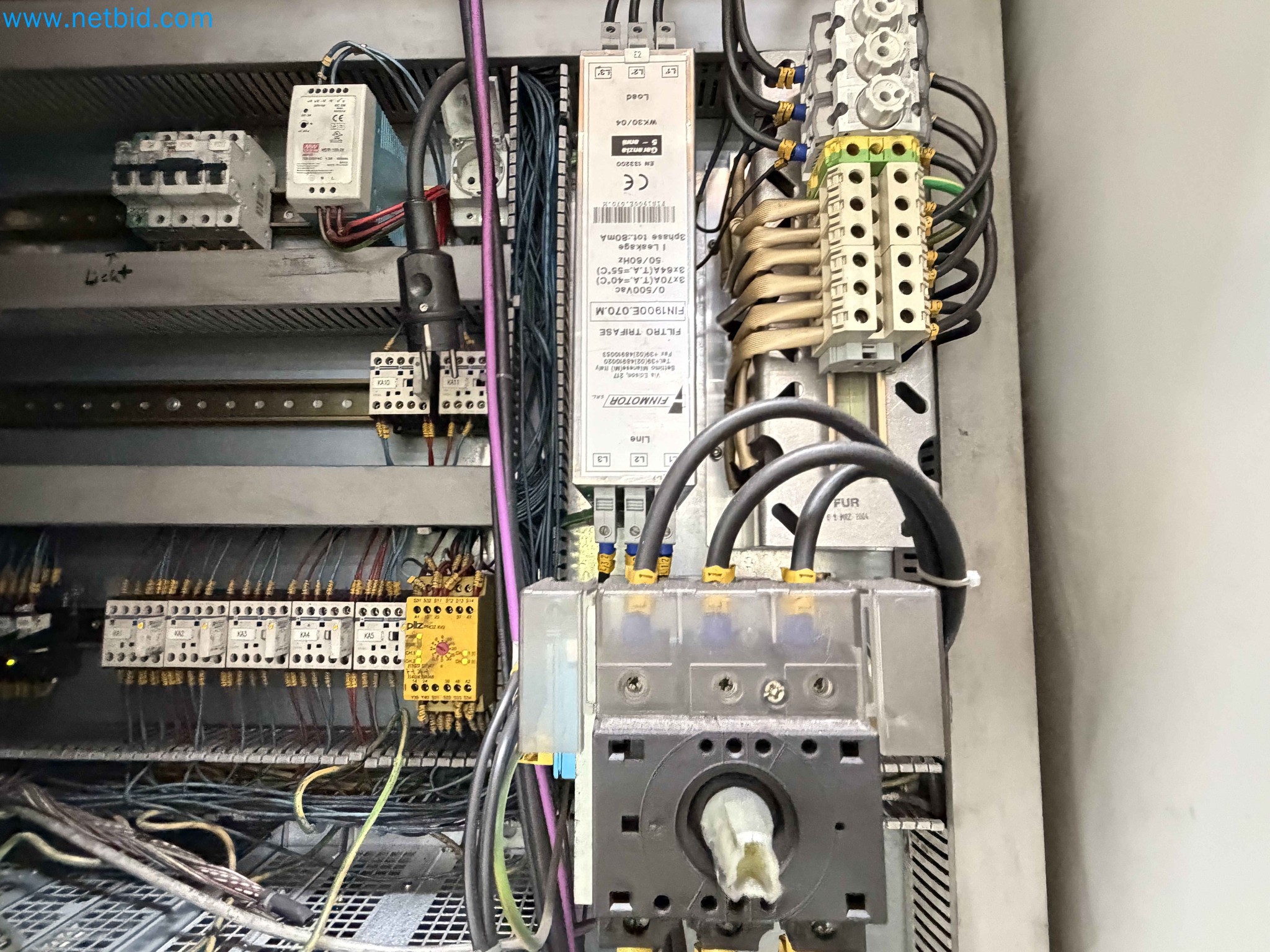

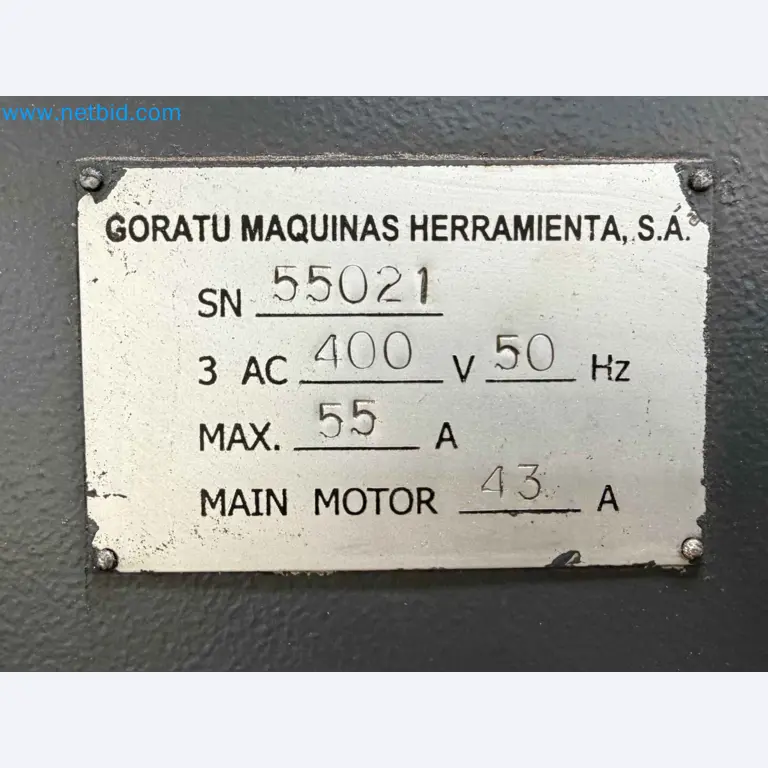

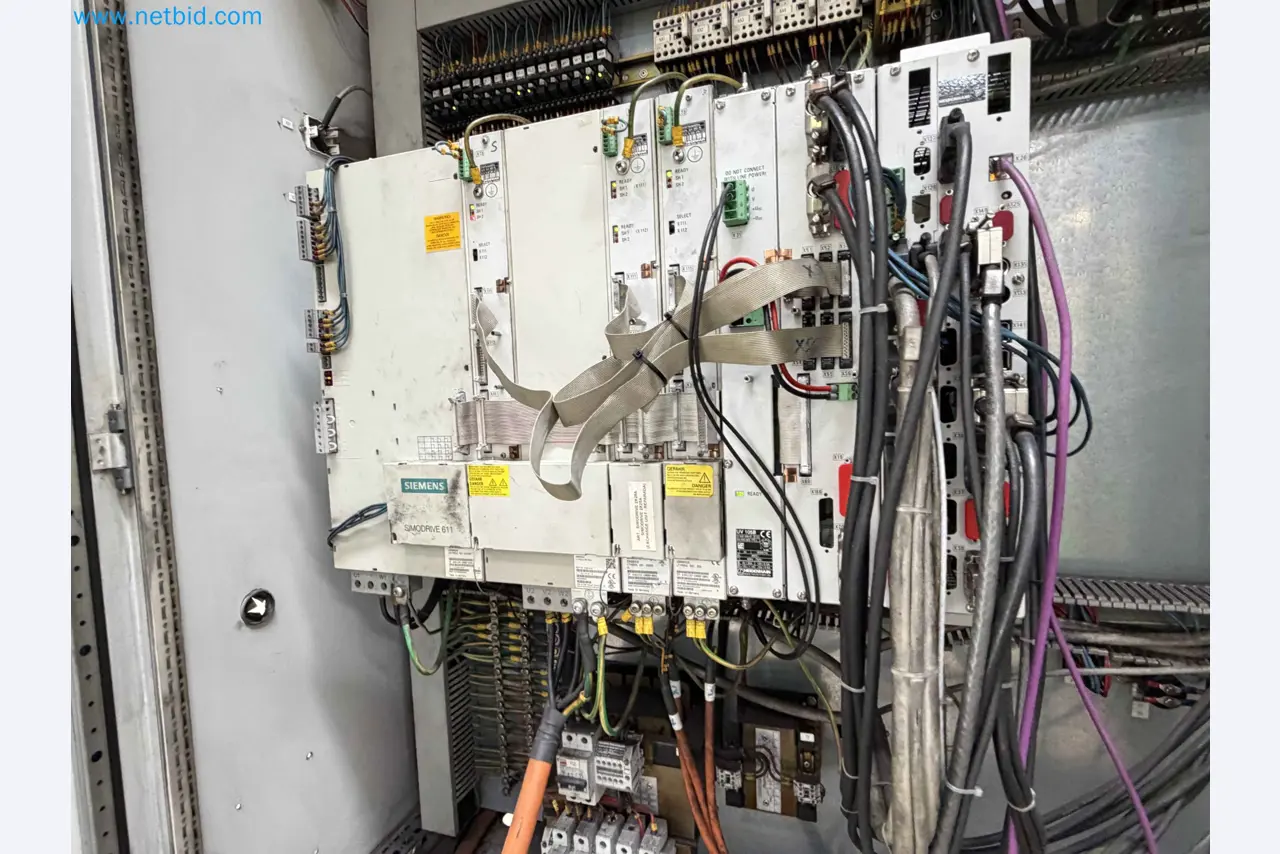

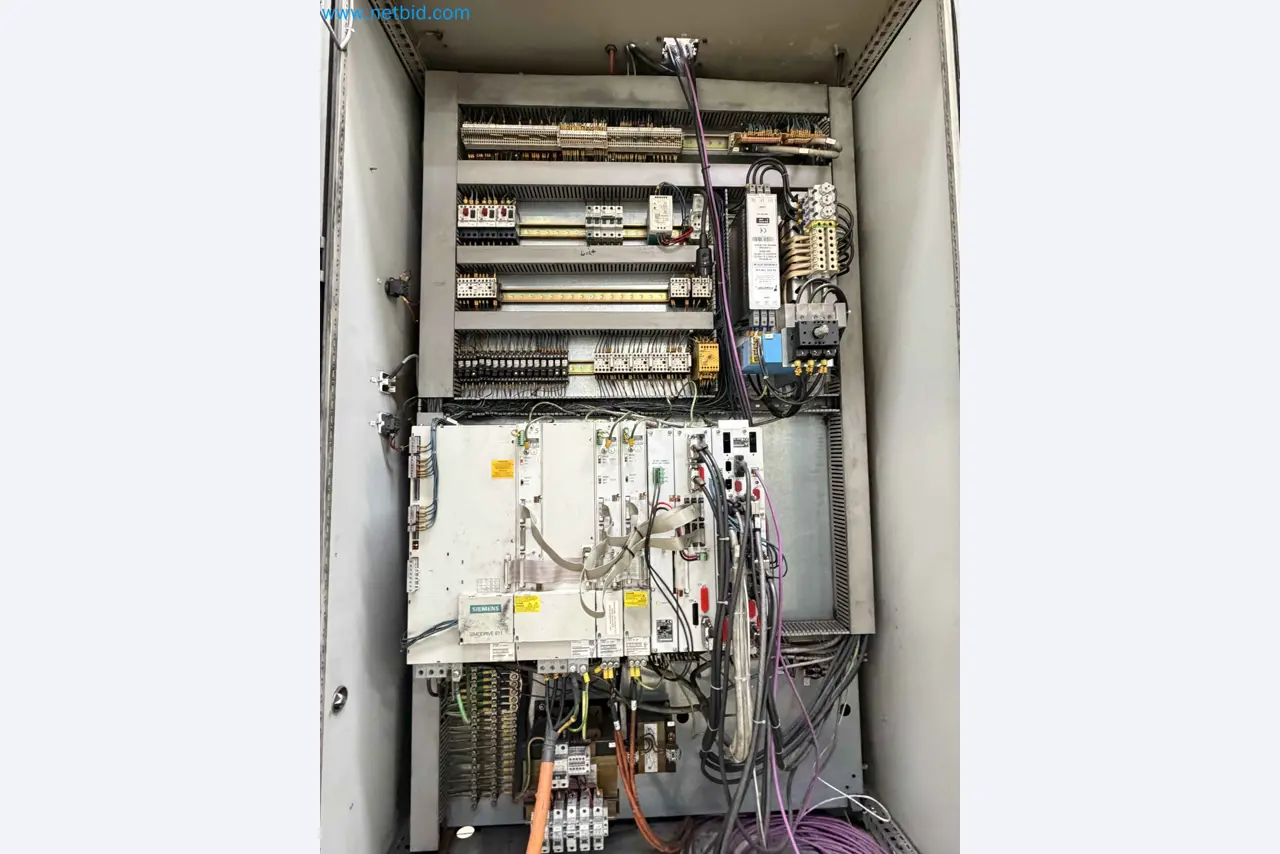

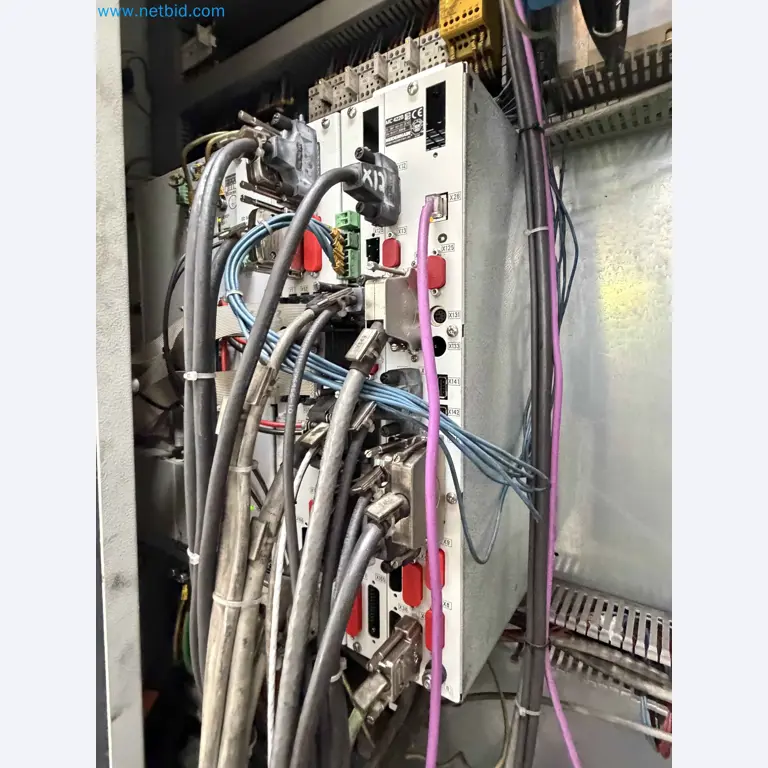

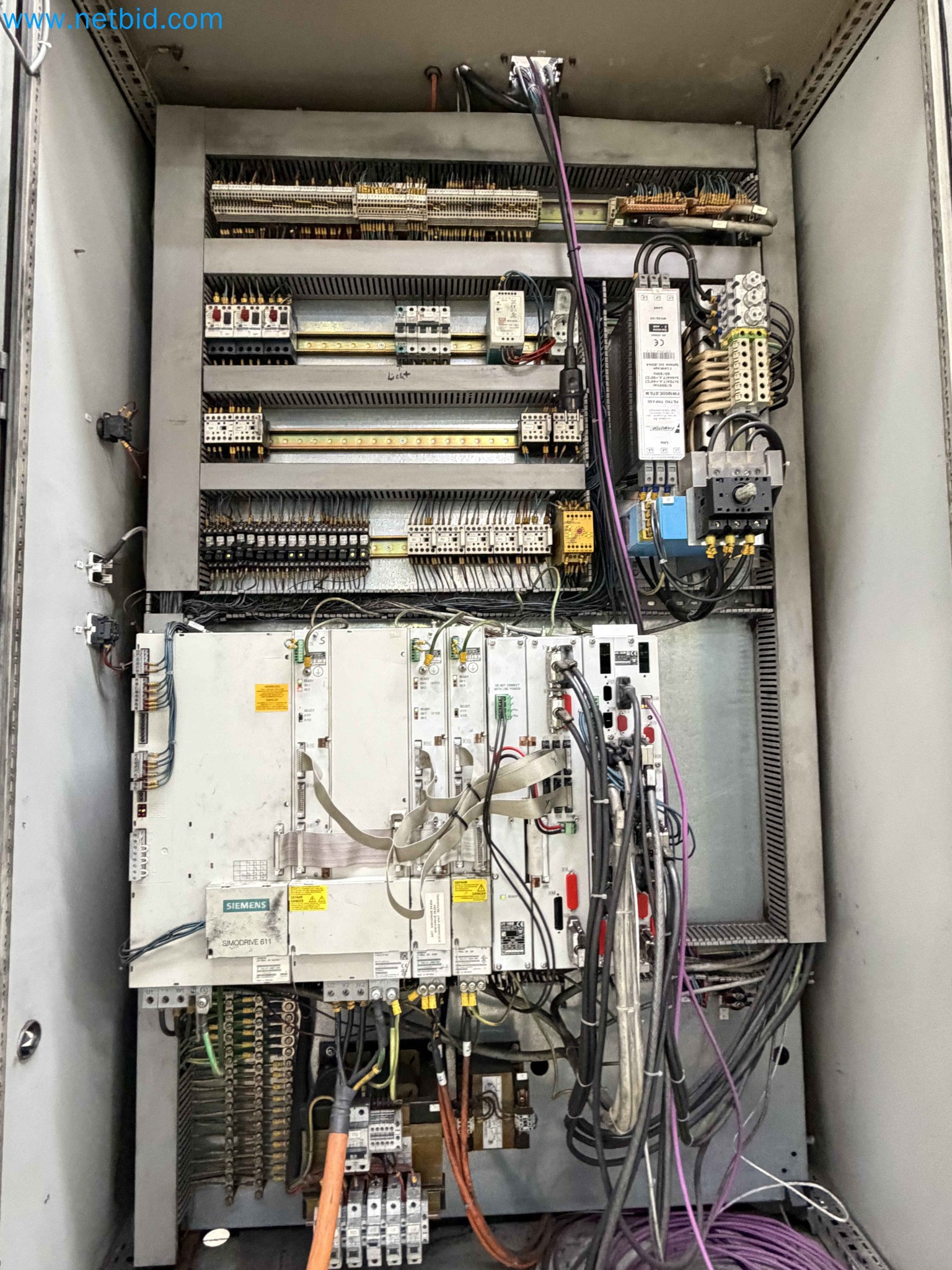

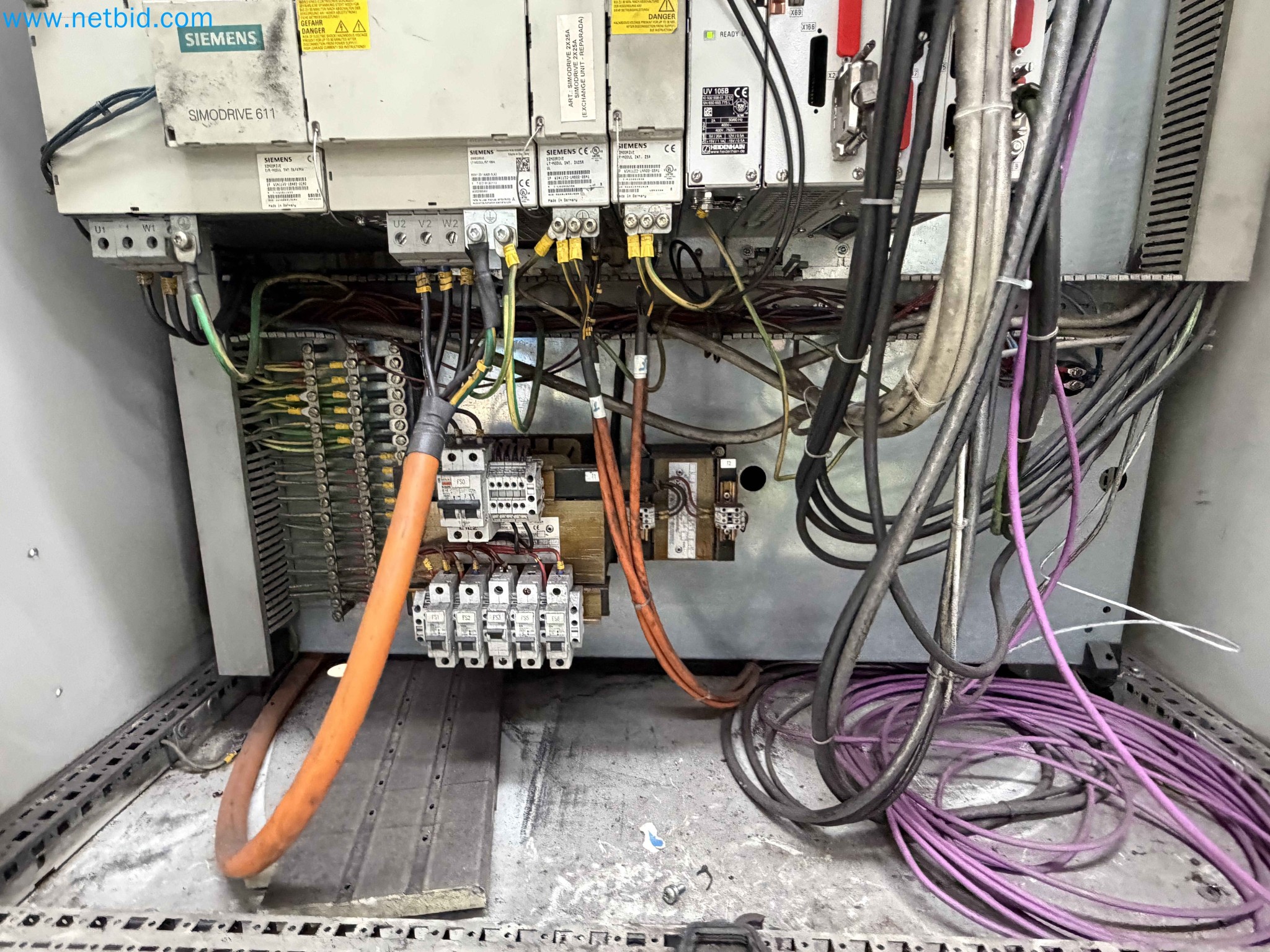

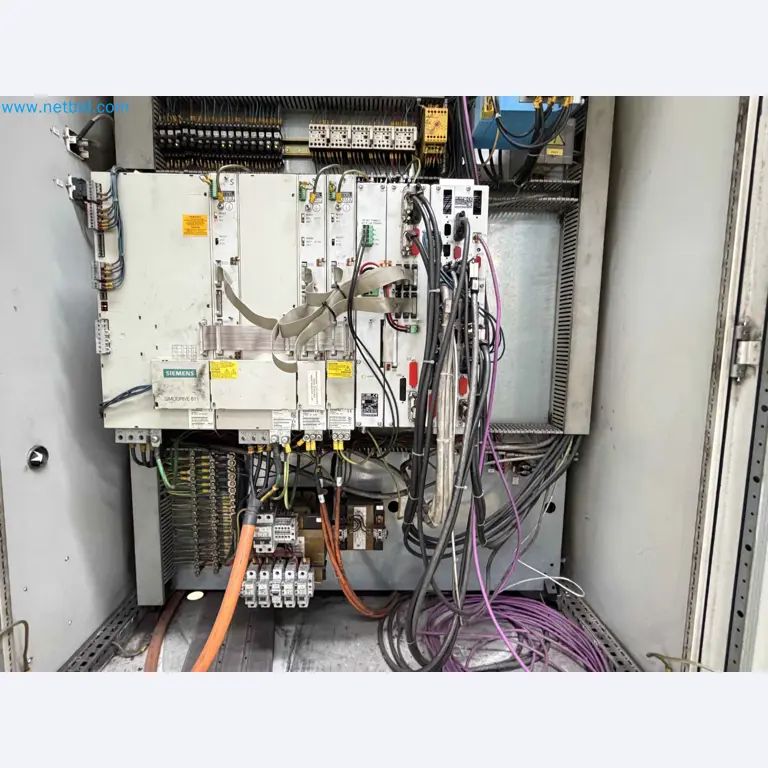

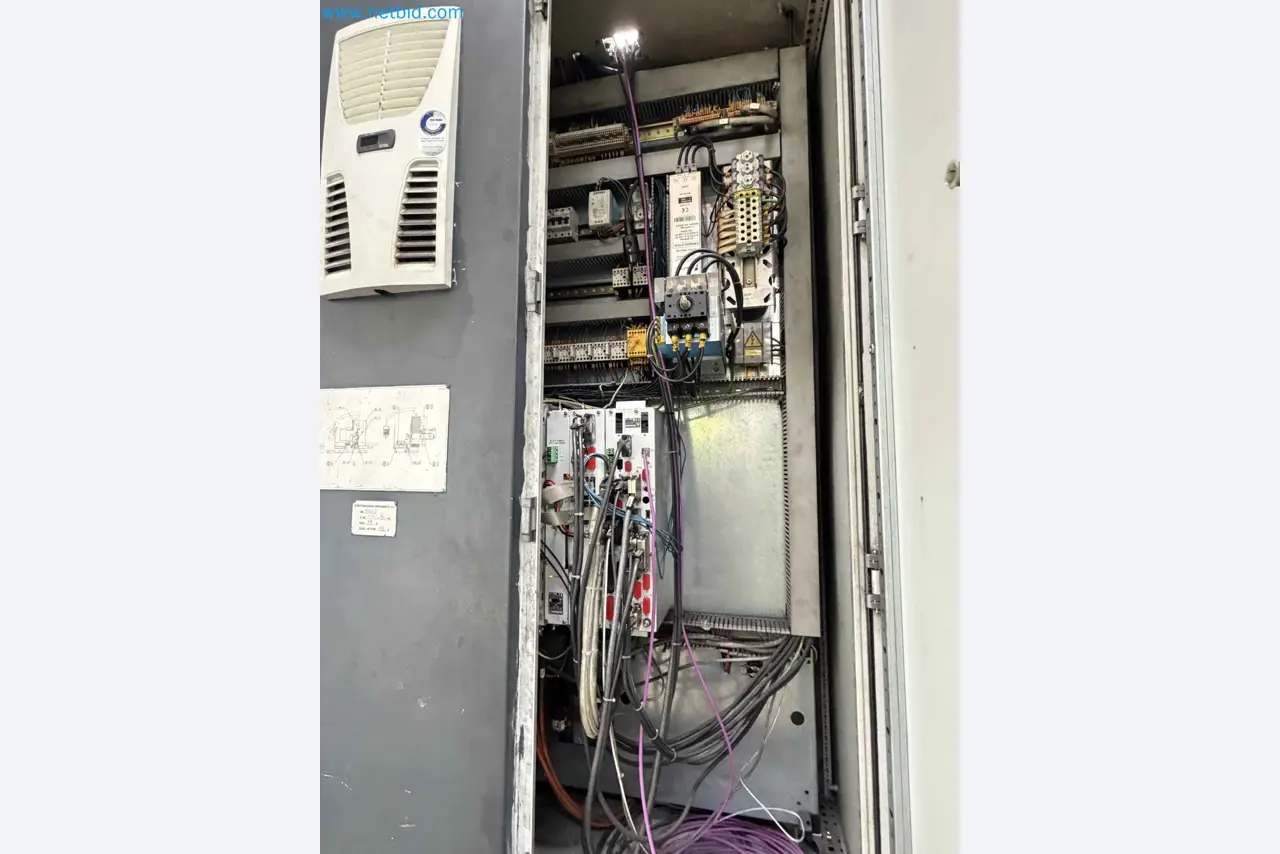

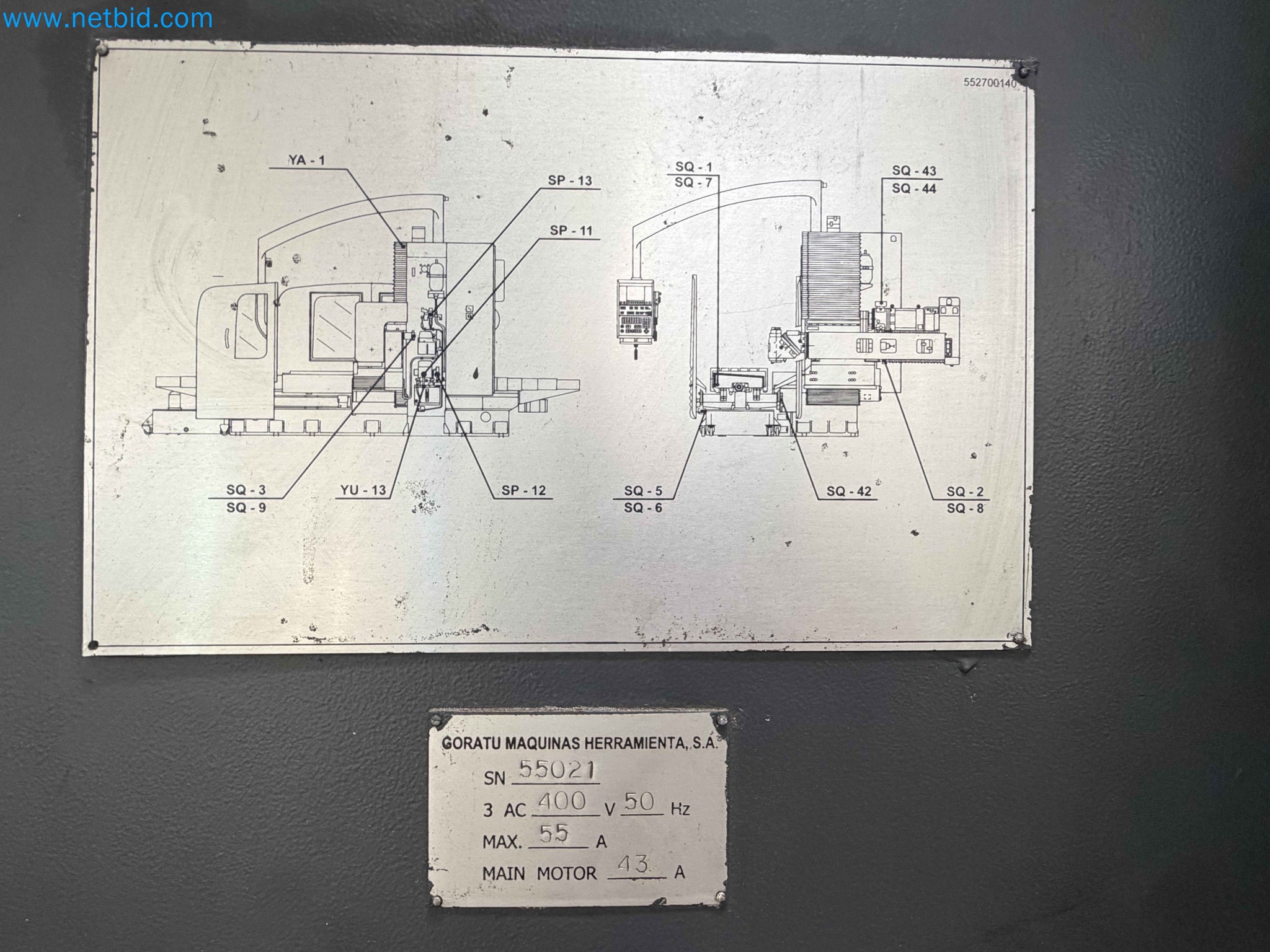

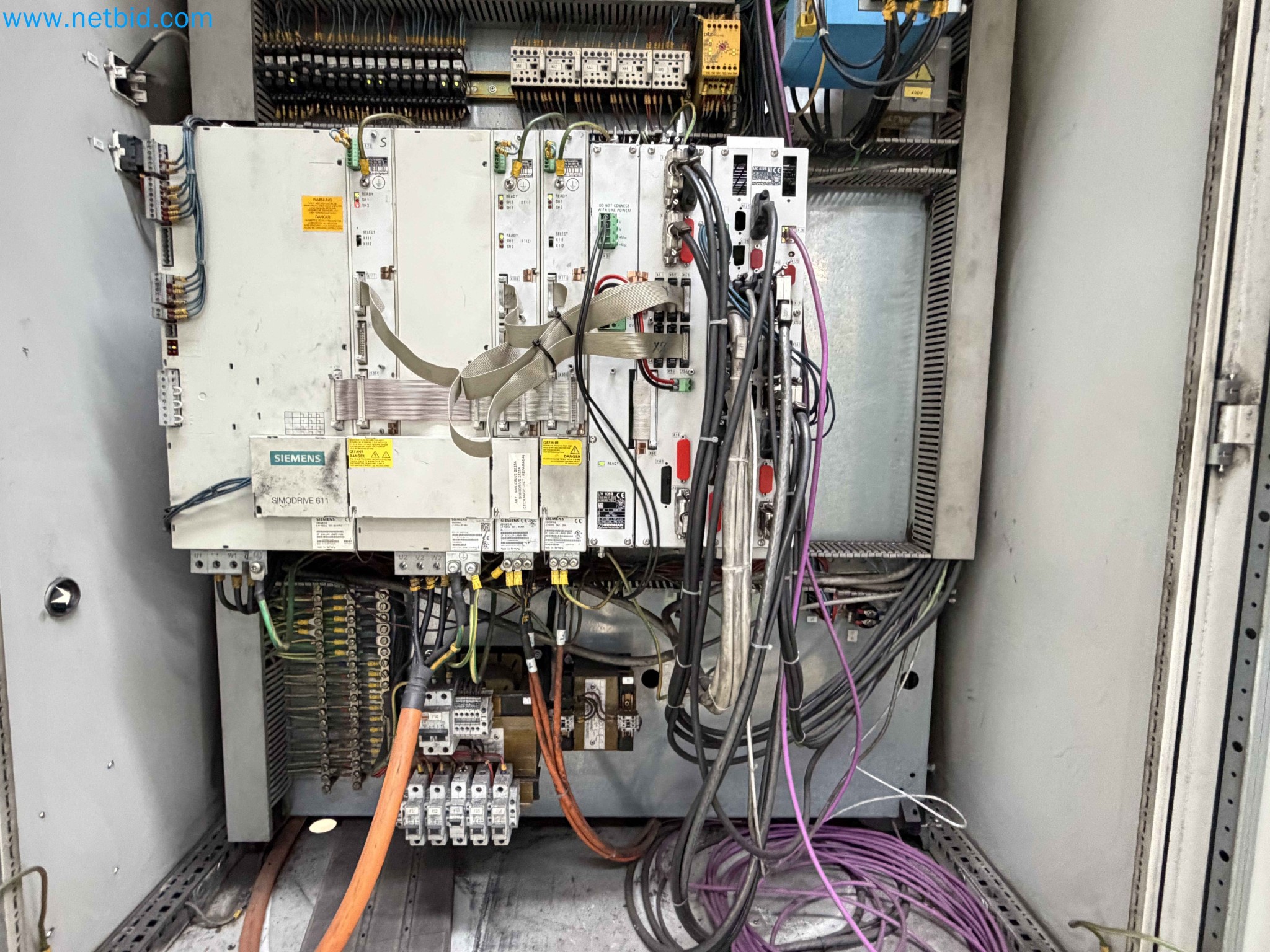

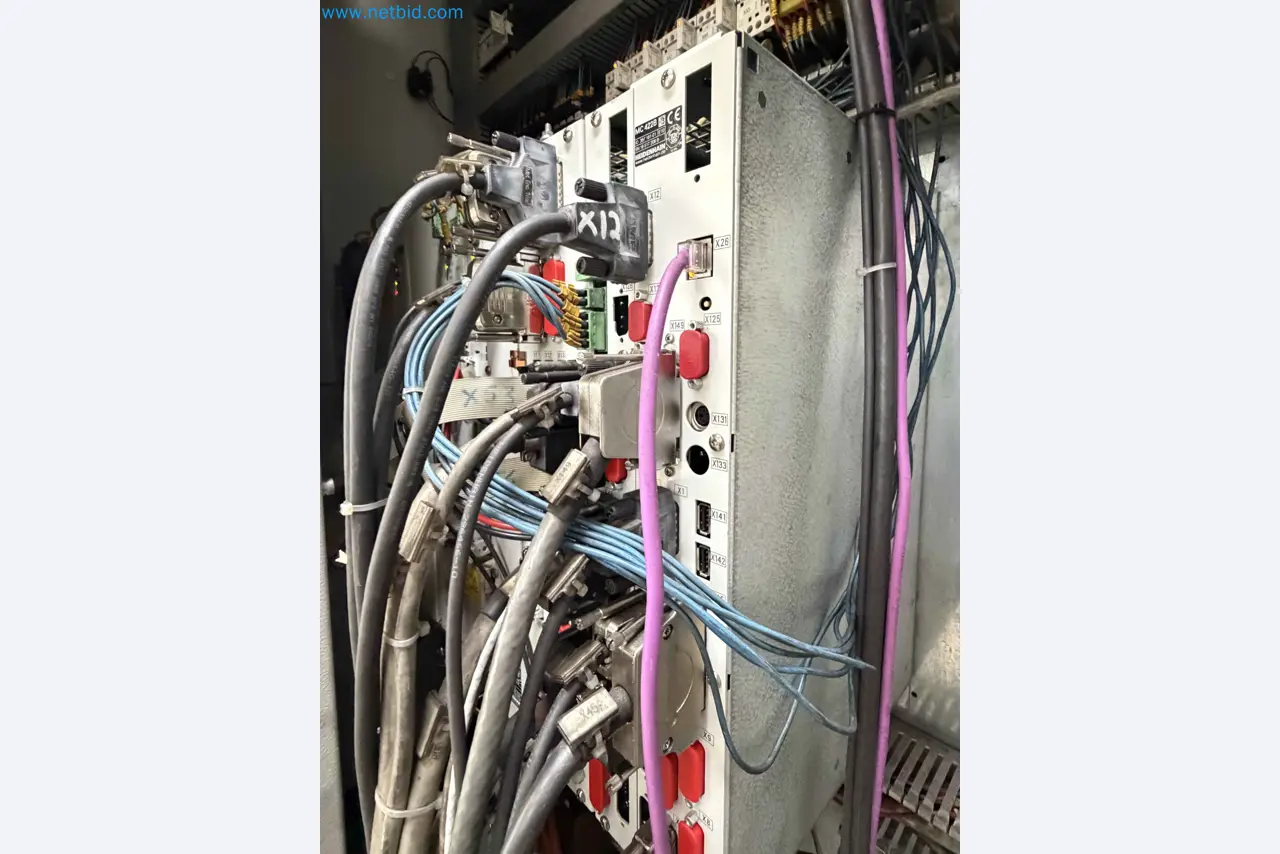

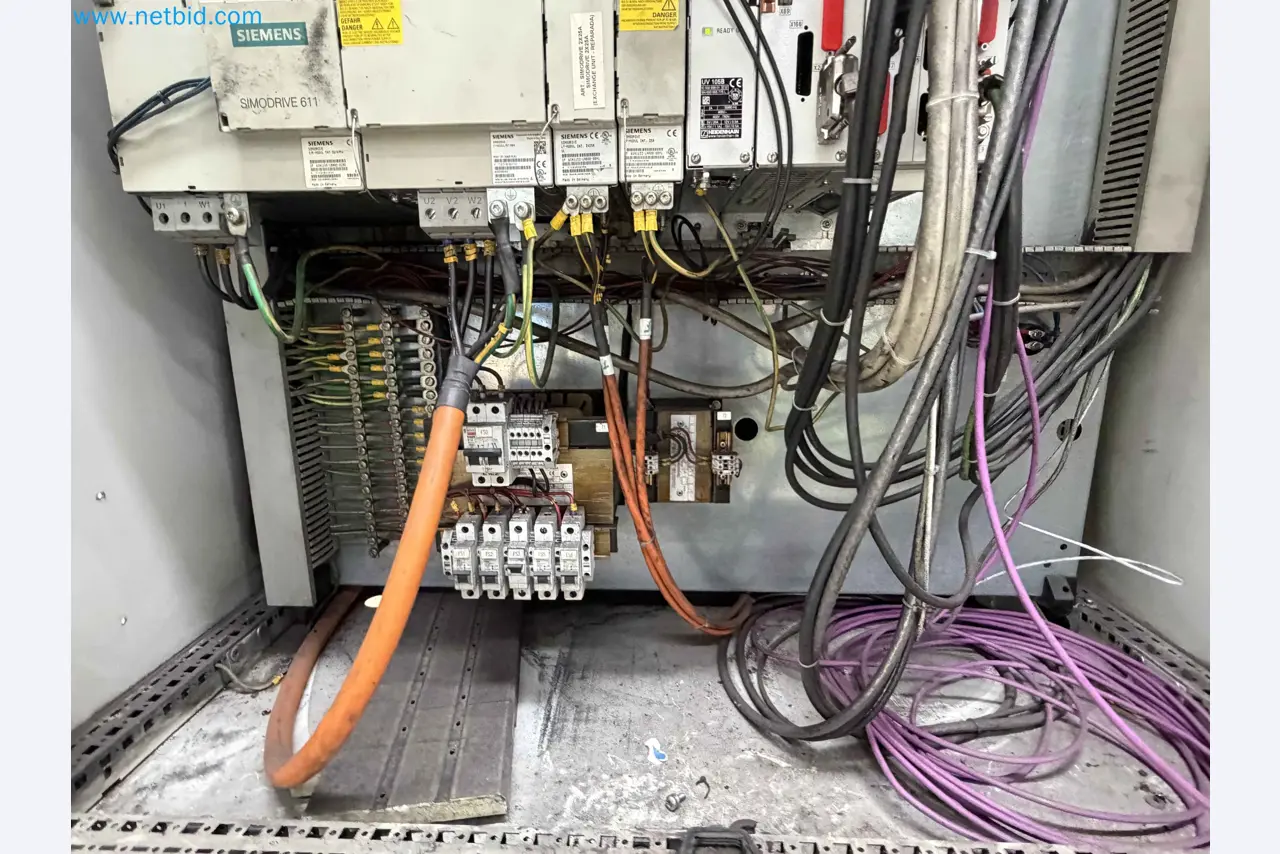

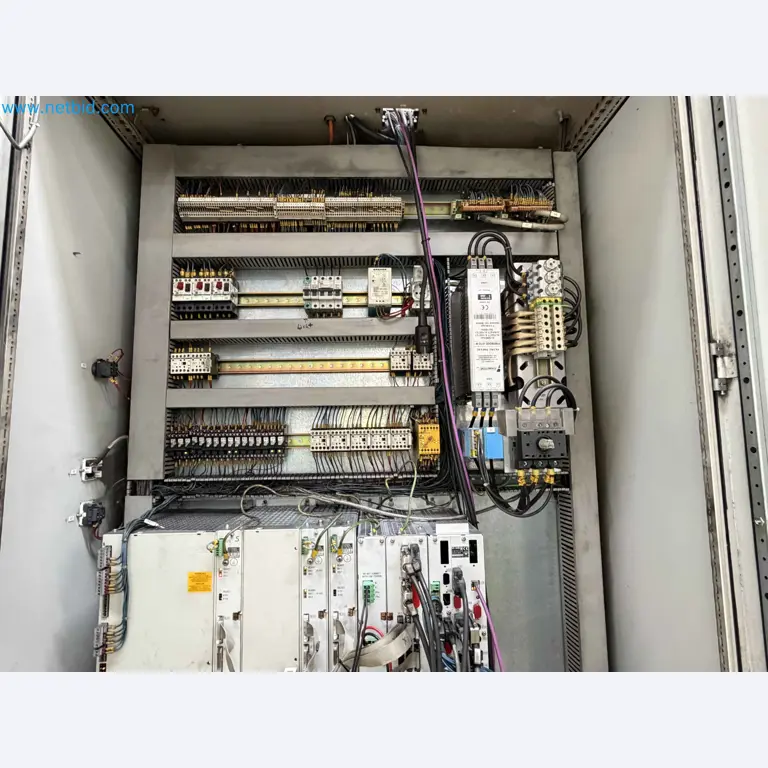

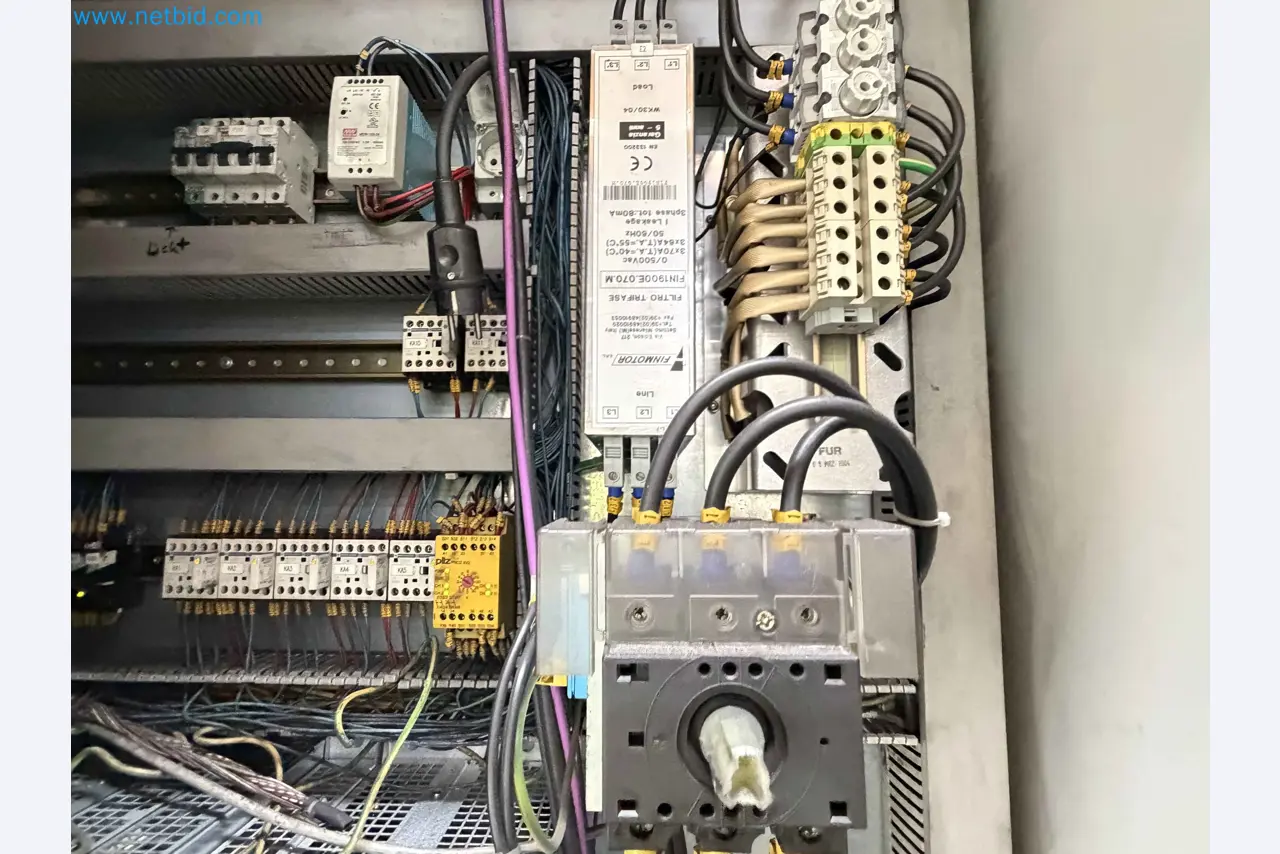

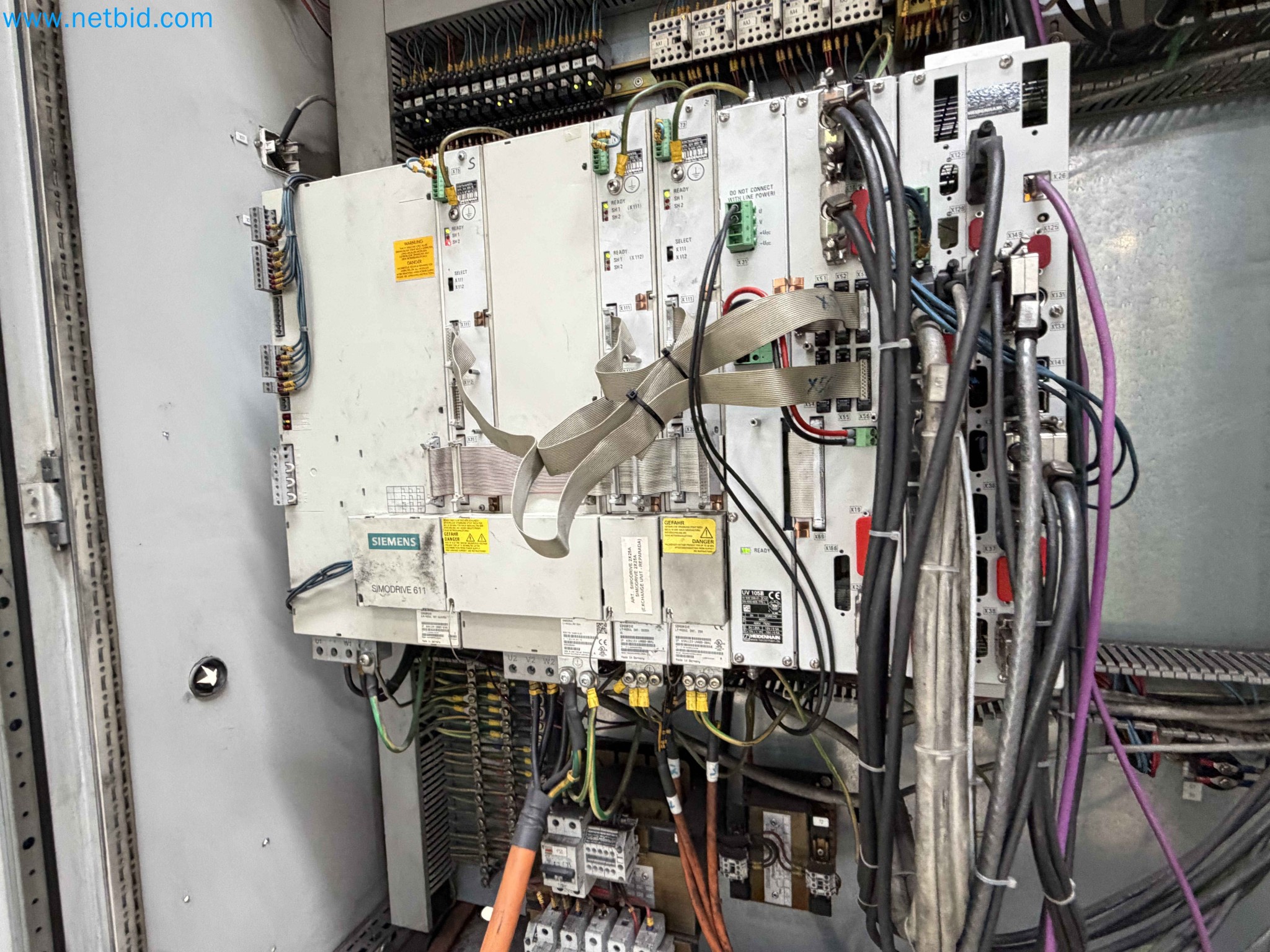

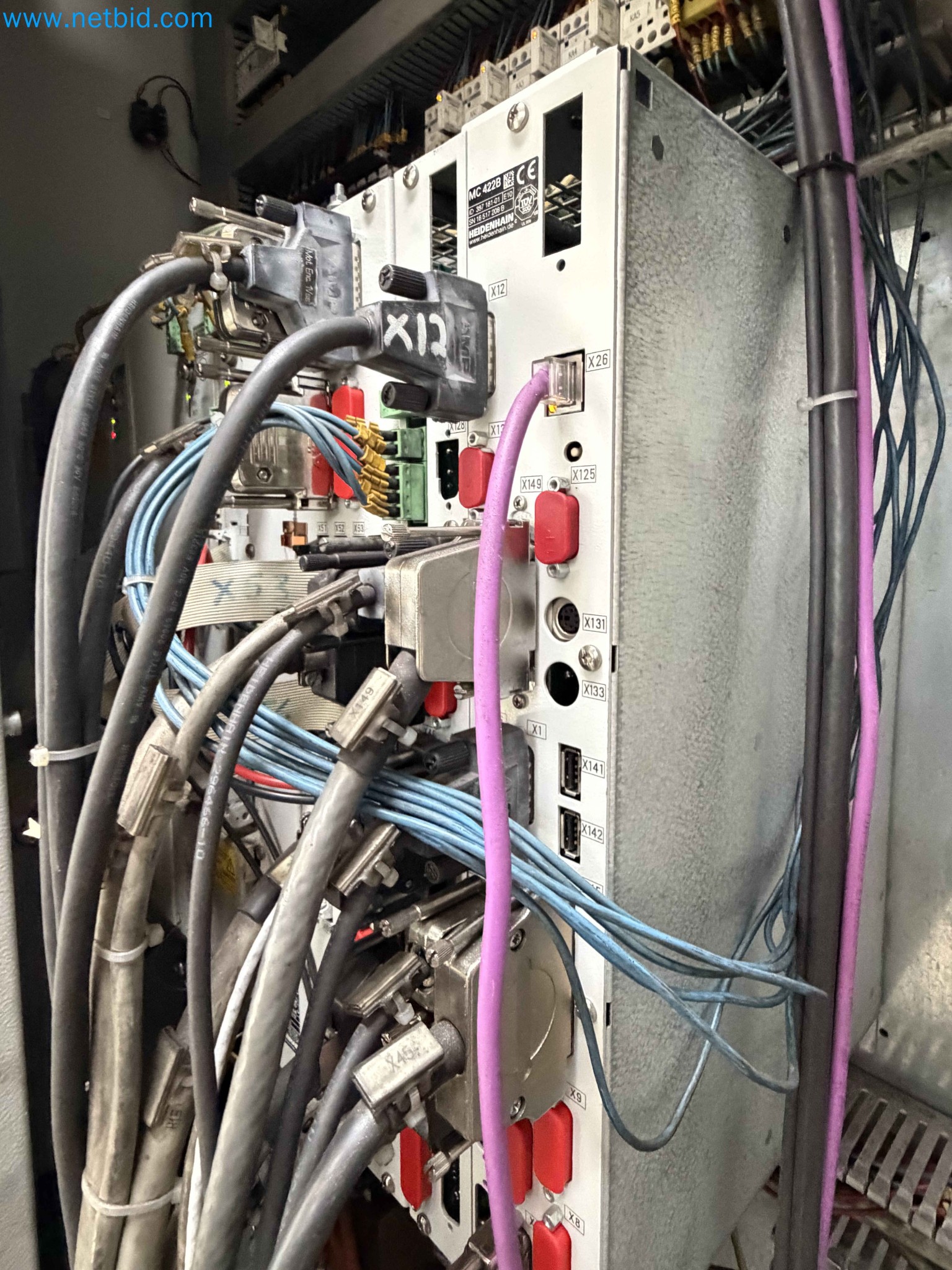

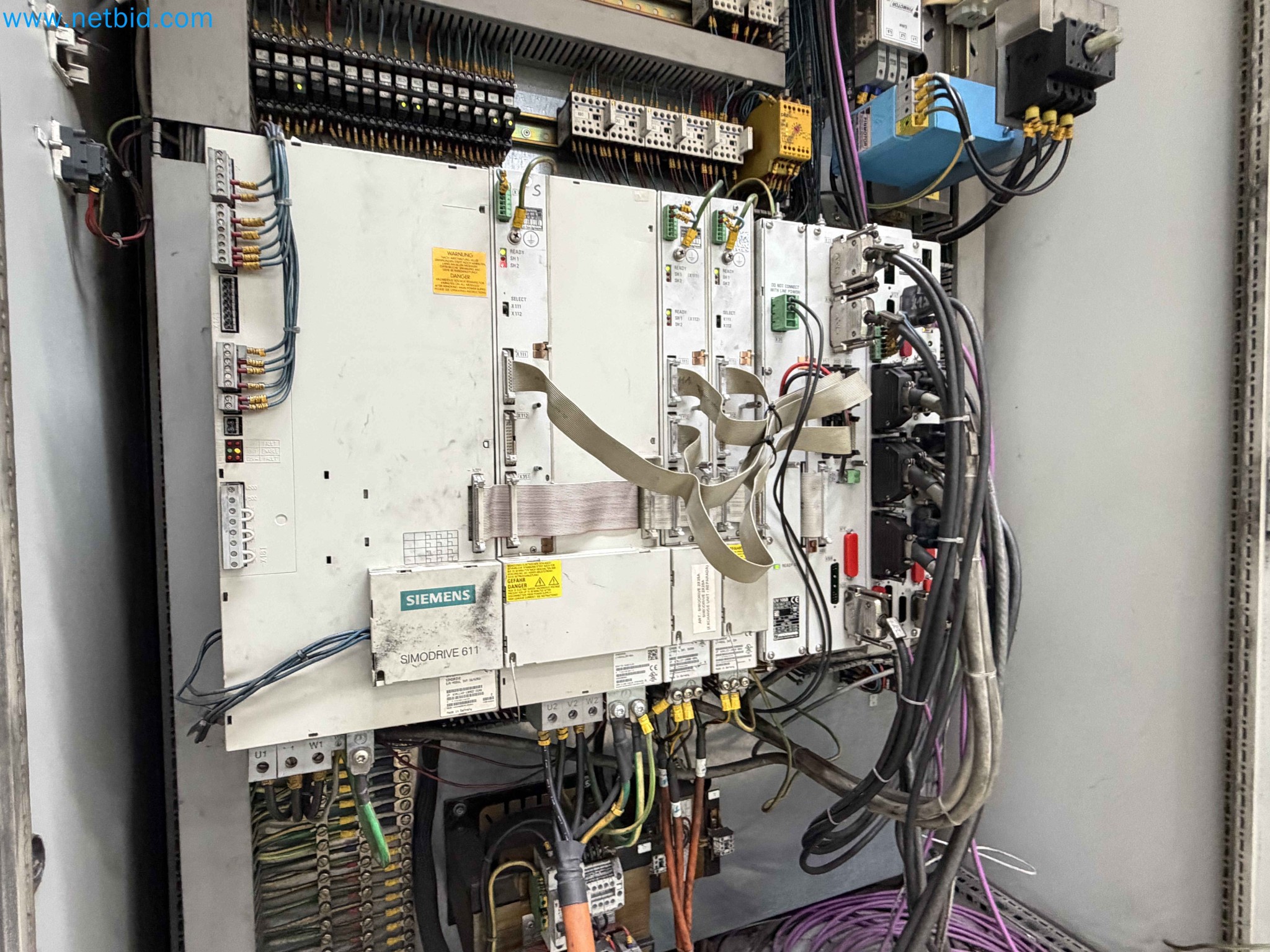

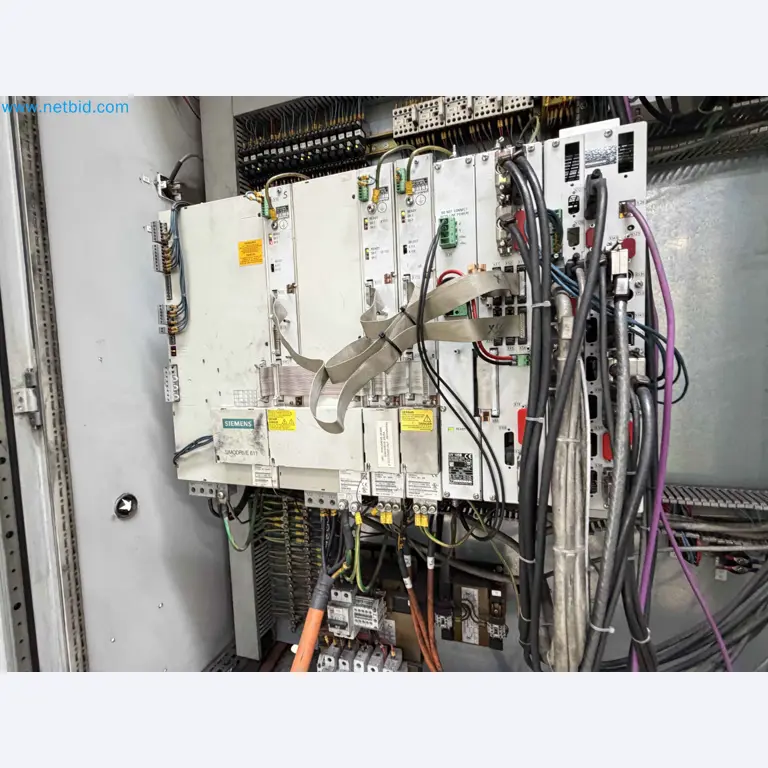

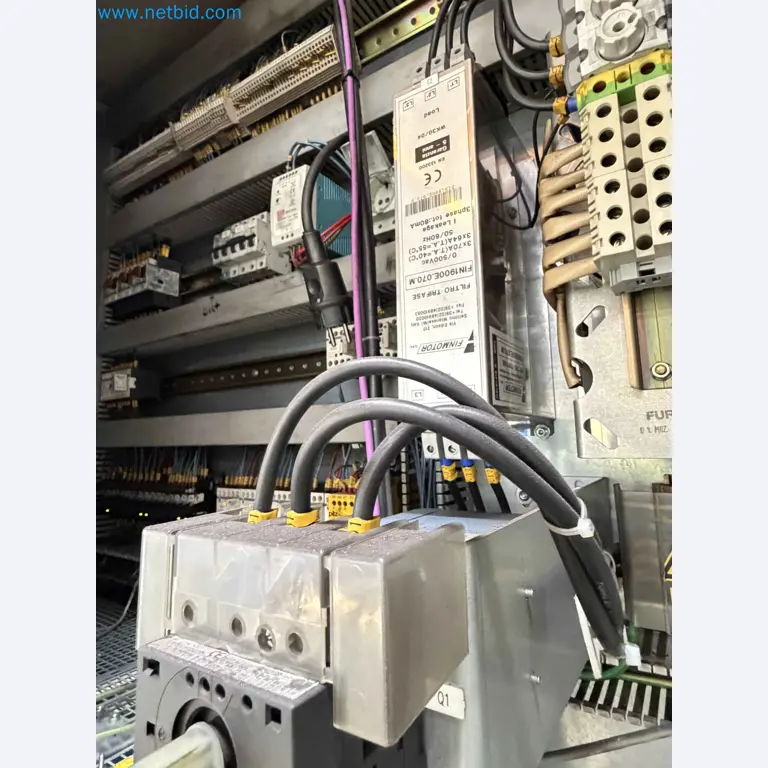

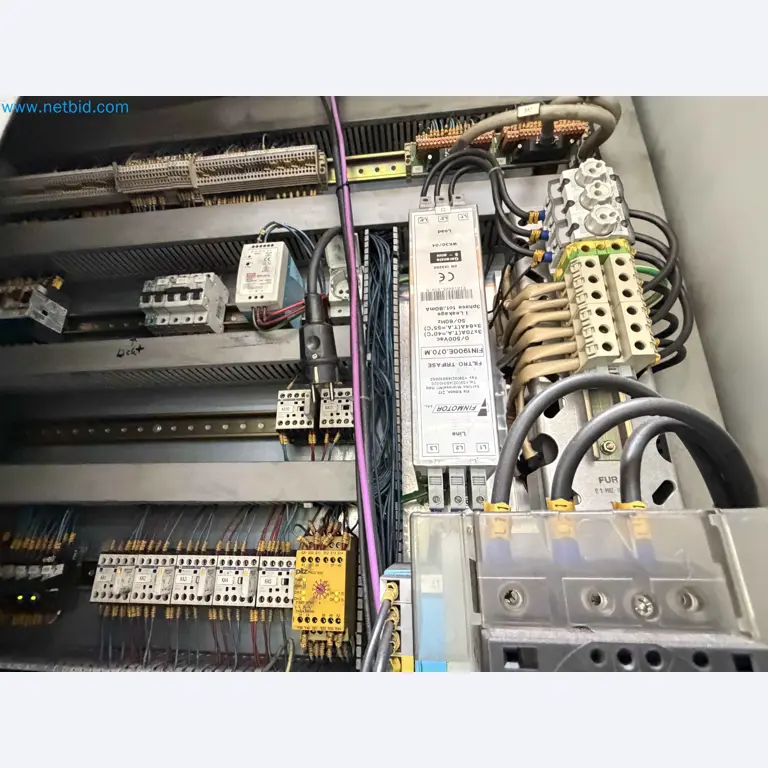

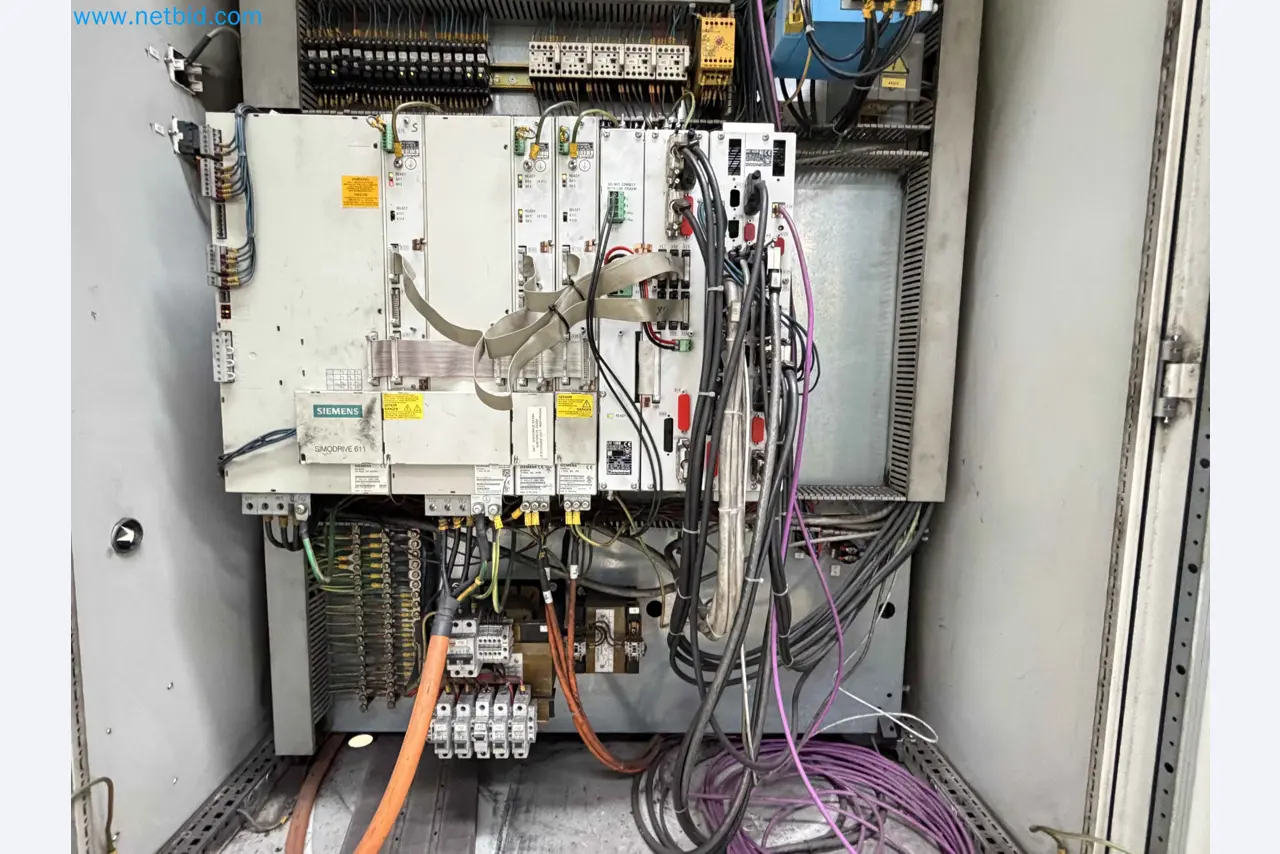

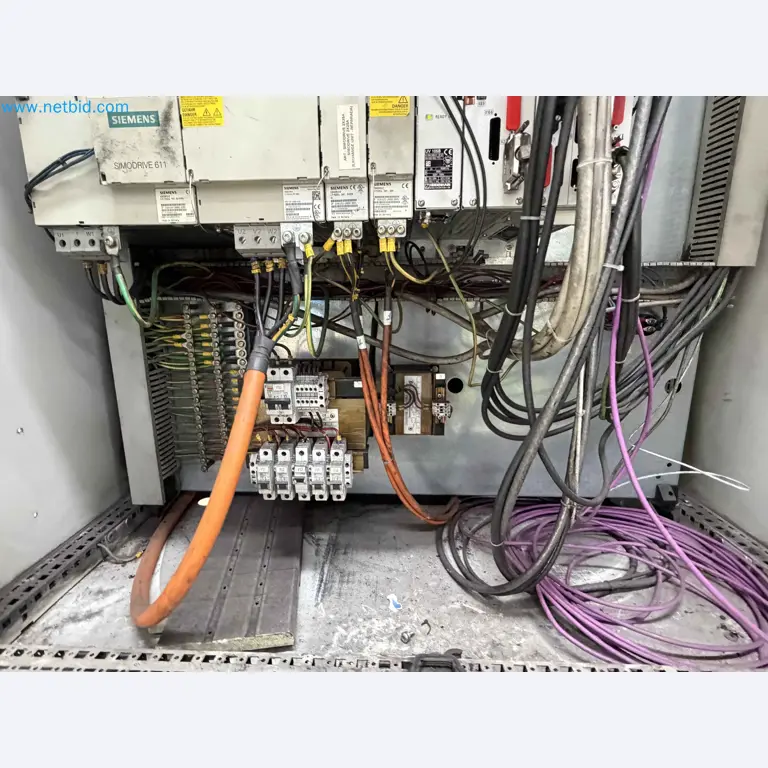

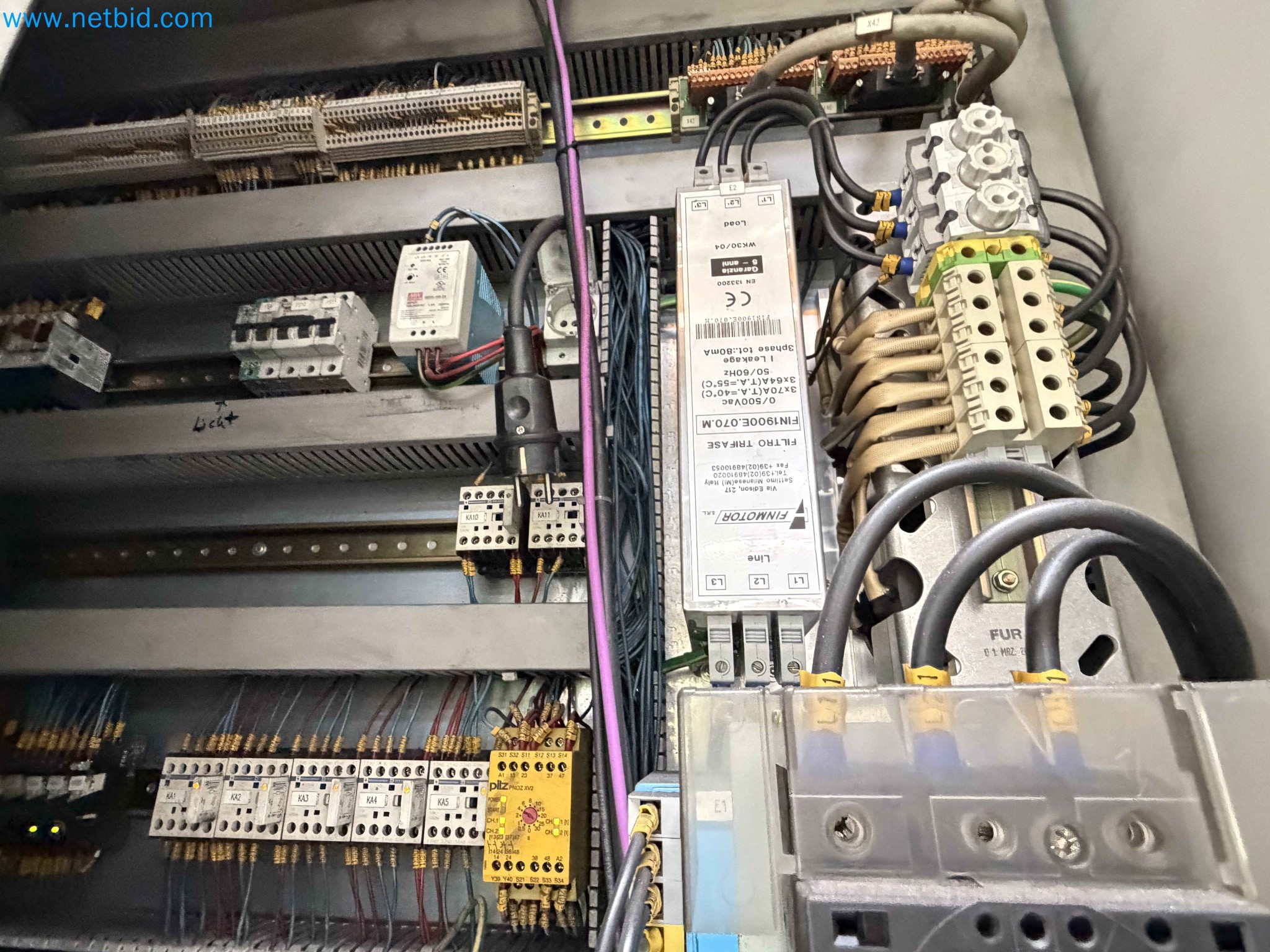

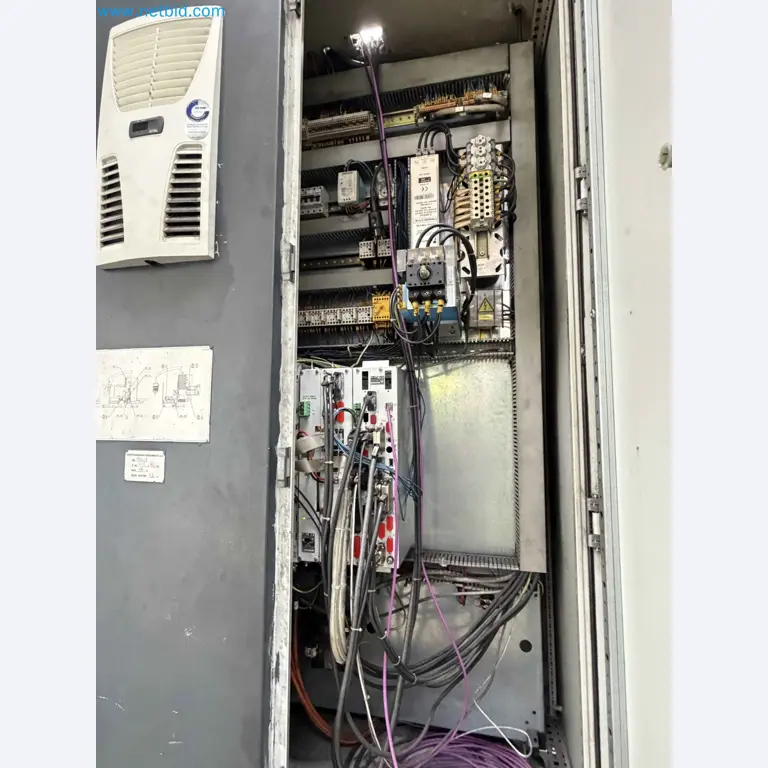

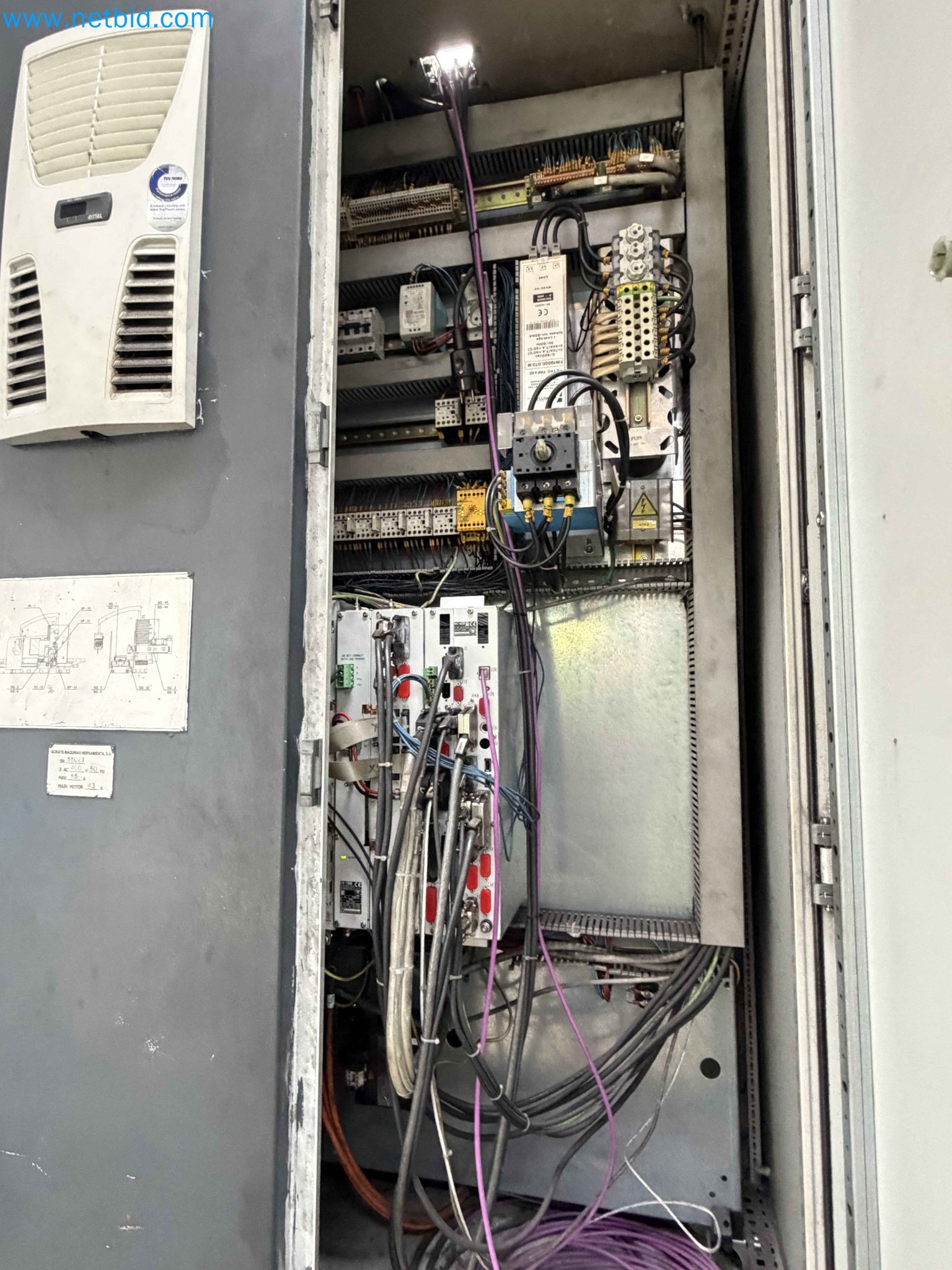

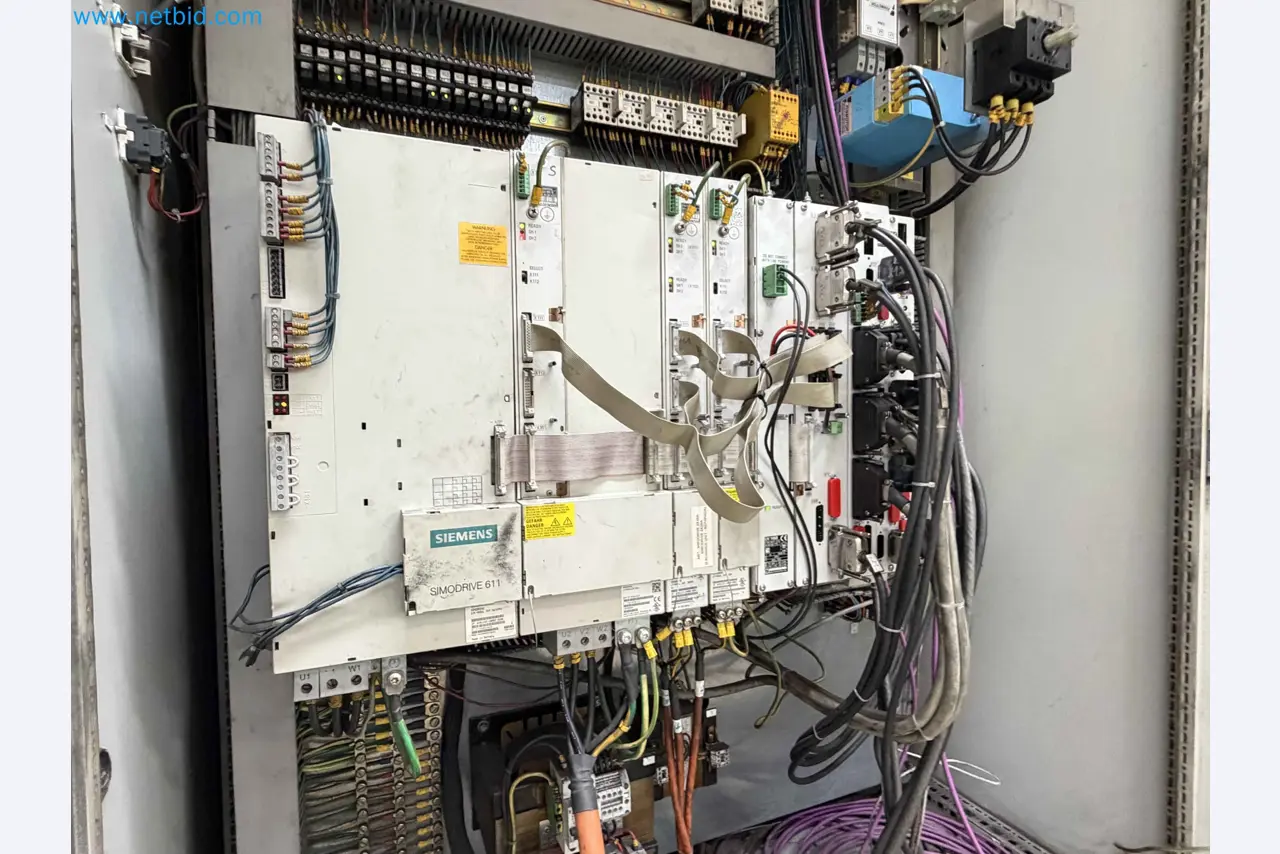

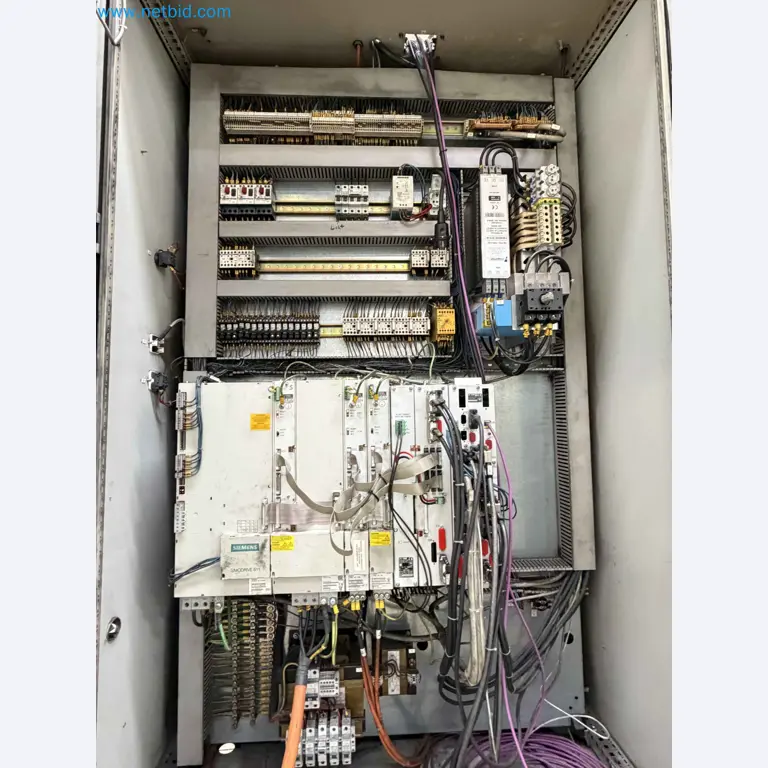

Elektrische Daten:

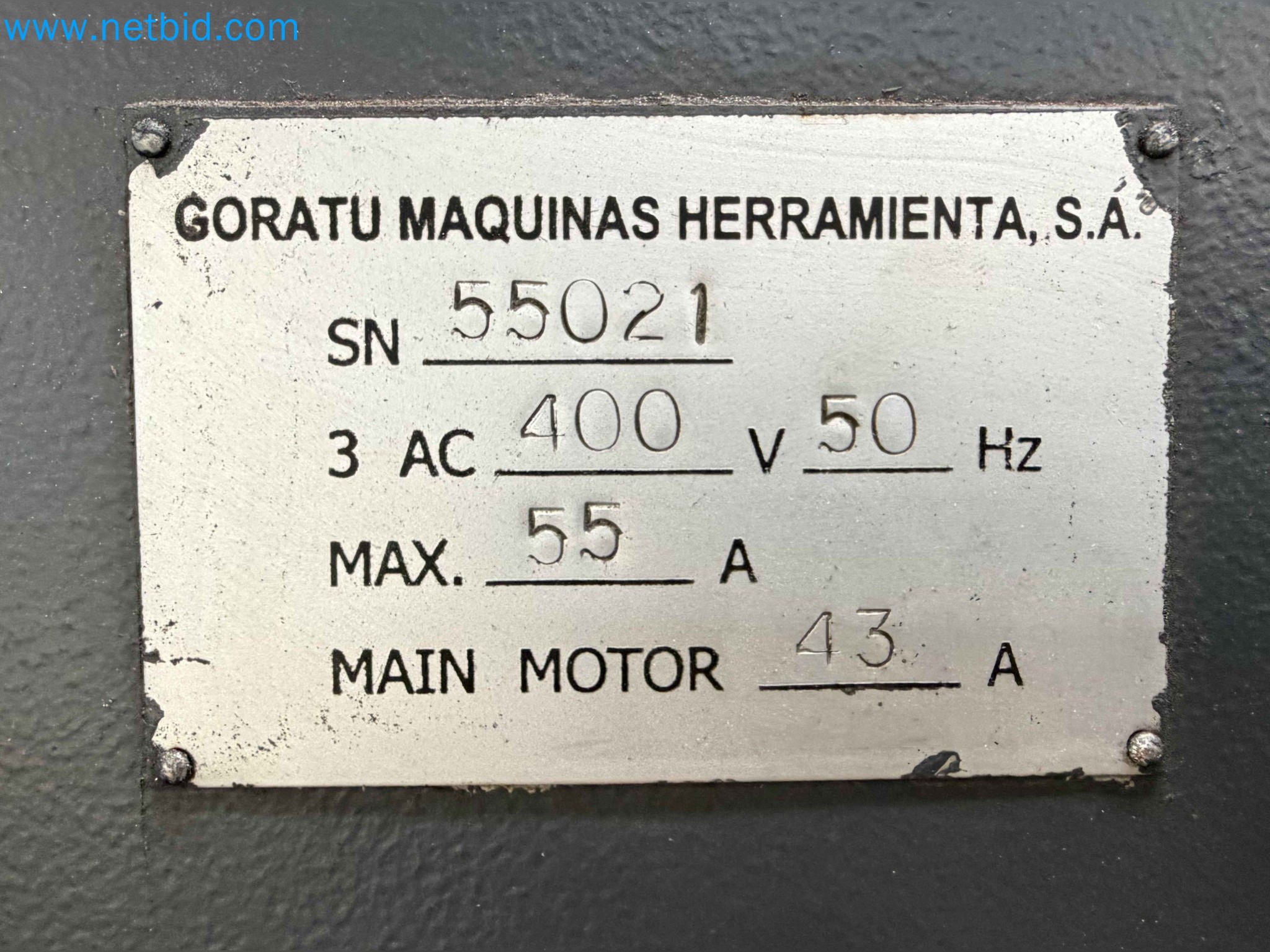

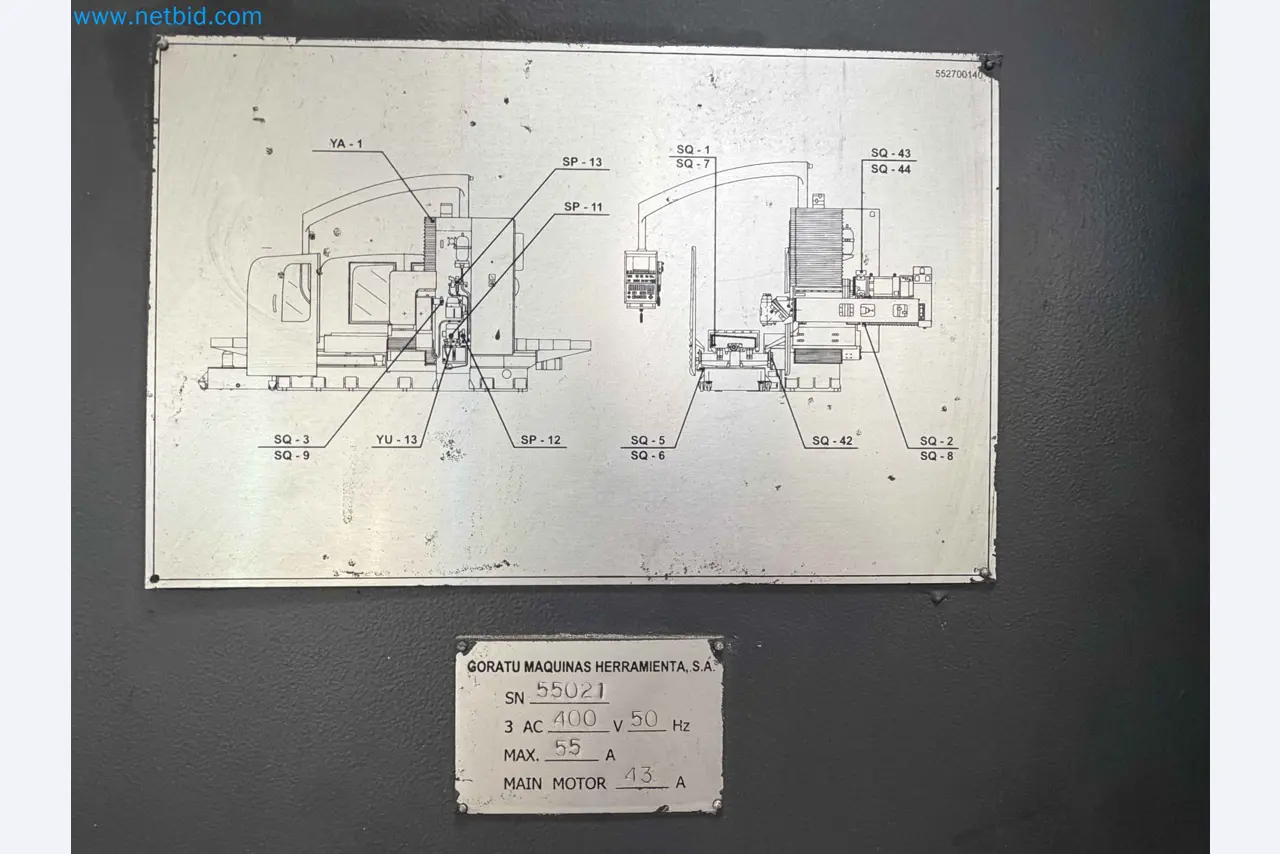

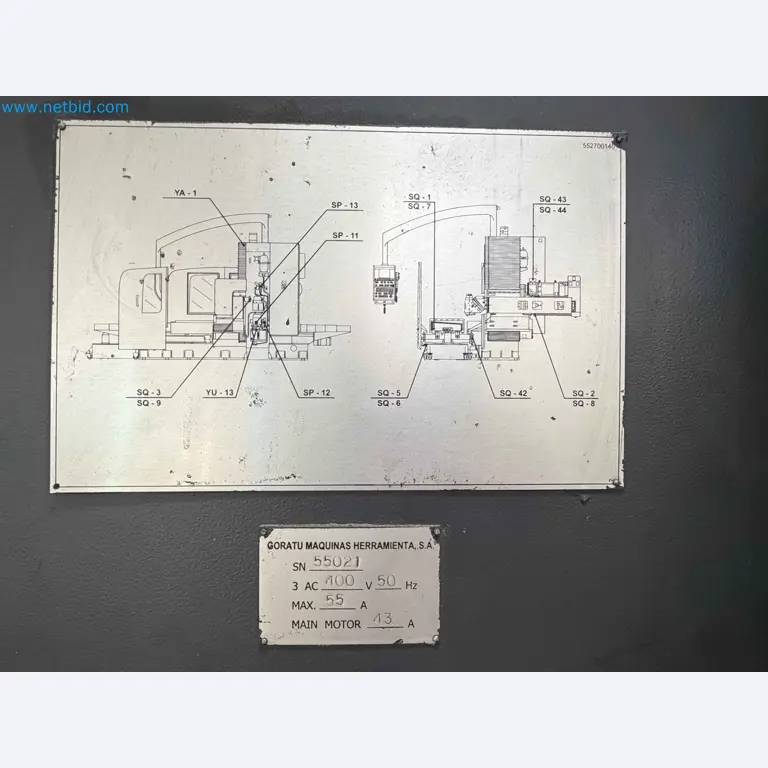

Stromversorgung: 3 × 400 V / 50 Hz
Gesamtverbrauch: ~38 kW
Gesamtleistung: ˜ 21 kW
Versorgungsspannung: 400 V
Frequenz: 50 Hz

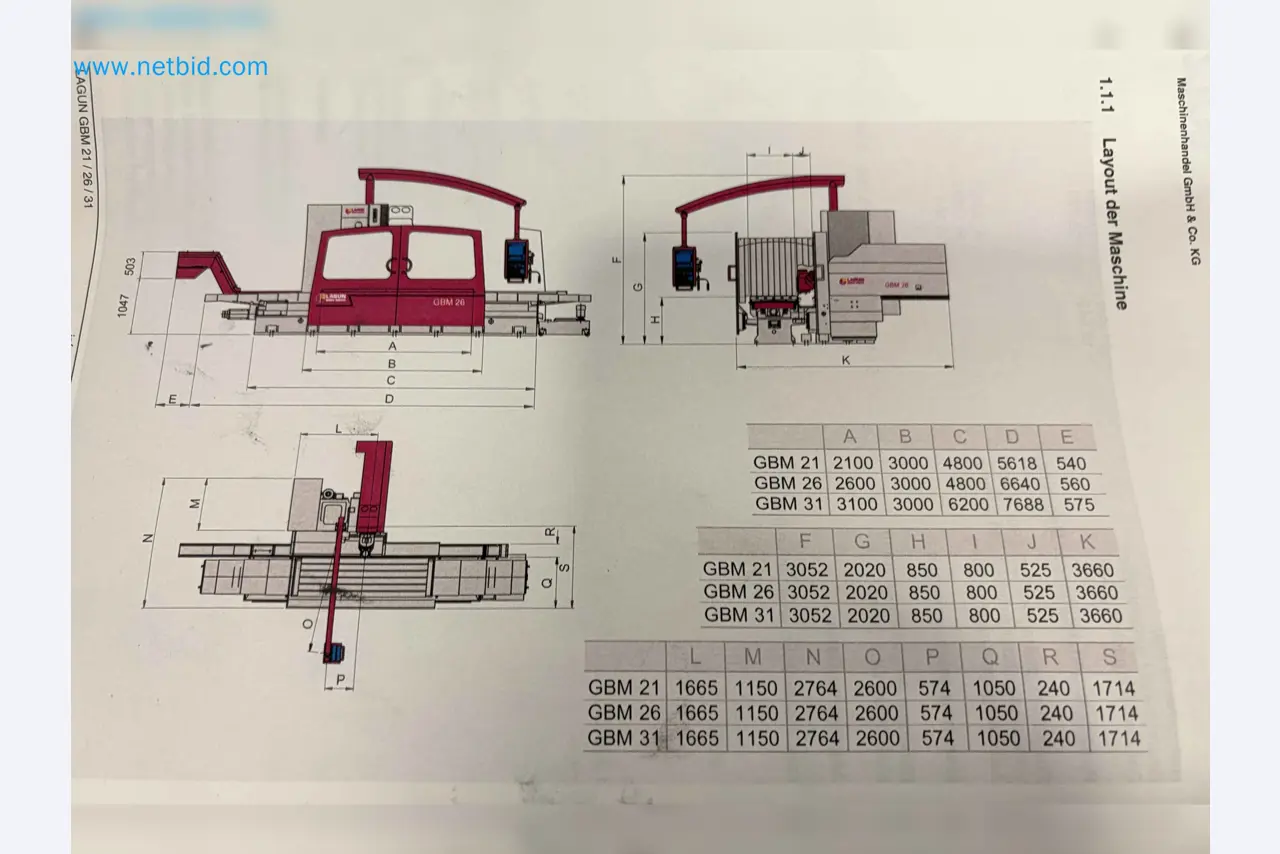

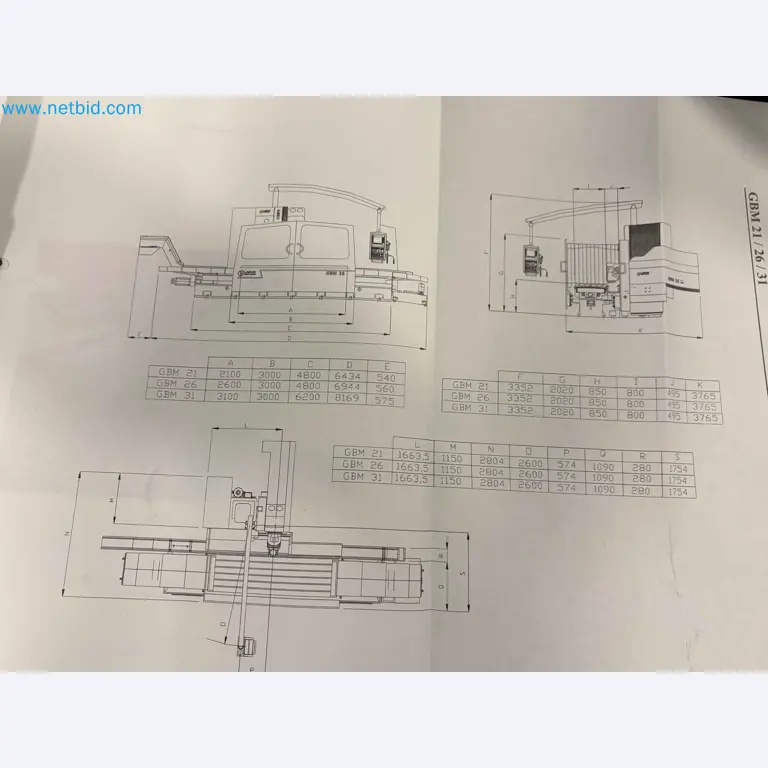

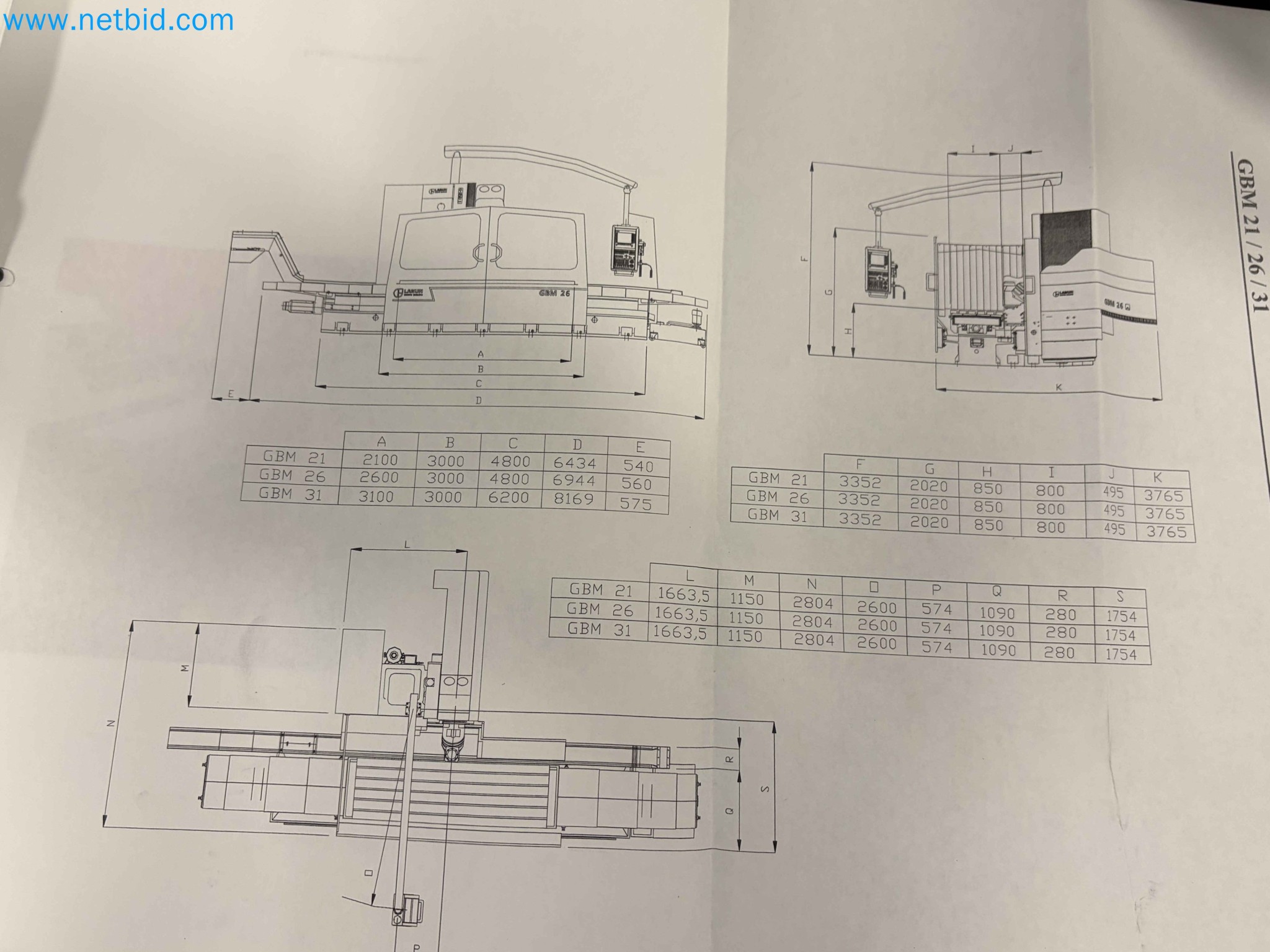

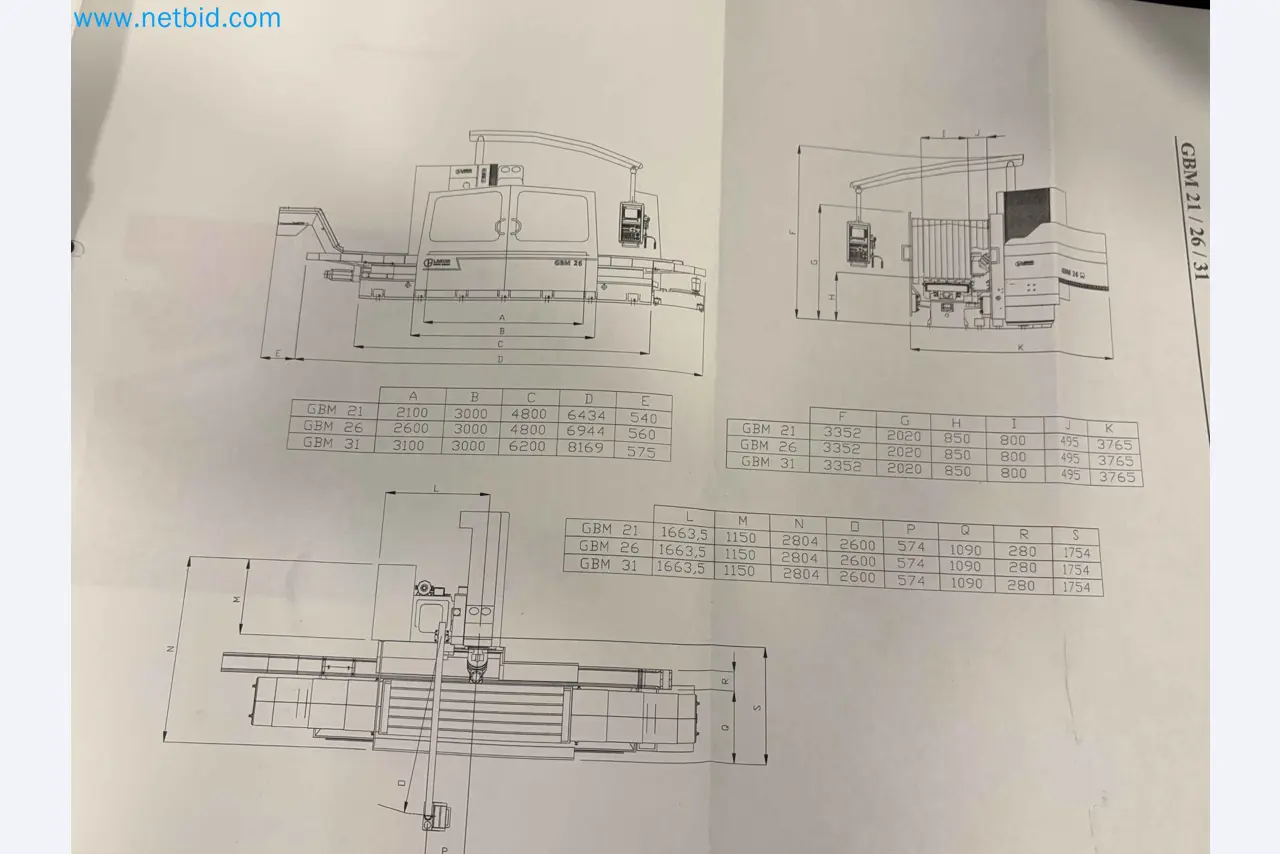

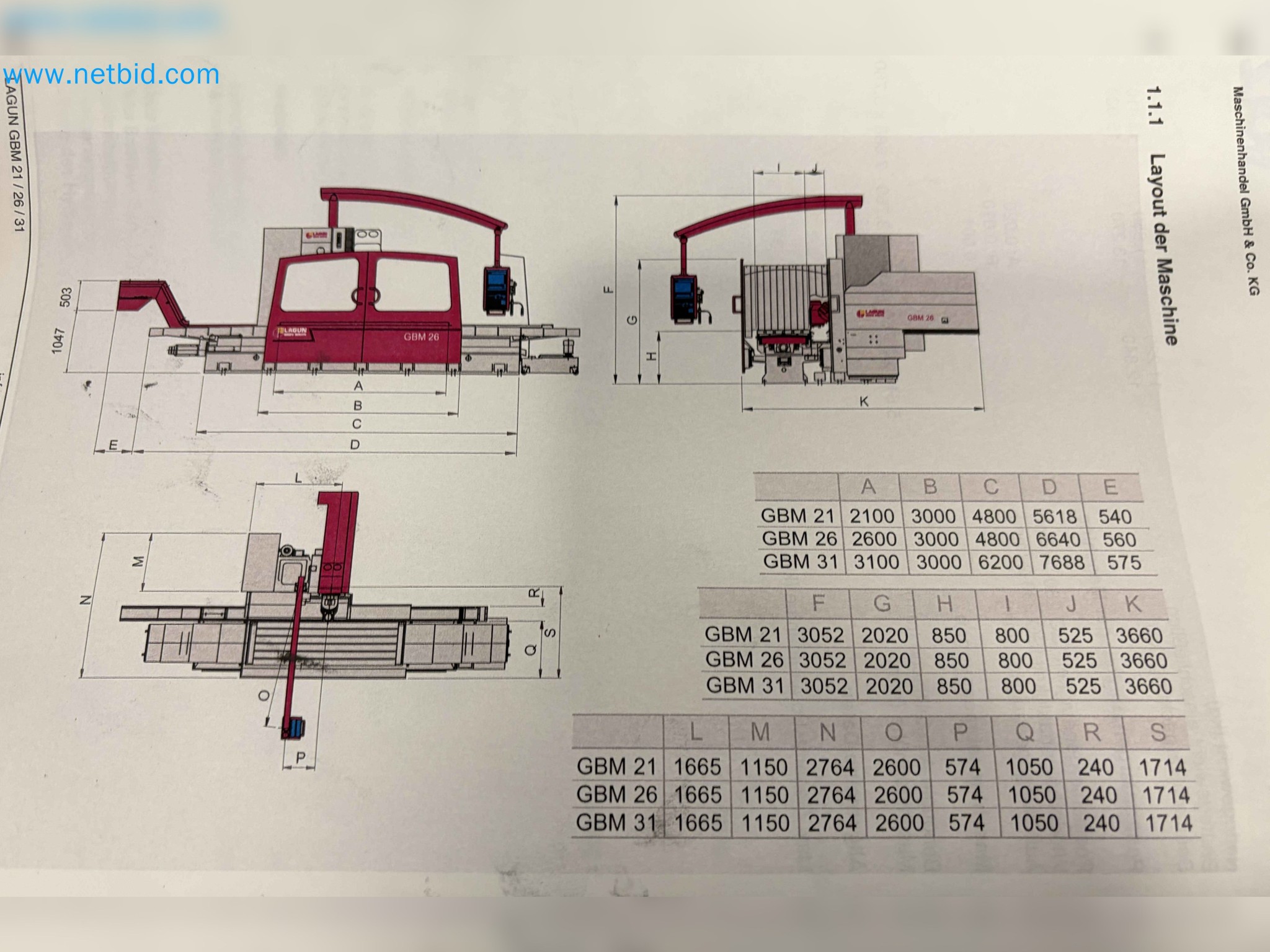

Abmessungen ca.: 5618 × 3760 mm x 3350 mm
Gewicht ca.: 12.800 kg

Optionale Demontage- und Verladekosten durch Dritte: 1500 €.
Etwaige zusätzliche Kosten im Zusammenhang mit der Losvorbereitung und Verpackungsanforderungen für den Transport, bereitgestellt durch Dritte, sind auf Anfrage verfügbar.
