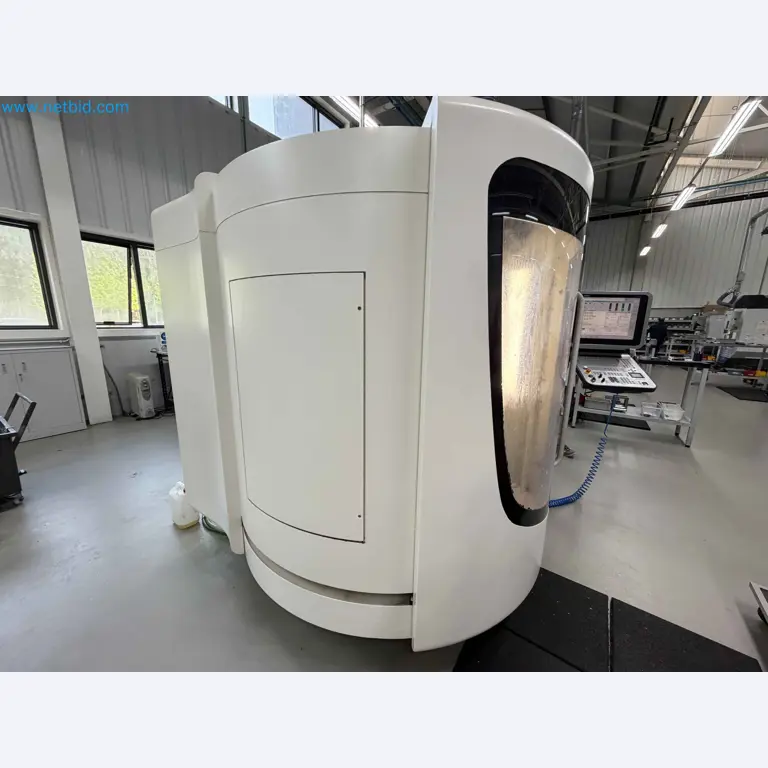

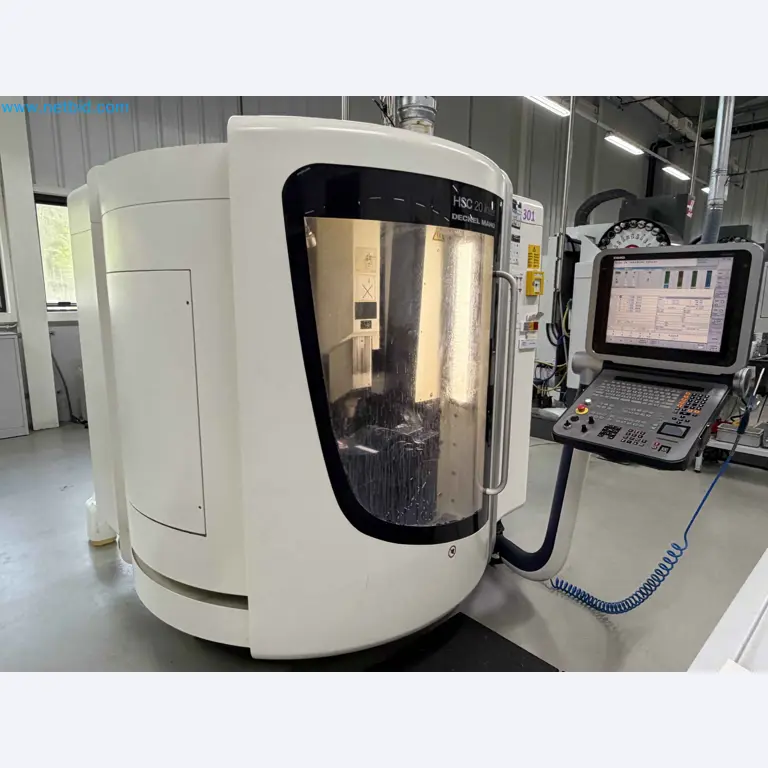

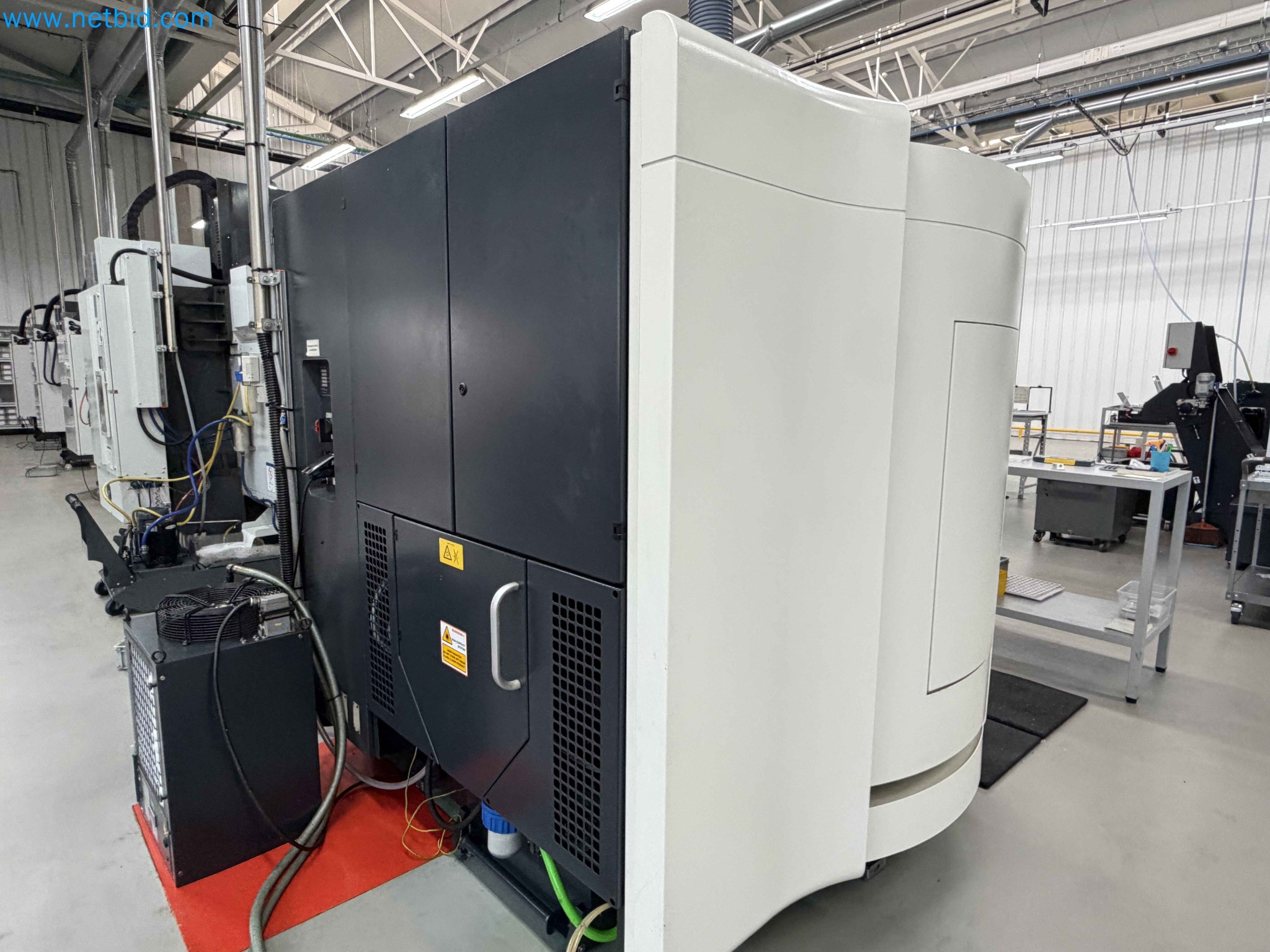

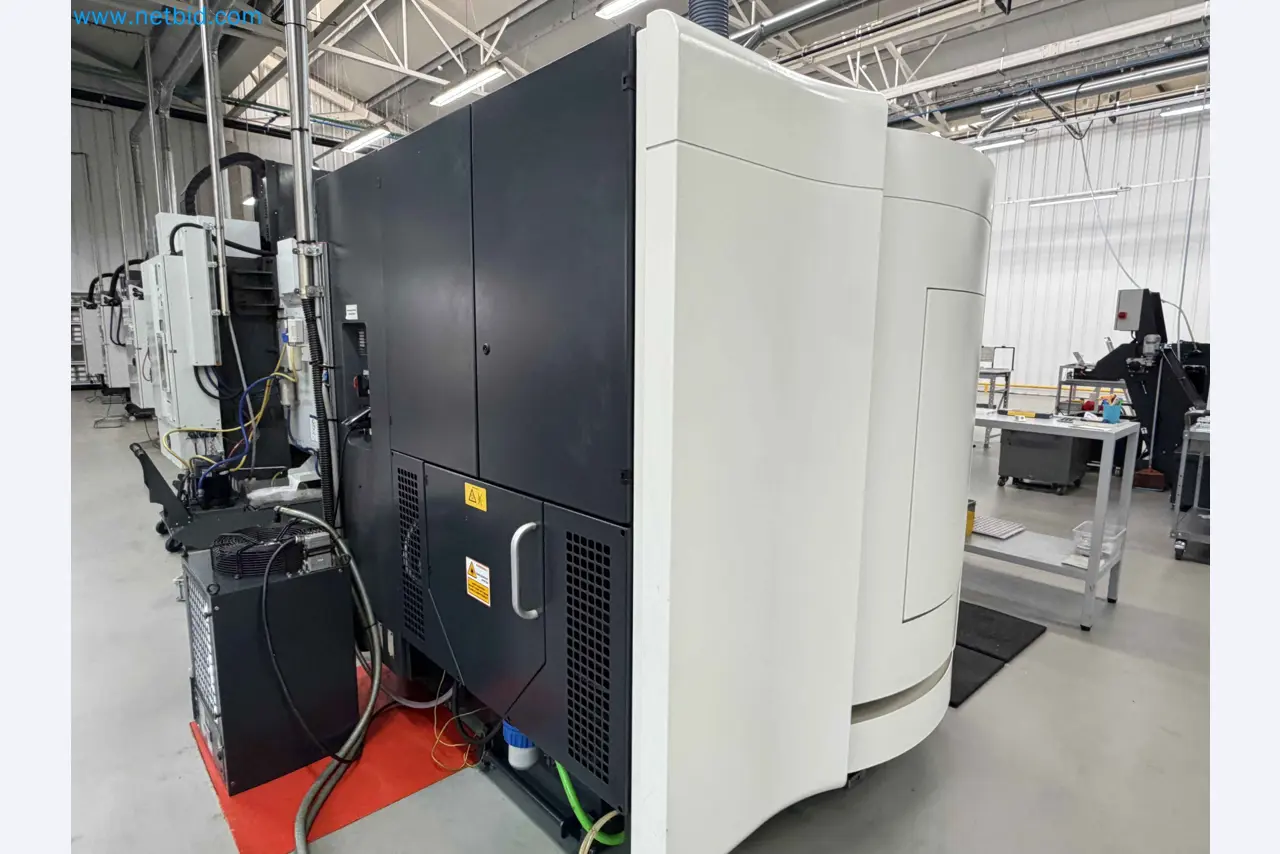

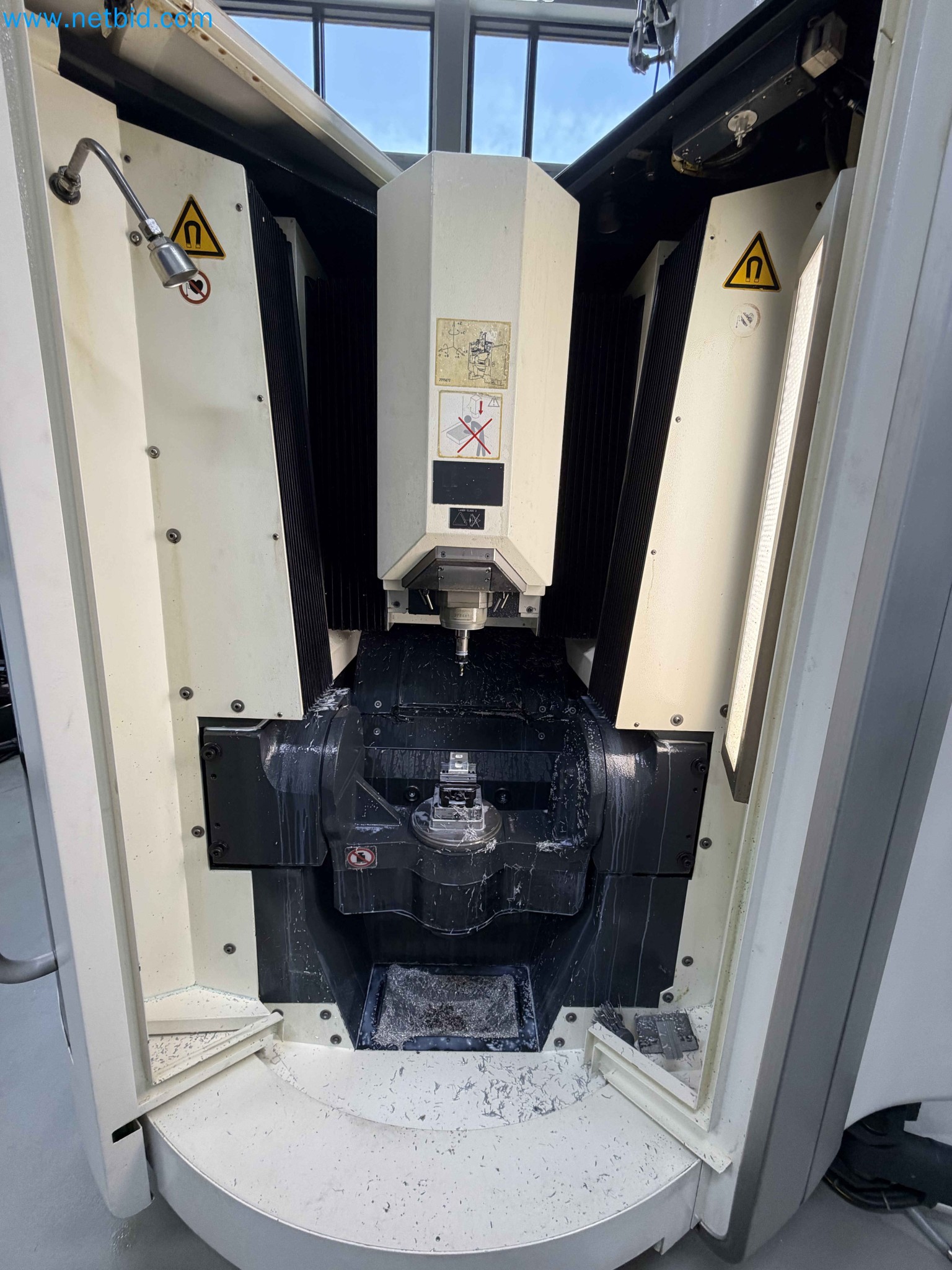

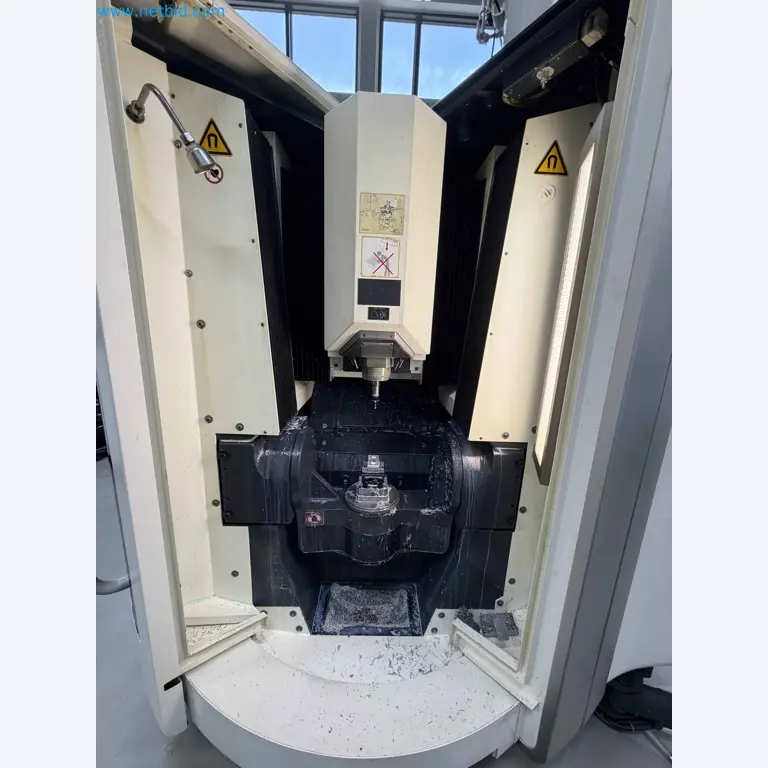

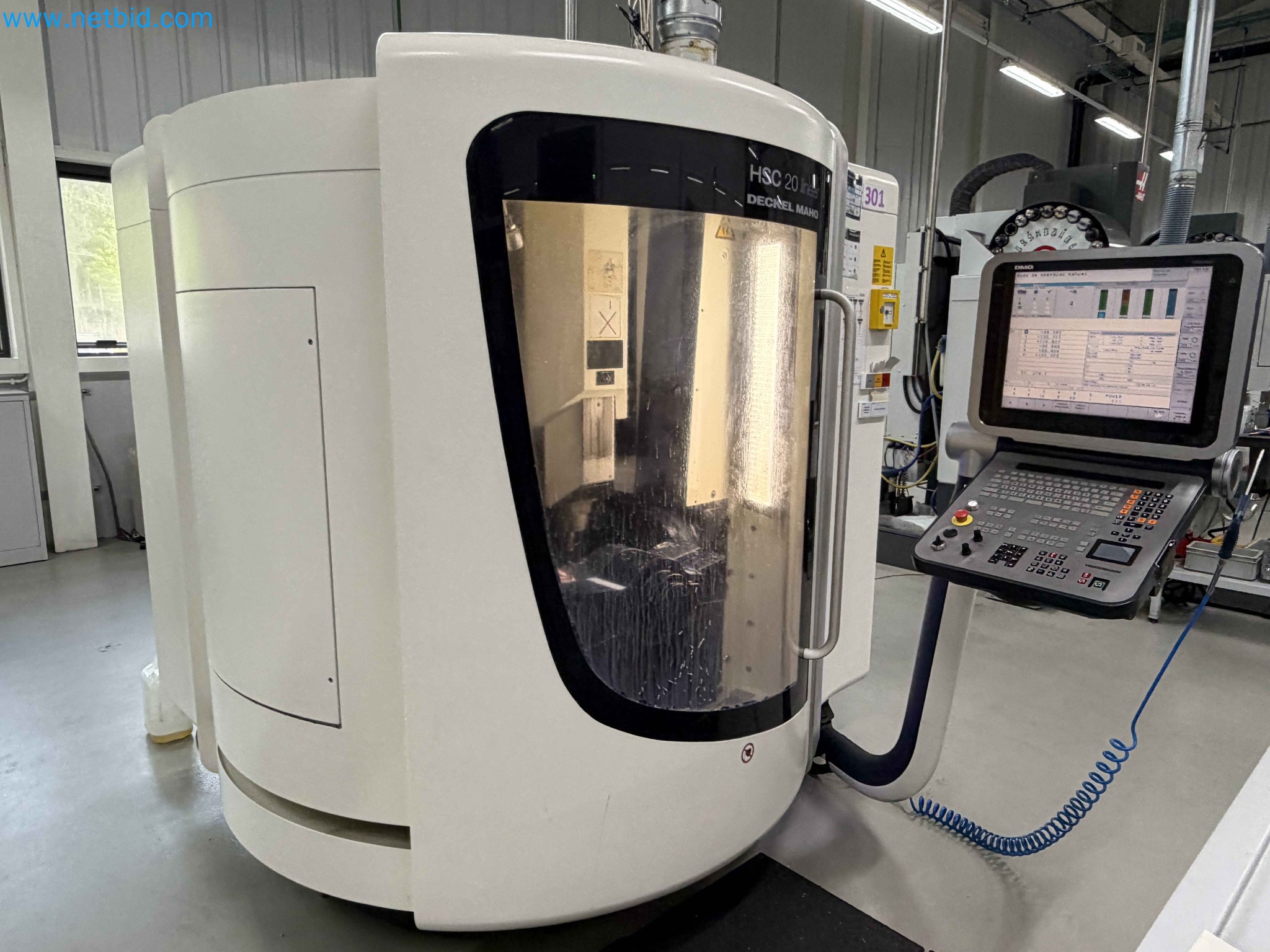

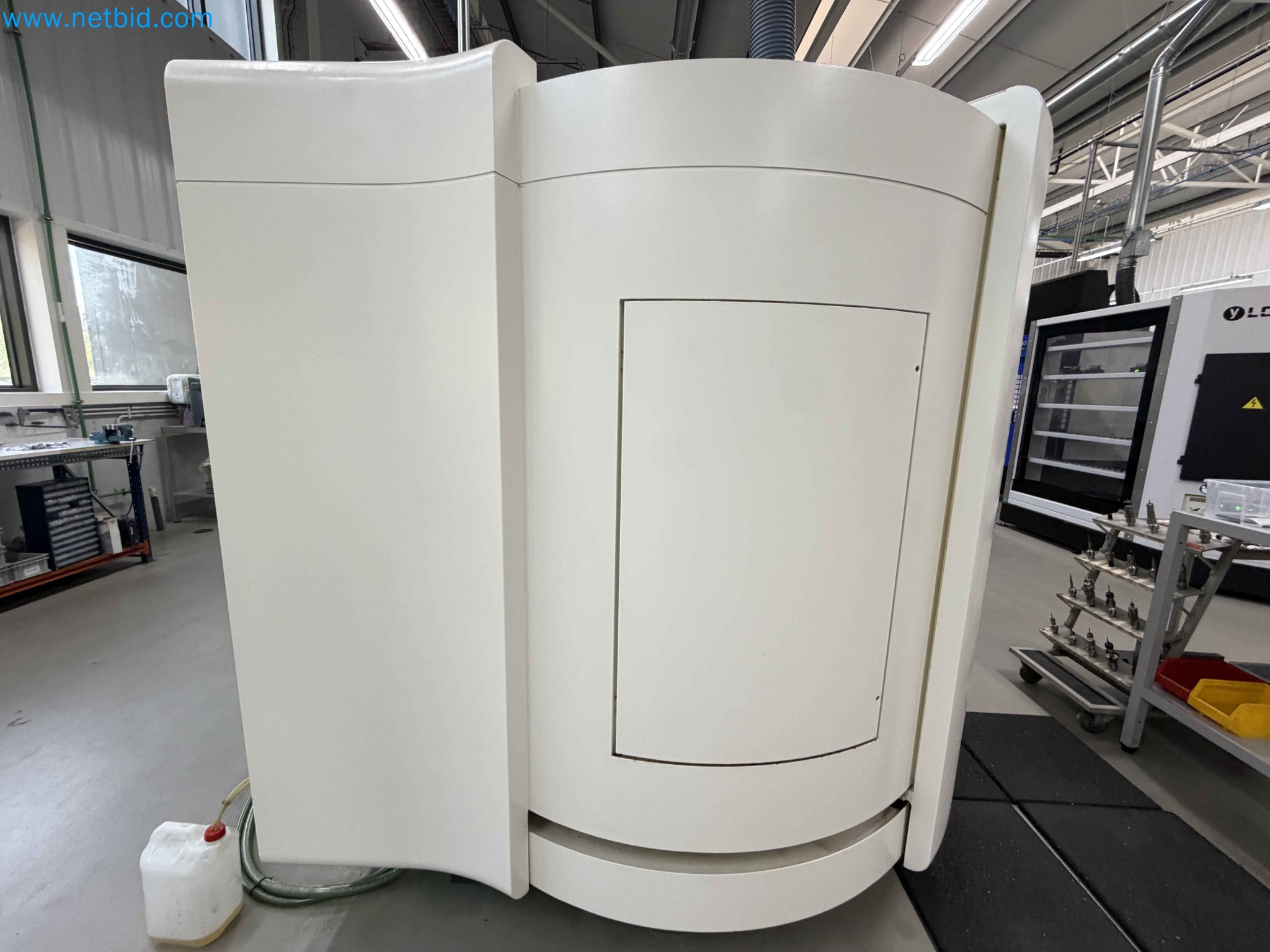

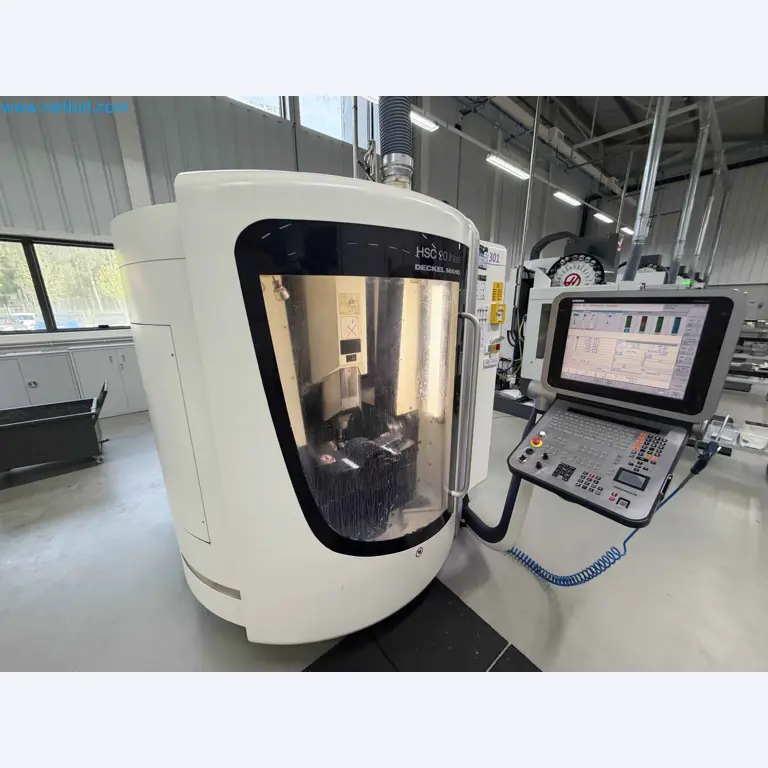

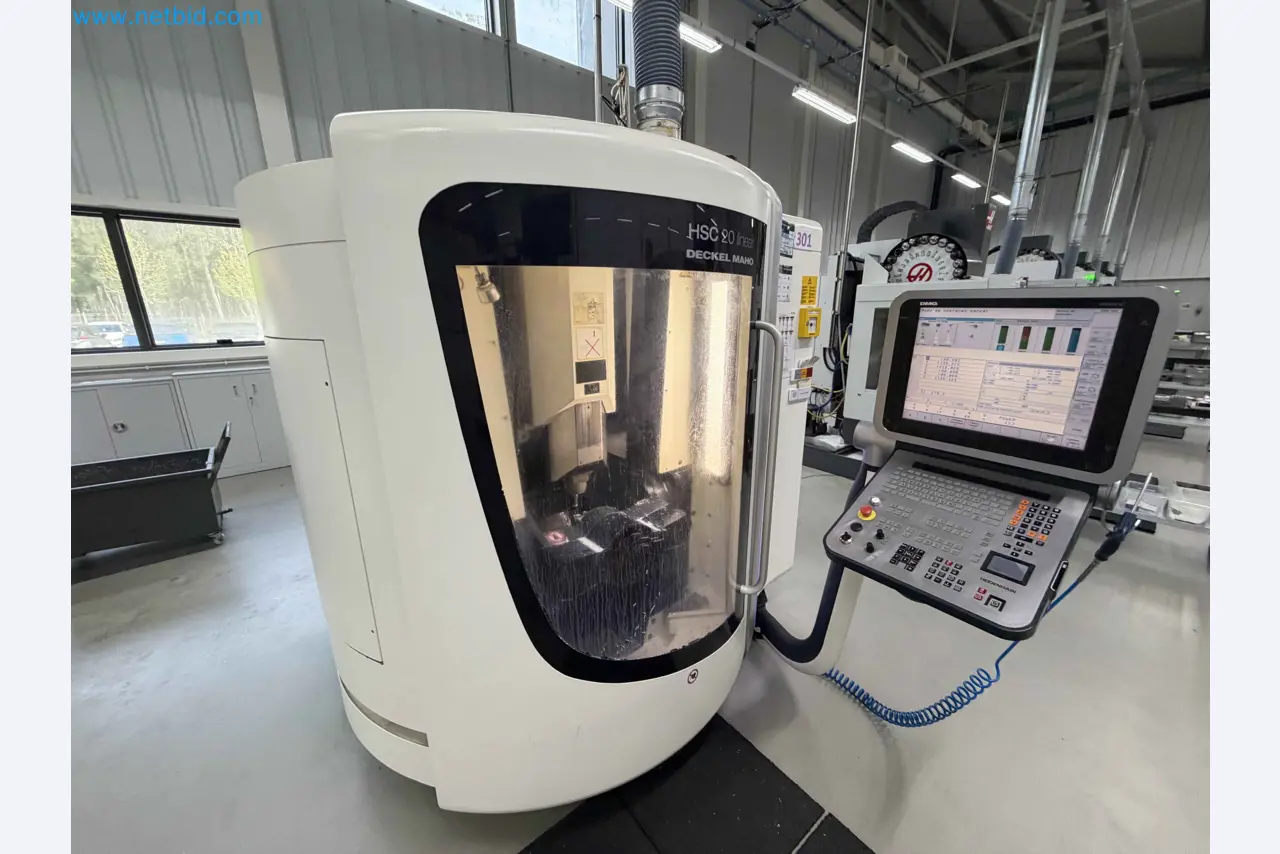

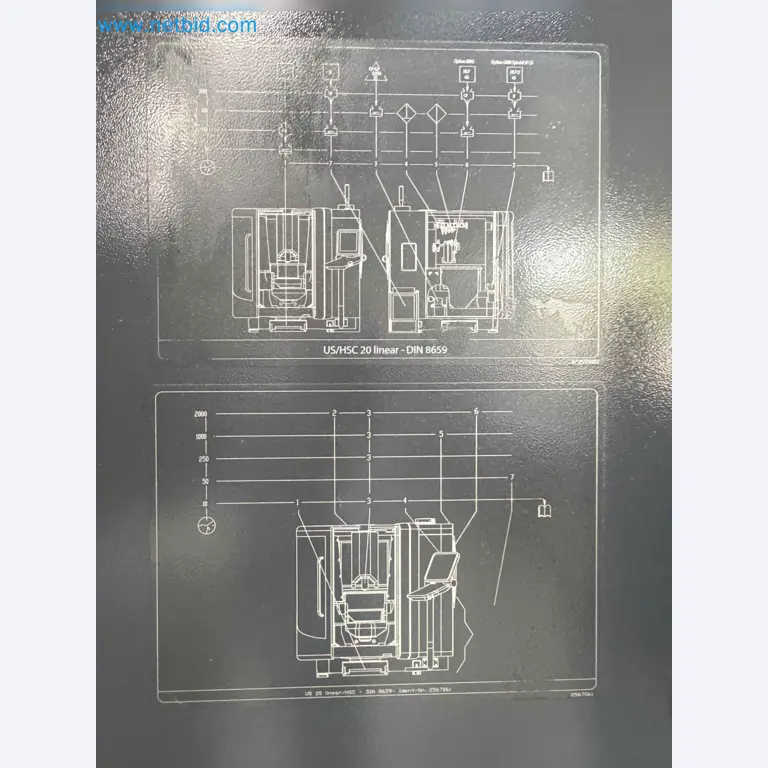

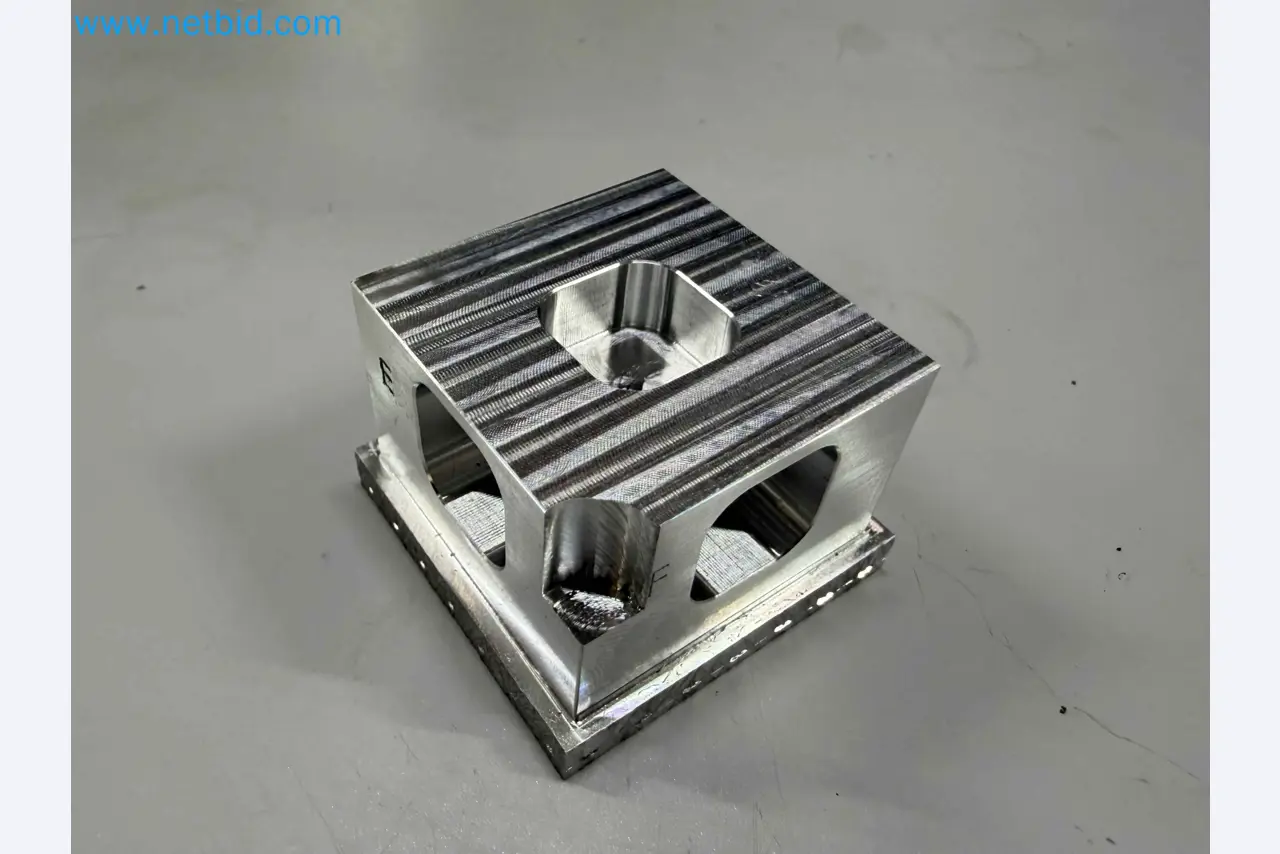

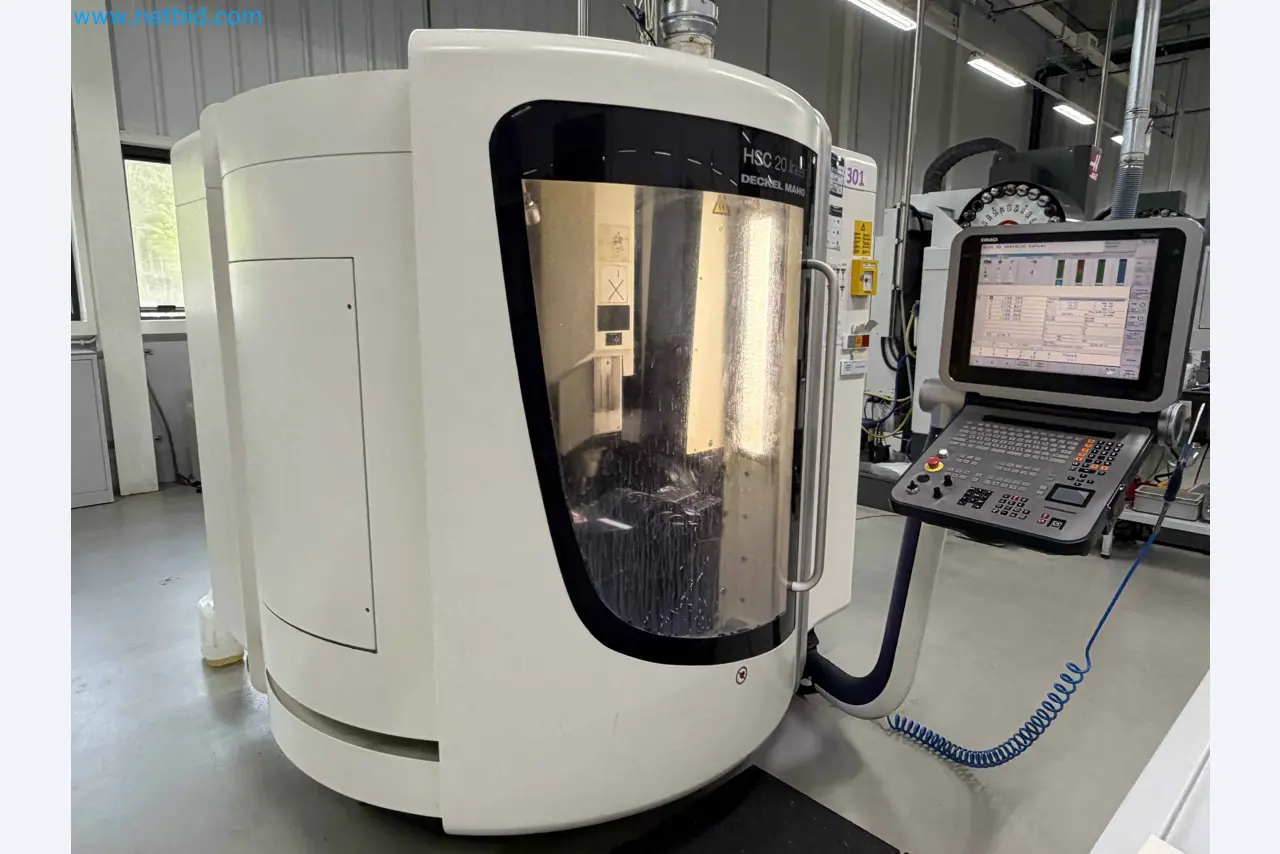

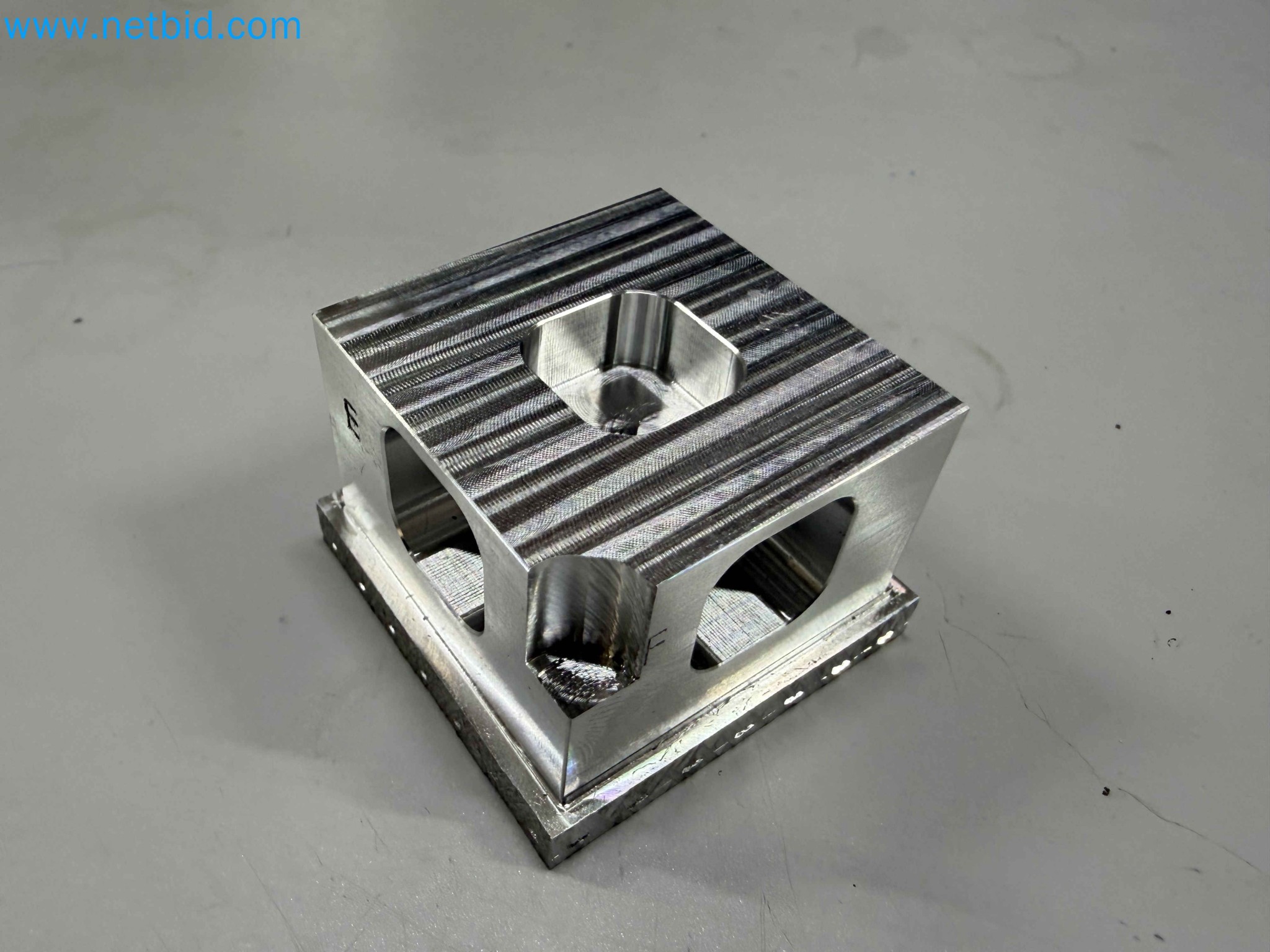

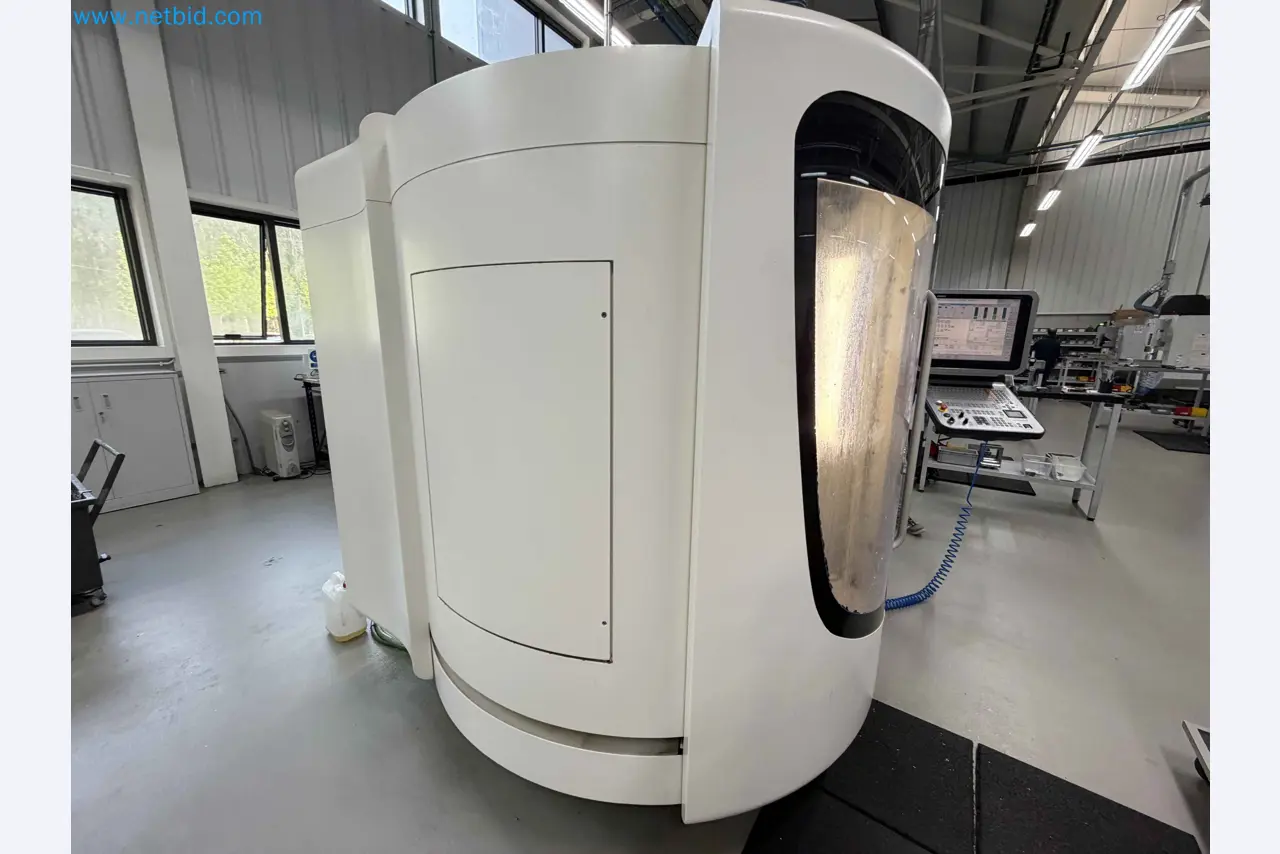

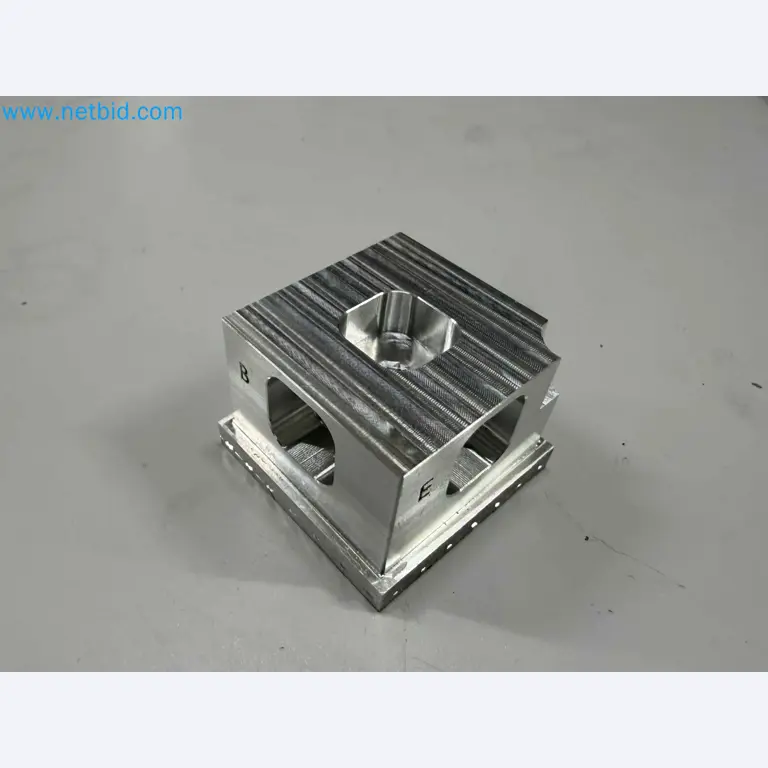

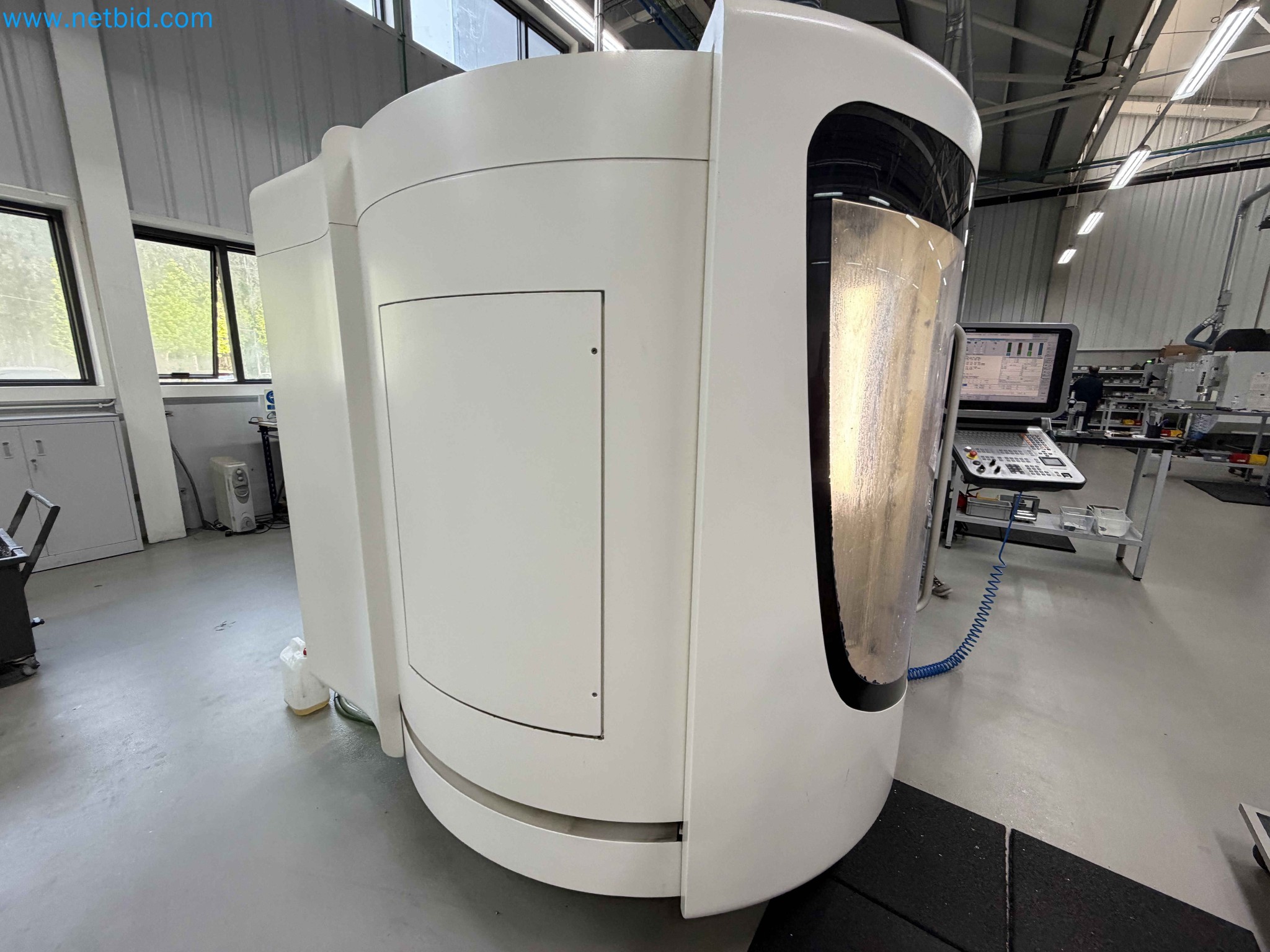

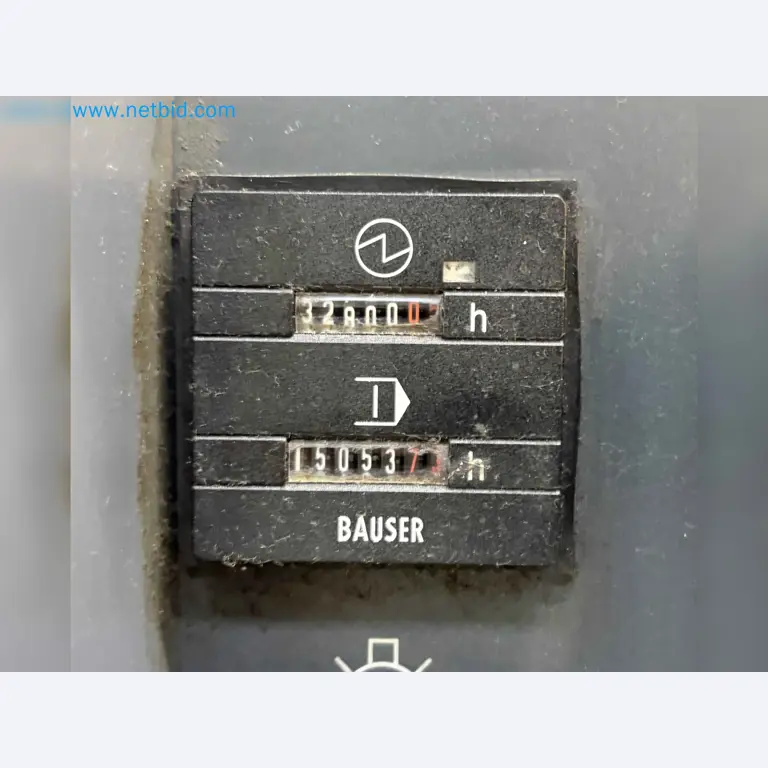

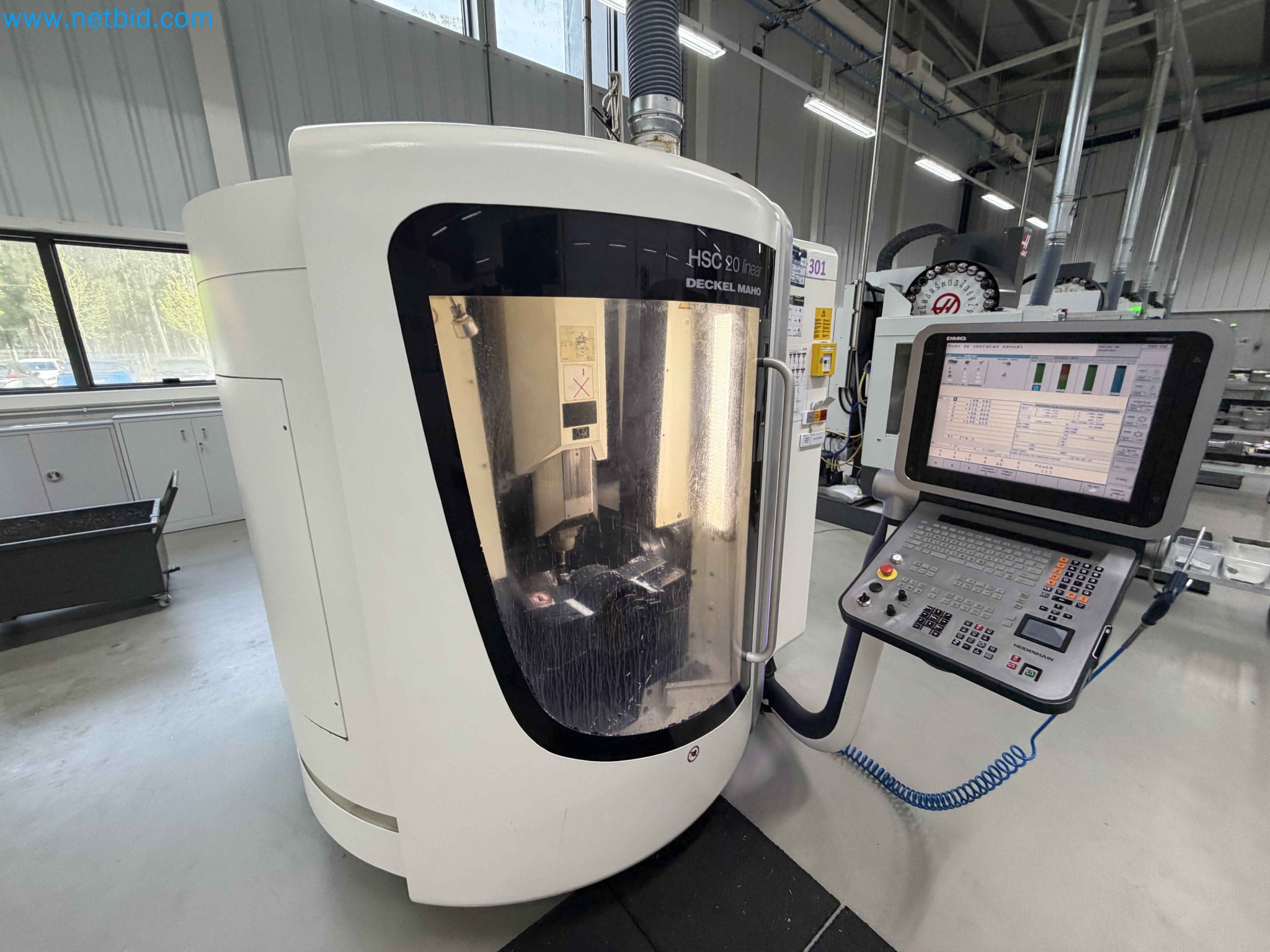

5-Achs-Hochgeschwindigkeits-Bearbeitungszentrum (Linearantrieb) DMG MORI SAUER HSC 20 linearAUCTION#19565-SM01 (19569-1)

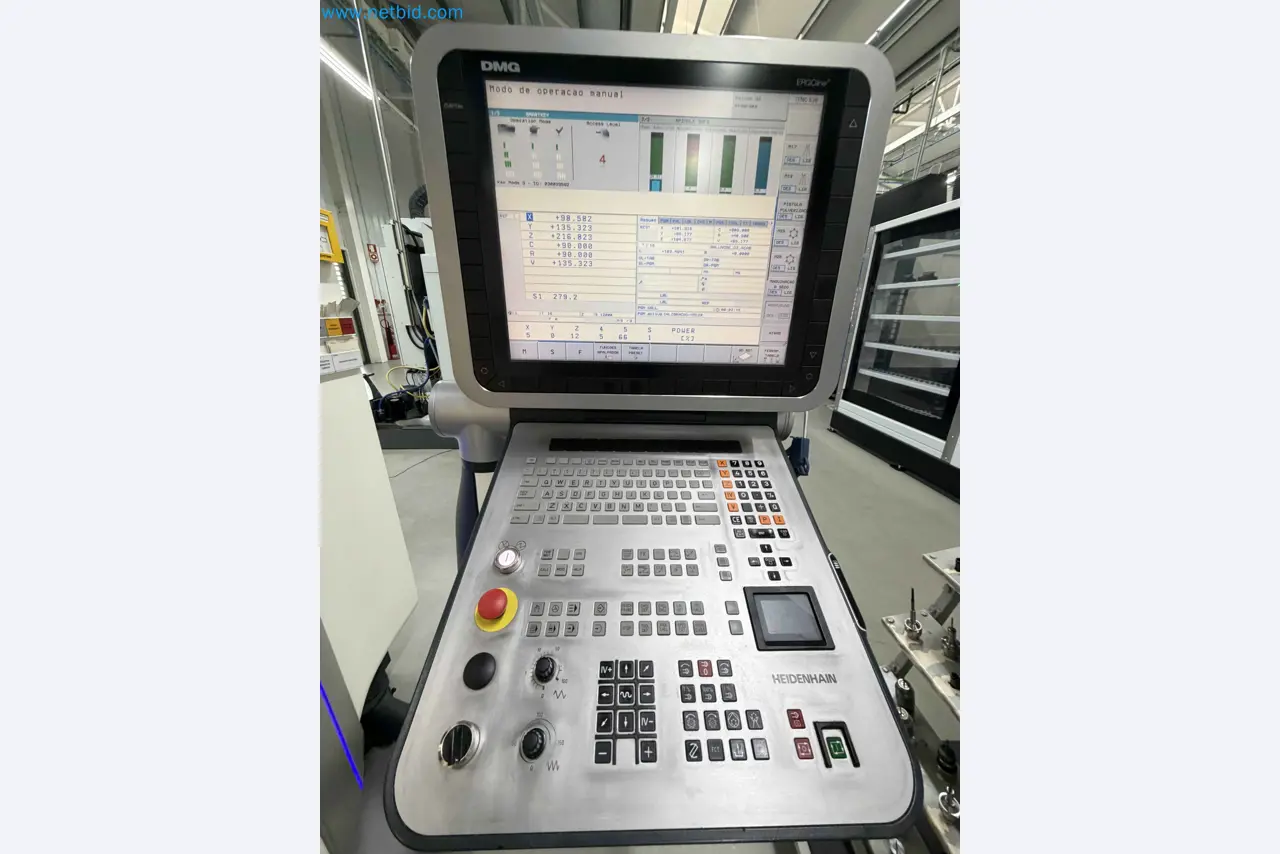

CNC-System

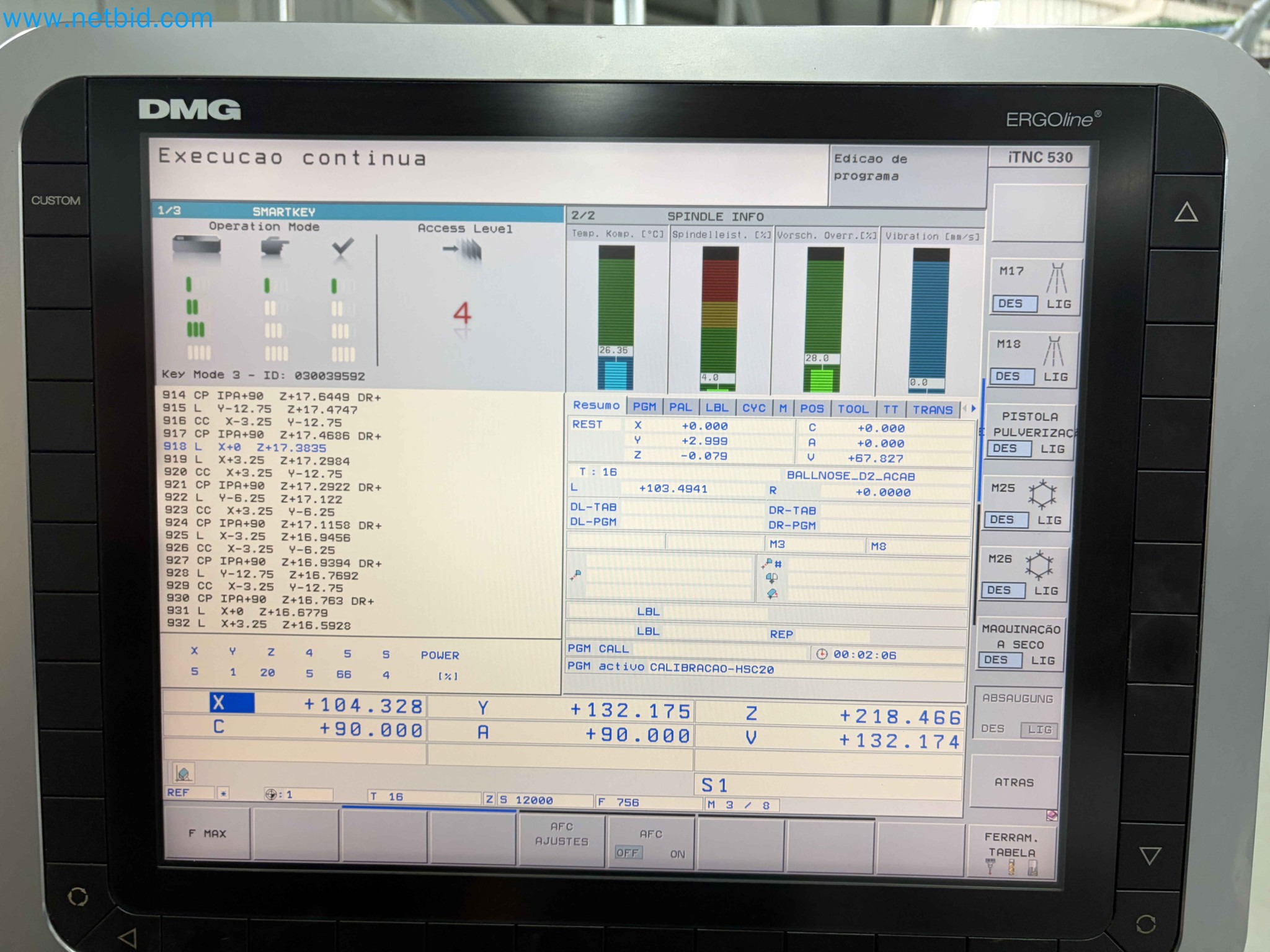

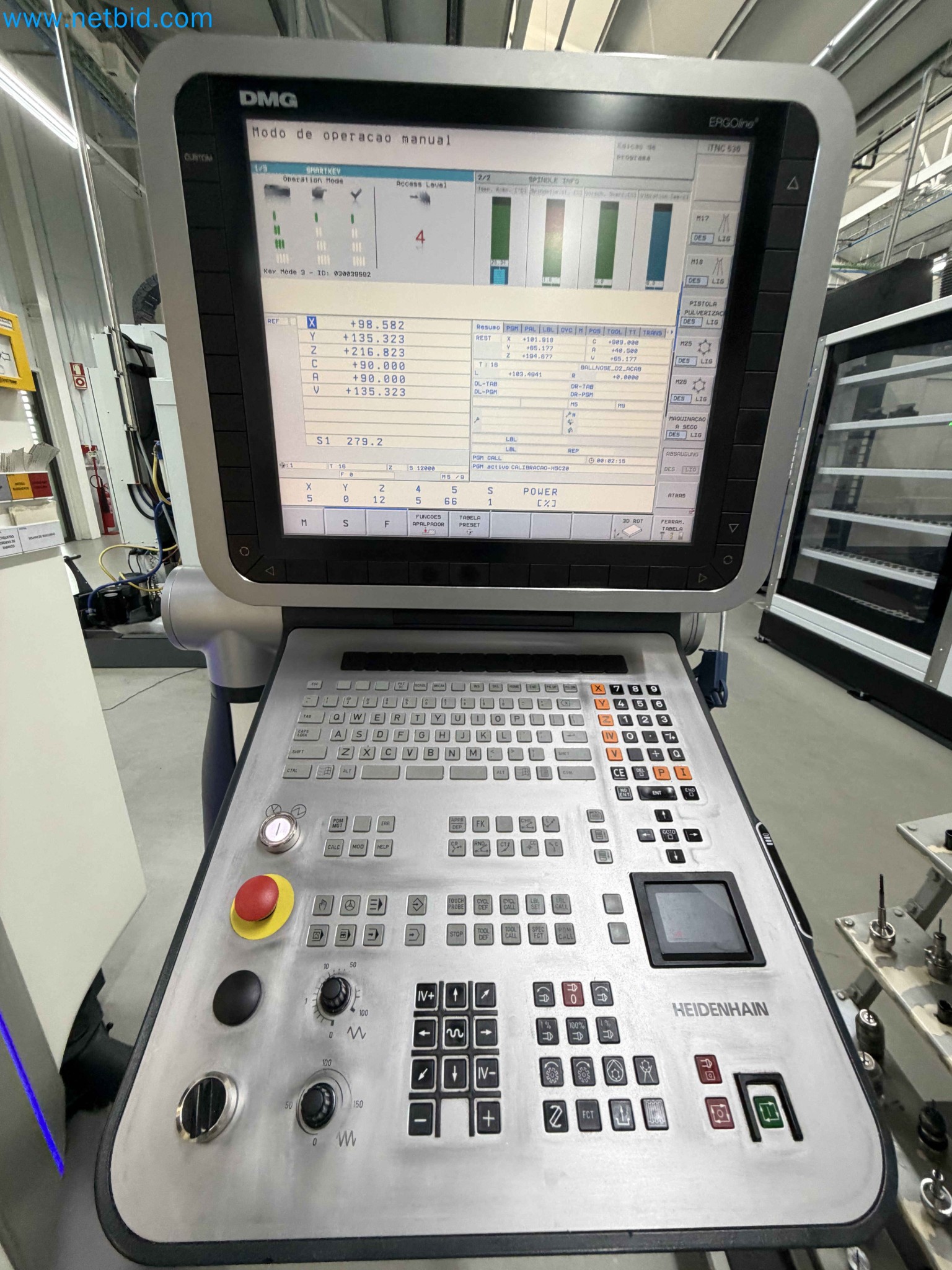

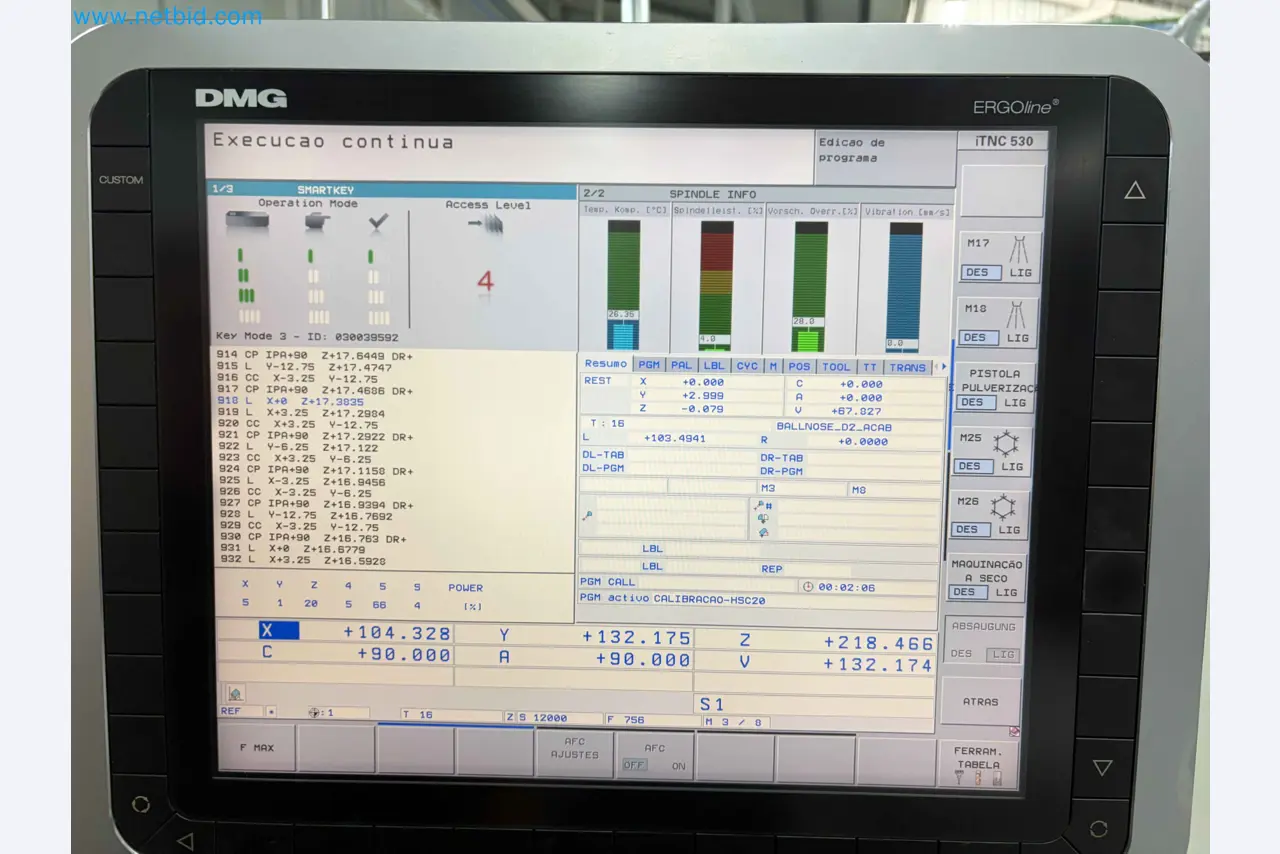

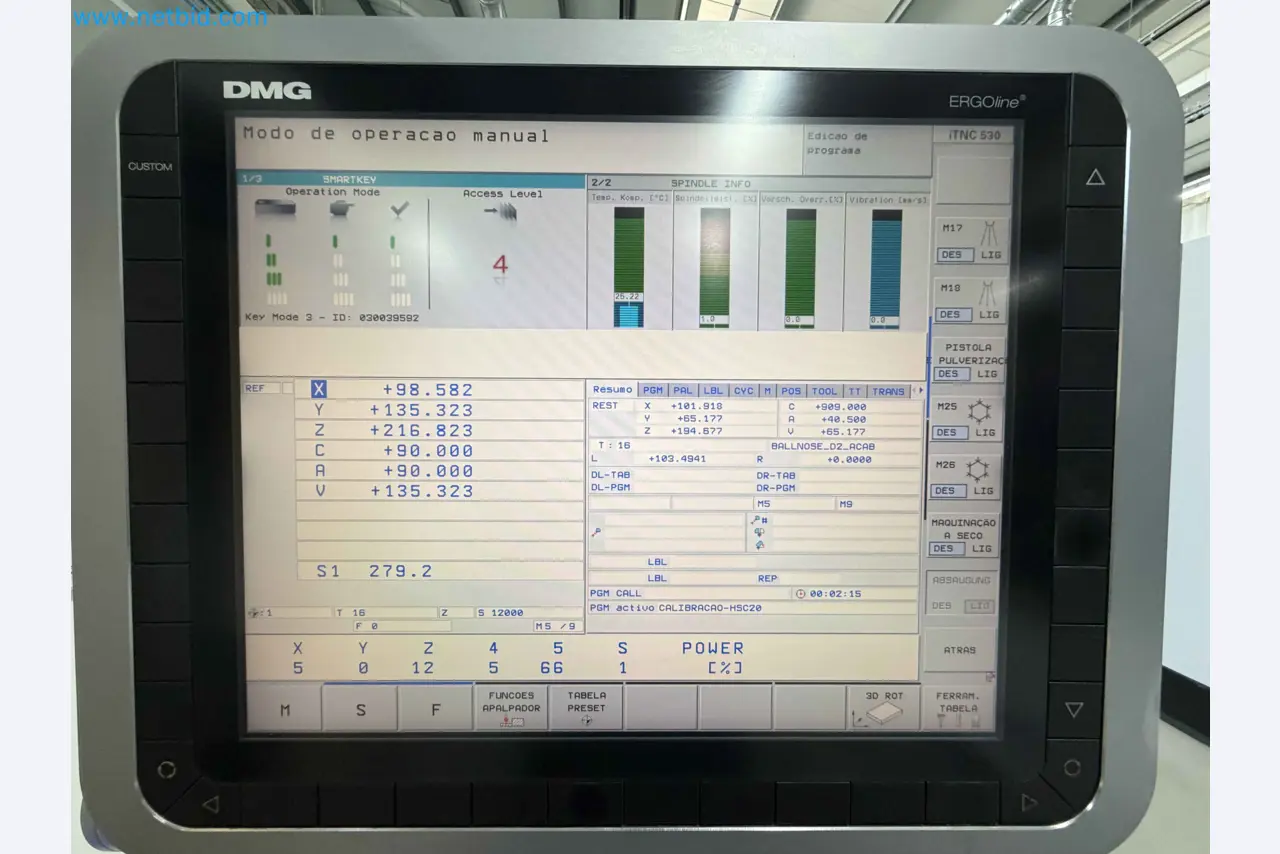

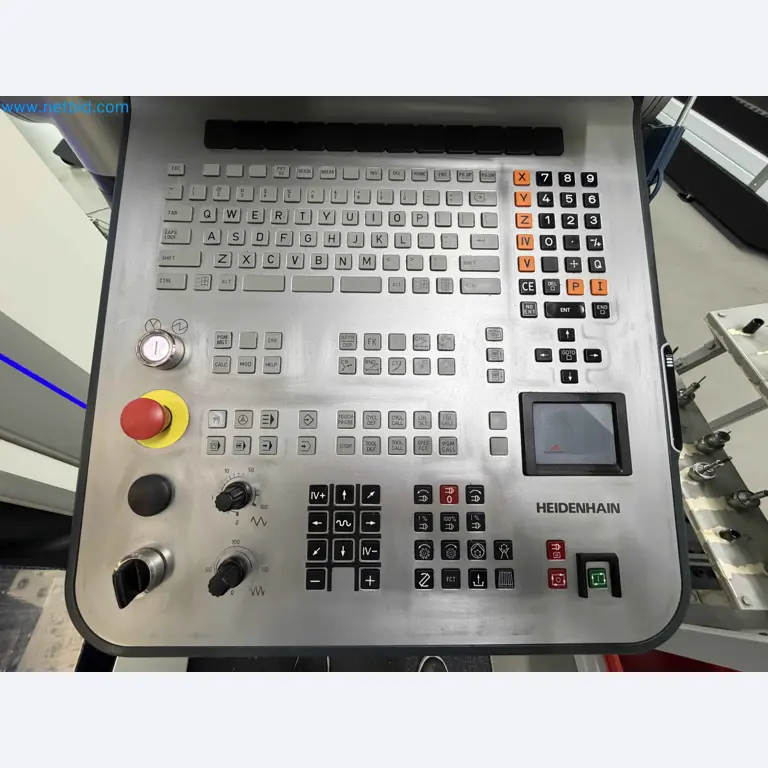

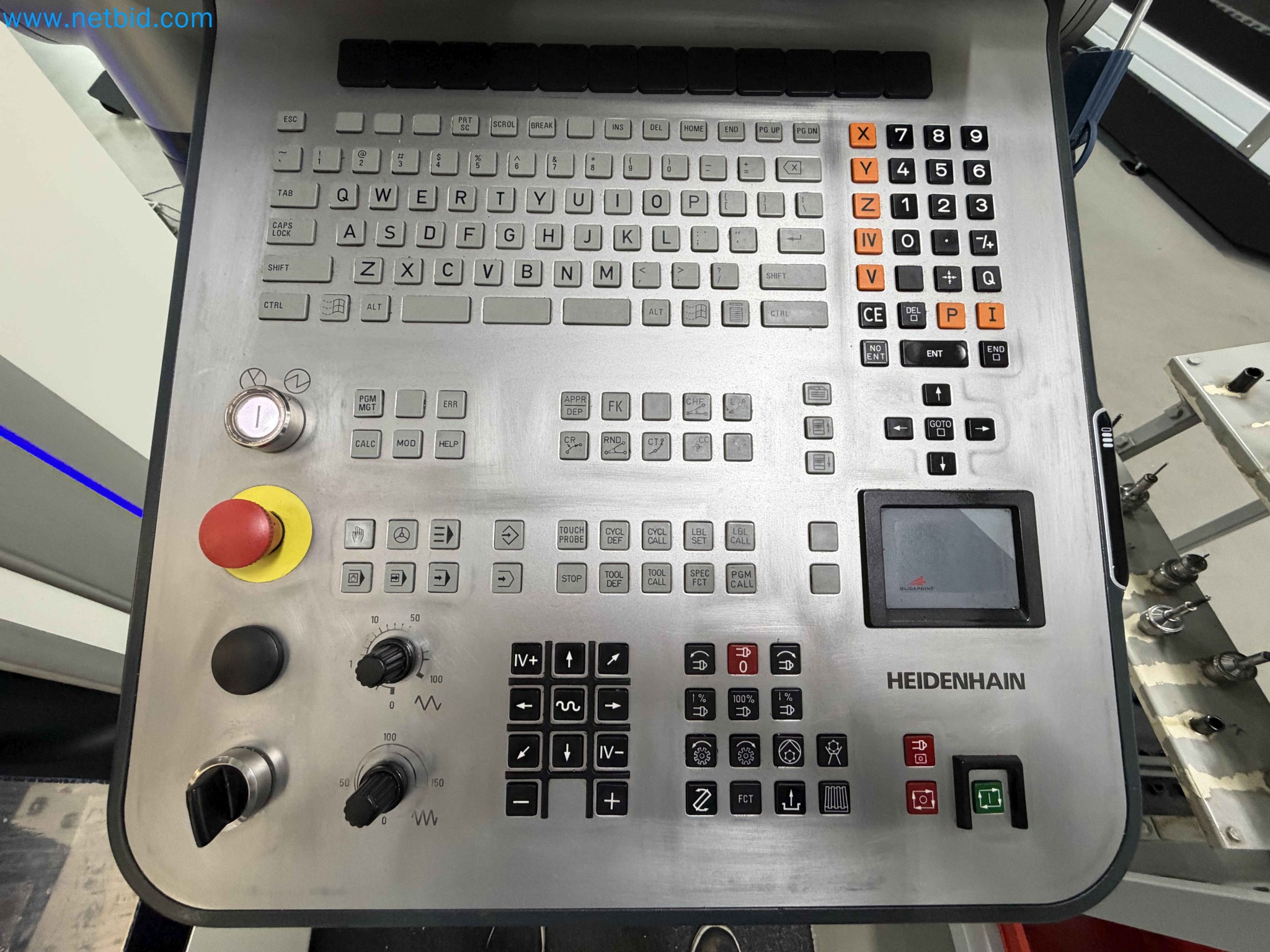

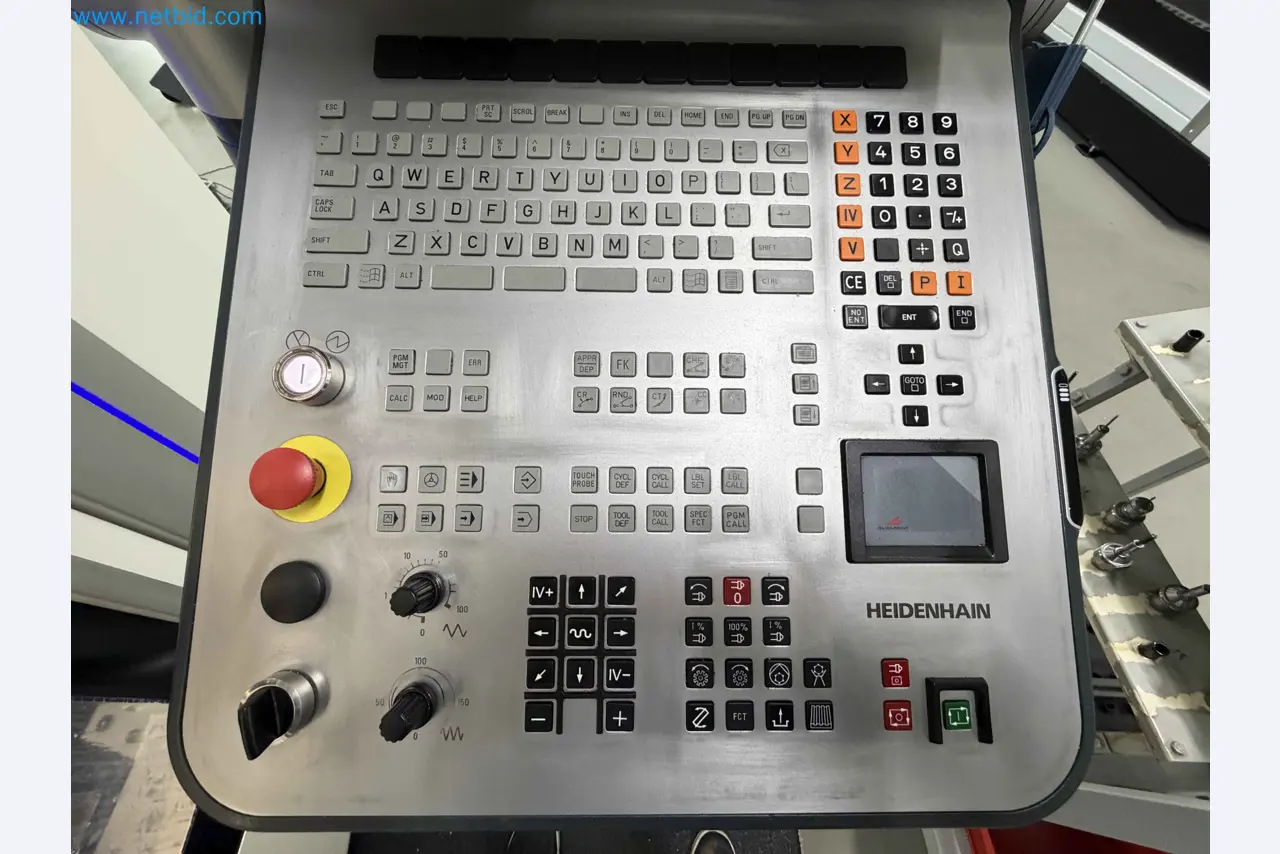

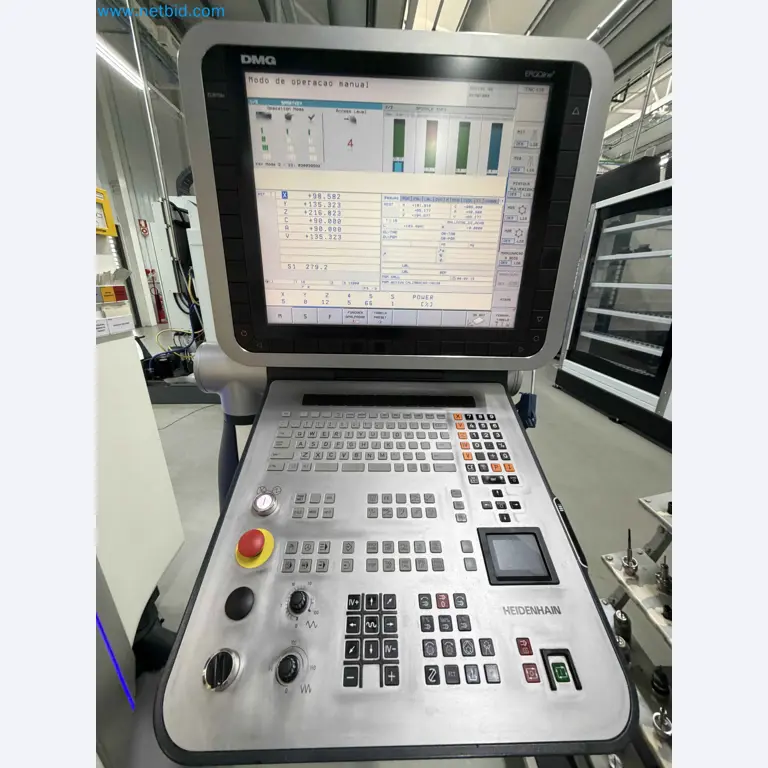

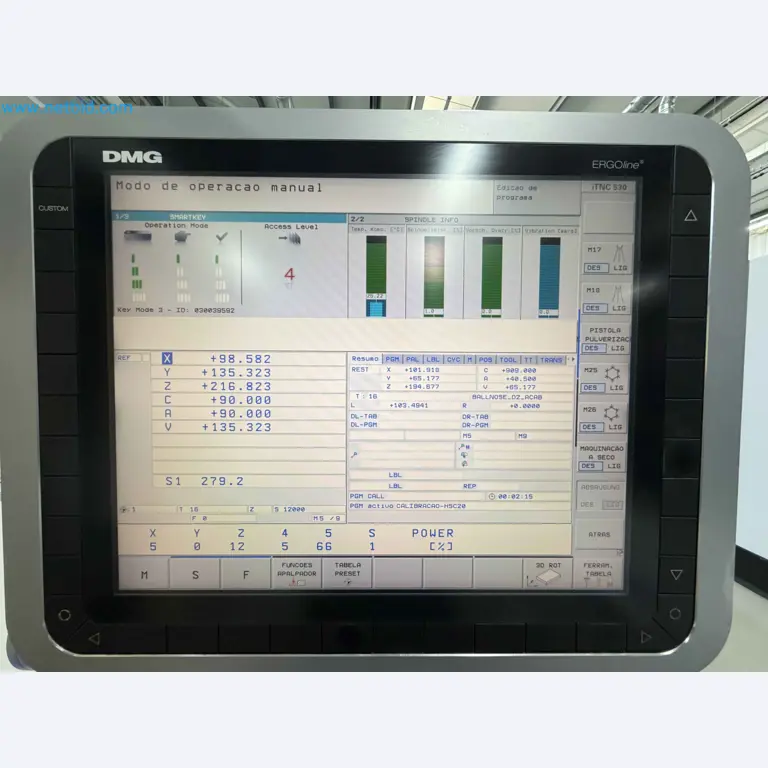

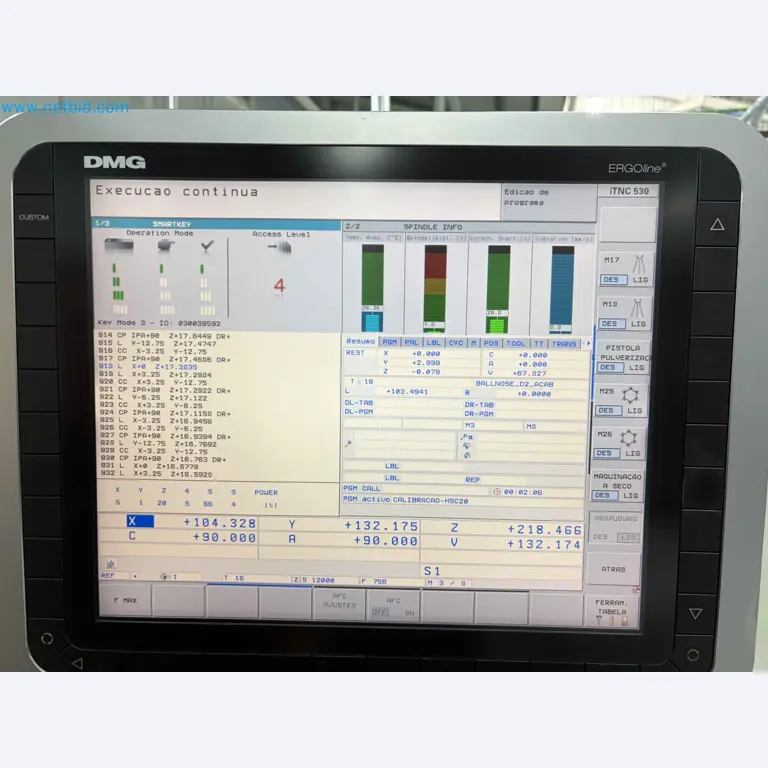

• Steuerung: Heidenhain iTNC 530
• Bedienoberfläche: DMG ERGOline
• Fähigkeiten:

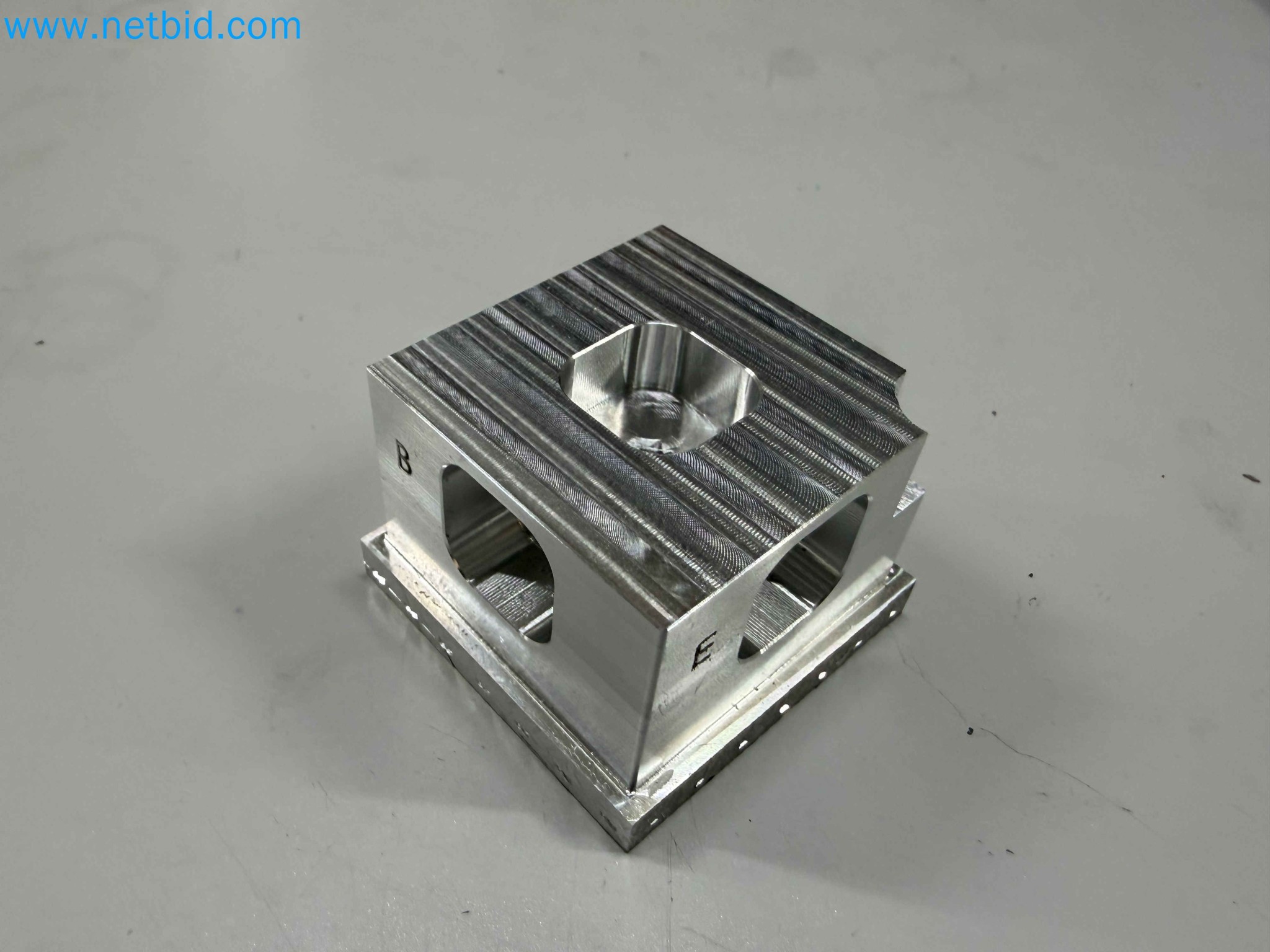

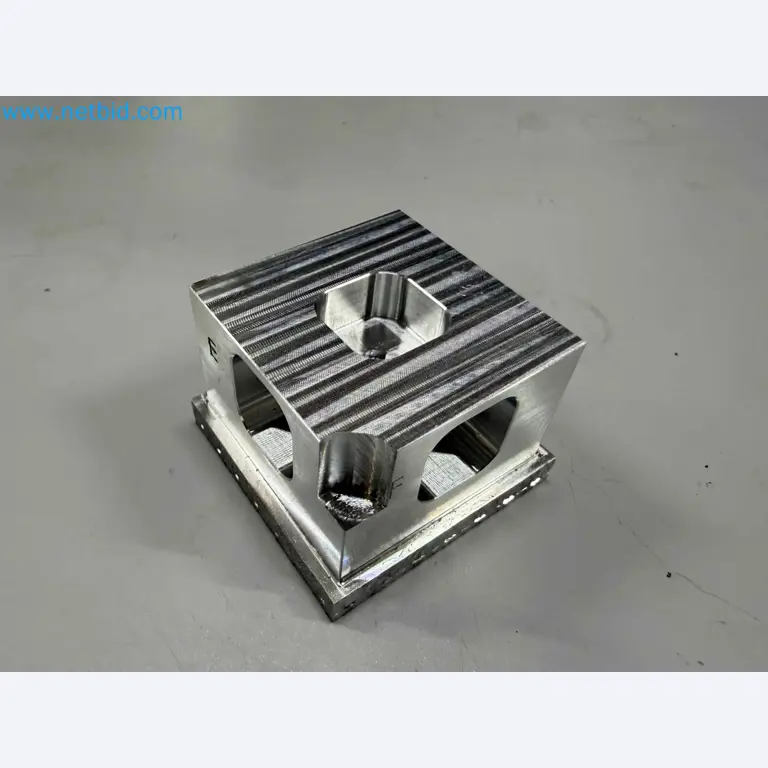

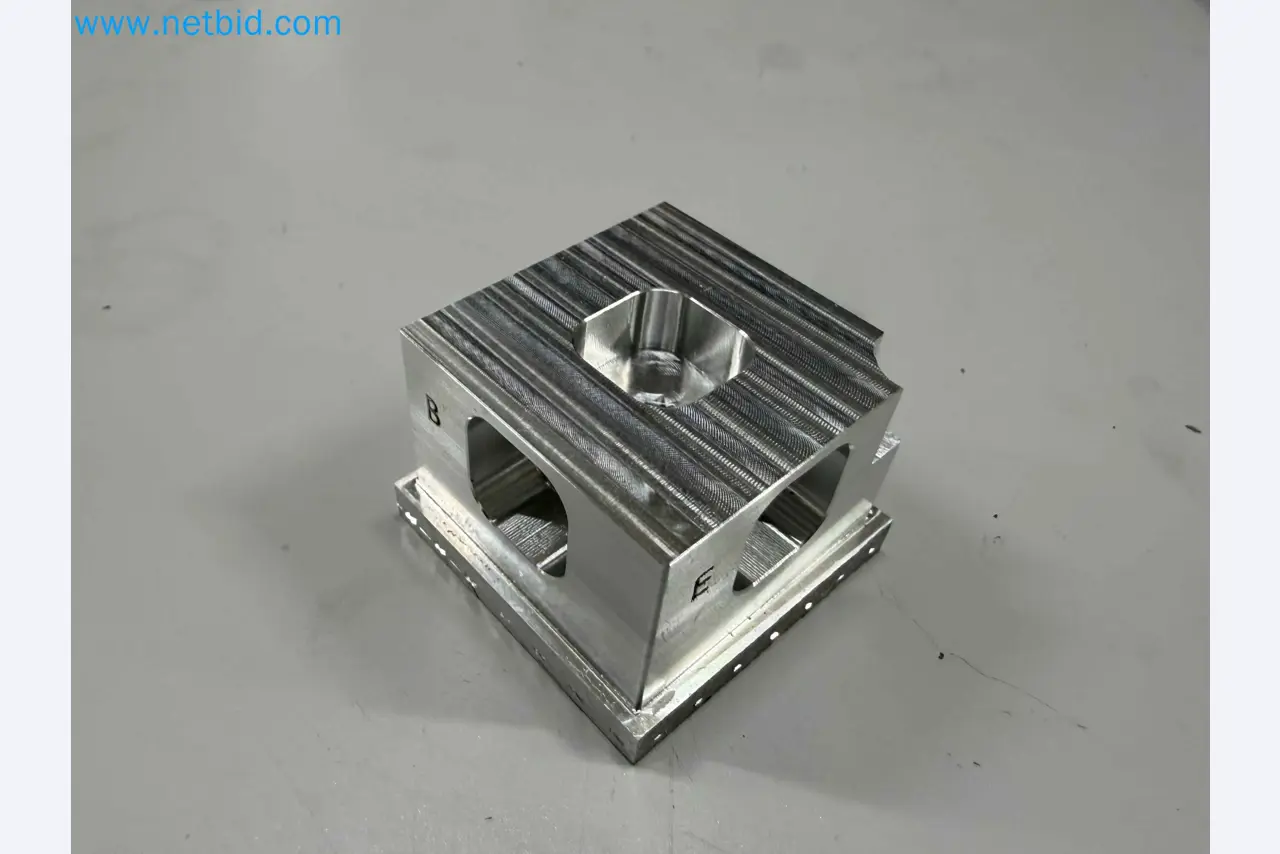

  • hochpräzise 3D-Bearbeitung
  • 5-Achsen-Interpolation
  • fortgeschrittene HSC-Zyklen

Kinematik und Achsen
Technologie

• Konfiguration: 5 simultane Achsen (X, Y, Z + A + C)
• Linearmotoren in den Achsen X, Y, Z
  • keine Kugelgewindetriebe
  • kein Umkehrspiel
  • hohe Präzision und Dynamik

Vorschübe und Geschwindigkeiten

• Max. programmierbarer Vorschub: 40.000 mm/min (40 m/min)
• Eilgang: 40 m/min
• Auflösung: 0,001 mm (1 µm)
• Handbetrieb: 20 – 5.000 mm/min

Verfahrwege

• X: 200 mm
• Y: 200 mm
• Z: 280 mm

Genauigkeit

• Auflösung: 0,001 mm
• Positioniergenauigkeit: ~0,005 mm

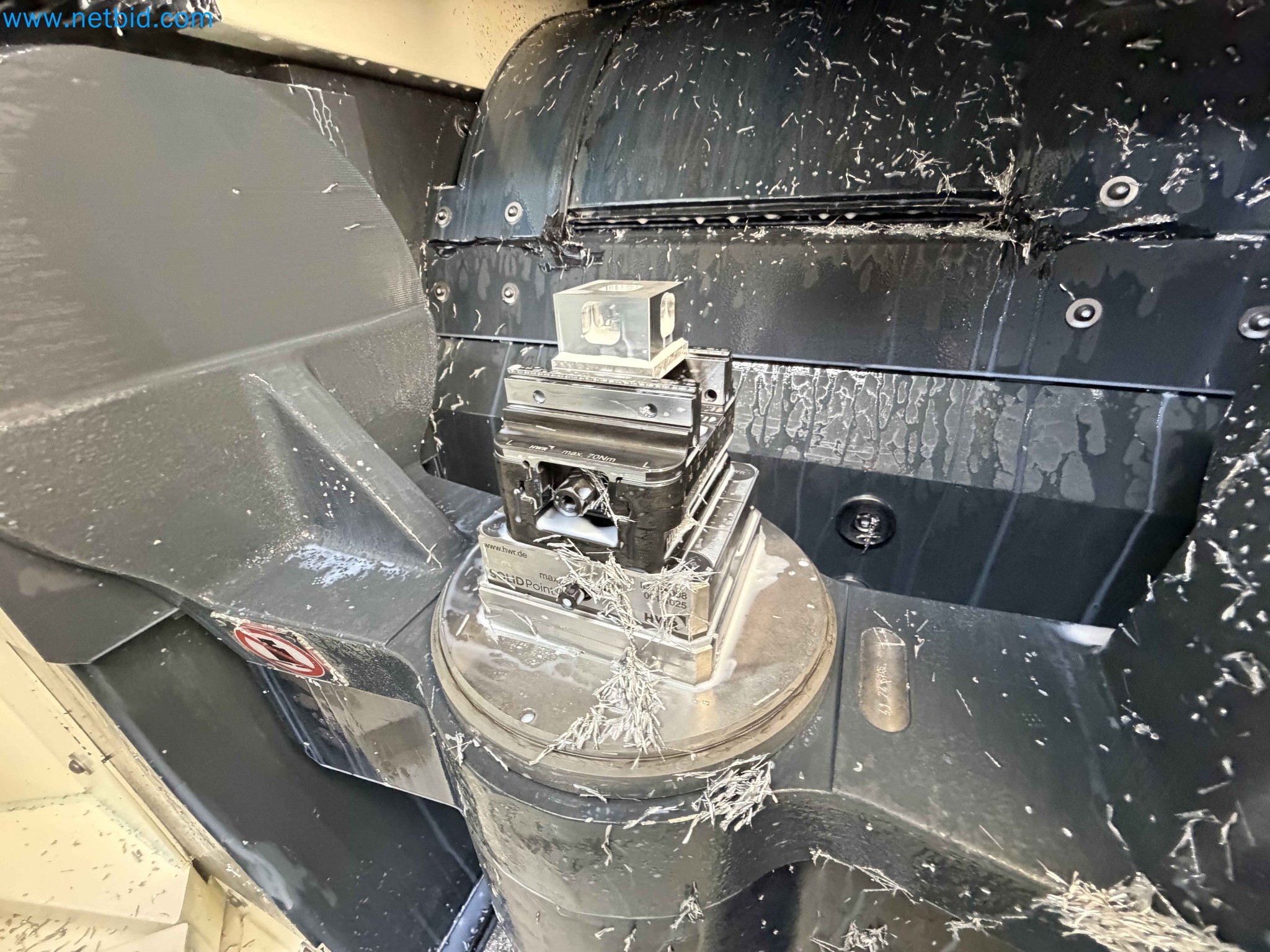

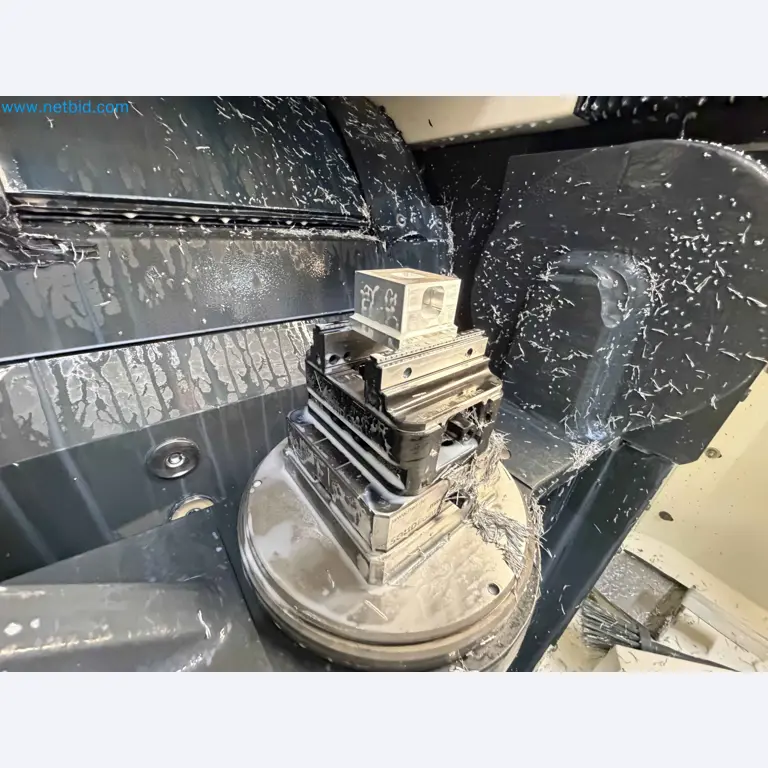

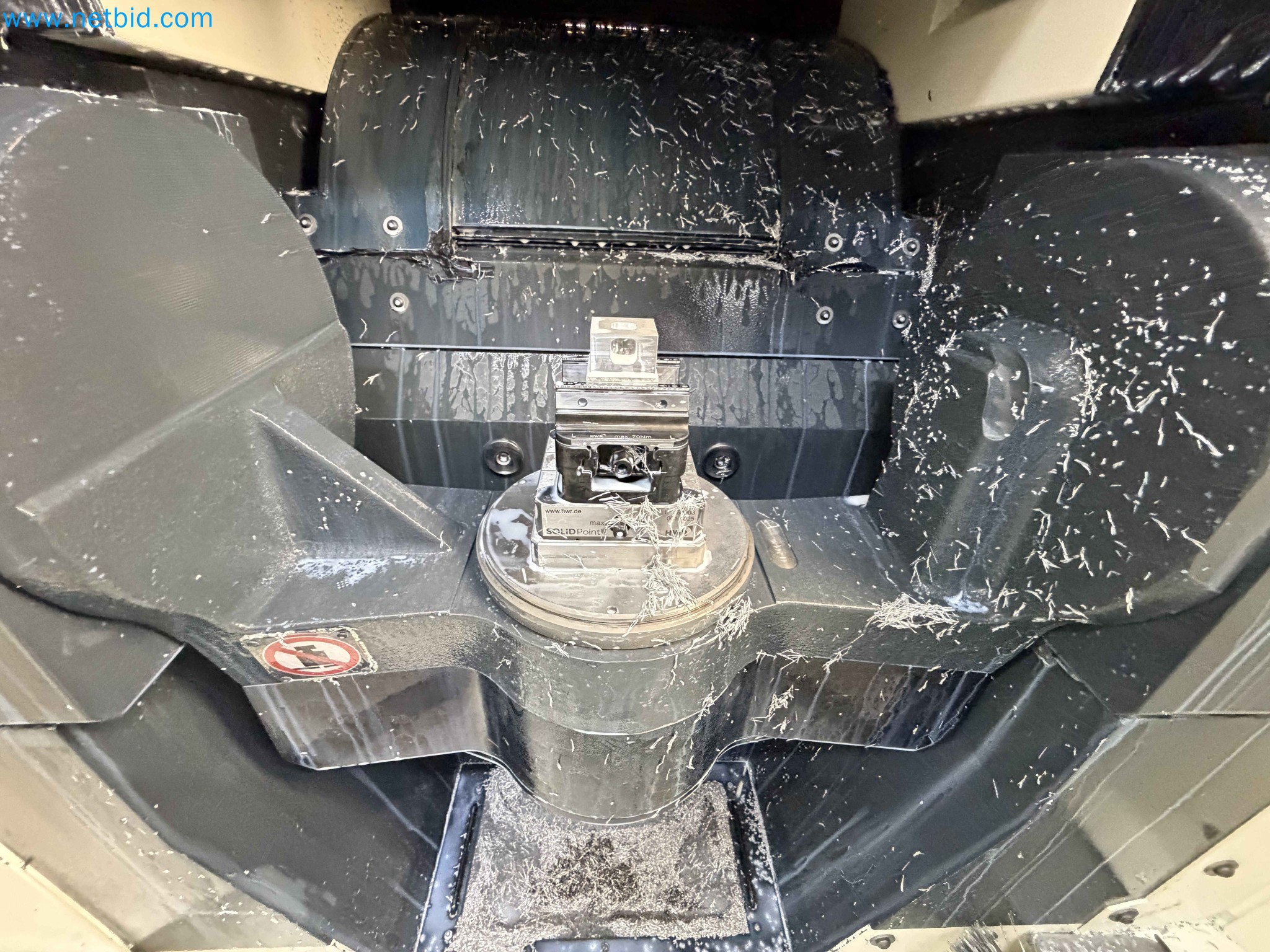

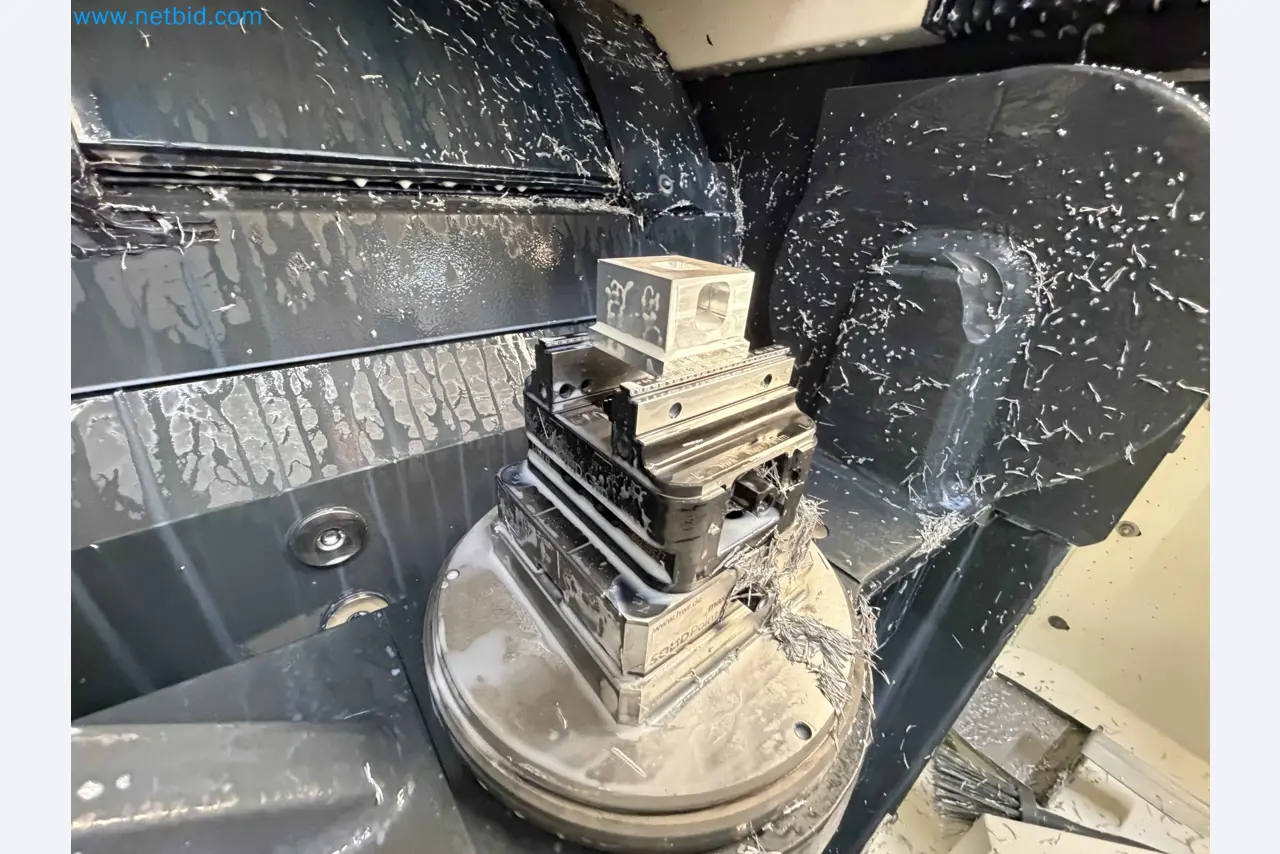

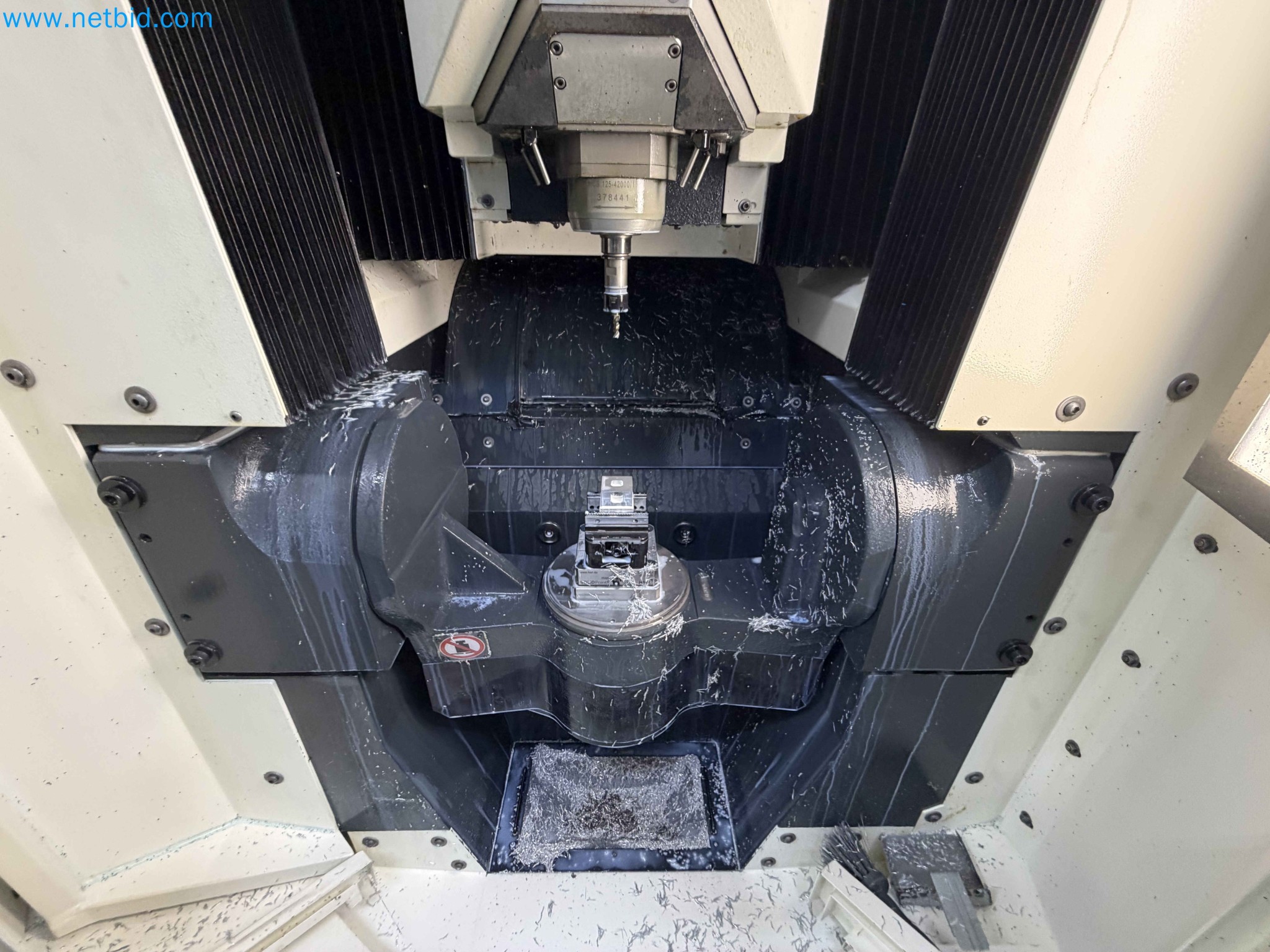

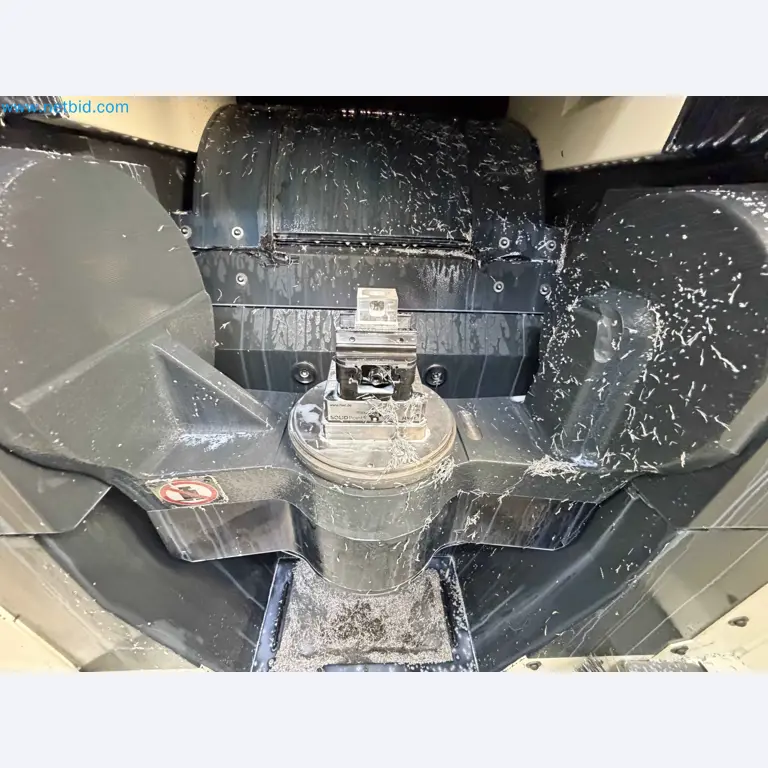

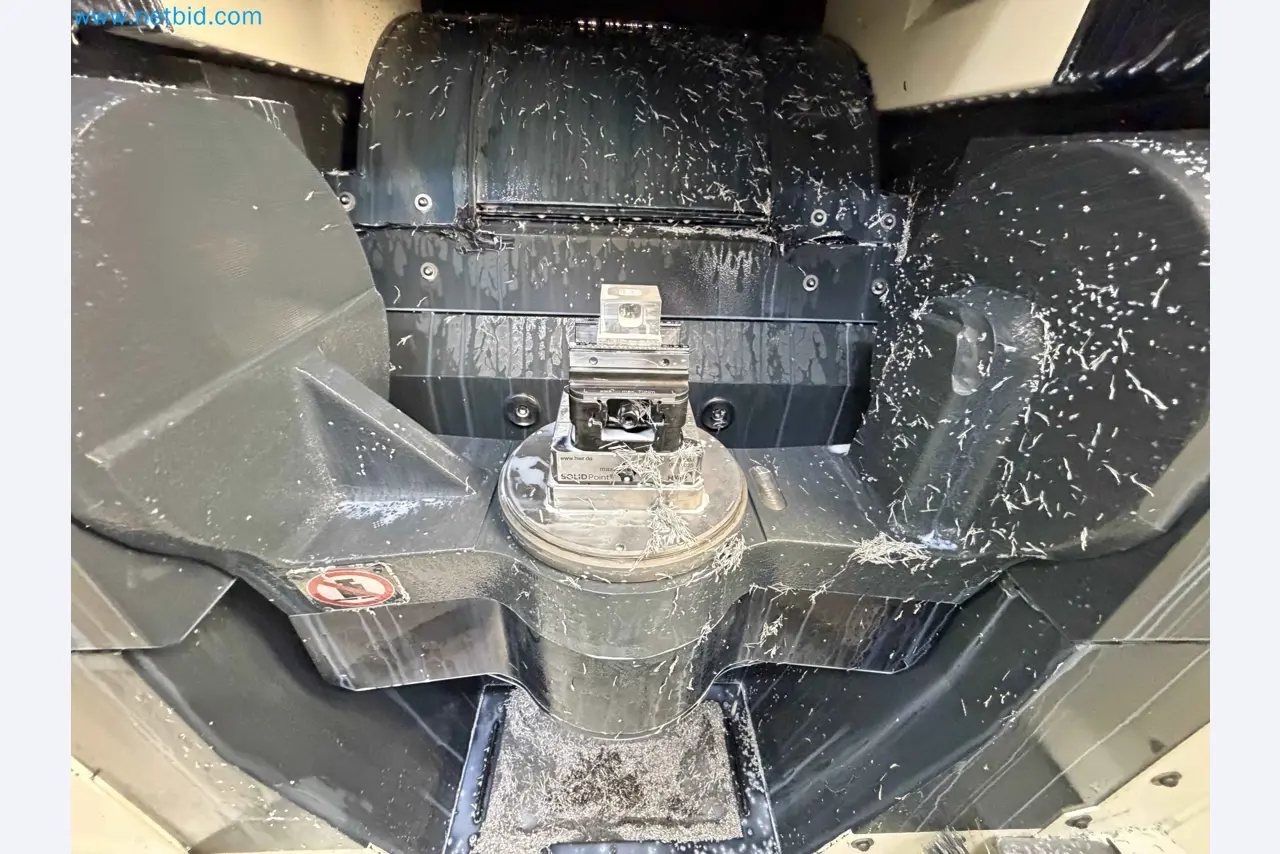

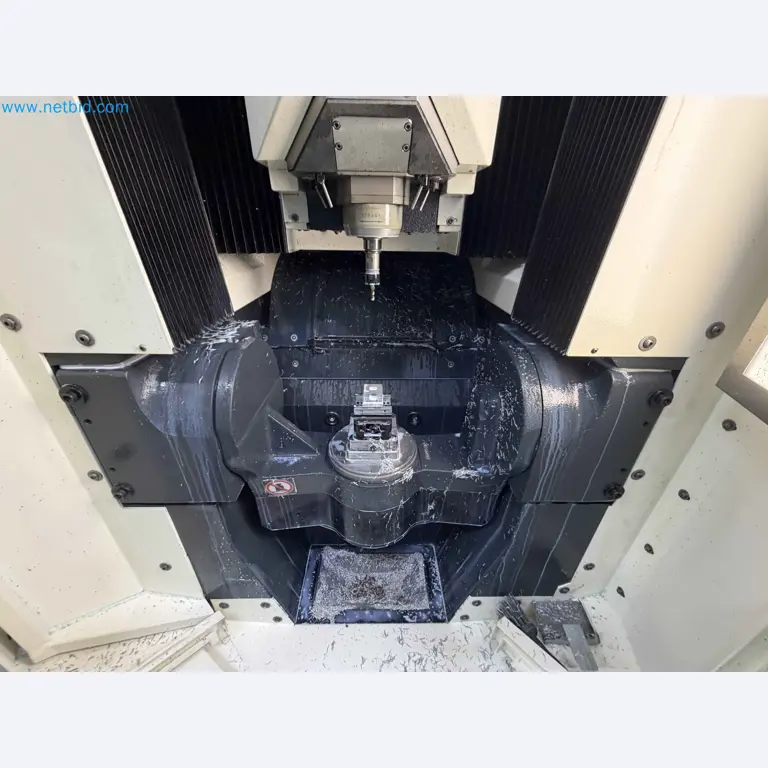

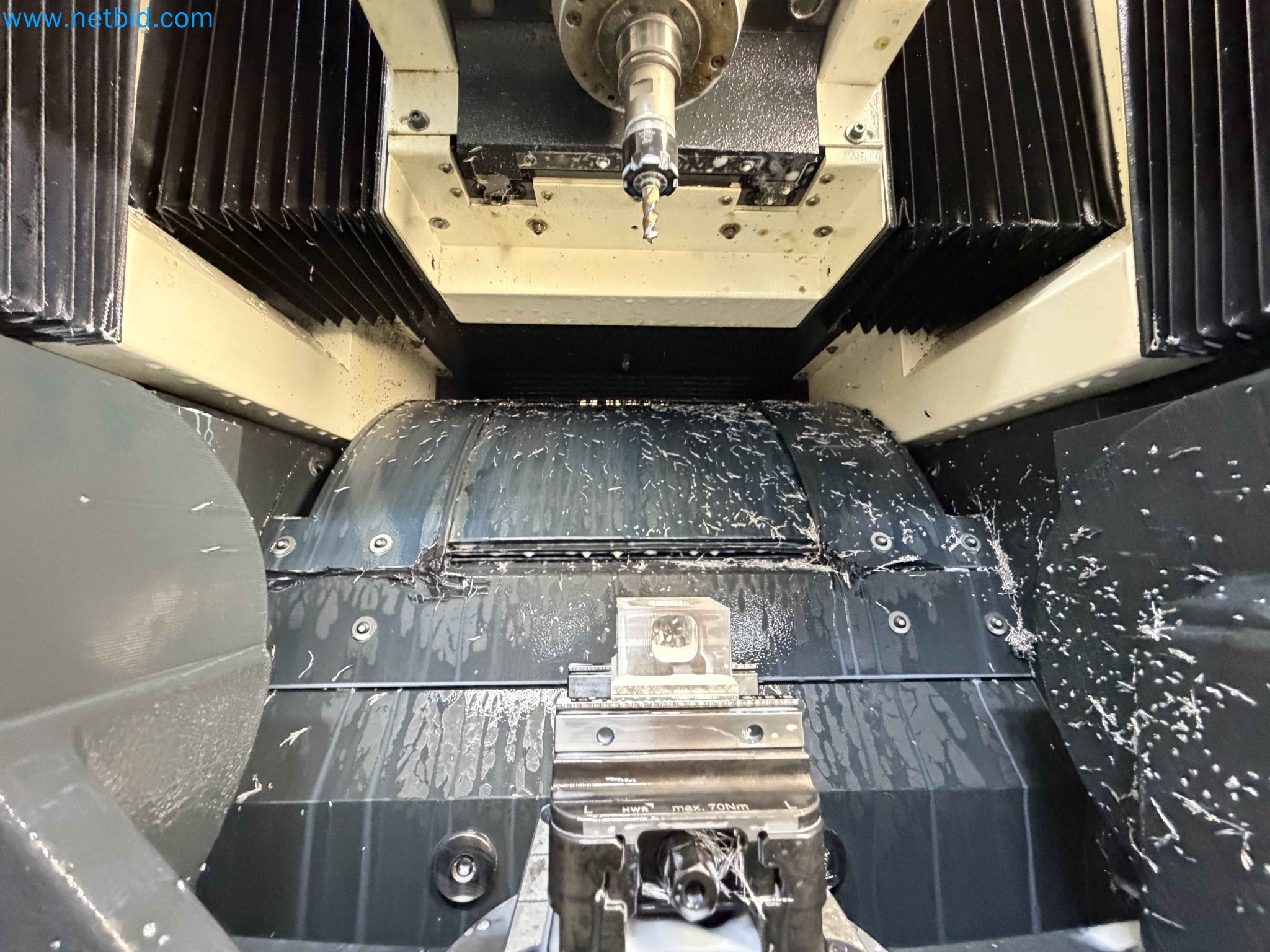

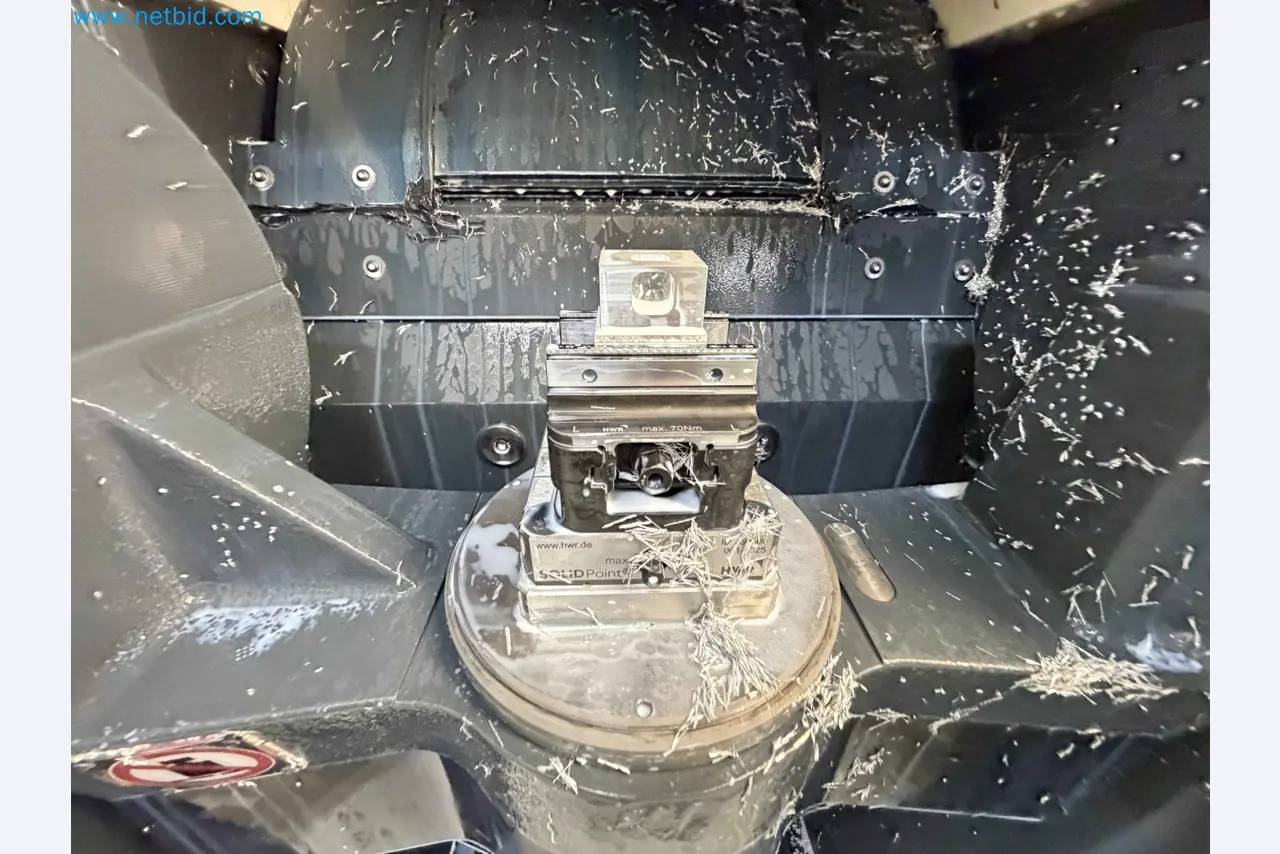

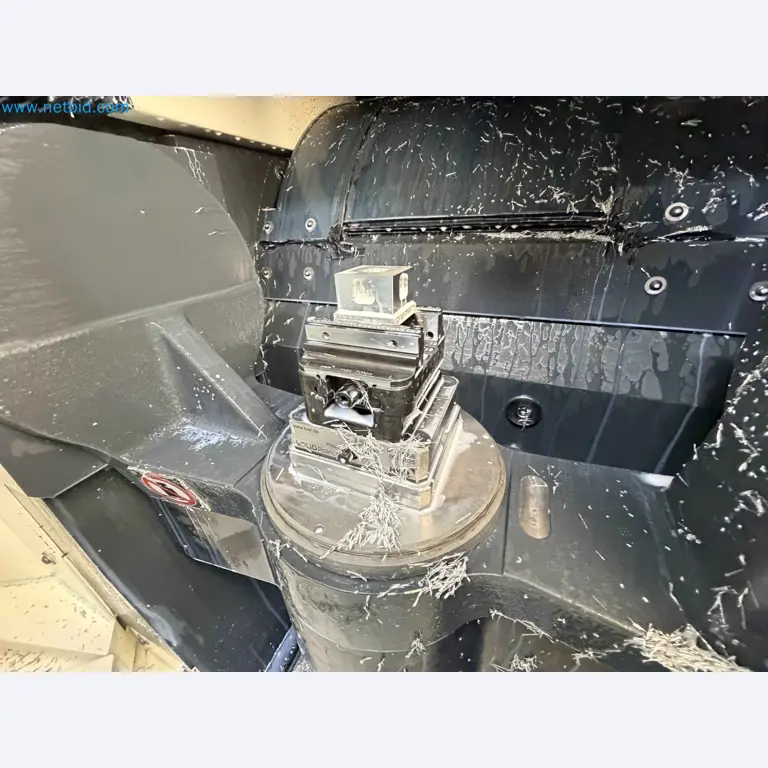

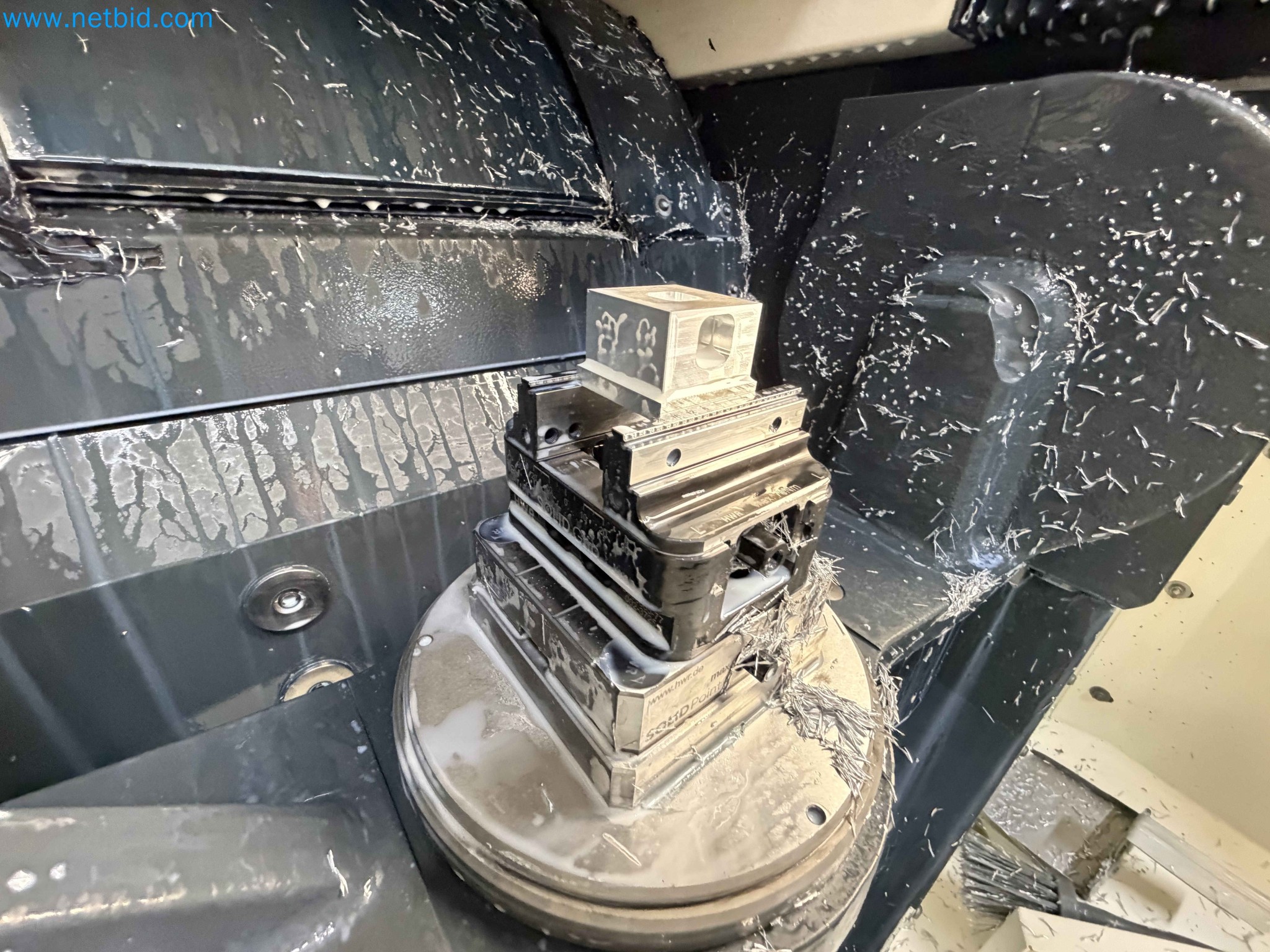

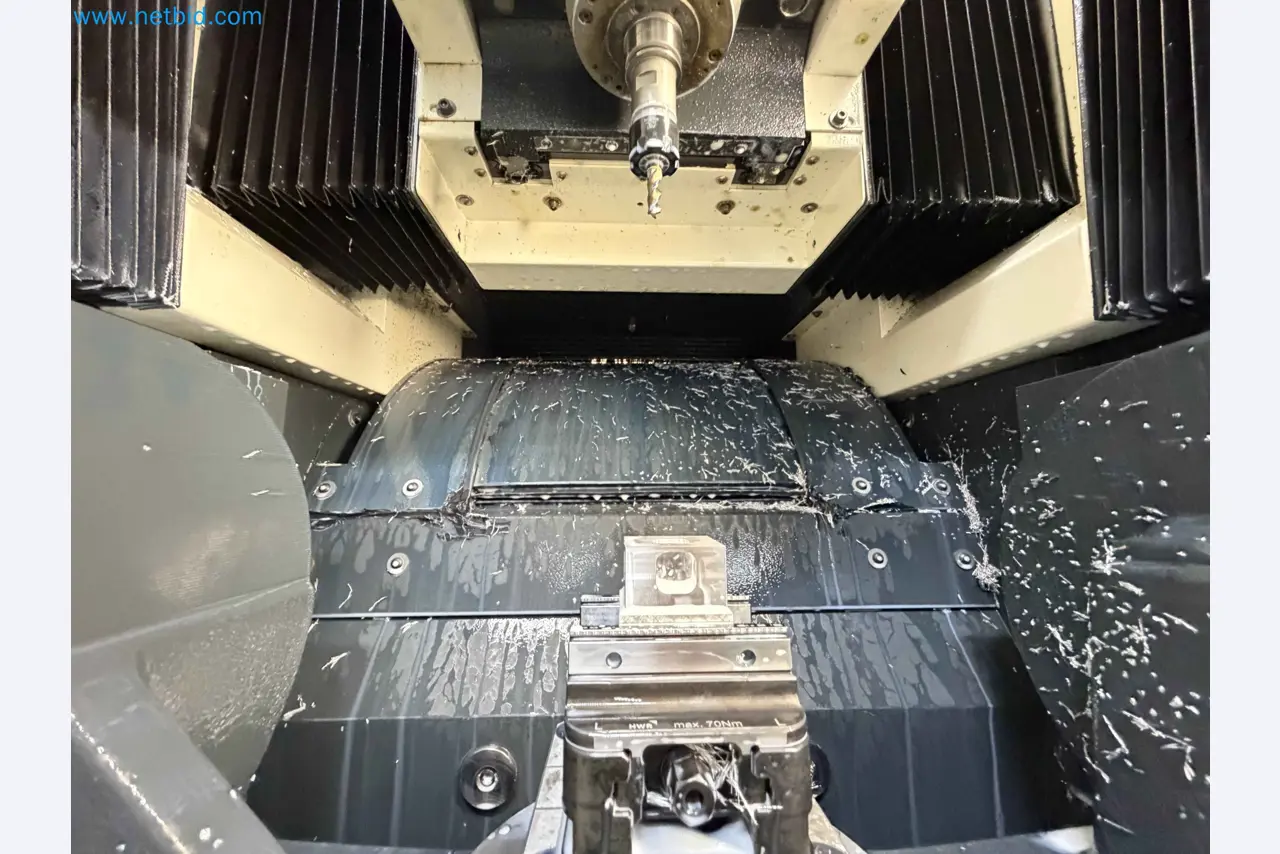

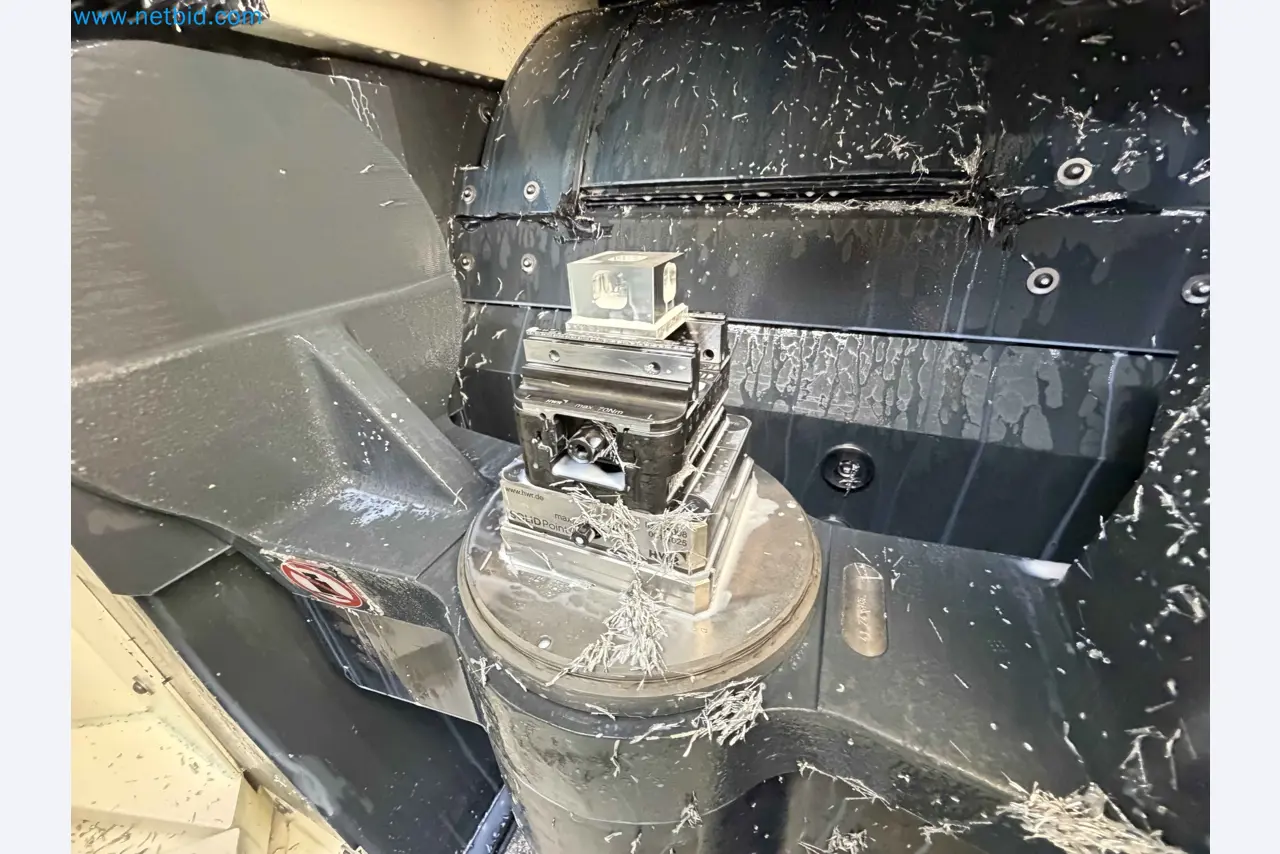

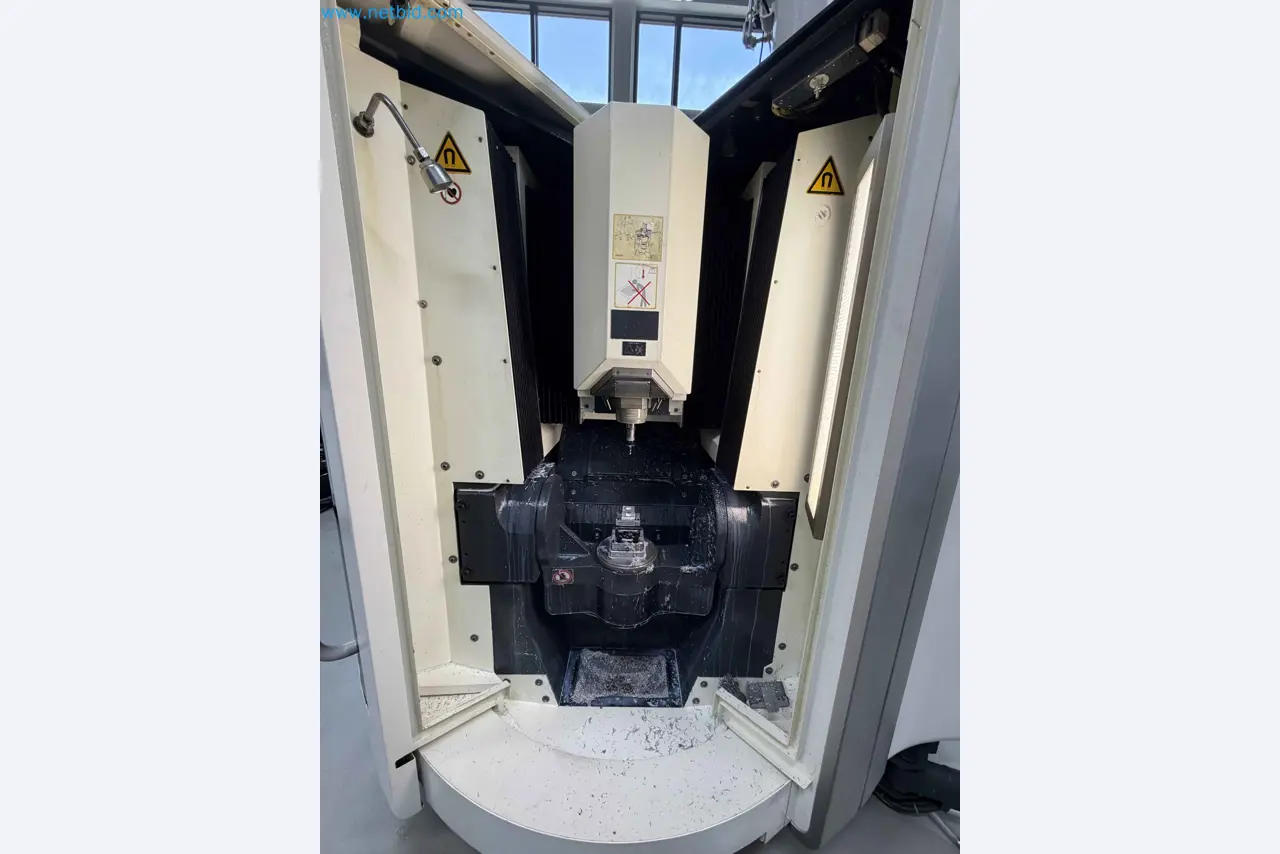

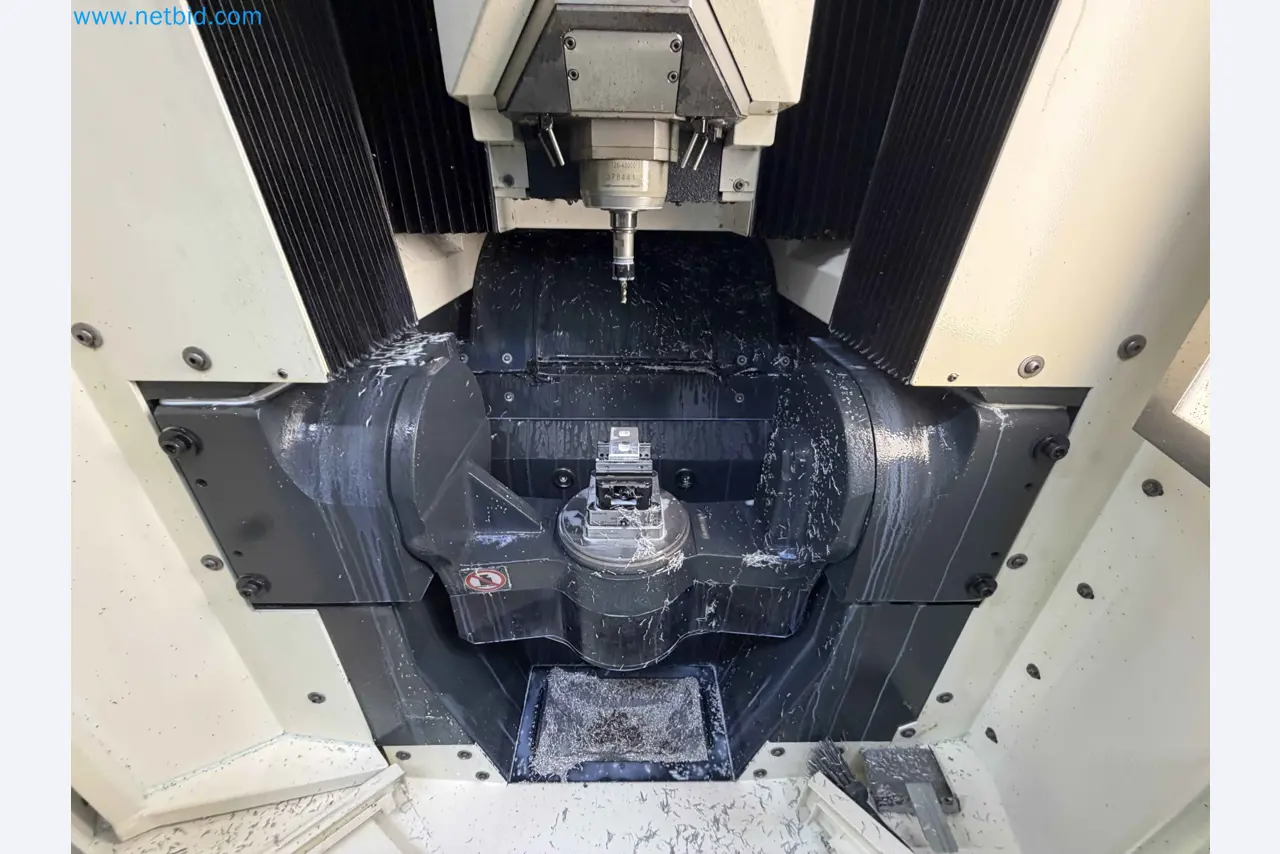

5-Achsen-System (A + C)

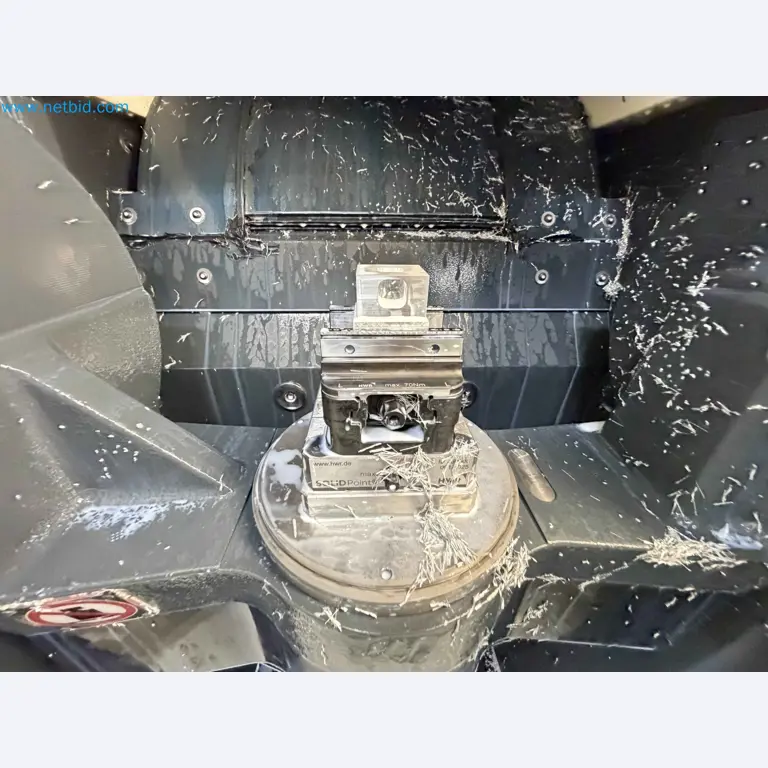

C-Achse

• Rotation: 360° kontinuierlich
• Geschwindigkeit: bis zu 150 rpm
• Tischdurchmesser: Ø 190 mm
• Zentrierbohrung: Ø 50 H6

A-Achse (Schwenkachse)

• Verfahrbereich: -10° bis +130°
• Max. Belastung: 10 kg

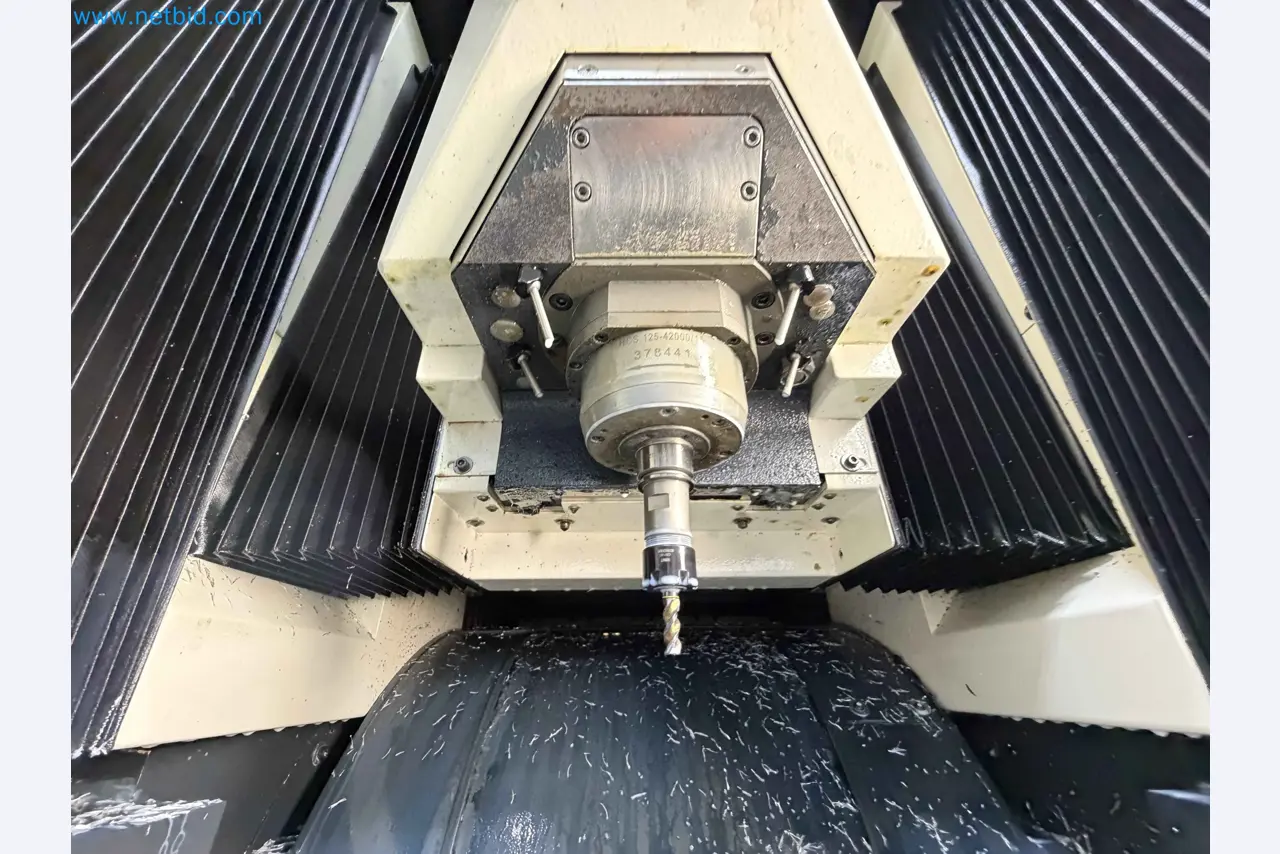

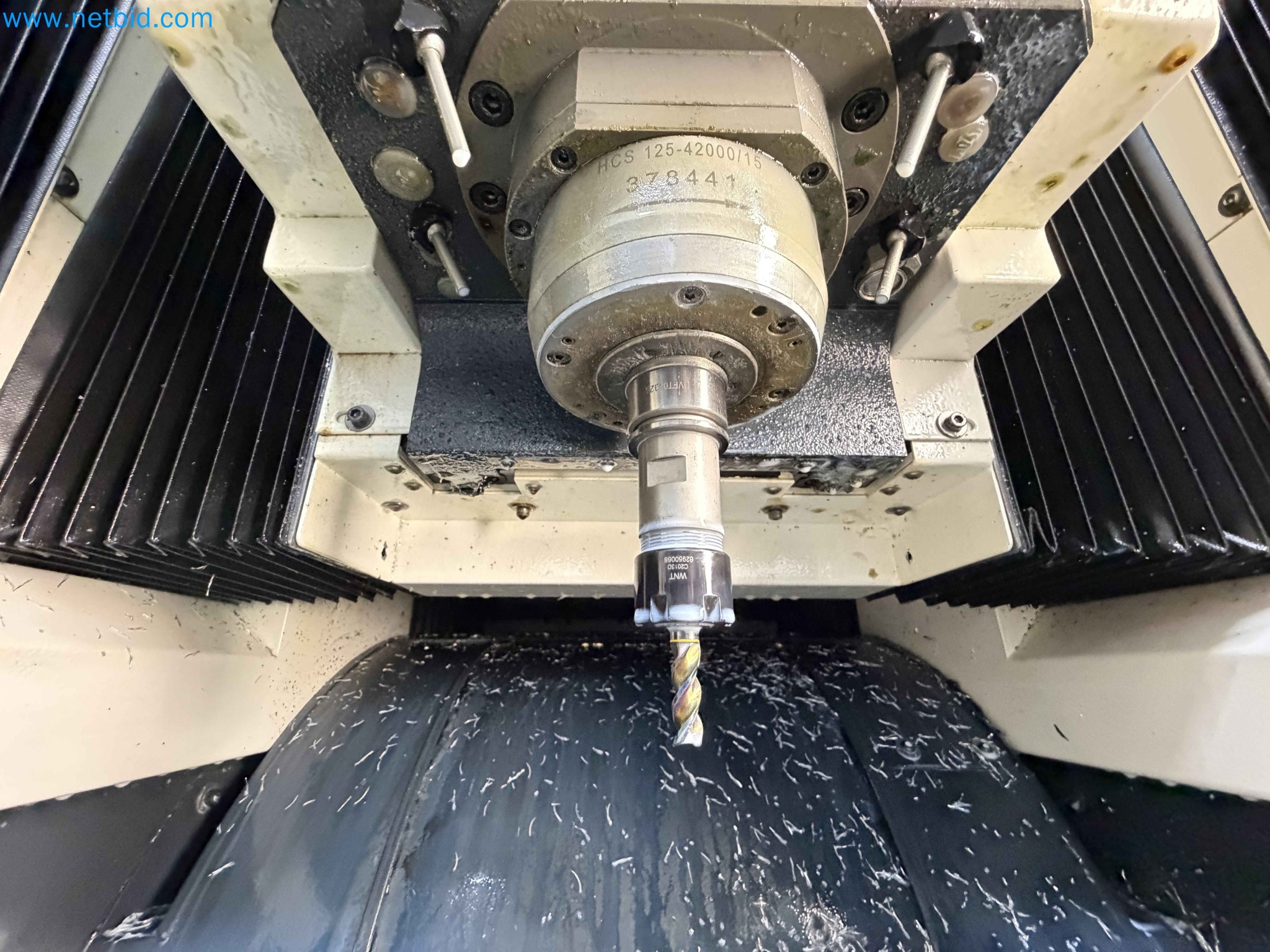

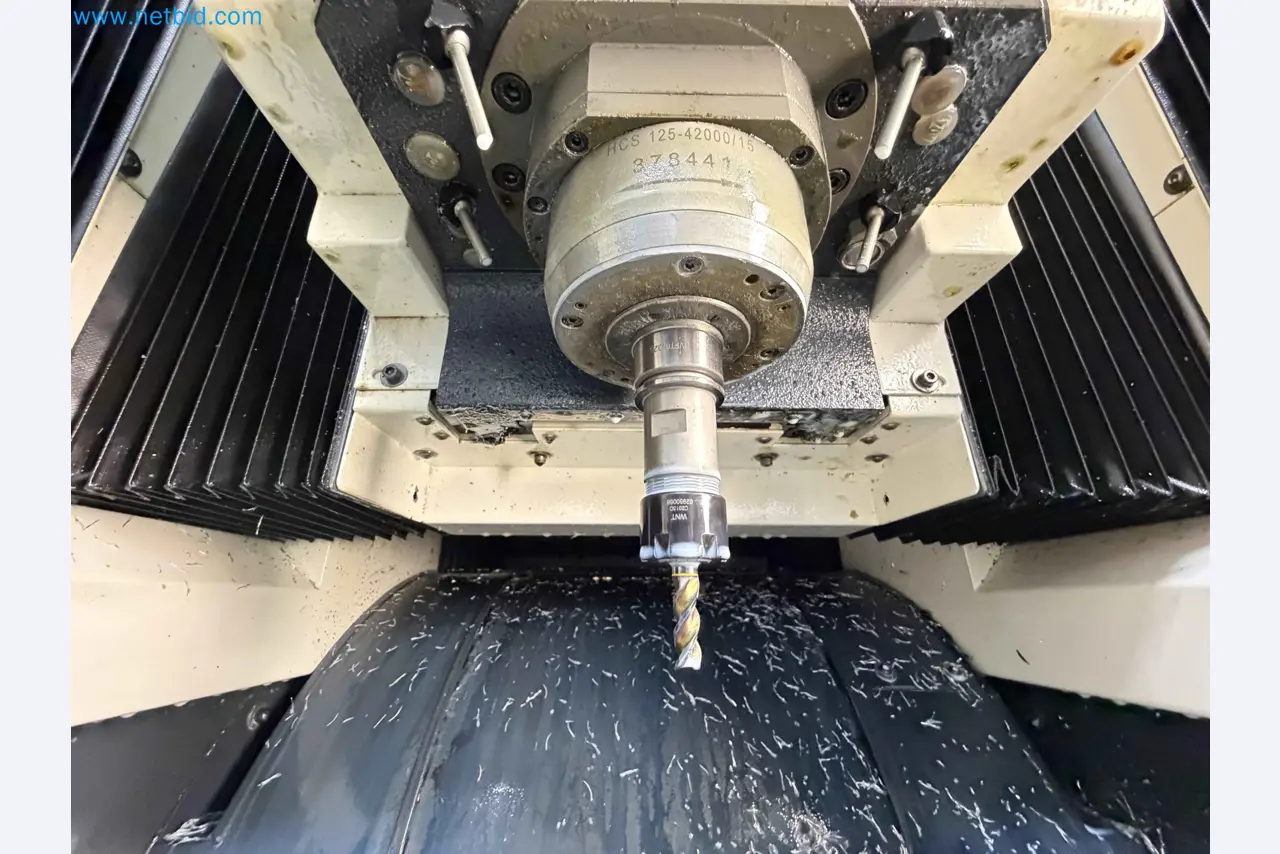

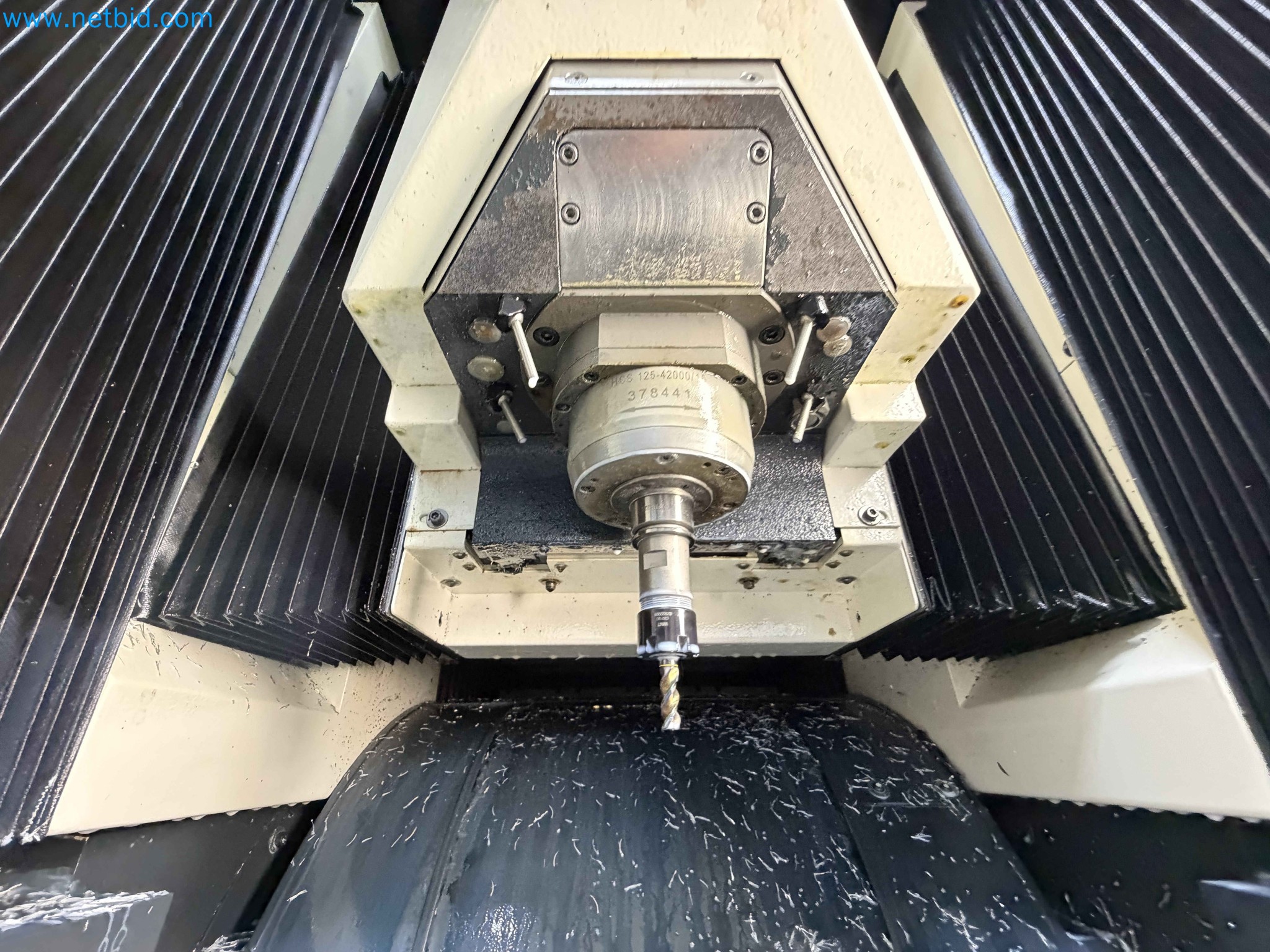

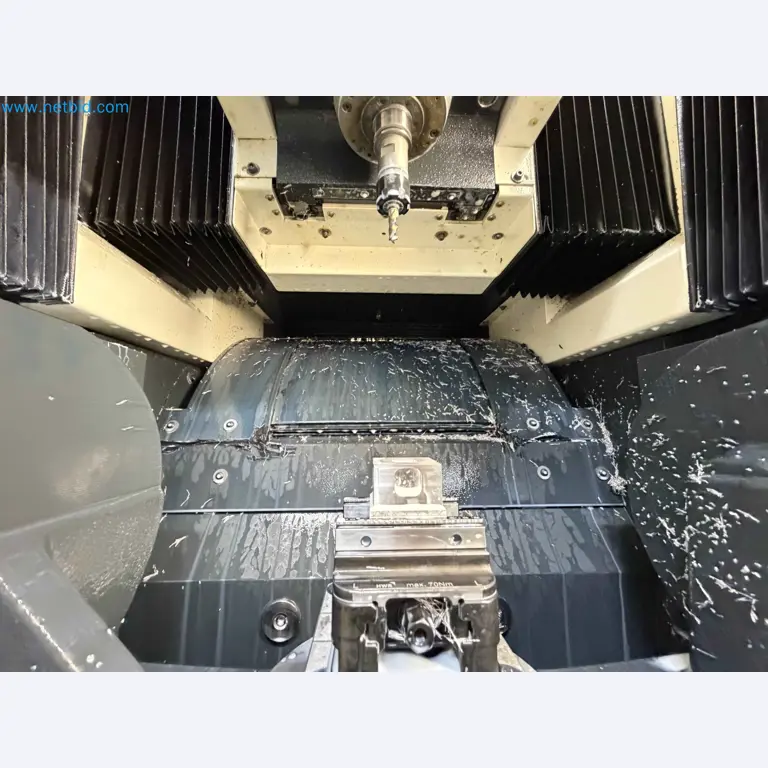

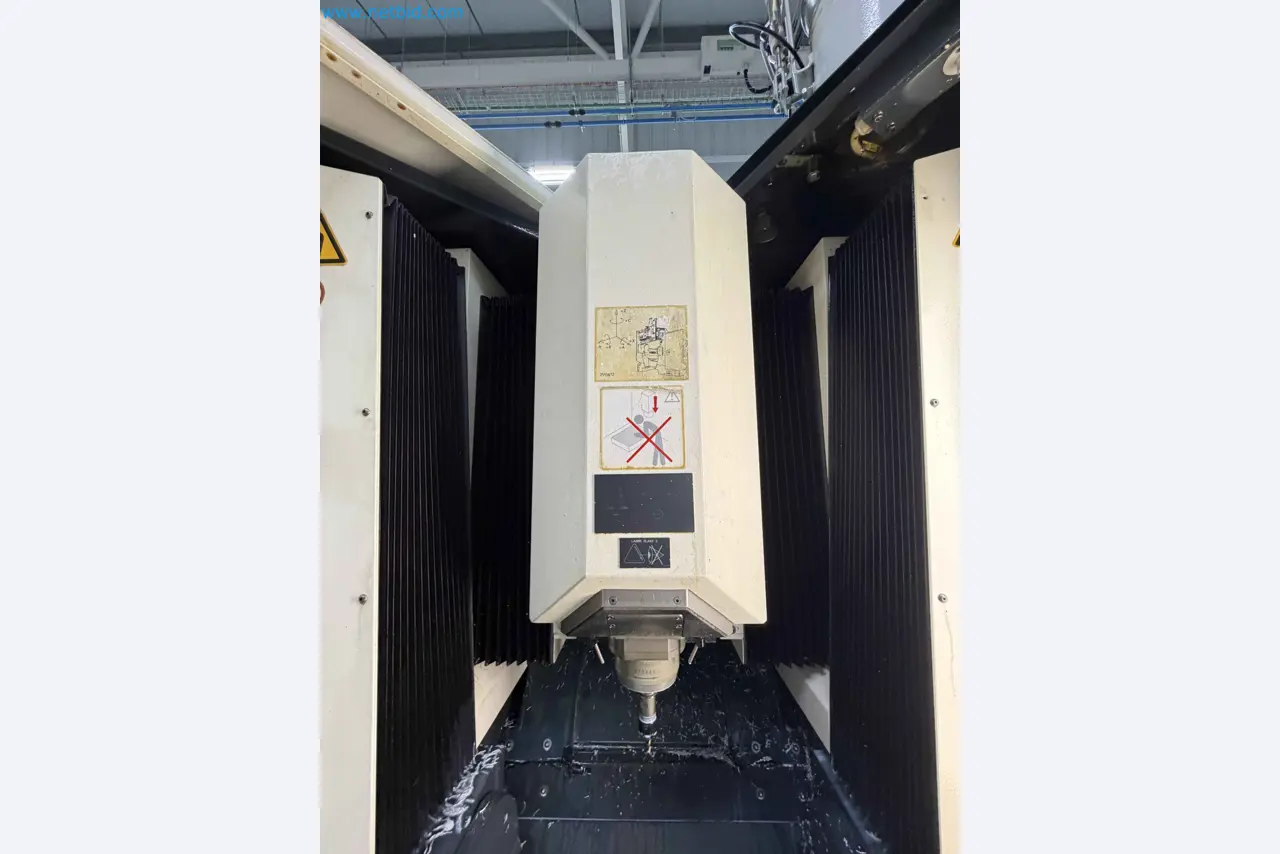

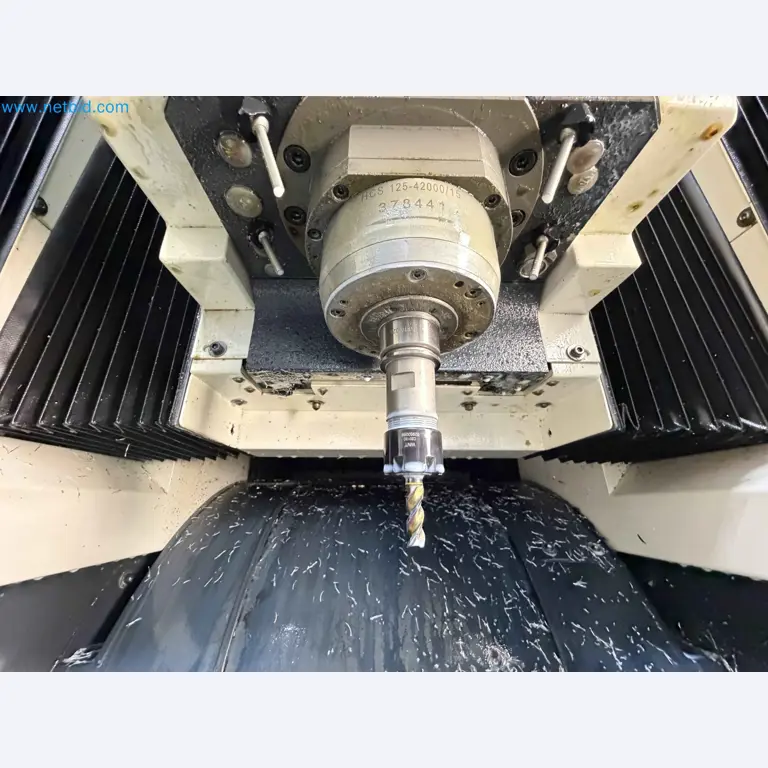

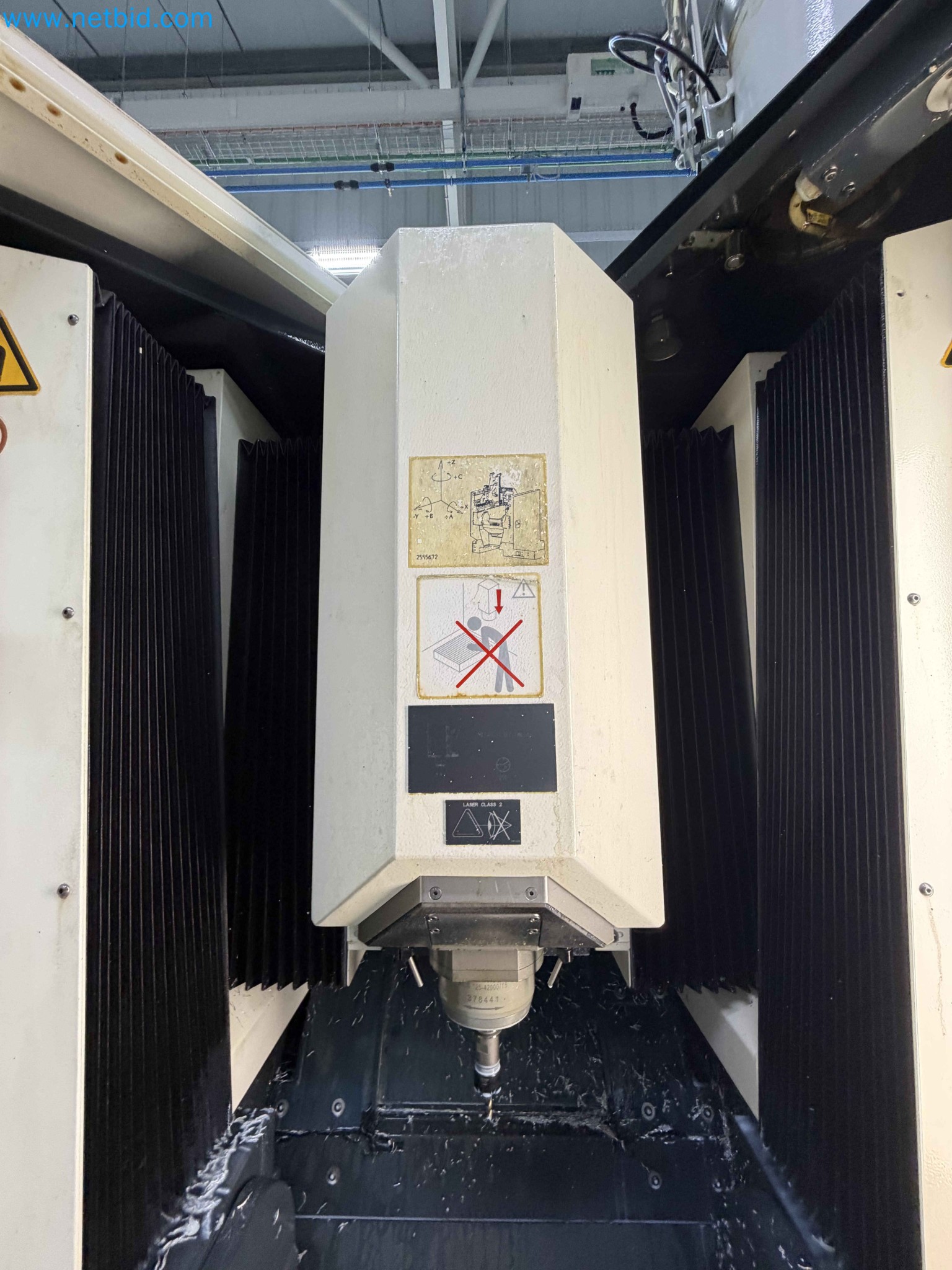

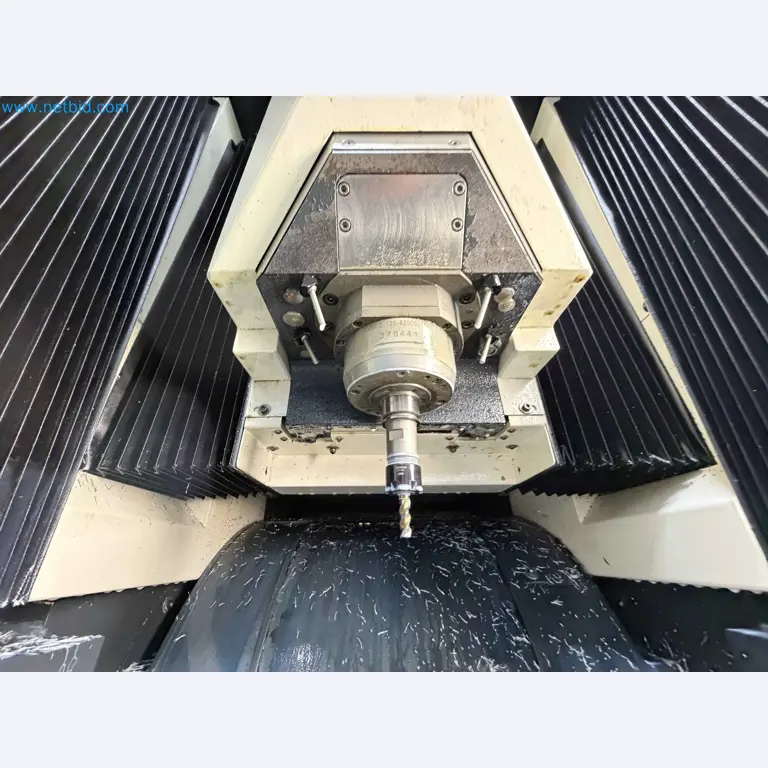

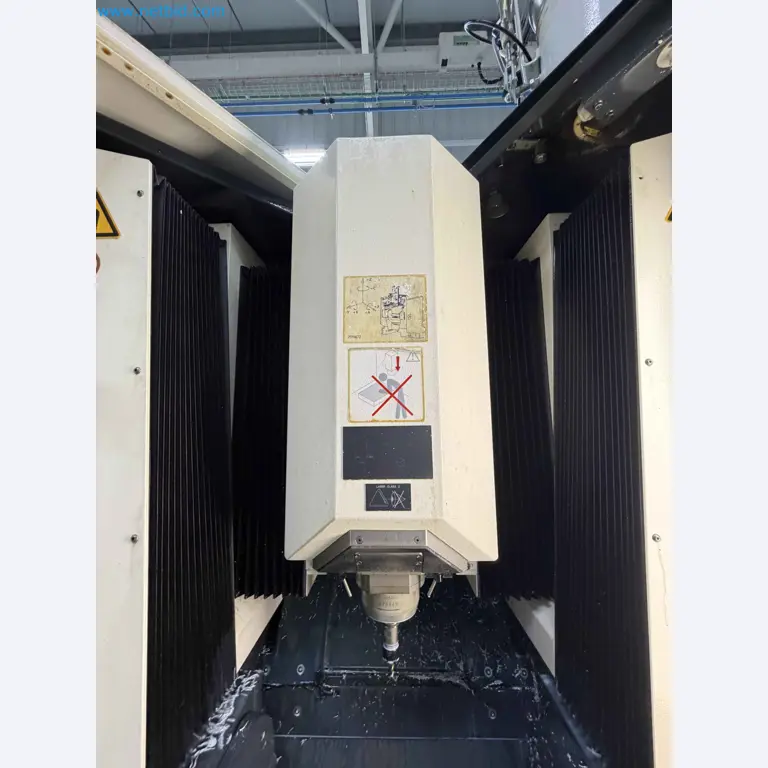

Spindel (HSC)

• Max. Drehzahl: 42.000 rpm
• Nennleistung (S1): ~15 kW
• Spitzenleistung (S6): ~19,5 kW
• Max. Drehmoment: ~6 Nm

System

• Flüssigkeitskühlung
• Thermosensor (160°C)

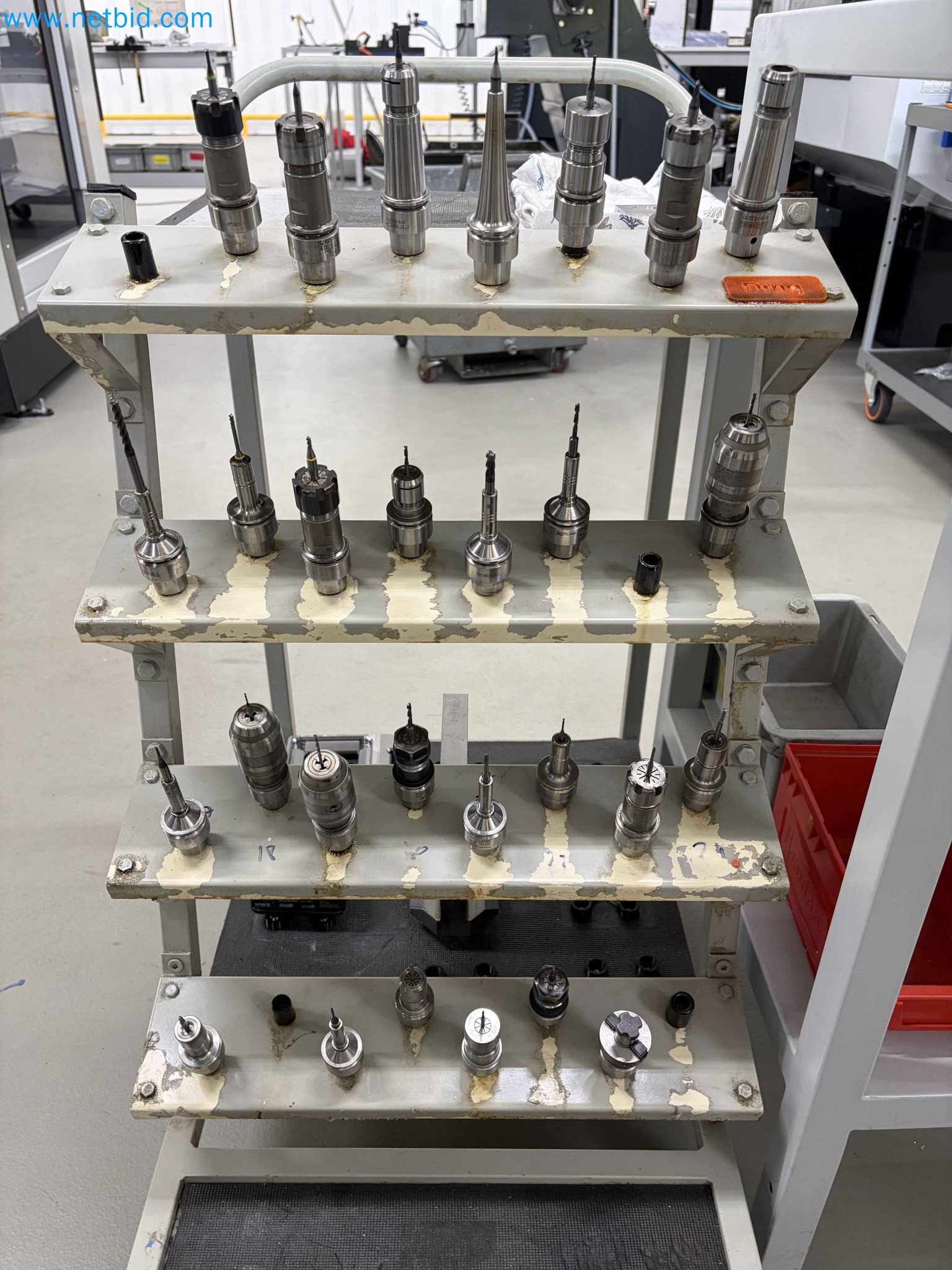

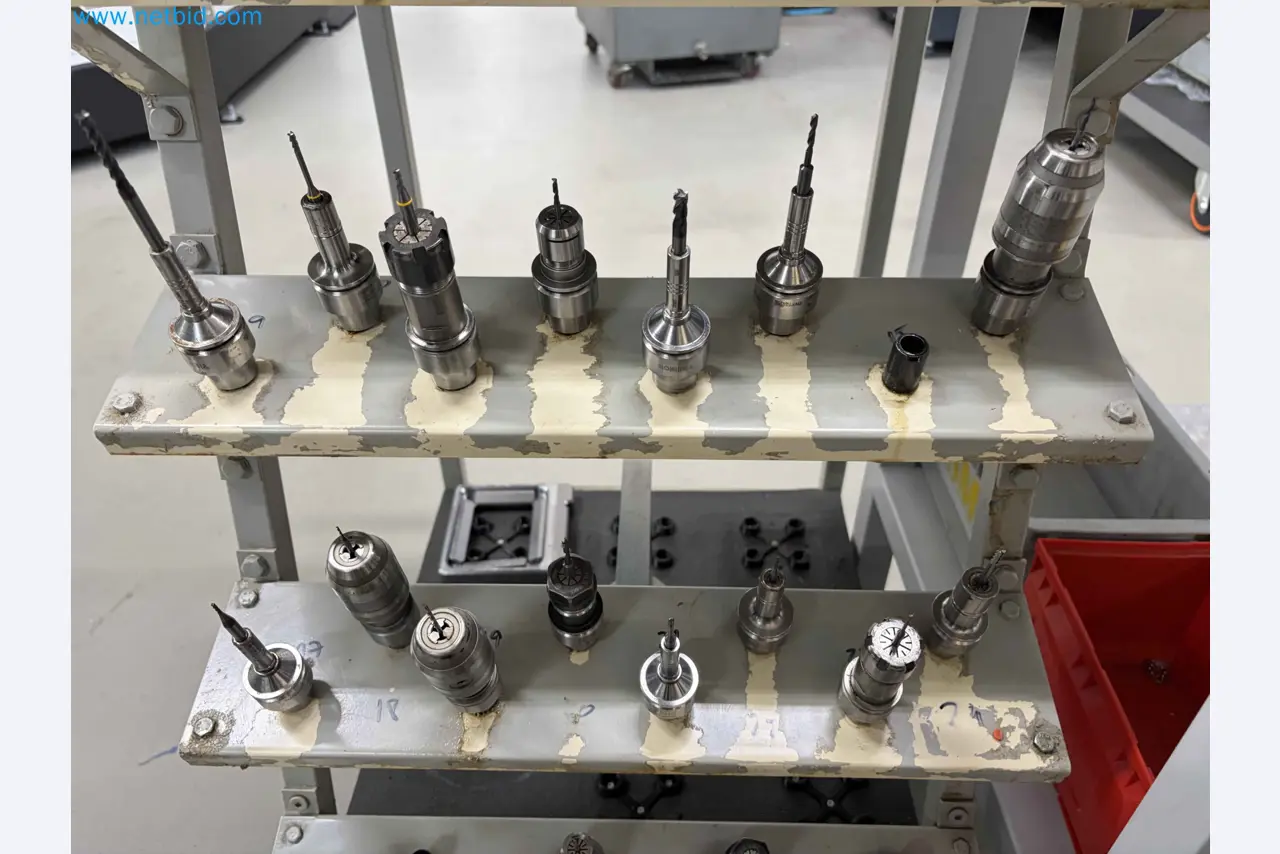

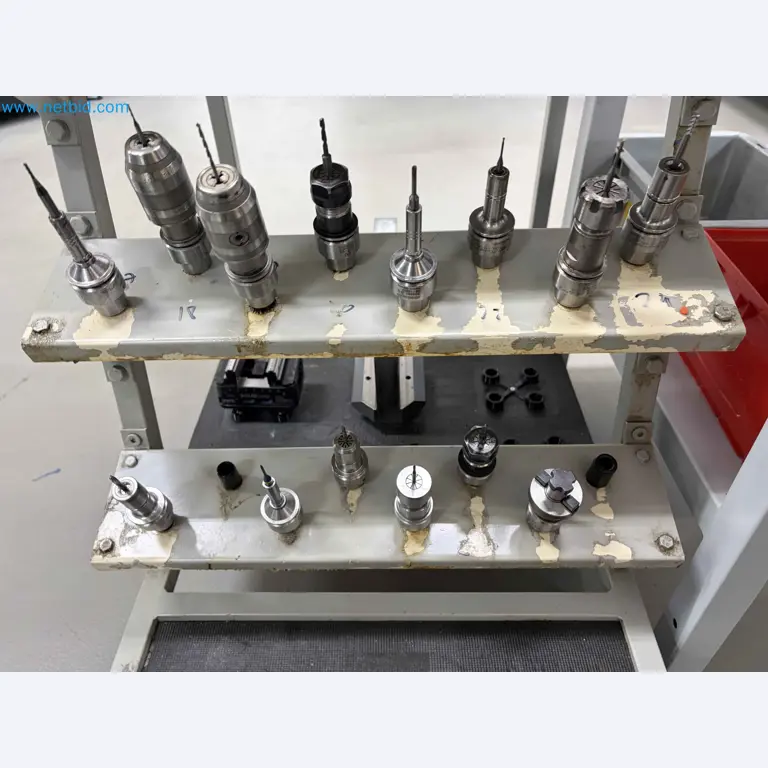

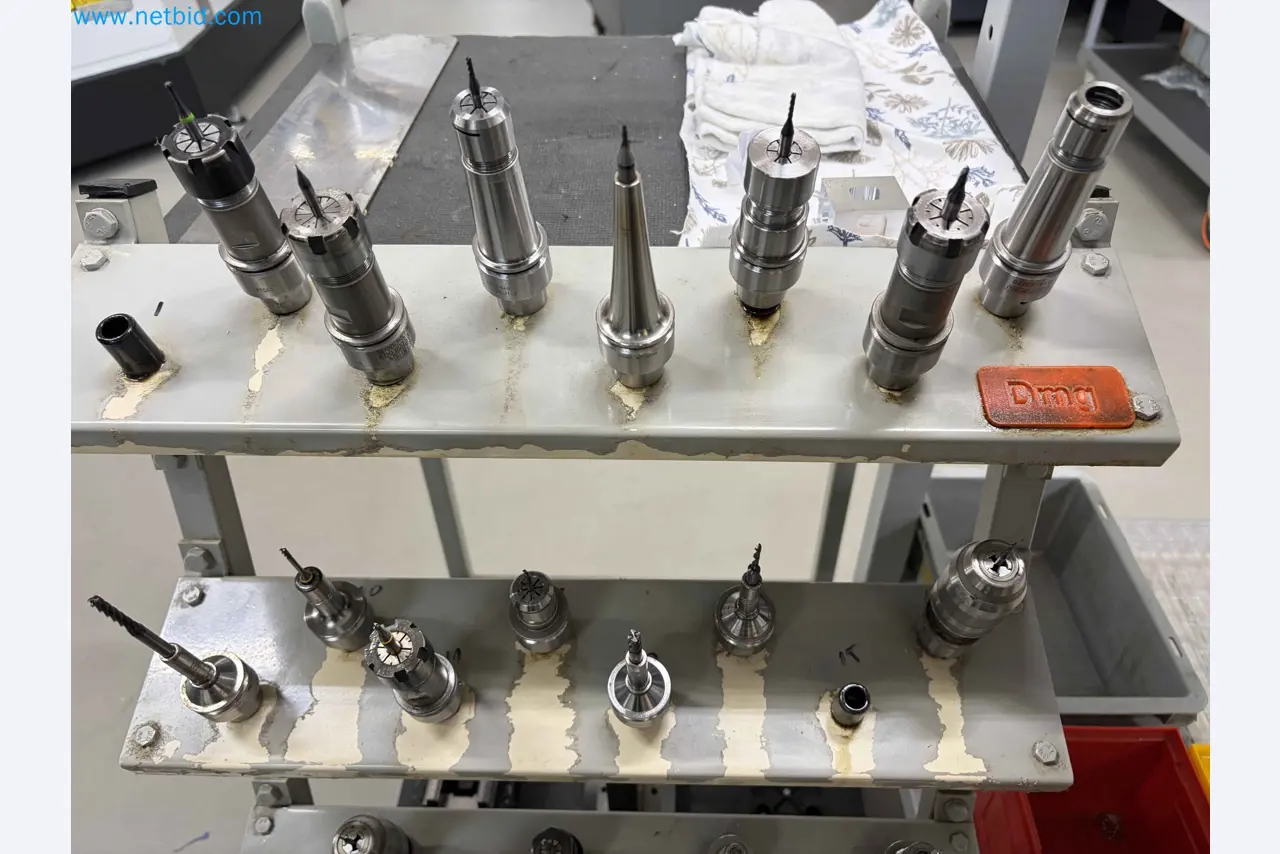

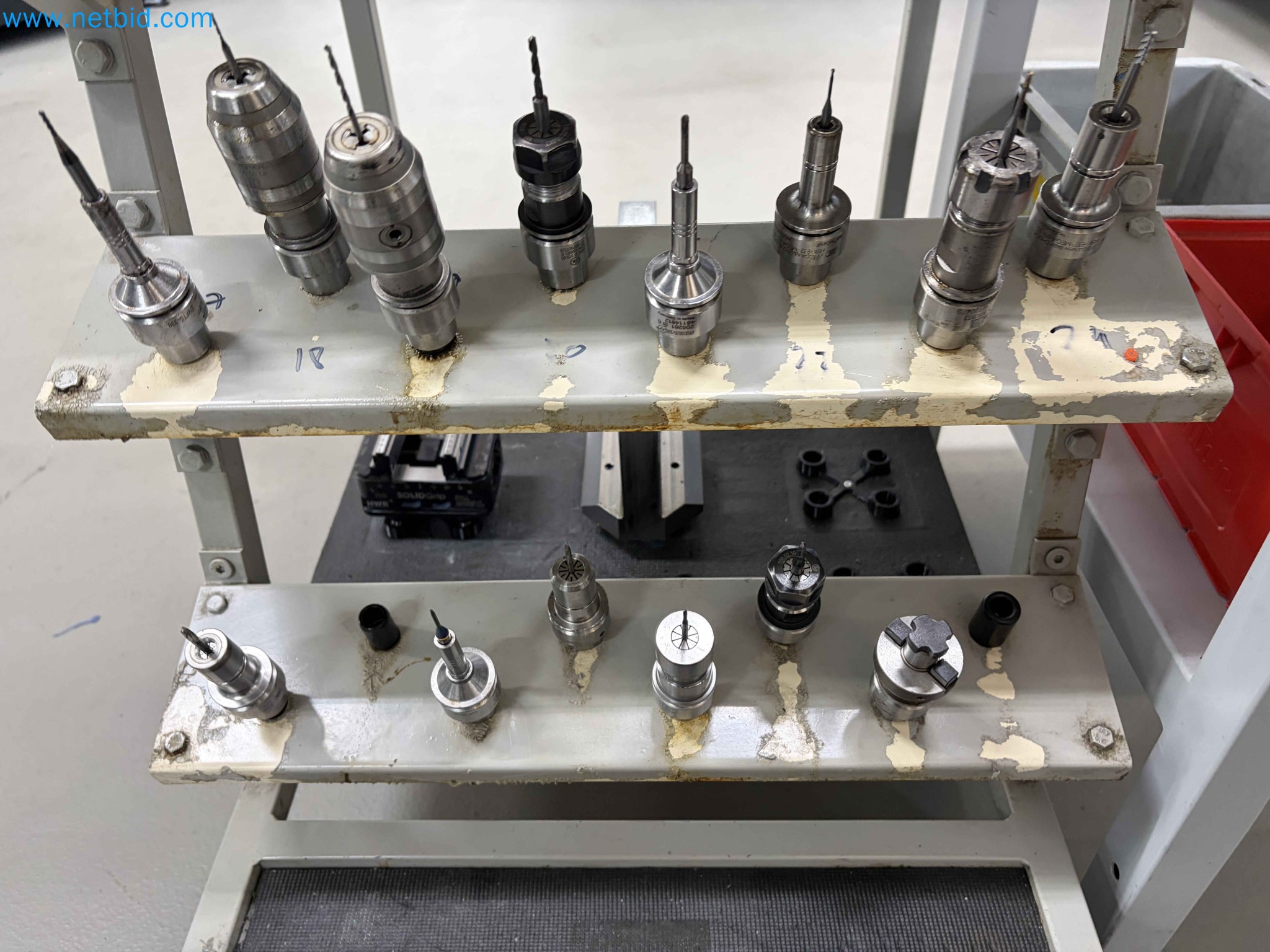

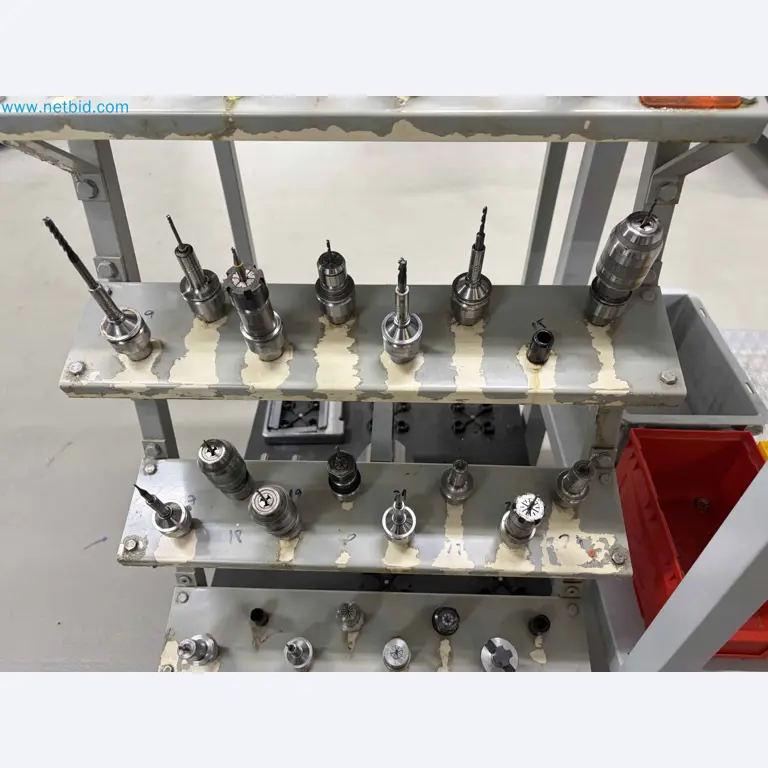

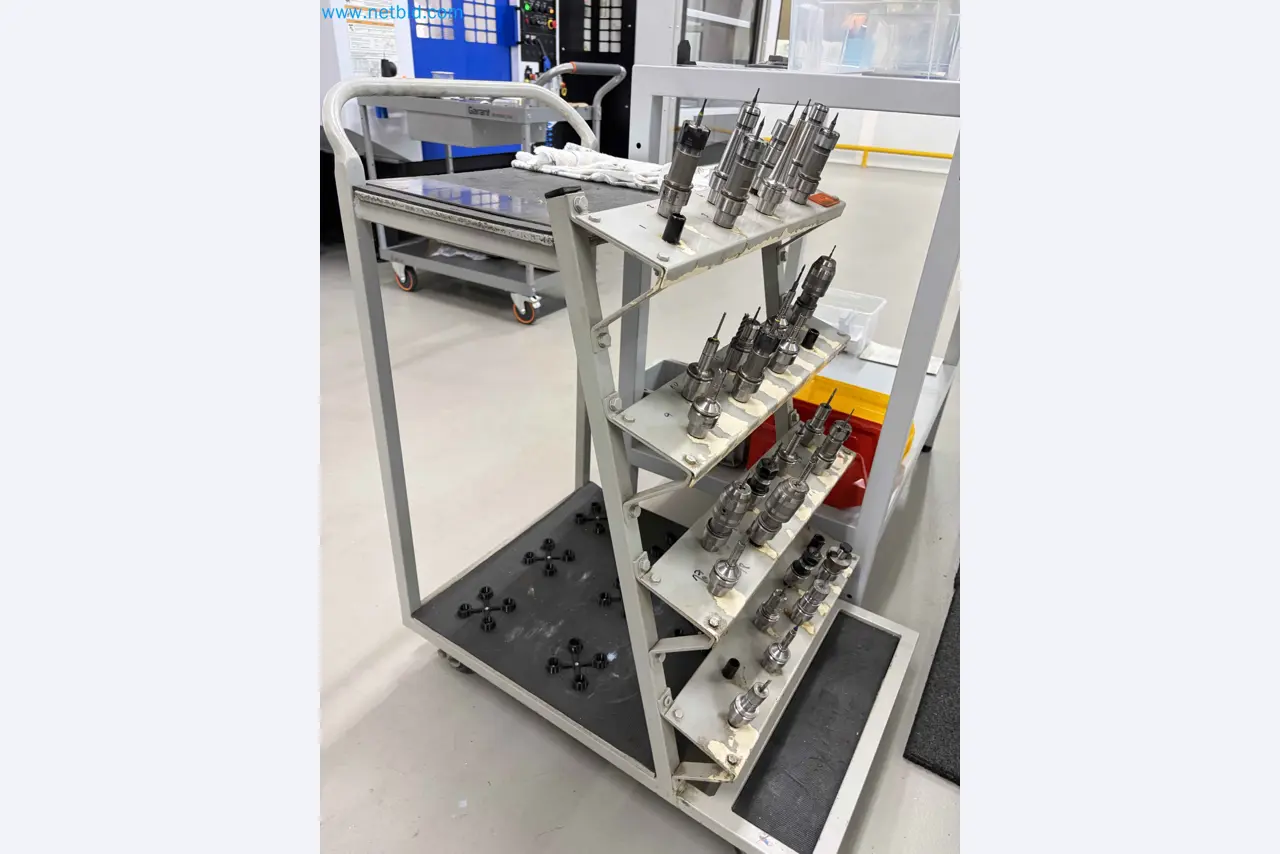

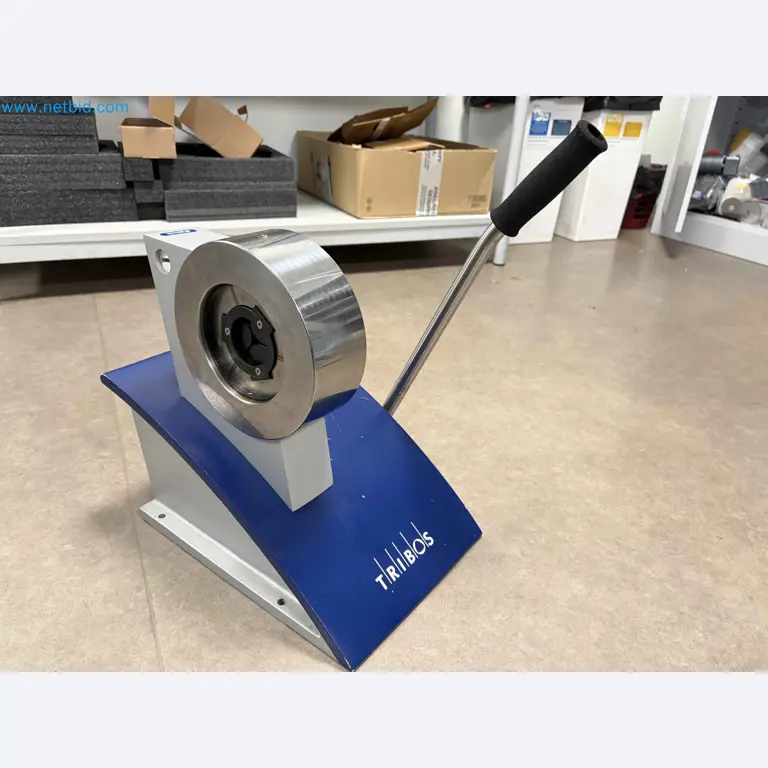

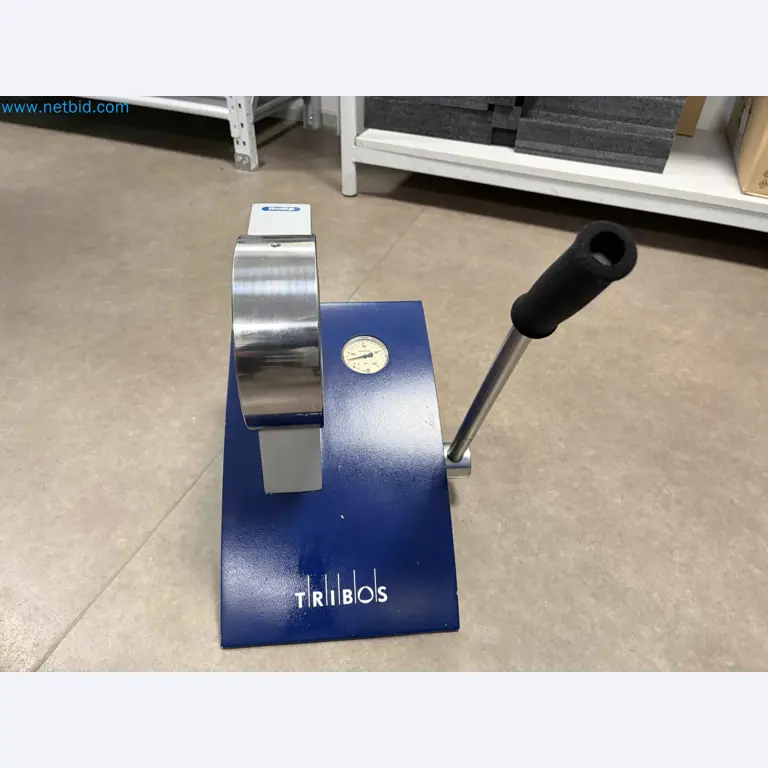

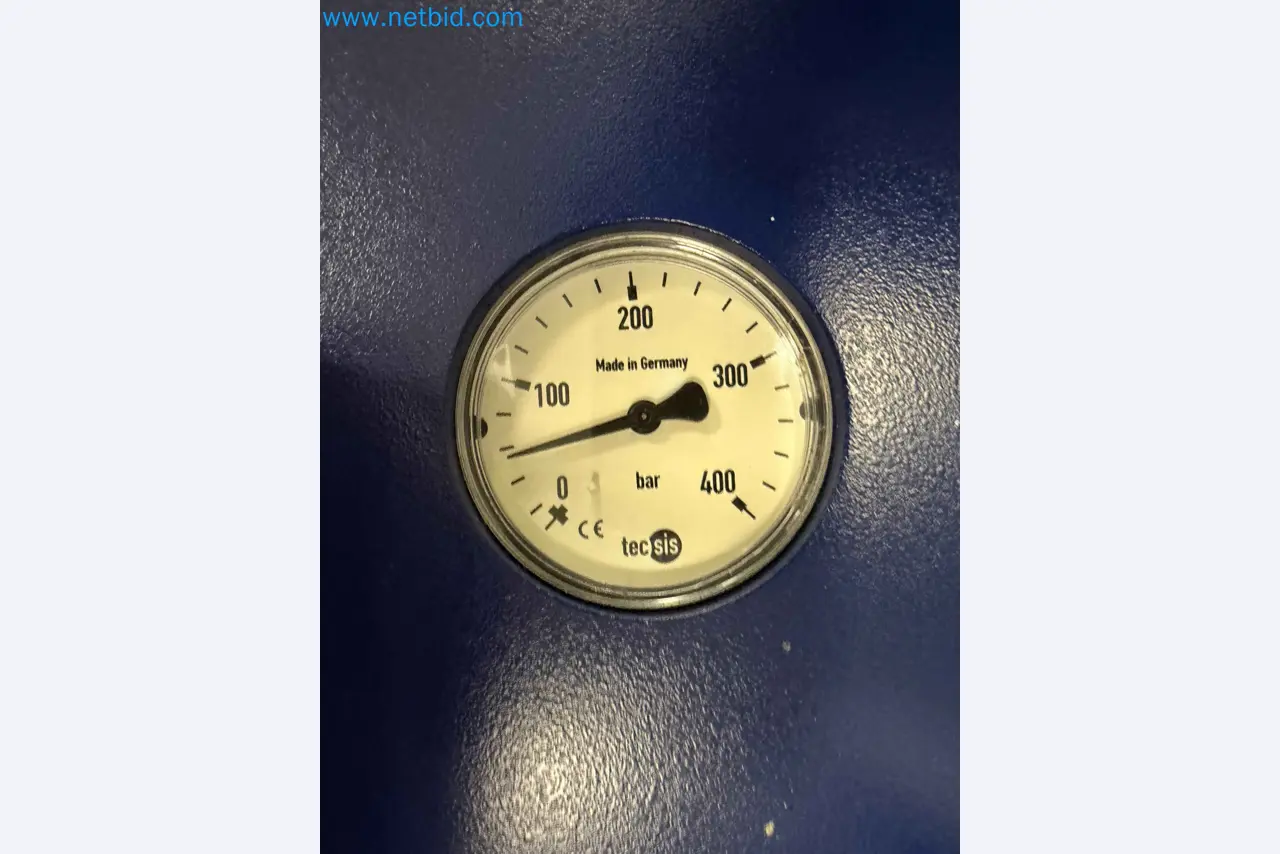

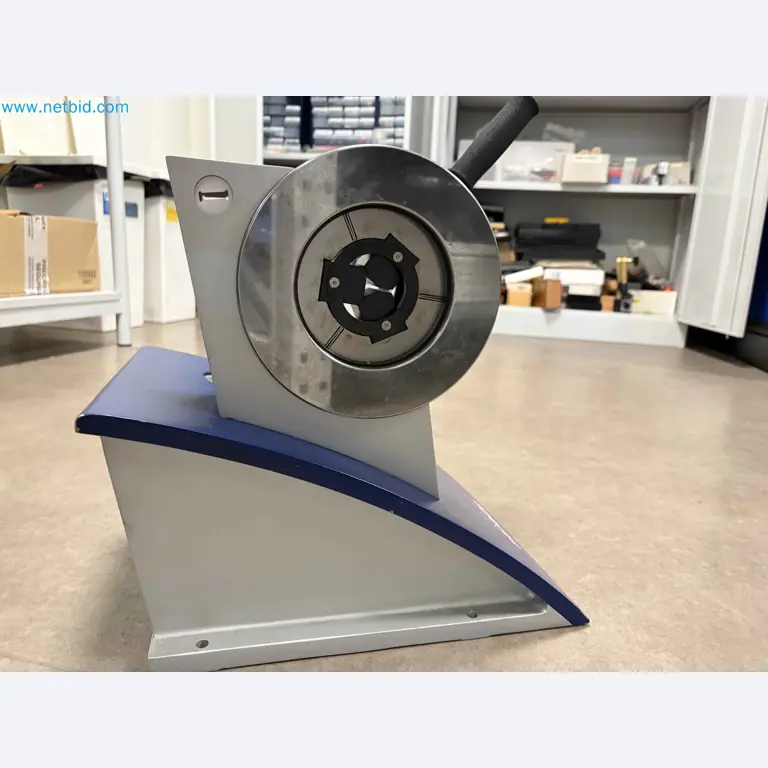

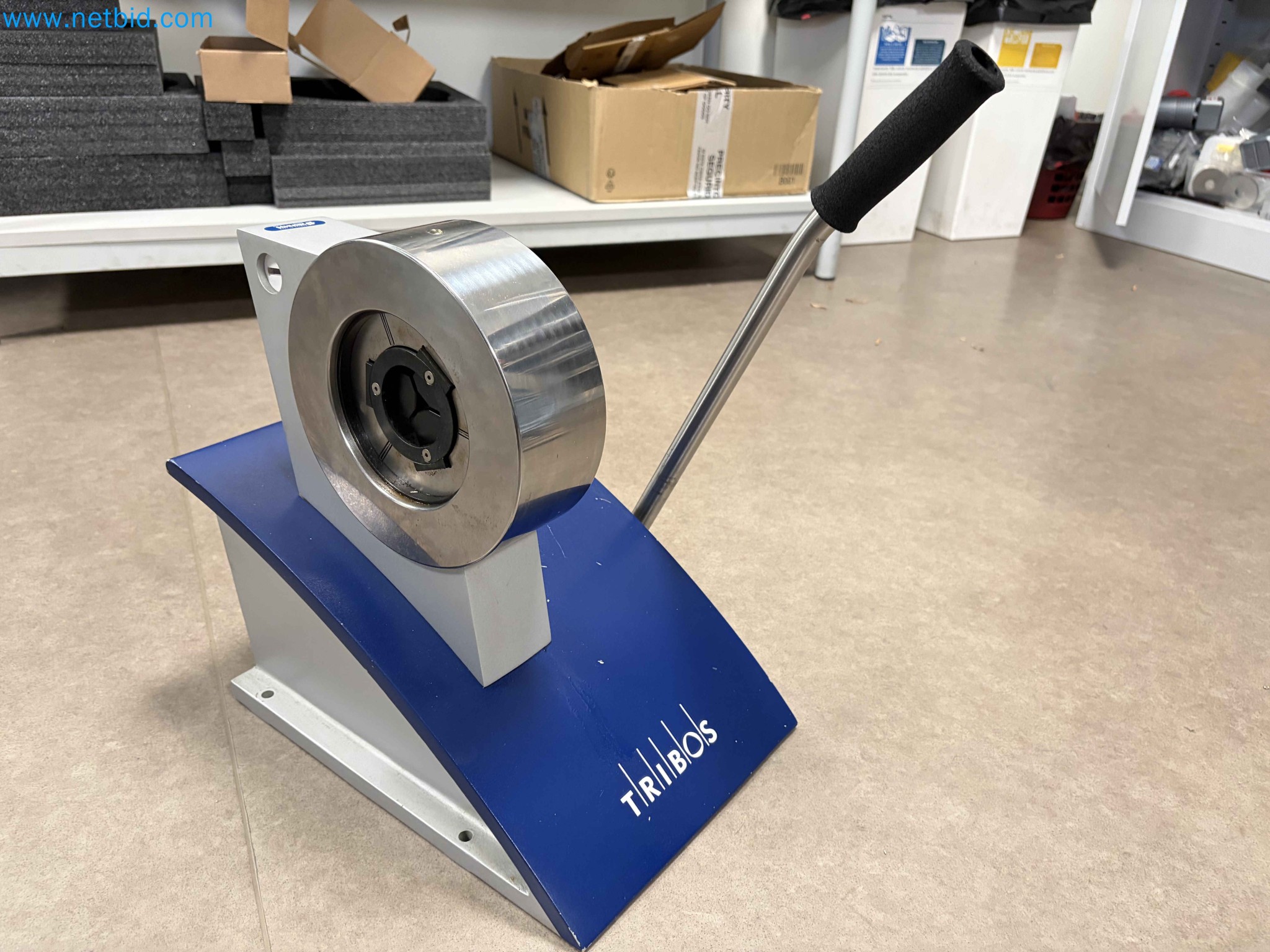

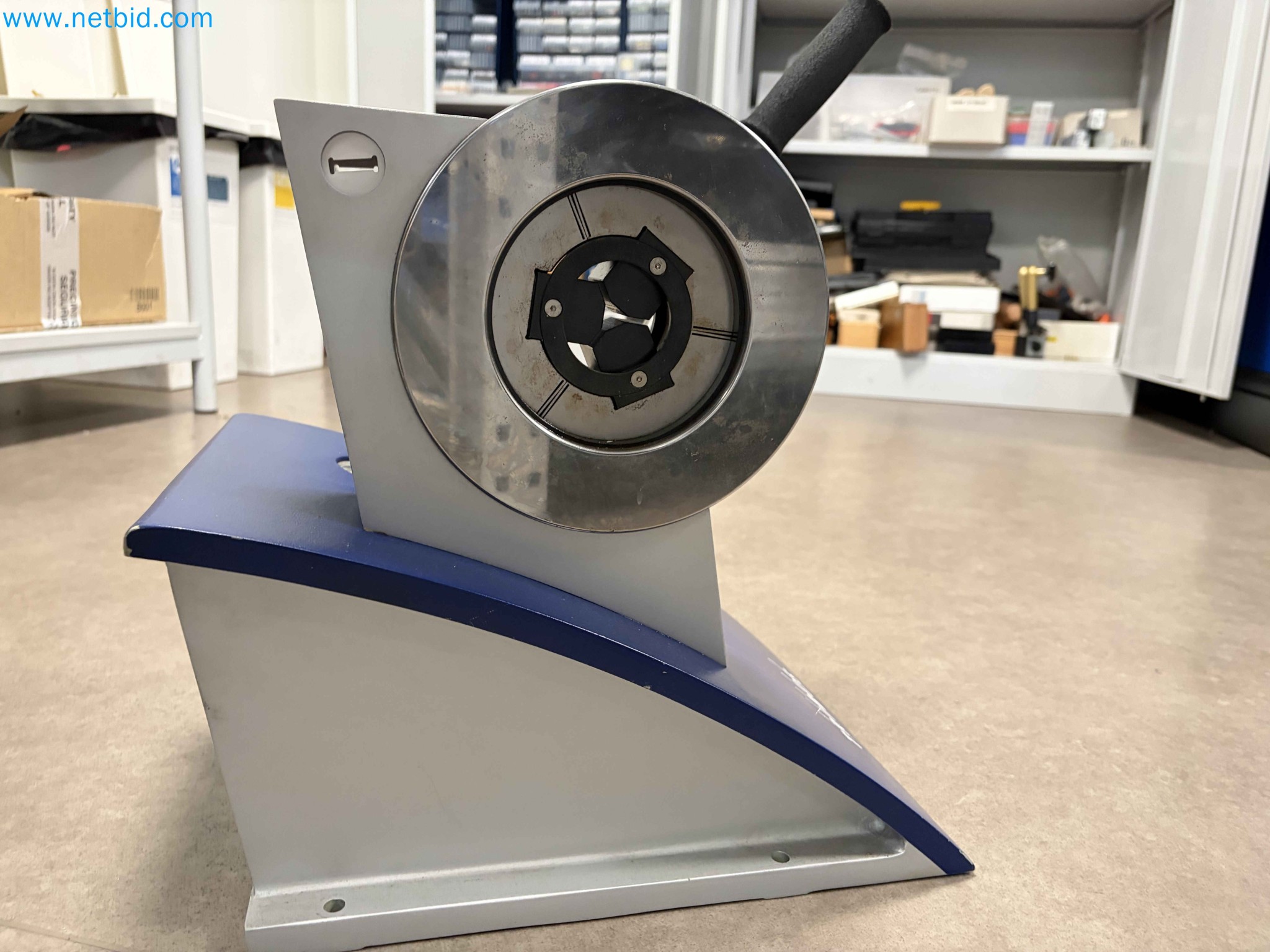

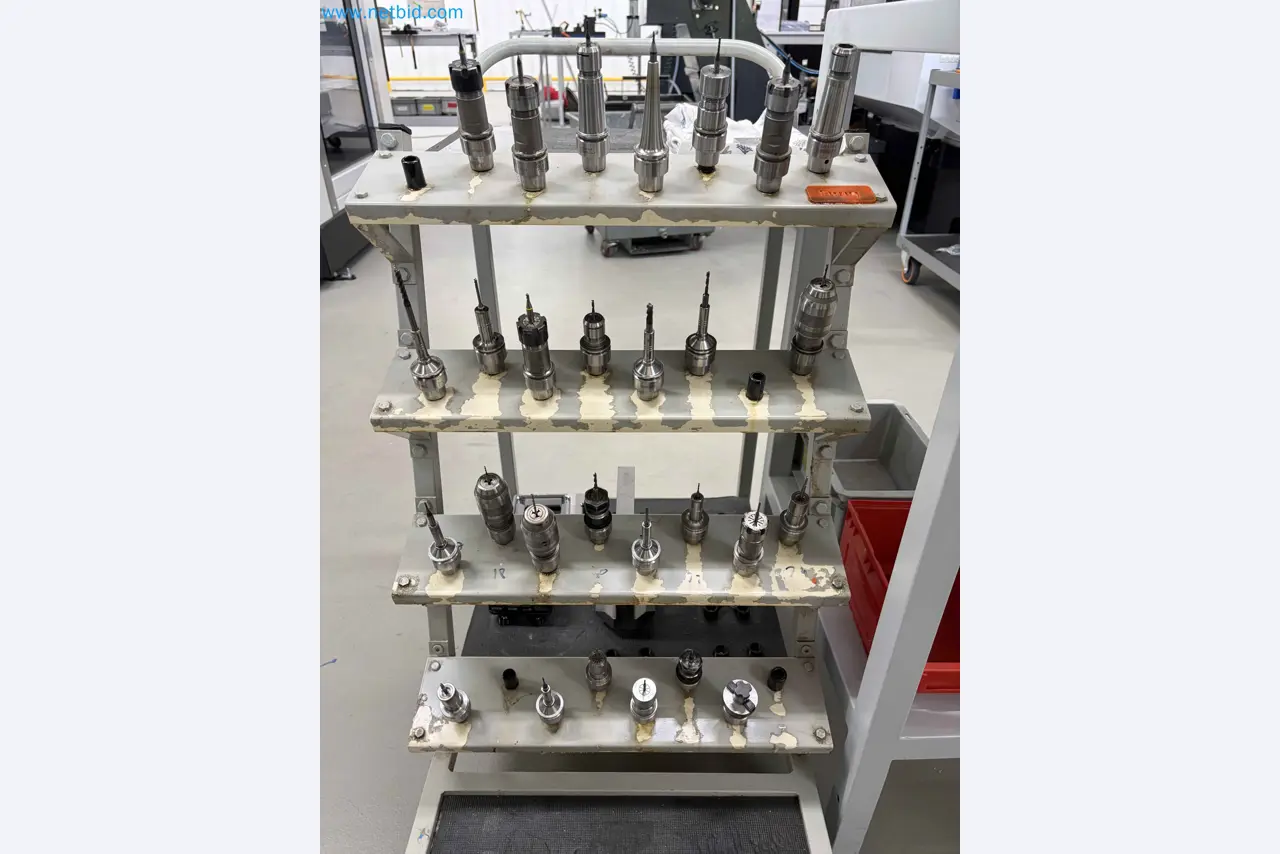

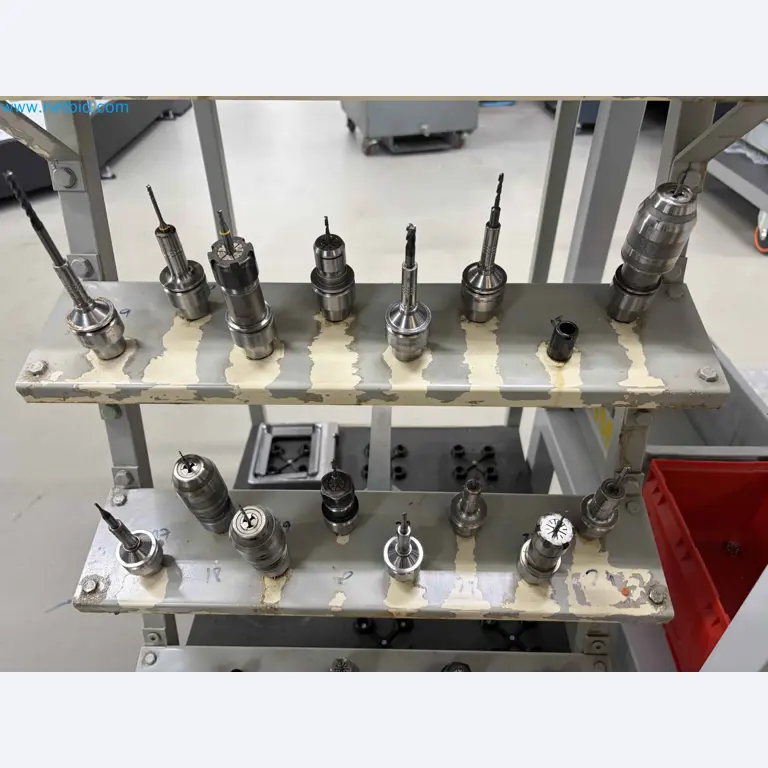

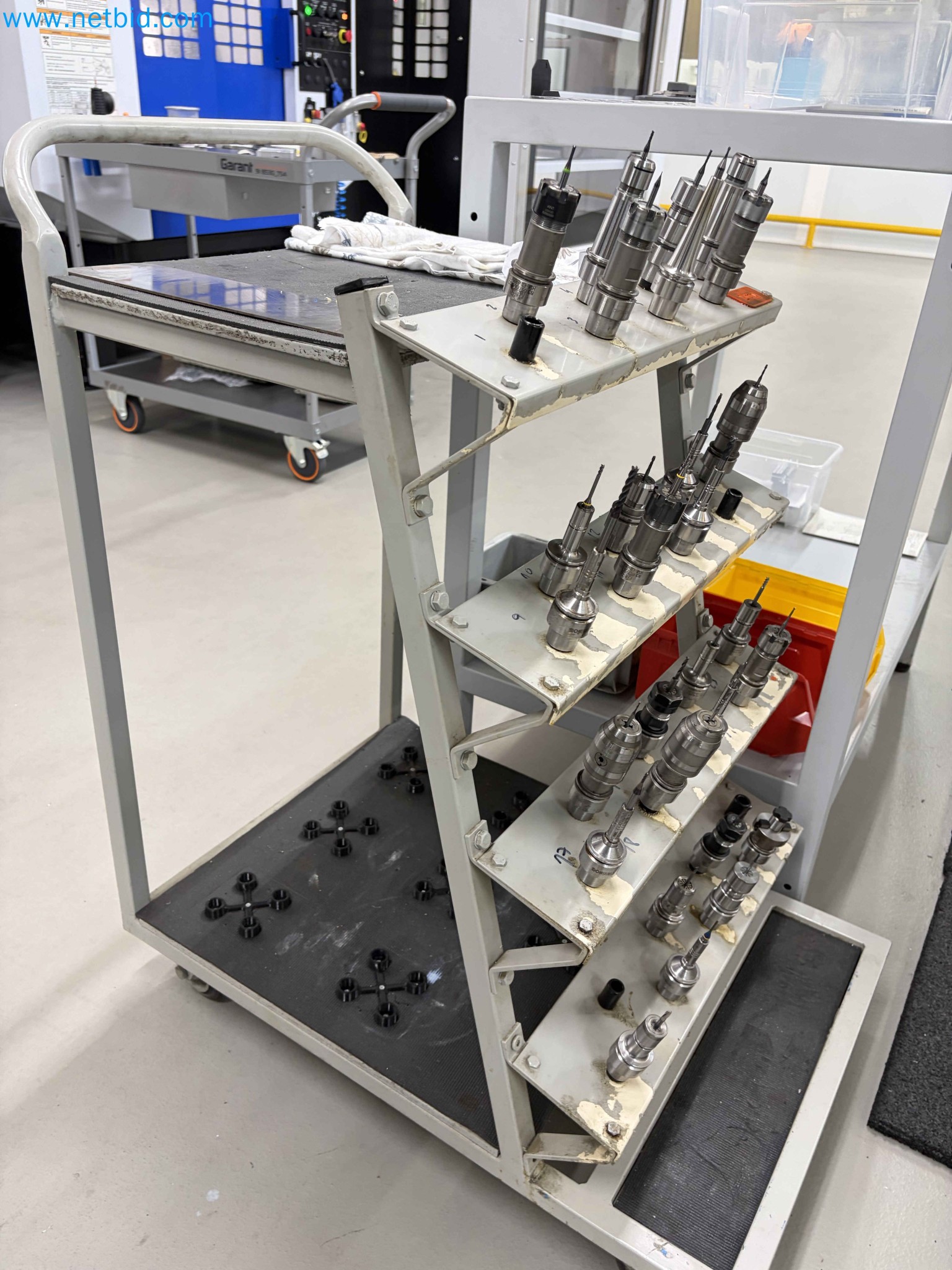

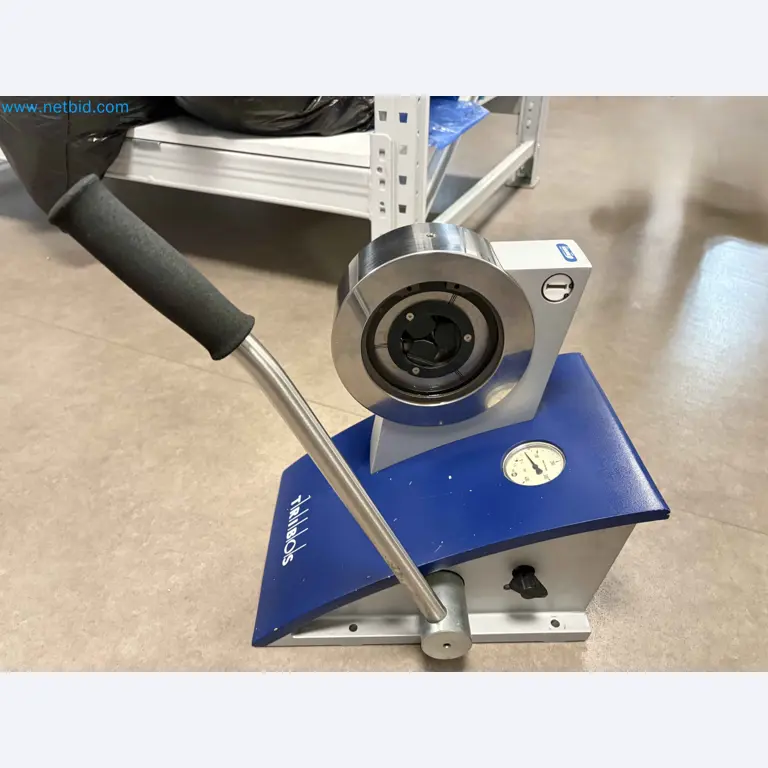

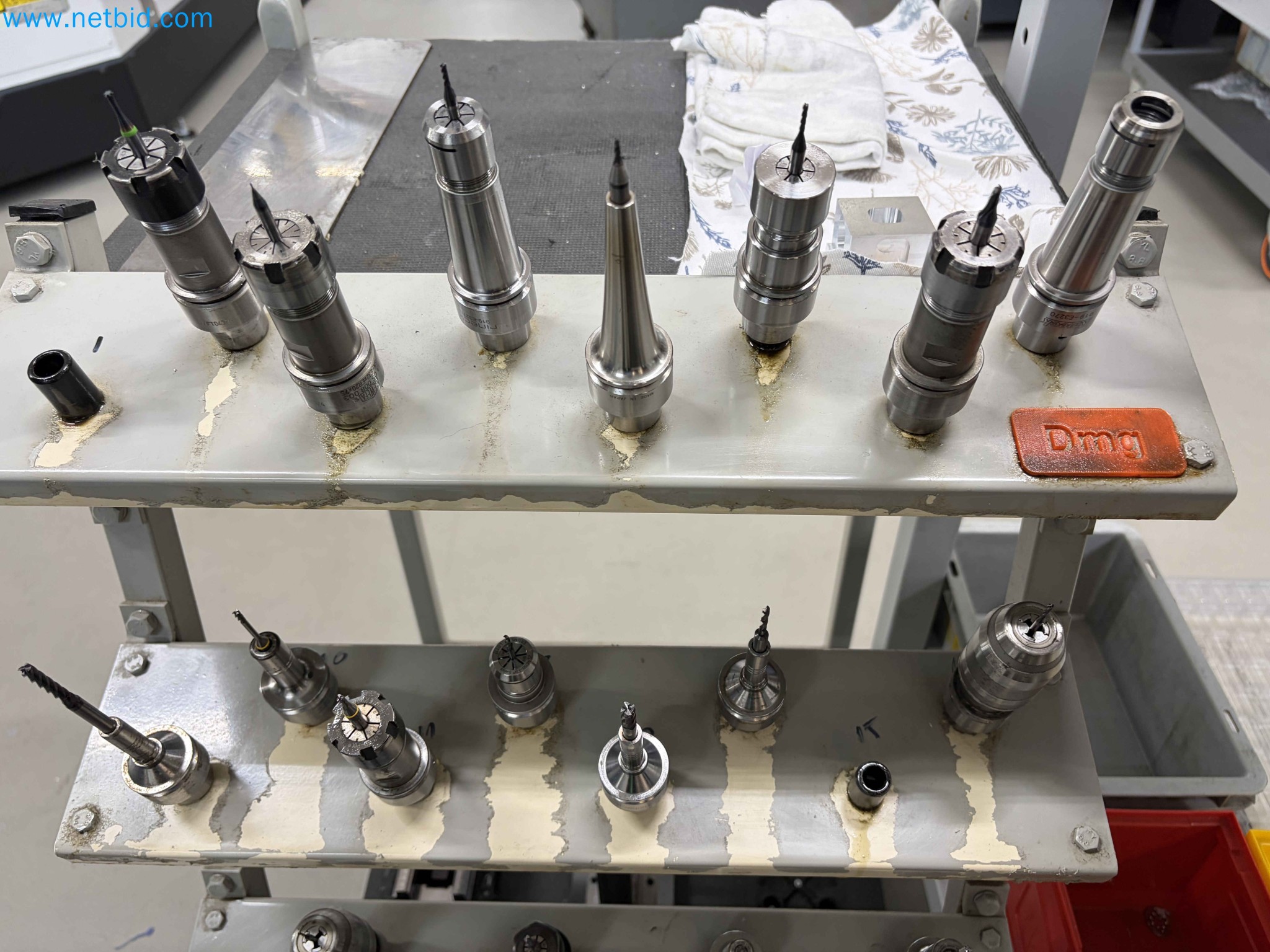

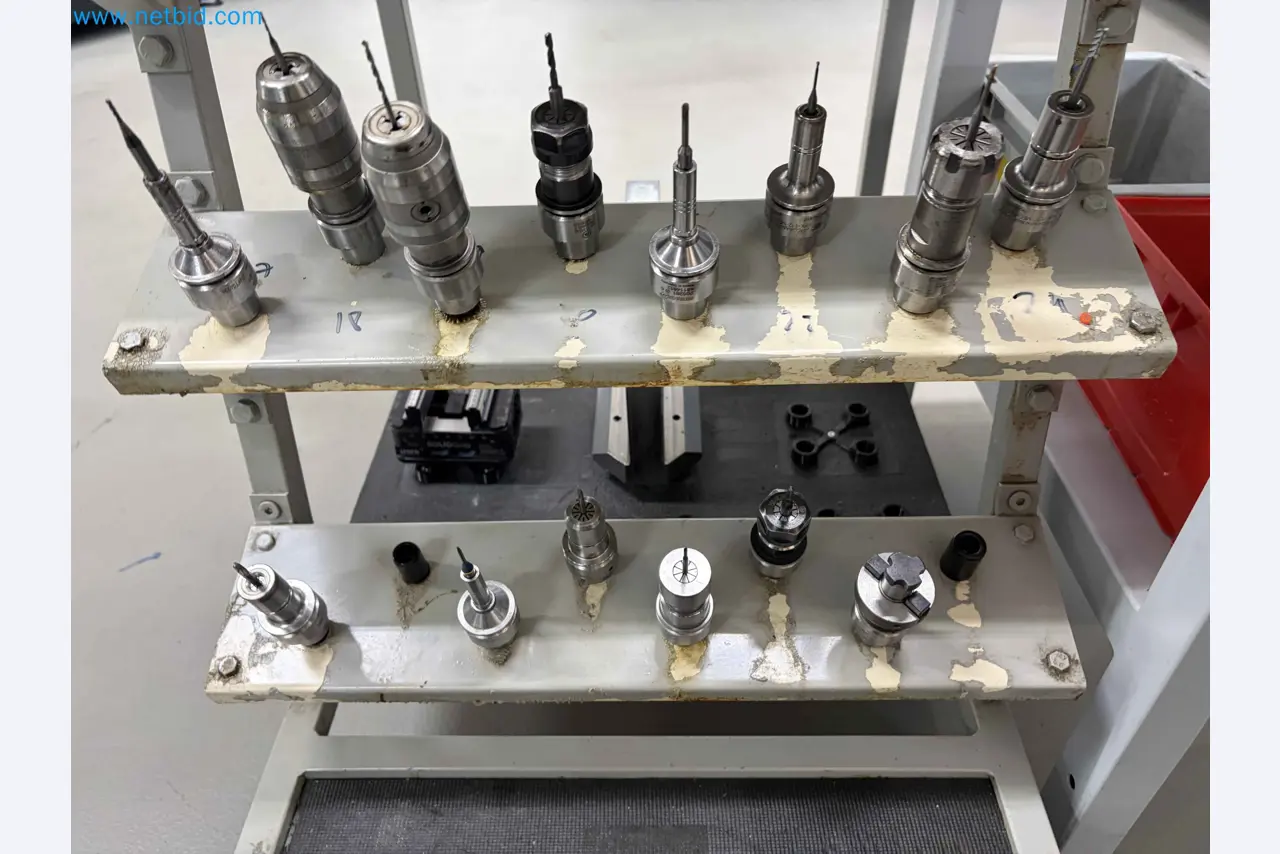

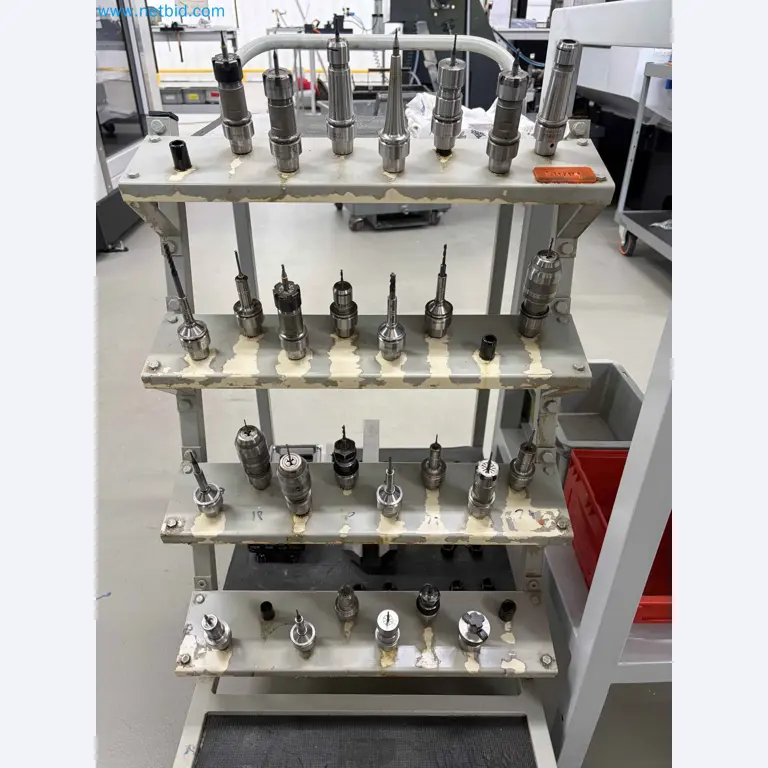

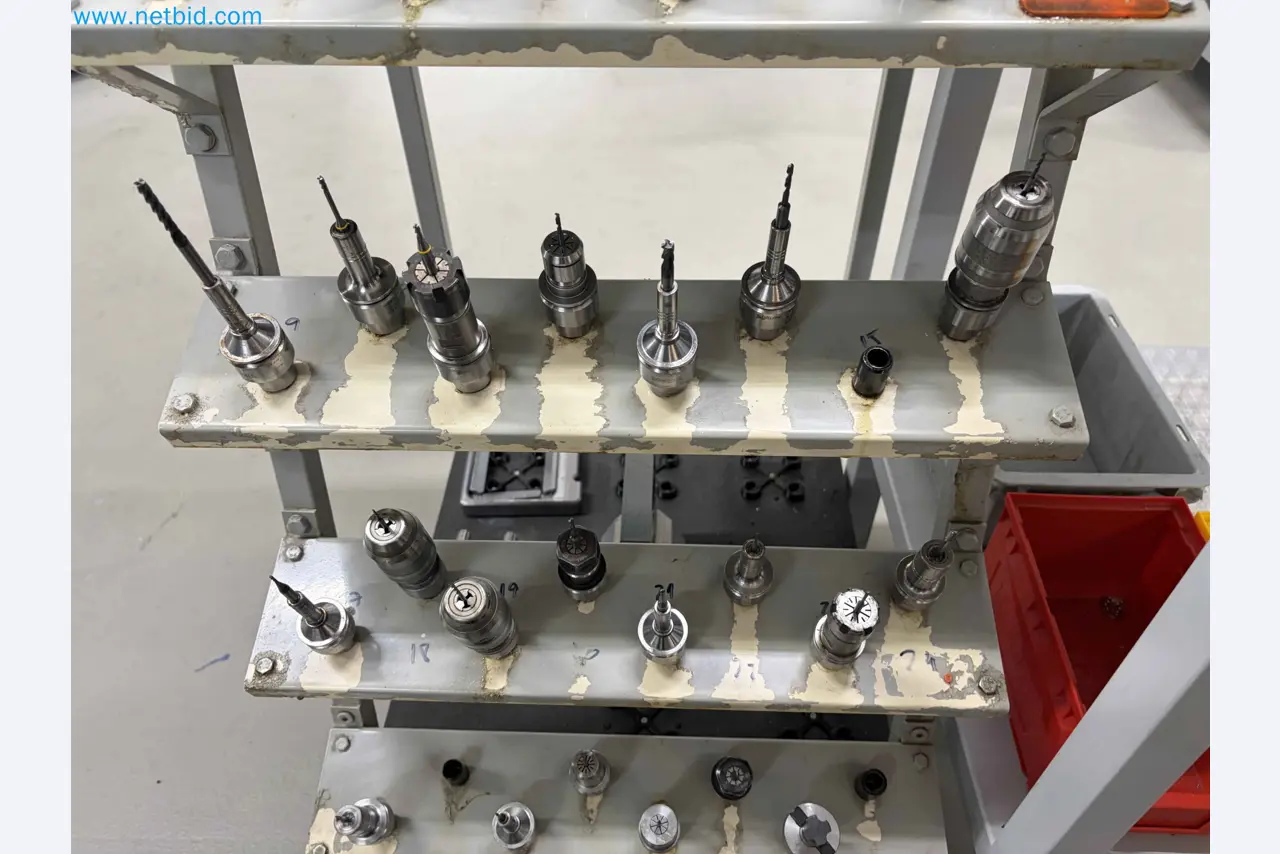

Werkzeugaufnahme

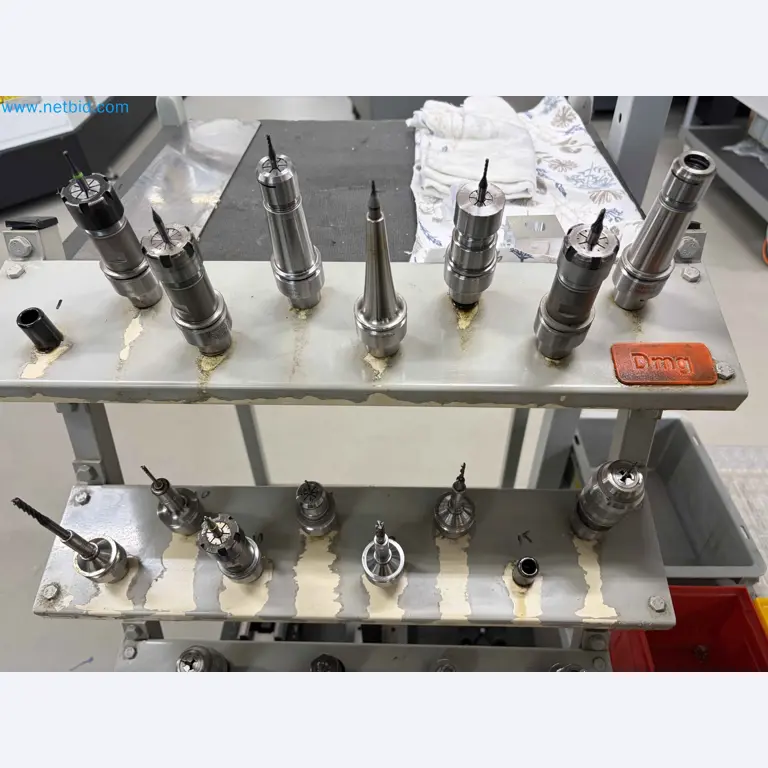

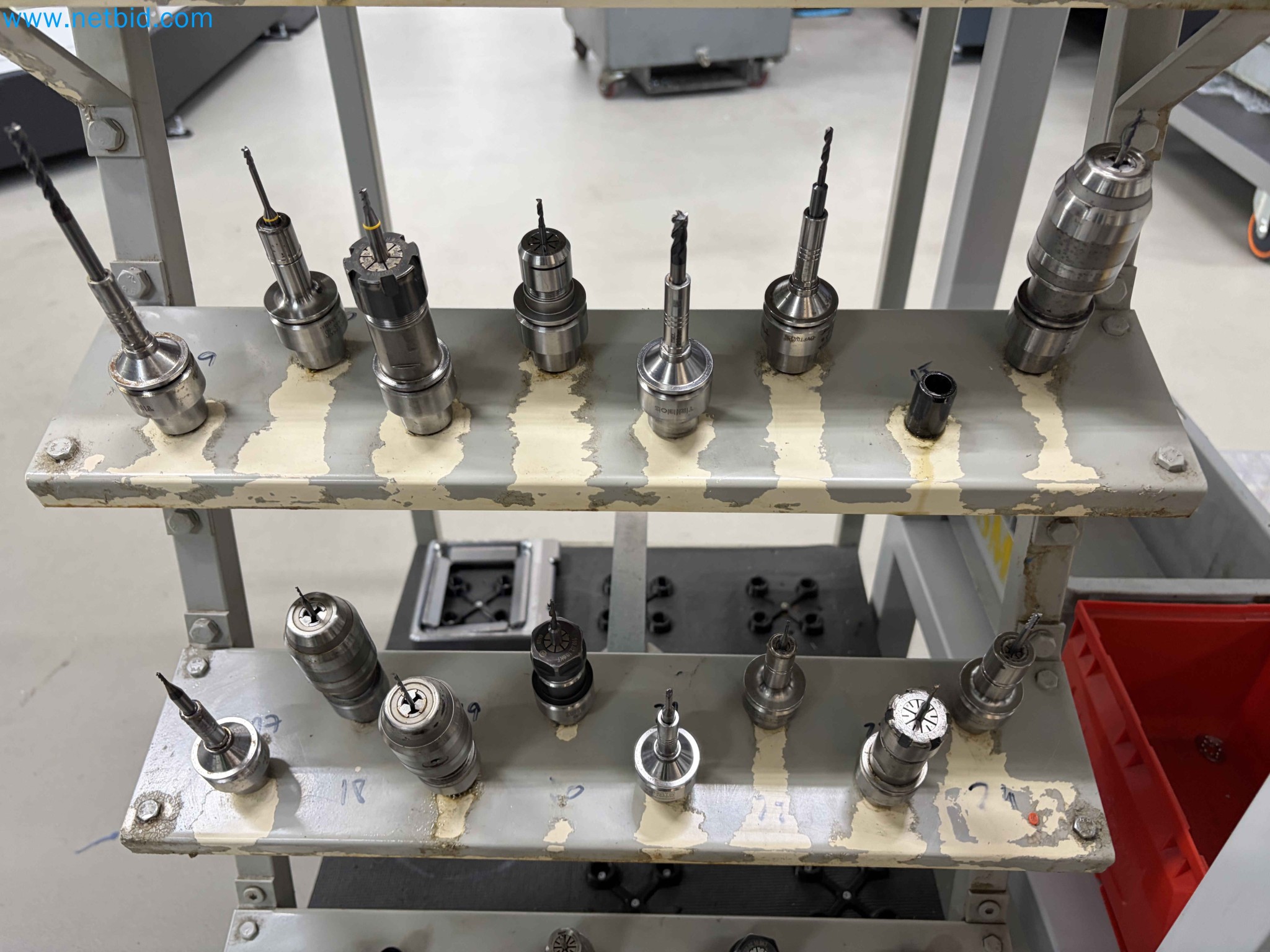

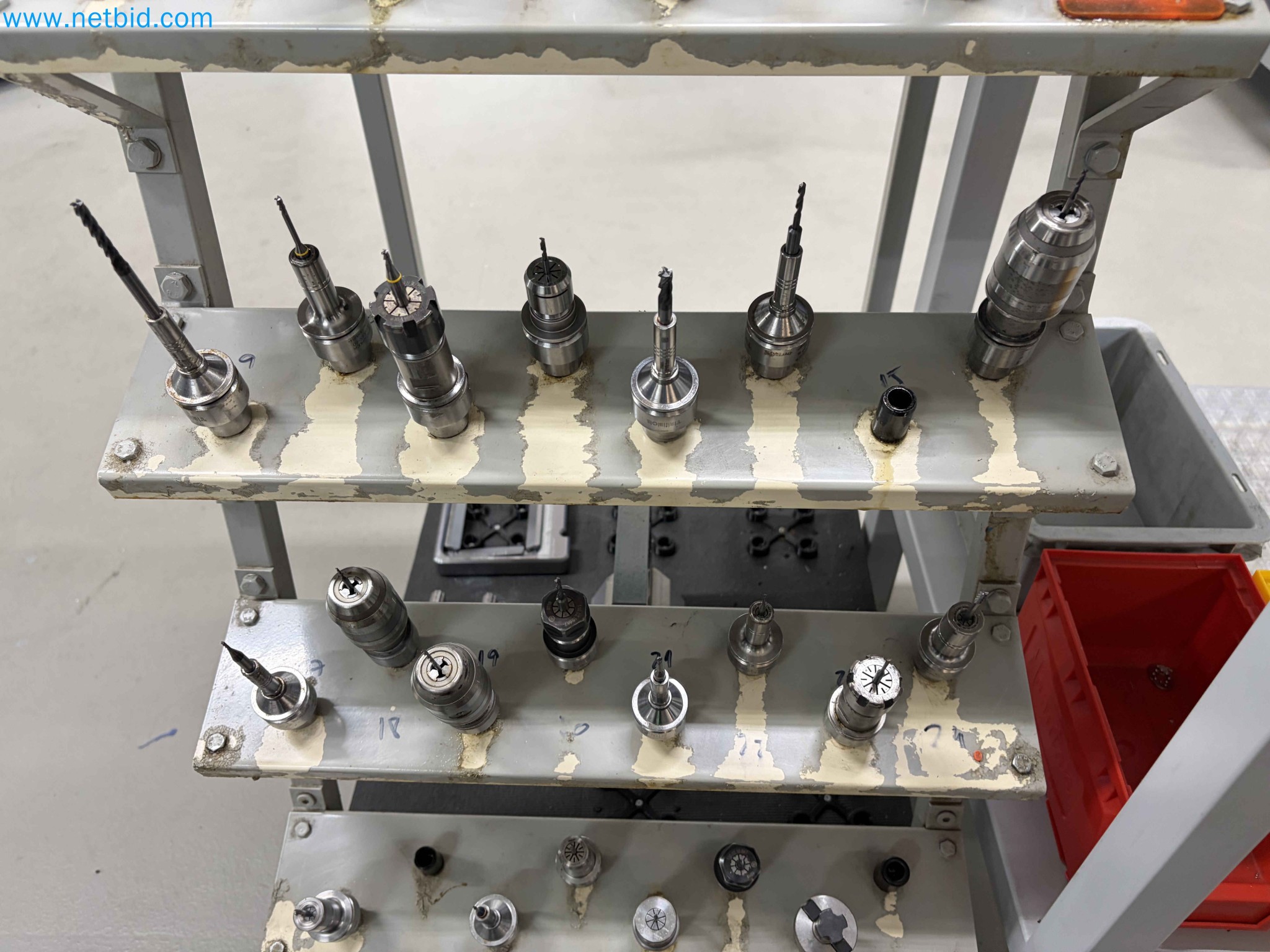

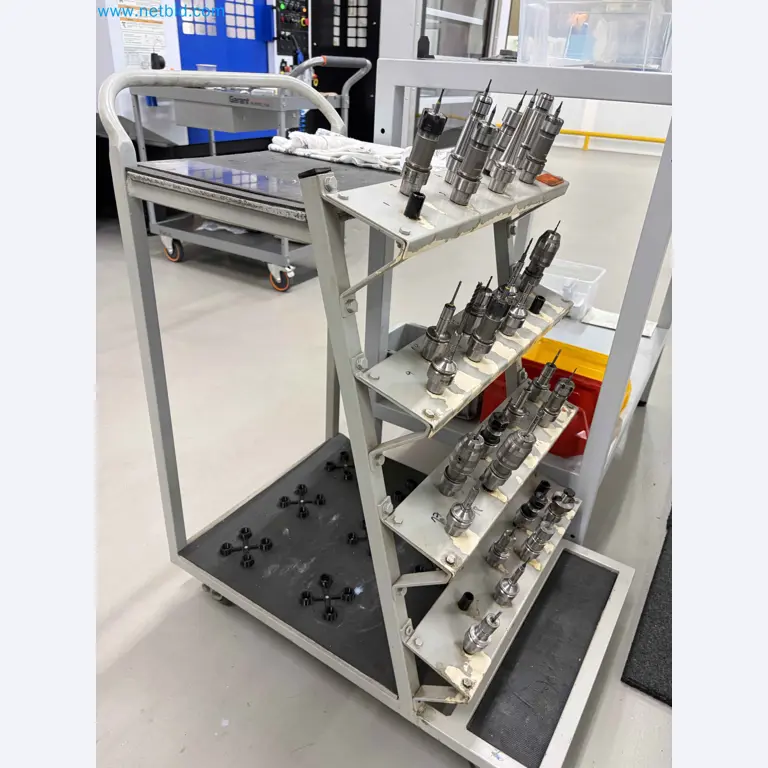

• HSK-E32 (DIN 69893)
• pneumatisch/mechanische Spannung

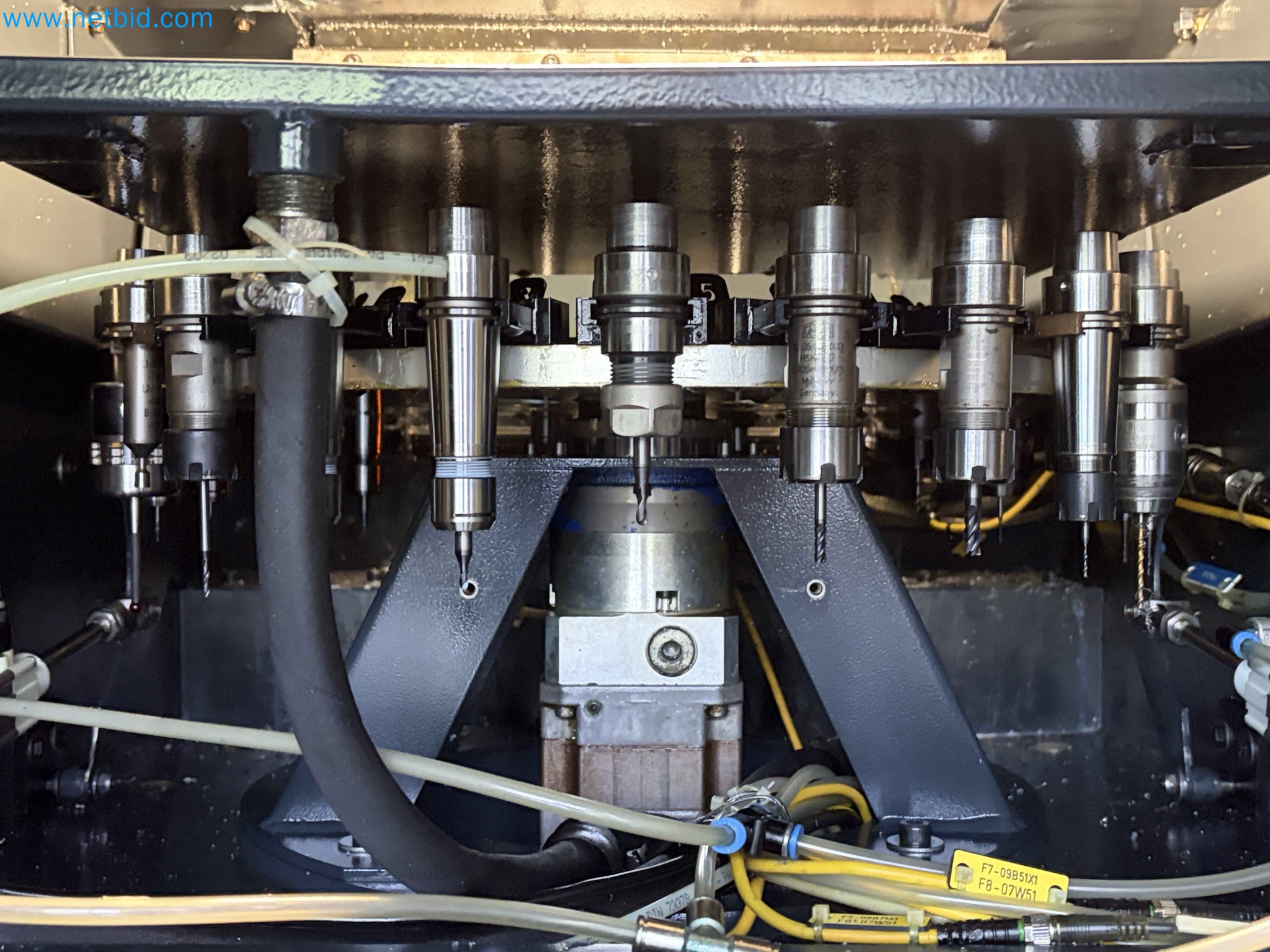

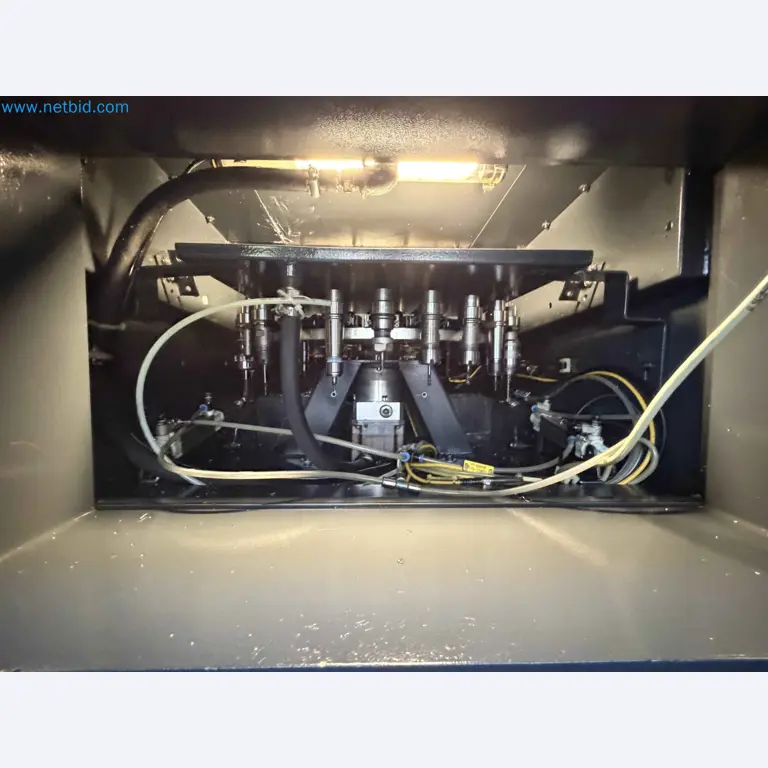

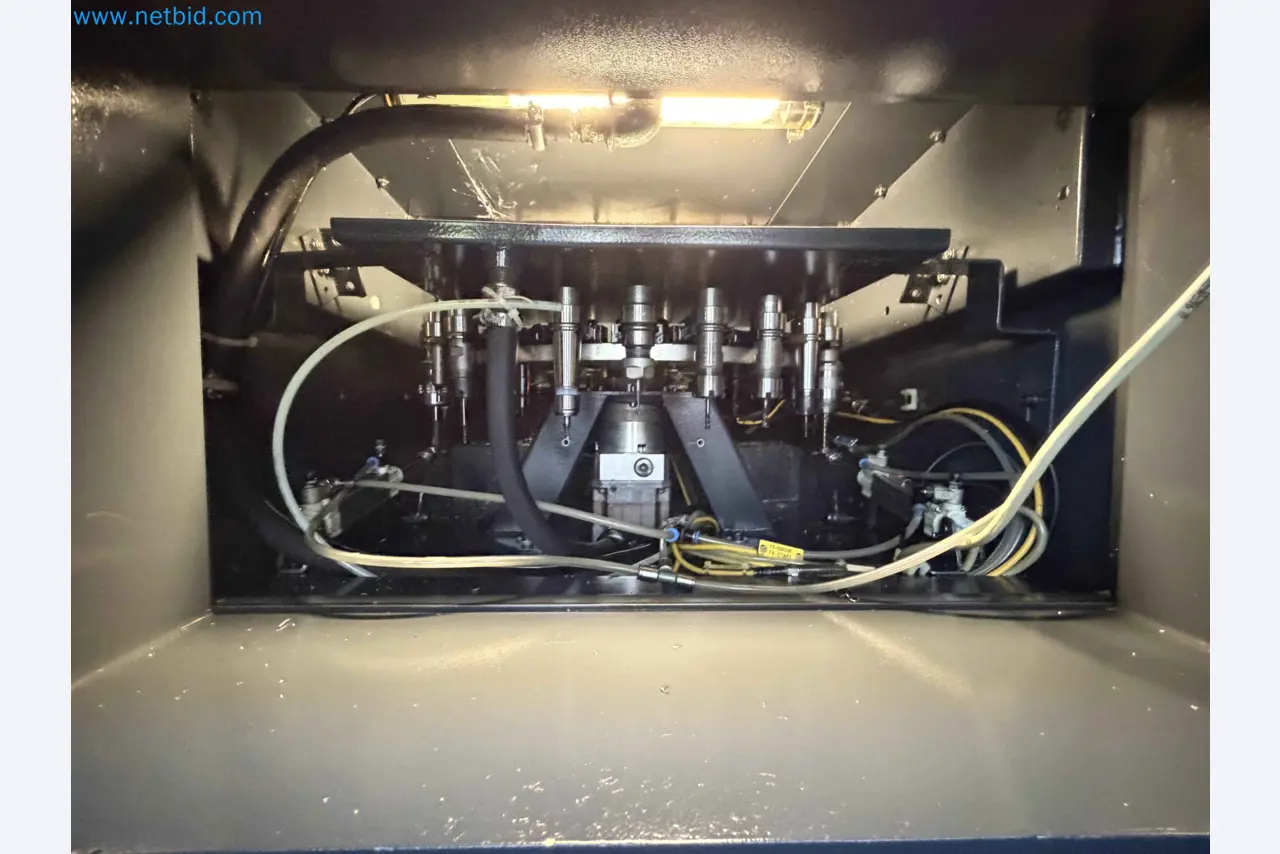

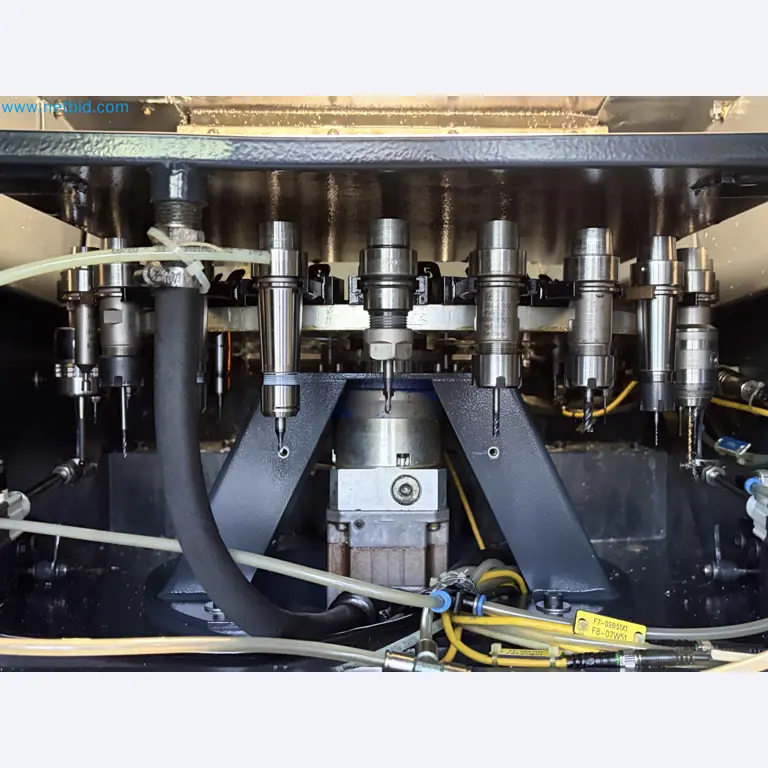

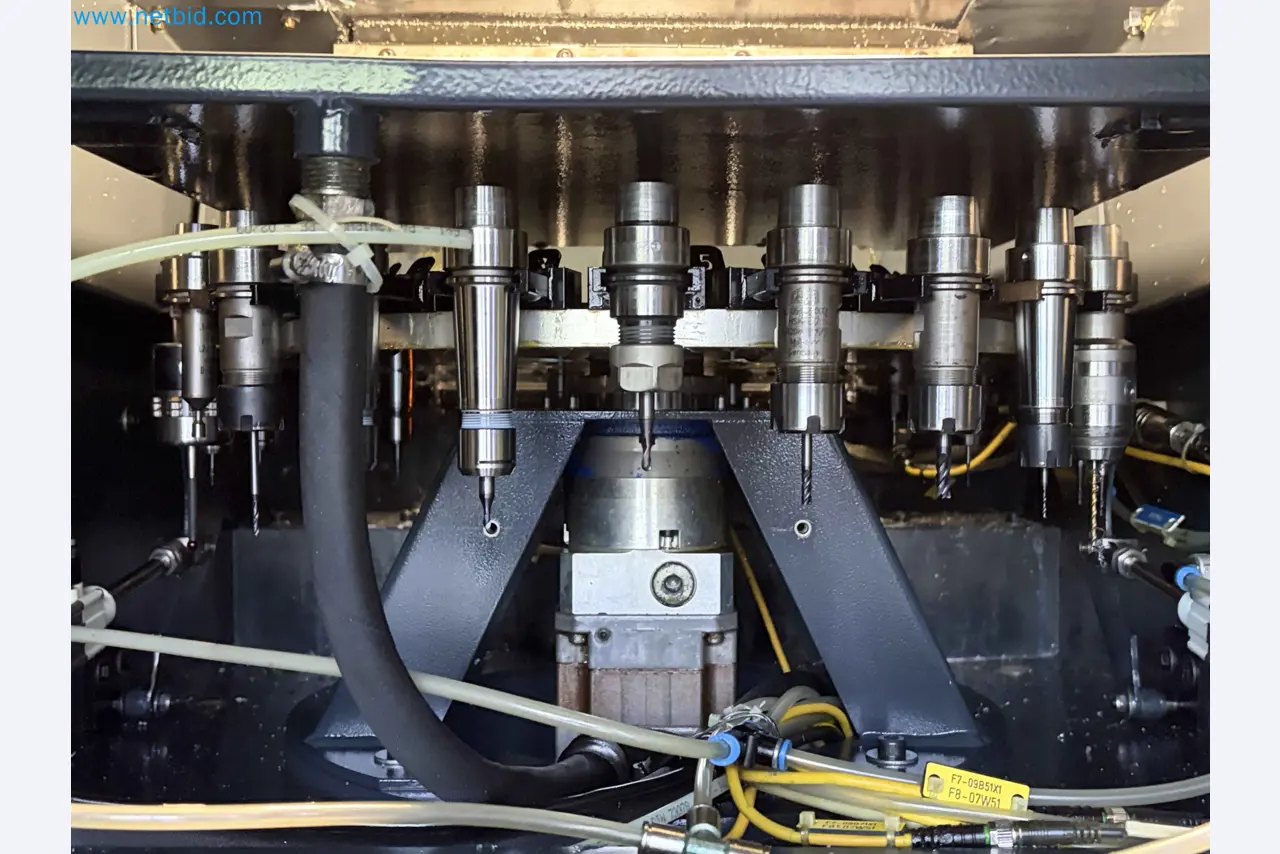

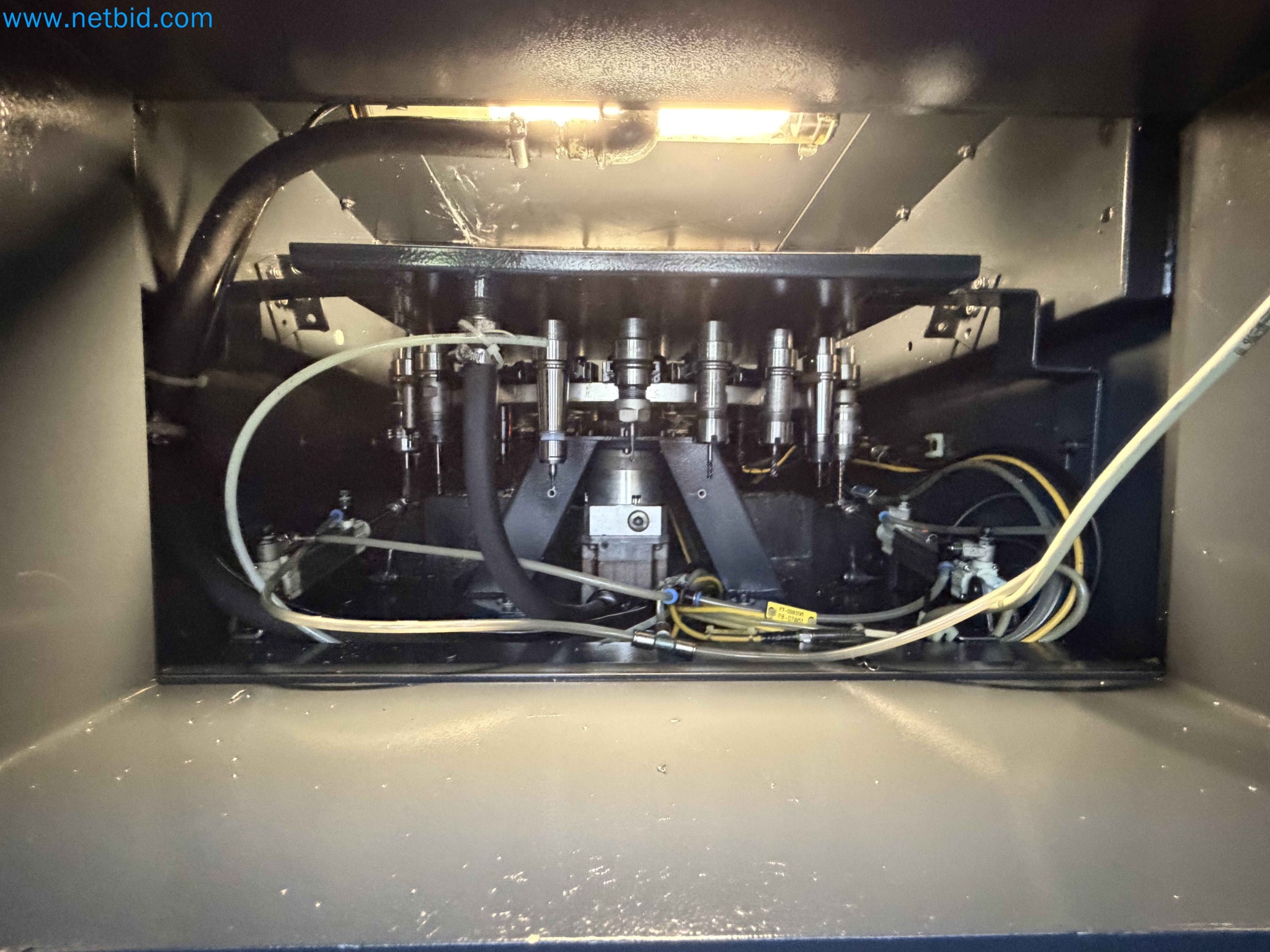

Werkzeugmagazin (ATC)

• Kapazität: 24 Werkzeuge
• Max. Durchmesser: 40 mm
• Max. Länge: 200 mm
• Max. Werkzeuggewicht: 2 kg
• Gesamtgewicht im Magazin: 50 kg

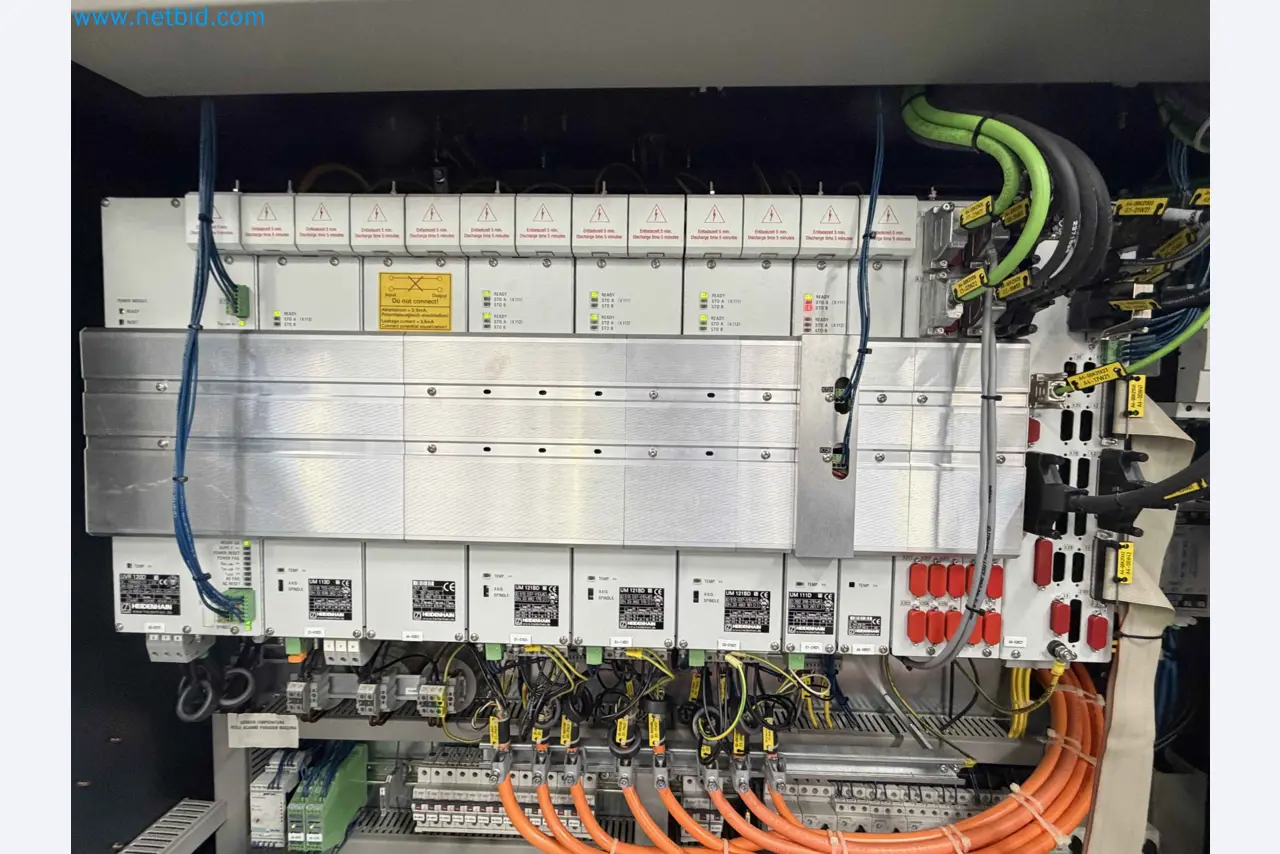

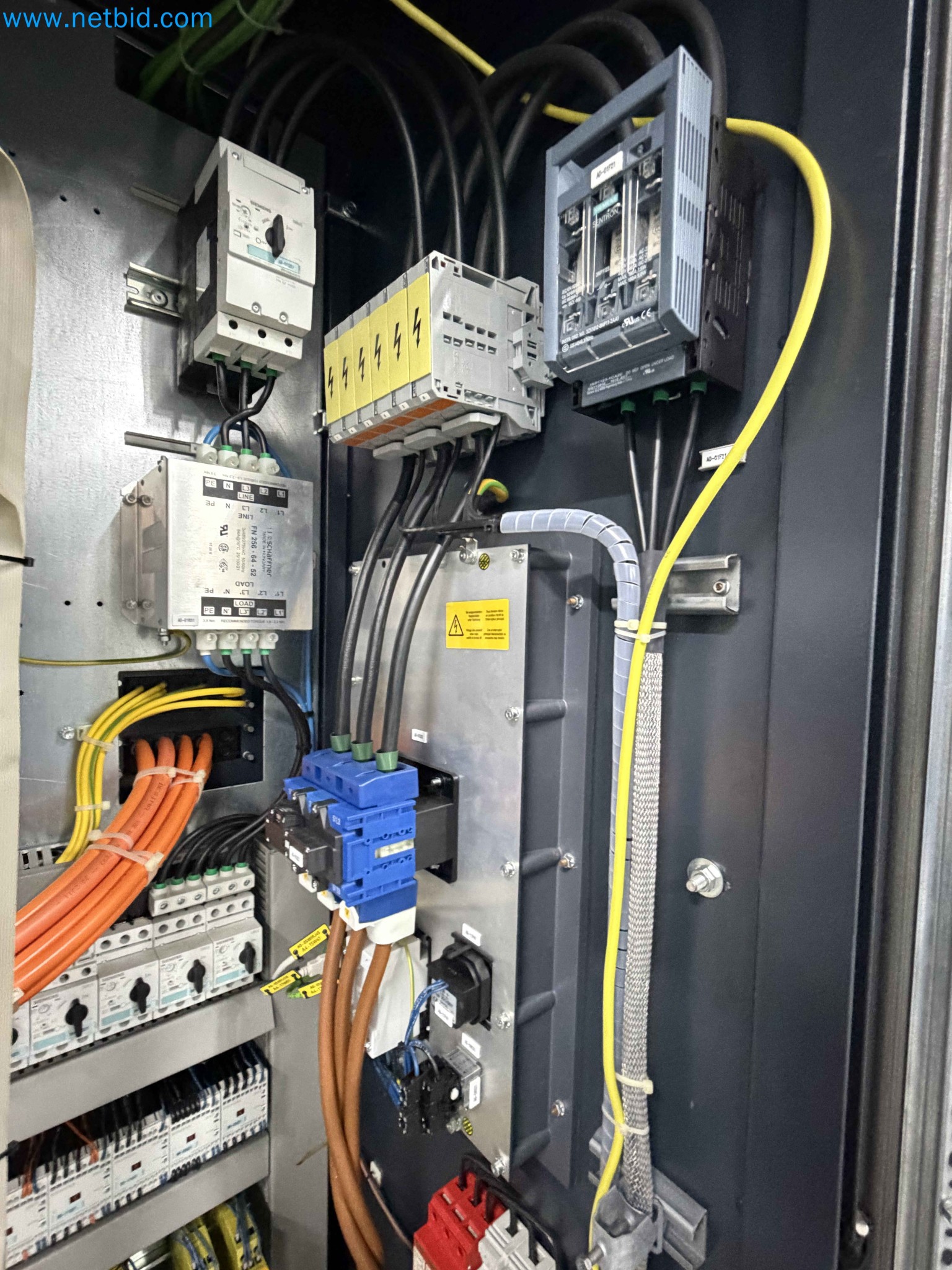

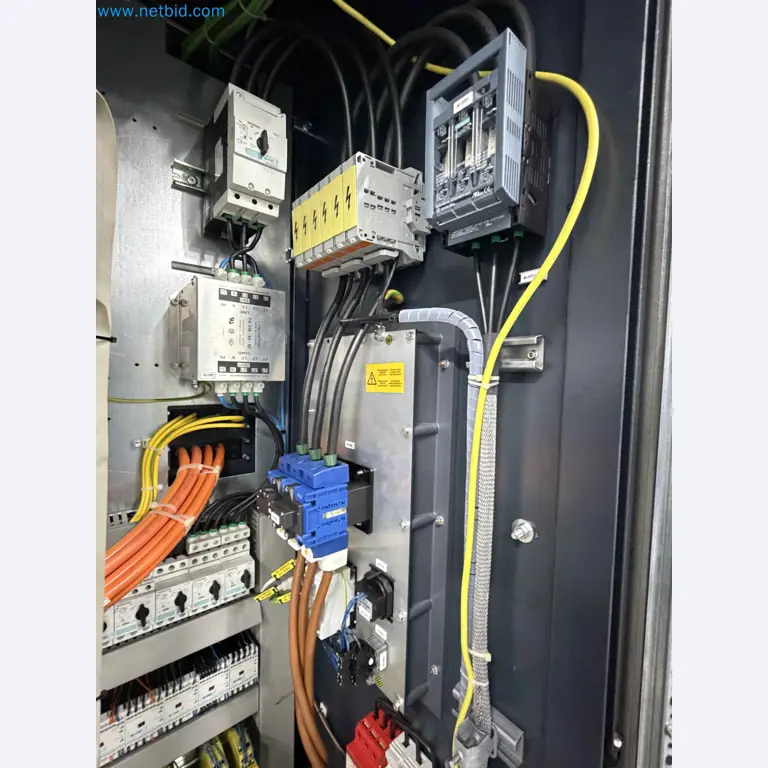

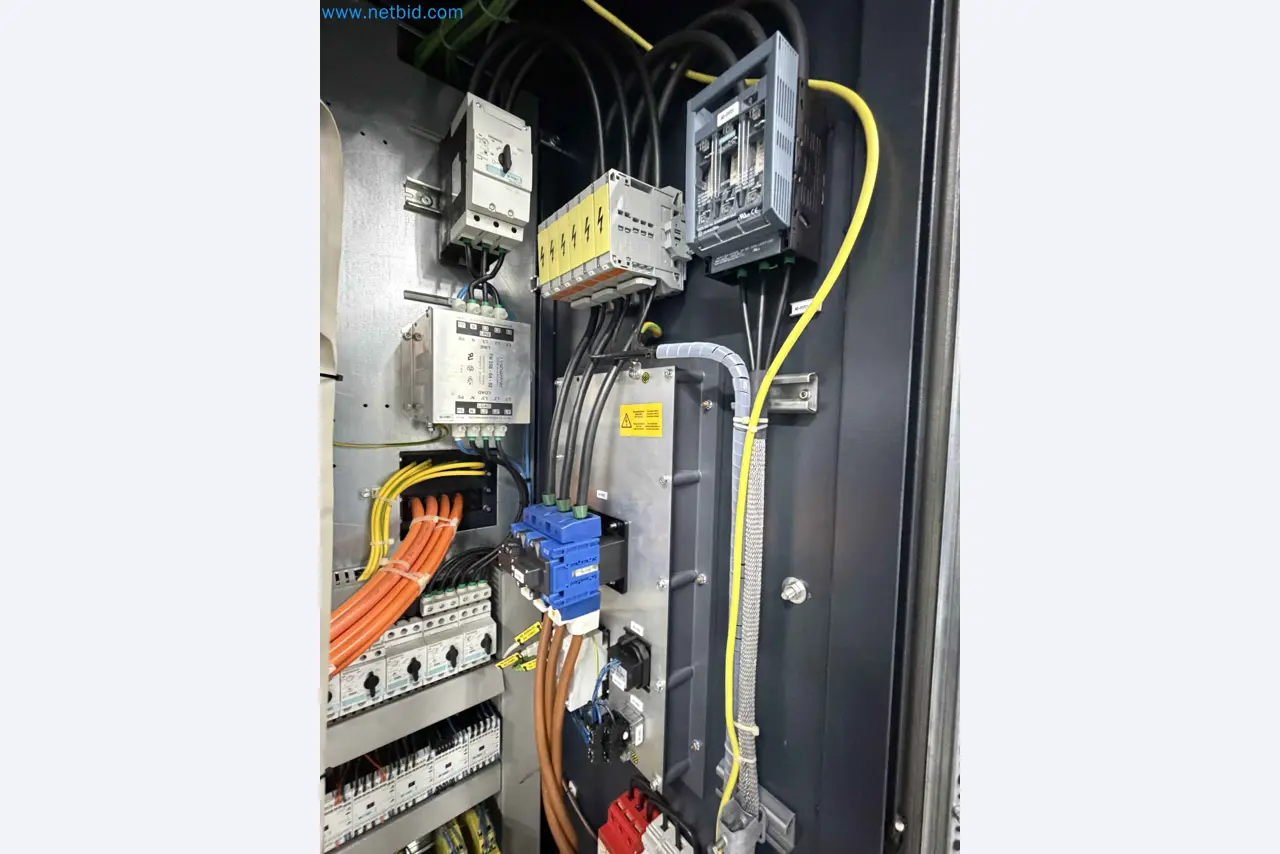

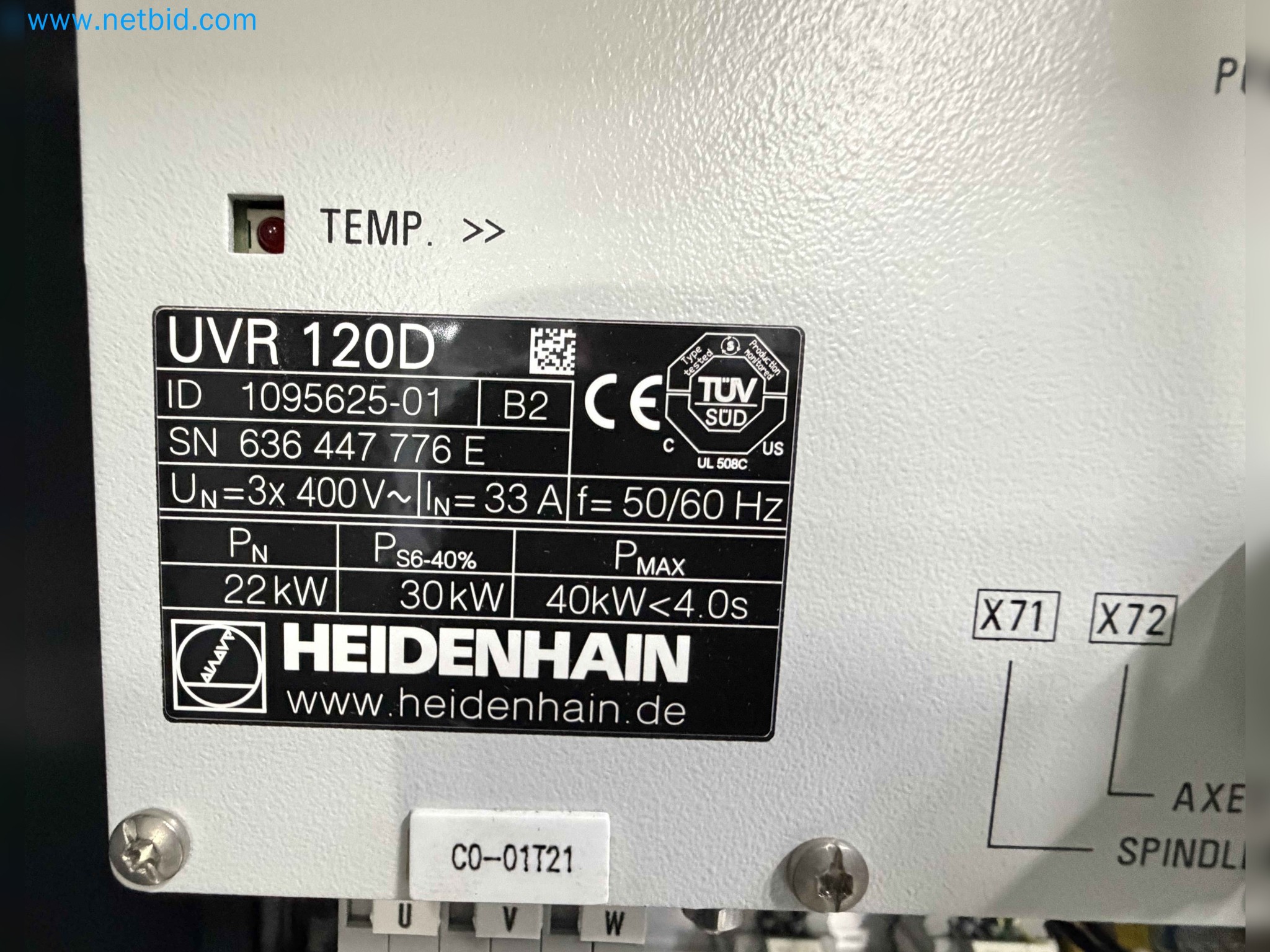

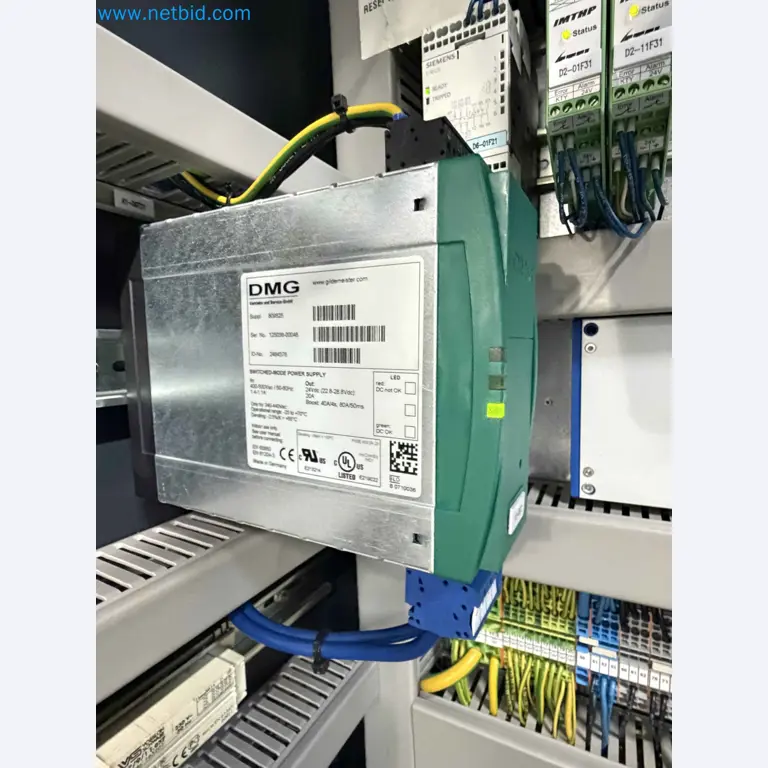

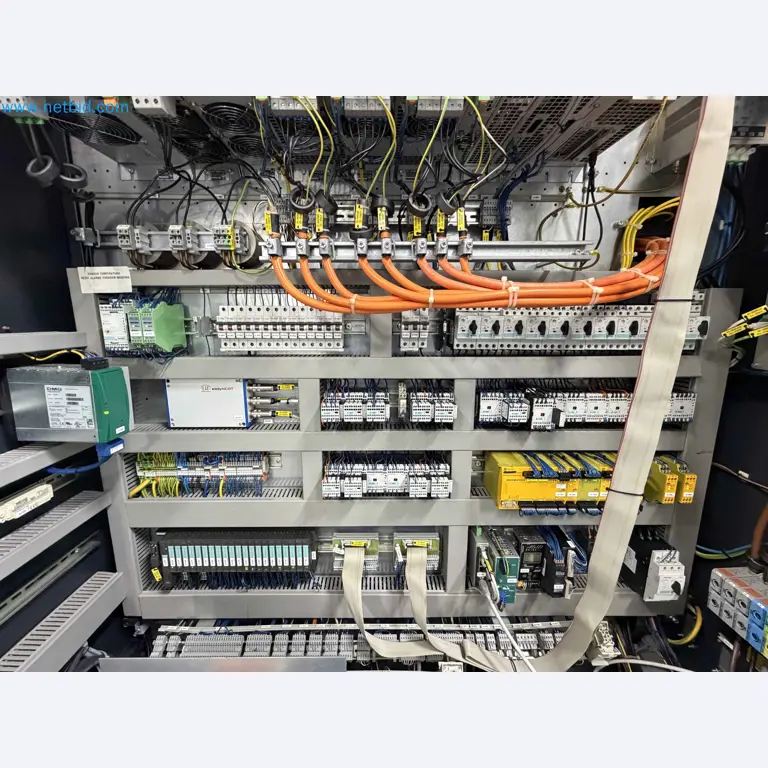

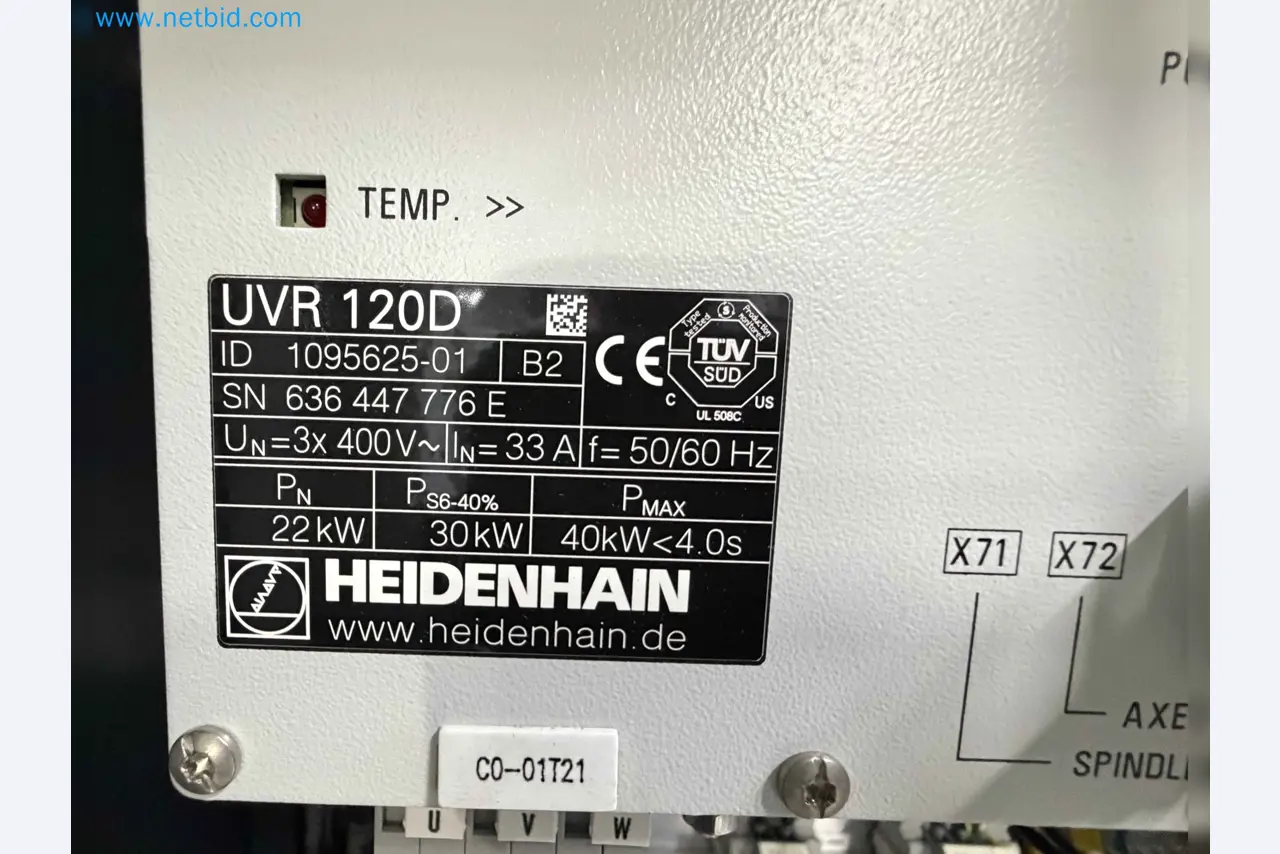

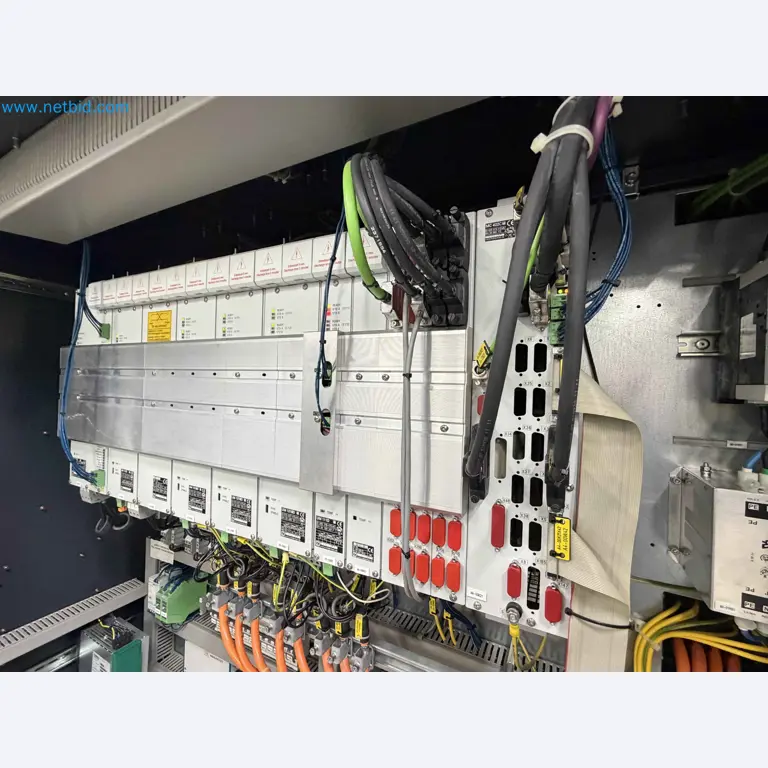

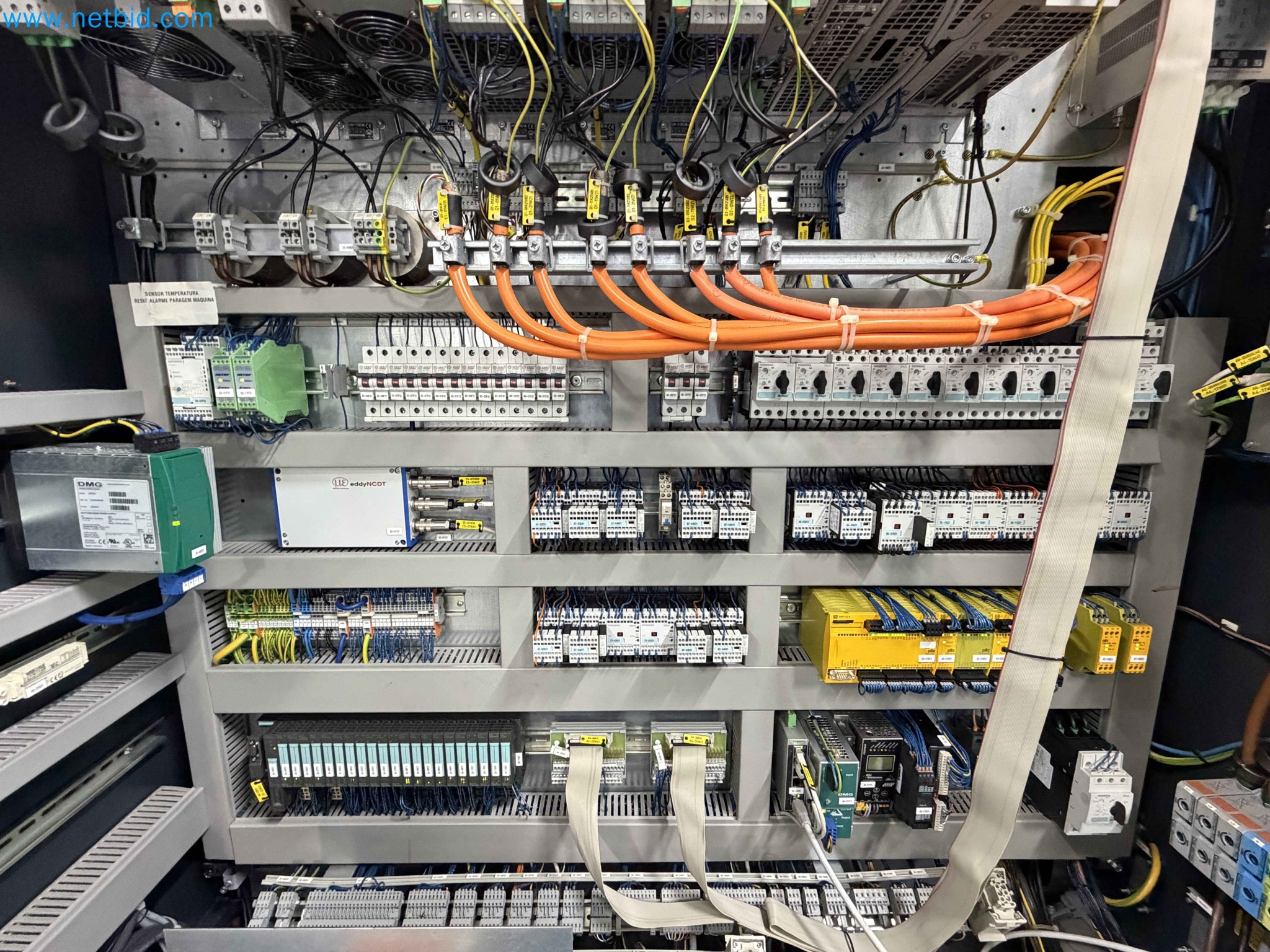

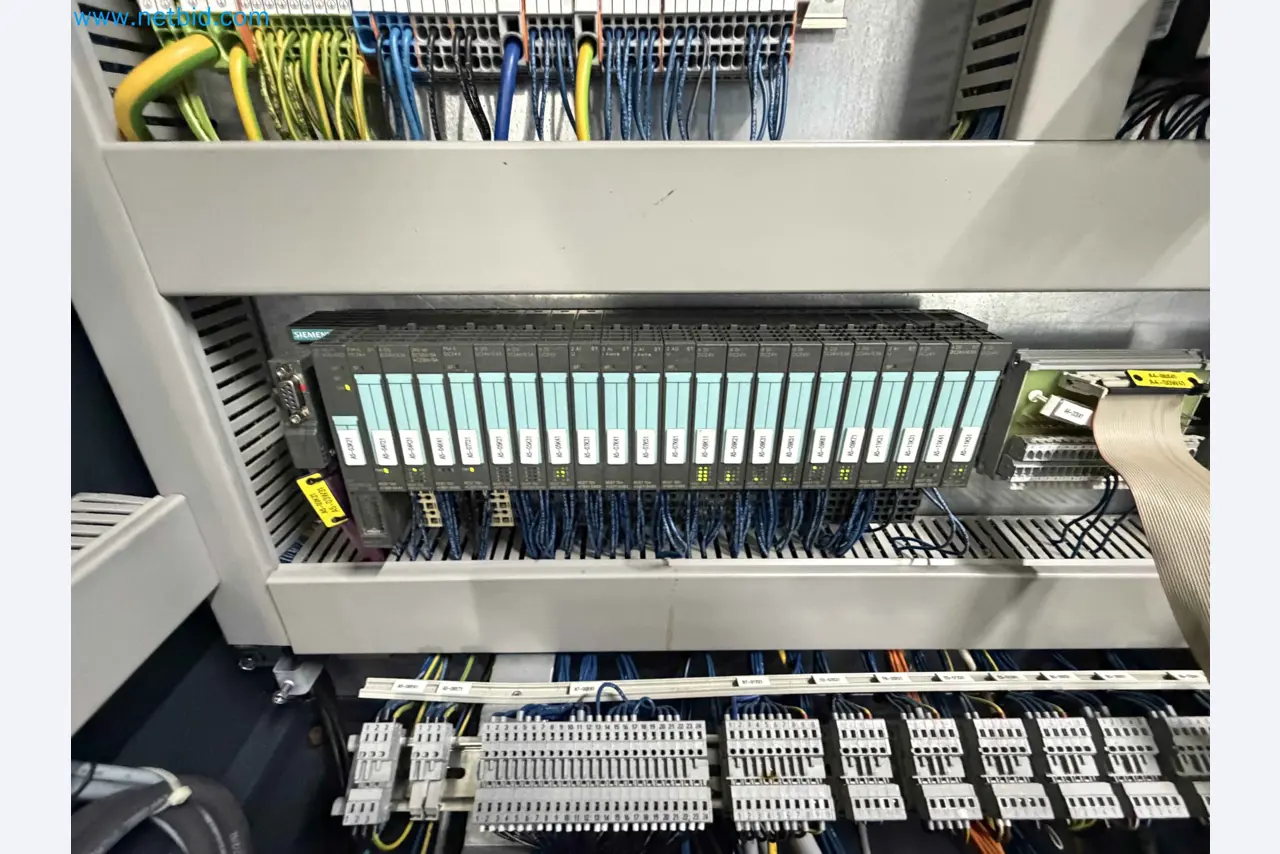

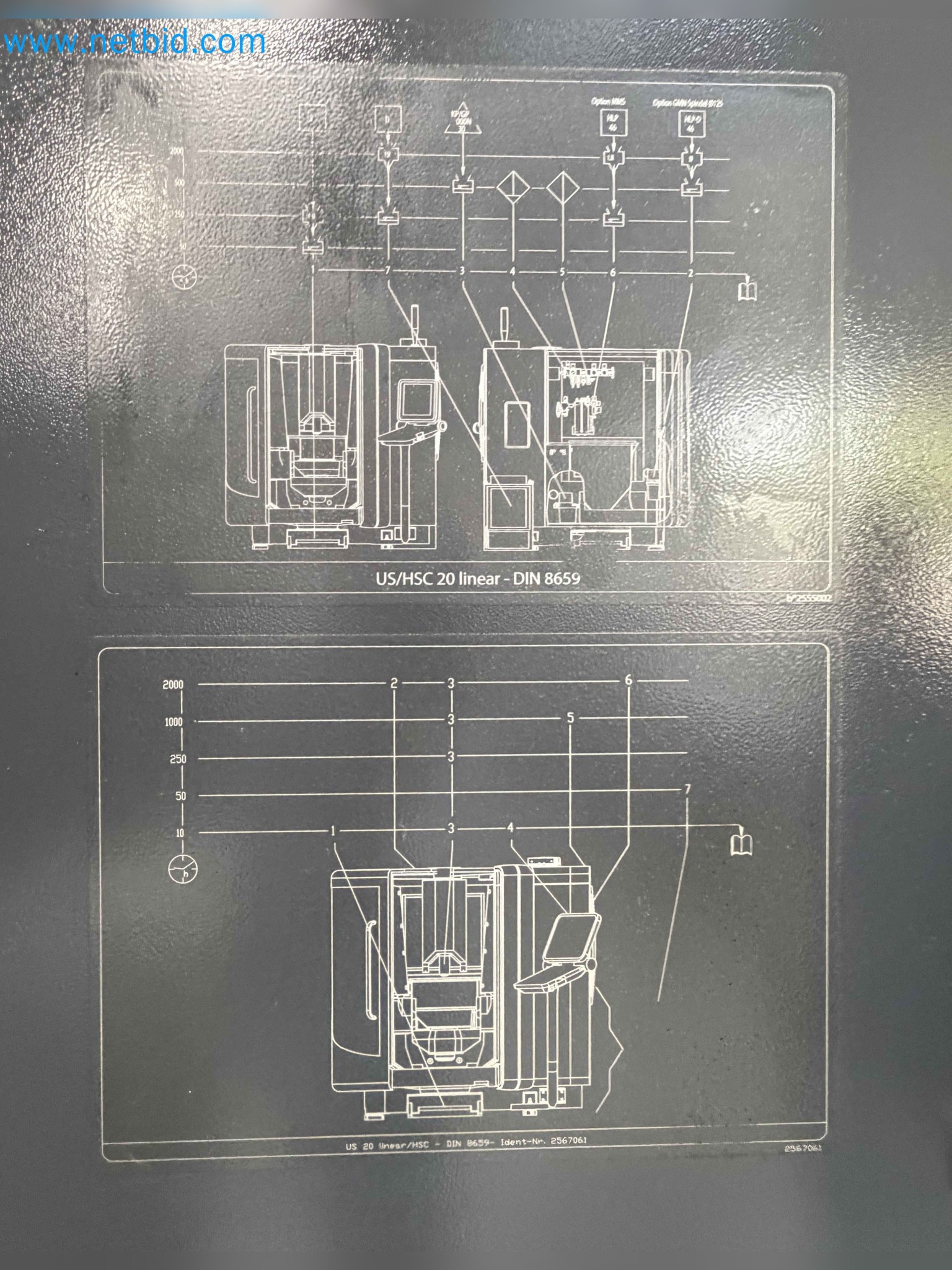

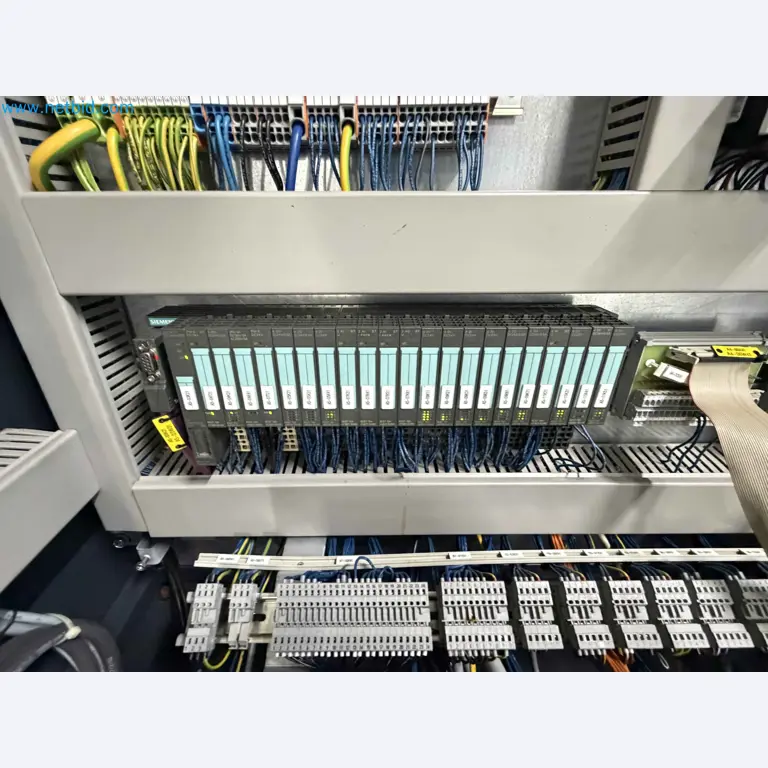

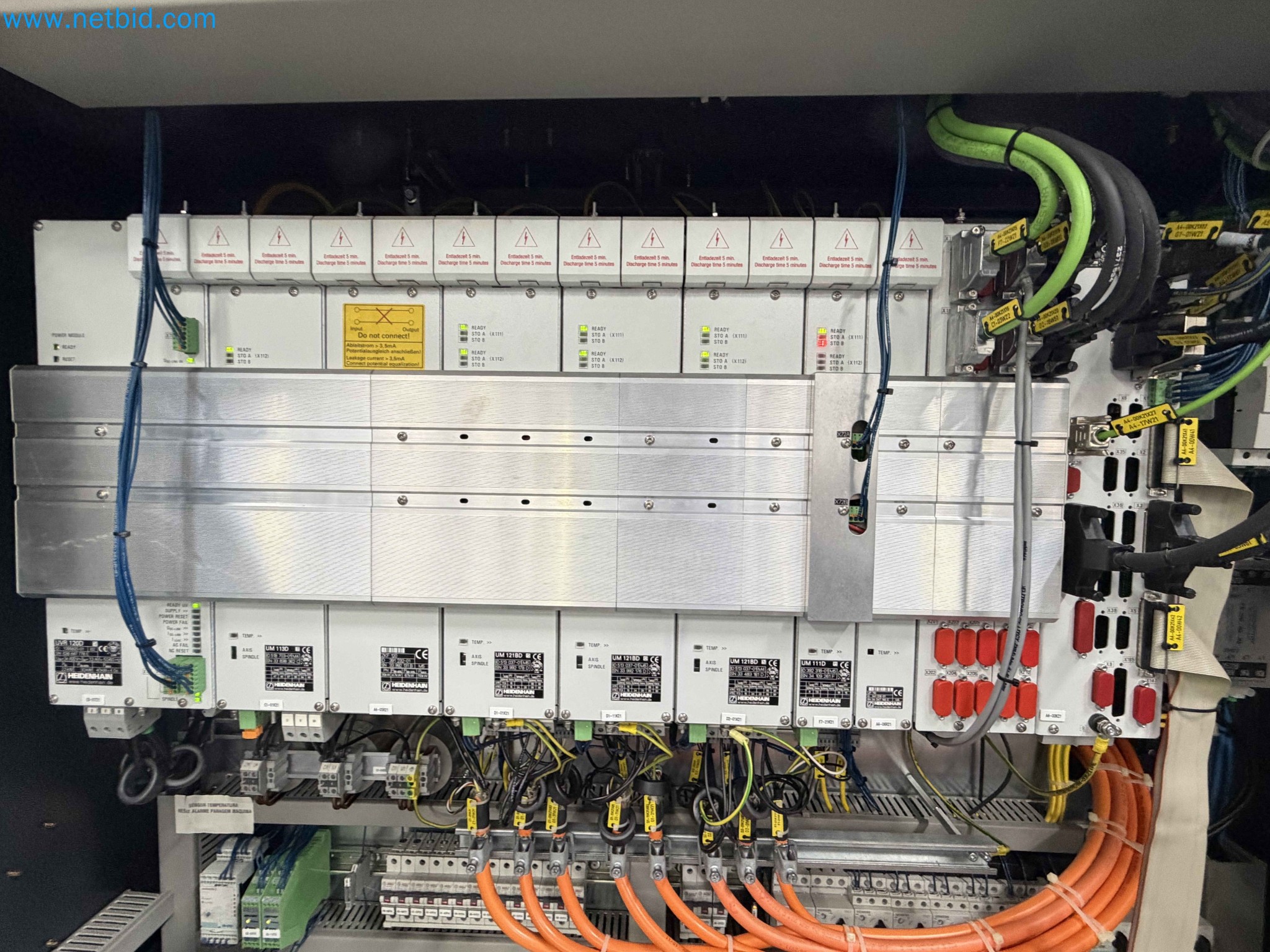

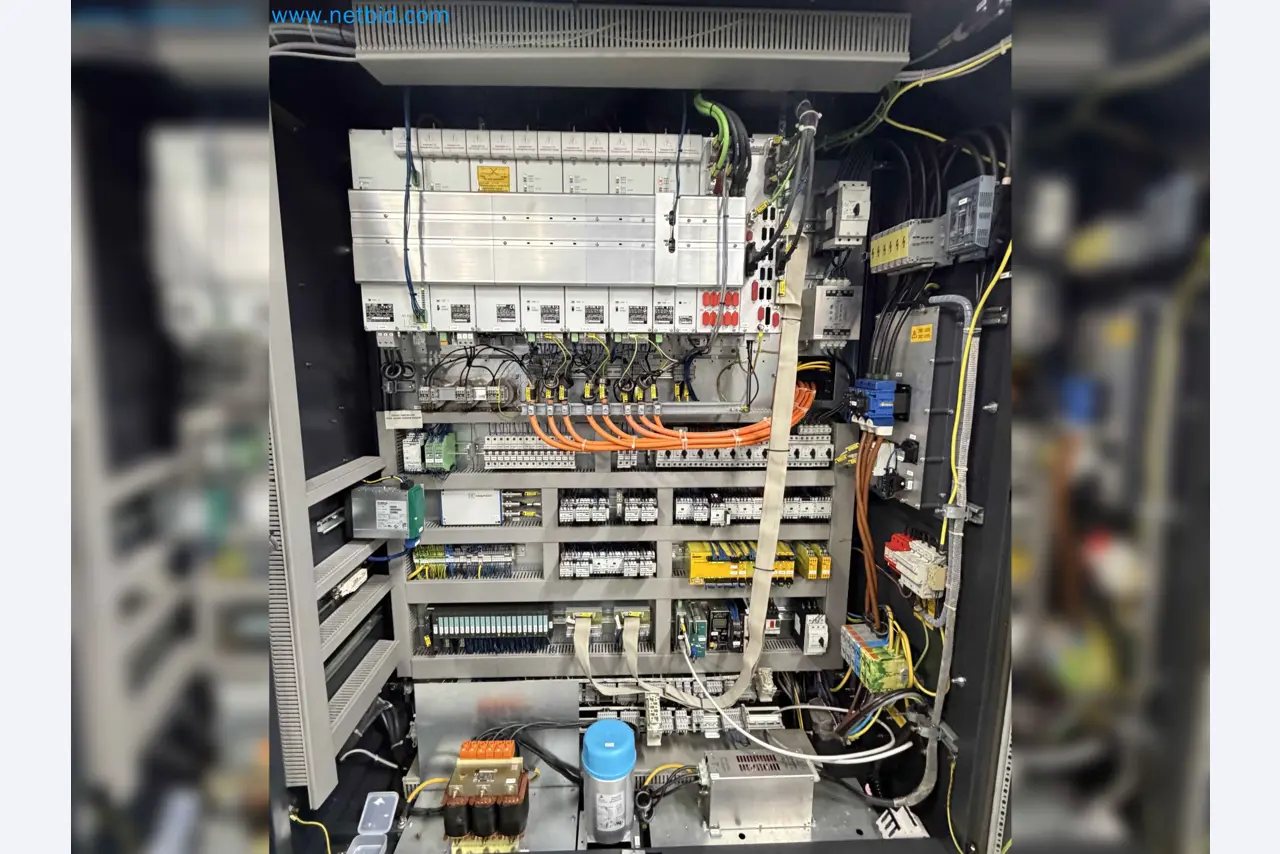

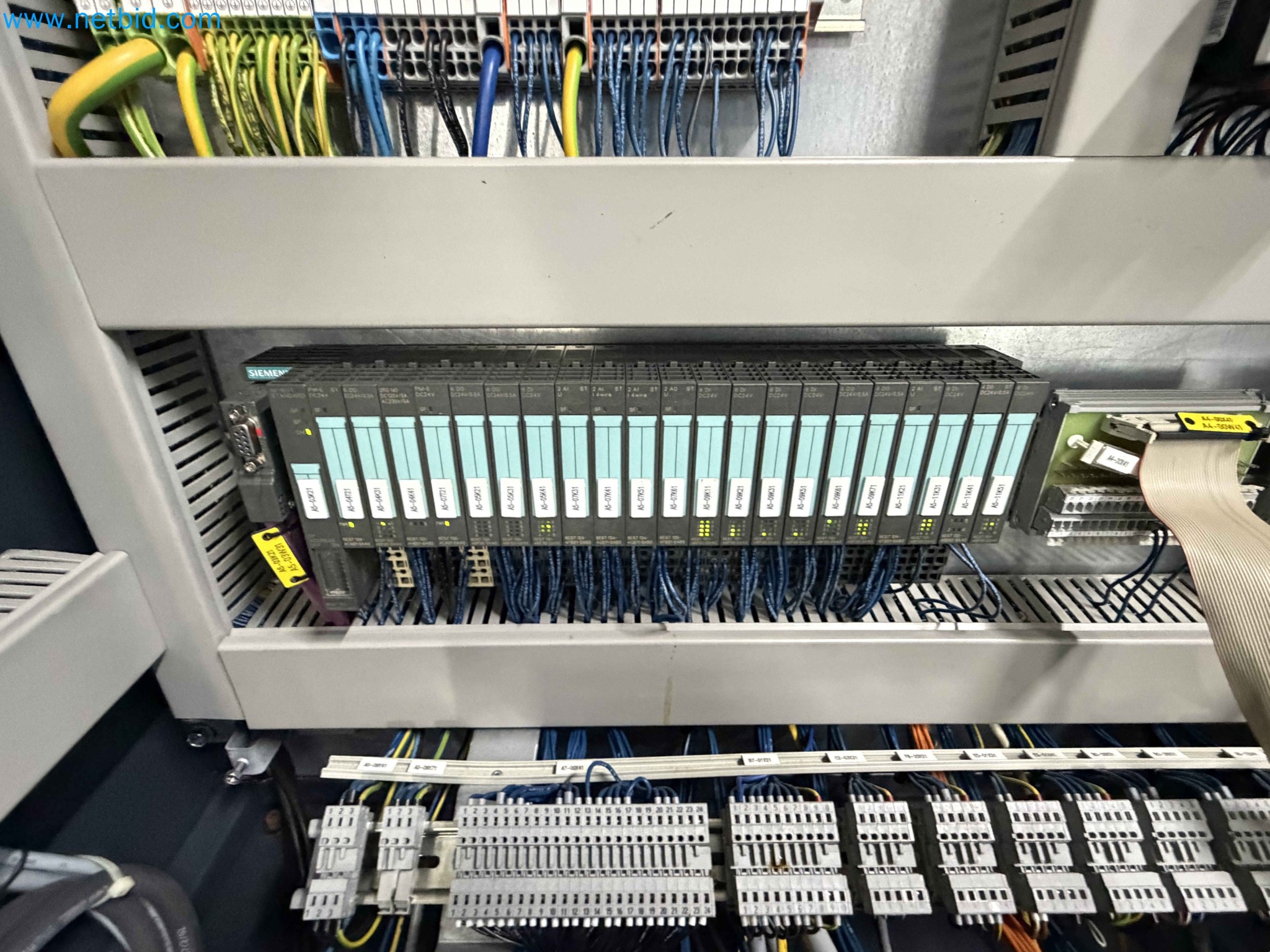

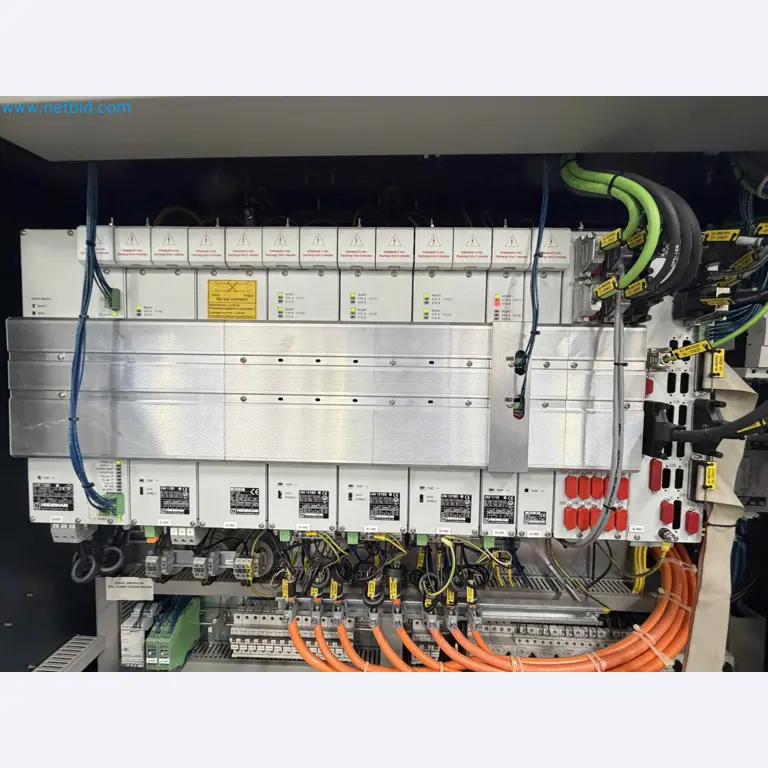

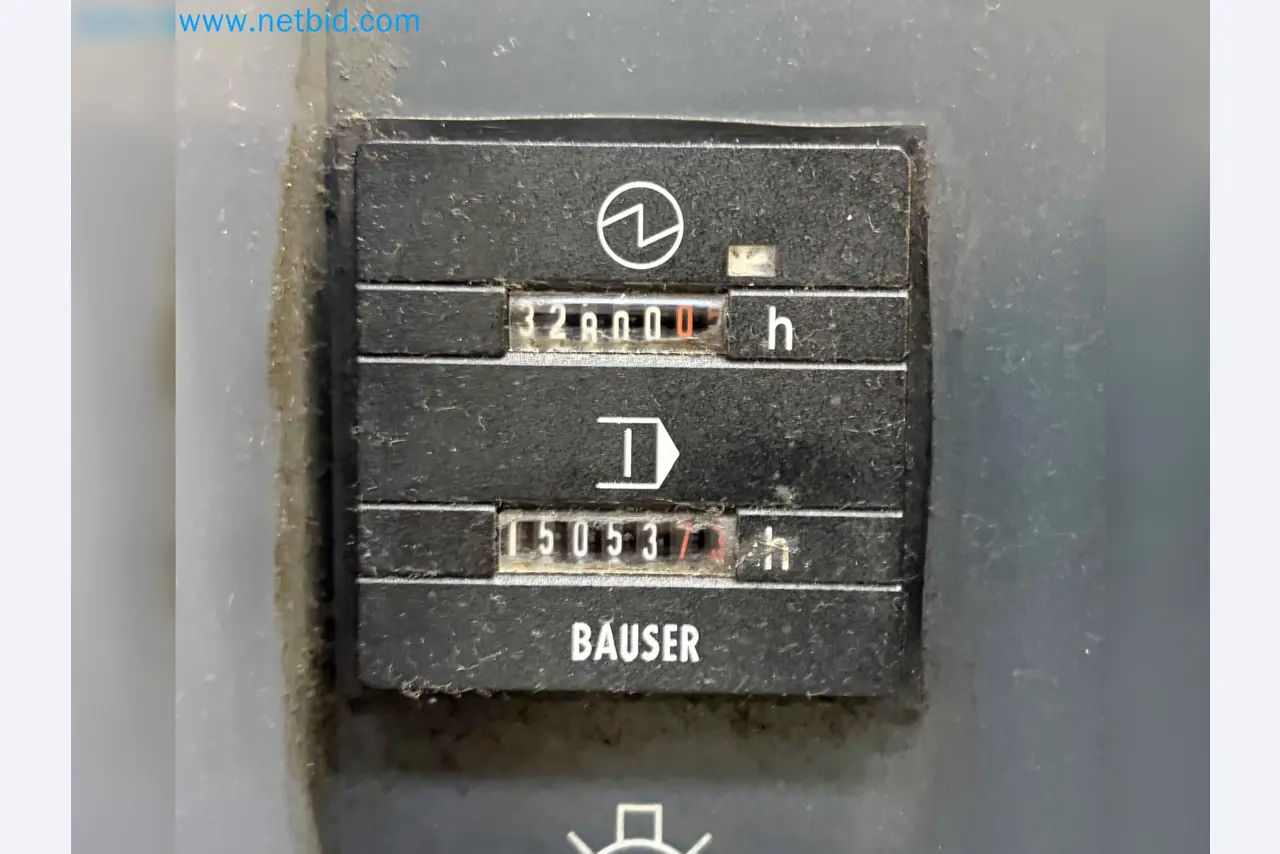

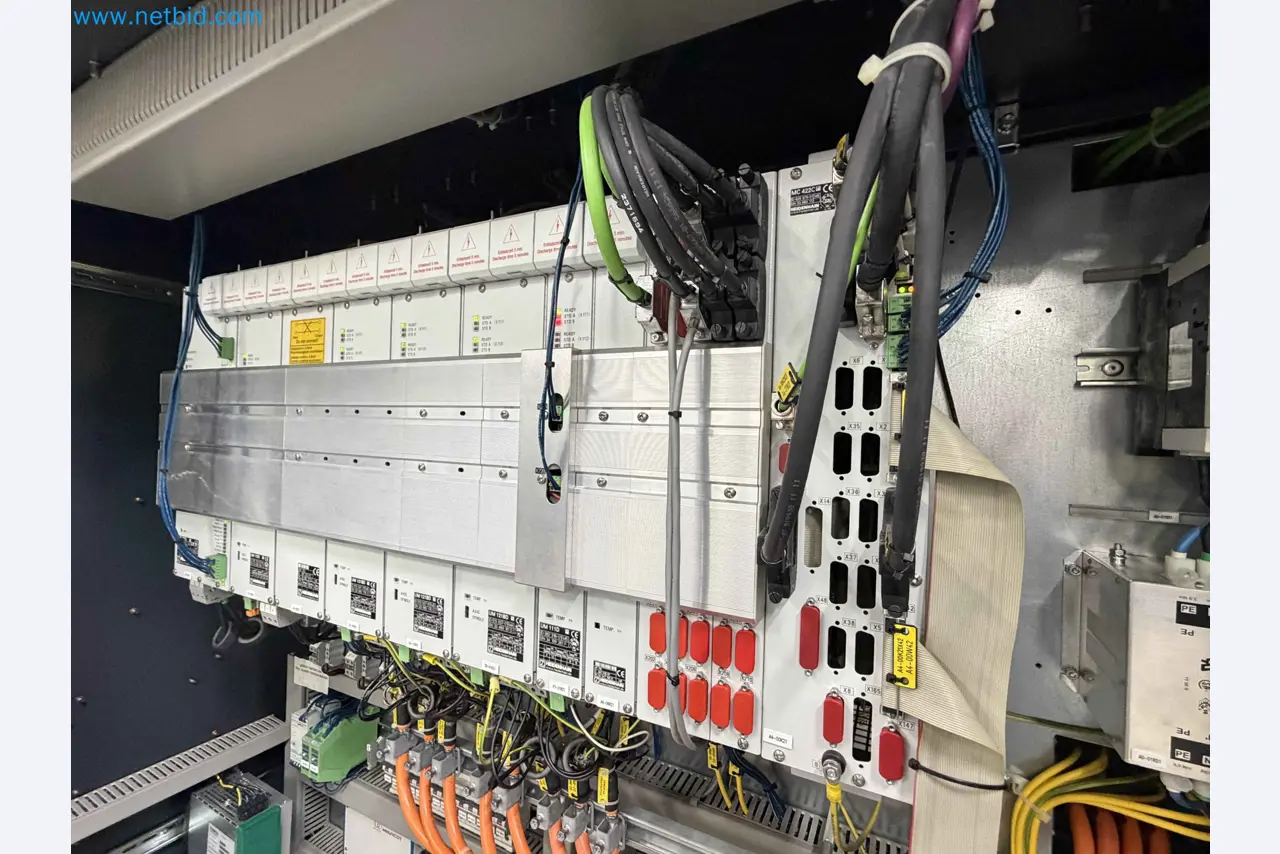

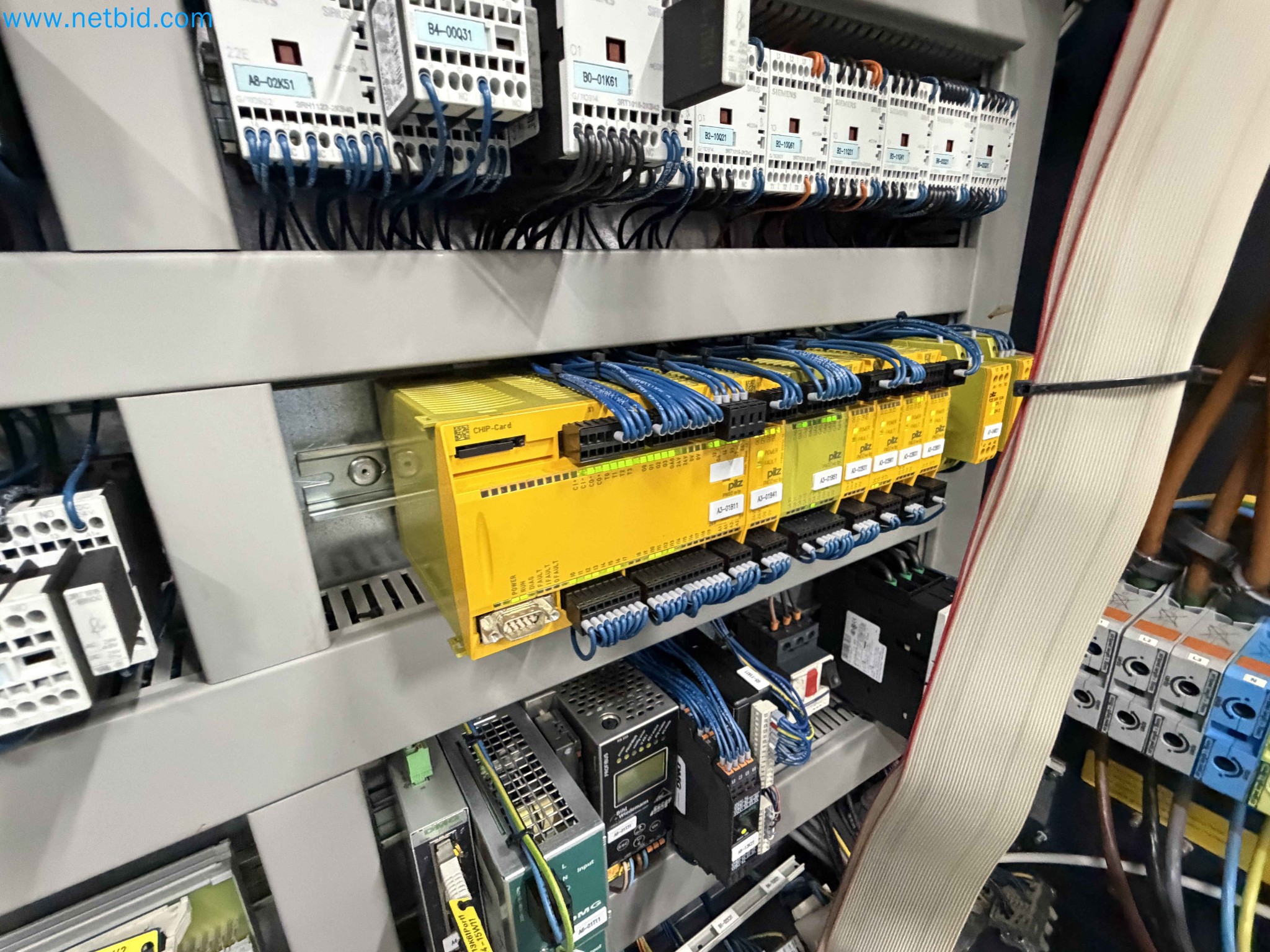

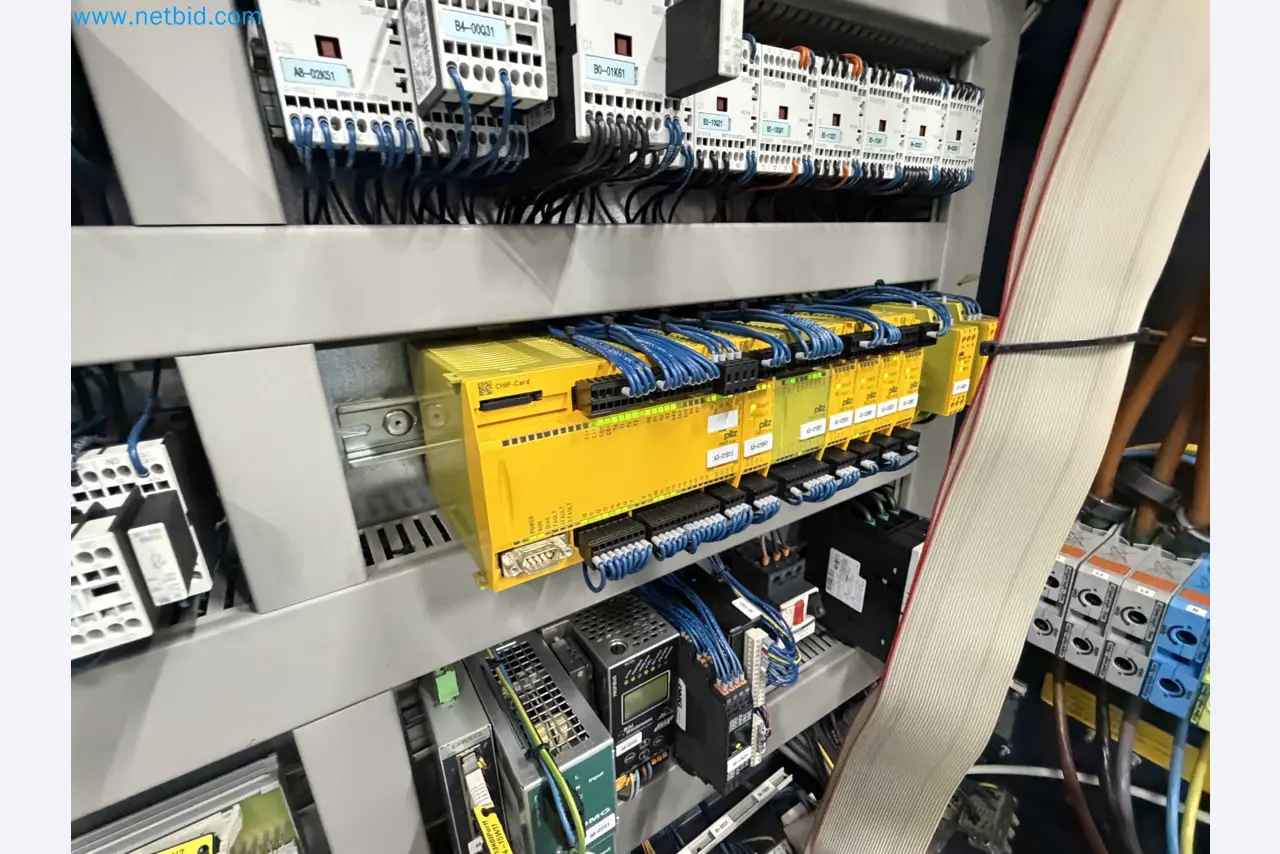

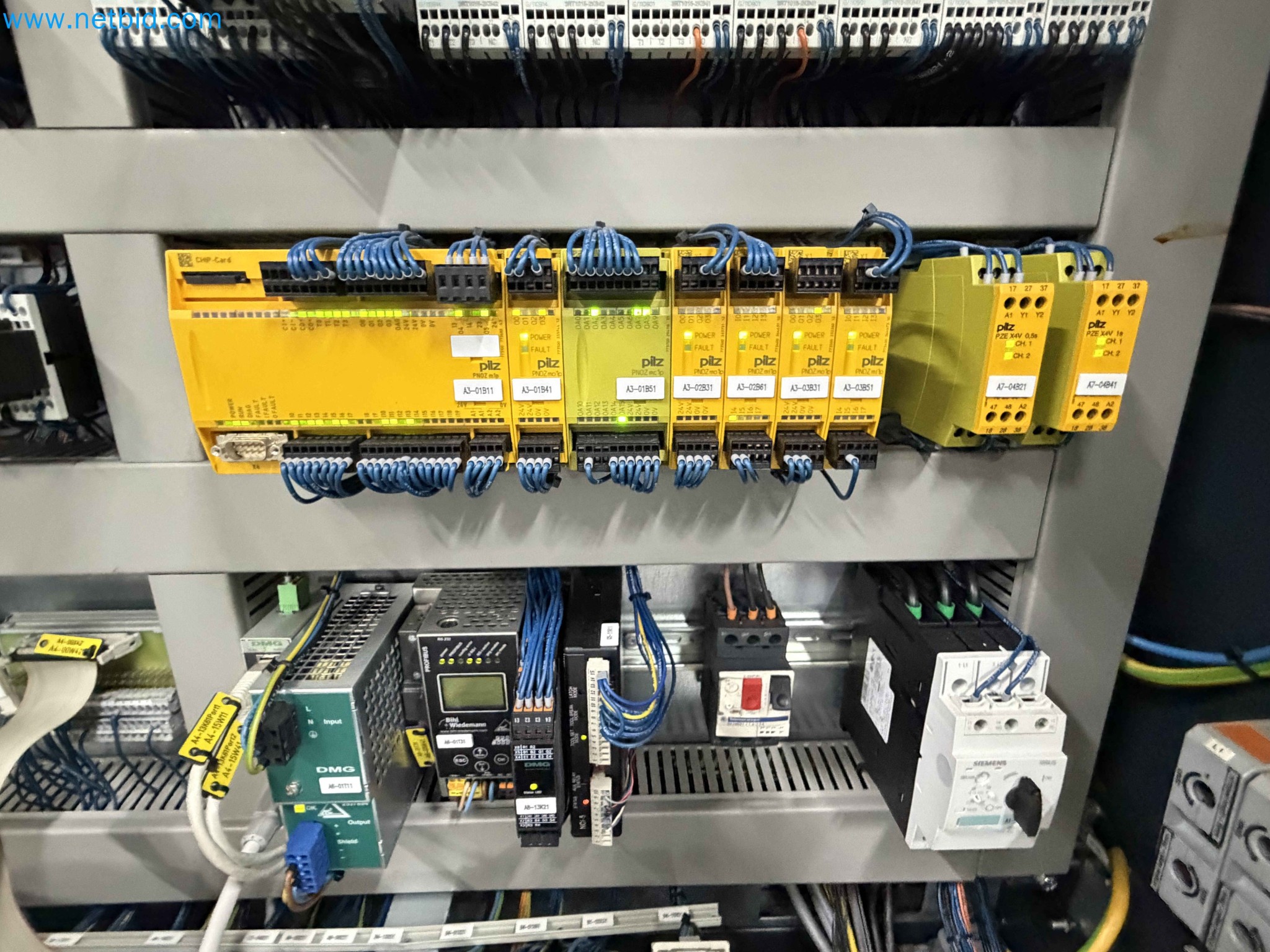

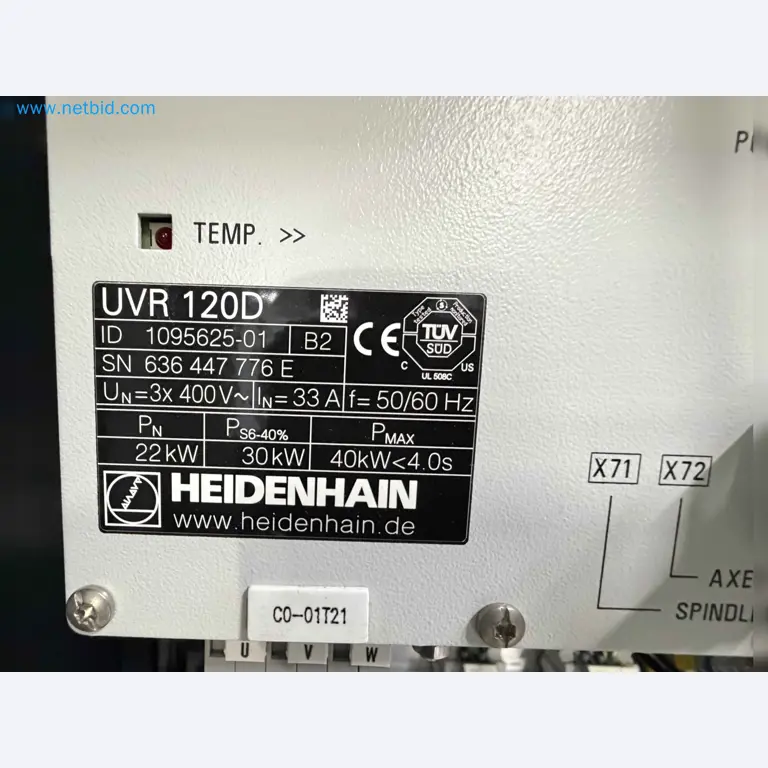

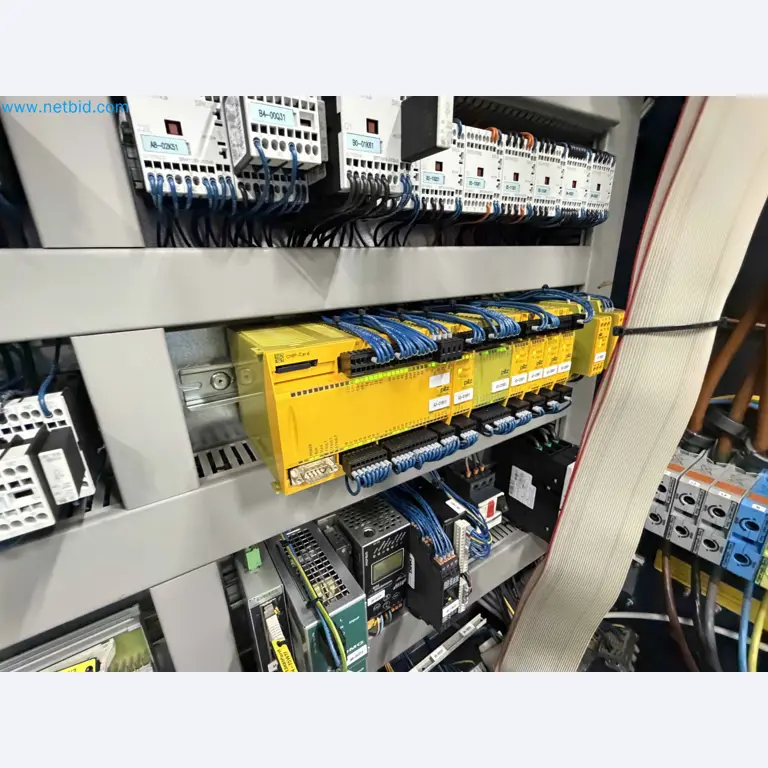

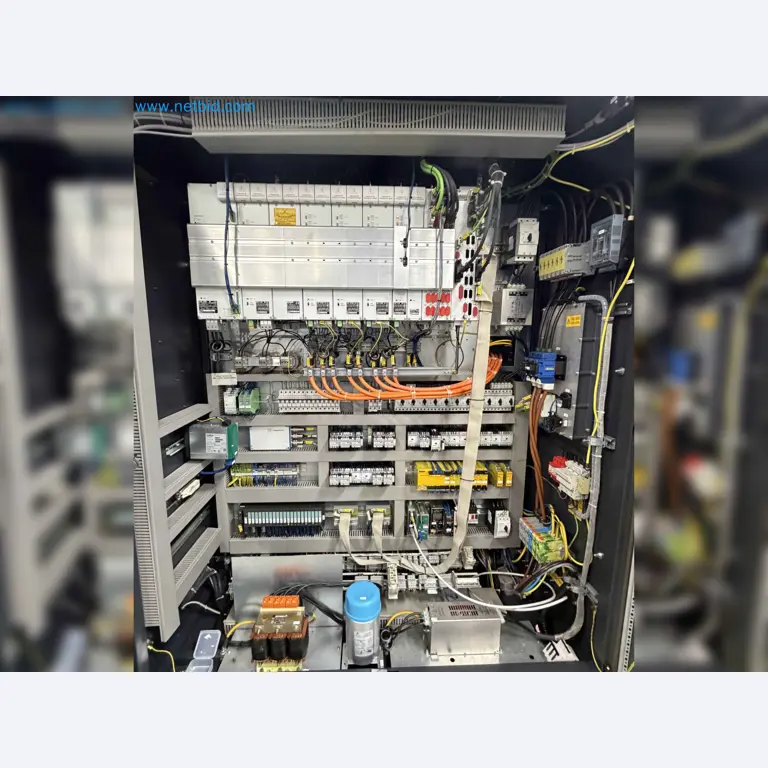

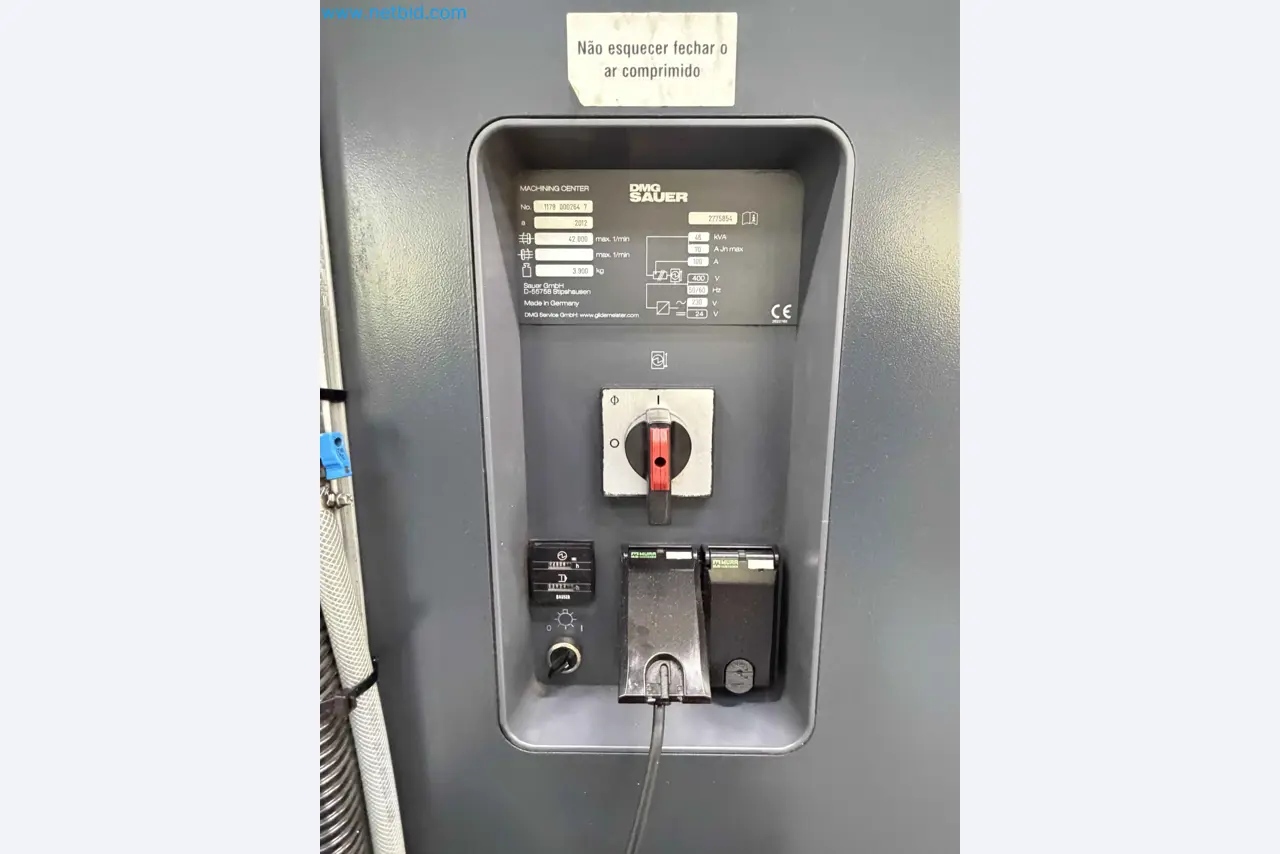

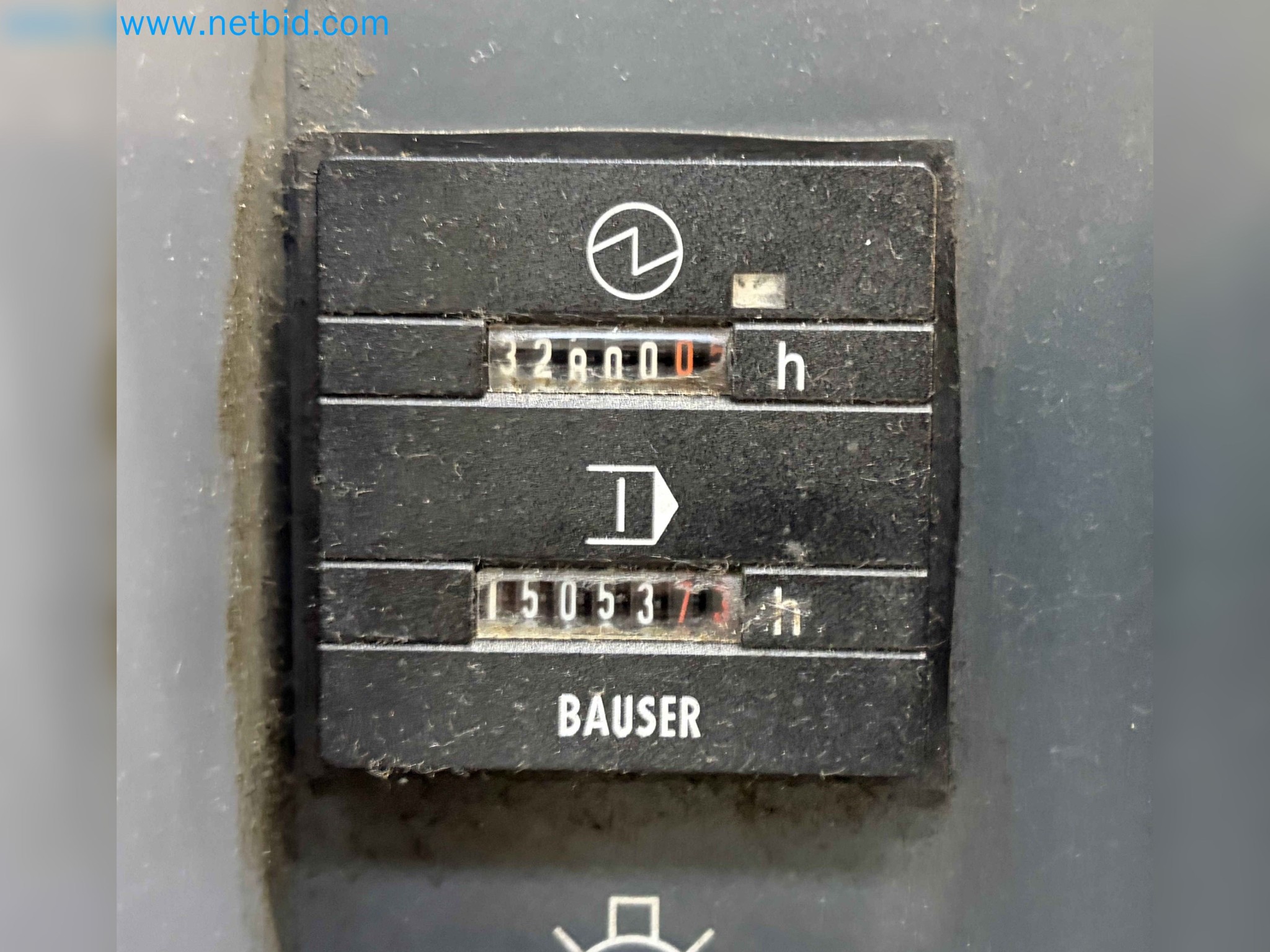

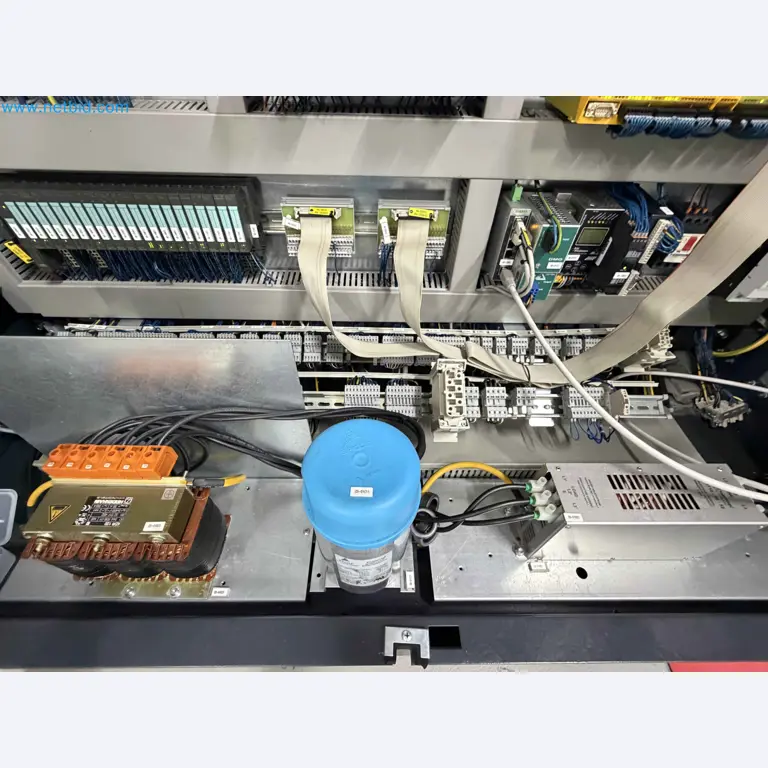

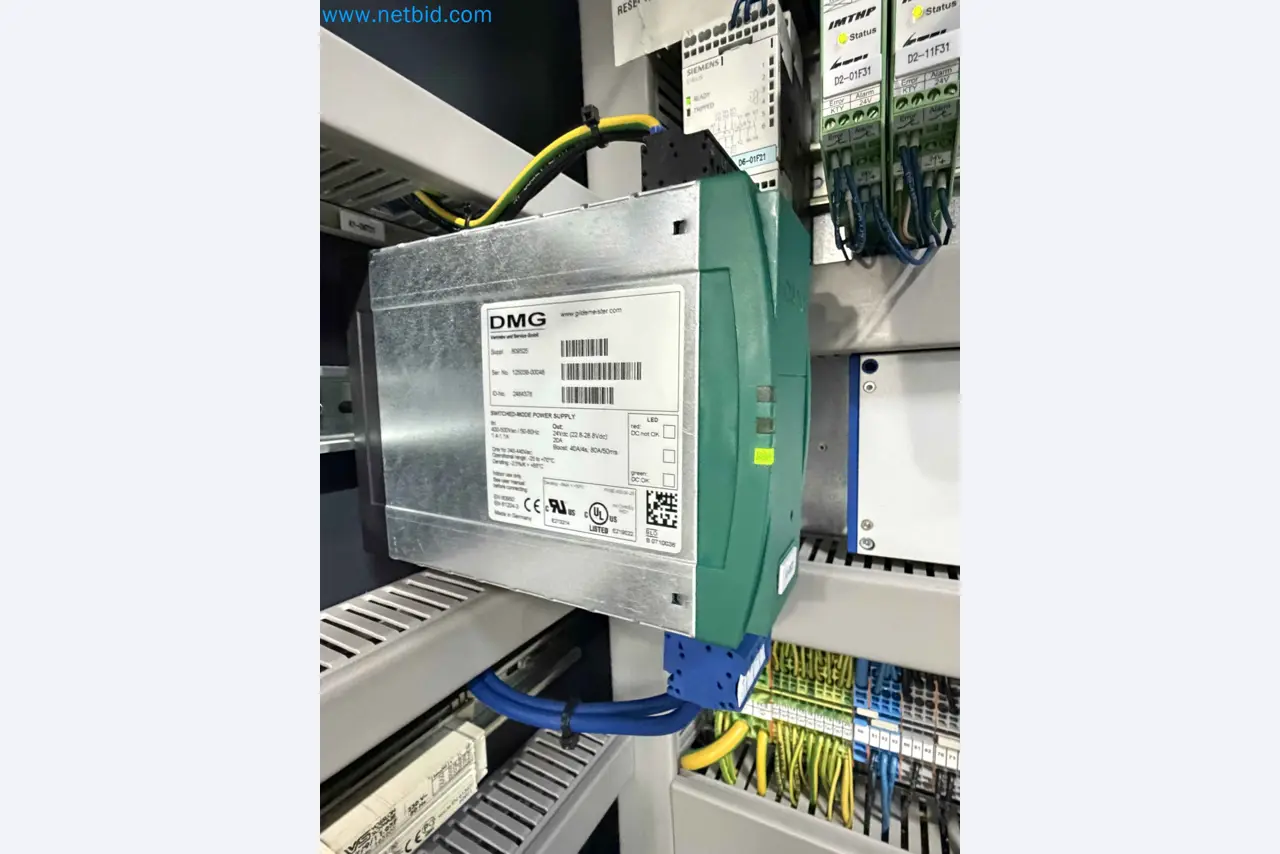

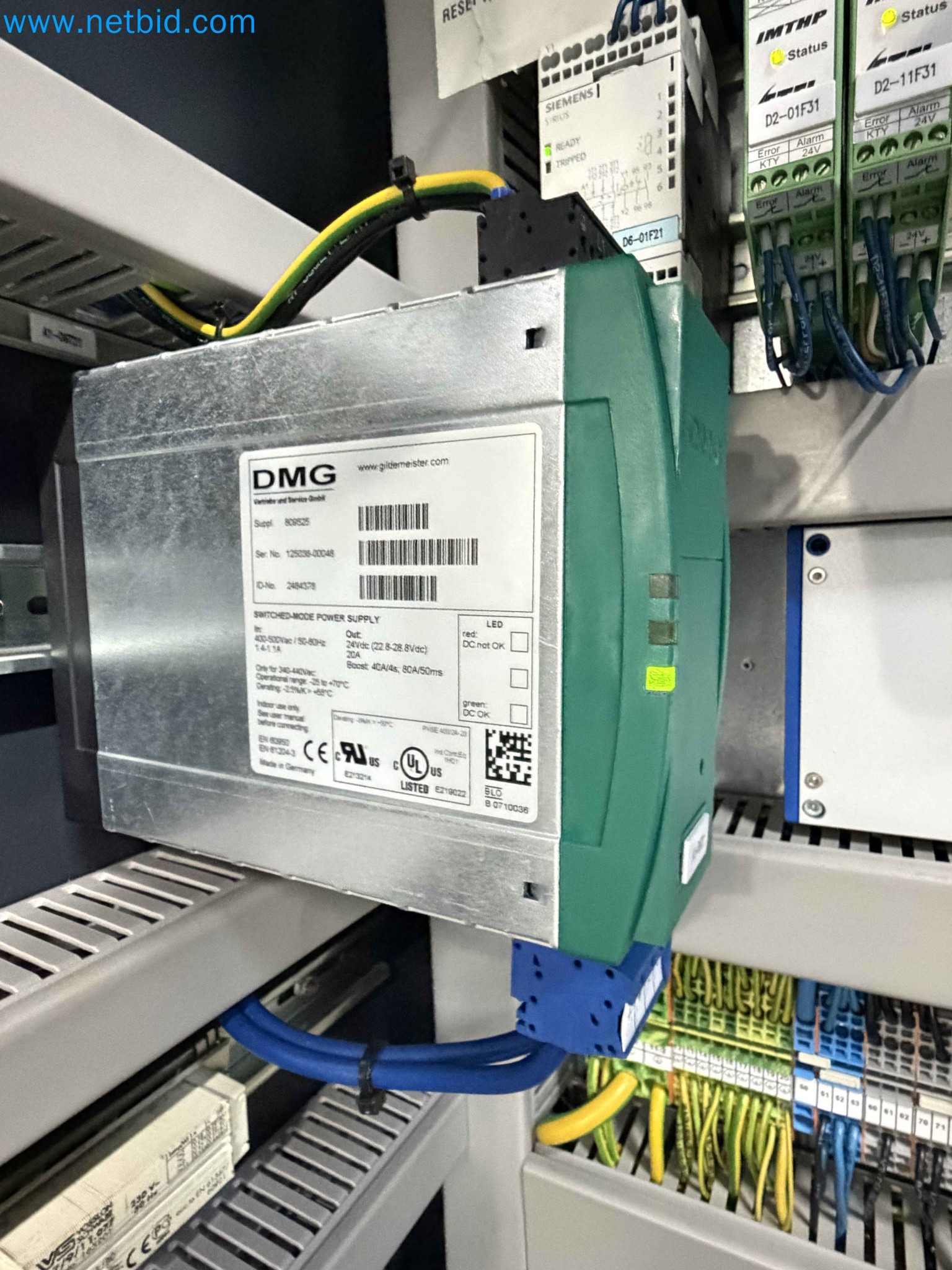

Elektrische Daten

• Stromversorgung: 3N/PE – 400/230V – 50/60 Hz
• Installierte Leistung: ~50 kVA
• Typischer Verbrauch (5 Achsen): 65–70 kVA
• Stromaufnahme:
  • Nenn: ~95–100 A
  • Max.: ~115 A
• Empfohlene Sicherung: 100–125 A

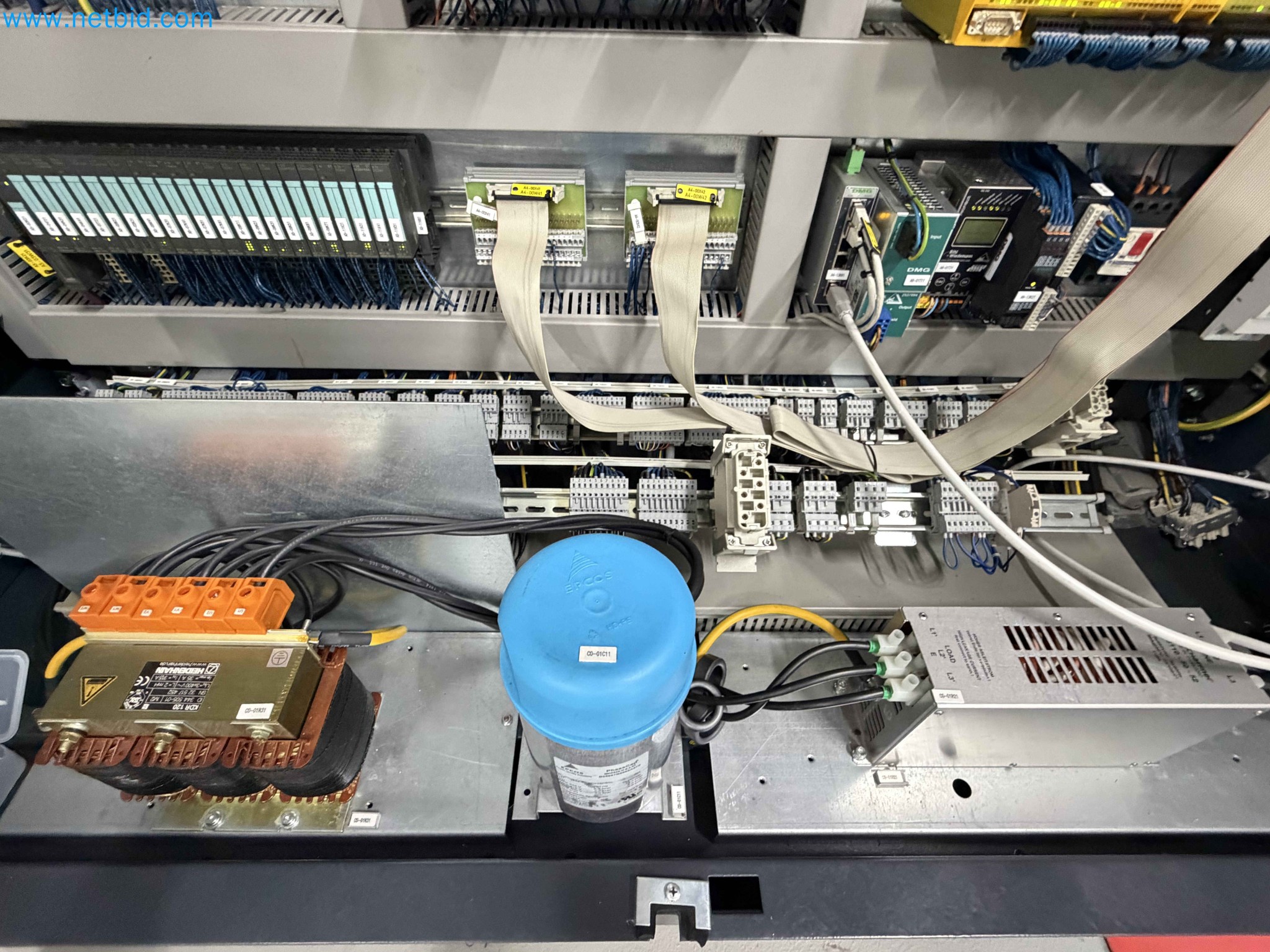

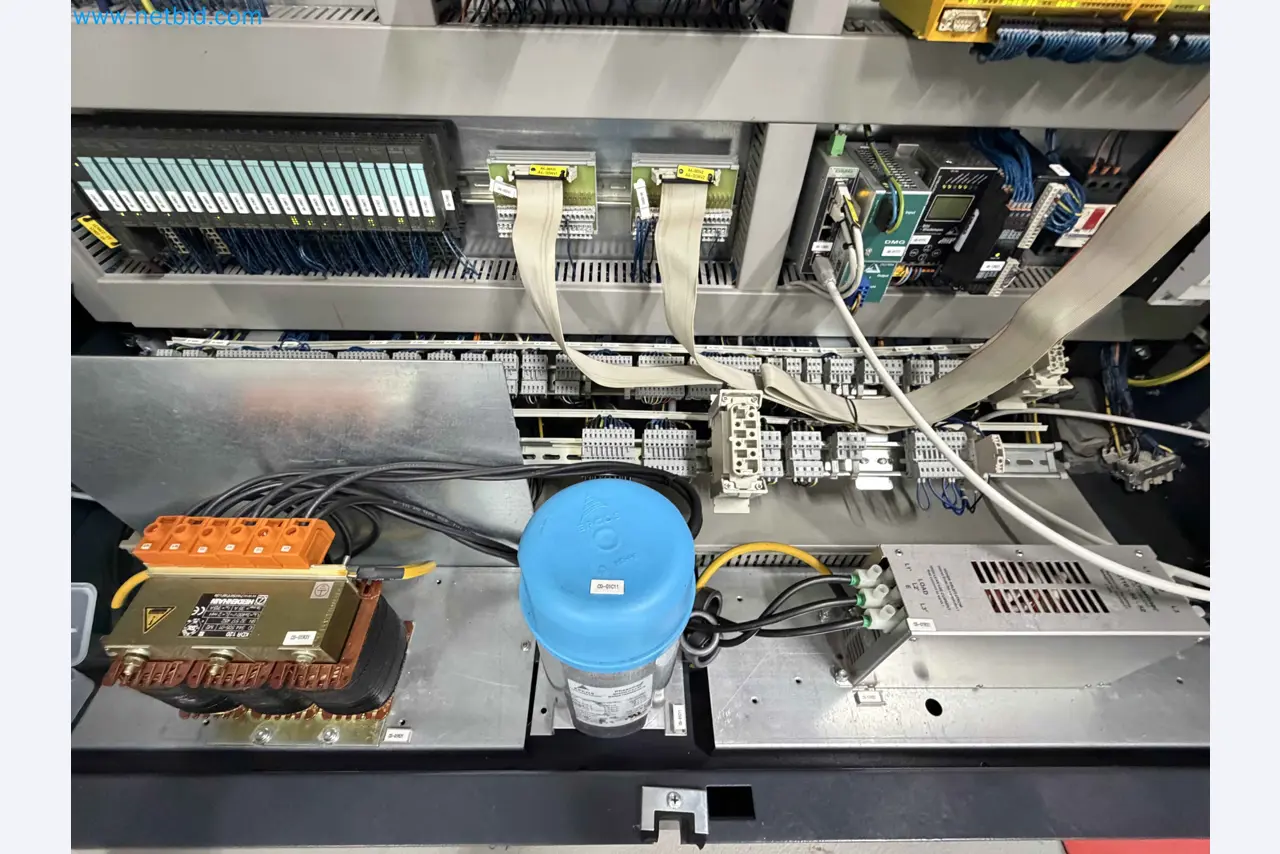

Transformator

• Leistung: 80 kVA
• Mehrspannungsfähig (200–500 V)

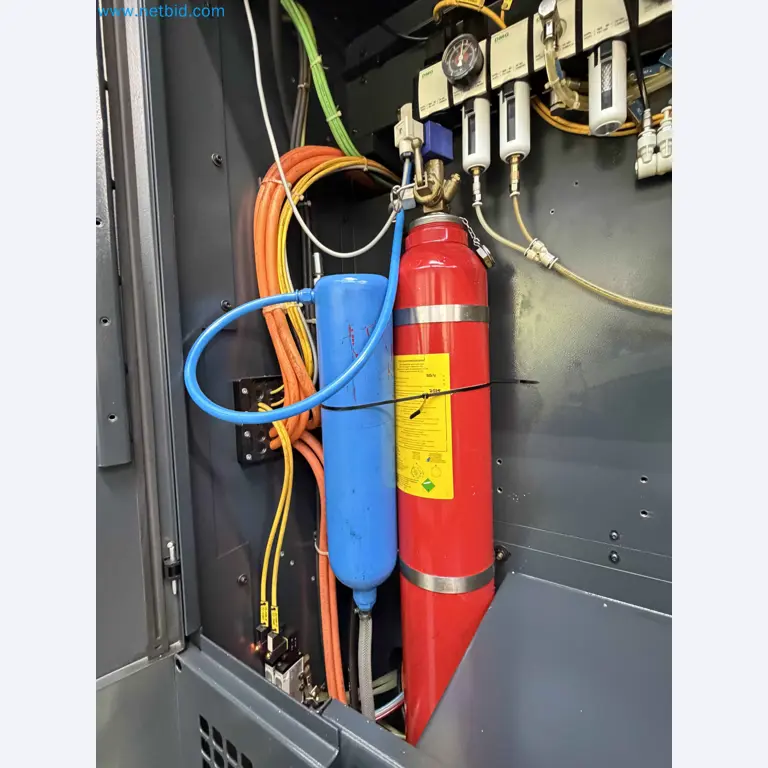

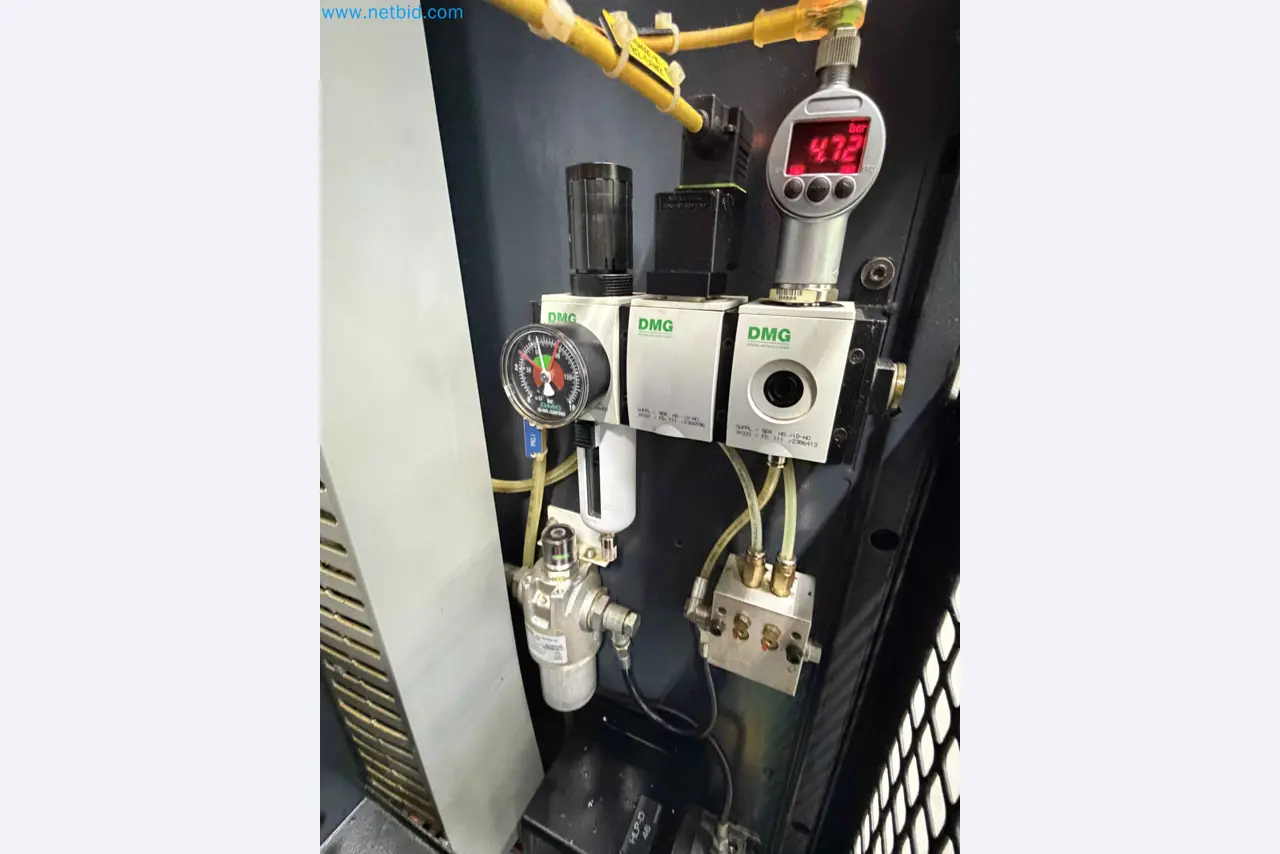

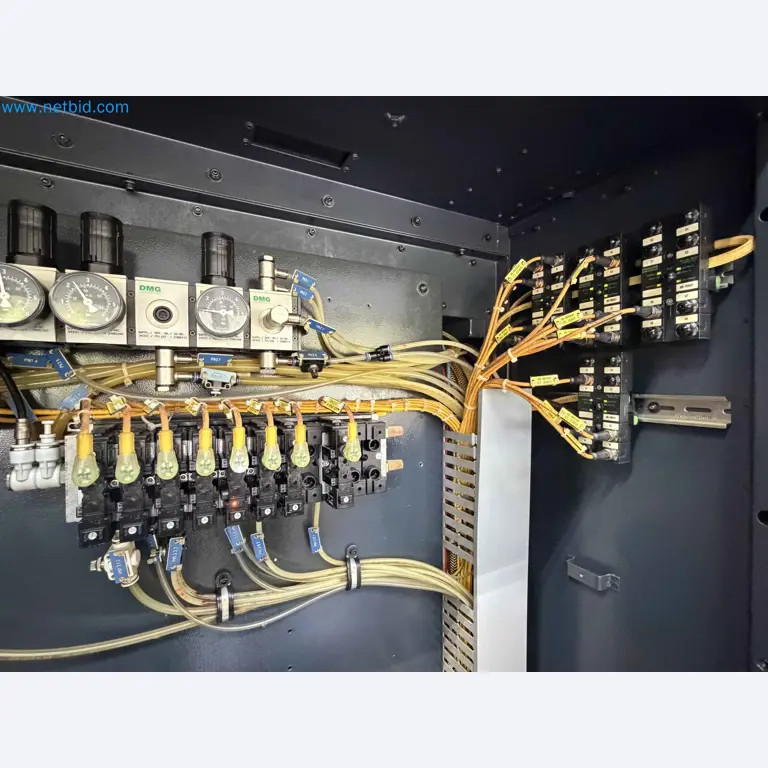

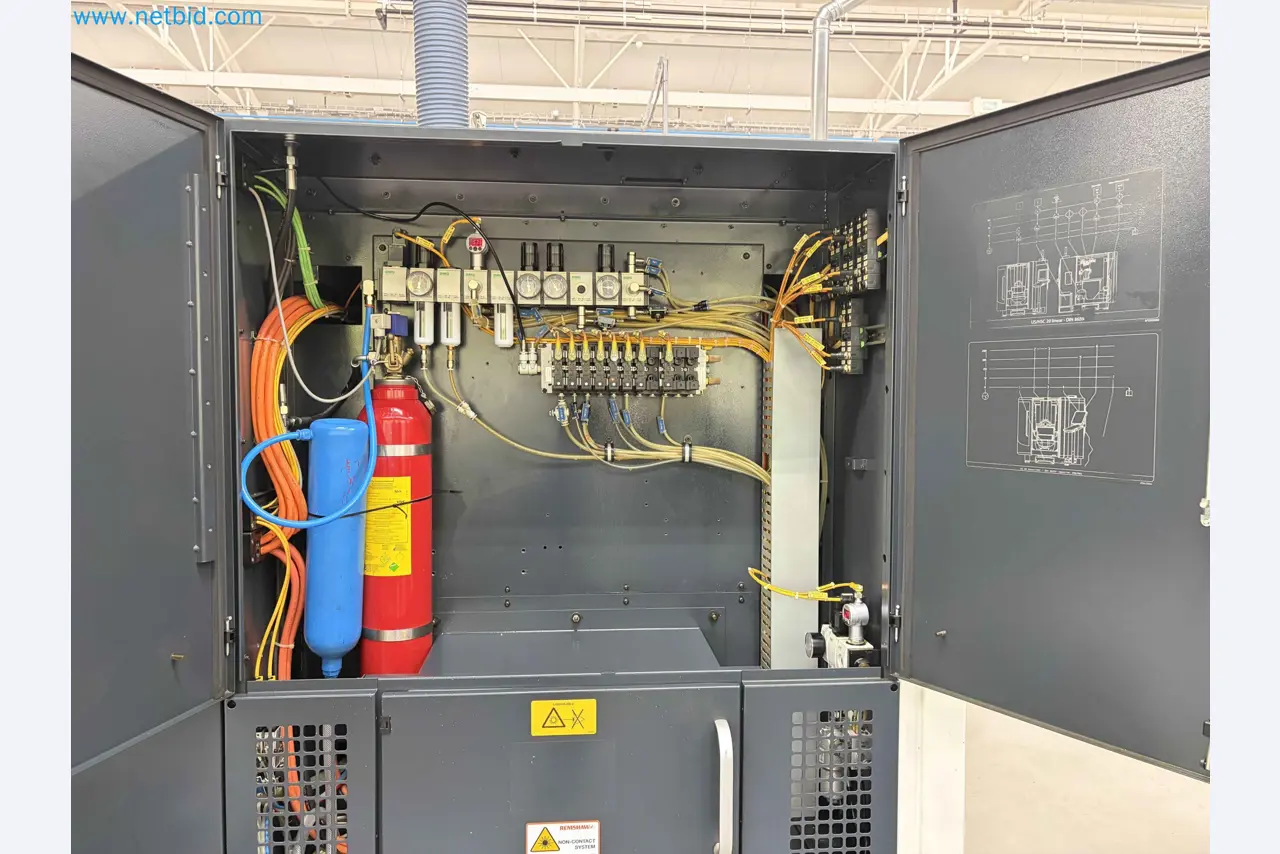

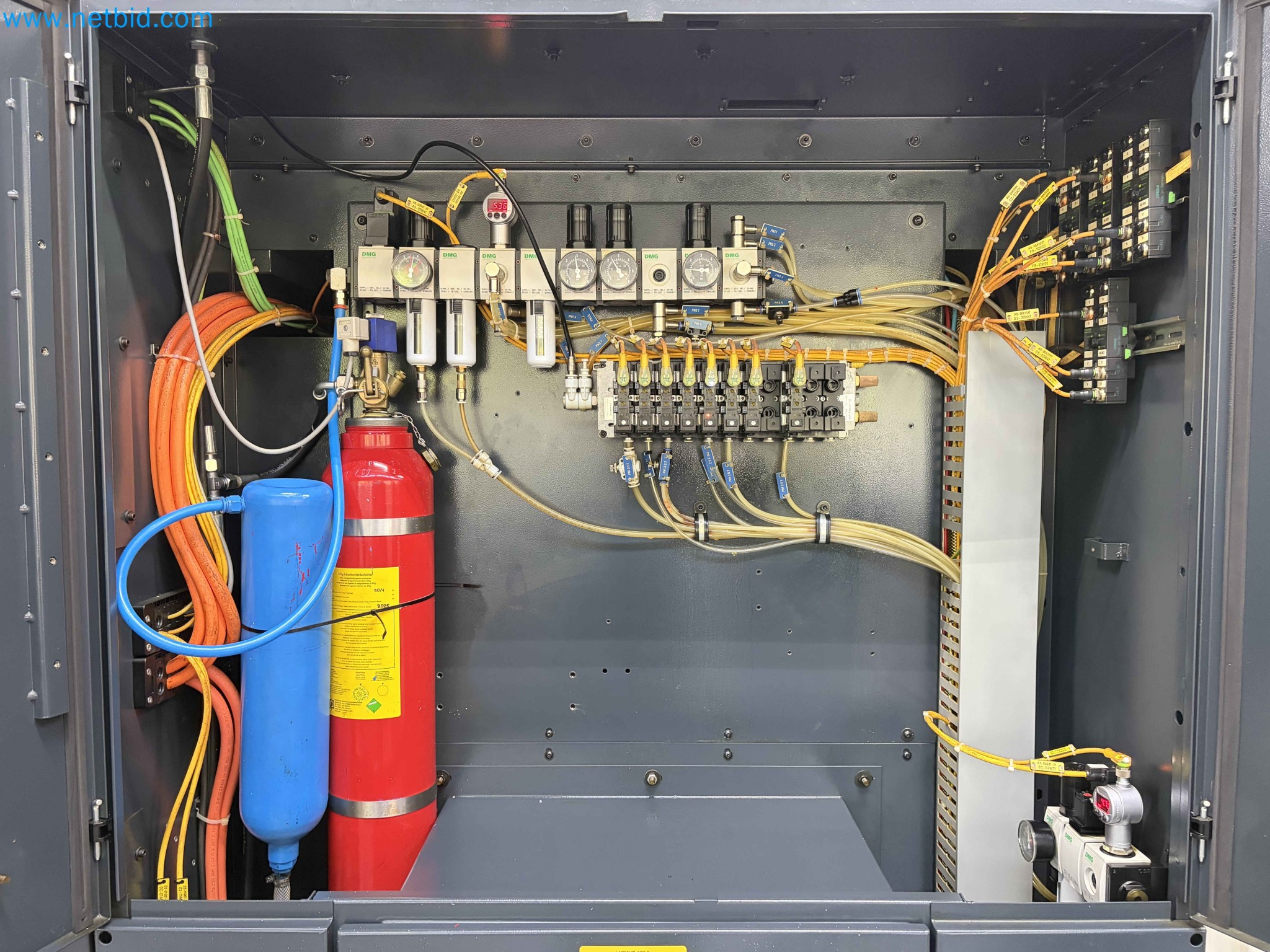

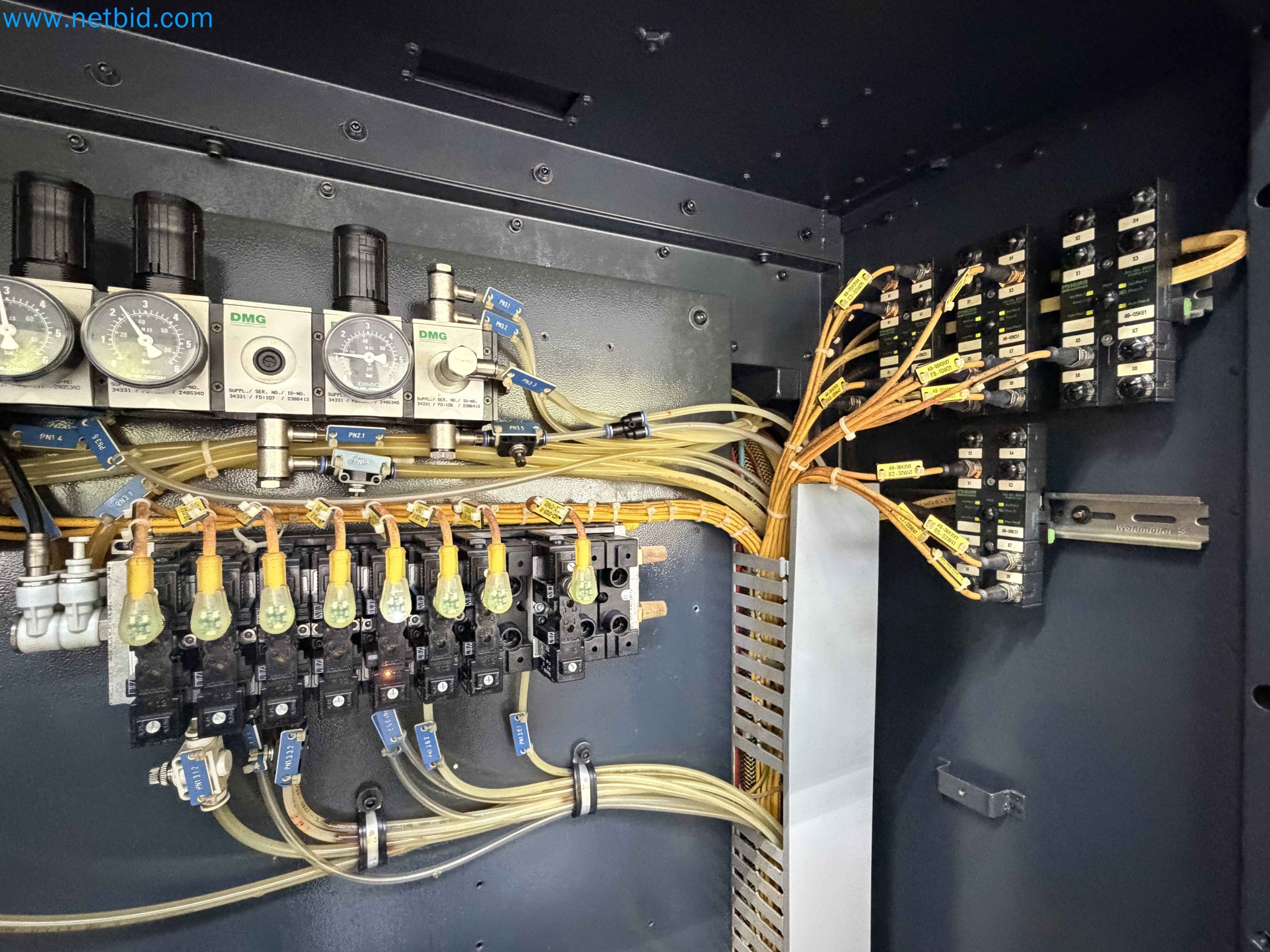

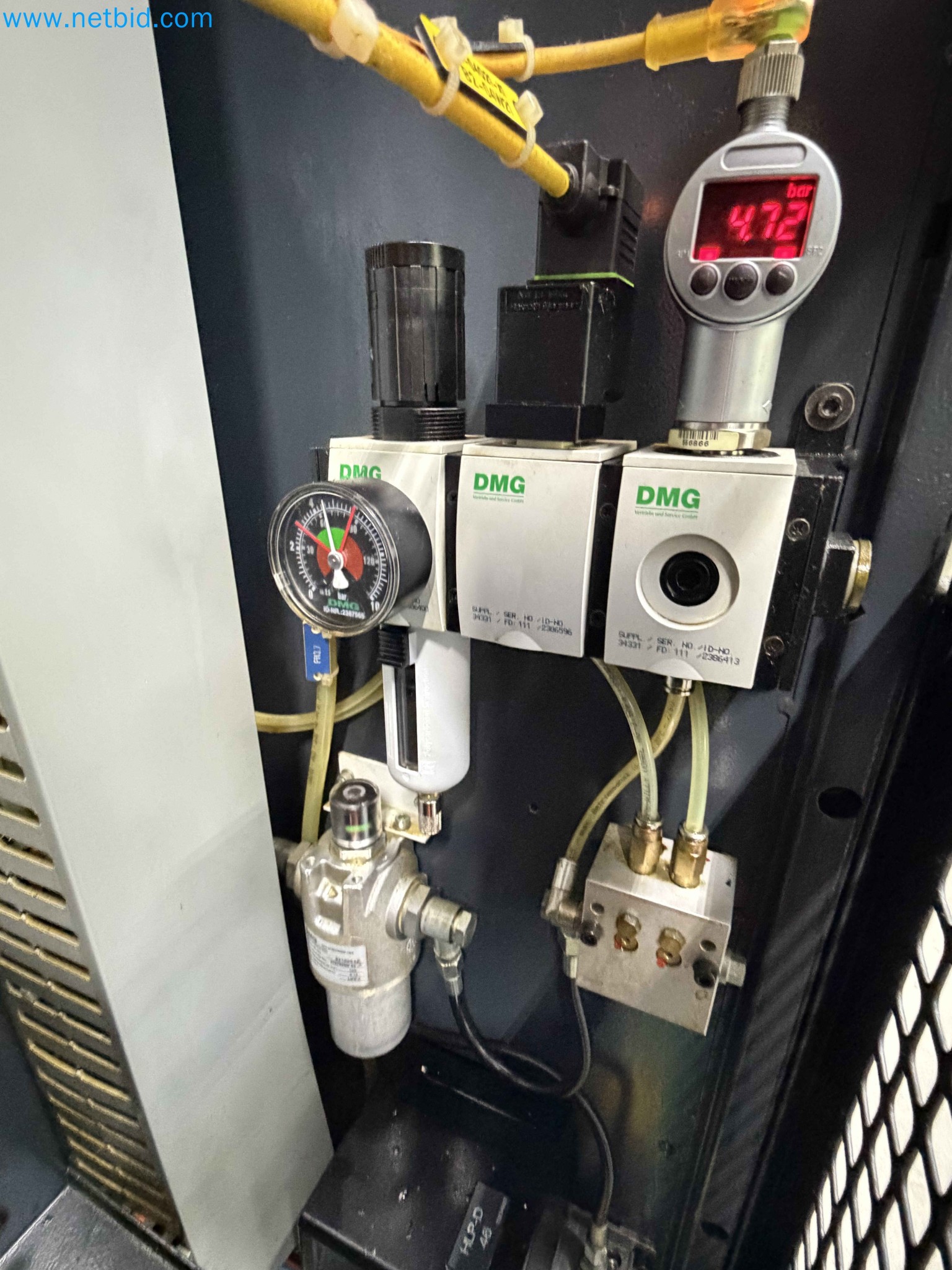

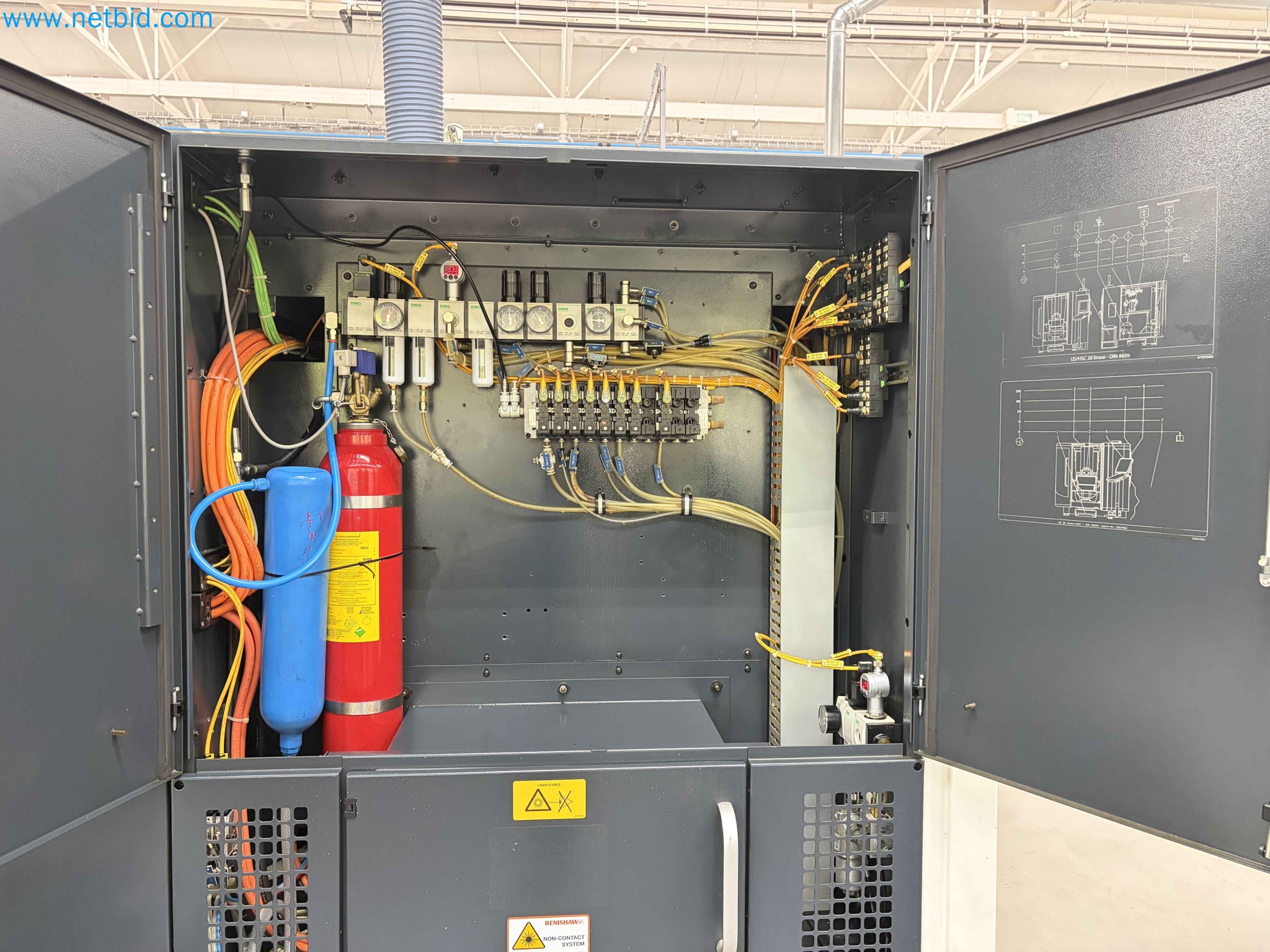

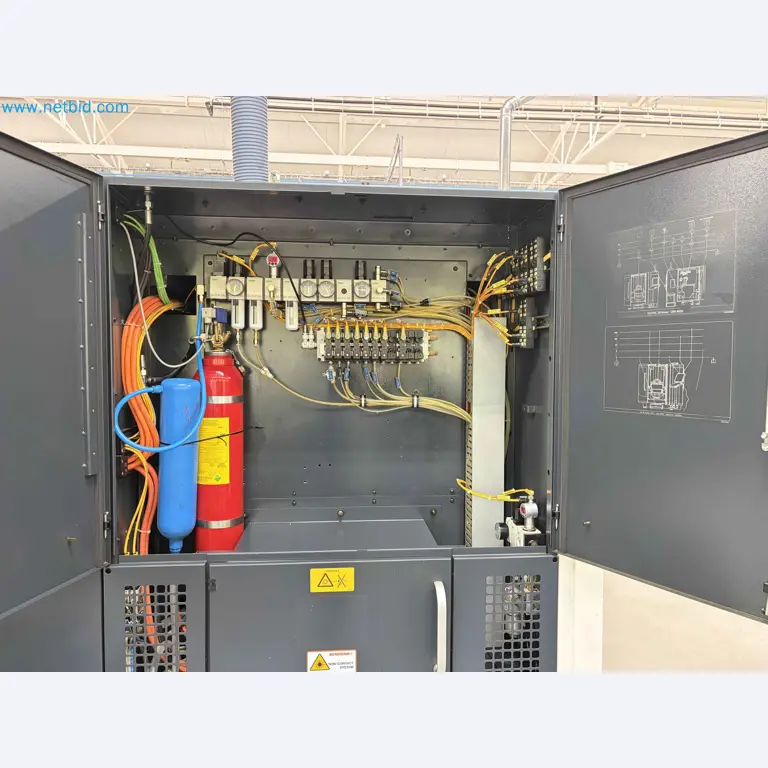

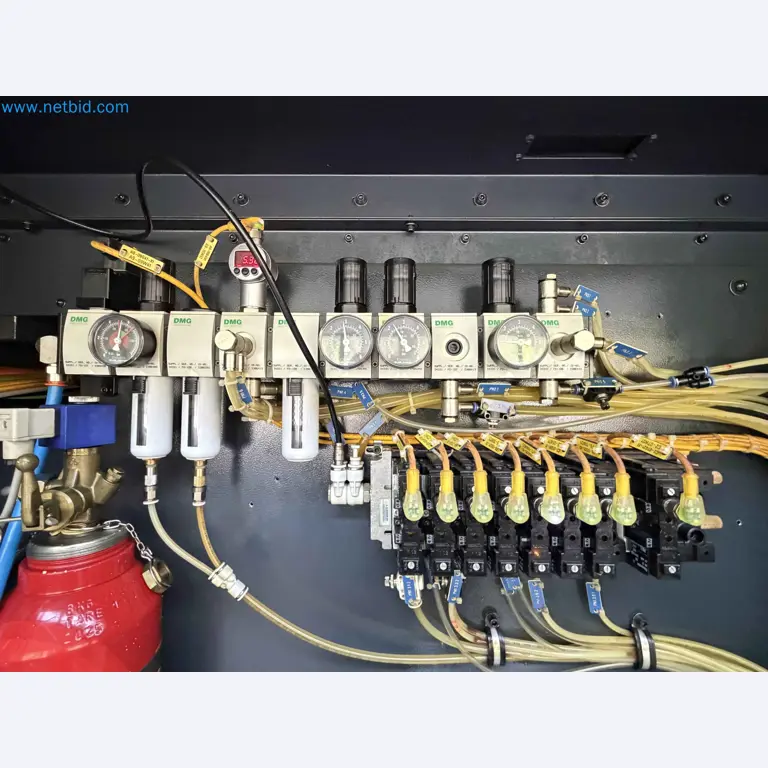

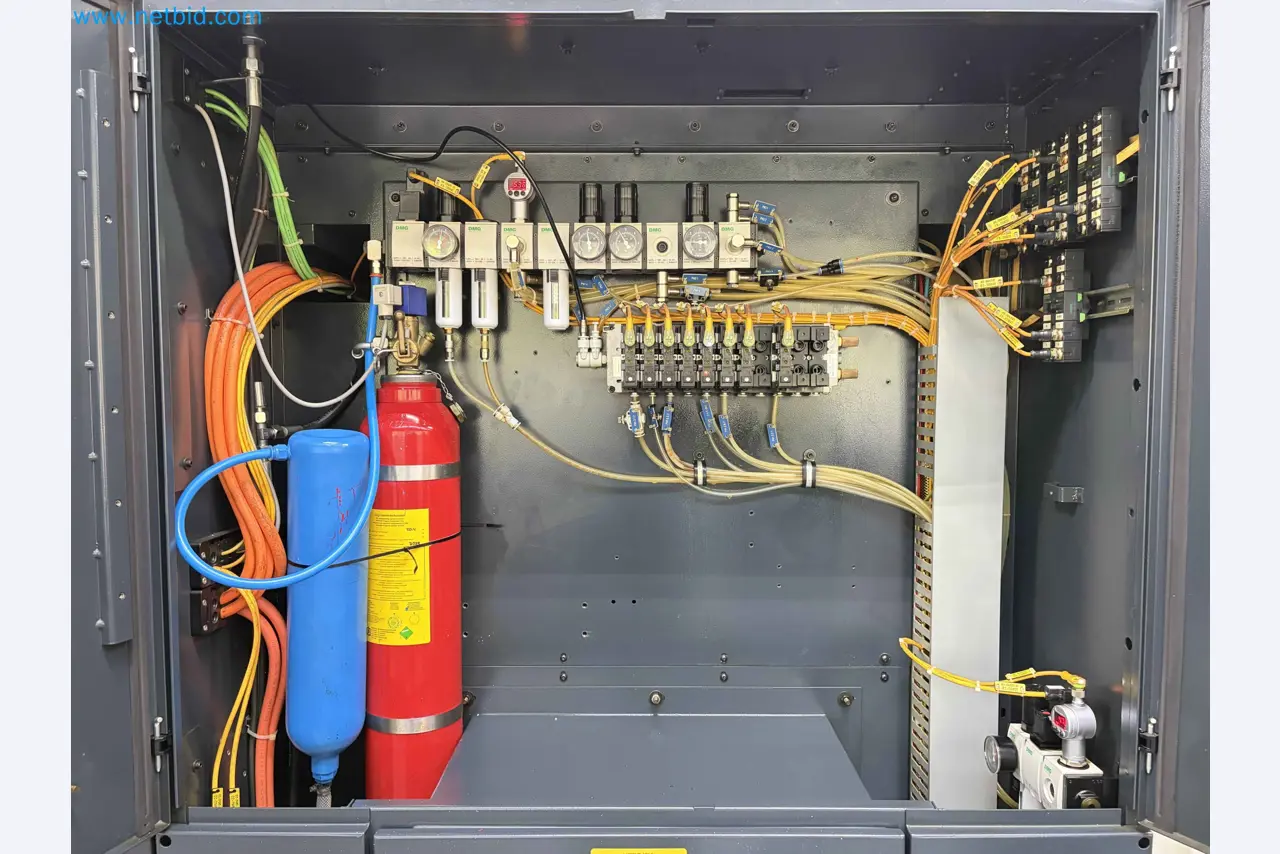

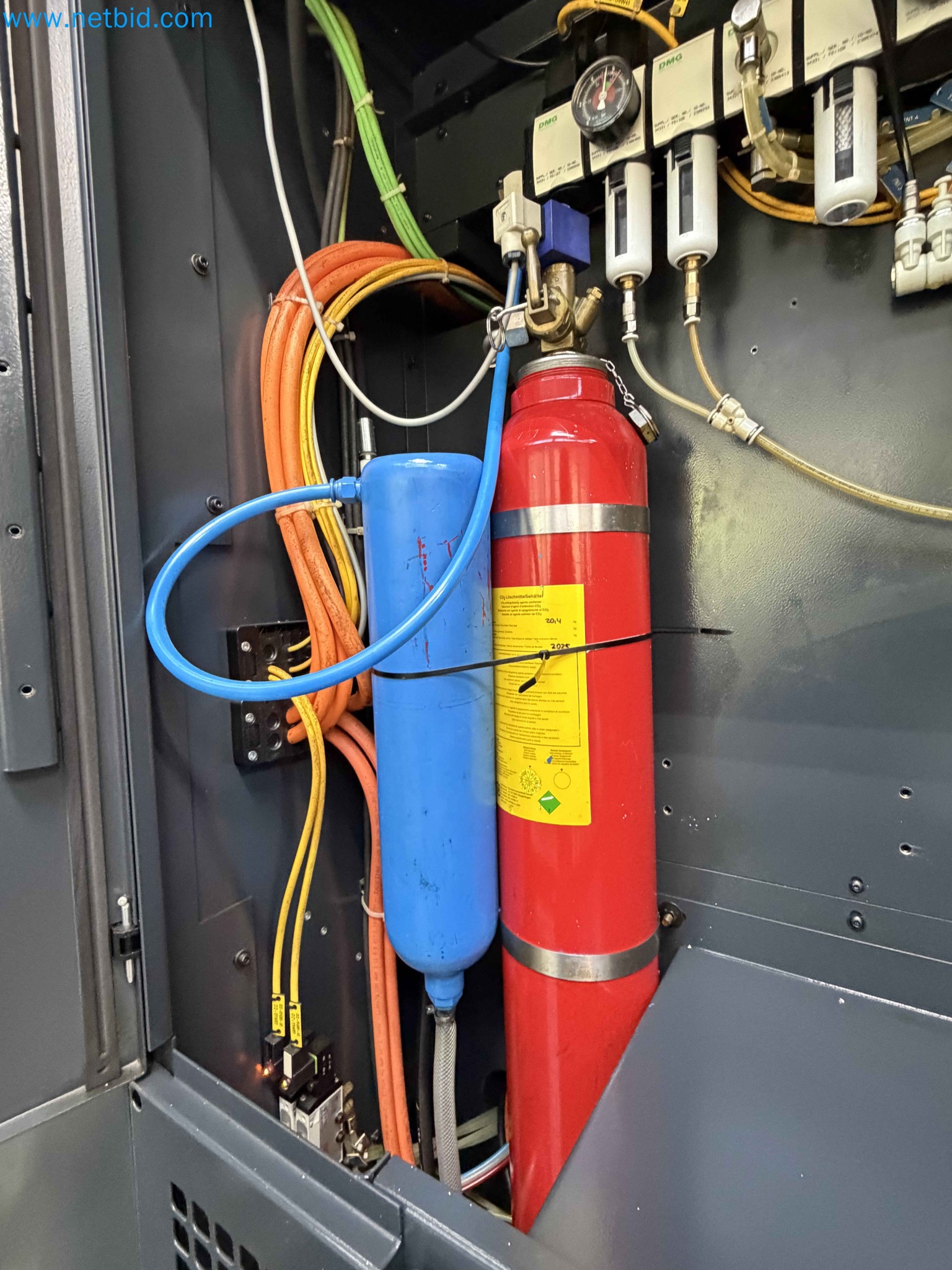

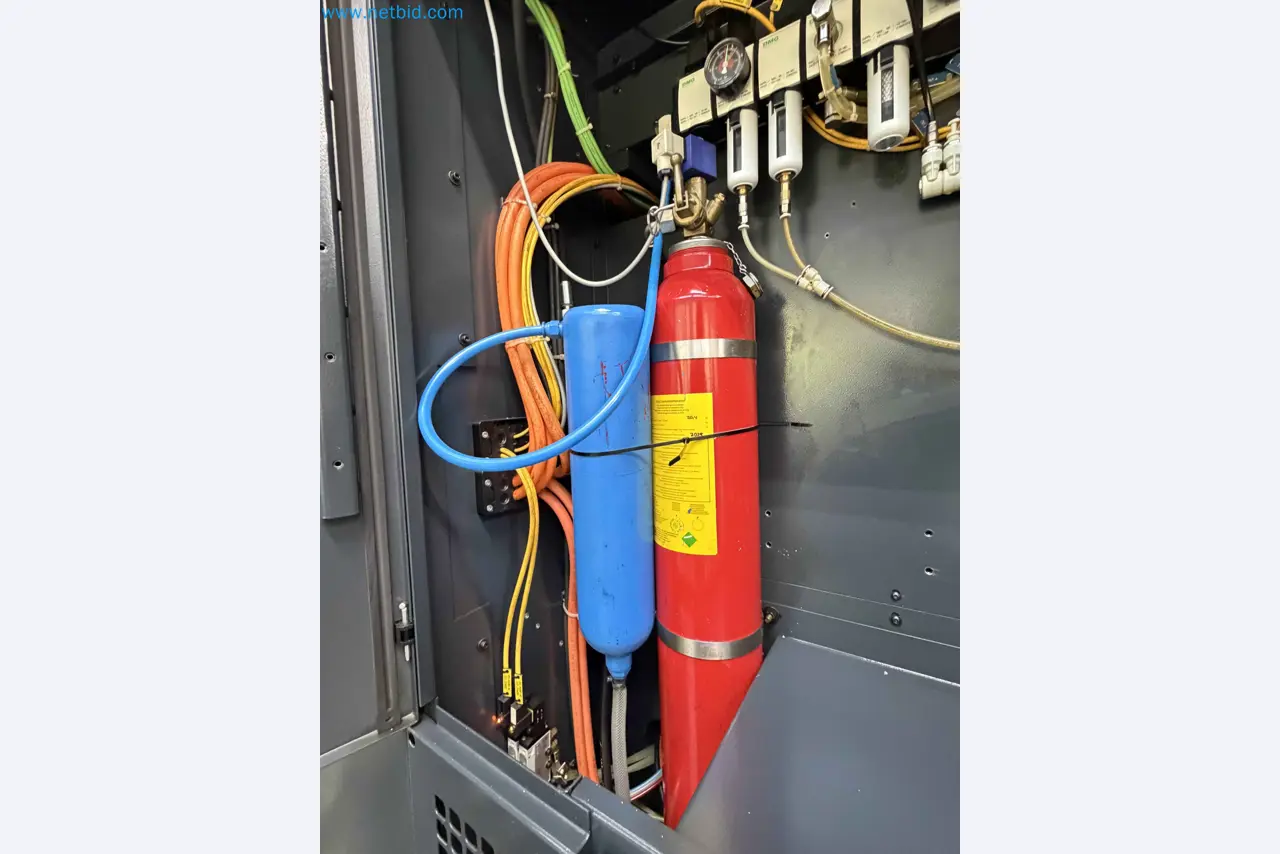

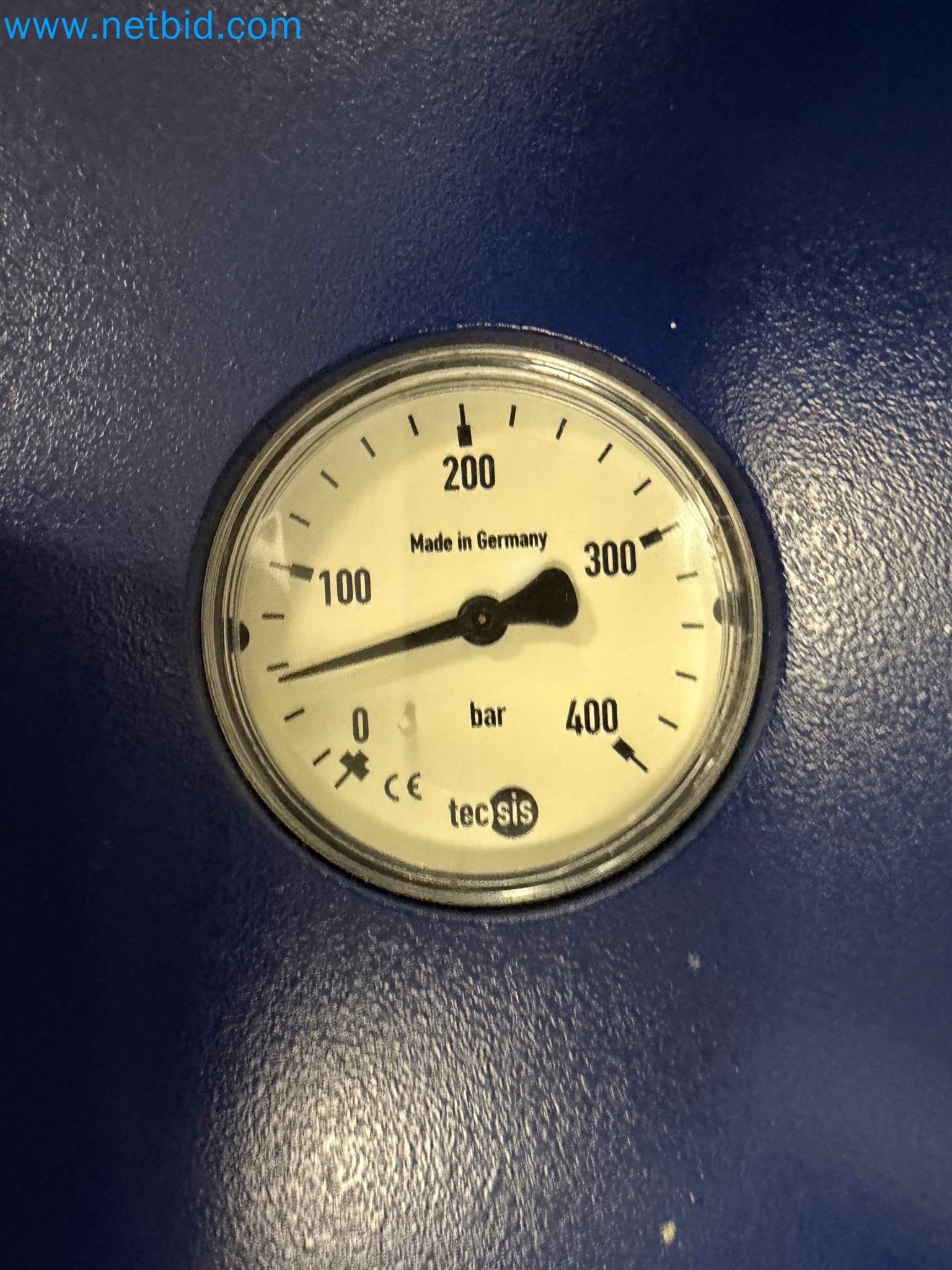

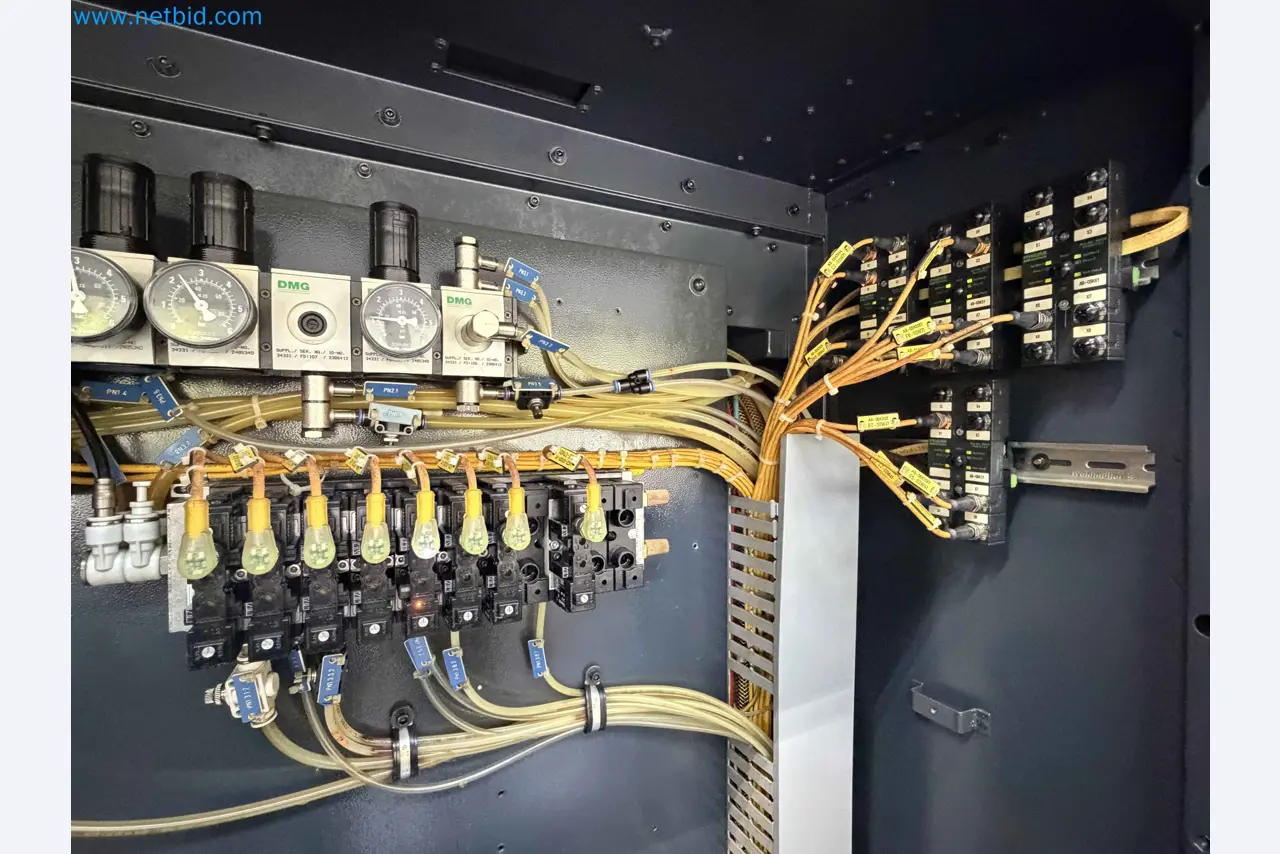

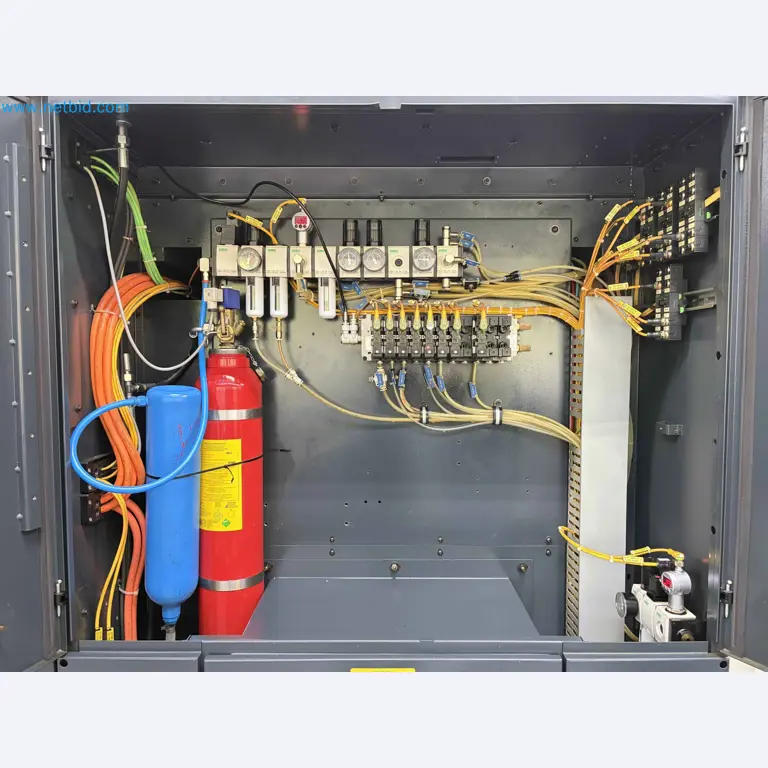

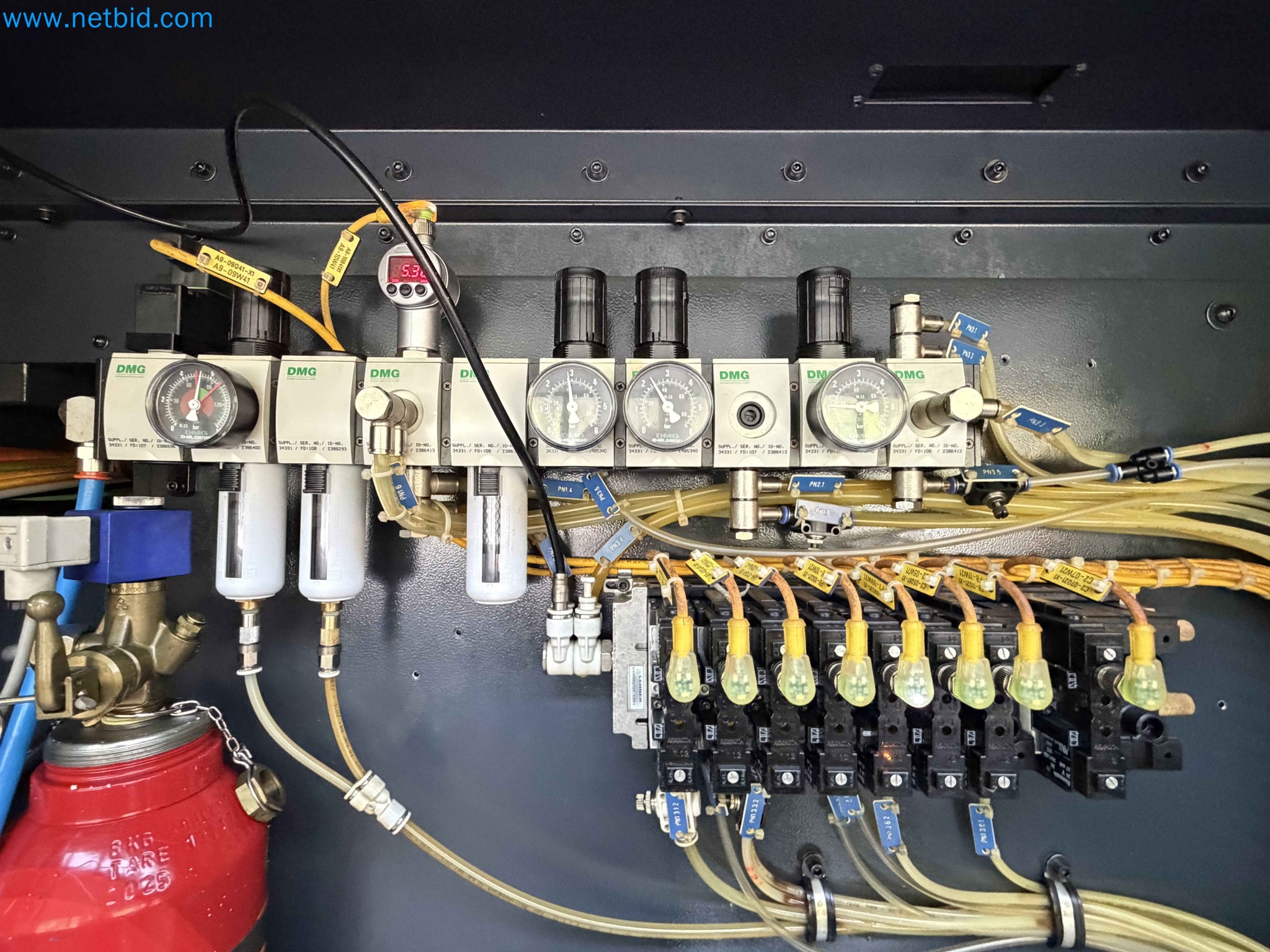

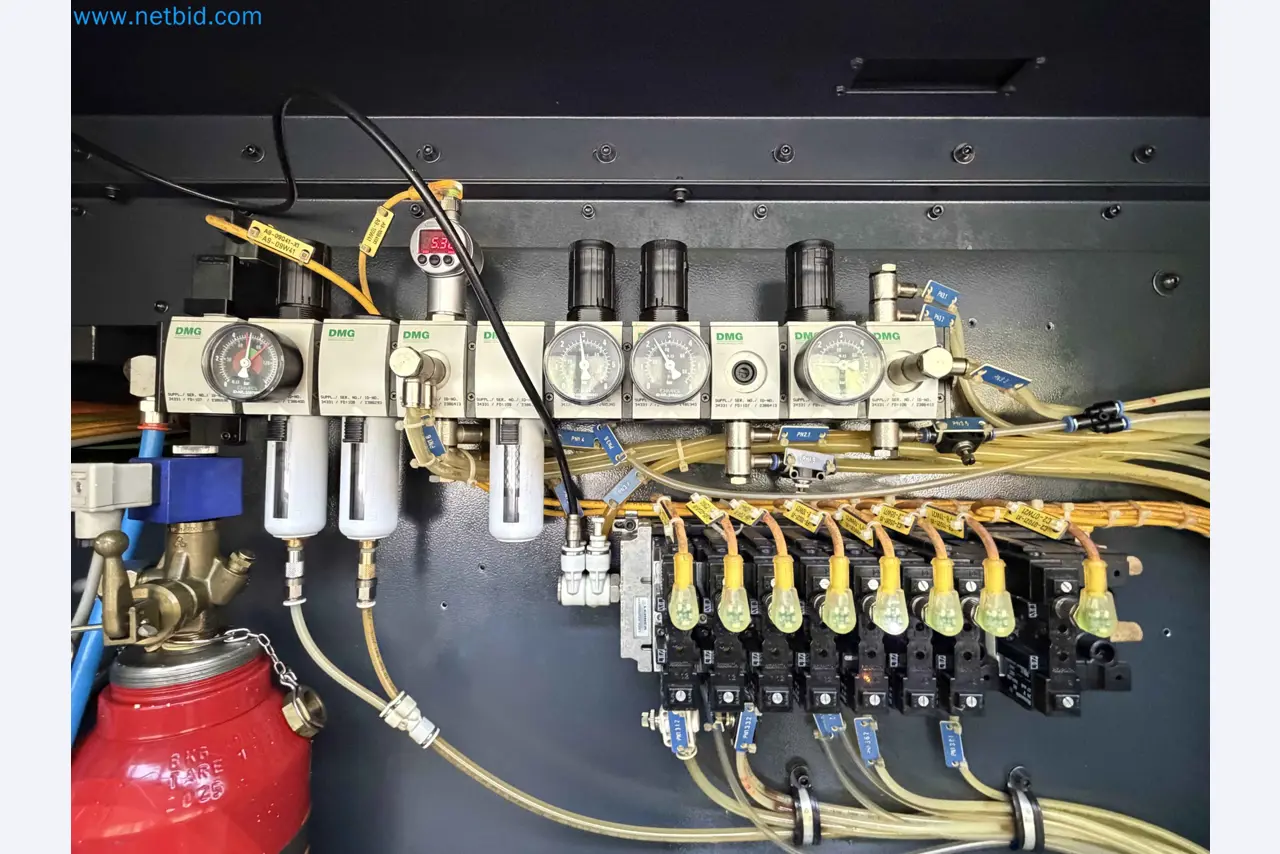

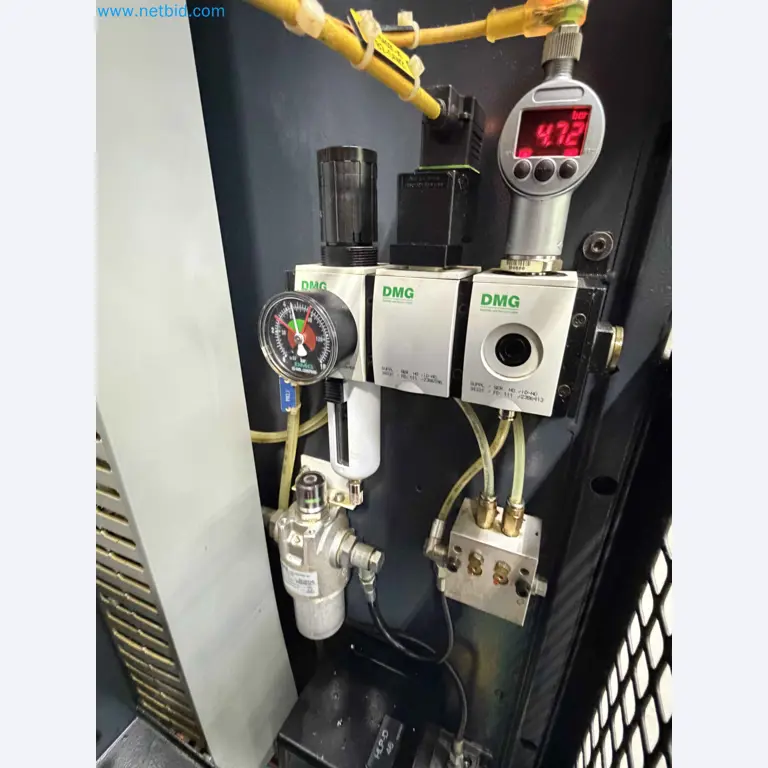

Pneumatiksystem

• Druck:
  • Min.: 6 bar
  • Max.: 10 bar
• Luftverbrauch:
  • Grund: 12 m³/h
  • mit Blasluft: 25 m³/h

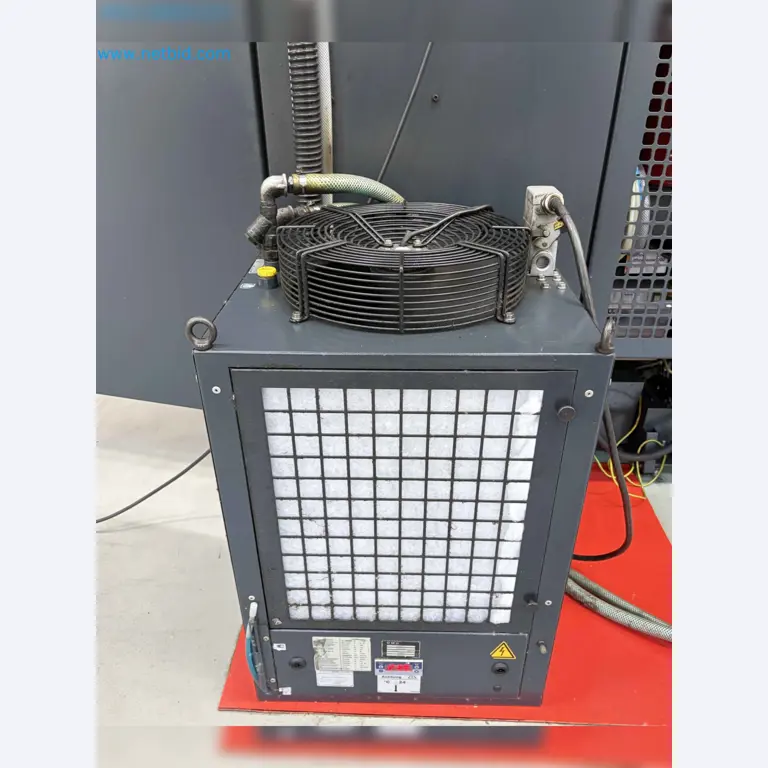

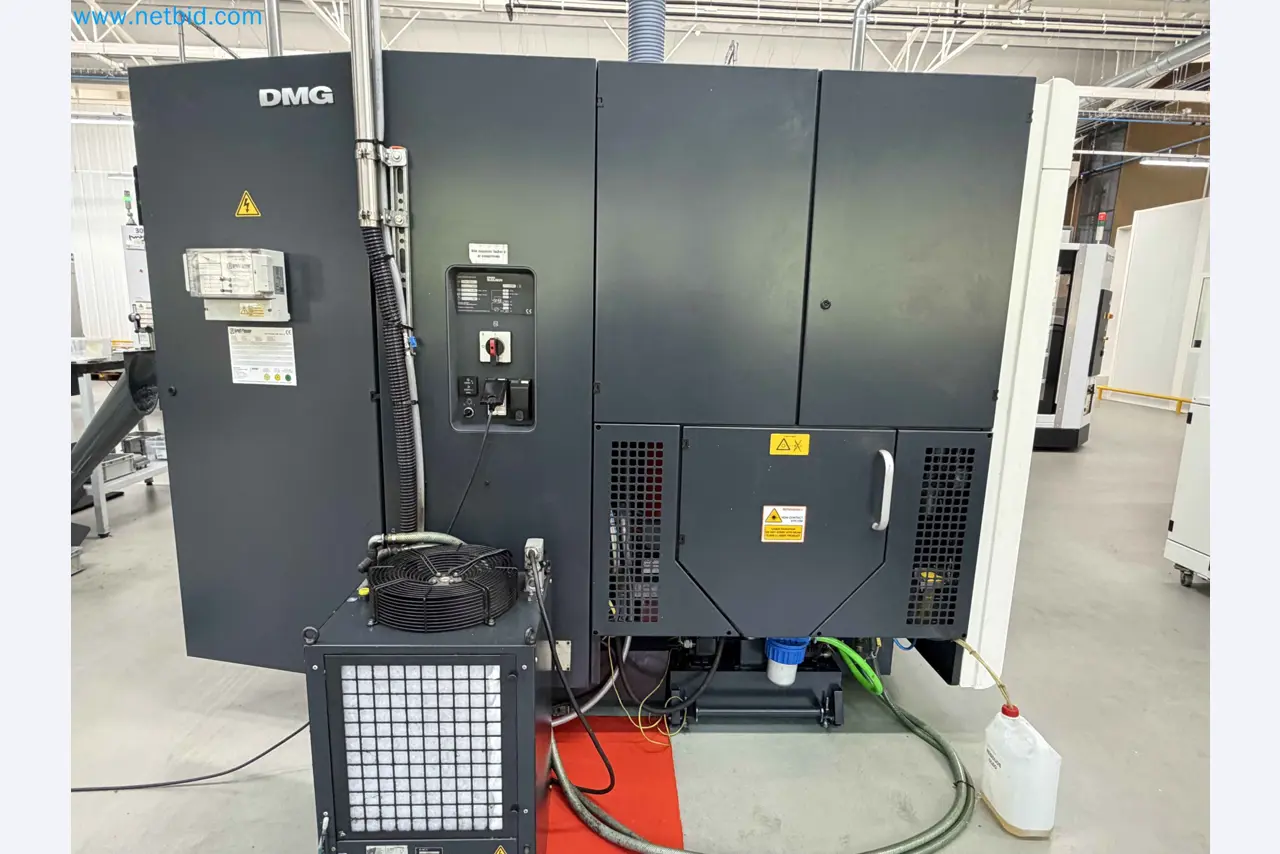

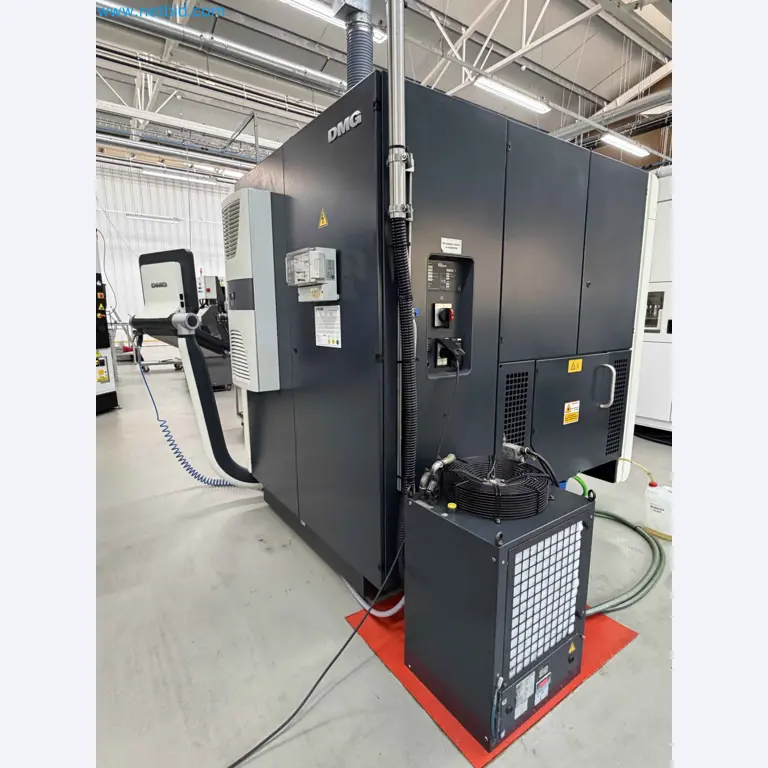

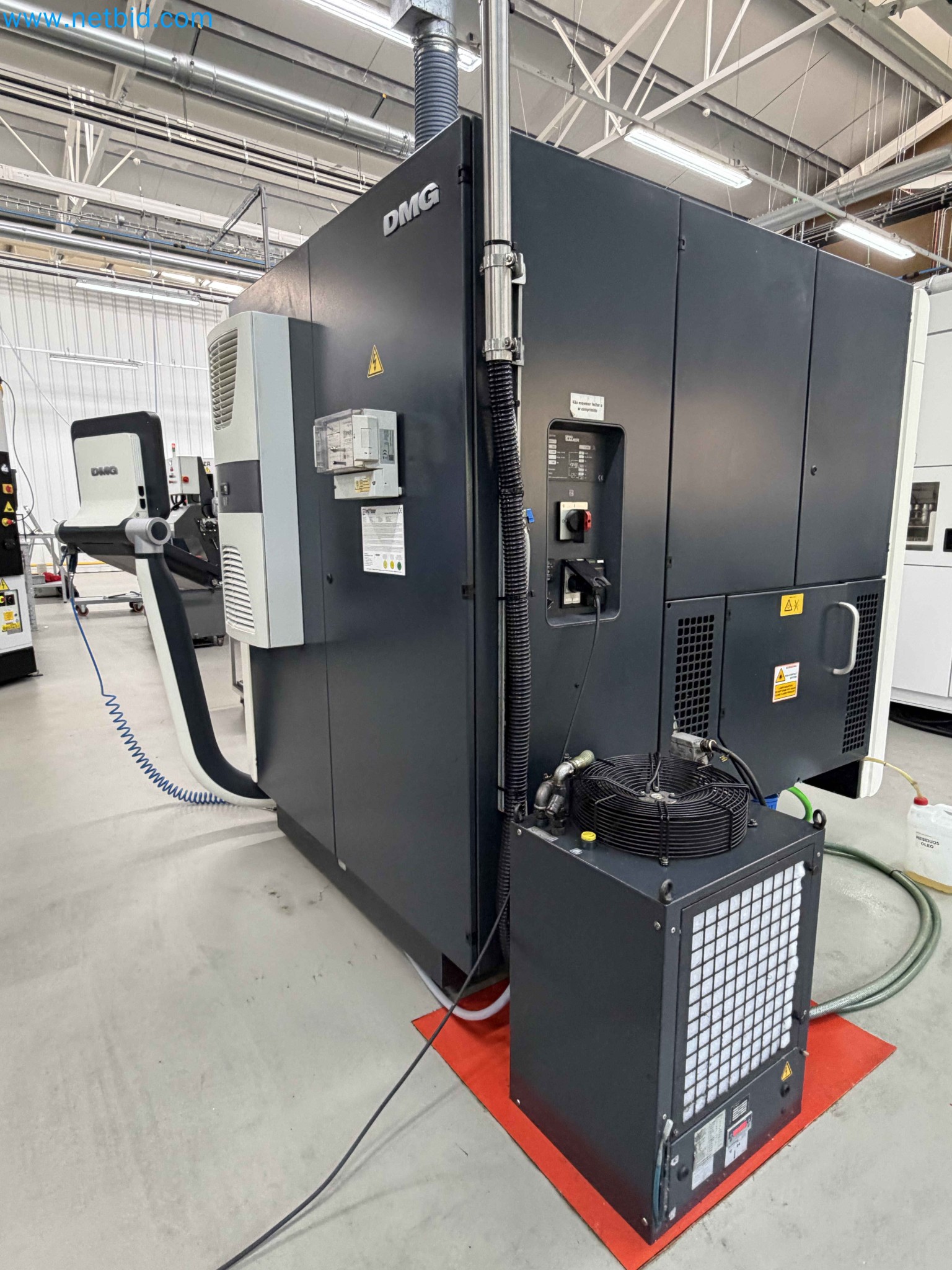

Kühlsystem

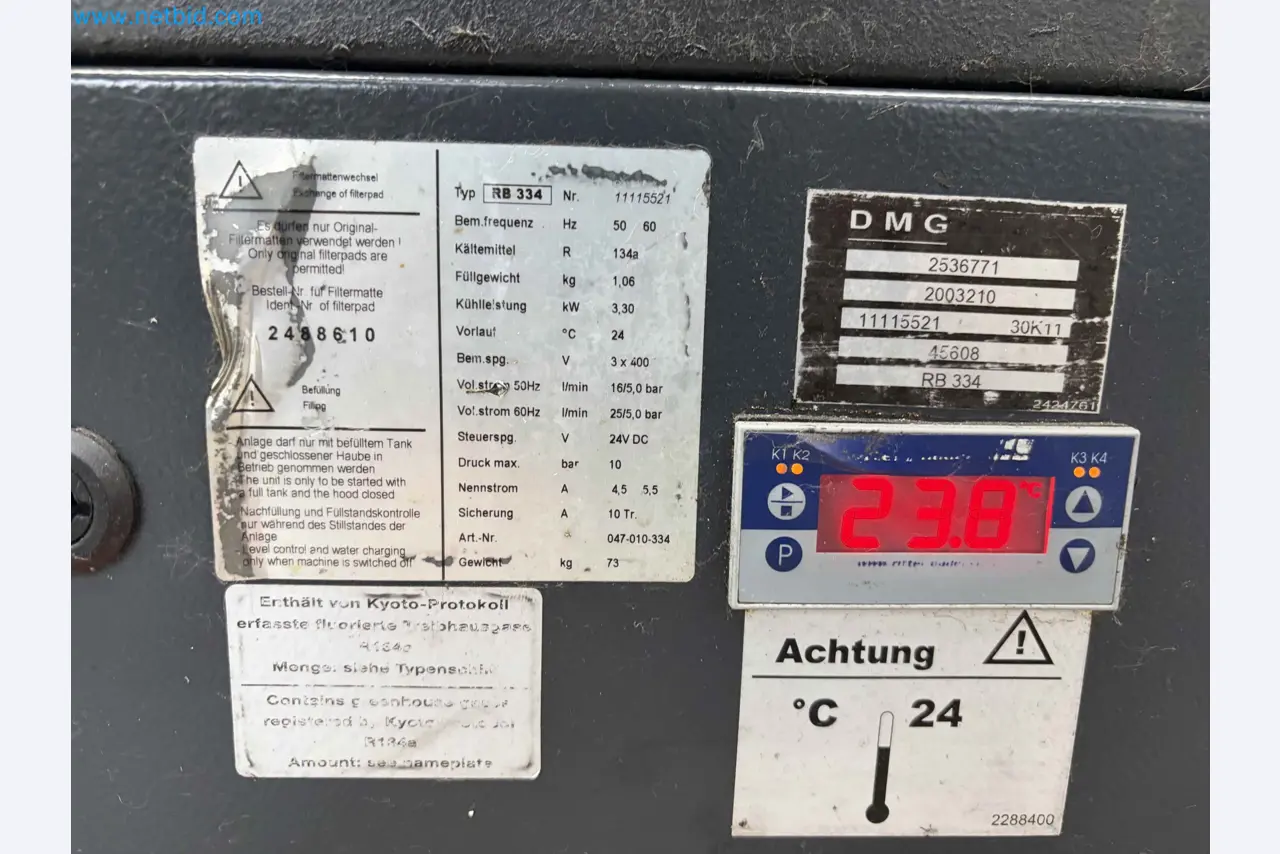

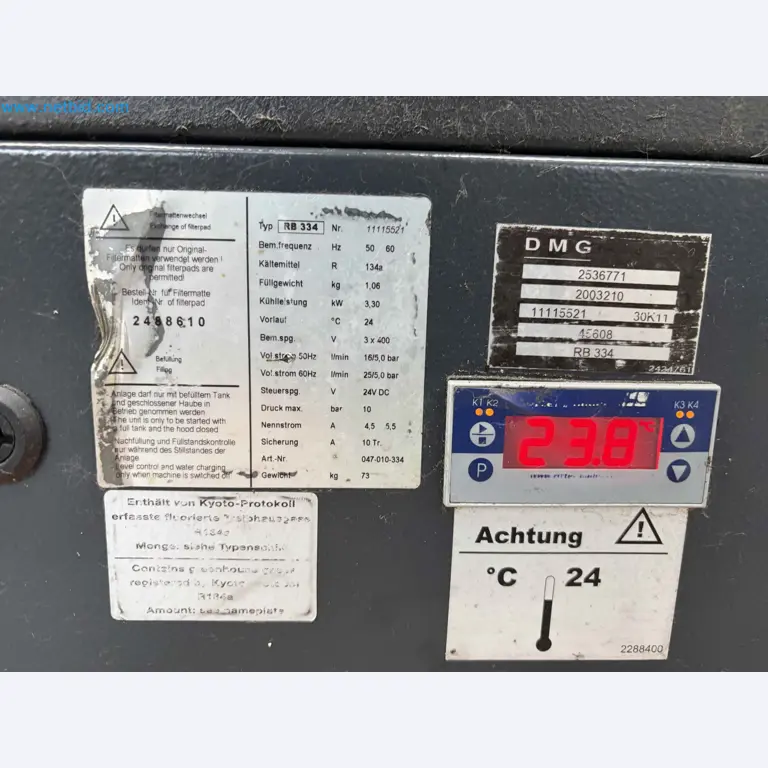

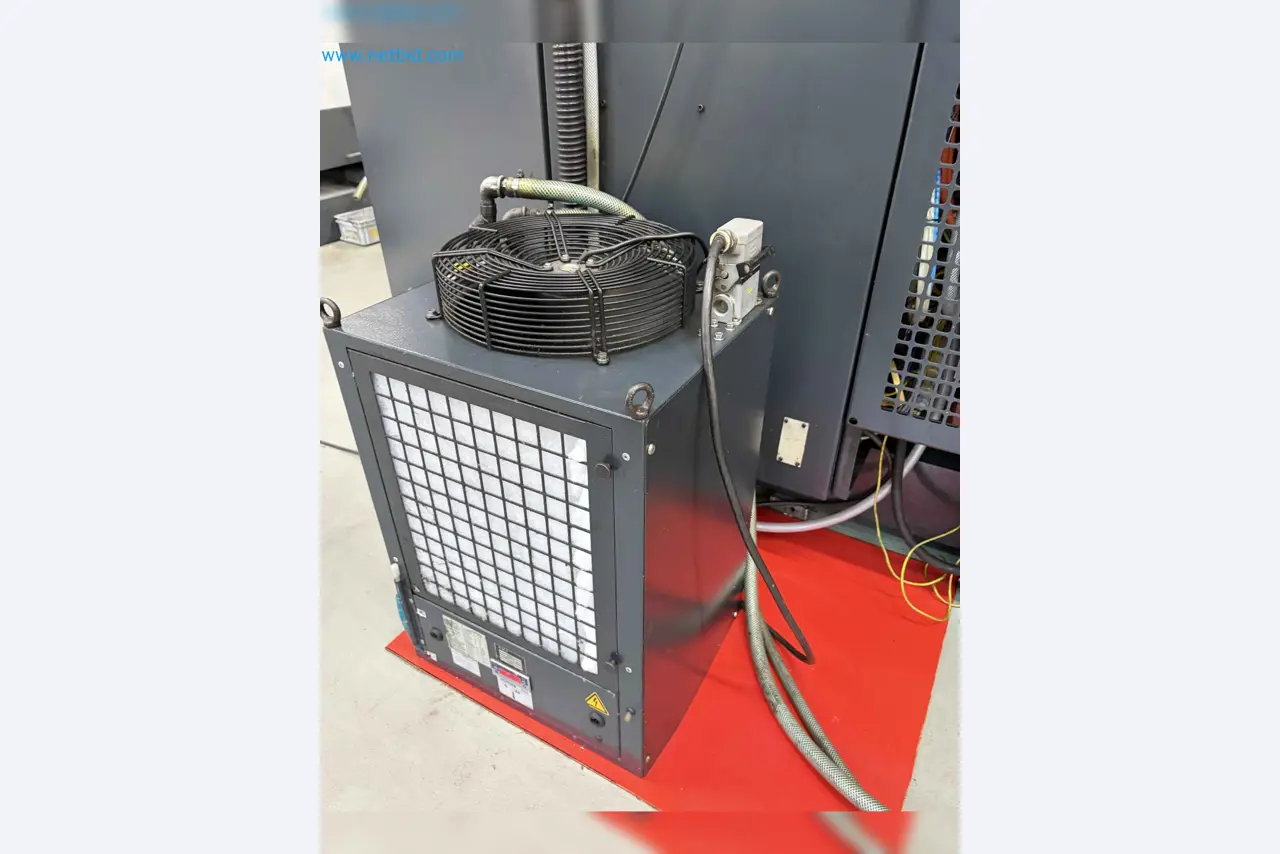

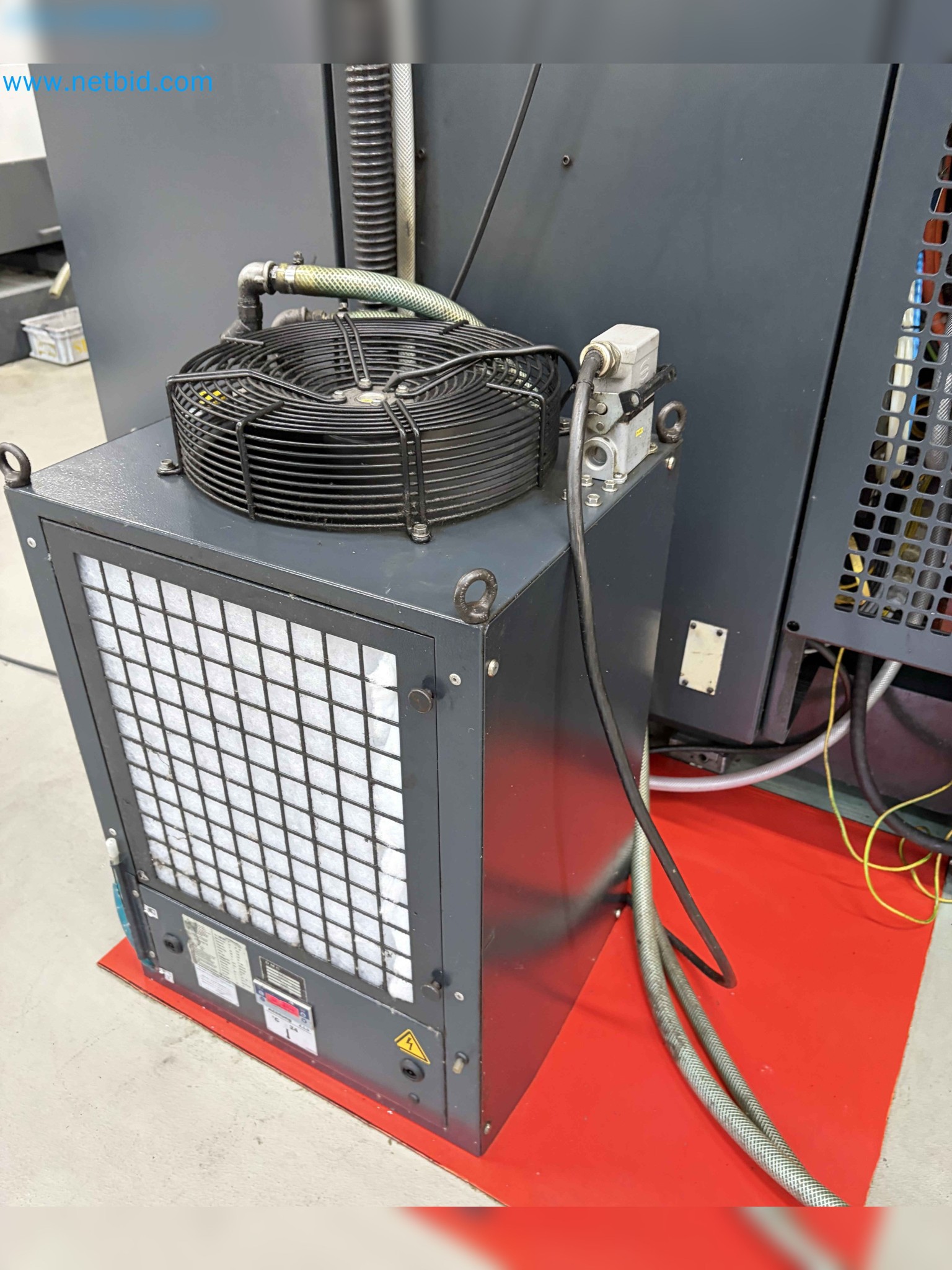

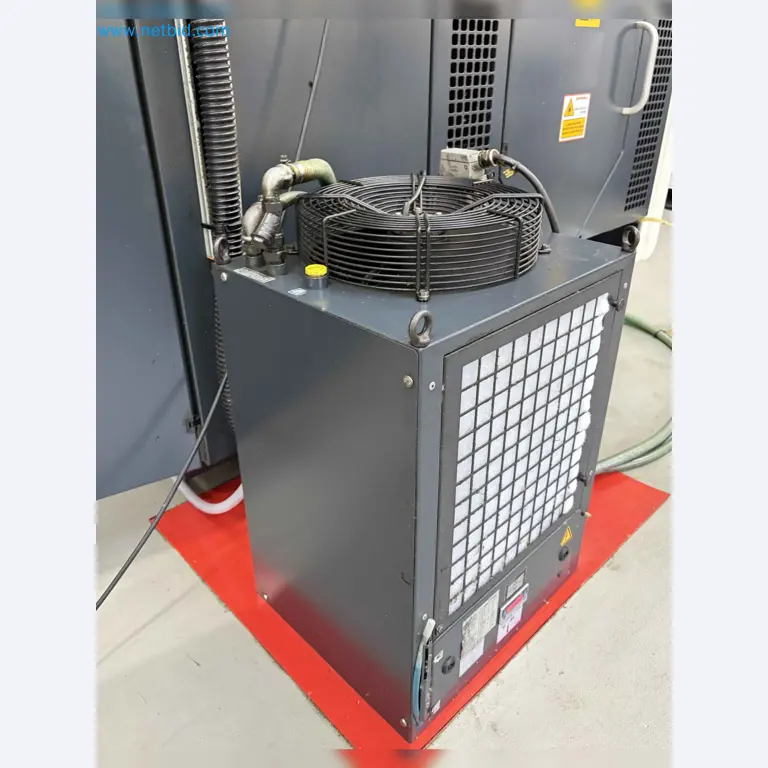

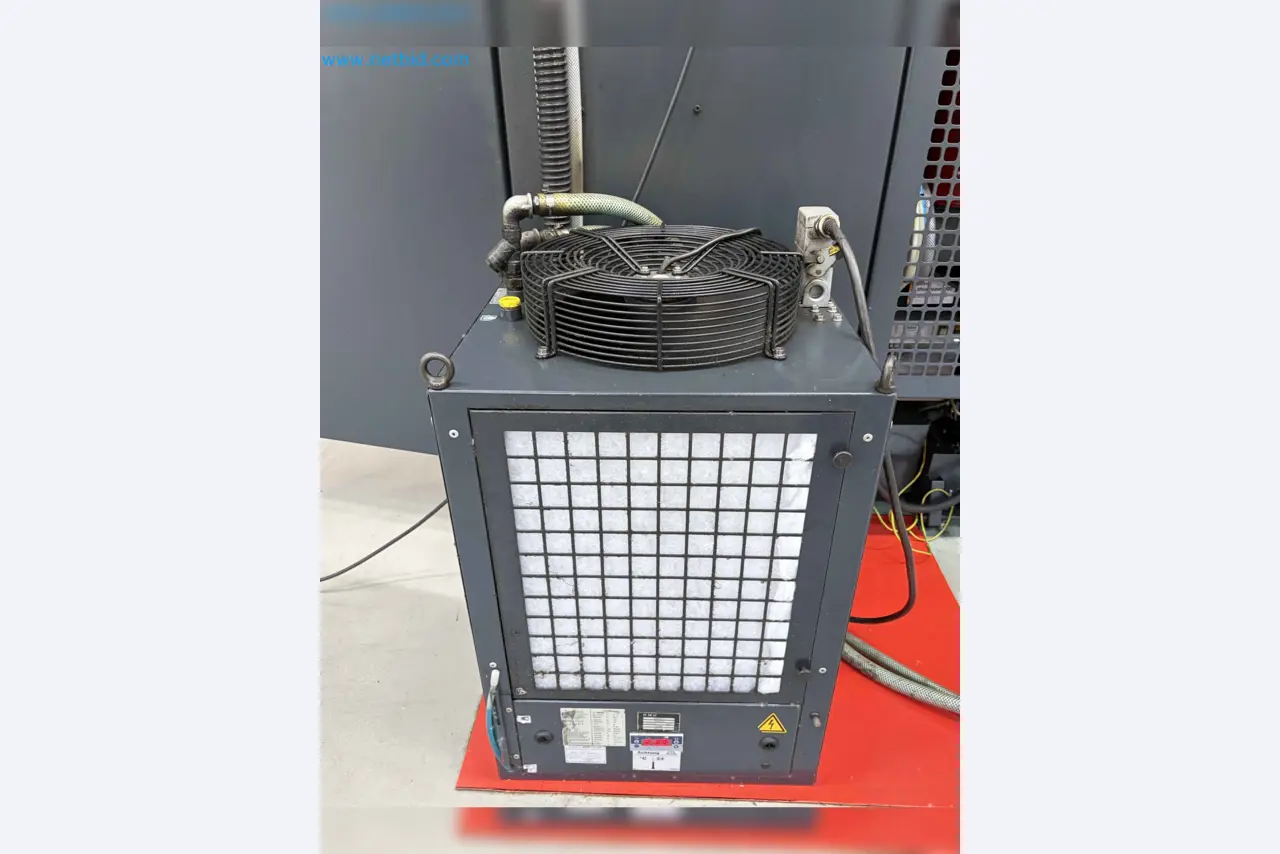

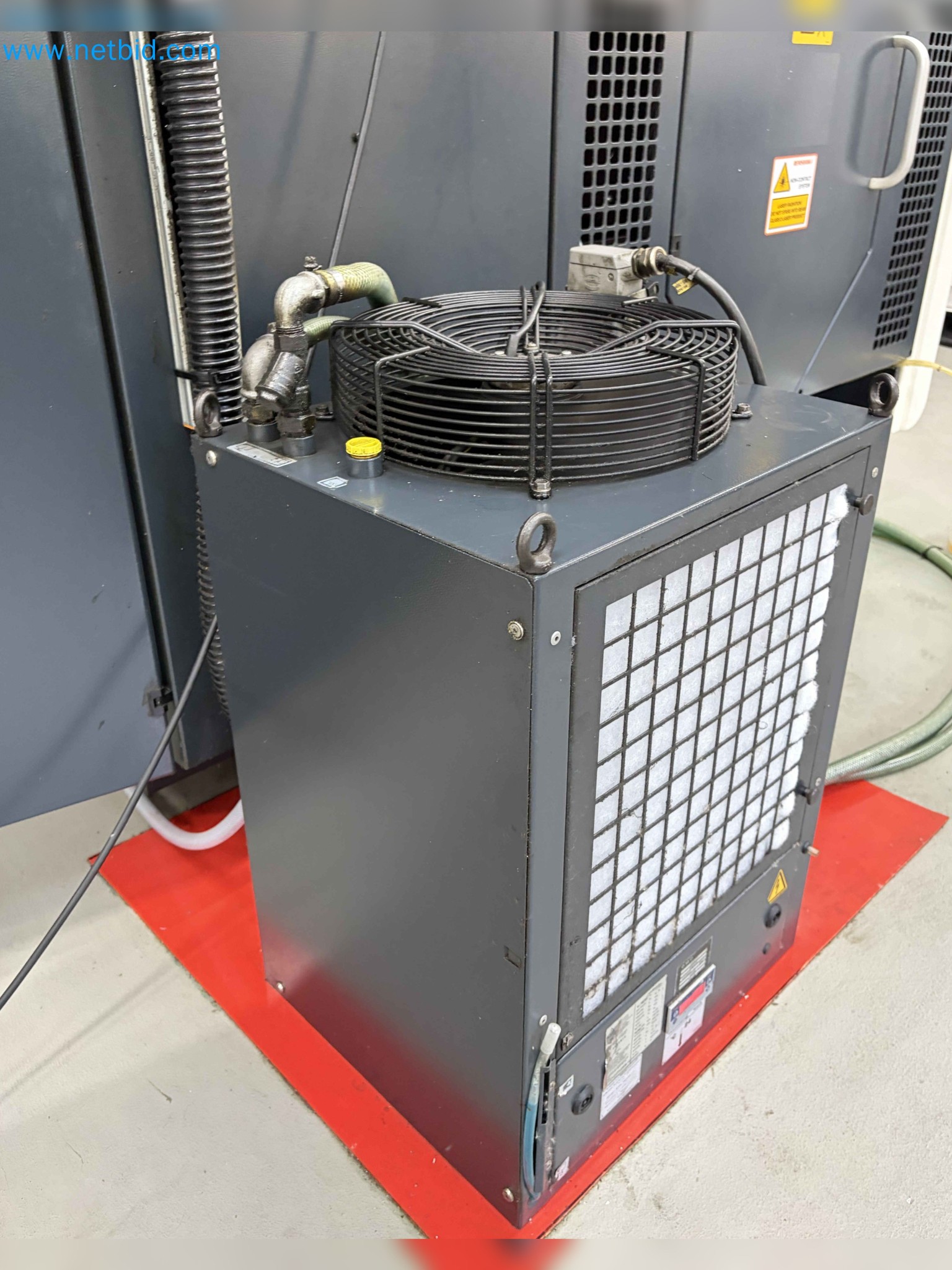

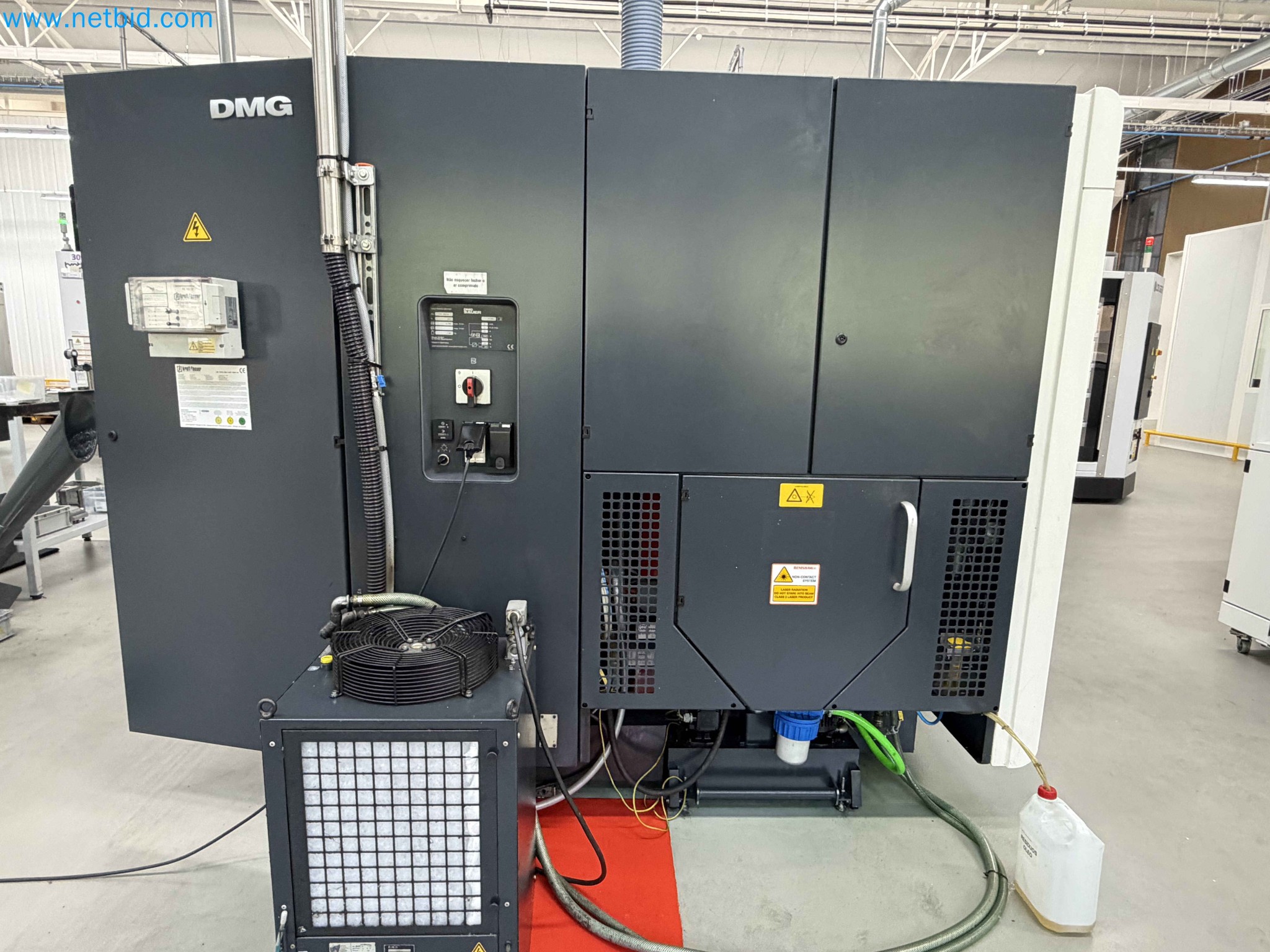

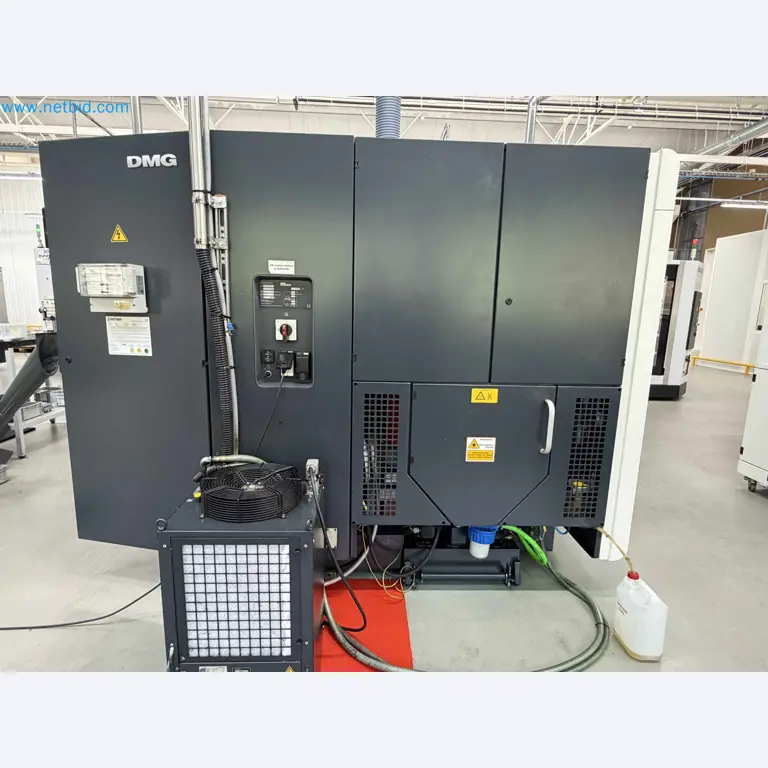

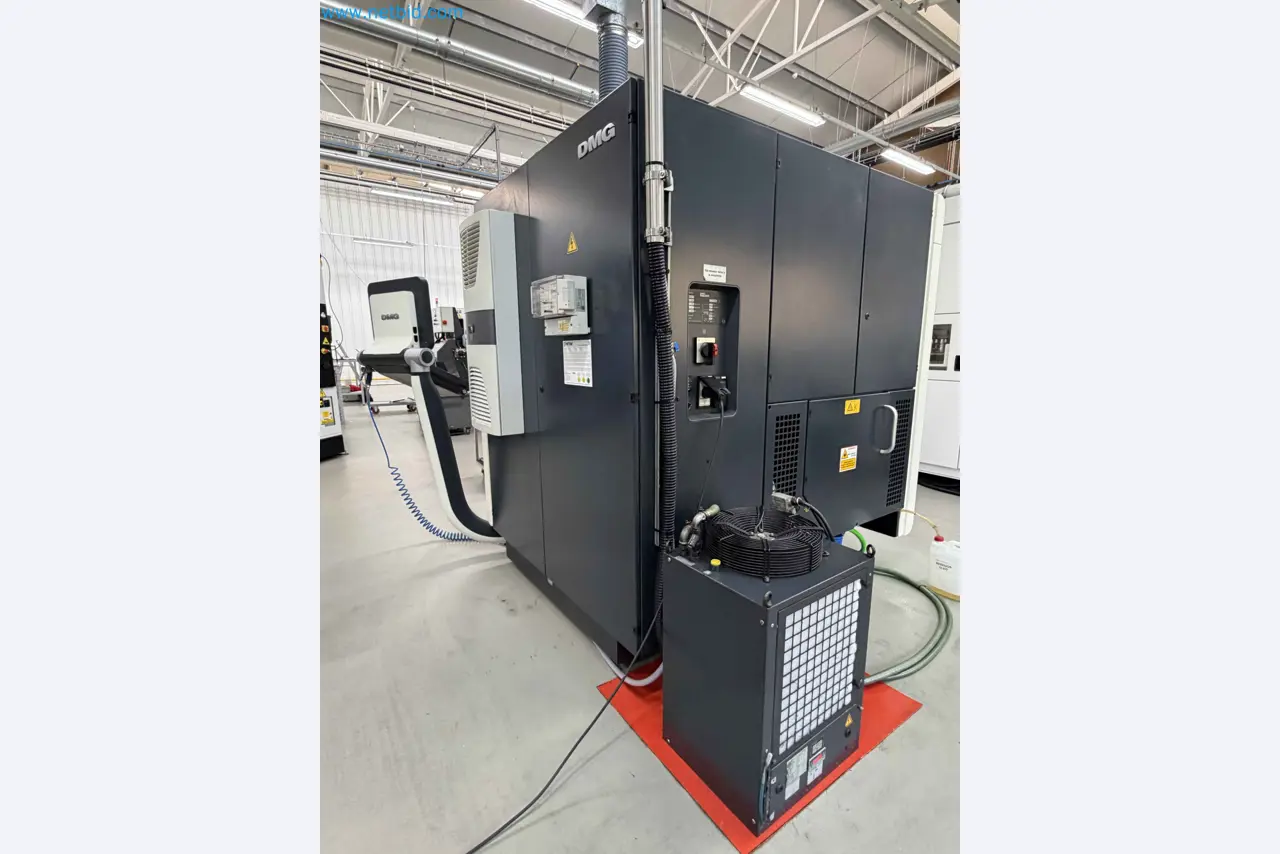

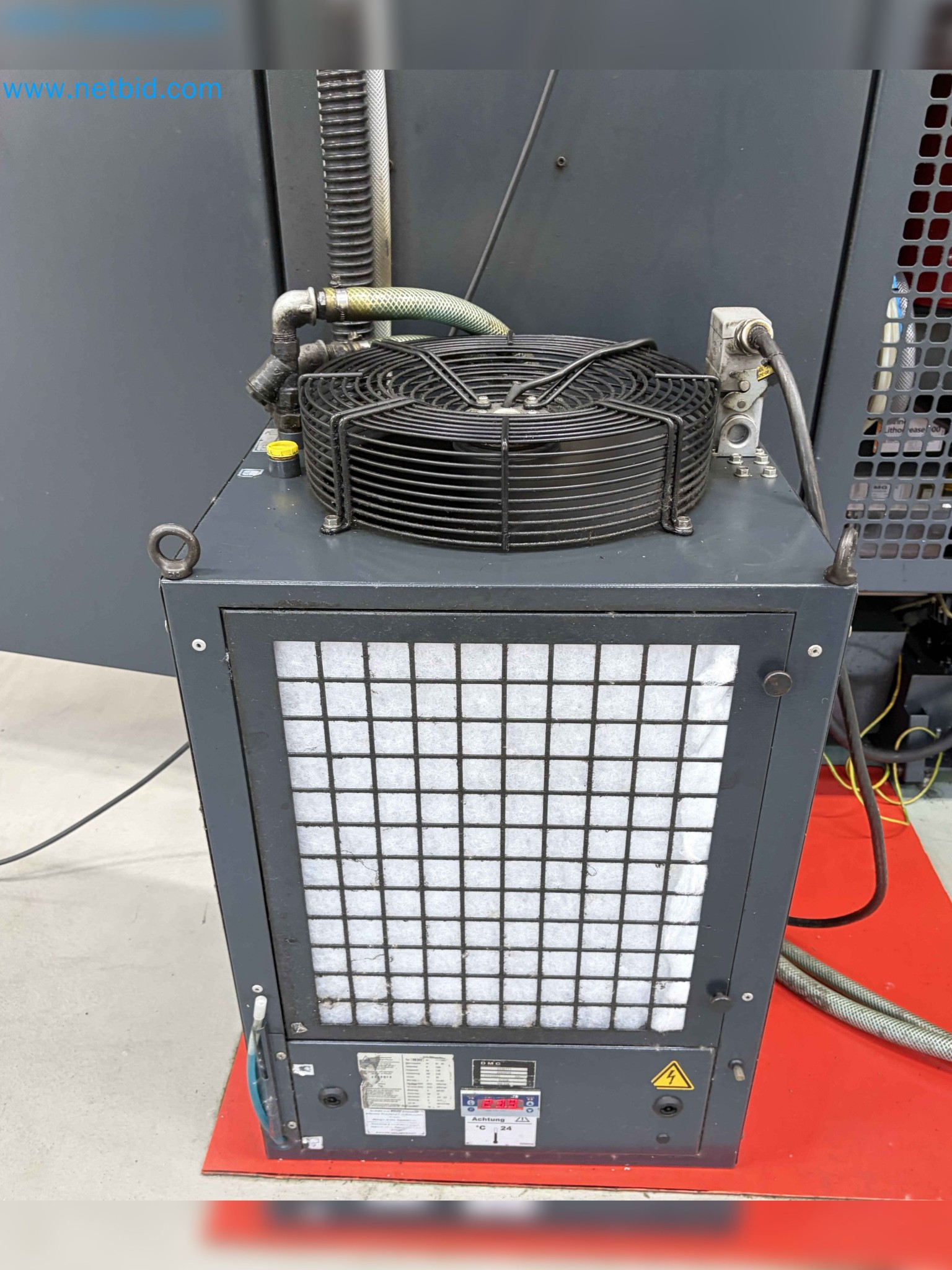

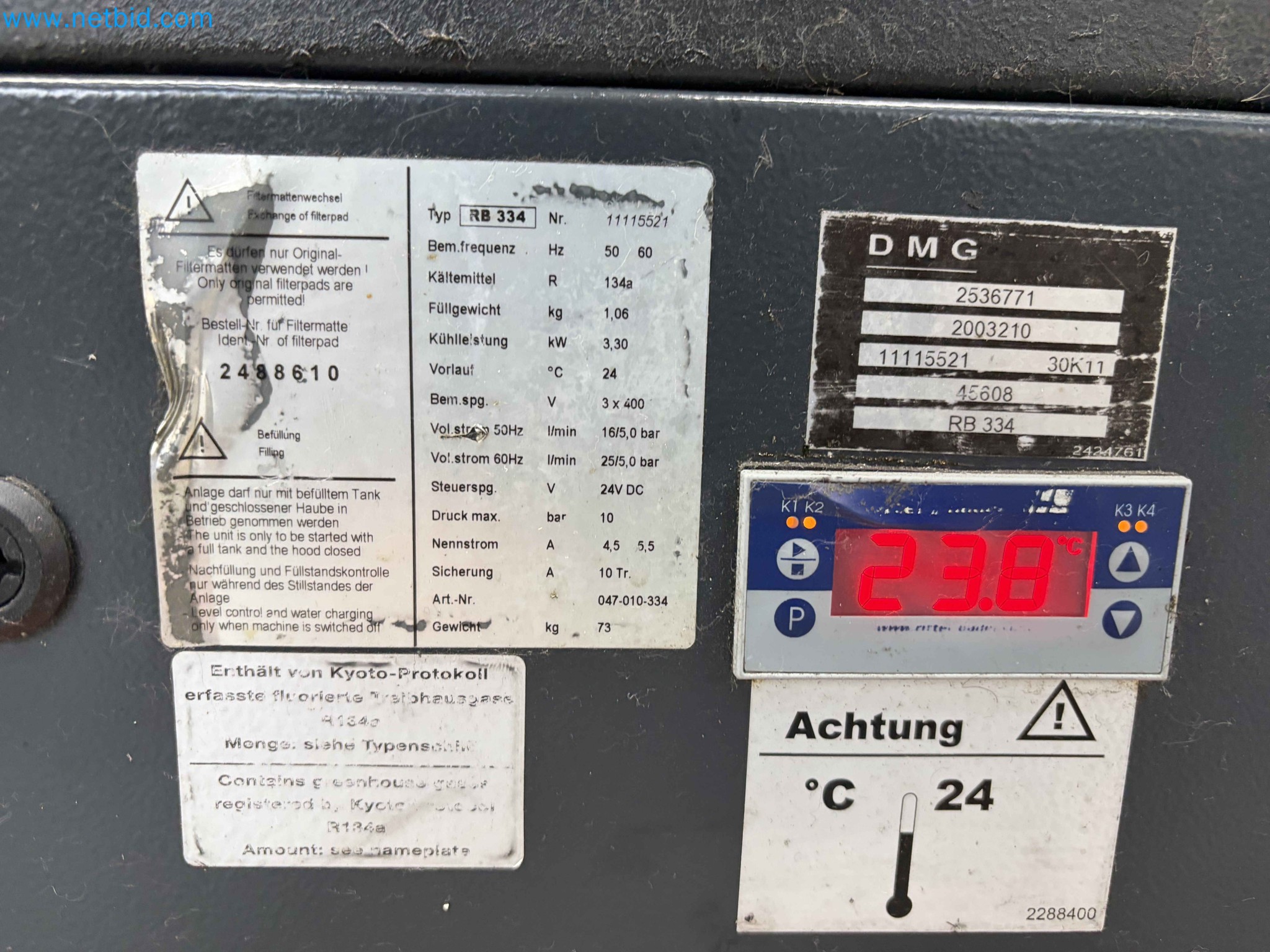

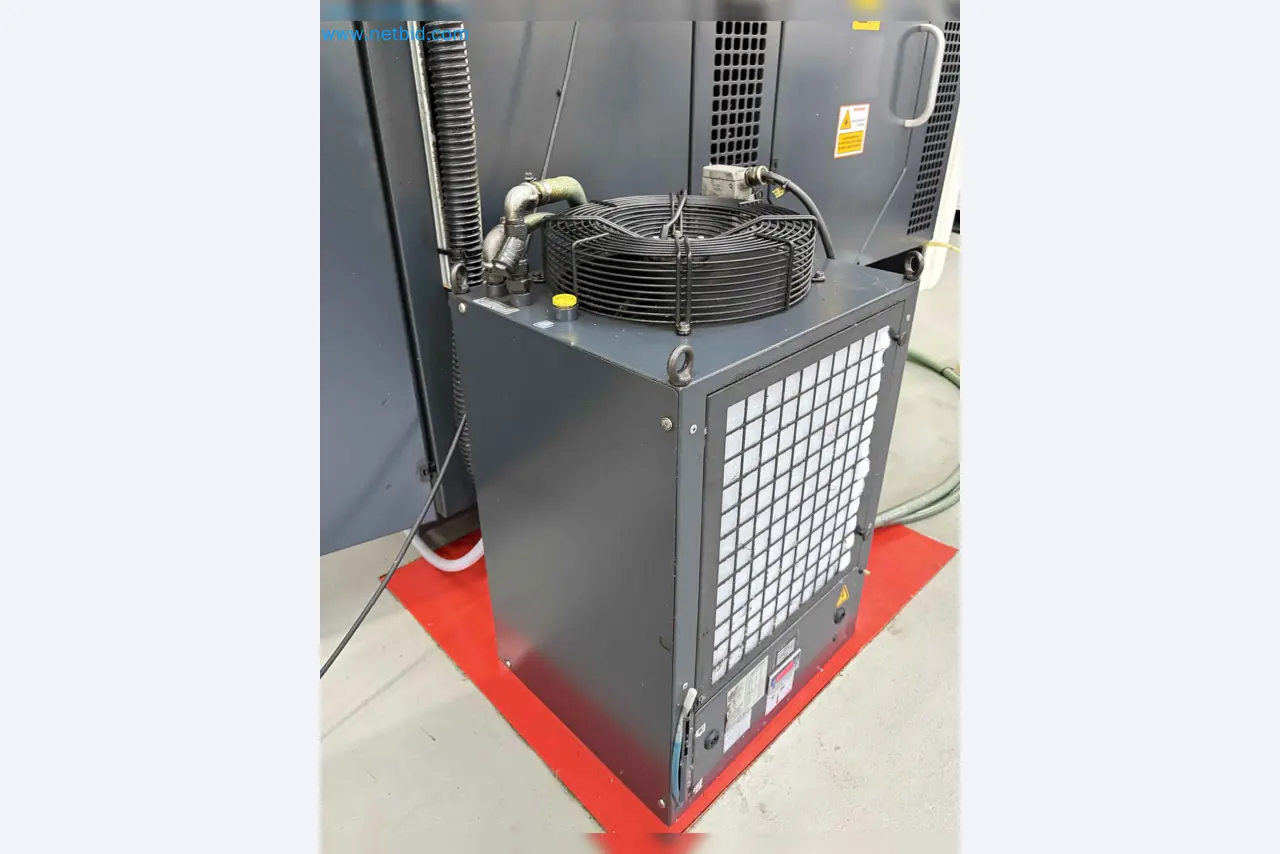

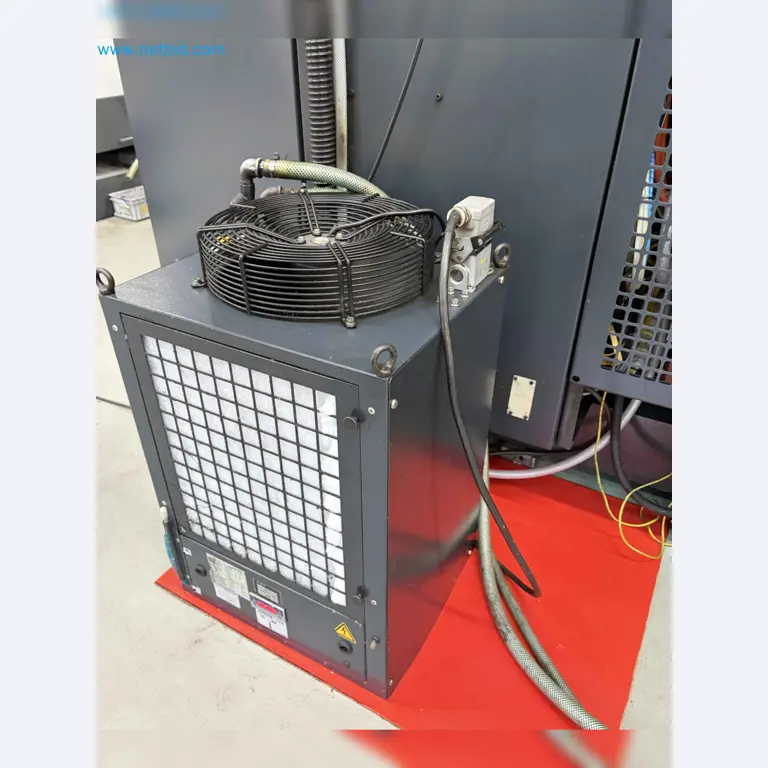

• Externer Kühler (RB 334):
  • Leistung: 3,3 kW
  • Durchfluss: ~16–25 l/min
  • Druck: bis zu 10 bar

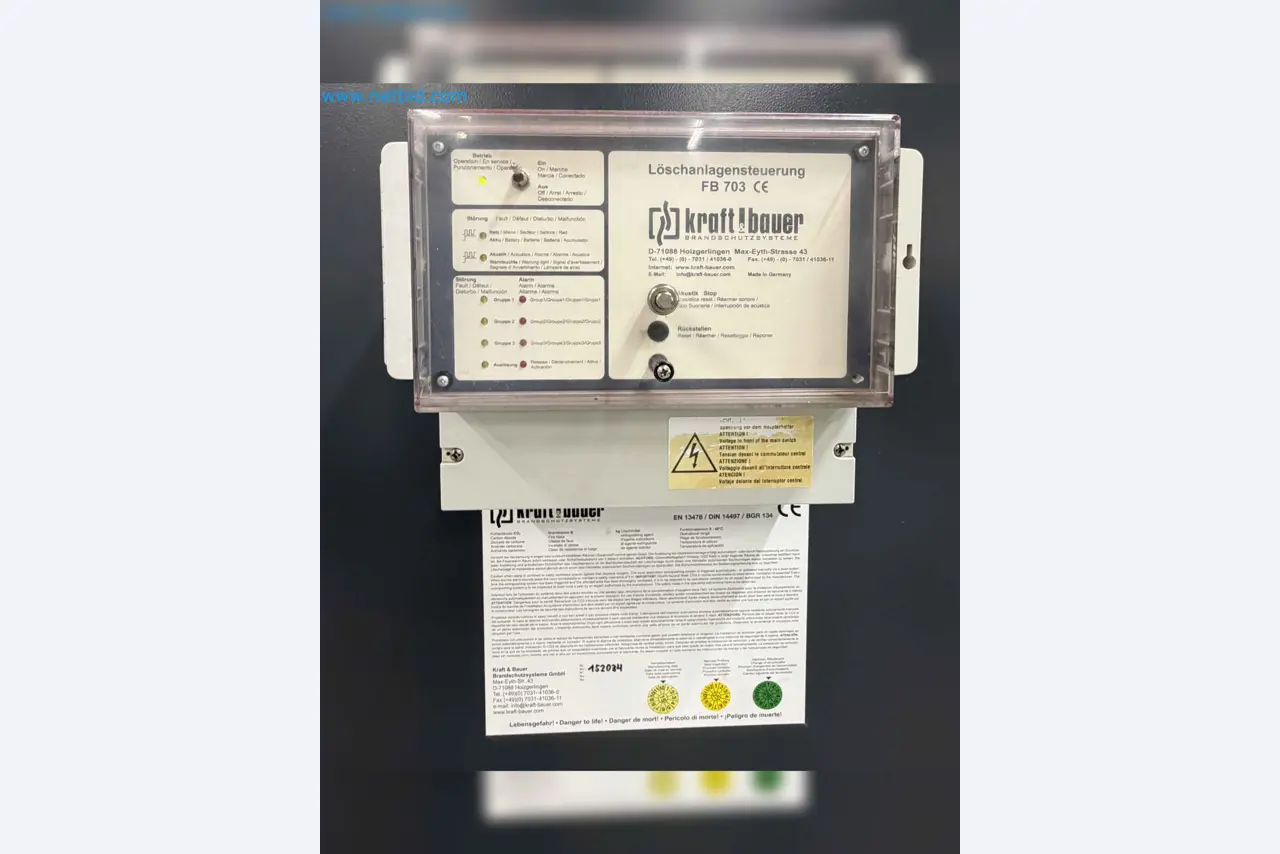

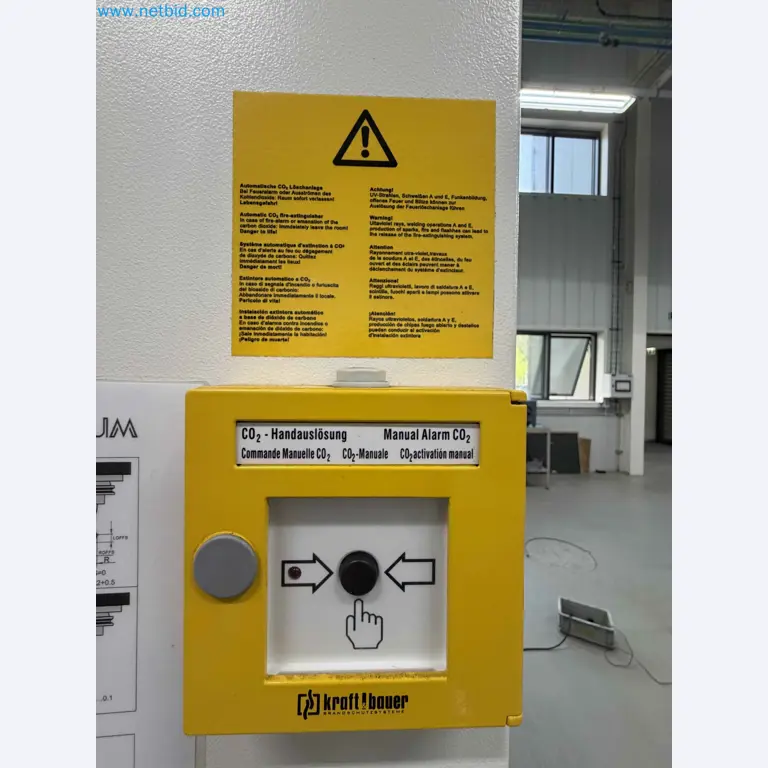

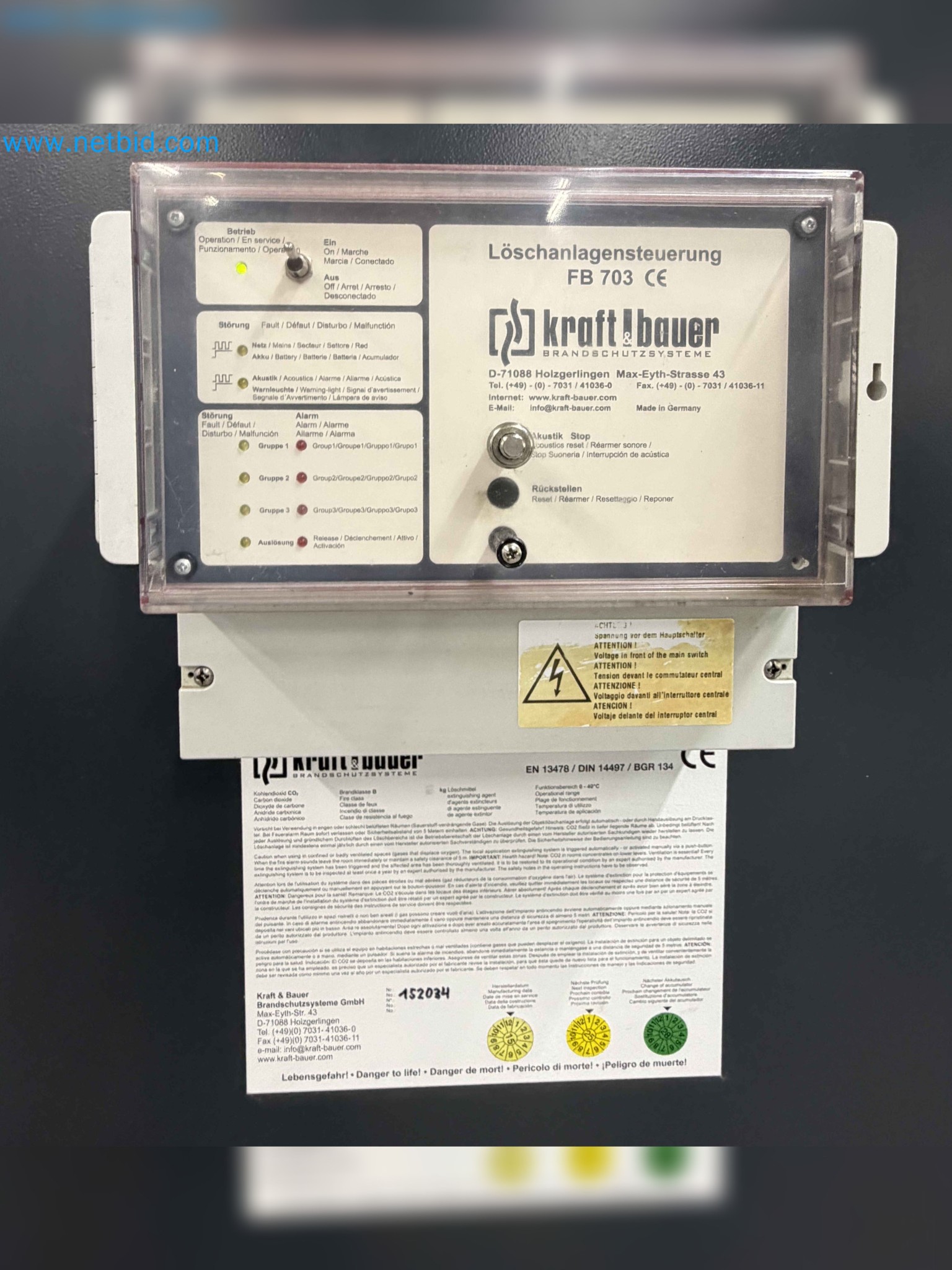

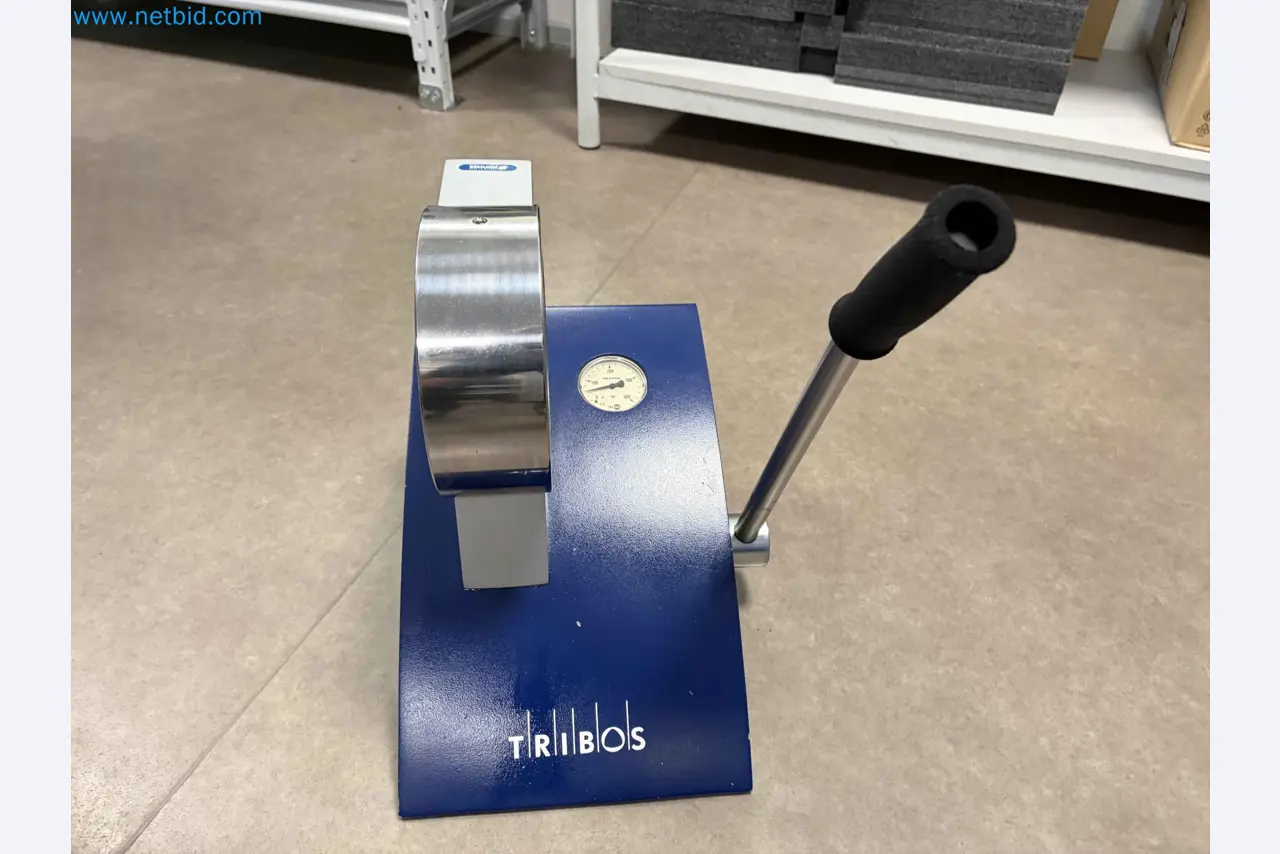

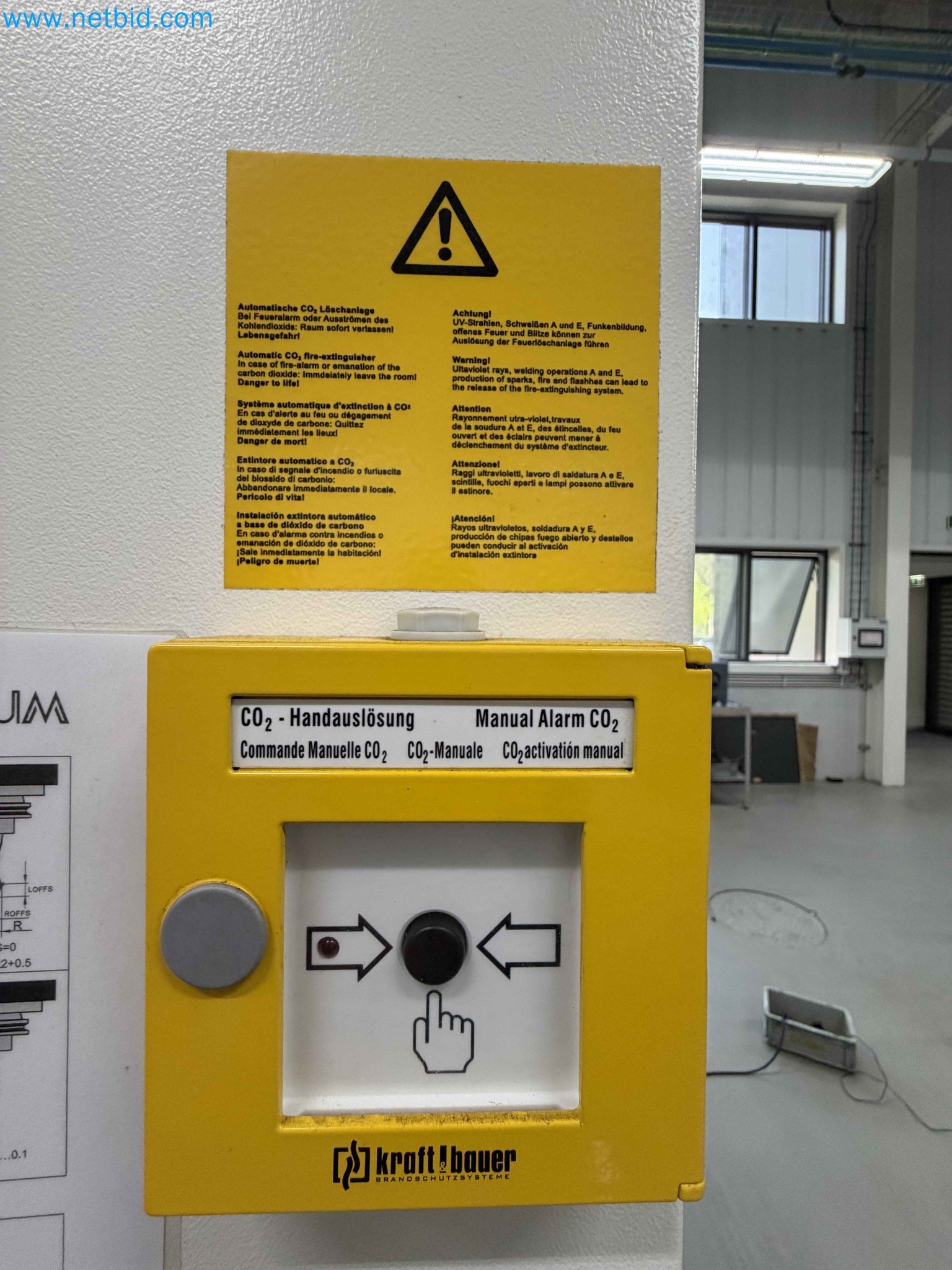

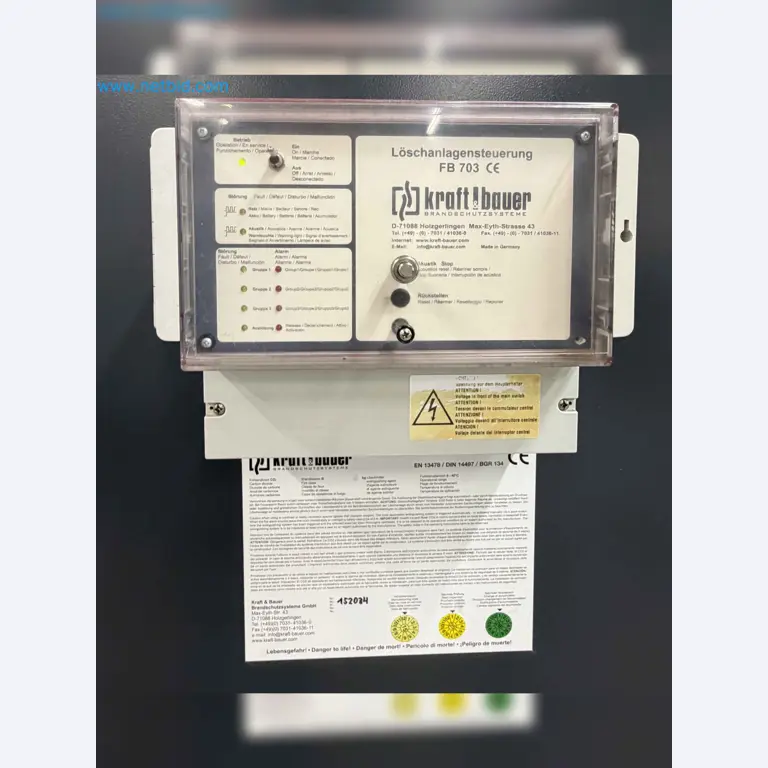

Ausstattung und Zubehör

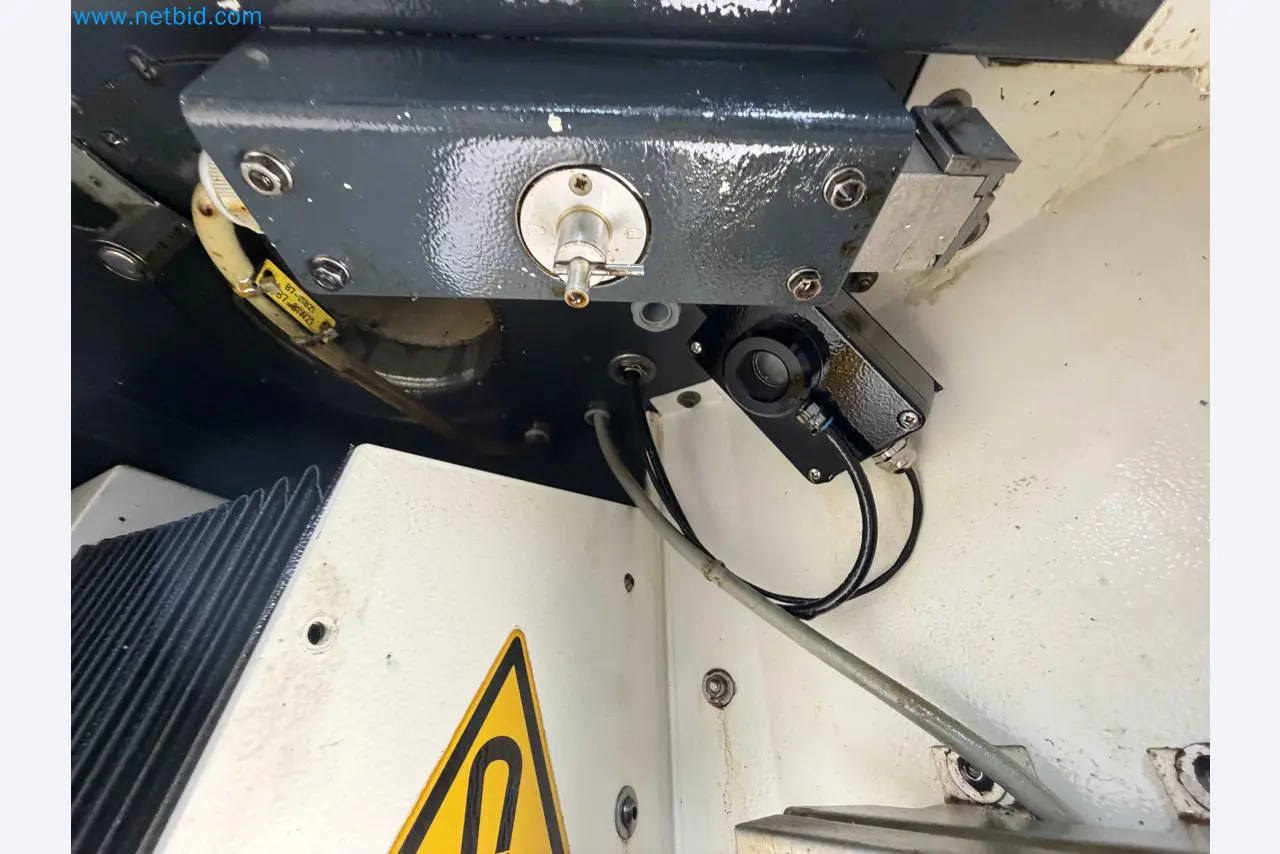

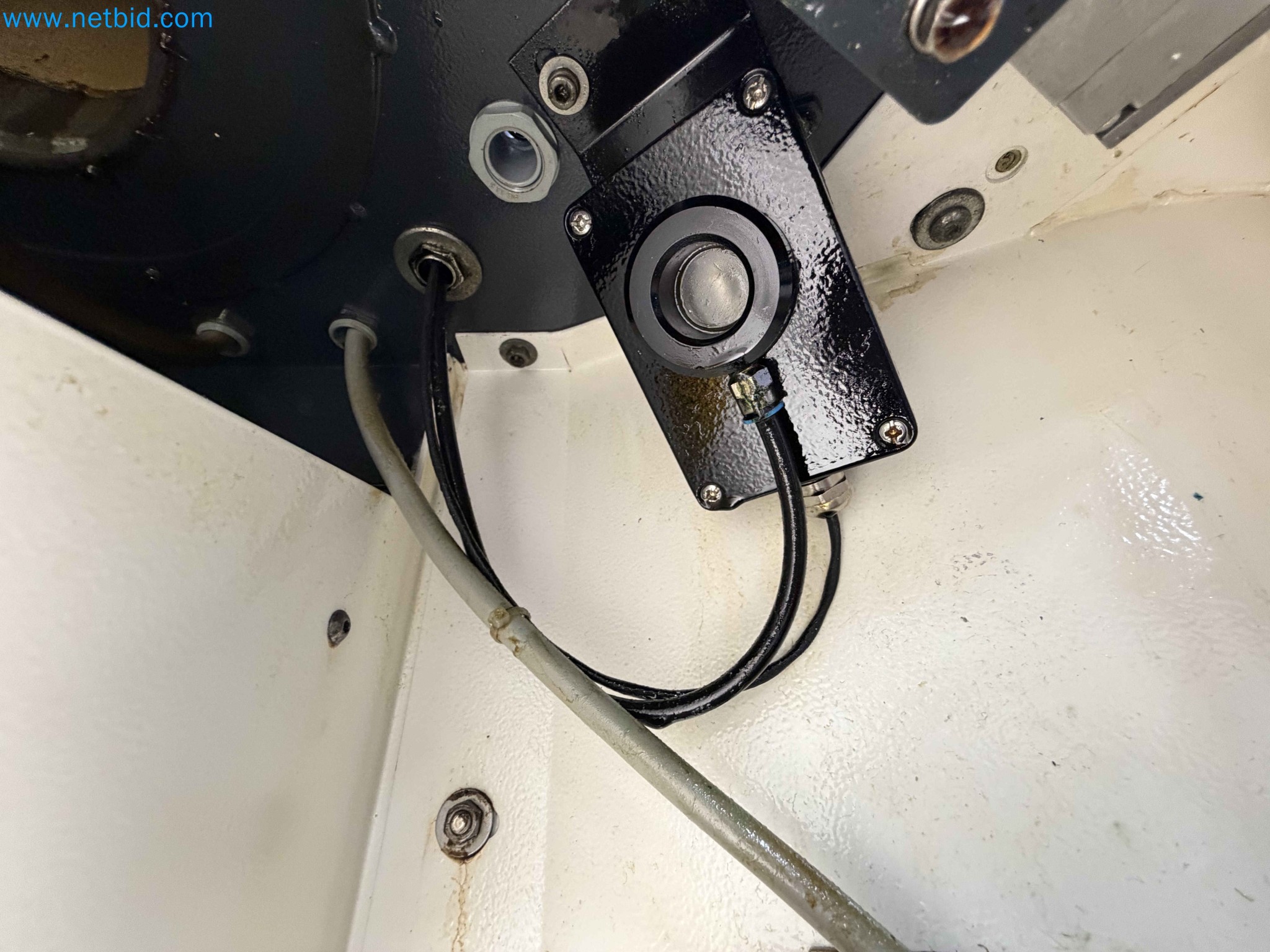

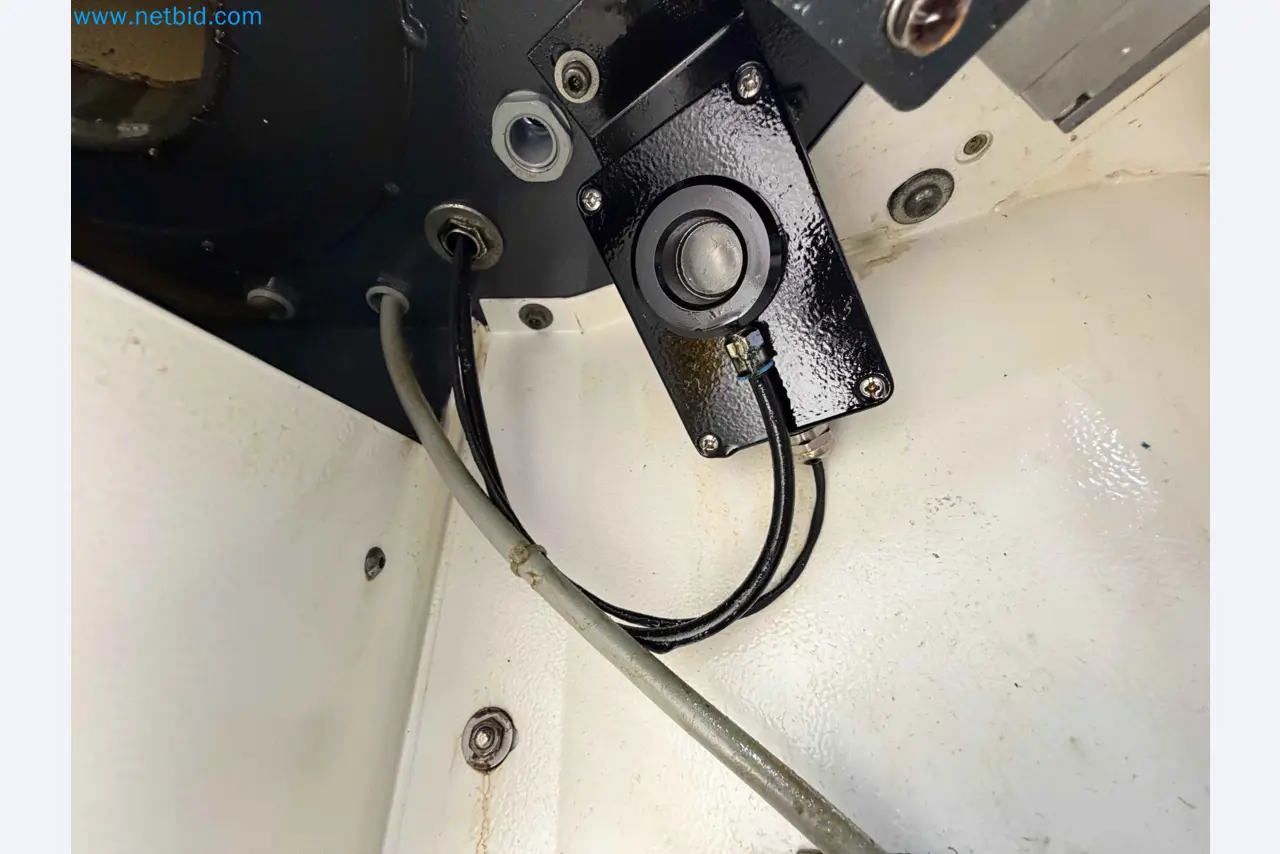

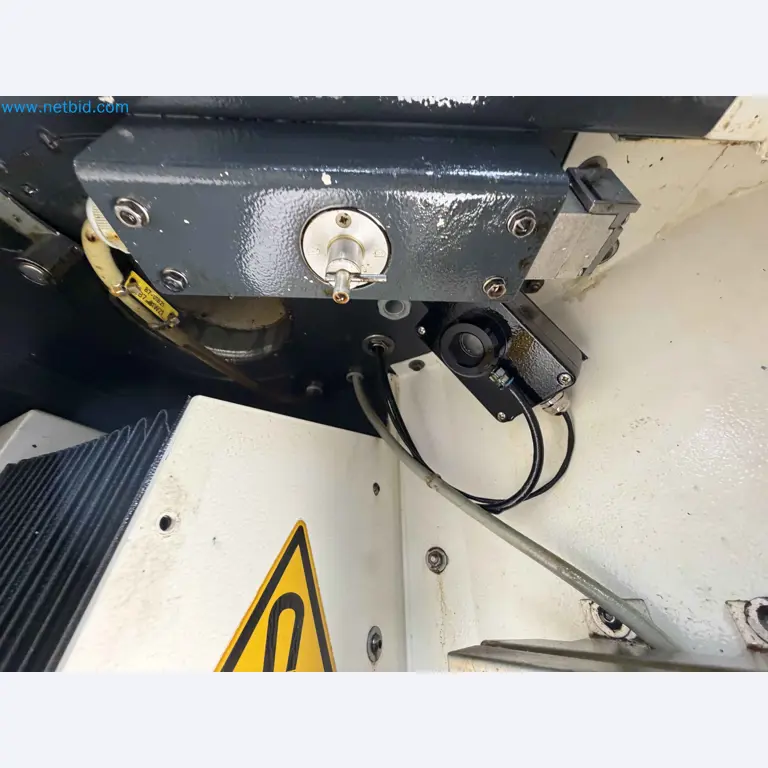

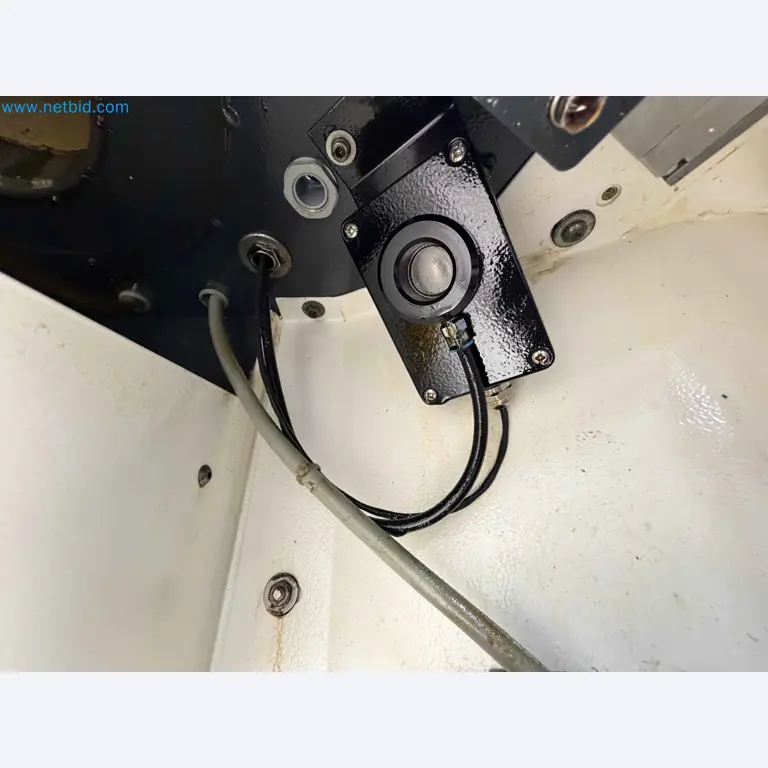

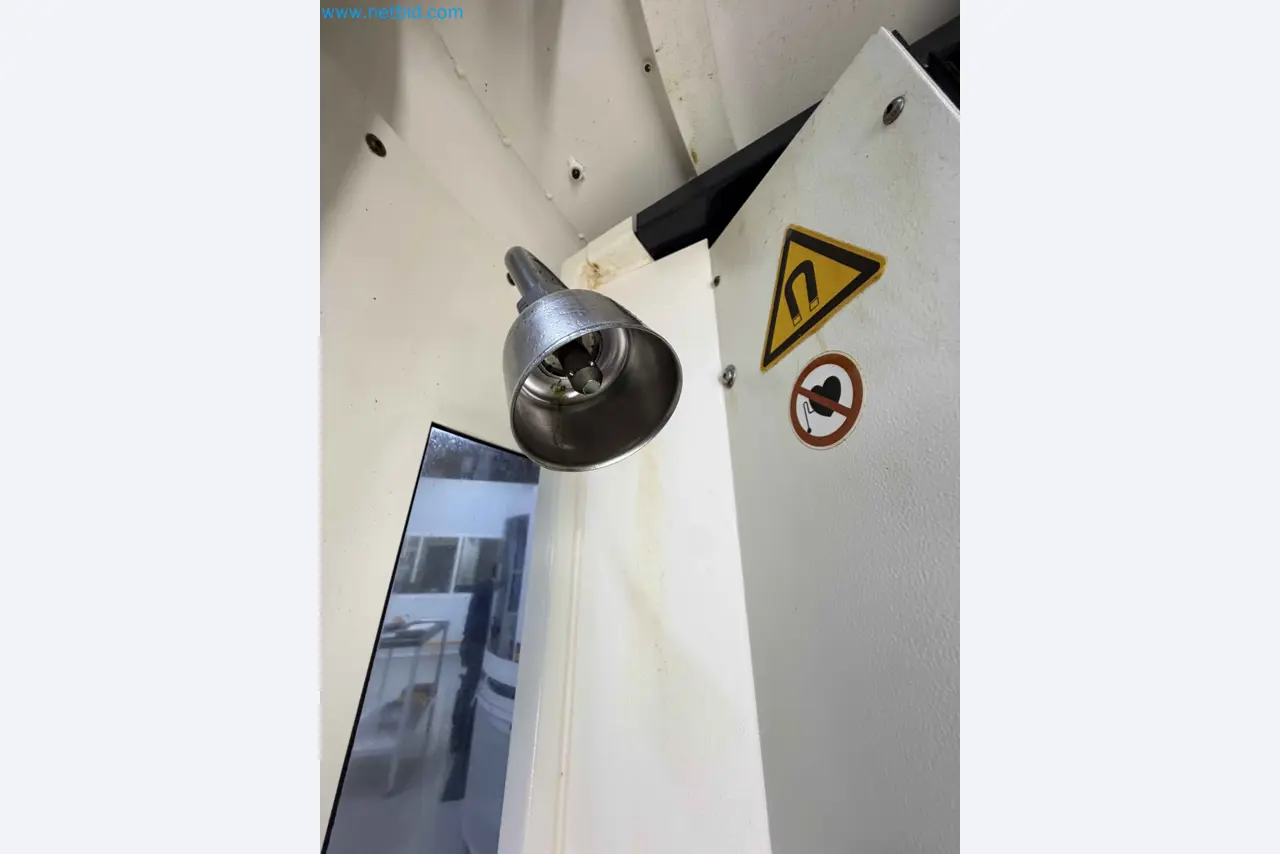

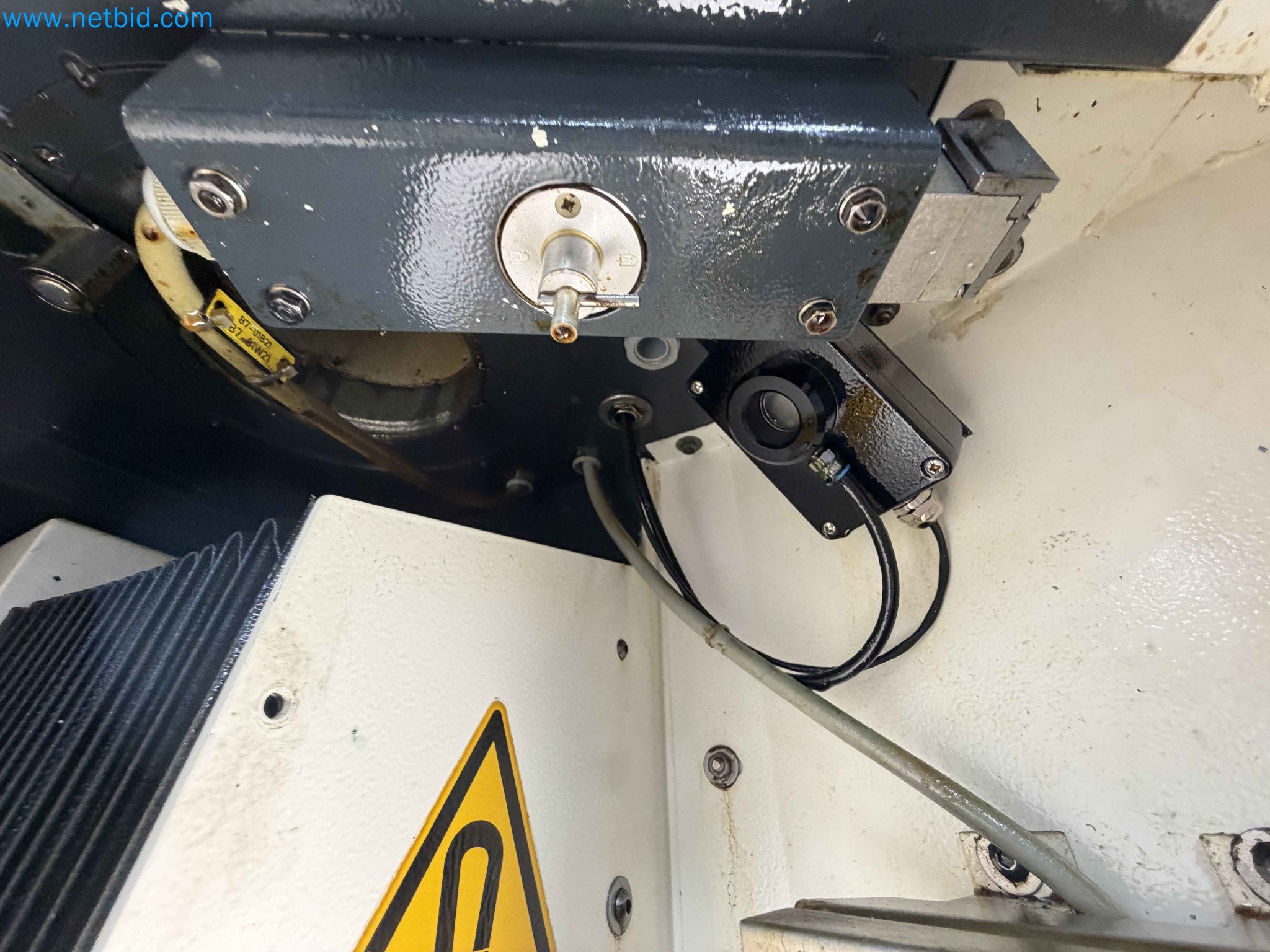

• Laser-Messsystem (Werkzeugmessung)
• Absauganlage (Graphit / Trockenbearbeitung)

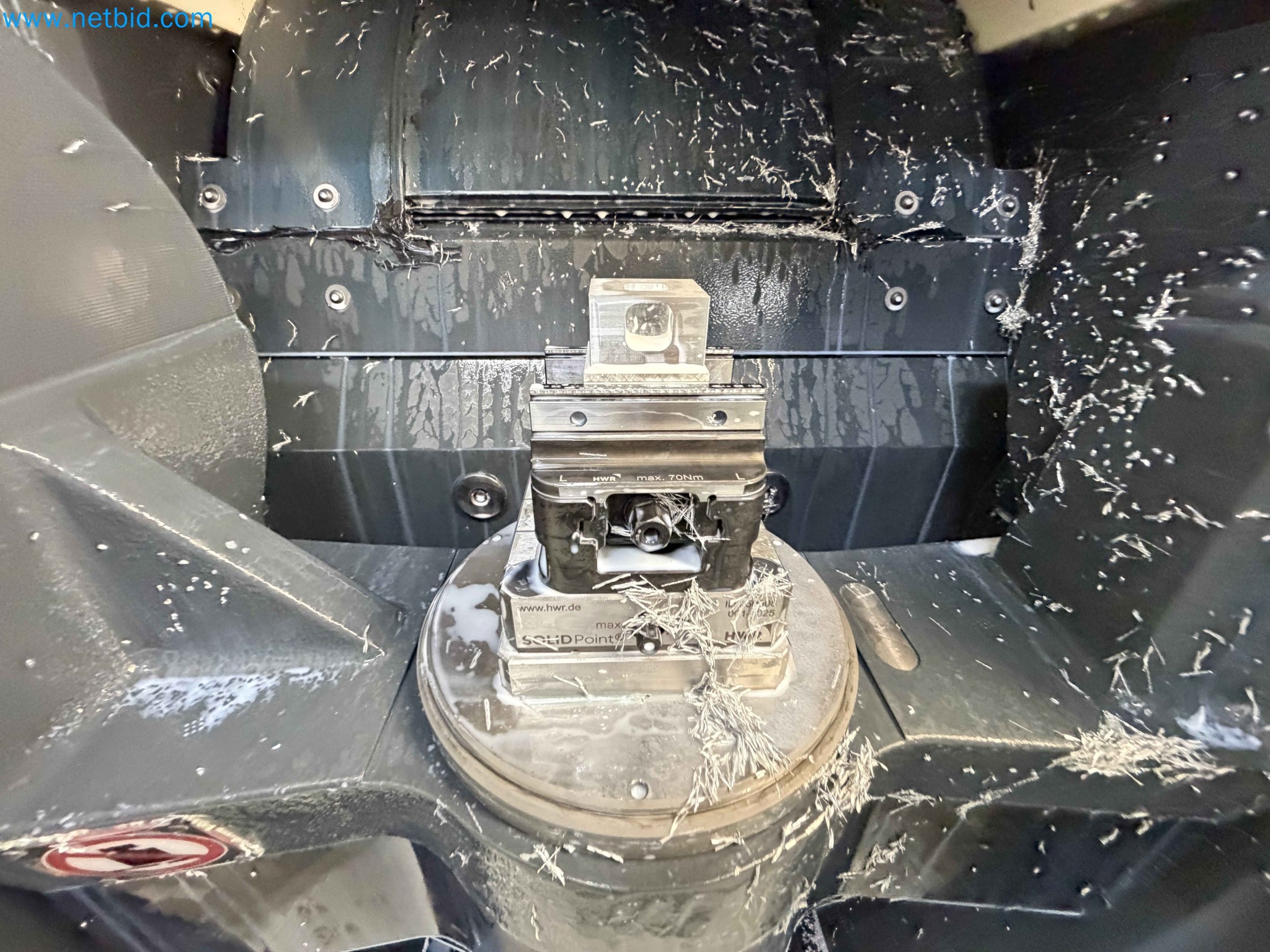

• Schnellspannsystem (Zero-Point)
• Spindel-Kühlchiller (3,3 kW)

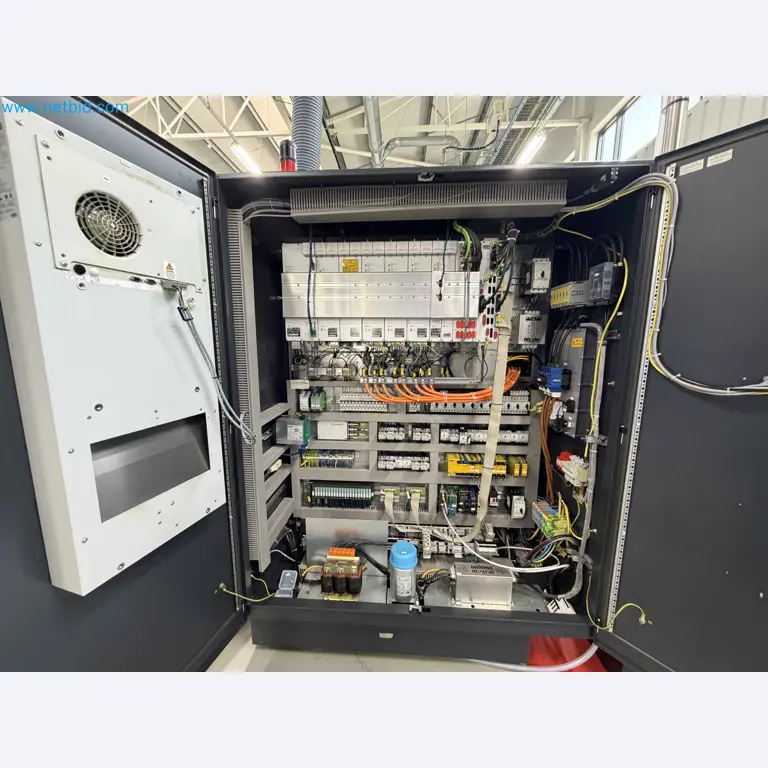

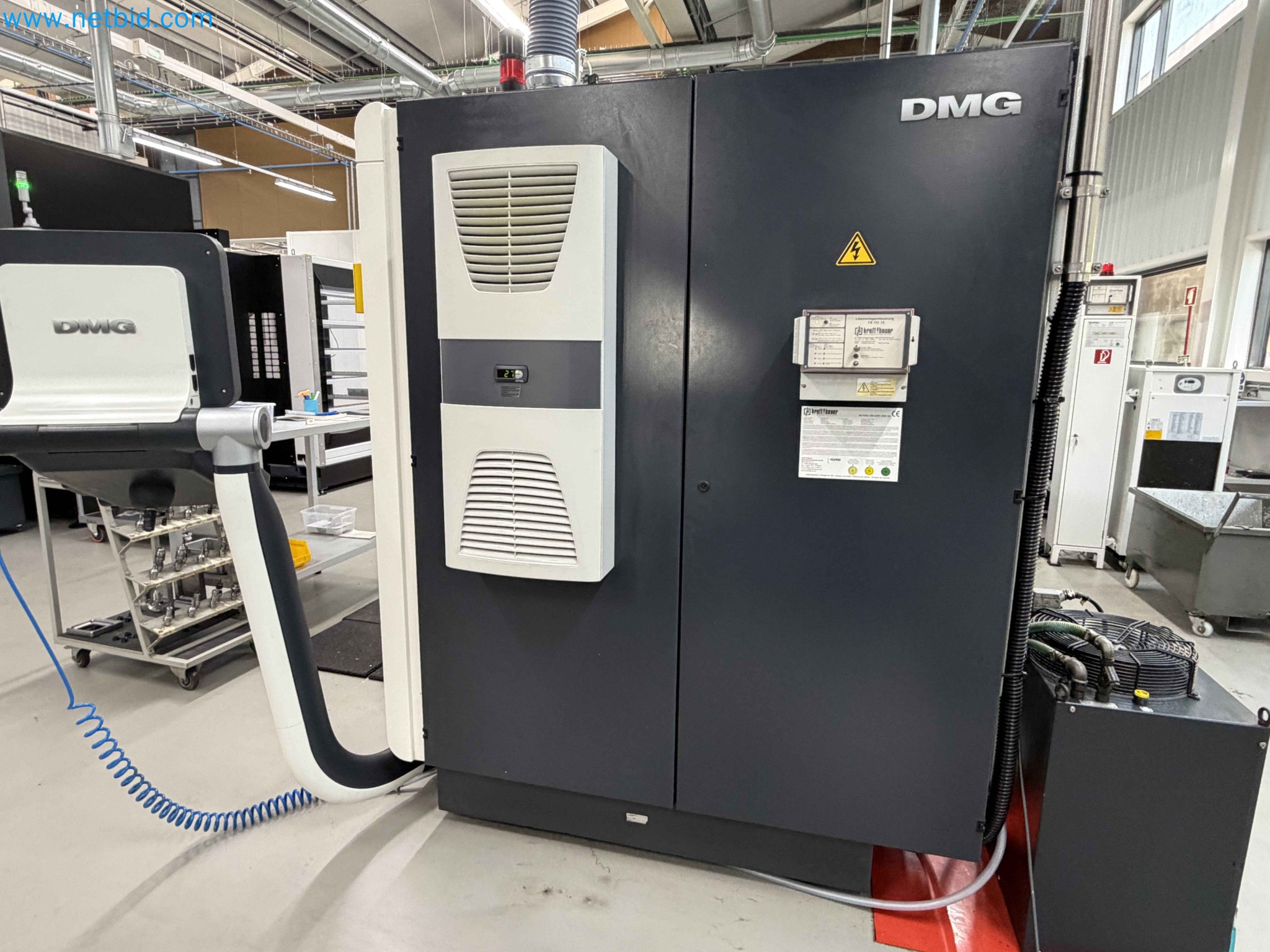

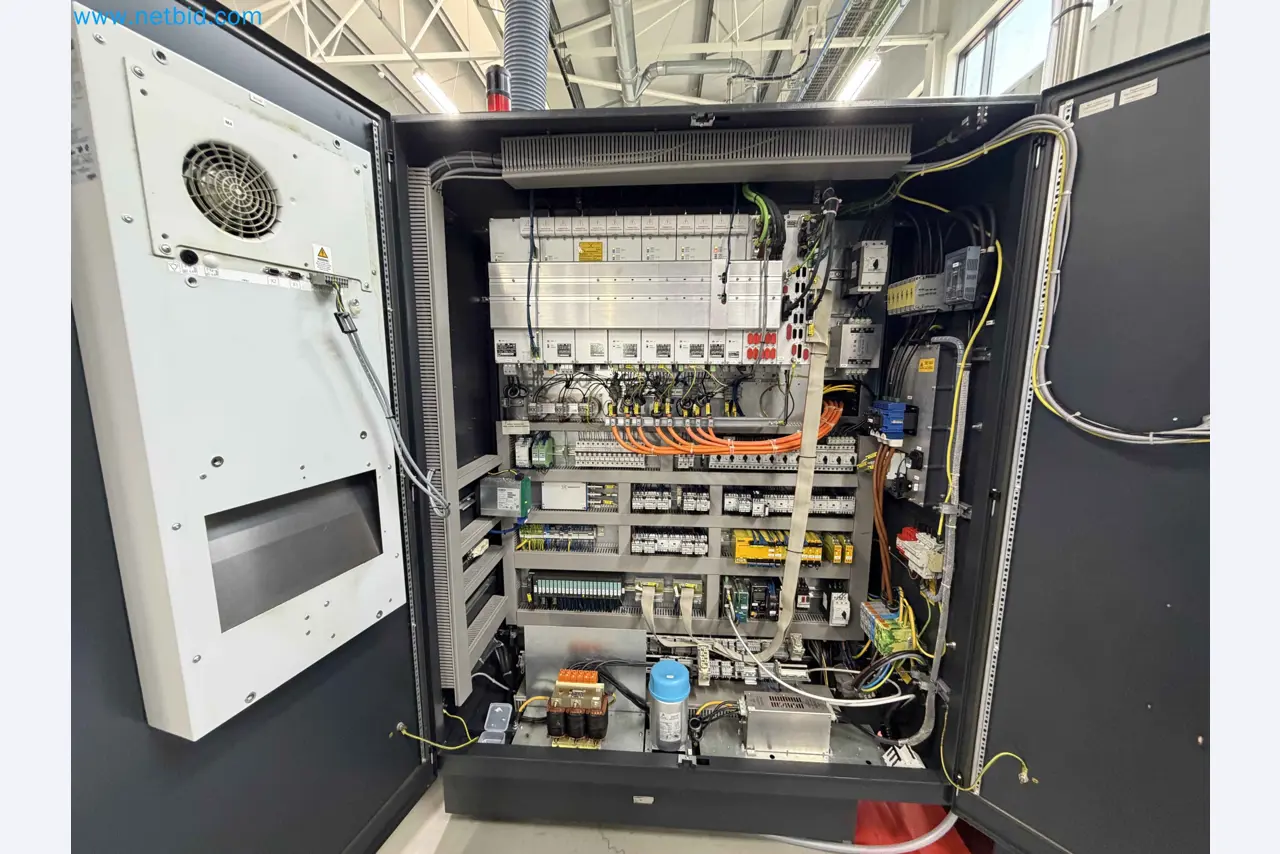

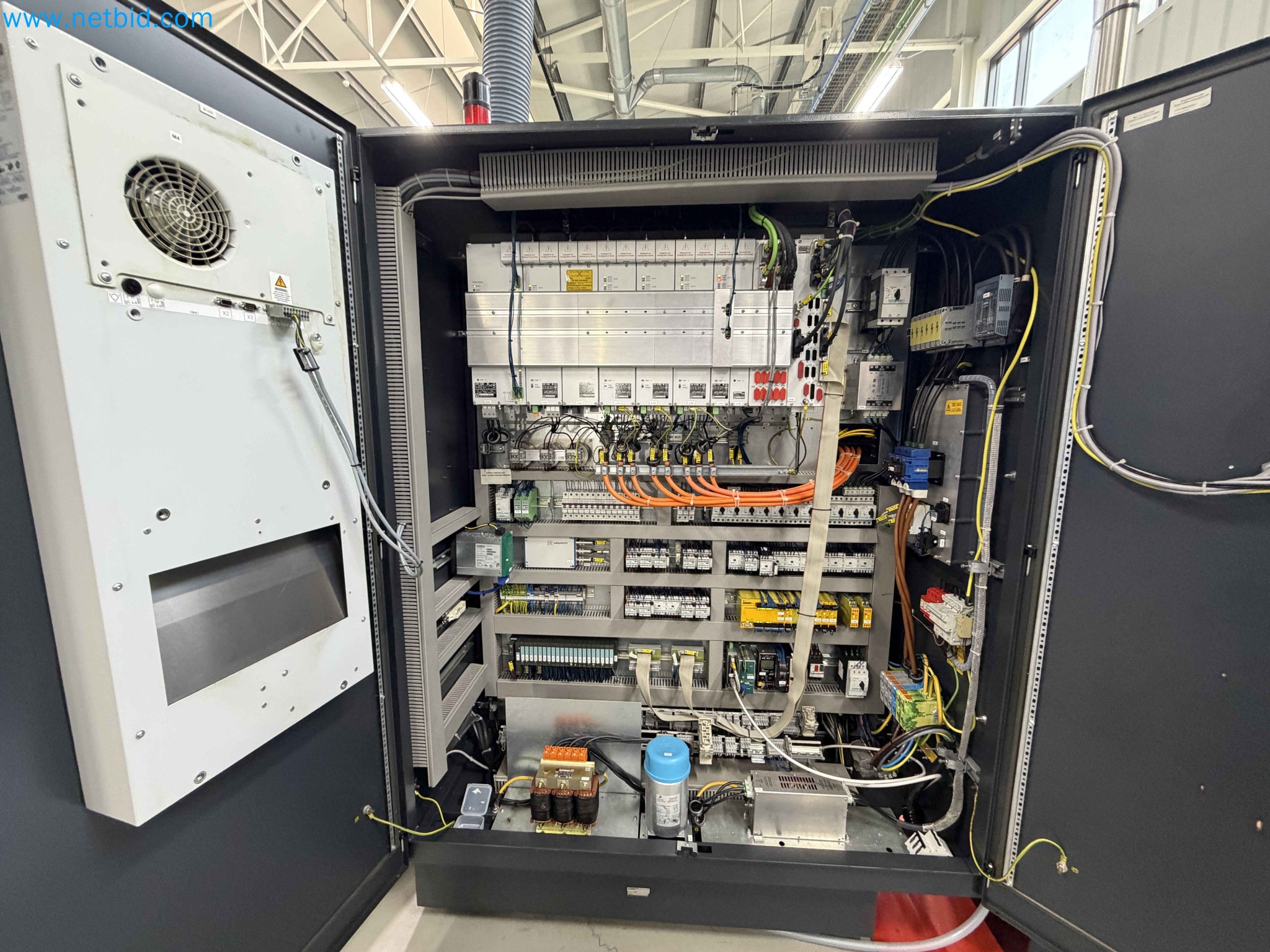

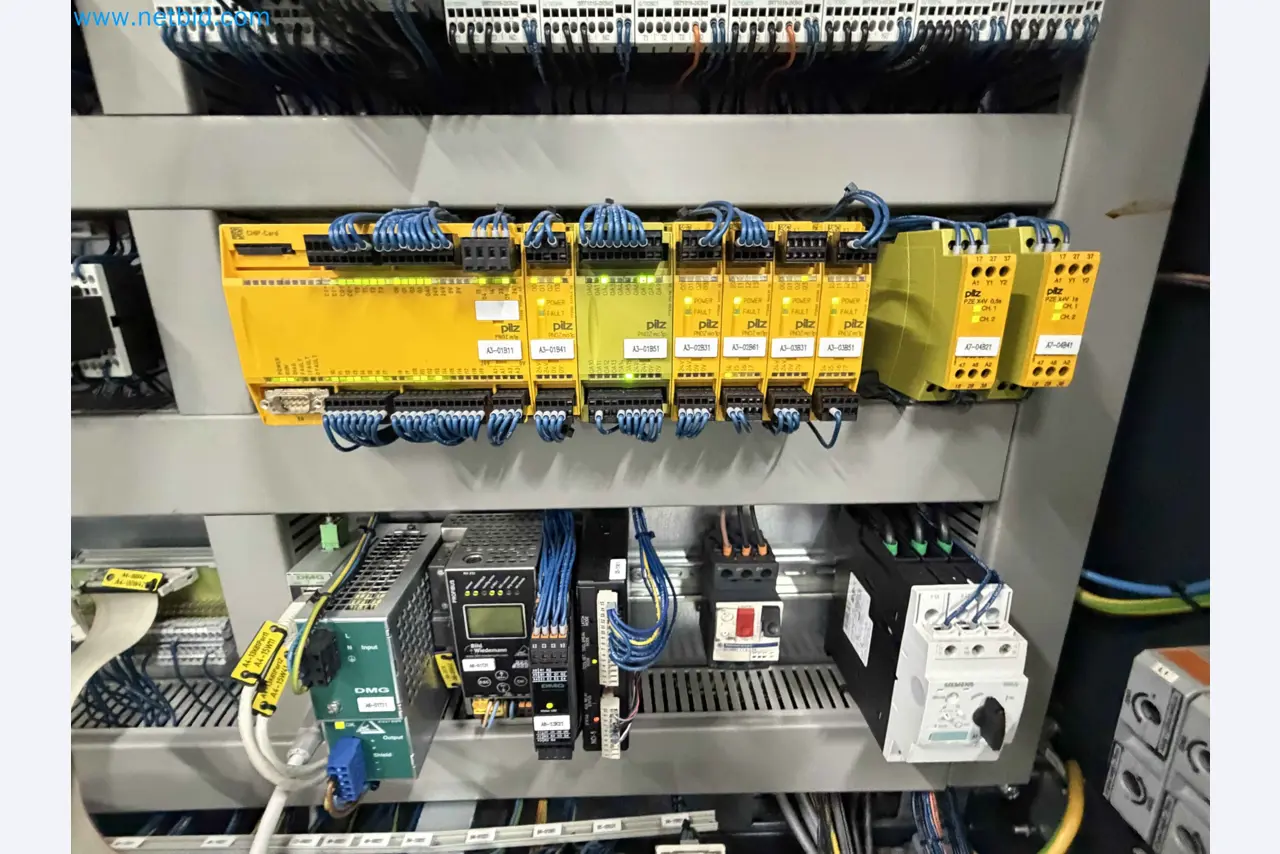

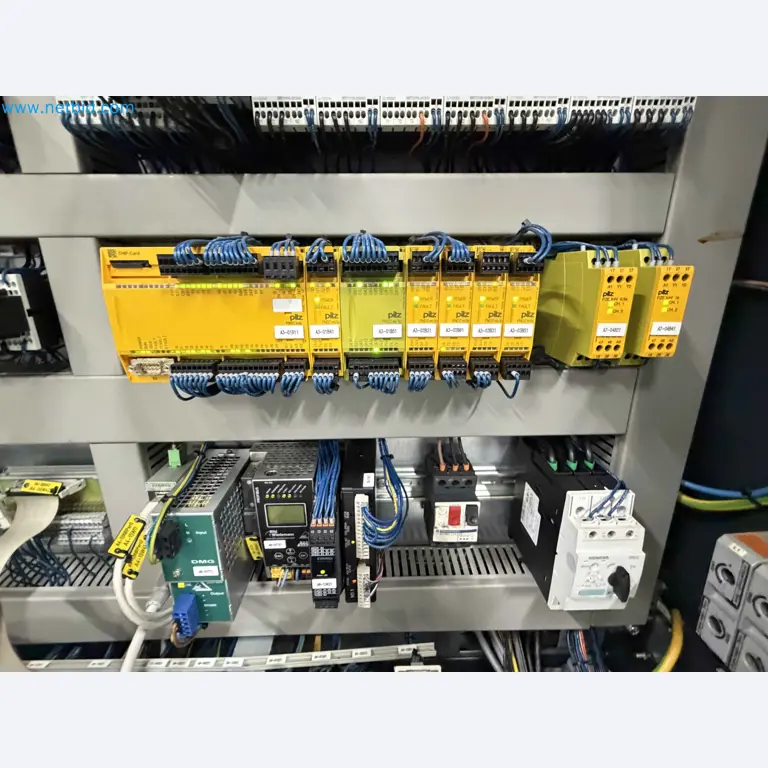

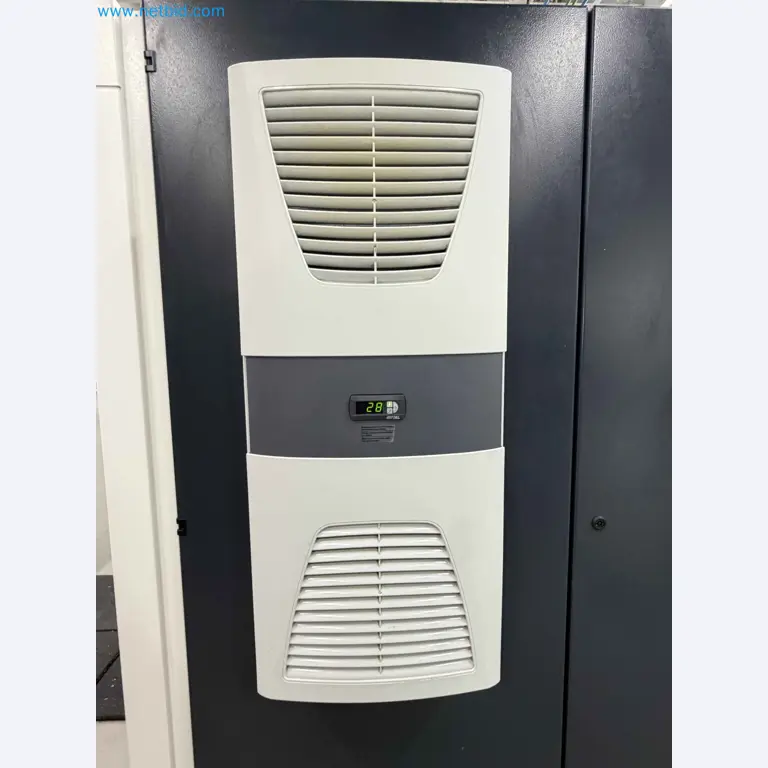

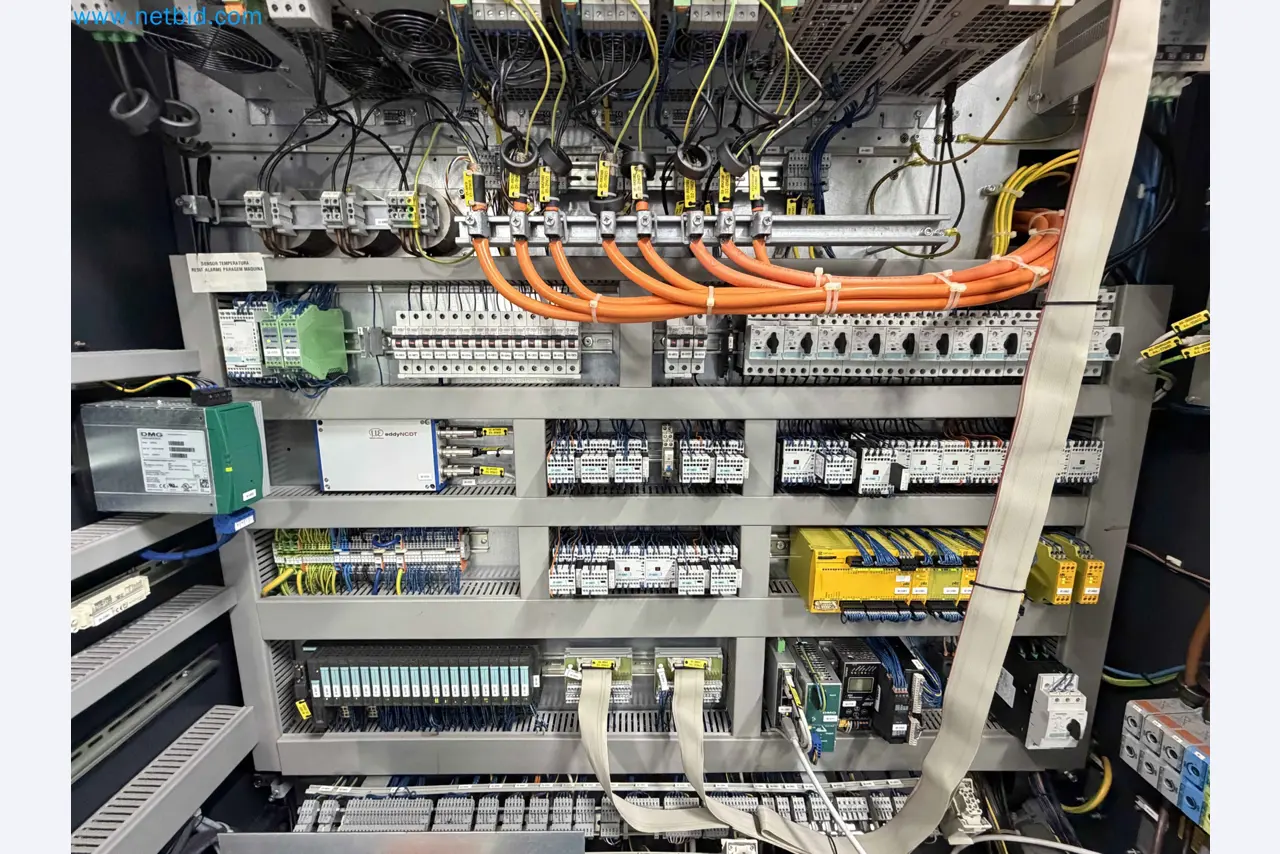

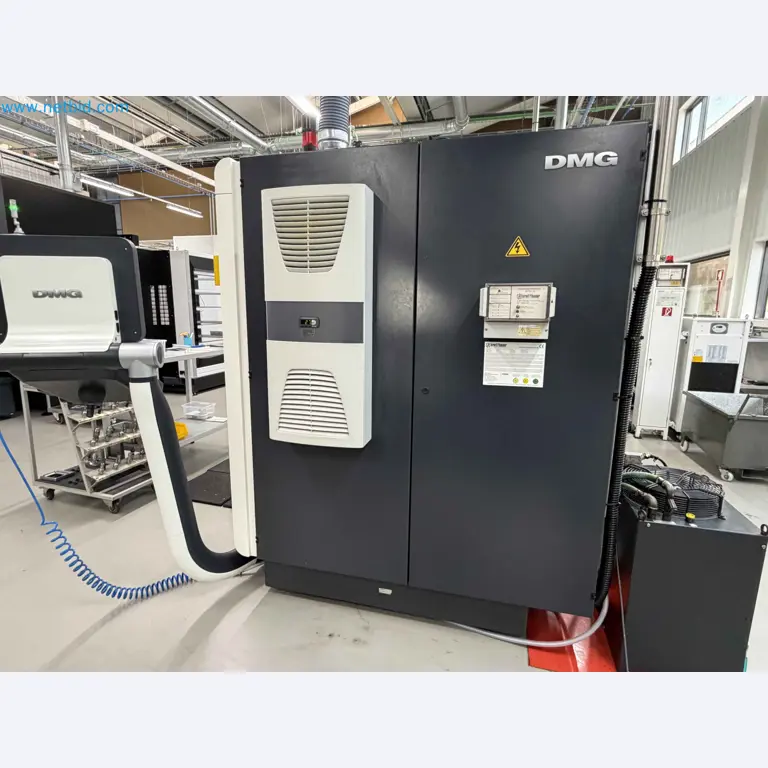

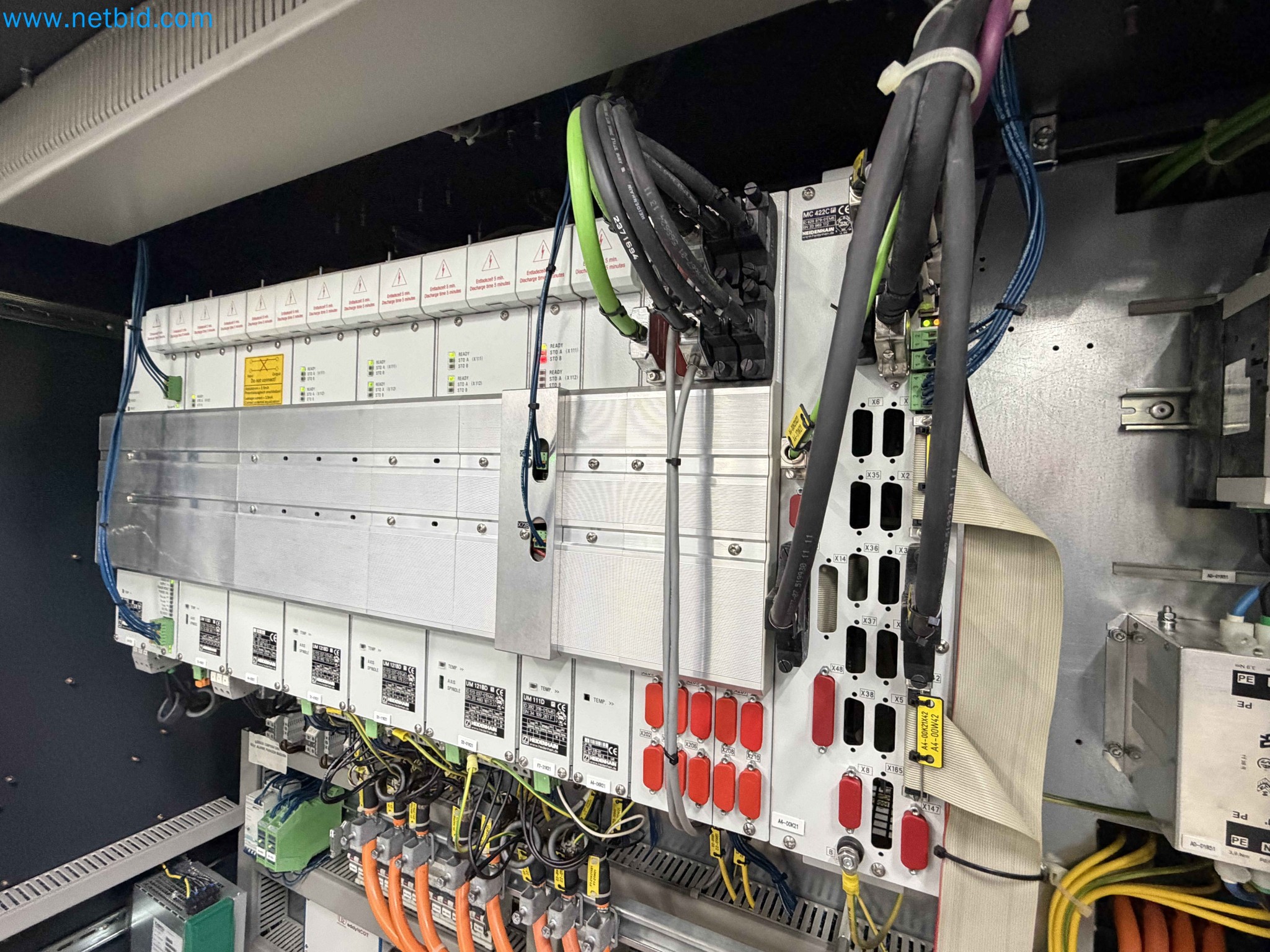

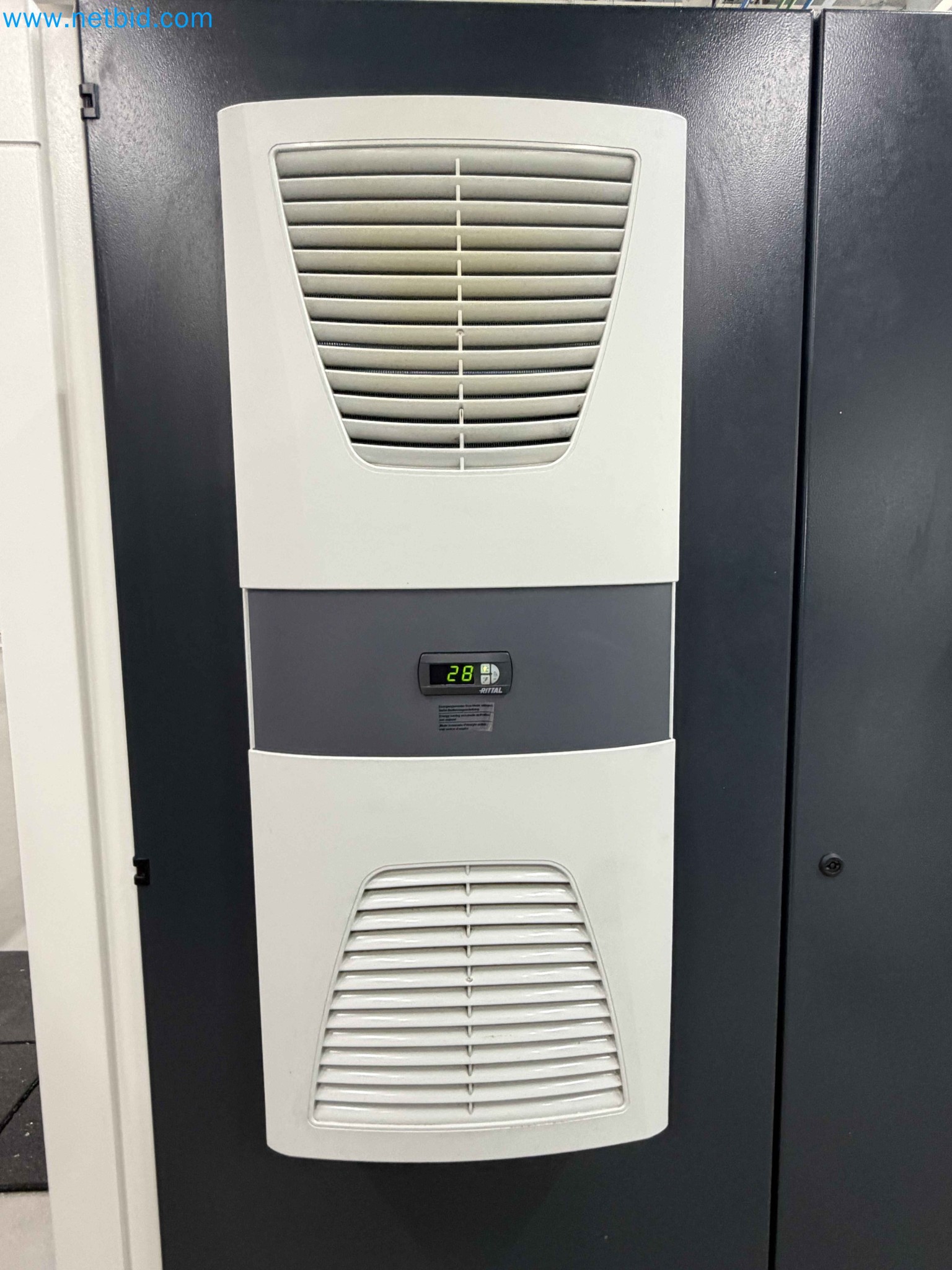

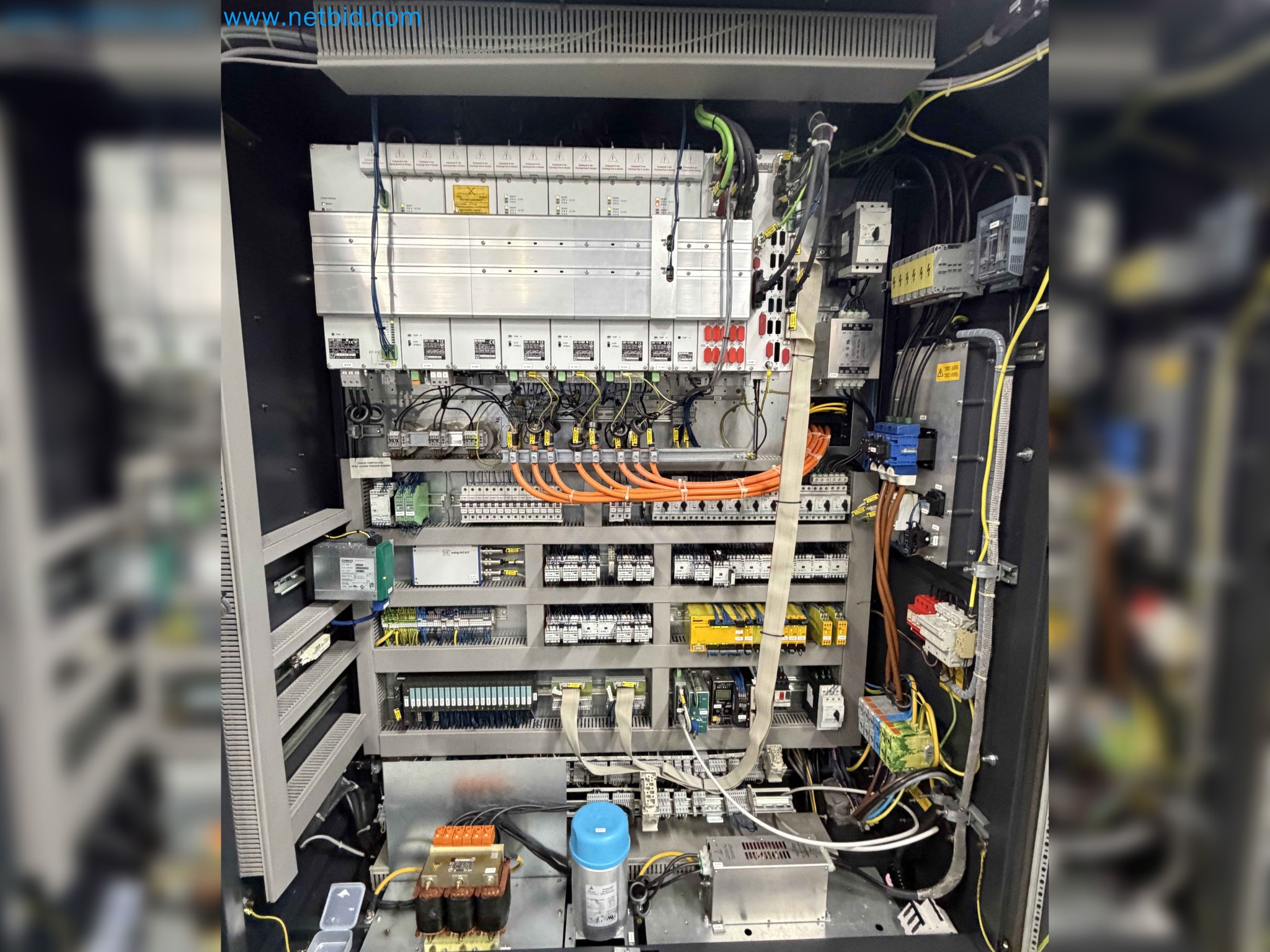

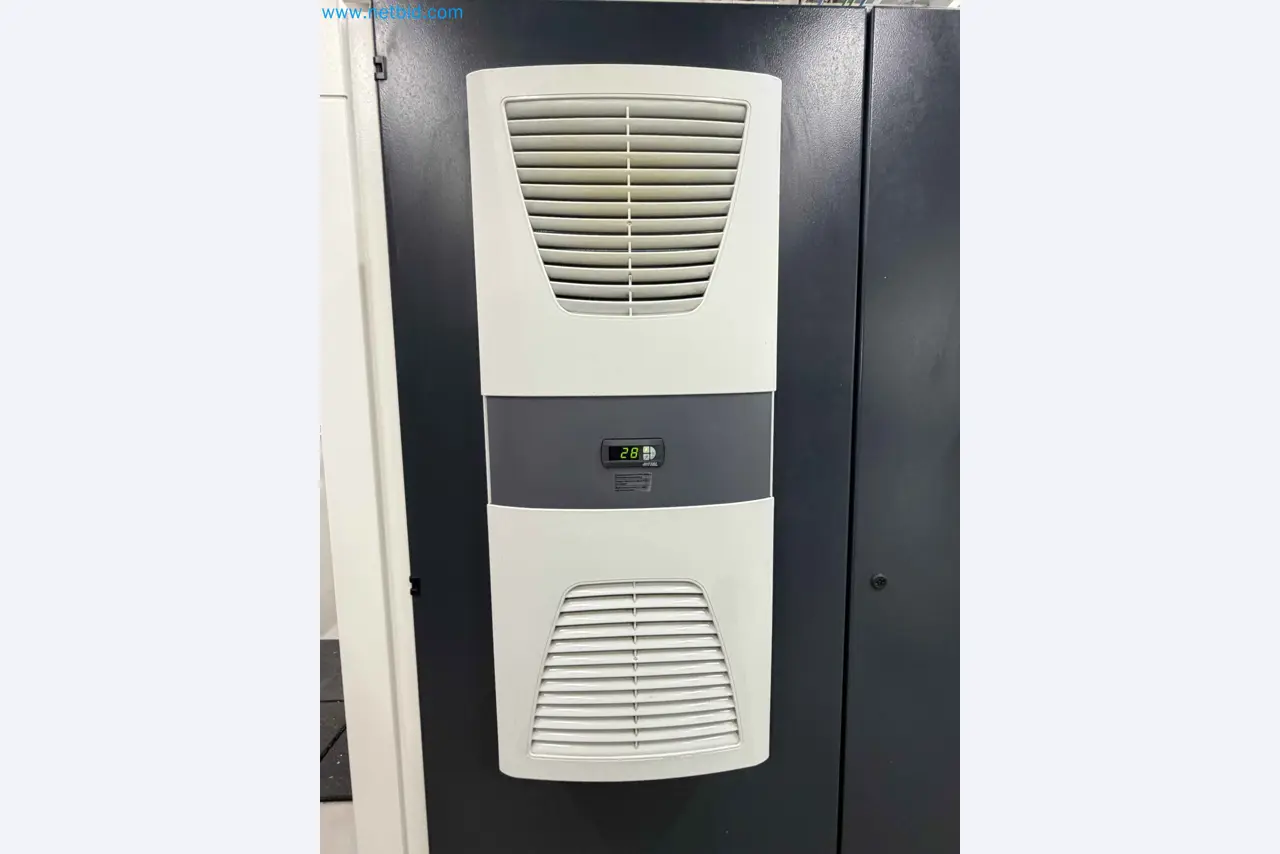

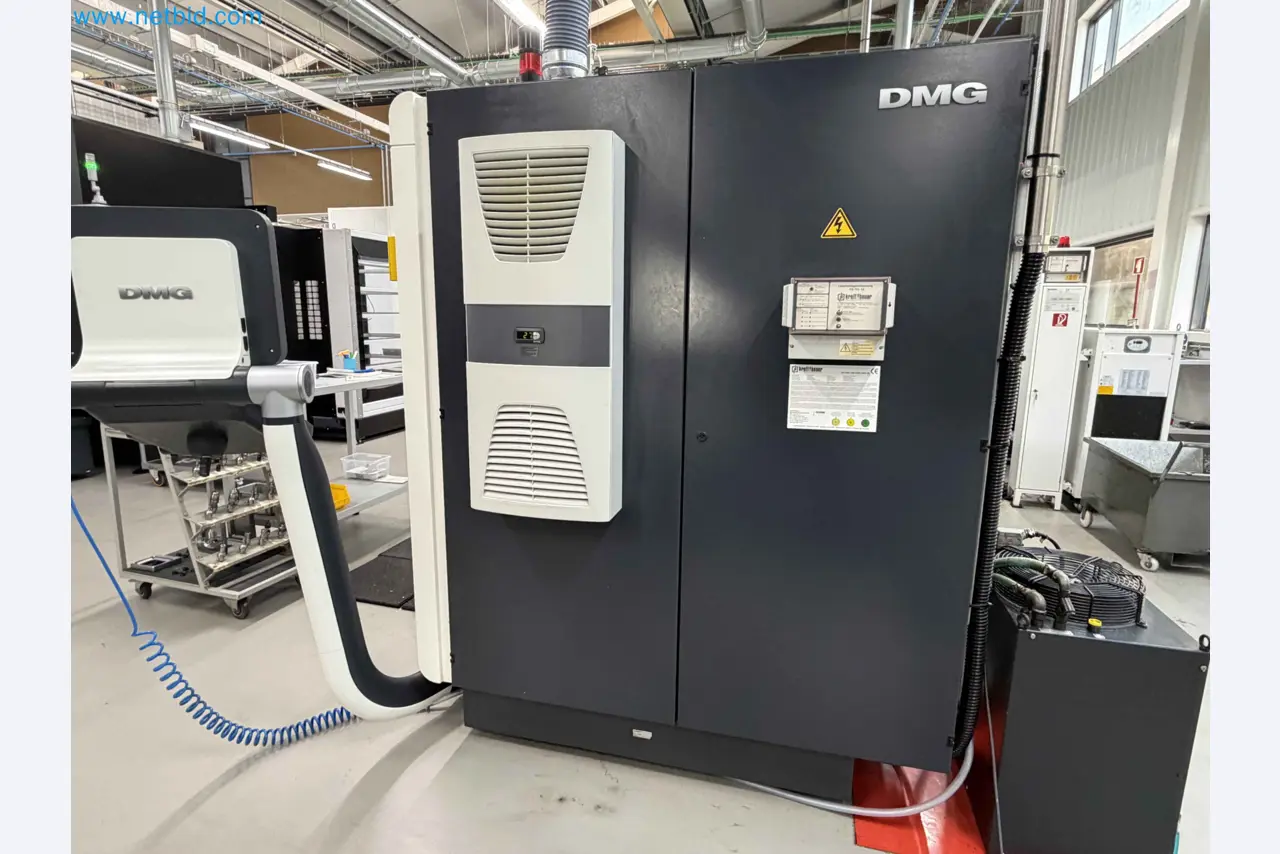

• Klimatisierung Schaltschrank

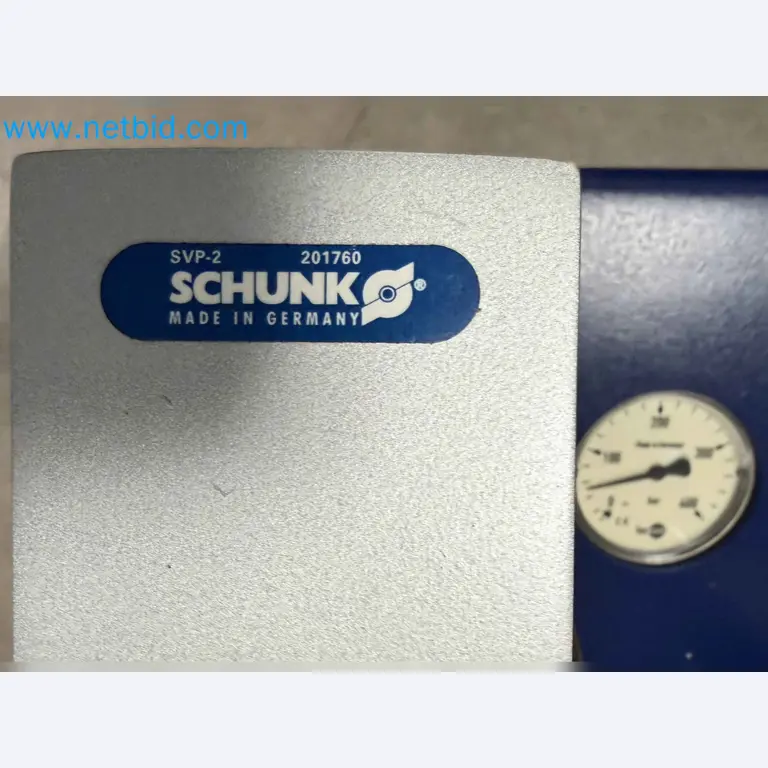

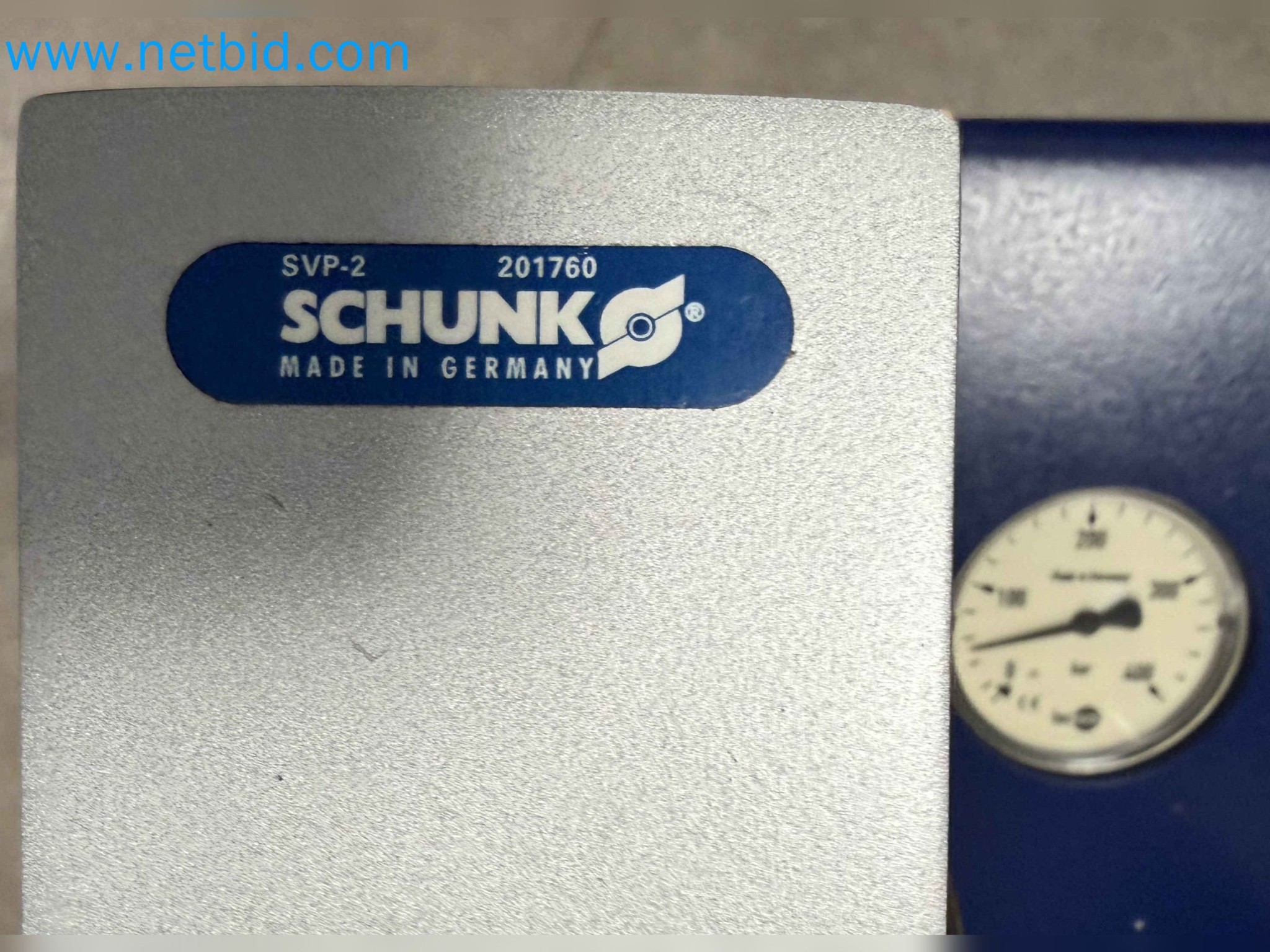

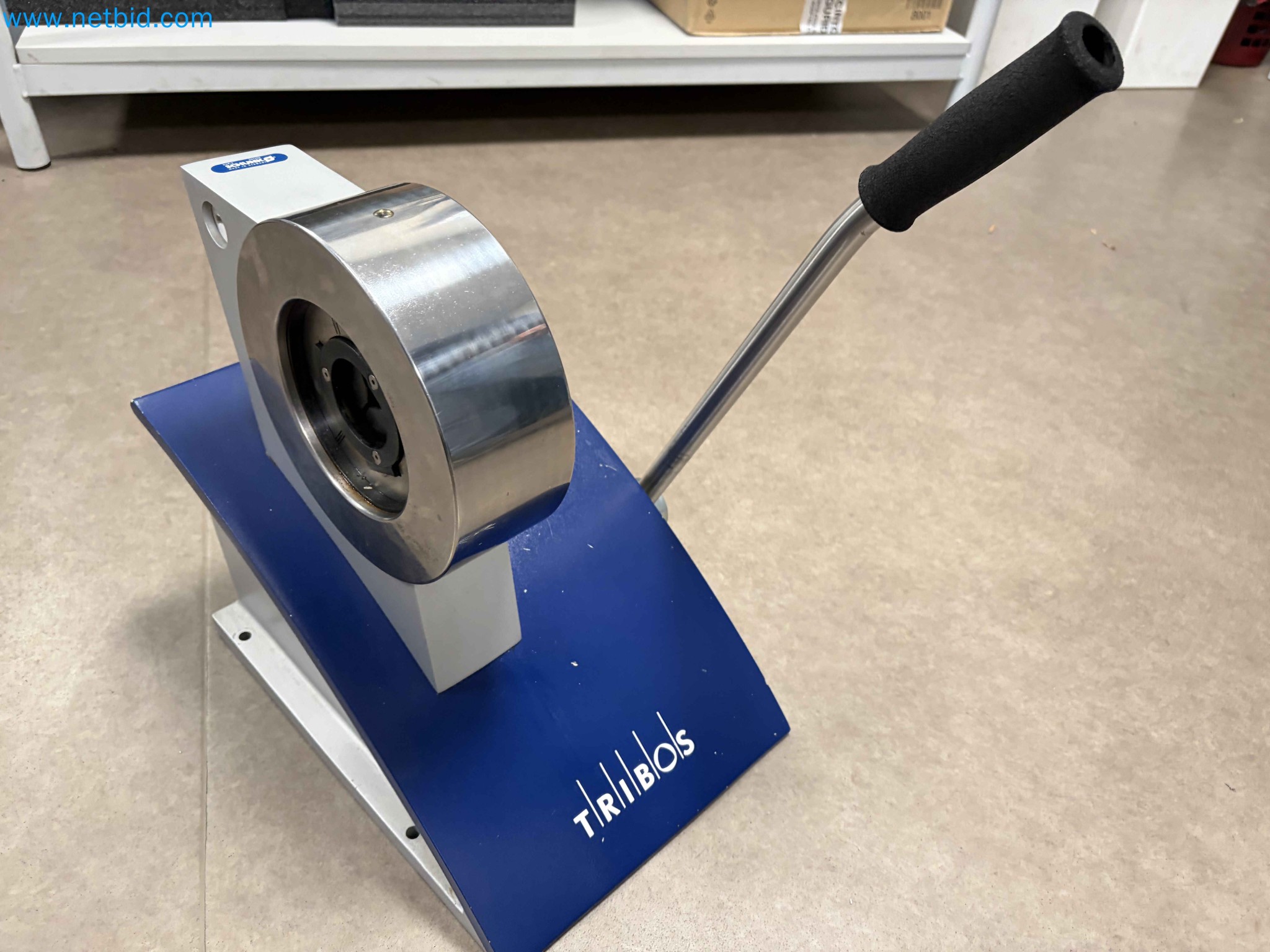

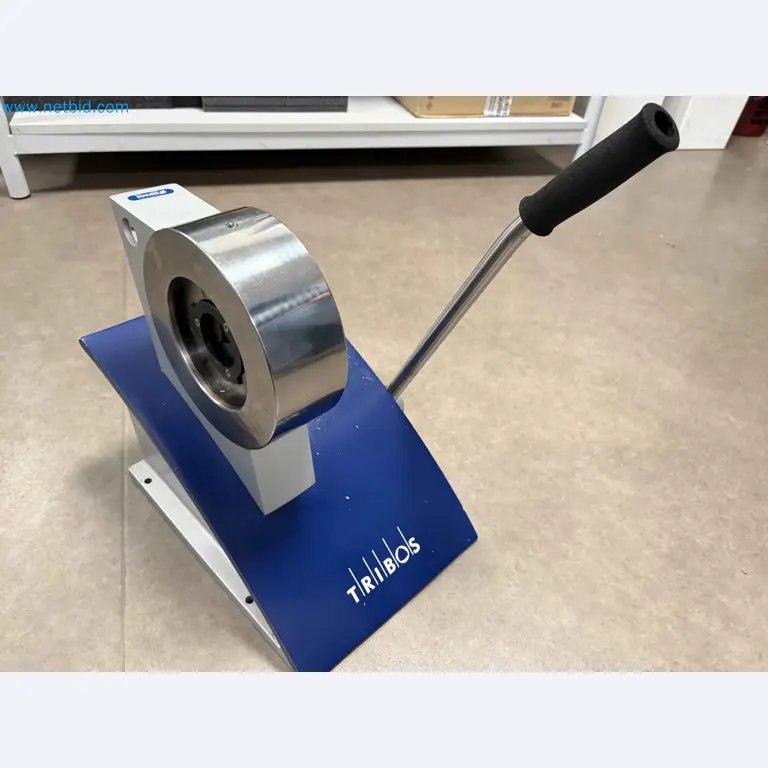

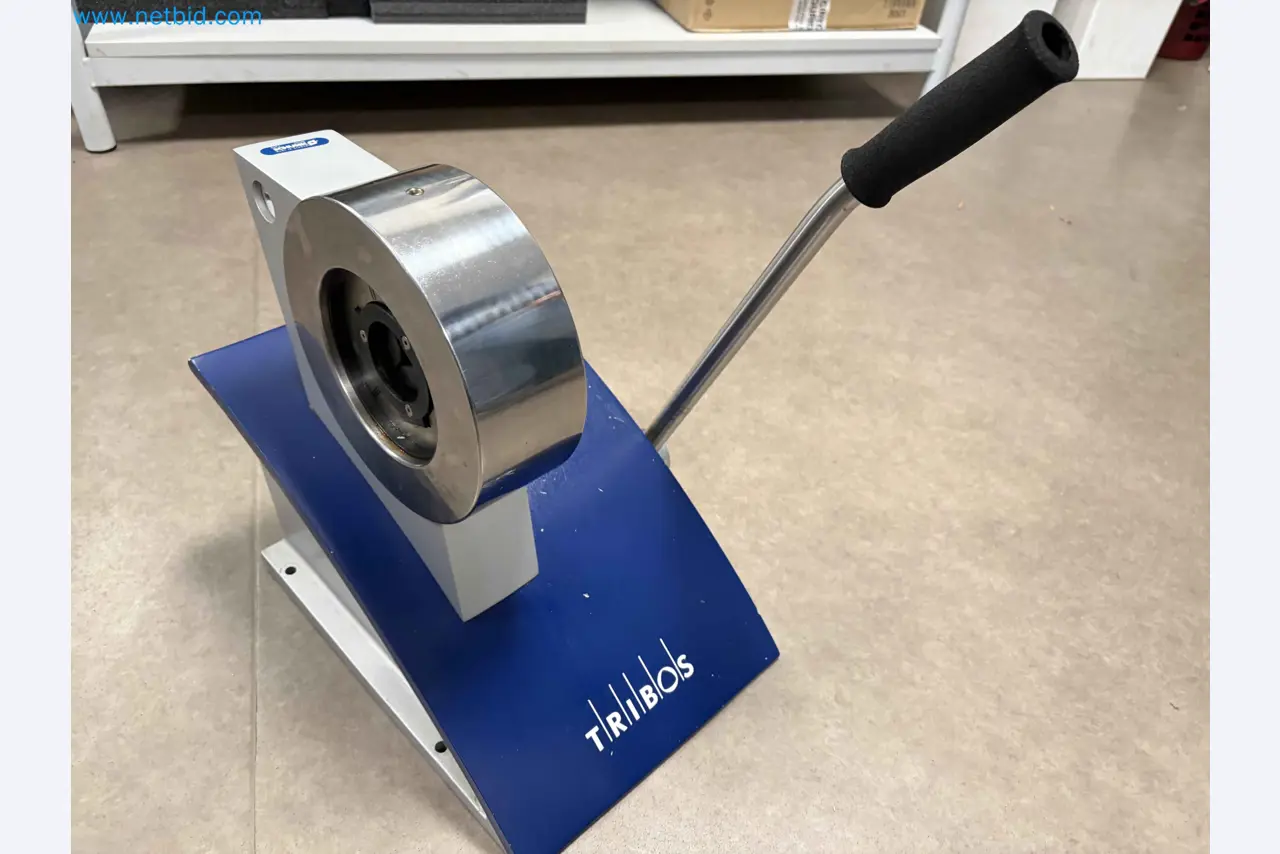

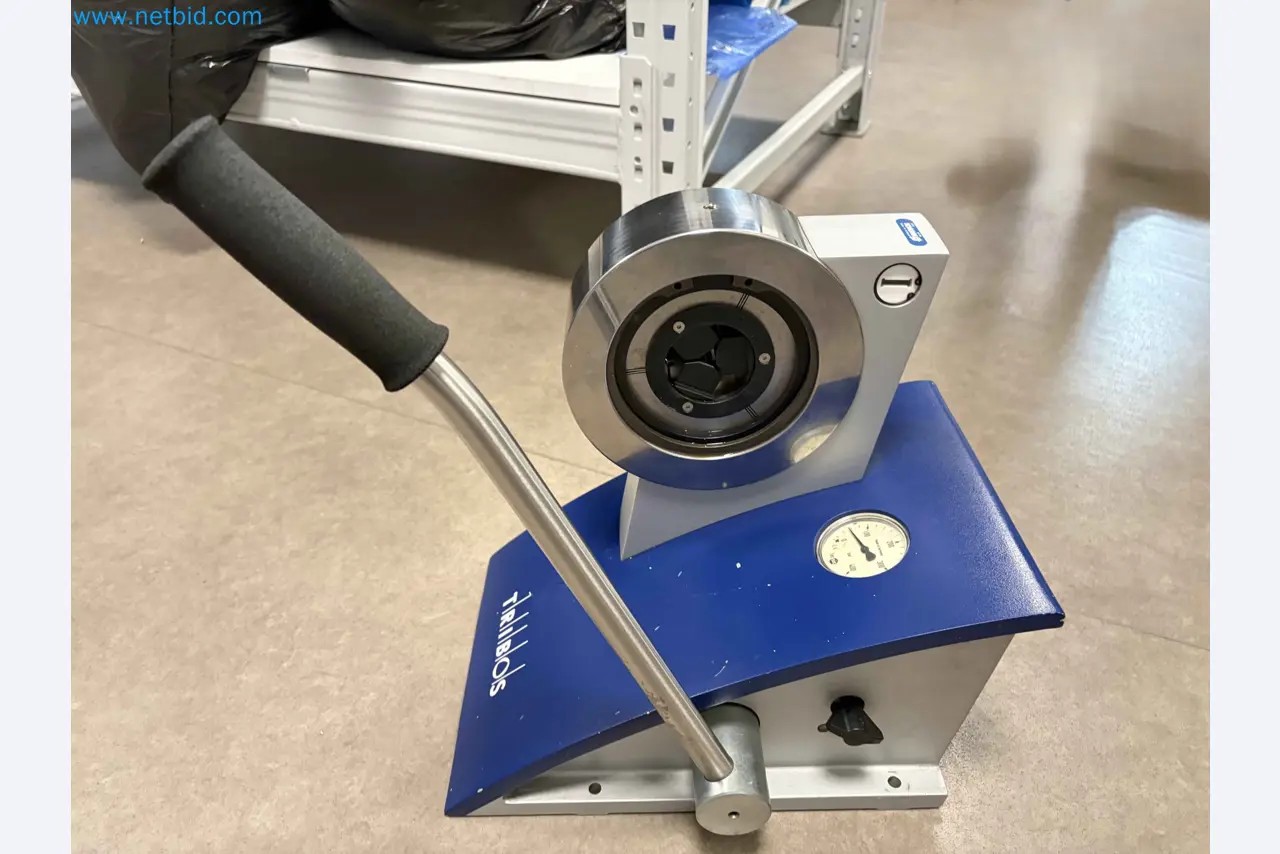

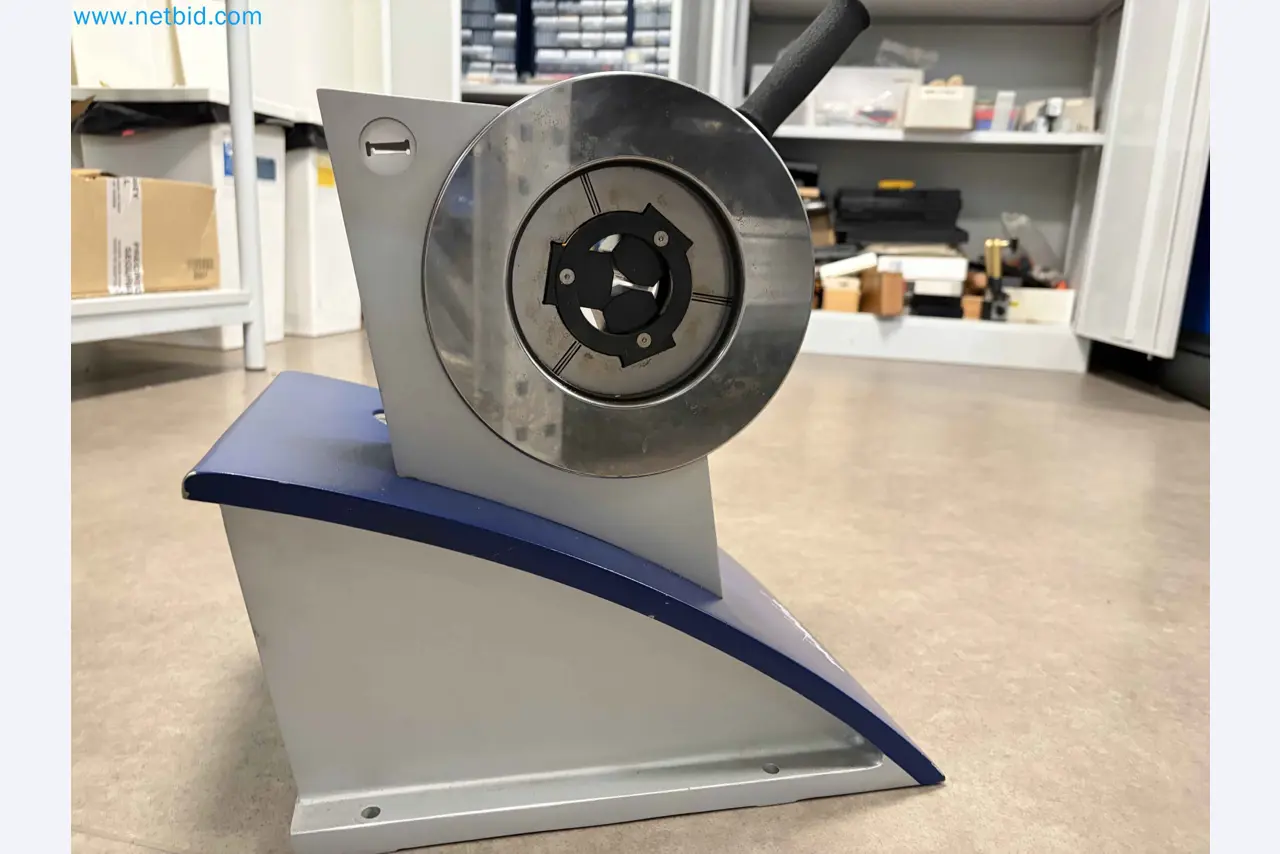

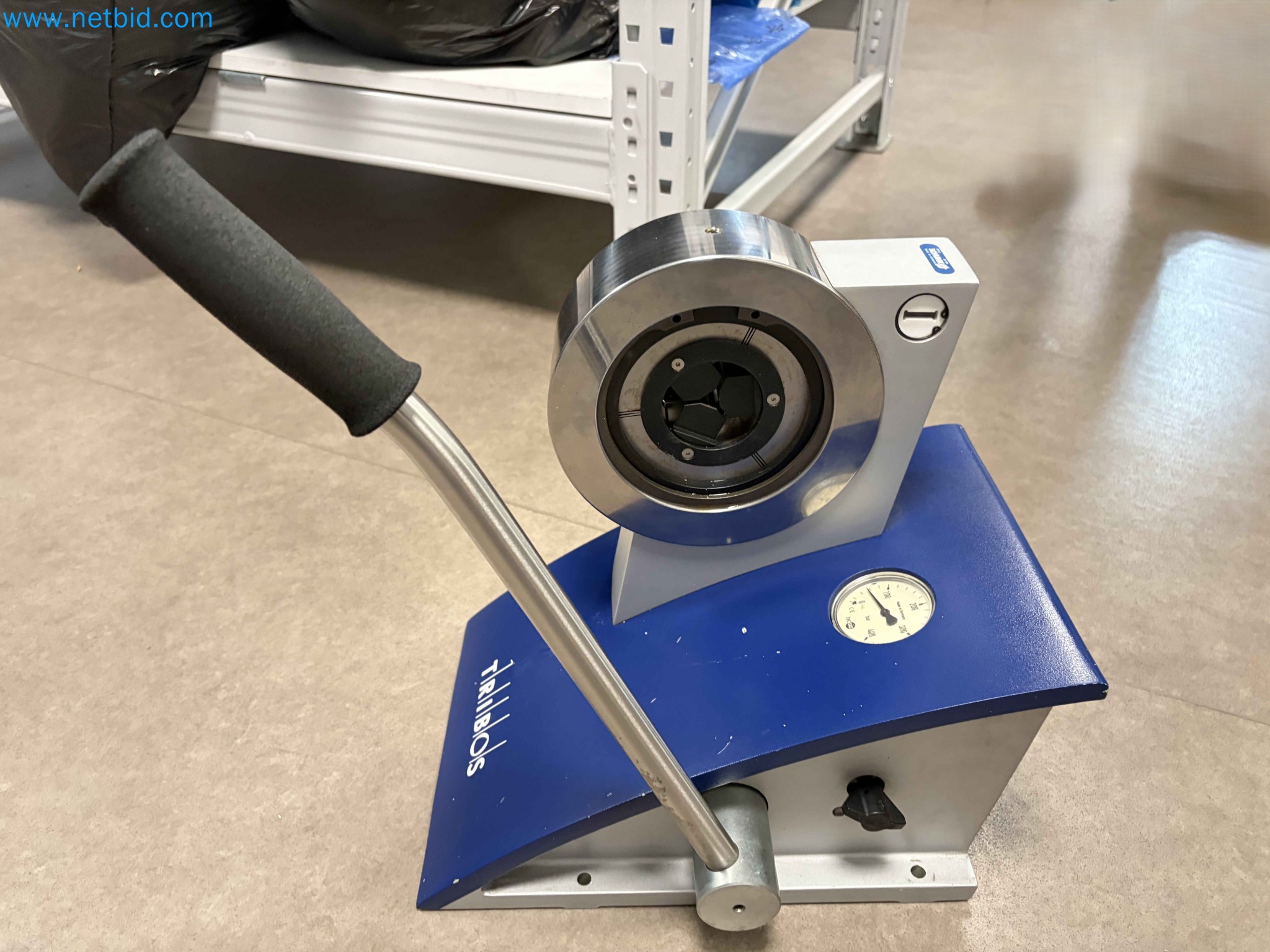

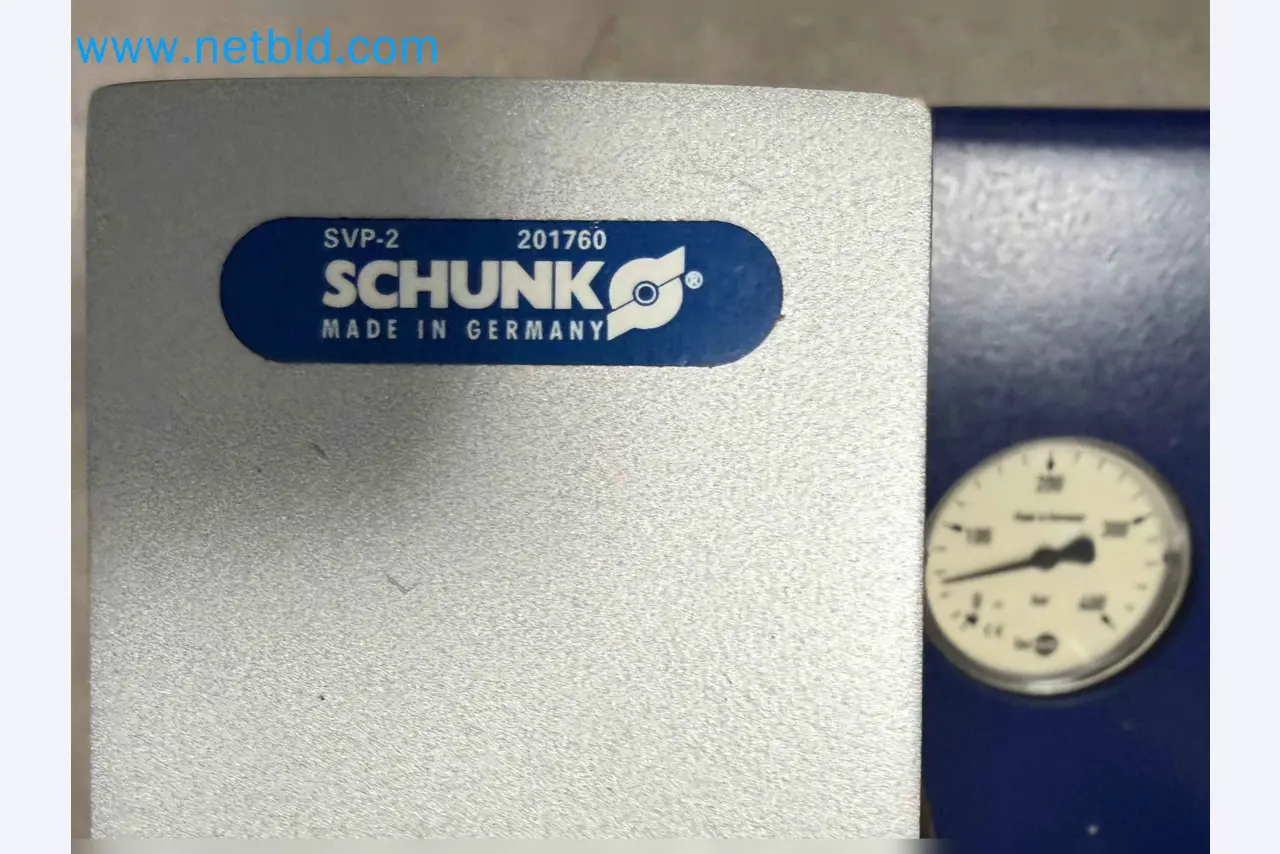

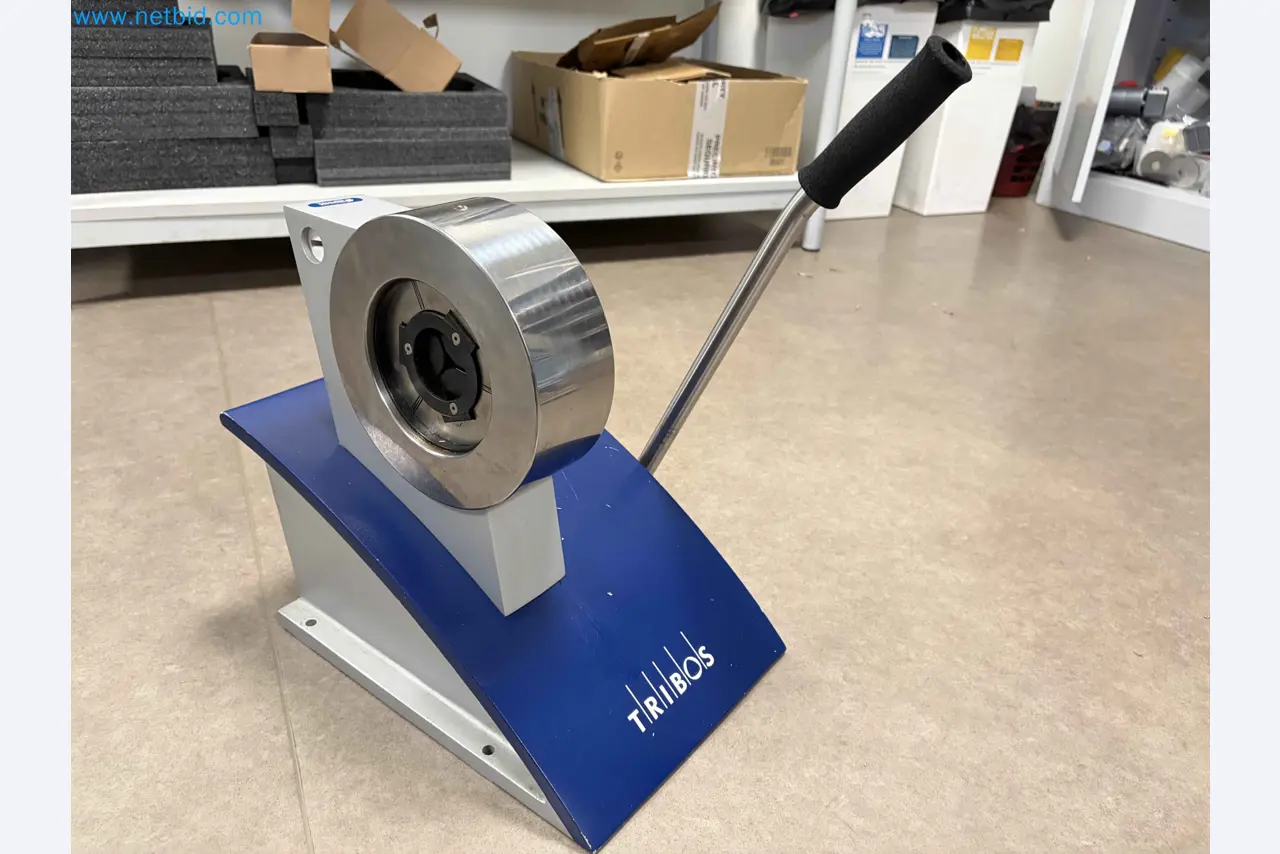

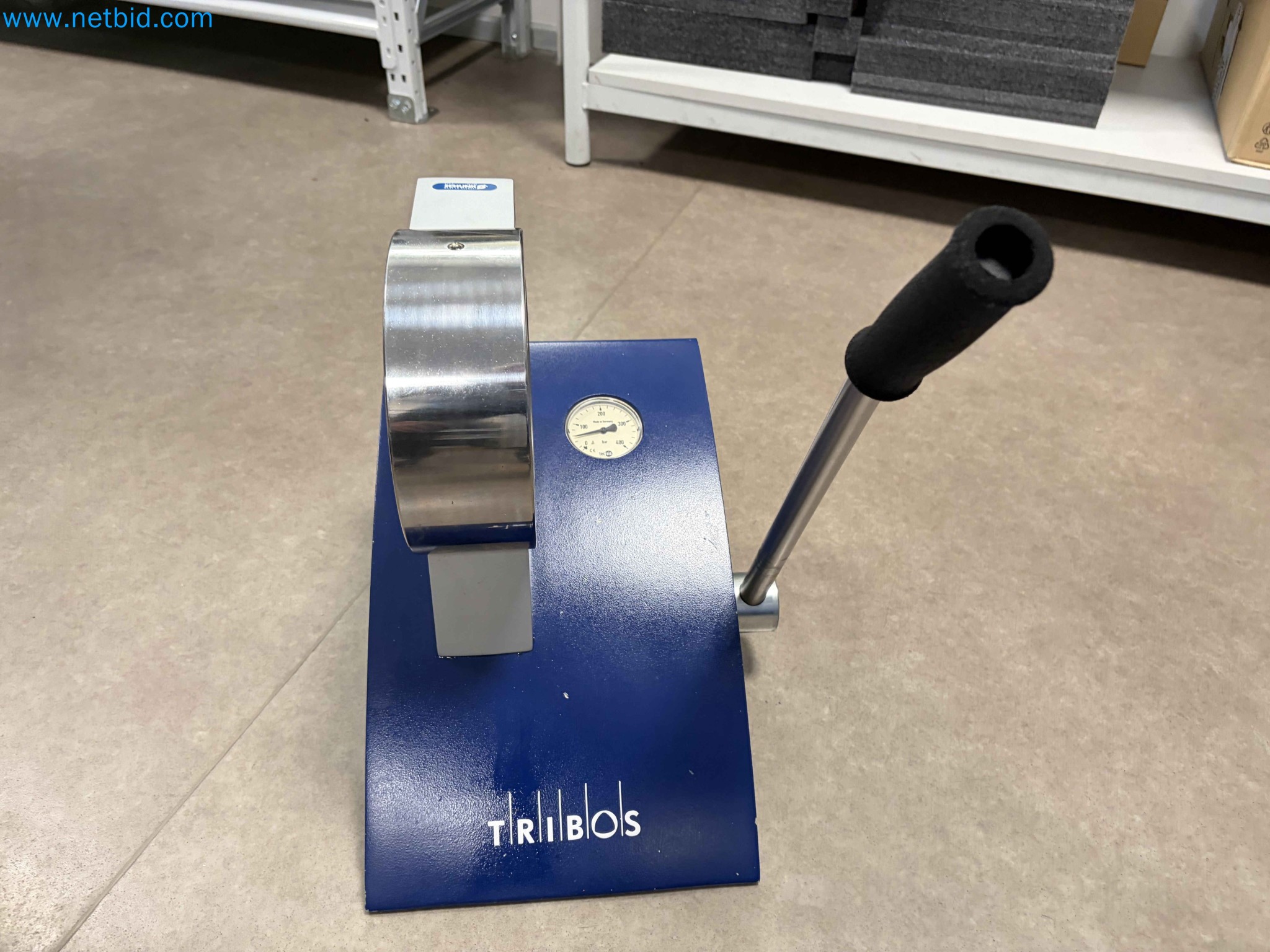

• SCHUNK Vorrichtung
• Original DMG Software (CD Fremdmodule)

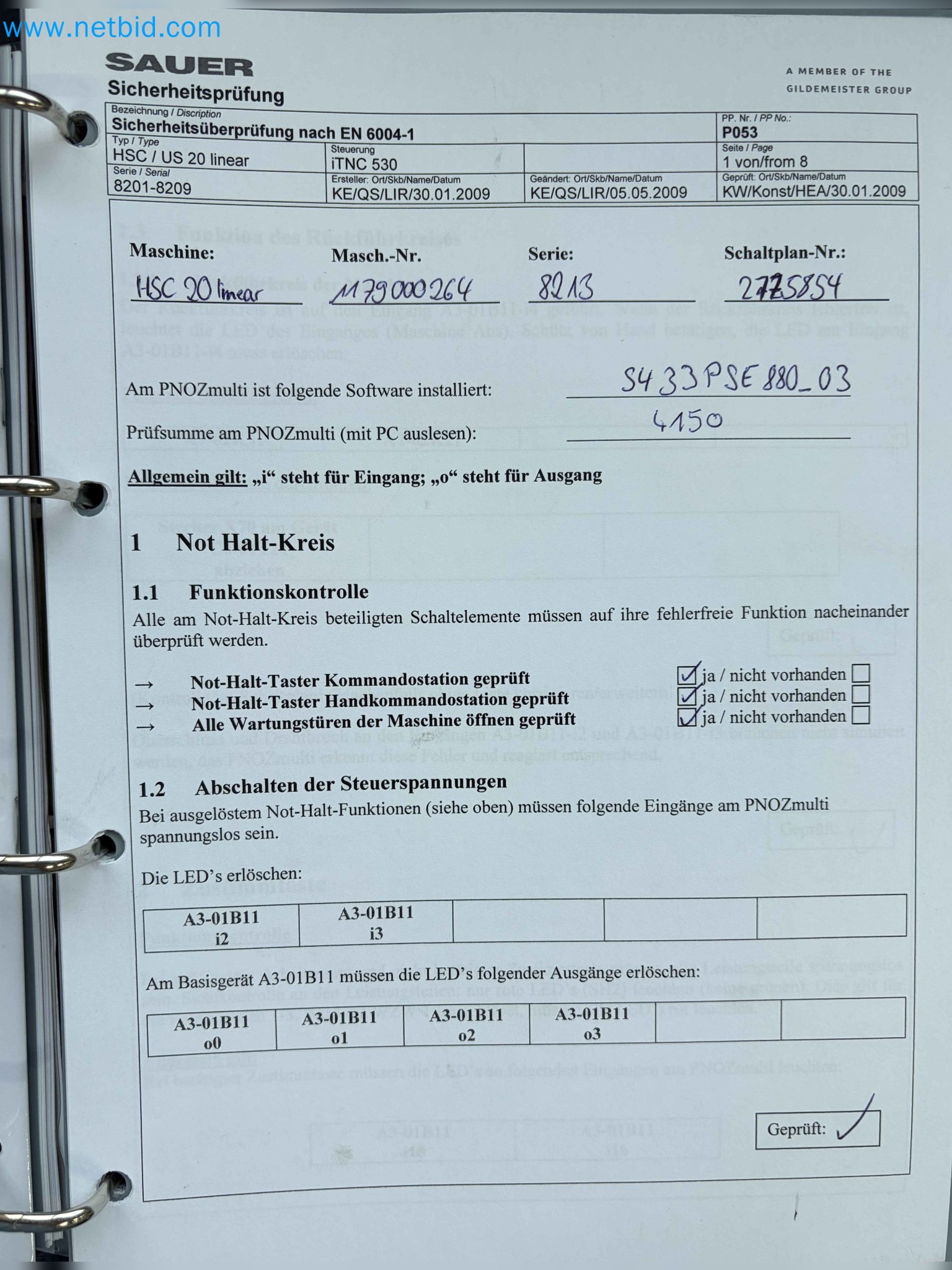

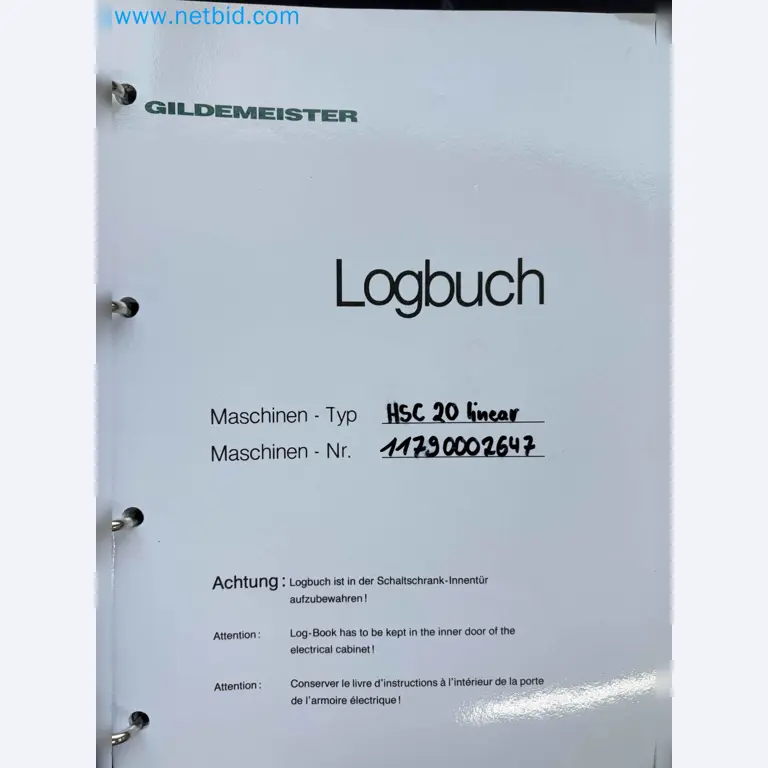

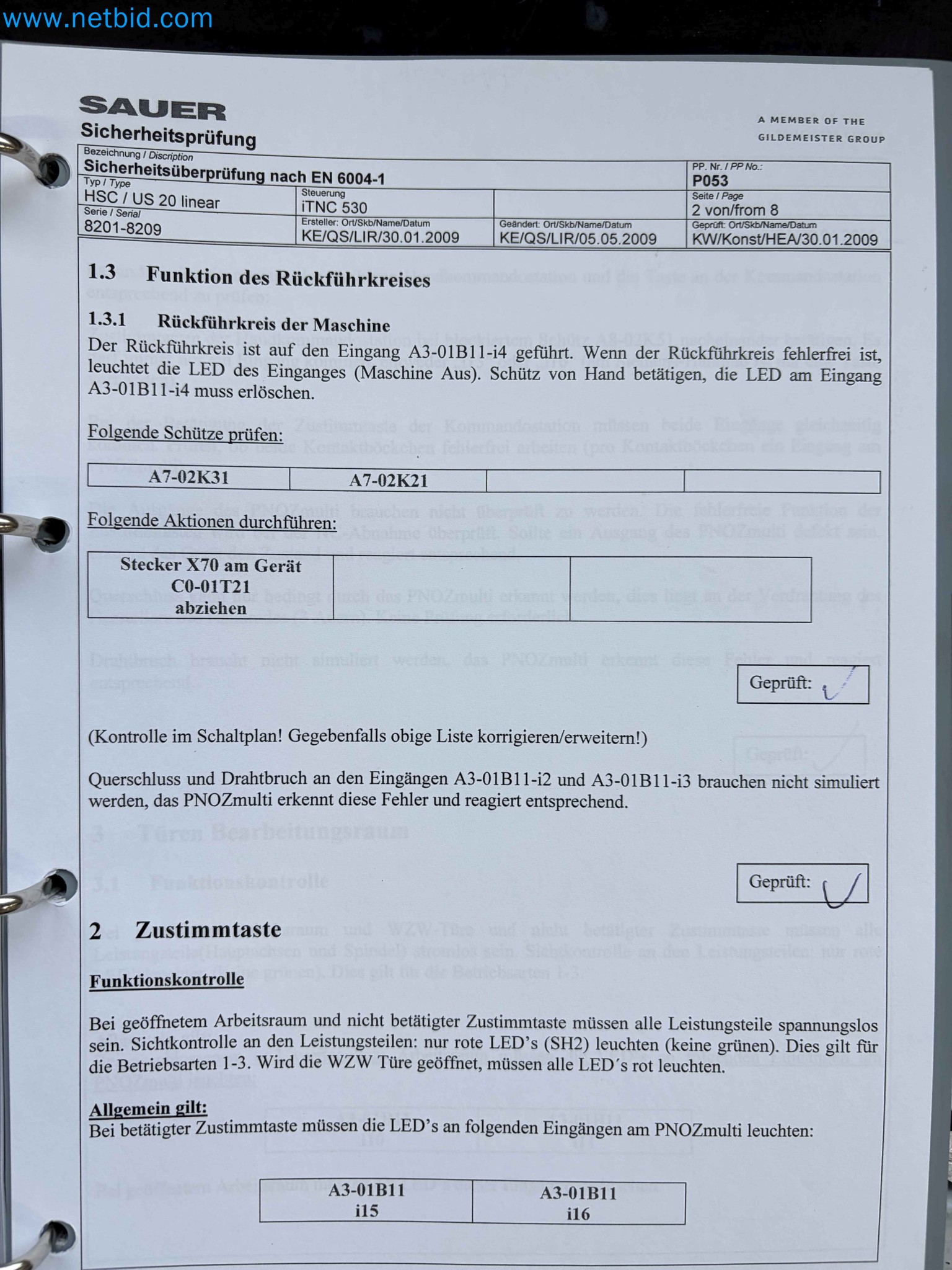

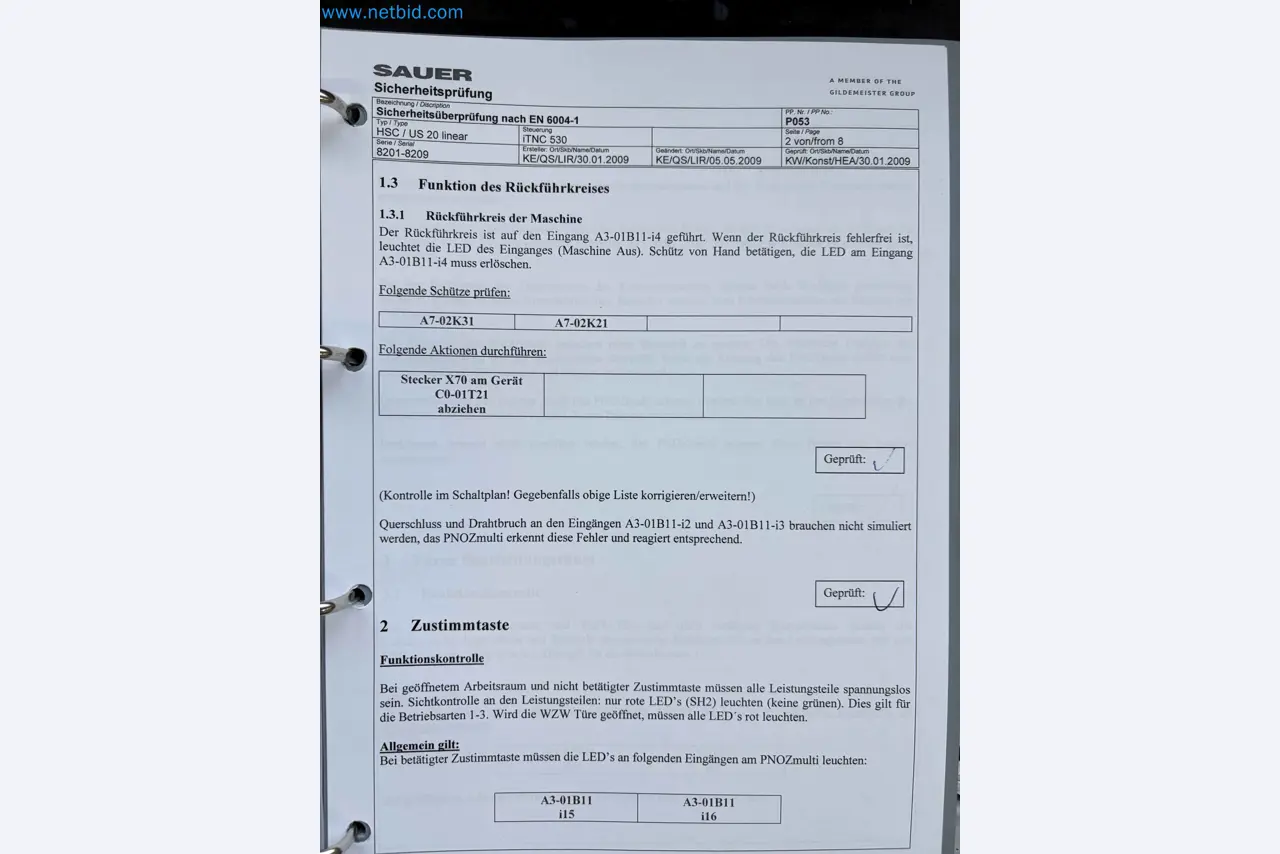

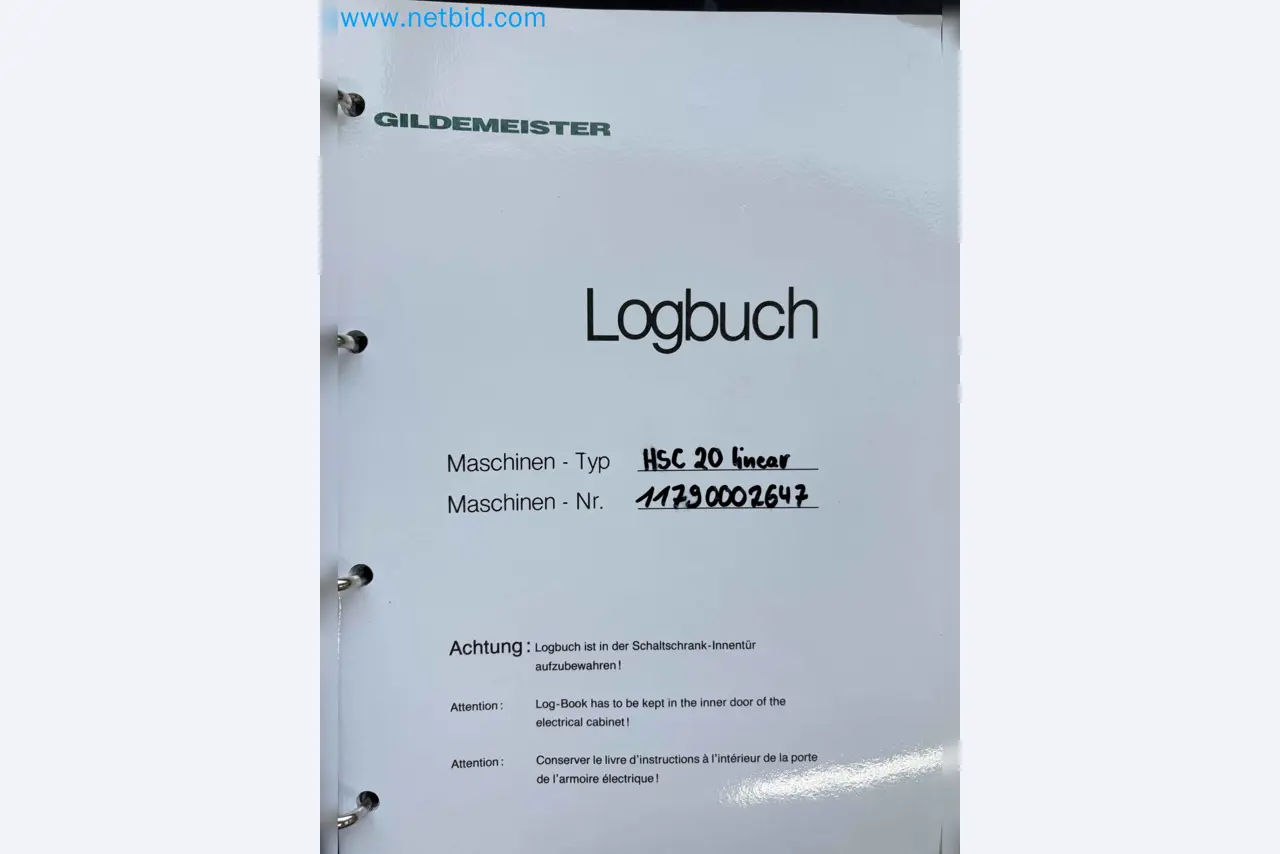

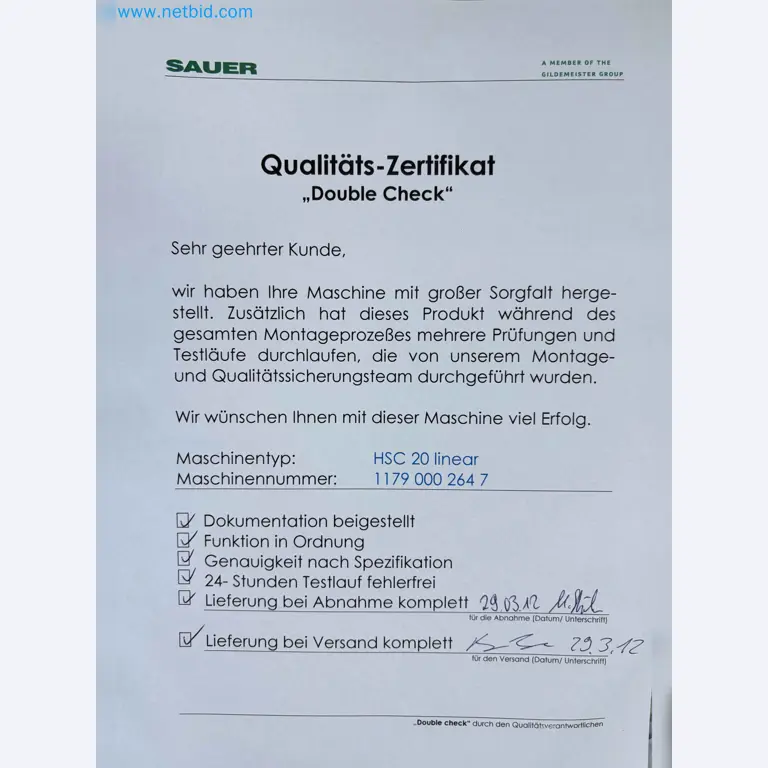

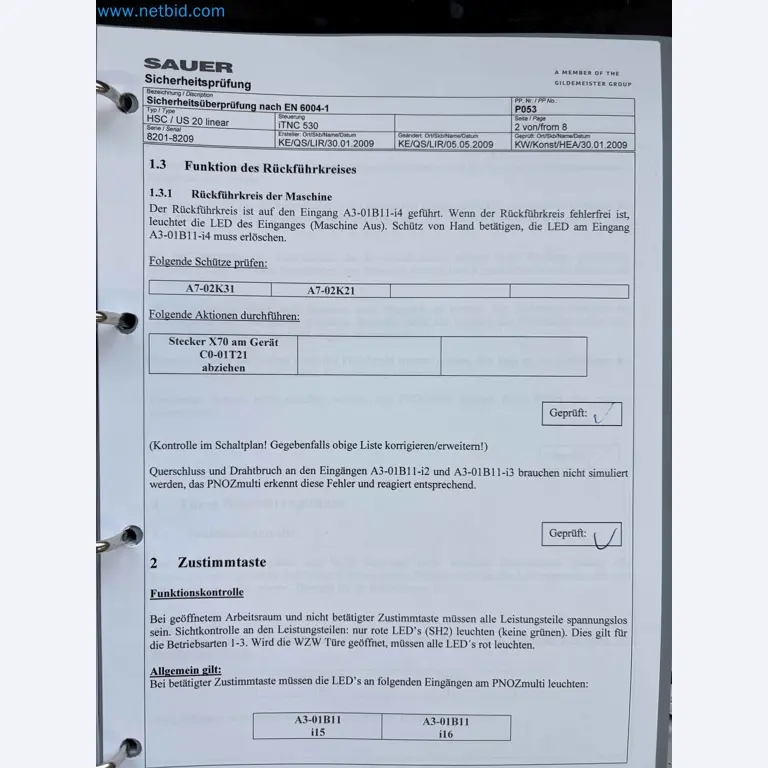

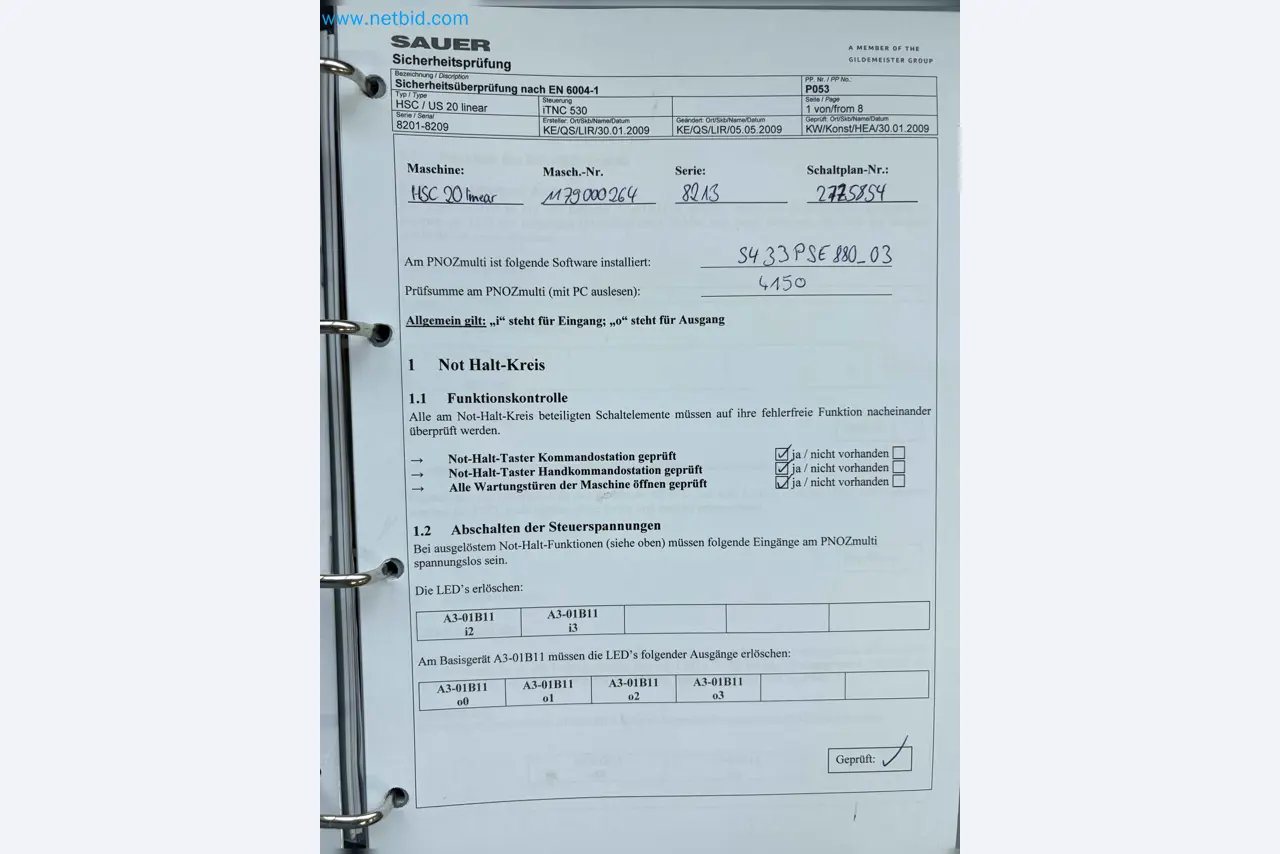

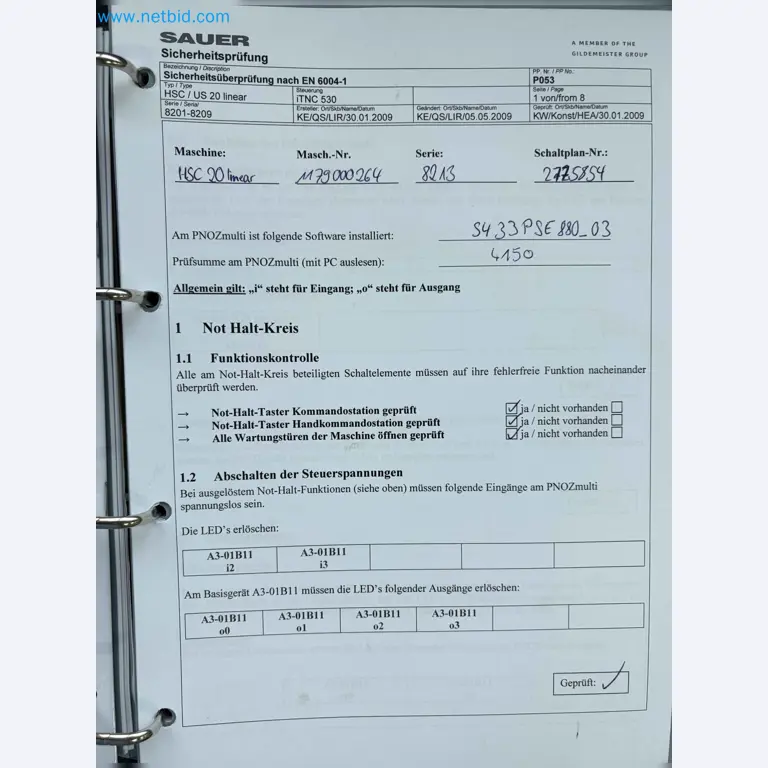

• Komplette Dokumentation + Logbuch

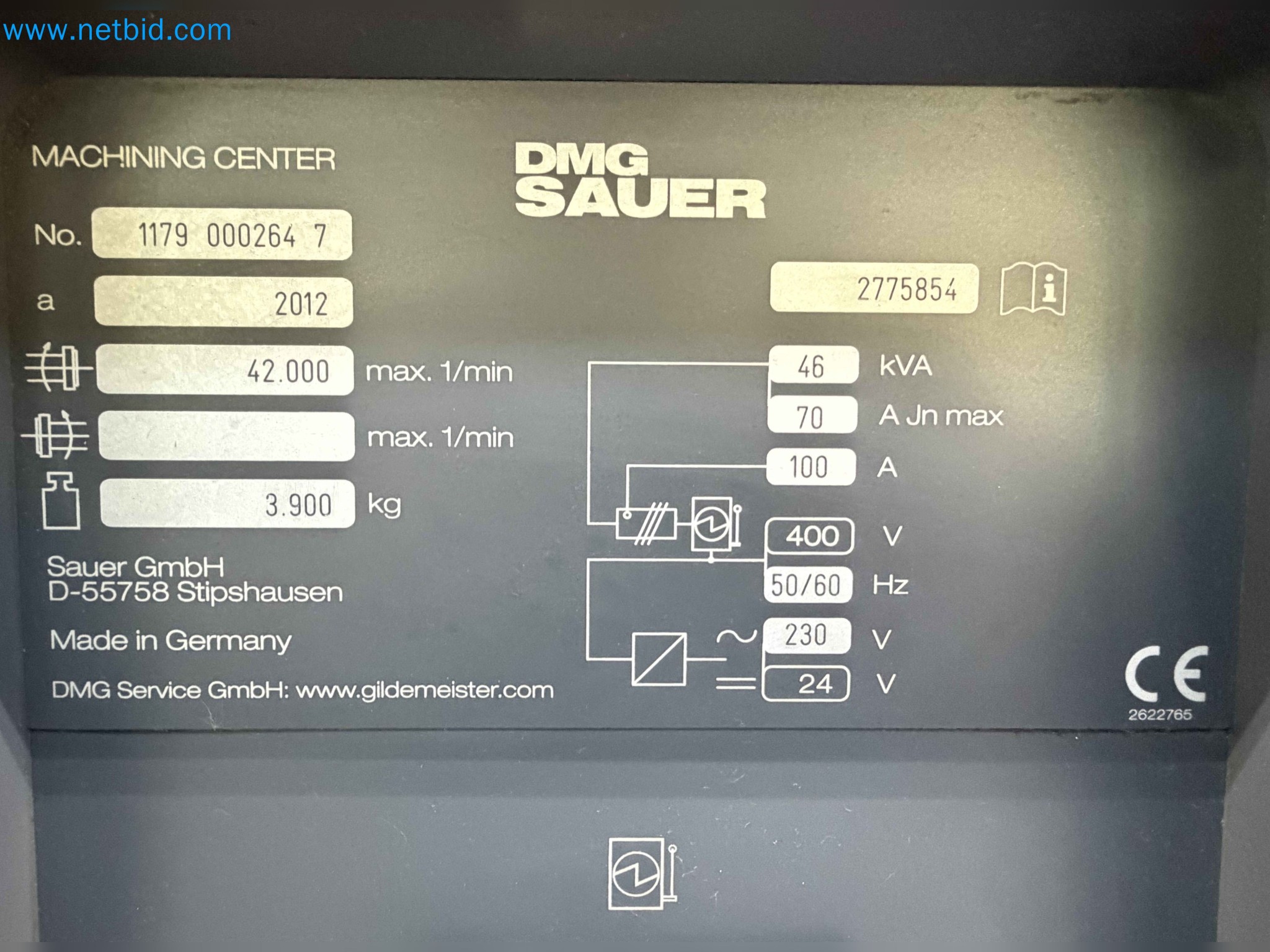

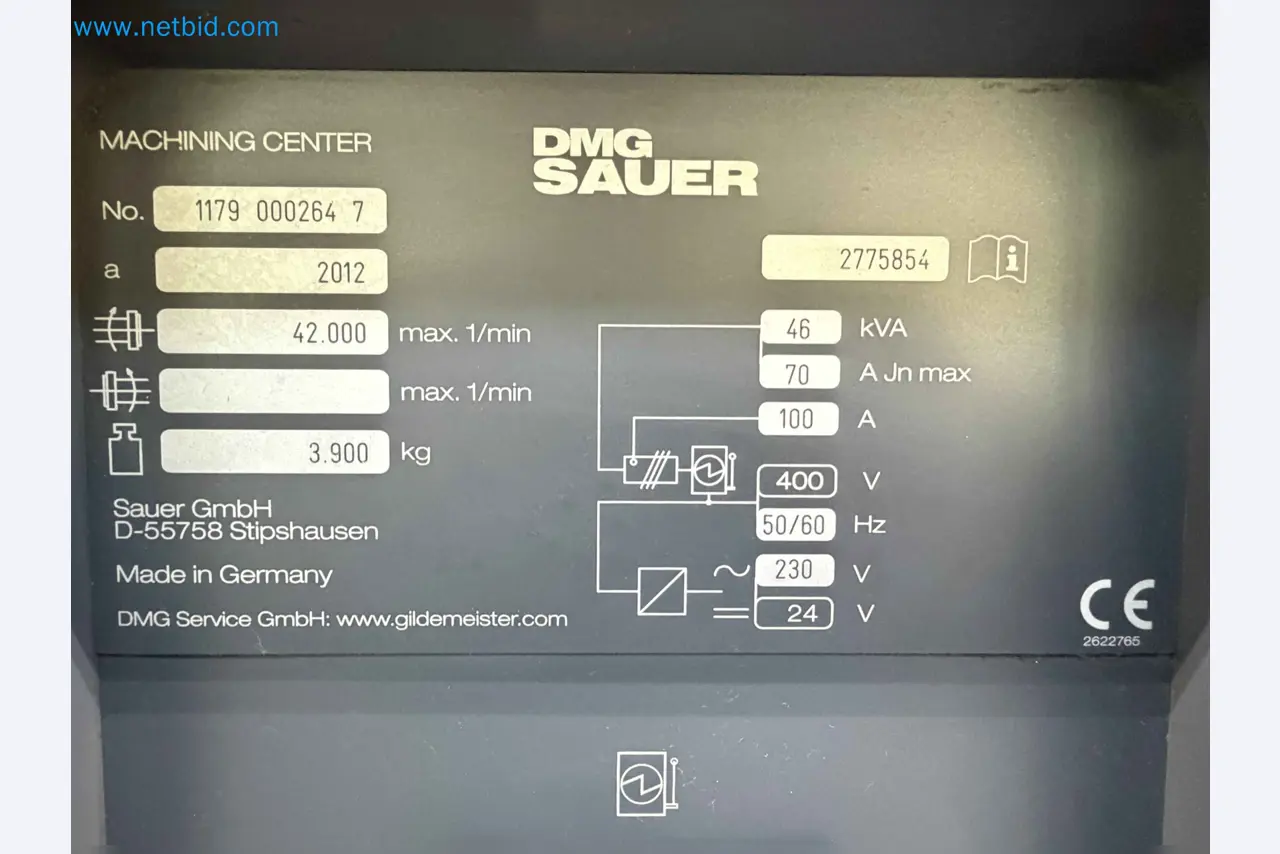

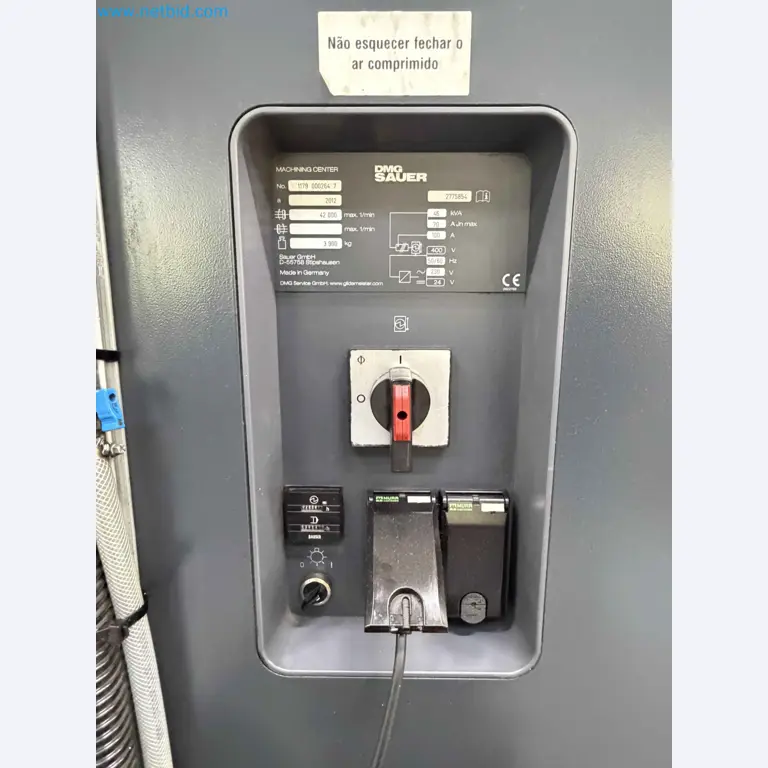

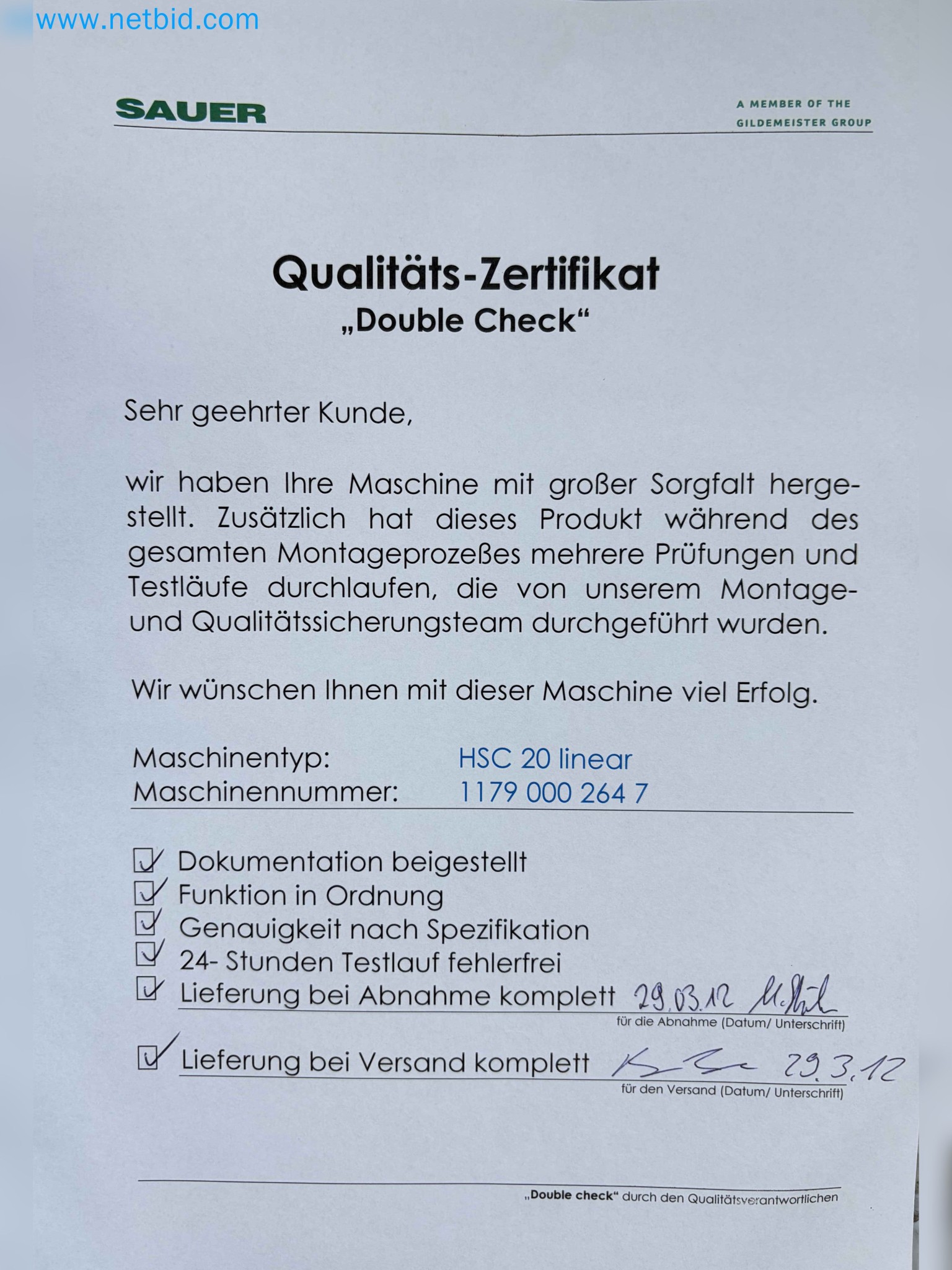

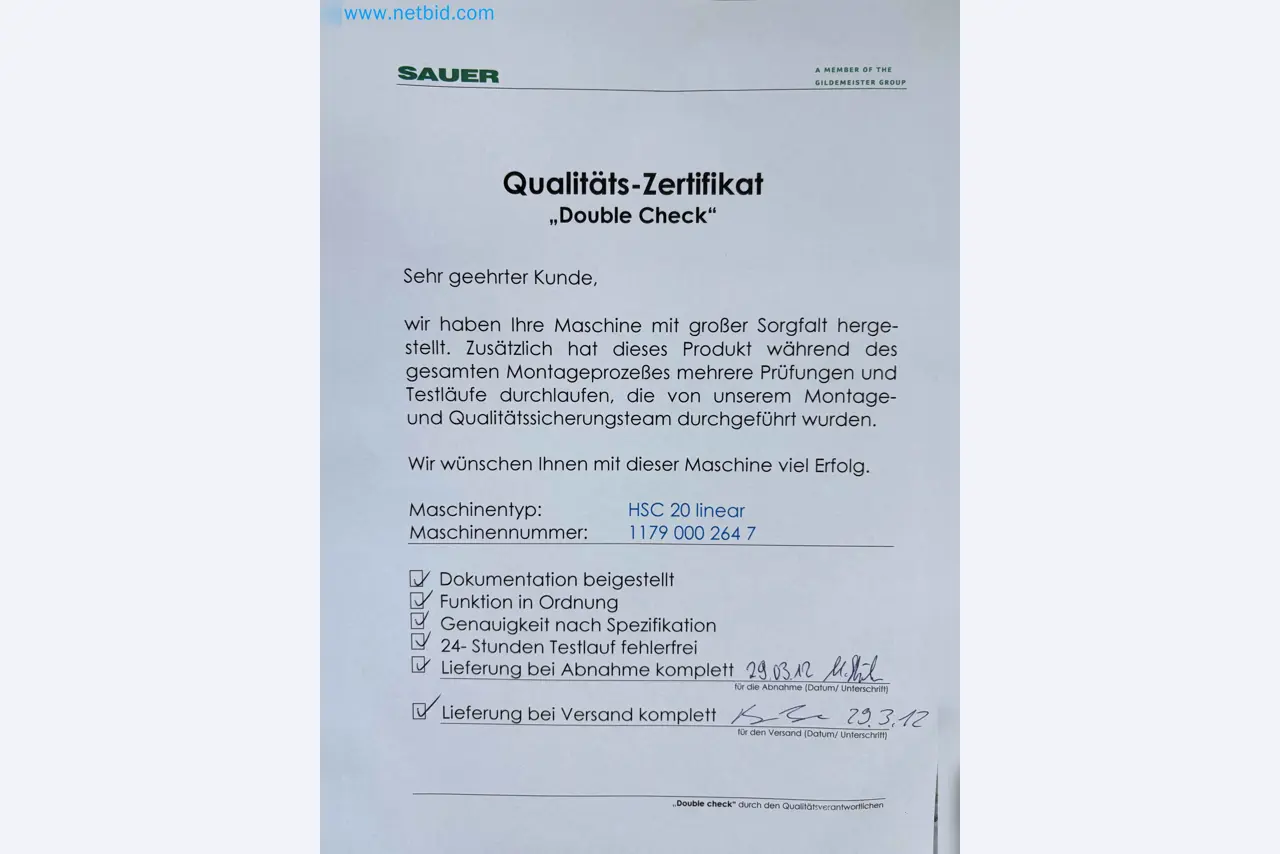

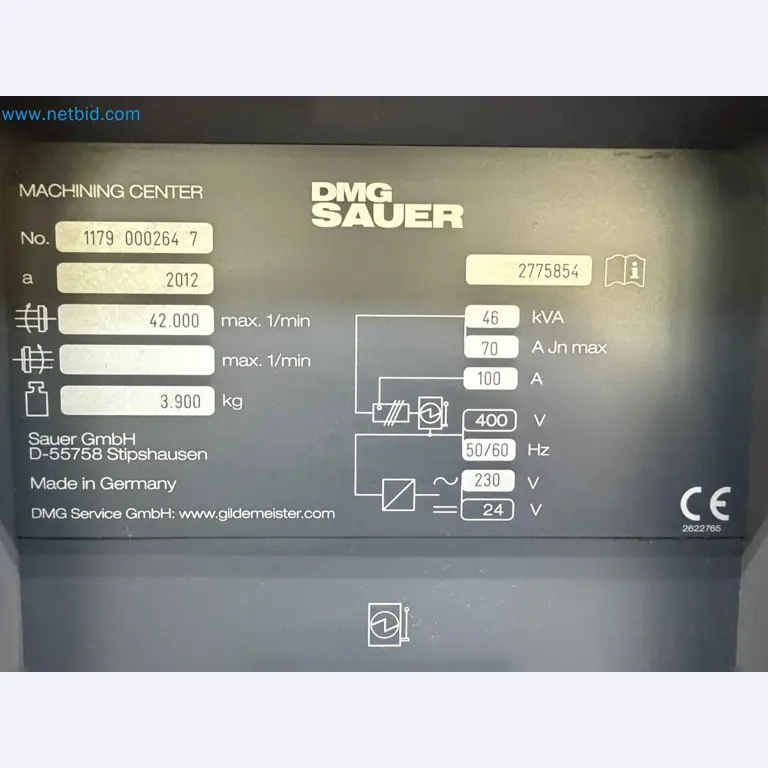

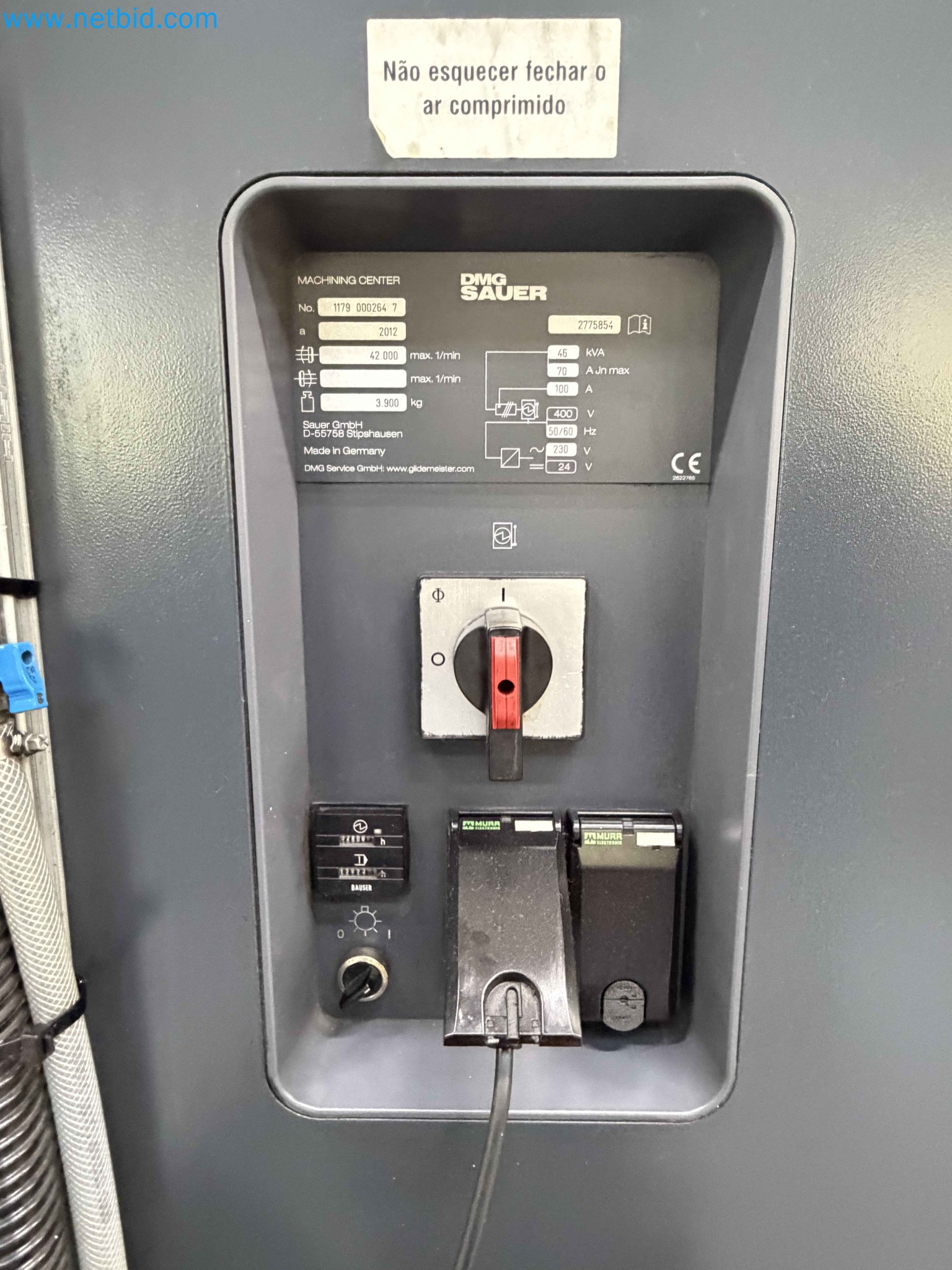

• Seriennummer: 1179 000264 7

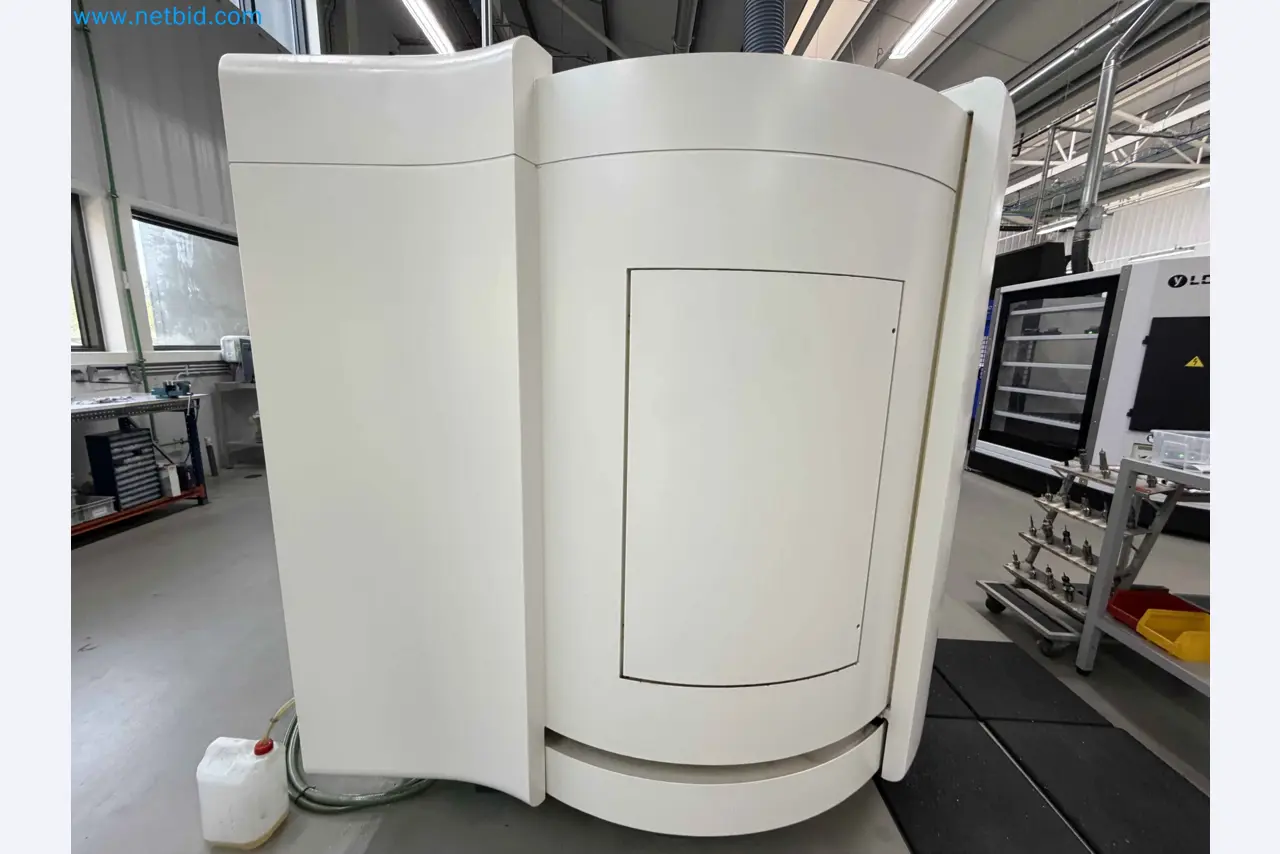

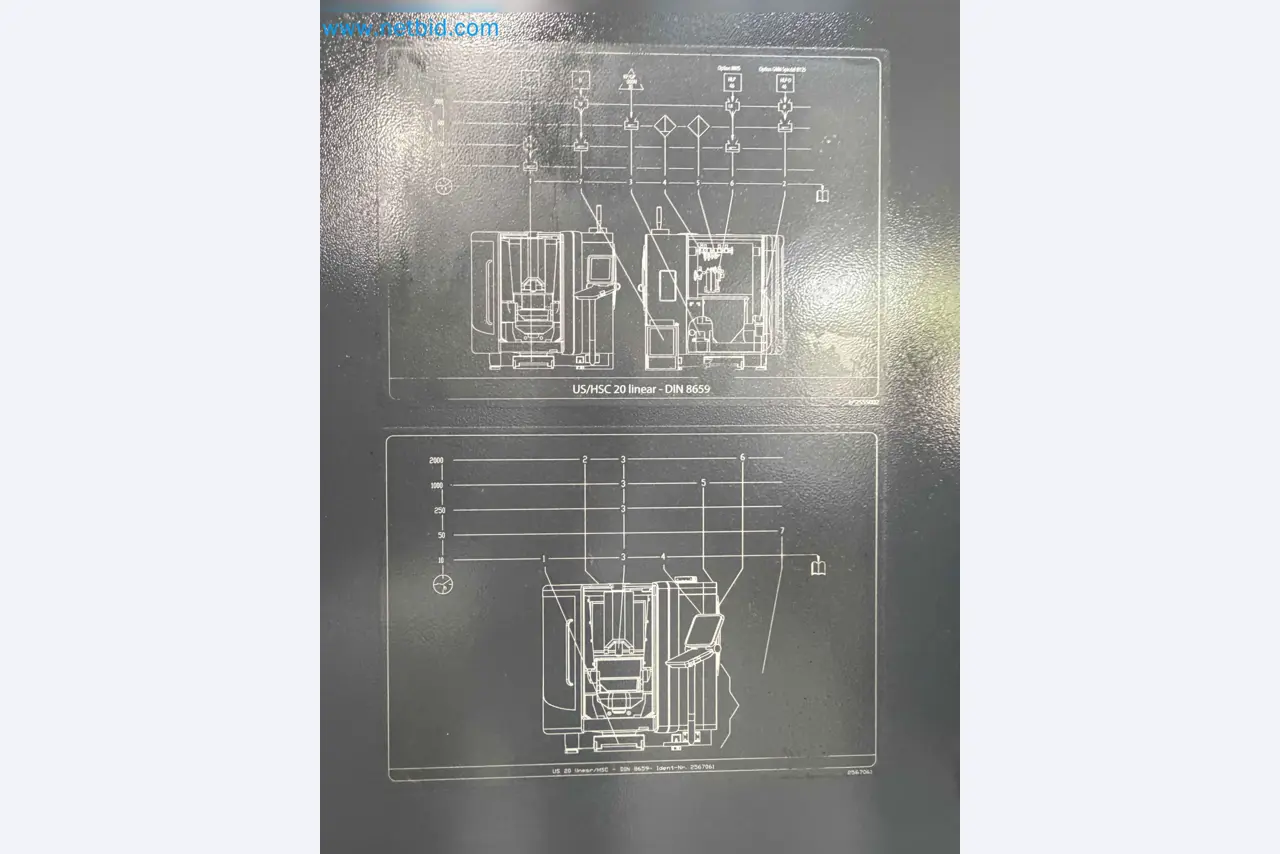

Abmessungen ca.: 2020 × 2196 × 2385 mm
Gewicht ca.: 3.750 kg

Optionale Demontage- und Verladekosten durch Dritte: 500 €.
Weitere Kosten im Zusammenhang mit der Chargenvorbereitung und Verpackungsanforderungen für den Transport, durch Dritte, sind auf Anfrage erhältlich.
