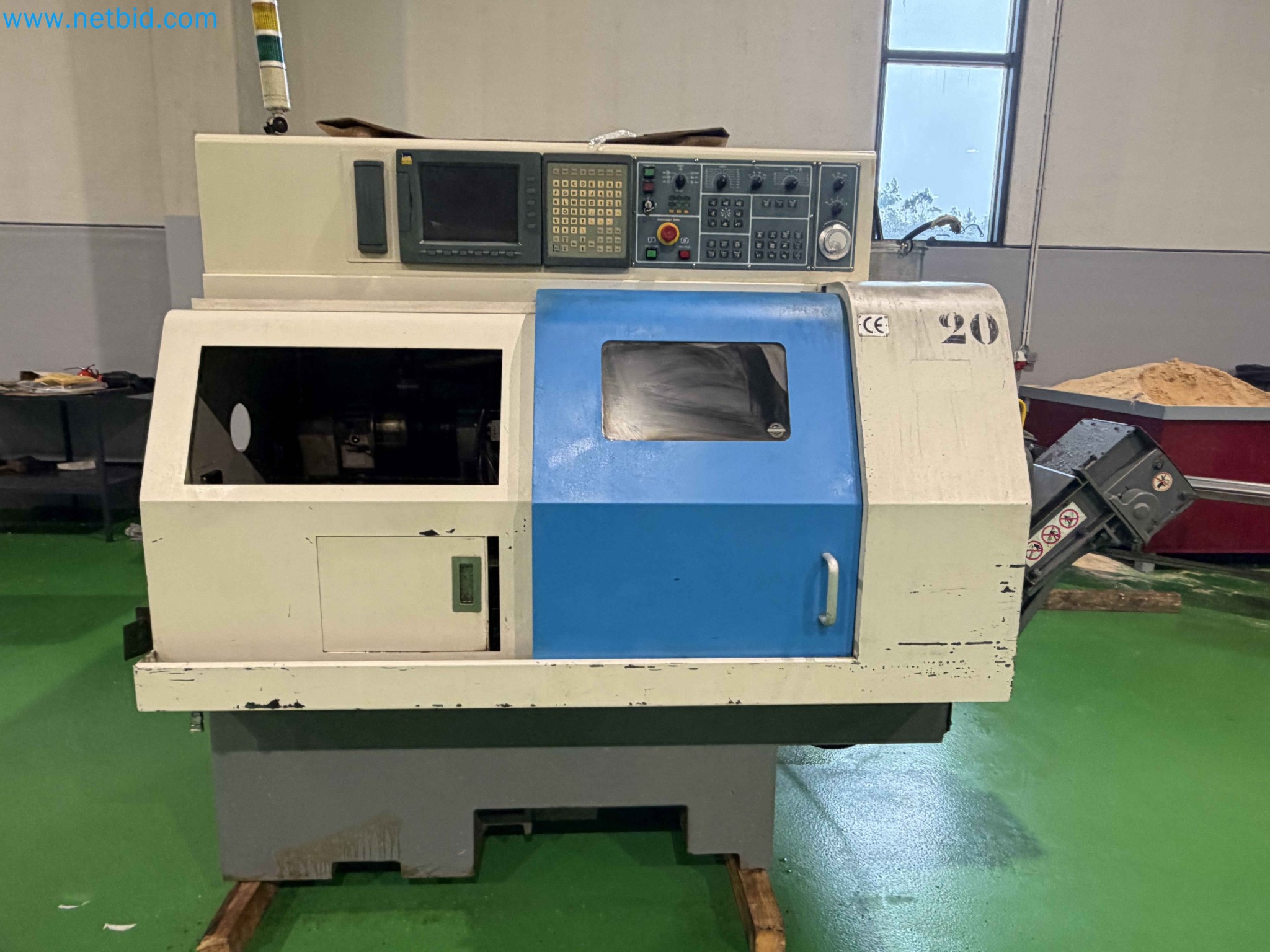

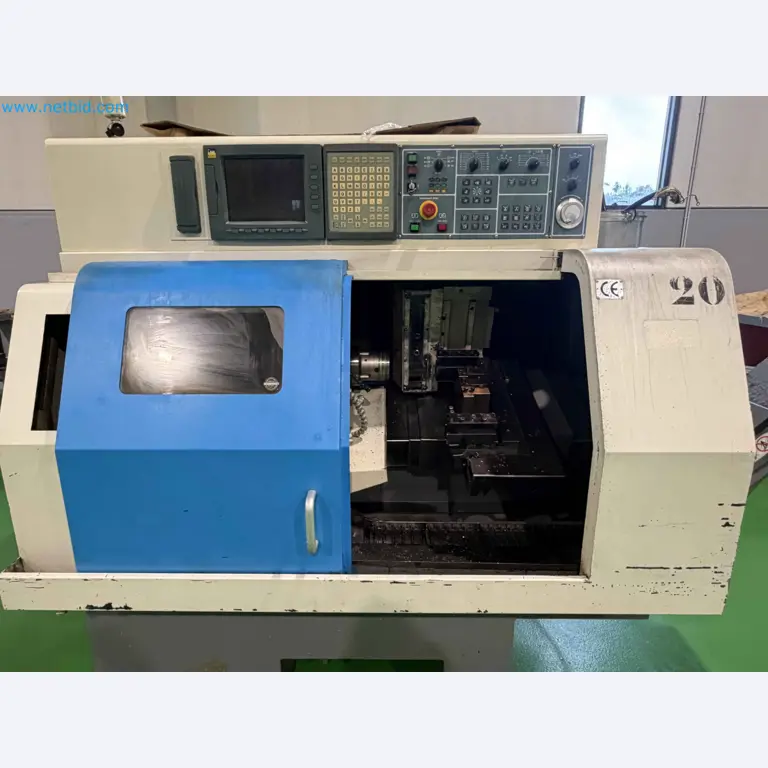

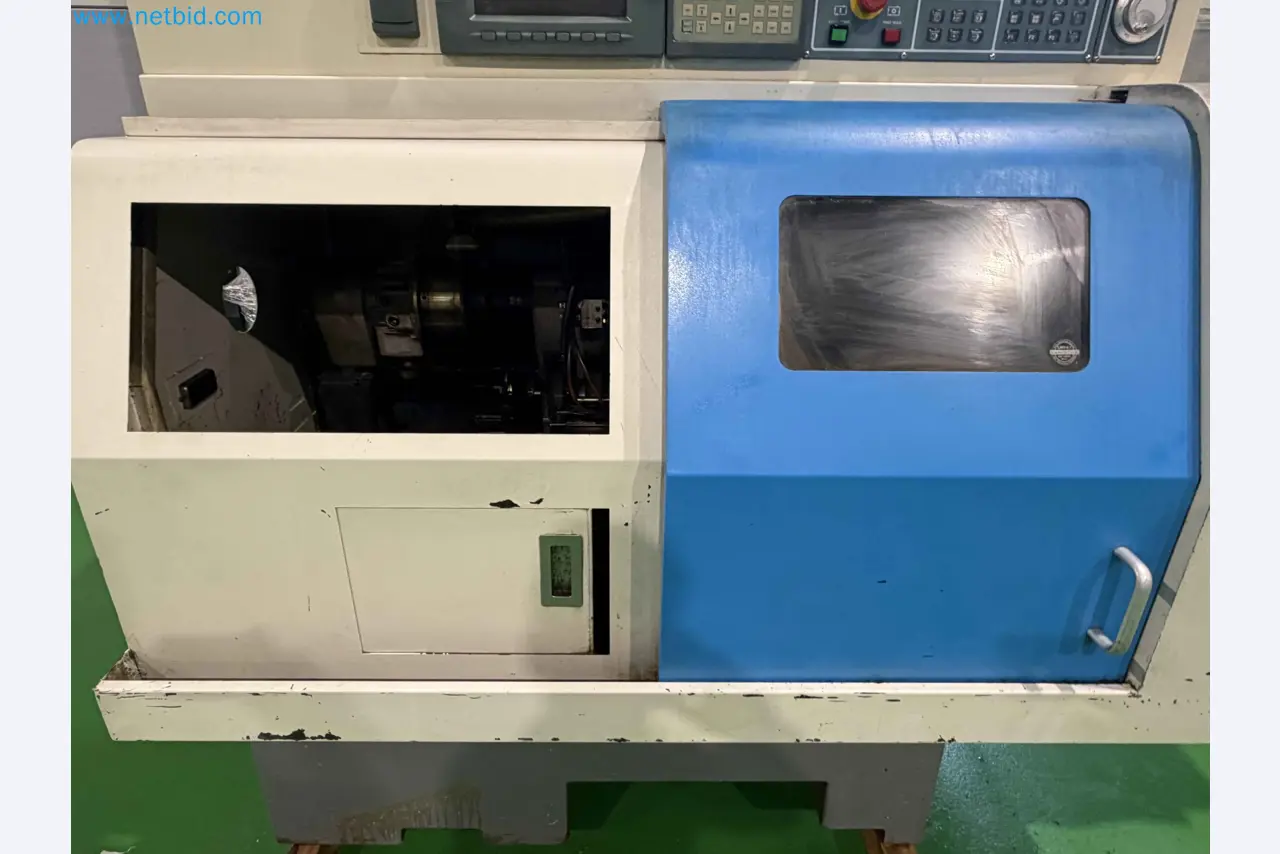

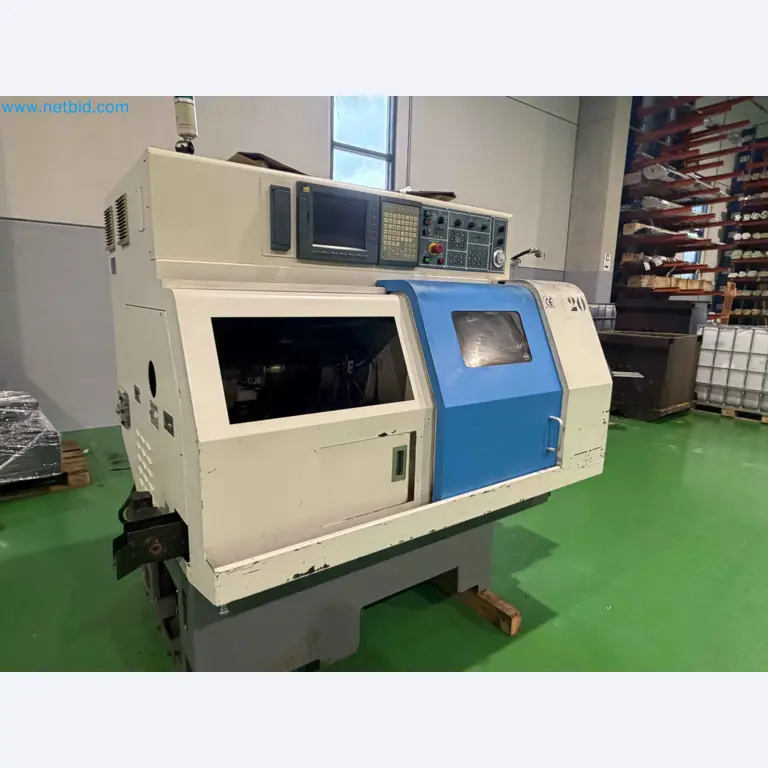

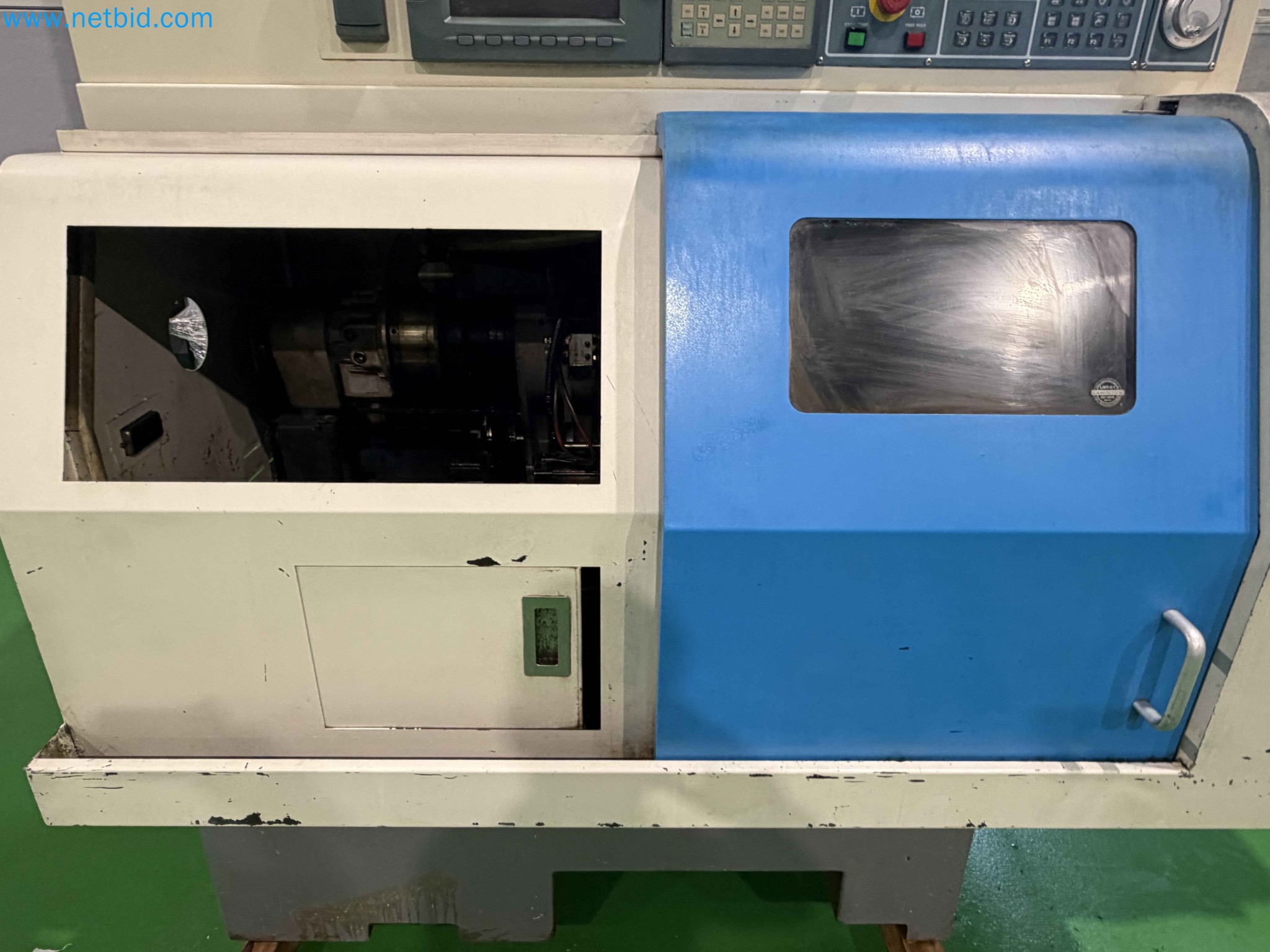

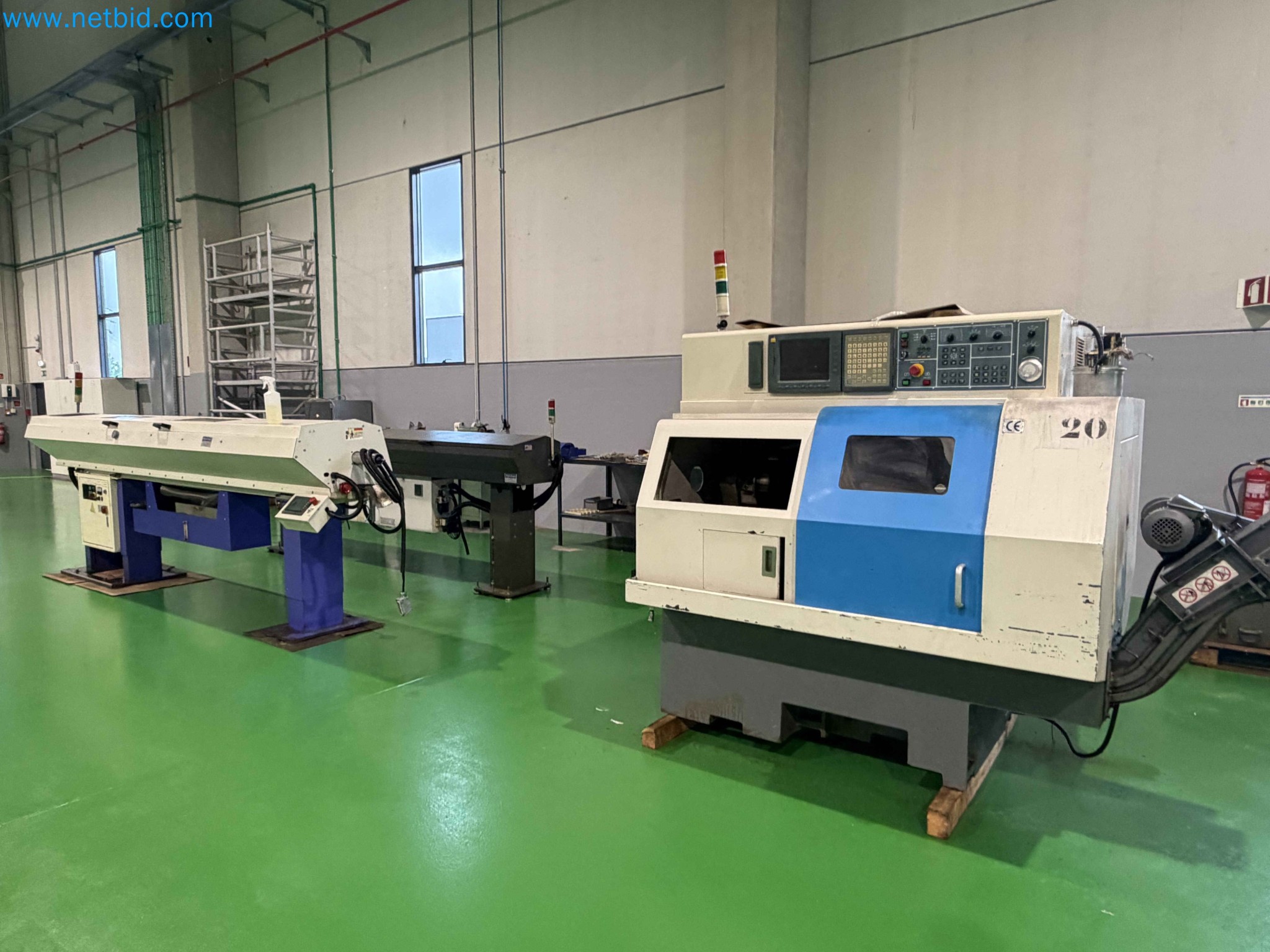

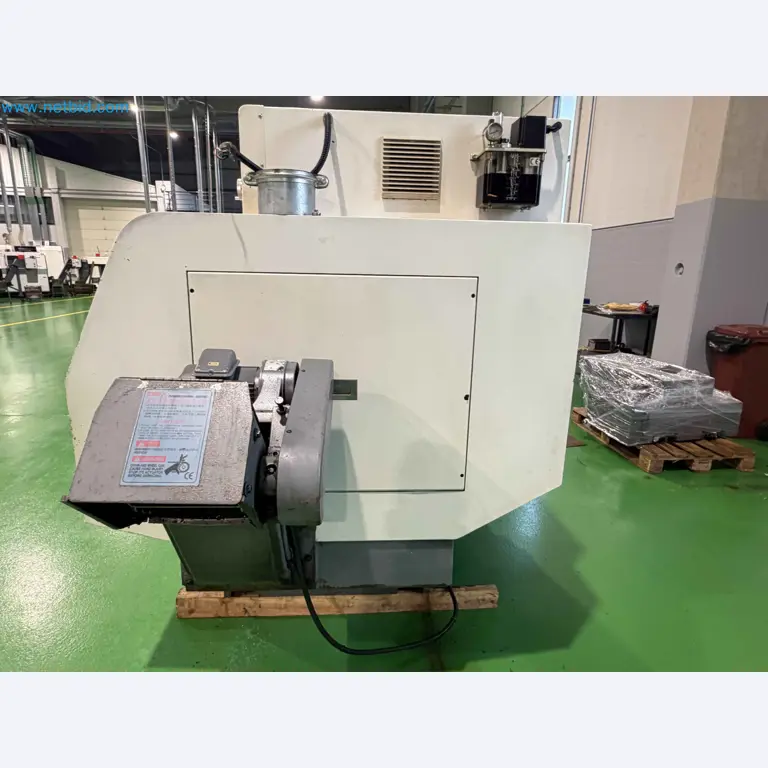

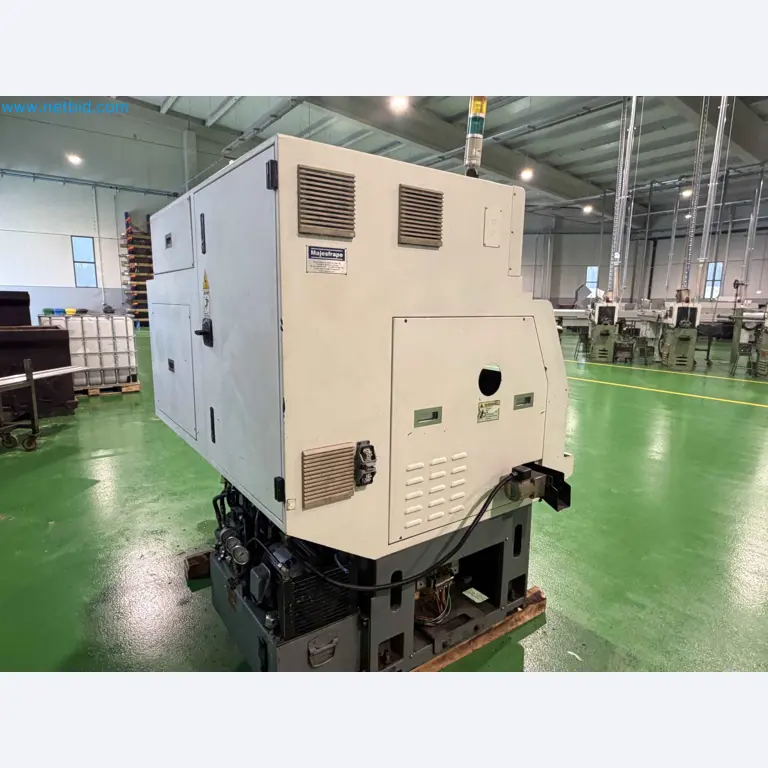

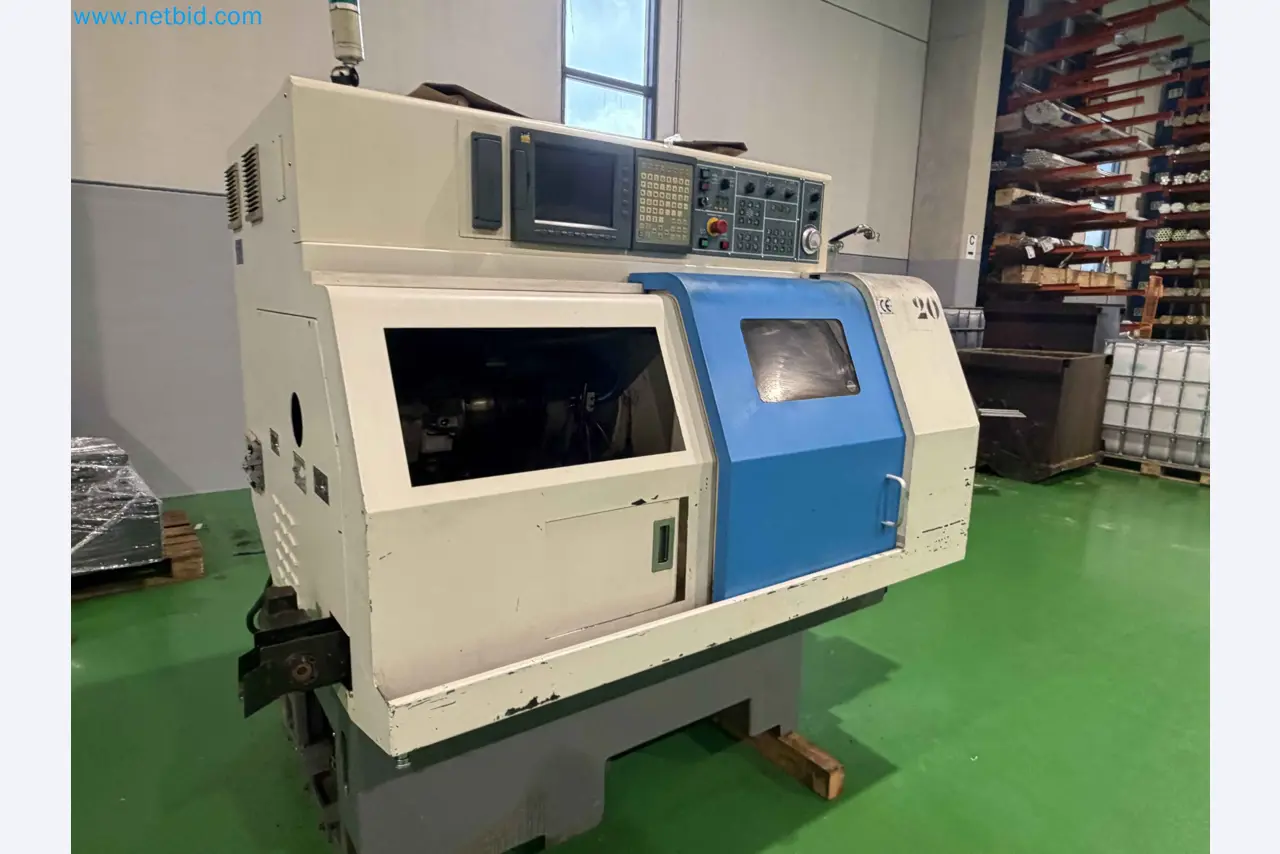

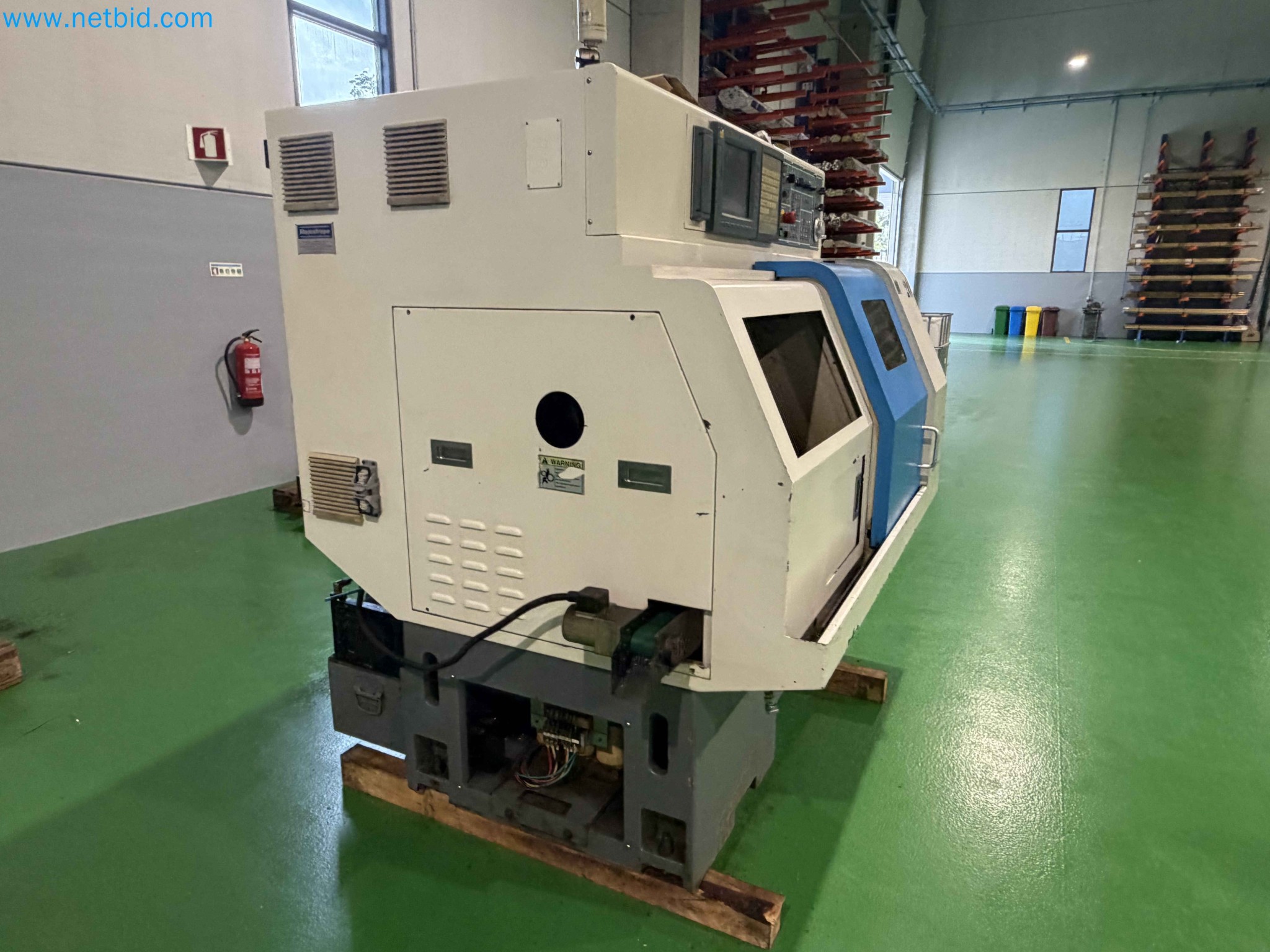

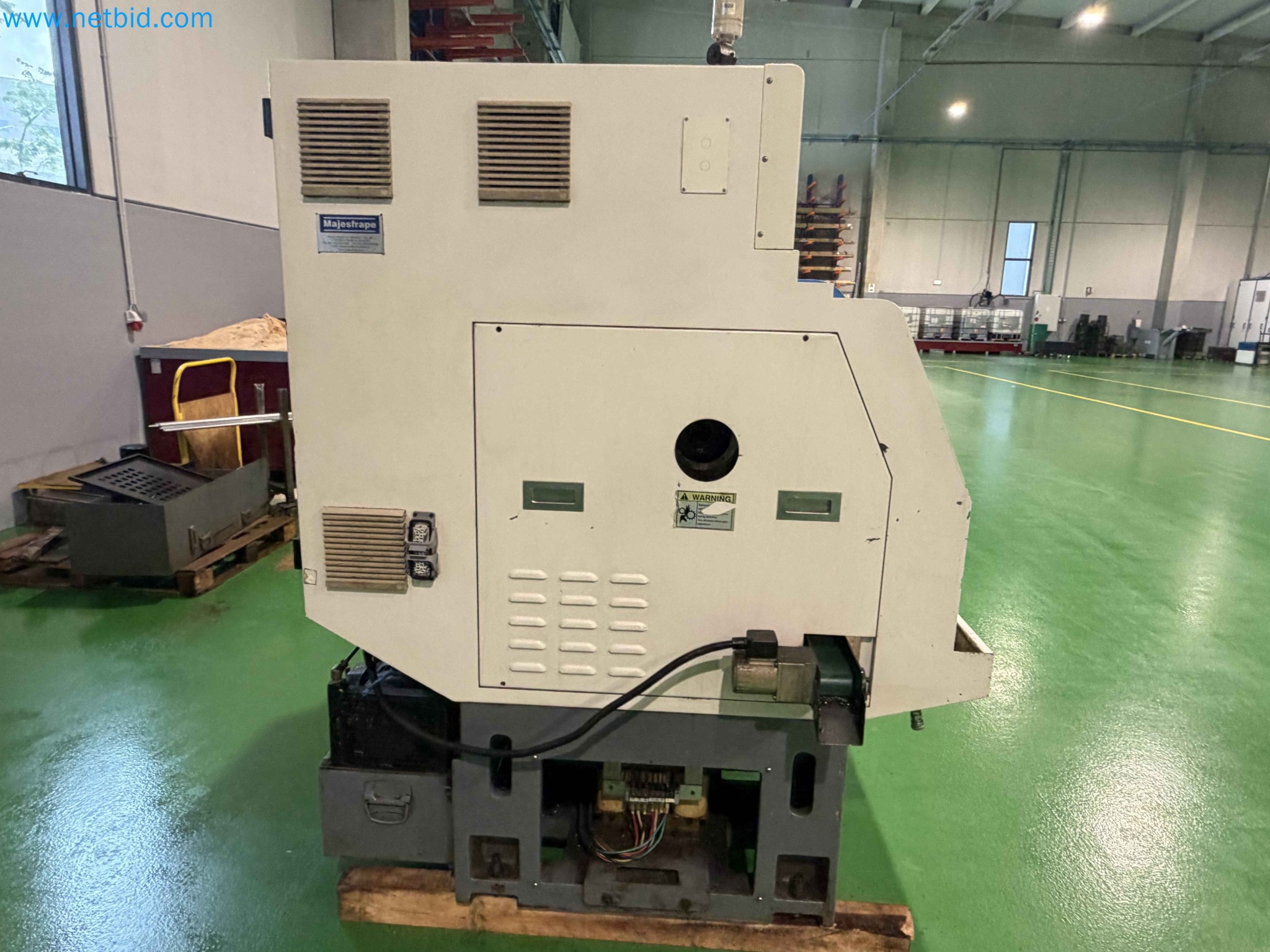

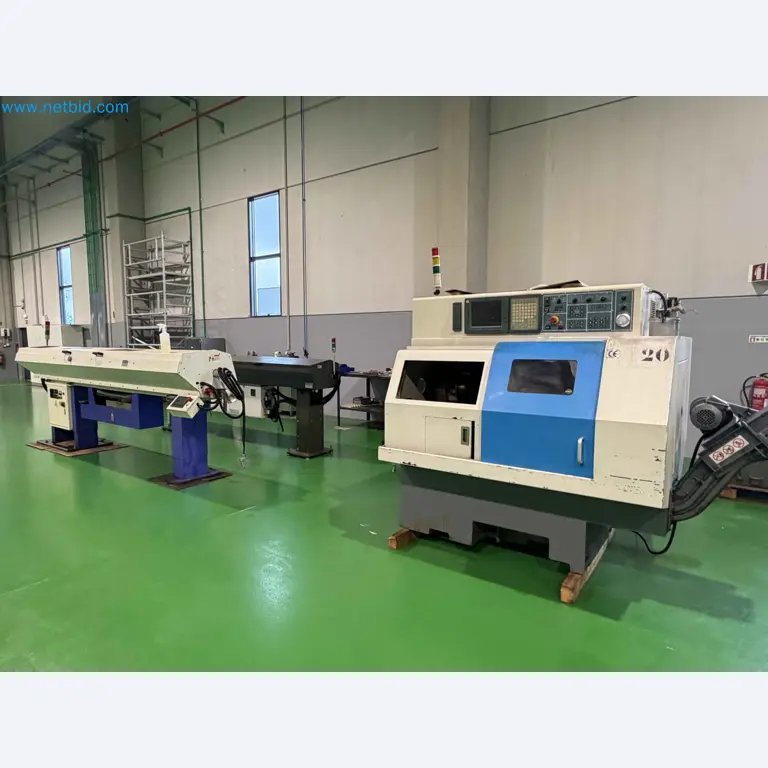

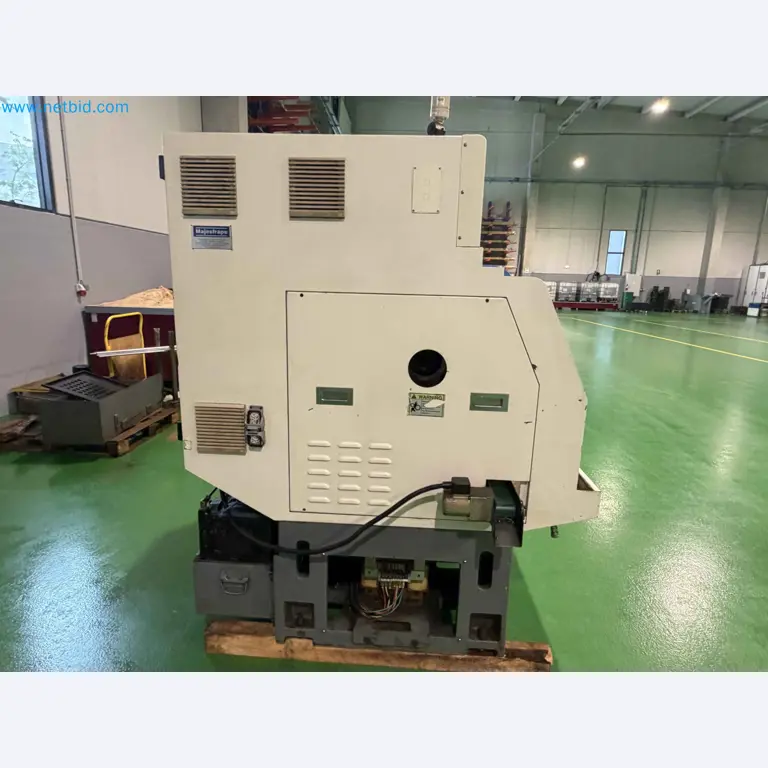

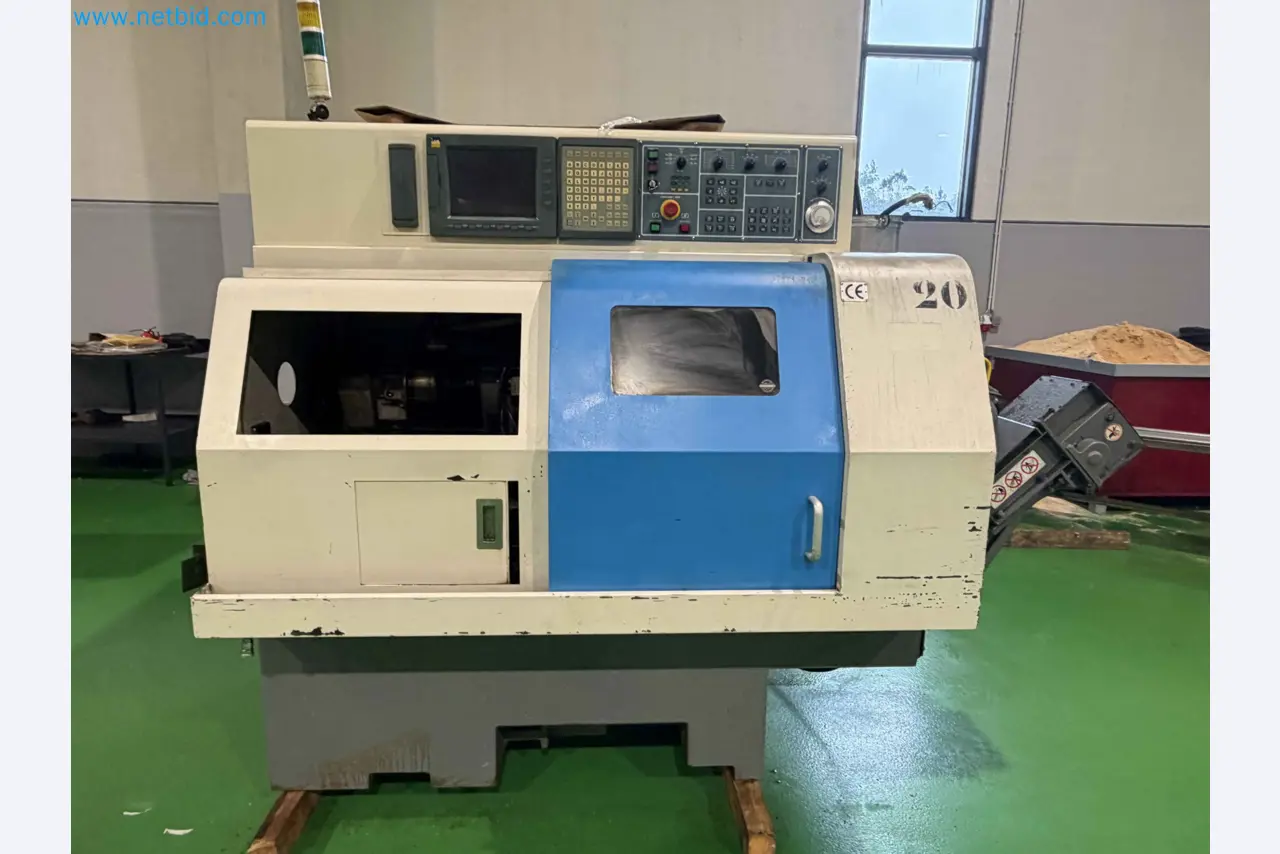

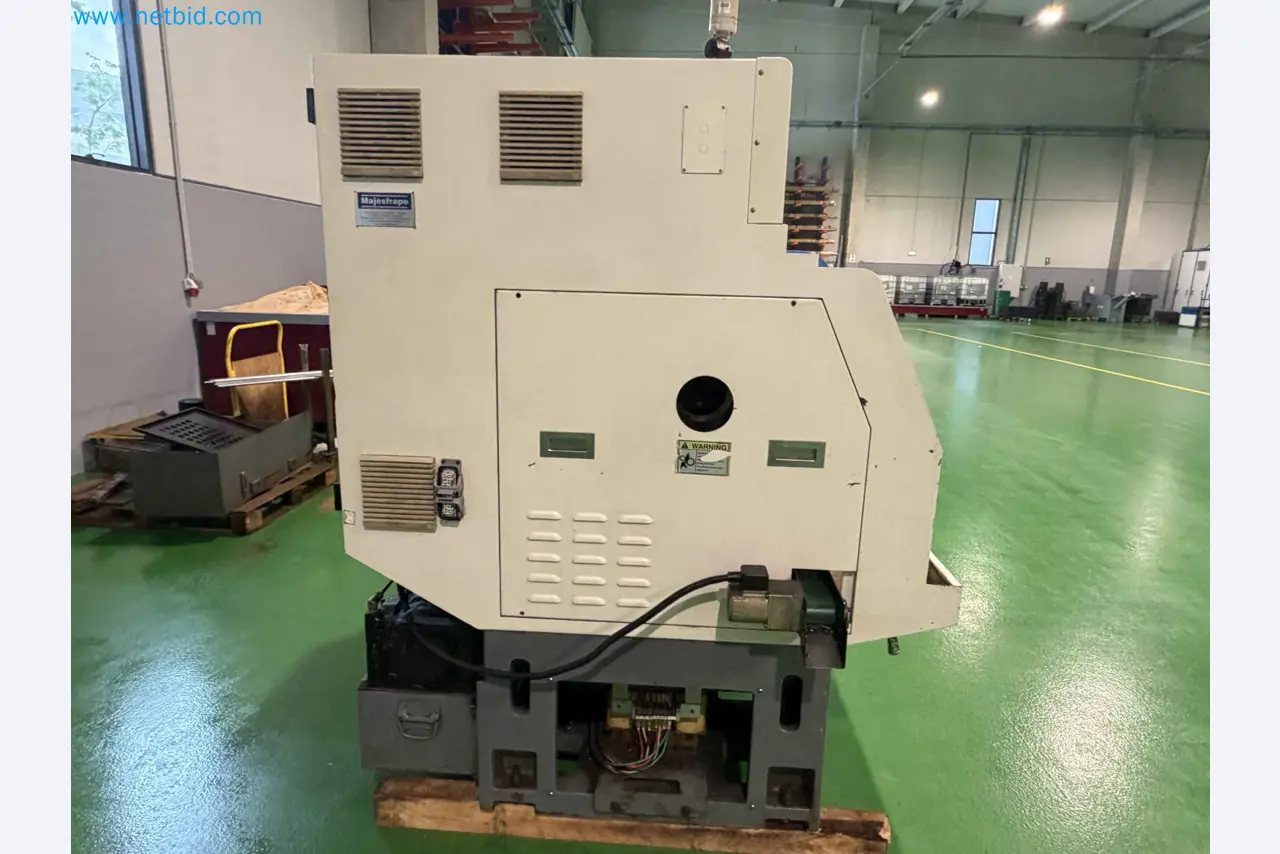

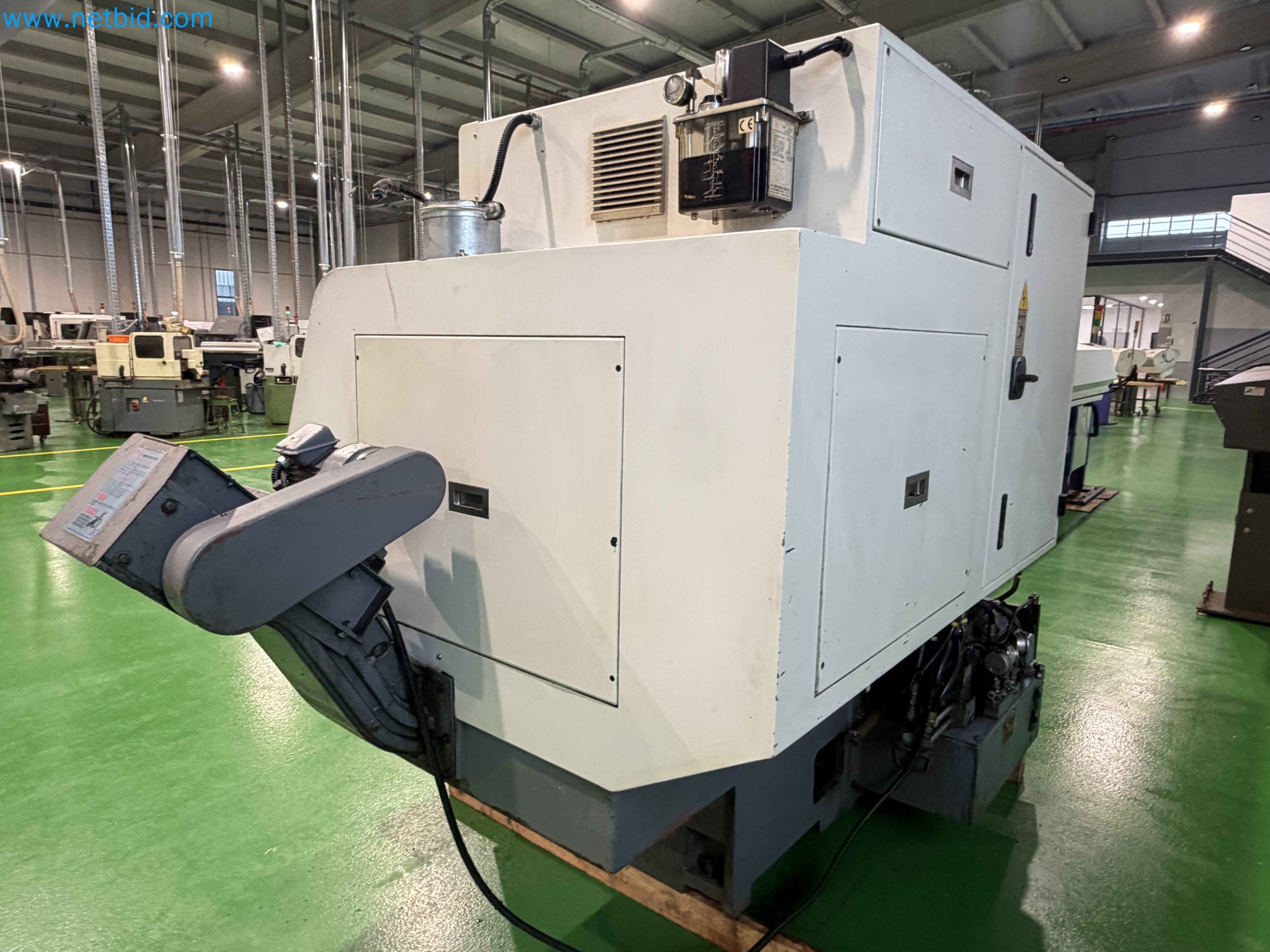

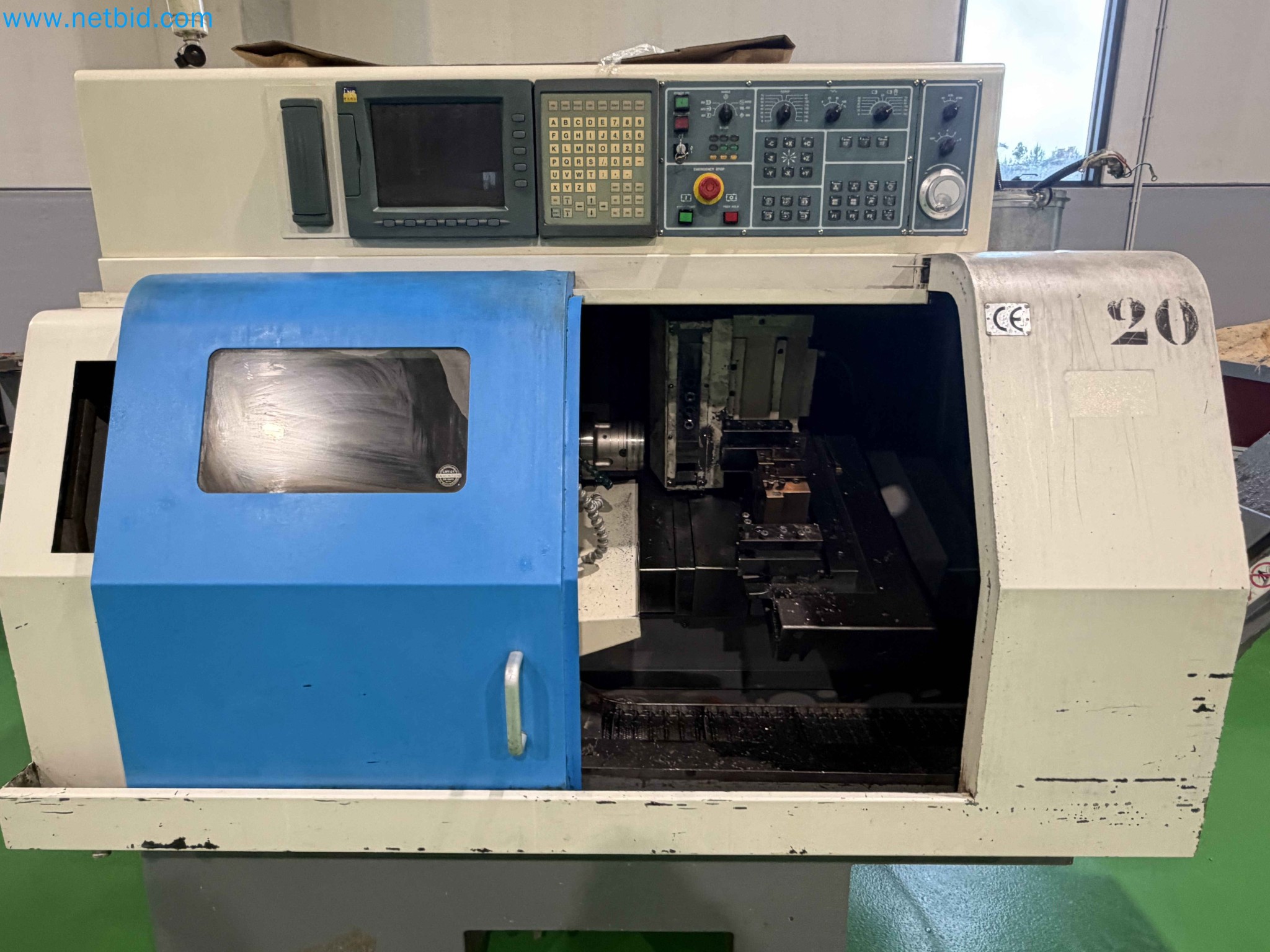

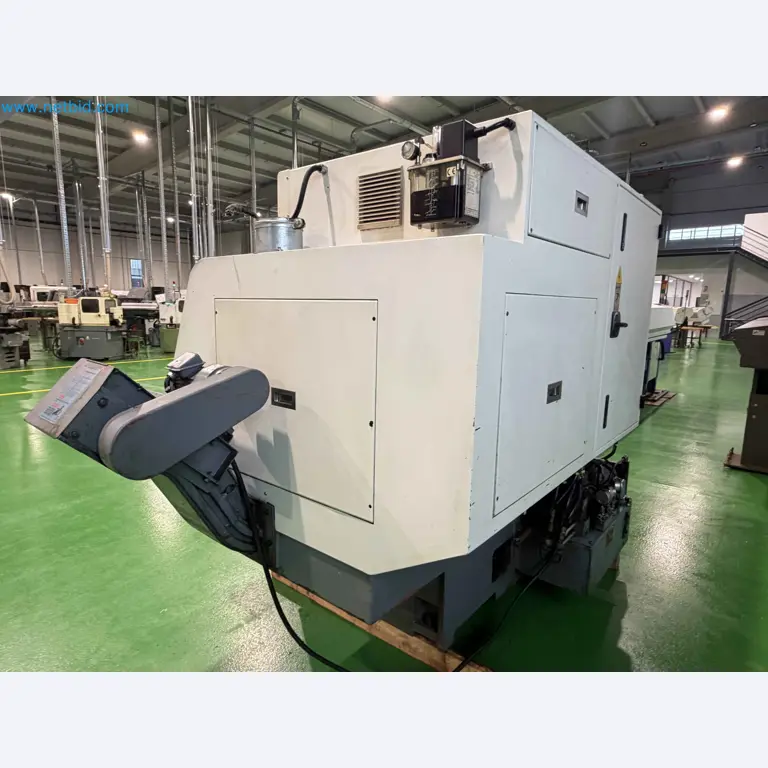

Horizontale CNC-Drehmaschine mit automatischem Stangenlader LNC Technology T600AUCTION#19565-SM03 (19569-3)

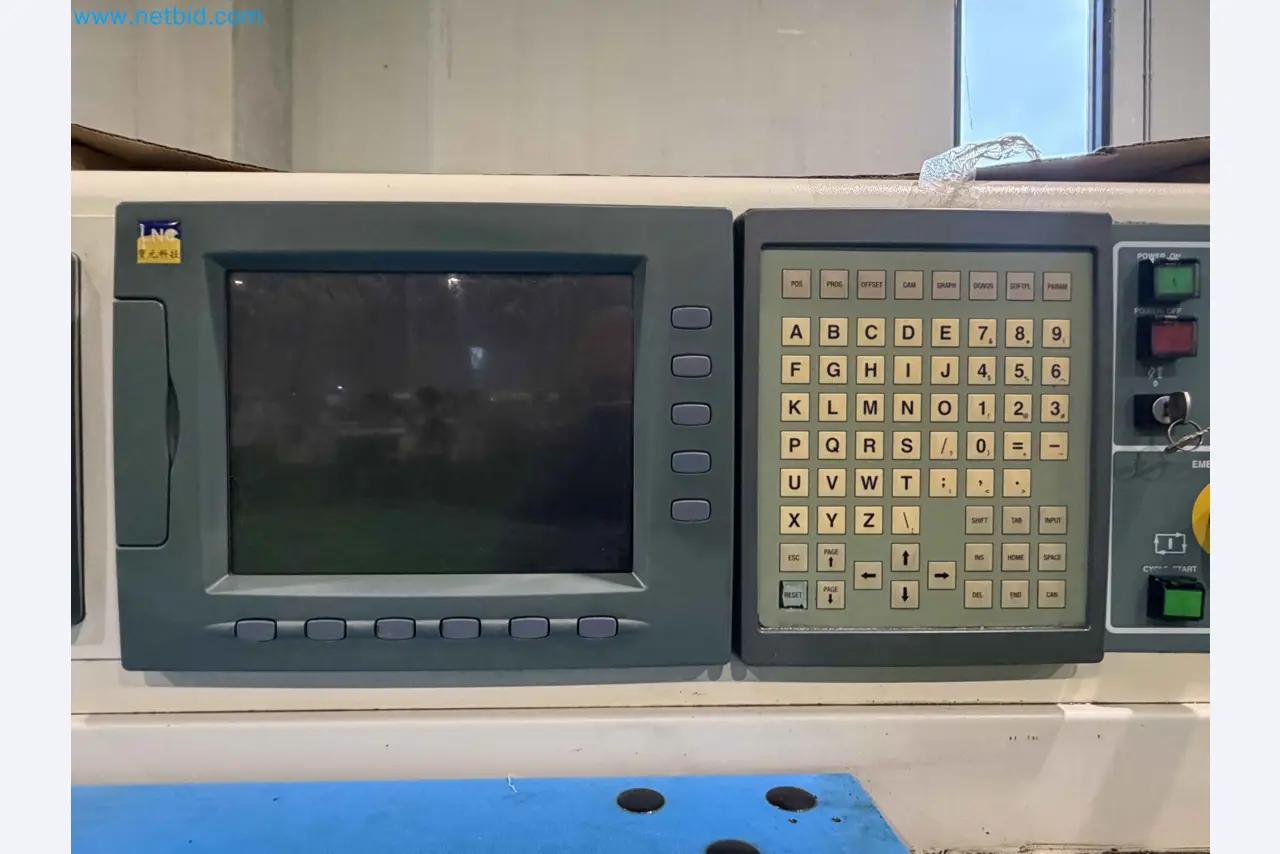

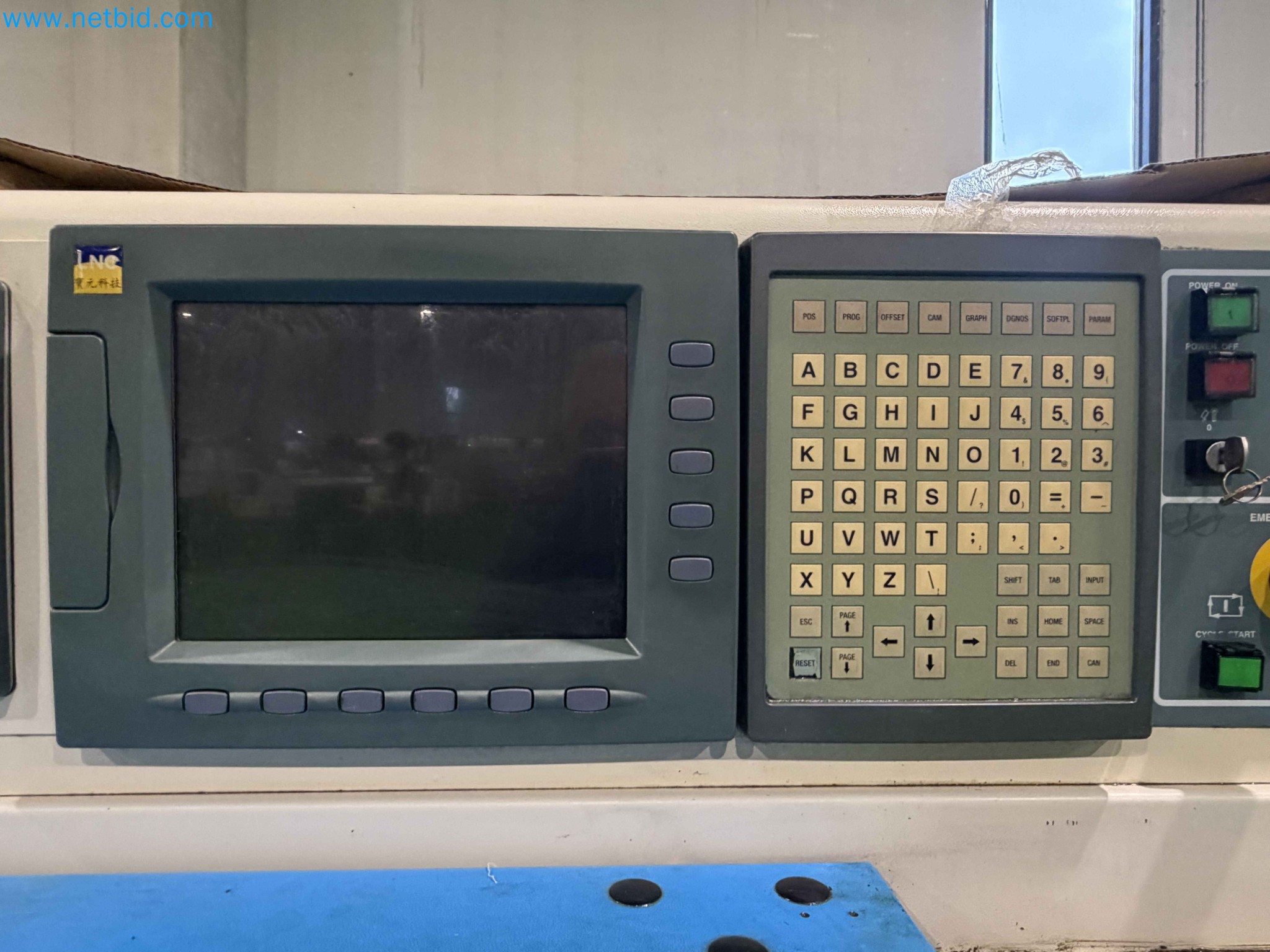

Schnittstelle

• Industrielles LCD-Display
• Vollständige alphanumerische Tastatur
• Dedizierte Funktionstasten:
  • POS
  • PROG
  • OFFSET
  • GRAPH
  • DIAGNOS
  • PARAM

Mechanische Konfiguration
Achsen

• 2-Achsen-CNC-Steuerung:
  • X-Achse 120 mm
  • Z-Achse 300 mm
• Max. Drehdurchmesser: 200 mm
• Max. Drehlänge: ca. 300 mm
• Spindeldrehzahl: 3000 rpm

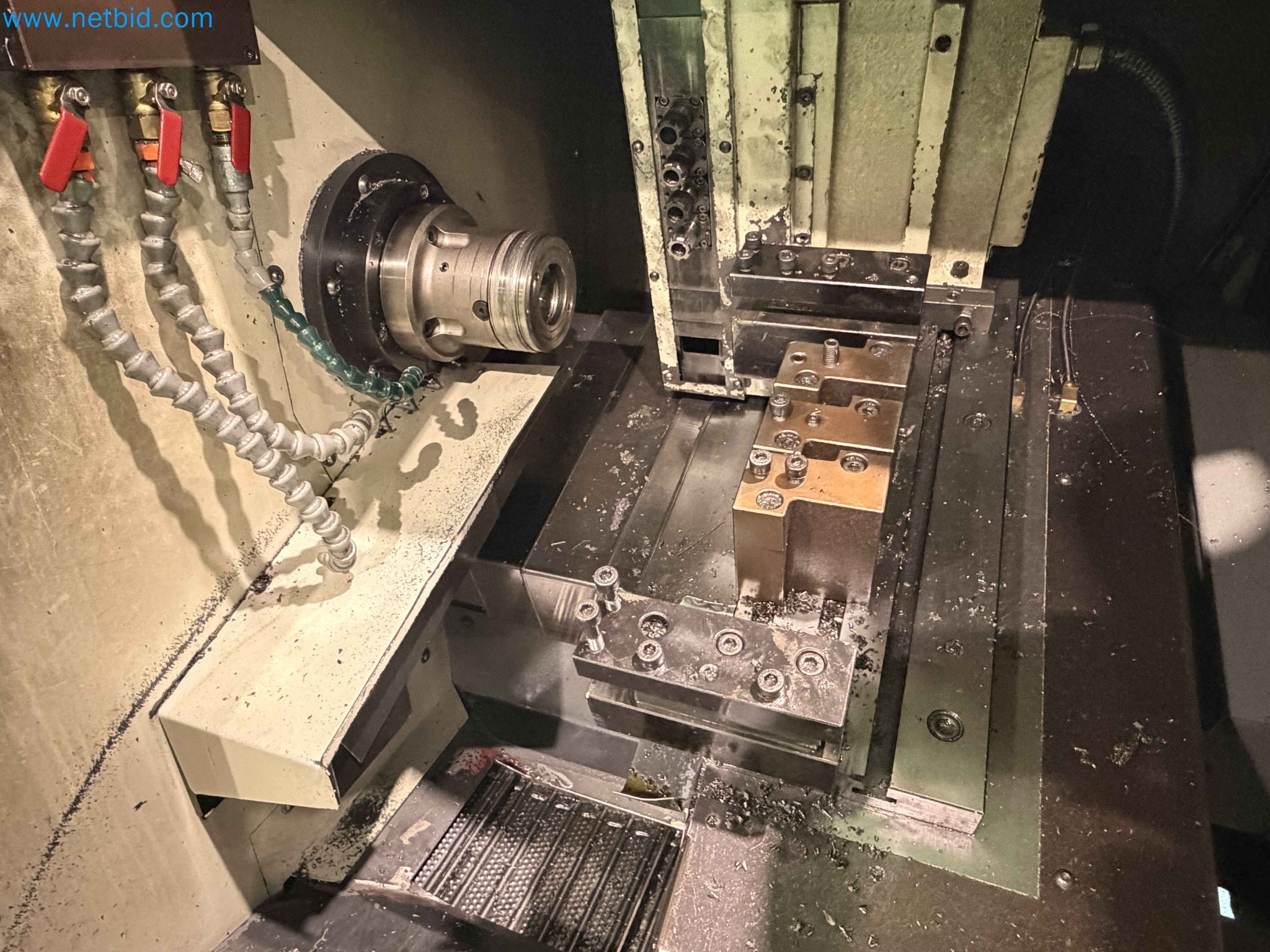

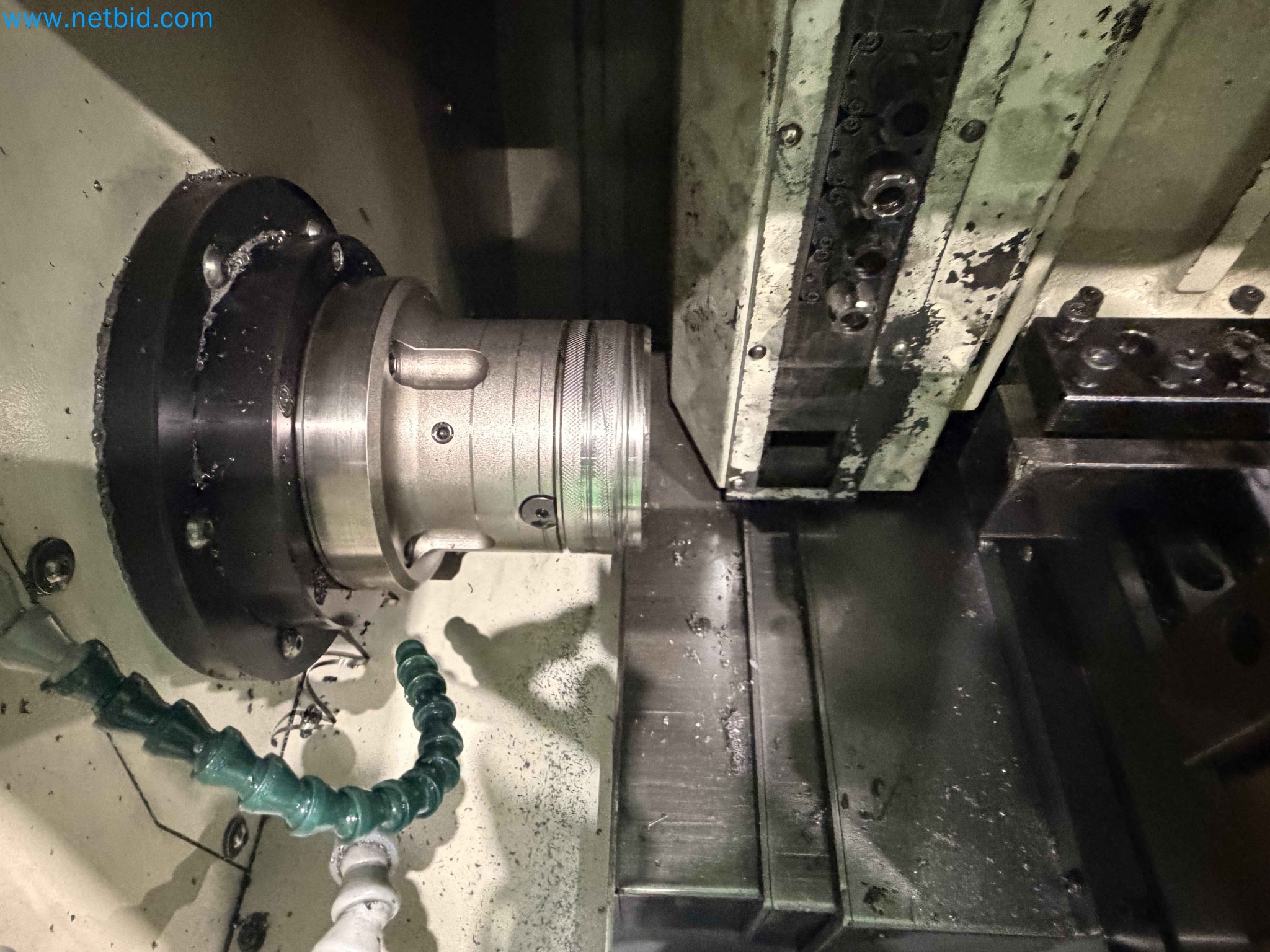

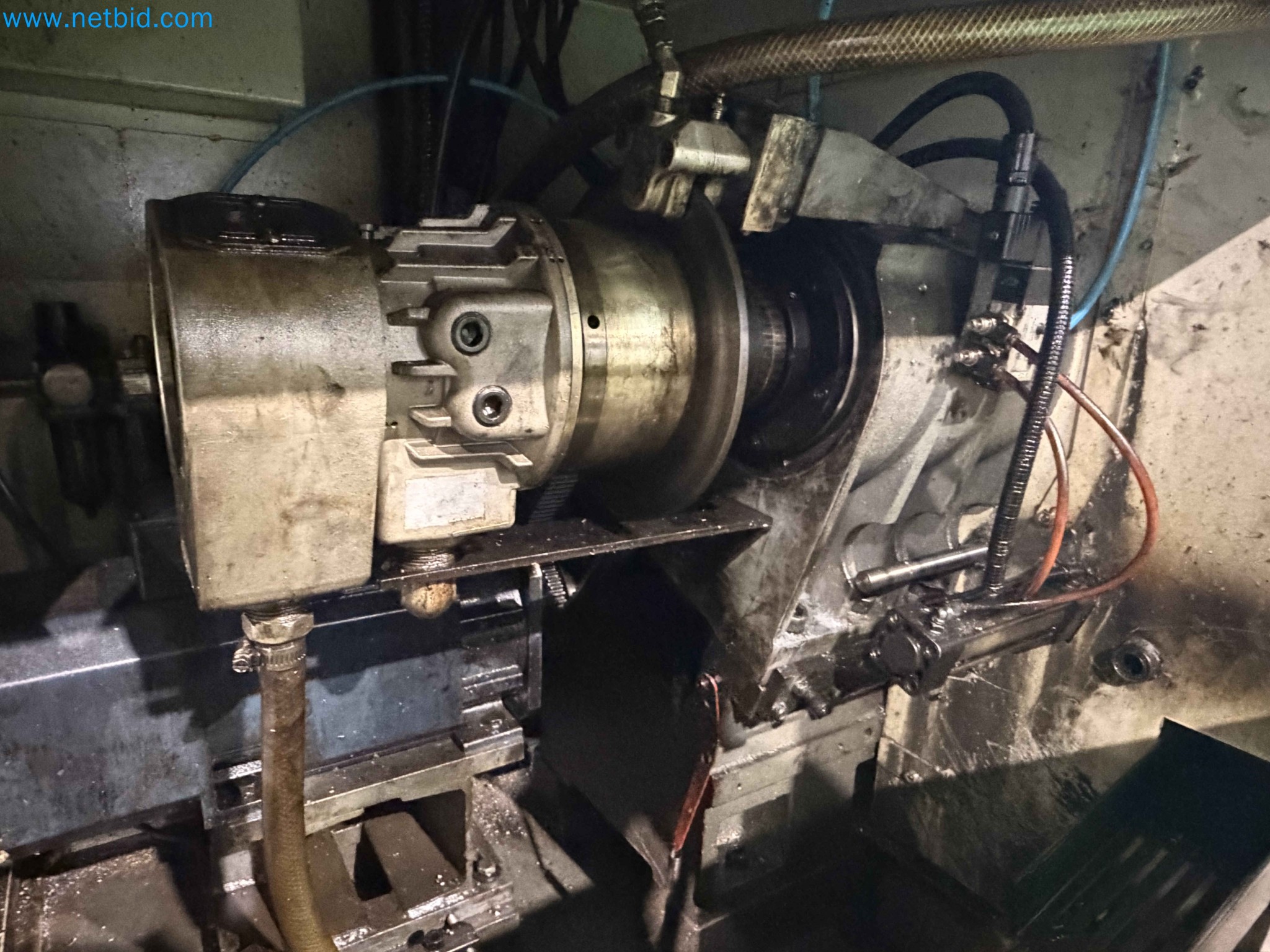

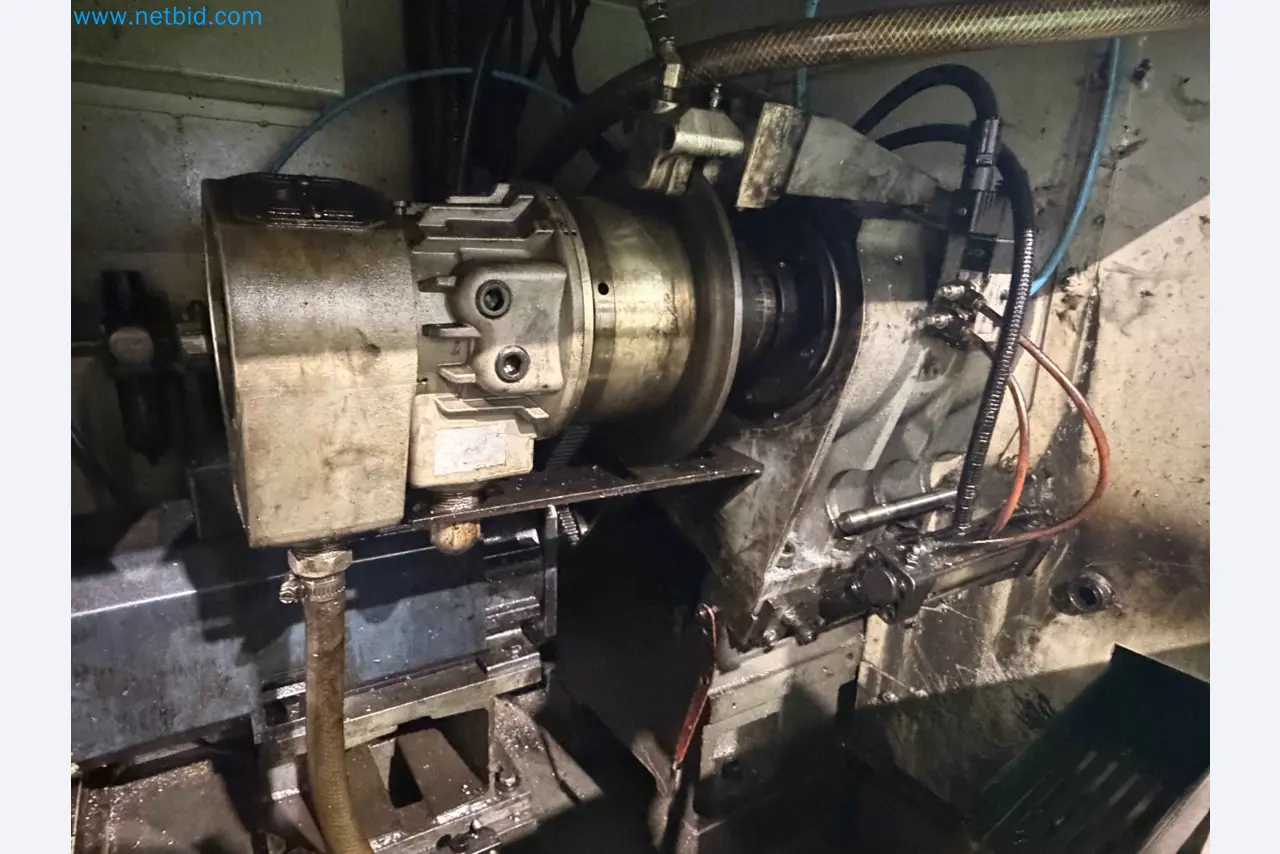

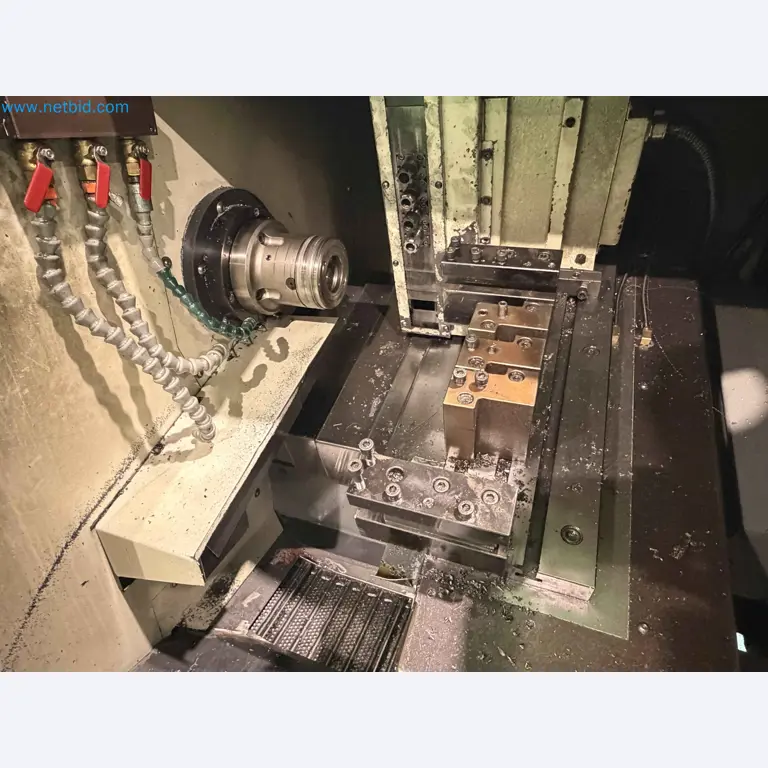

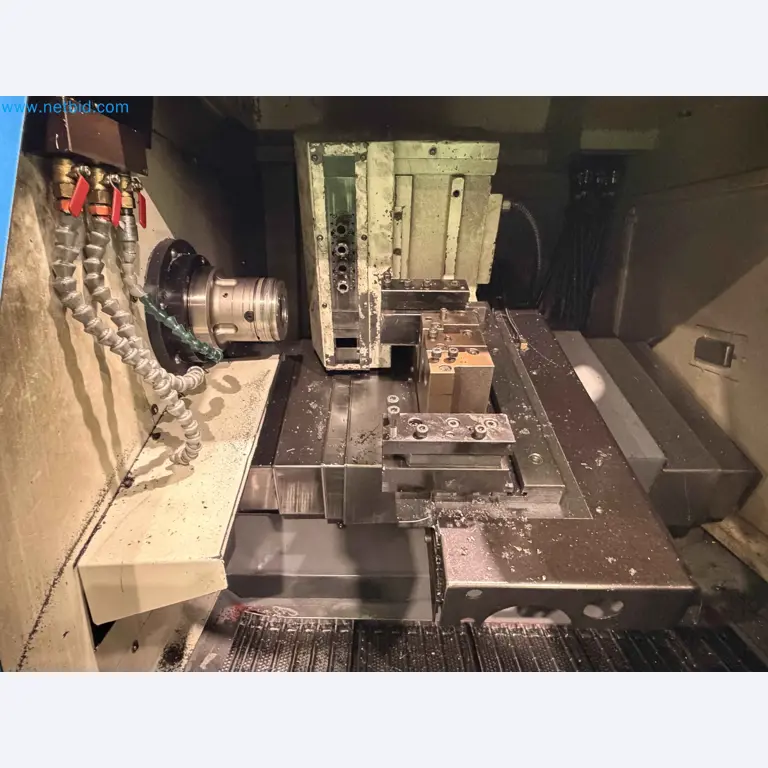

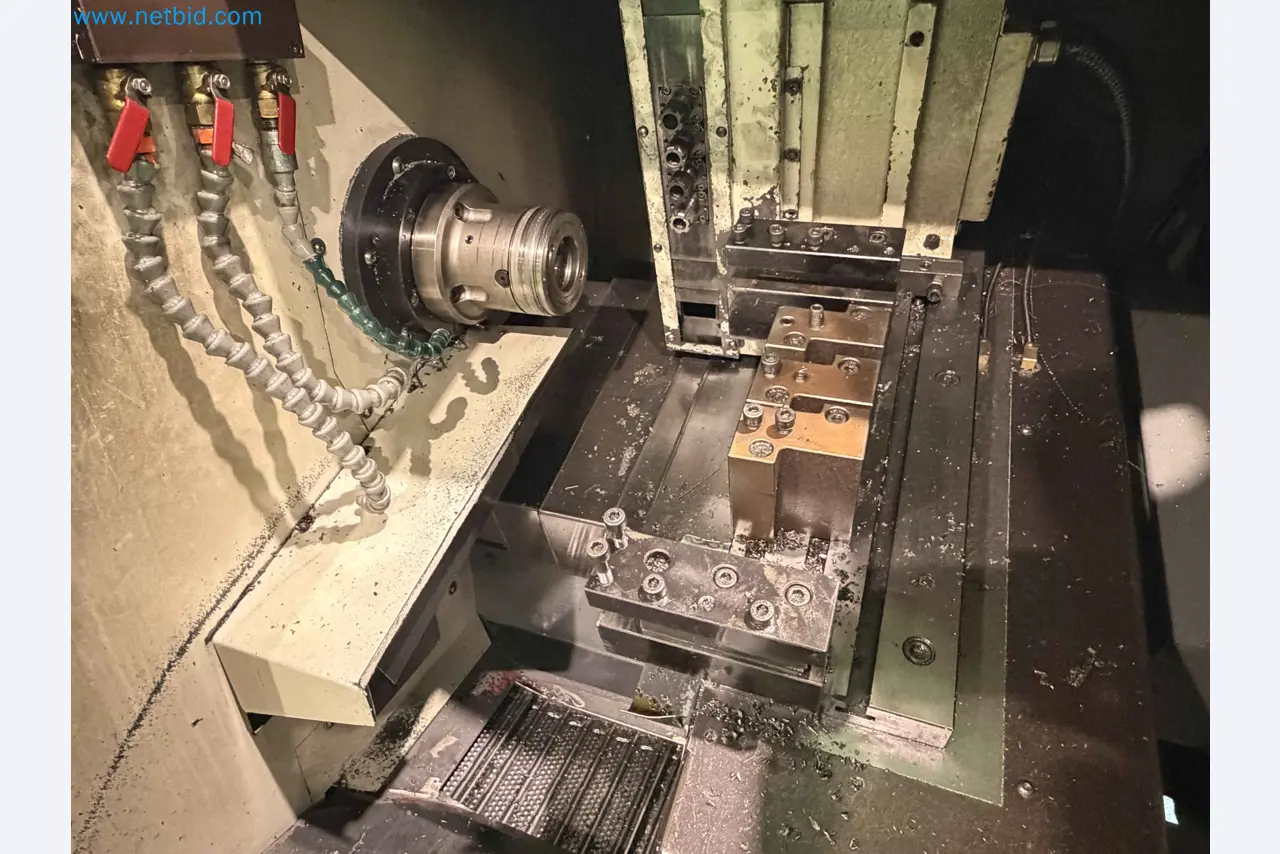

• Spindel:

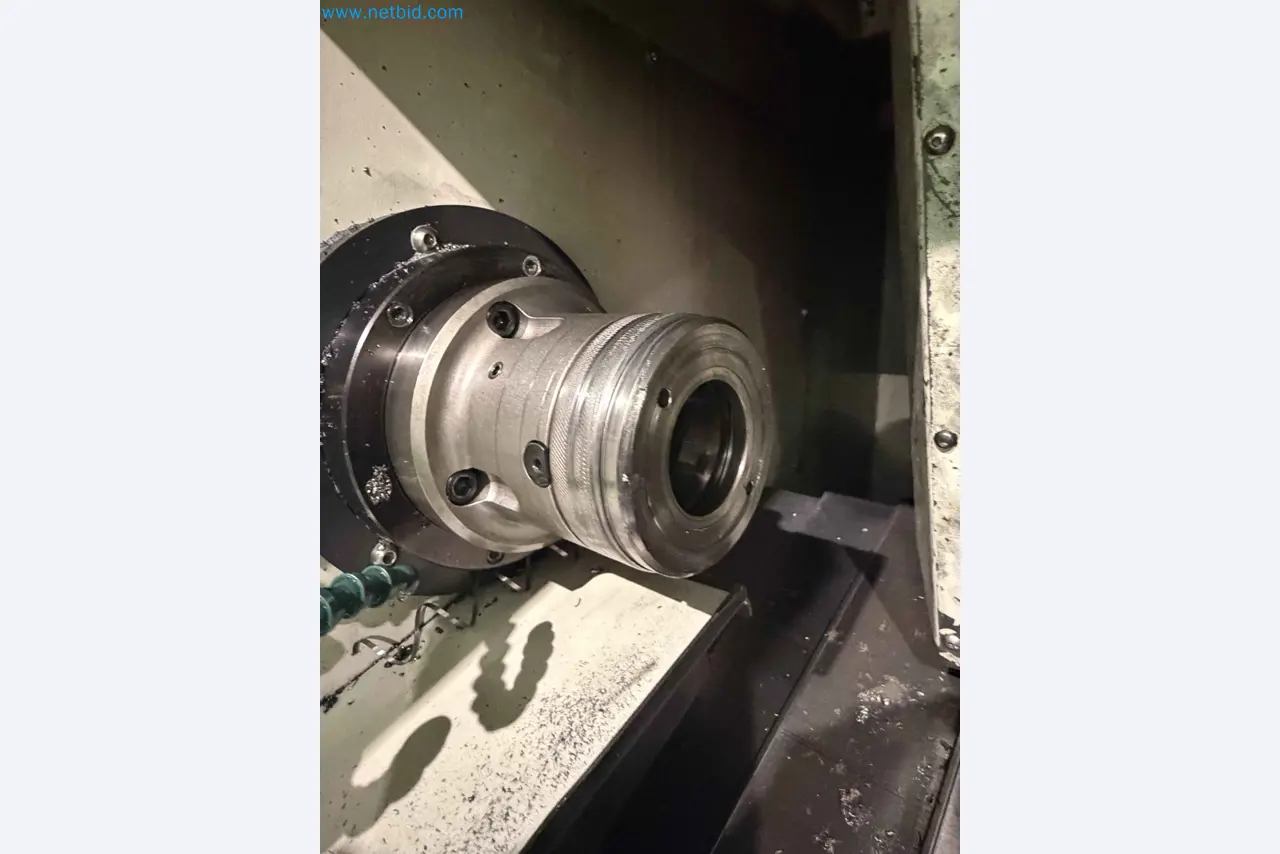

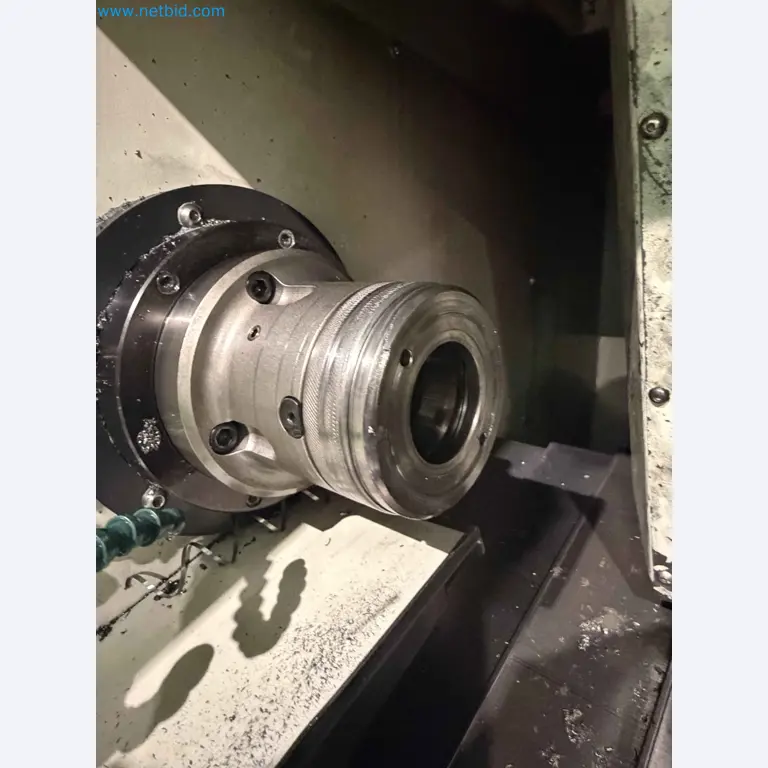

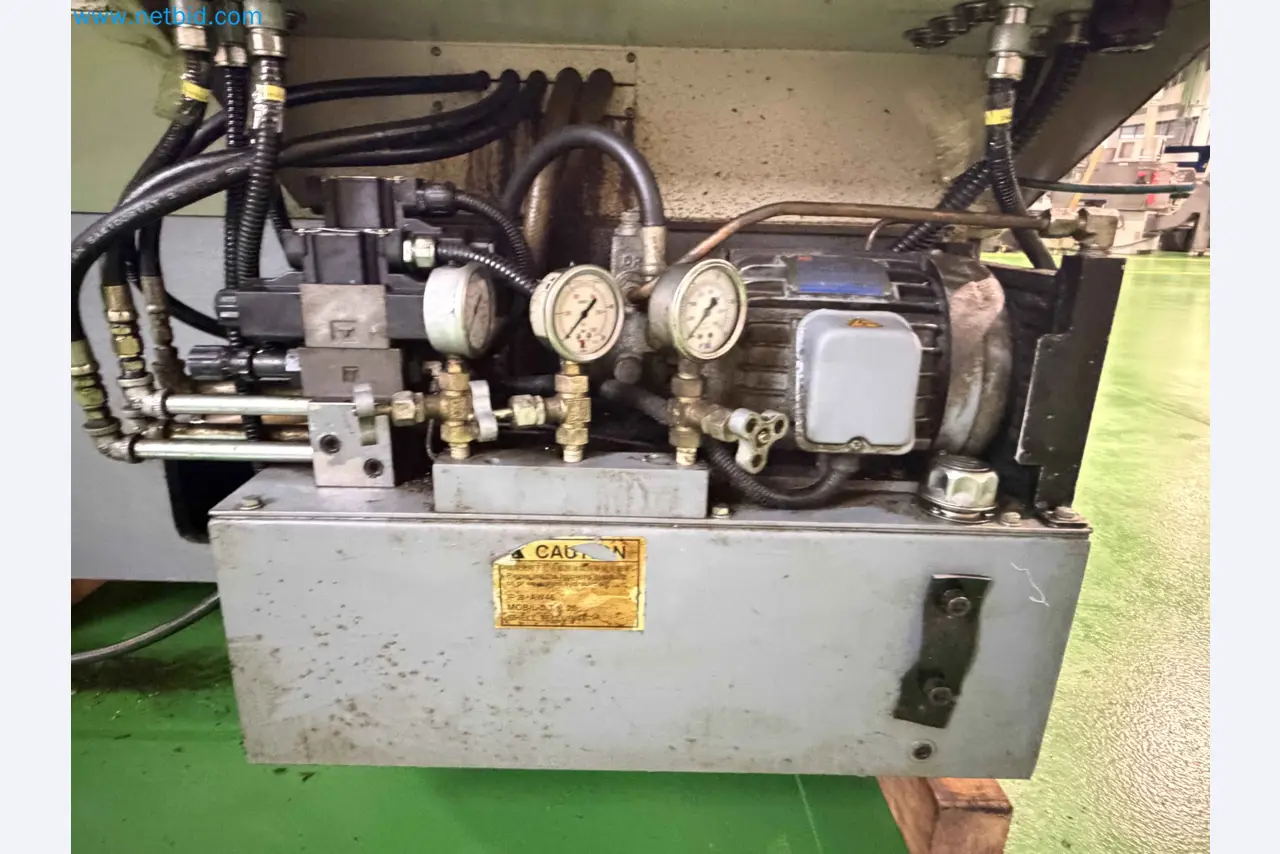

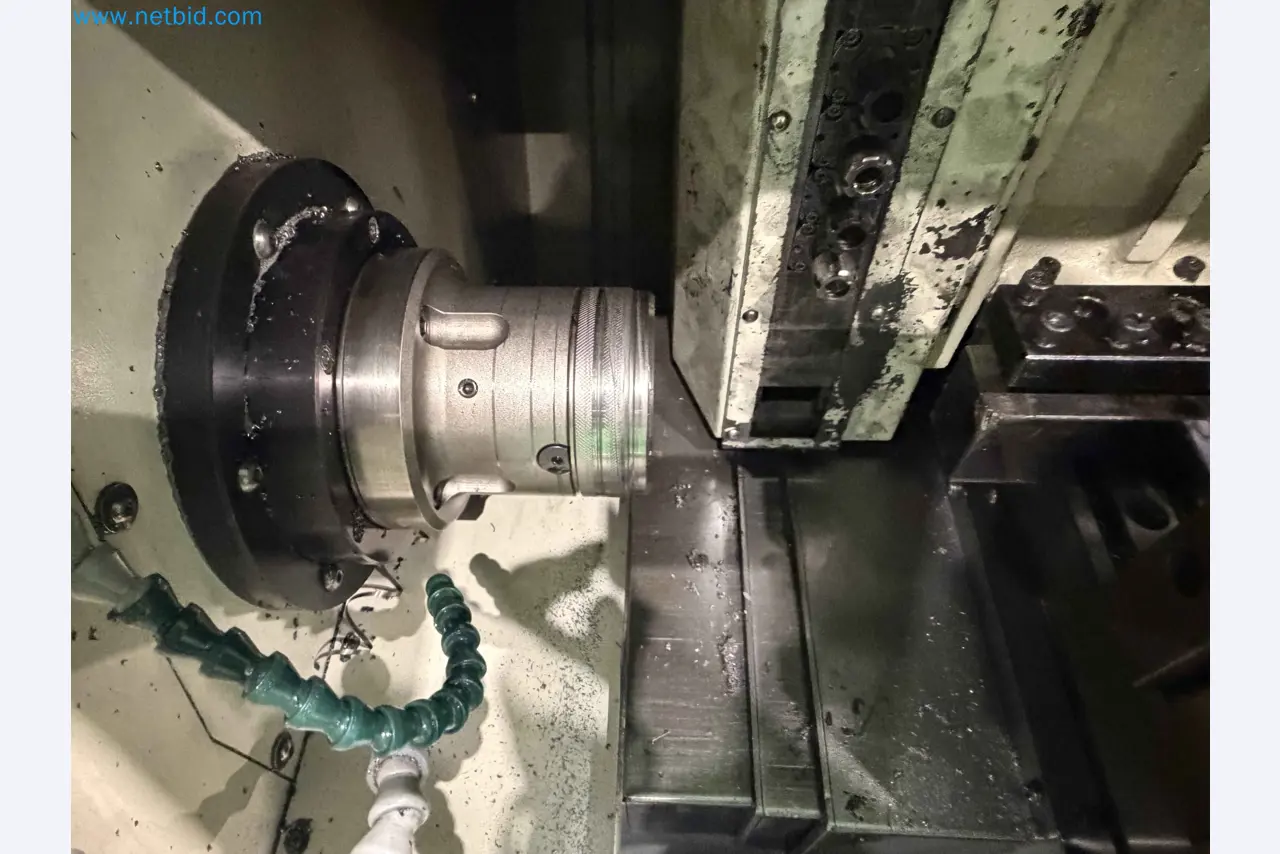

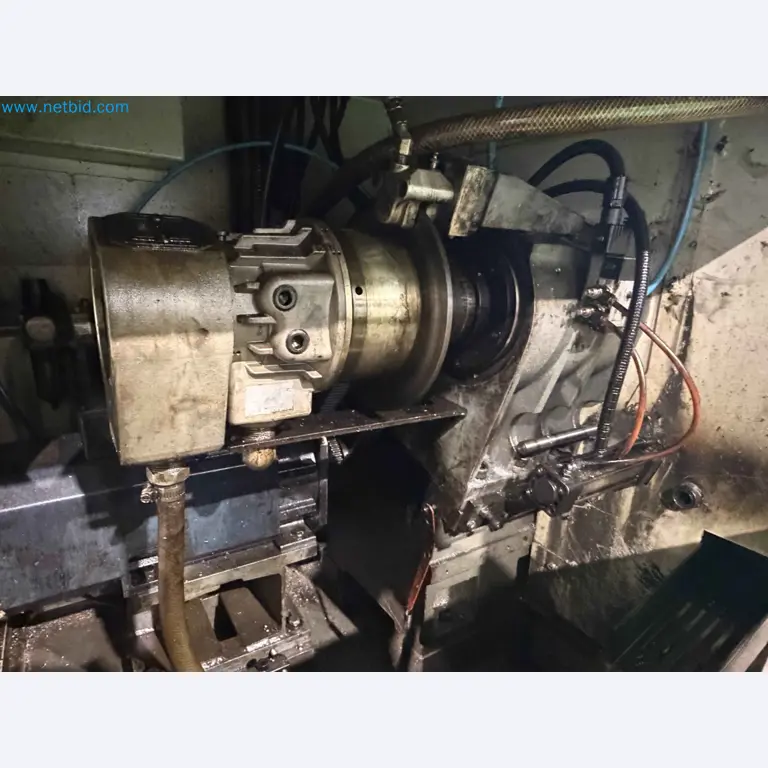

  • Hydraulisches Spannfutter
  • Stangendurchlass (durch die Spindel)
  • Futtergröße: 8”

Hauptantriebsleistung

• 5.5 kW

Remote I/O

• 256 Eingänge / 256 Ausgänge

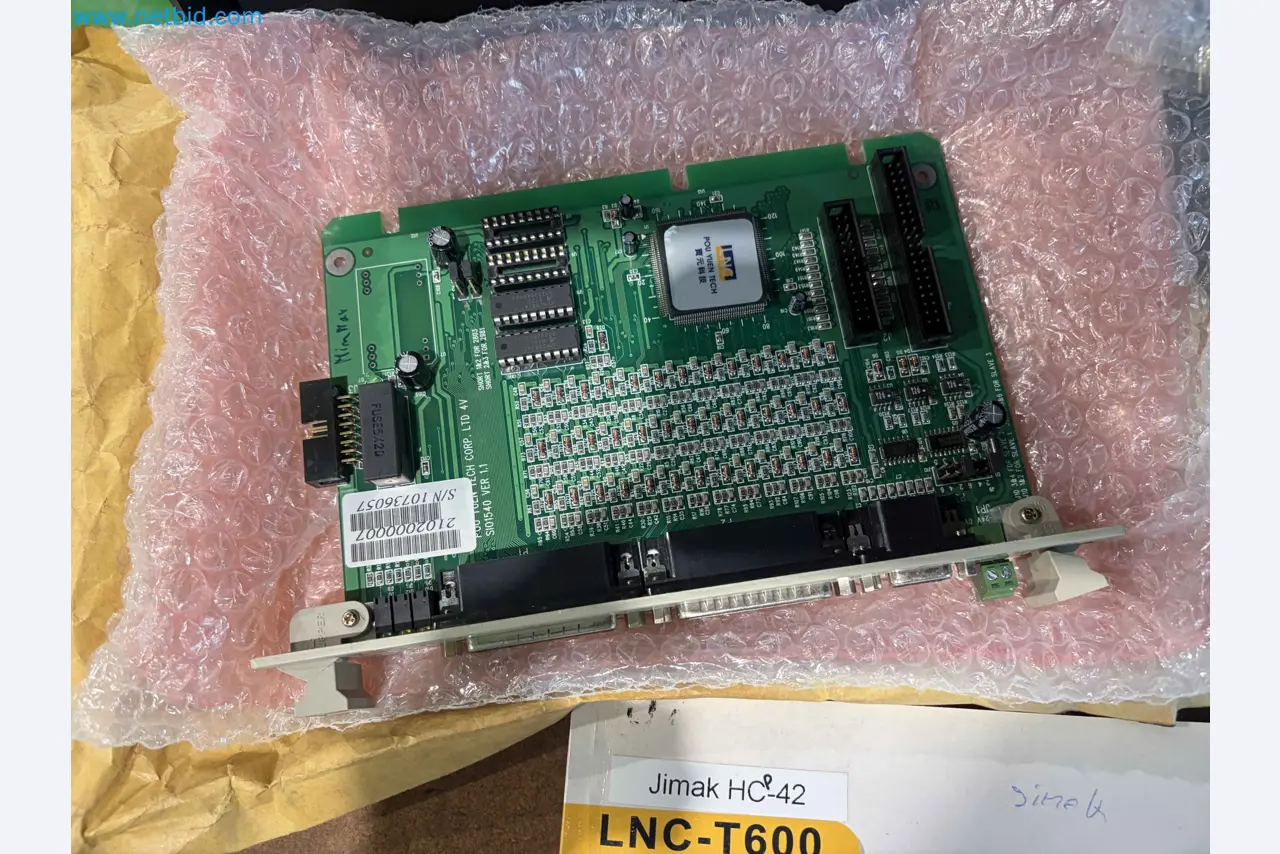

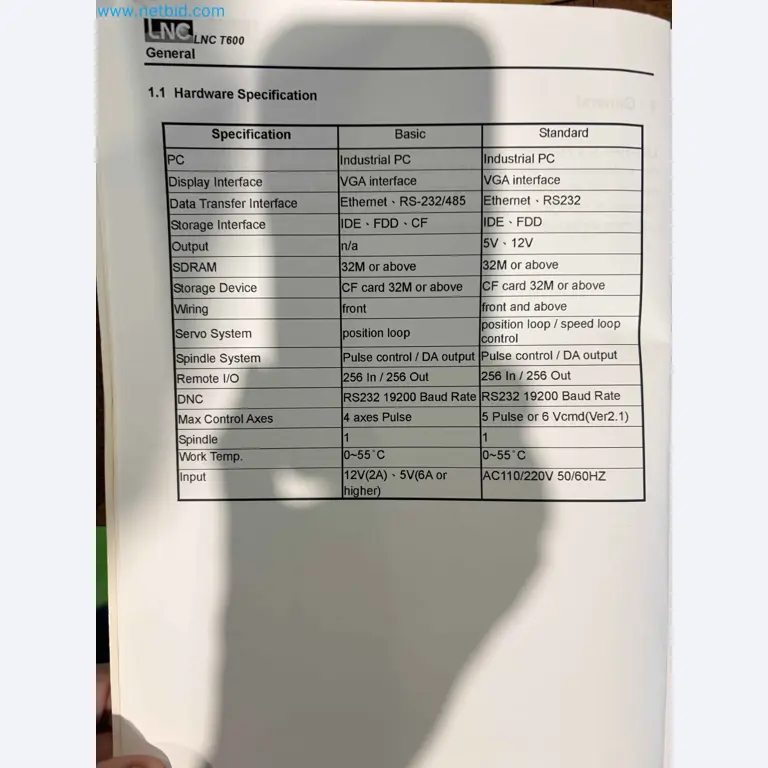

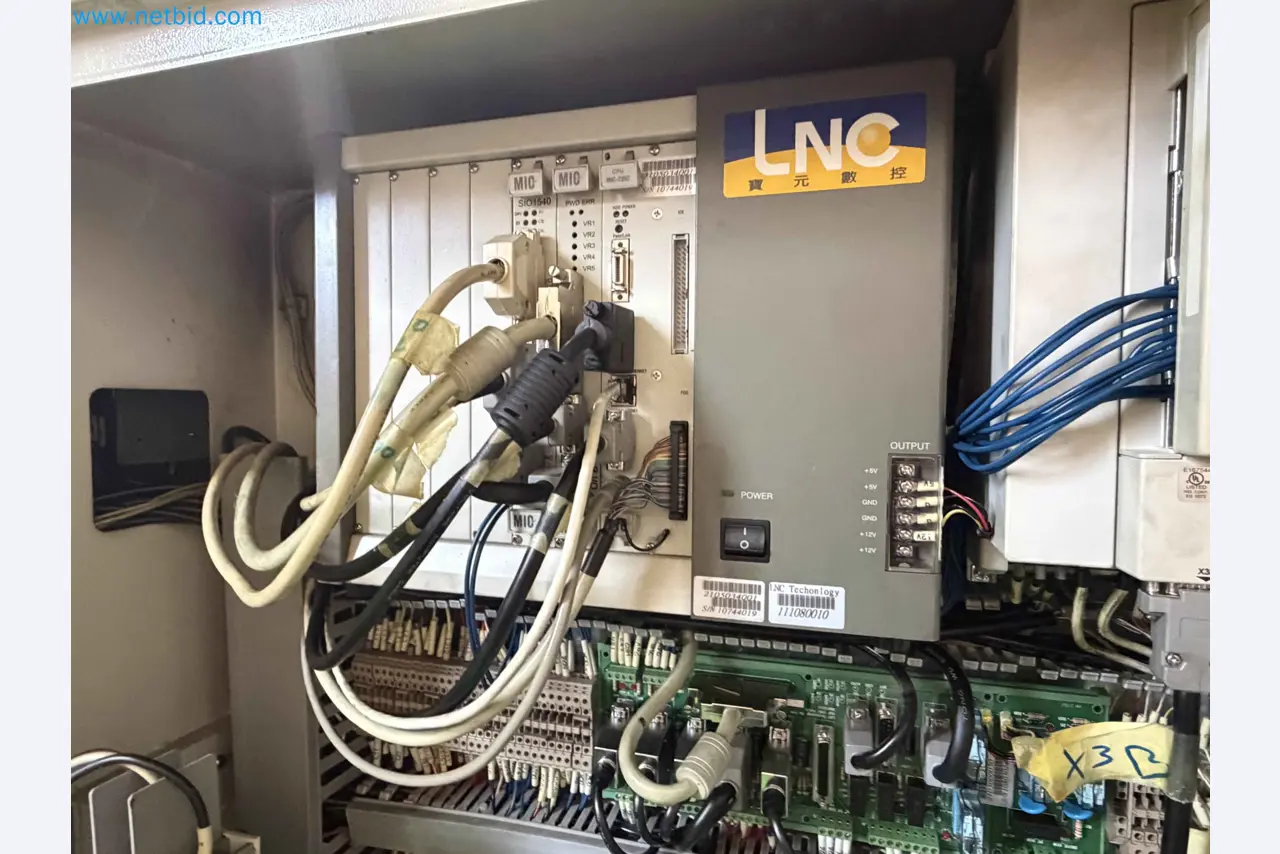

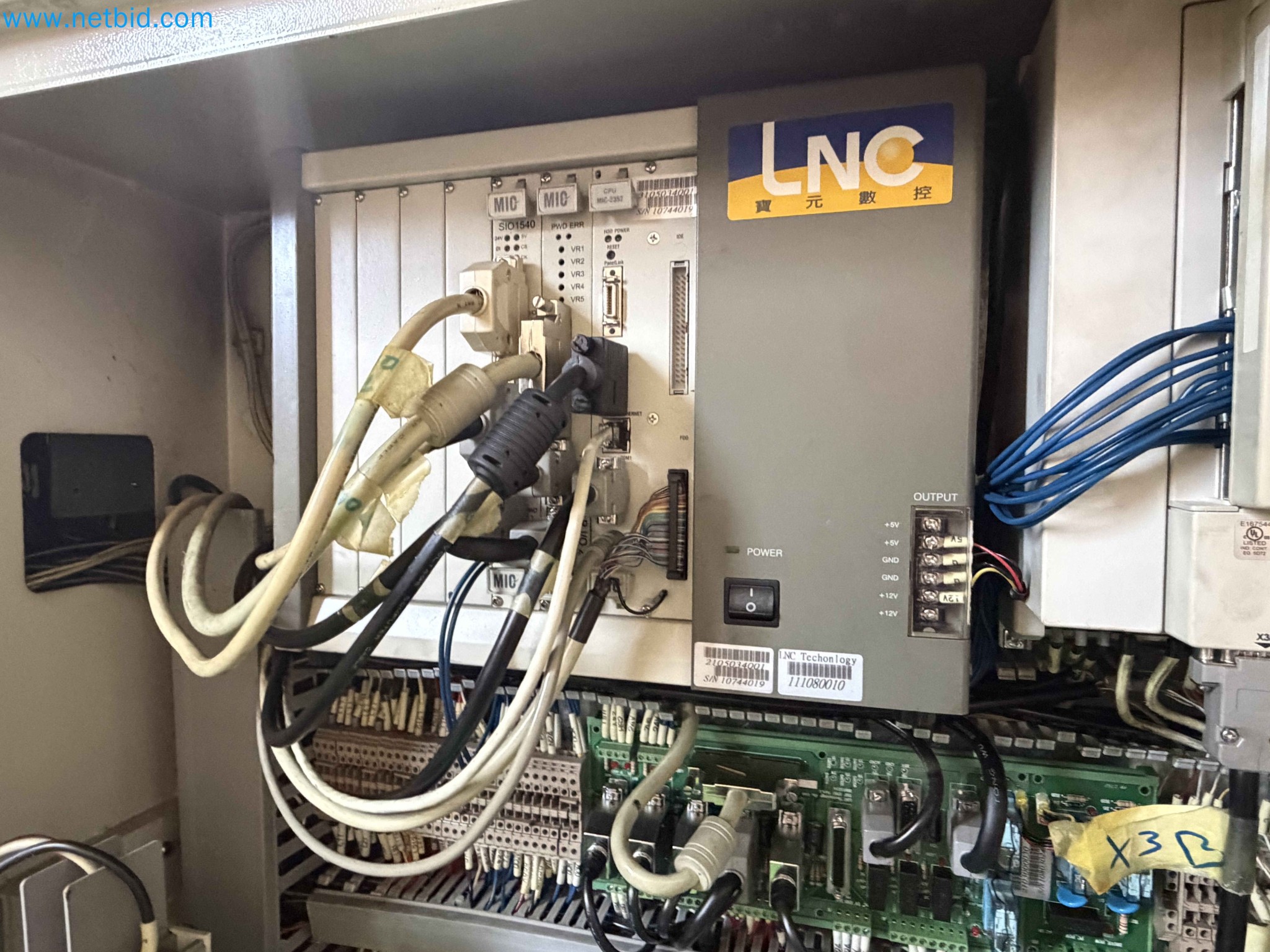

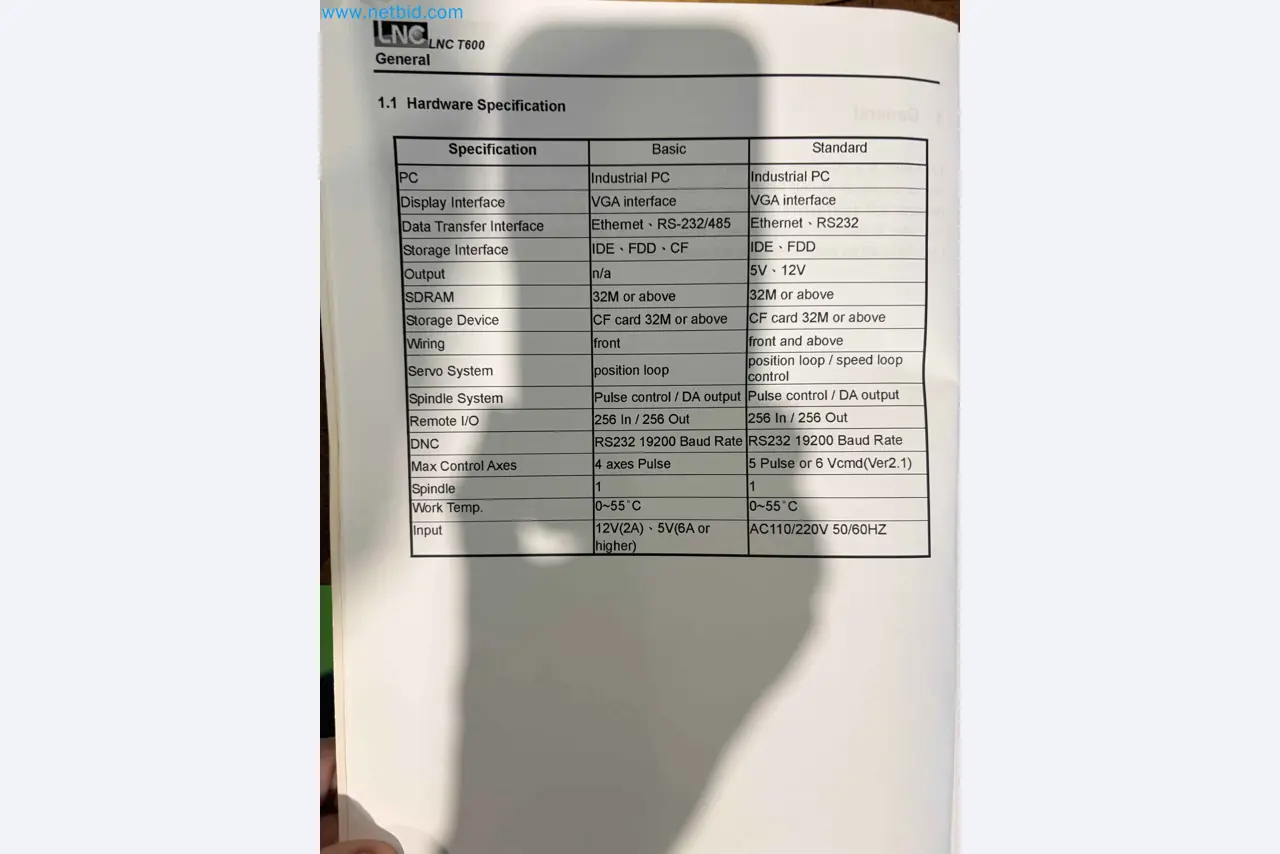

CNC-Hardware-Spezifikationen

• Industrie-PC-basierter Controller
• Display-Schnittstelle: VGA
• Kommunikation:
  • Ethernet
  • RS-232 / RS-485
• Speicher:
  • CF-Karte (=32MB)
• Arbeitsspeicher:
  • =32MB SDRAM

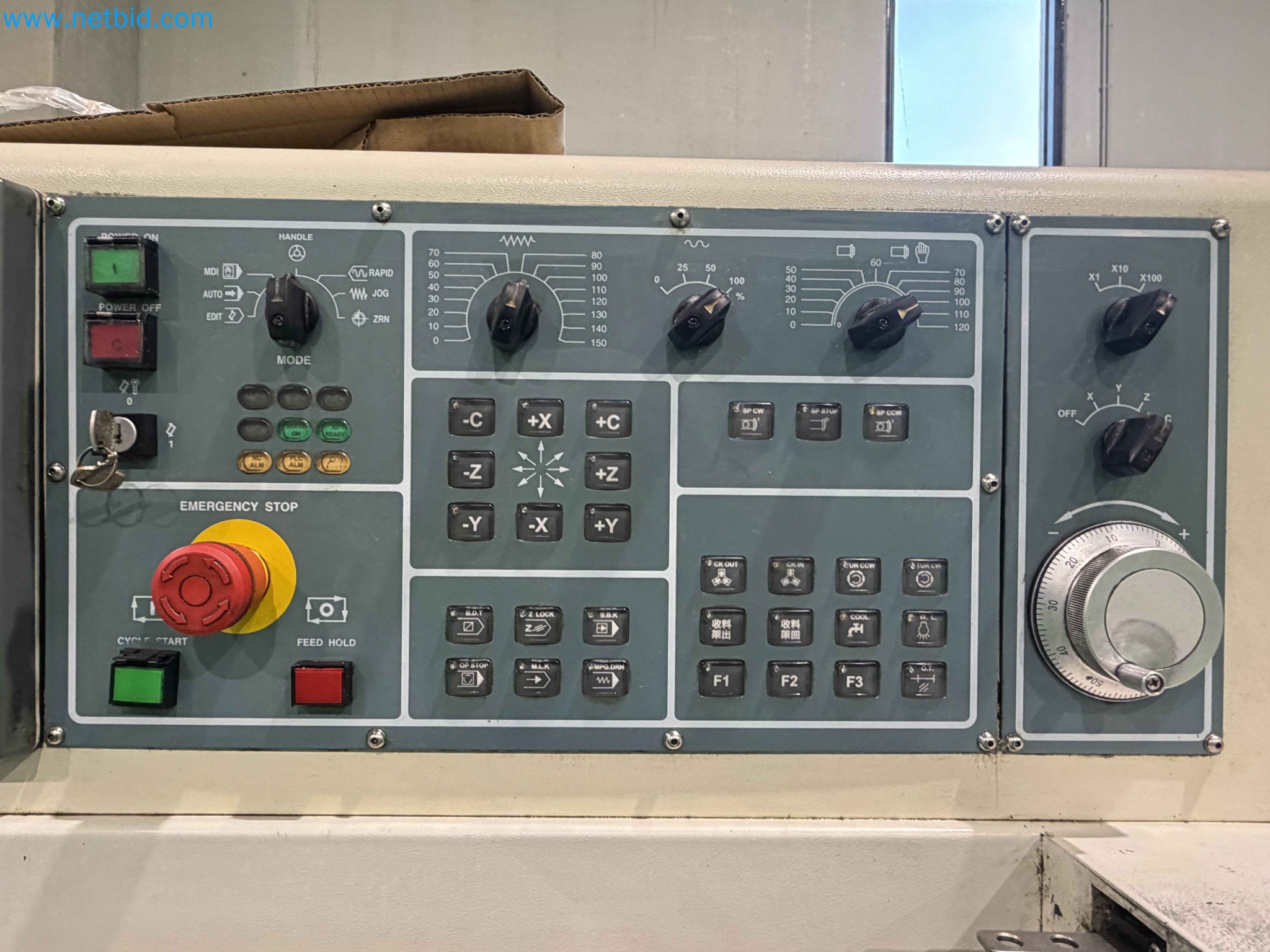

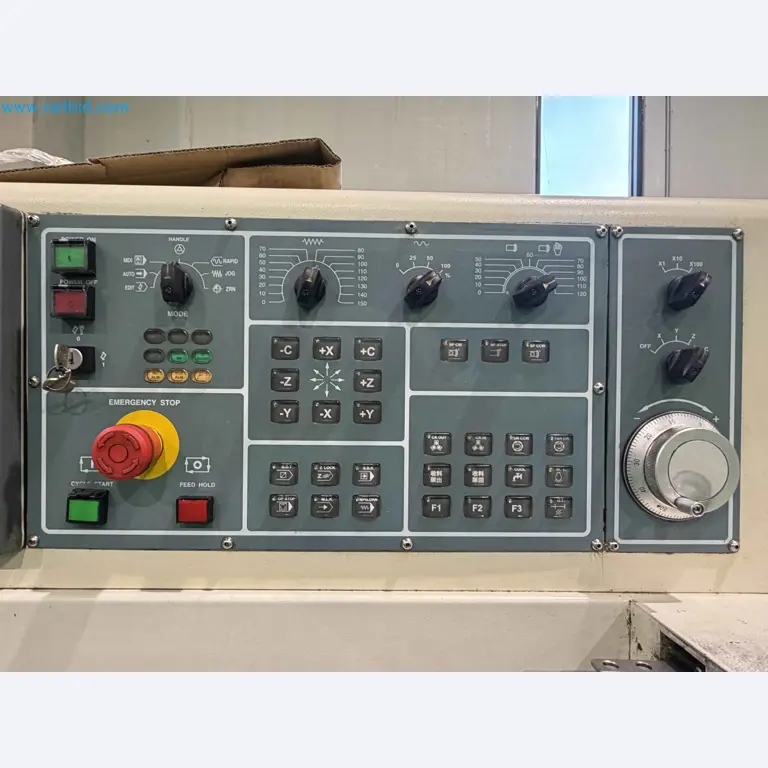

Bedienerschnittstelle

• Handrad (MPG)
• Spindeldrehzahl-Override (0–150%)
• Vorschub-Override
• Achsenauswahl (X / Z)
• Vollständiges CNC-Bedienfeld mit dedizierten Tasten

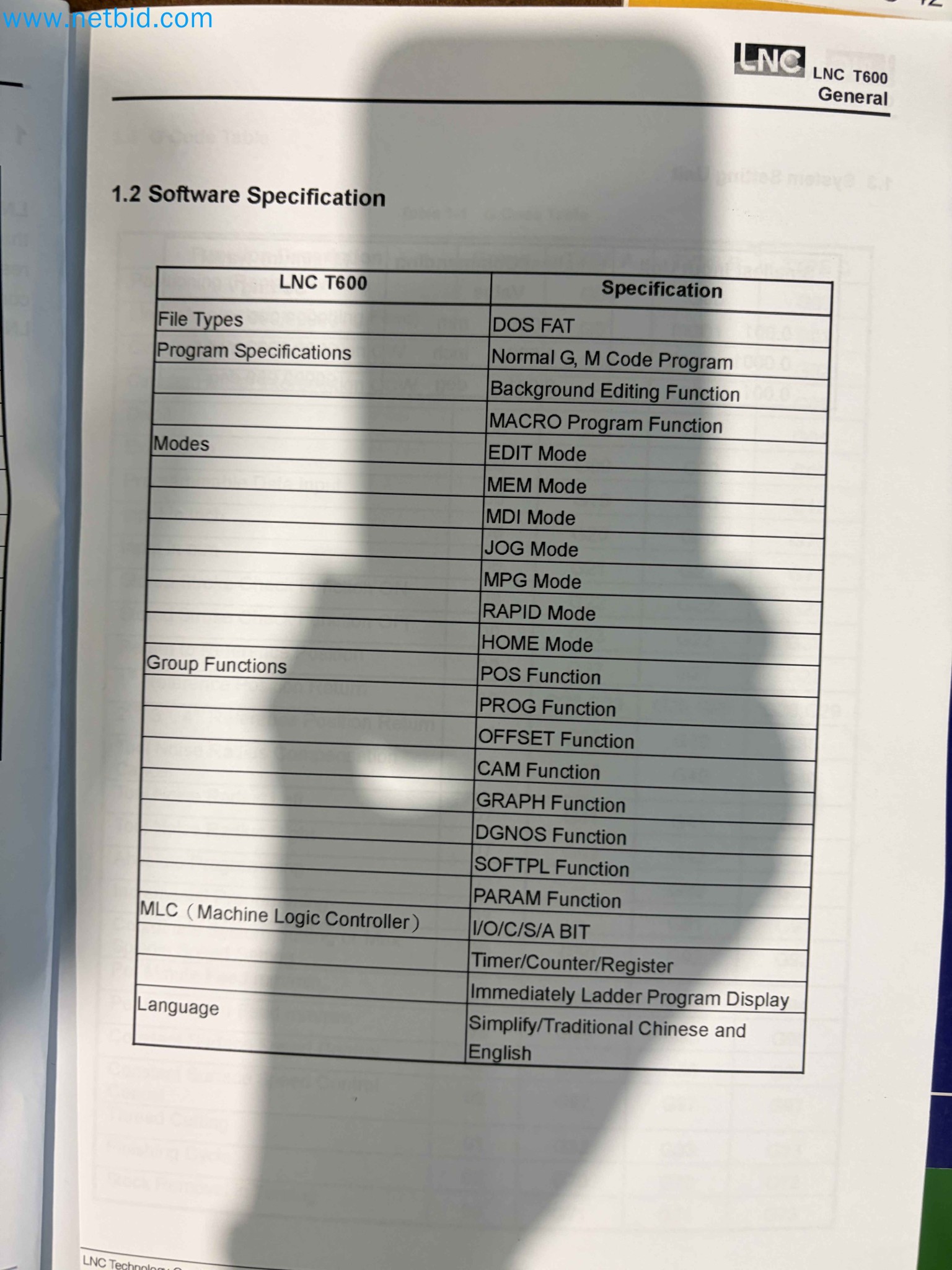

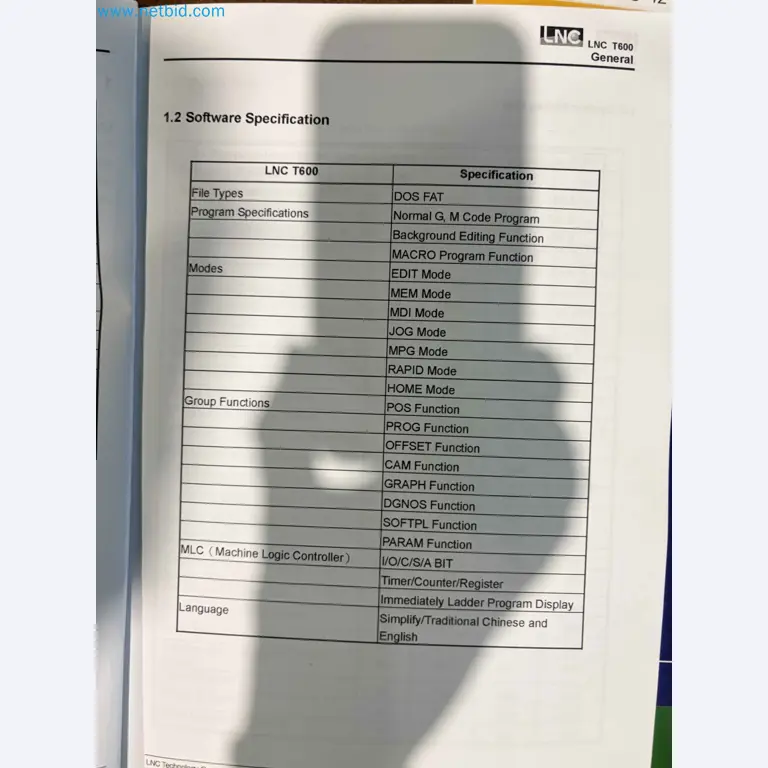

CNC-Softwarefunktionen
Programmierung

• Standard G-Code / M-Code
• Macro-Programmierungsfunktion
• Hintergrundbearbeitung

Betriebsarten

• EDIT
• MEM (Automatik)
• MDI
• JOG
• MPG (Handrad)
• RAPID
• HOME (Nullrückkehr)

Funktionen

• Position (POS)
• Programmierung (PROG)
• Offset-Verwaltung
• Grafische Simulation
• Diagnose
• Parameterkonfiguration

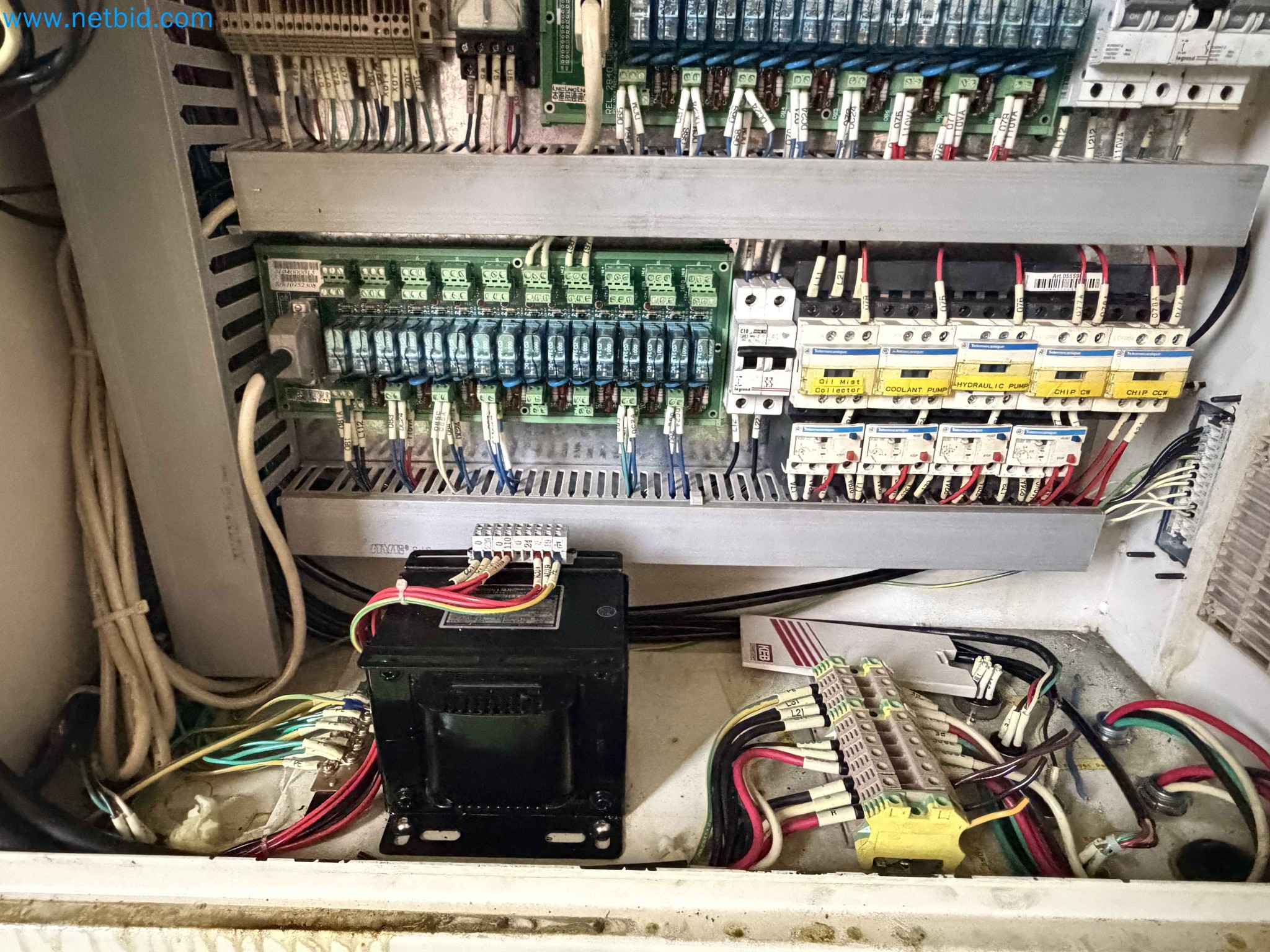

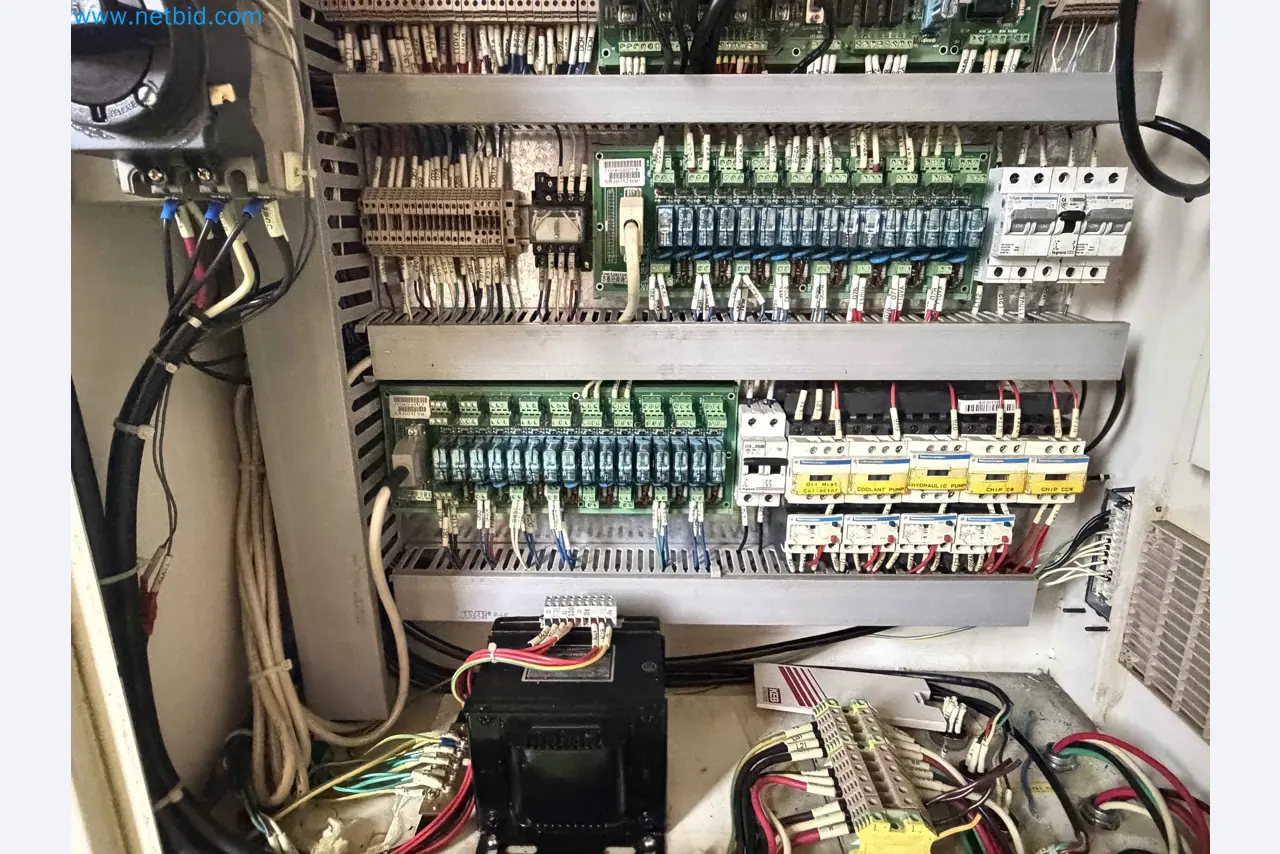

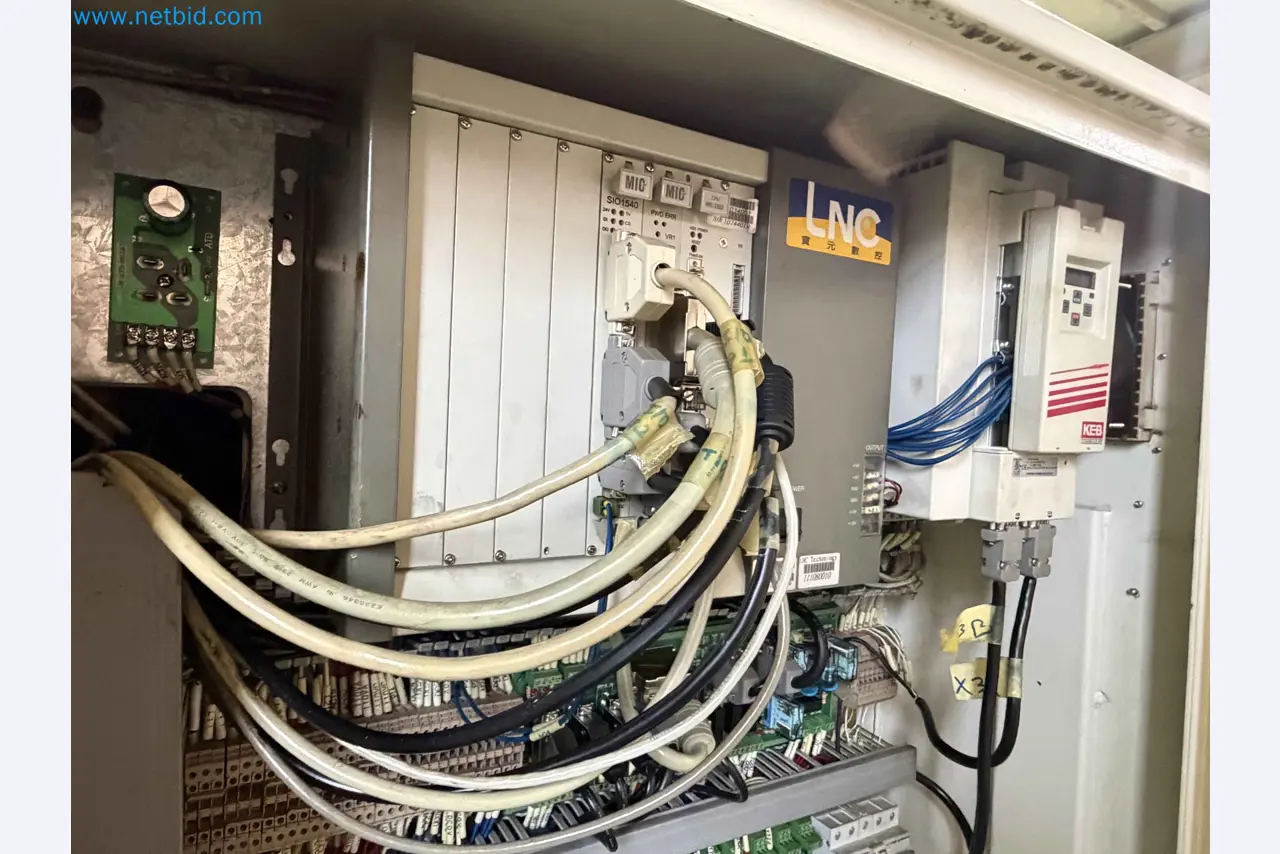

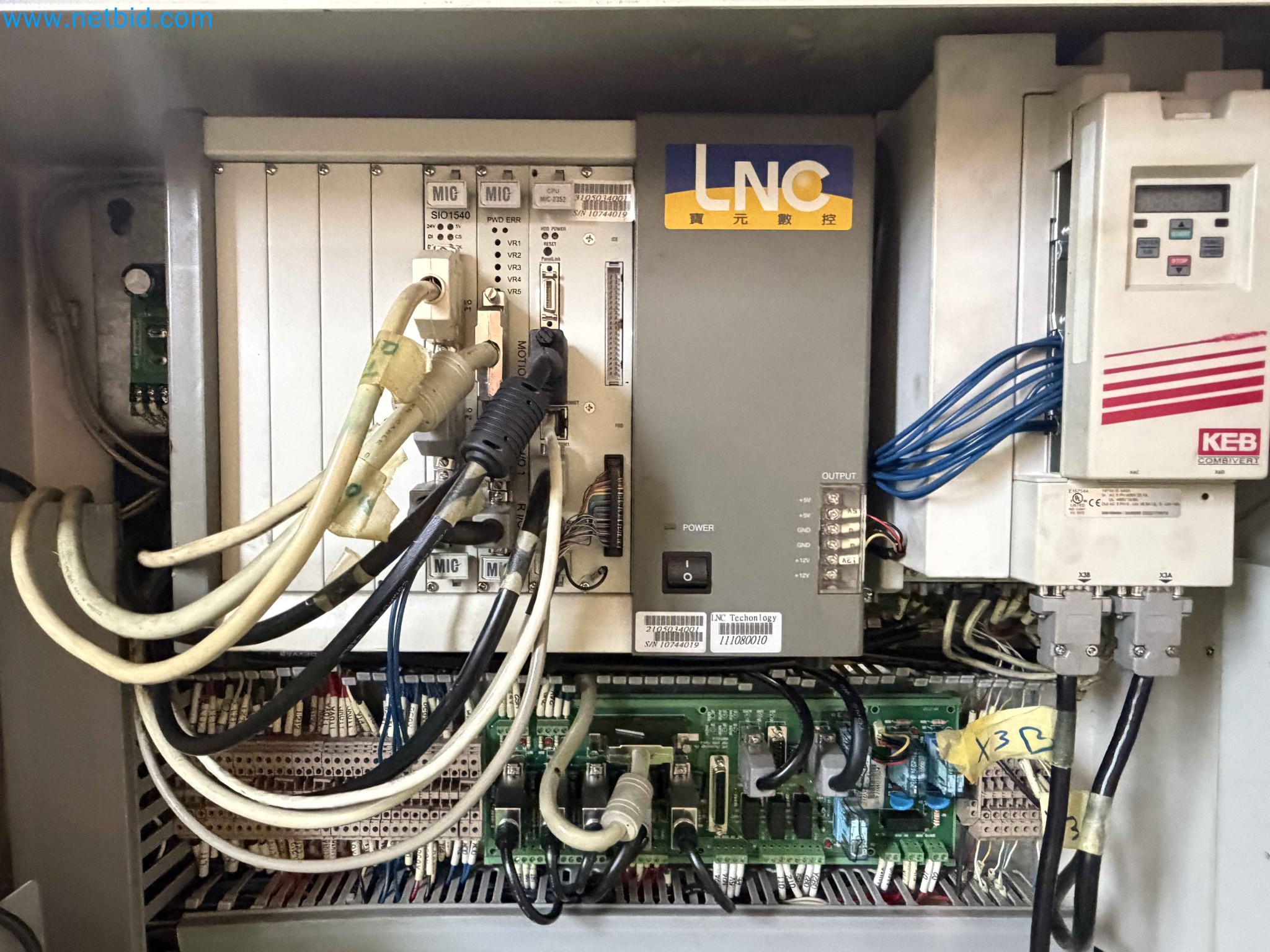

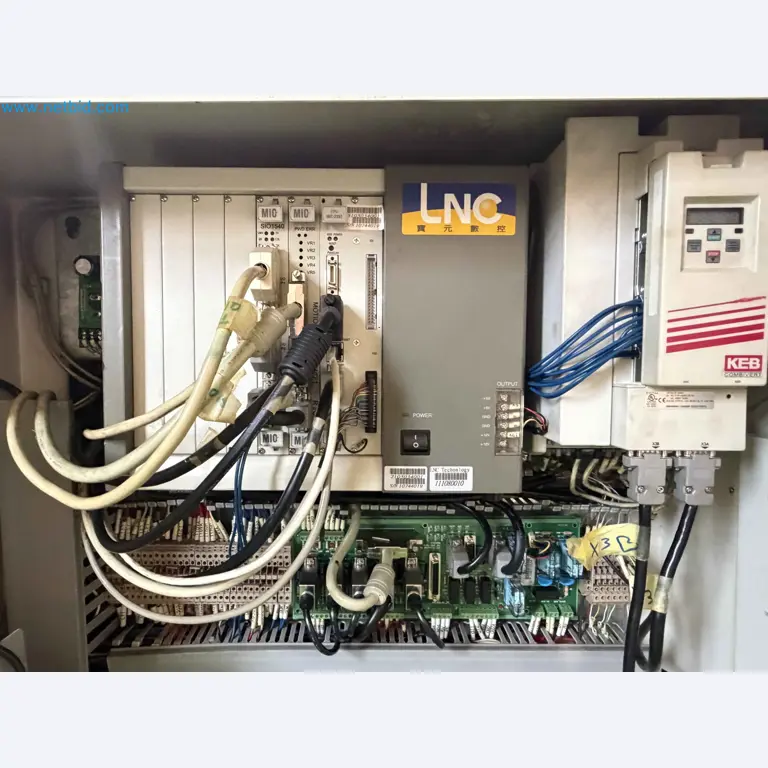

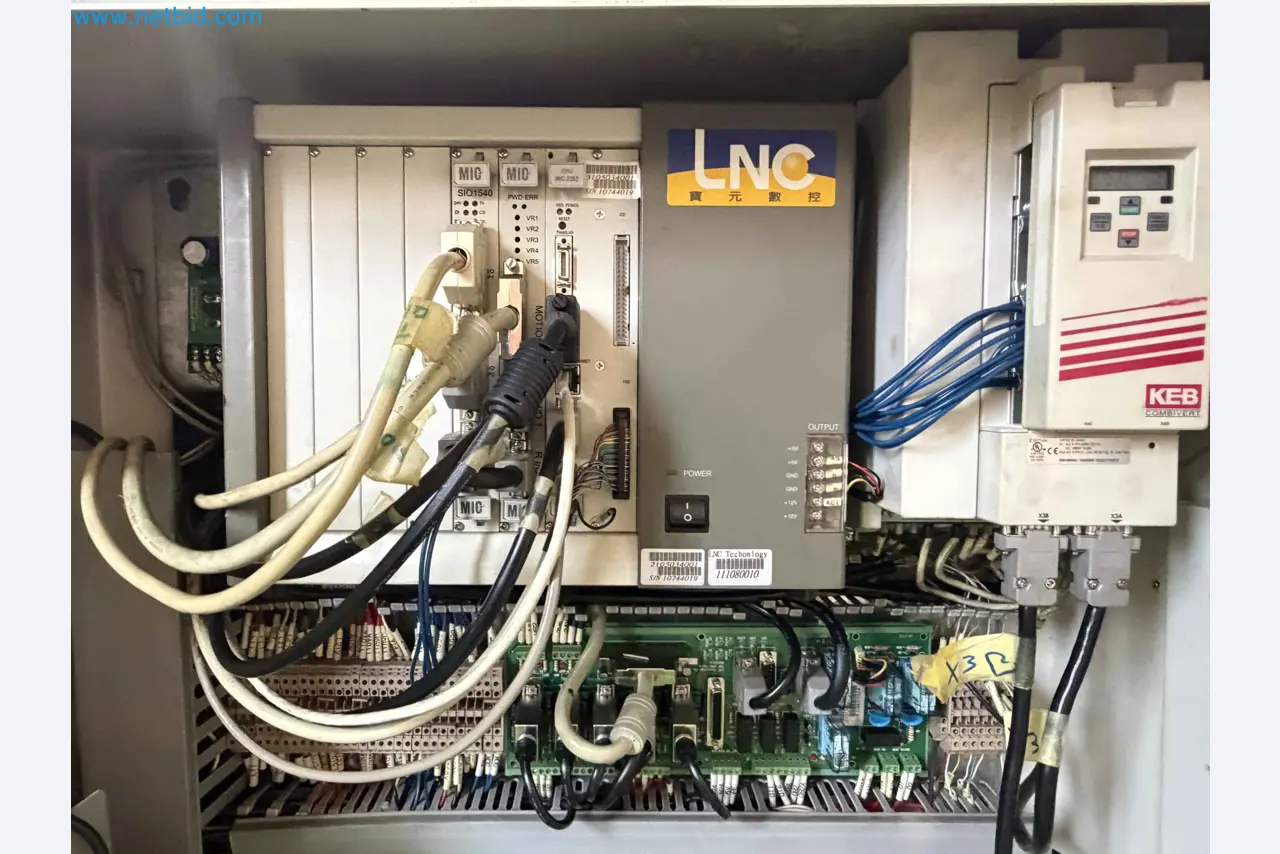

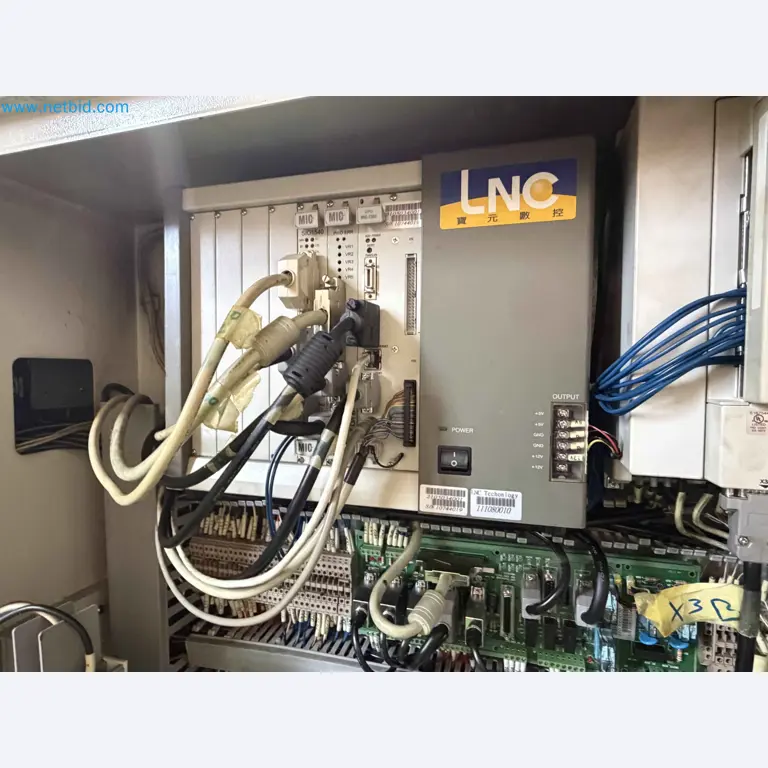

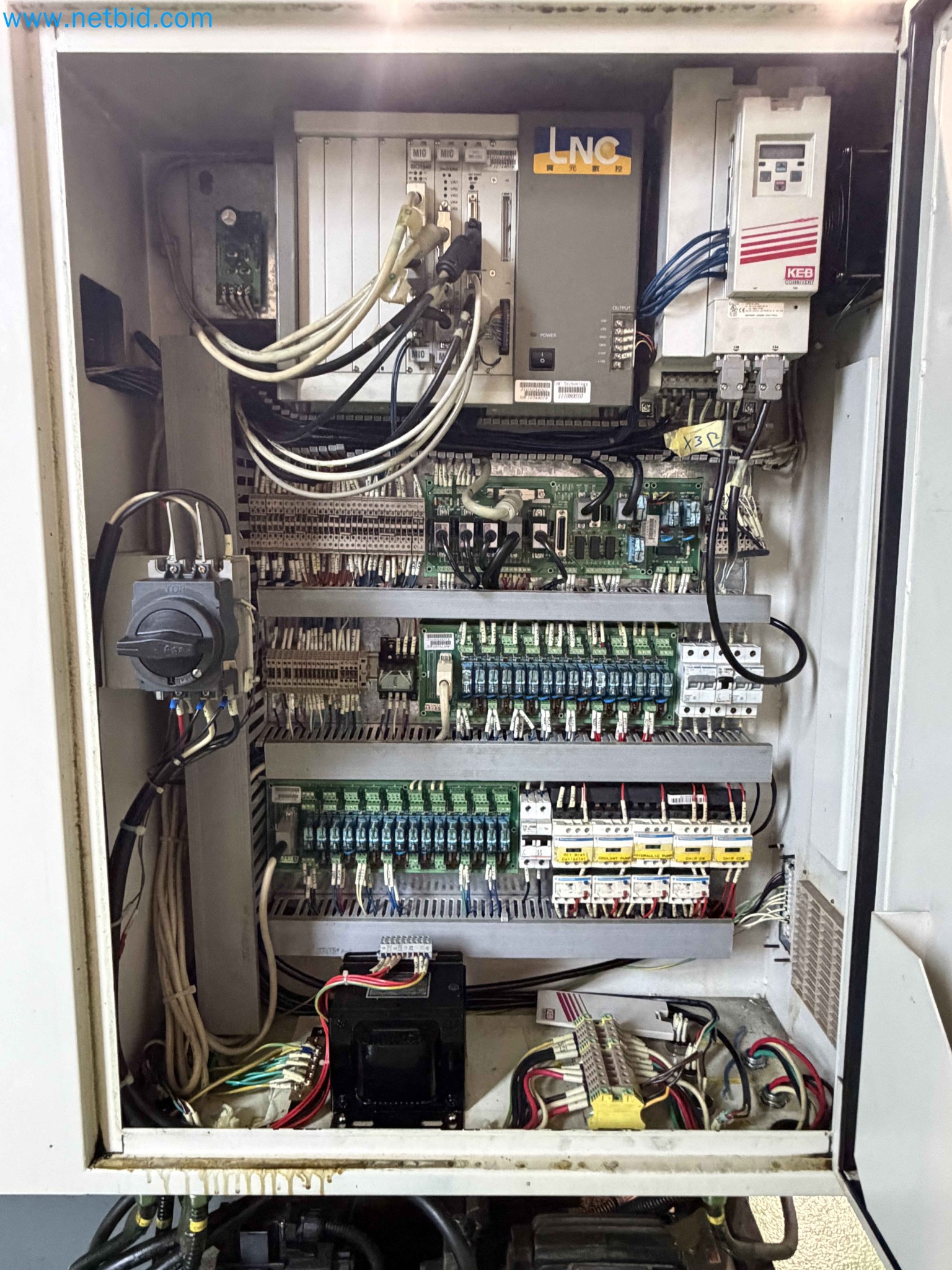

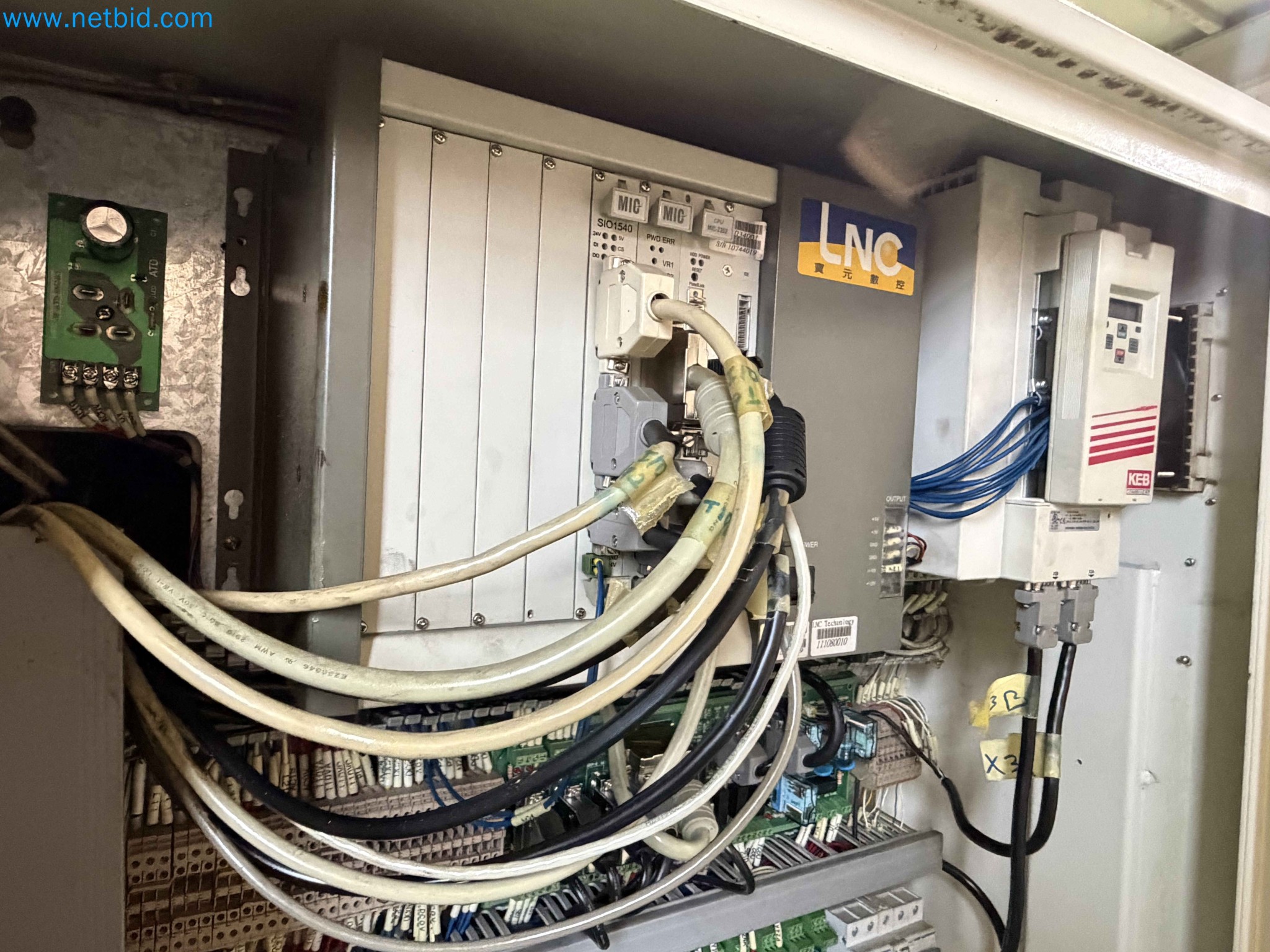

Elektrisches System

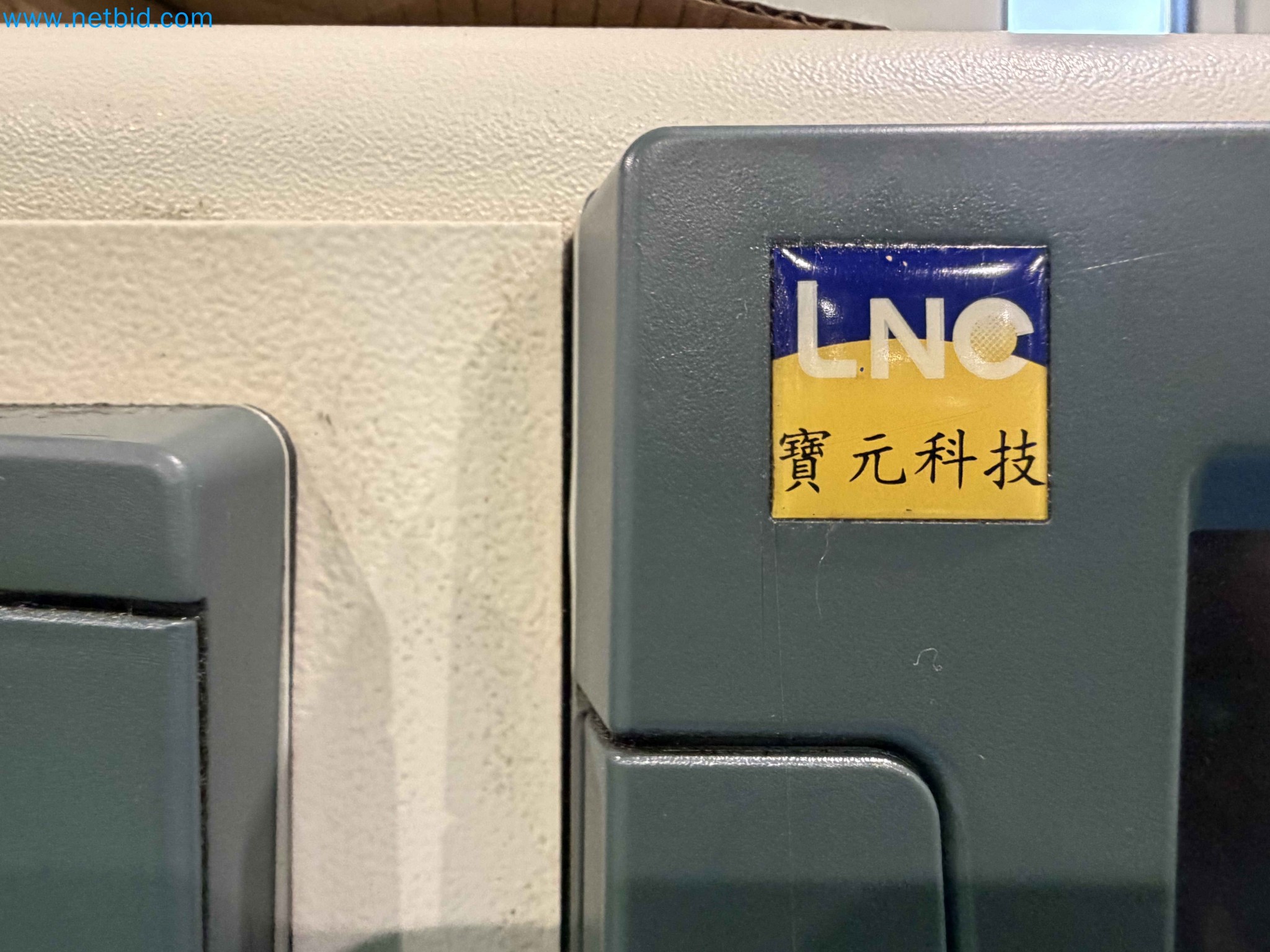

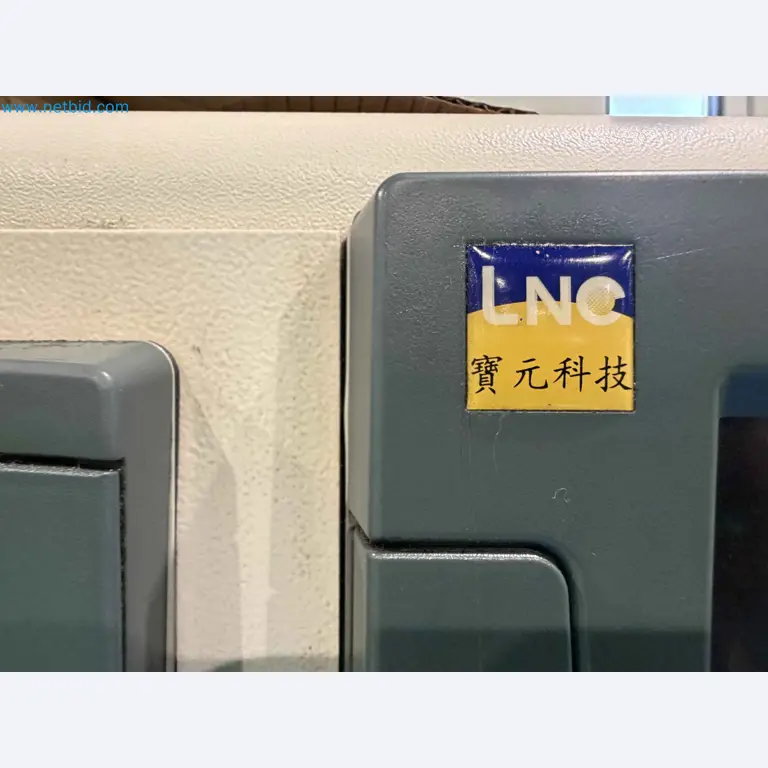

• Modulares LNC-CNC-System
• Spindelantrieb:
  • KEB Combivert Frequenzumrichter (Deutschland)

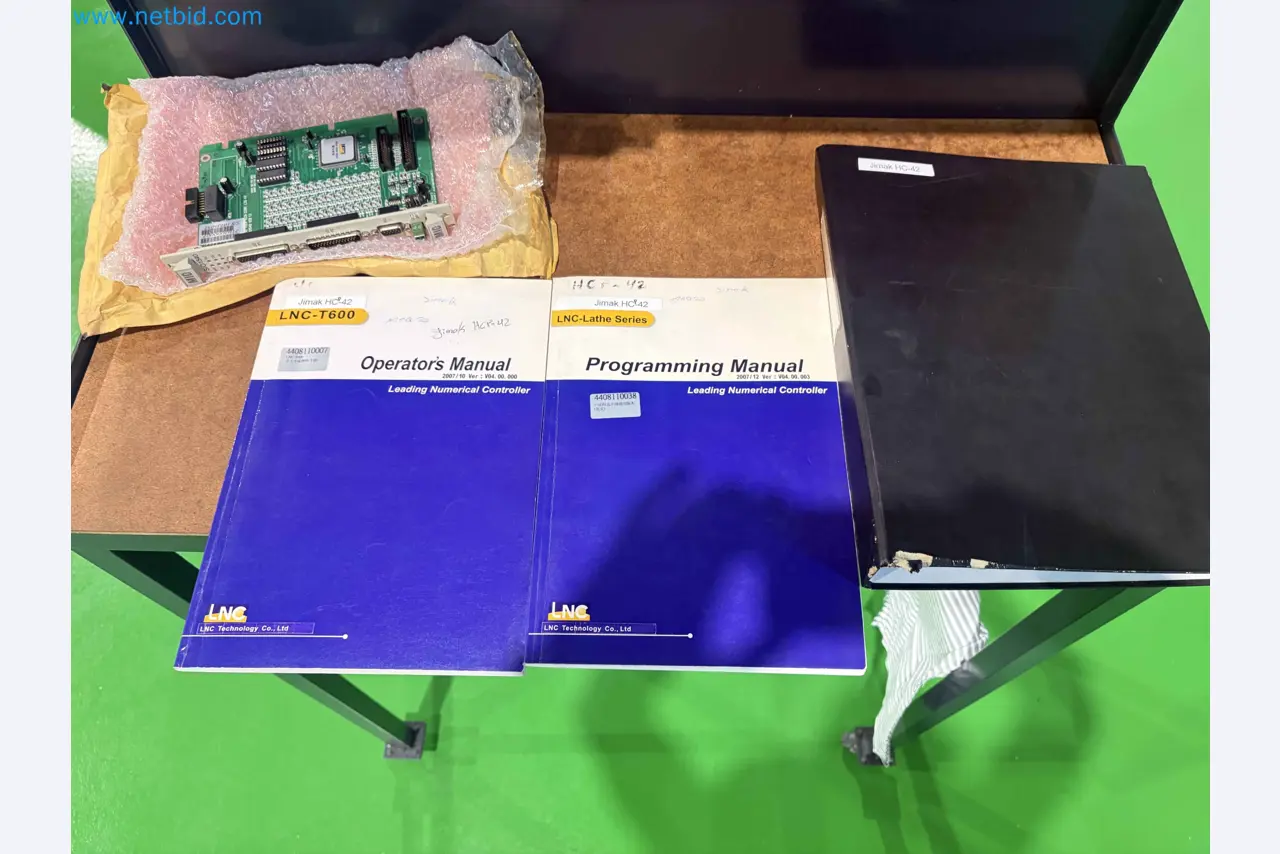

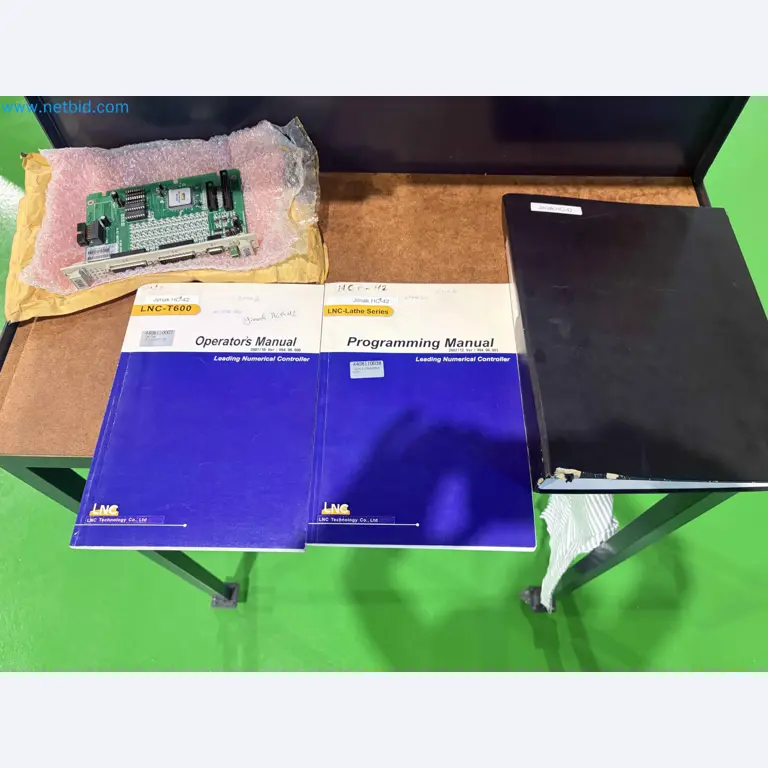

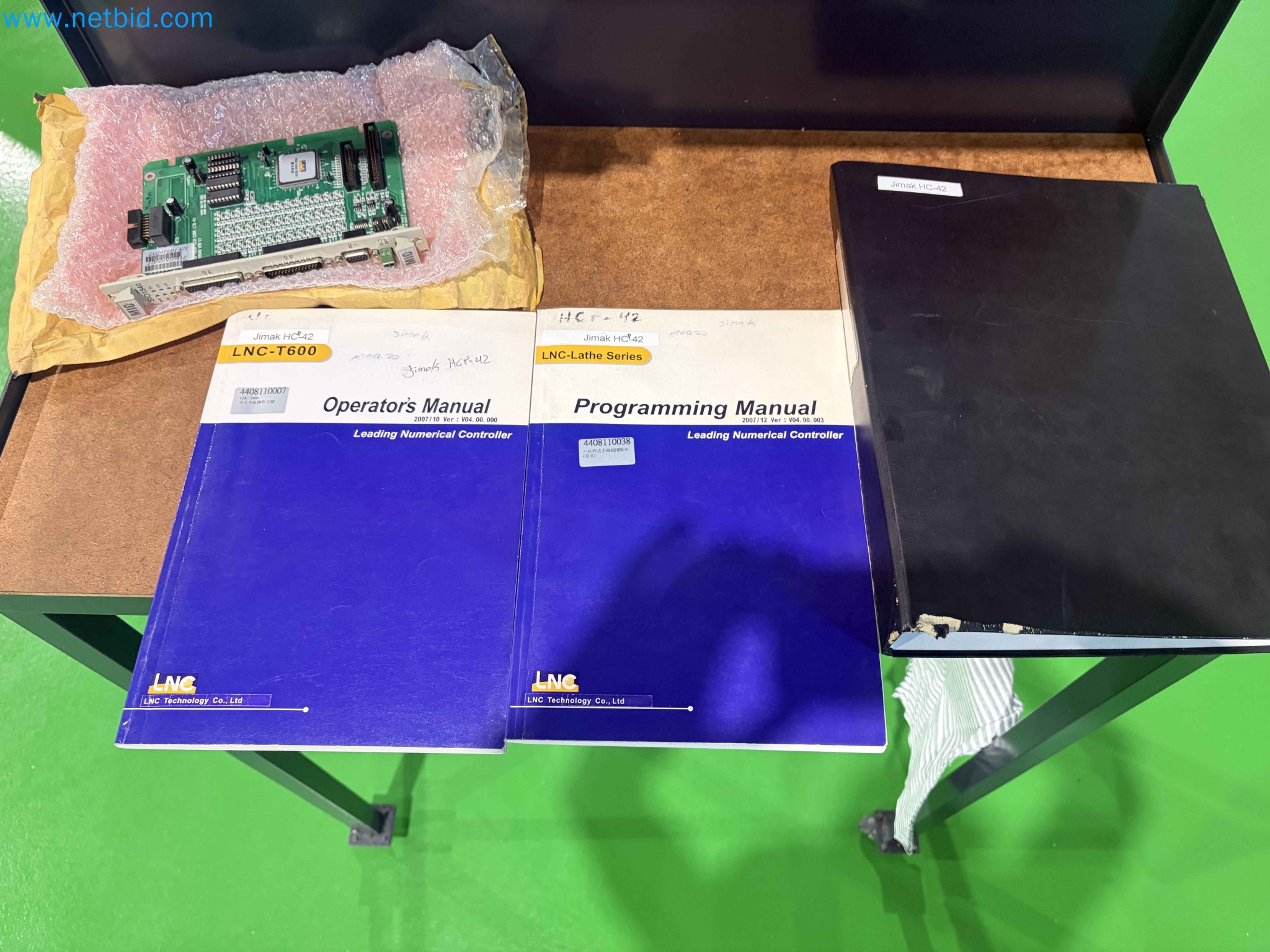

Enthalten

• Bedienhandbuch (LNC T600)

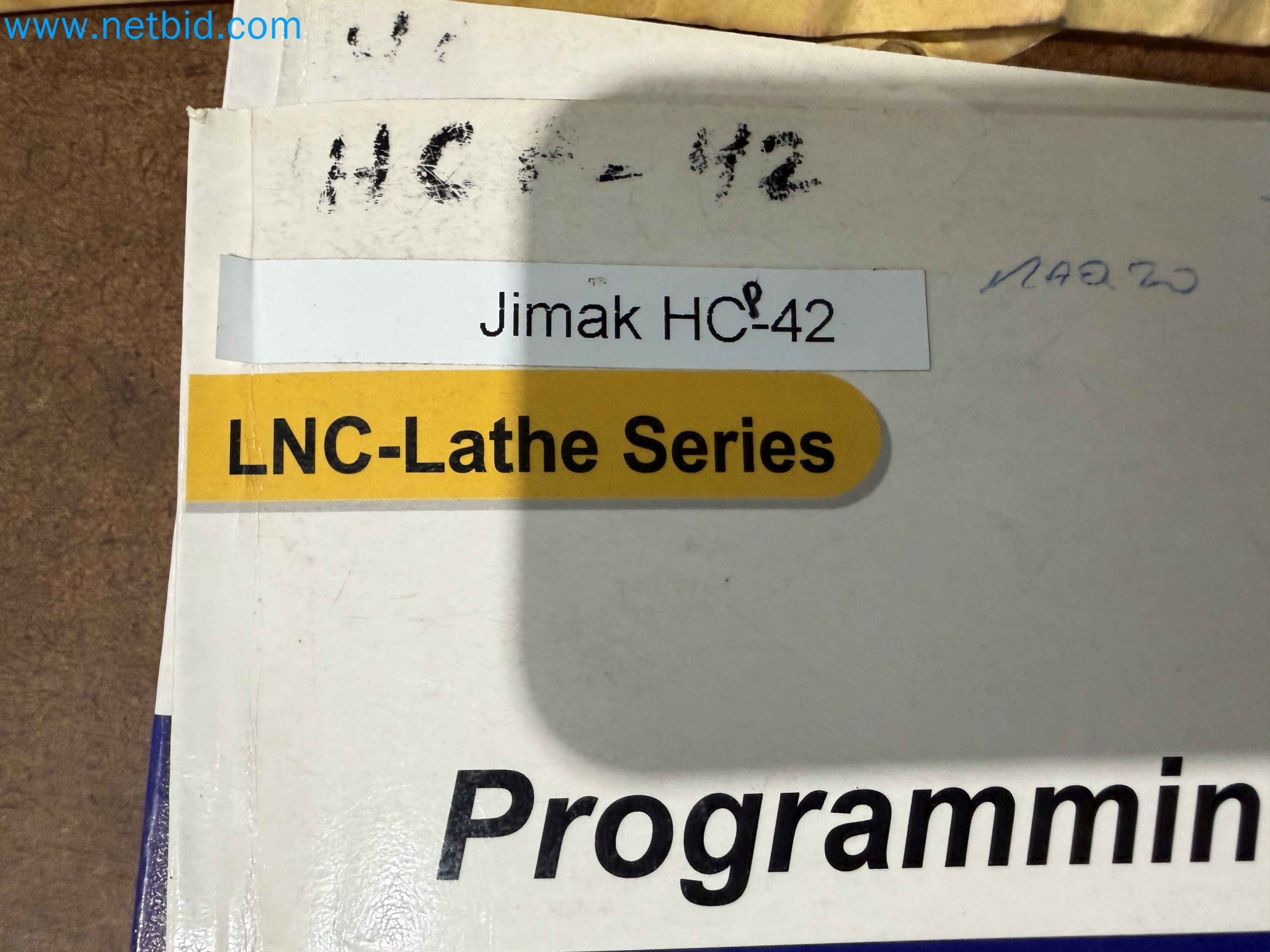

• Programmierhandbuch (LNC Lathe Serie)

Abmessungen ca.: 1800 mm x 1300 mm x 1700 mm
Gewicht ca.: 3000 kg

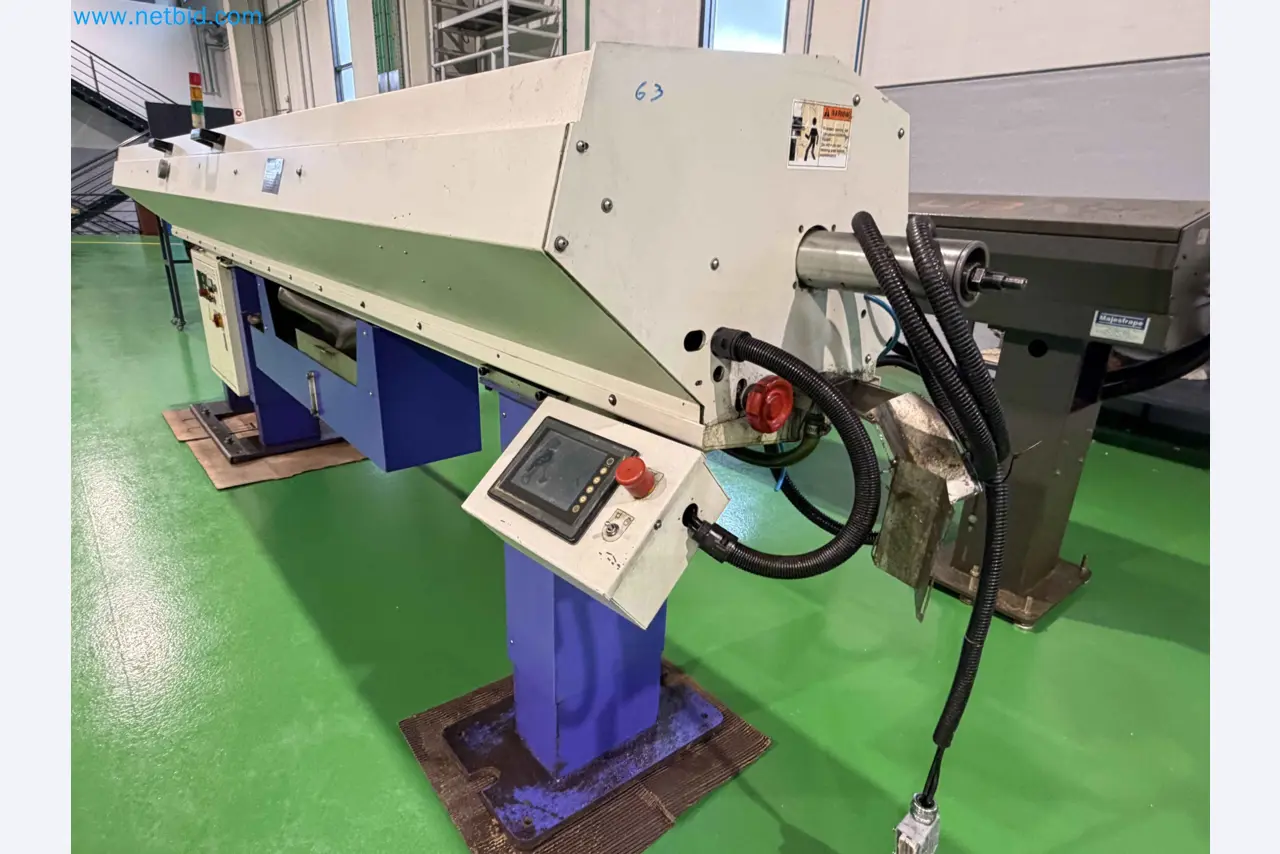

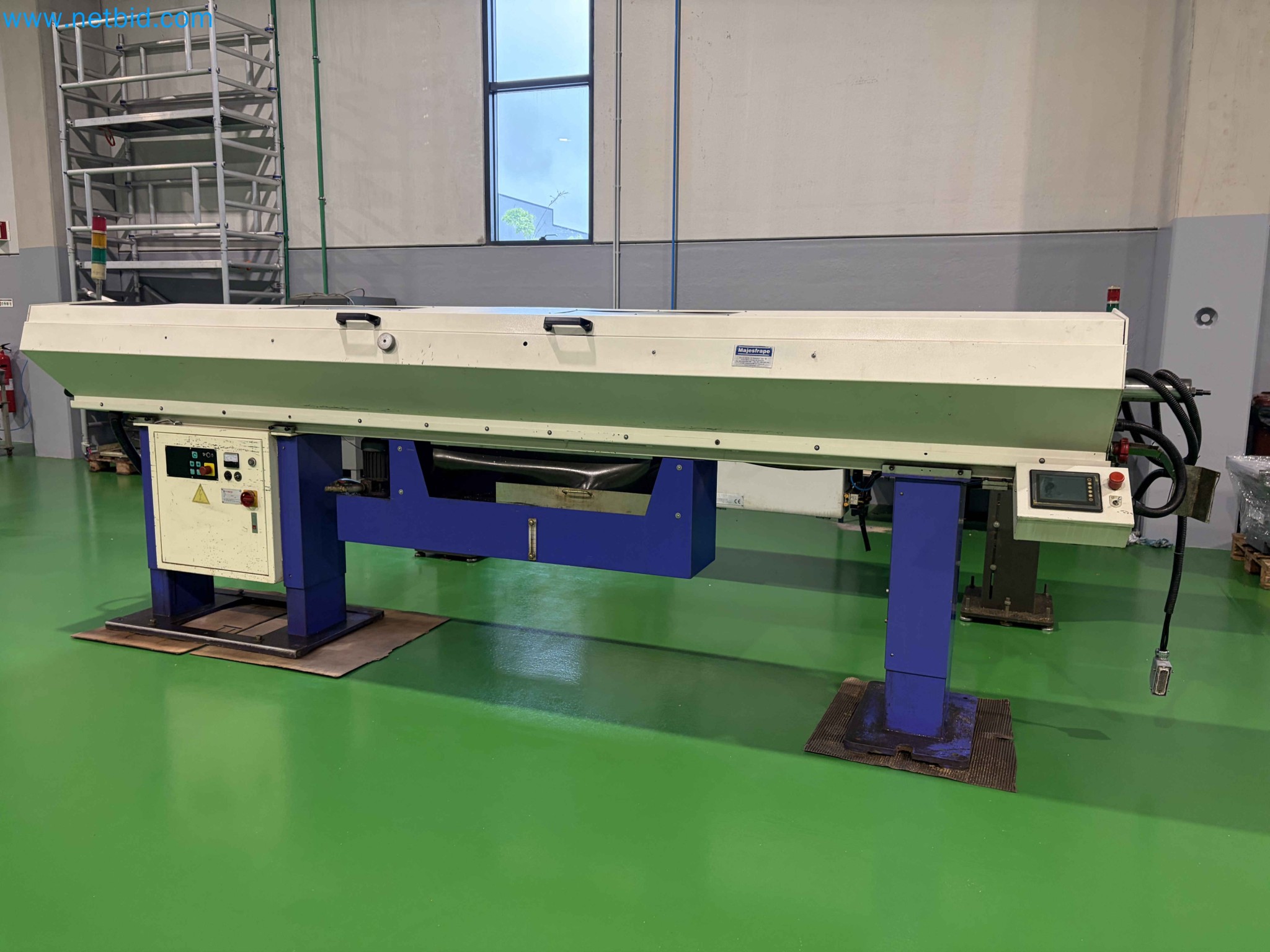

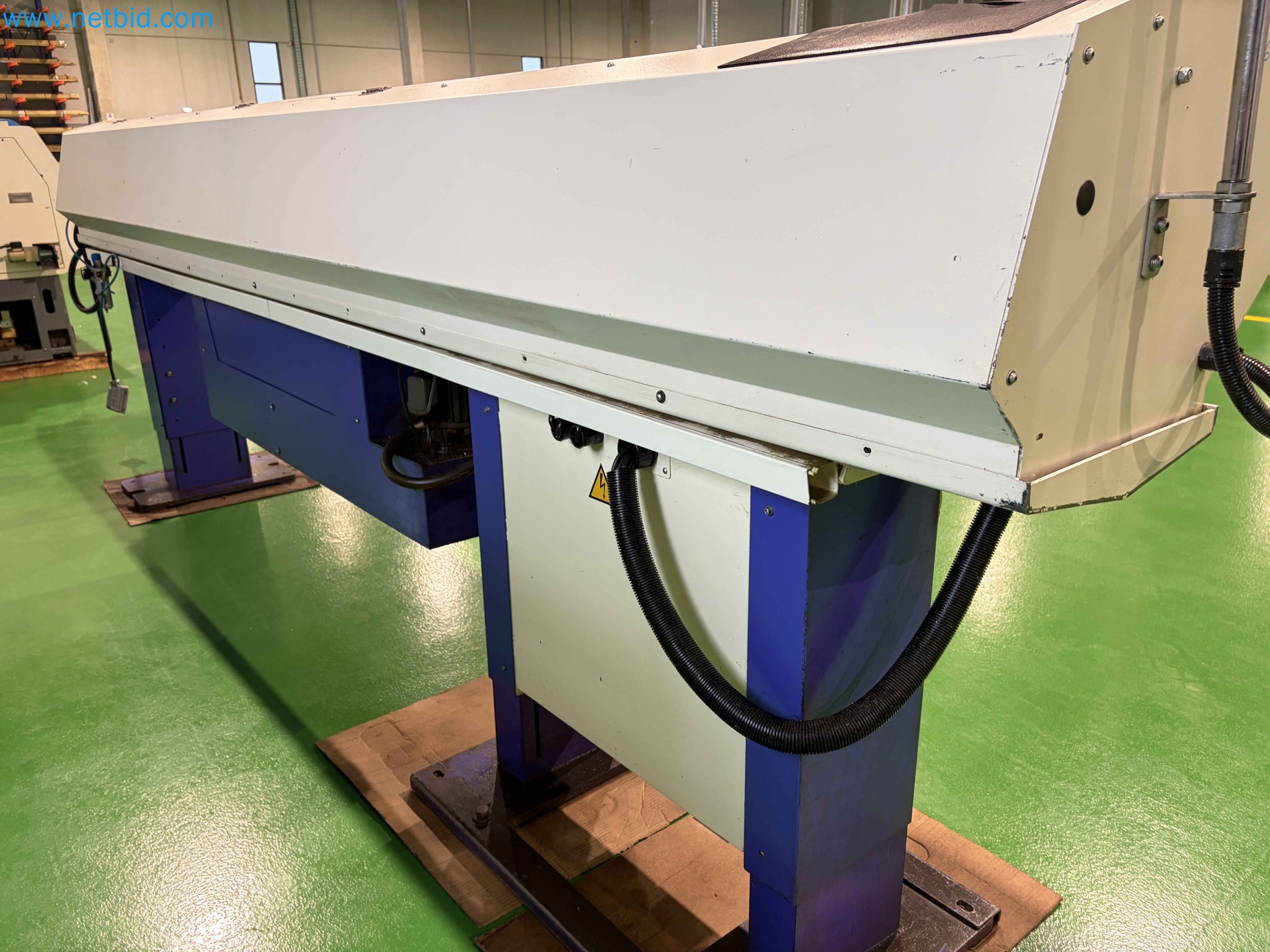

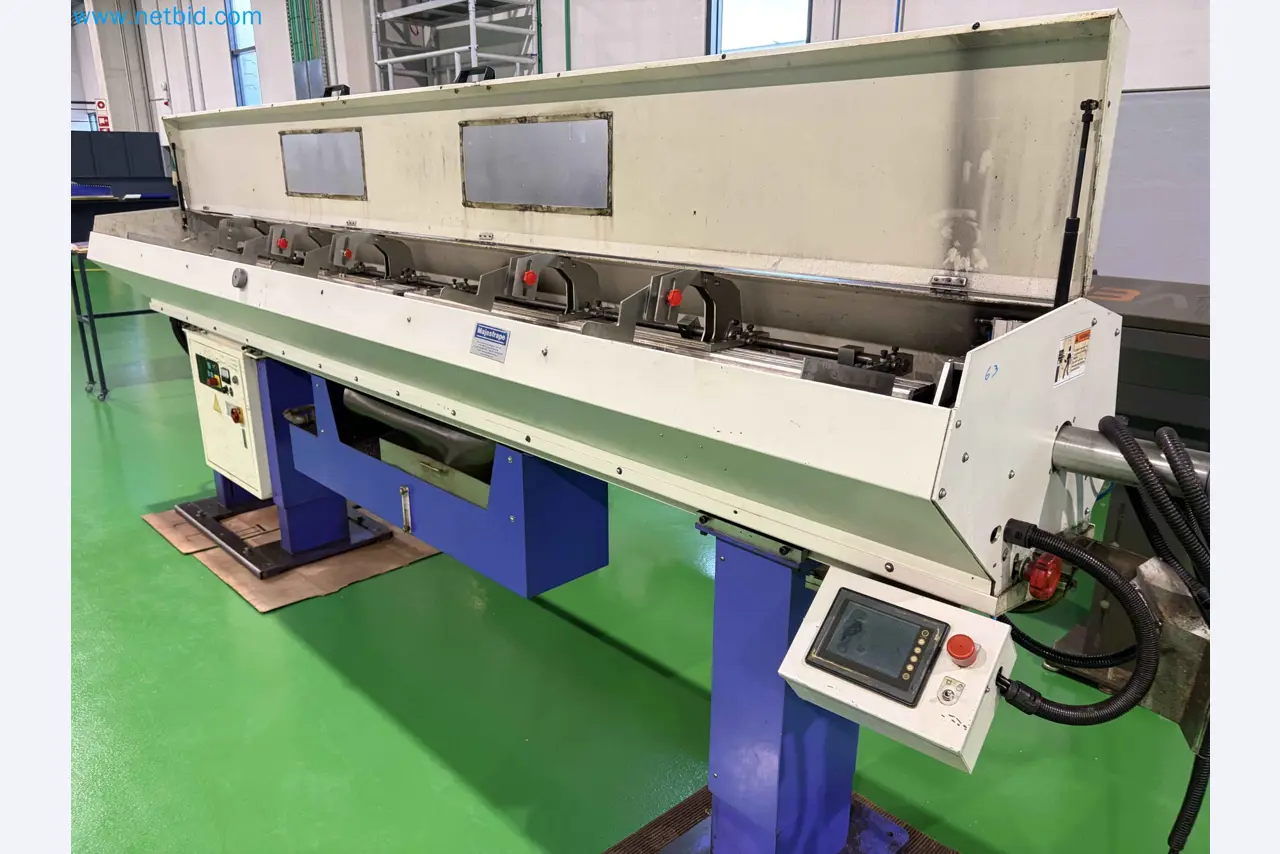

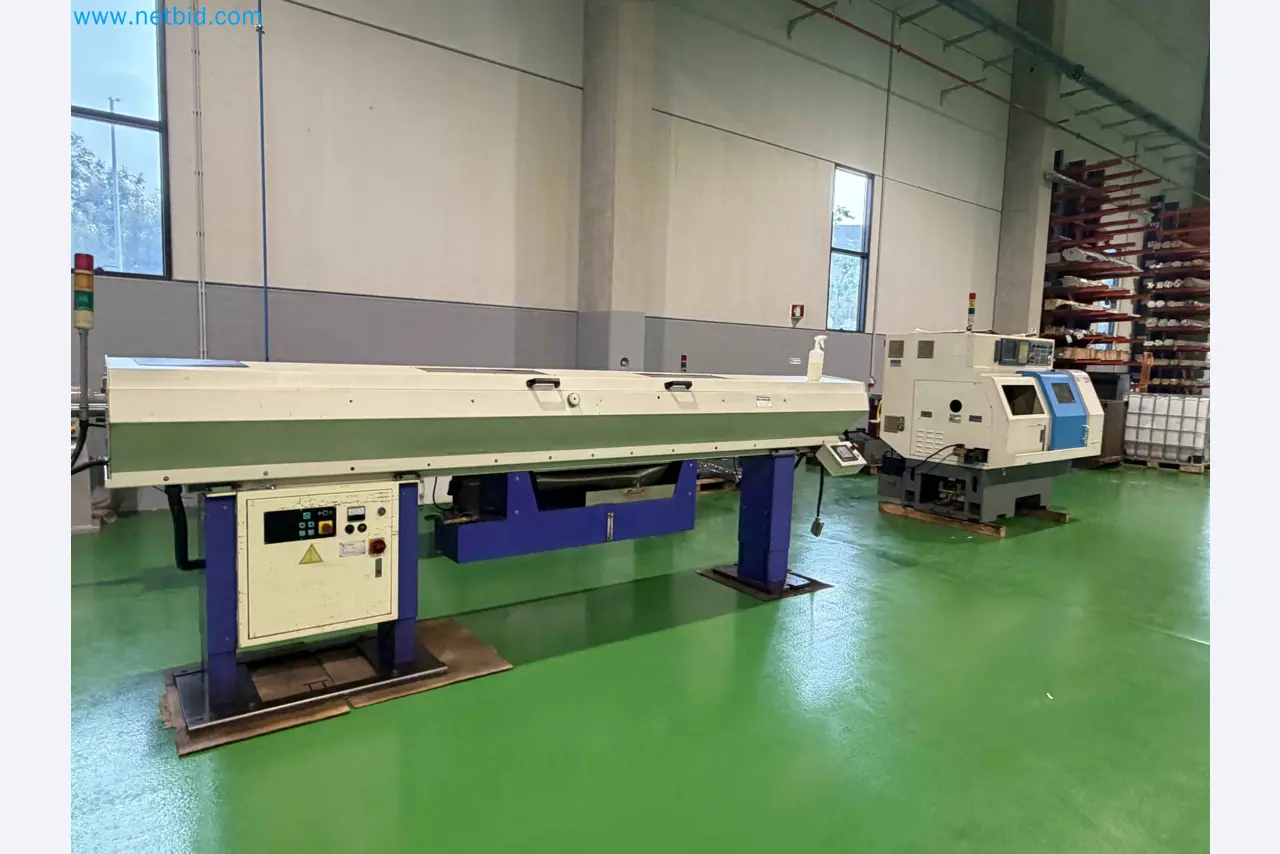

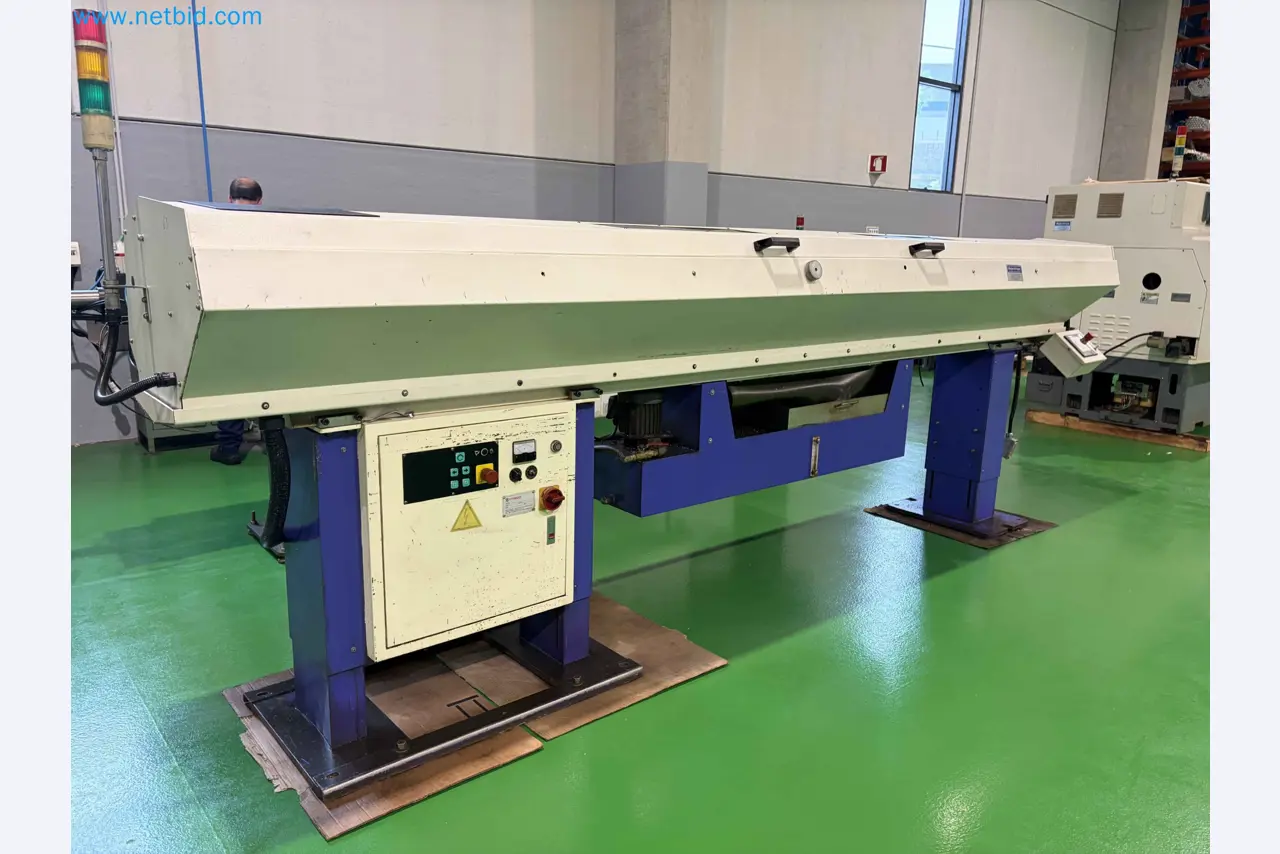

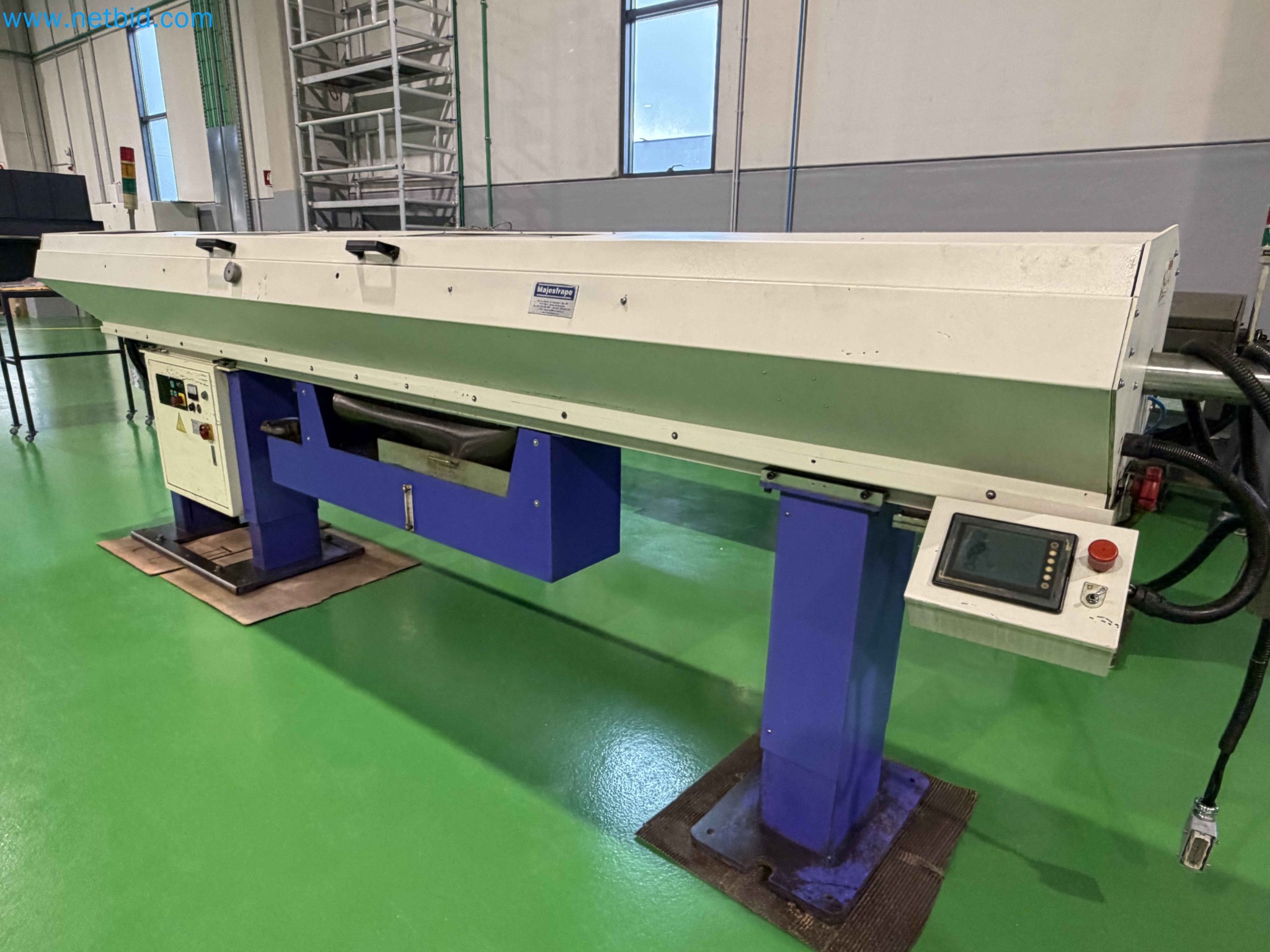

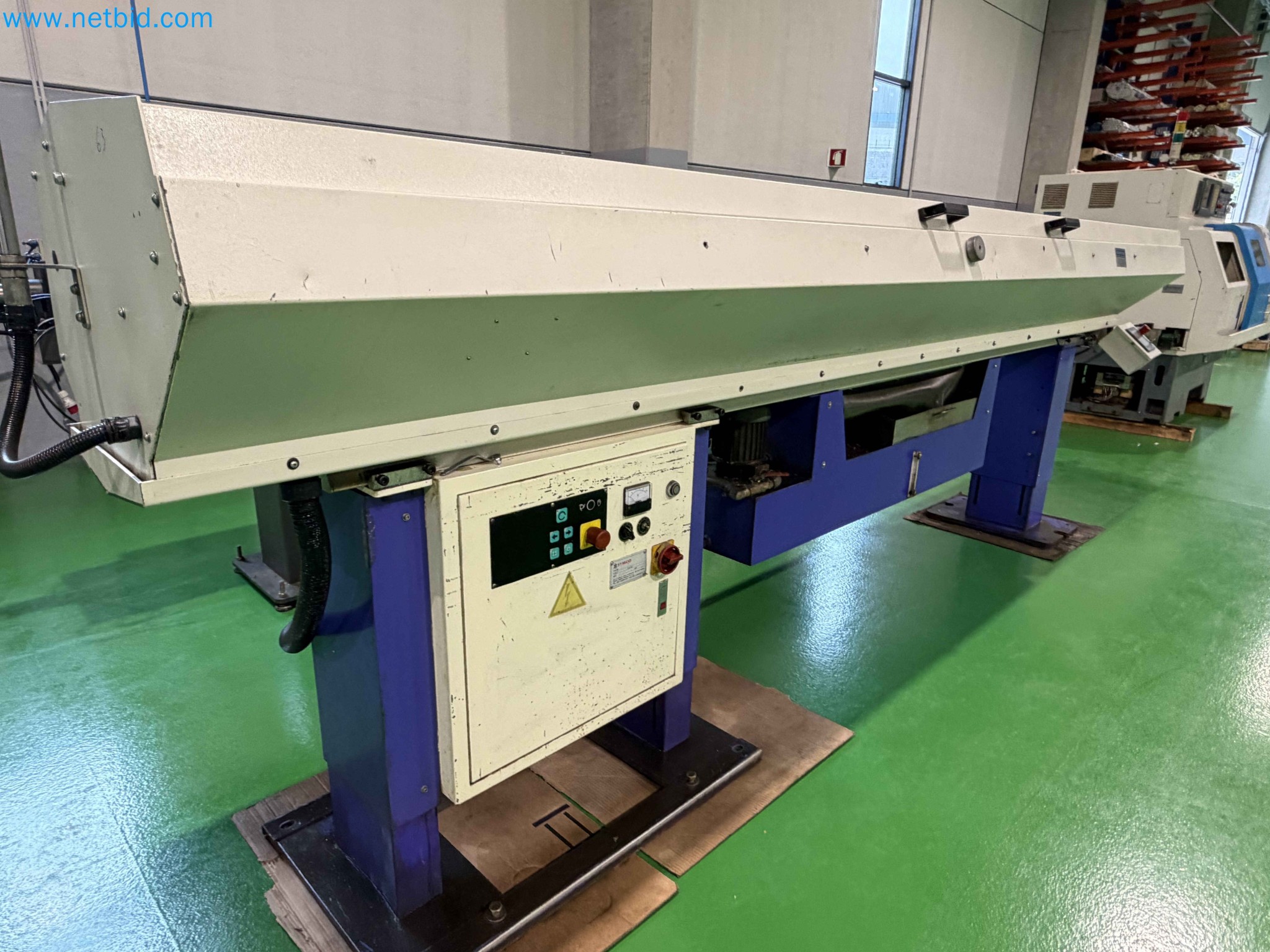

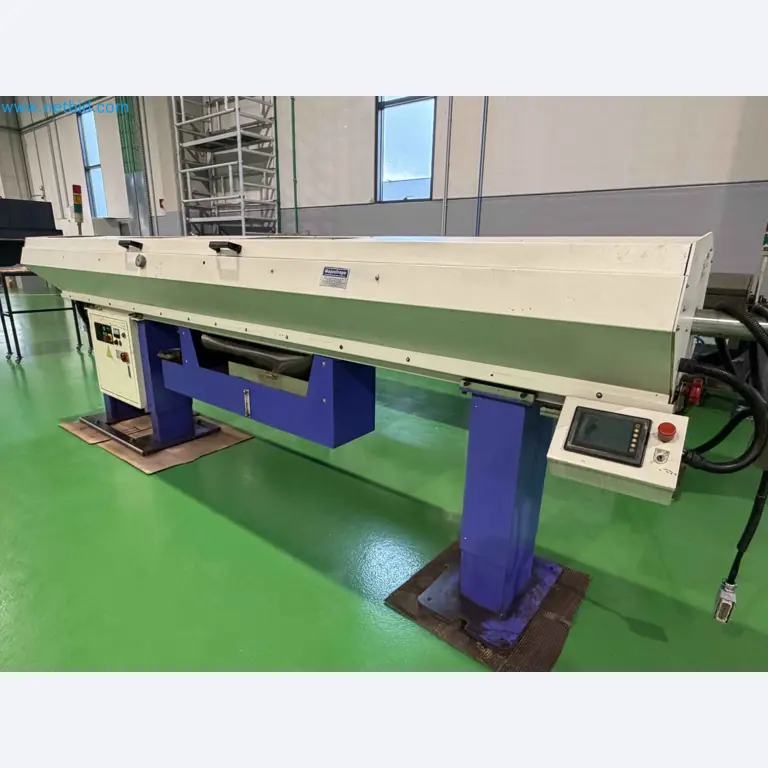

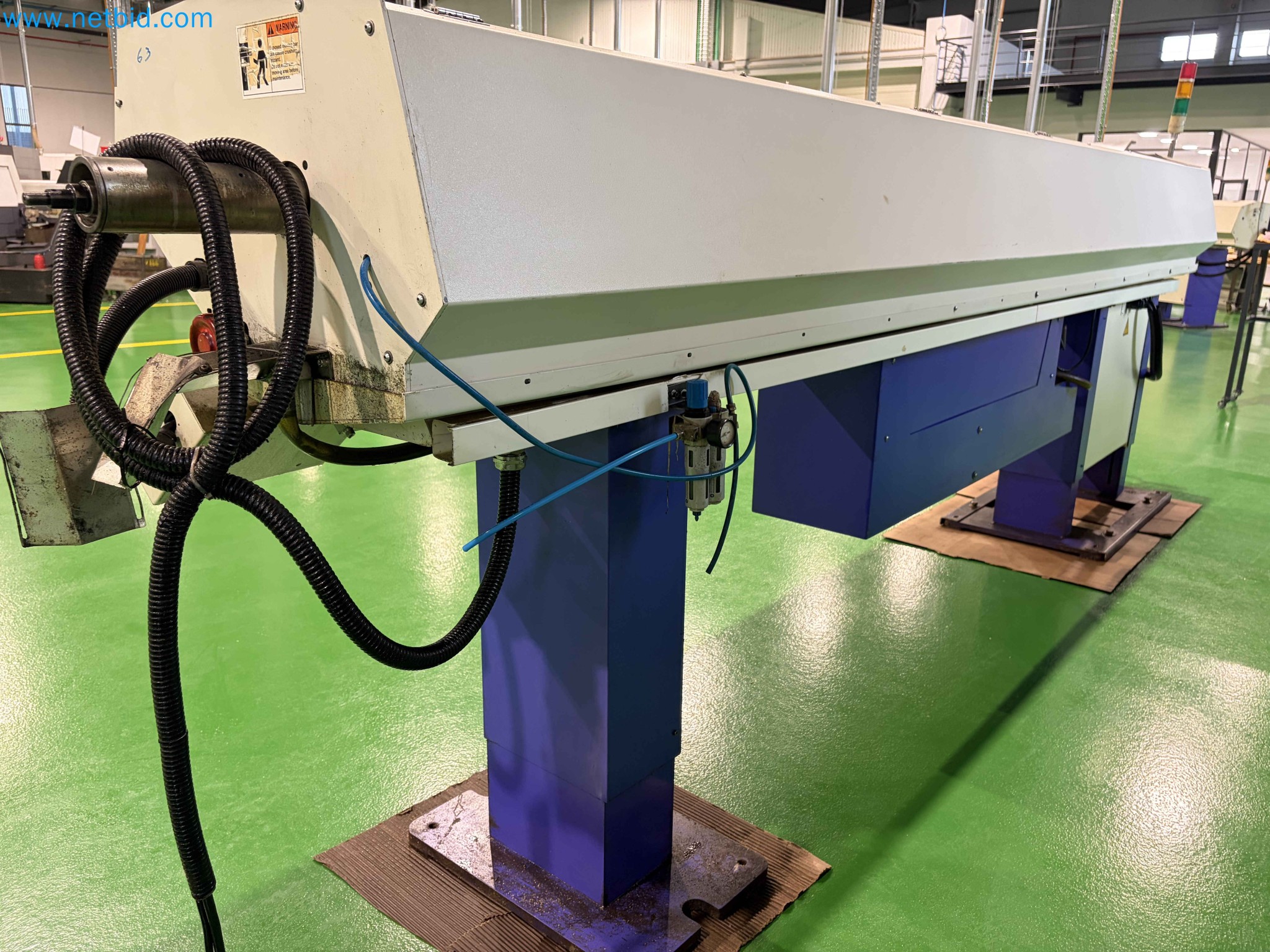

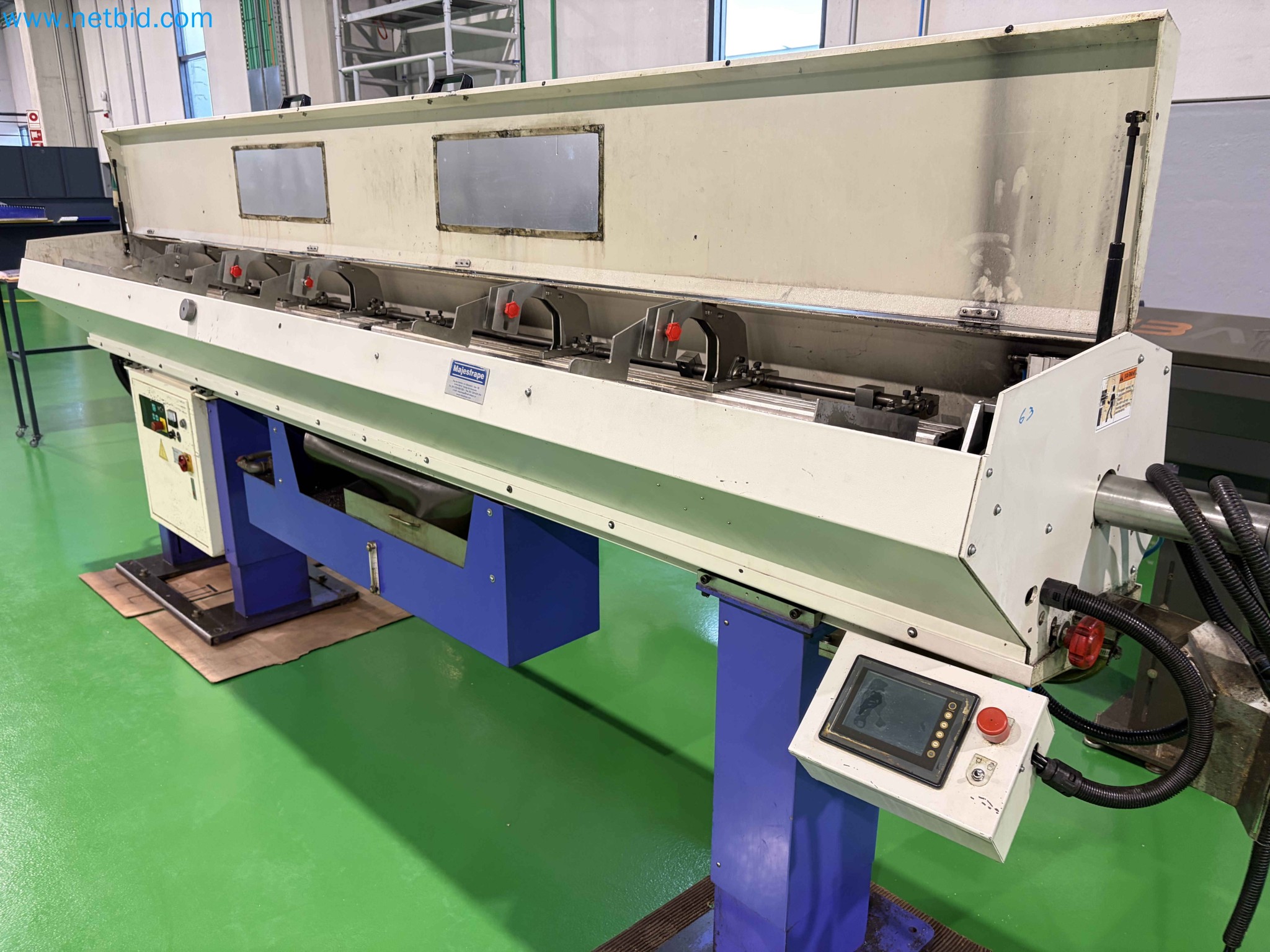

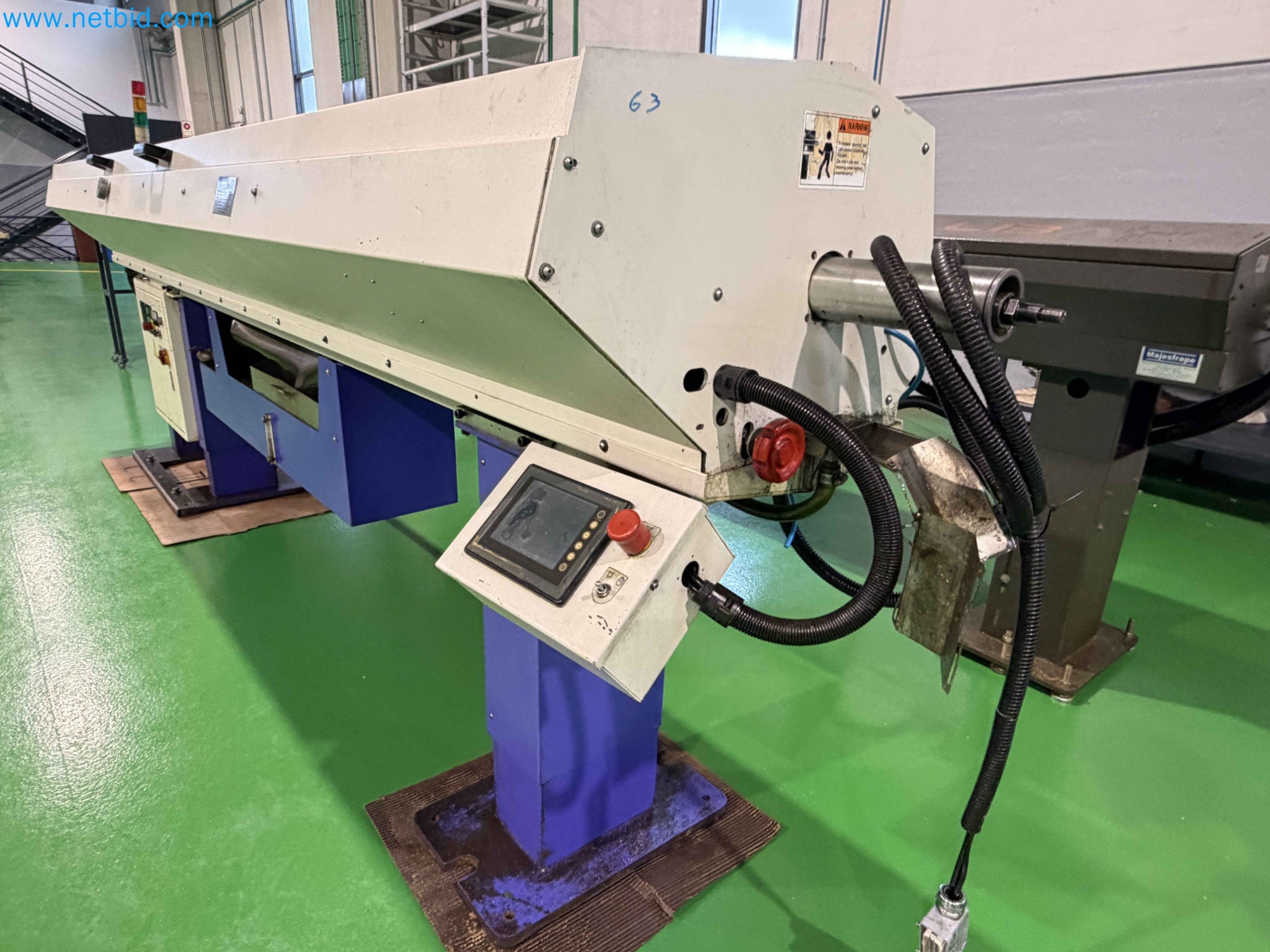

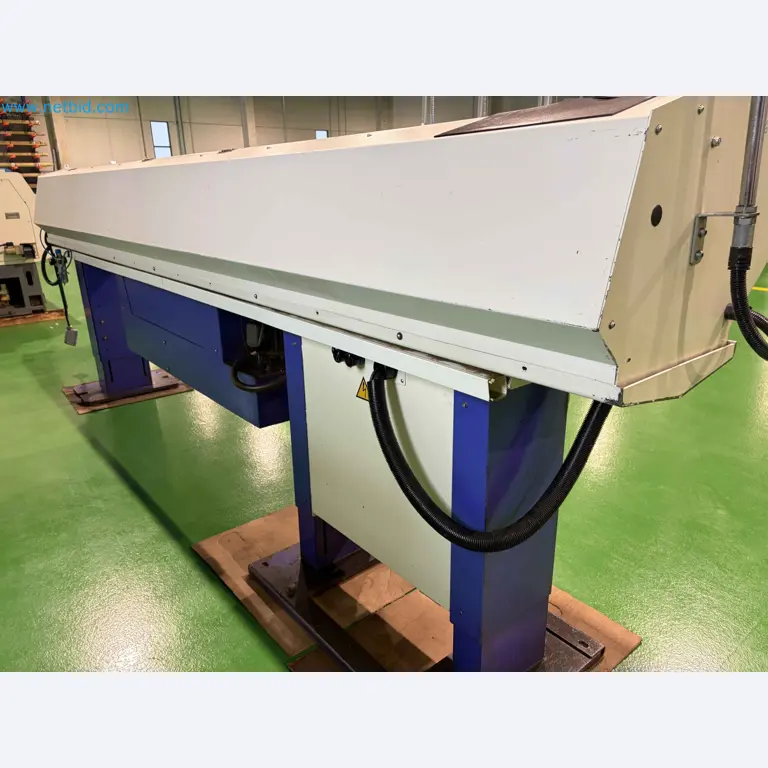

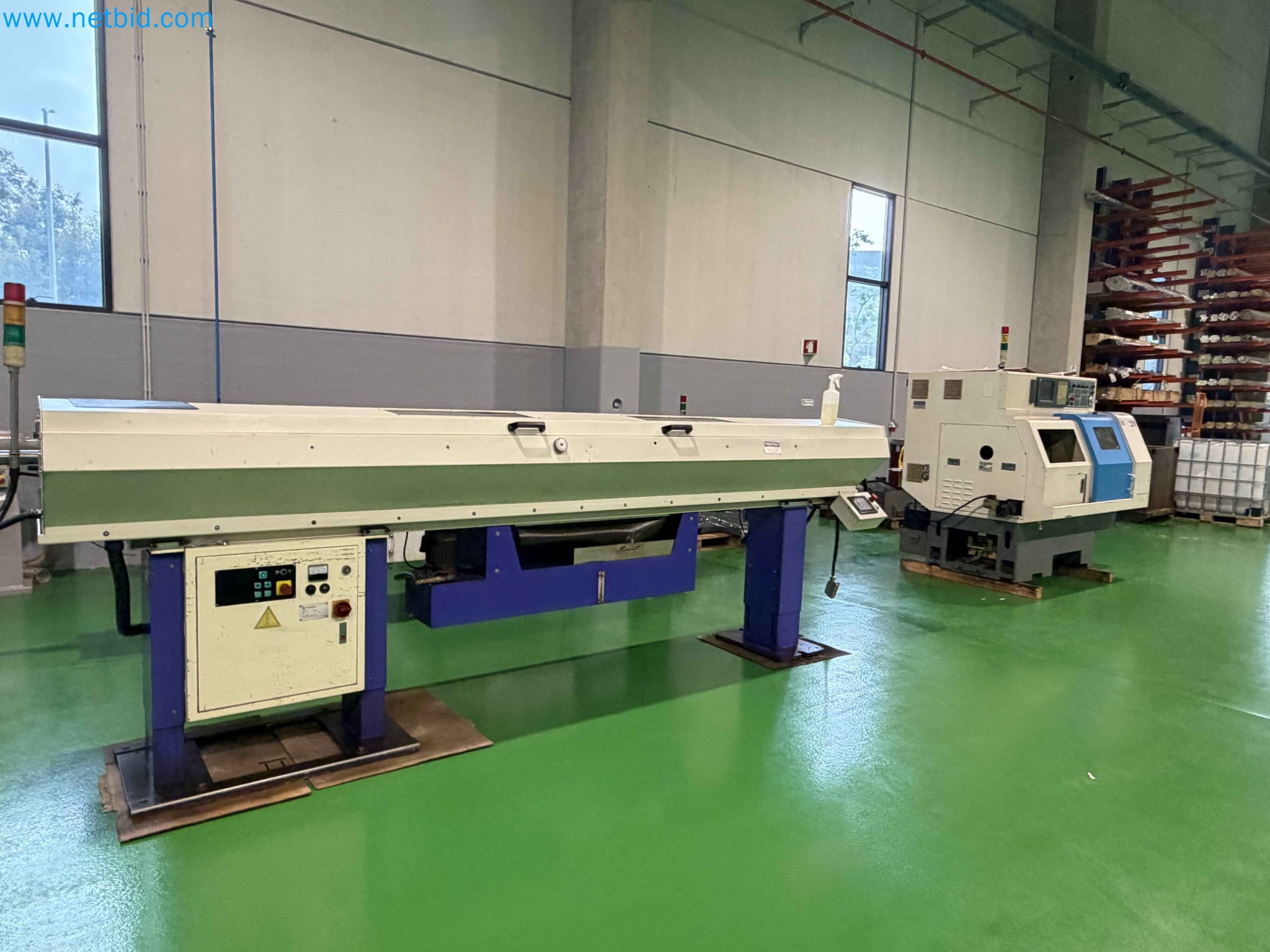

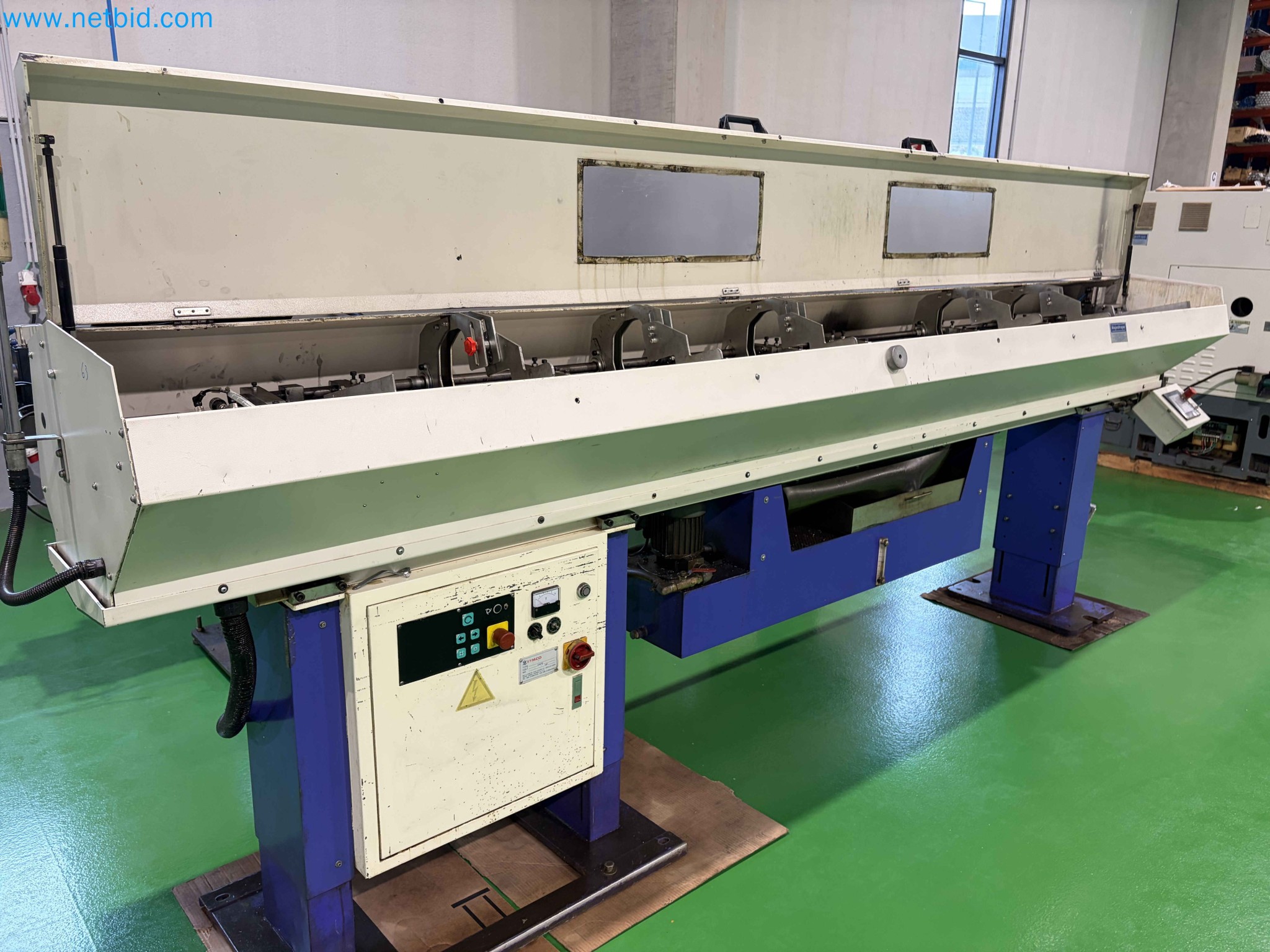

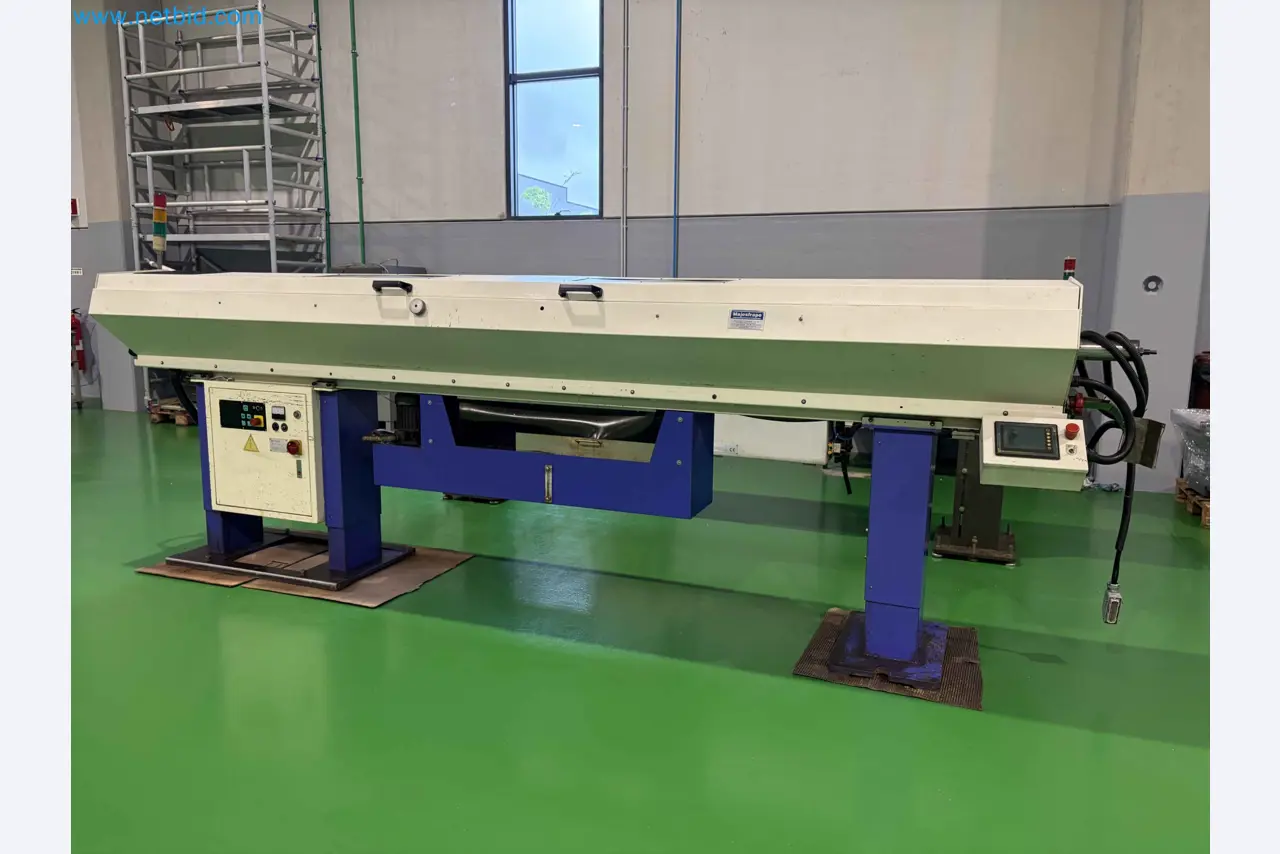

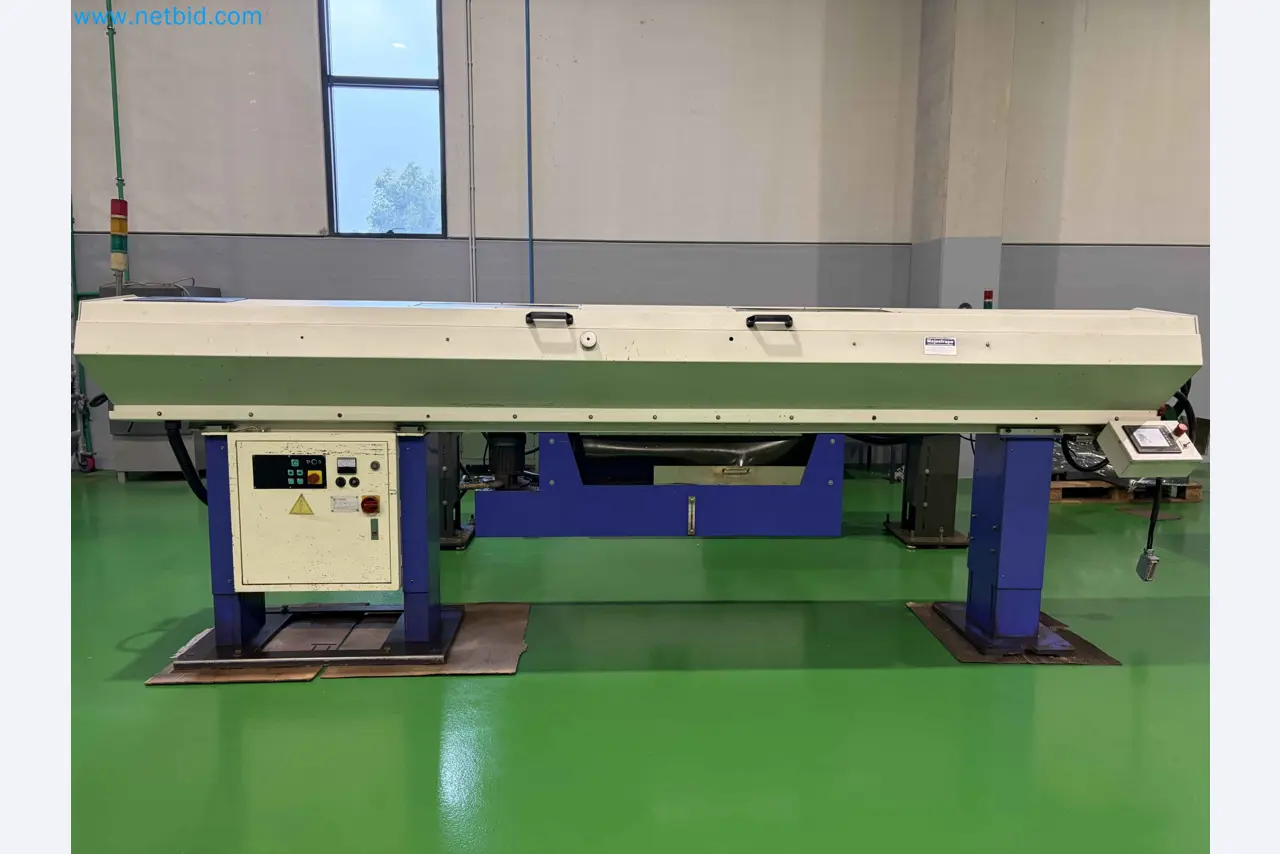

KONFIGURATION

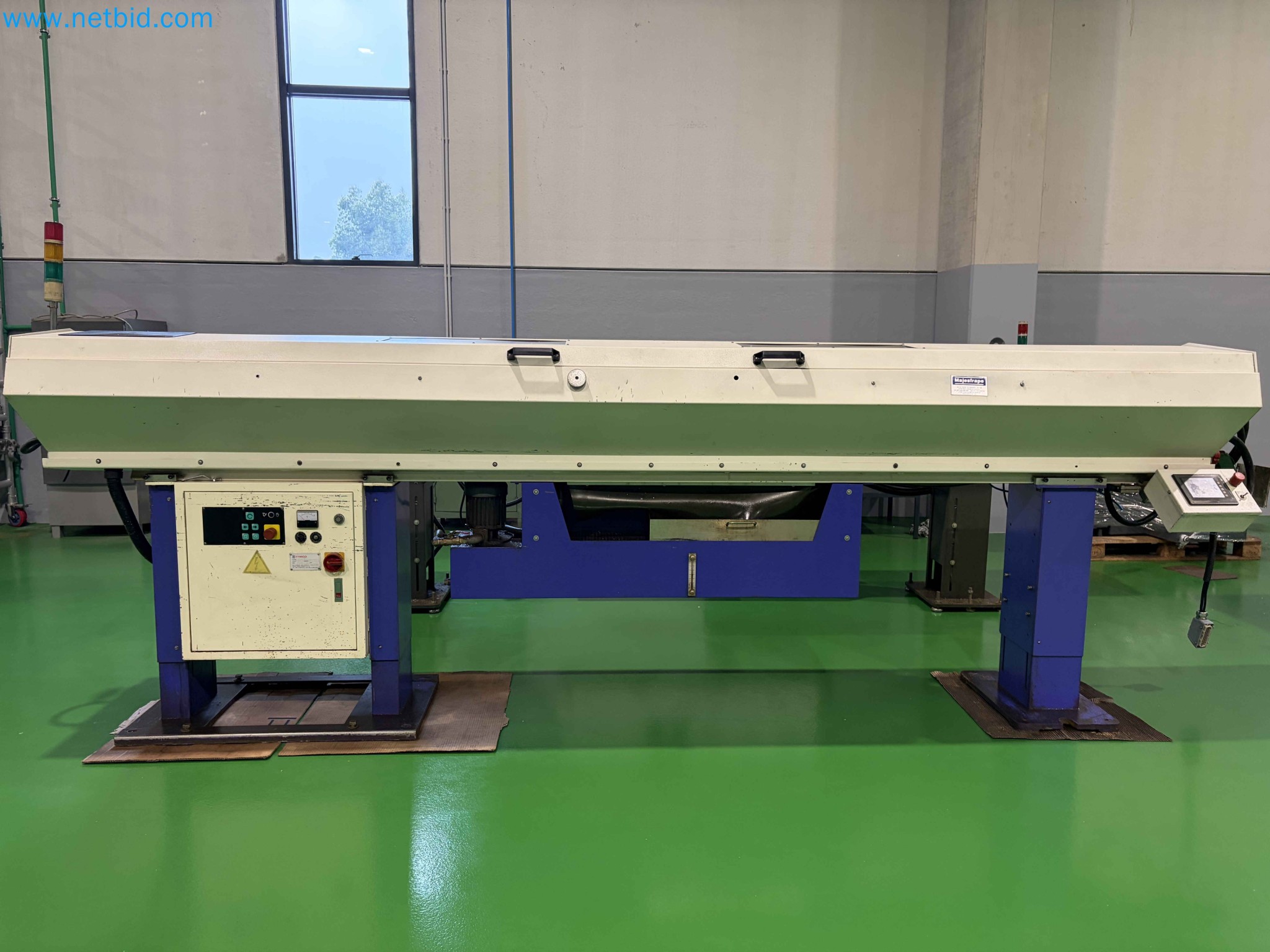

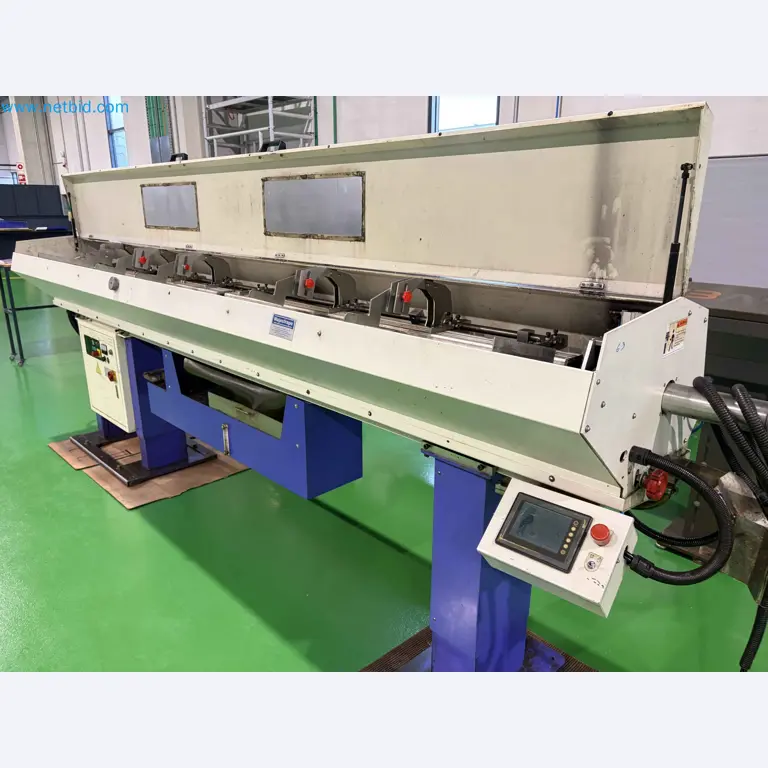

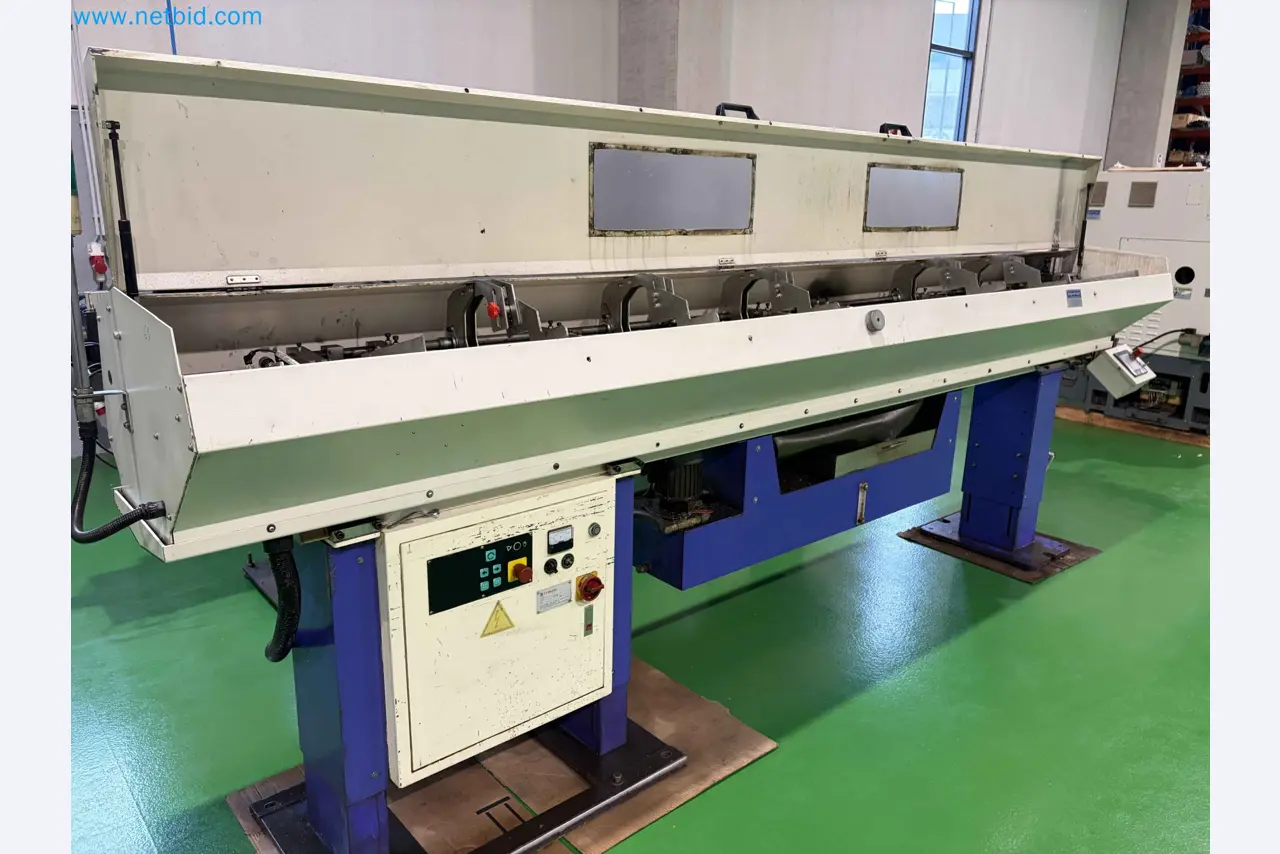

• Typ: Automatischer Stangenlader – Industrieausführung
• Vollständige Integration mit:
  • CNC-Drehmaschinen mit Stangendurchlass
• Geschlossenes System mit oberer Abdeckung
• Struktur ca. 3 m Länge

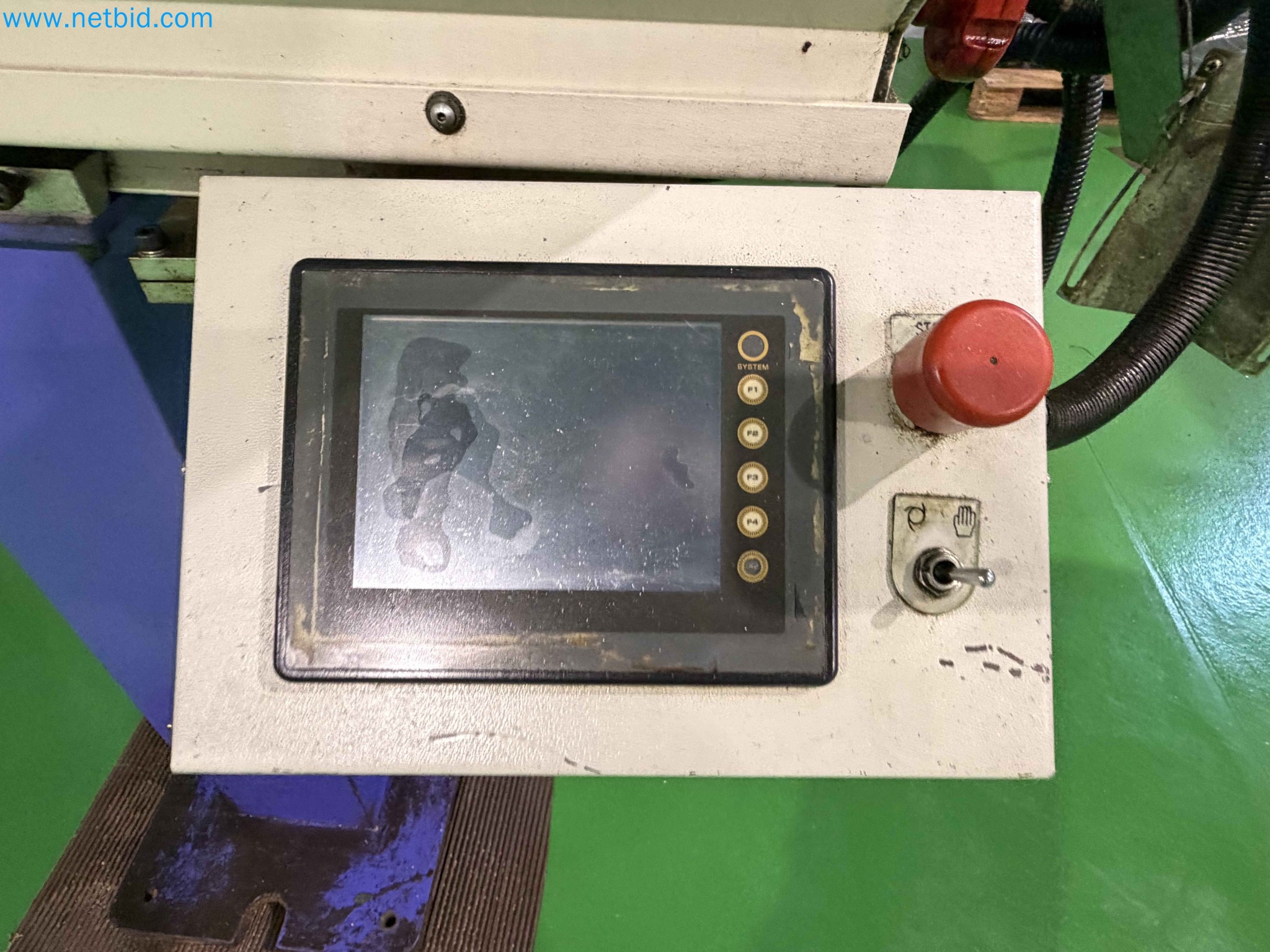

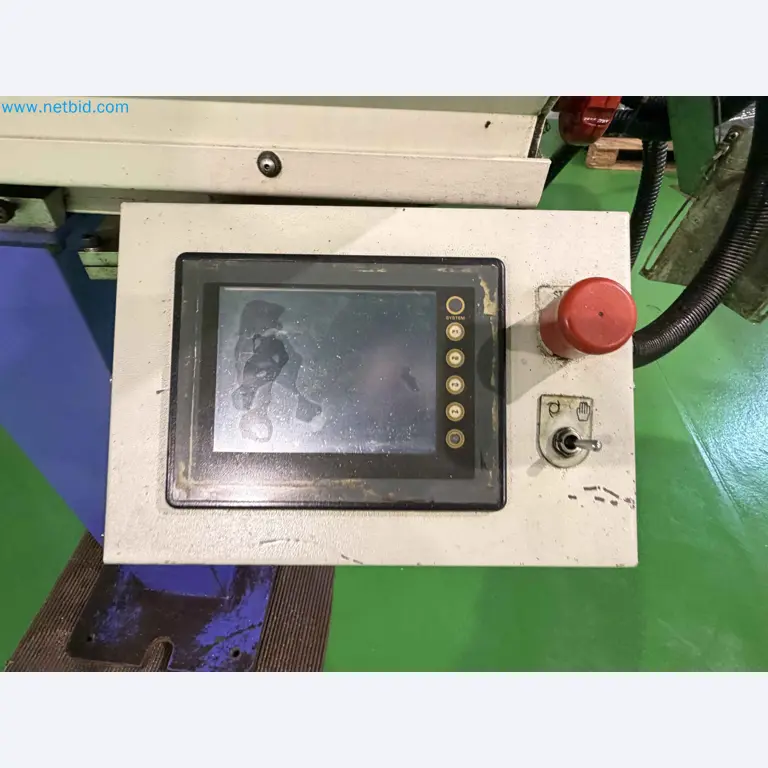

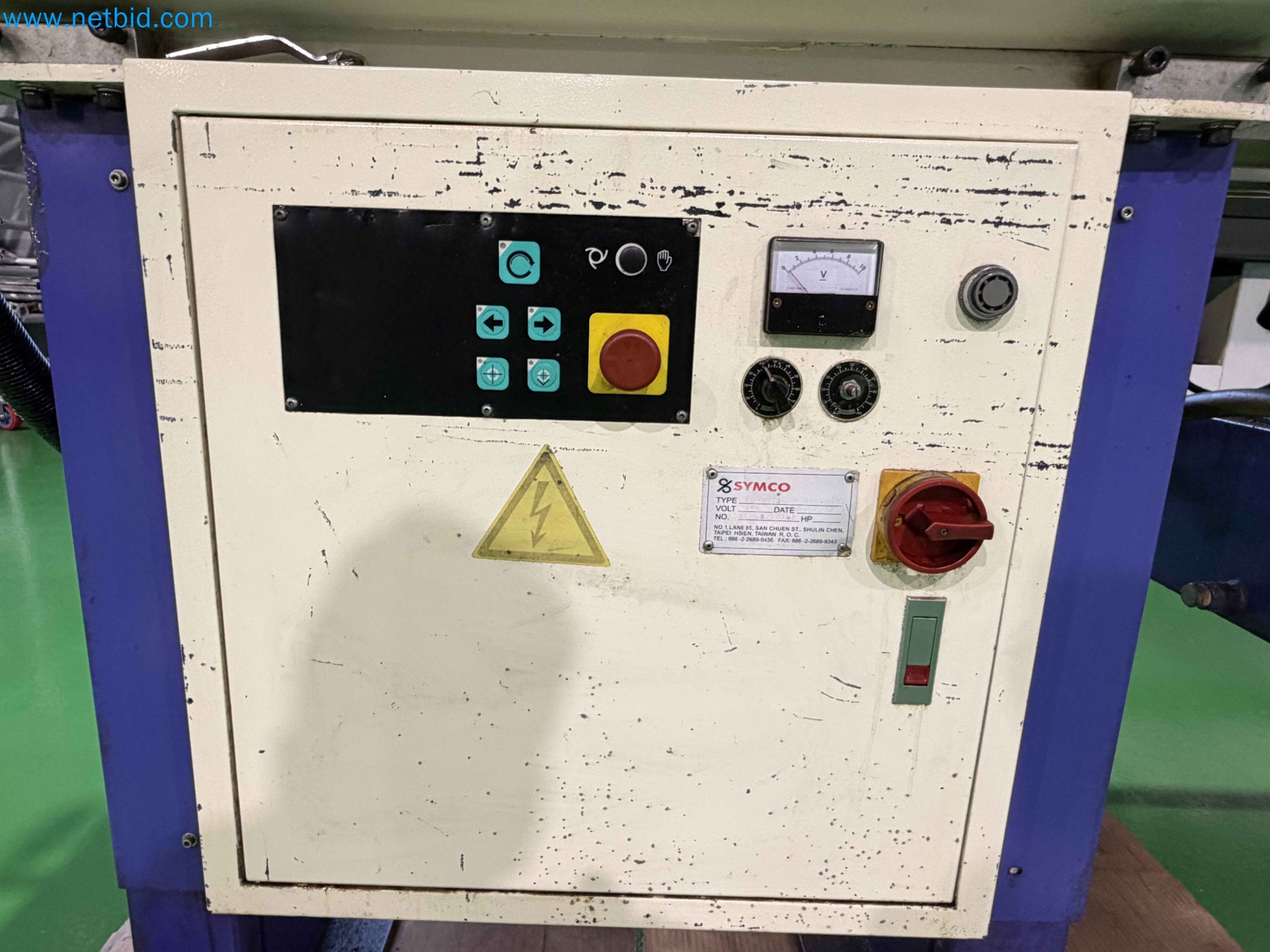

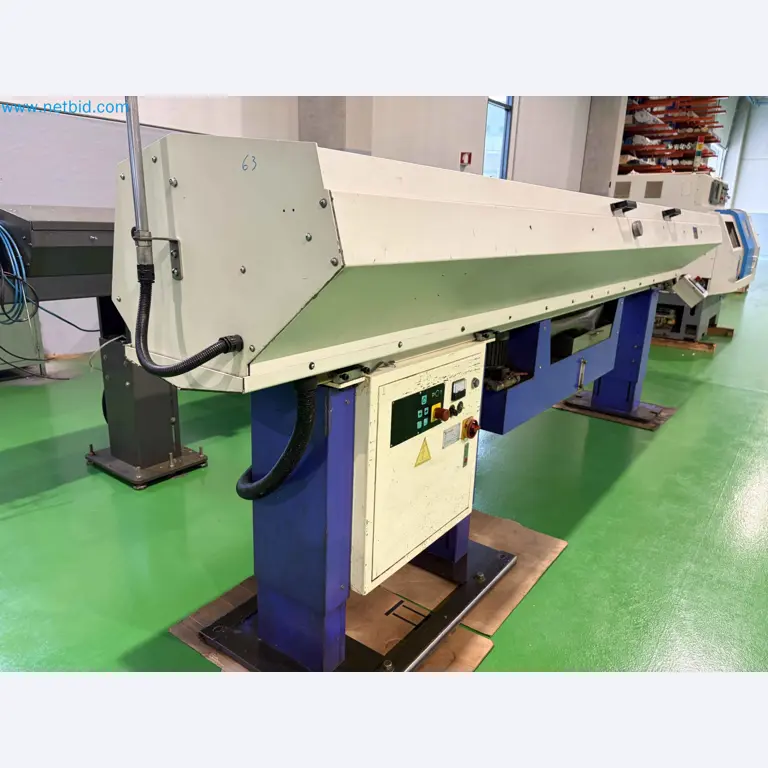

SCHNITTSTELLE

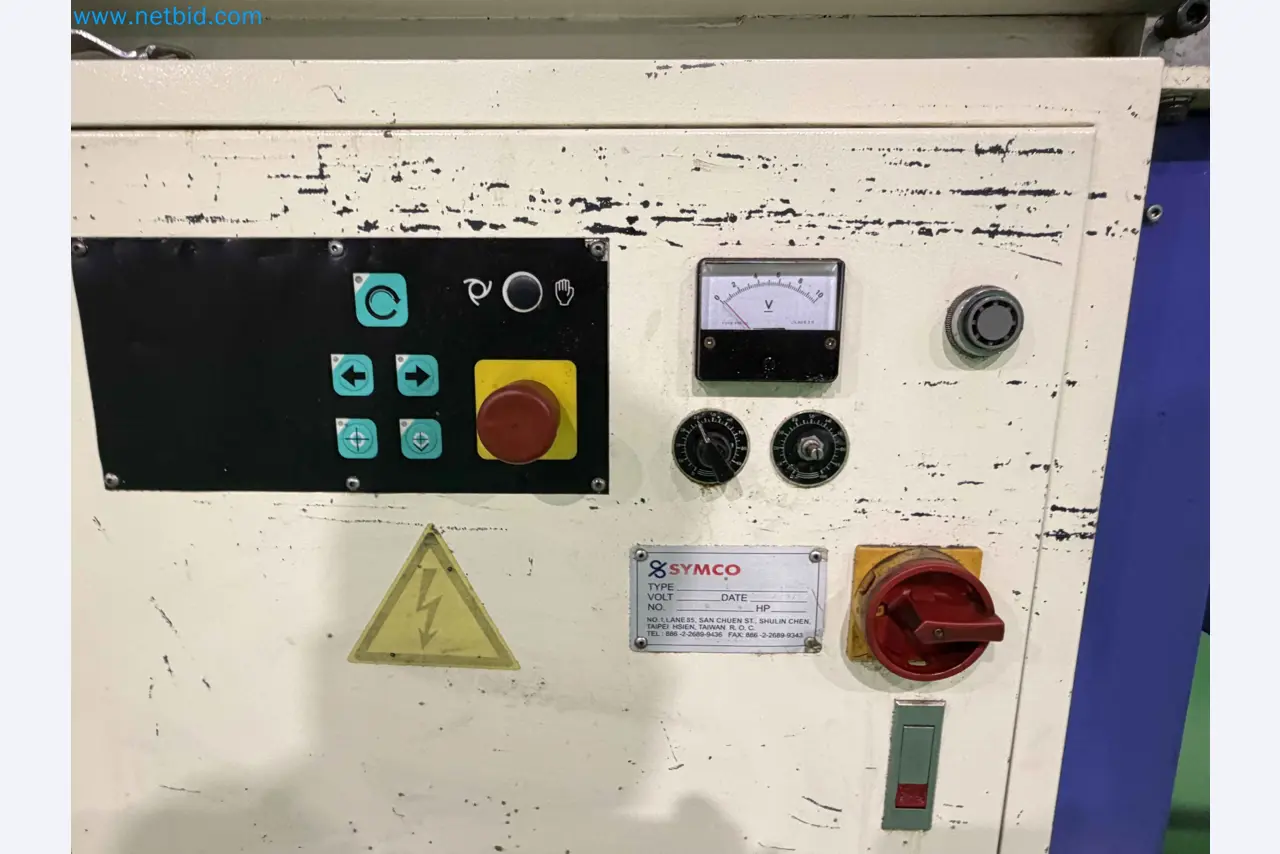

• Integriertes Bedienfeld
• Tasten für:
  • Vorlauf / Rücklauf
  • Zyklus / Reset
  • manuelle Positionierung
• Ausstattung:
  • Emergency Stop
  • Schlüsselschalter (Manuell/Auto-Modus)
  • Analoganzeige (Spannung)

KAPAZITÄT

• Stangendurchmesser: ~5 – 42 mm
• Stangenlänge: ~3.000 mm

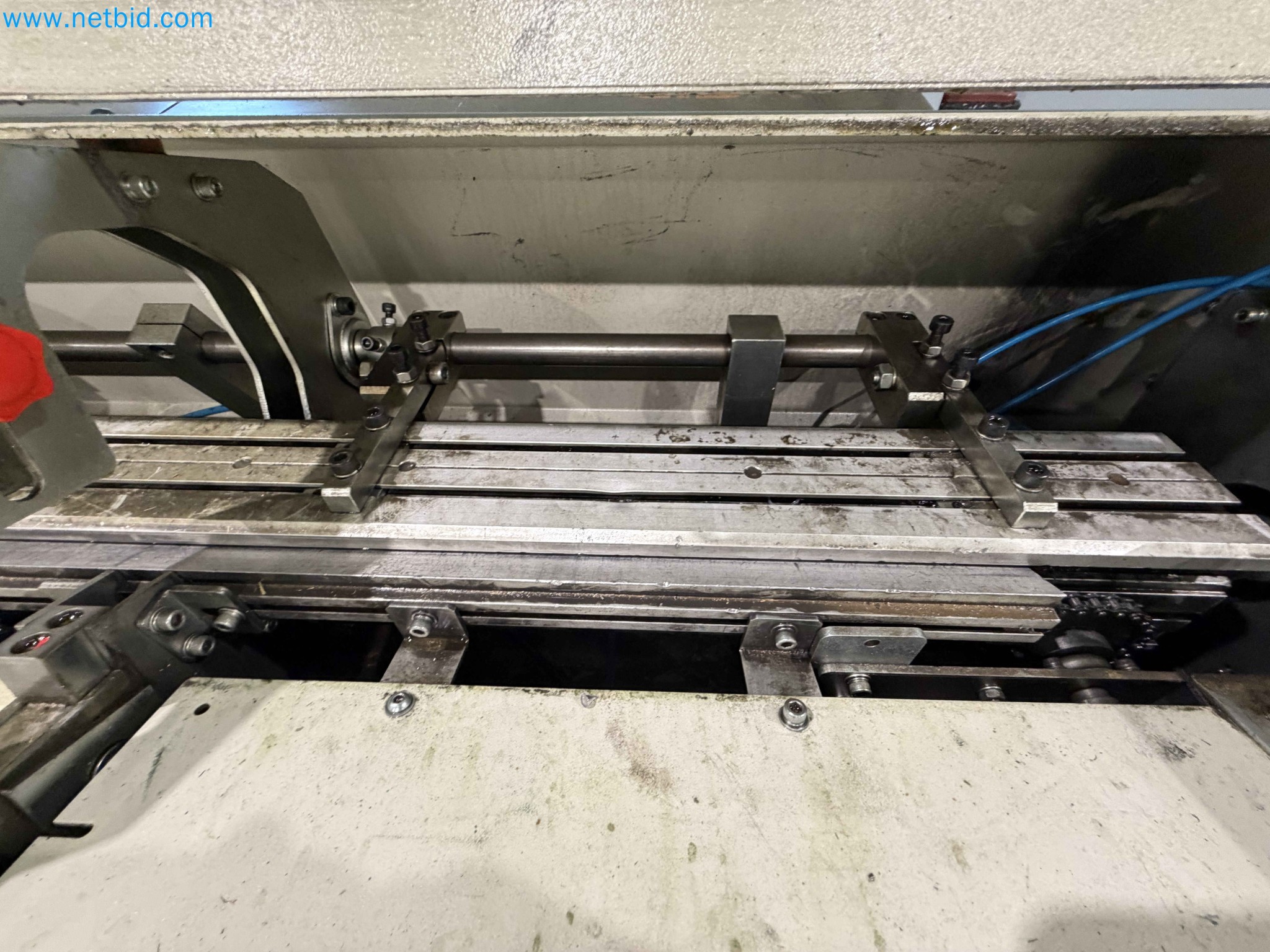

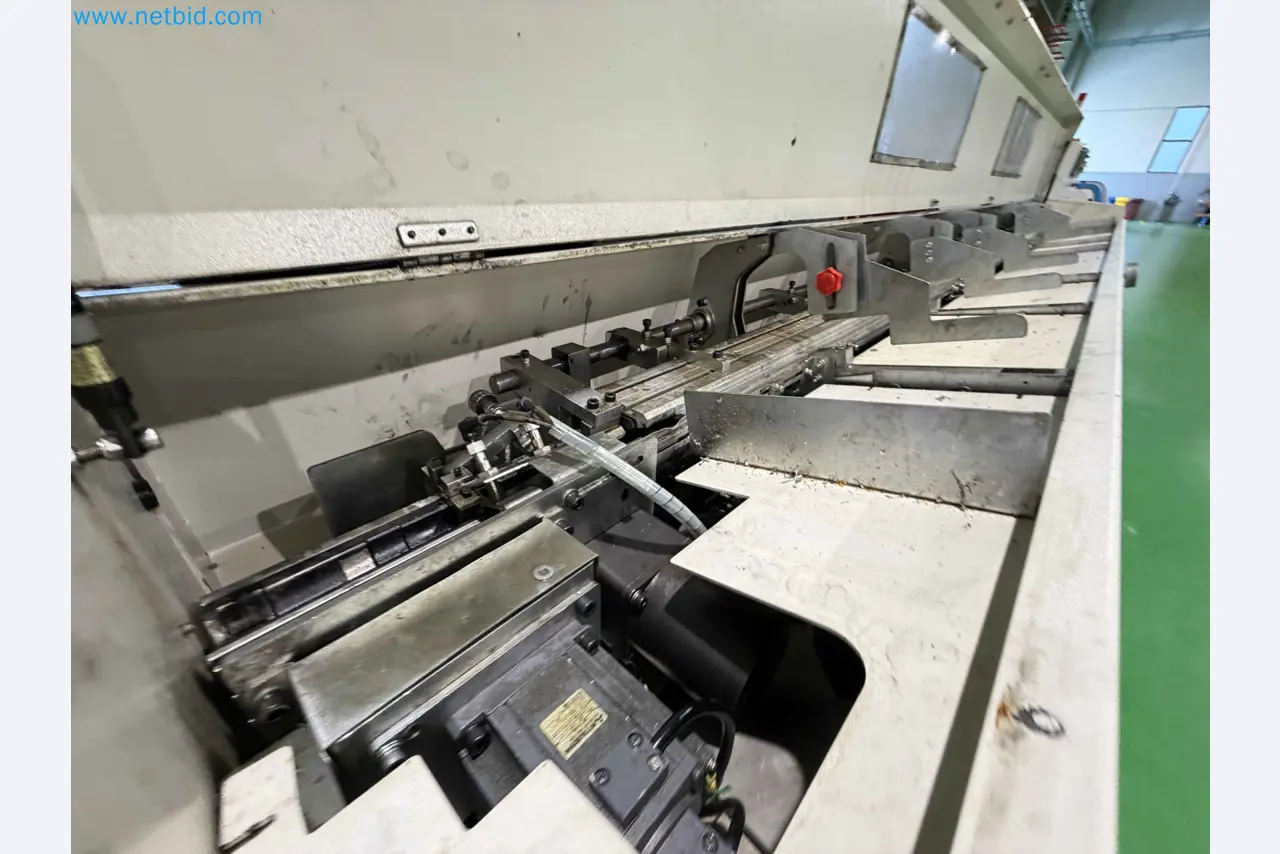

ZUFSYSTEM

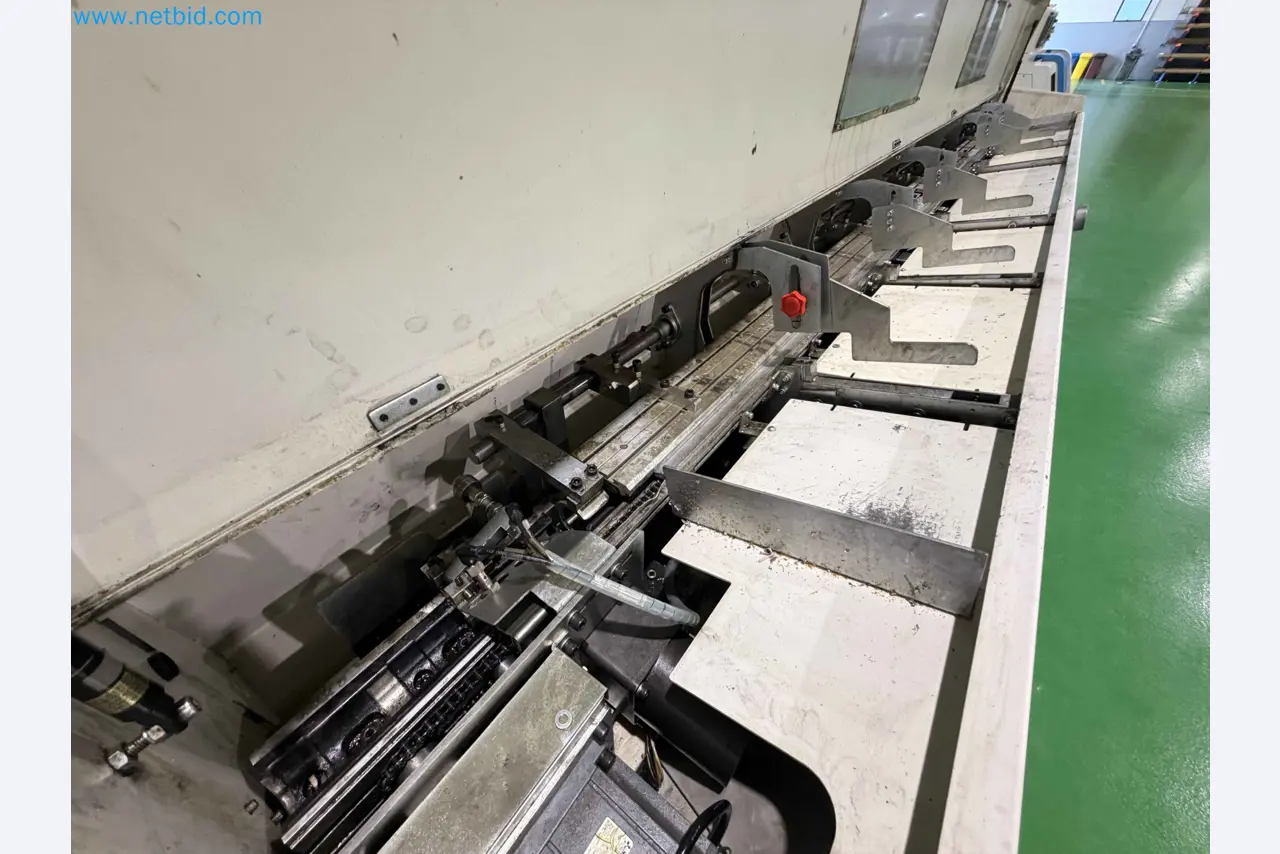

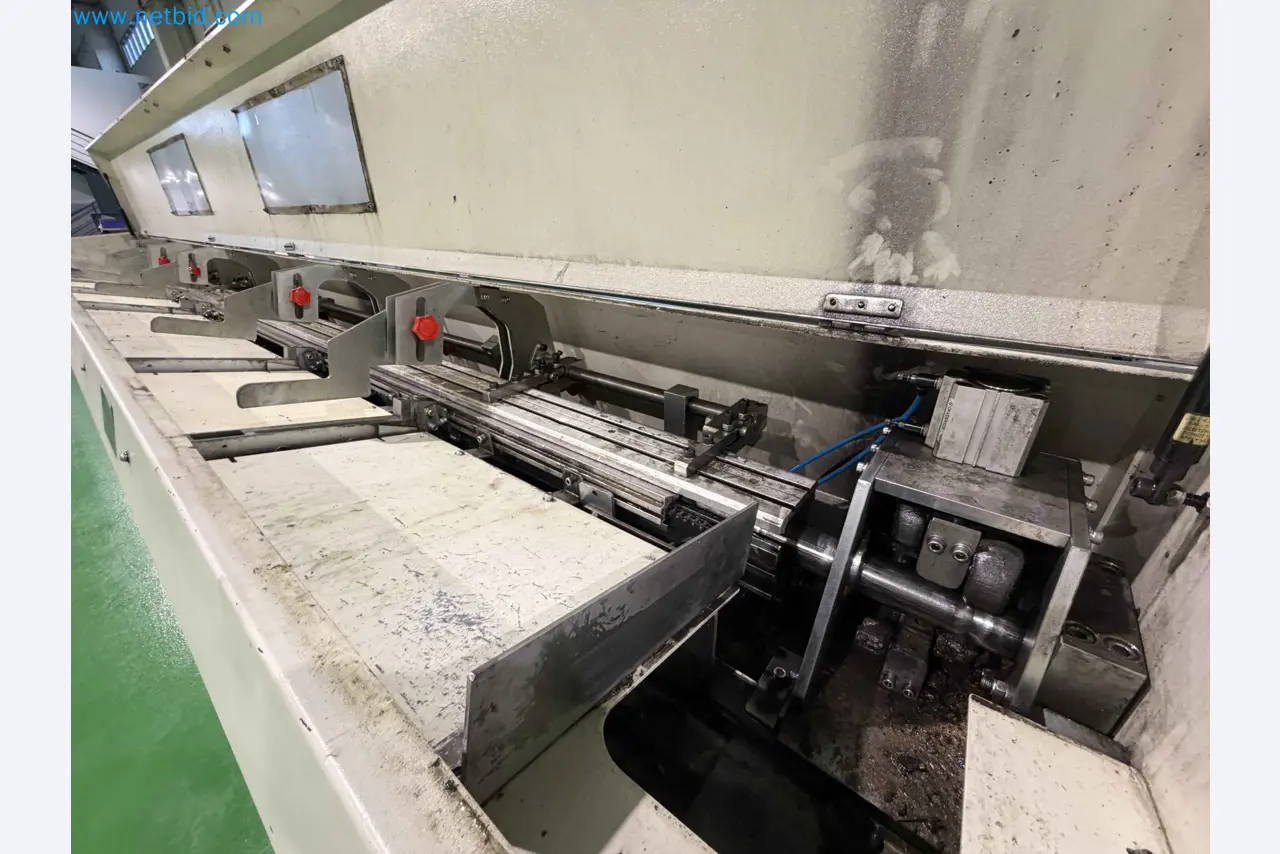

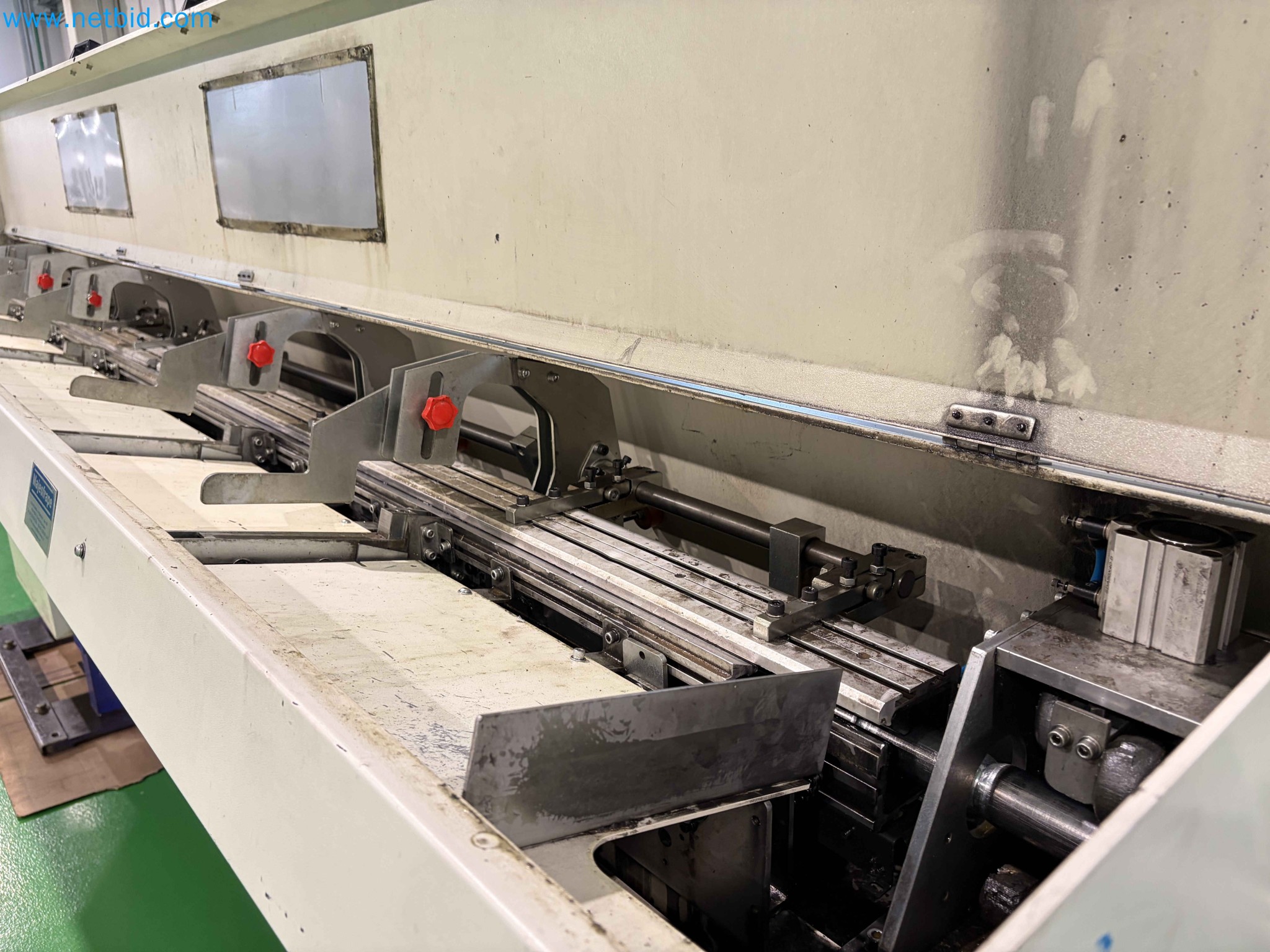

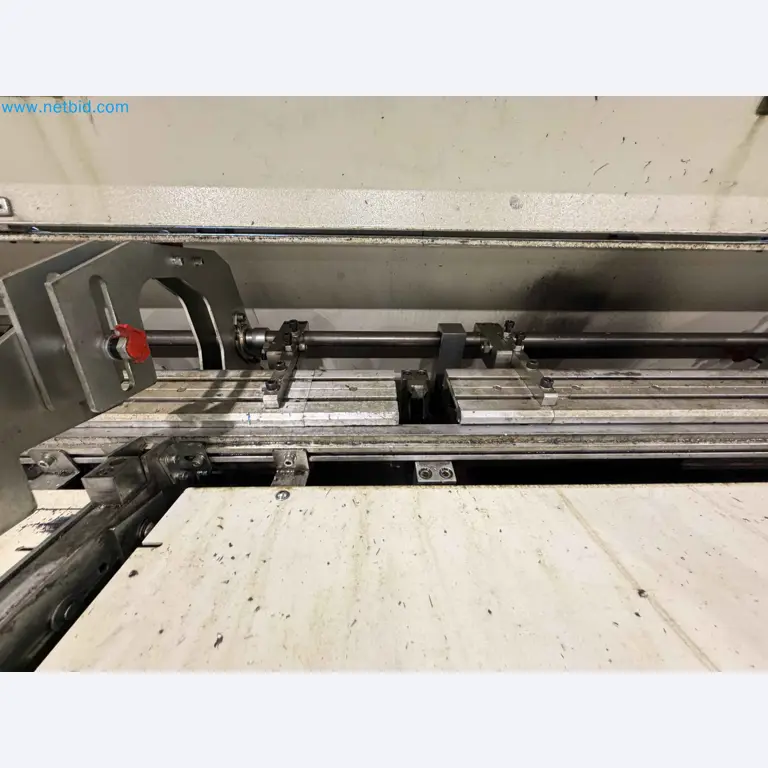

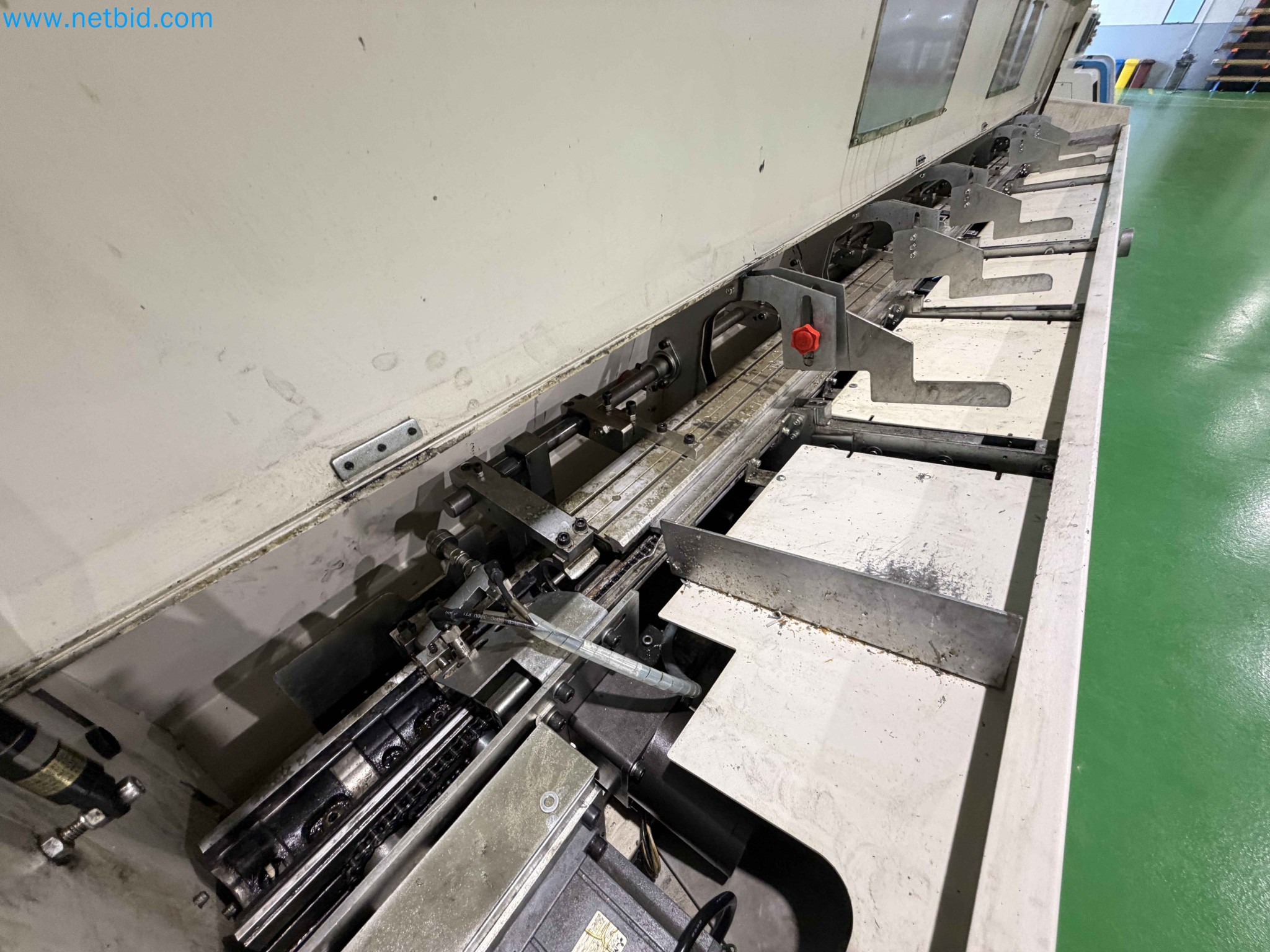

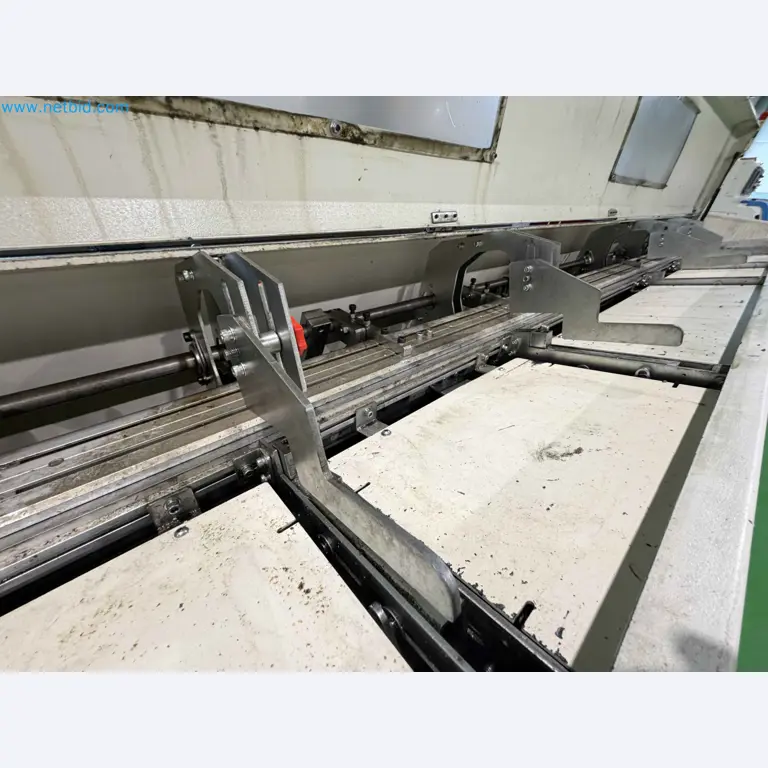

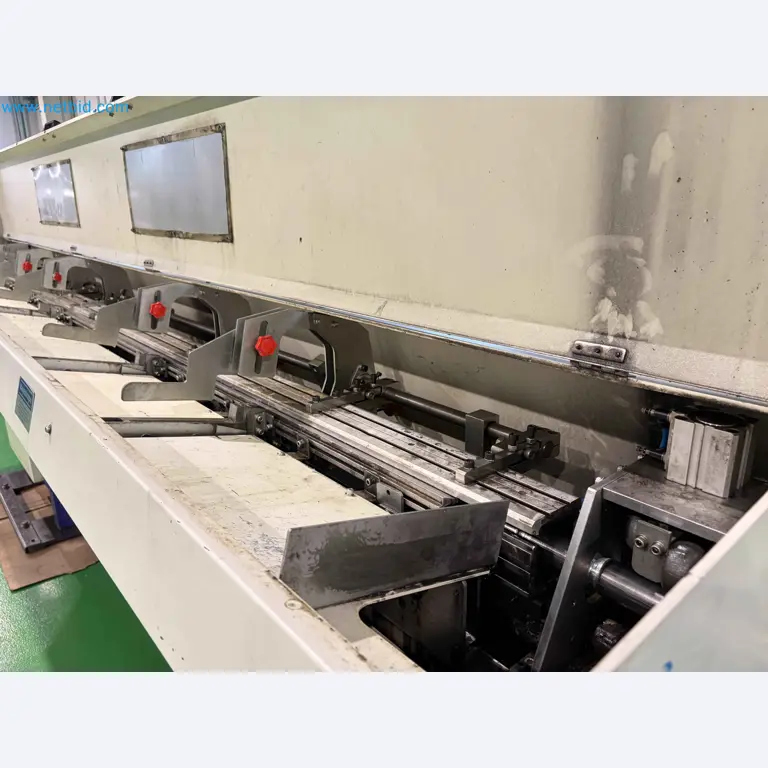

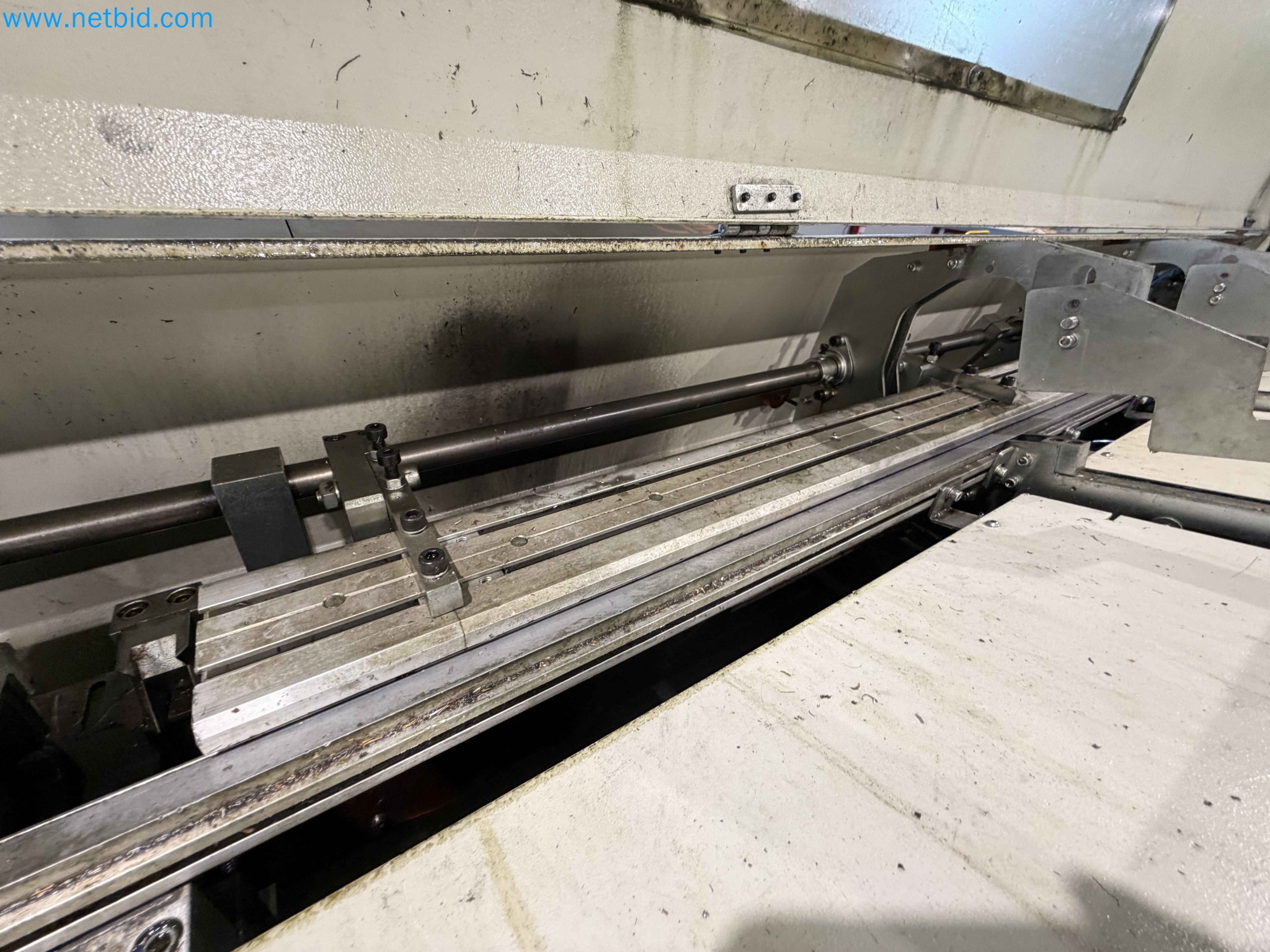

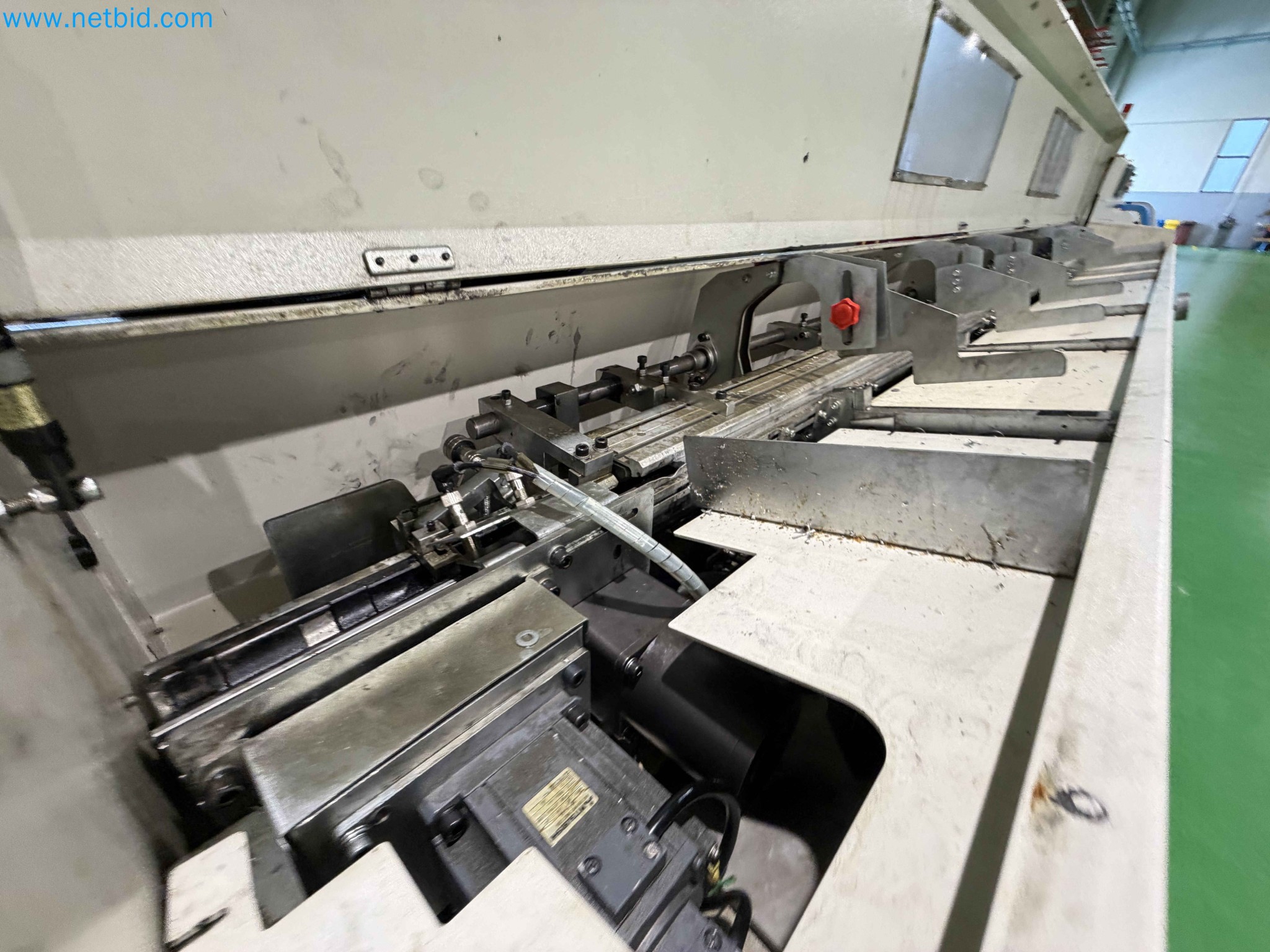

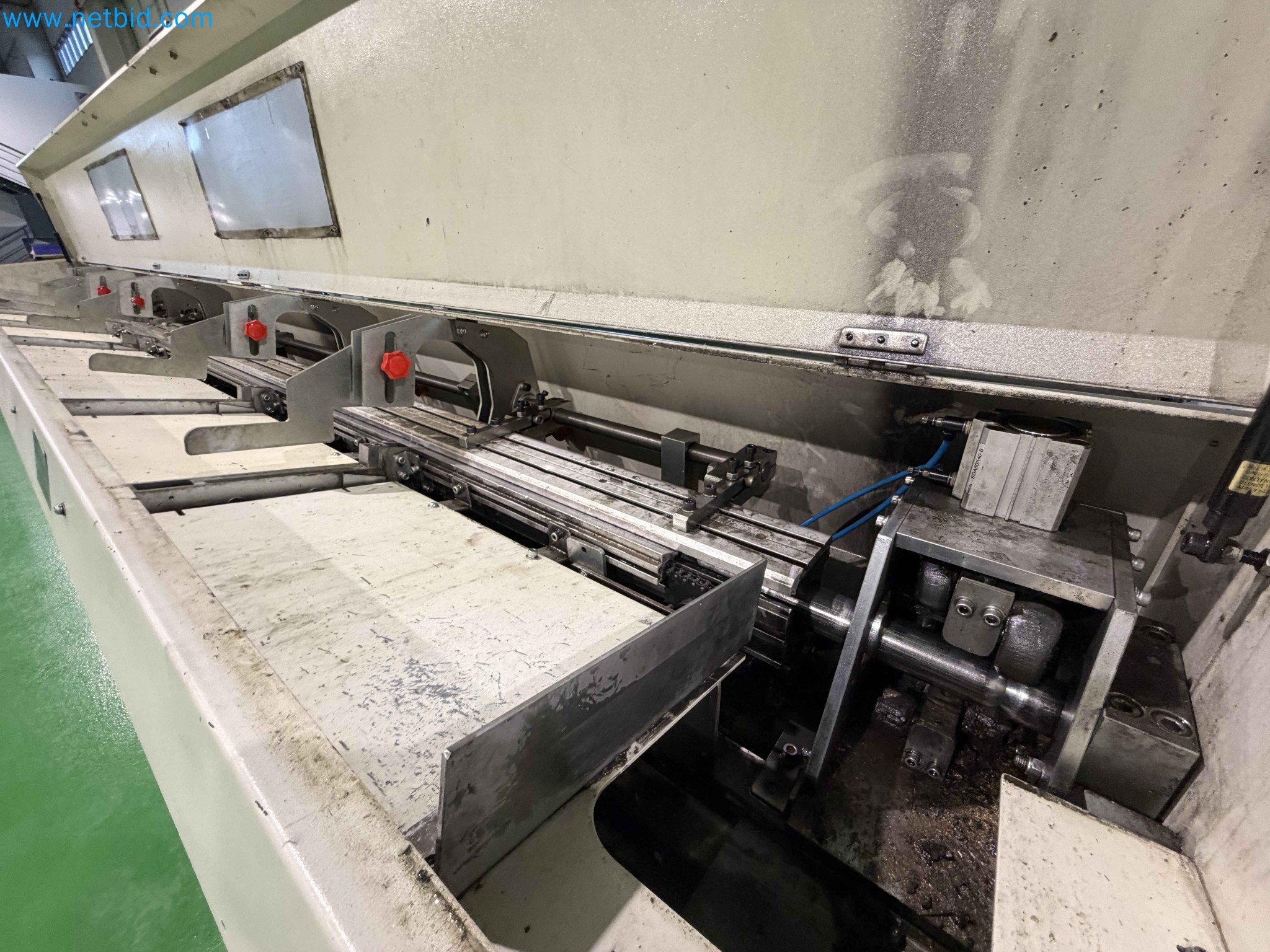

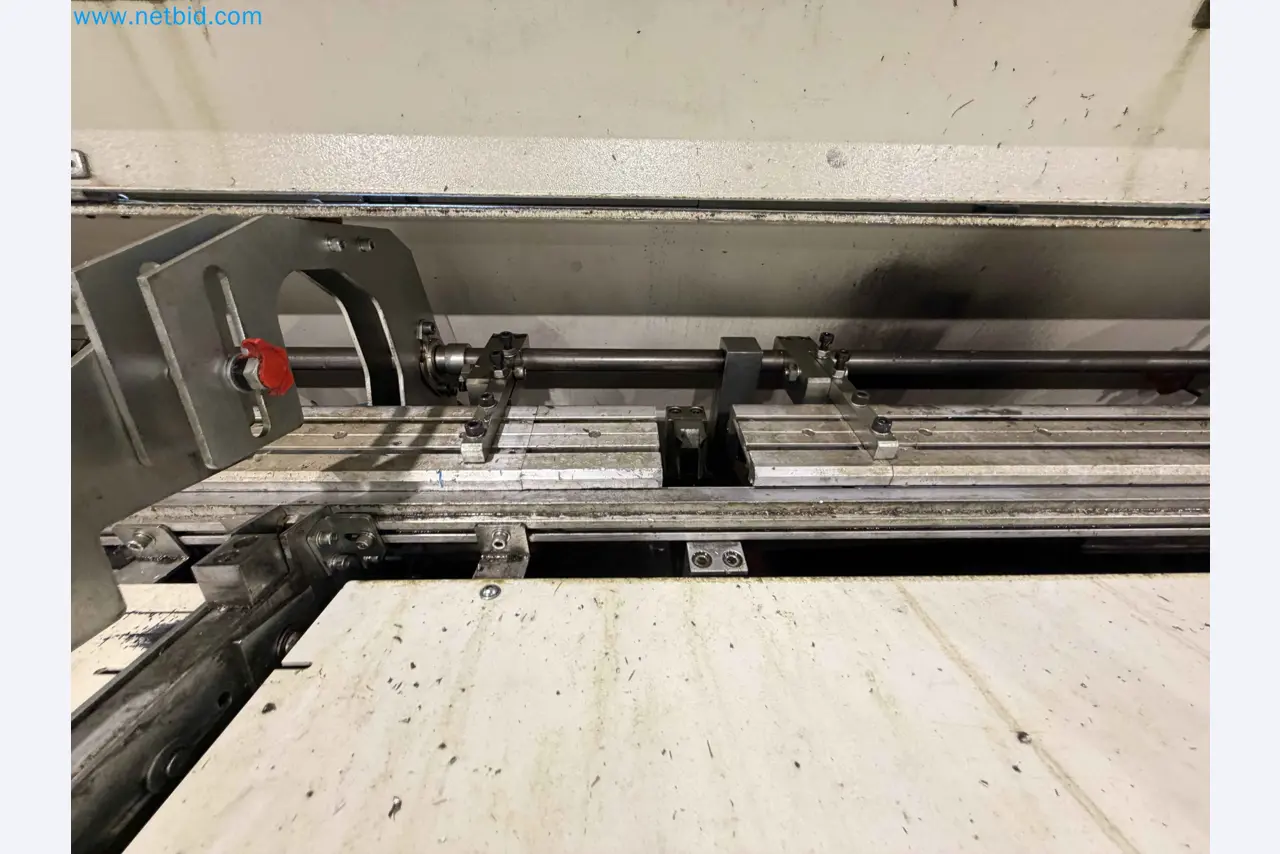

• Vorschubsystem mit Schiebemechanismus (mechanischer Pusher)
• Präzisions-Linearführung
• Schlitten (Pusher carriage)
• Mechanisches Antriebssystem
• Verstellbare Stützen entlang der Länge
• Kontinuierliche automatische Zuführung

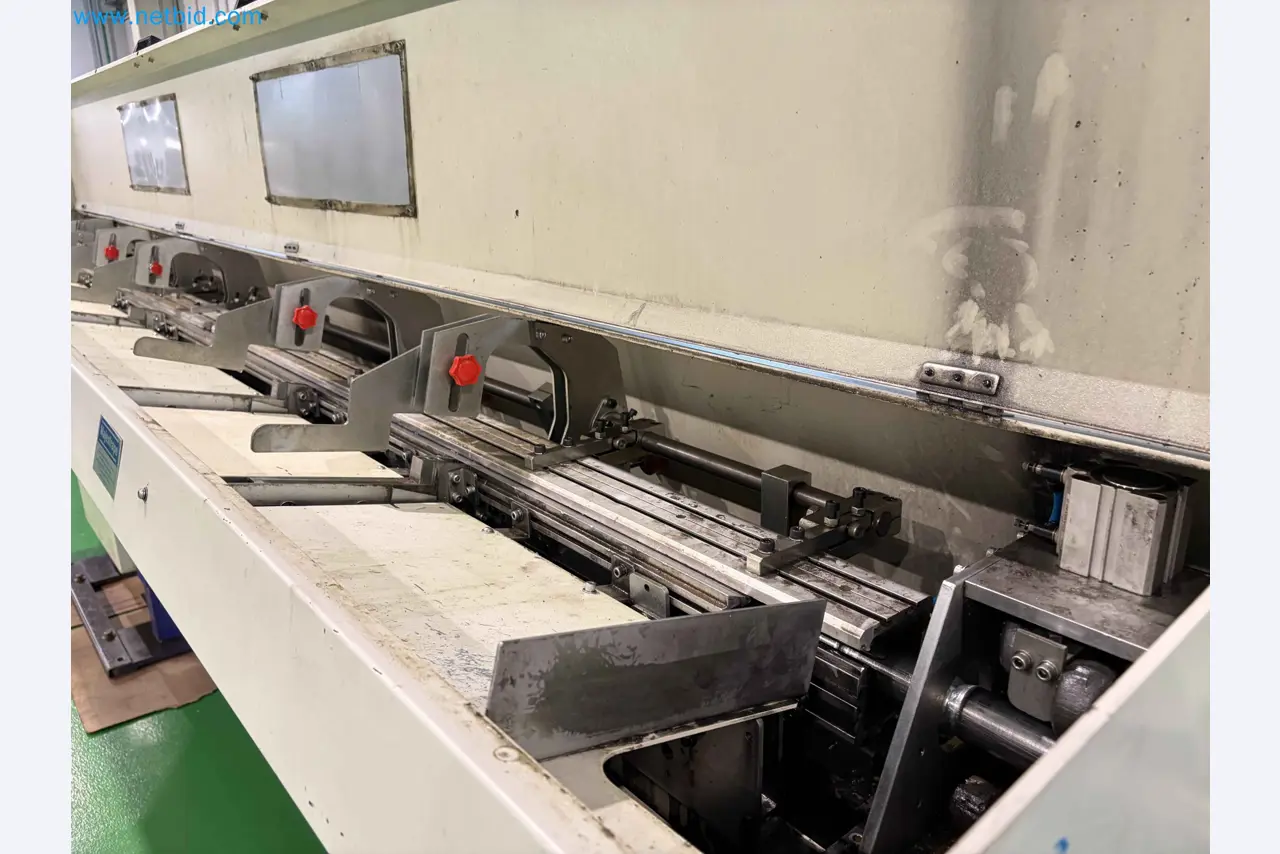

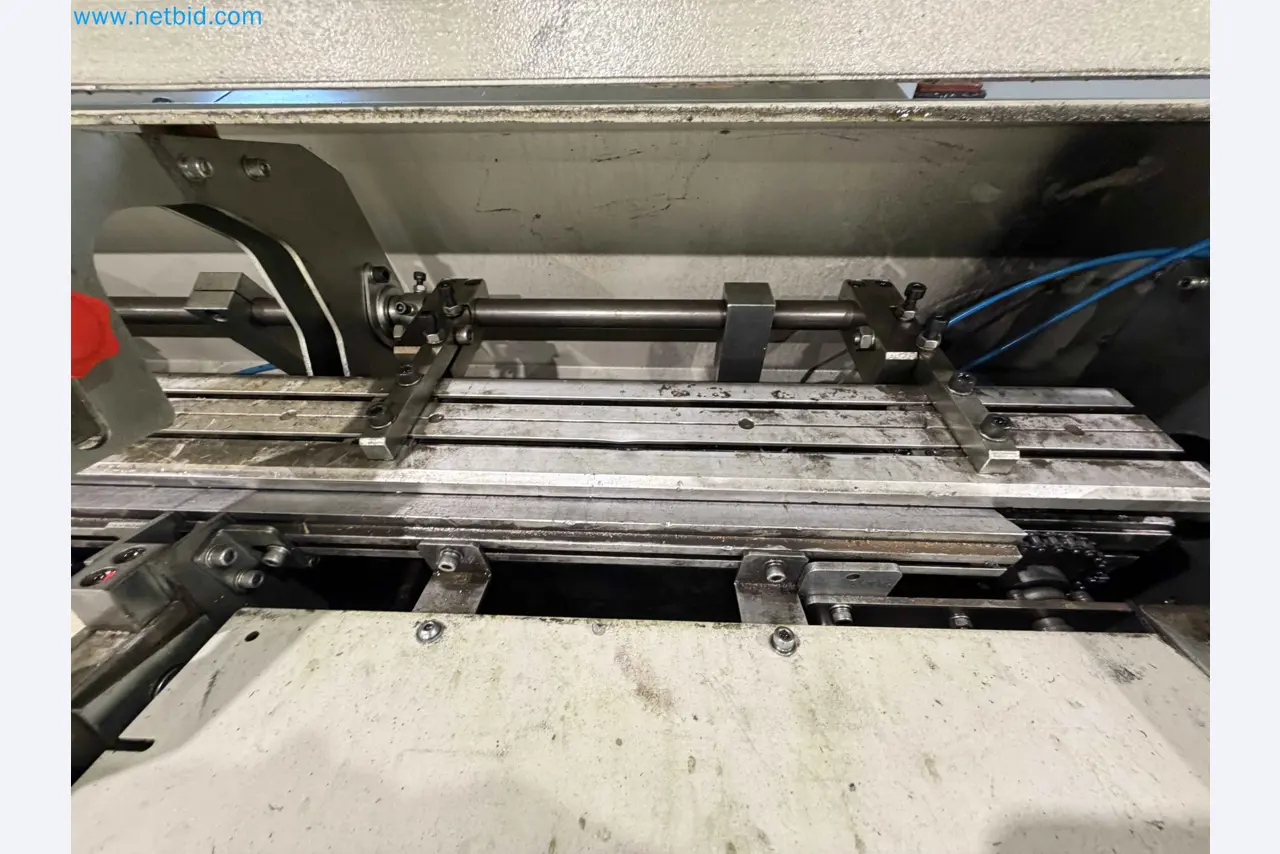

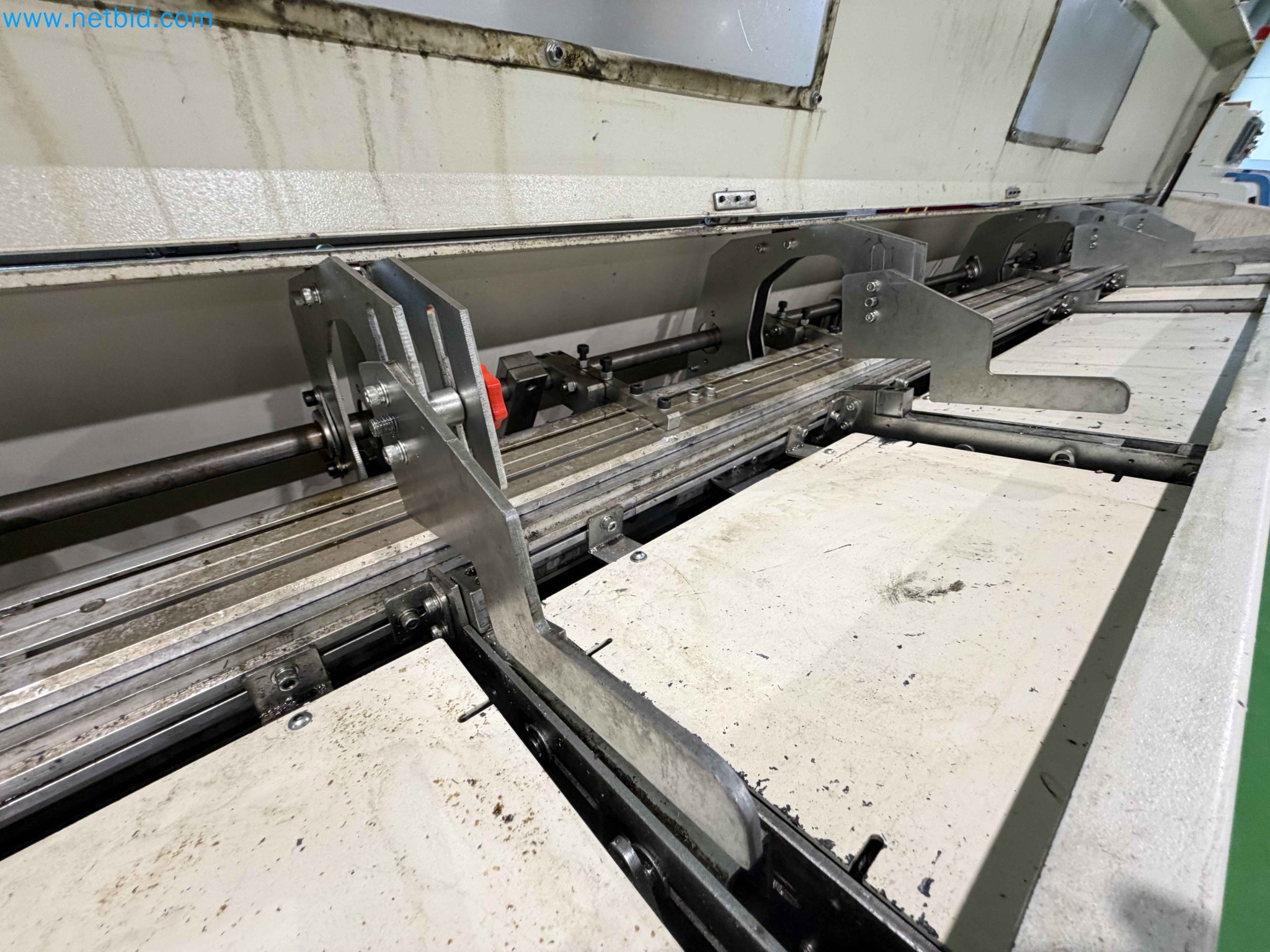

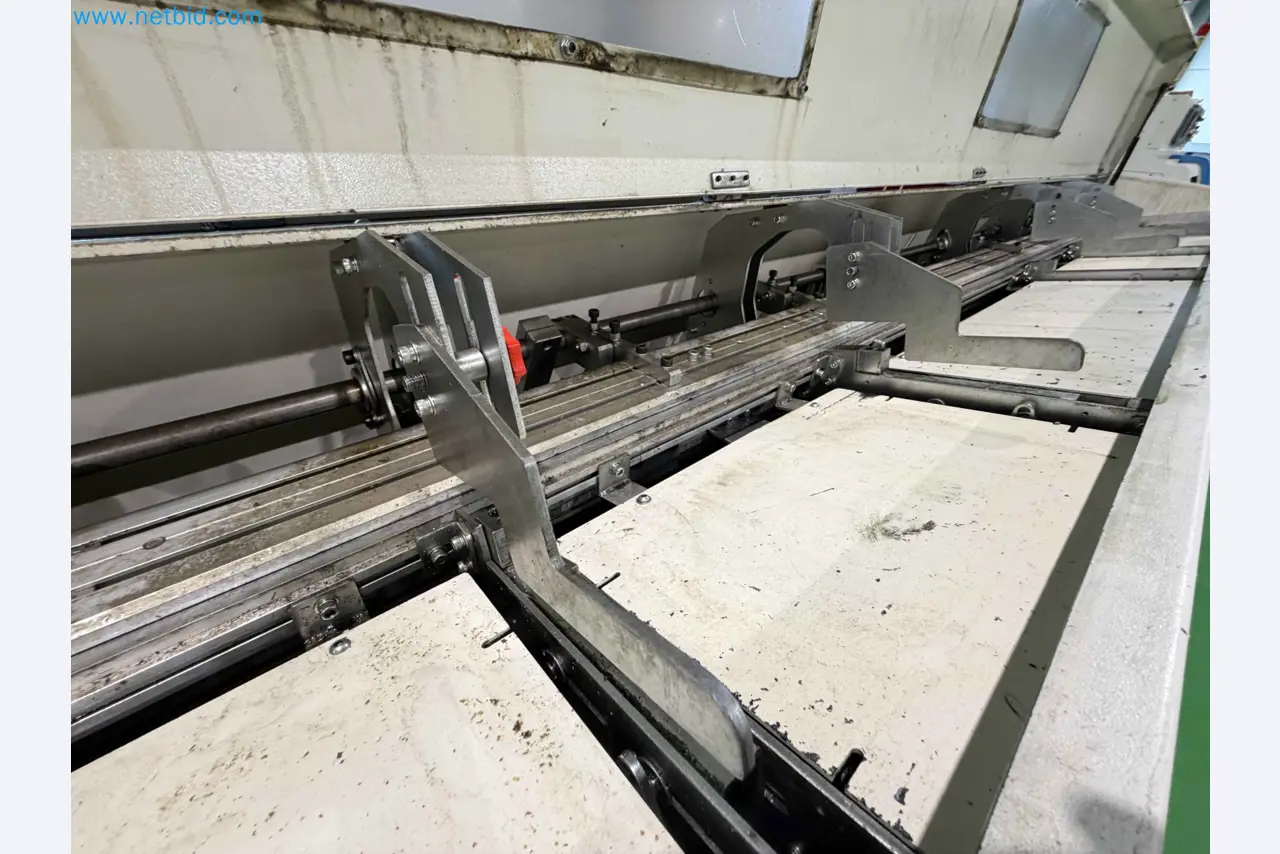

STANGENUNTERSTÜTZUNGSSYSTEM

• Mehrere Stützen entlang der Maschine verteilt
• Verstellbare Arme mit manueller Fixierung
• Modulares Ausrichtungssystem

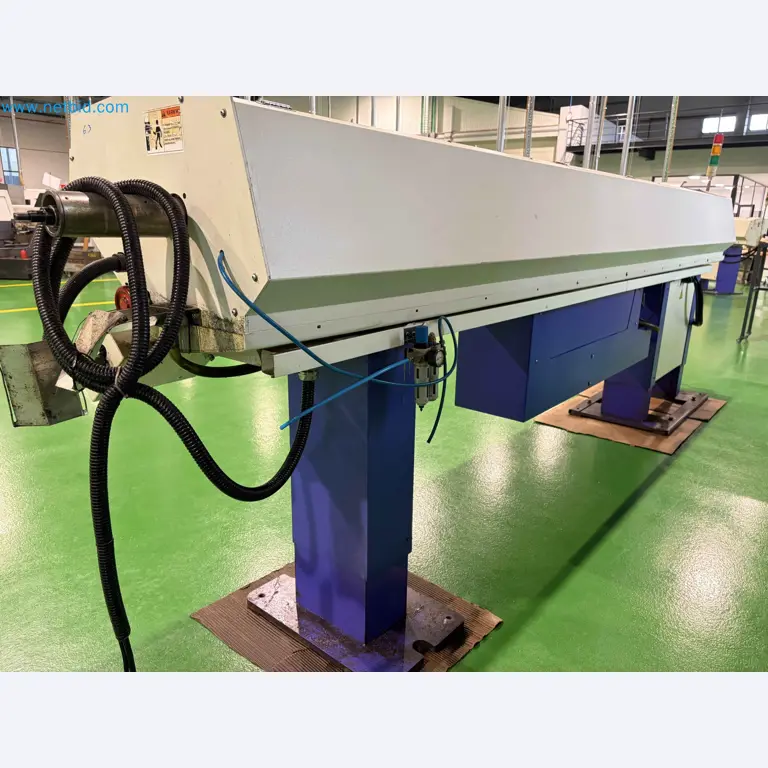

PNEUMATISCHES SYSTEM

• Integrierte Lufteinheit (FRL – Filter/Regler)

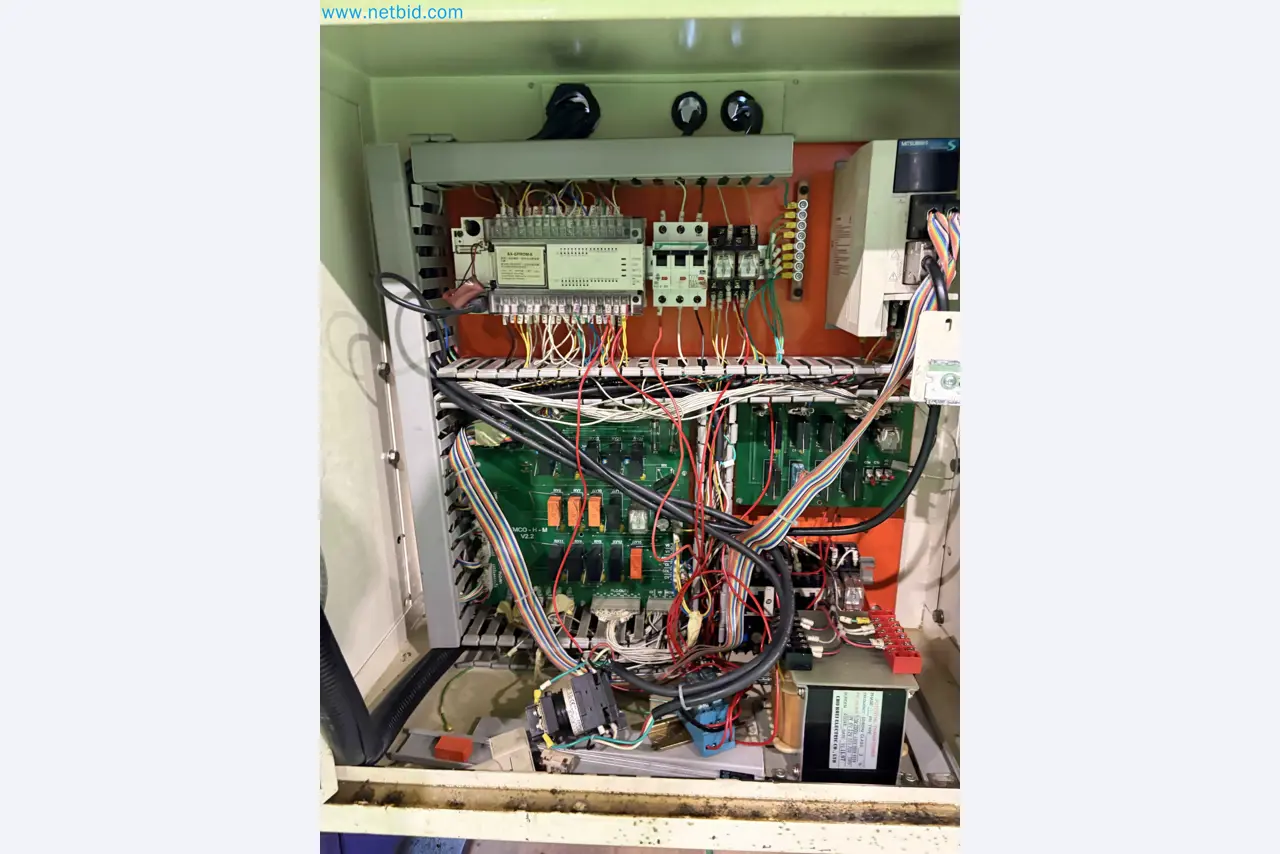

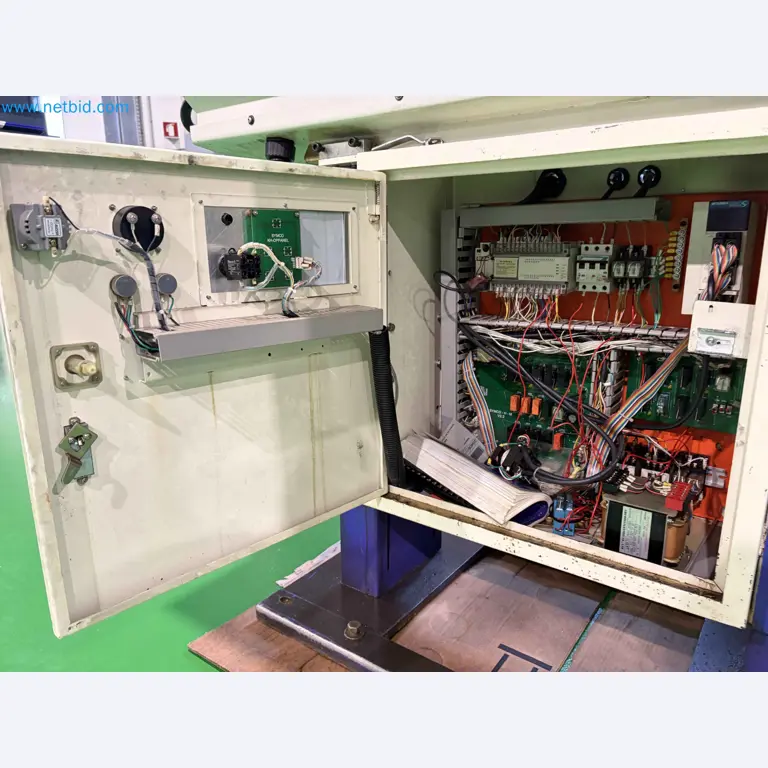

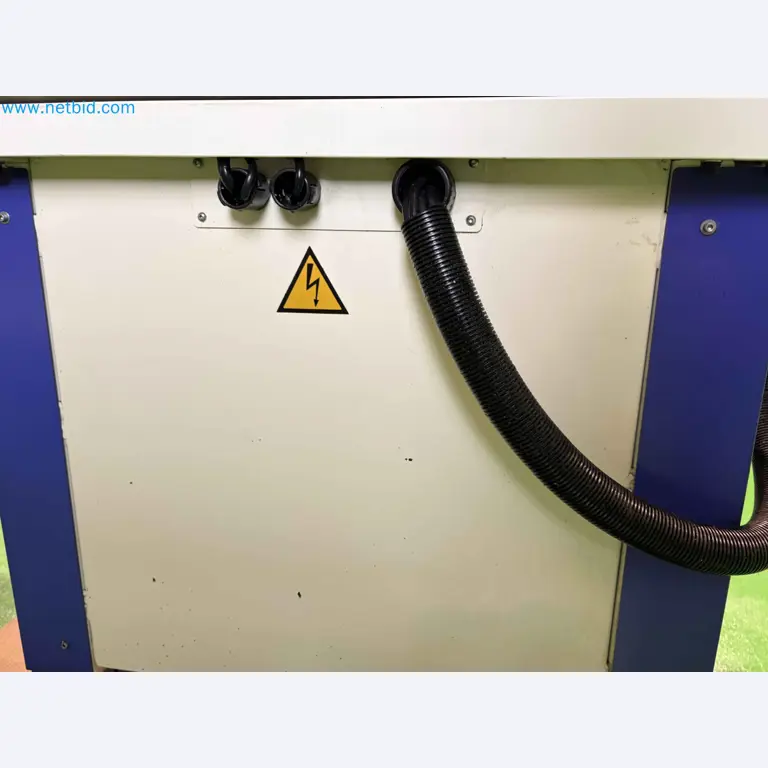

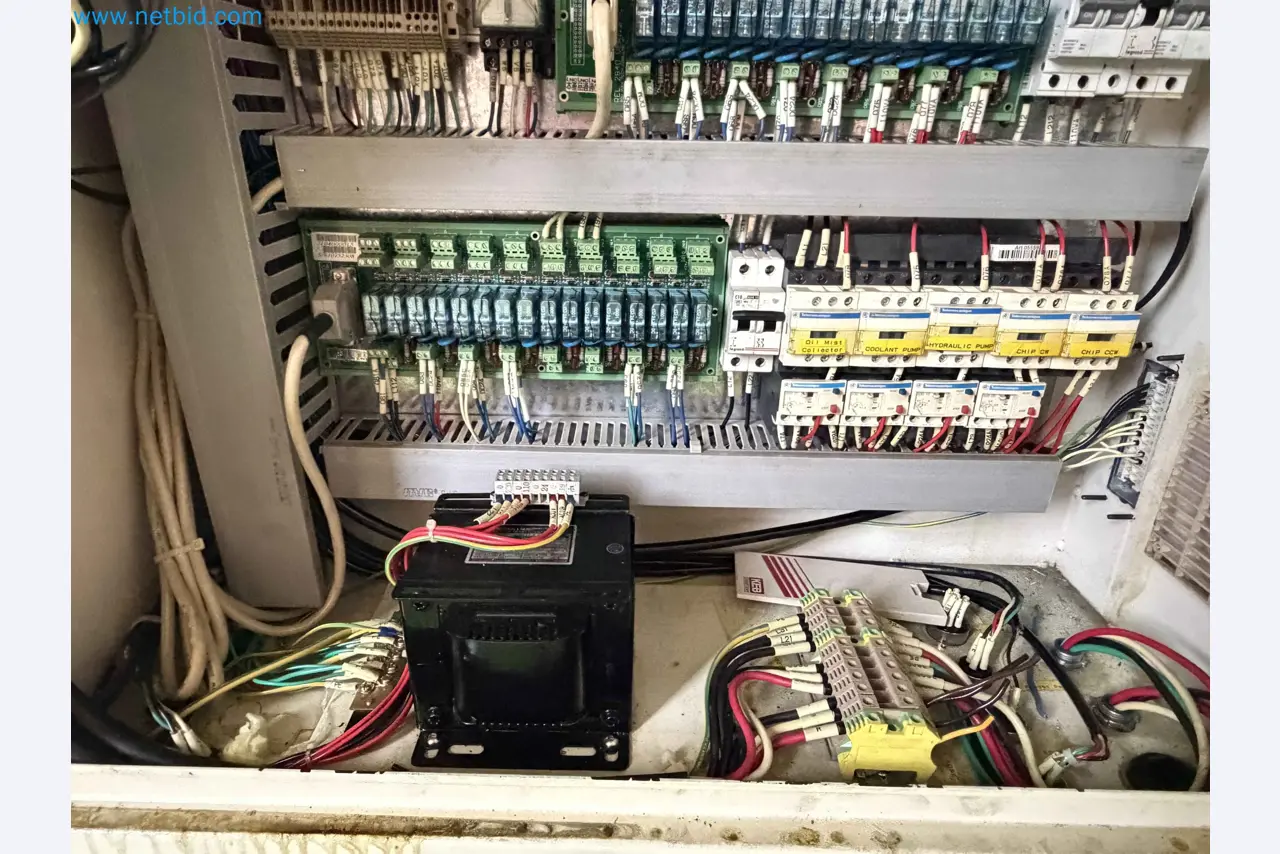

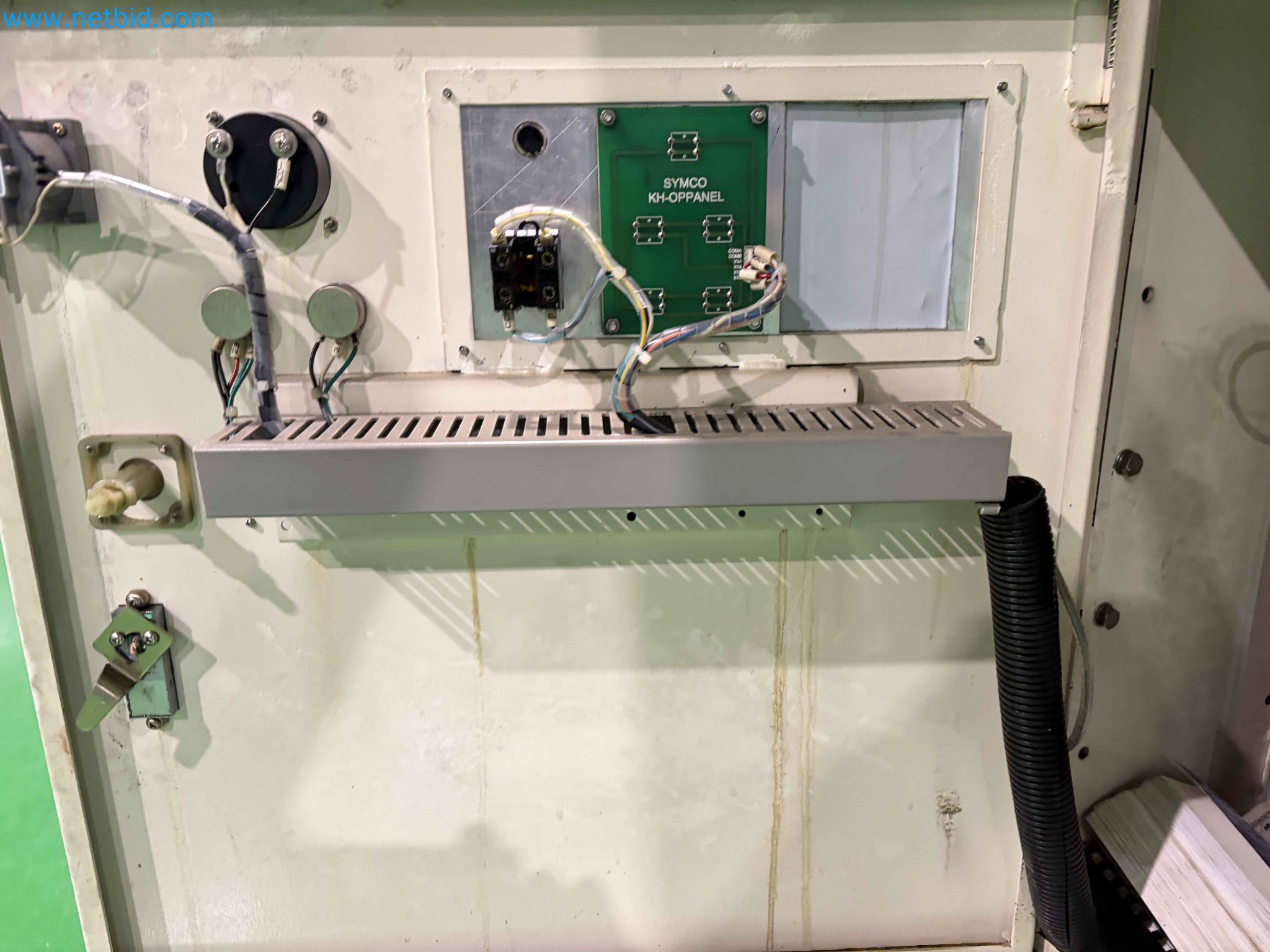

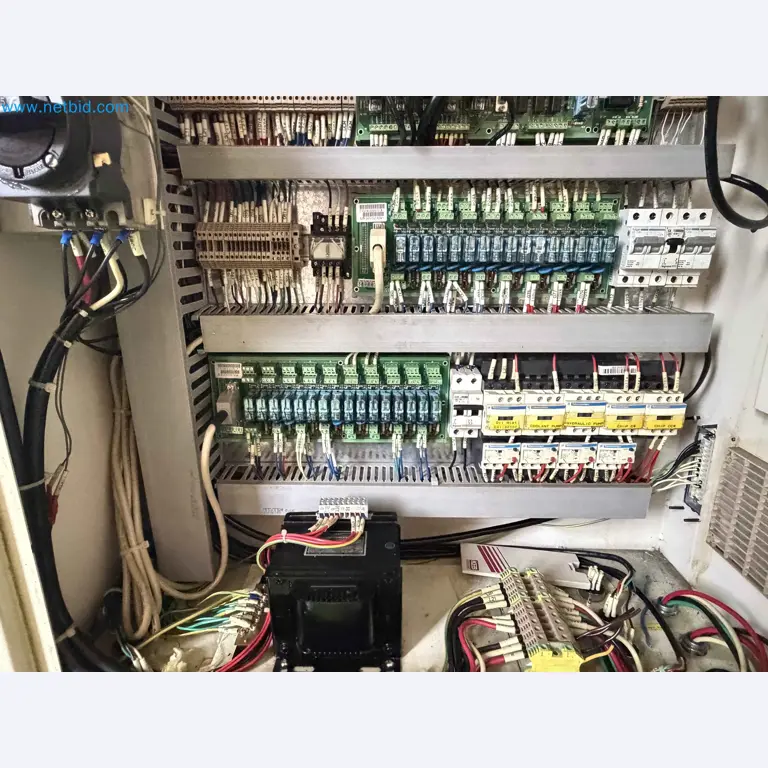

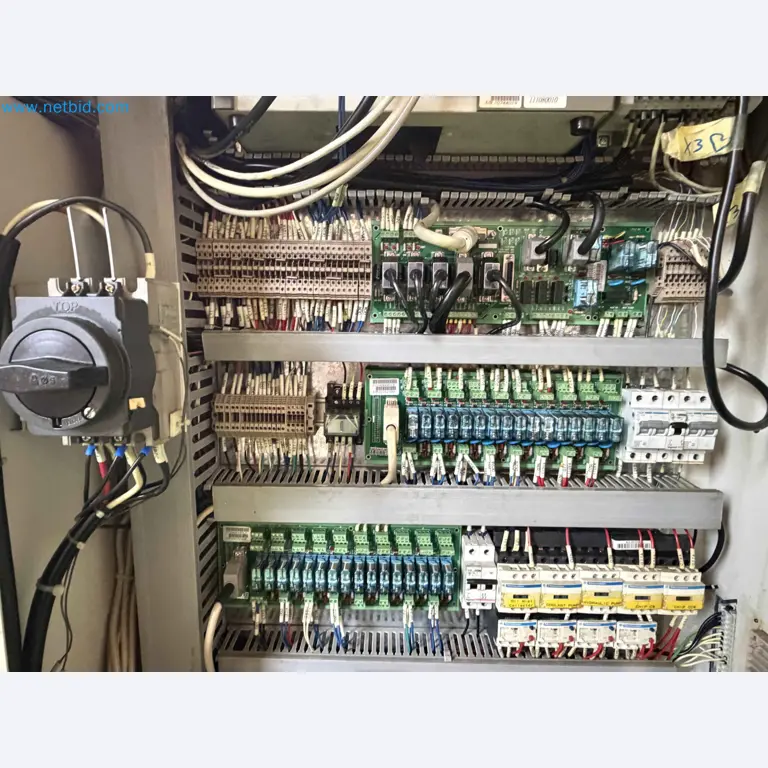

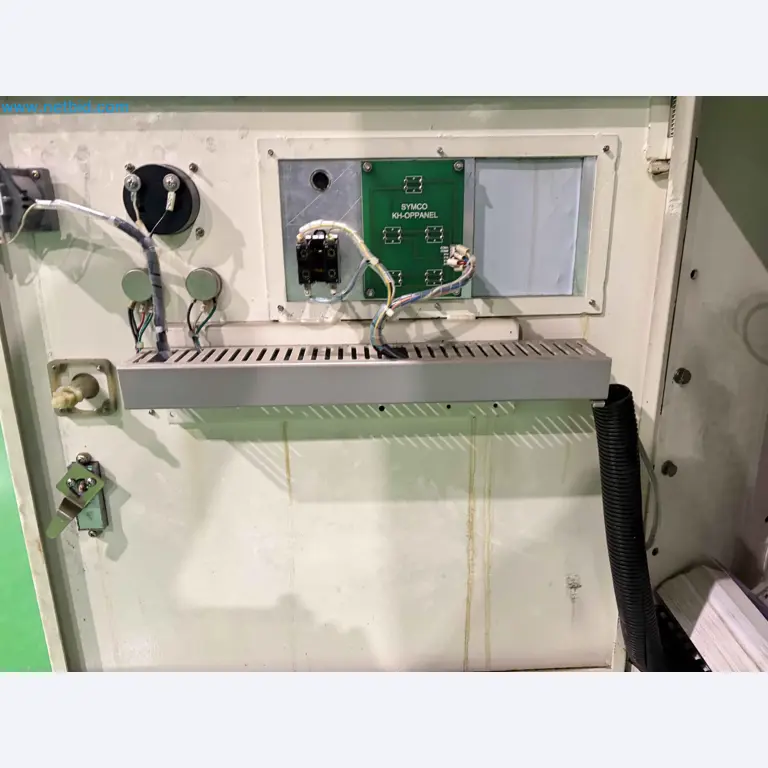

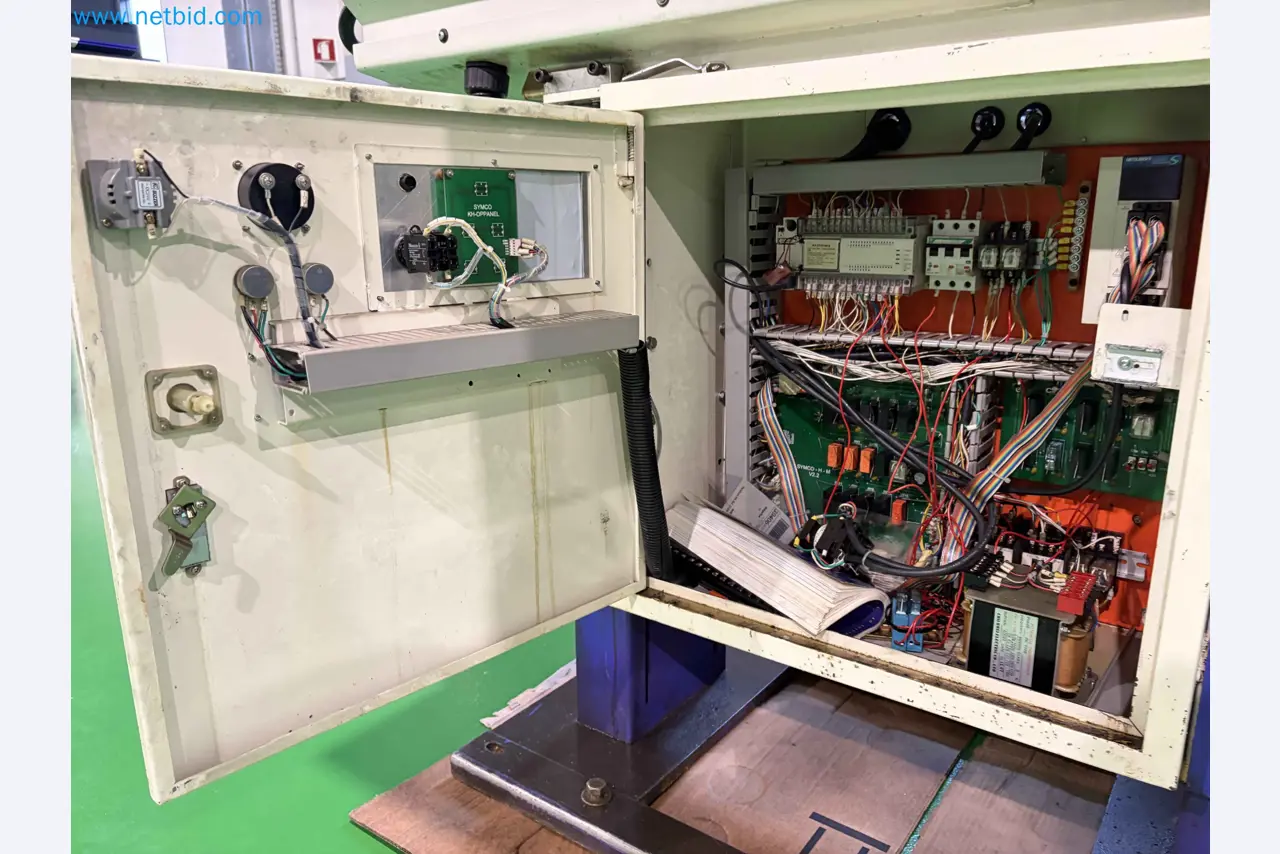

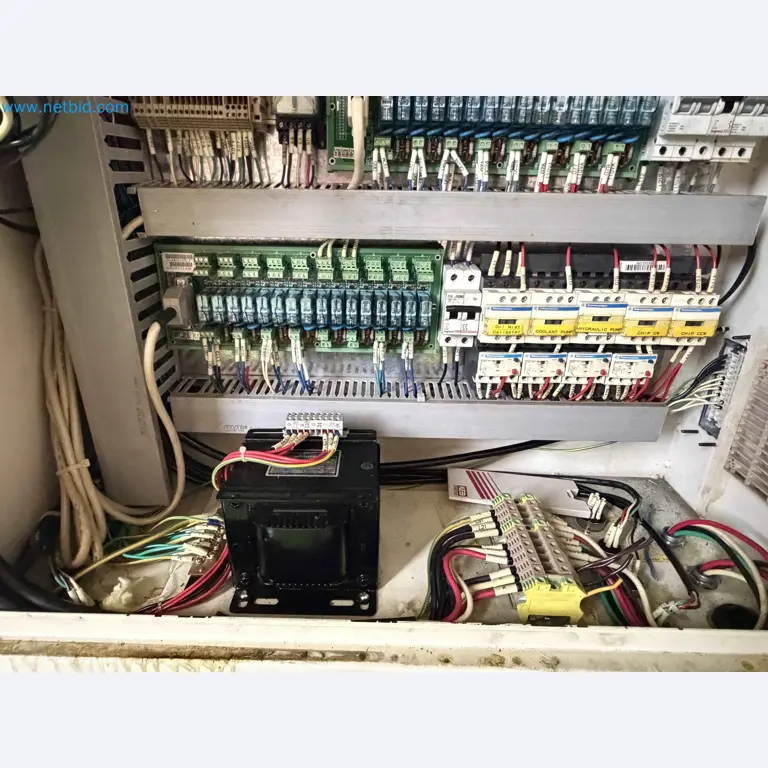

ELEKTRISCHES & STEUERUNGSSYSTEM

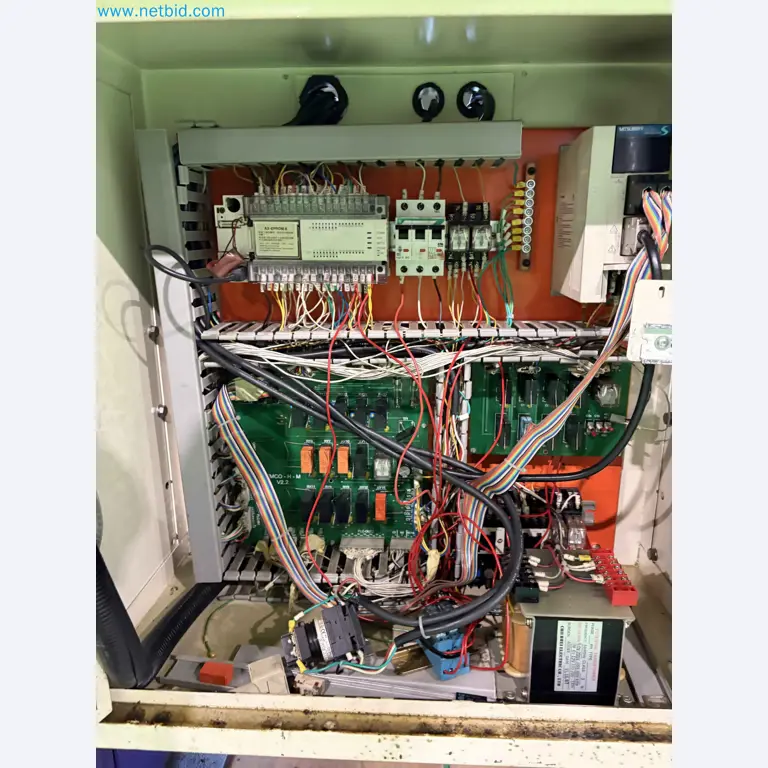

Steuerungsarchitektur

• PLC-basiertes System (programmierbare Logik)
• Original SYMCO-Elektronik

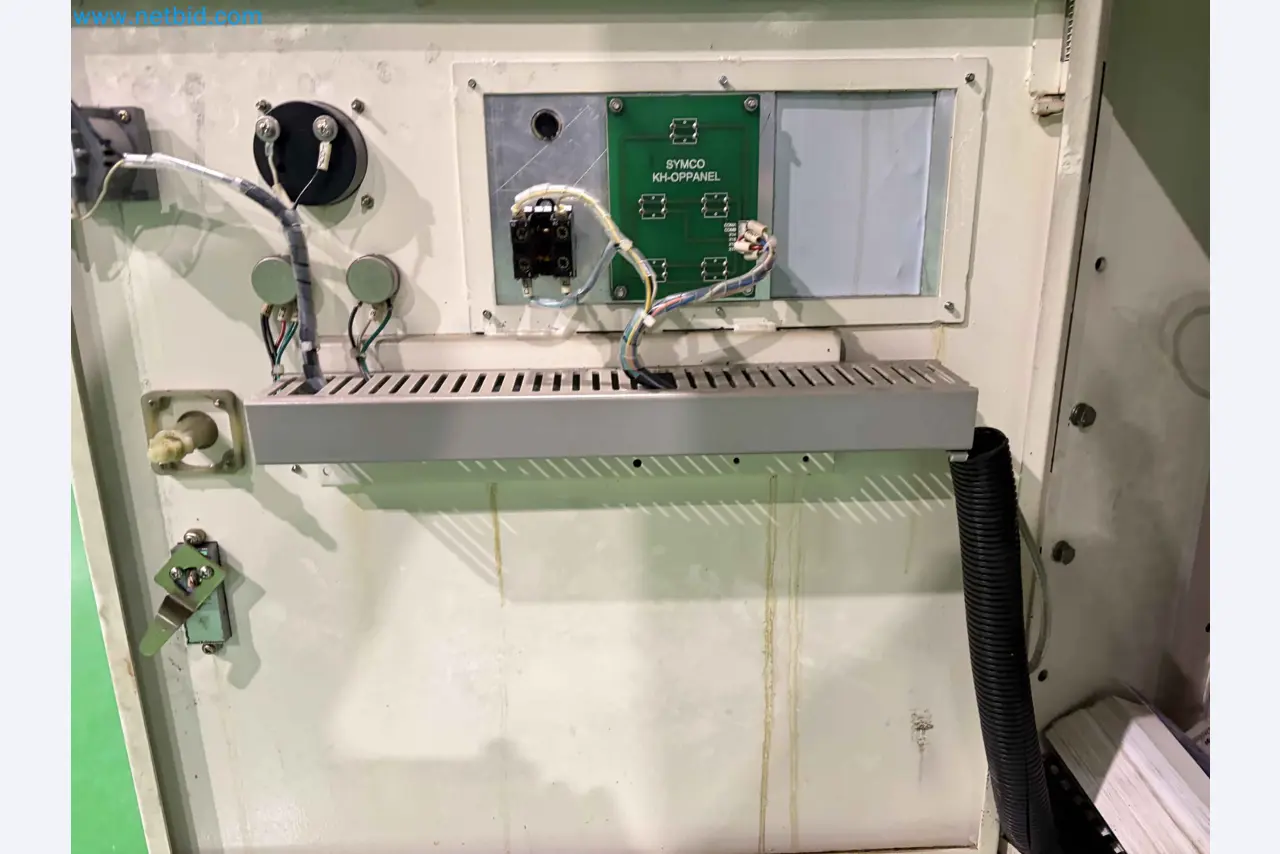

• SYMCO-HM V2.2 Steuerplatine
• Mitsubishi-Modul (Steuerung/Antrieb)
• AX-EPROM Einheit

CNC-SCHNITTSTELLE

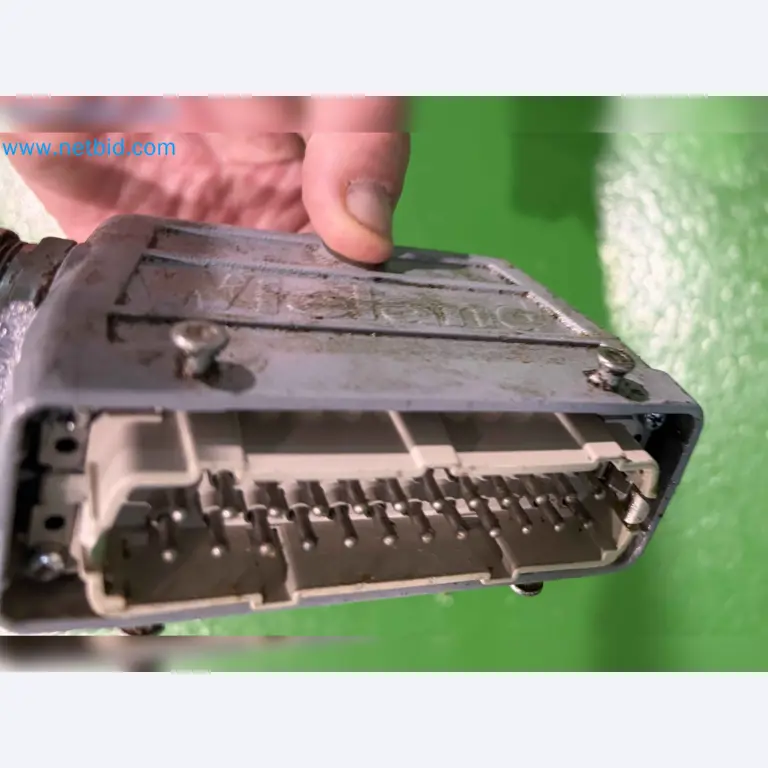

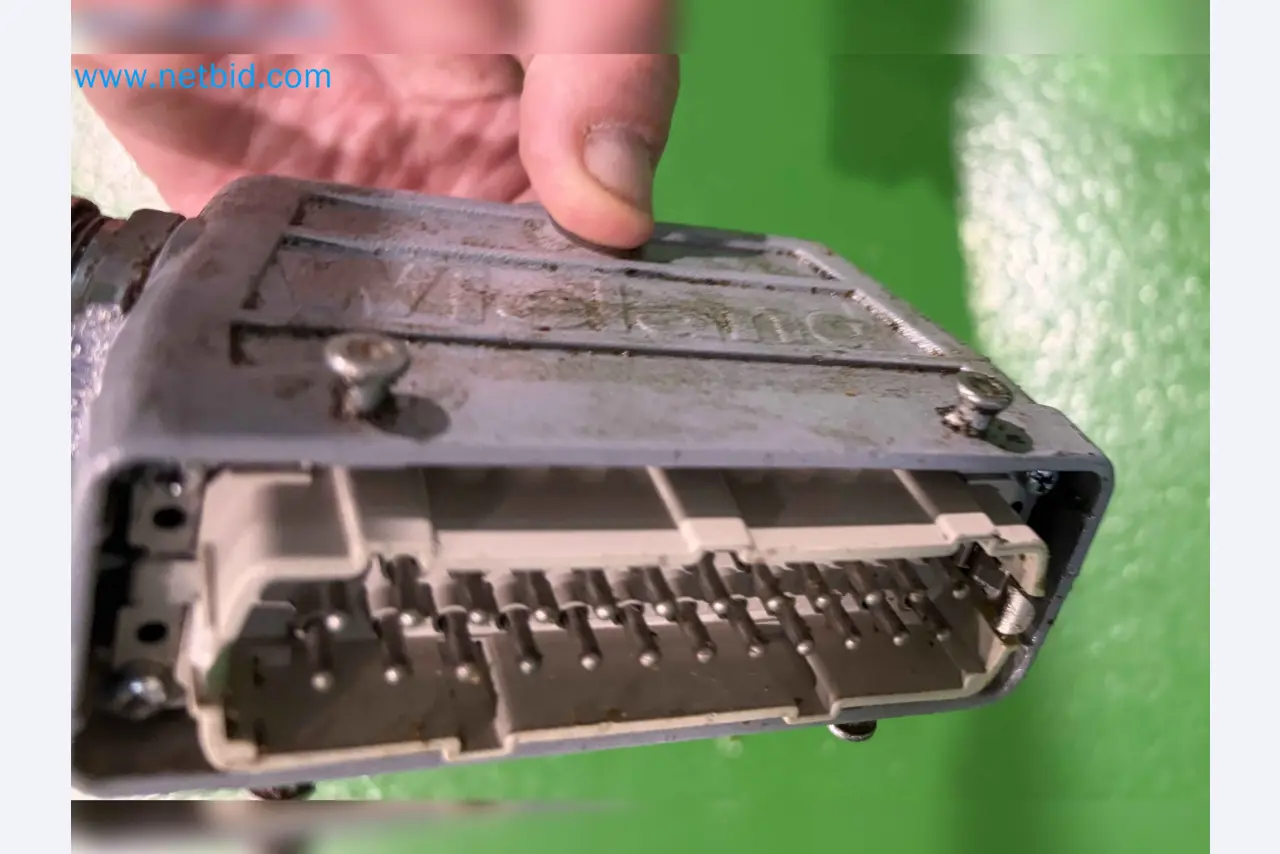

• Industrieller Mehrpolstecker (Harting-Typ)
• Direkte Integration mit CNC-Drehmaschine

Funktionen

• Zyklussynchronisation
• automatische Zuführungssteuerung
• Kommunikation mit der Hauptmaschine
• Konfiguration: Langstangenlader
• System: Vorschub mit Schiebemechanismus
• Anwendung: Kontinuierliche Produktion auf CNC-Drehmaschine

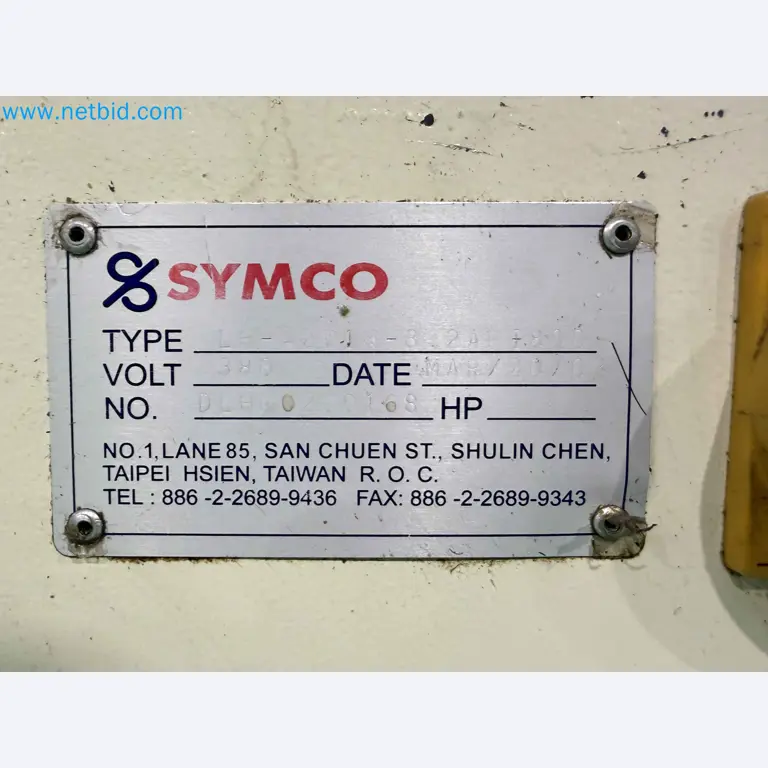

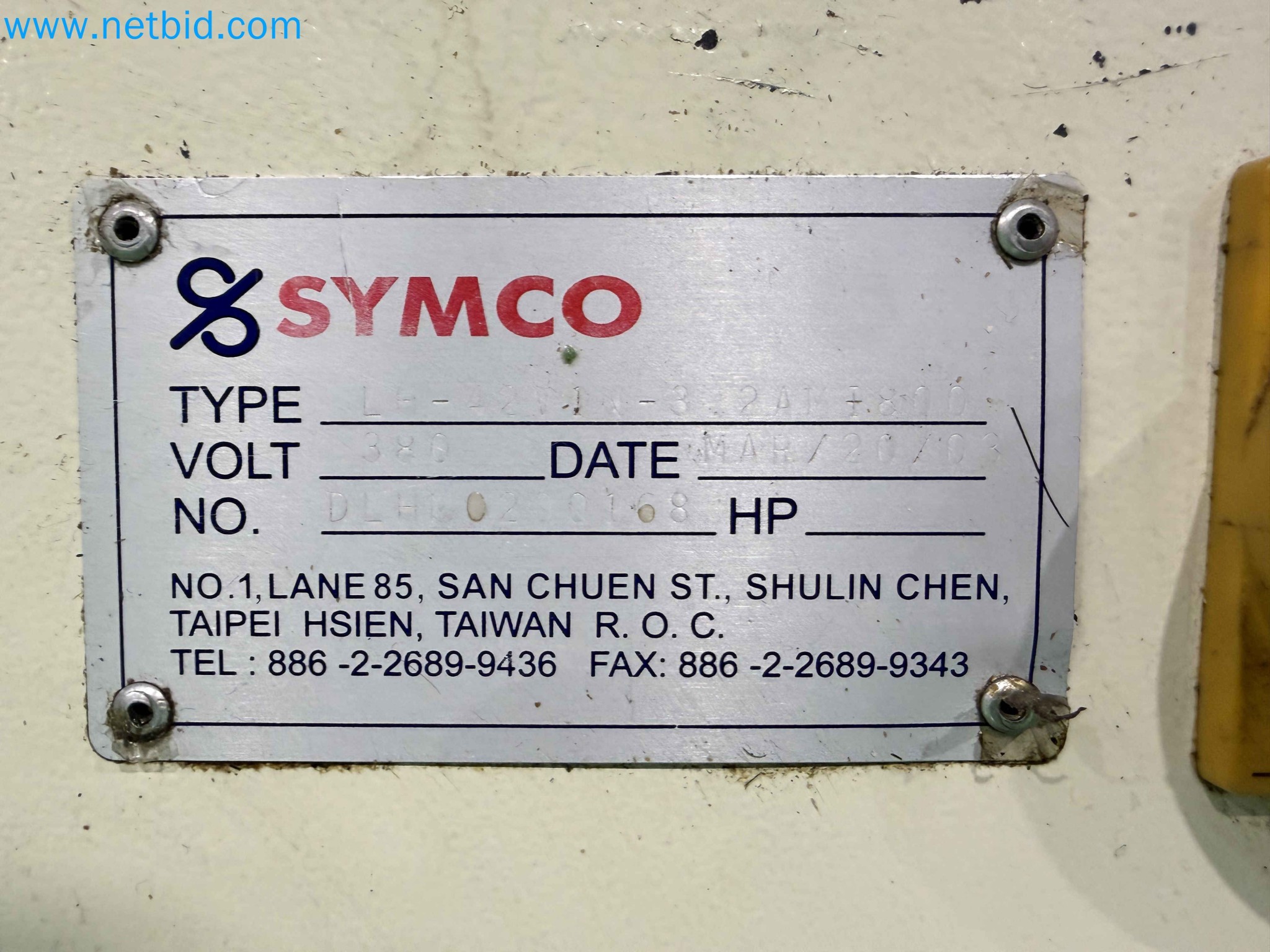

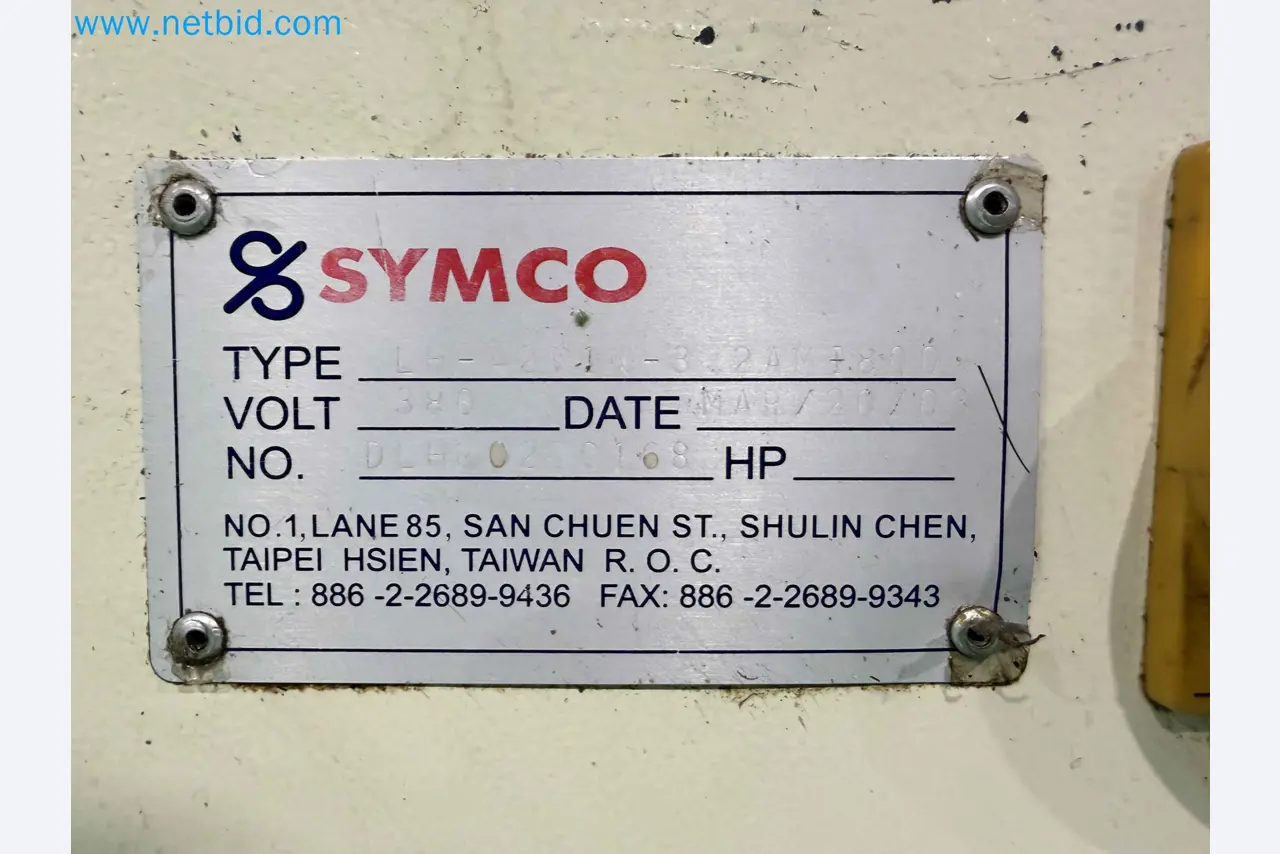

Hersteller

• Marke: SYMCO
• Herkunft: Taiwan
• Modell: SYMCO L42 Series
• Baujahr: 2003

Abmessungen ca.: 3200 mm x 800 mm x 1300 mm
Gewicht ca.: 1100 kg
