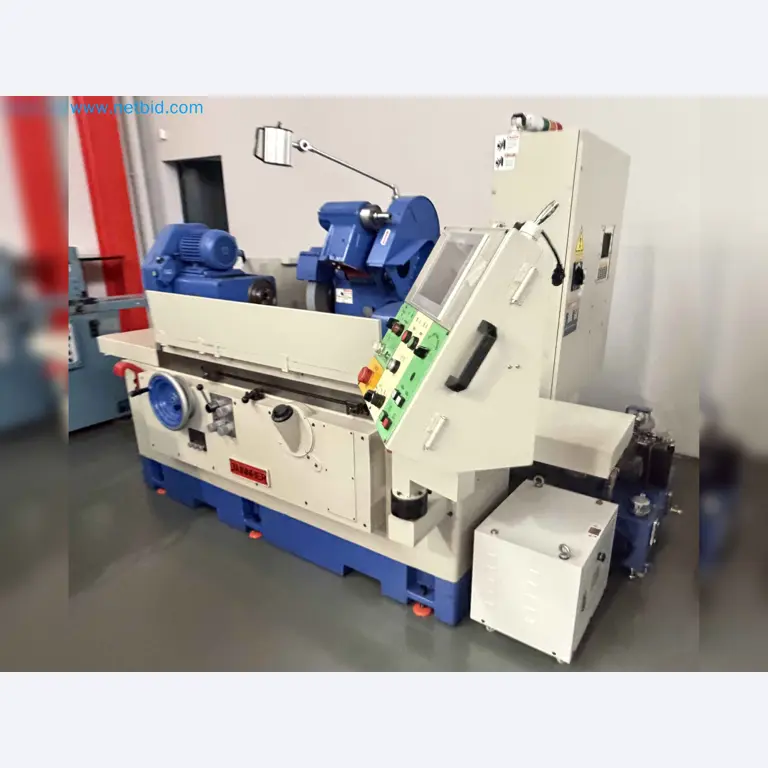

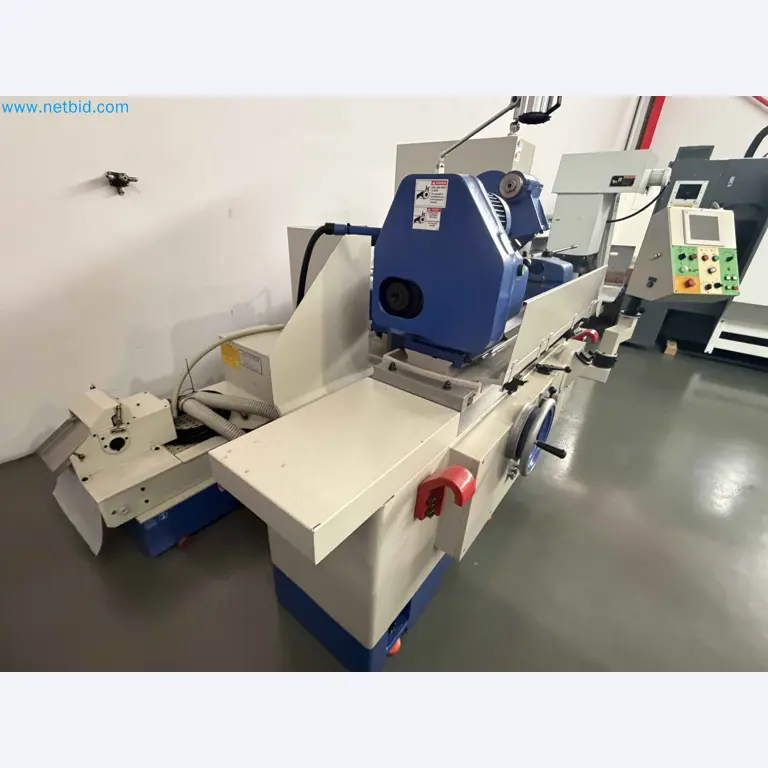

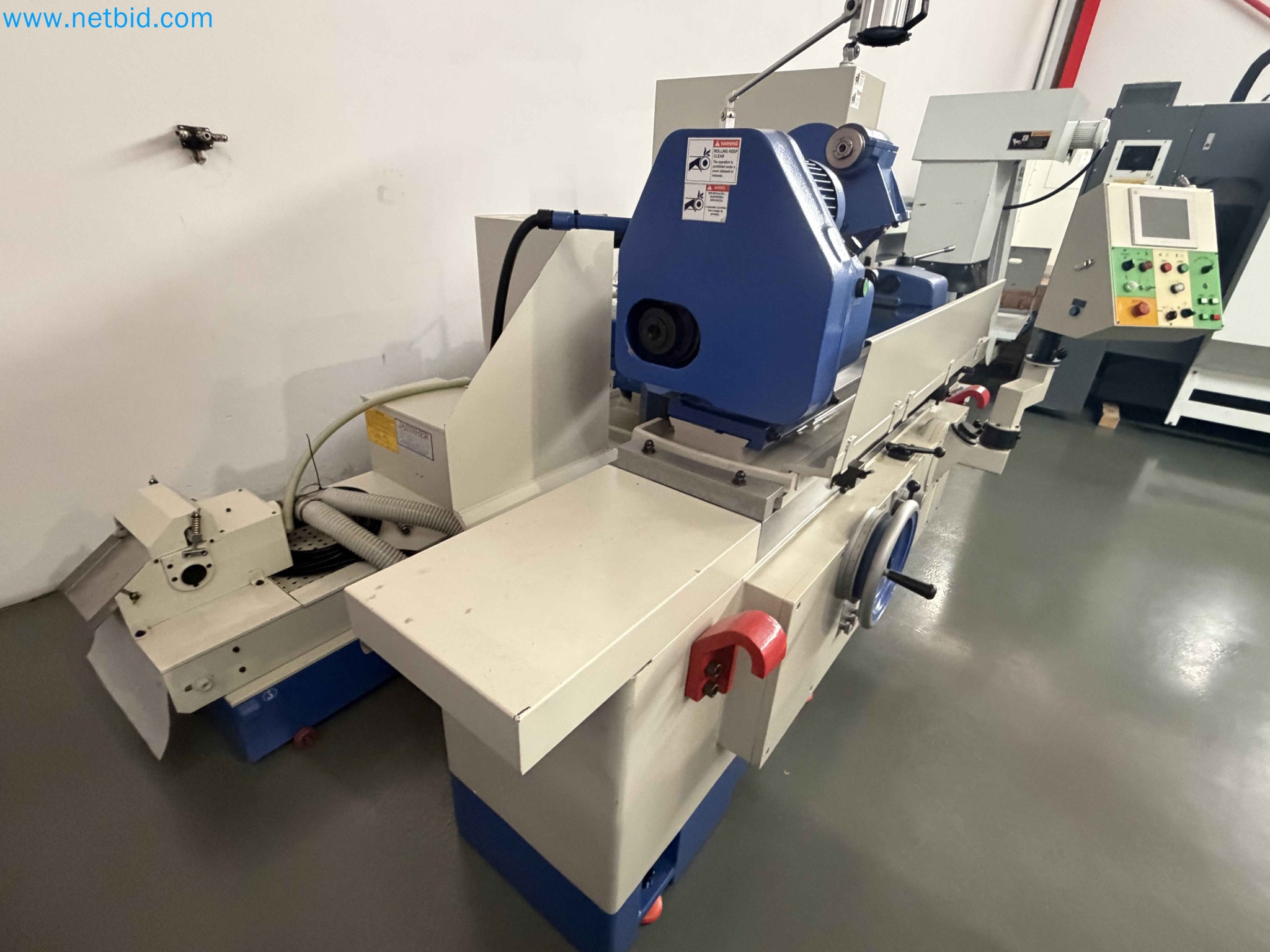

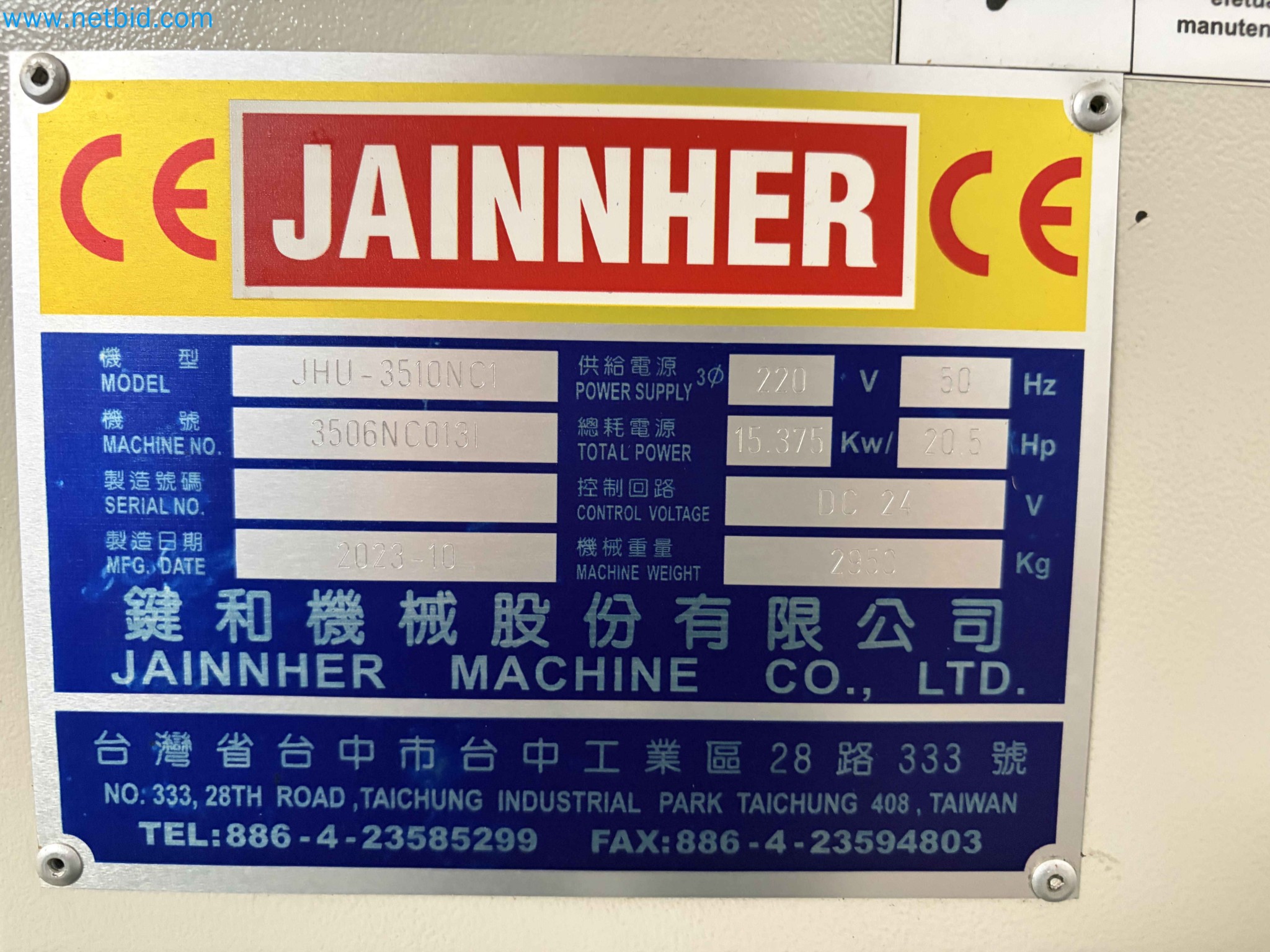

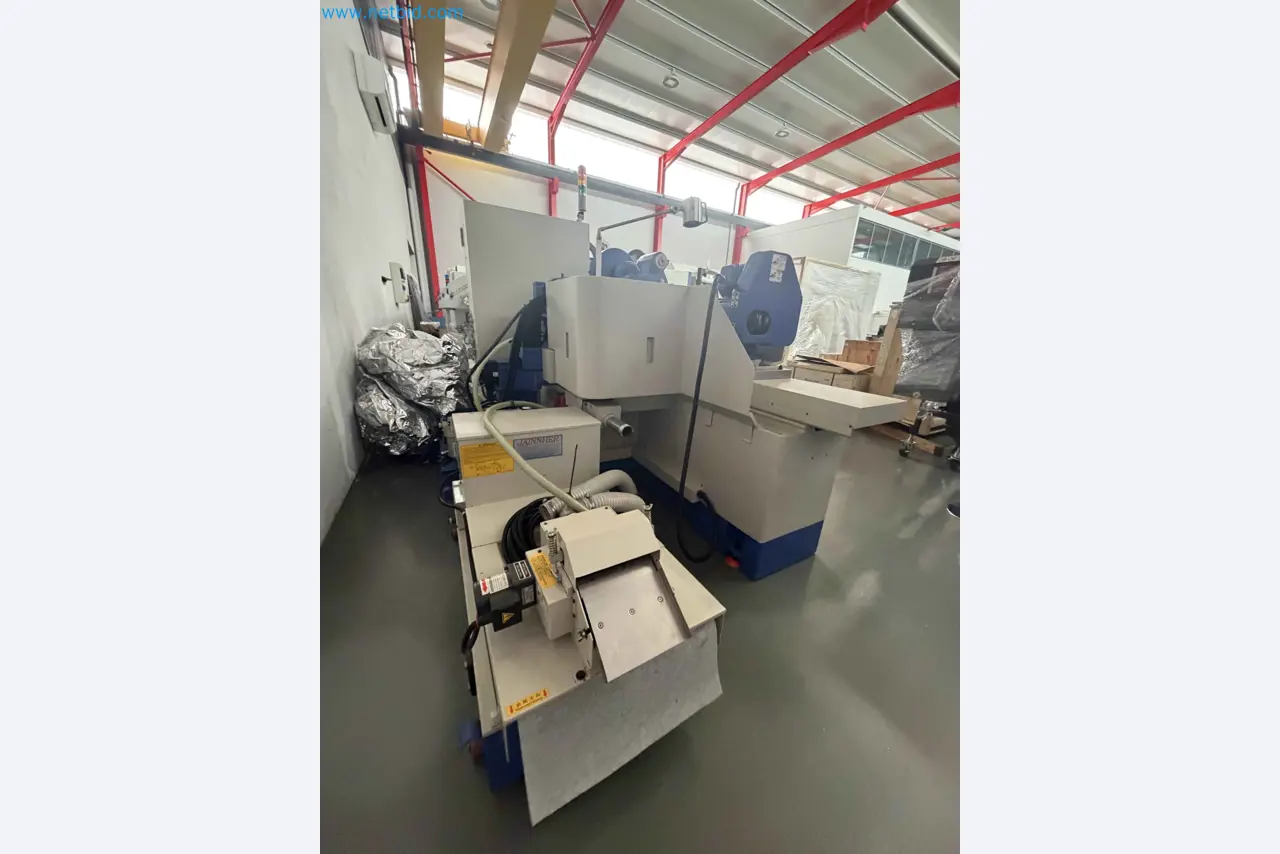

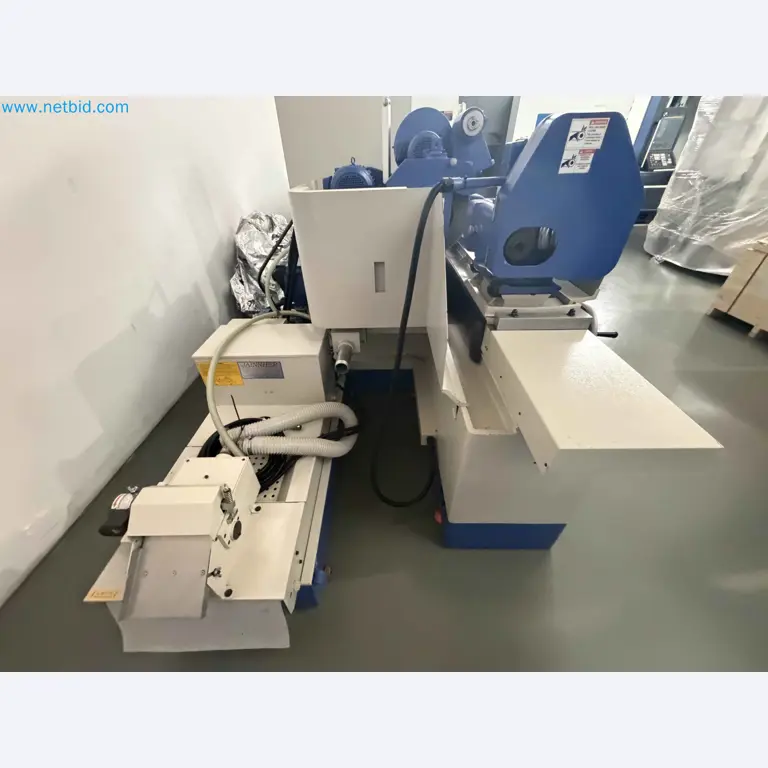

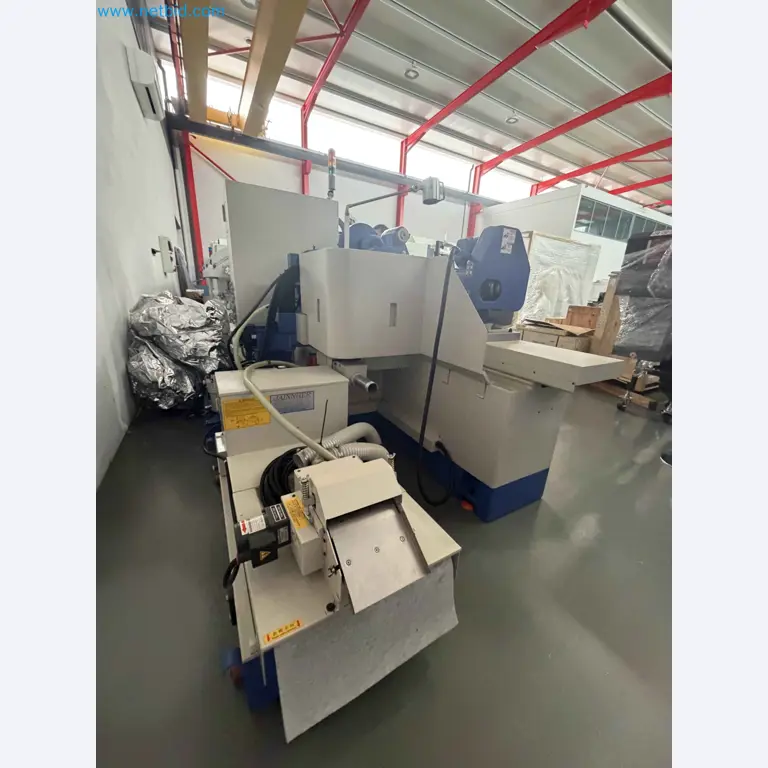

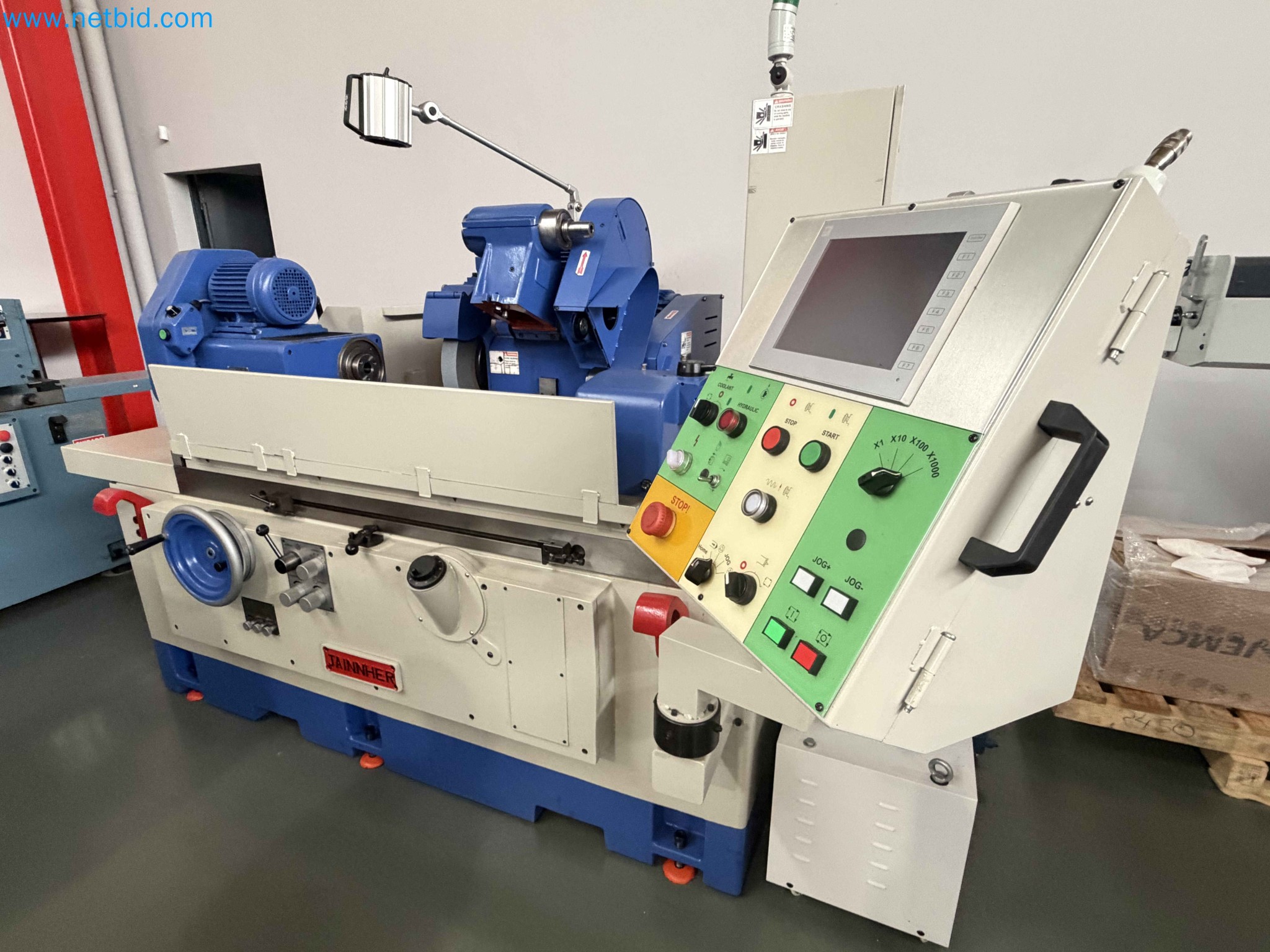

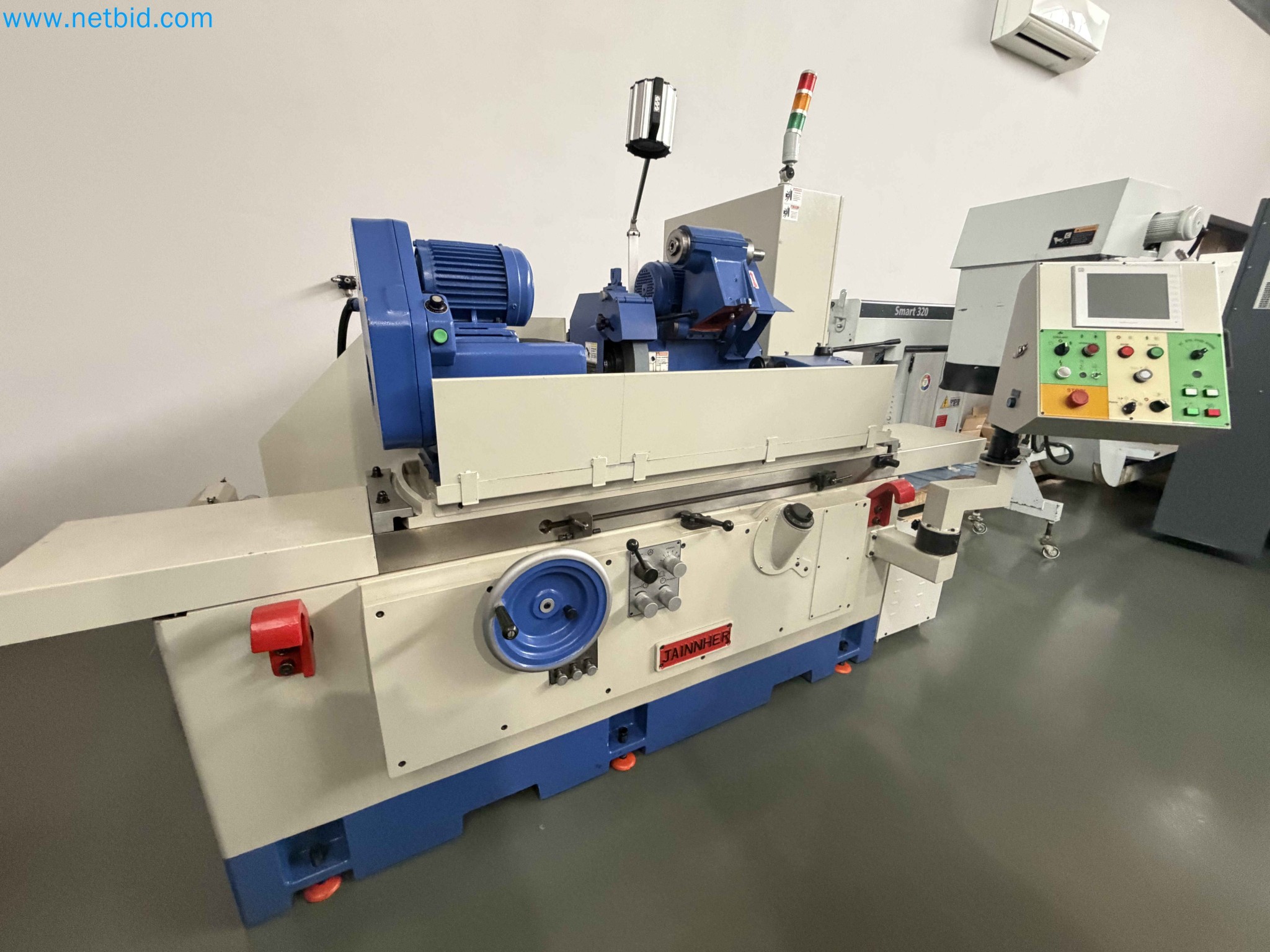

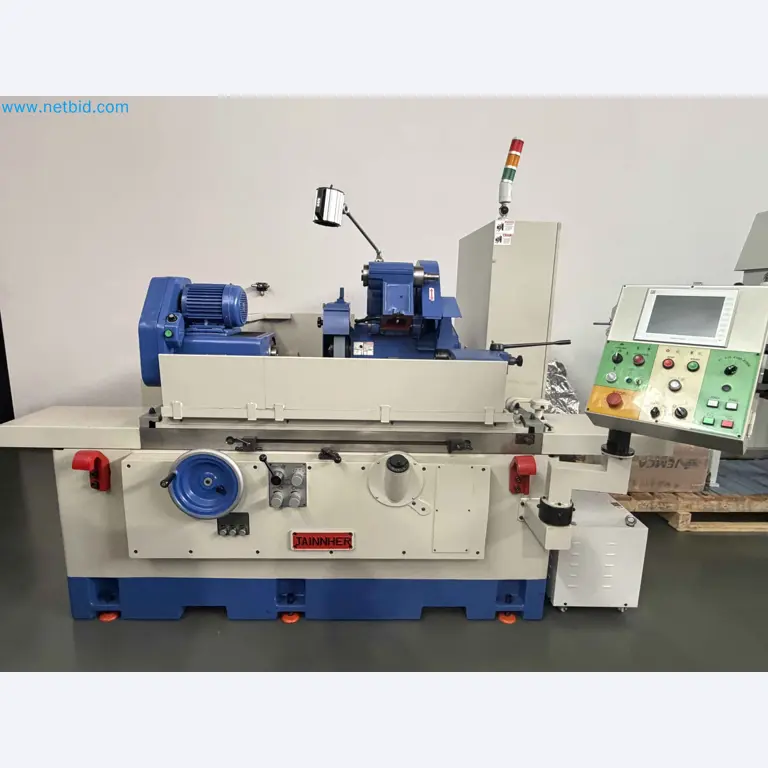

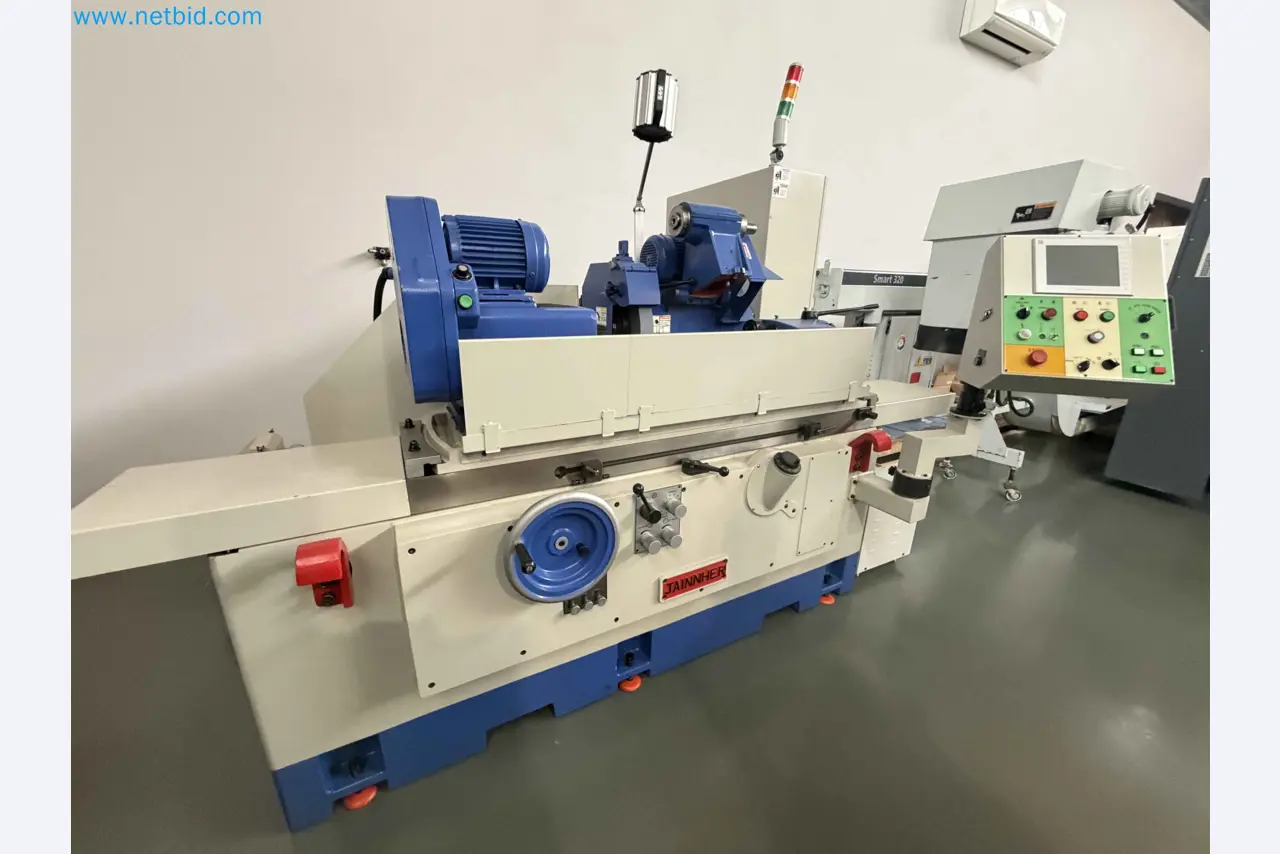

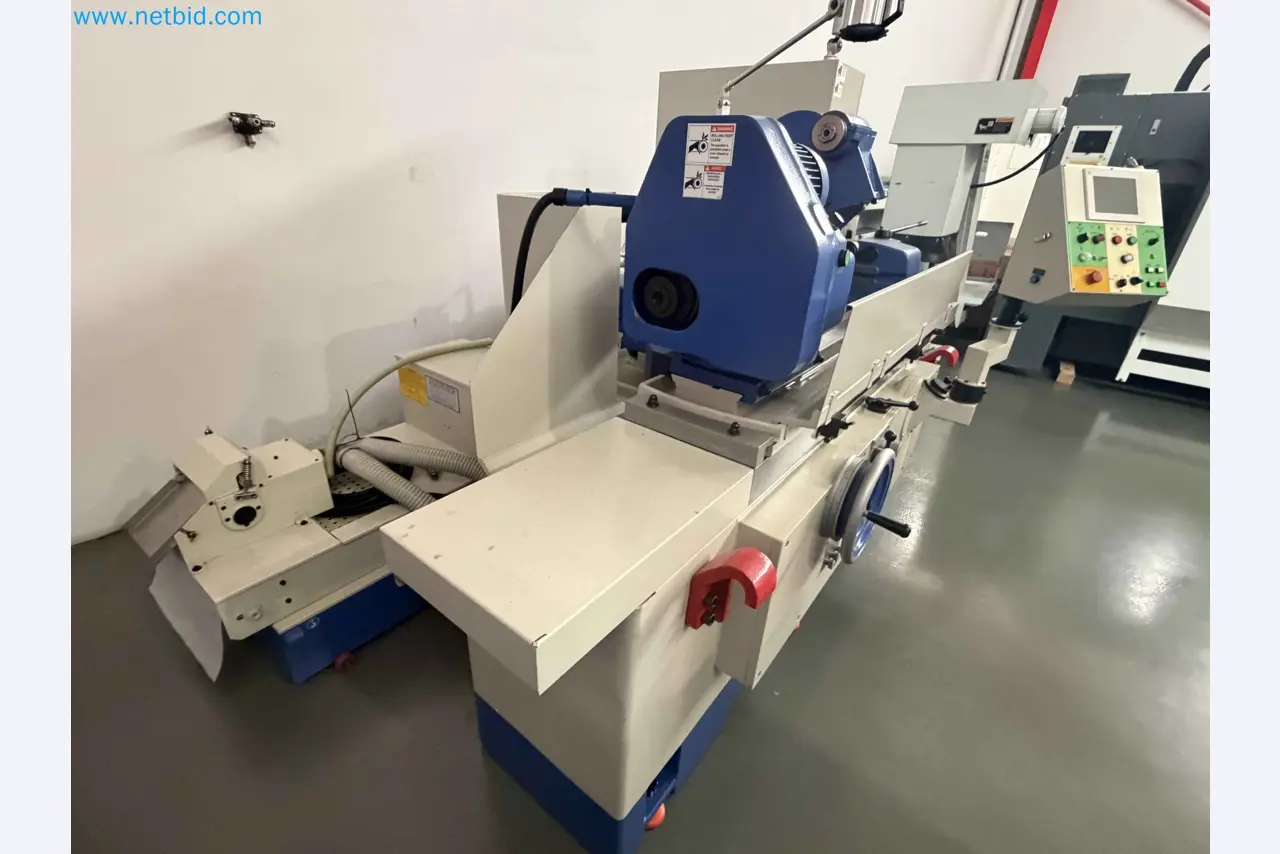

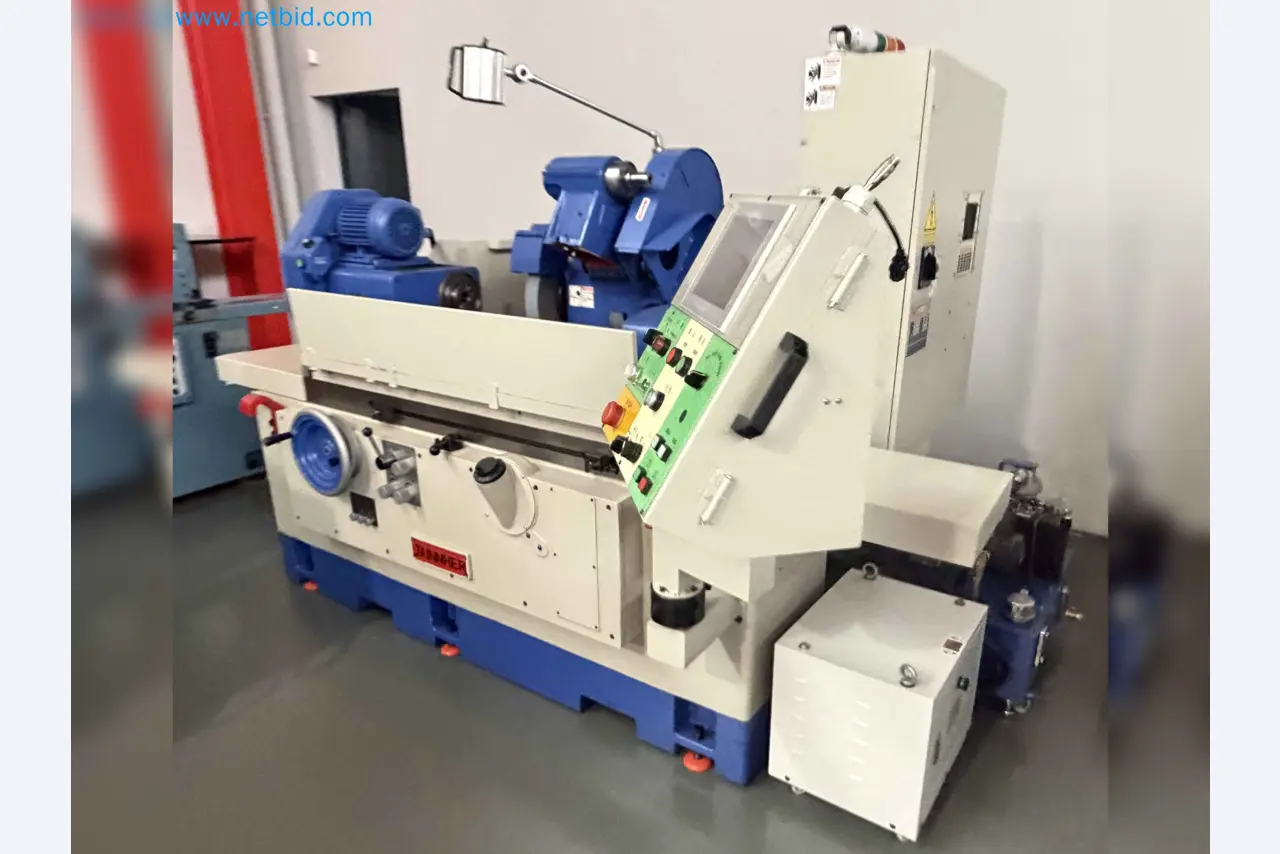

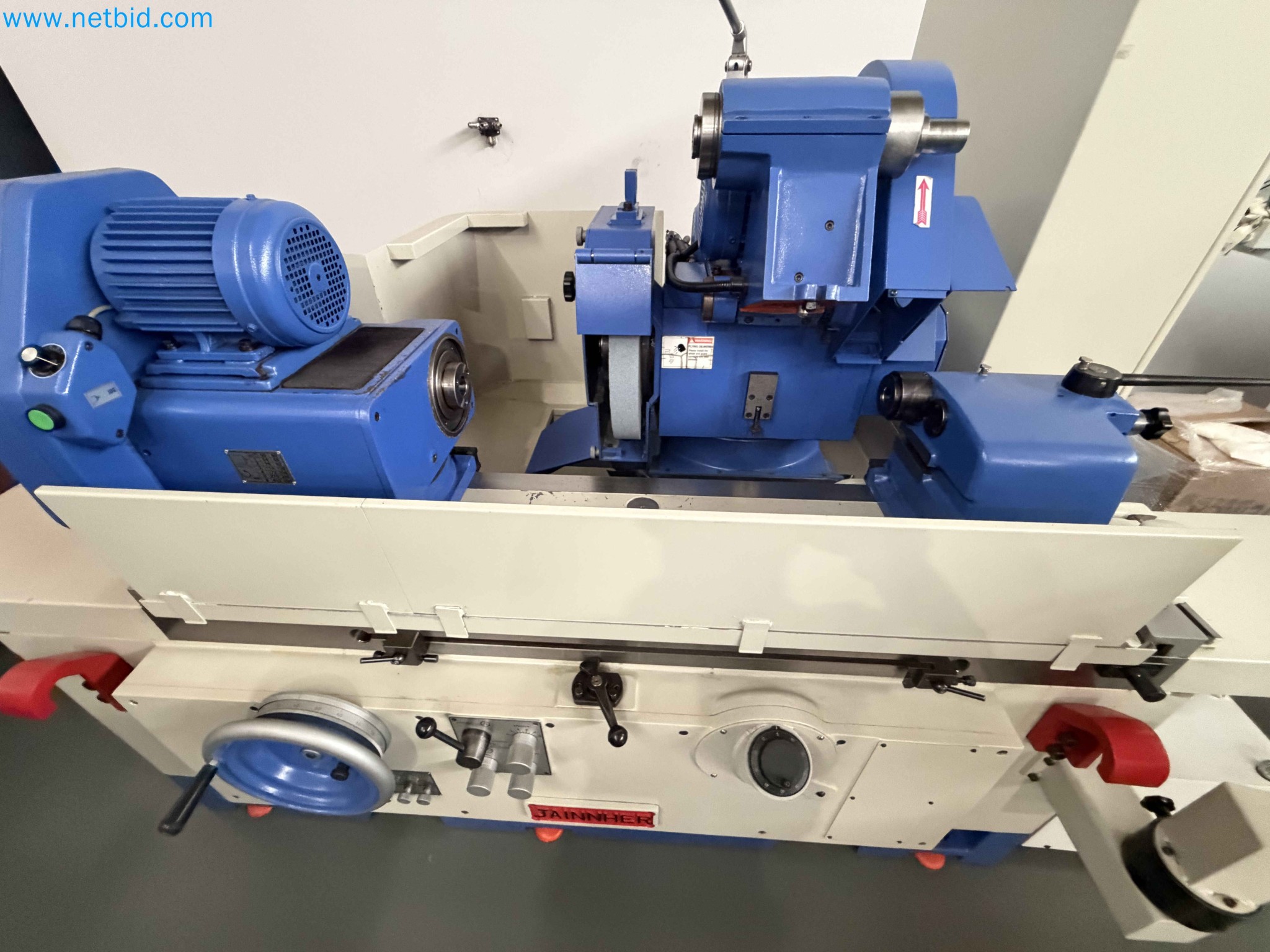

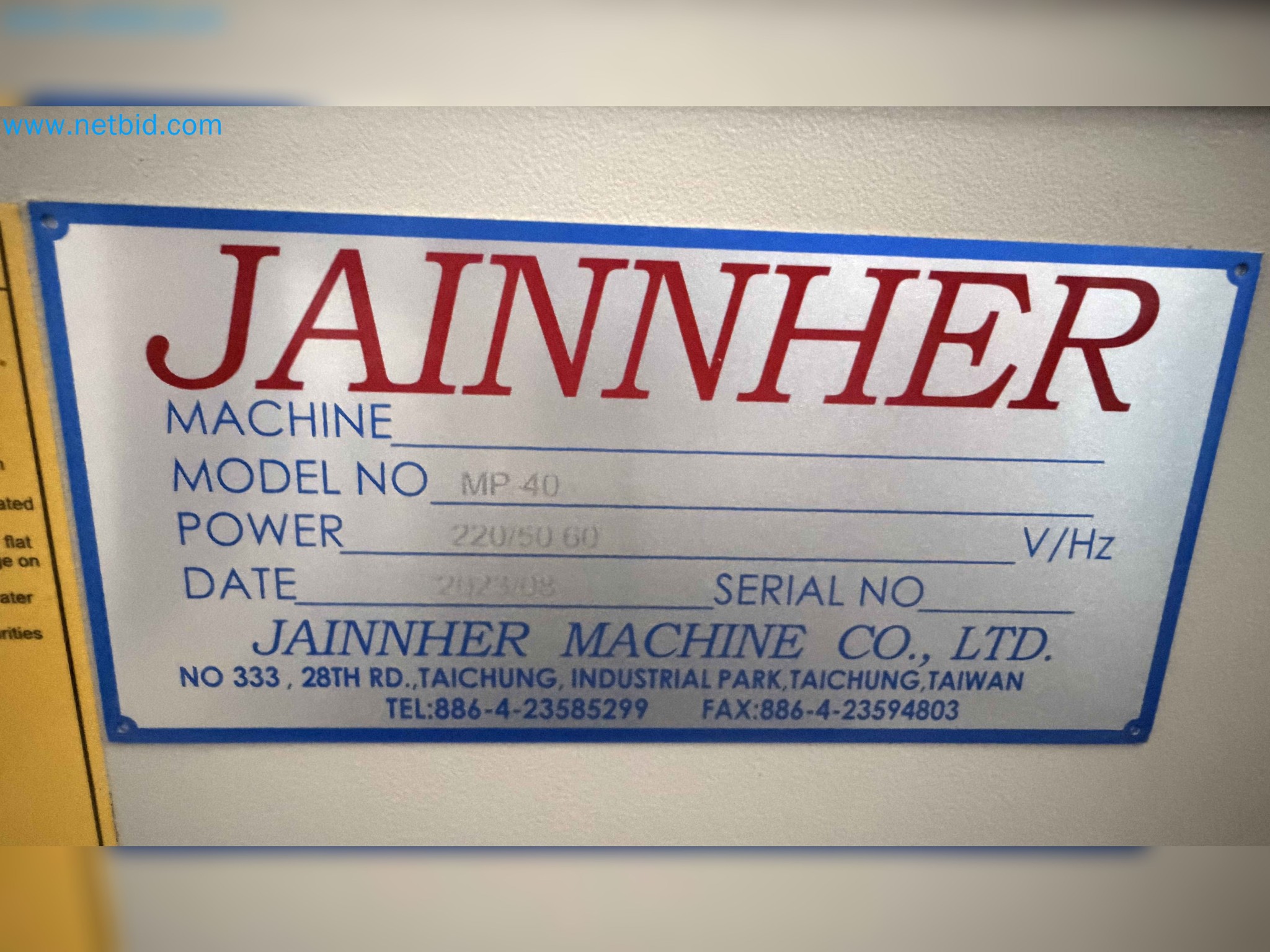

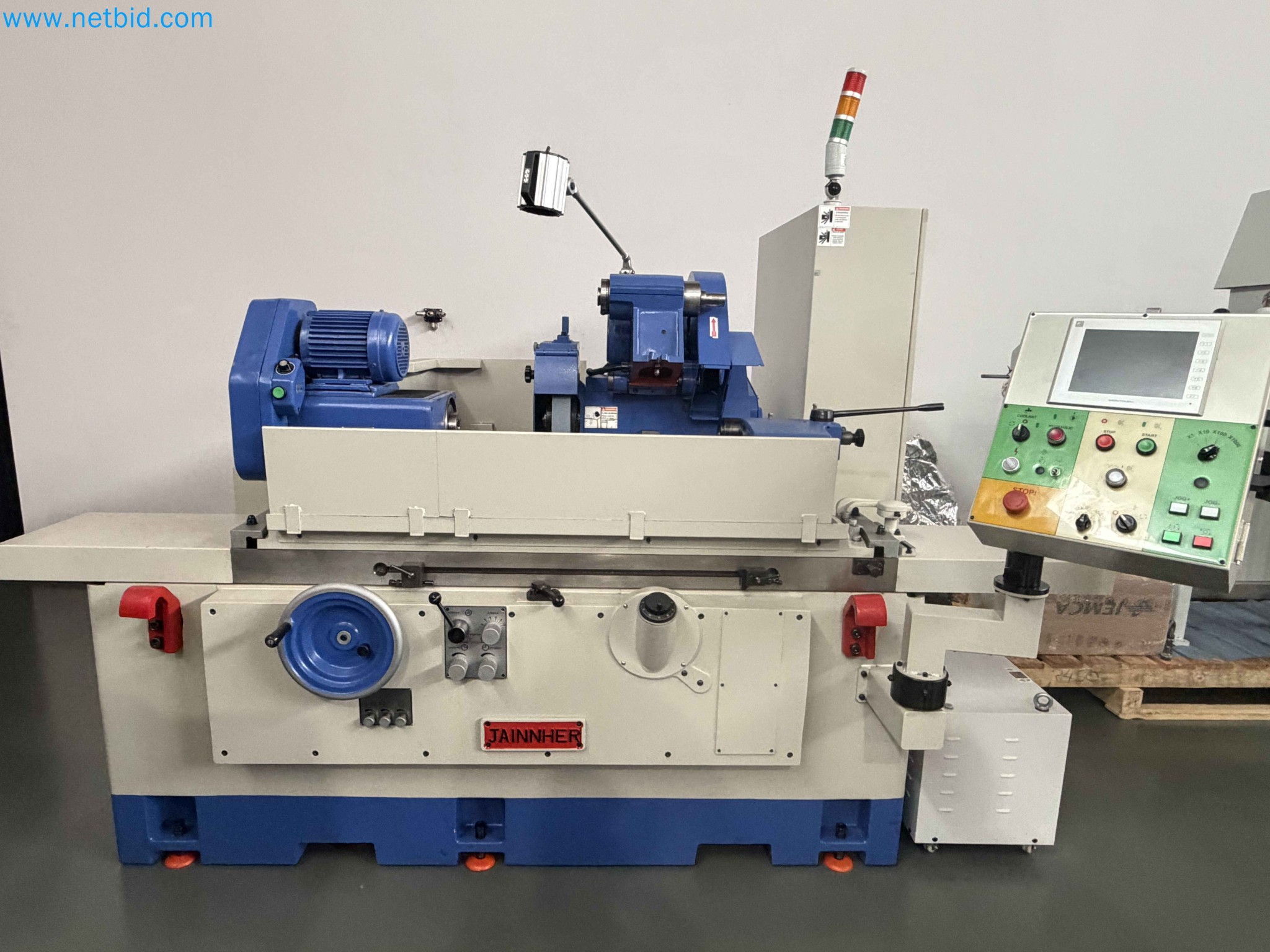

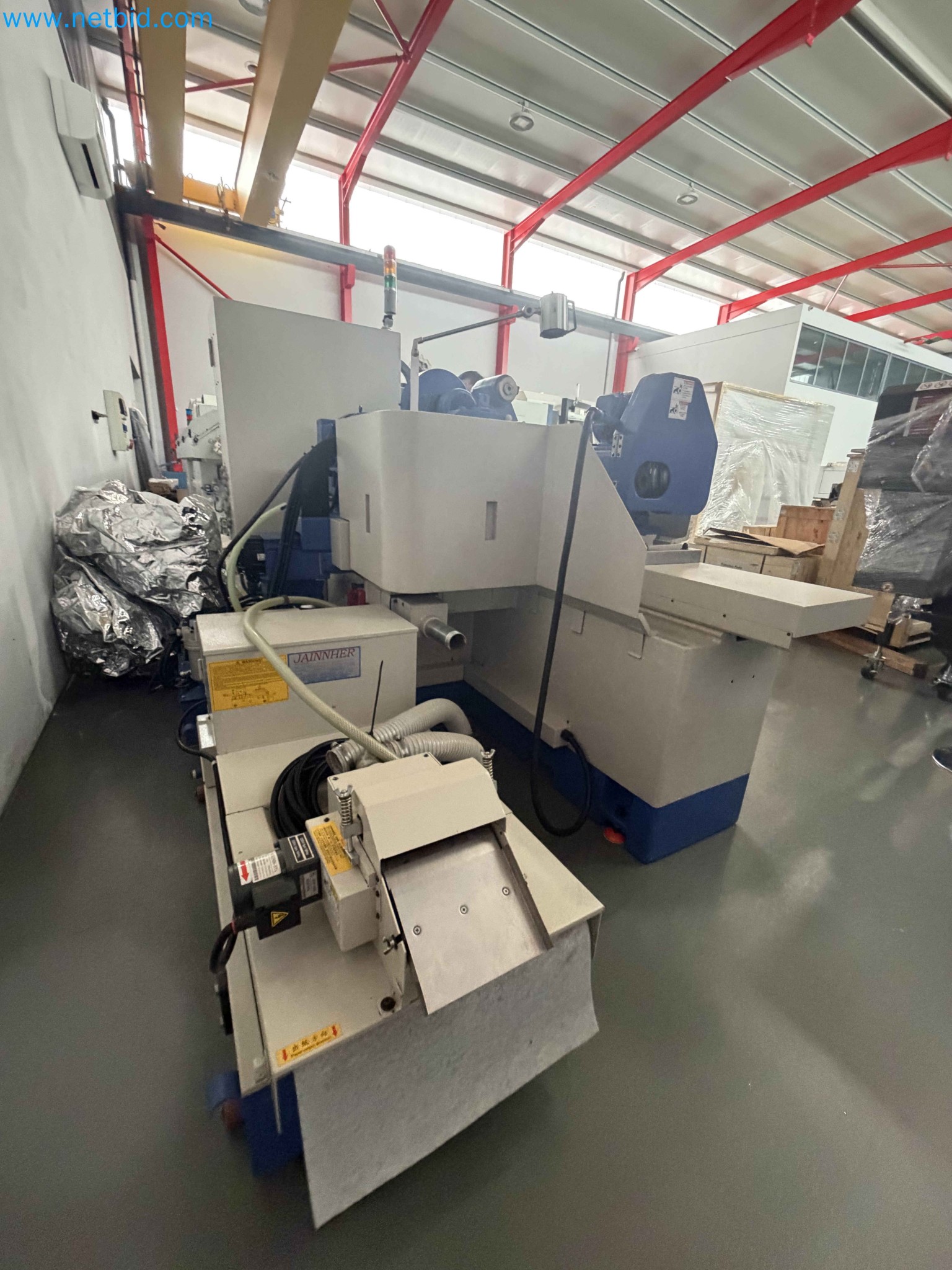

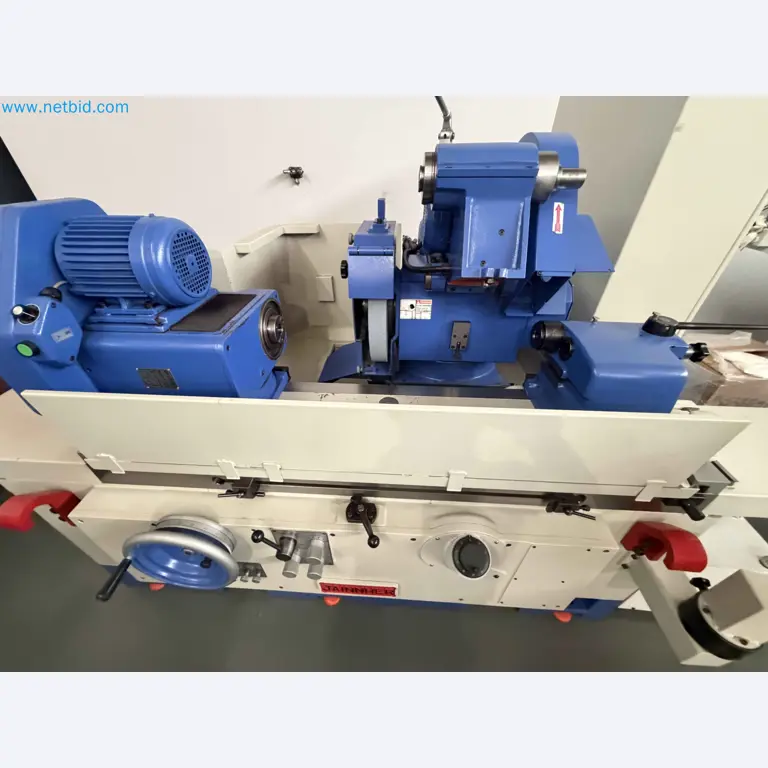

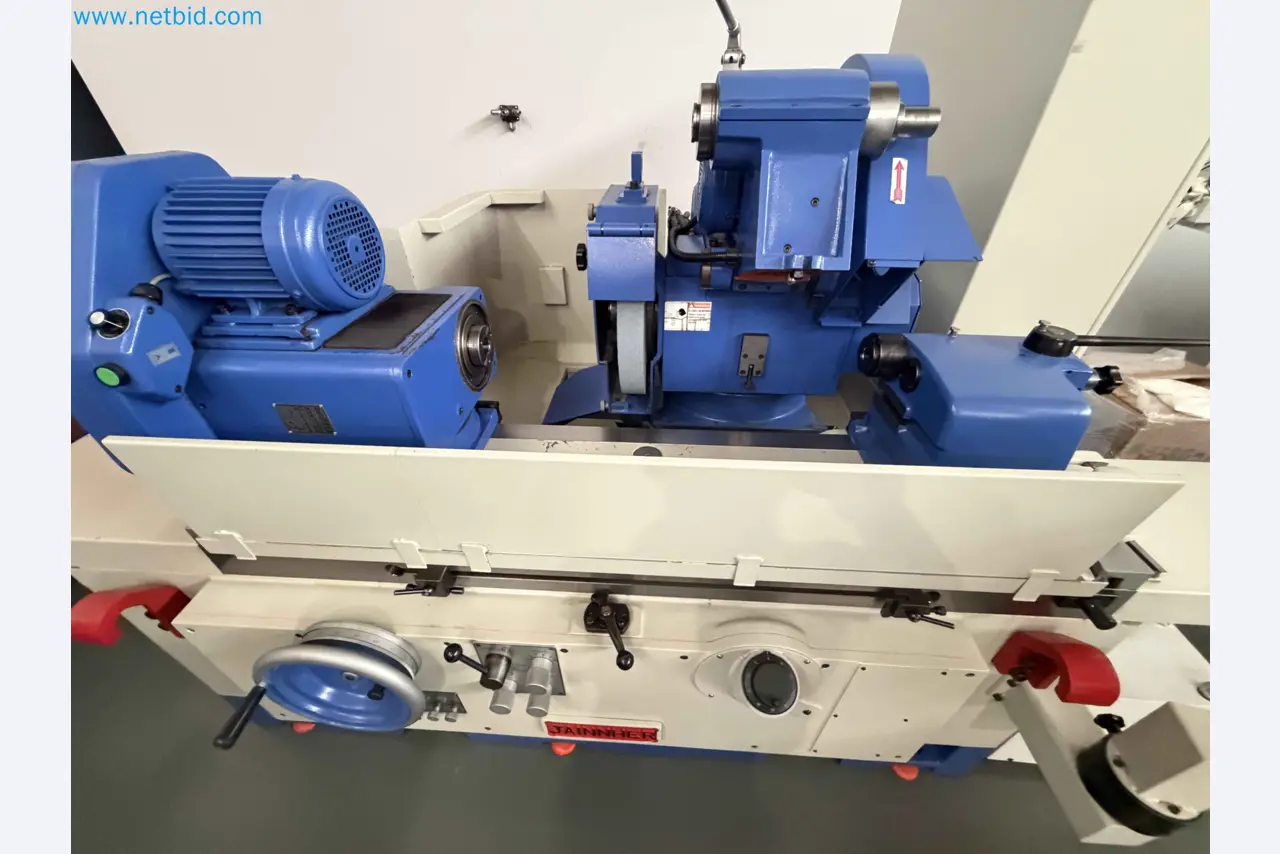

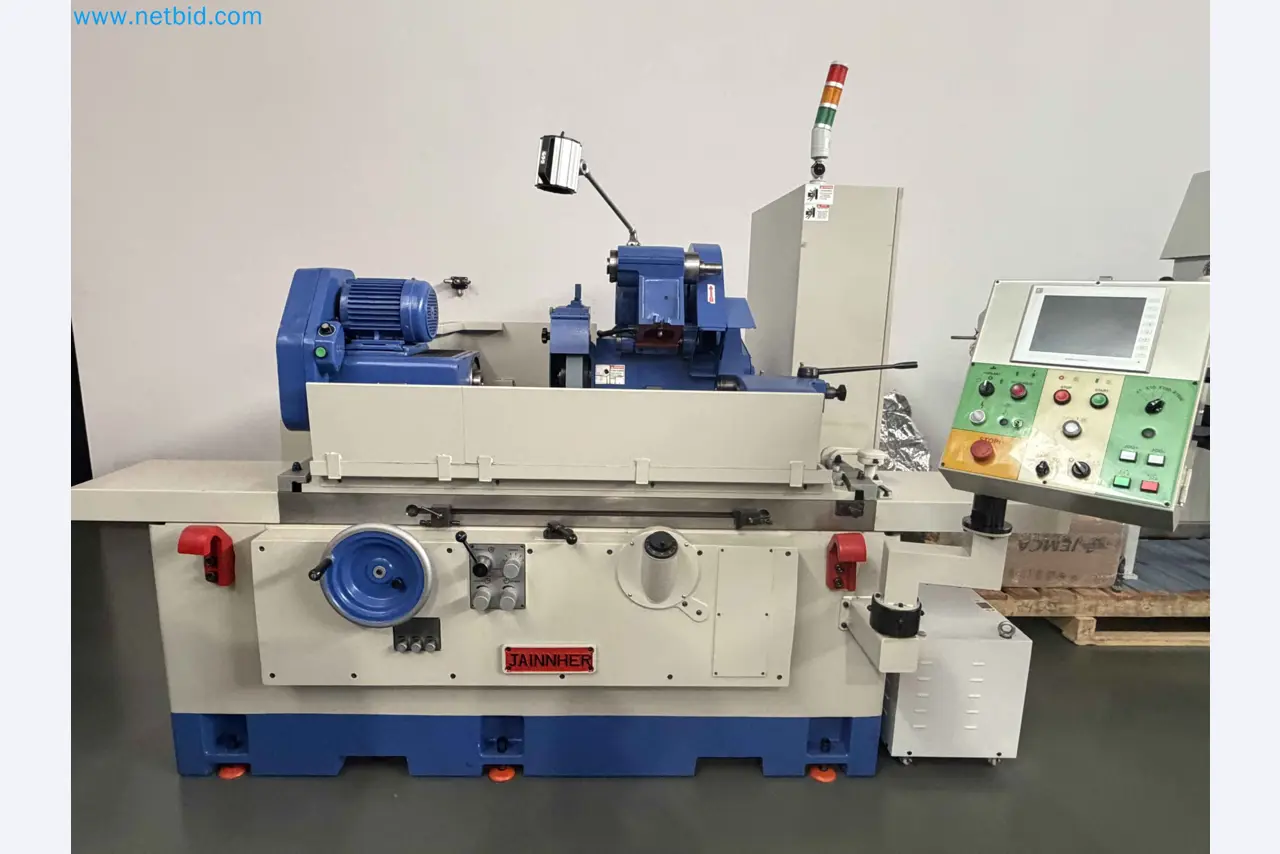

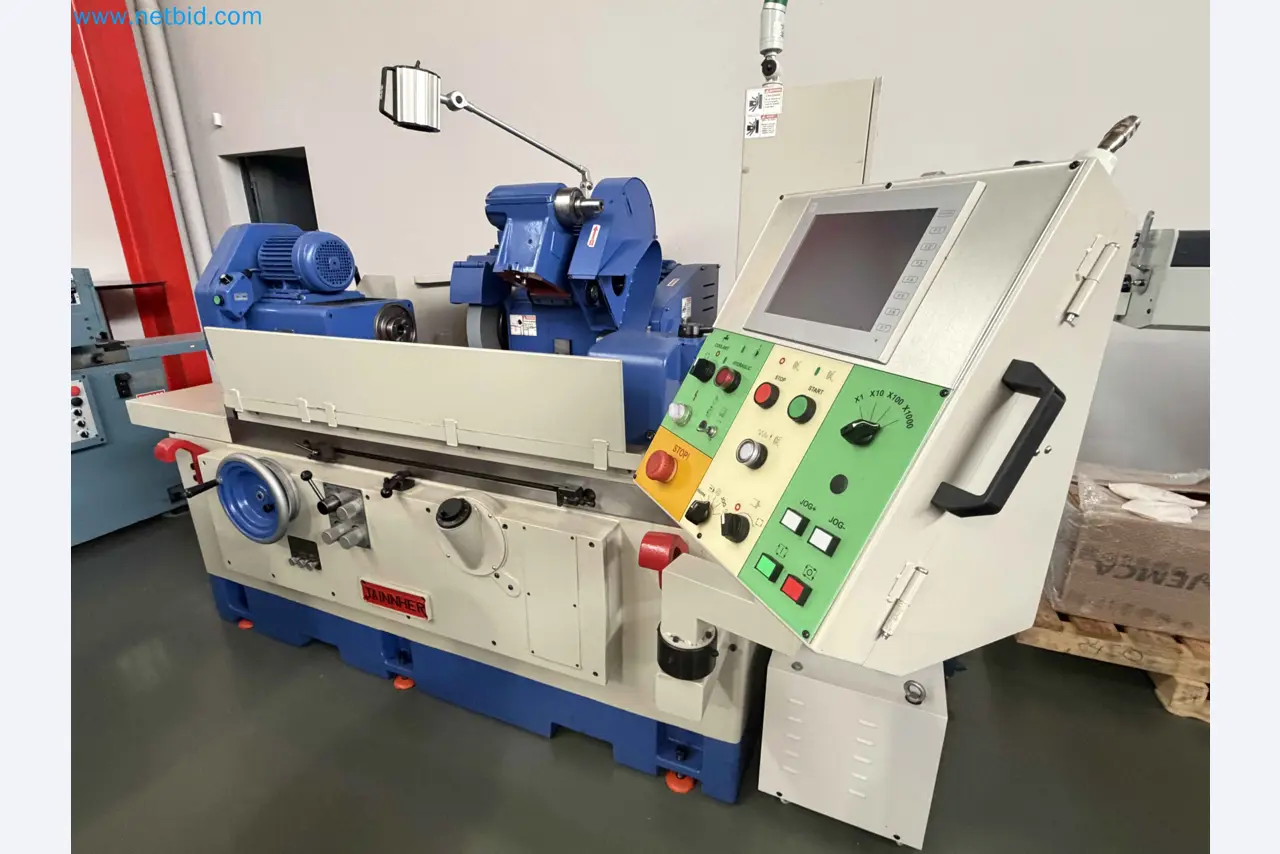

Universelle Rundschleifmaschine JAINNHER JHU‑3510NC1AUCTION#19565-SM05 (19569-5)

Kapazität

• Max. Umlauf über Tisch: Ø 350 mm
• Max. Schleiflänge: 1000 mm
• Max. Schleifdurchmesser: Ø 330 mm
• Max. Werkstückgewicht: 130 kg

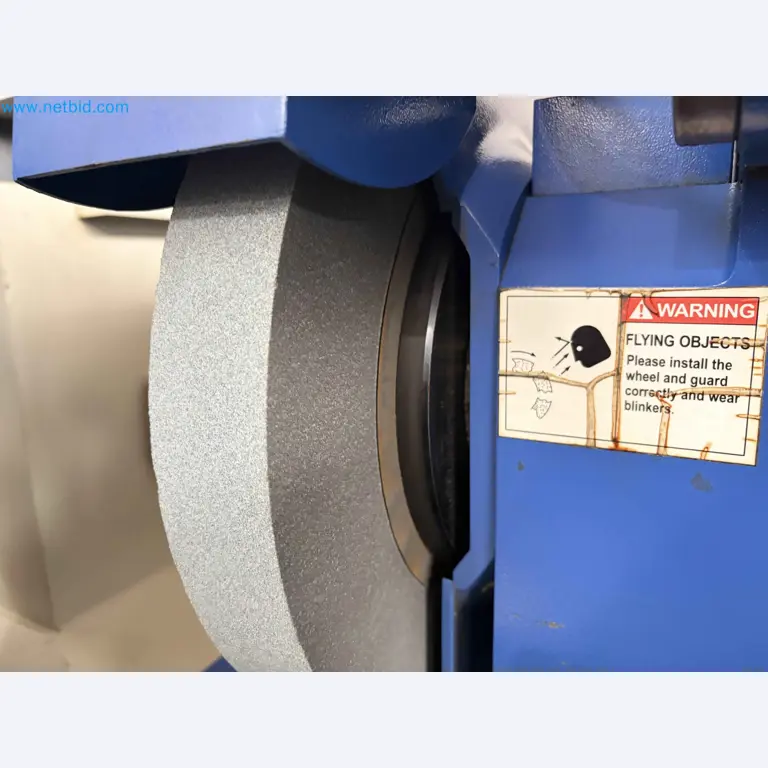

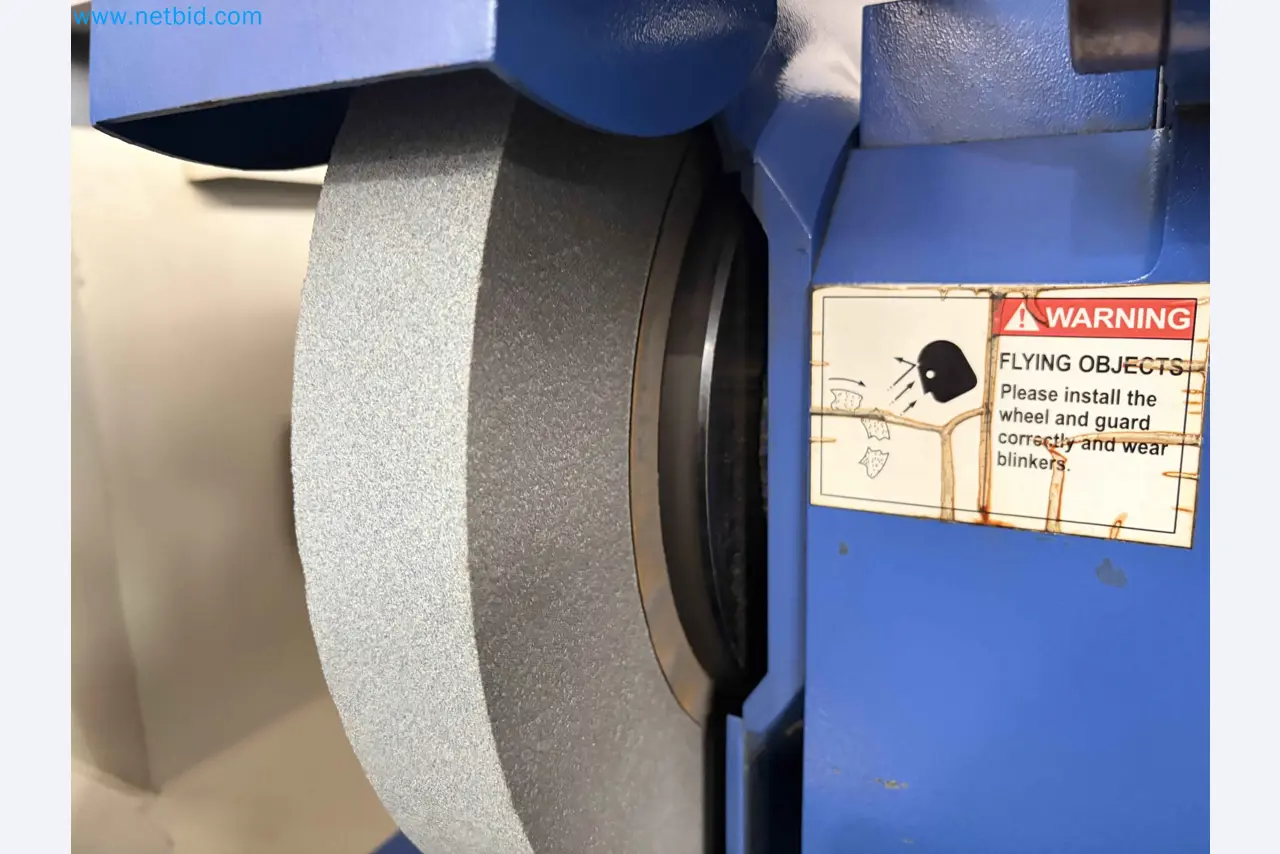

Schleifscheibe

• Scheibengröße: Ø 405 × (25–50) × Ø 152.4 mm
• Scheibendrehzahl:
  • 50 Hz: 1603 rpm
  • 60 Hz: 1600 rpm
• Max. Umfangsgeschwindigkeit: 32 m/sec

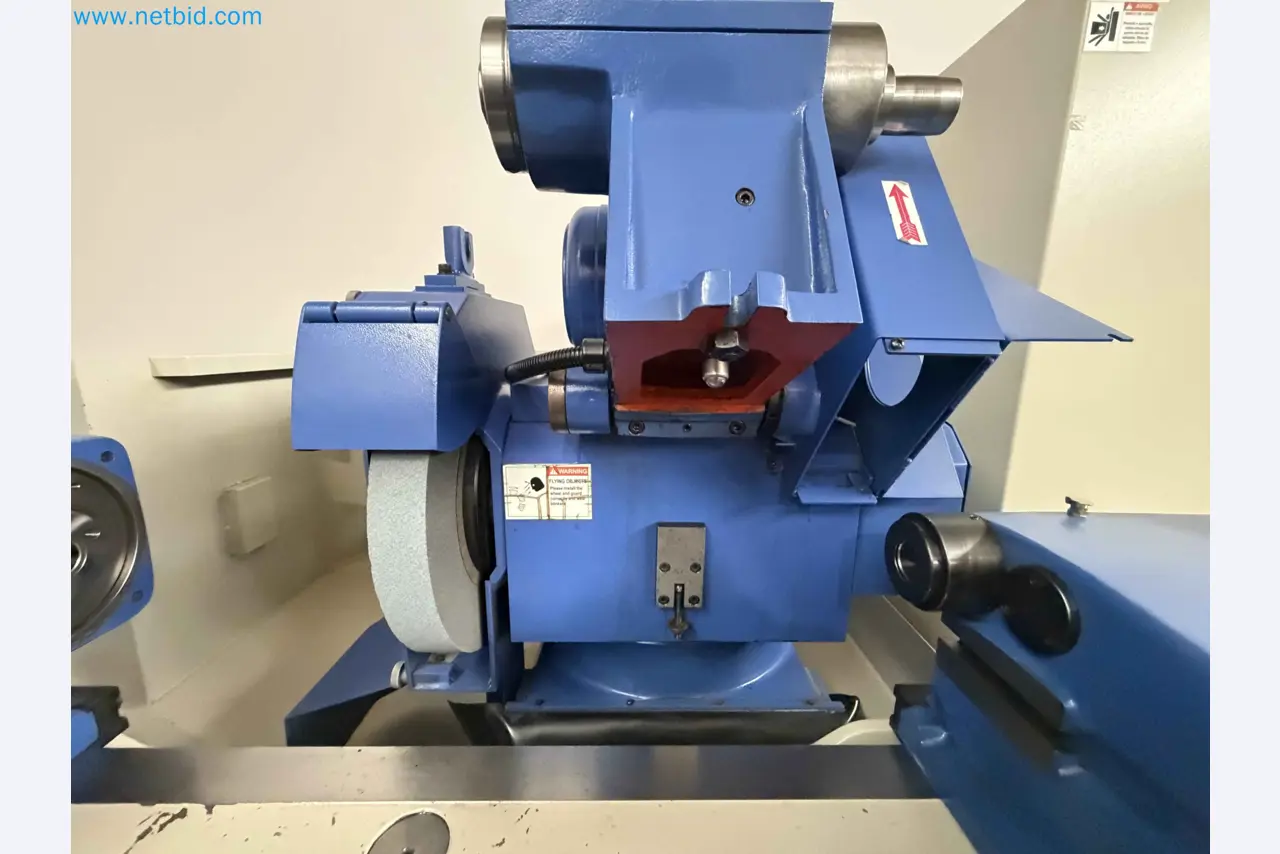

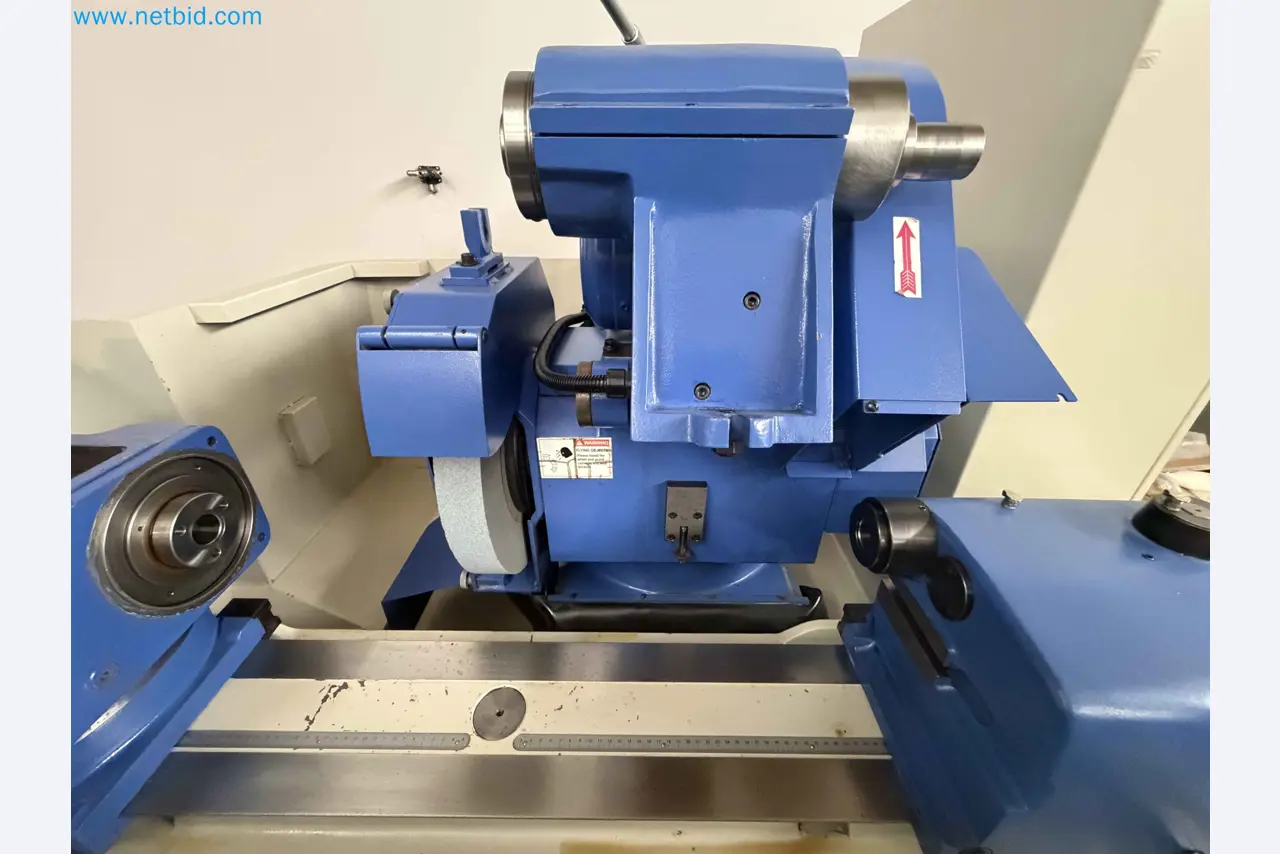

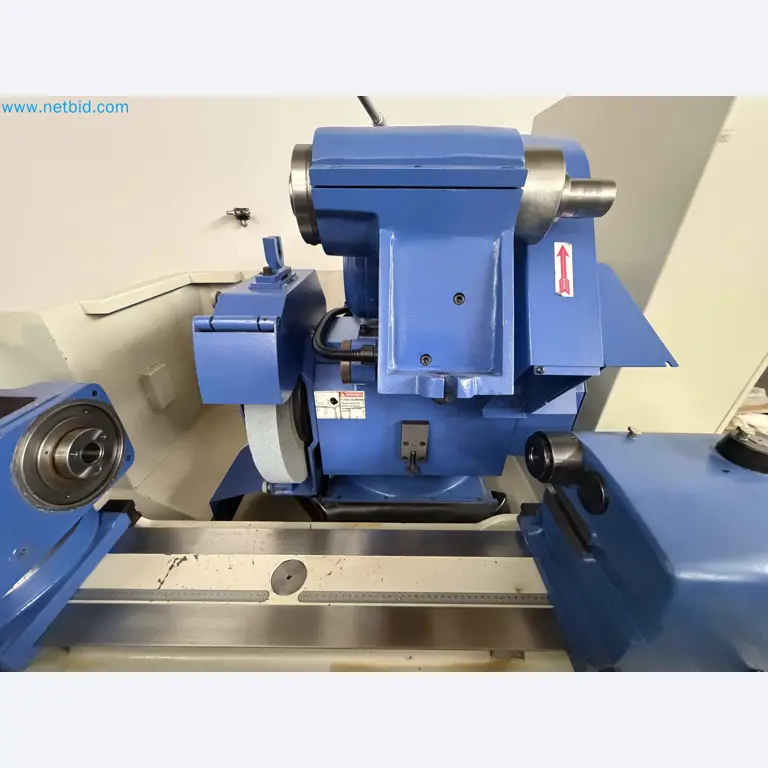

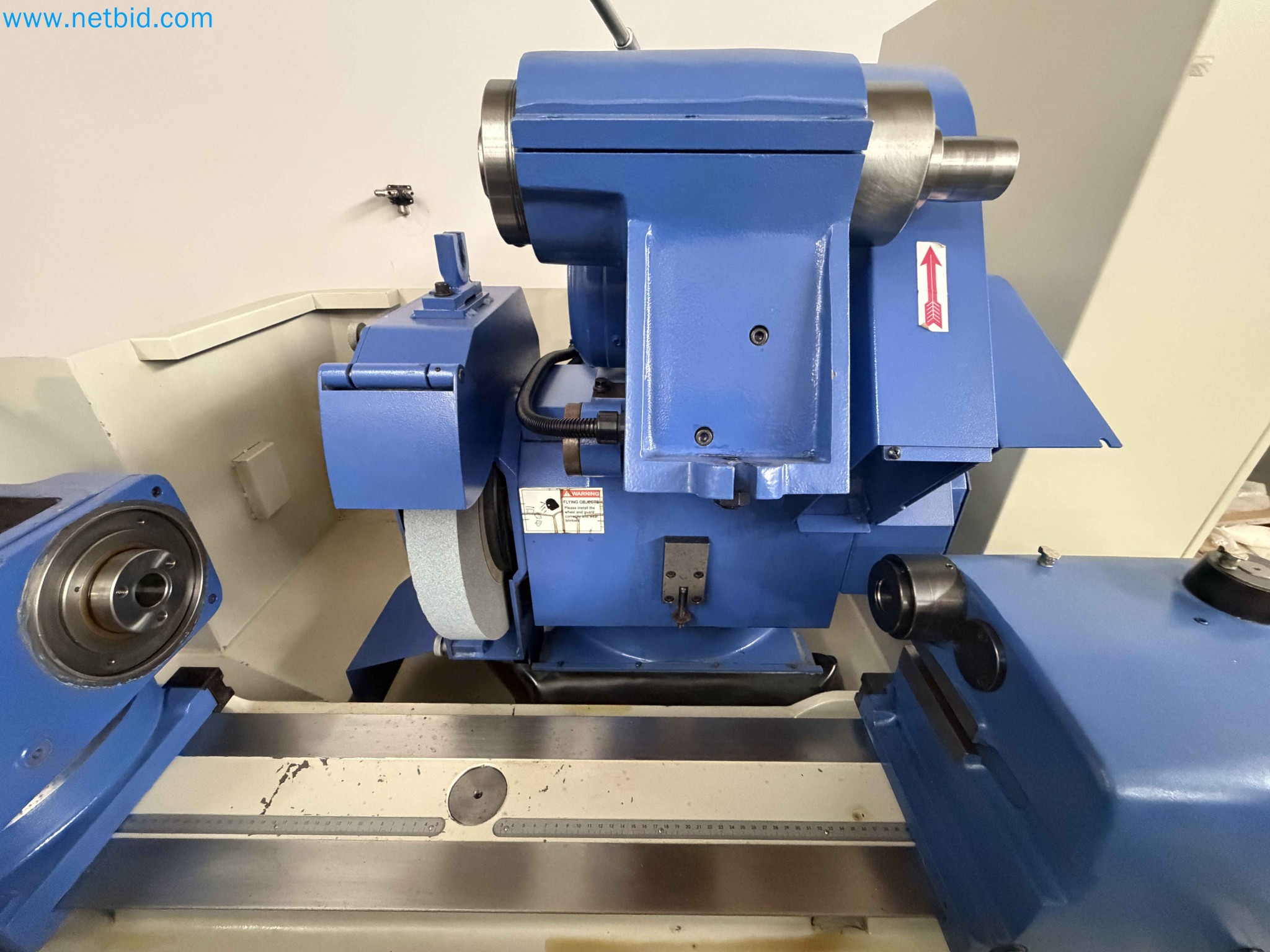

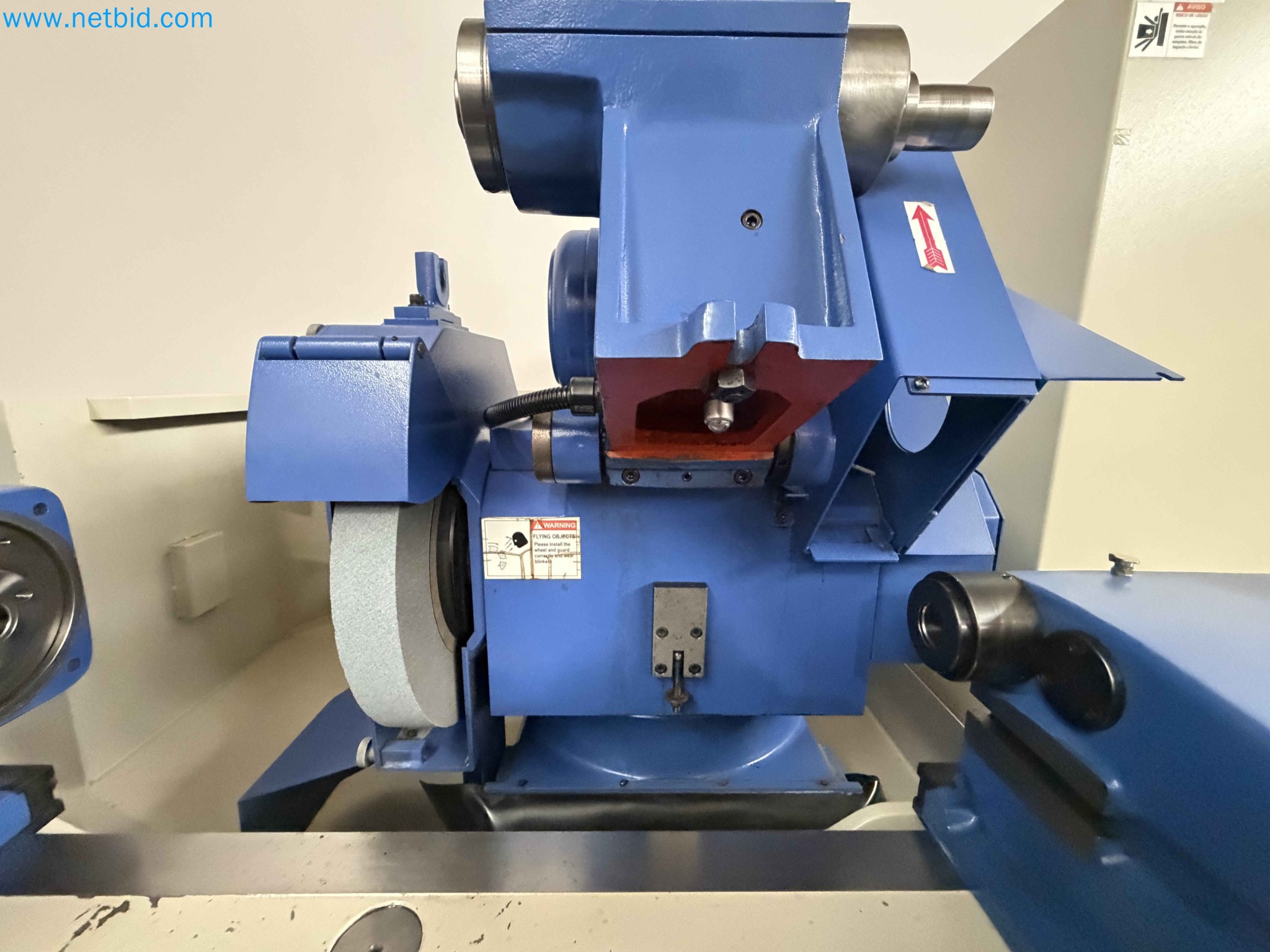

Schleifkopf

• Vorschubsystem: Einstellbar
• Vorder- und Rückhub: 192 mm
• Gesamter Vorschubweg: 152 mm

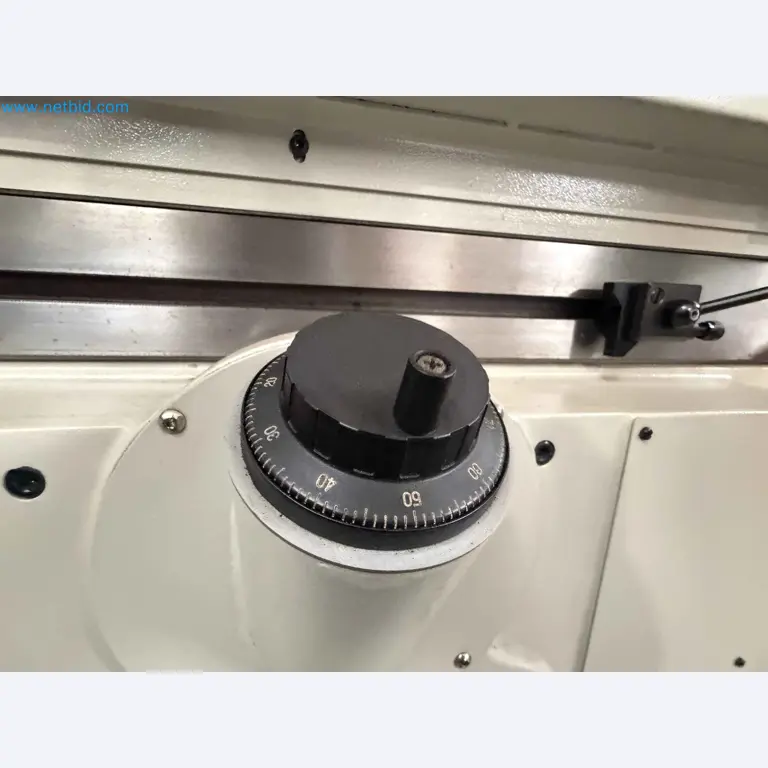

• Handradvorschub: 1 mm/U

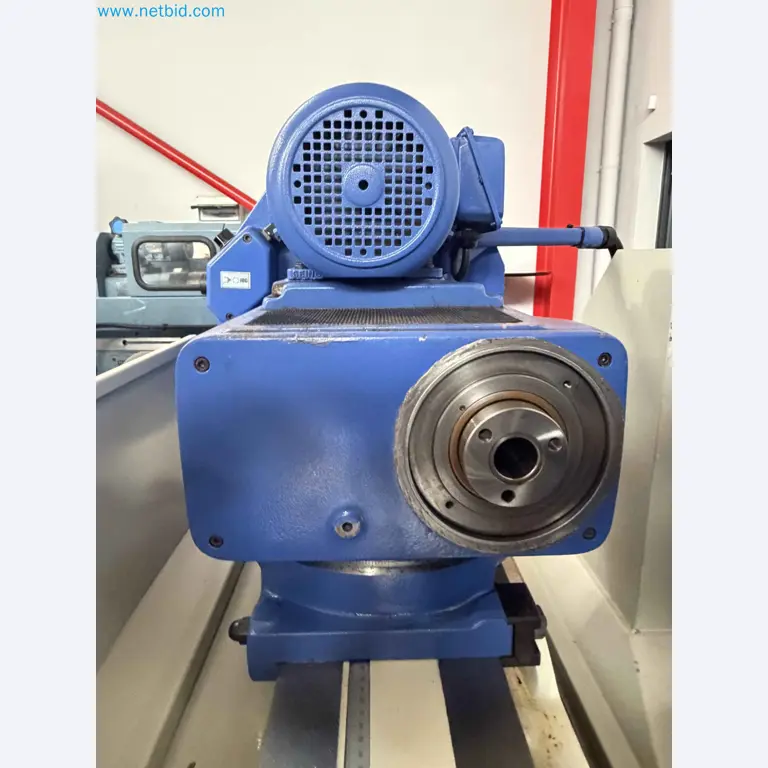

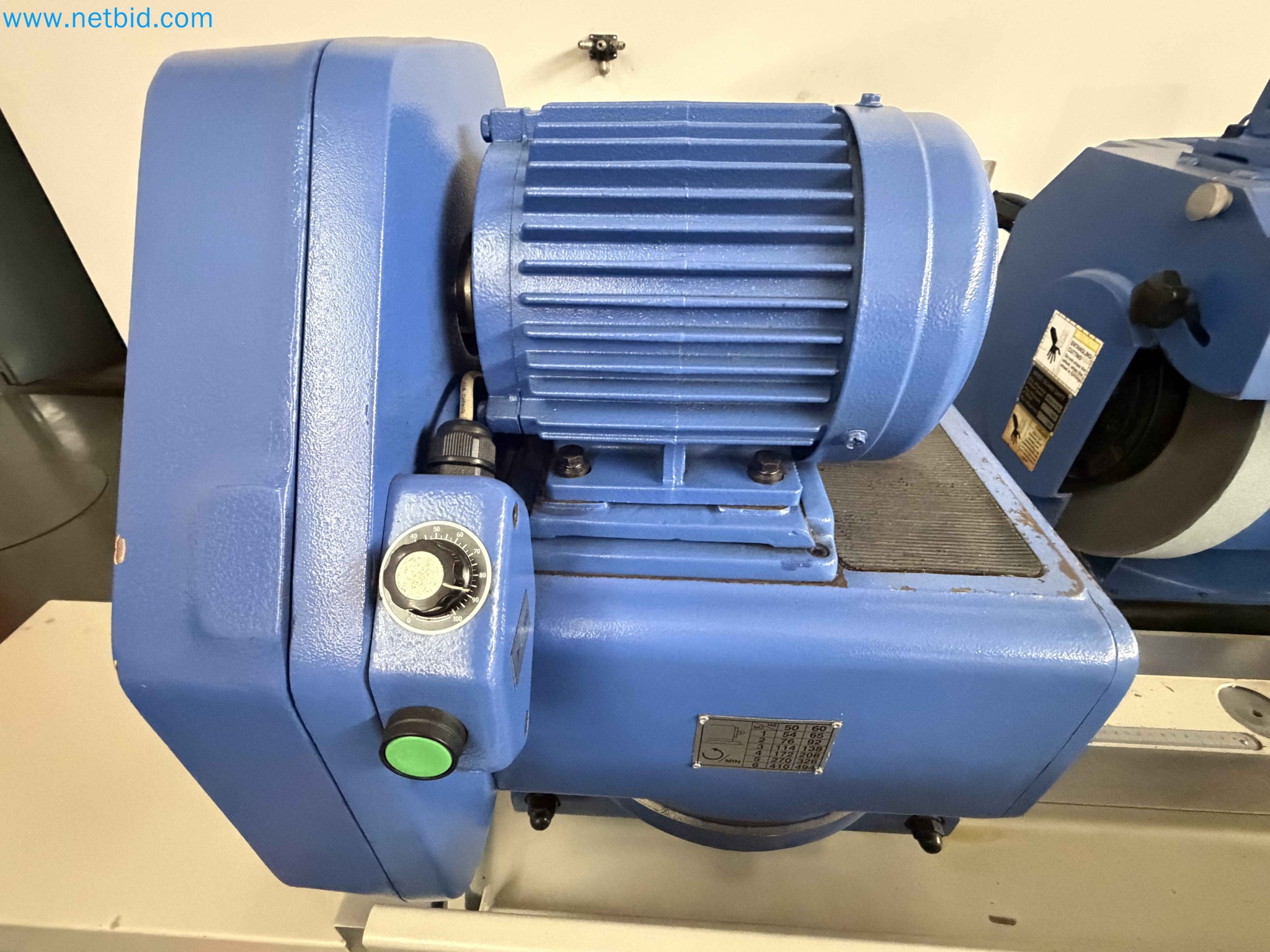

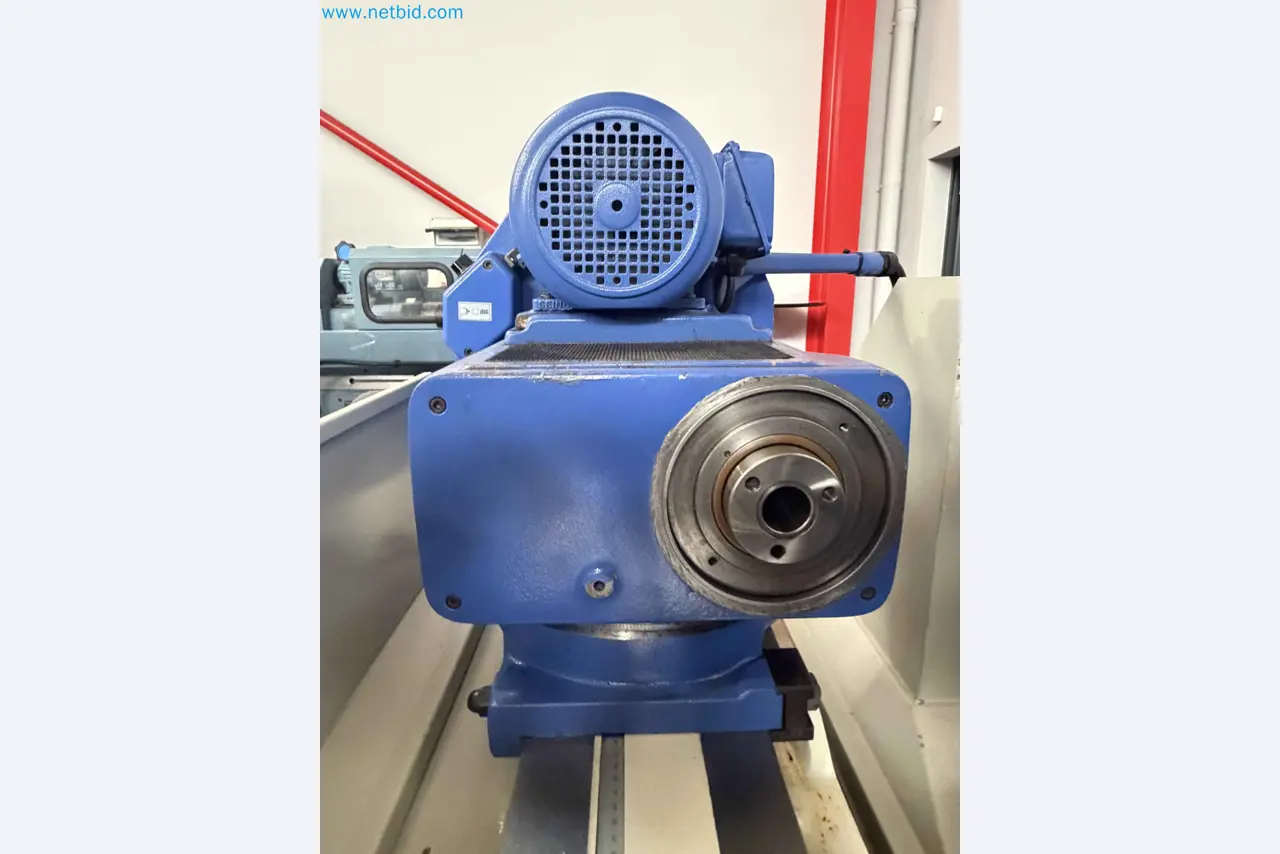

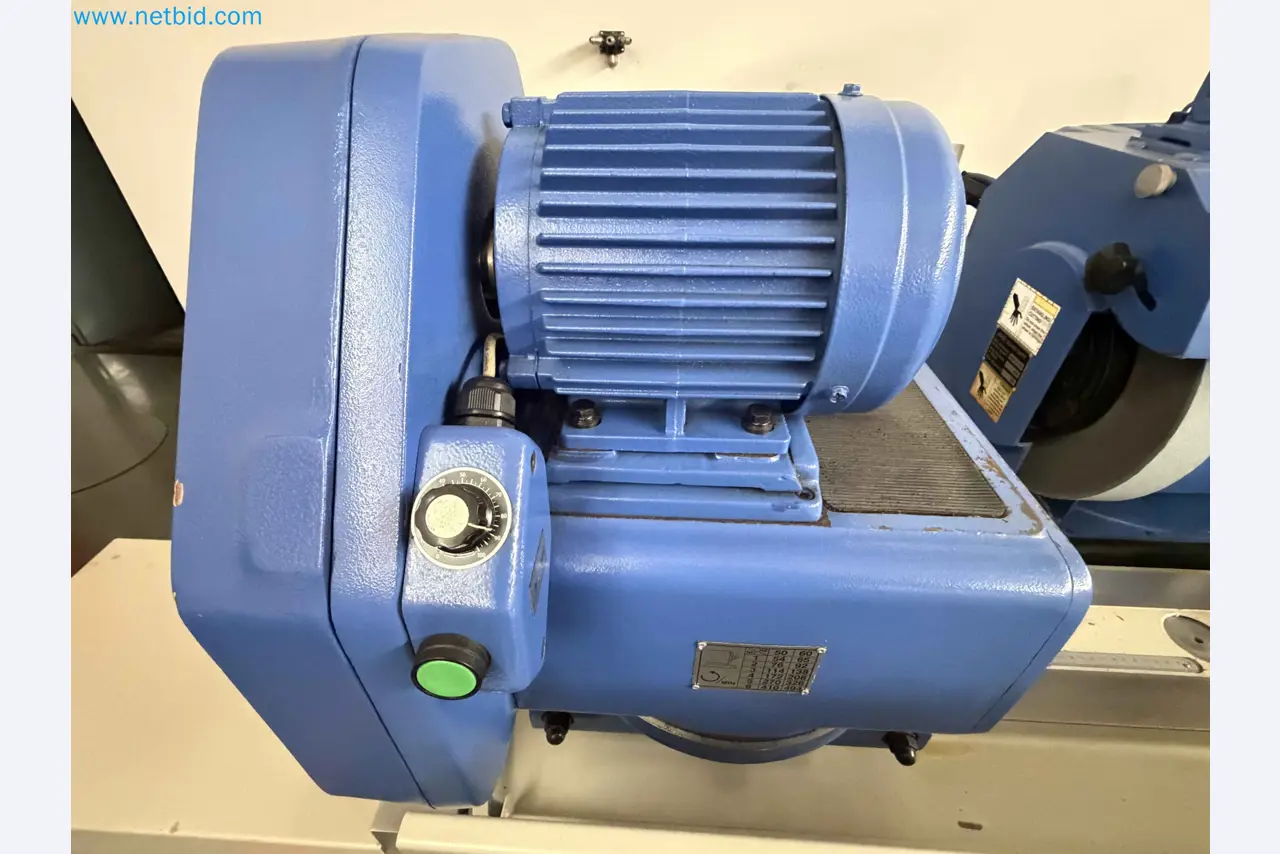

Werkstückspindelstock

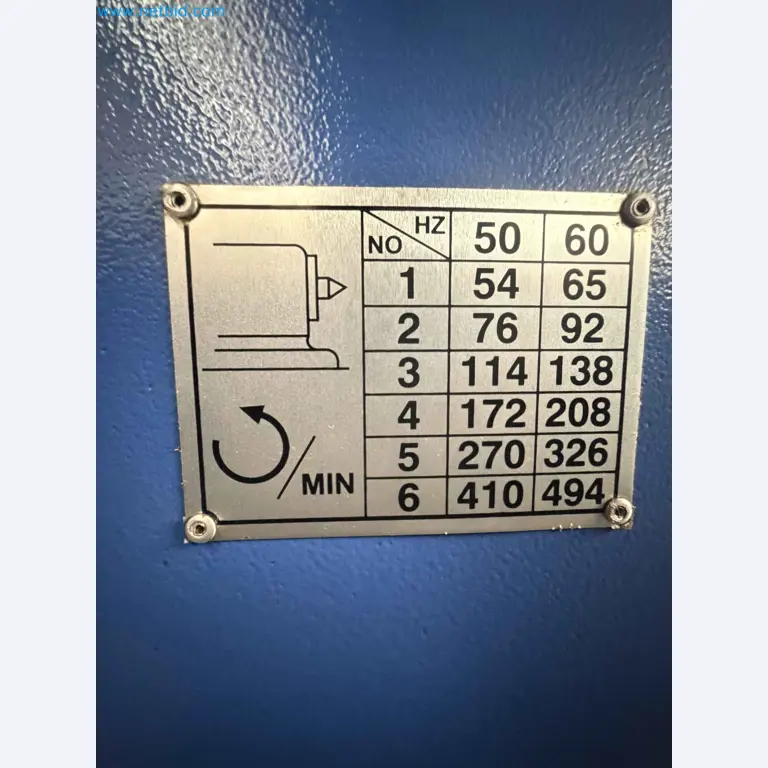

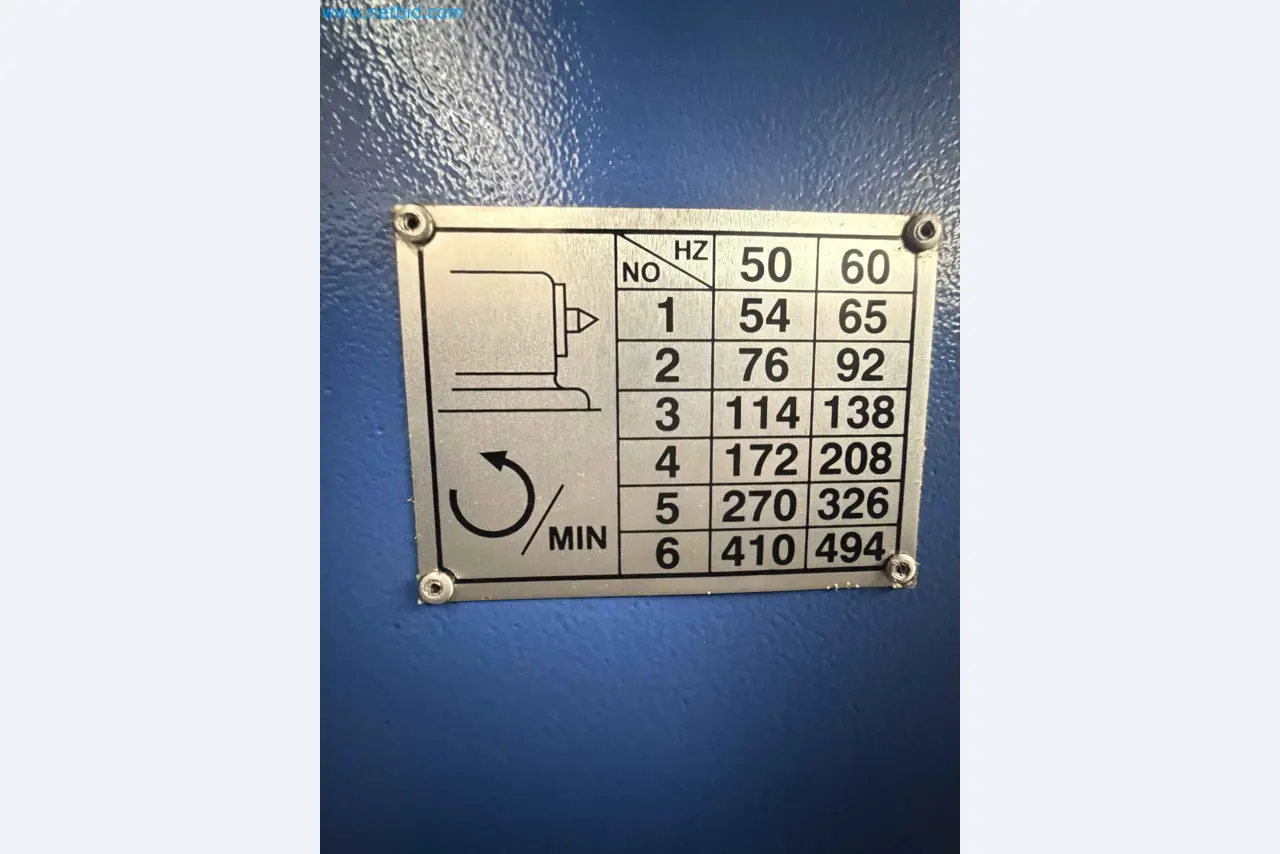

• Spindeldrehzahl:
  • 50 Hz: 9 – 420 rpm
  • 60 Hz: 11 – 500 rpm
• Spindeldrehung: Vorwärts / Rückwärts
• Kegelaufnahme: MT4

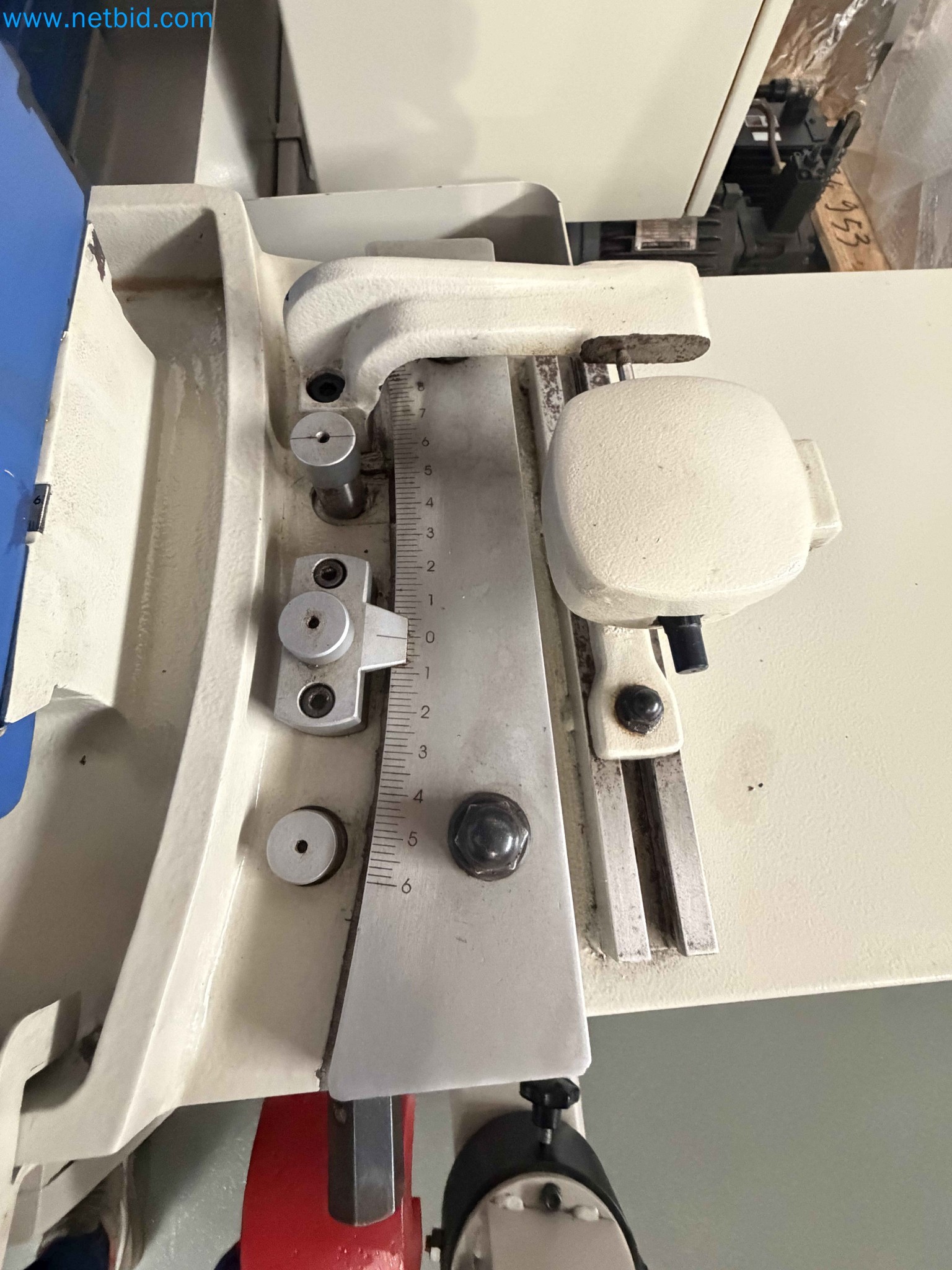

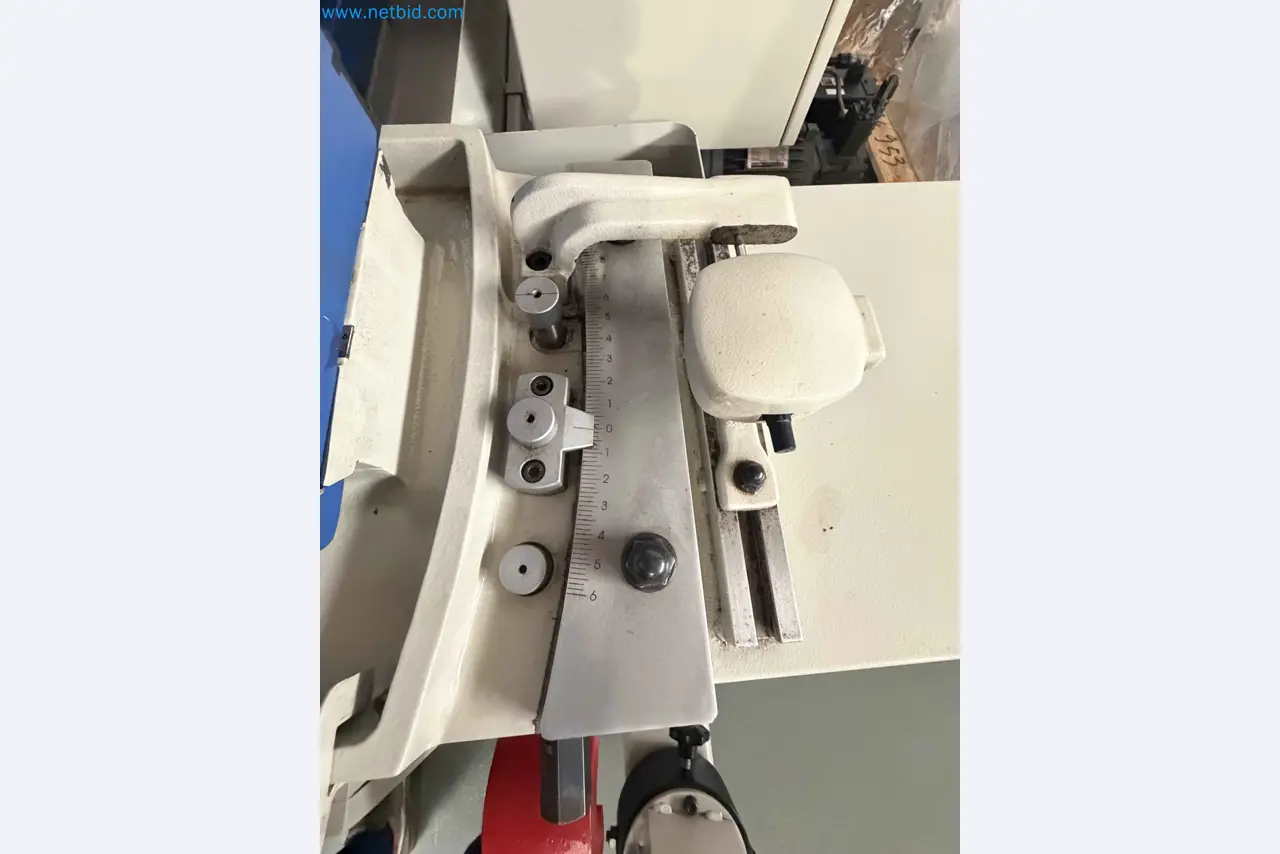

• Schwenkwinkel:
  • 120° gesamt (90° gegen Uhrzeigersinn / 30° im Uhrzeigersinn)

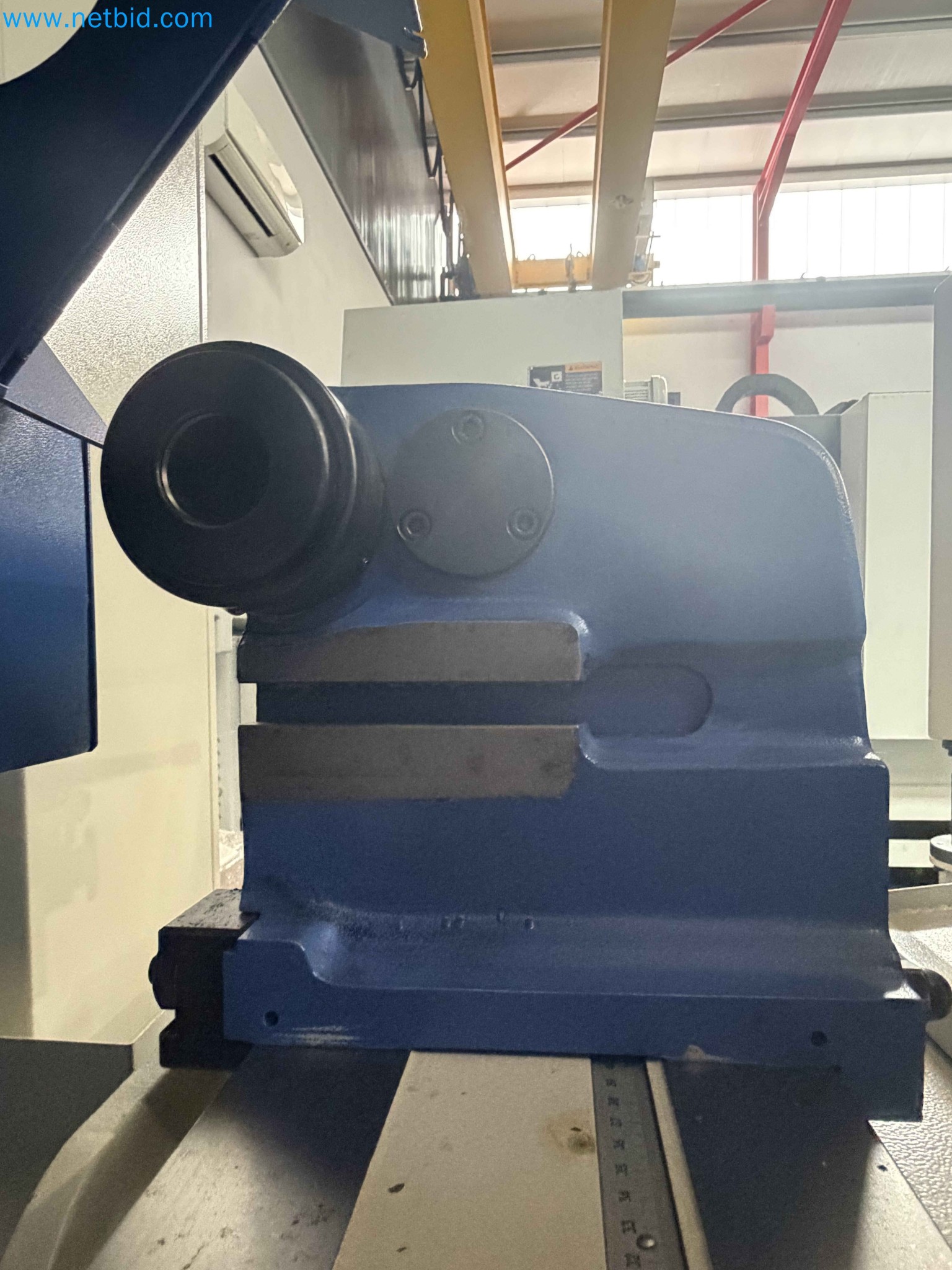

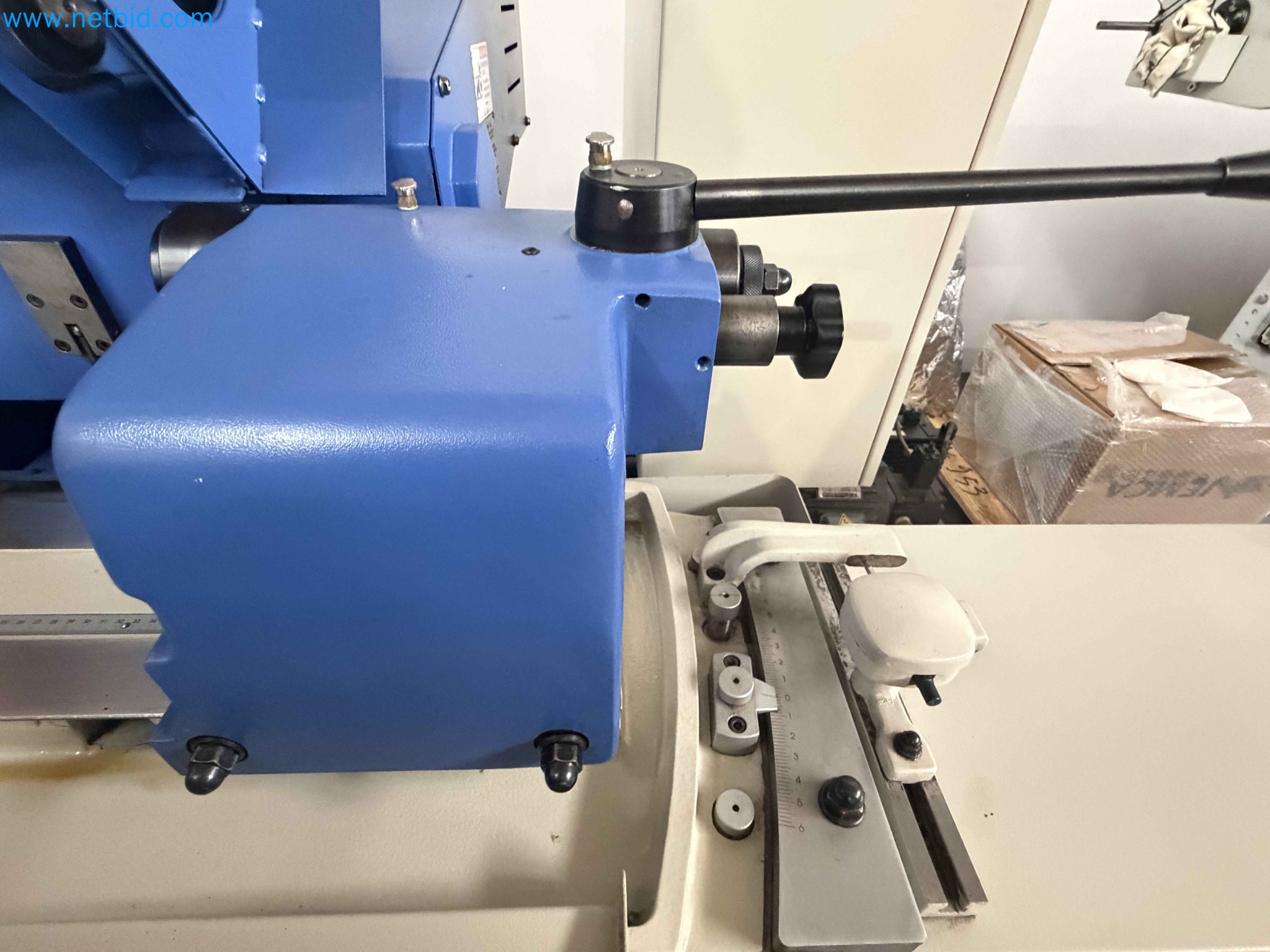

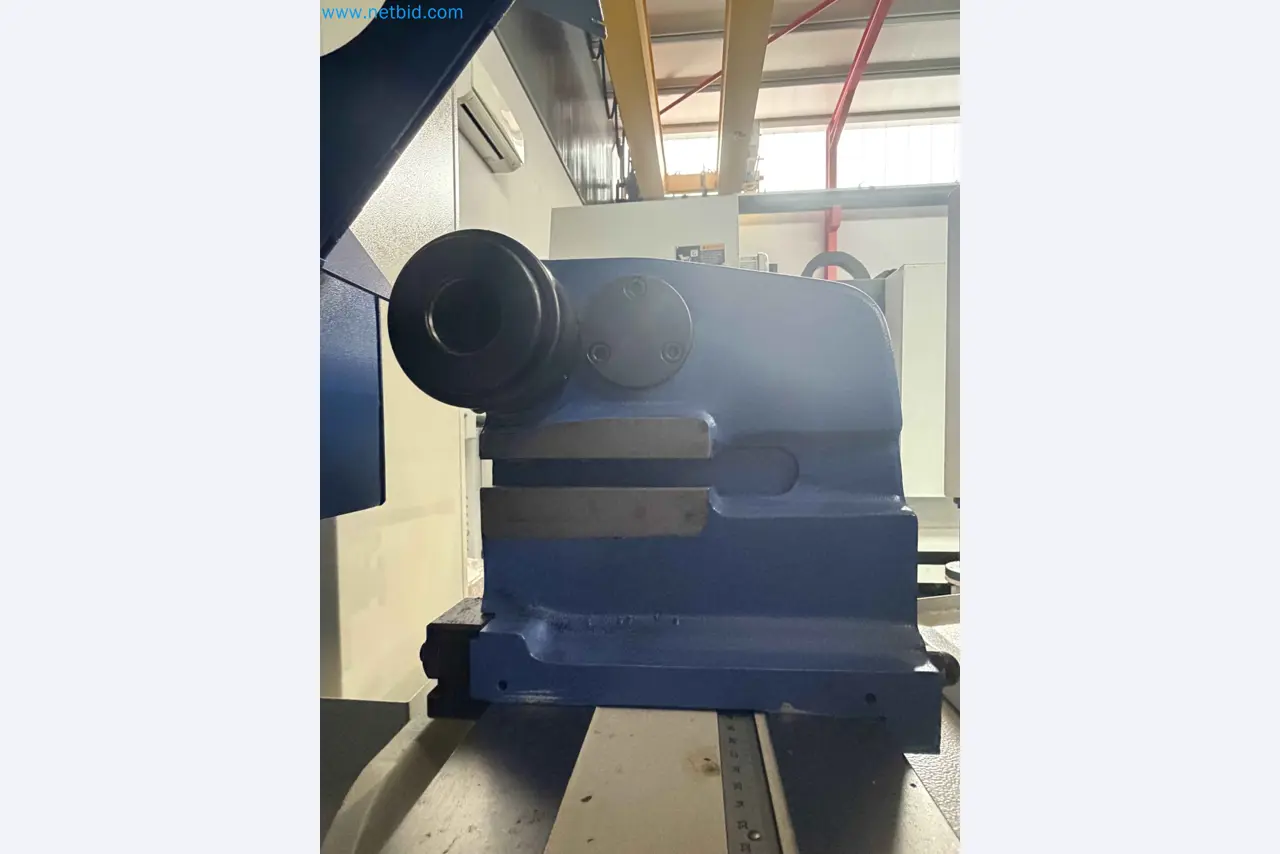

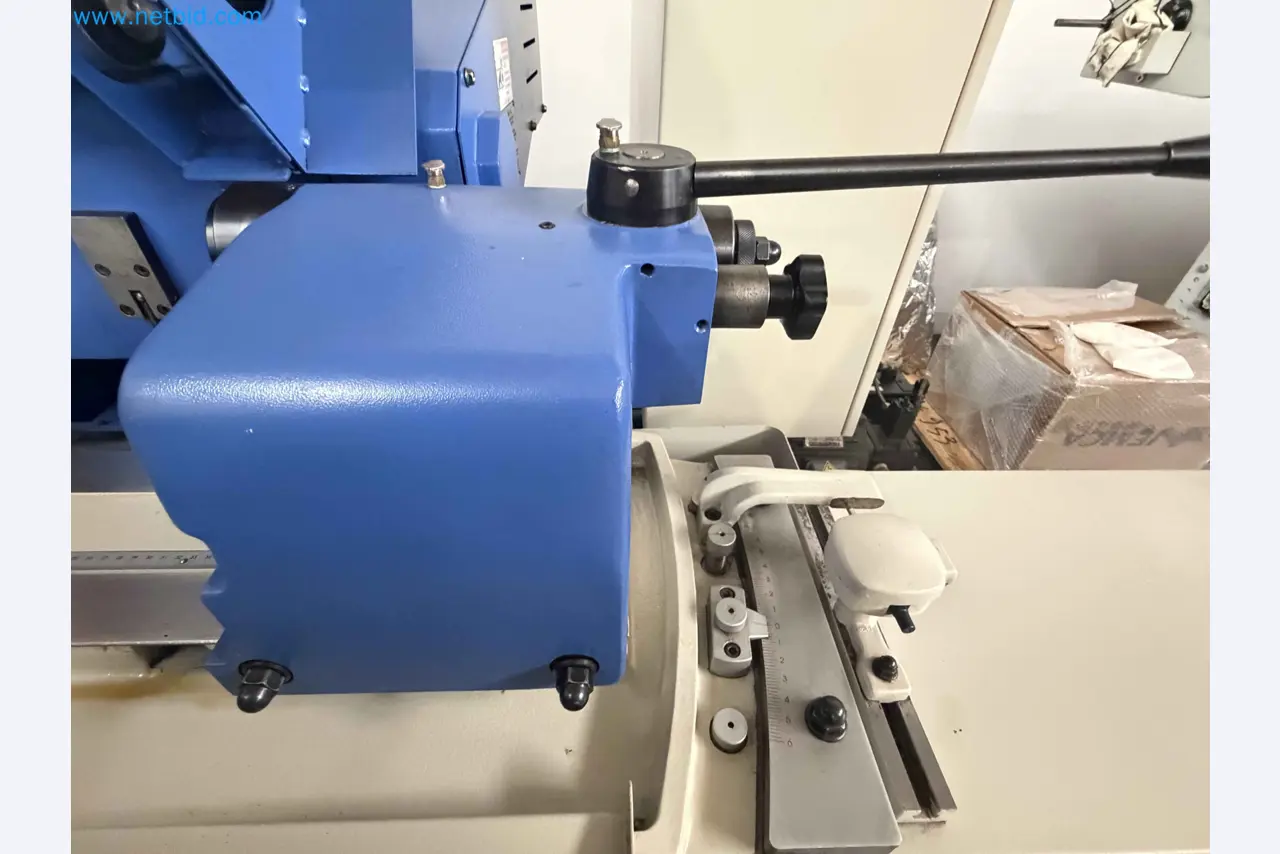

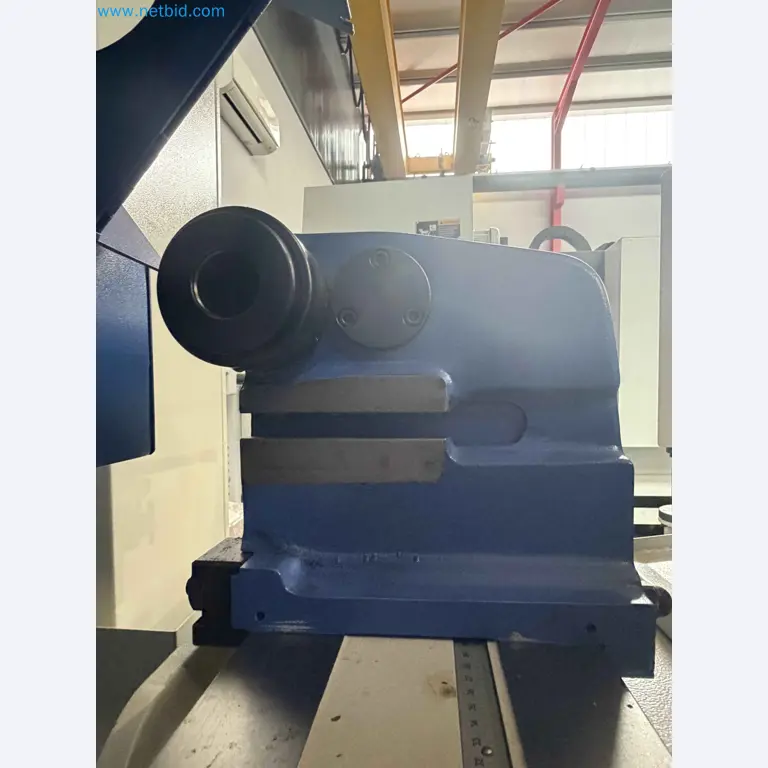

Reitstock

• Pinolenhub: 30 mm
• Kegelaufnahme: MT4

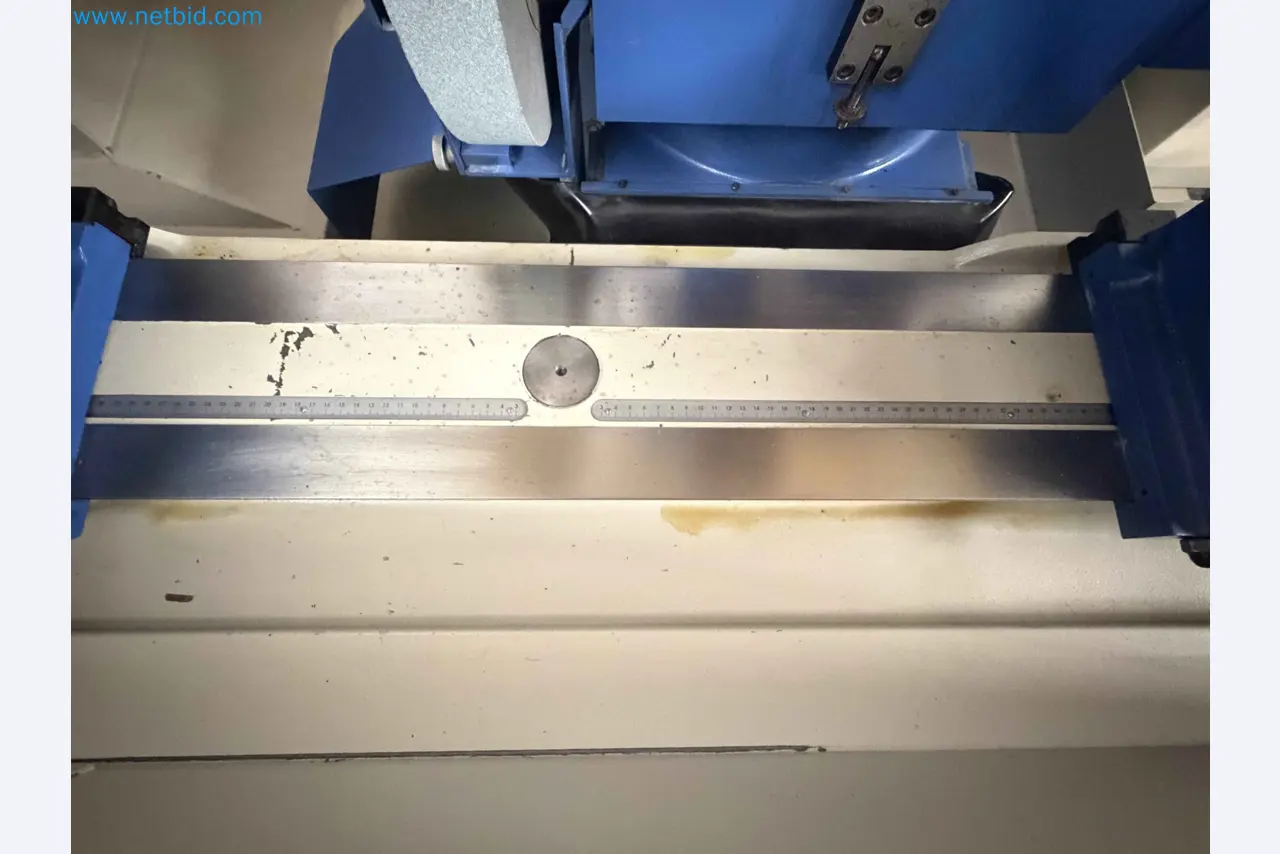

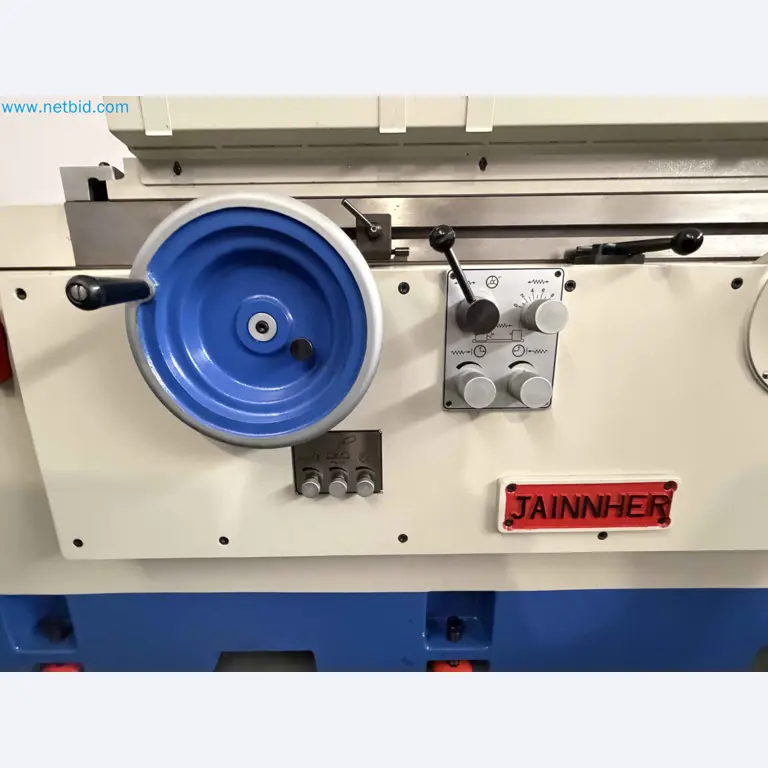

Tisch

• Mindestweg: 8 mm
• Tischgeschwindigkeit: 50 – 3000 mm/min

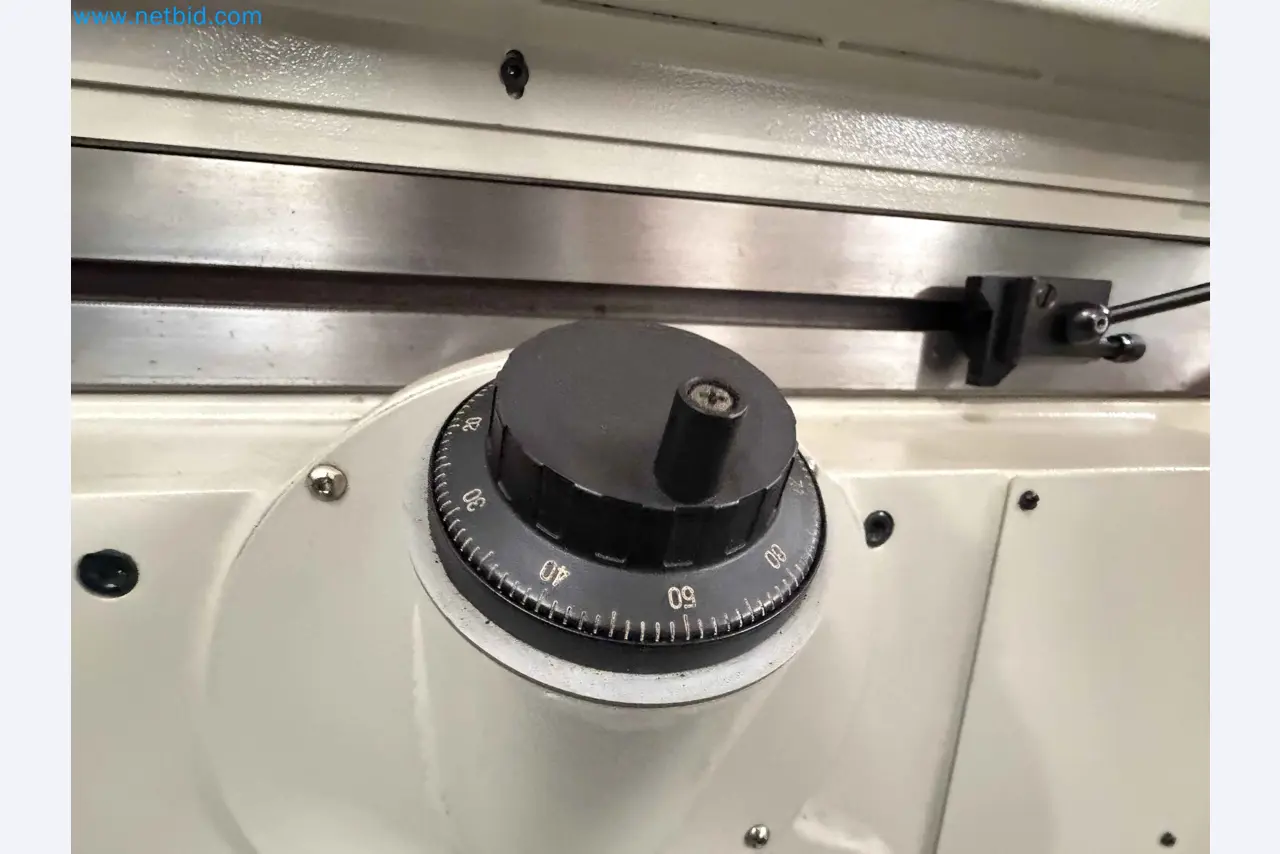

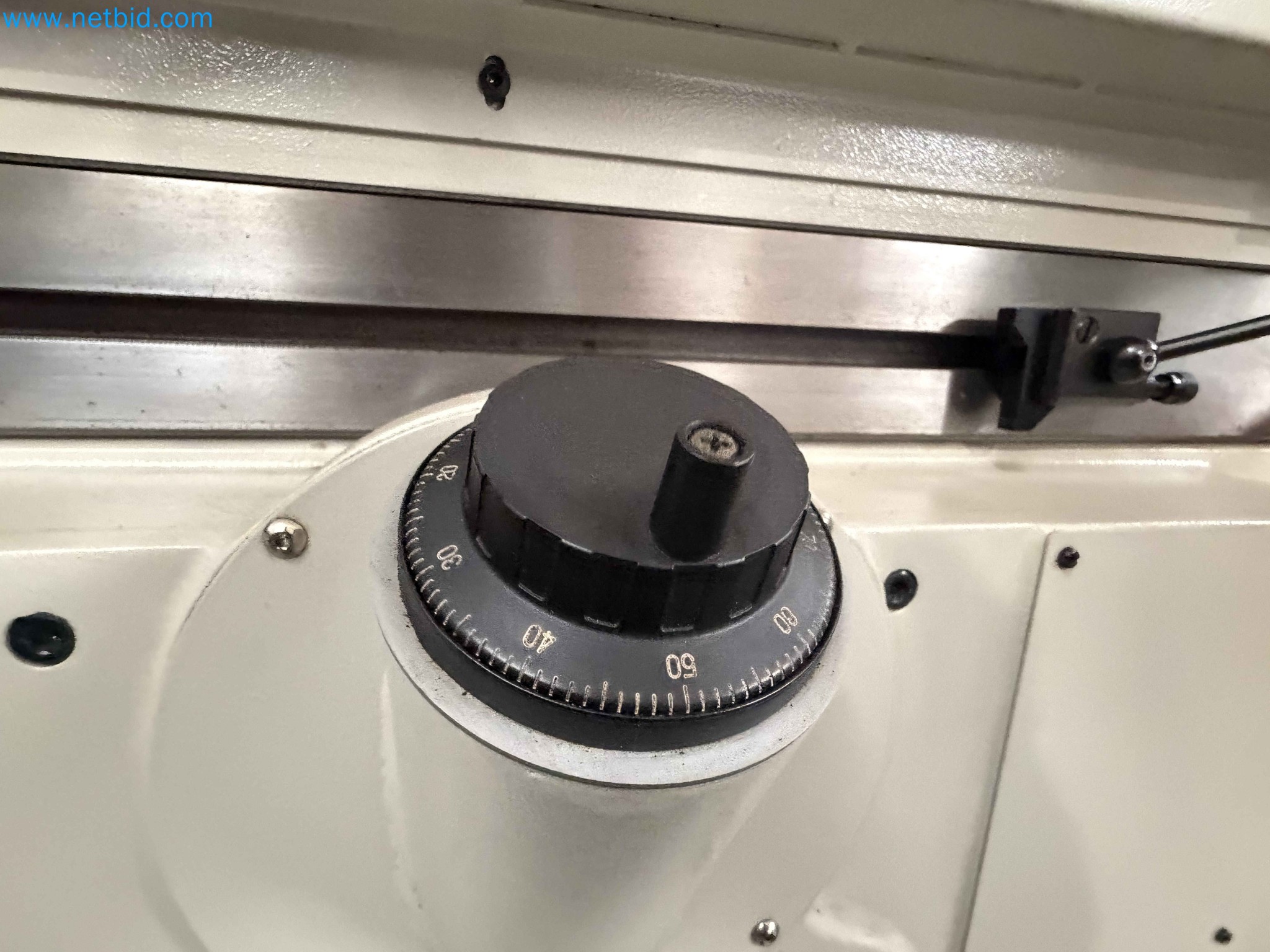

• Handradvorschub: 20 mm/U

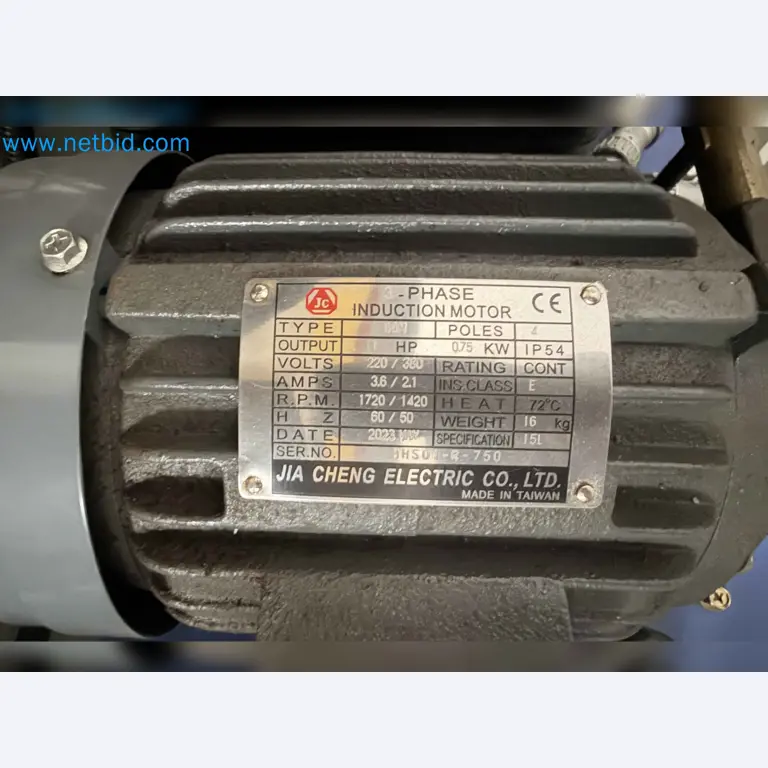

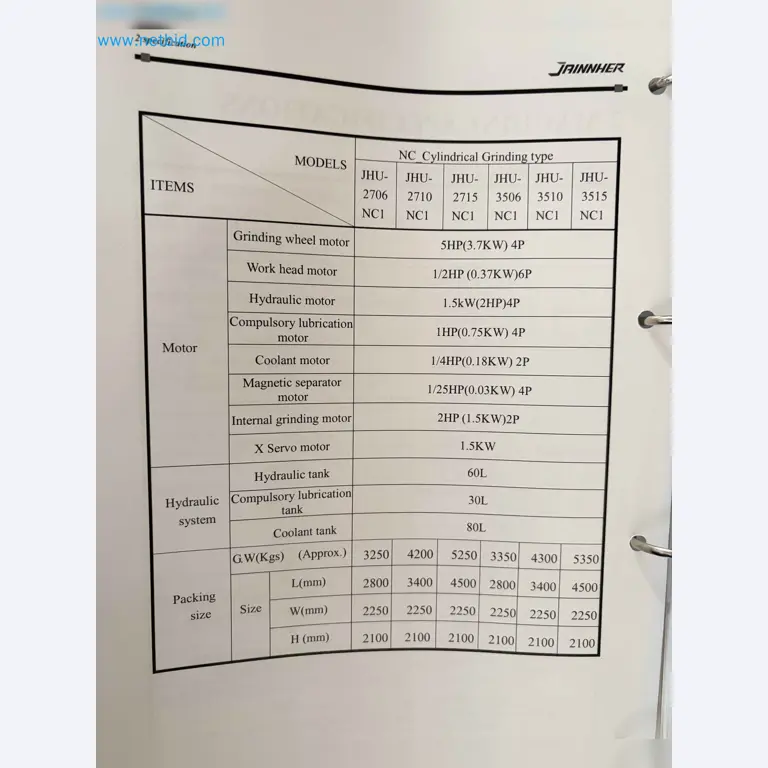

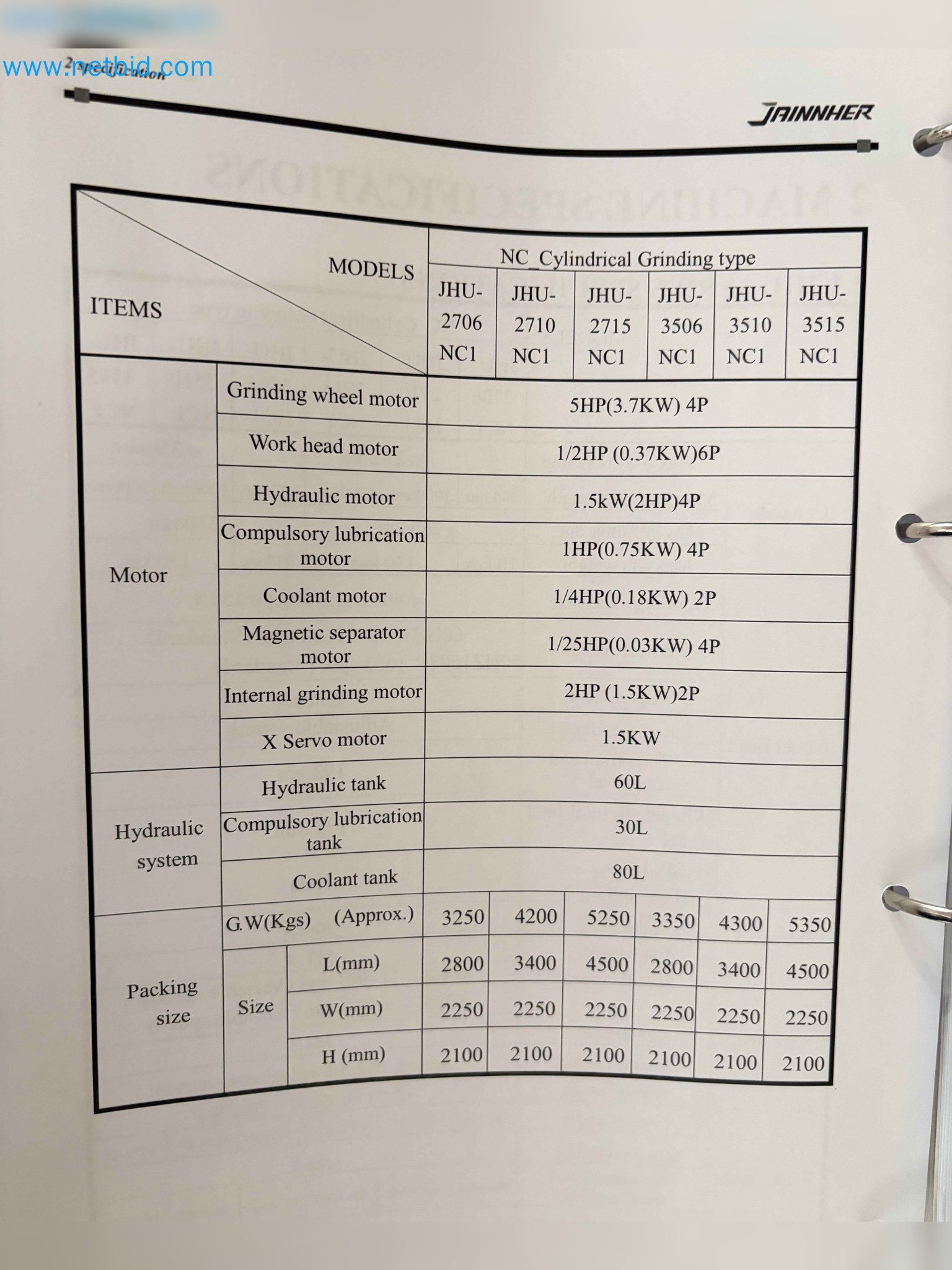

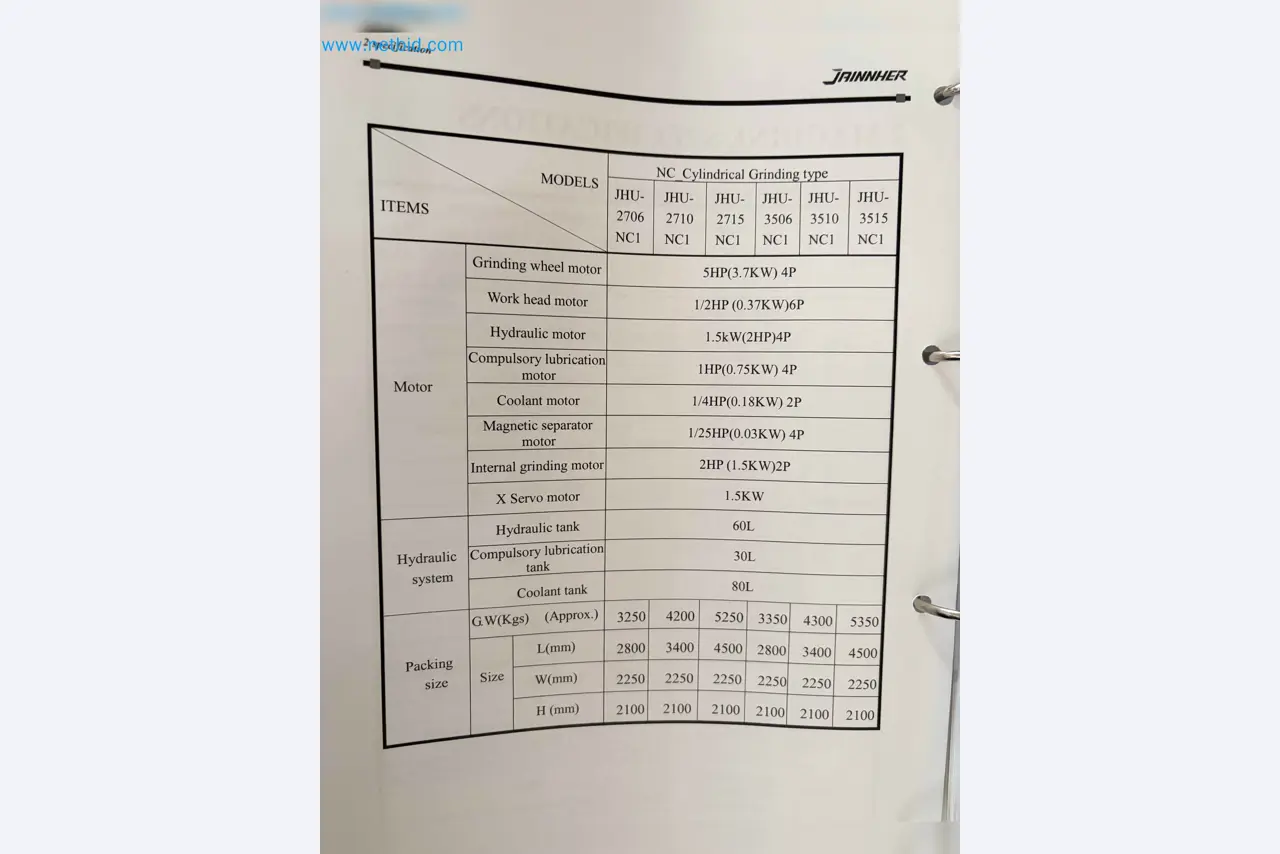

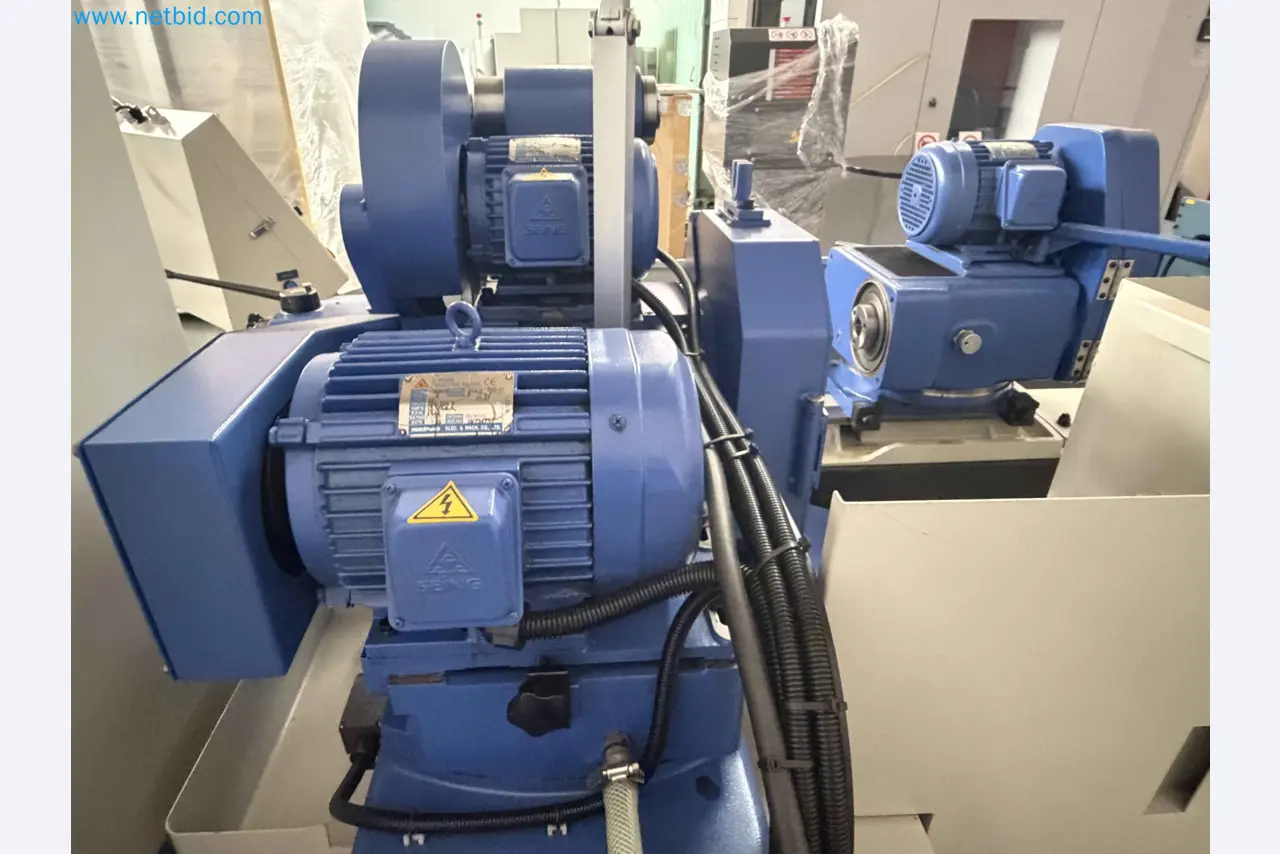

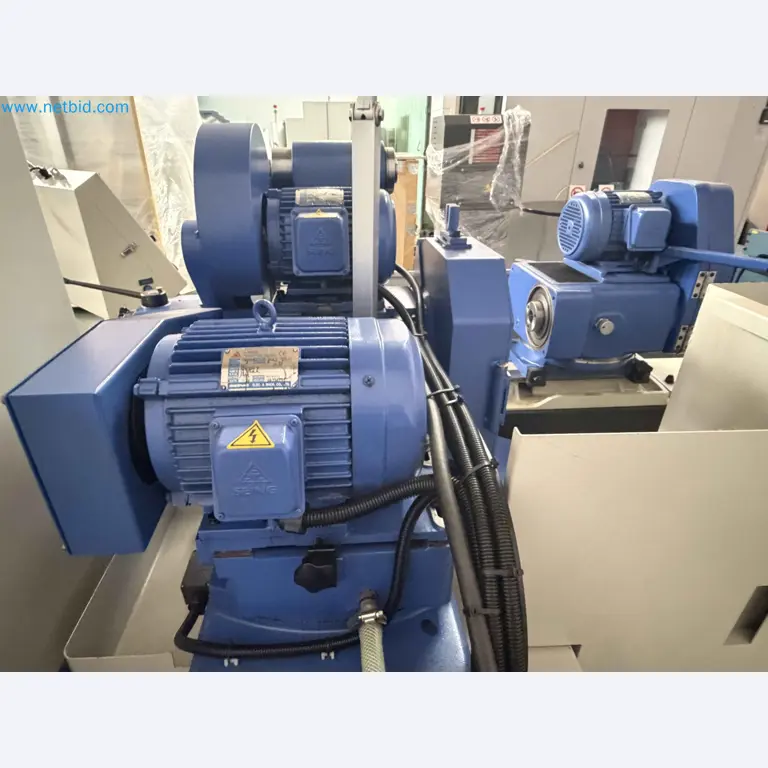

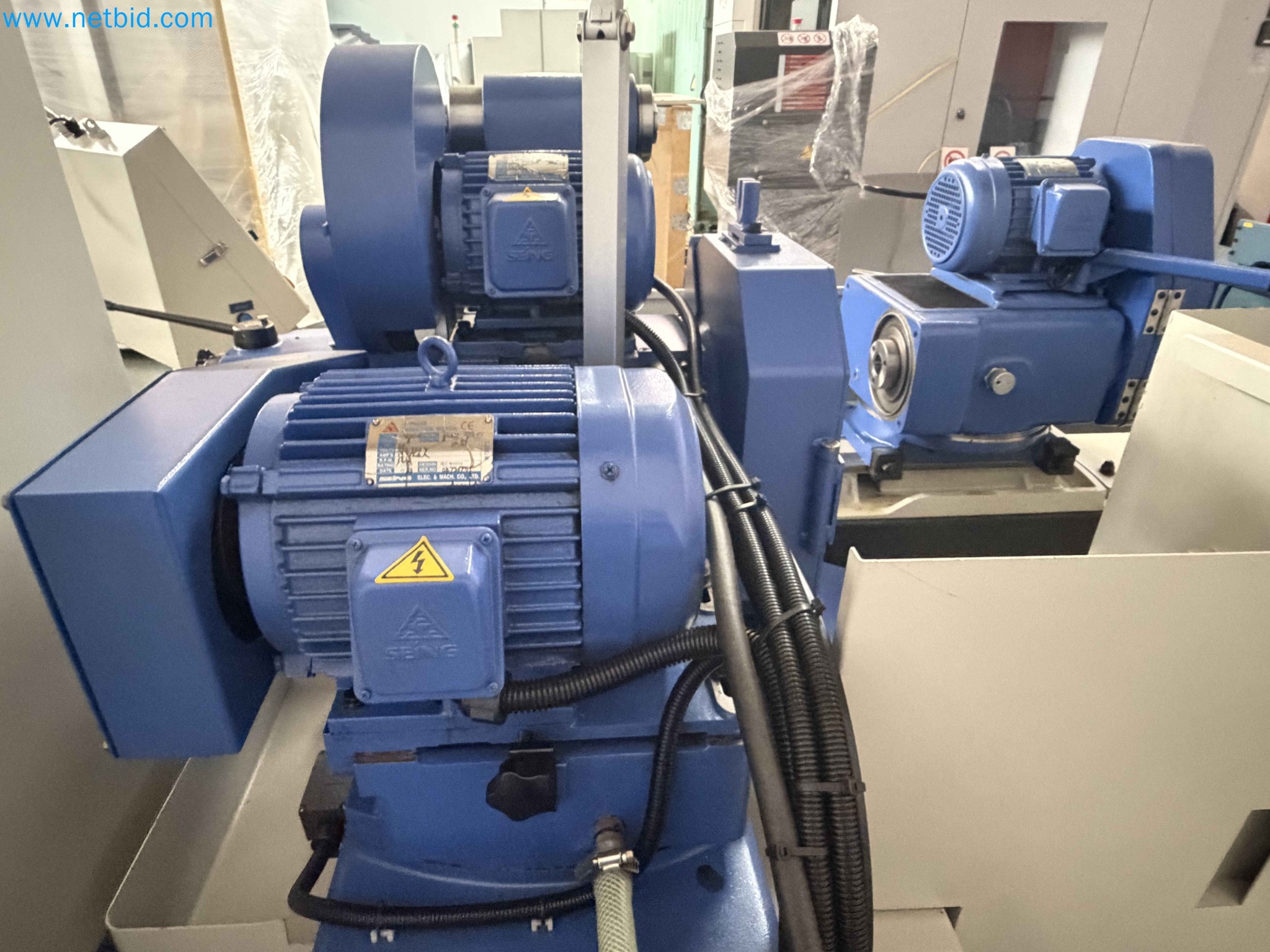

Motoren

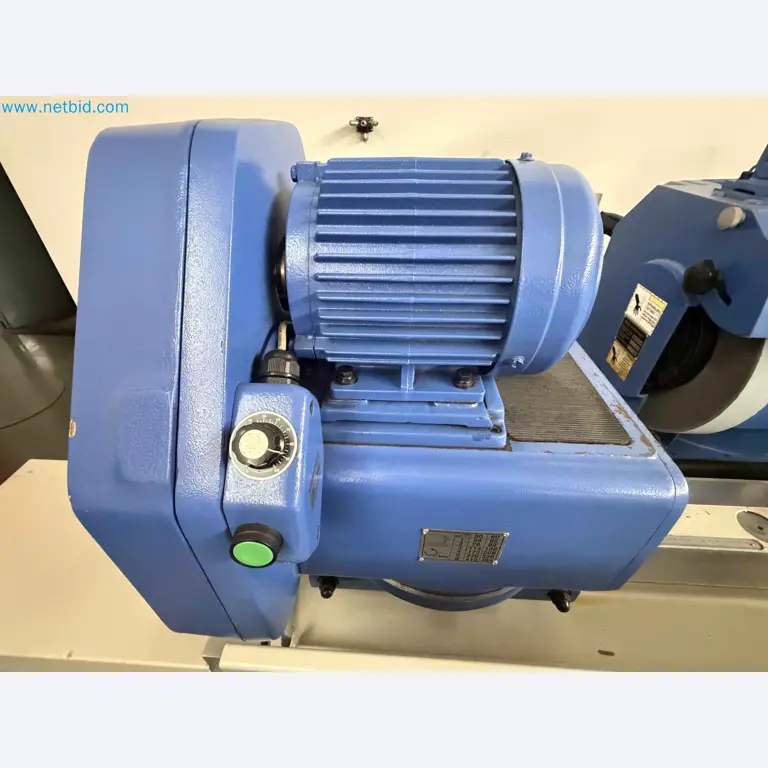

• Schleifscheibenmotor: 3.7 kW
• Werkstückspindelmotor: 0.37 kW
• Hydraulikmotor: 1.5 kW

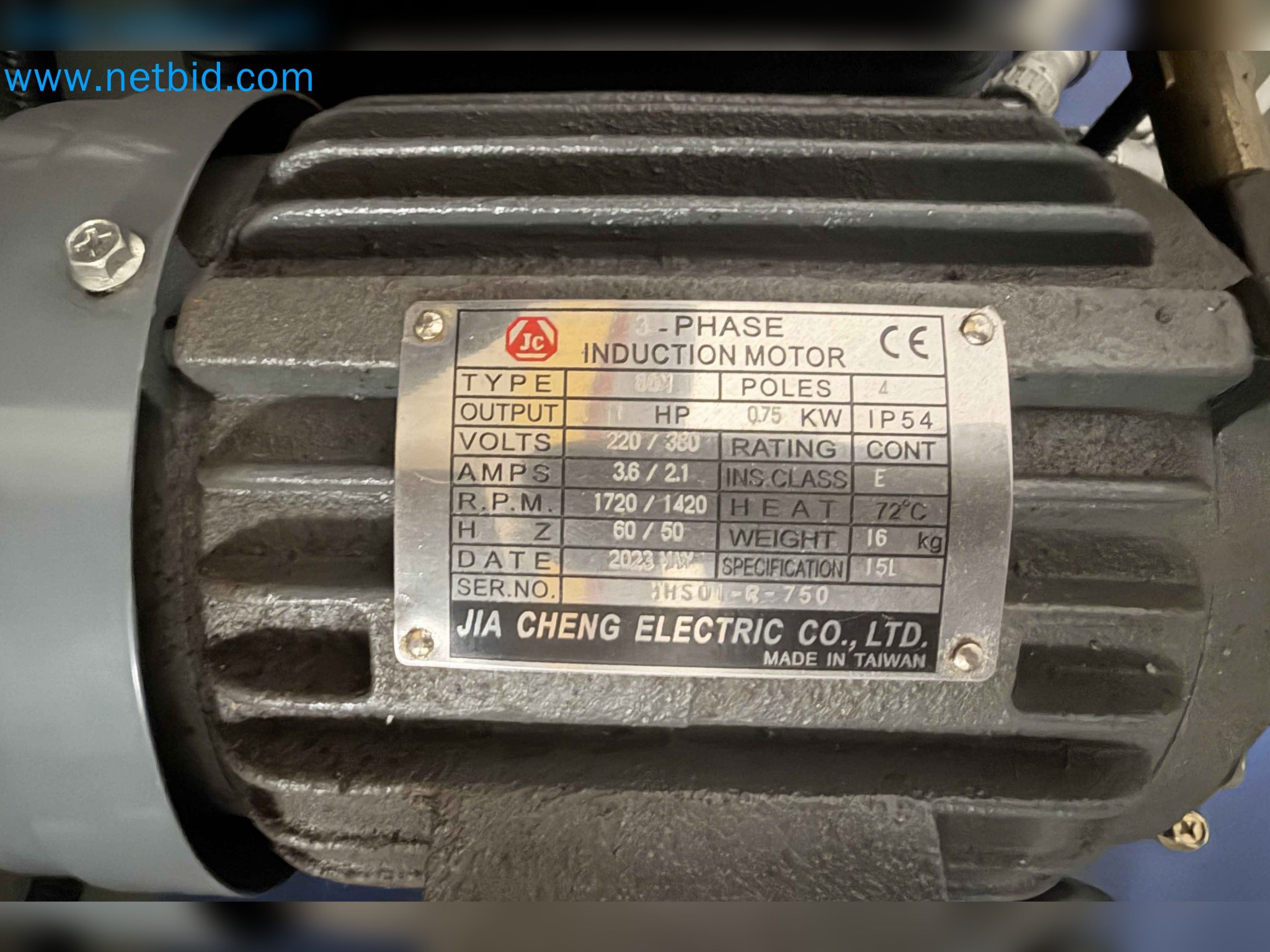

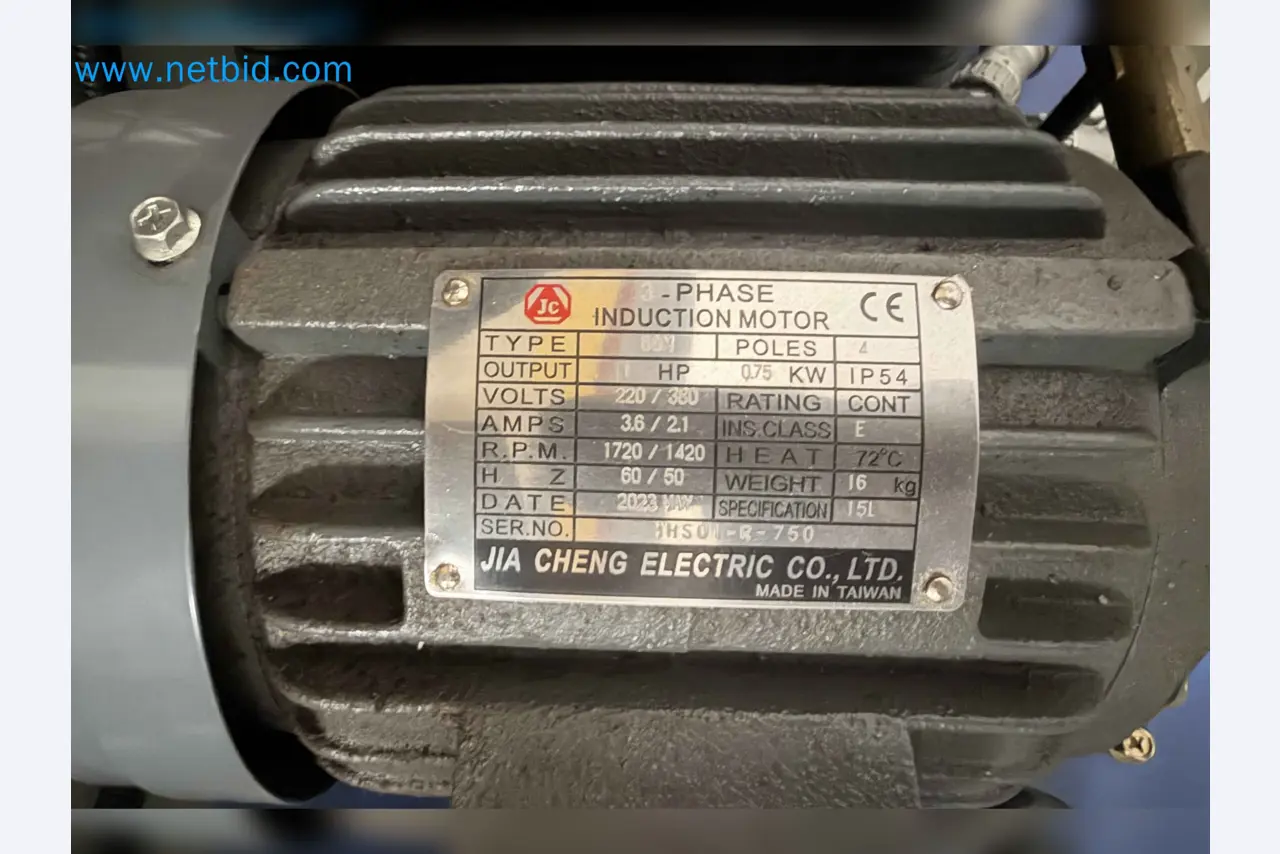

• Schmiermotor: 0.75 kW
• Kühlmittelmotor: 0.18 kW

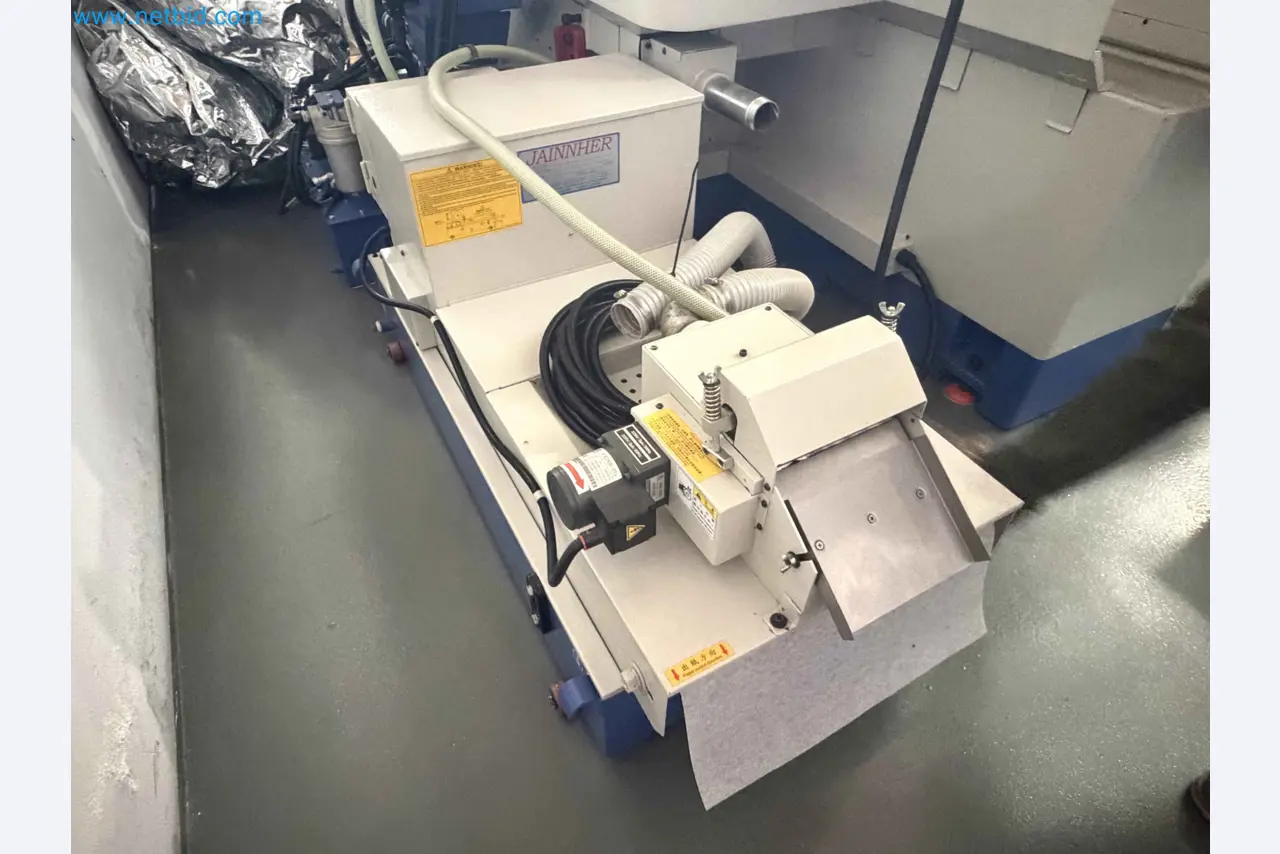

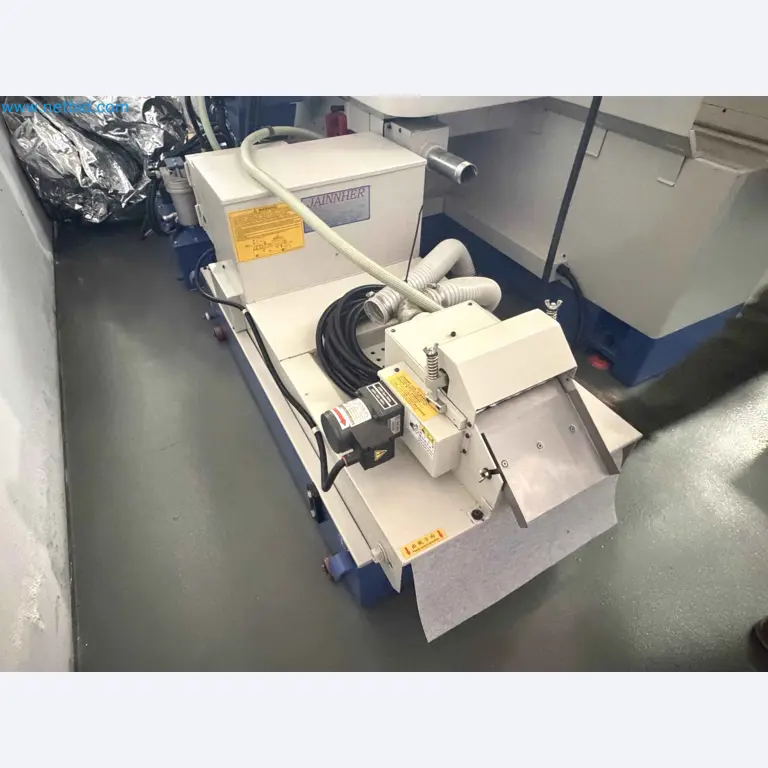

• Magnetabscheider-Motor: 0.03 kW

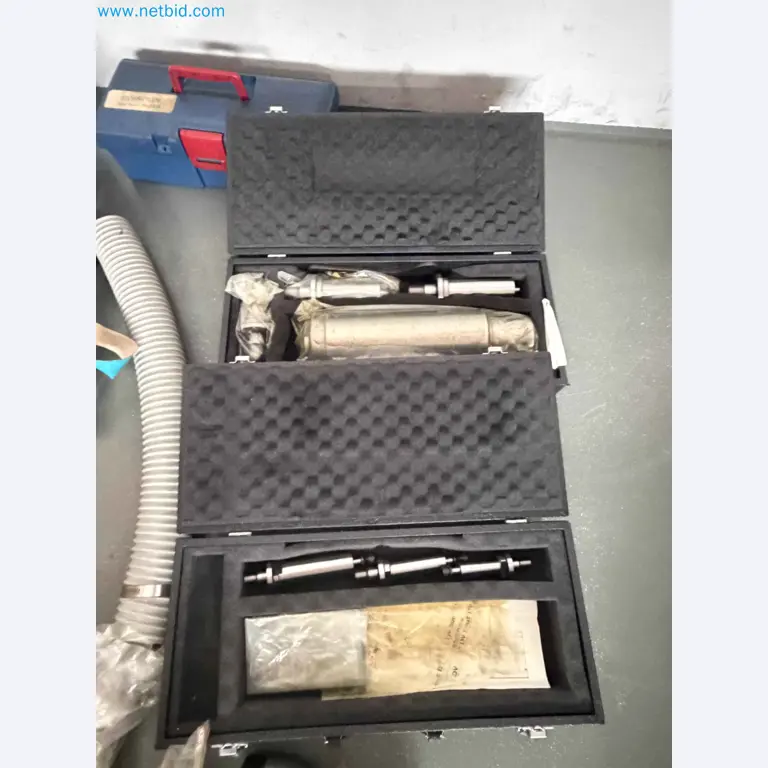

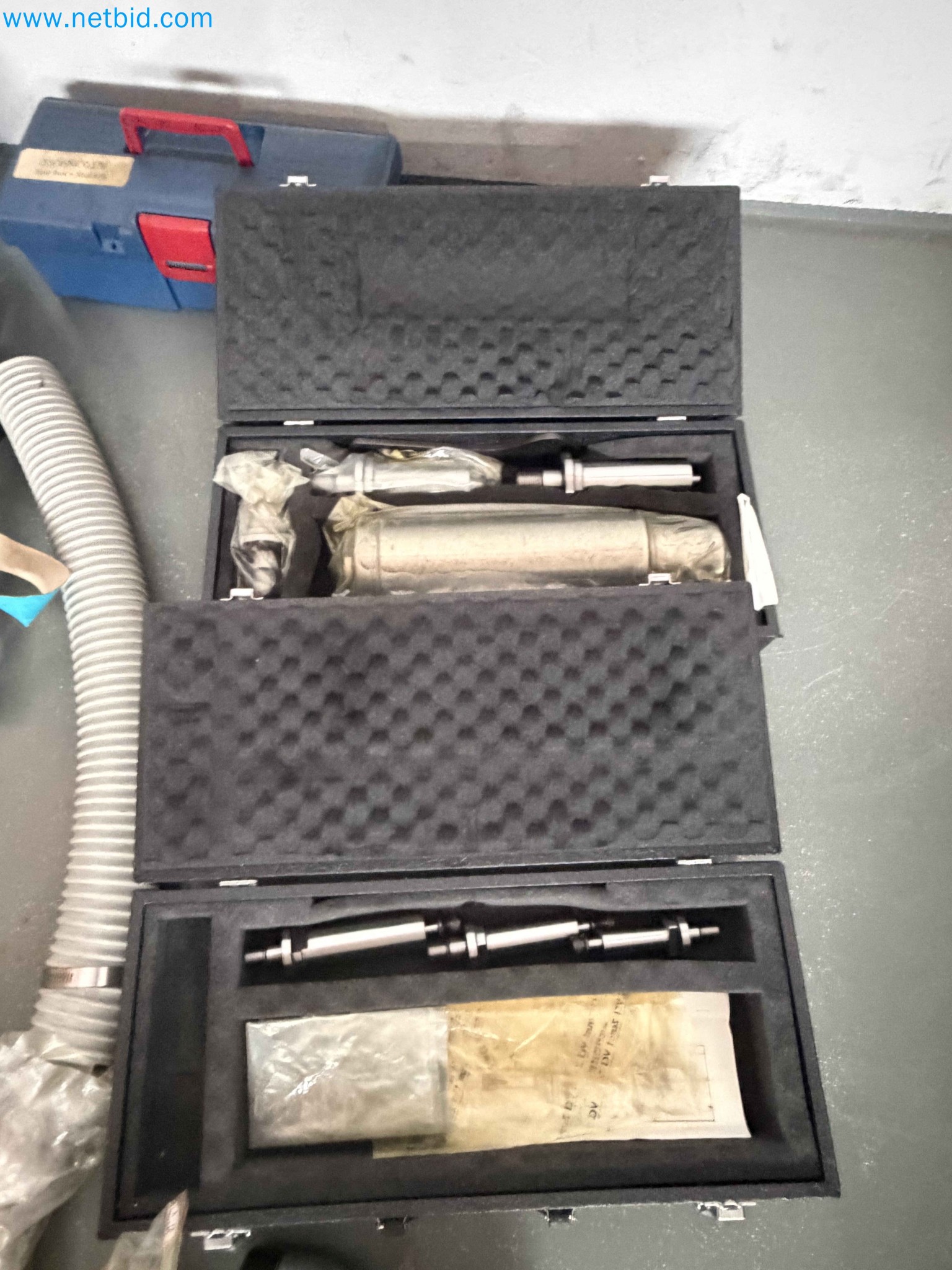

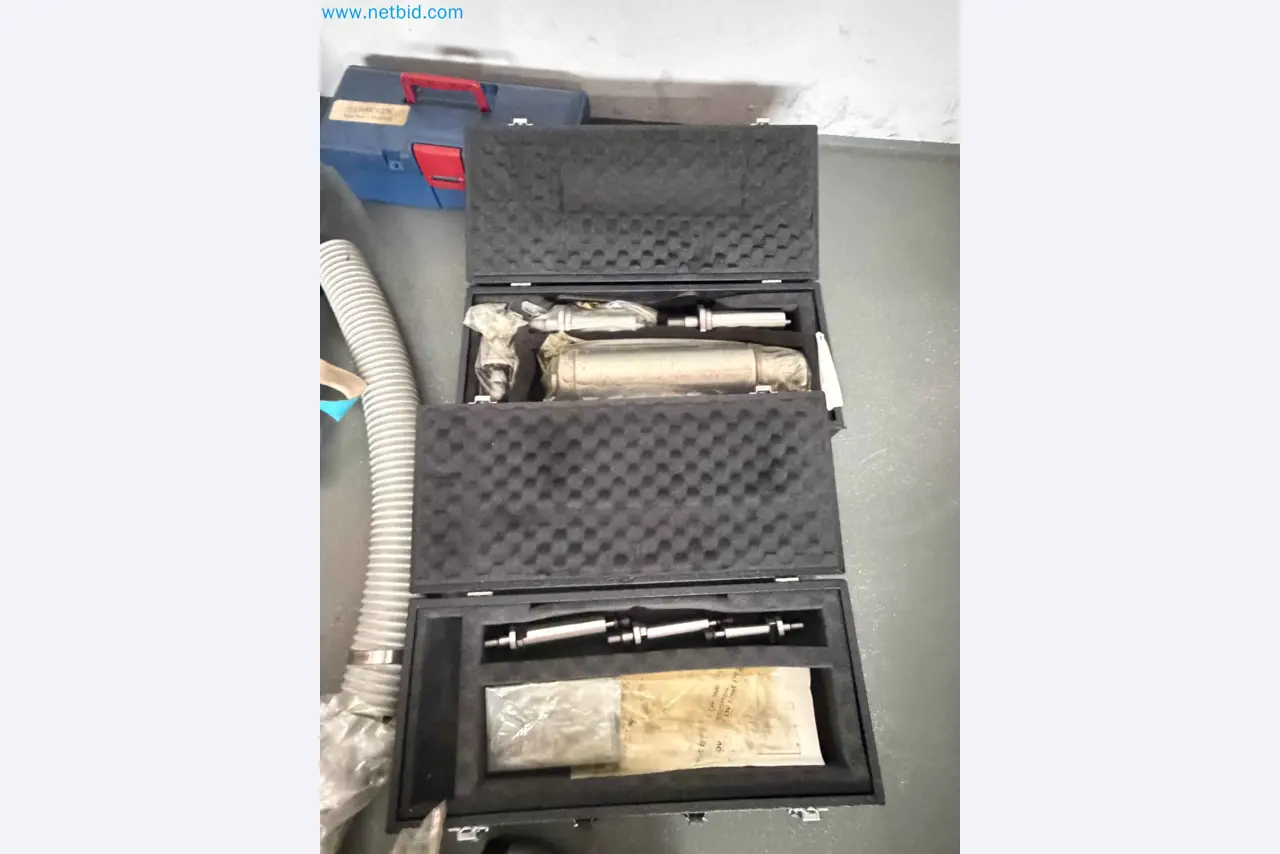

• Innenschleifmotor (falls vorhanden): 1.5 kW
• X-Achsen-Servomotor: 1.5 kW

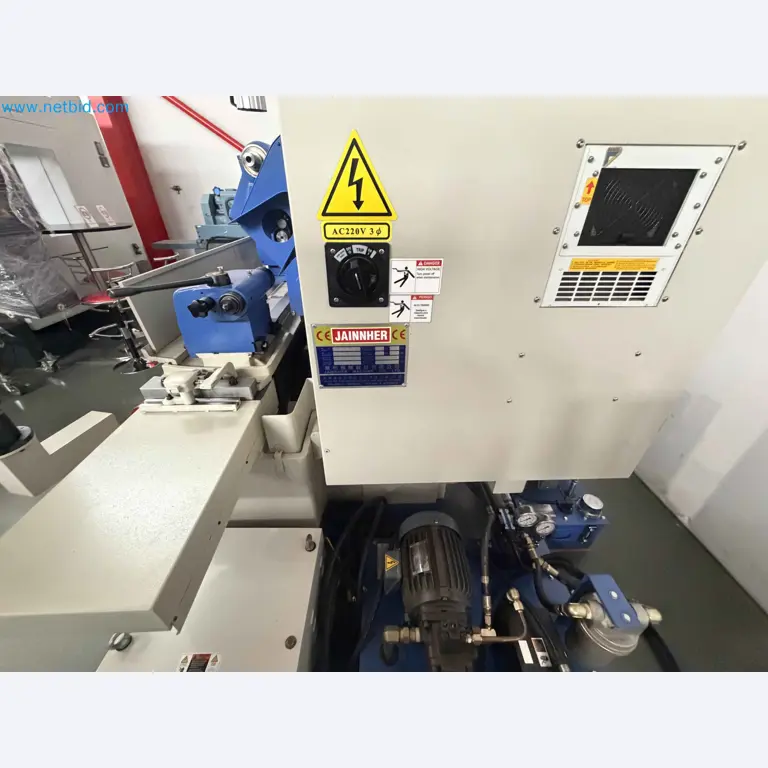

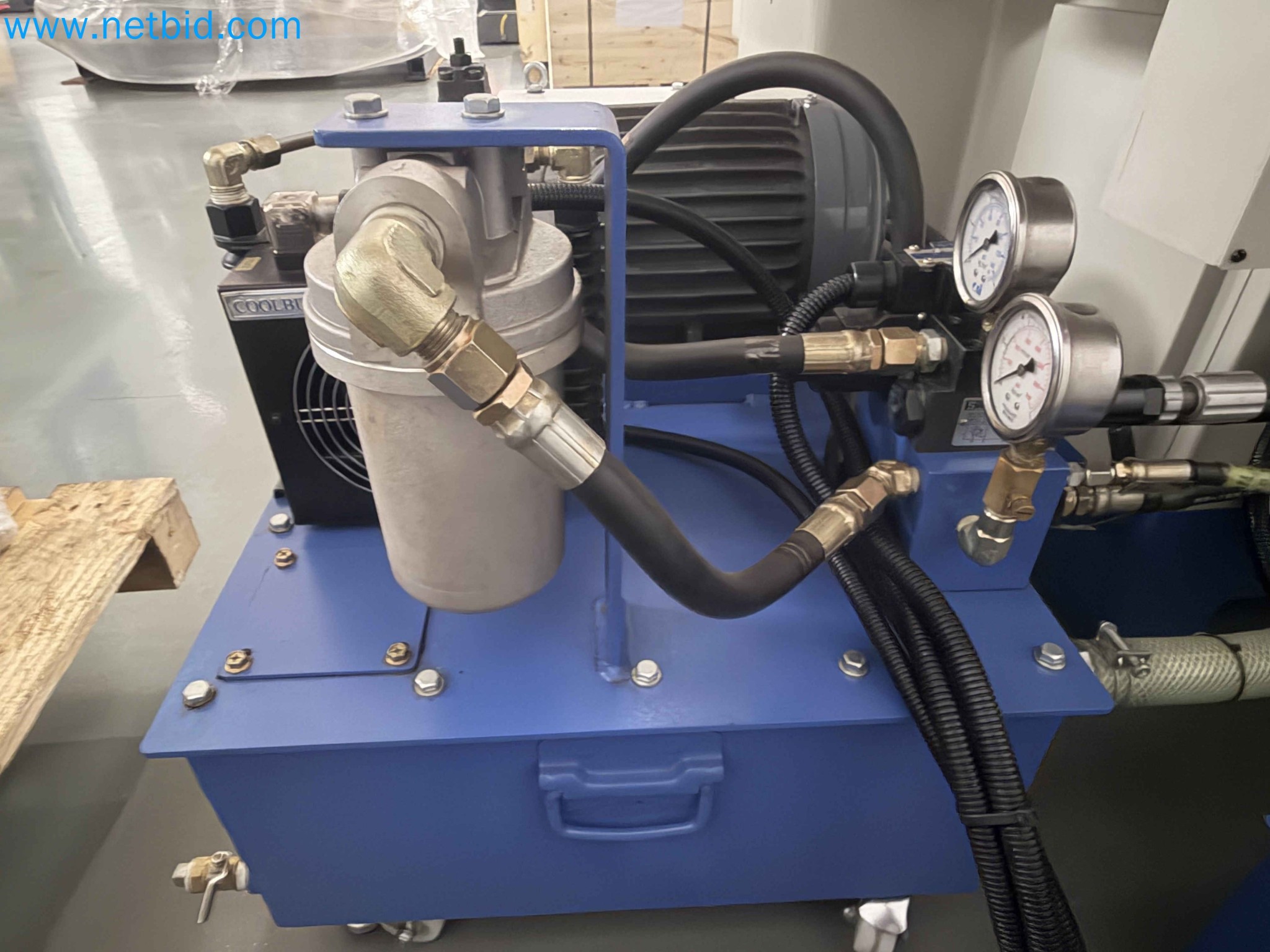

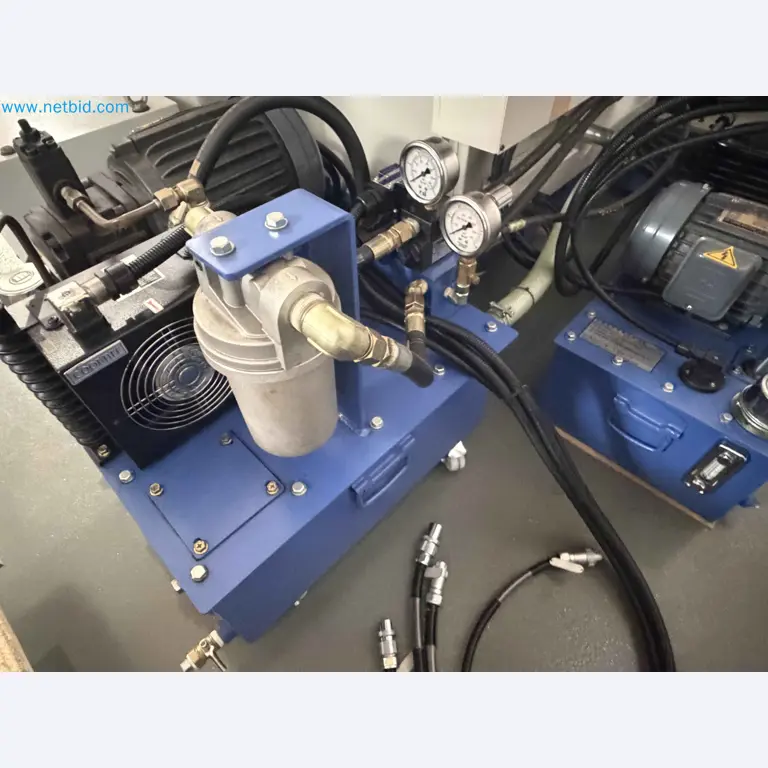

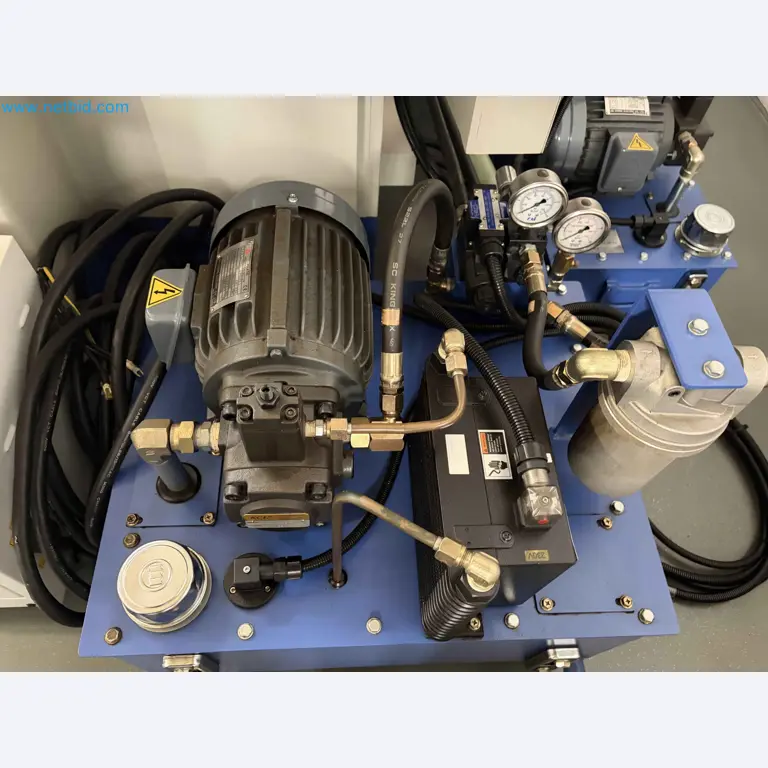

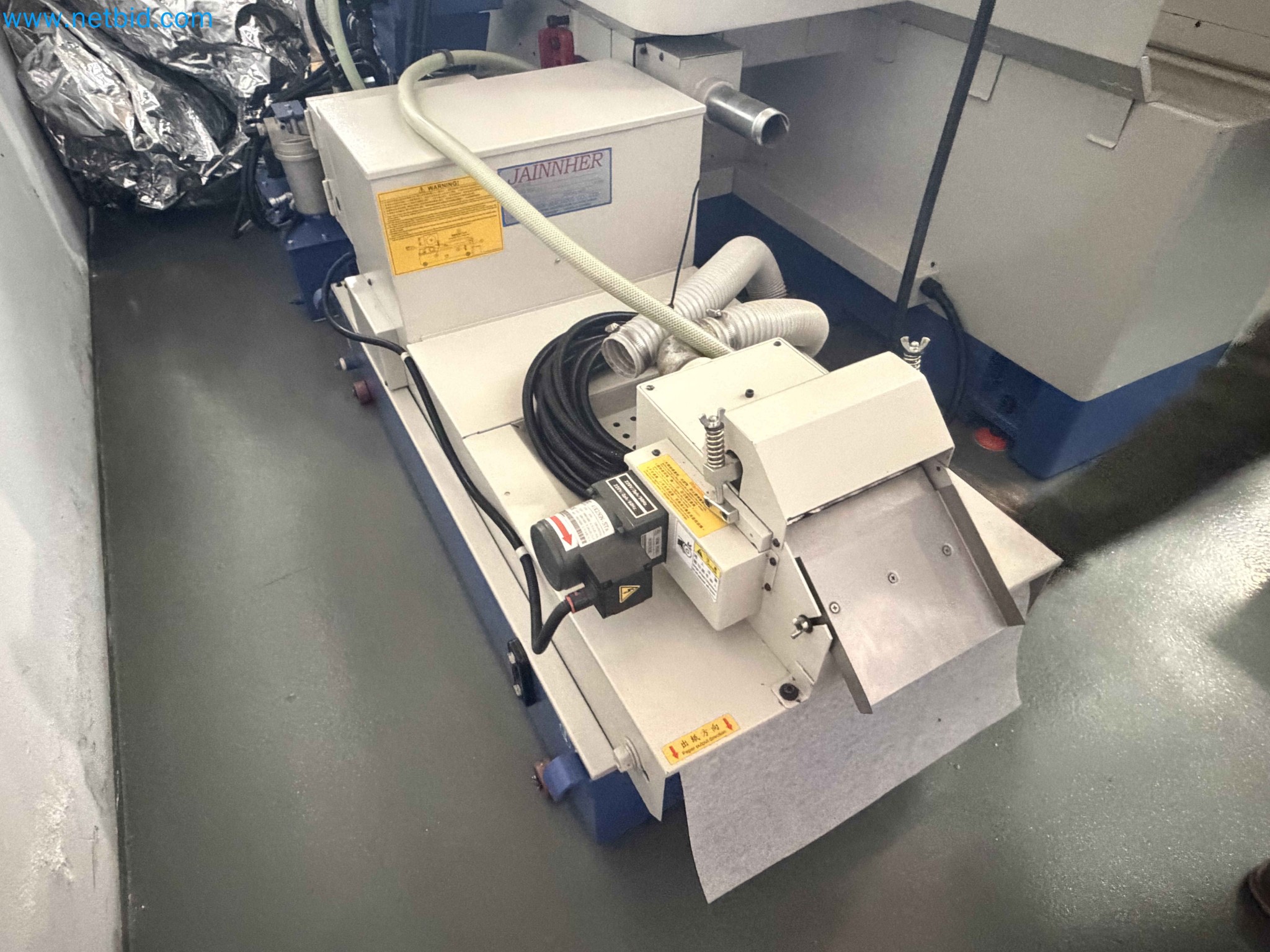

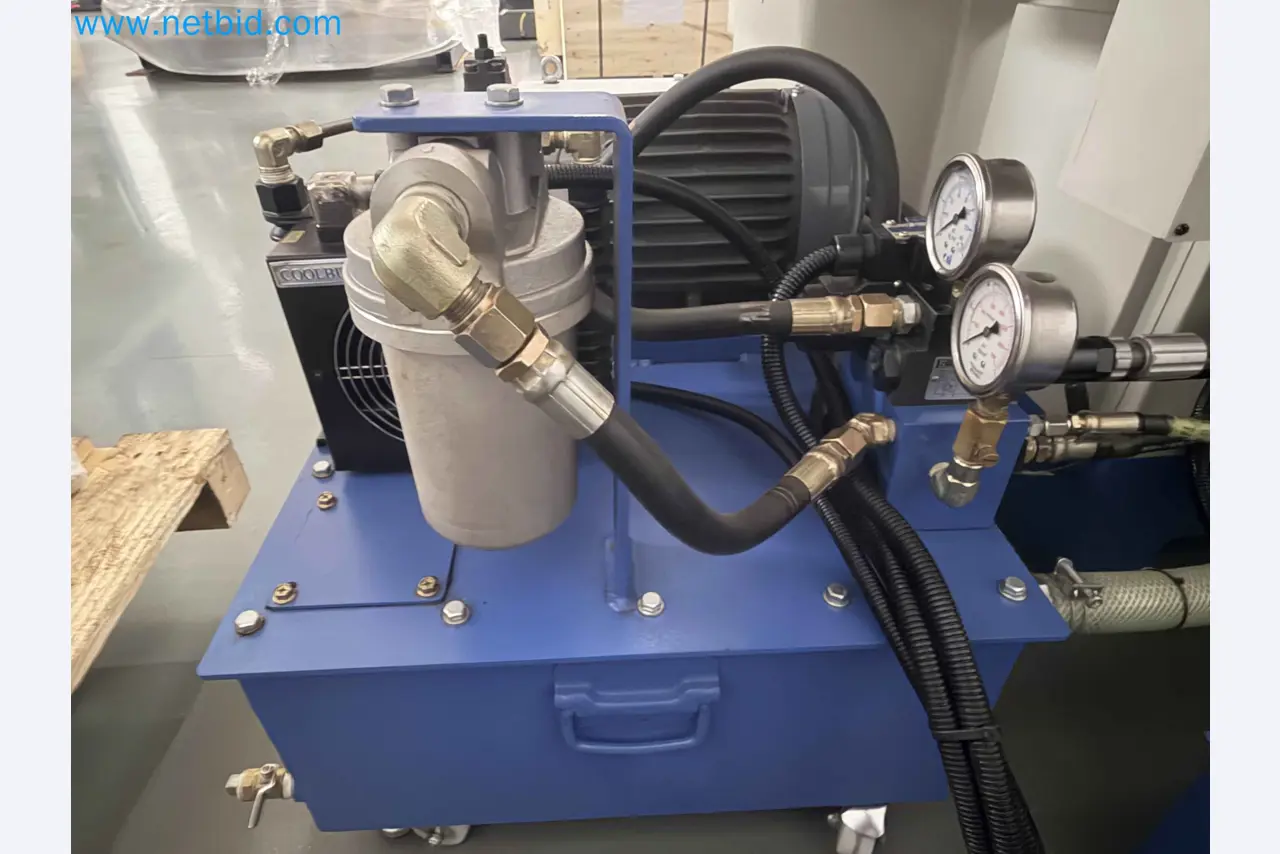

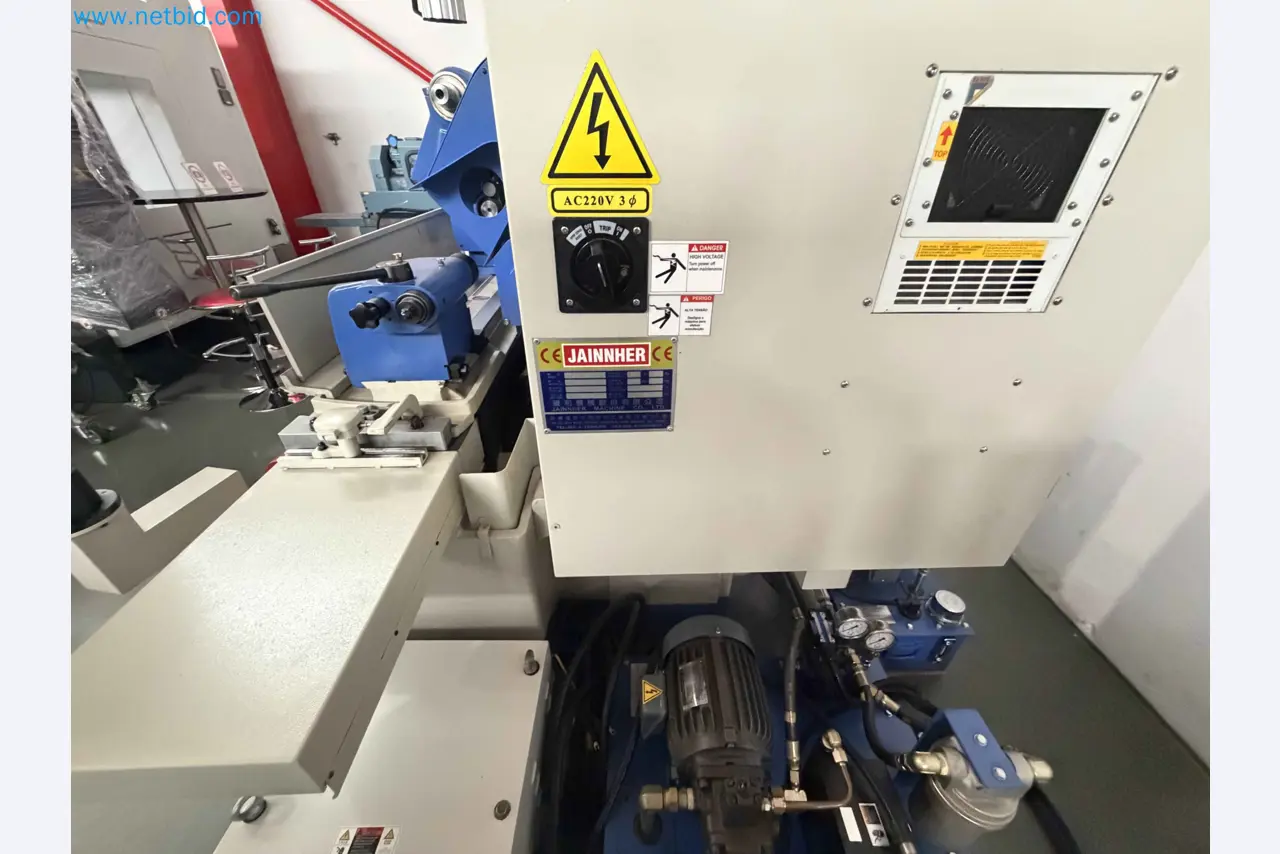

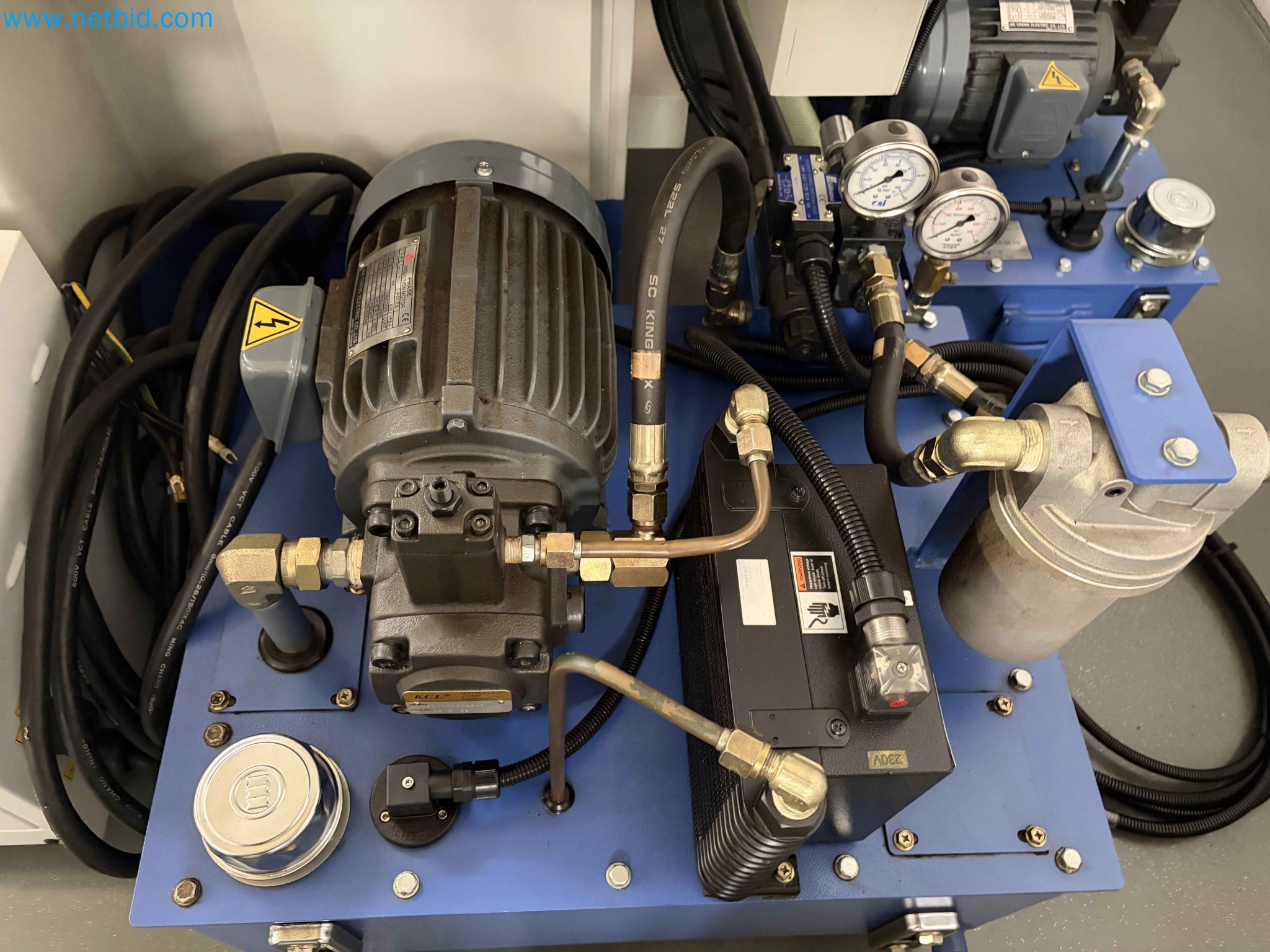

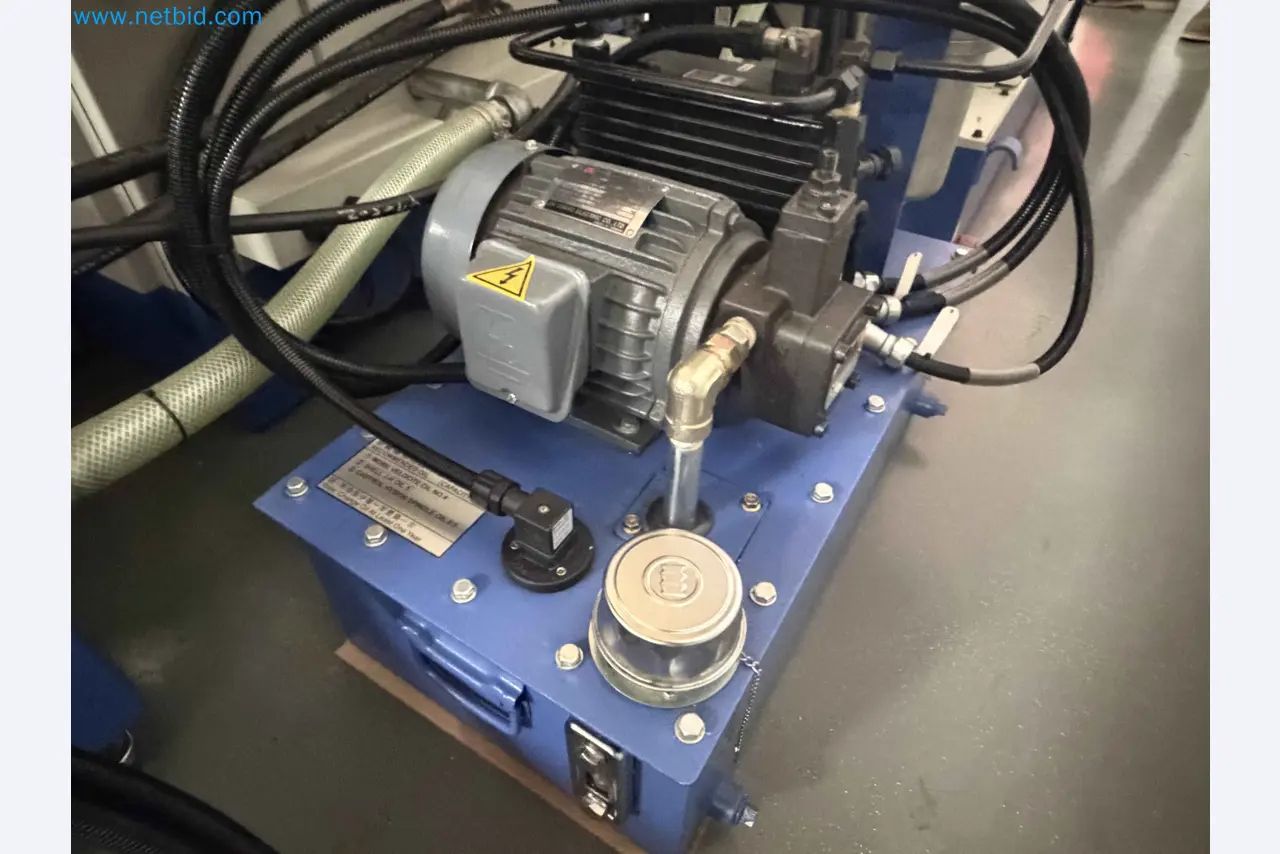

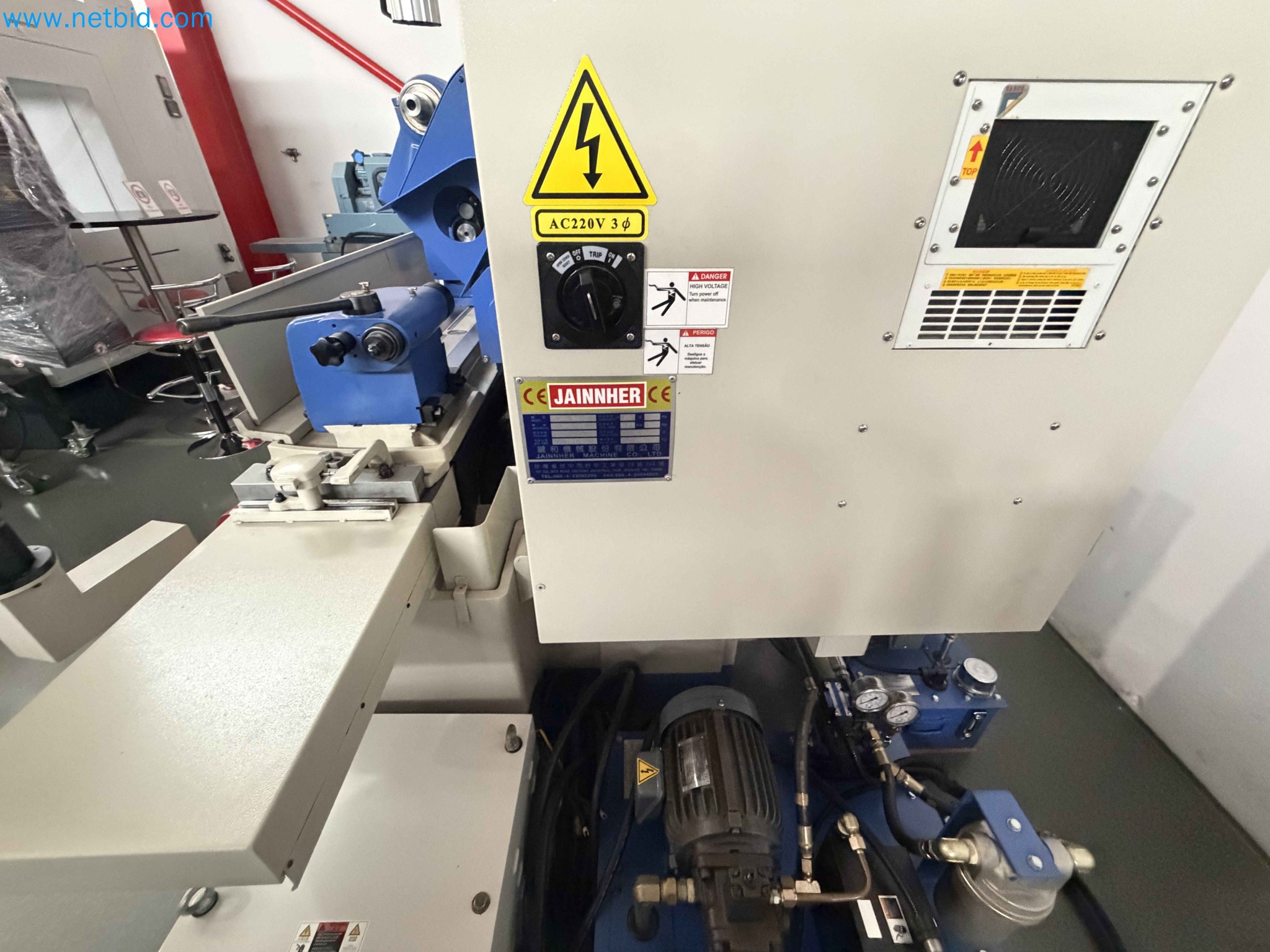

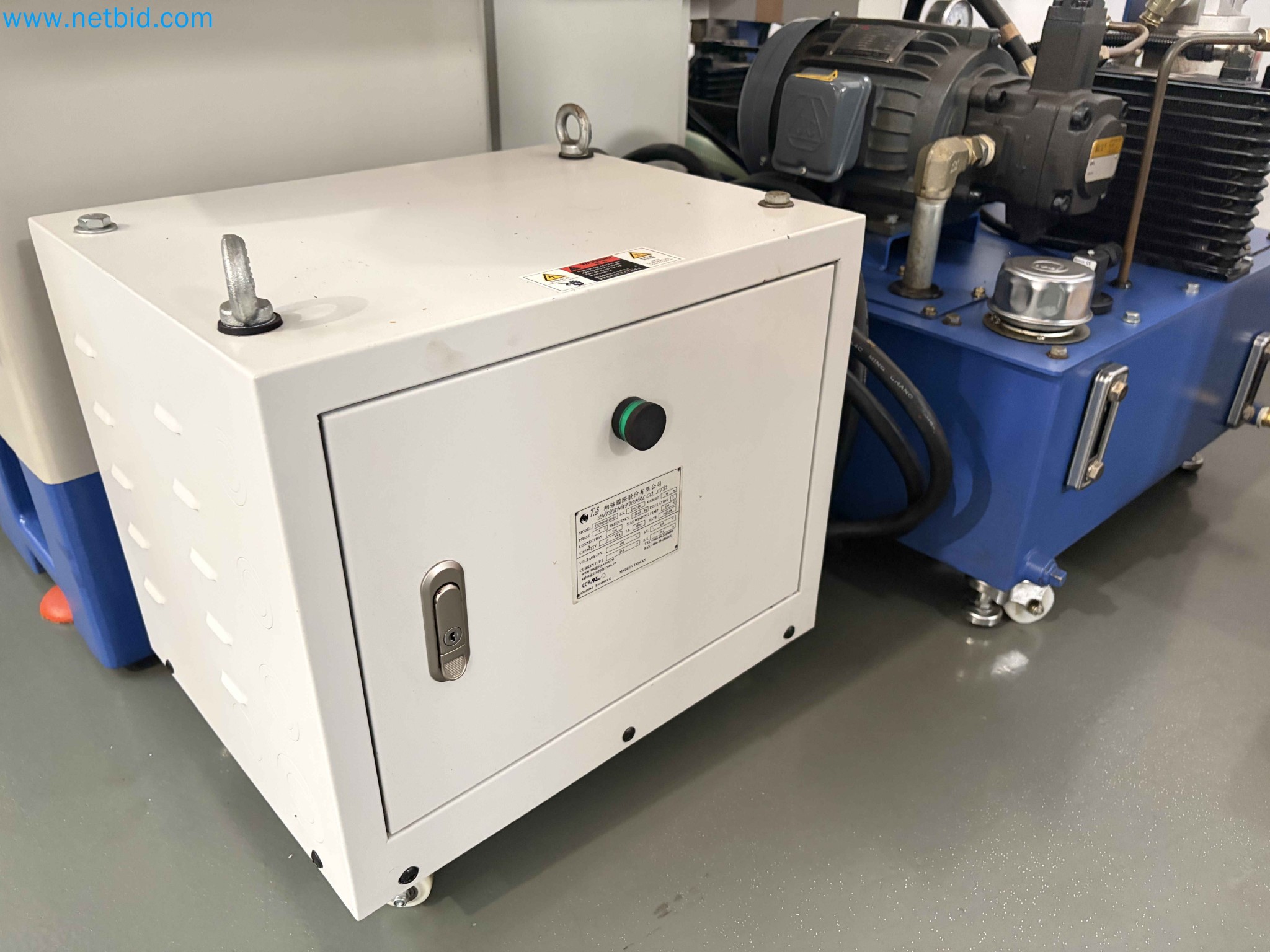

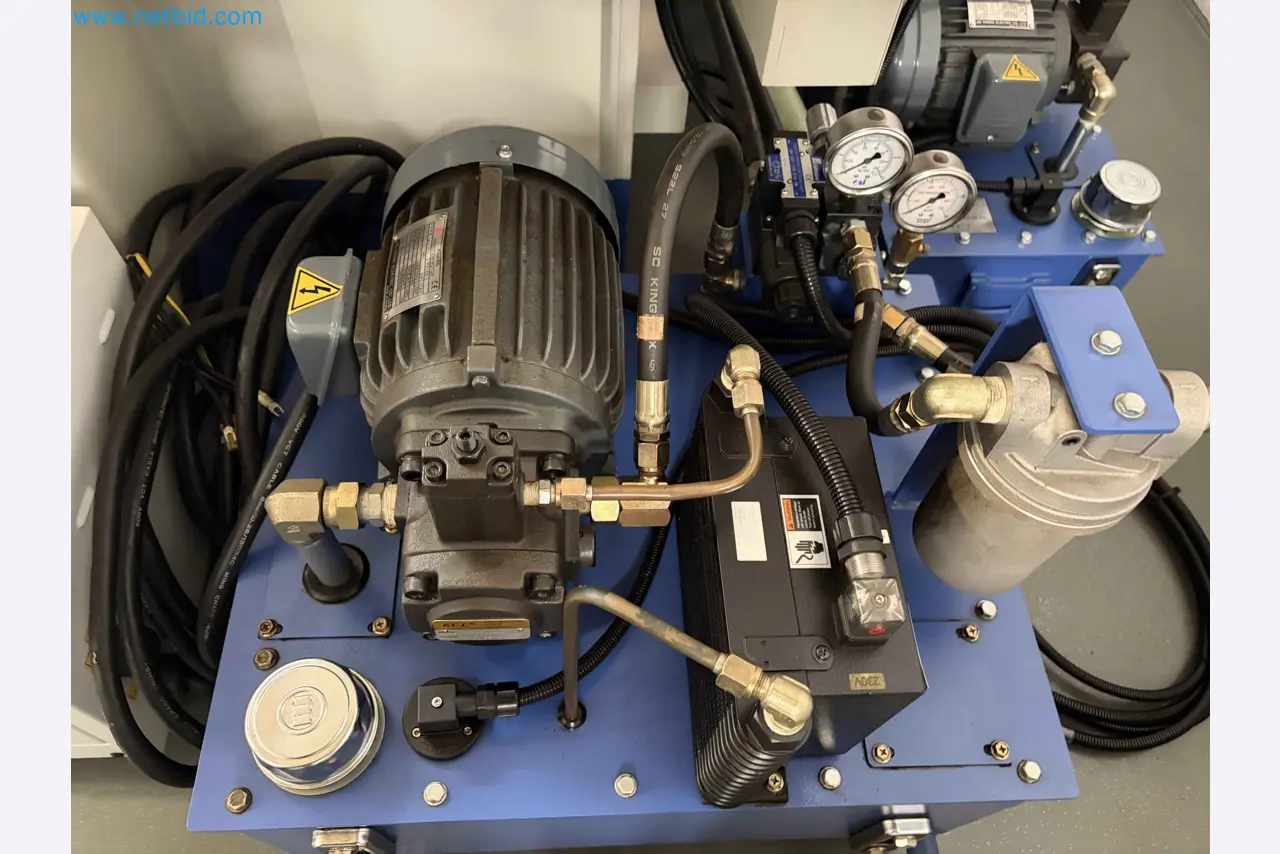

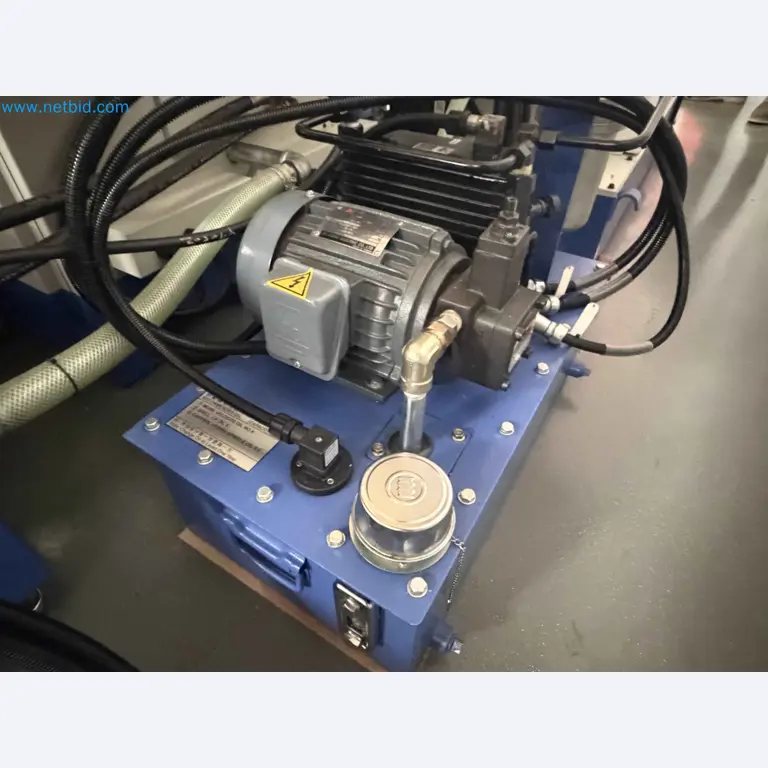

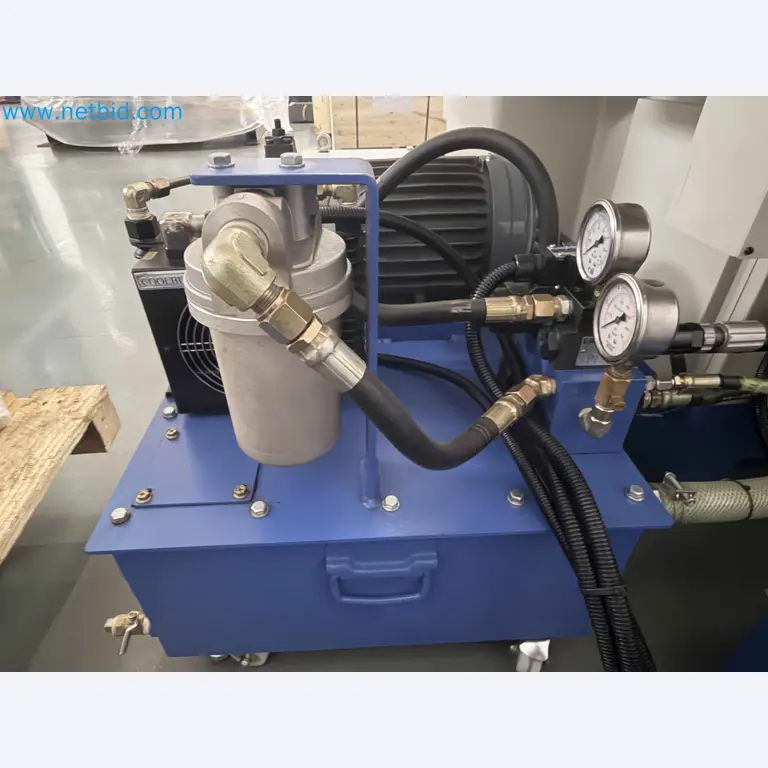

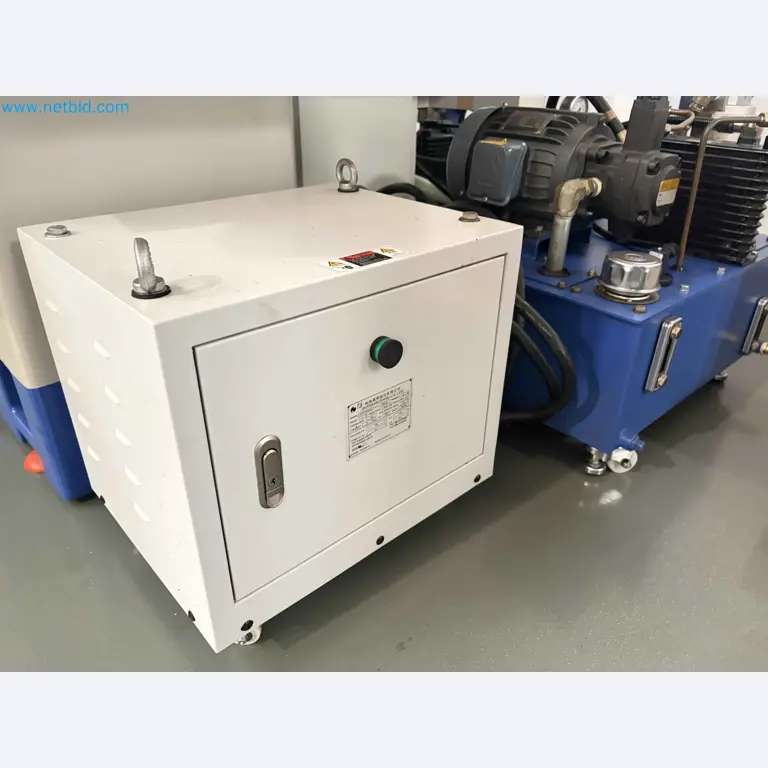

Hydraulik & Kühlmittel-System

• Hydrauliktank: 60 L

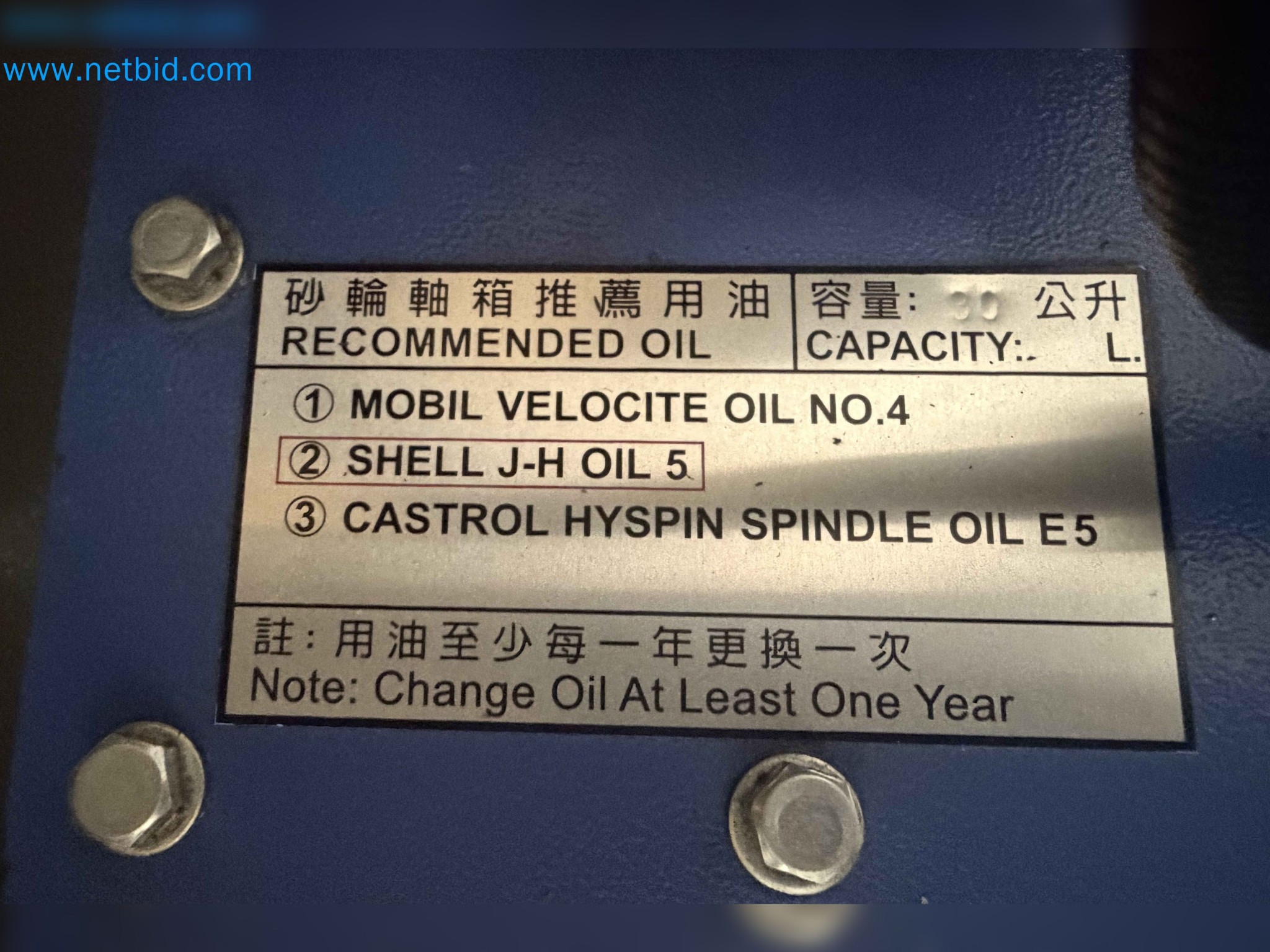

• Schmiertank: 30 L
• Kühlmitteltank: 80 L

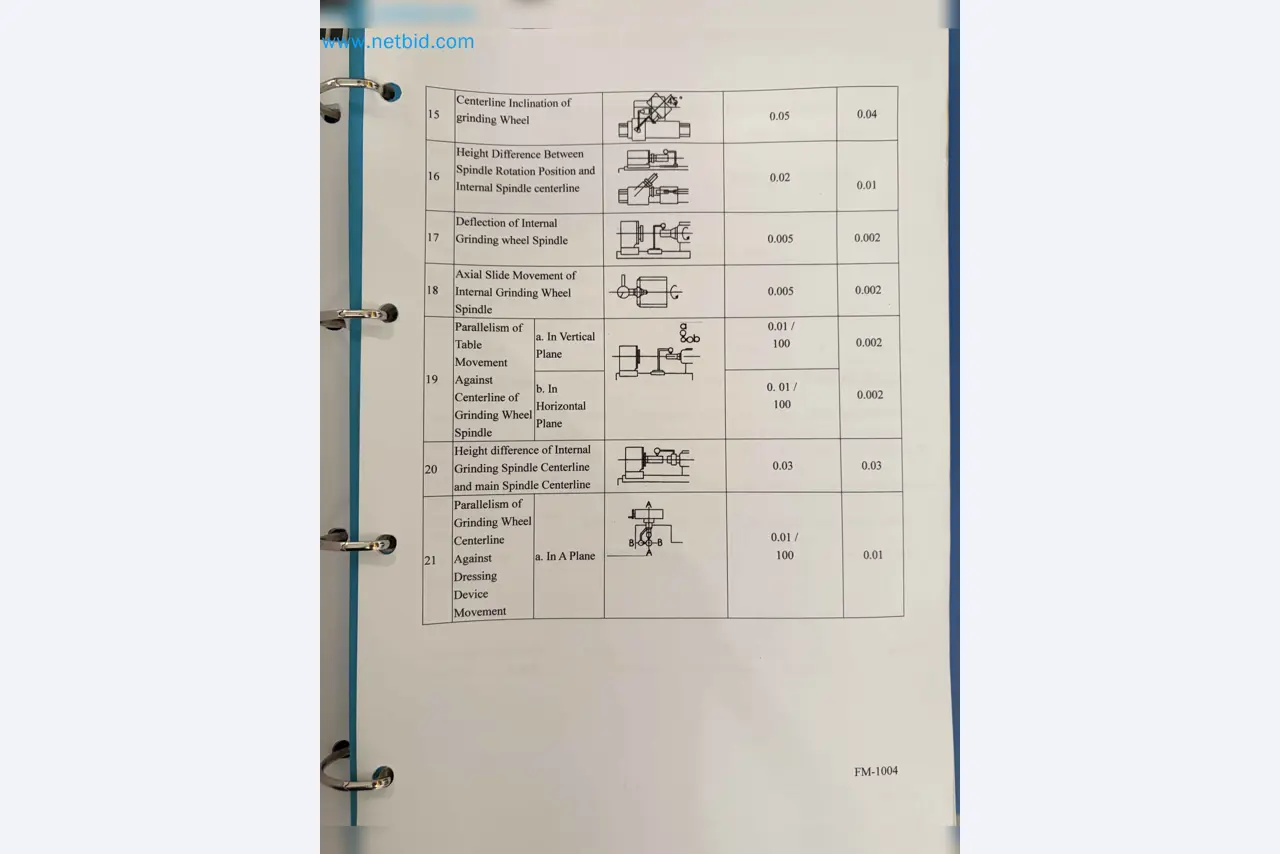

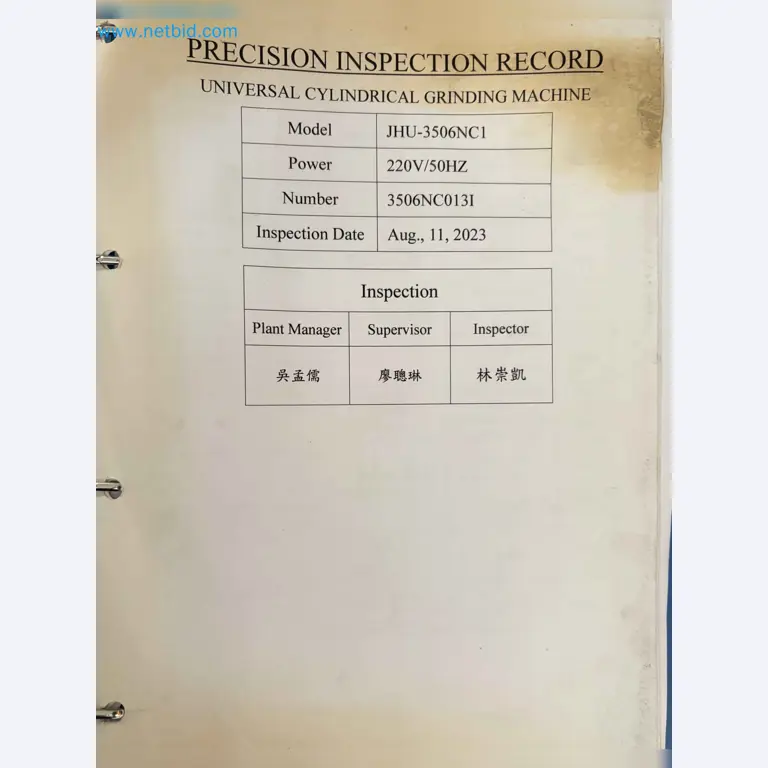

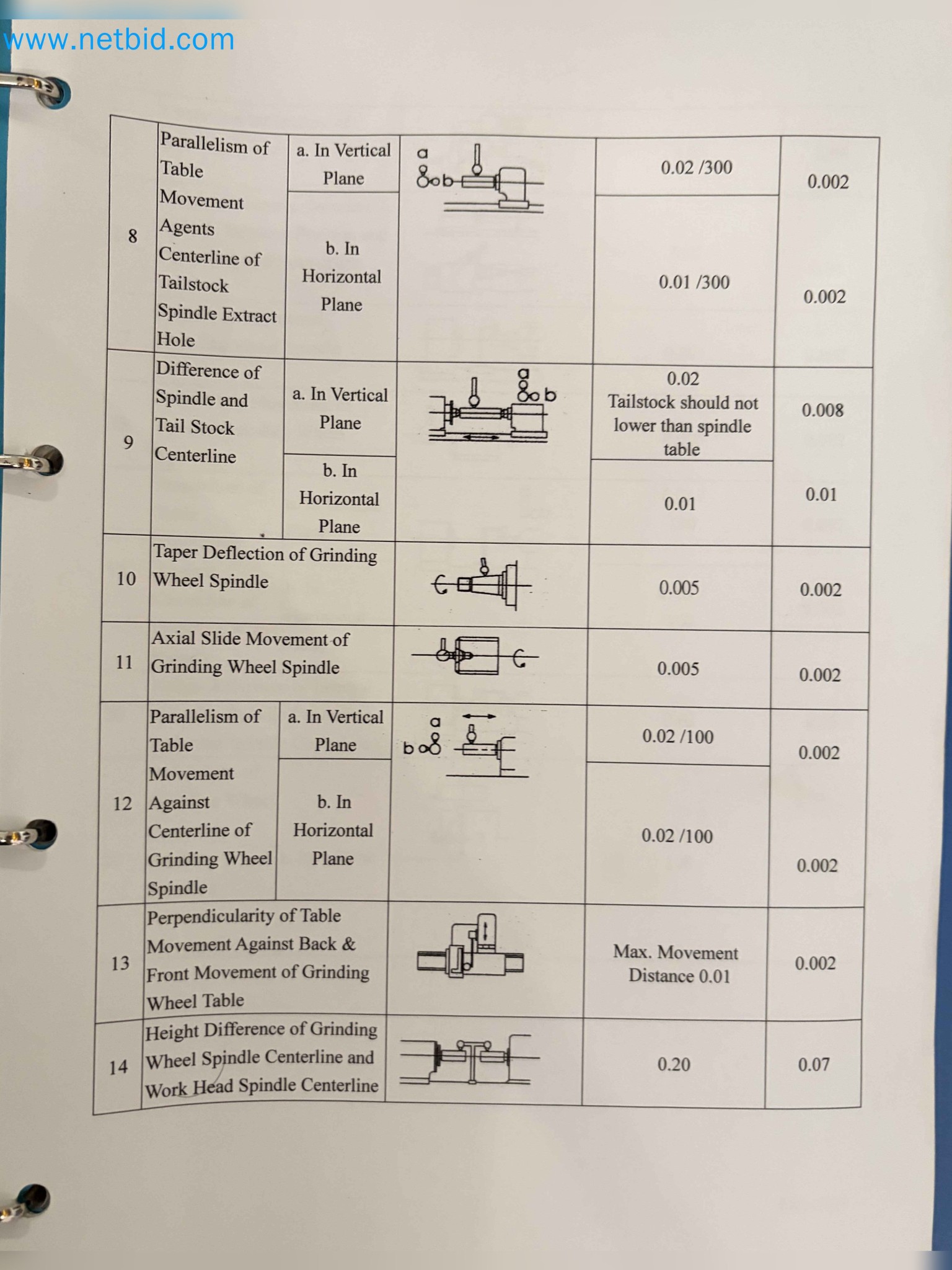

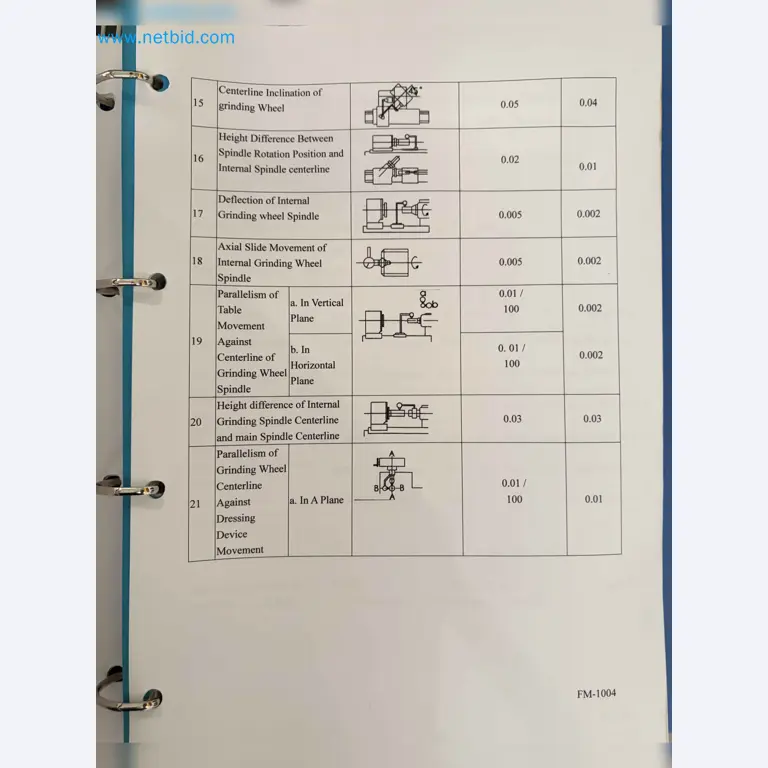

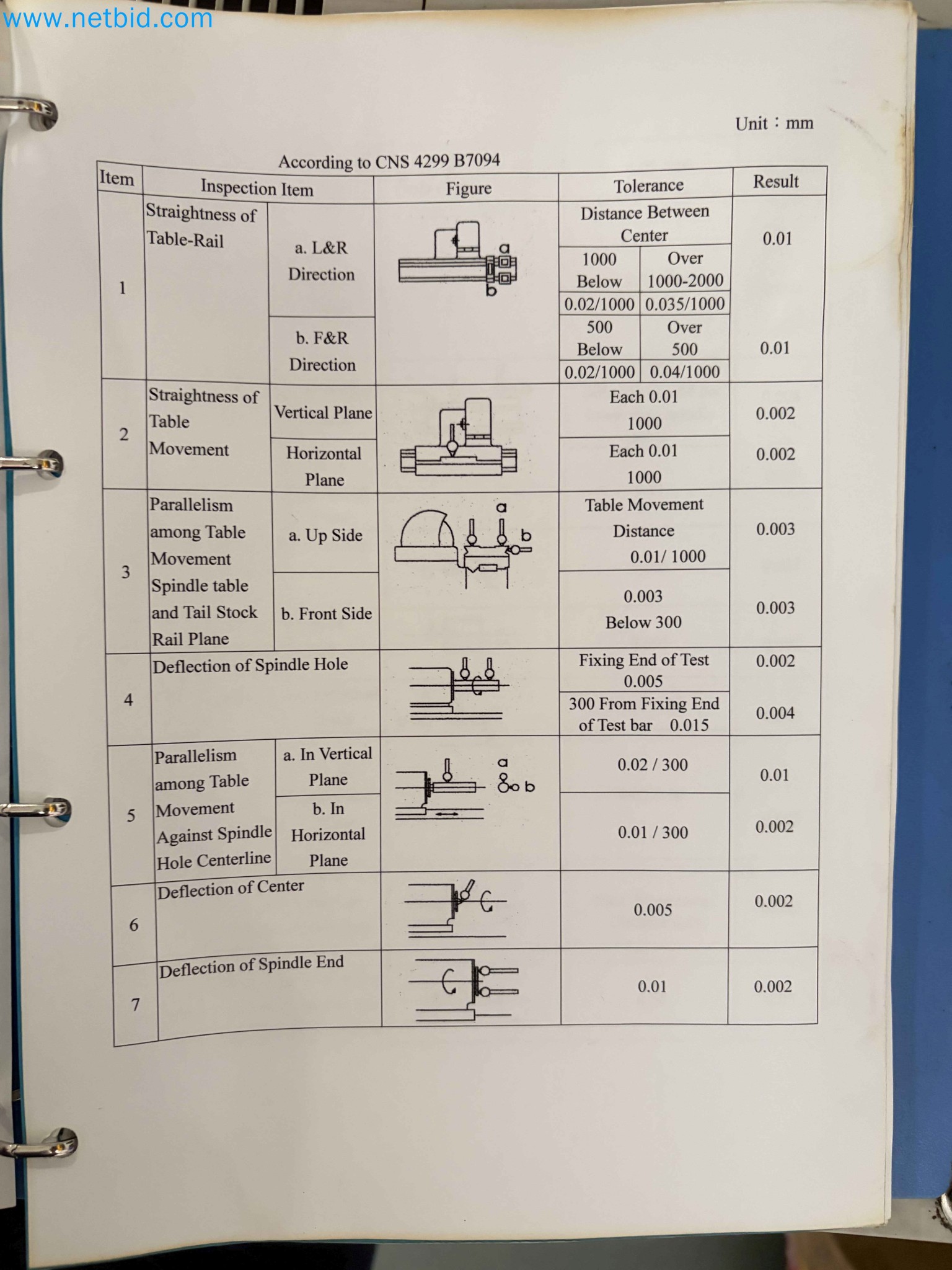

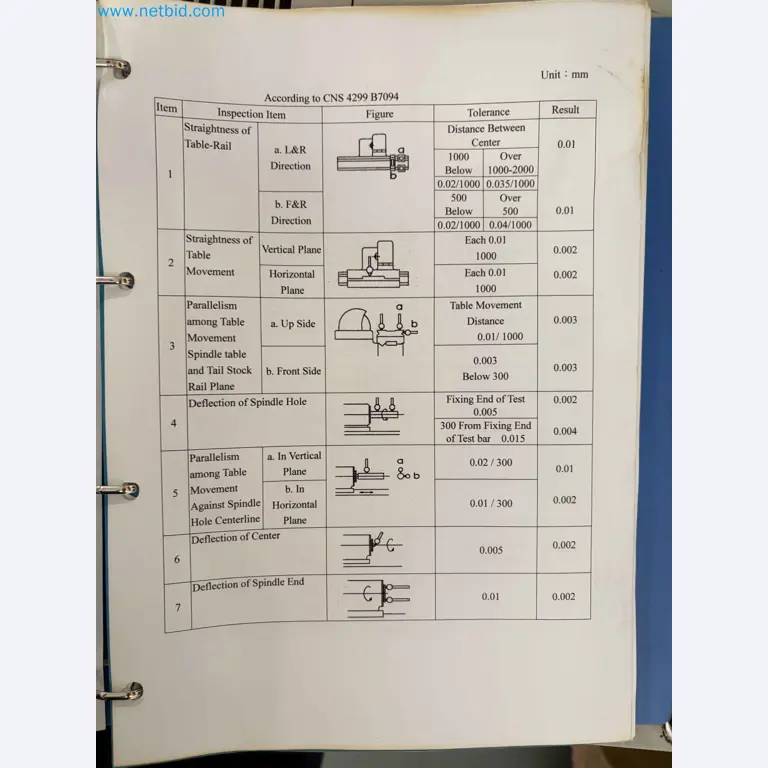

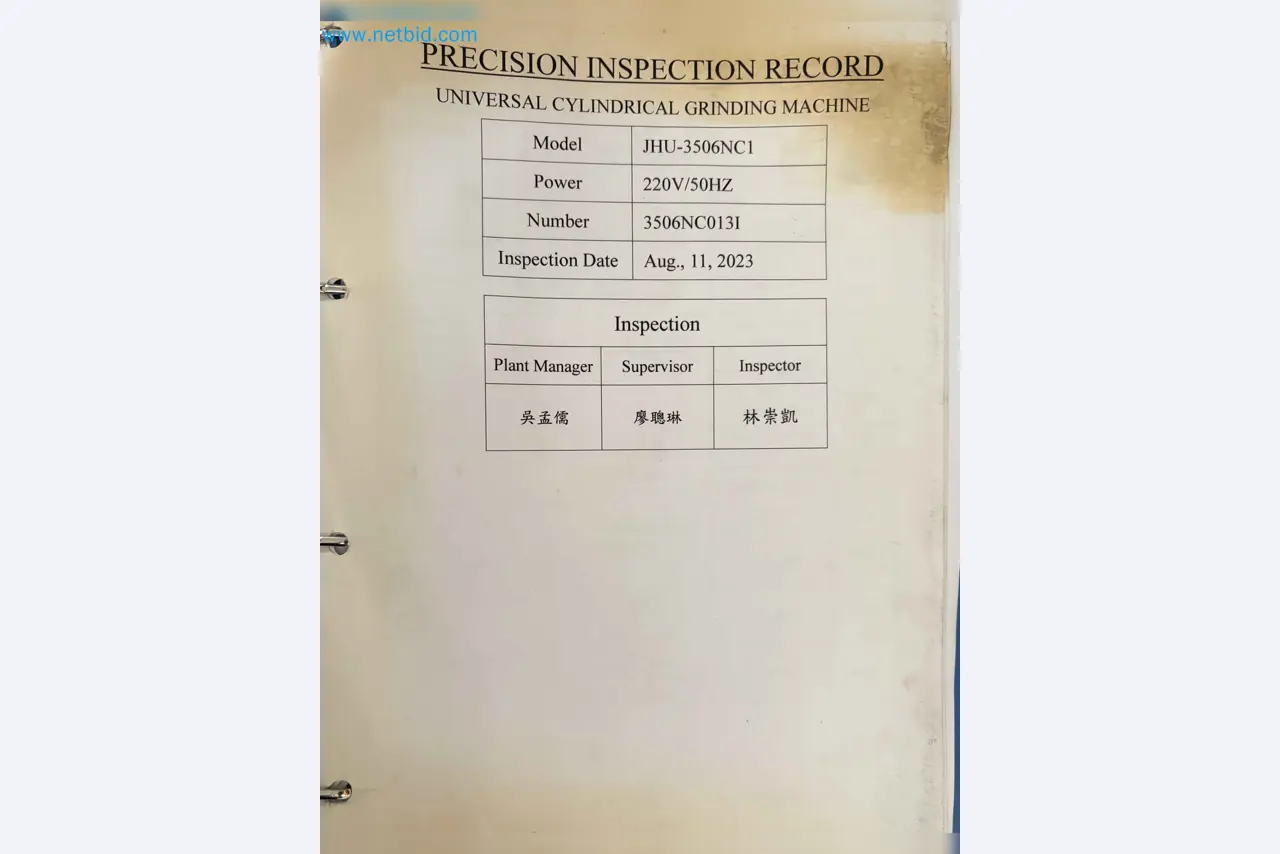

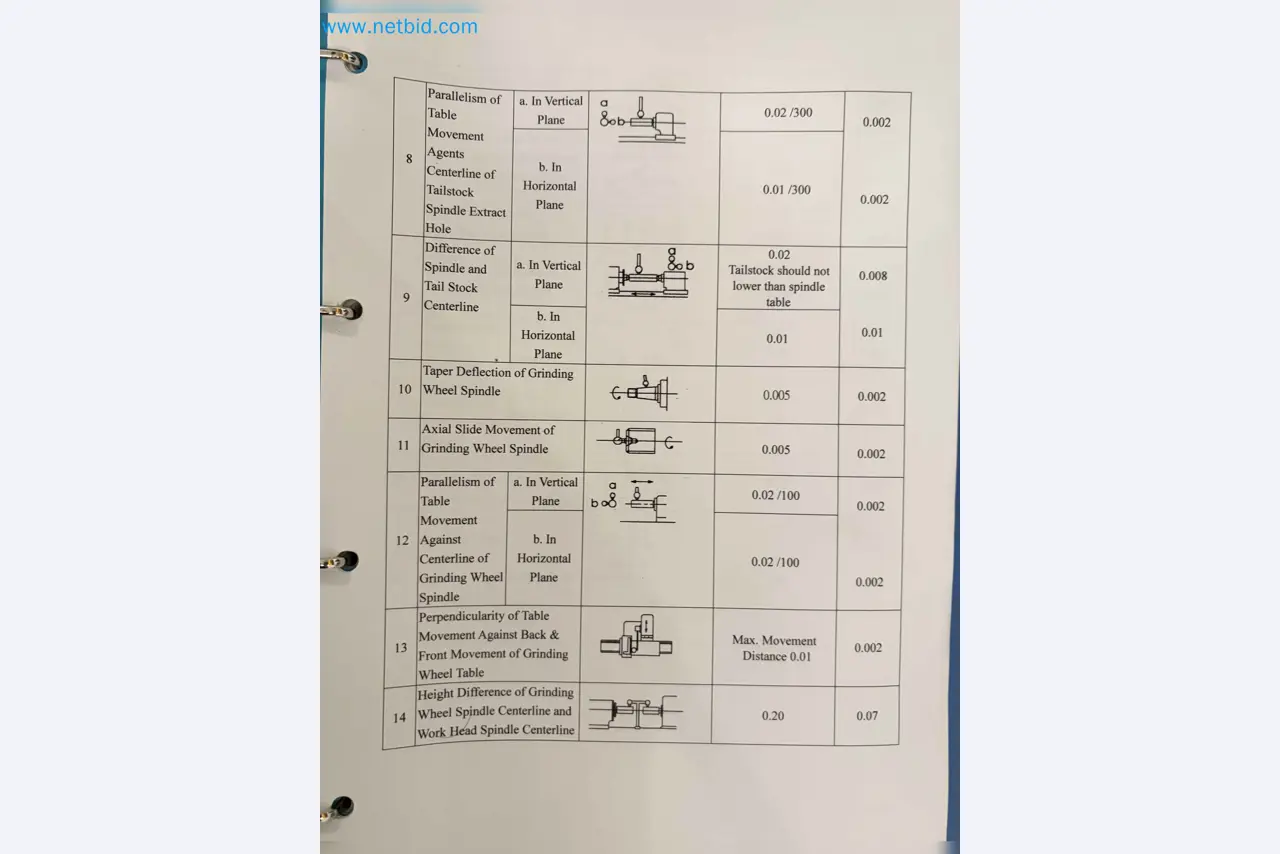

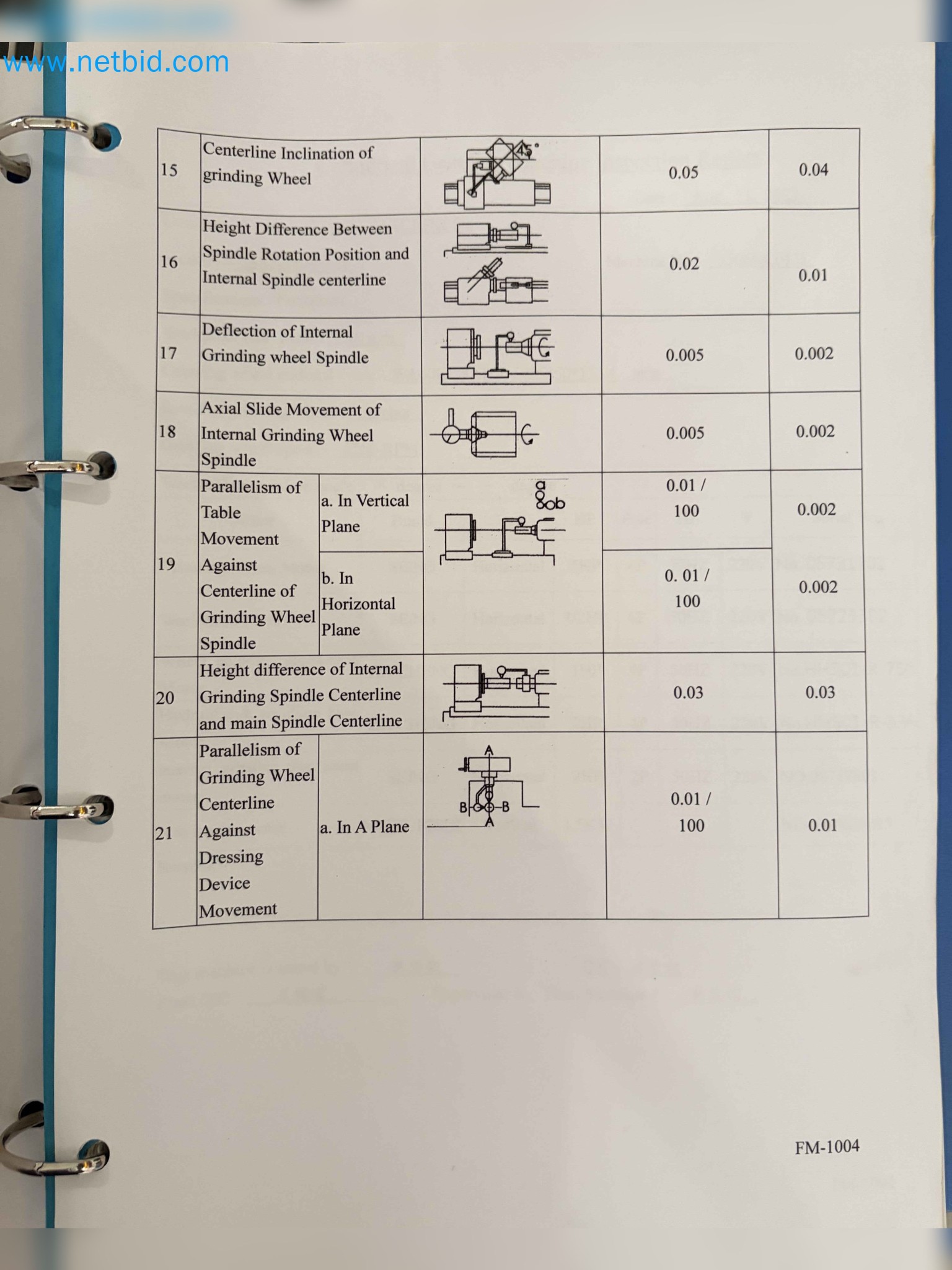

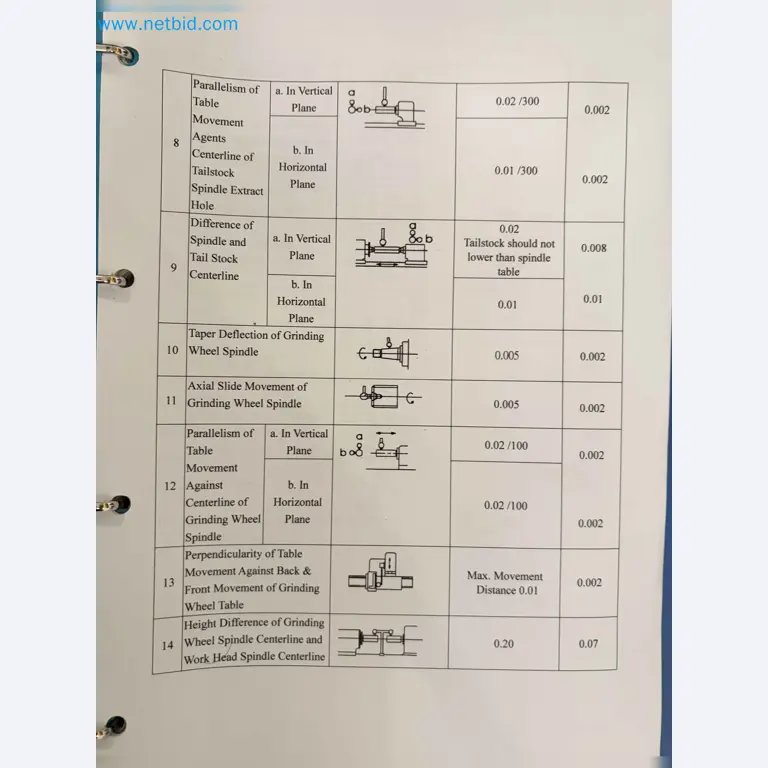

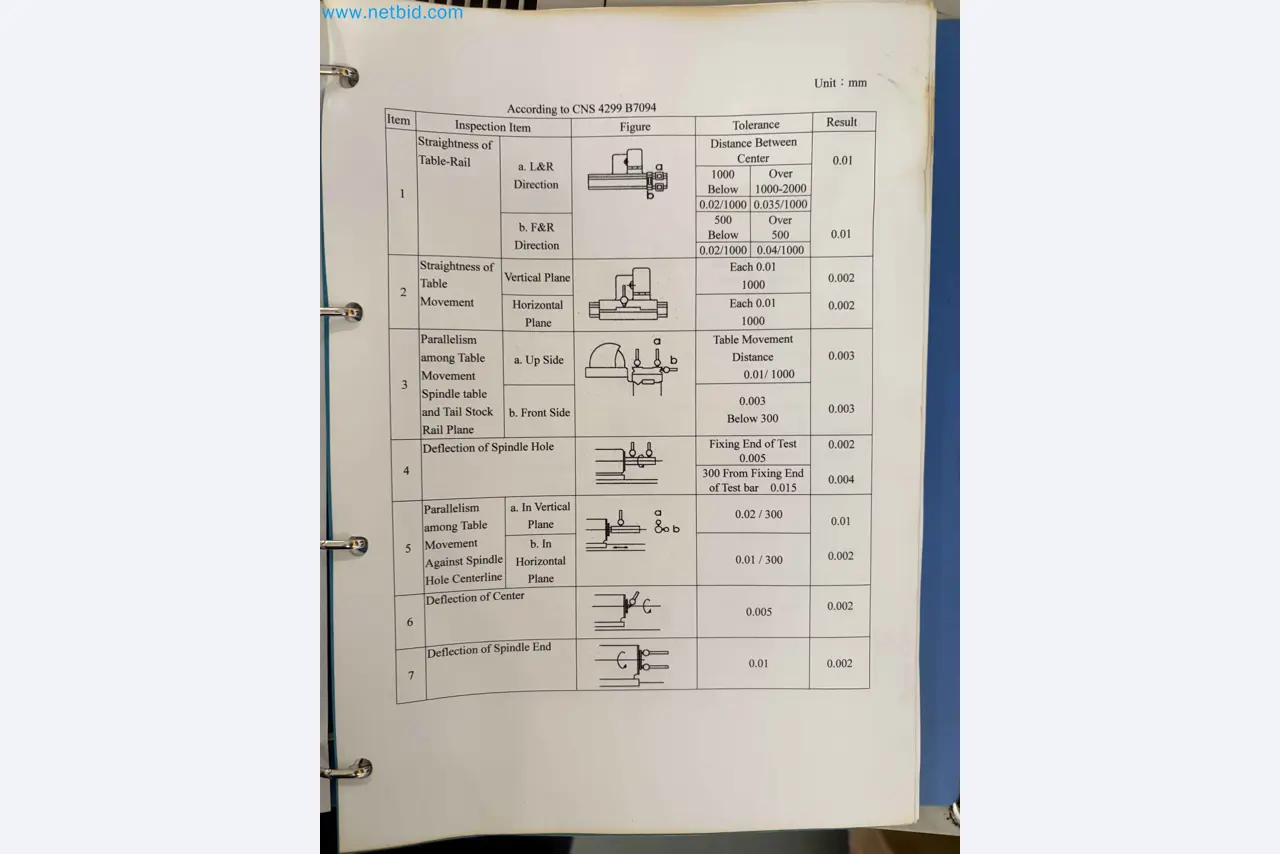

Präzision & Genauigkeit

• Tischbewegungsgenauigkeit: ~0.002 mm
• Parallelität (Tisch/Spindel): = 0.003 mm
• Spindelrundlauf: ~0.002 mm
• Durchbiegung der Schleifspindel: ~0.002 mm

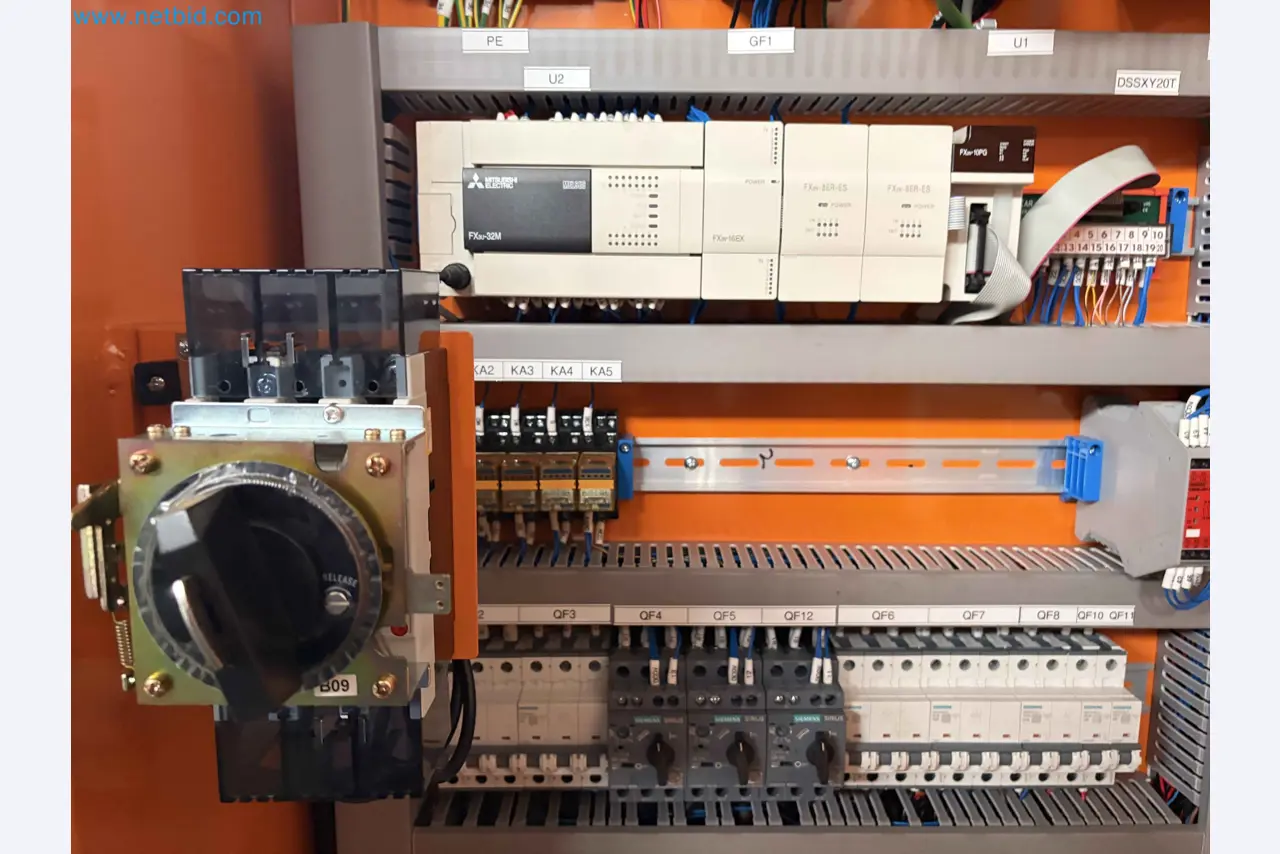

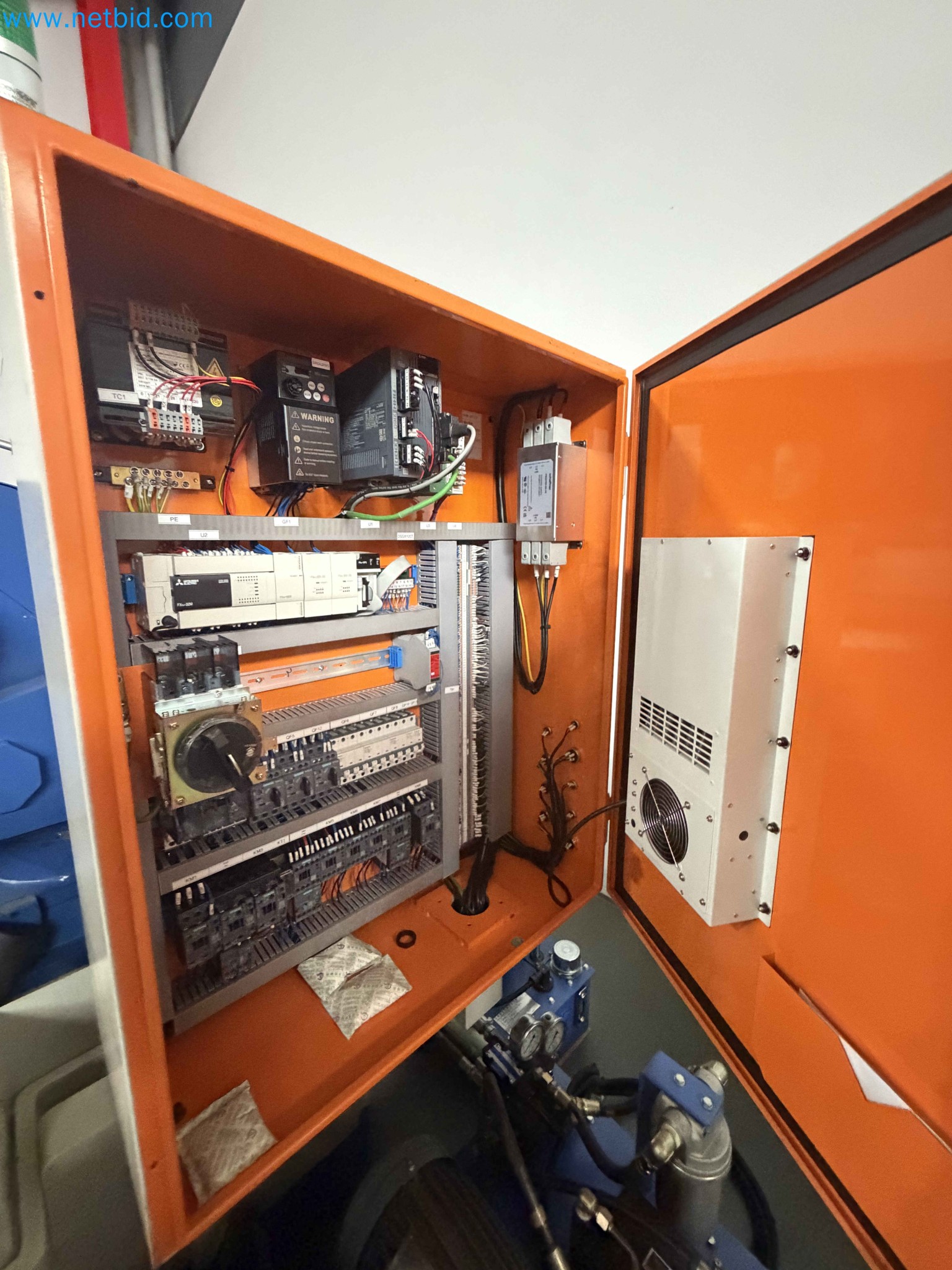

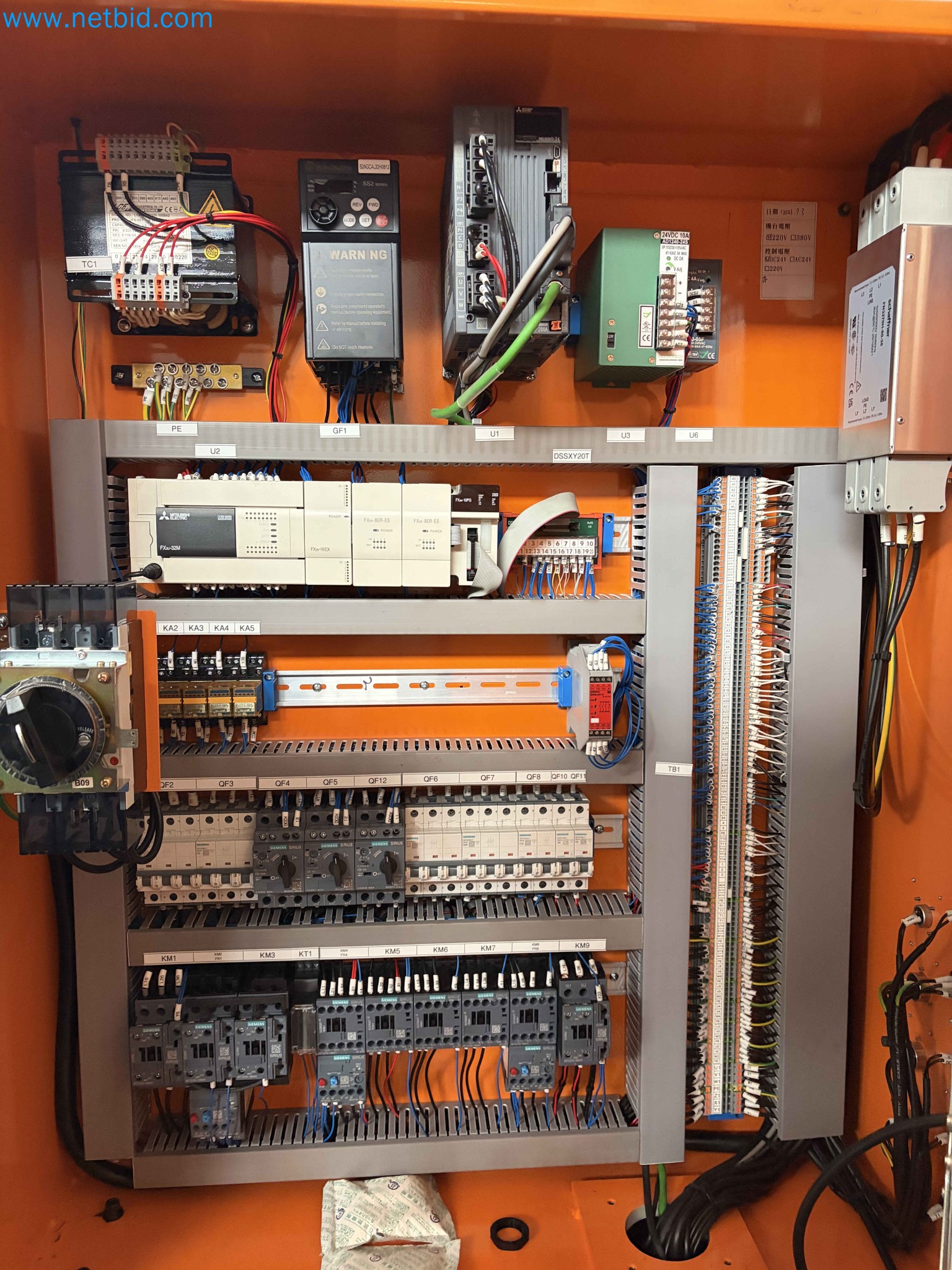

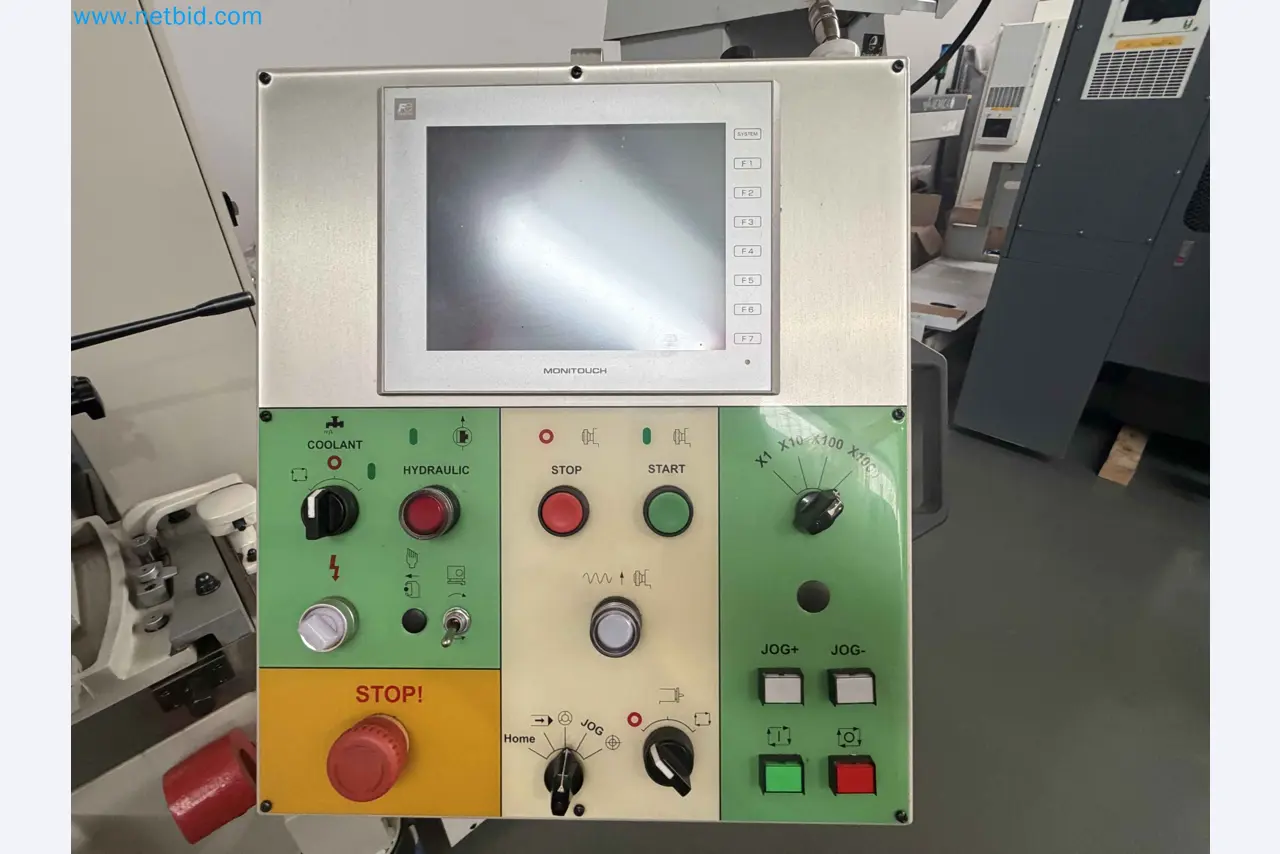

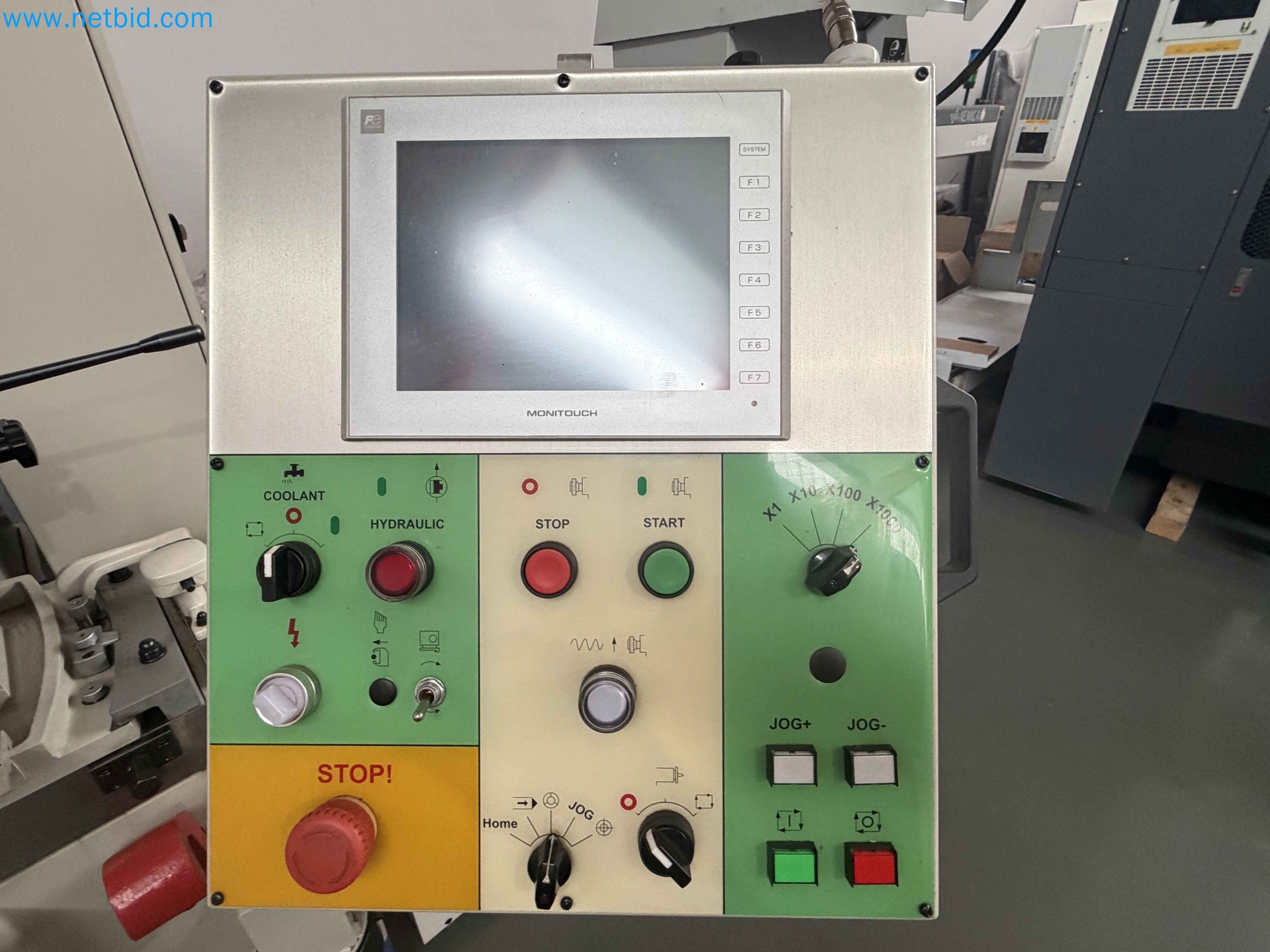

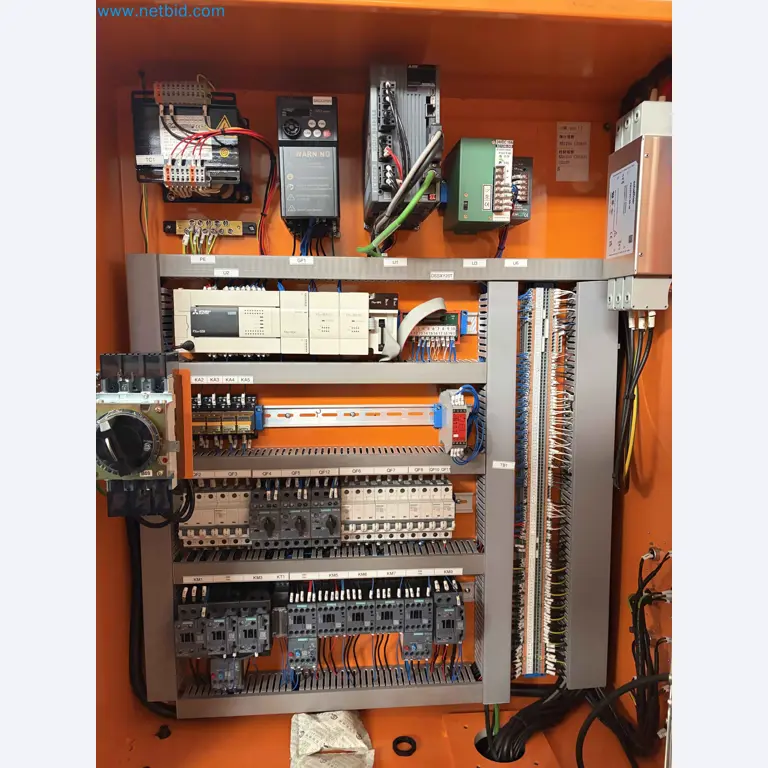

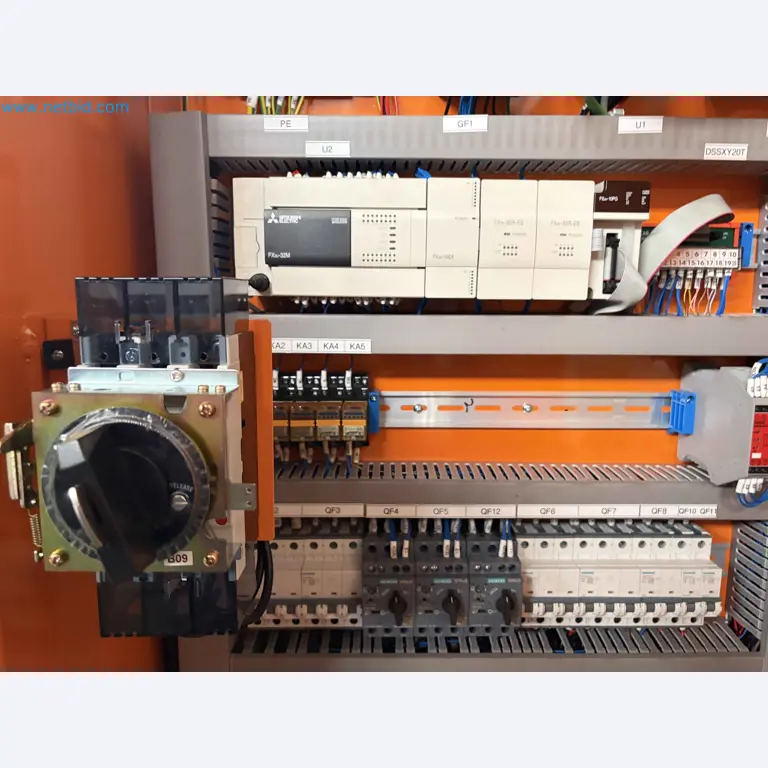

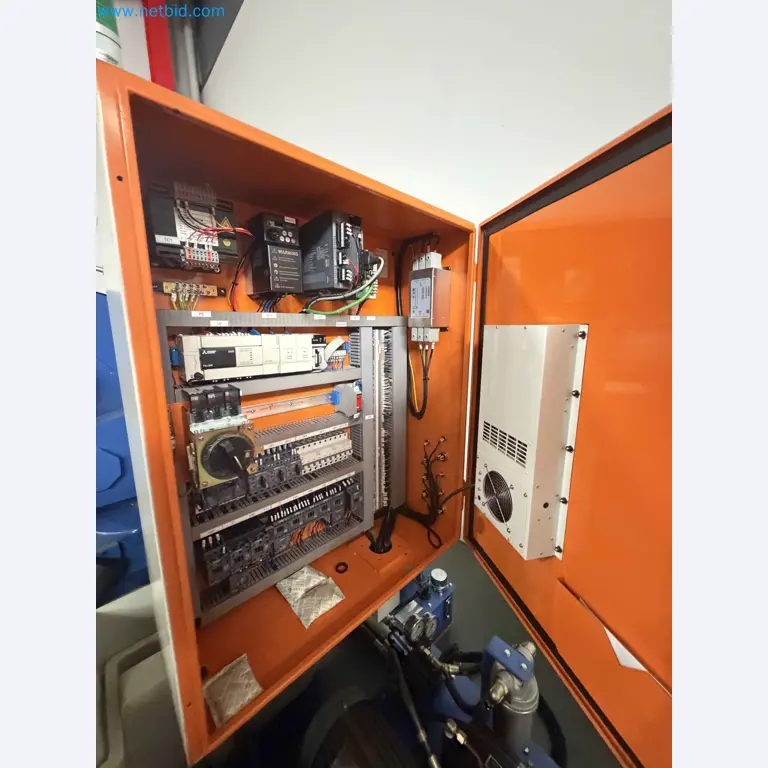

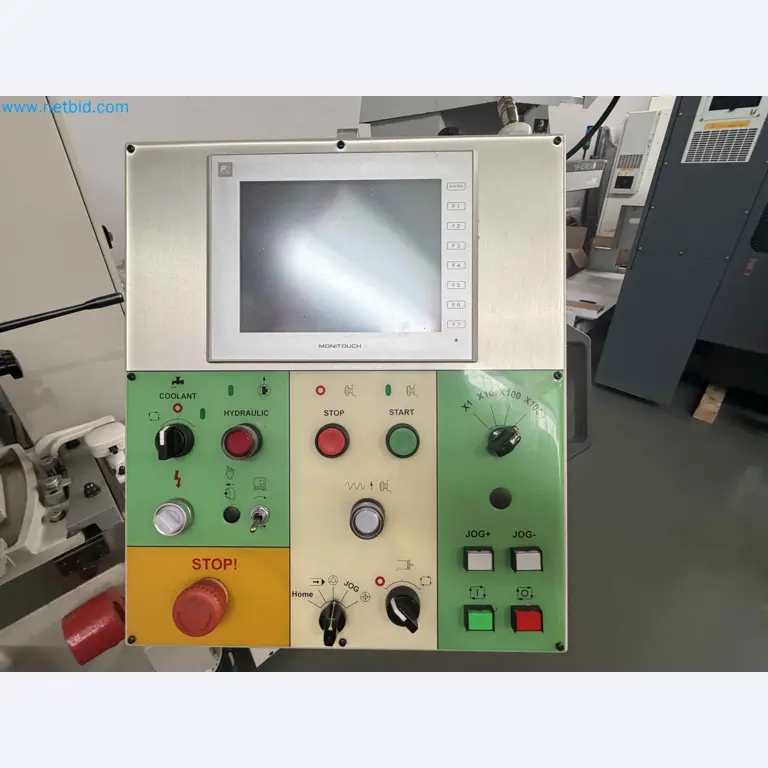

Steuerungssystem

• NC-Steuerung für Rundschleifen
• Automatische Schleifzyklen
• Manuelle + Jog-Steuerungsmodi

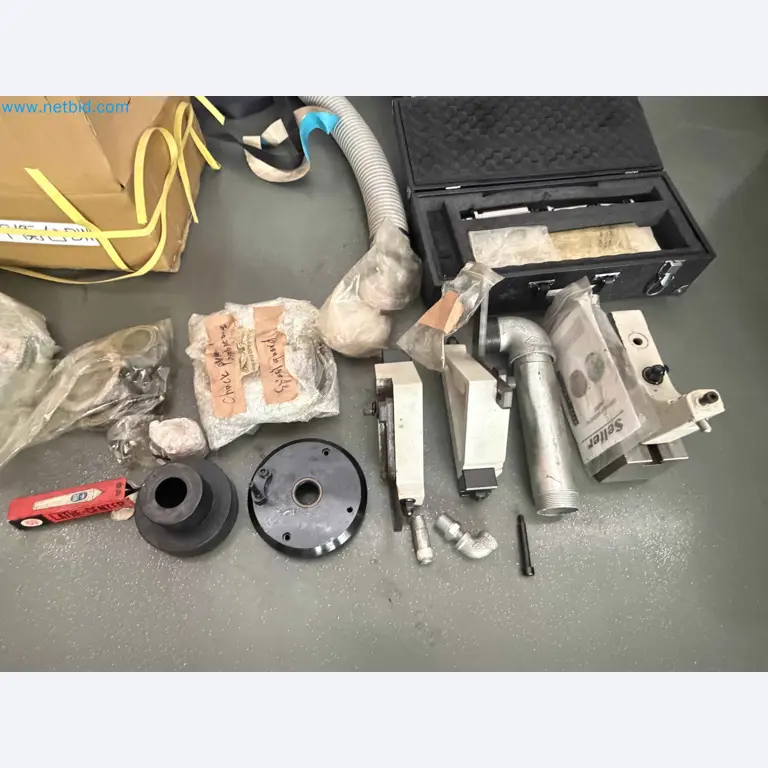

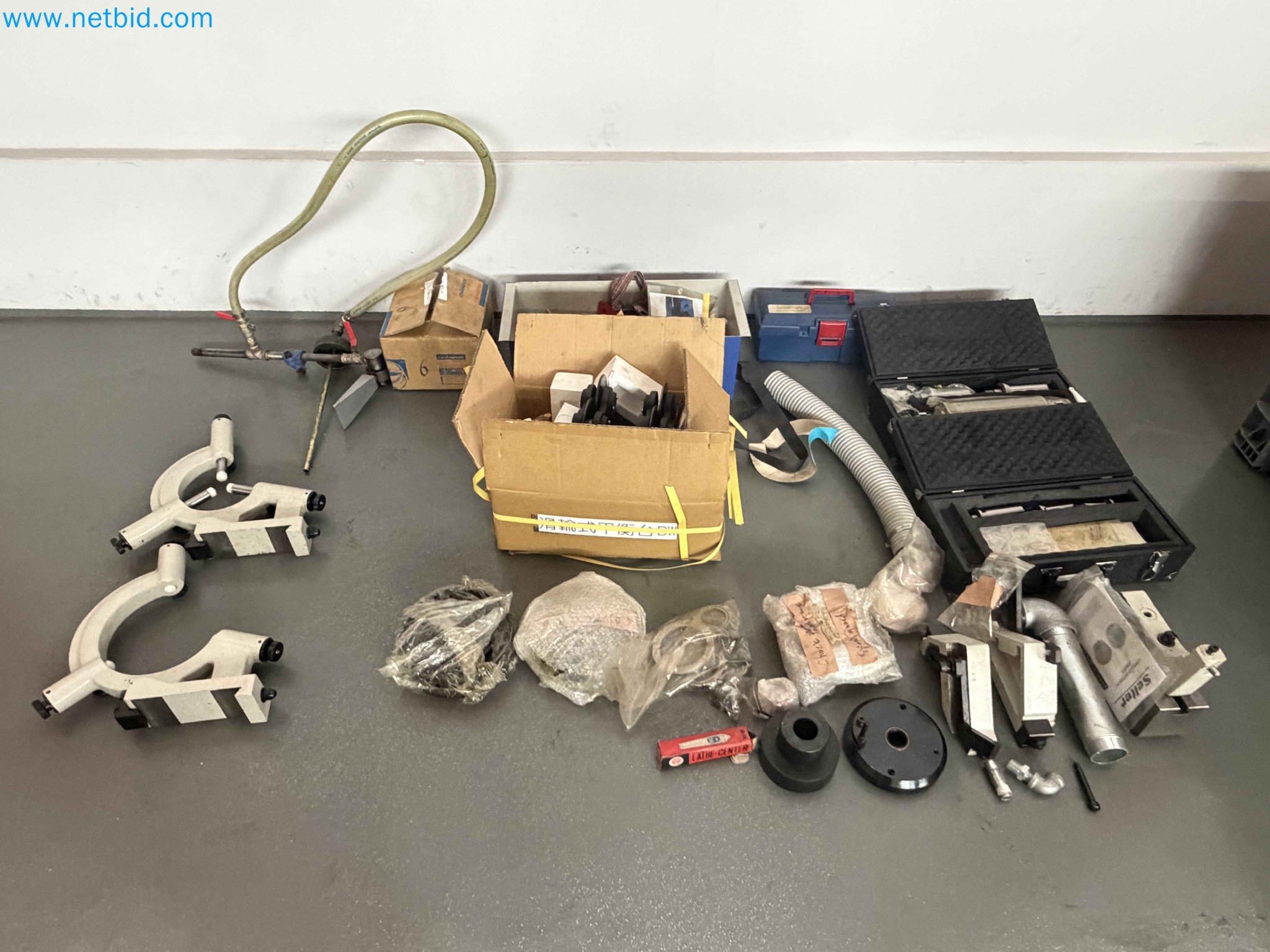

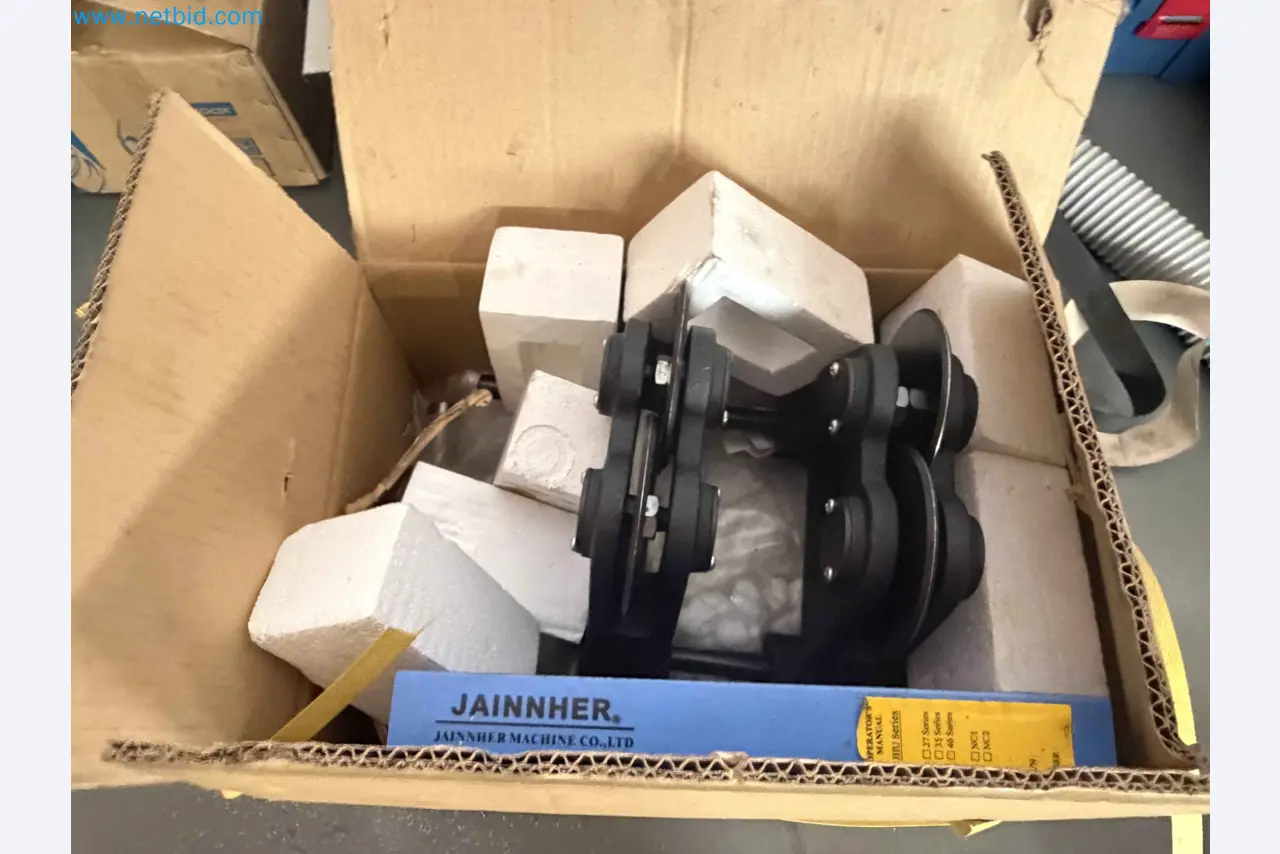

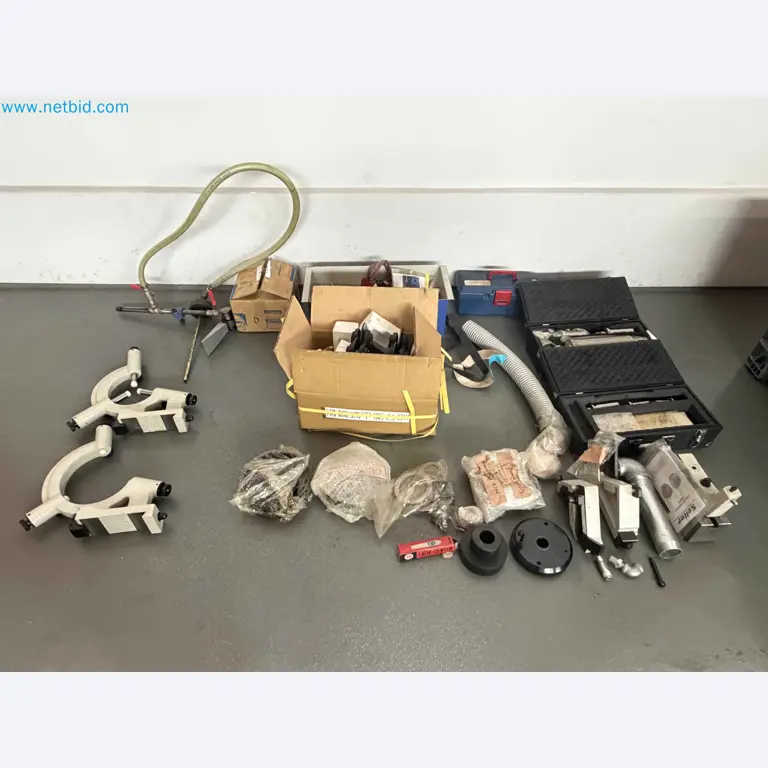

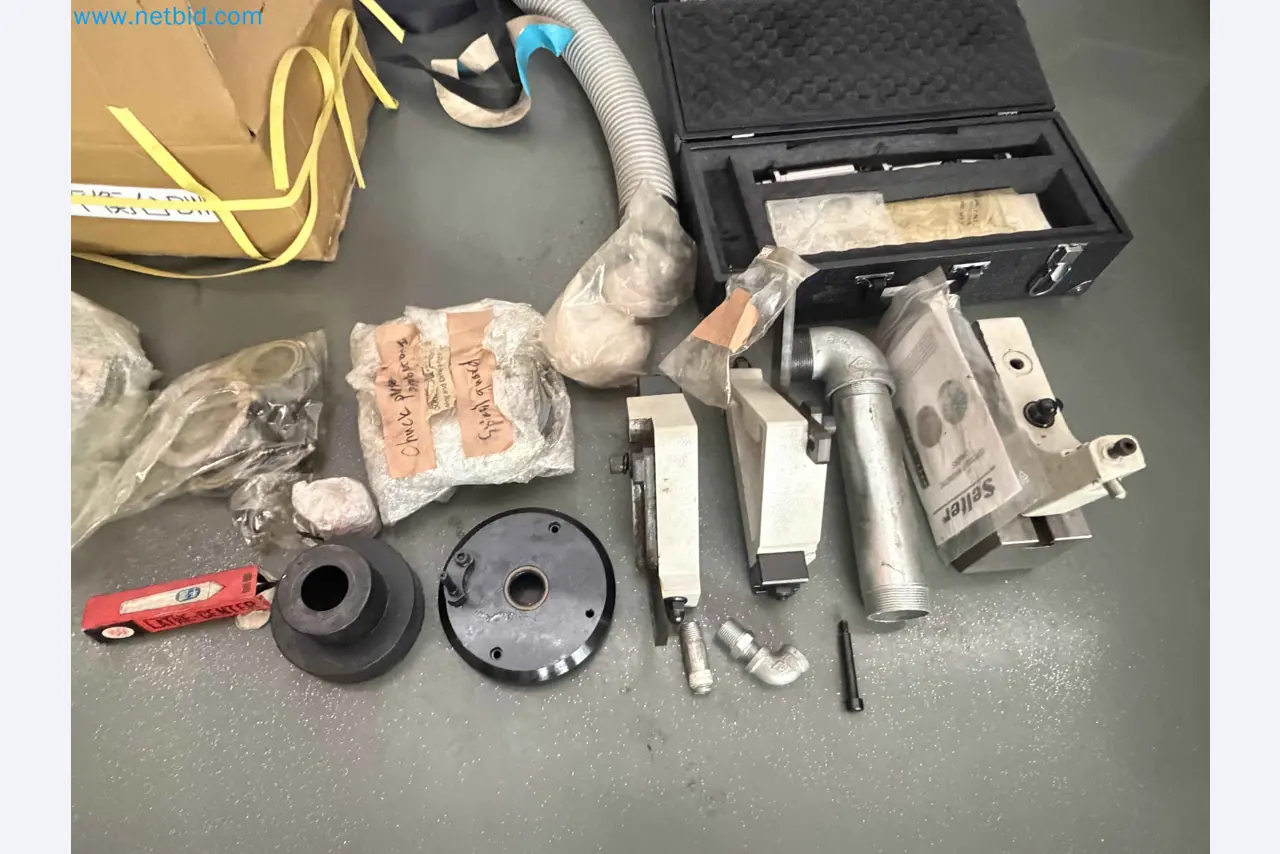

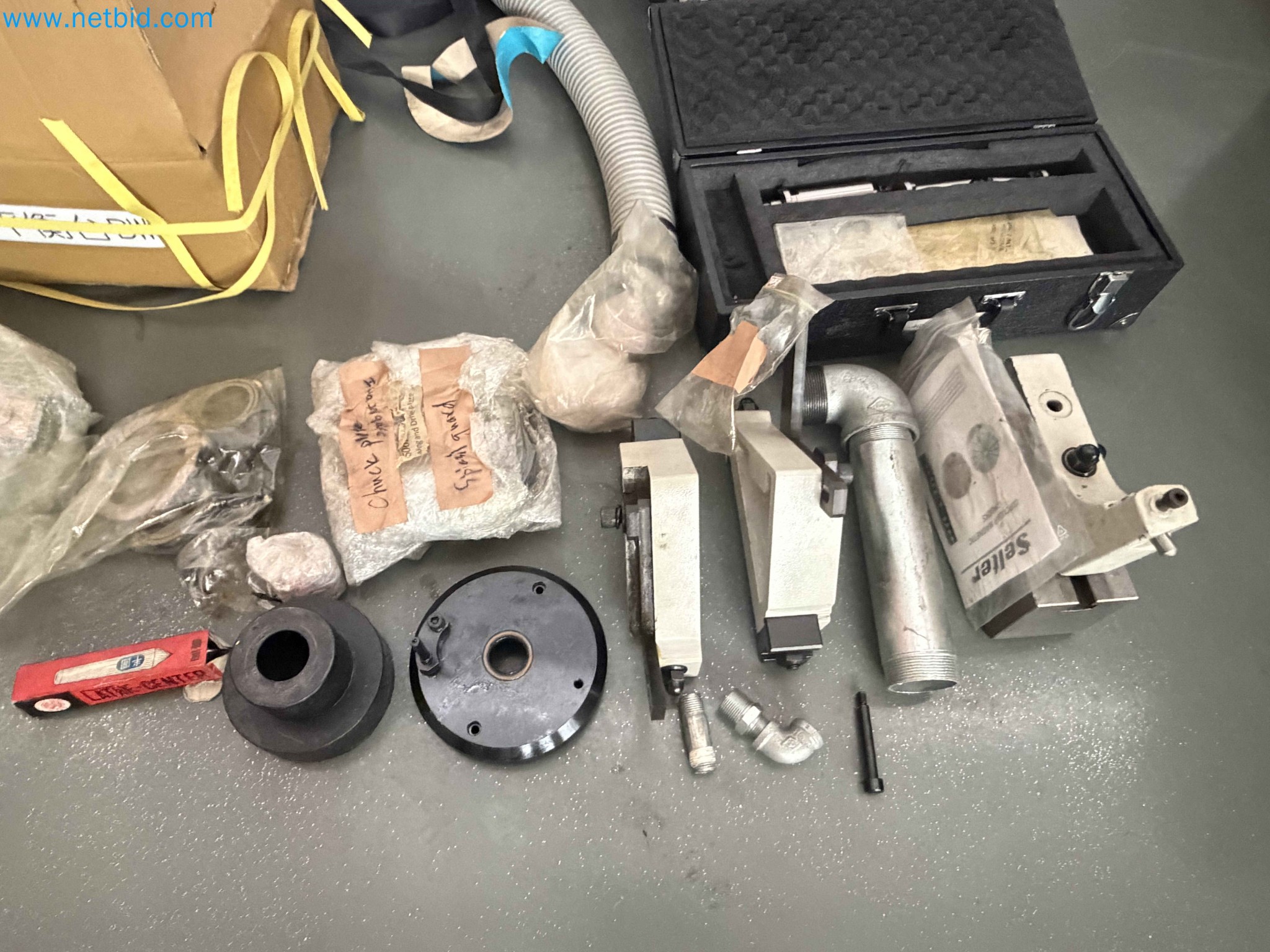

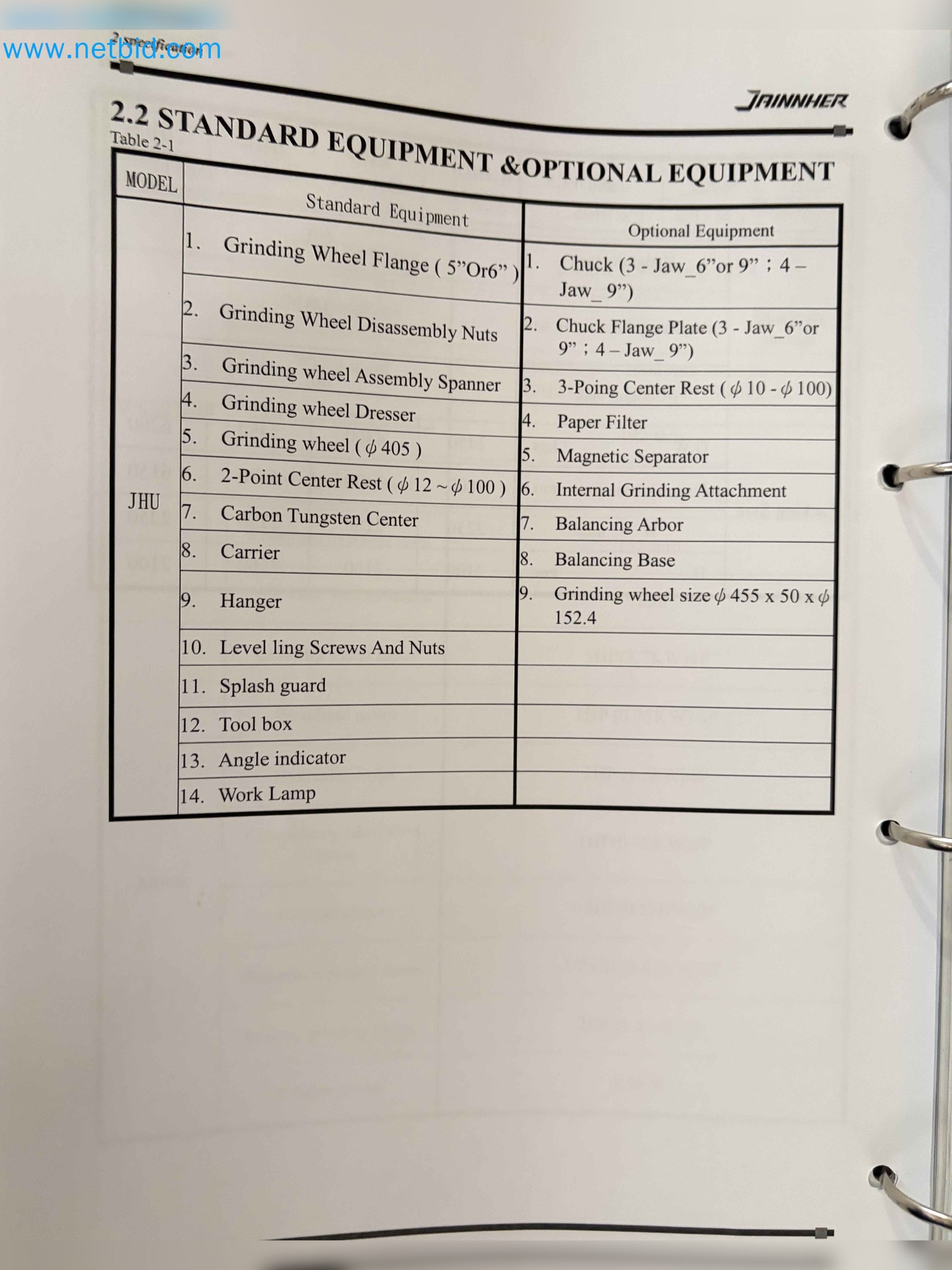

Standardausrüstung
Enthalten:

• Schleifscheibenflansch (5” / 6”)
• Schleifscheibe (Ø405 mm)

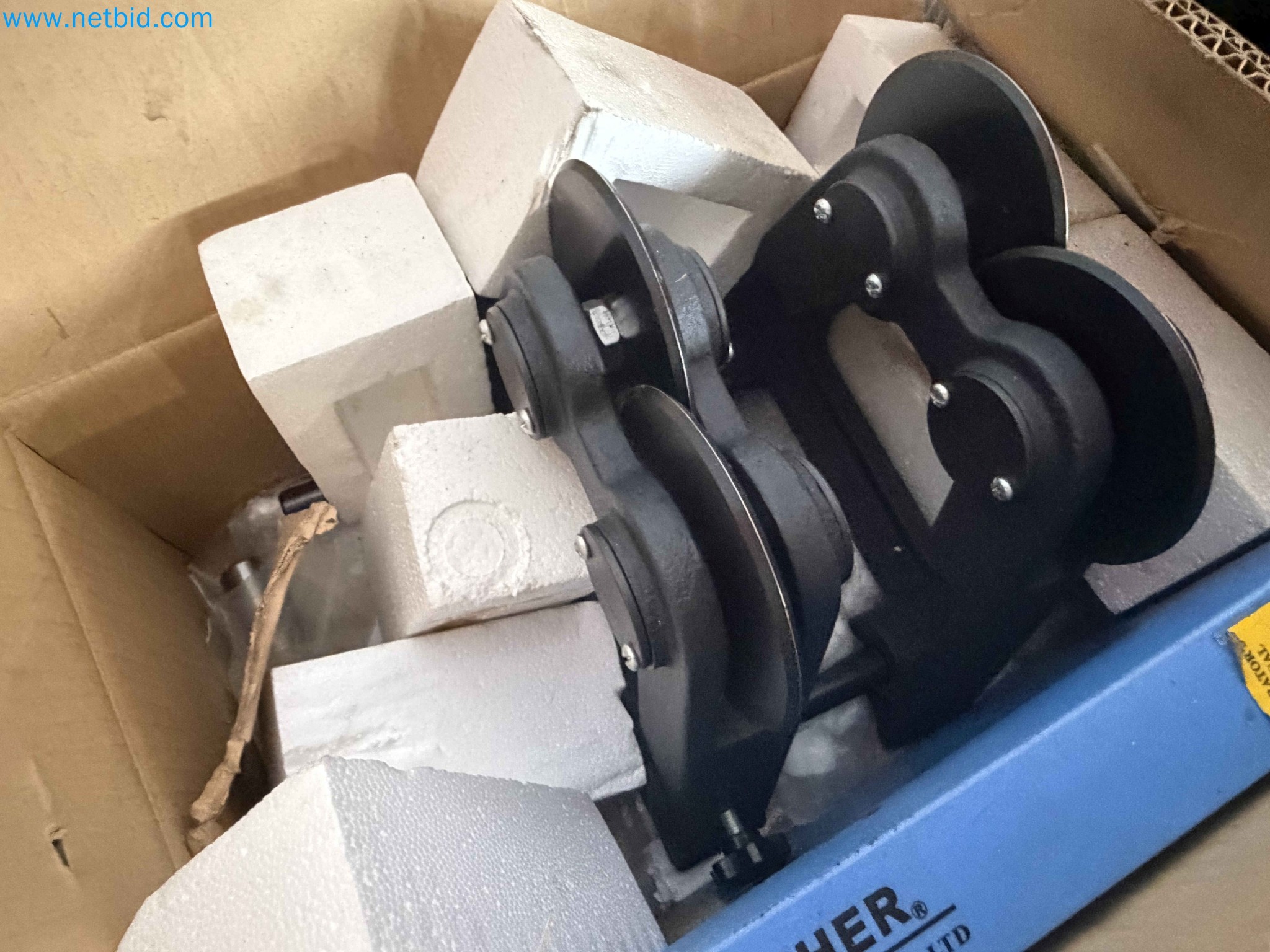

• Schleifscheibendresser
• Montagewerkzeuge (Schlüssel & Muttern)

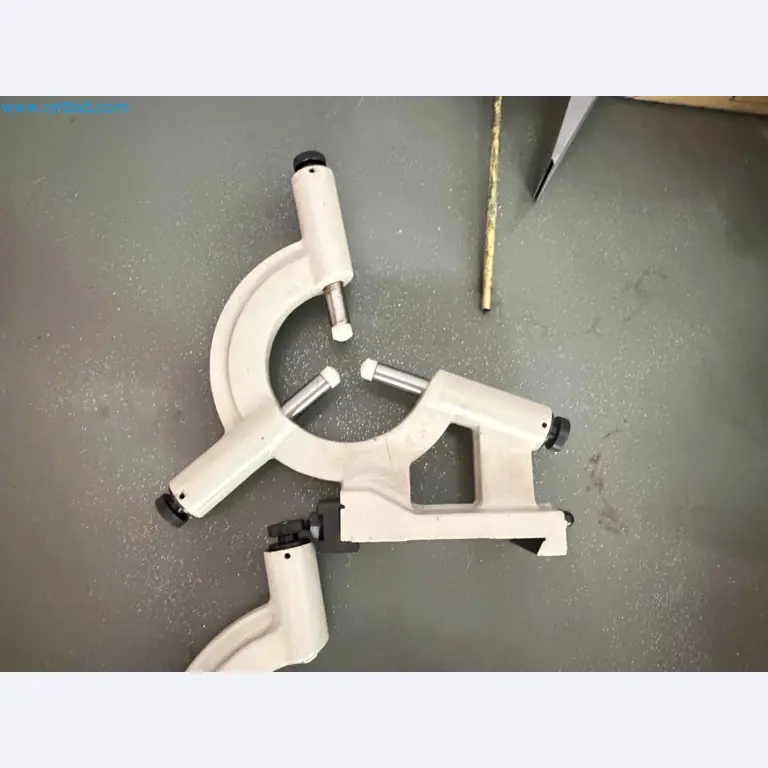

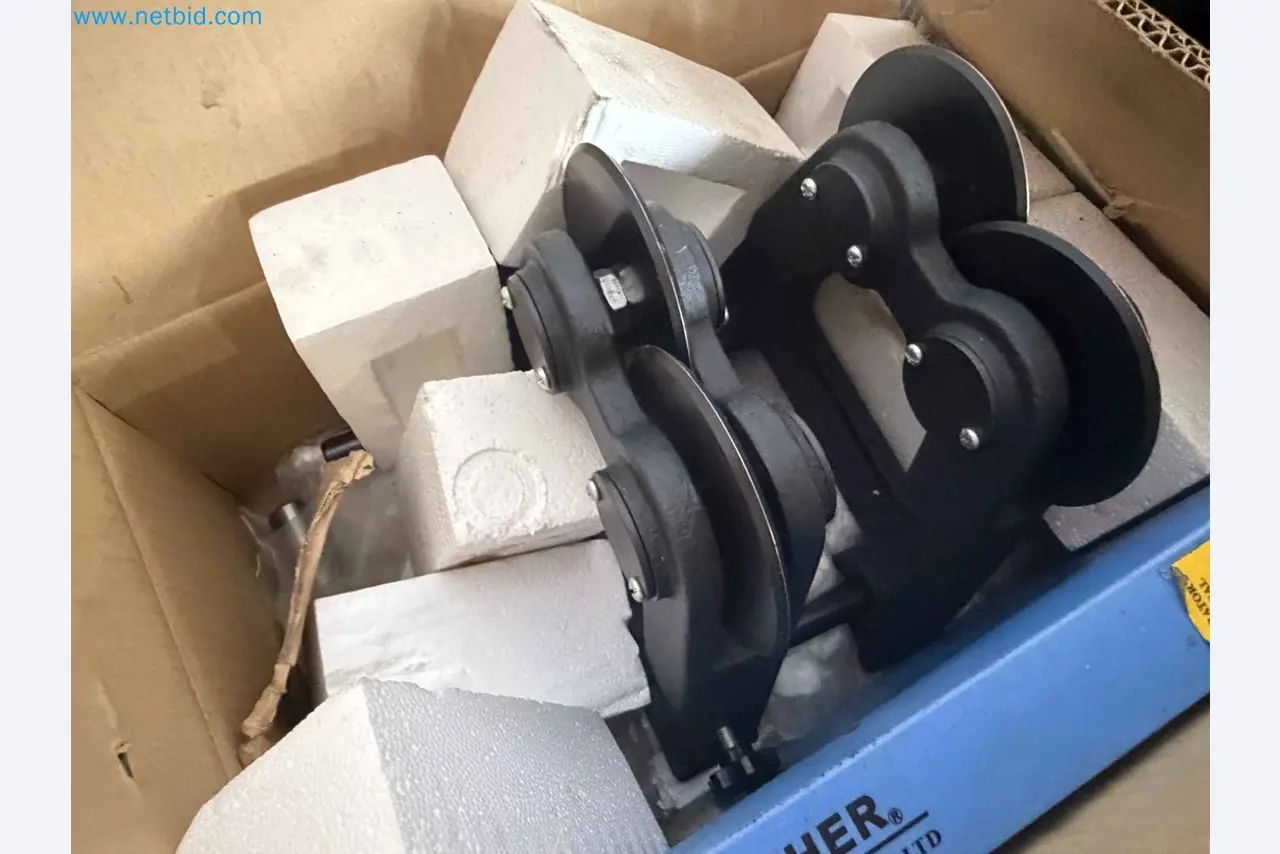

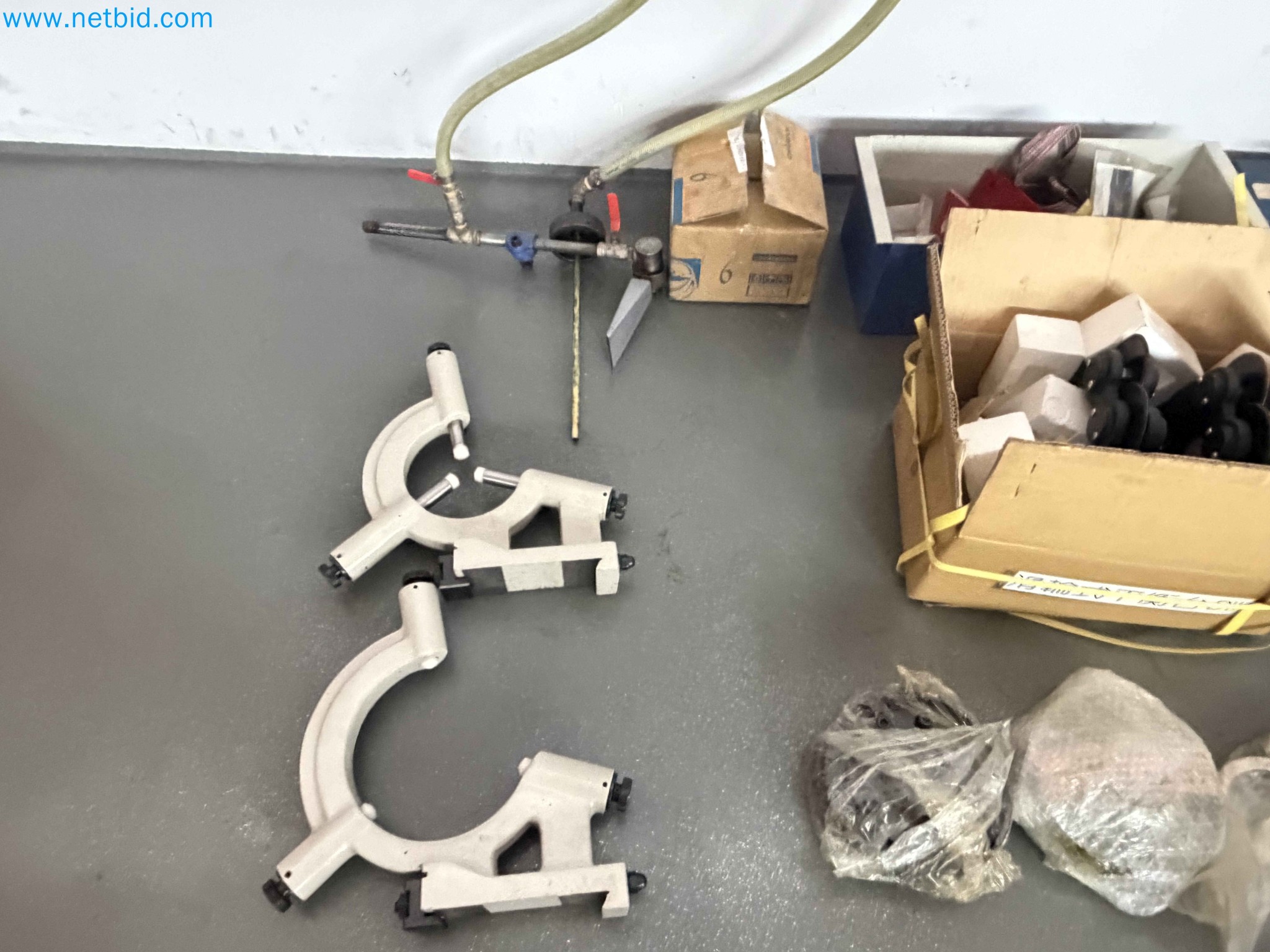

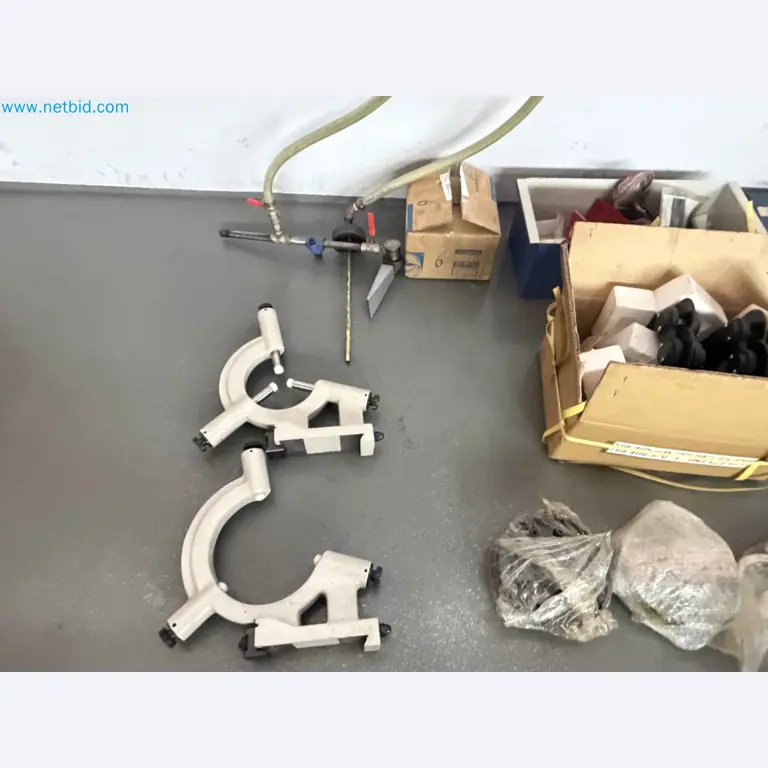

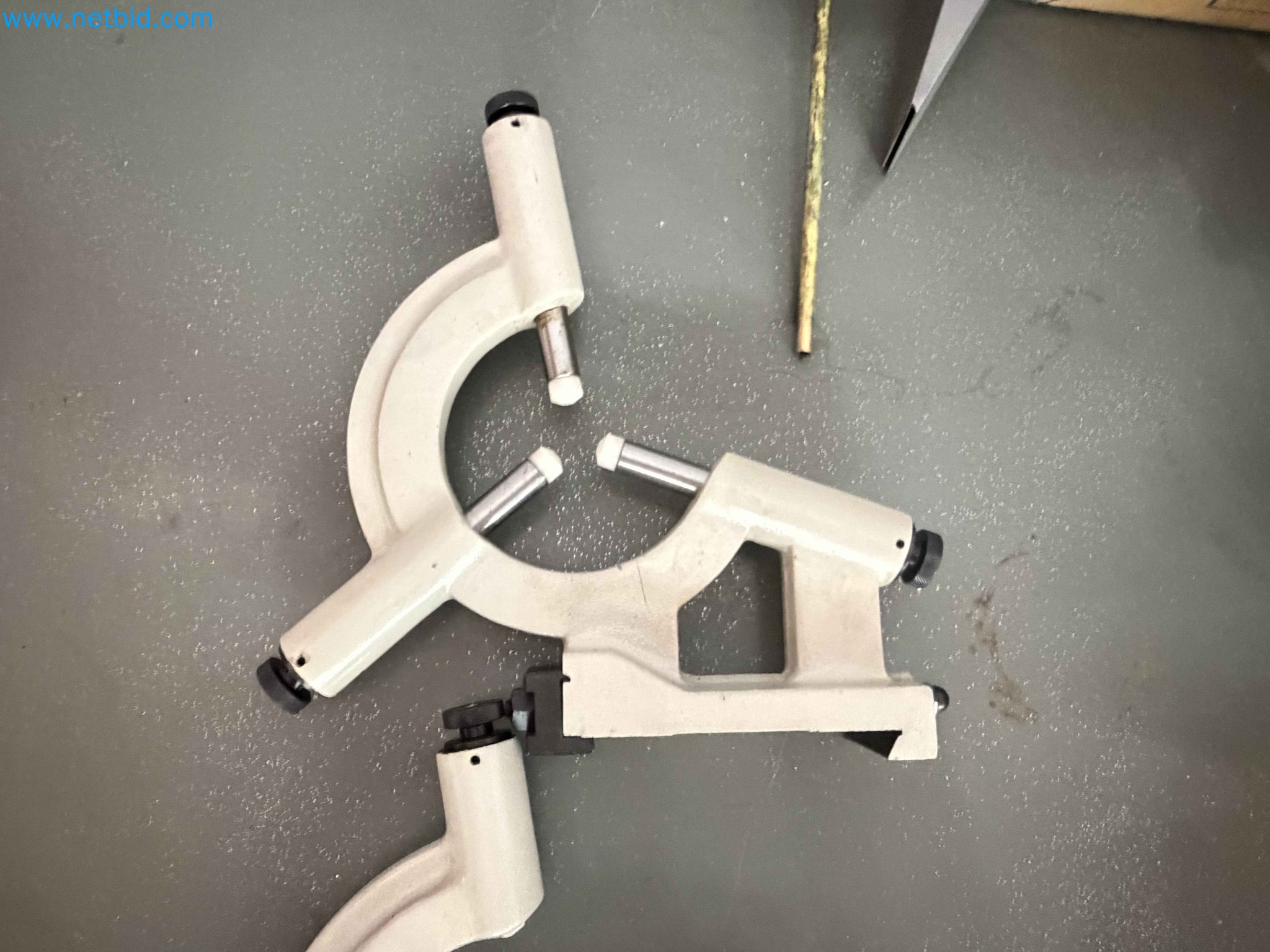

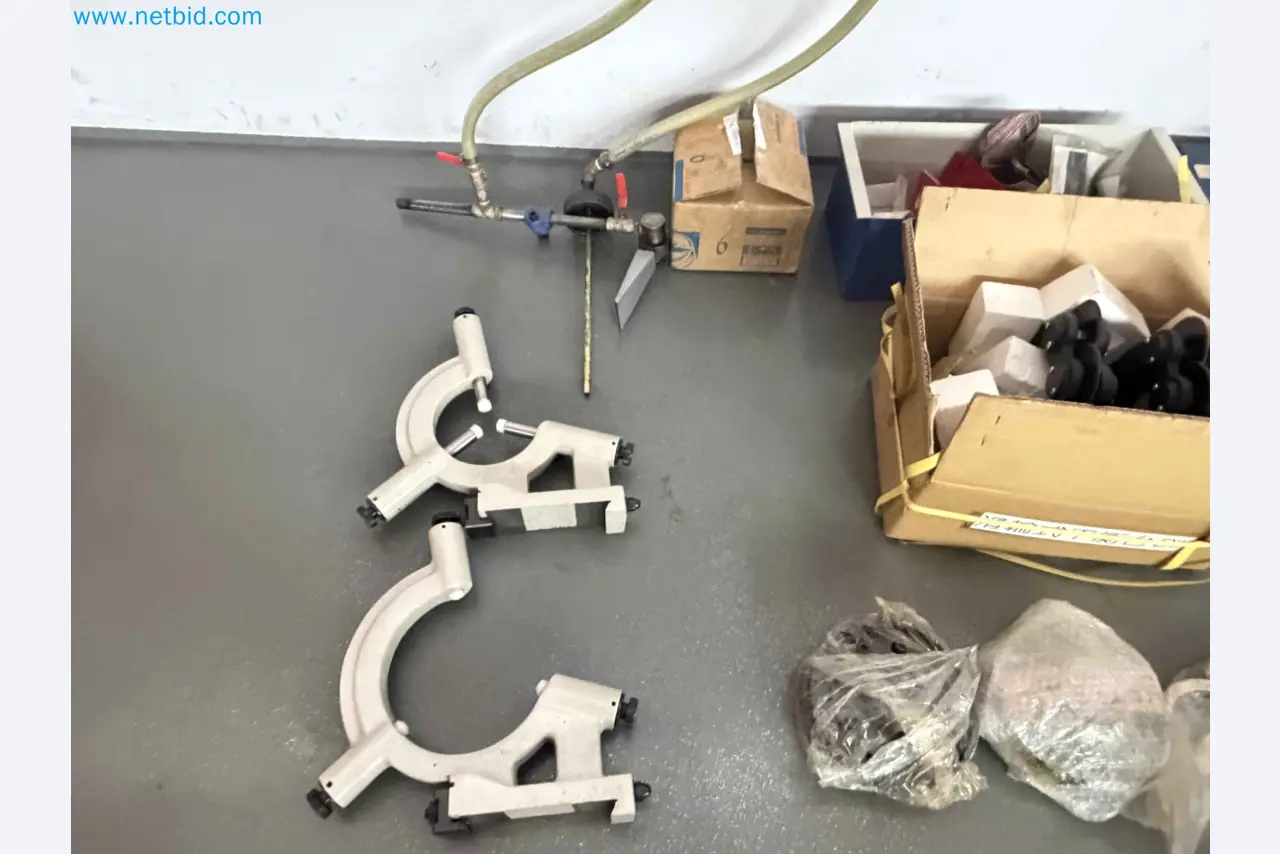

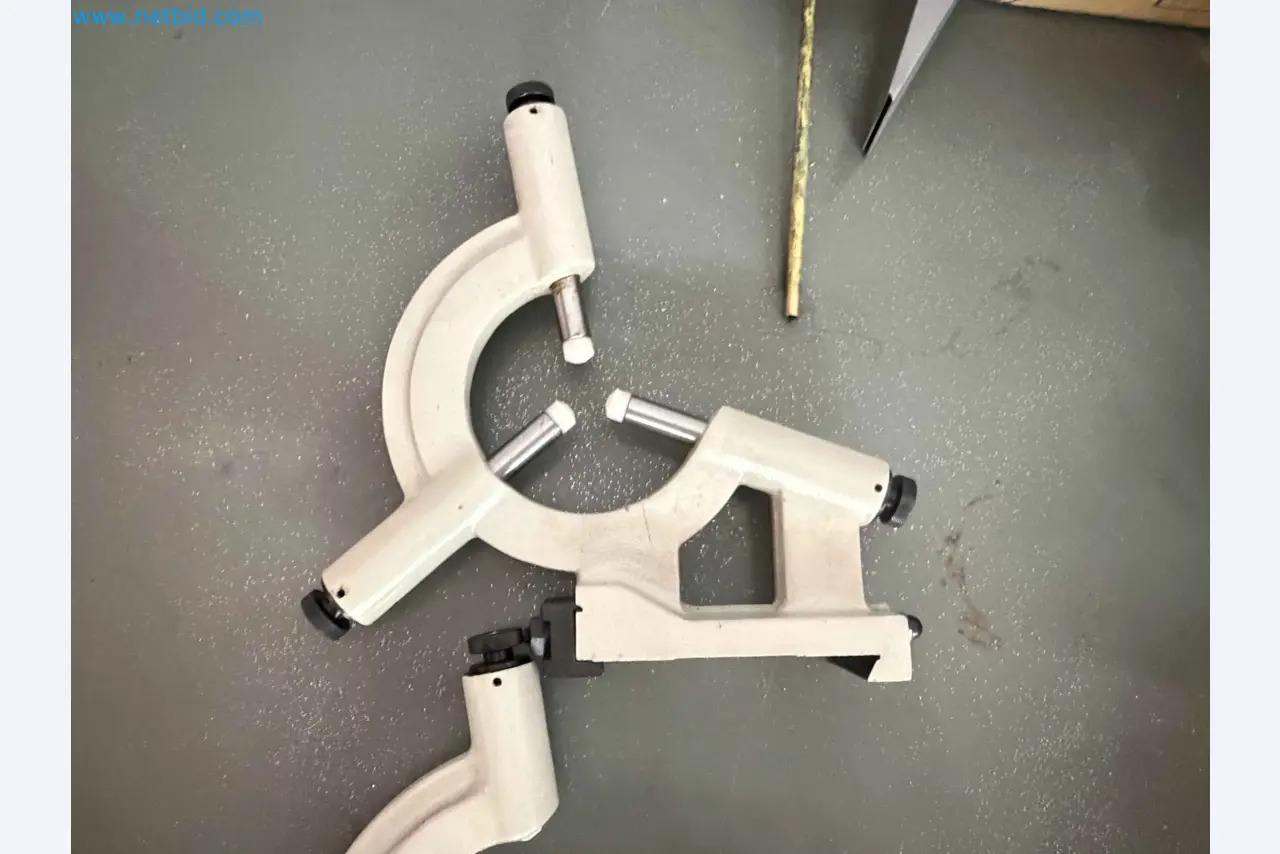

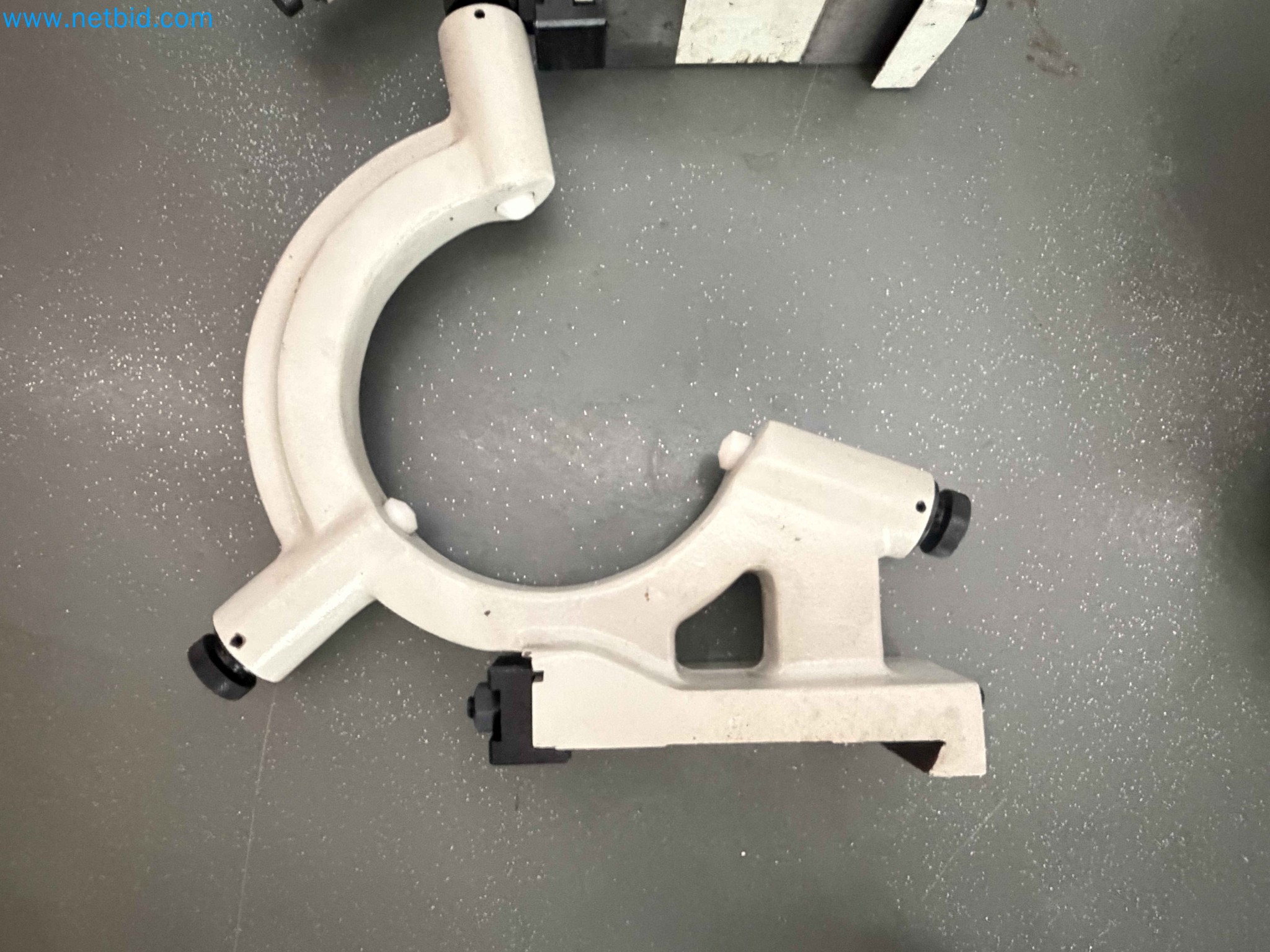

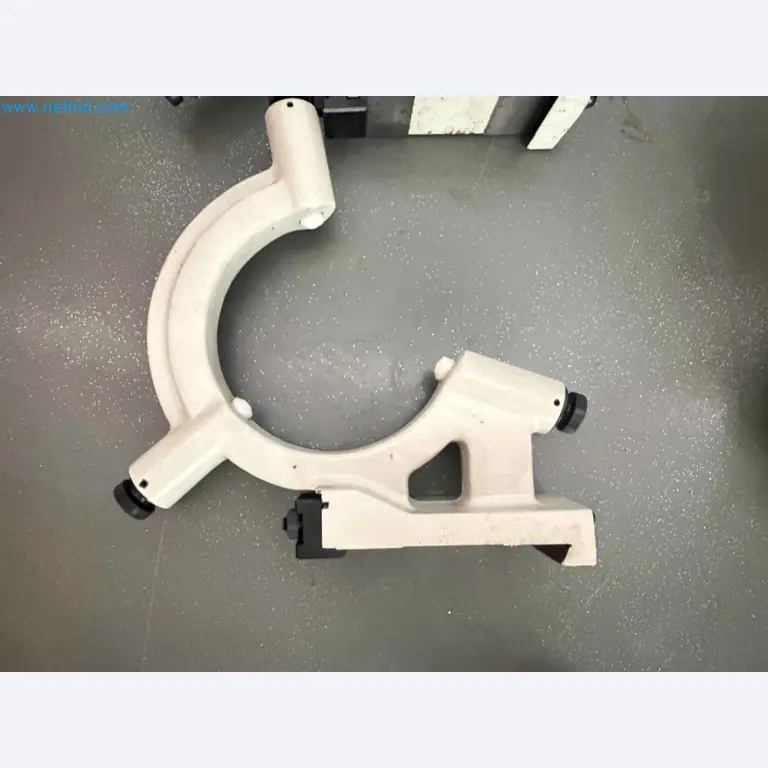

• 2-Punkt-Lünette (Ø12–100 mm)
• Hartmetall-Spitze
• Mitnehmer
• Aufhängung
• Nivellierschrauben und Muttern
• Spritzschutz

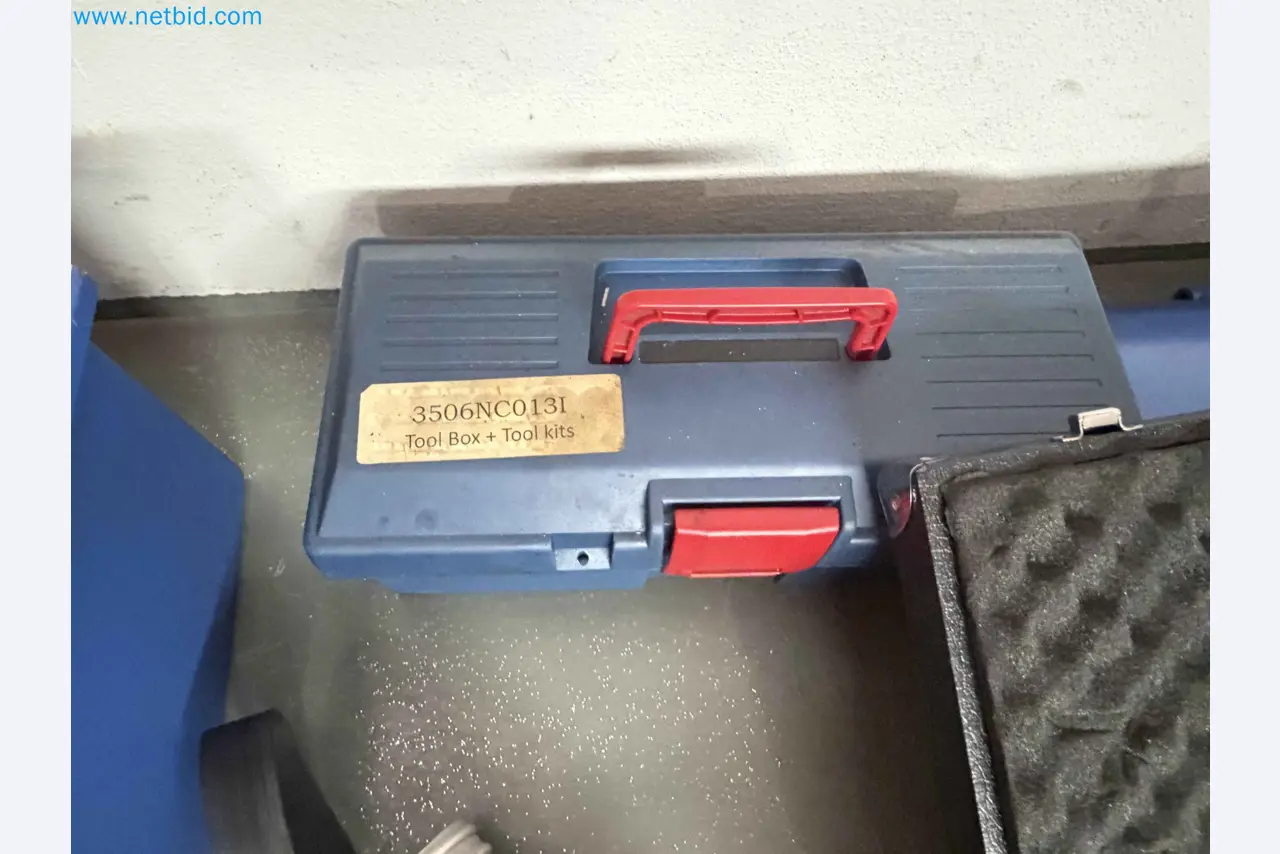

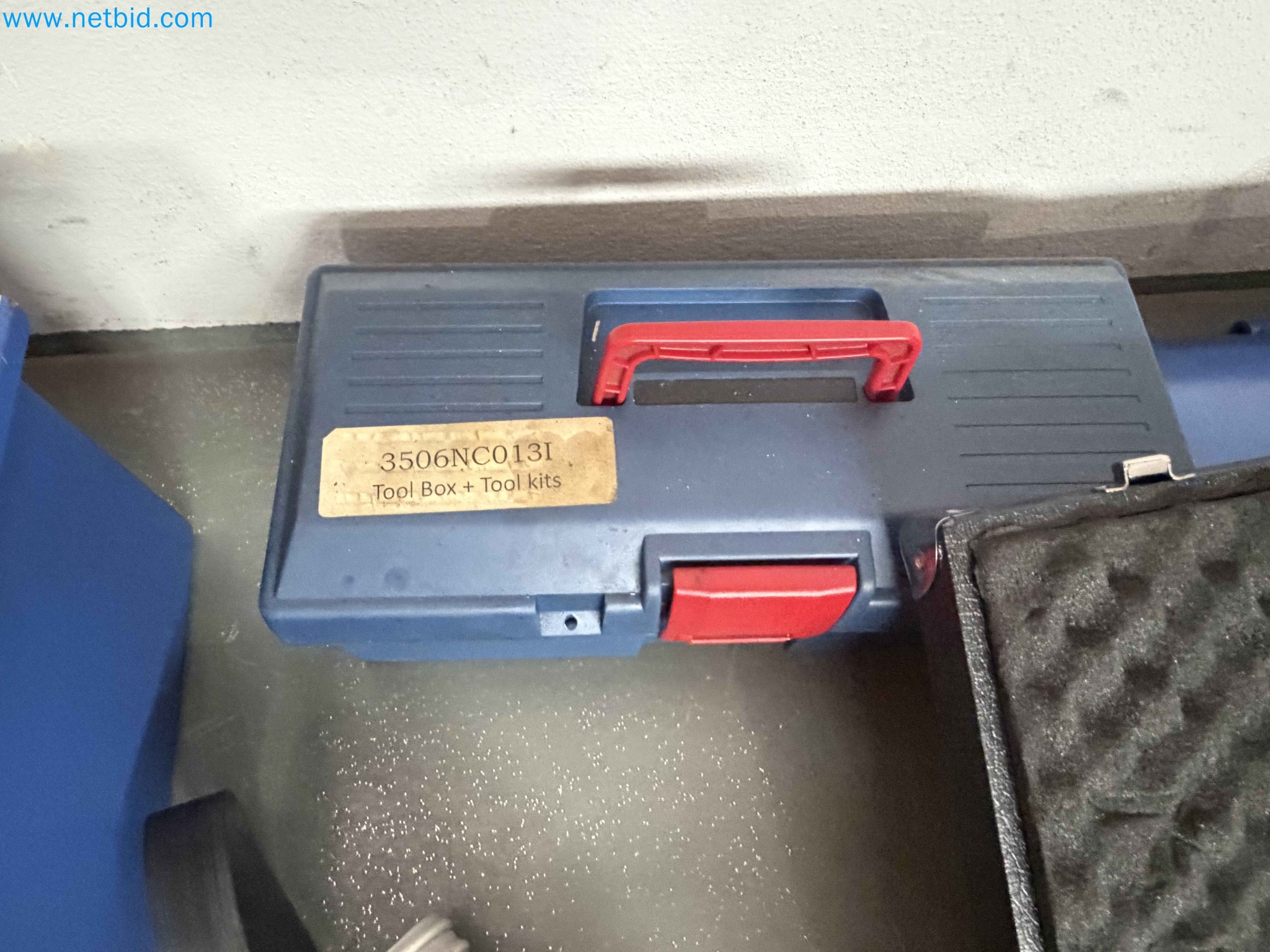

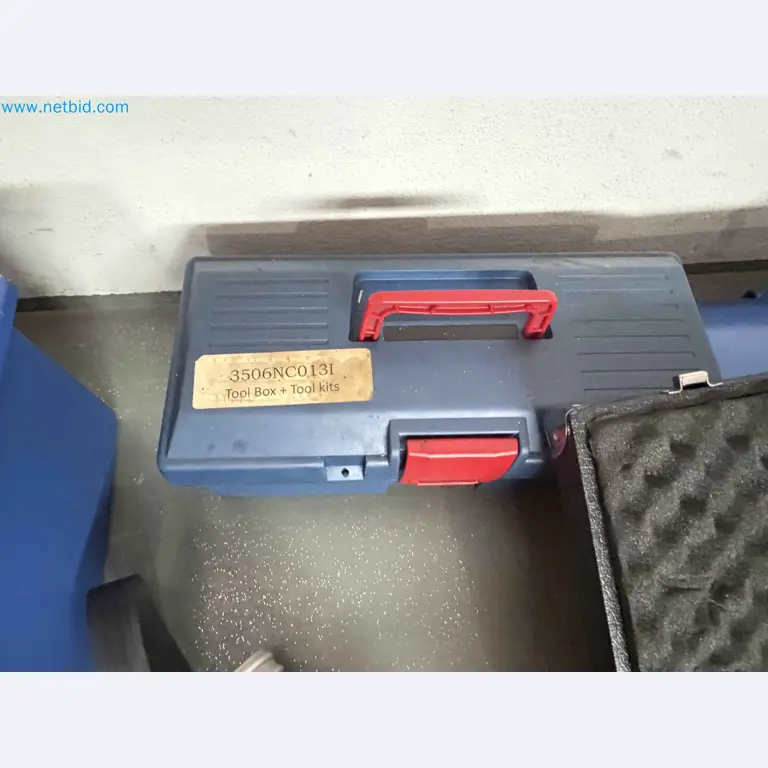

• Werkzeugkasten
• Winkelanzeiger

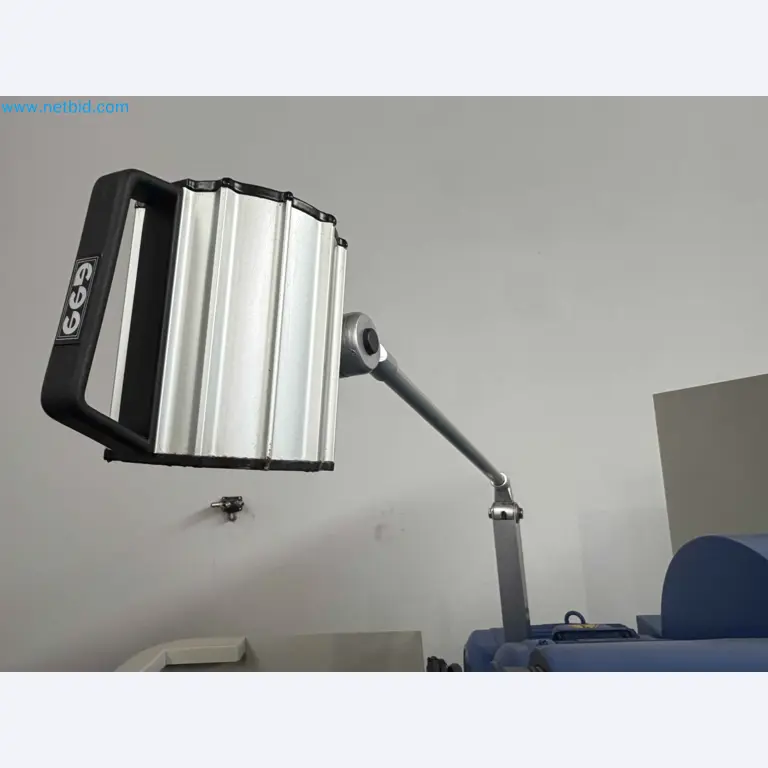

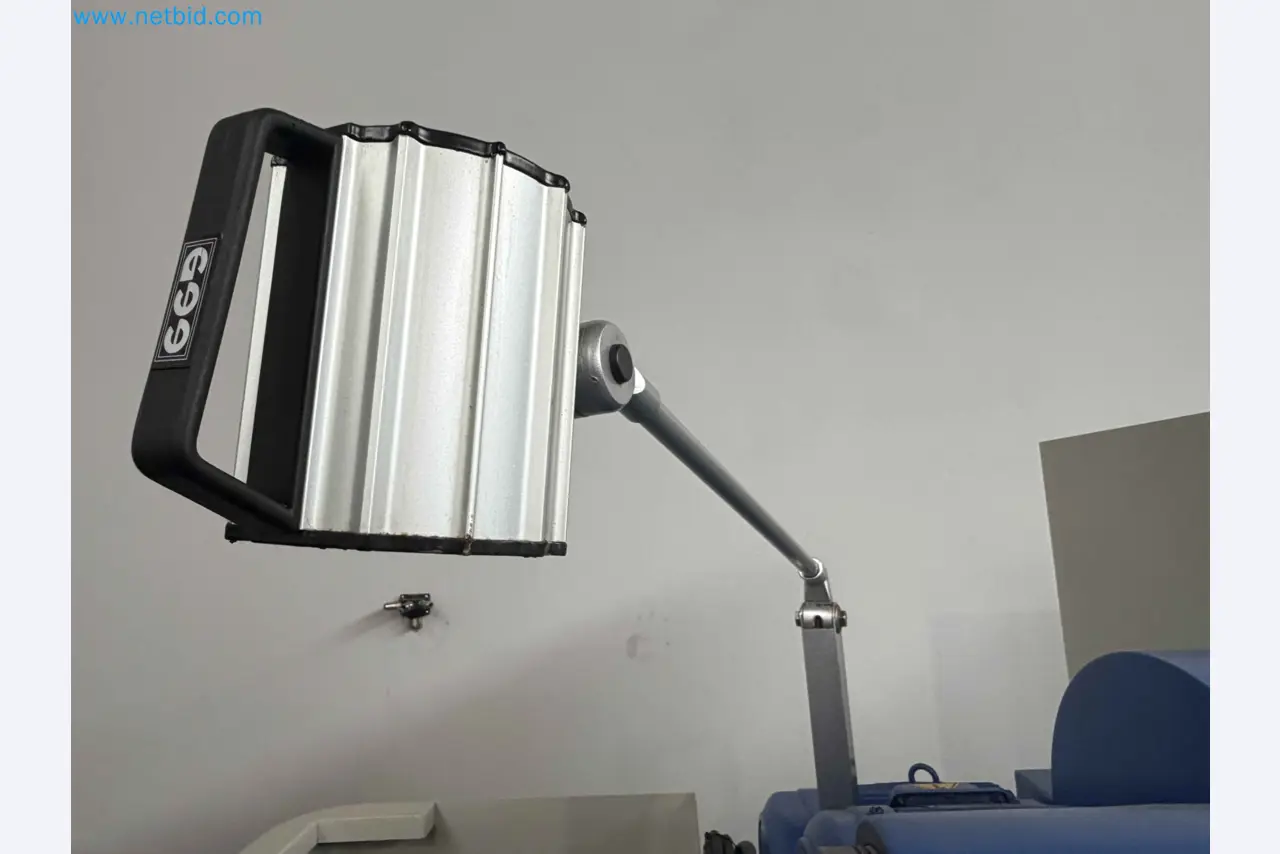

• Arbeitsleuchte

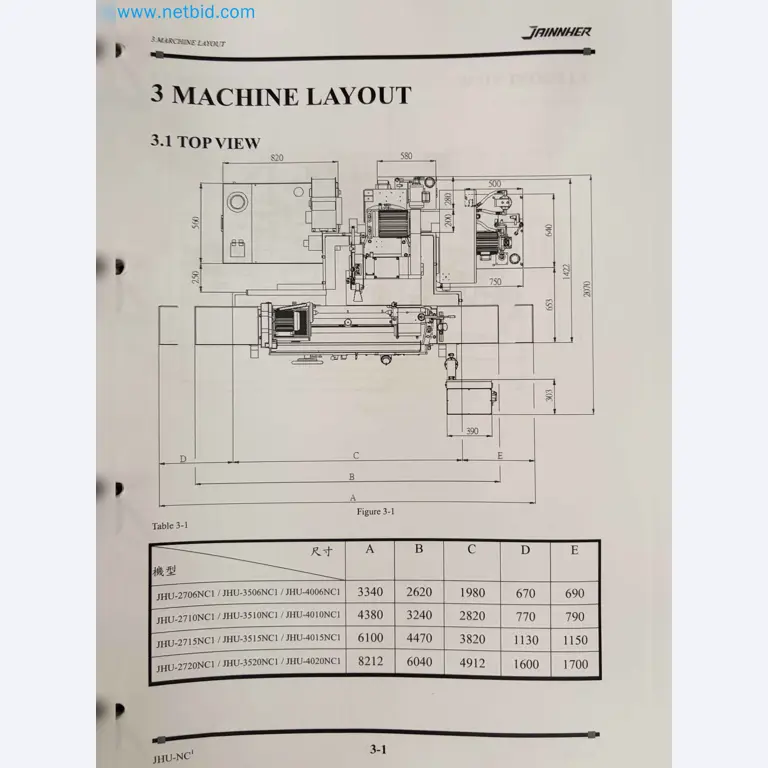

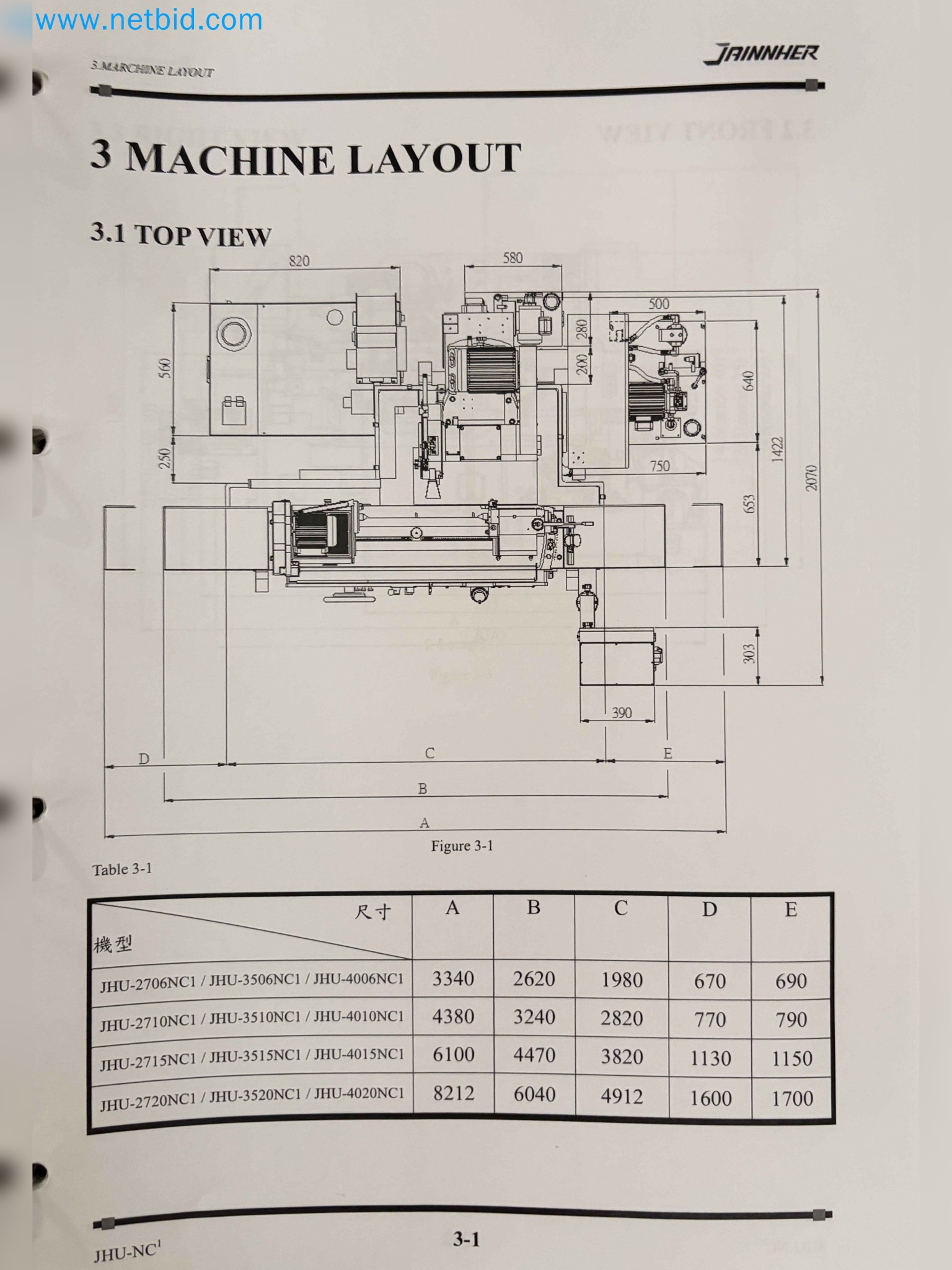

Abmessungen ca.: 3400 mm x 2250 mm x 2100 mm
Gewicht ca.: 4300 kg

Optionale Demontage- und Verladekosten durch Dritte: 500 €.
Weitere Kosten im Zusammenhang mit der Vorbereitung des Loses und Verpackungsanforderungen für den Transport durch Dritte sind auf Anfrage erhältlich.
