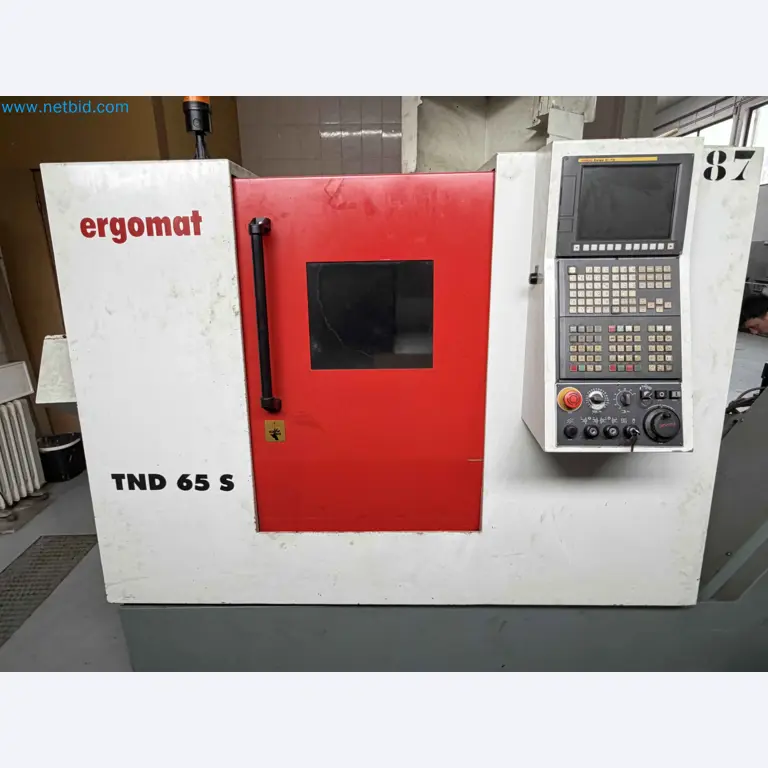

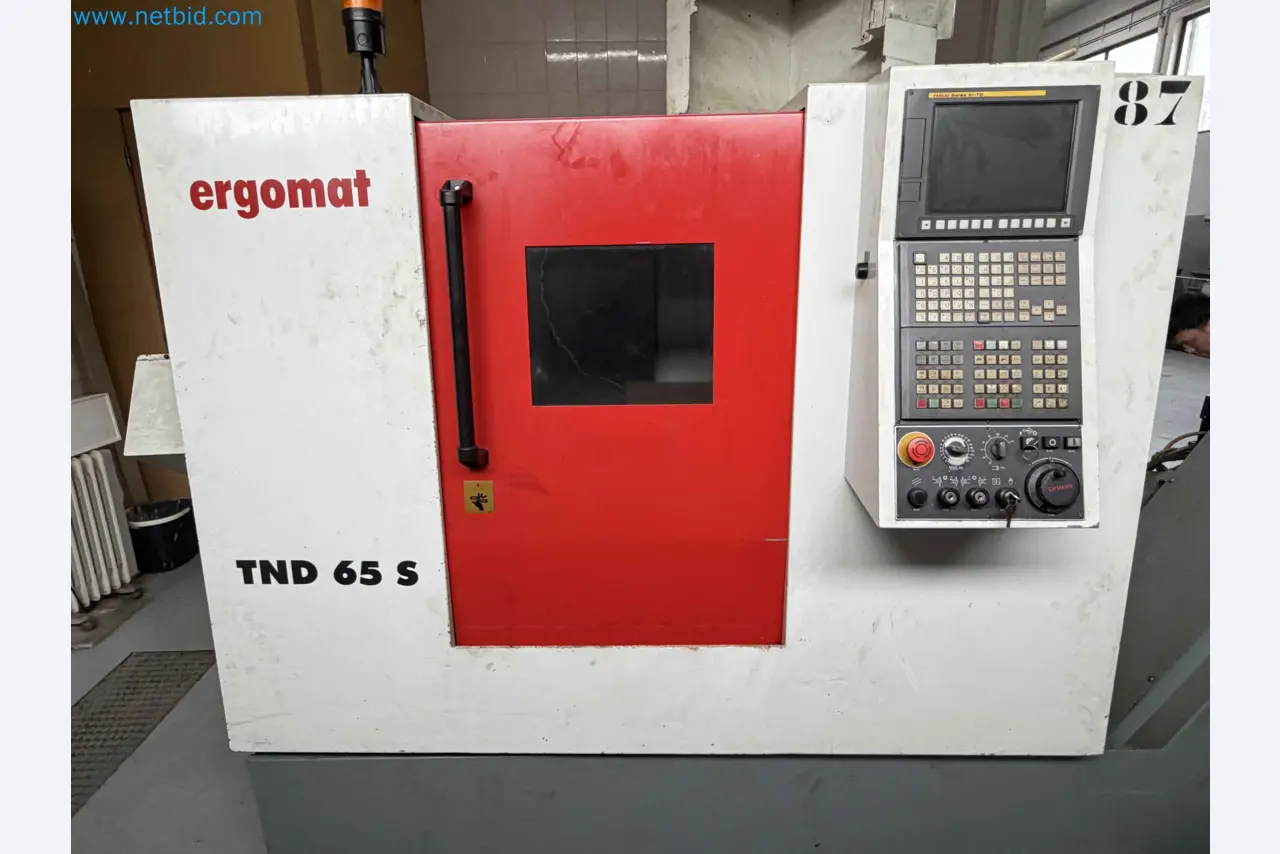

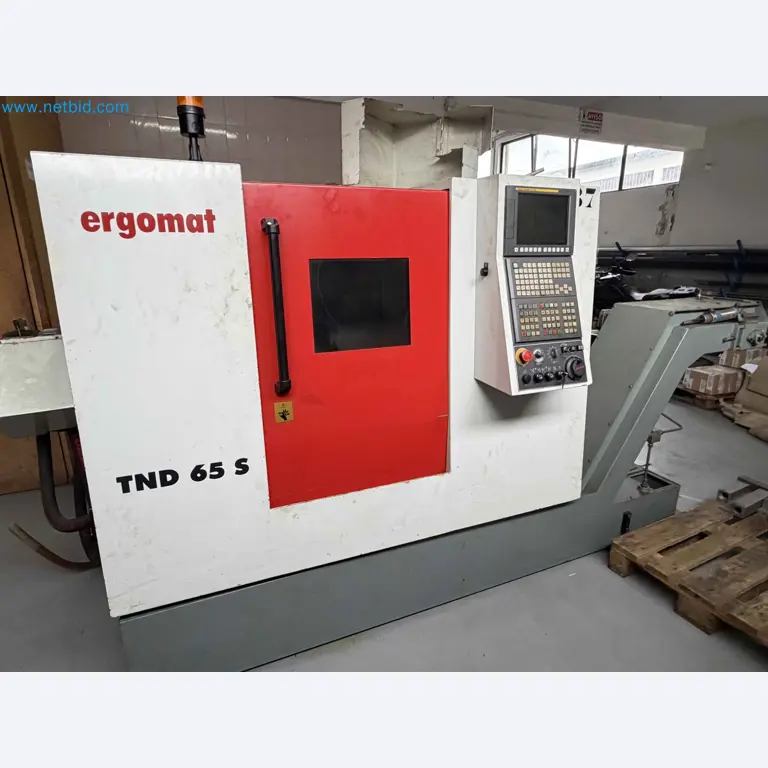

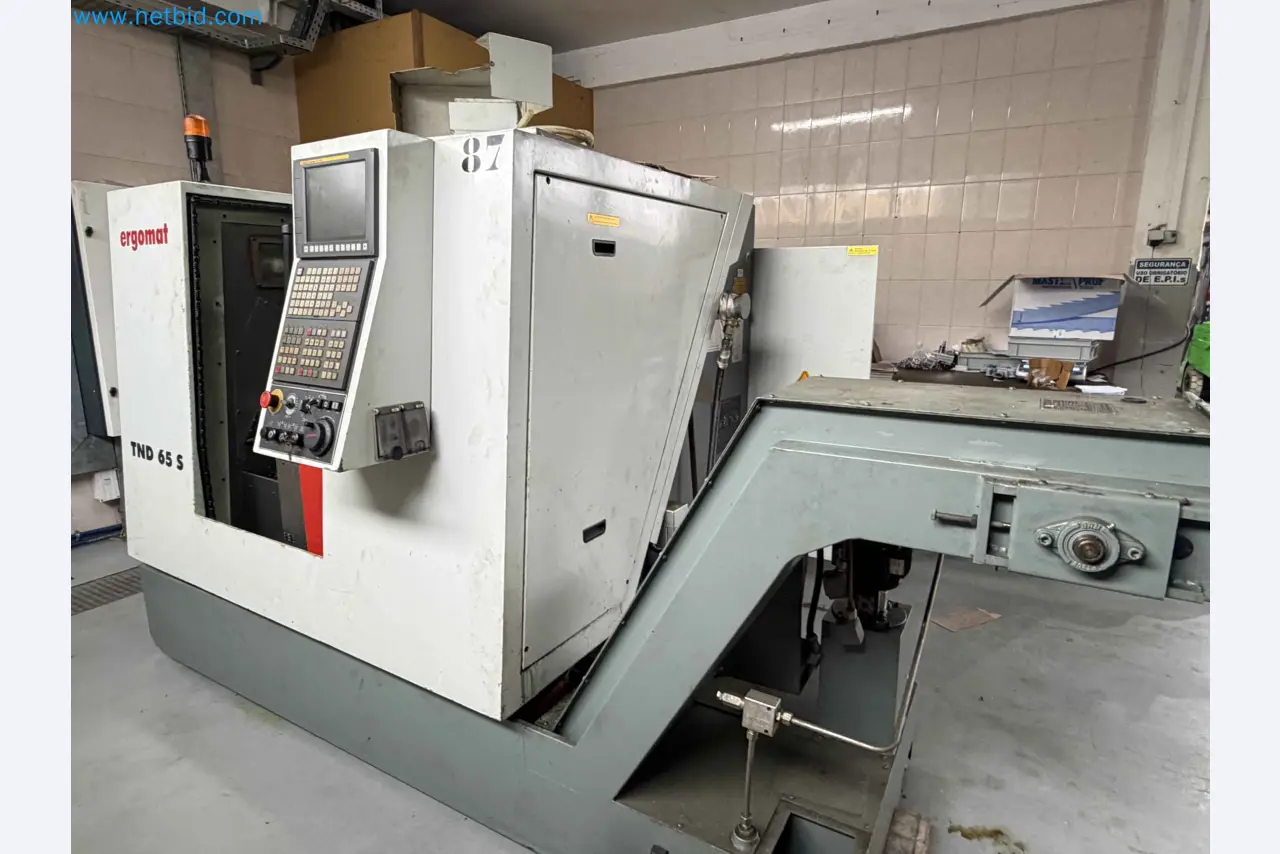

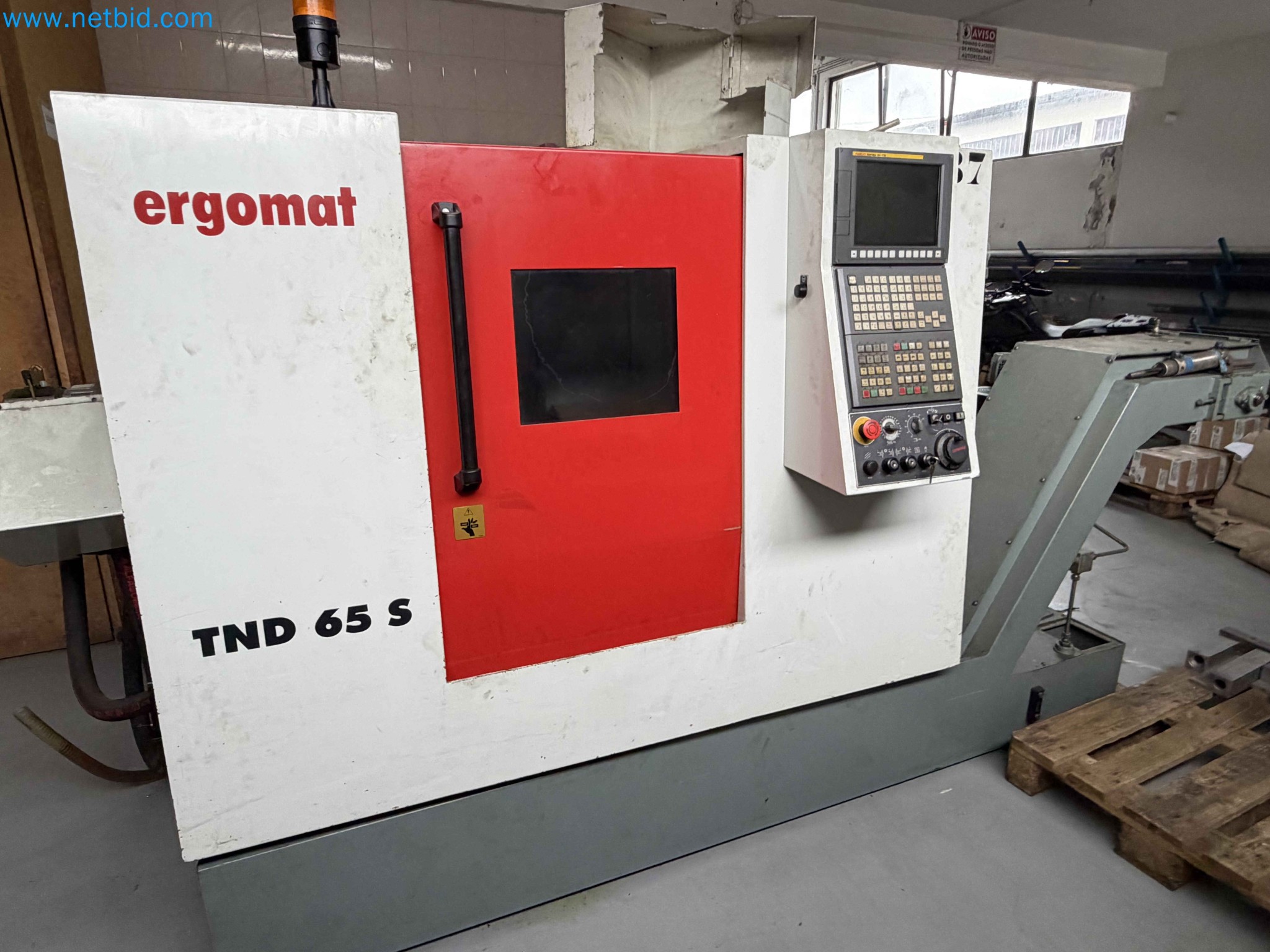

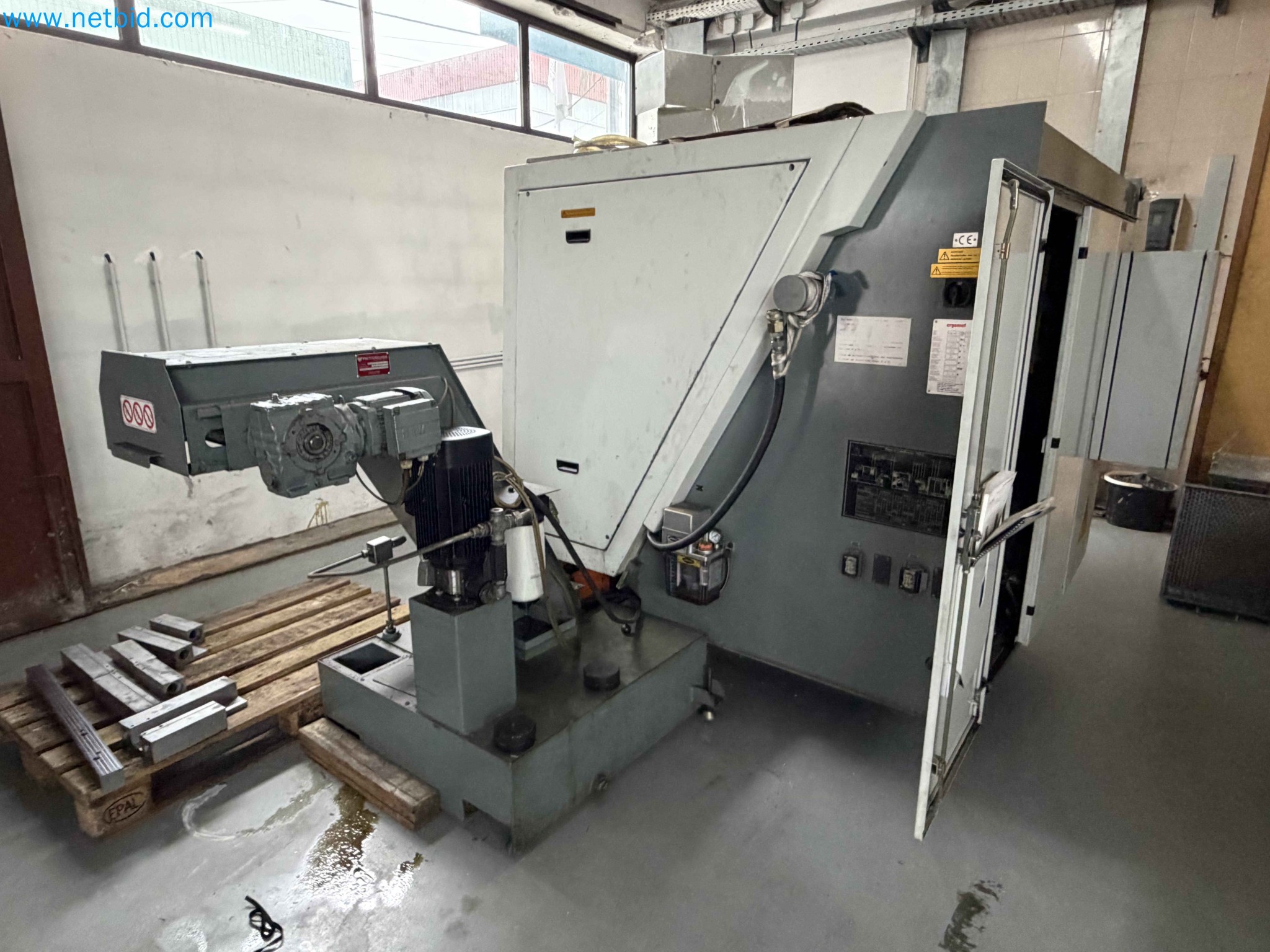

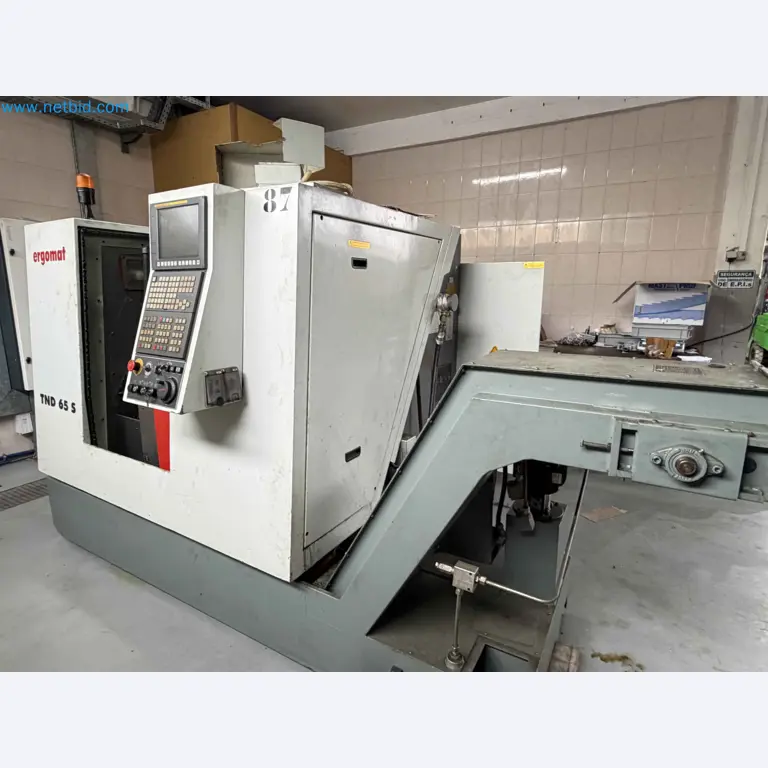

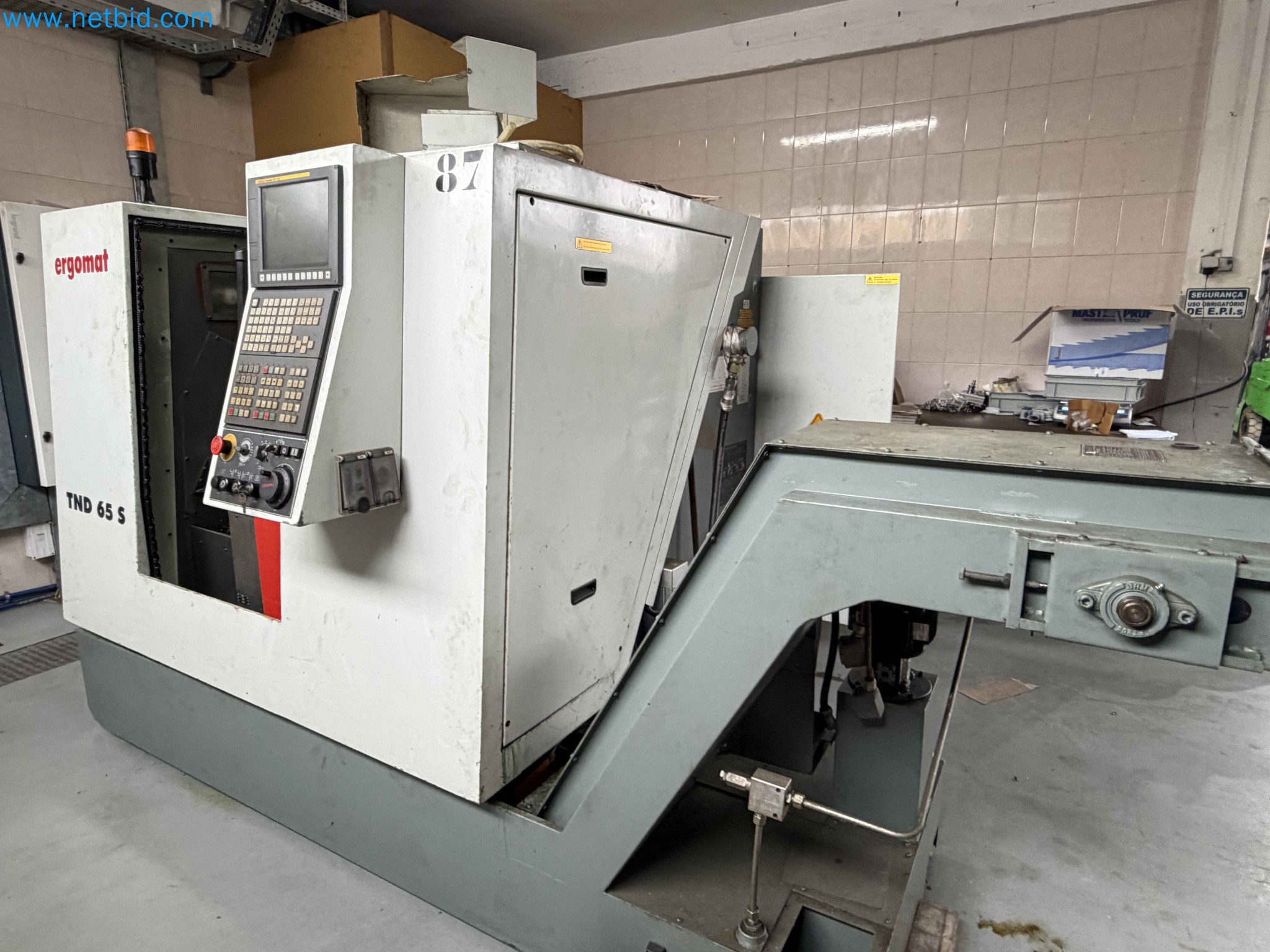

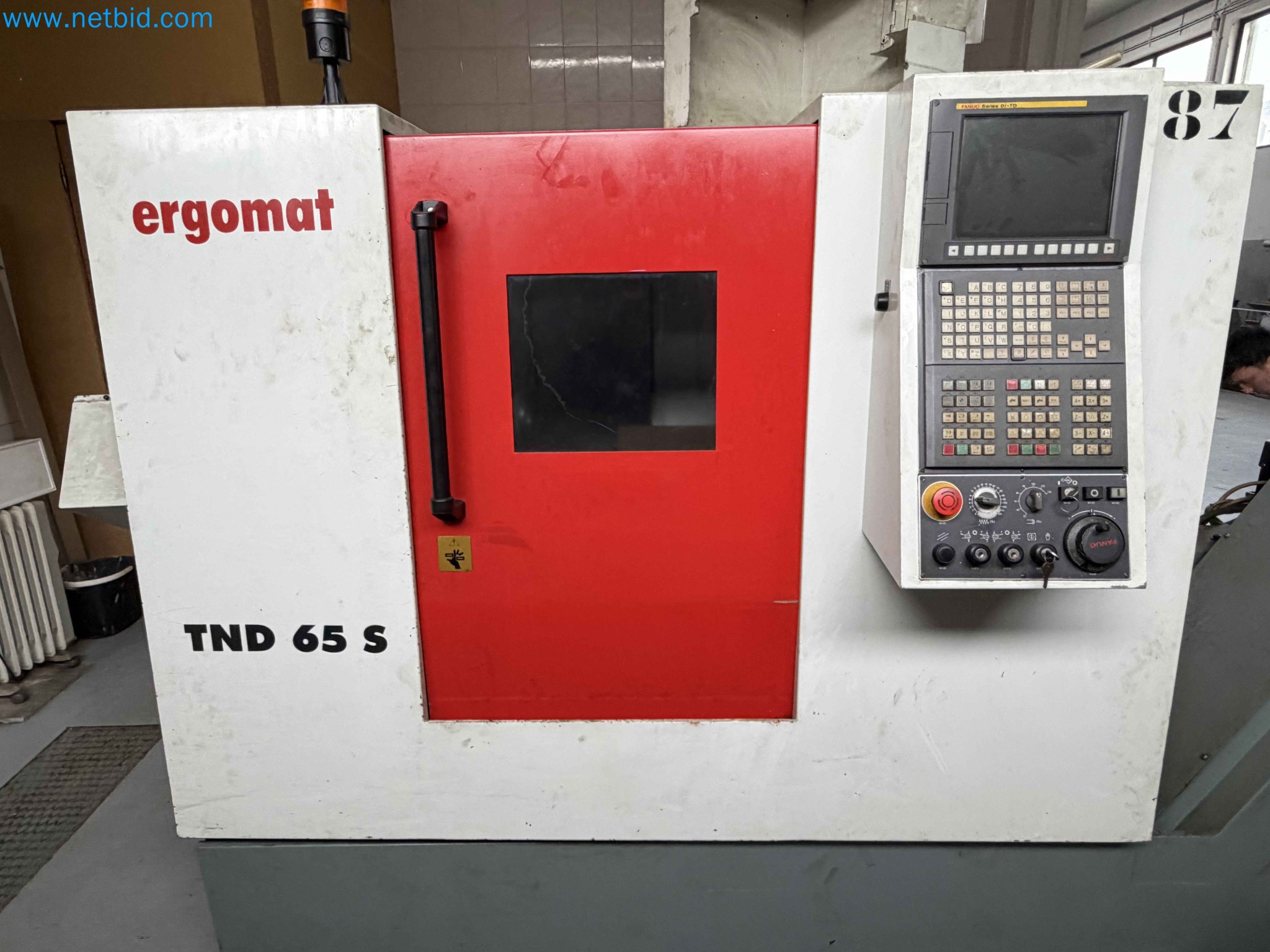

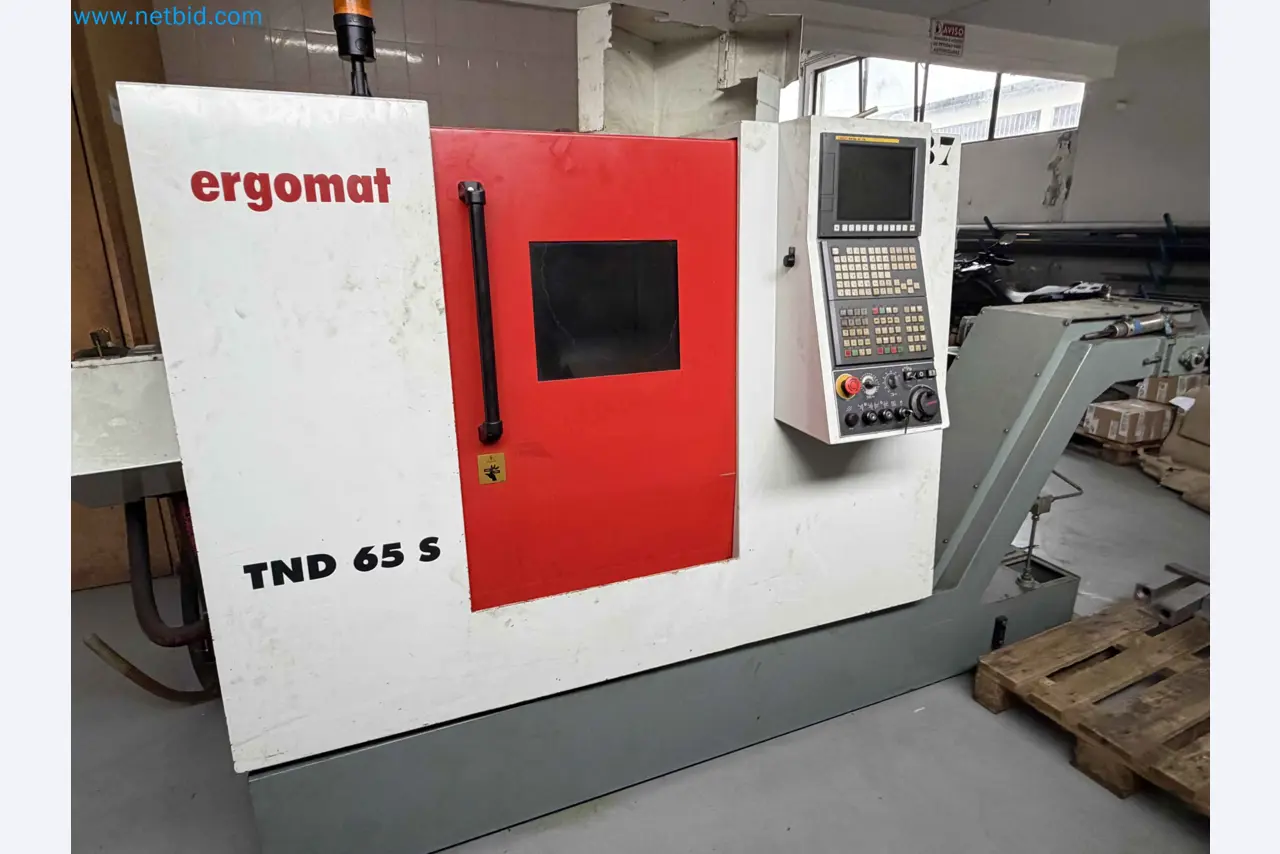

CNC-Drehmaschine ERGOMAT TND 65 SAUCTION#19565-SM04 (A19569-4)

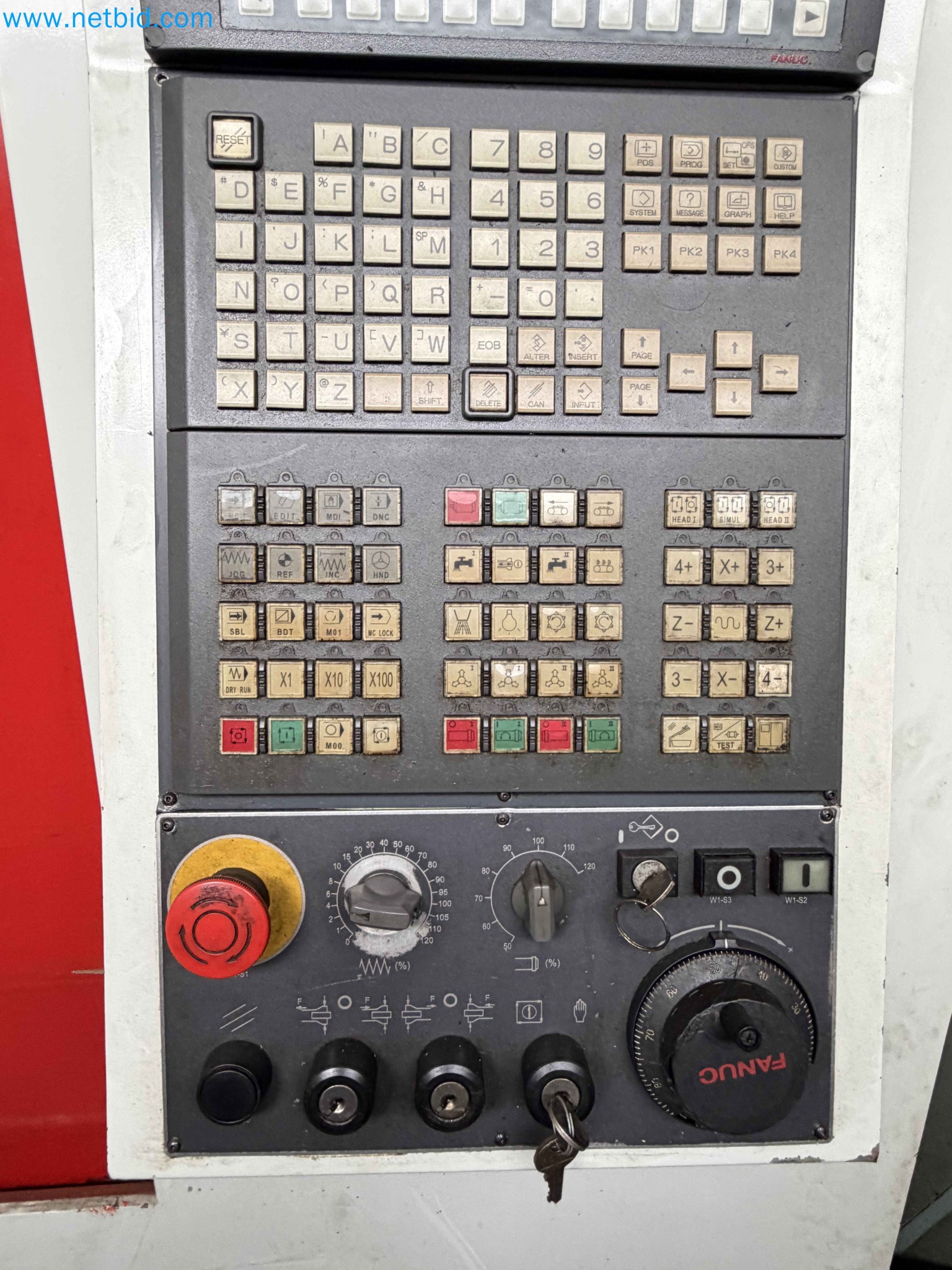

CNC-Steuerungssystem

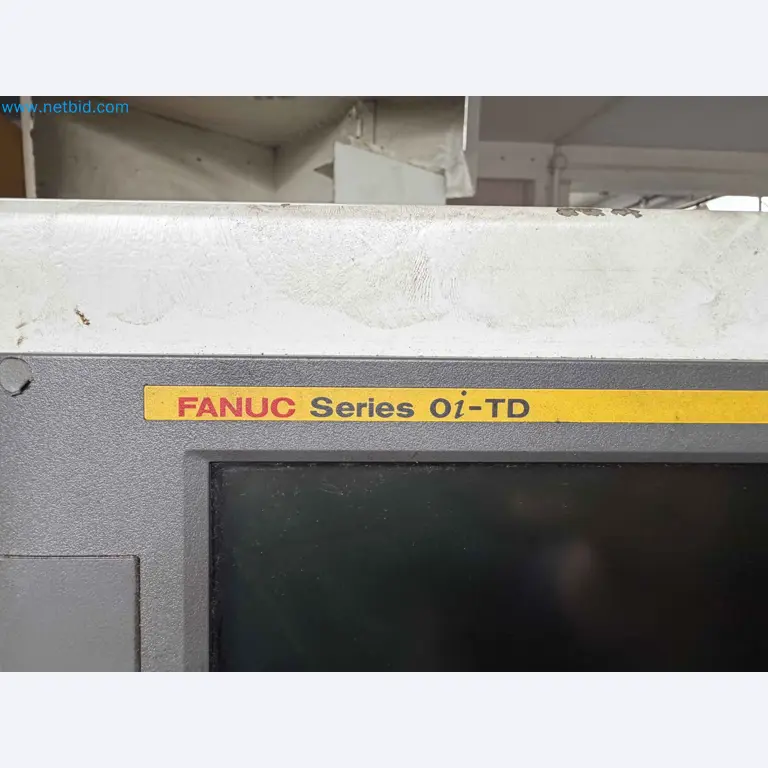

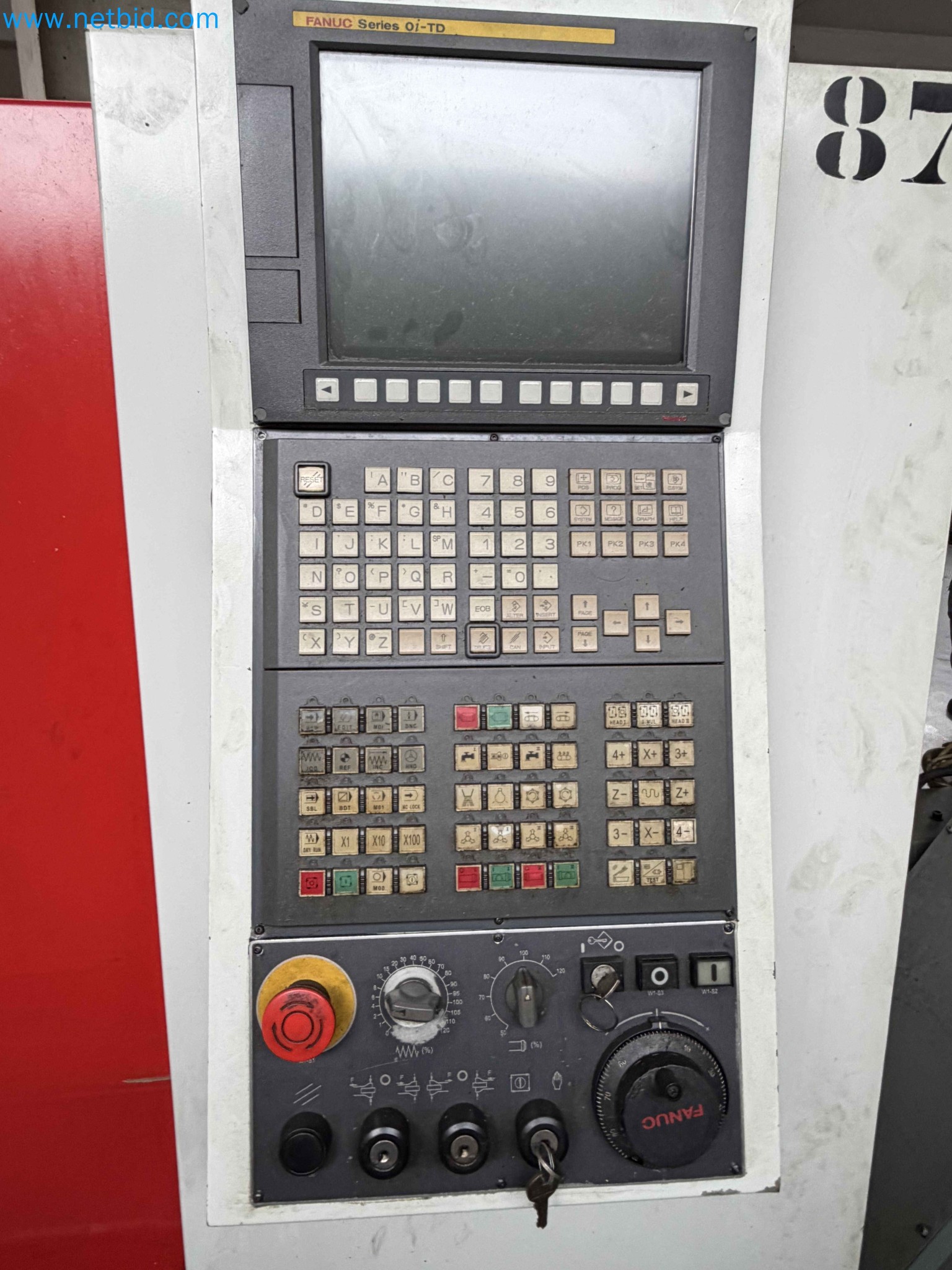

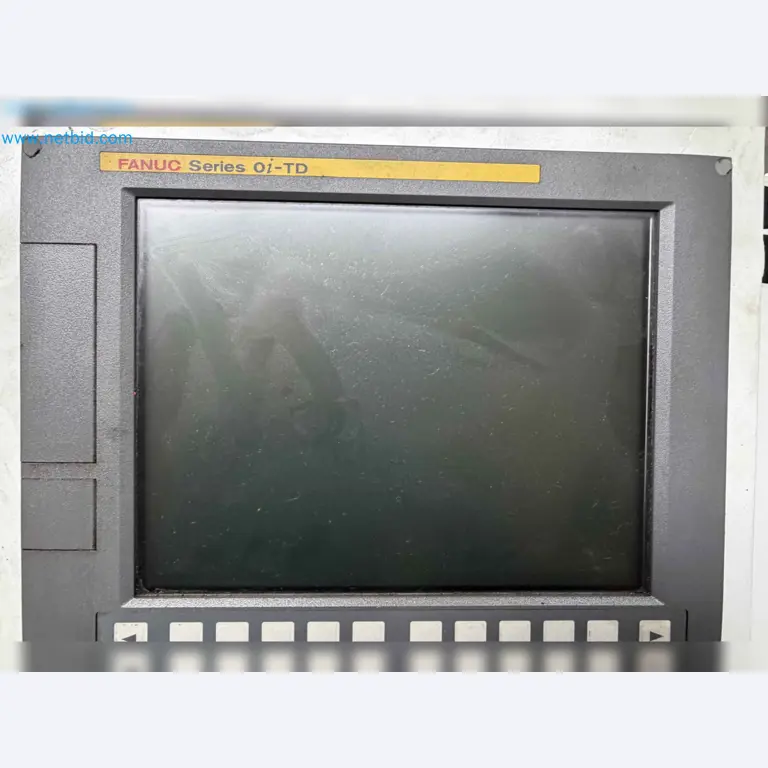

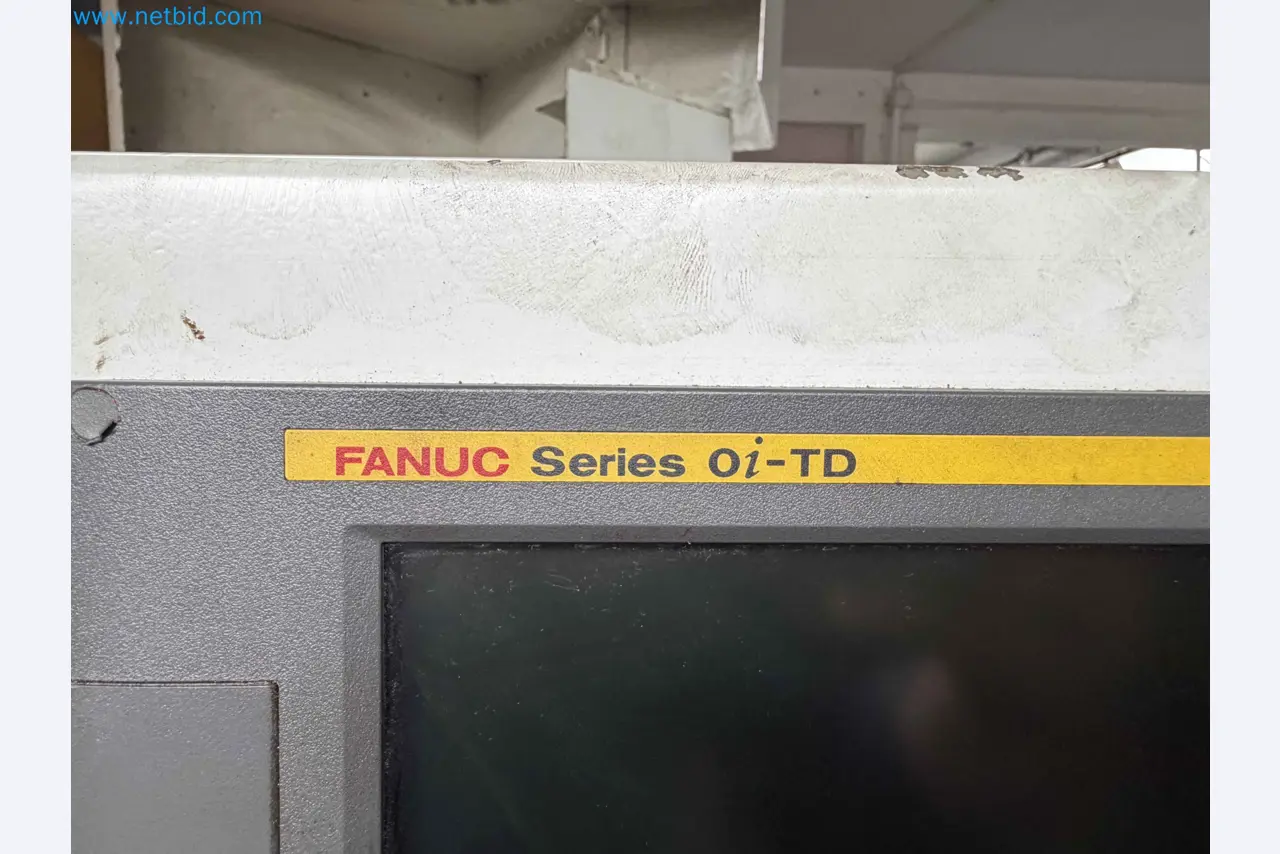

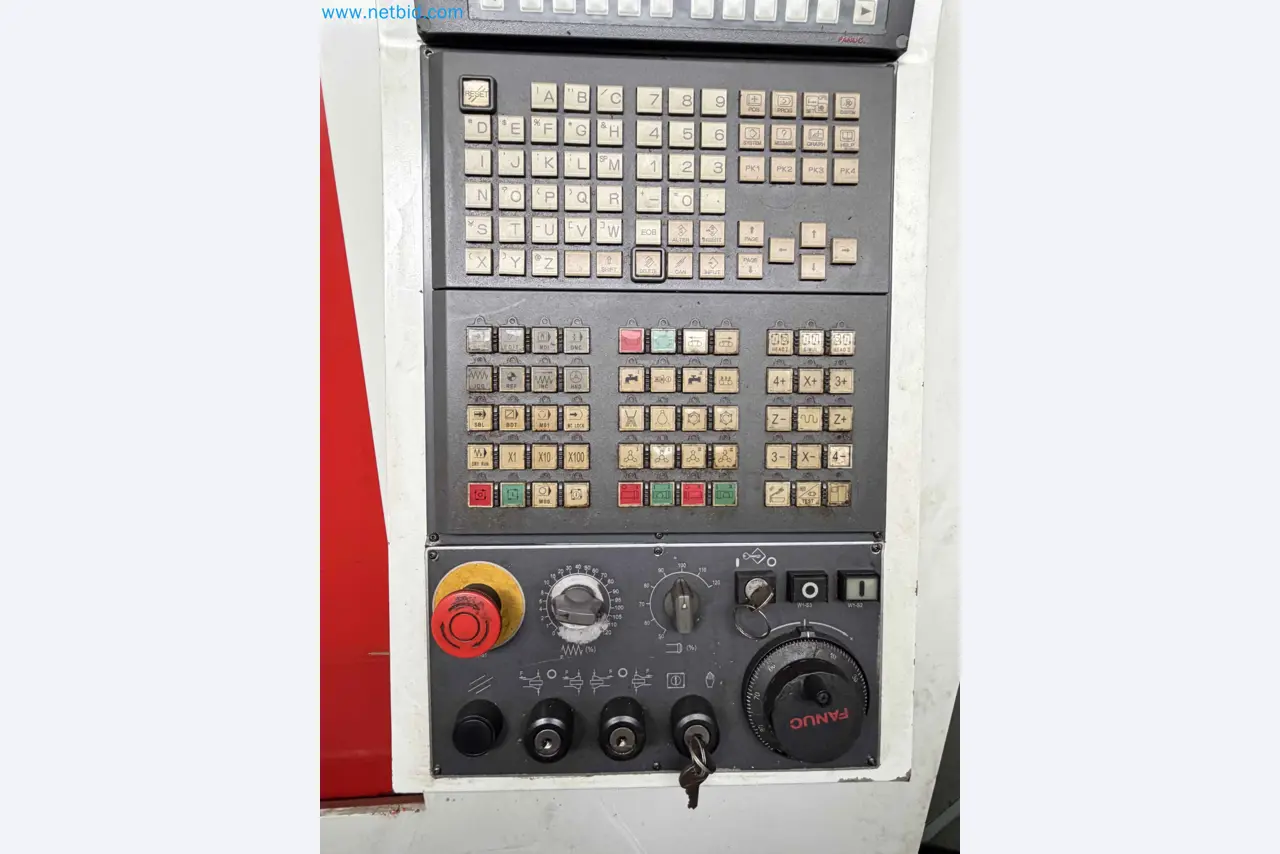

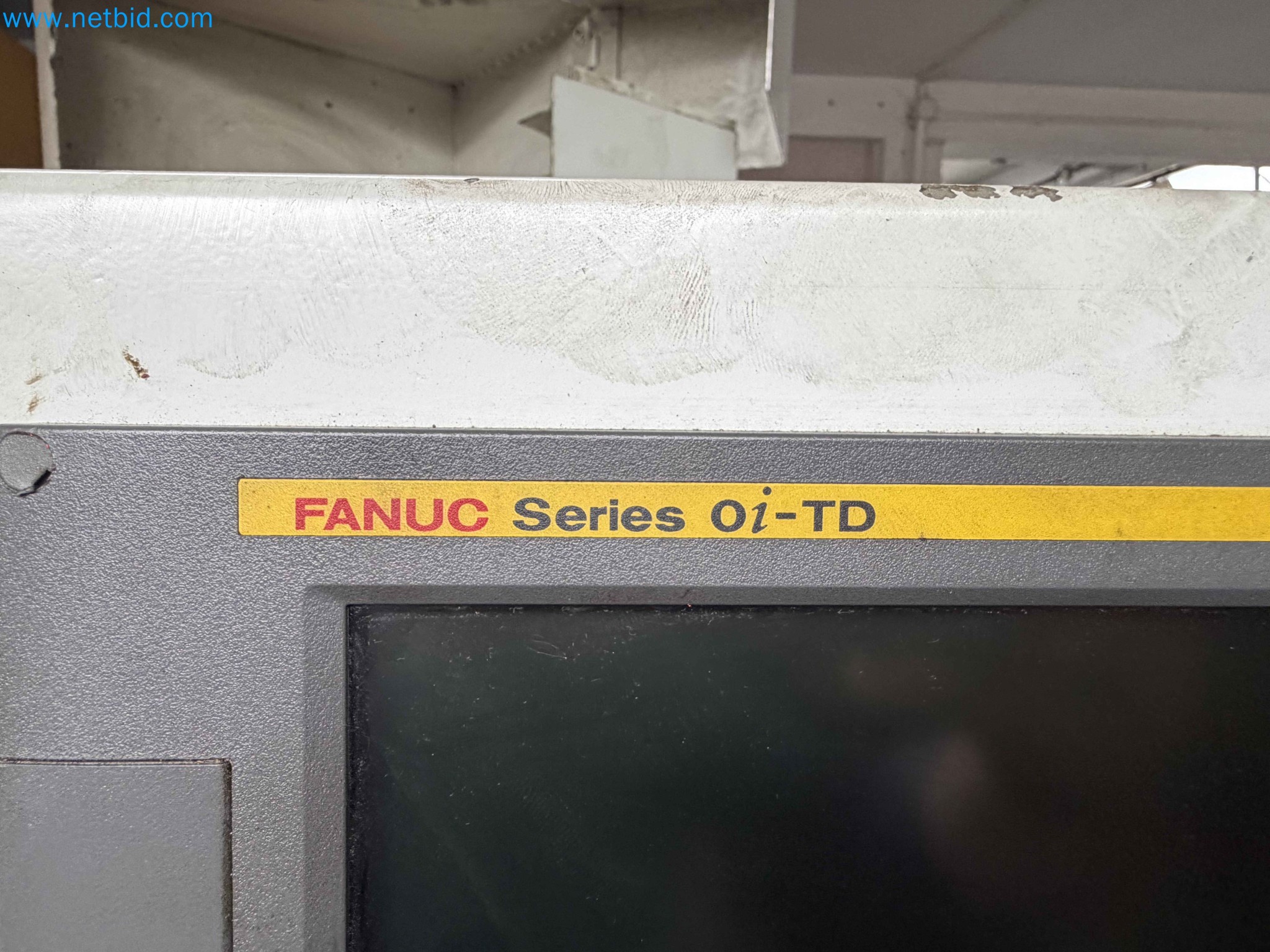

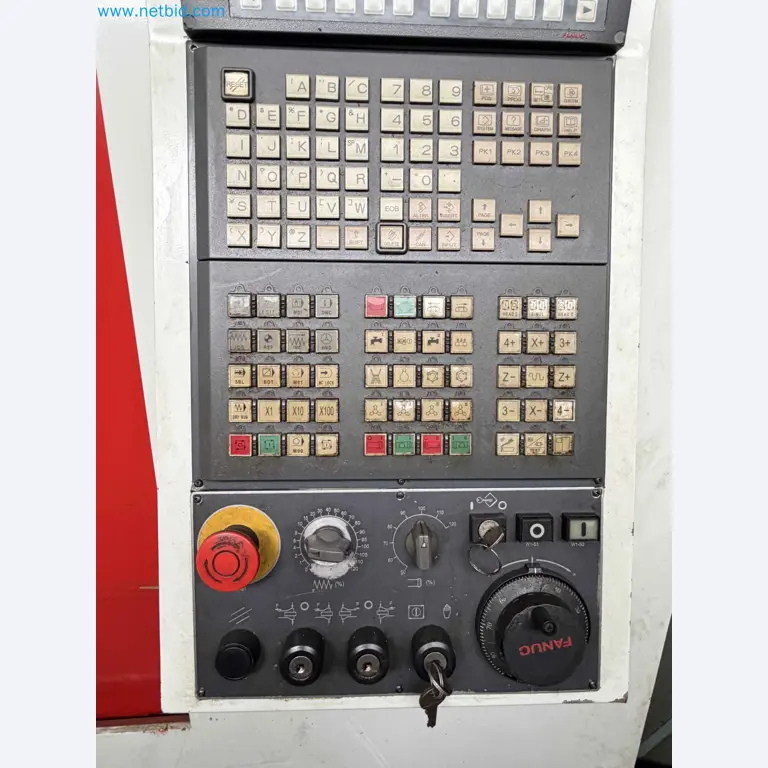

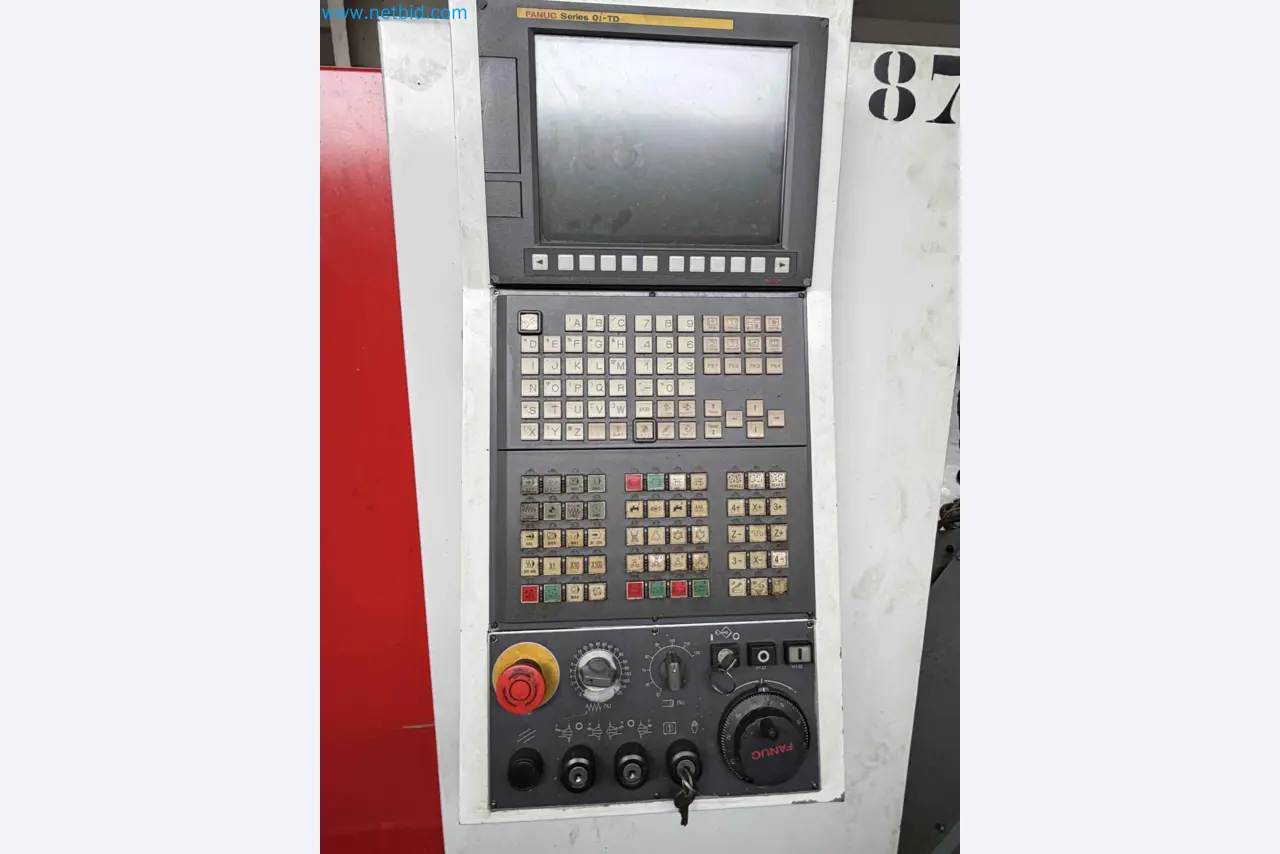

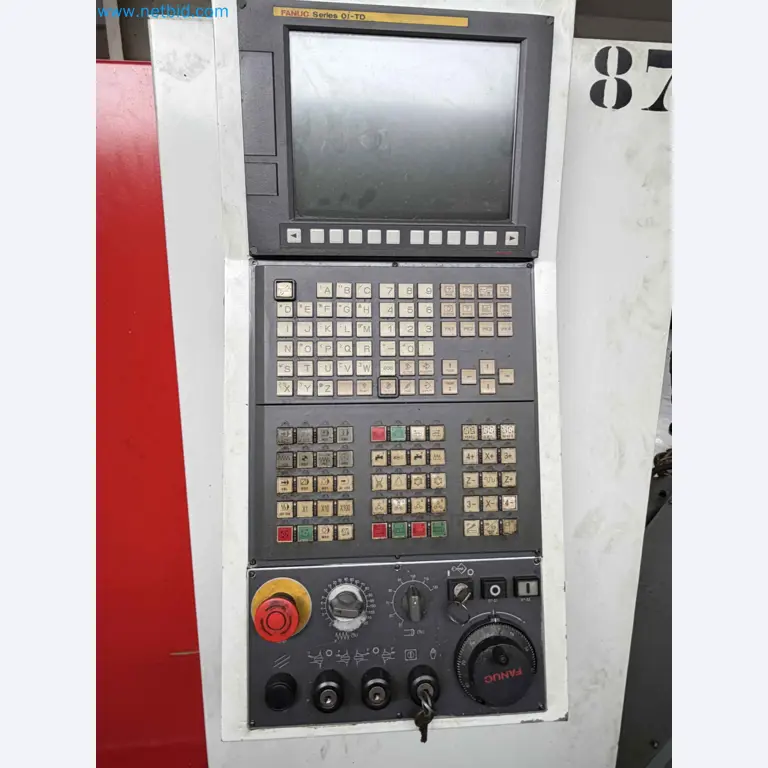

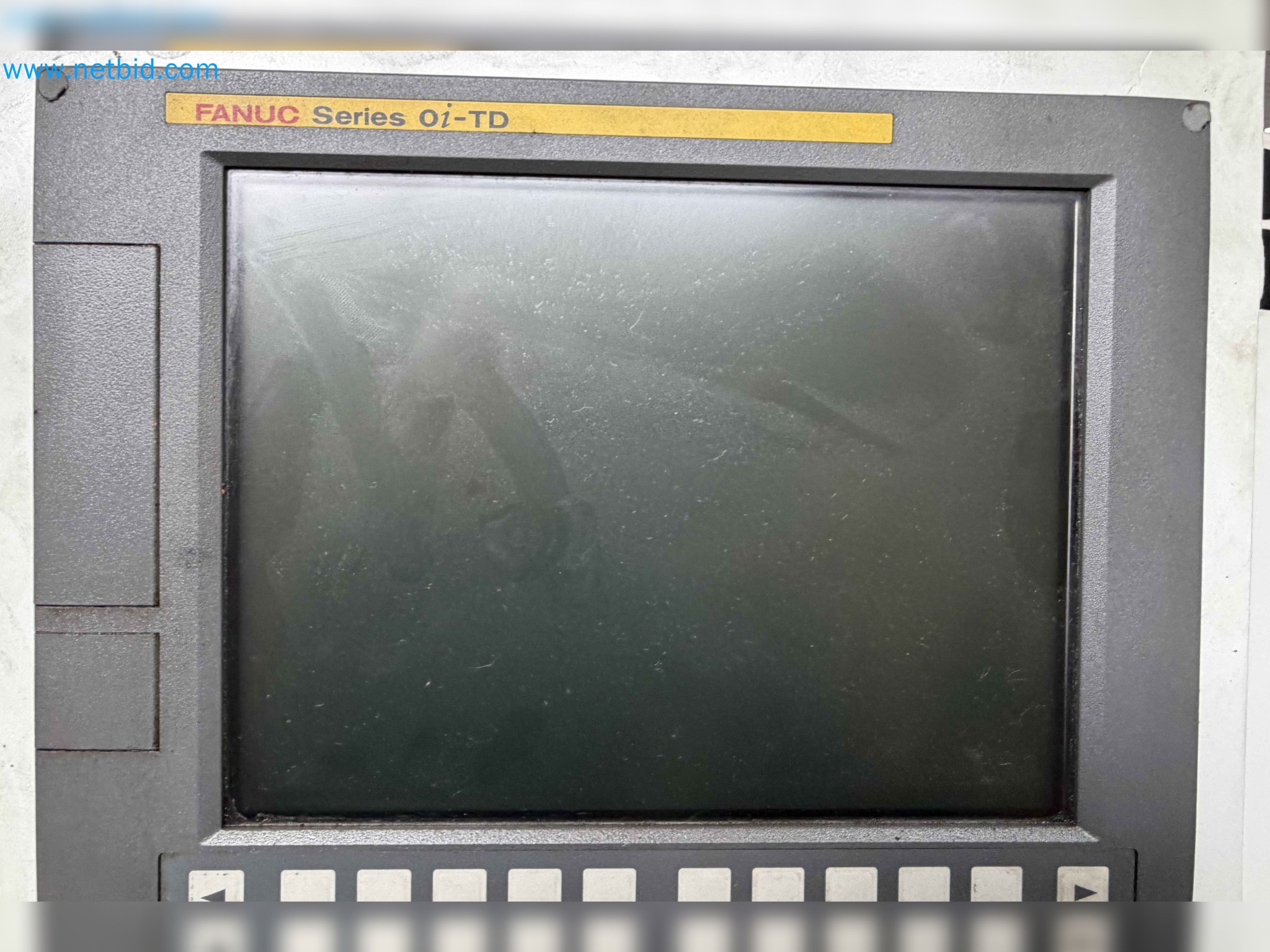

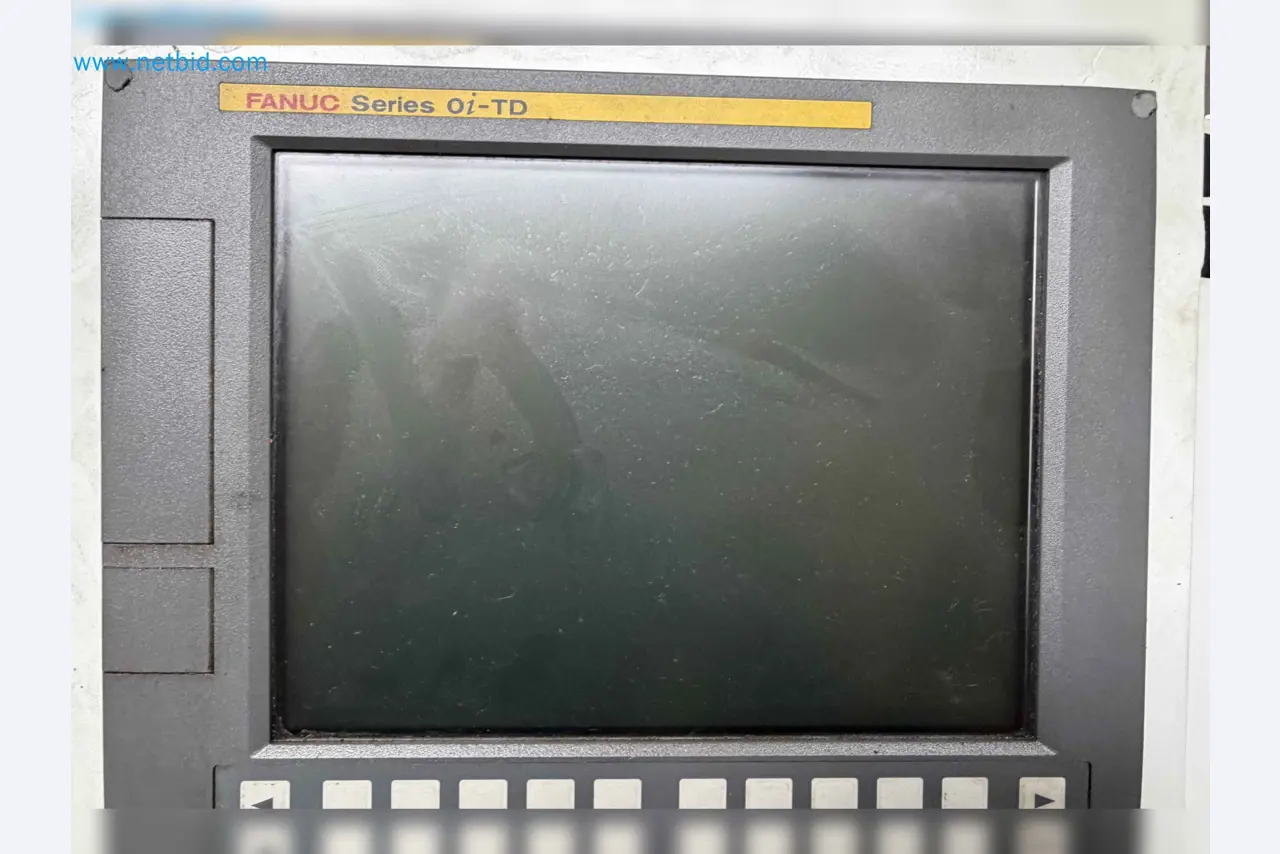

• CNC: Fanuc Series Oi TD
• Dual-Channel-Programmierung
• Simultane Bearbeitungsmöglichkeiten
Merkmale
• Unabhängige Steuerung beider Revolver
• Mehrkanalbearbeitung

Mechanische Konfiguration

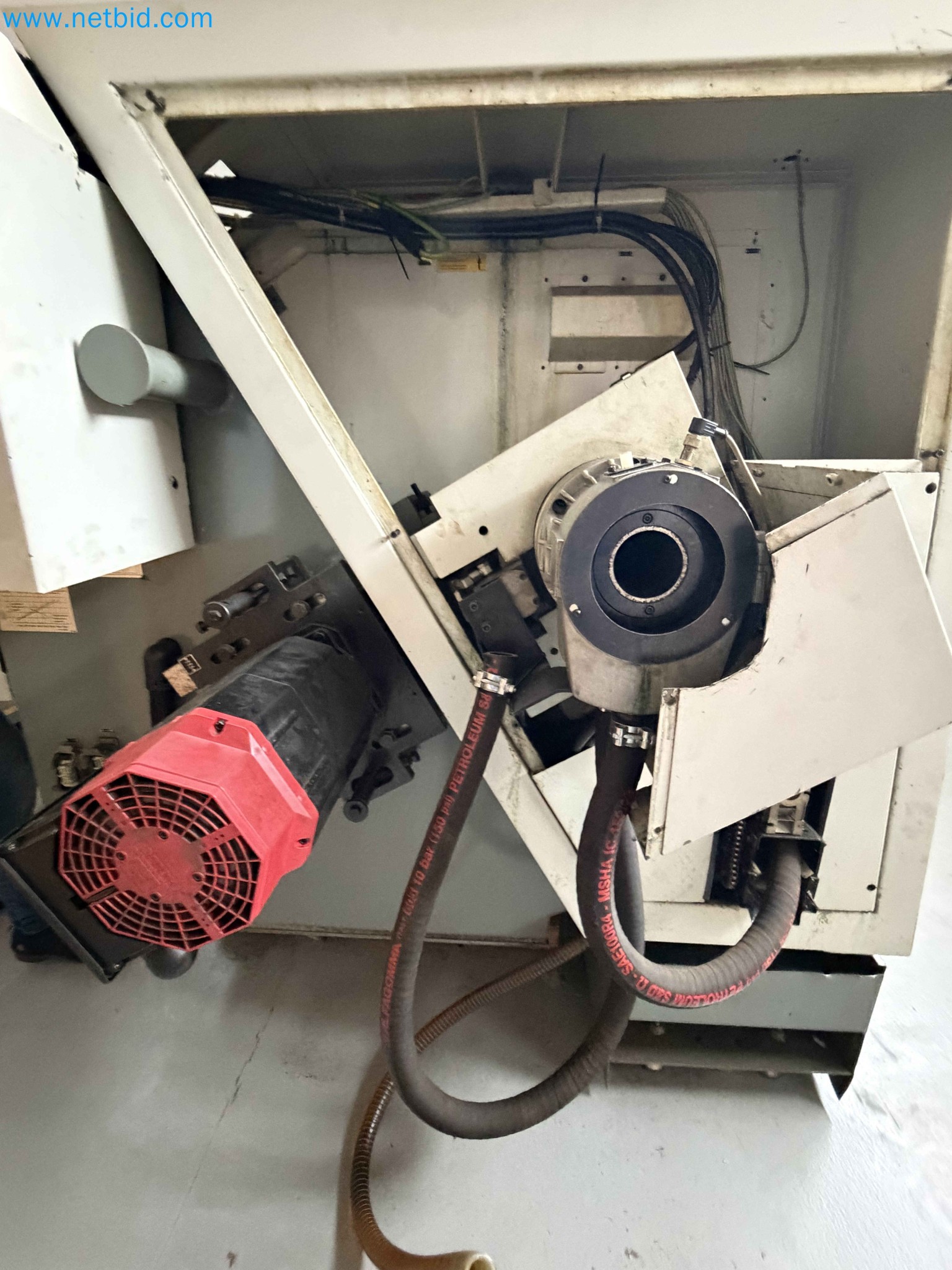

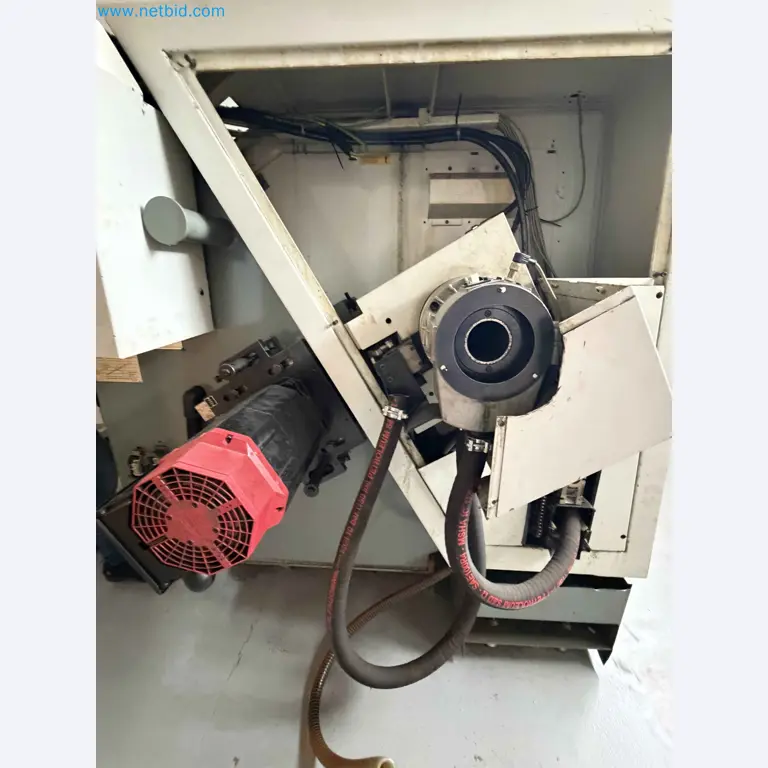

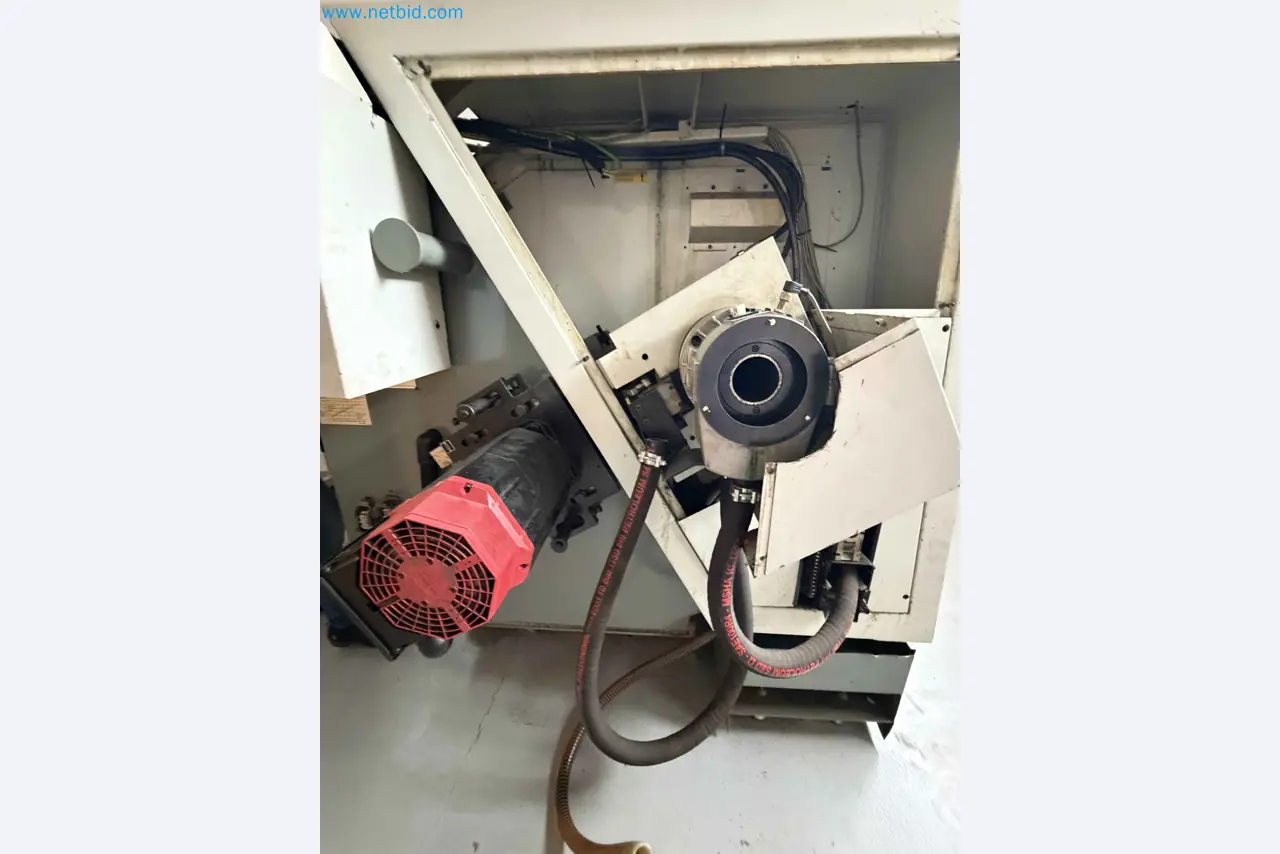

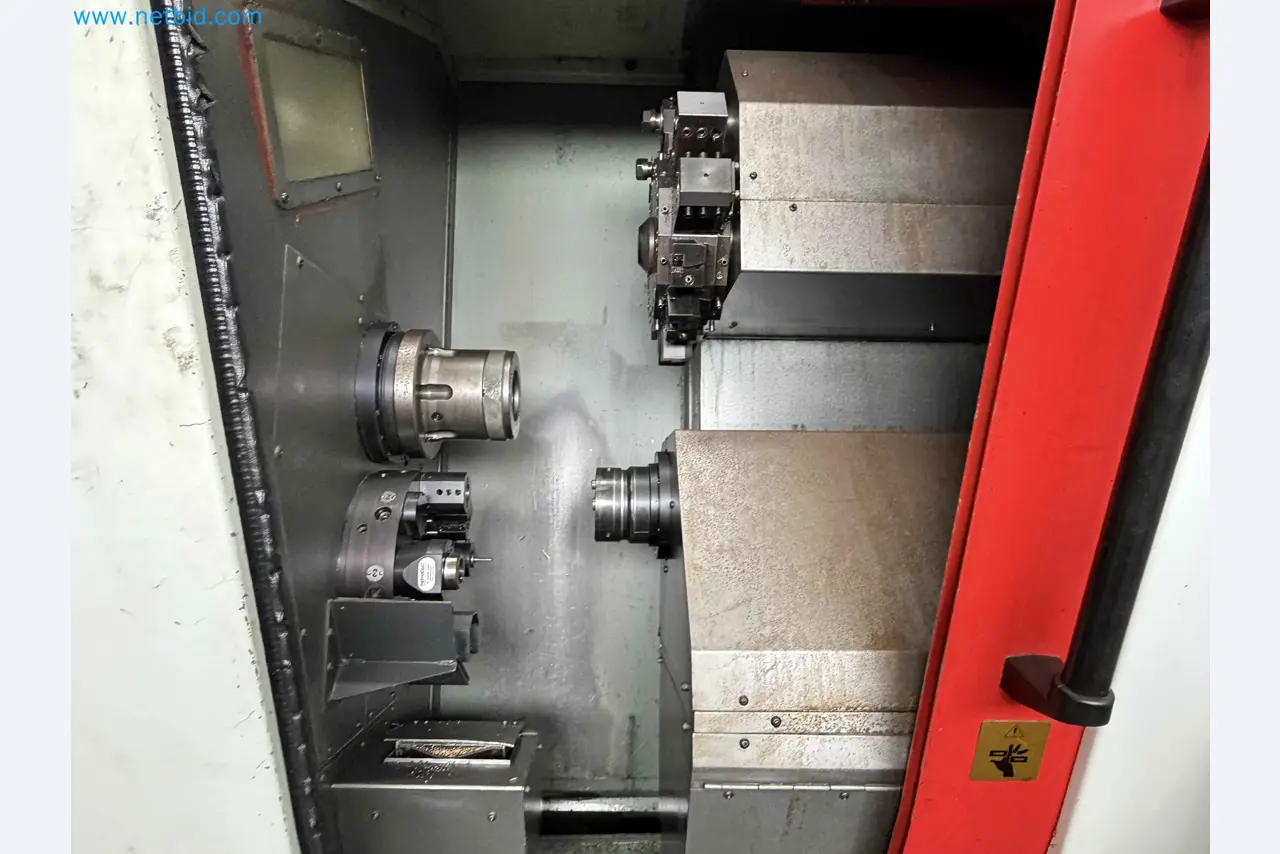

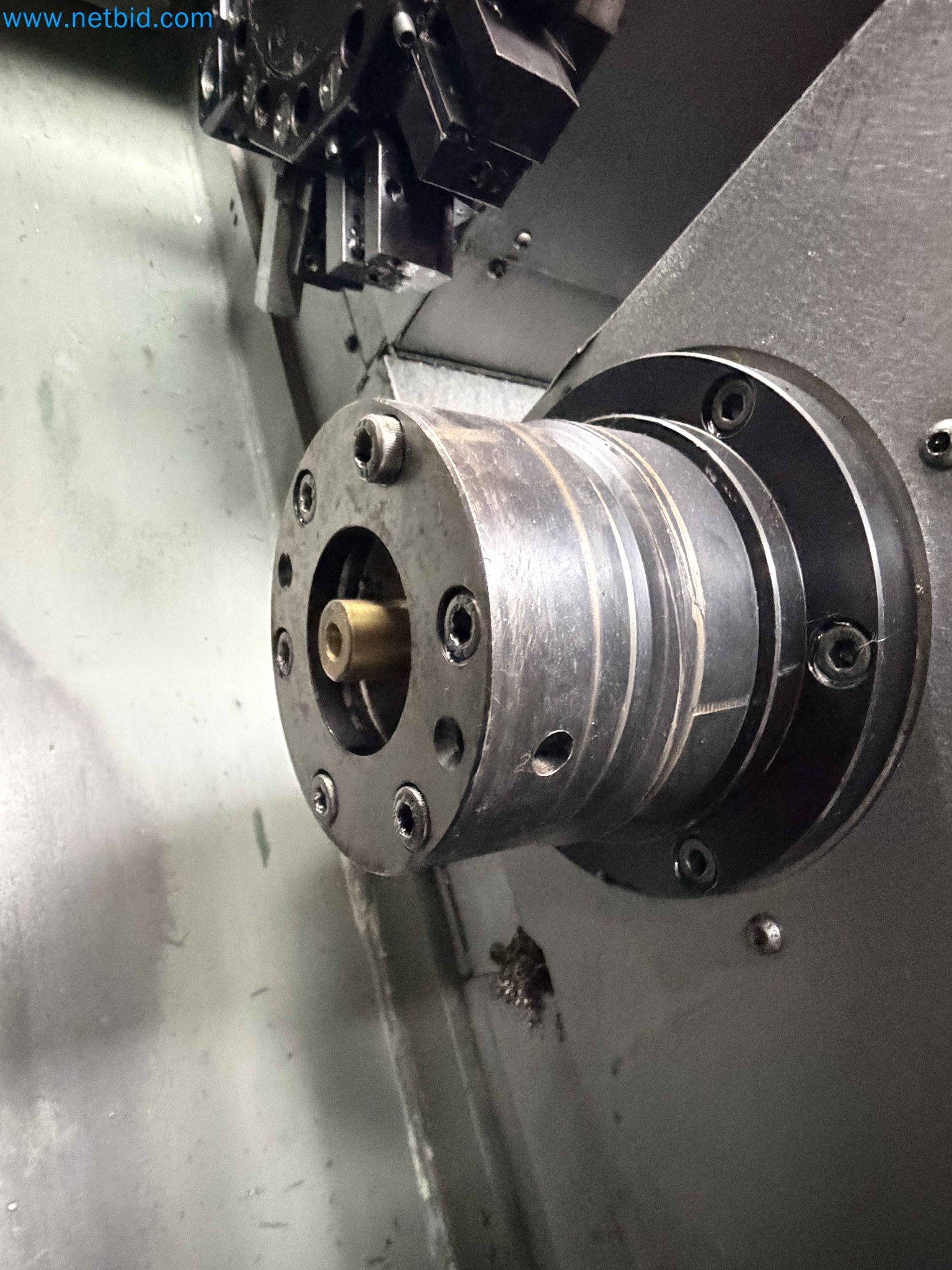

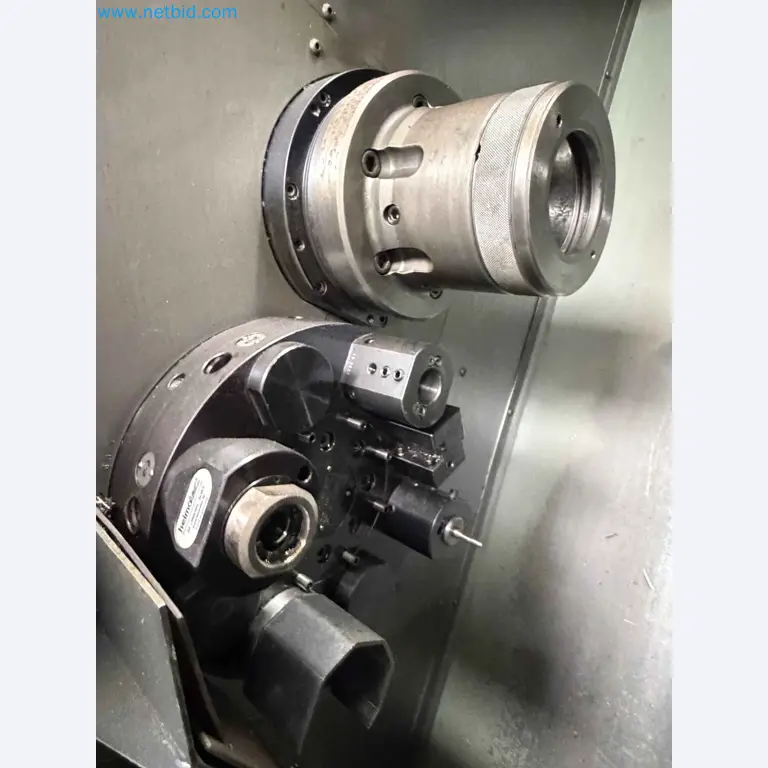

Hauptspindel
• Stangendurchlass: 60 mm
• Max. Drehzahl: 4.000 rpm

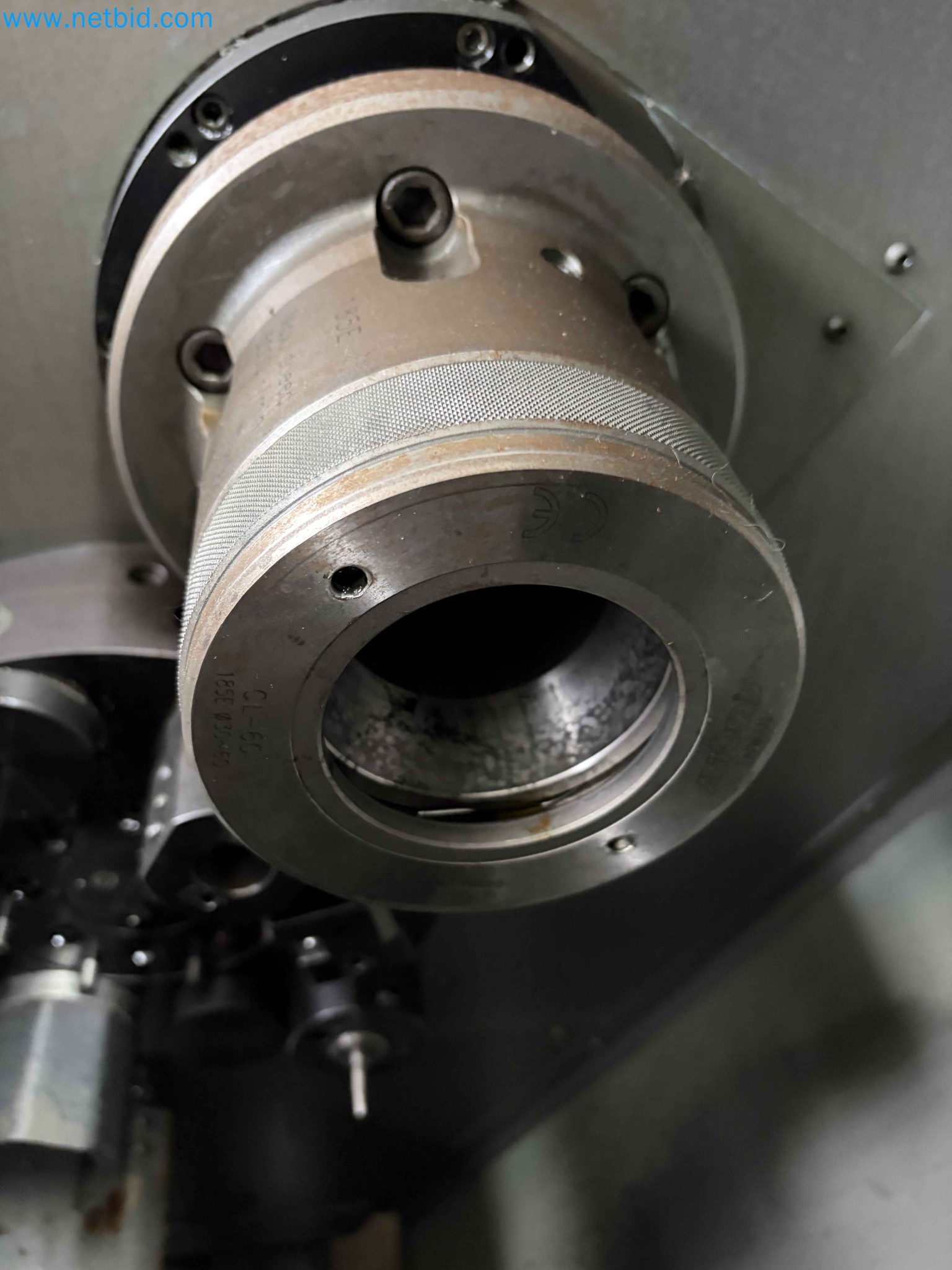

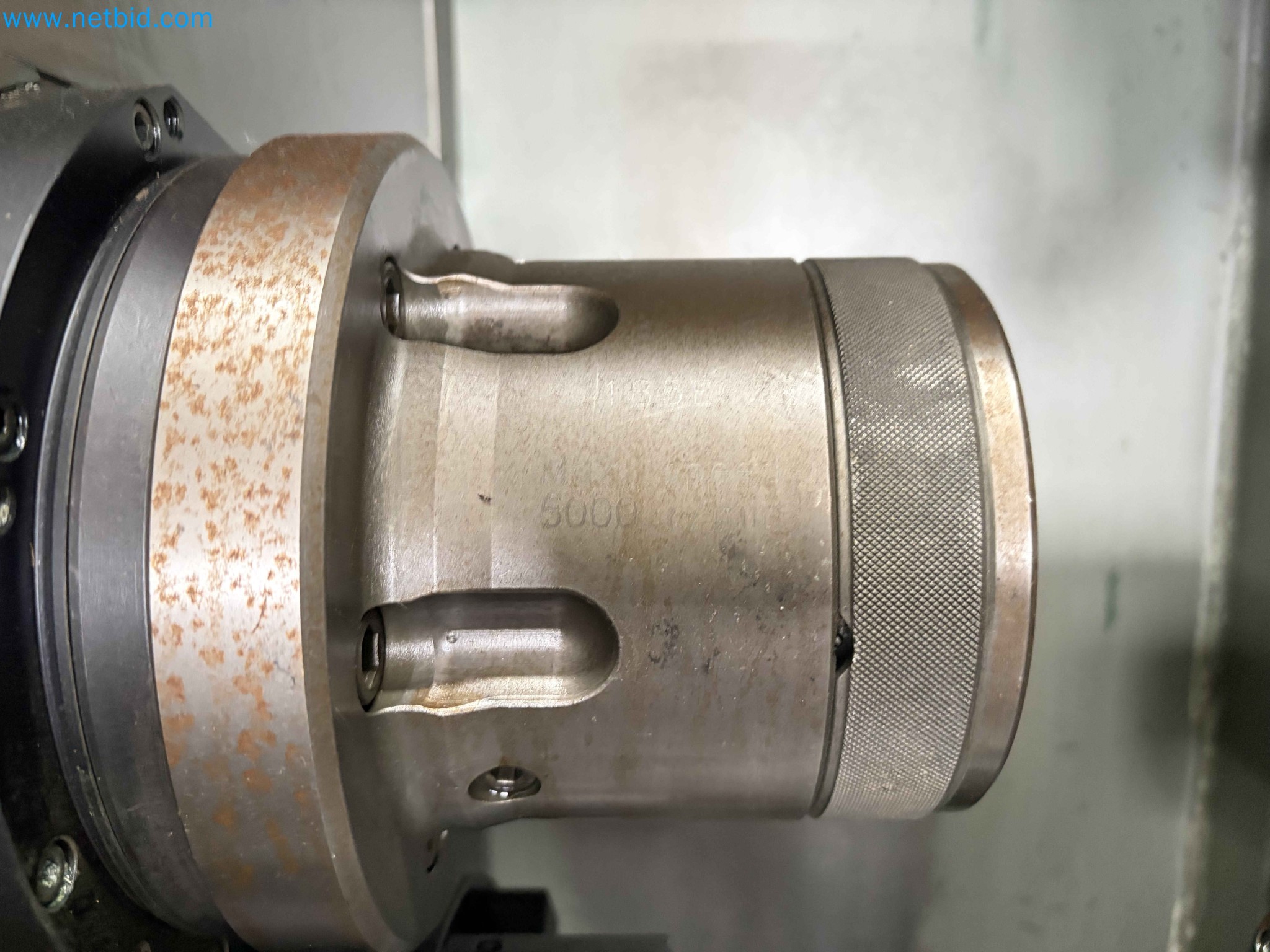

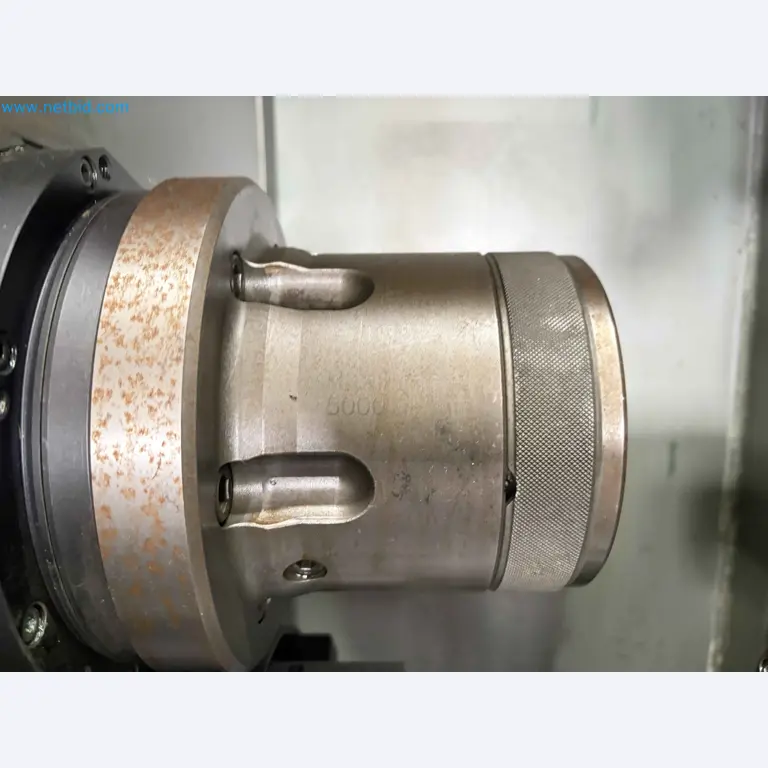

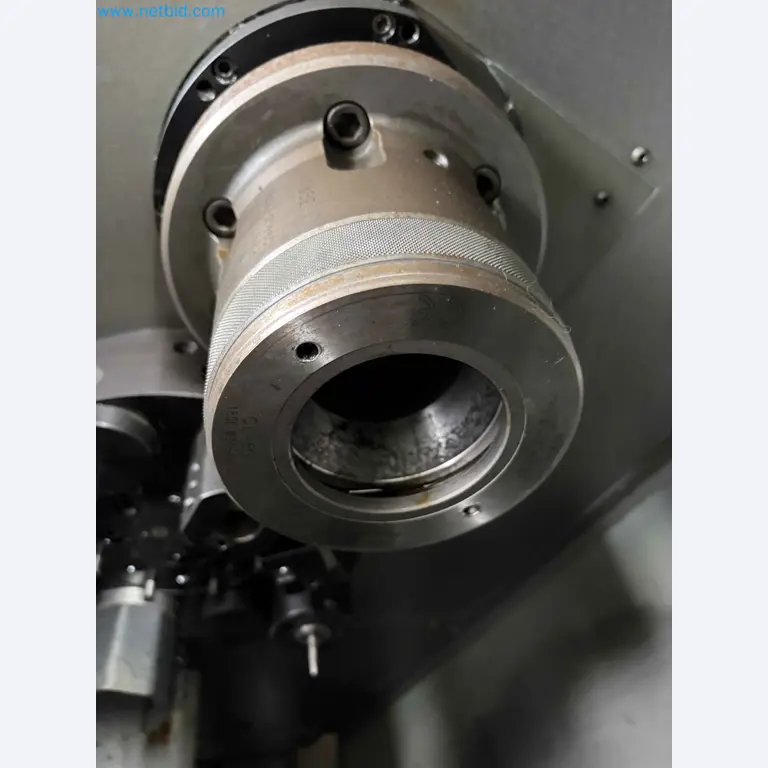

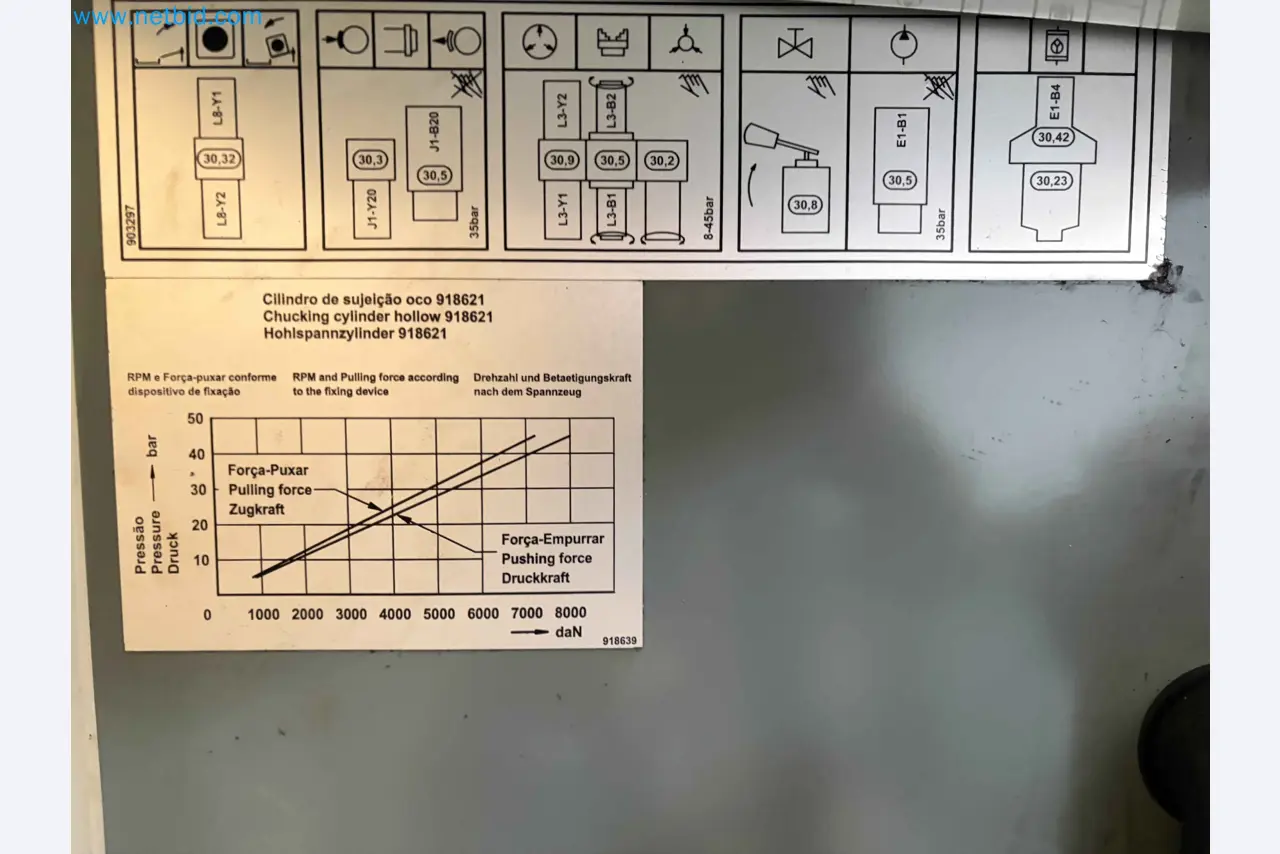

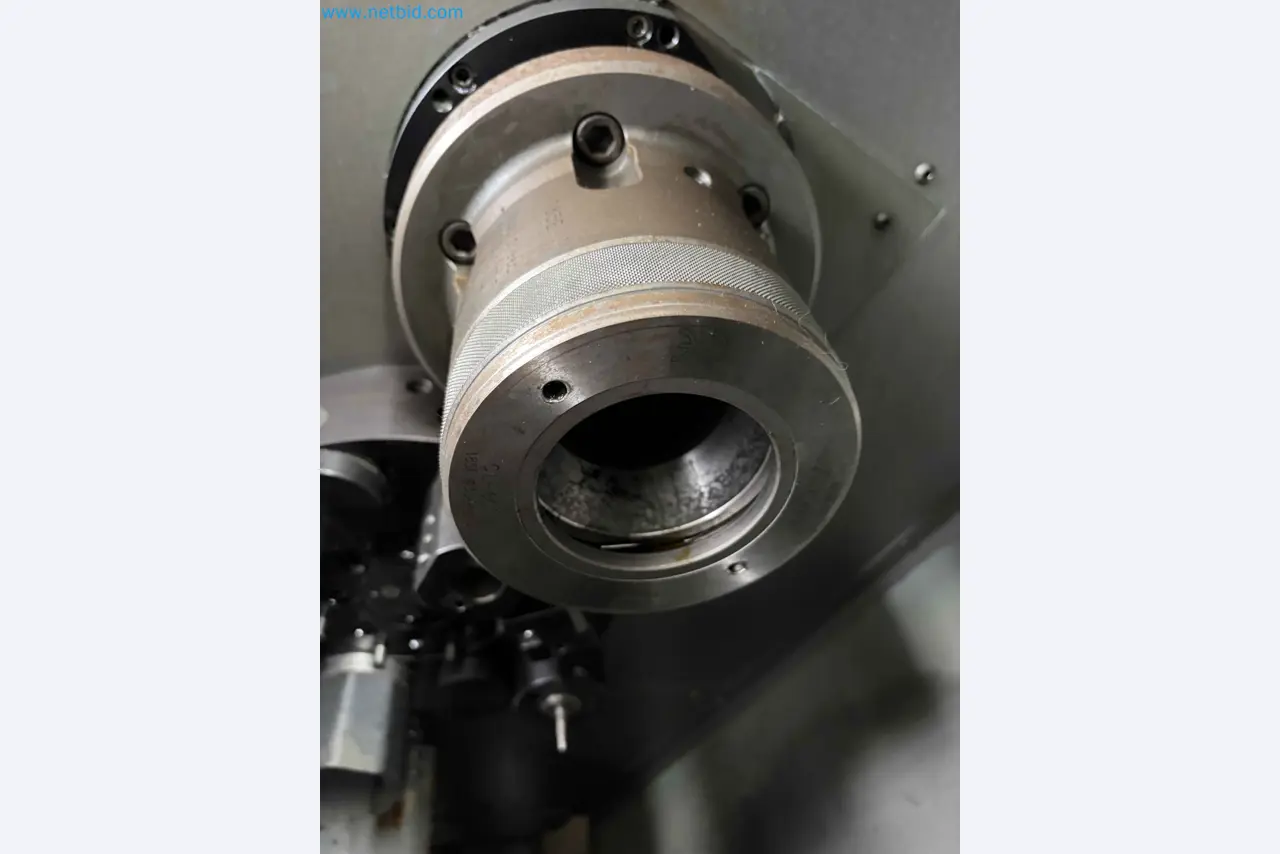

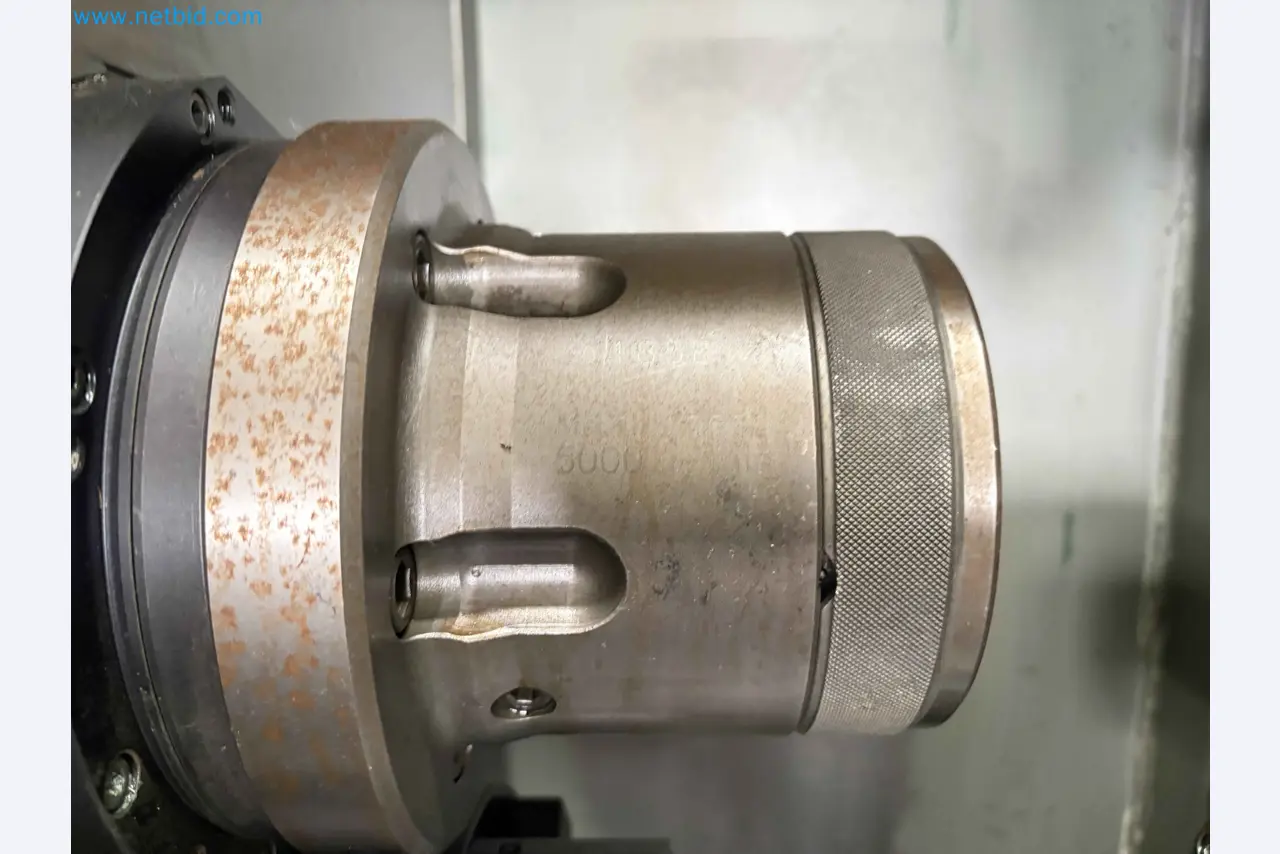

• Spannzangensystem installiert

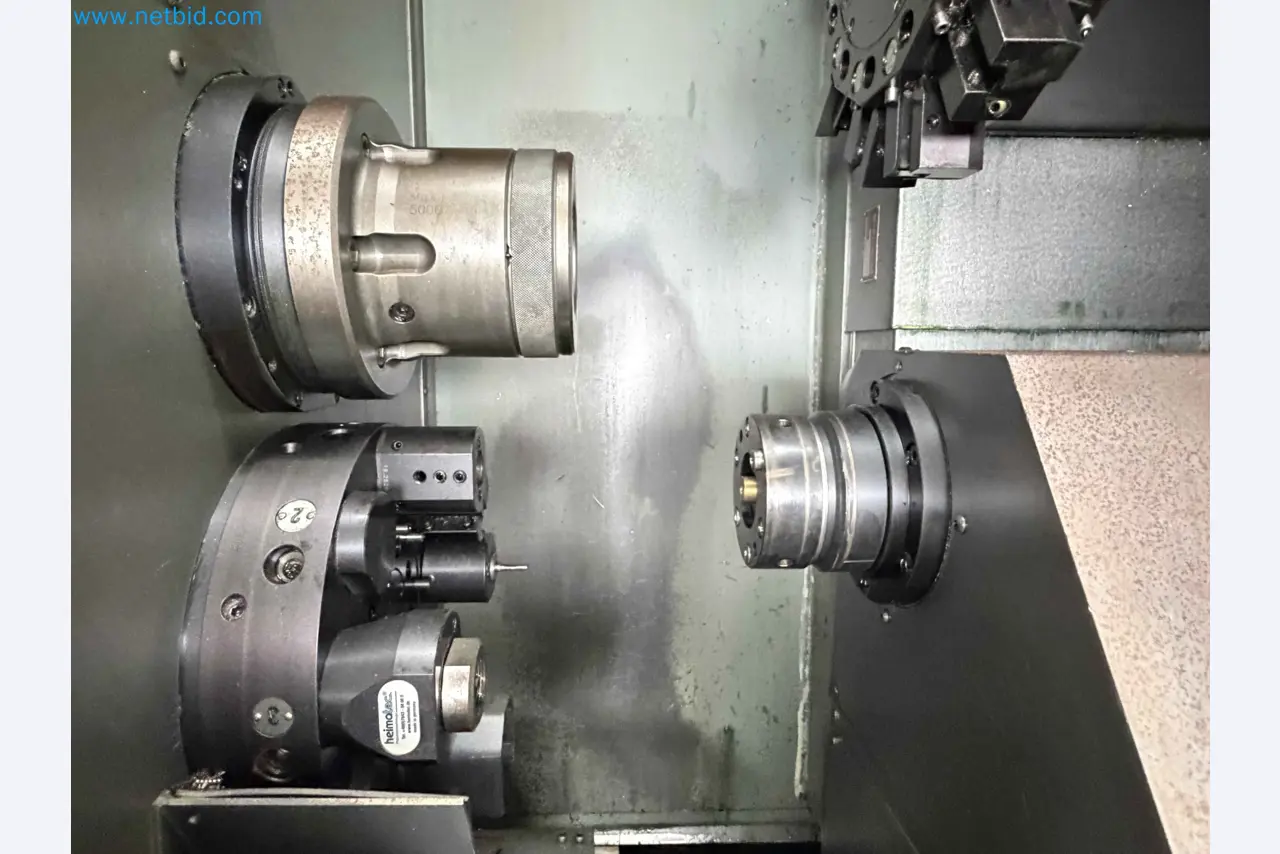

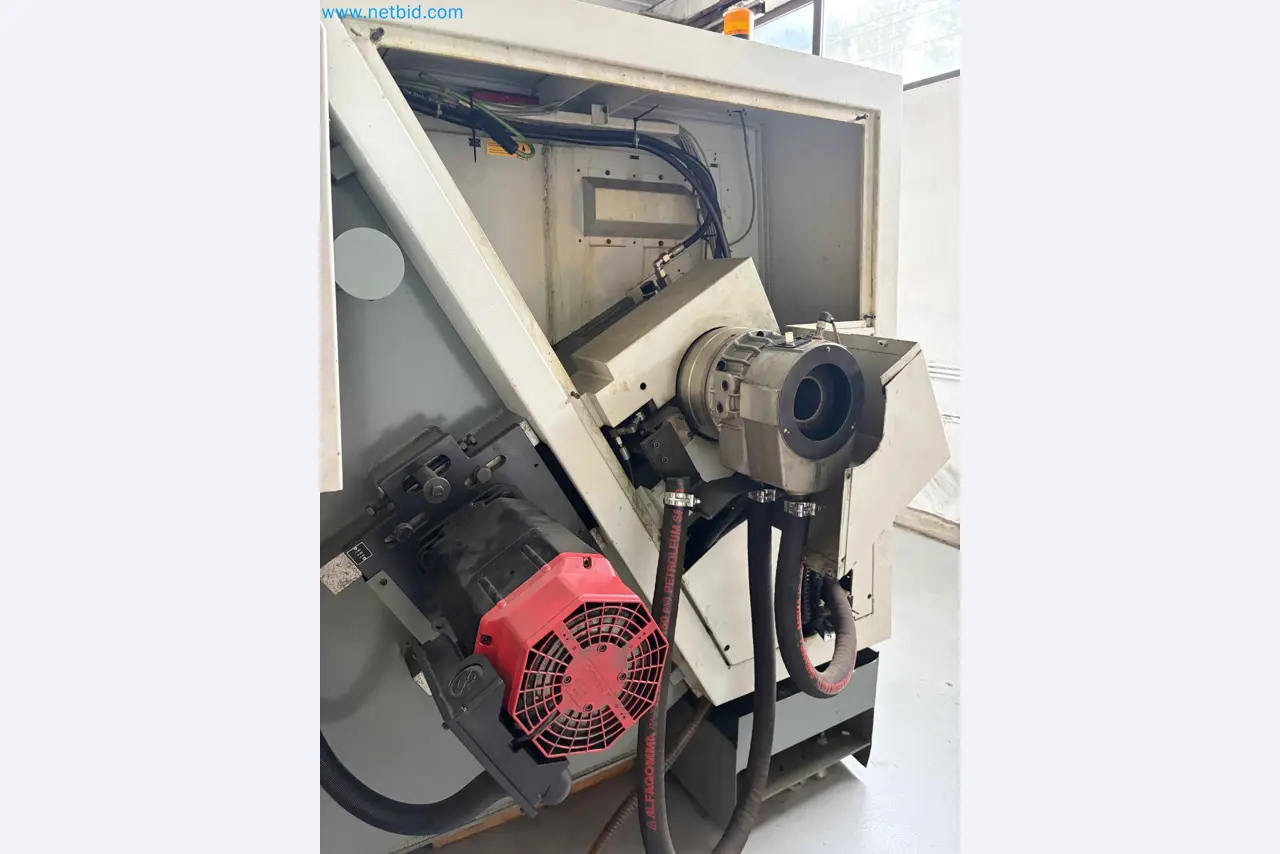

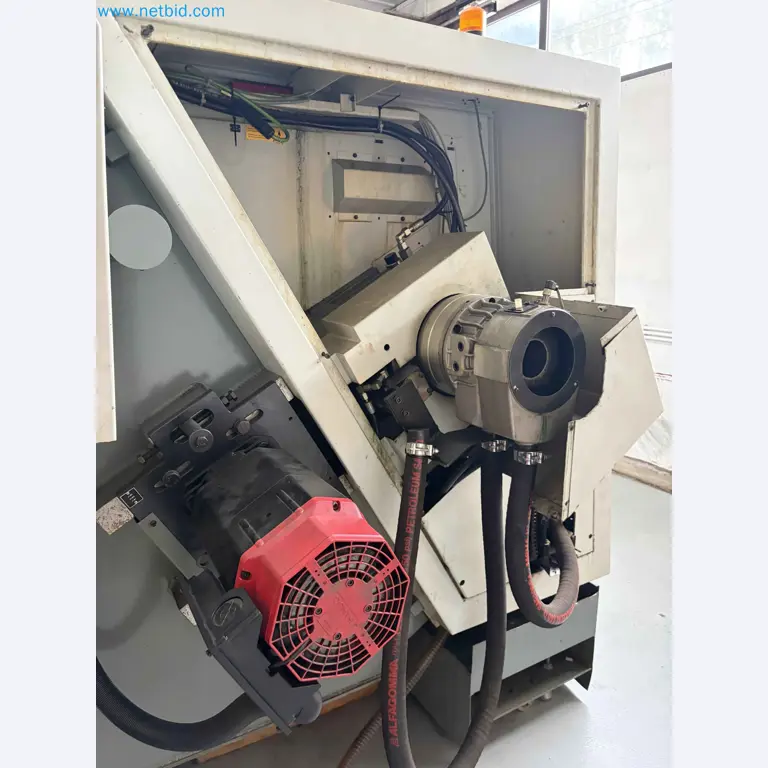

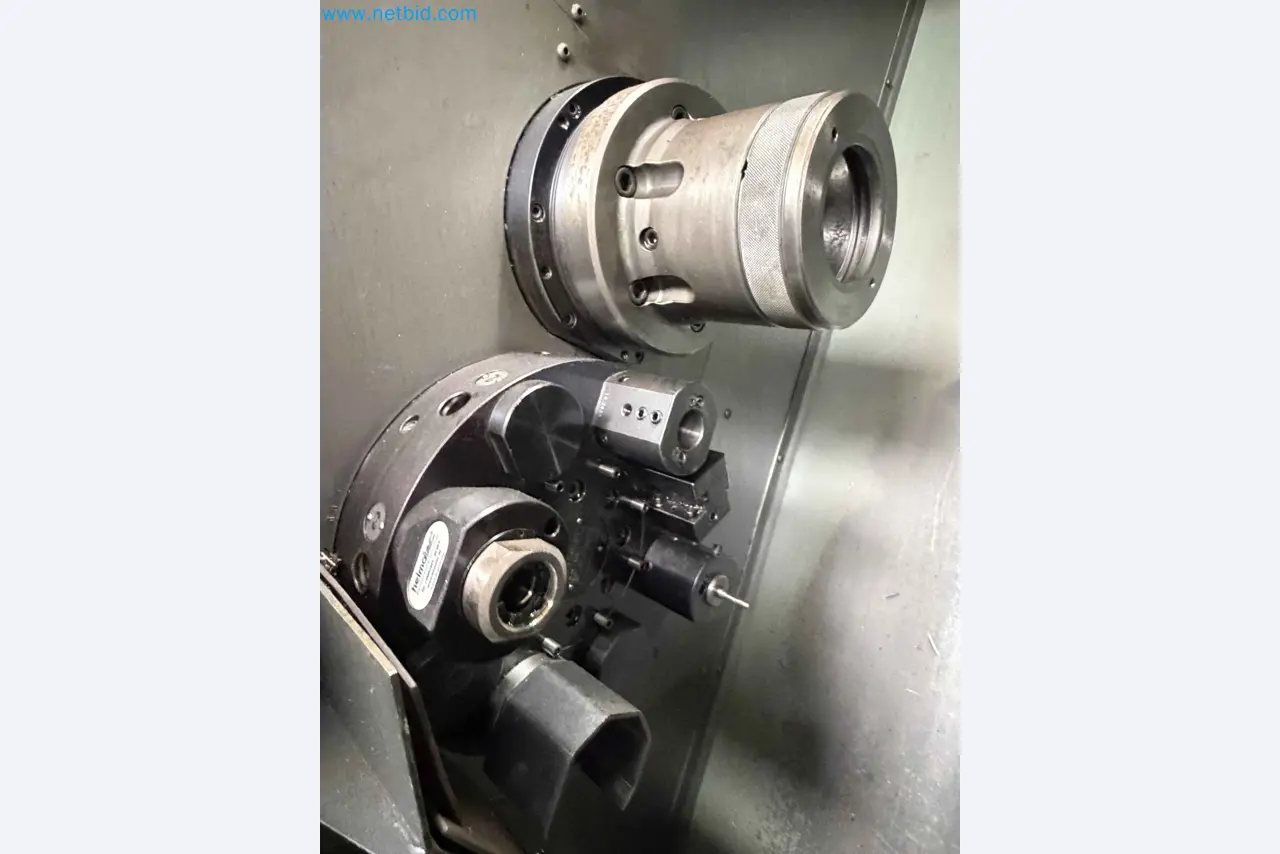

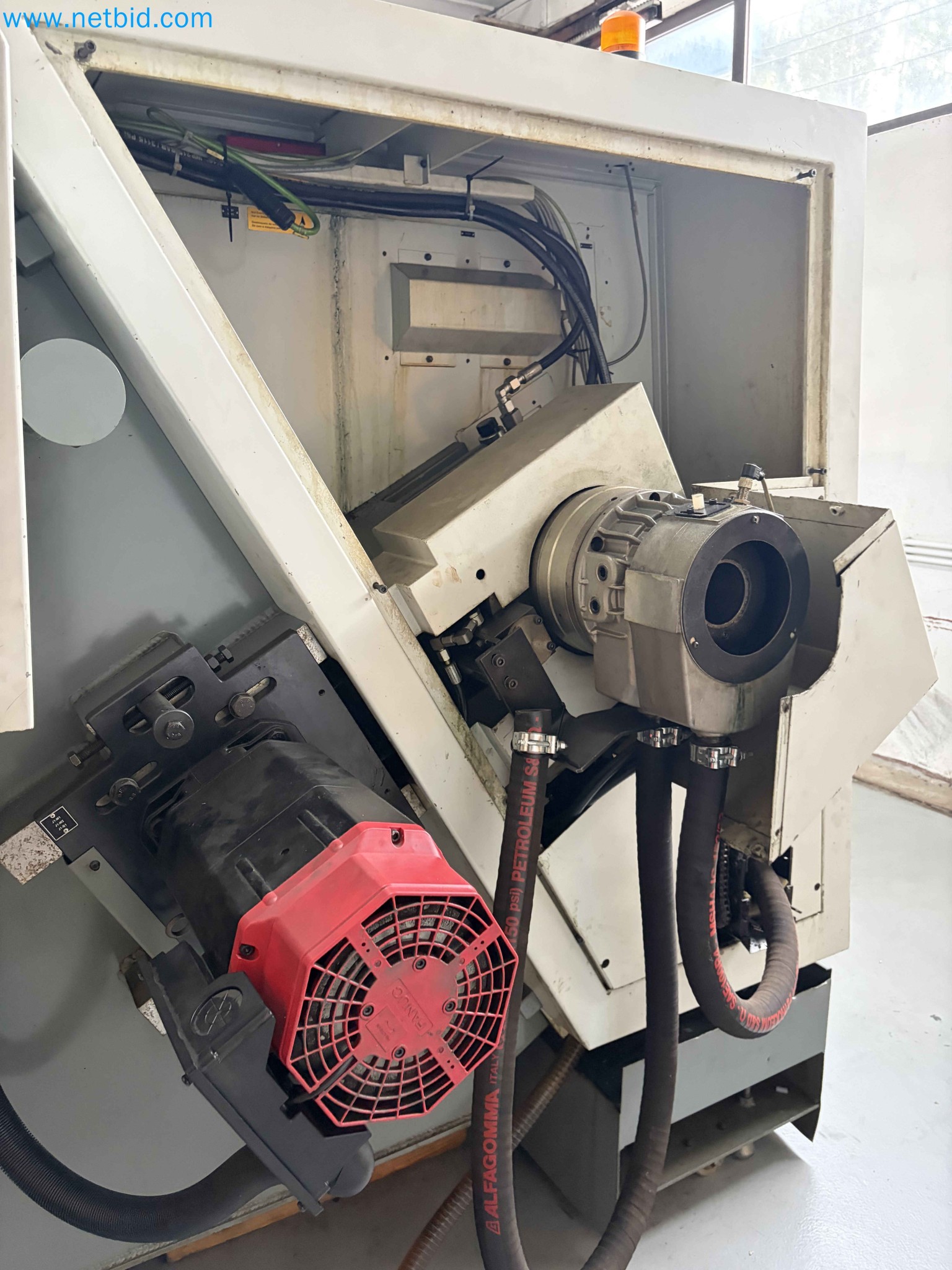

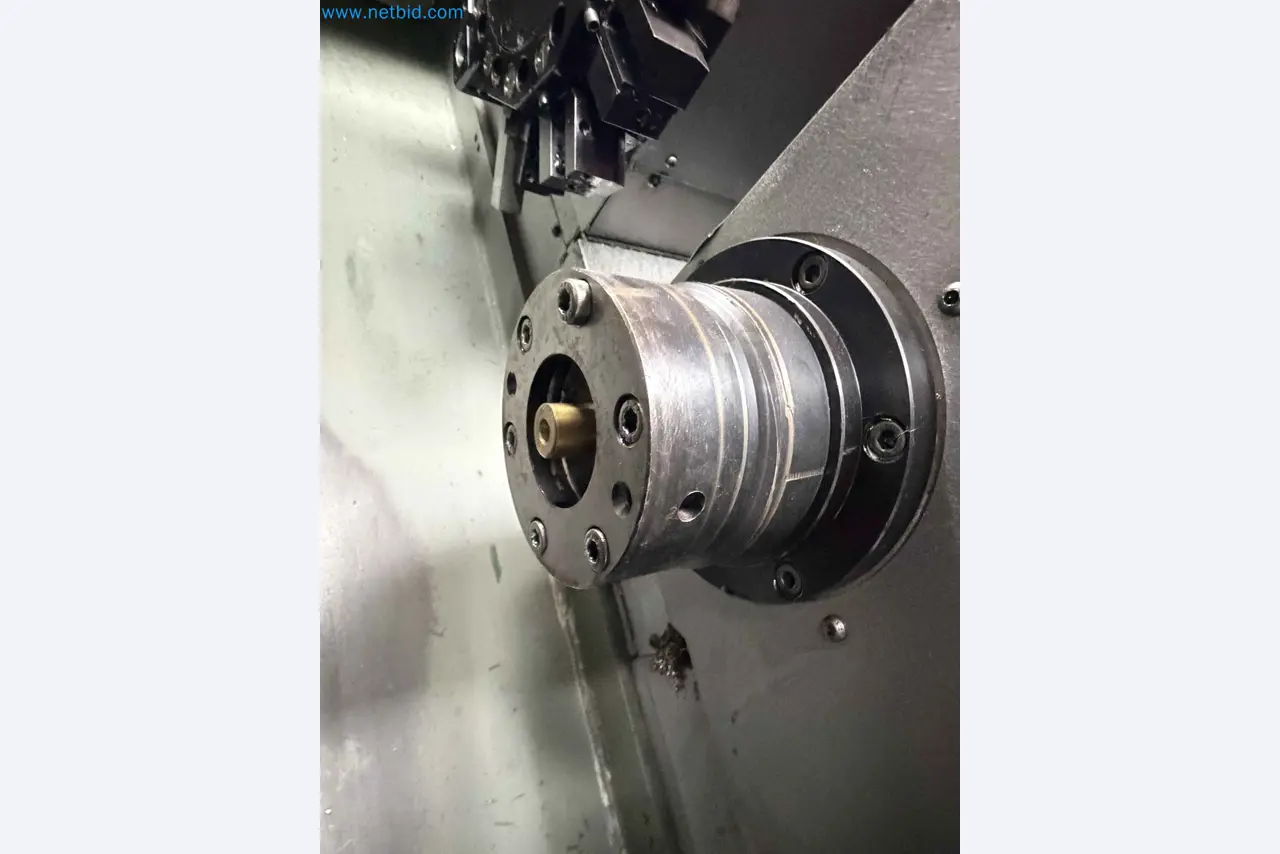

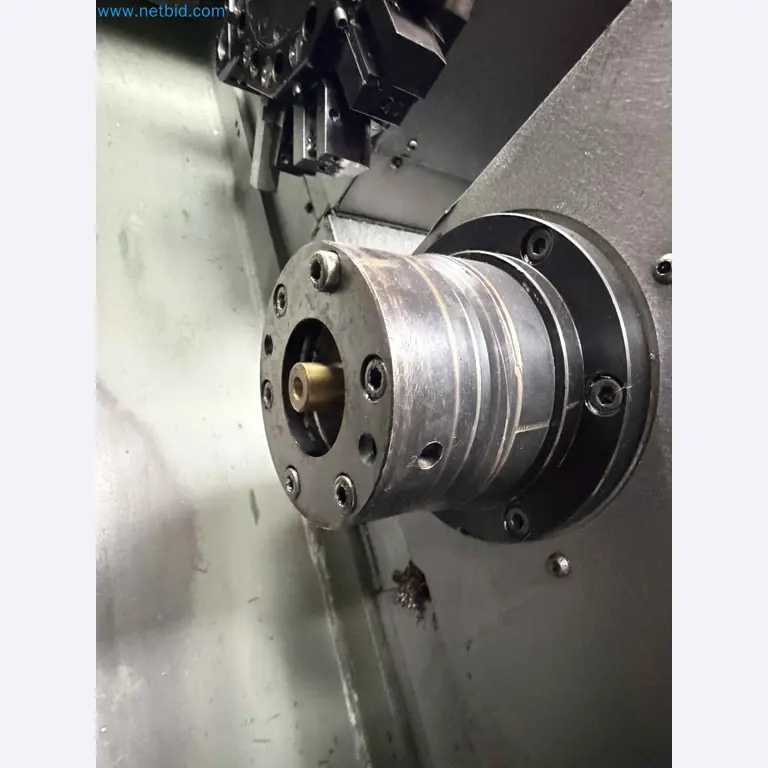

Gegenspindel
• Max. Drehzahl: 5.000 rpm
• Stangendurchlass: 30 mm

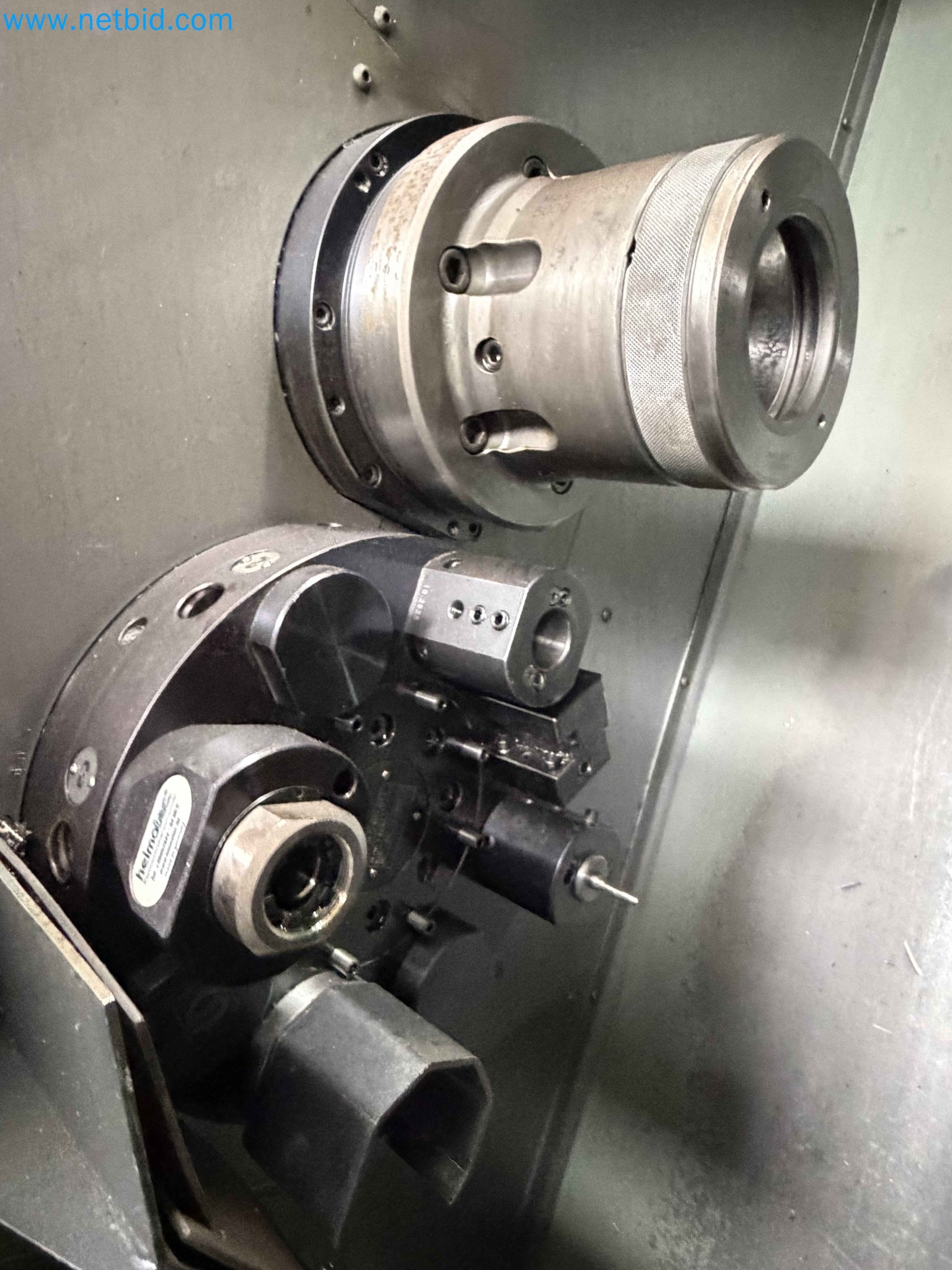

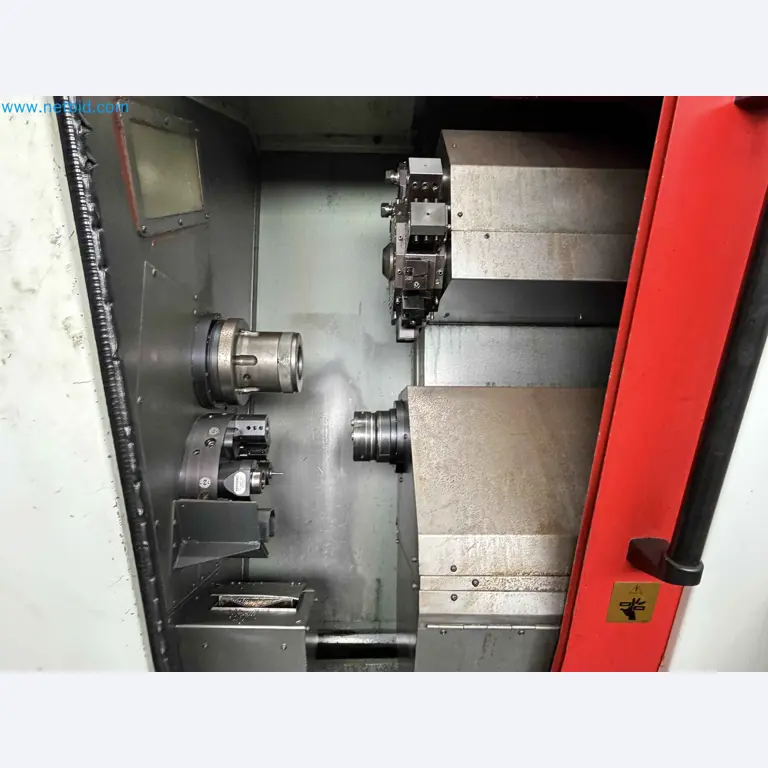

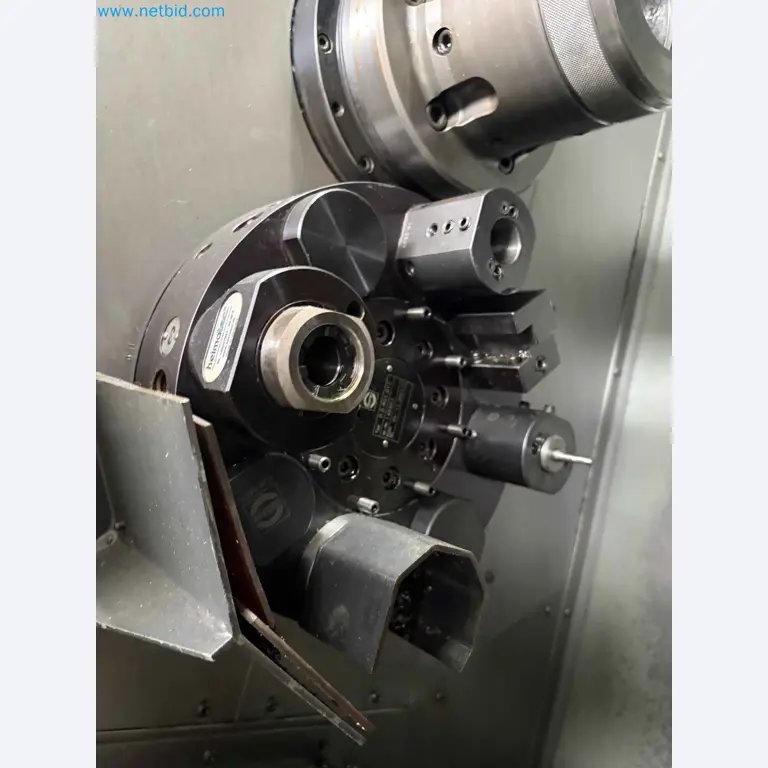

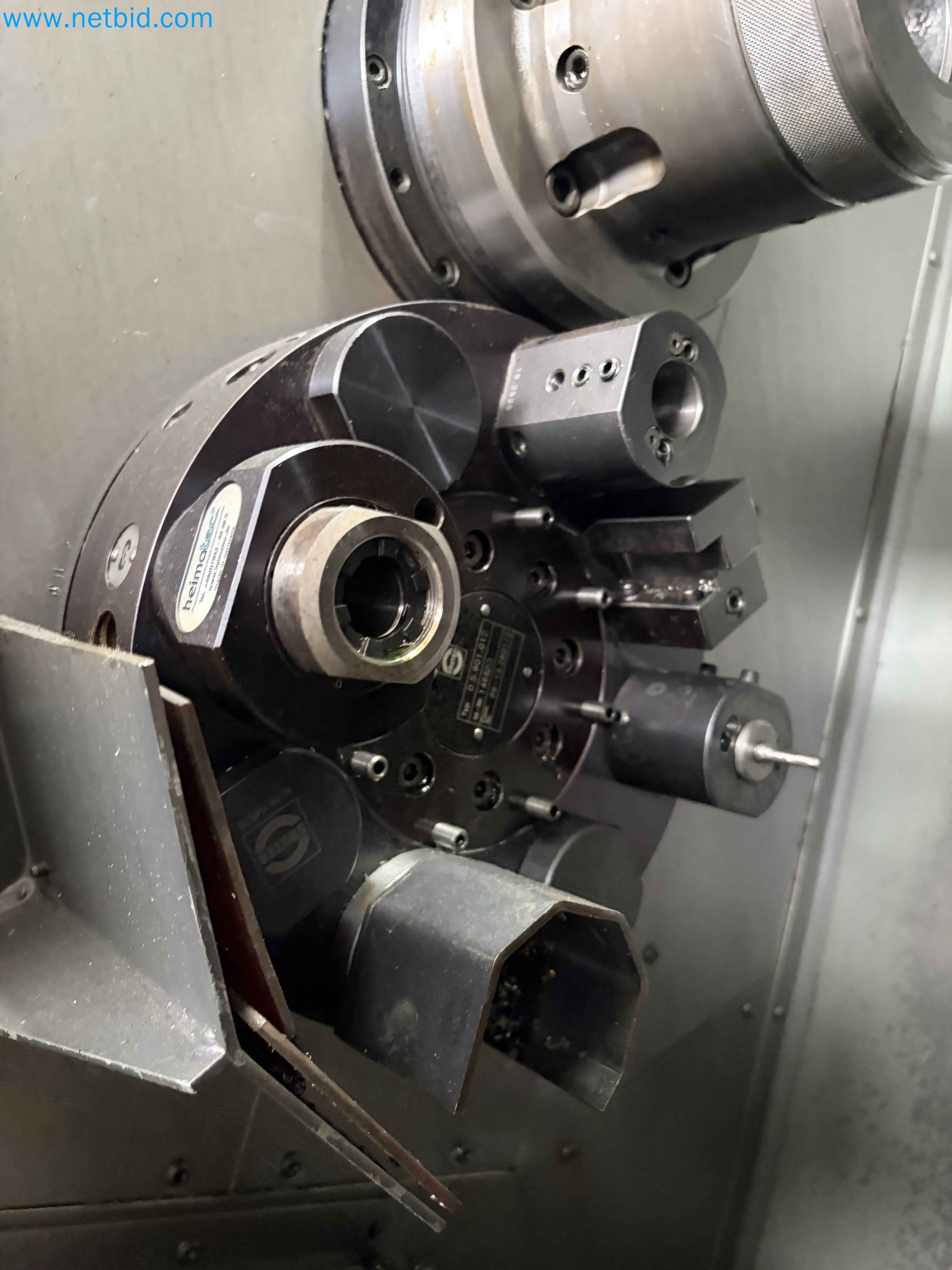

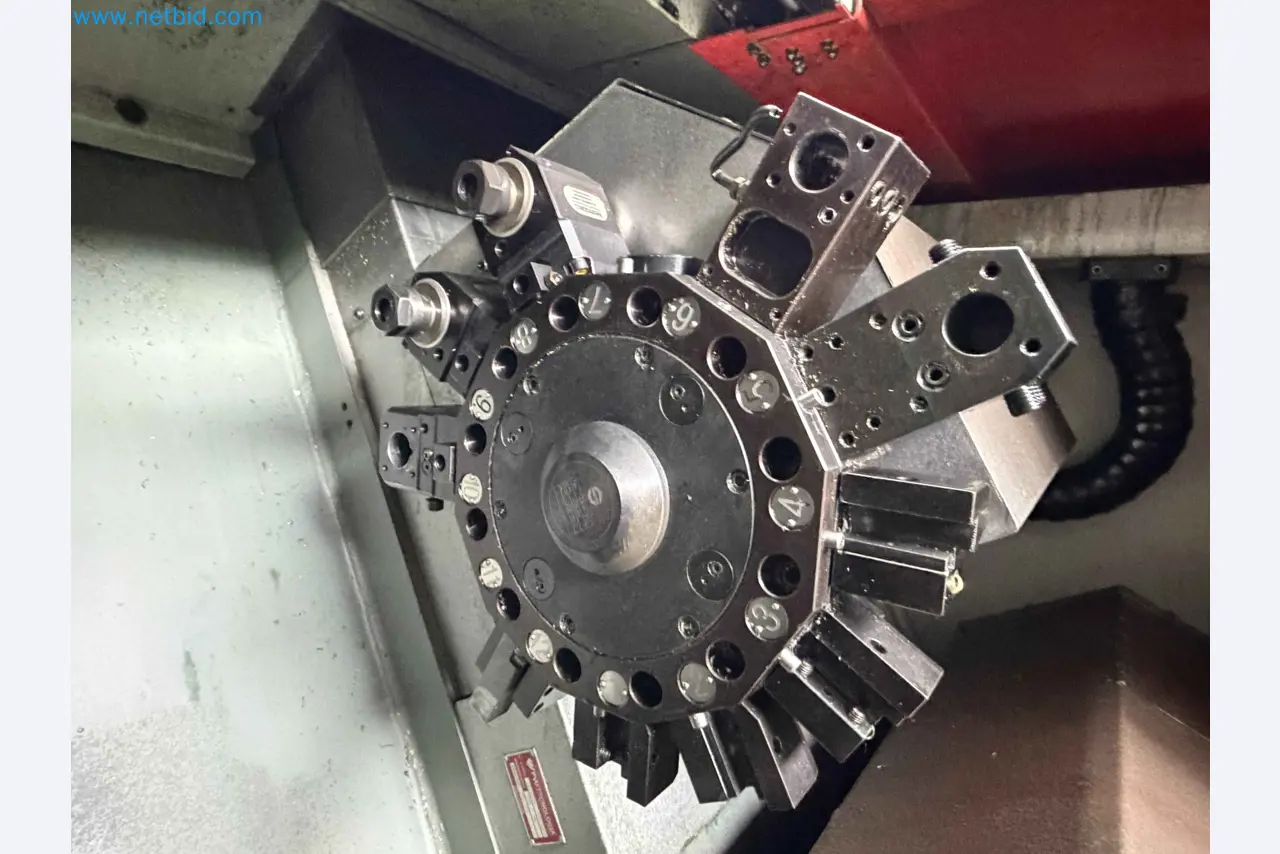

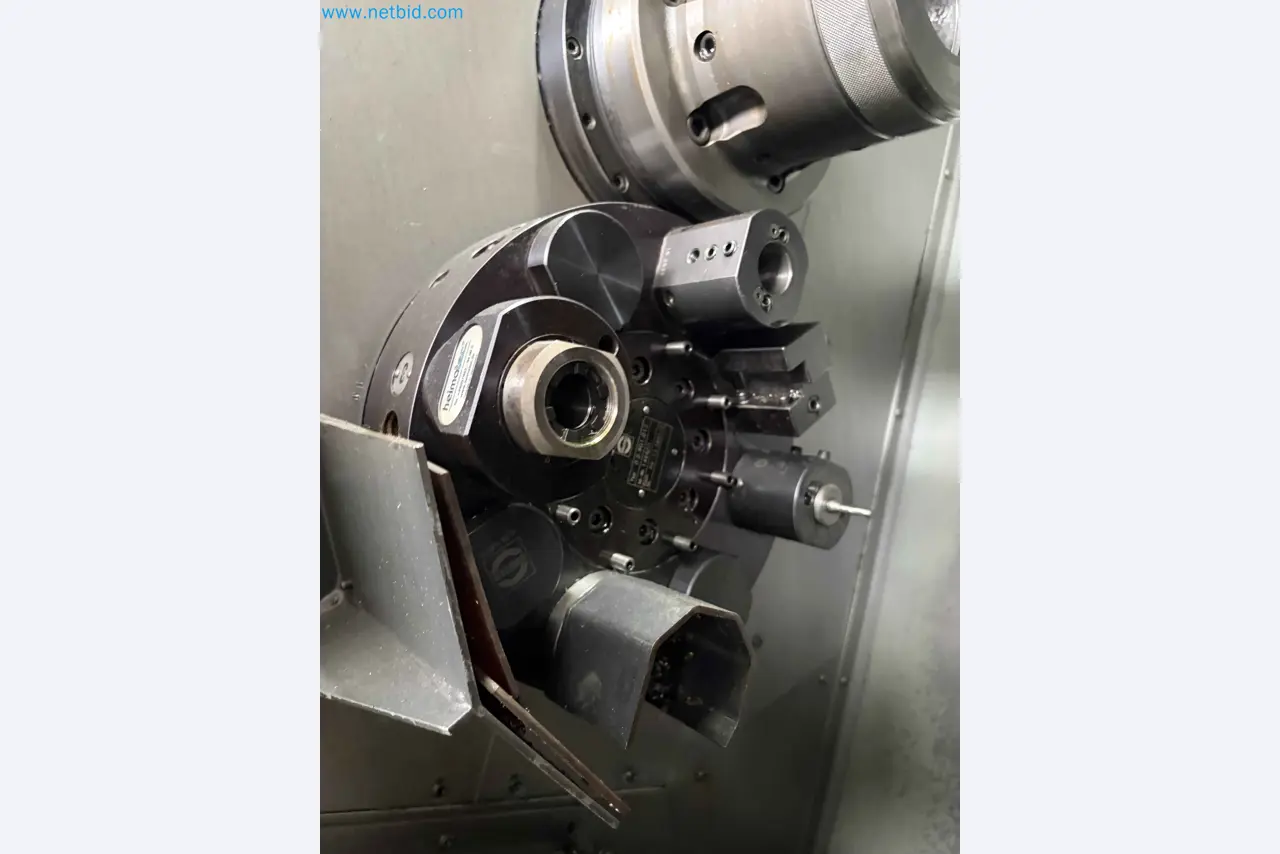

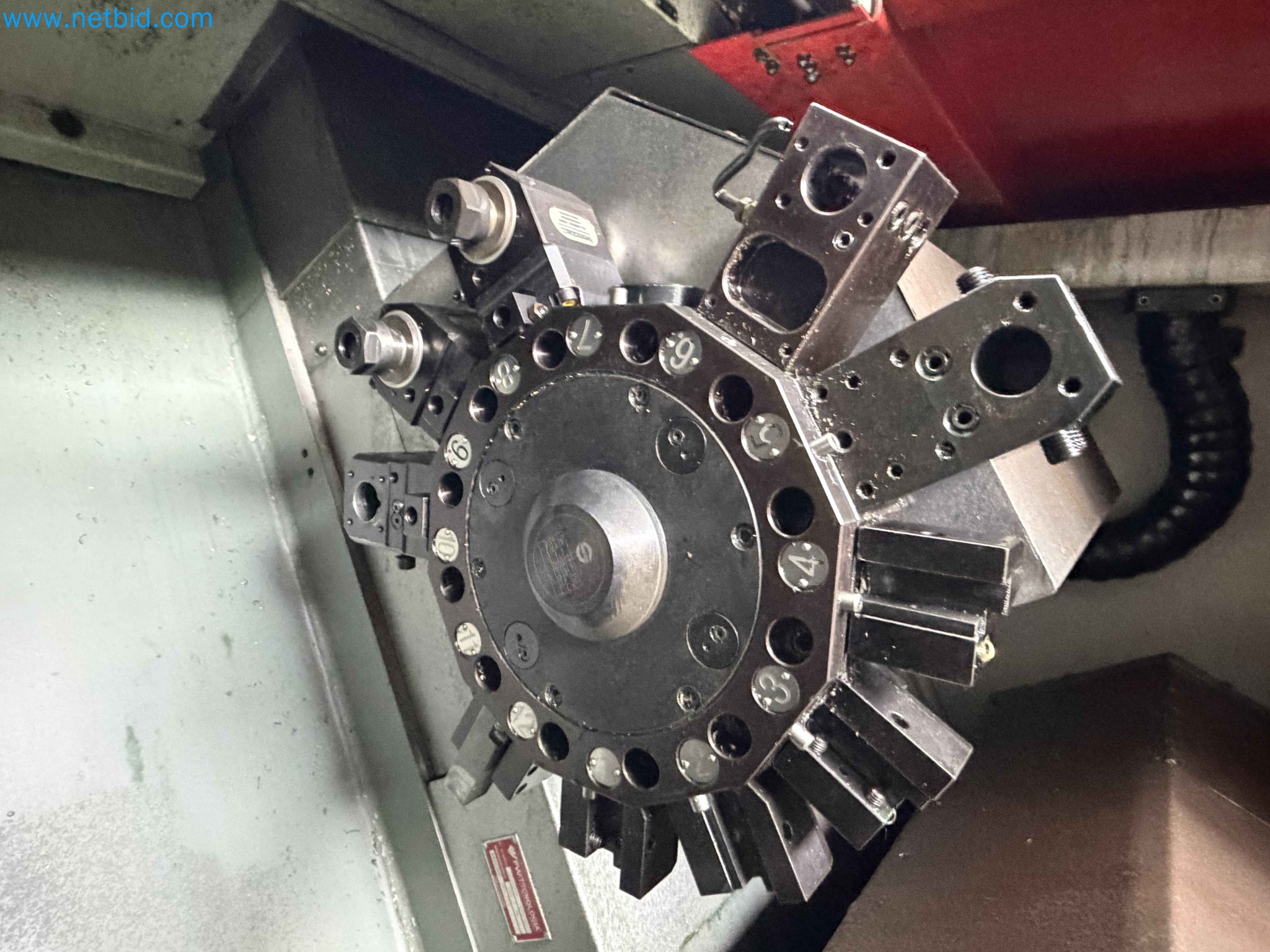

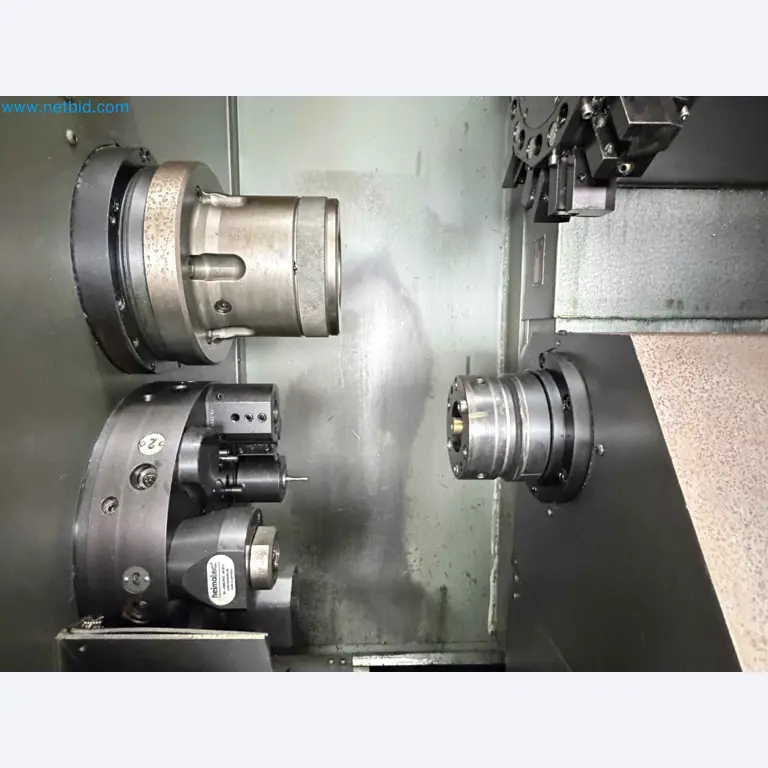

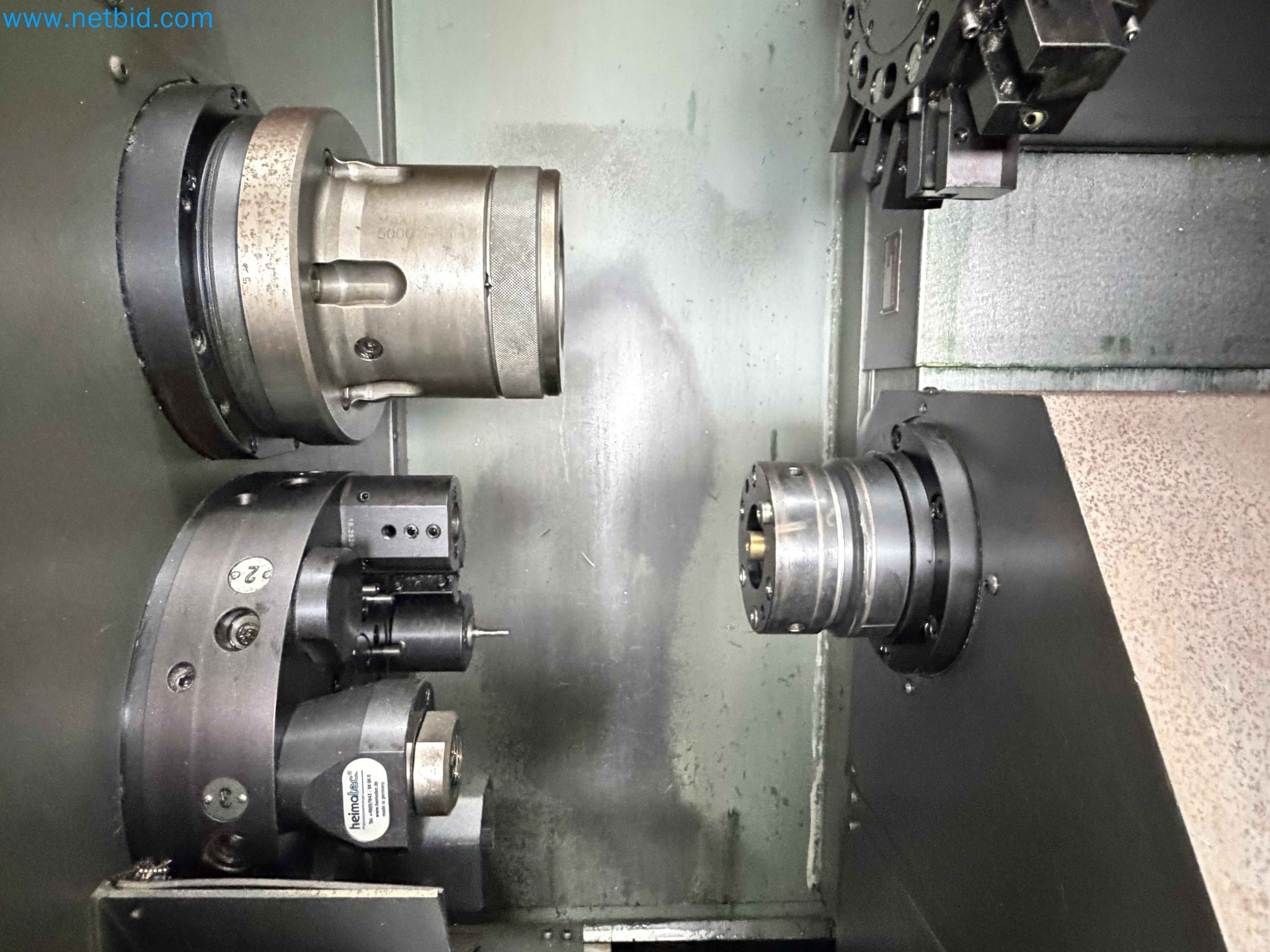

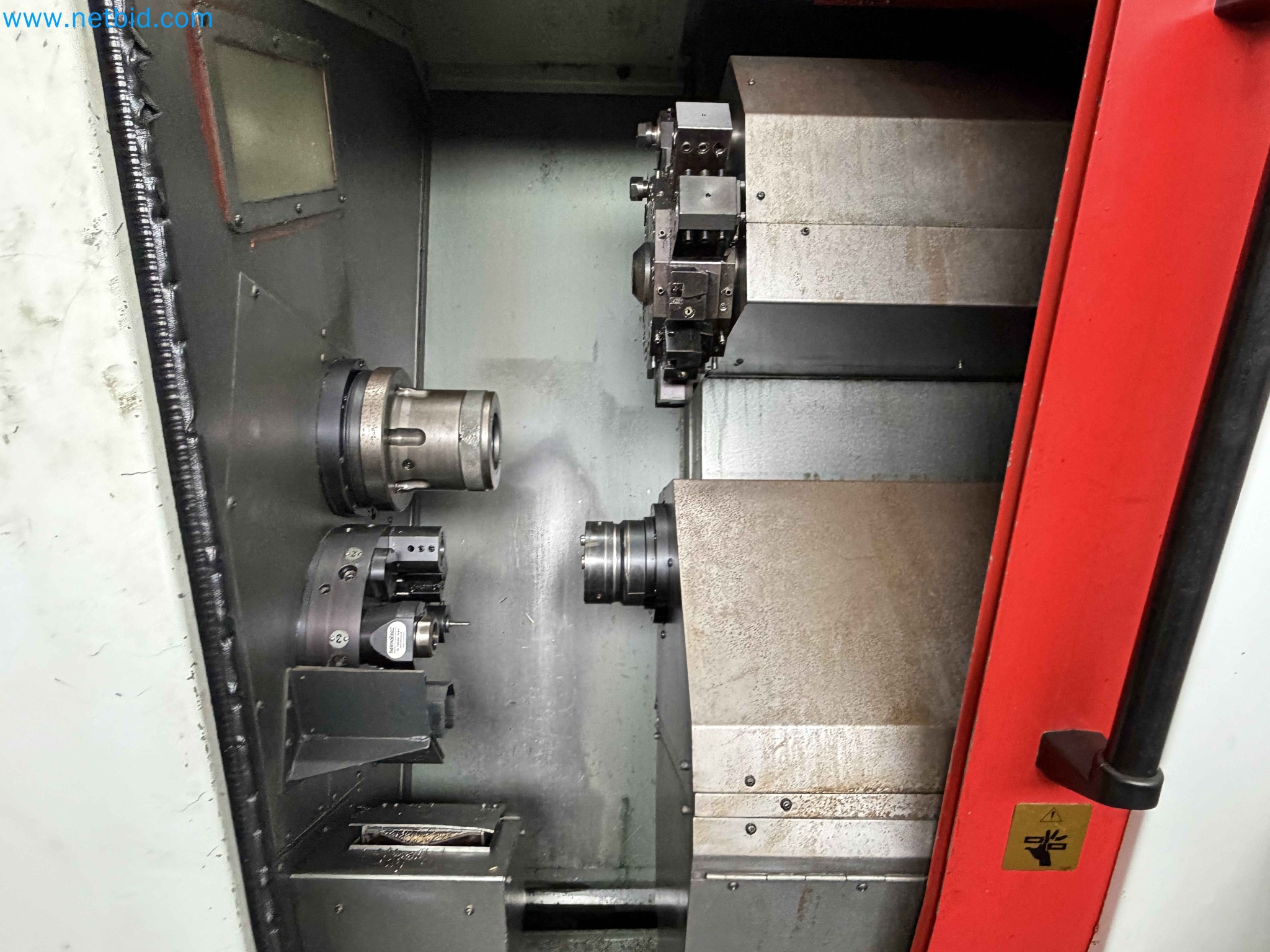

Revolversystem

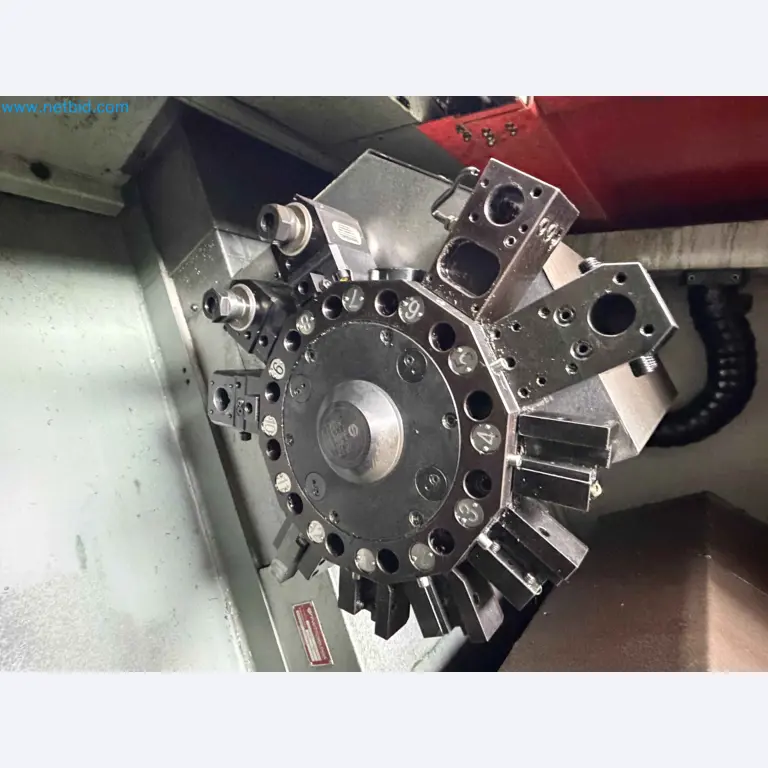

Oberer Revolver
• 12 Stationen
• VDI 25 Schnittstelle
• Angetriebene Werkzeuge möglich

Unterer Revolver
• 8 Stationen
• VDI 25 Schnittstelle

Angetriebene Werkzeuge
• Angetriebene Werkzeuge installiert
• Radiale + axiale Bearbeitung

Achsen & Bewegung
• X1/Z1: 260 mm
• X2/Z2: 230 mm
• Eilgang: bis zu 30 m/min

C-Achse
• Auf beiden Spindeln
• Auflösung: 0.001°

Arbeitskapazität
• Max. Durchmesser: 65 mm
• Max. Länge: 100 mm

Kühlung & Späneabfuhr
• Kühlmittel: 6 bar
• Tankkapazität: 200 L

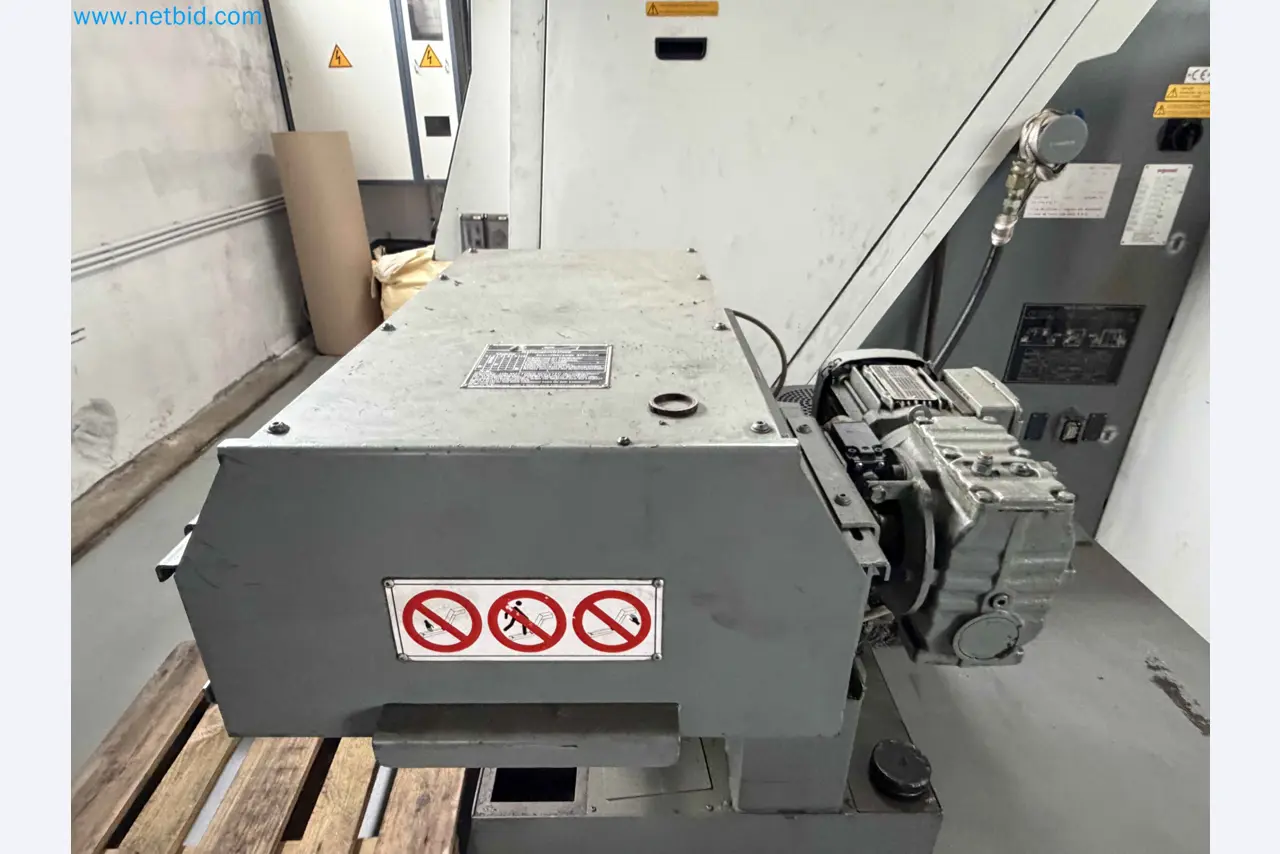

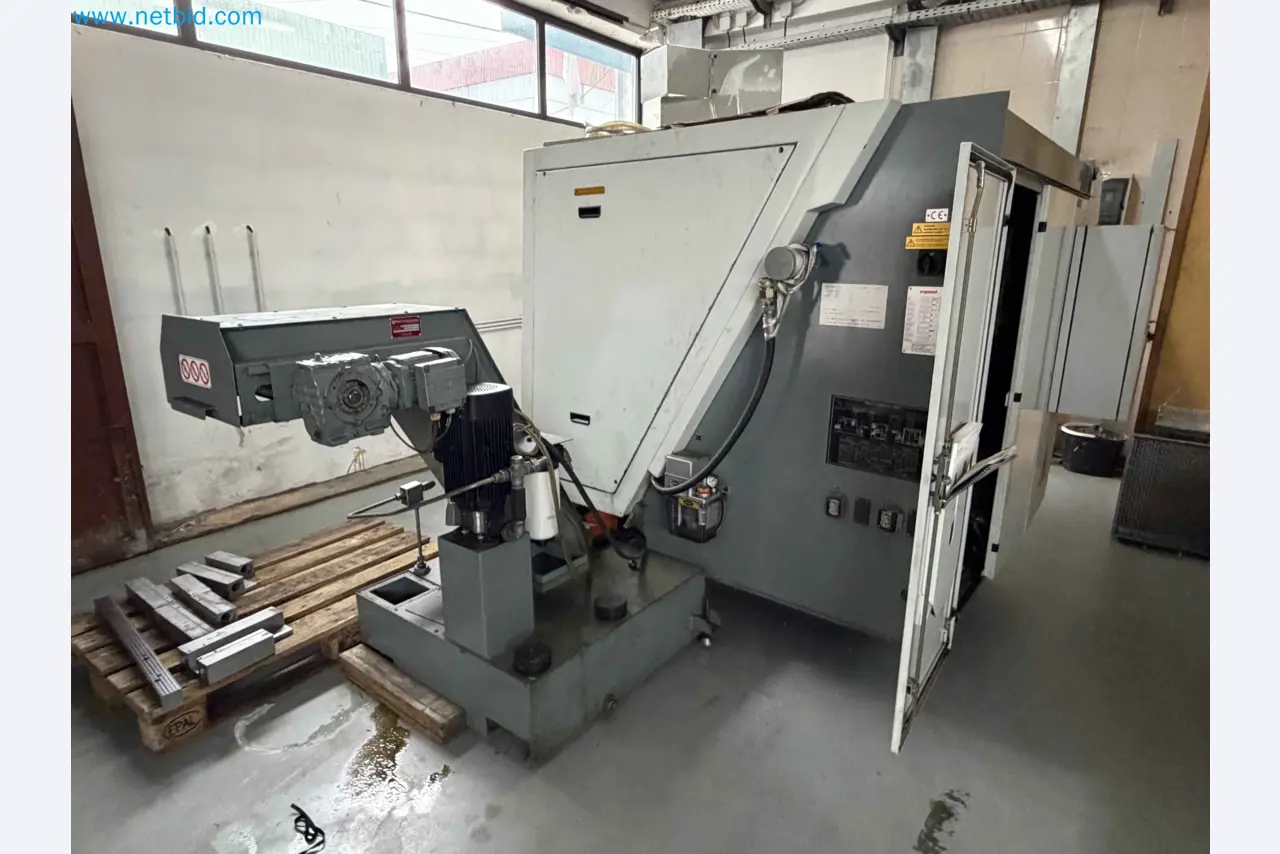

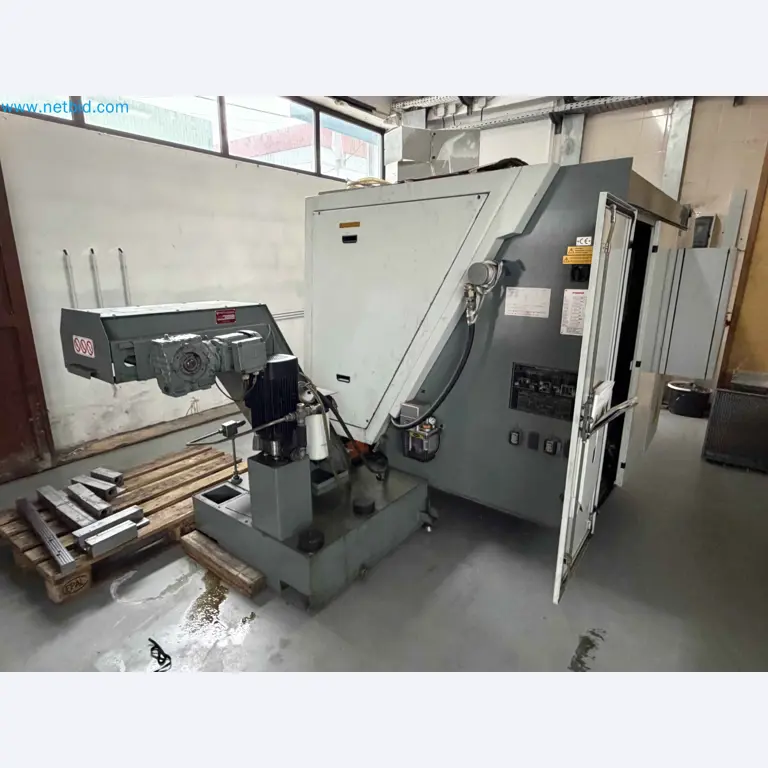

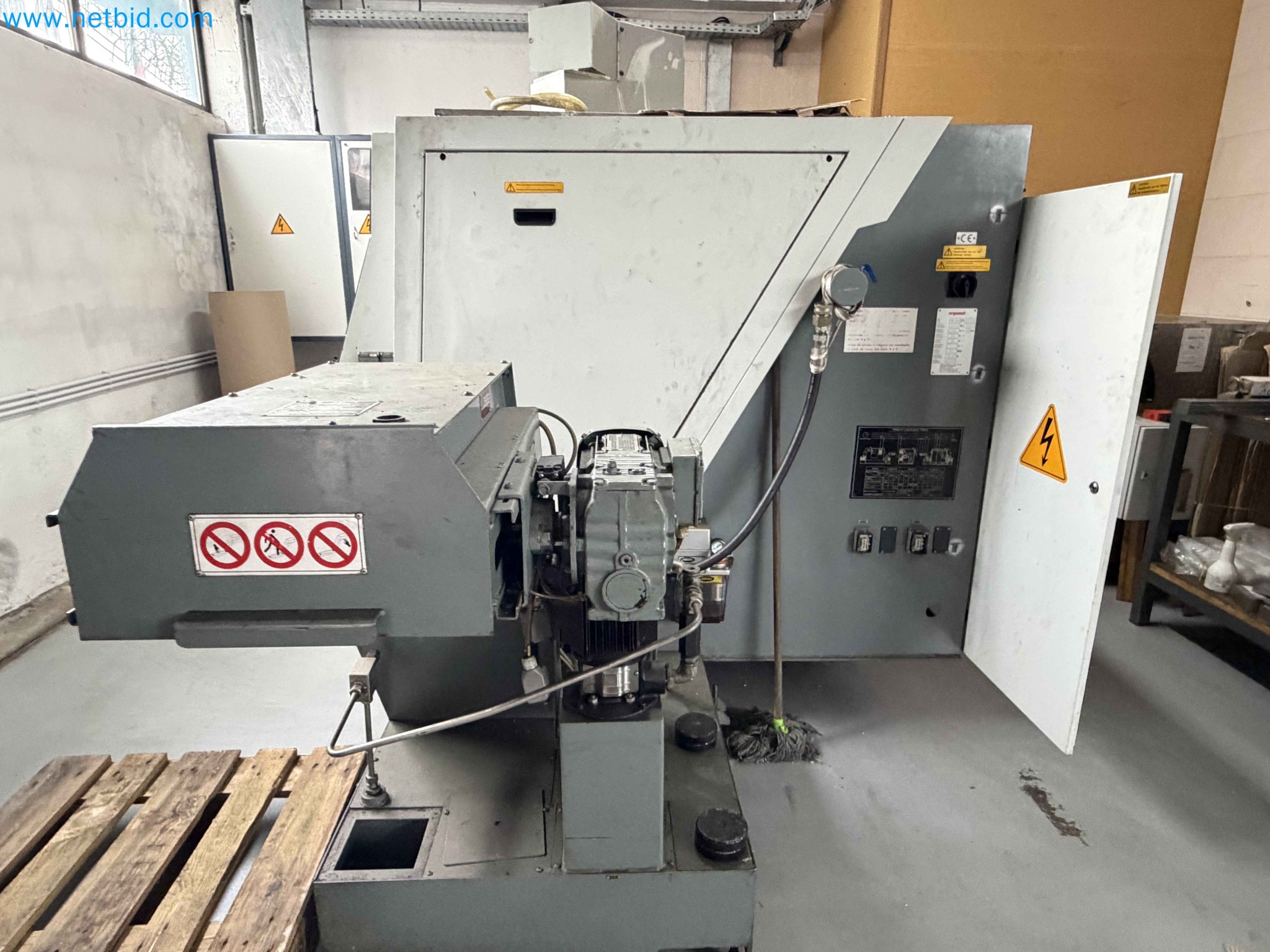

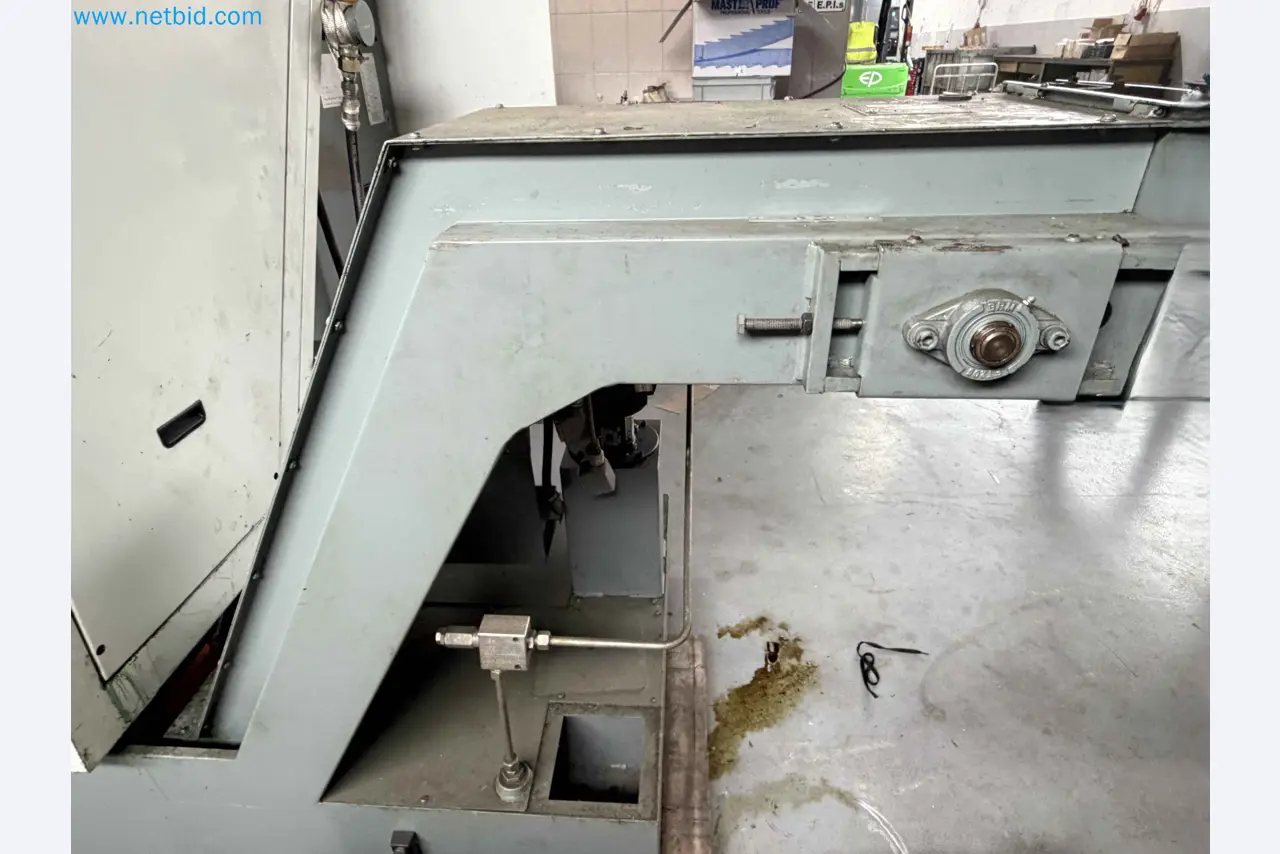

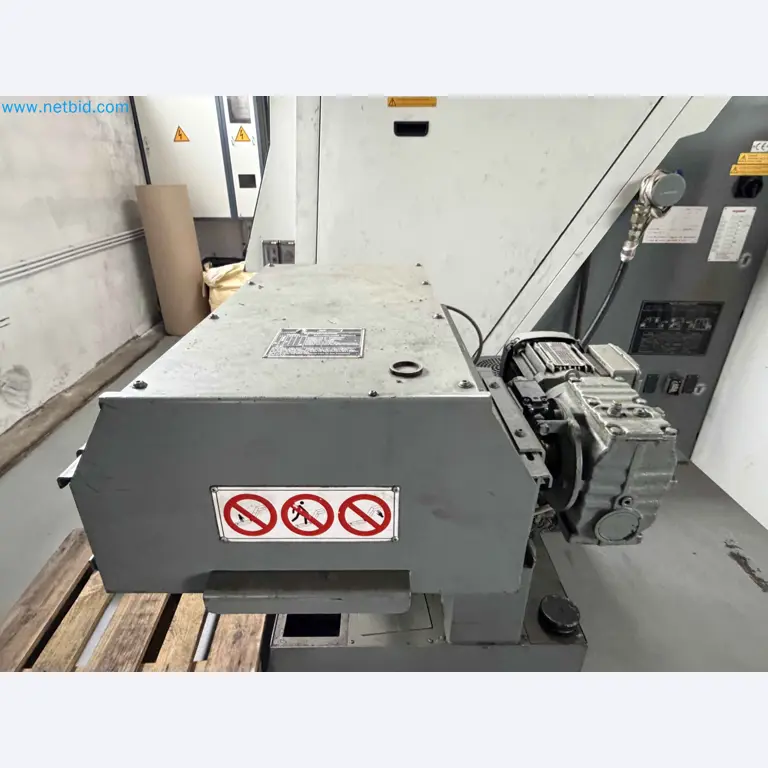

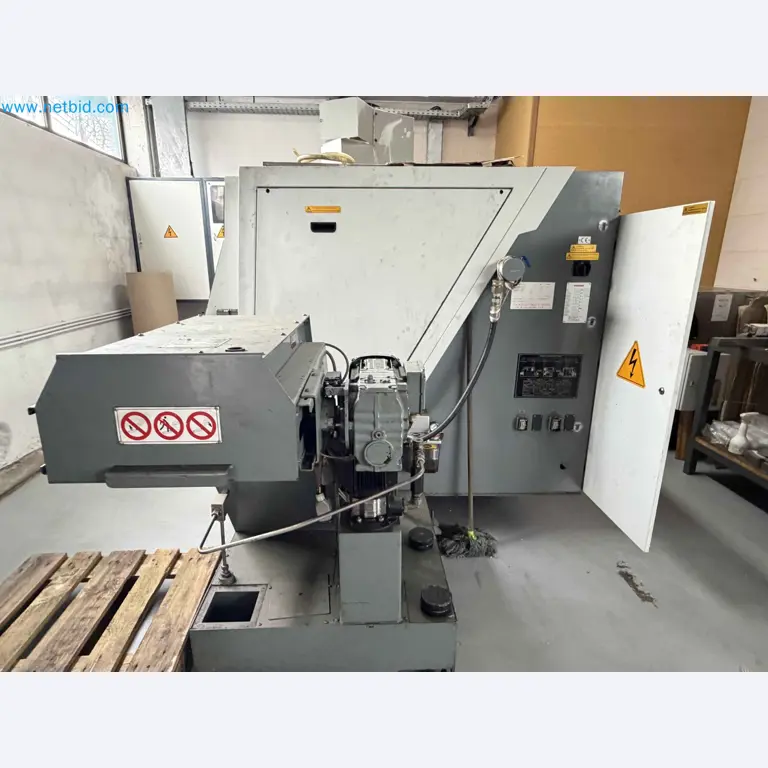

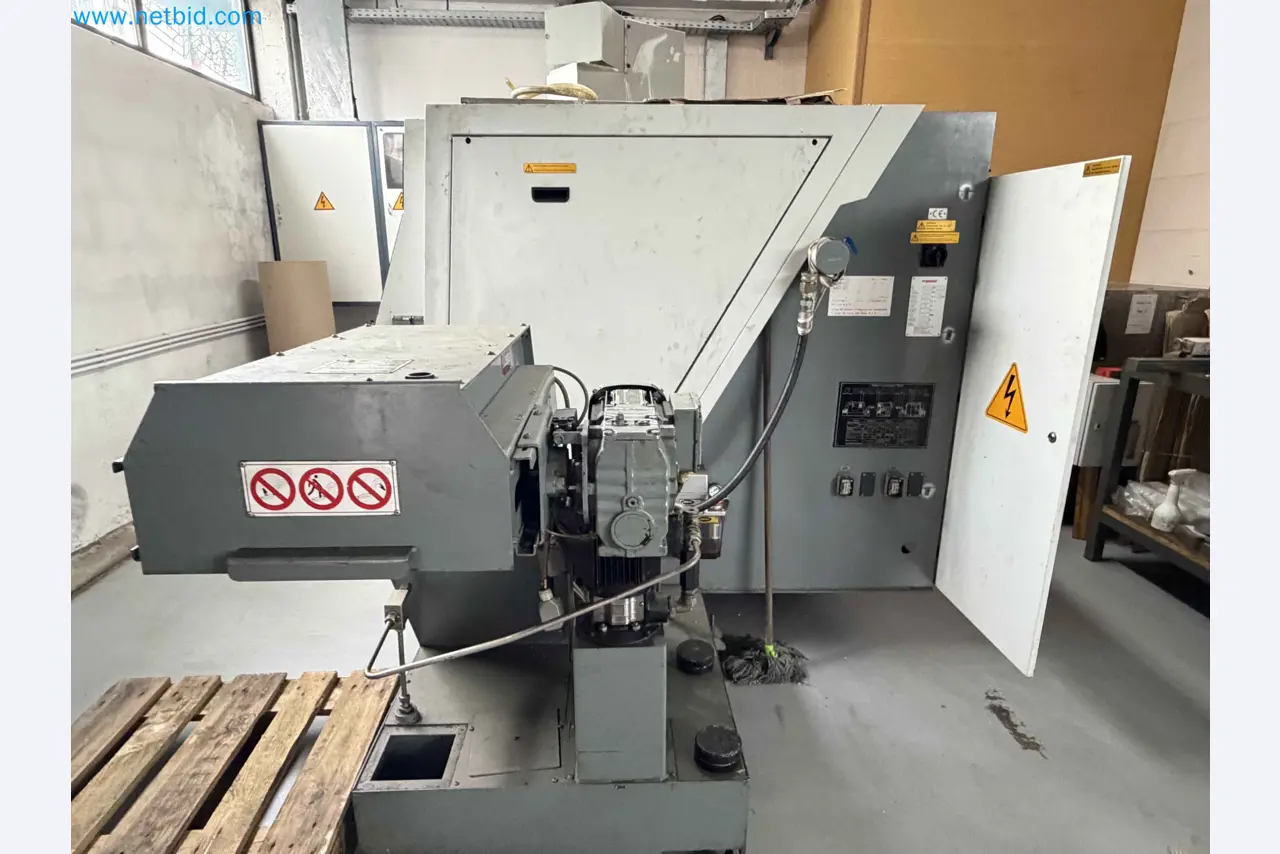

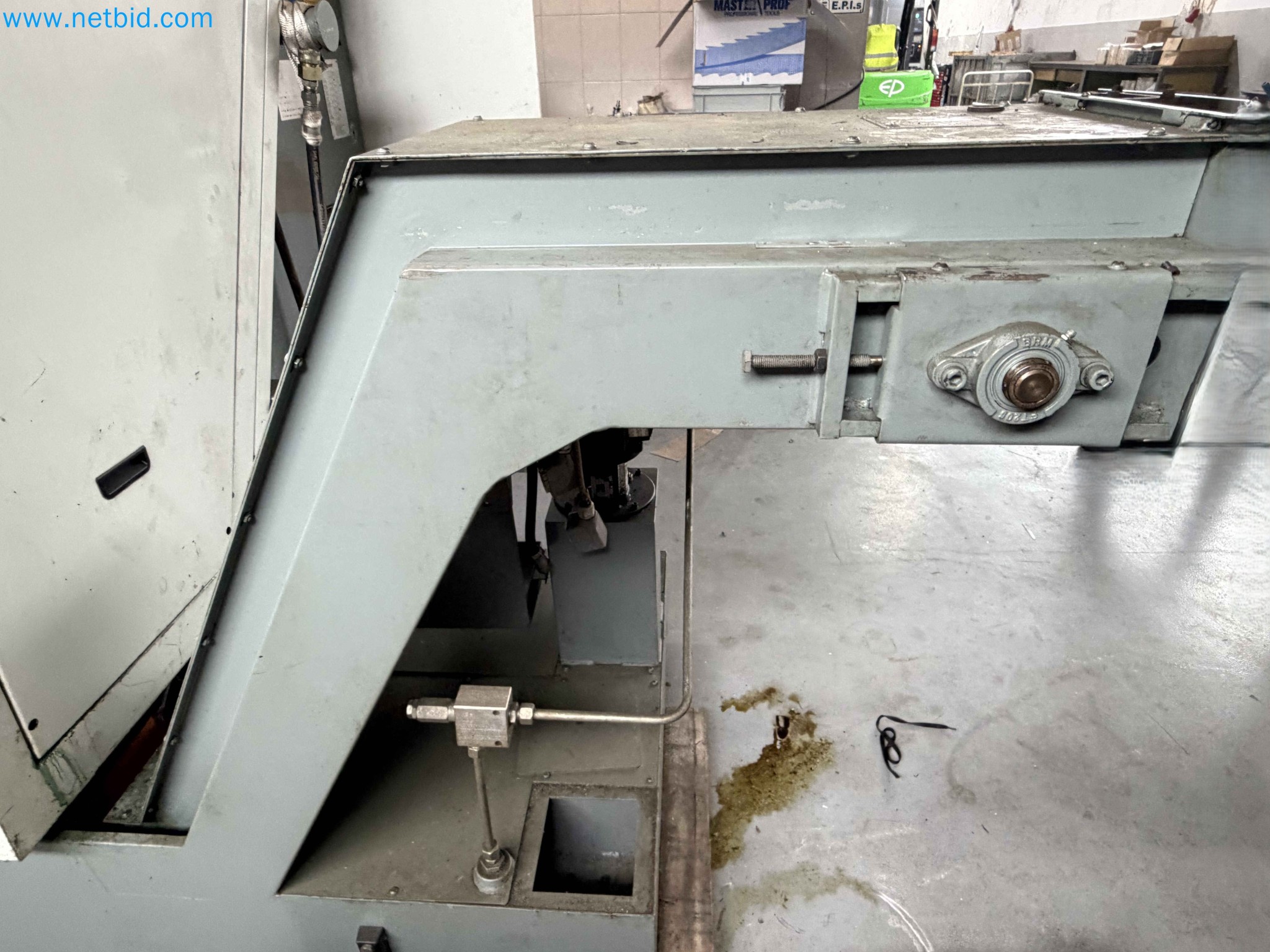

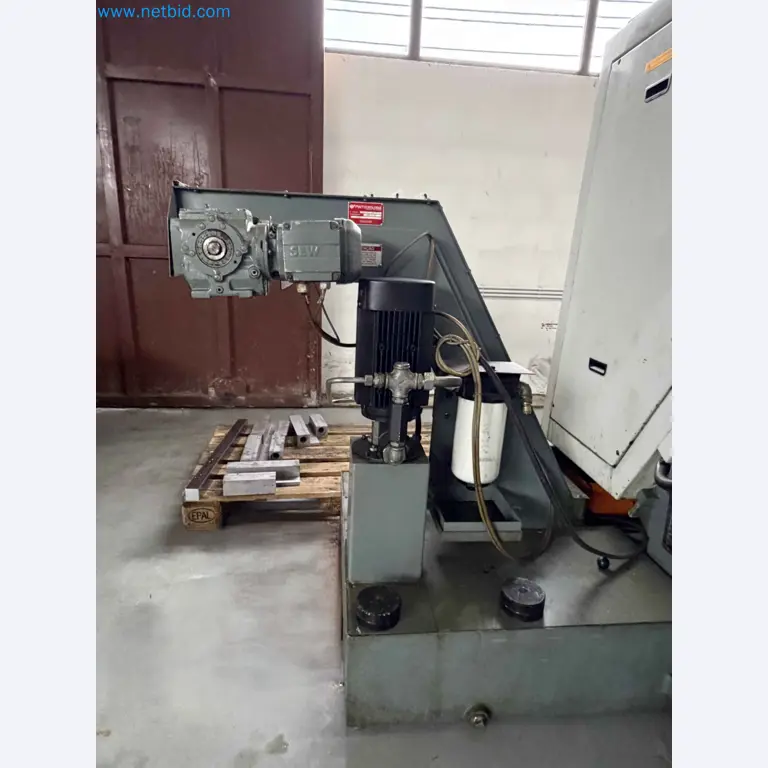

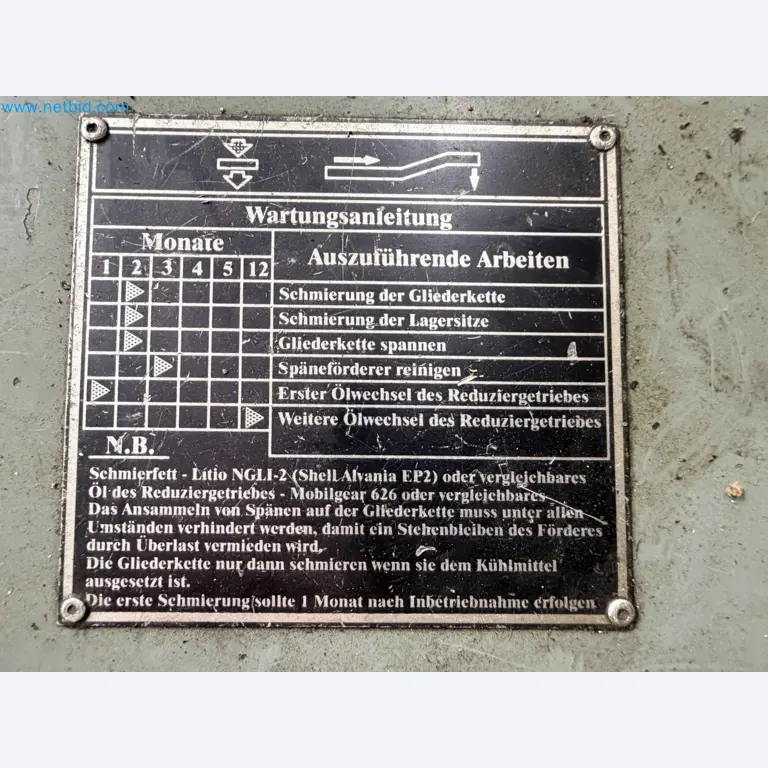

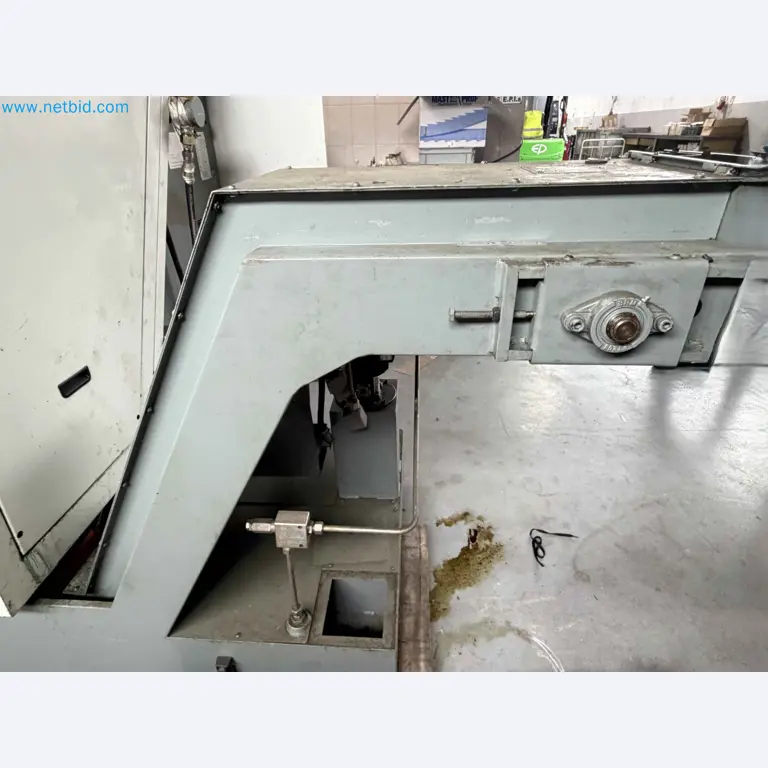

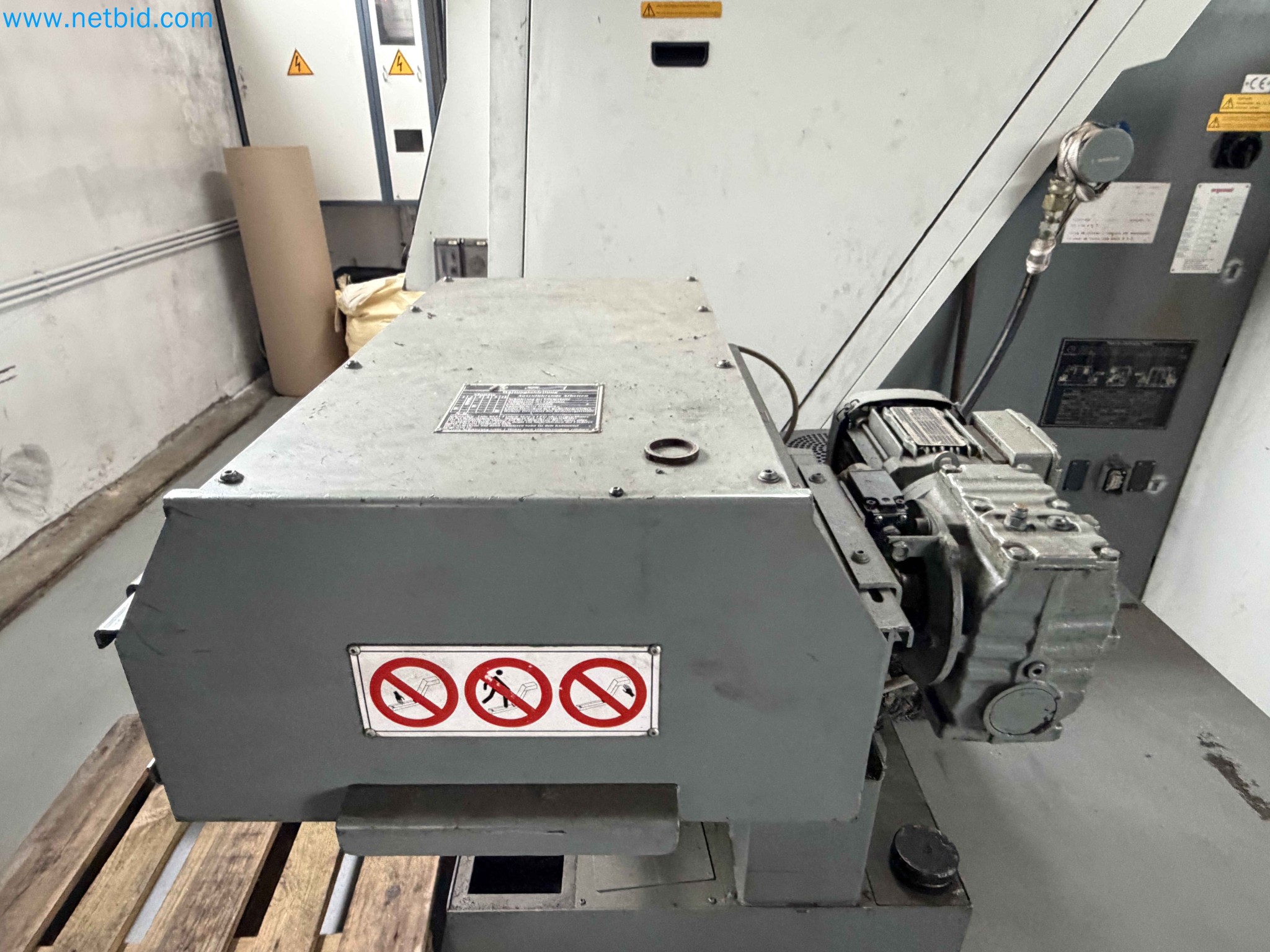

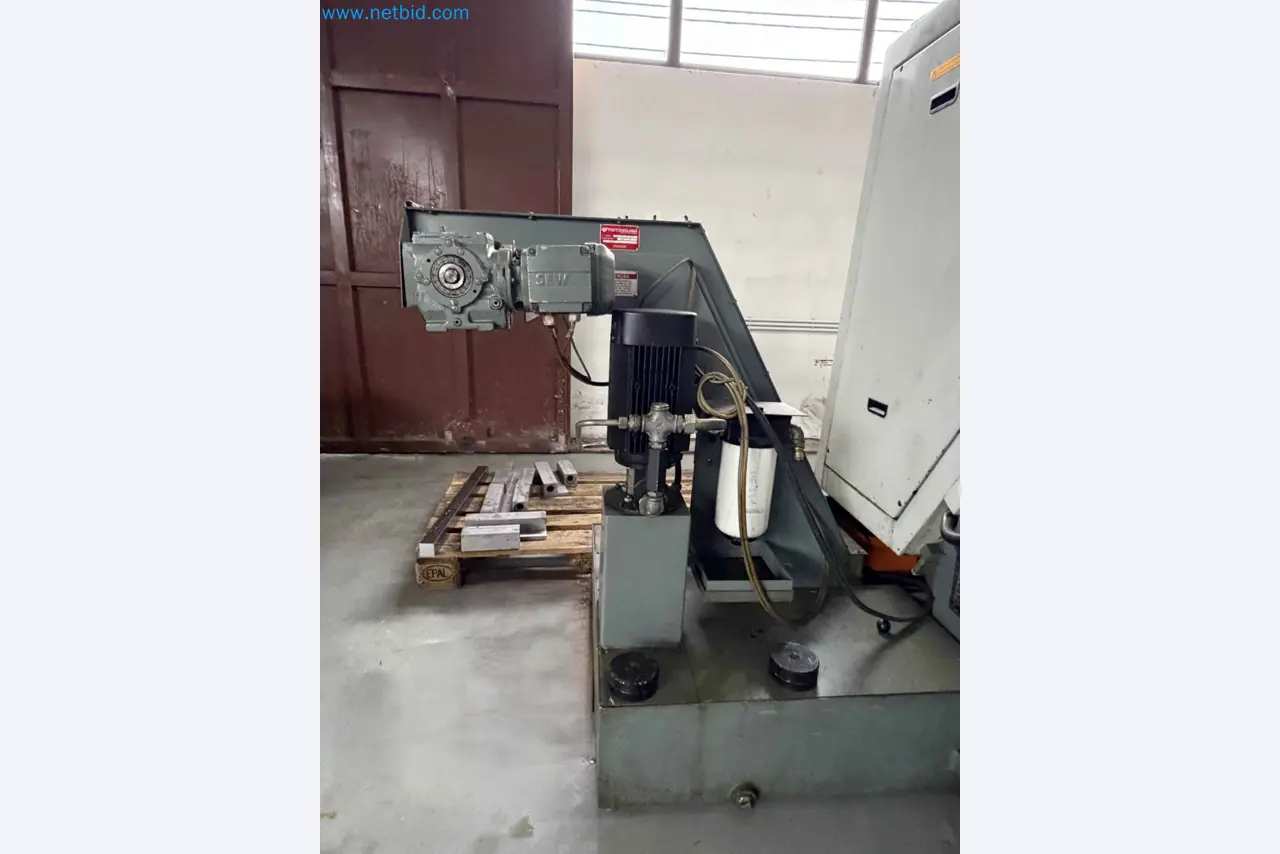

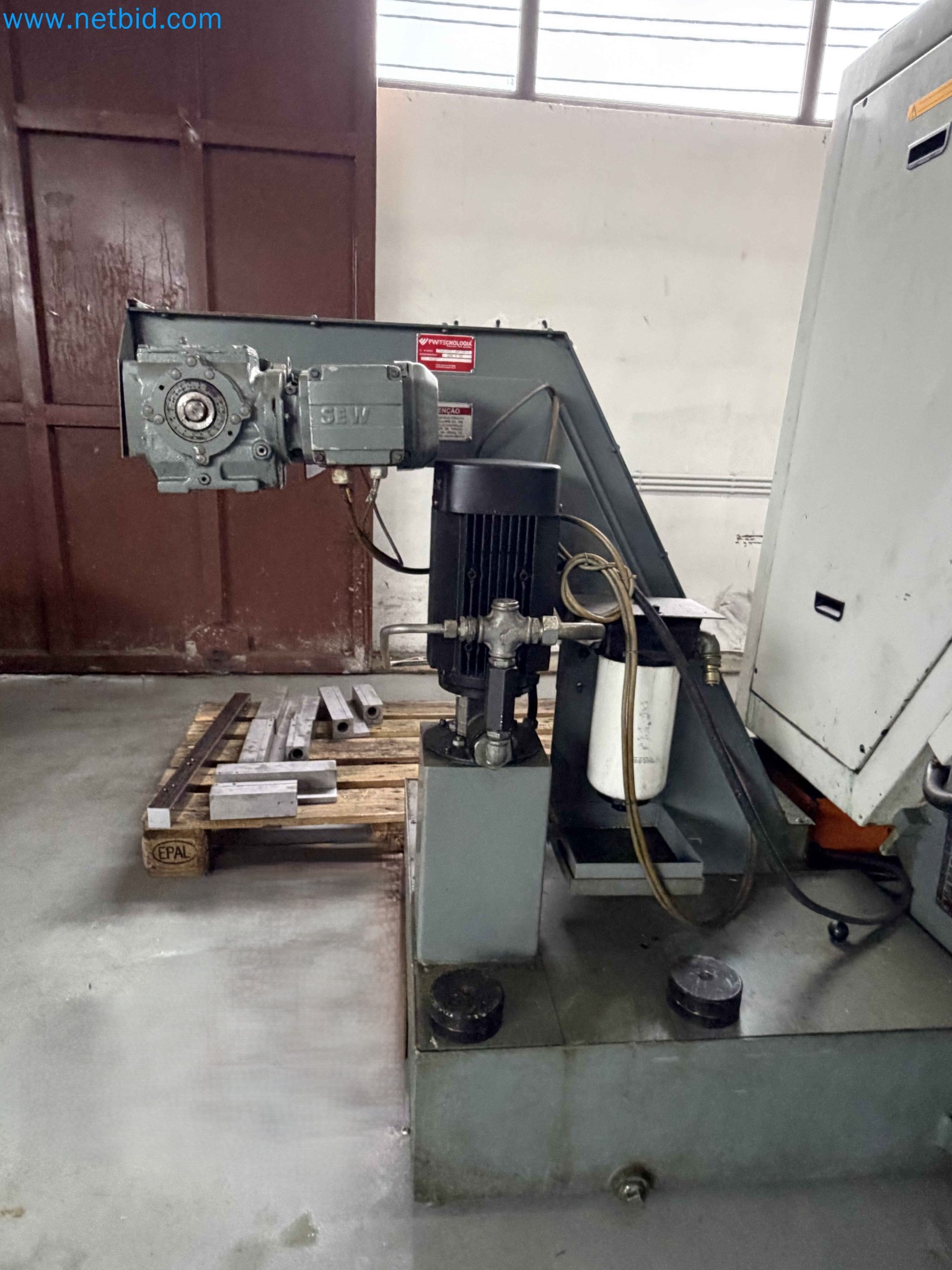

• Integrierter Späneförderer

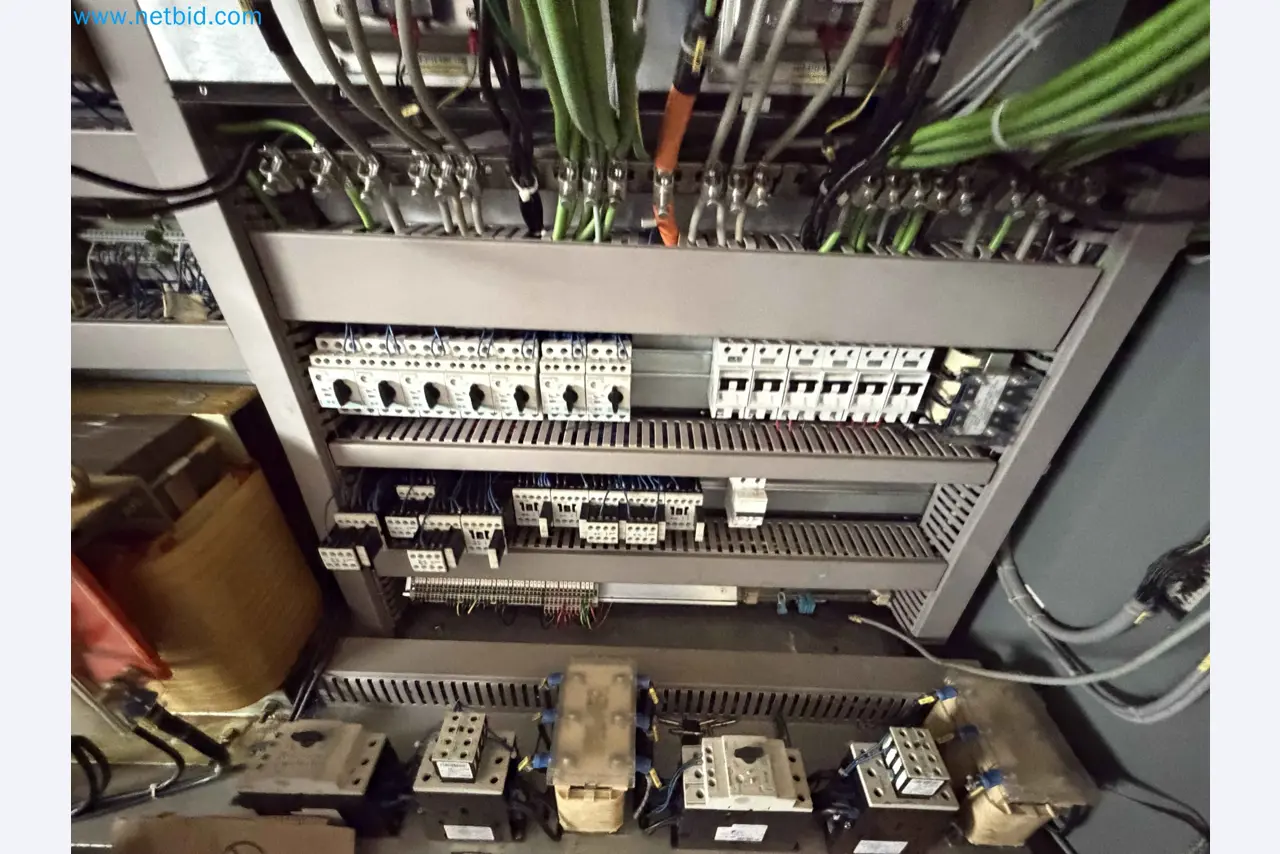

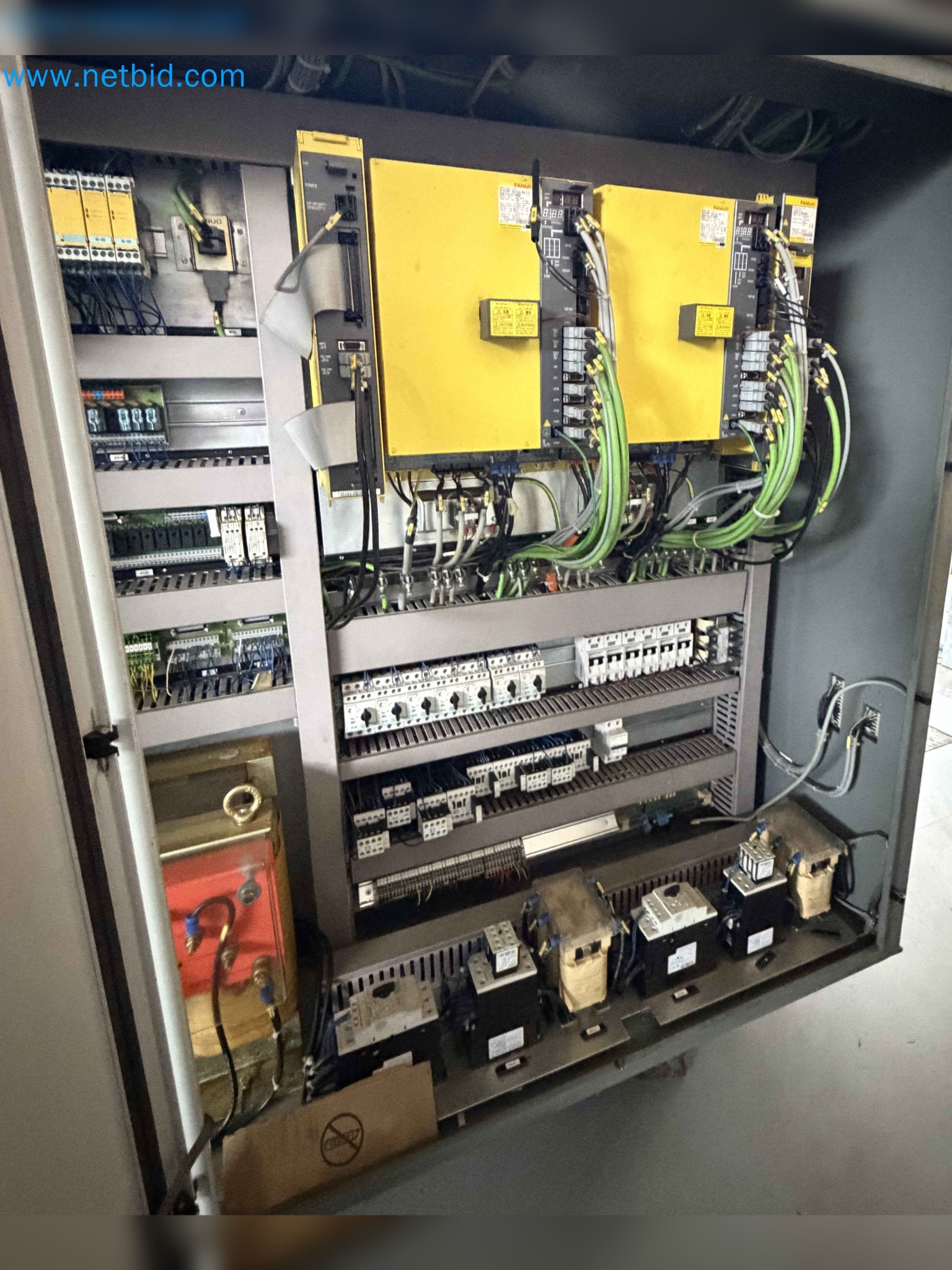

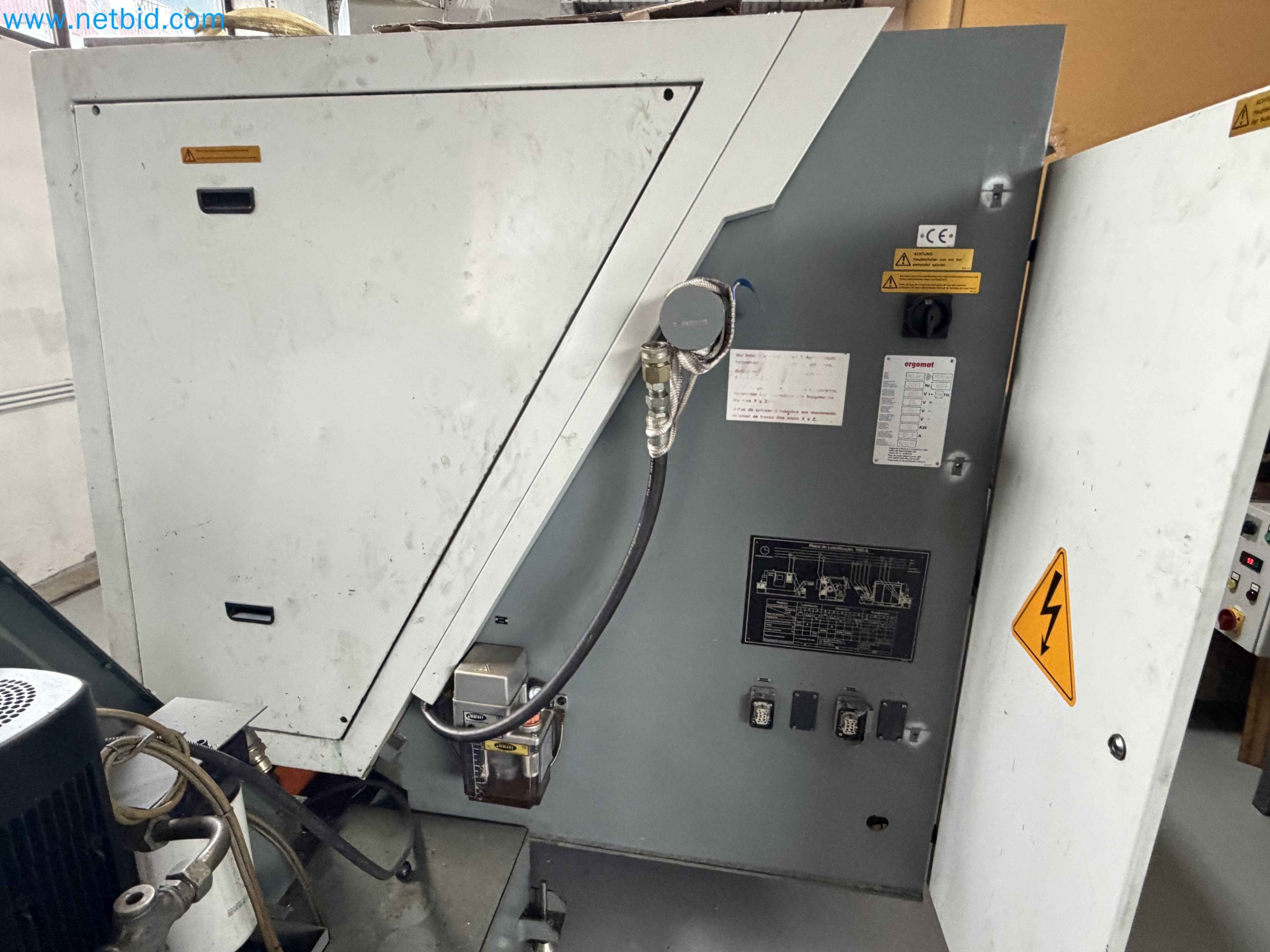

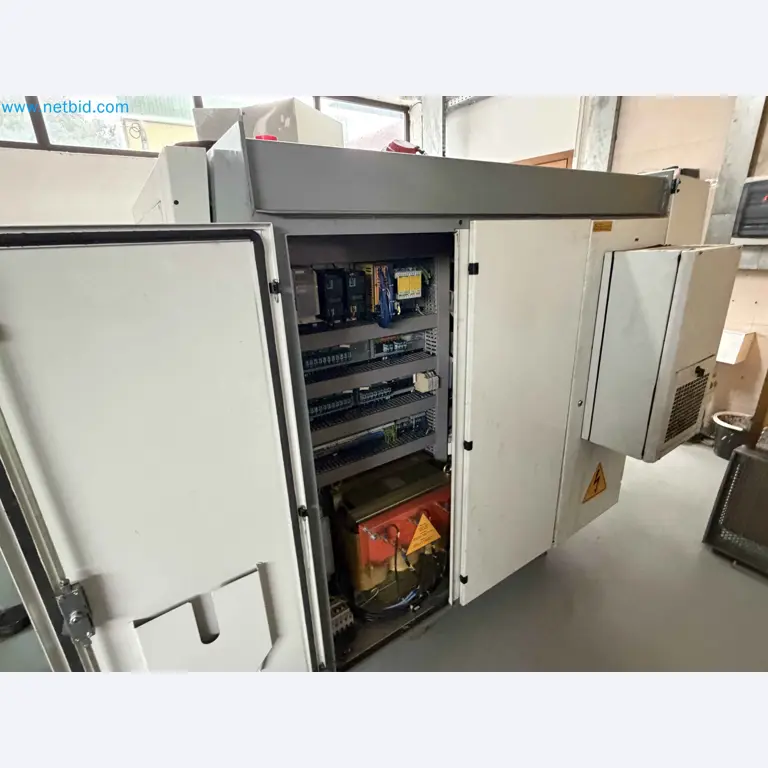

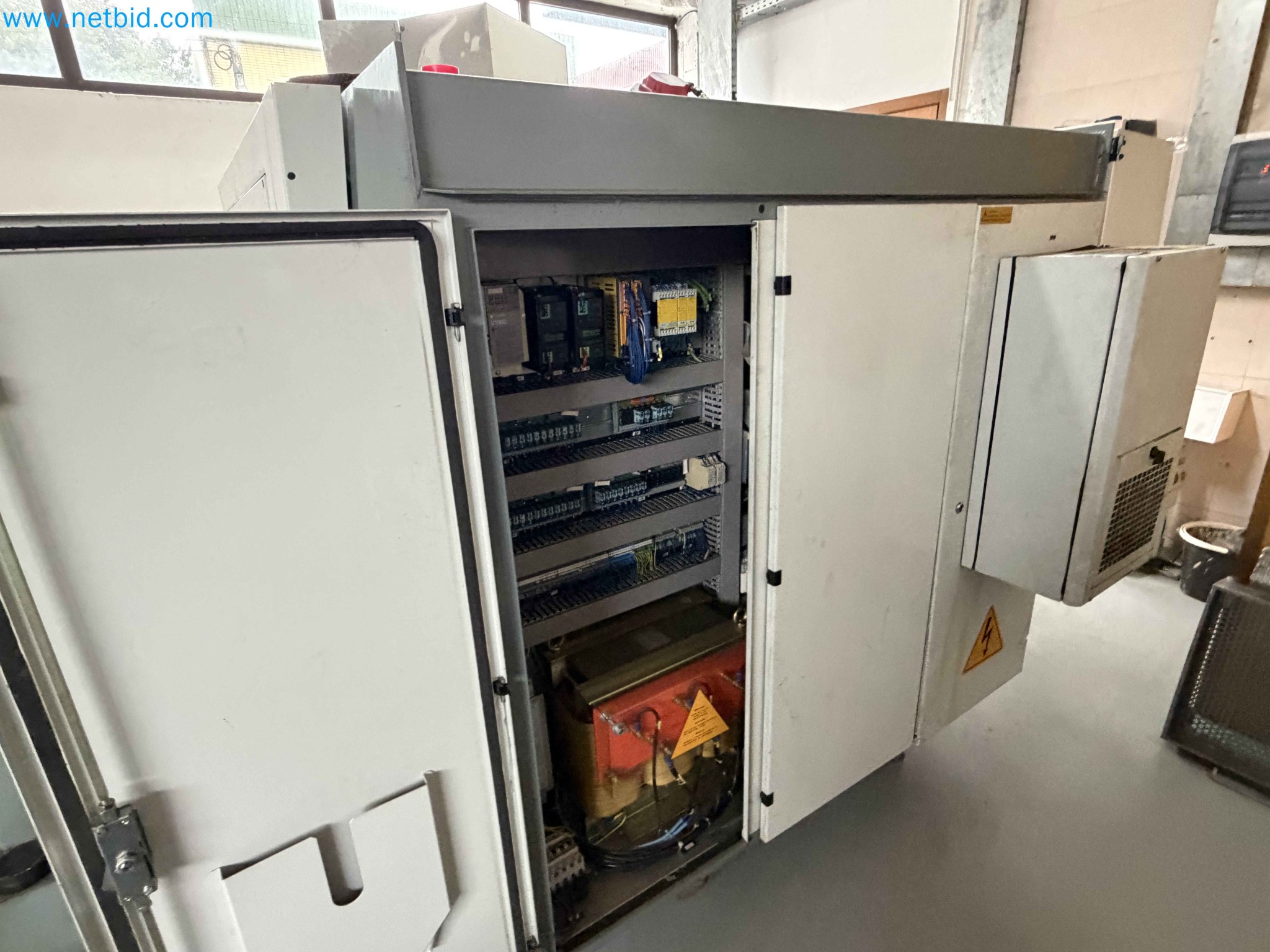

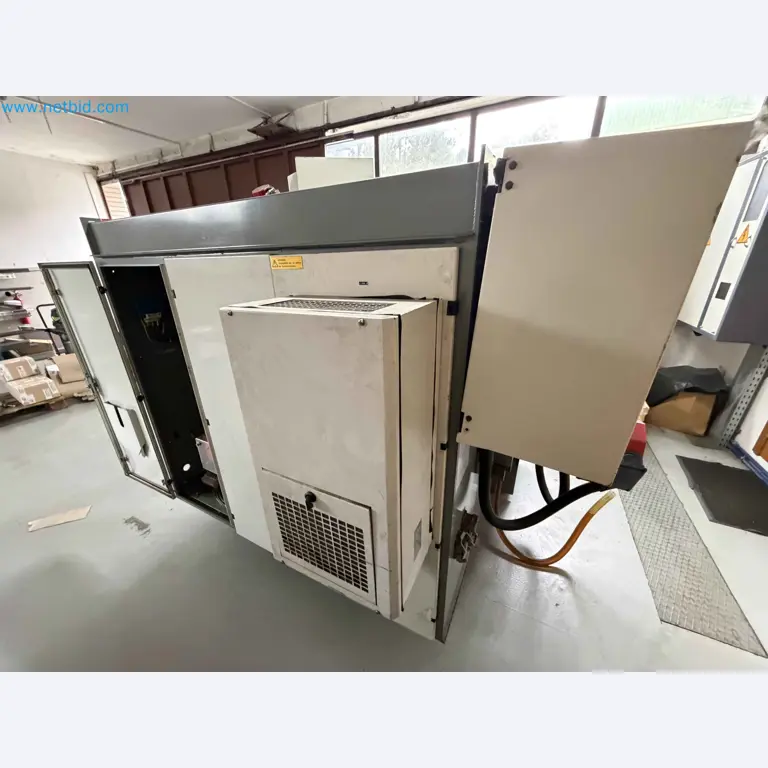

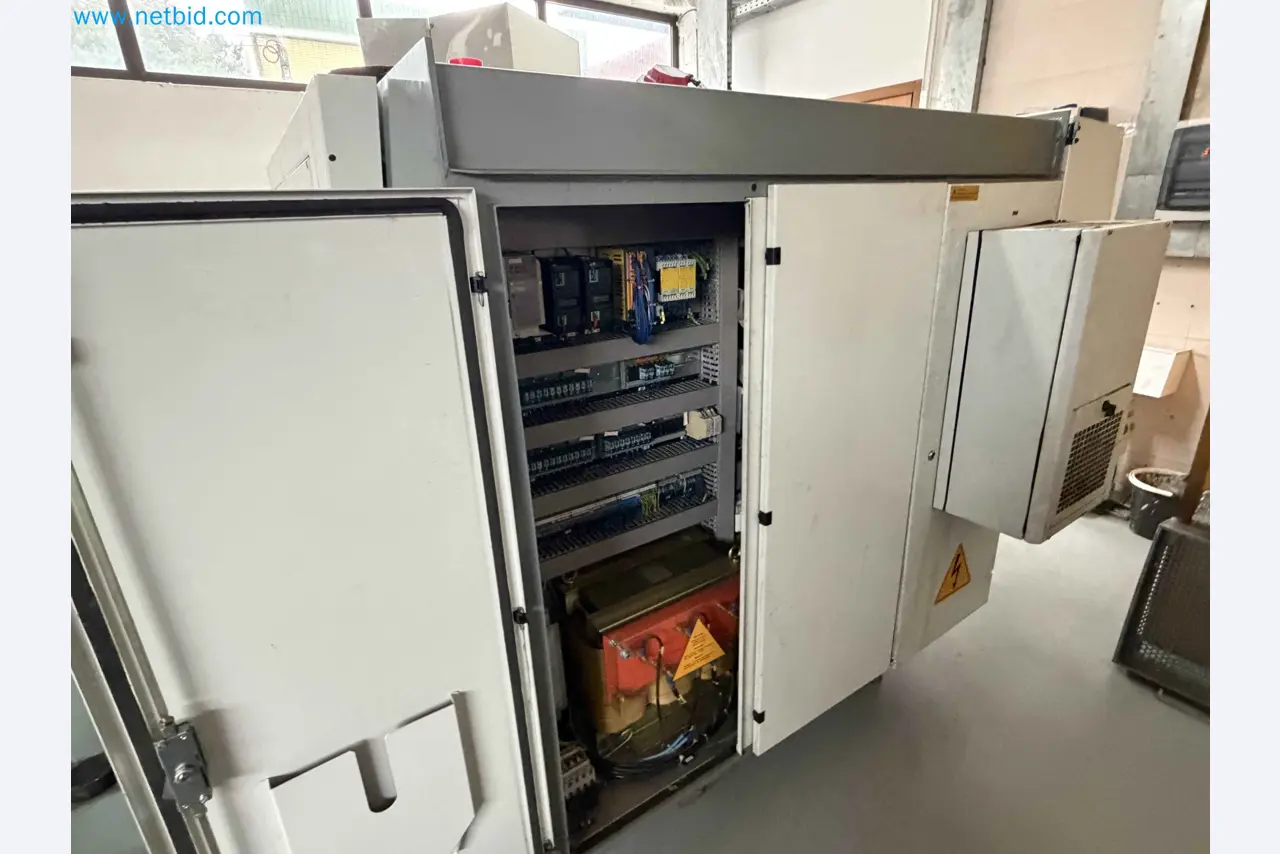

Elektrisches System

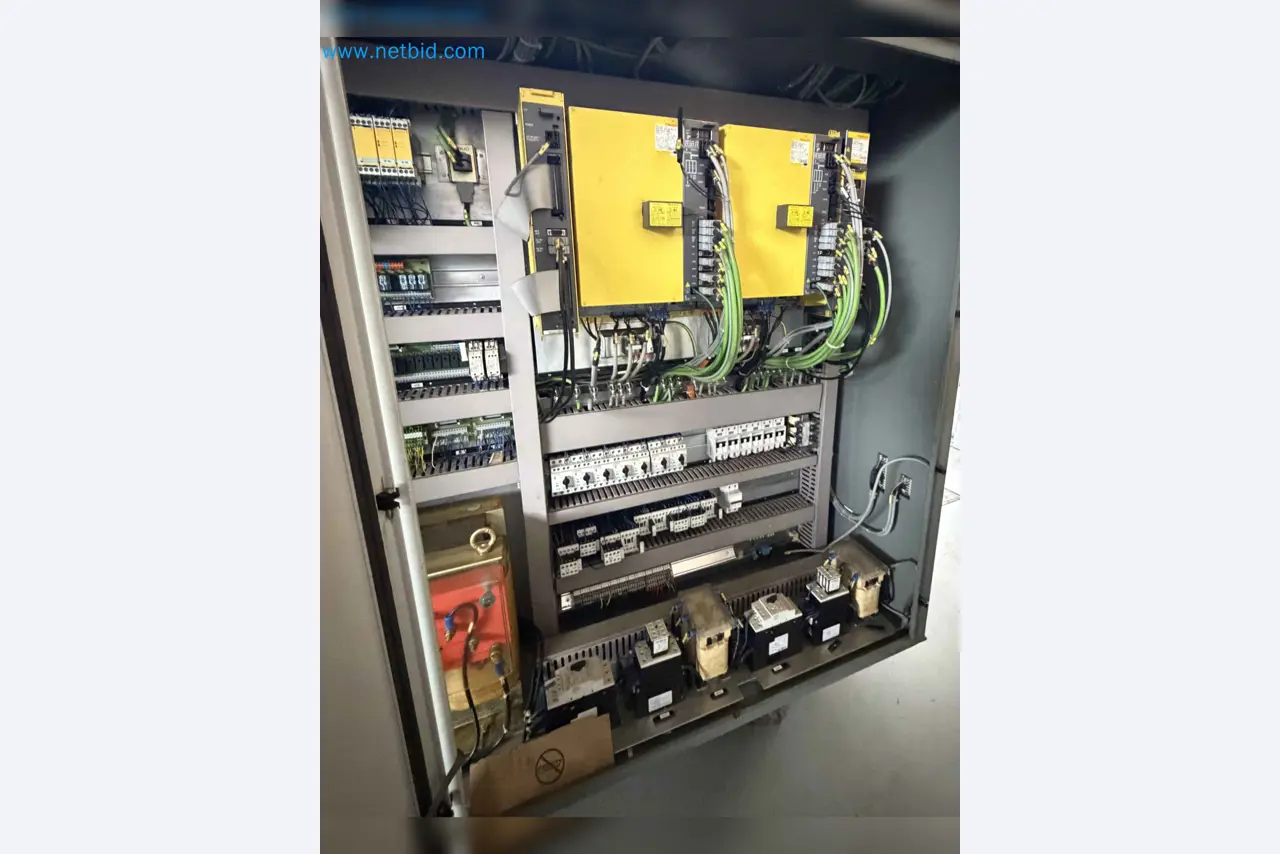

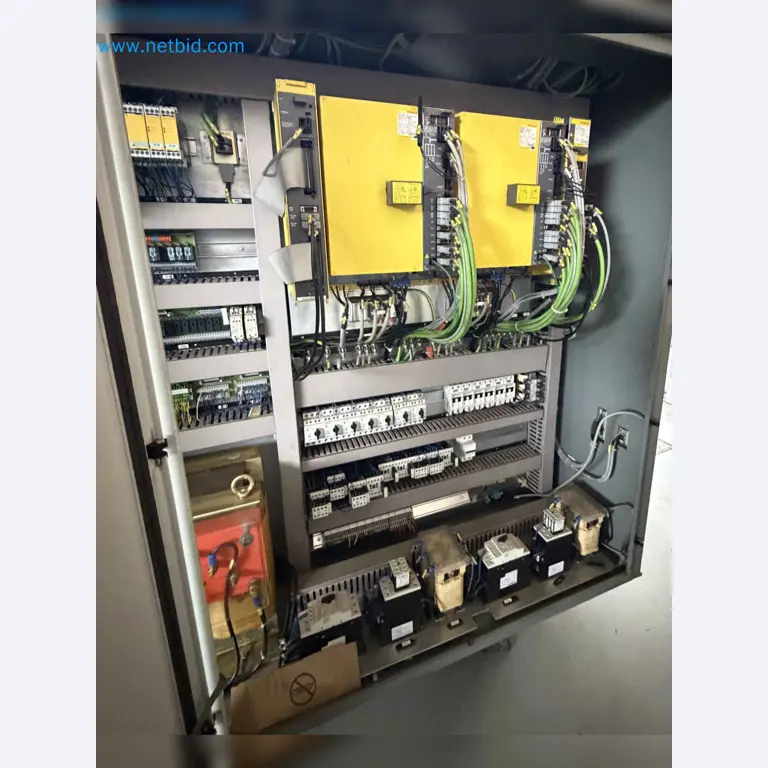

CNC & Antriebe

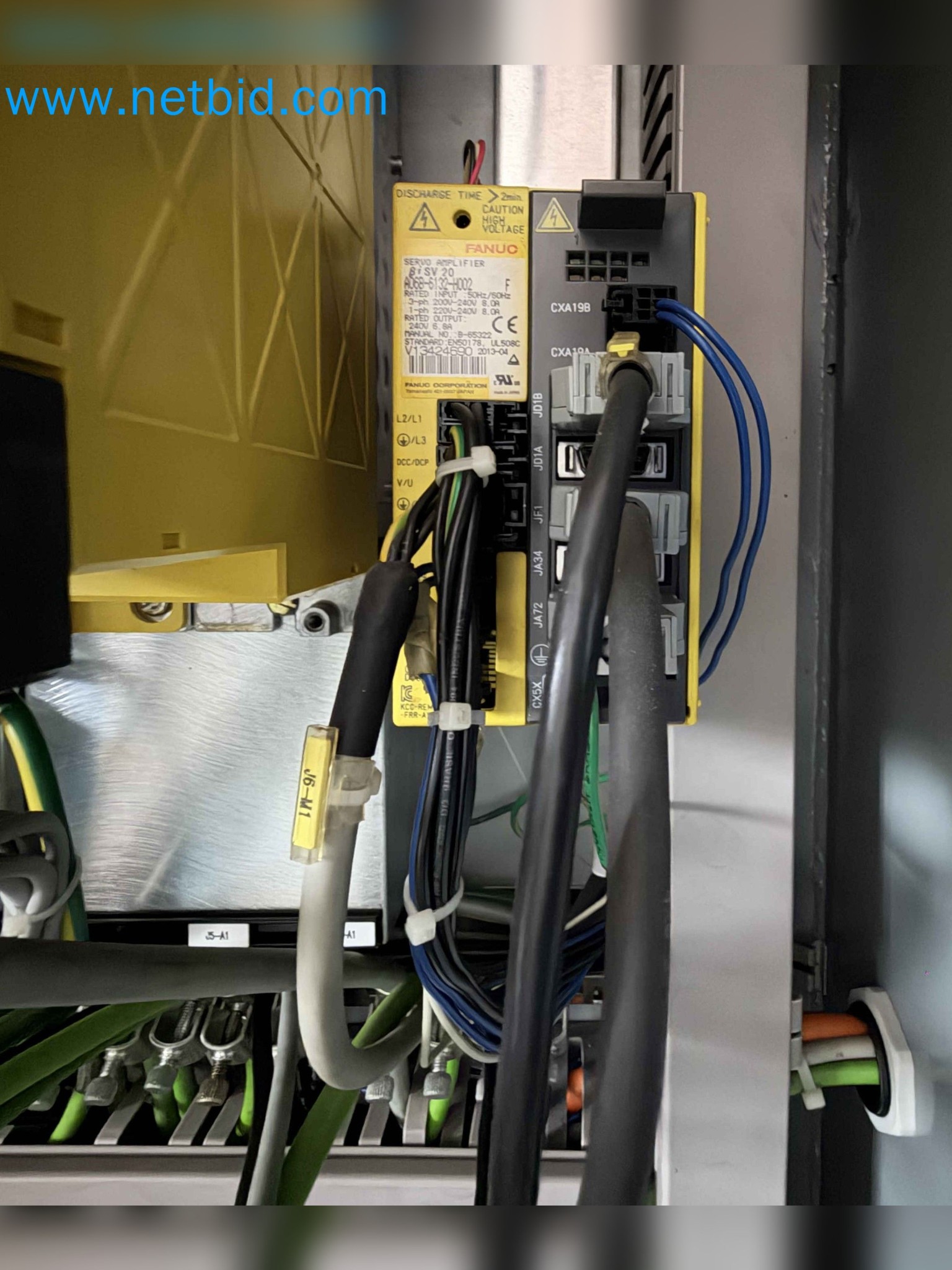

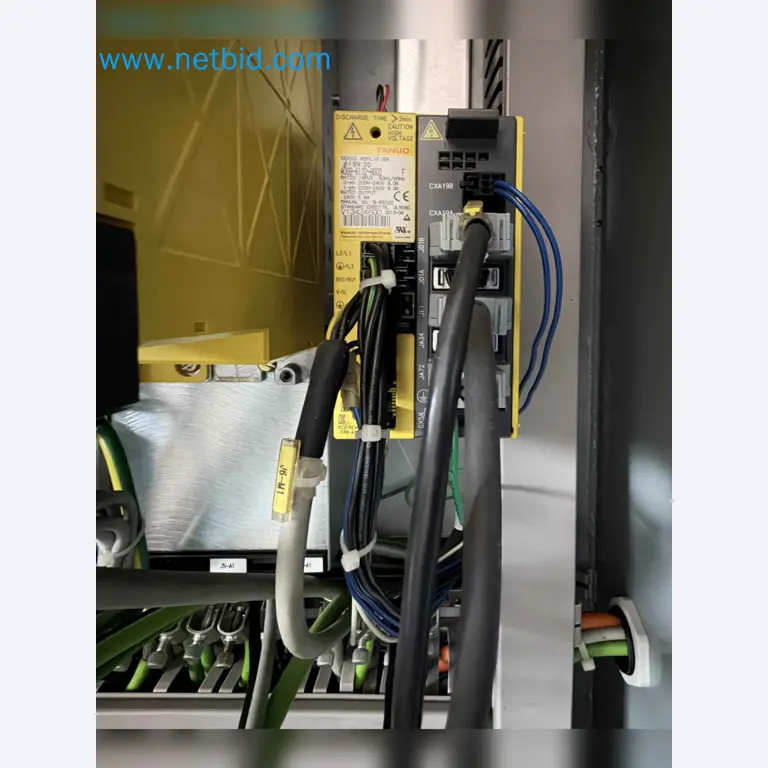

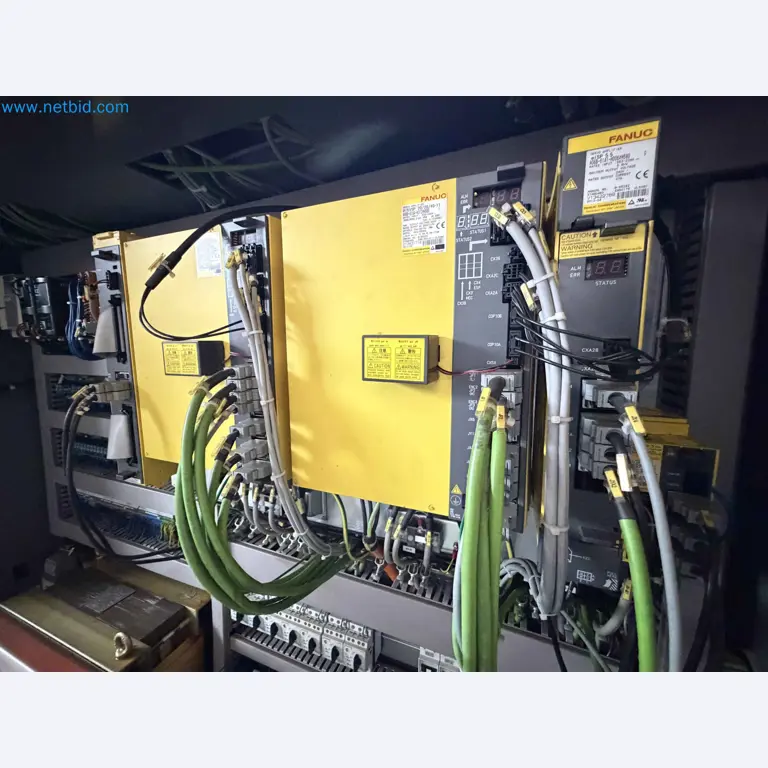

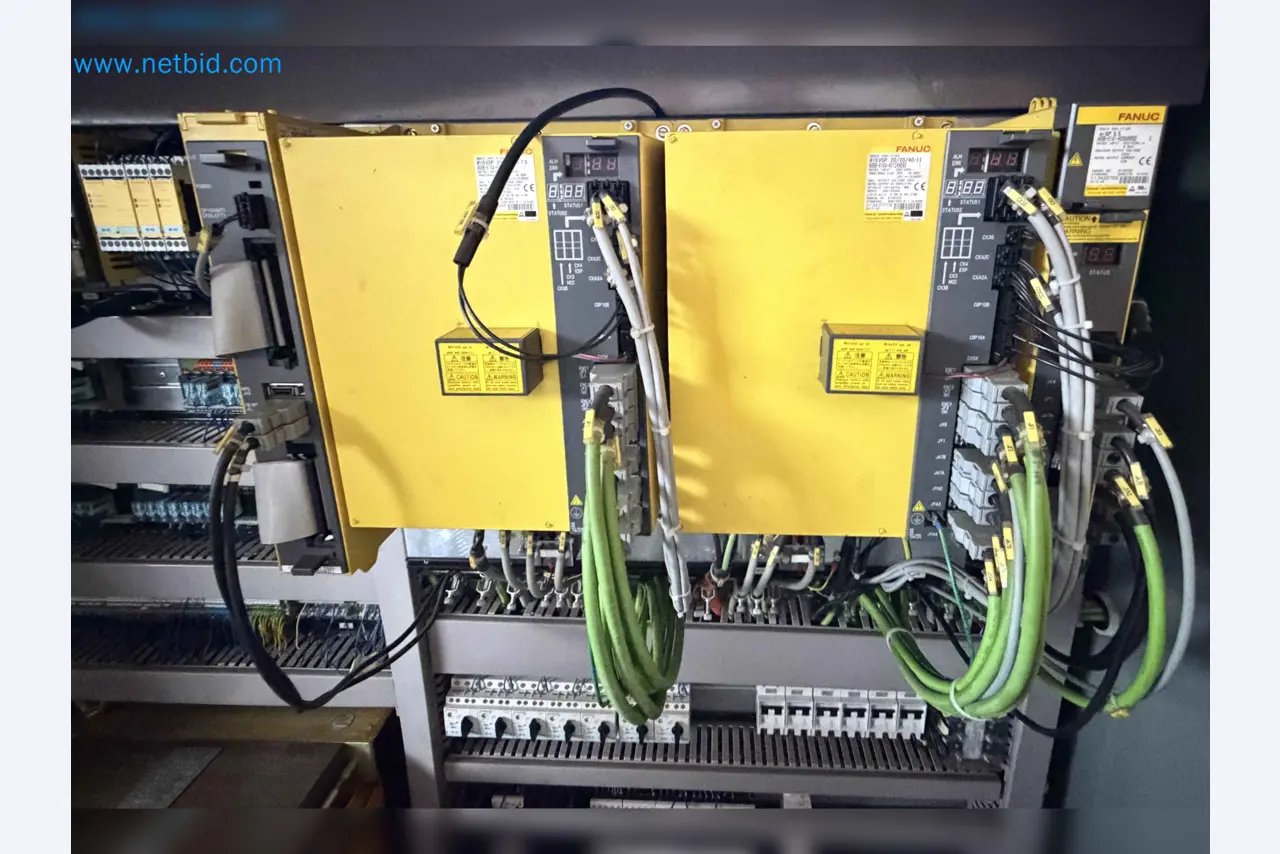

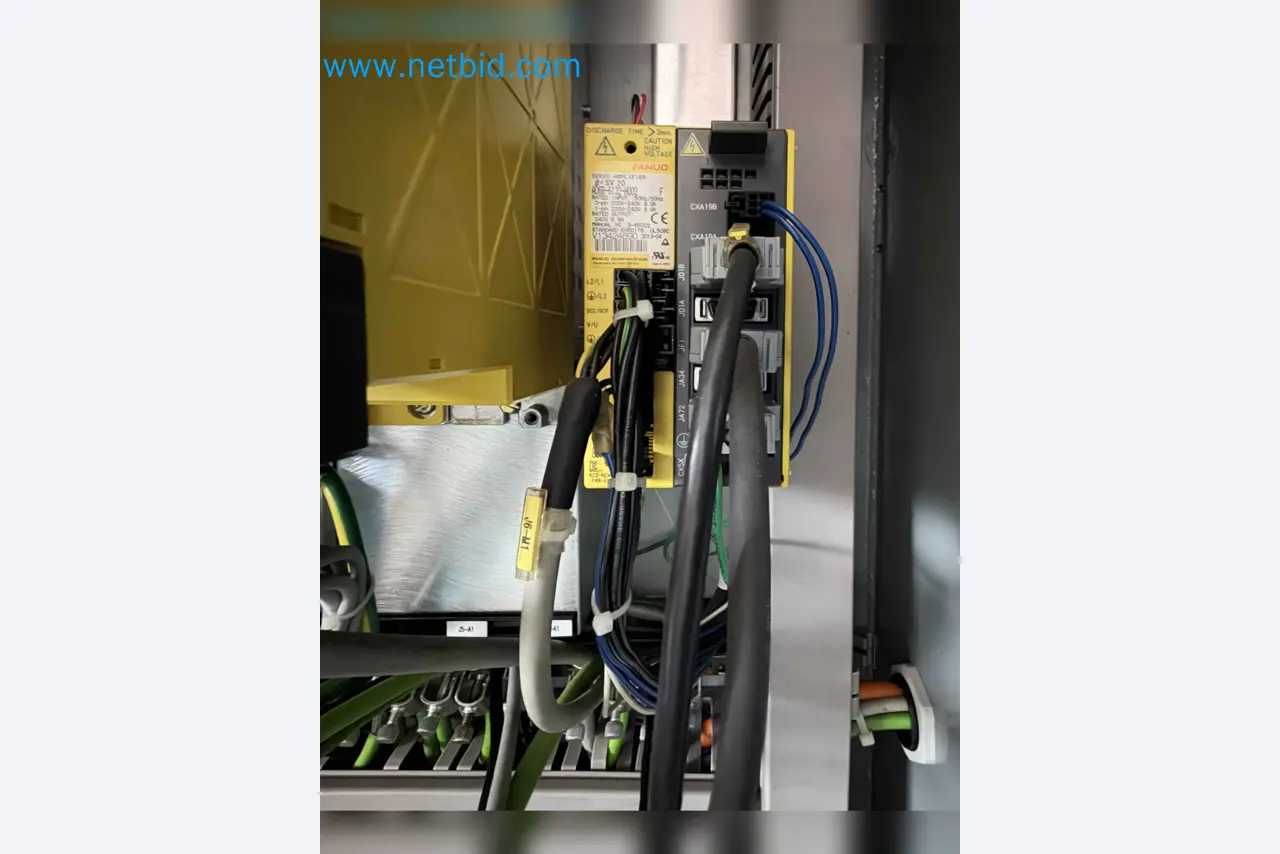

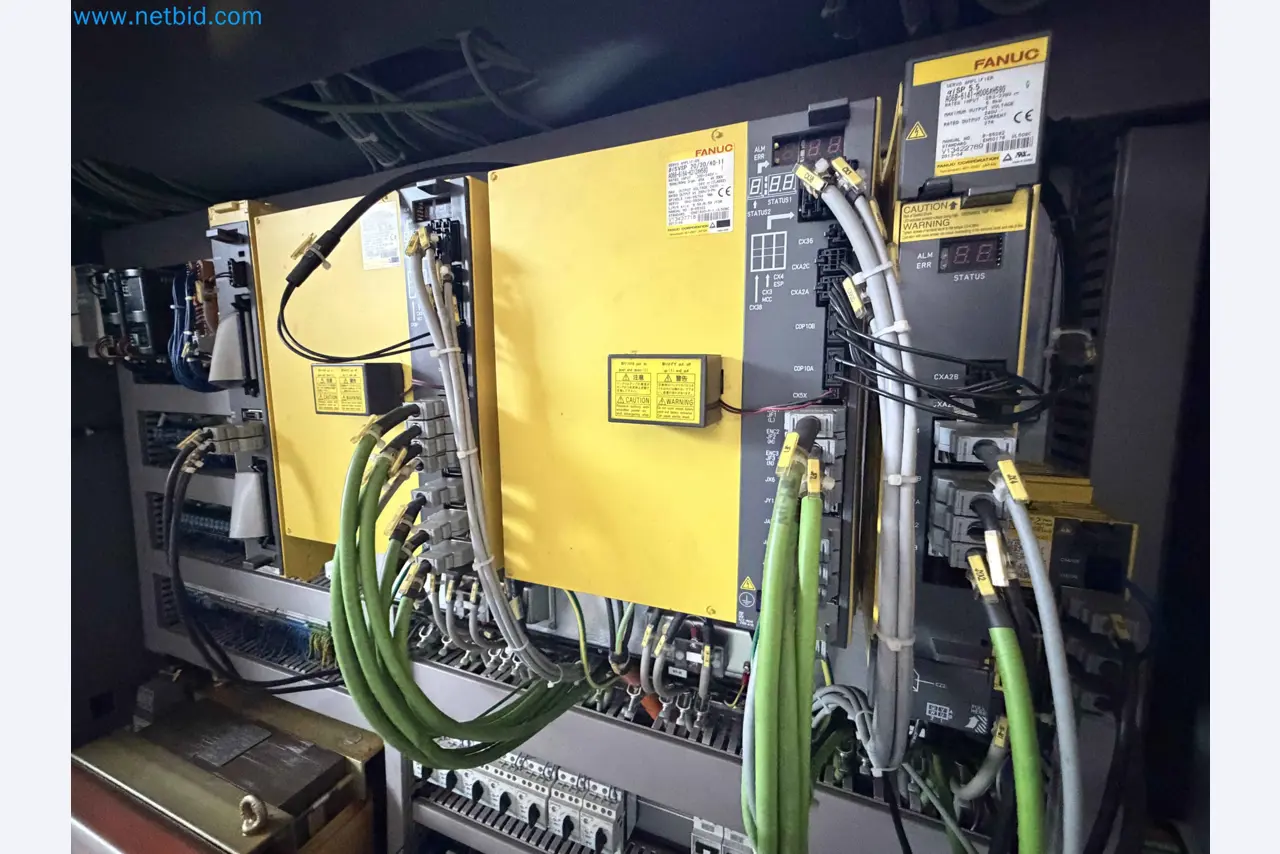

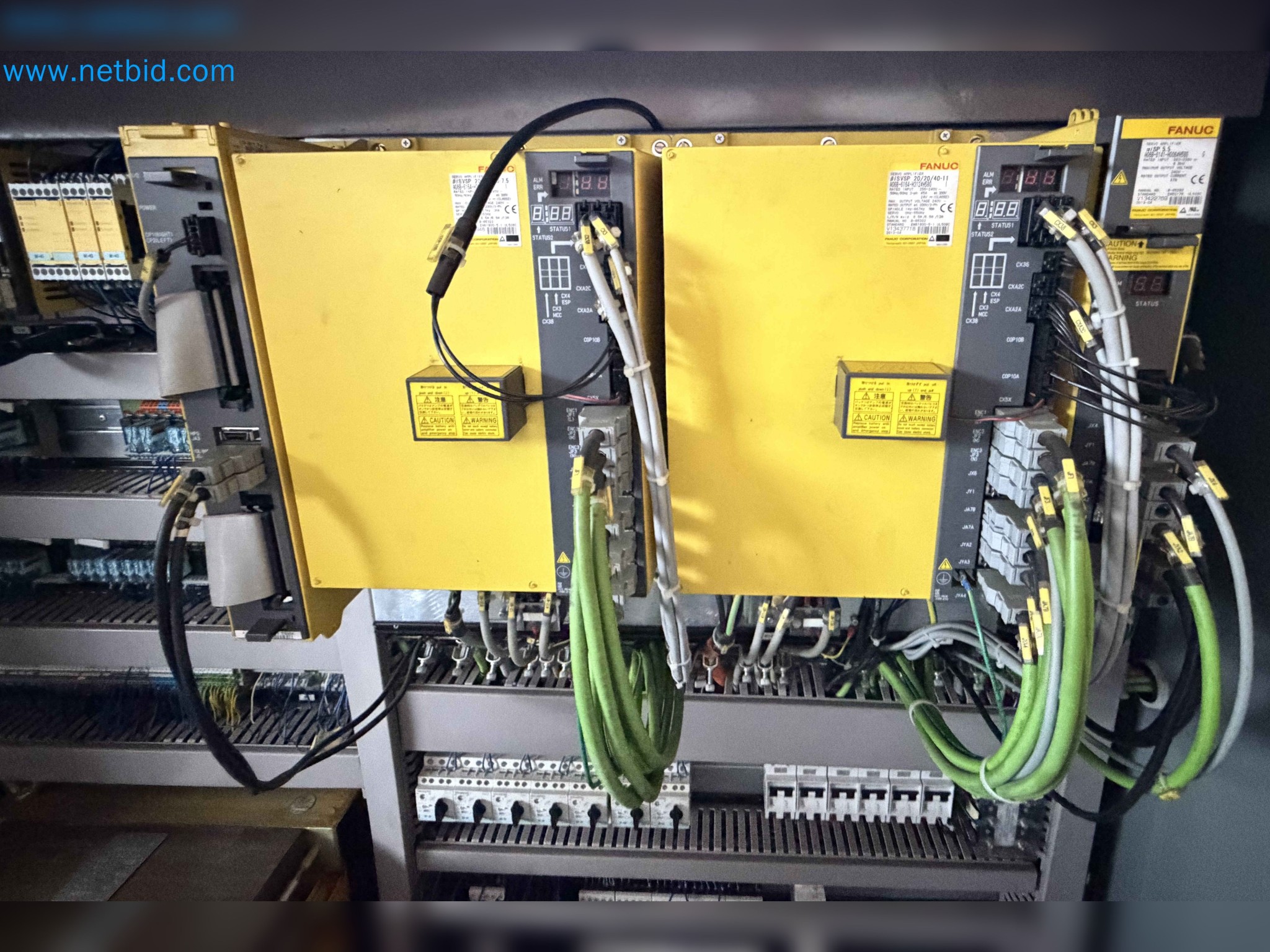

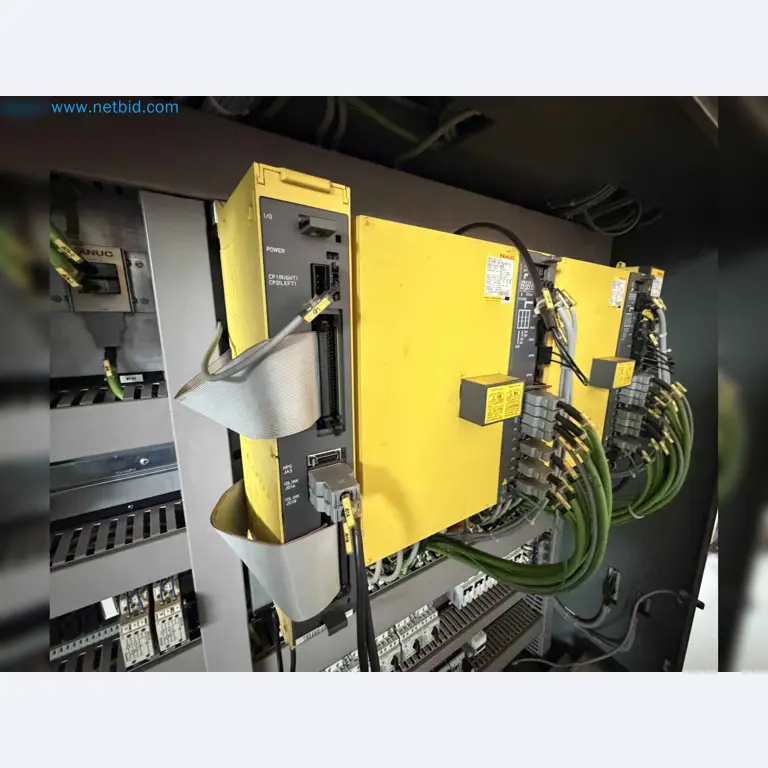

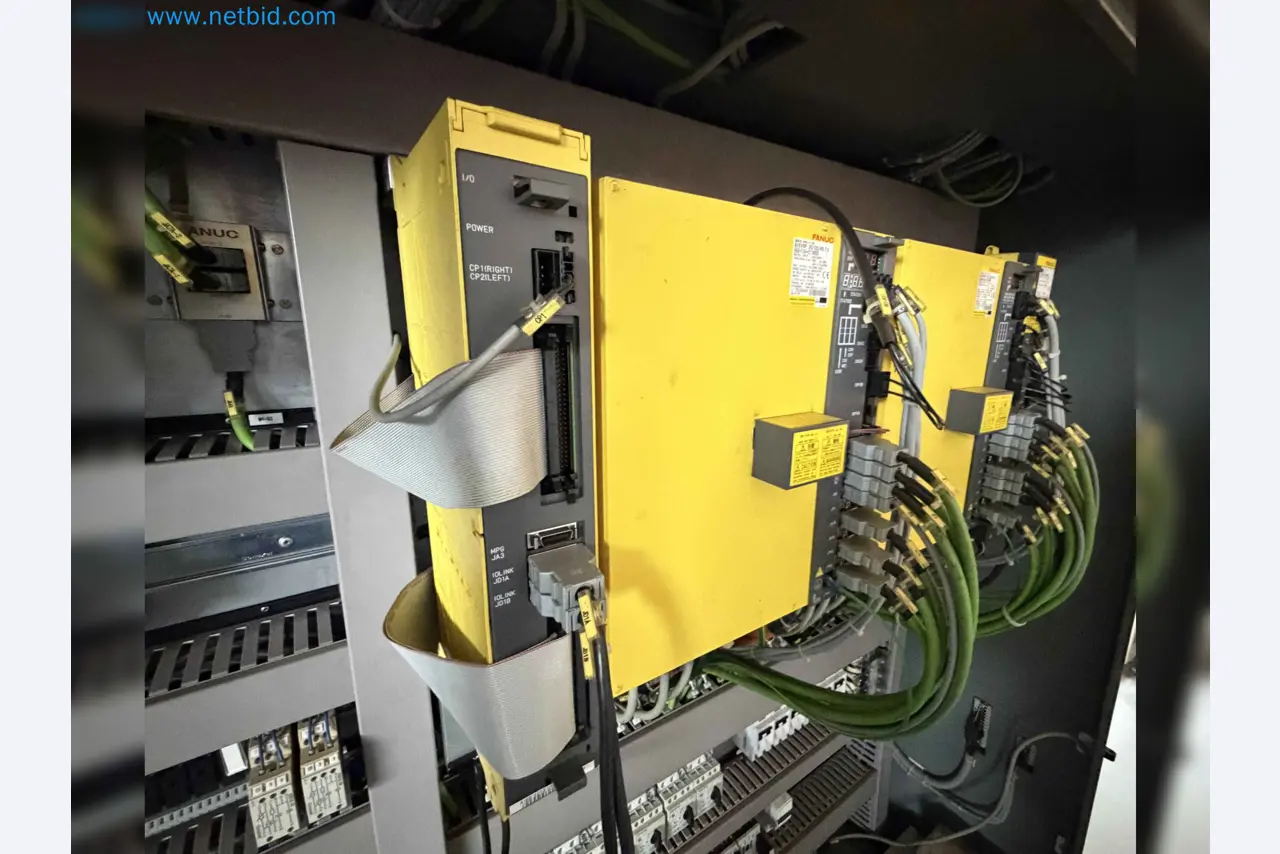

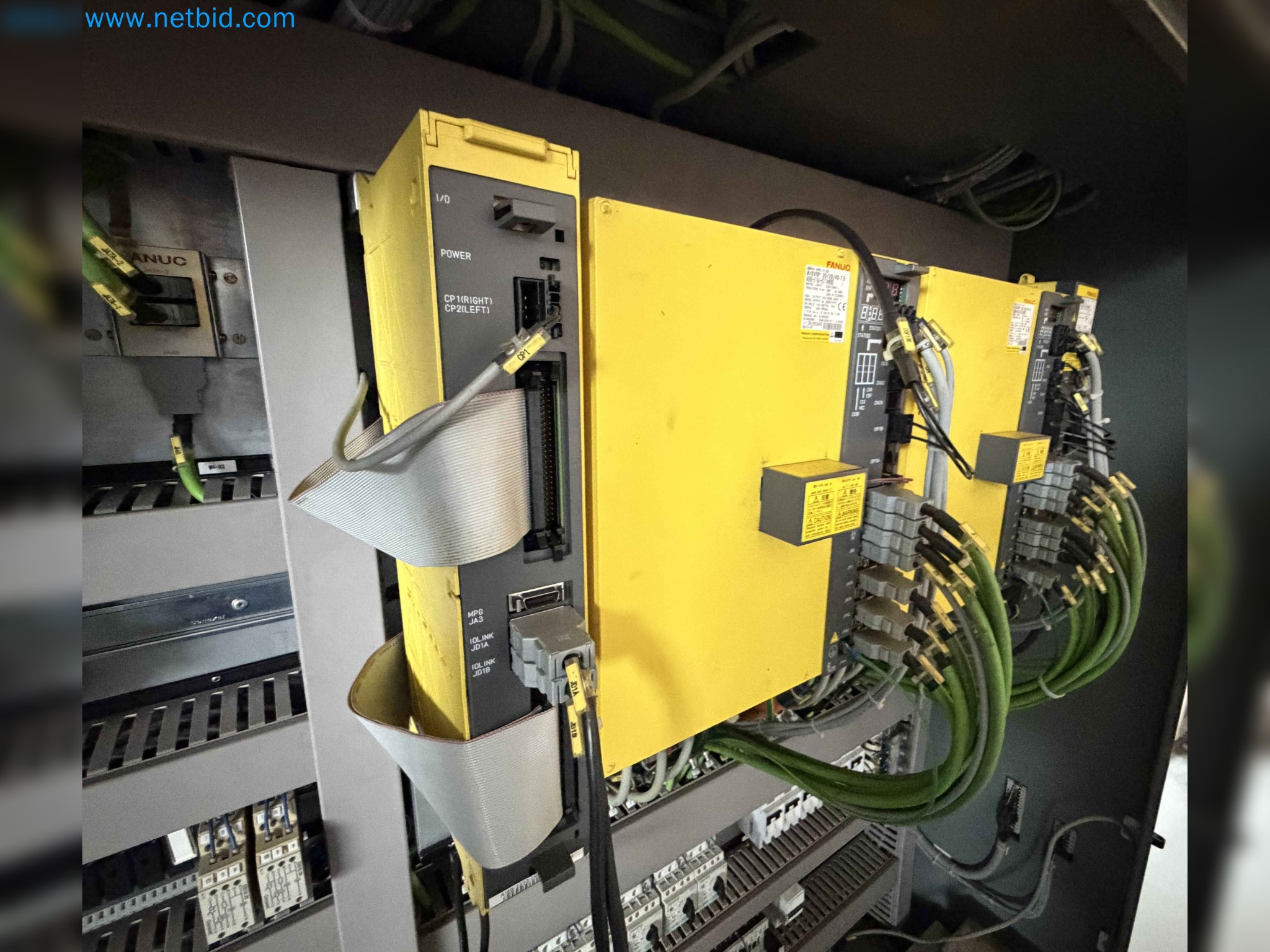

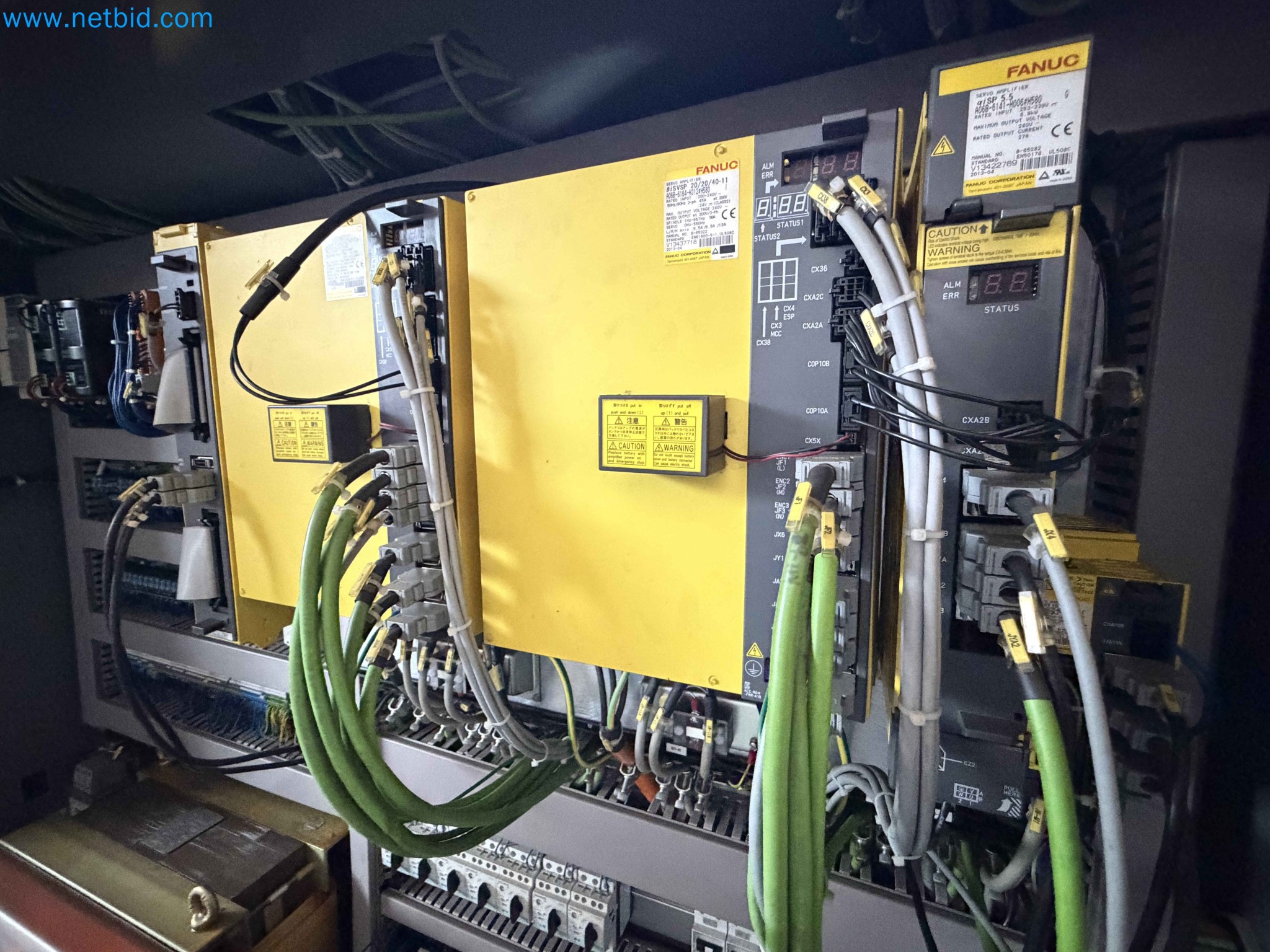

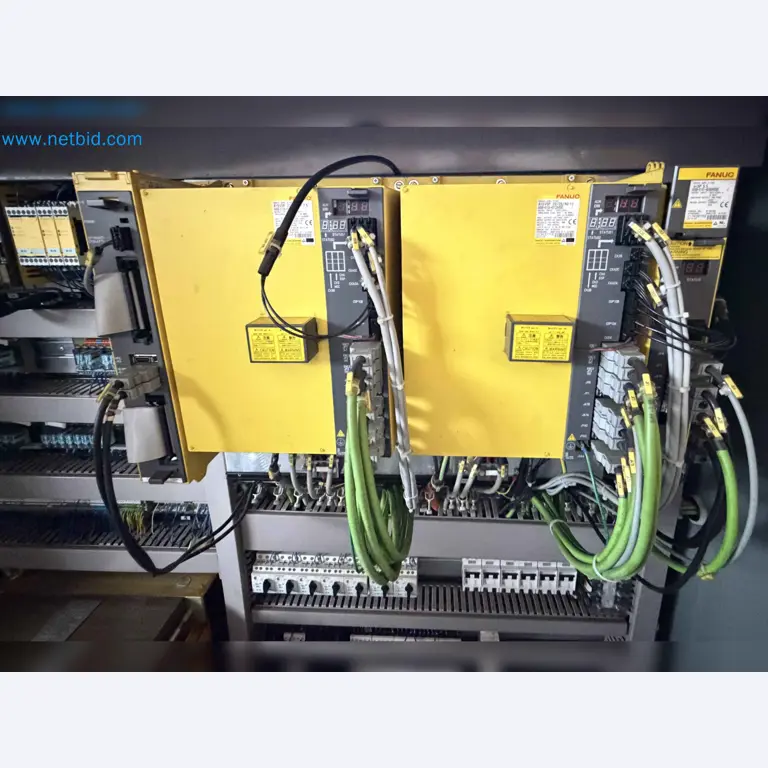

• Fanuc Servo-Verstärker (Original OEM)
• Spindelantrieb + Achsantriebe

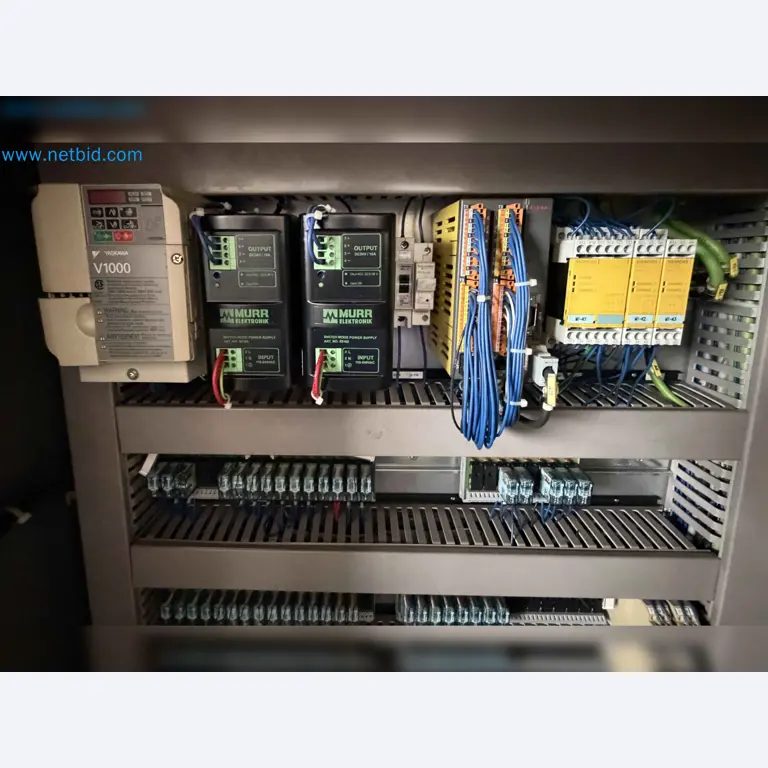

Zusatzkomponenten

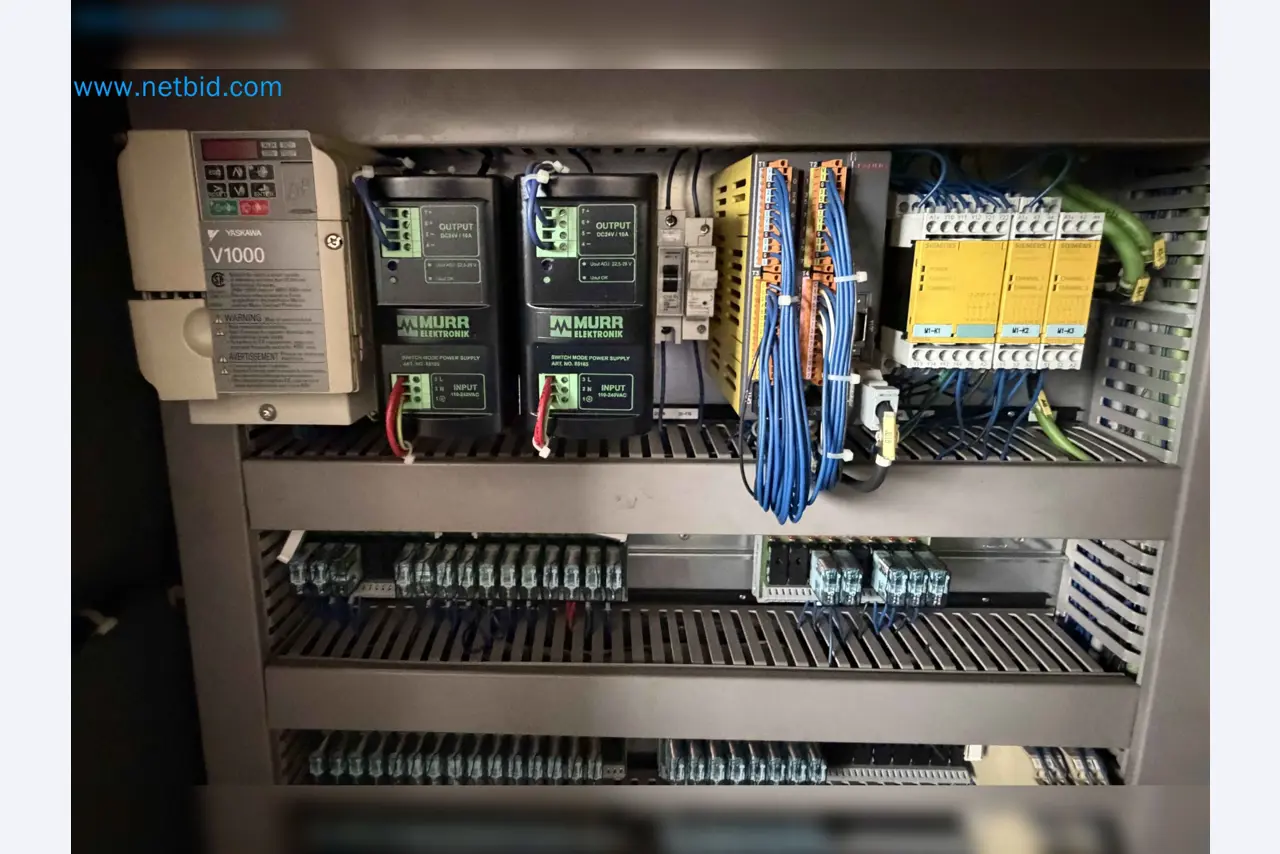

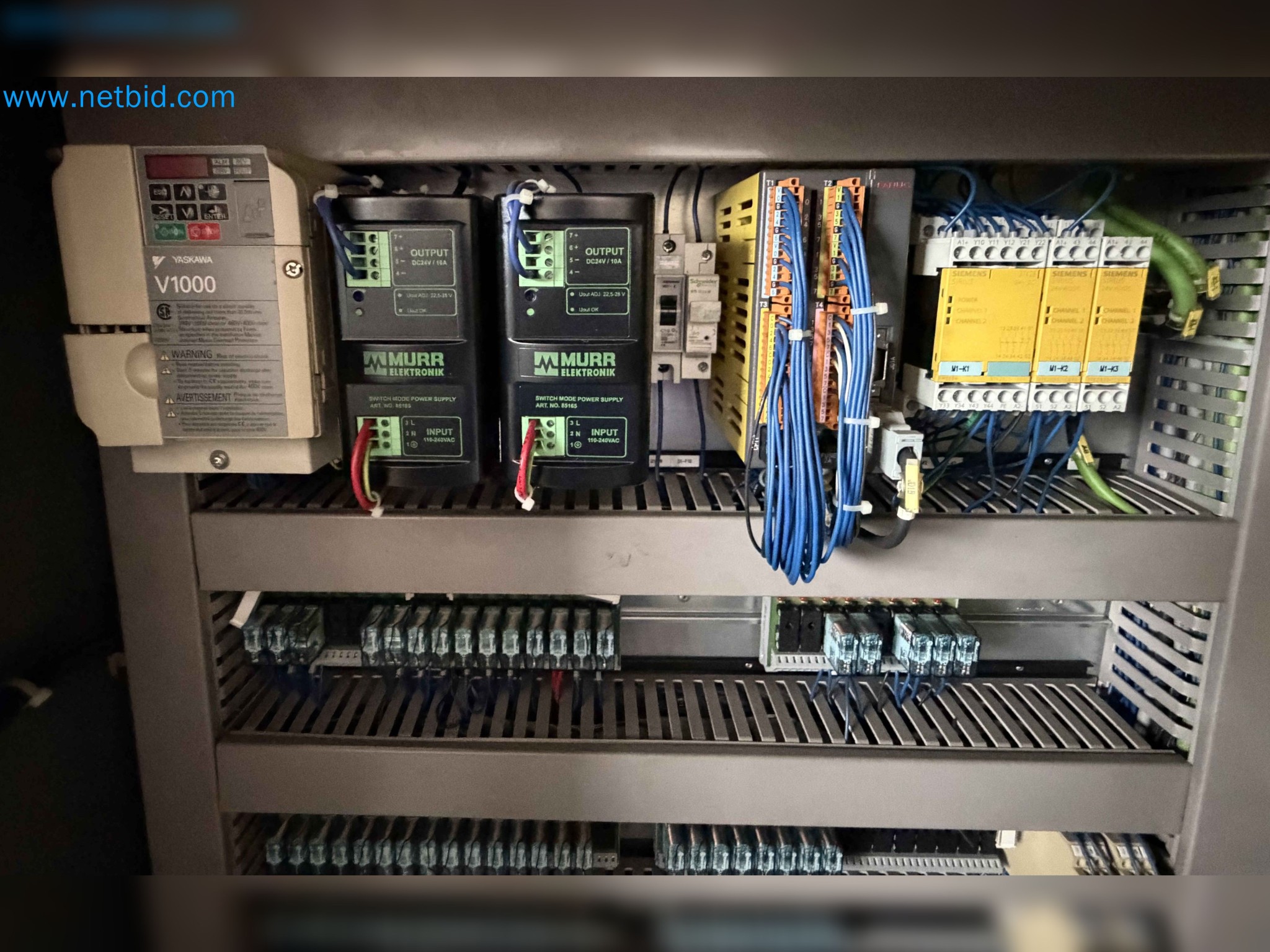

• Yaskawa V1000 Frequenzumrichter
• Siemens-Module
• Murr Elektronik Netzteile

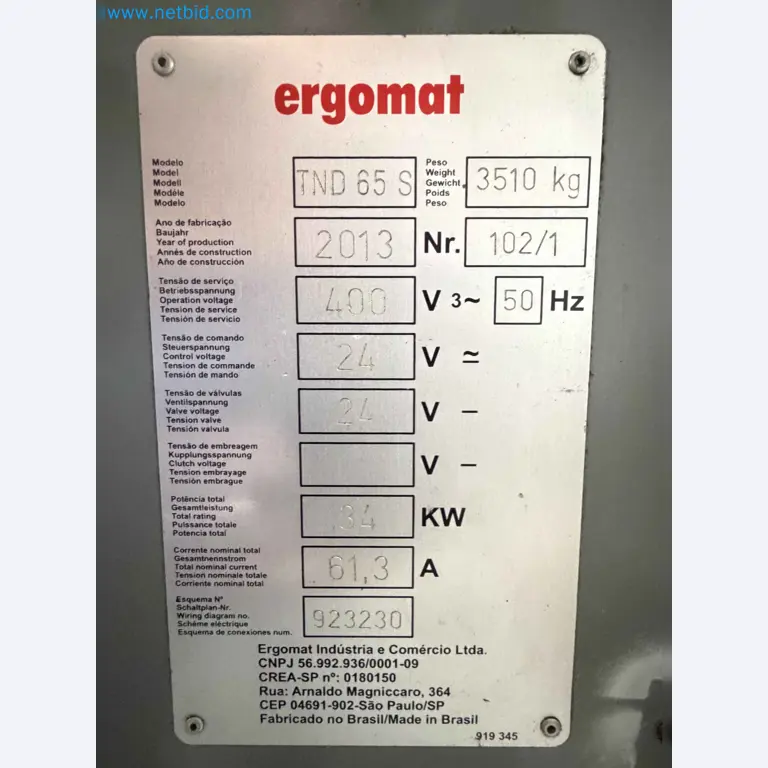

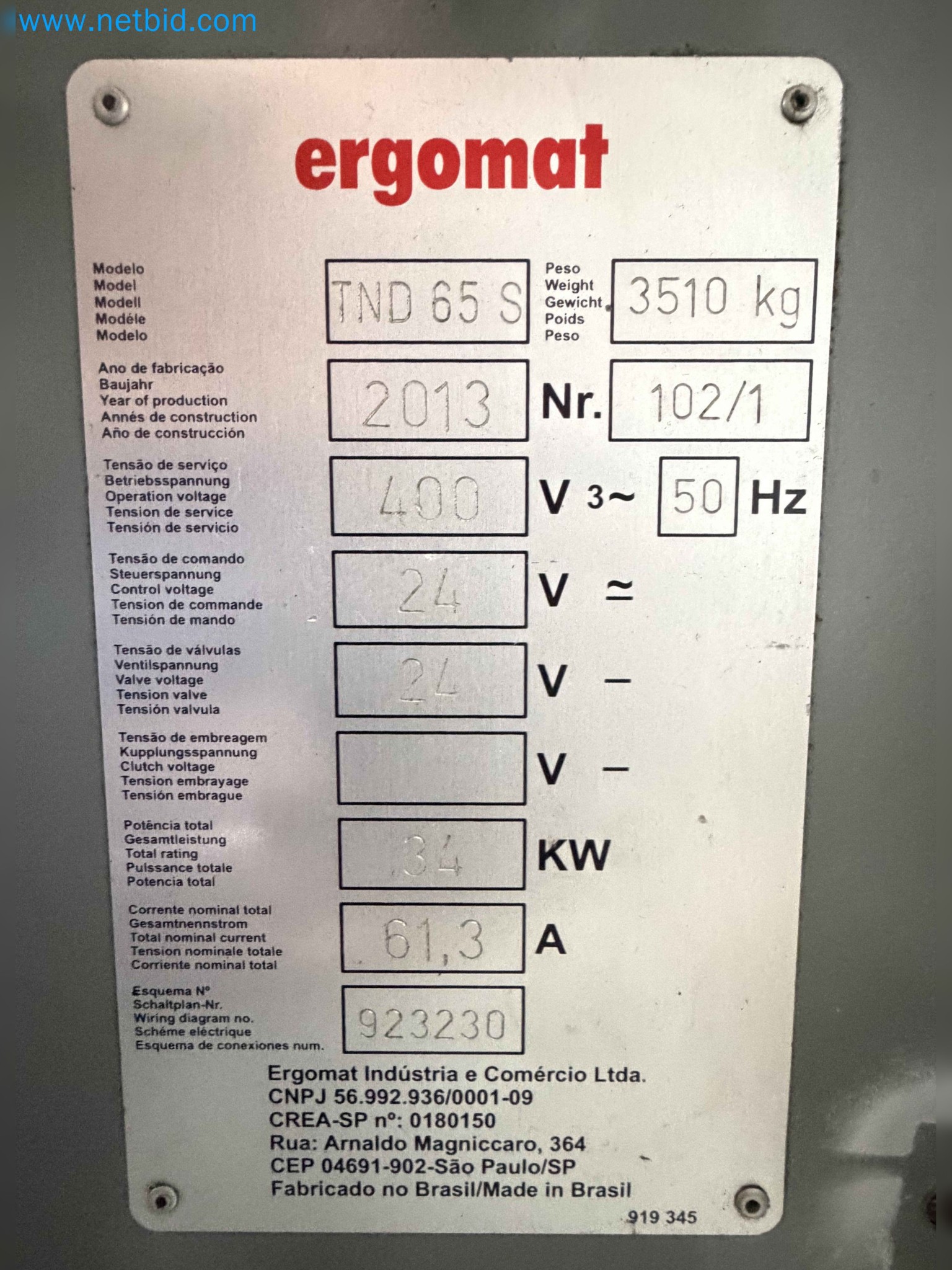

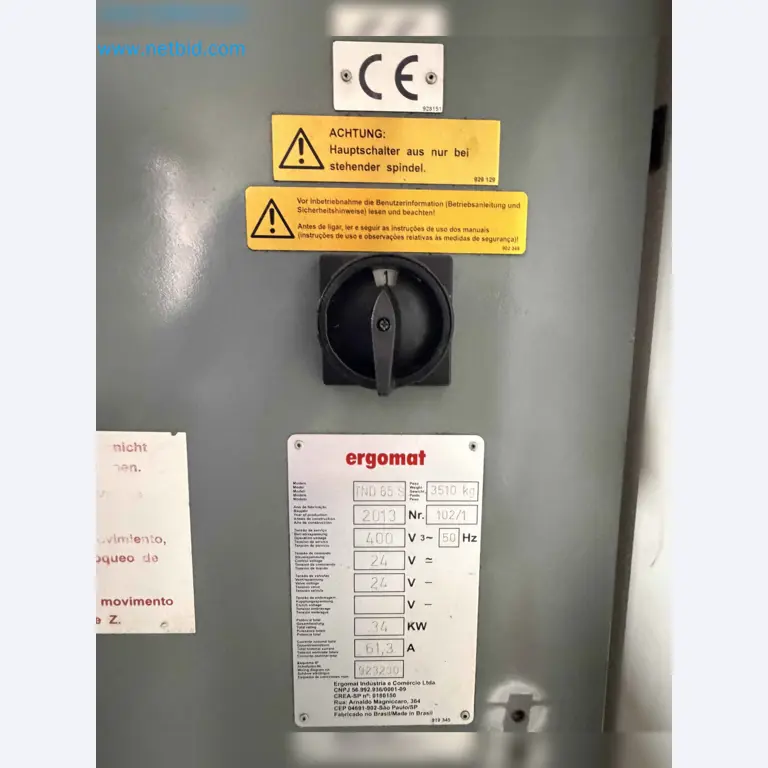

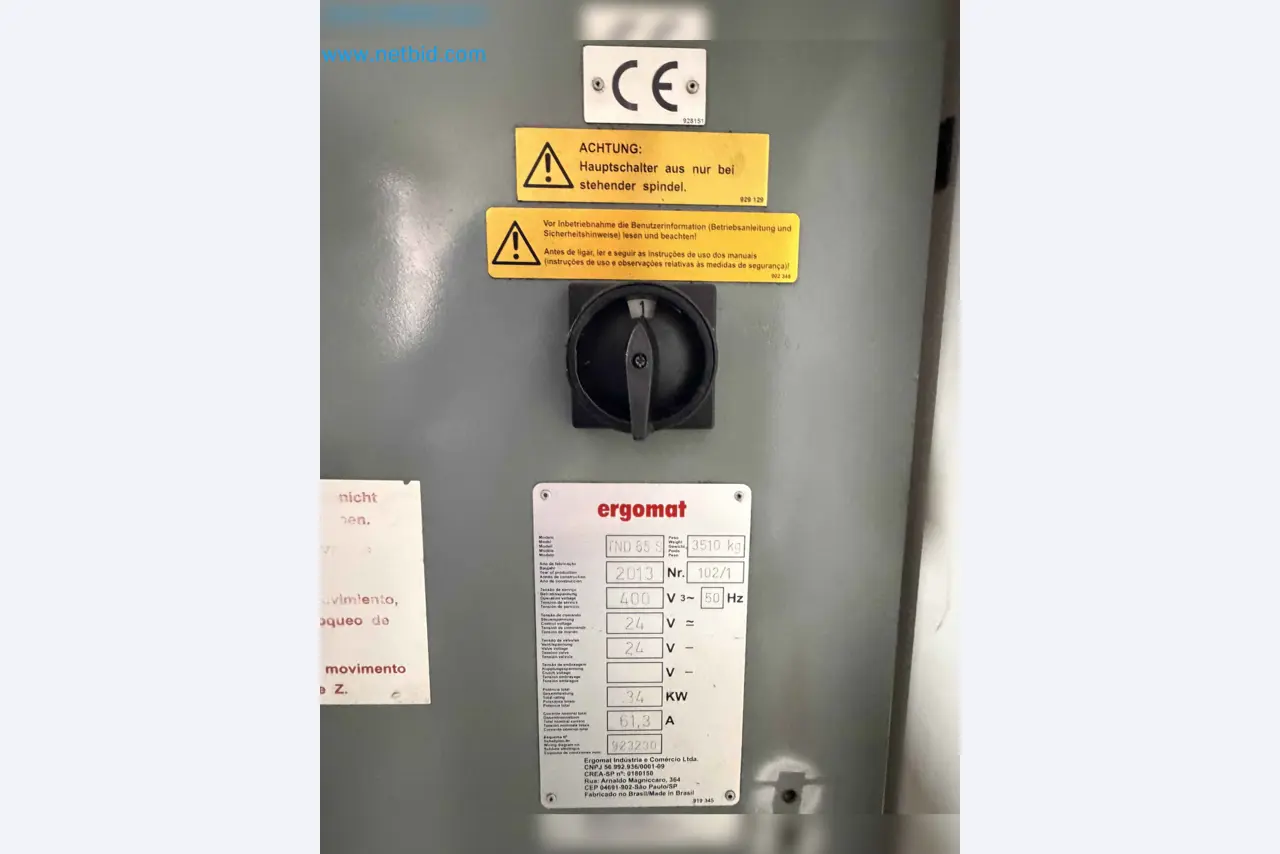

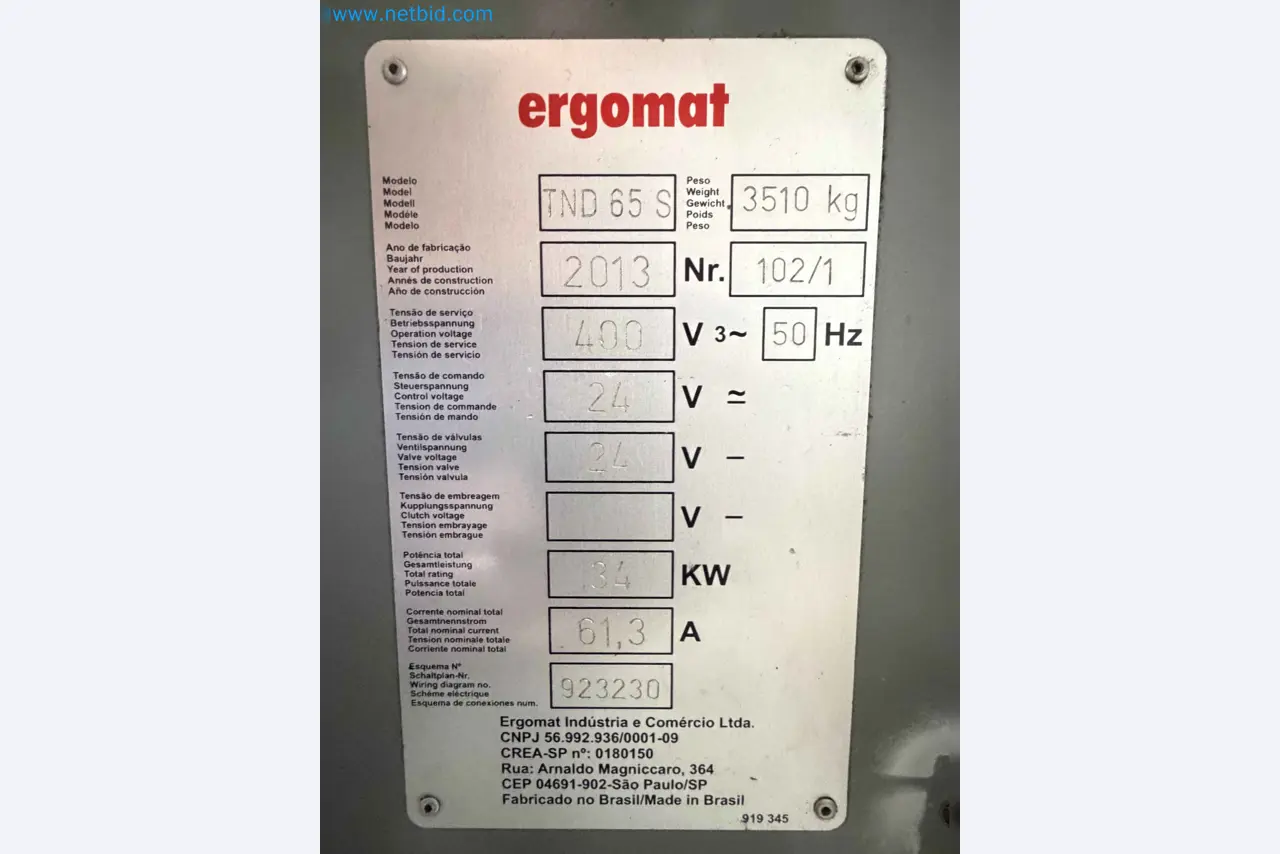

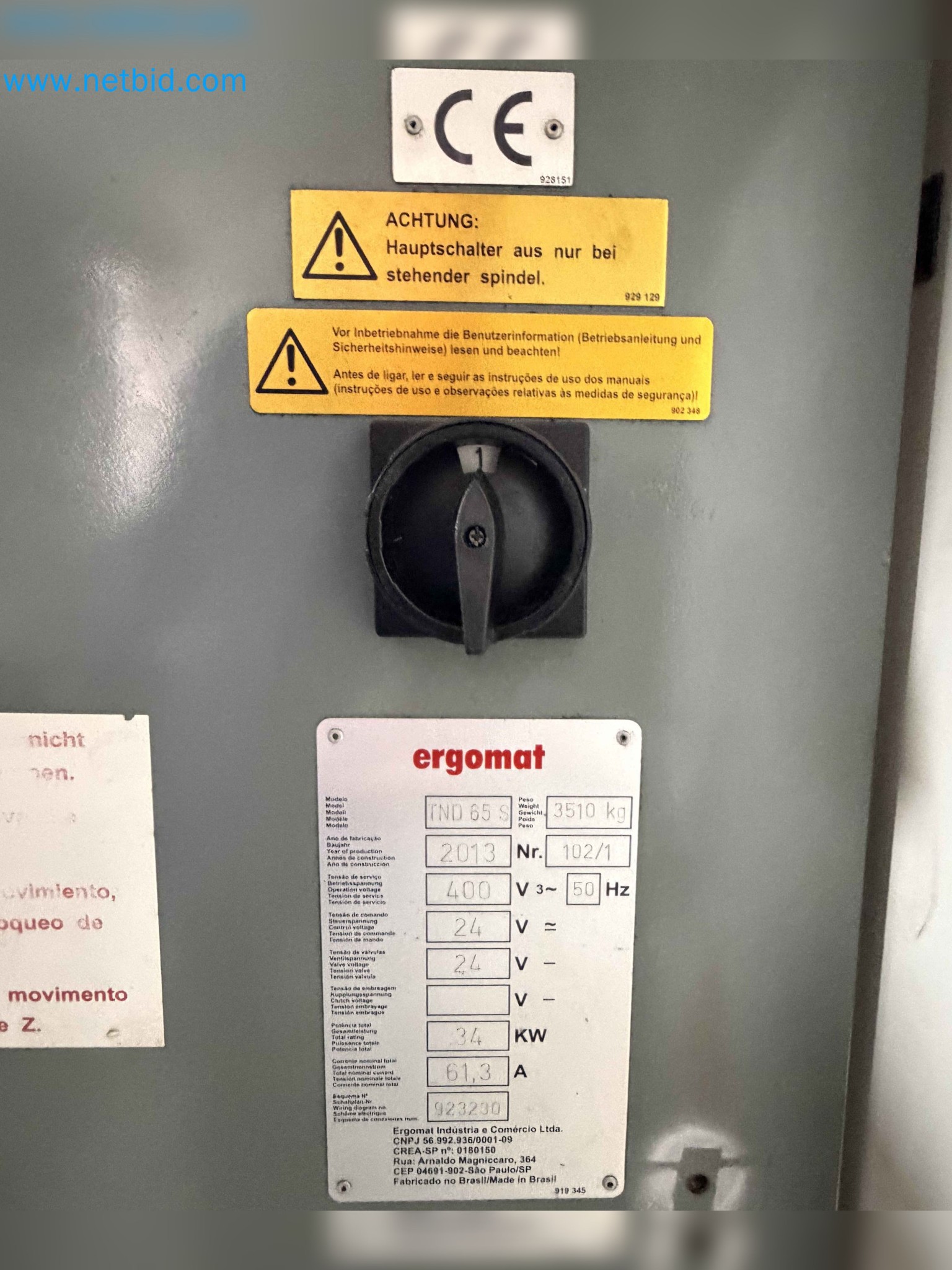

• Leistung: 34 kW
• Spannung: 400V / 50Hz / 3~
• Strom: 61.3 A

Zusatz-Ausstattung

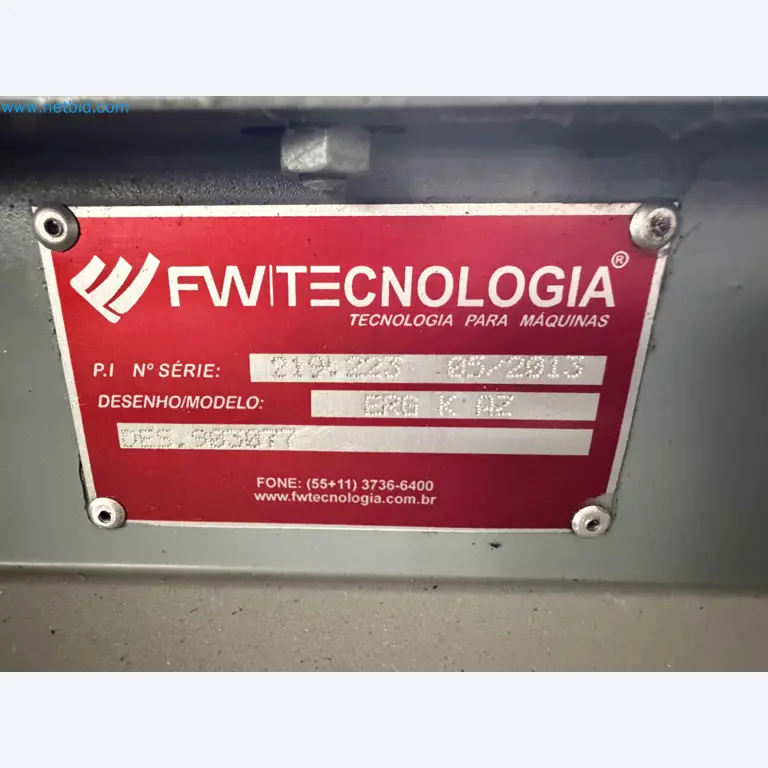

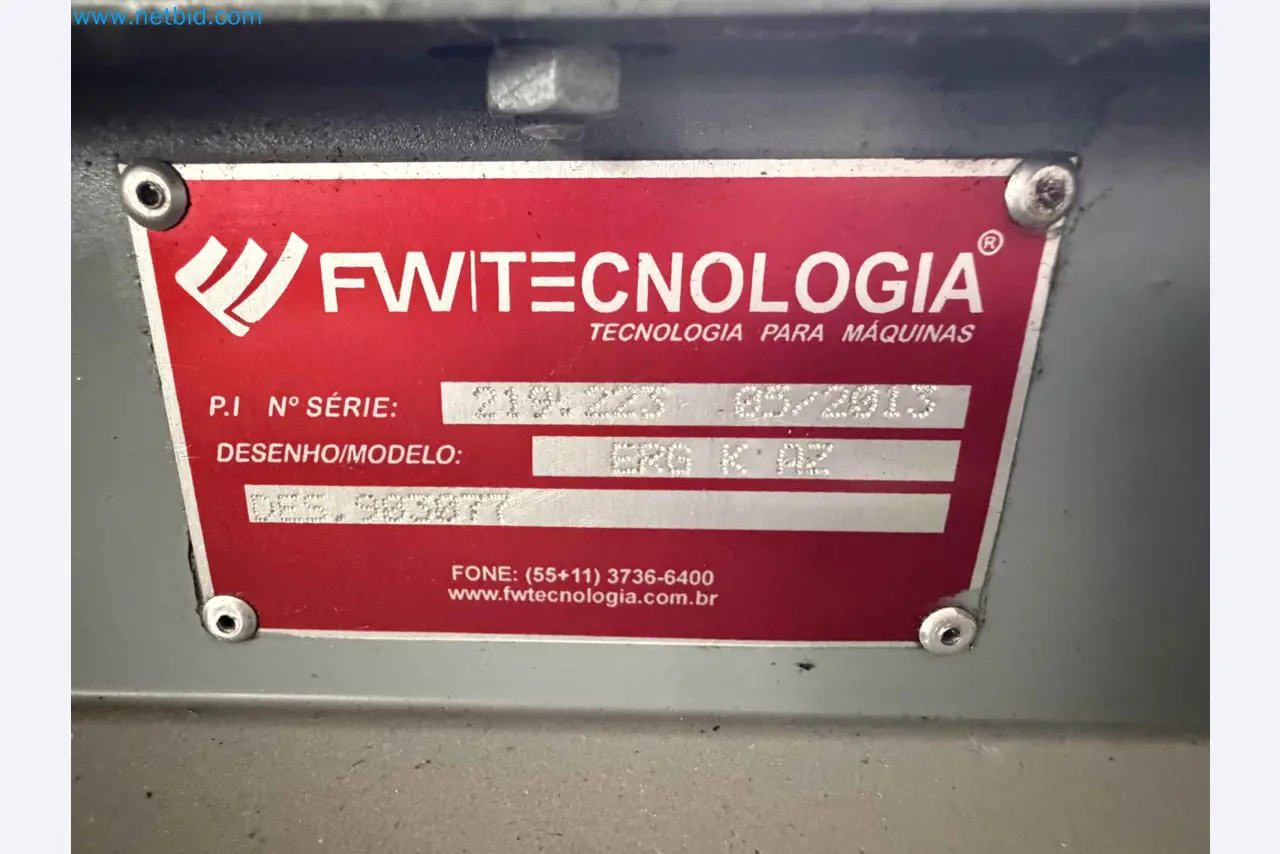

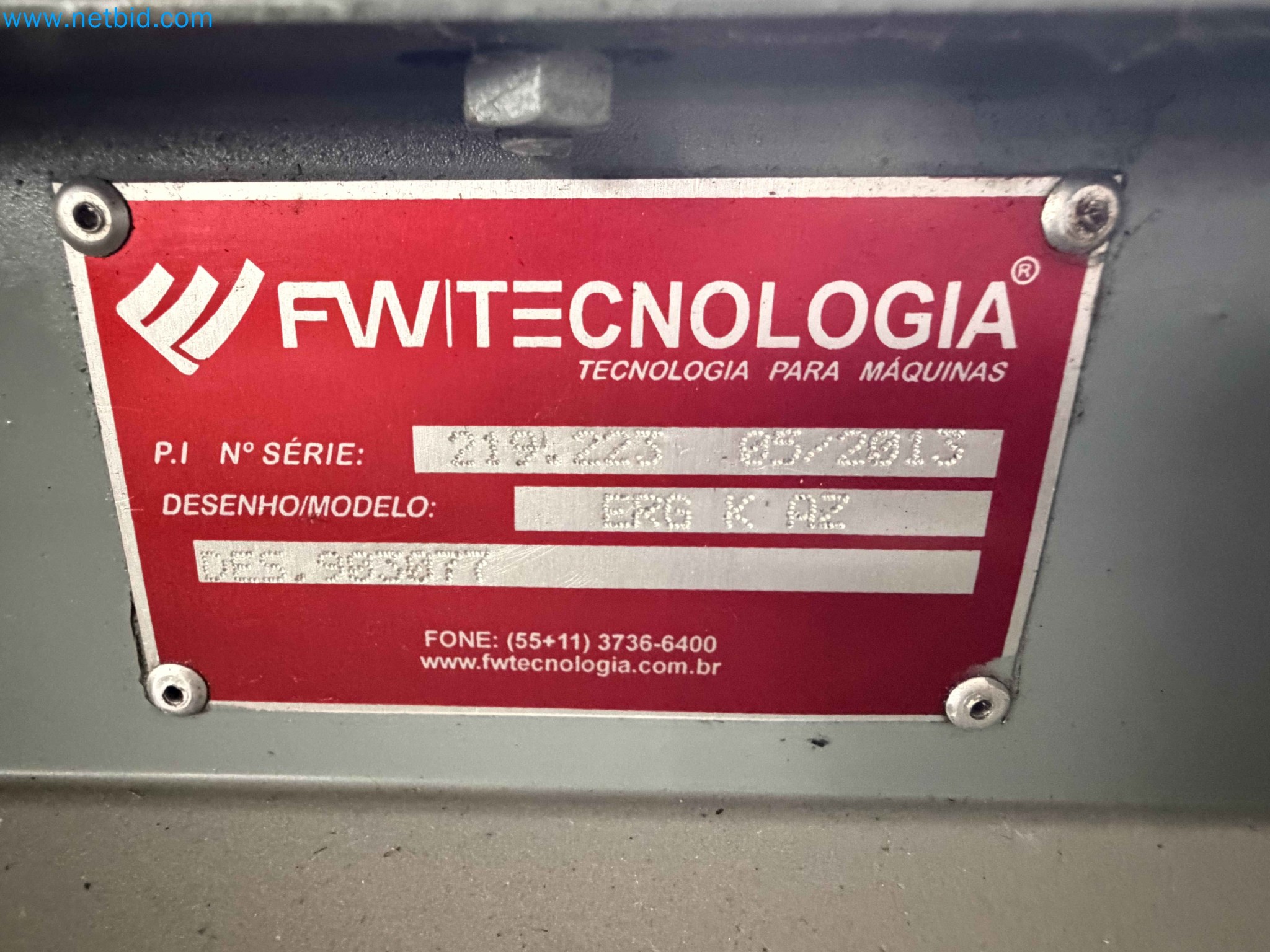

• FWI Tecnologia System (Automatisierungs-Schnittstelle)
• Späneförderer integriert

Werkzeuge enthalten
• Heimatec angetriebene Werkzeuge
• Mehrere Werkzeughalter
• Spannzangenhalter / modulares Werkzeugsystem

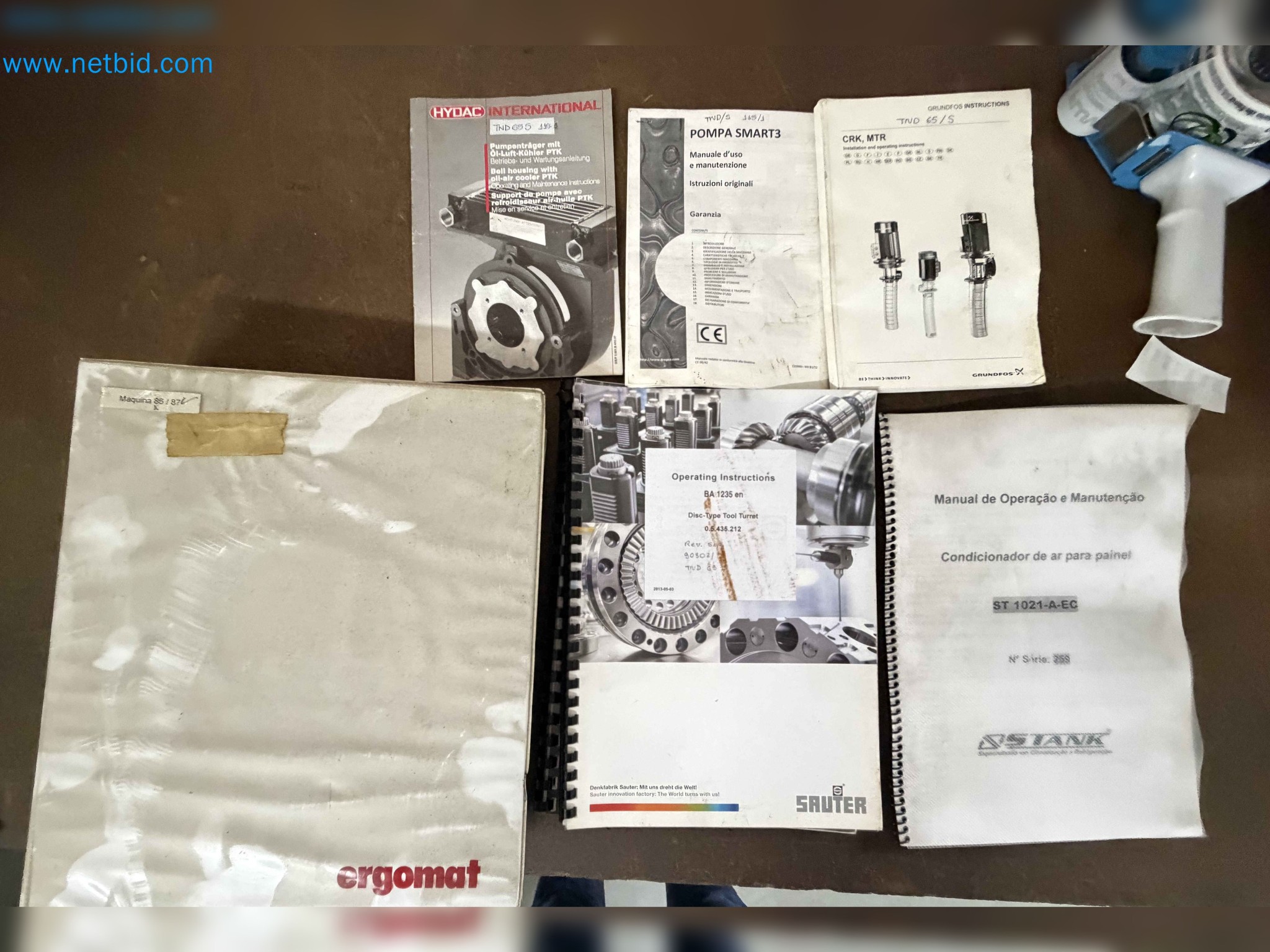

Dokumentation

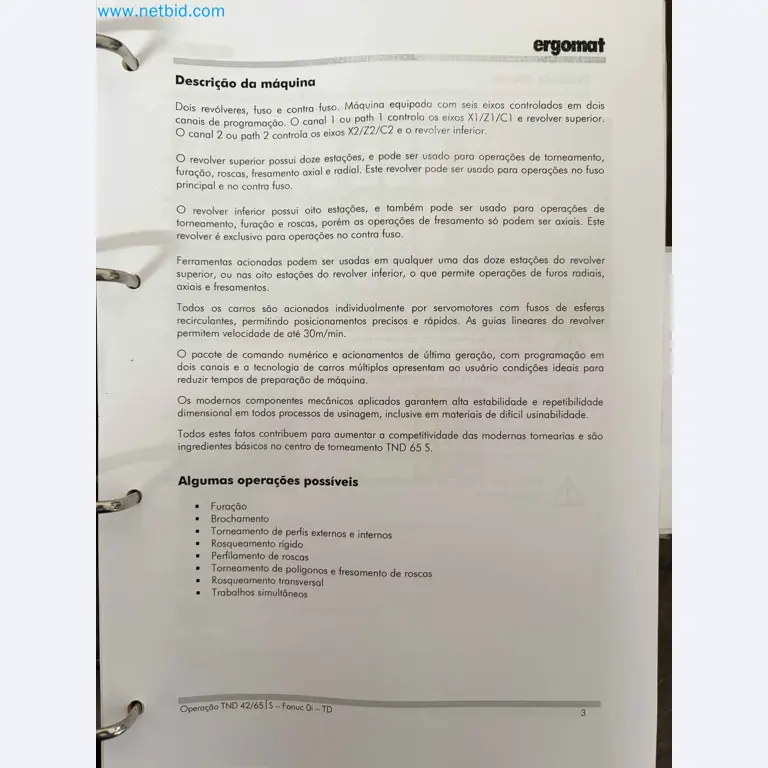

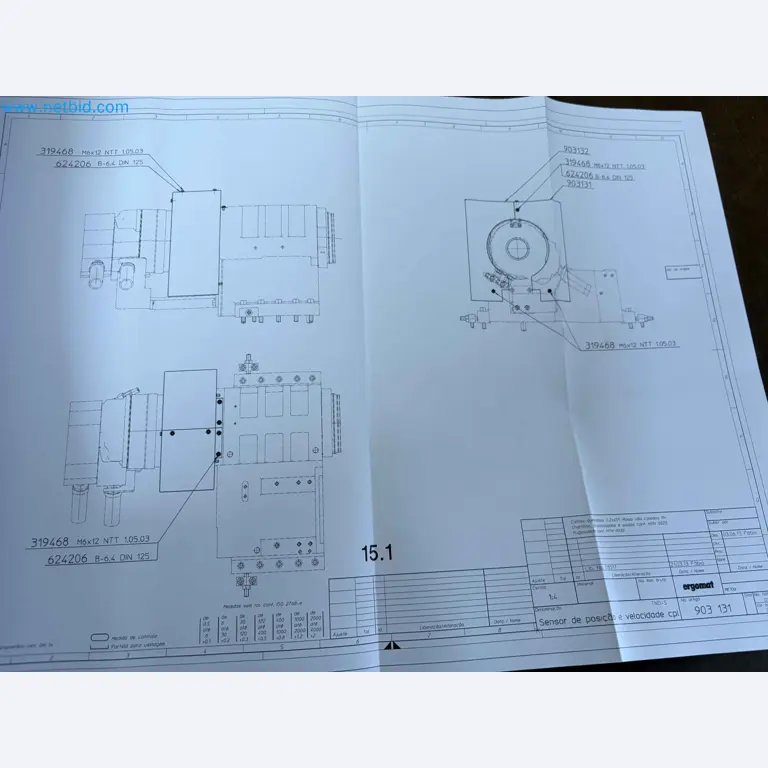

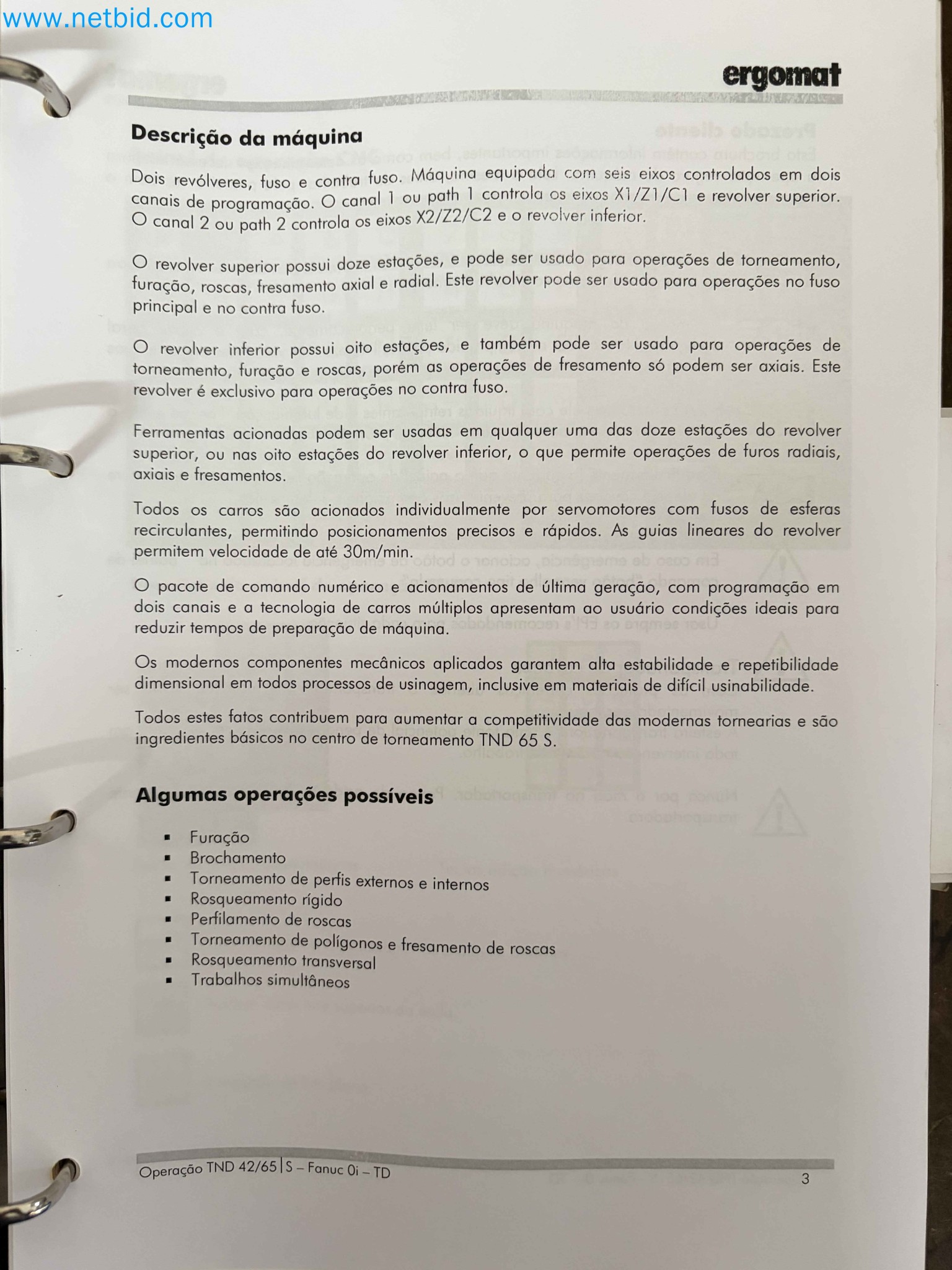

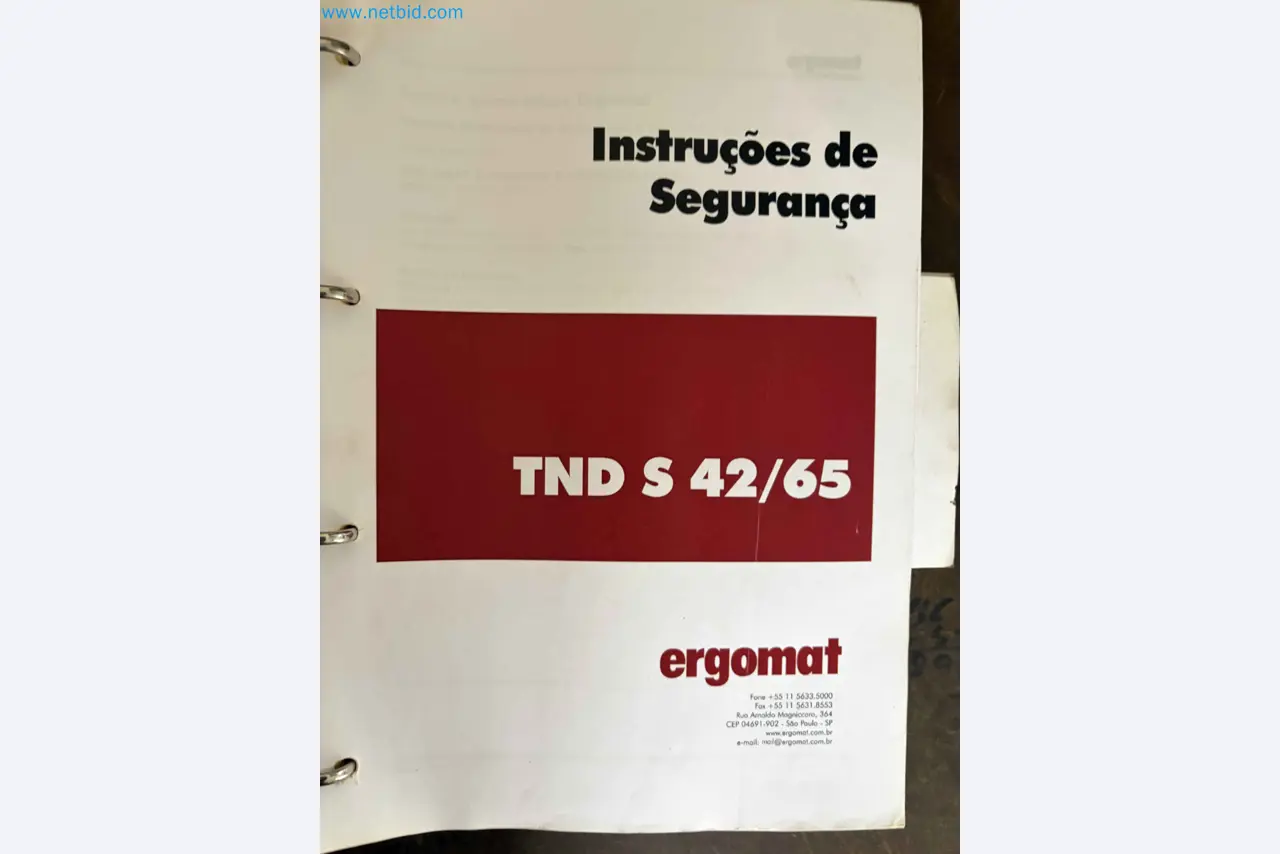

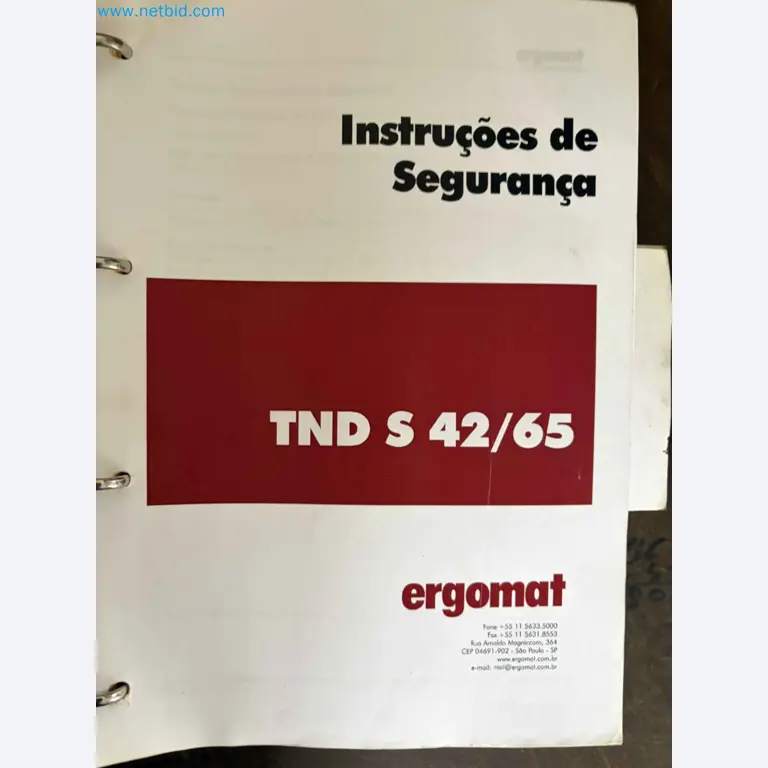

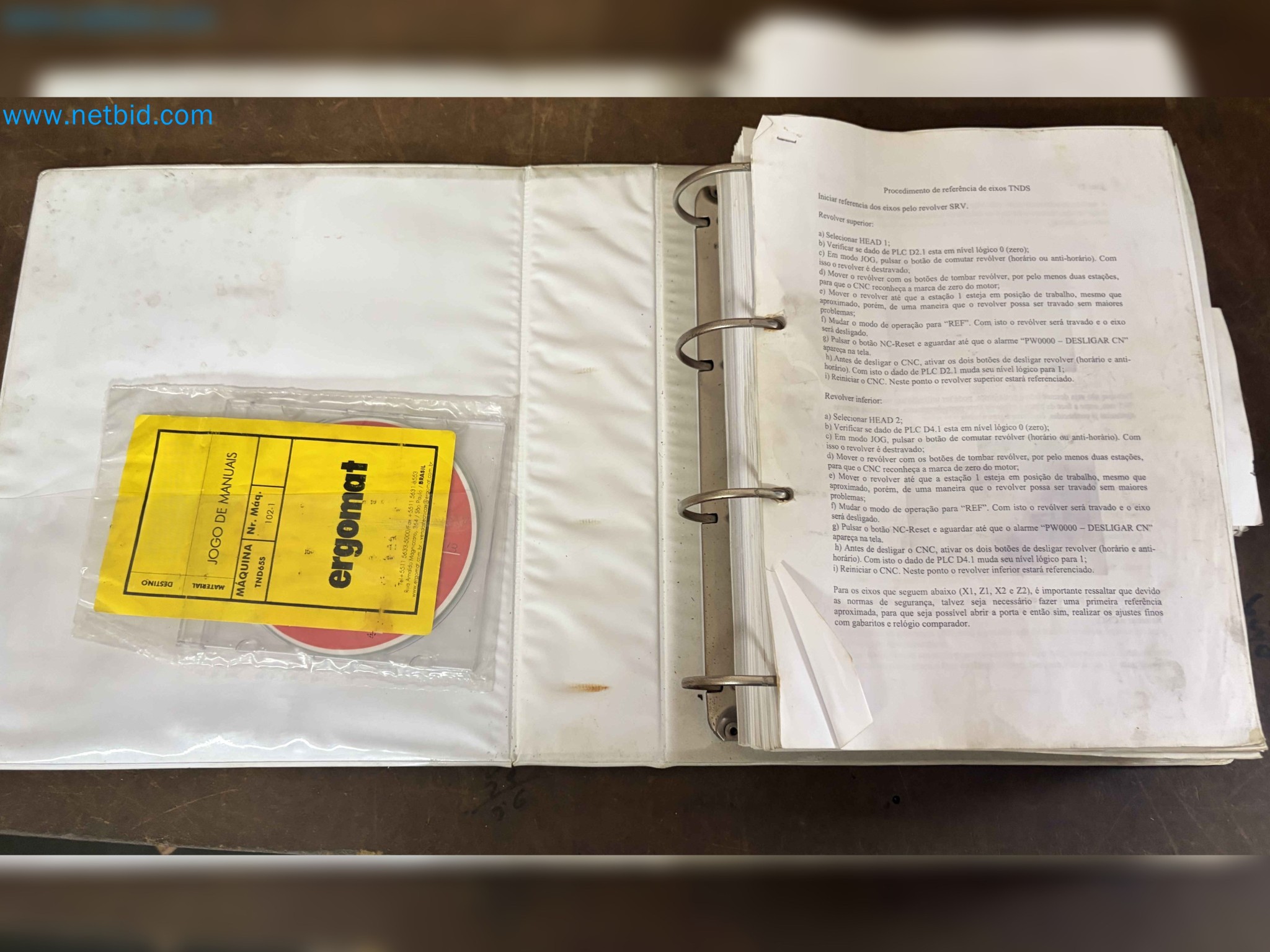

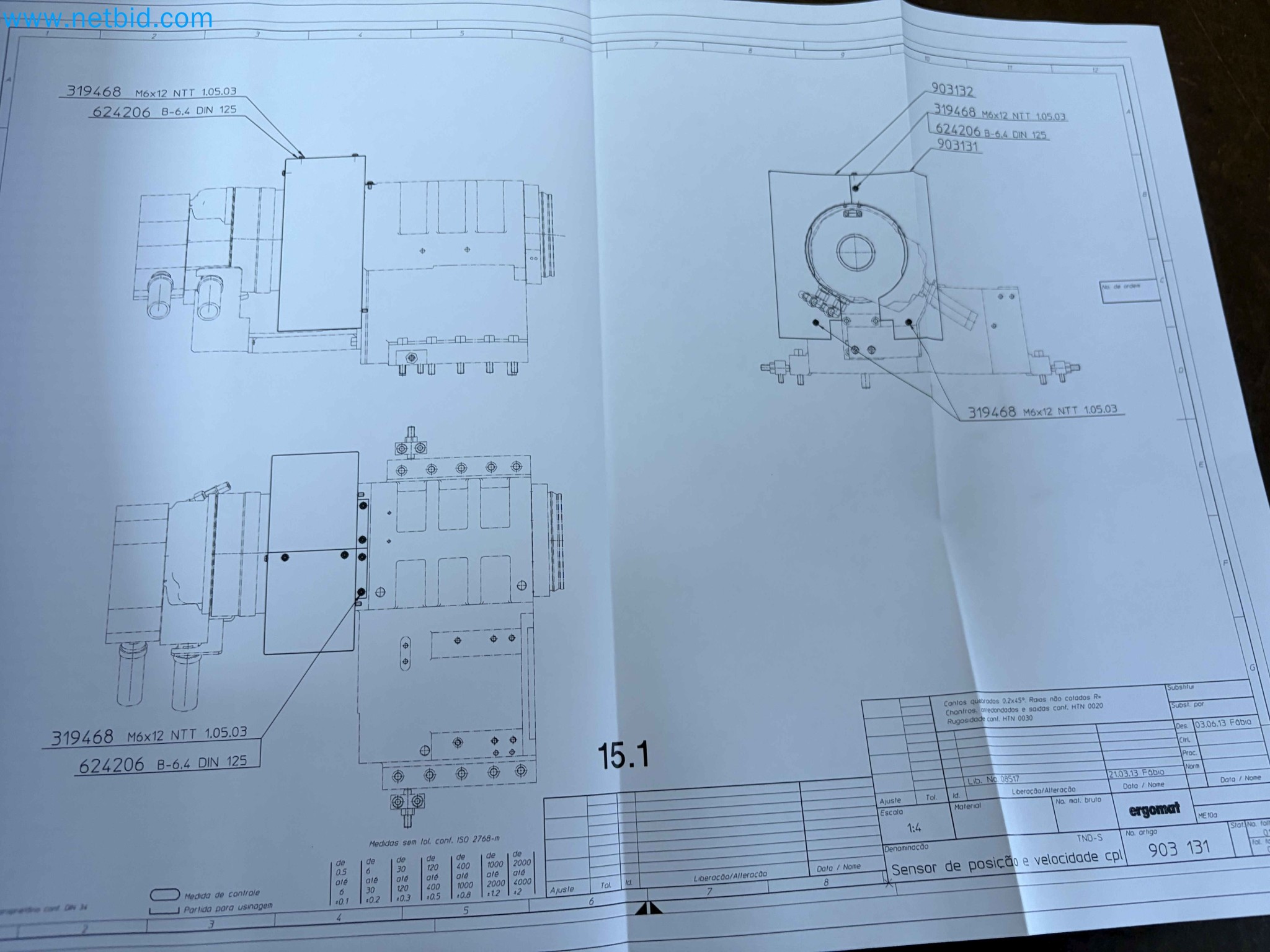

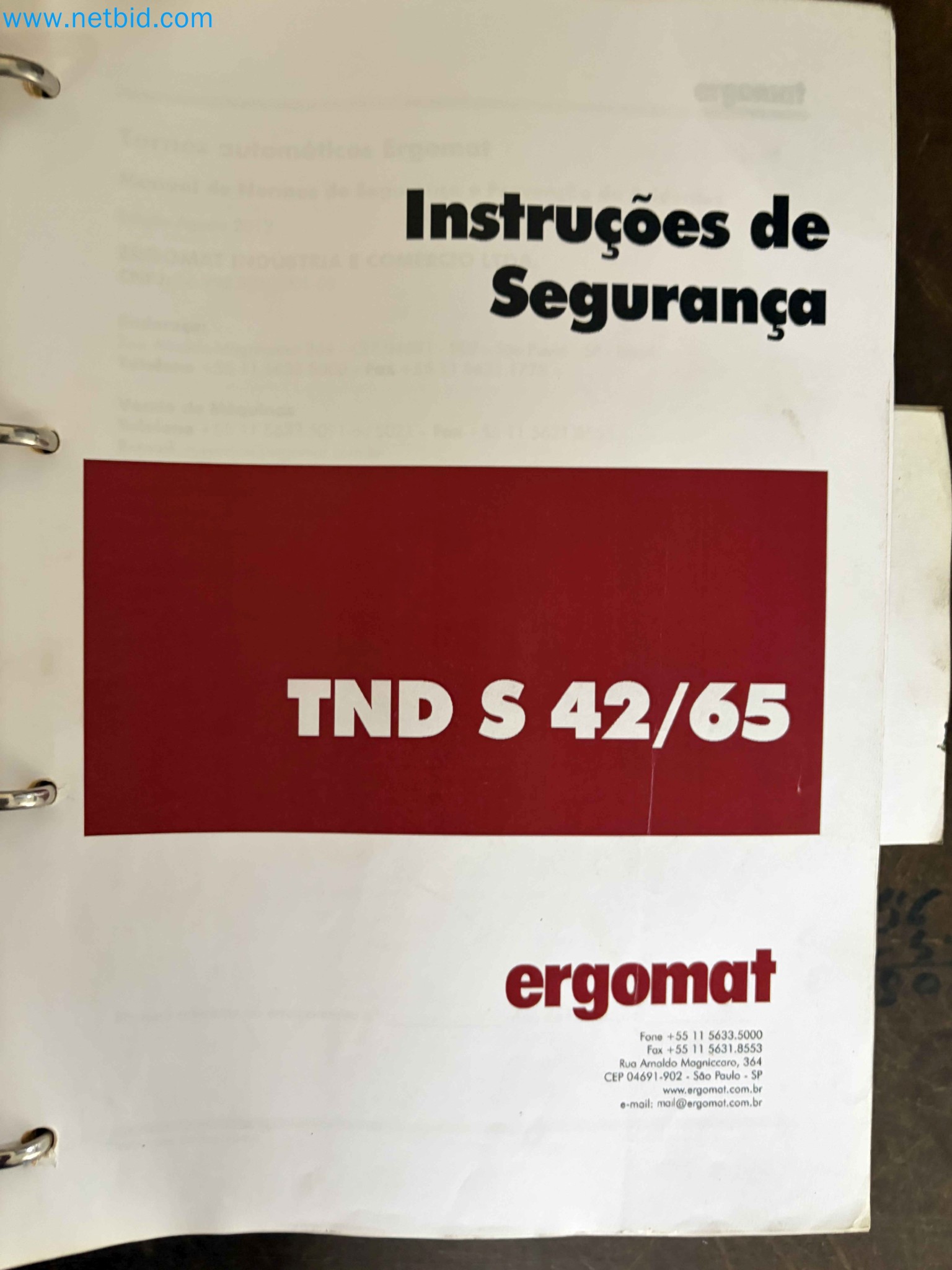

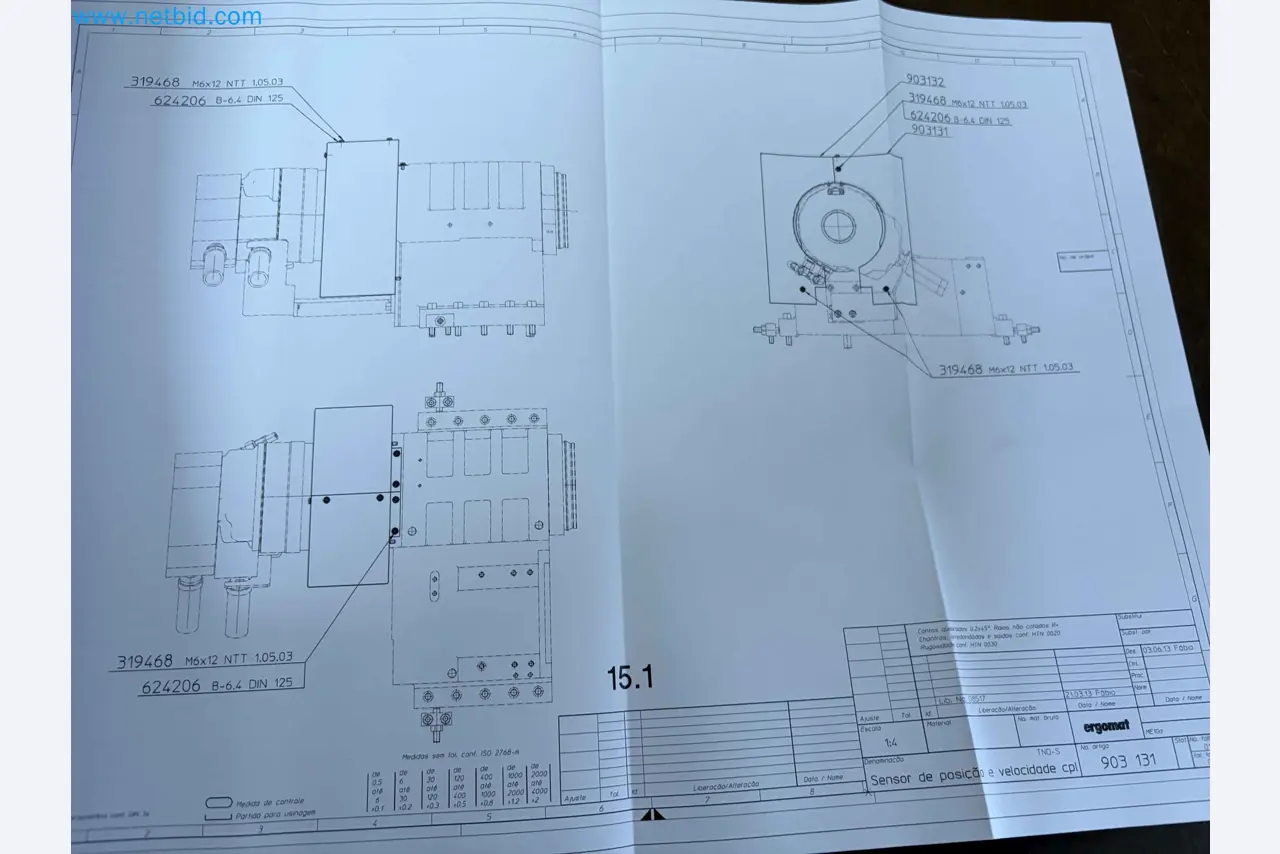

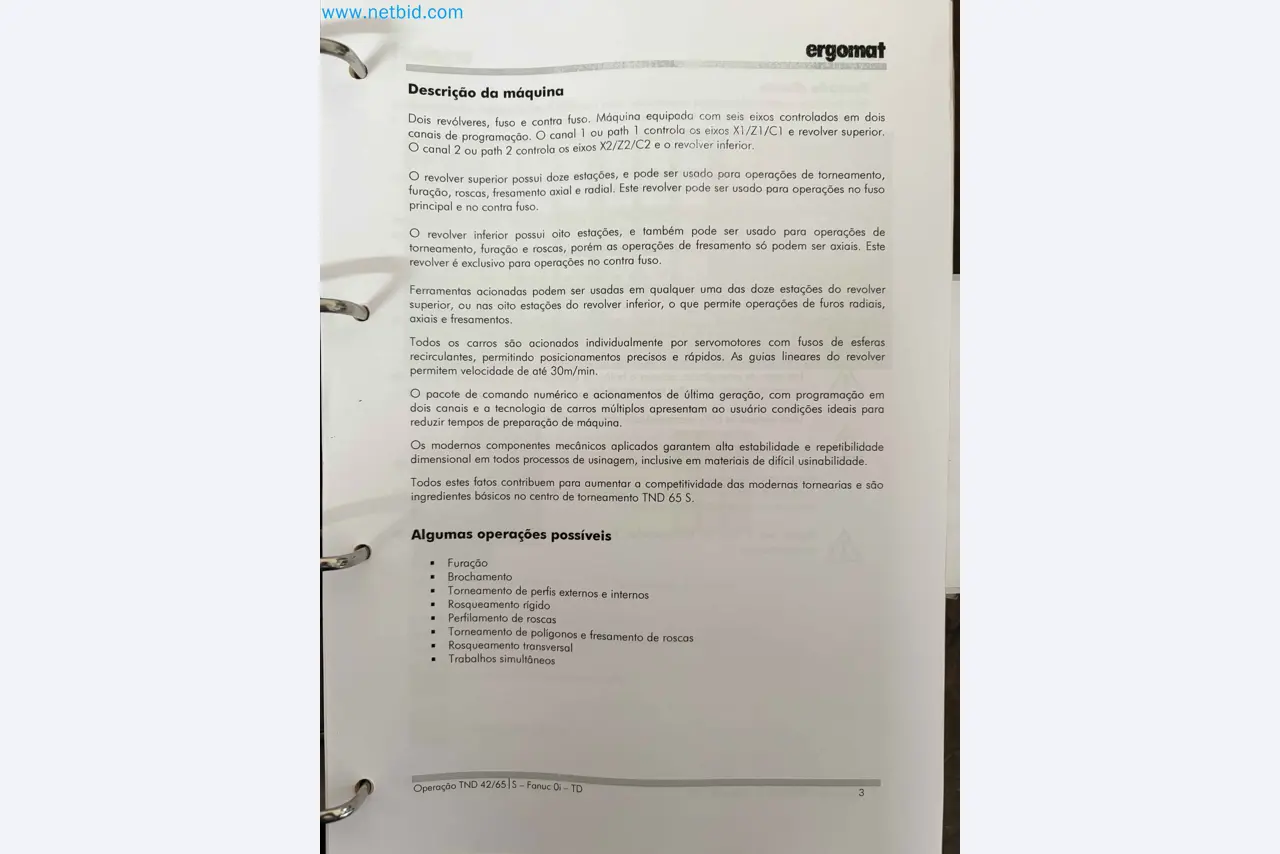

• Ergomat Maschinenhandbücher
• Sauter Revolverhandbuch

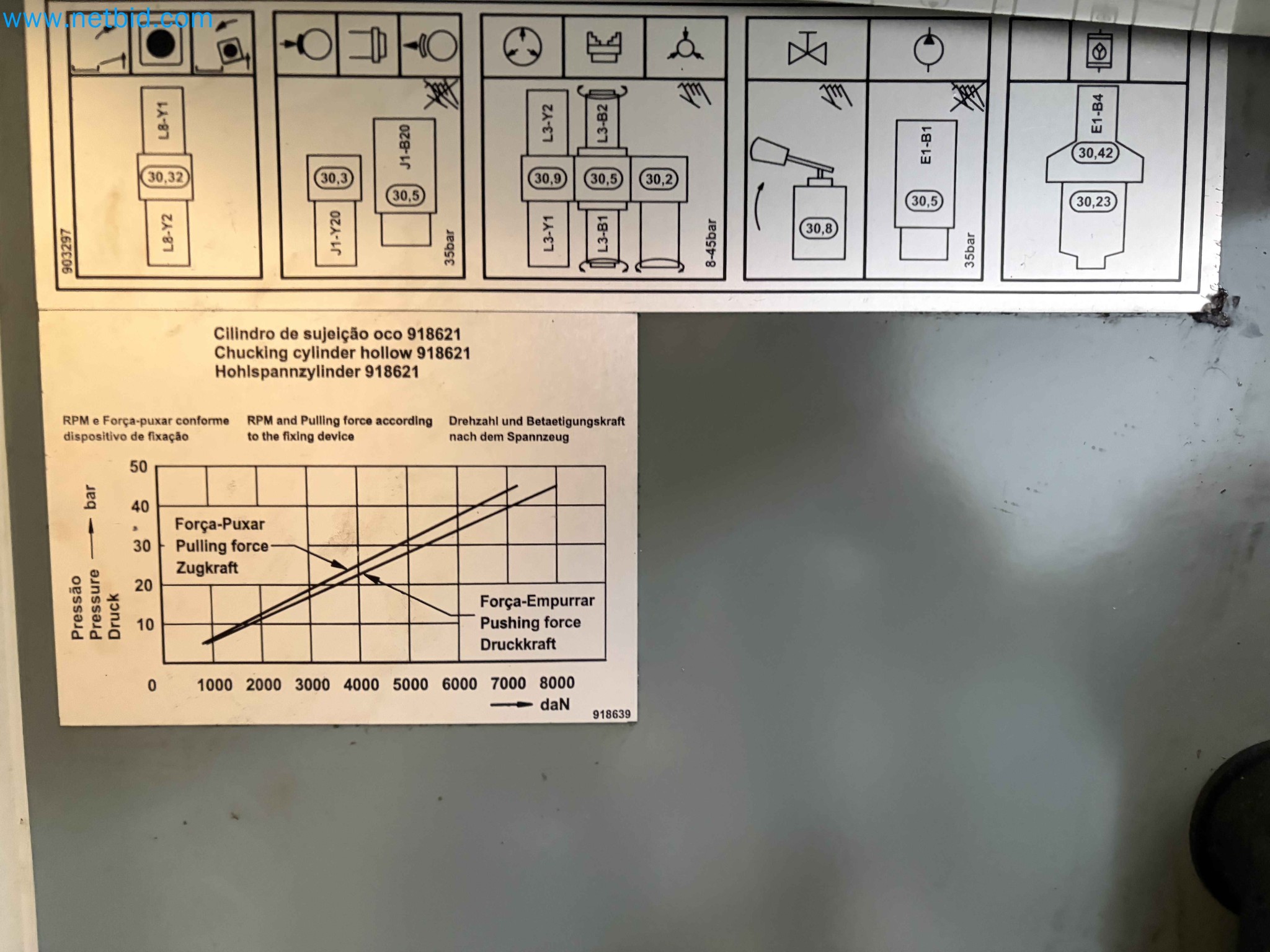

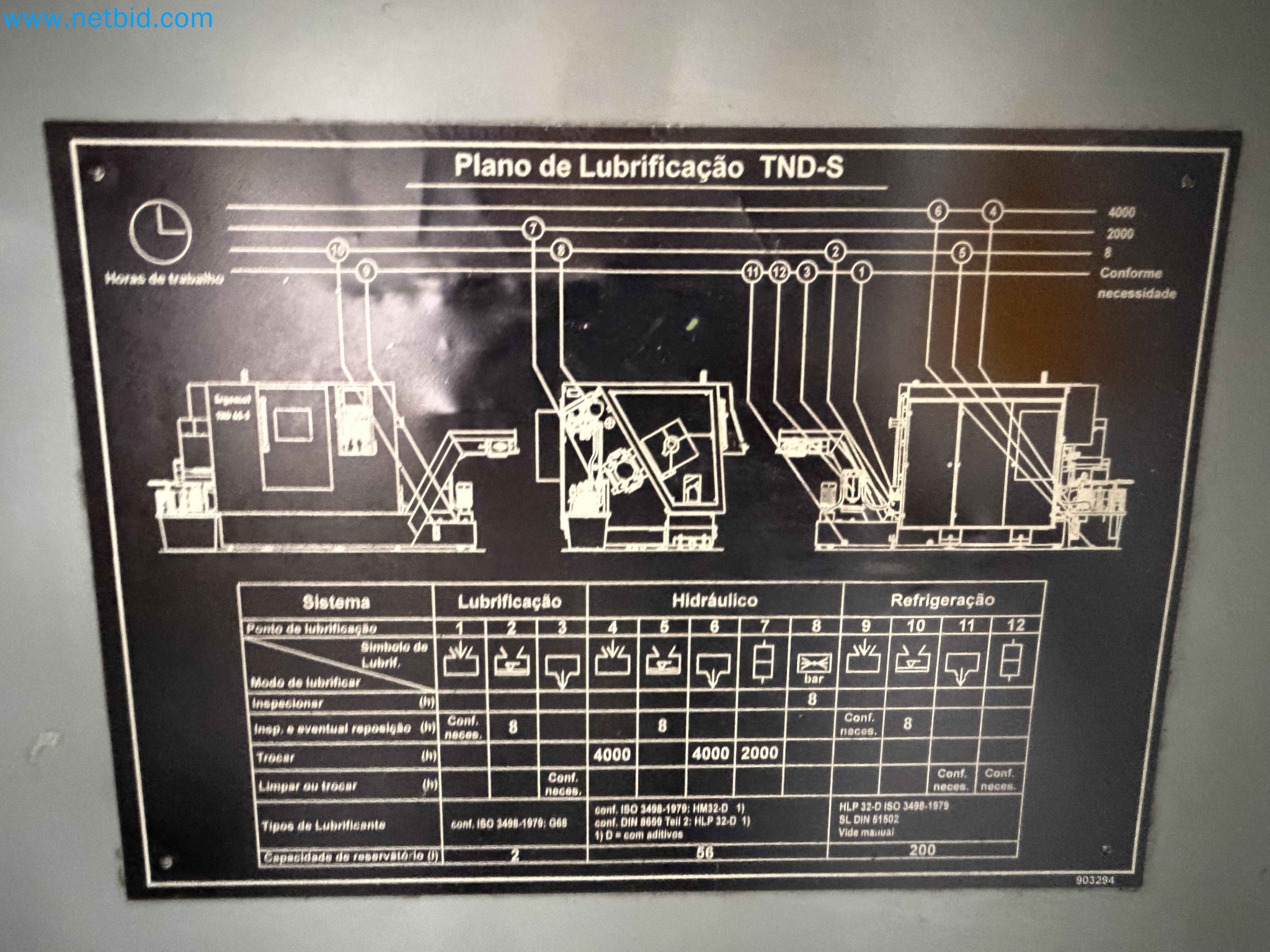

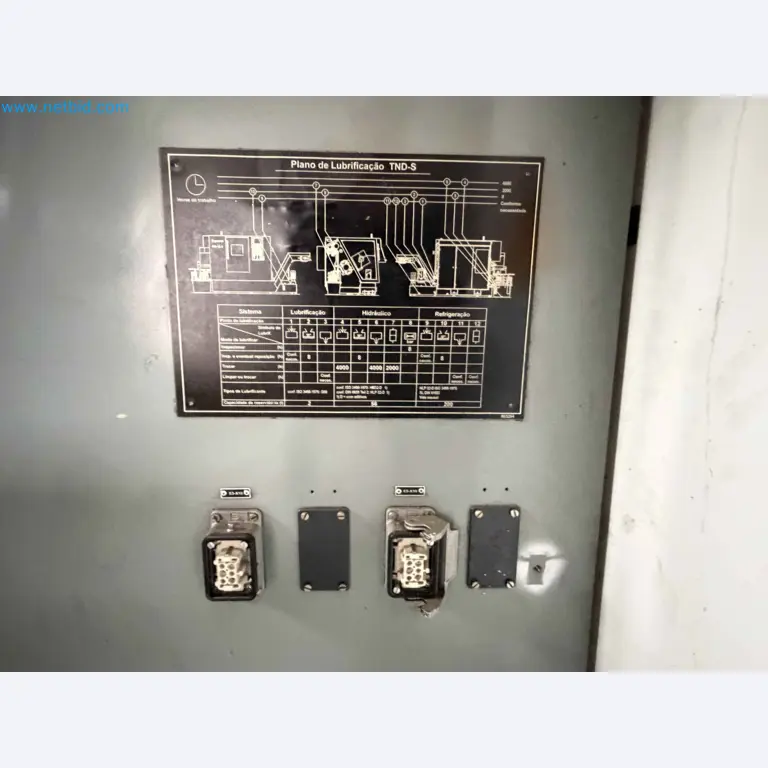

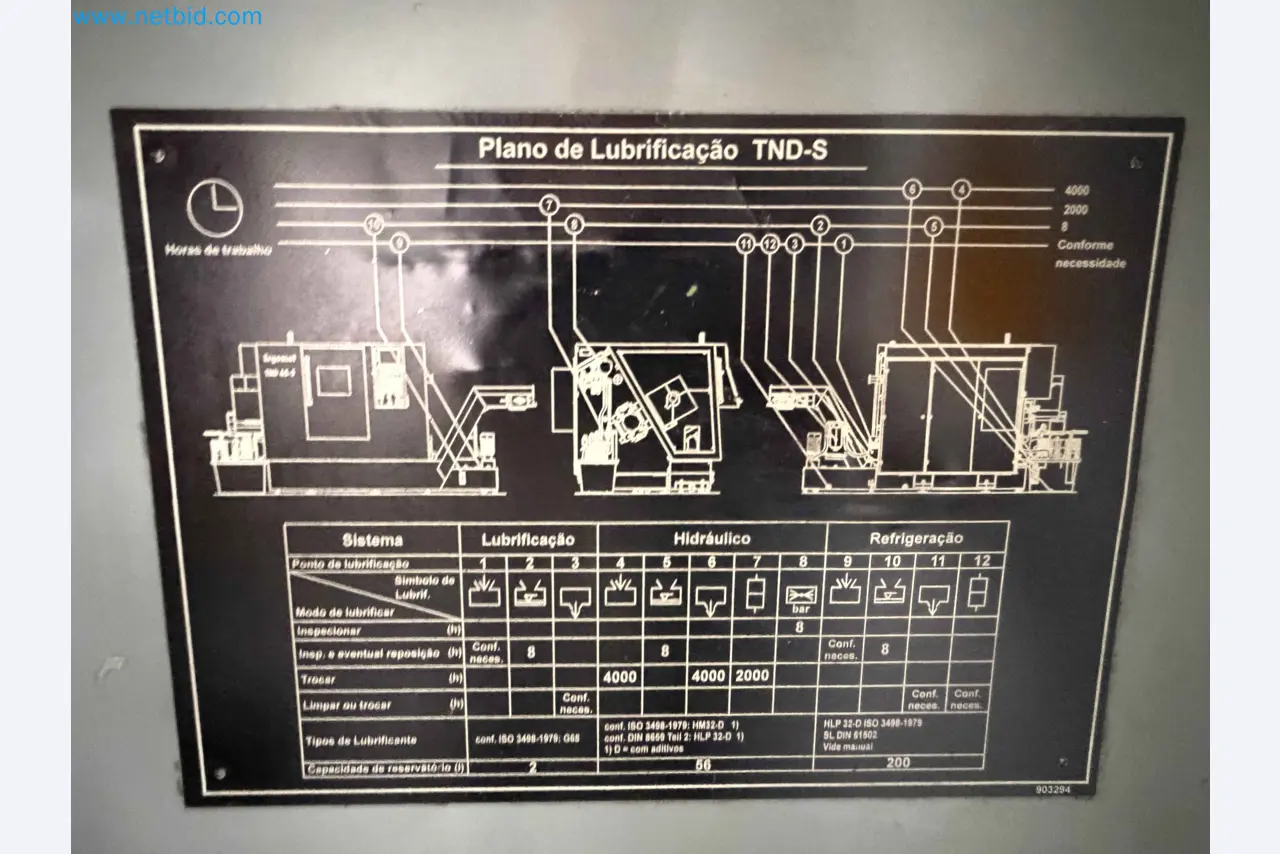

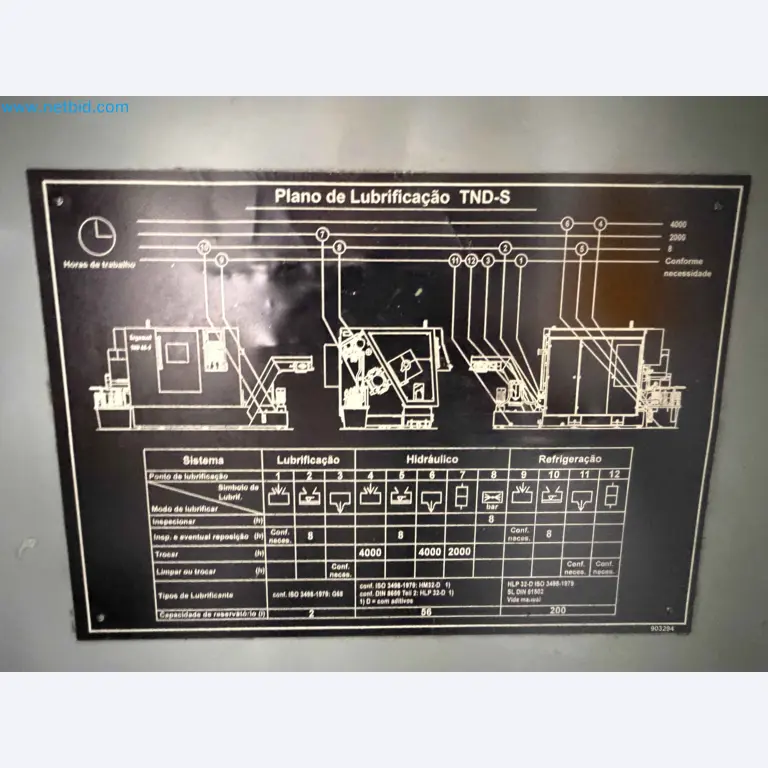

• Hydraulik- und Kühlmitteldokumentation

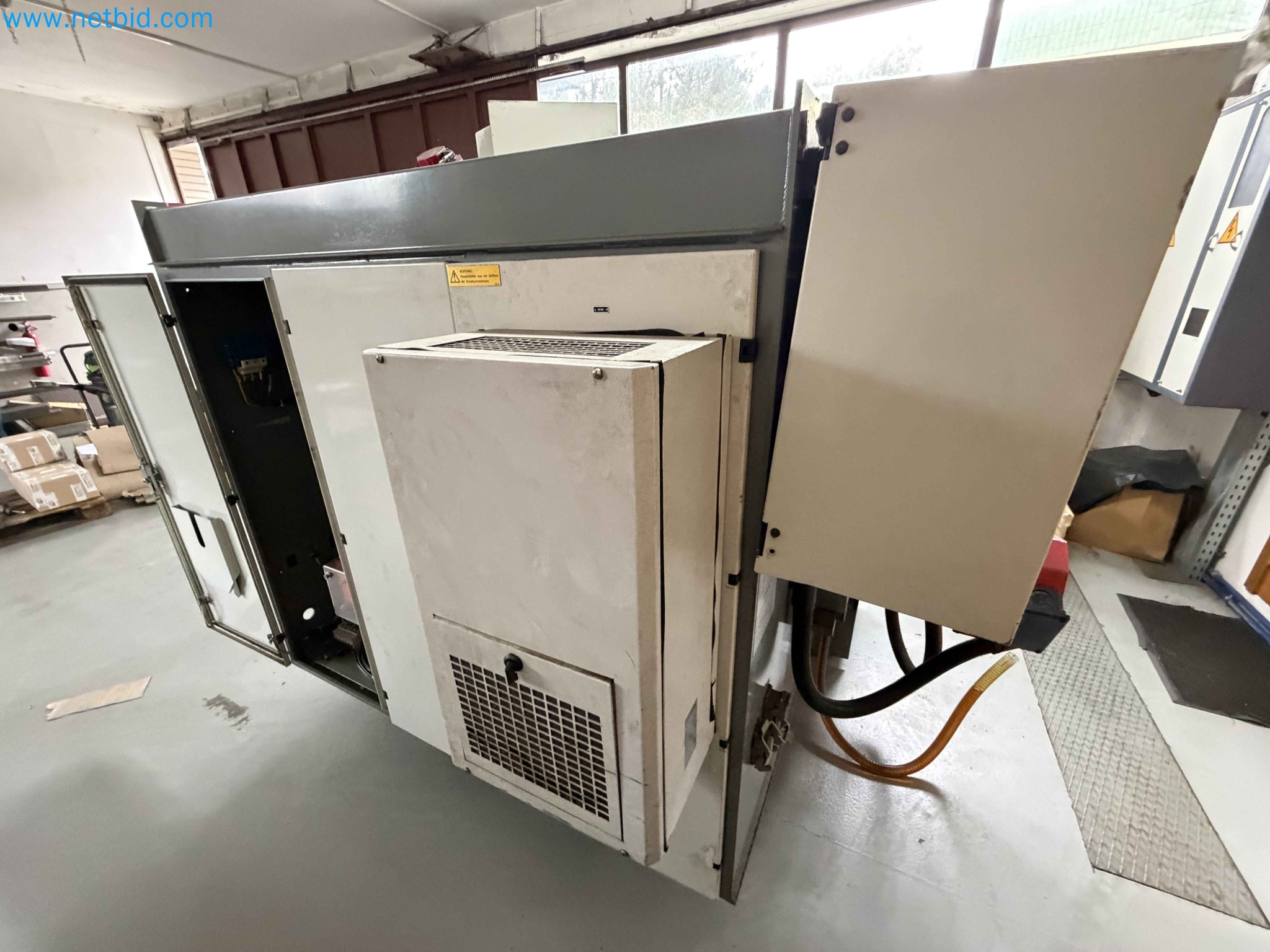

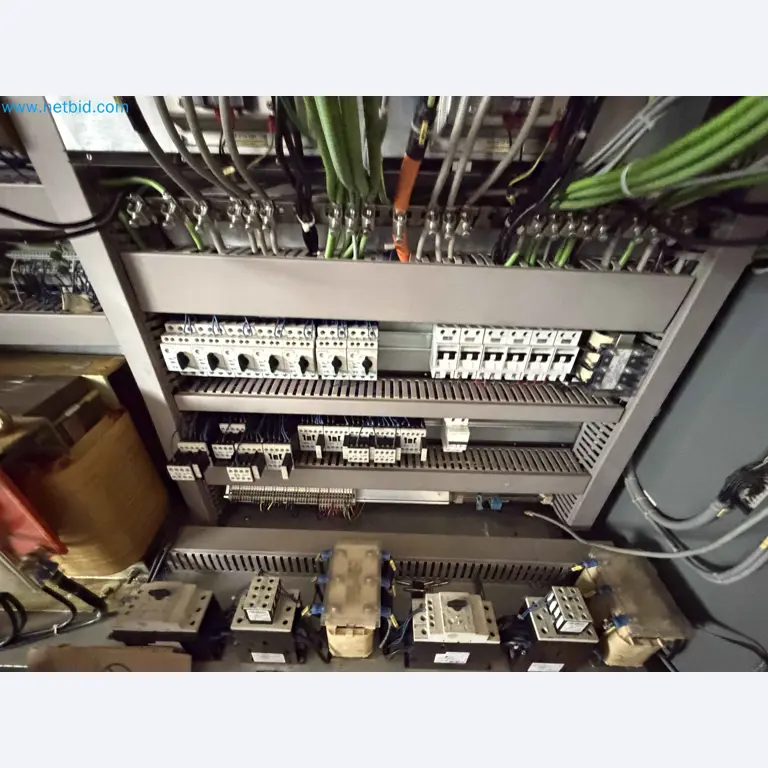

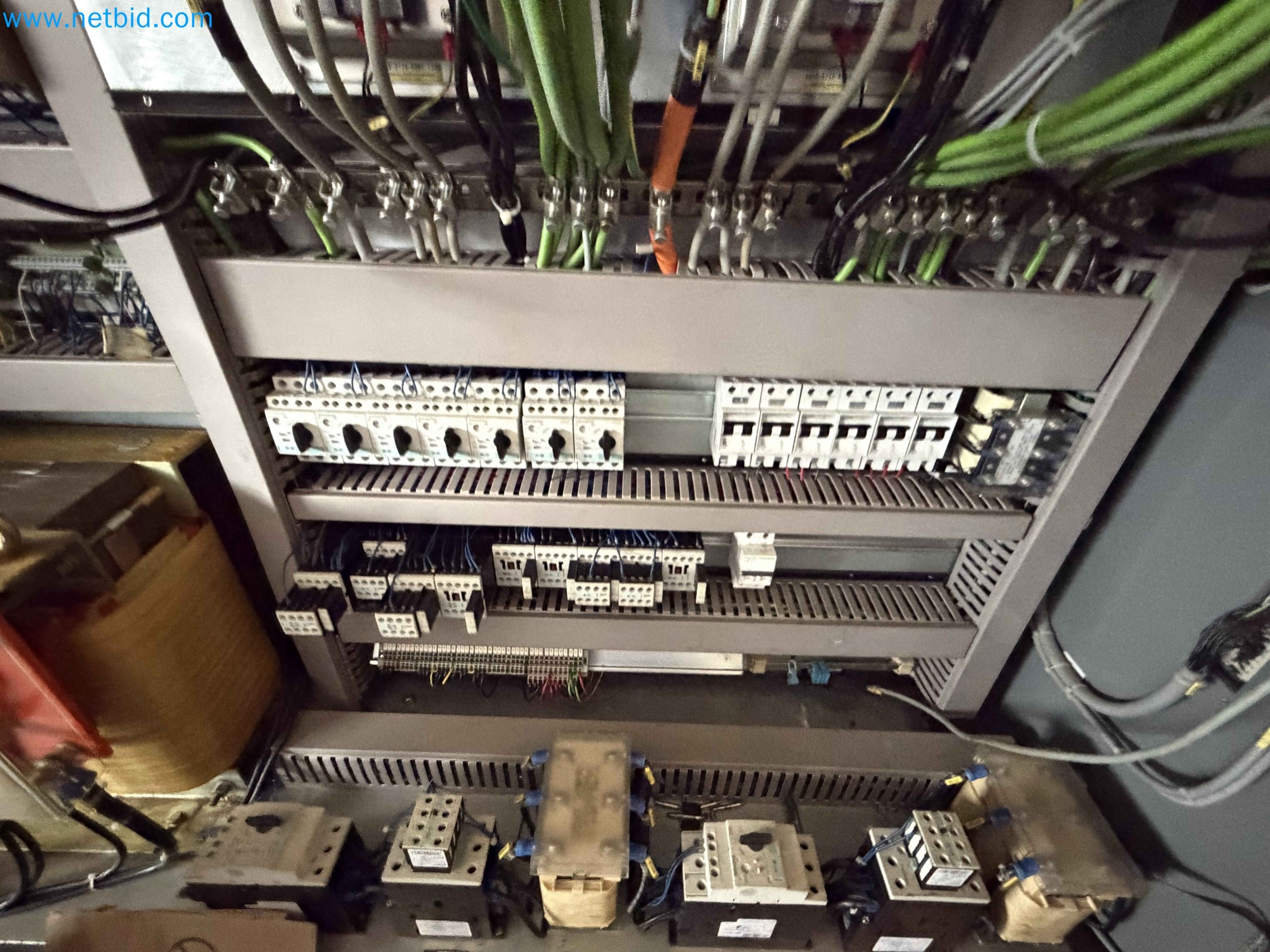

• Elektrische / Schaltschrank-Dokumentation

Abmessungen ca.: 2115 mm x 1700 mm x 1900 mm
Gewicht ca.: 3510 kg

Optionale Demontage- und Verladekosten durch Dritte: 500 €.
Weitere Kosten im Zusammenhang mit der Vorbereitung der Charge und Verpackungsanforderungen für den Transport durch Dritte sind auf Anfrage erhältlich.
